Congratulations on purchasing your new
Totally Wicked arc 4 Electronic Cigarette.
The Totally Wicked arc 4 is the latest product in the hugely successful arc range. Retaining
the style, ergonomics and exceptional ease of use that made its predecessors real game
changers, the arc 4 has variable wattage providing power of up to 40W, and can be used
with atomizer resistances down to 0.4ohm. Included in the kit is the dependable CS Air 2
Tank which provides the user with a 2ml e-liquid capacity and adjustable airflow. The arc
4 combines its functionality and 2200mAh battery in a sleek yet exceptionally compact
package.

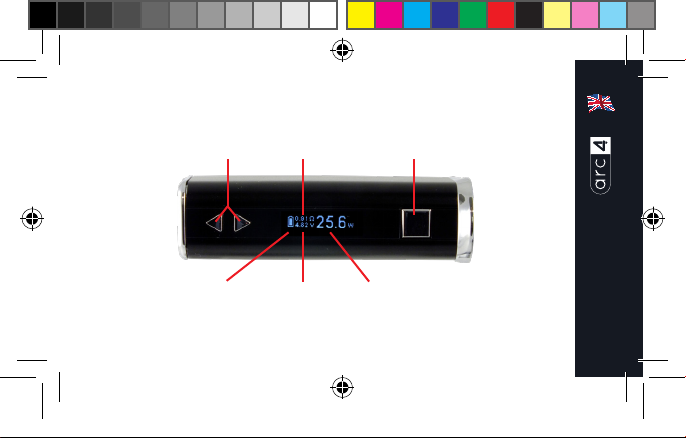

Up/down
adjustment
buttons
Ohms
resistance
Power
button
TW_Arc4_Compliant_Manual.indd 3 03/11/2016 13:56
Charge
status
Power
output
(volts)
Power
output
(watts)
3
4
TW_Arc4_Compliant_Manual.indd 4 03/11/2016 13:56
Using your arc 4
Power On and Off:

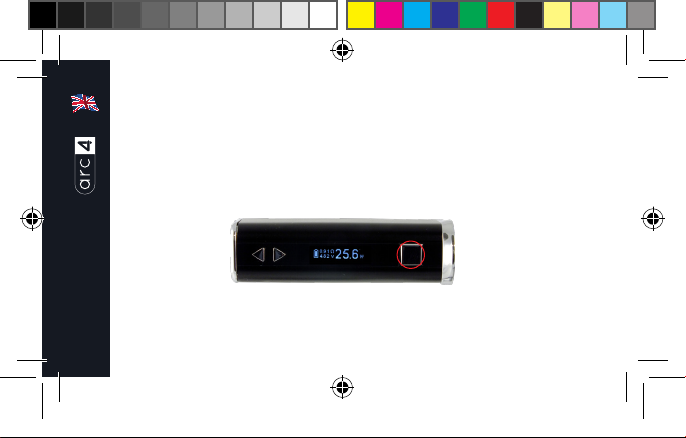

The arc 4 uses a 5-click on/off function. To switch the device on, quickly press the power
button 5 times. The screen will illuminate, indicating that the device is powered on. Once the
arc 4 is powered on press the button 5 times to switch the device off.
TW_Arc4_Compliant_Manual.indd 5 03/11/2016 13:56
Using your arc 4
Filling the Tank:

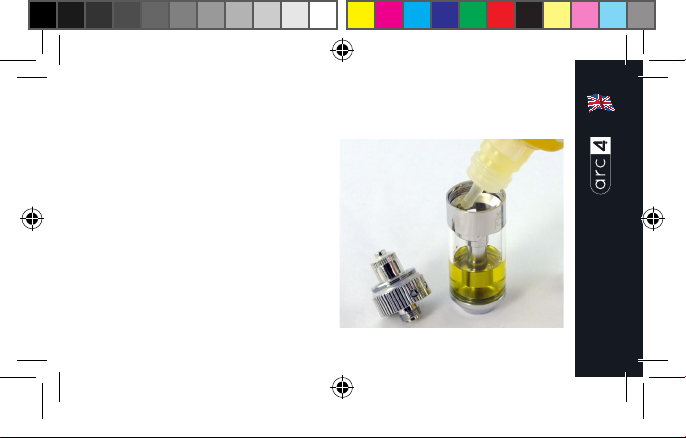

Remove the CS Air 2 Tank from the arc 4
battery by unscrewing at the atomizer base.
Invert the tank, unscrew and remove the
atomizer base. Refill the tank through one
of the apertures either side of the central
air tube. Do not place liquid in the central
tube. Refit the atomizer base and screw the
assembled tank back onto the arc battery.
Maximum refill nozzle diameter: 2.8mm
5
6
TW_Arc4_Compliant_Manual.indd 6 03/11/2016 13:56
Using your arc 4
Vaping:
Simply press the power button as you
inhale.

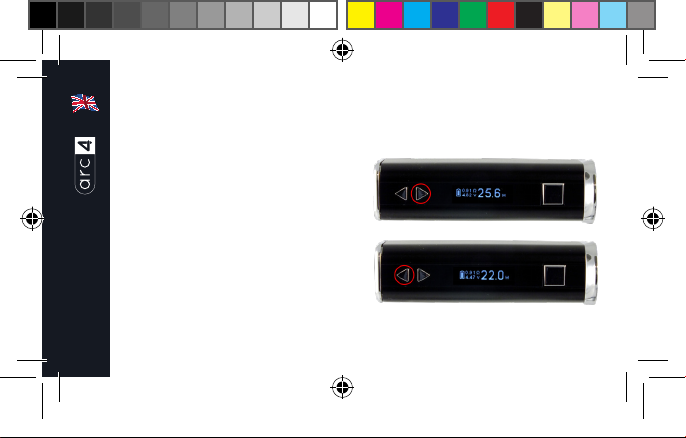

Adjusting Wattage:
Use the up or down adjustment buttons to
increase or decrease the level of wattage
respectively. The available wattage range
is 1W – 40W.
TW_Arc4_Compliant_Manual.indd 7 03/11/2016 13:56
Using your arc 4
Adjusting Airflow:
Using a suitable screwdriver, airflow can
be decreased or increased by turning
the screw clockwise or anticlockwise
respectively.
Charging the Battery:
Charge the arc 4 via the USB cable when
connected to a powered USB port or
suitable wall adapter. The indicator on the
display will indicate the battery status.
Replacing the Atomizer Head:
To replace the atomizer head, remove
the CS Air 2 Tank from the arc battery by
unscrewing at the atomizer base. Invert the
tank and unscrew the atomizer base from
the tank tube. Unscrew the CS atomizer
head from the atomizer base and replace.
Reassemble the tank and screw the
assembled tank back onto the arc battery.
7
8
TW_Arc4_Compliant_Manual.indd 8 03/11/2016 13:56
Using your arc 4
Puff & Puff Duration Counter:

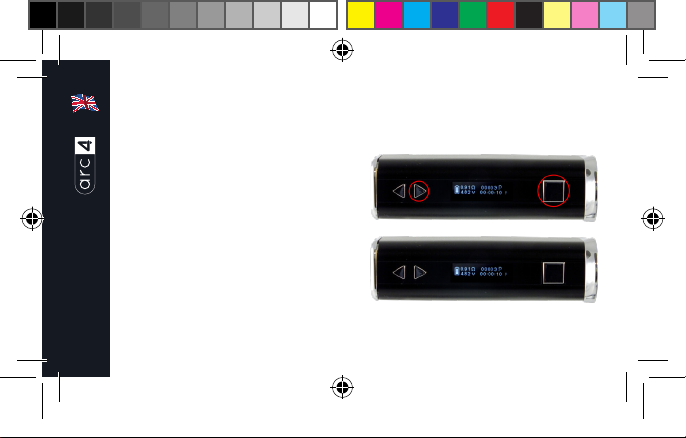

To display the puff counter, quickly press
the power button 4 times. The puff counter
is displayed on the first row, and the puff
duration counter is displayed on the second
row. To reset the number of puffs recorded
to zero, hold the power button and up
adjustment button whilst the puff counter
display is active. To reset the puff duration
to zero, hold the power button and down
adjustment button whilst the puff duration
counter display is active. Quickly press the
button 4 times to return to wattage display.
TW_Arc4_Compliant_Manual.indd 9 03/11/2016 13:56
Using your arc 4

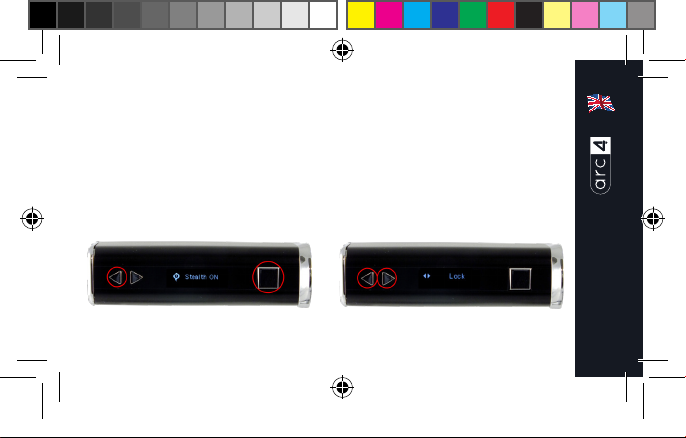

Stealth Mode:
When powered on, simultaneously hold
the power button and the down adjustment
button to activate stealth mode. Repeat the
process to deactivate stealth mode.
Key Lock Mode:
When powered on, simultaneously hold the
two adjustment buttons for 3 seconds to
activate key lock mode. Repeat the process
to deactivate key lock mode.
9
10
TW_Arc4_Compliant_Manual.indd 10 03/11/2016 13:56
Using your arc 4
Display Modes:
When powered off, hold both adjustment
buttons to turn the display orientation
upside down.
Short Circuit & No Atomizer Protection:
If a short circuit occurs, ‘Atomizer Short’ will
be displayed on the screen and the device
will not fire. If no atomizer is detected, ‘No
Atomizer’ will be displayed on the screen.
Replace the atomizer head to continue.
Atomizer Protection:
If the power button is pressed for
longer than 10 seconds, the output will
automatically cease and the message
‘Over 10s’ will be displayed.
TW_Arc4_Compliant_Manual.indd 11 03/11/2016 13:56
Using your arc 4
Low Voltage Protection:
When the battery voltage is below 3.3V,
‘Lock’ will be displayed on the screen.
Recharge the battery to unlock the device
and begin vaping again.
Low Battery Alert:
When the battery reaches lower than 10%
capacity, the power symbol on the screen
will flash continuously.
Temperature Alert:
If the temperature of the device exceeds
the maximum safe operating temperature,
‘Device Too Hot’ will be displayed on
the screen and the output will shut off
automatically. Allow to cool before use.
11
12
TW_Arc4_Compliant_Manual.indd 12 03/11/2016 13:56
Kit Contents
1 x arc 4 Body
1 x CS Air 2 Tank
1 x CS atomizer head (1.5ohm fitted)
1 x USB cable
1 x User manual
TW_Arc4_Compliant_Manual.indd 13 03/11/2016 13:56
Specications
arc 4 Body
Dimensions: 77mm x 32.5mm x 23mm
Weight: 90g
Wattage Range: 1W – 40W
Voltage Range: 0.5 – 8V
Thread Type: 510 Connector
Battery Capacity: 2200mAh
Atomizer Resistance Compatibility: > 0.4ohm
CS Air 2 Tank
Dimensions: 16.5mm Diameter x 64mm
Weight: 36g
Tank Capacity: 2ml
Thread Type: 510 Connector
Atomizer Resistance: 1.5ohm
Airflow Type: Bottom - Adjustable
Maximum refill nozzle diameter: 2.8mm
Length (fitted)
13
14
TW_Arc4_Compliant_Manual.indd 14 03/11/2016 13:56
Additional product information
There are no reported medical side effects with this product. If you believe you experience a
side effect, please contact the manufacturer.
Product storage and battery precautions
• Store the arc 4 e-cigarette and its accessories away from children whilst not in use.
• Please only use the charging cable provided.
• Please dispose of dead batteries in accordance with your country’s appropriate
legislation.
• Do not charge the battery in a damp environment, or in temperatures under 0°C or
above 45°C.
• Do not use the device in temperatures under -10°C or above 60°C.
• Do not carry batteries in a pocket or bag with other metallic objects.
• Do not attempt to repair a faulty arc 4 battery as these are sealed units with no
serviceable parts. Attempted repairs will void the warranty.
TW_Arc4_Compliant_Manual.indd 15 03/11/2016 13:56
Warranty
arc 4 components have a 28-day parts warranty with the exception of atomizer heads
which are consumable items and are covered by our ‘Dead on Arrival’ warranty only. The
USB cable supplied has a 12-month warranty. If any parts are found to be faulty within
this time please contact our customer service team, whose details are on the back page
of this booklet and we will arrange for a replacement. We may require the goods to be
returned for further investigation.
15
16
TW_Arc4_Compliant_Manual.indd 16 03/11/2016 13:56
Glückwunsch zum Kauf Ihrer
Totally Wicked arc 4 E-Zigarette
Die Totally Wicked arc 4 ist das neueste Produkt in der äußerst erfolgreichen arc-Reihe.
Die Aufmachung, Stil und Ergonomie sind nach wie vor sehr benutzerfreundlich - all jene
Eigenschaften, die auch den Vorgänger so erfolgreich gemacht hatten. Die arc 4 hat eine
Leistung von bis zu 40W und kann mit Verdampfern ab 0.4 Ohm genutzt werden. Im Kit ist
der zuverlässige CS Air 2 Tank mit einer Luftzugregulierung und 2ml Tankvolumen enthalten.
Die arc 4 kombiniert all ihre Funktionalität und 2200mAh Akkukapazität in einem schlichten
und kompakten Paket.
Rauf- und
Runter-
Taster
Ohm
Widerstand
Power-
Taster
TW_Arc4_Compliant_Manual.indd 17 03/11/2016 13:56
Ladestatus
Spannung
(Volt)
Leistung
(Watt)
17
18
TW_Arc4_Compliant_Manual.indd 18 03/11/2016 13:56
Bedienung Ihrer arc 4
Power Ein/Aus:
Power-Taster 5-mal in Folge drücken; das OLED-Display leuchtet auf und signalisiert, dass
die arc 4 an und zur Nutzung bereit ist. Zum Ausschalten, Taster ebenfalls 5-mal in Folge
drücken.
TW_Arc4_Compliant_Manual.indd 19 03/11/2016 13:56
Bedienung Ihrer arc 4
Tank befüllen:
CS Air 2 Tank an der Verdampferbasis
haltend von der arc 4 abschrauben. Tank
umdrehen und die Verdampferbasis
abschrauben. E-Liquid an der Tank-Wand
entlang, um die Luftführung herum,
einfüllen. E-Liquid darf nicht in die mittlere
Luftführung gelangen. Verdampferbasis
samt Verdampferkopf wieder and den Tank
schrauben und zusammengesetzt an der
arc 4 anschließen.
Maximaler Durchmesser für Einfüllstutzen:
2,8mm
19
20
TW_Arc4_Compliant_Manual.indd 20 03/11/2016 13:56
Bedienung Ihrer arc 4
Dampfen:
Power-Taster drücken und inhalieren.

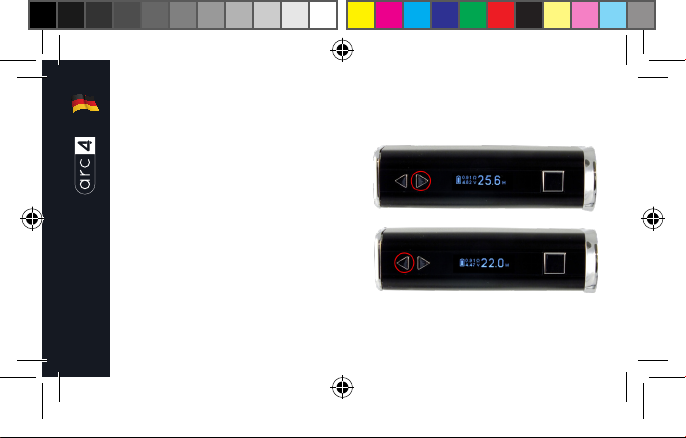

Wattregulierung:

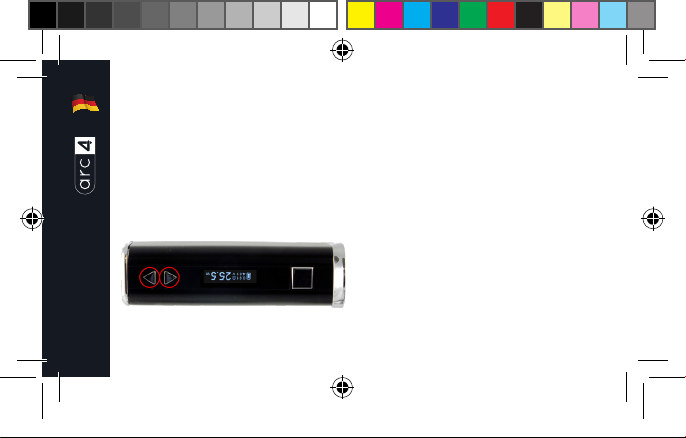

Die Leistung kann mittels der Taster
im Bereich von 1W – 40W erhöht und
verringert werden.
TW_Arc4_Compliant_Manual.indd 21 03/11/2016 13:56
Bedienung Ihrer arc 4
Luftzugregulierung:
Der Luftzug kann an der Schraube
in der Verdampferbasis mit einem
Schraubendreher im oder gegen den
Uhrzeigersinn verringert oder erhöht
werden.
Akku aufladen:
Laden Sie die arc 4 einfach mit dem USBKabel an einem geeigneten USB-Port oder
USB-Netzstecker auf. Der Ladefortschritt
kann hierbei auf dem Display verfolgt
werden.
Verdampferkopf wechseln:
CS Air 2 Tank an der Verdampferbasis
haltend von der arc 4 abschrauben. Tank
umdrehen und die Verdampferbasis
abschrauben. Verdampferkopf aus
der Basis schrauben und durch einen
Neuen ersetzen. Verdampferbasis samt
Verdampferkopf wieder and den Tank
schrauben und zusammengesetzt an der
arc 4 anschließen.
21
22
TW_Arc4_Compliant_Manual.indd 22 03/11/2016 13:56
Bedienung Ihrer arc 4
Zug- & Zugdauerzähler:

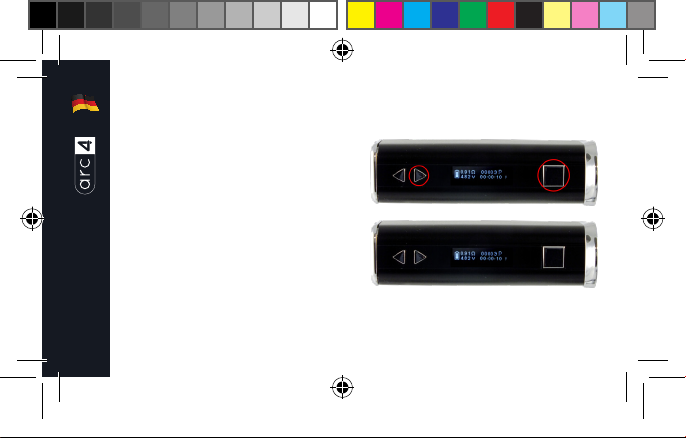

Zum Anzeigen des Zugzählers, PowerTaster 4-mal zügig in Folge drücken.
Der Zugzähler wird in der ersten und
der Zugdauerzähler in der zweiten Zeile
angezeigt. Für ein Reset des Zugzählers
auf null, Power-Taster und Rauf-Taster
gleichzeitig gedrückt halten. Für ein Reset
des Zugdauerzählers auf null, Power-Taster
und Runter-Taster gleichzeitig gedrückt
halten. Power-Taster 4-mal drücken, um zur
Wattanzeige zurückzukehren.
TW_Arc4_Compliant_Manual.indd 23 03/11/2016 13:56
Bedienung Ihrer arc 4

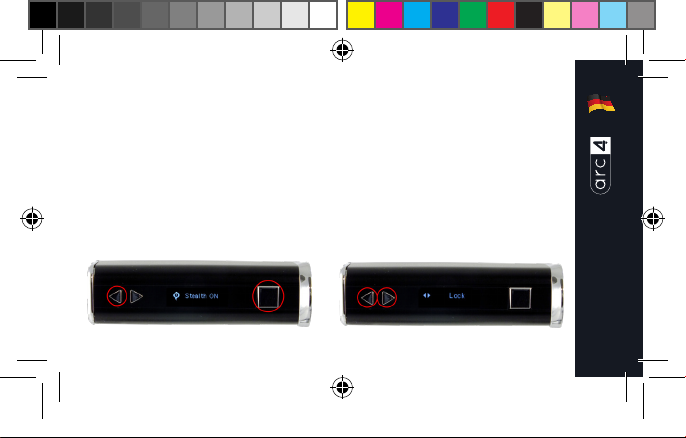

Stealth Modus:
Wenn die arc 4 eingeschaltet ist, PowerTaster und Runter-Taster gleichzeitig
gedrückt halten, um den Stealth-Modus
(OLED-Display aus) zu aktivieren oder zu
deaktivieren.
Tastensperre:
Wenn die arc 4 eingeschaltet ist, beide
Einstelltaster gleichzeitig für 3 Sekunden
gedrückt halten – mit dieser Abfolge
können diese Taster gesperrt und entsperrt
werden. Sind die Taster gesperrt, kann
ein versehentliches Verstellen der WattParameter verhindert werden.
23
24
TW_Arc4_Compliant_Manual.indd 24 03/11/2016 13:56
Bedienung Ihrer arc 4
Display-Anzeige drehen:
Wenn die arc 4 ausgeschaltet ist, beide
Einstelltaster gleichzeitig für 3 Sekunden
gedrückt halten, um die Display-Anzeige
um 180° zu drehen.
Kurzschlussschutz /
kein Verdampfer erkannt:
Wenn die arc 4 einen VerdampferkopfKurzschluss erkannt hat, erscheint am Display
die Meldung ‘Atomizer Short’. Wenn kein
Verdampfer(-Kopf) erkannt wurde, erscheint
am Display die Meldung ‘No Atomizer’.
10 Sek. Sicherheitsabschaltung:
Hält man den Power-Taster länger als
10 Sek. gedrückt, wird die Stromzufuhr
an den Verdampfer unterbrochen - am
Display erscheint die Meldung ‘Over 10s
Protection’.
TW_Arc4_Compliant_Manual.indd 25 03/11/2016 13:56
Bedienung Ihrer arc 4
Tiefentladeschutz:
Fällt die tatsächliche Akkuspannung
auf unter 3.3V, erscheint am Display die
Meldung ‘Lock’ – wenn kein Ladevorgang
erfolgt, ist das Gerät für eine weitere
Nutzung gesperrt.
Niedriger Ladestand:
Fällt der Ladestand auf unter 10%, blinkt
das Batterie-Symbol auf dem Display
durchgehen auf.
Temperatur-Alarm:
Wenn die Betriebs-Temperatur des
Gerätes den maximal zugelassen Wert
überschritten hat, wird die Stromzufuhr an
den Verdampfer automatisch unterbrochen
und am Display ‘Device Too Hot’ angezeigt.
25
26
TW_Arc4_Compliant_Manual.indd 26 03/11/2016 13:56
Kit-Inhalt
1 x arc 4 Body
1 x CS Air 2 Tank
1 x CS Verdampferkopf (1.5 Ohm)
1 x USB-Ladekabel
1 x Bedienungsanleitung
TW_Arc4_Compliant_Manual.indd 27 03/11/2016 13:56
Technische Daten
arc 4 Body
Abmessungen:
77,0mm x 32,5mm x 23,0mm
Gewicht: 90g
Leistungsregelbereich: 1W – 40W
Spannungsregelbereich: 0.5 – 8V
Verdampferanschluss: 510er Gewinde
Akku-Kapazität: 2200mAh
Akzeptierte Verdampfer-Widerstände: >
0.4Ω
CS Air 2 Tank
Abmessungen: 16,5mm Durchmesser x
64,0mm Länge (montiert)
Gewicht: 36g
Tank-Kapazität: 2ml
Anschluss: 510er Gewinde
Verdampfer-Widerstand: 1.5Ω
Luftzug: Einstellbar
Maximaler Durchmesser für Einfüllstutzen:
2,8mm
27
28
TW_Arc4_Compliant_Manual.indd 28 03/11/2016 13:56
Zusätzliche Produktinformationen
Es bestehen keine Erkenntnisse über medizinische Nebenwirkungen mit diesem Produkt.
Sollten Sie glauben eine Nebenwirkung zu verspüren, kontaktieren Sie bitte den Hersteller.
Aufbewahrungshinweise und Akku-Sicherheitsinformationen
• Die arc 4 und das Zubehör außerhalb der Reichweite von Kindern und Tieren aufbewahren.
• Verwenden Sie nur das beigefügte USB-Ladekabel.
• Alte oder defekte Akkus nach den gesetzlichen Bestimmungen entsorgen.
• arc 4 nicht bei Temperaturen unter 0°C oder über 45°C aufladen.
• Bei Außentemperaturen unter -10°C und über 60°C Gerät nicht nutzen.
• Akkus nicht in Taschen mit metallischen Gegenständen transportieren.
• Versuchen Sie nicht eine defekte arc 4 zu reparieren. Beim Reparaturversuch erlischt die
Garantie.
TW_Arc4_Compliant_Manual.indd 29 03/11/2016 13:56
Garantie
Die arc 4 Komponenten haben eine 28-tägige und das USB-Kabel eine 12-monatige
Garantie. Ausgenommen hiervon sind Verdampferköpfe, die mit einer DOA-Regulierung
ausgeliefert werden. Sollte eine Komponente fehlerhaft sein, bitten wir Sie Ihren Händler
oder den Totally Wicked Kundenservice zu kontaktieren.
29
TW_Arc4_Compliant_Manual.indd 30 03/11/2016 13:56
Manufactured in China
under the authority
of Pillbox38 UK Ltd,
Stancliffe Street,
Blackburn, Lancashire,
BB2 2QR.
Tel 01254 692244
www.totallywicked.co.uk
Tel 1(888) 761-9425
www.totallywicked.com
Tel 0941-78447082
www.totallywicked.de
Loading...
