TOTALINE Basic 1H/1C, Basic 2H/1C Operating Manual

Operating Manual

Set

Hold

Run

Mode d’emploi

Manual de Uso

Heat

Fan

Auto

OffCool

On

Totaline® Basic 1H/1C & 2H/1C

Programmable Thermostats

Thermostats programmables

Termostatos programables

570-208

Totaline Basic 1H/1C & 2H/1C

This manual covers the following models:
P310-1110: For 1-Heat / 1-Cool systems

210

P310-1

(Remove thermostat from wallplate and find model number on the wallplate.)

: For 2-Heat / 1-Cool heat pump systems

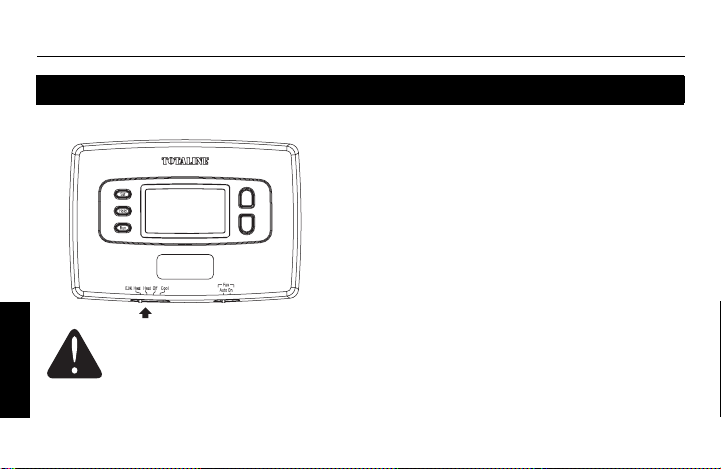

CAUTION: EQUIPMENT DAMAGE HAZARD.

To prevent possible compressor damage, do not use Cooling mode when the
outdoor temperature is below 50 °F (10 °C).

Need Help?

For assistance with this product please visit www.totaline.com.

Read and save these instructions.

® U.S. Registered Trademark. Patents pending.

ENGLISH

Operating Manual 570-208

Table of contents

Overview

Thermostat features............................. 1

ENGLISH

Quick start............................................ 2

Quick reference to controls .................. 3

Quick reference to display.................... 4

Programming & Operation

Setting the clock................................... 5

System switch (Heat/Cool)................... 6

Fan switch (Auto/On)............................ 7

Using the schedule..........................8-10

Temporary schedule override..............11

Permanent schedule override ............ 12

Early Recovery................................... 13

Compressor protection....................... 13

Appendices

Battery replacement ........................... 14

In case of difficulty.............................. 15

Customer assistance.......................... 16

Limited two-year warranty .................. 17

Your new thermostat is pre-programmed

and ready to go!

See page 2 for quick start.

Totaline Basic 1H/1C & 2H/1C

About your new thermostat

Your new Totaline thermostat has been designed to give you many years of reliable service
and easy-to-use, push-button climate control.

Features

• Backlit display is easy to read

• Displays ambient (measured) temperature at all times

• One-touch access to setpoint temperature

®

• Energy Star

• Separate programmable weekday/weekend schedules (5+2 day programming)

• Temporary and permanent override of schedule

• Early Recovery ensures right temperature at the right time

• Built-in compressor protection

compliant to greatly reduce your heating/cooling expenses

1

ENGLISH

Operating Manual 570-208

This thermostat is ready to go

Simply perform the three steps below and the thermostat is in operation:

n Set the clock..................................................................................................See page 5

ENGLISH

o Select whether to heat or cool.......................................................................See page 6

p Select whether to run the fan continuously or only when needed.................See page 7

®

Your thermostat is pre-programmed with Energy Star
these settings, you can:

 Modify the schedule ....................................................................................See page 10

 Temporarily override the schedule .............................................................. See page 11

 Permanently override the schedule.............................................................See page 12

2

settings. If you do not wish to use

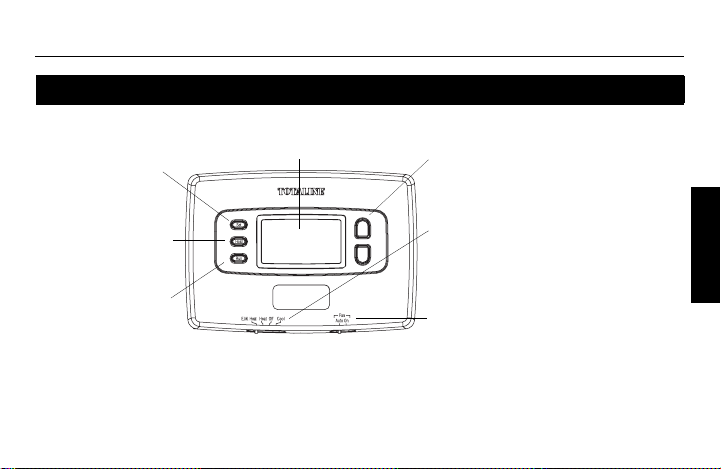

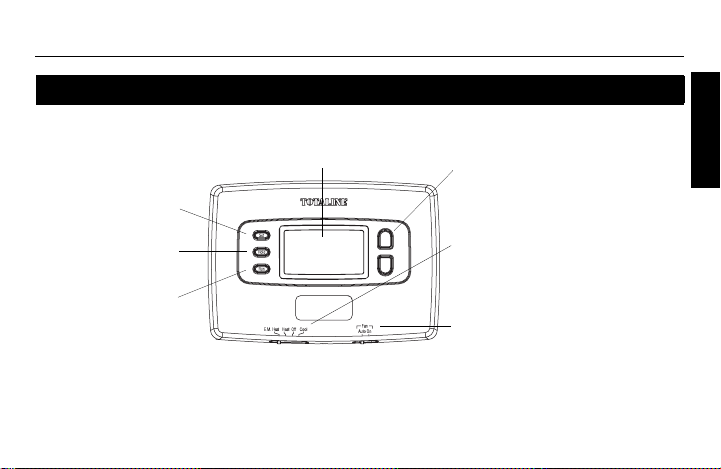

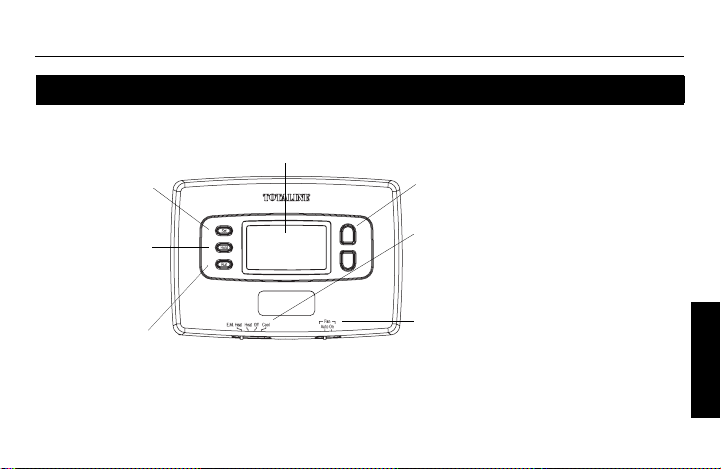

Quick reference to controls

Screen

Lit for 12 seconds when

Press to set clock,
day or schedule
(see pages 5 & 10).

Press to override
schedule and hold
temperature (see
page 12).

Press to run
(follow) schedule
(see page 8).

you press any button.

Totaline Basic 1H/1C & 2H/1C

Up/Down buttons
Press to adjust temperature.

System switch (see page 6)

• Cool: System is in Cooling mode.

• Off: System is off.

• Heat: System is in Heating mode.

• Em Heat: System is in
Emergency Heat mode.

Fan switch (see page 7)

• On: Fan runs continuously.

• Auto: Fan runs only when

heating or cooling is taking place.

3

ENGLISH

Operating Manual 570-208

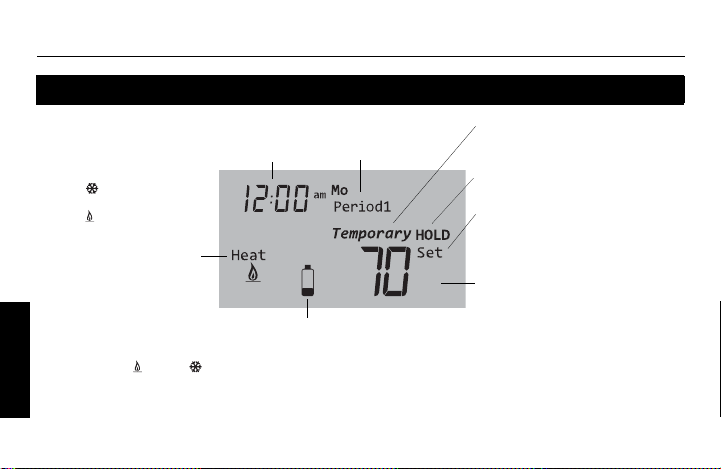

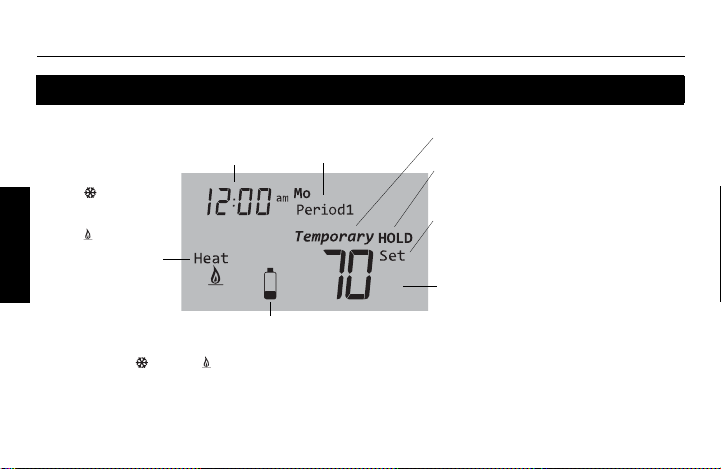

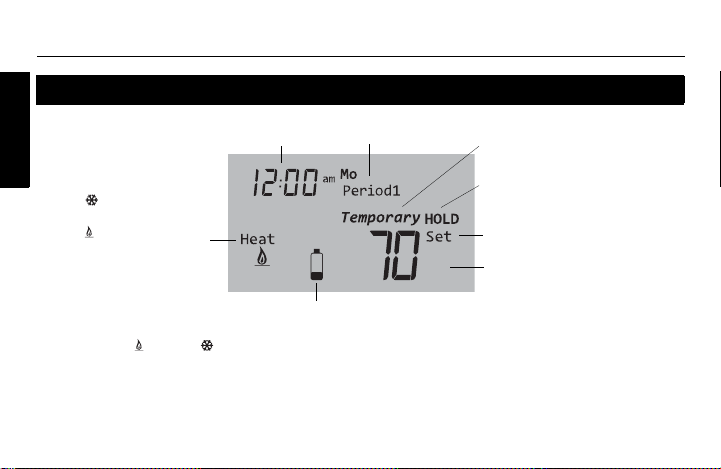

Quick reference to display

Clock

ENGLISH

System status

• Cool :
Cooling is activated. *

• Heat :
Heating is activated. *

• Stg2:
Auxiliary heat is activated. **

Low-battery warning (see page 14)

* When Heat or Cool is flashing, compressor protection is
engaged (see page 13).
** Applies to P310-1210 model only.

Schedule period

4

Temporary schedule
override (see page 11)

Permanent schedule
override (see page 12)

Setpoint indicator

Appears when the setpoint
temperature is displayed.

Temperature

The ambient (measured)
temperature is normally
displayed. To view the setpoint
temperature, press either
temperature adjustment button
once. The setpoint temperature
will appear for five seconds.

Totaline Basic 1H/1C & 2H/1C

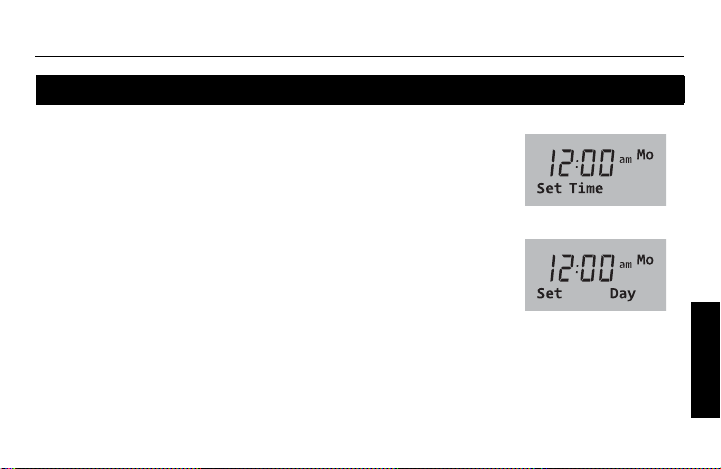

Set the clock

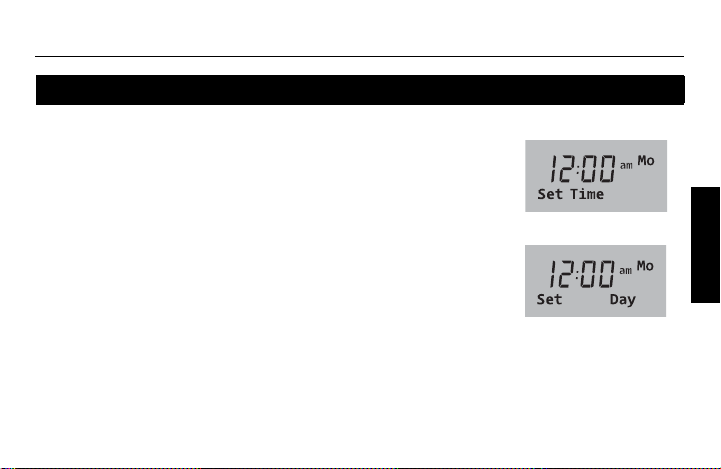

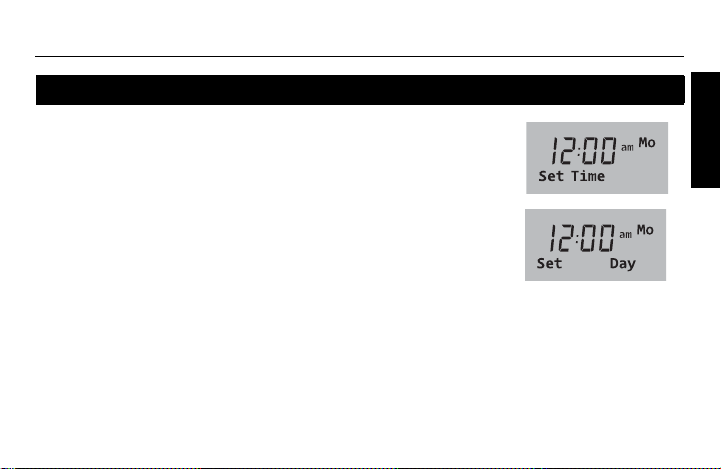

n Press the Set button. Set Time will appear on the screen

and the time display will flash.

o Press the Up or Down button to set the time.
p Press the Set button again. Set Day will flash on the screen.
q Press the Up or Down button to select the day of the week.
r Press the Run button to save the changes & exit. (The

changes are also saved if you do not press any button for 60
seconds.)

NOTE: The clock has lost its settings when the time display flashes. If the thermostat is
following the schedule, it will use the temperature settings programmed for Period 1 of the
weekdays until you readjust the clock.

5

ENGLISH

Operating Manual 570-208

System switch

ENGLISH

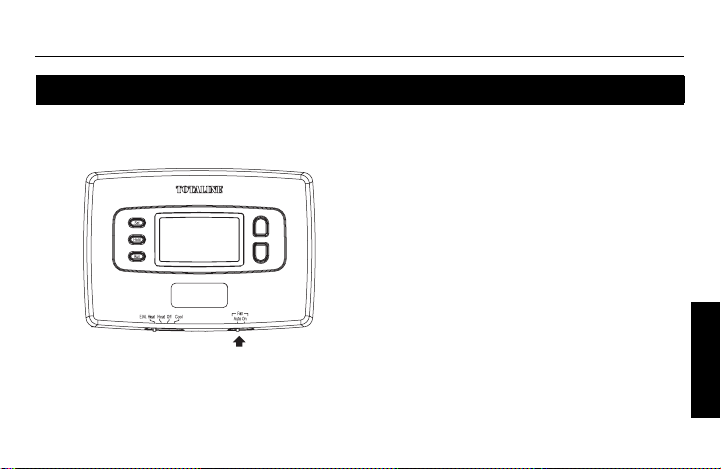

Use the System switch to place the system in one of the
following modes:

• Cool: System is in Cooling mode.

• Off: System is off.

• Heat: System is in Heating mode.

• Em Heat: System is in Emergency Heat mode. Only
auxiliary heating can be activated. The compressor is
disabled. (This mode is available on the P310-1210 model
only.)

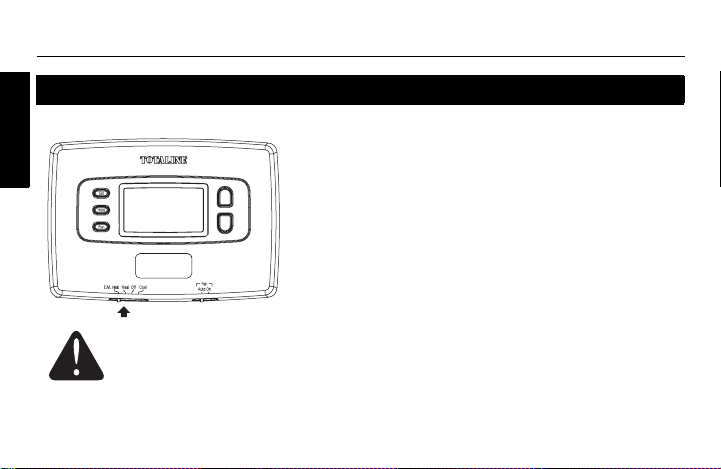

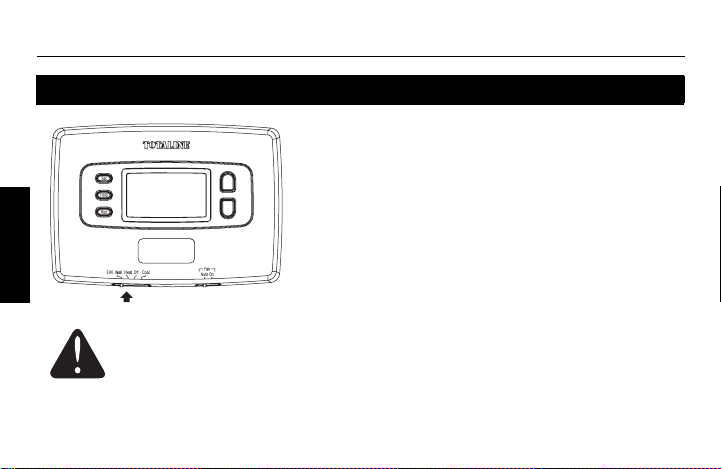

CAUTION: EQUIPMENT DAMAGE HAZARD.

Do not use Cooling mode when the outdoor temperature is below 50 °F (10 °C ).

6

Fan switch

Totaline Basic 1H/1C & 2H/1C

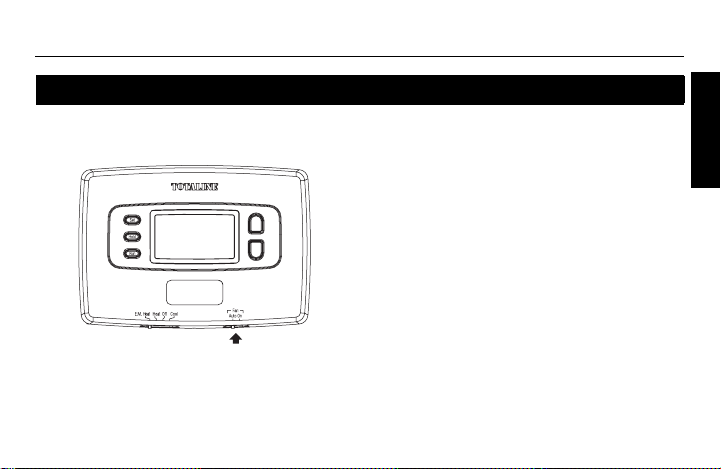

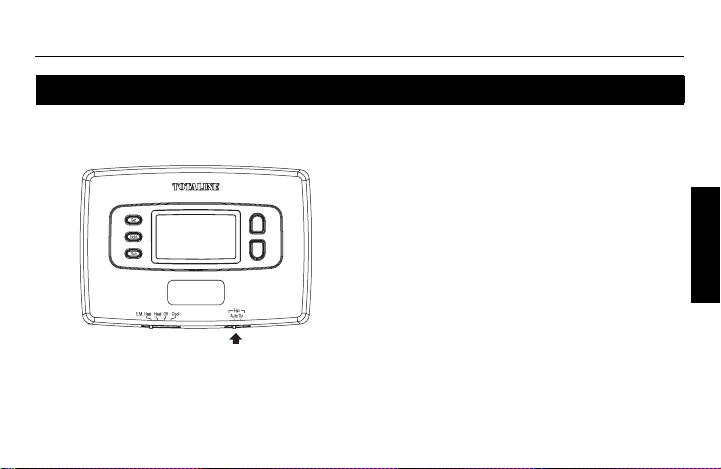

Use the Fan switch to select the fan operation.

• Auto: The fan runs only when heating or
cooling is activated (commonly used
setting).

• On: The fan runs continuously. Use this
setting for improved air circulation or for
more efficient air cleaning.

7

ENGLISH

Operating Manual 570-208

Using the schedule

Press the Run button to follow the programmed schedule. For maximum energy savings
while maintaining comfort, you can program the schedule such that the temperature is at an
economical level when you sleep or leave for work and at a comfortable level when you are

ENGLISH

awake and at home. You can program up to four periods per day:

Period 1 Starts when you wake up
Period 2 Starts when you leave for work
Period 3 Starts when you return home
Period 4 Starts when you go to sleep

To program a period, you need to set its start time and its two temperature settings (one
when the thermostat is in cooling mode and another one when it is in heating mode). The
same settings are used every day from Monday to Friday and another set of set tings are
used for Saturday and Sunday. For example, you could program all four periods for the
weekdays but only two periods (Period 1 and Period 4) for the weekends.

8

Totaline Basic 1H/1C & 2H/1C

Energy Star® settings

The thermostat has been programmed with Energy Star® settings. These settings can
reduce your energy bills by 33%. See the next page if you wish to modify the settings.

Period

Start time Heat Cool Start time Heat Cool

1 6:00 am 70 °F (21 °C) 75 °F (24 °C) 6:00 am 70 °F (21 °C) 75 °F (24 °C)
2 8:00 am 62 °F (16.5 °C) 83 °F (28.5 °C) - - - - - -
3 6:00 pm 70 °F (21 °C) 75 °F (24 °C) - - - - - -
4 10:00 pm 62 °F (16.5 °C) 78 °F (25.5 °C) 10:00 pm 60 °F (15.5 °C) 78 °F (25.5 °C)

Weekdays Weekends

9

ENGLISH

Operating Manual 570-208

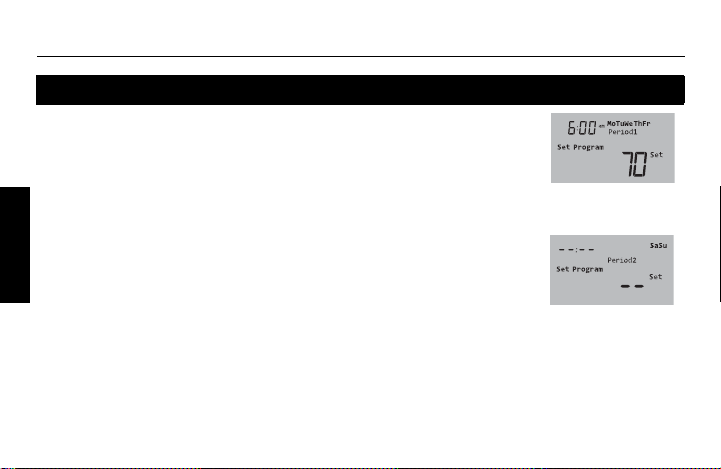

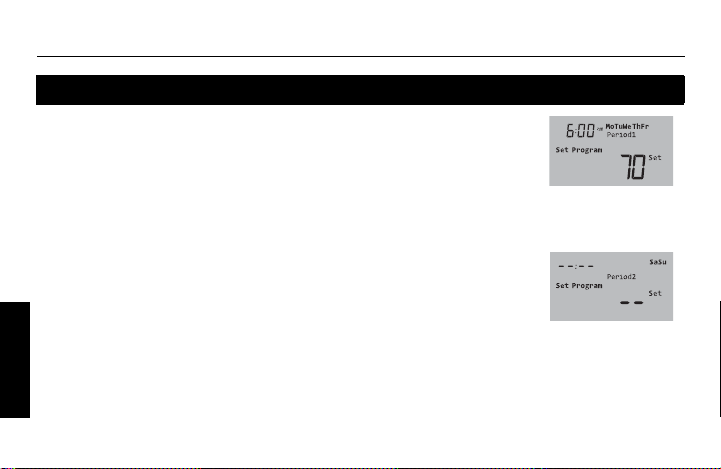

Modifying the schedule

n

Press the

Set

the week days (Mon-Fri) will flash .

ENGLISH

o Press the Up or Down button to set the time.

button 3 times until

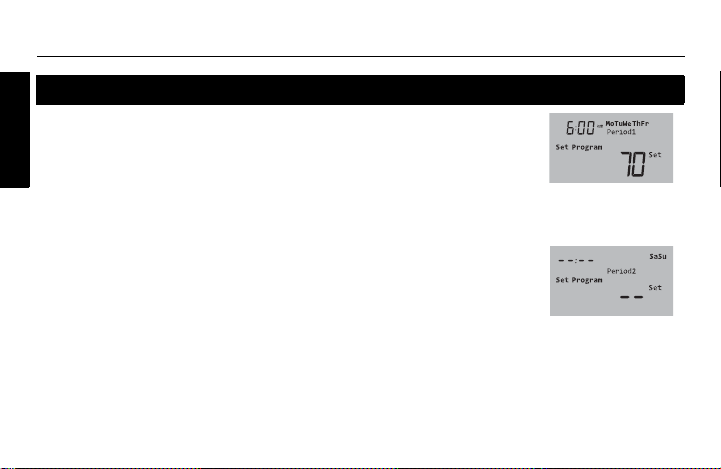

Set Program

appears. The start time of Period 1 of

p Press the Set button. The temperature setting for that period will flash.
q To program the temperature settings for the cooling mode, place the System

switch in Cool. To program the temperature settings for the heating mode, place
the switch in Heat.

r Press the Up or Down button to set the temperature.
s Press the Set button. The start time of the next period will flash.
t Repeat steps 2 through 6 for each of the remaining periods.
u Once all changes are made, press the Run button to save them and exit.

(The changes will automatically be saved if you do not press any button for 60
seconds.)

10

Period 1 for the
weekdays is set to 6
a.m. and 70 °F.

To skip a period
(except period 1),
press the Hold button
for 4 sec. while that
period is displayed.

Totaline Basic 1H/1C & 2H/1C

Temporary override of schedule

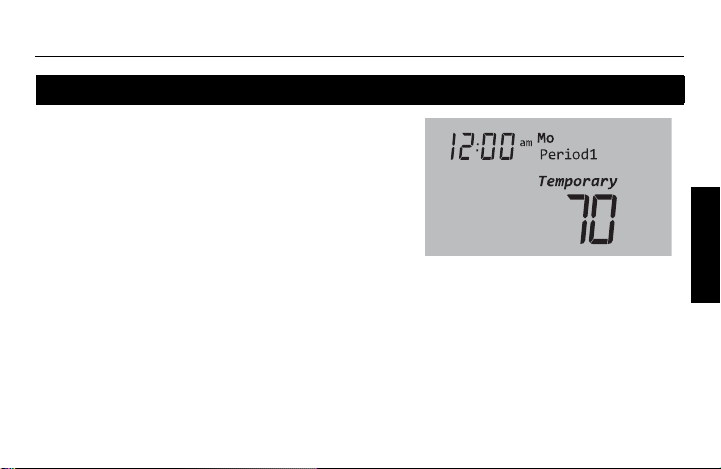

To temporarily ignore the schedule, press the Up or
Down button until the desired temperature is

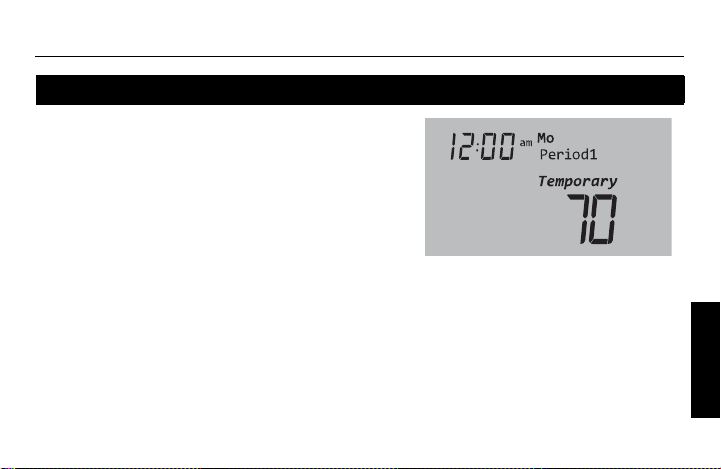

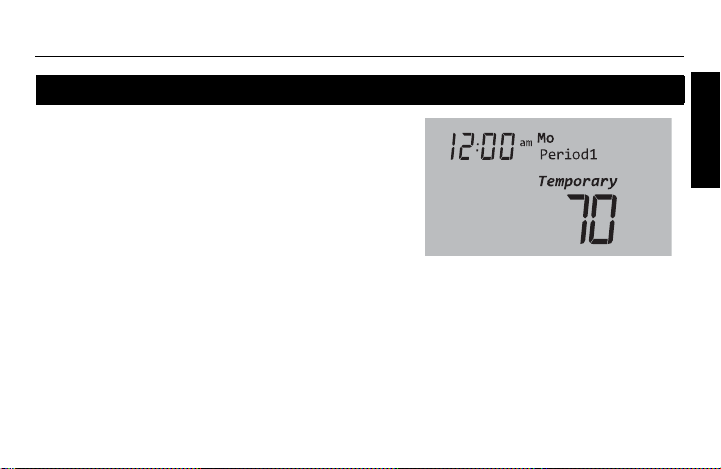

displayed. The word Temporary will appear on the
screen and the period display will flash to indicate
that the current period has been overridden. The
new temperature will be used until the next period
begins.

NOTE: Pressing the Up or Down button once will display the setpoint temperature. To
change the setpoint temperature, press either button more than once.

Press the Run button if you wish to cancel the temporary setting before the beginning of the
next period.

11

ENGLISH

Operating Manual 570-208

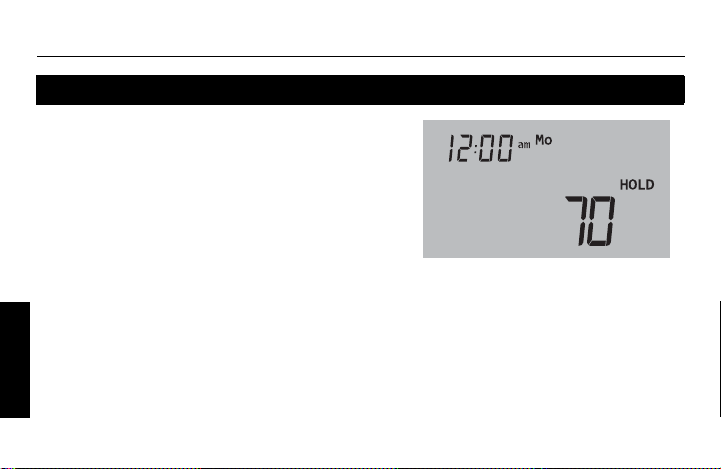

Permanent override of schedule

To permanently ignore the schedule, press the Up
or Down button until the desired temperature is

ENGLISH

displayed. Then, press the Hold button to maintain

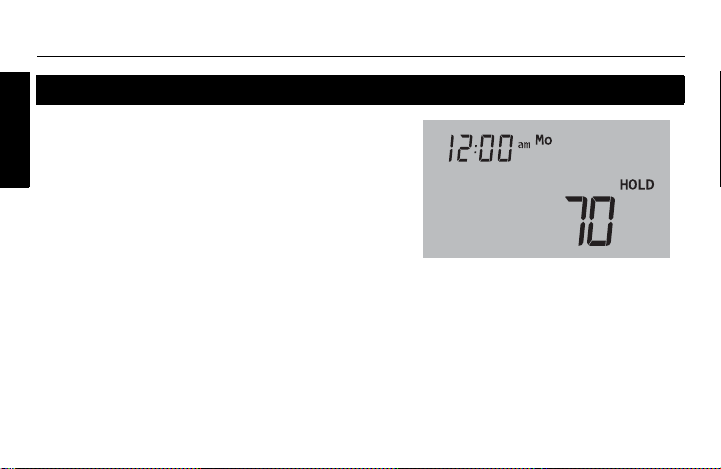

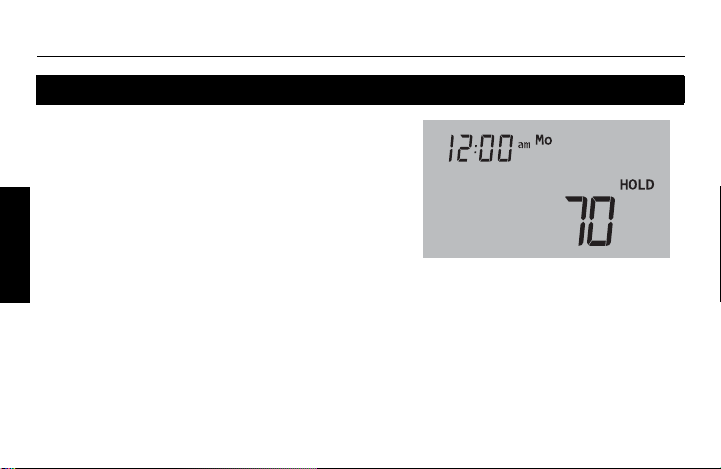

the new temperature indefinitely. The word HOLD
will appear on the screen.

Press the Run button if you wish to cancel the
override and resume the schedule. The word
HOLD will disappear and the thermostat will be set
to the temperature programmed for the current
period.

12

Totaline Basic 1H/1C & 2H/1C

Early Recovery

Early Recovery allows the thermos tat to “learn” how long your furnace or air conditioner takes to
reach the set temperature. Simply program the desired times and desired temperatures into the
schedule. The thermostat will determine when to activate heating or cooling so that the desired
temperature is attained at the desired time.

Example: If you set the Period 1 to 6 a.m. and the temperature to 70 °F (21 °C), the heat will come
on before the set time, so the temperature is 70 °F (21 °C) by the time you wake at 6 a.m.

Built-in compressor protection

Your thermostat has a feature that helps prevent damage to the compressor of your air
conditioning or heat pump sy stem. Becaus e damage ca n occur if the compres sor is r estarted too
soon after shutdo wn, th is fe at ure forc es th e co mpres sor to w ait 5 minu te s be fore rest a rt ing. Duri ng

the wait time, the message Cool or Heat flashes on the screen. When the safe wait time has
elapsed, the message stops flashing and the compressor turns on.

13

ENGLISH

Operating Manual 570-208

Battery replacement

NOTE: Batteries are optional (serving as backup power) only if your thermostat is connected to 24 VAC.

ENGLISH

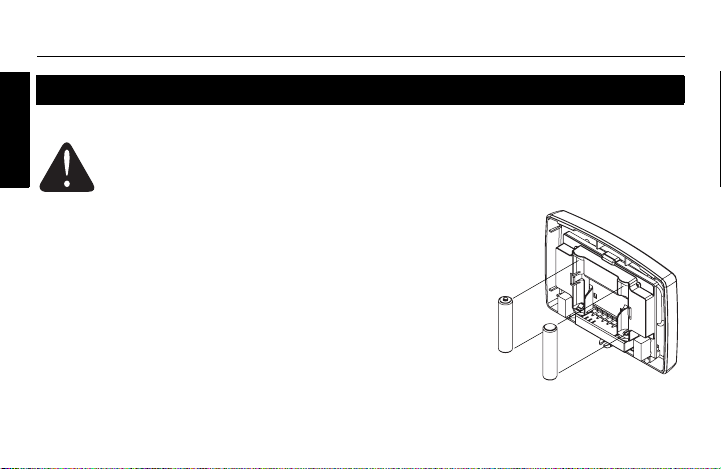

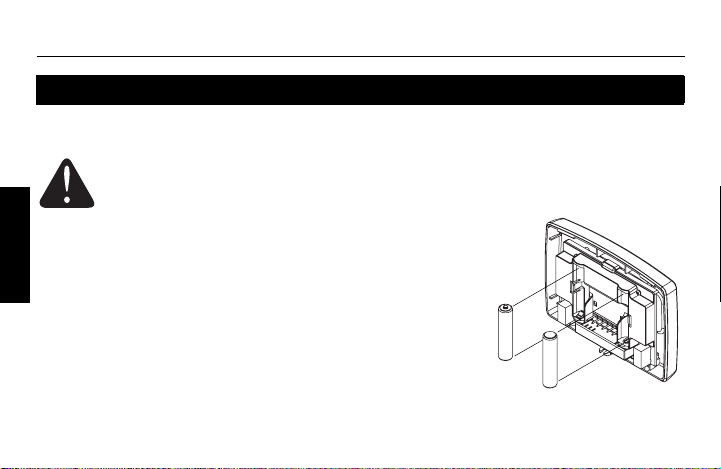

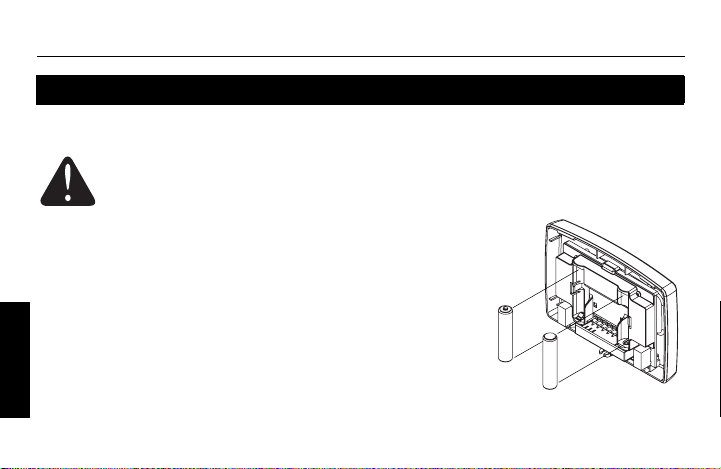

Install two fresh AAA batteries when th e low-battery icon flashes
on the screen. The icon appears f or 60 days before the batteries
are depleted.
Replace batteries once a y ear, or when you will be aw ay fo r mor e
than a month.
Most settings are stored in non-volatile (permanent) memory. Only
the clock and the day must be set if the thermostat was without AC
power or batteries.

NOTE: The low-battery icon will not appear when the batteries are
depleted if the thermostat is connected to 24 VAC.

Set the System switch to Off before removing the batteries. Otherwise, the
heating/cooling system could remain activated even when batteries are
removed.

14

Totaline Basic 1H/1C & 2H/1C

In case of difficulty

Screen is blank. • Check circuit breaker and reset if necessary.

Temperature settings cannot be
changed.

Cool or Heat is flashing.

HI appears on the screen. • The ambient (measured) temperature is above 122 °F (50°C).
LO appears on the screen. • The ambient (measured) temperature is below 32 °F (0 °C).
E1 appears on the screen. • The temperature sensor circuit is opened . Replace the thermost at.
E2 appears on the screen. • The temperature sensor circuit is shorted. Replace the thermostat.

• Ensure the heating/cooling system is powered up.

• Ensure the furnace door is properly closed.

• Ensure two fresh AAA alkaline batteries are correctly installed.

•The System switch is off.

• Y ou are setting the temperature outside its allowable range:

• Heat: 40 °F to 90 °F (4.5 °C to 32 °C).

• Cool: 50 °F to 99 °F (10 °C to 37 °C).

• The compressor protection delay is underway. Wait for the delay
to end (maximum of 5 minutes).

15

ENGLISH

Operating Manual 570-208

Customer assistance

For assistance with this product, visit our website at www.totaline.com.

ENGLISH

16

Totaline Basic 1H/1C & 2H/1C

Limited two-year warranty

TWO-YEAR WARRANTY — This CARRIER CORPORATION product is warranted to be free from
defects in material and workmanship under normal use and maintenance for a period of two years from
date of original installation. A new or remanufactured part to replace the defective part will be provided
without charge for the part itself, through a qualified servicing CARRIER CORPORATION dealer or
service, PROVIDED the defective part is returned to our distributor. The replacement part assumes the
unused portion of the warranty.

THIS WARRANTY DOES NOT INCLUDE ANY ADDITIONAL LABOR ALLOWANCE OR OTHER
COSTS incurred for diagnosis, repairing, removing, installing, shipping, servicing or handling of either

defective parts or replacement parts. SUCH COSTS MAY BE COVERED BY a separate warranty
provided by the installer.

LIMITATIONS OF WARRANTIES — ALL IMPLIED WARRANTIES (INCLUDING IMPLIED
WARRANTIES OF MERCHANTABILITY) ARE HEREBY LIMITED IN DURATION TO THE PERIOD FOR
WHICH THE LIMITED WARRANTY IS GIVEN. THE EXPRESSED WARRANTIES MADE IN THIS
WARRANTY ARE EXCLUSIVE AND MAY NOT BE ALTERED, ENLARGED, OR CHANGED BY ANY
DISTRIBUTOR, DEALER, OR OTHER PERSON WHATSOEVER.

1.Normal maintenance as outlined in the installation and servicing instructions or owners manual.

CARRIER WILL NOT BE RESPONSIBLE FOR:

17

ENGLISH

Operating Manual 570-208

2.Damage or repairs required as a consequence of faulty installation or application by others.

3.Failure to start due to voltage conditions, blown fuses, open circuit breakers or other damages due to
the inadequacy or interruption of electrical service.

4. Damage or repairs needed as a consequence of any misapplication, abuse, improper servicing,
unauthorized alteration, or improper operations.

ENGLISH

5.Damage as a result of floods, winds, fires, lightning, accidents, corrosive atmosphere, or other
conditions beyond the control of CARRIER CORPORATION.

6.Parts not supplied or designated by CARRIER CORPORATION.

7. CARRIER CORPORATION products installed outside the continental U.S.A., Alaska, Hawaii and
Canada.

8.Electricity or fuel costs or increases in electricity or fuel costs from any reason whatsoever including
additional or unusual use of supplemental heat.

9.ANY SPECIAL INDIRECT OR CONSEQUENTIAL PROPERTY OR COMMERCIAL DAMAGE OF ANY
NATURE WHATSOEVER. Some states do not allow the exclusion of incidental or consequential
damages, so the above limitation may not apply to you.

Model No. _____________________________ Unit Serial No. ____________________________
Date of Installation ______________________ Installed by _______________________________
Name of Owner _________________________ Address of Installation ______________________

18

Totaline Basic 1H/1C & 2H/1C

Le présent mode d’emploi porte sur les modèles suivants :
P310-1110

P310-1210

(Séparer le thermostat de la plaque murale pour voir le numéro de modèle sur la plaque.)

: Pour systèmes à 1 étage de chauffage / 1 étage de refroidissement
: Pour thermopompes à 2 étages de chauffage / 1 étage de refroidissement

MISE EN GARDE : RISQUE DE DOMMAGE MATÉRIEL

Pour éviter des dommages au compresseur, ne pas utiliser le mode
Refroidissement lorsque la température extérieure est inférieure à 10 °C (50 °F).

Besoin d’aide?

Pour obtenir de l’aide sur ce produit, veuillez consulter le www.totaline.com.

Veuillez lire le mode d’emploi et le conserver en lieu sûr.

® Marque de commerce enregistrée aux États-Unis. Brevets en instance.

FRANÇAIS

Mode d’emploi 570-208

Table des matières

Aperçu

Caractéristiques du thermostat ............ 1

Démarrage rapide ................................ 2

Coup d’œil rapide sur les contrôles...... 3

Coup d’œil rapide sur l’affichage.......... 4

Programmation et fonctionnement

Réglage de l’horloge ............................ 5

Sélecteur du système (Heat/Cool) ....... 6

FRANÇAIS

Sélecteur du ventilateur (Auto/On)....... 7

Utilisation de l’horaire......................8-10

Dérogation temporaire à l’horaire........11

Dérogation permanente à l’horaire..... 12

Early Recovery................................... 13

Protection du compresseur ................ 13

Annexes

Remplacement des piles.................... 14

En cas de difficulté ............................. 15

Service à la clientèle .......................... 16

Garantie limitée de 2 ans ................... 17

Votre nouveau thermostat est préprogrammé

et prêt pour l’utilisation.

Voir la page 2 pour un démarrage rapide.

Totaline Basic 1H/1C & 2H/1C

À propos du thermostat

Votre nouveau thermostat Totaline a été conçu pour vous procurer de nombreuses années
de service fiable et assurer la régulation de la température ambiante avec facilité, par simple
bouton-poussoir.

Caractéristiques

• Affichage rétroéclairé facile à lire

• Affiche la température ambiante (mesurée) en tout temps

• Une seule touche permet de voir la température de consigne

®

• Programmation Energy Star

• Programmation 5+2 (lundi-vendredi et samedi-dimanche)

• Dérogation temporaire et permanente à l’horaire

• Early Recovery permet d’avoir la température désirée à l’heure désirée

• Protection intégrée du compresseur

vous permet de réaliser des économies substantielles

1

FRANÇAIS

Mode d’emploi 570-208

Votre thermostat est prêt à fonctionner!

Il suffit de faire les trois étapes suivantes et votre thermostat sera fonctionnel :

n Régler l’horloge......................................................................................... Voir la page 5

o Sélectionner le chauffage ou le refroidissement ....................................... Voir la page 6

p Sélectionner le mode de fonctionnement du ventilateur .......................... Voir la page 7

®

Votre thermostat est préprogrammé selon les normes de Energy Star

FRANÇAIS

modifier ces réglages, vous pouvez :

 Modifier l’horaire...................................................................................... Voir la page 10

 Déroger à l’horaire de façon temporaire...................................................Voir la page 11

 Déroger à l’horaire de façon permanente................................................ Voir la page 12

2

. Si vous désirez

Coup d’œil rapide sur les contrôles

Écran

S’illumine pendant 12 secondes

Réglage de l’horloge
et de l’horaire (voir
les pages 5 & 10).

Dérogation
permanente à l’horaire
(voir la page 12).

Utilisation de l’horaire
(voir la page 8).

quand on appuie sur un bouton.

Totaline Basic 1H/1C & 2H/1C

Boutons Haut/Bas

Réglage de la température
Bouton-sélecteur du système (voir la pa ge 6)

• Cool : Le système est en mode
Refroidissement.

• Off : Le système est arrêté.

• Heat : Le système est en mode Chauffage.

•

Em Heat

: Le système est en mode Chauffage

d’urgence.

Bouton-sélecteur du ventilateur (voir
la page 7)

• On : Le ventilateur marche sans arrêt.

• Auto : Le ventilateur marche
uniquement lorsque le chauffage ou
le refroidissement est activé.

FRANÇAIS

3

Mode d’emploi 570-208

Coup d’œil rapide sur l’affichage

Dérogation temporaire à l’horaire

Horloge

État du système

• Cool :
Le refroidissement est
activé. *

• Heat :
Le chauffage est
activé. *

•

Stg2

FRANÇAIS

:
Le chauffage
d’appoint est activé. **

Avertissement de piles faibles (v oir la pa ge 14)

* Lorsque Cool ou Heat clignote, la protection du compresseur est activée (voir la page 13).
** S’applique au modèle P310-1210 uniquement.

Période de l’horaire

4

(voir la page 11)

Dérogation permanente à l’horaire

(voir la page 12)

Indication de la consigne

Apparaît lorsque la température de
consigne est affichée.

Température

La température ambiante (mesurée) est
normalement affichée. Pour voir la
température de consigne, appuyer une
fois sur l’un des boutons de rég lage de la
température. La température de consigne
apparaîtra pendant 5 secondes.

Totaline Basic 1H/1C & 2H/1C

Réglage de l’horloge

n Appuyer sur le bouton Set. Set Time apparaîtra à l’écran et

l’heure clignotera.

Régler l’heure

o Appuyer sur le bouton Haut ou Bas pour régler l’heure.
p Appuyer sur le bouton Set de nouveau. Set Day clignotera à

l’écran.

Régler le jour

q Appuyer sur le bouton Haut ou Bas pour régler le jour.
r Appuyer sur le bouton Run pour enregistrer les modifications

et quitter. (Les modifications sont aussi enregistrées si vous
n’appuyez sur aucun bouton pendant 60 secondes.)

NOTA : L'horloge est déréglée lorsque l’affichage de l’heure clignote. Si le thermostat suit
l’horaire programmé, il utilisera la température programmée pour la période de réveil
(Wake) des jours de la semaine jusqu'à ce que vous rajustiez l'horloge.

5

FRANÇAIS

Mode d’emploi 570-208

Bouton-sélecteur du système

FRANÇAIS

MISE EN GARDE : RISQUE DE DOMMAGE MATÉRIEL

Ne pas utiliser le mode Refroidissement lorsque la température extérieure est inférieure à
10 °C (50 °F).

Utiliser le bouton-sélecteur System pour placer le système
dans l’un des modes suivants :

• Cool : Le système est en mode Refroidissement.

• Off : Le système est arrêté.

• Heat : Le système est en mode Chauffage.

• Em Heat : Le système est en mode Chauffage d’urgence.
Seul le chauffage d’appoint peut être activé. (Ce mode est
disponible sur le modèle P310-1210 uniquement.)

6

Bouton-sélecteur du ventilateur

Totaline Basic 1H/1C & 2H/1C

Utiliser le bouton-sélecteur Fan pour choisir le
mode de fonctionnement du ventilateur.

• Auto : Le ventilateur fonctionne uniquement
lorsque le chauffage ou le refroidissement
est en marche (réglage habituel).

• On : Le ventilateur fonctionne sans arrêt.
Choisir ce réglage pour une meilleure
circulation ou purification de l’air.

7

FRANÇAIS

Mode d’emploi 570-208

Utilisation de l’horaire

Appuyer sur le bouton Run pour utiliser l’horaire. Pour réali ser des économie s maximales t out e n gar dant
le confort, vous pouvez programmer l’horaire de sorte que la température soit à un niveau économique
quand vous dormez ou êtes absent et à un niveau confortable quand vous êtes à la maison et réveillé.
Vous pouvez programmer jusqu'à quatre périodes par jour :

Période 1
Période 2
Période 3
Période 4

FRANÇAIS

Pour programmer une période, vous devez régler l’heure du début ainsi que ses deux consignes de
température (une consigne est utilisée lorsque le thermostat est en mode refroidissement et l’autre
lorsqu’il est en mode chauffage). Les mêmes réglages sont utilisés chaque jour du lundi au vendredi et un
deuxième ensemble de réglages est utilisé le samedi et le dimanche. Par exemple, vous pourriez
programmer les quatre périodes pour les jours de la semaine, mais seulement deux périodes (période 1
et période 2) pour la fin de semaine.

Débute quand vous vous réveillez.
Débute quand vous quittez la maison.
Débute quand vous revenez à la maison.
Débute quand vous allez vous coucher.

8

Totaline Basic 1H/1C & 2H/1C

Réglages de Energy Star

®

Votre thermostat est préprogrammé selon les normes de Energy Star®. Ces réglages
peuvent réduire vos dépenses en électricité de 33 %. Voir la page suivante si vous désirez
modifier ces réglages.

Période

Début Chauffage

1 6 h 70 °F (21 °C) 75 °F (24 °C) 6 h 70 °F (21 °C) 75 °F (24 °C)
2 8 h 62 °F (16,5 °C) 83 °F (28,5 °C) - - - - - -
3 18 h 70 °F (21 °C) 75 °F (24 °C) - - - - - -
4 22 h 62 °F (16,5 °C) 78 °F (25,5 °C) 22 h 60 °F (15,5 °C) 78 °F (25,5 °C)

Lundi - vendredi Samedi - dimanche

Refroidissement

Début Chauffage

9

Refroidissement

FRANÇAIS

Mode d’emploi 570-208

Modification de l’horaire

n

Appuyer sur le bouton
première période (Wake) du lundi au vendredi (Mon-Fri) clignotera.

o

Appuyer sur le bouton

p

Appuyer sur le bouton

q

Pour régler les températures pour le mode Refroidissement, placer le bouton-sélecteur

Cool

. Pour régler les températures pour le mode Chauffage, placer le bouton-sélecteur

Heat

.

r

Appuyer sur le bouton

FRANÇAIS

s

Appuyer sur le bouton

t

Répéter les étapes 2 à 6 pour chacune des périodes restantes.

u

Une fois toutes les modifications faites, appuyer sur le bouton
(Les modifications seront automatiquement enregistrées si vous n’appuyez sur aucun bouton

pendant 60 secondes.)

Set

3 fois jusqu’à que

Haut

ou

Bas

Set

. Le réglage de la température pour la période en question clignotera.

Haut

ou

Bas

Set

. L’heure du début de la prochaine période clignotera.

Set Program

pour régler l’heure.

pour régler la température.

soit affiché. L’heure du début de la

Run

pour les enregistrer et quitter.

10

System

System

La période 1 du lundi au
vendredi est réglée à 6 h

à

et à 70 °F.

à

Pour sauter une période,
sauf la période 1,
appuyer sur le bouton
Hold pendant 4 sec.
lorsque la période est
affichée.

Totaline Basic 1H/1C & 2H/1C

Dérogation temporaire à l’horaire

Pour ignorer temporairement l’horaire, appuyer sur
le bouton Haut ou Bas jusqu’à ce que la
température désirée soit affichée. La mention
Temporary s’affichera et la période en cours
clignotera pour indiquer sa dérogation. La nouvelle
température sera utilisée jusqu’au début de la
période suivante.

NOTA : Pour afficher la température de consigne, appuyer une fois sur le bouton  ou .
Pour modifier celle-ci, appuyer plus d’une fois sur l’un des boutons.

Appuyer sur le bouton Run si vous désirez annuler la dérogation temporaire avant le début
de la période suivante.

11

FRANÇAIS

Mode d’emploi 570-208

Dérogation permanente à l’horaire

Pour ignorer l’horaire de façon permanente,
appuyer sur le bouton Haut ou Bas jusqu’à ce que
la température désirée soit affichée. Ensuite,
appuyer sur le bouton Hold pour garder la nouvelle
température jusqu’à ce que vous la changiez de
nouveau. La mention HOLD s’affichera.

Appuyer sur le bouton Run si vous désirez annuler

FRANÇAIS

la dérogation et reprendre l’horaire. La mention
HOLD disparaîtra et le thermostat sera réglé à la
température programmée pour la période en cours.

12

Totaline Basic 1H/1C & 2H/1C

Early Recovery

La fonction Early Recovery permet au thermostat « d’apprendre » combien de temps il faut au
système de chauffage ou de refroidissement pour atteindre la température programmée. Il suffit de
programmer les heures et les températures désirées dans l’horaire. Le thermostat déma rrera le
chauffage ou le refroidissement à l’heure qu’il faut pour que la température désirée soit atteinte à
l’heure programmée.

Exemple : Si vous réglez la période de réveil à 6 h et sa température à 21 °C (70 °F), le chauffage
démarrera avant l’heure réglée pour que la température soit à 21 °C (70 °F) à 6 h.

Protection intégrée du compresseur

Votre ther most at est mu ni d’un e fon ctio n ser vant à év iter d es d ommage s au comp ress eur d e vo tre
système de refroidissement ou de votre thermopompe.
Puisque le compresseur risqu e d’être endommagé s’il démarre trop tôt après son arrêt, cette
fonction oblige le compresseur à attendre 5 minutes avant de redémarrer. Pendant cette attente, la
mention Cool ou Heat clignote à l’écran. Lorsque le délai est écoulé, l’icône cesse de
clignoter et le compresseur démarre.

13

FRANÇAIS

Mode d’emploi 570-208

Remplacement des piles

NOTA : Les piles sont facultatives (elles servent d’alimentation de secours en cas de panne de courant)
lorsque le thermostat est raccordé au 24 V c.a.

Placer le bouton-sélecteur System à Off avant d’enlever les piles. Sinon, le système de
chauffage/refroidissement pourrait être mis sous tension même si les piles ont été
enlevées.

Installer deux piles AAA neuves lorsque l’icône de piles faibles clignote
à l’écran. L’icône reste affichée pendant 60 jours, jusqu’à l’épuisement
des piles.
Remplacer les piles une fois par année, ou lorsque vous êtes absent

FRANÇAIS

pendant plus d’un mois.
La plupart des réglages sont enregistrés dans la mémoire
(permanente) non volatile. Seuls l'horloge et le jour doivent être réglés
de nouveau si le thermostat était sans alimentation.

NOTA : L'icône de piles faibles n'apparaîtra pas lorsque les piles sont
épuisées si le thermostat est raccordé au 24 V c.a.

14

Totaline Basic 1H/1C & 2H/1C

En cas de difficulté

Rien n’apparaît à l’écran. • Vérifier si le disjoncteur est déclenché. Le réenclencher au besoin.

La température ne peut être modifiée. • Le bouton-sélecteur System est placé à Off.

Cool ou Heat clignote à
l’écran.

HI est affiché. • La température ambiante (mesurée) est supérieure à 50 °C (122 °F).
LO est affiché. • La température ambiante (mesurée) est inférieure à 0 °C (32 °F).
E1 est affiché. • Le circuit de la sonde de température est ouvert. Remplacer le

E2 est affiché. • La sonde de température est court-circuitée. Remplacer le thermostat.

• S’assurer que le système de chauffage/refroidissement est alimenté.

• S’assurer que la porte de la fournaise est bien fermée.

• S’assurer que deux piles AAA neuves sont bien installées.

• Vous tentez de régler la température en dehors de la marge permise :

• Chauffage : 4,5 °C à 32 °C (40 °F à 90 °F)

• Refroidissement : 10 °C à 37 °C (50 °F à 99 °F)

• Le délai de protection du compresseur est en cours. Attendre la fin du
délai (maximum de 5 minutes).

thermostat.

15

FRANÇAIS

Mode d’emploi 570-208

Service à la clientèle

Pour obtenir de l’aide sur ce produit, veuillez consulter notre site
www.totaline.com.

FRANÇAIS

16

Totaline Basic 1H/1C & 2H/1C

Garantie limitée de 2 ans

GARANTIE DE 2 ANS - CARRIER CORPORATION garantit ce produit CARRIER contre tout vice d e matière ou de
fabrication dans la mesure où il en est fait une utilisation et un entretien convenables, et ce, pour une période de deux (2)
ans à partir de la date de la première installation du produit. En cas de défectuosité, CARRIER CORPORATION fournira,
sans frais, une pièce neuve ou réusinée, par l'entremise d'un distributeur ou d'un service offrant l'entretien de produits
CARRIER CORPORATION, à condition que la pièce défectueuse soit retournée chez un distributeur CARRIER. Le cas
échéant, la pièce de remplacement sera couverte pour une période égale à la période de garantie restante pour le produit.

CETTE GARANTIE NE COUVRE AUCUN FRAIS DE MAIN D'ŒUVRE NI AUTRES FRAIS découlant du diagnostic, de la
réparation, du retrait, de l'installation, de l'expédition, de l'entretien ou de la manutention des pièces défectueuses ou des
pièces de remplacement. CES FRAIS PEUVENT CEPENDANT ÊTRE COUVERTS par une garantie distincte accordée
par l'installateur.

RESTRICTION DES GARANTIES - PAR LA PRÉSENTE, TOUTES LES GARANTIES TACITES, Y COMPRIS LES
GARANTIES TACITES DE QUALITÉ MARCHANDE, SE LIMITENT À LA DURÉE POUR LAQUELLE LA GARANTIE
LIMITÉE EST VALABLE. LES GARANTIES EXPRESSES DÉCRITES DANS LE PRÉSENT DOCUMENT SONT
EXCLUSIVES ET NE PEUVENT ÊTRE MODIFIÉES OU ÉTENDUES PAR QUELQUE DISTRIBUTEUR, DÉTAILLANT OU
PERSONNE QUE CE SOIT.

1. de l'entretien normal de l'appareil, tel que décrit dans les instructions d'installation et d'entretien ou dans le guide
d'utilisation;

CARRIER N'EST EN AUCUN CAS RESPONSABLE :

17

FRANÇAIS

Mode d’emploi 570-208

2. des dommages ou des réparations découlant de l'installation incorrecte ou d'une utilisation inappropriée de l'appareil par
un tiers;

3. de l'incapacité de l'appareil à démarrer en raison de la tension électrique du circuit, de fusibles sautés, de disjoncteurs
ouverts, ou de tout autre dommage causé par une alimentation électrique inadéquate ou une panne de courant;

4. des dommages ou réparations qui découlent de toute mauvaise utilisation, usage abusif, entretien inadéquat ou
modification non autorisée du p r oduit;

5. de s do mmage s ca u sés par u n e inon da ti on, d u v e nt, u n in ce nd ie, un acc id e nt, des co nd itio ns c or rosi v es, ou t out e a utre
circonstance qui échappe au contrôle de CARRIER CORPORATION;

6. de s pièces qui n'ont pas été fournies par CARRIE R CORPORATION ou qui ne portent pas la marque CARRIER
CORPORATION;

7. des pr oduits CARRIER CORPORATION installés à l'extérieur des États-Unis continentaux, de l'Alaska, d'Hawaï, et du
Canada;

8. de s coûts d'électricité ou de combusti bles ou de la hausse de ces coûts, quelle qu'en soit la raison, y compris une

FRANÇAIS

utilisation inhabituelle du chauffage d'appoint;

9. DE TOUT DOMMAGE INDIRECT PARTICULIER, QU'IL SOIT MATÉRIEL OU COMMERCIAL, DE QUELQUE NATURE
QUE CE SOIT. Certaines provinces ou états ne permettent pas d'exclure les dommages indirects, et, par conséq uent, la
présente restriction peut ne pas s'appliquer.

Nº de modèle ___________________________ Nº de série de l'unité _______________________
Date d'installation _______________________ Produit installé par _________________________
Nom du propriétaire ______________________ Adresse de l'installation _____________________

18

Totaline Basic 1H/1C & 2H/1C

Este manual incluye los siguientes modelos:
P310-1110

P310-1210

(Retirar el termostato de la placa mural y ver el número de modelo en la placa.)

: para sistemas con 1 etapa de calefacción / 1 etapa de enfriamiento

: para termobombas con 2 etapas de calefacción / 1 etapa de enfriam iento

ADVERTENCIA: PELIGRO DE DAÑAR EL EQUIPO

Para evitar posibles daños en el compresor, el termostato no debe funcionar
cuando la temperatura exterior sea inferior a 50 ºF (10 ºC).

¿Asistencia?

Para obtener asistencia relacionada con este producto, se recomienda visitar

www.totaline.com.

Leer y conservar estas instrucciones

® Marca registrada de los EE. UU. Patentes en trámite.

ESPAÑOL

Manual de uso 570-208

Índice

Generalidades

Características del termostato.............. 1

Puesta en marcha rápida..................... 2

Referencia rápida para los controles.... 3

Referencia rápida para la pantalla........ 4

Programación y funcionamiento

Ajuste del reloj...................................... 5

Selector del sistema (Heat/Cool).......... 6

Selector del ventilador (Auto/On) ......... 7

Uso del horario................................ 8-10

Cancelación temporaria del horario ....11

Cancelación permanente del horario . 12

Early Recovery................................... 13

Protección del compresor................... 13

ESPAÑOL

Apéndices

Reemplazo de las pilas ...................... 14

En caso de dificultades....................... 15

Asistencia al cliente............................ 16

Garantía limitada de dos años............ 17

El termostato está preprogramado y listo para

Referirse a la página 2 para un encendido rápido.

funcionar.

Totaline Basic 1H/1C & 2H/1C

Información sobre el termostato

Este termostato Totaline ha sido diseñado para brindar muchos años de funcionamiento
fiable y permitir un control climático fácil de usar con sólo apretar un botón.

Características

• Pantalla con luz de fondo de lectura fácil.

• Indica la temperatura ambiente (medida) en todo momento.

• Un sólo botón permite ver la temperatura del punto de ajuste.

®

• Con Energy Star

• Horarios programables separados (5 días y 2 días, uno para la semana y otro para el

fin de semana).

• Cancelación temporaria y permanente del horario.

• La función Early Recovery permite obtener la temperatura deseada a la hora deseada.

• Protección del compresor incorporada.

se economiza en calefacción o aire acondicionado.

1

ESPAÑOL

Manual de uso 570-208

¡El termostato está listo para funcionar!

Basta con llevar a cabo las tres etapas siguientes para que el termostato esté en marcha:

n Ajustar el reloj.....................................................................................................página 5

o Seleccionar calefacción o enfriamiento..............................................................página 6

p Seleccionar el modo de funcionamiento del ventilador .....................................página 7

®

Los ajustes de Energy Star
usarlos, se puede:

 Modificar el horario...........................................................................................página 10

 Cancelar el horario de manera temporaria.......................................................página 11

 Cancelar el horario de manera permanente.....................................................página 12

ESPAÑOL

están preprogramados en el termostato. Si no se desea

2

Referencia rápida para los controles

Pantalla

Se ilumina durante 12 segundos

Ajuste del reloj y
del horario (Set)
(ver las páginas 5 y

10).

Presionar para
cancelar el horario
y mantener la
temperatura
(Hold) (ver la
página 12).

Presionar para
activar (o seguir)
el horario (Run)
(ver la página 8).

cuando se oprime un botón.

Totaline Basic 1H/1C & 2H/1C

Botones Arriba y Abajo

Ajuste de la temperatura.

Botón selector del sistema (ver la página 6).

• Cool: el sistema está en modo Enfriamiento.

• Off: el sistema está apagado.

• Heat: el sistema está en modo Calefacción.

•

Em Heat: el sistema está en modo

Calefacción

Botón selector del ventilador (Fan) (ver la
página 7).

• On: el ventilador func iona continuamente.

• Auto: el ventilador funciona únicamente
cuando la calefacción o el enfriamiento están
activados.

de urgencia.

ESPAÑOL

3

Manual de uso 570-208

Referencia rápida para la pantalla

Cancelación temporaria del

Reloj

Estado del sistema

• Cool :
el enfriamiento está activado. *

• Heat :
la calefacción está activada. *

•

Stg2

:
la calefacción auxiliar está
activada. **

Advertencia de pilas débiles (ver la página 14).

* Cuando Heat o Cool parpadean, la protección del compresor está activada (ver la página 13).
** Sólo para el modelo P310-1210.

ESPAÑOL

Período del horario

4

horario (ver la página 11).

Cancelación permanente del
horario (ver la página 12).

Indicación del punto de ajuste

(Set)

Aparece cuando se visualiza la
temperatura del punto de ajuste.

Temperatura

Se indica normalmente la
temperatura ambiente (medida).
Para ver la temperatura del punto de
ajuste, presionar una vez uno de los
botones de ajuste de temperatura.
La temperatura del punto de ajuste
aparecerá durante 5 segundos.

Totaline Basic 1H/1C & 2H/1C

Ajuste del reloj

n Presionar el botón Set. En la pantalla aparecerá Set Time y

la hora parpadeará.

Ajustar la hora

o Presionar el botón Arriba o Abajo para ajustar la hora.
p Presionar el botón Set otra vez. En la pantalla aparecerá Set

Day.

Ajustar el día

q Presionar el botón Arriba o Abajo para ajustar el día.
r Presionar el botón Run para salvaguardar las modificaciones

y salir. (Las modificaciones se salvaguardan también si no se
presiona ningún botón durante 60 segundos).

NOTA: el reloj no está en hora cuando la p antalla de la hora parpadea. Si el termostato está
siguiendo el horario, usará el ajuste de temperatura programado para el período 1 de los
días de semana hasta que se ponga en hora el reloj.

5

ESPAÑOL

Manual de uso 570-208

Botón selector del sistema

ADVERTENCIA: PELIGRO DE DAÑAR EL EQUIPO

No se debe hacer funcionar el sistema de refrigeración cuando la temperatura exterior sea
inferior a 50 ºF (10 ºC).

ESPAÑOL

Utilizar el botón selector del sistema para poner el
termostato en uno de los modos siguientes:

• Cool: el sistema está en modo Enfriamiento.

• Off: el sistema está apagado.

• Heat: el sistema está en modo Calefacción.

• Em Heat: el sistema está en modo Calefacción de
urgencia. Sólo puede activarse la calefacción
auxiliar. El compresor está desactivado. (Este modo
es disponible en el modelo P310-1210 solamente.).

6

Botón selector del ventilador

Totaline Basic 1H/1C & 2H/1C

Utilizar el botón selector Fan para elegir el
modo de funcionamiento del ventilador.

• Auto: el ventilador funciona únicamente
cuando la calefacción o el enfriamiento
están en marcha (el ajuste más común).

• On: el ventilador funciona continuamente.
Elegir este ajuste para obtener una mejor
circulación de aire o para purificarlo más
eficazmente.

7

ESPAÑOL

Manual de uso 570-208

Uso del horario

Presionar el botón Run para usar el horario. Para obtener una economía máxima conservando el
confort, se puede programar el horario de manera que la temperatura esté en el nivel de
Economía durante la noche y en un nivel confortable cuando los habitantes de la ca sa están
despiertos y en casa. Se pueden programar hasta cuatro períodos por día:

Período 1 Comienza con el despertar
Período 2 Comienza con la salida de la casa
Período 3 Comienza cuando se regresa a la casa
Período 4 Comienza a la hora de acostarse

Para programar un período, debe debe fijarse la hora del comienzo y sus dos ajustes de
temperatura (uno se utilizará cu ando el t ermostat o esté en mod o Enfr iamien to y el ot ro cua ndo el
termostato esté en modo Calefa cción). De lunes a vi ernes se utiliza un c onjunto de ajustes y el
sábado y el domingo se utiliza otro conjunto para los dos días. Por ejemplo, se pueden programar
los cuatro períodos para los días de la semana y solamente dos períodos (Período 1 y P eríodo 4)
para el fin de semana.

ESPAÑOL

8

Totaline Basic 1H/1C & 2H/1C

Ajustes de Energy Star

®

Los ajustes de Energy Star® están preprogramados en el termostato. Estos ajustes pueden
reducir el gasto de electricidad en un 33%. Referirse a la página siguiente si se desea
modificarlos.

Período Lunes a viernes Sábado y domingo

Comienzo Calefacción

1 6:00 70 °F (21 °C) 75 °F (24 °C) 6:00 70 °F (21 °C) 75 °F (24 °C)
2 8:00 62 °F (16,5 °C) 83 °F (28,5 °C) - - - - - -
3 18:00 70 °F (21 °C) 75 °F (24 °C) - - - - - -
4 22:00 62 °F (16,5 °C) 78 °F (25,5 °C) 22:00 60 °F (15.5 °C) 78 °F (25,5 °C)

Enfriamiento

Comienzo Calefacción

9

Enfriamiento

ESPAÑOL

Manual de uso 570-208

Modificación del horario

n

Presionar el botón
Período 1 de los días de semana parpadeará.

Set

tres veces hasta que aparezca

Set Program

. La hora de inicio del

o Presionar el botón Arriba o Abajo para ajustar la hora.
p

Presionar el botón

Set

. El ajuste de la temperatura para el período en cuestión parpadeará.

q Para programar la temperatura para el modo Enfriamiento, colocar el botón

selector de sistema en Cool. Para programar la temperatura para el modo
Calefacción, colocar el botón selector de sistema en Heat.

r

Presionar

el botón Arriba o Abajo

s

Presionar el botón

t

Repetir las etapas 2 a 6 para cada uno de los períodos restantes.

u

Una vez hechas todas las modificaciones, presionar el botón
salir. (Las modificaciones se salvaguardan también si no se oprime ningún botón durante

60 segundos).

ESPAÑOL

Set

. La hora de inicio del próximo período parpadeará.

para programar la temperatura.

Run

para salvaguardarlas y

10

El período 1 de lunes a
viernes está programado a
las 6.00 y a 21 °C.

Para saltar un período, salvo
el período 1, presionar el
botón Hold durante 4
segundos mientras el
período aparece en pantalla.

Totaline Basic 1H/1C & 2H/1C

Cancelación temporaria del horario

Para ignorar temporariamente el horario, presionar
el botón Arriba o Abajo hasta que la temperatura
deseada aparezca en pantalla. Aparecerá el
mensaje Temporary y la pantalla de período
parpadeará para indicar que el período en curso ha
sido anulado. La nueva temperatura se utilizará
hasta el principio del período siguiente.

NOTA: p ara visualizar la temperatura del punto de ajuste, presionar una vez el botón Arriba
o Abajo. Para modificar la temperatura del punto de ajuste, presionar cualquier botón más

de una vez.

Presionar el botón Run si se desea anular la cancelación temporaria antes del inicio del
período siguiente.

11

ESPAÑOL

Manual de uso 570-208

Cancelación permanente del horario

Para cancelar el horario de manera permanente,
presionar el botón Arriba o Abajo hasta que la
temperatura deseada aparezca. Presionar luego el
botón Hold para mantener la nueva temperatura
hasta que se la desee cambiar nuevamente.
Aparecerá el mensaje HOLD.

Presionar el botón Run si se desea anular la
cancelación y retomar el horario. El mensaje HOLD
desaparecerá y el termostato se ajustará a la
temperatura programada para el período en curso.

ESPAÑOL

12

Totaline Basic 1H/1C & 2H/1C

Early Recovery

La función Early Recovery permite al termostato «aprender» el tiempo que necesita el sistema de
calefacción o de enfriamie nto para llegar a la temper atura programada. Es suf iciente programar
las horas y las temperaturas deseadas en el horario. El termostato determinará a qué hora
encenderá la calefacción o el enfriamiento para que la temperatura deseada se logre a la hora
elegida.

Ejemplo: si se ajusta el Período 1 a las 6 de la mañana y su temperatura a 70 °F (21 °C), la calefacción
se encenderá antes de la hora establecida para que la temperatura llegue a 70 °F (21 °C) a las 6.

Protección del compresor incorporada

El termostato tiene una función que protege el compresor del acondicionador de aire o del sistema
de bomba de calor. El compresor puede dañarse si vuelve a encenderse inmediatamente después
de apagarse. Esta función lo fuerza a esperar 5 minutos antes de volver a entrar en

funcionamiento. Durante este tiempo, la pantalla mostrará el mensaje Cool o Heat . Una vez
transcurridos los 5 minut os de seguridad, el mensaje dejará de parapadear y se encenderá el
compresor.

13

ESPAÑOL

Manual de uso 570-208

Reemplazo de las pilas

NOTA: las pilas son opcionales (sirven de alimentación de urgencia en caso de corte de corriente)
cuando el termostato está conectado a 24 V C.A.

Colocar el botón selector del sistema en Off antes de retirar las pilas. De lo contrario, el
sistema de calefacción / enfriamiento podría permanecer activado aun si se han retirado
las pilas.

Instalar dos pilas AAA nuevas cuando el ícono de reemplazo de
pilas parpadee. El ícono aparecerá durante 60 días, hasta que la
pilas se hayan agotado. Reemplaza r la pilas una vez por año o
durante una ausencia de más de un mes.
La mayoría de los ajustes están salvaguardados en la memoria
(permanente) no volátil. Só lo e l rel oj y la fe cha d eben ajustarse si
el termostato quedó sin alimentación eléctrica o sin pilas.

NOTA: el ícono de pilas débiles no aparecerá cuando las pilas estén
descargadas si el termostato está conectado a 24 V C.A.

ESPAÑOL

14

Totaline Basic 1H/1C & 2H/1C

En caso de dificultades

No aparece nada en la pantalla. • Verificar el interruptor automático y reconectarlo si fuera necesario.

No puede modificarse la
temperatura.

Cool o Heat parpadean
en la pantalla.

HI aparece en la pantalla. • La temperatura ambiente (medida) es superior a 122 °F (50 °C).
LO aparece en la pantalla. • La temperatura ambiente (medida) es inferior a 32 °F (0 °C).
E1 aparece en la pantalla. • El circuito de la sonda de temperatura está abierto. Reemplazar el

E2 aparece en la pantalla. • La sonda de temperatura está en corto circuito. Reemplazar el termostato.

• Verificar que el sistema de calefacción/enfriamiento esté conectado.

• Verificar que la puerta del calefactor esté bien cerrada.

• Verificar que las dos pilas AAA cargadas estén bien instaladas.

• El botón selector del sistema está apagado (Off).

• Se está tratando de ajustar la temperatura fuera del margen permitido:

• Calefacción: 40 °F a 90 °F (4,5 °C a 32 °C).

• Enfriamiento: 50 °F a 99 °F (10 °C a 37 °C).

• El lapso de protección del compresor está en curso y hay que esperar que
termine (máximo de 5 minutos).

termostato.

15

ESPAÑOL

Manual de uso 570-208

Asistencia al cliente

Para obtener asistencia relacionada con este producto, se recomienda
visitar el sitio www.totaline.com.

ESPAÑOL

16

Totaline Basic 1H/1C & 2H/1C

Garantía limitada de dos años

GARANTÍA DE DOS AÑOS — CARRIER CORPORATION garantiza por un período de dos años a partir de la
fecha de instalación original que este producto está exento de defectos de material y mano de obra cuando se lo
somete a un uso y mantenimiento normal. Se proveerá una parte nueva o una parte reacondicionada sin cargo
por la parte misma, a través de un vendedor o servicio calificado por CARRIER CORPORATION como centro de
mantenimiento, A CONDICIÓN de que la parte defectuosa sea devuelta a nuestro distribuidor. La parte de
reemplazo asume la parte no utilizada de la garantía.

ESTA GARANTÍA NO INCLUYE COSTOS DE MANO DE OBRA ADICIONALES NI OTROS COSTOS

incurridos por el diagnóstico, la reparación, la remoción, el envío, el mantenimiento o el porte ya sea de las partes
defectuosas como de las partes de reemplazo. DICHOS COSTOS DEBEN SER CUBIERTOS POR una garantía
separada provista por el instalador.

LIMITACIONES DE GARANTÍAS — TODAS LAS GARANTÍAS IMPLÍCITAS (INCLUYENDO LAS GARANTÍAS
IMPLÍCITAS DE COMERCIABILIDAD) SE LIMITAN POR LAS PRESENTES EN DURACIÓN AL PERÍODO POR
EL CUAL SE BRINDA LA GARANTÍA LIMITADA. LAS GARANTÍAS EXPRESAS QUE SE OFRECEN EN ESTA
GARANTÍA SON EXCLUSIVAS Y NINGÚN DISTRIBUIDOR, VENDEDOR O CUALQUIER OTRA PERSONA
PUEDE ALTERARLAS, AUMENTARLAS O CAMBIARLAS.

1. El mantenimiento normal tal como se describe en las instrucciones de mantenimiento o en el manual del
usuario.

CARRIER NO SE HACE RESPONSABLE DE LO SIGUIENTE:

17

ESPAÑOL

Manual de uso 570-208

2. Los daños o las reparaciones requeridas como consecuencia de una instalación defectuosa o un uso
incorrecto por parte de terceros.

3. La falla de arranque debido a las condiciones de la tensión, fusibles fundidos, cortacircuitos abiertos u otros
daños producidos por la deficiencia o la interrupción del servicio eléctrico.

4. Daños o reparaciones requeridos como consecuencia de un uso indebido, abuso, mantenimiento incorrecto,
cambios no autorizados o manejo incorrecto.

5. Daños resultantes de inundaciones, vientos, incendio, relámpagos, accidentes, atmósfera corrosiva u otras
condiciones que estén fuera del control de CARRIER CORPORATION.

6. Partes no provistas o designadas para su uso por CARRIER CORPORATION.

7. Productos de CARRIER CORPORATION instalados en el exterior del territorio de Estados Unidos, Alaska,
Hawai y Canadá.

8. Costos de electricidad o combustible o aumento en los costos de electricidad o combustible por cualquier
razón, incluyendo el uso adicional o inusual de calefacción complementaria.

9. CUALQUIER DAÑO ESPECIAL A LA PROPIEDAD O COMERCIAL DE CUALQUIER NATURALEZA
INDIRECTO O RESULTANTE DEL USO DEL PRODUCTO. Algunos Estados no permiten la exclusión de
daños incidentales o resultantes, por lo que esta limitación podría no aplicarse en su caso.

Nº de modelo
Fecha de instalación ________________________ Instalado por ___________________________________
Nombre del propietario ______________________ Dirección donde se hizo la instalación ______________

_____________________________ Nº de serie de la unidad _________________________

ESPAÑOL

18

® U.S. Registered Trademark.

Patents pending.

® Marque déposée aux É.-U.
Brevets en instance.

® Marca registrada en EE.UU.
Patentes pendientes.

69-2277EFS 570-208 10-08
