PRÍMOCARÁ PILA LI-ION

TJSLI8501

Prímocará pila LI-ION

Překlad původního návodu k používání

20 V

Úvod

40

Vážený zákazníku,
děkujeme za důvěru, kterou jste projevili značce TOTAL zakoupením tohoto výrobku.
Výrobek byl podroben testům spolehlivosti, bezpečnosti a kvality předepsaných normami
a předpisy Evropské unie.
S jakýmikoli dotazy se obraťte na naše zákaznické a poradenské centrum:

[email protected]; Tel.: [phone]

Dovozce: Madal Bal a. s., Průmyslová zóna Příluky 244, CZ-76001 Zlín, Česká republika.
Výrobce: TOTAL TOOLS CO., PTE. LTD. No. 45 Shanghai Road, Suzhou Industrial Park,

Čína

Datum vydání: 28.6.2019

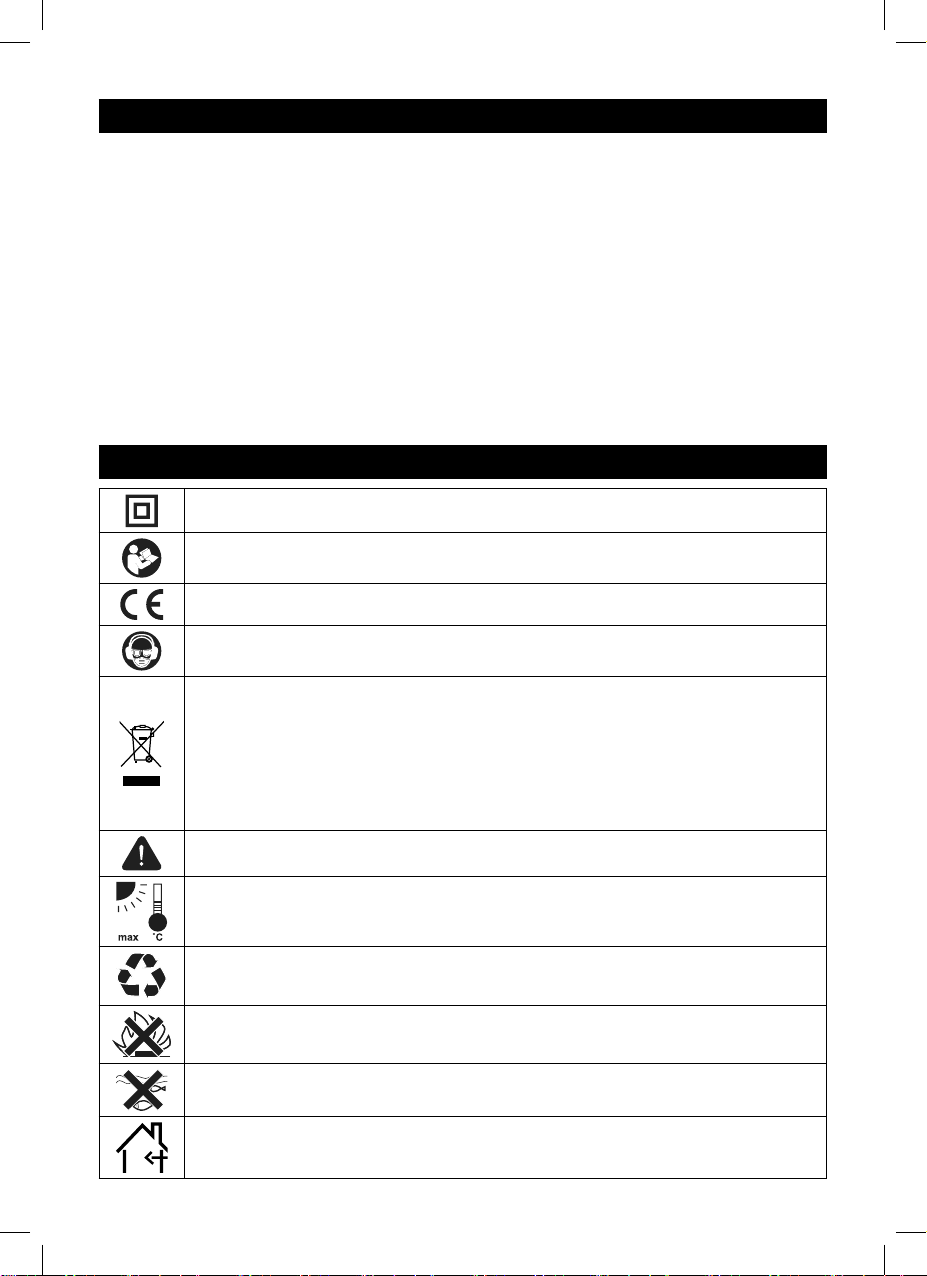

Symboly použité v tomto návodu a nálepky nacházející se na nářadí

Dodatečná ochrana dvojitou izolací.

Před použitím tohoto nářadí si prosím pečlivě přečtěte tento návod.

Označení shody CE.

Používejte ochranné brýle, ochranu sluchu a masku proti prachu.

Dle směrnice (EU) 2012/19 nesmí být nepoužitelné elektrozařízení vyhazová­no do komunálního odpadu, ale odevzdáno k ekologické likvidaci do zpětného
sběru elektrozařízení. Před likvidací elektrozařízení z něho musí být odejmut
akumulátor, který je nutné odevzdat do zpětného sběru akumulátorů samo­statně k ekologické likvidaci (dle směrnice 2006/66 EC). Informace o sběrných
místech elektrozařízení, akumulátorů a podmínkách sběru obdržíte na obec­ním úřadě nebo u prodávajícího.

Bezpečnostní upozornění:
Používejte prosím pouze příslušenství doporučené výrobcem nářadí.

Nabíjejte baterii pouze při teplotách do 40 °C.

Baterie vždy recyklujte.

Nevhazujte baterie do ohně.

Nevystavujte baterii působení vody.

Pro použití v interiéru.

2

Obecné bezpečnostní pokyny pro elektrické nářadí

Je nutno přečíst všechny bezpečnostní pokyny, návod k používání, obrázky a před­pisy dodané s tímto nářadím. Nedodržení veškerých následujících pokynů může vést

k úrazu elektrickým proudem, ke vzniku požáru a/nebo k vážnému zranění osob.

Veškeré pokyny a návod k používání se musí uschovat, aby bylo možné do nich poz­ději nahlédnout.

Výrazem „ elektrické nářadí“ ve všech dále uvedených výstražných pokynech je myšleno
elektrické nářadí napájené (pohyblivým přívodem) ze sítě, nebo elektrické nářadí napájené
z baterií (bez pohyblivého přívodu).

1) Bezpečnost pracovního prostředí

a) Pracoviště je nutné udržovat v čistotě a dobře osvětlené. Nepořádek a tmavé

prostory bývají příčinou nehod.

b) Elektrické nářadí se nesmí používat v prostředí s nebezpečím výbuchu, kde se

vyskytují hořlavé kapaliny, plyny nebo prach. V elektrickém nářadí vznikají jiskry,

které mohou zapálit prach nebo výpary.

c) Při používáni elektrického nářadí je nutno zamezit přístupu dětí a dalších osob.

Bude-li obsluha vyrušována, může ztratit kontrolu nad prováděnou činností.

2) Elektrická bezpečnost
a) Vidlice pohyblivého přívodu elektrického nářadí musí odpovídat síťové zásuv-

ce. Vidlice se nesmí nikdy jakýmkoliv způsobem upravovat. S nářadím, které
má ochranné spojení se zemí, se nesmí používat žádné zásuvkové adaptéry.

Vidlice, které nejsou znehodnoceny úpravami, a odpovídající zásuvky omezí nebez­pečí úrazu elektrickým proudem.

b) Obsluha se nesmí tělem dotýkat uzemněných předmětů, jako např. potrubí,

tělesa ústředního topení, sporáky a chladničky. Nebezpečí úrazu elektrickým

proudem je větší, je-li vaše tělo spojeno se zemí.

c) Elektrické nářadí se nesmí vystavovat dešti, vlhku nebo mokru. Vnikne-li do

elektrického nářadí voda, zvyšuje se nebezpečí úrazu elektrickým proudem.

d) Pohyblivý přívod se nesmí používat k jiným účelům. Elektrické nářadí se nesmí

nosit nebo tahat za přívod, ani se nesmí tahem za přívod odpojovat vidlice ze
zásuvky. Přívod je nutné chránit před horkem, mastnotou, ostrými hranami
nebo pohyblivými částmi. Poškozené nebo zamotané přívody zvyšují nebezpečí

úrazu elektrickým proudem.

e) Je-li elektrické nářadí používáno venku, musí se použít prodlužovací přívod

vhodný pro venkovní použití. Používáni prodlužovacího přívodu pro venkovní

použití omezuje nebezpečí úrazu elektrickým proudem.

f) Používá-li se elektrické nářadí ve vlhkých prostorech, je nutné používat napá-

jení chráněné proudovým chráničem (RCD). Používání RCD omezuje nebezpečí

úrazu elektrickým proudem.
Pojem „proudový chránič (RCD)“ může být nahrazen pojmem „hlavní jistič obvodu
(GFCI)“ nebo „jistič unikajícího proudu (ELCB)“.

3) Bezpečnost osob
a) Při používání elektrického nářadí musí být obsluha pozorná, musí se věnovat

tomu, co právě dělá, a musí se soustředit a střízlivě uvažovat. Elektrické nářadí
se nesmí používat, je-li obsluha unavena nebo pod vlivem drog, alkoholu nebo
léků. Chvilková nepozornost při používání elektrického nářadí může vést k vážnému

poranění osob.

3

a) Používat osobní ochranné pracovní prostředky. Vždy používat ochranu očí.

Ochranné pomůcky jako např. respirátor, bezpečnostní obuv s protiskluzovou úpra­vou, tvrdá pokrývka hlavy nebo ochrana sluchu, používané v souladu s podmínkami
práce, snižují nebezpečí poranění osob.

b) Je nutno vyvarovat se neúmyslnému spuštění stroje. Je nutno se ujistit, že je spí-

nač před zapojením vidlice do zásuvky a/nebo při připojování bateriové soupravy,
zvedáním či přenášením nářadí v poloze vypnuto. Přenášení nářadí s prstem na

spínači nebo zapojování vidlice nářadí se zapnutým spínačem může být příčinou nehod.

c) Před zapnutím nářadí je nutno odstranit všechny seřizovací nástroje nebo klí-

če. Seřizovací nástroj nebo klíč, který zůstane připevněn k otáčející se části elektric-

kého nářadí, může být příčinou poranění osob.

d) Obsluha musí pracovat jen tam, kam bezpečně dosáhne. Obsluha musí vždy

udržovat stabilní postoj a rovnováhu. To umožní lepší kontrolu nad elektrickým

nářadím v nepředvídaných situacích.

e) Oblékat se vhodným způsobem. Nenosit volné oděvy ani šperky. Obsluha musí

dbát, aby měla vlasy a oděv dostatečně daleko od pohyblivých částí. Volné

oděvy, šperky a dlouhé vlasy mohou být zachyceny pohybujícími se částmi.

f) Jsou-li k dispozici prostředky pro připojeni zařízení k odsávání a sběru prachu,

je nutno zajistit, aby se taková zařízení připojila a správně používala. Použití

těchto zařízení může omezit nebezpečí způsobená vznikajícím prachem.

g) Obsluha nesmí dopustit, aby se kvůli rutině, která vychází z častého používání

nářadí, stala samolibou, a začala ignorovat zásady bezpečnosti nářadí. Neopa-

trná činnost může ve zlomku vteřiny způsobit závažné poranění.

4) Používání a údržba elektrického nářadí
a) Elektrické nářadí se nesmí přetěžovat. Je nutné používat správné elektrické

nářadí, které je určené pro prováděnou práci. Správné elektrické nářadí bude

lépe a bezpečněji vykonávat práci, pro kterou bylo konstruováno.

b) Nesmí se používat elektrické nářadí, které nelze zapnout a vypnout spínačem.

Jakékoliv elektrické nářadí, které nelze ovládat spínačem, je nebezpečné a musí být
opraveno.

c) Před jakýmkoliv seřizováním, výměnou příslušenství nebo před uskladně-

ním elektrického nářadí je nutno vytáhnout vidlici ze síťové zásuvky a/nebo
odejmout bateriovou soupravu z elektrického nářadí, je-li odnímatelná. Tato

preventivní bezpečnostní opatření omezují nebezpečí nahodilého spuštění elektric­kého nářadí.

d) Nepoužívané elektrické nářadí je nutno skladovat mimo dosah dětí a nesmí se

dovolit osobám, které nebyly seznámeny s elektrickým nářadím nebo s těmito
pokyny, aby nářadí používaly. Elektrické nářadí je v rukou nezkušených uživatelů

nebezpečné.

e) Elektrické nářadí a příslušenství je nutno udržovat. Je třeba kontrolovat seříze-

ní pohybujících se částí a jejich pohyblivost, soustředit se na praskliny, zlome­né součásti a jakékoliv další okolnosti, které mohou ohrozit funkci elektrického
nářadí. Je-li nářadí poškozeno, před dalším použitím je nutno zajistit jeho opra-

vu. Mnoho nehod je způsobeno nedostatečně udržovaným elektrickým nářadím.

f) Řezací nástroje je nutno udržovat ostré a čisté. Správně udržované a naostřené

řezací nástroje s menší pravděpodobností zachytí za materiál nebo se zablokují
a práce s nimi se snáze kontroluje.

g) Elektrické nářadí, příslušenství, pracovní nástroje atd. je nutno používat v sou-

ladu s těmito pokyny a takovým způsobem, jaký byl předepsán pro konkrétní
elektrické nářadí, a to s ohledem na dané podmínky práce a druh prováděné

4

práce. Používání elektrického nářadí k provádění jiných činností, než pro jaké bylo
určeno, může vést k nebezpečným situacím.

h) Rukojeti a úchopové povrchy je nutno udržovat suché, čisté a bez mastnot.

Kluzké rukojeti a úchopové povrchy neumožňují v neočekávaných situacích bezpeč­né držení a kontrolu nářadí.

5) Používání a údržba bateriového nářadí

a) Nářadí nabíjejte pouze nabíječem, který je určen výrobcem. Nabíječ, který může

být vhodný pro jeden typ bateriové soupravy, může být při použití s jinou bateriovou
soupravou příčinou nebezpečí požáru.

b) Nářadí používejte pouze s bateriovou soupravou, která je výslovně určena pro

dané nářadí. Používání jakýchkoli jiných bateriových souprav může být příčinou

nebezpečí úrazu nebo požáru.

c) Není-li bateriová souprava právě používána, chraňte ji před stykem s jinými

kovovými předměty jako jsou kancelářské sponky, mince, klíče, hřebíky, šrouby,
nebo jiné malé kovové předměty, které mohou způsobit spojení jednoho kontaktu
baterie s druhým. Zkratování kontaktů baterie může způsobit popáleniny nebo požár.

d) Při nesprávném používání mohou z baterie unikat tekutiny; vyvarujte se kon-

taktu s nimi. Dojde-li k náhodnému styku s těmito tekutinami, opláchněte po­stižené místo vodou. Dostane-li se tekutina do oka, vyhledejte navíc lékařskou

pomoc. Tekutiny unikající z baterie mohou způsobit záněty nebo popáleniny.

e) Bateriová souprava nebo nářadí, které je poškozeno nebo přestavěno, se

nesmí používat. Poškozené nebo upravené akumulátory se mohou chovat nepřed-

vídatelně, které může mít za následek oheň, výbuch nebo nebezpečí úrazu.

f) Bateriové soupravy nebo nářadí se nesmí vystavovat ohni nebo nadměrné

teplotě. Vystavení ohni nebo teplotě vyšší než 130 °C může způsobit výbuch.

g) Je nutno dodržovat všechny pokyny nabíjení a nenabíjet bateriovou soupra-

vu nebo nářadí mimo teplotní rozsah, který je uveden v návodu k používání.

Nesprávné nabíjení nebo nabíjení při teplotách, které jsou mimo uvedený rozsah,
mohou poškodit baterii a zvýšit riziko požáru.

6) Servis
a) Opravy vašeho bateriového nářadí svěřte kvalikované osobě, které bude

používat identické náhradní díly. Tímto způsobem bude zajištěna stejná úroveň

bezpečnosti nářadí jako před opravou.

b) Poškozené bateriové soupravy se nesmí nikdy opravovat. Oprava bateriových

souprav by měla být prováděna pouze u výrobce nebo v autorizovaném servisu.

5

Bezpečnostní pokyny pro nabíječku

• Před nabíjením si přečtěte návod k použití.

• Nabíječka je určena pouze pro vnitřní použití nebo nevystavujte ji dešti nebo vysoké
vlhkosti.

• Zamezte používání nabíječky osobám (včetně dětí), jimž fyzická, smyslová nebo men­tální neschopnost či nedostatek zkušeností a znalostí zabraňuje v bezpečném používá­ní spotřebiče bez dozoru nebo poučení. Děti si se spotřebičem nesmějí hrát. Obecně se
nebere v úvahu používání nabíječky velmi malými dětmi (věk 0-3 roky včetně) a použí­vání mladšími dětmi bez dozoru (věk nad 3 roky pod 8 let). Připouští se, že těžce hendi­kepovaní lidé mohou mít potřeby mimo úroveň stanovenou touto normou (EN 60335).

• Při nabíjení zajistěte větrání, neboť při nabíjení může dojít k úniku par, je-li akumulátor
poškozen v důsledku špatného zacházení.

• Akumulátor nabíjejte v rozmezí teploty 10 °C až 40 °C.

Doplňkové bezpečnostní pokyny pro akumulátor

• Akumulátor chraňte před deštěm, vysokou vlhkostí, vysokými teplotami, před mechanic­kým poškozením a nikdy jej neotvírejte.

• Zajistěte, aby si s akumulátorem nehrály děti.

Zbytková rizika

Bezpečnostní pokyny pro pily s přímočarým vratným pohybem

• Při provádění činnosti, kde se řezací nástroj může dotknout skrytého vedení nebo
svého vlastního přívodu, je nutno držet elektromechanické nářadí za izolované
úchopové povrchy. Dotyk řezacího nástroje se „živým“ vodičem může způsobit, že se

neizolované kovové části elektromechanického nářadí stanou „živými“ a mohou vést
k úrazu uživatele elektrickým proudem.

• Použijí se svorky nebo jiný praktický způsob, kterým se zabezpečí a podepře
obrobek na stabilní základně. Držení obrobku rukou nebo proti tělu vede k jeho nesta-

bilitě a může vést ke ztrátě kontroly.

• Při práci používejte certikovanou ochranu dýchacích cest s dostatečnou úrovní ochra­ny.

I když je toto elektrické nářadí používáno podle uvedených pokynů, nemohou být
eliminovány všechny faktory zbytkových rizik. Z důvodu konstrukce a designu toho­to nářadí se mohou objevit následující rizika:

c) Zdravotní problémy vyplývající z působení vibrací, je-li toto elektrické nářadí používáno

příliš dlouho, není-li ovládáno předepsaným způsobem nebo není-li prováděna jeho
řádná údržba.

d) Zranění a škody způsobené zničeným příslušenstvím, u kterého došlo k náhlému po-

škození.

Varování! Toto elektrické nářadí vytváří během použití elektromagnetické pole. Toto
elektromagnetické pole může v určitých případech narušovat funkci aktivních nebo
pasivních lékařských implantátů. Z důvodu omezení rizika vážného nebo smrtelné­ho zranění doporučujeme před použitím tohoto elektrického nářadí osobám s lékař­skými implantáty, aby kontaktovaly své lékaře a výrobce příslušných implantátů.

6

Technické údaje

Model TJSLI8501

Délka zdvihu 20 mm

Maximální kapacita

řezu

Zdvihy za minutu 0–2 400/min
Jmenovité napětí 20 V, stejnosměrné

Standardní baterie TFBLI2001 TFBLI2002

Vzhledem k našemu neustálému programu výzkumu a vývoje může dojít k změně uvedené
specikace bez předchozího upozornění.

Akustický tlak Lpa 85,69 dB; nejistota K= ±3;
Akustický výkon Lwa 96,69 dB; nejistota K= ±3
Max. vibrace (součet tří os):

řezání dřevěné desky a
řezání kovu: a

• Deklarovaná souhrnná hodnota vibrací a deklarovaná hodnota emise hluku se změřila
v souladu se standardní zkušební metodou a smí se použít pro porovnání jednoho
nářadí s jiným. Deklarovaná souhrnná hodnota vibrací a deklarovaná hodnota emise
hluku se smí také použít k předběžnému stanovení expozice.

Výstraha

Dřevo 80 mm

Měkká ocel 8 mm

: 4,4 25 m/s2; nejistota K=±1,5 m/s

h,B

: 2,787 m/s2; nejistota K=±1,5 m/s

h,M

2

2

• Emise vibrací a hluku během skutečného používání nářadí se může lišit od deklaro­vaných hodnot v závislosti na způsobu, jakým se nářadí používá, zejména jaký se
opracovává druh obrobku.

• Je nutné určit bezpečnostní měření k ochraně obsluhující osoby, která jsou založena
na zhodnocení expozice ve skutečných podmínkách používání (počítat se všemi částmi
pracovního cyklu, jako je čas, po který je nářadí vypnuto a kdy běží naprázdno kromě
času spuštění).

• Pro napájení akunářadí jsou určeny akumulátory Total s označením TFBLI2002
(20 V/4,0 Ah DC) nebo TFBLI 2001 (20 V/2,0 Ah DC) a nabíječka Total TFCLI2001E.

POPIS FUNKCE

UPOZORNĚNÍ:

• Před seřizováním nebo před kontrolou funkce tohoto nářadí se vždy ujistěte, zda je toto
nářadí vypnuto a zda je z něj vyjmuta baterie.

7

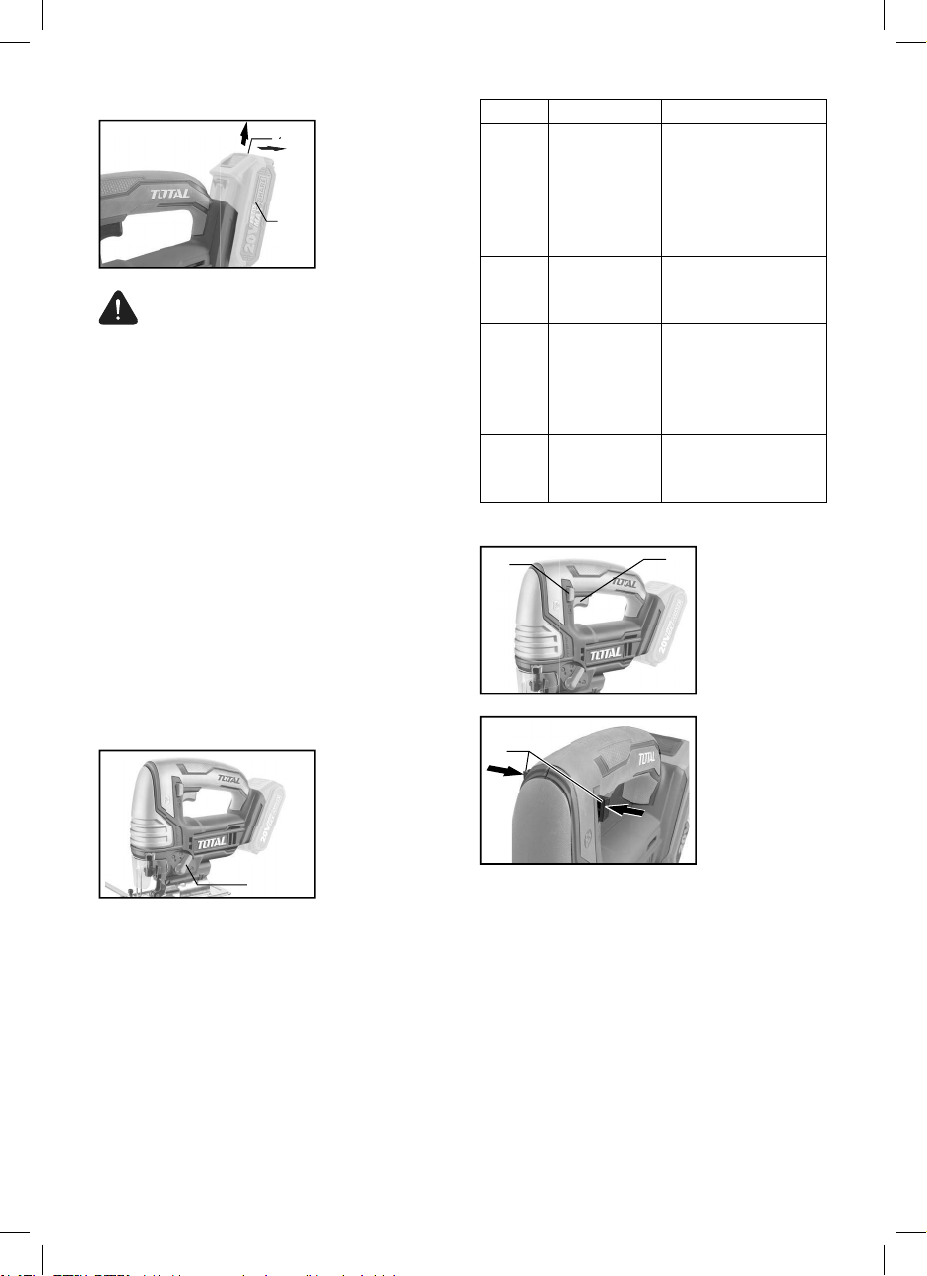

Vložení nebo vyjmutí baterie

1

1. Tlačítko

2. Baterie

2

UPOZORNĚNÍ:

• Před vložením nebo vyjmutím baterie
vždy vypněte nářadí.

• Při vkládání i vyjímání baterie držte
pevně nářadí i baterii. Jestliže nářadí
a baterii nebudete pevně držet, mohou
vám vyklouznout z rukou, což by mohlo
vést k poškození nářadí a baterie
a k způsobení zranění osob.

Chcete-li baterii vyjmout z nářadí, posuňte
tlačítko na přední části baterie a vysuňte
baterii z nářadí.
Chcete-li baterii vložit do nářadí, srovnejte
výstupek na baterii s drážkou v krytu nářadí
a zasuňte ji na určené místo. Zasuňte
baterii zcela do nářadí a počkejte, dokud
nedojde k zajištění této baterie a dokud
neuslyšíte kliknutí.

Pozice Řezání Použití

Pro řezání měkké
oceli

0 Přímý řez

Nerezová ocel
a plasty
Pro čisté řezy do
dřeva a překližky.

1

Řezání
s malým
předkmitem

Pro řezání měkké
oceli, hliníku a tvr­dého dřeva.

Pro řezání dřeva

2

Řezání se
středním
předkmitem

a překližky.
Pro rychlé řezy
v hliníku a měkké
oceli.

3

Řezání
s velkým
předkmitem

Pro rychlé řezání
do dřeva a pře­kližky.

Nastavení spínače

1

2

1. Zajišťova­cí tlačítko

2. Spouštěcí
spínač

Volba typu řezání

1. Páčka pro
změnu
typu řezá­ní

1

Toto nářadí může provádět řezání s předk­mitem nebo přímé řezání (nahoru a dolů).
Při řezání s předkmitem je pilový list během
zdvihu tlačen směrem dopředu a rychlost
řezání je značně zvýšena.
Chcete-li typ řezání změnit, nastavte páčku
pro změnu typu řezání do polohy odpo­vídající požadovanému typu řezání. Pro
volbu odpovídajícího typu řezání použijte
uvedenou tabulku.

8

1

B

1. Zajišťova­cí tlačítko

A

• Před vložením baterie do nářadí vždy
zkontrolujte, zda správně pracuje spou­štěcí spínač a zda se po uvolnění vrací
zpět do polohy „VYPNUTO“.

• Není-li nářadí používáno, zatlačte
zajišťovací tlačítko ze strany A, aby
došlo k zajištění spouštěcího spínače
v poloze VYPNUTO.

Zajišťovací tlačítko slouží k tomu, aby bylo
zabráněno náhodnému stisknutí spouštěcí­ho spínače.
Chcete-li nářadí spustit, stiskněte zajiš­ťovací tlačítko ze strany B a stiskněte

spouštěcí spínač.

2

Bude-li zvětšen tlak na spouštěcí spínač,
zvýší se otáčky nářadí. Uvolněte spouštěcí
spínač, aby došlo k zastavení nářadí. Po
použití nářadí vždy stiskněte zajišťovací
tlačítko ze strany A.

SESTAVENÍ

UPOZORNĚNÍ:

• Před prováděním jakékoli práce na tom­to nářadí se vždy ujistěte, zda je toto
nářadí vypnuto a zda je z něj vyjmuta
baterie.

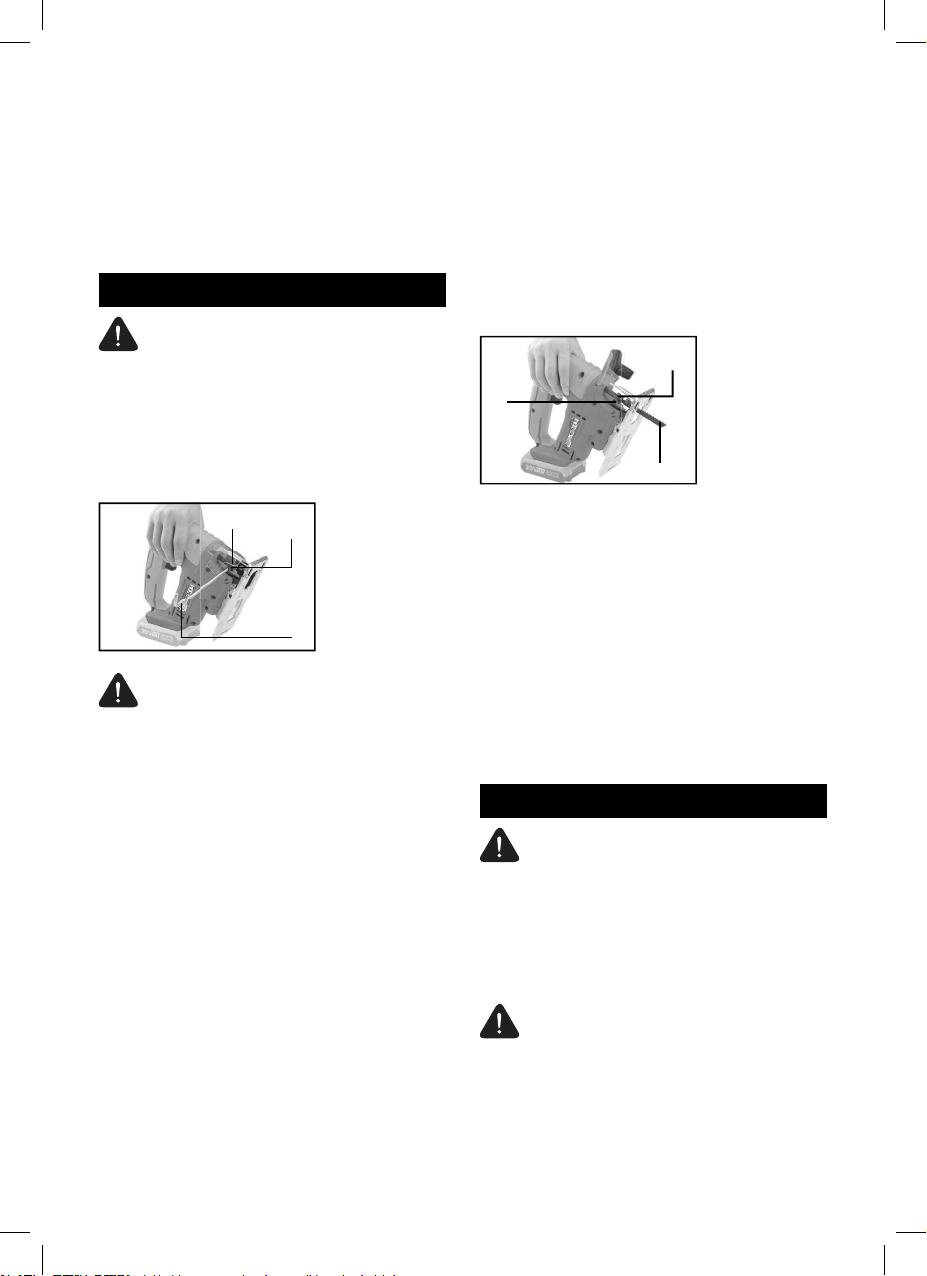

Vložení nebo vyjmutí pilového listu

1

UPOZORNĚNÍ:

• Vždy z pilového listu a z držáku pilo­vého listu odstraňte všechny nalepené
piliny nebo jiné nečistoty. Nebudete-li
dodržovat tento pokyn, může dojít k ne­dostatečnému utažení pilového listu
a k následnému vážnému zranění.

• Nedotýkejte se pilového listu nebo
obrobku ihned po dokončení práce.
Mohou být zahřáté na vysokou teplotu
a mohou vás popálit.

• Vždy proveďte bezpečné upnutí pilové­ho listu. Nedostatečné upevnění pilo­vého listu může způsobit jeho zlomení
nebo vážné zranění.

• Používejte pouze pilové listy typu B.
Použití pilových listů odlišných od
typu B způsobí jejich nedostatečné uta­žení, což povede k způsobení vážného
zranění.

1. Držák

2

2. Šroub

3. Šestihran-

3

pilového
listu

ný klíč

Chcete-li upevnit pilový list, šestihranným
klíčem povolte šroub na držáku pilové­ho listu proti směru pohybu hodinových
ručiček.
Zasuňte pilový list, jehož zuby musí směřo­vat dopředu, co nejdále do držáku pilového
listu. Ujistěte se, zda zadní hrana pilového
listu zapadla do vodicí kladky. Potom šroub
utáhněte ve směru pohybu hodinových
ručiček, aby došlo k zajištění pilového listu.

3

1. Šroub

1

2. Pilový list

3. Vodicí
kladka

Chcete-li pilový list vyjmout, proveďte výše
uvedené kroky v obráceném pořadí.

POZNÁMKA:

• Provádějte občas namazání vodicí
kladky.

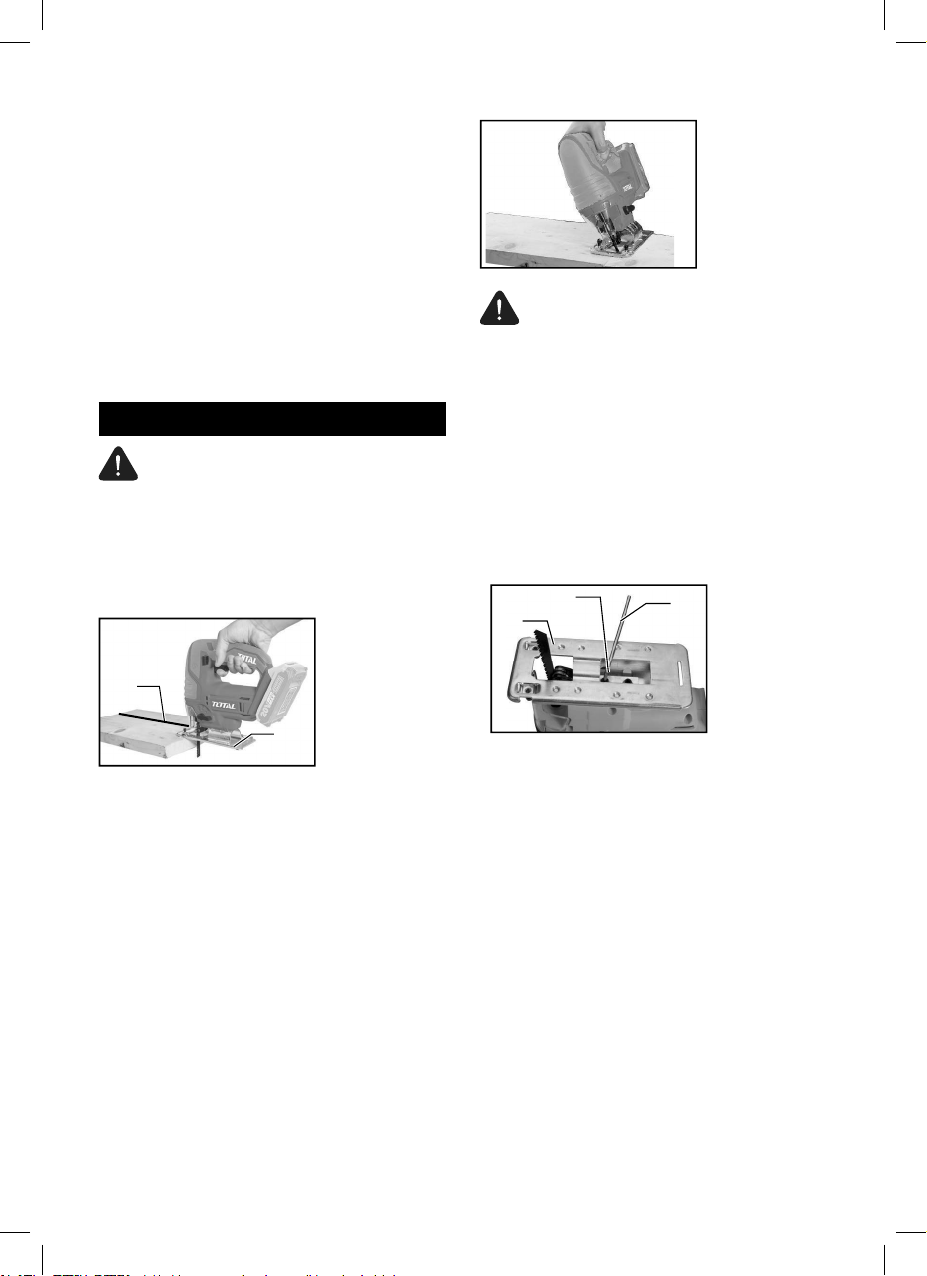

Elektrická brzda

Toto nářadí je vybaveno elektrickou brzdou.
Dochází-li u tohoto nářadí stále k problé­mům s rychlým zastavením, svěřte jeho
opravu autorizovanému servisu TOTAL.

SESTAVENÍ

UPOZORNĚNÍ:

• Před prováděním jakékoli práce na tom­to nářadí se vždy ujistěte, zda je toto
nářadí vypnuto a zda je z něj vyjmuta
baterie.

Vložení nebo vyjmutí pilového listu

UPOZORNĚNÍ:

• Vždy z pilového listu a z držáku pilo­vého listu odstraňte všechny nalepené
piliny nebo jiné nečistoty. Nebudete-li
dodržovat tento pokyn, může dojít k ne­dostatečnému utažení pilového listu
a k následnému vážnému zranění.

9

• Nedotýkejte se pilového listu nebo

2

obrobku ihned po dokončení práce.
Mohou být zahřáté na vysokou teplotu
a mohou vás popálit.

• Vždy pilový list bezpečně utáhněte.
Nedodržení tohoto pokynu může vést
k způsobení vážného zranění.

• Při vyjmutí pilového listu dávejte pozor,
aby nedošlo k zranění prstů horní částí
pilového listu nebo hroty na obrobku.

Při vkládání pilového listu rozevřete držák
do polohy zobrazené na obrázku.

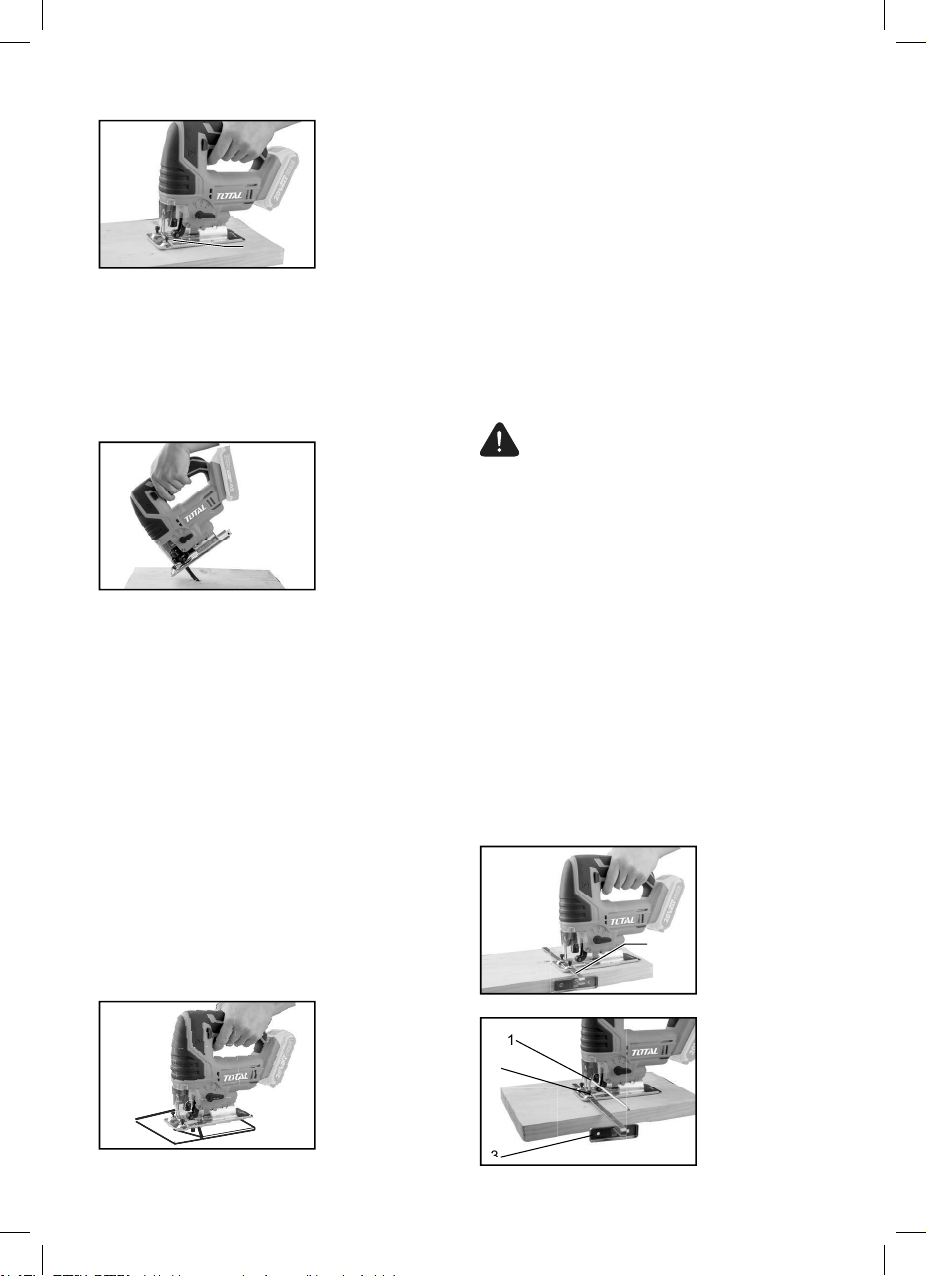

POUŽITÍ

UPOZORNĚNÍ:

• Vždy držte základnu rovnoběžně s po­vrchem obrobku. Nebudete-li dodržo­vat tento pokyn, může dojít k zlomení
pilového listu a k následnému vážnému
zranění.

1. Čára řezu

2. Základna

1

Šikmé řezy

UPOZORNĚNÍ:

• Před náklonem základny se vždy ujis­těte, zda je toto nářadí vypnuto a zda je
z něj vyjmuta baterie.

S nakloněnou základnou můžete provádět
šikmé řezy v jakémkoli úhlu v rozsahu od
0° do 45° (vlevo nebo vpravo).
Šestihranným klíčem povolte šroub na zad­ní části základny. Nastavte základnu tak,
aby byl šroub v základně umístěn ve středu
drážky pro šikmé řezy.

1. Základna

3

1

2. Šroub

3. Šestihran­ný klíč

2

Zapněte nářadí a zabraňte jakémukoli kon­taktu pilového listu. Počkejte, dokud pilový
list nedosáhne maximálních otáček. Potom
položte základnu pily na povrch obrobku
a zlehka posunujte nářadí směrem dopředu
podél předem vyznačené čáry řezu.

POZNÁMKA:

• Budete-li s nářadím pracovat souvis­le až do vybití baterie, před použitím
nové baterie nechejte tuto pilu 15 minut
odpočinout.

Při řezání oblouků posouvejte nářadí do­předu velmi pomalu.

10

Naklánějte základnu, dokud se nebude
nacházet v poloze odpovídající požado­vanému úhlu šikmého řezu. Drážka ve
tvaru V na skříni převodovky označuje úhel
šikmého řezu. Potom šroub pevně utáhně­te, aby došlo k zajištění základny.
Šestihranným klíčem povolte šroub na zad­ní části základny a posuňte základnu zcela
dozadu. Potom šroub pevně utáhněte, aby
došlo k zajištění základny.

Výřezy

Výřezy mohou být prováděny metodou
A nebo metodou B.

A) Vyvrtání výchozího otvoru:

Při srážení hran nebo při nastavení rozmě­rů pohybujte pilovým listem zlehka podél
řezaných hran.

1. Výchozí
otvor

1

• U vnitřních výřezů bez zaváděcího řezu
vedoucího z hrany obrobku si nejdříve
vyvrtejte vodicí výchozí otvor s průmě­rem minimálně 12 mm. Zasuňte pilový
list do tohoto otvoru a zahajte řez.

B) Ponorné řezy:

• Provedete-li pečlivě následující pokyny,
nebudete muset vrtat výchozí vodicí
otvor nebo provádět zaváděcí řez.

1. Nakloňte nářadí nahoru na přední hra­nu základny tak, aby se hrot pilového
listu nacházel těsně nad povrchem
obrobku.

2. Vyvíjejte na nářadí takový tlak, aby
nedocházelo k pohybu přední hrany
základny, dojde-li k zapnutí nářadí
a opatrně pomalu spouštějte zadní část
nářadí dolů.

3. Jakmile začne pilový list pronikat do
obrobku, začněte pomalu spouštět zá­kladnu nářadí dolů na povrch obrobku.

4. Dokončete řez normálním způsobem.

Řezání kovů

Při řezání kovů vždy používejte vhodnou
chladicí kapalinu (řezný olej). Nedodržení
tohoto pokynu povede k značnému opotře­bování pilového listu. Místo použití chladicí
kapaliny může být namazána spodní strana
obrobku.

Nastavení vodítka podélných řezů (voli­telné příslušenství)

UPOZORNĚNÍ:

• Před nasazením nebo sejmutím pří­slušenství se vždy ujistěte, zda je toto
nářadí vypnuto a zda je z něj vyjmuta
baterie.

1. Přímé řezy

Budete-li provádět opakované řezy se šíř­kou 160 mm nebo s menší šířkou, použijte
vodítko podélných řezů, které zajistí rychlé,
čisté a přímé řezy. Při instalaci zasuňte toto
vodítko podélných řezů do obdélníkového
otvoru na straně základny nářadí tak, aby
vodítko směřovalo dolů. Nastavte vodítko
do polohy odpovídající požadované šířce
řezu a potom utáhněte šroub, aby došlo
k zajištění polohy vodítka.

1. Vodítko
podélných
řezů

1

Srážení hran

1

2

1. Šestihran­ný klíč

2. Šroub

3. Vodítko

3

11

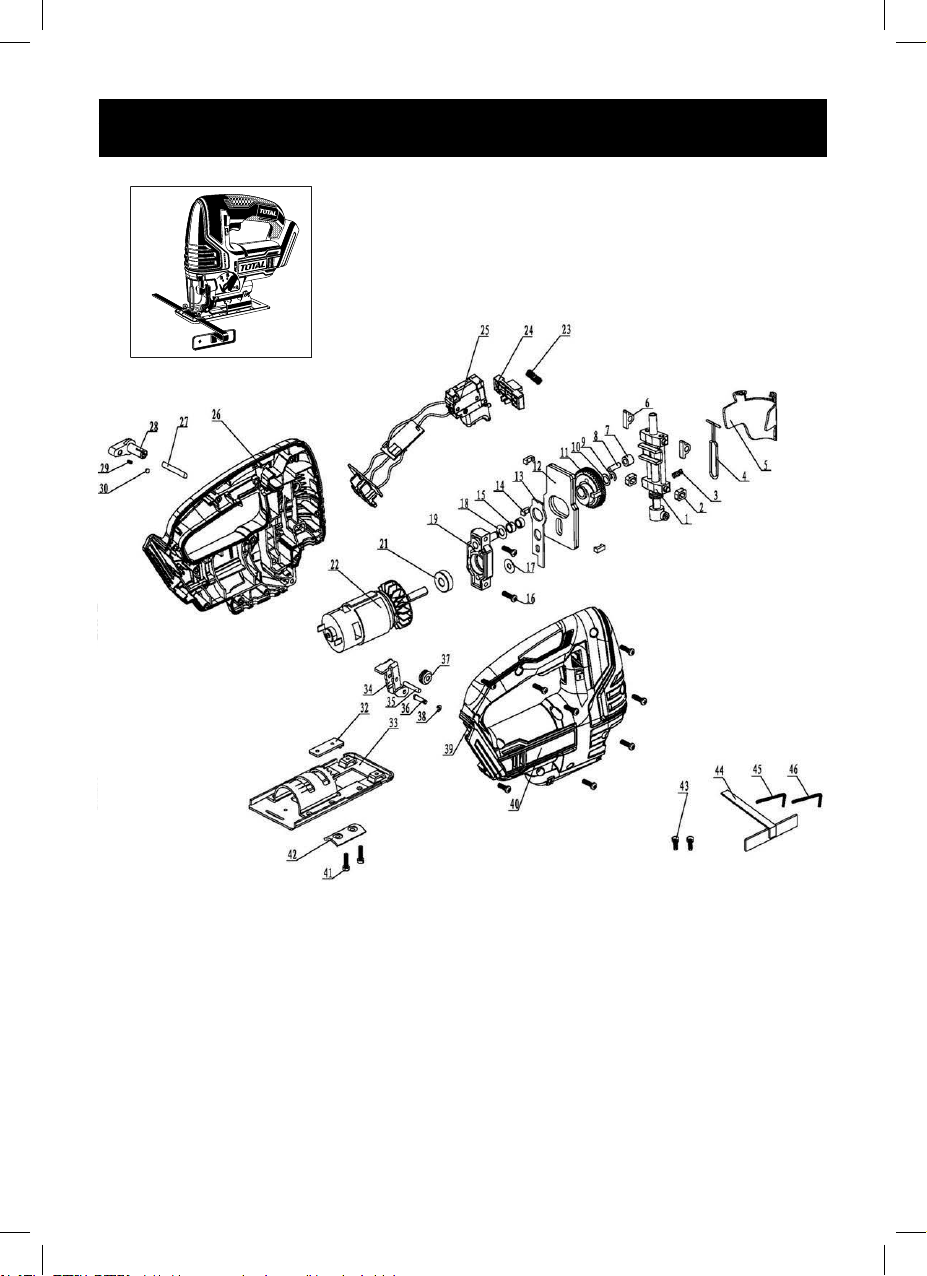

Rozkreslená sestava

TJSLI8501

12

Seznam náhradních dílů

TJSLI8501

Č. Popis části Počet Č. Popis části Počet

1 Držák pro rameno pily 1 24 Zajišťovací tlačítko 1

2 Polohovací kluzný blok 2 25 Komponenty spínače 1

3 Pružina 1 26 Levý kryt 1

4 Ocelová pružina 1 27 Konvexní kolík 1

5 Průhledný kryt 1 28 Ovladač 1

6 Podložka ložiska 2 29 Pružina ovladače 1

7 Kuličkové mazané ložisko 1 30 Kulička 1

8 Paralelní kolíky 1 32 Polohovací deska 1

9 Pojistný kroužek 7 1 33 Polohovací deska 1

10 Pojistný kroužek 7 1 34 Táhlo zdvihu 1

11 Ozubené kolo 1 35 Kolík táhla zdvihu 1

12 Vyvažovací blok 2 36 Kolík 1

13 Zvedací blok 1 37 Kladka 1

14 Zajišťovací blok 4 38 Pojistný kroužek 3 1

15 Jehlové ložisko 2 39 Šroub St4,2 x 16 9

16 Šroub St4,2 x 25 2 40 Pravý kryt 1

17 Podložka Ø 5 x 13 x 0,5 1 41 Šroub M4 × 14 2

18 Podložka Ø 7,2 x Ø 18 x 0,5 1 42 Přítlačná deska 1

19 Střední kryt 1 43 Šroub M5 x 12 2

21 Ložisko 608 1 44 Paralelní vodítko 1

22 Elektrické součásti 1 45 Klíč č. 3 1

23 Pružina 0,7 x 5 x 17 1 46 Klíč č. 4 1

13

Záruční lhůta a podmínky

ODPOVĚDNOST ZA VADY (ZÁRUKA)

Uplatnění nároku na bezplatnou záruční opravu se řídí zákonem č. 89/2012 Sb., přičemž odpovědnost za vady na
Vámi zakoupený výrobek platí po dobu 2 let od data jeho zakoupení - pokud např. na obalu či promomateriálu není
uvedena delší doba pro nějakou část či celý výrobek.
Při splnění níže uvedených podmínek, které jsou v souladu s tímto zákonem, Vám výrobek bude bezplatně opraven.

ZÁRUČNÍ PODMÍNKY

1) Prodávající je povinen spotřebiteli zboží předvést (pokud to jeho povaha umožňuje) a vystavit doklad o koupi
v souladu se zákonem. Všechny údaje v dokladu o koupi musí být vypsány nesmazatelným způsobem v okamži­ku prodeje zboží.

2) Již při výběru zboží pečlivě zvažte, jaké funkce a činnosti od výrobku požadujete. To, že výrobek nevyhovuje
Vašim pozdějším technickým nárokům, není důvodem k jeho reklamaci.

3) Při uplatnění nároku na bezplatnou opravu musí být zboží předáno s řádným dokladem o koupi.

4) Pro přijetí zboží k reklamaci by mělo být pokud možno očištěno a zabaleno tak, aby při přepravě nedošlo
k poškození (nejlépe v originálním obalu). V zájmu přesné diagnostiky závady a jejího dokonalého odstranění spolu
s výrobkem zašlete i jeho originální příslušenství.

5) Servis nenese odpovědnost za zboží poškozené přepravcem.

6) Servis dále nenese odpovědnost za zaslané příslušenství, které není součásti základního vybavení výrobku.
Výjimkou jsou případy, kdy příslušenství nelze odstranit z důvodu vady výrobku.

7) Odpovědnost za vady („záruka“) se vztahuje na skryté a viditelné vady výrobku.

8) Záruční opravu je oprávněn vykonávat výhradně autorizovaný servis značky Total.

9) Výrobce odpovídá za to, že výrobek bude mít po celou dobu odpovědnosti za vady vlastnosti a parametry uvedené
v technických údajích, při dodržení návodu k použití.

10) Nárok na bezplatnou opravu zaniká, jestliže:
a) výrobek nebyl používán a udržován podle návodu k obsluze.
b) byl proveden jakýkoliv zásah do konstrukce stroje bez předchozího písemného povolení vydaného rmou

Madal Bal a.s. nebo autorizovaným servisem značky Total.
c) výrobek byl používán v jiných podmínkách nebo k jiným účelům, než ke kterým je určen.
d) byla některá část výrobku nahrazena neoriginální součásti.
e) k poškození výrobku nebo k nadměrnému opotřebení došlo vinou nedostatečné údržby.
f) výrobek havaroval, byl poškozen vyšší mocí či nedbalostí uživatele.
g) škody vzniklé působením vnějších mechanických, teplotních či chemických vlivů.
h) vady byly způsobeny nevhodným skladováním, či manipulací s výrobkem.
i) výrobek byl používán (pro daný typ výrobku) v agresivním prostředí např. prašném, vlhkém.
j) výrobek byl použit nad rámec přípustného zatížení.
k) bylo provedeno jakékoliv falšování dokladu o koupi či reklamační zprávy.

11) Odpovědnost za vady se nevztahuje na běžné opotřebení výrobku nebo na použití výrobku k jiným účelům, než
ke kterým je určen.

12) Odpovědnost za vady se nevztahuje na opotřebení výrobku, které je přirozené v důsledku jeho běžného používání,
např. obroušení brusných kotoučů, nižší kapacita akumulátoru po dlouhodobém používání apod.

13) Poskytnutím záruky nejsou dotčena práva kupujícího, která se ke koupi věci váží podle zvláštních právních předpisů.

14) Nelze uplatňovat nárok na bezplatnou opravu vady, na kterou již byla prodávajícím poskytnuta sleva. Pokud si
spotřebitel výrobek svépomocí opraví, pak výrobce ani prodávající nenese odpovědnost za případné poškození
výrobku či újmu na zdraví v důsledku neodborné opravy či použití neoriginálních náhradních dílů.

15) Na vyměněné zboží či jeho část v záruční lhůtě neplyne nová dvouletá záruka od data výměny, ale dvouletá záruka
se počítá od data zakoupení původního výrobku.

16) V případě sporu mezi kupujícím a prodávajícím ve vztahu kupní smlouvy, který se nepodařilo mezi stranami urovnat
přímo, má kupující právo obrátit se na obchodní inspekci jako subjekt mimosoudního řešení spotřebitelských sporů.
Na webových stránkách obchodní inspekce je odkaz na záložku „ADR-mimosoudní řešení sporů“.

Záruční a pozáruční servis

Pro uplatnění práva na záruční opravu se obraťte na obchodníka, u kterého jste zboží zakoupili.
Pro pozáruční opravu se obraťte na autorizovaný servis značky Total, kterým je Band servis s.r.o. na adrese
Těšínská 234/120 716 00 Ostrava-Radvanice tel./fax. [phone].
V případě potřeby se pro bližší informace ohledně záruční a pozáruční opravy výrobků značky Total obraťte na
e-mail: [email protected]; Tel.: [phone] nebo 222 745 133 nebo přímo také na adresu
Madal Bal a.s. Letovská 532 199 00 Praha Letňany v době Po-Pá 9:30-17:30.

14

EU Prohlášení o shodě

Předmět prohlášení-model, identifikace výrobku:

Total TJSLI8501;

Pila přímočará aku 20 V; 0-2400 min

-1

Výrobce: TOTAL TOOLS CO., PTE. LTD. No. 45 Shanghai Road,

Suzhou Industrial Park, Čína

prohlašuje, že výše popsaný předmět prohlášení je ve shodě s příslušnými harmonizačními
právními předpisy Evropské unie: 2006/42 ES; (EU) 2011/65; (EU) 2014/30;
Toto prohlášení se vydává na výhradní odpovědnost výrobce.

Harmonizované normy (včetně jejich pozměňujících příloh, pokud existují), které byly pou­žity k posouzení shody a na jejichž základě se shoda prohlašuje:

EN 62841-1:2015; EN 62841-2-11:2016; EN 55014-1:2017; EN 55014-2:2015;

EN 50581:2012

Kompletaci technické dokumentace 2006/42 ES provedl Martin Šenkýř, Madal Bal a.s.

Technická dokumentace (2006/42 ES) je k dispozici na adrese dovozce

Madal Bal, a.s. Průmyslová zóna Příluky 244, 760 01 Zlín.

Místo a datum vydání EU prohlášení o shodě: Shanghai 27.12.2018

Jméno a podpis osoby oprávněné vypracovat prohlášení o shodě jménem výrobce:

Osborn Zou

15

PRÍMOCARÁ PILA LI-ION

www.totaltools.cn

TOTAL TOOLS CO., PTE. LTD.

VYROBENO V ČÍNĚ

T1218.V01

20 V
