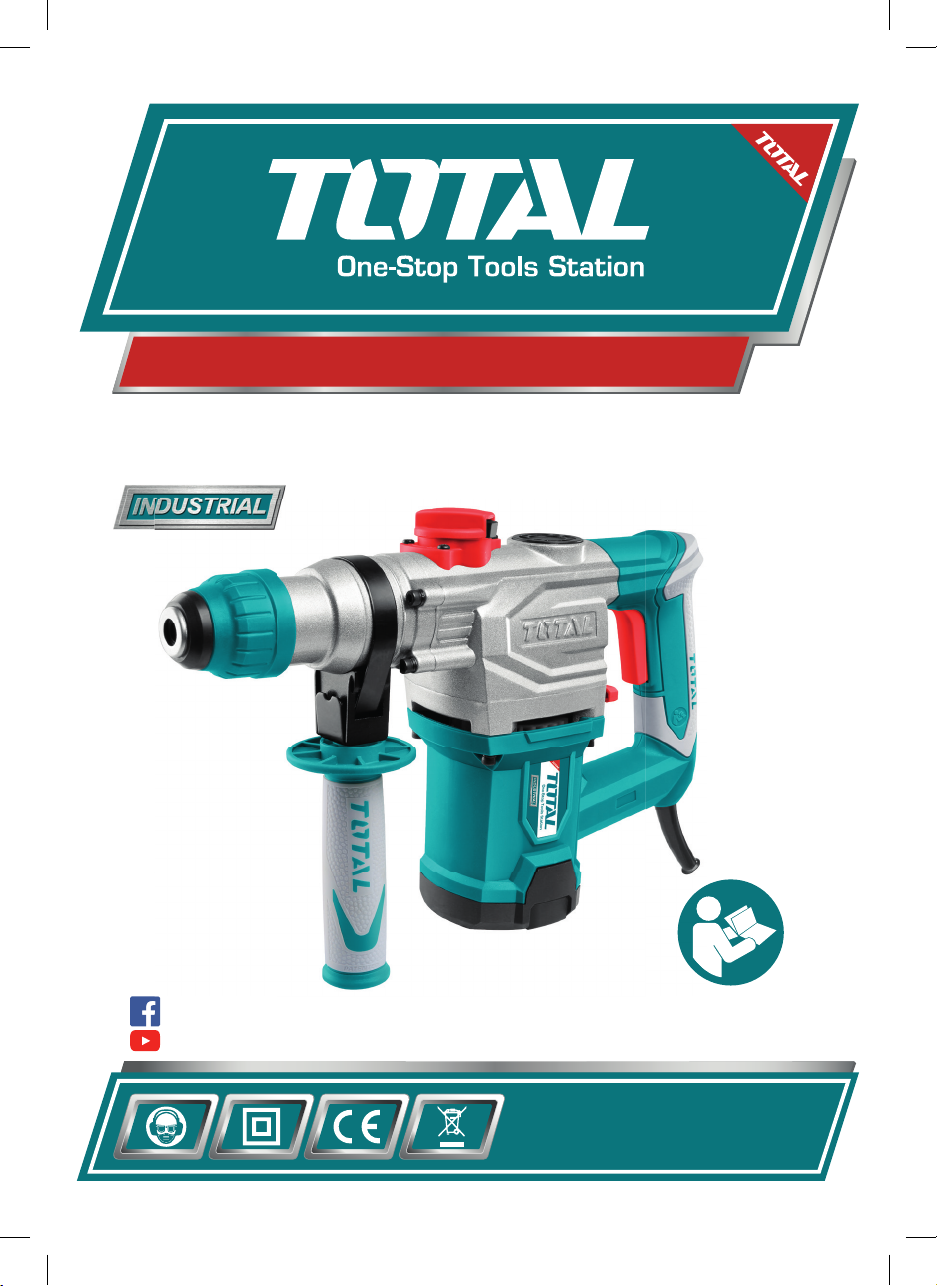

VRTACÍ KLADIVO
TH110286, UTH110286, TH110286-4,
TH110286-6, TH110286-8, TH110286-9, TH110286S
totaltoolsworld
TOTAL TOOLS WORLD
Překlad původního návodu k používání
1050 W
Page 2
Úvod
Vážený zákazníku,
děkujeme za důvěru, kterou jste projevili značce TOTAL zakoupením tohoto výrobku.
Výrobek byl podroben testům spolehlivosti, bezpečnosti a kvality předepsaných normami
a předpisy Evropské unie.
S jakýmikoli dotazy se obraťte na naše zákaznické a poradenské centrum:
[email protected]; Tel.: +420 577 599 777
Dovozce: Madal Bal a. s., Průmyslová zóna Příluky 244, CZ-76001 Zlín, Česká republika.
Výrobce: TOTAL TOOLS CO., PTE. LTD. No. 45 Shanghai Road, Suzhou Industrial Park,
Čína
Datum vydání: 28.6.2019
Symboly použité v tomto návodu a nálepky nacházející se na nářadí
Dodatečná ochrana dvojitou izolací.
Před použitím tohoto nářadí si prosím pečlivě přečtěte tento návod.
Označení shody CE.
Používejte ochranné brýle, ochranu sluchu a masku proti prachu.
Dle směrnice (EU) 2012/19 nesmí být nepoužitelné elektrozařízení vyhazováno do komunálního odpadu, ale odevzdáno k ekologické likvidaci do zpětného
sběru elektrozařízení. Informace o sběrných místech elektrozařízení a podmínkách sběru obdržíte na obecním úřadě nebo u prodávajícího.
Bezpečnostní upozornění:
Používejte prosím pouze příslušenství doporučené výrobcem nářadí.
2
Page 3
Obecné bezpečnostní pokyny pro elektrické nářadí
Je nutno přečíst všechny bezpečnostní pokyny, návod k používání, obrázky
a předpisy dodané s tímto nářadím. Nedodržení veškerých následujících poky-
nů může vést k úrazu elektrickým proudem, ke vzniku požáru a/nebo k vážnému
zranění osob.
Veškeré pokyny a návod k používání se musí uschovat, aby bylo možné do nich později nahlédnout.
Výrazem „ elektrické nářadí“ ve všech dále uvedených výstražných pokynech je myšleno
elektrické nářadí napájené (pohyblivým přívodem) ze sítě, nebo elektrické nářadí napájené
z baterií (bez pohyblivého přívodu).
1) Bezpečnost pracovního prostředí
a) Pracoviště je nutné udržovat v čistotě a dobře osvětlené. Nepořádek a tmavé
prostory bývají příčinou nehod.
b) Elektrické nářadí se nesmí používat v prostředí s nebezpečím výbuchu, kde se
vyskytují hořlavé kapaliny, plyny nebo prach. V elektrickém nářadí vznikají jiskry,
které mohou zapálit prach nebo výpary.
c) Při používáni elektrického nářadí je nutno zamezit přístupu dětí a dalších osob.
Bude-li obsluha vyrušována, může ztratit kontrolu nad prováděnou činností.
2) Elektrická bezpečnost
a) Vidlice pohyblivého přívodu elektrického nářadí musí odpovídat síťové zásuv-
ce. Vidlice se nesmí nikdy jakýmkoliv způsobem upravovat. S nářadím, které
má ochranné spojení se zemí, se nesmí používat žádné zásuvkové adaptéry.
Vidlice, které nejsou znehodnoceny úpravami, a odpovídající zásuvky omezí nebezpečí úrazu elektrickým proudem.
b) Obsluha se nesmí tělem dotýkat uzemněných předmětů, jako např. potrubí,
tělesa ústředního topení, sporáky a chladničky. Nebezpečí úrazu elektrickým
proudem je větší, je-li vaše tělo spojeno se zemí.
c) Elektrické nářadí se nesmí vystavovat dešti, vlhku nebo mokru. Vnikne-li do
elektrického nářadí voda, zvyšuje se nebezpečí úrazu elektrickým proudem.
d) Pohyblivý přívod se nesmí používat k jiným účelům. Elektrické nářadí se nesmí
nosit nebo tahat za přívod, ani se nesmí tahem za přívod odpojovat vidlice ze
zásuvky. Přívod je nutné chránit před horkem, mastnotou, ostrými hranami
nebo pohyblivými částmi. Poškozené nebo zamotané přívody zvyšují nebezpečí
úrazu elektrickým proudem.
e) Je-li elektrické nářadí používáno venku, musí se použít prodlužovací přívod
vhodný pro venkovní použití. Používáni prodlužovacího přívodu pro venkovní
použití omezuje nebezpečí úrazu elektrickým proudem.
f) Používá-li se elektrické nářadí ve vlhkých prostorech, je nutné používat napá-
jení chráněné proudovým chráničem (RCD). Používání RCD omezuje nebezpečí
úrazu elektrickým proudem.
Pojem „proudový chránič (RCD)“ může být nahrazen pojmem „hlavní jistič obvodu
(GFCI)“ nebo „jistič unikajícího proudu (ELCB)“.
3) Bezpečnost osob
a) Při používání elektrického nářadí musí být obsluha pozorná, musí se věnovat
tomu, co právě dělá, a musí se soustředit a střízlivě uvažovat. Elektrické nářadí
se nesmí používat, je-li obsluha unavena nebo pod vlivem drog, alkoholu nebo
léků. Chvilková nepozornost při používání elektrického nářadí může vést k vážnému
3
Page 4
poranění osob.
b) Používat osobní ochranné pracovní prostředky. Vždy používat ochranu očí.
Ochranné pomůcky jako např. respirátor, bezpečnostní obuv s protiskluzovou úpravou, tvrdá pokrývka hlavy nebo ochrana sluchu, používané v souladu s podmínkami
práce, snižují nebezpečí poranění osob.
c) Je nutno vyvarovat se neůmyslnému spuštění stroje. Je nutno se ujistit, že
je spínač před zapojením vidlice do zásuvky a/nebo při připojování bateriové
soupravy, zvedáním či přenášením nářadí v poloze vypnuto. Přenášení nářadí
s prstem na spínači nebo zapojování vidlice nářadí se zapnutým spínačem může být
příčinou nehod.
d) Před zapnutím nářadí je nutno odstranit všechny seřizovací nástroje nebo klí-
če. Seřizovací nástroj nebo klíč, který zůstane připevněn k otáčející se části elektric-
kého nářadí, může být příčinou poranění osob.
e) Obsluha musí pracovat jen tam, kam bezpečně dosáhne. Obsluha musí vždy
udržovat stabilní postoj a rovnováhu. To umožní lepší kontrolu nad elektrickým
nářadím v nepředvídaných situacích.
f) Oblékat se vhodným způsobem. Nenosit volné oděvy ani šperky. Obsluha musí
dbát, aby měla vlasy a oděv dostatečně daleko od pohyblivých částí. Volné
oděvy, šperky a dlouhé vlasy mohou být zachyceny pohybujícími se částmi.
g) Jsou-li k dispozici prostředky pro připojeni zařízení k odsávání a sběru prachu,
je nutno zajistit, aby se taková zařízení připojila a správně používala. Použití
těchto zařízení může omezit nebezpečí způsobená vznikajícím prachem.
h) Obsluha nesmí dopustit, aby se kvůli rutině, která vychází z častého používání
nářadí, stala samolibou, a začala ignorovat zásady bezpečnosti nářadí. Neopa-
trná činnost může ve zlomku vteřiny způsobit závažné poranění.
4) Používání a údržba elektrického nářadí
a) Elektrické nářadí se nesmí přetěžovat. Je nutné používat správné elektrické
nářadí, které je určené pro prováděnou práci. Správné elektrické nářadí bude
lépe a bezpečněji vykonávat práci, pro kterou bylo konstruováno.
b) Nesmí se používat elektrické nářadí, které nelze zapnout a vypnout spínačem.
Jakékoliv elektrické nářadí, které nelze ovládat spínačem, je nebezpečné a musí být
opraveno.
c) Před jakýmkoliv seřizováním, výměnou příslušenství nebo před uskladně-
ním elektrického nářadí je nutno vytáhnout vidlici ze síťové zásuvky a/nebo
odejmout bateriovou soupravu z elektrického nářadí, je-li odnímatelná. Tato
preventivní bezpečnostní opatření omezují nebezpečí nahodilého spuštění elektrického nářadí.
d) Nepoužívané elektrické nářadí je nutno skladovat mimo dosah dětí a nesmí se
dovolit osobám, které nebyly seznámeny s elektrickým nářadím nebo s těmito
pokyny, aby nářadí používaly. Elektrické nářadí je v rukou nezkušených uživatelů
nebezpečné.
e) Elektrické nářadí a příslušenství je nutno udržovat. Je třeba kontrolovat seříze-
ní pohybujících se částí a jejich pohyblivost, soustředit se na praskliny, zlomené součásti a jakékoliv další okolnosti, které mohou ohrozit funkci elektrického
nářadí. Je-li nářadí poškozeno, před dalším použitím je nutno zajistit jeho opra-
vu. Mnoho nehod je způsobeno nedostatečně udržovaným elektrickým nářadím.
f) Řezací nástroje je nutno udržovat ostré a čisté. Správně udržované a naostřené
řezací nástroje s menší pravděpodobností zachytí za materiál nebo se zablokují
a práce s nimi se snáze kontroluje.
4
Page 5
g) Elektrické nářadí, příslušenství, pracovní nástroje atd. je nutno používat v sou-
ladu s těmito pokyny a takovým způsobem, jaký byl předepsán pro konkrétní
elektrické nářadí, a to s ohledem na dané podmínky práce a druh prováděné
práce. Používání elektrického nářadí k provádění jiných činností, než pro jaké bylo
určeno, může vést k nebezpečným situacím.
h) Rukojeti a úchopové povrchy je nutno udržovat suché, čisté a bez mastnot.
Kluzké rukojeti a úchopové povrchy neumožňují v neočekávaných situacích bezpečné držení a kontrolu nářadí.
5) Servis
a) Opravy elektrického nářadí je nutno svěřovat kvalikované osobě, která bude
používat identické náhradní díly. Tímto způsobem bude zajištěna stejná úroveň
bezpečnosti elektrického nářadí jako před opravou.
Bezpečnostní varování pro kladiva
1) Bezpečnostní pokyny pro všechny pracovní činnosti
a) Používejte ochranu sluchu. Vystavení vlivu hluku může způsobit ztrátu sluchu.
b) Používejte přídavnou rukojeť (přídavné rukojeti), je-li (jsou-li) dodávána (dodá-
vány) s nářadím. Ztráta kontroly může způsobit zranění osoby.
c) Při provádění činnosti, kde se obráběcí nástroj může dotknout skrytého vedení
nebo svého vlastního přívodu, držte elektromechanické nářadí za izolované
úchopové povrchy. Dotyk obráběcího nástroje se „živým“ vodičem může způsobit,
že se neizolované kovové části elektromechanického nářadí stanou živými a mohou
vést k úrazu uživatele elektrickým proudem.
2) Bezpečnostní pokyny v případě použití dlouhých vrtáků
a) Nikdy nepoužívejte stroj na vyšší otáčky, než jsou maximální jmenovité otáčky
vrtáku. Při vyšších otáčkách je pravděpodobné, že se vrták ohne, jestliže se nechá
točit volně, aniž by byl v kontaktu s obrobkem, což může vést k poranění osob.
b) Na začátku vrtání je nutno mít vždy nízké otáčky a špička vrtáku se musí dotýkat
obrobku. Při vyšších otáčkách je pravděpodobné, že se vrták ohne, jestliže se nechá
točit volně, aniž by byl v kontaktu s obrobkem, což může vést k poranění osob.
c) Je nutno tlačit pouze v přímém směru s vrtákem a nesmí se působit nadměr-
ným tlakem. Vrtáky se mohou ohnout, a mohou prasknout nebo způsobit ztrátu
kontroly, což může vést k poranění osob.
• Při vrtání/sekání do zdiva či jiných materiálů, při kterých vzniká prach, používejte
certikovanou ochrannou prachovou masku s dostatečnou úrovní ochrany. Pokud je to
možné, zajistěte odsávání prachu vhodným průmyslovým vysavačem prostřednictvím
další osoby. Vdechování prachu je zdraví škodlivé.
Zbytková rizika
I když je toto elektrické nářadí používáno podle uvedených pokynů, nemohou být
eliminovány všechny faktory zbytkových rizik. Z důvodu konstrukce a designu tohoto nářadí se mohou objevit následující rizika:
a) Zdravotní problémy vyplývající z působení vibrací, je-li toto elektrické nářadí používáno
příliš dlouho, není-li ovládáno předepsaným způsobem nebo není-li prováděna jeho
řádná údržba.
b) Zranění a škody způsobené zničeným příslušenstvím, u kterého došlo k náhlému po-
škození.
5
Page 6
Varování! Toto elektrické nářadí vytváří během použití elektromagnetické pole. Toto
elektromagnetické pole může v určitých případech narušovat funkci aktivních nebo
pasivních lékařských implantátů. Z důvodu omezení rizika vážného nebo smrtelného zranění doporučujeme před použitím tohoto elektrického nářadí osobám s lékařskými implantáty, aby kontaktovaly své lékaře a výrobce příslušných implantátů.
Specikace výrobku
Číslo modelu: TH110286 UTH110286 TH110286-4
TH110286-6
(zástrčka
IRAM)
Napájecí napětí: 220–240 V ~ 110–120 V ~ 220–240 V ~ 220–240 V ~
Frekvence: 50/60 Hz 50/60 Hz 50/60 Hz 50/60 Hz
Příkon: 1 050 W 1 050 W 1 050 W 1 050 W
Otáčky naprázdno: 900/min 900/min 900/min 900/min
Počet úderů za minutu: 4 000/min 4 000/min 4 000/min 4 000/min
Energie úderu 5 J 5 J 5 J 5 J
Maximální průměr vrtáku při vrtání:
Beton: 28 mm 28 mm 28 mm 28 mm
Ocel: 13 mm 13 mm 13 mm 13 mm
Dřevo: 40 mm 40 mm 40 mm 40 mm
Stupeň ochrany / II
Akustický tlak LpA (vrtání/sekání); nejistota K: 85,56 dB; K= ±3/ 91,22 dB; K= ±3
Akustický výkon LwA (vrtání/sekání); nejistota K: 96,56 dB; K= ±3/ 102,22 dB; K= ±3
Max. vibrace (součet tří os):
Vrtání do betonu- hl. rukojeť a
Sekání- hl. rukojeť a
= 20,689 m/s2; K=±1,5
h(CHeq)
= 17,834 m/s2; K=±1,5
h(HD)
• Deklarovaná souhrnná hodnota vibrací a deklarovaná hodnota emise hluku se změřila
v souladu se standardní zkušební metodou a smí se použít pro porovnání jednoho
nářadí s jiným. Deklarovaná souhrnná hodnota vibrací a deklarovaná hodnota emise
hluku se smí také použít k předběžnému stanovení expozice.
VÝSTRAHA!
• Emise vibrací a hluku během skutečného používání nářadí se může lišit od deklarovaných hodnot v závislosti na způsobu, jakým se nářadí používá, zejména jaký se
opracovává druh obrobku.
• Je nutné určit bezpečnostní měření k ochraně obsluhující osoby, která jsou založena
na zhodnocení expozice ve skutečných podmínkách používání (počítat se všemi částmi
pracovního cyklu, jako je čas, po který je nářadí vypnuto a kdy běží naprázdno kromě
času spuštění).
6
Page 7
Určené použití
1
7
6
Vrtací kladivo je určeno k příklepovému vrtání do betonu, cihly a kamene. Je také vhodné
k vrtání bez příklepu do dřeva, kovu, keramiky a plastových materiálů.
Popis výrobku
1. Vyměnitelné sklíčidlo
2. Držák nástrojů
3. Krytka proti prachu
4. Zajišťovací objímka
5. Přídavná rukojeť
6. Odjišťovací tlačítko
7. Volič pracovního režimu 1
8. Volič pracovního režimu 2
9. Spínač zapnuto/vypnuto
34
2
9
8
Ve standardní dodávce nemusí být obsaženy
5
všechny zobrazené nebo popsané součásti.
Před použitím
Dávejte pozor na skrytá elektrická vedení nebo plynové či vodovodní potrubí.
Zkontrolujte pracovní prostor, například pomocí detektoru kovů.
Výměna pracovního nástroje
Dávejte pozor, aby při výměně nástroje nedošlo k poškození krytky proti prachu 3.
Nástroj je navržen tak, aby se mohl volně pohybovat. To způsobuje výstřednost, není-li
při provozu nářadí zatíženo. Ovšem během práce se vrták automaticky vystředí sám. To
neovlivňuje přesnost vrtání.
Vložení
Před vložením nástroj očistěte a lehce namažte. Krouživým pohybem zasunujte do držáku
2 očištěný nástroj, dokud nezaskočí.
Nástroj se zajišťuje automaticky. Zajištění zkontrolujte tahem za nástroj.
Vyjmutí
Vytáhněte zajišťovací objímku 4 směrem dozadu a při vyjímání nástroje tuto objímku držte.
Používejte pouze šroubovací nástavce, které odpovídají hlavě šroubů.
Šroubovací nástavce mohou být také vloženy bez držáku nástrojů.
7
Page 8
Uvedení do provozu
Použití
Zapnutí: Stiskněte spínač zapnuto/vypnuto 10
Vypnutí: Uvolněte spínač zapnuto/vypnuto 10
Provozní režimy
Varování!
Při zapínání provozních režimů. Stiskněte zlehka spouštěcí spínač zapnuto/
vypnuto.
1. Režim příklepové vrtání:
Nastavte volič provozního režimu 8 do polohy „ “ (obr. 1) a otočte spínač 7 do polohy „ “
(obr. 3).
Obr. (1) Obr. (3)
2. Režim sekání
Nastavte volič provozního režimu 8 do polohy „ “ (obr. 1) a potom otočte spínač do polohy
„ “ (obr. 4).
Obr. (1) Obr. (4)
3. Režim vrtání
Nastavte volič provozního režimu 8 do polohy „ “ (obr. 2) a potom otočte spínač 7 do polohy „ “. (Obr. 3)
Obr. (2) Obr. (3)
Broušení sekáčů
S nabroušenými sekáči můžete dosáhnout dobrého pracovního výkonu a dlouhé provozní
životnosti. Proto provádějte pravidelné broušení. Provádějte broušení pracovních nástrojů
na brusném kotouči (například oxid hlinitý) s konstantním přívodem vody.
8
Page 9
Údržba a čištění
Před zahájením jakékoli práce na tomto nářadí odpojte zástrčku napájecího kabelu
od zásuvky.
Z důvodu zajištění bezpečného a správného použití vždy udržujte nářadí a jeho větrací
otvory v čistotě.
Prováděje čištění upínací části nářadí každý den.
Výměna krytky proti prachu
Poškozené krytky proti prachu musí být vyměňovány pokud možno co nejdříve, protože při
vniknutí prachu do držáku nástrojů může dojít k poruše.
Stáhněte směrem dozadu a držte pojistnou objímku 4 a pomocí vhodného nástroje sejměte
krytku proti prachu.
S pojistnou objímkou staženou v zadní poloze nasunujte novou krytku proti prachu, dokud
nebude řádně usazena na držáku nástrojů. Nyní může být pojistná objímka opět přesunuta
směrem dopředu. Pokud i přes pečlivou výrobu a odzkoušení dojde k poruše tohoto nářadí,
jeho oprava musí být provedena v autorizovaném servisu pro elektrická nářadí TOTAL.
Ochrana životního prostředí
Nepotřebné materiály recyklujte a nevyhazujte je do běžného odpadu.
Nářadí, příslušenství a obalové materiály musí být roztříděny a řádně ekologicky recyklovány.
Tyto pokyny jsou vytištěny bez použití chloru.
Plastové části jsou označeny štítky, které umožňují rozdělení do jednotlivých
kategorií pro recyklaci.
9
Page 10

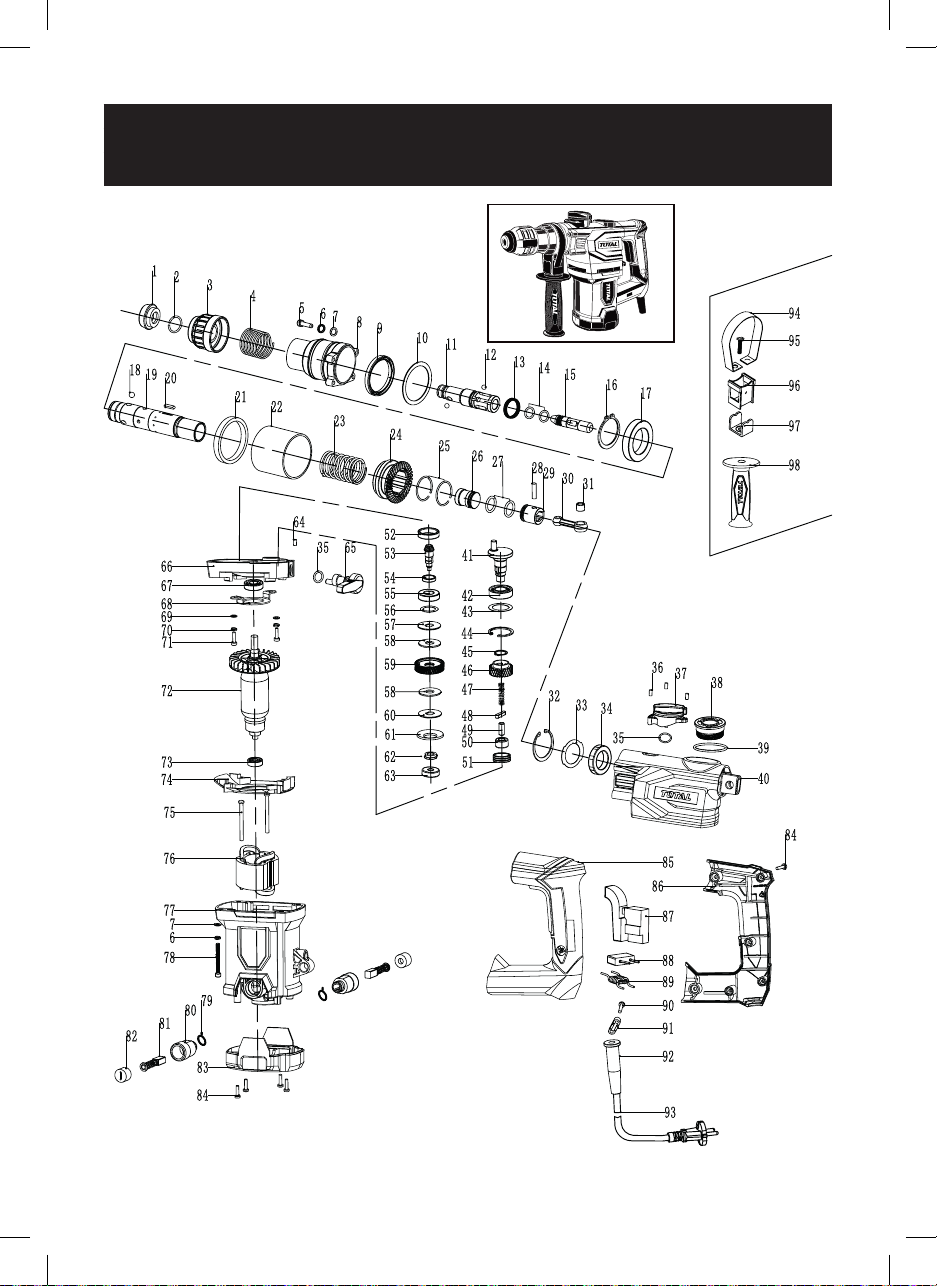

Rozkreslená sestava
TH110286, UTH110286, TH110286-4, TH110286-6, TH110286-8, TH110286-9,
TH110286S
10
Page 11
Seznam dílů
TH110286, UTH110286, TH110286-4, TH110286-6, TH110286-8, TH110286-9,
TH110286S
Č. Popis části Počet Č. Popis části Počet Č. Popis části Počet
1 Pryžová hlava 1 34
2 Ocelový kroužek 17,5 x 2 1 35 O-kroužek 10,2 x 1,9 2 68 Podložka ložiska 1
3 Ocelový rámeček 1 36 Šroub M4 x 14 3 69 Podložka 4 2
4 Pružina 30,2 x 1,8 x 76 1 37 Tlačítko druhé funkce 1 70 Pružná podložka 4 2
Šroub s hlavou s vnitřním
5
šestihranem M5 x 25
6 Pružná podložka 5 8 39 O-kroužek 31,5 x 2 1 72 Rotor 1
7 Podložka 5 8 40 Převodovka 1 73 Ložisko 608 1
8 Válcová skříň 1 41 Klikový hřídel 1 74 Vodítko ventilátoru 1
Olejové těsnění
9
FB35 x 51 x 6
Velká podložka
10
11 Teleex 1 44 Kroužek 35 1 77 Hlavní kryt 1
12 Ocelová kulička 7,14 5 45 Kroužek 17 1 78
13 Kroužek 1 46 Ozubené kolo – 27 zubů 1 79 Tažná pružina 2
14 O-kroužek 11 x 2 2 47 Pružina 6,8 x 1,2 x 33 1 80 Držák uhlíku 6,5 x 7,5 2
15 Rázový kus 1 48 Kolík 5 x 5 x 22 1 81 Uhlík 6,5 x 7,5 x 12,5 2
16 Kroužek 35 1 49 Kolík 7 x 19 1 82 Krytka uhlíku 14 x 9,5 2
17 Ložisko 61907-RZ 1 50 Ložisko 1 83 Koncový kryt 1
18 Ocelová kulička 7,94 3 51
19 Válec 1 52
20 Ploché pero 3 x 2,5 x 18 2 53 Kuželový ozubený hřídel 1 86 Levá rukojeť 1
21
22
23
24 Ozubené kolo 1 57
25 Kroužek 28 x 1,6 2 58 Třecí kroužek 14 x 35 x 2 2 91 Příchytka kabelu 1
26 Razidlo 1 59 Ozubené kolo – 39 zubů 1 92 Krytka kabelu 1
27 O-kroužek 19 x 3,1 2 60
28 Pístní čep 6 x 24 1 61
29 Píst 1 62 Matice M10 x 0,75 1 95 Svorka 1
30 Ojnice 1 63 Ložisko 627 1 96 Držák 1
31 Ocelové pouzdro 1 64 Pryžový válec 1 97 Příchytka ve tvaru U 1
32 Kroužek 47 1 65 Tlačítko třetí funkce 1 98 Přídavná rukojeť 1
33 Olejový kroužek 1 66 Vnitřní kryt 1
45 x 54,5 x 1
Plastový kroužek
47 x 55 x 7
Plastový kryt válce
49,5 x 55 x 58,8
Velká pružina
33,5 x 3,5 x 76
4 38 Olejová krytka 1 71
1 42 Ložisko 6003 1 75 Šroub ST4,8 x 60 2
1 43
1 54
1 55 Ložisko 6002 1 88 Kondenzátor (volitelné) 1
1 56
Olejový kroužek
30 x 47 x 9
Seřizovací podložka
34,5 x 28,5 x 1
Ocelové pouzdro
22 x 26 x 9
Olejové těsnění
FB19 x 28 x 4,5
Seřizovací podložka
15 x 19 x 4,7
Seřizovací podložka
14,1 x 19 x 0,5
Podložka s hranatým
otvorem 14,5 x 34,5 x 1,5
Podložka s hranatým
otvorem 14,5 x 34,5 x 2
Talířová pružina
16 x 30 x 1,8
1 67 Ložisko 6001 1
Šroub s hlavou s vnitřním
šestihranem M4 x 12
1 76 Stator 1
Šroub s hlavou s vnitřním
šestihranem M5 x 50
1 84 Šroub ST3,9 x 16 10
1 85 Pravá rukojeť 1
1 87 Spínač 1
1 89 Indukční cívka 1
1 90 Šroub ST3,9 x 14 2
1 93 Pryž 1
1 94
Šroub se čtyřhrannou
hlavou M8 x 38
2
4
1
11
Page 12
Záruční lhůta a podmínky
ODPOVĚDNOST ZA VADY (ZÁRUKA)
Uplatnění nároku na bezplatnou záruční opravu se řídí zákonem č. 89/2012 Sb., přičemž odpovědnost za vady na
Vámi zakoupený výrobek platí po dobu 2 let od data jeho zakoupení - pokud např. na obalu či promomateriálu není
uvedena delší doba pro nějakou část či celý výrobek.
Při splnění níže uvedených podmínek, které jsou v souladu s tímto zákonem, Vám výrobek bude bezplatně opraven.
ZÁRUČNÍ PODMÍNKY
1) Prodávající je povinen spotřebiteli zboží předvést (pokud to jeho povaha umožňuje) a vystavit doklad o koupi
v souladu se zákonem. Všechny údaje v dokladu o koupi musí být vypsány nesmazatelným způsobem
v okamžiku prodeje zboží.
2) Již při výběru zboží pečlivě zvažte, jaké funkce a činnosti od výrobku požadujete. To, že výrobek nevyhovuje
Vašim pozdějším technickým nárokům, není důvodem k jeho reklamaci.
3) Při uplatnění nároku na bezplatnou opravu musí být zboží předáno s řádným dokladem o koupi.
4) Pro přijetí zboží k reklamaci by mělo být pokud možno očištěno a zabaleno tak, aby při přepravě nedošlo
k poškození (nejlépe v originálním obalu). V zájmu přesné diagnostiky závady a jejího dokonalého odstranění spolu
s výrobkem zašlete i jeho originální příslušenství.
5) Servis nenese odpovědnost za zboží poškozené přepravcem.
6) Servis dále nenese odpovědnost za zaslané příslušenství, které není součásti základního vybavení výrobku.
Výjimkou jsou případy, kdy příslušenství nelze odstranit z důvodu vady výrobku.
7) Odpovědnost za vady („záruka“) se vztahuje na skryté a viditelné vady výrobku.
8) Záruční opravu je oprávněn vykonávat výhradně autorizovaný servis značky Total.
9) Výrobce odpovídá za to, že výrobek bude mít po celou dobu odpovědnosti za vady vlastnosti a parametry uvedené
v technických údajích, při dodržení návodu k použití.
10) Nárok na bezplatnou opravu zaniká, jestliže:
a) výrobek nebyl používán a udržován podle návodu k obsluze.
b) byl proveden jakýkoliv zásah do konstrukce stroje bez předchozího písemného povolení vydaného rmou
Madal Bal a.s. nebo autorizovaným servisem značky Total.
c) výrobek byl používán v jiných podmínkách nebo k jiným účelům, než ke kterým je určen.
d) byla některá část výrobku nahrazena neoriginální součásti.
e) k poškození výrobku nebo k nadměrnému opotřebení došlo vinou nedostatečné údržby.
f) výrobek havaroval, byl poškozen vyšší mocí či nedbalostí uživatele.
g) škody vzniklé působením vnějších mechanických, teplotních či chemických vlivů.
h) vady byly způsobeny nevhodným skladováním, či manipulací s výrobkem.
i) výrobek byl používán (pro daný typ výrobku) v agresivním prostředí např. prašném, vlhkém.
j) výrobek byl použit nad rámec přípustného zatížení.
k) bylo provedeno jakékoliv falšování dokladu o koupi či reklamační zprávy.
11) Odpovědnost za vady se nevztahuje na běžné opotřebení výrobku nebo na použití výrobku k jiným účelům, než
ke kterým je určen.
12) Odpovědnost za vady se nevztahuje na opotřebení výrobku, které je přirozené v důsledku jeho běžného používání,
např. obroušení brusných kotoučů, nižší kapacita akumulátoru po dlouhodobém používání apod.
13) Poskytnutím záruky nejsou dotčena práva kupujícího, která se ke koupi věci váží podle zvláštních právních předpisů.
14) Nelze uplatňovat nárok na bezplatnou opravu vady, na kterou již byla prodávajícím poskytnuta sleva. Pokud si
spotřebitel výrobek svépomocí opraví, pak výrobce ani prodávající nenese odpovědnost za případné poškození
výrobku či újmu na zdraví v důsledku neodborné opravy či použití neoriginálních náhradních dílů.
15) Na vyměněné zboží či jeho část v záruční lhůtě neplyne nová dvouletá záruka od data výměny, ale dvouletá záruka
se počítá od data zakoupení původního výrobku.
16) V případě sporu mezi kupujícím a prodávajícím ve vztahu kupní smlouvy, který se nepodařilo mezi stranami urovnat
přímo, má kupující právo obrátit se na obchodní inspekci jako subjekt mimosoudního řešení spotřebitelských sporů.
Na webových stránkách obchodní inspekce je odkaz na záložku „ADR-mimosoudní řešení sporů“.
Záruční a pozáruční servis
Pro uplatnění práva na záruční opravu se obraťte na obchodníka, u kterého jste zboží zakoupili.
Pro pozáruční opravu se obraťte na autorizovaný servis značky Total, kterým je Band servis s.r.o. na adrese
Těšínská 234/120 716 00 Ostrava-Radvanice tel./fax. 596 232 390.
V případě potřeby se pro bližší informace ohledně záruční a pozáruční opravy výrobků značky Total obraťte na
e-mail: [email protected]; Tel.: 222 745 132 nebo 222 745 133 nebo přímo také na adresu
Madal Bal a.s. Letovská 532 199 00 Praha Letňany v době Po-Pá 9:30-17:30.
12
Page 13
EU Prohlášení o shodě
Předmět prohlášení-model, identifikace výrobku:
Total TH110286;
Vrtací kladivo; 1050 W; 5 J
Výrobce: TOTAL TOOLS CO., PTE. LTD. No. 45 Shanghai Road,
Suzhou Industrial Park, Čína
prohlašuje, že výše popsaný předmět prohlášení je ve shodě s příslušnými harmonizačními
právními předpisy Evropské unie: 2006/42 ES; (EU) 2011/65; (EU) 2014/30; 2000/14 ES
Toto prohlášení se vydává na výhradní odpovědnost výrobce.
Harmonizované normy (včetně jejich pozměňujících příloh, pokud existují), které byly použity k posouzení shody a na jejichž základě se shoda prohlašuje:
EN 60745-1:2009; EN 60745-2-6:2010;
EN 50581:2012; EN 55014-1:2006 do 28.4.2020/ poté EN 55014-1:2017;
EN 55014-2:2015; EN 61000-3-2:2014; EN 61000-3-3:2013
Kompletaci technické dokumentace 2006/42 ES, 2000/14 ES provedl Martin Šenkýř.
Technická dokumentace (2006/42 ES, 2000/14 ES ) je k dispozici na adrese dovozce
Madal Bal, a.s. Průmyslová zóna Příluky 244, CZ-760 01 Zlín
Naměřená hladina akustického výkonu zařízení reprezentujícího daný typ (2000/14 ES):
102,22 dB(A); nejistota K= ±3 dB(A)
Garantovaná hladina akustického výkonu zařízení (2000/14 ES): 105 dB(A).
Místo a datum vydání EU prohlášení o shodě: Shanghai 12.6.2016
Jméno a podpis osoby oprávněné vypracovat prohlášení o shodě jménem výrobce:
Osborn Zou
13
Page 14
14
Page 15
15
Page 16
VRTACÍ KLADIVO
www.totaltools.cn
TOTAL TOOLS CO., PTE. LTD.
VYROBENO V ČÍNĚ
T0419.V09
1050 W
Loading...
