Total TG1252306 User guide

ÚHLOVÁ BRUSKA

TG1252306, UTG1252306, TG1252306-4,
TG1252306-6, TG1252306-8, TG1252306S

Překlad původního návodu k používání

2400 W

Úvod

Vážený zákazníku,
děkujeme za důvěru, kterou jste projevili značce TOTAL zakoupením tohoto výrobku.
Výrobek byl podroben testům spolehlivosti, bezpečnosti a kvality předepsaných normami
a předpisy Evropské unie.
S jakýmikoli dotazy se obraťte na naše zákaznické a poradenské centrum:

[e-mail]; Tel.: [phone]

Dovozce: Madal Bal a. s., Průmyslová zóna Příluky 244, CZ-76001 Zlín, Česká republika.
Výrobce: TOTAL TOOLS CO., PTE. LTD. No. 45 Shanghai Road, Suzhou Industrial Park,

Čína

Datum vydání: 27.09.2019

Upozornění

• Úhlová bruska nesmí být používána k řezání a broušení materiálů, při kterých
vzniká značné množství prachu, jako např. k drážkování zdiva, řezání sádrokar­tonu, cihel, obkladů a keramiky, protože by došlo ke spálení motoru v důsledku
zanesení větracích otvorů motoru prachem nebo ke zkratování provozního
spínače vlivem zvlhnutí nánosu prachu uvnitř provozního spínače, či jinému typu
poškození motoru způsobeném prachem. K tomuto účelu jsou určeny drážko­vačky zdiva, nebo řezačky obkladů, které mají pro větší ochranu nářadí před
vznikajícím prachem jinak přizpůsobený ochranný kryt, který je navíc vybaven
koncovkou pro připojení externího odsávání prachu, což není možné zajistit
u úhlových brusek. Skutečnost, že lze obráběcí kotouče určené např. pro dráž­kování zdiva upnout také na úhlovou brusku ještě neznamená, že lze úhlovou
bruskou řezat materiály, pro jejichž řezání není úhlová bruska určena (viz také
uvedené určující použití v návodech k použití pro úhlových brusek jiných zna­ček na trhu).

Symboly použité v tomto návodu a na štítcích

Dodatečná ochrana dvojitou izolací.

Před použitím tohoto nářadí si prosím pečlivě přečtěte tento návod.

Označení shody CE.

Používejte certikované ochranné brýle, ochranu zraku, sluchu a dýchacích
cest s dostatečnou úrovní ochrany.

Nepoužitelný výrobek nevyhazujte do směsného odpadu, ale odevzdejte jej
k ekologické likvidaci. Dle směrnice (EU) 2012/19 nesmí být elektrozařízení
vyhazováno do směsného odpadu, ale odevzdáno k ekologické likvidaci do
zpětného sběru elektrozařízení. Informace o sběrných místech a podmínkách
zpětného sběru elektrozařízení obdržíte na obecním úřadě.

Bezpečnostní upozornění:
Používejte prosím pouze příslušenství doporučené výrobcem nářadí.

ÚHLOVÁ BRUSKA JE URENA PRO NÍŽE UVEDENÉ ŘEZACÍ A BRUSNÉ PRÁCE BEZ
POUŽITÍ CHLADÍCÍCH KAPALIN S POUŽITÍM K TOMU URENÝCH KOTOUŮ

• Řezání kovu s použitím řezného kotouče z pojeného brusiva.

• Řezání kamene, skla apod. s použitím diamantového řezného kotouče.

• Broušení prolů, svárů, ploch, odrezování, čištění odlitků, k odstraňování povrchové
úpravy s použitím lamelových kotoučů (s brusivem na podložce).

• Broušení kovů s použitím brusných kotoučů z pojeného brusiva s tloušťkou do 6 mm.

• Broušení rzi, patiny, čištění, odhrotování, povrchové úpravy kovu s použitím rotačních
drátěných kartáčů se závitem M14.

• S použitím k tomu určených nosičů brusných výseků se závitem M14 lze úhlovou brus­ku používat i s brusnými papíry.

Obecné bezpečnostní pokyny pro elektrické nářadí

Je nutno přečíst všechny bezpečnostní pokyny, návod k používání, obrázky
a předpisy dodané s tímto nářadím. Nedodržení veškerých následujících poky-

nů může vést k úrazu elektrickým proudem, ke vzniku požáru a/nebo k vážnému
zranění osob.

Veškeré pokyny a návod k používání se musí uschovat, aby bylo možné do nich poz­ději nahlédnout.

Výrazem „ elektrické nářadí“ ve všech dále uvedených výstražných pokynech je myšleno
elektrické nářadí napájené (pohyblivým přívodem) ze sítě, nebo elektrické nářadí napájené
z baterií (bez pohyblivého přívodu).

1) Bezpečnost pracovního prostředí

a) Pracoviště je nutné udržovat v čistotě a dobře osvětlené. Nepořádek a tmavé

prostory bývají příčinou nehod.

b) Elektrické nářadí se nesmí používat v prostředí s nebezpečím výbuchu, kde se

vyskytují hořlavé kapaliny, plyny nebo prach. V elektrickém nářadí vznikají jiskry,

které mohou zapálit prach nebo výpary.

c) Při používáni elektrického nářadí je nutno zamezit přístupu dětí a dalších osob.

Bude-li obsluha vyrušována, může ztratit kontrolu nad prováděnou činností.

2) Elektrická bezpečnost
a) Vidlice pohyblivého přívodu elektrického nářadí musí odpovídat síťové zásuv-

ce. Vidlice se nesmí nikdy jakýmkoliv způsobem upravovat. S nářadím, které
má ochranné spojení se zemí, se nesmí používat žádné zásuvkové adaptéry.

Vidlice, které nejsou znehodnoceny úpravami, a odpovídající zásuvky omezí nebez­pečí úrazu elektrickým proudem.

b) Obsluha se nesmí tělem dotýkat uzemněných předmětů, jako např. potrubí,

tělesa ústředního topení, sporáky a chladničky. Nebezpečí úrazu elektrickým

proudem je větší, je-li vaše tělo spojeno se zemí.

c) Elektrické nářadí se nesmí vystavovat dešti, vlhku nebo mokru. Vnikne-li do

elektrického nářadí voda, zvyšuje se nebezpečí úrazu elektrickým proudem.

d) Pohyblivý přívod se nesmí používat k jiným účelům. Elektrické nářadí se nesmí

nosit nebo tahat za přívod, ani se nesmí tahem za přívod odpojovat vidlice ze

2 3

zásuvky. Přívod je nutné chránit před horkem, mastnotou, ostrými hranami
nebo pohyblivými částmi. Poškozené nebo zamotané přívody zvyšují nebezpečí

úrazu elektrickým proudem.

e) Je-li elektrické nářadí používáno venku, musí se použít prodlužovací přívod

vhodný pro venkovní použití. Používáni prodlužovacího přívodu pro venkovní

použití omezuje nebezpečí úrazu elektrickým proudem.

f) Používá-li se elektrické nářadí ve vlhkých prostorech, je nutné používat napá-

jení chráněné proudovým chráničem (RCD). Používání RCD omezuje nebezpečí

úrazu elektrickým proudem.
Pojem „proudový chránič (RCD)“ může být nahrazen pojmem „hlavní jistič obvodu
(GFCI)“ nebo „jistič unikajícího proudu (ELCB)“.

3) Bezpečnost osob
a) Při používání elektrického nářadí musí být obsluha pozorná, musí se věnovat

tomu, co právě dělá, a musí se soustředit a střízlivě uvažovat. Elektrické nářadí
se nesmí používat, je-li obsluha unavena nebo pod vlivem drog, alkoholu nebo
léků. Chvilková nepozornost při používání elektrického nářadí může vést k vážnému

poranění osob.

b) Používat osobní ochranné pracovní prostředky. Vždy používat ochranu očí.

Ochranné pomůcky jako např. respirátor, bezpečnostní obuv s protiskluzovou úpra­vou, tvrdá pokrývka hlavy nebo ochrana sluchu, používané v souladu s podmínkami
práce, snižují nebezpečí poranění osob.

c) Je nutno vyvarovat se neůmyslnému spuštění stroje. Je nutno se ujistit, že

je spínač před zapojením vidlice do zásuvky a/nebo při připojování bateriové
soupravy, zvedáním či přenášením nářadí v poloze vypnuto. Přenášení nářadí

s prstem na spínači nebo zapojování vidlice nářadí se zapnutým spínačem může být
příčinou nehod.

d) Před zapnutím nářadí je nutno odstranit všechny seřizovací nástroje nebo klí-

če. Seřizovací nástroj nebo klíč, který zůstane připevněn k otáčející se části elektric-

kého nářadí, může být příčinou poranění osob.

e) Obsluha musí pracovat jen tam, kam bezpečně dosáhne. Obsluha musí vždy

udržovat stabilní postoj a rovnováhu. To umožní lepší kontrolu nad elektrickým

nářadím v nepředvídaných situacích.

f) Oblékat se vhodným způsobem. Nenosit volné oděvy ani šperky. Obsluha musí

dbát, aby měla vlasy a oděv dostatečně daleko od pohyblivých částí. Volné

oděvy, šperky a dlouhé vlasy mohou být zachyceny pohybujícími se částmi.

g) Jsou-li k dispozici prostředky pro připojeni zařízení k odsávání a sběru prachu,

je nutno zajistit, aby se taková zařízení připojila a správně používala. Použití

těchto zařízení může omezit nebezpečí způsobená vznikajícím prachem.

h) Obsluha nesmí dopustit, aby se kvůli rutině, která vychází z častého používání

nářadí, stala samolibou, a začala ignorovat zásady bezpečnosti nářadí. Neopa-

trná činnost může ve zlomku vteřiny způsobit závažné poranění.

4) Používání a údržba elektrického nářadí
a) Elektrické nářadí se nesmí přetěžovat. Je nutné používat správné elektrické

nářadí, které je určené pro prováděnou práci. Správné elektrické nářadí bude

lépe a bezpečněji vykonávat práci, pro kterou bylo konstruováno.

b) Nesmí se používat elektrické nářadí, které nelze zapnout a vypnout spínačem.

Jakékoliv elektrické nářadí, které nelze ovládat spínačem, je nebezpečné a musí být
opraveno.

c) Před jakýmkoliv seřizováním, výměnou příslušenství nebo před uskladně-

ním elektrického nářadí je nutno vytáhnout vidlici ze síťové zásuvky a/nebo

4 5

odejmout bateriovou soupravu z elektrického nářadí, je-li odnímatelná. Tato
preventivní bezpečnostní opatření omezují nebezpečí nahodilého spuštění elektric­kého nářadí.

d) Nepoužívané elektrické nářadí je nutno skladovat mimo dosah dětí a nesmí se

dovolit osobám, které nebyly seznámeny s elektrickým nářadím nebo s těmito
pokyny, aby nářadí používaly. Elektrické nářadí je v rukou nezkušených uživatelů

nebezpečné.

e) Elektrické nářadí a příslušenství je nutno udržovat. Je třeba kontrolovat seříze-

ní pohybujících se částí a jejich pohyblivost, soustředit se na praskliny, zlome­né součásti a jakékoliv další okolnosti, které mohou ohrozit funkci elektrického
nářadí. Je-li nářadí poškozeno, před dalším použitím je nutno zajistit jeho opra-

vu. Mnoho nehod je způsobeno nedostatečně udržovaným elektrickým nářadím.

f) Řezací nástroje je nutno udržovat ostré a čisté. Správně udržované a naostřené

řezací nástroje s menší pravděpodobností zachytí za materiál nebo se zablokují
a práce s nimi se snáze kontroluje.

g) Elektrické nářadí, příslušenství, pracovní nástroje atd. je nutno používat v sou-

ladu s těmito pokyny a takovým způsobem, jaký byl předepsán pro konkrétní
elektrické nářadí, a to s ohledem na dané podmínky práce a druh prováděné

práce. Používání elektrického nářadí k provádění jiných činností, než pro jaké bylo
určeno, může vést k nebezpečným situacím.

h) Rukojeti a úchopové povrchy je nutno udržovat suché, čisté a bez mastnot.

Kluzké rukojeti a úchopové povrchy neumožňují v neočekávaných situacích bezpeč­né držení a kontrolu nářadí.

5) Servis
a) Opravy elektrického nářadí je nutno svěřovat kvalikované osobě, která bude

používat identické náhradní díly. Tímto způsobem bude zajištěna stejná úroveň

bezpečnosti elektrického nářadí jako před opravou.

Bezpečnostní pokyny pro všechny pracovní činnosti

Bezpečnostní upozornění společná pro pracovní činnosti broušení, broušení drátě­ným kartáčem nebo abrazivní řezání

a) Toto elektromechanické nářadí je určeno pro použití jako bruska, bruska s drátě-

ným kartáčem, nebo řezací nářadí. Je třeba číst všechna bezpečnostní varování,
instrukce, ilustrace a specikace dané pro toto elektromechanické nářadí. Nedo-

držení všech níže uvedených pokynů může mít za následek úraz elektrickým proudem,
požár a/nebo vážné zranění.

b) Nedoporučuje se provádět tímto nářadím pracovní činnosti jako leštění. Provádění

pracovních činností, pro které není toto nářadí určeno, může vytvořit riziko a způsobit
zranění osoby.

c) Nesmí se používat příslušenství, které není výslovně navrženo a doporučeno

výrobcem nářadí. Pouhá skutečnost, že příslušenství lze připojit k vašemu nářadí,

nezaručuje jeho bezpečný provoz.

d) Jmenovité otáčky příslušenství musí být alespoň rovny maximálním otáčkám vy-

značeným na nářadí. Příslušenství, které pracuje při vyšších otáčkách, než jsou jeho

jmenovité otáčky, se může rozlomit a rozpadnout.

e) Vnější průměr a tloušťka příslušenství musí být v mezích jmenovitého rozsahu

pro dané elektromechanické nářadí. Příslušenství nesprávné velikosti nemůže být

dostatečně chráněno ani ovládáno.

f) Závitový upevňovací prvek příslušenství musí odpovídat závitu na vřetenu brus-

ky. Upínací otvor příslušenství, které se montuje na příruby, musí být vhodný pro
vymezující průměr příruby. Příslušenství, které neodpovídají montážním rozměrům

elektromechanického nářadí, bude nevyvážené, může nadměrně vibrovat a může způ­sobit ztrátu kontroly.

g) Nesmí se používat poškozené příslušenství. Před každým použitím se zkontroluje

příslušenství: u brousicích kotoučů odštípnutí a praskliny, u opěrných podložek
trhliny, roztržení nebo nadměrné opotřebení, u drátěných kartáčů uvolněné nebo
prasklé dráty. Pokud příslušenství nebo nářadí upadlo, zkontroluje se poškození
nebo se namontuje nepoškozené příslušenství. Po zkontrolování a namontování
příslušenství se obsluha i okolostojící musí postavit tak, aby se nacházeli mimo
roviny rotujícího příslušenství, a nářadí se nechá běžet při nejvyšších otáčkách
naprázdno po dobu jedné minuty. Během této zkušební doby se poškozené příslu-

šenství obvykle rozlomí nebo rozpadne.

h) Musí se používat osobní ochranné pracovní prostředky. V závislosti na použití

je třeba použít obličejový štít nebo bezpečnostní ochranné brýle. V přiměřeném
rozsahu je nutno použít masku proti prachu, chrániče sluchu, rukavice a pracovní
zástěru, která je schopna zadržet malé úlomky brusiva nebo obrobku. Ochrana

očí musí být schopna zadržet odlétající úlomky, které vznikají při různých pracovních
činnostech. Prachová maska nebo respirátor musí být schopny odltrovat částečky,
které vznikají při dané činnosti. Dlouhotrvající vystavení hluku o vysoké intenzitě může
způsobit ztrátu sluchu.

i) Okolostojící musí zůstat v bezpečné vzdálenosti od pracovního prostoru. Každý,

kdo vstupuje do pracovního prostoru, musí používat osobní ochranné pracovní
prostředky. Úlomky obrobku nebo poškozeného příslušenství mohou odlétnout a způ-

sobit zranění i mimo bezprostřední pracovní prostor.

j) Při provádění činnosti, kde se obráběcí nástroj může dotknout skrytého vedení

nebo svého vlastního přívodu, se elektromechanické nářadí musí držet pouze za
izolované úchopové povrchy. Dotyk obráběcího nástroje s „živým“ vodičem může

způsobit, že se neizolované kovové části elektromechanického nářadí stanou „živými“
a mohou vést k úrazu uživatele elektrickým proudem.

k) Pohyblivý přívod se musí umístit mimo dosah rotujícího nástroje. Ztratí-li obsluha

kontrolu, může dojít k přeříznutí nebo přebroušení pohyblivého přívodu, a ruka nebo
paže obsluhy může být vtažena do rotujícího nástroje.

l) Elektromechanické nářadí se nesmí nikdy odložit, dokud se nástroj úplně neza-

staví. Rotující nástroj se může zachytit o povrch a vytrhnout nářadí z kontroly obsluhy.

m) Elektromechanické nářadí se nikdy nesmí spouštět během přenášení na straně

obsluhy. Rotující nástroj se při náhodném dotyku může zaháknout za oděv obsluhy

a přitáhnout se k tělu.

n) Větrací otvory nářadí se musí pravidelně čistit. Ventilátor motoru vtahuje prach

dovnitř skříně, a nadměrné nahromadění kovového prachu může způsobit elektrické
nebezpečí.

o) S elektromechanickým nářadím se nesmí pracovat v blízkosti hořlavých materiá-

lů. Mohlo by dojít ke vznícení těchto materiálů od jisker.

p) Nesmí se používat příslušenství, které vyžaduje chlazení kapalinou. Použití vody,

nebo jiných chladicích kapalin může způsobit úraz nebo usmrcení elektrickým proudem.

6 7

Další bezpečnostní pokyny pro všechny pracovní činnosti

Zpětný vrh a související varování

Zpětný vrh je náhlá reakce na sevření nebo zaseknutí rotujícího kotouče, opěrné podložky,
kartáče nebo jiného příslušenství. Sevření nebo zaseknutí způsobí prudké zastavení rotu­jícího nástroje, které následovně způsobí, že se nekontrolované nářadí pohybuje ve směru
opačném ke směru otáčení nástroje v bodě uváznutí.

Například: dojde-li k sevření nebo zaseknutí brousicího kotouče v obrobku, hrana kotouče,
která vstupuje do bodu sevření, může vniknout do povrchu materiálu a způsobí, že kotouč
je vytlačen nahoru nebo odhozen. Kotouč může buď vyskočit směrem k obsluze, nebo od
ní, v závislosti na směru pohybu kotouče v bodě zaseknutí. Brousicí kotouče mohou v těch­to případech také prasknout.

Zpětný vrh je výsledkem nesprávného používání elektromechanického nářadí a/nebo
nesprávných pracovních postupů či podmínek a lze mu zabránit řádným dodržením níže
popsaných bezpečnostních opatření.

a) Nářadí je třeba držet pevně a je nutno udržovat správnou polohu těla a paže tak,

aby bylo možno odolat silám zpětného vrhu. Vždy se musí použít pomocná ru­kojeť, je-li jí nářadí vybaveno, kvůli maximální kontrole nad zpětným vrhem nebo
reakčním krouticím momentem při uvedení stroje do chodu. Obsluha je schopna

kontrolovat reakční krouticí momenty a síly zpětného vrhu, dodržuje-li správná bezpeč­nostní opatření.

b) Ruka se nikdy nesmí přibližovat k rotujícímu nástroji. Nástroj může zpětným vrhem

odmrštit ruku obsluhy.

c) Nesmí se stát v prostoru, kam se může nářadí dostat, dojde-li ke zpětnému vrhu.

Zpětný vrh vrhne nářadí ve směru opačném ke směru pohybu kotouče v bodě zaseknutí.

d) Je třeba věnovat zvláštní pozornost opracování rohů, ostrých hran apod. Je nut-

no předcházet poskakování a zaseknutí nástroje. Rohy, ostré hrany nebo poskako-

vání mají tendenci zaseknout rotující nástroj a způsobit ztrátu kontroly nebo zpětný vrh.

e) K nářadí se nesmí připojit pilový řetězový řezbářský kotouč nebo pilový kotouč

se zuby. Tyto kotouče způsobují často zpětný vrh a ztrátu kontroly.

Doplňkové bezpečnostní pokyny pro řezání

Doplňková bezpečnostní varování specifická pro pracovní činnosti abrazivního řezání:

a) Řezací kotouč se nesmí zarážet do materiálu ani se na něj nesmí působit nadměr-

ným tlakem. Nesmí se vyvíjet snaha dosáhnout nadměrné hloubky řezu. Přetížení

kotouče zvyšuje zatížení a náchylnost ke zkroucení nebo zaseknutí kotouče v řezu
a možnost zpětného vrhu nebo prasknutí kotouče.

b) V přímce s rotujícím kotoučem nebo za ním se nestojí. V okamžiku, když se kotouč

v pracovním bodě pohybuje od těla obsluhy, možný zpětný vrh může vrhnout protáčející
se kotouč a elektromechanické nářadí přímo na obsluhu.

c) Pokud se kotouč zasekne nebo se řezání z nějakého důvodu přeruší, elektrome-

chanické nářadí se musí vypnout a držet nehybně, dokud se kotouč úplně neza­staví. Obsluha se nikdy nesmí pokoušet o vyjmutí řezacího kotouče z řezu, je-li
kotouč v pohybu, protože může dojít ke zpětnému vrhu. Je nutno prověřit situaci

a sjednat nápravu, aby se vyloučilo zaseknutí kotouče.

d) Řezání v obrobku se nesmí znovu začít. Kotouč se nechá dosáhnout plných

otáček a opatrně se znovu vnoří do řezu. Pokud se nářadí znovu spustí s kotoučem

zanořeným v řezu, může dojít k jeho zaseknutí, vytlačení nahoru, nebo ke zpětnému
vrhu.

e) Panely a jiné velké kusy obrobků je nutno podepřít, aby se zmenšilo nebezpečí

zaseknutí kotouče a zpětného vrhu. Velké obrobky mají tendenci prohýbat se vlastní

vahou. Podpěry se musí umístit pod obrobek poblíž přímky řezu a v blízkosti hran ob­robku na obou stranách kotouče.

f) Je třeba věnovat zvláštní pozornost při provádění „řezu do dutiny“ do stávajících

zdí nebo jiných slepých prostor. Pronikající kotouč může proříznout plynové nebo

vodovodní potrubí, elektrické vedení nebo předměty, které mohou způsobit zpětný vrh.

Doplňkové bezpečnostní pokyny pro pracovní činnosti rovinného broušení

Bezpečnostní varován í specifická pro pracovní činnosti rovinného broušení:

a) Pro brousicí talíř se nepoužívá nadměrně velký brusný papír. Při výběru brou-

sicího papíru je potřeba se řídit doporučením výrobce. Velký brusný papír, který

přesahuje přes brousicí desku, představuje riziko roztržení a může způsobit zaseknutí,
roztržení kotouče nebo zpětný vrh.

Doplňkové bezpečnostní pokyny pro pracovní činnosti broušení
s drátěným kartáčem

Bezpečnostní varování specifická pro pracovní činnosti broušení s drátěným kartá­čem:

a) I při běžné činnosti dochází k odhazování drátěných štětin z kartáče. Dráty se

nesmí přetěžovat nad měrným zatížením kartáče. Drátěné štětiny mohou snadno

proniknout lehkým oděvem a/nebo kůží.

b) Je-li pro broušení drátěným kartáčem doporučeno použití ochranného krytu,

zajistí se, aby nedošlo k žádnému dotyku mezi drátěným kotoučem nebo kartá­čem a ochranným krytem. Drátěný kotouč nebo kartáč může při práci vlivem zatížení

a odstředivých sil zvětšovat svůj průměr.

Zbytková rizika

I když je toto elektrické nářadí používáno podle uvedených pokynů, nemohou být
eliminovány všechny faktory zbytkových rizik. Z důvodu konstrukce a designu toho­to nářadí se mohou objevit následující rizika:

a) Zdravotní problémy vyplývající z působení vibrací, je-li toto elektrické nářadí používáno

příliš dlouho, není-li ovládáno předepsaným způsobem nebo není-li prováděna jeho
řádná údržba.

b) Zranění a škody způsobené zničeným příslušenstvím, u kterého došlo k náhlému po-

škození.

Varování!

Toto elektrické nářadí vytváří během použití elektromagnetické pole. Toto elektro­magnetické pole může v určitých případech narušovat funkci aktivních nebo pa­sivních lékařských implantátů. Z důvodu omezení rizika vážného nebo smrtelného
zranění doporučujeme před použitím tohoto elektrického nářadí osobám s lékařský­mi implantáty, aby kontaktovaly své lékaře a výrobce příslušných implantátů.

Technické údaje

Model č.

Jmenovitý příkon
Jmenovité napětí
Otáčky naprázdno
Závit hřídele brusky
Průměr kotouče
Průměr drátěného
kartáče

Model č.

Jmenovitý příkon
Jmenovité napětí
Otáčky naprázdno
Závit hřídele brusky
Průměr kotouče
Průměr drátěného
kartáče

Hladina akustického tlaku LpA; 95,9 dB(A); nejistota K= ± 3 dB(A)
Hladina akustického výkonu LwA; 106,9 dB(A); nejistota K= ± 3 dB(A)
Max. hladina vibrací na hlavní rukojeti: ah =9,876 m/s2; nejistota K= ±1,5 m/s
Max. hladina vibrací na přední rukojeti: ah =8,548 m/s2; nejistota K= ±1,5 m/s

• Deklarovaná souhrnná hodnota vibrací a deklarovaná hodnota emise hluku se změřila
v souladu se standardní zkušební metodou a smí se použít pro porovnání jednoho
nářadí s jiným. Deklarovaná souhrnná hodnota vibrací a deklarovaná hodnota emise
hluku se smí také použít k předběžnému stanovení expozice.

VÝSTRAHA!

• Emise vibrací a hluku během skutečného používání nářadí se může lišit od de­klarovaných hodnot v závislosti na způsobu, jakým se nářadí používá, zejména
jaký se opracovává druh obrobku.

• Je nutné určit bezpečnostní měření k ochraně obsluhující osoby, která jsou zalo­žena na zhodnocení expozice ve skutečných podmínkách používání (počítat se
všemi částmi pracovního cyklu, jako je čas, po který je nářadí vypnuto a kdy běží
naprázdno kromě času spuštění).

TF1301826/

TG1252306

2 400 W
220–240 V~, 50/60 Hz
6 400/min
M14
230 mm

150 mm

TG1252306-4

(zástrčka IRAM)

2 400 W
220–240 V~, 50/60 Hz
6 400/min
M14
230 mm

150 mm

UTG1252306

2 400 W
110–120 V~, 60 Hz
6 400/min
5/8˝-11UNC
9˝

6˝

TG1252306-6

(zástrčka ISRAEL)

2 400 W
220–240 V~, 50/60 Hz
6 400/min
M14
230 mm

150 mm

TG1252306S

(zástrčka SAA)

2 400 W
220–240 V~, 50/60 Hz
6 300/min
M14
230 mm

150 mm

TG1252306-8

(zástrčka BS)

2 400 W
220–240 V~, 50/60 Hz
6 400/min
M14
230 mm

150 mm

2

2

8 9

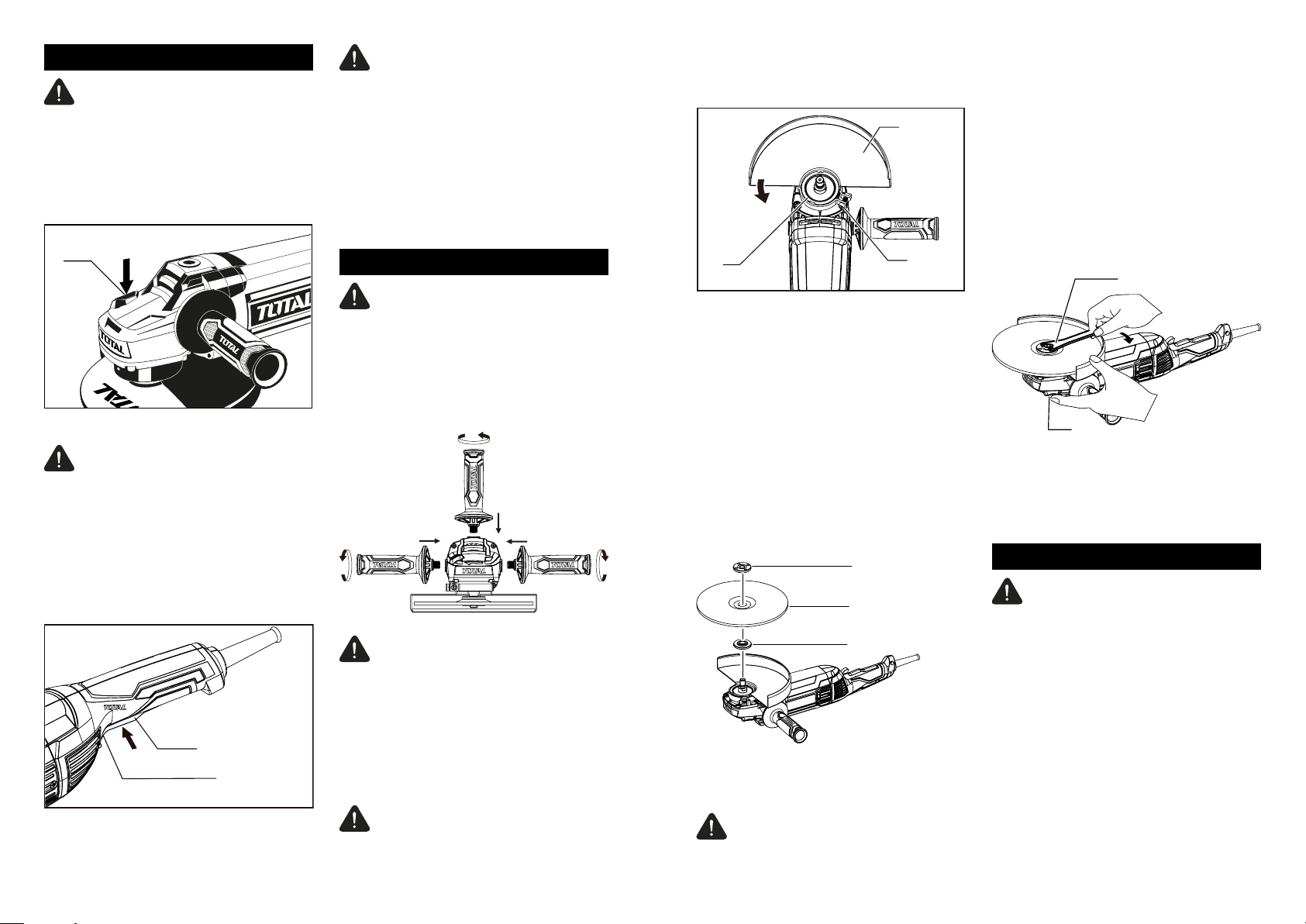

POPIS FUNKCE

1

1

2

POZOR:

• Před seřízením nebo kontrolou funkce
tohoto nářadí se vždy ujistěte, zda je
toto nářadí vypnuto a zda je odpojeno
od napájecího napětí.

Pojistka hřídele

1

POZOR:

• Před připojením nářadí k elektrické síti
vždy zkontrolujte, zda správně pracuje
spouštěcí spínač a zda se po uvolnění
vrací zpět do polohy „VYPNUTO“.

Chcete-li nářadí spustit, stiskněte odjišťo­vací tlačítko a potom stiskněte spouštěcí
spínač. Pro zastavení chodu brusky pro­vozní spínač uvolněte.

SESTAVENÍ

být nasazen kryt kotouče tak, aby byla

uzavřená část tohoto krytu otočena
vždy k obsluze.

1

3

2

ným středem, vždy použijte dodaný
kryt. Kotouč se může během použití
roztříštit a kryt pomáhá zabránit tomu,

aby došlo k zranění uživatele brusky.
Nasaďte na hřídel vnitřní přírubu. Nasaďte
kotouč na vnitřní přírubu a našroubujte
pojistnou matici tak, aby její výstupek smě­řoval dolů (směrem ke kotouči).
Chcete-li utáhnout pojistnou matici, stiskně­te řádně pojistku hřídele tak, aby nemohlo
dojít k otáčení hřídele. Potom použijte klíč
na pojistnou matici a řádně matici utáhněte
ve směru pohybu hodinových ručiček.

POZOR:

• Před prováděním jakékoli práce na
tomto nářadí se vždy ujistěte, zda je
toto nářadí vypnuto a zda je odpojeno
od zdroje napájecího napětí.

1. Pojistka hřídele

POZOR:

• Nikdy nepoužívejte pojistku hřídele, je-li
hřídel nářadí v pohybu. Nářadí by se
mohlo poškodit.

Stiskněte pojistku hřídele, abyste zabránili
otáčení hřídele při instalaci nebo snímání
příslušenství.

Ovládání spínače

2

Instalace boční rukojeti

POZOR:

• Před zahájením práce se vždy ujistěte,
zda je na nářadí nainstalována boční

rukojeť.

Našroubujte boční rukojeť bezpečně na
určené místo na nářadí, jak je zobrazeno
na nákresu.

1

Instalace a sejmutí krytu kotouče

1. Odjišťovací tlačítko

2. Spouštěcí spínač

10 11

POZOR:

• Používáte-li brusný, univerzální, lamelo­vý nebo drátěný kotouč, na nářadí musí

1. Ochranný kryt kotouče

2. Šroub

3. Ložisková skříň

Namontujte kryt kotouče tak, aby byl výstu­pek na obvodu krytu kotouče srovnán se
zářezem na ložiskové skříni. Potom otočte
kryt kotouče o 180 stupňů proti směru po­hybu hodinových ručiček. Ujistěte se, zda
je šroub bezpečně utažen. Chcete-li kryt
kotouče sejmout, proveďte výše uvedené
kroky v obráceném pořadí.

Instalace nebo sejmutí brusného kotou­če s prohloubeným středem

2

3

1. Vnější příruba

2. Brusný kotouč s prohloubeným středem

3. Vnitřní příruba

VAROVÁNÍ:

• Používáte-li na tomto nářadí brusný
nebo univerzální kotouč s prohloube-

1. Klíč

2. Pojistka hřídele
Chcete-li kotouč sejmout, proveďte výše
uvedené kroky v obráceném pořadí.

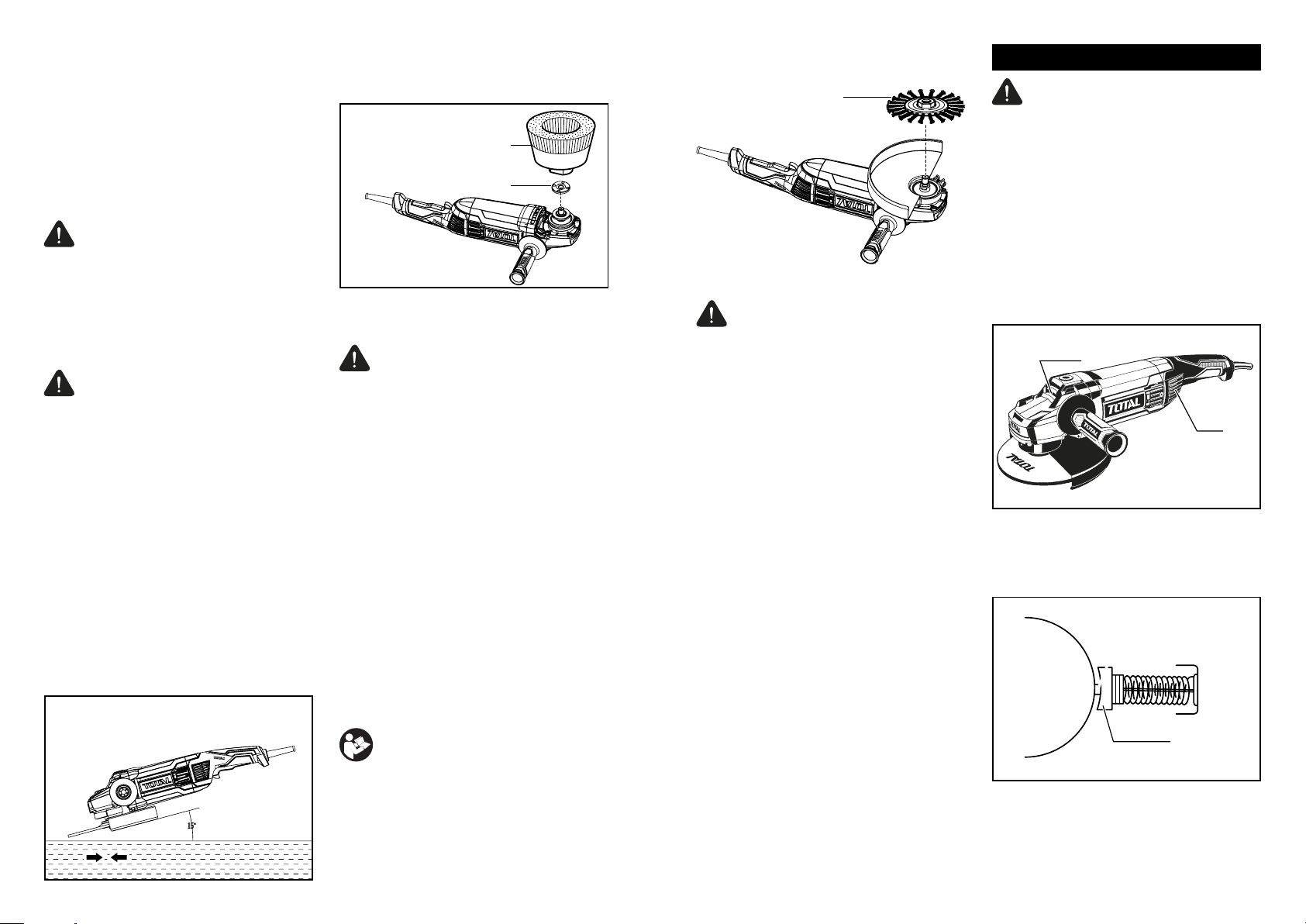

POUŽITÍ

VAROVÁNÍ:

• Nikdy nesmíte na tuto brusku vyvíjet
nadměrný tlak. Odpovídající přítlak je
dán vlastní hmotností brusky. Vyvíjení
síly a nadměrného tlaku by mohlo způ­sobit nebezpečné poškození kotouče.

• Dojde-li k pádu brusky během broušení,
VŽDY vyměňte kotouč.

• NIKDY nenarážejte brusným nebo
jiným kotoučem do obrobku.

• Zabraňte odskakování a zachycování
kotouče, zejména při práci na rozích,
ostrých hranách atd. Tak může dojít
k ztrátě kontroly a k zpětnému rázu.

• NIKDY nepoužívejte toto nářadí s řezný­mi kotouči na dřevo a s jinými pilovými
kotouči. Jsou-li takové kotouče použity

na brusce, dochází často k zpětnému

1

rázu a k ztrátě kontroly nad nářadím,
což vede k způsobení zranění.

Uvedení do provozu

Před zapojením nářadí do elektrické sítě
vždy zkontrolujte, zda údaje na výrobním
štítku souhlasí se skutečným napětím
zdroje proudu. Zkontrolujte také, zda typ
zástrčky odpovídá typu zásuvky.

UPOZORNĚNÍ:

• Pro toto nářadí doporučujeme využívat
napájecí síť s jističem 16C nebo jisti­čem s větší proudovou zatížitelností.

• Používáte-li síť s jističem 16B, je nutno
použít prodlužovací kabel o minimální
délce 15 m.

POZOR:

• Nikdy nezapínejte toto nářadí, je-li ko­touč v kontaktu s obrobkem, protože by
mohlo dojít k zranění obsluhy nářadí.

• Při práci vždy používejte bezpečnostní
brýle nebo obličejový štít.

• Před odložením nářadí po dokon­čení práce toto nářadí vždy vypněte
a počkejte, dokud nedojde k úplnému
zastavení kotouče.

Rozbrušovací a brusné práce

VŽDY držte toto nářadí pevně jednou rukou
za zadní rukojeť a druhou rukou za boční
rukojeť. Zapněte nářadí a přiložte kotouč
k obrobku. V zásadě vždy udržujte okraj
kotouče v úhlu asi 15 stupňů vzhledem
k povrchu obrobku.

Práce s drátěným miskovým kartáčem
(volitelné příslušenství)

1

2

1. Drátěný miskový kartáč

2. Uretanová podložka

POZOR:

• Zkontrolujte funkci kartáče chodem
nářadí bez zatížení a zajistěte, aby
před kartáčem nebo v jeho ose nestály
žádné osoby.

• Nepoužívejte kartáče, které jsou po­škozeny nebo které nejsou vyváženy.
Použití poškozených kartáčů by mohlo
zvyšovat potenciální riziko zranění
způsobeného kontaktem s uvolněnými
dráty kartáče.

Odpojte nářadí od síťové zásuvky a položte
jej spodní stranou nahoru, abyste získali
přístup k hřídeli. Sejměte z hřídele namon­tované příslušenství. Namontujte uretano­vou podložku, potom našroubujte na hřídel
drátěný miskový kartáč a proveďte utažení
dodaným klíčem. Při práci s drátěným
kartáčem nevyvíjejte na tento kartáč nad­měrný tlak, který by způsoboval ohyb drátů
a předčasné opotřebování kartáče.

POZNÁMKA:

• Budete-li používat drátěný miskový
kartáč, namontujte na hřídel uretanovou
podložku. Tato podložka usnadňuje
sejmutí drátěného miskového kartáče.

Práce s drátěným kotoučem (volitelné
příslušenství)

1. Drátěný kotouč

POZOR:

• Zkontrolujte funkci drátěného kotouče
chodem nářadí bez zatížení a zajistěte,
aby před kotoučem nebo v jeho ose
nestály žádné osoby.

• Nepoužívejte drátěné kotouče, které
jsou poškozeny nebo které nejsou vy­váženy. Použití poškozených drátěných
kotoučů by mohlo zvyšovat potenciální
riziko zranění způsobeného kontaktem
s uvolněnými dráty kotouče.

• Při práci s drátěnými kotouči VŽDY po­užívejte kryt, a ujistěte se, zda průměr
drátěného kotouče odpovídá krytu.
Kotouč se může během použití roztříštit
a kryt pomáhá zabránit tomu, aby došlo
k zranění uživatele brusky.

Odpojte nářadí od síťové zásuvky a položte
jej spodní stranou nahoru, abyste získali
přístup k hřídeli. Sejměte z hřídele namon­tované příslušenství. Našroubujte drátěný
kotouč na hřídel a utáhněte jej klíčem.
Při práci s drátěným kotoučem nevyvíjejte
na tento kotouč nadměrný tlak, který by
způsoboval ohyb drátů a předčasné opotře­bování kotouče.

Údržba

POZOR:

• Před prováděním jakékoli kontroly nebo
údržby se vždy ujistěte, zda je toto
nářadí vypnuto a zda je odpojeno od
zdroje napájení.

• Nikdy nepoužívejte benzín, ředidla, líh
nebo jiné podobné látky. Mohlo by dojít
k odbarvení, deformaci nebo k praskli­nám.

Toto nářadí a jeho větrací drážky musí být
udržovány v čistotě. Čistěte větrací drážky
na nářadí pravidelně nebo vždy, když dojde
k jejich zanesení.

1

2

1. Výstupní otvor

2. Vstupní otvor

Výměna uhlíků

1

2

1. Komutátor

2. Uhlík

12 13

Pro sejmutí krytky držáku uhlíku použijte
šroubovák. Vyjměte opotřebované uhlíky,
vložte do držáku nové uhlíky a zajistěte
krytky držáku uhlíku.

1

2

1. Krytka držáku uhlíku

2. Šroubovák

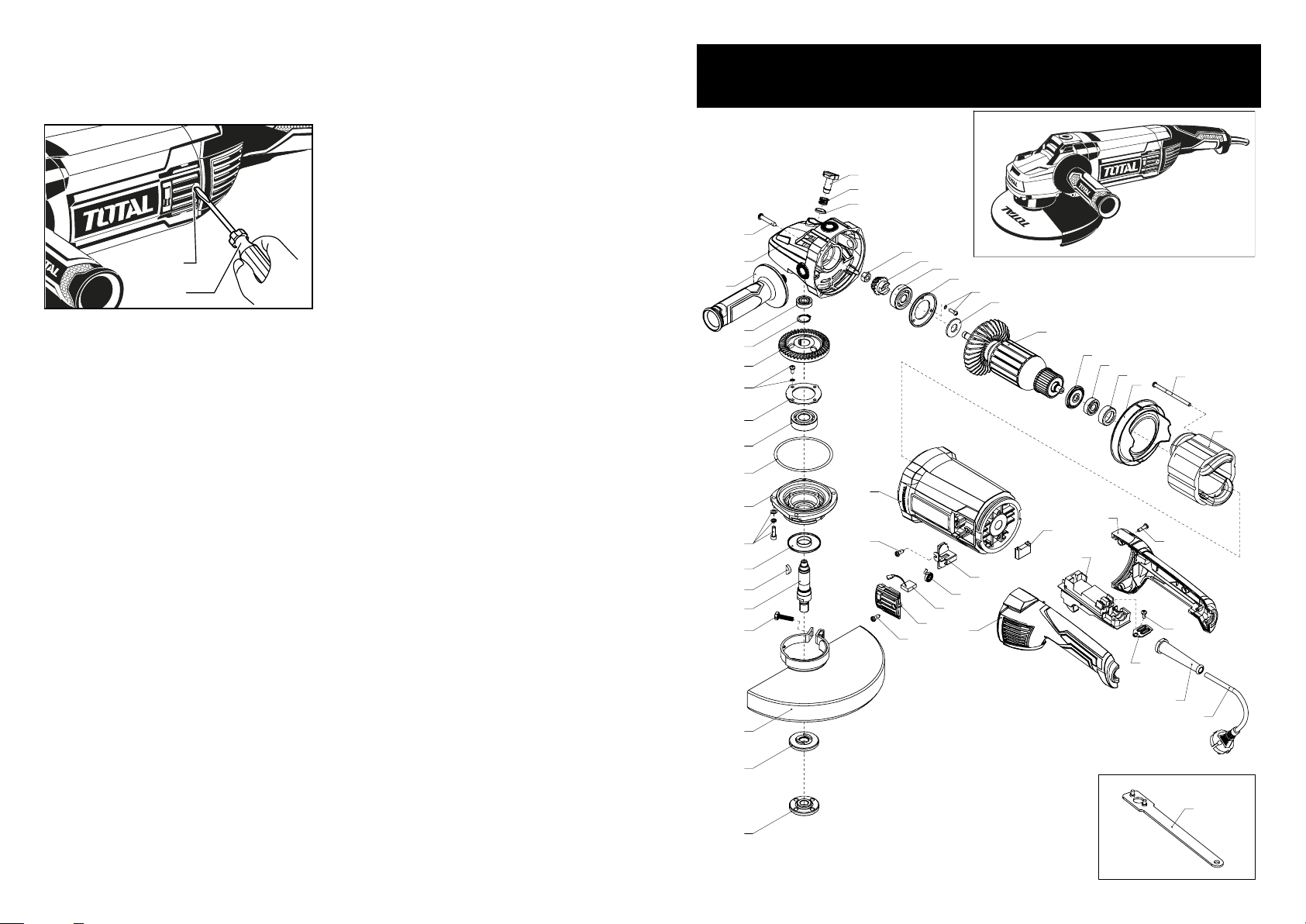

Rozkreslená sestava
TG1252306, UTG1252306, TG1252306-4,
TG1252306-6, TG1252306-8, TG1252306S

21
22
23

20

19

18

17

16

15

14

24

25

26

27

14

28

29

30

31

32

34

33

13

12

11

10

9

8

7

6

5

4

3

2

36

37

41

40

39

38

37

42

43

46

47

45

48

49

35

50

44

1

14 15

Seznam náhradních dílů
TG1252306, UTG1252306, TG1252306-4,
TG1252306-6, TG1252306-8, TG1252306S

. Rozkreslená sestava Počet . Rozkreslená sestava Počet

1 Klíč 1 26 Ložisko 1

2 Vnější příruba 1 27 Kroužek ložiska 1
3 Vnitřní příruba 1 28 Podložka Ø 28 x 2 1

4 Ochranný kryt kotouče 1 29 Kotva 1

Šroub s hlavou s vnitřním

5

šestihranem
6 Výstupní hřídel 1 31 Ložisko 1
7 Pero 1 32 Pouzdro ložiska 1
8 Kryt proti prachu 1 33 Deektor 1
9 Šroub s podložkou 4 34 Šrouby 2

10 Přední kryt 1 35 Stator 1
11 O-kroužek 1 36 Kryt 1
12 Ložisko 6203-2RS 1 37 Šrouby 4
13 Přítlačný kroužek 1 38 Krytka uhlíků 2
14 Šroub s podložkou 7 39 Uhlík 2
15 Ozubené kolo 1 40 Spirálová pružina 2
16 Pojistný kroužek 17 1 41 Držák uhlíku 2
17 Ložisko 1 42 Levá rukojeť 1
18 Přídavná rukojeť 1 43 Kondenzátor 1
19 Převodovka 1 44 Napájecí kabel se zástrčkou 1
20 Šrouby 4 45 Odjišťovací tlačítko 1
21 Pojistný kolík 1 46 Pravá rukojeť 1

22 Pružina 1 47 Šrouby 2
23 Pojistný kroužek 10 1 48 Šrouby 4

24 Matice 1 49 Příchytka kabelu 1
25 Pastorek 1 50 Příchytka kabelu 1

1 30 Krytka proti prachu 1

Záruční lhůta a podmínky

ODPOVĚDNOST ZA VADY (ZÁRUKA)

Uplatnění nároku na bezplatnou záruční opravu se řídí zákonem č. 89/2012 Sb., přičemž odpovědnost za vady na
Vámi zakoupený výrobek platí po dobu 2 let od data jeho zakoupení - pokud např. na obalu či promomateriálu není
uvedena delší doba pro nějakou část či celý výrobek.
Při splnění níže uvedených podmínek, které jsou v souladu s tímto zákonem, Vám výrobek bude bezplatně opraven.

ZÁRUNÍ PODMÍNKY

1) Prodávající je povinen spotřebiteli zboží předvést (pokud to jeho povaha umožňuje) a vystavit doklad o koupi
v souladu se zákonem. Všechny údaje v dokladu o koupi musí být vypsány nesmazatelným způsobem
v okamžiku prodeje zboží.

2) Již při výběru zboží pečlivě zvažte, jaké funkce a činnosti od výrobku požadujete. To, že výrobek nevyhovuje
Vašim pozdějším technickým nárokům, není důvodem k jeho reklamaci.

3) Při uplatnění nároku na bezplatnou opravu musí být zboží předáno s řádným dokladem o koupi.

4) Pro přijetí zboží k reklamaci by mělo být pokud možno očištěno a zabaleno tak, aby při přepravě nedošlo
k poškození (nejlépe v originálním obalu). V zájmu přesné diagnostiky závady a jejího dokonalého odstranění spolu
s výrobkem zašlete i jeho originální příslušenství.

5) Servis nenese odpovědnost za zboží poškozené přepravcem.

6) Servis dále nenese odpovědnost za zaslané příslušenství, které není součásti základního vybavení výrobku.
Výjimkou jsou případy, kdy příslušenství nelze odstranit z důvodu vady výrobku.

7) Odpovědnost za vady („záruka“) se vztahuje na skryté a viditelné vady výrobku.

8) Záruční opravu je oprávněn vykonávat výhradně autorizovaný servis značky Total.

9) Výrobce odpovídá za to, že výrobek bude mít po celou dobu odpovědnosti za vady vlastnosti a parametry uvedené
v technických údajích, při dodržení návodu k použití.

10) Nárok na bezplatnou opravu zaniká, jestliže:
a) výrobek nebyl používán a udržován podle návodu k obsluze.
b) byl proveden jakýkoliv zásah do konstrukce stroje bez předchozího písemného povolení vydaného rmou

Madal Bal a.s. nebo autorizovaným servisem značky Total.
c) výrobek byl používán v jiných podmínkách nebo k jiným účelům, než ke kterým je určen.
d) byla některá část výrobku nahrazena neoriginální součásti.
e) k poškození výrobku nebo k nadměrnému opotřebení došlo vinou nedostatečné údržby.
f) výrobek havaroval, byl poškozen vyšší mocí či nedbalostí uživatele.
g) škody vzniklé působením vnějších mechanických, teplotních či chemických vlivů.
h) vady byly způsobeny nevhodným skladováním, či manipulací s výrobkem.
i) výrobek byl používán (pro daný typ výrobku) v agresivním prostředí např. prašném, vlhkém.
j) výrobek byl použit nad rámec přípustného zatížení.
k) bylo provedeno jakékoliv falšování dokladu o koupi či reklamační zprávy.

11) Odpovědnost za vady se nevztahuje na běžné opotřebení výrobku nebo na použití výrobku k jiným účelům, než
ke kterým je určen.

12) Odpovědnost za vady se nevztahuje na opotřebení výrobku, které je přirozené v důsledku jeho běžného používání,
např. obroušení brusných kotoučů, nižší kapacita akumulátoru po dlouhodobém používání apod.

13) Poskytnutím záruky nejsou dotčena práva kupujícího, která se ke koupi věci váží podle zvláštních právních předpisů.

14) Nelze uplatňovat nárok na bezplatnou opravu vady, na kterou již byla prodávajícím poskytnuta sleva. Pokud si
spotřebitel výrobek svépomocí opraví, pak výrobce ani prodávající nenese odpovědnost za případné poškození
výrobku či újmu na zdraví v důsledku neodborné opravy či použití neoriginálních náhradních dílů.

15) Na vyměněné zboží či jeho část v záruční lhůtě neplyne nová dvouletá záruka od data výměny, ale dvouletá záruka
se počítá od data zakoupení původního výrobku.

16) V případě sporu mezi kupujícím a prodávajícím ve vztahu kupní smlouvy, který se nepodařilo mezi stranami urovnat
přímo, má kupující právo obrátit se na obchodní inspekci jako subjekt mimosoudního řešení spotřebitelských sporů.
Na webových stránkách obchodní inspekce je odkaz na záložku „ADR-mimosoudní řešení sporů“.

Záruční a pozáruční servis

Pro uplatnění práva na záruční opravu se obraťte na obchodníka, u kterého jste zboží zakoupili.
Pro pozáruční opravu se obraťte na autorizovaný servis značky Total, kterým je Band servis s.r.o. na adrese
Těšínská 234/120 716 00 Ostrava-Radvanice tel./fax. [phone].
V případě potřeby se pro bližší informace ohledně záruční a pozáruční opravy výrobků značky Total obraťte na
e-mail: [e-mail]; Tel.: [phone] nebo 222 745 133 nebo přímo také na adresu
Madal Bal a.s. Letovská 532 199 00 Praha Letňany v době Po-Pá 9:30-17:30.

16 17

EU Prohlášení o shodě

Předmět prohlášení-model, identifikace výrobku:

Úhlová bruska TG1252306; 2400 W; Ø 230 mm

Výrobce: TOTAL TOOLS CO., PTE. LTD. No. 45 Shanghai Road,

Suzhou Industrial Park, ína

prohlašuje, že výše popsaný předmět prohlášení je ve shodě s příslušnými harmonizačními
právními předpisy Evropské unie: 2006/42 ES; (EU) 2011/65; (EU) 2014/30;
Toto prohlášení se vydává na výhradní odpovědnost výrobce.

Harmonizované normy (včetně jejich pozměňujících příloh, pokud existují), které byly pou­žity k posouzení shody a na jejichž základě se shoda prohlašuje:

EN 60745-1:2009; EN 60745-2-3:2011; EN 50581:2012;

EN 55014-1:2017; EN 55014-2:2015; EN 61000-3-2:2014; EN 61000-3-11:2000

Kompletaci technické dokumentace 2006/42 ES provedl Martin Šenkýř, Madal Bal a.s.

Technická dokumentace (2006/42 ES) je k dispozici na adrese dovozce

Madal Bal, a.s. Průmyslová zóna Příluky 244, 760 01 Zlín.

Místo a datum vydání EU prohlášení o shodě: Shanghai 31.10.2018

Jméno a podpis osoby oprávněné vypracovat prohlášení o shodě jménem výrobce:

Osborn Zou

18 19

ÚHLOVÁ BRUSKA

www.totaltools.cn

TOTAL TOOLS CO., PTE. LTD.

VYROBENO V ÍNĚ

T0918.V02

2400 W
