Total TG109136 User guide

PRÍKLEPOVÁ VRTACKA

TG109136, UTG109136, TG109136E
TG109136-6, TG109136-8, TG109136S, TG109136-4

Príklepová vrtacka

Překlad původního návodu k používání

850 W

Úvod

Vážený zákazníku,
děkujeme za důvěru, kterou jste projevili značce TOTAL zakoupením tohoto výrobku.
Výrobek byl podroben testům spolehlivosti, bezpečnosti a kvality předepsaných normami
a předpisy Evropské unie.
S jakýmikoli dotazy se obraťte na naše zákaznické a poradenské centrum:

[email protected]; Tel.: [phone]

Dovozce: Madal Bal a. s., Průmyslová zóna Příluky 244, CZ-76001 Zlín, Česká republika.
Výrobce: TOTAL TOOLS CO., PTE. LTD. No. 45 Shanghai Road, Suzhou Industrial Park,

Čína

Datum vydání: 28.6.2019

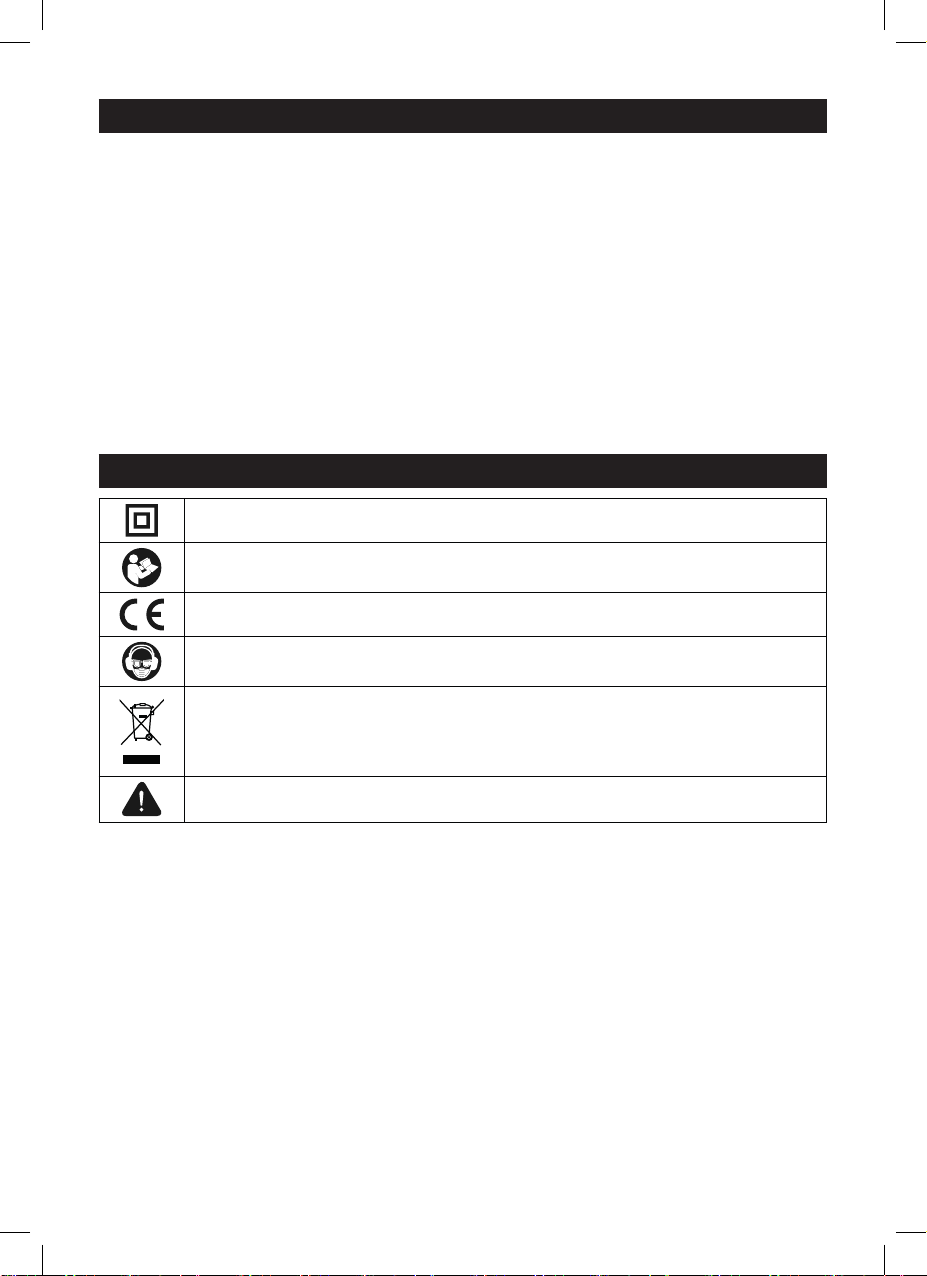

Symboly použité v tomto návodu a nálepky nacházející se na nářadí

Dodatečná ochrana dvojitou izolací.

Před použitím tohoto nářadí si prosím pečlivě přečtěte tento návod.

Označení shody CE.

Používejte ochranné brýle, ochranu sluchu a masku proti prachu.

Dle směrnice (EU) 2012/19 nesmí být nepoužitelné elektrozařízení vyhazová­no do komunálního odpadu, ale odevzdáno k ekologické likvidaci do zpětného
sběru elektrozařízení. Informace o sběrných místech elektrozařízení a podmín­kách sběru obdržíte na obecním úřadě nebo u prodávajícího.

Bezpečnostní upozornění:
Používejte prosím pouze příslušenství doporučené výrobcem nářadí.

2

Obecné bezpečnostní pokyny pro elektrické nářadí

Je nutno přečíst všechny bezpečnostní pokyny, návod k používání, obrázky
a předpisy dodané s tímto nářadím. Nedodržení veškerých následujících poky-

nů může vést k úrazu elektrickým proudem, ke vzniku požáru a/nebo k vážnému
zranění osob.

Veškeré pokyny a návod k používání se musí uschovat, aby bylo možné do nich poz­ději nahlédnout.

Výrazem „ elektrické nářadí“ ve všech dále uvedených výstražných pokynech je myšleno
elektrické nářadí napájené (pohyblivým přívodem) ze sítě, nebo elektrické nářadí napájené
z baterií (bez pohyblivého přívodu).

1) Bezpečnost pracovního prostředí

a) Pracoviště je nutné udržovat v čistotě a dobře osvětlené. Nepořádek a tmavé

prostory bývají příčinou nehod.

b) Elektrické nářadí se nesmí používat v prostředí s nebezpečím výbuchu, kde se

vyskytují hořlavé kapaliny, plyny nebo prach. V elektrickém nářadí vznikají jiskry,

které mohou zapálit prach nebo výpary.

c) Při používáni elektrického nářadí je nutno zamezit přístupu dětí a dalších osob.

Bude-li obsluha vyrušována, může ztratit kontrolu nad prováděnou činností.

2) Elektrická bezpečnost
a) Vidlice pohyblivého přívodu elektrického nářadí musí odpovídat síťové zásuv-

ce. Vidlice se nesmí nikdy jakýmkoliv způsobem upravovat. S nářadím, které
má ochranné spojení se zemí, se nesmí používat žádné zásuvkové adaptéry.

Vidlice, které nejsou znehodnoceny úpravami, a odpovídající zásuvky omezí nebez­pečí úrazu elektrickým proudem.

b) Obsluha se nesmí tělem dotýkat uzemněných předmětů, jako např. potrubí,

tělesa ústředního topení, sporáky a chladničky. Nebezpečí úrazu elektrickým

proudem je větší, je-li vaše tělo spojeno se zemí.

c) Elektrické nářadí se nesmí vystavovat dešti, vlhku nebo mokru. Vnikne-li do

elektrického nářadí voda, zvyšuje se nebezpečí úrazu elektrickým proudem.

d) Pohyblivý přívod se nesmí používat k jiným účelům. Elektrické nářadí se nesmí

nosit nebo tahat za přívod, ani se nesmí tahem za přívod odpojovat vidlice ze
zásuvky. Přívod je nutné chránit před horkem, mastnotou, ostrými hranami
nebo pohyblivými částmi. Poškozené nebo zamotané přívody zvyšují nebezpečí

úrazu elektrickým proudem.

e) Je-li elektrické nářadí používáno venku, musí se použít prodlužovací přívod

vhodný pro venkovní použití. Používáni prodlužovacího přívodu pro venkovní

použití omezuje nebezpečí úrazu elektrickým proudem.

f) Používá-li se elektrické nářadí ve vlhkých prostorech, je nutné používat napá-

jení chráněné proudovým chráničem (RCD). Používání RCD omezuje nebezpečí

úrazu elektrickým proudem.
Pojem „proudový chránič (RCD)“ může být nahrazen pojmem „hlavní jistič obvodu
(GFCI)“ nebo „jistič unikajícího proudu (ELCB)“.

3) Bezpečnost osob
a) Při používání elektrického nářadí musí být obsluha pozorná, musí se věnovat

tomu, co právě dělá, a musí se soustředit a střízlivě uvažovat. Elektrické nářadí
se nesmí používat, je-li obsluha unavena nebo pod vlivem drog, alkoholu nebo
léků. Chvilková nepozornost při používání elektrického nářadí může vést k vážnému

3

poranění osob.

b) Používat osobní ochranné pracovní prostředky. Vždy používat ochranu očí.

Ochranné pomůcky jako např. respirátor, bezpečnostní obuv s protiskluzovou úpra­vou, tvrdá pokrývka hlavy nebo ochrana sluchu, používané v souladu s podmínkami
práce, snižují nebezpečí poranění osob.

c) Je nutno vyvarovat se neůmyslnému spuštění stroje. Je nutno se ujistit, že

je spínač před zapojením vidlice do zásuvky a/nebo při připojování bateriové
soupravy, zvedáním či přenášením nářadí v poloze vypnuto. Přenášení nářadí

s prstem na spínači nebo zapojování vidlice nářadí se zapnutým spínačem může být
příčinou nehod.

d) Před zapnutím nářadí je nutno odstranit všechny seřizovací nástroje nebo klí-

če. Seřizovací nástroj nebo klíč, který zůstane připevněn k otáčející se části elektric-

kého nářadí, může být příčinou poranění osob.

e) Obsluha musí pracovat jen tam, kam bezpečně dosáhne. Obsluha musí vždy

udržovat stabilní postoj a rovnováhu. To umožní lepší kontrolu nad elektrickým

nářadím v nepředvídaných situacích.

f) Oblékat se vhodným způsobem. Nenosit volné oděvy ani šperky. Obsluha musí

dbát, aby měla vlasy a oděv dostatečně daleko od pohyblivých částí. Volné

oděvy, šperky a dlouhé vlasy mohou být zachyceny pohybujícími se částmi.

g) Jsou-li k dispozici prostředky pro připojeni zařízení k odsávání a sběru prachu,

je nutno zajistit, aby se taková zařízení připojila a správně používala. Použití

těchto zařízení může omezit nebezpečí způsobená vznikajícím prachem.

h) Obsluha nesmí dopustit, aby se kvůli rutině, která vychází z častého používání

nářadí, stala samolibou, a začala ignorovat zásady bezpečnosti nářadí. Neopa-

trná činnost může ve zlomku vteřiny způsobit závažné poranění.

4) Používání a údržba elektrického nářadí
a) Elektrické nářadí se nesmí přetěžovat. Je nutné používat správné elektrické

nářadí, které je určené pro prováděnou práci. Správné elektrické nářadí bude

lépe a bezpečněji vykonávat práci, pro kterou bylo konstruováno.

b) Nesmí se používat elektrické nářadí, které nelze zapnout a vypnout spínačem.

Jakékoliv elektrické nářadí, které nelze ovládat spínačem, je nebezpečné a musí být
opraveno.

c) Před jakýmkoliv seřizováním, výměnou příslušenství nebo před uskladně-

ním elektrického nářadí je nutno vytáhnout vidlici ze síťové zásuvky a/nebo
odejmout bateriovou soupravu z elektrického nářadí, je-li odnímatelná. Tato

preventivní bezpečnostní opatření omezují nebezpečí nahodilého spuštění elektric­kého nářadí.

d) Nepoužívané elektrické nářadí je nutno skladovat mimo dosah dětí a nesmí se

dovolit osobám, které nebyly seznámeny s elektrickým nářadím nebo s těmito
pokyny, aby nářadí používaly. Elektrické nářadí je v rukou nezkušených uživatelů

nebezpečné.

e) Elektrické nářadí a příslušenství je nutno udržovat. Je třeba kontrolovat seříze-

ní pohybujících se částí a jejich pohyblivost, soustředit se na praskliny, zlome­né součásti a jakékoliv další okolnosti, které mohou ohrozit funkci elektrického
nářadí. Je-li nářadí poškozeno, před dalším použitím je nutno zajistit jeho opra-

vu. Mnoho nehod je způsobeno nedostatečně udržovaným elektrickým nářadím.

f) Řezací nástroje je nutno udržovat ostré a čisté. Správně udržované a naostřené

řezací nástroje s menší pravděpodobností zachytí za materiál nebo se zablokují
a práce s nimi se snáze kontroluje.

4

g) Elektrické nářadí, příslušenství, pracovní nástroje atd. je nutno používat v sou-

ladu s těmito pokyny a takovým způsobem, jaký byl předepsán pro konkrétní
elektrické nářadí, a to s ohledem na dané podmínky práce a druh prováděné

práce. Používání elektrického nářadí k provádění jiných činností, než pro jaké bylo
určeno, může vést k nebezpečným situacím.

h) Rukojeti a úchopové povrchy je nutno udržovat suché, čisté a bez mastnot.

Kluzké rukojeti a úchopové povrchy neumožňují v neočekávaných situacích bezpeč­né držení a kontrolu nářadí.

5) Servis
a) Opravy elektrického nářadí je nutno svěřovat kvalikované osobě, která bude

používat identické náhradní díly. Tímto způsobem bude zajištěna stejná úroveň

bezpečnosti elektrického nářadí jako před opravou.

Bezpečnostní pokyny pro vrtačky

1) Bezpečnostní pokyny pro všechny pracovní činnosti
a) Při vrtání s příklepem je nutno používat ochranu sluchu. Vystavení vlivu hluku

může způsobit ztrátu sluchu.

b) Je třeba používat přídavnou rukojeť (rukojeti). Ztráta kontroly může způsobit

zranění osoby.

c) Při provádění činnosti, kde se obráběcí nástroj může dotknout skrytého vedení

nebo svého vlastního přívodu, držte elektromechanické nářadí za izolované
úchopové povrchy. Dotyk obráběcího nástroje se „živým“ vodičem může způsobit,

že se neizolované kovové části elektromechanického nářadí stanou živými a mohou
vést k úrazu uživatele elektrickým proudem.

2) Bezpečnostní pokyny v případě použití dlouhých vrtáků
a) Nikdy nepoužívejte stroj na vyšší otáčky, než jsou maximální jmenovité otáčky

vrtáku. Při vyšších otáčkách je pravděpodobné, že se vrták ohne, jestliže se nechá
točit volně, aniž by byl v kontaktu s obrobkem, což může vést k poranění osob.

a) Na začátku vrtání je nutno mít vždy nízké otáčky a špička vrtáku se musí

dotýkat obrobku. Při vyšších otáčkách je pravděpodobné, že se vrták ohne, jestliže

se nechá točit volně, aniž by byl v kontaktu s obrobkem, což může vést k poranění
osob.

a) Je nutno tlačit pouze v přímém směru s vrtákem a nesmí se působit nadměr-

ným tlakem. Vrtáky se mohou ohnout, a mohou prasknout nebo způsobit ztrátu

kontroly, což může vést k poranění osob.

• Při vrtání do zdiva či jiných materiálů, při kterých vzniká prach, používejte ochrannou

prachovou masku s dostatečnou úrovní ochrany a zajistěte odsávání prachu s použi­tím průmyslového vysavače prostřednictvím další osoby.

Další bezpečnostní pokyny pro vaši vrtačku

1) Při vrtání s příklepem používejte vždy ochranu sluchu. Nadměrná hlučnost může způso­bit ztrátu sluchu.

2) Při práci s touto příklepovou vrtačkou vždy používejte ochranu zraku.

3) Vždy používejte přídavné rukojeti dodávané s nářadím. Ztráta kontroly nad nářadím
může vést k úrazu.

5

4) Vždy provádějte kontrolu stěn a stropů, abyste zabránili poškození skrytých elektric­kých vedení a potrubí. Detektor kovů můžete pro tento účel získat v jakémkoli dobrém
obchodě s nářadím.

5) Nespouštějte vrtačku, dokud je klička ve sklíčidle.

6) Před připojením napájecího kabelu k síťové zásuvce se vždy ujistěte, zda není spínač
nářadí v poloze zapnuto. Před odložením vrtačku vždy vypněte.

7) Držte tuto příklepovou vrtačku pevně oběma rukama.

8) Ujistěte se, zda je vrták ve sklíčidle řádně utažen.

9) Nepoužívejte poškozené nebo opotřebované vrtáky.

10) Je-li to možné, používejte pro upnutí obrobku svorky nebo svěrák.

Zbytková rizika

I když je toto elektrické nářadí používáno podle uvedených pokynů, nemohou být
eliminovány všechny faktory zbytkových rizik. Z důvodu konstrukce a designu toho­to nářadí se mohou objevit následující rizika:

a) Zdravotní problémy vyplývající z působení vibrací, je-li toto elektrické nářadí používáno

příliš dlouho, není-li ovládáno předepsaným způsobem nebo není-li prováděna jeho
řádná údržba.

b) Zranění a škody způsobené zničeným příslušenstvím, u kterého došlo k náhlému po-

škození.

Varování! Toto elektrické nářadí vytváří během použití elektromagnetické pole. Toto
elektromagnetické pole může v určitých případech narušovat funkci aktivních nebo
pasivních lékařských implantátů. Z důvodu omezení rizika vážného nebo smrtelné­ho zranění doporučujeme před použitím tohoto elektrického nářadí osobám s lékař­skými implantáty, aby kontaktovaly své lékaře a výrobce příslušných implantátů.

Toto nářadí je opatřeno dvojitou izolací. To znamená, že všechny vnější kovové
části nářadí jsou elektricky izolovány od elektrické napájecí sítě. To je provedeno
umístěním izolačních zábran mezi elektrické a mechanické komponenty, a proto
není uzemnění tohoto nářadí nutné.

6

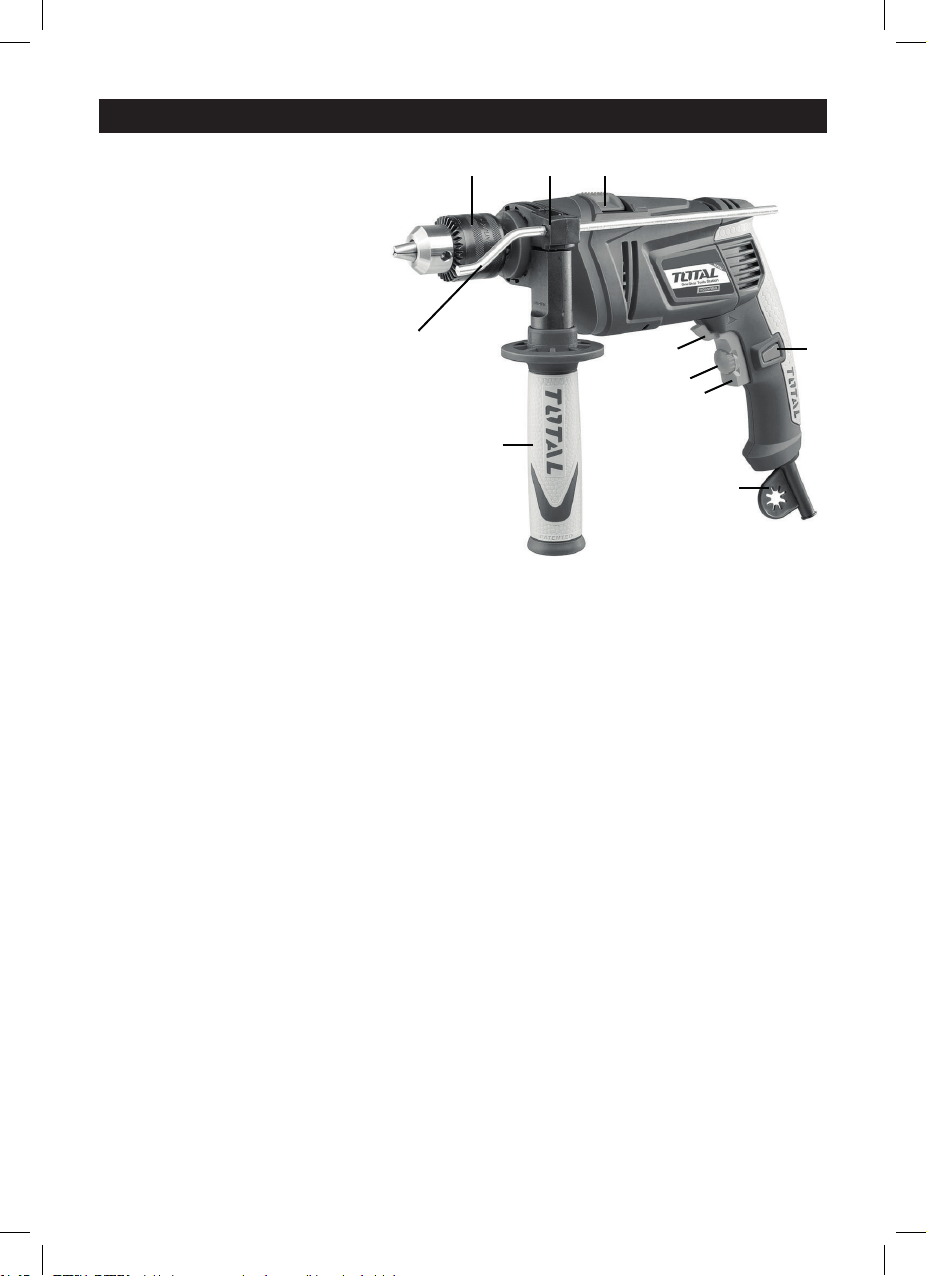

Komponenty, specikace a použití příslušenství

234

5

Seznam dílů

1 Hloubkový doraz
2 Sklíčidlo
3 Upínací šroub pro hloubkový

doraz

4 Volič režimu vrtání/příklep
5 Zajišťovací tlačítko spínače
6 Průchodka kabelu
7 Spínač zapnuto/vypnuto

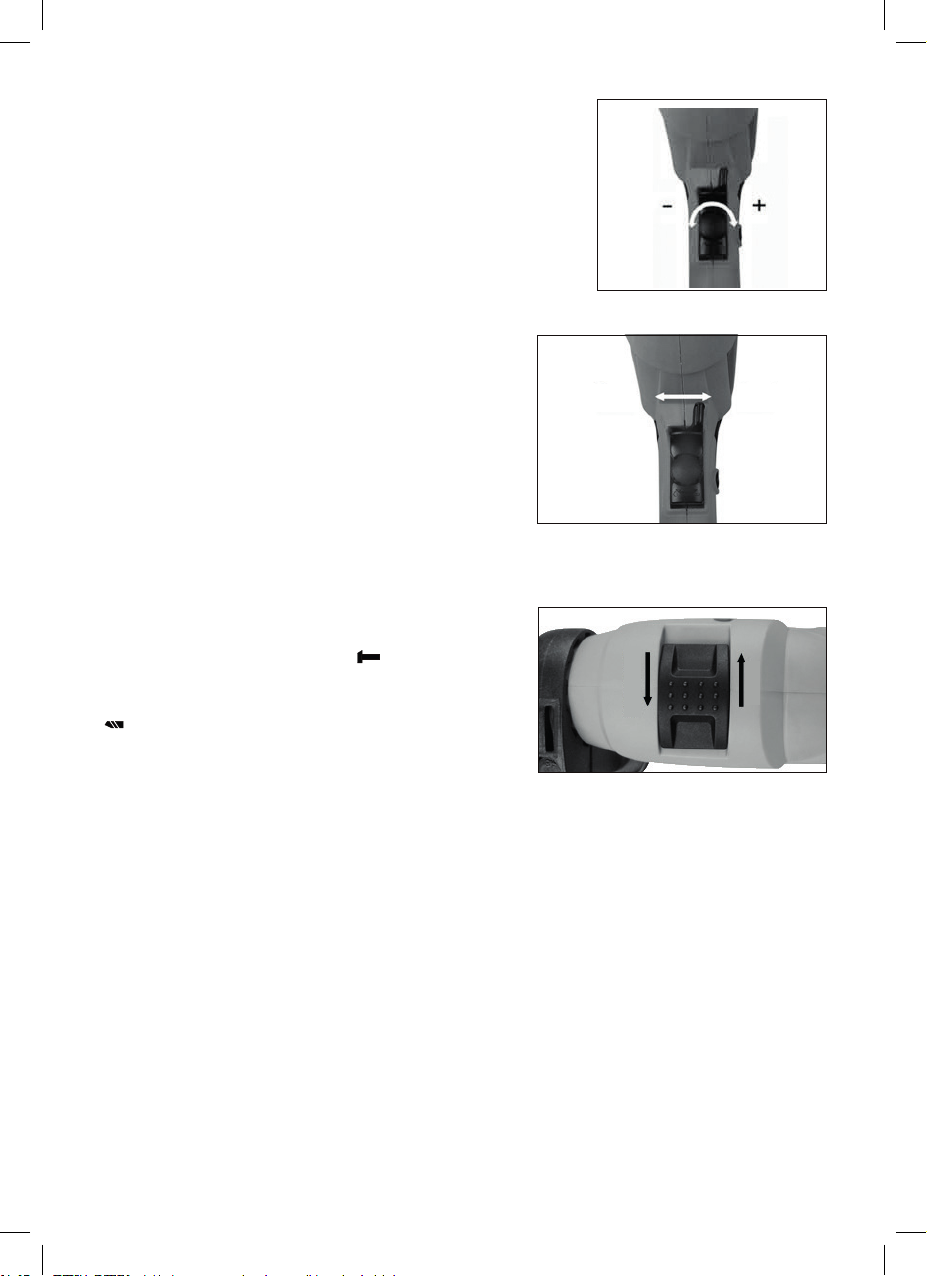

8 Regulátor otáček
9 Přepínač chodu vpřed/vzad
10 Přídavná rukojeť

1

10

9

8

7

6

7

Technické údaje

Model č.: TG109136 UTG109136 TG109136-8

(zástrčka BS)

TG109136S

(zástrčka SAA)

Jmenovitý příkon: 850 W 850 W 850 W 850 W
Jmenovité napětí: 220–240 V ~

50/60 Hz

110–120 V ~
60 Hz

220–240 V ~
50/60 Hz

220–240 V ~

50/60 Hz
Otáčky naprázdno: 0–2 700/min 0–2 400/min 0–2 700/min 0–2 700/min
Počet rázů za minutu: 0–43 200/min 0–38 400/min 0–43 200/min 0–43 200/min
Kapacita sklíčidla: 1,5–13 mm 1,5–13 mm 1,5–13 mm 1,5–13 mm

Model č.: TG109136-6

(zástrčka ISRAEL)

TG109136E TG109136-4

(zástrčka IRAM)

Jmenovitý příkon: 850 W 850 W 850 W
Jmenovité napětí: 220–240 V ~ 50/60 Hz 220–240 V ~

50/60 Hz

220–240 V ~

50/60 Hz
Otáčky naprázdno: 0–2 700/min 0–2 700/min 0–2 700/min
Počet rázů za minutu: 0–43 200/min 0–43 200/min 0–43 200/min
Kapacita sklíčidla: 1,5–13 mm 1,5–13 mm 1,5–13 mm

Dvojitá izolace:

Akustický tlak LpA: 93,00 dB; nejistota K= ±3
Akustický výkon LwA: 104,00 dB; nejistota K= ±3

Max. vibrace (součet tří os):

Vrtání s příklepem do betonu: hl. rukojeť: a

přídavná rukojeť: a

Vrtání bez příklepu do kovu: hl. rukojeť: a

přídavná rukojeť: a

= 14,51 m/s2; nejistota K=±1,5;

h,ID

h,D

= 11,17 m/s2; nejistota K=±1,5

h,ID

= 5,956 m/s2; nejistota K=±1,5;

= 3,748 m/s2; nejistota K=±1,5

h,D

• Deklarovaná souhrnná hodnota vibrací a deklarovaná hodnota emise hluku se změřila
v souladu se standardní zkušební metodou a smí se použít pro porovnání jednoho
nářadí s jiným. Deklarovaná souhrnná hodnota vibrací a deklarovaná hodnota emise
hluku se smí také použít k předběžnému stanovení expozice.

Výstraha

• Emise vibrací a hluku během skutečného používání nářadí se může lišit od deklaro­vaných hodnot v závislosti na způsobu, jakým se nářadí používá, zejména jaký se
opracovává druh obrobku.

• Je nutné určit bezpečnostní měření k ochraně obsluhující osoby, která jsou založena
na zhodnocení expozice ve skutečných podmínkách používání (počítat se všemi částmi
pracovního cyklu, jako je čas, po který je nářadí vypnuto a kdy běží naprázdno kromě
času spuštění).

Příslušenství:

1. Přídavná rukojeť 1 kus

2. Ukazatel hloubky 1 kus

8

3. Klička sklíčidla 1 kus

4. Uhlíky 1 sada

Použití

Varování: Před použitím této vrtačky si pečlivě přečtěte tento návod k použití.

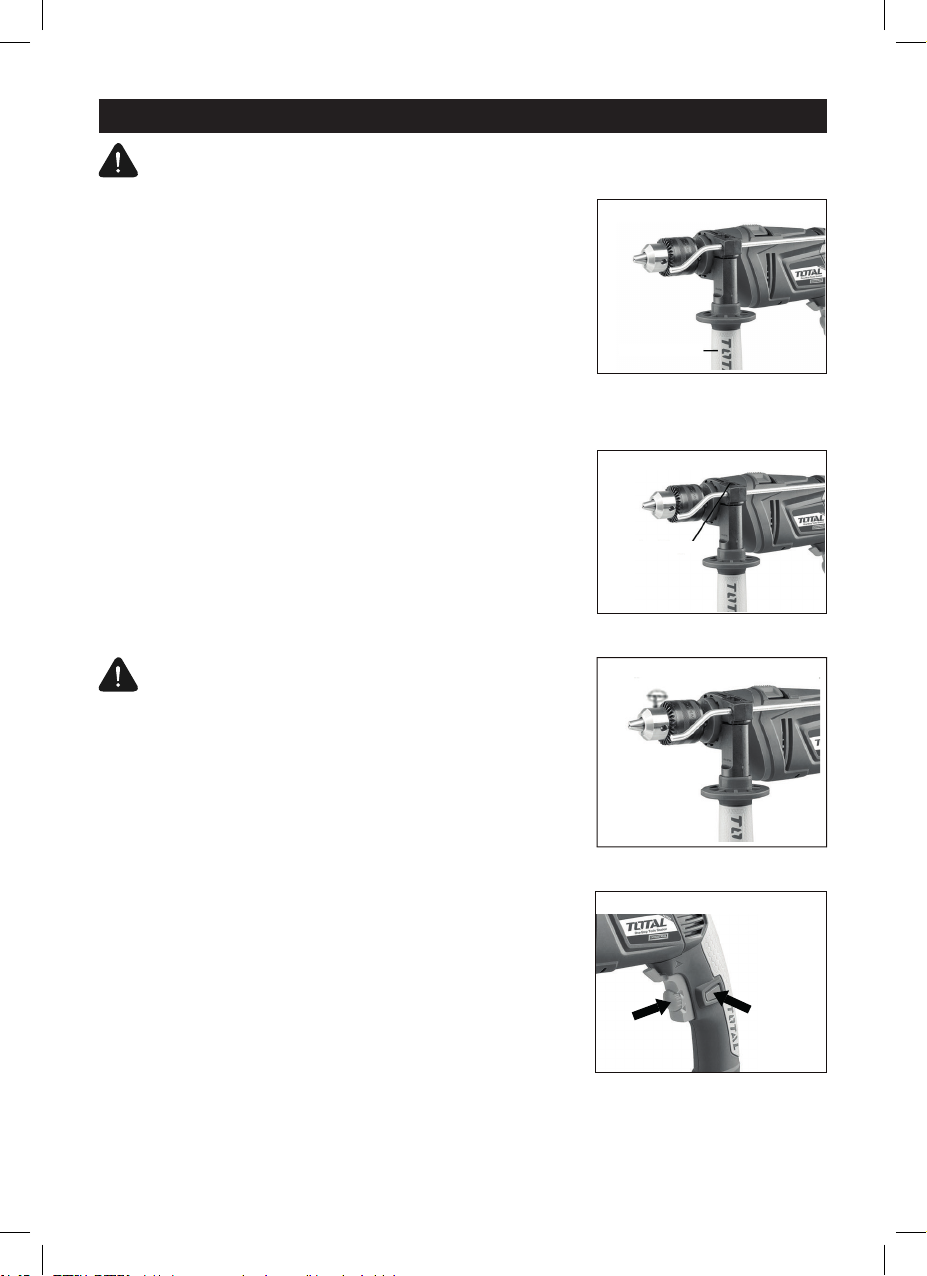

Instalace přídavné rukojeti (obr. 1)

Z důvodu zajištění vaší bezpečnosti vám doporučujeme,
abyste vždy používali přídavnou rukojeť.
Při instalaci této rukojeti povolte proti směru pohybu ho­dinových ručiček upínací šroub objímky rukojeti. Nasuňte
upínací svorku přes objímku rukojeti. Otáčejte rukojetí
kolem objímky, dokud se rukojeť nebude nacházet v poža­dované poloze. Utáhněte upínací šroub ve směru pohybu
hodinových ručiček, aby došlo k zajištění polohy rukojeti.
Jste-li pravák, upevněte rukojeť jako na obr. 2. Jste-li levák,
upevněte rukojeť z druhé strany.

Instalace ukazatele hloubky (obr. 2)

Tento ukazatel hloubky může být použit pro nastavení
konstantní hloubky vrtání. Chcete-li tento ukazatel použít,
povolte upínací šroub ukazatele otáčením přídavné rukojeti
proti směru pohybu hodinových ručiček. Zasuňte ukazatel
hloubky do otvoru v rukojeti. Přesuňte ukazatel hloubky
na požadovanou hloubku vrtání a utáhněte upínací šroub
otáčením ve směru pohybu hodinových ručiček.

Varování: Před vložením nástroje do sklíčidla
odpojte napájecí kabel nářadí od zásuvky.

Vyjměte kličku sklíčidla z úložného místa v základně ruko­jeti vrtačky, vložte kličku do sklíčidla a otáčejte kličkou proti
směru pohybu hodinových ručiček, aby došlo k uvolnění
sklíčidla. Vložte nástroj do sklíčidla a řádně sklíčidlo utáh­něte otáčením kličky ve směru pohybu hodinových ručiček.
Vyjměte kličku ze sklíčidla a vložte ji do základny rukojeti
vrtačky.

Přídavná
rukojeť

Upínací šroub

Otáčejte kličkou
sklíčidla ve směru
pohybu hodino­vých ručiček, aby
došlo k utažení
sklíčidla

Obr. 1

Obr. 2

Obr. 3

Použití spínače zapnuto/vypnuto (obr. 4)

Chcete-li nářadí zapnout, stiskněte spínač zapnuto/vypnuto
a chcete-li nářadí vypnout, uvolněte tento spínač. Chcete-li
nářadí používat v nepřetržitém režimu, po stisknutí spínače
zapnuto/vypnuto stiskněte tlačítko zajištění tohoto spínače.
Chcete-li zajišťovací tlačítko uvolnit, jednoduše zcela stisk­něte spínač zapnuto/vypnuto, čímž dojde k automatickému
uvolnění tlačítka.

Obr. 4

9

Regulátor otáček (obr. 5)

Maximální otáčky nářadí mohou být upraveny pomocí regu­látoru otáček. Otáčení ve směru pohybu hodinových ručiček
způsobí zvýšení otáček a otáčení proti směru pohybu hodi­nových ručiček způsobí jejich snížení. Otáčky vrtáku se liší
v závislosti na velikosti tlaku vyvíjeného na spínač zapnuto/
vypnuto. To znamená, čím větší tlak, tím vyšší otáčky.

Změna směru otáčení (obr. 6)

Chcete-li změnit směr otáčení nářadí, nastavte volič
chodu vpřed/vzad do polohy označené R. Nyní se
bude vrtačka otáčet směrem vpřed. Chcete-li změ­nit směr otáčení nářadí, nastavte volič chodu vpřed/
vzad do polohy označené L. Nyní se bude vrtačka
otáčet směrem vzad.
Poznámka: Nikdy nemanipulujte s tímto voličem
chodu vpřed/vzad, je-li vrtačka v chodu nebo je-li
zajištěn spínač zapnuto/vypnuto, protože by došlo
k poškození vrtačky.

Spínač režimu vrtání/příklep (obr. 7)

Při vrtání do zdiva a betonu nastavte spínač režimu
do polohy pro příklepové vrtání „

“. Při vrtání do
dřeva, kovů a plastů nastavte tento spínač do polo­hy pro běžné vrtání
„ “.

Otáčení

vzad

Obr. 5

Otáčení
vpřed

Obr. 6

kladivo

vrták

Obr. 7

10

Údržba a odstraňování závad

Rady pro práci s vaší vrtačkou

1 Vrtání do zdiva a betonu

Nastavte volič režimu vrtání/příklep do polohy označené symbolem „kladiva“. Pro vrtání
do zdiva, betonu atd. ve vysokých otáčkách musí být vždy použity vrtáky s karbidovými
hroty.

2 Vrtání oceli

Nastavte volič režimu vrtání/příklep do polohy označené symbolem „vrtáku“. Pro vrtání
do oceli v nízkých otáčkách musí být vždy použity vrtáky z rychlořezné oceli (HSS).

3 Šroubování

Nastavte volič režimu vrtání/příklep do polohy označené symbolem „vrtáku“. Pro utaho­vání nebo uvolňování šroubů používejte nízké otáčky.

4 Vodicí otvory

Budete-li vrtat velký otvor v tvrdém materiálu (například ocel), doporučujeme vám,
abyste před použitím velkého vrtáku nejdříve vyvrtali malý vodicí otvor.

5 Vrtání obkladů

Chcete-li vrtat do obkladů, nastavte volič režimu vrtání/příklep do polohy označené
symbolem „vrtáku“. Jakmile dojde k průniku vrtáku obkladem, nastavte volič do polohy
označené symbolem „kladiva“.

6 Vrtání do keramiky

Doporučujeme provádět vrtání do keramiky s nastavením pro vrtání do oceli, po provr­tání povrchu, a pokud si to materiál vyžaduje, přepněte na příklep a pracujte při nízkých
otáčkách.

7 Chlazení motoru

Pokud se vaše elektrické nářadí příliš zahřeje, nastavte maximální otáčky a nechejte
nářadí po dobu 2 až 3 minut v chodu naprázdno, aby došlo k ochlazení motoru.

Údržba

1 Vaše elektrické nářadí nevyžaduje žádné další mazání nebo údržbu. Elektrické nářadí

neobsahuje žádné uživatelem opravitelné části.

2 Při čištění vašeho elektrického nářadí nikdy nepoužívejte vodu ani žádné chemikálie.

Nečistoty otřete suchým hadříkem.
3 Elektrické nářadí skladujte vždy na suchém místě.
4 Větrací drážky motoru udržujte čisté.

Vidíte-li ve větracích drážkách nějaké jiskření, je to normální a nepoškodí to vaše nářadí.

5
6 Je-li napájecí kabel poškozen, musí být nahrazen speciálním napájecím kabelem nebo

musí být nainstalován výrobcem nebo v autorizovaném servisu.

Odstraňování závad

1 Jestliže vaše vrtačka nepracuje, zkontrolujte napájecí napětí v elektrické síti.
2 Neprovádí-li vrták řádné vrtání, zkontrolujte jeho nabroušení a je-li vrták opotřebovaný,

proveďte jeho výměnu. Zkontrolujte, zda je nastaveno otáčení vrtáku směrem vpřed pro

normální použití.
3 Nemůžete-li závadu odstranit, vraťte vrtačku autorizovanému prodejci, který zajistí

provedení opravy.

11

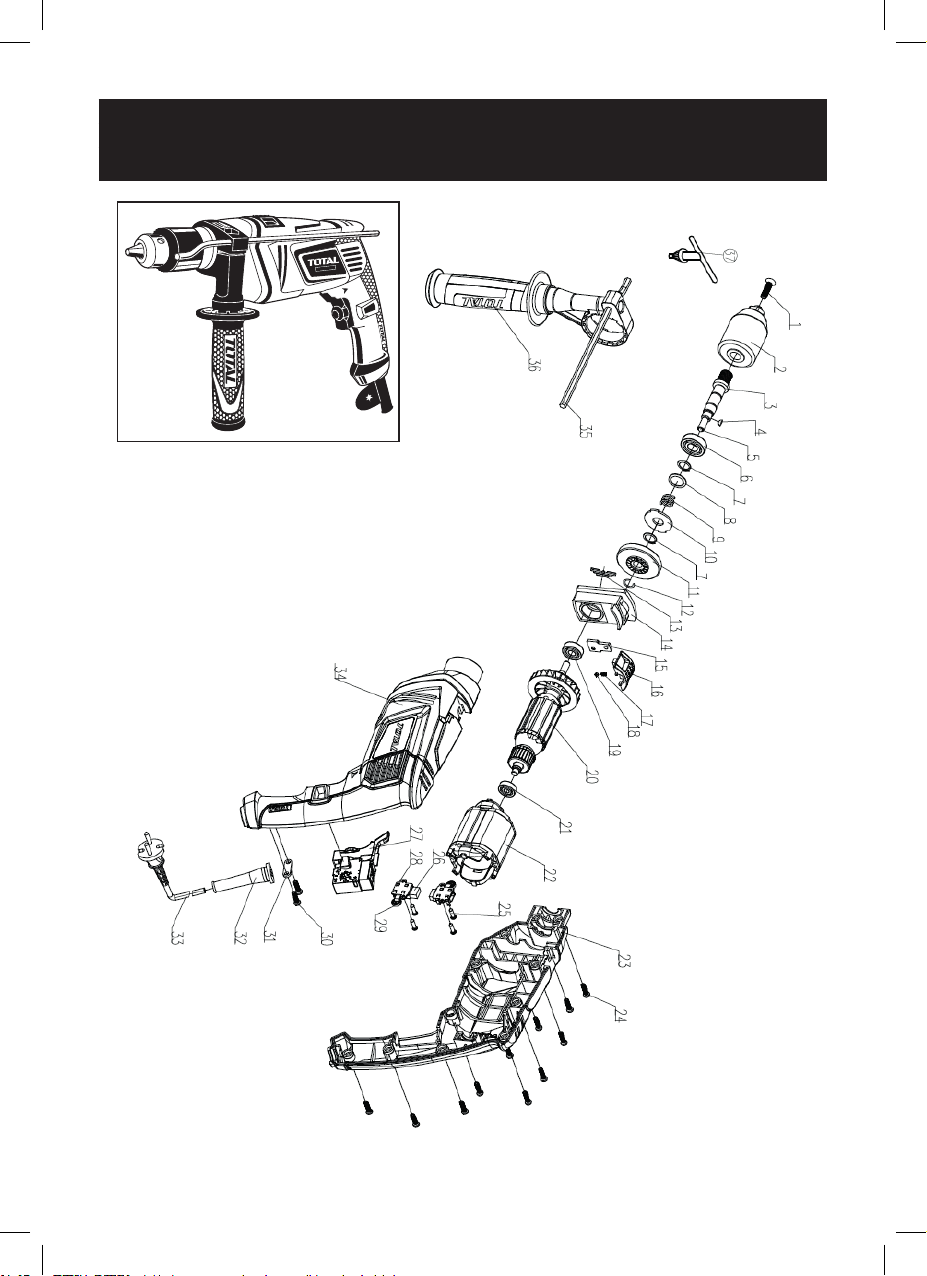

Rozkreslená sestava
TG109136, UTG109136, TG109136E, TG109136-6,
TG109136-8, TG109136S, TG109136-4

INDUSTRIAL

12

Seznam dílů
TG109136, UTG109136, TG109136E, TG109136-6,
TG109136-8, TG109136S, TG109136-4

Č. Popis části Počet

1 Šroub M6 x 25 s levým závitem 1

2 Sklíčidlo 1
3 Výstupní hřídel 1

4 Půlkulaté pero 3 x 10 1
5 Ocelová kulička 5 1
6 Kuličkové ložisko 6001/C3-ZRS 1
7 Pojistný kroužek 12 2
8 Podložka I 1

9 Pružina 1 x 13,6 x 23 1
10 Podložka II 1
11 Ozubené kolo 1
12 Pojistný kroužek 10 1
13 Kryt proti oleji 1
14 Podpěra 1
15 Kluzná destička voliče vrtání/příklep 1
16 Volič vrtání/příklep 1
17 Pružina 0,5 x 3,5 x 9,5 1
18 Ocelová kulička 4 1
19 Kuličkové ložisko 608/C3-2Z 1
20 Rotor 1
21 Kuličkové ložisko 607/C3-2Z 1

22 Stator 1
23 Pravý kryt 1

24 Šroub ST4,2 x 16 11
25 Šroub ST2,9 x 12 4
26 Uhlík 2
27 Spínač 1
28 Držák uhlíku 2
29 Pružina 2
30 Indukční cívka 1
31 Kondenzátor 1

32 Šroub ST4,2 x 13 2
33 Příchytka kabelu 1

34 Chránič kabelu 1
35 Napájecí kabel a zástrčka 1
36 Levý kryt 1
37 Ukazatel hloubky 1
38 Sestava přídavné rukojeti 1

13

Záruční lhůta a podmínky

ODPOVĚDNOST ZA VADY (ZÁRUKA)

Uplatnění nároku na bezplatnou záruční opravu se řídí zákonem č. 89/2012 Sb., přičemž odpovědnost za vady na
Vámi zakoupený výrobek platí po dobu 2 let od data jeho zakoupení - pokud např. na obalu či promomateriálu není
uvedena delší doba pro nějakou část či celý výrobek.
Při splnění níže uvedených podmínek, které jsou v souladu s tímto zákonem, Vám výrobek bude bezplatně opraven.

ZÁRUČNÍ PODMÍNKY

1) Prodávající je povinen spotřebiteli zboží předvést (pokud to jeho povaha umožňuje) a vystavit doklad o koupi
v souladu se zákonem. Všechny údaje v dokladu o koupi musí být vypsány nesmazatelným způsobem
v okamžiku prodeje zboží.

2) Již při výběru zboží pečlivě zvažte, jaké funkce a činnosti od výrobku požadujete. To, že výrobek nevyhovuje
Vašim pozdějším technickým nárokům, není důvodem k jeho reklamaci.

3) Při uplatnění nároku na bezplatnou opravu musí být zboží předáno s řádným dokladem o koupi.

4) Pro přijetí zboží k reklamaci by mělo být pokud možno očištěno a zabaleno tak, aby při přepravě nedošlo
k poškození (nejlépe v originálním obalu). V zájmu přesné diagnostiky závady a jejího dokonalého odstranění spolu
s výrobkem zašlete i jeho originální příslušenství.

5) Servis nenese odpovědnost za zboží poškozené přepravcem.

6) Servis dále nenese odpovědnost za zaslané příslušenství, které není součásti základního vybavení výrobku.
Výjimkou jsou případy, kdy příslušenství nelze odstranit z důvodu vady výrobku.

7) Odpovědnost za vady („záruka“) se vztahuje na skryté a viditelné vady výrobku.

8) Záruční opravu je oprávněn vykonávat výhradně autorizovaný servis značky Total.

9) Výrobce odpovídá za to, že výrobek bude mít po celou dobu odpovědnosti za vady vlastnosti a parametry uvedené
v technických údajích, při dodržení návodu k použití.

10) Nárok na bezplatnou opravu zaniká, jestliže:
a) výrobek nebyl používán a udržován podle návodu k obsluze.
b) byl proveden jakýkoliv zásah do konstrukce stroje bez předchozího písemného povolení vydaného rmou

Madal Bal a.s. nebo autorizovaným servisem značky Total.
c) výrobek byl používán v jiných podmínkách nebo k jiným účelům, než ke kterým je určen.
d) byla některá část výrobku nahrazena neoriginální součásti.
e) k poškození výrobku nebo k nadměrnému opotřebení došlo vinou nedostatečné údržby.
f) výrobek havaroval, byl poškozen vyšší mocí či nedbalostí uživatele.
g) škody vzniklé působením vnějších mechanických, teplotních či chemických vlivů.
h) vady byly způsobeny nevhodným skladováním, či manipulací s výrobkem.
i) výrobek byl používán (pro daný typ výrobku) v agresivním prostředí např. prašném, vlhkém.
j) výrobek byl použit nad rámec přípustného zatížení.
k) bylo provedeno jakékoliv falšování dokladu o koupi či reklamační zprávy.

11) Odpovědnost za vady se nevztahuje na běžné opotřebení výrobku nebo na použití výrobku k jiným účelům, než
ke kterým je určen.

12) Odpovědnost za vady se nevztahuje na opotřebení výrobku, které je přirozené v důsledku jeho běžného používání,
např. obroušení brusných kotoučů, nižší kapacita akumulátoru po dlouhodobém používání apod.

13) Poskytnutím záruky nejsou dotčena práva kupujícího, která se ke koupi věci váží podle zvláštních právních předpisů.

14) Nelze uplatňovat nárok na bezplatnou opravu vady, na kterou již byla prodávajícím poskytnuta sleva. Pokud si
spotřebitel výrobek svépomocí opraví, pak výrobce ani prodávající nenese odpovědnost za případné poškození
výrobku či újmu na zdraví v důsledku neodborné opravy či použití neoriginálních náhradních dílů.

15) Na vyměněné zboží či jeho část v záruční lhůtě neplyne nová dvouletá záruka od data výměny, ale dvouletá záruka
se počítá od data zakoupení původního výrobku.

16) V případě sporu mezi kupujícím a prodávajícím ve vztahu kupní smlouvy, který se nepodařilo mezi stranami urovnat
přímo, má kupující právo obrátit se na obchodní inspekci jako subjekt mimosoudního řešení spotřebitelských sporů.
Na webových stránkách obchodní inspekce je odkaz na záložku „ADR-mimosoudní řešení sporů“.

Záruční a pozáruční servis

Pro uplatnění práva na záruční opravu se obraťte na obchodníka, u kterého jste zboží zakoupili.
Pro pozáruční opravu se obraťte na autorizovaný servis značky Total, kterým je Band servis s.r.o. na adrese
Těšínská 234/120 716 00 Ostrava-Radvanice tel./fax. [phone].
V případě potřeby se pro bližší informace ohledně záruční a pozáruční opravy výrobků značky Total obraťte na
e-mail: [email protected]; Tel.: [phone] nebo 222 745 133 nebo přímo také na adresu
Madal Bal a.s. Letovská 532 199 00 Praha Letňany v době Po-Pá 9:30-17:30.

14

EU Prohlášení o shodě

Předmět prohlášení-model, identifikace výrobku:

Total TG109136;

Vrtačka s příklepem; 850 W

Výrobce: TOTAL TOOLS CO., PTE. LTD. No. 45 Shanghai Road,

Suzhou Industrial Park, Čína

prohlašuje, že výše popsaný předmět prohlášení je ve shodě s příslušnými harmonizačními
právními předpisy Evropské unie: 2006/42 ES; (EU) 2011/65; (EU) 2014/30;
Toto prohlášení se vydává na výhradní odpovědnost výrobce.

Harmonizované normy (včetně jejich pozměňujících příloh, pokud existují), které byly pou­žity k posouzení shody a na jejichž základě se shoda prohlašuje:

EN 60745-1:2009; EN 60745-2-1:2010; EN 50581:2012; EN 55014-1:2006 do 28.4.2020/

poté EN 55014-1:2017; EN 55014-2:2015; EN 61000-3-2:2014; EN 61000-3-3:2013

Kompletaci technické dokumentace 2006/42 ES provedl Martin Šenkýř, Madal Bal a.s.

Technická dokumentace (2006/42 ES) je k dispozici na adrese dovozce

Madal Bal, a.s. Průmyslová zóna Příluky 244, 760 01 Zlín.

Místo a datum vydání EU prohlášení o shodě: Shanghai 24.6.2016

Jméno a podpis osoby oprávněné vypracovat prohlášení o shodě jménem výrobce:

Osborn Zou

15

INDUSTRIAL

PRÍKLEPOVÁ VRTACKA

www.totaltools.cn

TOTAL TOOLS CO., PTE. LTD.

VYROBENO V ČÍNĚ

T0918.V04

850 W
