Tosot T09H-STEu, T12H-STEu, T18H-STEu, T24H-STEu User guide

TWIST Inverter
Внутренний блок
настенного типа
Инструкция пользователя
Спасибо, что приобрели кондиционер TOSOT.
Пожалуйста, внимательно прочитайте данную инструкцию
и сохраните ее для справочной информации
Содержание
Меры предосторожности ................................................................................................................................................3
Предупреждение .............................................................................................................................................................5
Спецификация ................................................................................................................................................................7
Название частей внутреннего блока .............................................................................................................................8
Пульт дистанционного управления YAA1FB ................................................................................................................. 9
Пульт дистанционного управления YТ1F ....................................................................................................................12
Неисправности и методы их устранения ....................................................................................................................17
Коды ошибок .................................................................................................................................................................20

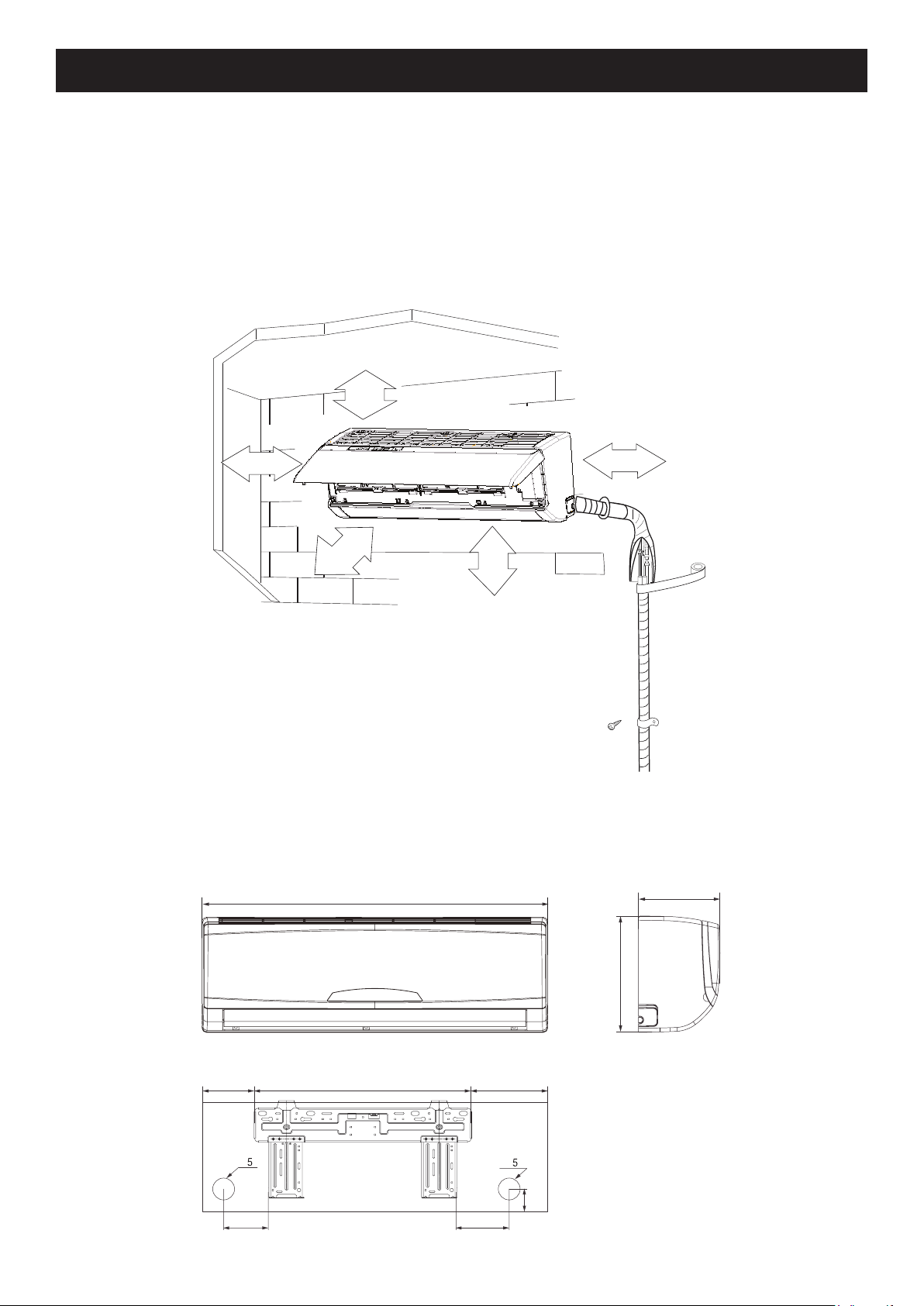

Схема установки и требования при размещении .......................................................................................................22
Установка опционального фильтра .............................................................................................................................26
Уход за оборудованием, чистка фильтра....................................................................................................................27
Представленное оборудование имеет необходимую документацию, подтверждающую его соответствие требованиям нормативных документов. Работы по монтажу оборудования должны выполняться в соответствии с требованиями действующих нормативно-технических документов. Технические характеристики оборудования, а также правила и условия эффективного и безопасного ис­пользования представленного оборудования определяются технической документацией, прилагаемой к оборудованию. Изготовитель оставляет за собой право на внесение изменений в технические характеристики, внешний вид и потребительские свойства оборудования без предварительного уведомления. Класс энергетической эффективности определен в соответствии с приказом Министерства промышлен­ности и торговли РФ №357 от 29.04.10. Информация об изготовителе оборудования содержится в сертификате или декларации соответствия.
Эксплуатация данного кондиционера возможна при соблюдении следующих условий:
● При защите наружного блока от воздействия свободно перемещающихся воздушных масс (ветер,
сквозняки).
При относительной влажности воздуха 40–45%.
При подаче электропитания на оборудование и на подогрев картера (если он подключен к отдельному
источнику электропитания) не менее, чем за 12 часов до запуска оборудования. Если отвод конденсата из внутреннего блока планируется осуществлять на улицу, потребуется установ­ка и подключение системы подогрева отвода конденсата. Этот компонент не входит в комплект постав­ки, но его можно приобрести и подключить отдельно.
— 2 —
Меры предосторожности
Во избежание получения травм и нанесения ущерба другим людям и имуществу внимательно прочтите и соблюдайте следующие инструкции. Данное оборудование не предназначено для исполь­зования маленькими детьми и людьми с ограниченной подвижностью, находящимися без надлежащего при­смотра.
При установке
● Монтаж, перемещение и ремонт данного обо­рудования должны проводиться специалистами, имеющими соответствующую подготовку и квали­фикацию, а также соответствующие лицензии и сертификаты для выполнения данных видов работ. Неправильное выполнение монтажа, демонтажа, перемещения и ремонта оборудования может при­вести к возгоранию, поражению электротоком, на­несению травмы или ущерба, вследствие падения оборудования, утечки жидкости и т.п.
● Поверхность, на которую устанавливается и кре­пится оборудование, а также крепление оборудова­ния должны быть рассчитаны на вес оборудования.
● Используйте силовые и сигнальные кабели необхо­димого сечения согласно спецификации оборудо­вания, требованиям инструкции, а также государ­ственным правилам и стандартам. Не используйте удлинители или промежуточные соединения в си­ловом кабеле. Не подключайте несколько единиц оборудования к одному источнику питания. Не мо­дернизируйте силовой кабель. Если произошло по­вреждение силового кабеля или вилки, необходимо обратиться в сервисную службу для замены.
● Предохранитель или автомат токовой защиты должен соответствовать мощности оборудования. Оборудование должно иметь надежное заземле­ние. Неправильное заземление может привести к поражению электрическим током. Источник пита­ния должен иметь защиту от утечки тока. Отсут­ствие защиты от утечки тока может привести к по­ражению электротоком.
● Не включайте питание до завершения работ по монтажу. Не устанавливайте и не используйте обо­рудование в помещениях с потенциально взрыво­опасной атмосферой. Применение или хранение горючих материалов, жидкостей или газов возле оборудования может привести к возгоранию.
● Убедитесь в правильности установки и подсоеди­нения дренажного трубопровода. Неправильное подсоединение может привести к протечке и нане­сению ущерба имуществу.
● Не устанавливайте оборудование над компьютера­ми, оргтехникой и другим электрооборудованием. В случае протечки конденсата это оборудование может выйти из строя.
Во время эксплуатации
● Перед включением проверьте правильность уста­новки воздушного фильтра. Если оборудование не эксплуатировалось длительное время, реко­мендуется перед началом эксплуатации почистить фильтр.
● Не включайте и не выключайте оборудование по­средством включения или выключения вилки из розетки. Используйте для этого кнопку включения и выключения пульта дистанционного управления.
● Не тяните за силовой кабель при отключении вилки из розетки. Это может привести к повреждению ка­беля, короткому замыканию или поражению элек­тротоком.
● Не используйте оборудование не по назначению. Данное оборудование не предназначено для хране­ния точных измерительных приборов, продуктов пи­тания или предметов искусства, содержания живот­ных или растений, т.к. это может привести к их порче.
● Не стойте под струей холодного воздуха — это мо­жет повредить вашему здоровью. Оберегайте до­машних животных и растения от длительного воз­действия воздушного потока, так как это вредно для их здоровья.
● Не суйте руки и другие части тела, а также посто­ронние предметы в отверстия для забора и подачи воздуха. Лопасти вентилятора вращаются с боль­шой скоростью, и попавший в них предмет может нанести травму или вывести из строя оборудова­ние. Внимательно присматривайте за маленькими детьми и следите, чтобы они не играли рядом с оборудованием.
● При появлении каких-либо признаков неисправно­сти (запах гари, повышенный шум и т.п.) сразу же выключите оборудование и отключите от источника питания. Использование оборудования с признака­ми неисправности может привести к возгоранию, поломке и т.п. При появлении признаков неисправ­ности необходимо обратиться в сервисный центр.
● Не эксплуатируйте оборудование длительное вре­мя в условиях высокой влажности. При работе оборудования в таких условиях существует веро­ятность образования избыточного количества кон­денсата, который может протечь и нанести ущерб имуществу.
● При использовании оборудования в одном поме­щении с печкой или другими нагревательными при­борами проветривайте помещение и не направляй­те воздушный поток прямо на них.
● Не устанавливайте компьютеры, оргтехнику и дру­гие электроприборы непосредственно под обору­дованием. В случае протечки конденсата эти элек­троприборы могут выйти из строя.
● Если оборудование не предполагается использо­вать в течение длительного времени, отсоедините вилку кабеля электропитания от розетки или вы­ключите автомат токовой защиты, а также вытащи­те батарейки из беcпроводного пульта управления.
● Не подвергайте оборудование и пульт управления воздействию влаги или жидкости.
— 3 —
При обслуживании
● Не прикасайтесь к выключателям мокрыми руками. Это может привести к поражению электротоком.
● Перед чисткой или обслуживанием отключите обо­рудование от источника питания.
● При уходе за оборудованием вставайте на устойчи­вую конструкцию, например, на складную лестницу.
● При замене воздушного фильтра не прикасайтесь к металлическим частям внутри оборудования. Это может привести к травме.
● Не мойте оборудование водой, агрессивными или абразивными чистящими средствами. Вода может попасть внутрь и повредить изоляцию, что может повлечь за собой поражение электрическим током. Агрессивные или абразивные чистящие средства могут повредить оборудование.
● Ни в коем случае не заряжайте батарейки и не бро­сайте их в огонь.
● При замене элементов питания заменяйте старые батарейки на новые того же типа. Использование старой батарейки вместе с новой может вызвать генерирование тепла, утечку жидкости или взрыв батарейки.
● В случае попадания жидкости из батарейки на кожу, в глаза или одежду, тщательно промойте их в чистой воде и обратитесь к врачу.
Перед началом работы
● Перед началом работы установки внимательно прочитайте инструкцию. Строго придерживайтесь описания выполняемых операций. Нарушение тех­нологии может повлечь за собой травмы для вас или окружающих, а также повреждение оборудова­ния.
Проверка перед пуском
● Не препятствуйте прямому воздушному потоку. Кондиционер может выключиться раньше, чем ох­ладит все помещение.
● Регулярно чистите фильтры. Загрязненные филь­тры ведут к снижению эффективности работы обо­рудования.
Правила электробезопасности
● Все подключения должны проводиться квалифици­рованным персоналом.
● Подключения должны проводиться с соблюдением всех правил безопасности.
● Главный автомат токовой защиты должен быть оборудован устройством контроля утечки тока.
● Характеристики электропитания должны соответ­ствовать требованиям спецификации для данного оборудования.
Запомните!
● Внутренний блок кондиционера не предназначен для работы в помещениях, в которых уровень отно­сительной влажности равен или превышает 80%! Перед установкой убедитесь, что уровень относи­тельной влажности помещения не превышает 80%. При повышении уровня относительной влажности до 80% или более во время использования немед­ленно отключите оборудование от электрической сети, так как повышенная влажность может вы­звать поломку оборудования или удар током!
● Не включайте оборудование, если заземление от­ключено.
● Не используйте оборудование с поврежденными электропроводами.
● При обнаружении повреждений немедленно обе­сточьте кондиционер и обратитесь к специалистам для замены провода.
● Проверьте надежность заземления.
● Проверьте, что фильтр установлен правильно.
● Перед пуском после долгого перерыва в работе
очистите фильтр (см. инструкцию по эксплуатации).
● Убедитесь, что ничто не препятствует входящему и исходящему воздушным потокам.
Оптимальная работа
● Прямой исходящий воздушный поток должен быть направлен в сторону от людей, находящихся в по­мещении.
● Установленная температура соответствует обе­спечению комфортных условий. Не рекомендуется устанавливать слишком низкую температуру.
● Избегайте нагрева помещения солнечными луча­ми, занавесьте окно на время работы оборудова­ния в режиме охлаждения.
● Открытые окна и двери могут снизить эффектив­ность охлаждения. Закройте их.
● Используйте пульт управления для установки же­лаемого времени работы.
● Не закрывайте отверстия в оборудовании, предна­значенные для забора и подачи воздуха.
Внимание!
Необходимо подать питание за 12 часов до пер-
вого пуска оборудования для его прогрева.
Кондиционер предназначен для работы при сле-
дующих температурных параметрах наружного воздуха: в режиме охлаждения от –15 до +48 °С; в режиме обогрева от –20 до +24 °С.
— 4 —
Предупреждение
● Убедитесь, что оборудование надежно заземлено.
Использование незаземлен­ного оборудования может при­вести к поражению электриче­ским током.
● Не оставляйте окна и двери от­крытыми длительное время во время использования кондици­онера.
● Для собственной безопасности отключайте кондиционер от ис­точника питания перед обслу­живанием, ремонтом и чисткой, а также если планируете не ис­пользовать его длительное вре­мя.
Накапливающаяся пыль может привести к пожару.
● Не блокируйте воздушные по­токи на выходе и входе обору­дования.
● Устанавливайте наиболее под­ходящую температуру.
Установить темп. в помещении на 5 °С ниже, чем на улице
Это поможет снизить расход электроэнергии.
● Храните горючие материалы вдали от кондиционера. Не ис­пользуйте открытый огонь вбли­зи оборудования.
Это будет влиять на эффектив­ность работы кондиционера.
● Для крепления наружного блока должны использоваться специ­ально предназначенные для него крепления, рассчитанные на массу и размер блока.
Ненадежно установленный блок может привести к его по­ломке или нанесению травмы.
Это будет влиять на эффектив­ность работы оборудования и может привести к неисправ­ности.
● Не ставьте предметы и не вста­вайте на наружный блок.
Они могут упасть и нанести травму.
ГАЗ
Это может привести к пожару или взрыву.
● Не ремонтируйте кондиционер самостоятельно.
Это может привести к пожару или поражению электрическим током. Обесточьте кондицио­нер и обратитесь в сервисный центр.
— 5 —
● Не используйте кабель со скрутками или повреж­денный кабель.
● Для изменения направления воздушного потока ис­пользуйте пульт дистанционного управления.
● В данной модели осуществляется регулировка вер­тикальных и горизонтальных жалюзи.
● Не суйте руки и посторонние предметы в отверстия забора и подачи воздуха.
Это может привести к травме или повреждению оборудования.
● Не находитесь под струей холодного воздуха дли­тельное время.
Вертикальные
жалюзи
Горизонтальные жалюзи
● Не помещайте животных и растения под струю воз­духа из кондиционера.
Это может нанести им вред.
● Не используйте кондиционер не по назначению, например, для охлаждения продуктов питания или сушки одежды.
Это может нанести вред вашему здоровью.
● Не брызгайте водой на кондиционер.
Это может привести к повреждению или пораже­нию электрическим током.
● Не используйте открытый огонь рядом с кондици­онером.
— 6 —
Спецификация
Модель T09H-STEu T12H-STEu T18H-STEu T24H-STEu
Производительность
Электропитание (к наружному блоку) ф./В/Гц 1/220–240/50 1/220–240/50 1/220–240/50 1/220–240/50
Объем рециркуляции воздуха м³/ч 600/500/400/300 7600/500/400/300 850/780/650/550 1000/800/700/550
Осушение л/ч 0,8 1,4 1,8 2,0
Скорость вентилятора при работе на охлаждение 1260/1050/950/750 1290/1070/900/730 1350/1200/1000/800 1350/1150/950/850
Скорость вентилятора при работе на обогрев 1320/1150/1050/950 1320/1150/1050/920 1420/1250/1100/950 1400/1200/1000/900
Уровень шума дБ(А) 42/39/34/28 42/40/35/30 45/43/37/33 51/47/42/39
Размеры Д×В×Ш мм 848×274×189 848×274×189 945×298×211 1018×315×233
Упаковка Д×В×Ш мм 926×267×371 926×267×371 1013×383×300 1086×398×328
Масса нетто/брутто кг 9,5/11,5 9,5/11,5 12/15 15/18,5
Соединительные трубы
Наружный диаметр дренажного патрубка мм 17 17 17 17
Кабель для межблочного подключения мм 4х1,5 4х1,5 4х1,5 4х1,5
Охлаждение Обогрев
Газовая линия Жидкостная линия
Вт Вт
дюйм
(мм)
дюйм
(мм)
2600 3200
Ø3/8” (9,52)
Ø1/4 (6,35)
3500 4000
Ø3/8” (9,52)
Ø1/4 (6,35)
5275 5800
Ø1/2 (12,7) Ø1/4 (6,35)
6450 7000
Ø1/2 (12,7) Ø1/4 (6,35)
— 7 —
Название частей внутреннего блока
Охлаждение
Обогрев Температура
Питание ИК приемник
Дисплей
Осушение
Забор воздуха
Панель Фильтр
Кнопка для принудительного запуска
Горизонтальные жалюзи
Выброс воздуха
F
C
HO UR ONOFF
ONOFF/
- +
MOD E
FAN
IFEE L
SWING
/
SLEEP
TIMER-ON
TEMP
TIME-OFF
CLOCK
X-FAN
TURBO
LIGHT
Индикация и место расположения дисплея могут отличаться для конкретной модели.
Беспроводной пульт управления YAA1FB
— 8 —
Пульт дистанционного управления YAA1FB
Внешний вид и функции
Данный пульт является универсальным и при­меняется для управления различными моделями блоков. Некоторые функции могут быть недоступны. При нажатии кнопки с недоступной функцией, блок продолжит работу без изменения параме­тров.
F
C
H O U R
ON OF F
1
2
ON O FF/
3
- +
4
MO DE FAN
6
SWING IFEEL
10
TEMP
12
CLOCK
14
TURBO LIGHT/X-FAN
SLEEP
TIMER-ON
T -OFFIMER
5
7
98
11
13
16
«+»
3
Нажмите кнопку для повышения желаемой тем­пературы в помещении. Удерживание кнопки нажатой в течение 2 секунд быстро повысит значение устанавливаемой температуры. В режиме AUTO заданная темпе­ратура не регулируется.
MODE (режим)
4
Каждый раз, когда вы нажимаете кнопку, режим переключается в последовательности AUTO, COOL, DRY, FAN и HEAT ( Автоматический — Охлаждение — Осушение — Вентиляция — Обогрев), как показано на рисунке:
AUTO
В режиме AUTO (Автоматический) установлен­ная температура не отображается на дисплее и кондиционер будет автоматически выбирать режим работы, учитывая текущую температуру в помещении, чтобы поддерживать ее в зоне комфорта.
FAN (вентилятор)
5
Эта кнопка используется для установки скоро­сти вентилятора в последовательности:
Низкая скорость
SWING (жалюзи)
6
Нажмите кнопку для выбора положения гори­зонтальных жалюзи. Каждое нажатие изменяет установку угла в по­следовательности, как показано на рисунке. Вертикальные жалюзи регулируются вручную.
COOL
Auto
Средняя скорость
Высокая скорость
DRY
FAN HEAT
15
Кнопки и их функции
ON/OFF (вкл./выкл.)
1
Нажмите кнопку для включения или выключения кондиционера.
«–»
2
Нажмите кнопку для понижения желаемой тем­пературы в помещении. Удерживание кнопки нажатой в течение 2 секунд быстро понизит зна­чение устанавливаемой температуры. В режиме AUTO заданная температура не регулируется.
— 9 —
OFF
I FEEL
7
Нажмите кнопку I FEEL на пульте управления. Измерение температуры будет производиться посредством датчика, расположенного в пульте индивидуального управления.
8
/
Кнопка AIR ( ) активирует функцию подмеса свежего воздуха. Доступна не для всех моделей блоков.
Кнопка HEALTH ( ) активирует генератор хо­лодной плазмы.
SLEEP (сон)
9
После нажатия на кнопку активируется функция SLEEP. Для отмены функции нажмите кнопку еще раз. Эта функция доступна только в режимах COOL (охлаждение), HEAT (обогрев) и DRY(осушение) для поддержания наиболее комфортного для вас температурного режима на период сна.
TEMP (отображение температуры)
10
Нажмите кнопку TEMP. При каждом последую­щем нажатии на дисплее отображаются: уста-
новленная температура , температура в по­мещении и температура на улице . В
процессе переключения между температурны­ми датчиками с помощью кнопки TEMP задан­ная температура отображается всегда.
Примечание: Температура на улице показыва- ется не у всех моделей кондиционеров.
TIMER ON (вкл. таймера)
11
Нажмите кнопку TIMER ON для активации режи­ма задержки времени включения. Для отмены автоматического таймера нажмите кнопку еще раз. После нажатия на кнопку на дисплее отобразит-
ся , и будет мигать ON. 00:00 обозначает время задержки включения оборудования. В течение следующих 5 секунд с помощью кно­пок «+» и «–» установите желаемое время за­держки включения кондиционера. Каждое на­жатие кнопок «+» и «–» изменяет время на 1 минуту. Удерживайте кнопку нажатой, шаг изме­нения времени станет 10 минут. В течение 5 секунд после того, как выставлено желаемое время, для подтверждения установок нажмите кнопку TIMER ON.
CLOCK (часы)
12
Нажмите кнопку CLOCK, начнет мигать . В течение следующих 5 сек с помощью кнопок «+» и «–» установите текущее время. Удержи­вайте кнопку нажатой, изменение будет проис­ходить сначала с шагом 1 минута и частотой 0,5 сек, затем с шагом 10 минут каждые 0,5 сек. После того, как выставите текущее время, на­жмите кнопку CLOCK для подтверждения.
TIMER OFF (выкл. таймера)
13
Нажмите кнопку TIMER OFF для активации ре­жима задержки времени выключения. Для отмены автоматического таймера нажмите кнопку еще раз. После нажатия на кнопку на дисплее отобра-
зиться , и будет мигать OFF. 00:00 обозначают время задержки выключения оборудования. В течение следующих 5 сек с помощью кнопок «+» и «–» установите желаемое время задержки выключения кондиционера. Каждое нажатие на кнопки «+» и «–» изменяет время на 1 минуту. Удерживайте кнопку нажатой, шаг изменения времени станет 10 минут. В течение 5 сек после того, как выставили желаемое время, подтвер­дите это нажатием кнопки TIMER OFF.
TURBO (самая высокая скорость)
14
Нажмите кнопку TURBO для включения/выклю­чения функции TURBO. При активации этой функции венилятор конди­ционера включается на максимальную скорость для достижения установленной температуры в кратчайшие сроки.
LIGHT (подсветка)
15
Нажмите кнопку LIGHT для включения/выключе­ния подсветки дисплея пульта дистанционного управления. При включенной подсветке на дис-
плее появился значок .
X-FAN
16
Нажмите кнопку X-FAN в режимах COOL (Ох­лаждение) или DRY (Осушение). На дисплее
появится значок , кондиционер включится в функция автоматической очистки. После выклю­чения блока вентилятор продолжает работать на низких оборотах еще 10 минут. В процессе осушения удаляется влага, что предотвращает образование бактерий и плесени. Функция недоступна в режимах AUTO, FAN, HEAT. (При использовании другой модели пульта управления данная функция может обозначать­ся как BLOW.)
Индикация на дисплее
30
31
17
18 19 20 21
MODE
17
Каждое нажатие кнопки MODE переключает ре­жим работы кондиционера:
Автоматический
Охлаждение
Осушение
Вентиляция
Обогрев
SLEEP
18
Отображает, что режим SLEEP активен.
Нажмите еще раз, если хотите его выключить.
— 10 —
29
28
27
25
26
24
23
22
LIGHT
19
Появляется при нажатии кнопки LIGHT для акти-
вации подсветки дисплея блока. Для отключения подсветки нажмите кнопку еще раз.
TEMP
20
Нажмите кнопку TEMP.
Обозначает желаемую (заданную) температуру.
Обозначает текущую температуру в помеще-
нии, отображается в течении нескольких секунд на дисплее внутреннего блока.
Обозначает текущую температуру на улице.
Отсутствие значка означает, что при следующем нажатии отображаемые параметры пойдут по новому кругу.
Up & down swing
21
Появляется при нажатии кнопки SWING (см.
описание Swing).
LOCK (блокировка кнопок)
22
Появляется при одновременном нажатии кнопок
«+» и «–». Нажмите их еще раз, чтобы снять блокировку.
SET TIME
23
После нажатия кнопки TIMER ON или TIMER OFF начинает мигать время, на которое отло­жен старт или остановка оборудования.
Крупные цифры
24
Отображают установленную температуру. В ре-
жиме SAVE вместо цифр будут отображаться буквы SE.
AIR (подмес свежего воздуха)
25
Появляется после нажатия кнопки AIR. Для от-
ключения нажмите еще раз.
HEALTH (генератор хол. плазмы)
26
Появляется при нажатии кнопки HEALTH и акти-
вации режима. Для отключения нажмите кнопку еще раз.
X-FAN
27
Появляется при нажатии кнопки X-FAN и актива-
ции режима. Для отключения нажмите кнопку еще раз.
TURBO
28
Появляется при нажатии кнопки TURBO и акти-
вации режима. Для отключения нажмите кнопку еще раз.
FAN SPEED
29
Каждое нажатие кнопки FAN изменяет скорость вращения вентилятора кондиционера AUTO — LOW — MED — HIGH (Автоматическая — Низ­кая — Средняя — Высокая).
I FEEL
30
Появляется при нажатии кнопки I FEEL и актива-
ции режима. Для отключения нажмите кнопку еще раз.
8 °С HEATING
31
Появляется при одновременном нажатии кнопок
TEMP и CLOCK в режиме HEAT (Обогрев).
Дополнительные функции
Комбинация «+» и «–»
Одновременное нажатие кнопок «+» и «–» бло­кирует кнопки пульта управления. На дисплее появляется значок . Повторное нажатие снимает блокировку.
Комбинация MODE и «–»
Одновременное нажатие кнопок MODE и «–» переключает единицы измерения температуры между градусами Цельсия и Фаренгейта.
Комбинация TEMP и CLOCK в режиме ох­лаждения
Одновременное нажатие кнопок TEMP и CLOCK в режиме COOL (Охлаждение) включает функ­цию энергосбережения. На дисплее будет отображаться SE. Повторное нажатие отключает функцию.
Комбинация TEMP и CLOCK в режиме обо­грева
Одновременное нажатие кнопок TEMP и CLOCK в режиме HEAT (Обогрев) включает функцию поддержания 8 °С. На дисплее будет отобра-
жаться . Повторное нажатие отключает функцию.
Подсветка пульта управления
Подсветка работает в течение 4 секунд после первого включения и 3 с после дальнейших на­жатий.
— 11 —
Пульт дистанционного управления YТ1F
Данный пульт является универсальным и применяет­ся для управления различными моделями блоков. Некоторые функции могут быть недоступны. При на­жатии кнопки с недоступной функцией блок продолжит работу без изменения параметров.
Примечание
Между пультом ДУ и приемником сигнала не должно быть препятствий. Запрещается бросать или ро­нять пульт ДУ. Запрещается подвергать пульт ДУ контакту с жидкостями, воздействию прямых сол­нечных лучей и высоким температурам.
Наименование и назначение кнопок пульта ДУ
Передатчик сигнала
Кнопка SLEEP (Ночной режим)
Нажатием кнопки выбираются режимы Sleep On (Ноч­ной режим включен) и Sleep Off (Ночной режим выклю­чен). После подачи электропитания по умолчанию ноч­ной режим выключен. При выключении блока ночной режим деактивируется. После выбора ночного режима на дисплее появляется соответствующий индикатор; при этом можно задать настройки таймера ночного ре­жима. Включение ночного режима в режимах работы блока Fan (Вентиляция) и Auto (Авто) невозможно.
Кнопка FAN (Скорость вентилятора)
При нажатии кнопки последовательно перебирают­ся скорости вентилятора Auto (Авто), Low (Низкая), Middle (Средняя) и High (Высокая). После подачи электропитания по умолчанию выбрана автоскорость. В режиме осушения блока можно задать только низ­кую скорость.
Кнопка ON/OFF (Вкл./Выкл.)
При нажатии кнопки блок включается; при повторном нажатии кнопки блок выключается. При выключении блока ночной режим выключается.
Кнопка MODE (Режим работы)
При нажатии кнопки последовательно перебираются режимы Auto (Авто), Cool (Охлаждение), Dry (Осуше­ние), Fan (Вентиляция) и Heat (Нагрев). После пода­чи электропитания по умолчанию выбран режим Auto (Авто). В режиме Авто температура на дисплее не отображается; в режиме нагрева начальное значение температуры равно +28 °С. В других режимах началь­ное значение температуры равно +25 °С.
АВТО
COOL
HEAT
Функция действует только в блоках с возможностью работы на нагрев; если блок работает только на ох­лаждение, его переключение в режим нагрева не даст результата.
DRY
FAN
Низкая
Высокая
Средняя
Кнопка CLOCK (Часы)
После нажатия кнопки можно настроить часы, при этом на дисплее будет мигать индикатор часов. Если в течение 5 с нажать кнопки «+» или «–», можно настро­ить текущее время: при нажатии и удержании кноп­ки в течение 2 с показания индикатора минут начнут возрастать на 1 каждые 0,5 с. Для выхода из режима настройки времени нужно при мигающем индикаторе часов снова нажать кнопку TEMP и дисплей будет ото­бражать текущее значение времени.
Кнопка TEMP (Температура)
При нажатии этой кнопки можно выбрать отображение заданной или фактической температуры в помещении. При первом запуске блока на дисплее отобразится за­данная температура. Если на дисплее видна иконка термометра, отображается фактическая температу­ра. При получении какого-либо сигнала с пульта ДУ на дисплее опять отобразится заданная температура. При отсутствии пользовательской настройки режима отображения на дисплее будет показана заданная температура.
— 12 —
Кнопка X-FAN (Осушение блока)
При нажатии кнопки X-FAN в режимах охлаждения или осушения на дисплее отобразится иконка вентилято­ра, и вентилятор будет продолжать работать в течение 10 мин, осушая внутренний блок, даже при выключе­нии блока. При запуске блока эта функция по умолча­нию выключена. Функция осушения блока не работает в авторежиме и режимах вентиляции и нагрева.
Кнопка TURBO (Турборежим)
В режимах охлаждения и нагрева нажатием этой кноп­ки включается (и выключается) турборежим. При вклю­чении турборежима на дисплее появляется его инди­катор. При изменении режима работы или скорости вентилятора турборежим автоматически выключается.
Кнопка «+»
Увеличивает значение заданной температуры. На­жатием этой кнопки можно задать температуру в по­мещении. При нажатии и удержании кнопки на 2 с значение задаваемой температуры будет изменяться быстрее. После того, как кнопка будет отпущена, зна­чение температуры в °С (°F) останется на дисплее. В режиме Auto задать температуру невозможно, хотя ко­манда при нажатии кнопки будет передана. Допусти­мый температурный диапазон (°С): 16–30; допусти­мый температурный диапазон (°F): 61–86.
Кнопка «–»
Уменьшает значение заданной температуры. Нажати­ем этой кнопки можно задать температуру в помеще­нии. При нажатии и удержании кнопки на 2 с значение задаваемой температуры будет изменяться быстрее. После того, как кнопка будет отпущена, значение тем­пературы в °С (°F) останется на дисплее. В режиме Auto задать температуру невозможно, хотя команда при нажатии кнопки будет передана.
Кнопка LIGHT (Подсветка дисплея)
Нажатием кнопки подсветку можно включить или вы­ключить (как при включенном блоке, так и при выклю­ченном). При первом запуске подсветка по умолчанию выключена.
Кнопка SWING UP AND DOWN (Качание жалюзи)
Нажатием кнопки задаются углы качания жалюзи в по­следовательности:
Первая иконка из последовательности переключения показывает, что жалюзи при качании проходят пять по­ложений, как показано на схеме.
Кнопка AIR (Воздух)
Нажатием кнопки включается и выключается функция AIR.
Таймер выключения
Настройка таймера: при нажатии кнопки на дисплее начнет мигать ON; цифровой блок начнет показывать текущие настройки таймера. В течение 5 с после на­чала мигания индикатора таймера (иконка часов) на­жатием кнопок «+» и «–» можно задать время вклю­чения: при каждом нажатии кнопок значение времени увеличится или уменьшится на 1 мин. При нажатии и удержании кнопки «+» или «–» в течение 2 с значе­ния начнут изменяться быстрее: за первые 2,5 с на 10 единиц изменится вторая цифра в значении минут, а за следующие 2,5 с на 10 единиц изменится первая цифра в значении минут. После задания настроек для их сохранения следует нажать кнопку Timer On (Тай­мер включения). Для выключения таймера включения следует нажать кнопку Timer On повторно. Перед на­стройкой таймера следует проверить правильность настроек часов.
Кнопка TIMER OFF (Таймер выключения)
После нажатия кнопки TIMER OFF (Таймер выключе­ния) замигает индикатор TIMER OFF, и можно будет задать настройки времени выключения. Таймер вы­ключения настраивается так же, как таймер включе­ния.
Кнопка HEALTH (Холодная плазма)
Функция имеется только у настенных блоков. При нажатии кнопки включается или выключается ре­жим «Холодная плазма». По умолчанию режим «Хо­лодная плазма» включен.
Кнопка I FEEL
При первом нажатии кнопки включится функция I FEEL, и на дисплее появится надпись I FEEL. После этого каждые 10 минут пульт ДУ будет передавать на блок значение температуры со встроенного датчика. При повторном нажатии этой кнопки функция выклю­чится.
Выкл.
Данный пульт подходит для различных моделей, по­этому, если для блока выбирается недопустимый угол качания, угол не изменяется. При остановке качания жалюзи они остаются в своем текущем положении.
— 13 —
Основные функции
1
3
4
2
5
Дополнительные функции
2
4
1
3
1. После подачи электропитания нажмите кнопку ON/ OFF (Вкл./Выкл.), блок запустится. (Примечание: при подаче питания жалюзи блока автоматически закрываются.)
2. Нажатием кнопки MODE (Режим работы) задайте требуемый режим работы.
3. Нажатием кнопок «+» и «–» задайте требуемую температуру (в режиме Auto выполнение этого действия необязательно).
4. Нажатием кнопки FAN (Скорость вентилятора) вы­берите скорость вентилятора (авто, низкую, сред­нюю или высокую).
5. Нажатием кнопки выберите режим качания жалюзи.
1. Нажатием кнопки SLEEP (Ночной режим) включа­ется ночной режим.
2. С помощью кнопок TIMER ON (Таймер включения) и TIMER OFF (Таймер выключения) можно задать время включения и время выключения блока.
3. При нажатии кнопки LIGHT (Подсветка дисплея) включается или выключается подсветка дисплея (для некоторых моделей эта функция недоступна).
4. Нажатием кнопки TURBO (Турборежим) включает­ся или выключается турборежим.
Особые функции
Функция X-FAN (Осушение блока)
Во избежание образования плесени на теплообменни­ке внутреннего блока вентилятор работает после вы­ключения блока, осушая его.
1. При включенной функции осушения блока после выключения блока кнопкой ON/OFF (Вкл./Выкл.) вентилятор продолжит работу на низкой скорости в течение 10 мин. Для остановки вентилятора сле­дует нажать кнопку X-FAN (Осушение блока).
2. При выключенной функции осушения блока после выключения блока кнопкой ON/OFF (Вкл./Выкл.) вентилятор прекратит работать.
Режим работы AUTO (Авто)
При выборе режиме Auto работы заданная темпера­тура на дисплее не отображается; режим нагрева, ох­лаждения или вентиляции будет выбран автоматиче­ски в зависимости от температуры в помещении.
Турборежим
В турборежиме вентилятор работает со сверхвысокой скоростью, и достижение заданной тепературы проис­ходит быстрее обычного.
Блокировка кнопок
Для блокировки/разблокировки кнопок пульта необ­ходимо одновременно нажать кнопки «+» и «–». При включении блокировки пульта ДУ на дисплее появит­ся индикатор блокировки (иконка замка). При нажатии любой кнопки индикатор мигнет 3 раза. После разбло­кировки индикатор (иконка замка) исчезнет.
Качание жалюзи
1. При нажатии и удержании кнопки качания жалю­зи более 2 с жалюзи начнут качание; если кнопку затем отпустить, качание прекратится, и жалюзи останутся в том положении, которое они приняли в момент, когда была отпущена кнопка.
2. Если качание жалюзи включено, при переключе­нии в режим максимального угла качания повтор­ным нажатием кнопки через 2 с функция выклю­чится. Если еще через 2 с нажать кнопку еще раз, угол качания жалюзи будет изменяться в вышеука­занной последовательности.
Переключение между индикацией градусов Фаренгейта и Цельсия
Для переключения между градусами Цельсия и Фа­ренгейта следует одновременно нажать кнопки MODE (Режим работы) и «–».
— 14 —
Замена батареек
1. Снимите крышку отсека батареек пульта дистан­ционного управления.
2. Выньте старые батарейки.
2
1
3. Вставьте новые батарейки типа ААА 1,5 В, соблю­дая полярность.
4. Установите крышку отсека батареек на место.
3
4
Внимание!
Не используйте старые батарейки или ба-
тарейки другого типа. Если пульт не будет использоваться длительный период, выта­щите из него батарейки, чтобы они не по­текли.
Управление пультом возможно в области
действия сигнала. Обычно это не более 8 ме­тров.
Сигнал от пульта управления к внутреннему
блоку должен проходить более чем в 1 метре от телевизора или стереосистем.
Если пульт управления неправильно управ-
ляет кондиционером, выньте батарейки и вставьте обратно через 30 секунд.
Если управление не нормализовалось, попро-
буйте заменить батарейки.
— 15 —
Аварийный режим
Если пульт дистанционного управления потерян или поврежден, вы можете воспользоваться кнопкой вклю­чения/выключения кондиционера, расположенной на
Панель
Кнопка
принудительного
запуска
внутреннем блоке под лицевой панелью. После вклю­чения кондиционер будет работать в режиме AUTO и менять скорость вращения вентилятора автоматиче­ски. Алгоритм работы кондиционера в режиме AUTO при­веден ниже.
Режим AUTO
Включите кондиционер в режим AUTO с пульта управления или кнопкой включение/выключение, расположенной под лицевой панелью. Процессор кондиционера выберет сам необходимый режим работы, основываясь на следующих данных:
Режим Температура Режим работы вентилятора
AUTO 25 °С (охлаждение, вентиляция) AUTO
AUTO 20 °С (обогрев) AUTO
Рекомендуется использовать кнопку включения/ выключения, расположенную на внутреннем блоке кондиционе­ра, только в случае утери или неисправности пульта управления.
— 16 —
Неисправности и методы их устранения
Внимание! Не ремонтируйте кондиционер самостоятельно. Для обслуживания и ремонта кондиционера об­ращайтесь в специализированные сервисные центры. Неправильный ремонт или обслуживание могут привести к выводу оборудования из строя, короткому замыканию, пожару или поражению электрическим током. Перед обращением в сервисный центр проверьте нижеприведенные мо­менты. Возможно, это сэкономит ваше время и средства.
Неисправность Причины и методы устранения
Кондиционер не работает
ожидает
Запах из кондиционера
Если кондиционер был выключен и включен снова, либо пере­веден из одного режима в другой, например, из обогрева в ох­лаждение. Вам необходимо подождать 3 минуты до включения оборудова­ния
Иногда кондиционеры могут усиливать запахи, присутствующие в помещении (такие как сигаретный дым, парфюмерия и т.д.). Проконсультируйтесь с сервисным центром по вопросу очистки блока, если запах сохраняется
Булькающие звуки в кондиционере
Туман во время работы в режиме охлажде­ния
Щелчки
Иногда в кондиционере слышен звук, похожий на бульканье воды. Это вызвано кипением хладагента внутри внутреннего блока и не является неисправностью
Если в помещении высокая влажность воздуха и температура, на выходе из кондиционера может образовываться туман. Он пропадет через некоторое время работы по мере снижения тем­пературы в помещении
Иногда из блока слышатся щелчки. Это следствие незначительной деформации элементов корпуса при изменении температуры
— 17 —
Неисправность Причины и методы устранения
Блок не включается
выключен автомат
● Проверьте наличие электропитания.
● Вставлена ли вилка в розетку?
● Не отключен ли автомат токовой защиты?
● Возможно, напряжение электропитания слишком низкое или
высокое (это должны проверить специалисты).
● Проверьте, возможно активирована работа по таймеру?
Недостаточное охлаждение или обогрев
Не реагирует на команды с пульта управле­ния
Вода капает с внутреннего блока
● Правильно ли выставлена желаемая температура?
● Нет ли препятствий подаче и забору воздуха?
● Чистые ли фильтры?
● Не поступает ли теплый/холодный воздух через открытое
окно или дверь?
● Не установлена ли низкая скорость вентилятора?
● Нет ли источников тепла в помещении?
● Возможно, это влияние электромагнитных помех.
● Попробуйте отключить электропитание кондиционера и через
30 секунд подать его снова.
● Убедитесь, что пульт находится в зоне действия сигнала. Обычно это 8 метров.
● Проверьте батарейки.
● Проверьте, не поврежден ли пульт
● Слишком высокая влажность в помещении.
● Грязные воздушные фильтры или теплообменник.
● Забит отвод конденсата
● Во время работы кондиционера в режиме охлаждения обра-
зуется конденсат на открытых участках фреонопровода или клапанах.
Вода капает с наружного блока
● Во время оттаивания наружного теплообменника, лед пре­вращается в воду.
● Во время работы блока в режиме обогрева конденсат образу­ется на теплообменнике наружного блока (не является неис­правностью)
● Во время работы функции оттайки переключаются режимы
Шум из внутреннего блока
работы оборудования. Возможен звук перетекания фреона из-за смены направления движение хладагента
Нет подачи воздуха из внутреннего блока ● При включении блока в режим обогрева, если температура
теплообменника внутреннего блока слишком низкая, подача воздуха в помещение осуществляется с задержкой примерно 2 минуты для прогрева во избежание подачи холодного воз­духа.
● В режиме обогрева, если наружная температура воздуха низ­кая и/или влажность высокая, наружный блок может обмер­зать.
● Время от времени кондиционер переключается для оттаива­ния. Вентилятор внутреннего блока при этом останавливает­ся. Обычно это продолжается от 3 до 12 минут.
● В режиме осушения вентилятор внутреннего блока останав­ливается на время от 3 до 12 минут
— 18 —
Неисправность Причины и методы устранения
Капли воды на подаче воздуха Если кондиционер работает в помещении с высокой влажно-
стью, конденсат может образовываться на решетке подачи воз­духа и срываться проходящим воздушным потоком
С5: Ошибка установки перемычки Проверьте контакты перемычки. Если была заменена плата
управления, возьмите старую перемычку для новой платы
F1: Ошибка датчика температуры в поме­щении
F2: Ошибка датчика теплообменника (ис­парителя)
Оттаивание (индикатор питания горит 10 сек., гаснет 0,5 сек.)
Проверьте подключение датчика температуры воздуха в поме­щении
Проверьте подключение датчика температуры теплообменника внутреннего блока
Не является неисправностью или ошибкой
Если случилась одна из ниже приведенных ситуаций, немедленно выключите конди­ционер и обратитесь в специализированный сервисный центр.
● Ненормальный звук во время работы оборудования
● Сильный запах во время работы
● Из блока течет вода
● Часто срабатывает автомат токовой защиты
● Вода или другая жидкость попала внутрь оборудования
● Нагревается вилка или кабель электропитания
Остановите и обесточьте обору­дование
— 19 —
Коды ошибок
В случае неисправности кондиционера на дисплее блока отобразится код ошибки.
Название
неисправности
Неисправен пере­ключатель (джам­пер)
Обрыв или корот­кое замыкание датчика темпера­туры в помещении
Обрыв или корот­кое замыкание датчика темпера­туры испарителя
Плата внутренне­го блока
Мотор вентиля­тора внутреннего блока не работает
Дисплей блока
Коды ошибок
Отображение
на дисплее
внутреннего
блока
Код ошибки
Значок обо-
грева горит 10
секунд и гаснет
на 0,5 секунды
Состояние кондиционера Возможные причины
Кондиционер автоматически вышел в режим оттайки тепло­обменника. После завершения работы функции оттаивания кондиционер вернется к работе автоматически
С5 Операции на пульте ДУ и панели
управления доступны, но блок не реагирует на команды
F1 Блок прекратит работу. Во время
операции охлаждения и осуше­ния все устройства (компрессор, 4-ходовой клапан и вентилятор наружного блока) прекратят работу, кроме вентилятора вну­треннего блока. Во время опера­ции обогрева весь кондиционер прекратит работу
F2 Блок прекратит работу. Во время
операции охлаждения и осуше­ния все устройства прекратят работу, кроме вентилятора вну­треннего блока. Во время опера­ции обогрева весь кондиционер прекратит работу
U8 Операции на пульте ДУ и панели
управления доступны, но блок не реагирует на команды
H6 Вентиляторы внутреннего и на-
ружного блоков останавливают­ся, через 2 минуты прекращает работу 4-ходовой клапан, жалю­зи останавливаются
Индикация и место расположения значков могут отличаться в зависимости от модели блока
Процедура оттайки может проходить через разные промежутки времени, время начала оттаивания зависит от температуры наружного воздуха и состояния теплообменника. Во время оттаивания из наружного блока может выходить пар, это нормально и не является неисправностью
1. Отсутствует переключатель на кон­троллере.
2. Переключатель вставлен непра­вильно или непрочно.
3. Переключатель поврежден
4. Контроллер поврежден
1. Провод между температурным дат­чиком и контроллером плохо подсо­единен.
2. Короткое замыкание контроллера.
3. Температурный датчик поврежден.
4. Плата управления сломана
1. Провод между температурным дат­чиком внутреннего испарителя и контроллером плохо подсоединен.
2. Короткое замыкание контроллера.
3. Температурный датчик поврежден.
4. Плата управления сломана
Контроллер поврежден
1. Клемма обратной связи двигателя подсоединена непрочно.
2. Контроллер мотора подсоединен непрочно.
3. Крыльчатка вентилятора работает неплавно из-за неправильной уста­новки.
4. Мотор установлен неправильно.
5. Мотор поврежден.
6. Контроллер поврежден
— 20 —
Название
неисправности
Сработала защи­та по току
Отображение
на дисплее
внутреннего
блока
Код ошибки
Состояние кондиционера Возможные причины
E5 Во время операции охлаждения
и осушения компресор и венти­лятор наружного блока прекратят работу, вентилятор внутреннего блока продолжит работу. Во время операции обогрева весь кондиционер прекратит работу
1. Нестабильное напряжение пита­ния. Колебания не должны превы­шать 10% от номинального напря­жения, указанного на шильде.
2. Напряжение питания слишком низ­кое, а нагрузка слишком высокая.
3. Измерьте напряжение на основной плате. Если ток не выше макси­мального значения, проверьте кон­троллер.
4. Внутренний или наружный тепло­обменники слишком грязные, или заблокирован вход или выход воз­духа.
5. Мотор вентилятора не работает. Ненормальная скорость вентилято­ра: слишком медленная или венти­лятор не работает.
6. Компрессор работает неправильно: издает странный звук, наблюдают­ся утечка масла или очень высокая температура корпуса.
7. Образовались блокировки в систе­ме (грязь, лед, жир, обратный кла­пан не открылся полностью)
— 21 —
Схема установки и требования при размещении
Выбор места установки блоков
● Убедитесь, что место установки обеспечивает достаточно пространства для установки и обслуживания. Блок должен быть установлен так, чтобы воздух, проходящий через него, не возвращался.
● Место для установки должно быть хорошо вентилируемо, чтобы блок мог пропускать через себя достаточно воздуха. Убедитесь, что нет препятствий для воздухообмена. Если есть какое-либо препятствие, устраните его, или переместите блок в более свободное место.
● Для установки выберите поверхность, которая может выдержать вес оборудования, не будет передавать и/или производить шум и вибрацию при работе оборудования.
● Избегайте прямого попадания солнечного света на блок. При возможности установите солнцезащитный экран.
Расстояние до потолка
Более 15 см
Расстояние до стены
Более 15 см
Расстояние до стены
Более 300 см
Сторона выхода воздуха
Расстояния, необходимые для правильного выбора места установки оборудования, включающие минимальные расстояния до препятствий
Размеры внутренних блоков
T07H-SТEu/I, T09H-SТEu/I
848
Более 15 см
Более 250 см
Расстояние до пола
189
274
174542132
5
69
— 22 —
5
50
85
Размеры: мм
T18H-SТEu/I, T24H-SТEu/I
W
D
H
W
Модель W, мм H, мм D, мм
T18H-SТEu/I 945 298 211 T24H-SТEu/I 1018 315 230
57
38
694
685 189144
194
Φ55Φ55
45
116
D
H
Φ70 Φ70
95
Установка внутреннего блока
● Монтажная пластина должна быть установлена строго горизонтально. Это важно, т.к. в конструкции блока предусмотрен наклон ванночки для есте­ственного отвода конденсата.
● Закрепите монтажную пластину на стене при помо­щи винтов и дюбелей.
● Убедитесь, что монтажная пластина, закрепленная на стене, может выдержать вес не менее 60 кг. Вес должен быть равномерно распределен на все кре­пежные винты.
45
60
Размеры: мм
Отверстие для фреонопровода
● Просверлите отверстие в стене диаметром 55–70 мм, с небольшим уклоном 5–10° вниз в сторону на­ружного блока.
● Вставьте проходку в стену для предотвращения по­вреждения фреонопровода и кабеля питания при протягивании через отверстие в стене.
Внутренняя
сторона
Стенная
проходка
Сторона улицы
Уплотнитель
55
Ø
65 мм
— 23 —
Подключение отвода конденсата
● Подключите отвод конденсата к трубопроводу (на­ружный диаметр дренажной трубы 17 мм). Закре­пите место соединения изолентой.
Трубопровод для
Трубопровод для
отвода конденсата
Резиновая лента
● Поместите трубопровод отвода конденсата в те­плоизоляцию. Обмотайте теплоизоляцию изолен­той для предотвращения повреждения и соскаль­зывания, так как на поверхности неизолированной трубы может образовываться конденсат.
Трубопровод для отвода конденсата
Сливной шланг
Сливной шланг
отвода конденсата
● Питание кондиционера подключается к внутренне­му блоку. Сечение кабеля и автомат защиты указа­ны в спецификации.
Подключение межблочного кабеля
1. Откройте лицевую панель.
2. Снимите крышку клеммной колодки.
3. Протяните межблочный кабель с задней части блока через отверстие.
4. Подключите питание к соответствующим клеммам.
5. Закройте крышку клеммной колодки.
6. Закройте лицевую панель.
T09H-SM/I, T12H-SM/I
2 3N(1)
cиний черн. кор. ж/з
К наружному блоку
Резиновая лента Изолированная труба
Резиновая лента
Трубопровод для
слива конденсата
Место соединения
Изолированная
труба
● Изолированная труба отвода конденсата должна иметь надежное крепление. Не допускаются про­висы и подъемы. Следите за тем, чтобы наружный конец трубопровода был свободным, на достаточ­ном расстоянии от препятствий, чтобы обеспечить дальнейший отвод воды.
Петля
Изгиб
Затопленный
● Трубопровод можно подводить к блоку справа, сле­ва, справа сзади и слева сзади. При подключении проводов, трубопроводов справа или слева удали­те заглушки, как показано на рисунке.
● Уложите вместе кабель питания, трубу отвода кон­денсата и фреонопровод, как показано на рисунке, и подайте их через отверстие в стене.
Сторона газа
Изоляция
газовой
трубы
Монтажный скотч
Справа
Справа сзади
Провод питания
Сторона жидкости
Изоляция жидкостной трубы
Слив конденсата
Слева
Слева сзади
● Наденьте внутренний блок на специальные крон­штейны на монтажной панели. Убедитесь, что они вошли в предназначенные для этого пазы в зад­ней части корпуса блока. Опустите нижнюю часть блока, слегка надавите на блок и прижмите блок к стене, чтобы нижние фиксаторы монтажной па­нели вошли в зацепление с защелками на корпусе блока.
Фиксатор
Монтажная панель
Монтажная панель
Лево Право
Заглушка
— 24 —
Подключение фреонопровода
● Не допускайте перекручивания и заломов трубы.
● Отрежьте нужную длину трубы. Обработайте края среза. Удалите заусенцы.
Труба
90°
Скошенный
Шероховатый
Заусенцы
Срез
Риммер
● Снимите гайки-заглушки с 2- и 3-ходового вентилей наружного блока. Оденьте их на трубу и развальцуйте тру бу.
● Подключите фреонопровод к наружному блоку. С помощью двух гаечных ключей плотно обожмите места со­единения. Моменты усилия см. в таблице ниже.
Диаметр трубопровода, мм Момент затяжки, Н·м
Ø 6,35 15–20
Ø 9,53 32–40
Ø 12,7 40–55
Ø 15,8 60–65
Ø 19,05 70–75
Проверка после установки
Проведите визуальный осмотр всех коммуникаций между блоками на предмет заломов или вмятин фреонопро­вода.
● Проверьте места соединений теплоизоляции, они должны быть заизолированы армированной лентой для предотвращения возникновения конден сата.
● Убедитесь в отсутствии препятствий по всей длине трубы отвода конденсата. При отсутствии помпы (насо­са) труба отвода конденсата должна быть проложена с уклоном в сторону отвода конденсата. Залейте около 2000 мл воды в ванночку для сбора конденсата. Убедитесь в том, что вода сливается полностью и беспрепят­ственно. Проверьте герметичность соединений. Если внутренний блок оборудован помпой (насосом), перед началом проверки подайте на блок электропитание.
● Перед подачей питания проверьте (по схемам электрических соединений) правильно ли подключены провода (фаза, нейтраль, заземление).
● Удостоверьтесь в том, что параметры напряжения в сети соответствуют требованиям.
— 25 —
Установка опционального фильтра
1. Пальцами одновременно с двух сторон подденьте и откройте лицевую панель. Затем вытащите воз­душные фильтры.
2. Вставьте опциональный фильтр в специальные пазы на воздушном фильтре.
Фильтр
Опциональный фильтр
3. Вставьте воздушный фильтр на место и закройте лицевую панель.
Очистка и обслуживание
Вытащите опциональный фильтр, почистите и вставь­те его обратно cогласно вышеприведенной инструк­ции. Опциональный фильтр запрещено промывать водой. При необходимости замените его на новый.
Срок службы фильтра
Стандартный срок службы дополнительных опцио­нальных фильтров составляет один год. Серебряный фильтр с ионизацией можно использовать, пока его поверхность не станет черной. Это общее описание срока службы дополнительных фильтров. Если на упаковке приобретенного вами фильтра имеются дополнительные данные о его сро­ке службы, основывайтесь на данных, указанных на упаковке фильтра.
— 26 —
Уход за оборудованием, чистка фильтра
Чистка лицевой панели
Снимите панель. Влажной тряпкой, слегка смоченной водой температурой не выше 45 °С, протрите панель. Затем сухой тряпкой протрите панель насухо.
Внимание!
Не мойте панель под проточной водой и не погру­жайте ее в воду. Это может повредить электрон­ные компоненты дисплея.
Очистка фильтра
1. Вытащите фильтр. Поднимите лицевую панель. Приподнимите и вытащите вниз воздушные филь­тры.
2. Очистка фильтра. Используйте пылесос для очистки фильтра. Если фильтр очень загрязнен, промойте его проточной водой температурой не более 45 °С.
3. Установка фильтров. Сухие фильтры вставьте на место и закройте па­нель.
— 27 —
TOSOT AIR CONDITIONERS
Gree Electric Appliances, Inc.
28
Loading...
