Tosot T07H-SnN/I, T07H-SnN/O, T09H-SnN/I, T09H-SnN/O, T12H-SnN/I User guide

Кондиционер воздуха

настенного типа

серия NATAL

TххH-SnN

Руководство по эксплуатации

Содержание

Назначение и принцип действия ...................................................................................................................................3

Меры предосторожности ................................................................................................................................................4

Предупреждение .............................................................................................................................................................6

Технические характеристики..........................................................................................................................................8

Комплектность сплит-системы ......................................................................................................................................8

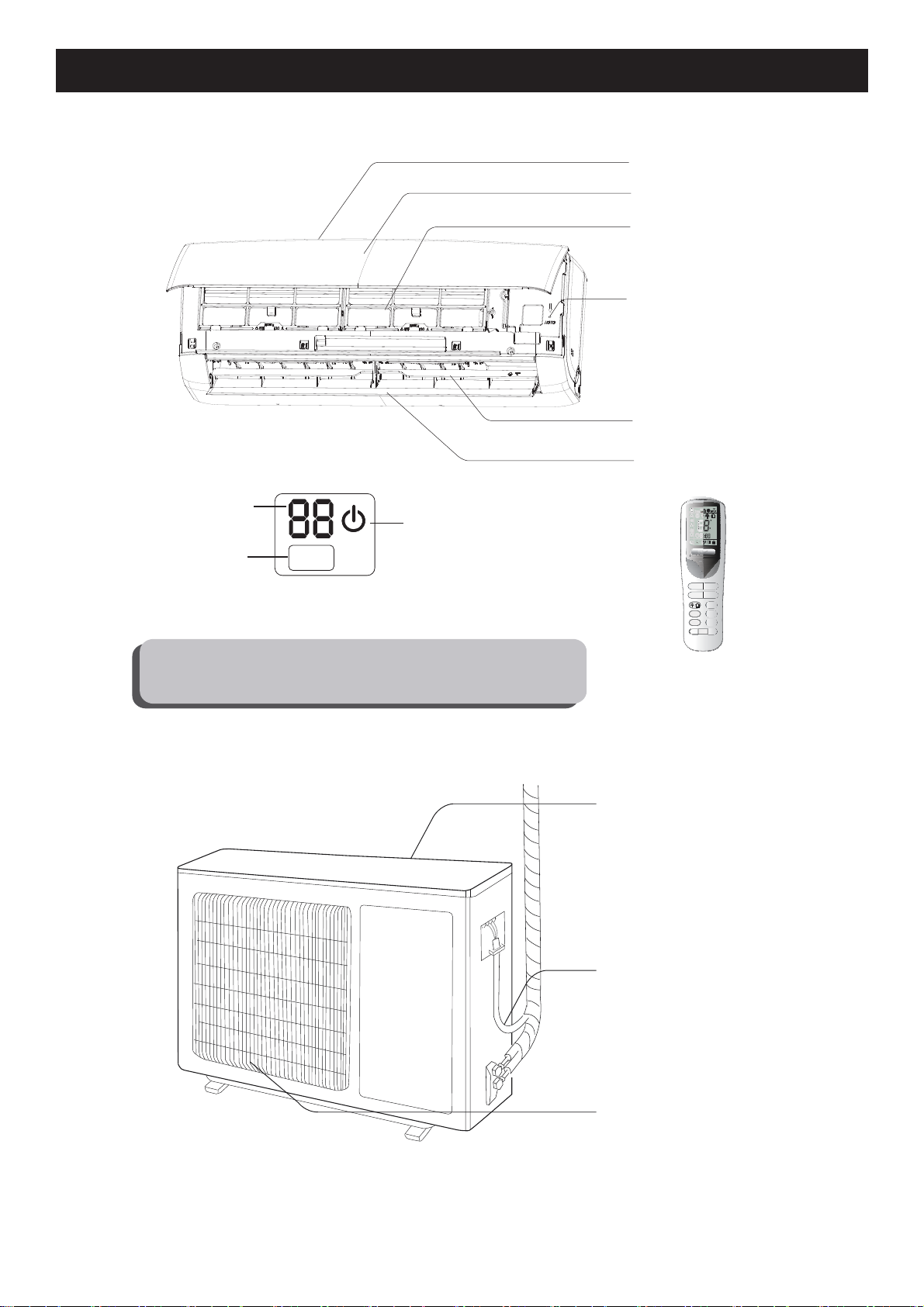

Название частей и внешний вид ...................................................................................................................................9

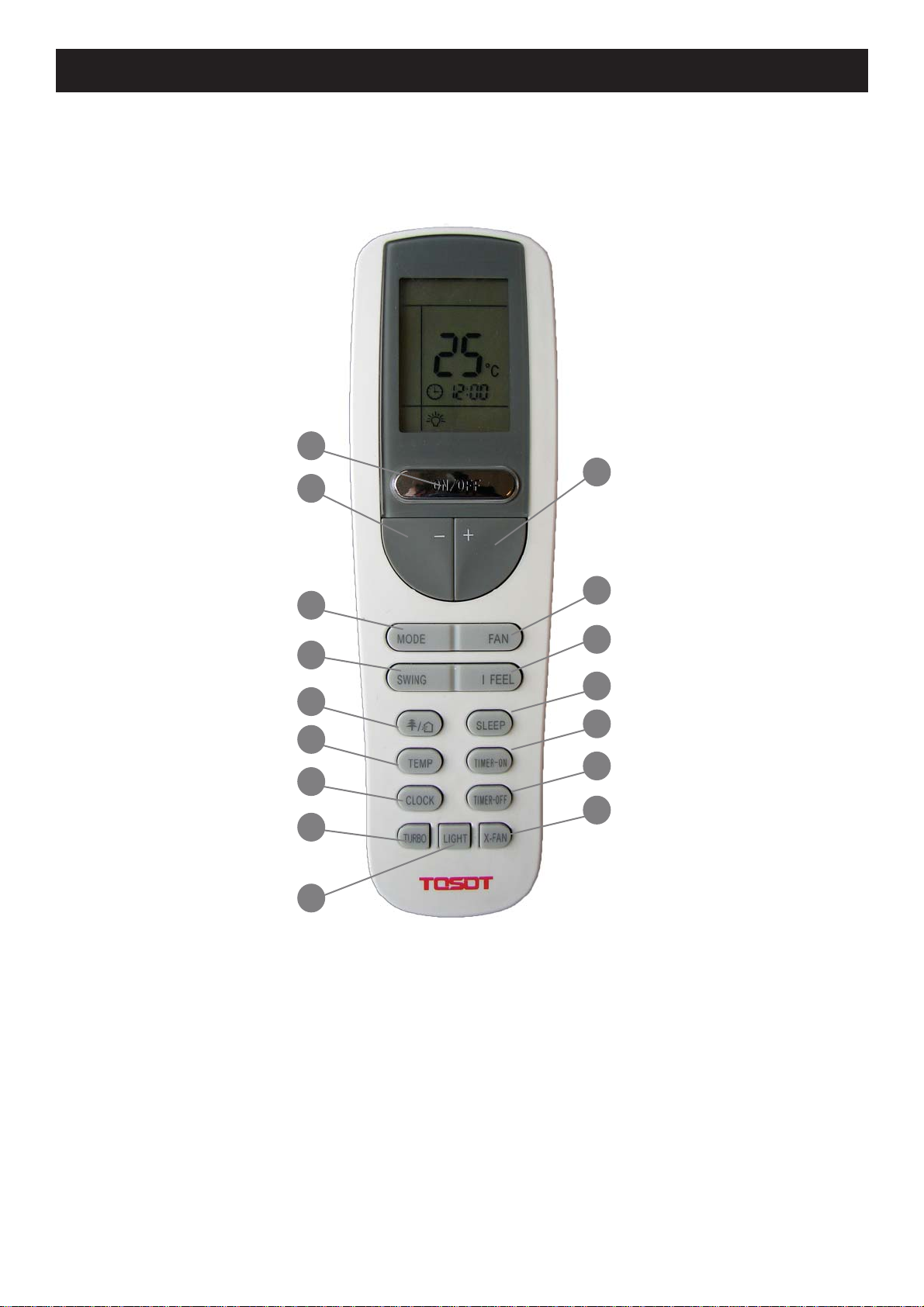

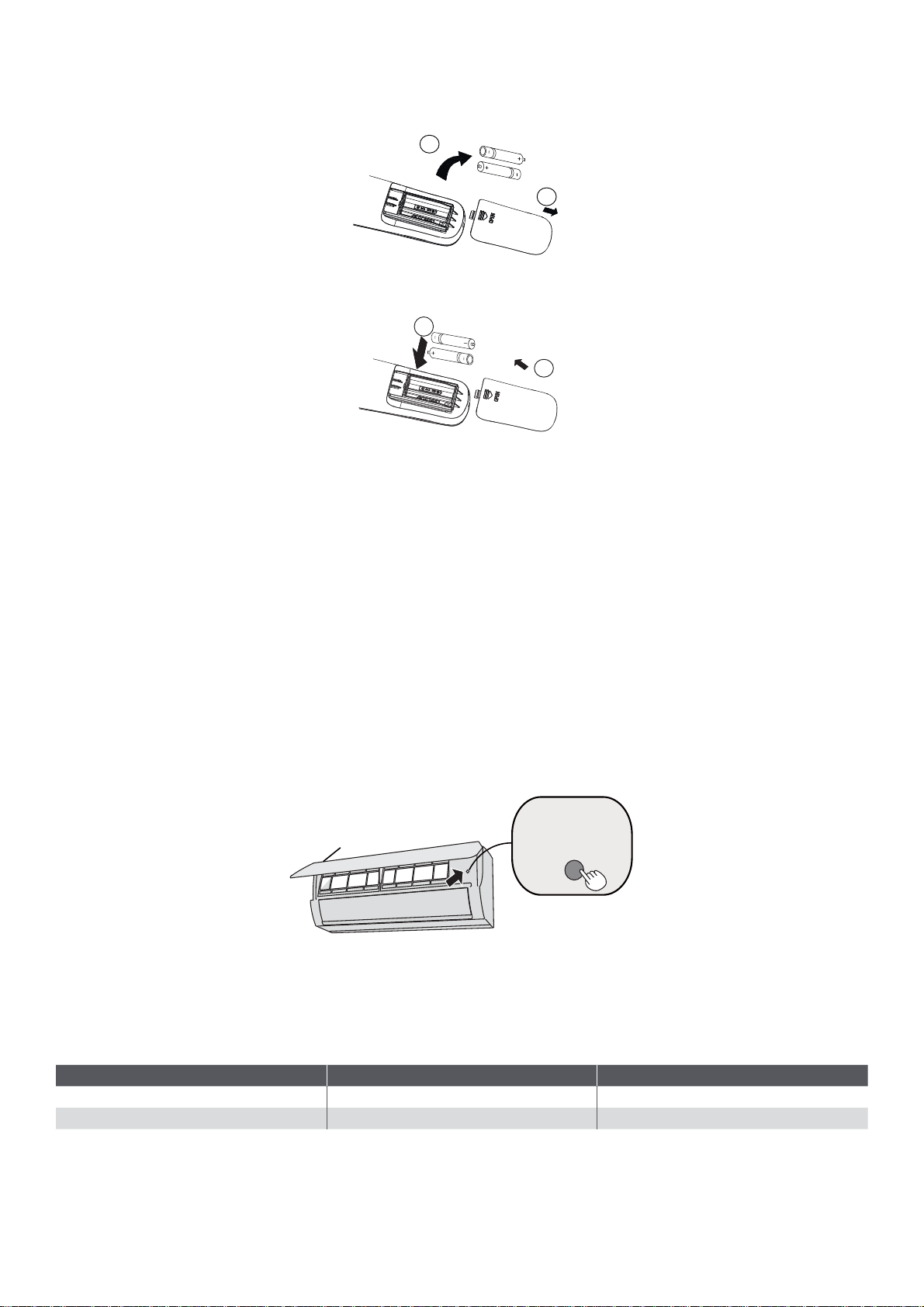

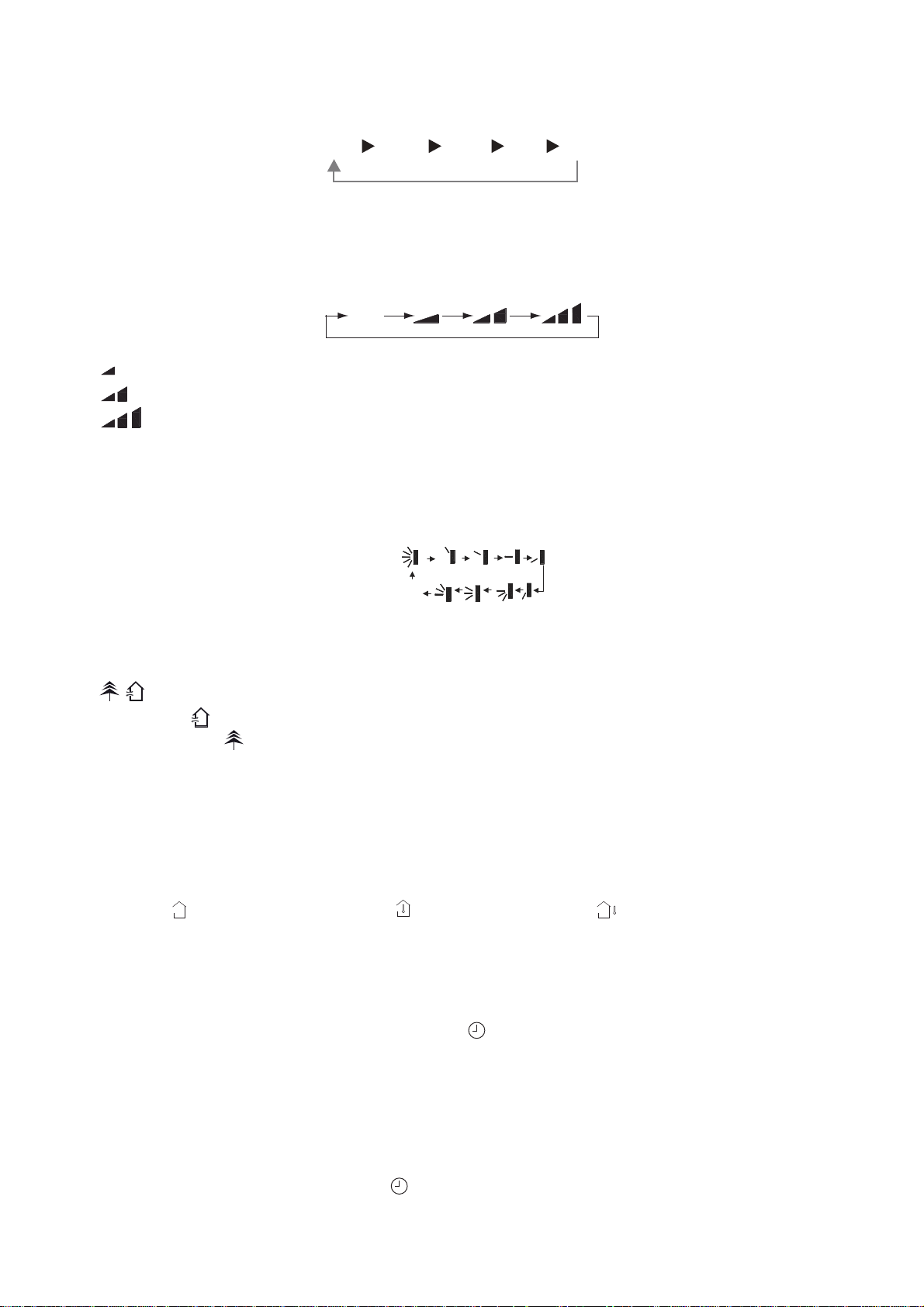

Пульт дистанционного управления YAA1FB ...............................................................................................................10

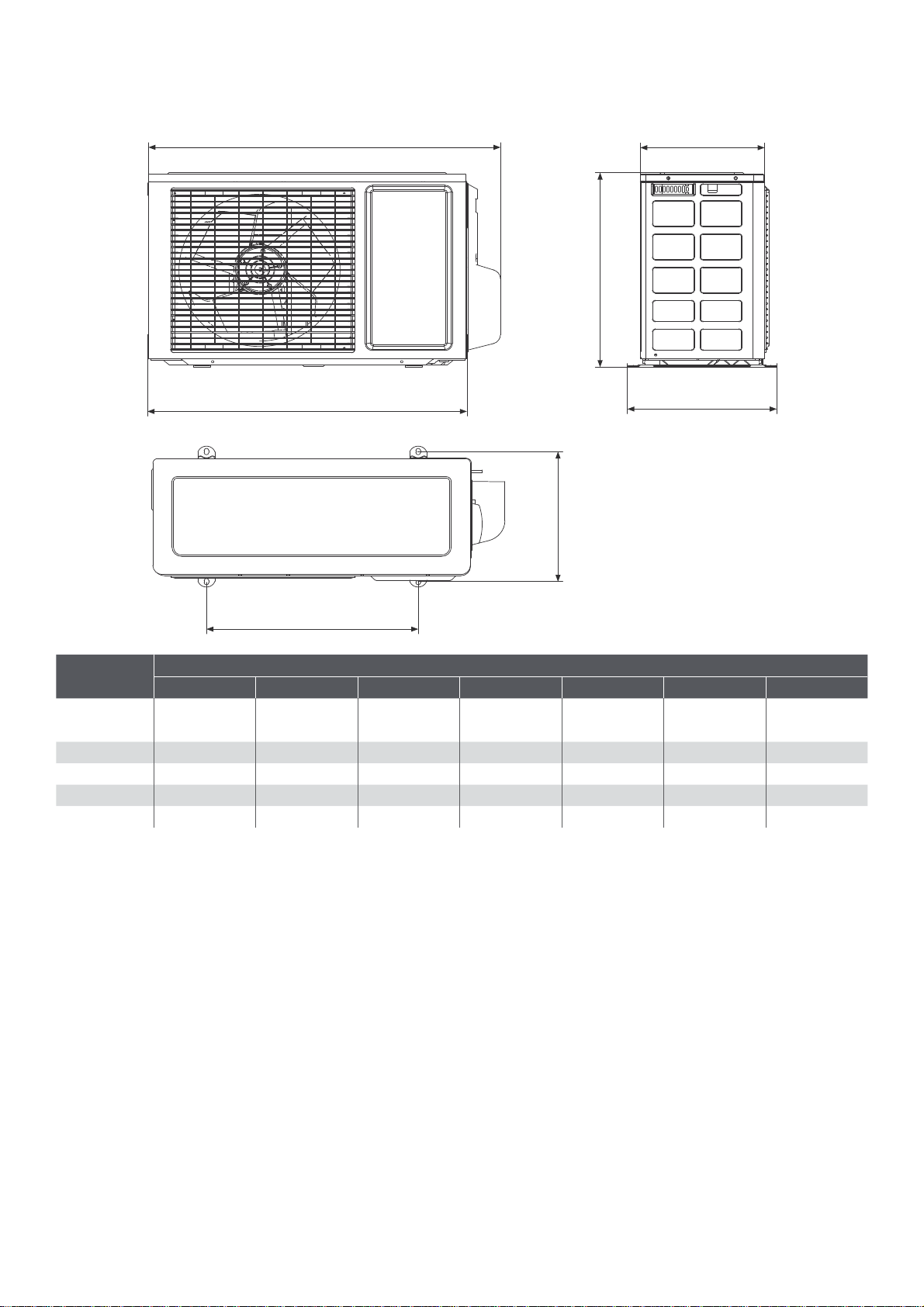

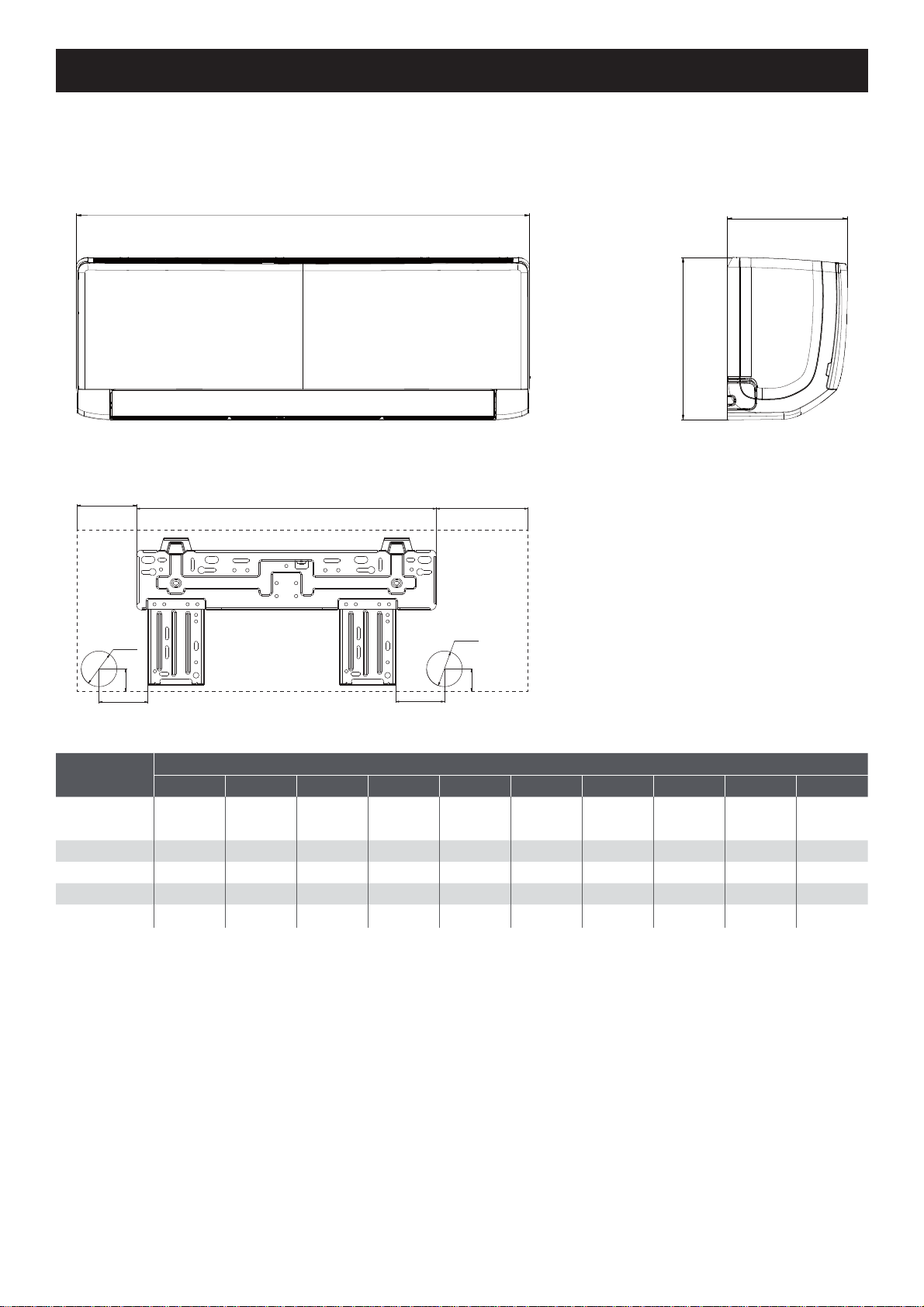

Габаритные размеры ....................................................................................................................................................15

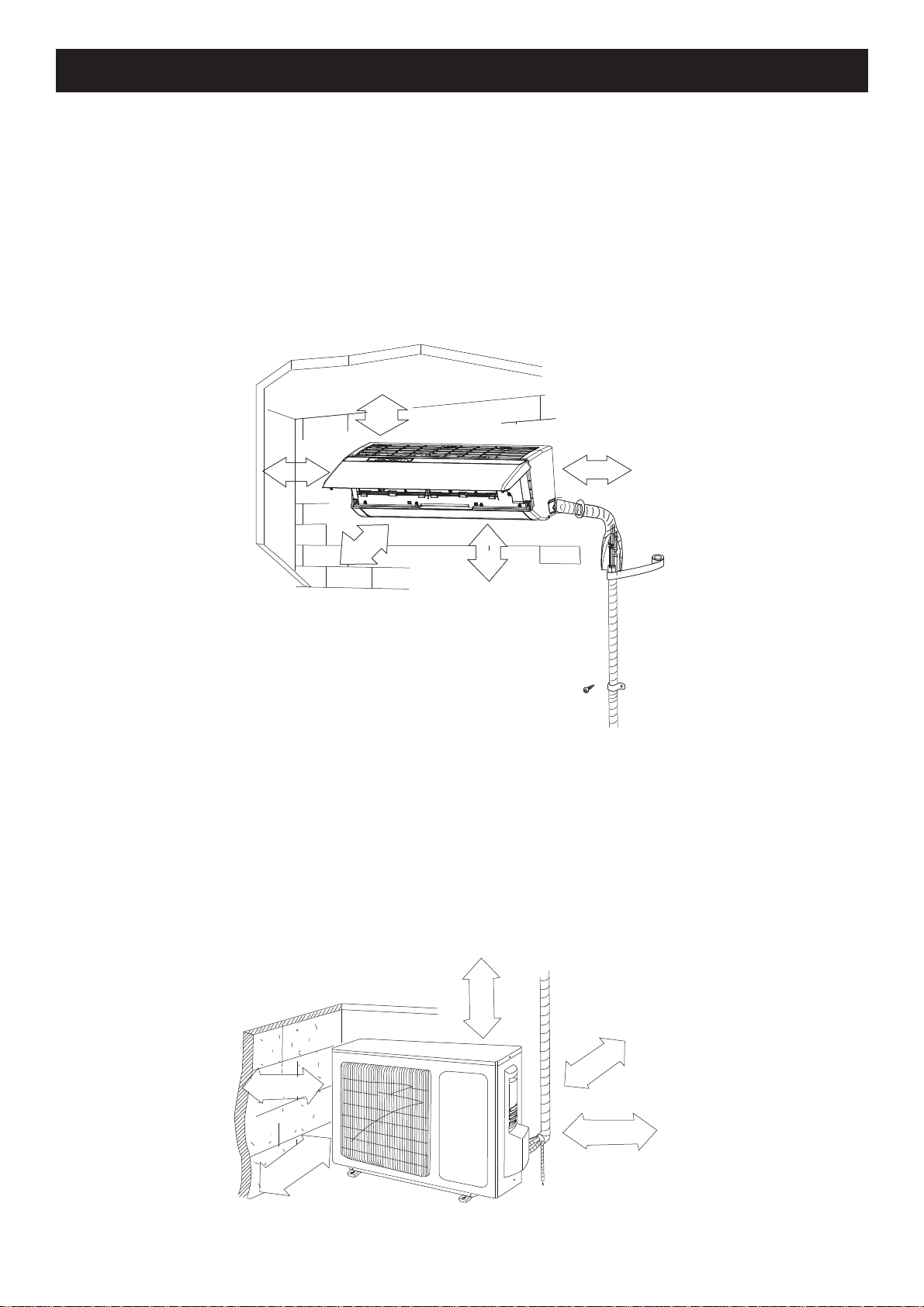

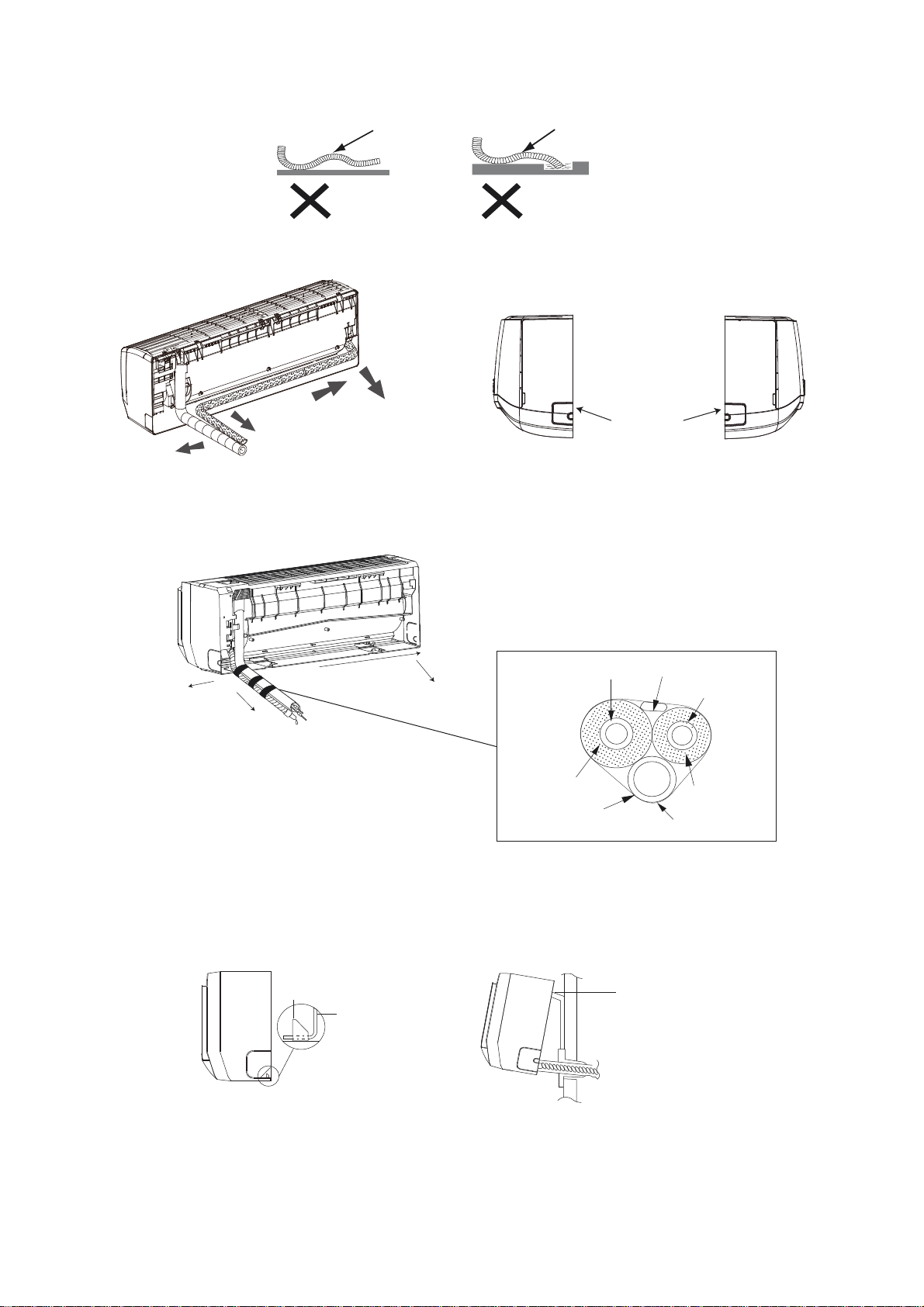

Монтаж ..........................................................................................................................................................................17

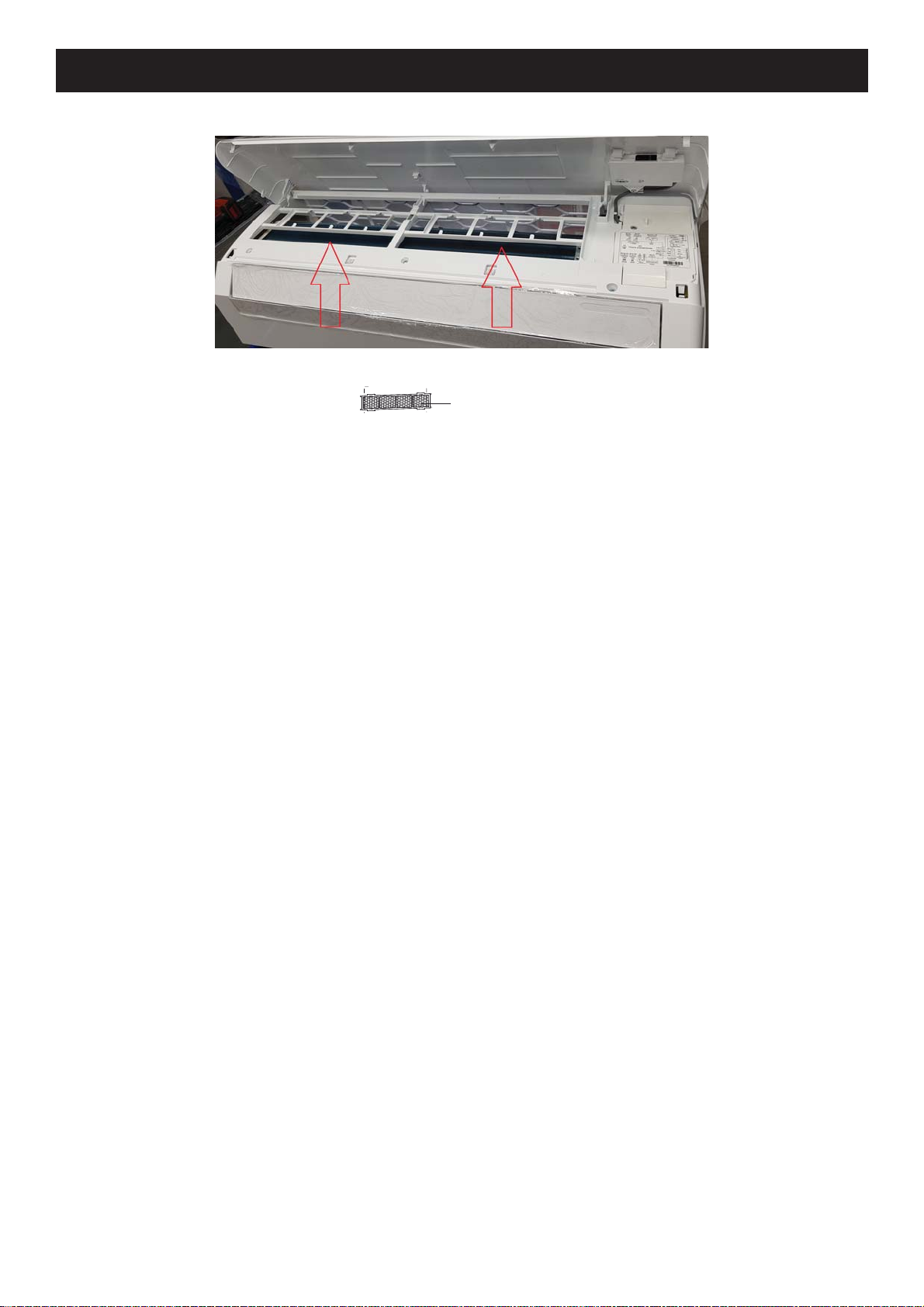

Установка опционального фильтра ............................................................................................................................. 23

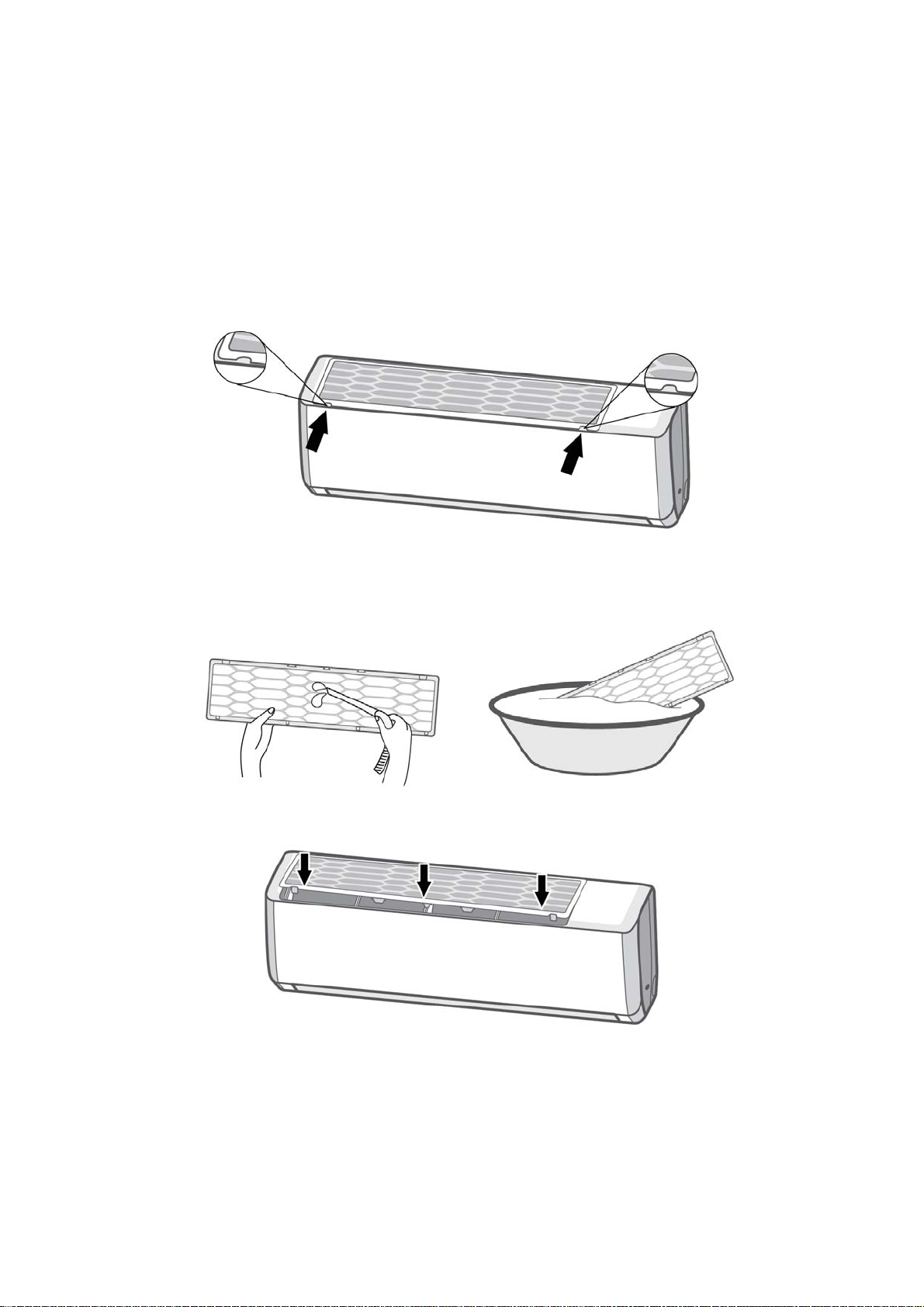

Регламент технического обслуживания ......................................................................................................................24

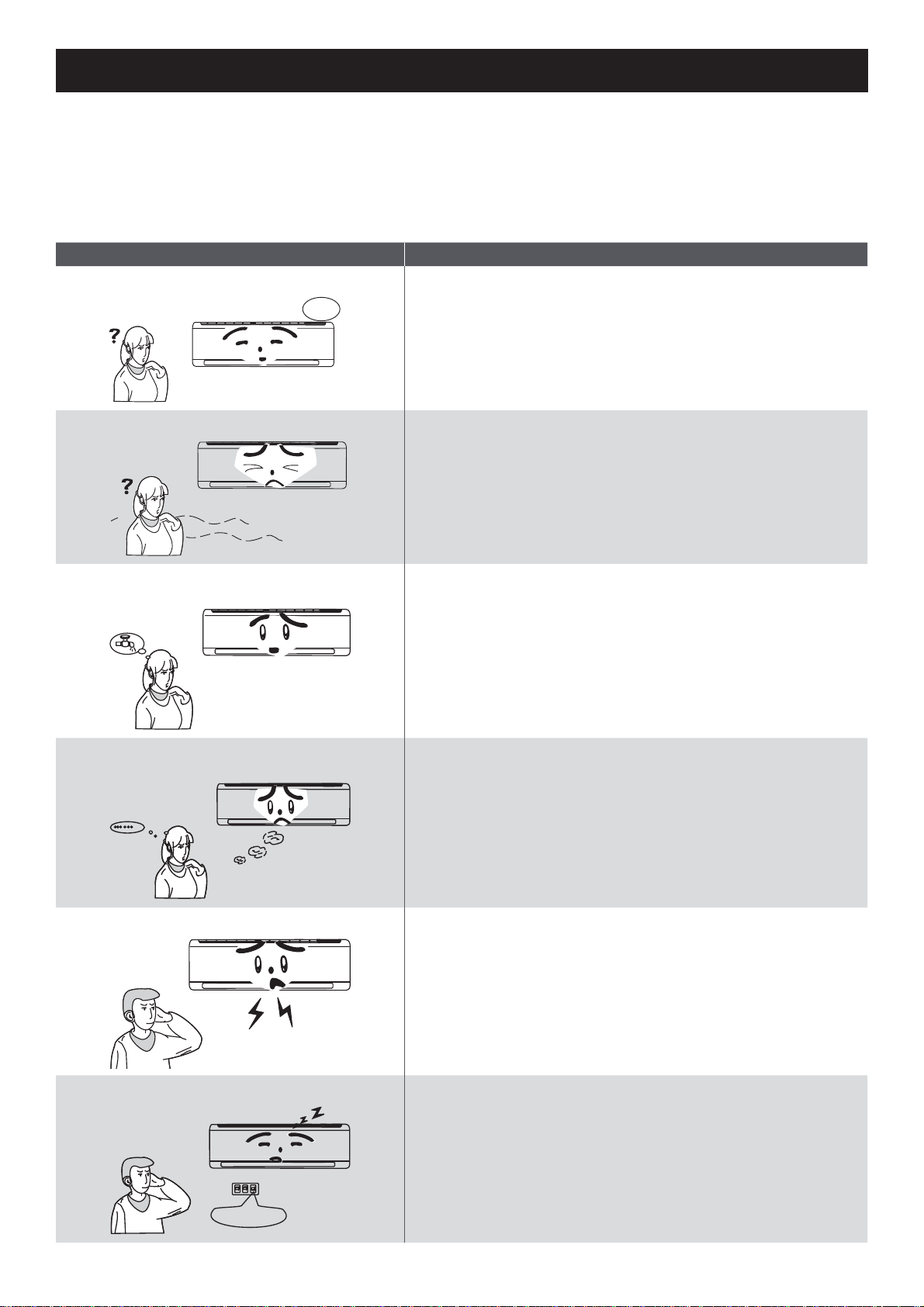

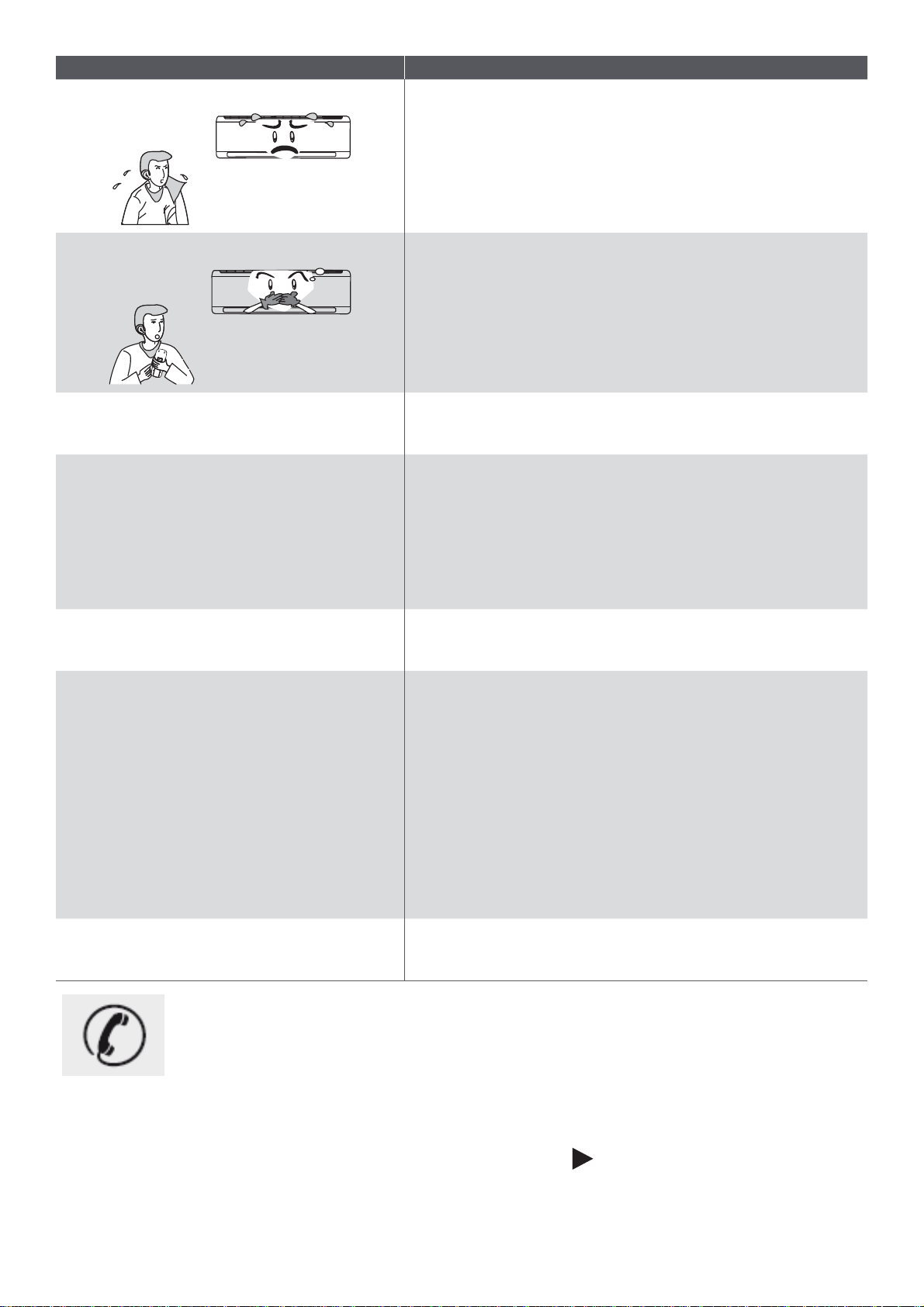

Неисправности и методы их устранения ....................................................................................................................26

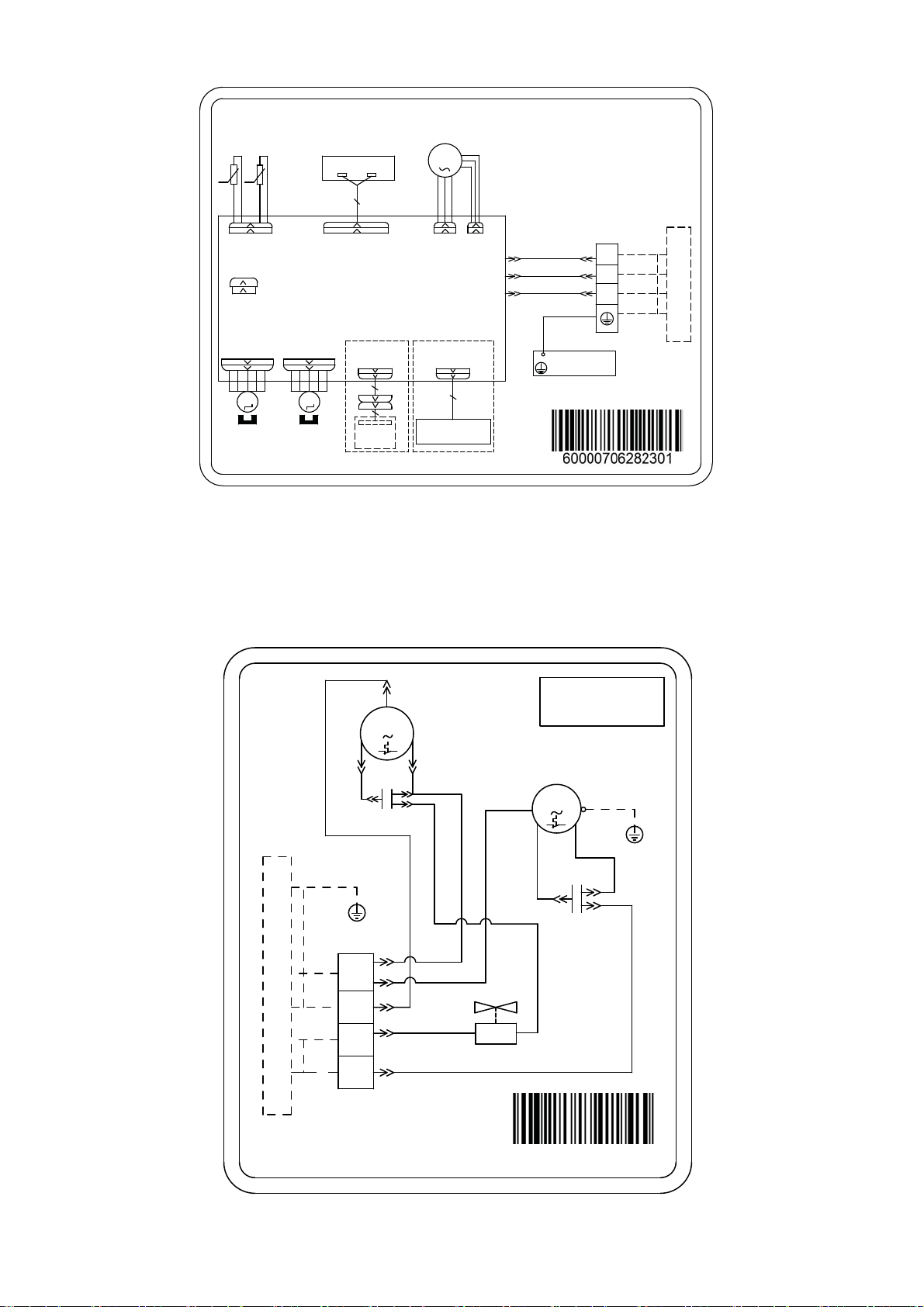

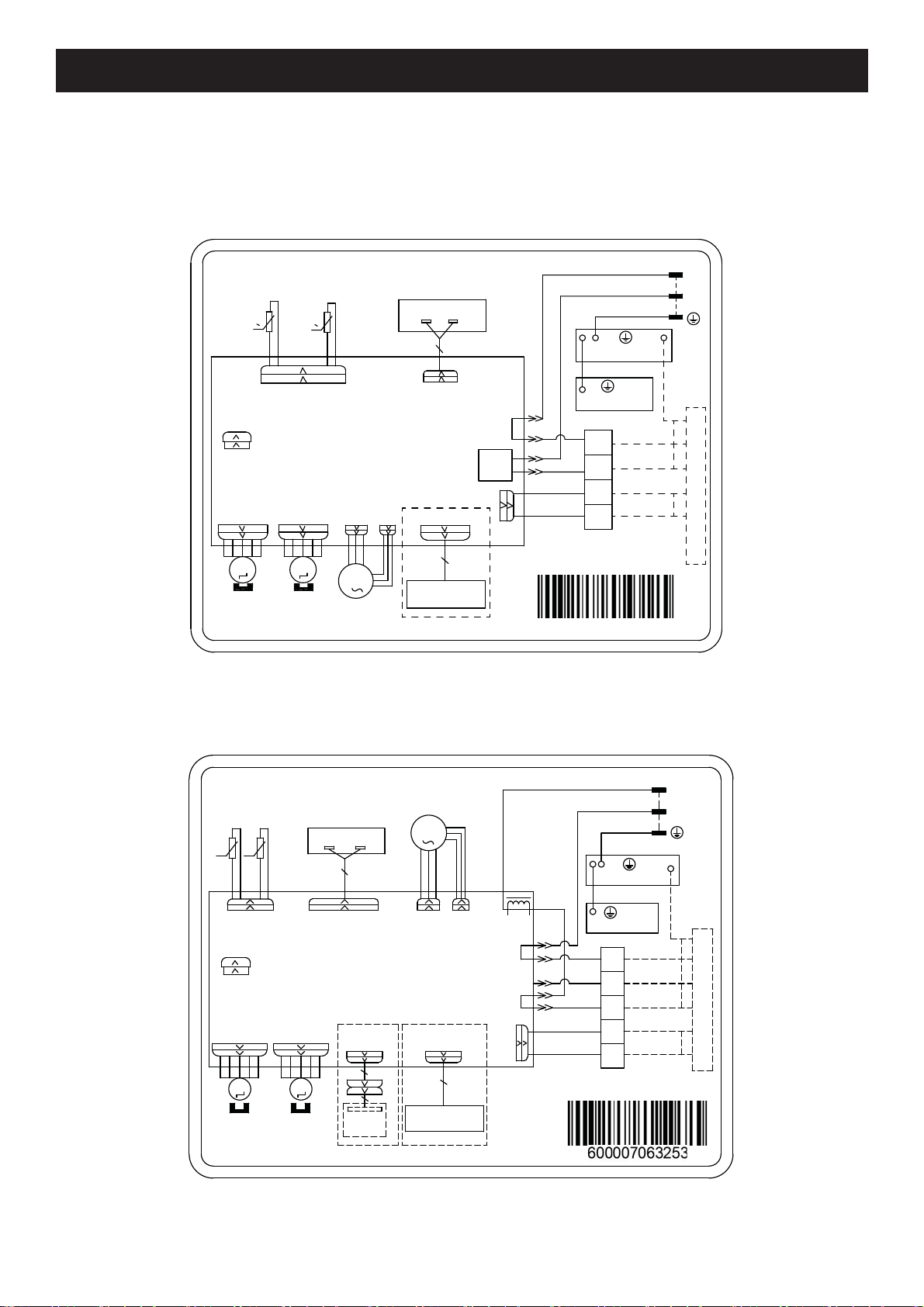

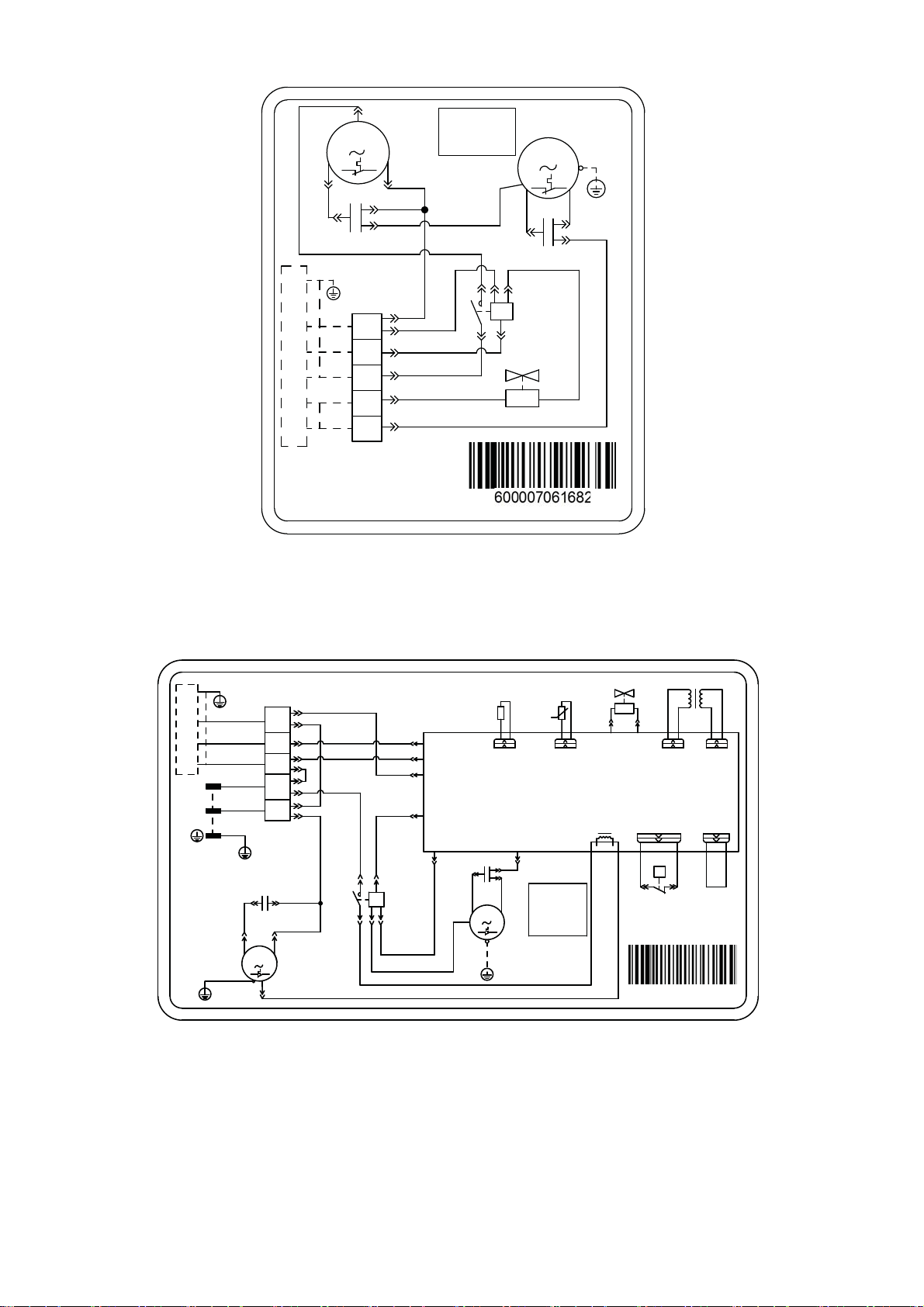

Электрические схемы ...................................................................................................................................................28

Коды ошибок .................................................................................................................................................................32

— 2 —

Назначение и принцип действия

Сплит-система состоит из внутреннего и наружного блоков, предназначена для изменения, регулирова­ния и поддержания заданной температуры воздуха в помещении. Принцип действия основан на перено­се тепла из помещения на улицу (и наоборот). Перенос тепла достигается за счет изменения агрегатного
состояния хладагента (R410A) из жидкого в газообразное во время его движения между
ками (состоящими из медных трубок и алюминиевых ребер (ламелей)) внутреннего и наружного бло­ков. Для движения хладагента применяется компрессор и устройство дросселирования. В свою очередь
движение воздуха через теплообменники обеспечивается вентиляторами с электромоторами. Управле­ние системой осуществляется электронным блоком управления.

Состав сплит-системы
Внутренний блок: Корпус, теплообменник, электромотор, вентилятор, электронный блок управления.
Наружный блок: Корпус, теплообменник, электромотор, вентилятор, компрессор, электронные компо­ненты.

В процессе монтажа внутренний и наружный блоки соединяются медными трубами и кабелем связи

(стороннего производителя).

теплообменни-

Представленное оборудование имеет необходимую документацию, подтверждающую его соответствие
требованиям нормативных документов.
Работы по монтажу оборудования должны выполняться в соответствии с требованиями действующих
нормативно-технических документов.
Технические характеристики оборудования, а также правила и условия эффективного и безопасного ис­пользования представленного оборудования определяются технической документацией, прилагаемой к
оборудованию.
Изготовитель оставляет за собой право на внесение изменений в технические характеристики, внешний
вид и потребительские свойства оборудования без предварительного уведомления.
Информация об изготовителе оборудования содержится в сертификате или декларации соответствия.

Внимание!

Эксплуатация данного кондиционера возможна при соблюдении следующих условий:

● При защите наружного блока от воздействия свободно перемещающихся воздушных масс (ветер,

сквозняки).

● При относительной влажности воздуха 40–45 %.

● При подаче электропитания на оборудование и на подогрев картера (если он подключен к отдельному

источнику электропитания) не менее, чем за 12 часов до запуска оборудования.
Если отвод конденсата из внутреннего блока планируется осуществлять на улицу, потребуется установ­ка и подключение системы подогрева отвода конденсата. Этот компонент не входит в комплект постав­ки, но его можно приобрести и подключить отдельно.
Все иллюстрации в данном руководстве приведены исключительно в ознакомительных целях. Они мо­гут отличаться в зависимости от модели приобретенного оборудования. Преимущественное значение
имеет реальный внешний вид оборудования.

— 3 —

Меры предосторожности

Чтобы избежать получения травм и нанесения ущер­ба другим людям и имуществу, внимательно прочтите
и соблюдайте следующие инструкции. Данное обо­рудование не предназначено для использования ма­ленькими детьми и людьми с ограниченной подвиж­ностью, находящимися без надлежащего присмотра.

При установке

● Монтаж, перемещение и ремонт данного обо­рудования должны проводиться специалистами,
имеющими соответствующую подготовку и квали­фикацию, а также соответствующие лицензии и
сертификаты для выполнения данных видов работ.
Неправильное выполнение монтажа, демонтажа,
перемещения и ремонта оборудования может при­вести к возгоранию, поражению электрическим то­ком, нанесению травмы или ущерба вследствие
падения

● Поверхность, на которую устанавливается и кре­пится оборудование, а также крепление оборудова­ния должны быть рассчитаны на вес оборудования.

● Используйте силовые и сигнальные кабели необхо­димого сечения согласно требованиям инструкции,
а также государственным правилам и стандартам.
Не используйте удлинители или промежуточные
соединения в силовом кабеле. Не подключайте не­сколько единиц оборудования к одному источнику
питания. Не модернизируйте (не удлиняйте) сило­вой кабель.

● Если произошло повреждение силового кабеля или
вилки, необходимо обратиться в сервисную службу
для замены.

● Предохранитель или автоматический выключатель
должен соответствовать мощности оборудования.
Оборудование должно иметь надежное заземле­ние. Неправильное заземление может привести
к поражению электрическим током. Источник пи­тания должен иметь защиту от утечки тока. Отсут­ствие защиты от утечки тока может привести к по­ражению электротоком.

●Не включайте электропитание до завершения ра­бот по монтажу. Не устанавливайте и не исполь­зуйте оборудование в помещениях с потенциально
взрывоопасной атмосферой. Применение или хра­нение горючих материалов, жидкостей или газов
возле оборудования может привести к возгоранию.

● При установке тщательно проветривайте помеще­ние.

● Убедитесь в правильности установки и подсоеди­нения дренажного трубопровода. Неправильное
подсоединение может привести к протечке и нане­сению ущерба имуществу.

●Не устанавливайте оборудование над компьютера­ми, оргтехникой и другим электрооборудованием.
В случае протечки конденсата это оборудование
может выйти из строя.

оборудования, утечки жидкости и т.п.

Во время эксплуатации

● Перед включением проверьте правильность уста­новки воздушного фильтра. Если оборудование не
эксплуатировалось длительное время, рекоменду­ется перед началом эксплуатации почистить фильтр.

●Не включайте и не выключайте оборудование по­средством включения или выключения вилки из
розетки. Используйте для этого кнопку включения
и выключения пульта дистанционного управления.

●Не тяните за силовой кабель при отключении вилки
из розетки. Это может привести к повреждению ка­беля, короткому замыканию или поражению элек­тротоком.

●Не используйте оборудование не по на значению.
Данное оборудование не предназначено для хра­нения точных измерительных приборов, продуктов
питания или предметов искусства, т.к. это может
привести к их порче, а так же данное оборудование
не предназначено для содержания животных или
растений.

●Не стойте под струей холодного воздуха. Это мо­жет навредить вашему здоровью.

● Оберегайте домашних животных и растения от
длительного воздействия воздушного потока, так
как это вредно для их здоровья.

●Не засовывайте руки и другие части тела, а так­же посторонние предметы в отверстия для забора
и подачи воздуха. Лопасти вентилятора вращаются
с большой скоростью, и попавший в них предмет
может нанести травму или вывести из строя обору­дование. Внимательно присматривайте за малень­кими детьми и следите, чтоб они не играли рядом
с оборудованием.

● При появлении каких-либо признаков неисправно­сти (запах гари, повышенный шум и т.п.) сразу же
выключите оборудование и отключите от источника
питания. Использование оборудования с признака­ми неисправности может привести к возгоранию,
поломке и т.п. При появлении признаков неисправ­ности необходимо обратиться в сервисный центр.

●Не эксплуатируйте оборудование длительное время
в условиях высокой влажности. При работе обору­дования в таких условиях существует вероятность
образования избыточного количества конденсата,
который может протечь и нанести ущерб имуществу.

● При использовании оборудования в одном поме­щении с печкой или другими нагревательными при­борами проветривайте помещение и не направляй­те воздушный поток прямо на них.

●Не устанавливайте компьютеры, оргтехнику и дру­гие электроприборы непосредственно под обору­дованием. В случае протечки конденсата эти элек­троприборы могут выйти из строя.

● Если предполагается не использовать оборудова­ние в течение длительного времени, отсоедините
вилку кабеля электропитания от розетки или вы­ключите автоматический выключатель, а также из­влеките элементы питания из беспроводного пуль­та управления.

●Не подвергайте оборудование и пульт управления
воздействию влаги или жидкости.

— 4 —

При обслуживании

●Не прикасайтесь к выключателям мокрыми руками.
Это может привести к поражению электрическим
током.

● Перед чисткой или обслуживанием отключите обо­рудование от источника электропитания.

● При обслуживании оборудования вставайте на
устойчивую конструкцию, например, на складную
лестницу.

● При замене воздушного фильтра не прикасайтесь
к металлическим частям внутри оборудования. Это
может привести к

●Не мойте оборудование водой, агрессивными или
абразивными чистящими средствами. Вода может
попасть внутрь и повредить изоляцию, что может
повлечь за собой поражение электрическим током.
Агрессивные или абразивные чистящие средства
могут повредить оборудование.

●Ни в коем случае не заряжайте элементы питания
и не бросайте их в огонь.

● При замене элементов питания заменяйте старые
элементы питания на новые того же типа. Исполь­зование старого элемента питания вместе с новым
может вызвать генерирование тепла, утечку жидко­сти или его взрыв.

●В случае попадания жидкости из элемента питания
на кожу, в глаза или одежду, тщательно промойте
их в чистой воде и обратитесь к врачу.

травме.

Перед началом работы

● Перед началом работы установки внимательно
прочитайте инструкцию. Строго придерживайтесь
описания выполняемых операций. Нарушение тех­нологии может повлечь за собой травмы для вас
или окружающих, а также повреждение оборудова­ния.

Проверка перед пуском

● Проверьте надежность заземления.

● Проверьте, что фильтр установлен правильно.

● Перед пуском после долгого перерыва в работе
очистите фильтр.

● Убедитесь, что ничего не препятствует входящему
и исходящему воздушному потоку.

Оптимальная работа

● Обратите внимание на следующие моменты для
обеспечения нормальной работы:

● прямой исходящий воздушный поток должен быть
направлен в сторону от людей, находящихся в по­мещении;

● установленная температура соответствует обе­спечению комфортных условий. Не рекомендуется
устанавливать слишком низкую температуру;

● избегайте нагрева помещения солнечными лучами,
занавесьте окно на время работы оборудования в
режиме охлаждения;

● открытые окна и двери могут снизить эффектив­ность охлаждения, закройте их;

● используйте пульт управления для установки жела­емого времени работы;

●не закрывайте отверстия в оборудовании, предна­значенные для забора и подачи воздуха;

●не препятствуйте прямому воздушному потоку.
Кондиционер может выключиться раньше, чем ох­ладит все помещение;

● регулярно чистите фильтры. Загрязненные филь­тры ведут к снижению эффективности работы обо­рудования.

Правила электробезопасности

● Все подключения должны проводиться квалифици­рованным персоналом.

● Подключения должны проводиться с соблюдением
всех правил безопасности.

● Главный автоматический выключатель должен
быть оборудован устройством контроля утечки
тока.

● Характеристики электропитания должны соответ­ствовать требованиям спецификации для данного
оборудования.

Запомните!

● Внутренний блок кондиционера не предназначен
для работы в помещениях, в которых уровень отно­сительной влажности равен или превышает 80 %!
Перед установкой убедитесь, что уровень относи­тельной влажности помещения не превышает 80 %.
При повышении уровня относительной влажности
до 80 % или более во время использования немед­ленно отключите оборудование от электрической
сети, так как повышенная влажность может вы­звать поломку оборудования или удар током!

●Не включайте оборудование, если заземление от­ключено.

●Не используйте оборудование с поврежденными
электропроводами.

● При обнаружении повреждений немедленно обе­сточьте кондиционер и обратитесь к специалистам
для замены провода.

● Официальный срок службы оборудования 7 лет
при условии соблюдения правил монтажа и эксплу­атации оборудования.

Внимание!

● Необходимо подать питание за 12 часов до пер-

вого пуска оборудования для его прогрева.

● Кондиционер предназначен для работы при сле-

дующих температурных параметрах наружного
воздуха: в режиме охлаждения от 18 до +43 °С;
в режиме обогрева от –15 до +24 °С. Использо­вание оборудования при других температурных
параметрах может привести к поломке и выходу
оборудования из строя.

— 5 —

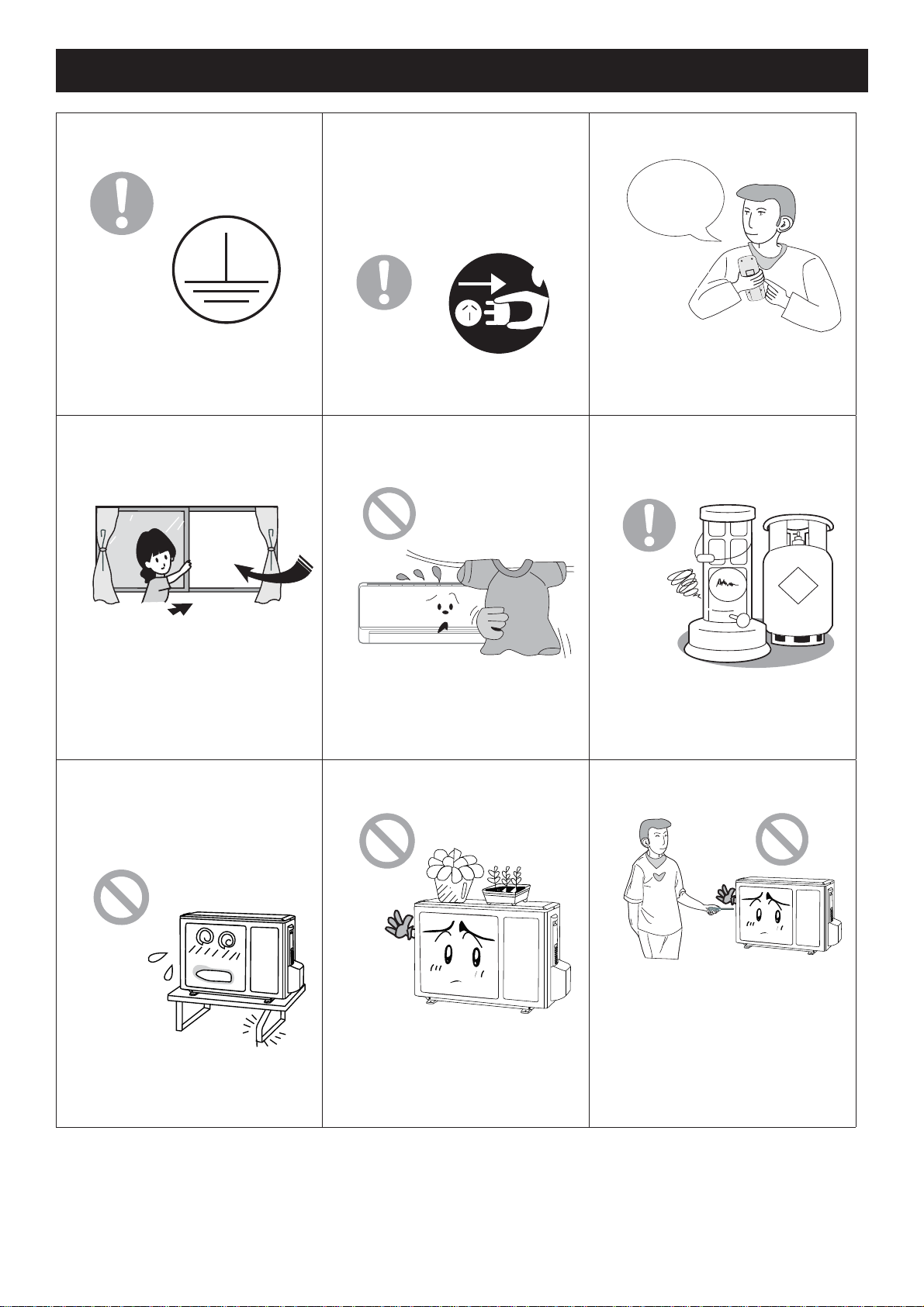

Предупреждение

● Убедитесь, что оборудование
надежно заземлено.

Использование незаземлен­ного оборудования может при­вести к поражению электриче­ским током.

●Не оставляйте окна и двери от­крытыми длительное время во
время использования кондици­онера.

● Для собственной безопасности
отключайте кондиционер от ис­точника питания перед обслу­живанием, ремонтом и чисткой,
а также если планируете не
использовать его длительное
время.

Накапливающаяся пыль может
привести к пожару.

●Не блокируйте воздушные по­токи на выходе и входе обору­дования.

● Устанавливайте наиболее под­ходящую температуру.

ɍɫɬɚɧɨɜɢɬɶ ɬɟɦɩ.
ɜ ɩɨɦɟɳɟɧɢɢ ɧɚ
5 °ɋ ɧɢɠɟ, ɱɟɦ ɧɚ
ɭɥɢɰɟ

Это поможет снизить расход
электроэнергии.

● Храните горючие материалы
вдали от кондиционера. Не ис­пользуйте открытый огонь вбли­зи оборудования.

Это будет влиять на эффектив­ность работы кондиционера.

● Для крепления наружного блока
должны использоваться специ­ально предназначенные для
него крепления, рассчитанные
на массу и размер блока.

Ненадежно установ ленный
блок может привести к его по­ломке или нанесению травмы.

Это будет влиять на эффектив­ность работы оборудования
и может привести к неисправ­ности.

●Не ставьте предметы и не вста­вайте на наружный блок.

Они могут упасть и нанести
травму.

ȽȺɁ

Это может привести к пожару
или взрыву.

●Не ремонтируйте кондиционер
самостоятельно.

Это может привести к пожару
или поражению электрическим
током. Обесточьте кондицио­нер и обратитесь в сервисный
центр.

— 6 —

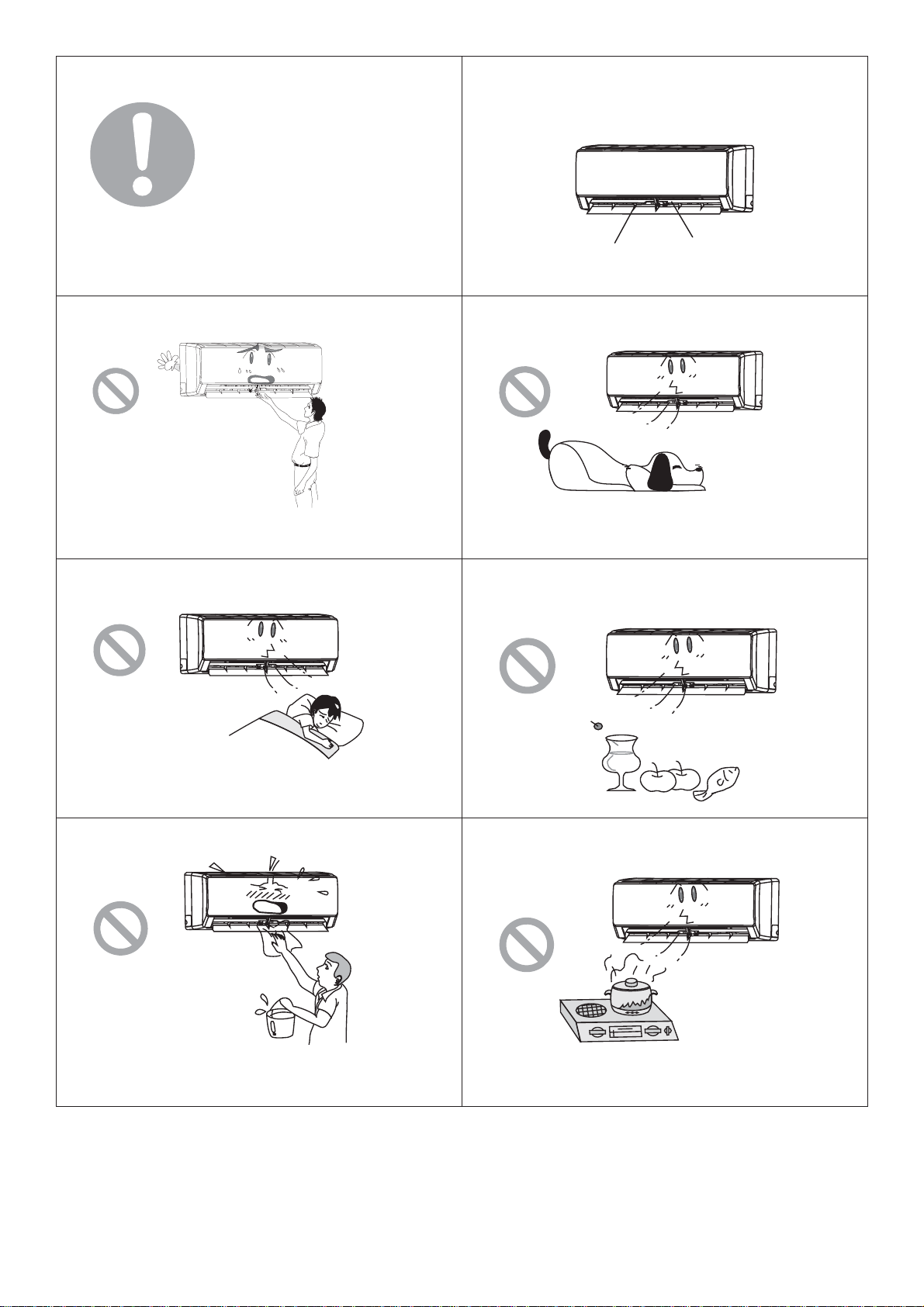

●Не используйте кабель со скрутками или повреж­денный кабель.

● Для изменения направления воздушного потока ис­пользуйте пульт дистанционного управления.

●В данной модели осуществляется регулировка вер­тикальных и горизонтальных жалюзи.

●Не суйте руки и посторонние предметы в отверстия
забора и подачи воздуха.

Это может привести к травме или повреждению
оборудования.

●Не находитесь под струей холодного воздуха дли­тельное время.

ȼɟɪɬɢɤɚɥɶɧɵɟ

ɠɚɥɸɡɢ

Ƚɨɪɢɡɨɧɬɚɥɶɧɵɟ
ɠɚɥɸɡɢ

●Не помещайте животных и растения под струю воз­духа из кондиционера.

Это может нанести им вред.

●Не используйте кондиционер не по назначению,
например, для охлаждения продуктов питания или
сушки одежды.

Это может нанести вред вашему здоровью.

●Не брызгайте водой на кондиционер.

Это может привести к повреждению или пораже­нию электрическим током.

●Не используйте открытый огонь рядом с кондици­онером.

— 7 —

Технические характеристики

Модель

Производи­тельность

EER/COP (класс энергоэффектив­ности)

Электропитание

Потребляемая
мощность

Рабочий ток

Блок внутренний

Объем рециркуляции воздуха м³/ч 250-520 250-520 333-590 340-650 540-950 700-1250
Уровень звукового давления* дБ(А) 24-39 24-40 28-41 32-40 32-44 39-49
Размеры Д×В×Шмм704×260×185 704×260×185 779×260×185 825×293×196 982×311×221 1075×333×246
Упаковка* Д×В×Шмм748×316×247 748×316×247 823×316×247 870×349×257 1039×377×287 1128×406×323
Масса нетто/брутто* кг 7,5/8,7 8,2/9,7 10,3/11,9 13,7/16,0 17,0/20,0

Блок наружный

Уровень звукового давления* дБ(А)484950525457
Размеры Д×В×Шмм720×428×310 720×428×310 782×540×320 848×540×320 912×646×373 955×700×396
Упаковка* Д×В×Шмм765×350×475 765×350×475 820×355×580 878×360×580 960×408×680 1026×455×735
Масса нетто/брутто* кг 23,4/25,4 25,0/27,0 29,2/31,7 39,0/41,5 46,5/49,5 61,0/65,5
Марка компрессора GREE GREE GREE GREE GREE GREE

Соединительные
трубы

Наружный диаметр дренажного
патрубка

Максимальные

Заводская
заправка**

Дозаправка хлада­гентом

Кабели электриче­ских подключений

Автомат токовой защиты А 10 10 16 25 32 32

Диапазон рабочих
температур

Охлаждение
Обогрев

ф/В/

Охлаждение
Обогрев

Охлаждение
Обогрев

Газовая
линия

Жидкостная
линия

Перепад
высот

Длина

R410A кг 0,52 0,56 0,72 1,26 1,10 1,90

Свыше 5 мг/м 20 20 20 15 20 50

Эл. питание
Межблочный

Охлаждение
Обогрев

дюйм

(мм)

дюйм

(мм)

T07H-SnN/I /
T07H-SnN/O

Вт
Вт

Гц

Вт
Вт

А
А

мм 17 17 17 17 17 17

м
м

2

мм

2

мм

мм

2250

2350

3,21 (А)/3,61 (А) 3,21 (А)/3,61 (А) 3,30 (А)/3,61 (А) 3,25 (А)/3,61 (А) 3,25 (А)/3,61 (А) 3,21 (A)/3,61 (A)

700

651

3,50

3,20

 3/8 (9,5)

 1/4 (6,35)

10

15

3×1,5

5×1,5

+18…+43

–15…+24

T09H-SnN/I /
T09H-SnN/O

2550

2650

794

734

3,70

3,40

 3/8 (9,5)

 1/4 (6,35)

10

15

3×1,5

5×1,5

+18…+43

–15…+24

T12H-SnN/I /
T12H-SnN/O

3250

3400

1/220/50 (к внутреннему блоку)

958

941

4,62

4,41

 1/2 (12,7)
 1/4 (6,35)

10

20

3×1,5

5×1,5

+18…+43

–15…+24

T18H-SnN/I /
T18H-SnN/O

4800

5300

1496

1468

6,42

6,38

 1/2 (12,7)
 1/4 (6,35)

10

25

3×2,5

5×2,5

+18…+43

–15…+24

T24H-SnN/I /
T24H-SnN/O

6200

6700

1907

1856

8,29

8,07

 1/2 (12,7)
 1/4 (6,35)

10

25

3×2,5

5×2,5

+18…+43

–15…+24

T28H-SnN/I /
T28H-SnN/O

8500

9200

1/220/50 (к наруж-

ному блоку)

2647

2548

12,33

11,86

 5/8 (15,8)
 1/4 (6,35)

10

30

3×2,5

4×2,5

+18…+43

–15…+24

Примечание!

*Уровень звукового давления, указанный в спецификации, измеряется в специальном для этого помещении – акустиче­ской безэховой камере, в которой стены покрыты звукопоглощающим материалом. В реальном помещении звук от обо­рудования усиливается из-за многократного отражения звука от потолка, стен, мебели и др. Данный эффект приводит
к росту уровня звукового давления, который

зависит от типа помещения и характеристик отражающих поверхностей.

Звуковое давление определено в соответствии стандартам GB/T 7725

Комплектность сплит-системы

№ Наименование Кол-во

1 Инструкция пользователя 1
2 Пульт дистанционного управления YAA1FB 1
3 Держатель пульта 1
4 Элементы питания ААА 2
5 Гайка линии жидкости 1
6 Гайка линии газа 2

* количество может отличаться в зависимости от модели блока

№ Наименование Кол-во

7 Саморезы 25 мм *
8 Теплоизоляция *

9 Наклейка *
10 Монтажная панель внутреннего блока 1
11 Дренажный шток наружного блока 1

— 8 —

Название частей и внешний вид

Ɂɚɛɨɪɜɨɡɞɭɯɚ

ɉɚɧɟɥɶ

Ɏɢɥɶɬɪ

Ʉɧɨɩɤɚɞɥɹ
ɩɪɢɧɭɞɢɬɟɥɶɧɨɝɨ
ɡɚɩɭɫɤɚ

Ƚɨɪɢɡɨɧɬɚɥɶɧɵɟ
ɠɚɥɸɡɢ

ȼɵɛɪɨɫɜɨɡɞɭɯɚ

Ɍɟɦɩɟɪɚɬɭɪɚ

ɉɢɬɚɧɢɟ

ɂɄɩɪɢɟɦɧɢɤ

ɂɧɞɢɤɚɰɢɹɢɦɟɫɬɨɪɚɫɩɨɥɨɠɟɧɢɹɞɢɫɩɥɟɹɦɨɝɭɬ
ɨɬɥɢɱɚɬɶɫɹɞɥɹɤɨɧɤɪɟɬɧɨɣɦɨɞɟɥɢ

Ȼɟɫɩɪɨɜɨɞɧɨɣɩɭɥɶɬ
ɭɩɪɚɜɥɟɧɢɹ<$$)%

Ɂɚɛɨɪɜɨɡɞɭɯɚ

)

C

HOUR
ONO))

ON O ))/

 +

02'(

)$1

,)((/

6:,1*

/

6/((3

7,0(521

7(03

7,0(2))

&/2&.

;)$1

TU5%2

/,*+7

— 9 —

Ɇɟɠɛɥɨɱɧɚɹɫɜɹɡɶ

ȼɵɛɪɨɫɜɨɡɞɭɯɚ

Пульт дистанционного управления YAA1FB

Внешний вид и функции

Данный пульт является универсальным и применяется для управления различными моделями блоков.
Некоторые функции могут быть недоступны. При нажатии кнопки с недоступной функцией, блок
продолжит работу без изменения параметров.

1

3

2

4

6
8

10
12

14

15

Кнопки и их функции

ON/OFF (вкл./выкл.)

1

Нажмите кнопку для включения или выключения кондиционера.

5
7

9

11
13

16

«–»

2

Нажмите кнопку для понижения желаемой температуры в помещении. Удерживание кнопки нажатой в те­чение 2 секунд быстро понизит значение устанавливаемой температуры в диапазоне от 16 до 30 С°. В
режиме AUTO заданная температура не регулируется.

«+»

3

Нажмите кнопку для повышения желаемой температуры в помещении.
Удерживание кнопки нажатой в течение 2 секунд быстро повысит значение устанавливаемой температуры
в диапазоне от 16 до 30 С°. В режиме AUTO заданная температура не регулируется.

— 10 —

MODE (режим)

4

Каждый раз, когда вы нажимаете кнопку, режим переключается в последовательности AUTO, COOL, DRY,
FAN и HEAT ( Автоматический — Охлаждение — Осушение — Вентиляция — Обогрев), как показано на
рисунке:

FAN HEAT

Auto

COOL

DRY

AUTO

В режиме AUTO (Автоматический) установленная температура не отображается на дисплее и кондицио­нер будет автоматически выбирать режим работы, учитывая текущую температуру в помещении, чтобы
поддерживать ее в зоне комфорта.

FAN (вентилятор)

5

Эта кнопка используется для установки скорости вентилятора в последовательности:

Низкая скорость

Средняя скорость

Высокая скорость

SWING (жалюзи)

6

Нажмите кнопку для выбора положения горизонтальных жалюзи.
Каждое нажатие изменяет установку угла в последовательности, как показано на рисунке.
Вертикальные жалюзи регулируются вручную. Положения жалюзи отличаются в зависимости от типа и
модели блока.

OFF

I FEEL

7

Нажмите кнопку I FEEL на пульте управления. Измерение температуры будет производиться посредством
датчика, расположенного в пульте индивидуального управления.

8

9

10

11

12

/

Кнопка AIR ( ) активирует функцию подмеса свежего воздуха. Доступна не для всех моделей блоков.
Кнопка HEALTH ( ) активирует генератор холодной плазмы.

SLEEP (сон)

После нажатия на кнопку активируется функция SLEEP.
Для отмены функции нажмите кнопку еще раз. Эта функция доступна только в режимах COOL (охлажде­ние), HEAT (обогрев) и DRY(осушение) для поддержания наиболее комфортного для вас температурного
режима на период сна.

TEMP (отображение температуры)

Нажмите кнопку TEMP. При каждом последующем нажатии на дисплее отображаются: установленная тем­пература , температура в помещении и температура на улице . В процессе переключения между

температурными датчиками с помощью кнопки TEMP заданная температура отображается всегда.

Примечание: Температура на улице показывается не у всех моделей кондиционеров.

TIMER ON (вкл. таймера)

Нажмите кнопку TIMER ON для активации режима задержки времени включения.
Для отмены автоматического таймера нажмите кнопку еще раз.

После нажатия на кнопку на дисплее отобразится
00:00 обозначает время задержки включения оборудования.
В течение следующих 5 секунд с помощью кнопок «+» и «–» установите желаемое время задержки вклю­чения кондиционера. Каждое нажатие кнопок «+» и «–» изменяет время на 1 минуту. Удерживайте кнопку
нажатой, шаг изменения времени станет 10 минут.
В течение 5 секунд после того, как выставлено желаемое время, для подтверждения установок нажмите
кнопку TIMER ON.

CLOCK (часы)

Нажмите кнопку CLOCK, начнет мигать .
В течение следующих 5 сек с помощью кнопок «+» и «–» установите текущее время. Удерживайте кноп­ку нажатой, изменение будет происходить сначала с шагом 1 минута и частотой 0,5 сек, затем с шагом
10 минут каждые 0,5 сек.

— 11 —

, и будет мигать ON.

После того, как выставите текущее время, нажмите кнопку CLOCK для подтверждения.

TIMER OFF (выкл. таймера)

13

Нажмите кнопку TIMER OFF для активации режима задержки времени выключения.
Для отмены автоматического таймера нажмите кнопку еще раз.

После нажатия на кнопку на дисплее отобразиться
00:00 обозначают время задержки выключения оборудования.
В течение следующих 5 сек с помощью кнопок «+» и «–» установите желаемое время задержки выключе­ния кондиционера. Каждое нажатие на кнопки «+» и «–» изменяет время на 1 минуту. Удерживайте кнопку
нажатой, шаг изменения времени станет 10 минут. В течение 5 сек после того, как выставили желаемое
время, подтвердите

TURBO (самая высокая скорость)

14

Нажмите кнопку TURBO для включения/выключения функции TURBO.
При активации этой функции вентилятор кондиционера включается на максимальную скорость для до­стижения установленной температуры в кратчайшие сроки.

LIGHT (подсветка)

15

Нажмите кнопку LIGHT для включения/выключения подсветки дисплея пульта дистанционного управле­ния. При включенной подсветке на дисплее появился значок

X-FAN

16

Нажмите кнопку X-FAN в режимах COOL (Охлаждение) или DRY (Осушение). На дисплее появится значок

, кондиционер включится в функция автоматической очистки. После выключения блока вентилятор про-

должает работать на низких оборотах еще 10 минут. В процессе осушения удаляется влага, что предотвра­щает образование бактерий и плесени.
Функция недоступна в режимах AUTO, FAN, HEAT.

(При использовании другой модели пульта управления данная функция может обозначаться как BLOW.)

это нажатием кнопки TIMER OFF.

, и будет мигать OFF.

.

Индикация на дисплее

30

29

28

MODE

17

Каждое нажатие кнопки MODE переключает
режим работы кондиционера:

Автоматический

Охлаждение

Осушение

Вентиляция

Обогрев

SLEEP

18

Отображает, что режим SLEEP активен.

Нажмите еще раз, если хотите его выключить.

LIGHT

19

Появляется при нажатии кнопки LIGHT для активации подсветки дисплея блока.

Для отключения подсветки нажмите кнопку еще раз.

TEMP

20

Нажмите кнопку TEMP.
Обозначает желаемую (заданную) температуру.
Обозначает текущую температуру в помещении, отображается в течении нескольких секунд на дисплее

внутреннего блока.
Обозначает текущую температуру на улице.

Отсутствие значка означает, что при следующем нажатии отображаемые параметры пойдут по новому

кругу.

31

17

18 19 20 21

27

25

26

24
23

22

Up & down swing

21

Появляется при нажатии кнопки SWING (см. описание Swing).

LOCK (блокировка кнопок)

22

Появляется при одновременном нажатии кнопок «+» и «–».

Нажмите их еще раз, чтобы снять блокировку.

— 12 —

SET TIME

23

После нажатия кнопки TIMER ON или TIMER OFF начинает мигать время, на которое отложен старт или

остановка оборудования.

Крупные цифры

24

Отображают установленную температуру. В режиме SAVE вместо цифр будут отображаться буквы SE.

AIR (подмес свежего воздуха)

25

Появляется после нажатия кнопки AIR. Для отключения нажмите еще раз.

HEALTH (генератор хол. плазмы)

26

Появляется при нажатии кнопки HEALTH и активации режима.

Для отключения нажмите кнопку еще раз.

X-FAN

27

Появляется при нажатии кнопки X-FAN и активации режима.

Для отключения нажмите кнопку еще раз.

TURBO

28

Появляется при нажатии кнопки TURBO и активации режима.

Для отключения нажмите кнопку еще раз.

FAN SPEED

29

Каждое нажатие кнопки FAN изменяет скорость вращения вентилятора кондиционера AUTO — LOW —

MED — HIGH (Автоматическая — Низкая — Средняя — Высокая).

I FEEL

30

Появляется при нажатии кнопки I FEEL и активации режима.

Для отключения нажмите кнопку еще раз.

8 °С HEATING

31

Появляется при одновременном нажатии кнопок TEMP и CLOCK в режиме HEAT (Обогрев).

Дополнительные функции

Комбинация «+» и «–»

Одновременное нажатие кнопок «+» и «–» блокирует кнопки пульта управления.

На дисплее появляется значок . Повторное нажатие снимает блокировку.

Комбинация MODE и «–»

Одновременное нажатие кнопок MODE и «–» переключает единицы измерения температуры между гра-

дусами Цельсия и Фаренгейта.

Комбинация TEMP и CLOCK в режиме охлаждения

Одновременное нажатие кнопок TEMP и CLOCK в режиме COOL (Охлаждение) включает функцию энер-

госбережения.

На дисплее будет отображаться SE.

Повторное нажатие отключает функцию.

Комбинация TEMP и CLOCK в режиме обогрева

Одновременное нажатие кнопок TEMP и CLOCK в режиме HEAT (Обогрев) включает функцию поддержа-

ния 8 °С. На дисплее будет отображаться .

Повторное нажатие отключает функцию.

Подсветка пульта управления

Подсветка работает в течение 4 секунд после первого включения и 3 с после дальнейших нажатий.

Режим сбора хладагента (На дисплее будет отображаться Fo)

В течение 5 минут после подачи питания (в состоянии ВКЛ или ВЫКЛ), непрерывное нажатие кнопки LIGHT 3
раза в течение 3 сек. Запускает режим сбора хладагента.

Сброс осуществляется отключением автомата питания на не менее чем на 1 мин

— 13 —

Замена элементов питания

1. Снимите крышку отсека элементов питания пульта дистанционного управления.

2. Извлеките старые элементы питания.

2

1

3. Вставьте новые элементы питания типа ААА 1,5 В, соблюдая полярность.

4. Установите крышку на место.

3

4

Внимание!

● Не используйте старые элементы питания или элементы питания другого типа. Если пульт не

будет использоваться длительный период, вытащите из него элементы питания, чтобы они не по­текли.

● Управление пультом возможно в области действия сигнала. Обычно это не более 8 метров.

● Сигнал от пульта управления к внутреннему блоку должен проходить более чем в 1 метре от теле-

визора или стереосистем.

● Если пульт управления неправильно управляет кондиционером, выньте элементы питания и вставь-

те обратно через 30 секунд.

● Если управление не нормализовалось, попробуйте заменить элементы питания.

Аварийный режим

Если пульт дистанционного управления потерян или поврежден, вы можете воспользоваться кнопкой включе­ния/выключения кондиционера, расположенной на внутреннем блоке под лицевой панелью. После включения
кондиционер будет работать в режиме AUTO и менять скорость вращения вентилятора автоматически.
Алгоритм работы кондиционера в режиме AUTO приведен ниже.

Ʉɧɨɩɤɚ

ɉɚɧɟɥɶ

ɩɪɢɧɭɞɢɬɟɥɶɧɨɝɨ

ɡɚɩɭɫɤɚ

Режим AUTO

Включите кондиционер в режим AUTO с пульта управления или кнопкой включение/выключение, расположенной
под лицевой панелью.
Процессор кондиционера выберет сам необходимый режим работы, основываясь на следующих данных:

Режим Температура Режим работы вентилятора

AUTO 25 °С (охлаждение, вентиляция) AUTO
AUTO 20 °С (обогрев) AUTO

Рекомендуется использовать кнопку включения/ выключения, расположенную на внутреннем блоке кондиционе­ра, только в случае утери или неисправности пульта управления.

— 14 —

Габаритные размеры

Внутренние блоки

T07H-SnN/I, T09H-SnN/I, T12H-SnN/I, T18H-SnN/I, T24H-SnN/I, T28H-SnN/I

W1

W

H

W3W2





B

B

D

E

F1

Модель

T07H-SnN/I

T09H-SnN/I 704 260 185 93 462 149 55 42 75 75

T12H-SnN/I 779 260 185 133,5 462 183,5 55 42 75 75

T18H-SnN/I 825 293 196 113 542 170 55 43 116 155

T24H-SnN/I 982 311 221 122,5 707,5 152 55 40 178 89

T28H-SnN/I 1075 333 256 184 707,5 183,5 70 43 175 60

WHDW1W2W3B EF1F2

704 260 185 93 462 149 55 42 75 75

F2

E

Размеры, мм

— 15 —

Наружные блоки

T07H-SnN/O, T09H-SnN/O, T12H-SnN/O, T18H-SnN/O, T24H-SnN/O, T28H-SnN/O

W

W1

D1

H

D

B

A

Модель

T07H-SnN/O

T09H-SnN/O

T12H-SnN/O 782 712 540 320 257 510 286

T18H-SnN/O 848 763 540 320 256 540 286

T24H-SnN/O 912 841 646 373 309 582 349

T28H-SnN/O 955 897 700 396 340 560 364

WW1H D D1 A B

720 660 428 310 255 440 286

Размеры, мм

— 16 —

Монтаж

Выбор места установки блоков

Внутренний блок

● Убедитесь, что место установки обеспечивает достаточно пространства для установки и обслуживания. Блок
должен быть установлен так, чтобы воздух, проходящий через него, не возвращался.

● Место для установки должно быть хорошо вентилируемо, чтобы блок мог пропускать через себя достаточно
воздуха. Убедитесь, что нет препятствий для воздухообмена. Если есть какое-либо препятствие, устраните
его, или переместите блок в более свободное место.

● Для установки выберите поверхность, которая может выдержать вес оборудования, не будет передавать
и/или производить шум и вибрацию при работе оборудования.

● Избегайте прямого попадания солнечного света на блок. При возможности установите солнцезащитный экран.

Ɋɚɫɫɬɨɹɧɢɟ ɞɨ ɩɨɬɨɥɤɚ

Ȼɨɥɟɟ 15 ɫɦ

Ɋɚɫɫɬɨɹɧɢɟ ɞɨ ɫɬɟɧɵ

Ȼɨɥɟɟ 15 ɫɦ

Ɋɚɫɫɬɨɹɧɢɟ ɞɨ ɫɬɟɧɵ

Ȼɨɥɟɟ 15 ɫɦ

Ȼɨɥɟɟ 300 ɫɦ

ɋɬɨɪɨɧɚ ɜɵɯɨɞɚ
ɜɨɡɞɭɯɚ

Ɋɚɫɫɬɨɹɧɢɹ, ɧɟɨɛɯɨɞɢɦɵɟ ɞɥɹ ɩɪɚɜɢɥɶɧɨɝɨ
ɜɵɛɨɪɚ ɦɟɫɬɚ ɭɫɬɚɧɨɜɤɢ ɨɛɨɪɭɞɨɜɚɧɢɹ,
ɜɤɥɸɱɚɸɳɢɟ ɦɢɧɢɦɚɥɶɧɵɟ ɪɚɫɫɬɨɹɧɢɹ
ɞɨ ɩɪɟɩɹɬɫɬɜɢɣ

Ȼɨɥɟɟ 250 ɫɦ

Ɋɚɫɫɬɨɹɧɢɟ ɞɨ ɩɨɥɚ

Наружный блок

● Убедитесь, что место установки обеспечивает достаточно пространства для установки и обслуживания. На­ружный блок должен быть установлен так, чтобы воздух, проходящий через него, не возвращался.

● Место для установки должно быть хорошо вентилируемо, чтобы блок мог пропускать через себя достаточно
воздуха. Убедитесь, что нет препятствий для воздухообмена. Если есть какое-либо препятствие, устраните
его, или переместите блок в более свободное место.

● Для установки выберите поверхность, которая может выдержать вес оборудования, не будет передавать
и/или производить шум и вибрацию при работе оборудования.

● Место для установки наружного блока должно иметь место для стока дождевой и талой воды.

Ɋɚɫɫɬɨɹɧɢɟ ɞɨ ɩɪɟɩɹɬɫɬɜɢɹ

Ȼɨɥɟɟ 30 ɫɦ

Ɋɚɫɫɬɨɹɧɢɟ ɞɨ ɫɬɟɧɵ

Ȼɨɥɟɟ 200 ɫɦ

ɋɬɨɪɨɧɚ ɜɵɯɨɞɚ ɜɨɡɞɭɯɚ

— 17 —

Ȼɨɥɟɟ 50 ɫɦ

ɋɬɨɪɨɧɚ ɜɯɨɞɚ ɜɨɡɞɭɯɚ

Ȼɨɥɟɟ 30 ɫɦ

Ɋɚɫɫɬɨɹɧɢɟ ɞɨ ɫɬɟɧɵ

Ȼɨɥɟɟ 50 ɫɦ

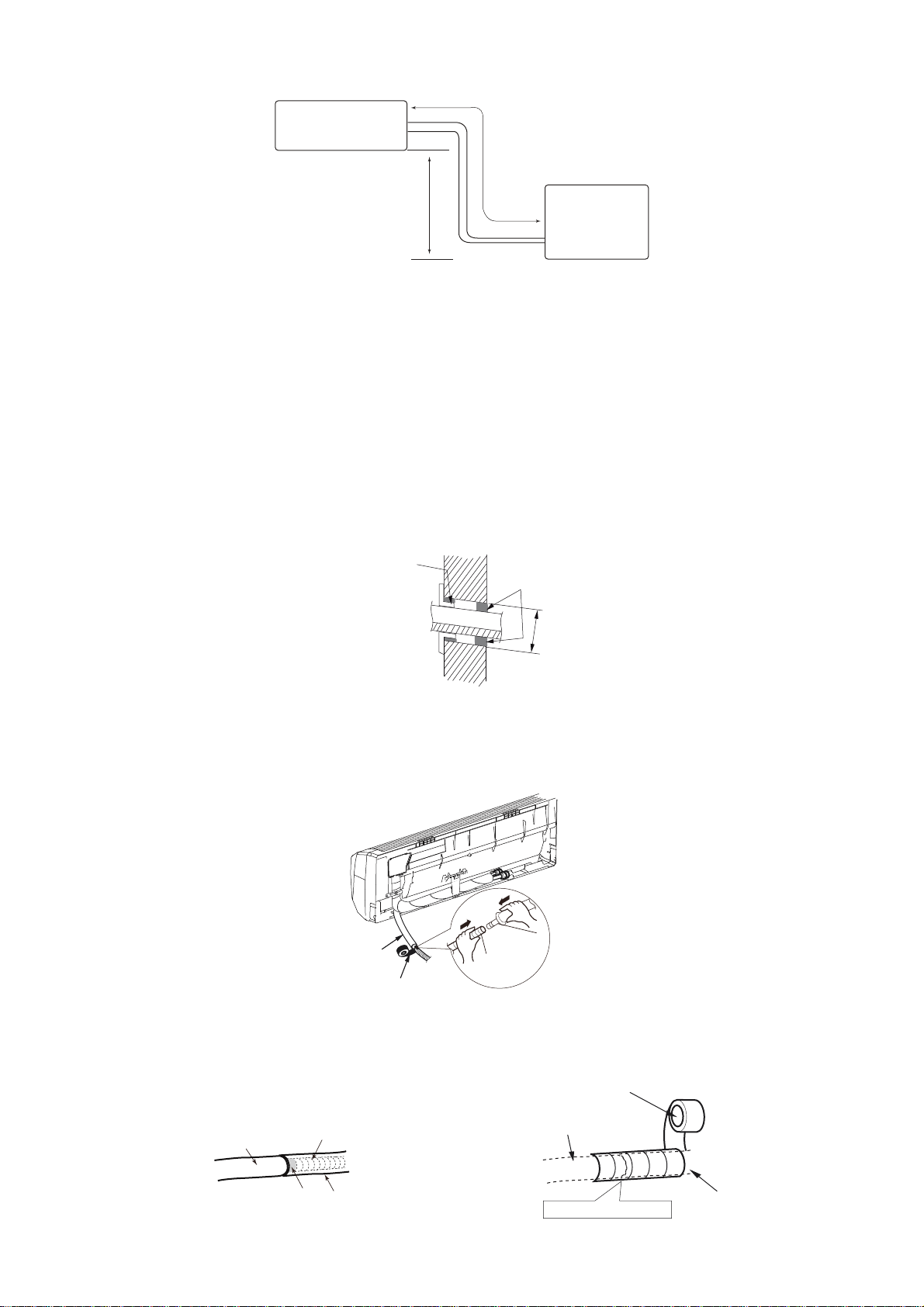

●В случае, если внутренний и наружный блоки находятся на разных уровнях, перепад высот не должен превы­шать максимально допустимый. Минимальное длина подключаемых труб не менее 3 м.

ȼɧɭɬɪɟɧɢɣ

ɛɥɨɤ

ɇɟɛɨɥɟɟɦ

ɦɞɥɹ7+
ɦɞɥɹ7+
ɦɞɥɹ7+
ɦɞɥɹ7+

ɇɚɪɭɠɧɵɣ

ɛɥɨɤ

Установка внутреннего блока

● Монтажная пластина должна быть установлена строго горизонтально. Это важно, т.к. в конструкции блока
предусмотрен наклон ванночки для естественного отвода конденсата.

● Закрепите монтажную пластину на стене при помощи винтов и дюбелей.

● Убедитесь, что монтажная пластина, закрепленная на стене, может выдержать вес не менее 60 кг. Вес дол-
жен быть равномерно

Отверстие для фреонопровода

● Просверлите отверстие в стене диаметром 55–70 мм, с небольшим уклоном 5–10° вниз в сторону наружного
блока.

● Вставьте проходку в стену для предотвращения повреждения фреонопровода и кабеля питания при протяги­вании через отверстие в стене.

распределен на все крепежные винты.

ɋɬɟɧɧɚɹ

ɩɪɨɯɨɞɤɚ

ɍɩɥɨɬɧɢɬɟɥɶ

ɦɦ

/Ø

55

Ø

ȼɧɭɬɪɟɧɧɹɹɫɬɨɪɨɧɚ ɋɬɨɪɨɧɚɭɥɢɰɵ

Подключение отвода конденсата

● Подключите отвод конденсата к трубопроводу (наружный диаметр дренажной трубы 17 мм). Закрепите место
соединения изолентой.

Ɍɪɭɛɨɩɪɨɜɨɞ ɞɥɹ

Ɍɪɭɛɨɩɪɨɜɨɞ ɞɥɹ

ɨɬɜɨɞɚ ɤɨɧɞɟɧɫɚɬɚ

Ɋɟɡɢɧɨɜɚɹ ɥɟɧɬɚ

ɋɥɢɜɧɨɣ
ɲɥɚɧɝ

● Поместите трубопровод отвода конденсата в теплоизоляцию. Обмотайте теплоизоляцию изолентой для пре­дотвращения повреждения и соскальзывания, так как на поверхности неизолированной трубы может обра­зовываться конденсат.

ɨɬɜɨɞɚ ɤɨɧɞɟɧɫɚɬɚ

Ɍɪɭɛɨɩɪɨɜɨɞ ɞɥɹ
ɨɬɜɨɞɚ ɤɨɧɞɟɧɫɚɬɚ

Ɋɟɡɢɧɨɜɚɹ ɥɟɧɬɚ ɂɡɨɥɢɪɨɜɚɧɧɚɹ ɬɪɭɛɚ

ɋɥɢɜɧɨɣ
ɲɥɚɧɝ

Ɋɟɡɢɧɨɜɚɹ ɥɟɧɬɚ

Ɍɪɭɛɨɩɪɨɜɨɞ ɞɥɹ
ɫɥɢɜɚ ɤɨɧɞɟɧɫɚɬɚ

— 18 —

Ɇɟɫɬɨ ɫɨɟɞɢɧɟɧɢɹ

ɂɡɨɥɢɪɨɜɚɧɧɚɹ

ɬɪɭɛɚ

● Изолированная труба отвода конденсата должна иметь надежное крепление. Не допускаются провисы
и подъемы. Следите за тем, чтобы наружный конец трубопровода был свободным, на достаточном расстоя­нии от препятствий, чтобы обеспечить дальнейший отвод воды.

ɉɟɬɥɹ

ɂɡɝɢɛ

Ɂɚɬɨɩɥɟɧɧɵɣ

● Трубопровод можно подводить к блоку справа, слева, справа сзади и слева сзади. При подключении прово­дов, трубопроводов справа или слева удалите заглушки, как показано на рисунке.

Ʌɟɜɨ ɉɪɚɜɨ

Ɂɚɝɥɭɲɤɚ

● Уложите вместе кабель питания, трубу отвода конденсата и фреонопровод, как показано на рисунке, и по­дайте их через отверстие в стене.

ɋɥɟɜɚ

ɋɩɪɚɜɚ

ɋɩɪɚɜɚ ɫɡɚɞɢ

ɋɥɟɜɚ ɫɡɚɞɢ

ɋɬɨɪɨɧɚ ɝɚɡɚ

ɂɡɨɥɹɰɢɹ

ɝɚɡɨɜɨɣ

ɬɪɭɛɵ

Ɇɨɧɬɚɠɧɵɣ ɫɤɨɬɱ

ɉɪɨɜɨɞ ɩɢɬɚɧɢɹ

ɋɬɨɪɨɧɚ
ɠɢɞɤɨɫɬɢ

ɂɡɨɥɹɰɢɹ
ɠɢɞɤɨɫɬɧɨɣ
ɬɪɭɛɵ

ɋɥɢɜ ɤɨɧɞɟɧɫɚɬɚ

● Наденьте внутренний блок на специальные кронштейны на монтажной панели. Убедитесь, что они вошли
в предназначенные для этого пазы в задней части корпуса блока. Опустите нижнюю часть блока, слегка на­давите на блок и прижмите блок к стене, чтобы нижние фиксаторы монтажной панели вошли в зацепление
с защелками на корпусе блока.

Ɏɢɤɫɚɬɨɪ

Ɇɨɧɬɚɠɧɚɹ
ɩɚɧɟɥɶ

Ɇɨɧɬɚɠɧɚɹ
ɩɚɧɟɥɶ

— 19 —

Установка наружного блока

● Учтите, что центр тяжести наружного блока смещен относительно центра блока.

●Не наклоняйте блок более чем на 45 градусов при транспортировке. Не кладите блок горизонтально и не
переворачивайте его.

● Используйте дюбели для надежного крепления монтажных кронштейнов на стене.

● Используйте болты и гайки для надежного крепления блока к кронштейнам.

●Блок и

кронштейны должны быть надежно закреплены для предотвращения падения блока при землетрясе-

ниях или шквалистых порывах ветра.

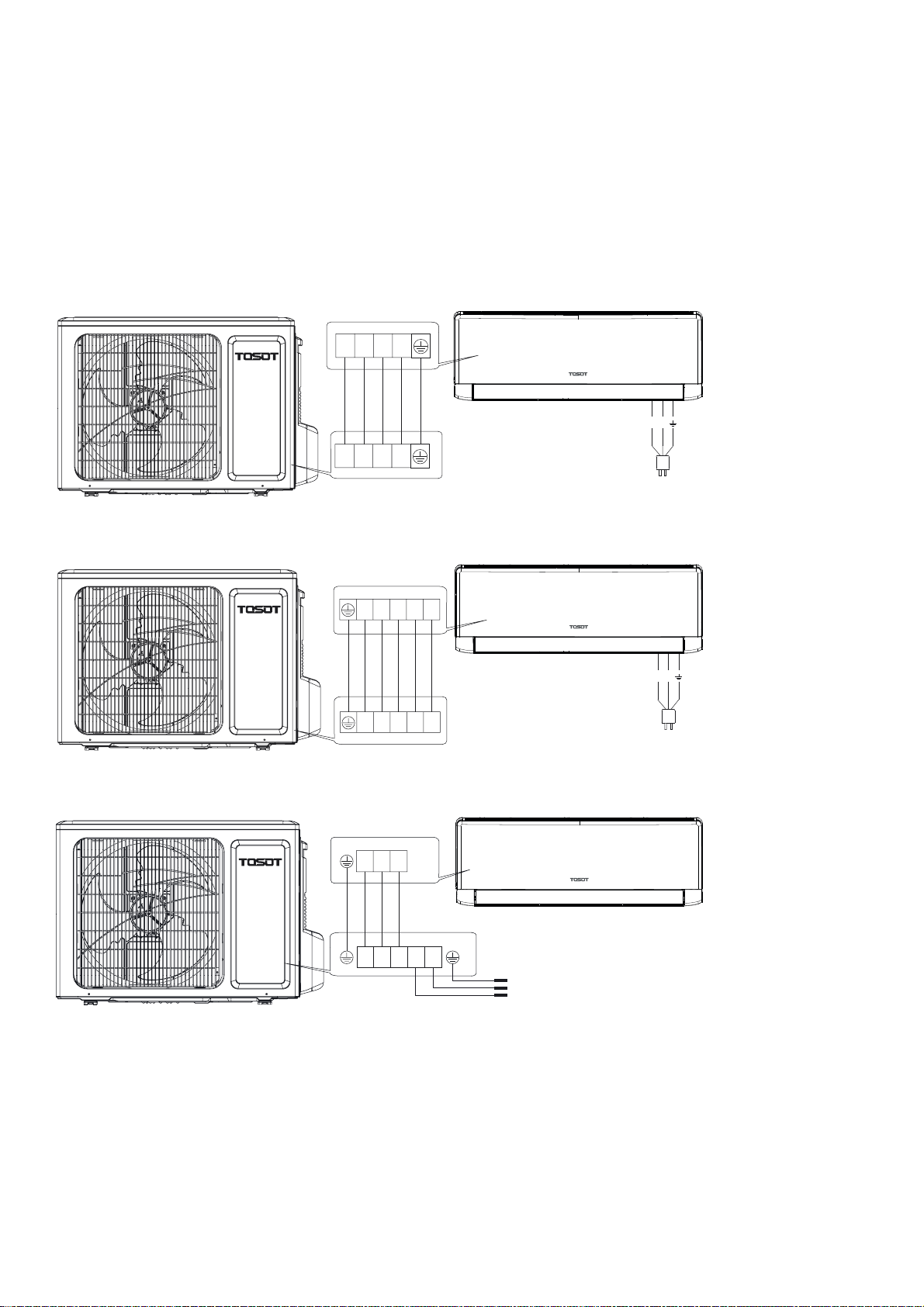

Подключение межблочного и питающего кабеля

T07H-SnN, T09H-SnN,T12H-SnN, T18H-SnN

N(1) 2 4 5

NL

T24H-SnN

T28H-SnN

N(1) 2 4 5

N(1) 3 4 52

N(1) 3 4 52

N(1)

23

Электропитание

220 В, 50 Гц

NL

Электропитание

220 В, 50 Гц

N(1)

23

NL

Электропитание

220 В, 50 Гц

— 20 —

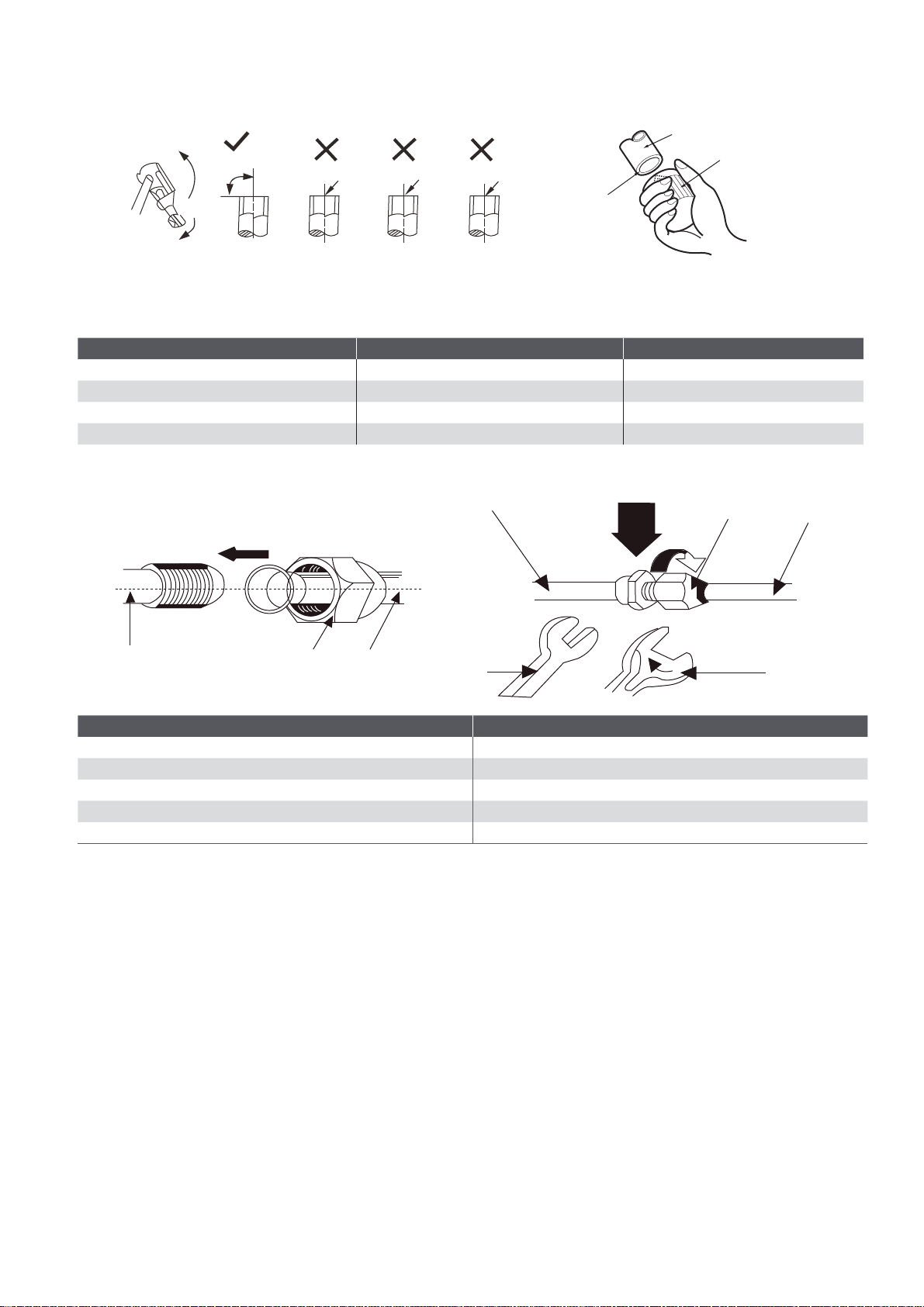

Подключение фреонопровода

●Не допускайте перекручивания и заломов трубы.

● Отрежьте нужную длину трубы. Обработайте края среза. Удалите заусенцы.

Ɍɪɭɛɚ

90°

ɋɤɨɲɟɧɧɵɣ

ɒɟɪɨɯɨɜɚɬɵɣ Ɂɚɭɫɟɧɰɵ

ɋɪɟɡ

● Снимите гайки-заглушки с 2- и 3-ходового вентилей наружного блока. Оденьте их на трубу и развальцуйте
трубу.

● Размер вальцовочного края отличается в зависимости от диаметра трубы, в соответствии с приведенной
ниже таблицей.

Диаметр трубопровода,  (мм) Максимальный размер, мм Максимальный размер, мм

 1/4 (6,35) 1,3 0,7

 3/8 (9,53) 1,6 1
 1/2 (12,7) 1,8 1
 5/8 (15,8) 2,4 2,2

● Подключите фреонопровод к наружному блоку. С помощью двух гаечных ключей плотно обожмите места со­единения. Моменты усилия см. в таблице ниже.

Ɋɢɦɦɟɪ

Диаметр трубопровода, мм Момент затяжки, Н·м

 6,35 15–20
 9,53 32–40
 12,7 40–55
 15,8 60–65

 19,05 70–75

● Проверьте надежность и правильность соединений фреонопровода.

● Снимите крышку заправочного (сервисного) порта 3-ходового клапана.

— 21 —

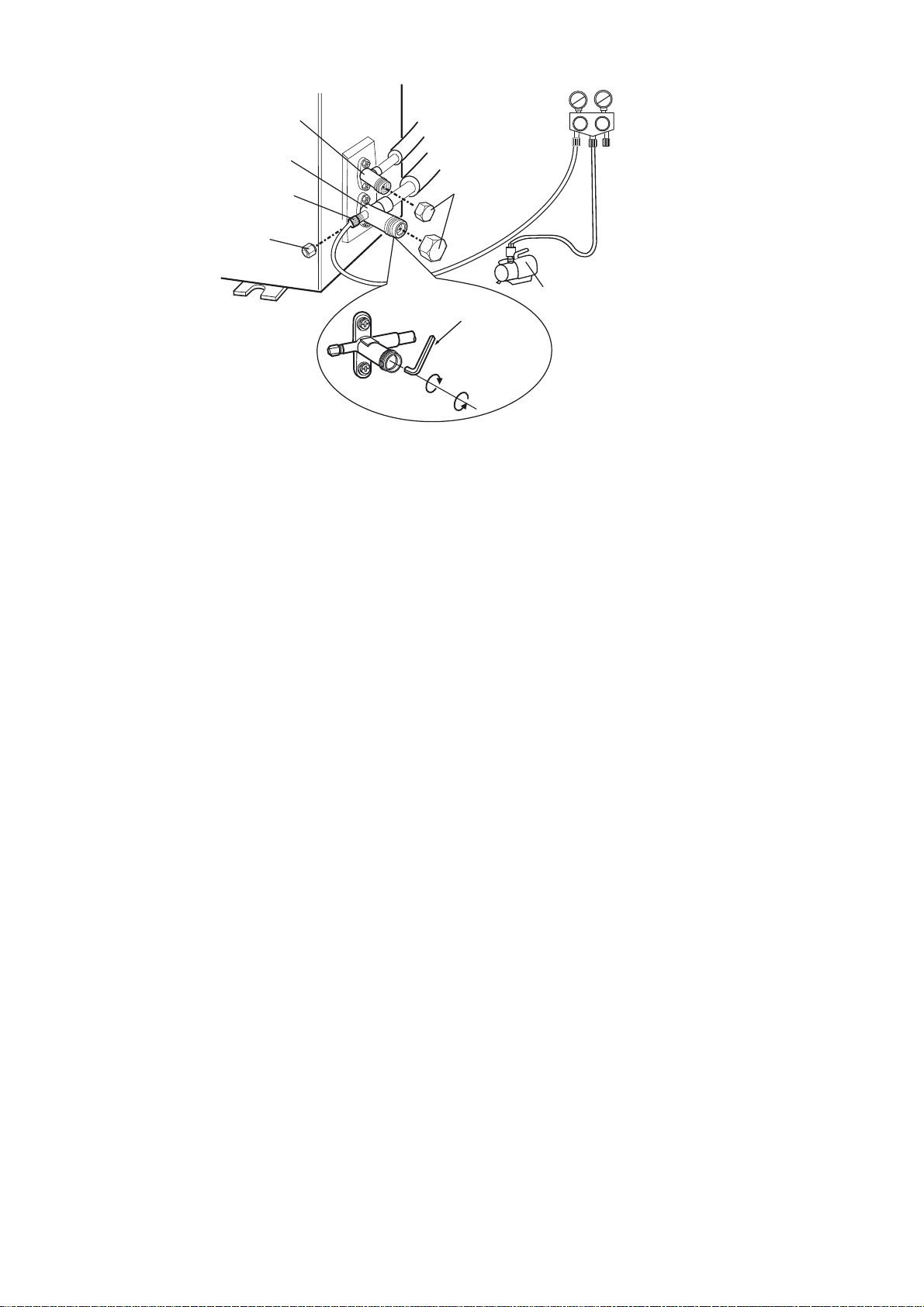

● Подключите вакуумный насос, как показано на рисунке.

ɀɢɞɤɨɫɬɧɨɣɤɥɚɩɚɧ

Ƚɚɡɨɜɵɣɤɥɚɩɚɧ

Lo Hi

Ɇɚɧɨɦɟɬɪɢɱɟɫɤɢɣ
ɤɨɥɥɟɤɬɨɪ

ɋɟɪɜɢɫɧɵɣɩɨɪɬ

Ɂɚɳɢɬɧɚɹ

ɤɪɵɲɤɚ

ɒɟɫɬɢɝɪɚɧɧɵɣ

Ɂɚɤɪɵɬ

Ɂɚɳɢɬɧɚɹ

ɤɪɵɲɤɚ

ȼɚɤɭɭɦɧɵɣɧɚɫɨɫ

ɤɥɸɱ

Ɉɬɤɪɵɬ

● Открутите защитные крышки клапанов низкого и высокого давления.

● Откройте клапан низкого давления манометрического коллектора. Вакуумируйте систему не менее 10–15 минут.

Если манометр показывает давление –0,1 MПа (–1 кг/см2) и ниже, закройте клапан низкого давления маноме­трического коллектора, выключите насос. Подождите 5 минут. Если давление не поднимается, откройте за­порные вентили наружного блока.

● После того, как фреон заполнит трубопровод и давление внутри системы поднимется, отключите вакуумный на­сос. Если длина монтажа требует дозаправки (см. спецификацию), дозаправьте систему жидким хладагентом.

● Отсоедините шланги и плотно закройте герметизирующие гайки. Проверьте, плотно ли закручены гайки и мес­та соединения труб мыльной пеной. Убедитесь, что полностью отсутствуют утечки хладагента.

Проверка после установки

Проведите визуальный осмотр всех коммуникаций между блоками на предмет заломов или вмятин фреонопро­вода.

● Проверьте места соединений теплоизоляции, они должны быть заизолированы армированной лентой для
предотвращения возникновения конден сата.

● Убедитесь в отсутствии препятствий по всей длине трубы отвода конденсата. При отсутствии помпы (насо­са) труба отвода конденсата должна быть проложена с уклоном в сторону отвода конденсата. Залейте около
2000 мл воды в ванночку для сбора конденсата. Убедитесь в том, что вода сливается полностью и беспрепят­ственно. Проверьте герметичность соединений. Если внутренний блок оборудован помпой (насосом), перед
началом проверки подайте на блок электропитание.

● Перед подачей питания проверьте (по схемам электрических соединений) правильно ли подключены провода
(фаза, нейтраль, заземление).

● Удостоверьтесь в том, что параметры напряжения в сети соответствуют требованиям.

— 22 —

Установка опционального фильтра

1. Одновременно с двух сторон подденьте и откройте лицевую панель.

2. Установите опциональный фильтр в специальные пазы на корпусе блока.

Ɉɩɰɢɨɧɚɥɶɧɵɣ
ɮɢɥɶɬɪ

3. Закройте лицевую панель.

Очистка и обслуживание

Вытащите опциональный фильтр, почистите и вставьте его обратно согласно вышеприведенной инструкции.
Опциональный фильтр запрещено промывать водой. При необходимости замените его на новый.

Срок службы фильтра

Стандартный срок службы дополнительных опциональных фильтров составляет один год. Серебряный фильтр
с ионизацией можно использовать, пока его поверхность не станет черной.
Это общее описание срока службы дополнительных фильтров. Если на упаковке приобретенного вами фильтра
имеются дополнительные данные о его сроке службы, основывайтесь на данных, указанных на упаковке фильтра.

— 23 —

Регламент технического обслуживания

Каждый кондиционер нуждается в периодическом техническом обслуживании. Указанное обслужива­ние может выполнить специально обученный персонал согласно данному регламенту.

Внимание!

Отсутствие периодического квалифицированного технического обслуживания либо его несвоевременное
проведение может повлечь за собой нестабильную работу, поломку оборудования и отказ в гарантийном
ремонте!

1. Чистку теплообменника наружного блока необходимо проводить каждые два месяца.
ние пылесоса с нейлоновой щеткой для очистки пыли и пуха на поверхности теплообменника.
Также возможно применение компрессора для продувки с помощью сжатого воздуха. Никогда не используй­те воду для мытья теплообменника.

2. Регулярно проверяйте дренажную трубу на отсутствие засора.

Возможно использова-

Регламент технического обслуживания

Все работы по техническому обслуживанию должны проводиться квалифицированным персоналом!

1. Чистка оребрения теплообменника внутреннего блока.

2. Проливка дренажных каналов для слива конденсата.

3. Очистка декоративных панелей от пыли и грязи.

4. Очистка фильтра внутреннего блока.

5. Проверка состояния подшипников двигателя вентилятора.

6. Проверка надежности контактов электрических соединений питающего и соединительного кабелей.

7. Очистка рабочего колеса вентилятора.

8. Проверка эффективности работы испарителя по перепаду температур входящего и выходящего воздуха.

9. Осмотр воздухозаборной решетки и оребрения конденсатора (при необходимости — очистка).

10. Проверка работы мотор-компрессора по шуму и нагреву.

11. Проверка надежности электрических соединений.

12. Проверка крепления и балансировки крыльчатки вентилятора.

13. Проверка состояния подшипников двигателя вентилятора.

14. Проверка потребляемого тока на соответствие паспортным данным кондиционера.

Отметка о проведении работ по техническому обслуживанию ставится в гарантийном талоне специали­стом, проводившим обслуживание!

Техническое обслуживание должно проводиться с регулярностью не реже 2 раз в год (каждые 6 месяцев). Для
оборудования, установленного в серверных комнатах и не имеющего блоков ротации и резервирования, — не
реже 4 раз

в год (каждые 3 месяца).

Проверка перед сезонным использованием

1. Убедитесь, что забор и выброс воздуха не загромождены и не забиты теплообменники внутренних и наруж­ного блоков.

2. Убедитесь, что оборудование надежно заземлено.

3. Проверьте элементы питания беспроводного пульта дистанционного управления.

4. После долгого простоя блока необходимо подать питание за восемь часов до запуска кондицио нера.

5. В случае выявления неисправности оборудования воспользуйтесь
в данной инструкции.

Внимание!

При любых работах с гидравлическим контуром перед запуском кондиционера обязательно удалите воз­дух из него! В противном случае воздух, оставшийся в системе, может вы звать сбои в работе кондици­онера и привести к серьезным неисправностям!

таблицей кодов ошибок, приведенной

— 24 —

Уход за оборудованием, чистка фильтра

Чистка лицевой панели

Снимите панель. Влажной тряпкой, слегка смоченной водой температурой не выше 45 °С, протрите панель. За­тем сухой тряпкой протрите панель насухо.

Внимание!

Не мойте панель под проточной водой и не погружайте ее в воду. Это может повредить электронные
компоненты дисплея.

Очистка фильтра

Нажмите защелки и вытащите воздушный фильтр вверх.

6. Очистка фильтра.

Используйте пылесос для очистки фильтра. Если фильтр очень загрязнен, промойте его проточной водой
температурой не более 45 °С.

7. Установка фильтров.
Сухие фильтры вставьте на место и закройте панель.

— 25 —

Неисправности и методы их устранения

Внимание!
Не ремонтируйте кондиционер самостоятельно. Для обслуживания и ремонта кондиционера об­ращайтесь в специализированные сервисные центры. Неправильный ремонт или обслуживание
могут привести к выводу оборудования из строя, короткому замыканию, пожару или поражению
электрическим током. Перед обращением в сервисный центр проверьте нижеприведенные мо­менты. Возможно, это сэкономит ваше время и средства.

Неисправность Причины и методы устранения

Кондиционер не работает

ɨɠɢɞɚɟɬ

Запах из кондиционера

Если кондиционер был выключен и включен снова, либо пере­веден из одного режима в другой, например, из обогрева в ох­лаждение.
Вам необходимо подождать 3 минуты до включения оборудо­вания

Иногда кондиционеры могут усиливать запахи, присутствующие
в помещении (такие как сигаретный дым, парфюмерия и т.д.).
Проконсультируйтесь с сервисным центром по вопросу очист­ки блока, если запах сохраняется

Булькающие звуки в кондиционере

Туман во время работы в режиме охлаждения

Щелчки

Иногда в кондиционере слышен звук, похожий на бульканье
воды. Это вызвано кипением хладагента внутри внутреннего
блока и не является неисправностью

Если в помещении высокая влажность воздуха и температура,
на выходе из кондиционера может образовываться туман. Он
пропадет через некоторое время работы по мере снижения
температуры в помещении

Иногда из блока слышатся щелчки.
Это следствие незначительной деформации элементов корпу­са при изменении температуры

Блок не включается

ɜɵɤɥɸɱɟɧ ɚɜɬɨɦɚɬ

● Проверьте наличие электропитания.

● Вставлена ли вилка в розетку?

●Не отключен ли автомат токовой защиты?

● Возможно, напряжение электропитания слишком низкое
или высокое (это должны проверить специалисты).

● Проверьте, возможно активирована работа по таймеру?

— 26 —

Неисправность Причины и методы устранения

Недостаточное охлаждение или обогрев

● Правильно ли выставлена желаемая температура?

●Нет ли препятствий подаче и забору воздуха?

● Чистые ли фильтры?

●Не поступает ли теплый/холодный воздух через открытое
окно или дверь?

●Не установлена ли низкая скорость вентилятора?

●Нет ли источников тепла в помещении?

Не реагирует на команды с пульта управления

● Возможно, это влияние электромагнитных помех.

● Попробуйте отключить электропитание кондиционера и че-
рез 30 секунд подать его снова.

● Убедитесь, что пульт находится в зоне действия сигнала.
Обычно это 8 метров.

● Проверьте элементы питания.

● Проверьте, не поврежден ли пульт

● Слишком высокая влажность в помещении.

Вода капает с внутреннего блока

● Грязные воздушные фильтры или теплообменник.

● Забит отвод конденсата

●Во время работы кондиционера в режиме охлаждения об-

разуется конденсат на открытых участках фреонопровода
или клапанах.

Вода капает с наружного блока

●Во время оттаивания наружного теплообменника, лед пре­вращается в воду.

●Во время работы блока в режиме обогрева конденсат об­разуется на теплообменнике наружного блока (не является
неисправностью)

●Во время работы функции оттайки переключаются режимы

Шум из внутреннего блока

работы оборудования. Возможен звук перетекания фреона
из-за смены направления движение хладагента

Нет подачи воздуха из внутреннего блока ● При включении блока в режим обогрева, если температура

теплообменника внутреннего блока слишком низкая, пода­ча воздуха в помещение осуществляется с задержкой при­мерно 2 минуты для прогрева во избежание подачи холод­ного воздуха.

●В режиме обогрева, если наружная температура воздуха
низкая и/или влажность высокая, наружный блок может об­мерзать.

● Время от времени кондиционер переключается для оттаи­вания. Вентилятор внутреннего блока при этом останавли­вается. Обычно это продолжается от 3 до 12 минут.

●В режиме осушения вентилятор внутреннего блока оста­навливается на время от 3 до 12 минут

Капли воды на подаче воздуха Если кондиционер работает в помещении с высокой влажно-

стью, конденсат может образовываться на решетке подачи
воздуха и срываться проходящим воздушным потоком

Если случилась одна из приведенных ниже ситуаций, немедленно выключите конди­ционер и обратитесь в специализированный сервисный центр.

● Ненормальный звук во время работы оборудования

● Сильный запах во время работы

● Из блока течет вода

● Часто срабатывает автомат токовой защиты

● Вода или другая жидкость попала внутрь оборудования

● Нагревается вилка или кабель электропитания

— 27 —

Остановите и обесточьте обору­дование

Электрические схемы

Внутренние блоки

T07H-SnN/I, T09H-SnN/I, T12H-SnN/I, T18H-SnN/I

Ⱦɚɬɱɢɤ

ɬɟɦɩɪɵ

ɬɪɭɛɵ



57

&$3

-803

6:,1*8'

0

Ɇɨɬɨɪ

ɠɚɥɸɡɢ

Ⱦɚɬɱɢɤ

ɬɟɦɩɪɵɜ

ɩɨɦɟɳɟɧɢɢ



ȾɢɫɩɥɟɣɫɂɄ

ɩɪɢɟɦɧɢɤɨɦ

',63/$<

$3

57

76(1625

',63

$3

ɉɥɚɬɚɭɩɪɚɜɥɟɧɢɹ

..

6:,1*8'

0

Ɇɨɬɨɪ

ɠɚɥɸɡɢ

3*)

3*

0

Ɇɨɬɨɪ

ɜɟɧɬɢɥɹɬɨɪɚ

+($/7+

ɂɨɧɢɡɚɬɨɪ

Ɉɩɰɢɹ

11

$&/

&203

:2)

ɫɢɧɛɟɥ

ɤɨɪɱɟɪ

ɠɡɡɟɥ

ɉɥɚɫɬɢɧɚɡɚɡɟɦɥɟɧɢɹ

ɠɡ

ɂɫɩɚɪɢɬɟɥɶ

;7

ɫɢɧ

1

ɱɟɪ







ɋɨɟɞɢɧɢɬɟɥɶɧɵɣ

Ʉɥɟɦɦɧɚɹ

ɤɨɥɨɞɤɚ



3(

3(

ɫɢɧ

ɱɟɪ

ɮɢɨɥɮɢɨɥ

ɨɪɨɪ

ɤɚɛɟɥɶ

ɉɢɬɚɧɢɟ

ȼȽɰ

ɠɡ

1

/

ɇɚɪɭɠɧɵɣɛɥɨɤ

T24H-SnN/I

Ⱦɚɬɱɢɤ

ɬɟɦɩɪɵ

ɬɪɭɛɵ



57

76(1625

&$3

-803

6:,1*8'

Ɇɨɬɨɪ

ɠɚɥɸɡɢ

Ⱦɚɬɱɢɤ

ɬɟɦɩɪɵɜ

ɩɨɦɟɳɟɧɢɢ



57

ȾɢɫɩɥɟɣɫɂɄ

ɩɪɢɟɦɧɢɤɨɦ

',63/$<

$3

',63

$3

ɉɥɚɬɚɭɩɪɚɜɥɟɧɢɹ

6:,1*8'

0

0

Ɇɨɬɨɪ

ɠɚɥɸɡɢ

'225&

ɋɭɯɨɣ

ɤɨɧɬɚɤɬ

ɜɟɧɬɢɥɹɬɨɪɚ

0

3* 3*)

;

ɂɨɧɢɡɚɬɨɪ

Ɇɨɬɨɪ

+($/7+

ɈɩɰɢɹɈɩɰɢɹ

$&/

:2)

/

1

&203

ɤɨɪɱɟɪ

ɫɢɧɛɟɥ

ɠɡɡɟɥ

ɉɥɚɫɬɢɧɚɡɚɡɟɦɥɟɧɢɹ

ɠɡ

ɂɫɩɚɪɢɬɟɥɶ

ɱɟɪ

ɤɨɪ

ɮɢɨɥ

ɨɪ

Ʉɥɟɦɦɧɚɹ

ɤɨɥɨɞɤɚ

3(

;7

1









/

1

3(

ɠɡ

ɫɢɧɫɢɧ

ɱɟɪ

ɤɨɪ

ɮɢɨɥ

ɨɪ

ɋɨɟɞɢɧɢɬɟɥɶɧɵɣ

ɤɚɛɟɥɶ

ɉɢɬɚɧɢɟ

ȼȽɰ

ɇɚɪɭɠɧɵɣɛɥɨɤ

— 28 —

T28H-SnN/I

Ⱦɚɬɱɢɤ

ɬɟɦɩɪɵ

ɬɪɭɛɵ



57

76(1625

&$3

-803

6:,1*8'

Ɇɨɬɨɪ

ɠɚɥɸɡɢ

Ⱦɚɬɱɢɤ

ɬɟɦɩɪɵɜ

ɩɨɦɟɳɟɧɢɢ



57

ȾɢɫɩɥɟɣɫɂɄ

ɩɪɢɟɦɧɢɤɨɦ

',63/$<

$3

',63

$3

ɉɥɚɬɚɭɩɪɚɜɥɟɧɢɹ

6:,1*8'

0

0

Ɇɨɬɨɪ

ɠɚɥɸɡɢ

'225&

ɋɭɯɨɣ

ɤɨɧɬɚɤɬ

;

Ɇɨɬɨɪ

ɜɟɧɬɢɥɹɬɨɪɚ

0

3* 3*)

11

&20287

$&/

+($/7+

ɂɨɧɢɡɚɬɨɪ

ɈɩɰɢɹɈɩɰɢɹ

Ʉɥɟɦɦɧɚɹ

ɤɨɥɨɞɤɚ

ɫɢɧ

ɱɟɪ

ɤɨɪ

ɠɡ

ɂɫɩɚɪɢɬɟɥɶ

3(

1





;7

ɫɢɧ

ɱɟɪ

ɤɨɪ

ɠɡ

ɋɨɟɞɢɧɢɬɟɥɶɧɵɣ

ɤɚɛɟɥɶ

287'22581,7

Наружные блоки

T07H-SnN/O, T09H-SnN/O, T12H-SnN/O, T18H-SnN/O

ɉɪɢɦɟɱɚɧɢɟ

Ɂɚɡɟɦɥɟɧɢɟɞɜɢɝɚɬɟɥɹ
ɨɬɧɨɫɢɬɫɹɬɨɥɶɤɨɤɞɜɢɝɚɬɟɥɸ
ɫɠɟɥɟɡɧɵɦɤɨɪɩɭɫɨɦ

Ɇɨɬɨɪ

3(

0

ɤɪ

ɤɨɪ

&

Ʉɨɧɞɟɧɫɚɬɨɪ

ɮɢɨɥ

ɱɟɪ

ɮɢɨɥ

ȼɧɭɬɪɟɧɧɢɣɛɥɨɤ

6

ɠɟɥ

Ʉɨɧɞɟɧɫɚɬɨɪ

ɠɡ

;7

ɫɢɧ

1

ɱɟɪ

ɨɪ







Ʉɨɦɩɪɟɫɫɨɪ

&

&203

50

&

ɫɢɧ

3(

ɮɢɨɥ

ɨɪ

ɜɟɧɬɢɥɹɬɨɪɚ

ɫɢɧɱɟɪ

ɫɢɧ

<9

ɯɯɨɞɤɥɚɩɚɧ

ɠɡ

3(

Ʉɥɟɦɦɧɚɹ

ɤɨɥɨɞɤɚ



— 29 —

T24H-SnN/O

ɱɟɪ

6

ɠɟɥ

Ʉɨɧɞɟɧɫɚɬɨɪ

ɠɡ

ɫɢɧ

ɱɟɪ

ɤɨɪ

ɮɢɨɥ

ɨɪ

ȼɧɭɬɪɟɧɧɢɣɛɥɨɤ

Ʉɨɦɩɪɟɫɫɨɪ

&

&203

50

&

ɫɢɧ

3(

;7

1









Ʉɥɟɦɦɧɚɹ

ɤɨɥɨɞɤɚ

ɫɢɧ

ɱɟɪ

ɤɨɪ

ɨɪ

ɉɪɢɦɟɱɚɧɢɟ

Ɂɚɡɟɦɥɟɧɢɟɞɜɢɝɚɬɟɥɹ
ɨɬɧɨɫɢɬɫɹɬɨɥɶɤɨɤ
ɞɜɢɝɚɬɟɥɸɫɠɟɥɟɡɧɵɦ
ɤɨɪɩɭɫɨɦ

ɫɢɧ

-

ɫɢɧɱɟɪ

/


ɫɢɧ

7


Ɇɨɬɨɪ

ɜɟɧɬɢɥɹɬɨɪɚ

0

&

ɤɪ

Ʉɨɧɞɟɧɫɚɬɨɪ

$



.0

$



$&ɤɨɧɬɚɤɬɨɪ

ɮɢɨɥɮɢɨɥ

<9

ɯɯɨɞɤɥɚɩɚɧ

ɠɡ

3(

ɤɨɪ

T28H-SnN/O

ɠɡ

3(

ɫɢɧ

ɱɟɪ ɱɟɪ

ɤɨɪ

,1'22581,7

ɤɨɪɱɟɪ

/

ɫɢɧ

1

ɠɡ Ʉɥɟɦɦɧɚɹ

32:(5

ɠɟɥ

6 50

ɠɡ

3(

;7

1





/

1

ɤɨɥɨɞɤɚ

3(

Ʉɨɧɞɟɧɫɚɬɨɪ

&

&203

Ʉɨɦɩɪɟɫɫɨɪ

&

3(

ɫɢɧ

ɤɨɪ

ɫɢɧ

ɫɢɧ

ɫɢɧ

ɫɢɧ

ɤɨɪ

ɤɨɪ

7



.0

­/ $

 

ɱɟɪ

5'

$



ɫɢɧ

ɱɟɪɫɢɧ

&20,11(5
$&/
1

&203

1

Ʉɨɧɞɟɧɫɚɬɨɪ

ɤɪ ɤɨɪ

$&&217$&725

Ɂɚɳɢɬɧɵɣ

ɪɟɡɢɫɬɨɪ

5

2875220

$3

&

0

3(

ɠɡ

Ⱦɚɬɱɢɤɬɟɦɩ



57

28778%(

ɉɥɚɬɚɭɩɪɚɜɥɟɧɢɹ

2)$1+

ɤɨɪ

ɉɪɢɦɟɱɚɧɢɟ

Ɂɚɡɟɦɥɟɧɢɟɞɜɢɝɚ
ɬɟɥɹɨɬɧɨɫɢɬɫɹɬ
ɨɥɶɤɨɤɞɜɢɝɚɬɟɥɸ
ɫɠɟɥɟɡɧɵɦ
ɤɨɪɩɭɫɨɦ

Ɇɨɬɨɪ
ɜɟɧɬɢɥɹɬɨɪɚ

3(

ɯɯɨɞɤɥɚɩɚɧ

ɬɪɭɛɵ

ɮɢɨɥ

9 1

/

Ɍɪɚɧɫɮɨɪɦɚɬɨɪ

<9

ɮɢɨɥ

+33

+3

3

ɠɟɥ ɛɟɥ

Ɋɟɥɟɜɵɫɨɤɨɝɨ

ɞɚɜɥɟɧɢɹ

600007000636

ėĖ

7&

7528775,1

/33

ɱɟɪ

— 30 —

Коды ошибок

Отображение

на дисплее

Название неисправности

Утечка хладагента F0

внутреннего

блока

Код ошибки

Состояние кондиционера

1. Утечка хладагента;

2. Датчик температуры испарителя (внутреннего блока) не-
исправен;

3. Засор в трубе или закрыты вентили наружного блока;

4. Компрессор не может быть запущен в обычном режиме.

Напряжение питания не соответствует номинальному (про­верить напряжение во время пуска компрессора.)

Короткое замыкание/разрыв
цепи датчика температуры в по­мещении

Неисправность температурного
датчика трубы

F1

F2

В режимах охлаждения и осушения вентилятор внутренне­го блока продолжает работать.
В режиме обогрева блок полностью останавливается

Во всех режимах вентилятор внутреннего блока полностью
останавливается

Моторы вентиляторов наружного и внутреннего блоков,

Не работает мотор вентилятора H6

компрессор и электрический нагреватель останавливают­ся. Жалюзи остаются в том же положении

Ошибка перемычки C5 Некорректное управление при нажатии кнопок на ПУ

Потеря нейтрального провода
на плате

U8 Система полностью останавливается

Короткое замыкание/разрыв
цепи датчика температуры на­ружного воздуха

Короткое замыкание/разрыв
цепи датчика температуры кон­денсатора

Короткое замыкание/разрыв
цепи датчика температуры на­гнетания

F3

F4

F5

В режимах охлаждения и осушения компрессор останавли­вается, а внутренний вентилятор продолжает работать;
В режиме обогрева блок полностью останавливается.

В режимах охлаждения и осушения компрессор останавли­вается, а внутренний вентилятор продолжает работать;
В режиме обогрева блок полностью останавливается.

В режимах охлаждения и осушения компрессор останавли­вается, а внутренний вентилятор продолжает работать;
В режиме обогрева внутренний вентилятор работает в со­ответствии с условиями

— 31 —

остаточного тепла.

Отображение

на дисплее

Название неисправности

внутреннего

блока

Код ошибки

Защита от высокого давления E1

Состояние кондиционера

В режимах охлаждения и осушения компрессор и наруж­ный вентилятор останавливается, а внутренний вентилятор
продолжает работать;
В режиме обогрева блок полностью останавливается.

Защита компрессора от низкого
давления

Защита компрессора от высокой
температуры нагнетания

E3 Вся система останавливается

E4

Защита от перегрузки по току E5

Сбой связи E6

В режимах охлаждения и осушения компрессор и наруж­ный вентилятор останавливается, а внутренний вентилятор
продолжает работать;
В режиме обогрева блок полностью останавливается.

В режимах охлаждения и осушения компрессор и наруж­ный вентилятор останавливается, а внутренний вентилятор
продолжает работать;
В режиме обогрева блок полностью останавливается.

В режимах охлаждения и осушения компрессор останавли­вается, а внутренний вентилятор продолжает работать;
В режиме обогрева блок полностью останавливается.

Защита от перегрузки E8 Система полностью останавливается

Защита компрессора от пере­грузки

H3 Система полностью останавливается

Индикатор на-

грева выключа-

Оттайка

ется на 0.5 С, а

Не код ошибки. Это код состояния операции.

затем мигает в

течение 10 с

— 32 —

Класс энергоэффективности оборудования

Модель EER (класс энергоэффективности) COP (класс энергоэффективности)

T07H-SnN/I / T07H-SnN/O 3,21 (A) 3,61 (A)

T09H-SnN/I / T09H-SnN/O 3,21 (A) 3,61 (A)

T12H-SnN/I / T12H-SnN/O 3,30 (A) 3,61 (A)

T18H-SnN/I / T18H-SnN/O 3,25 (A) 3,61 (A)

T24H-SnN/I / T24H-SnN/O 3,25 (A) 3,61 (A)

T28H-SnN/I / T28H-SnN/O 3,21 (A) 3,61 (A)

EER (Energy Effi ciency Ratio) — отношение мощности охлаждения к потребляемой мощности.

COP (Coeffi cient of Performance) — отношение мощности обогрева к потребляемой мощности.

Класс энергетической эффективности определен в соответствии с приказом МинПромТорга РФ №357 от 29.04.10
(ред. от 12.12.11)

Вывод из эксплуатации и утилизация оборудования

Для вывода оборудования из эксплуатации необходимо его обесточить, произвести утилизацию хладагента
с помощью специального оборудования и произвести демонтаж системы. Убедитесь, что выполнены все
требования по технике безопасности. После разборки оборудования, должна быть проведена сортировка и
утилизация отходов в соответствии с действующими требованиями экологического законодательства.

Дата производства оборудования

На внутреннем и наружном блоках наклеена шильда с наименованием, техническими параметрами и датой
производства.

Наименование и местонахождение изготовителя и импортера

Наименование изготовителя: Gree Electric Appliances, Inc. of Zhuhai

Местонахождение изготовителя и информация для связи: КИТАЙ, West Jinji Rd, Qianshan, Zhuhai, Guangdong,

519070

Импортер: ООО «ТРЕЙДКОН», ИНН 7838058932

Местонахождение импортера и информация для связи:: 190013, г. Санкт-Петербург, ул. Рузовская, д. 8, лит. Б

— 33 —

ɆɟɠɞɭɧɚɪɨɞɧɵɣɂɧɬɟɪɧɟɬɫɚɣɬɌɆ72627

www.tosot.com.cn

ɂɧɬɟɪɧɟɬɫɚɣɬɌɆ72627ɜɊɨɫɫɢɣɫɤɨɣɎɟɞɟɪɚɰɢɢɢɊɟɫɩɭɛɥɢɤɟȻɟɥɚɪɭɫɶ
ZZZWRVRWUX

— 34 —
