NATAL
Сплит-система
настенного типа
Инструкция пользователя
Спасибо, что приобрели кондиционер TOSOT.
Пожалуйста, внимательно прочитайте данную инструкцию
и сохраните ее для справочной информации
Page 2
Содержание
Меры предосторожности ................................................................................................................................................3
Предупреждение .............................................................................................................................................................5
Спецификация ................................................................................................................................................................7

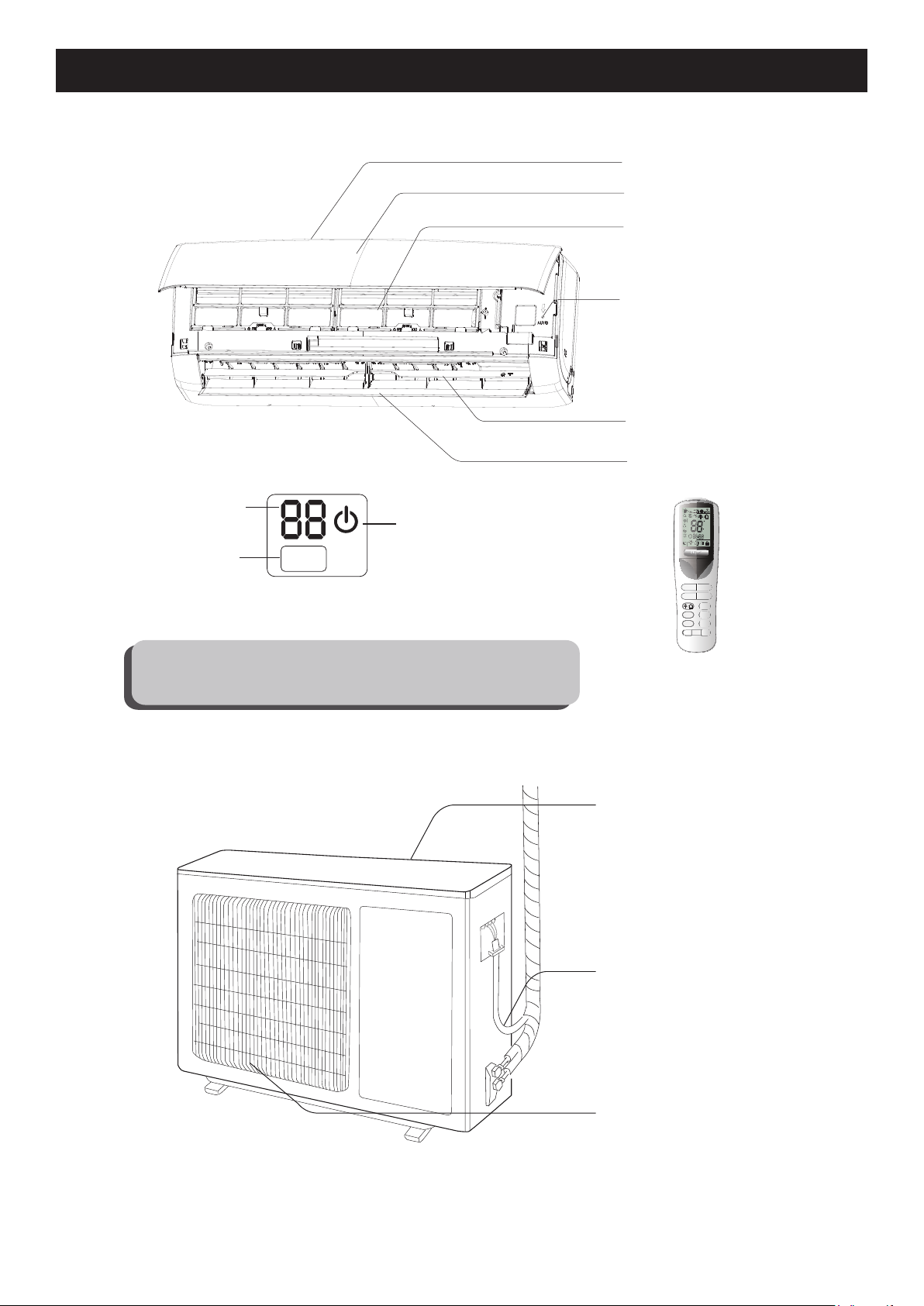

Название частей и внешний вид ...................................................................................................................................8

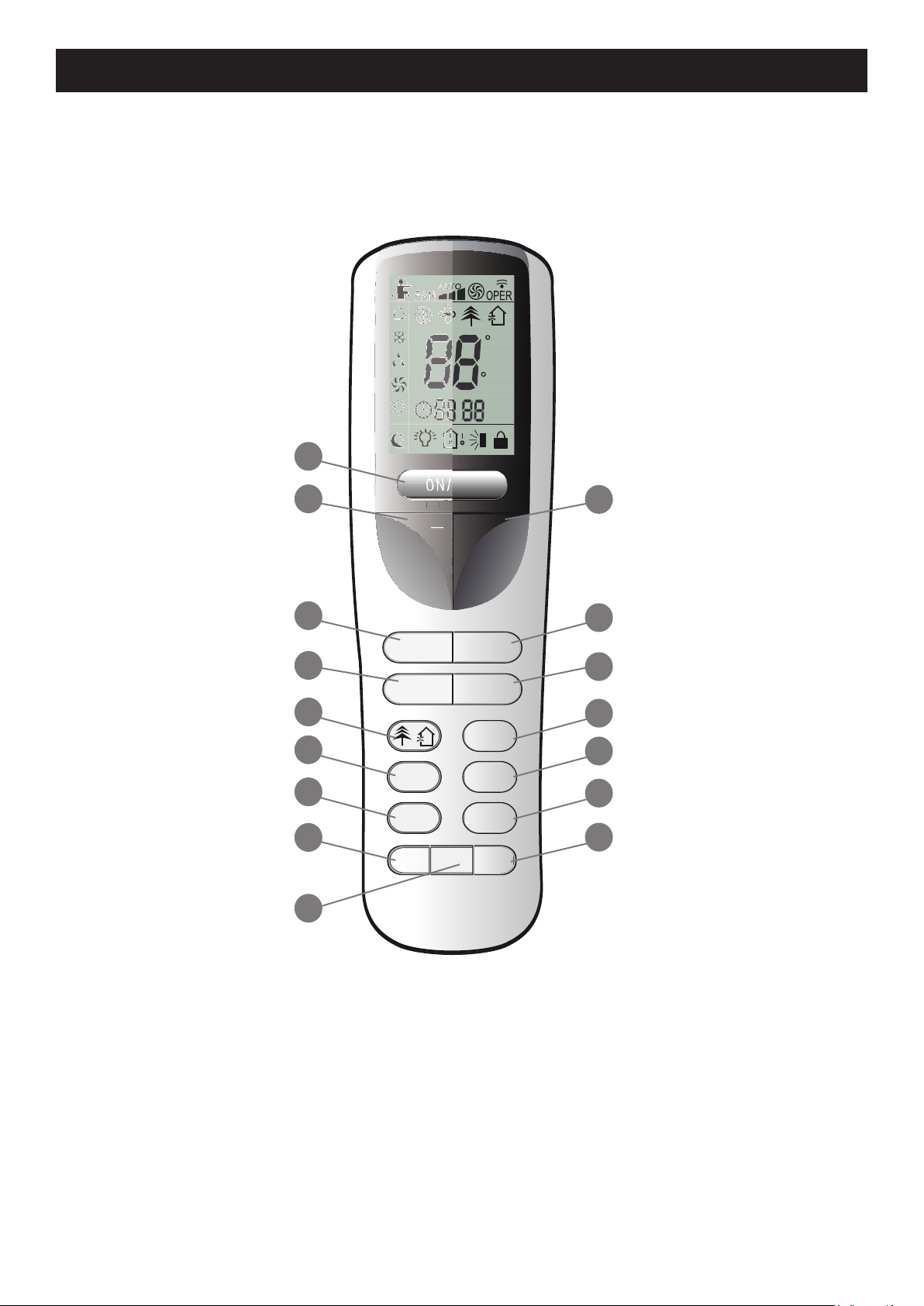

Пульт дистанционного управления YAA1FB ................................................................................................................. 9

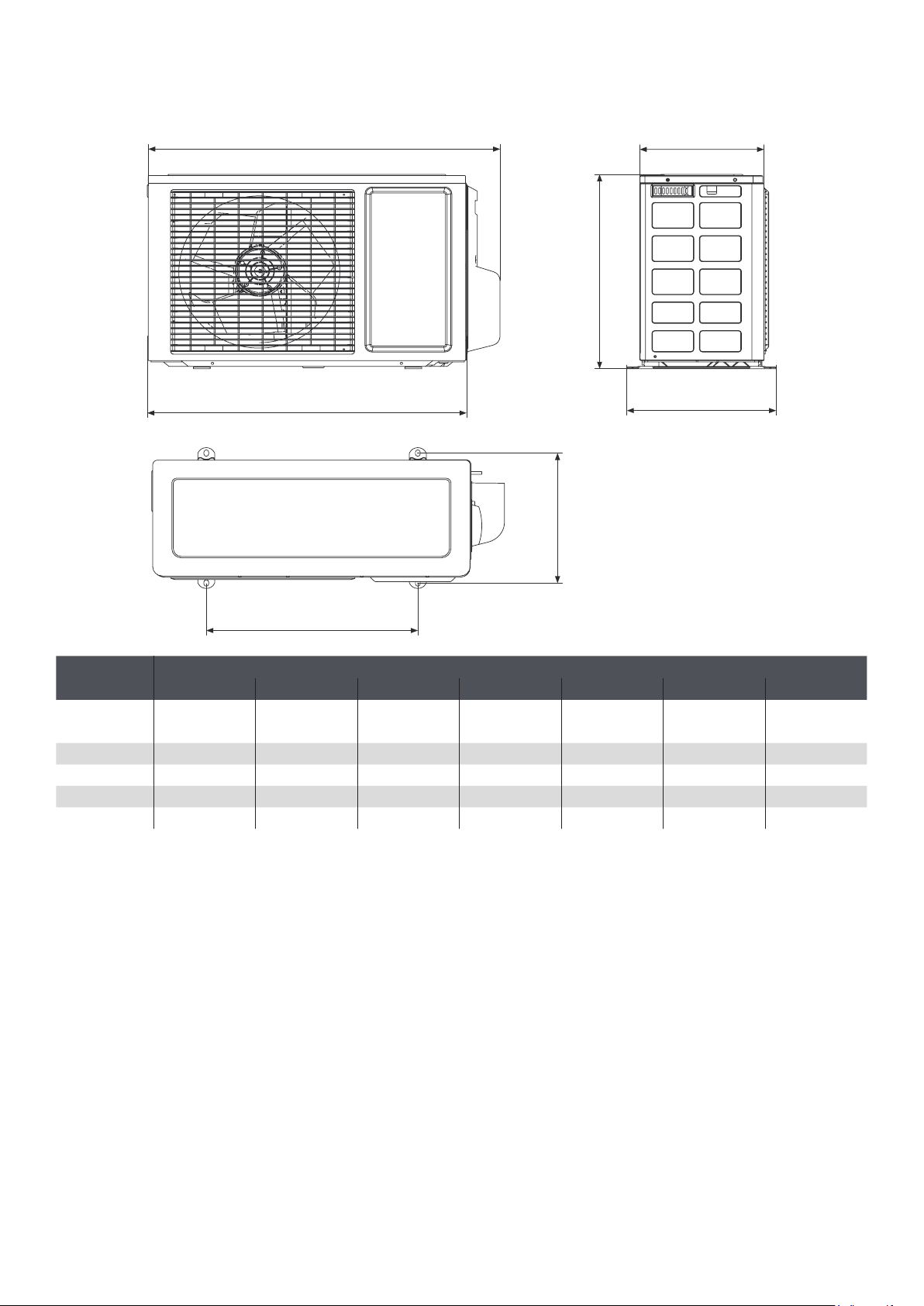

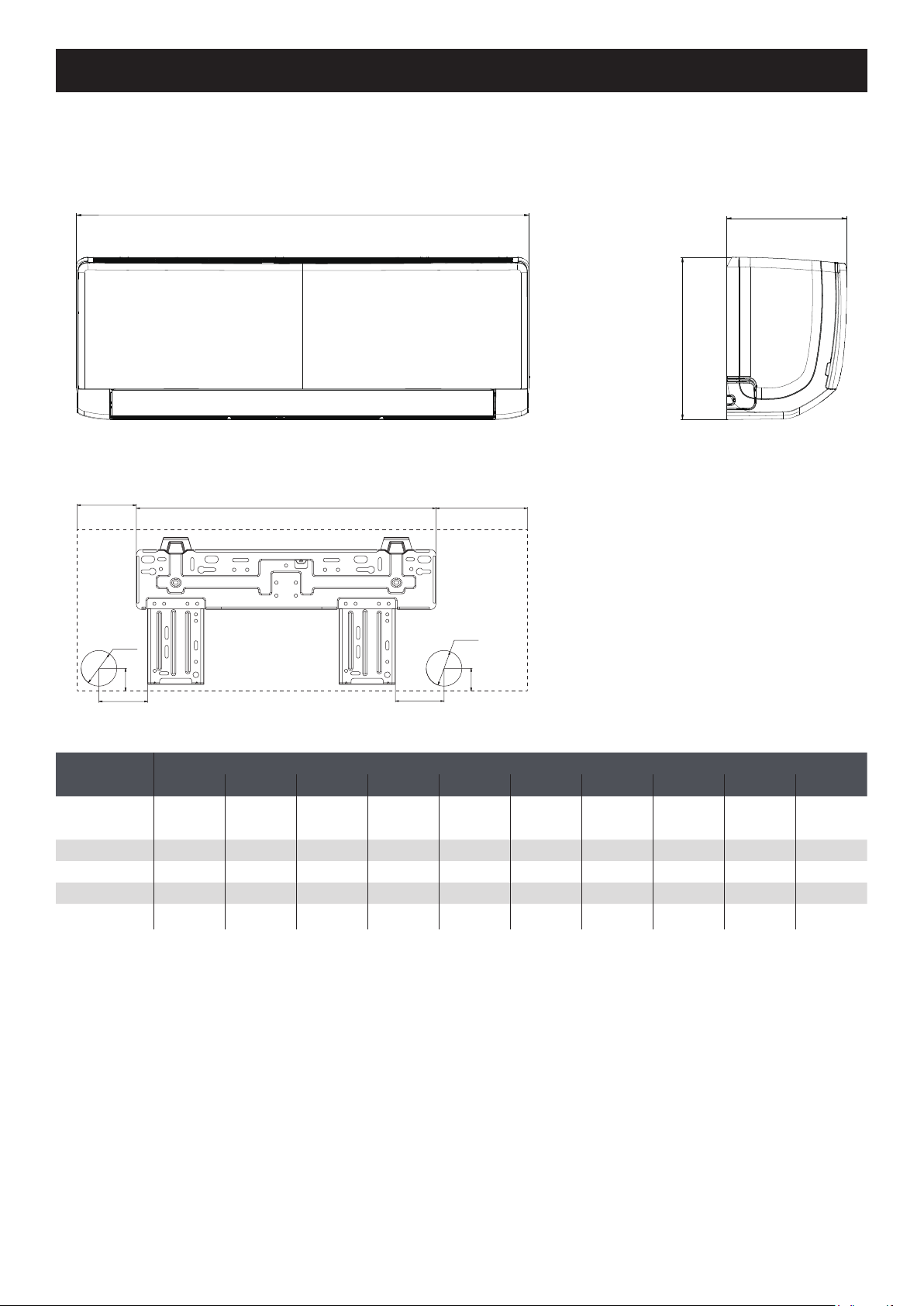

Габаритные размеры ....................................................................................................................................................14

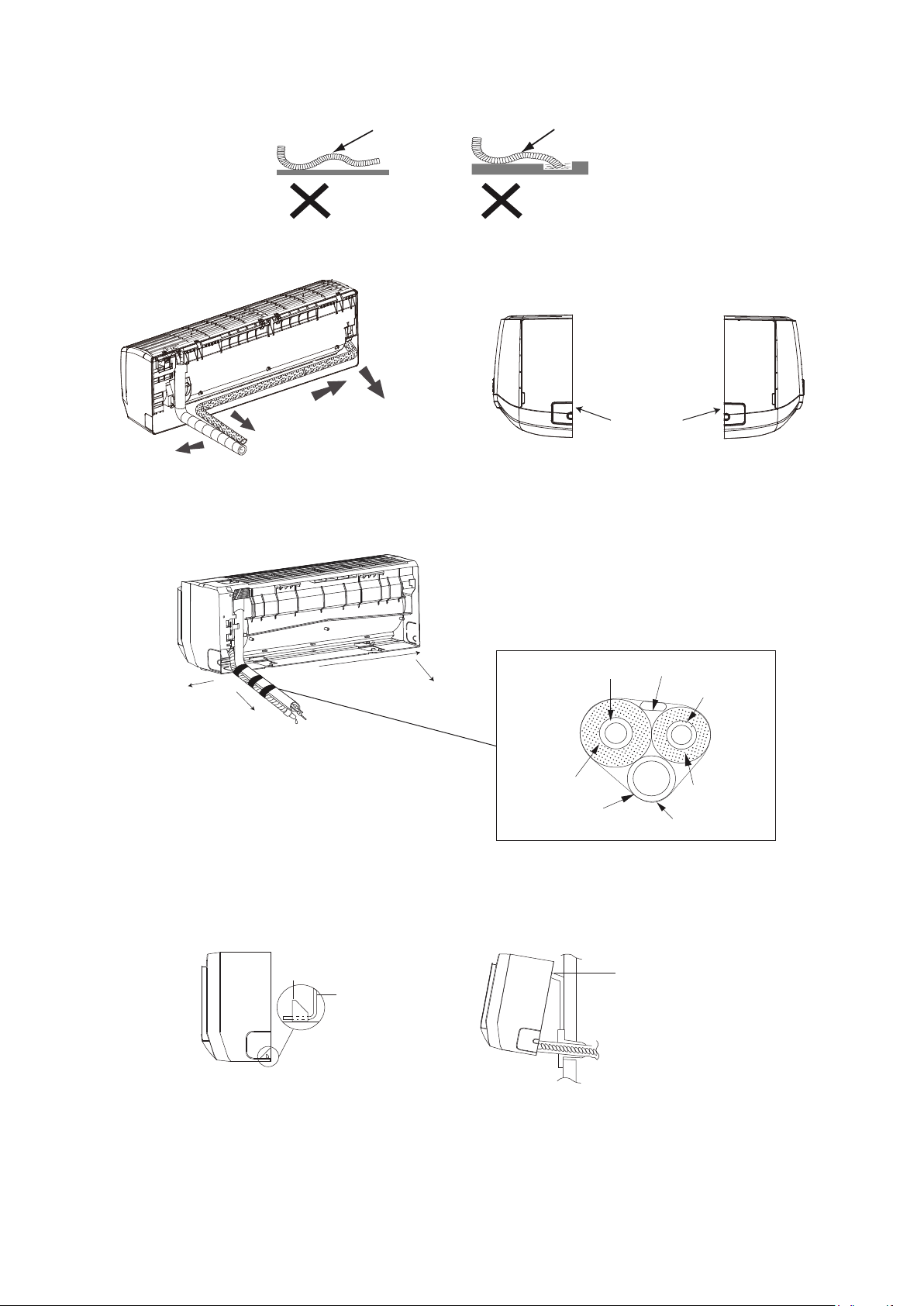

Монтаж ..........................................................................................................................................................................16
Установка опционального фильтра .............................................................................................................................22

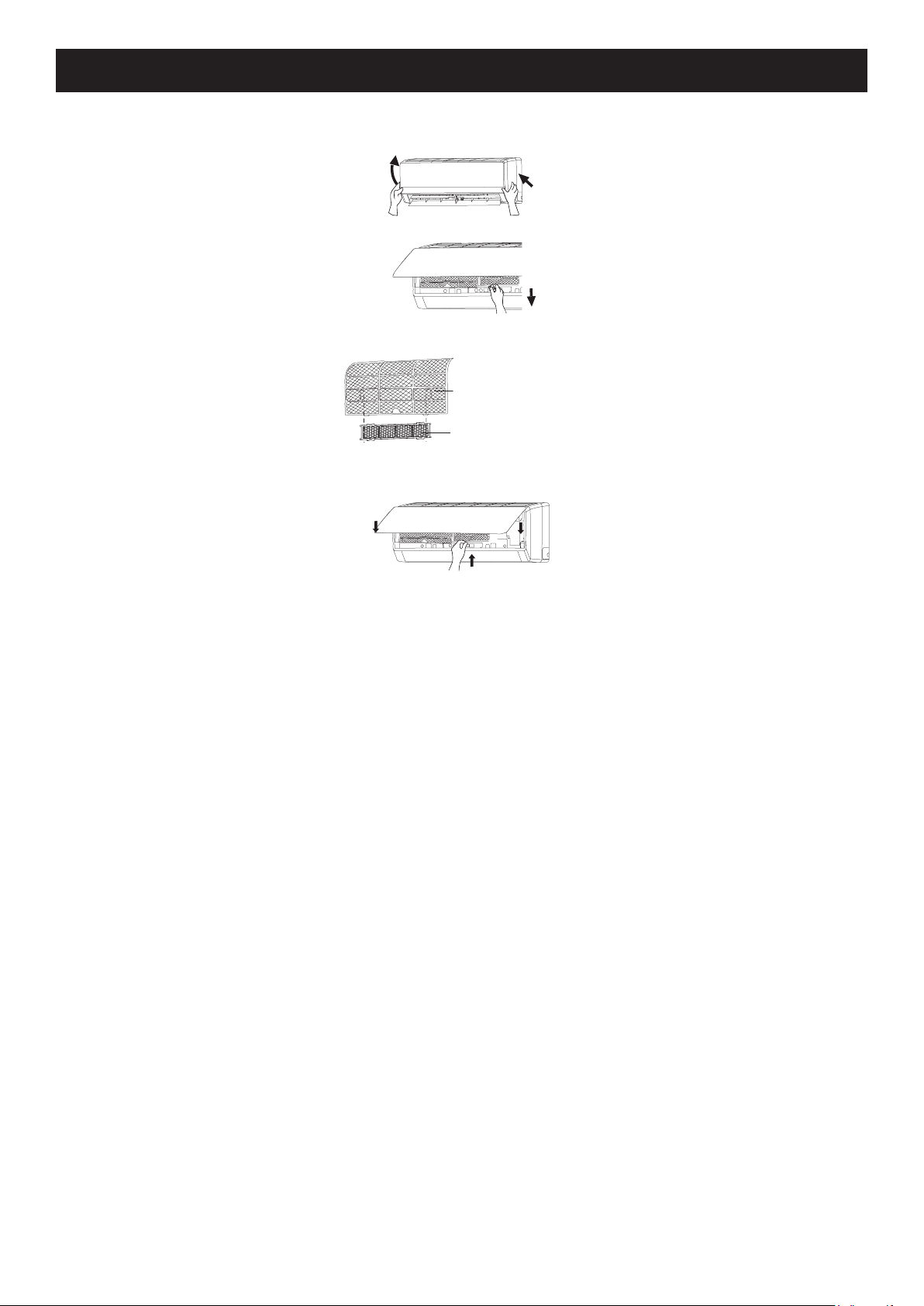

Техническое обслуживание .........................................................................................................................................23

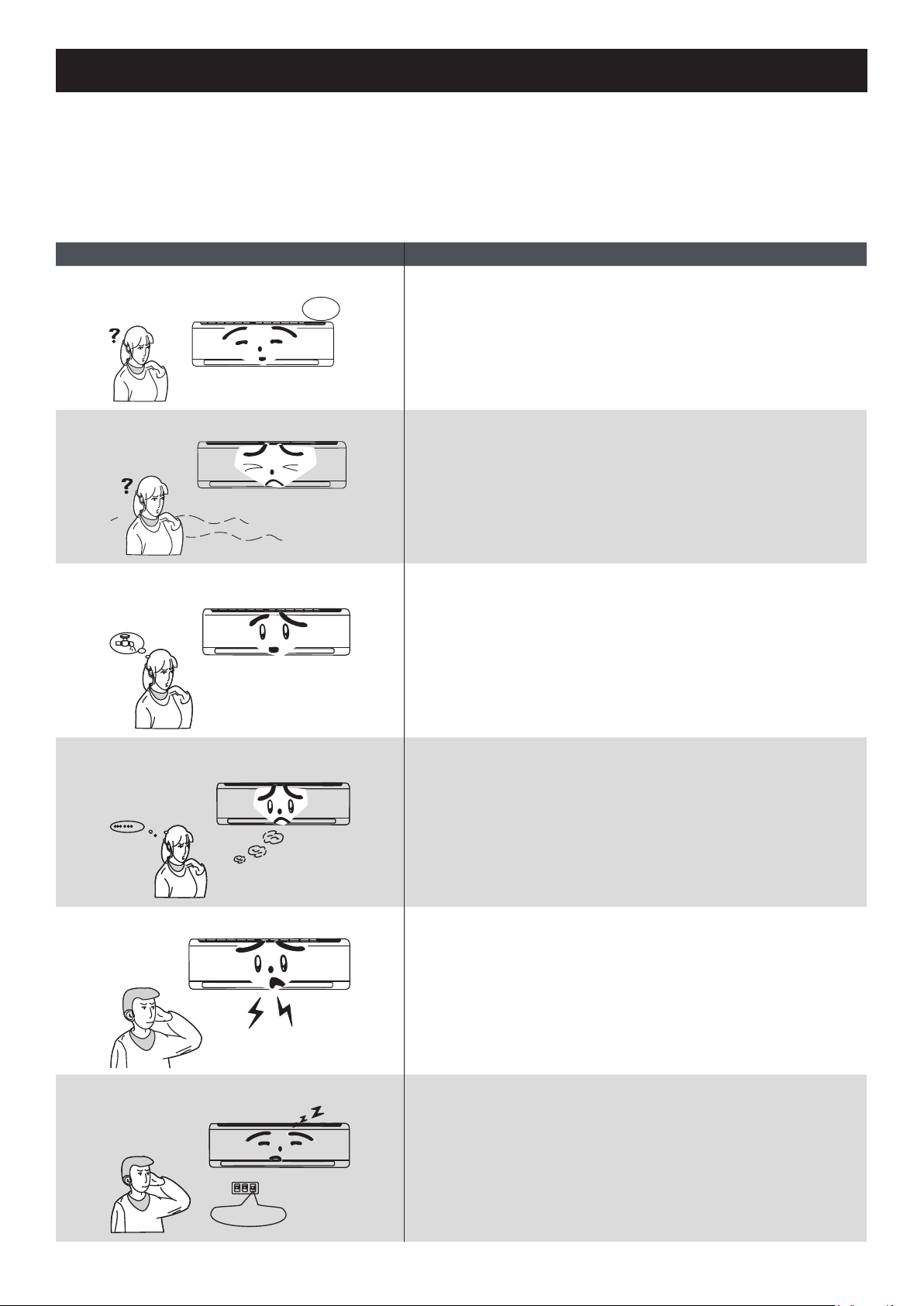

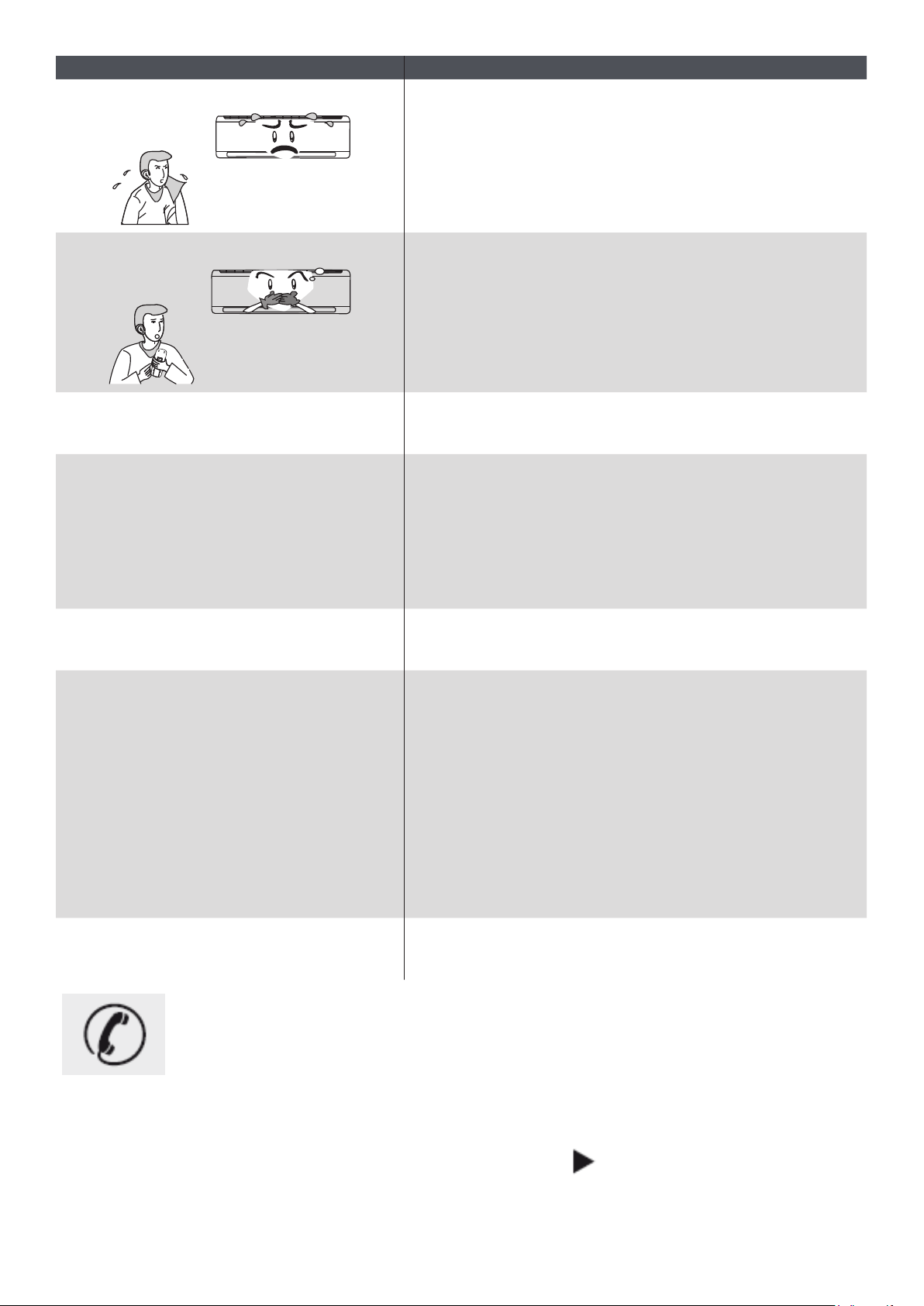

Неисправности и методы их устранения ....................................................................................................................25

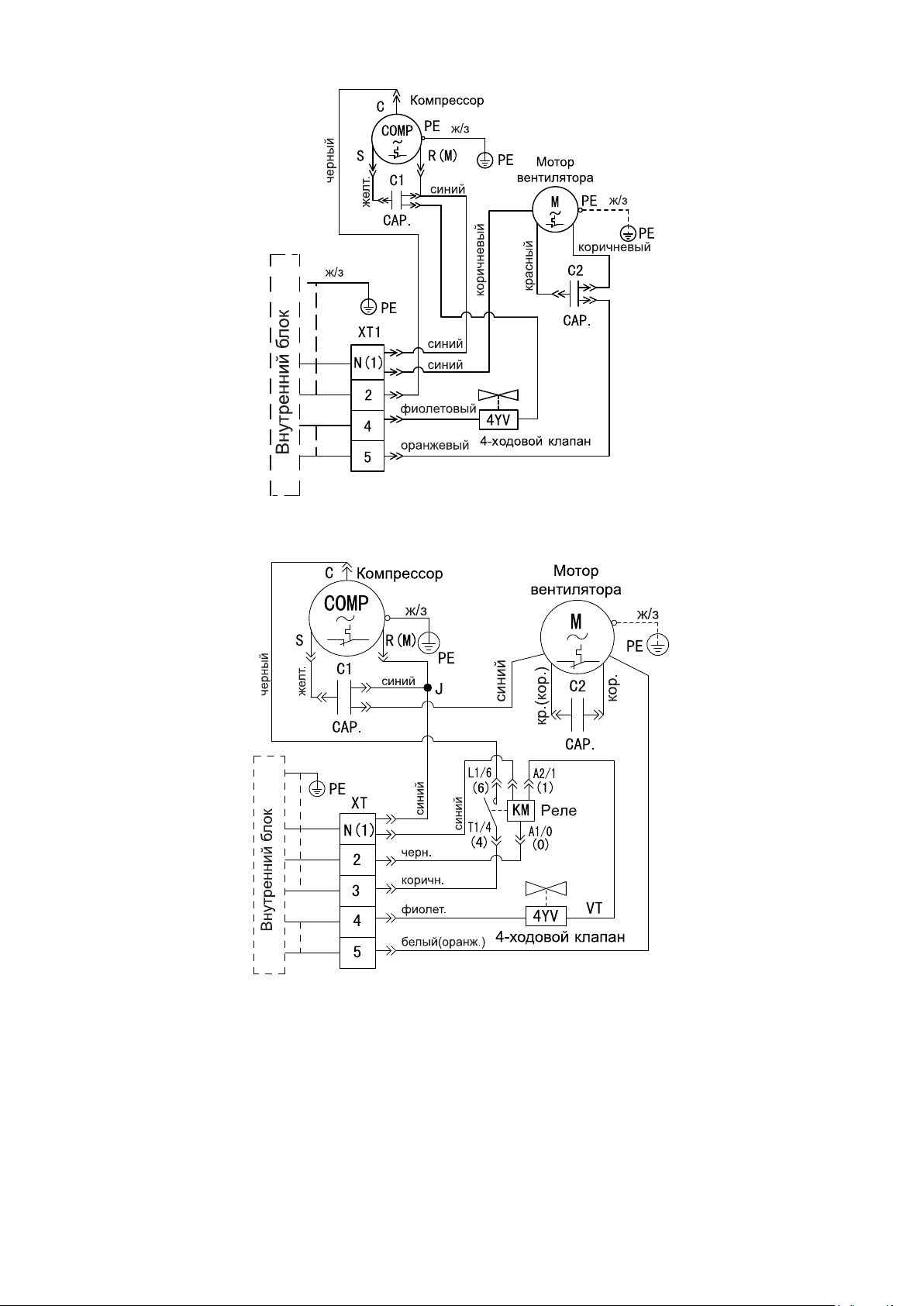

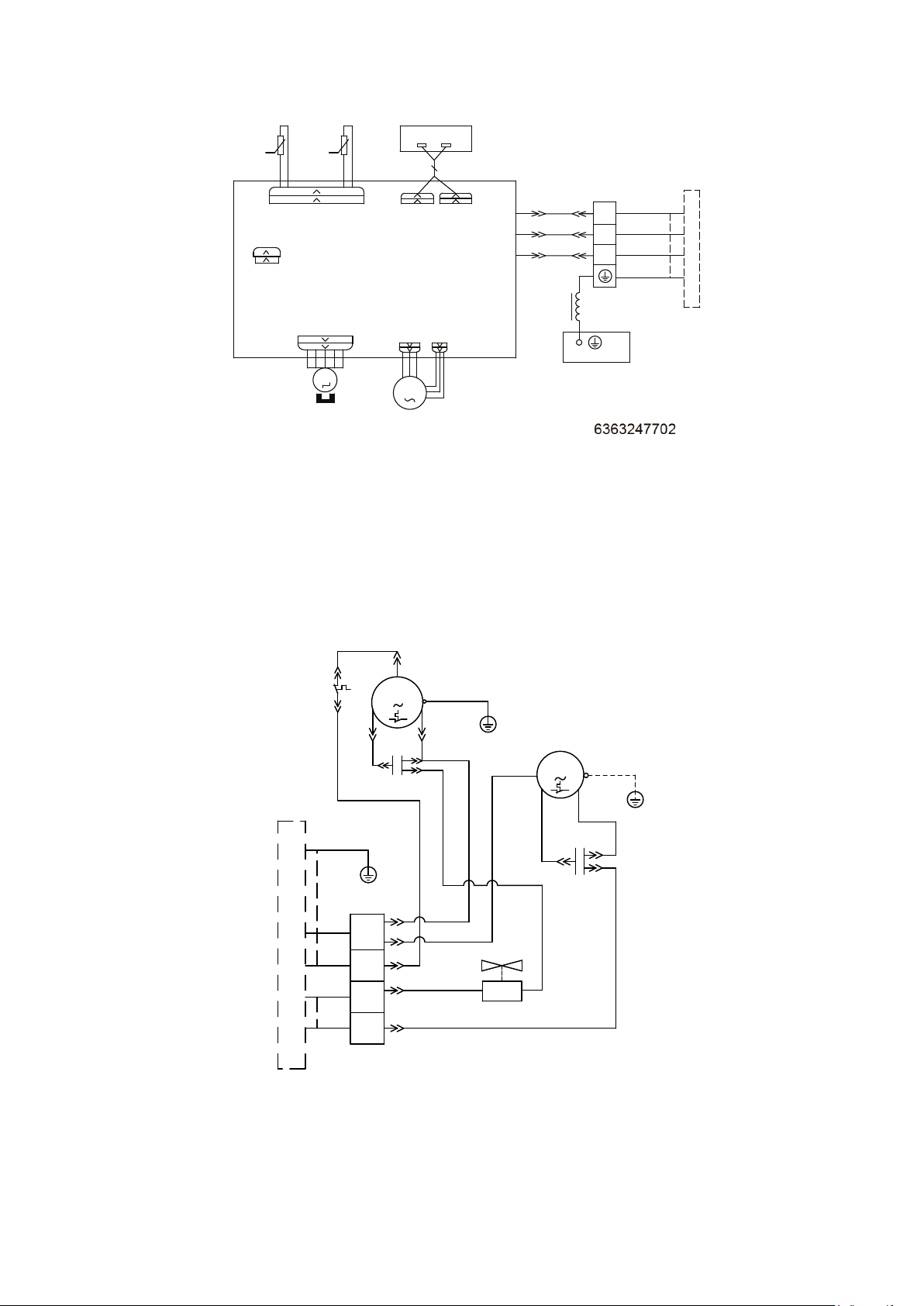

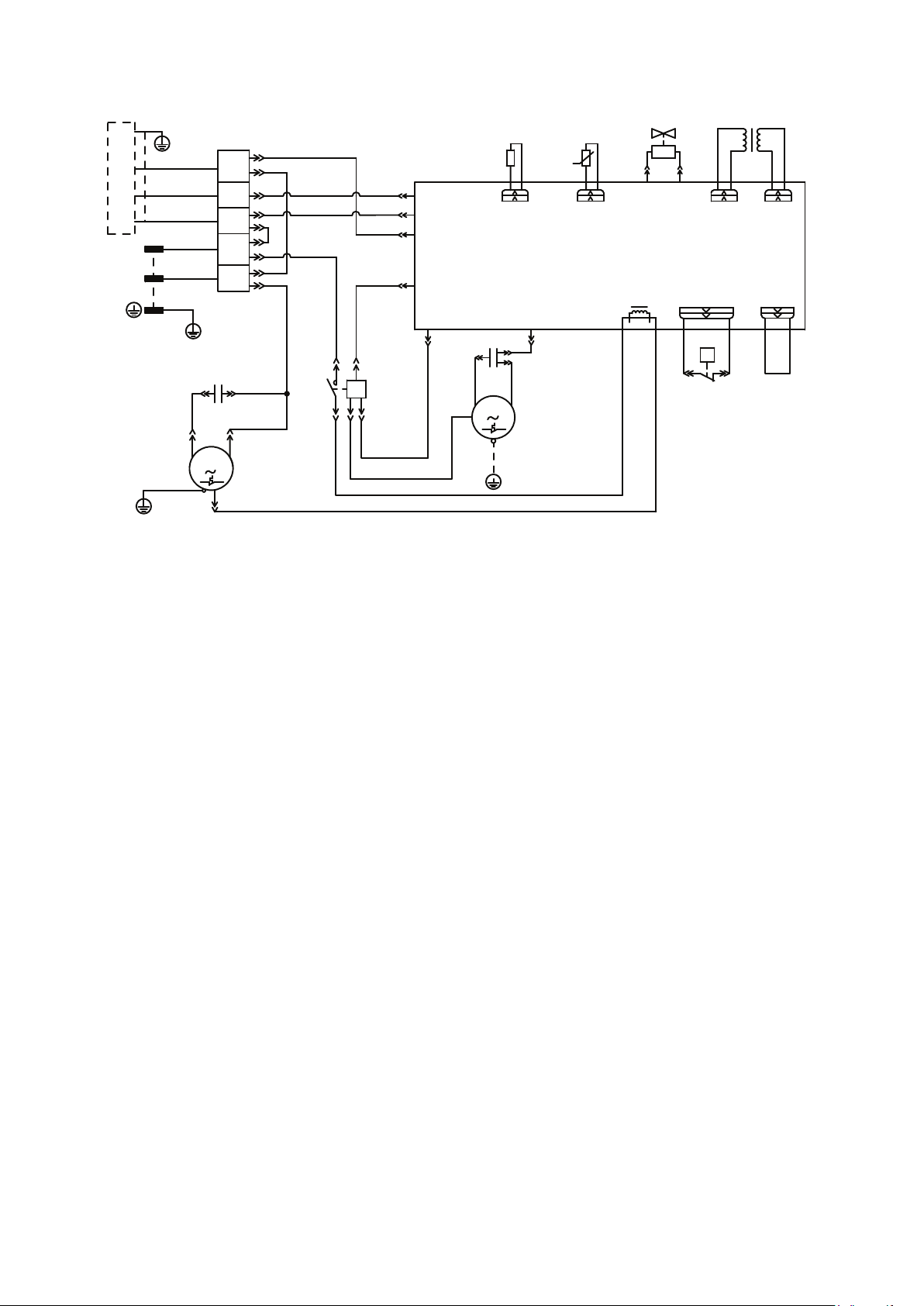

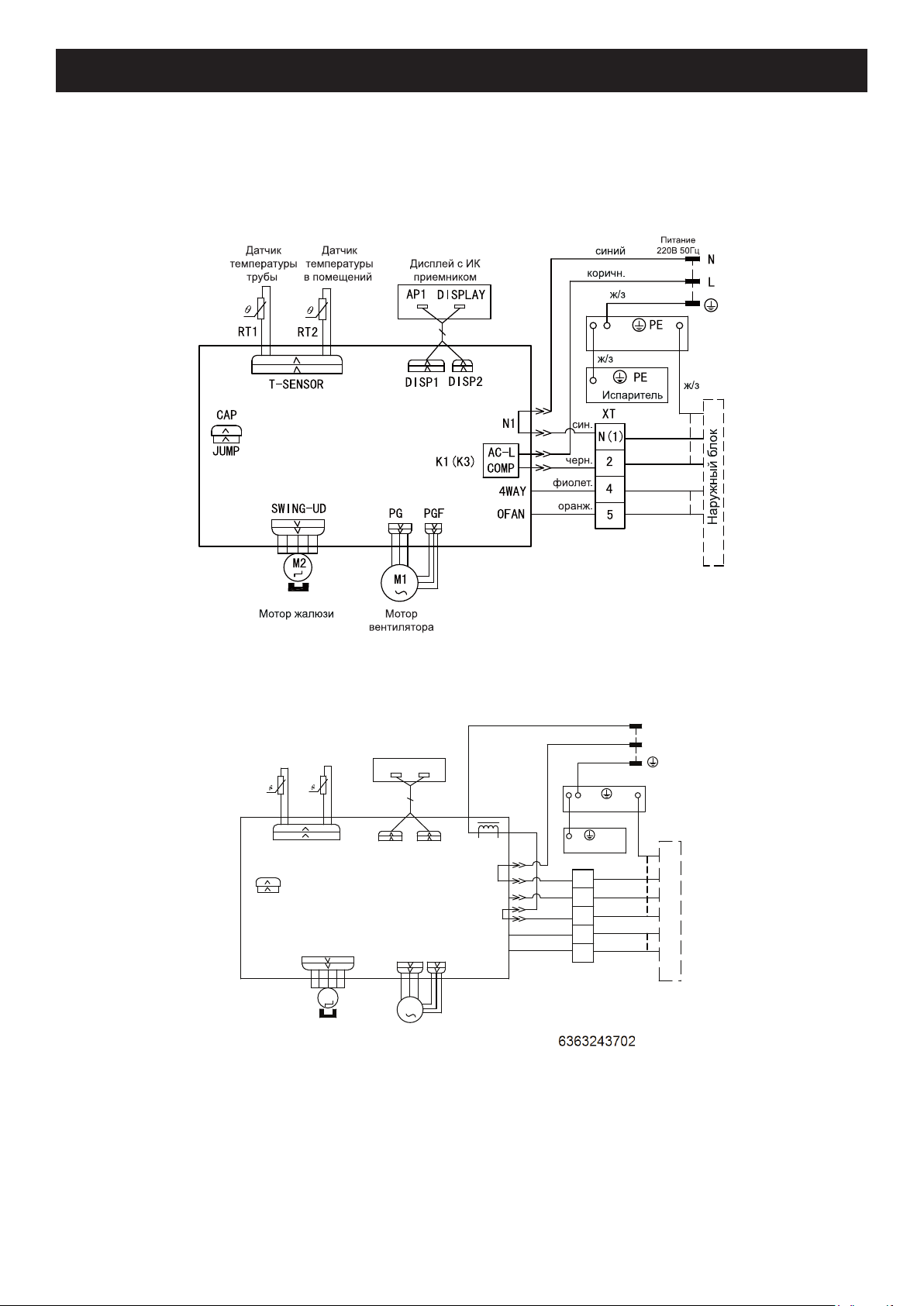

Электрические схемы ...................................................................................................................................................27
Коды ошибок .................................................................................................................................................................31
Представленное оборудование имеет необходимую документацию, подтверждающую его соответствие
требованиям нормативных документов.
Работы по монтажу оборудования должны выполняться в соответствии с требованиями действующих
нормативно-технических документов.
Технические характеристики оборудования, а также правила и условия эффективного и безопасного использования представленного оборудования определяются технической документацией, прилагаемой к
оборудованию.
Изготовитель оставляет за собой право на внесение изменений в технические характеристики, внешний
вид и потребительские свойства оборудования без предварительного уведомления.
Класс энергетической эффективности определен в соответствии с приказом Министерства промышленности и торговли РФ №357 от 29.04.10.
Информация об изготовителе оборудования содержится в сертификате или декларации соответствия.
Внимание!
Эксплуатация данного кондиционера возможна при соблюдении следующих условий:
● При защите наружного блока от воздействия свободно перемещающихся воздушных масс (ветер,
сквозняки).
● При относительной влажности воздуха 40–45%.
● При подаче электропитания на оборудование и на подогрев картера (если он подключен к отдельному
источнику электропитания) не менее, чем за 12 часов до запуска оборудования.
Если отвод конденсата из внутреннего блока планируется осуществлять на улицу, потребуется установка и подключение системы подогрева отвода конденсата. Этот компонент не входит в комплект поставки, но его можно приобрести и подключить отдельно.
— 2 —
Page 3
Меры предосторожности
Во избежание получения травм и нанесения ущерба
другим людям и имуществу внимательно прочтите и
соблюдайте следующие инструкции.
Данное оборудование не предназначено для использования маленькими детьми и людьми с ограниченной
подвижностью, находящимися без надлежащего присмотра.
При установке
● Монтаж, перемещение и ремонт данного оборудования должны проводиться специалистами,
имеющими соответствующую подготовку и квалификацию, а также соответствующие лицензии и
сертификаты для выполнения данных видов работ.
Неправильное выполнение монтажа, демонтажа,
перемещения и ремонта оборудования может привести к возгоранию, поражению электротоком, нанесению травмы или ущерба, вследствие падения
оборудования, утечки жидкости и т.п.
● Поверхность, на которую устанавливается и крепится оборудование, а также крепление оборудования должны быть рассчитаны на вес оборудования.
● Используйте силовые и сигнальные кабели необходимого сечения согласно спецификации оборудования, требованиям инструкции, а также государственным правилам и стандартам. Не используйте
удлинители или промежуточные соединения в силовом кабеле. Не подключайте несколько единиц
оборудования к одному источнику питания. Не модернизируйте силовой кабель. Если произошло повреждение силового кабеля или вилки, необходимо
обратиться в сервисную службу для замены.
● Предохранитель или автомат токовой защиты
должен соответствовать мощности оборудования.
Оборудование должно иметь надежное заземление. Неправильное заземление может привести к
поражению электрическим током. Источник питания должен иметь защиту от утечки тока. Отсутствие защиты от утечки тока может привести к поражению электротоком.
● Не включайте питание до завершения работ по
монтажу. Не устанавливайте и не используйте оборудование в помещениях с потенциально взрывоопасной атмосферой. Применение или хранение
горючих материалов, жидкостей или газов возле
оборудования может привести к возгоранию.
● Убедитесь в правильности установки и подсоединения дренажного трубопровода. Неправильное
подсоединение может привести к протечке и нанесению ущерба имуществу.
● Не устанавливайте оборудование над компьютерами, оргтехникой и другим электрооборудованием.
В случае протечки конденсата это оборудование
может выйти из строя.
Во время эксплуатации
● Перед включением проверьте правильность установки воздушного фильтра. Если оборудование
не эксплуатировалось длительное время, рекомендуется перед началом эксплуатации почистить
фильтр.
● Не включайте и не выключайте оборудование посредством включения или выключения вилки из
розетки. Используйте для этого кнопку включения
и выключения пульта дистанционного управления.
● Не тяните за силовой кабель при отключении вилки
из розетки. Это может привести к повреждению кабеля, короткому замыканию или поражению электротоком.
● Не используйте оборудование не по назначению.
Данное оборудование не предназначено для хранения точных измерительных приборов, продуктов питания или предметов искусства, содержания животных или растений, т.к. это может привести к их порче.
● Не стойте под струей холодного воздуха — это может повредить вашему здоровью. Оберегайте домашних животных и растения от длительного воздействия воздушного потока, так как это вредно
для их здоровья.
● Не суйте руки и другие части тела, а также посторонние предметы в отверстия для забора и подачи
воздуха. Лопасти вентилятора вращаются с большой скоростью, и попавший в них предмет может
нанести травму или вывести из строя оборудование. Внимательно присматривайте за маленькими
детьми и следите, чтобы они не играли рядом с
оборудованием.
● При появлении каких-либо признаков неисправности (запах гари, повышенный шум и т.п.) сразу же
выключите оборудование и отключите от источника
питания. Использование оборудования с признаками неисправности может привести к возгоранию,
поломке и т.п. При появлении признаков неисправности необходимо обратиться в сервисный центр.
● Не эксплуатируйте оборудование длительное время в условиях высокой влажности. При работе
оборудования в таких условиях существует вероятность образования избыточного количества конденсата, который может протечь и нанести ущерб
имуществу.
● При использовании оборудования в одном помещении с печкой или другими нагревательными приборами проветривайте помещение и не направляйте воздушный поток прямо на них.
● Не устанавливайте компьютеры, оргтехнику и другие электроприборы непосредственно под оборудованием. В случае протечки конденсата эти электроприборы могут выйти из строя.
● Если оборудование не предполагается использовать в течение длительного времени, отсоедините
вилку кабеля электропитания от розетки или выключите автомат токовой защиты, а также вытащите батарейки из беcпроводного пульта управления.
● Не подвергайте оборудование и пульт управления
воздействию влаги или жидкости.
— 3 —
Page 4
При обслуживании
● Не прикасайтесь к выключателям мокрыми руками.
Это может привести к поражению электротоком.
● Перед чисткой или обслуживанием отключите оборудование от источника питания.
● При уходе за оборудованием вставайте на устойчивую конструкцию, например, на складную лестницу.
● При замене воздушного фильтра не прикасайтесь
к металлическим частям внутри оборудования. Это
может привести к травме.
● Не мойте оборудование водой, агрессивными или
абразивными чистящими средствами. Вода может
попасть внутрь и повредить изоляцию, что может
повлечь за собой поражение электрическим током.
Агрессивные или абразивные чистящие средства
могут повредить оборудование.
● Ни в коем случае не заряжайте батарейки и не бросайте их в огонь.
● При замене элементов питания заменяйте старые
батарейки на новые того же типа. Использование
старой батарейки вместе с новой может вызвать
генерирование тепла, утечку жидкости или взрыв
батарейки.
● В случае попадания жидкости из батарейки на
кожу, в глаза или одежду, тщательно промойте их в
чистой воде и обратитесь к врачу.
Перед началом работы
● Перед началом работы установки внимательно
прочитайте инструкцию. Строго придерживайтесь
описания выполняемых операций. Нарушение технологии может повлечь за собой травмы для вас
или окружающих, а также повреждение оборудования.
Проверка перед пуском
● Не препятствуйте прямому воздушному потоку.
Кондиционер может выключиться раньше, чем охладит все помещение.
● Регулярно чистите фильтры. Загрязненные фильтры ведут к снижению эффективности работы оборудования.
Правила электробезопасности
● Все подключения должны проводиться квалифицированным персоналом.
● Подключения должны проводиться с соблюдением
всех правил безопасности.
● Главный автомат токовой защиты должен быть
оборудован устройством контроля утечки тока.
● Характеристики электропитания должны соответствовать требованиям спецификации для данного
оборудования.
Запомните!
● Внутренний блок кондиционера не предназначен
для работы в помещениях, в которых уровень относительной влажности равен или превышает 80%!
Перед установкой убедитесь, что уровень относительной влажности помещения не превышает 80%.
При повышении уровня относительной влажности
до 80% или более во время использования немедленно отключите оборудование от электрической
сети, так как повышенная влажность может вызвать поломку оборудования или удар током!
● Не включайте оборудование, если заземление отключено.
● Не используйте оборудование с поврежденными
электропроводами.
● При обнаружении повреждений немедленно обесточьте кондиционер и обратитесь к специалистам
для замены провода.
● Проверьте надежность заземления.
● Проверьте, что фильтр установлен правильно.
● Перед пуском после долгого перерыва в работе
очистите фильтр (см. инструкцию по эксплуатации).
● Убедитесь, что ничто не препятствует входящему и
исходящему воздушным потокам.
Оптимальная работа
● Прямой исходящий воздушный поток должен быть
направлен в сторону от людей, находящихся в помещении.
● Установленная температура соответствует обеспечению комфортных условий. Не рекомендуется
устанавливать слишком низкую температуру.
● Избегайте нагрева помещения солнечными лучами, занавесьте окно на время работы оборудования в режиме охлаждения.
● Открытые окна и двери могут снизить эффективность охлаждения. Закройте их.
● Используйте пульт управления для установки желаемого времени работы.
● Не закрывайте отверстия в оборудовании, предназначенные для забора и подачи воздуха.
Внимание!
● Необходимо подать питание за 12 часов до пер-
вого пуска оборудования для его прогрева.
● Кондиционер предназначен для работы при сле-
дующих температурных параметрах наружного
воздуха: в режиме охлаждения от –15 до +48 °С; в
режиме обогрева от –20 до +24 °С.
— 4 —
Page 5

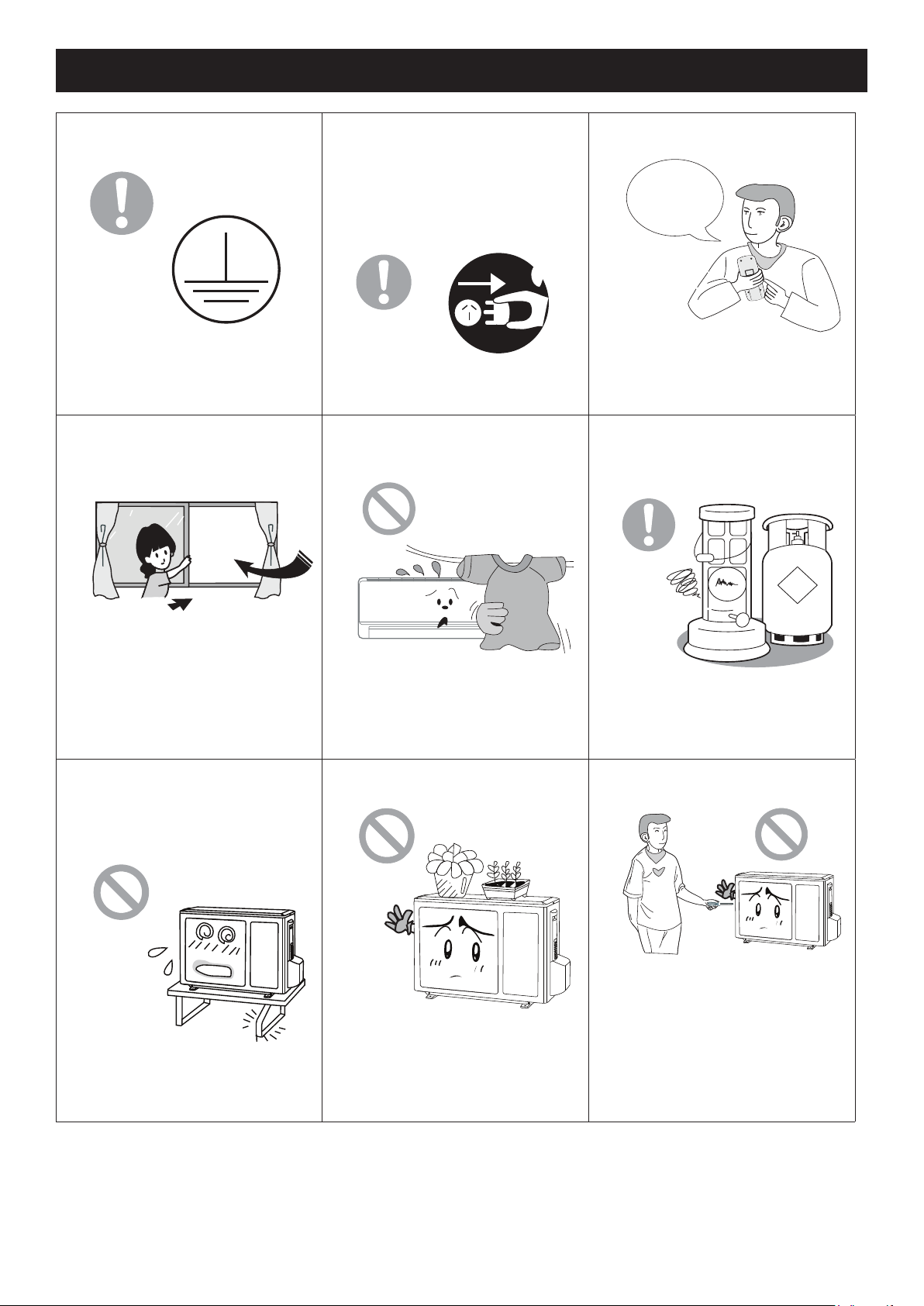

Предупреждение
● Убедитесь, что оборудование
надежно заземлено.
Использование незаземленного оборудования может привести к поражению электрическим током.
● Не оставляйте окна и двери открытыми длительное время во
время использования кондиционера.
● Для собственной безопасности
отключайте кондиционер от источника питания перед обслуживанием, ремонтом и чисткой,
а также если планируете не использовать его длительное время.
Накапливающаяся пыль может
привести к пожару.
● Не блокируйте воздушные потоки на выходе и входе оборудования.
● Устанавливайте наиболее подходящую температуру.
Установить темп.
в помещении на
5 °С ниже, чем на
улице
Это поможет снизить расход
электроэнергии.
● Храните горючие материалы
вдали от кондиционера. Не используйте открытый огонь вблизи оборудования.
Это будет влиять на эффективность работы кондиционера.
● Для крепления наружного блока
должны использоваться специально предназначенные для
него крепления, рассчитанные
на массу и размер блока.
Ненадежно установленный
блок может привести к его поломке или нанесению травмы.
Это будет влиять на эффективность работы оборудования
и может привести к неисправности.
● Не ставьте предметы и не вставайте на наружный блок.
Они могут упасть и нанести
травму.
ГАЗ
Это может привести к пожару
или взрыву.
● Не ремонтируйте кондиционер
самостоятельно.
Это может привести к пожару
или поражению электрическим
током. Обесточьте кондиционер и обратитесь в сервисный
центр.
— 5 —
Page 6

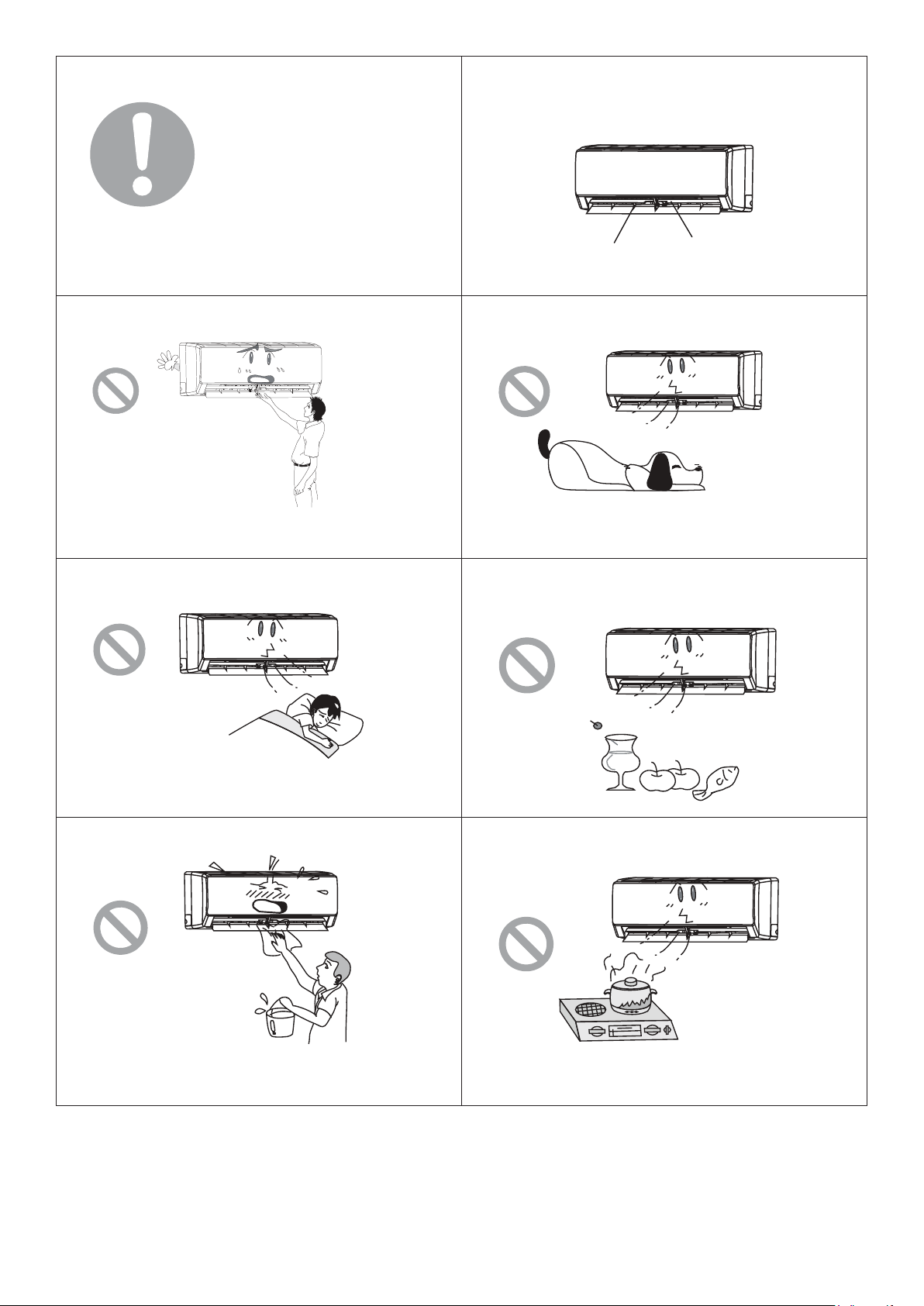

● Не используйте кабель со скрутками или поврежденный кабель.
● Для изменения направления воздушного потока используйте пульт дистанционного управления.
● В данной модели осуществляется регулировка вертикальных и горизонтальных жалюзи.
● Не суйте руки и посторонние предметы в отверстия
забора и подачи воздуха.
Это может привести к травме или повреждению
оборудования.
● Не находитесь под струей холодного воздуха длительное время.
Вертикальные
жалюзи
Горизонтальные
жалюзи
● Не помещайте животных и растения под струю воздуха из кондиционера.
Это может нанести им вред.
● Не используйте кондиционер не по назначению,
например, для охлаждения продуктов питания или
сушки одежды.
Это может нанести вред вашему здоровью.
● Не брызгайте водой на кондиционер.
Это может привести к повреждению или поражению электрическим током.
● Не используйте открытый огонь рядом с кондиционером.
— 6 —
Page 7
Спецификация
Сплит-система
Производ-ость
EER/COP (класс энергоэффективности)
Электропитание
Потребляемая
мощность
Рабочий ток
Блок внутренний
Объем рециркуляции воздуха м³/ч 470-250 470-250 550-330 650-350 900-600 1100-850
Уровень шума дБ(А) 26–40 26–40 33–42 31–42 37–49 39–51
Размеры Д×В×Ш мм 698×250×185 698×250×185 773×250×185 849×289×210 970×300×225 1080×325×245
Упаковка* Д×В×Ш мм 742×306×244 742×306×244 817×306×244 897×341×268 1017×366×285 1125×397×320
Масса нетто/брутто* кг 7,5/8,5 8,5/10,0 11,0/13,0 13,5/16,5 16,5/19,5
Блок наружный
Уровень шума дБ(А) 49 49 52 56 56 59
Размеры Д×В×Ш мм 720×428×310 720×428×310 776×540×320 848×320×540 913×680×378 955×700×396
Упаковка* Д×В×Ш мм 765×350×475 765×350×475 820×355×580 878×360×580 994×428×725 1026×455×735
Масса нетто/брутто* кг 22,0/24,0 24,5/26,5 30,0/32,5 39,0/41,5 50,0/54,0 61,0/65,5
Марка компрессора GREE GREE GREE GREE GREE GREE
Соединительные
трубы
Наружный диаметр дренажного
патрубка
Максимальные
Заводская
заправка**
Дозаправка
хладагентом
Кабели
электрических
подключений
Автомат токовой защиты А 10 10 16 25 32 32
Диапазон рабочих
температур
Охлаждение
Обогрев
Охлаждение
Обогрев
Охлаждение
Обогрев
Газовая линия
Жидкостная
линия
Перепад высот
Длина
R410A кг 0,55 0,56 0,72 1,26 1,45 1,9
Свыше 5 м г/м 20 20 15 15 15 15
Эл. питание
Межблочный
Охлаждение
Обогрев
дюйм
дюйм
T07H-SNa/I /
T07H-SNa/O
Вт
Вт
ф/В/
Гц
Вт
Вт
А
А
(мм)
(мм)
мм 17 17 17 17 17 17
м
м
2
мм
2
мм
мм
2250
2350
3,21 (А)/3,61
(А)
700
651
3,5
3,2
∅3/8 (9,5)
∅1/4 (6,35)
10
15
3×1,5
5×1,5
+18...+43
–7...+24
T09H-SNa/I /
T09H-SNa/O
2550
2650
3,21 (А)/3,61
(А)
794
734
3,7
3,3
∅3/8 (9,5)
∅1/4 (6,35)
10
15
3×1,5
5×1,5
+18...+43
–7...+24
T12H-SNa/I /
T12H-SNa/O
3250
3400
3,21 (А)/3,61
(А)
1/220/50 (к внутреннему блоку)
1012
941
4,32
4,4
∅1/2 (12,7)
∅1/4 (6,35)
10
15
3×1,5
5×1,5
+18...+43
–7...+24
T18H-SNa/I /
T18H-SNa/O
4800
5300
3,21 (А)/3,61
(А)
1495
1468
6,81
6,72
∅1/2 (12,7)
∅1/4 (6,35)
10
25
3×2,5
5×2,5
+18...+43
–7...+24
T24H-SNa/I /
T24H-SNa/O
6150
6700
3,21 (А)/3,61
(А)
1915
1856
8,49
8,23
∅1/2 (12,7)
∅1/4 (6,35)
10
25
3×2,5
5×2,5
+18...+43
–7...+24
T28H-SNa/I /
T28H-SNa/O
8000
8500
2,81 (C)/3,21
(C)
2846
2647
12,3
12,0
∅5/8 (15,8)
∅1/4 (6,35)
10
30
3×2,5
4×2,5
+18...+43
–7...+24
— 7 —
Page 8
Название частей и внешний вид
Забор воздуха
Панель
Фильтр
Кнопка для
принудительного
запуска
Горизонтальные
жалюзи
Выброс воздуха
Температура
ИК-приемник
Индикация и место расположения дисплея могут
отличаться для конкретной модели.
Питание
ONOFF/
- +
MOD E
SWING
/
TEMP
CLOCK
TURBO
Беспроводной пульт
управления YAA1FB
Забор воздуха
F
C
HO UR
ONOFF
FAN
IFEE L
SLEEP
TIMER-ON
TIME-OFF
X-FAN
LIGHT
— 8 —
Межблочная связь
Выброс воздуха
Page 9
Пульт дистанционного управления YAA1FB
Внешний вид и функции
Данный пульт является универсальным и применяется для управления различными моделями блоков.
Некоторые функции могут быть недоступны. При нажатии кнопки с недоступной функцией, блок
продолжит работу без изменения параметров.
F
C
H O U R
：
ONOFF
1
2
4
6
10
12
14
15
ON O FF/
- +
MO DE FAN
SWING IF E E L
SLEEP
TEMP
CLOCK
TURBO LIGHT/X-FAN
TIMER-ON
T -OFFIMER
3
5
7
98
11
13
16
Кнопки и их функции
ON/OFF (вкл./выкл.)
1
Нажмите кнопку для включения или выключения кондиционера.
«–»
2
Нажмите кнопку для понижения желаемой температуры в помещении. Удерживание кнопки нажатой в
течение 2 секунд быстро понизит значение устанавливаемой температуры. В режиме AUTO заданная температура не регулируется.
«+»
3
Нажмите кнопку для повышения желаемой температуры в помещении.
Удерживание кнопки нажатой в течение 2 секунд быстро повысит значение устанавливаемой температуры. В режиме AUTO заданная температура не регулируется.
— 9 —
Page 10

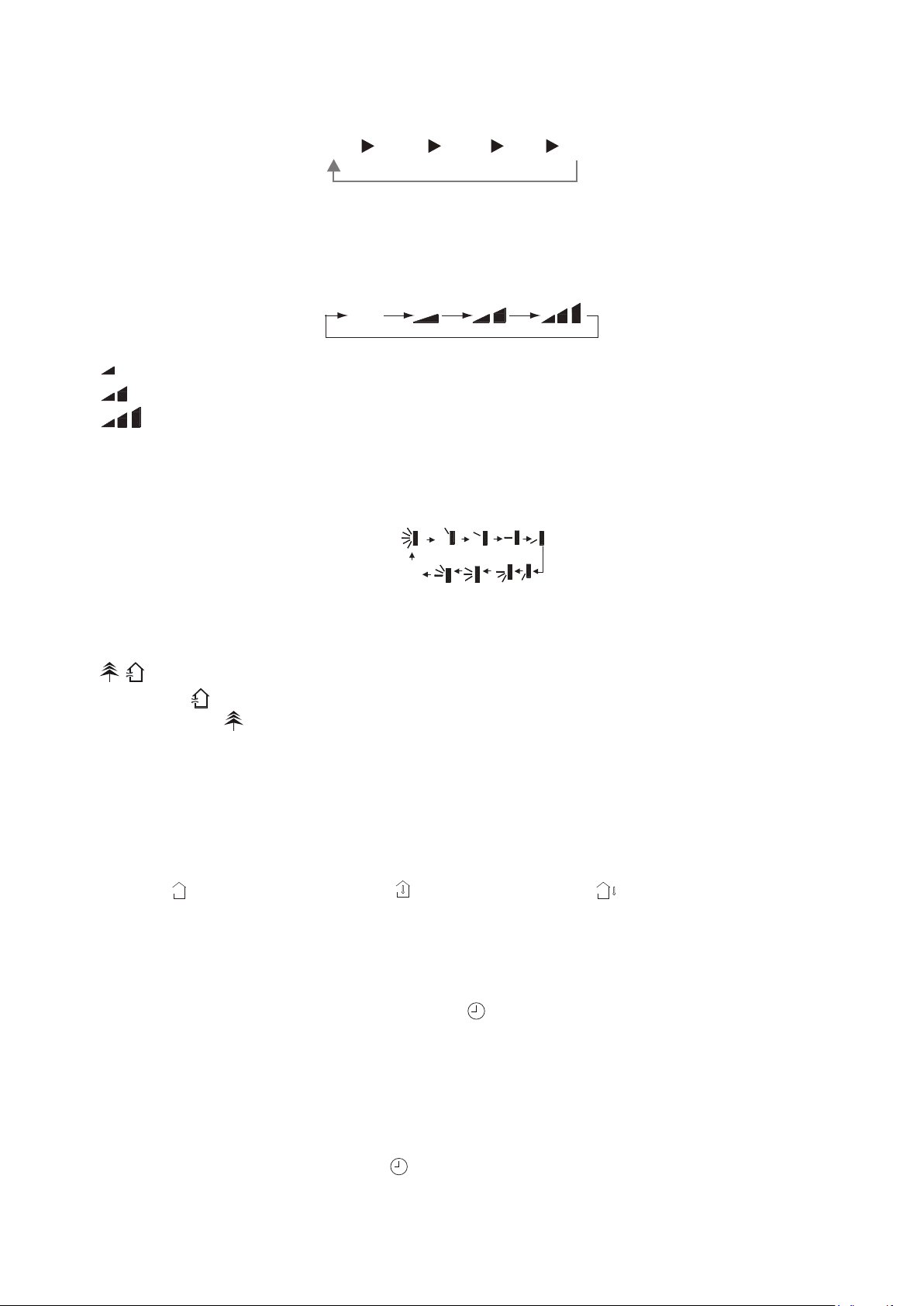

MODE (режим)
4
Каждый раз, когда вы нажимаете кнопку, режим переключается в последовательности AUTO, COOL, DRY,
FAN и HEAT ( Автоматический — Охлаждение — Осушение — Вентиляция — Обогрев), как показано на
рисунке:
FAN HEAT
Auto
COOL
DRY
AUTO
В режиме AUTO (Автоматический) установленная температура не отображается на дисплее и кондиционер будет автоматически выбирать режим работы, учитывая текущую температуру в помещении, чтобы
поддерживать ее в зоне комфорта.
FAN (вентилятор)
5
Эта кнопка используется для установки скорости вентилятора в последовательности:
Низкая скорость
Средняя скорость
Высокая скорость
SWING (жалюзи)
6
Нажмите кнопку для выбора положения горизонтальных жалюзи.
Каждое нажатие изменяет установку угла в последовательности, как показано на рисунке.
Вертикальные жалюзи регулируются вручную.
OFF
I FEEL
7
Нажмите кнопку I FEEL на пульте управления. Измерение температуры будет производиться посредством
датчика, расположенного в пульте индивидуального управления.
8
9
10
11
12
/
Кнопка AIR ( ) активирует функцию подмеса свежего воздуха. Доступна не для всех моделей блоков.
Кнопка HEALTH ( ) активирует генератор холодной плазмы.
SLEEP (сон)
После нажатия на кнопку активируется функция SLEEP.
Для отмены функции нажмите кнопку еще раз. Эта функция доступна только в режимах COOL (охлаждение), HEAT (обогрев) и DRY(осушение) для поддержания наиболее комфортного для вас температурного
режима на период сна.
TEMP (отображение температуры)
Нажмите кнопку TEMP. При каждом последующем нажатии на дисплее отображаются: установленная температура , температура в помещении и температура на улице . В процессе переключения между
температурными датчиками с помощью кнопки TEMP заданная температура отображается всегда.
Примечание: Температура на улице показывается не у всех моделей кондиционеров.
TIMER ON (вкл. таймера)
Нажмите кнопку TIMER ON для активации режима задержки времени включения.
Для отмены автоматического таймера нажмите кнопку еще раз.
После нажатия на кнопку на дисплее отобразится , и будет мигать ON.
00:00 обозначает время задержки включения оборудования.
В течение следующих 5 секунд с помощью кнопок «+» и «–» установите желаемое время задержки включения кондиционера. Каждое нажатие кнопок «+» и «–» изменяет время на 1 минуту. Удерживайте кнопку
нажатой, шаг изменения времени станет 10 минут.
В течение 5 секунд после того, как выставлено желаемое время, для подтверждения установок нажмите
кнопку TIMER ON.
CLOCK (часы)
Нажмите кнопку CLOCK, начнет мигать .
В течение следующих 5 сек с помощью кнопок «+» и «–» установите текущее время. Удерживайте кнопку
нажатой, изменение будет происходить сначала с шагом 1 минута и частотой 0,5 сек, затем с шагом 10
минут каждые 0,5 сек.
После того, как выставите текущее время, нажмите кнопку CLOCK для подтверждения.
— 10 —
Page 11
TIMER OFF (выкл. таймера)
13
Нажмите кнопку TIMER OFF для активации режима задержки времени выключения.
Для отмены автоматического таймера нажмите кнопку еще раз.
После нажатия на кнопку на дисплее отобразиться , и будет мигать OFF.
00:00 обозначают время задержки выключения оборудования.
В течение следующих 5 сек с помощью кнопок «+» и «–» установите желаемое время задержки выключения кондиционера. Каждое нажатие на кнопки «+» и «–» изменяет время на 1 минуту. Удерживайте кнопку
нажатой, шаг изменения времени станет 10 минут. В течение 5 сек после того, как выставили желаемое
время, подтвердите это нажатием кнопки TIMER OFF.
TURBO (самая высокая скорость)
14
Нажмите кнопку TURBO для включения/выключения функции TURBO.
При активации этой функции венилятор кондиционера включается на максимальную скорость для достижения установленной температуры в кратчайшие сроки.
LIGHT (подсветка)
15
Нажмите кнопку LIGHT для включения/выключения подсветки дисплея пульта дистанционного управле-
ния. При включенной подсветке на дисплее появился значок .
X-FAN
16
Нажмите кнопку X-FAN в режимах COOL (Охлаждение) или DRY (Осушение). На дисплее появится значок
, кондиционер включится в функция автоматической очистки. После выключения блока вентилятор продолжает работать на низких оборотах еще 10 минут. В процессе осушения удаляется влага, что предотвращает образование бактерий и плесени.
Функция недоступна в режимах AUTO, FAN, HEAT.
(При использовании другой модели пульта управления данная функция может обозначаться как BLOW.)

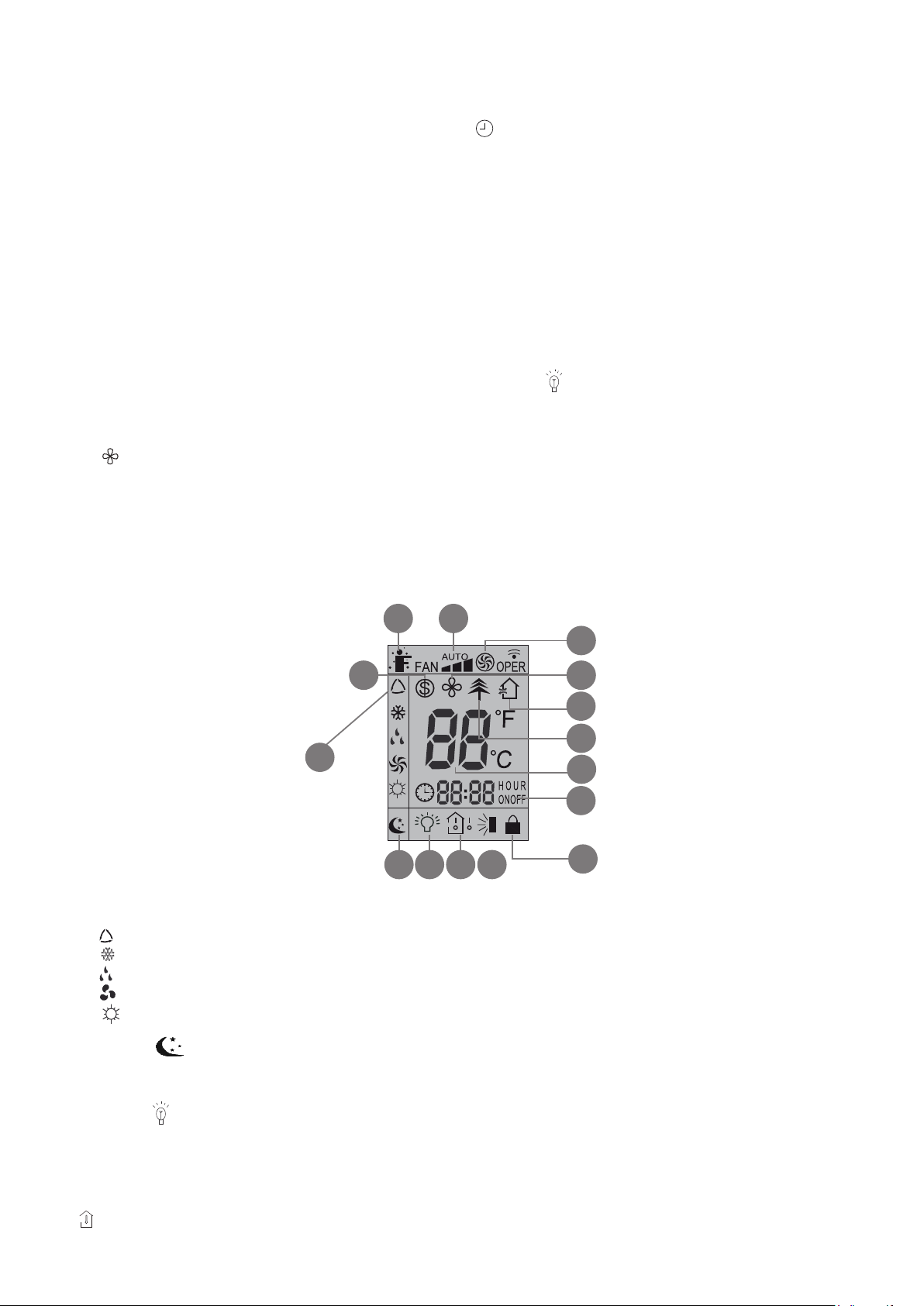

Индикация на дисплее
30
31
17
18 19 20 21
MODE
17
Каждое нажатие кнопки MODE переключает режим работы кондиционера:
Автоматический
Охлаждение
Осушение
Вентиляция
Обогрев
29
28
27
25
26
24
23
22
SLEEP
18
Отображает, что режим SLEEP активен.
Нажмите еще раз, если хотите его выключить.
LIGHT
19
Появляется при нажатии кнопки LIGHT для активации подсветки дисплея блока.
Для отключения подсветки нажмите кнопку еще раз.
TEMP
20
Нажмите кнопку TEMP.
Обозначает желаемую (заданную) температуру.
— 11 —
Page 12

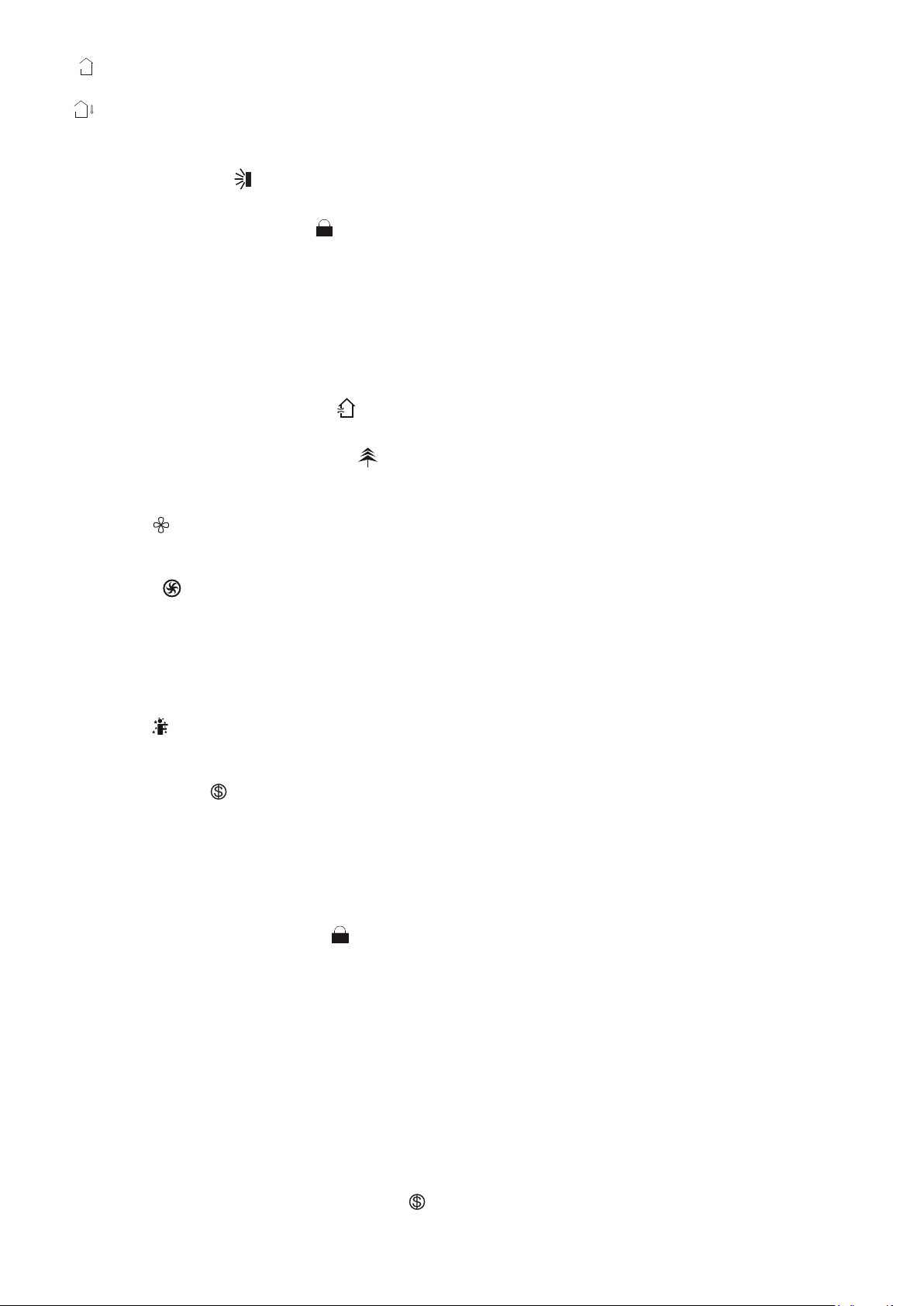

Обозначает текущую температуру в помещении, отображается в течении нескольких секунд на дисплее
внутреннего блока.
Обозначает текущую температуру на улице.
Отсутствие значка означает, что при следующем нажатии отображаемые параметры пойдут по новому
кругу.
Up & down swing
21
Появляется при нажатии кнопки SWING (см. описание Swing).
LOCK (блокировка кнопок)
22
Появляется при одновременном нажатии кнопок «+» и «–».
Нажмите их еще раз, чтобы снять блокировку.
SET TIME
23
После нажатия кнопки TIMER ON или TIMER OFF начинает мигать время, на которое отложен старт или
остановка оборудования.
Крупные цифры
24
Отображают установленную температуру. В режиме SAVE вместо цифр будут отображаться буквы SE.
AIR (подмес свежего воздуха)
25
Появляется после нажатия кнопки AIR. Для отключения нажмите еще раз.
HEALTH (генератор хол. плазмы)
26
Появляется при нажатии кнопки HEALTH и активации режима.
Для отключения нажмите кнопку еще раз.
X-FAN
27
Появляется при нажатии кнопки X-FAN и активации режима.
Для отключения нажмите кнопку еще раз.
TURBO
28
Появляется при нажатии кнопки TURBO и активации режима.
Для отключения нажмите кнопку еще раз.
FAN SPEED
29
Каждое нажатие кнопки FAN изменяет скорость вращения вентилятора кондиционера AUTO — LOW —
MED — HIGH (Автоматическая — Низкая — Средняя — Высокая).
I FEEL
30
Появляется при нажатии кнопки I FEEL и активации режима.
Для отключения нажмите кнопку еще раз.
8 °С HEATING
31
Появляется при одновременном нажатии кнопок TEMP и CLOCK в режиме HEAT (Обогрев).
Дополнительные функции
Комбинация «+» и «–»
Одновременное нажатие кнопок «+» и «–» блокирует кнопки пульта управления.
На дисплее появляется значок . Повторное нажатие снимает блокировку.
Комбинация MODE и «–»
Одновременное нажатие кнопок MODE и «–» переключает единицы измерения температуры между градусами Цельсия и Фаренгейта.
Комбинация TEMP и CLOCK в режиме охлаждения
Одновременное нажатие кнопок TEMP и CLOCK в режиме COOL (Охлаждение) включает функцию энергосбережения.
На дисплее будет отображаться SE.
Повторное нажатие отключает функцию.
Комбинация TEMP и CLOCK в режиме обогрева
Одновременное нажатие кнопок TEMP и CLOCK в режиме HEAT (Обогрев) включает функцию поддержа-
ния 8 °С. На дисплее будет отображаться .
Повторное нажатие отключает функцию.
— 12 —
Page 13
Подсветка пульта управления
Подсветка работает в течение 4 секунд после первого включения и 3 с после дальнейших нажатий.

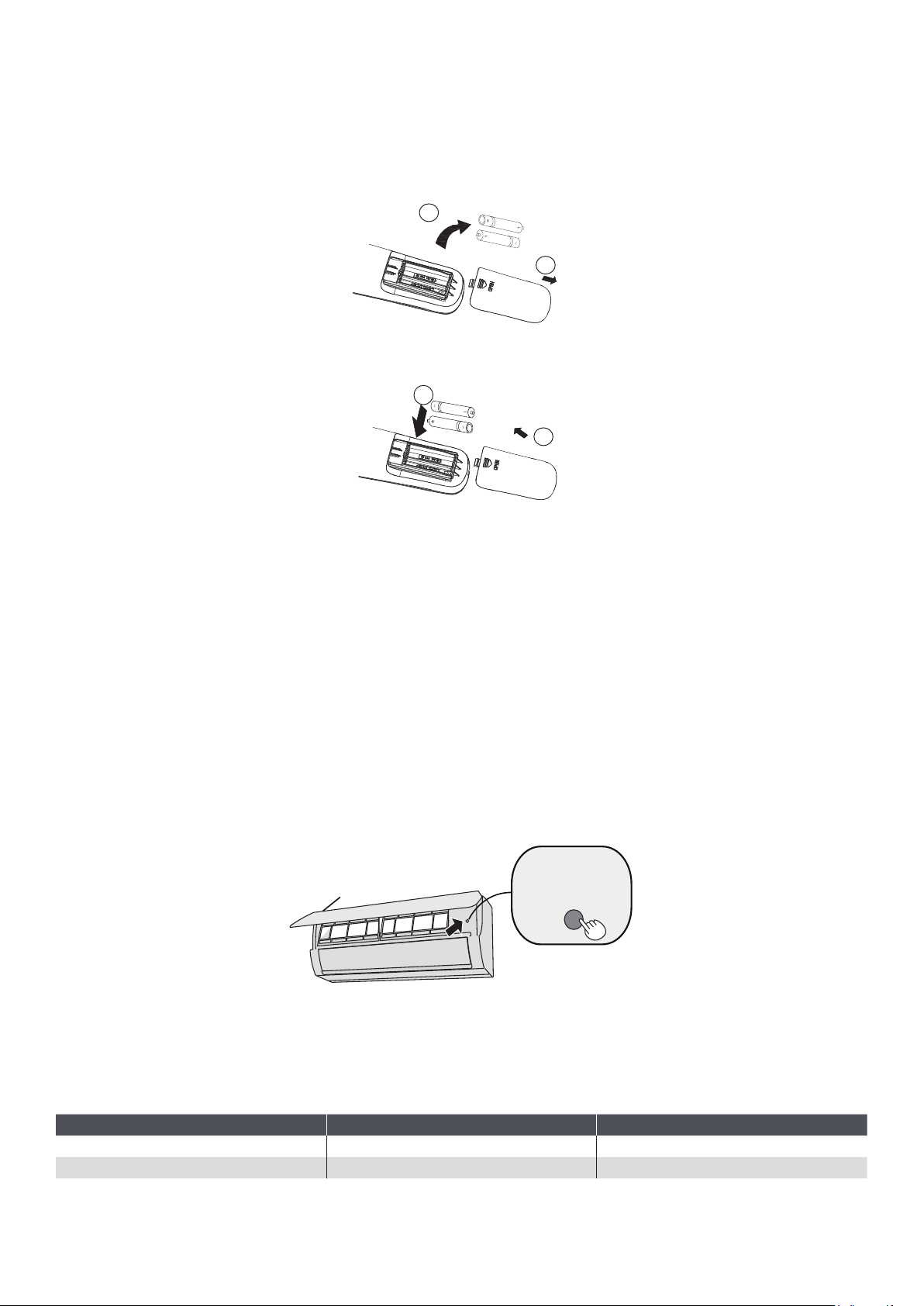

Замена батареек
1. Снимите крышку отсека батареек пульта дистанционного управления.
2. Выньте старые батарейки.
2
1
3. Вставьте новые батарейки типа ААА 1,5 В, соблюдая полярность.
4. Установите крышку отсека батареек на место.
3
4
Внимание!
● Не используйте старые батарейки или батарейки другого типа. Если пульт не будет использовать-
ся длительный период, вытащите из него батарейки, чтобы они не потекли.
● Управление пультом возможно в области действия сигнала. Обычно это не более 8 метров.
● Сигнал от пульта управления к внутреннему блоку должен проходить более чем в 1 метре от теле-
визора или стереосистем.
● Если пульт управления неправильно управляет кондиционером, выньте батарейки и вставьте об-
ратно через 30 секунд.
● Если управление не нормализовалось, попробуйте заменить батарейки.
Аварийный режим
Если пульт дистанционного управления потерян или поврежден, вы можете воспользоваться кнопкой включения/выключения кондиционера, расположенной на внутреннем блоке под лицевой панелью. После включения
кондиционер будет работать в режиме AUTO и менять скорость вращения вентилятора автоматически.
Алгоритм работы кондиционера в режиме AUTO приведен ниже.
Кнопка
Панель
принудительного
запуска
Режим AUTO
Включите кондиционер в режим AUTO с пульта управления или кнопкой включение/выключение, расположенной
под лицевой панелью.
Процессор кондиционера выберет сам необходимый режим работы, основываясь на следующих данных:
Режим Температура Режим работы вентилятора
AUTO 25 °С (охлаждение, вентиляция) AUTO
AUTO 20 °С (обогрев) AUTO
Рекомендуется использовать кнопку включения/ выключения, расположенную на внутреннем блоке кондиционера, только в случае утери или неисправности пульта управления.
— 13 —
Page 14
Габаритные размеры
Внутренние блоки
T07H-SNa/I, T09H-SNa/I, T12H-SNa/I, T18H-SNa/I, T24H-SNa/I
W1
W
H
W3W2
∅
∅
B
B
D
E
F1
Модель
T07H-SNa/I
T09H-SNa/I
T12H-SNa/I 773 250 185 131 462 180 55 35 75 75
T18H-SNa/I 849 289 210 133 542 174 55 43 143 80
T24H-SNa/I 970 300 225 104 685 181 55 38 190 140
T28H-SNa/I 1080 325 245 207 685 188 70 43 154 79
W H D W1 W2 W3 B E F1 F2
698 250 185 93 462 143 55 35 75 75
F2
E
Размеры, мм
— 14 —
Page 15
Наружные блоки
T07H-SNa/O, T09H-SNa/O, T12H-SNa/O, T18H-SNa/O, T24H-SNa/O
W
W1
D1
H
D
B
A
Модель
T07H-SNa/O
T09H-SNa/O
T12H-SNa/O 782 712 540 320 257 510 286
T18H-SNa/O 848 762 540 320 257 540 268
T24H-SNa/O 931 847 680 378 300 549 348
T28H-SNa/O 963 897 700 396 340 560 364
W W1 H D D1 A B
720 660 428 310 255 440 286
Размеры, мм
— 15 —
Page 16

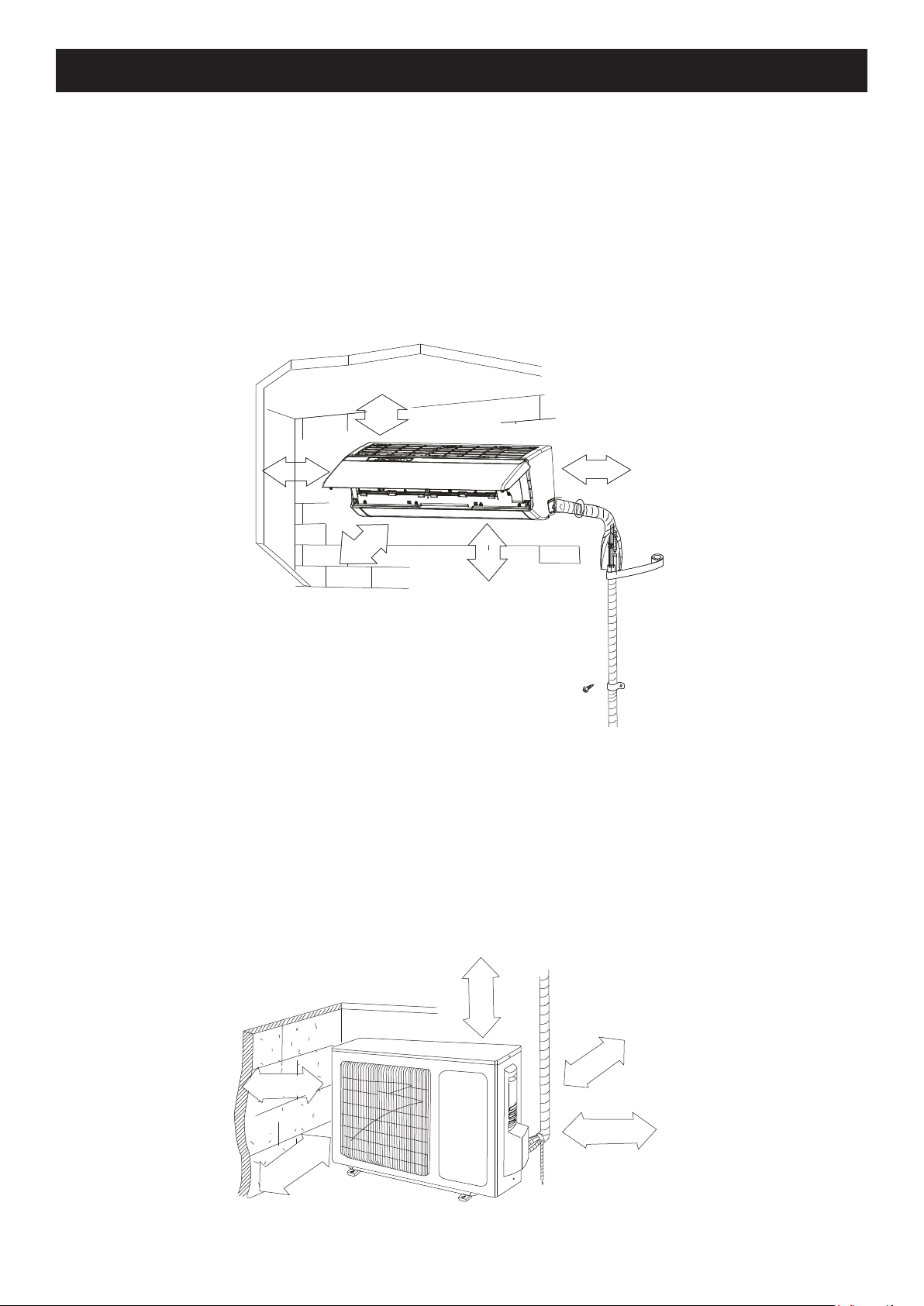

Монтаж
Выбор места установки блоков
Внутренний блок
● Убедитесь, что место установки обеспечивает достаточно пространства для установки и обслуживания. Блок
должен быть установлен так, чтобы воздух, проходящий через него, не возвращался.
● Место для установки должно быть хорошо вентилируемо, чтобы блок мог пропускать через себя достаточно
воздуха. Убедитесь, что нет препятствий для воздухообмена. Если есть какое-либо препятствие, устраните
его, или переместите блок в более свободное место.
● Для установки выберите поверхность, которая может выдержать вес оборудования, не будет передавать
и/или производить шум и вибрацию при работе оборудования.
● Избегайте прямого попадания солнечного света на блок. При возможности установите солнцезащитный экран.
Расстояние до потолка
Более 15 см
Расстояние до стены
Более 15 см
Расстояние до стены
Более 15 см
Более 300 см
Сторона выхода
воздуха
Расстояния, необходимые для правильного
выбора места установки оборудования,
включающие минимальные расстояния
до препятствий
Более 250 см
Расстояние до пола
Наружный блок
● Убедитесь, что место установки обеспечивает достаточно пространства для установки и обслуживания. Наружный блок должен быть установлен так, чтобы воздух, проходящий через него, не возвращался.
● Место для установки должно быть хорошо вентилируемо, чтобы блок мог пропускать через себя достаточно
воздуха. Убедитесь, что нет препятствий для воздухообмена. Если есть какое-либо препятствие, устраните
его, или переместите блок в более свободное место.
● Для установки выберите поверхность, которая может выдержать вес оборудования, не будет передавать
и/или производить шум и вибрацию при работе оборудования.
● Место для установки наружного блока должно иметь место для стока дождевой и талой воды.
Расстояние до препятствия
Более 30 см
Расстояние до стены
Более 200 см
Сторона выхода воздуха
— 16 —
Более 50 см
Сторона входа воздуха
Более 30 см
Расстояние до стены
Более 50 см
Page 17

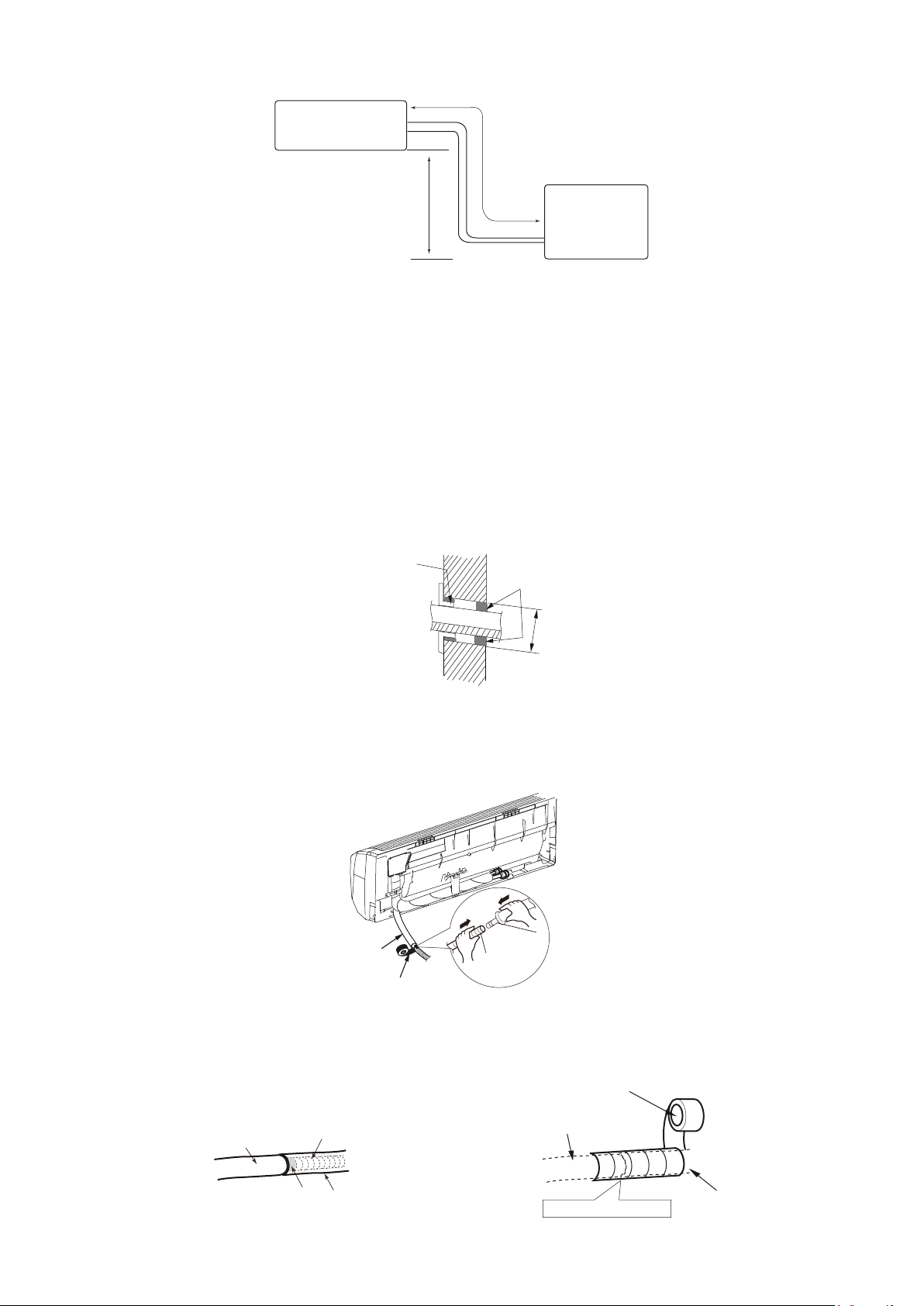

● В случае, если внутренний и наружный блоки находятся на разных уровнях, перепад высот не должен превышать максимально допустимый. Минимальное длина подключаемых труб не менее 3 м.
Внутрений
блок
Не более 10 м
15 м для T07(09,12)H
25 м для T18(24)H
30 м для T28H
Наружный
блок
Установка внутреннего блока
● Монтажная пластина должна быть установлена строго горизонтально. Это важно, т.к. в конструкции блока
предусмотрен наклон ванночки для естественного отвода конденсата.
● Закрепите монтажную пластину на стене при помощи винтов и дюбелей.
● Убедитесь, что монтажная пластина, закрепленная на стене, может выдержать вес не менее 60 кг. Вес дол-
жен быть равномерно распределен на все крепежные винты.
Отверстие для фреонопровода
● Просверлите отверстие в стене диаметром 55–70 мм, с небольшим уклоном 5–10° вниз в сторону наружного
блока.
● Вставьте проходку в стену для предотвращения повреждения фреонопровода и кабеля питания при протягивании через отверстие в стене.
Стенная
проходка
Уплотнитель
65 мм
/Ø
55
Ø
Внутренняя сторона Сторона улицы
Подключение отвода конденсата
● Подключите отвод конденсата к трубопроводу (наружный диаметр дренажной трубы 17 мм). Закрепите место
соединения изолентой.
Трубопровод для
Трубопровод для
отвода конденсата
Резиновая лента
Сливной
шланг
● Поместите трубопровод отвода конденсата в теплоизоляцию. Обмотайте теплоизоляцию изолентой для предотвращения повреждения и соскальзывания, так как на поверхности неизолированной трубы может образовываться конденсат.
отвода конденсата
Трубопровод для
отвода конденсата
Резиновая лента Изолированная труба
Сливной
шланг
Резиновая лента
Трубопровод для
слива конденсата
— 17 —
Место соединения
Изолированная
труба
Page 18
● Изолированная труба отвода конденсата должна иметь надежное крепление. Не допускаются провисы и
подъемы. Следите за тем, чтобы наружный конец трубопровода был свободным, на достаточном расстоянии
от препятствий, чтобы обеспечить дальнейший отвод воды.
Петля
Изгиб
Затопленный
● Трубопровод можно подводить к блоку справа, слева, справа сзади и слева сзади. При подключении проводов, трубопроводов справа или слева удалите заглушки, как показано на рисунке.
Лево Право
Заглушка
● Уложите вместе кабель питания, трубу отвода конденсата и фреонопровод, как показано на рисунке, и подайте их через отверстие в стене.
Слева
Справа
Справа сзади
Слева сзади
Сторона газа
Изоляция
газовой
трубы
Монтажный скотч
Провод питания
Сторона
жидкости
Изоляция
жидкостной
трубы
Слив конденсата
● Наденьте внутренний блок на специальные кронштейны на монтажной панели. Убедитесь, что они вошли в
предназначенные для этого пазы в задней части корпуса блока. Опустите нижнюю часть блока, слегка надавите на блок и прижмите блок к стене, чтобы нижние фиксаторы монтажной панели вошли в зацепление
с защелками на корпусе блока.
Фиксатор
Монтажная
панель
Монтажная
панель
— 18 —
Page 19
Установка наружного блока
● Учтите, что центр тяжести наружного блока смещен относительно центра блока.
● Не наклоняйте блок более чем на 45 градусов при транспортировке. Не кладите блок горизонтально и не
переворачивайте его.
● Используйте дюбели для надежного крепления монтажных кронштейнов на стене.
● Используйте болты и гайки для надежного крепления блока к кронштейнам.
● Блок и кронштейны должны быть надежно закреплены для предотвращения падения блока при землетрясе-
ниях или шквалистых порывах ветра.

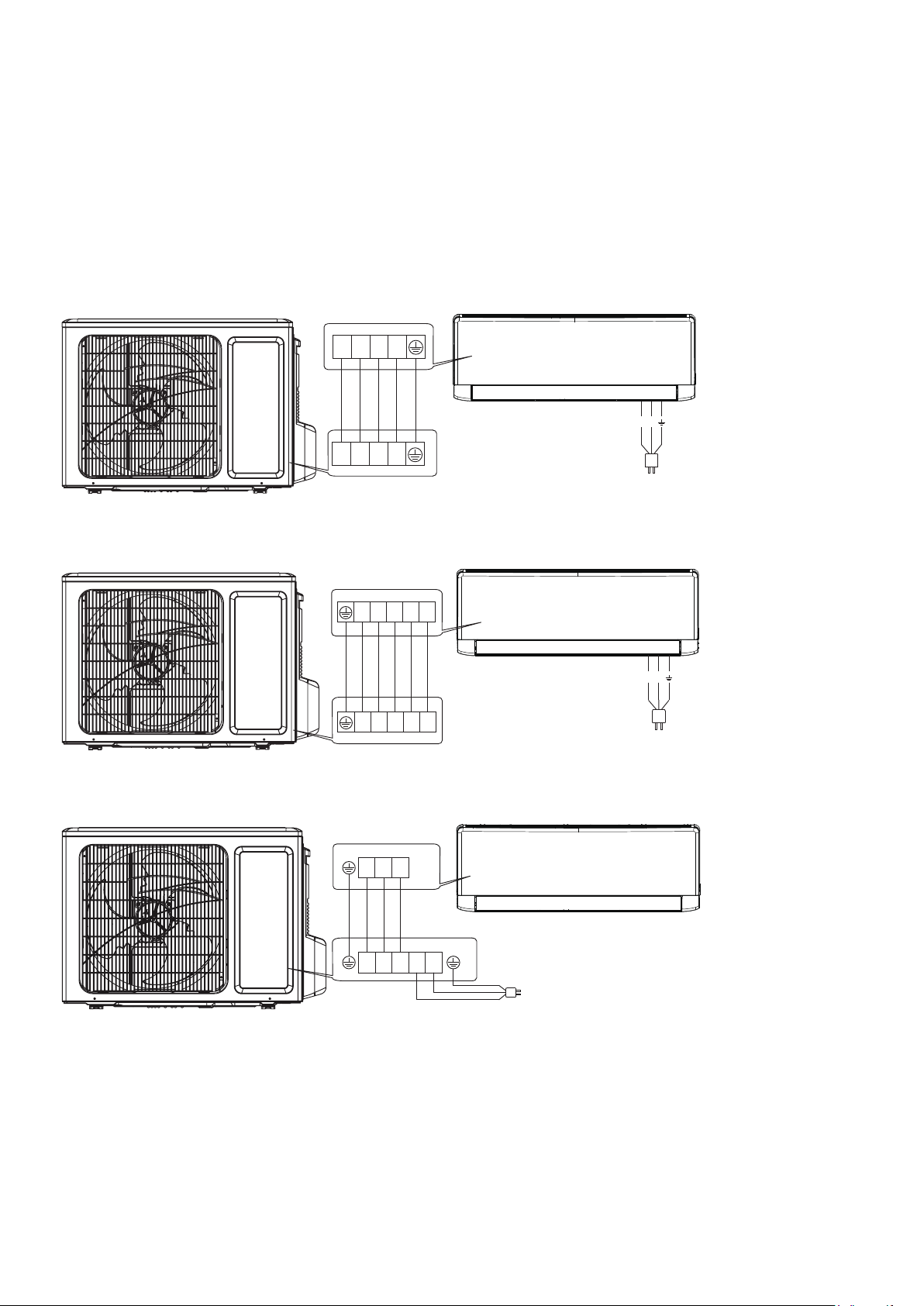

Подключение межблочного и питающего кабеля
T07H-SNa, T09H-SNa,T12H-SNa, T18H-SNa
N(1) 2 4 5
NL
T24H-SNa
T28H-SNa
N(1) 2 4 5
N(1) 3 4 52
N(1) 3 4 52
N(1)
2 3
Электропитание
220 В, 50 Гц
NL
Электропитание
220 В, 50 Гц
N(1)
2 3
NL
— 19 —
Электропитание
220 В, 50 Гц
Page 20

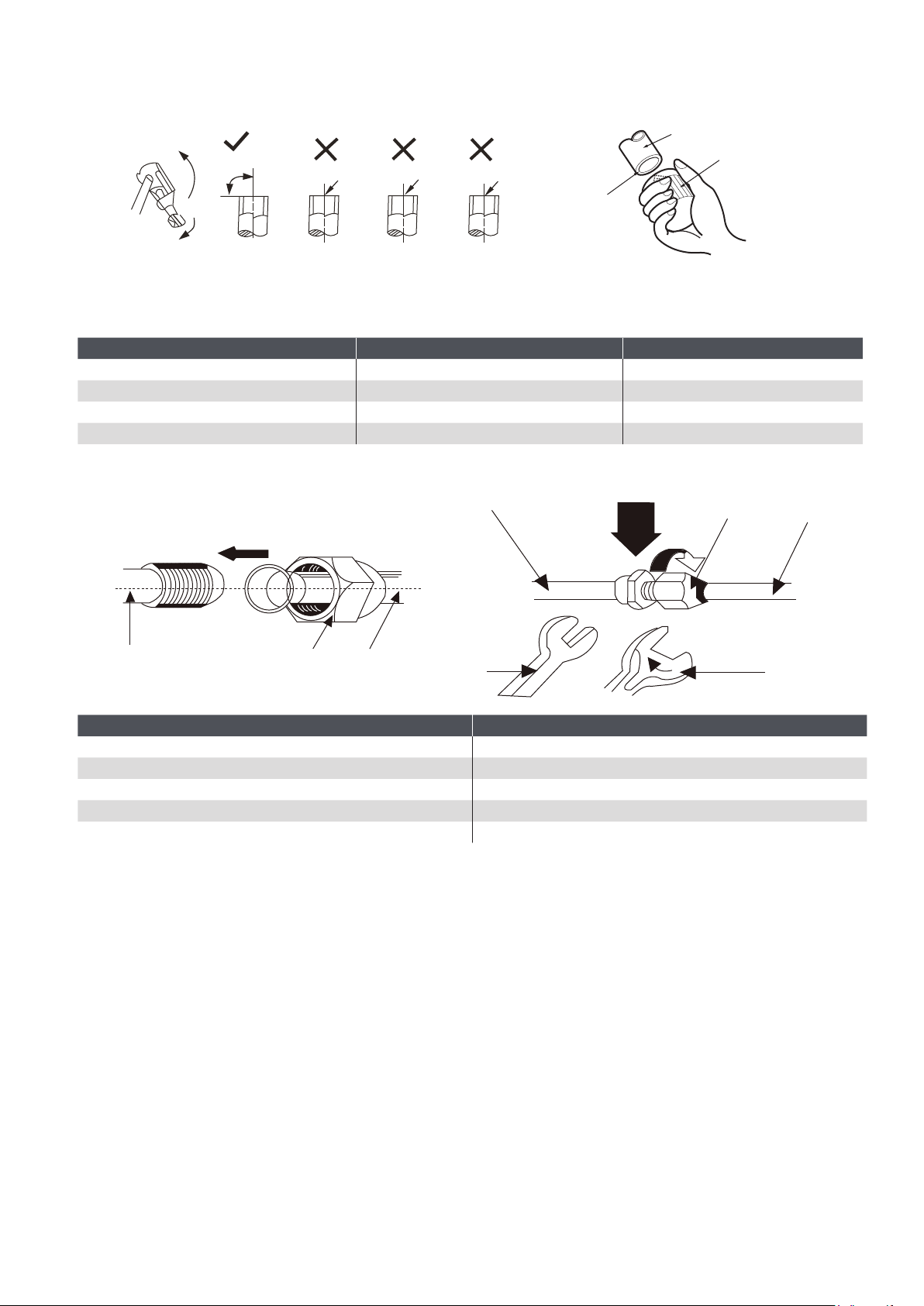

Подключение фреонопровода
Труба
● Не допускайте перекручивания и заломов трубы.
● Отрежьте нужную длину трубы. Обработайте края среза. Удалите заусенцы.
90°
Скошенный
Шероховатый Заусенцы
Срез
Риммер
● Снимите гайки-заглушки с 2- и 3-ходового вентилей наружного блока. Оденьте их на трубу и развальцуйте
тру бу.
● Размер вальцовочного края отличается в зависимости от диаметра трубы, в соответствии с приведенной
ниже таблицей.
Диаметр трубопровода, Ø (мм) Максимальный размер, мм Максимальный размер, мм
Ø 1/4 (6,35) 1,3 0,7
Ø 3/8 (9,53) 1,6 1
Ø 1/2 (12,7) 1,8 1
Ø 5/8 (15,8) 2,4 2,2
● Подключите фреонопровод к наружному блоку. С помощью двух гаечных ключей плотно обожмите места соединения. Моменты усилия см. в таблице ниже.
Диаметр трубопровода, мм Момент затяжки, Н·м
Ø 6,35 15–20
Ø 9,53 32–40
Ø 12,7 40–55
Ø 15,8 60–65
Ø 19,05 70–75
● Проверьте надежность и правильность соединений фреонопровода.
● Снимите крышку заправочного (сервисного) порта 3-ходового клапана.
— 20 —
Page 21

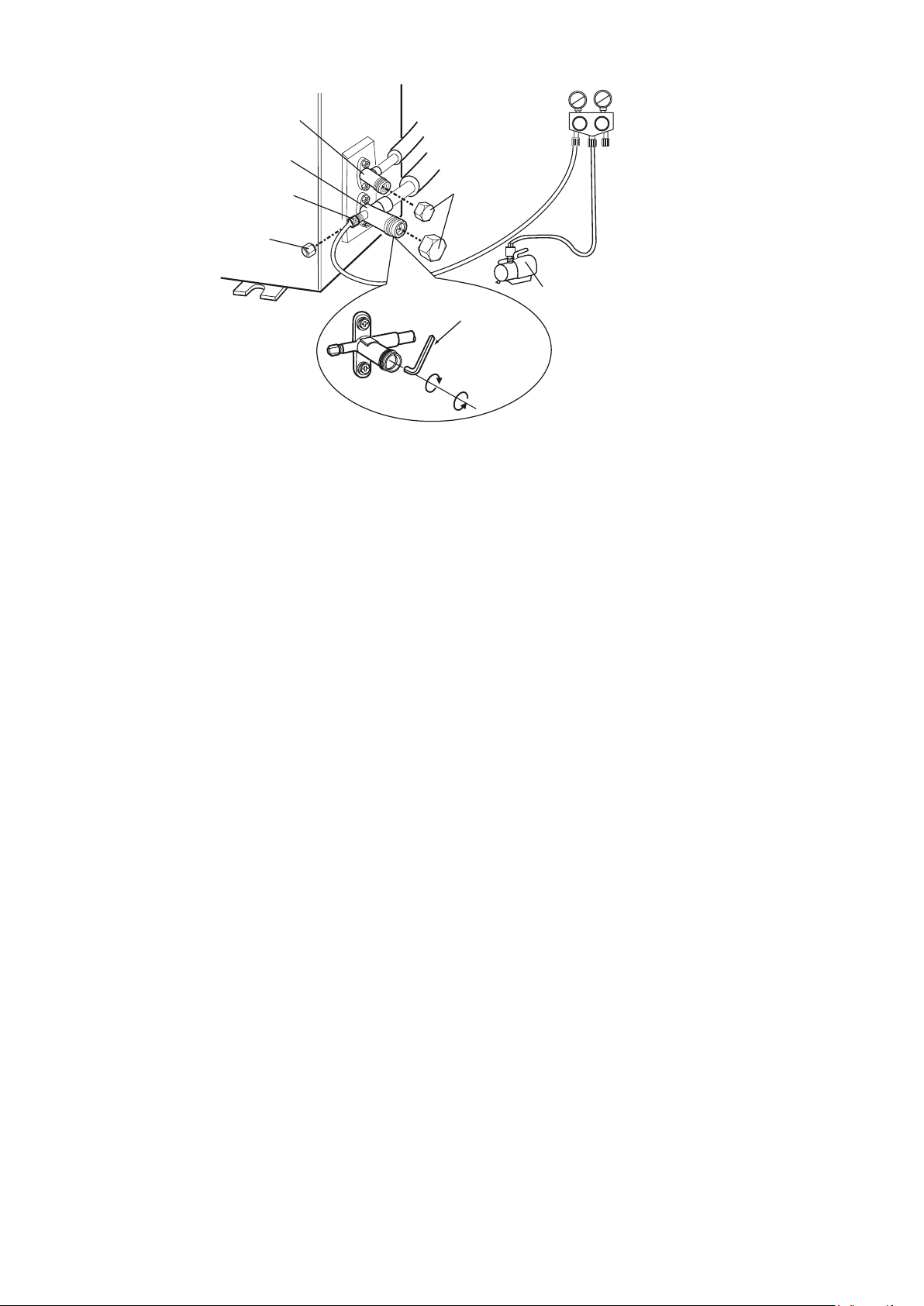

● Подключите вакуумный насос, как показано на рисунке.
Жидкостной клапан
Газовый клапан
Lo Hi
Манометрический
коллектор
Сервисный порт
Защитная
крышка
Шестигранный
Закрыт
Защитная
крышка
Вакуумный насос
ключ
Открыт
● Открутите защитные крышки клапанов низкого и высокого давления.
● Откройте клапан низкого давления манометрического коллектора. Вакуумируйте систему не менее 10–15
минут. Если манометр показывает давление –0,1 MПа (–1 кг/см2 ) и ниже, закройте клапан низкого давления
манометрического коллектора, выключите насос. Подождите 5 минут. Если давление не поднимается, откройте запорные вентили наружного блока.
● После того, как фреон заполнит трубопровод и давление внутри системы поднимется, отключите вакуумный насос. Если длина монтажа требует дозаправки (см. спецификацию), дозаправьте систему жидким хладагентом.
● Отсоедините шланги и плотно закройте герметизирующие гайки. Проверьте, плотно ли закручены гайки и
места соединения труб мыльной пеной. Убедитесь, что полностью отсутствуют утечки хладагента.
Проверка после установки
Проведите визуальный осмотр всех коммуникаций между блоками на предмет заломов или вмятин фреонопровода.
● Проверьте места соединений теплоизоляции, они должны быть заизолированы армированной лентой для
предотвращения возникновения конден сата.
● Убедитесь в отсутствии препятствий по всей длине трубы отвода конденсата. При отсутствии помпы (насоса) труба отвода конденсата должна быть проложена с уклоном в сторону отвода конденсата. Залейте около
2000 мл воды в ванночку для сбора конденсата. Убедитесь в том, что вода сливается полностью и беспрепятственно. Проверьте герметичность соединений. Если внутренний блок оборудован помпой (насосом), перед
началом проверки подайте на блок электропитание.
● Перед подачей питания проверьте (по схемам электрических соединений) правильно ли подключены провода
(фаза, нейтраль, заземление).
● Удостоверьтесь в том, что параметры напряжения в сети соответствуют требованиям.
— 21 —
Page 22
Установка опционального фильтра
1. Пальцами одновременно с двух сторон подденьте и откройте лицевую панель. Затем вытащите воздушные
фильтры.
2. Вставьте опциональный фильтр в специальные пазы на воздушном фильтре.
Фильтр
Опциональный
фильтр
3. Вставьте воздушный фильтр на место и закройте лицевую панель.
Очистка и обслуживание
Вытащите опциональный фильтр, почистите и вставьте его обратно cогласно вышеприведенной инструкции.
Опциональный фильтр запрещено промывать водой. При необходимости замените его на новый.
Срок службы фильтра
Стандартный срок службы дополнительных опциональных фильтров составляет один год. Серебряный фильтр
с ионизацией можно использовать, пока его поверхность не станет черной.
Это общее описание срока службы дополнительных фильтров. Если на упаковке приобретенного вами фильтра
имеются дополнительные данные о его сроке службы, основывайтесь на данных, указанных на упаковке фильтра.
— 22 —
Page 23
Техническое обслуживание
Внимание!
● Каждый кондиционер нуждается в периодическом сервисном обслуживании.
● Отсутствие периодического обслуживания может повлечь за собой нестабильную работу и/или по-
ломку оборудования!
1. Чистку теплообменника наружного блока необходимо проводить каждые два месяца. Возможно использование пылесоса с нейлоновой щеткой для очистки пыли и пуха на поверхности теплообменника.
Также возможно применение компрессора для продувки с помощью сжатого воздуха. Никогда не используйте воду для мытья теплообменника.
2. Регулярно проверяйте дренажную трубу на отсутствие засора.
Регламент сервисного обслуживания
Все работы по техническому обслуживанию должны проводиться квалифицированным персоналом!
1. Чистка теплообменника внутреннего блока.
2. Очистка ванночки внутреннего блока.
3. Очистка панелей от пыли и грязи.
4. Очистка фильтра внутреннего блока.
5. Визуальная проверка состояния платы управления и прочих плат, при необходимости очистка от пыли и загрязнений.
6. Чистка теплообменника наружного блока потоком воды высокого давления с помощью специального оборудования.
7. Проверка рабочего давления в системе, при необходимости дозаправка хладагентом.
8. Проверка рабочих токов системы.
9. Проверка и при необходимости подтяжка винтов электрических соединений.
10. Визуальная проверка состояния основной и дополнительных плат управления, при необходимости очистка
от пыли и загрязнений (в случае, если на оборудование установлены платы управления).
Отметка о проведении работ по техническому обслуживанию ставится в гарантийном талоне!
Техническое обслуживание должно проводиться с регулярностью не реже 2 раз в год. Для оборудования, установленного в серверных комнатах и не имеющего блоков ротации и резервирования, — не реже 4 раз в год.
Проверка перед сезонным использованием
1. Убедитесь, что забор и выброс воздуха не загромождены и не забиты теплообменники внутренних и наружного блоков.
2. Убедитесь, что оборудование надежно заземлено.
3. Проверьте батарейки беспроводного пульта дистанционного управления.
4. После долгого простоя блока необходимо подать питание за восемь часов до запуска кондицио нера.
5. В случае выявления неисправности оборудования воспользуйтесь таблицей кодов ошибок, приведенной в
данной инструкции.
Уход за оборудованием, чистка фильтра
Чистка лицевой панели
Снимите панель. Влажной тряпкой, слегка смоченной водой температурой не выше 45 °С, протрите панель. Затем сухой тряпкой протрите панель насухо.
Внимание!
Не мойте панель под проточной водой и не погружайте ее в воду. Это может повредить электронные компоненты дисплея.
— 23 —
Page 24

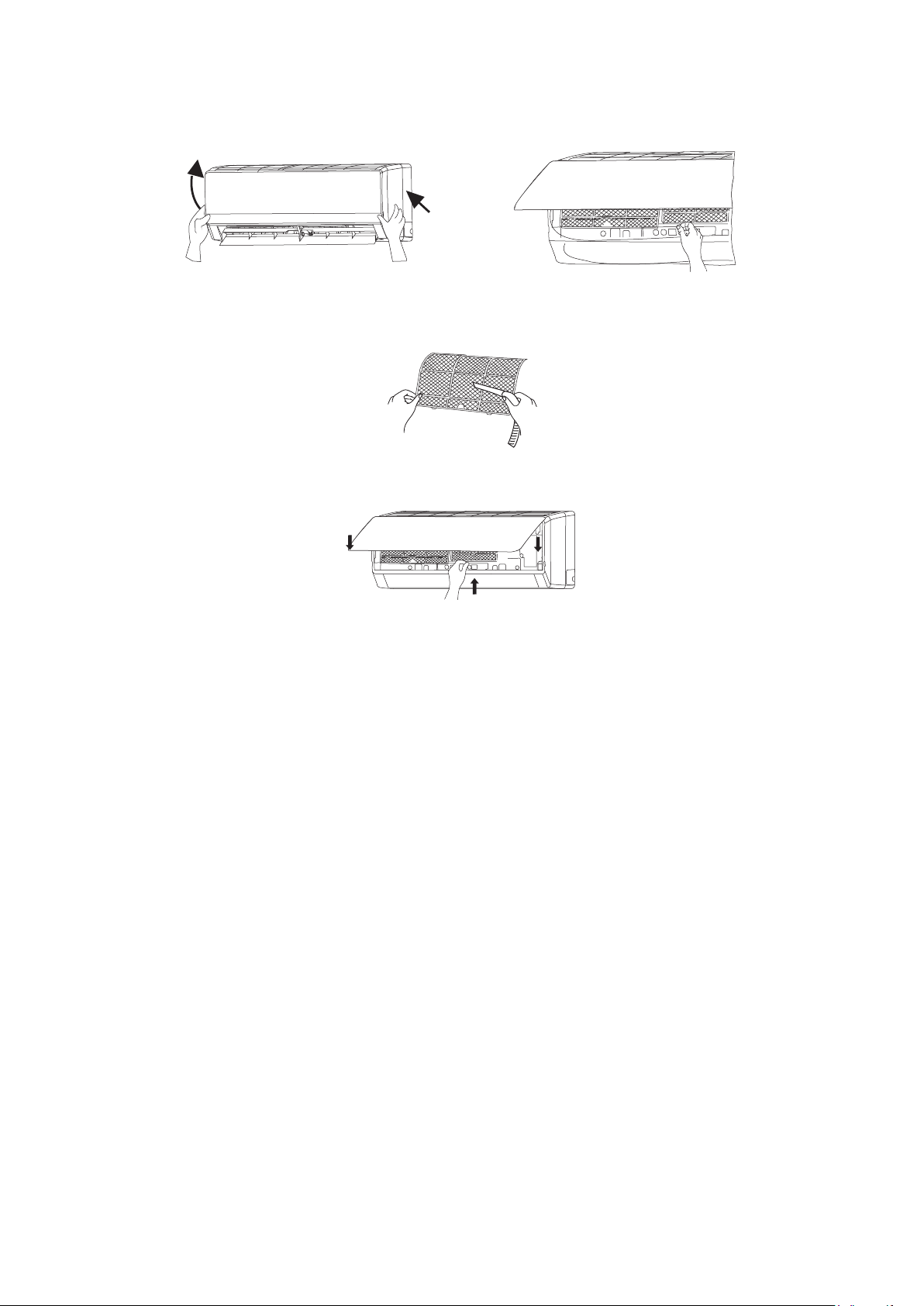

Очистка фильтра
1. Вытащите фильтр.
Поднимите лицевую панель.
Приподнимите и вытащите вниз воздушные фильтры.
2. Очистка фильтра.
Используйте пылесос для очистки фильтра. Если фильтр очень загрязнен, промойте его проточной водой
температурой не более 45 °С.
3. Установка фильтров.
Сухие фильтры вставьте на место и закройте панель.
— 24 —
Page 25
Неисправности и методы их устранения
Внимание!
Не ремонтируйте кондиционер самостоятельно. Для обслуживания и ремонта кондиционера обращайтесь в специализированные сервисные центры. Неправильный ремонт или обслуживание
могут привести к выводу оборудования из строя, короткому замыканию, пожару или поражению
электрическим током. Перед обращением в сервисный центр проверьте нижеприведенные моменты. Возможно, это сэкономит ваше время и средства.
Неисправность Причины и методы устранения
Кондиционер не работает
ожидает
Запах из кондиционера
Если кондиционер был выключен и включен снова, либо переведен из одного режима в другой, например, из обогрева в охлаждение.
Вам необходимо подождать 3 минуты до включения оборудования
Иногда кондиционеры могут усиливать запахи, присутствующие в помещении (такие как сигаретный дым, парфюмерия и
т.д.).
Проконсультируйтесь с сервисным центром по вопросу очистки блока, если запах сохраняется
Булькающие звуки в кондиционере
Туман во время работы в режиме охлаждения
Щелчки
Иногда в кондиционере слышен звук, похожий на бульканье
воды. Это вызвано кипением хладагента внутри внутреннего
блока и не является неисправностью
Если в помещении высокая влажность воздуха и температура,
на выходе из кондиционера может образовываться туман. Он
пропадет через некоторое время работы по мере снижения
температуры в помещении
Иногда из блока слышатся щелчки.
Это следствие незначительной деформации элементов корпуса при изменении температуры
Блок не включается
выключен автомат
● Проверьте наличие электропитания.
● Вставлена ли вилка в розетку?
● Не отключен ли автомат токовой защиты?
● Возможно, напряжение электропитания слишком низкое
или высокое (это должны проверить специалисты).
● Проверьте, возможно активирована работа по таймеру?
— 25 —
Page 26
Неисправность Причины и методы устранения
Недостаточное охлаждение или обогрев
● Правильно ли выставлена желаемая температура?
● Нет ли препятствий подаче и забору воздуха?
● Чистые ли фильтры?
● Не поступает ли теплый/холодный воздух через открытое
окно или дверь?
● Не установлена ли низкая скорость вентилятора?
● Нет ли источников тепла в помещении?
Не реагирует на команды с пульта управления
● Возможно, это влияние электромагнитных помех.
● Попробуйте отключить электропитание кондиционера и че-
рез 30 секунд подать его снова.
● Убедитесь, что пульт находится в зоне действия сигнала.
Обычно это 8 метров.
● Проверьте батарейки.
● Проверьте, не поврежден ли пульт
● Слишком высокая влажность в помещении.
Вода капает с внутреннего блока
● Грязные воздушные фильтры или теплообменник.
● Забит отвод конденсата
● Во время работы кондиционера в режиме охлаждения об-
разуется конденсат на открытых участках фреонопровода
или клапанах.
Вода капает с наружного блока
● Во время оттаивания наружного теплообменника, лед превращается в воду.
● Во время работы блока в режиме обогрева конденсат образуется на теплообменнике наружного блока (не является
неисправностью)
● Во время работы функции оттайки переключаются режимы
Шум из внутреннего блока
работы оборудования. Возможен звук перетекания фреона
из-за смены направления движение хладагента
Нет подачи воздуха из внутреннего блока ● При включении блока в режим обогрева, если температура
теплообменника внутреннего блока слишком низкая, подача воздуха в помещение осуществляется с задержкой примерно 2 минуты для прогрева во избежание подачи холодного воздуха.
● В режиме обогрева, если наружная температура воздуха
низкая и/или влажность высокая, наружный блок может обмерзать.
● Время от времени кондиционер переключается для оттаивания. Вентилятор внутреннего блока при этом останавливается. Обычно это продолжается от 3 до 12 минут.
● В режиме осушения вентилятор внутреннего блока останавливается на время от 3 до 12 минут
Капли воды на подаче воздуха Если кондиционер работает в помещении с высокой влажно-
стью, конденсат может образовываться на решетке подачи
воздуха и срываться проходящим воздушным потоком
Если случилась одна из приведенных ниже ситуаций, немедленно выключите кондиционер и обратитесь в специализированный сервисный центр.
● Ненормальный звук во время работы оборудования
● Сильный запах во время работы
● Из блока течет вода
● Часто срабатывает автомат токовой защиты
● Вода или другая жидкость попала внутрь оборудования
● Нагревается вилка или кабель электропитания
— 26 —
Остановите и обесточьте оборудование
Page 27
Электрические схемы
Внутренние блоки
T07H-SNa/I, T09H-SNa/I
T24H-SNa/I
Датчик
температуры
трубы
RT1
T-SENSOR
CAP
JUMP
Датчик
температуры
в помещении
RT2
(SWING)
SWING-UD
M2
Мотор жалюзи
AP1
Дисплей с ИК
приемником
DISPLAY
AP2
DISP2
DISP1
PG
M1
Мотор
вентилятора
PGF
L101
N1
COMP
L(AC-L)
4WAY
OFAN
синий
черный
корич.
фиолет.
оранжевый
Питание, 220 В
синий
коричневый
ж/з
ж/з
PE
Испаритель
XT
N(1)
2
3
4
5
POWER
PE
BU
BK
BN
VT
OG
L
N
ж/з
Наружный блок
— 27 —
Page 28
T28H-SNa/I
Датчик
температуры
трубы
θ θ
RT1
CAP
JUMP
Датчик
температуры
в помещении
RT2
T-SENSOR
(SWING)
SWING-UD
M2
AP2
Дисплей с ИК
приемником
DISPLAY
AP1
DISP2
DISP1
PG
PGF
M1
N1
COM-OUT
L(AC-L)
синий
черный
корич.
Дроссель
N(1)
L
Испаритель
XT
синий
черный
2
корич.
3
желт.
Наружный блок
PE
Мотор жалюзи
Мотор
вентилятора
Наружные блоки
T07H-SNa/O, T09H-SNa/O, T12H-SNa/O
Защита от
перегрузки
SAT
BK
ж/з
Внутренний блок
S
черный
XT1
N(1)
C
COMP
желт.
PE
2
4
5
Компрессор
C1
CAP.
фиолет.
PE
R(M)
син.
синий
оранжевый
ж/з
Мотор
PE
вентилятора
M
красн.
C2
синий(черн.)
4YV
4-х ходовой клапан
VT
Конденсатор
PE
кор.
ж/з
PE
— 28 —
60000706130201
Page 29
T18H-SNa/O
T24H-SNa/O
— 29 —
Page 30
T28H-SNa/O
ж/з
PE
синий
черн.
коричн.
Внутренний блок
кор(черн.)
L
синий
N
ж/з
Питание, 220 В
жел т.
S R(M)
ж/з
PE
PE
PE
CAP.
C1
COMP
XT
N(1)
2
3
L
N
C
COMP.
черн.
синий
синий
черн.
коричн.
кор.
коричн.
T1/4
(4)
синий
J
L1/6 A2/1
(6) (1)
красн.
A1/0
(0)
KM
температуры
COM-INNER
AC-L
N
COMP
N
АС контактор
синий
черн.(син)
Датчик
окр. среды
CAP.
красн.
вент.
Мотор
температуры
R1
OUTROOM
AP1
OFAN-H
C2
коричн.
M
PE
ж/з
PE
Датчик
трубы
RT1
коричн.
θ
OUTTUBE
4-х ход.клапан
4YV
VT
VT
4V N1
L1
HPP
жел т.
Датчик высокого
давления
Транс.
ⅡⅠ
TC
TR-OUTTR-IN
LPP
HP
P
белый
600007000636
коричн.
— 30 —
Page 31
Коды ошибок
Отображение
Название
неисправности
Короткое замыкание/разрыв цепи
датчика температуры в помещении
Неисправность
температурного
датчика трубы
на дисплее
внутреннего
блока
Код ошибки
F1
F2
Состояние кондиционера Возможные причины
Проверьте контакт подключения.
В режимах охлаждения и осушения вентилятор внутреннего
блока продолжает работать.
В режиме обогрева блок полностью останавливается
Проверьте правильность установки
датчика в месте его крепления к трубе
и т. п.
Проверьте соответствие сопротивле-
ния (на наличие обрыва или КЗ).
Замените плату управления
Проверьте контакт подключения.
Проверьте правильность установки
Во всех режимах вентилятор
внутреннего блока полностью
останавливается
датчика в месте его крепления к трубе
и т. п.
Проверьте соответствие сопротивле-
ния (на наличие обрыва или КЗ).
Замените плату управления
Не работает мотор вентилятора
Ошибка перемычки
Защита от перегрузки
Потеря нейтрального провода на
плате
H6
C5
E8
U8
Моторы вентиляторов наружного
и внутреннего блоков, компрессор и электрический нагреватель
останавливаются. Жалюзи остаются в том же положении
Некорректное управление при
нажатии кнопок на ПУ
Cистема полностью останавливается
Cистема полностью останавливается
Плохой контакт DС-мотора.
Помеха вращению или неисправность
DС-мотора.
Неисправность основной платы блока.
Перемычка неустановлена на плате.
Неправильная установка перемычки.
Перемычка повреждена.
Неисправен контакт на плате.
Теплообменники блоков слишком гряз-
ные. Или воздуха на входе / выходе
заблокирован?
Мотор вентилятора не работает.
Проверьте работу компрессора
Забит капиллярный узел
Нестабильное напряжение питания.
Проверьте плату управления внутрен-
него блока
— 31 —
Page 32
TOSOT AIR CONDITIONERS
Gree Electric Appliances, Inc. of Zhuhai
— 32 —
Loading...
