MANUAL DE SERVIÇO

DVD VIDEO PLAYER

XB 1525/DVD

ESPECIFICAÇÕES TÉCNICAS

GERAL

Alimentação: ................................................. AC 110~127/220V , 50/60Hz

Consumo: Médio: ......................................... 90W

Peso: ............................................................... 4,6 kg

Dimensões do Aparelho (LxAxP):................. 360x70x430mm

Temperatura Operacional: ......................... 5°C até 35°C,

Umidade Operacional: ................................ 5% até 90%

CD/DVD

Tipos de Sinal: ................................................ NTSC / PAL-M

Freqüência de Áudio: .................................. 20Hz até 20 kHz

Relação Sinal/Ruído (Áudio):.......................mais de 90 dB (1 kHz,

Faixa Dinâmica (Áudio): mais de 95 dB

VÍDEO

Entrada de Vídeo ......................................... 1,0V (p-p), 75 Ω, sinc.

Saída Vídeo ................................................... 1,0V (p-p), 75 Ω, sinc.

Saída S-Vídeo ................................................ (Y) 1,0 (p-p), 75 Ω,

AMPLIFICADOR

Modo Estéreo ................................................ 50W RMS + 50W RMS (6

Stand by:......................................2W

posição: horizontal

NOP , 20 kHz (LPF/A filter)

negativo, tomada tipo RCA

sinc. negativo, tomada MINI DIN 4x1 (C) 0,3 V (p-p), 75 Ω

Ω a 1 kHz, THD 10%)*

Modo Surround .............................................. Frontal*: 50W RMS + 50W

Entrada: ......................................................... Vídeo 1,2

Saída: ............................................................. Vídeo 1 (saída de áudio):

SINTONIA FM

Faixa de Sintonia: .......................................... 87,5 ~ 108 MHz

Potência de Saída: ....................................... 50W RMS (por canal)*

SINTONIA AM

Faixa de sintonia: ........................................... 530 ~1.610 kHz

Potência de Saída: ....................................... 48W RMS (por canal)*

* Depende do modo de som configurado, da fonte de sinal selecionada

e do volume individual configurado.

CAIXAS ACÚSTICAS

Caixas Acústicas Satélite Subwooter Passivo

Tipo: 1 via 1 alto-falante 1 via 1 alto-falante Impedância: 6 Ω 6 Ω Dimensões: (LxAxP) 90x130x92mm 205x360x306mm Peso 0,6 kg 4,7 kg

RMS/Central*: 50W RMS Surround*: 50W RMS + 50W RMS (6 Ω a 1 kHz, THD 10%) Subwoofer*: 50W RMS (6 Ω a 120 Hz, THD 10%)

2V RMS Woofer (ativo): 2V RMS

• Projeto e especificações estão sujeitos a alterações sem aviso prévio.

• Aviso: a cópia não autorizada de materiais áudio visuais para uso doméstico pode infringir os direitos de terceiros.

SEMP

ÍNDICE

ESPECIFICAÇÕES TÉCNICAS ............................................................................................................................................CAPA

1- DIAGRAMAS DE BLOCOS ............................................................................................................................................... 3

2- DIAGRAMA DE FIAÇÃO................................................................................................................................................ 21

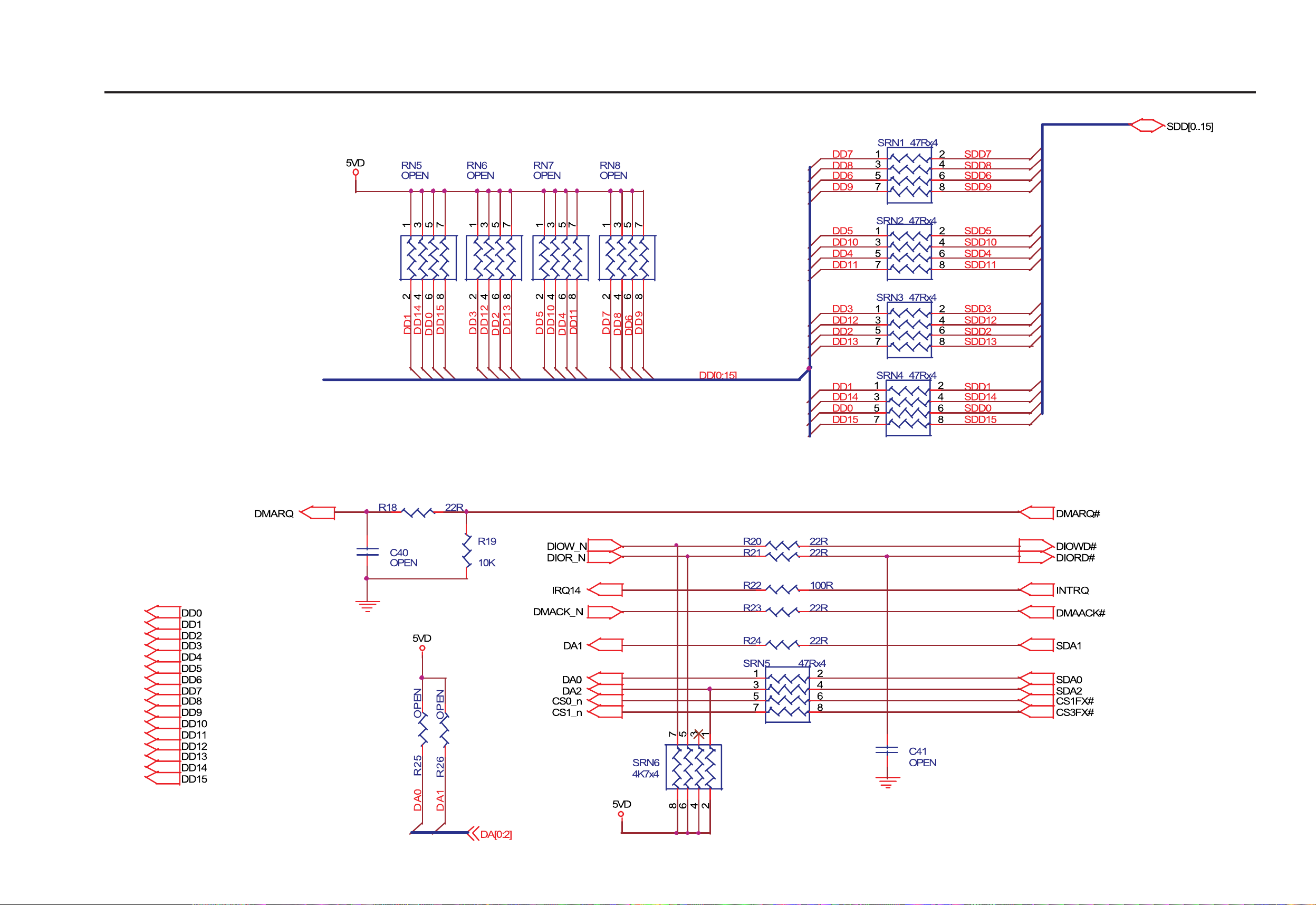

3- DIAGRAMAS DE CIRCUITOS.......................................................................................................................................... 22

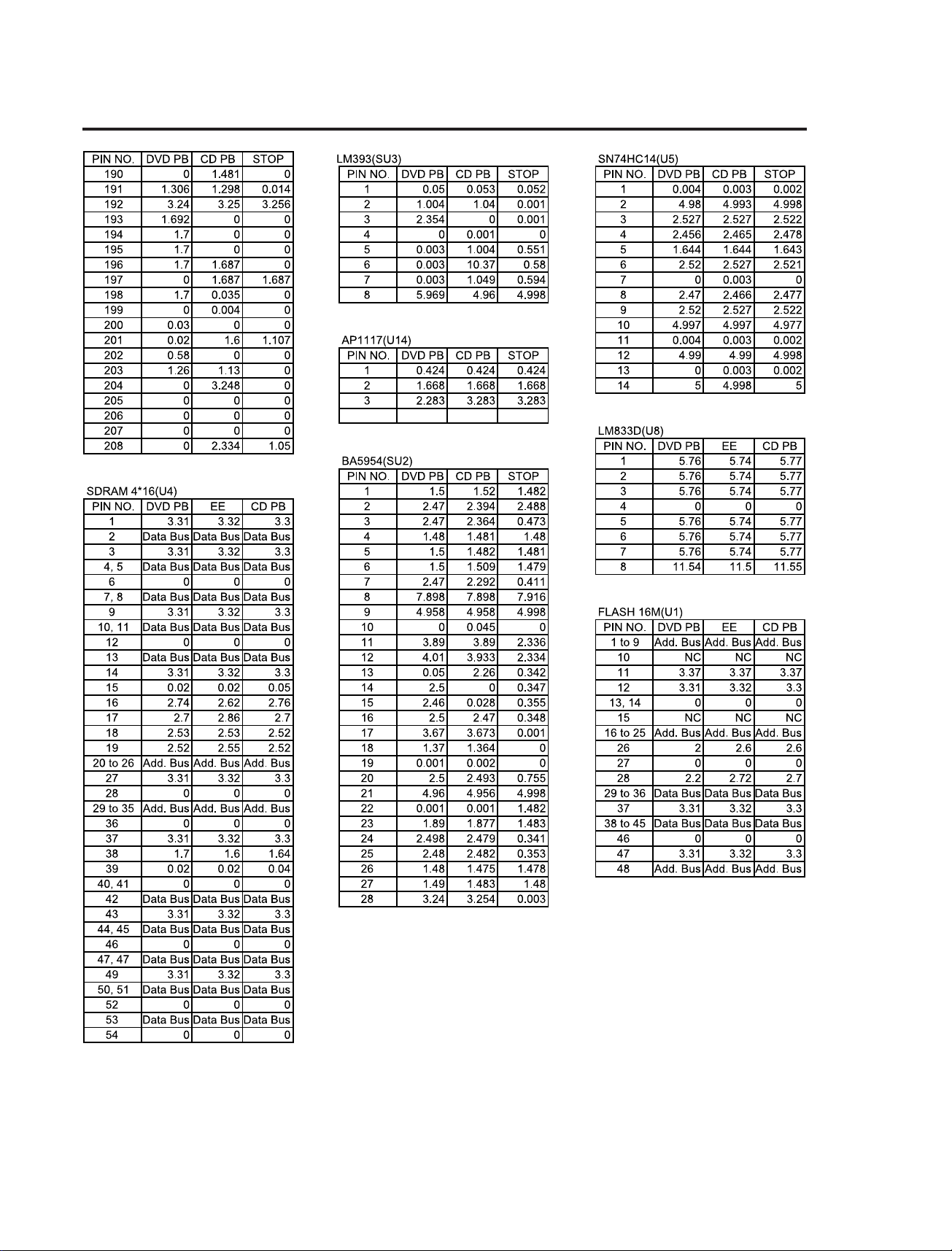

4- NÍVEIS DE TENSÃO ......................................................................................................................................................... 39

5- FORMAS DE ONDA ........................................................................................................................................................ 42

6- LAY -OUT DAS PLACAS DE CIRCUITO IMPRESSO ........................................................................................................... 44

7- VISTAS EXPLODIDAS ...................................................................................................................................................... 51

8- LISTA DE COMPONENTES............................................................................................................................................... 54

CUIDADO ! COMPONENTES SENSÍVEIS A DESCARGAS ELETROSTÁTICAS

Alguns semicondutores (estado sólido) podem ser facilmente danificados pela eletricidade estática. Tais componentes são comumente chamados de “componentes sensíveis eletrostaticamente”

Sensitive Devices - ESD)

chips

semicondutores. As técnicas a seguir devem ser utilizadas para ajudar a reduzir a incidência de danos

aos componentes causados por eletricidade estática.

1. Mantenha o componente em sua embalagem original até o momento de sua utilização. Se necessário armazená-lo de outro modo, acondicione-o exclusivamente em material anti-estático.

2. Prepare uma estação de trabalho anti-estática para manuseio da placa montada e/ou componente

2.1. Disponha de uma manta dissipativa sobre a bancada/mesa de trabalho.

2.2. Providencie uma pulseira para descarga de eletricidade estática disponível no comércio.

2.3. Aterre ambos, manta e pulseira, a uma malha reconhecidamente aterrada.

2.4. Disponha todo o material necessário ao trabalho sobre a manta; minimize os movimentos. No momento em que for manusear a placa/componente, coloque a pulseira.

Assegure-se de que não haja qualquer potencial que seja aplicado ao chassi ou circuito bem como

retire a pulseira antes de energizar a unidade sob teste/reparo a fim de evitar riscos de choque elétrico.

3. Use somente ferros-de-soldar com a ponta aterrada para soldar ou retirar componentes sensíveis à eletrostática.

4. Não utilize produtos químicos cujo propelente usado seja freon. Eles podem gerar cargas elétricas suficientes para danificar componentes

. Exemplos típicos de

Efetue diariamente a aferição da pulseira.

ESD

ESD’s

são os circuitos integrados, transistores de efeito de campo

IMPORTANTE !

(Electrostatically

ESD
