SEMP TOSHIBA
BOLETINS E DICAS TÉCNICAS DE TV
DAT – DEP. ASSISTÊNCIA TÉCNICA
03/2006
SEMP TOSHIBA
BOLETINS E DICAS TÉCNICAS TV’S
A Semp Toshiba esta disponibilizando para seus Postos Autorizados neste
documento, todos Boletins Técnicos emitidos de Abril/2003 a Março/ 2005, como
também um conjunto de adaptações e dicas técnicas realizadas em laboratório,
que visa principalmente melhorar a performance dos aparelhos de TV, como
também agilizar os procedimentos de reparo.
Para facilitar a consulta, verifique no índice o assunto de interesse e para todos
os tópicos abordados estamos informando os modelos, Chassis e números
de séries que se aplicam estas implementações, como também o código
de estoque (NE) dos componentes a serem substituídos, incrementados e
retirados.
Caso haja alguma duvida, entre em contato conosco para o adequado
suporte.
1/38 DAT SEMP TOSHIBA
SEMP TOSHIBA
ÍNDICE
FONTE DE ALIMENTAÇÃO
Ref. BT 04/2003 - ALTERNATIVA PARA SUBSTITUIÇÃO DO CIRC INT STR-F6654 .........................05
CIRCUITO DA FONTE P/ CHASSIS LEM/2 E LEM.
Ref. BT 05/2003 - SUBSTITUIÇÃO DO CIRC INT STR-W5753A NO CIRCUITO DA............................05
FONTE P/ CHASSIS U14/U14R E U15.
Ref. BT 08/2003 - FORTE ZUMBIDO ORIGINADO NA FONTE DE ALIMENTAÇÃO............................06
CHASSIS U14/U14R/U15.
Ref. BT 11/2003 - MELHORIA DA PLACA FONTE 12/24 VDC PARA TV1022 AC/DC.........................06
CHASSIS U14/U14R/U15.
Ref. BT 01/2004 - TV QUANDO LIGADO EM 220VAC FICA EM STAND BY .......................................07
EM 110 VAC TEM FUNCIONAMENTO NORMAL.
CHASSIS U14/U14R/U15.
Ref. BT 08/2005 – SUBSTITUIÇÃO DO CAPACITOR C815 NO CIRCUITO........................................07
DA FONTE P/ CHASSIS: LEM 5.
Ref. BT 01/2006 – TV QUANDO LIGADO EM 220VAC FICA EM STAND BY......................................08
EM 110 VAC TEM FUNCIONAMENTO NORMAL.
CHASSIS U17.
PARTE 01 - BOLETINS TÉCNICOS
CIRCUITO DE RESET
Ref. BT 12/2003 - MELHORIA DO CIRCUITO RESET – CHASSIS U13/U14 ......................................09
CIRCUITOS OSCILADOR E SAÍDA HORIZONTAL
Ref. BT 04/2004 - MELHORIA DO CIRCUITO H-VCC – TV 1022(I/J/K) ACDC.....................................11
CHASSIS U14/U14R e U15.
Ref. BT 08/2004 - SOLUÇÃO PARA QUEIMA DO TRANSISTOR DE SAIDA HORIZ...........................12
BU808 DFI. MOD. TV’S 10”,14”,20” mono/st U14/U14R/U15/U16
Ref. BT 02/2006 – QUEIMA DO TRANSISTOR DE SAÍDA HORIZONTAL...........................................13
FAIRCHILD – CHASSIS U17.
Ref. BT 01/2005 - MELHORIA DO CIRCUITO 9V HVcc, CHASSIS U14R/U15 e U16 ........................14
SAÍDA VERTICAL
Ref. BT 03/2005 - OPÇÕES PARA CIRCUITO INTEGRADO Q301......................................................14
SAÍDA VERTICAL.
SAÍDA DE ÁUDIO
Ref. BT 02/2005 - DECODIFICADOR ESTÉREO – CANAL SEM ÁUDIO..............................................15
MODELO: TV2086(L)MS – CHASSIS U16.
2/38 DAT SEMP TOSHIBA
SEMP TOSHIBA
ÍNDICE
CINESCÓPIO
Ref. BT 05/2004 - TENSÃO DE FILAMENTO CINESCÓPIOS LG E PHILIPS.....................................15
MODELOS: TV2987MS/TV2998MS – CHASSI LEM5.
Ref. BT 03/2006 – QUEIMA DO TRANSISTOR Q906 NOS TV’S 10” E 14” ACDC...............................16
MICROPROCESSADOR (Q501)
Ref. BT 02/2003 – MICROPROCESSADOR Q501 ALTERNATIVO PARA............................................17
CHASSI U14 E LEM4.
Ref. BT 06/2004 – MICROPROCESSADOR Q501 ALTERNATIVO PARA CHASSI U14 E U14R........18
UTILIZANDO MICRO 2in1 DO CHASSI U15.
INTERFERÊNCIA DE FM NA IMAGEM
Ref. BT 07/2003 - INTERFERÊNCIA DE FM NA IMAGEM – FREQ. DE 100,4MHZ..............................20
- INTERFERÊNCIA DE FM AUDIVEL NA CONDIÇÃO STAND BY.............................20
Ref. BT 09/2003 - INTERFERÊNCIA DE FM COM VOLUME BAIXO OU COM....................................21
FUNÇÃO MUTE ACIONADA – CHASSI LEM 5:
Ref. BT 04/2005 - INTERFERÊNCIA NA IMAGEM EM RESIDÊNCIAS PRÓXIMAS.............................22
A ANTENAS DE TRANSMISSÃO DE FM COM FREQUÊNCIAS
ENTRE 100 E 102MHZ.
PARTE 02 – DICAS TÉCNICAS
CIRCUITOS INTEGRADOS ALTERNATIVOS .......................................................................................24
CÓDIGOS DE CINESCÓPIOS............................................................................................................... 25
CHASSI U13/U14/U14R/U15/U16/U17.................................................................................................. .26
CHASSI LEM 2 / LEM 3/ LEM 3A............................................................................................................30
CHASSI LEM 4/4R / LEM 5/ LEM 6 / FS1 a FS5.....................................................................................34
3/38 DAT SEMP TOSHIBA
SEMP TOSHIBA
PARTE 01
BOLETINS TÉCNICOS
Anexo se encontram todos os Boletins Técnicos emitidos no período de 2003 a 2005,
para um melhor entendimento dos itens abordados, é necessário o acompanhamento
pelo respectivo diagrama esquemático.
4/38 DAT SEMP TOSHIBA
SEMP TOSHIBA
1. ALTERNATIVA PARA SUBSTITUIÇÃO DO CIRC INT STR-F6654
NO CIRCUITO DA FONTE, POSIÇÃO Q801A. CHASSIS LEM/2 E
LEM.
1.1 Para os aparelhos que utilizam os Chassis LEM/2 e LEM, o CIRC INT STR-F6656
pode ser usado como alternativa para substituição do CIRC INT STR-F6654,
no circuito da fonte na posição Q801, segue abaixo relação de aparelhos que utili zam estes Chassis, e que é possível esta solução alternativa.
*importante: O CIRC INT STR-F6654 NÃO poderá ser utilizado como alternativo
para o CIRC INT STR-F6656.
MODELOS CHASSI MODELOS CHASSI
TV 2960MS LEM/2 TV 2987DS LEM
TV 2968MS LEM/2 TV 2998CSU LEM
TV 2987EMS LEM/2 TV 2928DS LEM
TV 2998EMS LEM/2 TV 3488CS LEM
TV 3488EMS LEM/2 TV 3488DS LEM
TV 2987CSU LEM
Ref. BT 04/2003
Alterar de: Alterar para:
POSIÇÃO
Q801A 530045
NE Descrição NE Descrição
CIRC INT STR-F6654 490757 CIRC INT STR-F6656
2. SUBSTITUIÇÃO DO CIRC INT STR-W5753A NO CIRCUITO DA
FONTE, POSIÇÃO Q801A. CHASSIS U14/U14R E U15.
2.1 Para todos os modelos de aparelhos que utilizam os Chassis U14/U14R E U15 e
que for constatado a queima do CI Fonte STR-W5753A NE:610798, localizado na
posição Q801.
2.2 Deverá ser verificado também o valor do resistor na posição R875 (RES META
R20J 2W) NE: 589116, que pode estar alterado, este resistor tem tolerância de 5%,
sendo assim seu valor pode variar de 0,19ohm a 0,21ohm, se for constatado que a
resistência ôhmica se encontra fora destes parâmetros o mesmo devera ser substitui-
do.
Importante: Utilizar Multímetro Digital e descontar o valor da resistência do cabo da
ponta de prova.
Ref. BT 05/2003
5/38 DAT SEMP TOSHIBA
SEMP TOSHIBA
3. FORTE ZUMBIDO ORIGINADO NA FONTE DE ALIMENTAÇÃO.
CHASSIS U14/U14R/U15
3.1 Quando for constatado um forte zumbido originado na fonte de alimentação,
alterar o valor do capacitor C880, que sai do pino 6 (FB/OLP) do CI da Fonte
posição Q801 (STR-W5753A) para o terra.
Implementar nos seguintes modelos:
MODELOS CHASSI
TODOS U14
TODOS U14R
TODOS U15
Alterar de: Alterar para:
POSIÇÃO
C880 526817
NE Descrição NE Descrição
CAP CERA 103M 50V X7R 1608 567595 CAP CERA 104 Z 1608
Ref. BT 08/2003
4. MELHORIA DA PLACA FONTE 12/24 VDC PARA TV1022 AC/DC
CHASSIS U14/U14R/U15.
4.1 As alterações a seguir tem o objetivo de melhorar o funcionamento da Fonte DC
quando conectada a bateria de 24VDC, observamos que quando o aparelho estiver
conectado a uma bateria DC (12 / 24VDC), o mesmo não deverá ser ligado e
desligado em intervalos menores que 5 segundos.
Alterar de: Alterar para:
POSIÇÃO
Q703 627334
Q706 627334
D704 304619
D711 304619 DIODO RET IN4148 183919 DIODO ZENER BZX79 C18 Substituir
R707 305486 RESISTOR 100 J 1/5W 280920 RES M FILM 100 J SFR25H Substituir
R713 305486 RESISTOR 100 J 1/5W 280920 RES M FILM 100 J SFR25H Substituir
R702 280920 RES M FILM 100 J SFR25H Acrescentar
R717 280920 RES M FILM 100 J SFR25H Acrescentar
L705 413314 BOBINA CHOQ M2014 Acrescentar
L710 413314 BOBINA CHOQ M2014 Acrescentar
D708 635423 DIODO RET FR105-A52 AT53 Acrescentar
D709 635423 DIODO RET FR105-A52 AT53 Acrescentar
NE Descrição NE Descrição
TRANS BUK7575-100A,127 673168 TRANS FET IRF540N TO-220AB L2525 Substituir
TRANS BUK7575-100A,127 673168 TRANS FET IRF540N TO-220AB L2525 Substituir
DIODO RET IN4148 183919 DIODO ZENER BZX79 C18 Substituir
Ref. BT 11/2003
Observação
6/38 DAT SEMP TOSHIBA
SEMP TOSHIBA
5. TV QUANDO LIGADO EM 220VAC FICA EM STAND BY, EM
EM 110 VAC TEM FUNCIONAMENTO NORMAL.
5.1 Medir a capacitância do capacitor C887, caso esteja alterado substituir por outro do
mesmo valor com isolação de 25V. Caso o capacitor esteja bom substituir o resistor
R840 de 3k6 ohm para 2k2 ohm.
Implementar nos seguintes modelos:
MODELOS CHASSI
TODOS U14
TODOS U14R
TODOS U15
Alterar de: Alterar para:
POSIÇÃO
C887 560690
R840 391436 RESISTOR 3600 OHM 1/5W 306564 RESISTOR 2200 OHM 1/5W
NE Descrição NE Descrição
CAP ELCO 101 M 16V 85G CAP ELCO 101 M 25V 85G
Ref. BT 01/2004
6. SUBSTITUIÇÃO DO CAPACITOR C815 NO CIRCUITO DA FONTE
PARA CHASSIS: LEM 5.
6.1 Para todos aparelhos que utilizam chassis: LEM 5, que adentrarem nos Postos de
Serviços, independente do defeito, substituir o capacitor C815 da Fonte, objetivando
melhoria da segurança do produto.
Alterar de: Alterar para:
POSIÇÃO
C815 604830
NE Descrição NE Descrição
CAP CERA 102M 620 X1 Y2 RD100 120410 CAP CERA 102M 61V X1 Y2 RD100
Ref. BT 08/2005
7/38 DAT SEMP TOSHIBA
SEMP TOSHIBA
7. TV - CHASSIS U17 QUANDO LIGADO EM 220VAC FICA EM
STAND BY.
7.1 Na eventualidade de algum aparelho de TV, que utiliza chassis U17 for
encaminhado ao Posto de Serviço, com sintoma de quando ligado em
220 VAC fica em stand by, e em 110 VAC tem funcionamento normal,
implementar as seguintes alterações;
Nota: Implementar somente nos aparelhos que forem constatado o sintoma!
Ref. BT 01/2006
Alterar de: Alterar para:
POSIÇÃO
D431 531954
G432 342837
GR432 342846
GR431 405305 Res M Film 120 J SFR25H - - Retirar
R430 406625 Res M Film 120 J SFR25H 405305 RES M FILM 39 J SFR25H Alterar
R511 119896 Res Meta 181 J SFR25H AT26 530456 RES META 271 J 1/2W AT26 Alterar
R432 306582 Resistor 2700 J 1/5W 306564 RESISTOR 2200 J 1/5W Alterar
NE Descrição NE Descrição
Diodo Zen MTZJ 9.1B 678047 Diodo Zen TZX10-A Alterar
Jumper 5,00 MM Fantasma 622810 Res Meta 27R J SFR25H Alterar
Jumper 7,50 MM Fantasma 353520 Resistor 150 J 1/5W Alterar
Pino 14 de Q501
OBS:O circuito deverá ficar conforme o esquema ao lado, os
Componentes a serem alterados estão circulados em vermelho
O resistor R511 que não consta na figura ao lado, sai do pino
49 de Q501.
Observação
8/38 DAT SEMP TOSHIBA
SEMP TOSHIBA
8. MELHORIA DE DESEMPENHO DO CIRCUITO RESET
CHASSIS U13/U14.
8.1 Problemas relacionados a falhas no circuito de reset, são ocasionados geralmente
pela queda brusca de tensão da rede elétrica, ao desligar o TV retirando o plug
do cabo de força diretamente da tomada, ou até mesmo quando o TV é ligado e
desligado pela chave power. Em geral apresentam sintomas que indicam à
perda de memória do televisor como:
- Desajuste da altura da imagem – HIT
- Desajuste do nível de branco: RCUT, GCUT, BCUT, GDRV, BDRV e BRTC.
- Para os modelos Estéreo perca do som – ajustar OPTM1.
Para estes casos deverão ser realizadas as alterações abaixo, e reajustar o TV
de acordo com o Manual de Serviço do chassis correspondente.
Implementar nos seguintes modelos:
Ref. BT 12/2003
Modelos Chassi Modelos Chassis
TV 1488IM U14 TV 2089IMS U14
TV 1490IAV U14 TV 2090IAV U14
TV 2086IMS U14 TODOS U13
TV 2088IMS U14
Alterar de: Alterar para:
POSIÇÃO
CA33 537360
RA33 530198
DB30
Q841 605027 CIRC INT BD4746G-TR Acrescentar
DA01 304619 DIODO RET 1N4148 Retirar
GJ82 342837 Jumper 5,00 MM Fantasma Retirar
NE Descrição NE Descrição
Cap Elco 1R0 100V 85G RT050338575 Cap Pmet 10000J 63V B32529 Substituir
RES MET 273J 1/20W 1608 576638 RES MET 561 J 1/16W 1608 TSMD Substituir
304619 DIODO RET 1N4148 Acrescentar
Note: A posição dos componentes a acrescentar esta previsto na PCI , para melhor
detalhamento verificar item 7.2 anexo.
Observação
9/38 DAT SEMP TOSHIBA
SEMP TOSHIBA
8. MELHORIA DE DESEMPENHO DO CIRCUITO DE RESET
CHASSIS U13/U14 – Continuação
8.2 Como no chassis U13 a serigrafia que indica a posição Q841 do CI Reset não foi
impressa na PCI Principal, observar na foto abaixo a localização deste componente,
usando como referência a posição Q430, onde se encontra um regulador de 9V. O
chassi U14 tem impresso a serigrafia, não tendo este problema.
O diodo RET 1N4148 poderá ser reaproveitado, o mesmo deverá sair da posição
DA01 para a posição DB30, sendo solicitado apenas se estiver danificado.
Figura Ilustrativa:
Q841
Q841
Ref. BT 12/2003
Q841
10/38 DAT SEMP TOSHIBA
SEMP TOSHIBA
9. MELHORIA DO CIRCUITO H-VCC – TV 1022(I/J/K) ACDC
CHASSI U14/U14R/U15.
9.1 Durante o processo de produção dos aparelhos em destaque, um pequeno lote
foi montado com o capacitor C435 invertido, devido a uma falha de impressão da
serigrafia da PCI.
9.2 É IMPORTANTE efetuar a substituição e inversão de polaridade deste capacitor
por outro do mesmo valor, em todos aparelhos modelo TV1022 com
chassis U14/U14R e U15 que chegarem a Assistência Técnica, independente do
tipo de defeito.
No chassis U15 atenção ao número de série, pois só deverá ser realizada esta
alteração nos aparelhos anteriores ao numero de série AA009151.
Ref. BT 04/2004
POSIÇÃO
C435 537823
Figura Ilustrativa:
NE Descrição NE Descrição
CAP ELCO 4R7 M 100V 85G RT050 537823 CAP ELCO 4R7 M 100V 85G RT050
Alterar de: Alterar para:
11/38 DAT SEMP TOSHIBA
SEMP TOSHIBA
10. Solucionar queima do Transistor de Saída Horizontal BU808 DFI
MODELOS TV’S: 10”, 14”, 20” mono / st que utilizam chassis
U14/U14R/U15 e U16.
10.1 As alterações descritas abaixo, tem o objetivo de solucionar a queima do
transistor de saída horizonta l em modelos de TV’S 10”,14”,20”mono/st que
utilizam chassis U14/U14R/U15 e U16:
a) Antes de substituir o transistor Q404 BU808DFI, verificar se o transistor
Q406 e o capacitor C419 estão alterados.
b) Substituir o capacitor cerâmico C463 de 2200Kpf para para 100Kpf.
c) Substituir jumper JP001 por bobina de choque TEM2011.
d) Substituir resistor R426 de 0,33ohm por 0,47ohm.
Ref. BT 08/2004
nota: Para o chassi U16 não é necessário substituir o capacitor C463, pois
o mesmo já vem alterado de fábrica.
Alterar de: Alterar para:
POSIÇÃO
C463 311923
JP001 342846
R426 620000
NE Descrição NE Descrição
CAP CER 2200 K Y5F 567595 CAP CERA 104 Z 25V 1608
JUMPER 7,5MM FANTASMA 456606 BOBINA CHOQ TEM2011 AT26
RES META R33 J SFR25H 150A 623588 RES META R47 J SFR25H 150A

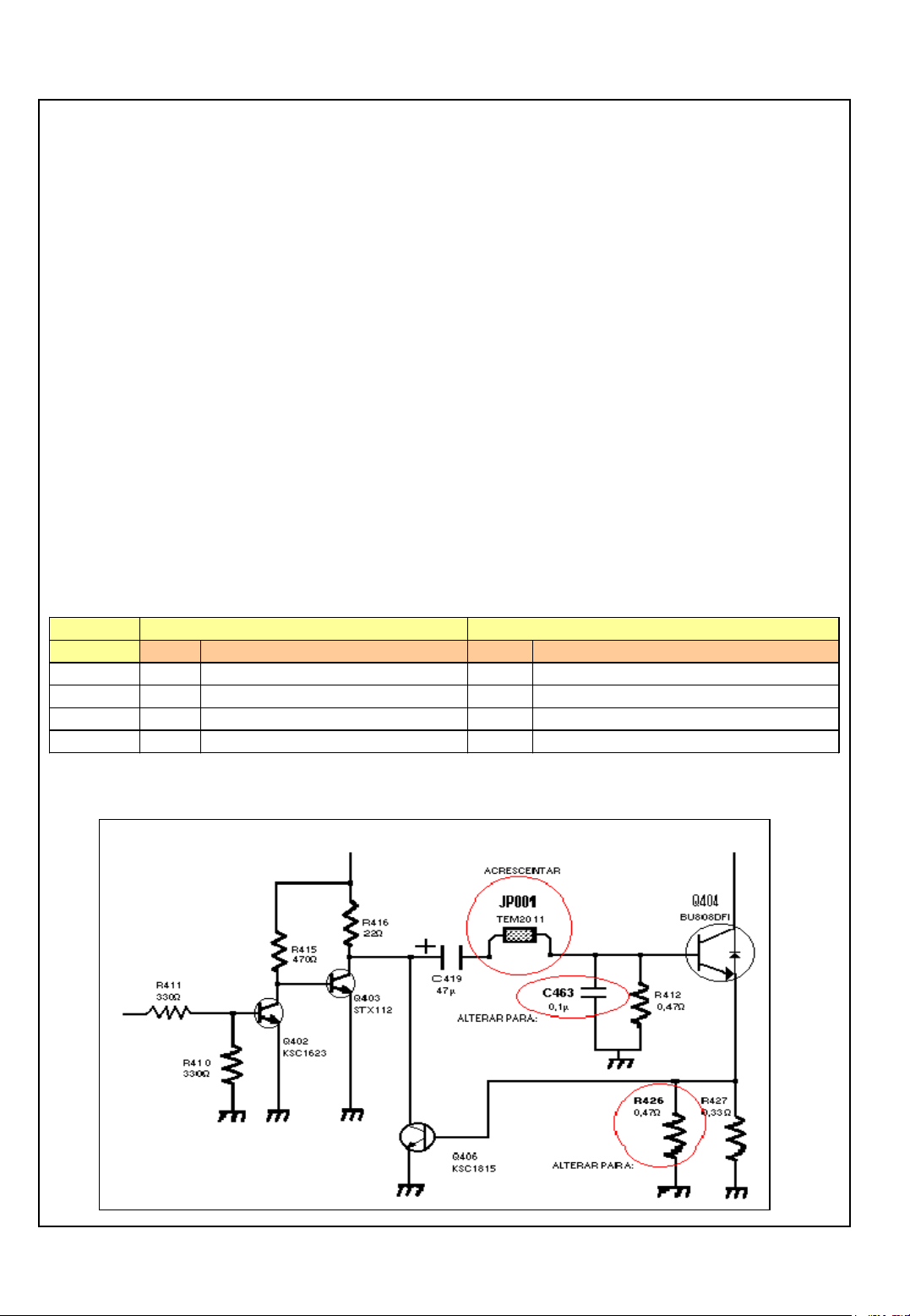

O circuito de deflexão horizontal deverá ficar conforme esquema:
12/38 DAT SEMP TOSHIBA
SEMP TOSHIBA
11. Queima do Transistor de Saída Horizontal - Chassis U17
11.1 Problema: Queima no campo do transistor Q404 do Fabricante FAIRCHILD,
NE: 117843 e descrição TRANS FJAF6806DYDTBTU.
11.2 Solução: Incluir um resistor de 33 ohm 1/5W, na posição R412 em aparelhos
com Chassis U17 que utilizam Transistor Q404 da FAIRCHILD NE: 117843
TRANS FJAF6806DYDTBTU.
Importante: Para melhorar o desempenho do produto e evitar possível queima
no campo, fazer a alteração em todos os aparelhos que chegar ao seu Posto
Autorizado com Chassis U17, que estiver usando o Transistor da FAIRCHILD.
Ref. BT 02/2006
POSIÇÃO
R412 323242
NE Descrição
RESISTOR 33J 1/5W AT26
Atenção: Os produtos montados com o transistor TRANS ST 1803DHI(038Y),
NE: 117442 NÃO USAM o resistor R412, verifique sempre qual o Transistor
que será aplicado no produto para decisão da aplicação do resistor.
NE
117843
117442
13/38 DAT SEMP TOSHIBA
TRANSISTOR DE SAÍDA HORIZONTAL R412
TRANS FJAF6806DYDTBTU.
TRANS ST 1803DHI(038Y) NÃO USA
USA
SEMP TOSHIBA
12. Melhoria do desempenho do circuito 9V HVcc, para todos modelos
que utilizam chassis U14R/U15 e U16.
12.1 Para todos os modelos que utilizam chassis U14R/U15 e U16 e que for
constatado a queima do transistor regulador de 9V HVcc na posição Q430, efetuar a
substituição do diodo retificador D448 FR104-E por D1NL20U.
Este novo diodo possui o Trr (Tempo de recuperação reversa) menor, diminuindo
os defeitos no circuito de HVcc.
Ref. BT 01/2005
Posição
D448 634264
NE Descrição NE Descrição
DIODO RET FR104-E 3K/AMMO AT26 457320 DIODO RET D1NL20U T26
Alterar de: Alterar para:
13. Opções para o Circuito Integrado Q301 - Saída Vertical.
Ref. BT 03/2005
13.1 Segue nas tabelas abaixo opções para uso dos circuitos de deflexão vertical
utilizados na posição Q301.
Atentar para a configuração de componentes periféricos, conforme o código
de Circuito Integrado utilizado.
14/38 DAT SEMP TOSHIBA
SEMP TOSHIBA
14. Decodificador Estéreo – Canal sem Áudio
Ref. BT 02/2005
Modelo: TV2086(L)MS - Chassis U16.
14.1 Para os aparelhos TV2086(L)MS (chassi U16) que adentrarem nos Postos de
Serviços com os numeros de série entre AA028121 e AA034107, deverá ser
verificado, se na posição CG39 do circuito decodificador de áudio, se encontra
o capacitor eletrolítico de 2,2mF/50V, caso não se encontre o mesmo deverá
ser acrescentado, independente do tipo de defeito que o televisor apresentar.
Posição
NE Descrição NE Descrição
CG39
Alterar de: Alterar para:
438155 CAP ELCO 2,2MF 50V 85G ACRESCENTAR
Observação
15. ADEQUAÇÃO DA TENSÃO DE FILAMENTO PARA APARELHOS
QUE UTILIZAM CINESCÓPIOS LG E PHILIPS
MODELOS: TV2987MS/TV2998MS – CHASSI LEM5
Ref. BT 05/2004
15.1 É importante verificar em todos os aparelhos TV2987(I)MS e TV2998(I)MS
(chassi Lem 5) que chegarem aos postos técnicos, independente do tipo de
defeito, se o valor do resistor de filamento na posição R920 é de (4R3 ohm 2W),
caso o mesmo for de (2R ohm 2W), deverá ser substituído.
Alterar de: Alterar para:
POSIÇÃO
R929 530740
NE Descrição NE Descrição
RES OXID 2R0 J2,0W 200A 530759 RES OXID 4R3 J2,0W 200A
15.2 Ao substituir um cinescópio LG/ PHILIPS verificar se a descrição do cinescópio
e o resistor de filamento estão adequados conforme a tabela abaixo:
15/38 DAT SEMP TOSHIBA
SEMP TOSHIBA
16. QUEIMA DO TRANSISTOR Q906 NA PCI DO CINESCÓPIO
TELEVISORES 10” E 14” POLEGADAS ACDC - U15/U16/U17
16.1 Ao darem entrada no Posto Autorizado os Televisores de 10 e 14 polegadas
ACDC, que utilizam Chassis (U15/U16/U17), com o transistor SMD na
posição Q906 (DTC123JK) na PCI DO CINESCÓPIO, deverá ser colocado
um diodo zener de 12V (NE: 304655) na Placa do CRT.
16.2 O mesmo deverá ser inserido ao lado do cabo de seis vias M502B,
onde já existe a furação na PCI. O catodo do diodo deverá ser
conectado à base do Transistor Q906, e o anodo ao Terra.
ATENÇÃO: A PCI CRT não tem o desenho desta posição, apenas a furação
na PCI. Realizar esta alteração em todos televisores mencionados acima,
que não apresentarem o diodo neste circuito, independente do defeito
reclamado.
Ref. BT 03/2006
POSIÇÃO
R412 304655
NE Descrição
DIODO ZEN MTZJ12A
16/38 DAT SEMP TOSHIBA
SEMP TOSHIBA
17. Microprocessador Q501 alternativo para chassi U14 e LEM4
17.1 Os aparelhos com números de série anteriores aos descritos abaixo, e que
for constatado a necessidade de substituição do microprocessador Q501,
o mesmo pode ser substituído por Microprocessador alternativo em
conjunto com a memória Eprom QA02 , que deverá ser de 8k ao invés de 4k,
além disso o cliente deverá ser informado que a função “BLOQUEIO DE
CANAIS” foi incluída no aparelho.
Modelos Chassi Anteriores ao N. Série
TV 1022(I)AV U14 AA008122
TV 1022(I)ACDC U14 AA002955
TV 1488(I)M U14 AA034080
TV 1490(I)AV U14 AA185283
TV 2088(I)M U14 AA042046
TV 2090(I)AV U14 AA229747
TV 2089(I)MS U14 AA075904
TV 2086(I)MS U14 AA006306
TV 2998(G)MS LEM4 AA052841
TV 2987(G)MS LEM4 AA026527
Ref. BT 02/2003
CHASSI U14
POSIÇÃO
Q501 610789
QA02 480606 CIRC INT BR24C04F-E2 SMD - memória 4K 540515 CIRC INT S-24C08AFJA-TB SMD - memória 8K
CHASSI LEM 4
POSIÇÃO
Q501 615472
QA02 480606 CIRC INT BR24C04F-E2 SMD - memória 4K 540515 CIRC INT S-24C08AFJA-TB SMD - memória 8K
NE Descrição NE Descrição
CIRC INT TMPA8813CPNG3RP2 633363 CIRC INT A8843CPNG4V47(00)
NE Descrição NE Descrição
CIRC INT TMPA8809CPBNG3V73 633372 CIRC INT A8809CPBNG4K96ZN
Alterar de: Alterar para:
Alterar de: Alterar para:
17/38 DAT SEMP TOSHIBA
SEMP TOSHIBA
18. Microprocessador (Q501) alternativo para chassi U14 e U14R
Utilizando Micro 2in1(Q501) do Chassis U15.
18.1 O Microprocessador 2in1 (Q501) do Chassis U15, pode ser utilizado como
alternativo para o microprocessador Q501 utilizado nos chassis U14 e U14R,
basta efetuar as seguinte alteração:
- Substituir memória QA02 de 4K para 8K, verificar antes se já esta com memória
de 8K.
*importante: o inverso não é possível, ou seja micros (Q501) dos chassis U14/U14R
serem utilizados no chassi U15.
Ref. BT 06/2004
Alterar de: Alterar para:
POSIÇÃO
Q501 650664 CIRC INT A8843PSNG(00(OTPU15) SUBSTITUIR
QA02 480606
NE Descrição NE Descrição
633363
653331
CIRC INT A8813CPNG4K95(ZN(U14)
CIRC INT A8813CPNG4K95(ZN(U14R
CIRC INT BR24C04F-E2 SMD 540515 CIRC INT S-24C08AFJA-TB SMD SUBSTITUIR
Observação
18/38 DAT SEMP TOSHIBA
SEMP TOSHIBA
19. INTERFERÊNCIA DE RADIO FREQUÊNCIA NA FAIXA DE FM NA
IMAGEM.
19.1 Frequencias que não pertencem á faixa de transmissão de TV também podem
produzir interferências na imagem, devido aos efeitos de conversão que produzem
as freqüências de batimento.
19.2 Ao converter a modulação do sinal de FM de som em tensão de áudio na saída
do detector de vídeo, o áudio combina-se com o vídeo no circuito grade-
catodo do tubo de imagem. O resultado é um conjunto de barras horizontais,
como visto na figura abaixo.
19.3 As barras de som podem ser reconhecidas porque variam com a modulação de áudio
e desaparecem na ausência de voz ou musica.
Estas interferências poderão ocorrer em aparelhos que se encontrem em
residências próximas de antenas de transmissão de Rádio freqüência na faixa
de FM.
Ref. BTs: 07_2003 / 09_2003 / 04_2005
FIG. EFEITO DA INTERFERENCIA DE FM NA IMAGEM
19/38 DAT SEMP TOSHIBA
Adesivo Isolante
SEMP TOSHIBA
20. INTERFERÊNCIA NA IMAGEM - FREQUÊNCIA DE 100,4MHZ. Ref. BT 07/2003
Para eliminar imagem trêmula com sinal na freqüência de 100,4MHZ acrescentar
o capacitor C430 que sai do pino 17 H-Vcc de Q501 (Microcontrolador) para
terra. Este componente esta previsto na PCI principal.
Implementar nos seguintes aparelhos:
MODELOS CHASSI MODELOS CHASSI
TV 3457(F)FS FS4 TODOS LEM 4
TV 2957(E)FS FS1 TODOS LEM 4R
TV 2957(F)FS LEM/FS3 TODOS LEM 5
21. INTERFERÊNCIA DE FM AUDÍVEL NA CONDIÇÃO STAND BY. Ref. BT 07/2003
Acrescentar Resistor de 3K3ohm 1/5W em série com o DIODO 1N4148 , para
eliminar FM com o TV na condição Stand By. Este circuito não está previsto na
PCI Principal e deve ser montado nos dois Circuitos Amplificadores de Áudio
TDA2611 (Q610 e Q630): Q610 para o positivo de CG68 e Q630 para o positivo
de C638.
Implementar nos seguintes aparelhos:
MODELOS CHASSI MODELOS CHASSI
TV 2957(E)FS FS1 TODOS LEM 4
TV 2957(F)FS LEM/FS3 TODOS LEM 4R
TODOS LEM 5
FIG. Diagrama para conexão dos componentes:
.
Q630
Catodo
Pino 5 de Q610 e Q630.
Resistor
3K3
Ω
Q610/Q630
Adesivo Isolante.
Positivo
CG68/C638
1/5W
Diodo
1N4148
Catodo
20/38 DAT SEMP TOSHIBA
SEMP TOSHIBA
22. INTERFERÊNCIA DE FM COM VOLUME BAIXO OU COM FUNÇÃO MUTE
ACIONADA – CHASSI LEM 5: Ref. BT 09/2003
22.1 Quando houver reclamação de captação de FM no televisor, com volume baixo
ou com malte acionado, interligar os dissipadores do Circuitos Integrados de saída
de áudio Q610 e Q630 com um pedaço de fio nu, e ligando o dissipador do CI
Q610 para o terra, conforme detalhamento da figura abaixo;
Implementar nos seguintes aparelhos:
MODELOS CHASSI
TV2987(I)MS LEM 5
TV2998(I)MS LEM 5
TV3489(I)MS LEM 5
Figura Orientativa:
21/38 DAT SEMP TOSHIBA
SEMP TOSHIBA
23. INTERFERÊNCIA NA IMAGEM EM RESIDÊNCIAS PRÓXIMAS A ANTENAS
DE TRANSMISSÃO DE FM COM FREQUÊNCIAS ENTRE 100 E 102MHZ :
Ref. BT 04/2005
a) Verificar a posição C430, se não tiver o capacitor, colocar um capacitor
cerâmico de 10n, disco ou SMD.
b) Cortar a trilha de cobre próximo ao pino 17H-Vcc de Q501.
c) Interligar o ponto cortado com um resistor de 10 ohm 1/5W em série com uma
bobina de 27uH, o terminal da bobina tem que ser ligado no pino 17 de Q501 e o
terminal do resistor no positivo do C431.
d) Soldar um capacitor cerâmico de 150 PF entre o pino 13Hout de Q501 e a ilha do
terminal terra do capacitor C301.
Implementar nos seguintes aparelhos:
MODELOS CHASSI
14 e 20” A partir do Chassi U14
29” A partir do Chassi LEM-4
29 e 34” Tela Plana A partir do Chassi FS-2
Alterar de: Alterar para:
POSIÇÃO
C430
sem pos.
sem pos.
sem pos. 353584 RESISTOR 10J 1/5W
NE Descrição NE Descrição
526817 CAP CERA 103 M 50V X 7R 160
533649 CAP CERA 151 J 50V CK45SL
407492 BOBINA CHOQ 27 UH J ELO
Figura para conexão dos componentes:
Soldar o Cap ceramico
Se não tiver, colocar
o cap. C430 10n.
Soldar o terminal da
bobina no pino 17.
Soldar o terminal do
res. no pos. do
150P no pino 13 e
terra do C301.
Cortar a trilha neste
ponto.
22/38 DAT SEMP TOSHIBA
SEMP TOSHIBA
PARTE 02
DICAS TÉCNICAS
As dicas técnicas anexas, tem o intuito de facilitar os procedimentos de reparo dos
Aparelhos de TV, isso não quer dizer que os componentes informados representem
100% dos defeitos, pois num mesmo estágio do aparelho, varios componentes e
falhas de conexões por solda fria, podem ocasionar o mesmo sintoma de defeito.
Portanto é necessário que o técnico de bancada, efetue o acompanhamento também
pelo respectivo diagrama esquemático do aparelho, caso o componente informado
não seja o causador do sintoma de defeito, provavelmente estará no estagio
do circuito defeituoso ou interconectado a este.
23/38 DAT SEMP TOSHIBA
SEMP TOSHIBA
CIRCUITOS INTEGRADOS ALTERNATIVOS
Importante:
1- A tabela abaixo é de carater informativo, no caso do Posto de Serviço possuir
em seu estoque o circuito integrado alternativo.
2- Ao solicitar circuito integrado, utilizar o codigo de estoque NE original do
componente, pois em caso de falta do mesmo, será fornecido automaticamente o
componente alternativo.
CHASSI POSIÇÃO
U10 Q501 479360 CIRC INT TB1238N 584433 CIRC INT TB1238NA
U10 QA01 512877 CIRC INT TMP87CK38N-1C38 (Z) 520369 CIRC INT TMP87CK38N-1D78(Z)
U11/U11D2 Q501 557187 CIRC INT TB1275AN(6,0) 530072 CIRS INT TB1275N
U11 QA01 528049 CIRC INT TMP87CK38N-1K49(Z)
U11/U11D2 QA01 542416 CIRC INT TMP87CK38N-1P15(Z)
U11/U11D2 QA01 571045 CIRC INT TMP87CK38N-3AE0(Z)
U12 Q501 584433 CIRC INT TB 1238AN 479360 CIRC INT TB 1238N
U12 QA01 571795 CIRC INT TMP88CP38AN-3DN8 585316 CIRC INT TMP88CP38AN-3DN8
U13 Q501 610048 CIRC INT TMPA8803CPAN-3H36
U14/U14R Q501 633363
U15 Q501 643913 CIRC INT A8843CPNG4V47(00 116038 CIRC INT A8843CPNG4V47(Z0
U16 Q501 112602 CIRC INT A8843CRNG5KB1(Z0) 683996 CIRC INT A8843CRNG5KB1(00)
U17 Q501 110975 CIRC INT A8873CRNG6DE8(Z0)
LEM 2
LEM 3 Q501 586663 CIRC INT TMPA8809CPN-3J70 610690 CIR INT TMPA8809CPANG3KR0
LEM 3A Q501 610075 CIRC INT TMPA8807PSAN(PN) 607249 CIRC INT TMP8809CPBNG3P02
LEM 4 Q501 615472 CIRC INT TMPA8809CPBNG3V73 633372 CIRC INT A8809CPBNG4K96(ZN
LEM 4R Q501 633372 CIRC INT A8809CPBNG4K96(ZN 615472 CIRC INT TMPA8809CPBNG3V73
LEM 5 Q501 643904 CIRC INT A8809CPBNG4RN3(ON 660243 CIRC INT A8809CPBNG4RN3(ZN
LEM 6 Q501 674470 CIRC INT A8859CRNG5JF2(OO 112611 CIRC INT A8859CRNG5NP2 (ZO
LEM 7 Q501 121053 CIRC INT TMPA8879CSANG6EJ7(ZO No momento não tem alternativo.
FS1 Q501 624097 CIRC INT TMPA8809CPBNG4H82 643735 CIRC INT A8809CPBNG4H82(ZN
FS2 Q501 674470 CIRC INT A8859CRNG5JF2(OO 112611 CIRC INT A8859CRNG5NP2 (ZO
FS3 Q501 644011 CIRC INT A8809CPBNG4UD6(ZN 663856 CIRC INT A8809CPBNG4UD6(ON
FS4 Q501 644011 CIRC INT A8809CPBNG4UD6(ZN 663856 CIRC INT A8809CPBNG4UD6(ON
FS5 Q501 121053 CIRC INT TMPA8879CSANG6EJ7(ZO No momento não tem alternativo.
Q501 557187 CIRC INT TB1275AN(6,0) 530072 CIRC INT TB1275N
QA01 530063 CIRC INT TMK87CK38N-1P91 (Z) 585254 CIRC INT TMP87CK38N-3AE1(Z)
NE DESCRIÇÃO NE DESCRIÇÃO
CIRC INT A8813CPNG4K95(ZN 643913 CIRC INT A8843CPNG4V47
ORIGINAL
585281 CIRC INT TMP87CK38N-3AE0(Z)
611332 CIRC INT TMPA8803CPANG-3JN0
573141 CIRC INT TMPA8803CPN-3EN7
597474 CIRC INT TMPA8803CPN-3H36
ALTERNATIVO
No mom ento não tem alternativo.
24/38 DAT SEMP TOSHIBA
SEMP TOSHIBA
CÓDIGOS DE CINESCÓPIOS
Importante:
1- A tabela abaixo é de carater informativo, objetivando um especial cuidado aos
modelos de aparelhos que utilizam chassis: U13 / U14 / U15 / U16 e cujos
cinescópios são específicos.
2- Ao solicitar um cinescópio utilize o codigo de estoque NE original, pois em
caso de falta do mesmo, sera fornecido automaticamente o cinescópio alternativo.
CHASSI MODELOS
TV1022HAV A23KQU22X02 10" 302309
U13
U14
U15 TV1022(k)ACDC ABOLTM35X12(TSB) 658041
U16
LEM 2
LEM 3
TV1484HAV A34EJL/EDJ01X112 3,0MH 505992
TV2084HAV / TV1485HM
TV2086HMS / TV2087HMS
TV1488(I)M / TV1490(I)AV A34EAK01X112-3.0MH 575979
TV2086(I)MS / TV2088(I)M
TV2089(I)MS / TV2090(I)AV
TV1492AV / TV1497(L)M A34EAK01X112-3.0MH 575979
TV2086MS / TV2092AV
TV2094AVS / TV2097M
TV2098MS
TV2998EMS / TV2987EMS A68QBT892X01 459845
TV3488EMS A81AGZ51X01 436549
TV2987(F)MS / TV2998(F)MS A68QBT892X01 459845
TV3488(F)MS A81AGZ51X01 436549
A48EJN05X040 494352
A48EAK01X040 584709
A48EAK01X040 584709
CÓDIGO NE
CINESCÓPIO
TV2968(F)MS / TV2987(F)MS A68QBT892X01 459845
LEM 3A
LEM 4
LEM 4R TV2968 MS / TV29E87AVS A68AEG25X4711 620368
LEM 5
25/38 DAT SEMP TOSHIBA
TV2998(F)MS A68QBT892X01 459845
TV3468(F)MS / TV3488(F)MS A81AGZ51X01 436549
TV2987(G)MS / TV2998(G)MS A68AEG25X4711 / A68QBC230X34 620368 / 625194
TV2968(G)MS A68AEG25X4711 / A68QBC230X34 620368 / 625194
TV3488(G)MS / TV3468(G) A81AGZ51X01 436549
TV2987(I)MS / TV2998(I)MS A68QBT892X03 0,97MH 620368
TV3489(I)MS A80AEJ15X475 THOM 634086
SEMP TOSHIBA
DICAS TÉCNICAS – CHASSIS; U13/U14/U14R/U15/U16/U17
1- Sintoma: Quando liga queima o fusível (F801).
Solução: Efetuar medidas de resistência ôhmica em busca de curto-circuito nos
estágios que se encontram os componentes;
- Ponte retificadora (D801)
- STR (Q801)
2- Sintoma: Fonte Principal não oscila ou está com ruído.
Solução: -Efetuar medidas de tensão DC nos terminais do STR (Q801), verificando se
o mesmo se encontra corretamente polarizado (Os valores de tensão estão
detalhados em tabela no diagrama esquemático).
-Efetuar medições de resistências ôhmicas de;R860; R876; D876; C877.
-Substituir STR (Q801), caso não detectado outro componente defeituoso.
3- Sintoma: Led stand by fica piscando.
Solução: -Verificar as tensões DC retificadas por;
D885 = (115VDC) ; D883 = (15VDC) ; D887 = (21VDC).
-Efetuar medições de resistências ôhmicas de;
D302; D406; D448; D830;Transistor (Q404) e entre enrolamentos primário
e secundário do Transformador de Saída Horizontal (T461).
4- Sintoma: Demora a Ligar.
Solução: -Medir a tensão de reset no pino 5 do micro Q501 e constatar se está
próxima a 5,0Vdc. Se incorreto verificar o circuito integrado de reset (Q841)
e deste até o pino 5 do micro Q501.
*Falta de Reset não inicializa o Microprocessador.
- Se o circuito de reset estiver correto, verificar o barramento de comunicação
serial (SDA / SCL) pinos 57 e 58 do micro Q501 com pinos 5 e 6 da
memória Eprom QA02. A tensão em SDA e SCL em relação ao terra deve
estar próxima a 5,0 VDC. A falta da tensão de 5 volts em qualquer uma
destas duas linhas, caso os resistores RA37 / RA38 / RA61 / RA62 e capa citores CA37 / CA38 se alterem, causará uma instabilidade no barramento.
5- Sintoma: Quando desliga pelo controle remoto, só corta o áudio e não desliga.
Solução: -Verificar o Sinal Power ON/OFF do pino 60 do Micro Q501 a base do
transistor Q432, observando se a condução e corte do transistor Q432 é
realizada nas condições; ON=1,1VDC; OFF= 0,0VDC.
6- Sintoma: Entrando em proteção
Solução: - Efetuar medida de tensão DC no pino 1 (over protection) do micro Q501
e constatar se esta entre (1,4Vdc e 1,7Vdc).
- Se incorreto realizar medida de resistência ôhmica de R830 e R831.
26/38 DAT SEMP TOSHIBA
SEMP TOSHIBA
DICAS TÉCNICAS – CHASSIS; U13/U14/U14R/U15/U16/U17
7- Sintoma: Não liga pelo Controle Remoto.
Solução:
1)Meça a tensão de alimentação no pino 3 do receptor infra-vermelho KB01
e observe se é igual a 5,0VDC, se incorreto verifique de R809 a Q840.
2) Se a tensão de VCC em KB01 estiver normal, acione a tecla ON/OFF
do controle remoto e verifique se é enviado trem de pulso de 5,0VPP do
pino 01 de KB01 ao pino 63 do Micro Q501, caso KB01 não envie trem
de pulso efetue sua substituição.
3) O trem de pulso esta sendo enviado ao pino 63 do Micro Q501, e o
aparelho ainda não liga pelo controle remoto;
substitua o Micro Q501.
8- Sintoma: Led aceso e não liga.
Solução:
1) Efetue medições de Tensão DC no Micro Q501;
PINO
5
9
17
13 H out 5,0 VPP Micro Q501
Descrição VALOR Se incorreto verificar
Reset 5,0 VDC Q840 / Q841 / D840
Dvdd + 5V 5,0 VDC QB30 / Q843
HVCC 9,2 VDC Q430 / Q432
2) Efetue medições de Tensão Dc no Transistor de Saída Horiz. Q404;
Descrição VALOR Se incorreto verificar
Coletor 113,0 VDC D883 a Q404
Base 11,0 Vpp Q404 / Q406 / Q403 / Q402
9- Sintoma: Imagem escura.
Solução:- Verificar se a tensão de ABL ( Controle Automático de Brilho) no pino 27
do micro Q501, esta próxima de 4,8VDC.
- Se incorreto verificar circuito entre pino 8 do transformador de saída
horizontal (TSH) ao pino 27 do Microprocessador Q501.
Principais componentes a verificar:R227; C226.
- Se o circuito ABL estiver correto substituir o micro Q501.
27/38 DAT SEMP TOSHIBA
SEMP TOSHIBA
DICAS TÉCNICAS – CHASSIS; U13/U14/U14R/U15/U16/U17
10- Sintoma: Tela Azul.
Solução:- Efetuar medidas de resistência ôhmica e tensão DC nos circuitos;
PCI do cinescópio; Q906 e Q905.
PCI SPOT: Q612; D612; DA05.
*Os valores de tensão DC estão detalhados no diagrama elétrico.
11- Sintoma: Sem Cor
Solução:-Realizar medidas de tensão e freqüência do circuito oscilador do Micro Q501
e constatar se os valores estão de acordo com a tabela;
Q501 Vpp
Pino 6 5,2
Pino 7 5,0
F (MHz)
8,0
- Se os valores estiverem incorretos verificar o circuito oscilador formado por
cristal XA01; CA03; CA04 e capacitor C526 no pino 47 do micro Q501.
- Se a tensão e freqüência do circuito oscilador estiver de acordo com a tabela,
substituir o Micro Q501.
12- Sintoma: Vertical Fechado.
Solução: 1) Efetuar medidas de tensão no circuito Integrado de Saída Vertical (Q301)
e verificar se os valores estão de acordo com a tabela;
PINO OSCILÓSCOPIO
2 25,0 VPP
3 26,8 VPP
5 46,4 VPP
6 28,2 VPP 2,5 VDC D301
MULTIMETRO DC Se incorreto verificar
25,0 VDC D302 / Q301
13,0 VDC C308 / Q301
25,0 VDC Q301
2) Com osciloscópio medir Sinal de sincronismo vertical (Dente de Serra)
de 2,0 VPP, que sai do pino 16 do MIcro (Q501).
- Se o sinal de sincronismo vertical não estiver presente no pino 16 do
Micro Q501;a) Verifique se C301 no pino 15 de Q501 esta alterado.
b) Substitua o Micro Q501.
- O sinal de sincronismo vertical esta presente até o pino 1 de Q301 e
o vertical continua fechado;
a) Meça a resistência ohmica da bobina defletora vertical
verificando se encontra-se aberta.
b) Substitua Q301.
28/38 DAT SEMP TOSHIBA
SEMP TOSHIBA
DICAS TÉCNICAS – CHASSIS; U13/U14/U14R/U15/U16/U17
13- Sintoma: Depois de algum tempo vertical começa a fechar.
Solução: 1) Medir a Tensão na saída do regulador Q421(pino3), se for maior que
5,0 Vdc efetue a sua substituição.
2) Substituir capacitor C301 no pino 15 do Micro Q501 e capacitor C314.
no pino 1 de Q301.
14 - Sintoma: Sem vídeo ou imagem com chuvisco.
(Mesmo após tela azul desabilitada no menu setup)
Solução:
1) No sintonizador varicap H001 verifique se as seguintes tensões e
compontes estão corretos;
PINO
1
7
9
Descrição VALOR Se incorreto verificar
AGC 2,0 VDC R118 / R119 / C106
+5V 5,0 VDC GL101 á Q421
BTL 32,0 VDC D101
2) Meça a tensão do barramento de comunicação serial SDA e SCL em
relação ao terra e verifique se está próximo a 5,0VDC, pinos 2 e 64 do
Micro Q501 com pinos 4 e 5 do sintonizador H001. A falta da tensão
de 5 volts em qualquer uma destas duas linhas, caso os resistores
RA02 / RA03 / RA04 / RA05 / RA08 / RA64 e capacitores CA01 / CA02
se alterem, causará falha de comunicação do Micro Q501 com o
sintonizador H001.
3) Com osciloscopio verifique a presença do sinal de vídeo composto de
aproximadamente 1Vpp do pino 30 do Micro Q501, passando pelo filtro
Z111/L118, transistor Q109 e retornando ao Micro Q501 pelo pino 26.
4) Pela entrada de vídeo externa (AV), observe como se comporta
aplicando sinal de vídeo externo, se o problema persiste, substitua o
Micro Q501.
5) Se todos itens anteriores foram checados e estão corretos, o defeito
provavelmente se encontre no sintonizador H001 ou Micro Q501.
- Desconecte a saída de FI do sintonizador H001 (pino 11) e aplique
em L102 um sinal de FI externo de 45,75MHz, (Normalmente os
geradores de barras possuem a saída de FI de vídeo). Se aparecer
imagem substitua o sintonizador H001.
6) Se aplicando o sinal de FI o defeito persiste, substitua o Micro Q501.
29/38 DAT SEMP TOSHIBA
SEMP TOSHIBA
DICAS TÉCNICAS – CHASSIS; LEM 2 / LEM 3 / LEM 3A
1- Sintoma: Quando liga queima o fusível (F801).
Solução:
Efetuar medidas de resistência ôhmica em busca de curto-circuito nos
estágios que se encontram os componentes;
- Ponte retificadora (D801);
- Transistor FET (Q801);
2- Sintoma: Fonte Principal não oscila ou está com ruído.
Solução:
Efetuar medidas de tensão DC e resistência ôhmica , verificando que os
componentes abaixo estão corretamente polarizados e não se encontram
alterados.
* Os valores de tensão estão detalhados no diagrama esquemático;
LEM 2/3/3A; Pulso de start da fonte através de R860.
Capacitores; C876; C877; C874;
LEM 2; Q801
LEM 3/3A; Transistor Fet (Q801); Circuito Integrado (Q802); capacitor C878
*Importante: C878 aberto faz queimar Q801 e Q802 instantaneamente!
3-Sintoma: Led aceso e não liga.
Solução:
1) Realize medidas de Tensão DC no Micro Q501;
PINO
5
9
17
13 H out 5,0 VPP Micro Q501
Descrição VALOR Se incorreto verificar
Reset 5,0 VDC Q840 / Q841 / D840
Dvdd + 5V 5,0 VDC QB30 / Q843
HVCC 9,2 VDC Q430 / Q432
2) Realize medidas de Tensão Dc no Transistor de Saída Horiz. Q404;
Descrição VALOR Se incorreto verificar
Coletor 113,0 VDC D883 a Q404
Base 11,0 Vpp Q404 / Q402
30/38 DAT SEMP TOSHIBA
SEMP TOSHIBA
DICAS TÉCNICAS – CHASSIS; LEM 2 / LEM 3 / LEM 3A
4- Sintoma: Entrando em proteção
Solução: 1) Medir a tensão DC no pino 1 (over protection) do micro Q501 e
constatar se esta entre (1,4Vdc e 1,7Vdc).
Se incorreto realizar medidas de resistência ôhmica de R886 e R887.
2) Medir a tensão DC no pino 3 do regulador Q830 e verificar se é igual
a 5,0 VDC.
Se incorreto verificar circuito de D408 a Q830.
3) Medir a tensão DC no pino 2 de Q301 e verificar se é igual a 27,0 VDC.
Se incorreto efetuar medidas de resistência ôhmica em;
Q470; R479; R470; R471
5- Sintoma: Aparelho desligado (Power Off) Led Stand by pisca e há ruído no áudio;
Solução:
Substituir chave (S801 lig/desl) de 01 para 02 pólos (NE: 527987);
OBS: Ao substituir por chave de 02 pólos, cortar circuito impresso
que conecta os terminais da chave anteriormente não utilizado
6- Sintoma: Vertical Fechado.
Solução: 1) Realizar medidas de tensão no circuito Integrado de Saída Vertical (Q301)
e verificar se os valores estão de acordo com a tabela;
PINO OSCILÓSCOPIO
2 25,0 VPP
3 26,8 VPP
5 46,4 VPP
6 28,2 VPP 2,5 VDC D301
MULTIMETRO DC Se incorreto verificar
25,0 VDC D302 / Q301
13,0 VDC C308 / Q301
25,0 VDC Q301
2) Com osciloscópio medir Sinal de sincronismo vertical (Dente de Serra)
de 2,0 VPP, que sai do pino 16 do MIcro (Q501).
2.1- Se o sinal de sincronismo vertical não estiver presente no pino 16 do
Micro Q501;a) Verifique se C301 no pino 15 de Q501 esta alterado.
b) Substitua o Micro Q501.
2.2 -O sinal de sincronismo vertical esta presente até o pino 1 de Q301 e
o vertical continua fechado;
a) Meça a resistência ohmica da bobina defletora vertical
verificando se encontra-se aberta.
b) Substitua Q301.
31/38 DAT SEMP TOSHIBA
SEMP TOSHIBA
DICAS TÉCNICAS – CHASSIS; LEM 2 / LEM 3 / LEM 3A
7- Sintoma: Depois de algum tempo vertical começa a fechar.
Solução: Substituir capacitor (C301) no pino 15 de (Q501) e capacitor (C311)
no pino 1 de (Q301).
8- Sintoma: Vertical fecha intermitente na parte superior do cinescópio.
Solução: Substituir capacitor (C303) no pino 25 de (Q301).
9- Sintoma: DPC e WID não atuam (Imagem nos cantos deformada).
Solução: Realizar medidas de resistência ôhmica em: (QD01; QD02; R460; RD07)
10- Sintoma: Sem Cor ou Cor oscilando.
Solução:-Realizar medidas de tensão e freqüência do circuito oscilador do Micro Q501
e constatar se os valores estão de acordo com a tabela;
Q501 Vpp
Pino 6 5,2
Pino 7 5,0
- Se os valores estiverem incorretos verificar o circuito oscilador formado por
cristal XA01; CA03; CA04 e capacitor C526 no pino 47 do micro Q501.
- Se a tensão e freqüência do circuito oscilador estiver de acordo com a tabela,
substituir o Micro Q501.
11- Sintoma: Sem Áudio
Solução: 1) Medir a Tensão de Vcc no pino 9 do circuito Integrado Q610 e verificar
se é igual a 18,0 Vdc.
Se incorreto verificar circuito; de D885 a Q610.
2) Circuito de Mute: Medir a tensão no pino 56 de Q501 e verificar se na
condição Mute On é igual a 1,0VDC e Mute Off é igual a 0,0 VDC.
- Se o chaveamento no pino 56 de Q501 não é realizado ao desabilitar
o sinal de MUTE; Substituir o Micro Q501.
F (MHz)
8,0
- Verificar se os transistores Q611/Q613 estão entrando em corte e
saturação conforme o comando de MUTE é habilitado/desabilitado.
3) Medir a tensão de Vcc no pino 1 do circuito integrado QG01 e verificar
se é igual a 9,0 Vdc.
Se incorreto verificar circuito; de Q421 a QG01.
32/38 DAT SEMP TOSHIBA
SEMP TOSHIBA
DICAS TÉCNICAS – CHASSIS; LEM 2 / LEM 3 / LEM 3A
12 - Sintoma: Sem vídeo ou imagem com chuvisco.
(Mesmo após tela azul desabilitada no menu setup)
Solução:
1) No sintonizador varicap H001 verifique se as seguintes tensões e
compontes estão corretos;
PINO
1
7
9
Descrição VALOR Se incorreto verificar
AGC 2,2 VDC R118 / R119 / C106
+5V 5,0 VDC GL101 á Q830
BTL 32,0 VDC D101
2) Meça a tensão do barramento de comunicação serial SDA e SCL em
relação ao terra e verifique se está próximo a 5,0VDC, pinos 2 e 64 do
Micro Q501 com pinos 4 e 5 do sintonizador H001. A falta da tensão
de 5 volts em qualquer uma destas duas linhas, caso os resistores
RA02 / RA03 / RA04 / RA05 / RA08 / RA64 e capacitores CA01 / CA02
se alterem, causará falha de comunicação do Micro Q501 com o
sintonizador H001.
3) Com osciloscopio verifique a presença do sinal de vídeo composto de
aproximadamente 1Vpp do pino 30 do Micro Q501, passando pelo filtro
Z111/L118, transistor Q109 e retornando ao Micro Q501 pelo pino 26.
4) Pela entrada de vídeo externa (AV), observe como se comporta
aplicando sinal de vídeo externo, se o problema persiste substitua o
Micro Q501.
5) Se todos itens anteriores foram checados e estão corretos, o defeito
provavelmente se encontre no sintonizador H001 ou Micro Q501.
- Desconecte a saída de FI do sintonizador H001 (pino 11) e aplique
em L102 um sinal de FI externo de 45,75MHz, (Normalmente os
geradores de barras possuem a saída de FI de vídeo). Se aparecer
imagem substitua o sintonizador H001.
6) Se aplicando o sinal de FI o defeito persiste, substitua o Micro Q501.
33/38 DAT SEMP TOSHIBA
SEMP TOSHIBA
DICAS TÉCNICAS – CHASSIS; LEM 4/R / LEM 5 / LEM 6 / FS1 a FS5
1- Sintoma: Fonte Principal não oscila ou está com ruído.
Solução: 1) Medir a tensão DC nos terminais do STR (Q801), verificando se o
mesmo se encontra corretamente polarizado. (Os valores de tensão
estão detalhados em tabela no diagrama esquemático).
2) Efetuar medidas de resistências ôhmicas de;
R873; R874; R876; D864; D876;
3) Substituir STR (Q801), caso não detectado outro componente defeituoso.
2- Sintoma: Led aceso e não liga.
Solução:
1) Efetue medidas de Tensão DC no Micro Q501;
PINO
5
9
17
13 H out 5,0 VPP Micro Q501
Descrição VALOR Se incorreto verificar
Reset 5,0 VDC Q840 / Q841 / D840
Dvdd + 5V 5,0 VDC QB30 / Q843
HVCC 9,2 VDC Q430 / Q432
2) Efetue medições de Tensão Dc no Transistor de Saída Horiz. Q404;
Descrição VALOR Se incorreto verificar
Coletor 136,0 VDC D883 a Q404
Base 11,0 Vpp Q404 / Q402
3- Sintoma: Aparelho desligado (Power Off) Led Stby pisca e há ruído no áudio;
Solução: Substituir chave (S801 lig/desl) de 01 para 02 pólos (NE: 527987);
OBS: Ao substituir por chave de 02 pólos, cortar circuito impresso
que conecta os terminais da chave anteriormente não utilizado.
4- Sintoma: Imagem tremendo;
Solução: Colocar na posição C430 capacitor de 10K
(Localizado no pino 17 de Q501 ao terra).
34/38 DAT SEMP TOSHIBA
SEMP TOSHIBA
DICAS TÉCNICAS – CHASSIS; LEM 4/R / LEM 5 / LEM 6 / FS1 a FS5
5- Sintoma: Imagem escura, mesmo com screen no máximo..
Solução:
- Verifique se a tensão de ABL ( Controle Automatico de Brilho) no pino 27
do micro Q501, esta próxima de 4,8VDC.
- Se incorreto verificar circuito entre pino 8 do transformador de saída
horizontal (TSH) ao pino 27 do Microprocessador Q501.
Principais componentes a verificar:R227; C226; C902.
- Se o circuito ABL estiver correto substituir o micro Q501.
6- Sintoma: Não desliga pelo Controle Remoto.
Solução:
1) Meça a tensão de alimentação no pino 3 do receptor infra-vermelho KB01
e observe se é igual a 5,0VDC, se incorreto verifique de R809 a Q840.
2) Se a tensão de VCC em KB01 estiver normal, acione a tecla ON/OFF
do controle remoto e verifique se é enviado trem de pulso de 5,0 VPP
do pino 01 de KB01 ao pino 63 do Micro Q501, caso KB01 não envie
trem de pulso efetue a sua substituição.
3) Acione a tecla ON/OFF do controle remoto e verifique se o transistor
QB30 entra em corte / saturação com a Tensão de Power ON= 4,3Vdc
e OFF= 0,0Vdc proveniente do pino 60 de Q501.
4) Se a tensão no pino 60 do Micro Q501 permanece em 4,3Vdc, quando
a tecla ON/OFF do controle remoto é acionada e os passos 1/2/3
foram checados, substitua o Micro Q501.
5) A tensão no pino 60 do Micro Q501 é comutada de 4,3Vdc para 0,0Vdc
quando a tecla ON/OFF do controle remoto é acionada, efetue medidas
de resistência ôhmica em;
QB30; Q843; Q432
7- Sintoma: As vezes liga (Intermitente)
Solução:
Monitore a tensão de reset de 5,0Vdc no pino 5 do Micro Q501, observando
se a mesma esta alterada ou oscilando e verifique os seguintes componentes;
D840; Q841; CA33.
35/38 DAT SEMP TOSHIBA
SEMP TOSHIBA
DICAS TÉCNICAS – CHASSIS; LEM 4/R / LEM 5 / LEM 6 / FS1 a FS5
8-Sintoma: Sem vídeo ou imagem com chuvisco.
(Mesmo após tela azul desabilitada no menu setup)
Solução:
1) No sintonizador varicap H001 verifique se as seguintes tensões e
compontes estão corretos;
PINO
1
7
9
Descrição VALOR Se incorreto verificar
AGC 2,2 VDC R118 / R119 / C106
+5V 5,0 VDC GL101 á Q830
BTL 32,0 VDC D101
2) Meça a tensão do barramento de comunicação serial SDA e SCL em
relação ao terra e verifique se está próximo a 5,0VDC, pinos 2 e 64 do
Micro Q501 com pinos 4 e 5 do sintonizador H001. A falta da tensão
de 5 volts em qualquer uma destas duas linhas, caso os resistores
RA02 / RA03 / RA04 / RA05 / RA08 / RA64 e capacitores CA01 / CA02
se alterem, causará falha de comunicação do Micro Q501 com o
sintonizador H001.
3) Com osciloscopio verifique a presença do sinal de vídeo composto de
aproximadamente 1Vpp do pino 30 do Micro Q501, passando pelo filtro
Z111/L118, transistor Q109 e retornando ao Micro Q501 pelo pino 26.
4) Pela entrada de vídeo externa (AV), observe como se comporta
aplicando sinal de vídeo externo, se o problema persiste substitua o
Micro Q501.
5) Se todos itens anteriores foram checados e estão corretos, o defeito
provavelmente se encontre no sintonizador H001 ou Micro Q501.
- Desconecte a saída de FI do sintonizador H001 (pino 11) e aplique
em L102 um sinal de FI externo de 45,75MHz, (Normalmente os
geradores de barras possuem a saída de FI). Se aparecer imagem
substitua o sintonizador H001.
6) Se aplicando o sinal de FI o defeito persiste, substitua o Micro Q501.
36/38 DAT SEMP TOSHIBA
SEMP TOSHIBA
DICAS TÉCNICAS – CHASSIS; LEM 4/R / LEM 5 / LEM 6 / FS1 a FS5
9 - Sintoma: Sem Áudio.
Solução: 1) Medir a Tensão de Vcc no pino 1 dos circuitos Integrado Q610/Q630 e
verificar se é igual a 18,0 Vdc.
Se incorreto verificar circuito; de D885 a Q610/Q630.
2) Circuito de Mute: Medir a tensão no pino 56 de Q501 e verificar se na
condição Mute On é igual a 5,0VDC e Mute Off é igual a 0,0 VDC e
se os transistores Q611/Q631 entram em corte e saturação.
- Se o chaveamento no pino 56 de Q501 não é realizado ao desabilitar
o sinal de MUTE; Substituir o Micro Q501.
- O Micro Q501 realiza a comutação de Mute no Pino 56 e não há áudio
devido o transistores Q611/Q631 estarem saturados. Medir a resisten cia ôhmica de Q625/D625/C625/ Q611/Q631.
3) Medir a tensão de Vcc no pino 19 do circuito integrado QG01 e verificar
se é igual a 9,0 Vdc.
Se incorreto verificar circuito; de Q421 a QG01.
10- Sintoma: Quando muda de canal, azul aparece em tom forte.
Solução: Substituir (D621)
11- Sintoma: Depois de um tempo vertical fecha
Solução: Substituir (C301; C311)
12- Sintoma: Imagem deformada nos cantos (não atua Wid e Dpc)
Solução: Medir a resistência ôhmica de: (QD01; QD02; RD07; R462; R463; R460)
13- Sintoma: Atuando a Proteção
Solução: Substituir Capacitor CB22 na base do transistor QB20
14- Sintoma: (Apenas Lem6) Tela expandida apresenta linhas brancas na parte
superior.
Solução: Substituir R320 de 91K para 82K.
37/38 DAT SEMP TOSHIBA
38/38 DAT SEMP TOSHIBA
Loading...
