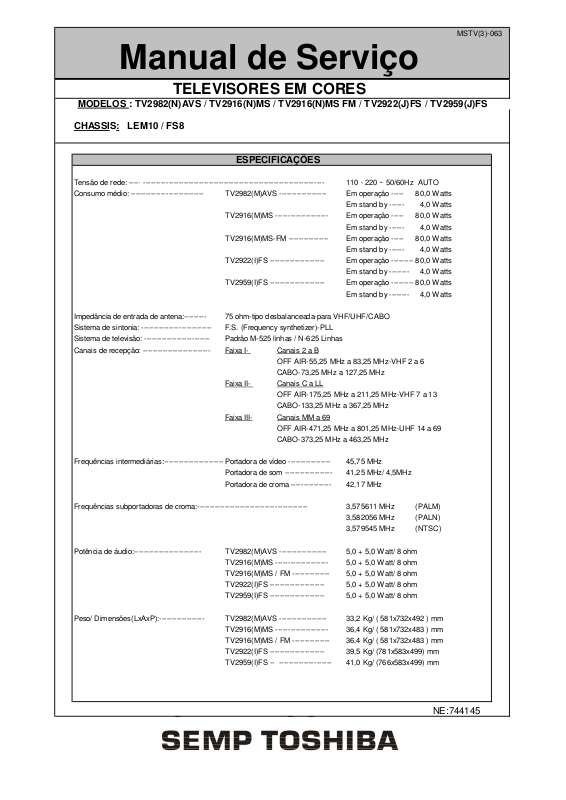

Manual de Serviço

TELEVISORES EM CORES

CHASSI

S: LEM10 / FS8

ESPECIFICAÇÕES

Tensão de rede: ----------------------------

Em operação ---------

Frequências intermediárias:------------------------------------------

TV2959(I)FS ----------------------

SEMP TOSHIBA

SEMP TOSHIBASEMP TOSHIBA

SEMP TOSHIBA

MODELOS

: TV2982(N)AVS / TV2916(N)MS / TV2916(N)MS FM / TV2922(J)FS / TV2959(J)FS

MSTV(3)-063

------------------------------------------------------------------------

Consumo médio: ----------------------------- TV2982(M)AVS ------------------- Em operação ----- 80,0 Watts

TV2916(M)MS --------------------- Em operação ----- 80,0 Watts

TV2916(M)MS-FM ---------------- Em operação ----- 80,0 Watts

TV2922(I)FS ----------------------

TV2959(I)FS ----------------------

Impedância de entrada de antena:--------- 75 ohm-tipo desbalanceada-para VHF/UHF/CABO Sistema de sintonia: ---------------------------- F.S. (Frequency synthetizer)-PLL Sistema de televisão: -------------------------- Padrão M-525 linhas / N-625 Linhas Canais de recepção: --------------------------- Faixa I- Canais 2 a B

OFF AIR-55,25 MHz a 83,25 MHz-VHF 2 a 6 CABO-73,25 MHz a 127,25 MHz

Faixa II- Canais C a LL

OFF AIR-175,25 MHz a 211,25 MHz-VHF 7 a 13 CABO-133,25 MHz a 367,25 MHz

Faixa III- Canais MM a 69

OFF AIR-471,25 MHz a 801,25 MHz-UHF 14 a 69 CABO-373,25 MHz a 463,25 MHz

110 - 220 ~ 50/60Hz AUTO

Em stand by ------ 4,0 Watts

80,0 Watts

Em stand by -------- 4,0 Watts

80,0 Watts

Em stand by -------- 4,0 Watts

Portadora de vídeo ----------------- 45,75 MHz Portadora de som ------------------- 41,25 MHz/ 4,5MHz Portadora de croma ---------------- 42,17 MHz

Frequências subportadoras de croma:-------------------------------------------- 3,575611 MHz (PALM)

3,582056 MHz (PALN) 3,579545 MHz (NTSC)

Potência de áudio:--------------------------- TV2982(M)AVS ------------------- 5,0 + 5,0 Watt/ 8 ohm

TV2916(M)MS --------------------- 5,0 + 5,0 Watt/ 8 ohm TV2916(M)MS / FM --------------- 5,0 + 5,0 Watt/ 8 ohm TV2922(I)FS ---------------------- 5,0 + 5,0 Watt/ 8 ohm TV2959(I)FS ---------------------- 5,0 + 5,0 Watt/ 8 ohm

Peso/ Dimensões(LxAxP):------------------ TV2982(M)AVS ------------------- 33,2 Kg/ ( 581x732x492 ) mm

TV2916(M)MS --------------------- 36,4 Kg/ ( 581x732x483 ) mm TV2916(M)MS / FM --------------- 36,4 Kg/ ( 581x732x483 ) mm TV2922(I)FS ---------------------- 39,5 Kg/ (781x583x499) mm

--------------------- 41,0 Kg/ (766x583x499) mm

NE:744145

Especificações : ------------------------------------------------------------------------------------------------------------

Precauções de segurança : ------------------------------------------------------------------------------------------------------

Sistema de ajustes

Como entrar no modo "serviço" (S) : ----------------------------------------------------------------------------

Como entrar no modo "desenvolvimento" (D) : --------------------------------------------------------------

Tabela de dados-Memória EEPROM : -------------------------------------------------------------------------

Tabela de OPT : ---------------------------------------------------------------------------------------------------------

Modo Hotel : --------------------------------------------------------------------------------------------------------

Como entrar no modo Hotel-----------------------------------------------------------------------------------------

Ajustes da imagem

Ajuste da escala de cinza : -----------------------------------------------------------------------------------------------------------

Ajuste de sub brilho : -----------------------------------------------------------------------------------------------------------

Ajuste do foco : -------------------------------------------------------------------------------------------------------------------

Ajuste da posição horizontal ( HPOS ) : -----------------------------------------------------------------------------------------------

Ajuste da posição vertical ( PVPO ) : -----------------------------------------------------------------------------------------------

Ajuste da altura ( HIT ) : -----------------------------------------------------------------------------------------------------------------

Ajuste da largura ( WID ) : --------------------------------------------------------------------------------------------------------------

Ajuste da distorção pincushion ( DPC ) : ------------------------------------------------------------------------------------------

Ajuste da distorção pincushion nos cantos ( CNR ) : ----------------------------------------------------------------

Ajuste da distorção trapezoidal ( KEY ) : ------------------------------------------------------------------------------------------

Ajuste da distorção ( HBOW ) : ------------------------------------------------------------------------------------------

Ajuste da distorção ( HPAR ) : ------------------------------------------------------------------------------------------

Formas de ondas nos pinos do Microcontrolador Q501: --------------------------------------------------------

Formas de ondas para o chassi LEM-8: ----------------------------------------------------------------------------

Relação de componentes e peças de reposição :-------------------------------------------------------------------------------

Esquema elétrico LEM10 / FS8 : -------------------------------------------------------------------------------------

ÍNDICE

Como proceder para a inicialização do microcontrolador : --------------------------------------------- 4

-------- 5

Os ajustes no chassi são feitos através de um controle remoto completo, ou seja, que possua as

COMO ENTRAR NO MODO SERVIÇO (S1)

COMO ENTRAR NO MODO DESENVOLVIMENTO (D1)

SISTEMA DE AJUSTES

teclas MUTE e "S". É necessário entrar no modo serviço (S1) ou modo desenvolvimento (D1) para selecionar os endereços do microcontrolador e ajustar os dados.

1. Pressione a tecla MUTE no controle remoto, e observe a indicação "som desligado" na tela do televisor.

2. Pressione novamente a tecla MUTE e mantendo-a pressionada, acione simultaneamente por 05 segundos as teclas Vol. + e Vol. - no painel do televisor, ou até ( RCUT ) aparecer no canto superior esquerdo da tela. Os endereços são selecionados com as teclas CH +/- do controle remoto e os dados são ajustados com as teclas VOL +/-.

Com o televisor no modo S1 pressione a tecla "S" no controle remoto e mantendo-a pressionada acione simultaneamente por 05 segundos as teclas Vol. + e Vol. - no painel do televisor, ou até ( D1 ) aparecer no canto direito superior da tela

Observação: Para sair do modo serviço ou modo desenvolvimento desligue e ligue novamente o

televisor.

COMO PROCEDER PARA A INICIALIZAÇÃO DO MICROCONTROLADOR

1. O televisor deve estar no modo serviço.

2. Pressione a tecla "S" no controle remoto.

3. Pressione a tecla "S" no controle remoto e sem liberá-la pressione a tecla CH /\ no painel do televisor por 05 segundos, ou até o TV ser inicializado .

TABELA DE DADOS-MEMÓRIA EEPROM (QA02)

N. MODO AJUSTE DADOS LEM / FS LEM10 FS8

1 OPT1 Optional Setting 1 FB

2 OPT2 Optional Setting 2 A2

3 OPT3 Optional Setting 3 52

4 OPT4 Optional Setting 4 9C

5 RCUT R CUT OFF 20 A

6 GCUT G CUT OFF 20 A

7 BCUT B CUT OFF 20 A

8 GDRV G DRIVE 40 A

9 BDRV B DRIVE 40 A

10 CNTX CONTRAST MAX. 7A 7F 7F

D 11 BRTC BRIGHTNESS CENTER 40 A 12 COLC COLOR CENTER NTSC 32 3D 3C 13 TNTC TINT CENTER 42 41 40 14 COLP COLOR CENTER PAL (difference from COLC) 00 15 COLD COLOR CENTER DVD (difference from COLC) 03 16 SCNT SUB CONTRAST 07 09 09 17 CNTC CONTRAST CENTER 3D 3F 3F 18 CNTN CONTRAST MIN. 08 00 00 19 CNTD CONTRAST MAX. (difference from CNTX) FC 20 BRTX BRIGHTNESS MAX. (difference from center) 20 21 BRTN BRIGHTNESS MIN. (difference from center) 20 22 COLX COLOR MAX. (difference from center) 20 1C 1C 23 COLN COLOR MIN. 0D 24 TNTX TINT MAX. (difference from center) 28 25 TNTN TINT MIN. (difference from center) 28 26 ST3 SHARPNESS CENTER 3.58NTSC TV 27 1A 17 27 SV3 SHARPNESS CENTER 3.58NTSC VIDEO 29 1B 18 28 ST4 SHARPNESS CENTER OTHER TV 27 1A 17 29 SV4 SHARPNESS CENTER OTHER VIDEO 29 1B 18 30 SVD SHARPNESS CENTER DVD VIDEO 22 1A 17 31 ASSH ASYMMETRY SHARPNESS 0F 07 07 32 SHPX SHARPNESS MAX. (difference from center) 1A 33 SHPN SHARPNESS MIN. (difference from center) 1A 34 NSHP SHARPNESS Center ( Noise Reduction ) 57 35 UBLK U BLACK ADJUSTMENT 0A 36 VBLK V BLACK ADJUSTMENT 0A 37 ABL ABL data in detail 25 38 ABLP ABL data in detail(for HYPER CONTRAST) 27 39 DCBS A part of Video data in detail 00 80 80D

S D D D D D D D D D D D D D D D D D D D D D D D D D D D

DESCRIÇÃO DO AJUSTE

INICIAL AJUSTAVEL FINAL FINAL

VER TAB. VER TAB. VER TAB. VER TAB. VER TAB. VER TAB.

TV2922(I) FS .

TABELA DE DADOS-MEMÓRIA EEPROM (QA02)

COLORSTREAM / VÍDEO 1 / VÍDEO 2

COLORSTREAM / VÍDEO 1

TV2922(I)FS / TV2958(I)FS

COLORSTREAM / VÍDEO 1 / VÍDEO 2

N. MODO DADOS LEM / FS LEM10 FS8

40 DCBP A part of Video data in detail 12 92 92

41 CLTM The data when TV mode & SOUND SYS = M 0D

42 CLVO The data when YUV mode & SOUND SYS != M 0D

43 CLVD The data when YUV mode & SOUND SYS = M 0A

44 BRTS SUB BRIGHT 00

45 HPOS Horizontal Position 11 A 46 VPOS Vertical Position 60Hz 03 A 47 HIT Height 60Hz 23 A 48 HPS Horizontal Position 50Hz FD A

49 PVPO Vertical Position 50Hz 02 A

50 HITS Height 50Hz (difference from HIT) 00 A

51 LIN V Linearity 60Hz 13 A 52 VSC VS Correction 60Hz 12 A

53 VLIS V Linearity 50Hz (difference from VLIN) 00

54 PVSC VS Correction 50Hz (difference from VSC) 00

55 VCEN V CENTERING 25

56 HAFC AFC GAIN 86

57 NOIS NOISE DETECTION 0F

58 NDTC NOISE DET COUNT 0F

59 SYCT SYNC DETECTION 08

60 DPC PARABOLA 60Hz 1D A 61 DPCS PARABOLA 50Hz (difference from PARA) 00 A

62 KEY TRAPZIUM 60Hz 20 A 63 KEYS TRAPZIUM 50Hz (difference from KEY) 00 A

64 WID H size 60Hz 1D A 65 WIDS H size 50Hz (difference from WID) 00 A

66 CNRT EW-CORNER CORRECITON(TOP) 0C A 67 CNRB EW-CORNER CRRECTION(BOTTOM) 0B A 68 HBOW Horizontal Bow correction 04 A

69 HPAR Horizontal Parabola correction 04 A

AJUSTE

DESCRIÇÃO DO AJUSTE

INICIAL AJUSTAVEL FINAL FINAL

Apôs trocar a memória entrar no modo "D" e fazer os ajustes dos OPTs 2 - 3 e 4.

TABELA "OPT2" CONFIGURAÇÃO DO DAS ENTRADAS DE VIDEO / FM / DOMO / CONS. EM STD-BY

SEM FM

TV 2916(M)MSFM

COM FM

TABELA "OPT3" CONFIGURAÇÃO DO CANAL FAVORITO / ENTRADAS DE VIDEO

TV2916(M)MS / TV2982(M)AVS / TV2998(M)MS / TV3489(M)MS TV2916(M)MS-FM

TV2959(I)FS

S / CANAL FAVORITO

C / CANAL FAVORITO

TABELA "OPT4" CONFIGURAÇÃO DA LOGOMARCA DA DEMONSTRAÇÃO

DEMONSTRAÇÃO TOSHIBA DEMONSTRAÇÃO TOKIO

DEMONSTRAÇÃO SEM LOGOMARCA

OBSERVAÇÕES:

1. A coluna DADO INICIAL se refere a dados iniciais do 29".

2. Os dados indicados com a letra A referem-se a dados AJUSTÁVEIS (Estes dados variam de aparelho para aparelho mesmo que sejam de mesmo modelo).

3. Sempre que houver substituição de QA02, as características da tabela de dados da memória EEPROM (QA02) devem ser reajustadas.

4. Se os dados do endereço TUNR estiverem errados, a imagem dos canais de UHF ficará chuviscada.

DADOS

A2TV2916(M)MS / TV2982(M)AVS / TV2998(M)MS / TV3489(M)MS

DADOS

BCDEMONSTRAÇÃO SEMP TOSHIBA BD

BE BF

SISTEMA DE AJUSTES

MODO HOTEL

Este modo permite ao cliente determinar um nível máximo desejado de volume, que pode variar entre a mínima e a maxíma potência de som do aparelho. Além disso, pode-se determinar um ajuste fixo de imagem (Brilho, Contraste, Cor) e o canal que o aparelho sempre ligará.

COMO ENTRAR NO MODO HOTEL

1. Com o controle remoto determine o nível máximo de volume desejado. Determine também o canal desejado que o aparelho deve ligar independente do canal que foi desligado.

2. No menu "IMAGEM" determine os níveis desejados para: brilho, contraste, cor, matiz , nitidez e determine a temperatura de cor desejada.

3. Para os modelos estéreos determine os níveis desejados para: graves, agudos, balanço e surround.

3. Pressione a tecla MUTE do controle remoto.

4. Pressione novamente a tecla MUTE do controle remoto e sem liberá-la pressione e mantenha pressionada a tecla CH V no painel do televisor por 05 segundos, ou ate aparecer na tela ( HOTEL MODE ON ).

5. A inscrição HOTEL MODE ON confirmando que o TV está no MODO HOTEL.

OBSERVAÇÕES

1. Estando no MODO HOTEL somente o menu "RELOGIO" estará disponivel.

2. Para sair do MODO HOTEL deve-se realizar o mesmo procedimento realizado para entrar, conforme itens 3 e 4 citados acima. A inscrição HOTEL MODE OFF aparecerá na tela confirmando a saída do MODO HOTEL.

3. Estando no MODO HOTEL o cursor de controle do volume só irá até o ponto maxímo estipulado pelo cliente.

AJUSTE DA ESCALA DE CINZA .

Gire o potenciômetro de SCREEN (unidade de foco/screen do flyback) totalmente no sentido anti-horário. Aplique na entrada de antena um sinal de barras padrão (preto e branco),

Com o televisor no modo "serviço", corte a deflexão vertical pressionando a tecla 100 do controle remoto.

Gire o eixo do potenciômetro de SCREEN no sentido horário até o aparecimento da linha horizontal de varredura numa das cores, vermelha, verde ou azul. Esta cor deve permanecer com o nível de tensão atingido no ajuste do potenciômetro de SCREEN. As cores restantes devem ser ajustadas

de modo que a linha horizontal fique branca.

Os dados iniciais dos endereços RCUT, GCUT, BCUT e GDRV, BDRV são respectivamente 20 e 40 Ajuste com as teclas VOL um dos dois endereços restantes e depois o outro de modo que a linha horizontal central fique branca.

Em seguida, abra a varredura horizontal pressionando a tecla 100 do controle remoto.

Ajuste os endereços GDRV e BDRV de modo que a barra de maior intensidade de brilho se torne branca sem predominância de qualquer cor.

AJUSTE DE SUB-BRILHO

Conecte uma antena externa nos terminais de antena do televisor e sintonize um programa em cores.

Ajuste o contraste no mínimo e brilho e cor no centro.

Com o televisor no modo "serviço" selecione o endereço BRTC com as teclas CH e com as teclas VOL ajuste o sub-brilho de modo que as partes de baixa luminosidade da imagem não pareçam muito escuras e que as partes de alta luminosidade não mostrem evidência de desfocalização.

Verifique se a imagem é apropriada com os controles de brilho e contraste no máximo e no mínimo. Caso a imagem não apareça clara com os controles no máximo e escura com os controles no mínimo refaça o ajuste.

Estando no modo de serviço selecione o endereço

HPOS

com as teclas CH +/-.

SISTEMA DE AJUSTES

AJUSTE DO FOCO

Sintonize um canal. Ajuste o foco para a melhor definição possível.

AJUSTE DA POSIÇÃO HORIZONTAL - PAL-M / PAL-N (HPOS).

Com as teclas VOL +/- ajuste a posição horizontal da imagem o mais centrada possível.
