TL(RU,SU,OU,AU,YU,GU,PGU)1002A(T02)
東芝LEDランプ
TLRU1002A(T02), TLSU1002A(T02), TLOU1002A(T02)
TLAU1002A(T02),TLYU1002A(T02), TLGU1002A(T02)
TLPGU1002A(T02)
○ 表面実装タイプ表示用光源
• 2.0 (L) mm × 1.25 (W) mm × 1.1 (H) mm サイズ
TL□U1002A (T02) シリーズ
• 高輝度四元素発光材料 (InGaAℓP
• 高輝度､低消費電力化に適しています。
汎用光度タイプから高輝度タイプへの切り替えにより､機器の高輝
度化/消費電力の削減に効果を発揮
• 発光色: 赤､橙､黄褐､黄､緑､純緑
• テーピング仕様
4 mm ピッチ: T02 仕様 (3000 個/リール)
• 用途: バッテリー機器のバックライト光源、
小型・薄型機器のパイロット表示、
低消費電力機器など
発光色および発光材料
形 名 色 材 料
)
JEDEC ―
JEITA ―
東 芝 4-1D1
質量: 0.002 g (標準)
単位: mm
TLRU1002A 赤
TLSU1002A 赤
TLOU1002A 橙
TLAU1002A 黄褐
TLYU1002A 黄
TLGU1002A 緑
TLPGU1002A 純緑
InGaAℓP
1
2008-05-22
TL(RU,SU,OU,AU,YU,GU,PGU)1002A(T02)
絶対最大定格
形 名
TLRU1002A
TLSU1002A
TLOU1002A
TLAU1002A
TLYU1002A
TLGU1002A
TLPGU1002A
(Ta = 25°C)
直流順電流
(mA)
I
F
(注 1)
25 4
直流逆電圧
V
(V)
R
許容損失
PD (mW)
60
62.5
動作温度
(°C)
T
opr
−40~85 −40~100
保存温度
T
(°C)
stg
注: 本製品の使用条件 (使用温度/電流/電圧等) が絶対最大定格以内での使用においても､高負荷 (高温および大電
流/高電圧印加､多大な温度変化等) で連続して使用される場合は､信頼性が著しく低下するおそれがあります。
弊社半導体信頼性ハンドブック (取り扱い上のご注意とお願いおよびディレーティングの考え方と方法) およ
び個別信頼性情報 (信頼性試験レポート､推定故障率等) をご確認の上､適切な信頼性設計をお願いします。
注 1: 温度に対する電流定格
40
I
F
– Ta
30
(mA)
F
20
許容順電流 I
10
0
0 80 6020 100
40
周囲温度 Ta (°C)
電気的特性
(Ta = 25°C)
形 名
最小 標準 最大 I
TLRU1002A 1.6 2.0 2.4
TLSU1002A 1.6 2.0 2.4
TLOU1002A 1.6 2.1 2.5
TLAU1002A 1.6 2.1 2.5
TLYU1002A 1.6 2.1 2.5
TLGU1002A 1.6 2.1 2.5
TLPGU1002A 1.6 2.1 2.5
単 位 V mA μA V
順電圧 VF 逆電流 IR
最大 VR
F
20 50 4
2
2008-05-22
TL(RU,SU,OU,AU,YU,GU,PGU)1002A(T02)
光学的特性–1
形 名
TLRU1002A 4.76 45 ⎯ 20 H / J / K / L
TLSU1002A 27.2 60 ⎯ 20 L / M / N / P
TLOU1002A 27.2 78 ⎯ 20 L / M / N / P
TLAU1002A 8.5 30 ⎯ 20 J / K / L / M
TLYU1002A 8.5 30 ⎯ 20 J / K / L / M
TLGU1002A 8.5 30 ⎯ 20 J / K / L / M
TLPGU1002A 1.53 6 ⎯ 20 F / G / H / J
単 位 mcd mcd mcd mA ⎯
(Ta = 25°C)
光度 (軸上) IV
最小 標準 最大 I
対応光度ランク記号 (注 2)
F
注 2: 光度ランク分類は､下記ランク表を基準にして実施し､リール毎に分類されます。
ただし､各ランクの納入比率は不問とさせていただきます。
光度ランク
ランク記号 最小 最大
F 1.53 4.14
G 2.72 7.36
H 4.76 12.9
J 8.5 23
K 15.3 41.4
L 27.2 73.6
M 47.6 129
N 85 230
P 153 414
単 位 mcd mcd
光学的特性-2
形 名
TLRU1002A
TLSU1002A
TLOU1002A
TLAU1002A ⎯ 596 ⎯ 13 585 592 599
TLYU1002A ⎯ 590 ⎯ 15 580 587 595
TLGU1002A ⎯ 574 ⎯ 13 565 571 576
TLPGU1002A ⎯ 562 ⎯ 13 ⎯ 557 564
単 位 nm nm nm mA
(Ta = 25°C)
発光スペクトル
ピーク発光波長 λp Δλ ドミナント波長 λd
最小 標準 最大 標準 最小 標準 最大
⎯
⎯
⎯
644
636
612
⎯
⎯
⎯
15 624 630 638
17 617 623 631
15 599 605 613
I
20
F
取り扱い上の注意
• この LED ランプからは､可視領域の発光のほかに赤外領域の発光があります。
この LEDに近接する位置でセンサ受光素子を使用される場合には､赤外発光の影響についてあらかじめ評価確認をし
てください。
• 本製品は表示光源用途として開発された製品であり､人間の目の感度に合わせた測定規格を適用しております。
そのため､表示用光源以外の機能的用途(センサー､通信用光源)への使用は意図されておりません。
3
2008-05-22
TLRU1002A
TL(RU,SU,OU,AU,YU,GU,PGU)1002A(T02)
100
(mA)
F
順 電 流 I
V
相対光度 I
50
30
10
10
0.5
0.3
I
– VF
F
5
3
1
1.8
1.9
2.1 2.0 1.7 2.2
2.3
順 電 圧 VF (V)
I
– Tc
V
5
3
1
I
100
Ta = 25°C Ta = 25°C
50
30
(mcd)
V
10
5
3
光度 (軸上) I
1
1 50
3 5 10 30 100
V
順 電 流 IF (mA)
波長特性
1.0
0.8
0.6
0.4
相対発光強度
0.2
– IF
IF = 20 mA
Ta = 25°C
0.1
−20 80 60 0 100 20 40
ケース温度 Tc (°C)
0
600 700
580 680 660 620
640
波長 λ (nm)
4
2008-05-22
TLSU1002A
TL(RU,SU,OU,AU,YU,GU,PGU)1002A(T02)
100
(mA)
F
順 電 流 I
V
相対光度 I
50
30
10
10
0.5
0.3
I
– VF
F
5
3
1
1.8
1.9
2.1 2.0 1.7 2.2
2.3
順 電 圧 VF (V)
I
– Tc
V
5
3
1
I
100
Ta = 25°C Ta = 25°C
50
30
(mcd)
V
10
5
3
光度 (軸上) I
1
1 50
3 5 10 30 100
V
順 電 流 IF (mA)
波長特性
1.0
0.8
0.6
0.4
相対発光強度
0.2
– IF
IF = 20 mA
Ta = 25°C
0.1
−20 80 60 0 100 20 40
ケース温度 Tc (°C)
0
600 700
580 680 660 620
640
波長 λ (nm)
5
2008-05-22
TLOU1002A
TL(RU,SU,OU,AU,YU,GU,PGU)1002A(T02)
100
(mA)
F
順 電 流 I
V
相対光度 I
50
30
10
5
3
1
10
0.5
0.3
Ta = 25°C
5
3
1
I
– VF
F
1.8
1.9
順 電 圧 VF (V)
I
– Tc
V
2.1 2.01.7 2.2
2.3
– IF
I
300
Ta = 25°C
100
(mcd)
50
V
30
10
光度 (軸上) I
5
3
1 50
3 5 10 30 100
V
順 電 流 IF (mA)
1.0
波長特性
0.8
0.6
0.4
相対発光強度
0.2
IF = 20 mA
Ta = 25°C
0.1
−20 0 40
ケース温度 Tc (°C)
20
0
100
80 60
560 660
540 640 620 580
600
波長 λ (nm)
6
2008-05-22
TLAU1002A
TL(RU,SU,OU,AU,YU,GU,PGU)1002A(T02)
I
– VF
100
Ta = 25°C
50
30
(mA)
F
10
5
順 電 流 I
3
1
1.7 2.2
1.8
F
1.9
順 電 圧 VF (V)
I
– Tc
V
V
相対光度 I
10
5
3
1
0.5
0.3
– IF
I
V
100
50
30
(mcd)
V
10
5
3
光度 (軸上) I
2.1 2.0
2.3
1
1 50 3 5 10 30 100
順 電 流 IF (mA)
1.0
波長特性
0.8
0.6
0.4
相対発光強度
0.2
IF = 20 mA
Ta = 25°C
0.1
−20 0 40
ケース温度 Tc (°C)
20
100
80 60
0
540 640
580
620 600 560
660
波長 λ (nm)
7
2008-05-22

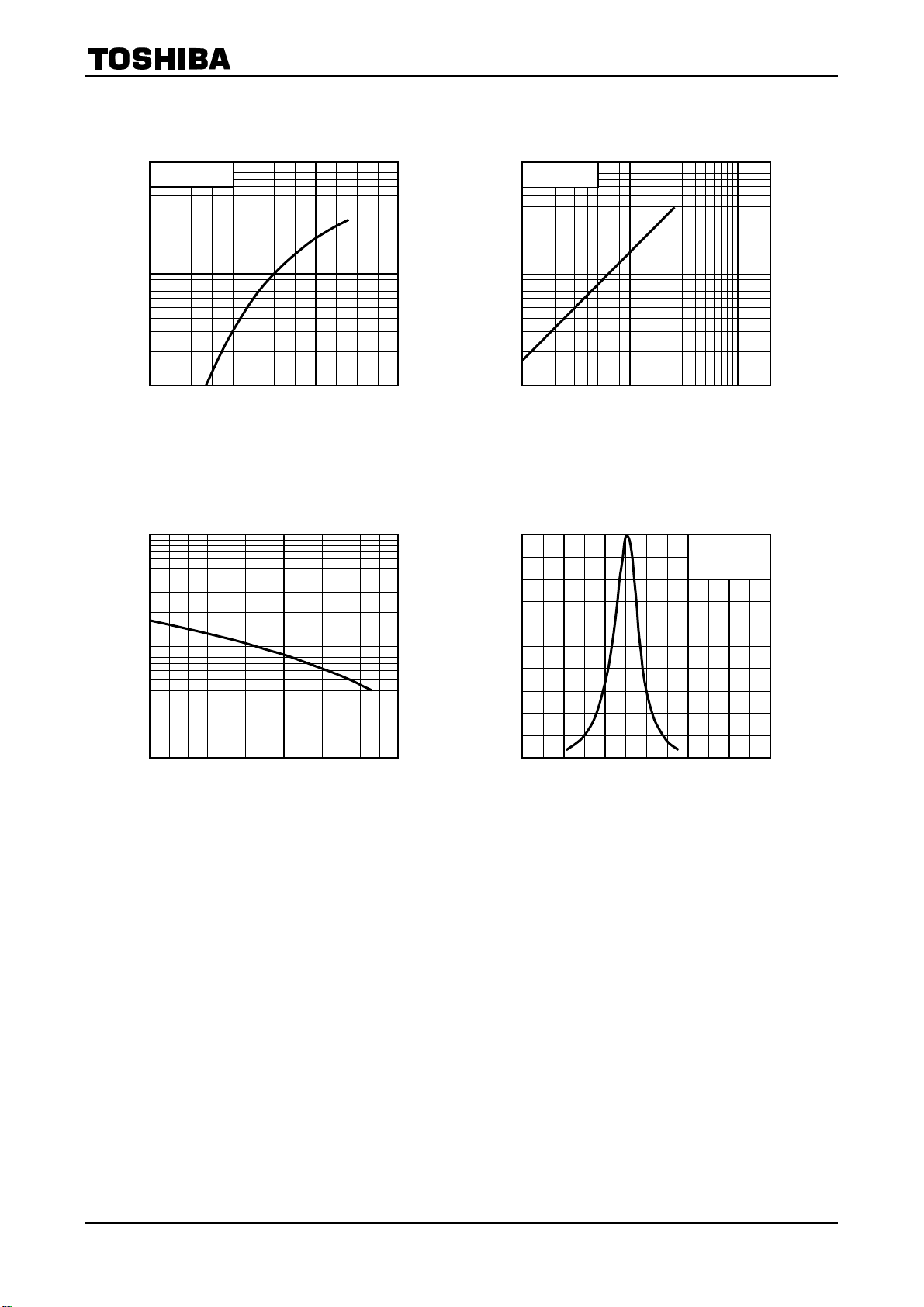

TLYU1002A
TL(RU,SU,OU,AU,YU,GU,PGU)1002A(T02)
I
– VF
1.9
F
2.0
100
Ta = 25°C
50
30
(mA)
F
10
5
3
順 電 流 I
1
1.7 2.2 2.1 1.8 2.3
順 電 圧 VF (V)
I
– Tc
10
5
3
V
1
0.5
相対光度 I
0.3
V
– IF
I
100
Ta = 25°C
50
30
(mcd)
V
10
5
3
光度 (軸上) I
1
1 50 3 5 10 30 100
V
順 電 流 IF (mA)
1.0
波長特性
0.8
0.6
0.4
相対発光強度
0.2
IF = 20 mA
Ta = 25°C
0.1
−20 0 40
ケース温度 Tc (°C)
20
0
100
80 60
560 660
540 640 620 580
600
波長 λ (nm)
8
2008-05-22
TLGU1002A
TL(RU,SU,OU,AU,YU,GU,PGU)1002A(T02)
I
– VF
1.9
F
2.0
100
Ta = 25°C
50
30
(mA)
F
10
5
3
順 電 流 I
1
1.7 2.2 2.1 1.8 2.3
順 電 圧 VF (V)
I
– Tc
10
5
3
V
1
0.5
相対光度 I
0.3
V
– IF
I
100
Ta = 25°C
50
30
(mcd)
V
10
5
3
光度 (軸上) I
1
1 50 3 5 10 30 100
V
順 電 流 IF (mA)
1.0
波長特性
0.8
0.6
0.4
相対発光強度
0.2
IF = 20 mA
Ta = 25°C
0.1
−20 0 40
ケース温度 Tc (°C)
20
100
80 60
0
540
620600 580 560
波長 λ (nm)
9
2008-05-22
TLPGU1002A
TL(RU,SU,OU,AU,YU,GU,PGU)1002A(T02)
I
– VF
1.9
F
2.0
100
Ta = 25°C
50
30
(mA)
F
10
5
3
順 電 流 I
1
1.7 2.2 2.1 1.8 2.3
順 電 圧 VF (V)
I
– Tc
10
5
3
V
1
0.5
相対光度 I
0.3
V
– IF
I
10
Ta = 25°C
5
3
(mcd)
V
1
0.5
0.3
光度 (軸上) I
0.1
1 50 3 5 10 30 100
V
順 電 流 IF (mA)
1.0
波長特性
0.8
0.6
0.4
相対発光強度
0.2
IF = 20 mA
Ta = 25°C
0.1
−20 0 40
ケース温度 Tc (°C)
20
100
80 60
0
520
600580 560 540
波長 λ (nm)
10
2008-05-22
TL□U1002Aシリーズ
[指向特性]
TL(RU,SU,OU,AU,YU,GU,PGU)1002A(T02)
電極に対し平行方向 電極に対し垂直方向
11
2008-05-22
TL(RU,SU,OU,AU,YU,GU,PGU)1002A(T02)
防湿梱包
樹脂吸湿を抑えるため､シリカゲルと湿度インジケータ入りのアルミパックで梱包しています。
吸湿によるはんだ付け時の気化膨張のため､光学特性に影響が出ることがありますので､開封後は下記条件下で保存し
てください。
1. 防湿袋 (未開封) の状態では､温度: 5~30°C､相対湿度: 90%以下の環境で保管し､12 ヶ月以内でご使用ください。
2. 開封後は､温度: 5~30°C､相対湿度: 70%以下の環境で 168 h 以内に実装してください。Pb フリーはんだをご使用
の場合は､温度: 5~30°C､相対湿度: 70%以下の環境で 72 h 以内に実装してください。
3. 開封後､湿度インジケータの 30%検湿部がピンク色になった場合､または有効期限が切れた場合は､テーピング
リール状態でベーキング処理をお願いします。ベーキング実施後は､72 h 以内にご使用願います。なお､ベーキン
グは 1 回までとしてください。
ベーキング条件 温度: 60 ± 5°C､時間: 12~24 時間。
有効期限: シール日付 (アルミパック表示ラベルの NOTE 欄に記載) より 12 ヶ月
4. 繰り返しベーキングを実施しますと､テーピングの剥離強度が変化し､実装時に障害を生じる可能性があります。
なお､排湿処理実施時には､静電気に対するデバイスの破壊防止を行ってください。
5. ラミネートの包装材が破れると気密性が損なわれますので､投げたり､落としたりしないでください。
実装方法
はんだ付けについて
• リフローはんだ付けプロファイル
• 上記プロファイルにて､MAX(*)で表記されている値を超える条件では､これらの製品は､評価を実施されていません。
この条件以内にて､実装ください。
• 1 回目のリフローは､開封後 168 h 以内に上記温度プロファイルで実施してください。
• 2 回目のリフローについて
1 回目のリフロー後速やかに実施し､最大 168 h 以内に上記温度プロファイルで実施してください。
2 回目のリフローまでの保管は､30°C､70%RH 以下でお願いします。
• 手はんだによる修正は､はんだゴテ 25 W にて 300°C 以下 3 s 以内で実施してください。
なお､手はんだによる修正は､1 ヵ所につき 1 回までとしてください。
• フローはんだは実施しないでください。
Pb はんだ使用時の温度プロファイル一例
10 s max
(*)
(*)
60~120 s max
時間 (s)
4°C/s max
(*)
パッケージ表面温度 (°C)
240°C max
140~160°C max
4°C/s max
(*)
(*)
(*)
12
2008-05-22
TL(RU,SU,OU,AU,YU,GU,PGU)1002A(T02)
• リフローはんだ付けプロファイル
• 上記プロファイルにて､MAX(*)で表記されている値を超える条件では､これらの製品は､評価を実施されていません。
この条件以内にて､実装ください。
• 1 回目のリフローは､開封後 72 h 以内に上記温度プロファイルで実施してください。
• 2 回目のリフローについて
1 回目のリフロー後速やかに実施し､最大 72 h 以内に上記温度プロファイルで実施してください。
2 回目のリフローまでの保管は､30°C､70%RH 以下でお願いします。
• 手はんだによる修正は､はんだゴテ 25 W にて 300°C 以下 3 s 以内で実施してください。
なお､手はんだによる修正は､1 ヵ所につき 1 回までとしてください。
• フローはんだは実施しないでください。
推奨はんだ付けパターン
洗浄について
はんだ付け後洗浄が必要な場合､以下の洗浄剤を使用されることを推奨いたします。
なお､これらの洗浄剤は当社の評価において､素子に影響がないことが確認されたものです。
実際にご使用されるにあたっては､洗浄条件･使用条件などを十分にご検討くださいますようお願いいたします。
推奨洗浄剤
アサヒクリン AK-225AES : (旭硝子社製)
花王クリンスルー750H : (花王社製)
パインアルファ ST-100S : (荒川化学社製)
実装上の注意
Pb フリーはんだ時の温度プロファイル一例
5 s max
(*)
(*)
(*)
230°C
60~120 s max
時間 (s)
(*)
30~50 s max
150~180°C max
4°C/s max
パッケージ表面温度 (°C)
260°C max
4°C/s max
(*)
1.2 1.0 1.2
(1.2)
単位: mm
(*)
(*)
樹脂部に高温の状態で応力をかけないでください。
樹脂部は傷つきやすいため､硬いものでの摩擦は避けてください。
アセンブリ基板をセットに組み込む際には､製品がほかの部品に接触しないようにしてください。
13
2008-05-22
包装仕様
製品名呼称方法
1.
単体形名の後につけて出荷形態を区分しています。区分方法は下記のとおりです(ただし､電気的･光学的特性
が東芝標準仕様と異なるものについては適用しません)。
(1) テーピング名称: T02 (4 mm ピッチ仕様)
(2) 表示例
関連事項
2.
(1) 取り扱い上の注意
テープ寸法
3.
単位: mm
TL(RU,SU,OU,AU,YU,GU,PGU)1002A(T02)
TLRU1002A (T02)
テーピング仕様を表示します。
東芝単体形名を表示します。
テーピング材には帯電防止処理を施していますが､帯電量によりテーピング材料へのデバイス付着､カバー
テープの剥離時の製品踊りが発生する場合があります。下記の点に注意してください。
(a) 自動化実装をご使用の場合は､イオナイザーによるイオン中和をお勧めします。
(b) デバイスの搬送および一時保管に用いる入れ物 (箱や治具､袋など) には､静電気消散性材料､または静
電気防止材を用いたものを使用してください。
項目 寸法 公差 項目 寸法 公差
D 1.50 +0.1/−0 P2 2.00 ±0.05
E 1.75 ±0.1 W 8.00 ±0.3
P0 4.00 ±0.1 P 4.00 ±0.1
t 0.20 ±0.05 A0 1.45 ±0.1
F 3.50 ±0.05 B0 2.25 ±0.1
D1 1.10 ±0.1 K0 1.30 ±0.05
K
P0
D
P
2
0
t
A0
P D
14
E
F
W
B
0
1
極性
2008-05-22
TL(RU,SU,OU,AU,YU,GU,PGU)1002A(T02)
リール部
4.
単位: mm
+0
φ21 ± 0.8
2 ± 0.5
φ180
−4
φ13 ± 0.5
φ60
11.4 ± 1
9 +1/−0
リーダー部および空部
5.
40 mm 以上
40 mm 以上
リーダー部 190 mm min
15
2008-05-22
TL(RU,SU,OU,AU,YU,GU,PGU)1002A(T02)
包装形態
6.
表示方法
7.
(1) 包装数量
リール 3,000 個
カートン 15,000 個
(2) 包装形態 シリカゲルとリールをアルミパックにて脱気密封
(1) 例) TLRU1002A (T02) の場合
P/N: TOS HI B A
TYPE TLRU1002A
ADDC (T02) Q’TY 3,000 pcs
Lot Number Key code for TSB 32C 3000
(RANK SYMBOL)
Use under 5-30degC/70%RH within 72h
SEALED
[[G]]/RoHS COMPATIBLE DIFFUSED IN *****
*Y380xxxxxxxxxxxxxxxxxx* ASSEMBLED IN *****
(2) 表示ラベル位置
• リール部 • カートン部
引き出し方向
表示ラベル位置
表示ラベル位置
• アルミパック部: 片面の中央部に貼り付け
16
2008-05-22
TL(RU,SU,OU,AU,YU,GU,PGU)1002A(T02)
製品取り扱い上のお願い
• 本資料に掲載されているハードウェア、ソフトウェアおよびシステム（以下、本製品という）に関する情
報等、本資料の掲載内容は、技術の進歩などにより予告なしに変更されることがあります。
• 文書による当社の事前の承諾なしに本資料の転載複製を禁じます。また、文書による当社の事前の承諾を
得て本資料を転載複製する場合でも、記載内容に一切変更を加えたり、削除したりしないでください。
• 当社は品質、信頼性の向上に努めていますが、半導体製品は一般に誤作動または故障する場合があります。
本製品をご使用頂く場合は、本製品の誤作動や故障により生命・身体・財産が侵害されることのないよう
に、お客様の責任において、お客様のハードウェア・ソフトウェア・システムに必要な安全設計を行うこ
とをお願いします。なお、設計および使用に際しては、本製品に関する最新の情報（本資料、仕様書、デー
タシート、アプリケーションノート、半導体信頼性ハンドブックなど）および本製品が使用される機器の
取扱説明書、操作説明書などをご確認の上、これに従ってください。また、上記資料などに記載の製品デー
タ、図、表などに示す技術的な内容、プログラム、アルゴリズムその他応用回路例などの情報を使用する
場合は、単独およびシステム全体で十分に評価し、お客様の責任において適用可否を判断してください。
当社は、適用可否に対する責任は負いません。
• 本製品は、一般的電子機器（コンピュータ、パーソナル機器、事務機器、計測機器、産業用ロボット、家
電機器など）または本資料に個別に記載されている用途に使用されることが意図されています。本製品は、
特別に高い品質・信頼性が要求され、またはその故障や誤作動が生命・身体に危害を及ぼす恐れ、膨大な
財産損害を引き起こす恐れ、もしくは社会に深刻な影響を及ぼす恐れのある機器（以下“特定用途”とい
う）に使用されることは意図されていませんし、保証もされていません。特定用途には原子力関連機器、
航空・宇宙機器、医療機器、車載・輸送機器、列車・船舶機器、交通信号機器、燃焼・爆発制御機器、各
種安全関連機器、昇降機器、電力機器、金融関連機器などが含まれます。本資料に個別に記載されている
場合を除き、本製品を特定用途に使用しないでください。
• 本製品を分解、解析、リバースエンジニアリング、改造、改変、翻案、複製等しないでください。
• 本製品を、国内外の法令、規則及び命令により、製造、使用、販売を禁止されている製品に使用すること
はできません。
• 本資料に掲載してある技術情報は、製品の代表的動作・応用を説明するためのもので、その使用に際して
当社及び第三者の知的財産権その他の権利に対する保証または実施権の許諾を行うものではありません。
• 別途書面による契約がない限り、当社は、本製品および技術情報に関して、明示的にも黙示的にも一切の
保証（機能動作の保証、商品性の保証、特定目的への合致の保証、情報の正確性の保証、第三者の権利の
非侵害保証を含むがこれに限らない。）をせず、また当社は、本製品および技術情報に関する一切の損害（間
接損害、結果的損害、特別損害、付随的損害、逸失利益、機会損失、休業損、データ喪失等を含むがこれ
に限らない。）につき一切の責任を負いません。
• 本製品には GaAs（ガリウム砒素）が使われています。その粉末や蒸気等は人体に対し有害ですので、破
壊、切断、粉砕や化学的な分解はしないでください。
• 本製品、または本資料に掲載されている技術情報を、大量破壊兵器の開発等の目的、軍事利用の目的、あ
るいはその他軍事用途の目的で使用しないでください。また、輸出に際しては、「外国為替及び外国貿易法」、
「米国輸出管理規則」等、適用ある輸出関連法令を遵守し、それらの定めるところにより必要な手続を行っ
てください。
• 本製品の RoHS 適合性など、詳細につきましては製品個別に必ず弊社営業窓口までお問合せください。本
製品のご使用に際しては、特定の物質の含有･使用を規制する RoHS 指令等、適用ある環境関連法令を十分
調査の上、かかる法令に適合するようご使用ください。お客様がかかる法令を遵守しないことにより生じ
た損害に関して、当社は一切の責任を負いかねます。
17
2008-05-22
Loading...
