東芝フォトカプラ GaAℓAs赤外LED +フォトIC
TLP2418
○ PDP(プラズマディスプレイパネル)
○ FA（ファクトリーオートメーション）
8 6
○ 計測器、制御機器などのインタフェース
○ 動作温度 125℃保証
TLP2418
単位: mm
5
7
TLP2418 は GaAℓAs 赤外発光ダイオードと、高利得・高速の集積回路受光
チップを組み合わせた SO8 のフォトカプラです。
出力はオープンコレクタタイプです。また、受光 IC チップにはシールドを
施し、高い瞬時コモンモード除去を与えており、入出力間における耐ノイズ
2
1
5.1 ± 0.2
3 4
性に優れています。
z インバータロジック出力タイプ（オープンコレクタ出力）
z パッケージ : SO8
1.27 ± 0.15
0.38
z 動作温度範囲 : -40～125 ℃
z 動作電源電圧 : 4.5～5.5 V
z 入力しきい値電流 : I
z 伝達遅延時間(t
pHL/tpLH
z 瞬時コモンモード除去電圧
) : 75 ns(最大)
: ±15 kV/μs (最小)
= 5 mA （最大）
FHL
z 絶縁耐圧 : 3750 Vrms (最小)
JEDEC ―
JEITA ―
東芝 11- 5K 1
質量: 0.11g (標準)
z UL 申請中 : UL1577 ファイル No.E67349
z c-UL 申請中 : CSA Component Acceptance Service No. 5A ファイル No.E67349
z オプション(V4) VDE 申請中 : EN60747-5-2
真理値表
入力
H
L
内部回路図
IF
2＋
3－
LED
出力
ON L
OFF H
ICC
IO
VCC
8
VO
6
ピン接続図
1
2
3
4
SHIELD
VCC
GND
3.95 ± 0.25
2.5 ± 0.2
0.305 min
0.1 ± 0.1
8
1:N.C
2:アノード
7
6
5
3:カソード
4:N.C
5:GND
6:VO(出力)
7:N.C
8:VCC
6.0 ± 0.2
11- 5K 1
SHIELD
GND
5
2009-12-26 1
絶対最大定格(Ta=25℃)
項 目 記 号 定 格 単 位
直流順電流IF 25 mA
直流順電流低減率 (Ta≧110 ℃) ⊿IF/℃ -0.67 mA/℃
発光側
直流パルス順電流 (注 1) I
直流パルス順電流低減率 (Ta≧110 ℃) ⊿I
直流逆電圧VR 5 V
出力電流
受光側
出力電圧VO 6 V
電源電圧VCC 6 V
出力許容損失 PO 80 mW
出力許容損失低減率 (Ta≧110 ℃) ⊿PO／℃ -2.0 mW/℃
動作温度T
保存温度T
半田付け温度(10s) T
絶縁耐圧 (AC,1min.,R.H.≦ 60%,Ta=25℃ )(注 2) BVs 3750 V
注: 本製品の使用条件 (使用温度/電流/電圧等) が絶対最大定格以内での使用においても、高負荷
(高温および大電流/高電圧印加、多大な温度変化等) で連続して使用される場合は、信頼性が著しく
低下するおそれがあります。弊社半導体信頼性ハンドブック (取り扱い上のご注意とお願いおよび
ディレーティングの考え方と方法) および個別信頼性情報 (信頼性試験レポート、推定故障率等)
をご確認の上、適切な信頼性設計をお願いします。
注 1 : パルス幅 ≦1ms, duty=50%.
注 2 : ピン 1、2、3、4 と ピン 5、6、7、8 をそれぞれ一括し、電圧を印加する。
(Ta≦125℃)
50 mA
FPT
/℃ -1.34 mA/℃
FPT
IO 25 mA
-40～125 ℃
opr
-55～150 ℃
stg
260 ℃
sol
rms
TLP2418
推奨動作条件
項 目 記 号 最 小 標 準 最 大 単 位
入力ハイレベル電流 IFH 7.5 ― 15 mA
入力ローレベル電圧 VFL 0 ― 0.8 V
電源電圧* VCC 4.5 ― 5.5 V
動作温度 T
*この項目は推奨動作条件ではなく､動作範囲を意味しております。
注: 推奨動作条件は、期待される性能を得るための設計指標です。また、各項目はそれぞれ独立した指標となっておりますので、
設計の際は電気的特性などで規定された値も合わせてご確認願います。
-40 ― 125 ℃
opr
2
2010-01-19
TLP2418
電気的特性(特に指定がない場合, Ta=-40～125℃､V
項 目 記 号
入力順電圧 VF ― IF = 10 mA , Ta = 25 ℃ 1.40 1.57 1.80 V
入力順電圧温度係数
入力逆電流 IR ― VR = 5 V , Ta = 25 ℃ ― ― 10 μA
入力端子間容量 CT ― V = 0 , f = 1 MHz , Ta = 25 ℃ ― 60 ― pF
ハイレベル出力電流 IOH 図 1
ローレベル出力電圧 VOL 図 2
ローレベル供給電流 I
ハイレベル供給電流 I
出力”H”→出力”L”入力電流 I
*標準値は Ta = 25℃,V
CC
⊿VF/⊿
Ta
CCL
CCH
FHL
= 5V の値です
測
定
回
路
― IF = 10 mA ― -1.8 ― mV/℃
VF = 0.8 V ,VO = 5.5 V ― ― 250
IF = 10mA, I
図 3IF = 10 mA
図 4IF = 0 mA
― IO = 13 mA (吸い込み), VO < 0.6 V
=4.5～5.5V)
CC
測 定 条 件
Ta = 25 ℃
= 13 mA (吸い込み)
OL
最 小 標 準 最 大 単 位
μA
― 0.5 10
― 0.2 0.6 V
― 1.5
― 1.5
― 1.0
5 mA
5 mA
5.0 mA
絶縁特性
(Ta = 25℃)
項 目 記 号 測 定 条 件 最 小 標 準 最 大 単 位
入出力間浮遊容量 CS VS = 0, f = 1MHz (注 2) ― 0.8 ― pF
絶縁抵抗 RS R.H.≦60%,VS = 500 V (注 2) 1×1012 1014 ― Ω
絶縁耐圧 BVS
AC、1 分 3750 ― ―
AC、1 秒、オイル中 ― 10000 ―
DC、1 分、オイル中 ― 10000 ― V
V
rms
dc
3
2010-01-19
TLP2418
A
↑
A
スイッチング特性(特に指定のない場合, Ta=-40～125℃､V
項 目 記 号
伝達遅延時間
( H → L )
伝達遅延時間
( L → H )
伝達遅延時間バラツキ
伝達遅延スキュー( 注 5)
立下り時間（90－ 10%）
立上り時間（10－ 90%） tr
ハイレベル瞬時
コモンモード除去電圧
ローレベル瞬時
コモンモード除去電圧
t
pHL
t
pLH
|t
pHL
t
pLH
t
CMH
CML
測定
回路
I
I
-
|
psk
tf
F
F
図 5
IF = 0⇔7.5 mA
IF = 0→7.5 mA , ― 30 ― ns
IF = 7.5→0 mA ,
V
V
図 6
V
V
測定条件 最小 標準 最大 単位
= 0→7.5 mA
= 7.5→0 mA
= 1000 V
CM
= 5 V , Ta = 25 ℃
CC
= 1000 V
CM
= 5 V , Ta = 25 ℃
CC
p-p
p-p
=4.5～5.5V)
CC
RL = 350 Ω
CL = 15 pF
(注 4)
RL = 350 Ω
CL = 15 pF
(注 4)
RL = 350 Ω
CL = 15 pF
(注 4)
, IF = 0 mA,
, IF = 10 mA,
― 30 75 ns
― 35 75 ns
― ― 35 ns
― 50 ns
-50
― 30 ― ns
15
-15
― ― kV/μs
― ― kV/μs
*標準値は全て Ta= 2 5 ℃の値
注 3: 出力フォト IC は、非常に高感度のアンプを内蔵しており、発振防止用として、
ピン8(VCC)とピン 5(GND)の間に高周波特性の良いバイパスコンデンサ 0.1μF
をピンより 1cm 以内の場所に取り付けてください。
ない場合には、スピードや ON/OFF の正常な動作をしない場合があります。
注 4: 周波数 f=5MHz , duty=50%, tr=tf=5ns 以下, CL はプローブとワイヤの浮遊容量（～15pF）
注 5: 伝達遅延スキューは、複数製品間の伝達遅延時間(tpHL または tpLH)の最小値と最大値の差として定義されます。同一動作条
件下(電源電圧・入力電流・温度条件等)で適用されます。
図1 IOH測定回路 図 2 VOL測定回路
VF
SHIELD
0.1μF
VO
A
IOH
VCC
I
F
SHIELD
図3 I
測定回路 図 4 I
CCL
CCH
測定回路
I
CCL
IF
0.1 μF
V
CC
SHIELD
SHIELD
0.1μF
V
VOL
I
CCH
0.1 μF
VCC
I
O
V
CC
4
2010-01-19
r
A
図 5 伝達遅延時間測定回路、波形
IF=7.5mA(P.G)
(f=5MHz , duty=50%, tr=tf=5ns 以下)
入力モニタ
P. G.
0.1μF
RL=350Ω
*CL=15pF
SHIELD
RIN=100Ω
*CL=15pF
*CLはプローブと配線容量分です。
P.G. パルスジェネレータ
図 6 コモンモードノイズ除去電圧測定回路、波形
0.1 μF
SW
IF
→
B
RL=350Ω
SHIELD
＋
－
V
CM
TLP2418
IF
t
pHL
V
O
V
CC
V
O
VO
V
CC
1.5 V
VOL
VCM
・SW B : IF=0 mA
VO
・SW A : IF=10 mA
CM
H
tf
tr
2V
)(800
V
=
)(
s
μ
t
f
CM
=
L
t
pLH
90%
tf
)(800
V
)(
s
μ
t
50%
90%
10%
tr
1000 V
10%
CMH
0.8 V
CML
5
2010-01-19
実装・保管条件
(1) 実装条件
・はんだ付け実装
はんだ付けははんだごて法､リフロー法ともに､次の条件でできる限り本体の温度上昇を防いでください。
1)リフローの場合
・共晶はんだ使用時の温度プロファイル一例
本プロファイルはデバイス耐熱保証の
最大値にて記載しています。プレヒート温
度/加熱温度は､左記のプロファイル以内
で､使用するはんだペーストの種類等に合
わせた最適温度に設定してください。
TLP2418
・鉛フリーはんだ使用時の温度プロファイル一例
・リフロー回数は2回までです。
・リフローの1回目から2回目までを2週間以内に終了するようにお願い致します。
2)はんだフローの場合(共晶はんだ､鉛フリーはんだ共通)
・プリヒートは､150℃で60～120秒で実施してください。
・260℃以下､10秒以内でお願いします。
・フロー回数は1回までです。
3)はんだコテによる場合
・260℃以下､10秒以内もしくは350℃､3秒以内で実施してください。
・はんだコテによる加熱は1端子1回までです。
本プロファイルはデバイス耐熱保証の
最大値にて記載しています。プレヒート温
度/加熱温度は､左記のプロファイル以内
で､使用するはんだペーストの種類等に合
わせた最適温度に設定してください。
6
2010-01-19
(2) 保管条件
1) 水漏れの可能性のある場所や直射日光の当たる場所では保管しないでください。
2) 運搬や保管時は包装箱への注意表示に従ってください。
3) 保管場所の温度と湿度は､5～35℃､45～75%を目安としてください。
4) 有害ガス(特に腐食性ガス)の発生する場所や塵埃の多い所では､保管しないでください。
5) 温度変化の少ない場所に保管してください。保管時の急激な温度変化は結露が生じ､
リードの酸化､腐食などが発生し､はんだ濡れ性が悪くなります。
6) デバイスを包装から取り出した後､再び保管する場合は帯電防止処理された収納容器を使用
してください。
7) 保管時はデバイスに直接荷重を掛けないでください。
8) 上記形態で保管された場合でも長時間(2年以上)経過した場合には､使用前にはんだ付け性
の確認をする事を推奨します。
TLP2418
7
2010-01-19
TLP2418
SO8 タイプフォトカプラ
(TP) エンボステーピング包装仕様
適用パッケージ
1.
製品名呼称方法
2.
単体形名の後に記号を付けて、出荷形態の区分をしています。区分方法は、次のとおりです。
(表示例)
TLP2418 (TP)
テーピング仕様
3.
パッケージ名称 製 品
SO8 フォトカプラ
テーピング仕様を表します。
東芝形名を表します。
3.1

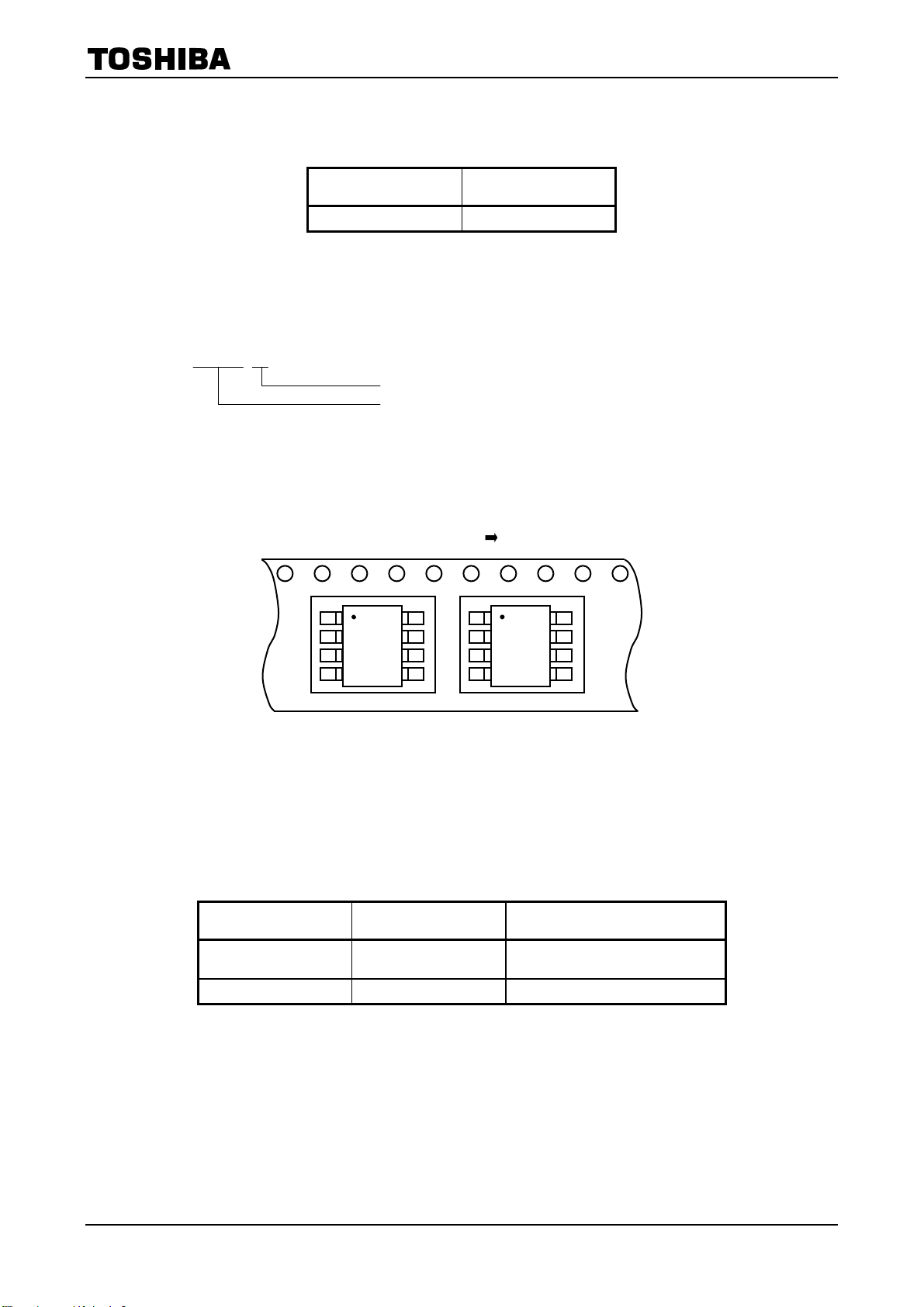

テーピング方向
キャリアテープ凹み角穴内の製品の向きは、図 1 に示すとおりです。
テープの引き出し方向
1
図
凹み角
穴内の製品の向き
3.2
包装数量
3.3
製品封入不良率: 表1に示します。
: 1
リール当たり
2500個
1
表
製品封入規格
項 目 規 格 備 考
連続した製品抜け 0
非連続の製品抜け 最大 6 個 (1 リール当たり) リーダ、トレイラ部は除く
3.4
リーダ部および空部
テープの巻き始めには空凹み角穴を 50 ヶ所以上付け、巻き終わりには空凹み角穴を50 ヶ所以上とカバー
テープを 2 周分付けます。
8
リーダ、トレイラ部を除いたテープの
任意の 40mm 内
2010-01-19
TLP2418
+
−
+
−
3.5
テーピング寸法
(1) テープ材質: プラスチック (静電防止仕様)
(2) 寸 法: 図 2 および表 2 に示します。
0.3 ± 0.05
φ1.5
+0.1
−0
F
G
E
K
0
φ1.6 ± 0.1
A
D
B
12.0 ± 0.3
3.3 ± 0.1
2
図
2
表
テーピ
ング形状
テーピング寸法
単位: mm
公差: ±0.1
記 号 寸 法 備 考
A 6.5 ⎯
B 5.6 ⎯
D 5.5 凹み角穴と送り丸穴の中心線
E 1.75 テープ端と穴中心との距離
F 8.0 累積誤差 /10ピッチ
G 4.0 累積誤差 /10ピッチ
K0 3.1 内部空間
0.1
0.3
0.1
0.3
9
2010-01-19
TLP2418

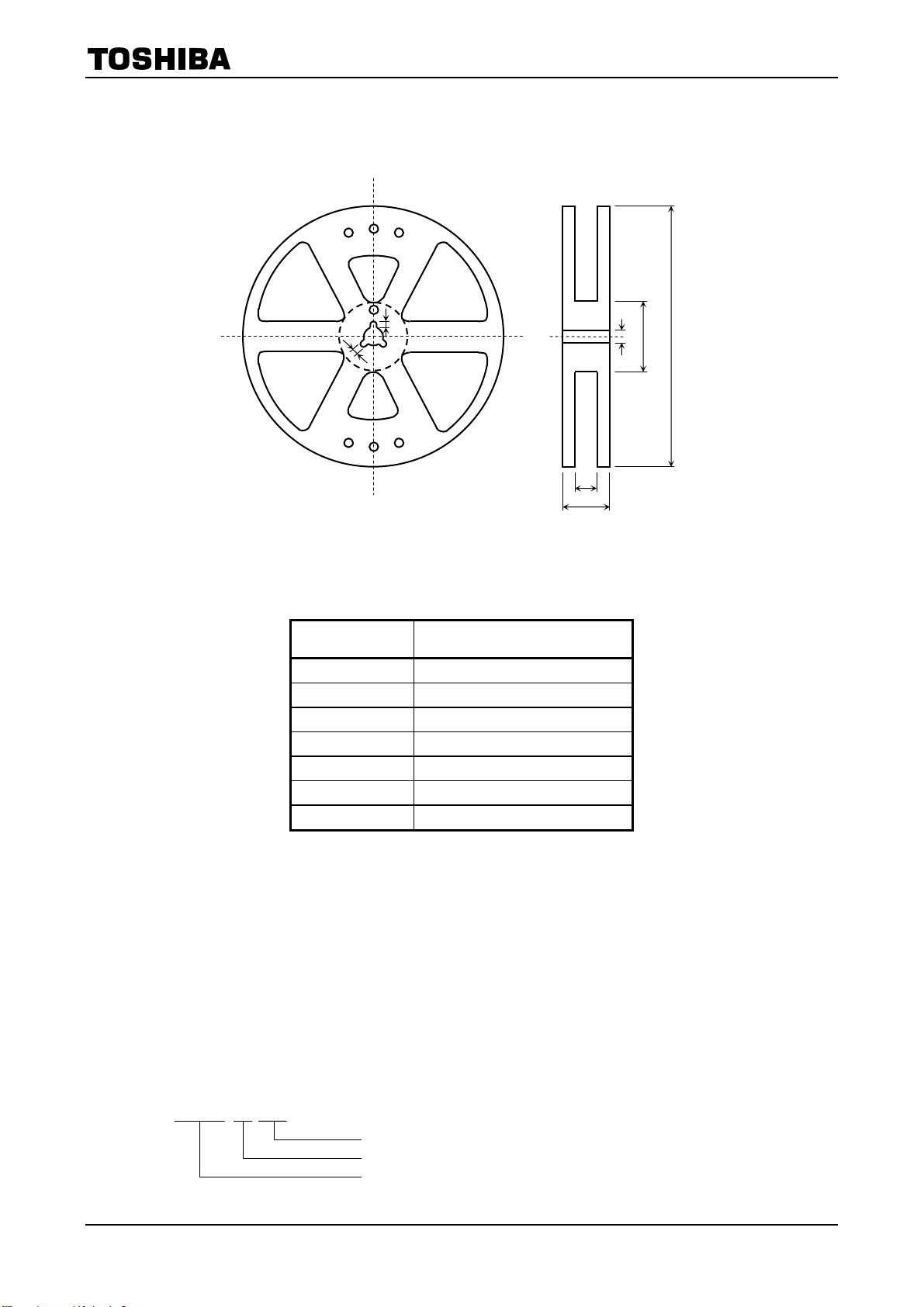

3.6
リール
(1) 材 質: プラスチック
(2) 寸 法: 図 3 および表 3 に示します。
U
E
W1
W2
図
3
リール形状
C
A
B
4. 梱 包
5.
6.
(例)
3
表
リール寸法
記 号 寸 法
A φ330 ± 2
B φ80 ± 1
C φ13 ± 0.5
E 2.0 ± 0.5
U 4.0 ± 0.5
W1 13.5 ± 0.5
W2 17.5 ± 1.0
1 リールまたは 5 リールをダンボール箱に梱包します。
包装表示
(1) 箱: 形名･規格区分記号･数量･ロット記号･当社名を表示します。
(2) リール: 形名･テーピング名 (TP)･数量･ロット記号を表示します。
ご注文に際してのお願い
形名･テーピング名･数量 (2500 の倍数) を、次の要領でご指定ください。
TLP2418 (TP) 2500 個
数量(2500 の倍数)
テーピング名
フォトカプラの形名
単位: mm
10
2010-01-19
TLP2418
製品取り扱い上のお願い
• 本資料に掲載されているハードウェア、ソフトウェアおよびシステム（以下、本製品という）に関する情
報等、本資料の掲載内容は、技術の進歩などにより予告なしに変更されることがあります。
• 文書による当社の事前の承諾なしに本資料の転載複製を禁じます。また、文書による当社の事前の承諾を
得て本資料を転載複製する場合でも、記載内容に一切変更を加えたり、削除したりしないでください。
• 当社は品質、信頼性の向上に努めていますが、半導体製品は一般に誤作動または故障する場合があります。
本製品をご使用頂く場合は、本製品の誤作動や故障により生命・身体・財産が侵害されることのないよう
に、お客様の責任において、お客様のハードウェア・ソフトウェア・システムに必要な安全設計を行うこ
とをお願いします。なお、設計および使用に際しては、本製品に関する最新の情報（本資料、仕様書、デー
タシート、アプリケーションノート、半導体信頼性ハンドブックなど）および本製品が使用される機器の
取扱説明書、操作説明書などをご確認の上、これに従ってください。また、上記資料などに記載の製品デー
タ、図、表などに示す技術的な内容、プログラム、アルゴリズムその他応用回路例などの情報を使用する
場合は、お客様の製品単独およびシステム全体で十分に評価し、お客様の責任において適用可否を判断し
てください。
• 本製品は、一般的電子機器（コンピュータ、パーソナル機器、事務機器、計測機器、産業用ロボット、家
電機器など）または本資料に個別に記載されている用途に使用されることが意図されています。本製品は、
特別に高い品質・信頼性が要求され、またはその故障や誤作動が生命・身体に危害を及ぼす恐れ、膨大な
財産損害を引き起こす恐れ、もしくは社会に深刻な影響を及ぼす恐れのある機器（以下“特定用途”とい
う）に使用されることは意図されていませんし、保証もされていません。特定用途には原子力関連機器、
航空・宇宙機器、医療機器、車載・輸送機器、列車・船舶機器、交通信号機器、燃焼・爆発制御機器、各
種安全関連機器、昇降機器、電力機器、金融関連機器などが含まれます。本資料に個別に記載されている
場合を除き、本製品を特定用途に使用しないでください。
• 本製品を分解、解析、リバースエンジニアリング、改造、改変、翻案、複製等しないでください。
• 本製品を、国内外の法令、規則及び命令により、製造、使用、販売を禁止されている製品に使用すること
はできません。
• 本資料に掲載してある技術情報は、製品の代表的動作・応用を説明するためのもので、その使用に際して
当社及び第三者の知的財産権その他の権利に対する保証または実施権の許諾を行うものではありません。
• 別途、書面による契約またはお客様と当社が合意した仕様書がない限り、当社は、本製品および技術情報
に関して、明示的にも黙示的にも一切の保証（機能動作の保証、商品性の保証、特定目的への合致の保証、
情報の正確性の保証、第三者の権利の非侵害保証を含むがこれに限らない。）をしておりません。
• 本製品には GaAs（ガリウム砒素）が使われています。その粉末や蒸気等は人体に対し有害ですので、破
壊、切断、粉砕や化学的な分解はしないでください。
• 本製品、または本資料に掲載されている技術情報を、大量破壊兵器の開発等の目的、軍事利用の目的、あ
るいはその他軍事用途の目的で使用しないでください。また、輸出に際しては、「外国為替及び外国貿易法」、
「米国輸出管理規則」等、適用ある輸出関連法令を遵守し、それらの定めるところにより必要な手続を行っ
てください。
• 本製品の RoHS 適合性など、詳細につきましては製品個別に必ず弊社営業窓口までお問合せください。本
製品のご使用に際しては、特定の物質の含有･使用を規制する RoHS 指令等、適用ある環境関連法令を十分
調査の上、かかる法令に適合するようご使用ください。お客様がかかる法令を遵守しないことにより生じ
た損害に関して、当社は一切の責任を負いかねます。
11
