Benutzerhandbuch

TECRA M11

computers.toshiba-europe.com

Inhaltsverzeichnis

Kapitel 1 Erste Schritte

Teileprüfliste . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-1

Erste Schritte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2

Optionen für die Systemwiederherstellung . . . . . . . . . . . . . . . . . . . 1-13

Systemwiederherstellung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-14

Kapitel 2 Hardware-Überblick

Vorderseite mit geschlossenem Bildschirm . . . . . . . . . . . . . . . . . . . 2-1

Linke Seite. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-3

Rechte Seite . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-5

Zurück . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-6

Unterseite . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-8

Vorderseite mit offenem Bildschirm . . . . . . . . . . . . . . . . . . . . . . . . . 2-10

LEDs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-13

Optische Laufwerke . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-16

Netzadapter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-19

TECRA M11

Kapitel 3 Hardware, Dienstprogramme und Optionen

Hardware . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-1

Besondere Merkmale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-6

Dienstprogramme und Anwendungen . . . . . . . . . . . . . . . . . . . . . . . 3-10

Zusatzeinrichtungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-16

Bridge Media-Steckplatz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-20

Sicherheitsschloss. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-33

Optionales Zubehör . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-34

Benutzerhandbuch ii

TECRA M11

Kapitel 4

Grundlagen der Bedienung

TOSHIBA Duales Zeigegerät . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-1

Verwenden des Fingerabdrucksensors . . . . . . . . . . . . . . . . . . . . . . . 4-3

Webcam. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-12

Verwendung der TOSHIBA Gesichtserkennung . . . . . . . . . . . . . . . 4-13

Verwenden der optischen Laufwerke . . . . . . . . . . . . . . . . . . . . . . . . 4-17

Beschreiben von CDs/DVDs im DVD-Super-Multi-Laufwerk . . . . . 4-21

Audiosystem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-28

Modem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-30

Drahtlose Kommunikation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-34

LAN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-44

Umgang mit dem Computer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-46

Verwendung des TOSHIBA USB-Schlaf- und

Lade-Dienstprogramms . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-50

Schutz vor Überhitzung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-53

Kapitel 5 Tastatur

Schreibmaschinentasten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-1

Funktionstasten: F1 ... F12 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-2

Softkeys: FN mit Kombination mit anderen Tasten. . . . . . . . . . . . . . 5-2

Hotkeys . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-3

Windows-Tasten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-5

Integrierte numerische Tastatur (Overlay) . . . . . . . . . . . . . . . . . . . . . 5-6

Erzeugen von ASCII-Zeichen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-7

Kapitel 6 Stromversorgung und Startmodi

Stromversorgungsbedingungen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-1

Überwachen der Stromversorgungsbedingungen . . . . . . . . . . . . . . 6-2

Akku. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-4

TOSHIBA Passwort-Utility . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-10

Startmodi. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-13

Automatische Aktivierung Sleep-Modus/Ruhezustand . . . . . . . . . 6-14

Kapitel 7 HW Setup

Zugriff auf HW Setup . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-1

Fenster „HW Setup“. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-1

Kapitel 8 Fehlerbehebung

Vorgehen bei der Problemlösung . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-1

Hardware und System-Checkliste. . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-4

TOSHIBA-Support. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-28

Benutzerhandbuch iii

TECRA M11

Anhang A Anhang B Grafikadapter und Anzeigemodi Anhang C Wireless LAN Anhang D Übergreifende Funktionalität von Bluetooth Anhang E Netzkabel und Netzstecker

Anhang F TOSHIBA PC Health Monitor Anhang G Rechtliche Hinweise Anhang H Falls Ihr Computer gestohlen wird

Technische Daten

Glossar Index

Benutzerhandbuch iv

©2010 by TOSHIBA Corporation. Alle Rechte vorbehalten. Jede Wiedergabe oder Verwertung außerhalb der durch das Copyright erlaubten Grenzen ist ohne vorherige schriftliche Genehmigung seitens TOSHIBA unzulässig. Bezüglich der Nutzung der in diesem Handbuch enthaltenen Informationen wird keine Patenthaftung übernommen.

TOSHIBA TECRA M11 Benutzerhandbuch Erste Ausgabe April 2010 Das Urheberrecht für Musik, Filme, Computerprogramme, Datenbanken

und anderes geistiges Eigentum, das durch das Urheberrechtgesetz geschützt ist, liegt bei den Autoren oder den Eigentümern im urheberrechtlichen Sinn. Urheberrechtlich geschütztes Material darf nur für den privaten Gebrauch bzw. den Gebrauch in der eigenen Wohnung vervielfältigt werden. Jede über den oben beschriebenen Rahmen hinausgehende Nutzung (einschließlich der Umwandlung in ein digitales Format, der Veränderung, der Übertragung kopierter Materialien und der Verteilung in einem Netzwerk) ohne die Erlaubnis des Inhabers der Urheberrechte stellt eine Verletzung der Urheberrechte bzw. der Rechte des Autoren dar und wird zivil- und strafrechtlich verfolgt. Bitte halten Sie die Gesetze bezüglich des Urheberrechts ein und erstellen Sie keine unrechtmäßigen Kopien dieses Handbuchs.

Wichtige Informationen

Dieses Handbuch wurde validiert und auf Korrektheit überprüft. Die hierin enthaltenen Anweisungen und Beschreibungen waren zur Zeit der Erstellung des Handbuchs für den TOSHIBA TECRA M11 Mobilen Personal Computer korrekt. Nachfolgende Computer und Handbücher können jedoch ohne vorherige Ankündigung geändert werden. TOSHIBA übernimmt keine Haftung für Schäden, die direkt oder indirekt durch Fehler, Auslassungen oder Abweichungen zwischen Computer und Handbuch verursacht werden.

TECRA M11

Marken

IBM ist eine eingetragene Marke und IBM PC ist eine Marke der International Business Machines Corporation.

Intel, Intel SpeedStep, Intel Core und Centrino sind Marken oder eingetragene Marken der Intel Corporation.

Windows, Microsoft und das Windows-Logo sind eingetragene Marken der Microsoft Corporation.

Bluetooth ist eine Marke der Eigentümer und wird von TOSHIBA unter Lizenz verwendet.

Photo CD ist eine Marke der Eastman Kodak Company. Memory Stick, Memory Stick Duo, Memory Stick PRO, Memory Stick PRO Duo und Memory Stick Micro sind Marken oder eingetragene Marken der

Sony Corporation. ConfigFree ist eine Marke der Toshiba Corporation. Wi-Fi ist eine eingetragene Marke der Wi-Fi Alliance.

Benutzerhandbuch v

Secure Digital und SD sind Marken der SD Card Association. MultiMediaCard und MMC sind Marken der MultiMediaCard Association. ExpressCard ist eine Marke von PCMCIA. xD-Picture Card ist eine Marke der FUJIFILM Corporation. In dem vorliegenden Handbuch können weitere, hier nicht aufgeführte Marken und eingetragene Marken genannt werden.

Erklärung zur EU-Konformität

Dieses Produkt trägt das CE-Kennzeichen in Übereinstimmung mit den entsprechenden europäischen Richtlinien. Verantwortlich für die CEKennzeichnung ist die TOSHIBA Europe GmbH, Hammfelddamm 8, 41460 Neuss, Deutschland. Den vollständigen und offiziellen Text der EUKonformitätserklärung finden Sie auf der TOSHIBA-Website unter

http://epps.toshiba-teg.com im Internet.

Erfüllung von CE-Normen

Dieses Produkt trägt das CE-Kennzeichen in Übereinstimmung mit den entsprechenden europäischen Richtlinien, besonders der EMV-Richtlinie 2004/108/EG für das Notebook und elektronische Zubehörteile einschließlich des mitgelieferten Netzadapters, der R&TTE-Richtlinie 1999/ 5/EG bei implementierten Telekommunikations-Zubehörteilen sowie der Niederspannungsrichtlinie 2006/95/EG für den mitgelieferten Netzadapter. Darüber hinaus entspricht das Produkt der Ökodesign-Richtlinie 2009/125/ EG (ErP) und den zugehörigen Durchführungsmaßnahmen.

Dieses Produkt und die Originaloptionen (Zubehör/Erweiterungen) erfüllen die zur CE-Konformität herangezogenen Normen bezüglich der elektromagnetischen Verträglichkeit (EMV) und Sicherheit. TOSHIBA kann jedoch nicht garantieren, dass dieses Produkt diese EMV-Normen auch dann erfüllt, wenn Optionen (z.B. Grafikkarte, Modem) oder Kabel (z.B. Druckerkabel), die nicht von TOSHIBA hergestellt oder vertrieben werden, angeschlossen oder eingebaut werden. In diesem Fall ist die Person, die diese Optionen / Kabel angeschlossen / eingebaut hat, dafür verantwortlich, dass die erforderlichen Normen erfüllt werden. Um generell Probleme mit der EMV zu vermeiden, sollten die folgenden Hinweise beachtet werden:

■ Es sollten nur Optionen mit CE-Kennzeichnung angeschlossen

oder eingebaut werden

■ Es sollten nur bestmöglich abgeschirmte Kabel angeschlossen werden.

TECRA M11

Benutzerhandbuch vi

Arbeitsumgebung

Dieses Produkt erfüllt die EMV-Standards (elektromagnetische Verträglichkeit) für Wohn-, Gewerbe- und Geschäftsbereiche sowie Kleinbetriebe. TOSHIBA weist ausdrücklich darauf hin, dass dieses Produkt nicht für die Verwendung in anderen Arbeitsumgebungen freigegeben ist.

Folgende Umgebungen sind beispielsweise nicht geeignet:

■ Industrieumgebungen (z. B. Bereiche, in denen mit einer Netzspannung

von 380 V und drei Phasen gearbeitet wird)

■ Medizinische Einrichtungen

■ Fahrzeuge

■ Flugzeuge

Für alle eventuellen Folgen, die aufgrund der Verwendung dieses Produkts in nicht geeigneten Arbeitsumgebungen entstehen könnten, ist TOSHIBA nicht verantwortlich.

Mögliche Folgen der Verwendung dieses Produkts in nicht geeigneten Umgebungen sind:

■ Störung/Fehlfunktion von anderen Geräten oder Maschinen in der

näheren Umgebung des Betriebsortes dieses Produkts

■ Fehlfunktion oder Datenverlust, der bei diesem Produkt durch

Störungen durch andere Geräte oder Maschinen in der näheren Umgebung hervorgerufen wird

TOSHIBA empfiehlt daher dringend die Überprüfung der elektromagnetischen Verträglichkeit, bevor dieses Produkt in einer nicht ausdrücklich als geeignet bezeichneten Umgebung eingesetzt wird. Bei Fahrzeugen oder Flugzeugen ist für die Verwendung dieses Produkts die Erlaubnis des Herstellers bzw. der Fluggesellschaft erforderlich.

Des Weiteren ist die Verwendung dieses Produkts aus allgemeinen Sicherheitsgründen in Bereichen mit Explosionsgefahr (z. B. wegen explosiver Atmosphäre) nicht zulässig.

TECRA M11

Hinweise zur Verwendung des Modems

Diese Informationen gelten für Modelle, die mit einem eingebauten Modem ausgestattet sind.

Konformitätserklärung

Das Gerät entspricht den EU-Richtlinien [Kommissionsbeschluss „CTR21“] für Endanschlüsse an öffentliche Telefonwählnetze in Europa.

Wegen der Unterschiede zwischen den Telefonnetzen der einzelnen Länder/ Gebiete bedeutet dies jedoch nicht, dass es überall in Betrieb genommen werden kann.

Wenn Probleme auftreten, sollten Sie sich zunächst an Ihren Händler wenden.

Benutzerhandbuch vii

Hinweise zur Netzwerkkompatibilität

Dieses Produkt ist für die Verwendung mit folgenden Netzwerken konzipiert. Es wurde auch gemäß EG 201 121 getestet und zugelassen.

Deutschland ATAAB AN005, AN006, AN007, AN009,

AN010 und DE03, 04, 05, 08, 09, 12, 14, 17 Griechenland ATAAB AN005,AN006 und GR01,02,03,04 Portugal ATAAB AN001, 005, 006, 007, 011 und P03,

Spanien ATAAB AN005, 007, 012 und ES01 Schweiz ATAAB AN002 Alle anderen Länder/

Gebiete

Für jedes Netzwerk sind spezielle Einstellungen oder Konfigurationen der Software erforderlich. Lesen Sie dazu die entsprechenden Abschnitte im Benutzerhandbuch.

Die Umschaltsignalfunktion (Hookflash) muss in den jeweiligen Ländern/ Gebieten zugelassen sein. Sie wurde nicht auf ihre Übereinstimmung mit den Standards einzelner Länder/Gebiete geprüft. Daher kann keine Gewähr für den Betrieb dieser Funktion in den jeweiligen Netzwerken übernommen werden.

04, 08, 10

ATAAB AN003, 004

Die folgenden Informationen gelten nur für die Mitgliedstaaten der EU:

TECRA M11

Entsorgung der Produkte

Das Symbol mit der durchgestrichenen Mülltonne weist darauf hin, dass Produkte getrennt vom Hausmüll gesammelt und entsorgt werden müssen. Eingebaute Batterien und Akkus können zusammen mit dem Produkt entsorgt werden. Sie werden in den Recyclingzentralen entnommen und gesondert entsorgt.

Der schwarze Balken zeigt an, dass das Produkt nach dem 13. August 2005 auf den Markt gebracht wurde.

Indem Sie Produkte und Batterien separat sammeln, tragen Sie zur sicheren Entsorgung von Produkten und Batterien bei und helfen damit, mögliche umwelt- oder gesundheitsschädliche Folgen zu vermeiden.

Ausführlichere Informationen zur Wertstoffsammlung und zu den in Ihrem Land verfügbaren Recyclingprogrammen finden Sie auf unserer Website (http://eu.computers.toshiba-europe.com). Sie können sich auch an die örtlichen Behörden oder den Händler wenden, bei dem Sie das Produkt gekauft haben.

Benutzerhandbuch viii

Entsorgung von Batterien und/oder Akkus

Das Symbol mit der durchgestrichenen Mülltonne weist darauf hin, dass Batterien und/oder Akkus getrennt vom Hausmüll gesammelt und entsorgt werden müssen.

Wenn die Batterie bzw. der Akku höhere als die in der Batterierichtlinie (2006/66/EG) angegebenen Werte von Blei (Pb), Quecksilber (Hg) und/ oder Kadmium (Cd) enthält, werden die chemischen Symbole für Blei (Pb), Quecksilber (Hg) und/oder Kadmium (Cd) unter dem durchgestrichenen Mülltonnensymbol aufgeführt.

Indem Sie Batterien separat sammeln, tragen Sie zur sicheren Entsorgung von Produkten und Batterien bei und helfen damit, mögliche umwelt- oder gesundheitsschädliche Folgen zu vermeiden.

Diese Symbole sind bei Ihrem Modell möglicherweise nicht vorhanden; dies richtet sich nach dem Land/Gebiet, in dem Sie den Computer gekauft haben.

Entsorgung des Computers und der Akkus

■ Entsorgen Sie diesen Computer entsprechend den örtlich geltenden

Gesetzen und Vorschriften. Weitere Informationen erhalten Sie bei den zuständigen Behörden Ihrer Gemeinde.

■ Dieser Computer enthält wiederaufladbare Batterien (Akkus). Nach

längerer Verwendung können die Akkus die Ladung nicht mehr halten und müssen ersetzt werden. Akkus und Batterien gehören nicht in den Hausmüll.

■ Schützen Sie die Umwelt. Fragen Sie die örtlichen Behörden bezüglich

des Recyclings von verbrauchten Batterien. Dort erfahren Sie, wo Sie Batterien und Akkus abgeben können. Dieses Produkt enthält Quecksilber. Für dieses Material gelten möglicherweise besondere Bestimmungen. Informationen zur Entsorgung bzw. zum Recycling bekommen Sie bei den zuständigen Behörden Ihrer Gemeinde.

TECRA M11

Benutzerhandbuch ix

TECRA M11

REACH - Konformitätserklärung

Am 1. Juni 2007 trat die neue Chemikalienverordnung der Europäischen Union (EU), REACH, in Kraft. REACH steht für Registration, Evaluation, Authorization and Restriction of Chemicals (Registrierung, Bewertung, Zulassung und Beschränkung von Chemikalien). Toshiba erfüllt alle REACH-Anforderungen und ist verpflichtet, den Kunden gemäß REACHVerordnung über die chemischen Substanzen in Toshiba-Produkten zu informieren.

Unter der Internetadresse

http://www.toshiba-europe.com/computers/info/reach finden Sie

Informationen zu Toshiba-Produkten, die auf der Kandidatenliste gemäß Artikel 59(1) der Verordnung (EC) Nr. 1907/2006 („REACH“) aufgeführte Substanzen enthalten, und zwar in einer Konzentration von mehr als 0,1 % Massenanteil.

Die folgenden Informationen gelten nur für die Türkei:

■ Konform mit EEE-Bestimmungen: Toshiba erfüllt alle Anforderungen

der türkischen Regulierung 26891 zur „Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten“.

■ Die Anzahl möglicher Pixelfehler des Bildschirms ist gemäß ISO 13406-

2 definiert. Wenn die Anzahl der Pixelfehler unter diesem Standard liegt, werden sie nicht als Defekt oder Fehlfunktion gewertet.

■ Der Akku ist ein Verbrauchsprodukt, da die Akkulebensdauer von der

Verwendung des Computers abhängig ist. Wenn der Akku überhaupt nicht aufgeladen werden kann, liegt ein Defekt oder eine Fehlfunktion vor. Die Änderungen der Akkubetriebszeit stellen keinen Defekt oder eine Fehlfunktion dar.

Sicherheitshinweise für optische Laufwerke

Beachten Sie bitte unbedingt die Hinweise am Ende dieses Abschnitts.

■ Das DVD-ROM-/DVD-Super-Multi-Laufwerk arbeitet mit einem

Lasersystem. Lesen Sie dieses Handbuch sorgfältig durch und bewahren Sie es zum Nachschlagen für später auf. Wenden Sie sich an ein autorisiertes Service-Center, wenn Wartungsmaßnahmen erforderlich werden.

■ Die Verwendung von Bedienelementen, die Änderung von

Einstellungen und die Durchführung von Schritten, die in diesem Handbuch nicht angegeben sind, kann zur Freisetzung gefährlicher Strahlung führen.

■ Öffnen Sie das Gehäuse nicht, um zu vermeiden, dass Sie dem

Laserstrahl direkt ausgesetzt werden..

Benutzerhandbuch x

TEAC

DVD-ROM-Laufwerk DV-28S

DVD Super Multi mit Double Layer Recording DV-W28S

TECRA M11

Benutzerhandbuch xi

Panasonic Communications*

DVD Super Multi mit Double Layer Recording UJ890

* „Panasonic Communications Co., Ltd.“ oder „Panasonic System

Networks Co., Ltd.“

TECRA M11

HITACHI-LG Data Storage

DVD Super Multi mit Double Layer Recording GT20N

Hitachi-LG Data Storage, Inc. 22-23,KAIGAN 3-CHOME, MINATO-KU,TOKYO,108-0022 JAPAN

Benutzerhandbuch xii

Vorsichtsmaßnahmen

TECRA M11

CAUTION: This appliance contains a laser system and is classified as a “CLASS 1 LASER PRODUCT.” To use this model properly, read the instruction manual carefully and keep this manual for your future reference. In case of any trouble with this model, please contact your nearest “AUTHORIZED service station.” To prevent direct exposure to the laser beam, do not try to open the enclosure.

Benutzerhandbuch xiii

Vorwort

Mit dem Kauf eines Computers der TECRA M11 haben Sie eine gute Entscheidung getroffen. Dieser leistungsstarke Notebook-Computer wird Sie jahrelang verlässlich bei der Arbeit unterstützen und bietet dabei hervorragende Erweiterungsmöglichkeiten sowie Multimediafähigkeit.

In diesem Handbuch wird beschrieben, wie Sie Ihren TECRA M11 Computer einrichten und verwenden. Außerdem enthält es ausführliche Informationen zur Konfiguration des Computers, zu Grundlagen der Bedienung und zur Pflege des Computers sowie zum Einsatz von Zusatzgeräten und zur Fehlersuche und -behebung.

Sind Sie mit der Verwendung von Computern im Allgemeinen oder Notebooks im Besonderen noch unerfahren, lesen Sie zuerst Kapitel 1,

Erste Schritte, und Kapitel 3, Hardware, Dienstprogramme und Optionen,

um sich mit den Merkmalen, den Bestandteilen und dem Zubehör des Computers vertraut zu machen. Im Kapitel 1, Erste Schritte, finden Sie dann Schritt-für-Schritt-Anweisungen zum Einrichten des Computers.

Sind Sie bereits ein erfahrener Computerbenutzer, lesen Sie dieses Vorwort weiter, um sich über den Aufbau des Handbuchs zu informieren, und blättern Sie es dann kurz durch. Lesen Sie auf jeden Fall den Abschnitt

Besondere Merkmale in Kapitel 3, Hardware, Dienstprogramme und Optionen, um etwas über neue oder einzigartige Funktionen dieses

Computers zu erfahren, und Kapitel 7, HW Setup, um etwas über das Setup und die Konfiguration dieser Funktionen zu erfahren.

Lesen Sie Kapitel 3, Hardware, Dienstprogramme und Optionen, wenn Sie optionales Zubehör oder externe Geräte anschließen möchten.

TECRA M11

Konventionen

In diesem Handbuch werden die folgenden Formate zum Beschreiben, Kennzeichnen und Hervorheben von Begriffen und Bedienverfahren verwendet.

Benutzerhandbuch xiv

Abkürzungen

Abkürzungen werden eingeführt, indem der betreffende Begriff beim ersten Auftreten ausgeschrieben und die Abkürzung, die oft auf dem entsprechenden englischen Ausdruck beruht, in Klammern gesetzt wird. Beispiel: Nur-Lese-Speicher (Read Only Memory, ROM). Akronyme werden auch im Glossar aufgeführt.

Symbole

Symbole kennzeichnen Anschlüsse, Regler und andere Teile des Computers. In der LED-Leiste weisen Symbole auf die Komponente hin, zu der sie Informationen geben.

Tasten

Die Tasten der Tastatur werden im Text zum Beschreiben vieler Computeroperationen verwendet. Die Beschriftung der Tasten, wie sie auf der Tastatur erscheint, wird durch eine besondere Schrift dargestellt. Beispiel: ENTER bezeichnet die Eingabe-Taste.

Tastaturbedienung

Bei manchen Operationen müssen Sie zwei oder mehr Tasten gleichzeitig drücken. Solche Bedienschritte werden durch die Tastenbeschriftungen, verbunden durch Pluszeichen (+), dargestellt. Beispiel: Ctrl + C bedeutet, dass Sie die Taste Ctrl gedrückt halten und dann zur gleichen Zeit C drücken müssen. Wenn drei Tasten benutzt werden, halten Sie die beiden ersten gedrückt und drücken dann die dritte.

ABC Wenn Sie für einen Vorgang auf ein Symbol

klicken oder Text eingeben müssen, wird der Name des Symbols oder der einzugebende Text in der nebenstehenden Schriftart wiedergegeben.

TECRA M11

ABC

Namen von Fenstern oder Symbolen sowie Text, der vom Computer ausgegeben und auf dem Bildschirm angezeigt wird, wird in der links dargestellten Schrift wiedergegeben.

Besondere Hinweise

Wichtige Informationen werden in diesem Handbuch auf zwei Arten dargestellt. Sie erscheinen jeweils wie unten abgebildet.

Achtung! „Vorsicht“ zeigt Ihnen an, dass unsachgemäßer Gebrauch der Geräte oder Nichtbefolgung von Anweisungen zu Datenverlust oder Schäden an Ihrem Gerät führen kann.

Benutzerhandbuch xv

Bitte lesen. Ein Hinweis ist eine Anmerkung oder ein Ratschlag, der Ihnen bei der optimalen Nutzung Ihrer Geräte hilft.

Weist auf eine potenziell gefährliche Situation hin, die bei Nichtbeachtung der Anweisungen zum Tod oder zu schweren Verletzungen führen kann.

Terminologie

Dieser Begriff ist im vorliegenden Dokument folgendermaßen definiert:

Start Der Begriff „Start“ bezieht sich auf die

Schaltfläche in Windows 7.

HDD oder Festplattenlaufwerk

Einige Modelle sind statt mit einem Festplattenlaufwerk mit einem „Solid-StateDrive“ (SSD) ausgestattet.

In diesem Handbuch bezieht sich die Bezeichnung „HDD“ oder „Festplattenlaufwerk“ auch auf das SSD, außer dies ist anders angegeben.

TECRA M11

Benutzerhandbuch xvi

Allgemeine Vorsichtsmaßnahmen

TOSHIBA-Computer gewährleisten ein Optimum an Sicherheit, verringern die gesundheitliche Belastung durch Überanstrengung und minimieren die Risiken beim mobilen Einsatz der Geräte. Dennoch können Sie durch Einhaltung einiger Vorsichtsmaßnahmen dazu beitragen, gesundheitliche Beeinträchtigungen oder Schäden am Computer zu vermeiden.

Lesen Sie deshalb unbedingt die nachfolgenden Hinweise und die mit „Vorsicht“ markierten Abschnitte im Handbuch.

Für ausreichende Lüftung sorgen

■ Achten Sie stets darauf, dass eine ausreichende Lüftung für Computer

und Netzadapter gewährleistet ist und dass sie vor Überhitzung geschützt sind (selbst wenn sich der Computer im Energiesparmodus befindet), wenn Sie die Stromversorgung einschalten oder den Netzadapter an eine Steckdose anschließen. Beachten Sie in dieser Situation folgendes:

■ Legen Sie keine Gegenstände auf den Computer oder Netzadapter.

■ Stellen Sie Computer oder Netzadapter niemals in der Nähe einer

Wärmequelle, wie z. B. einer Heizdecke oder eines Heizkörpers, auf.

■ Lüftungsöffnungen, auch die, die sich unten am Computergehäuse

befinden, nicht abdecken oder versperren.

■ Computer stets auf einer harten, stabilen Arbeitsfläche betreiben.

Wenn Sie den Computer auf einem Teppich oder einem anderen weichen Material einsetzen, werden die Lüftungsschlitze unter Umständen blockiert.

■ Immer ausreichend Platz um den Computer lassen.

■ Eine Überhitzung von Computer oder Netzadapter könnte zu einem

Systemausfall, zu Schäden an Computer oder Netzadapter oder zu einem Brand führen, was schwere Verletzungen zur Folge haben kann.

TECRA M11

Benutzerhandbuch xvii

Computerfreundliche Umgebung einrichten

Stellen Sie den Computer auf einer ebenen Oberfläche ab, die ausreichend Platz für den Computer sowie das gesamte erforderliche Zubehör (z. B. Drucker) bietet.

Lassen Sie genügend Platz um den Computer und die Peripheriegeräte herum, damit die Lüftung gewährleistet ist. Andernfalls könnten sie sich überhitzen.

Um den optimalen Betriebszustand des Computers zu erhalten, vermeiden Sie in Ihrem Arbeitsumfeld Folgendes:

■ Staub, Feuchtigkeit und direkte Sonneneinstrahlung

■ Geräte, die elektromagnetische Felder erzeugen, wie

Stereolautsprecher (andere als an den Computer angeschlossene Lautsprecher) oder Freisprechanlagen.

■ Rasche Temperaturwechsel oder Veränderungen der Luftfeuchtigkeit

und deren Verursacher (z. B. Lüftungsschlitze von Klimaanlagen oder Heizungen).

■ Extreme Hitze, Kälte oder Luftfeuchtigkeit.

■ Flüssigkeiten und korrosive Chemikalien

Schäden durch Überlastung

Lesen Sie das Handbuch für sicheres und angenehmes Arbeiten aufmerksam durch. Es enthält Informationen zur Vermeidung von Überlastungserscheinungen an Ihren Handgelenken durch längere Verwendung der Tastatur. Im Handbuch für sicheres und angenehmes Arbeiten finden Sie auch Hinweise zur Einrichtung des Arbeitsplatzes, zur Körperhaltung und zur Beleuchtung, mit denen sich Überanstrengungen reduzieren lassen.

TECRA M11

Verletzung durch Wärmeeinwirkung

■ Vermeiden Sie längeren physischen Kontakt mit dem Computer. Wenn

der Computer für längere Zeit in Betrieb war, kann die Oberfläche sehr warm werden. Auch wenn die Temperatur bei der einfachen Berührung nicht als zu hoch empfunden wird, sollten Sie den langen physischen Kontakt mit dem Computer vermeiden (z. B. wenn Sie den Computer auf Ihren Schoß oder die Hände auf die Handballenauflage legen). Es könnte zu einer Schädigung der Haut durch die andauernde Wärmeeinwirkung auf niedriger Stufe kommen.

■ Vermeiden Sie nach längerer Verwendung des Computers die

Berührung der Metallplatte an den verschiedenen Schnittstellenanschlüssen, da diese heiß werden kann.

Auch das Gehäuse des Netzadapters wird bei längerer Verwendung warm.

■

Dieser Zustand weist nicht auf eine Fehlfunktion hin. Ziehen Sie den Netzadapter ab und lassen Sie ihn abkühlen, bevor Sie ihn transportieren.

■ Legen Sie den Netzadapter nicht auf hitzeempfindlichem Material ab,

da das dieses sonst beschädigt werden könnte.

Benutzerhandbuch xviii

Schäden durch Druck- oder Stoßeinwirkung

Setzen Sie den Computer keinem starken Druck aus und lassen Sie keine Gegenstände auf ihn fallen. Dadurch können die Bauteile des Computers beschädigt werden und es kann zu Funktionsausfällen kommen.

Überhitzung von ExpressCards

Einige ExpressCards erwärmen sich bei längerem Gebrauch. Dies kann zu Fehlern oder instabilem Betrieb des entsprechenden Geräts führen. Seien Sie vorsichtig, wenn Sie eine ExpressCard entfernen, die zuvor über längere Zeit verwendet wurde.

Mobiltelefone

Die Verwendung von Mobiltelefonen kann zu Konflikten mit dem Audiosystem des Computers führen. Der Betrieb des Computers wird dadurch nicht beeinträchtigt, dennoch sollte ein Mindestabstand von 30 cm zwischen dem Computer und einem Mobiltelefon, das gerade verwendet wird, eingehalten werden.

Handbuch für sicheres und angenehmes Arbeiten

Alle wichtigen Informationen zur sicheren und richtigen Verwendung des Computers finden Sie im mitgelieferten Handbuch für sicheres und angenehmes Arbeiten. Sie sollten es lesen, bevor Sie am Computer arbeiten.

TECRA M11

Benutzerhandbuch xix

Erste Schritte

In diesem Kapitel finden Sie eine Teileprüfliste sowie grundlegende Informationen, um mit der Verwendung des Computers zu beginnen.

Einige der in diesem Handbuch beschriebenen Einrichtungen funktionieren eventuell nicht ordnungsgemäß, wenn Sie ein Betriebssystem verwenden, das nicht von TOSHIBA vorinstalliert wurde.

Teileprüfliste

Packen Sie den Computer vorsichtig aus. Heben Sie den Karton und das Verpackungsmaterial für den späteren Gebrauch auf.

Hardware

Überprüfen Sie, ob Sie die folgenden Teile erhalten haben:

■ TECRA M11 Mobiler Personal Computer

■ Netzadapter und Netzkabel (Stecker mit 2 oder 3 Kontakten)

■ Akku

■ Ersatzkappe für den AccuPoint (Zeigegerät) (bei einigen Modellen)

Erste Schritte

Kapitel 1

Dokumentation

■ TECRA M11 Benutzerhandbuch

■ TECRA M11 Kurzanleitung

■ Handbuch für sicheres und angenehmes Arbeiten (in diesem

Benutzerhandbuch enthalten)

■ Garantie-Informationen (im Benutzerhandbuch enthalten)

Sollte etwas fehlen oder beschädigt sein, wenden Sie sich bitte umgehend an Ihren Händler.

Benutzerhandbuch 1-1

Software

Das folgende Windows®-Betriebssystem und die folgenden Dienstprogramme sind vorinstalliert:

Die Verfügbarkeit der nachstehend aufgeführten Software ist modellabhängig.

■ Windows 7

■ TOSHIBA Value Added Package

■ TOSHIBA Recovery Media Creator

■ TOSHIBA DVD PLAYER

■ TOSHIBA Assist

■ TOSHIBA ConfigFree™

■ TOSHIBA HDD-Schutz

■ TOSHIBA Disc Creator

■ TOSHIBA Face Recognition

■ TOSHIBA eco Utility

■ TOSHIBA Bulletin Board

■ TOSHIBA ReelTime

■ Fingerabdruck-Dienstprogramm

■ Windows Mobility Center

■ Online-Handbuch

Erste Schritte

■ Allen Benutzern wird dringend empfohlen, den Abschnitt Erstes Starten

des Systems zu lesen.

■ Lesen Sie auch das mitgelieferte Handbuch für sicheres und

angenehmes Arbeiten, um sich über die sichere und richtige Verwendung des Computers zu informieren. Die Richtlinien in diesem Handbuch sollen Ihnen helfen, bequemer und produktiver am Notebook zu arbeiten. Wenn Sie sich an die Empfehlungen in dem Handbuch halten, können Sie das Risiko schmerzhafter gesundheitlicher Schädigungen an Händen, Armen, Schultern und Nacken mindern.

In diesem Abschnitt finden Sie grundlegende Informationen, um die Arbeit mit Ihrem Computer beginnen zu können. Es werden die folgenden Themen behandelt:

■ Anschließen des Netzadapters

■ Öffnen des Bildschirms

■ Einschalten des Computers

■ Erstes Starten des Systems

■ Ausschalten des Computers

■ Neustarten des Computers

■ Optionen für die Systemwiederherstellung

Benutzerhandbuch 1-2

■ Erstellen von Wiederherstellungsmedien

■ Wiederherstellen der vorinstallierten Software vom Recovery-

Festplattenlaufwerk

■ Wiederherstellen der vorinstallierten Software von selbst erstellten

Datenträgern für die Software-Wiederherstellung

■ Verwenden Sie ein Virensuchprogramm und aktualisieren Sie es

regelmäßig.

■ Formatieren Sie Speichermedien nie, ohne zuvor den Inhalt zu

überprüfen - beim Formatieren werden alle gespeicherten Daten gelöscht.

■ Es ist empfehlenswert, den Inhalt des eingebauten

Festplattenlaufwerks oder anderer wichtiger Speichergeräte regelmäßig auf externen Medien zu sichern. Die allgemein verwendeten Speichermedien sind nicht dauerhaft stabil; unter bestimmten Umständen können Daten verloren gehen.

■ Speichern Sie den Inhalt des Arbeitsspeichers auf der Festplatte oder

auf einem anderen Speichermedium, bevor Sie ein Gerät oder eine Anwendung installieren. Andernfalls könnten Sie Daten verlieren.

Anschließen des Netzadapters

Stecken Sie den Netzadapter in den Computer, wenn der Akku aufgeladen werden muss oder Sie über eine Steckdose arbeiten möchten. Dies ist auch die schnellste Art der Inbetriebnahme des Computers, da der Akku zuerst geladen werden muss, bevor dieser den Computer mit Akkuenergie versorgen kann.

Der Netzadapter kann an eine beliebige Stromquelle mit einer Spannung zwischen 100 und 240 Volt sowie 50 oder 60 Hertz angeschlossen werden. Einzelheiten zum Gebrauch des Netzadapters zum Aufladen des Akkus finden Sie in Kapitel 6, Stromversorgung und Startmodi.

Erste Schritte

Benutzerhandbuch 1-3

Erste Schritte

■ Verwenden Sie stets nur den TOSHIBA-Netzadapter, den Sie mit dem

Computer erhalten haben, oder von TOSHIBA empfohlene Netzadapter, um Feuergefahr und eine Beschädigung des Computer zu vermeiden. Bei Verwendung nicht kompatibler Netzadapter kann es zu einem Brand oder zu einer sonstigen Beschädigung des Computers sowie ernsthaften Verletzungen kommen. TOSHIBA übernimmt keine Haftung für Schäden, die durch die Verwendung eines inkompatiblen Netzadapters entstehen.

■ Schließen Sie den Netzadapter nicht an eine Steckdose an, die nicht

den beiden auf der Plakette des Adapters angegebenen Nennwerten für Spannung und Frequenz entspricht. Andernfalls kann es zu einem Brand oder elektrischen Schlag und damit zu schweren Verletzungen kommen.

■ Verwenden Sie nur Netzkabel, die mit den Spannungs- und

Frequenzwerten des Stromversorgungsnetzes im jeweiligen Land der Verwendung übereinstimmen. Andernfalls kann es zu einem Brand oder elektrischen Schlag und damit zu schweren Verletzungen kommen.

■ Das mitgelieferte Netzkabel entspricht den Sicherheitsvorschriften und

Bestimmungen in der Vertriebsregion, in der das Produkt gekauft wurde, und sollte nicht außerhalb dieser Region verwendet werden. Für die Verwendung in anderen Ländern/Gebieten erwerben Sie bitte Netzkabel, die den jeweiligen Sicherheitsvorschriften und Bestimmungen entsprechen.

■ Verwenden Sie keinen 3-zu-2-Kontaktadapter.

■ Halten Sie sich beim Anschließen des Netzadapters an den Computer

immer an die Reihenfolge der Schritte, die im Benutzerhandbuch angegeben sind. Das Anschließen des Netzkabels an eine Strom führende elektrische Steckdose muss in der Prozedur immer zuletzt erfolgen. Andernfalls könnte es am Stecker für den Gleichstromausgang des Adapters eine elektrische Ladung geben, die bei Berührung einen elektrischen Schlag auslöst oder zu leichten Verletzungen führen kann. Aus Sicherheitsgründen sollten Sie die Berührung der Metallteile des Adapters vermeiden.

■ Legen Sie den Computer oder Netzadapter nicht auf einer hölzernen

Oberfläche ab (oder einer anderen Oberfläche, die durch Hitze beschädigt werden kann), während Sie ihn verwenden, da die äußere Temperatur der Unterseite des Computers und des Adapters bei normaler Verwendung zunimmt.

■ Legen Sie Computer und Netzadapter immer auf einer flachen und

harten Oberfläche ab, die nicht hitzeempfindlich ist.

Ausführliche Informationen zum Umgang mit Akkus finden Sie im mitgelieferten Handbuch für sicheres und angenehmes Arbeiten.

Benutzerhandbuch 1-4

Erste Schritte

1. Verbinden Sie das Netzkabel mit dem Netzadapter.

Netzkabel an den Netzadapter (mit 2 Kontakten) anschließen

Netzkabel an den Netzadapter (mit 3 Kontakten) anschließen

Je nach Modell wird der Computer entweder mit einem 2-Kontakt-Stecker/

-Kabel oder mit einem 3-Kontakt-Stecker/-Kabel geliefert.

2. Stecken Sie den Gleichstromausgangsstecker des Netzadapters in die Gleichstrom-Eingangsbuchse DC IN 15V auf der Rückseite des Computers.

1. 15-V-Gleichstromeingang (DC IN) 2. Gleichstromausgangsstecker

Gleichstromausgangsstecker an den Computer anschließen

3. Schließen Sie das Netzkabel an eine spannungsführende Steckdose an

- die Anzeigen Akku und DC IN an der Vorderseite des Computers sollten leuchten.

Benutzerhandbuch 1-5

Öffnen des Bildschirms

Die Neigung des Bildschirms ist in einem großen Bereich einstellbar und ermöglicht so ein Optimum an Lesbarkeit und Komfort.

Öffnen Sie den Bildschirm langsam. Legen Sie dabei eine Hand auf die Handballenablage, damit der Computer nicht angehoben wird. Dadurch können Sie den Winkel des Bildschirms für optimale Schärfe einstellen.

1. Bildschirm

Seien Sie beim Öffnen und Schließen des Bildschirms vorsichtig. Öffnen Sie ihn nicht ruckartig und lassen Sie ihn nicht heftig zufallen, um Schäden am Computer zu vermeiden.

Erste Schritte

Bildschirm öffnen

■ Klappen Sie den Bildschirm nicht zu weit auf, da hierbei die Scharniere

des Bildschirms zu großen Belastungen ausgesetzt werden und es zu Beschädigungen kommen kann.

■ Drücken Sie nicht auf den Bildschirm.

■ Heben Sie den Computer nicht am Bildschirm hoch.

■ Schließen Sie den Bildschirm nicht, wenn sich Stifte oder andere

Gegenstände zwischen dem Bildschirm und der Tastatur befinden.

■ HaltenSie den Computer mit einer Hand an der Handballenauflage

fest, wennSie den Bildschirm mit der anderen Hand auf- oder zuklappen. Öffnen und schließen Sie den Bildschirm langsam und üben Sie dabei keine zu große Kraftaus.

Benutzerhandbuch 1-6

Einschalten des Computers

In diesem Abschnitt wird beschrieben, wie Sie den Computer einschalten die Anzeige Power gibt den Status an. Nähere Informationen finden Sie im Abschnitt Überwachen der Stromversorgungsbedingungen im Kapitel 6,

Stromversorgung und Startmodi.

■ Nachdem Sie den Computer zum ersten Mal eingeschaltet haben,

dürfen Sie ihn erst dann wieder ausschalten, wenn das Betriebssystem vollständig eingerichtet und gestartet wurde. Nähere Informationen finden Sie im Abschnitt Erstes Starten des Systems.

■ Die Lautstärke kann während des Windows-Setup eingestellt werden.

1. Öffnen Sie den Bildschirm.

2. Drücken Sie für zwei bis drei Sekunden auf die Ein/Aus-Taste des Computers.

Erste Schritte

1. Ein/Aus-Taste

Einschalten des Computers

Erstes Starten des Systems

Der Einrichtungsbildschirm von Windows 7 ist der erste Bildschirm, der nach dem Einschalten angezeigt wird. Befolgen Sie die Anweisungen auf dem Bildschirm, um das Betriebssystem korrekt zu installieren.

Lesen Sie die Software-Lizenzbedingungen sorgfältig durch, wenn sie angezeigt werden.

Benutzerhandbuch 1-7

Ausschalten des Computers

Der Computer kann in einem von drei Modi ausgeschaltet werden: Beenden (Boot), Ruhezustand oder Energiesparmodus.

Beenden-Modus

Wenn Sie den Computer im Beenden-Modus ausschalten, werden keine Daten gespeichert und es wird beim nächsten Start die Hauptanzeige des Betriebssystems angezeigt.

1. Sichern Sie eingegebene Daten auf der Festplatte oder auf einem anderen Speichermedium.

2. Wenn der Computer auf keines der Laufwerke mehr zugreift, nehmen Sie die CD/DVD aus dem entsprechenden Laufwerk.

■ Vergewissern Sie sich, dass die LEDs Festplattenlaufwerk/

Optisches Laufwerk/eSATA nicht mehr leuchten. Wenn Sie den

Computer ausschalten, während er noch auf ein Laufwerk zugreift, riskieren Sie Datenverlust oder eine Beschädigung des Datenträgers.

■ Schalten Sie den Computer nie aus, während eine Anwendung

ausgeführt wird. Dies könnte zu Datenverlust führen.

■ Schalten Sie den Computer nicht aus, trennen Sie kein externes

Speichergerät ab und entfernen Sie kein Speichermedium während Lese- oder Schreibvorgängen. Dies kann zu Datenverlust führen.

3. Klicken Sie auf Start.

4. Klicken Sie auf die Schaltfläche Ausschalten ().

5. Schalten Sie die an den Computer angeschlossenen Peripheriegeräte aus.

Schalten Sie die Computer oder die Peripheriegeräte nicht sofort wieder an, sondern warten Sie einen Moment, um Beschädigungen zu vermeiden.

Erste Schritte

Benutzerhandbuch 1-8

Energiesparmodus

Wenn Sie Ihre Arbeit unterbrechen müssen, können Sie den Computer ausschalten, ohne die Software zu beenden, indem Sie den Computer in den Energiesparmodus versetzen. In diesem Modus bleiben die Daten im Hauptspeicher des Computers, sodass Sie beim nächsten Einschalten dort mit Ihrer Arbeit fortfahren können, wo Sie sie unterbrochen haben.

Wenn Sie den Computer an Bord eines Flugzeugs oder in Umgebungen, in denen elektronische Geräte gesteuert oder reguliert werden, ausschalten müssen, fahren Sie den Computer immer vollständig herunter. Dazu gehört das Ausschalten aller Schalter oder Geräte für drahtlose Kommunikation und das Deaktivieren von Funktionen, die den Computer automatisch einschalten, zum Beispiel programmierte Aufnahmen. Wenn Sie den Computer nicht wie beschrieben vollständig ausschalten, kann sich das System selbst reaktivieren, um geplante Aufgaben auszuführen oder ungesicherte Daten zu speichern, wodurch es zu Störungen von Bordsystemen oder anderen Systemen und damit zu schweren Unfällen kommen kann.

■ Speichern Sie Ihre Daten, bevor Sie den Energiesparmodus aktivieren.

■ Bauen Sie keine Speichermodule ein oder aus, wenn sich der

Computer im Energiesparmodus befindet. Der Computer oder das Speichermodul könnte beschädigt werden.

■ Nehmen Sie nicht den Akku aus dem Computer, während dieser sich

im Energiesparmodus befindet; es sei denn, der Netzadapter ist angeschlossen. Die Daten im Arbeitsspeicher gehen verloren.

Erste Schritte

■ Wenn der Netzadapter angeschlossen ist, wechselt der Computer

entsprechend den Einstellungen in den Energieoptionen in den Schlafmodus (um die Energieoptionen aufzurufen, klicken Sie auf

Start  Systemsteuerung  System und Sicherheit  Energieoptionen).

■ Um den Computer aus dem Energiesparmodus zu reaktivieren, halten

Sie die Ein/Aus-Taste oder eine beliebige Taste auf der Tastatur für einen kurzen Moment lang gedrückt. Beachten Sie bitte, dass die Tasten der Tastatur nur dann zu diesem Zweck verwendet werden können, wenn die Reaktivierung durch die Tastatur im HW Setup aktiviert wurde.

■ Wenn bei der automatischen Aktivierung des Energiesparmodus eine

Netzwerkanwendung aktiv ist, kann diese beim nächsten Einschalten des Computers und der Reaktivierung des Systems möglicherweise nicht wiederhergestellt werden.

■ Um zu verhindern, dass der Computer automatisch in den

Schlafmodus wechselt, deaktivieren Sie die entsprechende Option in den Energieoptionen (um die Energieoptionen aufzurufen, klicken Sie auf Start  Systemsteuerung  System und Sicherheit  Energieoptionen).

■ Wenn Sie die Hybrid Sleep-Funktion verwenden möchten,

konfigurieren Sie sie in den Energieoptionen.

Benutzerhandbuch 1-9

Erste Schritte

Vorteile des Energiesparmodus

Der Energiesparmodus bietet die folgenden Vorteile:

■ Die zuletzt verwendete Arbeitsumgebung wird schneller als im

Ruhezustand wiederhergestellt.

■ Sie sparen Energie, indem das System heruntergefahren wird, wenn

während eines bestimmten Zeitraums, dessen Länge mit der Funktion „System-Energiesparmodus“ festgelegt wird, keine Eingaben oder Hardwarezugriffe erfolgen.

■ Sie können die LCD-gesteuerte Ausschaltung verwenden.

Energiesparmodus ausführen

Sie können den Energiesparmodus auch mit der Tastenkombination FN + F3 aktivieren. Nähere Informationen finden Sie in Kapitel 5, Tastatur.

Der Energiesparmodus lässt sich auf drei Arten aktivieren:

■ Klicken Sie auf Start, zeigen Sie auf das Pfeilsymbol

( ) und wählen Sie Energiesparmodus aus dem Menü.

■ Schließen Sie den Bildschirm. Diese Funktion muss zuvor in den

Energieoptionen aktiviert werden (um die Energieoptionen aufzurufen, klicken Sie auf Start  Systemsteuerung  System und Sicherheit  Energieoptionen).

■ Betätigen Sie die Ein/Aus-Taste. Diese Funktion muss zuvor in den

Energieoptionen aktiviert werden (um die Energieoptionen aufzurufen, klicken Sie auf Start  Systemsteuerung  System und Sicherheit  Energieoptionen).

Beim nächsten Einschalten des Computers können Sie sofort an der Stelle fortfahren, an der Sie Ihre Arbeit beim Herunterfahren des Systems unterbrochen haben.

■ Wenn sich der Computer im Energiesparmodus befindet, blinkt die

LED „Power“ orange.

■ Wenn Sie den Computer im Akkubetrieb verwenden, sparen Sie

Akkuenergie, indem Sie den Computer im Ruhezustand herunterfahren. Der Energiesparmodus verbraucht bei ausgeschaltetem Computer mehr Energie.

Einschränkungen des Energiesparmodus

Der Energiesparmodus funktioniert unter den folgenden Bedingungen nicht:

Der Computer wurde sofort nach dem Herunterfahren wieder eingeschaltet.

■

■ Speicherschaltkreise sind statischer Elektrizität ausgesetzt.

Benutzerhandbuch 1-10

Ruhezustand

Wenn Sie den Computer in den Ruhezustand schalten, wird der Inhalt des Arbeitsspeichers auf der Festplatte gespeichert, sodass beim nächsten Einschalten des Geräts der zuletzt verwendete Zustand wiederhergestellt wird. Bitte beachten Sie, dass die Ruhezustandsfunktion nicht den Status angeschlossener Peripheriegeräte speichert.

■ Speichern Sie Ihre Arbeit. Wird der Ruhezustand aktiviert, speichert

der Computer den Inhalt des Arbeitsspeichers auf dem Festplattenlaufwerk. Aus Sicherheitsgründen sollten Sie die Daten jedoch auch selbst speichern.

■ Wenn Sie den Akku entfernen oder den Netzadapter abtrennen, bevor

der Speichervorgang abgeschlossen ist, gehen Daten verloren. Warten Sie, bis die LED Festplattenlaufwerk/Optisches Laufwerk/ eSATA erlischt.

■ Bauen Sie keine Speichermodule ein oder aus, wenn sich der Computer

im Ruhezustand befindet. Dabei können Daten verloren gehen.

Vorteile des Ruhezustands

Der Ruhezustand bietet die folgenden Vorteile:

■ Die Daten werden auf der Festplatte gespeichert, wenn der Computer

wegen geringer Akkuenergie automatisch heruntergefahren wird.

■ Beim Einschalten des Computers können Sie sofort in der zuletzt

verwendeten Arbeitsumgebung fortfahren.

■ Sie sparen Energie, indem das System heruntergefahren wird, wenn

während eines bestimmten Zeitraums, dessen Länge mit der Ruhezustandsfunktion des Systems festgelegt wird, keine Eingaben oder Hardwarezugriffe erfolgen.

■ Sie können die LCD-gesteuerte Ausschaltung verwenden.

Erste Schritte

Ruhezustand aktivieren

Sie können den Ruhezustand auch mit der Tastenkombination FN + F4 aktivieren. Nähere Informationen finden Sie in Kapitel 5, Ta st at ur .

So wechseln Sie in den Ruhezustand:

1. Klicken Sie auf Start.

2. Zeigen Sie auf das Pfeilsymbol ( ) und wählen Sie Ruhezustand aus dem Menü.

Benutzerhandbuch 1-11

Erste Schritte

Automatisches Aktivieren des Ruhezustands

Der Computer kann so konfiguriert werden, dass er automatisch in den Ruhezustand wechselt, wenn Sie den Netzschalter betätigen oder den Bildschirm schließen. Um diese Einstellungen zu definieren, können Sie die folgenden Schritte durchführen:

1. Klicken Sie auf Start und dann auf Systemsteuerung.

2. Klicken Sie auf System und Sicherheit und dann auf Energieoptionen.

3. Klicken Sie auf die Option zum Einstellen der Ein/Aus-Tasten- Funktion oder der Funktion beim Schließen des Bildschirms.

4. Aktivieren Sie die gewünschten Ruhezustandseinstellungen für die Optionen Beim Betätigen des Netzschalters und Beim Schließen des Bildschirms.

5. Klicken Sie auf Änderungen speichern.

Daten im Ruhezustand speichern

Wenn Sie den Computer im Ruhezustand ausschalten, benötigt der Computer einen Moment, um die aktuellen Daten aus dem Arbeitsspeicher auf dem Festplattenlaufwerk zu speichern. Während dieser Zeit leuchtet die LED Festplattenlaufwerk/Optisches Laufwerk/eSATA.

Nachdem Sie den Computer ausgeschaltet haben und der Inhalt des Arbeitsspeichers auf dem Festplattenlaufwerk gespeichert wurde, schalten Sie die angeschlossenen Peripheriegeräte aus.

Schalten Sie den Computer oder die Peripheriegeräte nicht sofort wieder ein. Warten Sie einen Moment, damit die Kondensatoren vollständig entladen werden können.

Neustarten des Computers

Unter bestimmten Bedingungen müssen Sie den Computer zurücksetzen. Beispielsweise, wenn:

■ Sie bestimmte Einstellungen geändert haben.

■ ein Fehler auftritt und der Computer auf Tastaturbefehle nicht reagiert.

Für den Neustart des Computers gibt es drei Möglichkeiten:

■ Klicken Sie auf Start, zeigen Sie auf das Pfeilsymbol

( ) und wählen Sie Neu starten aus dem Menü.

■ Drücken Sie gleichzeitig Ctrl, Alt und Del (einmal), um das

Menüfenster aufzurufen, und wählen Sie dann Neu starten in den Optionen zum Herunterfahren.

■ Halten Sie die Ein/Aus-Taste fünf Sekunden gedrückt. Sobald der

Computer ausgeschaltet ist, warten Sie zwischen zehn und fünfzehn Sekunden, bevor Sie ihn durch drücken der Ein/Aus-Taste erneut einschalten.

Benutzerhandbuch 1-12

Optionen für die Systemwiederherstellung

Eine verborgene Partition der Festplatte ist für Systemwiederherstellungsoptionen vorgesehen.

In dieser Partition sind Dateien gespeichert, mit denen sich das System bei Problemen reparieren lässt.

Wenn diese Partition gelöscht wird, kann die Systemwiederherstellung nicht verwendet werden.

Optionen für die Systemwiederherstellung

Bei Lieferung ist die Funktion „Systemwiederherstellungsoptionen“ werkseitig installiert. Das Menü mit den Systemwiederherstellungsoptionen enthält Tools zum Beheben von Startproblemen, zum Ausführen von Diagnosetests und zum Wiederherstellen des Systems.

In der Windows-Hilfe finden Sie nähere Informationen zum Beheben von Startproblemen.

Die Systemwiederherstellungsoptionen können auch manuell ausgeführt werden, um Probleme zu beheben.

Gehen Sie dazu folgendermaßen vor: Befolgen Sie die Anweisungen auf dem Bildschirm.

1. Schalten Sie den Computer aus.

2. Halten Sie die Taste F8 gedrückt, während Sie den Computer einschalten.

3. Das Menü Erweiterte Boot-Optionen wird angezeigt. Wählen Sie mithilfe der Pfeiltasten die Option Computer reparieren und drücken Sie ENTER.

4. Befolgen Sie die Anweisungen auf dem Bildschirm.

In Ihrem Windows®-Handbuch finden Sie weitere Informationen zur Systemsicherung (einschließlich der System-Image-Backupfunktion).

Erste Schritte

Benutzerhandbuch 1-13

Systemwiederherstellung

In diesem Abschnitt werden die Erstellung von Datenträgern für die Software-Wiederstellung und deren Verwendung beschrieben.

Erstellen von Wiederherstellungsmedien

In diesem Abschnitt wird beschrieben, wie Sie Wiederherstellungsmedien erstellen können.

■ Schließen Sie den Netzadapter an, wenn Sie

Wiederherstellungsmedien erstellen.

■ Schließen Sie alle Softwareprogramme mit Ausnahme von Recovery

Media Creator.

■ Deaktivieren Sie Programme (zum Beispiel Bildschirmschoner), die

die CPU stark beanspruchen.

■ Betreiben Sie den Computer mit voller Leistung.

■ Verwenden Sie keine Energiesparfunktionen.

■ Beschreiben Sie keine Medien, während ein Antivirenprogramm

ausgeführt wird. Warten Sie, bis das Programm beendet ist, und deaktivieren Sie dann alle Virenerkennungsprogramme (auch solche, die im Hintergrund automatisch ausgeführt werden).

■ Verwenden Sie keine Festplatten-Dienstprogramme, zum Beispiel

Programme zur Beschleunigung des Festplattenzugriffs. Dies könnte zu Instabilität und Datenverlusten führen.

■ Fahren Sie den Computer nicht herunter, melden Sie sich nicht ab und

verwenden Sie nicht den Energiesparmodus oder Ruhezustand, wenn Sie Medien beschreiben oder wiederbeschreiben.

■ Stellen Sie den Computer auf einer geraden Oberfläche ab, die keinen

Vibrationen durch Flugzeuge, Züge oder Straßenverkehr ausgesetzt ist.

■ Verwenden Sie eine stabile Abstellfläche für den PC.

Ein Wiederherstellungs-Image der Software auf dem Computer wird auf dem Festplattenlaufwerk gespeichert und kann mit den folgenden Schritten entweder auf DVD oder USB-Flash-Speicher kopiert werden:

1. Wählen Sie eine leere DVD oder einen USB-Flash-Speicher.

Sie können in der Anwendung aus einer Vielzahl von Medien wählen, auf die das Wiederherstellungs-Image kopiert werden kann, darunter DVD-R, DVD-R DL, DVD-RW, DVD+R, DVD+R DL, DVD+RW und sowie USBFlash-Speicher.

■ Beachten Sie, dass einige der oben genannten Medien

möglicherweise nicht mit dem optischen Laufwerk Ihres Computers kompatibel sind. Vergewissern Sie sich, dass das optische Laufwerk den gewählten Medientyp unterstützt, bevor Sie fortfahren.

■ USB-Flash-Speicher wird formatiert und alle Daten im USB-Flash-

Speicher gehen verloren, wenn Sie den Vorgang fortsetzen.

Erste Schritte

Benutzerhandbuch 1-14

Erste Schritte

2. Schalten Sie den Computer ein und warten Sie, bis das Betriebssystem Windows 7 wie gewohnt von der Festplatte geladen wird.

3. Legen Sie das Medium in den Computer ein.

■ Legen Sie die erste leere Disc in das optische Laufwerk ein oder

schließen Sie den USB-Flash-Speicher an einen freien USBAnschluss an.

4. Doppelklicken Sie im Menü Start auf Recovery Media Creator.

5. Nachdem Recovery Media Creator gestartet wurde, wählen Sie den Medientyp sowie den zu kopierenden Titel aus und klicken auf die Schaltfläche Erstellen.

Wiederherstellen der vorinstallierten Software vom RecoveryFestplattenlaufwerk

Ein Teil des gesamten Festplattenspeichers ist als verborgene Wiederherstellungspartition konfiguriert. In dieser Partition sind Dateien gespeichert, mit denen sich die vorinstallierte Software bei Problemen reparieren lässt.

Wenn Sie das Festplattenlaufwerk später wieder einrichten, sollten Sie Partitionen nur wie im vorliegenden Handbuch beschrieben ändern, hinzufügen oder löschen, andernfalls ist möglicherweise nicht genügend Platz für die Software vorhanden.

Wenn Sie ein Partitionierungsprogramm eines Drittanbieters verwenden, um die Partitionen des Festplattenlaufwerks neu zu konfigurieren, kann der Computer möglicherweise nicht mehr eingerichtet werden.

Wenn Sie mit der Tastenkombination FN + ESC den Ton ausgeschaltet haben, schalten Sie ihn vor Beginn des Wiederherstellungsprozesses wieder ein, um die akustischen Signale hören zu können. Weitere Informationen finden Sie in Kapitel 5, Tastatur.

Wenn Sie das Windows-Betriebssystem neu installieren, wird die Festplatte neu formatiert, wobei alle darauf gespeicherten Daten gelöscht werden.

1. Schalten Sie den Computer aus.

2. Halten Sie die Taste 0 (Null) auf der Tastatur gedrückt und schalten Sie den Computer ein.

3. Es wird ein Menü angezeigt. Befolgen Sie die Anweisungen auf dem Bildschirm.

Benutzerhandbuch 1-15

Erste Schritte

Wiederherstellen der vorinstallierten Software von selbst erstellten Datenträgern für die Software-Wiederherstellung

Wenn vorinstallierte Dateien beschädigt wurden, können Sie sie wiederherstellen, indem Sie entweder die von Ihnen erstellten Wiederherstellungsmedien oder den FestplattenWiederherstellungsprozess verwenden, um den Computer in den Zustand zurückzuversetzen, in dem Sie ihn erhalten haben. Gehen Sie wie nachstehend beschrieben vor, um die Wiederherstellung auszuführen:

Wenn Sie das Windows-Betriebssystem neu installieren, wird die Festplatte neu formatiert, wobei alle darauf gespeicherten Daten gelöscht werden.

1. Legen Sie das Wiederherstellungsmedium in den Computer ein und schalten Sie den Computer aus.

2. Halten Sie die Taste F12 gedrückt, während Sie den Computer einschalten. Wenn der Bildschirm mit dem TOSHIBA Leading Innovation >>>-Logo angezeigt wird, lassen Sie die Taste F12 los.

3. Wählen Sie mithilfe der Pfeiltasten nach oben und nach unten die entsprechende Option für Ihr Wiederherstellungsmedium aus. Nähere Informationen finden Sie im Abschnitt Boot-Reihenfolge in Kapitel 7,

HW Setup.

4. Es wird ein Menü angezeigt. Befolgen Sie die Anweisungen auf dem Bildschirm.

Bestellen von Recovery-Discs bei TOSHIBA*

Sie können Produkt-Wiederherstellungsdiscs für Ihr Notebook im OnlineShop für Backup-Medien von TOSHIBA Europe bestellen.

* Bitte beachten Sie, dass dieser Service nicht kostenlos ist.

1. Besuchen Sie https://backupmedia.toshiba.eu im Internet.

2. Befolgen Sie die Anweisungen auf dem Bildschirm.

Sie erhalten Ihre Recovery-Discs innerhalb von zwei Wochen nach Bestellung.

Benutzerhandbuch 1-16

Hardware-Überblick

In diesem Kapitel werden die einzelnen Bestandteile des Computers vorgestellt. Machen Sie sich mit jeder Komponente vertraut, bevor Sie den Computer in Betrieb nehmen.

Rechtlicher Hinweis (nicht zutreffende Symbole)

Nähere Informationen zu nicht zutreffenden Symbolen finden Sie im Abschnitt „Rechtliche Hinweise“ in Anhang G.

Gehen Sie vorsichtig mit dem Computer um, um Kratzer oder andere Beschädigungen der Oberfläche zu vermeiden.

Vorderseite mit geschlossenem Bildschirm

Diese Abbildung zeigt die Vorderseite des Computers mit geschlossenem Bildschirm.

Hardware-Überblick

Kapitel 2

3 4 5

1. Stereolautsprecher 4. Bridge-Media-Steckplatz

2. Schalter für drahtlose Kommunikation* 5. Mikrofon*

3. Wireless-Anzeigen* 6. System-LEDs

Vorderseite des Computers mit geschlossenem Bildschirm

* Bei einigen Modellen verfügbar Darstellung kann je nach Modell abweichen.

Benutzerhandbuch 2-1

Hardware-Überblick

Stereolautsprecher Über die Lautsprecher werden der von der

verwendeten Software erzeugte Klang sowie die vom System erzeugten akustischen Alarmsignale, zum Beispiel bei niedriger Akkuladung, ausgegeben.

Schalter für drahtlose Kommunikation

Schieben Sie den Schalter nach links, um die Wireless LAN-, Bluetooth

™

- und Wireless WANFunktion auszuschalten. Schieben Sie ihn nach rechts, um die Funktionen einzuschalten.

Nicht alle Modelle verfügen über Bluetooth- und Wireless LAN- und Wireless WAN-Funktionen.

■ Verwenden Sie die Wireless LAN (Wi-Fi®)- oder Bluetooth-Funktionen

nicht in der Nähe von Mikrowellengeräten oder in Gebieten, die Funkstörungen oder magnetischen Feldern ausgesetzt sind. Störungen durch Mikrowellengeräte oder andere Quellen können den Wi-Fi- oder Bluetooth-Betrieb unterbrechen.

■ Schalten Sie alle Drahtlosfunktionen aus, wenn sich eine Person mit

einem Herzschrittmacher oder einem anderen medizinischen elektrischen Gerät in der Nähe befindet. Die Funkwellen können die Funktion des Herzschrittmachers oder Geräts beeinträchtigen und zu schweren Verletzungen führen. Beachten Sie ggf. die Anweisungen zu Ihrem medizinischen Gerät, wenn Sie Drahtlosfunktionen nutzen.

■ Schalten Sie die Drahtlosfunktionen immer aus, wenn sich der

Computer in der Nähe von automatischen Steuervorrichtungen oder Geräten, zum Beispiel automatische Türen oder Feuermelder, befindet. Funkwellen können bei diesen Einrichtungen zu Fehlfunktionen führen und möglicherweise schwere Verletzungen verursachen.

Wireless-Anzeigen Mit diesen LEDs können Sie den Status der

Bluetooth-, Wireless-LAN- und Wireless-WANFunktionen überprüfen. Nähere Informationen finden Sie im Abschnitt Wireless-Anzeigen.

Bridge MediaSteckplatz

In diesen Steckplatz können Sie eine der folgenden Karten einsetzen: SD™-/SDHC™Speicherkarte, miniSD™-/microSD™-Karte, Memory Stick™ (PRO™/Duo™/PRO Duo™/ Micro™), xD-Picture Card™ und MultiMediaCard™. Lesen Sie dazu Abschnitt

Zusatzeinrichtungen in Kapitel 3, Hardware, Dienstprogramme und Optionen.

Achten Sie darauf, dass keine Metallgegenstände, z.B. Schrauben, Heftklammern und Büroklammern in den Bridge Media-Steckplatz gelangen. Fremdkörper können einen Kurzschluss verursachen, wodurch der beschädigt und ein Feuer ausbrechen könnte.

Benutzerhandbuch 2-2

Linke Seite

Diese Abbildung zeigt die linke Seite des Computers.

Hardware-Überblick

Mikrofon Mit dem integrierten Mikrofon können Sie

Audiosequenzen in Ihre Anwendungen importieren und aufnehmen. Weitere Informationen dazu finden Sie im Abschnitt

Audiosystem in Kapitel 4, Grundlagen der Bedienung.

Nicht alle Modelle sind mit einem eingebauten Mikrofon ausgestattet.

System-LEDs Mit diesen LED-Anzeigen können Sie den Status

verschiedener Computerfunktionen überwachen. Sie werden in Abschnitt System-LEDs näher beschrieben.

1. Schlitz für ein Sicherheitsschloss 4. Mini DisplayPort

2. Lüftungsschlitze 5. Smart Card-Steckplatz*

3. eSATA/USB Combo-Port

2 3 4

Linke Seite des Computers

* Bei einigen Modellen verfügbar. Darstellung kann je nach Modell abweichen.

Schlitz für ein Sicherheitsschloss

Ein Sicherheitskabel kann an diesem Schlitz befestigt und dann mit einem Schreibtisch oder einem anderen großen Gegenstand verbunden werden, um einen Diebstahl des Computers zu verhindern.

Lüftungsschlitze Die Lüftungsschlitze des verhindern eine

Überhitzung des Prozessors.

Blockieren Sie die Lüftungsschlitze nicht. Achten Sie darauf, dass keine Metallgegenstände, z. B. Schrauben, Heftklammern und Büroklammern in die Lüftungsschlitze gelangen. Fremdkörper können einen Kurzschluss verursachen, wodurch der beschädigt und ein Feuer ausbrechen könnte.

Benutzerhandbuch 2-3

Hardware-Überblick

eSATA/USB ComboPort

Ein eSATA/USB-Combo-Anschluss, der dem USB 2.0-Standard entspricht, befindet sich auf der linken Seite des Computers. Dieser Anschluss hat eSATA (External Serial ATA)Funktion. Der Anschluss mit dem Symbol ( ) hat die Funktion USB-Schlaf- und Lademodus.

Achten Sie darauf, dass keine Metallgegenstände, z. B. Schrauben, Heftklammern und Büroklammern in den eSATA/USB Combo-Port gelangen. Fremdkörper können einen Kurzschluss verursachen, wodurch der beschädigt und ein Feuer ausbrechen könnte.

Bitte beachten Sie, dass keine Garantie für den einwandfreien Betrieb sämtlicher Funktionen aller USB-Geräte übernommen werden kann. Wir möchten Sie daher darauf hinweisen, dass einige mit einem spezifischen Gerät verbundene Funktionen möglicherweise nicht richtig funktionieren.

Mini DisplayPort Dieser Anschluss unterstützt Auflösungen bis zu

2560x1600. Mit einem passenden Adapter kann Mini DisplayPort für den Betrieb von Bildschirmen mit einer HDMI- oder DVISchnittstelle verwendet werden.

Smart CardSteckplatz

Dieser Steckplatz kann ein Smart Card-Gerät aufnehmen. Einige Modelle sind mit einem Smart Card-Steckplatz ausgestattet.

Achten Sie darauf, dass keine Metallgegenstände, z. B. Schrauben, Heftklammern und Büroklammern in den Smart Card-Steckplatz gelangen. Fremdkörper können einen Kurzschluss verursachen, wodurch der beschädigt und ein Feuer ausbrechen könnte.

Benutzerhandbuch 2-4

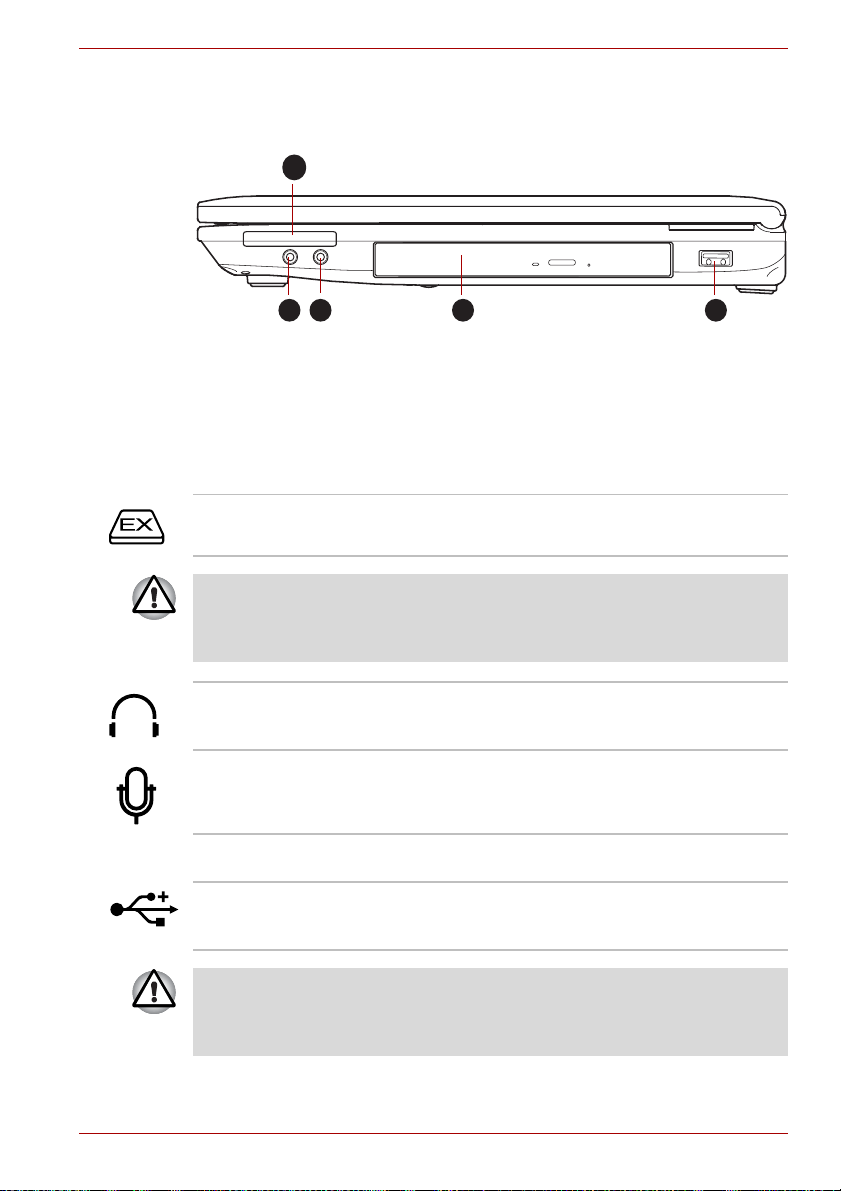

Rechte Seite

Diese Abbildung zeigt die rechte Seite des Computers.

Hardware-Überblick

1. ExpressCard-Steckplatz 4. Optisches Laufwerk*

2. Kopfhörerbuchse 5. USB-Anschluss (USB 2.0)

3. Mikrofonbuchse

Rechte Seite des Computers

* Bei einigen Modellen verfügbar. Darstellung kann je nach Modell abweichen.

ExpressCardSteckplatz

In diesen Steckplatz können Sie ein ExpressCard/34-Gerät einbauen.

Achten Sie darauf, dass keine Metallgegenstände, z. B. Schrauben, Heftklammern und Büroklammern in den ExpressCard-Steckplatz gelangen. Fremdkörper können einen Kurzschluss verursachen, wodurch der beschädigt und ein Feuer ausbrechen könnte.

Kopfhörerbuchse An die Mini-Kopfhörerbuchse mit einem

Durchmesser von 3,5mm können Sie einen Stereokopfhörer anschließen.

Mikrofonbuchse Die 3,5 mm-Mini-Mikrofonbuchse ermöglicht den

Anschluss eines Monomikrofons mit Dreifachleiter-Ministecker.

Optisches Laufwerk Der Computer ist ggf. mit einem DVD-ROM- oder

DVD Super Multi-Laufwerk konfiguriert.

USB-Anschluss (USB 2.0)

Ein USB-Anschluss, der dem USB 2.0-Standard entspricht, befindet sich an der rechten Seite des Computers.

Achten Sie darauf, dass keine Metallgegenstände, z. B. Schrauben, Heftklammern und Büroklammern in den USB-Anschluss gelangen. Fremdkörper können einen Kurzschluss verursachen, wodurch der beschädigt und ein Feuer ausbrechen könnte.

Benutzerhandbuch 2-5

Zurück

Hardware-Überblick

Die folgende Abbildung zeigt die Rückseite des Computers.

1. Modembuchse* 5. LAN-Buchse

2. 15-V-Gleichstromeingang (DC IN) 6. LAN-Aktivitätsanzeige (orange)

3. Anschluss für einen externen Monitor 7. Verbindungsanzeige (grün)

4. USB-Anschluss (USB 2.0)

Die Rückseite des Computers

42 3 5

* Bei einigen Modellen verfügbar. Darstellung kann je nach Modell abweichen.

Modembuchse Über die Modembuchse und ein Modemkabel

wird das Modem direkt mit einer Telefonleitung verbunden.

Einige Modelle sind mit einer Modembuchse ausgestattet.

■ Der Anschluss an eine andere Kommunikationsleitung als an eine

analoge Telefonleitung kann zum Ausfall des PC-Systems führen.

■ Schließen Sie das eingebaute Modem nur an normale analoge

Telefonleitungen an.

■ Schließen Sie das eingebaute Modem nicht an eine digitale Leitung

(ISDN) an.

■ Schließen Sie das eingebaute Modem nicht an den Digitalanschluss

eines öffentlichen Telefons oder an eine digitale Nebenstellenanlage (PBX) an.

■ Schließen Sie das eingebaute Modem nicht an ein

Schlüsseltelefonsystem für Büros an.

■ Computermodem möglichst nicht bei angeschlossenem Telefonkabel

während eines Gewitters verwenden. Andernfalls besteht ein geringes Risiko eines elektrischen Schlags durch Blitzeinschlag.

Benutzerhandbuch 2-6

Hardware-Überblick

15-VGleichstromeingang

Der Netzadapter wird an diese Buchse angeschlossen, um den Computer mit Strom zu versorgen und die internen Batterien aufzuladen. Bitte beachten Sie, dass Sie nur das mit dem Computer beim Kauf mitgeliefert Netzadaptermodell verwenden sollten - die Verwendung eines falschen Netzadapters kann zu Schäden am Computer führen.

Anschluss für einen externen Monitor

Dieser Anschluss ist ein 15-poliger, analoger VGA-Anschluss.

Über diesen Anschluss können Sie einen externen Monitor an den Computer anschließen.

USB-Anschluss (USB 2.0)

Ein USB-Anschluss, der dem USB 2.0-Standard entspricht, befindet sich auf der Rückseite des Computers.

LAN-Buchse Über diese Buchse können Sie den Computer an

ein LAN anschließen. Unterstützt werden sowohl Ethernet-LANs mit 10 Megabit/Sekunde (10BASE-T) als auch Fast Ethernet-LANs mit 100 Megabit/Sekunde (100BASE-TX). Einige Modelle sind mit Gigabit Ethernet-LAN-Funktion ausgestattet (1000 Mbit/s, 1000BASE-T). Nähere Informationen finden Sie in Kapitel 4,

Grundlagen der Bedienung.

■ Schließen Sie nur ein LAN-Kabel an die LAN-Buchse an. Wenn Sie ein

anderes Kabel anschließen, kann es zu Schäden oder Fehlfunktionen kommen.

■ Schließen Sie das LAN-Kabel nicht an eine Stromversorgung an.

Wenn Sie ein anderes Kabel anschließen, kann es zu Schäden oder Fehlfunktionen kommen.

LAN-Aktivitätsanzeige (orange)

Diese Anzeige leuchtet orange, wenn der Computer in ein funktionierendes LAN eingebunden ist.

Verbindungs-LED (grün)

Diese Anzeige leuchtet grün, wenn der Computer in ein funktionierendes LAN eingebunden ist.

Benutzerhandbuch 2-7

Unterseite

Hardware-Überblick

Diese Abbildung zeigt die Unterseite des Computers. Sie sollten darauf achten, dass der Bildschirm geschlossen ist, bevor Sie den Computer herumdrehen, um Schäden zu vermeiden.

1. Nuten 4. Akkufreigabe

2. Dockinganschluss* 5. Akku

3. Sockel für Speichermodul 6. Akkuverriegelung

Die Unterseite des Computers

* Bei einigen Modellen verfügbar. Darstellung kann je nach Modell abweichen.

Nuten Haken am TOSHIBA Express Port Replicator

greifen in diese Nuten, um die Verbindung zu sichern.

Dockinganschluss Hier kann ein optional erhältlicher TOSHIBA

Express Port Replicator angeschlossen werden. Dieses Erweiterungsgerät wird im Kapitel 3,

Hardware, Dienstprogramme und Optionen

beschrieben. Einige Modelle sind mit einem Dockinganschluss

ausgestattet.

■ Mit diesem Computer kann nur der TOSHIBA Express Port Replicator

verwendet werden. Versuchen Sie nicht, einen anderen Port Replicator anzuschließen.

■ Achten Sie darauf, dass keine Fremdkörper in den Dockinganschluss

gelangen. Eine Nadel oder ein ähnlicher Gegenstand kann die Schaltkreise des Computers beschädigen.

Benutzerhandbuch 2-8

Hardware-Überblick

Sockel für Speichermodul

Der Sockel für Speichermodule ermöglicht den Einbau, Austausch und das Entfernen eines zusätzlichen Speichermoduls.

Lesen Sie dazu den Abschnitt Zusätzliche

Speichermodule in Kapitel 3, Hardware, Dienstprogramme und Optionen.

Akku-Freigabe Schieben Sie diese Verriegelung bis zur Position

„Entriegeln“ und halten Sie sie, um den Akku zu entsichern. Nähere Informationen zum Entfernen des Akkus finden Sie in Kapitel 6,

Stromversorgung und Startmodi.

Akku Der Akku versorgt den Computer mit Strom,

wenn kein Netzadapter angeschlossen ist. Nähere Informationen zur Verwendung und zum Betrieb des Akkus finden Sie in Kapitel 6,

Stromversorgung und Startmodi.

Akkuverriegelung Schieben Sie diese Verriegelung zur Seite, um

den Akku entfernen zu können.

Benutzerhandbuch 2-9

Vorderseite mit offenem Bildschirm

Diese Abbildung zeigt den Computer mit geöffnetem Bildschirm. Um den Bildschirm zu öffnen, klappen Sie ihn auf und stellen Sie einen angenehmen Neigungswinkel ein.

Hardware-Überblick

1. Wireless-LAN- und Wireless-WANAntennen (nicht abgebildet)*

2. Webcam* 11. Tastatur

3. Webcam-LED* 12. AccuPoint*

4. Bildschirm 13. AccuPoint-Klicktasten*

5. Lautstärkeregler 14. Touchpad

6. TOSHIBA Präsentation-Taste 15. Fingerabdrucksensor*

7. eco-Taste 16. Touchpad-Klicktasten

8. Ein/Aus-Taste 17. Bluetooth-Antenne (nicht abgebildet)*

9. LCD-Sensorschalter (nicht abgebildet)

10. LCD-Scharniere

Vorderseite des Computers mit geöffnetem Bildschirm

* Bei einigen Modellen verfügbar. Darstellung kann je nach Modell abweichen.

Wireless LANAntennen

Wireless WANAntennen

Einige Computer dieser Serie sind mit Wireless LAN-Antennen ausgestattet.

Einige Computer dieser Serie sind mit Wireless WAN-Antennen ausgestattet.

Webcam-LED Die Webcam-LED leuchtet, wenn die Webcam in

Betrieb ist.

Benutzerhandbuch 2-10

Hardware-Überblick

Webcam Eine Webcam ist ein Gerät, mit dem Sie über

Ihren Computer Video aufzeichnen oder Fotos aufnehmen können. Sie können es für VideoChats oder Videokonferenzen einsetzen, wenn Sie ein Tool wie etwa Windows Live Messenger verwenden. TOSHIBA Web Camera Application ermöglicht Ihnen, verschiedene Videoeffekte auf Ihre Videos oder Fotos anzuwenden.

Sie aktiviert die Übertragung von Video und die Verwendung von Video-Chat über das Internet mit speziellen Anwendungen.

Einige Modelle sind mit eine Webcam ausgestattet.

Lesen Sie dazu den Abschnitt Webcam in Kapitel 4, Grundlagen der Bedienung.

Bildschirm Wenn der Computer mit dem Netzadapter

betrieben wird, ist das auf dem internen Bildschirm angezeigte Bild etwas heller als bei Akkubetrieb. Der Unterschied bei der Helligkeit soll bei Akkubetrieb Energie sparen. Nähere Informationen zur Anzeige des Computers finden Sie im Abschnitt Grafikadapter und Anzeigemodi im AnhangB.

Leiser-Taste Drücken Sie auf diese Taste, um die Lautstärke

zu verringern.

Lauter-Taste Drücken Sie auf diese Taste, um die Lautstärke

zu erhöhen.

TOSHIBA Präsentation-Taste

Die TOSHIBA Präsentation-Taste hat dieselbe Funktion wie die Schaltfläche „Bildschirm anschließen“ im Mobility Center.

eco-Taste Drücken Sie diese Taste, um das

Dienstprogramm TOSHIBA eco Utility zu starten. Mit dieser Taste ändern Sie den Status „Ein“ und „Aus“ des eco-Modus. Wenn der eco-Modus eingeschaltet ist, leuchtet das Symbol grün. Wenn der eco-Modus ausgeschaltet ist, leuchtet die LED des Symbols nicht.

Das Betriebssystem Windows

XP unterstützt

TOSHIBA eco Utility nicht.

Ein/Aus-Taste Drücken Sie auf diese Taste, um den Computer

ein- oder auszuschalten.

Benutzerhandbuch 2-11

Hardware-Überblick

LCD-Sensorschalter Dieser Schalter wird beim Schließen oder Öffnen

des Bildschirms automatisch betätigt und aktiviert die LCD-gesteuerte Ein-/Ausschaltung. Wenn Sie beispielsweise den Bildschirm schließen, geht der Computer in den Ruhezustand und schaltet sich selbst ab. Wenn Sie dann den Bildschirm das nächste Mal öffnen, startet der Computer automatisch und kehrt zu der Anwendung zurück, an der Sie zuletzt gearbeitet haben.

Diese Funktion steuern Sie in den Energieoptionen. Um die Energieoptionen aufzurufen, klicken Sie auf Start 

Systemsteuerung  System und Sicherheit  Energieoptionen.

Legen Sie keine magnetischen Gegenstände in die Nähe dieses Schalters, da dies dazu führen kann, dass der Computer automatisch in den Ruhezustand geht und sich ausschaltet, auch wenn die LCDgesteuerte Ein-/Ausschaltung deaktiviert ist.

LCD-Scharniere Die LCD-Scharniere ermöglichen die

Positionierung des Bildschirms in einer Vielzahl von angenehmen Betrachtungswinkeln.

Tastatur Die Computertastatur verfügt über die Tasten der

integrierten numerischen Tastatur (Overlay), Cursortasten sowie die Tasten und . Die Tastatur ist mit der erweiterten IBM

-Tastatur kompatibel. Nähere Informationen finden Sie in Kapitel 5, Tastatur.

AccuPoint Dieses Zeigegerät in der Mitte der Tastatur dient

zur Steuerung des Bildschirmzeigers. Lesen Sie dazu den Abschnitt Verwenden des AccuPoints in Kapitel 4, Grundlagen der Bedienung.

Einige Modelle sind mit einem AccuPoint ausgestattet.

AccuPoint-Klicktasten Mit den vor der Tastatur gelegenen Tasten

können Sie Menüeinträge auswählen oder Text und Grafik bearbeiten, nachdem Sie das gewünschte Objekt mit dem Bildschirmzeiger markiert haben. Lesen Sie dazu Abschnitt

Verwenden des AccuPoints in Kapitel 4, Grundlagen der Bedienung.

Einige Modelle sind mit AccuPoint-Klicktasten ausgestattet.

Benutzerhandbuch 2-12

LEDs

Hardware-Überblick

Touchpad Das Touchpad befindet sich in der

Handballenauflage und wird zur Steuerung des Bildschirmzeigers verwendet. Weitere Informationen finden Sie im Abschnitt Touchpad

verwenden in Kapitel 4, Grundlagen der Bedienung.

Fingerabdrucksensor Dieser Sensor ermöglicht das Registrieren und

Erkennen von Fingerabdrücken. Nähere Informationen zum Fingerabdrucksensor

finden Sie in Kapitel 4, Verwenden des

Fingerabdrucksensors.

Einige Modelle sind mit einem Fingerabdrucksensor ausgestattet.

Touchpad-Klicktasten Mit den vor dem Touchpad gelegenen Tasten

können Sie Menüeinträge auswählen oder Text und Grafik bearbeiten, nachdem Sie das gewünschte Objekt mit dem Bildschirmzeiger markiert haben.

Bluetooth-Antenne Einige Modelle dieser Serie sind mit einer

Bluetooth-Antenne ausgestattet.

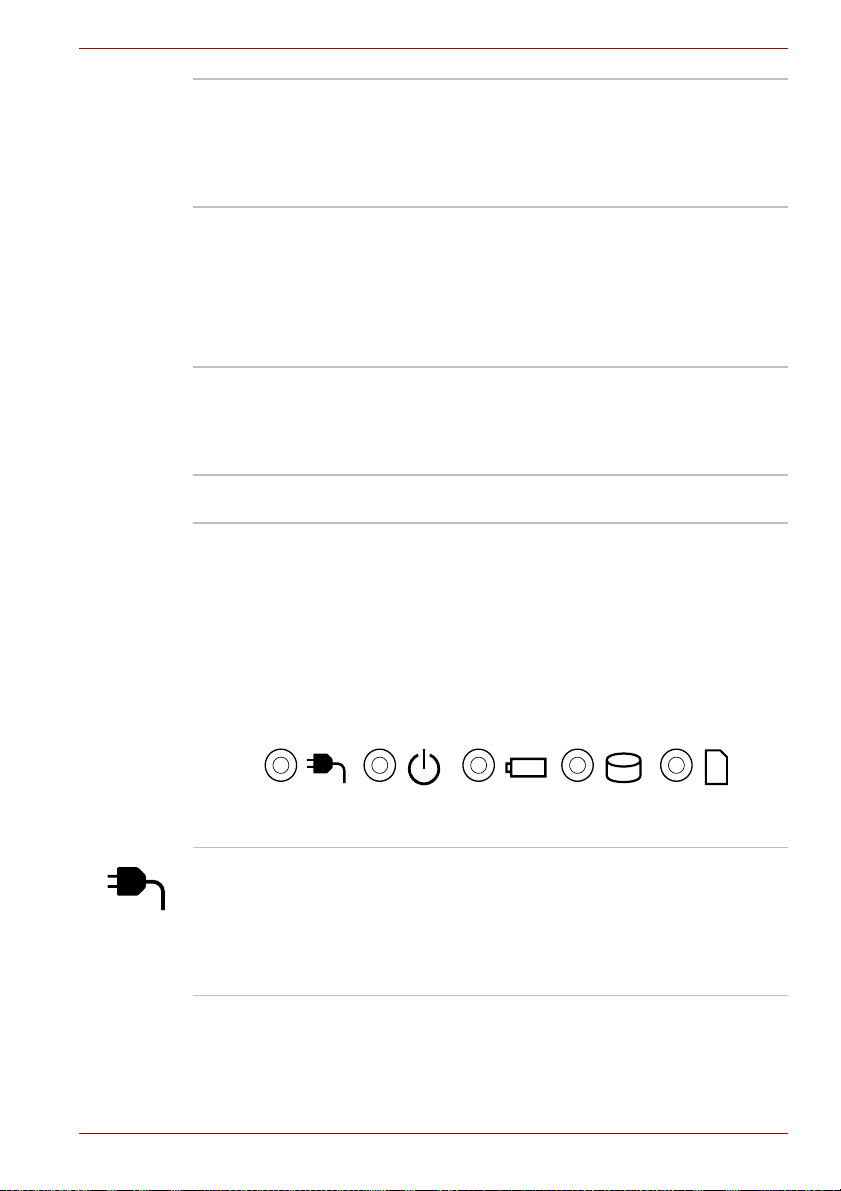

In diesem Abschnitt werden die Anzeigen des Computers beschrieben.

System-LEDs

Die LED-Systemanzeigen neben den Symbolen leuchten auf, wenn der Computer die spezifischen Operationen ausführt.

System-LEDs

DC IN Die LED DC IN leuchtet normalerweise grün,

Benutzerhandbuch 2-13

wenn der Computer über den Netzadapter ordnungsgemäß mit Gleichstrom versorgt wird. Wenn es jedoch Probleme bei der Stromversorgung des Computers oder mit der Ausgangsspannung des Netzadapters gibt, blinkt diese LED orange.

Energie Die LED Power leuchtet normalerweise grün,

wenn der Computer eingeschaltet ist. Wenn Sie den Computer in den Energiesparmodus schalten, blinkt diese Anzeige orange - ungefähr zwei Sekunden lang ein, zwei Sekunden lang aus - sowohl während das System heruntergefahren wird als auch während es ausgeschaltet bleibt.

Akku Die LED Akku zeigt den Ladezustand des Akkus

an: grün bei vollständig aufgeladenem Akku, orange beim Aufladen des Akkus und orange blinkend bei niedriger Akkuladung. Nähere Informationen zu dieser Funktion finden Sie in Kapitel 6, Stromversorgung und Startmodi

Festplattenlaufwerk/ Optisches Laufwerk/ eSATA

Die LED Festplattenlaufwerk/Optisches Laufwerk/eSATA leuchtet grün, wenn der

Computer auf das integrierte Festplattenlaufwerk, das optische Laufwerk oder das eSATA-Gerät zugreift.

Bridge MediaSteckplatz

Die LED für den Bridge Media-Steckplatz leuchtet grün, wenn der Computer auf den Bridge Media-Steckplatz zugreift.

Wireless-Anzeigen

Die Wireless-LEDs neben den entsprechenden Symbolen leuchten auf, wenn der Computer die jeweiligen Operationen ausführt.

Hardware-Überblick

Wireless-Anzeigen

Drahtlose Kommunikation

Die LED für die Drahtlose Kommunikation blinkt orange, wenn die Bluetooth- und Wireless LAN- und Wireless WAN-Funktionen aktiviert sind.

Einige Modelle verfügen über Bluetooth und Wireless LAN-Funktionen.

Wireless WAN Die LED Wireless WAN leuchtet oder blinkt blau,

wenn die Wireless WAN-Funktion aktiviert ist. Die LED leuchtet oder blinkt, um den

Verbindungsstatus der Wireless WAN-Funktion anzuzeigen.

Damit diese Funktion verwendet werden kann, muss ein Wireless WAN-Modul installiert sein. Einige Modelle sind mit einem Wireless WANModul ausgestattet.

Benutzerhandbuch 2-14

Hardware-Überblick

Tastatur-LEDs

Die folgenden Abbildungen zeigen die Positionen der Caps-Lock-LED und der LEDs der integrierte numerischen Tastatur, die auf Folgendes hinweisen:

■ Wenn die Caps-Lock-LED leuchtet, werden mit den Buchstabentasten

der Tastatur Großbuchstaben erzeugt.

■ Wenn die LED Cursormodus leuchtet, können Sie mit den Overlay-

Tasten die Cursorfunktionen verwenden.

■ Wenn die LED Numerischer Modus leuchtet, können Sie mit den

Overlay-Tasten Ziffern eingeben.

1. CAPS LOCK

CAPS LOCK Anzeige

CAPS LOCK Diese Anzeige leuchtet grün, wenn die

Feststelltaste für die Großbuchstaben betätigt wurde.

1. Cursormodus 2. Numerischer Modus

LEDs der integrierten numerischen Tastatur

Benutzerhandbuch 2-15

Cursormodus Wenn die LED Cursormodus grün leuchtet,

Numerischer Modus Wenn die LED Numerischer Modus grün

Optische Laufwerke

In den Computer ist ggf. ein DVD-ROM- oder DVD Super Multi-Laufwerk installiert. Ein serieller ATA-Schnittstellen-Controller wird für den CD/DVDROM-Betrieb verwendet. Wenn der Computer auf eine CD/DVD zugreift, leuchtet eine LED am Laufwerk.

Einige Modelle sind mit einem optischen Laufwerk ausgestattet. Informationen zum Einlegen und Herausnehmen von Datenträgern finden

Sie im Abschnitt Verwenden der optischen Laufwerke in Kapitel 4,

Grundlagen der Bedienung.

Hardware-Überblick

können Sie die grau beschriftete Tasten auf der integrierten numerischen Tastatur zur Steuerung des Cursors verwenden. Nähere Informationen finden Sie im Abschnitt Integrierte numerische

Tastatur (Overlay) im Kapitel 5, Tastatur.

leuchtet, können Sie die grau beschriftete Tasten auf der integrierten numerischen Tastatur zur Eingabe von Ziffern verwenden. Nähere Informationen finden Sie im Abschnitt Integrierte

numerische Tastatur (Overlay) im Kapitel 5, Tastatur.

Regionalcodes für DVD-Laufwerke und -Medien

DVD Super Multi-Laufwerke und die damit verbundenen Speichermedien werden entsprechend den Spezifikationen für sechs Vertriebsregionen hergestellt. Achten Sie beim Kauf von DVD-Filmen darauf, dass diese für Ihr Laufwerk geeignet sind, da sie sonst nicht wiedergegeben werden können.

Code Region 1 Kanada, USA 2 Japan, Europa, Südafrika, Nahost 3 Südostasien, Ostasien 4 Australien, Neuseeland, Pazifische Inseln, Mittelamerika,

Südamerika, Karibik

5 Russland, Indischer Subkontinent, Afrika, Nordkorea,

Mongolei

6 China

Benutzerhandbuch 2-16

Hardware-Überblick

Beschreibbare Discs

Dieser Abschnitt beschreibt die Typen beschreibbarer CDs/DVDs. Informieren Sie sich in den Spezifikationen für Ihr Laufwerk über die DiscTypen, die damit beschrieben werden können. Verwenden Sie TOSHIBA Disc Creator, um CDs zu beschreiben. Lesen Sie dazu Kapitel 4,

Grundlagen der Bedienung.

CDs

■ CD–Rs lassen sich nur einmal beschreiben. Die aufgezeichneten Daten

können nicht gelöscht oder geändert werden.

■ CD-RWs, darunter Multispeed-CD-RWs, Highspeed-CD-RWs und

Ultraspeed-CD-RWs, können mehrmals beschrieben werden.

DVDs

■ DVD-R, DVD+R, DVD-R (Dual Layer) und DVD+R (Double Layer)

Discs können nur einmal beschrieben werden. Die aufgezeichneten Daten können nicht gelöscht oder geändert werden.

■ DVD-RWs, DVD+RWs und DVD-RAM-Discs lassen sich mehrmals

beschreiben.

Formate

Die Laufwerke unterstützen die folgenden Formate:

DVD-ROM-Laufwerk

Das Laufwerk unterstützt die Formate CD-ROM, DVD-ROM, DVD-Video, CD-DA, CD-Text, Photo CD Mode 2, CD-ROM XA Mode 2 (Form1, Form2), Enhanced CD (CD-EXTRA) und Addressing Method 2.

(Single/Multi-Session), CD-ROM Mode 1,

DVD-Super-Multi-Laufwerk mit Unterstützung von DoubleLayer-Discs

Das Laufwerk unterstützt die gleichen Formate wie das DVD-ROM&CD-R/ RW-Laufwerk sowie zusätzlich DVD-R, DVD-RW, DVD+R, DVD+RW, DVD-RAM, DVD-R DL (Format1), DVD+R DL.

Einige Arten und Formate von DVD-R DL- und DVD+R DL-Discs können möglicherweise nicht gelesen werden.

Benutzerhandbuch 2-17

Hardware-Überblick

DVD-ROM-Laufwerk

Im DVD-ROM-Laufwerkmodul können Sie CDs/DVDs mit 12 oder 8 cm Durchmesser ohne Adapter verwenden.

Die Lesegeschwindigkeit ist in der Mitte des Datenträgers niedriger und am äußeren Rand höher.

DVD lesen 8-fach (maximal) CD lesen 24-fach (maximal)

DVD-Super-Multi-Laufwerk mit Unterstützung von Double-LayerDiscs

Im DVD-Super-Multi-Laufwerkmodul können Sie Daten auf (wieder)beschreibbare CDs/DVDs aufzeichnen (brennen) und CDs/DVDs mit 12 oder 8 cm Durchmesser ohne Adapter verwenden.

Die Lesegeschwindigkeit ist in der Mitte des Datenträgers niedriger und am äußeren Rand höher.

DVD lesen 8-fach (maximal) DVD-R schreiben 8-fach (maximal) DVD-R DL schreiben 6-fach (maximal) DVD-RW schreiben 6-fach (maximal) DVD+R schreiben 8-fach (maximal) DVD+R DL schreiben 6-fach (maximal) DVD+RW schreiben 8-fach (maximal) DVD-RAM schreiben 5fach (maximal) CD lesen 24-fach (maximal) CD-R schreiben 24-fach (maximal) CD-RW schreiben 24-fach (maximal, Ultraspeed-Medien)

Benutzerhandbuch 2-18

Netzadapter

Der Netzadapter kann sich automatisch auf eine beliebige Netzspannung zwischen 100 und 240 Volt und auf eine beliebige Netzfrequenz zwischen 50 und 60 Hertz einstellen; dadurch kann der Computer praktisch überall auf der Welt eingesetzt werden. Der Netzadapter wandelt Wechselstrom in Gleichstrom um und verringert die an den Computer gelieferte Spannung.

Zum Neuaufladen des Akkus schließen Sie einfach den Netzadapter an eine Steckdose und an den Computer an. Nähere Informationen finden Sie in Kapitel 6, Stromversorgung und Startmodi.

Hardware-Überblick

Netzadapter mit zwei Kontakten

Netzadapter mit drei Kontakten

■ Je nach Modell wird ein Adapter/Netzkabel mit 2 oder 3 Kontakten mit

dem Computer mitgeliefert.

■ Verwenden Sie keinen 3-zu-2-Kontaktadapter.

■ Das mitgelieferte Netzkabel entspricht den Sicherheitsvorschriften und

Bestimmungen in der Vertriebsregion, in der das Produkt gekauft wurde, und sollte nicht außerhalb dieser Region verwendet werden. Wenn Sie den Adapter/Computer in anderen Regionen verwenden möchten, müssen Sie ein Netzkabel kaufen, das den Sicherheitsregeln und Bestimmungen in dieser Region entspricht.

Benutzerhandbuch 2-19

Hardware-Überblick

Verwenden Sie stets nur den TOSHIBA-Netzadapter, den Sie mit dem Computer erhalten haben, oder von TOSHIBA empfohlene Netzadapter, um Feuergefahr und eine Beschädigung des Computer zu vermeiden. Bei Verwendung nicht kompatibler Netzadapter kann es zu einem Brand oder zu einer sonstigen Beschädigung des Computers sowie ernsthaften Verletzungen kommen. TOSHIBA übernimmt keine Haftung für Schäden, die durch die Verwendung eines inkompatiblen Netzadapters entstehen.

Benutzerhandbuch 2-20

Hardware, Dienstprogramme und Optionen

Kapitel 3

Hardware, Dienstprogramme und Optionen

Hardware

In diesem Kapitel wird die Hardware des Computers beschrieben. Die tatsächliche Konfiguration richtet sich nach dem Modell, das Sie erworben haben.

Prozessor

CPU Der Computer ist mit einem Prozessor

ausgestattet. Der Prozessortyp ist modellabhängig.

Um zu überprüfen, welcher Prozessortyp in Ihrem Modell integriert ist, öffnen Sie das TOSHIBA PC-Diagnose-Tool-Dienstprogramm, indem Sie auf Start  Alle Programme 

TOSHIBA  Dienstprogramme  PCDiagnose-Tool klicken.

Rechtliche Hinweise (CPU)

Nähere Informationen zur CPU finden Sie im Abschnitt „Rechtliche Hinweise“ in Anhang G.

Speicher

Speichersockel In die beiden Speichersockel können

Benutzerhandbuch 3-1

Speichermodule mit 1 GB, 2 GB oder 4 GB installiert werden, um den Systemspeicher auf bis zu 8 GB zu erweitern.

Dieser Computer kann mit Speichermodulen mit insgesamt bis zu 8 GB bestückt werden. Der tatsächlich vom System verwendbare Speicher ist etwas kleiner als die Gesamtkapazität der Speichermodule.

Hardware, Dienstprogramme und Optionen

Video-RAM Der Speicher im Grafikadapter eines Computers,

der verwendet wird, um ein im Bitmap-Format angezeigtes Bild zu speichern.

Die Größe des verfügbaren Video-RAM richtet sich nach dem Systemspeicher des Computers.

Start  Systemsteuerung  Darstellung und Anpassung  Anzeige  Auflösung anpassen.

Sie können die Größe des Video-RAM überprüfen, indem Sie im Fenster „Bildschirmauflösung'' auf die Schaltfläche Erweiterte Einstellungen klicken.

Wenn Ihr Computer mit mehr als 3 GB Speicher konfiguriert ist, wird der Speicher möglicherweise nur als ca. 3 GB angezeigt (je nach Hardwarespezifikation des Computers).

Dies ist korrekt, da das Betriebssystem normalerweise den verfügbaren Speicher anstatt des im Computer installierten physischen Speichers (RAM) anzeigt.

Verschiedene Systemkomponenten (wie die GPU- und PCI-Geräte des Grafikadapters z. B. Wireless LAN) benötigen ihren eigenen Speicherplatz. Da ein 32-Bit-Betriebssystem nicht mehr als 4 GB Speicher adressieren kann, überschneiden diese Systemressourcen sich mit dem physischen Speicher. Es ist eine technische Einschränkung, dass der sich überschneidende Speicher dem Betriebssystem nicht zur Verfügung steht. Auch wenn bestimmte Tools möglicherweise den tatsächlichen, physischen Speicher anzeigen, stehen dem Betriebssystem trotzdem nur ca. 3 GB Speicher zur Verfügung.

Computer mit einem 64-Bit-Betriebssystem können 4 GB oder mehr Systemspeicher ansprechen.

Rechtliche Hinweise (Systemspeicher)

Nähere Informationen zum Systemspeicher (Hauptsystem) finden Sie im Abschnitt „Rechtliche Hinweise“ in Anhang G.

Energie

Akku Der Computer wird durch einen

wiederaufladbaren Lithium-Ionen-Akku mit Strom versorgt.

Rechtliche Hinweise (Akkulebensdauer)

Nähere Informationen zum Akku finden Sie im Abschnitt „Rechtliche Hinweise“ in Anhang G.

Benutzerhandbuch 3-2

Hardware, Dienstprogramme und Optionen

RTC-Akku Der Computer verfügt über einen internen Akku

für die Versorgung der internen Echtzeituhr (Real Time Clock, RTC) und des Kalenders.

Netzadapter Der Netzadapter versorgt das System mit Strom

und lädt die Akkus bei schwachem Ladezustand auf. Er ist mit einem abziehbaren Netzkabel ausgestattet, dessen Stecker entweder 2 oder 3 Kontakte hat.

Da der Adapter universell ist, kann eine Netzspannung zwischen 100 und 240 Volt verwendet werden; der Ausgangsstrom variiert jedoch von Modell zu Modell. Durch die Verwendung des falschen Adapters kann der Computer beschädigt werden. Lesen Sie dazu den Abschnitt Netzadapter in Kapitel 2,

Hardware-Überblick.

Laufwerke

Festplattenlaufwerk oder Solid-State-Drive

Der Computer ist mit einem der folgenden Festplattenlaufwerktypen ausgestattet. Die Leistung der Festplattenmodelle ist unterschiedlich.

Einige Modelle sind statt mit einem Festplattenlaufwerk mit einem „Solid-StateDrive“ (SSD) ausgestattet.

■ Festplattenlaufwerk

■ 160 GB

■ 250 GB

■ 320 GB

■ 500 GB

■ SSD

■ 128 GB

Bitte beachten Sie, dass ein Teil der Festplattenoder SSD-Gesamtkapazität für Verwaltungszwecke reserviert ist. Zu einem späteren Zeitpunkt sind möglicherweise Festplatten und SSDs anderer Größen verfügbar.

■ In diesem Handbuch bezieht sich die Bezeichnung „HDD“ oder

„Festplattenlaufwerk“ auch auf das SSD, außer dies ist anders angegeben.

■ Ein SSD ist ein Speichermedium mit großer Kapazität, dass statt der

Magnetplatte einer Festplatte einen Festspeicher verwendet.

Benutzerhandbuch 3-3

Hardware, Dienstprogramme und Optionen

Bei bestimmten, selten auftretenden Bedingungen, beispielsweise längerer Nichtgebrauch und/oder hohe Temperaturen, kann es beim SSD zu Datenspeicherungsfehlern kommen.

Rechtliche Hinweise (Kapazität des Festplattenlaufwerks)

Nähere Informationen zur Kapazität des Festplattenlaufwerks finden Sie im Abschnitt „Rechtliche Hinweise“ in Anhang G.

Optisches Laufwerk

Laufwerk Eventuell ist eines der folgenden optischen

DVD-RAM-Discs mit einer Kapazität von 2,6 und 5,2 GB können nicht gelesen und es kann nicht darauf geschrieben werden.

Laufwerke im Computer vorinstalliert.

■ DVD-ROM-Laufwerk

■ DVD-Super-Multi-Laufwerk mit Unterstützung

von Double-Layer-Discs

Der integrierte Flüssigkristallbildschirm (Liquid Crystal Display, LCD) unterstützt hochauflösende Grafik und lässt sich in vielen Neigungswinkeln einstellen, sodass optimale Lesbarkeit und maximaler Komfort gewährleistet sind.

Bildschirm 35,6 cm (14,0 Zoll) LCD-Bildschirm, 16 Millionen

Farben, je nach Modell mit einer der folgenden Auflösungen:

■ HD, 1366 horizontale x 768 vertikale Pixel

■ HD+, 1600 horizontale x 900 vertikale Pixel

Rechtliche Hinweise (LCD)

Nähere Informationen zum LCD finden Sie im Abschnitt „Rechtliche Hinweise“ in Anhang G.

Grafikadapter Der Grafik-Controller optimiert die

Anzeigeleistung. Nähere Informationen finden Sie im Abschnitt Grafikadapter und Anzeigemodi in Anhang B.

Rechtliche Hinweise (Grafikchip, „GPU“)

Nähere Informationen zur GPU finden Sie im Abschnitt „Rechtliche Hinweise“ in Anhang G.

Benutzerhandbuch 3-4

Hardware, Dienstprogramme und Optionen

Ton

Audiosystem Zum integrierten Audiosystem gehören interne

Lautsprecher und ein internes Mikrofon; außerdem können ein externes Mikrofon und Kopfhörer über die entsprechenden Buchsen angeschlossen werden.

Multimedia

Webcam Eine Webcam ist ein Gerät, mit dem Sie über

Einige Modelle sind mit eine Webcam ausgestattet.

Lesen Sie dazu den Abschnitt Webcam in Kapitel 4, Grundlagen der Bedienung.

Kommunikation

Modem Das integrierte Modem ermöglicht die Daten-

und Faxkommunikation gemäß Standard V.90 (V.92). Es hat eine Modembuchse für den Anschluss an die Telefonleitung. Beide Standards, V.90 und V.92, werden nur in den USA, Kanada, Großbritannien, Frankreich, Deutschland und Australien unterstützt. In anderen Regionen wird nur der V.90-Standard unterstützt. Die Geschwindigkeit der Daten- und Faxübertragung hängt vom Zustand der analogen Telefonleitung ab.

Einige Modelle sind mit einem eingebauten Modem ausgestattet.

LAN Der Computer unterstützt Ethernet-LANs

(10 Megabits pro Sekunde, 10BASE-T), Fast Ethernet-LANs (100 Megabits pro Sekunde, 100BASE-TX) und Gigabit Ethernet-LANs (1000 Megabits pro Sekunde, 1000BASE-T).

Benutzerhandbuch 3-5

Bluetooth Einige Computer in dieser Serie bieten drahtlose

Wireless LAN Einige Modelle dieser Serie verfügen über ein

Rechtliche Hinweise (Wireless LAN)

Nähere Informationen zum Wireless LAN finden Sie im Abschnitt „Rechtliche Hinweise“ in Anhang G.

Wireless WAN Einige Modelle dieser Serie sind mit einem

Besondere Merkmale

Die folgenden Merkmale gibt es entweder nur bei TOSHIBA Computern, oder es sind Funktionen, die den Umgang mit dem Computer erleichtern.

Rufen Sie die einzelnen Funktionen wie nachstehend beschrieben auf. *1 Um die Energieoptionen aufzurufen, klicken Sie auf Start 

Systemsteuerung  System und Sicherheit  Energieoptionen.

eco-Taste Drücken Sie diese Taste, um das

TOSHIBA Präsentation-Taste

Hotkeys Hotkeys sind bestimmte Tastenkombinationen,

Hardware, Dienstprogramme und Optionen

Bluetooth-Kommunikation, die Kabel zwischen elektronischen Geräten wie Computern, Druckern und Mobiltelefonen überflüssig macht. Wenn diese Funktion aktiviert ist, bietet Bluetooth eine drahtlose persönliche Netzwerkumgebung, die schnell und einfach einzurichten und sicher und vertrauenswürdig ist.

Wireless LAN-Modul, das mit anderen Wireless LAN-Systemen kompatibel ist, welche auf der Direct Sequence Spread Spectrum/Orthogonal Frequency Division MultiplexingFunktechnologie gemäß IEEE 802.11 basieren.

Wireless WAN-Modul ausgestattet.

Die TOSHIBA Präsentation-Taste hat dieselbe Funktion wie die Schaltfläche „Bildschirm anschließen“ im Mobility Center.

die schnelle Änderungen an der Systemkonfiguration direkt über die Tastatur ermöglichen, ohne dass ein Systemprogramm ausgeführt werden muss.

Benutzerhandbuch 3-6

Hardware, Dienstprogramme und Optionen

Automatische Bildschirmabschaltung

Mit dieser Funktion wird die Stromversorgung des Computer-LCDs unterbrochen, wenn über einen festgelegten Zeitraum keine Tastatureingabe erfolgte. Sobald eine Taste gedrückt wird, wird die Stromversorgung wieder hergestellt. Diese können Sie in den Energieoptionen festlegen.

Automatische Festplattenabschaltung

Mit dieser Funktion wird die Stromversorgung des Festplattenlaufwerks unterbrochen, wenn über einen festgelegten Zeitraum nicht darauf zugegriffen wurde. Sobald das nächste Mal auf die Festplatte zugegriffen wird, wird die Stromversorgung wieder hergestellt. Diese können Sie in den Energieoptionen festlegen.

Automatischer Schlafmodus/ Ruhezustand

Mit dieser Funktion wird das System automatisch im Energiesparmodus oder Ruhezustand heruntergefahren, wenn über einen festgelegten Zeitraum keine Eingabe oder Hardwarezugriff erfolgt. Diese können Sie in den Energieoptionen festlegen.

Integrierte numerische Tastatur (Overlay)

In die Tastatur ist eine numerische Tastatur mit zehn Tasten integriert. Im Abschnitt Integrierte

numerische Tastatur (Overlay) im Kapitel 5, Tastatur, finden Sie Informationen zur

Verwendung dieser Funktion.

Einschaltpasswort Es stehen zwei Stufen des Passwortschutzes zur

Verfügung, um den unbefugten Zugriff auf den Computer zu verhindern: das Supervisor- und das Benutzerpasswort.

Intelligente Stromversorgung

Ein Mikroprozessor in der intelligenten

Stromversorgung des Computers prüft den Ladezustand des Akkus, ermittelt automatisch die verbleibende Akkukapazität und schützt die elektronischen Bauteile des Computers auch vor unzulässigen Betriebsbedingungen wie zum Beispiel einer Überspannung aus dem Netzadapter. Diese können Sie in den Energieoptionen festlegen.

Energiesparmodus

Mit dieser Funktion können Sie den Computer so konfigurieren, dass Akkuenergie gespart wird. Diese können Sie in den Energieoptionen festlegen.

LCD-gesteuerte Ein-/ Ausschaltung

Diese Funktion schaltet die Stromzufuhr zum Computer automatisch ab, wenn der Bildschirm zugeklappt wird, und wieder ein, wenn der Bildschirm aufgeklappt wird. Diese können Sie in den Energieoptionen festlegen.

Benutzerhandbuch 3-7

Hardware, Dienstprogramme und Optionen

Automatischer Ruhezustand bei Entladung des

Akkus

Reicht der Akkuladezustand für den weiteren Betrieb nicht mehr aus, wird der Computer automatisch in den Ruhezustand heruntergefahren. Diese können Sie in den Energieoptionen festlegen.

Schutz vor Überhitzung

Zum Schutz vor Überhitzung verfügt der Prozessor über einen eingebauten Temperatursensor, der bei Bedarf einen Lüfter aktiviert oder die CPU-Taktfrequenz herabsetzt. Diese können Sie in den Energieoptionen festlegen.

TOSHIBA HDDSchutz

Diese Funktion verwendet den in den Computer integrierten Beschleunigungssensor, um Vibrationen und Stöße im Computer zu erkennen, und bewegt den Lese-/Schreibkopf des Festplattenlaufwerks automatisch in eine sichere Position, um das Risiko von Schäden durch den Kontakt von Kopf und Festplatte zu vermindern. Nähere Informationen finden Sie im Abschnitt Verwenden des HDD-Schutzes in Kapitel 4, Grundlagen der Bedienung.

■ Die TOSHIBA HDD-Schutzfunktion stellt keine Garantie dar, dass das

Festplattenlaufwerk nicht beschädigt wird.

■ Die TOSHIBA HDD-Schutzfunktion kann bei Modellen mit SSD nicht

verwendet werden.

Ruhezustand Wenn diese Funktion aktiviert ist, können Sie

den Computer ausschalten, ohne die geöffneten Anwendungen schließen zu müssen. Der Inhalt des Arbeitsspeichers wird automatisch auf der Festplatte gespeichert. Wenn Sie den Computer wieder einschalten, können Sie direkt dort mit der Arbeit fortfahren, wo Sie sie unterbrochen haben. Nähere Informationen finden Sie im Abschnitt Ausschalten des Computers in Kapitel 1, Erste Schritte.

Energiesparmodus Wenn Sie Ihre Arbeit unterbrechen müssen,

können Sie diese Funktion verwenden, um den Computer auszuschalten, ohne die Software zu beenden. Die Daten werden im Hauptspeicher des Computers aufrechterhalten, sodass Sie beim nächsten Einschalten dort mit Ihrer Arbeit fortfahren können, wo Sie sie unterbrochen haben.

Benutzerhandbuch 3-8

Hardware, Dienstprogramme und Optionen

USB-Schlaf- und Ladefunktion

USB-Reaktivierungsfunktion

TOSHIBA PC Health Monitor

Mit dieser Funktion können Sie USB-kompatible externe Geräte wie Handys oder tragbare MP3Player über den USB-Anschluss laden, wenn sich Ihr Computer im Energiesparmodus oder im Ruhezustand befindet oder heruntergefahren wurde.

Diese Funktion wird mit dem Dienstprogramm USB-Schlaf- und Lademodus verwendet. Weitere Informationen finden Sie im Abschnitt

Verwendung des TOSHIBA USB-Schlaf- und Lade-Dienstprogramms in Kapitel 4, Grundlagen der Bedienung.

Mit dieser Funktion kann der Computer abhängig von den an die USB-Anschlüsse angeschlossenen externen Geräten aus dem Energiesparmodus reaktiviert werden.

Wenn zum Beispiel eine Maus oder eine USBTastatur an einen USB-Anschluss angeschlossen ist, wird der Computer durch Drücken einer beliebigen Taste der Tastatur oder der Maus reaktiviert.

Die Anwendung TOSHIBA PC Health Monitor überwacht proaktiv verschiedene Systemfunktionen, zum Beispiel Energieverbrauch, Akkuzustand und Systemkühlung, und informiert Sie über wichtige Zustände im System. Die Anwendung erkennt die Seriennummern des Systems und einzelnen Komponenten und verfolgt bestimmten Aktivitäten bezüglich ihrer Verwendung.

Lesen Sie dazu Anhang F, TOSHIBA PC Health

Monitor.

Benutzerhandbuch 3-9

Hardware, Dienstprogramme und Optionen

Dienstprogramme und Anwendungen

Dieser Abschnitt beschreibt die vorinstallierten Dienstprogramme, die mit dem Computer geliefert werden, und erklärt, wie sie gestartet werden. Weitere Informationen zum Betrieb der einzelnen Programme finden Sie in den jeweiligen Onlinehandbüchern, Hilfedateien oder README.TXTDateien (falls zutreffend).

TOSHIBA Power Saver

TOSHIBA Button Support

TOSHIBA Button Support kann bei Modellen ohne eco-Taste- und TOSHIBA Präsentation-Taste nicht verwendet werden.

TOSHIBA Power Saver bietet vielfältige Funktionen für die Energieverwaltung.

Dieses Dienstprogramm steuert die Funktionen der folgenden Computertasten.

■ eco-Taste

■ TOSHIBA Präsentation-Taste

Die Anwendung, die mit dieser Taste gestartet wird, kann geändert werden.

TOSHIBA ZoomDienstprogramm

TOSHIBA PCDiagnose-Tool

TOSHIBA PasswortUtility

TOSHIBA Flash Cards TOSHIBA Flash Cards bieten eine schnelle

HW Setup Mit diesem Dienstprogramm passen Sie die

Mit diesem Dienstprogramm können Sie Symbole auf dem Windows Desktop oder den mit spezifischen unterstützten Anwendungen verbundenen Zoomfaktor vergrößern oder verkleinern.

Das TOSHIBA PC-Diagnose-Tool zeigt grundlegende Informationen zur Systemkonfiguration an und ermöglicht das Testen der Funktionalität eines Teils der integrierten Hardwaregeräte des Computers.

Das TOSHIBA- Passwort-Dienstprogramm ermöglicht Ihnen die Einrichtung eines Passworts, um den Zugriff auf den Computer einzuschränken.

Möglichkeit zum Ändern bestimmter Systemfunktionen und zum Starten von Anwendungen.

■ Hotkey-Funktion

■ TOSHIBA-Dienstprogramm-Startfunktion

Hardwareeinstellungen an Ihre Arbeitsweise und an die verwendeten Peripheriegeräte an.

Benutzerhandbuch 3-10

Hardware, Dienstprogramme und Optionen

TOSHIBA Accessibility

FingerabdruckDienstprogramm

Das Dienstprogramm TOSHIBA Accessibility unterstützt Benutzer mit eingeschränkten Bewegungsmöglichkeiten bei der Verwendung der TOSHIBA Hotkey-Funktionen. Mit diesem Dienstprogramm können Sie einstellen, dass die Ta st e FN nach einmaligem Drücken einrastet. Tastenkombinationen können dann als Tastenfolge eingegeben werden, d. h. Sie können FN loslassen und dann eine der

Funktionstasten (F1 ... F12) drücken. Die Taste FN bleibt aktiviert, bis Sie eine andere Taste

drücken. Auf diesem Computer ist ein Fingerabdruck-

Dienstprogramm zum Registrieren und Erkennen von Fingerabdrücken installiert. Die Fingerabdrücke können dann mit einem Benutzernamen und Kennwort verknüpft werden, sodass diese Daten nicht mehr über die Tastatur eingegeben werden müssen. Sie müssen nur einen registrierten Finger über den Fingerabdrucksensor bewegen, um die folgenden Funktionen zu aktivieren:

■ Anmeldung bei Windows und Zugriff auf eine

sichere Homepage über Internet Explorer.

■ Verschlüsseln/Entschlüsseln von Dateien

und Ordner, um den Zugriff durch Unbefugte zu verhindern.

■ Deaktivierung des kennwortgeschützten

Bildschirmschoners bei der Reaktivierung aus dem Energiesparmodus.

■ Authentifizierung des Benutzerpassworts

(und ggf. des Festplattenpassworts) beim Booten des Computers (Sicherheit beim Einschalten).

■ Einmaliges Anmelden

Die Fingerabdruckfunktion kann nur auf Modellen verwendet werden, bei denen ein Fingerabdruckmodul installiert ist.

Benutzerhandbuch 3-11

Hardware, Dienstprogramme und Optionen

TOSHIBA Face Recognition

TOSHIBA Face Recognition verwendet eine Bibliothek mit Gesichtern, um die Gesichtsmerkmale von Benutzern zu überprüfen, wenn sie sich bei Windows anmelden. Wenn die Überprüfung erfolgreich ist, wird der Benutzer automatisch bei Windows angemeldet. Der Anmeldevorgang wird so vereinfacht, da der Benutzer kein Kennwort eingeben muss.

Weitere Informationen finden Sie im Abschnitt

Verwendung der TOSHIBA Gesichtserkennung

in Kapitel 4, Grundlagen der Bedienung.

TOSHIBA DVD PLAYER

Diese Software für die Wiedergabe von DVDVideo ist bei einigen Modellen im Lieferumfang enthalten.

Die Steuerungen auf dem Bildschirm ähneln denen eines DVD-Players. Klicken Sie auf

Start  Alle Programme  TOSHIBA DVD PLAYER  TOSHIBA DVD PLAYER.

Informationen zur Verwendung des TOSHIBA DVD PLAYER finden Sie in der Hilfedatei.

■ Auslassen von Einzelbildern, Springen der Audiospur oder

asynchroner Ton und Bild können während der Wiedergabe einiger DVD-Videotitel auftreten.

■ Schließen Sie den Netzadapter des Computers an, wenn Sie DVD-

Video abspielen. Energiesparfunktionen können die reibungslose Wiedergabe beeinträchtigen.

■ Wenn der Bildschirm flackert, während Sie eine DVD mit Untertiteln

über Media Player abspielen, verwenden Sie den TOSHIBA DVD PLAYER oder Media Center für die Wiedergabe der DVD.

Bluetooth Stack for Windows by Toshiba

Diese Software ermöglicht die Kommunikation zwischen dem Computer und externen Bluetooth-Geräten wie Druckern und Mobiltelefonen.

Bluetooth-Funktionen können nicht bei Modellen verwendet werden, bei denen Bluetooth nicht installiert ist.

TOSHIBA Assist TOSHIBA Assist ist eine grafische

Benutzeroberfläche für den schnellen Zugriff auf spezifische Tools, Dienstprogramme und Anwendungen, die die Verwendung und Konfiguration des Computers erleichtern.

Benutzerhandbuch 3-12

Hardware, Dienstprogramme und Optionen

TOSHIBA ConfigFree TOSHIBA ConfigFree besteht aus mehreren

Dienstprogrammen, die die Gebrauchsfreundlichkeit und Steuerung von Kommunikationsgeräten und Netzwerkverbindungen verbessern, zur Identifizierung von Kommunikationsproblemen beitragen und die Erstellung von Profilen ermöglichen, wenn Sie zwischen verschiedenen Standorten und Kommunikationsnetzen wechseln. Um dieses Dienstprogramm aufzurufen, klicken Sie auf Start  Alle

Programme  TOSHIBA  ConfigFree.

TOSHIBA Mic Effect TOSHIBA Mic Effect bietet Ihnen

Echoaußerkraftsetzung und Mikrofon-Array. Weitere Informationen zu dieser Software finden

Sie im Abschnitt Audiosystem in Kapitel 4,

Grundlagen der Bedienung.

TOSHIBA eco Utility Dieser PC verfügt über den „Eco-Modus“. In

diesem Modus wird die Leistung einiger Geräte leicht verringert, um den Stromverbrauch zu senken. Bei durchgehender Verwendung können Sie eine messbare Energieersparnis erzielen. Das Dienstprogramm TOSHIBA eco Utility hilft Ihnen, die Energieeinsparung zu überwachen, indem der Echtzeitenergieverbrauch näherungsweise angezeigt wird. Des Weiteren werden der akkumulierte Energieverbrauch und die akkumulierte Energieeinsparung bei täglicher, wöchentlicher und monatlicher Verwendung des Eco-Modus näherungsweise angezeigt. Wenn Sie den Eco-Modus kontinuierlich verwenden, können Sie die Energieeinsparung verfolgen.

TOSHIBA Disc Creator

Sie können CDs und DVDs in verschiedenen Formaten erstellen, darunter auch Audio-CDs, die auf einem Standard-CD-Player abgespielt werden können, sowie Daten-CDs/DVDs, auf denen Sie Kopien der Dateien und Ordner von der Festplatte speichern können. Diese Software kann nur mit Computern mit DVD-Super-MultiLaufwerk verwendet werden.

Um dieses Dienstprogramm aufzurufen, klicken Sie auf Start  Alle Programme  TOSHIBA  CD&DVD-Anwendungen  Disc Creator.

Benutzerhandbuch 3-13

Hardware, Dienstprogramme und Optionen

TOSHIBA DVD-RAMDienstprogramm

Dienstprogramm TOSHIBA HDD/SSD Alert

TOSHIBA Service Station

Rotationseinstellungen

Dieses Dienstprogramm verfügt über eine Funktion zum physischen Formatieren und eine Schreibschutzfunktion für DVD-RAMs. Dieses Dienstprogramm ist im Setupmodul von TOSHIBA Disc Creator enthalten. Um dieses Dienstprogramm aufzurufen, klicken Sie auf

Start  Alle Programme  TOSHIBA  CD&DVD-Anwendungen  DVD-RAMDienstprogramm.

Dieses Dienstprogramm verfügt über Assistentenfunktionen, die den LaufwerkBetriebsstatus überwachen und die Systemsicherung ausführen.

Um das Dienstprogramm aufzurufen, klicken Sie auf Start  Alle Programme  TOSHIBA  Dienstprogramme  HDD SSD Alert.

Diese Anwendung ermöglicht, dass der Computer automatisch nach Updates für TOSHIBA-Software oder nach anderen wichtigen Informationen von TOSHIBA, die Ihr Computersystem und dessen Programme betreffen, sucht. Wenn diese Anwendung aktiviert ist, überträgt sie eine begrenzte Menge von Systeminformationen an unsere Server. Diese Informationen werden unter strikter Einhaltung der Regeln und Vorschriften sowie geltender Datenschutzbestimmungen behandelt.

Um dieses Dienstprogramm aufzurufen, klicken Sie auf Start  Alle Programme  TOSHIBA  Dienstprogramme  Service Station.

Mithilfe dieses Dienstprogramms können Sie den Windows Desktop um 0 Grad und 180 Grad drehen. Drücken Sie entweder CTRL + ALT + Pfeil nach oben ( ) für eine Drehung um 0 Grad oder CTRL + ALT + Pfeil nach unten ( ) für eine Drehung um 180 Grad - bei der Verwendung mehrerer Monitore ist der Bildschirm, in dem sich der Cursor befindet, von den Änderungen betroffen.

Benutzerhandbuch 3-14

Hardware, Dienstprogramme und Optionen

Windows Mobility Center

TOSHIBA USB-Schlafund LadeDienstprogramm

Trusted Platform Module (TPM)

Mobility Center ist ein Dienstprogramm, mit dem Sie in einem Fenster Zugriff auf mehrere Einstellungen für mobile PCs haben. Standardmäßig sind vom Betriebssystem höchstens acht Bereiche vordefiniert, zwei weitere lassen sich dem Mobility Center hinzufügen.

■ Lock Computer:

Damit kann der Computer gesperrt werden, ohne dass er ausgeschaltet wird. Dies hat dieselbe Funktion wie die Auswahl von

Sperren im Start-Menü (klicken Sie auf Start, zeigen Sie auf das Pfeilsymbol

( ) und wählen Sie dann Sperren aus dem Menü).

■ TOSHIBA Assist:

Damit lässt sich das Programm TOSHIBA Assist starten, sofern dies im Computer

installiert ist.

Mit diesem Dienstprogramm können Sie die USB Schlaf- und Ladefunktion aktivieren oder deaktivieren.

Zeigt die Positionen der USB-Anschlüsse, die die USB-Schlaf- und Ladefunktion unterstützen, und zeigt die verbleibende Kapazität des Akkus an.

Um dieses Dienstprogramm zu starten, klicken Sie auf Start  Alle Programme  TOSHIBA 

Dienstprogramme  USB-Schlaf- und Ladefunktion.

Das TPM (Trusted Platform Module) ist ein Sicherheitsverschlüsselungsgerät für das Festplattenlaufwerk.

BIOS-Setup und Infineon TPM Software Professional Package müssen konfiguriert sein, damit das TPM verwendet werden kann

So aktivieren Sie TPM über das BIOS-Setup:

1. Schalten Sie den Computer ein. Drücken Sie die Taste F2, wenn der

Bildschirm TOSHIBA Leading Innovation >>> angezeigt wird.

2. Setzen Sie den Eintrag TPM auf der Registerkarte Security (Sicherheit) auf Enabled (Aktiviert).

3. Drücken Sie F10.

4. Drücken Sie die Taste J, um die Änderungen zu bestätigen. Der Computer wird neu gestartet.

Um die Einstellung TPM zu ändern, wenn die Einstellung TPM

ausblenden auf Ja steht, ändern Sie den Sie Einstellung TPM ausblenden von Ja zu Nein.

Benutzerhandbuch 3-15

Zusatzeinrichtungen

Durch optionale Geräte können Sie die Leistung Ihres Computers steigern und den Funktionsumfang erweitern. In diesem Abschnitt wird der Anschluss oder die Installation der folgenden Geräte beschrieben:

Karten/Speicher

■ ExpressCard (nur ExpressCard/34)

■ Smart Card

■ Bridge Media-Steckplatz

■ Secure Digital™ (SD)-Karte (SD-Speicherkarte, SDHC-

Speicherkarte, miniSD-Karte, microSD-Karte)

■ Memory Stick (Memory Stick, Memory Stick PRO, Memory Stick

Duo, Memory Stick PRO Duo, Memory Stick Micro)

■ xD picture Card

■ MultiMedia-Karte

■ Zusätzliche Speichermodule

Peripheriegeräte

■ Externer Monitor

■ eSATA-Geräte

■ Mini DisplayPort

■ TOSHIBA Express Port Replicator

Hardware, Dienstprogramme und Optionen

Sonstiges

■ Sicherheitsschloss

Benutzerhandbuch 3-16

ExpressCard

Der Computer ist mit einem ExpressCard-Steckplatz ausgestattet, in den ein nach Industriestandard gefertigtes ExpressCard/34-Gerät (von TOSHIBA oder einem Fremdhersteller) installiert werden kann. Der Steckplatz unterstützt Hot-Plug-Verbindungen und verwendet die PCIExpress-Schnittstelle, die das Lesen und Schreiben von Daten mit einer theoretischen Höchstrate von 2,5Gbit/s unterstützt.

Einsetzen von ExpressCards

Windows ermöglicht das Hot-Installing von ExpressCards ; Sie müssen den Computer vor dem Einsetzen der Karte also nicht ausschalten.

Setzen Sie keine ExpressCard ein, während sich der Computer im Energiesparmodus oder Ruhezustand befindet. Einige Karten funktionieren dann nicht korrekt.

So installieren Sie eine ExpressCard:

1. Drücken Sie auf die Platzhalterkarte, um sie etwas aus dem Computer zu schieben.

2. Ziehen Sie die Platzhalterkarte vollständig heraus.

3. Stecken Sie die ExpressCard in den ExpressCard-Schlitz an der rechten Seite des Computers.

4. Drücken Sie die ExpressCard vorsichtig, um eine sichere Verbindung herzustellen.

Hardware, Dienstprogramme und Optionen

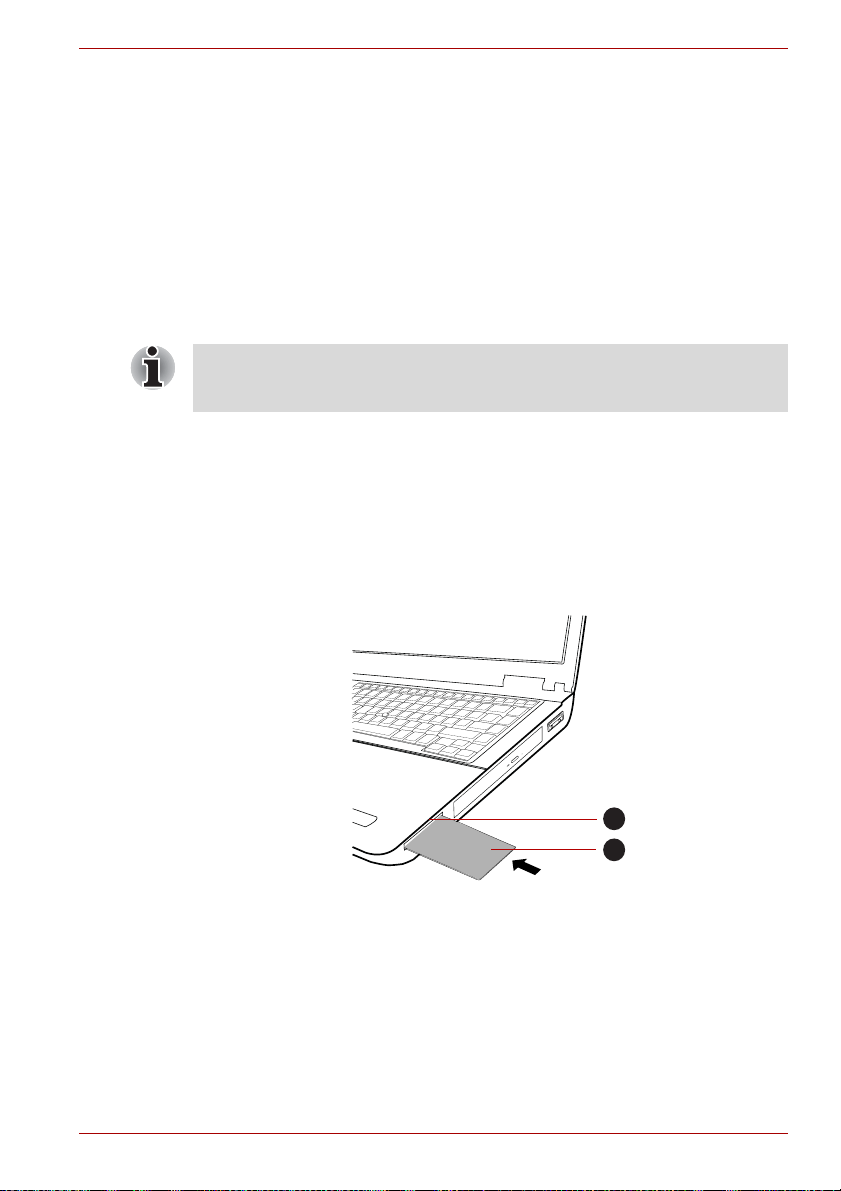

1. ExpressCard-Steckplatz 2. ExpressCard

ExpressCard einsetzen

5. Nachdem Sie die ExpressCard eingesetzt haben, prüfen Sie mithilfe der Dokumentation die Konfiguration unter Windows, um festzustellen, ob sie richtig ist.

Benutzerhandbuch 3-17

Hardware, Dienstprogramme und Optionen

ExpressCard entfernen

So entfernen Sie eine ExpressCard:

1. Klicken Sie in der Windows-Taskleiste auf das Symbol Hardware sicher entfernen und Medium auswerfen.

2. Zeigen Sie auf ExpressCard und klicken Sie mit der linken TouchpadKlicktaste.

3. Drücken Sie auf die ExpressCard, um sie etwas aus dem Computer zu schieben.

4. Ziehen Sie die ExpressCard vollständig heraus.

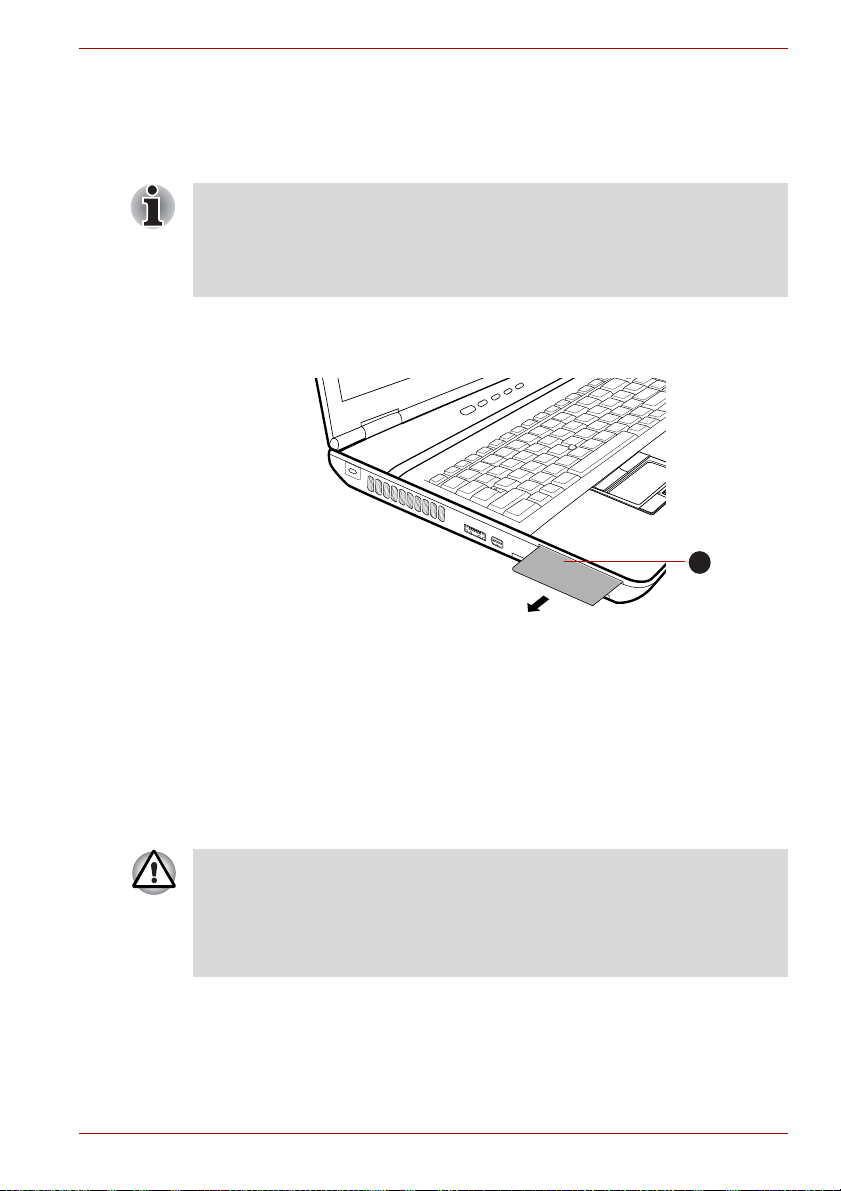

1. ExpressCard

ExpressCard entfernen

5. Setzen Sie die Platzhalterkarte in den ExpressCard-Steckplatz ein.

Setzen Sie immer die Platzhalterkarte ein, wenn Sie keine ExpressCard verwenden.

Smart Card

Eine Smart Card ist eine kreditkartengroße Kunststoffkarte. In die Karte ist ein besonders dünner IC-Chip eingebettet, auf dem Informationen gespeichert werden können. Diese Karten lassen sich für eine Vielzahl von Zwecken einsetzen, darunter für Telefonie und elektronischen Zahlungsverkehr.

Dieser Abschnitt enthält Informationen zur richtigen Verwendung des Smart Card-Steckplatzes; es wird empfohlen, die nachstehenden Informationen vor dem Betrieb des Computers zu lesen.

Einige Modelle sind mit einem Smart Card-Steckplatz ausgestattet.

Der Computer unterstützt asynchrone ISO7816-3-Karten (unterstützte Protokolle sind T=0 und T=1) mit einer Betriebsspannung von 5 V.

Benutzerhandbuch 3-18

Hardware, Dienstprogramme und Optionen

Smart Card einsetzen

Der Steckplatz für Smart Cards befindet sich auf der linken Seite des Computers. Windows ermöglicht das Hot-Installing von Smart Cards; Sie müssen den Computer vor dem Einsetzen der Karte also nicht ausschalten.

So setzen Sie eine Smart Card ein:

1. Setzen Sie die Smart Card so in den Smart Card-Steckplatz, dass die Metallkontakte nach oben zeigen.

2. Drücken Sie die Smart Card vorsichtig in den Steckplatz, um eine sichere Verbindung herzustellen. Der Computer erkennt die Smart Card und zeigt in der Windows-Taskleiste ein Symbol an.

■ Achten Sie beim Einsetzen einer Smart Card in den Smart Card-

Steckplatz darauf, dass Sie die Karte richtig herum halten.

■ Setzen Sie die Smart Card ganz bis in das Ende des Smart Card-

Steckplatzes ein. Etwa 2 cm der Smart Card stehen aus dem Smart Card-Steckplatz heraus. Versuchen Sie nicht, die Smart Card noch weiter in den Steckplatz zu drücken.

■ Nehmen Sie die Smart Card immer aus dem Steckplatz, bevor Sie den

Computer transportieren.

■ Nehmen Sie die Smart Card heraus, wenn Sie sie nicht mehr

benötigen.

Wenn Sie diese Anleitungen nicht beachten, können der Computer und/ oder die Smart Card beschädigt werden.

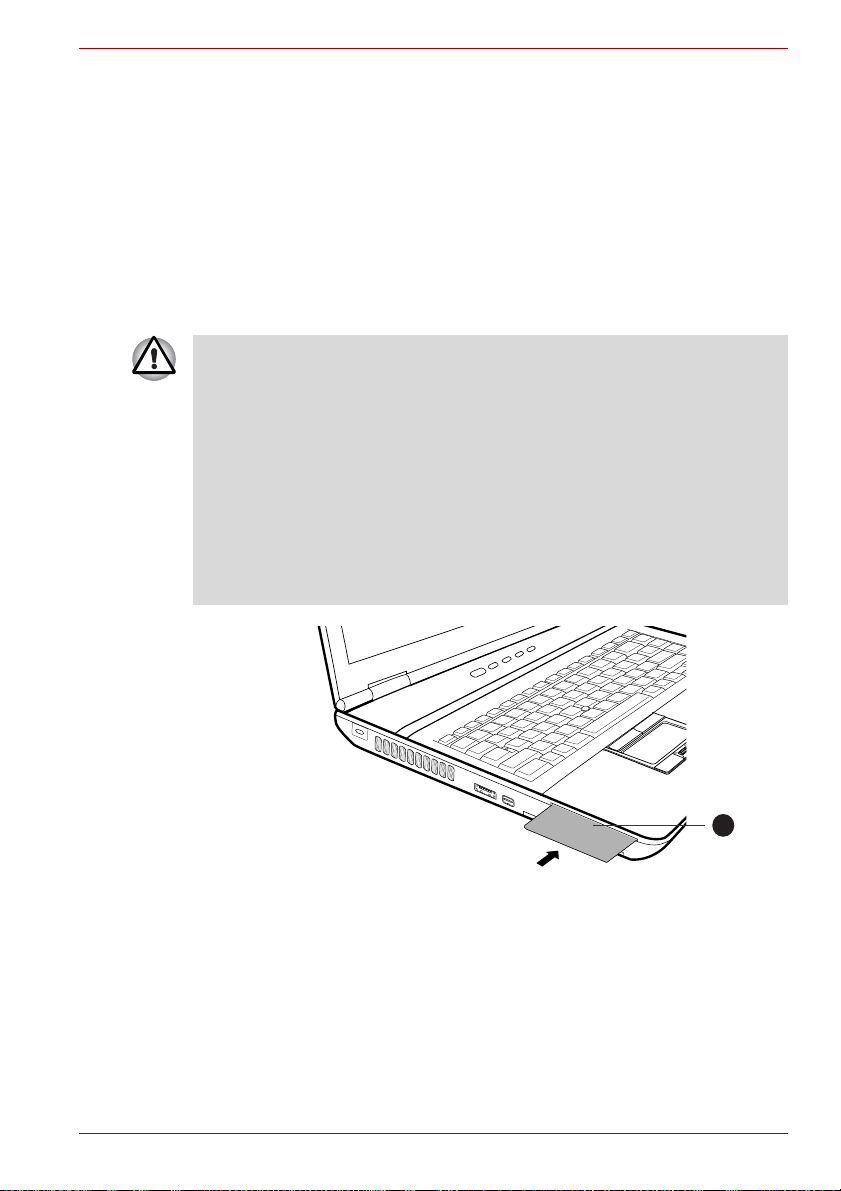

1. Smart Card

Smart Card einsetzen

3. Nachdem Sie die Smart Card eingesetzt haben, prüfen Sie mithilfe der Dokumentation die Konfiguration unter Windows, um festzustellen, ob sie richtig ist.

Benutzerhandbuch 3-19

Hardware, Dienstprogramme und Optionen

Smart Card entfernen

So entfernen Sie eine Smart Card:

1. Klicken Sie in der Windows-Taskleiste auf das Symbol Hardware sicher entfernen und Medium auswerfen.

■ Überprüfen Sie vor dem Herausnehmen der Smart Card, dass die

Smart Card nicht mehr mit einem Programm oder dem System arbeitet.

■ Achten Sie darauf, die Smart Card nicht zu biegen, wenn Sie sie aus

dem Computer nehmen.

2. Zeigen Sie auf Smart Card und klicken Sie mit der linken TouchpadKlicktaste.

3. Ziehen Sie die Smart Card heraus.

1. Smart Card

Smart Card entfernen

Bridge Media-Steckplatz

Der Computer ist mit einem Bridge Media-Steckplatz für verschiedene Speichermedien mit unterschiedlicher Speicherkapazität ausgerüstet. Damit können Sie problemlos Daten von Geräten wie Digitalkameras und PDAs übertragen.

Achten Sie darauf, dass keine Fremdkörper in den Bridge MediaSteckplatz gelangen. Achten Sie darauf, dass keine Gegenstände aus Metall, wie z.B. Heft- oder Büroklammern, in das Innere des Computers oder der Tastatur gelangen. Fremdkörper können einen Kurzschluss verursachen, wodurch der Computer beschädigt und ein Feuer ausbrechen könnte.

Benutzerhandbuch 3-20

Hardware, Dienstprogramme und Optionen

■ Dieser Bridge-Media-Steckplatz unterstützt folgende Speichermedien.

■ Secure Digital (SD)-Karte (SD-Speicherkarte, SDHC-

Speicherkarte, miniSD-Karte, microSD-Karte)

■ Memory Stick (Memory Stick, Memory Stick PRO, Memory

Stick Duo, Memory Stick PRO Duo, Memory Stick Micro)

■ xD picture Card

■ MultiMediaCard (MMC™)

■ Beachten Sie, dass für die Verwendung von miniSD/microSD-Karten

ein Adapter erforderlich ist.

■ Beachten Sie, dass für die Verwendung von Memory Stick Duo-,

Memory Stick PRO Duo- und Memory Stick Micro-Speichermedien ein Adapter erforderlich ist.

■ Bitte beachten Sie, dass nicht alle Speichermedien getestet wurden.

Daher kann keine Garantie dafür übernommen werden, dass alle Speichermedien erwartungsgemäß funktionieren.

■ Dieser Steckplatz unterstützt keine Magic Gate-Funktionen.

Secure Digital (SD)-Karte

USB-Stick,

Memory Stick

Beispiele für Speichermedien

microSD Card-Adapter und microSD Card

xD picture Card MultiMediaCard

(MMC)

Speichermedium

In diesem Abschnitt finden Sie Informationen zu wichtigen Sicherheitsmaßnahmen beim Umgang mit Speichermedien.

Hinweise zu SD/SDHC-Speicherkarten

SD/SDHC-Speicherkarten erfüllen die Anforderungen der SDMI (Secure Digital Music Initiative), einer Technologie, die das unrechtmäßige Kopieren oder Wiedergeben digitaler Musik verhindert. Aus diesem Grund können Sie urheberrechtlich geschütztes Material nicht auf einem anderen Computer oder einem anderen Gerät wiedergeben oder kopieren. Sie dürfen urheberrechtlich geschütztes Material nur zum persönlichen Gebrauch wiedergeben.

Nachstehend finden Sie einige Anhaltspunkte, um SD-Speicherkarten von SDHC-Speicherkarten zu unterscheiden.

■ SD- und SDHC-Speicherkarten sehen auf den ersten Blick identisch

aus. Das Logo auf SD- und SDHC-Speicherkarten unterscheidet sich jedoch, deshalb sollten Sie beim Kauf besonders auf das Logo achten.

Benutzerhandbuch 3-21

Hardware, Dienstprogramme und Optionen

■ Das Logo von SD-Speicherkarten: .

■ Das Logo von SDHC-Speicherkarten: .

■ SD-Speicherkarten haben eine maximale Kapazität von 2 GB. SDHC-

Speicherkarten haben eine maximale Kapazität von 32 GB.

Kartentyp

SD 8MB, 16MB, 32MB, 64MB, 128MB, 256MB,

SDHC 4 GB, 8 GB, 16 GB, 32 GB

Kapazitäten

512MB, 1GB, 2GB

Formatierung von Speichermedien

Neue Speicherkarten sind entsprechend bestimmten Standards formatiert. Wenn Sie eine Speicherkarte neu formatieren möchten, verwenden Sie ein Gerät, dass diese Speicherkarte unterstützt.

Formatieren von SD/SDHC-Speicherkarten

SD/SDHC-Speicherkarten werden nach bestimmten Standards formatiert verkauft. Wenn Sie eine SD/SDHC-Speicherkarte neu formatieren, formatieren Sie sie mit einem Gerät (zum Beispiel Digitalkamera oder Digitalplayer), das die SD/SDHC-Speicherkarte verwendet, und nicht mit der Formatierungsfunktion von Windows.

Wenn Sie die gesamte SD-Speicherkarte inklusive des geschützten Bereichs formatieren möchten, verwenden Sie eine Anwendung, die das Kopierschutzsystem vollständig unterstützt.

Umgang mit Datenträgern

Beachten Sie folgenden Vorsichtsmaßnahmen, wenn Sie Karten handhaben.

Umgang mit Karten

■ Biegen oder verdrehen Sie die Karten nicht.

■ Lassen Sie eine Karte auf keinen Fall mit Flüssigkeiten in Berührung

kommen, und lagern Sie sie nicht in feuchter Umgebung. Legen Sie sie auch nicht in der Nähe von Flüssigkeitsbehältern ab.

■ Berühren Sie nicht den metallenen Bereich der Karte und vermeiden

Sie, dass er feucht oder schmutzig wird.

■ Legen Sie Karten in ihre Box zurück, wenn Sie sie nicht mehr benötigen.

■ Die Karte kann nur in einer Richtung eingesetzt werden. Versuchen Sie

nicht, die Karte mit Gewalt in den Steckplatz zu drücken.

■ Eine Karte muss immer vollständig in den Steckplatz eingesetzt

werden. Drücken Sie auf die Karte, bis Sie ein Klicken hören.

Benutzerhandbuch 3-22

Hardware, Dienstprogramme und Optionen

Umgang mit Speicherkarten

■ Bringen Sie den Schreibschutzschalter in die gesicherte Position, wenn

Sie die Aufzeichnung von Daten verhindern möchten.

■ Speicherkarten haben eine begrenzte Lebensdauer, deshalb sollten Sie

wichtige Daten immer sichern.

■ Schreiben Sie nicht auf eine Karte, wenn der Akkuladezustand bereits

schwach ist. Eine zu geringe Spannung kann sich negativ auf die Schreibgenauigkeit auswirken.

■ Entfernen Sie keine Karte während eines Lese-/Schreibvorgangs.

Weitere Informationen zur Verwendung von Speicherkarten finden Sie in der Dokumentation, die Sie mit der Karte erhalten haben

Hinweise zum Schreibschutz

Die folgenden Medien verfügen über die Möglichkeit zum Schreibschutz.

■ SD-Karte (SD-Speicherkarte, SDHC-Speicherkarte)

■ Memory Stick (Memory Stick, Memory Stick PRO, Memory Stick Duo,

Memory Stick PRO Duo, Memory Stick Micro)

Bringen Sie den Schreibschutzschalter in die gesicherte Position, wenn Sie die Aufzeichnung von Daten verhindern möchten.

Speichermedien einsetzen

Die nachstehenden Anleitungen gelten für alle unterstützten Speichergeräte. So setzen Sie Speichermedien ein:

1. Halten Sie das Speichermedium so, dass die Kontakte (metallene Bereiche) nach unten zeigen.

2. Stecken Sie das Speichermedium in den Bridge-Media-Steckplatz auf der Vorderseite des Computers.

3. Drücken Sie das Speichermedium vorsichtig, um eine sichere Verbindung herzustellen.

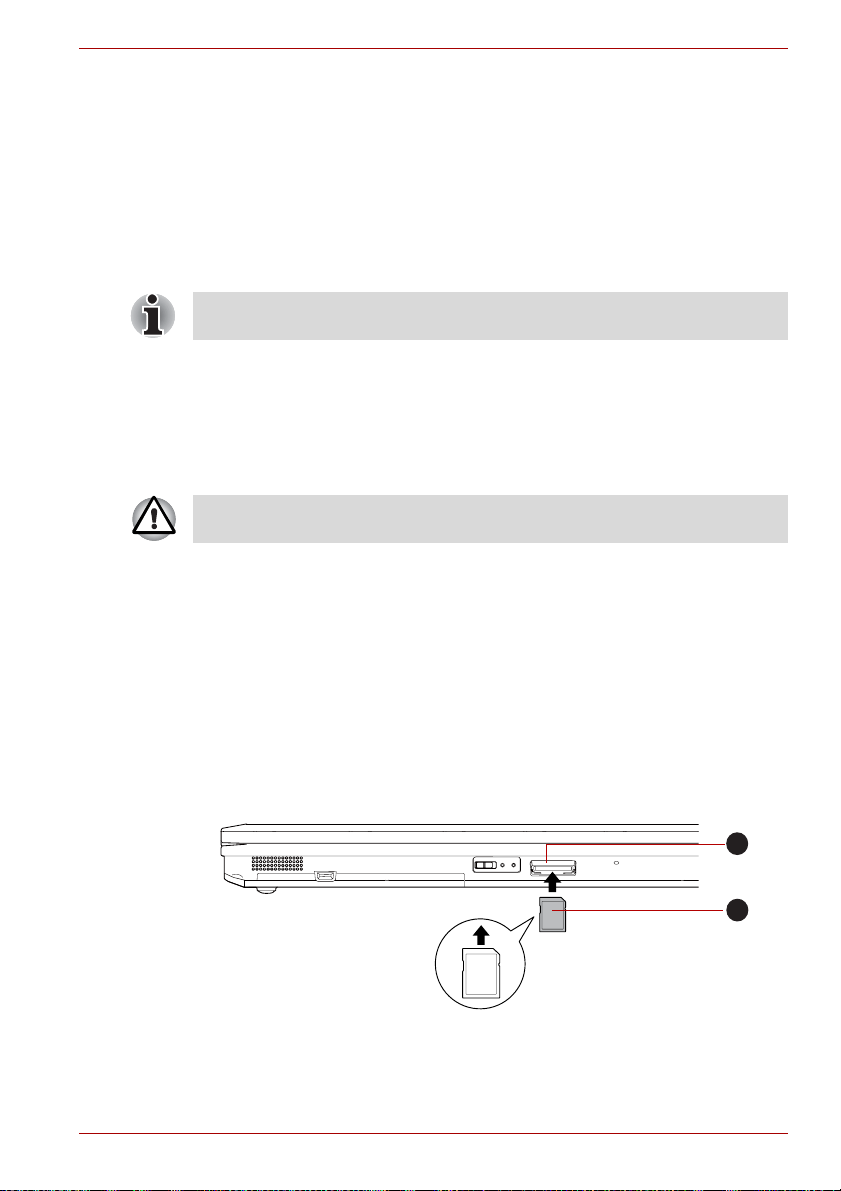

1. Bridge-Media-Steckplatz 2. Speichermedium

Speichermedien einsetzen

Benutzerhandbuch 3-23

Hardware, Dienstprogramme und Optionen

■ Achten Sie darauf, das Speichermedium richtig herum einzusetzen.

Wenn Sie das Speichermedium falsch herum einsetzen, können Sie es möglicherweise nicht wieder entfernen.

■ Achten Sie beim Einsetzen von Speichermedien darauf, die

metallenen Kontakte nicht zu berühren. Der Speicherbereich könnte statischer Elektrizität ausgesetzt werden, was zu Datenverlusten führen kann.

■ Schalten Sie den Computer nicht aus und wechseln Sie nicht in den

Energiesparmodus oder Ruhezustand, während Dateien kopiert werden, andernfalls können Daten verloren gehen.

Speichermedien entfernen

Die nachstehenden Anleitungen gelten für alle unterstützten Speichergeräte. So entfernen Sie Speichermedien:

1. Klicken Sie in der Windows-Taskleiste auf das Symbol Hardware sicher entfernen und Medium auswerfen.

2. Zeigen Sie auf Speichermedium und klicken Sie mit der linken Touchpad-Klicktaste.

3. Drücken Sie das Medium etwas in den Computer, damit es teilweise aus dem Computer herausgeschoben wird.

4. Ziehen Sie das Medium vollständig heraus.

1. Bridge-Media-Steckplatz 2. Speichermedium

Speichermodule entfernen

■ Die LED des Bridge Media-Steckplatzes darf nicht mehr leuchten,

wenn Sie das Speichermedium entfernen oder den Computer ausschalten. Wenn Sie das Speichermedium herausnehmen oder den Computer ausschalten, während er auf das Speichermedium zugreift, können Sie Daten zerstören oder das Medium beschädigen.

■ Entfernen Sie keine Speichermedien, während sich der Computer im

Energiesparmodus oder Ruhezustand befindet. Das System könnte instabil werden oder auf dem Speichermedium gespeicherte Daten könnten verloren gehen.

■ Nehmen Sie Memory Stick Duo/Memory Stick PRO Duo/Memory Stick

Micro bzw. miniSD-/microSD-Karten nicht ohne den Adapter aus dem Bridge Media-Steckplatz.

Benutzerhandbuch 3-24

Hardware, Dienstprogramme und Optionen

Zusätzliche Speichermodule

Sie können zusätzlichen Speicher im Computer installieren, um den verfügbaren Systemspeicher zu erhöhen. In diesem Abschnitt wird beschrieben, wie Sie optionale Speichermodule installieren und entfernen.

■ Legen Sie ein Tuch unter den Computer, um zu verhindern, dass die

Außenseite des Bildschirms verkratzt wird, wenn Sie den Speicher auswechseln. Verwenden Sie kein Tuch, das statische Elektrizität erzeugt.

■ Berühren Sie keine anderen internen Bereiche des Computers, wenn

Sie Speichermodule installieren oder entfernen.

■ Setzen Sie die beiden Speichermodule in Sockel A und Sockel B ein.

Der Computer läuft im Zweikanalmodus. In diesem Modus können Sie effizient auf die Module zugreifen.

■ Verwenden Sie nur von TOSHIBA zugelassene Speichermodule.

■ Installieren oder entfernen Sie ein Speichermodul auf keinen Fall unter

den folgenden Bedingungen. a. Der Computer ist eingeschaltet. b. Der Computer wurde entweder im Energiesparmodus oder im

Ruhezustand heruntergefahren. c. Wakeup-on-LAN ist aktiviert. d. Der Schalter für drahtlose Kommunikation wurde auf EIN gestellt. e. USB-Schlaf- und Ladefunktion ist aktiviert.

■ Achten Sie darauf, keine Schrauben oder Fremdkörper in den

Computer fallen zu lassen. Dies kann zu Fehlfunktionen führen oder Stromschläge verursachen.

■ Zusätzliche Speichermodule sind elektronische Präzisionsbauteile, die

durch statische Elektrizität unbrauchbar werden können. Leiten Sie ggf. vorhandene statische Elektrizität von Ihrem Körper ab, bevor Sie ein zusätzliches Speichermodul anfassen. Dazu genügt es, wenn Sie einen beliebigen metallenen Gegenstand in Ihrer Nähe mit bloßen Händen berühren.

Verwenden Sie einen passenden Kreuzschlitzschraubendreher, um die Schrauben herauszudrehen und festzuziehen. Ein Schraubendreher der falschen Größe kann die Schraubenköpfe beschädigen.

Speichermodule einsetzen

Gehen Sie wie nachstehend beschrieben vor, um ein Speichermodul einzubauen:

1. Fahren Sie den Computer herunter - achten Sie darauf, dass die LED

Power aus ist (siehe Abschnitt Ausschalten des Computers in Kapitel 1, Erste Schritte, falls erforderlich).

2. Entfernen Sie den Netzadapter und alle an den Computer angeschlossenen Kabel und Peripheriegeräte.

Benutzerhandbuch 3-25

Hardware, Dienstprogramme und Optionen

3. Schließen Sie den Bildschirm.

4. Legen Sie den Computer mit der Unterseite nach oben hin und nehmen Sie den Akku heraus (sehen Sie ggf. im Abschnitt Ersetzen des Akkus in Kapitel 6, Stromversorgung und Startmodi, nach).

5. Lösen Sie die Schraube, die die Abdeckung des Speichermodulsockels sichert. Die Schraube ist an der Abdeckung befestigt, damit sie nicht verloren geht.

Verwenden Sie einen Kreuzschlitzschraubendreher in der passenden Größe.

6. Fahren Sie mit dem Fingernagel oder einem flachen Gegenstand unter die Abdeckung und heben Sie sie ab.

1. Speichermodulabdeckung 2. Schraube

Speichermodul-Abdeckung entfernen

7. Richten Sie die Kerbe am Speichermodul mit der am Sockel aus und setzen Sie das Modul vorsichtig in einem 30-Grad-Winkel in den Sockel, bevor Sie es nach unten drücken, bis die seitlichen Laschen einrasten.

1. Einkerbung 3. Sockel A

2. Sockel B

Speichermodul einsetzen

Benutzerhandbuch 3-26

Hardware, Dienstprogramme und Optionen

Achten Sie darauf, dass keine Gegenstände aus Metall, wie z. B. Heftoder Büroklammern, in das Innere des Computers gelangen. Fremdkörper können einen Kurzschluss verursachen, wodurch der Computer beschädigt und ein Feuer ausbrechen könnte.

Berühren Sie die Anschlüsse des Speichermoduls oder des Computers nicht. Kleine Partikel auf den Anschlüssen können den Zugriff auf das Speichermodul beeinträchtigen.

■ Richten Sie die Kerben an den Seiten des Speichermoduls mit den

Laschen des Anschlusses aus und setzen Sie das Modul fest in den Anschluss ein. Lässt sich das Speichermodul nicht problemlos einsetzen, drücken Sie die Laschen mit der Fingerspitze vorsichtig nach außen.

Halten Sie das Speichermodul an den Seiten (mit den Einkerbungen) fest.

8. Setzen Sie die Speichermodul-Abdeckung ein und sichern Sie sie mit der Schraube.

Achten Sie darauf, dass die Speichermodul-Abdeckung fest geschlossen ist.

1. Speichermodulabdeckung 2. Schraube

Speichermodulabdeckung einsetzen

9. Setzen Sie den Akku ein. Sehen Sie ggf. in Abschnitt Ersetzen des

Akkus in Kapitel 6, Stromversorgung und Startmodi, nach.

10. Drehen Sie den Computer um.

11. Schalten Sie den Computer ein und überprüfen Sie, ob der zusätzliche Speicher erkannt wird. Wählen Sie dazu Start  Systemsteuerung 

System und Sicherheit  System.

Entfernen eines Speichermoduls

So entfernen Sie das Speichermodul ein:

1. Fahren Sie den Computer herunter - achten Sie darauf, dass die LED Power aus ist (siehe Abschnitt Ausschalten des Computers in Kapitel 1, Erste Schritte, falls erforderlich).

2. Entfernen Sie den Netzadapter und alle an den Computer angeschlossenen Kabel und Peripheriegeräte.

Benutzerhandbuch 3-27

Hardware, Dienstprogramme und Optionen

3. Schließen Sie den Bildschirm.

4. Legen Sie den Computer mit der Unterseite nach oben hin und nehmen Sie den Akku heraus (sehen Sie ggf. im Abschnitt Ersetzen des Akkus in Kapitel 6, Stromversorgung und Startmodi, nach).

5. Lösen Sie die Schraube, die die Abdeckung des Speichermodulsockels sichert. Die Schraube ist an der Abdeckung befestigt, damit sie nicht verloren geht.

6. Fahren Sie mit dem Fingernagel oder einem flachen Gegenstand unter die Abdeckung und heben Sie sie ab.

7. Drücken Sie die Klammern vom Modul weg, um es freizugeben. Eine Seite des Speichermoduls wird etwas nach oben geschoben.

8. Fassen Sie das Modul an den Kanten und nehmen Sie es aus dem Computer.

■ Nach längerer Verwendung des Computers werden die

Speichermodule und die Schaltkreise neben den Speichermodulen sehr warm. Lassen Sie die Speichermodule auf Zimmertemperatur abkühlen, bevor Sie sie ersetzen. Andernfalls können Sie sich leichte Verbrennungen zuziehen.

■ Berühren Sie die Anschlüsse des Speichermoduls oder des

Computers nicht. Kleine Partikel auf den Anschlüssen können den Zugriff auf das Speichermodul beeinträchtigen.

1. Laschen

Speichermodul entfernen

9. Setzen Sie die Speichermodul-Abdeckung ein und sichern Sie sie mit der Schraube.

Achten Sie darauf, dass die Speichermodul-Abdeckung fest geschlossen ist.

10. Setzen Sie den Akku ein. Sehen Sie ggf. in Abschnitt Ersetzen des

Akkus in Kapitel 6, Stromversorgung und Startmodi, nach.

11. Drehen Sie den Computer um.

Benutzerhandbuch 3-28

Externer Monitor

Ein externer analoger Monitor kann an den Anschluss für einen externen Monitor angeschlossen werden. So schließen Sie den Monitor an:

Monitorkabel anschließen

1. Schalten Sie den Computer aus.

2. Schließen Sie das Monitorkabel an den Anschluss für einen externen Monitor an und ziehen Sie die Schrauben auf der linken und rechten Seite des Anschlusses nach Bedarf fest.

1. Anschluss für einen externen Monitor 2. Monitorkabel

Monitorkabel an den Anschluss für einen externen Monitor anschließen

3. Schalten Sie den externen Monitor ein.

4. Schalten Sie den Computer ein.

Beim Einschalten erkennt der Computer den Monitor automatisch und stellt fest, ob es sich um einen Farb- oder Monochrom-Monitor handelt. Falls bei der Darstellung des Bilds auf dem Monitor Probleme auftreten, können Sie die Hotkeys Fn + F5 verwenden, um die Anzeigeeinstellungen zu ändern. (Wenn Sie den externen Monitor trennen, bevor Sie den Computer ausschalten, müssen Sie die Hotkeys Fn + F5 erneut drücken, um auf das eingebaute LCD umzuschalten.)

Nähere Informationen über die Verwendung der Hotkeys zum Ändern der Anzeigeeinstellungen finden Sie in Kapitel 5, Tastatur

Trennen Sie den externen Monitor im Energiesparmodus oder Ruhezustands nicht ab. Schalten Sie den Computer aus, bevor Sie den externen Monitor abtrennen.

Wenn der Desktop auf einem externen Analogmonitor angezeigt wird, erscheint er manchmal in der Mitte des Bildschirms, umgeben von schwarzen Bereichen.

Lesen Sie in diesem Fall bitte die Dokumentation, die Sie mit dem Monitor erhalten haben, und stellen Sie den Anzeigemodus auf einen vom Bildschirm unterstützten Wert ein. Der Desktop wird dann mit dem richtigen Seitenverhältnis und in einer akzeptablen Größe angezeigt.

Hardware, Dienstprogramme und Optionen

Benutzerhandbuch 3-29

Hardware, Dienstprogramme und Optionen

Mini DisplayPort

Mit einem passenden Adapter (zum Beispiel „Mini DisplayPort-zu-DisplayPortKabel“, „Mini DisplayPort-zu-HDMI-Adapter“ oder „Mini DisplayPort-zu-DVIAdapter“) können Sie über diesen Anschluss einen externen Monitor anschließen.

Verbinden des Mini DisplayPort

1. Stecken Sie ein Ende des Adapterkabels in den entsprechenden Anschluss (DisplayPort, HDMI- oder DVI-Anschluss) des externen Monitors.

2. Schalten Sie den externen Monitor ein.

3. Stecken Sie das andere Ende des Adapterkabels (Mini DisplayPortStecker) in den Mini DisplayPort am Computer.

1. Mini DisplayPort 2. Mini DisplayPort-Stecker

Verbinden des Mini DisplayPort

■ Ein „Mini DisplayPort-zu-DisplayPort-Kabel“, „Mini DisplayPort-zu-

HDMI-Adapter“ oder „Mini DisplayPort-zu-DVI-Adapter“ ist nicht im Lieferumfang des Computers enthalten. Sie können diese Adapter im Fachhandel erwerben.

■ Da der Anschluss nicht mit allen Modellen getestet werden konnte,

funktionieren einige Monitore möglicherweise nicht.

Wenn Sie das Anzeigegerät beispielsweise mit der Tastenkombination FN + F5 wechseln, wird das Wiedergabegerät möglicherweise nicht automatisch gewechselt. In diesem Fall müssen Wiedergabe- und Anzeigegerät manuell auf dasselbe Gerät eingestellt werden. Befolgen Sie dazu die folgenden Schritte:

1. Klicken Sie auf Start  Systemsteuerung  Hardware und Audio  Audio.

2. Wählen Sie in der Registerkarte Wiedergabe das Wiedergabegerät aus, das Sie verwenden möchten.

■ Wählen Sie Lautsprecher, wenn Sie die internen Lautsprecher des

Computers verwenden möchten.

■ Wählen Sie ein anderes Wiedergabegerät, wenn Sie ein Fernsehgerät

oder einen an den Computer angeschlossenen externen Monitor verwenden möchten.

3. Klicken Sie auf die Schaltfläche Set Default (Standardgerät festlegen).

4. Klicken Sie auf OK, um das Dialogfeld Audio zu schließen.

Benutzerhandbuch 3-30

eSATA-Geräte (External Serial ATA)

Ein Gerät mit eSATA-Funktion kann an den eSATA/USB-Combo-Anschluss am Computer angeschlossen werden.

Anschließen des eSATA-Geräts

So schließen Sie ein eSATA-Gerät an:

1. Schließen Sie ein eSATA-Kabel an den eSATA/USB-Combo-Anschluss an.

Achten Sie darauf, den Stecker richtig am Anschluss auszurichten. Wenn Sie den Stecker gewaltsam in den Anschluss drücken, könnten Sie die Kontakte beschädigen.

Hardware, Dienstprogramme und Optionen

1. eSATA-Kabel 2. eSATA/USB Combo-Port

Anschließen eines eSATA-Kabels an den eSATA/USB-Combo-Anschluss

■ Ein angeschlossenes eSATA-Gerät wird möglicherweise nicht erkannt,

wenn es an den eSATA/USB Combo-Anschluss des Computers angeschlossen wird, während sich dieser im Energiesparmodus oder im Ruhezustand befindet. Trennen Sie das eSATA-Gerät in diesem Fall ab und schließen Sie es erneut an, nachdem Sie den Computer reaktiviert bzw. eingeschaltet haben.

■ Wenn Sie ein eSATA-Gerät nach dem Einschalten des Computers

anschließen, dauert es etwa zehn Sekunden, bis der Computer das Laufwerk erkennt. Innerhalb dieser Zeit sollten Sie das Laufwerk nicht trennen und wieder anschließen.

Benutzerhandbuch 3-31

Hardware, Dienstprogramme und Optionen

Trennen von eSATA-Geräten

Wenn Sie das eSATA-Gerät nicht mehr benötigen, trennen Sie es wie nachstehend beschrieben vom Computer:

1. Warten Sie, bis die Laufwerkanzeige erlischt und der Computer nicht mehr auf das eSATA-Gerät zugreift.

Wenn Sie das eSATA-Gerät abtrennen oder den Computer ausschalten, während das System auf das Laufwerk zugreift, können Sie Daten verlieren oder das eSATA-Gerät oder das Laufwerk beschädigen.

2. Klicken Sie in der Windows-Taskleiste auf das Symbol Hardware sicher entfernen und Medium auswerfen.

3. Klicken Sie auf das eSATA-Gerät, das Sie entfernen möchten.

4. Ziehen Sie vorsichtig den eSATA/USB-Combo-Stecker des eSATAGeräts aus dem eSATA/USB-Combo-Anschluss des Computers.

TOSHIBA Express Port Replicator

Zusätzlich zu den am Computer verfügbaren Anschlüssen verfügt der TOSHIBA Express Port Replicator über verschiedene andere Anschlüsse. Der TOSHIBA Express Port Replicator wird direkt an die Dockingschnittstelle auf der Unterseite des Computers angeschlossen. Über den Netzadapter wird der TOSHIBA Express Port Replicator an eine Steckdose angeschlossen.

Vor dem Anschluss an ein LAN muss der Computer entsprechend konfiguriert werden. Wenn Sie sich mit den Standardeinstellungen des Computers an ein LAN anmelden, kann es bei LAN-Vorgängen zu Fehlern kommen. Fragen Sie Ihren LAN-Administrator nach den korrekten Einstellungen und Verfahren.

■ Sie müssen den Netzadapter anschließen, bevor Sie die Verbindung

zu einem TOSHIBA Express Port Replicator herstellen.

■ Wenn ein TOSHIBA Express Port Replicator an den Computer

angeschlossen ist, können folgende Anschlüsse nicht genutzt werden: LAN-Buchse, DC IN 15V-Buchse und Anschluss für externen Monitor.

■ Schließen Sie nur den mit dem TOSHIBA Express Port Replicator

gelieferten Netzadapter an den TOSHIBA Express Port Replicator an. Verwenden Sie nicht den Netzadapter des Computers.

Der TOSHIBA Express Port Replicator verfügt über die folgenden Anschlüsse.

■ RJ45-LAN-Buchse

■ Anschluss für einen externen Monitor

■ 15-V-Gleichstromeingang

■ Schlitz für ein Sicherheitsschloss

■ vier USB 2.0-Anschlüsse

■ DVI-Anschluss

Benutzerhandbuch 3-32

■ Da die Funktionsfähigkeit des DVI-Anschlusses nicht mit allen

Monitoren getestet werden konnte, können einige DVI-Monitore möglicherweise nicht verwendet werden. (DVI=Digital Visual Interface)

■ Bringen Sie den Feststeller des TOSHIBA Express Port Replicators in

die SLIDE-Position 2, wenn Sie diesen Computer an den TOSHIBA Express Port Replicator anschließen. Nähere Informationen zu den Anschlussverfahren finden Sie im Benutzerhandbuch des TOSHIBA Express Port Replicators.

Sicherheitsschloss

Mit Hilfe eines Sicherheitsschlosses können Sie den Computer an einem Schreibtisch oder einem anderen schweren Gegenstand befestigen, um den Diebstahl des Geräts zu verhindern. Der Computer hat einen Schlitz an der linken Seite, an dem Sie das Ende der Seilsicherung befestigen können. Befestigen Sie das andere Ende an einem Schreibtisch oder einem anderen schweren Gegenstand. Die für die Befestigung von Seilsicherungen verwendeten Methoden unterscheiden sich von Produkt zu Produkt. Nähere Informationen finden Sie in der Anleitung des jeweiligen Produkts.

Befestigen des Sicherheitsschlosses

So befestigen Sie ein Sicherherheitsseil am Computer:

1. Drehen Sie den Computer so, dass Ihnen die linke Seite zugewandt ist.

2. Richten Sie das Sicherheitsseil an dem dafür vorgesehenen Schlitz aus und befestigen Sie es.

Hardware, Dienstprogramme und Optionen

1. Schlitz für ein Sicherheitsschloss

Sicherheitsschloss

Benutzerhandbuch 3-33

Optionales Zubehör

Sie können den Computer noch leistungsfähiger und komfortabler in der Bedienung machen, wenn Sie ihn mit optional erhältlichen Optionen und Zubehör ausstatten. Die folgende Liste zeigt einige der Artikel, die Sie bei Ihrem TOSHIBA-Händler erhalten:

DDR3-1066 SpeicherKit

Universeller Netzadapter

Akku Als Ersatz oder Austausch kann ein zusätzlicher

TOSHIBA Express Port Replicator

Hardware, Dienstprogramme und Optionen

Sie können problemlos Speichermodule mit 1 GB, 2 GB oder 4 GB (DDR3-1066) in den Computer einbauen.

Wenn Sie den Computer häufig an zwei Orten benutzen, zum Beispiel zu Hause und im Büro, haben Sie weniger zu tragen, wenn Sie an beiden Orten einen Netzadapter bereithalten.

Akku erworben werden. Nähere Informationen finden Sie in Kapitel 6, Stromversorgung und

Startmodi.

Der TOSHIBA Express Port Replicator bietet die Anschlüsse, die auch am Computer verfügbar sind, sowie zusätzlich einen DVI-Anschluss (Digital Visual Interface), einen Anschluss für einen externen Monitor, vier USB-Anschlüsse (USB 2.0) und eine LAN-Buchse.

Benutzerhandbuch 3-34

Grundlagen der Bedienung

In diesem Kapitel werden die wichtigsten Funktionen des Computers beschrieben. Hier finden Sie auch Hinweise zu Vorsichtsmaßnahmen.

TOSHIBA Duales Zeigegerät

Einige Modelle sind mit einem dualen Zeigesystem ausgestattet und verfügen über ein Touchpad sowie einen AccuPoint.

Touchpad verwenden

Legen Sie Ihren Finger auf das Touchpad, und bewegen Sie ihn in die gewünschte Richtung. Der Bildschirmzeiger folgt Ihren Bewegungen.

Grundlagen der Bedienung

Kapitel 4

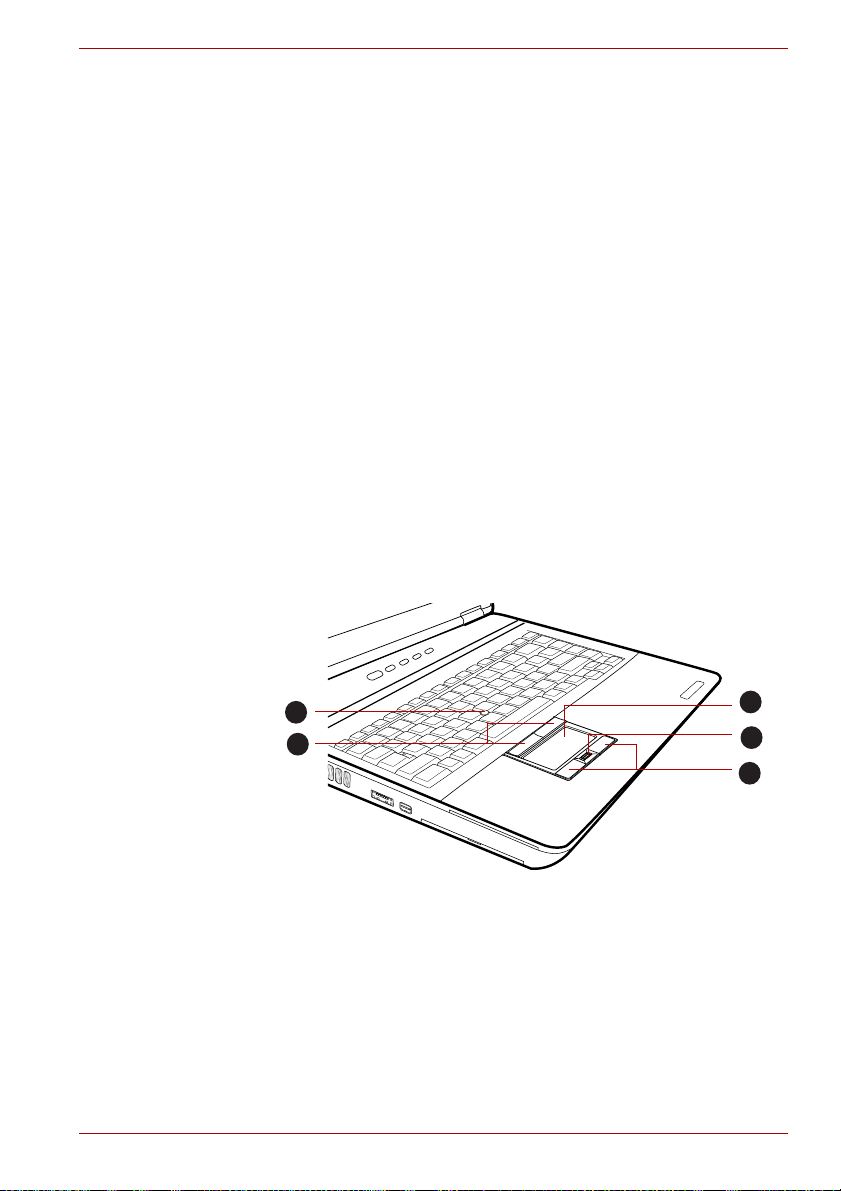

1. AccuPoint* 4. Fingerabdrucksensor*

2. AccuPoint-Klicktasten* 5. Touchpad-Klicktasten

3. Touchpad

Touchpad und Touchpad-Klicktasten

* Bei einigen Modellen verfügbar.

Benutzerhandbuch 4-1

Grundlagen der Bedienung

Die zwei Tasten unterhalb des Touchpads entsprechen den beiden Tasten einer Standardmaus. Drücken Sie die linke Taste, um einen Menüeintrag auszuwählen oder um ein Text- oder Grafikobjekt zu bearbeiten, auf dem sich der Zeiger befindet. Drücken Sie auf die rechte Taste, um ein Kontextmenü oder je nach Software andere Funktionen aufzurufen.

Sie können auch auf das Touchpad tippen, um Funktionen auszuführen, für die Sie ansonsten die linke Taste oder eine Standardmaus verwenden würden.

Klicken: Tippen Sie einmal. Doppelklicken: Tippen Sie zweimal auf das Touchpad. Ziehen und Ablegen: Tippen Sie, um die Elemente auszuwählen, die Sie

bewegen möchten. Lassen Sie Ihren Finger nach dem zweiten Tippen auf dem Touchpad und verschieben Sie die Elemente dann an ihr neues Ziel.

Verwenden des AccuPoints

Drücken Sie den AccuPoint einfach mit der Fingerspitze in die Richtung, in die Sie den Cursor auf dem Bildschirm verschieben möchten. Die beiden Tasten über dem Touchpad funktionieren mit dem AccuPoint auf die gleiche Weise wie mit dem Touchpad. Lesen Sie dazu den Abschnitt Touchpad

verwenden.

Einige Modelle sind mit einem AccuPoint ausgestattet.

Umgang mit dem AccuPoint

Unter bestimmten Bedingungen bewegt sich der Cursor eventuell selbstständig oder in falscher Richtung über den Bildschirm. Dazu kann es unter den folgenden Umständen kommen:

■ Sie haben den AccuPoint beim Einschalten des Computers berührt.

■ Sie üben konstant leichten Druck auf den AccuPoint aus.

■ Die Umgebungstemperatur hat sich plötzlich geändert.

■ Der AccuPoint ist starkem Druck ausgesetzt.

Wenn eine Fehlermeldung angezeigt wird, starten Sie den Computer neu. Wird keine Fehlermeldung angezeigt, warten Sie bis sich der Zeiger nicht mehr bewegt, und arbeiten Sie dann normal weiter.

Benutzerhandbuch 4-2

Grundlagen der Bedienung

Ersetzen der AccuPoint-Kappe

Die AccuPoint-Kappe ist ein Verschleißteil und sollte nach längerem Einsatz ausgewechselt werden. Einige Modelle werden mit einer Ersatzkappe für den AccuPoint geliefert.

1. Fassen Sie die AccuPoint-Kappe fest an, und ziehen Sie sie gerade nach oben, um sie zu entfernen.

1. AccuPoint-Kappe

AccuPoint-Kappe entfernen

2. Setzen Sie eine neue Kappe auf den Zapfen und drücken Sie sie fest.

Der Zapfen ist quadratisch. Richten Sie die quadratische Öffnung der Kappe entsprechend aus.

Verwenden des Fingerabdrucksensors

Auf diesem Computer ist ein Fingerabdruck-Dienstprogramm zum Registrieren und Erkennen von Fingerabdrücken installiert. Wenn Sie die ID und ein Kennwort für die Fingerabdruck-Authentifizierung registrieren, brauchen Sie das Kennwort nicht mehr über die Tastatur einzugeben. Die Fingerabdruckfunktion ermöglicht Folgendes:

■ Anmeldung bei Windows und Zugriff auf eine sichere Homepage über

Internet Explorer.

■ Verschlüsseln/Entschlüsseln von Dateien und Ordner, um den Zugriff

durch Unbefugte zu verhindern.

■ Deaktivierung des kennwortgeschützten Bildschirmschoners bei der

Reaktivierung aus dem Energiesparmodus. Authentifizierung des Benutzerpassworts (und ggf. des

■

Festplattenpassworts) beim Starten des Computers (Boot-Authentifizierung).

■ Einmaliges Anmelden

Die Fingerabdruckfunktion kann nur auf Modellen verwendet werden, bei denen ein Fingerabdruckmodul installiert ist.

Benutzerhandbuch 4-3

Grundlagen der Bedienung

Finger swipen

Gehen Sie wie nachstehend beschrieben vor, um den Finger zur Registrierung oder Authentifizierung über den Sensor zu bewegen („swipen“):

Richten Sie das erste Glied des Fingers an der Mitte des Sensors aus. Berühren Sie den Sensor leicht und ziehen Sie den Finger gleichmäßig und gerade in Ihre Richtung, bis die Sensoroberfläche sichtbar wird. Achten Sie darauf, dass die Mitte des Fingerabdrucks auf dem Sensor liegt.

Die folgende Abbildung zeigt, wie Sie Ihren Finger über den Fingerabdrucksensor bewegen (swipen) sollten.

1. Sensor

Finger swipen

■ Halten Sie den Finger beim Swipen nicht zu steif und drücken Sie nicht

zu fest auf den Sensor. Achten Sie darauf, dass die Mitte des Fingerabdrucks auf dem Sensor liegt. Andernfalls kann der Fingerabdruck möglicherweise nicht erkannt werden.

■ Überprüfen Sie vor dem Swipen stets die Mitte des

Fingerabdruckwirbels, damit diese entlang der Mittellinie des Sensors geführt werden kann.

■ Die Authentifizierung schlägt möglicherweise fehl, wenn der Finger zu

schnell oder zu langsam bewegt wird. Befolgen Sie ggf. die Anweisungen auf dem Bildschirm, um die Geschwindigkeit zu korrigieren.

Hinweise zum Fingerabdrucksensor

Bitte bedenken Sie bei der Verwendung des Fingerabdrucksensors Folgendes. Ein Nichtbefolgen dieser Richtlinien kann zu Schäden am Sensor, einem Ausfall des Sensors, Problemen bei der Fingerabdruckerkennung oder einer niedrigeren Fingerabdruckserkennungsrate führen.

■ Zerkratzen Sie den Sensor nicht, indem Sie in mit Ihren Fingernägeln

oder harten bzw. spitzen Gegenständen berühren.

■ Drücken Sie nicht fest auf den Sensor.

Benutzerhandbuch 4-4

Grundlagen der Bedienung

■ Berühren Sie den Sensor nicht mit nassen Fingern oder feuchten

Gegenständen. Halten Sie die Sensoroberfläche trocken und frei von Wasserdampf.

■ Berühren Sie den Sensor nicht mit schmutzigen Fingern. Kleinste

Staub- oder Schmutzpartikel können ihn verkratzen.

■ Kleben Sie keine Aufkleber auf den Sensor und schreiben Sie nicht

darauf.

■ Berühren Sie den Sensor nicht mit elektrostatisch aufgeladenen

Fingern oder Gegenständen.

Beachten Sie Folgendes, bevor Sie Ihren Finger zur Registrierung oder Erkennung auf den Sensor legen.

■ Waschen Sie sich die Hände und trocken Sie sie gründlich ab.

■ Leiten Sie statische Elektrizität von Ihren Fingern ab, indem Sie eine

metallene Oberfläche berühren. Statische Elektrizität ist besonders bei trockener Witterung eine häufige Ursache von Sensorfehlern.

■ Reinigen Sie den Sensor mit einem fusselfreien Tuch. Benutzen Sie

kein Reinigungsmittel, um den Sensor zu säubern.

■ Vermeiden Sie die folgenden Bedingungen beim Registrieren oder

Erkennen von Fingerabdrücken, da sie zu Lesefehlern oder einer geringeren Erkennungsrate führen:

■ Aufgequollene Haut (zum Beispiel nach dem Baden)

■ Verletzungen

■ Nasse Finger

■ Verschmutzte oder fettige Finger

■ Sehr trockene Haut

Beachten Sie Folgendes, um die Erfolgsrate bei der Fingerabdruckerkennung zu erhöhen:

■ Registrieren Sie mindestens zwei Finger.

■ Registrieren Sie weitere Finger, wenn es beim Erkennen bereits

registrierter Finger häufig zu Fehlern kommt.

■ Überprüfen Sie den Zustand Ihres Fingers. Veränderte Bedingungen

seit der Registrierung, zum Beispiel verletzte, raue, sehr trockene, nasse, verschmutzte, fettige, aufgequollene oder geschwollene Haut können die Erfolgsrate bei der Erkennung verringern. Wenn sich die Profilstärke des Fingerabdrucks geändert hat oder der Finger deutlich dünner oder dicker geworden ist, kann die Erfolgsrate bei der Erkennung ebenfalls verringert werden.

■ Da der Fingerabdruck jedes Fingers sich unterscheidet und einzigartig

ist, sollten Sie darauf achten, für die Erkennung immer nur den oder die registrierten Finger zu verwenden.

■ Überprüfen Sie die Position und Geschwindigkeit, mit der Sie Ihren

Finger über den Sensor bewegen. Sehen Sie sich dazu die obige Zeichnung an.

Benutzerhandbuch 4-5

Grundlagen der Bedienung

■ Der Fingerabdrucksensor vergleicht und analysiert die eindeutigen

Merkmale von Fingerabdrücken. Es kann jedoch vorkommen, dass bestimmte Benutzer ihre Fingerabdrücke wegen fehlender eindeutiger Merkmale nicht registrieren können.

■ Die Erfolgsrate bei der Erkennung kann von Benutzer zu Benutzer

unterschiedlich hoch sein.

Hinweise zum Fingerabdruck-Dienstprogramm

■ Wenn Sie die Verschlüsselungsfunktion von Windows 7, EFS

(Encryption File System), zum Verschlüsseln einer Datei verwenden, kann die Datei mit der Verschlüsselungsfunktion dieser Software nicht weiter verschlüsselt werden.

■ Sie können ein Backup der Fingerabdruckdaten oder der in der

automatischen Kennworteingabe in IE registrierten Informationen erstellen.

■ Verwenden Sie Import/Export im Hauptmenü der TOSHIBA Fingerprint

Utility.

■ Weitere Informationen finden Sie in der Hilfe-Datei des Fingerabdruck-

Dienstprogramms. Sie können es wie folgt starten:

■ Klicken Sie auf Start  Alle Programme  TOSHIBA 

Dienstprogramme  TOSHIBA Fingerprint Utility. Der

Hauptbildschirm wird angezeigt. Klicken Sie auf ? unten links im Bildschirm.

Einschränkungen des Fingerabdruck-Dienstprogramms

TOSHIBA gewährleistet nicht, dass die Technologie des FingerabdruckDienstprogramms vollkommen sicher oder fehlerfrei ist und nicht autorisierte Benutzer immer erkennt. TOSHIBA ist nicht haftbar für Fehlschläge oder Schäden, die sich aus der Verwendung der Technologie oder Software für die Fingerabdruckerkennung ergeben.

■ Der Fingerabdrucksensor vergleicht und analysiert die eindeutigen

Merkmale von Fingerabdrücken. Es kann jedoch vorkommen, dass bestimmte Benutzer ihre Fingerabdrücke wegen fehlender eindeutiger Merkmale nicht registrieren können.

■ Die Erfolgsrate bei der Erkennung kann von Benutzer zu Benutzer

unterschiedlich hoch sein.

Benutzerhandbuch 4-6

Grundlagen der Bedienung

Einrichten der Fingerabdruckregistrierung

Gehen Sie wie nachstehend beschrieben vor, wenn Sie die FingerabdruckAuthentifizierung zum ersten Mal verwenden.

■ Die Fingerabdruck-Authentifizierung verwendet denselben

Benutzernamen und dasselbe Passwort, der/das im WindowsBetriebssystem definiert ist. Wenn kein Windows-Passwort konfiguriert wurde, müssen Sie dies tun, bevor Sie mit der Fingerabdruckregistrierung beginnen.

■ Dieser Sensor kann mindestens zwanzig Fingerabdruckmuster

speichern. Je nach Nutzung des Sensorspeichers können Sie möglicherweise mehr Fingerabdruckmuster registrieren.

1. Klicken Sie auf Start  Alle Programme  TOSHIBA  Dienstprogramme  TOSHIBA Fingerprint Utility oder klicken Sie in

der Taskleiste auf das Symbol für das Fingerprint-Dienstprogramm.

2. Der Bildschirm Enroll wird angezeigt. Geben Sie das aktuelle Kennwort in das Feld Windows-Kennwort ein. Wenn Sie kein WindowsKennwort eingerichtet haben, werden Sie aufgefordert, das neue Anmeldekennwort festzulegen. Klicken Sie anschließend auf Weiter.

3. Klicken Sie auf das Symbol des nicht registrierten Fingers über dem Finger, den Sie registrieren möchten, und klicken Sie auf Next (Weiter).

4. Der Bildschirm mit Hinweisen zur Registrierung wird angezeigt. Bestätigen Sie die Meldung und klicken Sie dann auf Next (Weiter).

5. Es wird der Bildschirm zum Probescannen angezeigt. Sie können dreimal üben, den Finger richtig zu swipen. Wenn Sie damit fertig sind, klicken Sie auf Next (Weiter).

6. Swipen Sie dreimal mit demselben Finger. Wenn das Scannen erfolgreich war, wird die Meldung „Enrollment succeed! Do you want to save this fingerprint?“ (Erfolgreich. Fingerabdruck speichern?) angezeigt. Klicken Sie auf OK.

7. Die folgende Meldung wird angezeigt: „It is Strongly recommended you enroll one more finger.“ (Es wird dringend empfohlen, einen weiteren Finger zu registrieren). Klicken Sie auf OK und wiederholen Sie die Schritte 3, 4, 5 und 6 mit einem anderen Finger.

■ Es wird empfohlen, mindestens zwei Fingerabdrücke zu registrieren.

■ Sie können denselben Fingerabdruck nicht zweimal registrieren, auch

nicht unter einem anderen Benutzerkonto.

Benutzerhandbuch 4-7

Grundlagen der Bedienung

Löschen der Fingerabdruckdaten

Die Fingerabdruckdaten werden im speziellen nicht flüchtigen Speicher im Fingerabdrucksensor gespeichert. Wenn Sie den Computer weitergeben oder entsorgen, sollten Sie Ihre Fingerabdruckdaten folgendermaßen löschen:

Löschen der Fingerabdruckdaten für den aktuell angemeldeten Benutzer

1. Klicken Sie auf

Dienstprogramme  TOSHIBA Fingerprint Utility

Sie auf das Symbol des Dienstprogramms in der Taskleiste.

2. Führen Sie Ihren Finger über den Fingerabdrucksensor.

3. Der Hauptbildschirm von TOSHIBA Fingerprint Utility wird angezeigt. Wählen Sie Enroll (Registrieren) im Hauptmenü.

4. Im Fenster Enroll können Sie die Fingerabdruckdaten des zurzeit angemeldeten Benutzers löschen. Klicken Sie auf den registrierten Fingerabdruck, den Sie löschen möchten. Die Meldung „Are you

sure you want to delete this fingerprint template?“

(Vorlage wirklich löschen?) wird angezeigt. Klicken Sie auf OK. Wiederholen Sie diesen Schritt, wenn Sie weitere Fingerabdrücke löschen möchten. Wenn nur ein Fingerabdruck registriert ist, wird die Meldung „Sorry! At least one fingerprint is required.“ (Es ist mindestens ein Fingerabdruck erforderlich.) angezeigt, nachdem Sie auf OK geklickt haben. Sie können keinen Fingerabdruck löschen, wenn er der einzige ist.

5. Klicken Sie auf Close (Schließen).

6. „Are you sure you want to quit?“ (Wirklich beenden?) wird angezeigt. Klicken Sie auf OK. Es wird wieder der Hauptbildschirm von

TOSHIBA Fingerprint Utility angezeigt.

Start  Alle Programme  TOSHIBA 

oder doppelklicken

Löschen der Fingerabdrücke aller Benutzer

1. Klicken Sie im Hauptmenü von TOSHIBA Fingerprint Utility unten links auf Run as administrator (Als Administrator ausführen).

2. Das Fenster der Benutzerkontensteuerung wird angezeigt. Klicken Sie auf Yes (Ja).

3. Swipen Sie den registrierten Finger.

4. Wählen Sie die Option Fingerprint Control (Fingerabdrucksteuerung).

5. Auf dem Bildschirm wird eine Liste mit den Fingerabdruckinformationen aller Benutzer angezeigt. Klicken Sie unten rechts auf Delete All (Alle löschen).

6. „Are you sure you want to delete all fingerprints?“ (Alle Fingerabdrücke löschen?) wird auf dem Bildschirm angezeigt. Klicken Sie auf OK.

7. Klicken Sie auf Close (Schließen).

8. „Are you sure you want to quit?“ (Wirklich beenden?) wird angezeigt. Klicken Sie auf OK. Es wird wieder der Hauptbildschirm von TOSHIBA Fingerprint Utility angezeigt.

Benutzerhandbuch 4-8

Grundlagen der Bedienung

Windows-Anmeldung über Fingerabdruck-Authentifizierung

Anstelle der üblichen Windows-Anmeldung mit Anmeldenamen und Kennwörtern können Sie sich auch mit der Fingerabdruck-Authentifizierung bei Windows anmelden.

Dies ist besonders nützlich, wenn der PC von mehreren Benutzern verwendet wird, da hierbei die Benutzerauswahl übersprungen werden kann.

Ablauf der Fingerabdruck-Authentifizierung

1. Schalten Sie den Computer ein.

2. Der Anmeldebildschirm Logon Authorization wird angezeigt. Bewegen Sie einen der registrierten Finger über den Sensor. Wenn die Authentifizierung erfolgreich ist, werden Sie bei Windows angemeldet.

■ Wenn die Authentifizierung per Fingerabdruck nicht erfolgreich ist,

melden Sie sich bitte mit dem Windows-Kennwort an.

■ Wenn die Authentifizierung per Fingerabdruck fünfmal hintereinander

fehlschlägt, melden Sie sich bitte mit dem Windows-Passwort an. Geben Sie dazu wie gewohnt das Windows-Anmeldepasswort im Begrüßungsbildschirm ein.

■ Es wird eine Warnmeldung angezeigt, wenn die Authentifizierung nicht

normal verläuft oder innerhalb einer festgelegten Zeitdauer nicht erfolgreich ist.

Fingerabdruckauthentifizierung beim Starten und einmaliges Anmelden

Überblick über die Fingerabdruckauthentifizierung beim Starten

Die tastaturbasierte Authentifizierung des Benutzerpasswortes beim Starten des Systems kann durch die Fingerabdruck-Authentifizierung ersetzt werden.

Wenn Sie beim Starten nicht die Fingerabdruck-Authentifizierung verwenden möchten, sondern die Eingabe des Passworts über die Tastatur bevorzugen, klicken Sie auf das Symbol des Benutzers, wenn der Bildschirm für die Fingerabdruck-Authentifizierung angezeigt wird. Daraufhin wird ein tastaturbasierter Bildschirm zum Eingeben des Passwortes angezeigt.

Benutzerhandbuch 4-9

Grundlagen der Bedienung

■ Sie müssen mit dem TOSHIBA Passwort-Dienstprogramm ein

Benutzerpasswort registrieren, bevor Sie die Fingerabdruckauthentifizierung beim Starten und die erweiterten Funktionen verwenden, damit der Fingerabdrücke für die Anmeldung beim Starten des Computers verwendet werden können.

■ Wenn die Authentifizierung per Fingerabdruck fünfmal fehlschlägt, ein

vorher eingestelltes Zeitlimit überschritten wird oder Sie die Rücktaste drücken, wird [Password =] auf dem Bildschirm angezeigt und Sie müssen das Benutzerpasswort oder das Supervisorpasswort manuell eingeben, um den Computer zu starten.

■ Achten Sie beim Bewegen Ihres Fingers darauf, dass Sie es langsam

und bei konstanter Geschwindigkeit durchführen. Wenn dadurch die Authentifizierung nicht verbessert wird, sollten Sie die Geschwindigkeit für die Bewegung des Fingers anpassen.

■ Wenn es zu Änderungen an der Umgebung oder den Einstellungen,

die die Autorisierung betreffen, kommt, werden Sie aufgefordert, Autorisierungsinformationen wie z. B. Benutzerkennwort (und ggf. Festplattenkennwort) einzugeben.

Überblick über das einmalige Anmelden

Dabei handelt es sich um eine Funktion, die es dem Benutzer ermöglicht, die Authentifizierung sowohl für das Benutzer-/BIOS-Passwort (und ggf. das Festplattenpasswort) als auch die Anmeldung bei Windows nur mithilfe der Fingerabdruck-Authentifizierung beim Starten durchzuführen.

Bevor die Fingerabdruckauthentifizierung beim Starten und das einmalige Anmelden mit Fingerabdruck verwendet werden können, muss ein Benutzer-/BIOS-Passwort und ein Windows-Anmeldepasswort festgelegt werden. Verwenden Sie dazu das TOSHIBA Passwort-Dienstprogramm. Wenn die Windows-Anmeldung bei Ihrem System nicht standardmäßig erfolgt, sehen Sie im Handbuch nach, um Ihr Windows-Anmeldepasswort zu registrieren.

Zum Ersetzen des Benutzer-/BIOS-Passworts (und ggf. des Festplattenpassworts) und des Windows-Anmeldepassworts ist lediglich eine Fingerabdruck-Authentifizierung erforderlich.

Benutzerhandbuch 4-10

Grundlagen der Bedienung

Aktivieren der Fingerabdruckauthentifizierung beim Starten und des einmaligen Anmeldens

Registrieren Sie Ihren Fingerabdruck in TOSHIBA Fingerprint Utility, bevor Sie die Authentifizierung beim Starten und das einmalige Anmelden mit Fingerabdruck aktivieren und konfigurieren. Überprüfen Sie, ob der Fingerabdruck eingetragen wurde, bevor Sie die Einstellungen konfigurieren.

1. Melden Sie sich als Administrator an (als Benutzer mit Administratorberechtigungen).

2. Klicken Sie auf Start  Alle Programme  TOSHIBA  Dienstprogramme  TOSHIBA Fingerprint Utility.

3. Führen Sie Ihren Finger über den Fingerabdrucksensor.

4. Der Hauptbildschirm von TOSHIBA Fingerprint Utility wird angezeigt. Klicken Sie unten links auf Run As Administrator (Als Administrator ausführen).

5. Das Fenster der Benutzerkontensteuerung wird angezeigt. Klicken Sie auf Yes (Ja).

6. Führen Sie Ihren Finger über den Fingerabdrucksensor.

7. Wählen Sie im Hauptbildschirm Setting (Einstellung), um das Einstellungsfenster zu öffnen. Hier haben Sie folgende Möglichkeiten:

■ Aktivieren Sie das Kontrollkästchen Boot authentication

(Authentifizierung beim Starten), wenn Sie die Fingerabdruckauthentifizierung beim Starten verwenden möchten.

■ Aktivieren Sie die Kontrollkästchen Boot authentication

(Authentifizierung beim Starten) und Single sign-on (Einmaliges Anmelden), wenn Sie die Funktion für das einmalige Anmelden verwenden möchten.

8. Klicken Sie auf Apply (Übernehmen).

9. „Save succeeded“ (Speichern erfolgreich) wird angezeigt. Klicken Sie auf OK.

10. Klicken Sie auf Close (Schließen).

11. „Are you sure you want to quit?“ (Wirklich beenden?) wird angezeigt. Klicken Sie auf OK. Es wird wieder der Hauptbildschirm von TOSHIBA Fingerprint Utility angezeigt.

Die geänderte Einstellung für die Fingerabdruckauthentifizierung beim Starten und das einmalige Anmelden wird beim nächsten Systemstart wirksam.

Benutzerhandbuch 4-11
