Toshiba S-HRM series Data Book

S-HRM

(série 2)

Système Super Heat Recovery Multi

Data Book

1

Avant-propos

Le manuel technique du système de récupération d'énergie

Toshiba Super Heat Recovery Multi (série 2) expose en dé-

tails les caractéristiques, les tableaux et les diagrammes de

l’appareil pour vous permettre d’optimiser les performances

des diverses applications.

Ces informations détaillées sont destinées à vous faciliter l’uti-

Avant-propos

1

lisation du système et de la large gamme d’applications trai-

tées.

Il est recommandé d’utiliser le manuel technique conformé-

ment aux exigences des ouvrages de référence suivants :

Manuel de conception : n° de réf. A04-017

Manuel d’installation : n° de réf. A05-018

1

2

Table des matières

Avant-propos

2

1 Avant-propos ................................................................... 1

2 Table des matières.......................................................... 2

3 Introduction...................................................................... 3

4 Généralités sur le système ............................................ 7

5 Tableau de correction des puissances ....................... 17

6 Directives relatives aux liaisons .................................. 25

7 Diagramme du cycle de réfrigérant............................. 31

8 Tableau des puissances sensibles.............................. 43

9 Performance à charge partielle ................................... 69

10 Directives relatives au câblage ................................... 81

11 Schémas électriques .................................................... 89

12 Commandes................................................................. 107

13 Caractéristiques techniques du ventilateur.............. 129

14 Caractéristiques acoustiques (courbe NC) .............. 139

15 Données dimensionnelles.......................................... 155

1. Unités intérieures

2. Unités extérieures

3. Boîtiers FS

4. Distributeur/Raccord

16 Caractéristiques techniques ...................................... 191

Annexe

Mural (série 2)
Cassette 1-voie (série 2)

Gainable extra-plat

2

3

Introduction

3

4

extérieures

3

Introduction

Avant-propos

Système à récupération d'énergie à débit de réfrigérant variable (DRV)

Toshiba est fier d’introduire le nouveau système DRV 3 tubes à récupération d'énergie S-HRM (abréviation
anglaise de Super Heat Recovery Multi) fonctionnant au R410A. Modèle de technologie de pointe, il allie
efficacité, durabilité, flexibilité et confort pour répondre aux exigences des diverses applications in situ.

3

Généralités

Unité extérieure

Unité

intérieure

(chauffage)

Suction gas

Discharge gas

Liquid

(gaz / gaz chaud / liquide)

Economies d'énergie

Meilleur rendement énergétique de toutes les unités DRV. Les
compresseurs DC Twin Rotary, utilisés à l’intérieur des unités
extérieures, sont parfaitement adaptés au R410A. Chaque
compresseur est entraîné par un système Inverter à
commande vectoriel.

COP moyen

8CV

10CV

S-HRM(R410A)

3.83

3.45

3 tubes

Boîtier FS

(boîtier de régulation

de débit)

Unité intérieure

(refroidissement)

Unité extérieure

Inverter Vector IPDU

Compresseur DC
Twin Rotary

Fonctionnement simultané

Grâce à son boîtier FS, le S-HRM peut fonctionner simultanément en mode Froid et Chaud.
Le S-HRM permet également d’améliorer le rendement énergétique en recyclant l’air chaud évacué.

Ex. Essentiellement refroidissement,

partiellement chauffage

Boîtier FS

Unité intérieure

Chauffage Refroidissement Refroidissement

Echangeur
principal
de chaleur

Unité extérieure

Echangeur
de chaleur
secondaire

Compresseur

5

Conception flexible

3

Flexibilité

Longueur de liaison
équivalente jusqu’à 125 m

50 m (à partir du 1er raccord)

35 m (dénivelé entre les unités intérieures)

50 m (dénivelé entre les unités intérieures et extérieures)

Dénivelé entre les unités intérieures = 35 m (n°1 !)
Plus grande longueur à partir du 1er raccord

= 50 m (n°1 !)

Combinaisons de dérivations flexibles

Raccord-Y précédé d'un distributeur.

(technologie unique Toshiba)

Distributeur précédé d'un raccord Y

Distributeur précédé d'un autre distributeur

(technologie unique Toshiba)

Conception du boîtier FS

La conception compacte et légère du boîtier FS (boîtier de régulation de débit) facilite son
installation dans des espaces confinés.

190H x 250L x 160P

5kg

Fixation facile
(sur 2 crochets)

Entretien facile
(Bobine de distributeur et P.C.
board positionnés du même côté)

Système de commande centralisée

Grâce aux dispositifs de commande centralisée, il est possible de contrôler individuellement les
unités intérieures de plusieurs systèmes. Les systèmes de commande centralisée des S-MMS,
S-HRM peuvent également être intégrés à un système de GTB.

S-MMS S-HRM

Commande
centralisée

6

4

Généralités sur le système

7

8

4

Généralités sur le système

1. CONFIGURATION DU S-HRM

(Super Heat Recovery Multi System)

Tracé court grâce au branchement libre

La combinaison raccordement en série avec distributeur offre une grande souplesse

d’installation. Cette configuration permet de choisir le tracé le plus court possible ce qui

minimise la durée et le coût de l’installation. Le système Toshiba Super HRM est le seul qui offre

la possibilité d’adopter une configuration en série/avec distributeur en aval d’un distributeur.

Raccordement en série

Unité extérieure

4

Raccord Y

Boîtier FS

Unité intérieure

Raccordement par distributeur

Unité extérieure

Distributeur

Boîtier FS

Unité intérieure

Raccordement en série et par distributeur

Distributeur

Unité extérieure

Raccord Y

Unité
intérieure

Raccord-Y après distributeur

Unité extérieure

8F

7F

2F

Boîtier
FS

1F

Raccord Y

Boîtier FS

S-HRM

MMS Only

uniquement

Unité intérieure

Distributeur

Raccordement par distributeur en aval d’un distributeur

Unité extérieure

S-HRM

uniquement

Distributeur

Unité intérieure

Distributeur

Boîtier FS

9

Câble de commande sans polarité
entre les unités extérieures et intérieures

4

8F

7F

Boîtier FS

Unité

intérieure

Unité extérieure

Unité intérieure

Echangeur de chaleur principal

Refroidissement

Chauffage

Refroidissement

U1 U2

U1 U2 U1 U2 U1 U2

Echangeur de chaleur secondaire

Unité extérieure

Refroidissement

Compresseur

2F

1F

Fonctionnement simultané

Longueur de liaison admissible :
Longueur équivalente de de liaison 150 m

Unité
extérieure

1er raccord

Dénivelé entre deux unités intérieures :

Dénivelé entre l’unité intérieure et

35 m

l’unité extérieure : 50 m

Distance depuis le 1er raccord jusqu’à
l’unité intérieure la plus éloignée : 50 m

10

Economies d'énergie

Meilleur COP sur le marché parmi les systèmes à récupération d'énergie à débit de réfrigérant variable
(DRV). Par rapport à un système conventionnel, ce système représente une économie d’énergie
considérable.

Système Bus de communication sophistiqué

Les unités intérieures et extérieures sont reliées par un simple système de câblage à deux conducteurs.
L’adresse de communication est également configurée de façon automatique.
On dispose d’un mode d’essai de fonctionnement par défaut.

Système d’autodiagnostic

Des codes de dépistage des pannes détaillés permettent d’identifier rapidement les problèmes qui peuvent survenir.

Flexibilité des liaisons, dénivelé important

Avec le TOSHIBA S-HRM, la longueur totale équivalente peut aller jusqu'à 150 m et le dénivelé jusqu'à 50 m.
Avec 35 m entre les unités intérieures, c'est le plus important dénivelé de ce secteur industriel.
La longueur maximale après le 1er raccord est de 50 m.
Cette configuration confère à l’architecture du système une plus grande flexibilité.

Fonctionnement simultané

Grâce au boîtier FS, le S-HRM peut fonctionner simultanément en mode Froid et Chaud.
Cette fonction permet de répondre aux besoins des immeubles modernes ayant une forte charge énergétique
due à l’utilisation d’ordinateurs. Le S-HRM permet également d’améliorer l’efficacité énergétique en réutilisant
l'énergie.

Plage de température de fonctionnement du récupérateur d'énergie

Grâce à un dispositif de contrôle sophistiqué du système équipé de compresseurs Inverter, la limite de
fonctionnement en mode Froid passe de -5 à -10.

4

Boîtier FS compact

La conception compacte et légère du FS (boîtier de sélection de débit) facilite
son installation dans des espaces confinés.

Groupage derrière un boîtier FS

Un boîtier FS peut contrôler à lui seul jusqu’à huit unités intérieures, d’où une plus grande flexibilité
d’application pour les pièces de type et de taille différents.

Dispositif de commande intelligent

Les dispositifs de commande intelligents et les vannes de régulation du S-HRM de TOSHIBA fournissent la
puissance exigée en fonction des fluctuations de la charge, de 50 % à 100 %.
Les dispositifs de commande intelligents et les vannes modulantes limitent ou augmentent la puissance
frigorifique de manière dynamique pour que le taux d’humidité et la température restent dans la zone de confort.

Système conforme au directives de construction

Les normes de qualité de l’air à l’intérieur des locaux sont également atteintes grâce à une combinaison de
divers accessoires requis par les directives de construction.

De vastes applications de commande

Architecture de système Artificial Intelligence.
Dispositif de commande et de surveillance centralisées disponible.
Programmation hebdomadaire grâce à une horloge hebdomadaire.

Possibilité d'intégration dans une GTC.

11

4

2. RECAPITULATIF DES COMPOSANTS DU SYSTEME

Composants

1. Unités extérieures

Puissances nominales

Appellation MMY-

Puissance frigorifique (kW)

Puissance calorifique (kW)

8CV

MAP0802FT8

22,4

25,0

2. Unités extérieures (combinaison d’unités extérieures)

CV correspondant

Modèle combiné

Puissance frigorifique (kW)
Puissance calorifique (kW)

Unités extérieures combinées

N. d’unités intérieures raccordables

MMY-

8CV 10CV

MAP0802FT8

22,4

25

8CV

13

Inverter

10CV

MAP1002FT8

28,0

31,5

MAP1002FT8

28

31,5

10CV

16

MAP1202FT8

12CV

MAP1202FT8

33,5
35,5

12CV

16

12CV

33,5

35,5

16CV

AP1602FT8

45

50
8CV
8CV

27

Apparence

18CV

AP1802FT8

50,4
56,5

10CV

8CV

30

CV correspondant

Modèle combiné

Puissance frigorifique (kW)
Puissance calorifique (kW)

Unités extérieures combinées

N. d’unités intérieures raccordables

MMY-

20CV 24CV

AP2002FT8

56

63
10CV
10CV

33

AP2402FT8

68
76,5
8CV
8CV
8CV

40

26CV

AP2602FT8

73

81,5

10CV

8CV
8CV

43

28CV

AP2802FT8

78,5

88
10CV
10CV

8CV

47

3. Boîtiers FS (boîtiers de régulation de débit)

Appellation

RBM-Y1122FE

RBM-Y1802FE

RBM-Y1802FE

Puissance totale de l’unité intérieure : Inférieure à 11,2 kW

Puissance totale de l’unité intérieure : De 11,2 à une valeur inférieure à 18,0 kW

Puissance totale de l’unité intérieure : De 18,0 à 28,0 kW maximum

*Pièces auxiliaires (vendues séparément) : kit de connexion (RBC-CBK15FE) jusqu’à 15 m.

Consommation Apparence

4. Raccord d’embranchement et unités de tête

Appellation Consommation

Code puissance de l’unité intérieure (*1) : Puissance totale inférieure à 6,4

Code puissance de l’unité intérieure (*1) : Puissance totale supérieure ou égale à 6,4 ou inférieure à 14,2

Code puissance de l’unité intérieure (*1) : Puissance totale supérieure ou égale à 14,2 ou inférieure à 25,2

Code puissance de l’unité intérieure (*1) : Puissance totale supérieure ou égale à 25,2

Code puissance de l’unité intérieure (*1) : Puissance totale inférieure à 6,4

Code puissance de l’unité intérieure (*1) : Puissance totale supérieure ou égale à 6,4 ou inférieure à 14,2

Code puissance de l’unité intérieure (*1) : Puissance totale supérieure ou égale à 14,2 ou inférieure à 25,2

Code puissance de l’unité intérieure (*1) : Puissance totale supérieure ou égale à 25,2

Code puissance de l’unité intérieure (*1) : Puissance totale inférieure à 14,2

Code puissance de l’unité intérieure (*1) : Puissance totale supérieure ou égale à 14,2 ou inférieure à 25,2

Code puissance de l’unité intérieure (*1) : Puissance totale inférieure à 14,2

Code puissance de l’unité intérieure (*1) : Puissance totale supérieure ou égale à 14,2 ou inférieure à 25,2

Code puissance de l’unité intérieure (*1) : Puissance totale inférieure à 14,2

Code puissance de l’unité intérieure (*1) : Puissance totale supérieure ou égale à 14,2 ou inférieure à 25,2

Code puissance de l’unité intérieure (*1) : Puissance totale inférieure à 14,2

Code puissance de l’unité intérieure (*1) : Puissance totale supérieure ou égale à 14,2 ou inférieure à 25,2

Un jeu de quatre liaison comme suit :
Le nombre de liaisons nécessaires est fixe et les liaisons sont combinés sur place.

Conduites de raccordement

Raccordement d’équilibrage d’huile
Raccordement liquide
Raccordement gaz condensé
Raccordement gaz condensé

Dia. correspondant (mm)

Ø9,5
Ø12,7 à Ø22,2
Ø19,1 à Ø28,6

Ø22,2 à Ø38,1

Qté

Dérivation
en Y (*3)

Distributeur 4
sorties (*4) (*5)

Distributeur 8
sorties (*4) (*5)

Dérivation
en T
(branchement
des unités
extérieures)

RBM-BY53FE
RBM-BY103FE
RBM-BY203FE
RBM-BY303FE

RBM-BY53E
RBM-BY103E
RBM-BY203E
RBM-BY303E

RBM-HY1043FE
RBM-HY2043FE

RBM-HY1043E

RBM-HY2043E
RBM-HY1083FE
RBM-HY2083FE

RBM-HY1083E

RBM-HY2083E

RBM-BT13FE

Systèmes

3 tubes

Systèmes

2 tubes (*6)

Systèmes

3 tubes

Systèmes

2 tubes (*6)

Systèmes

3 tubes

Systèmes

2 tubes (*6)

1
1
1
1

30CV

AP3002FT8

84

95
10CV
10CV
10CV

48

Apparence

*1 Se reporter au « Code de puissance » page 8. (Le code de puissance ne représente pas la puissance réelle)
*2 Si le code puissance totale de l’unité intérieure dépasse celui de l’unité extérieure, appliquer le code puissance propre à l’unité extérieure.
*3 Lorsqu’on utilise un raccord-Y sur 1er raccord, choisir le raccord en fonction du code puissance de l’unité extérieure.
*4 Le maximum pouvant être raccordé représente un code puissance maximale de 6.0 au total.
*5 Si le code de puissance de l’unité extérieure est supérieur ou égale à 26, il ne peut être sélectionné pour une première jonction.
*6 Utilisé pour les dérivations vers une unité intérieure fonctionnant en mode de « Froid seul ».
*7 Les appellations des unités extérieures et intérieures décrites dans ce manuel ont été abrégées dans un souci d’économie de place.

12

50Hz

Unité extérieure du système Super Heat Recovery Multi

CV (code

puissance)

8CV ( 8)

10CV (10)

12CV (12)

16CV (16)

18CV (18)

20CV (20)

24CV (24)

26CV (26)

28CV (28)

30CV (30)

Appellation

MMY-

MAP0802FT8

MAP1002FT8

MAP1202FT8

Les unités 12CV sont réservées pour une utilisation autonome.

*

Nombre
d’unités

1

1

1

2

2

2

Inverter

8 CV

MMY-

MAP0802FT8

MAP0802FT8

MAP0802FT8

MAP0802FT8

MAP0802FT8

MAP0802FT8

La configuration d’une unité extérieure avec une unité 12 CV n’est pas disponible.

1. Affectation standardisée des appellations

MMY- M AP T 8F

Alimentation électrique, 3 Ø 380-415 V, 50Hz ....... 8

T : Unité à puissance variable

F : Récupération d'énergie

N° de série de développement

Plage de puissance CV x 10

Nouveau réfrigérant R410A

M : Système unimodulaire ; absence de marque : Appellation combinée

S-HRM

Qté

1

2

1

3

2

1

Inverter

10 CV
MMY-

MAP1002FT8

MAP1002FT8

MAP1002FT8

MAP1002FT8

MAP1002FT8

MAP1002FT8

Qté Qté

1

1

2

1

2

3

Inverter

12 CV

MMY-

MAP1202FT8*

1

4

2. Caractéristiques nominales (mode nominal : condition)

Refroidissement : Température de l’air intérieur 27°C BS/19 BH ; température de l’air extérieur 35 BS
Chauffage : Température de l’air intérieur 20°C BS ; température de l’air extérieur 7°C BS/6 BH

3. Compatibilité avec les séries 1

Unité extérieure MMY-

Série 1

-MAP**1FT8

Boîtier FS

Série 1

RBM-Y***1E

Série 2

RBM-Y***1E

OUI

OUI

* Les unités extérieures de série 2 ne peuvent pas être utilisées en combinaison avec les unités
extérieures de série 1.

Série 2*

-MAP**2FT8

NON

OUI

13

4

4. Unité intérieure

Type Apparence Appellation

Cassette 4-voies

Cassette 2-voies

Cassette 1-voie

Gainable extra-plat

Gainable

Gainable haute
pression statique

Plafonnier

*1) Réservé au marché chinois *2) Réservé au marché européen *3) Réservé au marché coréen

MMU-AP0091H
MMU-AP0121H
MMU-AP0151H
MMU-AP0181H
MMU-AP0241H
MMU-AP0271H
MMU-AP0301H
MMU-AP0361H
MMU-AP0481H
MMU-AP0561H
MMU-AP0071WH
MMU-AP0091WH
MMU-AP0121WH
MMU-AP0151WH
MMU-AP0181WH
MMU-AP0241WH
MMU-AP0271WH
MMU-AP0301WH
MMU-AP0481WH*

1)

MMU-AP0071YH
MMU-AP0091YH
MMU-AP0121YH
MMU-AP0151SH
MMU-AP0181SH
MMU-AP0241SH
MMU-AP0152SH
MMU-AP0182SH
MMU-AP0242SH
MMD-AP0071SPH
MMD-AP0091SPH
MMD-AP0121SPH
MMD-AP0151SPH
MMD-AP0181SPH
MMD-AP0071SPH(SH)-C
MMD-AP0091SPH(SH)-C
MMD-AP0121SPH(SH)-C
MMD-AP0151SPH(SH)-C
MMD-AP0181SPH(SH)-C
MMD-AP0071SPH-K
MMD-AP0091SPH-K
MMD-AP0121SPH-K
MMD-AP0151SPH-K
MMD-AP0181SPH-K

1)

*

1)

*

1)

*

1)

*

1)

*

3)

*

3)

*

3)

*

3)

*

3)

*
MMD-AP0071BH
MMD-AP0091BH
MMD-AP0121BH
MMD-AP0151BH
MMD-AP0181BH
MMD-AP0241BH
MMD-AP0271BH
MMD-AP0301BH
MMD-AP0361BH
MMD-AP0481BH
MMD-AP0561BH
MMD-AP0181H
MMD-AP0241H
MMD-AP0271H
MMD-AP0361H
MMD-AP0481H
MMD-AP0721H
MMD-AP0961H
MMC-AP0151H
MMC-AP0181H
MMC-AP0241H
MMC-AP0271H
MMC-AP0361H
MMC-AP0481H

Gamme de

puissance

009
012
015
018
024
027
030
036
048
056
007
009
012
015
018
024
027
030
048
007
009
012
015
018
024
015
018
024
007
009
012
015
018
007
009
012
015
018
007
009
012
015
018
007
009
012
015
018
024
027
030
036
048
056
018
024
027
036
048
072
096
015
018
024
027
036
048

Code

puissance

1,00
1,25
1,70
2,00
2,50
3,00
3,20
4,00
5,00
6,00

0,8
1,00
1,25
1,70
2,00
2,50
3,00
3,20
5,00
0,80
1,00
1,25
1,70
2,00
2,50
1,70
2,00
2,50
0,80
1,00
1,25
1,70
2,00
0,80
1,00
1,25
1,70
2,00
0,80
1,00
1,25
1,70
2,00
0,80
1,00
1,25
1,70
2,00
2,50
3,00
3,20
4,00
5,00
6,00
2,00
2,50
3,00
4,00
5,00
8,00

10,00

1,70
2,00
2,50
3,00
4,00
5,00

Puissance

frigorifique (kW)

2,8
3,6
4,5
5,6
7,1
8,0

9,0
11,2
14,0
16,0

2,2

2,8

3,6

4,5

5,6

7,1

8,0

9,0
14,0

2,2

2,8

3,6

4,5

5,6

7,1

4,5

5,6

7,1

2,2

2,8

3,6

4,5

5,6

2,2

2,8

3,6

4,5

5,6

2,2

2,8

3,6

4,5

5,6

2,2

2,8

3,6

4,5

5,6

7,1

8,0

9,0
11,2
14,0
16,0

5,6

7,1

8,0
11,2
14,0
22,4
28,0

4,5

5,6

7,1

8,0
11,2
14,0

Puissance

calorifique (kW)

3,2
4,0
5,0
6,3
8,0

9,0
10,0
12,5
16,0
18,0

2,5

3,2

4,0

5,0

6,3

8,0

9,0
10,0
16,0

2,5

3,2

4,0

5,0

6,3

8,0

5,0

6,3

8,0

2,5

3,2

4,0

5,0

6,3

2,5

3,2

4,0

5,0

6,3

2,5

3,2

4,0

5,0

6,3

2,5

3,2

4,0

5,0

6,3

8,0

9,0
10,0
12,5
16,0
18,0

6,3

8,0

9,0
10,0
16,0
25,0
31,5

5,0

6,3

8,0

9,0
12,5
16,0

14

4. Unité intérieure

*1) Réservé au marché chinois *2) Réservé au marché européen

Type Apparence Appellation

Mural
(série 1)

Mural compact
(série 2)

Console carrosée

Console
non-carrosée

Armoire

MMK-AP0071H
MMK-AP0091H
MMK-AP0121H
MMK-AP0151H
MMK-AP0181H
MMK-AP0241H
MMK-AP0072H*
MMK-AP0092H*
MMK-AP0122H*
MML-AP0071H
MML-AP0091H
MML-AP0121H
MML-AP0151H
MML-AP0181H
MML-AP0241H
MML-AP0071H
MML-AP0091H
MML-AP0121H
MML-AP0151H
MML-AP0181H
MML-AP0241H
MMF-AP0151H
MMF-AP0181H
MMF-AP0241H
MMF-AP0271H
MMF-AP0361H
MMF-AP0481H
MMF-AP0561H

2)

2)

2)

Gamme de

puissance

007
009
012
015
018
024
007
009
012
007
009
012
015
018
024
007
009
012
015
018
024
015
018
024
027
036
048
056

Code

puissance

0,80
1,00
1,25
1,70
2,00
2,50
0,80
1,00
1,25
0,80
1,00
1,25
1,70
2,00
2,50
0,80
1,00
1,25
1,70
2,00
2,50
1,70
2,00
2,50
3,00
4,00
5,00
6,00

*3) Réservé au marché coréen

Puissance

frigorifique (kW)

2,2
2,8
3,6
4,5
5,6
7,1
2,2
2,8
3,6
2,2
2,8
3,6
4,5
5,6
7,1
2,2
2,8
3,6
4,5
5,6
7,1
4,5
5,6
7,1

8,0
11,2
14,0
16,0

Puissance

calorifique (kW)

2,5
3,2
4,0
5,0
6,3
8,0
2,5
3,2
4,0
2,5
3,2
4,0
5,0
6,3
8,0
2,5
3,2
4,0
5,0
6,3
8,0
5,0
6,3
8,0

9,0
10,0
16,0
18,0

4

15

5. Télécommande

4

Appellation

Nom

Commande filaireCommande filaire simplifiée

Apparence Appellation Fonction

SET DATA

UNIT No.

SETTING

R.C. No.

TEST

CL

SET

TEST

SETTING

UNIT

ûC
ûF

CODE No.

Relié à l’unité intérieure

Commande

filaire

Commande filaire
(si contrôlée au moyen
de 2 télécommandes)

Relié à l’unité intérieure

Marche/Arrêt
Changement de mode
Réglage de la température
Modification du débit d’air
Fonction Timer

1

Activation et désactivation de la minuterie par
intervalles de 30 minutes.
Fonction d’arrêt automatique.
La programmation hebdomadaire est possible

2

en associant une horloge hebdomadaire.

Avertissement filtre
Affichage automatique d'un avertissement
lorsqu’il est temps de nettoyer le filtre intérieur.
Le symbole du filtre clignote.
Fonction d’autodiagnostic
La touche « CHECK » permet d’afficher la
cause de défaillance sur le code.
Contrôle possible au moyen de deux
télécommandes. Une unité intérieure peut
fonctionner avec deux commandes filaires.
L’unité intérieure peut être commandée à
partir d’un emplacement différent.

Marche/Arrêt
Réglage de la température
Modification du débit d’air
Affichage du code de contrôle

RBC-AS21E/RBC-AS21E2 RBC-AMT21E/RBC-AMT31E

TCB-AX21U(W)-E

TCB-AX21U(W)-E2

RBC-AX22CE

RBC-AX22CE2

Kit de télécommande infrarouge

Commande simplifiée

Relié à l’unité intérieure

Marche/Arrêt
Changement de mode
Réglage de la température
Modification du débit d’air
Fonction Timer

1

Activation et désactivation de la minuterie par
intervalles de 30 minutes.
Fonction d’arrêt automatique.
La programmation hebdomadaire est possible

2

en associant une horloge hebdomadaire.

Affichage du code de contrôle
TCB-AX21U(W)-E2
(pour cassette 4-voies) 840 x 840
RBC-AX22CE2
(pour plafonnier)
TCB-AX21-E2
(pour les autres unités à l’exception des unités
gainables haute pression statique)

16-1

16

TCB-AX21E

TCB-AX21E2

Nom

Appellation Apparence Application Performances

PROGRAM1

PROGRAM2

PROGRAM3

RBC-EXW21E

RBC-EXW21E2

WEEKLY TIMER

Horloge hebdomadaire

SuMoTuWeTh Fr Sa

ERROR

Relié à la télécommande

centralisée ou à la commande

filaire

Télécommande

filaire

Télécommande

centralisée

Unité extérieure

Horloge

hebdomadaire

Horloge

hebdomadaire

Programmation hebdomadaire

1

Réglages de MARCHE/ARRET de
l’appareil pour chaque jour de la
semaine

2

3 périodes de MARCHE/ARRET par
jour peuvent être configurées.

ON

8:00 12:00 13:00 18:00 19:00 21:00

3

Touches « CHECK » « PROGRAM » « DAY »

OFF ON OFF ON OFF

pour duplication facile des réglages.

4

Deux programmes par semaine
peuvent être spécifiés
(configuration été et configuration hiver
par exemple)

5

Les touches « CANCEL‘» « DAY »
permettent de passer en configuration
« congés ».

6

En cas de coupure de courant, les
réglages sont conservés en mémoire
pendant 100 heures.

4

ZONE

ALL

ZONE

GROUP

1234

TEST

UNIT No.

SET DATA

SETTING

No.

R.C.

SELECT ZONE

SET

TCB-SC642TLE

TCB-SC642TLE2

CL

Télécommande centralisée

GROUP

CODE

No.

Relié à l’unité extérieure,

l’unité intérieure

Unité

extérieure

Télécommande

centralisée

Télécommande

centralisée

Possibilité de commander
individuellement jusqu’à 64 unités
intérieures.
Contrôle individuel de 64 unités
intérieures réparties en 4 zones.

Chaque zone comprend
jusqu’à 16 unités intérieures

On peut raccorder jusqu’à 16 unités
extérieures de tête.

Restriction possible du fonctionnement
individuel par télécommande grâce à
quatre configurations la commande
centralisée.

Possibilité de réglage d'une des zones
(de 1 à 4).
Utilisable avec d’autres dispositifs de
commande centralisée (un circuit de
commande peut prendre en charge jusqu’à
10 dispositifs de commande centralisée)

Deux modes de contrôle sélectionnables

Mode de commande centralisée
Mode télécommande

3 périodes de MARCHE/ARRET par jour
peuvent être configurées en associant
une horloge hebdomadaire.

Télécommande

de l'unité intérieure

16-2

17

Nom

Appellation

Apparence Application Performances

Unité de tête

MARCHE-ARRET

TCB-CC163TLE2

Dispositif de commande MARCHE-ARRET

Dispositif de

commande

MARCHE-

ARRET

Relié à l’unité extérieure,

l’unité intérieure

Unité suivante

Unité extérieure

Dispositif de

commande

Unité extérieure

Télécommande

intérieure

Possibilité de commander individuellement
jusqu’à 16 unités intérieures.

3 périodes de MARCHE/ARRET par jour
peuvent être configurées grâce à
l'association avec une horloge
hebdomadaire.

Possibilité de connexion avec deux
télécommandes.

16-3

18

5

Tableau de correction des puissances

17

18

5

Tableau de correction de puissance

Avant-propos

Caractéristiques de la puissance frigorifique/calorifique

1. Méthode de calcul de la puissance frigorifique :
Puissance frigorifique requise = puissance frigorifique x coefficient
( ) kW

1

Coefficient de correction en fonction de la température intérieure bulbe humide

1.2

1.1

1.0

Coefficient

0.9

de correction

0.8
15

20 24

Température intérieure, bulbe humide (°C)

2

Coefficient de correction en fonction de la température extérieure, bulbe sec

1.2

1.1

1.0

Coefficient

de correction

0.9

5

-

50 5 1015202530354043

Température extérieure, bulbe sec (°C)

Coefficient de correction en fonction de la variation du débit d'air de l'unité intérieure (uniquement pour

3

les unités gainables).

1.1

1.0

Coefficient

de correction

0.9
80 90 100 110 120

Variation du débit d'air (%)

1: Coefficient à utiliser pour la correction de la puissance de l’unité extérieure lorsque la puissance

*

totale de toutes les unités intérieures n’est pas égale à la puissance de l’unité extérieure.

19

5

4

Coefficient de correction en fonction de la longueur de liaisons et du dénivelé entre les unités intérieures

et extérieures.

Unité extérieure (de 8 à 30 CV)

50
40
30
20

%100

10

98

0

-

10

-

20

extérieure (m)

-

30

Hauteur H de l’unité

20 30 40 50 60 70 80 90

100

96

94

92

908488

86

82

80

78

76

100 110 120 130 140 150

Longueur L de liaisons (longueur équivalente) (m)

Unité extérieure

L' est la dimension la plus longue de

,

(l

o + l,a, l,o + l,b, l,o + l,c)

,

ho l

o

H = ho +
(la dimension la plus longue de ha, hb et hc)

ha

hb

hc

5

Correction en fonction de la diversité des unités intérieures

120

100

80

60

40

Correction (%)

20

0

20 40 60 80 100 120 135

,

a

l

,

l

b

,

c

l

Rapport de puissance standard

Rapport de puissance totale des unités intérieures (%)

A

B

Unité intérieure

C

1: Coefficient à utiliser pour la correction de la puissance de l’unité extérieure lorsque la puissance

*

totale de toutes les unités intérieures n’est pas égale à la puissance de l’unité extérieure.

20

2. Méthode de calcul de la puissance calorifique :
Puissance calorifique requise = puissance calorifique x coefficient
( ) kW

1

Coefficient de correction en fonction de la température intérieure, bulbe sec

1.2

1.1

1.0

Coefficient

0.9

de correction

0.8
15 20 24

Température intérieure,

bulbe sec (°C)

2

Coefficient de correction en fonction de la température extérieure, bulbe humide

1.2

1.1

1.0

0.9

0.8

Coefficient

0.7

de correction

0.6

0.5

-

15

-

10

-

50 5 1015

Température extérieure, bulbe humide (°C)

5

3

Coefficient de correction en fonction de la variation du débit d'air de l'unité intérieure (uniquement pour

les unités gainables).

1.1

1.0

Coefficient

de correction

0.9
80 90 100 110 120

Variation du débit d'air (%)

1: Coefficient à utiliser pour la correction de la puissance de l’unité extérieure lorsque la puissance

*

totale de toutes les unités intérieures n’est pas égale à la puissance de l’unité extérieure.

2: Se reporter à l’item 3 page suivante.

*

21

4

Coefficient de correction en fonction de la longueur des liaisons et du dénivelé entre les unités intérieures

et extérieures.

5

Unité extérieure (de 8 à 30 CV)

50
40
30
20
10

100%

0

-

10

-

20

extérieure (m)

-

30

Hauteur H de l’unité

100 2030405060708090

99

98

97

96

94

95

100 110 120 130 140 150

93

92

91

Longueur L de liaisons

(longueur équivalente) (m)

5

Correction en fonction de la diversité des unités intérieures

120

100

80

ho l,o

hb

hc

Unité extérieure

L' est la dimension la plus longue de
(l,o + l,a, l,o + l,b, l,o + l,c)

H = ho +
(la dimension la plus longue de ha, hb et hc)

ha

l,a

A

l,b

B

Unité intérieure

l,c

C

60

40

Correction (%)

20

0

20 40 60 80 100 120 135

Rapport de puissance standard

Rapport de puissance totale des unités intérieures (%)

1: Coefficient à utiliser pour la correction de la puissance de l’unité extérieure lorsque la puissance

*

totale de toutes les unités intérieures n’est pas égale à la puissance de l’unité extérieure.

3. Coefficient de correction en cas de givrage sur l'échangeur extérieur en mode Chaud

Correction de la puissance calorifique en cas de gel sur l'échangeur de l'unité extérieure.
Puissance calorifique = Capacité corrigée de l'unité extérieure x coefficient de correction résultant du gel
(Capacité corrigée de l'unité extérieure = Puissance calorifique calculée à l'item 2)

6

Coefficient de correction en cas de givrage sur l'échangeur extérieur

1.0

22

0.9

Coefficient

de correction

0.8

-

15

-

10

Température extérieure, bulbe humide (°C)

-

50 510

4. Calcul de la puissance de chaque unité intérieure

Puissance de chaque unité intérieure
= puissance corrigée de l’unité extérieure x

puissance standard requise de l’unité intérieure

Valeur totale de la puissance standard de l’unité intérieure

5. Plage de température de fonctionnement

Mode Froid

45

40

35

30

25

20

15

10

5

0

-

5

Température extérieure, bulbe sec (°C)

-

10

Température intérieure, bulbe humide (°C)

Plage de

températures

usuelles

régime)

Plage utile

(lors de la mise en

-

-

Température extérieure bulbe humide (°C)

3025 28201510

-

Température intérieure, bulbe sec

Mode Chaud

20

15

10

5

0

-

5

10

15

20

Plage utile

5 1015202530

Plage de

températures

usuelles

température)

(lors de la mise en

(°C)

* L’unité peut fonctionner même par des températures inférieures à -20°C ; toutefois, il convient de noter que la garantie ne

couvre le fonctionnement que jusqu’à –15°C dû à l’absence de spécifications au-delà de cette température.
* Les chutes de températures inférieures à -15°C sont susceptibles de réduire la durée de vie du produit.
* Lorsque la température extérieure se trouve en-deçà de la plage des limites spécifiées,

le symbole

ou

s’affiche sur la télécommande, l’unité s’arrête de fonctionner.

« & » : Mode Chaud
« » : Mode Froid

5

[Remarque]

Ce symbole n’indique pas une défaillance.

Lorsque la température externe réintègre la plage des

températures spécifiées, le symbole « ou »

disparaît.

Lorsque les températures dépassent la plage spécifiée du S-HRM, l’unité s'arrête.
(Temp. extérieure (BS) d10 : refroidissement,

>21 : chauffage)

* N’utilisez pas le « S-HRM » à d’autres fins qu’à un usage personnel lorsque la température est susceptible de

descendre sous les -10°C (pour la ventilation, vos appareils électriques, vos aliments, plantes, animaux et
objets d’art par exemple).

6. Caractéristiques nominales

Mode Froid :
Température de l’air intérieur 27°C BS/19.0 BH ; température de l’air extérieur 35 BS

Mode Chaud :
Température de l’air intérieur 20°C BS ; température de l’air extérieur 7°C BS/6 BH

23

24

6

Directives relatives aux liaisons

25

26

6

Directives relatives aux liaisons

Avant-propos

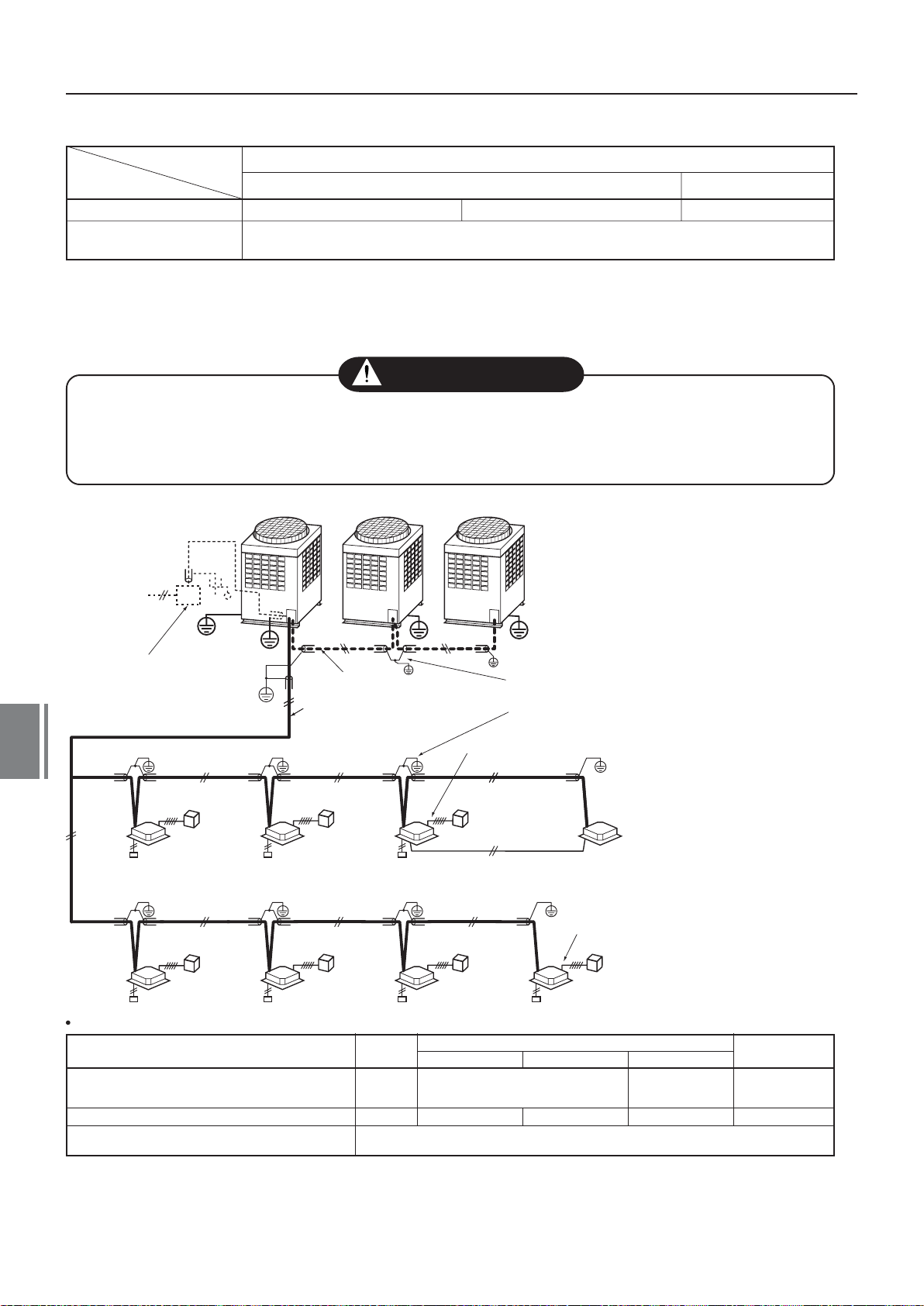

1. Ecarts de longueur/hauteur admissibles pour les liaisons frigorifiques

Dénivelé
entre
unités
extérieures

H3 5m

Dénivelé
entre
unités
extérieure
et intérieure

H1 50m

Unité extérieure

Té frigorifique

Liaison principale

L1

1ère dérivation

Unité suivante

C

Unité de tête Unité suivante

A

Liaison

Liaison de raccordement
de l’unité intérieure

L3

Boîtier FS

a

ghi j

Unité intérieure

Longueur équivalente correspondant à la liaison la plus éloignée

Longueur équivalente correspondant à la liaison la plus éloignée après le 1er raccord

L4 L5 L6 L7LhL8

def

lmn

Unité intérieure

B

La Lb Lc

LA

Liaison principale de raccordement entre les unités extérieures

Longueur correspondant aux liaisons les plus éloignées

entre les unités extérieures

L2

bc

LO 25m

Distributeur

L9

Boîtier FS

< Refroidissement seul >

Boîtier FS

o

(Distributeur)

k

Lj

Remarque :
En cas de raccordement selon la méthode illustrée dans
l’ex.2, une grande quantité de réfrigérant et d’huile
frigorigène risque de revenir vers l’unité suivante. Monter le
té frigorifique pour que l’huile ne s’infiltre pas directement

<Ex. 1> Unité de tête

<Ex. 2> Unité de tête

L 150m

Li 50m

pq

(q)

Unité

suivante

Unité

suivante

suivante

Unité

suivante

A B C

A B C

Dénivelé
maxi.
entre
unités intérieures

H2 35m

(Unité extérieure
en haut)

Unité

Dénivelé entre unités
intérieures commandées en
groupe par un boîtier FS

H4 0,5m

6

* Ecarts de longueur/hauteur admissibles pour les liaisons frigorifiques

Longueur admissible

Longueur totale (conduite de liquide, longueur réelle)

Plus grande longueur de
liaison (*1)

Longueur réelle

Longueur équivalente

Longueur équivalente maxi. de la liaison principale

Longueur

de liaison

Longueur équivalente de la liaison la plus éloignée du 1er raccord Li (*1)

Longueur réelle maxi. des conduites de raccordement aux unités intérieures

Longueur réelle maxi. entre le boîtier FS et l’unité intérieure (*2)

Longueur équivalente maxi. des conduites de raccordement aux unités extérieures LO (*1)

Longueur réelle maxi. des conduites de raccordement aux unités extérieures

Longueur équivalente maxi. entre le boîtier FS et l’unité intérieure Lj

Longueur réelle maxi. entre le boîtier FS et l’unité intérieure de tête (*2)

Unité extérieure en haut

Unité extérieure en bas

Unité extérieure en haut

Unité extérieure en bas

Dénive

lé

Dénivelé entre les unités
intérieure et extérieure H1

Dénivelé entre les unités
intérieures H2

Dénivelé entre les unités extérieures H3

Dénivelé entre les unités intérieures commandées en groupe
par un boîtier FS H4

1 : Soit C, l’unité extérieure la plus éloignée du 1er raccord et (q), l’unité intérieure la plus éloignée du 1er raccord.

*

2 : La liaison fournie peut être utilisée à raison de 5 m maxi. entre l’unité intérieure et le boîtier FS. Si cette liaison dépasse les 5 m, utiliser le

*

300 m

125 m

150 m

85 m L1

50 m L3+L4+L5+L6+L7+L8+q

30 m a+g, b+h, c+i, d+l, e+m, f+n, j, k

15 m g, h, i, l, m, n, L7+o, L7+L8+p, L7+L8+q

25 m LA+Lc (LA+Lb)

10 m La, Lb, Lc

30 m

15 m

50 m

30 m

35 m

15 m

5 m

0,5 m

LA+La+Lb+Lc+L1+L2+L3+L4+L5+L6+L7+L8+9
+a+b+c+d+e+f+g+h+i+j+k+l+m+n+o+p+q

LA+Lc+L1+L3+L4+L5+L6+L7+L8+q

L7+L8+q, L7+L8+p

L7+o

-

-

-

-

-

-

kitde raccordement (RBC-CBK15FE).

* Restrictions s'appliquant au système

Nombre maxi. des unités extérieures combinées

Puissance maxi. des unités extérieures combinées

Nombre maxi. des unités intérieures combinées

Puissance maxi. des unités intérieures combinées

1 : MMY-MAP1201HT8 : JUSQU’A 120 %

*

H2 15m
H2

>

15m

3 units

84.0 kW
48 units

135% (*1)
105%

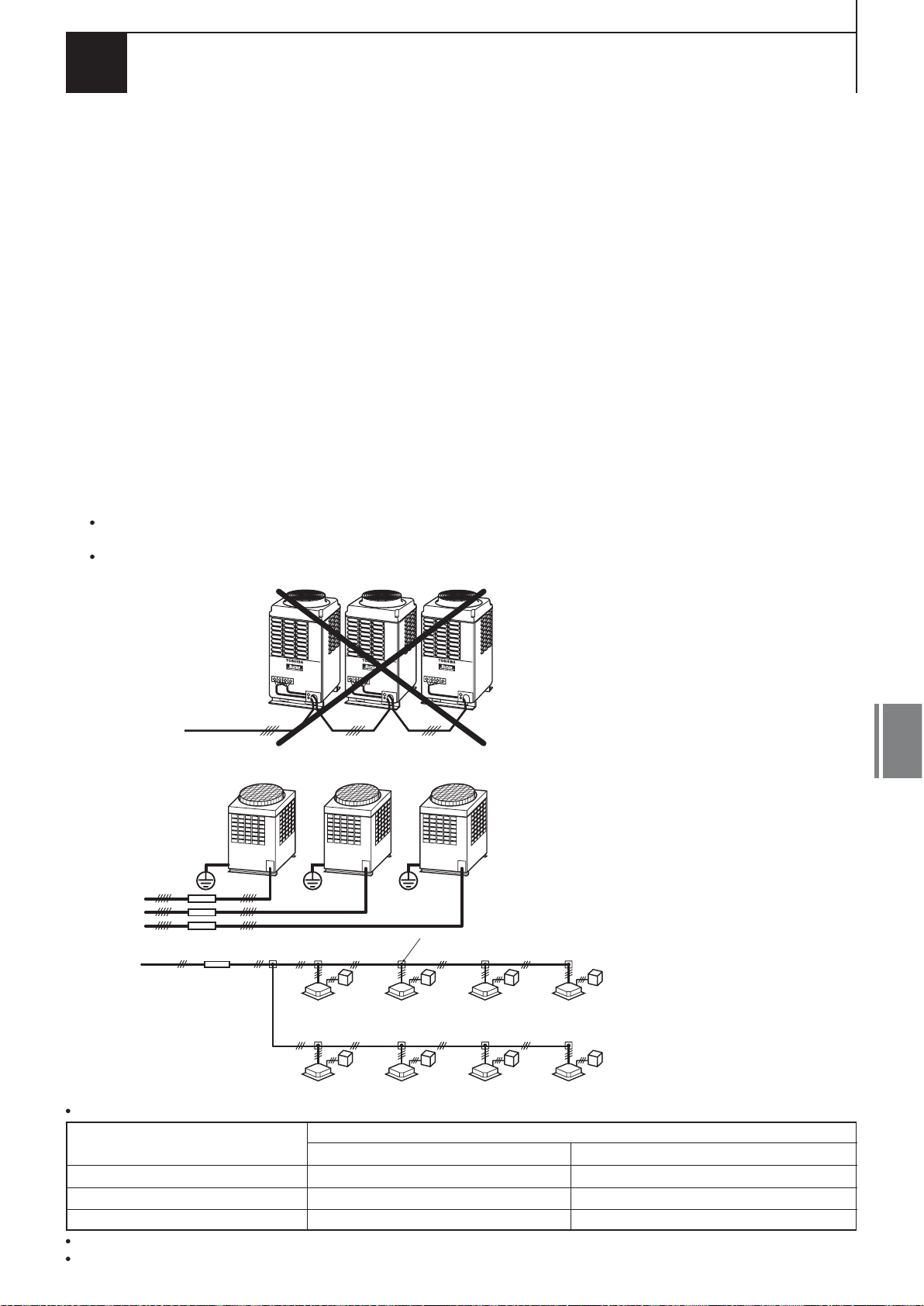

Remarque 1) Com binaisons d’unités extérieures : Unité de tête (1 unité) +

Remarque 2) Installer les unités extérieures par ordre de puissance. (Unité de

Remarque 3) Se reporter au tableau des unités extérieures combinées page 6.
Remarque 4) Les liaisons reliées aux unités internes doivent être

Unité suivante (0 à 2 unités). L’unité de tête est l’unité extérieure
la plus proche des unités connectées reliées.

Unité suivante 1 Unité suivante 2).

tête

perpendiculaires aux liaisons de l’unité extérieure de tête
comme illustré dans l’ex. 1.
Ne pas brancher les liaisons des unités intérieures dans le même
sens que l’unité extérieure de tête comme illustré dans l’ex. 2.

Tronçon de liaison

27

Y

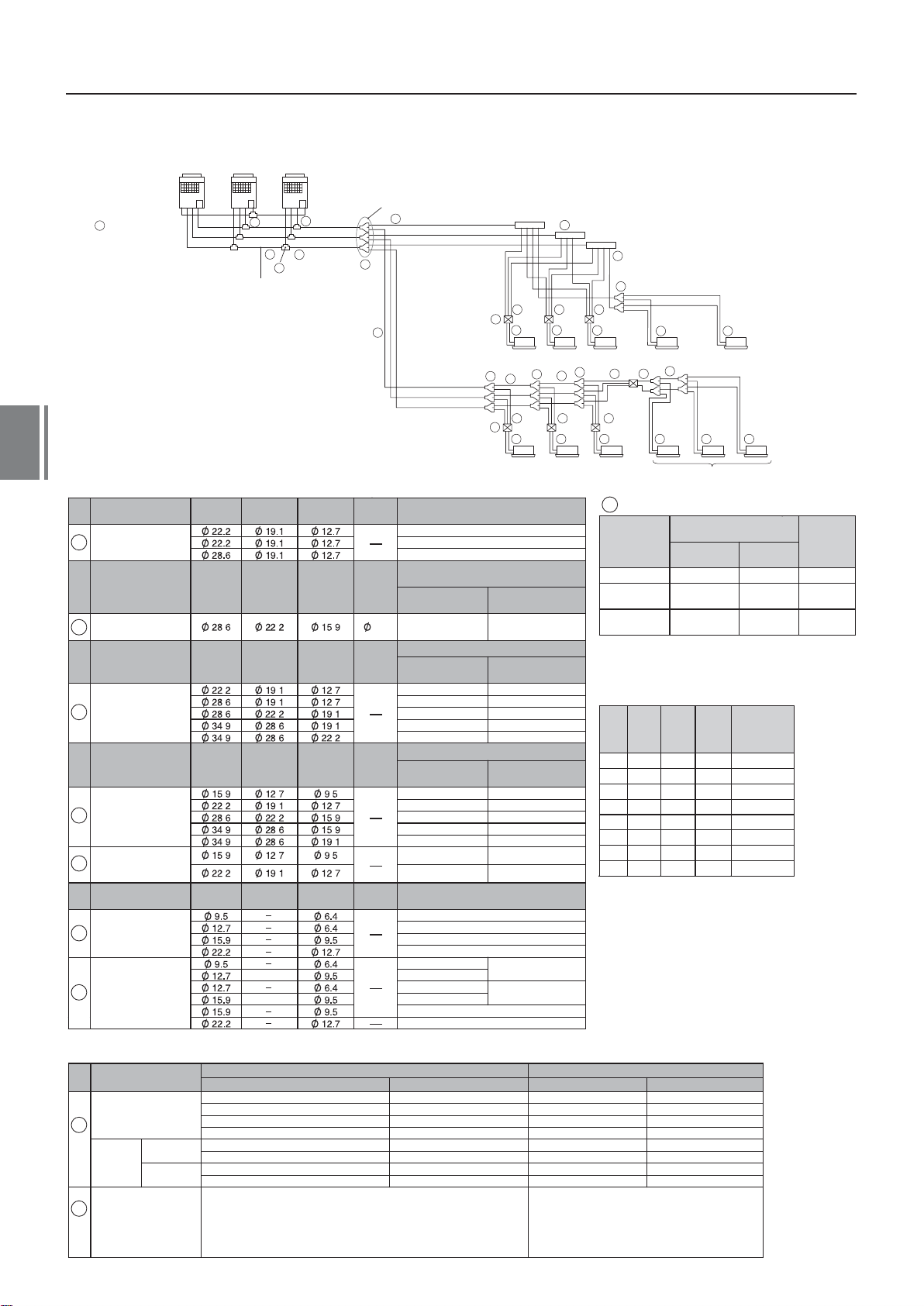

2. Sélection d’une liaison frigorifique

6

Unité suivanteCUnité suivanteBUnité de tête

Unité extérieure

Liaison de

1

raccordement de

l’unité extérieure

Liaison de raccordement principale
entre les unités extérieures

1

2

* Sélection d’une liaison frigorifique

,
,
,

,

,
,
,
,
,

,
,
,

,
,
,

,

,

,

,

,

,

,

,

,

,

,

Raccord

gaz refoulé

Raccord

gaz refoulé

Raccord

gaz refoulé

Raccord

gaz refoulé

Raccord

gaz refoulé

Elément

No.

Calibre des liaisons

1

reliées à l’unité extérieure

Elément

No.

Calibre du liaison de

raccordement entre

2

les unités extérieures

Elément

No.

Calibre de

3

liaison principal

Elément

No.

Calibre des liaisons

entre les raccords

4

Calibre des liaisons

entre la fin de la ligne

5

et le boîtier FS

Elément

No.

Liaison de

raccordement

6

de l’unité intérieure

Liaison de

raccordement de l’unité

intérieure mode Froid

7

seul (entre le raccord

et l’unité intérieure)

*1 *2 *3

*2

Raccord

gaz aspiré

Raccord

gaz aspiré

Raccord

gaz aspiré

Raccord

gaz aspiré

Raccord

gaz aspiré

* Sélection d’un raccord

No.

8

Distributeur

*4, *5, *6

9

(raccordement de

l’unité extérieure)

28

Raccord Y

*4 *5

Pour 4

raccordements

Pour 8

raccordements

Té frigorifique

Jeu de 4 tés frigorifiques comme suit :

- Raccordement d'équilibrage d'huile (Ø 9,52) X 1

- Raccord liquide (Ø 12,7 à Ø 22,2) X 1

- Raccord gaz refoulé (Ø 19,1 à Ø 28,6) X 1

- Raccord gaz aspiré (Ø 22,2 à Ø 38,1) X 1

Code de puissance totale de l’unité intérieure

Puissance équivalente

inférieure à 18,0 6,4 RBM-BY53FE RBM-BY53E

De 18,0 à moins de 40,0
De 40,0 à moins de 70,5

Supérieure ou égale à 70,5 Supérieure ou égale à 25,2 RBM-BY303FE RBM-BY303E

Inférieure à 40,0 Inférieure à 14,2 RBM-HY1043FE RBM-HY1043E

De 40,0 à moins de 70,5

Inférieure à 40,0 Inférieure à 14,2 RBM-HY1083FE RBM-HY1083E

De 40,0 à moins de 70,5

A

Raccordement
d'équilibrage
d'huile

1

Liaison

3

principale

9

Té frigorifique

Raccord

liquide

,

,,

Raccord

liquide

,

Raccord

liquide

,

,
,
,
,

Raccord

liquide

,
,
,
,
,

,

,

Raccord

liquide

8

4

,

MMY-MAP0802FT8

,,

MMY-MAP1002FT8

Raccordement

d'équlibrage

d'huile

9,5 Inférieure à 61,5

,

,
,
,
,

,

,

,
,
,

,

,

,

,
,
,

,

,
,
,
,
,

,

1er tronçon de raccordement

Raccord de liquide

4

Raccord de gaz refoulé

Raccord gaz aspiré

5 5 5

10

Boîtier

6

FS

Raccord de liquide

Raccord de gaz refoulé

Raccord gaz aspiré

8

8

4

5

10

Boîtier

6

FS

Unité intérieure

Unités extérieures

MM

Code puissance totale des unités

Puissance

équivalente

Code de puissance totale de toutes les unités extérieures

Puissance

équivalente

Inférieure à 33,5 Inférieure 12

Inférieure à 33,5

De 45,0 à moins de 61,5 De 16 à moins de 22

De 61,5 à moins de 73,0

Supérieure ou égale à 73 Inférieur ou égal à 26

Code de puissance totale de toutes les unités extérieures

Equivalent en

puissance

Inférieure à 18,0 Inférieure à 4

De 18,0 à moins de 34,0

De 34,0 à moins de 56,5

De 56,5 à moins de 70,5

Supérieure ou égale à 70,5 Supérieure ou égale à 25,2

Inférieure à 18,0 Inférieur à 6,4

Supérieure ou égale à 18,0 Supérieure ou égale à 6,4

Gamme de puissance de l’unité

Inférieure ou égale à 15 m

plus de 15 m

Inférieure ou égale à 15 m

-MAP1202FT8

intérieures en aval

Equivalent en CV

Inférieure à 22

Equivalent en CV

Inférieure 12

De 22 à moins de 26

Equivalent en CV

De 6,4 à moins de 12,2

De 12,2 à moins de 20,2

De 20,2 à moins de 25,2

intérieure

007 à 012
015 à 018
024 à 056
072 à 096

007 à 012

015 à 018

024 à 056
072 à 096

Equivalent en CV

De 6,4 à moins de 14,2

De 14,2 à moins de 25,2

De 14,2 à moins de 25,2

De 14,2 à moins de 25,2

Raccord Y

8

4

8

Raccord Y

6 6

8

4

5 5

6 6 6 66

10

Appellation

RBM-Y1122FE Inférieure à 11,2

RBM-Y1802FE

RBM-Y2802FE

7 7

< Froid seul >

4

44

Contrôle de groupe

Sélection d’un boîtier FS

Code de puissance totale

de l’unité intérieure

Equivalent en

puissance (kW)

De 18,0 à 28,0

ou en-dessous ou en-dessous

* Epaisseur minimale pour

utilisation du R410A

Semi-

Dia.

rigide

Souple

ou

rigide

OK OK 1/4,, 6,35 0,80

OK OK 3/8,, 9,52 0,80

OK OK 1/2,, 12,70 0,80

OK OK 5/8,, 15,88 1,00

NG OK 3/4,, 19,05 1,00

NG OK 7/8,, 22,20 1,00

NG OK 1,1/8,, 28,58 1,00

NG OK 1,3/8,, 34,92 1,10

*1 Le calibre des liaisons entre raccords ne doit pas être

supérieur à celui de la liaison principale.

*2 2 conduites (liquide et gaz aspiré) doivent être

utilisées pour les unités intérieures en mode Froid
seul.

*3 2 conduites (liquide et gaz aspiré) doivent être

utilisées entre le boîtier FS et le raccord.

*4 La liaison de la première ligne doit être sélectionnée

en fonction du code puissance de l’unité extérieure.

*5 Si le code puissance totale des unités intérieures est

supérieur au code de puissance de l’unité extérieure,
la liaison doit être sélectionnée en fonction de la
puissance de l’unité extérieure.

*6 Pour 1 ligne située en aval d’un distributeur, les unités

intérieures avec un code puissance maximale de 6.0
au total peuvent être connectées.

Appellation

Système 3 tubes

RBM-BY103FE RBM-BY103E
RBM-BY203FE RBM-BY203E

RBM-HY2043FE RBM-HY2043E

RBM-HY2083FE RBM-HY2083E

RBM-BT13FE

Dia.

externe

externe

(pouces)

(mm)

Système 2 tubes

< Froid seul >

Equivalent

en CV

Inférieure à 4,0

De 4,0 àDe 11,2 à

moins de 6,4moins de 18,0

De 6,4 à 10,0

Epaisseur

minimale

(mm)

Nombre

maxi.

d’unités

intérieures

combinables

5

8

8

3. Charge de réfrigérant additionnelle

Après mise au vide du système, remplacer la pompe à vide par une bouteille de réfrigérant et faire l’appoint
du système avec une charge de réfrigérant additionnelle.

Calcul de la charge de réfrigérant additionnelle requise

Le réfrigérant est présent dans le système à sa sortie d’usine

Quantité de réfrigérant chargé en usine

Modèle à récupération d'énergie

8CV

11,5 kg

10CV

11,5 kg

R410A

12CV

11,5 kg

Lorsque le système est chargé de réfrigérant en usine, la charge de réfrigérant requise pour le remplissage des
liaisons sur les lieux d’installation n’est pas incluse. Il convient donc de calculer la charge additionnelle de réfrigérant
requise à ajouter au système.

(Calcul)

La charge de réfrigérant additionnelle est calculée en fonction du calibre de la conduite de liquide sur les lieux de
l’installation et de sa longueur réelle.

[Volume de réfrigérant additionnel chargé sur place] =

[Longueur réelle de la conduite de liquide] x

Charge de réfrigérant additionnelle par
mètre de conduite de liquide (tableau 1)

x

1,3

Exemple : Charge additionnelle R (kg) ={(L1 x 0,025 kg/m) + (L2 x 0,055 kg/m) + (L3 x 0,105 kg/m)

+ (L4 x 0,160 kg/m) + (L5 x 0,250 kg/m)} x 1,3

L1 : Longueur réelle de la conduite de liquide totale : dia. 6,4 (m)
L2 : Longueur réelle de la conduite de liquide totale : dia. 9,5 (m)
L3 : Longueur réelle de la conduite de liquide totale : dia. 12,7 (m)
L4 : Longueur réelle de la conduite de liquide totale : dia. 15,9 (m)
L5 : Longueur réelle de la conduite de liquide totale : dia. 19,1 (m)
Système : 24CV

Compensation par

+

système CV (tableau 2)

6

Tableau 1

Dia. de la conduite, côté liquide

Charge de réfrigérant additionnelle/1 m

Tableau 2

Puissance

combinée

(CV)

8

10

12

16

18

20

24

26

28

30

Unité extérieures

combinées (CV)

8

10

12

8

10

10

8

10

10

10

8

8

10

8

8

10

10

6,4

0,025 kg

Compensation

par système CV

8

8

8

10

(kg)

2,0

2,5

3,0

-1,5

0,0

2,0

-4,5

-3,0

-1,5

0,0

9,5

0,055 kg

12,7

0,105 kg

15,9

0,160 kg

19,1

0,250 kg

22,2

0,350 kg

29

30

7

Diagramme du cycle de réfrigérant

31

32

7

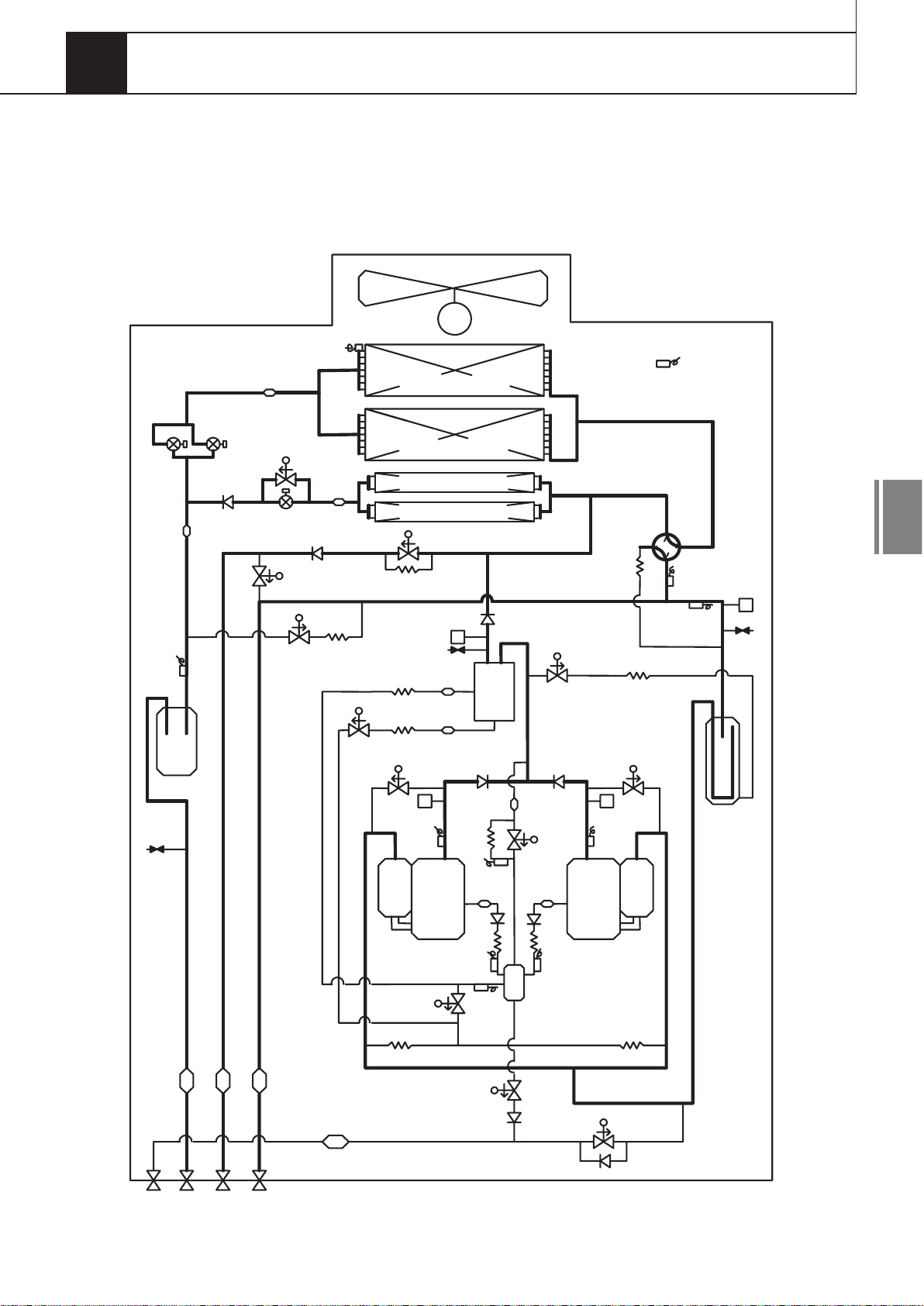

Diagramme du cycle de réfrigérant

Avant-propos

1. Inverter (8,10,12CV)

Modèle : MMY-MAP0802FT8, MAP1002FT8, MAP1202FT8

Ventilateur hélicoïdal

Moteur de

M

ventilateur

Sonde
(TO)

PMV

Crépine

Sonde
(TE1)

(côté droit)

Récupérateur d'énergie principal

(côté gauche)

(PMV1)

Crépine

Sonde

(TL)

Contre
joint

Réservoir
de liquide

(PMV2)

Clapet de

retenue

Electrovanne

(SV12)

(PMV3)

Clapet de retenue

Electrovanne

(SV5)

Electrovanne

(SV6)

Electrovanne

(SV3D)

Crépine

Tube

capillaire

Electrovanne

Récupérateur d'énergie principal

Récupérateur d'énergie secondaire

Récupérateur d'énergie secondaire

Electrovanne

(SV11)

Tube

capillaire

Clapet de retenue

Pressostat

haute pression

Contre joint

Tube

Tube

Sonde

(TD1)

(SV3E)

Crépine

Crépine

Clapet de

retenue

Tube

capillaire

Clapet

de

(Inverter)

retenue

Compressor 1

Tube capillaire

Sonde

(TK1)

Sonde

(TK4)

(SV41)

capillaire

capillaire

Pressostat

haute pression

Electrovanne

Tube capillaire

Séparateur

d’huile

Sonde

(TK3)

Electrovanne

(SV2)

Clapet de

retenue

Crépine

Electrovanne

(SV3C)

CrépineCrépine

Clapet

de

retenue

Tube capillaire

Sonde
(TK2)

Réservoir d’huile

Vanne
à 4 voies

Tube

capillaire

Tube

capillaire

Electrovanne

(SV42)

Pressostat
haute pression

Sonde

(TD2)

(Inverter)

Compressor 2

Tube capillaire

Sonde (TS1)

Pressostat
basse pression

Sonde

(TS2)

Accumulateur

7

Contre
joint

Crépine

Robinet

de service

d'équlibrage

Robinet
de service
côté
liquide

Crépine

Robinet
de service
côté gaz
refoulé

Crépine

Robinet
de service
côté gaz
aspiré

Crépine

Electrovanne

(SV3A)

Clapet de retenue

Electrovanne

(SV3B)

Clapet de retenue

33

7

2. Explication des pièces fonctionnelles

Dénomination des pièces Description fonctionnelle

Electrovanne

Vanne 4-voies

PMV

Séparateur d’huile

Sonde de temp.

Pressostat

Résistance
électrique

Liaison d'équilibrage d'huile

34

1.SV3A

2.SV3A

3.SV3A

4.SV3A

5.SV3A

6.SV2

7.SV4(n)

8.SV5

9.SV6

10.SV11

11.SV2

PMV1,2

PMV3

1.TD1
TD2

2.TS1

3.TS2

4.TE1

5.TK1,TK2,
TK3,TK4

6.TL

7.TO

1. Pressostat
haute pression

2. Pressostat
basse pression

Résistance de carter
de compresseur

Résistance de carter
d’accumulateur

(Connecteur CN324 : rouge)

1) Récupération de l’huile dans le réservoir lorsque le système est à l’arrêt.
(Connecteur CN313 : bleu)

1) Aspire l’huile dans la conduite d’équilibrage d’huile vers le compresseur.
(Connecteur CN314 : noir)

1) Pressurisation de l’huile stockée dans le réservoir en mode de fonctionnement.

(Connecteur CN323 : blanc)

1) Stockage de l’huile dans le séparateur d’huile lorsque le système est à l’arrêt et approvisionnement
en huile lorsque le système fonctionne.

(Connecteur CN323 : blanc)

1) Activée lorsque le système fonctionne ; fonction d’équilibrage de l’huile entre les compresseurs.
(Dispositif de dérivation des gaz chauds) (Connecteur CN312 : blanc)

1) Fonction de décharge basse pression

2) Fonction de décharge haute pression

3) Fonction d’équilibrage des gaz système à l’arrêt
(Démarrage de la soupape de régulation du compresseur) (Connecteur CN311 : bleu)

1) Activation de la fonction d’équilibrage des gaz

2) Fonction de décharge haute pression

3) Fonction de décharge basse pression
(Connecteur CN310 : blanc)

1) Equilibrage des gaz lors du passage d'un mode à l'autre

2) Equilibrage des basses pressions en mode Froid
(Connecteur CN309 : blanc)

1) Fonction de dérivation du liquide afin de relâcher la température de condensation
(Connecteur CN322 : blanc)

1) Fonction d’arrêt de la canalisation de condensation des gaz à chaque opération de refroidissement et de dégivrage
(Connecteur CN319 : blanc)

1) Contrôle le débit du récupérateur d'énergie auxiliaire en mode de fonctionnement simultané

2) Contrôle le débit du récupérateur d'énergie auxiliaire en mode de dégivrage
(Connecteur CN317 : bleu)

1) Echange Chaud/Froid 2) Dégivrage par cycle inversé

3) Echange entre le récupérateur d'énergie principal et secondaire

(Connecteur CN300, 301 : blanc)

1) Fonction de régulation de surchauffe en mode Chaud majoritaire

2) Fonction de réglage du sous-refroidissement en mode Froid

3) Contrôle de la distribution en mode de fonctionnement simultané
(Connecteur CN302 : rouge)

1) Contrôle du débit du récupérateur d'énergie auxiliaire en mode de fonctionnement simultané

2) Fonction de prévention contre les hausses de haute-pression en modes Froid et Chaud

1) Fonction de prévention contre la chute rapide du niveau d’huile (il permet de réduire le débit
d’huile dans le cycle de réfrigération)

2) Fonction de réserve du trop plein d’huile

(TD1 : Connecteur, CN502 : blanc, TD2 : Connecteur, CN503 : rose)

1) Dispositif de protection contre la temp. de condensation du compresseur. Utilisé pour les opérations de purge
(Connecteur CN504 : blanc)

1) Contrôle la surchauffe en mode Chaud
(Connecteur CN522 : noir)

1) Contrôle de la fonction de récupération du réfrigérant dans la plupart des opérations de refroidissement

2) Permet de mesurer les surchauffes dans le cycle de réfrigération.
(Connecteur CN505 : vert)

1) Fonction de dégivrage pour la majorité des opérations en mode Chaud

2) Fonction de contrôle du ventilateur extérieur en mode Chaud et de fonctionnement simultané
Connecteur TK1 CN514 : noir ; connecteur TK2 CN515 : vert,

()

Connecteur TK3 CN516 : rouge ; connecteur TK4 CN523 : jaune

1) Permet de déterminer le niveau d’huile du compresseur
(Connecteur CN521 : blanc)

1 ) Permet de mesurer les sous-refroidissements en mode Froid et en mode simultané
(Connecteur CN507 : jaune)

1) Détection de la température extérieure
(Connecteur CN501 : rouge)

1) Détection de la haute pression et contrôle de la puissance du compresseur

2) Mesure la haute pression en mode Froid et commande le ventilateur lors des opérations de
refroidissement à basse température

3) Contrôle du sous-refroidissement de l’unité de chauffage intérieure.

4) Contrôle la vitesse du ventilateur extérieur en mode Froid majoritaire.
(Connecteur CN500 : blanc)

1) Mesure la basse pression lors des les opérations de refroidissement et en mode de fonctionnement
simultané et contrôle la puissance du compresseur

2) Mesure la basse pression lors des opérations de chauffage et en mode de fonctionnement
simultané et contrôle la surchauffe

(Connecteur CN316 de compresseur n°1 : blanc, connecteur CN315 de compresseur n°2 : bleu)

1) Empêche l’accumulation de liquide dans le compresseur
(Connecteur CN321 : rouge)

1) Empêche l’accumulation de liquide dans l’accumulateur

1) Equilibrage de l’huile dans chacune des unités extérieures (ce modèle n’a pas recours à une liaison d’équilibrage d’huile)

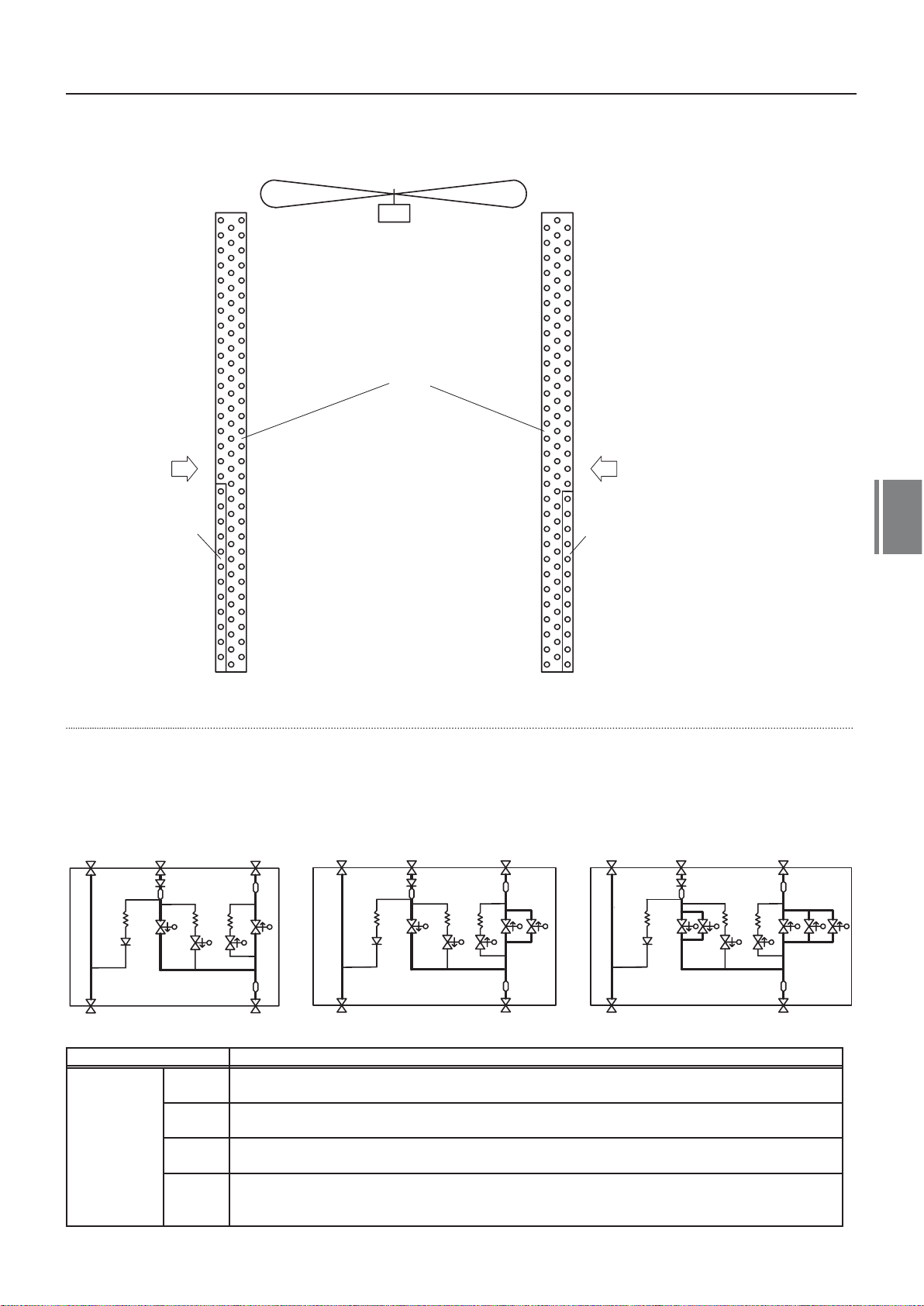

3. Récupérateur d'énergie de l’unité extérieure

Ventilateur hélicoïdal

Moteur du ventilateur

Récupérateur d'énergie principal

Orientation du
flux d’air

Orientation du
flux d’air

Récupérateur

d'énergie auxiliaire

Récupérateur d'énergie
auxiliaire

Avant

(gauche)

Arrière

(droite)

4. Boîtier FS (boîtier de régulation de débit)

Modèle RBM-Y1122FE Modèle RBM-Y1802FE Modèle RBM-Y1802FE

Clapet de

Check valve

retenue

Capillary

Tube

tube

capillaire

Clapet de

Check

retenue

valve

Discharge gasLiquid

Conduite de

gaz refoulé

Strainer

Crépine

SVD

Tube
capillaire

SVDD

Tube
capillaire

SVSS

Crépine

Conduite de

liquide

Tube
capillaire

Clapet de
retenue

Conduite de

gaz refoulé

Clapet de
retenue

Crépine

SVD

Tube
capillaire

SVDD

Tube
capillaire

SVSS

Conduite de

gaz aspiré

Crépine

SVS

Conduite de

liquide

Tube
capillaire

Clapet de
retenue

Conduite de

Clapet de
retenue

Crépine

SVD

gaz refoulé

Tube
capillaire

SVDD

Tube
capillaire

SVSS

Conduite de

gaz aspiré

Crépine

Pipe

SVS

Conduite de

liquide

Conduite de

gaz aspiré

7

SVS

Vers l’unité intérieure,
côté liquide

Vers l’unité intérieure,

Dénomination des pièces

Electrovanne SVD

SVS

SVDD

SVSS

Crépine

côté gaz

Vers l’unité intérieure,
côté liquide

Crépine

Vers l’unité intérieure,

To gas side

côté gaz

To liquid side

Vers l’unité intérieure,

of indoor unit

côté liquide

Crépine

Vers l’unité intérieure,

côté gaz

Description fonctionnelle

(Robinet d’arrêt de la canalisation de gaz de refoulement)

1) Canalisation haute pression en mode Chaud.
(Robinet d’arrêt de la canalisation de gaz aspiré)

1) Canalisation basse pression en mode Froid.
(Vanne de pressurisation)

1) Permet de pressuriser l’unité intérieure en fonctionnement lorsque l’unité commence à chauffer.
(Vanne de dépressurisation)

1) Aspire le réfrigérant dans l’unité intérieure à l’arrêt ou le ramène au statut thermo-ARRET.

2) Permet de dépressuriser l’unité intérieure en fonctionnement lorsque l’unité arrête de chauffer.

35

7

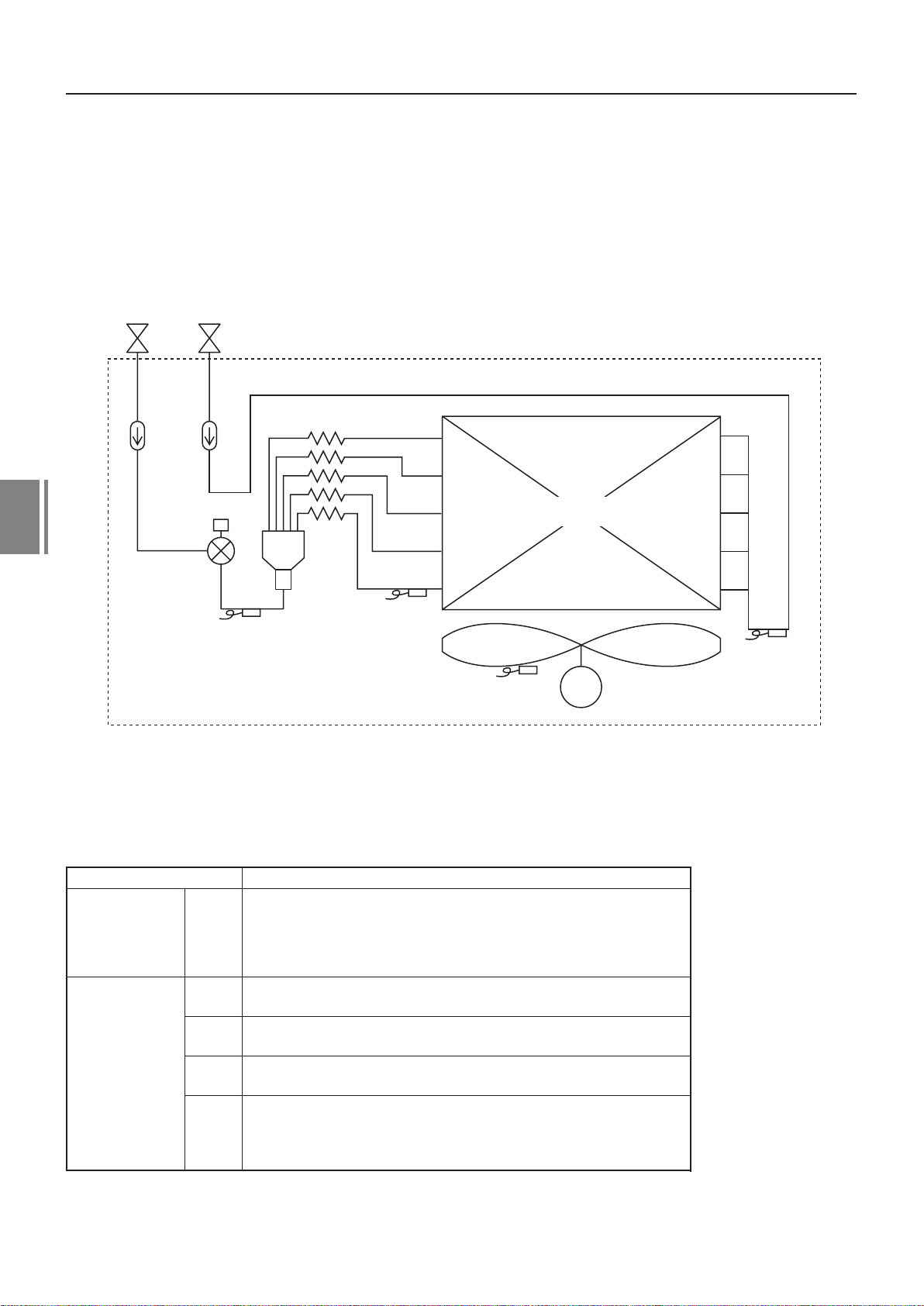

5. Unité intérieure

7

Crépine

PMV

Côté gaz

Sonde

(TC2)

Tube capillaire

Crépine

Sonde

(TCJ)

Récupérateur d'énergie

côté intérieur

Ventilateur

Sonde

(TA)

M :

Moteur du

ventilateur

Sonde

(TC1)

Côté liquide

Régulation

(REMARQUE) Les types de climatiseurs MMU-AP0071YH à AP0121YH ne sont pas équipés d’un sonde TC2.

Dénomination des pièces Description fonctionnelle

Vanne régulatrice

Sonde de temp.

PMV

1. TA

2. TC1

3. TC2

4. TCJ

(Connecteur CN082 (6P) : bleu)

1) Contrôle la surchauffe en mode Froid

2) Contrôle le sous-refroidissement en mode Chaud

3) Récupère l’huile pour compresseur frigorifique en mode Froid

4) Récupère l’huile pour compresseur frigorifique en mode Chaud

(Connecteur CN104 (2P) : jaune)

1) Mesure la température d’évaporation intérieure

(Connecteur CN100 (3P) : marron)

1) Contrôle la surchauffe de la PMV en mode Froid

(Connecteur CN101 (2P) : noir)

1) Contrôle le sous-refroidissement de la PMV en mode Chaud

(Connecteur CN102 (2P) : rouge)

1) Contrôle la surchauffe de la PMV en mode Froid

2) [MMU-AP0071 à AP0121YH exclusivement]
Contrôle le sous-refroidissement de la PMV en mode Chaud

36

6. DESSIN SCHEMATIQUE

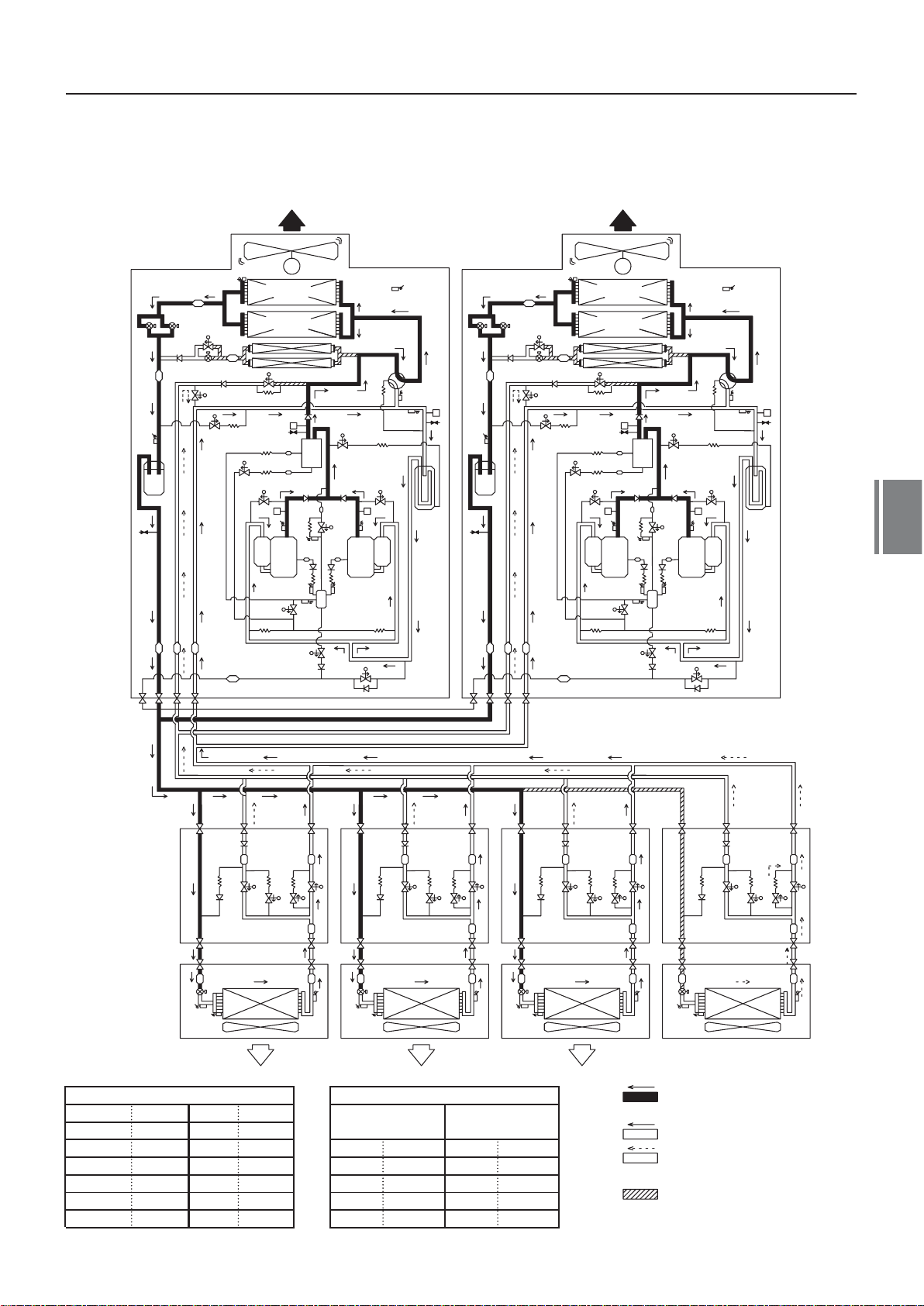

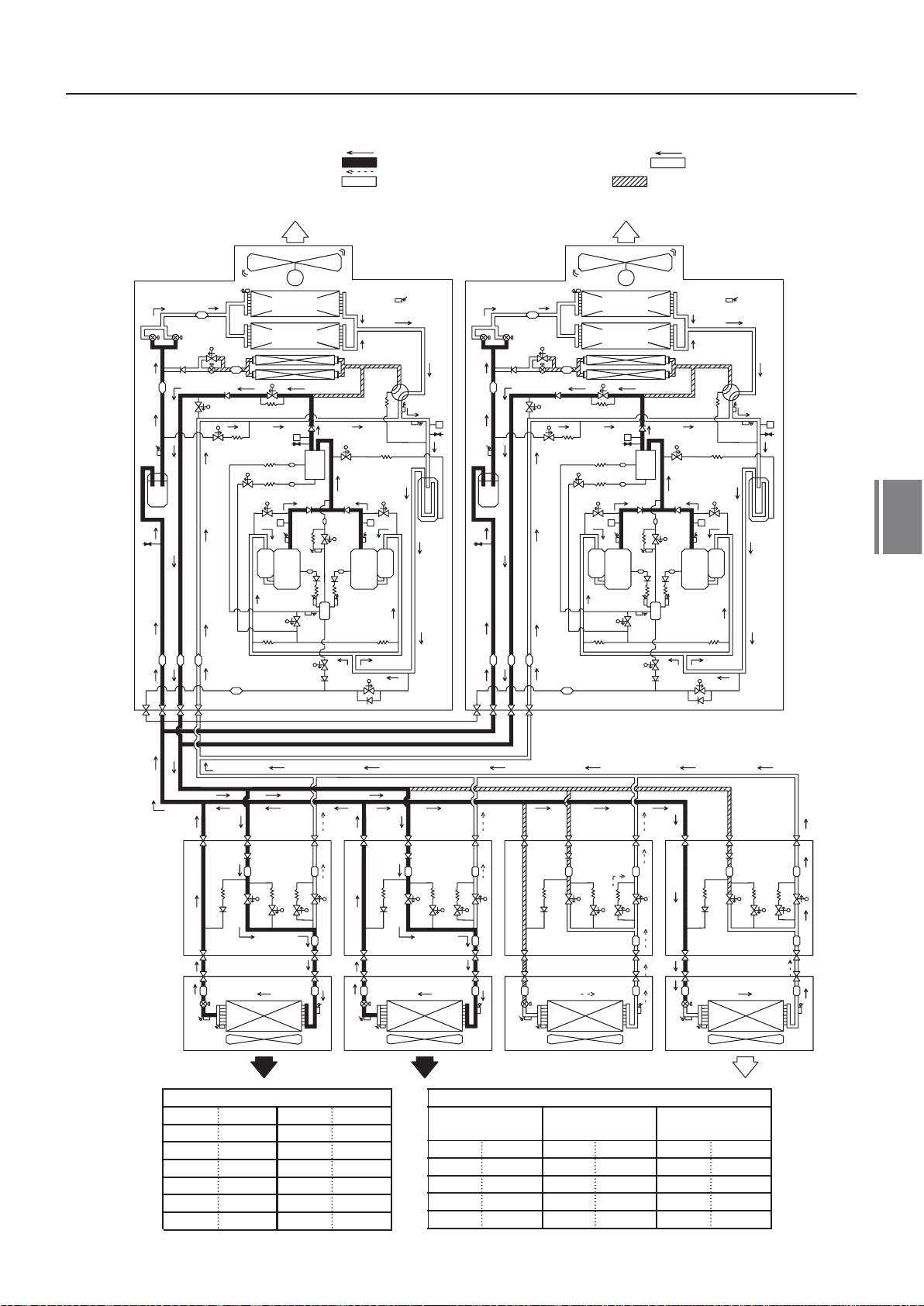

1. Fonctionnement en mode Froid (température extérieure : supérieure ou égale à 10°C)

PMV1

TL

Réservoir
de liquide

PMV2

S

PMV3

V

1

SV5

V

S

TE1

2

SV11

6

Unité de tête

FM

Condenseur

Condenseur Condenseur

Sonde Pd Sonde Pd

OS

SV3D

SV4 1

TD1

Compresseur

SV3E

SV3C

3

K

T

1

TK1

TK2

Réservoir d’huile

TK4

Vanne à
4 voies

SV2

SV42

HPHP

TD2

2

Compresseur

TO

PMV1

PMV2

OF F

TS1

T

S

2

TL

Réservoir
de liquide

Accumulateur Accumulateur

Unité suivante

TE1

1

V

2

S

PMV3

SV11

SV5

6

V

S

SV3D

Condenseur

SV4 1

TD1

Compresseur

SV3E

FM

TO

Vanne à

OF F

4 voies

TS1

Sonde PsSonde Ps

T

S

2

SV2

OS

SV42

HPHP

SV3C

TD2

3

K

T

1

TK1

TK4

Compresseur

TK2

Réservoir d’huile

2

7

SV3A

Régulateur
de débit

Unité
intérieure

PMV

TC2

SVD

SVDD

T

C

J

SVS

SVSS

STST

TC1

Refroidissement Refroidissement Refroidissement

Unité extérieure

Contrôle

4WV

SV4(n)

SV5

SV6
SV11
SV12

Ventilateur

ARRET

(*1)

MARCHE

Contrôle

ARRET
ARRET

Contrôle

(*1) Activée lorsque le compresseur est hors service.

SV3A
SV3B
SV3C
SV3D
SV3E

PMV1,2

PMV3

Contrôle
Contrôle
Contrôle

MARCHE

Contrôle

Fermée

SV3B

Conduite de gaz aspiré

Conduite de gaz refoulé

Conduite de liquide

SVD

SVDD

SVSS

PMV

TC2

T

C

J

Boîtier FS et unité intérieure

Refroidissement

thermo. MARCHE

SVD
SVS

SVDD

SVSS

PMV

ARRET

MARCHE

ARRET

MARCHE

Contrôle

SVS

STST

TC1

SVD
SVS

SVDD

SVSS

PMV

PMV

TC2

Arrêt

ARRET
ARRET
ARRET

MARCHE

Fermée

SV3A

SV3B

SVSS

SVS

STST

TC1

PMV

TC2

SVD

SVDD

T

C

J

SVD

SVDD

T

C

J

SVS

SVSS

STST

TC1

Arrêt

Gaz haute pression ou réfrigérant fluide
condensé

Gaz à basse pression

Gaz à basse pression
(conduite de récupération du réfrigérant)

Réfrigérant à haute pression
(circuit à plongeur)

37

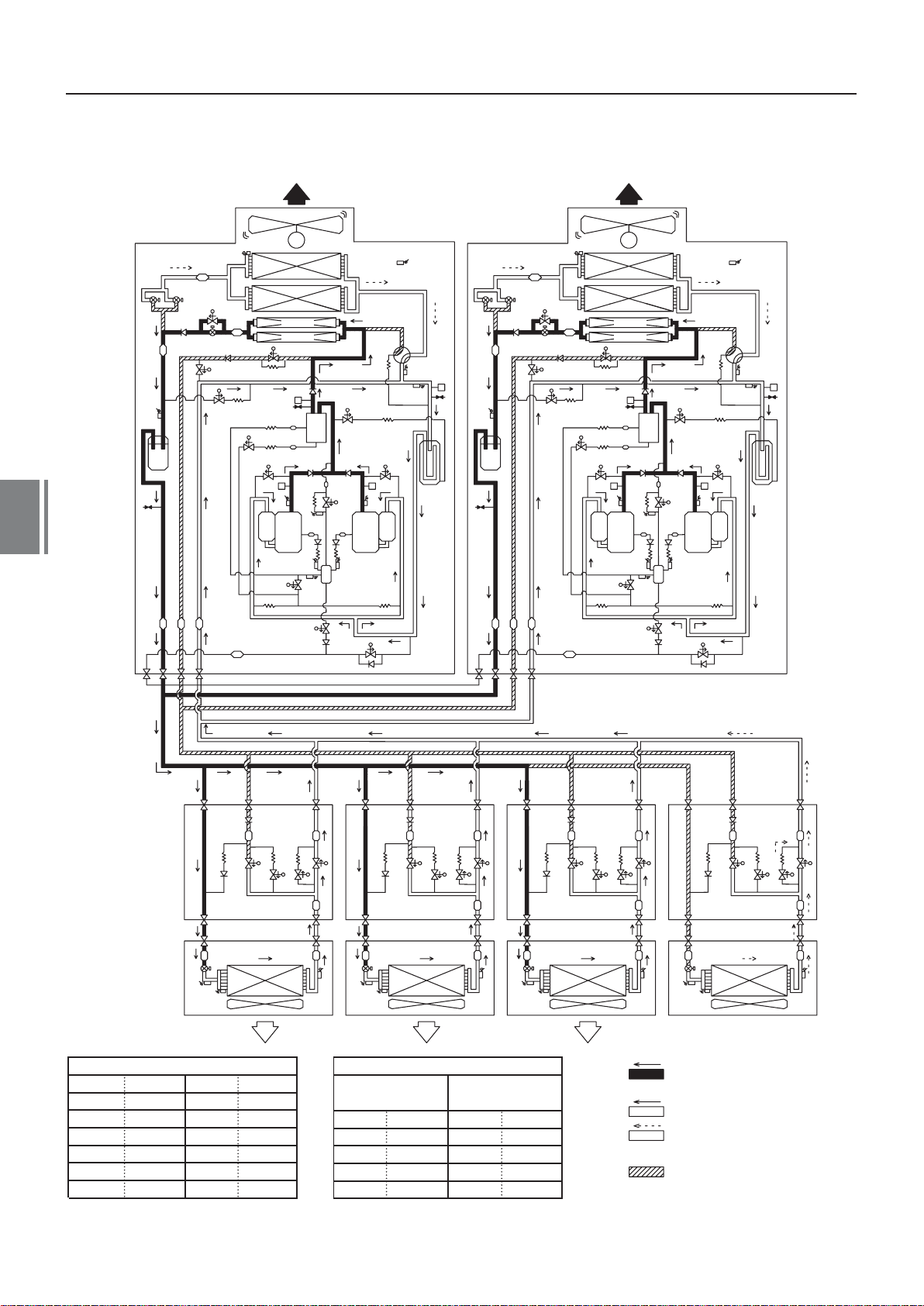

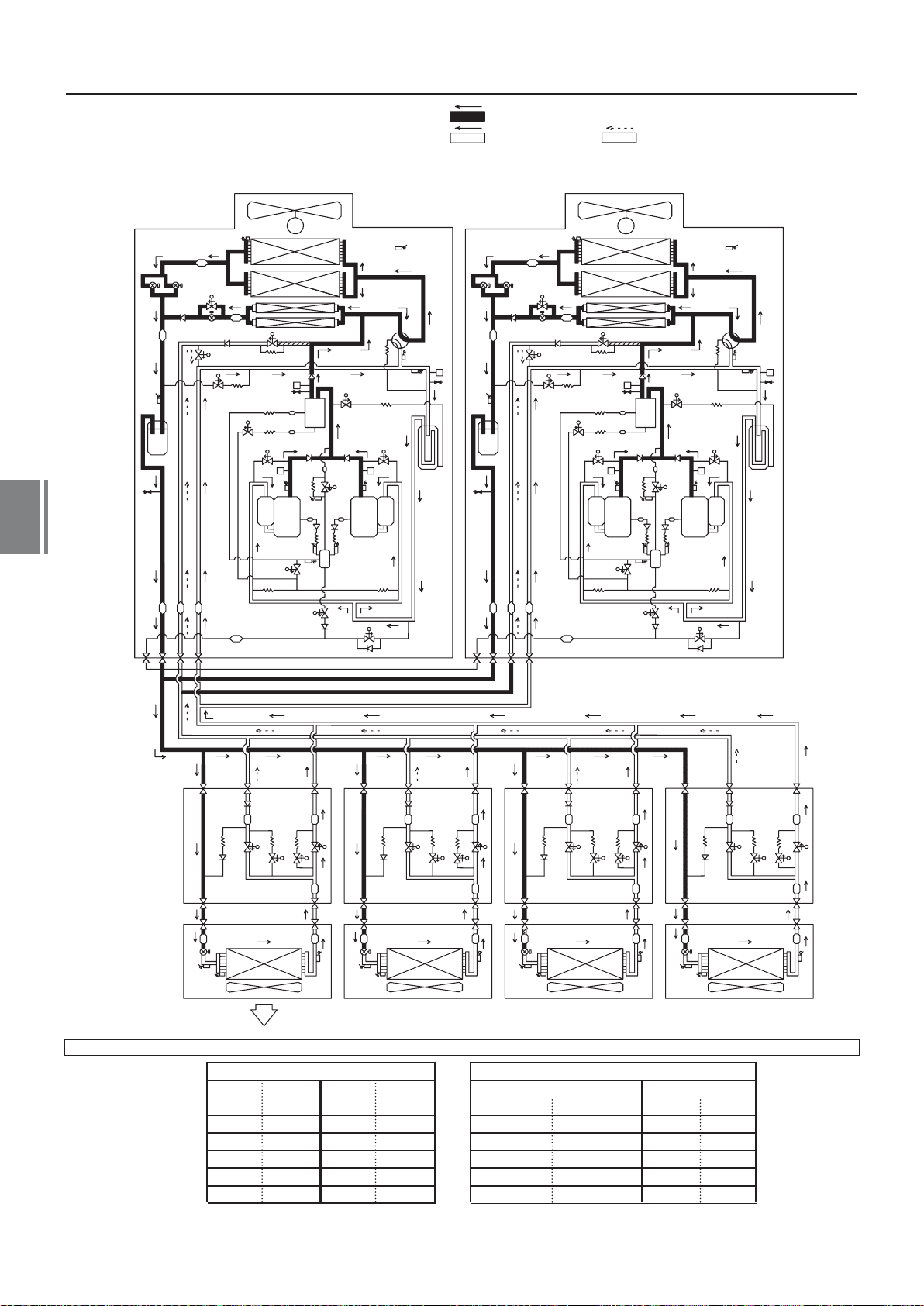

2. Fonctionnement en mode Froid (température extérieure : supérieure ou égale à 10°C)

7

PMV1

TL

Réservoir
de liquide

PMV2

V

S

PMV3

1

SV5

S

TE1

2

SV11

6

V

Unité de tête

FM

TO

PMV1

TL

Réservoir
de liquide

PMV2

Condenseur

Condenseur

Sonde Pd Sonde Pd

OS

SV3D

SV4 1

TD1

3

K

T

1

Compresseur

TK1

SV3E

TK4

Vanne à
4 voies

SV2

SV3C

Compresseur

TK2

Réservoir d’huile

ON

TS1

Sonde Ps Sonde Ps

S

T

2

SV42

HPHP

Accumulateur Accumulateur

TD2

2

Unité suivante

TE1

1

V

2

S

PMV3

SV11

SV5

6

V

S

SV3D

SV4 1

FM

Condenseur

Condenseur

TD1

1

Compresseur

SV3E

TK1

OS

T

TK4

3

K

Vanne à
4 voies

SV2

SV3C

Compresseur

TK2

Réservoir d’huile

TO

ON

TS1

S

T

2

SV42

HPHP

TD2

2

SV3A

SV3B

Conduite de gaz refoulé

Régulateur
de débit

Unité
intérieure

PMV

TC2

SVD

SVDD

T

C

J

SVSS

SVS

STST

PMV

TC1

TC2

T

C

J

Refroidissement Refroidissement Refroidissement Arrêt

Unité extérieure

4WV

MARCHE

SV4(n)

SV5
SV6

SV11
SV12

Ventilateur

(*1) Activée lorsque le compresseur est hors service.
(*2) Le contrôle varie en fonction du statut de fonctionnement.

(*1)

ARRET

Contrôle

MARCHE

Contrôle
Contrôle

SV3A
SV3B
SV3C
SV3D
SV3E

PMV1,2

PMV3

Contrôle
Contrôle
Contrôle

Contrôle
MARCHE
Contrôle

Fermée

(*2)

Boîtier FS et unité intérieure

Refroidissement

thermo. MARCHE

SVD

SVS

SVDD

SVSS

PMV

Conduite de gaz aspiré

Conduite de liquide

SVD

SVDD

SVSS

ARRET

MARCHE

ARRET

MARCHE

Contrôle

SVS

STST

TC1

SVD
SVS

SVDD

SVSS

PMV

PMV

Arrêt

ARRET
ARRET
ARRET

MARCHE

Fermée

TC2

SV3A

SV3B

SVSS

SVS

STST

TC1

SVD

SVDD

PMV

TC2

T

C

J

Gaz haute pression ou réfrigérant fluide
condensé

SVD

SVDD

T

C

J

SVS

SVSS

STST

TC1

Gaz à basse pression

Gaz à basse pression
(conduite de récupération du réfrigérant)

Réfrigérant à haute pression
(circuit à plongeur)

38

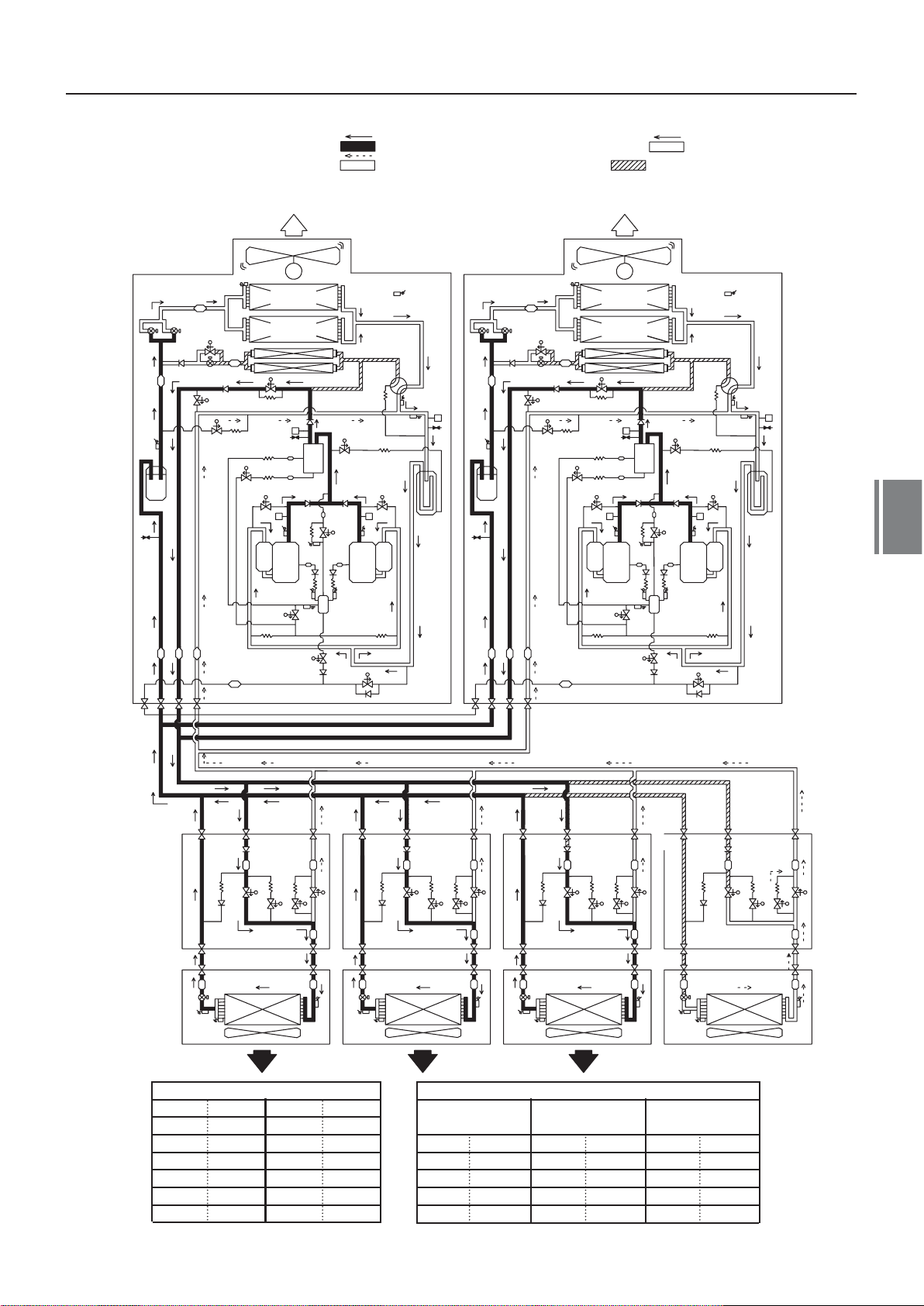

3. Fonctionnement en mode Chaud

Gaz à haute pression ou réfrigérant fluide condensé

Gaz à basse pression (canalisation de
récupération de réfrigérant)

Unité de tête

Gaz à basse pression

Réfrigérant à haute pression (circuit à plongeur)

Unité suivante

PMV1

TL

Réservoir
de liquide

PMV2

S

V

PMV3

SV5

S

TE1

1

2

SV11

6

V

FM

Evaporateur

TO

Evaporateur Evaporateur

PMV1

PMV2

Vanne à

ON

4 voies

TS1

Sonde Ps Sonde Ps

T

S

Sonde Pd Sonde Ps

SV3D

SV4 1

TD1

1

Compresseur

TK1

SV3E

TK4

SV3A

OS

3

K

T

SV2

SV3C

Compresseur

TK2

Réservoir d’huile

2

TL

SV42

HPHP

TD2

2

SV3B

Réservoir
de liquide

S

PMV3

V

1

SV5

V

S

TE1

2

SV11

6

Evaporateur

SV3D

SV4 1

TD1

SV3E

FM

OS

K

T

1

Compresseur

TK1

TK4

SV3A

3

Réservoir d’huile

SV3C

TK2

Vanne à
4 voies

SV2

SV42

HPHP

TD2

2

Compresseur

SV3B

TO

ON

TS1

T

S

2

AccumulateurAccumulateur

7

Régulateur
de débit

Unité
intérieure

Ventilateur

(*1) Activée lorsque le compresseur est hors service.
(*2) Le contrôle varie en fonction du statut de fonctionnement.

PMV

4WV

SV4(n)

SV5

SV6
SV11
SV12

SVD

TC2

T

C

J

Unité extérieure

MARCHE

(*1)

ARRET

Contrôle

MARCHE

ARRET

Contrôle

Conduite gaz aspiré

Conduite de gaz refoulé

Conduite de liquide

SVDD

SVSS

SVS

STST

TC1

PMV

TC2

SVD

SVDD

T

C

J

SVSS

SVS

STST

TC1

PMV

TC2

SVD

SVDD

T

C

J

SVSS

SVS

STST

TC1

PMV

TC2

SVD

T

C

J

Chauffage Chauffage Chauffage Arrêt

Boîtier FS et unité intérieure
SV3A
SV3B
SV3C
SV3D
SV3E

PMV1,2

PMV3

Contrôle

MARCHE

Contrôle
Contrôle

MARCHE

Contrôle

Fermée

Chauffage thermo.

MARCHE

SVD

MARCHE

SVS
SVDD
SVSS

(*2)

PMV

ARRET
ARRET
ARRET

Contrôle

Chauffage thermo.

ARRET

SVD

SVS

SVDD

SVSS

PMV

ARRET
ARRET
ARRET
ARRET
Fermée

SVD

SVS
SVDD
SVSS

PMV

Arrêt

ARRET
ARRET
ARRET

MARCHE

Fermée

SVDD

SVS

SVSS

STST

TC1

39

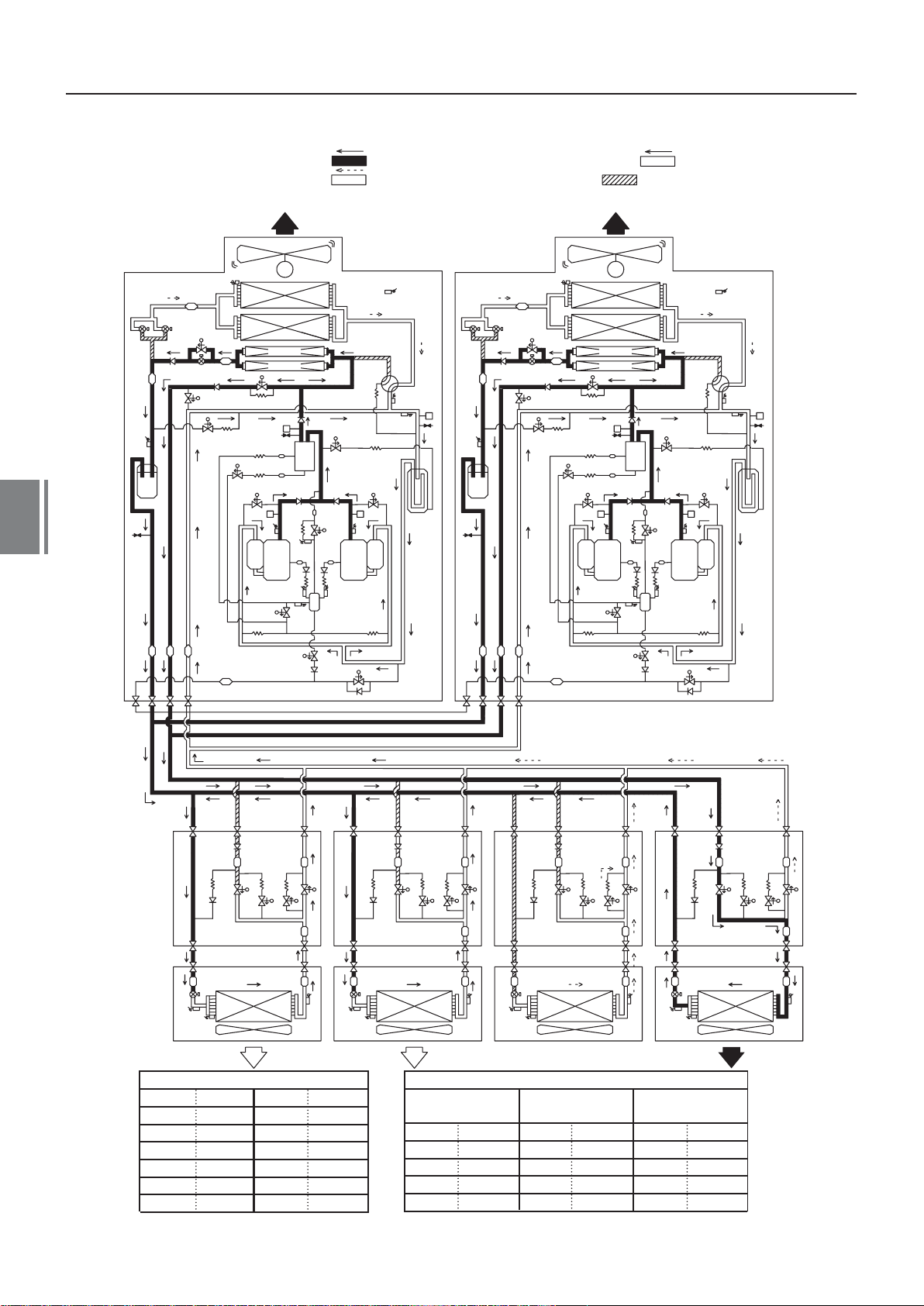

4. Mode Froid majoritaire, mode chaud partiel

Gaz à haute pression ou réfrigérant fluide condensé

Gaz à basse pression (canalisation de

Unité de tête

récupération de réfrigérant)

Gaz à basse pression

Réfrigérant à haute pression (circuit à plongeur)

Unité suivante

7

PMV1

TL

Réservoir
de liquide

PMV2

V

S

PMV3

1

SV5

V

S

TE1

2

6

FM

TO

PMV1

TL

Réservoir
de liquide

PMV2

Condenseur

Condenseur Condenseur

SV11

Sonde Pd Sonde Ps

OS

SV3D

SV4 1

TD1

3

K

T

1

Compresseur

TK1

SV3E

TK4

SV3A

Vanne à
4 voies

SV2

SV3C

Compresseur

TK2

Réservoir d’huile

ON

TS1

Sonde Ps Sonde Ps

T

S

2

SV42

HPHP

Accumulateur Accumulateur

TD2

2

SV3B

V

S

PMV3

1

SV5

S

SV3D

SV4 1

FM

Condenseur

TD1

1

Compresseur

SV3E

SV3A

TK1

OS

T

TK4

3

K

Vanne à
4 voies

SV2

SV3C

Compresseur

TK2

Réservoir d’huile

TO

ON

TS1

T

S

2

SV42

HPHP

TD2

2

SV3B

TE1

2

SV11

6

V

Régulateur
de débit

Unité
intérieure

Ventilateur

(*1) Activée lorsque le compresseur est hors service.
(*2) Le contrôle varie en fonction du statut de fonctionnement.

PMV

4WV

SV4(n)

SV5

SV6
SV11
SV12

SVD

TC2

T

C

J

Unité extérieure

MARCHE

(*1)

ARRET

Contrôle

MARCHE

Contrôle
Contrôle

Conduite de gaz aspiré

Conduite de gaz refoulé

Conduite de liquide

SVDD

SVSS

SVS

STST

TC1

PMV

TC2

SVD

SVDD

T

C

J

SVSS

SVS

STST

TC1

PMV

TC2

SVD

T

C

J

Refroidissement Refroidissement ChauffageArrêt

Boîtier FS et unité intérieure
SV3A
SV3B

SV3C
SV3D

SV3E

PMV1,2

PMV3

Contrôle
Contrôle
Contrôle

Contrôle
MARCHE
Fermée

Fermée

Refroidissement

thermo. MARCHE

SVD
SVS

SVDD

(*2)

SVSS

PMV

ARRET

MARCHE

ARRET

MARCHE

Contrôle

Chauffage thermo.

MARCHE

SVD

SVS

SVDD

SVSS

PMV

SVDD

SVSS

MARCHE

ARRET
ARRET
ARRET

Contrôle

SVS

STST

TC1

PMV

TC2

SVD

SVDD

T

C

J

SVS

SVSS

STST

TC1

Arrêt

SVD

SVS

SVDD

SVSS

PMV

ARRET
ARRET
ARRET

MARCHE

Fermée

40

5. Mode Chaud majoritaire, mode Froid partiel

Gaz à haute pression ou réfrigérant fluide condensé

Gaz à basse pression (canalisation de

Unité de tête

récupération de réfrigérant)

Gaz à basse pression

Réfrigérant à haute pression (circuit à plongeur)

Unité suivante

PMV1

TL

Réservoir
de liquide

PMV2

S

PMV3

V

1

SV5

S

TE1

2

SV11

6

V

FM

Evaporateur

Sonde Pd Sonde Ps

OS

SV3D

SV4 1

1

SV3A

TK1

TK4

3

K

T

SV3C

TK2

Réservoir d’huile

TD1

Compresseur

SV3E

Vanne à
4 voies

SV2

TD2

2

Compresseur

TO

PMV1

PMV2

ON

TS1

Sonde Ps Sonde Ps

S

T

2

TL

SV42

HPHP

Accumulateur Accumulateur

SV3B

Réservoir
de liquide

V

S

PMV3

1

SV5

V

S

Evaporateur

EvaporateurEvaporateur

SV3D

SV4 1

TD1

SV3E

FM

OS

K

T

1

Compresseur

TK1

TK4

SV3A

3

Vanne à
4 voies

SV2

SV3C

Compresseur

TK2

Réservoir d’huile

TO

ON

TS1

S

T

2

SV42

HPHP

TD2

2

SV3B

7

TE1

2

SV11

6

Régulateur
de débit

Unité
intérieure

Conduite de gaz aspiré

Conduite de gaz refoulé

Conduite de liquide

PMV

TC2

SVSS

SVS

STST

TC1

PMV

TC2

SVD

SVDD

T

C

J

SVD

SVDD

T

C

J

SVS

SVSS

STST

TC1

Chauffage Chauffage Arrêt Refroidissement

Unité extérieure

MARCHE

4WV

SV4(n)

SV5

SV6
SV11
SV12

Ventilateur

(*1)

ARRET

Contrôle
MARCHE
Fermée

Contrôle

(*2)

SV3A
SV3B
SV3C
SV3D
SV3E

PMV1,2

PMV3

Contrôle
Contrôle
Contrôle
Contrôle

MARCHE

Contrôle

Fermée

(*2)

(*1) Activée lorsque le compresseur est hors service.
(*2) Le contrôle varie en fonction du statut de fonctionnement.

Chauffage thermo.

MARCHE

SVD

SVS
SVDD
SVSS

PMV

SVD

SVDD

PMV

TC2

T

C

J

Boîtier FS et unité intérieure

Chauffage thermo.

ARRET

ARRET

MARCHE

ARRET

MARCHE

Contrôle

SVD
SVS

SVDD

SVSS

PMV

SVS

SVSS

STST

TC1

MARCHE

ARRET
ARRET
ARRET

Contrôle

PMV

TC2

SVD

SVS

SVDD

SVSS

PMV

T

C

J

Arrêt

SVD

SVDD

ARRET
ARRET
ARRET

MARCHE

Fermée

SVS

SVSS

STST

TC1

41

6. Dégivrage

Unité de tête

Gaz à haute pression ou réfrigérant fluide condensé

Gaz à basse pression

Gaz à basse pression (canalisation de
récupération de réfrigérant)

Unité suivante

7

PMV1

TL

Réservoir
de liquide

PMV2

V

S

PMV3

1

SV5

S

SV3D

SV41

Sonde Pd

TD1

SV3E

FM

OS

K

T

1

Compresseur

TK1

TK 4

SV3A

3

Réservoir d’huile

SV3C

TK2

Vanne à
4 voies

SV2

TD2

2

Compresseur

SV42

HPHP

SV3B

V

S

PMV3

1

SV5

S

TE1

2

SV11

V

6

TO

PMV1

PMV2

OFF

TS1

Sonde Ps

T

S

2

TL

Réservoir
de liquide

Accumulateu

r

TE1

2

SV11

V

6

SV3D

SV41

Sonde Pd

TD1

Compresseur

SV3E

FM

1

SV3A

TK1

OS

T

TK 4

K

3

Vanne à
4 voies

SV2

SV3C

Compresseur

TK2

Réservoir d’huile

TO

OFF

TS1

Sonde Ps

T

S

2

SV42

HPHP

Accumulateur

TD2

2

SV3B

Unité de
sélection
intérieure

Unité
intérieure

Conduite de gaz aspiré

Conduite de gaz refoulé

Conduite de liquide

PMV

TC2

SVD

SVDD

T

C

J

SVS

SVSS

STST

PMV

TC1

TC2

Refroidissement
de l’unité intérieure

SVD

SVDD

T

C

J

Chauffage de
l’unité intérieure

SVSS

SVS

STST

TC1

PMV

TC2

SVD

SVDD

T

C

J

SVS

SVSS

STST

PMV

TC1

Chauffage de
l’unité intérieure

Le dégivrage est effectué en mode « Chaud seul » ou « Chaud majoritaire, Froid partiel ».

Unité extérieure

4WV

SV4(n)

SV5

SV6
SV11
SV12

Ventilateur

(*1) Activée lorsque le compresseur est hors service.
(*2) Le contrôle varie en fonction du statut de fonctionnement.

ARRET

(*1)

MARCHE

Contrôle

ARRET
Fermée

(*2)

Arrêt

SV3A
SV3B
SV3C
SV3D
SV3E

PMV1,2

PMV3

ARRET
ARRET
ARRET

Contrôle

MARCHE

Contrôle
Contrôle

Refroidissement thermo. MARCHE

Ventilateur

Boîtier FS et unité intérieure

SVD
SVS

SVDD

SVSS

PMV

ARRET

MARCHE

ARRET

MARCHE

Contrôle
Contrôle

SVD

SVS
SVDD
SVSS

PMV

Ventilateur

SVD

TC2

T

C

J

Arrêt de l’unité
intérieure

Autres

ARRET

MARCHE

ARRET

MARCHE

Contrôle

Arrêt

SVDD

SVS

SVSS

STST

TC1

42

8

Tableau des puissances sensibles

43

44

8

Tableau des puissances sensibles

Cassette 4-voies (MMU-AP****H)

Dimen-

sions

l’unité

009 23.0 2.3 1.9 2.5 2.0 2.7 2.1 2.8 2.1 2.9 2.1 3.1 2.1 3.2 2.0

012 23.0 3.0

015 23.0 3.7 2.8 4.1 3.0 4.4 3.2 4.5 3.2 4.6 3.2 4.9 3.2 5.1 3.1

018 23.0 4.6 3.5 5.1 3.8 5.4 4.0 5.6 4.0 5.8 4.0 6.1 4.0 6.4 3.9

Temp.

de

d’air

extérieur

DB TC SHC TC SHC TC SHC TC SHC TC SHC TC SHC TC SHC

10.0 2.3 1.9 2.5 2.0 2.7 2.1 2.8 2.1 2.9 2.1 3.1 2.1 3.2 2.0

12.0 2.3 1.9 2.5 2.0 2.7 2.1 2.8 2.1 2.9 2.1 3.1 2.1 3.2 2.0

14.0 2.3 1.9 2.5 2.0 2.7 2.1 2.8 2.1 2.9 2.1 3.1 2.1 3.2 2.0

16.0 2.3 1.9 2.5 2.0 2.7 2.1 2.8 2.1 2.9 2.1 3.1 2.1 3.2 2.0

18.0 2.3 1.9 2.5 2.0 2.7 2.1 2.8 2.1 2.9 2.1 3.1 2.1 3.2 2.0

20.0 2.3 1.9 2.5 2.0 2.7 2.1 2.8 2.1 2.9 2.1 3.1 2.1 3.2 2.0

21.0 2.3 1.9 2.5 2.0 2.7 2.1 2.8 2.1 2.9 2.1 3.1 2.1 3.2 2.0

25.0 2.3 1.9 2.5 2.0 2.7 2.1 2.8 2.1 2.9 2.1 3.1 2.1 3.2 2.0

27.0 2.3 1.9 2.5 2.0 2.7 2.1 2.8 2.1 2.9 2.1 3.1 2.1 3.2 2.0

29.0 2.3 1.9 2.5 2.0 2.7 2.1 2.8 2.1 2.9 2.1 3.1 2.1 3.2 2.0

31.0 2.3 1.9 2.5 2.0 2.7 2.1 2.8 2.1 2.9 2.1 3.1 2.1 3.2 2.0

33.0 2.3 1.9 2.5 2.0 2.7 2.1 2.8 2.1 2.9 2.1 3.1 2.1 3.2 2.0

35.0 2.3 1.9 2.5 2.0 2.7 2.1 2.8 2.1 2.9 2.1 3.1 2.1 3.2 2.0

37.0 2.2 1.8 2.5 1.9 2.6 2.0 2.7 2.0 2.8 2.0 3.0 2.0 3.1 2.0

39.0 2.2 1.8 2.4 1.9 2.6 2.0 2.6 2.0 2.7 2.0 2.9 2.0 3.0 1.9

10.0 3.0 2.3 3.3 2.5 3.5 2.6 3.6 2.6 3.7 2.6 3.9 2.6 4.1 2.5

12.0 3.0 2.3 3.3 2.5 3.5 2.6 3.6 2.6 3.7 2.6 3.9 2.6 4.1 2.5

14.0 3.0 2.3 3.3 2.5 3.5 2.6 3.6 2.6 3.7 2.6 3.9 2.6 4.1 2.5

16.0 3.0 2.3 3.3 2.5 3.5 2.6 3.6 2.6 3.7 2.6 3.9 2.6 4.1 2.5

18.0 3.0 2.3 3.3 2.5 3.5 2.6 3.6 2.6 3.7 2.6 3.9 2.6 4.1 2.5

20.0 3.0 2.3 3.3 2.5 3.5 2.6 3.6 2.6 3.7 2.6 3.9 2.6 4.1 2.5

21.0 3.0 2.3 3.3 2.5 3.5 2.6 3.6 2.6 3.7 2.6 3.9 2.6 4.1 2.5

25.0 3.0 2.3 3.3 2.5 3.5 2.6 3.6 2.6 3.7 2.6 3.9 2.6 4.1 2.5

27.0 3.0 2.3 3.3 2.5 3.5 2.6 3.6 2.6 3.7 2.6 3.9 2.6 4.1 2.5

29.0 3.0 2.3 3.3 2.5 3.5 2.6 3.6 2.6 3.7 2.6 3.9 2.6 4.1 2.5

31.0 3.0 2.3 3.3 2.5 3.5 2.6 3.6 2.6 3.7 2.6 3.9 2.6 4.1 2.5

33.0 3.0 2.3 3.3 2.5 3.5 2.6 3.6 2.6 3.7 2.6 3.9 2.6 4.1 2.5

35.0 3.0 2.3 3.3 2.5 3.5 2.6 3.6 2.6 3.7 2.6 3.9 2.6 4.1 2.5

37.0 2.9 2.2 3.2 2.4 3.4 2.5 3.5 2.5 3.6 2.5 3.8 2.5 4.0 2.4

39.0 2.8 2.2 3.1 2.3 3.3 2.5 3.4 2.4 3.5 2.4 3.7 2.4 3.9 2.4

10.0 3.7 2.8 4.1 3.0 4.4 3.2 4.5 3.2 4.6 3.2 4.9 3.2 5.1 3.1

12.0 3.7 2.8 4.1 3.0 4.4 3.2 4.5 3.2 4.6 3.2 4.9 3.2 5.1 3.1

14.0 3.7 2.8 4.1 3.0 4.4 3.2 4.5 3.2 4.6 3.2 4.9 3.2 5.1 3.1

16.0 3.7 2.8 4.1 3.0 4.4 3.2 4.5 3.2 4.6 3.2 4.9 3.2 5.1 3.1

18.0 3.7 2.8 4.1 3.0 4.4 3.2 4.5 3.2 4.6 3.2 4.9 3.2 5.1 3.1

20.0 3.7 2.8 4.1 3.0 4.4 3.2 4.5 3.2 4.6 3.2 4.9 3.2 5.1 3.1

21.0 3.7 2.8 4.1 3.0 4.4 3.2 4.5 3.2 4.6 3.2 4.9 3.2 5.1 3.1

25.0 3.7 2.8 4.1 3.0 4.4 3.2 4.5 3.2 4.6 3.2 4.9 3.2 5.1 3.1

27.0 3.7 2.8 4.1 3.0 4.4 3.2 4.5 3.2 4.6 3.2 4.9 3.2 5.1 3.1

29.0 3.7 2.8 4.1 3.0 4.4 3.2 4.5 3.2 4.6 3.2 4.9 3.2 5.1 3.1

31.0 3.7 2.8 4.1 3.0 4.4 3.2 4.5 3.2 4.6 3.2 4.9 3.2 5.1 3.1

33.0 3.7 2.8 4.1 3.0 4.4 3.2 4.5 3.2 4.6 3.2 4.9 3.2 5.1 3.1

35.0 3.7 2.8 4.1 3.0 4.4 3.2 4.5 3.2 4.6 3.2 4.9 3.2 5.1 3.1

37.0 3.6 2.7 4.0 2.9 4.2 3.1 4.4 3.1 4.5 3.1 4.7 3.1 5.0 3.0

39.0 3.5 2.7 3.8 2.8 4.1 3.0 4.2 3.0 4.4 3.0 4.6 3.0 4.8 2.9

10.0 4.6 3.5 5.1 3.8 5.4 4.0 5.6 4.0 5.8 4.0 6.1 4.0 6.4 3.9

12.0 4.6 3.5 5.1 3.8 5.4 4.0 5.6 4.0 5.8 4.0 6.1 4.0 6.4 3.9

14.0 4.6 3.5 5.1 3.8 5.4 4.0 5.6 4.0 5.8 4.0 6.1 4.0 6.4 3.9

16.0 4.6 3.5 5.1 3.8 5.4 4.0 5.6 4.0 5.8 4.0 6.1 4.0 6.4 3.9

18.0 4.6 3.5 5.1 3.8 5.4 4.0 5.6 4.0 5.8 4.0 6.1 4.0 6.4 3.9

20.0 4.6 3.5 5.1 3.8 5.4 4.0 5.6 4.0 5.8 4.0 6.1 4.0 6.4 3.9

21.0 4.6 3.5 5.1 3.8 5.4 4.0 5.6 4.0 5.8 4.0 6.1 4.0 6.4 3.9

25.0 4.6 3.5 5.1 3.8 5.4 4.0 5.6 4.0 5.8 4.0 6.1 4.0 6.4 3.9

27.0 4.6 3.5 5.1 3.8 5.4 4.0 5.6 4.0 5.8 4.0 6.1 4.0 6.4 3.9

29.0 4.6 3.5 5.1 3.8 5.4 4.0 5.6 4.0 5.8 4.0 6.1 4.0 6.4 3.9

31.0 4.6 3.5 5.1 3.8 5.4 4.0 5.6 4.0 5.8 4.0 6.1 4.0 6.4 3.9

33.0 4.6 3.5 5.1 3.8 5.4 4.0 5.6 4.0 5.8 4.0 6.1 4.0 6.4 3.9

35.0 4.6 3.5 5.1 3.8 5.4 4.0 5.6 4.0 5.8 4.0 6.1 4.0 6.4 3.9

37.0 4.5 3.4 4.9 3.7 5.3 3.9 5.4 3.9 5.6 3.9 5.9 3.8 6.2 3.7

39.0 4.3 3.3 4.8 3.6 5.1 3.8 5.3 3.8 5.4 3.8 5.7 3.7 6.0 3.6

14.0 WB 16.0 WB 18.0 WB 19.0 WB 20.0 WB 22.0 WB 24.0 WB
20

DB 23 DB 26 DB 27 DB 28 DB 30 DB 32 DB

2.3

3.3 2.5 3.5 2.6 3.6 2.6 3.7 2.6 3.9 2.6 4.1 2.5

Temp. d’air intérieur

TC : Puissance totale [kW] SHC : Puissance sensible [kW]

8

45

8

Cassette 4-voies (MMU-AP****H)

Dimen-

sions

l’unité

024 23.0 5.8 4.3 6.4 4.6 6.9 4.9 7.1 4.9 7.3 4.9 7.7 4.9 8.1 4.7

027 23.0 6.6 4.9 7.3 5.2 7.8 5.5 8.0 5.5 8.2 5.5 8.7 5.4 9.1 5.3

030 23.0 7.4 5.5 8.2 5.9 8.7 6.2 9.0 6.2 9.3 6.2 9.8 6.1 10.3 6.0

036 23.0 9.2 6.8 10.2 7.3 10.9 7.7 11.2 7.7 11.5 7.7 12.2 7.6 12.8 7.5

Temp.

d’air

extérieur

de

DB TC SHC TC SHC TC SHC TC SHC TC SHC TC SHC TC SHC

10.0 5.8 4.3 6.4 4.6 6.9 4.9 7.1 4.9 7.3 4.9 7.7 4.9 8.1 4.7

12.0 5.8 4.3 6.4 4.6 6.9 4.9 7.1 4.9 7.3 4.9 7.7 4.9 8.1 4.7

14.0 5.8 4.3 6.4 4.6 6.9 4.9 7.1 4.9 7.3 4.9 7.7 4.9 8.1 4.7

16.0 5.8 4.3 6.4 4.6 6.9 4.9 7.1 4.9 7.3 4.9 7.7 4.9 8.1 4.7

18.0 5.8 4.3 6.4 4.6 6.9 4.9 7.1 4.9 7.3 4.9 7.7 4.9 8.1 4.7

20.0 5.8 4.3 6.4 4.6 6.9 4.9 7.1 4.9 7.3 4.9 7.7 4.9 8.1 4.7

21.0 5.8 4.3 6.4 4.6 6.9 4.9 7.1 4.9 7.3 4.9 7.7 4.9 8.1 4.7

25.0 5.8 4.3 6.4 4.6 6.9 4.9 7.1 4.9 7.3 4.9 7.7 4.9 8.1 4.7

27.0 5.8 4.3 6.4 4.6 6.9 4.9 7.1 4.9 7.3 4.9 7.7 4.9 8.1 4.7

29.0 5.8 4.3 6.4 4.6 6.9 4.9 7.1 4.9 7.3 4.9 7.7 4.9 8.1 4.7

31.0 5.8 4.3 6.4 4.6 6.9 4.9 7.1 4.9 7.3 4.9 7.7 4.9 8.1 4.7

33.0 5.8 4.3 6.4 4.6 6.9 4.9 7.1 4.9 7.3 4.9 7.7 4.9 8.1 4.7

35.0 5.8 4.3 6.4 4.6 6.9 4.9 7.1 4.9 7.3 4.9 7.7 4.9 8.1 4.7

37.0 5.6 4.2 6.2 4.5 6.7 4.8 6.9 4.7 7.1 4.7 7.5 4.7 7.8 4.6

39.0 5.5 4.1 6.1 4.4 6.5 4.6 6.7 4.6 6.9 4.6 7.3 4.6 7.6 4.5

10.0 6.6 4.9 7.3 5.2 7.8 5.5 8.0 5.5 8.2 5.5 8.7 5.4 9.1 5.3

12.0 6.6 4.9 7.3 5.2 7.8 5.5 8.0 5.5 8.2 5.5 8.7 5.4 9.1 5.3

14.0 6.6 4.9 7.3 5.2 7.8 5.5 8.0 5.5 8.2 5.5 8.7 5.4 9.1 5.3

16.0 6.6 4.9 7.3 5.2 7.8 5.5 8.0 5.5 8.2 5.5 8.7 5.4 9.1 5.3

18.0 6.6 4.9 7.3 5.2 7.8 5.5 8.0 5.5 8.2 5.5 8.7 5.4 9.1 5.3

20.0 6.6 4.9 7.3 5.2 7.8 5.5 8.0 5.5 8.2 5.5 8.7 5.4 9.1 5.3

21.0 6.6 4.9 7.3 5.2 7.8 5.5 8.0 5.5 8.2 5.5 8.7 5.4 9.1 5.3

25.0 6.6 4.9 7.3 5.2 7.8 5.5 8.0 5.5 8.2 5.5 8.7 5.4 9.1 5.3

27.0 6.6 4.9 7.3 5.2 7.8 5.5 8.0 5.5 8.2 5.5 8.7 5.4 9.1 5.3

29.0 6.6 4.9 7.3 5.2 7.8 5.5 8.0 5.5 8.2 5.5 8.7 5.4 9.1 5.3

31.0 6.6 4.9 7.3 5.2 7.8 5.5 8.0 5.5 8.2 5.5 8.7 5.4 9.1 5.3

33.0 6.6 4.9 7.3 5.2 7.8 5.5 8.0 5.5 8.2 5.5 8.7 5.4 9.1 5.3

35.0 6.6 4.9 7.3 5.2 7.8 5.5 8.0 5.5 8.2 5.5 8.7 5.4 9.1 5.3

37.0 6.4 4.7 7.0 5.0 7.5 5.3 7.7 5.3 8.0 5.3 8.4 5.3 8.8 5.2

39.0 6.2 4.6 6.8 4.9 7.3 5.2 7.5 5.2 7.8 5.2 8.2 5.1 8.6 5.0

10.0 7.4 5.5 8.2 5.9 8.7 6.2 9.0 6.2 9.3 6.2 9.8 6.1 10.3 6.0

12.0 7.4 5.5 8.2 5.9 8.7 6.2 9.0 6.2 9.3 6.2 9.8 6.1 10.3 6.0

14.0 7.4 5.5 8.2 5.9 8.7 6.2 9.0 6.2 9.3 6.2 9.8 6.1 10.3 6.0

16.0 7.4 5.5 8.2 5.9 8.7 6.2 9.0 6.2 9.3 6.2 9.8 6.1 10.3 6.0

18.0 7.4 5.5 8.2 5.9 8.7 6.2 9.0 6.2 9.3 6.2 9.8 6.1 10.3 6.0

20.0 7.4 5.5 8.2 5.9 8.7 6.2 9.0 6.2 9.3 6.2 9.8 6.1 10.3 6.0

21.0 7.4 5.5 8.2 5.9 8.7 6.2 9.0 6.2 9.3 6.2 9.8 6.1 10.3 6.0

25.0 7.4 5.5 8.2 5.9 8.7 6.2 9.0 6.2 9.3 6.2 9.8 6.1 10.3 6.0

27.0 7.4 5.5 8.2 5.9 8.7 6.2 9.0 6.2 9.3 6.2 9.8 6.1 10.3 6.0

29.0 7.4 5.5 8.2 5.9 8.7 6.2 9.0 6.2 9.3 6.2 9.8 6.1 10.3 6.0

31.0 7.4 5.5 8.2 5.9 8.7 6.2 9.0 6.2 9.3 6.2 9.8 6.1 10.3 6.0

33.0 7.4 5.5 8.2 5.9 8.7 6.2 9.0 6.2 9.3 6.2 9.8 6.1 10.3 6.0

35.0 7.4 5.5 8.2 5.9 8.7 6.2 9.0 6.2 9.3 6.2 9.8 6.1 10.3 6.0

37.0 7.2 5.3 7.9 5.7 8.5 6.0 8.7 6.0 9.0 6.0 9.5 5.9 9.9 5.8

39.0 7.0 5.2 7.7 5.5 8.2 5.9 8.5 5.8 8.7 5.8 9.2 5.8 9.7 5.6

10.0 9.2 6.8 10.2 7.3 10.9 7.7 11.2 7.7 11.5 7.7 12.2 7.6 12.8 7.5

12.0 9.2 6.8 10.2 7.3 10.9 7.7 11.2 7.7 11.5 7.7 12.2 7.6 12.8 7.5

14.0 9.2 6.8 10.2 7.3 10.9 7.7 11.2 7.7 11.5 7.7 12.2 7.6 12.8 7.5

16.0 9.2 6.8 10.2 7.3 10.9 7.7 11.2 7.7 11.5 7.7 12.2 7.6 12.8 7.5

18.0 9.2 6.8 10.2 7.3 10.9 7.7 11.2 7.7 11.5 7.7 12.2 7.6 12.8 7.5

20.0 9.2 6.8 10.2 7.3 10.9 7.7 11.2 7.7 11.5 7.7 12.2 7.6 12.8 7.5

21.0 9.2 6.8 10.2 7.3 10.9 7.7 11.2 7.7 11.5 7.7 12.2 7.6 12.8 7.5

25.0 9.2 6.8 10.2 7.3 10.9 7.7 11.2 7.7 11.5 7.7 12.2 7.6 12.8 7.5

27.0 9.2 6.8 10.2 7.3 10.9 7.7 11.2 7.7 11.5 7.7 12.2 7.6 12.8 7.5

29.0 9.2 6.8 10.2 7.3 10.9 7.7 11.2 7.7 11.5 7.7 12.2 7.6 12.8 7.5

31.0 9.2 6.8 10.2 7.3 10.9 7.7 11.2 7.7 11.5 7.7 12.2 7.6 12.8 7.5

33.0 9.2 6.8 10.2 7.3 10.9 7.7 11.2 7.7 11.5 7.7 12.2 7.6 12.8 7.5

35.0 9.2 6.8 10.2 7.3 10.9 7.7 11.2 7.7 11.5 7.7 12.2 7.6 12.8 7.5

37.0 8.9 6.6 9.8 7.0 10.5 7.5 10.8 7.5 11.2 7.5 11.8 7.4 12.4 7.2

39.0 8.7 6.4 9.6 6.8 10.2 7.3 10.5 7.2 10.9 7.2 11.5 7.2 12.0 7.0

14.0 WB 16.0 WB 18.0 WB 19.0 WB 20.0 WB 22.0 WB 24.0 WB

DB 23 DB 26 DB 27 DB 28 DB 30 DB 32 DB

20

Temp. d’air intérieur

TC : Puissance totale [kW] SHC : Puissance sensible [kW]

46

Cassette 4-voies (MMU-AP****H)

Dimen-

sions

l’unité

Te m p.

de

048 23.0 11.5 8.7 12.7 9.3 13.6 9.8 14.0 9.8 14.4 9.8 15.3 9.7 16.0 9.5

056 23.0 13.1 9.8 14.5 10.4 15.5 11.0 16.0 11.0 16.5 11.0 17.4 10.9 18.2 10.6

d’air

extérieur

DB TC SHC TC SHC TC SHC TC SHC TC SHC TC SHC TC SHC

10.0 11.5 8.7 12.7 9.3 13.6 9.8 14.0 9.8 14.4 9.8 15.3 9.7 16.0 9.5

12.0 11.5 8.7 12.7 9.3 13.6 9.8 14.0 9.8 14.4 9.8 15.3 9.7 16.0 9.5

14.0 11.5 8.7 12.7 9.3 13.6 9.8 14.0 9.8 14.4 9.8 15.3 9.7 16.0 9.5

16.0 11.5 8.7 12.7 9.3 13.6 9.8 14.0 9.8 14.4 9.8 15.3 9.7 16.0 9.5

18.0 11.5 8.7 12.7 9.3 13.6 9.8 14.0 9.8 14.4 9.8 15.3 9.7 16.0 9.5

20.0 11.5 8.7 12.7 9.3 13.6 9.8 14.0 9.8 14.4 9.8 15.3 9.7 16.0 9.5

21.0 11.5 8.7 12.7 9.3 13.6 9.8 14.0 9.8 14.4 9.8 15.3 9.7 16.0 9.5

25.0 11.5 8.7 12.7 9.3 13.6 9.8 14.0 9.8 14.4 9.8 15.3 9.7 16.0 9.5

27.0 11.5 8.7 12.7 9.3 13.6 9.8 14.0 9.8 14.4 9.8 15.3 9.7 16.0 9.5

29.0 11.5 8.7 12.7 9.3 13.6 9.8 14.0 9.8 14.4 9.8 15.3 9.7 16.0 9.5

31.0 11.5 8.7 12.7 9.3 13.6 9.8 14.0 9.8 14.4 9.8 15.3 9.7 16.0 9.5

33.0 11.5 8.7 12.7 9.3 13.6 9.8 14.0 9.8 14.4 9.8 15.3 9.7 16.0 9.5

35.0 11.5 8.7 12.7 9.3 13.6 9.8 14.0 9.8 14.4 9.8 15.3 9.7 16.0 9.5

37.0 11.1 8.4 12.3 9.0 13.1 9.5 13.6 9.5 14.0 9.5 14.8 9.4 15.4 9.2

39.0 10.8 8.2 12.0 8.7 12.8 9.2 13.2 9.2 13.6 9.2 14.4 9.1 15.0 8.9

10.0 13.1 9.8 14.5 10.4 15.5 11.0 16.0 11.0 16.5 11.0 17.4 10.9 18.2 10.6

12.0 13.1 9.8 14.5 10.4 15.5 11.0 16.0 11.0 16.5 11.0 17.4 10.9 18.2 10.6

14.0 13.1 9.8 14.5 10.4 15.5 11.0 16.0 11.0 16.5 11.0 17.4 10.9 18.2 10.6

16.0 13.1 9.8 14.5 10.4 15.5 11.0 16.0 11.0 16.5 11.0 17.4 10.9 18.2 10.6

18.0 13.1 9.8 14.5 10.4 15.5 11.0 16.0 11.0 16.5 11.0 17.4 10.9 18.2 10.6

20.0 13.1 9.8 14.5 10.4 15.5 11.0 16.0 11.0 16.5 11.0 17.4 10.9 18.2 10.6

21.0 13.1 9.8 14.5 10.4 15.5 11.0 16.0 11.0 16.5 11.0 17.4 10.9 18.2 10.6

25.0 13.1 9.8 14.5 10.4 15.5 11.0 16.0 11.0 16.5 11.0 17.4 10.9 18.2 10.6

27.0 13.1 9.8 14.5 10.4 15.5 11.0 16.0 11.0 16.5 11.0 17.4 10.9 18.2 10.6

29.0 13.1 9.8 14.5 10.4 15.5 11.0 16.0 11.0 16.5 11.0 17.4 10.9 18.2 10.6

31.0 13.1 9.8 14.5 10.4 15.5 11.0 16.0 11.0 16.5 11.0 17.4 10.9 18.2 10.6

33.0 13.1 9.8 14.5 10.4 15.5 11.0 16.0 11.0 16.5 11.0 17.4 10.9 18.2 10.6

35.0 13.1 9.8 14.5 10.4 15.5 11.0 16.0 11.0 16.5 11.0 17.4 10.9 18.2 10.6

37.0 12.7 9.4 14.1 10.1 15.0 10.7 15.5 10.6 16.0 10.6 16.9 10.5 17.7 10.3

39.0 12.4 9.2 13.7 9.8 14.6 10.4 15.1 10.4 15.5 10.4 16.4 10.3 17.2 10.0

14.0 WB 16.0 WB 18.0 WB 19.0 WB 20.0 WB 22.0 WB 24.0 WB
20

DB 23 DB 26 DB 27 DB 28 DB 30 DB 32 DB

Temp. d’air intérieur

TC : Puissance totale [kW] SHC : Puissance sensible [kW]

8

47

8

Cassette 2-voies (MMU-AP****WH)

Dimen-

sions

de

l’unité

007 23,0 1,8 1,5 2,0 1,6 2,1 1,7 2,2 1,7 2,3 1,7 2,4 1,7 2,5 1,6

009 23,0 2,3 1,8 2,5 1,9 2,7 2,0 2,8 2,0 2,9 2,0 3,1 2,0 3,2 1,9

012 23,0 3,0 2,0 3,3 2,2 3,5 2,3 3,6 2,3 3,7 2,3 3,9 2,3 4,1 2,2

015 23,0 3,7 2,7 4,1 2,9 4,4 3,1 4,5 3,1 4,6 3,1 4,9 3,0 5,1 3,0

Temp.

d’air

extérieur

DB TC SHC TC SHC TC SHC TC SHC TC SHC TC SHC TC SHC
10,0 1,8 1,5 2,0 1,6 2,1 1,7 2,2 1,7 2,3 1,7 2,4 1,7 2,5 1,6
12,0 1,8 1,5 2,0 1,6 2,1 1,7 2,2 1,7 2,3 1,7 2,4 1,7 2,5 1,6
14,0 1,8 1,5 2,0 1,6 2,1 1,7 2,2 1,7 2,3 1,7 2,4 1,7 2,5 1,6
16,0 1,8 1,5 2,0 1,6 2,1 1,7 2,2 1,7 2,3 1,7 2,4 1,7 2,5 1,6
18,0 1,8 1,5 2,0 1,6 2,1 1,7 2,2 1,7 2,3 1,7 2,4 1,7 2,5 1,6
20,0 1,8 1,5 2,0 1,6 2,1 1,7 2,2 1,7 2,3 1,7 2,4 1,7 2,5 1,6
21,0 1,8 1,5 2,0 1,6 2,1 1,7 2,2 1,7 2,3 1,7 2,4 1,7 2,5 1,6

25,0 1,8 1,5 2,0 1,6 2,1 1,7 2,2 1,7 2,3 1,7 2,4 1,7 2,5 1,6
27,0 1,8 1,5 2,0 1,6 2,1 1,7 2,2 1,7 2,3 1,7 2,4 1,7 2,5 1,6
29,0 1,8 1,5 2,0 1,6 2,1 1,7 2,2 1,7 2,3 1,7 2,4 1,7 2,5 1,6
31,0 1,8 1,5 2,0 1,6 2,1 1,7 2,2 1,7 2,3 1,7 2,4 1,7 2,5 1,6
33,0 1,8 1,5 2,0 1,6 2,1 1,7 2,2 1,7 2,3 1,7 2,4 1,7 2,5 1,6
35,0 1,8 1,5 2,0 1,6 2,1 1,7 2,2 1,7 2,3 1,7 2,4 1,7 2,5 1,6
37,0 1,7 1,5 1,9 1,6 2,1 1,7 2,1 1,6 2,2 1,6 2,3 1,6 2,4 1,6
39,0 1,7 1,4 1,9 1,5 2,0 1,6 2,1 1,6 2,1 1,6 2,3 1,6 2,4 1,5
10,0 2,3 1,8 2,5 1,9 2,7 2,0 2,8 2,0 2,9 2,0 3,1 2,0 3,2 1,9
12,0 2,3 1,8 2,5 1,9 2,7 2,0 2,8 2,0 2,9 2,0 3,1 2,0 3,2 1,9
14,0 2,3 1,8 2,5 1,9 2,7 2,0 2,8 2,0 2,9 2,0 3,1 2,0 3,2 1,9
16,0 2,3 1,8 2,5 1,9 2,7 2,0 2,8 2,0 2,9 2,0 3,1 2,0 3,2 1,9
18,0 2,3 1,8 2,5 1,9 2,7 2,0 2,8 2,0 2,9 2,0 3,1 2,0 3,2 1,9
20,0 2,3 1,8 2,5 1,9 2,7 2,0 2,8 2,0 2,9 2,0 3,1 2,0 3,2 1,9
21,0 2,3 1,8 2,5 1,9 2,7 2,0 2,8 2,0 2,9 2,0 3,1 2,0 3,2 1,9

25,0 2,3 1,8 2,5 1,9 2,7 2,0 2,8 2,0 2,9 2,0 3,1 2,0 3,2 1,9
27,0 2,3 1,8 2,5 1,9 2,7 2,0 2,8 2,0 2,9 2,0 3,1 2,0 3,2 1,9
29,0 2,3 1,8 2,5 1,9 2,7 2,0 2,8 2,0 2,9 2,0 3,1 2,0 3,2 1,9
31,0 2,3 1,8 2,5 1,9 2,7 2,0 2,8 2,0 2,9 2,0 3,1 2,0 3,2 1,9
33,0 2,3 1,8 2,5 1,9 2,7 2,0 2,8 2,0 2,9 2,0 3,1 2,0 3,2 1,9
35,0 2,3 1,8 2,5 1,9 2,7 2,0 2,8 2,0 2,9 2,0 3,1 2,0 3,2 1,9
37,0 2,2 1,7 2,5 1,8 2,6 1,9 2,7 1,9 2,8 1,9 3,0 1,9 3,1 1,9
39,0 2,2 1,7 2,4 1,8 2,6 1,9 2,6 1,9 2,7 1,9 2,9 1,9 3,0 1,8
10,0 3,0 2,0 3,3 2,2 3,5 2,3 3,6 2,3 3,7 2,3 3,9 2,3 4,1 2,2
12,0 3,0 2,0 3,3 2,2 3,5 2,3 3,6 2,3 3,7 2,3 3,9 2,3 4,1 2,2
14,0 3,0 2,0 3,3 2,2 3,5 2,3 3,6 2,3 3,7 2,3 3,9 2,3 4,1 2,2
16,0 3,0 2,0 3,3 2,2 3,5 2,3 3,6 2,3 3,7 2,3 3,9 2,3 4,1 2,2
18,0 3,0 2,0 3,3 2,2 3,5 2,3 3,6 2,3 3,7 2,3 3,9 2,3 4,1 2,2
20,0 3,0 2,0 3,3 2,2 3,5 2,3 3,6 2,3 3,7 2,3 3,9 2,3 4,1 2,2
21,0 3,0 2,0 3,3 2,2 3,5 2,3 3,6 2,3 3,7 2,3 3,9 2,3 4,1 2,2

25,0 3,0 2,0 3,3 2,2 3,5 2,3 3,6 2,3 3,7 2,3 3,9 2,3 4,1 2,2
27,0 3,0 2,0 3,3 2,2 3,5 2,3 3,6 2,3 3,7 2,3 3,9 2,3 4,1 2,2
29,0 3,0 2,0 3,3 2,2 3,5 2,3 3,6 2,3 3,7 2,3 3,9 2,3 4,1 2,2
31,0 3,0 2,0 3,3 2,2 3,5 2,3 3,6 2,3 3,7 2,3 3,9 2,3 4,1 2,2
33,0 3,0 2,0 3,3 2,2 3,5 2,3 3,6 2,3 3,7 2,3 3,9 2,3 4,1 2,2
35,0 3,0 2,0 3,3 2,2 3,5 2,3 3,6 2,3 3,7 2,3 3,9 2,3 4,1 2,2
37,0 2,9 2,0 3,2 2,1 3,4 2,2 3,5 2,2 3,6 2,2 3,8 2,2 4,0 2,2
39,0 2,8 1,9 3,1 2,0 3,3 2,2 3,4 2,2 3,5 2,2 3,7 2,1 3,9 2,1
10,0 3,7 2,7 4,1 2,9 4,4 3,1 4,5 3,1 4,6 3,1 4,9 3,0 5,1 3,0
12,0 3,7 2,7 4,1 2,9 4,4 3,1 4,5 3,1 4,6 3,1 4,9 3,0 5,1 3,0
14,0 3,7 2,7 4,1 2,9 4,4 3,1 4,5 3,1 4,6 3,1 4,9 3,0 5,1 3,0
16,0 3,7 2,7 4,1 2,9 4,4 3,1 4,5 3,1 4,6 3,1 4,9 3,0 5,1 3,0
18,0 3,7 2,7 4,1 2,9 4,4 3,1 4,5 3,1 4,6 3,1 4,9 3,0 5,1 3,0
20,0 3,7 2,7 4,1 2,9 4,4 3,1 4,5 3,1 4,6 3,1 4,9 3,0 5,1 3,0
21,0 3,7 2,7 4,1 2,9 4,4 3,1 4,5 3,1 4,6 3,1 4,9 3,0 5,1 3,0

25,0 3,7 2,7 4,1 2,9 4,4 3,1 4,5 3,1 4,6 3,1 4,9 3,0 5,1 3,0
27,0 3,7 2,7 4,1 2,9 4,4 3,1 4,5 3,1 4,6 3,1 4,9 3,0 5,1 3,0
29,0 3,7 2,7 4,1 2,9 4,4 3,1 4,5 3,1 4,6 3,1 4,9 3,0 5,1 3,0
31,0 3,7 2,7 4,1 2,9 4,4 3,1 4,5 3,1 4,6 3,1 4,9 3,0 5,1 3,0
33,0 3,7 2,7 4,1 2,9 4,4 3,1 4,5 3,1 4,6 3,1 4,9 3,0 5,1 3,0
35,0 3,7 2,7 4,1 2,9 4,4 3,1 4,5 3,1 4,6 3,1 4,9 3,0 5,1 3,0
37,0 3,6 2,6 4,0 2,8 4,2 3,0 4,4 3,0 4,5 3,0 4,7 2,9 5,0 2,9
39,0 3,5 2,5 3,8 2,7 4,1 2,9 4,2 2,9 4,4 2,9 4,6 2,8 4,8 2,8

14,0 WB 16,0 WB 18,0 WB 19,0 WB 20,0 WB 22,0 WB 24,0 WB

DB 23 DB 26 DB 27 DB 28 DB 30 DB 32 DB

20

Temp. d’air intérieur

TC : Puissance totale [kW] SHC : Puissance sensible [kW]

48

Cassette 2-voies (MMU-AP****WH)

Dimen-

sions

de

l’unité

018 23.0 4.6 3.4 5.1 3.6 5.4 3.8 5.6 3.8 5.8 3.8 6.1 3.8 6.4 3.7

024 23.0 5.8 4.3 6.4 4.5 6.9 4.8 7.1 4.8 7.3 4.8 7.7 4.8 8.1 4.6

027 23.0 6.6 4.9 7.3 5.2 7.8 5.5 8.0 5.5 8.2 5.5 8.7 5.4 9.1 5.3

030 23.0 7.4 5.3 8.2 5.7 8.7 6.0 9.0 6.0 9.3 6.0 9.8 5.9 10.3 5.8

Te m p.

d’air

extérieur

DB TC SHC TC SHC TC SHC TC SHC TC SHC TC SHC TC SHC

10.0 4.6 3.4 5.1 3.6 5.4 3.8 5.6 3.8 5.8 3.8 6.1 3.8 6.4 3.7

12.0 4.6 3.4 5.1 3.6 5.4 3.8 5.6 3.8 5.8 3.8 6.1 3.8 6.4 3.7

14.0 4.6 3.4 5.1 3.6 5.4 3.8 5.6 3.8 5.8 3.8 6.1 3.8 6.4 3.7

16.0 4.6 3.4 5.1 3.6 5.4 3.8 5.6 3.8 5.8 3.8 6.1 3.8 6.4 3.7

18.0 4.6 3.4 5.1 3.6 5.4 3.8 5.6 3.8 5.8 3.8 6.1 3.8 6.4 3.7

20.0 4.6 3.4 5.1 3.6 5.4 3.8 5.6 3.8 5.8 3.8 6.1 3.8 6.4 3.7

21.0 4.6 3.4 5.1 3.6 5.4 3.8 5.6 3.8 5.8 3.8 6.1 3.8 6.4 3.7

25.0 4.6 3.4 5.1 3.6 5.4 3.8 5.6 3.8 5.8 3.8 6.1 3.8 6.4 3.7

27.0 4.6 3.4 5.1 3.6 5.4 3.8 5.6 3.8 5.8 3.8 6.1 3.8 6.4 3.7

29.0 4.6 3.4 5.1 3.6 5.4 3.8 5.6 3.8 5.8 3.8 6.1 3.8 6.4 3.7

31.0 4.6 3.4 5.1 3.6 5.4 3.8 5.6 3.8 5.8 3.8 6.1 3.8 6.4 3.7

33.0 4.6 3.4 5.1 3.6 5.4 3.8 5.6 3.8 5.8 3.8 6.1 3.8 6.4 3.7

35.0 4.6 3.4 5.1 3.6 5.4 3.8 5.6 3.8 5.8 3.8 6.1 3.8 6.4 3.7

37.0 4.5 3.3 4.9 3.5 5.3 3.7 5.4 3.7 5.6 3.7 5.9 3.6 6.2 3.6

39.0 4.3 3.2 4.8 3.4 5.1 3.6 5.3 3.6 5.4 3.6 5.7 3.5 6.0 3.5

10.0 5.8 4.3 6.4 4.5 6.9 4.8 7.1 4.8 7.3 4.8 7.7 4.8 8.1 4.6

12.0 5.8 4.3 6.4 4.5 6.9 4.8 7.1 4.8 7.3 4.8 7.7 4.8 8.1 4.6

14.0 5.8 4.3 6.4 4.5 6.9 4.8 7.1 4.8 7.3 4.8 7.7 4.8 8.1 4.6

16.0 5.8 4.3 6.4 4.5 6.9 4.8 7.1 4.8 7.3 4.8 7.7 4.8 8.1 4.6

18.0 5.8 4.3 6.4 4.5 6.9 4.8 7.1 4.8 7.3 4.8 7.7 4.8 8.1 4.6

20.0 5.8 4.3 6.4 4.5 6.9 4.8 7.1 4.8 7.3 4.8 7.7 4.8 8.1 4.6

21.0 5.8 4.3 6.4 4.5 6.9 4.8 7.1 4.8 7.3 4.8 7.7 4.8 8.1 4.6

25.0 5.8 4.3 6.4 4.5 6.9 4.8 7.1 4.8 7.3 4.8 7.7 4.8 8.1 4.6

27.0 5.8 4.3 6.4 4.5 6.9 4.8 7.1 4.8 7.3 4.8 7.7 4.8 8.1 4.6

29.0 5.8 4.3 6.4 4.5 6.9 4.8 7.1 4.8 7.3 4.8 7.7 4.8 8.1 4.6

31.0 5.8 4.3 6.4 4.5 6.9 4.8 7.1 4.8 7.3 4.8 7.7 4.8 8.1 4.6

33.0 5.8 4.3 6.4 4.5 6.9 4.8 7.1 4.8 7.3 4.8 7.7 4.8 8.1 4.6

35.0 5.8 4.3 6.4 4.5 6.9 4.8 7.1 4.8 7.3 4.8 7.7 4.8 8.1 4.6

37.0 5.6 4.1 6.2 4.4 6.7 4.7 6.9 4.6 7.1 4.6 7.5 4.6 7.8 4.5

39.0 5.5 4.0 6.1 4.3 6.5 4.5 6.7 4.5 6.9 4.5 7.3 4.5 7.6 4.4

10.0 6.6 4.9 7.3 5.2 7.8 5.5 8.0 5.5 8.2 5.5 8.7 5.4 9.1 5.3

12.0 6.6 4.9 7.3 5.2 7.8 5.5 8.0 5.5 8.2 5.5 8.7 5.4 9.1 5.3

14.0 6.6 4.9 7.3 5.2 7.8 5.5 8.0 5.5 8.2 5.5 8.7 5.4 9.1 5.3

16.0 6.6 4.9 7.3 5.2 7.8 5.5 8.0 5.5 8.2 5.5 8.7 5.4 9.1 5.3

18.0 6.6 4.9 7.3 5.2 7.8 5.5 8.0 5.5 8.2 5.5 8.7 5.4 9.1 5.3

20.0 6.6 4.9 7.3 5.2 7.8 5.5 8.0 5.5 8.2 5.5 8.7 5.4 9.1 5.3

21.0 6.6 4.9 7.3 5.2 7.8 5.5 8.0 5.5 8.2 5.5 8.7 5.4 9.1 5.3

25.0 6.6 4.9 7.3 5.2 7.8 5.5 8.0 5.5 8.2 5.5 8.7 5.4 9.1 5.3

27.0 6.6 4.9 7.3 5.2 7.8 5.5 8.0 5.5 8.2 5.5 8.7 5.4 9.1 5.3

29.0 6.6 4.9 7.3 5.2 7.8 5.5 8.0 5.5 8.2 5.5 8.7 5.4 9.1 5.3

31.0 6.6 4.9 7.3 5.2 7.8 5.5 8.0 5.5 8.2 5.5 8.7 5.4 9.1 5.3

33.0 6.6 4.9 7.3 5.2 7.8 5.5 8.0 5.5 8.2 5.5 8.7 5.4 9.1 5.3

35.0 6.6 4.9 7.3 5.2 7.8 5.5 8.0 5.5 8.2 5.5 8.7 5.4 9.1 5.3

37.0 6.4 4.7 7.0 5.0 7.5 5.3 7.7 5.3 8.0 5.3 8.4 5.3 8.8 5.2

39.0 6.2 4.6 6.8 4.9 7.3 5.2 7.5 5.2 7.8 5.2 8.2 5.1 8.6 5.0

10.0 7.4 5.3 8.2 5.7 8.7 6.0 9.0 6.0 9.3 6.0 9.8 5.9 10.3 5.8

12.0 7.4 5.3 8.2 5.7 8.7 6.0 9.0 6.0 9.3 6.0 9.8 5.9 10.3 5.8

14.0 7.4 5.3 8.2 5.7 8.7 6.0 9.0 6.0 9.3 6.0 9.8 5.9 10.3 5.8

16.0 7.4 5.3 8.2 5.7 8.7 6.0 9.0 6.0 9.3 6.0 9.8 5.9 10.3 5.8

18.0 7.4 5.3 8.2 5.7 8.7 6.0 9.0 6.0 9.3 6.0 9.8 5.9 10.3 5.8

20.0 7.4 5.3 8.2 5.7 8.7 6.0 9.0 6.0 9.3 6.0 9.8 5.9 10.3 5.8

21.0 7.4 5.3 8.2 5.7 8.7 6.0 9.0 6.0 9.3 6.0 9.8 5.9 10.3 5.8

25.0 7.4 5.3 8.2 5.7 8.7 6.0 9.0 6.0 9.3 6.0 9.8 5.9 10.3 5.8

27.0 7.4 5.3 8.2 5.7 8.7 6.0 9.0 6.0 9.3 6.0 9.8 5.9 10.3 5.8

29.0 7.4 5.3 8.2 5.7 8.7 6.0 9.0 6.0 9.3 6.0 9.8 5.9 10.3 5.8

31.0 7.4 5.3 8.2 5.7 8.7 6.0 9.0 6.0 9.3 6.0 9.8 5.9 10.3 5.8

33.0 7.4 5.3 8.2 5.7 8.7 6.0 9.0 6.0 9.3 6.0 9.8 5.9 10.3 5.8

35.0 7.4 5.3 8.2 5.7 8.7 6.0 9.0 6.0 9.3 6.0 9.8 5.9 10.3 5.8

37.0 7.2 5.1 7.9 5.5 8.5 5.8 8.7 5.8 9.0 5.8 9.5 5.8 9.9 5.6

39.0 7.0 5.0 7.7 5.3 8.2 5.7 8.5 5.6 8.7 5.6 9.2 5.6 9.7 5.5

14.0 WB 16.0 WB 18.0 WB 19.0 WB 20.0 WB 22.0 WB 24.0 WB
20

DB 23 DB 26 DB 27 DB 28 DB 30 DB 32 DB

Temp. d’air intérieur

TC : Puissance totale [kW] SHC : Puissance sensible [kW]

8

49

Cassette 2-voies (MMU-AP****WH)

Dimen-

sions

l’unité

048 23.0 11.5 8.4 12.7 9.0 13.6 9.5 14.0 9.5 14.4 9.5 15.3 9.4 16.0 9.2

Temp.

de

d’air

extérieur

DB TC SHC TC SHC TC SHC TC SHC TC SHC TC SHC TC SHC

10.0 11.5 8.4 12.7 9.0 13.6 9.5 14.0 9.5 14.4 9.5 15.3 9.4 16.0 9.2

12.0 11.5 8.4 12.7 9.0 13.6 9.5 14.0 9.5 14.4 9.5 15.3 9.4 16.0 9.2

14.0 11.5 8.4 12.7 9.0 13.6 9.5 14.0 9.5 14.4 9.5 15.3 9.4 16.0 9.2

16.0 11.5 8.4 12.7 9.0 13.6 9.5 14.0 9.5 14.4 9.5 15.3 9.4 16.0 9.2

18.0 11.5 8.4 12.7 9.0 13.6 9.5 14.0 9.5 14.4 9.5 15.3 9.4 16.0 9.2

20.0 11.5 8.4 12.7 9.0 13.6 9.5 14.0 9.5 14.4 9.5 15.3 9.4 16.0 9.2

21.0 11.5 8.4 12.7 9.0 13.6 9.5 14.0 9.5 14.4 9.5 15.3 9.4 16.0 9.2

25.0 11.5 8.4 12.7 9.0 13.6 9.5 14.0 9.5 14.4 9.5 15.3 9.4 16.0 9.2

27.0 11.5 8.4 12.7 9.0 13.6 9.5 14.0 9.5 14.4 9.5 15.3 9.4 16.0 9.2

29.0 11.5 8.4 12.7 9.0 13.6 9.5 14.0 9.5 14.4 9.5 15.3 9.4 16.0 9.2

31.0 11.5 8.4 12.7 9.0 13.6 9.5 14.0 9.5 14.4 9.5 15.3 9.4 16.0 9.2

33.0 11.5 8.4 12.7 9.0 13.6 9.5 14.0 9.5 14.4 9.5 15.3 9.4 16.0 9.2

35.0 11.5 8.4 12.7 9.0 13.6 9.5 14.0 9.5 14.4 9.5 15.3 9.4 16.0 9.2

37.0 11.1 8.2 12.3 8.7 13.1 9.2 13.6 9.2 14.0 9.2 14.8 9.1 15.4 8.9

39.0 10.8 7.9 12.0 8.4 12.8 9.0 13.2 8.9 13.6 8.9 14.4 8.9 15.0 8.7

14.0 WB 16.0 WB 18.0 WB 19.0 WB 20.0 WB 22.0 WB 24.0 WB
20

DB 23 DB 26 DB 27 DB 28 DB 30 DB 32 DB

Temp. d’air intérieur

TC : Puissance totale [kW] SHC : Puissance sensible [kW]

8

50

Cassette 1-voie (MMU-AP****YH [007 012], -AP****SH [015 024])

TC : Puissance totale [kW] SHC : Puissance sensible [kW]

Dimen-

sions

l’unité

007 23.0 1.8 1.6 2.0 1.7 2.1 1.8 2.2 1.8 2.3 1.8 2.4 1.8 2.5 1.7

009 23.0 2.3 2.0 2.5 2.1 2.7 2.2 2.8 2.2 2.9 2.2 3.1 2.2 3.2 2.1

012 23.0 3.0 2.4 3.3 2.5 3.5 2.7 3.6 2.7 3.7 2.7 3.9 2.7 4.1 2.6

015 23.0 3.7 2.7 4.1 2.9 4.4 3.1 4.5 3.1 4.6 3.1 4.9 3.0 5.1 3.0

Te m p.

de

d’air

extérieur

DB TC SHC TC SHC TC SHC TC SHC TC SHC TC SHC TC SHC

10.0 1.8 1.6 2.0 1.7 2.1 1.8 2.2 1.8 2.3 1.8 2.4 1.8 2.5 1.7

12.0 1.8 1.6 2.0 1.7 2.1 1.8 2.2 1.8 2.3 1.8 2.4 1.8 2.5 1.7

14.0 1.8 1.6 2.0 1.7 2.1 1.8 2.2 1.8 2.3 1.8 2.4 1.8 2.5 1.7

16.0 1.8 1.6 2.0 1.7 2.1 1.8 2.2 1.8 2.3 1.8 2.4 1.8 2.5 1.7

18.0 1.8 1.6 2.0 1.7 2.1 1.8 2.2 1.8 2.3 1.8 2.4 1.8 2.5 1.7

20.0 1.8 1.6 2.0 1.7 2.1 1.8 2.2 1.8 2.3 1.8 2.4 1.8 2.5 1.7

21.0 1.8 1.6 2.0 1.7 2.1 1.8 2.2 1.8 2.3 1.8 2.4 1.8 2.5 1.7

25.0 1.8 1.6 2.0 1.7 2.1 1.8 2.2 1.8 2.3 1.8 2.4 1.8 2.5 1.7

27.0 1.8 1.6 2.0 1.7 2.1 1.8 2.2 1.8 2.3 1.8 2.4 1.8 2.5 1.7

29.0 1.8 1.6 2.0 1.7 2.1 1.8 2.2 1.8 2.3 1.8 2.4 1.8 2.5 1.7

31.0 1.8 1.6 2.0 1.7 2.1 1.8 2.2 1.8 2.3 1.8 2.4 1.8 2.5 1.7

33.0 1.8 1.6 2.0 1.7 2.1 1.8 2.2 1.8 2.3 1.8 2.4 1.8 2.5 1.7

35.0 1.8 1.6 2.0 1.7 2.1 1.8 2.2 1.8 2.3 1.8 2.4 1.8 2.5 1.7

37.0 1.7 1.5 1.9 1.6 2.1 1.7 2.1 1.7 2.2 1.7 2.3 1.7 2.4 1.7

39.0 1.7 1.5 1.9 1.6 2.0 1.7 2.1 1.7 2.1 1.7 2.3 1.7 2.4 1.6

10.0 2.3 2.0 2.5 2.1 2.7 2.2 2.8 2.2 2.9 2.2 3.1 2.2 3.2 2.1

12.0 2.3 2.0 2.5 2.1 2.7 2.2 2.8 2.2 2.9 2.2 3.1 2.2 3.2 2.1

14.0 2.3 2.0 2.5 2.1 2.7 2.2 2.8 2.2 2.9 2.2 3.1 2.2 3.2 2.1

16.0 2.3 2.0 2.5 2.1 2.7 2.2 2.8 2.2 2.9 2.2 3.1 2.2 3.2 2.1

18.0 2.3 2.0 2.5 2.1 2.7 2.2 2.8 2.2 2.9 2.2 3.1 2.2 3.2 2.1

20.0 2.3 2.0 2.5 2.1 2.7 2.2 2.8 2.2 2.9 2.2 3.1 2.2 3.2 2.1

21.0 2.3 2.0 2.5 2.1 2.7 2.2 2.8 2.2 2.9 2.2 3.1 2.2 3.2 2.1

25.0 2.3 2.0 2.5 2.1 2.7 2.2 2.8 2.2 2.9 2.2 3.1 2.2 3.2 2.1

27.0 2.3 2.0 2.5 2.1 2.7 2.2 2.8 2.2 2.9 2.2 3.1 2.2 3.2 2.1

29.0 2.3 2.0 2.5 2.1 2.7 2.2 2.8 2.2 2.9 2.2 3.1 2.2 3.2 2.1

31.0 2.3 2.0 2.5 2.1 2.7 2.2 2.8 2.2 2.9 2.2 3.1 2.2 3.2 2.1

33.0 2.3 2.0 2.5 2.1 2.7 2.2 2.8 2.2 2.9 2.2 3.1 2.2 3.2 2.1

35.0 2.3 2.0 2.5 2.1 2.7 2.2 2.8 2.2 2.9 2.2 3.1 2.2 3.2 2.1

37.0 2.2 1.9 2.5 2.0 2.6 2.1 2.7 2.1 2.8 2.1 3.0 2.1 3.1 2.1

39.0 2.2 1.8 2.4 2.0 2.6 2.1 2.6 2.1 2.7 2.1 2.9 2.1 3.0 2.0

10.0 3.0 2.4 3.3 2.5 3.5 2.7 3.6 2.7 3.7 2.7 3.9 2.7 4.1 2.6

12.0 3.0 2.4 3.3 2.5 3.5 2.7 3.6 2.7 3.7 2.7 3.9 2.7 4.1 2.6

14.0 3.0 2.4 3.3 2.5 3.5 2.7 3.6 2.7 3.7 2.7 3.9 2.7 4.1 2.6

16.0 3.0 2.4 3.3 2.5 3.5 2.7 3.6 2.7 3.7 2.7 3.9 2.7 4.1 2.6

18.0 3.0 2.4 3.3 2.5 3.5 2.7 3.6 2.7 3.7 2.7 3.9 2.7 4.1 2.6

20.0 3.0 2.4 3.3 2.5 3.5 2.7 3.6 2.7 3.7 2.7 3.9 2.7 4.1 2.6

21.0 3.0 2.4 3.3 2.5 3.5 2.7 3.6 2.7 3.7 2.7 3.9 2.7 4.1 2.6

25.0 3.0 2.4 3.3 2.5 3.5 2.7 3.6 2.7 3.7 2.7 3.9 2.7 4.1 2.6

27.0 3.0 2.4 3.3 2.5 3.5 2.7 3.6 2.7 3.7 2.7 3.9 2.7 4.1 2.6

29.0 3.0 2.4 3.3 2.5 3.5 2.7 3.6 2.7 3.7 2.7 3.9 2.7 4.1 2.6

31.0 3.0 2.4 3.3 2.5 3.5 2.7 3.6 2.7 3.7 2.7 3.9 2.7 4.1 2.6

33.0 3.0 2.4 3.3 2.5 3.5 2.7 3.6 2.7 3.7 2.7 3.9 2.7 4.1 2.6

35.0 3.0 2.4 3.3 2.5 3.5 2.7 3.6 2.7 3.7 2.7 3.9 2.7 4.1 2.6

37.0 2.9 2.3 3.2 2.5 3.4 2.6 3.5 2.6 3.6 2.6 3.8 2.6 4.0 2.5

39.0 2.8 2.3 3.1 2.4 3.3 2.5 3.4 2.5 3.5 2.5 3.7 2.5 3.9 2.5

10.0 3.7 2.7 4.1 2.9 4.4 3.1 4.5 3.1 4.6 3.1 4.9 3.0 5.1 3.0

12.0 3.7 2.7 4.1 2.9 4.4 3.1 4.5 3.1 4.6 3.1 4.9 3.0 5.1 3.0

14.0 3.7 2.7 4.1 2.9 4.4 3.1 4.5 3.1 4.6 3.1 4.9 3.0 5.1 3.0

16.0 3.7 2.7 4.1 2.9 4.4 3.1 4.5 3.1 4.6 3.1 4.9 3.0 5.1 3.0

18.0 3.7 2.7 4.1 2.9 4.4 3.1 4.5 3.1 4.6 3.1 4.9 3.0 5.1 3.0

20.0 3.7 2.7 4.1 2.9 4.4 3.1 4.5 3.1 4.6 3.1 4.9 3.0 5.1 3.0

21.0 3.7 2.7 4.1 2.9 4.4 3.1 4.5 3.1 4.6 3.1 4.9 3.0 5.1 3.0

25.0 3.7 2.7 4.1 2.9 4.4 3.1 4.5 3.1 4.6 3.1 4.9 3.0 5.1 3.0

27.0 3.7 2.7 4.1 2.9 4.4 3.1 4.5 3.1 4.6 3.1 4.9 3.0 5.1 3.0

29.0 3.7 2.7 4.1 2.9 4.4 3.1 4.5 3.1 4.6 3.1 4.9 3.0 5.1 3.0

31.0 3.7 2.7 4.1 2.9 4.4 3.1 4.5 3.1 4.6 3.1 4.9 3.0 5.1 3.0

33.0 3.7 2.7 4.1 2.9 4.4 3.1 4.5 3.1 4.6 3.1 4.9 3.0 5.1 3.0

35.0 3.7 2.7 4.1 2.9 4.4 3.1 4.5 3.1 4.6 3.1 4.9 3.0 5.1 3.0

37.0 3.6 2.6 4.0 2.8 4.2 3.0 4.4 3.0 4.5 3.0 4.7 2.9 5.0 2.9

39.0 3.5 2.5 3.8 2.7 4.1 2.9 4.2 2.9 4.4 2.9 4.6 2.8 4.8 2.8

14.0 WB 16.0 WB 18.0 WB 19.0 WB 20.0 WB 22.0 WB 24.0 WB

DB 23 DB 26 DB 27 DB 28 DB 30 DB 32 DB

20

Temp. d’air intérieur

8

51

8

Cassette 1-voie (MMU-AP****YH [007 012], -AP****SH [015 024])

Dimen-

sions

l’unité

018 23.0 4.6 3.4 5.1 3.6 5.4 3.8 5.6 3.8 5.8 3.8 6.1 3.8 6.4 3.7

024 23.0 5.8 4.4 6.4 4.7 6.9 5.0 7.1 5.0 7.3 5.0 7.7 5.0 8.1 4.8

Temp.

de

d’air

extérieur

DB TC SHC TC SHC TC SHC TC SHC TC SHC TC SHC TC SHC

10.0 4.6 3.4 5.1 3.6 5.4 3.8 5.6 3.8 5.8 3.8 6.1 3.8 6.4 3.7

12.0 4.6 3.4 5.1 3.6 5.4 3.8 5.6 3.8 5.8 3.8 6.1 3.8 6.4 3.7

14.0 4.6 3.4 5.1 3.6 5.4 3.8 5.6 3.8 5.8 3.8 6.1 3.8 6.4 3.7

16.0 4.6 3.4 5.1 3.6 5.4 3.8 5.6 3.8 5.8 3.8 6.1 3.8 6.4 3.7

18.0 4.6 3.4 5.1 3.6 5.4 3.8 5.6 3.8 5.8 3.8 6.1 3.8 6.4 3.7

20.0 4.6 3.4 5.1 3.6 5.4 3.8 5.6 3.8 5.8 3.8 6.1 3.8 6.4 3.7

21.0 4.6 3.4 5.1 3.6 5.4 3.8 5.6 3.8 5.8 3.8 6.1 3.8 6.4 3.7

25.0 4.6 3.4 5.1 3.6 5.4 3.8 5.6 3.8 5.8 3.8 6.1 3.8 6.4 3.7

27.0 4.6 3.4 5.1 3.6 5.4 3.8 5.6 3.8 5.8 3.8 6.1 3.8 6.4 3.7

29.0 4.6 3.4 5.1 3.6 5.4 3.8 5.6 3.8 5.8 3.8 6.1 3.8 6.4 3.7

31.0 4.6 3.4 5.1 3.6 5.4 3.8 5.6 3.8 5.8 3.8 6.1 3.8 6.4 3.7

33.0 4.6 3.4 5.1 3.6 5.4 3.8 5.6 3.8 5.8 3.8 6.1 3.8 6.4 3.7

35.0 4.6 3.4 5.1 3.6 5.4 3.8 5.6 3.8 5.8 3.8 6.1 3.8 6.4 3.7

37.0 4.5 3.3 4.9 3.5 5.3 3.7 5.4 3.7 5.6 3.7 5.9 3.6 6.2 3.6

39.0 4.3 3.2 4.8 3.4 5.1 3.6 5.3 3.6 5.4 3.6 5.7 3.5 6.0 3.5

10.0 5.8 4.4 6.4 4.7 6.9 5.0 7.1 5.0 7.3 5.0 7.7 5.0 8.1 4.8

12.0 5.8 4.4 6.4 4.7 6.9 5.0 7.1 5.0 7.3 5.0 7.7 5.0 8.1 4.8

14.0 5.8 4.4 6.4 4.7 6.9 5.0 7.1 5.0 7.3 5.0 7.7 5.0 8.1 4.8

16.0 5.8 4.4 6.4 4.7 6.9 5.0 7.1 5.0 7.3 5.0 7.7 5.0 8.1 4.8

18.0 5.8 4.4 6.4 4.7 6.9 5.0 7.1 5.0 7.3 5.0 7.7 5.0 8.1 4.8

20.0 5.8 4.4 6.4 4.7 6.9 5.0 7.1 5.0 7.3 5.0 7.7 5.0 8.1 4.8

21.0 5.8 4.4 6.4 4.7 6.9 5.0 7.1 5.0 7.3 5.0 7.7 5.0 8.1 4.8

25.0 5.8 4.4 6.4 4.7 6.9 5.0 7.1 5.0 7.3 5.0 7.7 5.0 8.1 4.8

27.0 5.8 4.4 6.4 4.7 6.9 5.0 7.1 5.0 7.3 5.0 7.7 5.0 8.1 4.8

29.0 5.8 4.4 6.4 4.7 6.9 5.0 7.1 5.0 7.3 5.0 7.7 5.0 8.1 4.8

31.0 5.8 4.4 6.4 4.7 6.9 5.0 7.1 5.0 7.3 5.0 7.7 5.0 8.1 4.8

33.0 5.8 4.4 6.4 4.7 6.9 5.0 7.1 5.0 7.3 5.0 7.7 5.0 8.1 4.8

35.0 5.8 4.4 6.4 4.7 6.9 5.0 7.1 5.0 7.3 5.0 7.7 5.0 8.1 4.8

37.0 5.6 4.3 6.2 4.6 6.7 4.9 6.9 4.8 7.1 4.8 7.5 4.8 7.8 4.7

39.0 5.5 4.2 6.1 4.4 6.5 4.7 6.7 4.7 6.9 4.7 7.3 4.7 7.6 4.6

14.0 WB 16.0 WB 18.0 WB 19.0 WB 20.0 WB 22.0 WB 24.0 WB
20 DB 23 DB 26 DB 27 DB 28 DB 30 DB 32 DB

Temp. d’air intérieur

TC : Puissance totale [kW] SHC : Puissance sensible [kW]

52

Gainable standard (MMD-AP****BH)

Dimen-

sions

l’unité

007 23.0 1.8 1.5 2.0 1.6 2.1 1.7 2.2 1.7 2.3 1.7 2.4 1.7 2.5 1.6

009 23.0 2.3 1.9 2.5 2.0 2.7 2.1 2.8 2.1 2.9 2.1 3.1 2.1 3.2 2.0

012 23.0 3.0 2.2 3.3 2.4 3.5 2.5 3.6 2.5 3.7 2.5 3.9 2.5 4.1 2.4

015 23.0 3.7 2.7 4.1 2.8 4.4 3.0 4.5 3.0 4.6 3.0 4.9 3.0 5.1 2.9

Te m p.

de

d’air

extérieur

DB TC SHC TC SHC TC SHC TC SHC TC SHC TC SHC TC SHC

10.0 1.8 1.5 2.0 1.6 2.1 1.7 2.2 1.7 2.3 1.7 2.4 1.7 2.5 1.6

12.0 1.8 1.5 2.0 1.6 2.1 1.7 2.2 1.7 2.3 1.7 2.4 1.7 2.5 1.6

14.0 1.8 1.5 2.0 1.6 2.1 1.7 2.2 1.7 2.3 1.7 2.4 1.7 2.5 1.6

16.0 1.8 1.5 2.0 1.6 2.1 1.7 2.2 1.7 2.3 1.7 2.4 1.7 2.5 1.6

18.0 1.8 1.5 2.0 1.6 2.1 1.7 2.2 1.7 2.3 1.7 2.4 1.7 2.5 1.6

20.0 1.8 1.5 2.0 1.6 2.1 1.7 2.2 1.7 2.3 1.7 2.4 1.7 2.5 1.6

21.0 1.8 1.5 2.0 1.6 2.1 1.7 2.2 1.7 2.3 1.7 2.4 1.7 2.5 1.6

25.0 1.8 1.5 2.0 1.6 2.1 1.7 2.2 1.7 2.3 1.7 2.4 1.7 2.5 1.6

27.0 1.8 1.5 2.0 1.6 2.1 1.7 2.2 1.7 2.3 1.7 2.4 1.7 2.5 1.6

29.0 1.8 1.5 2.0 1.6 2.1 1.7 2.2 1.7 2.3 1.7 2.4 1.7 2.5 1.6

31.0 1.8 1.5 2.0 1.6 2.1 1.7 2.2 1.7 2.3 1.7 2.4 1.7 2.5 1.6

33.0 1.8 1.5 2.0 1.6 2.1 1.7 2.2 1.7 2.3 1.7 2.4 1.7 2.5 1.6

35.0 1.8 1.5 2.0 1.6 2.1 1.7 2.2 1.7 2.3 1.7 2.4 1.7 2.5 1.6

37.0 1.7 1.5 1.9 1.6 2.1 1.7 2.1 1.6 2.2 1.6 2.3 1.6 2.4 1.6

39.0 1.7 1.4 1.9 1.5 2.0 1.6 2.1 1.6 2.1 1.6 2.3 1.6 2.4 1.5

10.0 2.3 1.9 2.5 2.0 2.7 2.1 2.8 2.1 2.9 2.1 3.1 2.1 3.2 2.0

12.0 2.3 1.9 2.5 2.0 2.7 2.1 2.8 2.1 2.9 2.1 3.1 2.1 3.2 2.0

14.0 2.3 1.9 2.5 2.0 2.7 2.1 2.8 2.1 2.9 2.1 3.1 2.1 3.2 2.0

16.0 2.3 1.9 2.5 2.0 2.7 2.1 2.8 2.1 2.9 2.1 3.1 2.1 3.2 2.0

18.0 2.3 1.9 2.5 2.0 2.7 2.1 2.8 2.1 2.9 2.1 3.1 2.1 3.2 2.0

20.0 2.3 1.9 2.5 2.0 2.7 2.1 2.8 2.1 2.9 2.1 3.1 2.1 3.2 2.0

21.0 2.3 1.9 2.5 2.0 2.7 2.1 2.8 2.1 2.9 2.1 3.1 2.1 3.2 2.0

25.0 2.3 1.9 2.5 2.0 2.7 2.1 2.8 2.1 2.9 2.1 3.1 2.1 3.2 2.0

27.0 2.3 1.9 2.5 2.0 2.7 2.1 2.8 2.1 2.9 2.1 3.1 2.1 3.2 2.0

29.0 2.3 1.9 2.5 2.0 2.7 2.1 2.8 2.1 2.9 2.1 3.1 2.1 3.2 2.0

31.0 2.3 1.9 2.5 2.0 2.7 2.1 2.8 2.1 2.9 2.1 3.1 2.1 3.2 2.0

33.0 2.3 1.9 2.5 2.0 2.7 2.1 2.8 2.1 2.9 2.1 3.1 2.1 3.2 2.0

35.0 2.3 1.9 2.5 2.0 2.7 2.1 2.8 2.1 2.9 2.1 3.1 2.1 3.2 2.0

37.0 2.2 1.8 2.5 1.9 2.6 2.0 2.7 2.0 2.8 2.0 3.0 2.0 3.1 2.0

39.0 2.2 1.8 2.4 1.9 2.6 2.0 2.6 2.0 2.7 2.0 2.9 2.0 3.0 1.9

10.0 3.0 2.2 3.3 2.4 3.5 2.5 3.6 2.5 3.7 2.5 3.9 2.5 4.1 2.4

12.0 3.0 2.2 3.3 2.4 3.5 2.5 3.6 2.5 3.7 2.5 3.9 2.5 4.1 2.4

14.0 3.0 2.2 3.3 2.4 3.5 2.5 3.6 2.5 3.7 2.5 3.9 2.5 4.1 2.4

16.0 3.0 2.2 3.3 2.4 3.5 2.5 3.6 2.5 3.7 2.5 3.9 2.5 4.1 2.4

18.0 3.0 2.2 3.3 2.4 3.5 2.5 3.6 2.5 3.7 2.5 3.9 2.5 4.1 2.4

20.0 3.0 2.2 3.3 2.4 3.5 2.5 3.6 2.5 3.7 2.5 3.9 2.5 4.1 2.4

21.0 3.0 2.2 3.3 2.4 3.5 2.5 3.6 2.5 3.7 2.5 3.9 2.5 4.1 2.4

25.0 3.0 2.2 3.3 2.4 3.5 2.5 3.6 2.5 3.7 2.5 3.9 2.5 4.1 2.4

27.0 3.0 2.2 3.3 2.4 3.5 2.5 3.6 2.5 3.7 2.5 3.9 2.5 4.1 2.4

29.0 3.0 2.2 3.3 2.4 3.5 2.5 3.6 2.5 3.7 2.5 3.9 2.5 4.1 2.4

31.0 3.0 2.2 3.3 2.4 3.5 2.5 3.6 2.5 3.7 2.5 3.9 2.5 4.1 2.4

33.0 3.0 2.2 3.3 2.4 3.5 2.5 3.6 2.5 3.7 2.5 3.9 2.5 4.1 2.4

35.0 3.0 2.2 3.3 2.4 3.5 2.5 3.6 2.5 3.7 2.5 3.9 2.5 4.1 2.4

37.0 2.9 2.1 3.2 2.3 3.4 2.4 3.5 2.4 3.6 2.4 3.8 2.4 4.0 2.3

39.0 2.8 2.1 3.1 2.2 3.3 2.4 3.4 2.4 3.5 2.4 3.7 2.3 3.9 2.3

10.0 3.7 2.7 4.1 2.8 4.4 3.0 4.5 3.0 4.6 3.0 4.9 3.0 5.1 2.9

12.0 3.7 2.7 4.1 2.8 4.4 3.0 4.5 3.0 4.6 3.0 4.9 3.0 5.1 2.9

14.0 3.7 2.7 4.1 2.8 4.4 3.0 4.5 3.0 4.6 3.0 4.9 3.0 5.1 2.9

16.0 3.7 2.7 4.1 2.8 4.4 3.0 4.5 3.0 4.6 3.0 4.9 3.0 5.1 2.9

18.0 3.7 2.7 4.1 2.8 4.4 3.0 4.5 3.0 4.6 3.0 4.9 3.0 5.1 2.9

20.0 3.7 2.7 4.1 2.8 4.4 3.0 4.5 3.0 4.6 3.0 4.9 3.0 5.1 2.9

21.0 3.7 2.7 4.1 2.8 4.4 3.0 4.5 3.0 4.6 3.0 4.9 3.0 5.1 2.9

25.0 3.7 2.7 4.1 2.8 4.4 3.0 4.5 3.0 4.6 3.0 4.9 3.0 5.1 2.9

27.0 3.7 2.7 4.1 2.8 4.4 3.0 4.5 3.0 4.6 3.0 4.9 3.0 5.1 2.9

29.0 3.7 2.7 4.1 2.8 4.4 3.0 4.5 3.0 4.6 3.0 4.9 3.0 5.1 2.9

31.0 3.7 2.7 4.1 2.8 4.4 3.0 4.5 3.0 4.6 3.0 4.9 3.0 5.1 2.9

33.0 3.7 2.7 4.1 2.8 4.4 3.0 4.5 3.0 4.6 3.0 4.9 3.0 5.1 2.9

35.0 3.7 2.7 4.1 2.8 4.4 3.0 4.5 3.0 4.6 3.0 4.9 3.0 5.1 2.9

37.0 3.6 2.6 4.0 2.7 4.2 2.9 4.4 2.9 4.5 2.9 4.7 2.9 5.0 2.8

39.0 3.5 2.5 3.8 2.7 4.1 2.8 4.2 2.8 4.4 2.8 4.6 2.8 4.8 2.7

14.0 WB 16.0 WB 18.0 WB 19.0 WB 20.0 WB 22.0 WB 24.0 WB
20

DB 23 DB 26 DB 27 DB 28 DB 30 DB 32 DB

Temp. d’air intérieur

TC : Puissance totale [kW] SHC : Puissance sensible [kW]

8

53

8

Gainable standard (MMD-AP***BH)

Dimen-

sions

l’unité

018 23.0 4.6 3.3 5.1 3.5 5.4 3.7 5.6 3.7 5.8 3.7 6.1 3.7 6.4 3.6

024 23.0 5.8 4.4 6.4 4.7 6.9 5.0 7.1 5.0 7.3 5.0 7.7 5.0 8.1 4.8

027 23.0 6.6 5.0 7.3 5.3 7.8 5.6 8.0 5.6 8.2 5.6 8.7 5.5 9.1 5.4

030 23.0 7.4 5.5 8.2 5.9 8.7 6.2 9.0 6.2 9.3 6.2 9.8 6.1 10.3 6.0

Temp.

de

d’air

extérieur

DB TC SHC TC SHC TC SHC TC SHC TC SHC TC SHC TC SHC

10.0 4.6 3.3 5.1 3.5 5.4 3.7 5.6 3.7 5.8 3.7 6.1 3.7 6.4 3.6

12.0 4.6 3.3 5.1 3.5 5.4 3.7 5.6 3.7 5.8 3.7 6.1 3.7 6.4 3.6

14.0 4.6 3.3 5.1 3.5 5.4 3.7 5.6 3.7 5.8 3.7 6.1 3.7 6.4 3.6

16.0 4.6 3.3 5.1 3.5 5.4 3.7 5.6 3.7 5.8 3.7 6.1 3.7 6.4 3.6

18.0 4.6 3.3 5.1 3.5 5.4 3.7 5.6 3.7 5.8 3.7 6.1 3.7 6.4 3.6

20.0 4.6 3.3 5.1 3.5 5.4 3.7 5.6 3.7 5.8 3.7 6.1 3.7 6.4 3.6

21.0 4.6 3.3 5.1 3.5 5.4 3.7 5.6 3.7 5.8 3.7 6.1 3.7 6.4 3.6

25.0 4.6 3.3 5.1 3.5 5.4 3.7 5.6 3.7 5.8 3.7 6.1 3.7 6.4 3.6

27.0 4.6 3.3 5.1 3.5 5.4 3.7 5.6 3.7 5.8 3.7 6.1 3.7 6.4 3.6

29.0 4.6 3.3 5.1 3.5 5.4 3.7 5.6 3.7 5.8 3.7 6.1 3.7 6.4 3.6

31.0 4.6 3.3 5.1 3.5 5.4 3.7 5.6 3.7 5.8 3.7 6.1 3.7 6.4 3.6

33.0 4.6 3.3 5.1 3.5 5.4 3.7 5.6 3.7 5.8 3.7 6.1 3.7 6.4 3.6

35.0 4.6 3.3 5.1 3.5 5.4 3.7 5.6 3.7 5.8 3.7 6.1 3.7 6.4 3.6

37.0 4.5 3.2 4.9 3.4 5.3 3.6 5.4 3.6 5.6 3.6 5.9 3.5 6.2 3.5

39.0 4.3 3.1 4.8 3.3 5.1 3.5 5.3 3.5 5.4 3.5 5.7 3.4 6.0 3.4

10.0 5.8 4.4 6.4 4.7 6.9 5.0 7.1 5.0 7.3 5.0 7.7 5.0 8.1 4.8

12.0 5.8 4.4 6.4 4.7 6.9 5.0 7.1 5.0 7.3 5.0 7.7 5.0 8.1 4.8

14.0 5.8 4.4 6.4 4.7 6.9 5.0 7.1 5.0 7.3 5.0 7.7 5.0 8.1 4.8

16.0 5.8 4.4 6.4 4.7 6.9 5.0 7.1 5.0 7.3 5.0 7.7 5.0 8.1 4.8

18.0 5.8 4.4 6.4 4.7 6.9 5.0 7.1 5.0 7.3 5.0 7.7 5.0 8.1 4.8

20.0 5.8 4.4 6.4 4.7 6.9 5.0 7.1 5.0 7.3 5.0 7.7 5.0 8.1 4.8

21.0 5.8 4.4 6.4 4.7 6.9 5.0 7.1 5.0 7.3 5.0 7.7 5.0 8.1 4.8

25.0 5.8 4.4 6.4 4.7 6.9 5.0 7.1 5.0 7.3 5.0 7.7 5.0 8.1 4.8

27.0 5.8 4.4 6.4 4.7 6.9 5.0 7.1 5.0 7.3 5.0 7.7 5.0 8.1 4.8

29.0 5.8 4.4 6.4 4.7 6.9 5.0 7.1 5.0 7.3 5.0 7.7 5.0 8.1 4.8

31.0 5.8 4.4 6.4 4.7 6.9 5.0 7.1 5.0 7.3 5.0 7.7 5.0 8.1 4.8

33.0 5.8 4.4 6.4 4.7 6.9 5.0 7.1 5.0 7.3 5.0 7.7 5.0 8.1 4.8

35.0 5.8 4.4 6.4 4.7 6.9 5.0 7.1 5.0 7.3 5.0 7.7 5.0 8.1 4.8

37.0 5.6 4.3 6.2 4.6 6.7 4.9 6.9 4.8 7.1 4.8 7.5 4.8 7.8 4.7

39.0 5.5 4.2 6.1 4.4 6.5 4.7 6.7 4.7 6.9 4.7 7.3 4.7 7.6 4.6

10.0 6.6 5.0 7.3 5.3 7.8 5.6 8.0 5.6 8.2 5.6 8.7 5.5 9.1 5.4

12.0 6.6 5.0 7.3 5.3 7.8 5.6 8.0 5.6 8.2 5.6 8.7 5.5 9.1 5.4

14.0 6.6 5.0 7.3 5.3 7.8 5.6 8.0 5.6 8.2 5.6 8.7 5.5 9.1 5.4

16.0 6.6 5.0 7.3 5.3 7.8 5.6 8.0 5.6 8.2 5.6 8.7 5.5 9.1 5.4

18.0 6.6 5.0 7.3 5.3 7.8 5.6 8.0 5.6 8.2 5.6 8.7 5.5 9.1 5.4

20.0 6.6 5.0 7.3 5.3 7.8 5.6 8.0 5.6 8.2 5.6 8.7 5.5 9.1 5.4

21.0 6.6 5.0 7.3 5.3 7.8 5.6 8.0 5.6 8.2 5.6 8.7 5.5 9.1 5.4

25.0 6.6 5.0 7.3 5.3 7.8 5.6 8.0 5.6 8.2 5.6 8.7 5.5 9.1 5.4

27.0 6.6 5.0 7.3 5.3 7.8 5.6 8.0 5.6 8.2 5.6 8.7 5.5 9.1 5.4

29.0 6.6 5.0 7.3 5.3 7.8 5.6 8.0 5.6 8.2 5.6 8.7 5.5 9.1 5.4

31.0 6.6 5.0 7.3 5.3 7.8 5.6 8.0 5.6 8.2 5.6 8.7 5.5 9.1 5.4

33.0 6.6 5.0 7.3 5.3 7.8 5.6 8.0 5.6 8.2 5.6 8.7 5.5 9.1 5.4

35.0 6.6 5.0 7.3 5.3 7.8 5.6 8.0 5.6 8.2 5.6 8.7 5.5 9.1 5.4

37.0 6.4 4.8 7.0 5.1 7.5 5.4 7.7 5.4 8.0 5.4 8.4 5.4 8.8 5.2

39.0 6.2 4.7 6.8 5.0 7.3 5.3 7.5 5.3 7.8 5.3 8.2 5.2 8.6 5.1

10.0 7.4 5.5 8.2 5.9 8.7 6.2 9.0 6.2 9.3 6.2 9.8 6.1 10.3 6.0

12.0 7.4 5.5 8.2 5.9 8.7 6.2 9.0 6.2 9.3 6.2 9.8 6.1 10.3 6.0

14.0 7.4 5.5 8.2 5.9 8.7 6.2 9.0 6.2 9.3 6.2 9.8 6.1 10.3 6.0

16.0 7.4 5.5 8.2 5.9 8.7 6.2 9.0 6.2 9.3 6.2 9.8 6.1 10.3 6.0

18.0 7.4 5.5 8.2 5.9 8.7 6.2 9.0 6.2 9.3 6.2 9.8 6.1 10.3 6.0

20.0 7.4 5.5 8.2 5.9 8.7 6.2 9.0 6.2 9.3 6.2 9.8 6.1 10.3 6.0

21.0 7.4 5.5 8.2 5.9 8.7 6.2 9.0 6.2 9.3 6.2 9.8 6.1 10.3 6.0

25.0 7.4 5.5 8.2 5.9 8.7 6.2 9.0 6.2 9.3 6.2 9.8 6.1 10.3 6.0

27.0 7.4 5.5 8.2 5.9 8.7 6.2 9.0 6.2 9.3 6.2 9.8 6.1 10.3 6.0

29.0 7.4 5.5 8.2 5.9 8.7 6.2 9.0 6.2 9.3 6.2 9.8 6.1 10.3 6.0

31.0 7.4 5.5 8.2 5.9 8.7 6.2 9.0 6.2 9.3 6.2 9.8 6.1 10.3 6.0

33.0 7.4 5.5 8.2 5.9 8.7 6.2 9.0 6.2 9.3 6.2 9.8 6.1 10.3 6.0

35.0 7.4 5.5 8.2 5.9 8.7 6.2 9.0 6.2 9.3 6.2 9.8 6.1 10.3 6.0

37.0 7.2 5.3 7.9 5.7 8.5 6.0 8.7 6.0 9.0 6.0 9.5 5.9 9.9 5.8

39.0 7.0 5.2 7.7 5.5 8.2 5.9 8.5 5.8 8.7 5.8 9.2 5.8 9.7 5.6

14.0 WB 16.0 WB 18.0 WB 19.0 WB 20.0 WB 22.0 WB 24.0 WB

DB 23 DB 26 DB 27 DB 28 DB 30 DB 32 DB

20

Temp. d’air intérieur

TC : Puissance totale [kW] SHC : Puissance sensible [kW]

54

Gainable standard (MMD-AP***BH)

Dimen-

sions

l’unité

036 23.0 9.2 6.5 10.2 6.9 10.9 7.3 11.2 7.3 11.5 7.3 12.2 7.2 12.8 7.1

048 23.0 11.5 8.2 12.7 8.7 13.6 9.2 14.0 9.2 14.4 9.2 15.3 9.1 16.0 8.9

056 23.0 13.1 9.6 14.5 10.2 15.5 10.8 16.0 10.8 16.5 10.8 17.4 10.7 18.2 10.5

Te m p.

de

d’air

extérieur

DB TC SHC TC SHC TC SHC TC SHC TC SHC TC SHC TC SHC

10.0 9.2 6.5 10.2 6.9 10.9 7.3 11.2 7.3 11.5 7.3 12.2 7.2 12.8 7.1

12.0 9.2 6.5 10.2 6.9 10.9 7.3 11.2 7.3 11.5 7.3 12.2 7.2 12.8 7.1

14.0 9.2 6.5 10.2 6.9 10.9 7.3 11.2 7.3 11.5 7.3 12.2 7.2 12.8 7.1

16.0 9.2 6.5 10.2 6.9 10.9 7.3 11.2 7.3 11.5 7.3 12.2 7.2 12.8 7.1

18.0 9.2 6.5 10.2 6.9 10.9 7.3 11.2 7.3 11.5 7.3 12.2 7.2 12.8 7.1

20.0 9.2 6.5 10.2 6.9 10.9 7.3 11.2 7.3 11.5 7.3 12.2 7.2 12.8 7.1

21.0 9.2 6.5 10.2 6.9 10.9 7.3 11.2 7.3 11.5 7.3 12.2 7.2 12.8 7.1

25.0 9.2 6.5 10.2 6.9 10.9 7.3 11.2 7.3 11.5 7.3 12.2 7.2 12.8 7.1

27.0 9.2 6.5 10.2 6.9 10.9 7.3 11.2 7.3 11.5 7.3 12.2 7.2 12.8 7.1

29.0 9.2 6.5 10.2 6.9 10.9 7.3 11.2 7.3 11.5 7.3 12.2 7.2 12.8 7.1

31.0 9.2 6.5 10.2 6.9 10.9 7.3 11.2 7.3 11.5 7.3 12.2 7.2 12.8 7.1

33.0 9.2 6.5 10.2 6.9 10.9 7.3 11.2 7.3 11.5 7.3 12.2 7.2 12.8 7.1

35.0 9.2 6.5 10.2 6.9 10.9 7.3 11.2 7.3 11.5 7.3 12.2 7.2 12.8 7.1

37.0 8.9 6.3 9.8 6.7 10.5 7.1 10.8 7.1 11.2 7.1 11.8 7.0 12.4 6.8

39.0 8.7 6.1 9.6 6.5 10.2 6.9 10.5 6.9 10.9 6.9 11.5 6.8 12.0 6.6

10.0 11.5 8.2 12.7 8.7 13.6 9.2 14.0 9.2 14.4 9.2 15.3 9.1 16.0 8.9

12.0 11.5 8.2 12.7 8.7 13.6 9.2 14.0 9.2 14.4 9.2 15.3 9.1 16.0 8.9

14.0 11.5 8.2 12.7 8.7 13.6 9.2 14.0 9.2 14.4 9.2 15.3 9.1 16.0 8.9

16.0 11.5 8.2 12.7 8.7 13.6 9.2 14.0 9.2 14.4 9.2 15.3 9.1 16.0 8.9

18.0 11.5 8.2 12.7 8.7 13.6 9.2 14.0 9.2 14.4 9.2 15.3 9.1 16.0 8.9

20.0 11.5 8.2 12.7 8.7 13.6 9.2 14.0 9.2 14.4 9.2 15.3 9.1 16.0 8.9

21.0 11.5 8.2 12.7 8.7 13.6 9.2 14.0 9.2 14.4 9.2 15.3 9.1 16.0 8.9

25.0 11.5 8.2 12.7 8.7 13.6 9.2 14.0 9.2 14.4 9.2 15.3 9.1 16.0 8.9

27.0 11.5 8.2 12.7 8.7 13.6 9.2 14.0 9.2 14.4 9.2 15.3 9.1 16.0 8.9

29.0 11.5 8.2 12.7 8.7 13.6 9.2 14.0 9.2 14.4 9.2 15.3 9.1 16.0 8.9

31.0 11.5 8.2 12.7 8.7 13.6 9.2 14.0 9.2 14.4 9.2 15.3 9.1 16.0 8.9

33.0 11.5 8.2 12.7 8.7 13.6 9.2 14.0 9.2 14.4 9.2 15.3 9.1 16.0 8.9

35.0 11.5 8.2 12.7 8.7 13.6 9.2 14.0 9.2 14.4 9.2 15.3 9.1 16.0 8.9

37.0 11.1 7.9 12.3 8.4 13.1 8.9 13.6 8.9 14.0 8.9 14.8 8.8 15.4 8.6

39.0 10.8 7.7 12.0 8.2 12.8 8.7 13.2 8.7 13.6 8.7 14.4 8.6 15.0 8.4

10.0 13.1 9.6 14.5 10.2 15.5 10.8 16.0 10.8 16.5 10.8 17.4 10.7 18.2 10.5

12.0 13.1 9.6 14.5 10.2 15.5 10.8 16.0 10.8 16.5 10.8 17.4 10.7 18.2 10.5

14.0 13.1 9.6 14.5 10.2 15.5 10.8 16.0 10.8 16.5 10.8 17.4 10.7 18.2 10.5

16.0 13.1 9.6 14.5 10.2 15.5 10.8 16.0 10.8 16.5 10.8 17.4 10.7 18.2 10.5

18.0 13.1 9.6 14.5 10.2 15.5 10.8 16.0 10.8 16.5 10.8 17.4 10.7 18.2 10.5

20.0 13.1 9.6 14.5 10.2 15.5 10.8 16.0 10.8 16.5 10.8 17.4 10.7 18.2 10.5

21.0 13.1 9.6 14.5 10.2 15.5 10.8 16.0 10.8 16.5 10.8 17.4 10.7 18.2 10.5

25.0 13.1 9.6 14.5 10.2 15.5 10.8 16.0 10.8 16.5 10.8 17.4 10.7 18.2 10.5

27.0 13.1 9.6 14.5 10.2 15.5 10.8 16.0 10.8 16.5 10.8 17.4 10.7 18.2 10.5

29.0 13.1 9.6 14.5 10.2 15.5 10.8 16.0 10.8 16.5 10.8 17.4 10.7 18.2 10.5

31.0 13.1 9.6 14.5 10.2 15.5 10.8 16.0 10.8 16.5 10.8 17.4 10.7 18.2 10.5

33.0 13.1 9.6 14.5 10.2 15.5 10.8 16.0 10.8 16.5 10.8 17.4 10.7 18.2 10.5

35.0 13.1 9.6 14.5 10.2 15.5 10.8 16.0 10.8 16.5 10.8 17.4 10.7 18.2 10.5

37.0 12.7 9.3 14.1 9.9 15.0 10.5 15.5 10.5 16.0 10.5 16.9 10.4 17.7 10.1

39.0 12.4 9.0 13.7 9.6 14.6 10.2 15.1 10.2 15.5 10.2 16.4 10.1 17.2 9.8

14.0 WB 16.0 WB 18.0 WB 19.0 WB 20.0 WB 22.0 WB 24.0 WB
20 DB 23 DB 26 DB 27 DB 28 DB 30 DB 32 DB

Temp. d’air intérieur

TC : Puissance totale [kW] SHC : Puissance sensible [kW]

8

55

8

Gainable haute pression statique (MMD-AP****H)

TC : Puissance totale [kW] SHC : Puissance sensible [kW]

Dimen-

sions

de

l’unité

018 23.0 4.6 3.6 5.1 3.8 5.4 4.0 5.6 4.0 5.8 4.0 6.1 4.0 6.4 3.9

024 23.0 5.8 4.4 6.4 4.7 6.9 5.0 7.1 5.0 7.3 5.0 7.7 5.0 8.1 4.8

027 23.0 6.6 4.8 7.3 5.1 7.8 5.4 8.0 5.4 8.2 5.4 8.7 5.3 9.1 5.2

036 23.0 9.2 6.9 10.2 7.4 10.9 7.8 11.2 7.8 11.5 7.8 12.2 7.7 12.8 7.5

Temp.

d’air

extérieur

DB TC SHC TC SHC TC SHC TC SHC TC SHC TC SHC TC SHC

10.0 4.6 3.6 5.1 3.8 5.4 4.0 5.6 4.0 5.8 4.0 6.1 4.0 6.4 3.9

12.0 4.6 3.6 5.1 3.8 5.4 4.0 5.6 4.0 5.8 4.0 6.1 4.0 6.4 3.9

14.0 4.6 3.6 5.1 3.8 5.4 4.0 5.6 4.0 5.8 4.0 6.1 4.0 6.4 3.9

16.0 4.6 3.6 5.1 3.8 5.4 4.0 5.6 4.0 5.8 4.0 6.1 4.0 6.4 3.9

18.0 4.6 3.6 5.1 3.8 5.4 4.0 5.6 4.0 5.8 4.0 6.1 4.0 6.4 3.9

20.0 4.6 3.6 5.1 3.8 5.4 4.0 5.6 4.0 5.8 4.0 6.1 4.0 6.4 3.9

21.0 4.6 3.6 5.1 3.8 5.4 4.0 5.6 4.0 5.8 4.0 6.1 4.0 6.4 3.9

25.0 4.6 3.6 5.1 3.8 5.4 4.0 5.6 4.0 5.8 4.0 6.1 4.0 6.4 3.9

27.0 4.6 3.6 5.1 3.8 5.4 4.0 5.6 4.0 5.8 4.0 6.1 4.0 6.4 3.9

29.0 4.6 3.6 5.1 3.8 5.4 4.0 5.6 4.0 5.8 4.0 6.1 4.0 6.4 3.9

31.0 4.6 3.6 5.1 3.8 5.4 4.0 5.6 4.0 5.8 4.0 6.1 4.0 6.4 3.9

33.0 4.6 3.6 5.1 3.8 5.4 4.0 5.6 4.0 5.8 4.0 6.1 4.0 6.4 3.9

35.0 4.6 3.6 5.1 3.8 5.4 4.0 5.6 4.0 5.8 4.0 6.1 4.0 6.4 3.9

37.0 4.5 3.5 4.9 3.7 5.3 3.9 5.4 3.9 5.6 3.9 5.9 3.9 6.2 3.8

39.0 4.3 3.4 4.8 3.6 5.1 3.8 5.3 3.8 5.4 3.8 5.7 3.8 6.0 3.7

10.0 5.8 4.4 6.4 4.7 6.9 5.0 7.1 5.0 7.3 5.0 7.7 5.0 8.1 4.8

12.0 5.8 4.4 6.4 4.7 6.9 5.0 7.1 5.0 7.3 5.0 7.7 5.0 8.1 4.8

14.0 5.8 4.4 6.4 4.7 6.9 5.0 7.1 5.0 7.3 5.0 7.7 5.0 8.1 4.8

16.0 5.8 4.4 6.4 4.7 6.9 5.0 7.1 5.0 7.3 5.0 7.7 5.0 8.1 4.8

18.0 5.8 4.4 6.4 4.7 6.9 5.0 7.1 5.0 7.3 5.0 7.7 5.0 8.1 4.8

20.0 5.8 4.4 6.4 4.7 6.9 5.0 7.1 5.0 7.3 5.0 7.7 5.0 8.1 4.8

21.0 5.8 4.4 6.4 4.7 6.9 5.0 7.1 5.0 7.3 5.0 7.7 5.0 8.1 4.8

25.0 5.8 4.4 6.4 4.7 6.9 5.0 7.1 5.0 7.3 5.0 7.7 5.0 8.1 4.8

27.0 5.8 4.4 6.4 4.7 6.9 5.0 7.1 5.0 7.3 5.0 7.7 5.0 8.1 4.8

29.0 5.8 4.4 6.4 4.7 6.9 5.0 7.1 5.0 7.3 5.0 7.7 5.0 8.1 4.8

31.0 5.8 4.4 6.4 4.7 6.9 5.0 7.1 5.0 7.3 5.0 7.7 5.0 8.1 4.8

33.0 5.8 4.4 6.4 4.7 6.9 5.0 7.1 5.0 7.3 5.0 7.7 5.0 8.1 4.8

35.0 5.8 4.4 6.4 4.7 6.9 5.0 7.1 5.0 7.3 5.0 7.7 5.0 8.1 4.8

37.0 5.6 4.3 6.2 4.6 6.7 4.9 6.9 4.8 7.1 4.8 7.5 4.8 7.8 4.7

39.0 5.5 4.2 6.1 4.4 6.5 4.7 6.7 4.7 6.9 4.7 7.3 4.7 7.6 4.6

10.0 6.6 4.8 7.3 5.1 7.8 5.4 8.0 5.4 8.2 5.4 8.7 5.3 9.1 5.2

12.0 6.6 4.8 7.3 5.1 7.8 5.4 8.0 5.4 8.2 5.4 8.7 5.3 9.1 5.2

14.0 6.6 4.8 7.3 5.1 7.8 5.4 8.0 5.4 8.2 5.4 8.7 5.3 9.1 5.2

16.0 6.6 4.8 7.3 5.1 7.8 5.4 8.0 5.4 8.2 5.4 8.7 5.3 9.1 5.2

18.0 6.6 4.8 7.3 5.1 7.8 5.4 8.0 5.4 8.2 5.4 8.7 5.3 9.1 5.2

20.0 6.6 4.8 7.3 5.1 7.8 5.4 8.0 5.4 8.2 5.4 8.7 5.3 9.1 5.2

21.0 6.6 4.8 7.3 5.1 7.8 5.4 8.0 5.4 8.2 5.4 8.7 5.3 9.1 5.2

25.0 6.6 4.8 7.3 5.1 7.8 5.4 8.0 5.4 8.2 5.4 8.7 5.3 9.1 5.2

27.0 6.6 4.8 7.3 5.1 7.8 5.4 8.0 5.4 8.2 5.4 8.7 5.3 9.1 5.2

29.0 6.6 4.8 7.3 5.1 7.8 5.4 8.0 5.4 8.2 5.4 8.7 5.3 9.1 5.2

31.0 6.6 4.8 7.3 5.1 7.8 5.4 8.0 5.4 8.2 5.4 8.7 5.3 9.1 5.2

33.0 6.6 4.8 7.3 5.1 7.8 5.4 8.0 5.4 8.2 5.4 8.7 5.3 9.1 5.2

35.0 6.6 4.8 7.3 5.1 7.8 5.4 8.0 5.4 8.2 5.4 8.7 5.3 9.1 5.2

37.0 6.4 4.6 7.0 4.9 7.5 5.2 7.7 5.2 8.0 5.2 8.4 5.2 8.8 5.1

39.0 6.2 4.5 6.8 4.8 7.3 5.1 7.5 5.1 7.8 5.1 8.2 5.0 8.6 4.9

10.0 9.2 6.9 10.2 7.4 10.9 7.8 11.2 7.8 11.5 7.8 12.2 7.7 12.8 7.5

12.0 9.2 6.9 10.2 7.4 10.9 7.8 11.2 7.8 11.5 7.8 12.2 7.7 12.8 7.5

14.0 9.2 6.9 10.2 7.4 10.9 7.8 11.2 7.8 11.5 7.8 12.2 7.7 12.8 7.5

16.0 9.2 6.9 10.2 7.4 10.9 7.8 11.2 7.8 11.5 7.8 12.2 7.7 12.8 7.5

18.0 9.2 6.9 10.2 7.4 10.9 7.8 11.2 7.8 11.5 7.8 12.2 7.7 12.8 7.5

20.0 9.2 6.9 10.2 7.4 10.9 7.8 11.2 7.8 11.5 7.8 12.2 7.7 12.8 7.5

21.0 9.2 6.9 10.2 7.4 10.9 7.8 11.2 7.8 11.5 7.8 12.2 7.7 12.8 7.5

25.0 9.2 6.9 10.2 7.4 10.9 7.8 11.2 7.8 11.5 7.8 12.2 7.7 12.8 7.5

27.0 9.2 6.9 10.2 7.4 10.9 7.8 11.2 7.8 11.5 7.8 12.2 7.7 12.8 7.5

29.0 9.2 6.9 10.2 7.4 10.9 7.8 11.2 7.8 11.5 7.8 12.2 7.7 12.8 7.5

31.0 9.2 6.9 10.2 7.4 10.9 7.8 11.2 7.8 11.5 7.8 12.2 7.7 12.8 7.5

33.0 9.2 6.9 10.2 7.4 10.9 7.8 11.2 7.8 11.5 7.8 12.2 7.7 12.8 7.5

35.0 9.2 6.9 10.2 7.4 10.9 7.8 11.2 7.8 11.5 7.8 12.2 7.7 12.8 7.5

37.0 8.9 6.7 9.8 7.1 10.5 7.6 10.8 7.6 11.2 7.5 11.8 7.5 12.4 7.3

39.0 8.7 6.5 9.6 6.9 10.2 7.4 10.5 7.3 10.9 7.3 11.5 7.3 12.0 7.1

14.0 WB 16.0 WB 18.0 WB 19.0 WB 20.0 WB 22.0 WB 24.0 WB

DB 23 DB 26 DB 27 DB 28 DB 30 DB 32 DB

20

Temp. d’air intérieur

56

Gainable haute pression statique (MMD-AP****H)

TC : Puissance totale [kW] SHC : Puissance sensible [kW]

Dimen-

sions

l’unité

048 23.0 11.5 8.4 12.7 9.0 13.6 9.5 14.0 9.5 14.4 9.5 15.3 9.4 16.0 9.2

072 23.0 18.4 13.2 20.3 14.1 21.7 14.9 22.4 14.9 23.1 14.9 24.4 14.8 25.5 14.4

096 23.0 23.0 16.2 25.4 17.3 27.2 18.4 28.0 18.3 28.8 18.3 30.5 18.1 31.9 17.7

Te m p.

de

d’air

extérieur

DB TC SHC TC SHC TC SHC TC SHC TC SHC TC SHC TC SHC

10.0 11.5 8.4 12.7 9.0 13.6 9.5 14.0 9.5 14.4 9.5 15.3 9.4 16.0 9.2

12.0 11.5 8.4 12.7 9.0 13.6 9.5 14.0 9.5 14.4 9.5 15.3 9.4 16.0 9.2

14.0 11.5 8.4 12.7 9.0 13.6 9.5 14.0 9.5 14.4 9.5 15.3 9.4 16.0 9.2

16.0 11.5 8.4 12.7 9.0 13.6 9.5 14.0 9.5 14.4 9.5 15.3 9.4 16.0 9.2

18.0 11.5 8.4 12.7 9.0 13.6 9.5 14.0 9.5 14.4 9.5 15.3 9.4 16.0 9.2

20.0 11.5 8.4 12.7 9.0 13.6 9.5 14.0 9.5 14.4 9.5 15.3 9.4 16.0 9.2

21.0 11.5 8.4 12.7 9.0 13.6 9.5 14.0 9.5 14.4 9.5 15.3 9.4 16.0 9.2

25.0 11.5 8.4 12.7 9.0 13.6 9.5 14.0 9.5 14.4 9.5 15.3 9.4 16.0 9.2

27.0 11.5 8.4 12.7 9.0 13.6 9.5 14.0 9.5 14.4 9.5 15.3 9.4 16.0 9.2

29.0 11.5 8.4 12.7 9.0 13.6 9.5 14.0 9.5 14.4 9.5 15.3 9.4 16.0 9.2

31.0 11.5 8.4 12.7 9.0 13.6 9.5 14.0 9.5 14.4 9.5 15.3 9.4 16.0 9.2

33.0 11.5 8.4 12.7 9.0 13.6 9.5 14.0 9.5 14.4 9.5 15.3 9.4 16.0 9.2

35.0 11.5 8.4 12.7 9.0 13.6 9.5 14.0 9.5 14.4 9.5 15.3 9.4 16.0 9.2

37.0 11.1 8.2 12.3 8.7 13.1 9.2 13.6 9.2 14.0 9.2 14.8 9.1 15.4 8.9

39.0 10.8 7.9 12.0 8.4 12.8 9.0 13.2 8.9 13.6 8.9 14.4 8.9 15.0 8.7

10.0 18.4 13.2 20.3 14.1 21.7 14.9 22.4 14.9 23.1 14.9 24.4 14.8 25.5 14.4

12.0 18.4 13.2 20.3 14.1 21.7 14.9 22.4 14.9 23.1 14.9 24.4 14.8 25.5 14.4

14.0 18.4 13.2 20.3 14.1 21.7 14.9 22.4 14.9 23.1 14.9 24.4 14.8 25.5 14.4

16.0 18.4 13.2 20.3 14.1 21.7 14.9 22.4 14.9 23.1 14.9 24.4 14.8 25.5 14.4

18.0 18.4 13.2 20.3 14.1 21.7 14.9 22.4 14.9 23.1 14.9 24.4 14.8 25.5 14.4

20.0 18.4 13.2 20.3 14.1 21.7 14.9 22.4 14.9 23.1 14.9 24.4 14.8 25.5 14.4

21.0 18.4 13.2 20.3 14.1 21.7 14.9 22.4 14.9 23.1 14.9 24.4 14.8 25.5 14.4

25.0 18.4 13.2 20.3 14.1 21.7 14.9 22.4 14.9 23.1 14.9 24.4 14.8 25.5 14.4

27.0 18.4 13.2 20.3 14.1 21.7 14.9 22.4 14.9 23.1 14.9 24.4 14.8 25.5 14.4

29.0 18.4 13.2 20.3 14.1 21.7 14.9 22.4 14.9 23.1 14.9 24.4 14.8 25.5 14.4

31.0 18.4 13.2 20.3 14.1 21.7 14.9 22.4 14.9 23.1 14.9 24.4 14.8 25.5 14.4

33.0 18.4 13.2 20.3 14.1 21.7 14.9 22.4 14.9 23.1 14.9 24.4 14.8 25.5 14.4

35.0 18.4 13.2 20.3 14.1 21.7 14.9 22.4 14.9 23.1 14.9 24.4 14.8 25.5 14.4

37.0 17.8 12.8 19.7 13.6 21.0 14.5 21.7 14.4 22.3 14.4 23.6 14.3 24.7 14.0

39.0 17.3 12.4 19.1 13.2 20.4 14.1 21.1 14.0 21.7 14.0 23.0 13.9 24.0 13.6

10.0 23.0 16.2 25.4 17.3 27.2 18.4 28.0 18.3 28.8 18.3 30.5 18.1 31.9 17.7

12.0 23.0 16.2 25.4 17.3 27.2 18.4 28.0 18.3 28.8 18.3 30.5 18.1 31.9 17.7

14.0 23.0 16.2 25.4 17.3 27.2 18.4 28.0 18.3 28.8 18.3 30.5 18.1 31.9 17.7

16.0 23.0 16.2 25.4 17.3 27.2 18.4 28.0 18.3 28.8 18.3 30.5 18.1 31.9 17.7

18.0 23.0 16.2 25.4 17.3 27.2 18.4 28.0 18.3 28.8 18.3 30.5 18.1 31.9 17.7

20.0 23.0 16.2 25.4 17.3 27.2 18.4 28.0 18.3 28.8 18.3 30.5 18.1 31.9 17.7

21.0 23.0 16.2 25.4 17.3 27.2 18.4 28.0 18.3 28.8 18.3 30.5 18.1 31.9 17.7

25.0 23.0 16.2 25.4 17.3 27.2 18.4 28.0 18.3 28.8 18.3 30.5 18.1 31.9 17.7

27.0 23.0 16.2 25.4 17.3 27.2 18.4 28.0 18.3 28.8 18.3 30.5 18.1 31.9 17.7

29.0 23.0 16.2 25.4 17.3 27.2 18.4 28.0 18.3 28.8 18.3 30.5 18.1 31.9 17.7

31.0 23.0 16.2 25.4 17.3 27.2 18.4 28.0 18.3 28.8 18.3 30.5 18.1 31.9 17.7

33.0 23.0 16.2 25.4 17.3 27.2 18.4 28.0 18.3 28.8 18.3 30.5 18.1 31.9 17.7

35.0 23.0 16.2 25.4 17.3 27.2 18.4 28.0 18.3 28.8 18.3 30.5 18.1 31.9 17.7

37.0 22.3 15.7 24.6 16.7 26.3 17.8 18.3 17.7 27.9 17.7 29.5 17.6 30.9 17.1

39.0 21.6 15.3 23.9 16.3 25.6 17.3 26.3 17.2 27.1 17.2 28.7 17.1 30.0 16.7

14.0 WB 16.0 WB 18.0 WB 19.0 WB 20.0 WB 22.0 WB 24.0 WB
20 DB 23 DB 26 DB 27 DB 28 DB 30 DB 32 DB

Temp. d’air intérieur

8

57

8

Plafonnier (MMC-AP****H)

Dimen-

sions

de

l’unité

015 23.0 3.7 2.8 4.1 3.0 4.4 3.2 4.5 3.2 4.6 3.2 4.9 3.2 5.1 3.1

018 23.0 4.6 3.5 5.1 3.7 5.4 3.9 5.6 3.9 5.8 3.9 6.1 3.9 6.4 3.8

024 23.0 5.8 4.5 6.4 4.8 6.9 5.1 7.1 5.1 7.3 5.1 7.7 5.1 8.1 4.9

027 23.0 6.6 5.0 7.3 5.3 7.8 5.6 8.0 5.6 8.2 5.6 8.7 5.5 9.1 5.4

Temp.

d’air

extérieur

DB TC SHC TC SHC TC SHC TC SHC TC SHC TC SHC TC SHC

10.0 3.7 2.8 4.1 3.0 4.4 3.2 4.5 3.2 4.6 3.2 4.9 3.2 5.1 3.1

12.0 3.7 2.8 4.1 3.0 4.4 3.2 4.5 3.2 4.6 3.2 4.9 3.2 5.1 3.1

14.0 3.7 2.8 4.1 3.0 4.4 3.2 4.5 3.2 4.6 3.2 4.9 3.2 5.1 3.1

16.0 3.7 2.8 4.1 3.0 4.4 3.2 4.5 3.2 4.6 3.2 4.9 3.2 5.1 3.1

18.0 3.7 2.8 4.1 3.0 4.4 3.2 4.5 3.2 4.6 3.2 4.9 3.2 5.1 3.1

20.0 3.7 2.8 4.1 3.0 4.4 3.2 4.5 3.2 4.6 3.2 4.9 3.2 5.1 3.1

21.0 3.7 2.8 4.1 3.0 4.4 3.2 4.5 3.2 4.6 3.2 4.9 3.2 5.1 3.1

25.0 3.7 2.8 4.1 3.0 4.4 3.2 4.5 3.2 4.6 3.2 4.9 3.2 5.1 3.1

27.0 3.7 2.8 4.1 3.0 4.4 3.2 4.5 3.2 4.6 3.2 4.9 3.2 5.1 3.1

29.0 3.7 2.8 4.1 3.0 4.4 3.2 4.5 3.2 4.6 3.2 4.9 3.2 5.1 3.1

31.0 3.7 2.8 4.1 3.0 4.4 3.2 4.5 3.2 4.6 3.2 4.9 3.2 5.1 3.1

33.0 3.7 2.8 4.1 3.0 4.4 3.2 4.5 3.2 4.6 3.2 4.9 3.2 5.1 3.1

35.0 3.7 2.8 4.1 3.0 4.4 3.2 4.5 3.2 4.6 3.2 4.9 3.2 5.1 3.1

37.0 3.6 2.7 4.0 2.9 4.2 3.1 4.4 3.1 4.5 3.1 4.7 3.1 5.0 3.0

39.0 3.5 2.7 3.8 2.8 4.1 3.0 4.2 3.0 4.4 3.0 4.6 3.0 4.8 2.9

10.0 4.6 3.5 5.1 3.7 5.4 3.9 5.6 3.9 5.8 3.9 6.1 3.9 6.4 3.8

12.0 4.6 3.5 5.1 3.7 5.4 3.9 5.6 3.9 5.8 3.9 6.1 3.9 6.4 3.8

14.0 4.6 3.5 5.1 3.7 5.4 3.9 5.6 3.9 5.8 3.9 6.1 3.9 6.4 3.8

16.0 4.6 3.5 5.1 3.7 5.4 3.9 5.6 3.9 5.8 3.9 6.1 3.9 6.4 3.8

18.0 4.6 3.5 5.1 3.7 5.4 3.9 5.6 3.9 5.8 3.9 6.1 3.9 6.4 3.8

20.0 4.6 3.5 5.1 3.7 5.4 3.9 5.6 3.9 5.8 3.9 6.1 3.9 6.4 3.8

21.0 4.6 3.5 5.1 3.7 5.4 3.9 5.6 3.9 5.8 3.9 6.1 3.9 6.4 3.8

25.0 4.6 3.5 5.1 3.7 5.4 3.9 5.6 3.9 5.8 3.9 6.1 3.9 6.4 3.8

27.0 4.6 3.5 5.1 3.7 5.4 3.9 5.6 3.9 5.8 3.9 6.1 3.9 6.4 3.8

29.0 4.6 3.5 5.1 3.7 5.4 3.9 5.6 3.9 5.8 3.9 6.1 3.9 6.4 3.8

31.0 4.6 3.5 5.1 3.7 5.4 3.9 5.6 3.9 5.8 3.9 6.1 3.9 6.4 3.8

33.0 4.6 3.5 5.1 3.7 5.4 3.9 5.6 3.9 5.8 3.9 6.1 3.9 6.4 3.8

35.0 4.6 3.5 5.1 3.7 5.4 3.9 5.6 3.9 5.8 3.9 6.1 3.9 6.4 3.8

37.0 4.5 3.3 4.9 3.6 5.3 3.8 5.4 3.8 5.6 3.8 5.9 3.7 6.2 3.7

39.0 4.3 3.3 4.8 3.5 5.1 3.7 5.3 3.7 5.4 3.7 5.7 3.6 6.0 3.6

10.0 5.8 4.5 6.4 4.8 6.9 5.1 7.1 5.1 7.3 5.1 7.7 5.1 8.1 4.9

12.0 5.8 4.5 6.4 4.8 6.9 5.1 7.1 5.1 7.3 5.1 7.7 5.1 8.1 4.9

14.0 5.8 4.5 6.4 4.8 6.9 5.1 7.1 5.1 7.3 5.1 7.7 5.1 8.1 4.9

16.0 5.8 4.5 6.4 4.8 6.9 5.1 7.1 5.1 7.3 5.1 7.7 5.1 8.1 4.9

18.0 5.8 4.5 6.4 4.8 6.9 5.1 7.1 5.1 7.3 5.1 7.7 5.1 8.1 4.9

20.0 5.8 4.5 6.4 4.8 6.9 5.1 7.1 5.1 7.3 5.1 7.7 5.1 8.1 4.9

21.0 5.8 4.5 6.4 4.8 6.9 5.1 7.1 5.1 7.3 5.1 7.7 5.1 8.1 4.9

25.0 5.8 4.5 6.4 4.8 6.9 5.1 7.1 5.1 7.3 5.1 7.7 5.1 8.1 4.9

27.0 5.8 4.5 6.4 4.8 6.9 5.1 7.1 5.1 7.3 5.1 7.7 5.1 8.1 4.9

29.0 5.8 4.5 6.4 4.8 6.9 5.1 7.1 5.1 7.3 5.1 7.7 5.1 8.1 4.9

31.0 5.8 4.5 6.4 4.8 6.9 5.1 7.1 5.1 7.3 5.1 7.7 5.1 8.1 4.9

33.0 5.8 4.5 6.4 4.8 6.9 5.1 7.1 5.1 7.3 5.1 7.7 5.1 8.1 4.9

35.0 5.8 4.5 6.4 4.8 6.9 5.1 7.1 5.1 7.3 5.1 7.7 5.1 8.1 4.9

37.0 5.6 4.4 6.2 4.7 6.7 5.0 6.9 4.9 7.1 4.9 7.5 4.9 7.8 4.8

39.0 5.5 4.3 6.1 4.5 6.5 4.8 6.7 4.8 6.9 4.8 7.3 4.8 7.6 4.6

10.0 6.6 5.0 7.3 5.3 7.8 5.6 8.0 5.6 8.2 5.6 8.7 5.5 9.1 5.4

12.0 6.6 5.0 7.3 5.3 7.8 5.6 8.0 5.6 8.2 5.6 8.7 5.5 9.1 5.4

14.0 6.6 5.0 7.3 5.3 7.8 5.6 8.0 5.6 8.2 5.6 8.7 5.5 9.1 5.4

16.0 6.6 5.0 7.3 5.3 7.8 5.6 8.0 5.6 8.2 5.6 8.7 5.5 9.1 5.4

18.0 6.6 5.0 7.3 5.3 7.8 5.6 8.0 5.6 8.2 5.6 8.7 5.5 9.1 5.4

20.0 6.6 5.0 7.3 5.3 7.8 5.6 8.0 5.6 8.2 5.6 8.7 5.5 9.1 5.4

21.0 6.6 5.0 7.3 5.3 7.8 5.6 8.0 5.6 8.2 5.6 8.7 5.5 9.1 5.4

25.0 6.6 5.0 7.3 5.3 7.8 5.6 8.0 5.6 8.2 5.6 8.7 5.5 9.1 5.4

27.0 6.6 5.0 7.3 5.3 7.8 5.6 8.0 5.6 8.2 5.6 8.7 5.5 9.1 5.4

29.0 6.6 5.0 7.3 5.3 7.8 5.6 8.0 5.6 8.2 5.6 8.7 5.5 9.1 5.4

31.0 6.6 5.0 7.3 5.3 7.8 5.6 8.0 5.6 8.2 5.6 8.7 5.5 9.1 5.4

33.0 6.6 5.0 7.3 5.3 7.8 5.6 8.0 5.6 8.2 5.6 8.7 5.5 9.1 5.4

35.0 6.6 5.0 7.3 5.3 7.8 5.6 8.0 5.6 8.2 5.6 8.7 5.5 9.1 5.4

37.0 6.4 4.8 7.0 5.1 7.5 5.4 7.7 5.4 8.0 5.4 8.4 5.4 8.8 5.2

39.0 6.2 4.7 6.8 5.0 7.3 5.3 7.5 5.3 7.8 5.3 8.2 5.2 8.6 5.1

14.0 WB 16.0 WB 18.0 WB 19.0 WB 20.0 WB 22.0 WB 24.0 WB
20 DB 23 DB 26 DB 27 DB 28 DB 30 DB 32 DB

Temp. d’air intérieur

TC : Puissance totale [kW] SHC : Puissance sensible [kW]

58

Plafonnier (MMC-AP****H)

Dimen-

sions

l’unité

036 23.0 9.2 6.7 10.2 7.2 10.9 7.6 11.2 7.6 11.5 7.6 12.2 7.5 12.8 7.4

048 23.0 11.5 8.7 12.7 9.3 13.6 9.8 14.0 9.8 14.4 9.8 15.3 9.7 16.0 9.5

Te m p.

de

d’air

extérieur

DB TC SHC TC SHC TC SHC TC SHC TC SHC TC SHC TC SHC

10.0 9.2 6.7 10.2 7.2 10.9 7.6 11.2 7.6 11.5 7.6 12.2 7.5 12.8 7.4

12.0 9.2 6.7 10.2 7.2 10.9 7.6 11.2 7.6 11.5 7.6 12.2 7.5 12.8 7.4

14.0 9.2 6.7 10.2 7.2 10.9 7.6 11.2 7.6 11.5 7.6 12.2 7.5 12.8 7.4

16.0 9.2 6.7 10.2 7.2 10.9 7.6 11.2 7.6 11.5 7.6 12.2 7.5 12.8 7.4

18.0 9.2 6.7 10.2 7.2 10.9 7.6 11.2 7.6 11.5 7.6 12.2 7.5 12.8 7.4

20.0 9.2 6.7 10.2 7.2 10.9 7.6 11.2 7.6 11.5 7.6 12.2 7.5 12.8 7.4

21.0 9.2 6.7 10.2 7.2 10.9 7.6 11.2 7.6 11.5 7.6 12.2 7.5 12.8 7.4

25.0 9.2 6.7 10.2 7.2 10.9 7.6 11.2 7.6 11.5 7.6 12.2 7.5 12.8 7.4

27.0 9.2 6.7 10.2 7.2 10.9 7.6 11.2 7.6 11.5 7.6 12.2 7.5 12.8 7.4

29.0 9.2 6.7 10.2 7.2 10.9 7.6 11.2 7.6 11.5 7.6 12.2 7.5 12.8 7.4

31.0 9.2 6.7 10.2 7.2 10.9 7.6 11.2 7.6 11.5 7.6 12.2 7.5 12.8 7.4

33.0 9.2 6.7 10.2 7.2 10.9 7.6 11.2 7.6 11.5 7.6 12.2 7.5 12.8 7.4

35.0 9.2 6.7 10.2 7.2 10.9 7.6 11.2 7.6 11.5 7.6 12.2 7.5 12.8 7.4

37.0 8.9 6.5 9.8 6.9 10.5 7.4 10.8 7.4 11.2 7.4 11.8 7.3 12.4 7.1

39.0 8.7 6.3 9.6 6.8 10.2 7.2 10.5 7.2 10.9 7.2 11.5 7.1 12.0 6.9

10.0 11.5 8.7 12.7 9.3 13.6 9.8 14.0 9.8 14.4 9.8 15.3 9.7 16.0 9.5

12.0 11.5 8.7 12.7 9.3 13.6 9.8 14.0 9.8 14.4 9.8 15.3 9.7 16.0 9.5

14.0 11.5 8.7 12.7 9.3 13.6 9.8 14.0 9.8 14.4 9.8 15.3 9.7 16.0 9.5

16.0 11.5 8.7 12.7 9.3 13.6 9.8 14.0 9.8 14.4 9.8 15.3 9.7 16.0 9.5

18.0 11.5 8.7 12.7 9.3 13.6 9.8 14.0 9.8 14.4 9.8 15.3 9.7 16.0 9.5

20.0 11.5 8.7 12.7 9.3 13.6 9.8 14.0 9.8 14.4 9.8 15.3 9.7 16.0 9.5

21.0 11.5 8.7 12.7 9.3 13.6 9.8 14.0 9.8 14.4 9.8 15.3 9.7 16.0 9.5

25.0 11.5 8.7 12.7 9.3 13.6 9.8 14.0 9.8 14.4 9.8 15.3 9.7 16.0 9.5

27.0 11.5 8.7 12.7 9.3 13.6 9.8 14.0 9.8 14.4 9.8 15.3 9.7 16.0 9.5

29.0 11.5 8.7 12.7 9.3 13.6 9.8 14.0 9.8 14.4 9.8 15.3 9.7 16.0 9.5

31.0 11.5 8.7 12.7 9.3 13.6 9.8 14.0 9.8 14.4 9.8 15.3 9.7 16.0 9.5

33.0 11.5 8.7 12.7 9.3 13.6 9.8 14.0 9.8 14.4 9.8 15.3 9.7 16.0 9.5

35.0 11.5 8.7 12.7 9.3 13.6 9.8 14.0 9.8 14.4 9.8 15.3 9.7 16.0 9.5

37.0 11.1 8.4 12.3 9.0 13.1 9.5 13.6 9.5 14.0 9.5 14.8 9.4 15.4 9.2

39.0 10.8 8.2 12.0 8.7 12.8 9.2 13.2 9.2 13.6 9.2 14.4 9.1 15.0 8.9

14.0 WB 16.0 WB 18.0 WB 19.0 WB 20.0 WB 22.0 WB 24.0 WB
20 DB 23 DB 26 DB 27 DB 28 DB 30 DB 32 DB

Temp. d’air intérieur

TC : Puissance totale [kW] SHC : Puissance sensible [kW]

8

59

8

Mural (MMK-AP***1H, série 1)

Dimen-

sions

l’unité

007 23.0 1.8 1.5 2.0 1.6 2.1 1.7 2.2 1.7 2.3 1.7 2.4 1.7 2.5 1.6

009 23.0 2.3 1.8 2.5 1.9 2.7 2.0 2.8 2.0 2.9 2.0 3.1 2.0 3.2 1.9

012 23.0 3.0 2.2 3.3 2.4 3.5 2.5 3.6 2.5 3.7 2.5 3.9 2.5 4.1 2.4

015 23.0 3.7 2.6 4.1 2.7 4.4 2.9 4.5 2.9 4.6 2.9 4.9 2.9 5.1 2.8

Temp.

de

d’air

extérieur

DB TC SHC TC SHC TC SHC TC SHC TC SHC TC SHC TC SHC

10.0 1.8 1.5 2.0 1.6 2.1 1.7 2.2 1.7 2.3 1.7 2.4 1.7 2.5 1.6

12.0 1.8 1.5 2.0 1.6 2.1 1.7 2.2 1.7 2.3 1.7 2.4 1.7 2.5 1.6

14.0 1.8 1.5 2.0 1.6 2.1 1.7 2.2 1.7 2.3 1.7 2.4 1.7 2.5 1.6

16.0 1.8 1.5 2.0 1.6 2.1 1.7 2.2 1.7 2.3 1.7 2.4 1.7 2.5 1.6

18.0 1.8 1.5 2.0 1.6 2.1 1.7 2.2 1.7 2.3 1.7 2.4 1.7 2.5 1.6

20.0 1.8 1.5 2.0 1.6 2.1 1.7 2.2 1.7 2.3 1.7 2.4 1.7 2.5 1.6

21.0 1.8 1.5 2.0 1.6 2.1 1.7 2.2 1.7 2.3 1.7 2.4 1.7 2.5 1.6

25.0 1.8 1.5 2.0 1.6 2.1 1.7 2.2 1.7 2.3 1.7 2.4 1.7 2.5 1.6

27.0 1.8 1.5 2.0 1.6 2.1 1.7 2.2 1.7 2.3 1.7 2.4 1.7 2.5 1.6

29.0 1.8 1.5 2.0 1.6 2.1 1.7 2.2 1.7 2.3 1.7 2.4 1.7 2.5 1.6

31.0 1.8 1.5 2.0 1.6 2.1 1.7 2.2 1.7 2.3 1.7 2.4 1.7 2.5 1.6

33.0 1.8 1.5 2.0 1.6 2.1 1.7 2.2 1.7 2.3 1.7 2.4 1.7 2.5 1.6

35.0 1.8 1.5 2.0 1.6 2.1 1.7 2.2 1.7 2.3 1.7 2.4 1.7 2.5 1.6

37.0 1.7 1.5 1.9 1.6 2.1 1.7 2.1 1.6 2.2 1.6 2.3 1.6 2.4 1.6

39.0 1.7 1.4 1.9 1.5 2.0 1.6 2.1 1.6 2.1 1.6 2.3 1.6 2.4 1.5

10.0 2.3 1.8 2.5 1.9 2.7 2.0 2.8 2.0 2.9 2.0 3.1 2.0 3.2 1.9

12.0 2.3 1.8 2.5 1.9 2.7 2.0 2.8 2.0 2.9 2.0 3.1 2.0 3.2 1.9

14.0 2.3 1.8 2.5 1.9 2.7 2.0 2.8 2.0 2.9 2.0 3.1 2.0 3.2 1.9

16.0 2.3 1.8 2.5 1.9 2.7 2.0 2.8 2.0 2.9 2.0 3.1 2.0 3.2 1.9

18.0 2.3 1.8 2.5 1.9 2.7 2.0 2.8 2.0 2.9 2.0 3.1 2.0 3.2 1.9

20.0 2.3 1.8 2.5 1.9 2.7 2.0 2.8 2.0 2.9 2.0 3.1 2.0 3.2 1.9

21.0 2.3 1.8 2.5 1.9 2.7 2.0 2.

25.0 2.3 1.8 2.5 1.9 2.7 2.0 2.8 2.0 2.9 2.0 3.1 2.0 3.2 1.9

27.0 2.3 1.8 2.5 1.9 2.7 2.0 2.8 2.0 2.9 2.0 3.1 2.0 3.2 1.9

29.0 2.3 1.8 2.5 1.9 2.7 2.0 2.8 2.0 2.9 2.0 3.1 2.0 3.2 1.9

31.0 2.3 1.8 2.5 1.9 2.7 2.0 2.8 2.0 2.9 2.0 3.1 2.0 3.2 1.9

33.0 2.3 1.8 2.5 1.9 2.7 2.0 2.8 2.0 2.9 2.0 3.1 2.0 3.2 1.9

35.0 2.3 1.8 2.5 1.9 2.7 2.0 2.8 2.0 2.9 2.0 3.1 2.0 3.2 1.9

37.0 2.2 1.7 2.5 1.8 2.6 1.9 2.7 1.9 2.8 1.9 3.0 1.9 3.1 1.9

39.0 2.2 1.7 2.4 1.8 2.6 1.9 2.6 1.9 2.7 1.9 2.9 1.9 3.0 1.8

10.0 3.0 2.2 3.3 2.4 3.5 2.5 3.6 2.5 3.7 2.5 3.9 2.5 4.1 2.4

12.0 3.0 2.2 3.3 2.4 3.5 2.5 3.6 2.5 3.7 2.5 3.9 2.5 4.1 2.4

14.0 3.0 2.2 3.3 2.4 3.5 2.5 3.6 2.5 3.7 2.5 3.9 2.5 4.1 2.4

16.0 3.0 2.2 3.3 2.4 3.5 2.5 3.6 2.5 3.7 2.5 3.9 2.5 4.1 2.4

18.0 3.0 2.2 3.3 2.4 3.5 2.5 3.6 2.5 3.7 2.5 3.9 2.5 4.1 2.4

20.0 3.0 2.2 3.3 2.4 3.5 2.5 3.6 2.5 3.7 2.5 3.9 2.5 4.1 2.4

21.0 3.0 2.2 3.3 2.4 3.5 2.5 3.6 2.5 3.7 2.5 3.9 2.5 4.1 2.4

25.0 3.0 2.2 3.3 2.4 3.5 2.5 3.6 2.5 3.7 2.5 3.9 2.5 4.1 2.4

27.0 3.0 2.2 3.3 2.4 3.5 2.5 3.6 2.5 3.7 2.5 3.9 2.5 4.1 2.4

29.0 3.0 2.2 3.3 2.4 3.5 2.5 3.6 2.5 3.7 2.5 3.9 2.5 4.1 2.4

31.0 3.0 2.2 3.3 2.4 3.5 2.5 3.6 2.5 3.7 2.5 3.9 2.5 4.1 2.4

33.0 3.0 2.2 3.3 2.4 3.5 2.5 3.6 2.5 3.7 2.5 3.9 2.5 4.1 2.4

35.0 3.0 2.2 3.3 2.4 3.5 2.5 3.6 2.5 3.7 2.5 3.9 2.5 4.1 2.4

37.0 2.9 2.1 3.2 2.3 3.4 2.4 3.5 2.4 3.6 2.4 3.8 2.4 4.0 2.3

39.0 2.8 2.1 3.1 2.2 3.3 2.4 3.4 2.4 3.5 2.4 3.7 2.3 3.9 2.3

10.0 3.7 2.6 4.1 2.7 4.4 2.9 4.5 2.9 4.6 2.9 4.9 2.9 5.1 2.8

12.0 3.7 2.6 4.1 2.7 4.4 2.9 4.5 2.9 4.6 2.9 4.9 2.9 5.1 2.8

14.0 3.7 2.6 4.1 2.7 4.4 2.9 4.5 2.9 4.6 2.9 4.9 2.9 5.1 2.8

16.0 3.7 2.6 4.1 2.7 4.4 2.9 4.5 2.9 4.6 2.9 4.9 2.9 5.1 2.8

18.0 3.7 2.6 4.1 2.7 4.4 2.9 4.5 2.9 4.6 2.9 4.9 2.9 5.1 2.8

20.0 3.7 2.6 4.1 2.7 4.4 2.9 4.5 2.9 4.6 2.9 4.9 2.9 5.1 2.8

21.0 3.7 2.6 4.1 2.7 4.4 2.9 4.5 2.9 4.6 2.9 4.9 2.9 5.1 2.8

25.0 3.7 2.6 4.1 2.7 4.4 2.9 4.5 2.9 4.6 2.9 4.9 2.9 5.1 2.8

27.0 3.7 2.6 4.1 2.7 4.4 2.9 4.5 2.9 4.6 2.9 4.9 2.9 5.1 2.8

29.0 3.7 2.6 4.1 2.7 4.4 2.9 4.5 2.9 4.6 2.9 4.9 2.9 5.1 2.8

31.0 3.7 2.6 4.1 2.7 4.4 2.9 4.5 2.9 4.6 2.9 4.9 2.9 5.1 2.8

33.0 3.7 2.6 4.1 2.7 4.4 2.9 4.5 2.9 4.6 2.9 4.9 2.9 5.1 2.8

35.0 3.7 2.6 4.1 2.7 4.4 2.9 4.5 2.9 4.6 2.9 4.9 2.9 5.1 2.8

37.0 3.6 2.5 4.0 2.6 4.2 2.8 4.4 2.8 4.5 2.8 4.7 2.8 5.0 2.7

39.0 3.5 2.4 3.8 2.6 4.1 2.7 4.2 2.7 4.4 2.7 4.6 2.7 4.8 2.6

14.0 WB 16.0 WB 18.0 WB 19.0 WB 20.0 WB 22.0 WB 24.0 WB
20 DB 23 DB 26 DB 27 DB 28 DB 30 DB 32 DB

Temp. d’air intérieur

TC : Puissance totale [kW] SHC : Puissance sensible [kW]

8 2.0 2.9 2.0 3.1 2.0 3.2 1.9

60

Mural (MMK-AP***1H, série 1)

Dimen-

sions

l’unité

018 23.0 4.6 3.2 5.1 3.4 5.4 3.6 5.6 3.6 5.8 3.6 6.1 3.6 6.4 3.5

024 23.0 5.8 4.2 6.4 4.4 6.9 4.7 7.1 4.7 7.3 4.7 7.7 4.7 8.1 4.5

Te m p.

de

d’air

extérieur

DB TC SHC TC SHC TC SHC TC SHC TC SHC TC SHC TC SHC

10.0 4.6 3.2 5.1 3.4 5.4 3.6 5.6 3.6 5.8 3.6 6.1 3.6 6.4 3.5

12.0 4.6 3.2 5.1 3.4 5.4 3.6 5.6 3.6 5.8 3.6 6.1 3.6 6.4 3.5

14.0 4.6 3.2 5.1 3.4 5.4 3.6 5.6 3.6 5.8 3.6 6.1 3.6 6.4 3.5

16.0 4.6 3.2 5.1 3.4 5.4 3.6 5.6 3.6 5.8 3.6 6.1 3.6 6.4 3.5

18.0 4.6 3.2 5.1 3.4 5.4 3.6 5.6 3.6 5.8 3.6 6.1 3.6 6.4 3.5

20.0 4.6 3.2 5.1 3.4 5.4 3.6 5.6 3.6 5.8 3.6 6.1 3.6 6.4 3.5

21.0 4.6 3.2 5.1 3.4 5.4 3.6 5.6 3.6 5.8 3.6 6.1 3.6 6.4 3.5

25.0 4.6 3.2 5.1 3.4 5.4 3.6 5.6 3.6 5.8 3.6 6.1 3.6 6.4 3.5

27.0 4.6 3.2 5.1 3.4 5.4 3.6 5.6 3.6 5.8 3.6 6.1 3.6 6.4 3.5

29.0 4.6 3.2 5.1 3.4 5.4 3.6 5.6 3.6 5.8 3.6 6.1 3.6 6.4 3.5

31.0 4.6 3.2 5.1 3.4 5.4 3.6 5.6 3.6 5.8 3.6 6.1 3.6 6.4 3.5

33.0 4.6 3.2 5.1 3.4 5.4 3.6 5.6 3.6 5.8 3.6 6.1 3.6 6.4 3.5

35.0 4.6 3.2 5.1 3.4 5.4 3.6 5.6 3.6 5.8 3.6 6.1 3.6 6.4 3.5

37.0 4.5 3.1 4.9 3.3 5.3 3.5 5.4 3.5 5.6 3.5 5.9 3.5 6.2 3.4

39.0 4.3 3.0 4.8 3.2 5.1 3.4 5.3 3.4 5.4 3.4 5.7 3.4 6.0 3.3

10.0 5.8 4.2 6.4 4.4 6.9 4.7 7.1 4.7 7.3 4.7 7.7 4.7 8.1 4.5

12.0 5.8 4.2 6.4 4.4 6.9 4.7 7.1 4.7 7.3 4.7 7.7 4.7 8.1 4.5

14.0 5.8 4.2 6.4 4.4 6.9 4.7 7.1 4.7 7.3 4.7 7.7 4.7 8.1 4.5

16.0 5.8 4.2 6.4 4.4 6.9 4.7 7.1 4.7 7.3 4.7 7.7 4.7 8.1 4.5

18.0 5.8 4.2 6.4 4.4 6.9 4.7 7.1 4.7 7.3 4.7 7.7 4.7 8.1 4.5

20.0 5.8 4.2 6.4 4.4 6.9 4.7 7.1 4.7 7.3 4.7 7.7 4.7 8.1 4.5

21.0 5.8 4.2 6.4 4.4 6.9 4.7 7.1 4.7 7.3 4.7 7.7 4.7 8.1 4.5

25.0 5.8 4.2 6.4 4.4 6.9 4.7 7.1 4.7 7.3 4.7 7.7 4.7 8.1 4.5

27.0 5.8 4.2 6.4 4.4 6.9 4.7 7.1 4.7 7.3 4.7 7.7 4.7 8.1 4.5

29.0 5.8 4.2 6.4 4.4 6.9 4.7 7.1 4.7 7.3 4.7 7.7 4.7 8.1 4.5

31.0 5.8 4.2 6.4 4.4 6.9 4.7 7.1 4.7 7.3 4.7 7.7 4.7 8.1 4.5

33.0 5.8 4.2 6.4 4.4 6.9 4.7 7.1 4.7 7.3 4.7 7.7 4.7 8.1 4.5

35.0 5.8 4.2 6.4 4.4 6.9 4.7 7.1 4.7 7.3 4.7 7.7 4.7 8.1 4.5

37.0 5.6 4.0 6.2 4.3 6.7 4.6 6.9 4.5 7.1 4.5 7.5 4.5 7.8 4.4

39.0 5.5 3.9 6.1 4.2 6.5 4.4 6.7 4.4 6.9 4.4 7.3 4.4 7.6 4.3

Temp. d’air intérieur

TC : Puissance totale [kW] SHC : Puissance sensible [kW]

8

61

8

Mural (MMK-AP****2H, série 2)

Dimen-

sions

de

l’unité

007 23,0 1,8 1,5 2,0 1,6 2,1 1,7 2,2 1,7 2,3 1,7 2,4 1,7 2,5 1,6

009 23,0 2,3 1,8 2,5 1,9 2,7 2,0 2,8 2,0 2,9 2,0 3,1 2,0 3,2 1,9

012 23,0 3,0 2,2 3,3 2,4 3,5 2,5 3,6 2,5 3,7 2,5 3,9 2,5 4,1 2,4

Temp.

d’air

extérieur

TC SHC TC SHC TC SHC TC SHC TC SHC TC SHC TC SHC
10,0 1,8 1,5 2,0 1,6 2,1 1,7 2,2 1,7 2,3 1,7 2,4 1,7 2,5 1,6
12,0 1,8 1,5 2,0 1,6 2,1 1,7 2,2 1,7 2,3 1,7 2,4 1,7 2,5 1,6
14,0 1,8 1,5 2,0 1,6 2,1 1,7 2,2 1,7 2,3 1,7 2,4 1,7 2,5 1,6
16,0 1,8 1,5 2,0 1,6 2,1 1,7 2,2 1,7 2,3 1,7 2,4 1,7 2,5 1,6
18,0 1,8 1,5 2,0 1,6 2,1 1,7 2,2 1,7 2,3 1,7 2,4 1,7 2,5 1,6
20,0 1,8 1,5 2,0 1,6 2,1 1,7 2,2 1,7 2,3 1,7 2,4 1,7 2,5 1,6
21,0 1,8 1,5 2,0 1,6 2,1 1,7 2,2 1,7 2,3 1,7 2,4 1,7 2,5 1,6

25,0 1,8 1,5 2,0 1,6 2,1 1,7 2,2 1,7 2,3 1,7 2,4 1,7 2,5 1,6
27,0 1,8 1,5 2,0 1,6 2,1 1,7 2,2 1,7 2,3 1,7 2,4 1,7 2,5 1,6
29,0 1,8 1,5 2,0 1,6 2,1 1,7 2,2 1,7 2,3 1,7 2,4 1,7 2,5 1,6
31,0 1,8 1,5 2,0 1,6 2,1 1,7 2,2 1,7 2,3 1,7 2,4 1,7 2,5 1,6
33,0 1,8 1,5 2,0 1,6 2,1 1,7 2,2 1,7 2,3 1,7 2,4 1,7 2,5 1,6
35,0 1,8 1,5 2,0 1,6 2,1 1,7 2,2 1,7 2,3 1,7 2,4 1,7 2,5 1,6
37,0 1,7 1,5 1,9 1,6 2,1 1,7 2,1 1,6 2,2 1,6 2,3 1,6 2,4 1,6
39,0 1,7 1,4 1,9 1,5 2,0 1,6 2,1 1,6 2,1 1,6 2,3 1,6 2,4 1,5
10,0 2,3 1,8 2,5 1,9 2,7 2,0 2,8 2,0 2,9 2,0 3,1 2,0 3,2 1,9
12,0 2,3 1,8 2,5 1,9 2,7 2,0 2,8 2,0 2,9 2,0 3,1 2,0 3,2 1,9
14,0 2,3 1,8 2,5 1,9 2,7 2,0 2,8 2,0 2,9 2,0 3,1 2,0 3,2 1,9
16,0 2,3 1,8 2,5 1,9 2,7 2,0 2,8 2,0 2,9 2,0 3,1 2,0 3,2 1,9
18,0 2,3 1,8 2,5 1,9 2,7 2,0 2,8 2,0 2,9 2,0 3,1 2,0 3,2 1,9
20,0 2,3 1,8 2,5 1,9 2,7 2,0 2,8 2,0 2,9 2,0 3,1 2,0 3,2 1,9
21,0 2,3 1,8 2,5 1,9 2,7 2,0 2,8 2,0 2,9 2,0 3,1 2,0 3,2 1,9

25,0 2,3 1,8 2,5 1,9 2,7 2,0 2,8 2,0 2,9 2,0 3,1 2,0 3,2 1,9
27,0 2,3 1,8 2,5 1,9 2,7 2,0 2,8 2,0 2,9 2,0 3,1 2,0 3,2 1,9
29,0 2,3 1,8
31,0 2,3 1,8 2,5 1,9 2,7 2,0 2,8 2,0 2,9 2,0 3,1 2,0 3,2 1,9
33,0 2,3 1,8 2,5 1,9 2,7 2,0 2,8 2,0 2,9 2,0 3,1 2,0 3,2 1,9
35,0 2,3 1,8 2,5 1,9 2,7 2,0 2,8 2,0 2,9 2,0 3,1 2,0 3,2 1,9
37,0 2,2 1,7 2,5 1,8 2,6 1,9 2,7 1,9 2,8 1,9 3,0 1,9 3,1 1,9
39,0 2,2 1,7 2,4 1,8 2,6 1,9 2,6 1,9 2,7 1,9 2,9 1,9 3,0 1,8
10,0 3,0 2,2 3,3 2,4 3,5 2,5 3,6 2,5 3,7 2,5 3,9 2,5 4,1 2,4
12,0 3,0 2,2 3,3 2,4 3,5 2,5 3,6 2,5 3,7 2,5 3,9 2,5 4,1 2,4
14,0 3,0 2,2 3,3 2,4 3,5 2,5 3,6 2,5 3,7 2,5 3,9 2,5 4,1 2,4
16,0 3,0 2,2 3,3 2,4 3,5 2,5 3,6 2,5 3,7 2,5 3,9 2,5 4,1 2,4
18,0 3,0 2,2 3,3 2,4 3,5 2,5 3,6 2,5 3,7 2,5 3,9 2,5 4,1 2,4
20,0 3,0 2,2 3,3 2,4 3,5 2,5 3,6 2,5 3,7 2,5 3,9 2,5 4,1 2,4
21,0 3,0 2,2 3,3 2,4 3,5 2,5 3,6 2,5 3,7 2,5 3,9 2,5 4,1 2,4

25,0 3,0 2,2 3,3 2,4 3,5 2,5 3,6 2,5 3,7 2,5 3,9 2,5 4,1 2,4
27,0 3,0 2,2 3,3 2,4 3,5 2,5 3,6 2,5 3,7 2,5 3,9 2,5 4,1 2,4
29,0 3,0 2,2 3,3 2,4 3,5 2,5 3,6 2,5 3,7 2,5 3,9 2,5 4,1 2,4
31,0 3,0 2,2 3,3 2,4 3,5 2,5 3,6 2,5 3,7 2,5 3,9 2,5 4,1 2,4
33,0 3,0 2,2 3,3 2,4 3,5 2,5 3,6 2,5 3,7 2,5 3,9 2,5 4,1 2,4
35,0 3,0 2,2 3,3 2,4 3,5 2,5 3,6 2,5 3,7 2,5 3,9 2,5 4,1 2,4
37,0 2,9 2,1 3,2 2,3 3,4 2,4 3,5 2,4 3,6 2,4 3,8 2,4 4,0 2,3
39,0 2,8 2,1 3,1 2,2 3,3 2,4 3,4 2,4 3,5 2,4 3,7 2,3 3,9 2,3

2,5 1,9 2,7 2,0 2,8 2,0 2,9 2,0 3,1 2,0 3,2 1,9

Temp. d’air intérieur

TC : Puissance totale [kW] SHC : Puissance sensible [kW]

62

Console carrossée (MML-AP****H)

Dimen-

sions

l’unité

007 23,0 1,8 1,2 2,0 1,3 2,1 1,4 2,2 1,4 2,3 1,4 2,4 1,4 2,5 1,4

009 23,0 2,3 1,4 2,5 1,5 2,7 1,6 2,8 1,6 2,9 1,6 3,1 1,6 3,2 1,5

012 23,0 3,0 2,0 3,3 2,1 3,5 2,2 3,6 2,2 3,7 2,2 3,9 2,2 4,1 2,1

015 23,0 3,5 2,3 3,8 2,5 4,1 2,6 4,4 2,7 4,3 2,6 4,6 2,6 4,8 2,6

Te m p.

de

d’air

extérieur

DB TC SHC TC SHC TC SHC TC SHC TC SHC TC SHC TC SHC
10,0 1,8 1,2 2,0 1,3 2,1 1,4 2,2 1,4 2,3 1,4 2,4 1,4 2,5 1,4
12,0 1,8 1,2 2,0 1,3 2,1 1,4 2,2 1,4 2,3 1,4 2,4 1,4 2,5 1,4
14,0 1,8 1,2 2,0 1,3 2,1 1,4 2,2 1,4 2,3 1,4 2,4 1,4 2,5 1,4
16,0 1,8 1,2 2,0 1,3 2,1 1,4 2,2 1,4 2,3 1,4 2,4 1,4 2,5 1,4
18,0 1,8 1,2 2,0 1,3 2,1 1,4 2,2 1,4 2,3 1,4 2,4 1,4 2,5 1,4
20,0 1,8 1,2 2,0 1,3 2,1 1,4 2,2 1,4 2,3 1,4 2,4 1,4 2,5 1,4
21,0 1,8 1,2 2,0 1,3 2,1 1,4 2,2 1,4 2,3 1,4 2,4 1,4 2,5 1,4

25,0 1,8 1,2 2,0 1,3 2,1 1,4 2,2 1,4 2,3 1,4 2,4 1,4 2,5 1,4
27,0 1,8 1,2 2,0 1,3 2,1 1,4 2,2 1,4 2,3 1,4 2,4 1,4 2,5 1,4
29,0 1,8 1,2 2,0 1,3 2,1 1,4 2,2 1,4 2,3 1,4 2,4 1,4 2,5 1,4
31,0 1,8 1,2 2,0 1,3 2,1 1,4 2,2 1,4 2,3 1,4 2,4 1,4 2,5 1,4
33,0 1,8 1,2 2,0 1,3 2,1 1,4 2,2 1,4 2,3 1,4 2,4 1,4 2,5 1,4
35,0 1,8 1,2 2,0 1,3 2,1 1,4 2,2 1,4 2,3 1,4 2,4 1,4 2,5 1,4
37,0 1,7 1,2 1,9 1,3 2,1 1,4 2,1 1,4 2,2 1,4 2,3 1,3 2,4 1,3
39,0 1,7 1,2 1,9 1,2 2,0 1,3 2,1 1,3 2,1 1,3 2,3 1,3 2,4 1,3
10,0 2,3 1,4 2,5 1,5 2,7 1,6 2,8 1,6 2,9 1,6 3,1 1,6 3,2 1,5
12,0 2,3 1,4 2,5 1,5 2,7 1,6 2,8 1,6 2,9 1,6 3,1 1,6 3,2 1,5
14,0 2,3 1,4 2,5 1,5 2,7 1,6 2,8 1,6 2,9 1,6 3,1 1,6 3,2 1,5
16,0 2,3 1,4 2,5 1,5 2,7 1,6 2,8 1,6 2,9 1,6 3,1 1,6 3,2 1,5
18,0 2,3 1,4 2,5 1,5 2,7 1,6 2,8 1,6 2,9 1,6 3,1 1,6 3,2 1,5
20,0 2,3 1,4 2,5 1,5 2,7 1,6 2,8 1,6 2,9 1,6 3,1 1,6 3,2 1,5
21,0 2,3 1,4 2,5 1,5 2,7 1,6 2,8 1,6 2,9 1,6 3,1 1,6 3,2 1,5

25,0 2,3 1,4 2,5 1,5 2,7 1,6 2,8 1,6 2,9 1,6 3,1 1,6 3,2 1,5
27,0 2,3 1,4 2,5 1,5 2,7 1,6 2,8 1,6 2,9 1,6 3,1 1,6 3,2 1,5
29,0 2,3 1,4 2,5 1,5 2,7 1,6 2,8 1,6 2,9 1,6 3,1 1,6 3,2 1,5
31,0 2,3 1,4 2,5 1,5 2,7 1,6 2,8 1,6 2,9 1,6 3,1 1,6 3,2 1,5
33,0 2,3 1,4 2,5 1,5 2,7 1,6 2,8 1,6 2,9 1,6 3,1 1,6 3,2 1,5
35,0 2,3 1,4 2,5 1,5 2,7 1,6 2,8 1,6 2,9 1,6 3,1 1,6 3,2 1,5
37,0 2,2 1,4 2,5 1,5 2,6 1,6 2,7 1,5 2,8 1,5 3,0 1,5 3,1 1,5
39,0 2,2 1,3 2,4 1,4 2,6 1,5 2,6 1,5 2,7 1,5 2,9 1,5 3,0 1,5
10,0 3,0 2,0 3,3 2,1 3,5 2,2 3,6 2,2 3,7 2,2 3,9 2,2 4,1 2,1
12,0 3,0 2,0 3,3 2,1 3,5 2,2 3,6 2,2 3,7 2,2 3,9 2,2 4,1 2,1
14,0 3,0 2,0 3,3 2,1 3,5 2,2 3,6 2,2 3,7 2,2 3,9 2,2 4,1 2,1
16,0 3,0 2,0 3,3 2,1 3,5 2,2 3,6 2,2 3,7 2,2 3,9 2,2 4,1 2,1
18,0 3,0 2,0 3,3 2,1 3,5 2,2 3,6 2,2 3,7 2,2 3,9 2,2 4,1 2,1
20,0 3,0 2,0 3,3 2,1 3,5 2,2 3,6 2,2 3,7 2,2 3,9 2,2 4,1 2,1
21,0 3,0 2,0 3,3 2,1 3,5 2,2 3,6 2,2 3,7 2,2 3,9 2,2 4,1 2,1

25,0 3,0 2,0 3,3 2,1 3,5 2,2 3,6 2,2 3,7 2,2 3,9 2,2 4,1 2,1
27,0 3,0 2,0 3,3 2,1 3,5 2,2 3,6 2,2 3,7 2,2 3,9 2,2 4,1 2,1
29,0 3,0 2,0 3,3 2,1 3,5 2,2 3,6 2,2 3,7 2,2 3,9 2,2 4,1 2,1
31,0 3,0 2,0 3,3 2,1 3,5 2,2 3,6 2,2 3,7 2,2 3,9 2,2 4,1 2,1
33,0 3,0 2,0 3,3 2,1 3,5 2,2 3,6 2,2 3,7 2,2 3,9 2,2 4,1 2,1
35,0 3,0 2,0 3,3 2,1 3,5 2,2 3,6 2,2 3,7 2,2 3,9 2,2 4,1 2,1
37,0 2,9 1,9 3,2 2,0 3,4 2,1 3,5 2,1 3,6 2,1 3,8 2,1 4,0 2,1
39,0 2,8 1,8 3,1 2,0 3,3 2,1 3,4 2,1 3,5 2,1 3,7 2,1 3,9 2,0
10,0 3,5 2,3 3,8 2,5 4,1 2,6 4,4 2,7 4,3 2,6 4,6 2,6 4,8 2,6
12,0 3,5 2,3 3,8 2,5 4,1 2,6 4,4 2,7 4,3 2,6 4,6 2,6 4,8 2,6
14,0 3,5 2,3 3,8 2,5 4,1 2,6 4,4 2,7 4,3 2,6 4,6 2,6 4,8 2,6
16,0 3,5 2,3 3,8 2,5 4,1 2,6 4,4 2,7 4,3 2,6 4,6 2,6 4,8 2,6
18,0 3,5 2,3 3,8 2,5 4,1 2,6 4,4 2,7 4,3 2,6 4,6 2,6 4,8 2,6
20,0 3,5 2,3 3,8 2,5 4,1 2,6 4,4 2,7 4,3 2,6 4,6 2,6 4,8 2,6
21,0 3,5 2,3 3,8 2,5 4,1 2,6 4,4 2,7 4,3 2,6 4,6 2,6 4,8 2,6

25,0 3,5 2,3 3,8 2,5 4,1 2,6 4,4 2,7 4,3 2,6 4,6 2,6 4,8 2,6
27,0 3,5 2,3 3,8 2,5 4,1 2,6 4,4 2,7 4,3 2,6 4,6 2,6 4,8 2,6
29,0 3,5 2,3 3,8 2,5 4,1 2,6 4,4 2,7 4,3 2,6 4,6 2,6 4,8 2,6
31,0 3,5 2,3 3,8 2,5 4,1 2,6 4,4 2,7 4,3 2,6 4,6 2,6 4,8 2,6
33,0 3,5 2,3 3,8 2,5 4,1 2,6 4,4 2,7 4,3 2,6 4,6 2,6 4,8 2,6
35,0 3,6 2,4 4,0 2,6 4,2 2,7 4,5 2,8 4,5 2,7 4,7 2,7 5,0 2,6
37,0 3,5 2,3 3,8 2,5 4,1 2,6 4,4 2,7 4,3 2,6 4,6 2,6 4,8 2,6
39,0 3,4 2,3 3,7 2,4 4,0 2,6 4,2 2,6 4,2 2,6 4,5 2,5 4,7 2,5

14,0 WB 16,0 WB 18,0 WB 19,0 WB 20,0 WB 22,0 WB 24,0 WB

20 DB 23 DB 26 DB 27 DB 28 DB 30 DB 32 DB

Temp. d’air intérieur

TC : Puissance totale [kW] SHC : Puissance sensible [kW]

8

63

8

Console carrossée (MML-AP****H)

Dimen-

sions

l’unité

018 23,0 4,6 3,1 5,1 3,3 5,4 3,5 5,6 3,5 5,8 3,5 6,1 3,5 6,4 3,4

024 23,0 5,8 4,0 6,4 4,2 6,9 4,5 7,1 4,5 7,3 4,5 7,7 4,5 8,1 4,4

Temp.

de

d’air

extérieur

DB TC SHC TC SHC TC SHC TC SHC TC SHC TC SHC TC SHC
10,0 4,6 3,1 5,1 3,3 5,4 3,5 5,6 3,5 5,8 3,5 6,1 3,5 6,4 3,4
12,0 4,6 3,1 5,1 3,3 5,4 3,5 5,6 3,5 5,8 3,5 6,1 3,5 6,4 3,4
14,0 4,6 3,1 5,1 3,3 5,4 3,5 5,6 3,5 5,8 3,5 6,1 3,5 6,4 3,4
16,0 4,6 3,1 5,1 3,3 5,4 3,5 5,6 3,5 5,8 3,5 6,1 3,5 6,4 3,4
18,0 4,6 3,1 5,1 3,3 5,4 3,5 5,6 3,5 5,8 3,5 6,1 3,5 6,4 3,4
20,0 4,6 3,1 5,1 3,3 5,4 3,5 5,6 3,5 5,8 3,5 6,1 3,5 6,4 3,4
21,0 4,6 3,1 5,1 3,3 5,4 3,5 5,6 3,5 5,8 3,5 6,1 3,5 6,4 3,4

25,0 4,6 3,1 5,1 3,3 5,4 3,5 5,6 3,5 5,8 3,5 6,1 3,5 6,4 3,4
27,0 4,6 3,1 5,1 3,3 5,4 3,5 5,6 3,5 5,8 3,5 6,1 3,5 6,4 3,4
29,0 4,6 3,1 5,1 3,3 5,4 3,5 5,6 3,5 5,8 3,5 6,1 3,5 6,4 3,4
31,0 4,6 3,1 5,1 3,3 5,4 3,5 5,6 3,5 5,8 3,5 6,1 3,5 6,4 3,4
33,0 4,6 3,1 5,1 3,3 5,4 3,5 5,6 3,5 5,8 3,5 6,1 3,5 6,4 3,4
35,0 4,6 3,1 5,1 3,3 5,4 3,5 5,6 3,5 5,8 3,5 6,1 3,5 6,4 3,4
37,0 4,5 3,0 4,9 3,2 5,3 3,4 5,4 3,4 5,6 3,4 5,9 3,4 6,2 3,3
39,0 4,3 2,9 4,8 3,1 5,1 3,3 5,3 3,3 5,4 3,3 5,7 3,3 6,0 3,2
10,0 5,8 4,0 6,4 4,2 6,9 4,5 7,1 4,5 7,3 4,5 7,7 4,5 8,1 4,4
12,0 5,8 4,0 6,4 4,2 6,9 4,5 7,1 4,5 7,3 4,5 7,7 4,5 8,1 4,4
14,0 5,8 4,0 6,4 4,2 6,9 4,5 7,1 4,5 7,3 4,5 7,7 4,5 8,1 4,4
16,0 5,8 4,0 6,4 4,2 6,9 4,5 7,1 4,5 7,3 4,5 7,7 4,5 8,1 4,4
18,0 5,8 4,0 6,4 4,2 6,9 4,5 7,1 4,5 7,3 4,5 7,7 4,5 8,1 4,4
20,0 5,8 4,0 6,4 4,2 6,9 4,5 7,1 4,5 7,3 4,5 7,7 4,5 8,1 4,4
21,0 5,8 4,0 6,4 4,2 6,9 4,5 7,1 4,5 7,3 4,5 7,7 4,5 8,1 4,4

25,0 5,8 4,0 6,4 4,2 6,9 4,5 7,1 4,5 7,3 4,5 7,7 4,5 8,1 4,4
27,0 5,8 4,0 6,4 4,2 6,9 4,5 7,1 4,5 7,3 4,5 7,7 4,5 8,1 4,4
29,0 5,8 4,0 6,4 4,2 6,9 4,5 7,1 4,5 7,3 4,5 7,7 4,5 8,1 4,4
31,0 5,8 4,0 6,4 4,2 6,9 4,5 7,1 4,5 7,3 4,5 7,7 4,5 8,1 4,4
33,0 5,8 4,0 6,4 4,2 6,9 4,5 7,1 4,5 7,3 4,5 7,7 4,5 8,1 4,4
35,0 5,8 4,0 6,4 4,2 6,9 4,5 7,1 4,5 7,3 4,5 7,7 4,5 8,1 4,4
37,0 5,6 3,9 6,2 4,1 6,7 4,4 6,9 4,4 7,1 4,4 7,5 4,3 7,8 4,2
39,0 5,5 3,8 6,1 4,0 6,5 4,2 6,7 4,2 6,9 4,2 7,3 4,2 7,6 4,1

14,0 WB 16,0 WB 18,0 WB 19,0 WB 20,0 WB 22,0 WB 24,0 WB

20

DB 23 DB 26 DB 27 DB 28 DB 30 DB 32 DB

Temp. d’air intérieur

TC : Puissance totale [kW] SHC : Puissance sensible [kW]

64

Console non-carrossée (MML-AP****H)

Dimen-

sions

l’unité

007 23,0 1,8 1,2 2,0 1,3 2,1 1,4 2,2 1,4 2,3 1,4 2,4 1,4 2,5 1,4

009 23,0 2,3 1,4 2,5 1,5 2,7 1,6 2,8 1,6 2,9 1,6 3,1 1,6 3,2 1,5

012 23,0 3,0 2,0 3,3 2,1 3,5 2,2 3,6 2,2 3,7 2,2 3,9 2,2 4,1 2,1

015 23,0 3,7 2,5 4,1 2,7 4,4 2,8 4,5 2,8 4,6 2,8 4,9 2,8 5,1 2,7

Te m p.

de

d’air

extérieur

DB TC SHC TC SHC TC SHC TC SHC TC SHC TC SHC TC SHC
10,0 1,8 1,2 2,0 1,3 2,1 1,4 2,2 1,4 2,3 1,4 2,4 1,4 2,5 1,4
12,0 1,8 1,2 2,0 1,3 2,1 1,4 2,2 1,4 2,3 1,4 2,4 1,4 2,5 1,4
14,0 1,8 1,2 2,0 1,3 2,1 1,4 2,2 1,4 2,3 1,4 2,4 1,4 2,5 1,4
16,0 1,8 1,2 2,0 1,3 2,1 1,4 2,2 1,4 2,3 1,4 2,4 1,4 2,5 1,4
18,0 1,8 1,2 2,0 1,3 2,1 1,4 2,2 1,4 2,3 1,4 2,4 1,4 2,5 1,4
20,0 1,8 1,2 2,0 1,3 2,1 1,4 2,2 1,4 2,3 1,4 2,4 1,4 2,5 1,4
21,0 1,8 1,2 2,0 1,3 2,1 1,4 2,2 1,4 2,3 1,4 2,4 1,4 2,5 1,4

25,0 1,8 1,2 2,0 1,3 2,1 1,4 2,2 1,4 2,3 1,4 2,4 1,4 2,5 1,4
27,0 1,8 1,2 2,0 1,3 2,1 1,4 2,2 1,4 2,3 1,4 2,4 1,4 2,5 1,4
29,0 1,8 1,2 2,0 1,3 2,1 1,4 2,2 1,4 2,3 1,4 2,4 1,4 2,5 1,4
31,0 1,8 1,2 2,0 1,3 2,1 1,4 2,2 1,4 2,3 1,4 2,4 1,4 2,5 1,4
33,0 1,8 1,2 2,0 1,3 2,1 1,4 2,2 1,4 2,3 1,4 2,4 1,4 2,5 1,4
35,0 1,8 1,2 2,0 1,3 2,1 1,4 2,2 1,4 2,3 1,4 2,4 1,4 2,5 1,4
37,0 1,7 1,2 1,9 1,3 2,1 1,4 2,1 1,4 2,2 1,4 2,3 1,3 2,4 1,3
39,0 1,7 1,2 1,9 1,2 2,0 1,3 2,1 1,3 2,1 1,3 2,3 1,3 2,4 1,3
10,0 2,3 1,4 2,5 1,5 2,7 1,6 2,8 1,6 2,9 1,6 3,1 1,6 3,2 1,5
12,0 2,3 1,4 2,5 1,5 2,7 1,6 2,8 1,6 2,9 1,6 3,1 1,6 3,2 1,5
14,0 2,3 1,4 2,5 1,5 2,7 1,6 2,8 1,6 2,9 1,6 3,1 1,6 3,2 1,5
16,0 2,3 1,4 2,5 1,5 2,7 1,6 2,8 1,6 2,9 1,6 3,1 1,6 3,2 1,5
18,0 2,3 1,4 2,5 1,5 2,7 1,6 2,8 1,6 2,9 1,6 3,1 1,6 3,2 1,5
20,0 2,3 1,4 2,5 1,5 2,7 1,6 2,8 1,6 2,9 1,6 3,1 1,6 3,2 1,5
21,0 2,3 1,4 2,5 1,5 2,7 1,6 2,8 1,6 2,9 1,6 3,1 1,6 3,2 1,5

25,0 2,3 1,4 2,5 1,5 2,7 1,6 2,8 1,6 2,9 1,6 3,1 1,6 3,2 1,5
27,0 2,3 1,4 2,5 1,5 2,7 1,6 2,8 1,6 2,9 1,6 3,1 1,6 3,2 1,5
29,0 2,3 1,4 2,5 1,5 2,7 1,6 2,8 1,6 2,9 1,6 3,1 1,6 3,2 1,5
31,0 2,3 1,4 2,5 1,5 2,7 1,6 2,8 1,6 2,9 1,6 3,1 1,6 3,2 1,5
33,0 2,3 1,4 2,5 1,5 2,7 1,6 2,8 1,6 2,9 1,6 3,1 1,6 3,2 1,5
35,0 2,3 1,4 2,5 1,5 2,7 1,6 2,8 1,6 2,9 1,6 3,1 1,6 3,2 1,5
37,0 2,2 1,4 2,5 1,5 2,6 1,6 2,7 1,5 2,8 1,5 3,0 1,5 3,1 1,5
39,0 2,2 1,3 2,4 1,4 2,6 1,5 2,6 1,5 2,7 1,5 2,9 1,5 3,0 1,5
10,0 3,0 2,0 3,3 2,1 3,5 2,2 3,6 2,2 3,7 2,2 3,9 2,2 4,1 2,1
12,0 3,0 2,0 3,3 2,1 3,5 2,2 3,6 2,2 3,7 2,2 3,9 2,2 4,1 2,1
14,0 3,0 2,0 3,3 2,1 3,5 2,2 3,6 2,2 3,7 2,2 3,9 2,2 4,1 2,1
16,0 3,0 2,0 3,3 2,1 3,5 2,2 3,6 2,2 3,7 2,2 3,9 2,2 4,1 2,1
18,0 3,0 2,0 3,3 2,1 3,5 2,2 3,6 2,2 3,7 2,2 3,9 2,2 4,1 2,1
20,0 3,0 2,0 3,3 2,1 3,5 2,2 3,6 2,2 3,7 2,2 3,9 2,2 4,1 2,1
21,0 3,0 2,0 3,3 2,1 3,5 2,2 3,6 2,2 3,7 2,2 3,9 2,2 4,1 2,1

25,0 3,0 2,0 3,3 2,1 3,5 2,2 3,6 2,2 3,7 2,2 3,9 2,2 4,1 2,1
27,0 3,0 2,0 3,3 2,1 3,5 2,2 3,6 2,2 3,7 2,2 3,9 2,2 4,1 2,1
29,0 3,0 2,0 3,3 2,1 3,5 2,2 3,6 2,2 3,7 2,2 3,9 2,2 4,1 2,1
31,0 3,0 2,0 3,3 2,1 3,5 2,2 3,6 2,2 3,7 2,2 3,9 2,2 4,1 2,1
33,0 3,0 2,0 3,3 2,1 3,5 2,2 3,6 2,2 3,7 2,2 3,9 2,2 4,1 2,1
35,0 3,0 2,0 3,3 2,1 3,5 2,2 3,6 2,2 3,7 2,2 3,9 2,2 4,1 2,1
37,0 2,9 1,9 3,2 2,0 3,4 2,1 3,5 2,1 3,6 2,1 3,8 2,1 4,0 2,1
39,0 2,8 1,8 3,1 2,0 3,3 2,1 3,4 2,1 3,5 2,1 3,7 2,1 3,9 2,0
10,0 3,7 2,5 4,1 2,7 4,4 2,8 4,5 2,8 4,6 2,8 4,9 2,8 5,1 2,7
12,0 3,7 2,5 4,1 2,7 4,4 2,8 4,5 2,8 4,6 2,8 4,9 2,8 5,1 2,7
14,0 3,7 2,5 4,1 2,7 4,4 2,8 4,5 2,8 4,6 2,8 4,9 2,8 5,1 2,7
16,0 3,7 2,5 4,1 2,7 4,4 2,8 4,5 2,8 4,6 2,8 4,9 2,8 5,1 2,7
18,0 3,7 2,5 4,1 2,7 4,4 2,8 4,5 2,8 4,6 2,8 4,9 2,8 5,1 2,7
20,0 3,7 2,5 4,1 2,7 4,4 2,8 4,5 2,8 4,6 2,8 4,9 2,8 5,1 2,7
21,0 3,7 2,5 4,1 2,7 4,4 2,8 4,5 2,8 4,6 2,8 4,9 2,8 5,1 2,7

25,0 3,7 2,5 4,1 2,7 4,4 2,8 4,5 2,8 4,6 2,8 4,9 2,8 5,1 2,7
27,0 3,7 2,5 4,1 2,7 4,4 2,8 4,5 2,8 4,6 2,8 4,9 2,8 5,1 2,7
29,0 3,7 2,5 4,1 2,7 4,4 2,8 4,5 2,8 4,6 2,8 4,9 2,8 5,1 2,7
31,0 3,7 2,5 4,1 2,7 4,4 2,8 4,5 2,8 4,6 2,8 4,9 2,8 5,1 2,7
33,0 3,7 2,5 4,1 2,7 4,4 2,8 4,5 2,8 4,6 2,8 4,9 2,8 5,1 2,7
35,0 3,7 2,5 4,1 2,7 4,4 2,8 4,5 2,8 4,6 2,8 4,9 2,8 5,1 2,7
37,0 3,6 2,4 4,0 2,6 4,2 2,7 4,4 2,7 4,5 2,7 4,7 2,7 5,0 2,6
39,0 3,5 2,3 3,8 2,5 4,1 2,7 4,2 2,6 4,4 2,6 4,6 2,6 4,8 2,6

14,0 WB 16,0 WB 18,0 WB 19,0 WB 20,0 WB 22,0 WB 24,0 WB

20 DB 23 DB 26 DB 27 DB 28 DB 30 DB 32 DB

Temp. d’air intérieur

TC : Puissance totale [kW] SHC : Puissance sensible [kW]

8

65

8

Console non-carrossée (MML-AP****BH)

Dimen-

sions

l’unité

018 23,0 4,6 3,1 5,1 3,3 5,4 3,5 5,6 3,5 5,8 3,5 6,1 3,5 6,4 3,4

024 23,0 5,8 4,0 6,4 4,2 6,9 4,5 7,1 4,5 7,3 4,5 7,7 4,5 8,1 4,4

Temp.

de

d’air

extérieur

DB TC SHC TC SHC TC SHC TC SHC TC SHC TC SHC TC SHC
10,0 4,6 3,1 5,1 3,3 5,4 3,5 5,6 3,5 5,8 3,5 6,1 3,5 6,4 3,4
12,0 4,6 3,1 5,1 3,3 5,4 3,5 5,6 3,5 5,8 3,5 6,1 3,5 6,4 3,4
14,0 4,6 3,1 5,1 3,3 5,4 3,5 5,6 3,5 5,8 3,5 6,1 3,5 6,4 3,4
16,0 4,6 3,1 5,1 3,3 5,4 3,5 5,6 3,5 5,8 3,5 6,1 3,5 6,4 3,4
18,0 4,6 3,1 5,1 3,3 5,4 3,5 5,6 3,5 5,8 3,5 6,1 3,5 6,4 3,4
20,0 4,6 3,1 5,1 3,3 5,4 3,5 5,6 3,5 5,8 3,5 6,1 3,5 6,4 3,4
21,0 4,6 3,1 5,1 3,3 5,4 3,5 5,6 3,5 5,8 3,5 6,1 3,5 6,4 3,4

25,0 4,6 3,1 5,1 3,3 5,4 3,5 5,6 3,5 5,8 3,5 6,1 3,5 6,4 3,4
27,0 4,6 3,1 5,1 3,3 5,4 3,5 5,6 3,5 5,8 3,5 6,1 3,5 6,4 3,4
29,0 4,6 3,1 5,1 3,3 5,4 3,5 5,6 3,5 5,8 3,5 6,1 3,5 6,4 3,4
31,0 4,6 3,1 5,1 3,3 5,4 3,5 5,6 3,5 5,8 3,5 6,1 3,5 6,4 3,4
33,0 4,6 3,1 5,1 3,3 5,4 3,5 5,6 3,5 5,8 3,5 6,1 3,5 6,4 3,4
35,0 4,6 3,1 5,1 3,3 5,4 3,5 5,6 3,5 5,8 3,5 6,1 3,5 6,4 3,4
37,0 4,5 3,0 4,9 3,2 5,3 3,4 5,4 3,4 5,6 3,4 5,9 3,4 6,2 3,3
39,0 4,3 2,9 4,8 3,1 5,1 3,3 5,3 3,3 5,4 3,3 5,7 3,3 6,0 3,2
10,0 5,8 4,0 6,4 4,2 6,9 4,5 7,1 4,5 7,3 4,5 7,7 4,5 8,1 4,4
12,0 5,8 4,0 6,4 4,2 6,9 4,5 7,1 4,5 7,3 4,5 7,7 4,5 8,1 4,4
14,0 5,8 4,0 6,4 4,2 6,9 4,5 7,1 4,5 7,3 4,5 7,7 4,5 8,1 4,4
16,0 5,8 4,0 6,4 4,2 6,9 4,5 7,1 4,5 7,3 4,5 7,7 4,5 8,1 4,4
18,0 5,8 4,0 6,4 4,2 6,9 4,5 7,1 4,5 7,3 4,5 7,7 4,5 8,1 4,4
20,0 5,8 4,0 6,4 4,2 6,9 4,5 7,1 4,5 7,3 4,5 7,7 4,5 8,1 4,4
21,0 5,8 4,0 6,4 4,2 6,9 4,5 7,1 4,5 7,3 4,5 7,7 4,5 8,1 4,4

25,0 5,8 4,0 6,4 4,2 6,9 4,5 7,1 4,5 7,3 4,5 7,7 4,5 8,1 4,4
27,0 5,8 4,0 6,4 4,2 6,9 4,5 7,1 4,5 7,3 4,5 7,7 4,5 8,1 4,4
29,0 5,8 4,0 6,4 4,2 6,9 4,5 7,1 4,5 7,3 4,5 7,7 4,5 8,1 4,4
31,0 5,8 4,0 6,4 4,2 6,9 4,5 7,1 4,5 7,3 4,5 7,7 4,5 8,1 4,4
33,0 5,8 4,0 6,4 4,2 6,9 4,5 7,1 4,5 7,3 4,5 7,7 4,5 8,1 4,4
35,0 5,8 4,0 6,4 4,2 6,9 4,5 7,1 4,5 7,3 4,5 7,7 4,5 8,1 4,4
37,0 5,6 3,9 6,2 4,1 6,7 4,4 6,9 4,4 7,1 4,4 7,5 4,3 7,8 4,2
39,0 5,5 3,8 6,1 4,0 6,5 4,2 6,7 4,2 6,9 4,2 7,3 4,2 7,6 4,1

Temp. d’air intérieur

TC : Puissance totale [kW] SHC : Puissance sensible [kW]

66

Armoire (MMF-AP****H)

Dimen-

sions

l’unité

015 23,0 3,7 3,0 4,1 3,2 4,4 3,4 4,5 3,4 4,6 3,4 4,9 3,4 5,1 3,3

018 23,0 4,6 3,6 5,1 3,9 5,4 4,1 5,6 4,1 5,8 4,1 6,1 4,1 6,4 4,0

024 23,0 5,8 4,7 6,4 5,0 6,9 5,3 7,1 5,3 7,3 5,3 7,7 5,3 8,1 5,1

027 23,0 6,6 5,2 7,3 5,6 7,8 5,9 8,0 5,9 8,2 5,9 8,7 5,8 9,1 5,7

Te m p.

de

d’air

extérieur

DB TC SHC TC SHC TC SHC TC SHC TC SHC TC SHC TC SHC
10,0 3,7 3,0 4,1 3,2 4,4 3,4 4,5 3,4 4,6 3,4 4,9 3,4 5,1 3,3
12,0 3,7 3,0 4,1 3,2 4,4 3,4 4,5 3,4 4,6 3,4 4,9 3,4 5,1 3,3
14,0 3,7 3,0 4,1 3,2 4,4 3,4 4,5 3,4 4,6 3,4 4,9 3,4 5,1 3,3
16,0 3,7 3,0 4,1 3,2 4,4 3,4 4,5 3,4 4,6 3,4 4,9 3,4 5,1 3,3
18,0 3,7 3,0 4,1 3,2 4,4 3,4 4,5 3,4 4,6 3,4 4,9 3,4 5,1 3,3
20,0 3,7 3,0 4,1 3,2 4,4 3,4 4,5 3,4 4,6 3,4 4,9 3,4 5,1 3,3
21,0 3,7 3,0 4,1 3,2 4,4 3,4 4,5 3,4 4,6 3,4 4,9 3,4 5,1 3,3

25,0 3,7 3,0 4,1 3,2 4,4 3,4 4,5 3,4 4,6 3,4 4,9 3,4 5,1 3,3
27,0 3,7 3,0 4,1 3,2 4,4 3,4 4,5 3,4 4,6 3,4 4,9 3,4 5,1 3,3
29,0 3,7 3,0 4,1 3,2 4,4 3,4 4,5 3,4 4,6 3,4 4,9 3,4 5,1 3,3
31,0 3,7 3,0 4,1 3,2 4,4 3,4 4,5 3,4 4,6 3,4 4,9 3,4 5,1 3,3
33,0 3,7 3,0 4,1 3,2 4,4 3,4 4,5 3,4 4,6 3,4 4,9 3,4 5,1 3,3
35,0 3,7 3,0 4,1 3,2 4,4 3,4 4,5 3,4 4,6 3,4 4,9 3,4 5,1 3,3
37,0 3,6 2,9 4,0 3,1 4,2 3,3 4,4 3,3 4,5 3,3 4,7 3,3 5,0 3,2
39,0 3,5 2,8 3,8 3,0 4,1 3,2 4,2 3,2 4,4 3,2 4,6 3,2 4,8 3,1
10,0 4,6 3,6 5,1 3,9 5,4 4,1 5,6 4,1 5,8 4,1 6,1 4,1 6,4 4,0
12,0 4,6 3,6 5,1 3,9 5,4 4,1 5,6 4,1 5,8 4,1 6,1 4,1 6,4 4,0
14,0 4,6 3,6 5,1 3,9 5,4 4,1 5,6 4,1 5,8 4,1 6,1 4,1 6,4 4,0
16,0 4,6 3,6 5,1 3,9 5,4 4,1 5,6 4,1 5,8 4,1 6,1 4,1 6,4 4,0
18,0 4,6 3,6 5,1 3,9 5,4 4,1 5,6 4,1 5,8 4,1 6,1 4,1 6,4 4,0
20,0 4,6 3,6 5,1 3,9 5,4 4,1 5,6 4,1 5,8 4,1 6,1 4,1 6,4 4,0
21,0 4,6 3,6 5,1 3,9 5,4 4,1 5,6 4,1 5,8 4,1 6,1 4,1 6,4 4,0

25,0 4,6 3,6 5,1 3,9 5,4 4,1 5,6 4,1 5,8 4,1 6,1 4,1 6,4 4,0
27,0 4,6 3,6 5,1 3,9 5,4 4,1 5,6 4,1 5,8 4,1 6,1 4,1 6,4 4,0
29,0 4,6 3,6 5,1 3,9 5,4 4,1 5,6 4,1 5,8 4,1 6,1 4,1 6,4 4,0
31,0 4,6 3,6 5,1 3,9 5,4 4,1 5,6 4,1 5,8 4,1 6,1 4,1 6,4 4,0
33,0 4,6 3,6 5,1 3,9 5,4 4,1 5,6 4,1 5,8 4,1 6,1 4,1 6,4 4,0
35,0 4,6 3,6 5,1 3,9 5,4 4,1 5,6 4,1 5,8 4,1 6,1 4,1 6,4 4,0
37,0 4,5 3,5 4,9 3,7 5,3 4,0 5,4 4,0 5,6 4,0 5,9 3,9 6,2 3,8
39,0 4,3 3,4 4,8 3,6 5,1 3,9 5,3 3,9 5,4 3,9 5,7 3,8 6,0 3,7
10,0 5,8 4,7 6,4 5,0 6,9 5,3 7,1 5,3 7,3 5,3 7,7 5,3 8,1 5,1
12,0 5,8 4,7 6,4 5,0 6,9 5,3 7,1 5,3 7,3 5,3 7,7 5,3 8,1 5,1
14,0 5,8
16,0 5,8 4,7 6,4 5,0 6,9 5,3 7,1 5,3 7,3 5,3 7,7 5,3 8,1 5,1
18,0 5,8 4,7 6,4 5,0 6,9 5,3 7,1 5,3 7,3 5,3 7,7 5,3 8,1 5,1
20,0 5,8 4,7 6,4 5,0 6,9 5,3 7,1 5,3 7,3 5,3 7,7 5,3 8,1 5,1
21,0 5,8 4,7 6,4 5,0 6,9 5,3 7,1 5,3 7,3 5,3 7,7 5,3 8,1 5,1

25,0 5,8 4,7 6,4 5,0 6,9 5,3 7,1 5,3 7,3 5,3 7,7 5,3 8,1 5,1
27,0 5,8 4,7 6,4 5,0 6,9 5,3 7,1 5,3 7,3 5,3 7,7 5,3 8,1 5,1
29,0 5,8 4,7 6,4 5,0 6,9 5,3 7,1 5,3 7,3 5,3 7,7 5,3 8,1 5,1
31,0 5,8 4,7 6,4 5,0 6,9 5,3 7,1 5,3 7,3 5,3 7,7 5,3 8,1 5,1
33,0 5,8 4,7 6,4 5,0 6,9 5,3 7,1 5,3 7,3 5,3 7,7 5,3 8,1 5,1
35,0 5,8 4,7 6,4 5,0 6,9 5,3 7,1 5,3 7,3 5,3 7,7 5,3 8,1 5,1
37,0 5,6 4,5 6,2 4,8 6,7 5,1 6,9 5,1 7,1 5,1 7,5 5,1 7,8 5,0
39,0 5,5 4,4 6,1 4,7 6,5 5,0 6,7 5,0 6,9 5,0 7,3 4,9 7,6 4,8
10,0 6,6 5,2 7,3 5,6 7,8 5,9 8,0 5,9 8,2 5,9 8,7 5,8 9,1 5,7
12,0 6,6 5,2 7,3 5,6 7,8 5,9 8,0 5,9 8,2 5,9 8,7 5,8 9,1 5,7
14,0 6,6 5,2 7,3 5,6 7,8 5,9 8,0 5,9 8,2 5,9 8,7 5,8 9,1 5,7
16,0 6,6 5,2 7,3 5,6 7,8 5,9 8,0 5,9 8,2 5,9 8,7 5,8 9,1 5,7
18,0 6,6 5,2 7,3 5,6 7,8 5,9 8,0 5,9 8,2 5,9 8,7 5,8 9,1 5,7
20,0 6,6 5,2 7,3 5,6 7,8 5,9 8,0 5,9 8,2 5,9 8,7 5,8 9,1 5,7
21,0 6,6 5,2 7,3 5,6 7,8 5,9 8,0 5,9 8,2 5,9 8,7 5,8 9,1 5,7

25,0 6,6 5,2 7,3 5,6 7,8 5,9 8,0 5,9 8,2 5,9 8,7 5,8 9,1 5,7
27,0 6,6 5,2 7,3 5,6 7,8 5,9 8,0 5,9 8,2 5,9 8,7 5,8 9,1 5,7
29,0 6,6 5,2 7,3 5,6 7,8 5,9 8,0 5,9 8,2 5,9 8,7 5,8 9,1 5,7
31,0 6,6 5,2 7,3 5,6 7,8 5,9 8,0 5,9 8,2 5,9 8,7 5,8 9,1 5,7
33,0 6,6 5,2 7,3 5,6 7,8 5,9 8,0 5,9 8,2 5,9 8,7 5,8 9,1 5,7
35,0 6,6 5,2 7,3 5,6 7,8 5,9 8,0 5,9 8,2 5,9 8,7 5,8 9,1 5,7
37,0 6,4 5,1 7,0 5,4 7,5 5,7 7,7 5,7 8,0 5,7 8,4 5,7 8,8 5,5
39,0 6,2 4,9 6,8 5,2 7,3 5,6 7,5 5,6 7,8 5,6 8,2 5,5 8,6 5,4

14,0 WB 16,0 WB 18,0 WB 19,0 WB 20,0 WB 22,0 WB 24,0 WB

20 DB 23 DB 26 DB 27 DB 28 DB 30 DB 32 DB

4,7 6,4 5,0 6,9 5,3 7,1 5,3 7,3 5,3 7,7 5,3 8,1 5,1

Temp. d’air intérieur

TC : Puissance totale [kW] SHC : Puissance sensible [kW]

8

67

8

Armoire (MMF-AP****H)

Dimen-

sions

l’unité

036 23,0 9,2 7,1 10,2 7,6 10,9 8,0 11,2 8,0 11,5 8,0 12,2 7,9 12,8 7,7

048 23,0 11,5 8,8 12,7 9,3 13,6 9,9 14,0 9,9 14,4 9,9 15,3 9,8 16,0 9,6

056 23,0 13,1 10,1 14,5 10,8 15,5 11,4 16,0 11,4 16,5 11,4 17,4 11,3 18,2 11,0

Temp.

de

d’air

extérieur

DB TC SHC TC SHC TC SHC TC SHC TC SHC TC SHC TC SHC
10,0 9,2 7,1 10,2 7,6 10,9 8,0 11,2 8,0 11,5 8,0 12,2 7,9 12,8 7,7
12,0 9,2 7,1 10,2 7,6 10,9 8,0 11,2 8,0 11,5 8,0 12,2 7,9 12,8 7,7
14,0 9,2 7,1 10,2 7,6 10,9 8,0 11,2 8,0 11,5 8,0 12,2 7,9 12,8 7,7
16,0 9,2 7,1 10,2 7,6 10,9 8,0 11,2 8,0 11,5 8,0 12,2 7,9 12,8 7,7
18,0 9,2 7,1 10,2 7,6 10,9 8,0 11,2 8,0 11,5 8,0 12,2 7,9 12,8 7,7
20,0 9,2 7,1 10,2 7,6 10,9 8,0 11,2 8,0 11,5 8,0 12,2 7,9 12,8 7,7
21,0 9,2 7,1 10,2 7,6 10,9 8,0 11,2 8,0 11,5 8,0 12,2 7,9 12,8 7,7

25,0 9,2 7,1 10,2 7,6 10,9 8,0 11,2 8,0 11,5 8,0 12,2 7,9 12,8 7,7
27,0 9,2 7,1 10,2 7,6 10,9 8,0 11,2 8,0 11,5 8,0 12,2 7,9 12,8 7,7
29,0 9,2 7,1 10,2 7,6 10,9 8,0 11,2 8,0 11,5 8,0 12,2 7,9 12,8 7,7
31,0 9,2 7,1 10,2 7,6 10,9 8,0 11,2 8,0 11,5 8,0 12,2 7,9 12,8 7,7
33,0 9,2 7,1 10,2 7,6 10,9 8,0 11,2 8,0 11,5 8,0 12,2 7,9 12,8 7,7
35,0 9,2 7,1 10,2 7,6 10,9 8,0 11,2 8,0 11,5 8,0 12,2 7,9 12,8 7,7
37,0 8,9 6,9 9,8 7,3 10,5 7,8 10,8 7,7 11,2 7,7 11,8 7,7 12,4 7,5
39,0 8,7 6,7 9,6 7,1 10,2 7,6 10,5 7,5 10,9 7,5 11,5 7,5 12,0 7,3
10,0 11,5 8,8 12,7 9,3 13,6 9,9 14,0 9,9 14,4 9,9 15,3 9,8 16,0 9,6
12,0 11,5 8,8 12,7 9,3 13,6 9,9 14,0 9,9 14,4 9,9 15,3 9,8 16,0 9,6
14,0 11,5 8,8 12,7 9,3 13,6 9,9 14,0 9,9 14,4 9,9 15,3 9,8 16,0 9,6
16,0 11,5 8,8 12,7 9,3 13,6 9,9 14,0 9,9 14,4 9,9 15,3 9,8 16,0 9,6
18,0 11,5 8,8 12,7 9,3 13,6 9,9 14,0 9,9 14,4 9,9 15,3 9,8 16,0 9,6
20,0 11,5 8,8 12,7 9,3 13,6 9,9 14,0 9,9 14,4 9,9 15,3 9,8 16,0 9,6
21,0 11,5 8,8 12,7 9,3 13,6 9,9 14,0 9,9 14,4 9,9 15,3 9,8 16,0 9,6

25,0 11,5 8,8 12,7 9,3 13,6 9,9 14,0 9,9 14,4 9,9 15,3 9,8 16,0 9,6
27,0 11,5 8,8 12,7 9,3 13,6 9,9 14,0 9,9 14,4 9,9 15,3 9,8 16,0 9,6
29,0 11,5 8,8 12,7 9,3 13,6 9,9 14,0 9,9 14,4 9,9 15,3 9,8 16,0 9,6
31,0 11,5 8,8 12,7 9,3 13,6 9,9 14,0 9,9 14,4 9,9 15,3 9,8 16,0 9,6
33,0 11,5 8,8 12,7 9,3 13,6 9,9 14,0 9,9 14,4 9,9 15,3 9,8 16,0 9,6
35,0 11,5 8,8 12,7 9,3 13,6 9,9 14,0 9,9 14,4 9,9 15,3 9,8 16,0 9,6
37,0 11,1 8,5 12,3 9,0 13,1 9,6 13,6 9,6 14,0 9,6 14,8 9,5 15,4 9,3
39,0 10,8 8,3 12,0 8,8 12,8 9,3 13,2 9,3 13,6 9,3 14,4 9,2 15,0 9,0
10,0 13,1 10,1 14,5 10,8 15,5 11,4 16,0 11,4 16,5 11,4 17,4 11,3 18,2 11,0
12,0 13,1 10,1 14,5 10,8 15,5 11,4 16,0 11,4 16,5 11,4 17,4 11,3 18,2 11,0
14,0 13,1 10,1 14,5 10,8 15,5 11,4 16,0 11,4 16,5 11,4 17,4 11,3 18,2 11,0
16,0 13,1 10,1 14,5 10,8 15,5 11,4 16,0 11,4 16,5 11,4 17,4 11,3 18,2 11,0
18,0 13,1 10,1 14,5 10,8 15,5 11,4 16,0 11,4 16,5 11,4 17,4 11,3 18,2 11,0
20,0 13,1 10,1 14,5 10,8 15,5 11,4 16,0 11,4 16,5 11,4 17,4 11,3 18,2 11,0
21,0 13,1 10,1 14,5 10,8 15,5 11,4 16,0 11,4 16,5 11,4 17,4 11,3 18,2 11,0

25,0 13,1 10,1 14,5 10,8 15,5 11,4 16,0 11,4 16,5 11,4 17,4 11,3 18,2 11,0
27,0 13,1 10,1 14,5 10,8 15,5 11,4 16,0 11,4 16,5 11,4 17,4 11,3 18,2 11,0
29,0 13,1 10,1 14,5 10,8 15,5 11,4 16,0 11,4 16,5 11,4 17,4 11,3 18,2 11,0
31,0 13,1 10,1 14,5 10,8 15,5 11,4 16,0 11,4 16,5 11,4 17,4 11,3 18,2 11,0
33,0 13,1 10,1 14,5 10,8 15,5 11,4 16,0 11,4 16,5 11,4 17,4 11,3 18,2 11,0
35,0 13,1 10,1 14,5 10,8 15,5 11,4 16,0 11,4 16,5 11,4 17,4 11,3 18,2 11,0
37,0 12,7 9,8 14,1 10,4 15,0 11,1 15,5 11,0 16,0 11,0 16,9 10,9 17,7 10,7
39,0 12,4 9,5 13,7 10,1 14,6 10,8 15,1 10,7 15,5 10,7 16,4 10,6 17,2 10,4

14,0 WB 16,0 WB 18,0 WB 19,0 WB 20,0 WB 22,0 WB 24,0 WB

20 DB 23 DB 26 DB 27 DB 28 DB 30 DB 32 DB

Temp. d’air intérieur

TC : Puissance totale [kW] SHC : Puissance sensible [kW]

68

9

Performance à charge partielle

69

70

9

Performance à charge partielle

Avant-propos

Performance à charge partielle

MMY-MAP0802FT8 (système 8CV, 22,4 kW)

Mode froid

Puissance absorbée compresseur + ventilateur extérieur (kW)

Unité

extérieure

bulbe sec

(°C)

Unité

extérieure

puissance
frigorifique

100 %

(kW)

Puis-

sance

100%

Puis-

sance

90%

Puis-

sance

80%

Puis-

sance

70%

Puis-

sance

60%

Puis-

sance

50%

Puis-

sance

40%

Puis-

sance

30%

40°C

35°C

30°C

25°C

20°C

15°C

Conditions de température d’air intérieur : 27,0°C bulbe sec / 19,0°C bulbe humide

Mode chaud

Unité

extérieure

bulbe sec

(°C)

15°C

11°C

7°C

1°C

-5°C

-10°C

extérieure

puissance

calorifique

100 %

20,8

22,4

22,4

22,4

22,4

22,4

Unité

(kW)

25,0

25,0

25,0

23,3

20,0

17,0

6,42

6,07

5,02

4,34

4,03

3,75

Puis-

sance

100%

5,48

5,91

6,29

6,40

5,94

5,34

5,25

4,96

4,12

3,57

3,32

3,09

Puissance absorbée compresseur + ventilateur extérieur (kW)

Puis-

sance

90%

4,59

4,93

5,23

5,31

4,94

4,45

4,23

3,99

3,33

2,90

2,70

2,52

Puis-

sance

80%

3,80

4,06

4,29

4,35

4,05

3,66

3,36

3,17

2,66

2,32

2,17

2,03

Puis-

sance

70%

3,11

3,30

3,47

3,50

3,26

2,96

2,64

2,48

2,11

1,85

1,74

1,63

Puis-

sance

60%

2,51

2,64

2,76

2,77

2,59

2,36

2,07

1,94

1,67

1,48

1,40

1,32

Puis-

sance

50%

2,02

2,09

2,17

2,17

2,03

1,86

1,64

1,54

1,35

1,21

1,15

1,09

Puis-

sance

40%

1,62

1,65

1,69

1,68

1,58

1,46

1,37

1,27

1,14

1,04

1,00

0,95

9

Puis-

sance

30%

1,32

1,32

1,33

1,31

1,23

1,16

Conditions de température d’air intérieur : 20,0°C bulbe sec

71

Performance à charge partielle

MMY-MAP1002FT8 (système 10CV, 28 kW)

Mode froid

Puissance absorbée compresseur + ventilateur extérieur (kW)

Unité

extérieure

bulbe sec

(°C)

Unité

extérieure

puissance
frigorifique

100 %

(kW)

Puis-

sance

100 %

Puis-

sance

90 %

Puis-

sance

80 %

Puis-

sance

70 %

Puis-

sance

60 %

Puis-

sance

50 %

Puis-

sance

40 %

Puis-

sance

30 %

9

40°C

35°C

30°C

25°C

20°C

15°C

Conditions de température d’air intérieur : 27,0°C bulbe sec / 19,0°C bulbe humide

Mode chaud

Unité

extérieure

bulbe sec

(°C)

15°C

extérieure

puissance
calorifique

26,0

28,0

28,0

28,0

28,0

28,0

Unité

100 %

(kW)

31,5

9,04

8,54

7,07

6,10

5,37

4,99

Puis-

sance

100 %

7,61

7,39

6,98

5,80

5,02

4,43

4,12

5,95

5,61

4,69

4,07

3,60

3,36

4,73

4,45

3,74

3,27

2,91

2,71

3,71

3,49

2,96

2,61

2,33

2,18

2,91

2,73

2,35

2,09

1,88

1,77

2,31

2,16

1,90

1,71

1,55

1,47

Puissance absorbée compresseur + ventilateur extérieur (kW)

Puis-

sance

90 %

6,37

Puis-

sance

80 %

5,27

Puis-

sance

70 %

4,31

Puis-

sance

60 %

3,49

Puis-

sance

50 %

2,80

Puis-

sance

40 %

2,25

1,93

1,79

1,61

1,47

1,35

1,28

Puis-

sance

30 %

1,83

72

11°C

7°C

1°C

-5°C

-10°C

31,5

31,5

29,3

25,2

21,4

8,20

8,73

8,88

8,25

7,42

6,84

7,26

7,37

6,85

6,18

5,63

5,96

6,03

5,62

5,08

4,58

4,82

4,86

4,53

4,11

3,67

3,83

3,85

3,60

3,28

Conditions de température d’air intérieur : 20,0°C bulbe sec

2,91

3,01

3,01

2,81

2,59

2,30

2,35

2,33

2,19

2,03

1,84

1,85

1,81

1,71

1,61

Performance à charge partielle

MMY-MAP1202FT8 (système 12CV, 33,5 kW)

Mode froid

Puissance absorbée compresseur + ventilateur extérieur (kW)

Unité

extérieure

bulbe sec

(°C)

Unité

extérieure

puissance

frigorifique

100 %

(kW)

Puis­sance
100 %

Puis-

sance

90 %

Puis-

sance

80 %

Puis-

sance

70 %

Puis-

sance

60 %

Puis-

sance

50 %

Puis-

sance

40 %

Puis-

sance

30 %

40°C

35°C

30°C

25°C

20°C

15°C

Conditions de température d’air intérieur : 27,0°C bulbe sec / 19,0°C bulbe humide

Mode chaud

Unité

extérieure

bulbe sec

(°C)

15°C

extérieure

puissance

calorifique

31,2

33,5

33,5

33,5

33,5

33,5

Unité

100 %

(kW)

35,5

13,65

12,90

10,68

9,22

8,57

7,97

Puis­sance
100 %

8,41

10,44

9,87

8,16

7,03

6,54

6,07

8,30

7,84

6,50

5,62

5,23

4,86

6,47

6,10

5,08

4,41

4,11

3,83

4,93

4,65

3,90

3,40

3,18

2,97

3,70

3,47

2,95

2,60

2,44

2,29

2,76

2,59

2,24

1,99

1,88

1,77

Puissance absorbée compresseur + ventilateur extérieur (kW)

Puis-

sance

90 %

7,36

Puis-

sance

80 %

6,26

Puis-

sance

70 %

5,16

Puis-

sance

60 %

4,10

Puis-

sance

50 %

3,22

Puis-

sance

40 %

2,51

2,13

1,99

1,76

1,59

1,51

1,44

9

Puis-

sance

30 %

1,97

11°C

7°C

1°C

-5°C

-10°C

35,5

35,5

33,0

28,4

24,1

9,06

9,65

9,81

9,12

8,20

7,92

8,43

8,57

7,96

7,16

6,72

7,13

7,24

6,73

6,07

5,51

5,82

5,89

5,49

4,96

4,35

4,57

4,60

4,29

3,90

Conditions de température d’air intérieur : 20,0°C bulbe sec

3,37

3,51

3,52

3,29

3,01

2,59

2,67

2,65

2,49

2,30

1,99

2,02

1,99

1,87

1,75

73

Performance à charge partielle

MMY-AP1602FT8 (système 16CV, 45kW)

Mode froid

Puissance absorbée compresseur + ventilateur extérieur (kW)

Unité

extérieure

bulbe sec

(°C)

Unité

extérieure

puissance

frigorifique

100 %

(kW)

Puis­sance

100 %

Puis-

sance

90 %

Puis-

sance

80 %

sance

Puis-

70 %

Puis-

sance

60 %

Puis-

sance

50 %

Puis-

sance

40 %

Puis-

sance

30 %

9

40°C

35°C

30°C

25°C

20°C

15°C

Conditions de température d’air intérieur : 27,0°C bulbe sec / 19,0°C bulbe humide

Mode chaud

Unité

extérieure

bulbe sec

(°C)

15°C

extérieure

puissance

calorifique

41,9

45,0

45,0

45,0

45,0

45,0

Unité

100 %

(kW)

50,0

13,76

13,01

10,77

9,30

8,65

8,04

Puis­sance

100 %

11,42

10,70

10,12

8,44

7,33

6,84

6,38

8,66

8,18

6,86

5,99

5,60

5,24

6,92

6,53

5,52

4,85

4,55

4,26

5,48

5,16

4,41

3,91

3,68

3,46

4,33

4,07

3,54

3,17

3,00

2,83

3,49

3,27

2,90

2,63

2,50

2,38

Puissance absorbée compresseur + ventilateur extérieur (kW)

Puis-

sance

90 %

9,40

Puis-

sance

80 %

7,82

Puis-

sance

70 %

6,44

Puis-

sance

60 %

5,25

Puis-

sance

50 %

4,25

Puis-

sance

40 %

3,46

2,94

2,75

2,49

2,29

2,19

2,10

Puis-

sance

30 %

2,86

74

11°C

7°C

1°C

-5°C

-10°C

50,0

50,0

46,5

40,0

34,0

12,30

13,10

13,32

12,37

11,13

10,08

10,69

10,84

10,10

9,12

8,34

8,81

8,91

8,31

7,53

6,81

7,16

7,22

6,75

6,14

5,50

5,74

5,77

5,40

4,95

Conditions de température d’air intérieur : 20,0°C bulbe sec

4,41

4,56

4,55

4,28

3,95

3,53

3,61

3,57

3,37

3,14

2,87

2,89

2,83

2,69

2,54

Performance à charge partielle

MMY-AP1802FT8 (système 18CV, 50,4 kW)

Mode froid

Puissance absorbée compresseur + ventilateur extérieur (kW)

Unité

extérieure

bulbe sec

(°C)

40°C

Unité

extérieure

puissance

frigorifique

100 %

(kW)

46,9

Puis­sance
100 %

16,31

Puis-

sance

90 %

12,84

Puis-

sance

80 %

10,39

Puis-

sance

70 %

8,29

Puis-

sance

60 %

6,55

Puis-

sance

50 %

5,18

Puis-

sance

40 %

4,16

Puis-

sance

30 %

3,50

35°C

30°C

25°C

20°C

15°C

Conditions de température d’air intérieur : 27,0°C bulbe sec / 19,0°C bulbe humide

Mode chaud

Unité

extérieure

bulbe sec

(°C)

15°C

11°C

extérieure

puissance

calorifique

50,4

50,4

50,4

50,4

50,4

Unité

100 %

(kW)

56,5

56,5

15,42

12,76

11,02

9,70

9,02

Puis­sance
100 %

13,54

14,60

12,13

10,12

8,79

7,95

7,41

9,81

8,22

7,17

6,51

6,08

7,82

6,61

5,80

5,28

4,95

6,17

5,27

4,66

4,27

4,02

4,86

4,22

3,77

3,48

3,29

3,90

3,44

3,12

2,90

2,76

Puissance absorbée compresseur + ventilateur extérieur (kW)

Puis-

sance

90 %

10,33

11,07

Puis-

sance

80 %

8,59

9,16

Puis-

sance

70 %

7,06

7,48

Puis-

sance

60 %

5,75

6,04

Puis-

sance

50 %

4,66

4,83

Puis-

sance

40 %

3,78

3,86

3,27

2,95

2,71

2,55

2,43

9

Puis-

sance

30 %

3,12

3,13

7°C

1°C

-5°C

-10°C

56,5

52,5

45,2

38,4

15,54

15,80

14,68

13,20

11,74

11,92

11,09

10,02

9,67

9,79

9,13

8,27

7,86

7,93

7,41

6,74

6,30

6,33

5,92

5,42

Conditions de température d’air intérieur : 20,0°C bulbe sec

5,00

4,99

4,69

4,32

3,95

3,91

3,69

3,44

3,16

3,10

2,94

2,77

75

Performance à charge partielle

MMY-AP2002FT8 (système 20CV, 56 kW)

Mode froid

Puissance absorbée compresseur + ventilateur extérieur (kW)

Unité

extérieure

bulbe sec

(°C)

40°C

Unité

extérieure

puissance

frigorifique

100 %

(kW)

52,1

Puis­sance

100 %

18,93

Puis-

sance

90 %

14,98

Puis-

sance

80 %

12,11

sance

Puis-

70 %

9,66

Puis-

sance

60 %

7,63

Puis-

sance

50 %

6,02

Puis-

sance

40 %

4,83

Puis-

sance

30 %

4,06

9

35°C

30°C

25°C

20°C

15°C

Conditions de température d’air intérieur : 27,0°C bulbe sec / 19,0°C bulbe humide

Mode chaud

Unité

extérieure

bulbe sec

(°C)

15°C

11°C

7°C

1°C

-5°C

-10°C

extérieure

puissance

calorifique

56,0

56,0

56,0

56,0

56,0

Unité

100 %

(kW)

63,0

63,0

63,0

58,6

50,4

42,8

17,89

14,81

12,79

11,26

10,46

Puis­sance

100 %

15,67

16,89

17,98

18,28

16,98

15,27

14,15

11,79

10,24

9,05

8,44

11,43

9,58

8,35

7,41

6,92

9,11

7,69

6,74

6,01

5,63

7,18

6,13

5,42

4,86

4,57

5,65

4,90

4,37

3,96

3,74

4,52

3,99

3,61

3,31

3,14

Puissance absorbée compresseur + ventilateur extérieur (kW)

Puis-

sance

90 %

12,97

13,90

14,75

14,97

13,93

12,58

Puis-

sance

80 %

10,77

11,49

12,14

12,29

11,45

10,37

Puis-

sance

70 %

8,85

9,37

9,85

9,94

9,28

8,44

Puis-

sance

60 %

7,20

7,55

7,89

7,92

7,41

6,78

Puis-

sance

50 %

5,82

6,03

6,24

6,23

5,85

5,39

Puis-

sance

40 %

4,71

4,81

4,92

4,87

4,59

4,28

3,79

3,42

3,14

2,90

2,77

Puis-

sance

30 %

3,88

3,89

3,92

3,85

3,64

3,44

76

Conditions de température d’air intérieur : 20,0°C bulbe sec

Performance à charge partielle

MMY-AP2402FT8 (système 24CV, 68,0 kW)

Mode froid

Puissance absorbée compresseur + ventilateur extérieur (kW)

Unité

extérieure

bulbe sec

(°C)

40°C

Unité

extérieure

puissance

frigorifique

100 %

(kW)

63,2

Puis­sance
100 %

20,80

Puis-

sance

90 %

16,06

Puis-

sance

80 %

13,00

Puis-

sance

70 %

10,38

Puis-

sance

60 %

8,22

Puis-

sance

50 %

6,50

Puis-

sance

40 %

5,23

Puis-

sance

30 %

4,41

35°C

30°C

25°C

20°C

15°C

Conditions de température d’air intérieur : 27,0°C bulbe sec / 19,0°C bulbe humide

Mode chaud

Unité

extérieure

bulbe sec

(°C)

15°C

11°C

7°C

1°C

-5°C

C

-10°

extérieure

puissance

calorifique

68,0

68,0

68,0

68,0

68,0

Unité

100 %

(kW)

76,5

76,5

76,5

71,1

61,2

52,0

19,66

16,27

14,05

13,07

12,15

Puis­sance
100 %

17,46

18,82

20,04

20,38

18,93

17,02

15,17

12,66

11,00

10,26

9,57

12,27

10,30

8,99

8,40

7,85

9,80

8,28

7,27

6,82

6,39

7,74

6,62

5,86

5,52

5,19

6,11

5,31

4,75

4,49

4,25

4,91

4,34

3,94

3,75

3,57

Puissance absorbée compresseur + ventilateur extérieur (kW)

Puis-

sance

90 %

14,10

15,12

16,03

16,27

15,15

13,68

Puis-

sance

80 %

11,73

12,51

13,21

13,37

12,47

11,30

Puis-

sance

70 %

9,65

10,22

10,74

10,83

10,12

9,21

Puis-

sance

60 %

7,87

8,25

8,61

8,65

8,10

7,42

Puis-

sance

50 %

6,38

6,61

6,84

6,83

6,41

5,92

Puis-

sance

40 %

5,19

5,29

5,41

5,36

5,06

4,72

4,12

3,73

3,43

3,29

3,14

9

Puis-

sance

30 %

4,29

4,30

4,33

4,25

4,03

3,81

Conditions de température d’air intérieur : 20,0°C bulbe sec

77

Performance à charge partielle

MMY-AP2602FT8 (système 26CV, 73 kW)

Mode froid

Puissance absorbée compresseur + ventilateur extérieur (kW)

Unité

extérieure

bulbe sec

(°C)

40°C

Unité

extérieure

puissance

frigorifique

100 %

(kW)

67,9

Puis­sance

100 %

23,23

Puis-

sance

90 %

18,19

Puis-

sance

80 %

14,72

sance

Puis-

70 %

11,75

Puis-

sance

60 %

9,29

Puis-

sance

50 %

7,34

Puis-

sance

40 %

5,90

Puis-

sance

30 %

4,97

9

35°C

30°C

25°C

20°C

15°C

Conditions de température d’air intérieur : 27,0°C bulbe sec / 19,0°C bulbe humide

Mode chaud

Unité

extérieure

bulbe sec

(°C)

15°C

11°C

7°C

1°C

-5°C

-10°C

extérieure

puissance

calorifique

73,0

73,0

73,0

73,0

73,0

Unité

100 %

(kW)

81,5

81,5

81,5

75,8

65,2

55,4

21,96

18,18

15,70

14,59

13,57

Puis­sance

100 %

19,25

20,75

22,09

22,46

20,87

18,77

17,19

14,34

12,45

11,37

10,60

13,90

11,65

10,17

9,31

8,70

11,08

9,37

8,22

7,55

7,08

8,75

7,48

6,62

6,11

5,75

6,90

5,99

5,35

4,98

4,70

5,53

4,89

4,43

4,15

3,95

Puissance absorbée compresseur + ventilateur extérieur (kW)

Puis-

sance

90 %

15,89

17,03

18,06

18,33

17,06

15,41

Puis-

sance

80 %

13,21

14,08

14,88

15,06

14,04

12,72

Puis-

sance

70 %

10,86

11,50

12,08

12,19

11,39

10,36

Puis-

sance

60 %

8,84

9,28

9,69

9,73

9,11

8,34

Puis-

sance

50 %

7,16

7,43

7,68

7,67

7,20

6,64

Puis-

sance

40 %

5,81

5,94

6,07

6,01

5,67

5,28

4,64

4,19

3,86

3,64

3,48

Puis-

sance

30 %

4,80

4,81

4,85

4,76

4,51

4,26

78

Conditions de température d’air intérieur : 20,0°C bulbe sec

Performance à charge partielle

MMY-AP2802FT8 (système 28CV, 78,5 kW)

Mode froid

Puissance absorbée compresseur + ventilateur extérieur (kW)

Unité

extérieure

bulbe sec

(°C)

40°C

Unité

extérieure

puissance

frigorifique

100 %

(kW)

73,0

Puis­sance
100 %

25,82

Puis-

sance

90 %

20,33

Puis-

sance

80 %

16,44

Puis-

sance

70 %

13,12

Puis-

sance

60 %

10,37

Puis-

sance

50 %

8,18

Puis-

sance

40 %

6,57

Puis-

sance

30 %

5,53

35°C

30°C

25°C

20°C

15°C

Conditions de température d’air intérieur : 27,0°C bulbe sec / 19,0°C bulbe humide

Mode chaud

Unité

extérieure

bulbe sec

(°C)

15°C

11°C

extérieure

puissance

calorifique

100 %

78,5

78,5

78,5

78,5

78,5

Unité

(kW)

88,0

88,0

24,40

20,19

17,44

15,35

14,27

Puis­sance
100 %

21,38

23,04

19,21

16,01

13,90

12,48

11,63

15,52

13,01

11,34

10,21

9,54

12,37

10,45

9,17

8,29

7,76

9,76

8,34

7,37

6,70

6,30

7,69

6,67

5,96

5,46

5,16

6,16

5,44

4,93

4,56

4,33

Puissance absorbée compresseur + ventilateur extérieur (kW)

Puis-

sance

90 %

17,67

18,94

Puis-

sance

80 %

14,68

15,66

Puis-

sance

70 %

12,06

12,78

Puis-

sance

60 %

9,82

10,30

Puis-

sance

50 %

7,94

8,24

Puis-

sance

40 %

6,44

6,58

5,16

4,66

4,28

4,00

3,81

9

Puis-

sance

30 %

5,31

5,33

7°C

1°C

-5°C

-10°C

88,0

81,8

70,4

59,8

24,53

24,94

23,17

20,84

20,09

20,39

18,98

17,14

16,54

16,74

15,61

14,14

13,43

13,55

12,65

11,51

10,76

10,81

10,11

9,25

Conditions de température d’air intérieur : 20,0°C bulbe sec

8,52

8,51

7,99

7,37

6,73

6,66

6,28

5,85

5,37

5,26

4,99

4,70

79

Performance à charge partielle

MMY-AP3002FT8 (système 30CV, 84 kW)

Mode froid

Puissance absorbée compresseur + ventilateur extérieur (kW)

Unité

extérieure

bulbe sec

(°C)

40°C

Unité

extérieure

puissance

frigorifique

100 %

(kW)

78,1

Puis­sance

100 %

28,40

Puis-

sance

90 %

22,47

Puis-

sance

80 %

18,16

sance

Puis-

70 %

14,48

Puis-

sance

60 %

11,44

Puis-

sance

50 %

9,02

Puis-

sance

40 %

7,24

Puis-

sance

30 %

6,09

9

35°C

30°C

25°C

20°C

15°C

Conditions de température d’air intérieur : 27,0°C bulbe sec / 19,0°C bulbe humide

Mode chaud

Unité

extérieure

bulbe sec

(°C)

15°C

11°C

7°C

1°C

-5°C

-10°C

extérieure

puissance

calorifique

84,0

84,0

84,0

84,0

84,0

Unité

100 %

(kW)

95,0

95,0

95,0

88,4

76,0

64,6

26,84

22,21

19,18

16,89

15,70

Puis­sance

100 %

23,62

25,46

27,11

27,57

25,61

23,03

21,23

17,69

15,36

13,58

12,66

17,14

14,36

12,52

11,11

10,38

13,66

11,53

10,11

9,02

8,44

10,77

9,19

8,13

7,29

6,85

8,48

7,34

6,56

5,94

5,61

6,78

5,99

5,42

4,96

4,71

Puissance absorbée compresseur + ventilateur extérieur (kW)

Puis-

sance

90 %

19,45

20,86

22,12

22,45

20,89

18,86

Puis-

sance

80 %

16,15

17,23

18,21

18,43

17,18

15,56

Puis-

sance

70 %

13,27

14,06

14,78

14,91

13,92

12,66

Puis-

sance

60 %

10,79

11,33

11,83

11,88

11,12

10,17

Puis-

sance

50 %

8,73

9,05

9,36

9,35

8,77

8,09

Puis-

sance

40 %

7,07

7,22

7,38

7,31

6,89

6,42

5,68

5,12

4,71

4,35

4,15

Puis-

sance

30 %

5,82

5,84

5,89

5,77

5,47

5,15

80

Conditions de température d’air intérieur : 20,0°C bulbe sec

10

Directives relatives au câblage

82

10

Directives relatives au câblage

Avant-propos

CONCEPTION DU CABLAGE

1. Généralités

(1) Le câblage doit être réalisé conformément aux exigences de la compagnie d’électricité locale.
(2) Pour éviter les bruits, il est recommandé d’utiliser pour le câblage de commande qui relie lesunités

intérieures, extérieures et celles-ci entre elles, un câble blindé à deux âmes.

(3) Veiller à bien armer le disjoncteur différentiel de courant à la terre et les interrupteurs d’alimentation

électrique de l’unité intérieure.

(4) Brancher chacune des unités extérieures et les équiper d’un disjoncteur de fuite à la terre ou d’un

interrupteur à commande manuelle.

(5) Ne jamais relier l’alimentation secteur 220-240V aux borniers (U1, U2, U3, U4, U5, U6) destinés aux

câble de commande au risque de causer des problèmes.
(6) Les câbles de commande et les liaisons frigorifiques doivent suivre le même tracé.
(7) Disposer les câbles de sorte que les câbles d’alimentation électriques n’entrent pas en contact avec les

parties à haute température des conduites au risque de faire fondre l’isolation des câbles et de

provoquer un accident.
(8) Ne pas mettre l’unité intérieure sous tension tant que les liaisons frigorifiques n’ont pas été

vidangées.

2. Alimentation électrique des unités extérieures

Sélectionner le câble d’alimentation électrique et le fusible de chaque unité extérieure en fonction des spécifications
suivantes :
Câble 5 âmes conforme à la norme 60245 IEC 66. Ne pas relier les câbles par l’intermédiaire des borniers de
connexion (L1, L2, L3, N).

Alimentation électrique extérieures
triphasée 380-415V, 50Hz

L1

L2

L3

N

L1

L2

L3

N

L1

L2

L3

N

3. Conception du câblage électrique

Interrupteur de
déclenchement manuel
de disjoncteur de fuite
à la terre triphasé
50Hz 380-415V

Source
d'alimentation
extérieure

Source
d'alimentation
intérieure

Puissance des unités et calibre des câbles (référence)

MAP0802FT8

MAP1002FT8

MAP1202FT8

Choisir le calibre du fil de l’unité intérieure en fonction du nombre d’unités intérieures connectées en aval.
Respectez le règlement local en vigueur concernant la sélection et l’installation des câbles.

Terre

Interrupteur de
disjoncteur de fuite
à la terre monophasé
50Hz 220-240V

Modèle

MMY-

Boîtier FS

Unité intérieure

Boîtier FS

Unité intérieure

Boîte de tirage

Boîtier FS

Unité intérieure

Boîtier FS

Unité intérieure

Boîtier FS

Unité intérieure

Boîtier FS

Unité intérieure

Câble d’alimentation

Calibre

3,5 mm (AWG #10) maxi. 20 m

5,5 mm (AWG #10) maxi. 28 m

5,5 mm (AWG #10) maxi. 27 m

Boîtier FS

Unité intérieure

Boîtier FS

Unité intérieure

Fusible

10

30 A

30 A

30 A

4. Alimentation de l’unité intérieure (indépendante de l’alimentation l’unité extérieure)

10

Elément

Modèle

Tous modèles d’unités intérieures

Boîtier FS

2,0 mm (AWG#14) maxi. 20 m 3,5 mm (AWG#12) maxi. 50 m 15A

Utiliser le câble fourni. Si la distance entre l’unité intérieure et le boîtier FS est supérieure à
5 m, utiliser le kit de câble de connexion (RBC-CBK15FE). (Vendu séparément)

Câble d’alimentation

Calibre

Fusible

REMARQUE :

La longueur des branchements indiqués dans le tableau représente la longueur entre le sectionneur et l’unité extérieure.
Lorsque les unités intérieures sont connectées en parallèle pour l’alimentation, on estime une chute de tension de 2%
maximum. Si la longueur du branchement dépasse la longueur indiquée dans le tableau, sélectionner un calibre selon les
normes de branchement locales.

MISE EN GARDE

(1) Veiller à ce que les tracés des liaisons frigorifiques et des câbles de commande reliant les unités intérieures aux

unités intérieures et les unités intérieures aux unités extérieures soient identiques.

(2) Lors de l’installation en parallèle des câbles d’alimentation électrique et des câbles de commande, prévoir des

canalisations différentes ou respecter une distance satisfaisante entre les câbles (intensité des câbles
d’alimentation électrique : inférieure ou égale à 10A pour 300 m et inférieure ou égale à 50A pour 500m).

5. Conception du câblage de commande

Alimentation
électrique
monophasée
220-240V 50Hz

[Télécommande centralisée] (Option)
TCB-SC642TLE (For line 64)

(Ouvrir)

Terre

Câble de communication de

commande entre les unités extérieures
Câble de communication de
commande entre une unité
extérieure et une unité
intérieure

Câble de communication de commande
entre l’ unité extérieure
et le boîtier FS

Le fil de raccordement du câble blindé doit être connecté
(connecté à toutes les sections de raccordement de chaque
unité extérieure)

Le fil de raccordement du câble blindé doit être connecté
(connecté à toutes les sections de raccordement de chaque
unité intérieure)

Boîtier FS

(Unité suivante)

Câble de communication de commande
entre l’ unité extérieure
et le boîtier FS

Boîtier FS

Télécommande

Boîtier FS

Boîtier FSBoîtier FS

(Unité de tête)

Boîtier FS Boîtier FS

Caractéristiques techniques, quantité et calibre des câbles d’interconnexion et des câbles de télécommande

Nom Qté

Câble d’interconnexion (câble de commande et câble de commande
centralisée entre l’unité intérieure et une autre unité intérieure et entre une
unité intérieure et une unité extérieure)

Câble de commande filaire
Câble de commande entre une unité intérieure

et un boîtier FS

Calibre

jusqu’à 500 m jusqu’à 1000 m De 1000 à 2000 m

2 âmes

2 âmes

Utiliser le câble de connexion fourni. Si la distance entre l’unité intérieure et le boîtier FS est supérieure à 5 m,
utiliser le kit de câble de connexion (RBC-CBK15FE). (Vendu séparément)

De 0,5 à 2,0 mm

1,25 mm

2

2

---

2,0 mm

Caractéristiques

2

techniques

Câble blindé

(1) Le câble d’interconnexion et le câble de commande centralisée utilisent des fils à 2 âmes non polarisés. Utiliser des câbles blindés

à 2 âmes pour éviter la propagation du bruit. Relier l’extrémité des câbles blindés et effectuer une mise à la terre des câbles
branchés à la fois aux unités extérieures et intérieures. Pour les câbles blindés branchés entre la télécommande centralisée et
l’unité extérieure, effectuer seulement une mise à la terre (masse) à une extrémité du câble de la commande centralisée.

(2) Pour la télécommande, utilisez un câble à 2 âmes non polarisé. (bornes A, B).

Pour brancher une commande groupée, utiliser un câble à 2 âmes non polarisé

84

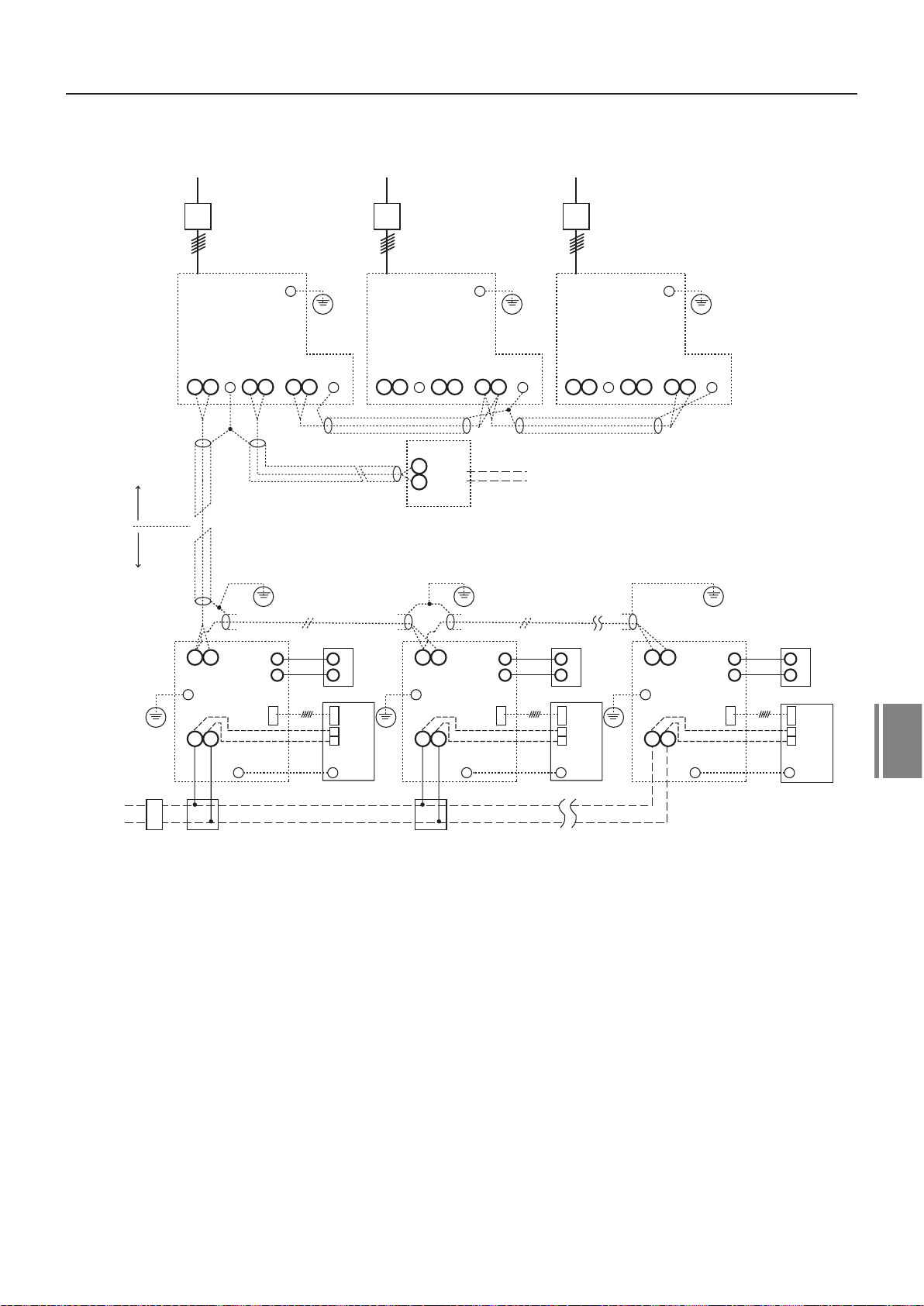

6. Schéma de câblage

Unité
extérieure

Côté extérieur

Côté intérieur

Alimentation électrique
triphasée 380-415V 50Hz

Interrupteur de disjoncteur
de fuite à la terre

Borne

de terre

U2 U3 U4 U5 U6

U1

Borne

de terre

Alimentation électrique
triphasée 380-415V 50Hz

Borne

de terre

U1 U2 U3 U4 U5 U6

Interrupteur de disjoncteur
de fuite à la terre

Borne

de terre

Borne

de terre

U1/U3

U2/U4

Télécommande
centralisée

Alimentation électrique
triphasée 380-415V 50Hz

Borne

de terre

U1 U2 U3 U4 U5 U6

Monophasée
220-240V 50Hz

Interrupteur de disjoncteur
de fuite à la terre

Borne

de terre

Borne

de terre

Borne

de terre

U1/U2

Borne

de terre

LN

Unité intérieureUnité intérieureUnité intérieure

Borne

de terre

Télécommande

A

B

Câble de

commande

électrique

Ligne

A

B

Boîtier FS

CN02

CN01

Borne

de terre
Alimentation
électrique
monophasée
220-240V
50Hz

Interrupteur

de disjoncteur

de fuite à la terre

U1/U2

Borne

de terre

LN

Borne

de terre

Télécommande

A

B

Câble de

commande

électrique

Ligne

A

B

Boîtier FS

CN02

CN01

Borne

de terre

Boîte de tirageBoîte de tirage

U1/U2

Borne

de terre

LN

CN81

Borne

de terre

A

B

Câble de

commande

Ligne

électrique

Télécommande

A

B

Boîtier FS

CN02

CN01

Borne

de terre

REMARQUE :

Le câble de commande et le câble d’alimentation électrique reliant le boîtier FS à l’unité intérieure sont fournis avec le boîtier
FS. (Longueur de câble : 6 m)
Si la distance entre l’unité intérieure et le boîtier FS est supérieure à 5m, utilisez le kit de câble de connexion vendu séparément
(RBC-CBK15FE).

10

Unité intérieure

50Hz

10

Type

Cassette 4-voies

Cassette 2-voies

Cassette 1-voie

Gainable

Gainable haute

pression statique

Plafonnier

Mural (série 1)

Mural (série 2)

Console carrossée

Console non-carrossée

Armoire

Légende

MCA : Minimum Circuit Amps (Intensité minimum du circuit)
MOCP : Maximum Overcurrent Protection (A) (Protection

Modèle

MMU-AP0091H
MMU-AP0121H
MMU-AP0151H
MMU-AP0181H
MMU-AP0241H
MMU-AP0271H
MMU-AP0301H
MMU-AP0361H
MMU-AP0481H
MMU-AP0561H
MMU-AP0071WH
MMU-AP0091WH
MMU-AP0121WH
MMU-AP0151WH
MMU-AP0181WH
MMU-AP0241WH
MMU-AP0271WH
MMU-AP0301WH
MMU-AP0481WH
MMU-AP0071YH
MMU-AP0091YH
MMU-AP0121YH
MMU-AP0151SH
MMU-AP0181SH
MMU-AP0241SH
MMD-AP0071BH
MMD-AP0091BH
MMD-AP0121BH
MMD-AP0151BH
MMD-AP0181BH
MMD-AP0241BH
MMD-AP0271BH
MMD-AP0301BH
MMD-AP0361BH
MMD-AP0481BH
MMD-AP0561BH
MMD-AP0181H
MMD-AP0241H
MMD-AP0271H
MMD-AP0361H
MMD-AP0481H
MMD-AP0721H
MMD-AP0961H
MMC-AP0151H
MMC-AP0181H
MMC-AP0241H
MMC-AP0271H
MMC-AP0361H
MMC-AP0481H
MMK-AP0071H
MMK-AP0091H
MMK-AP0121H
MMK-AP0151H
MMK-AP0181H
MMK-AP0241H
MMK-AP0072H
MMK-AP0092H
MMK-AP0122H
MML-AP0071H
MML-AP0091H
MML-AP0121H
MML-AP0151H
MML-AP0181H
MML-AP0241H
MML-AP0071BH
MML-AP0091BH
MML-AP0121BH
MML-AP0151BH
MML-AP0181BH
MML-AP0241BH
MMF-AP0151H
MMF-AP0181H
MMF-AP0241H
MMF-AP0271H
MMF-AP0361H
MMF-AP0481H
MMF-AP0561H

Tension nominale

(V-Ph-Hz)

230-1-50
230-1-50
230-1-50
230-1-50
230-1-50
230-1-50
230-1-50
230-1-50
230-1-50
230-1-50
230-1-50
230-1-50
230-1-50
230-1-50
230-1-50
230-1-50
230-1-50
230-1-50
220-1-50
230-1-50
230-1-50
230-1-50
230-1-50
230-1-50
230-1-50
230-1-50
230-1-50
230-1-50
230-1-50
230-1-50
230-1-50
230-1-50
230-1-50
230-1-50
230-1-50
230-1-50
230-1-50
230-1-50
230-1-50
230-1-50
230-1-50
230-1-50
230-1-50
230-1-50
230-1-50
230-1-50
230-1-50
230-1-50
230-1-50
230-1-50
230-1-50
230-1-50
230-1-50
230-1-50
230-1-50
230-1-50
230-1-50
230-1-50
230-1-50
230-1-50
230-1-50
230-1-50
230-1-50
230-1-50
230-1-50
230-1-50
230-1-50
230-1-50
230-1-50
230-1-50
230-1-50
230-1-50
230-1-50
230-1-50
230-1-50
230-1-50
230-1-50

maximum contre les surintensités)

Plage de tensions
Mini. Maxi.

198
198
198
198
198
198
198
198
198
198
198
198
198
198
198
198
198
198
198
198
198
198
198
198
198
198
198
198
198
198
198
198
198
198
198
198
198
198
198
198
198
198
198
198
198
198
198
198
198
198
198
198
198
198
198
198
198
198
198
198
198
198
198
198
198
198
198
198
198
198
198
198
198
198
198
198
198

264
264
264
264
264
264
264
264
264
264
264
264
264
264
264
264
264
264
242
264
264
264
264
264
264
264
264
264
264
264
264
264
264
264
264
264
264
264
264
264
264
264
264
264
264
264
264
264
264
264
264
264
264
264
264
264
264
264
264
264
264
264
264
264
264
264
264
264
264
264
264
264
264
264
264
264
264

FLA : Full Load Amps (Intensité à pleine charge)
kW : Puissance nominale de ventilateur (kW)

Moteur de ventilateur

kW FLA

0,060
0,060
0,060
0,060
0,060
0,060
0,060
0,090
0,090
0,090
0,053
0,053
0,053
0,039
0,039
0,053
0,053
0,053
0,092
0,022
0,022
0,022
0,034
0,034
0,034
0,120
0,120
0,120
0,120
0,120
0,120
0,120
0,120
0,120
0,120
0,120
0,160
0,160
0,160
0,260

0,260
0,3703
0,3703

0,030

0,030

0,040

0,040

0,080

0,080

0,030

0,030

0,030

0,030

0,030

0,030

0,030

0,030

0,030

0,045

0,045

0,045

0,045

0,070

0,070

0,019

0,019

0,019

0,070

0,070

0,070

0,037

0,037

0,063

0,063

0,110

0,160

0,160

0,20
0,20
0,22
0,24
0,28
0,28
0,40
0,68
0,93
0,95
0,36
0,36
0,36
0,37
0,37
0,53
0,53
0,54
1,33
0,28
0,28
0,28
0,55
0,55
0,63
0,33
0,33
0,39
0,39
0,50
0,60
0,60
0,70
0,96
1,13
1,13
0,93
1,55
1,55
1,87
2,12
6,04
6,35
0,33
0,37
0,48
0,48
0,90
0,96
0,35
0,35
0,35
0,37
0,37
0,40
0,20
0,21
0,22
0,30
0,30
0,49
0,49
0,54
0,54
0,29
0,29
0,29
0,52
0,52
0,53
0,77
0,77
1,01
1,01
1,48
1,84
1,84

Alimentation électrique

MCA MOCP

0,25
0,25
0,28
0,30
0,35
0,35
0,50
0,85
1,16
1,19
0,45
0,45
0,45
0,46
0,46
0,66
0,66
0,68
1,67
0,35
0,35
0,35
0,69
0,69
0,79
0,41
0,41
0,49
0,49
0,62
0,75
0,75
0,88
1,20
1,41
1,41
1,16
1,94
1,94
2,34
2,65
7,55
7,94
0,41
0,46
0,60
0,60
1,13
1,20
0,44
0,44
0,44
0,46
0,46
0,50
0,24
0,26
0,27
0,37
0,37
0,62
0,62
0,68
0,68
0,36
0,36
0,36
0,65
0,65
0,66
0,96
0,96
1,27
1,27
1,85
2,30
2,30

15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15

86

50Hz

---

ICF

303030

MOCP

20.0

MCA

22.5

24.5

-

-----

ICF

50506070708080

MOCP

40,0

42,5

45,0

60,0

MCA

Alimentation électrique

62,5

FLA

1,0 + 1,0

1,1 + 1,0

1,1 + 1,1

1,0 + 1,0 + 1,0

1,1 + 1,0 + 1,0

Moteur du ventilateur

kW

0,60 x 2

0,60 x 2

0,60 x 2

0,60 x 3

0,60 x 3

-

-----

LRA

-

-

RLA

-

5,2 + 5,2

5,2 + 5,2

-

65,0

67,5

1,1 + 1,1 + 1,0

1,1 + 1,1 + 1,1

REMARQUE :

0,60 x 3

La valeur RLA est basée sur les conditions suivantes :

0,60 x 3

-

5,2 + 5,2

6,5 + 6,5

C BH

o

C BS

C BS/19

o

o

Température extérieure : 35

Température intérieure : 27

1.0

1.1

FLA

Moteur du ventilateur

kW

LRA

Compresseur Alimentation électrique

RLA

Maxi.

1.1

0.60

0.60

0.60

---

5.2 + 5.2

6.5 + 6.5

9.5 + 9.5

457

457

457

Plage

342

342

de tensions

Mini.

Tension

nominale

(V-Ph-Hz)

342

400-3-50

400-3-50

400-3-50

-

LRA

Unité n°2 Unité n°3

Compresseur

RLA

5,2 + 5,2

-

LRA

Unité n°1

RLA

5,2 + 5,2

457

Maxi.

Plage

342

de tensions

Mini.

Tension

400-3-50

nominale

(V-Ph-Hz)

-----

5,2 + 5,2

6,5 + 6,5

5,2 + 5,2

5,2 + 5,2

-----

6,5 + 6,5

6,5 + 6,5

5,2 + 5,2

6,5 + 6,5

457

457

457

457

342

342

342

342

400-3-50

400-3-50

400-3-50

400-3-50

-

6,5 + 6,5

6,5 + 6,5

-

6,5 + 6,5

6,5 + 6,5

457

457

342

342

400-3-50

400-3-50

10

Unité extérieure simple

pompe à

Modèle de

chaleur MMY

MAP0802FT8

MAP1002FT8

MAP1202FT8

Unités extérieures combinées

pompe à

Modèle de

AP1602FT8

chaleur MMY

AP1802FT8

AP2002FT8

AP2402FT8

AP2602FT8

AP2802FT8

AP3002FT8

MCA : Minimum Circuit Amps (intensité minimum du circuit)

MOCP : Maximum Overcurrent Protection (A) (Protection maximum contre les surintensités(A)

ICF : Maximum Instantaneous Current Flow Start (Démarrage instantané de l’intensité de courant maximum)

RLA : Rated Load Amps (Intensité nominale)

LRA : Locked Rotor Amps (Intensité du rotor verrouillé)

FLA : Full Load Amps (Intensité à pleine charge)

kW : Puissance nominale du ventilateur (kW)

Légende

88

11

Schéma électrique

89

90

11

Schéma électrique

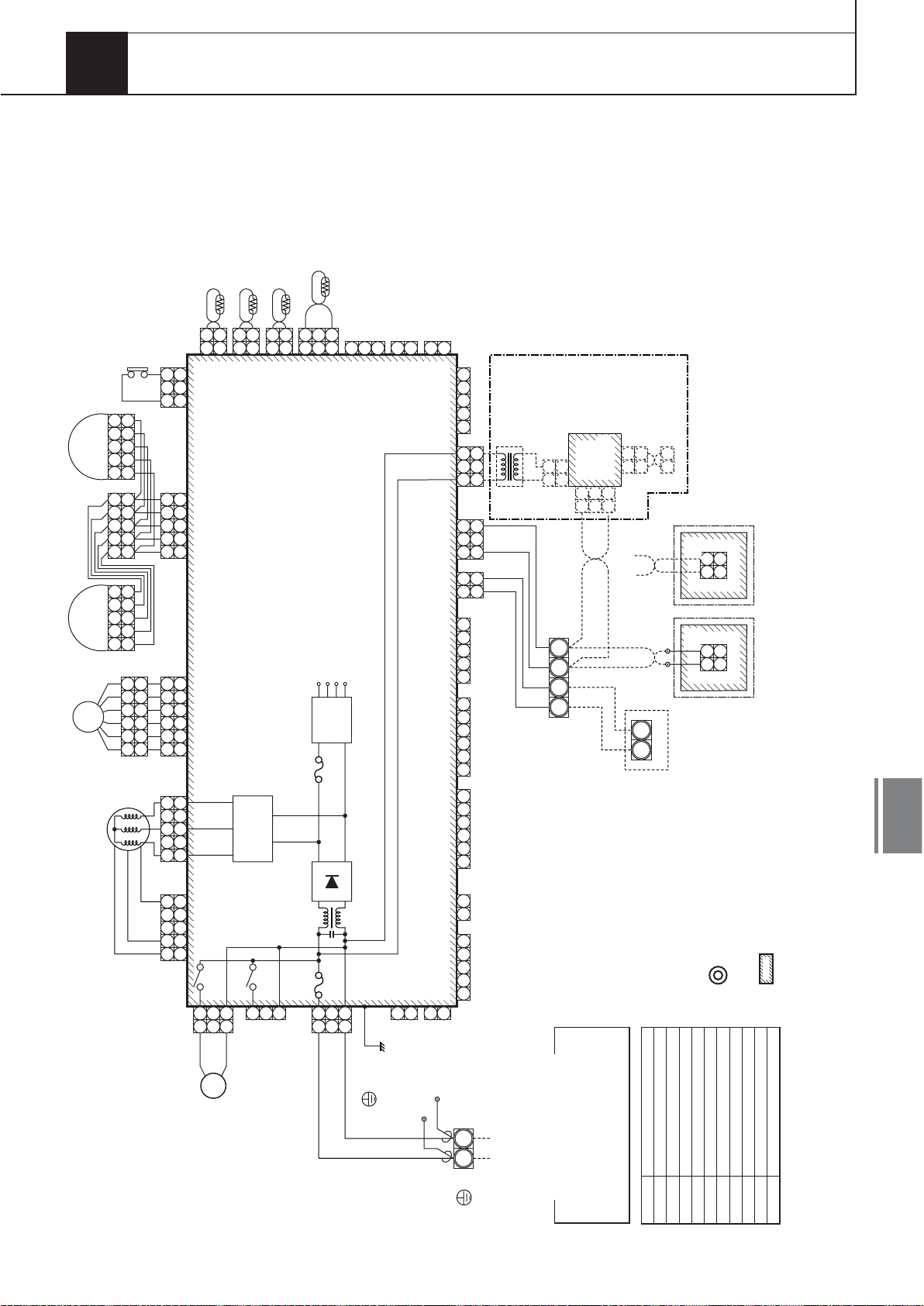

1. Unité intérieure

1-1. Type cassette à 4 voies de refoulement

Modèle : MMU-AP0091H, AP0121H, AP0151H, AP0181H, AP0241H,

MMU-AP0271H, AP0301H, AP0361H, AP0481H, AP0561H

PMV

LM1

LM2

TA

TC1

TCJ

TC2

1

2

1

2

1

2

1

2

33

PNL

EXCT

1

2

1

2

1

2

1

2

1

2

CN80

(GRN)

3

CN34

(RED)

FS

(YEL)

CN104

3 1

321

1 2 3 4 5

1 2 3 4 5

CN33

(WHI)

1 2 3 4 5

1 2 3 4 5

1 2 3 4 5

1 2 3 4 5

(RED)

CN102

(BLK)

CN101

(BRN)

CN100

MCC-1402

1 2 3 4 5

1 2 3 4 5

CN82

(BLU)

1 2 3 4 5 6

6 4 3 1 2 5

1 2 3 4 5

6 4 3 1 2 5

(WHI)

CN333

des unitØs intØrieures

P.C. board de commande

DC20V

DC15V

DC12V

DC7V

Circuit

Ølectrique

Fusible

250V~

T3.15A

1

CN73

2

(RED)

EntrØe filtre

1

2

CN70

(WHI)

CN20

(BLU)

1 2 3 4 5

1 2 3

(YEL)

CN309

CN41

(BLU)

1 2 3

1 2

CN40

(BLU)

CN81

(BLK)

1 2 3 4 5

3 4 5 6

CN60

(WHI)

1 2

1 2 3

BLK

BLK

1 2 3

BLU
BLU

1 2

(En option)

TR

MCC-1401

Adapteur rØseau

(en option)

rØseau

Adapteur

1 2

(WHI)

BLK

3 3

du P.C. board

2 2

1 1

1 2

CN01

BA

2

U

1

U

CN02

WHI

CN03

1 2

(BLU)

(RED)

1 2

X Y

BLK WHI BLK

WHI

2

U

1

U

UnitØ extØrieure

CN001

(WHI)

CN1

(WHI)

1 2

1 2

Adapteur pour

commande infrarouge

1 2

1 2

filaire

TØlØcommande

FM

1 2 3 4 5

1 2 3 4 5 6

(BLU)

CN334

5 4 3 2 1

5 4 3 2 1

CN68

(BLU)

RY302

123
123

DM

moteur

Circuit de

l entra nement

RY303

123

CN304

(GRY)

Fusible

T6.3A

250V~

+

~

123
1

RED

2

CN67

(BLK)

~

P301

3

WHI

121

BLK

CN66

(WHI)

RØgulateur de dØbit

vis de mise la terre

de l unitØ

CN61

CN32

CN50

CN44

RED

UnitØ

(YEL)

(WHI)

(WHI)

2

(BLN)

WHI

1 2 3 4 51 2 3

T10

1 2

4 5 6

(Entra nement de ventilateur)

Connecteur

serrØ en butØe

S(N)R(L)

intØrieure

Alimentation Ølectrique

Vis de terre

: GRIS

: ROSE

: ORANGE

BLK : NOIR

GRY

PNK

ORN

: BLANC

: JAUNE

RED : ROUGE

WHI :

YEL

: BLEU

BLU

220V 60Hz

220-240V 50Hz

Alimentation monophasØe

Identification des couleurs

1 . correspond au bornier de connexion ; le chiffre

l intØrieur correspond au numØro de la borne.

2. Les lignes en pointillØs et les lignes discontinues correspondent

: VERT

GRN

Moteur de ventilateur

Sonde de temp. intØrieure

Sonde de temp.

Sonde de temp.

Sonde de temp.

Transformateur

: MARRON

BRN

TA

FM

TC1

Symboles DØnomination des piŁces

Moteur de pompe de vidange

DM

TCJ

TC2

LM1, LM2

au c blage sur les lieux de l installation.

3. correspond la P.C. board de commande.

Interrupteur flottant

Relais de commande de purge

AbrØviation anglaise de Pulse Motor Valve

FS

PMV

RY302

11

91

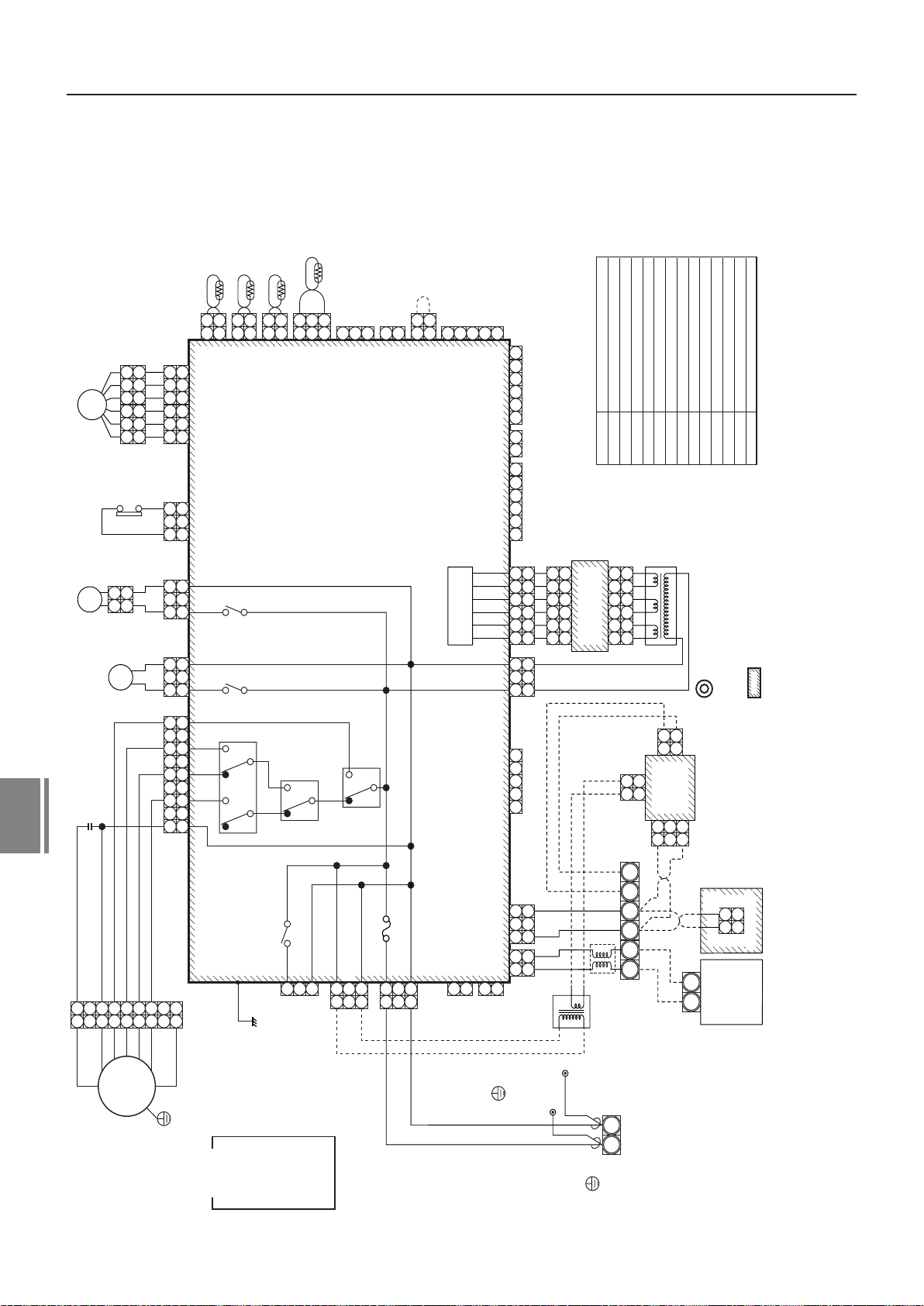

1-2. Type cassette à 2 voies de refoulement

Modèle : MMU-AP0071WH, AP0091WH, AP0121WH, AP0151WH, AP0181WH,

MMU-AP0241WH, AP0271WH, AP0301WH, AP0481WH

11

WHI

1
1

RC

LM

2
2

PMV

RED

TA

TCJ

TC2

1

2

1

2

1

2

1

2

33

1

2

1

2

1

2

1

PMV

(BLU)

CN082

(YEL)

CN104

4 5 6

1 2 5

6 4 3

FS

1 2

1 2

DM

4 5 6

1 2 5

1 2 3

1 2 3

6 4 3

FS

(RED)

CN030

1 2 3

1 2 3

LM

(GRN)

CN033

1 2 3

1 2 3

DP

(BLU)

CN068

1 2 3

1 2 3

YEL

(RED)

CN102

RY001

RY002

(BLK)

CN101

CN100

PNL

2

1

2

3

(GRN)

(BRW)

CN080

des unitØs intØrieures

P.C. board de commande

BLU

TC1

RY005

Fusible

T5.0A

BLK

ORN

RED

5 4 3 2 1

9 8 7 6

FAN

5 4 3 2 1

9 8 7 6

(WHI)

CN083

RY006

HML UL

RY007

RY004

P301

123

3

4

5

6

3

4

5

6779

(BLK)

(GRY)

CN304

123
123

(YEL)

CN039

Filtre

1

EXCT

1

2

1212345

(WHI)

(RED)

CN070

CN073

250V~

(BLK)

CN067

123
123

2

(BLK)

CN081

(WHI)

CN060

(WHI)

CN032

(YEL)

CN061

1 2 3 4 5 6

1 2

En option

Entra nement

de ventilateur

Moteur de ventilateur

Condensateur de marche

Moteur de grille d aØration

Transformateur

Sonde de temp. intØrieure

Sonde de temp.

Relais de commande de grille d aØration

Relais de commande de vidange

Relais de commande de rØsistance

Relais de commande de moteur de ventilateur

Interrupteur flottant

Moteur de pompe de vidange

AbrØviation anglaise de Pulse Motor Valve

TA

TR

LM

FM

RC

Symboles DØnomination des piŁces

RY001

TC1,TC2,TCJ

RY002

RY004

RY005~007

FS

DM

PMV

1 2 3 4 5 61 2 3 4 5 6

CN01

(WHI)

.

MCC-1520

P.C. board de

1 2 3 4 5 6

1 2 3 4 5 6

commande secondaire

Adapteur

rØseau

1 2

CN01

TR

1 1

(en option)

1 2

(WHI)

3 321 1

1 . correspond au bornier de connexion ; le chiffre

l intØrieur correspond au numØro de la borne.

2. Les lignes en pointillØs et les lignes discontinues

correspondent au c blage sur les lieux de l installation.

3. correspond la P.C. board de commande.

2 2

CN03

(RED)

MCC-1401

CN02

(BLU)

Circuit

Ølectrique

(WHI)

CN075

(WHI)

CN074

(WHI)

CN050

CN02

(YEL)

4 5 6

1 2 3

1 2 3 4 5 6

1 2 3 4 5 6

1 2 3

1 2 3

1 2 3 4 5

YX

CN1

2

U

1

U

(WHI)

1 2

1 2

TØlØcommande

UnitØ extØrieure

121

(WHI)

CN066

(BLU)

CN041

(BLU)

CN040

2

(BRW)

CN044

BLK

BLK

1 2 3

1 2 3

BLU

1 2

1 2

BLU

TR

BA

2

U

1

U

Filtre de ligne

92

FM

: ROUGE

: BLANC

: JAUNE

des couleurs

Identification

RED

WHI

YEL

: BLEU

: MARRON

: NOIR

BLU

BLK

GRY

: GRIS

: ROSE

PNK

ORN

: ORANGE

: VERT

BRW

GRN

RØgulateur de dØbit

vis de mise la terre

de l unitØ

Connecteur

serrØ en butØe

S(N)R(L)

Vis de terre

UnitØ intØrieure

220V 60Hz

220-240V 50Hz

Alimentation Ølectrique

Alimentation monophasØe

1-3. Type cassette à 1 voie de refoulement (type compact)

Modèle : MMU-AP0071YH, AP0091YH, AP0121YH

DM

1
1

PMV

FS

LM

2
2

TA

TCJ

1

2

1

2

1

2

121

PMV

(BLU)

CN082

(YEL)

(RED)

CN104

CN102

4 5 6

1 2 5

4 5 6

1 2 5

2

(BLK)

CN101

1
1

2

2

(BRW)

CN100

33

PNL

1

2

3

(GRN)

CN080

Filtre

1

EXCT

1

2

1212345

(RED)

CN073

CN070

2

(WHI)

(BLK)

CN081

(WHI)

CN060

En option

Moteur de ventilateur

Condensateur de marche

Moteur de grille d aØration

Transformateur

Sonde de temp. intØrieure

Sonde de temp.

Relais de commande de grille d aØration

Relais de commande de vidange

Relais de commande de rØsistance

Relais de commande de moteur de ventilateur

Interrupteur flottant

Moteur de pompe de vidange

AbrØviation anglaise de Pulse Motor Valve

1 2 3 4 5 6

TC1

1 2 3

6 4 3

2 1

2 1

1 2 3

3

4

3

4

FM

1 2 3

6 4 3

1 2

(WHI)

CN032

Entra nement

de ventilateur

FS

(RED)

CN030

(YEL)

2 1

1 2 3

1 2 3

LM

(GRN)

CN033

2 1

1 2 3

1 2 3

DP

(BLU)

CN068

1 2 3

1 2 3

1 2 3

YEL

RY001

RY002

des unitØs intØrieures

P.C. board de commande

CN061

1 2 3 4 5 61 2 3 4 5 6

(WHI)

CN075

Circuit Ølectrique

1 2 3

(WHI)

CN074

CN02

4 5 6

1 2 3

1 2 3 4 5 6

1 2 3

Symboles DØnomination des piŁces

(YEL)

1 2 3 4 5 6

CN01

MCC-1520

P.C. board de

1 2 3 4 5 6

commande secondaire

BLU

123
123

(YEL)

CN309

RY005

Fusible

CN067

123
123

AC IN

T5.0A

(BLK)

1

2

(WHI)

CN066

(WHI)

CN050

(BLU)

CN041

(BLU)

CN040

(BRW)

CN044

1 2 3 4 5

1 2 3

1 3

1 2

1 2

1 2

1 2

TR

ORN

5 4 3 2 1

BLK

RED

9 8 7 6

FAN

5 4 3 2 1

HML UL

9 8 7 6

RY007

(WHI)

CN083

RY006

RY004

123

5

6

5

6

RC

(BLK)

CN301

(GRY)

CN304

RØsistance

Adapteur

rØseau

1 2

CN01

MCC-1401

BLU

BLU

Filtre

de ligne

Connecteur

serrØ en butØe

RED

RØgulateur de dØbit

vis de mise la terre

de l unitØ

WHI

(en option)

1 2

(WHI)

1 1

WHI

FM

RC

(WHI)

1 2 3 4 5 6

rØseau

Adapteur

2 2

BLK

BLK

BLU

BLU

TA

TR

LM

TR

CN02

2 1
3

du P.C. board

CN03

(RED)

YX

AI-NET

Borne de

BA

2

U

1

U

BLU

S(N)R(L)

TC1,TCJ

(BLU)

2

3 1

commande

centralisØe

FS

DM

RY001

RY002

RY004

1 . correspond au bornier de connexion ; le chiffre

2

U

1

U

PMV

RY005~007

l intØrieur correspond au numØro de la borne.

2. Les lignes en pointillØs et les lignes discontinues

correspondent au c blage sur les lieux de l installation.

3. correspond la P.C. board de commande.

CN1

(WHI)

1 2

1 2

TØlØcommande

UnitØ extØrieure

11

RED

220V 60Hz

: ROUGE

: BLANC

: JAUNE

des couleurs

Identification

RED

WHI

YEL

: BLEU

: MARRON

BLU

BLK

: NOIR

GRY

: GRIS

PNK

: ROSE

: ORANGE

ORN

BRW

: VERT

GRN

220-240V 50Hz

Alimentation Ølectrique

Alimentation monophasØe

Vis de terre

UnitØ intØrieure

93

Modèle : MMU-AP0151SH, AP0181SH, AP0241SH

TC1

TA

TCJ

TC2

FILTRE

EXCT

PNL

3

1

3

221

(RED)

(GRN)

(BRW)

CN080

CN073

MCC-1403

des unitØs intØrieures

2

1

(WHI)

CN070

21435

(BLK)

CN081

Circuit

Ølectrique

PMV

LM

DM

2

1

2

1

2

1

1

(BLU)

PMV

CN082

(YEL)

CN102

CN104

1 234 56

1 234 56

1 2 3 4 5 6

1 2 3 4 5 6

(RED)

CN030

FS

FS

2
1

3

3

1

1

(GRN)

CN033

LM

3

3

2
1

1

1

DM

3

3

1

1

RY001

2

(RED)

2

1

1

2

1

123

(BLK)

CN101

CN100

P.C. board de commande

: ROUGE

: BLANC

: JAUNE

des couleurs

Identification

RED

WHI

YEL

(WHI)

EN OPTION

CN060

(WHI)

CN032

ENTRAINEMENT

DE VENTILATEUR

(YEL)

CN061

(WHI)

CN075

1 2 3 4 5 6 1 2 1 23 4 5 6 1 2 3 4 5 6

1 2 3 4 5 6

3

3

1

1

: BLEU

: MARRON

: NOIR

BLU

BLK

GRY

CN02

(YEL)

1 2 3 4 5 6

1 2 3 4 5 6

: GRIS

: ROSE

: ORANGE

: VERT

PNK

ORN

BRW

GRN

CN01

(WHI)

MCC-1520

P.C. board de

commande secondaire

1 2 3 4 5 6

1 2 3 4 5 6

Moteur de ventilateur

Condensateur de marche

Transformateur

Moteur de grille d aØration

Sonde de temp. intØrieure

Sonde de temp.

Relais de commande de grille d aØration

Relais de commande de vidange

Relais de commande du moteur de ventilateur

Interrupteur flottant

Moteur de pompe de vidange

AbrØviation anglaise de Pulse Motor Valve

Symboles DØnomination des piŁces

FMRCTRLMTA

TR

TC1,TC2,TCJ

RY001

RY002

RY005~007FSDM

PMV

11

(BLU)

CN068

RY002

(WHI)

CN074

(en option)

MCC-1401

Adapteur rØseau

1 . correspond au bornier de connexion ; le chiffre

l intØrieur correspond au numØro de la borne.

2. Les lignes en pointillØs et les lignes discontinues

correspondent au c blage sur les lieux de l installation.

2

2

1

1

BLK

BLK

BLU

BLU

CN01(WHI)

CN02

(BLU)

3
321 1

2

2

1

1

TR

RØgulateur de dØbit

vis de mise la terre

de l unitØ

Filtre

(GRY)

CN304

3

RY005

1
1

(YEL)

3
3

CN309

1
1

AC IN

Fusible

(BLK)

T5.0A 250V~

3
3

CN067

CN066

(WHI)

2

1

M LUL

5 3 17

H

7

RED BLK ORN BLU YEL

9

9 5 3 1

RY007

FAN

(WHI)

CN083

3

1

654

321

654

RC

FM

P301

RY006

RY004

1

BLK

CN044

(BRW)

CN050

CN041

CN040

2

1

(WHI)

(BLU)

(BLU)

3 1 2 3 4 5

1 2

2
1

RC

EMG

3

1

2
1

2
1

CN03(RED)

U2 A B

U1

de ligne

Connecteur

serrØ en butØe

Vis de terre

UnitØ intØrieure

2
1

X Y

R(L) S(N)

220-240V 50Hz

Alimentation Ølectrique

Alimentation monophasØe

3. correspond la P.C. board de commande.

TØlØcommande

2

2

1

1

CN1

UnitØ

U1 U2

extØrieure

220V 60Hz

94

1-4. Type conventionnel à conduits dissimulés

Modèle : MMD-AP0071BH, AP0091BH, AP0121BH, AP0151BH, AP0181BH, AP0241BH

MMD-AP0271BH, AP0301BH, AP0361BH, AP0481BH, AP0561BH

FM

TA

TCJ

TC2

: NOIR

: GRIS

: ROSE

: ORANGE

FS

CN34

(RED)

3 1

CN33

(WHI)

1

2

1

2

1

2

1

2

33

PNL

1

2

1

2

1

2

1

2

1

(YEL)

CN104

321

(RED)

CN102

(BLK)

CN101

(BRN)

CN100

2

CN80

(GRN)

EXCT

1

2

1

CN73

(RED)

2

CN70

(WHI)

CN20

(BLU)

CN81

(BLK)

1 2 3 4 5

Identification des couleurs

3

BLK

GRY

PNK

: ROUGE

: BLANC

: JAUNE

RED

WHI

YEL

: VERT

ORN

GRN

Moteur de ventilateur

Sonde de temp. intØrieure

Sonde de temp. intØrieure

Moteur de pompe de vidange

TA

TC1,TC2,TCJ

Interrupteur flottant

FS

DM

: BLEU

: MARRON

BLU

BRW

FM

Symboles DØnomination des piŁces

Relais de commande de pompe de vidange

AbrØviation anglaise de Pulse Motor Valve

PMV

RY302

1 2 3 4 5

1 2 3 4 5

CN60

TC1

121

CN66

(WHI)

RØacteur

(WHI)

CN32

(WHI)

CN61

(YEL)

CN50

(WHI)

(YEL)

CN309

CN41

(BLU)

CN40

(BLU)

2

CN44

(BRW)

WHI

RED

(Sortie de signal)

1 21 2 3 4 5 61 2 3 4 51 2 31 2 3

(Entra nement

T10

4 5 6

1 2 3

1 2 3

1 2

1 2

1 2 3

WHI

RØgulateur de dØbit

Connecteur

serrØ en butØe

S(N)R(L)

de ventilateur)

BLK

BLK

BLU
BLU

de l unitØ

vis de mise la terre

Adapteur

TR

rØseau

a(en option)

1 2

1 2

CN01

(WHI)

BA

2

U

1

U

Adapteur

3 3

BLK

rØseau du

P.C. board

2 2

1 1

WHI

CN03

1 2

CN02

(BLU)

(RED)

1 2

1 . correspond au bornier de connexion ; le chiffre

l intØrieur correspond au numØro de la borne.

2. Les lignes en pointillØs et les lignes discontinues

correspondent au c blage sur les lieux de l installation.

3. correspond la P.C. board de commande.

X Y

CN001

(WHI)

1 2

1 2

Adapteur pour

commande infrarouge

BLK WHI BLK

CN1

(WHI)

1 2

WHI

1 2

2

U

1

U

UnitØ extØrieure

filaire

TØlØcommande

11

des unitØs intØrieures

P.C. board de commande

CN82

PMV

(BLU)

1 2 3 4 5 6

6 4 3 1 2 5

1 2 3 4 5 6

6 4 3 1 2 5

DC20V

Fusible

T3.15A

DC15V

DC12V

Circuit

Ølectrique

250V~

DC7V

5

1 2 3

1 2 3

5
5

11

4
4

1 3 5

1 3

(WHI)

CN333

1

1

2

2

34

(WHI)

CN334

moteur

Circuit de

l entra nement

+

~

~

4

5

5

CN68

(BLU)

RY302

123
123

123

(GRY)

CN304

Fusible

T6.3A

123
1

RED

250V~

2

CN67

(BLK)

3

P301

BLK

WHI

DM

1 3

1 2 2

UnitØ

intØrieure

220V 60Hz

220-240V 50Hz

Alimentation Ølectrique

Alimentation monophasØe

Vis de terre

95

1-5. Type à conduit dissimulé à pression statique élevée

Modèle : MMD-AP0181H, AP0241H, AP0271H, AP0361H, AP0481H

PMV

11

CN100

TC1

TC2

TCJ

TA

1 2 3

1 2

1 2

1 2

1 2 3

LM

(GRN)

1 2 3

DP

(BLU)

DP

(En option)

1 2 3

4 2

9 8 7 6

REDWHI

VENTILATEUR

Circuit

43F1

anti-Øtincelles

87

(BRN)

1 2 3

1 2

1 2

1 2

1 2 3

CN033

1 2 3

CN068

1 2 3

5 4 3 2 1

9 8 7 6

(WHI)

CN083

PNL

1

2

CN080

(BLK)

CN101

(RED)

CN102

(YEL)

CN104

FS

CN030

HML UL

RY007

P301

(BLK)

3

(GRN)

(RED)

EXCT

1

2

(RED)

CN073

RY001

RY002

RY004

123

CN304

RY006

(GRY)

52134
52134

Filtre

1

2

12345

(WHI)

CN070

CN081

des unitØs intØrieures

P.C. board de commande

65432
65432

(BLK)

RY005

Fuse

T5.0A

(BLK)

(YEL)

CN067

CN309

123
123

123
123

CN082

Circuit

Ølectrique

CN066

1

(BLU)

(WHI)

2

6
6

1
1

(WHI)

CN060

(WHI)

CN032

(YEL)

CN061

(WHI)

CN075

(WHI)

CN074

(WHI)

CN050

(BLU)

CN041

(BLU)

CN040

(BRW)

CN044

1 2 3 4 5 6

1 2

1 2 3 4 5 61 2 3 4 5 6

1 2 3

1 2 3 4 5

1 2 3

1 21 2

TR

(En option)

(Entra nement

4 5 6

1 2 3

1 2 3

1 3

1 2

EMG

de ventilateur)

T10

RC

OC

CN02

(YEL)

MCC-1520

P.C. board de

1 2 3 4 5 6

1 2 3 4 5 6

commande secondaire

MCC-1401

Adapteur rØseau

(en option)

1 2

1 2

CN01

(WHI)

BA

2

U

1

U

RØgulateur de dØbit

vis de mise la terre

CN01

1 2 3 4 5 6

3 321 1

de l unitØ

(WHI)

1 2 3 4 5 6

2

U

1

U

TR

CN03

1 2

CN02

(BLU)

CN1

(WHI)

Moteur de ventilateur

Condensateur de marche

Transformateur

Sonde de temp. intØrieure

Sonde de temp.

TA

TR

FM

RC

Symboles DØnomination des piŁces

1. correspond au bornier de connexion ; le chiffre l intØrieur correspond au numØro de borne.

2. Les lignes en pointillØs et les lignes discontinues correspondent au c blage sur les lieux de l installation.

TC1,TC2,TCJ

3. correspond la P.C. board de commande.

4. Au cours de l installation d une pompe de vidange, retirer le connecteur CN030 et brancher l interrupteur flottant.

5. La piŁce A est connectØe au bornier.

Lorsqu un changement est requis en raison de la pression statique de l unitØ extØrieure sur les lieux de l installation,

vØrifier le numØro de la borne et la couleur du fil du moteur de ventilateur dans le schØma ci-dessous puis changer

le fil en suivant la flŁche repŁre ( ).

(RED)

1 2

X Y

WHI

RC

1 2

1 2

Remote controller

Outdoor unit

5

6

REDRED F

RED

T10A,250V~

43F1

43F1

3

4

YEL

Relais de commande du moteur de ventilateur

Relais de commande du moteur d activation de volet

Relais de commande de purge

AbrØviation anglaise de Pulse Motor Valve

Fusible

Relais de commande du moteur de ventilateur

Moteur de pompe de vidange

Interrupteur flottant

F

FS

DM

PMV

RY001

RY005~007

6. ProcØder avec soin au changement de la pression statique de l unitØ extØrieure, la pression statique l intØrieure

du robinet H Øtant de 50 ou 60Hz.

4

F

3

F

2

F

1

F

43F1

RY002

Vendus

sØparØment

BLU

ORN

BRN

49F

WHI

BLK

GRY

RED

Interrupteur de protection contre

la surchauffe du moteur

Filaire pour MMD-AP0481 uniquement

(c ble MRN)

BRN

BLK

ORN

BLU

FM

GRY

GRY
RED

RED

WHI

WHI

1 2 3 4

1 2 3 4

Connecteur

serrØ en butØe

S(N)R(L)

96

: ROUGE

: BLANC

: JAUNE

des couleurs

Identification

RED

WHI

YEL

: BLEU

: MARRON

: NOIR

BLU

BLK

GRY

: GRIS

: ROSE

PNK

ORN

: ORANGE

: VERT

BRW

GRN

RED

WHI

Connecteur

serrØ en butØe

220V 60Hz

220-240V 50Hz

Alimentation Ølectrique

Alimentation monophasØe

Vis de terre

UnitØ intØrieure

Modèle : MMD-AP0721H, AP0961H

PMV

2 2

4 4

5 56

6 611 1

1

EXCT

2

FILTRE

2

1

223344556

1

2

3 3 3

4

5

1

PNL
231

Remarque

RØglages d usine

69(7)

(mmAg)

137(14)

Pression statique Pa

196(20)

TC1

TC2

TCJ

TA

DM

(En option)

RED

RED

3

1

2
1

2
1

2
1

3

1

LM

CN033

DP

CN068
3

1

5 3 17

9

CN083

VENTILATEUR

6

RED

2 3

CN100

1

2
1

CN101

2
1

CN102

2
1

CN104

3

1

CN030

(GRN)

1 3

(BLU)

3

1

M LUL

H

7

9 5 3 1

(WHI)

Circuit

anti-Øtincelles

S.K

43F243F1

7

S.K

7

du ventilateur

SchØma de c blage

(GRN)

CN080

(BRW)

(BLK)

(RED)

(YEL)

FS

(RED)

RY007

P301

(BLK)

8

8

YEL

BLU

WHI

WHI

(RED)

CN073

RY001

RY002

ORN

BLK

(WHI)

CN070

des unitØs intØrieures

P.C. board de commande

RY005

RY006

RY004

(GRY)

CN304

1

3

1

1

7

49F

Interrupteur de protection contre

la surchauffe du moteur

WHI

GRY

RED

CN081

(YEL)

3
3

(BLK)

MCC-1403

CN309

AC IN RED

1
1

FUSIBLE

(BLU)

CN082

Circuit

(BLK)

CN066

CN067

T5.0A 250V~

3

1

3

WHI

des couleurs

Identification

(WHI)

CN060

(WHI)

CN032

(YEL)

CN061

CN075

Ølectrique

CN050

CN041

CN040

(WHI)

CN044

2

: ROUGE

RED

(WHI)

1 2 3 4 5 6 1 2 1 23 4 5 6 1 2 3 4 5 6

3

1

CN074

(WHI)

3 1 2 3 4 5

(BLU)

1 2

21 2
1

(BLU)

(BRW)

: BLANC

: JAUNE

WHI

YEL

EN OPTION

ENTRA˛NEMENT

DE VENTILATEUR

CN02

(YEL)

1 2 3 4 561 2 3 4 5 6

1 2 3 4 5 6

3

1

(WHI)

Adapteur rØseau

2
1

RCCO

BLK

3

BLK

1

BLU

2
1

BLU

TR

EMG

: BLEU

: MARRON

: NOIR

BLU

BLK

GRY

CN01

MCC-1520

P.C. board de

1 2 3 4 5 6

commande secondaire

(en option)

2
1

CN01(WHI)

CN02

3
321 1

Filtre

de ligne

: GRIS

: ROSE

: ORANGE

PNK

ORN

BRW

(YEL)

6

1 2 3 4 5

CN03(RED)

(BLU)

U1 U2 A B

: VERT

GRN

TR

2

2

1

1

U1 U2

WHI

RED

MCC-1401

X Y

2

2

1

1

CN1

TØlØcommande

UnitØ extØrieure

F1

de ventilateur

C ble de moteur

NumØro

de borne

RED

RED

T10.0A, 250V~

T10.0A, 250V~

F2

RED

REDF3RED

8

RED

WHI

Connecteur

serrØ en butØe

YEL

BLU

F1F2F3

6

6

ORW

5

5

T10.0A, 250V~

WHI

RED

UnitØ intØrieure

Vis de terre

ORN

ORW

RC

43F1

4

ORW

RC

43F2

4

RC

5

43F2

3

43F1

3

YEL

WHI

R(L) S(N)

220-240V 50Hz

Alimentation Ølectrique

Alimentation monophasØe

ORN

BLU

YEL

F1 F2 F3 F4

FM1

4P

FAN1

(WHI)

GRY

GRY

RED

RED

1 2 3 4

1 2 3 4

WHI

WHI

ORN

BLU

YEL

F1 F2 F3 F4

FM2

4P

FAN2

(BLU)

GRY

GRY

RED

RED

1 2 3 4

1 2 3 4

WHI

WHI

ORN

BLU

YEL

F1 F2 F3 F4

FM3

4P

FAN3

(RED)

GRY

GRY

RED

RED

1 2 3 4

1 2 3 4

WHI

WHI

1. correspond au bornier de connexion ; le chiffre l intØrieur correspond au numØro de borne.

2. Les lignes en pointillØs et les lignes discontinues correspondent au c blage sur les lieux de l installation.

3. correspond la P.C. board de commande.

4. Au cours de l installation d une pompe de vidange, retirer le connecteur CN030 et brancher l interrupteur flottant.

Connecteur

serrØ en butØe

220V 60Hz

Moteur de ventilateur

Condensateur de marche

Transformateur

Sonde de temp. intØrieure

Sonde de temp.

Relais de commande du moteur de ventilateur

Relais de commande de grille d aØration

Relais de commande de purge

AbrØviation anglaise de Pulse Motor Valve

Fusible de moteur de ventilateur

Symboles DØnomination des piŁces

FMRCTRTATC1,TC2,TC3

RY005~007

RY001

RY002

PMV

F1~3

11

5. Le symbole A est accolØ au bornier de connexion en cas de modification de la pression statique ; changer le fil en suivant la flŁche repŁre aprŁs vØrification du numØro de borne sur l illustration et

du fil du moteur de ventilateur.

6. Lors du rØglage du robinet haute pression, procØder avec soin, la pression statique Øtant diffØrente 50Hz et 60Hz.

Vendus

sØparØment

Relais de commande du moteur de ventilateur

Moteur de pompe de vidange

Interrupteur flottant

43F1,43F2DMFS

97
