Toshiba SATELLITE L670D, SATELLITE L675, SATELLITE L670, SATELLITE PRO L670 User Manual [de]

Benutzerhandbuch

L670/L675/L670D/L675D

computers.toshiba-europe.com

Inhaltsverzeichnis

Kapitel 1 Erste Schritte

Teileprüfliste . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-1

Erste Schritte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2

Optionen für die Systemwiederherstellung

und Wiederherstellen der vorinstallierten Software . . . . . . . . . . . . 1-13

Wiederherstellen der vorinstallierten Software . . . . . . . . . . . . . . . . 1-13

Kapitel 2 Hardware-Überblick

Vorderseite mit geschlossenem Bildschirm . . . . . . . . . . . . . . . . . . . 2-1

Linke Seite. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-2

Rechte Seite . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-4

Zurück . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-5

Unterseite . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-6

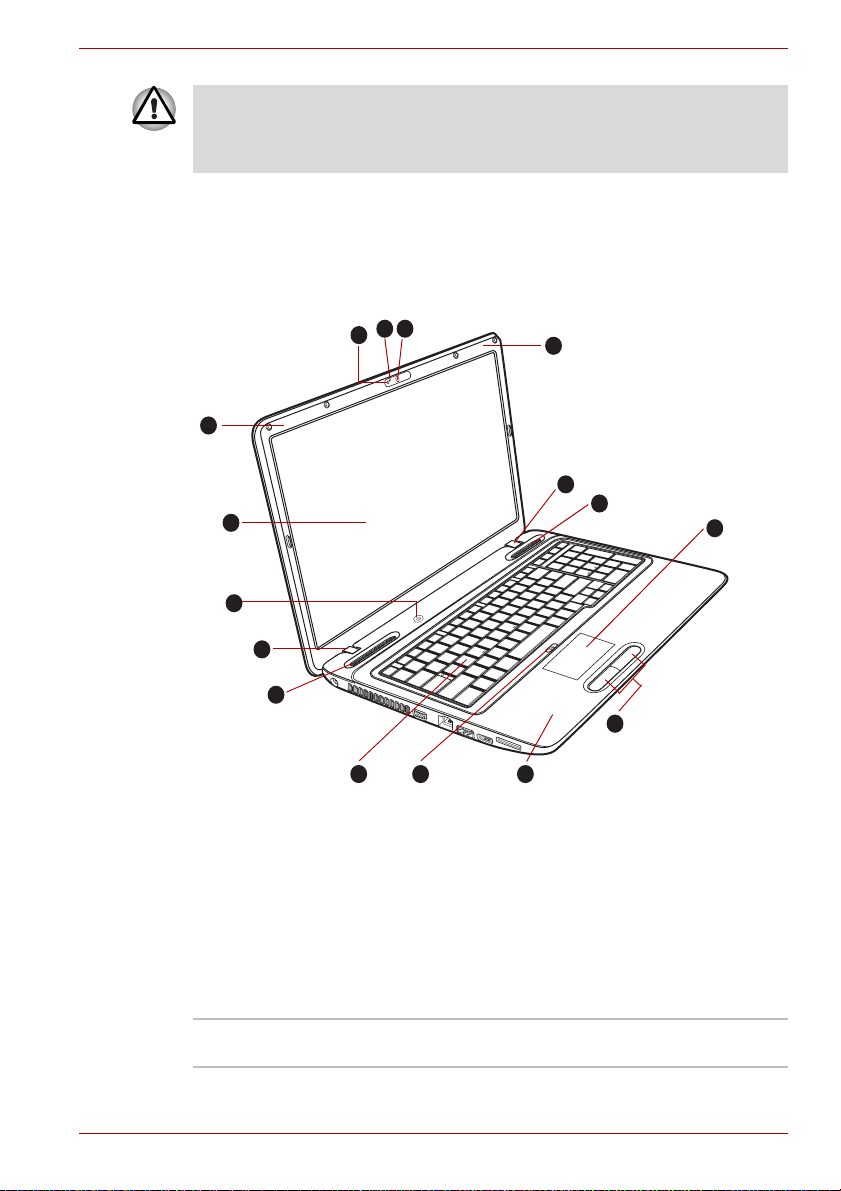

Vorderseite mit offenem Bildschirm. . . . . . . . . . . . . . . . . . . . . . . . . . 2-7

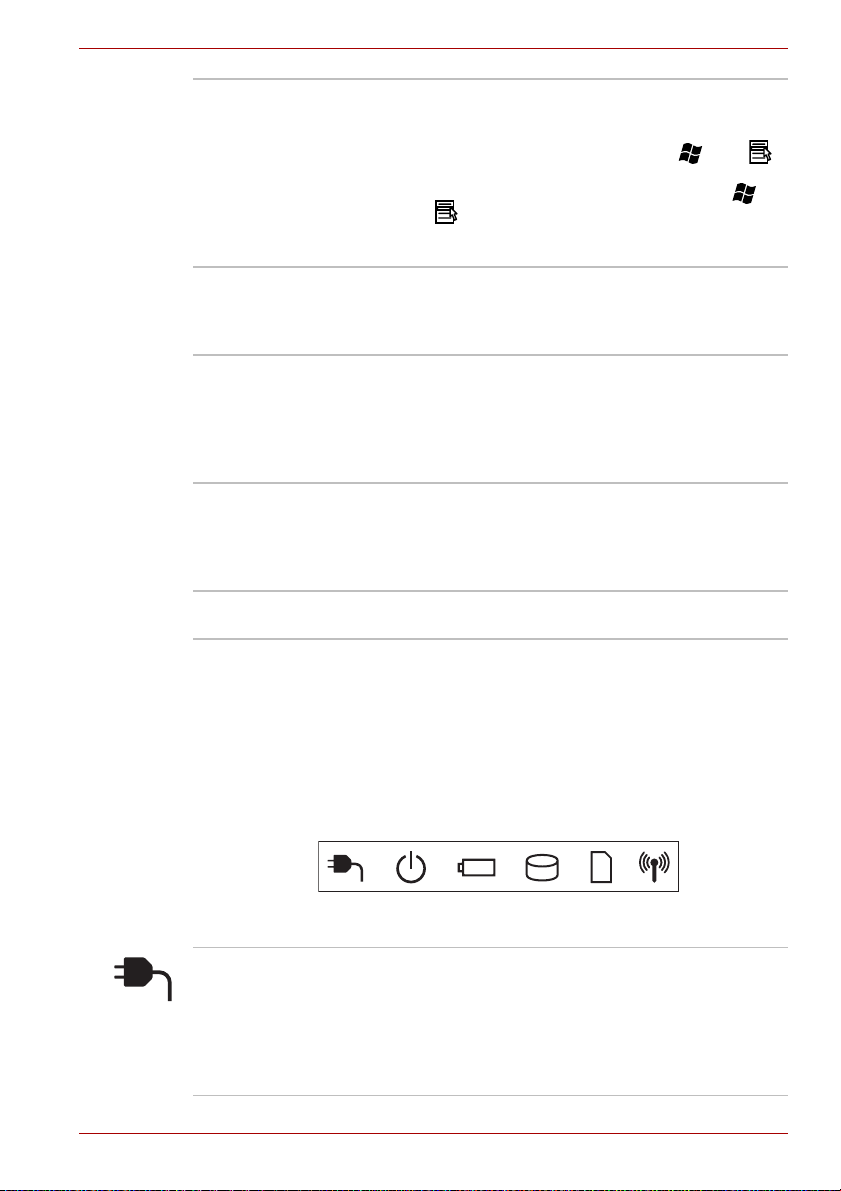

LEDs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-9

Optische Laufwerke . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-11

Netzadapter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-15

L670/L675/L670D/L675D

Kapitel 3 Hardware, Dienstprogramme und Optionen

Hardware . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-1

Besondere Merkmale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-7

TOSHIBA Value Added Package . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-9

Dienstprogramme und Anwendungen . . . . . . . . . . . . . . . . . . . . . . . 3-10

Zusatzeinrichtungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-14

Bridge Media-Steckplatz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-14

Optionales Zubehör . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-30

Benutzerhandbuch ii

L670/L675/L670D/L675D

Kapitel 4

Grundlagen der Bedienung

Webcam. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-3

Verwenden der TOSHIBA Web Camera Application . . . . . . . . . . . . . 4-4

Verwendung der TOSHIBA Gesichtserkennung . . . . . . . . . . . . . . . . 4-5

Verwenden der optischen Laufwerke . . . . . . . . . . . . . . . . . . . . . . . . . 4-9

Beschreiben von CDs/DVDs/BDs im DVD-Super-Multi-Laufwerk,

schreibfähigen BD-Laufwerk oder BD-Combo-Laufwerk . . . . . . . . 4-13

Umgang mit Datenträgern . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-30

Audiosystem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-31

Drahtlose Kommunikation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-35

LAN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-38

Umgang mit dem Computer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-40

Schutz vor Überhitzung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-41

Kapitel 5 Tastatur

Schreibmaschinentasten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-1

Funktionstasten: F1 ... F12 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-2

Softkeys: FN mit Kombination mit anderen Tasten. . . . . . . . . . . . . . 5-2

Hotkeys . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-3

Windows-Tasten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-5

Erzeugen von ASCII-Zeichen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-5

Kapitel 6 Stromversorgung und Startmodi

Stromversorgungsbedingungen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-1

Überwachen der Stromversorgungsbedingungen . . . . . . . . . . . . . . 6-2

Akku. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-3

TOSHIBA Passwort-Utility . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-11

Startmodi. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-12

LCD-gesteuerte Ein-/Ausschaltung . . . . . . . . . . . . . . . . . . . . . . . . . 6-13

Automatische Aktivierung Sleep-Modus/Ruhezustand . . . . . . . . . 6-13

Kapitel 7 HW Setup

Zugriff auf HW Setup . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-1

Fenster „HW Setup“. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-1

Kapitel 8 Fehlerbehebung

Vorgehen bei der Problemlösung . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-1

Hardware und System-Checkliste. . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-3

TOSHIBA-Support. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-22

Benutzerhandbuch iii

L670/L675/L670D/L675D

Anhang A
Anhang B Grafikadapter und Anzeigemodi
Anhang C Wireless LAN
Anhang D Übergreifende Funktionalität von Bluetooth
Anhang E Netzkabel und Netzstecker

Anhang F TOSHIBA PC Health Monitor
Anhang G Rechtliche Hinweise
Anhang H Falls Ihr Computer gestohlen wird

Technische Daten

Glossar

Index

Benutzerhandbuch iv

Copyright

©2010 by TOSHIBA Corporation. Alle Rechte vorbehalten. Jede
Wiedergabe oder Verwertung außerhalb der durch das Copyright erlaubten
Grenzen ist ohne vorherige schriftliche Genehmigung seitens TOSHIBA
unzulässig. Bezüglich der Nutzung der in diesem Handbuch enthaltenen
Informationen wird keine Patenthaftung übernommen.

TOSHIBA L670/L675/L670D/L675D Mobiler Personal Computer
Benutzerhandbuch

Erste Ausgabe April 2010
Das Urheberrecht für Musik, Filme, Computerprogramme, Datenbanken

und anderes geistiges Eigentum, das durch das Urheberrechtgesetz
geschützt ist, liegt bei den Autoren oder den Eigentümern im
urheberrechtlichen Sinn. Urheberrechtlich geschütztes Material darf nur für
den privaten Gebrauch bzw. den Gebrauch in der eigenen Wohnung
vervielfältigt werden. Jede über den oben beschriebenen Rahmen
hinausgehende Nutzung (einschließlich der Umwandlung in ein digitales
Format, der Veränderung, der Übertragung kopierter Materialien und der
Verteilung in einem Netzwerk) ohne die Erlaubnis des Inhabers der
Urheberrechte stellt eine Verletzung der Urheberrechte bzw. der Rechte
des Autoren dar und wird zivil- und strafrechtlich verfolgt. Bitte halten Sie
die Gesetze bezüglich des Urheberrechts ein und erstellen Sie keine
unrechtmäßigen Kopien dieses Handbuchs.

Wichtige Informationen

Dieses Handbuch wurde validiert und auf Korrektheit überprüft. Die hierin
enthaltenen Anweisungen und Beschreibungen waren zur Zeit der
Erstellung des Handbuchs für den TOSHIBA L670/L675/L670D/L675D
Mobilen Personal Computer korrekt. Nachfolgende Computer und
Handbücher können jedoch ohne vorherige Ankündigung geändert
werden. TOSHIBA übernimmt keine Haftung für Schäden, die direkt oder
indirekt durch Fehler, Auslassungen oder Abweichungen zwischen
Computer und Handbuch verursacht werden.

L670/L675/L670D/L675D

Marken

IBM ist eine eingetragene Marke und IBM PC ist eine Marke der
International Business Machines Corporation.

Intel, Intel SpeedStep, Intel Core und Centrino sind Marken oder
eingetragene Marken der Intel Corporation.

Windows, Microsoft und das Windows-Logo sind eingetragene Marken der
Microsoft Corporation.

Bluetooth ist eine Marke der Eigentümer und wird von TOSHIBA unter
Lizenz verwendet.

Hergestellt unter Lizenz von Dolby Laboratories.
Dolby und das Doppel-D-Symbol sind Marken der Dolby Laboratories.
Photo CD ist eine Marke der Eastman Kodak Company.

Benutzerhandbuch vi

Memory Stick, Memory Stick PRO, Memory Stick PRO Duo und i.LINK sind
Marken oder eingetragene Marken der Sony Corporation.

ConfigFree ist eine Marke der Toshiba Corporation.
Wi-Fi ist eine eingetragene Marke der Wi-Fi Alliance.
Secure Digital und SD sind Marken der SD Card Association.
MultiMediaCard und MMC sind Marken der MultiMediaCard Association.
xD-Picture Card ist eine Marke der FUJIFILM Corporation.
In dem vorliegenden Handbuch können weitere, hier nicht aufgeführte

Marken und eingetragene Marken genannt werden.

Erklärung zur EU-Konformität

Dieses Produkt trägt das CE-Kennzeichen in Übereinstimmung mit den
entsprechenden europäischen Richtlinien. Verantwortlich für die CE­Kennzeichnung ist die TOSHIBA Europe GmbH, Hammfelddamm 8,
41460 Neuss, Deutschland. Den vollständigen und offiziellen Text der EU­Konformitätserklärung finden Sie auf der TOSHIBA-Website unter

http://epps.toshiba-teg.com im Internet.

Erfüllung von CE-Normen

Dieses Produkt trägt das CE-Kennzeichen in Übereinstimmung mit den
entsprechenden europäischen Richtlinien, besonders der EMV-Richtlinie
2004/108/EG für das Notebook und elektronische Zubehörteile
einschließlich des mitgelieferten Netzadapters, der R&TTE-Richtlinie
1999/5/EG bei implementierten Telekommunikations-Zubehörteilen sowie
der Niederspannungsrichtlinie 2006/95/EG für den mitgelieferten
Netzadapter. Darüber hinaus entspricht das Produkt der Ökodesign­Richtlinie 2009/125/EG (ErP) und den zugehörigen
Durchführungsmaßnahmen.

Dieses Produkt und die Originaloptionen (Zubehör/Erweiterungen) erfüllen
die zur CE-Konformität herangezogenen Normen bezüglich der
elektromagnetischen Verträglichkeit (EMV) und Sicherheit. TOSHIBA kann
jedoch nicht garantieren, dass dieses Produkt diese EMV-Normen auch
dann erfüllt, wenn Optionen (z.B. Grafikkarte, Modem) oder Kabel (z.B.
Druckerkabel), die nicht von TOSHIBA hergestellt oder vertrieben werden,
angeschlossen oder eingebaut werden. In diesem Fall ist die Person, die
diese Optionen / Kabel angeschlossen / eingebaut hat, dafür
verantwortlich, dass die erforderlichen Normen erfüllt werden. Um generell
Probleme mit der EMV zu vermeiden, sollten die folgenden Hinweise
beachtet werden:

■ Es sollten nur Optionen mit CE-Kennzeichnung angeschlossen

oder eingebaut werden

■ Es sollten nur bestmöglich abgeschirmte Kabel angeschlossen werden.

L670/L675/L670D/L675D

Benutzerhandbuch vii

Arbeitsumgebung

Dieses Produkt erfüllt die EMV-Standards (elektromagnetische
Verträglichkeit) für Wohn-, Gewerbe- und Geschäftsbereiche sowie
Kleinbetriebe. TOSHIBA weist ausdrücklich darauf hin, dass dieses
Produkt nicht für die Verwendung in anderen Arbeitsumgebungen
freigegeben ist.

Folgende Umgebungen sind beispielsweise nicht geeignet:

■ Industrieumgebungen (z. B. Bereiche, in denen mit einer Netzspannung

von 380 V und drei Phasen gearbeitet wird).

■ Medizinische Einrichtungen

■ Fahrzeuge

■ Flugzeuge

Für alle eventuellen Folgen, die aufgrund der Verwendung dieses Produkts
in nicht geeigneten Arbeitsumgebungen entstehen könnten, ist TOSHIBA
nicht verantwortlich. Mögliche Folgen der Verwendung dieses Produkts in
nicht geeigneten Umgebungen sind:

■ Störung/Fehlfunktion von anderen Geräten oder Maschinen in der

näheren Umgebung des Betriebsortes dieses Produkts

■ Fehlfunktion oder Datenverlust, der bei diesem Produkt durch

Störungen durch andere Geräte oder Maschinen in der näheren
Umgebung hervorgerufen wird

TOSHIBA empfiehlt daher dringend die Überprüfung der
elektromagnetischen Verträglichkeit, bevor dieses Produkt in einer nicht
ausdrücklich als geeignet bezeichneten Umgebung eingesetzt wird. Bei
Fahrzeugen oder Flugzeugen ist für die Verwendung dieses Produkts die
Erlaubnis des Herstellers bzw. der Fluggesellschaft erforderlich.

Des Weiteren ist die Verwendung dieses Produkts aus allgemeinen
Sicherheitsgründen in Bereichen mit Explosionsgefahr (z. B. wegen
explosiver Atmosphäre) nicht zulässig.

L670/L675/L670D/L675D

REACH - Konformitätserklärung

Am 1. Juni 2007 trat die neue Chemikalienverordnung der Europäischen
Union (EU), REACH, in Kraft. REACH steht für Registration, Evaluation,
Authorization and Restriction of Chemicals (Registrierung, Bewertung,
Zulassung und Beschränkung von Chemikalien). Toshiba erfüllt alle
REACH-Anforderungen und ist verpflichtet, den Kunden gemäß REACH­Verordnung über die chemischen Substanzen in Toshiba-Produkten zu
informieren.

Unter der Internetadresse

http://www.toshiba-europe.com/computers/info/reach finden Sie

Informationen zu Toshiba-Produkten, die auf der Kandidatenliste gemäß
Artikel 59(1) der Verordnung (EC) Nr. 1907/2006 ("REACH") aufgeführte
Substanzen enthalten, und zwar in einer Konzentration von mehr als 0,1%
Massenanteil.

Benutzerhandbuch viii

L670/L675/L670D/L675D

Die folgenden Informationen gelten nur für die Türkei:

■ Konform mit EEE-Bestimmungen: Toshiba erfüllt alle Anforderungen

der türkischen Regulierung 26891 „Beschränkung der Verwendung
bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten“.

■ Die Anzahl möglicher Pixelfehler des Bildschirms ist gemäß ISO 13406-

2 definiert. Wenn die Anzahl der Pixelfehler unter diesem Standard
liegt, werden sie nicht als Defekt oder Fehlfunktion gewertet.

■ Der Akku ist ein Verbrauchsprodukt, da die Akkulebensdauer von der

Verwendung des Computers abhängig ist. Wenn der Akku überhaupt
nicht aufgeladen werden kann, liegt ein Defekt oder eine Fehlfunktion
vor. Die Änderungen der Akkubetriebszeit stellen keinen Defekt oder
eine Fehlfunktion dar.

GOST

Die folgenden Informationen gelten nur für die
Mitgliedstaaten der EU:

Entsorgung der Produkte

Das Symbol mit der durchgestrichenen Mülltonne weist darauf hin, dass
Produkte getrennt vom Hausmüll gesammelt und entsorgt werden müssen.
Eingebaute Batterien und Akkus können zusammen mit dem Produkt
entsorgt werden. Sie werden in den Recyclingzentralen entnommen und
gesondert entsorgt.

Der schwarze Balken zeigt an, dass das Produkt nach dem 13. August
2005 auf den Markt gebracht wurde.

Indem Sie Produkte und Batterien separat sammeln, tragen Sie zur
sicheren Entsorgung von Produkten und Batterien bei und helfen damit,
mögliche umwelt- oder gesundheitsschädliche Folgen zu vermeiden.

Sie finden weitere Informationen zu Sammel- und Recycling-Programmen
in Ihrem Land auf unserer folgenden Website:

http://eu.computers.toshiba-europe.com. Alternativ können Sie sich an Ihre

Gemeindeverwaltung bzw. das Geschäft wenden, in dem Sie das Produkt
gekauft haben.

Benutzerhandbuch ix

Entsorgung von Batterien und/oder Akkus

Das Symbol mit der durchgestrichenen Mülltonne weist darauf hin, dass
Batterien und/oder Akkus getrennt vom Hausmüll gesammelt und entsorgt
werden müssen.

Wenn die Batterie bzw. der Akku höhere als die in der Batterierichtlinie
(2006/66/EG) angegebenen Werte von Blei (Pb), Quecksilber (Hg)
und/oder Kadmium (Cd) enthält, werden die chemischen Symbole für Blei
(Pb), Quecksilber (Hg) und/oder Kadmium (Cd) unter dem
durchgestrichenen Mülltonnensymbol aufgeführt.

Indem Sie Batterien separat sammeln, tragen Sie zur sicheren Entsorgung
von Produkten und Batterien bei und helfen damit, mögliche umwelt- oder
gesundheitsschädliche Folgen zu vermeiden.

Sie finden weitere Informationen zu Sammel- und Recycling-Programmen
in Ihrem Land auf unserer folgenden Website:

http://eu.computers.toshiba-europe.com. Alternativ können Sie sich an Ihre

Gemeindeverwaltung bzw. das Geschäft wenden, in dem Sie das Produkt
gekauft haben.

Diese Symbole sind bei Ihrem Modell möglicherweise nicht vorhanden;
dies richtet sich nach dem Land/Gebiet, in dem Sie den Computer gekauft
haben.

Entsorgung des Computers und der Akkus

■ Entsorgen Sie diesen Computer entsprechend den örtlich geltenden

Gesetzen und Vorschriften. Weitere Informationen erhalten Sie bei den
zuständigen Behörden Ihrer Gemeinde.

■ Dieser Computer enthält wiederaufladbare Batterien (Akkus). Nach

längerer Verwendung können die Akkus die Ladung nicht mehr halten
und müssen ersetzt werden. Akkus und Batterien gehören nicht in den
Hausmüll.

■ Schützen Sie die Umwelt. Fragen Sie die örtlichen Behörden bezüglich

des Recyclings von verbrauchten Batterien. Dort erfahren Sie, wo Sie
Batterien und Akkus abgeben können. Für dieses Material gelten
möglicherweise besondere Bestimmungen. Informationen zur
Entsorgung bzw. zum Recycling bekommen Sie bei den zuständigen
Behörden Ihrer Gemeinde.

L670/L675/L670D/L675D

Benutzerhandbuch x

Sicherheitshinweise für optische Laufwerke

Beachten Sie bitte unbedingt die internationalen Hinweise am Ende
dieses Abschnitts.

TEAC

DVD-Super-Multi-Laufwerk DV-W28S-VTJ/DV-W28S-VTK

■ Das DVD-Super-Multi-Laufwerk arbeitet mit einem Lasersystem.

Lesen Sie dieses Handbuch sorgfältig durch und bewahren Sie es
zum Nachschlagen für später auf. Wenden Sie sich an ein
autorisiertes Service-Center, wenn Wartungsmaßnahmen erforderlich
werden.

■ Die Verwendung von Bedienelementen, die Änderung von

Einstellungen und die Durchführung von Schritten, die in diesem
Handbuch nicht angegeben sind, kann zur Freisetzung gefährlicher
Strahlung führen.

■ Öffnen Sie das Gehäuse nicht, um zu vermeiden, dass Sie dem

Laserstrahl direkt ausgesetzt werden..

L670/L675/L670D/L675D

Benutzerhandbuch xi

Panasonic

DVD-Super-Multi-Laufwerk UJ890A/UJ890E

■ Das DVD-Super-Multi-Laufwerk arbeitet mit einem Lasersystem.

Lesen Sie dieses Handbuch sorgfältig durch und bewahren Sie es
zum Nachschlagen für später auf. Wenden Sie sich an ein
autorisiertes Service-Center, wenn Wartungsmaßnahmen erforderlich
werden.

■ Die Verwendung von Bedienelementen, die Änderung von

Einstellungen und die Durchführung von Schritten, die in diesem
Handbuch nicht angegeben sind, kann zur Freisetzung gefährlicher
Strahlung führen.

■ Öffnen Sie das Gehäuse nicht, um zu vermeiden, dass Sie dem

Laserstrahl direkt ausgesetzt werden..

L670/L675/L670D/L675D

Benutzerhandbuch xii

HLDS

DVD-Super-Multi-Laufwerk GT30N/GT30F

■ Das DVD-Super-Multi-Laufwerk arbeitet mit einem Lasersystem.

Lesen Sie dieses Handbuch sorgfältig durch und bewahren Sie es
zum Nachschlagen für später auf. Wenden Sie sich an ein
autorisiertes Service-Center, wenn Wartungsmaßnahmen erforderlich
werden.

■ Die Verwendung von Bedienelementen, die Änderung von

Einstellungen und die Durchführung von Schritten, die in diesem
Handbuch nicht angegeben sind, kann zur Freisetzung gefährlicher
Strahlung führen.

■ Öffnen Sie das Gehäuse nicht, um zu vermeiden, dass Sie dem

Laserstrahl direkt ausgesetzt werden..

L670/L675/L670D/L675D

Hitachi-LG Data Storage, Inc.
22-23,KAIGAN 3-CHOME,
MINATO-KU,TOKYO,108-0022
JAPAN

Benutzerhandbuch xiii

Panasonic

BD-Schreiblaufwerk UJ240E

■ Das schreibfähige BD-Laufwerk (BD Writer) arbeitet mit einem

Lasersystem. Lesen Sie dieses Handbuch sorgfältig durch und
bewahren Sie es zum Nachschlagen für später auf. Wenden Sie sich
an ein autorisiertes Service-Center, wenn Wartungsmaßnahmen
erforderlich werden.

■ Die Verwendung von Bedienelementen, die Änderung von

Einstellungen und die Durchführung von Schritten, die in diesem
Handbuch nicht angegeben sind, kann zur Freisetzung gefährlicher
Strahlung führen.

■ Öffnen Sie das Gehäuse nicht, um zu vermeiden, dass Sie dem

Laserstrahl direkt ausgesetzt werden..

Location of the required label

L670/L675/L670D/L675D

COMPLIES WITHFDA RADIATION
PERFORMANCE STANDARDS, 21
CFR SUBCHAPTER J

MANUFACTURED

Panasonic System Networks Co., Ltd.
1-62, 4-Chome Minoshima Hakata-Ku
Fukuoka, Japan

Benutzerhandbuch xiv

Panasonic

BD-Combo-Laufwerk UJ141E

■ Das BD-Combo/BD-R/RE-Laufwerk arbeitet mit einem Lasersystem.

Lesen Sie dieses Handbuch sorgfältig durch und bewahren Sie es
zum Nachschlagen für später auf. Wenden Sie sich an ein
autorisiertes Service-Center, wenn Wartungsmaßnahmen erforderlich
werden.

■ Die Verwendung von Bedienelementen, die Änderung von

Einstellungen und die Durchführung von Schritten, die in diesem
Handbuch nicht angegeben sind, kann zur Freisetzung gefährlicher
Strahlung führen.

■ Öffnen Sie das Gehäuse nicht, um zu vermeiden, dass Sie dem

Laserstrahl direkt ausgesetzt werden..

L670/L675/L670D/L675D

Panasonic System Networks Co., Ltd.

Benutzerhandbuch xv

Internationale Sicherheitshinweise

CAUTION: This appliance contains a

laser system and is classified as a
“CLASS 1 LASER PRODUCT.” To use
this model properly, read the instruction
manual carefully and keep this manual for
your future reference. In case of any
trouble with this model, please contact
your nearest "AUTHORIZED service
station." To prevent direct exposure to the
laser beam, do not try to open the
enclosure.

CAUTION: USE OF CONTROLS OR
ADJUSTMENTS OR PERFORMANCE
OF PROCEDURES OTHER THAN
THOSE SPECIFIED IN THE OWNER’S
MANUAL MAY RESULT IN HAZARDOUS
RADIATION EXPOSURE.

L670/L675/L670D/L675D

Benutzerhandbuch xvi

Vorwort

Mit dem Kauf eines Computers der L670/L675/L670D/L675D haben Sie
eine gute Entscheidung getroffen. Dieser leistungsstarke Notebook­Computer wird Sie jahrelang verlässlich bei der Arbeit unterstützen und
bietet dabei hervorragende Erweiterungsmöglichkeiten sowie
Multimediafähigkeit.

In diesem Handbuch wird beschrieben, wie Sie Ihren -Computer einrichten
und verwenden. Außerdem enthält es ausführliche Informationen zur
Konfiguration des Computers, zu Grundlagen der Bedienung und zur
Pflege des Computers sowie zum Einsatz von Zusatzgeräten und zur
Fehlersuche und -behebung.

Sind Sie mit der Verwendung von Computern im Allgemeinen oder
Notebooks im Besonderen noch unerfahren, lesen Sie zuerst Kapitel 1,

Erste Schritte, und Kapitel 3, Hardware, Dienstprogramme und Optionen,

um sich mit den Merkmalen, den Bestandteilen und dem Zubehör des
Computers vertraut zu machen. Im Kapitel 1, Erste Schritte, finden Sie
dann Schritt-für-Schritt-Anweisungen zum Einrichten des Computers.

Sind Sie bereits ein erfahrener Computerbenutzer, lesen Sie dieses
Vorwort weiter, um sich über den Aufbau des Handbuchs zu informieren,
und blättern Sie es dann kurz durch. Lesen Sie auf jeden Fall den Abschnitt

Besondere Merkmale in Kapitel 3, Hardware, Dienstprogramme und
Optionen, um etwas über neue oder einzigartige Funktionen dieses

Computers zu erfahren, und Kapitel 7, HW Setup, um etwas über das
Setup und die Konfiguration dieser Funktionen zu erfahren.

Lesen Sie Kapitel3, Hardware, Dienstprogramme und Optionen, wenn Sie
optionales Zubehör oder externe Geräte anschließen möchten.

L670/L675/L670D/L675D

Konventionen

In diesem Handbuch werden die folgenden Formate zum Beschreiben,
Kennzeichnen und Hervorheben von Begriffen und Bedienverfahren
verwendet.

Benutzerhandbuch xxii

L670/L675/L670D/L675D

Abkürzungen

Abkürzungen werden eingeführt, indem der betreffende Begriff beim ersten
Auftreten ausgeschrieben und die Abkürzung, die oft auf dem
entsprechenden englischen Ausdruck beruht, in Klammern gesetzt wird.
Beispiel: Nur-Lese-Speicher (Read Only Memory, ROM). Akronyme
werden auch im Glossar aufgeführt.

Symbole

Symbole kennzeichnen Anschlüsse, Regler und andere Teile des
Computers. In der LED-Leiste weisen Symbole auf die Komponente hin, zu
der sie Informationen geben.

Tasten

Die Tasten der Tastatur werden im Text zum Beschreiben vieler
Computeroperationen verwendet. Die Beschriftung der Tasten, wie sie auf
der Tastatur erscheint, wird durch eine besondere Schrift dargestellt.
Beispiel: ENTER bezeichnet die Eingabe-Taste.

Tastaturbedienung

Bei manchen Operationen müssen Sie zwei oder mehr Tasten gleichzeitig
drücken. Solche Bedienschritte werden durch die Tastenbeschriftungen,
verbunden durch Pluszeichen (+), dargestellt. Beispiel: Ctrl + C bedeutet,
dass Sie die Taste Ctrl gedrückt halten und dann zur gleichen Zeit C
drücken müssen. Wenn drei Tasten benutzt werden, halten Sie die beiden
ersten gedrückt und drücken dann die dritte.

ABC Wenn Sie für einen Vorgang auf ein Symbol

klicken oder Text eingeben müssen, wird der
Name des Symbols oder der einzugebende Text
in der nebenstehenden Schriftart
wiedergegeben.

Anzeige

ABC

Benutzerhandbuch xxiii

Namen von Fenstern oder Symbolen sowie Text,
der vom Computer ausgegeben und auf dem
Bildschirm angezeigt wird, wird in der links
dargestellten Schrift wiedergegeben.

L670/L675/L670D/L675D

Besondere Hinweise

Wichtige Informationen werden in diesem Handbuch auf zwei Arten
dargestellt. Sie erscheinen jeweils wie unten abgebildet.

Achtung! „Vorsicht“ zeigt Ihnen an, dass unsachgemäßer Gebrauch der
Geräte oder Nichtbefolgung von Anweisungen zu Datenverlust oder
Schäden an Ihrem Gerät führen kann.

Bitte lesen. Ein Hinweis ist eine Anmerkung oder ein Ratschlag, der Ihnen
bei der optimalen Nutzung Ihrer Geräte hilft.

Weist auf eine potenziell gefährliche Situation hin, die bei Nichtbeachtung
der Anweisungen zum Tod oder zu schweren Verletzungen führen kann.

Terminologie

Dieser Begriff ist im vorliegenden Dokument folgendermaßen definiert:

Start Der Begriff „Start“ bezieht sich auf die

HDD oder
Festplattenlaufwerk

Schaltfläche in Windows 7.
Einige Modelle sind statt mit einem

Festplattenlaufwerk mit einem „Solid-State­Drive“ (SSD) ausgestattet.

In diesem Handbuch bezieht sich die
Bezeichnung „HDD“ oder „Festplattenlaufwerk“
auch auf das SSD, außer dies ist anders
angegeben.

Benutzerhandbuch xxiv

L670/L675/L670D/L675D

Allgemeine Vorsichtsmaßnahmen

TOSHIBA-Computer gewährleisten ein Optimum an Sicherheit, verringern
die gesundheitliche Belastung durch Überanstrengung und minimieren die
Risiken beim mobilen Einsatz der Geräte. Dennoch können Sie durch
Einhaltung einiger Vorsichtsmaßnahmen dazu beitragen, gesundheitliche
Beeinträchtigungen oder Schäden am Computer zu vermeiden.

Lesen Sie deshalb unbedingt die nachfolgenden Hinweise und die mit
„Vorsicht“ markierten Abschnitte im Handbuch.

Für ausreichende Lüftung sorgen

■

Achten Sie stets darauf, dass eine ausreichende Lüftung für Computer
und Netzadapter gewährleistet ist und dass sie vor Überhitzung
geschützt sind (selbst wenn sich der Computer im Energiesparmodus
befindet), wenn Sie die Stromversorgung einschalten oder den
Netzadapter an eine Steckdose anschließen. Beachten Sie in dieser
Situation folgendes:

■ Legen Sie keine Gegenstände auf den Computer oder Netzadapter.

■ Stellen Sie Computer oder Netzadapter niemals in der Nähe einer

Wärmequelle, wie z. B. einer Heizdecke oder eines Heizkörpers,
auf.

■ Lüftungsöffnungen, auch die, die sich unten am Computergehäuse

befinden, nicht abdecken oder versperren.

■ Computer stets auf einer harten, stabilen Arbeitsfläche betreiben.

Wenn Sie den Computer auf einem Teppich oder einem anderen
weichen Material einsetzen, werden die Lüftungsschlitze unter
Umständen blockiert.

■ Immer ausreichend Platz um den Computer lassen.

■ Eine Überhitzung von Computer oder Netzadapter könnte zu einem

Systemausfall, zu Schäden an Computer oder Netzadapter oder zu
einem Brand führen, was schwere Verletzungen zur Folge haben kann.

Benutzerhandbuch xxv

Computerfreundliche Umgebung einrichten

Stellen Sie den Computer auf einer ebenen Oberfläche ab, die ausreichend
Platz für den Computer sowie das gesamte erforderliche Zubehör (z. B.
Drucker) bietet.

Lassen Sie genügend Platz um den Computer und die Peripheriegeräte herum,
damit die Lüftung gewährleistet ist. Andernfalls könnten sie sich überhitzen.

Um den optimalen Betriebszustand des Computers zu erhalten, vermeiden
Sie in Ihrem Arbeitsumfeld Folgendes:

■ Staub, Feuchtigkeit und direkte Sonneneinstrahlung

■ Geräte, die elektromagnetische Felder erzeugen, wie

Stereolautsprecher (andere als an den Computer angeschlossene
Lautsprecher) oder Freisprechanlagen.

■ Rasche Temperaturwechsel oder Veränderungen der Luftfeuchtigkeit

und deren Verursacher (z. B. Lüftungsschlitze von Klimaanlagen oder
Heizungen).

■ Extreme Hitze, Kälte oder Luftfeuchtigkeit.

■ Flüssigkeiten und korrosive Chemikalien

Schäden durch Überlastung

Lesen Sie das Handbuch für sicheres und angenehmes Arbeiten
aufmerksam durch. Es enthält Informationen zur Vermeidung von
Überlastungserscheinungen an Ihren Handgelenken durch längere
Verwendung der Tastatur. Im Handbuch für sicheres und angenehmes
Arbeiten finden Sie auch Hinweise zur Einrichtung des Arbeitsplatzes, zur
Körperhaltung und zur Beleuchtung, mit denen sich Überanstrengungen
reduzieren lassen.

L670/L675/L670D/L675D

Verletzung durch Wärmeeinwirkung

■ Vermeiden Sie längeren physischen Kontakt mit dem Computer. Wenn

der Computer für längere Zeit in Betrieb war, kann die Oberfläche sehr
warm werden. Auch wenn die Temperatur bei der einfachen Berührung
nicht als zu hoch empfunden wird, sollten Sie den langen physischen
Kontakt mit dem Computer vermeiden (z. B. wenn Sie den Computer
auf Ihren Schoß oder die Hände auf die Handballenauflage legen). Es
könnte zu einer Schädigung der Haut durch die andauernde
Wärmeeinwirkung auf niedriger Stufe kommen.

■ Vermeiden Sie nach längerer Verwendung des Computers die

Berührung der Metallplatte an den verschiedenen
Schnittstellenanschlüssen, da diese heiß werden kann.

■ Auch das Gehäuse des Netzadapters wird bei längerer Verwendung

warm. Dieser Zustand weist nicht auf eine Fehlfunktion hin. Ziehen Sie
den Netzadapter ab und lassen Sie ihn abkühlen, bevor Sie ihn
transportieren.

■ Legen Sie den Netzadapter nicht auf hitzeempfindlichem Material ab,

da das dieses sonst beschädigt werden könnte.

Benutzerhandbuch xxvi

L670/L675/L670D/L675D

Schäden durch Druck- oder Stoßeinwirkung

Setzen Sie den Computer keinem starken Druck aus und lassen Sie keine
Gegenstände auf ihn fallen. Dadurch können die Bauteile des Computers
beschädigt werden und es kann zu Funktionsausfällen kommen.

Mobiltelefone

Die Verwendung von Mobiltelefonen kann zu Konflikten mit dem
Audiosystem des Computers führen. Der Betrieb des Computers wird
dadurch nicht beeinträchtigt, dennoch sollte ein Mindestabstand von 30 cm
zwischen dem Computer und einem Mobiltelefon, das gerade verwendet
wird, eingehalten werden.

Handbuch für sicheres und angenehmes Arbeiten

Alle wichtigen Informationen zur sicheren und richtigen Verwendung des
Computers finden Sie im mitgelieferten Handbuch für sicheres und
angenehmes Arbeiten. Sie sollten es lesen, bevor Sie am Computer
arbeiten.

Benutzerhandbuch xxvii

Erste Schritte

In diesem Kapitel finden Sie eine Teileprüfliste sowie grundlegende
Informationen, um mit der Verwendung des Computers zu beginnen.

Einige der in diesem Handbuch beschriebenen Einrichtungen
funktionieren eventuell nicht ordnungsgemäß, wenn Sie ein
Betriebssystem verwenden, das nicht von TOSHIBA vorinstalliert wurde.

Teileprüfliste

Packen Sie den Computer vorsichtig aus. Heben Sie den Karton und das
Verpackungsmaterial für den späteren Gebrauch auf.

Hardware

Überprüfen Sie, ob Sie die folgenden Teile erhalten haben:

■ L670/L675/L670D/L675D Mobiler Personal Computer

■ Netzadapter und Netzkabel (Stecker mit 2 oder 3 Kontakten)

Erste Schritte

Kapitel 1

Dokumentation

■ L670/L675/L670D/L675D Benutzerhandbuch

■ L670/L675/L670D/L675D Kurzanleitung

■ Handbuch für sicheres und angenehmes Arbeiten (in diesem

Benutzerhandbuch enthalten)

■ Garantie-Informationen

Sollte etwas fehlen oder beschädigt sein, wenden Sie sich bitte umgehend
an Ihren Händler.

Software

Das folgende Windows®-Betriebssystem und die folgenden
Dienstprogramme sind vorinstalliert:

■ Windows 7

■ TOSHIBA Value Added Package

■ TOSHIBA HW Setup

Benutzerhandbuch 1-1

■ TOSHIBA Flash Cards Support Utility

■ TOSHIBA Supervisorpasswort

■ Corel DVD MovieFactory for TOSHIBA (bei einigen Modellen

■ WinDVD BD for TOSHIBA (bei einigen Modellen vorinstalliert)

■ TOSHIBA Recovery Media Creator

■ TOSHIBA DVD PLAYER (bei einigen Modellen vorinstalliert)

■ TOSHIBA Assist

■ TOSHIBA ConfigFree™

■ TOSHIBA Disc Creator

■ TOSHIBA Face Recognition

■ TOSHIBA Bulletin Board

■ TOSHIBA ReelTime

■ TOSHIBA eco Utility

■ Windows Mobility Center

■ Online-Handbuch

Erste Schritte

■ Allen Benutzern wird dringend empfohlen, den Abschnitt Erstes

Starten des Systems zu lesen.

■ Lesen Sie auch das mitgelieferte Handbuch für sicheres und

angenehmes Arbeiten, um sich über die sichere und richtige
Verwendung des Computers zu informieren. Die Richtlinien in diesem
Handbuch sollen Ihnen helfen, bequemer und produktiver am
Notebook zu arbeiten. Wenn Sie sich an die Empfehlungen in dem
Handbuch halten, können Sie das Risiko schmerzhafter
gesundheitlicher Schädigungen an Händen, Armen, Schultern und
Nacken mindern.

In diesem Abschnitt finden Sie grundlegende Informationen, um die Arbeit
mit Ihrem Computer beginnen zu können. Es werden die folgenden
Themen behandelt:

■ Anschließen des Netzadapters

■ Öffnen des Bildschirms

■ Einschalten des Computers

■ Erstes Starten des Systems

■ Ausschalten des Computers

■ Neustarten des Computers

■ Optionen für die Systemwiederherstellung und Wiederherstellen der

vorinstallierten Software

Erste Schritte

vorinstalliert)

Benutzerhandbuch 1-2

■ Verwenden Sie ein Virensuchprogramm und aktualisieren Sie es

regelmäßig.

■ Formatieren Sie Speichermedien nie, ohne zuvor den Inhalt zu

überprüfen - beim Formatieren werden alle gespeicherten Daten
gelöscht.

■ Es ist empfehlenswert, den Inhalt des eingebauten

Festplattenlaufwerks oder anderer wichtiger Speichergeräte
regelmäßig auf externen Medien zu sichern. Die allgemein
verwendeten Speichermedien sind nicht dauerhaft stabil; unter
bestimmten Umständen können Daten verloren gehen.

■ Speichern Sie den Inhalt des Arbeitsspeichers auf der Festplatte oder

auf einem anderen Speichermedium, bevor Sie ein Gerät oder eine
Anwendung installieren. Andernfalls könnten Sie Daten verlieren.

Anschließen des Netzadapters

Stecken Sie den Netzadapter in den Computer, wenn der Akku aufgeladen
werden muss oder Sie über eine Steckdose arbeiten möchten. Dies ist
auch die schnellste Art der Inbetriebnahme des Computers, da der Akku
zuerst geladen werden muss, bevor dieser den Computer mit Akkuenergie
versorgen kann.

Der Netzadapter kann an eine beliebige Stromquelle mit einer Spannung
zwischen 90 und 264 Volt und 47 bis 63 Hertz angeschlossen werden.
Einzelheiten zum Gebrauch des Netzadapters zum Aufladen des Akkus
finden Sie in Kapitel 6, Stromversorgung und Startmodi.

Erste Schritte

Benutzerhandbuch 1-3

Erste Schritte

■ Verwenden Sie stets nur den TOSHIBA-Netzadapter, den Sie mit dem

Computer erhalten haben, oder von TOSHIBA empfohlene
Netzadapter, um Feuergefahr und eine Beschädigung des Computer
zu vermeiden. Bei Verwendung nicht kompatibler Netzadapter kann es
zu einem Brand oder zu einer sonstigen Beschädigung des
Computers sowie ernsthaften Verletzungen kommen. TOSHIBA
übernimmt keine Haftung für Schäden, die durch die Verwendung
eines inkompatiblen Netzadapters entstehen.

■ Schließen Sie den Netzadapter nicht an eine Steckdose an, die nicht

den beiden auf der Plakette des Adapters angegebenen Nennwerten
für Spannung und Frequenz entspricht. Andernfalls kann es zu einem
Brand oder elektrischen Schlag und damit zu schweren Verletzungen
kommen.

■ Verwenden Sie nur Netzkabel, die mit den Spannungs- und

Frequenzwerten des Stromversorgungsnetzes im jeweiligen Land der
Verwendung übereinstimmen. Andernfalls kann es zu einem Brand
oder elektrischen Schlag und damit zu schweren Verletzungen
kommen.

■ Das mitgelieferte Netzkabel entspricht den Sicherheitsvorschriften und

Bestimmungen in der Vertriebsregion, in der das Produkt gekauft
wurde, und sollte nicht außerhalb dieser Region verwendet werden.
Für die Verwendung in anderen Ländern/Gebieten erwerben Sie bitte
Netzkabel, die den jeweiligen Sicherheitsvorschriften und
Bestimmungen entsprechen.

■ Verwenden Sie keinen 3-zu-2-Kontaktadapter.

■ Halten Sie sich beim Anschließen des Netzadapters an den Computer

immer an die Reihenfolge der Schritte, die im Benutzerhandbuch
angegeben sind. Das Anschließen des Netzkabels an eine Strom
führende elektrische Steckdose muss in der Prozedur immer zuletzt
erfolgen. Andernfalls könnte es am Stecker für den
Gleichstromausgang des Adapters eine elektrische Ladung geben, die
bei Berührung einen elektrischen Schlag auslöst oder zu leichten
Verletzungen führen kann. Aus Sicherheitsgründen sollten Sie die
Berührung der Metallteile des Adapters vermeiden.

■ Legen Sie den Computer oder Netzadapter nicht auf einer hölzernen

Oberfläche ab (oder einer anderen Oberfläche, die durch Hitze
beschädigt werden kann), während Sie ihn verwenden, da die äußere
Temperatur der Unterseite des Computers und des Adapters bei
normaler Verwendung zunimmt.

■ Legen Sie Computer und Netzadapter immer auf einer flachen und

harten Oberfläche ab, die nicht hitzeempfindlich ist.

Ausführliche Informationen zum Umgang mit Akkus finden Sie im
mitgelieferten Handbuch für sicheres und angenehmes Arbeiten.

Benutzerhandbuch 1-4

Erste Schritte

1. Verbinden Sie das Netzkabel mit dem Netzadapter.

Netzkabel an den Netzadapter (mit 2 Kontakten) anschließen

Netzkabel an den Netzadapter (mit 3 Kontakten) anschließen

Je nach Modell wird der Computer entweder mit einem 2-Kontakt­Stecker/-Kabel oder mit einem 3-Kontakt-Stecker/-Kabel geliefert.

2. Stecken Sie den Gleichstromausgangsstecker des Netzadapters in die
Gleichstrom-Eingangsbuchse DC IN 19V auf der linken Seite des
Computers.

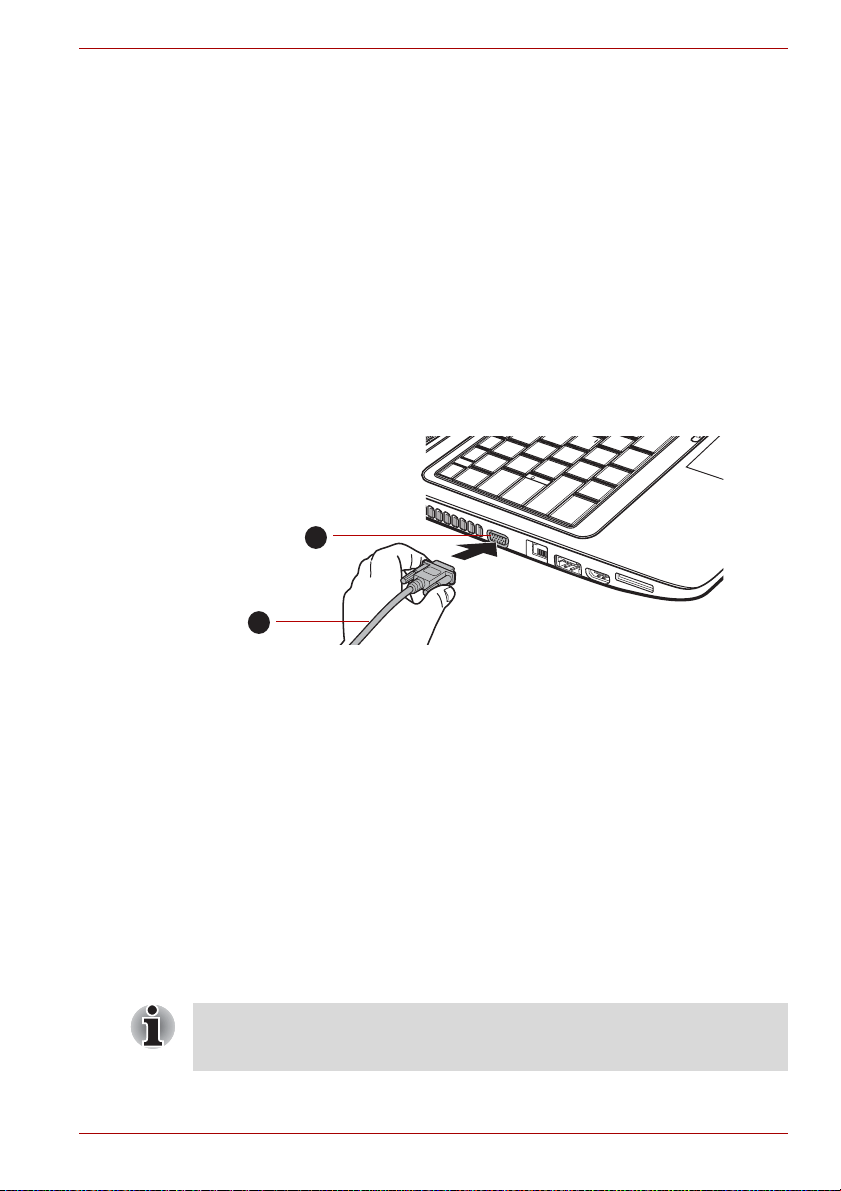

1

2

1. 19-V-Gleichstromeingang (DC IN) 2. Gleichstromausgangsstecker

Gleichstromausgangsstecker an den Computer anschließen

3. Schließen Sie das Netzkabel an eine spannungsführende Steckdose an

- die Anzeigen Akku und DC IN an der Vorderseite des Computers
sollten leuchten.

Benutzerhandbuch 1-5

Öffnen des Bildschirms

Die Neigung des Bildschirms ist in einem großen Bereich einstellbar und
ermöglicht so ein Optimum an Lesbarkeit und Komfort.

Öffnen Sie den Bildschirm langsam. Legen Sie dabei eine Hand auf die
Handballenablage, damit der Computer nicht angehoben wird. Dadurch
können Sie den Winkel des Bildschirms für optimale Schärfe einstellen.

1. Bildschirm

Bildschirm öffnen

Seien Sie beim Öffnen und Schließen des Bildschirms vorsichtig. Öffnen
Sie ihn nicht ruckartig und lassen Sie ihn nicht heftig zufallen, um Schäden
am Computer zu vermeiden.

Erste Schritte

1

■ Klappen Sie den Bildschirm nicht zu weit auf, da hierbei die Scharniere

des Bildschirms zu großen Belastungen ausgesetzt werden und es zu
Beschädigungen kommen kann.

■ Drücken Sie nicht auf den Bildschirm.

■ Heben Sie den Computer nicht am Bildschirm hoch.

■ Schließen Sie den Bildschirm nicht, wenn sich Stifte oder andere

Gegenstände zwischen dem Bildschirm und der Tastatur befinden.

■ HaltenSie den Computer mit einer Hand an der Handballenauflage

fest, wennSie den Bildschirm mit der anderen Hand auf- oder
zuklappen. Öffnen und schließen Sie den Bildschirm langsam und
üben Sie dabei keine zu große Kraftaus.

Benutzerhandbuch 1-6

Einschalten des Computers

In diesem Abschnitt wird beschrieben, wie Sie den Computer einschalten ­die Anzeige Power gibt den Status an. Nähere Informationen finden Sie im
Abschnitt Überwachen der Stromversorgungsbedingungen im Kapitel 6,

Stromversorgung und Startmodi.

■ Nachdem Sie den Computer zum ersten Mal eingeschaltet haben,

dürfen Sie ihn erst dann wieder ausschalten, wenn das
Betriebssystem vollständig eingerichtet und gestartet wurde. Nähere
Informationen finden Sie im Abschnitt Erstes Starten des Systems.

■ Die Lautstärke kann während des Windows-Setup eingestellt werden.

1. Öffnen Sie den Bildschirm.

2. Drücken Sie für ein bis zwei Sekunden auf die Ein/Aus-Taste des
Computers.

1

Erste Schritte

1. Ein/Aus-Taste

Einschalten des Computers

Erstes Starten des Systems

Der Einrichtungsbildschirm von Windows 7 ist der erste Bildschirm, der
nach dem Einschalten angezeigt wird. Befolgen Sie die Anweisungen auf
dem Bildschirm, um das Betriebssystem korrekt zu installieren.

Lesen Sie die Software-Lizenzbedingungen sorgfältig durch, wenn
sie angezeigt werden.

Benutzerhandbuch 1-7

Ausschalten des Computers

Der Computer kann in einem von drei Modi ausgeschaltet werden:
Beenden (Boot), Ruhezustand oder Energiesparmodus.

Beenden-Modus

Wenn Sie den Computer im Beenden-Modus ausschalten, werden keine
Daten gespeichert und es wird beim nächsten Start die Hauptanzeige des
Betriebssystems angezeigt.

1. Sichern Sie eingegebene Daten auf der Festplatte oder auf einem
anderen Speichermedium.

2. Wenn der Computer auf keines der Laufwerke mehr zugreift, nehmen
Sie die CD/DVD oder Diskette aus dem entsprechenden Laufwerk.

■ Vergewissern Sie sich, dass die LEDs Festplattenlaufwerk/

Optisches Laufwerk nicht mehr leuchten. Wenn Sie den Computer

ausschalten, während er noch auf ein Laufwerk zugreift, riskieren Sie
Datenverlust oder eine Beschädigung des Datenträgers.

■ Schalten Sie den Computer nie aus, während eine Anwendung

ausgeführt wird. Dies könnte zu Datenverlust führen.

■ Schalten Sie den Computer nicht aus, trennen Sie kein externes

Speichergerät ab und entfernen Sie kein Speichermedium während
Lese- oder Schreibvorgängen. Dies kann zu Datenverlust führen.

3. Klicken Sie auf Start.

4. Klicken Sie auf die Schaltfläche Ausschalten ().

5. Schalten Sie die an den Computer angeschlossenen Peripheriegeräte
aus.

Schalten Sie die Computer oder die Peripheriegeräte nicht sofort wieder
an, sondern warten Sie einen Moment, um Beschädigungen zu
vermeiden.

Erste Schritte

Benutzerhandbuch 1-8

Erste Schritte

Energiesparmodus

Wenn Sie Ihre Arbeit unterbrechen müssen, können Sie den Computer
ausschalten, ohne die Software zu beenden, indem Sie den Computer in
den Energiesparmodus versetzen. In diesem Modus bleiben die Daten im
Hauptspeicher des Computers, sodass Sie beim nächsten Einschalten dort
mit Ihrer Arbeit fortfahren können, wo Sie sie unterbrochen haben.

Wenn Sie den Computer an Bord eines Flugzeugs oder in Umgebungen,
in denen elektronische Geräte gesteuert oder reguliert werden,
ausschalten müssen, fahren Sie den Computer immer vollständig
herunter. Dazu gehört das Ausschalten aller Schalter oder Geräte für
drahtlose Kommunikation und das Deaktivieren von Funktionen, die den
Computer automatisch einschalten, zum Beispiel programmierte
Aufnahmen. Wenn Sie den Computer nicht wie beschrieben vollständig
ausschalten, kann sich das System selbst reaktivieren, um geplante
Aufgaben auszuführen oder ungesicherte Daten zu speichern, wodurch
es zu Störungen von Bordsystemen oder anderen Systemen und damit zu
schweren Unfällen kommen kann.

■ Speichern Sie Ihre Daten, bevor Sie den Energiesparmodus aktivieren.

■ Bauen Sie keine Speichermodule ein oder aus, wenn sich der

Computer im Energiesparmodus befindet. Der Computer oder das
Speichermodul könnte beschädigt werden.

■ Nehmen Sie nicht den Akku aus dem Computer, während dieser sich

im Energiesparmodus befindet; es sei denn, der Netzadapter ist
angeschlossen. Die Daten im Arbeitsspeicher gehen verloren.

■ Wenn der Netzadapter angeschlossen ist, wechselt der Computer

entsprechend den Einstellungen in den Energieoptionen in den
Schlafmodus (um die Energieoptionen aufzurufen, klicken Sie auf

Start  Systemsteuerung  System und Sicherheit 
Energieoptionen).

■ Um den Computer aus dem Energiesparmodus zu reaktivieren, halten

Sie die Ein/Aus-Taste oder eine beliebige Taste auf der Tastatur für
einen kurzen Moment lang gedrückt. Beachten Sie bitte, dass die
Tasten der Tastatur nur dann zu diesem Zweck verwendet werden
können, wenn die Reaktivierung durch die Tastatur im HW Setup
aktiviert wurde.

■ Wenn bei der automatischen Aktivierung des Energiesparmodus eine

Netzwerkanwendung aktiv ist, kann diese beim nächsten Einschalten
des Computers und der Reaktivierung des Systems möglicherweise
nicht wiederhergestellt werden.

■ Um zu verhindern, dass der Computer automatisch in den

Schlafmodus wechselt, deaktivieren Sie die entsprechende Option in
den Energieoptionen (um die Energieoptionen aufzurufen, klicken Sie
auf Start  Systemsteuerung  System und Sicherheit 
Energieoptionen).

■ Wenn Sie die Hybrid Sleep-Funktion verwenden möchten,

konfigurieren Sie sie in den Energieoptionen.

Benutzerhandbuch 1-9

Erste Schritte

Vorteile des Energiesparmodus

Der Energiesparmodus bietet die folgenden Vorteile:

■ Die zuletzt verwendete Arbeitsumgebung wird schneller als im

Ruhezustand wiederhergestellt.

■ Sie sparen Energie, indem das System heruntergefahren wird, wenn

während eines bestimmten Zeitraums, dessen Länge mit der Funktion
„System-Energiesparmodus“ festgelegt wird, keine Eingaben oder
Hardwarezugriffe erfolgen.

■ Sie können die LCD-gesteuerte Ausschaltung verwenden.

Energiesparmodus ausführen

Sie können den Energiesparmodus auch mit der Tastenkombination
FN + F3 aktivieren. Nähere Informationen finden Sie in Kapitel 5,Tastatur.

Der Energiesparmodus lässt sich auf drei Arten aktivieren:

■ Klicken Sie auf Start, zeigen Sie auf das Pfeilsymbol

( ) und wählen Sie Energiesparmodus aus dem
Menü.

■ Schließen Sie den Bildschirm. Diese Funktion muss zuvor in den

Energieoptionen aktiviert werden (um die Energieoptionen aufzurufen,
klicken Sie auf Start  Systemsteuerung  System und
Sicherheit  Energieoptionen).

■ Betätigen Sie die Ein/Aus-Taste. Diese Funktion muss zuvor in den

Energieoptionen aktiviert werden (um die Energieoptionen aufzurufen,
klicken Sie auf Start  Systemsteuerung  System und
Sicherheit  Energieoptionen).

Beim nächsten Einschalten des Computers können Sie sofort an der Stelle
fortfahren, an der Sie Ihre Arbeit beim Herunterfahren des Systems
unterbrochen haben.

■ Wenn sich der Computer im Energiesparmodus befindet, blinkt die

LED Power gelb.

■ Wenn Sie den Computer im Akkubetrieb verwenden, sparen Sie

Akkuenergie, indem Sie den Computer im Ruhezustand
herunterfahren. Der Energiesparmodus verbraucht bei
ausgeschaltetem Computer mehr Energie.

Einschränkungen des Energiesparmodus

Der Energiesparmodus funktioniert unter den folgenden Bedingungen
nicht:

■ Der Computer wurde sofort nach dem Herunterfahren wieder

eingeschaltet.

■ Speicherschaltkreise sind statischer Elektrizität ausgesetzt.

Benutzerhandbuch 1-10

Erste Schritte

Ruhezustand

Wenn Sie den Computer in den Ruhezustand schalten, wird der Inhalt des
Arbeitsspeichers auf der Festplatte gespeichert, sodass beim nächsten
Einschalten des Geräts der zuletzt verwendete Zustand wiederhergestellt
wird. Bitte beachten Sie, dass die Ruhezustandsfunktion nicht den Status
angeschlossener Peripheriegeräte speichert.

■ Speichern Sie Ihre Arbeit. Wird der Ruhezustand aktiviert, speichert

der Computer den Inhalt des Arbeitsspeichers auf dem
Festplattenlaufwerk. Aus Sicherheitsgründen sollten Sie die Daten
jedoch auch selbst speichern.

■ Wenn Sie den Akku entfernen oder den Netzadapter abtrennen, bevor

der Speichervorgang abgeschlossen ist, gehen Daten verloren.
Warten Sie, bis die LED Festplatte erlischt.

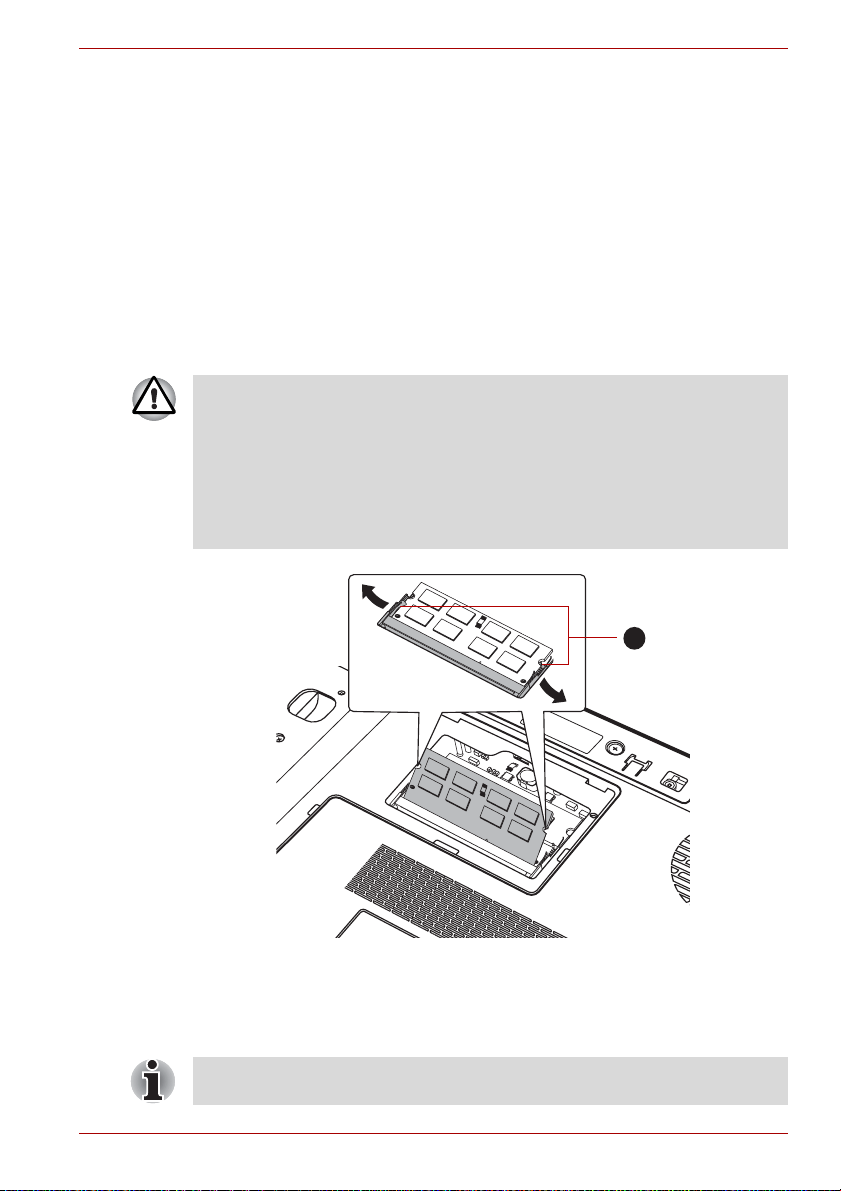

■ Bauen Sie keine Speichermodule ein oder aus, wenn sich der

Computer im Ruhezustand befindet. Dabei können Daten verloren
gehen.

Vorteile des Ruhezustands

Der Ruhezustand bietet die folgenden Vorteile:

■ Die Daten werden auf der Festplatte gespeichert, wenn der Computer

wegen geringer Akkuenergie automatisch heruntergefahren wird.

■ Beim Einschalten des Computers können Sie sofort in der zuletzt

verwendeten Arbeitsumgebung fortfahren.

■ Sie sparen Energie, indem das System heruntergefahren wird, wenn

während eines bestimmten Zeitraums, dessen Länge mit der
Ruhezustandsfunktion des Systems festgelegt wird, keine Eingaben
oder Hardwarezugriffe erfolgen.

■ Sie können die LCD-gesteuerte Ausschaltung verwenden.

Ruhezustand aktivieren

Sie können den Ruhezustand auch mit der Tastenkombination FN + F4
aktivieren. Nähere Informationen finden Sie in Kapitel 5, Ta st at ur .

So wechseln Sie in den Ruhezustand:

1. Klicken Sie auf Start.

2. Zeigen Sie auf das Pfeilsymbol ( ) und wählen Sie
Ruhezustand aus dem Menü.

Benutzerhandbuch 1-11

Erste Schritte

Automatisches Aktivieren des Ruhezustands

Der Computer kann so konfiguriert werden, dass er automatisch in den
Ruhezustand wechselt, wenn Sie den Netzschalter betätigen oder den
Bildschirm schließen. Um diese Einstellungen zu definieren, können Sie
die folgenden Schritte durchführen:

1. Klicken Sie auf Start und dann auf Systemsteuerung.

2. Klicken Sie auf System und Sicherheit und dann auf
Energieoptionen.

3. Klicken Sie auf die Option zum Einstellen der Ein/Aus-Tasten-
Funktion oder der Funktion beim Schließen des Bildschirms.

4. Aktivieren Sie die gewünschten Ruhezustandseinstellungen für die
Optionen Beim Betätigen des Netzschalters und Beim Schließen
des Bildschirms.

5. Klicken Sie auf Änderungen speichern.

Daten im Ruhezustand speichern

Wenn Sie den Computer im Ruhezustand ausschalten, benötigt der
Computer einen Moment, um die aktuellen Daten aus dem Arbeitsspeicher
auf dem Festplattenlaufwerk zu speichern. Während dieser Zeit leuchtet
die LED Festplattenlaufwerk.

Nachdem Sie den Computer ausgeschaltet haben und der Inhalt des
Arbeitsspeichers auf dem Festplattenlaufwerk gespeichert wurde, schalten
Sie die angeschlossenen Peripheriegeräte aus.

Schalten Sie den Computer oder die Peripheriegeräte nicht sofort wieder
ein. Warten Sie einen Moment, damit die Kondensatoren vollständig
entladen werden können.

Neustarten des Computers

Unter bestimmten Bedingungen müssen Sie den Computer zurücksetzen.
Beispielsweise, wenn:

■ Sie bestimmte Einstellungen geändert haben.

■ ein Fehler auftritt und der Computer auf Tastaturbefehle nicht reagiert.

Für den Neustart des Computers gibt es drei Möglichkeiten:

■ Klicken Sie auf Start, zeigen Sie auf das Pfeilsymbol

( ) und wählen Sie Neu starten aus dem Menü.

■ Drücken Sie gleichzeitig Ctrl, Alt und Del (einmal), um das

Menüfenster aufzurufen, und wählen Sie dann Neu starten in den
Optionen zum Herunterfahren.

■ Halten Sie die Ein/Aus-Taste vier Sekunden gedrückt. Sobald der

Computer ausgeschaltet ist, warten Sie zwischen zehn und fünfzehn
Sekunden, bevor Sie ihn durch drücken der Ein/Aus-Taste erneut
einschalten.

Benutzerhandbuch 1-12

Optionen für die Systemwiederherstellung und Wiederherstellen der vorinstallierten Software

Eine verborgene Partition der Festplatte ist für
Systemwiederherstellungsoptionen vorgesehen.

In dieser Partition sind Dateien gespeichert, mit denen sich das System bei
Problemen reparieren lässt.

Wenn diese Partition gelöscht wird, kann die Systemwiederherstellung
nicht verwendet werden.

Optionen für die Systemwiederherstellung

Bei Lieferung ist die Funktion „Systemwiederherstellungsoptionen“
werkseitig installiert. Das Menü mit den Systemwiederherstellungsoptionen
enthält Tools zum Beheben von Startproblemen, zum Ausführen von
Diagnosetests und zum Wiederherstellen des Systems.

In der Windows-Hilfe finden Sie nähere Informationen zum Beheben von
Startproblemen.

Die Systemwiederherstellungsoptionen können auch manuell ausgeführt
werden, um Probleme zu beheben.

Gehen Sie dazu folgendermaßen vor: Befolgen Sie die Anweisungen auf
dem Bildschirm.

1. Schalten Sie den Computer aus.

2. Halten Sie die Taste F8 gedrückt, während Sie den Computer
einschalten.

3. Das Menü Erweiterte Boot-Optionen wird angezeigt.
Wählen Sie mithilfe der Pfeiltasten die Option Computer reparieren
und drücken Sie ENTER.

4. Befolgen Sie die Anweisungen auf dem Bildschirm.

In Ihrem Windows®-Handbuch finden Sie weitere Informationen zur
Systemsicherung (einschließlich der System-Image-Backupfunktion).

Erste Schritte

Wiederherstellen der vorinstallierten Software

Je nach Modell stehen verschiedene Möglichkeiten zur Wiederherstellung
der vorinstallierten Software zur Verfügung:

■ Erstellen optischer Wiederherstellungsmedien und Wiederherstellen

der vorinstallierten Software von diesen Medien

■ Wiederherstellen der vorinstallierten Software vom Recovery-

Festplattenlaufwerk

■ Bestellen der Wiederherstellungsmedien von TOSHIBA und

Wiederherstellen der vorinstallierten Software von diesen Medien*

*Bitte beachten Sie, dass dieser Service nicht kostenlos ist.

Benutzerhandbuch 1-13

Erstellen von Wiederherstellungsmedien

In diesem Abschnitt wird beschrieben, wie Sie Wiederherstellungsmedien
erstellen können.

■ Schließen Sie den Netzadapter an, wenn Sie

Wiederherstellungsmedien erstellen.

■ Schließen Sie alle Softwareprogramme mit Ausnahme von Recovery

Media Creator.

■ Deaktivieren Sie Programme (zum Beispiel Bildschirmschoner), die

die CPU stark beanspruchen.

■ Betreiben Sie den Computer mit voller Leistung.

■ Verwenden Sie keine Energiesparfunktionen.

■ Beschreiben Sie keine Medien, während ein Antivirenprogramm

ausgeführt wird. Warten Sie, bis das Programm beendet ist, und
deaktivieren Sie dann alle Virenerkennungsprogramme (auch solche,
die im Hintergrund automatisch ausgeführt werden).

■ Verwenden Sie keine Festplatten-Dienstprogramme, zum Beispiel

Programme zur Beschleunigung des Festplattenzugriffs. Dies könnte
zu Instabilität und Datenverlusten führen.

■ Fahren Sie den Computer nicht herunter, melden Sie sich nicht ab und

verwenden Sie nicht den Energiesparmodus oder Ruhezustand, wenn
Sie Medien beschreiben oder wiederbeschreiben.

■ Stellen Sie den Computer auf einer geraden Oberfläche ab, die keinen

Vibrationen durch Flugzeuge, Züge oder Straßenverkehr ausgesetzt
ist.

■ Verwenden Sie eine stabile Abstellfläche für den PC.

Ein Wiederherstellungs-Image der Software auf dem Computer wird auf
dem Festplattenlaufwerk gespeichert und kann mit den folgenden Schritten
auf CD, DVD oder USB-Flash-Speicher kopiert werden:

1. Wählen Sie eine leere CD, DVD oder USB-Flash-Speicher aus.

Sie können in der Anwendung aus einer Vielzahl von Medien wählen, auf
die das Wiederherstellungs-Image kopiert werden kann, darunter CD-R,
CD-RW, DVD-R, DVD-R DL, DVD-RW, DVD+R, DVD+R DL, DVD+RW und
USB-Flash-Speicher.

■ Beachten Sie, dass einige der oben genannten Medien

möglicherweise nicht mit dem optischen Laufwerk Ihres Computers
kompatibel sind. Vergewissern Sie sich, dass das optische Laufwerk
den gewählten Medientyp unterstützt, bevor Sie fortfahren.

■ USB-Flash-Speicher wird formatiert und alle Daten im USB-Flash-

Speicher gehen verloren, wenn Sie den Vorgang fortsetzen.

2. Schalten Sie den Computer ein und warten Sie, bis das Betriebssystem
Windows 7 wie gewohnt von der Festplatte geladen wird.

3. Legen Sie das Medium in den Computer ein.

Erste Schritte

Benutzerhandbuch 1-14

Erste Schritte

■ Legen Sie die erste leere Disc in das optische Laufwerk ein oder

schließen Sie den USB-Flash-Speicher an einen freien USB-Anschluss
an.

4. Doppelklicken Sie auf dem Windows 7-Desktop auf das Symbol
Recovery Media Creator oder wählen Sie die Anwendung über das
Menü Start.

5. Nachdem Recovery Media Creator gestartet wurde, wählen Sie den
Medientyp sowie den zu kopierenden Titel aus und klicken auf die
Schaltfläche Erstellen.

Wiederherstellen der vorinstallierten Software vom Recovery­Festplattenlaufwerk

Ein Teil des gesamten Festplattenspeichers ist als verborgene
Wiederherstellungspartition konfiguriert. In dieser Partition sind Dateien
gespeichert, mit denen sich die vorinstallierte Software bei Problemen
reparieren lässt.

Wenn Sie das Festplattenlaufwerk später wieder einrichten, sollten Sie
Partitionen nur wie im vorliegenden Handbuch beschrieben ändern,
hinzufügen oder löschen, andernfalls ist möglicherweise nicht genügend
Platz für die Software vorhanden.

Wenn Sie ein Partitionierungsprogramm eines Drittanbieters verwenden,
um die Partitionen des Festplattenlaufwerks neu zu konfigurieren, kann der
Computer möglicherweise nicht mehr eingerichtet werden.

Wenn Sie mit der Tastenkombination FN + ESC den Ton ausgeschaltet
haben, schalten Sie ihn vor Beginn des Wiederherstellungsprozesses
wieder ein, um die akustischen Signale hören zu können. Weitere
Informationen finden Sie in Kapitel 5, Tastatur.

Sie können die Systemwiederherstellungsoptionen nicht verwenden,
wenn Sie die vorinstallierte Software ohne
Systemwiederherstellungsoptionen wiederherstellen.

Wenn Sie das Windows-Betriebssystem neu installieren, wird die
Festplatte neu formatiert, wobei alle darauf gespeicherten Daten gelöscht
werden.

1. Schalten Sie den Computer aus.

2. Halten Sie die Taste 0 (Null) auf der Tastatur gedrückt und schalten Sie
den Computer ein.

3. Es wird ein Menü angezeigt. Befolgen Sie die Anweisungen auf dem
Bildschirm.

Benutzerhandbuch 1-15

Erste Schritte

Wiederherstellen der vorinstallierten Software von selbst erstellten
Datenträgern für die Software-Wiederherstellung

Wenn vorinstallierte Dateien beschädigt wurden, können Sie sie
wiederherstellen, indem Sie entweder die von Ihnen erstellten
Wiederherstellungsmedien oder den Festplatten­Wiederherstellungsprozess verwenden, um den Computer in den Zustand
zurückzuversetzen, in dem Sie ihn erhalten haben. Gehen Sie wie
nachstehend beschrieben vor, um die Wiederherstellung auszuführen:

Wenn Sie mit der Tastenkombination FN + ESC den Ton ausgeschaltet
haben, schalten Sie ihn vor Beginn des Wiederherstellungsprozesses
wieder ein, um die akustischen Signale hören zu können. Weitere
Informationen finden Sie in Kapitel 5, Tastatur

Sie können die Systemwiederherstellungsoptionen nicht verwenden,
wenn Sie die vorinstallierte Software ohne
Systemwiederherstellungsoptionen wiederherstellen.

Wenn Sie das Windows-Betriebssystem neu installieren, wird die
Festplatte neu formatiert, wobei alle darauf gespeicherten Daten gelöscht
werden.

1. Legen Sie das Wiederherstellungsmedium in den Computer ein und
schalten Sie den Computer aus.

2. Halten Sie die Taste F12 gedrückt, während Sie den Computer
einschalten. Wenn der Bildschirm mit dem TOSHIBA Leading
Innovation >>>-Logo angezeigt wird, lassen Sie die Taste F12 los.

3. Wählen Sie mithilfe der Pfeiltasten nach oben und nach unten die
entsprechende Option für Ihr Wiederherstellungsmedium aus. Nähere
Informationen finden Sie im Abschnitt Boot-Reihenfolge in Kapitel 7,

HW Setup.

4. Es wird ein Menü angezeigt. Befolgen Sie die Anweisungen auf dem
Bildschirm.

Wenn Treiber und Dienstprogramme installiert sind, können Sie die
entsprechenden Treiber und Dienstprogramme einrichten, indem Sie wie
folgt vorgehen. Zum Öffnen der Setup-Dateien klicken Sie auf Start Alle

Programme  TOSHIBA  Anwendungen und Treiber.

Bestellen von Wiederherstellungsmedien bei TOSHIBA*

Sie können Wiederherstellungsmedien für Ihr Notebook beim TOSHIBA
Europe Backup Media Online Shop bestellen.

*Bitte beachten Sie, dass dieser Service nicht kostenlos ist.

1. Besuchen Sie https://backupmedia.toshiba.eu im Internet.

2. Befolgen Sie die Anweisungen auf dem Bildschirm.

Sie erhalten Ihre Recovery-Discs innerhalb von zwei Wochen nach
Bestellung.

Benutzerhandbuch 1-16

Hardware-Überblick

In diesem Kapitel werden die einzelnen Bestandteile des Computers
vorgestellt. Machen Sie sich mit jeder Komponente vertraut, bevor Sie den
Computer in Betrieb nehmen.

Rechtlicher Hinweis (nicht zutreffende Symbole)

Weitere Informationen zu nicht zutreffenden Symbolen finden Sie in
Anhang G, Rechtliche Hinweise.

Gehen Sie vorsichtig mit dem Computer um, um Kratzer oder andere
Beschädigungen der Oberfläche zu vermeiden.

Vorderseite mit geschlossenem Bildschirm

Diese Abbildung zeigt die Vorderseite des Computers mit geschlossenem
Bildschirm.

Hardware-Überblick

Kapitel 2

1

1. System-LEDs

Vorderseite des Computers mit geschlossenem Bildschirm

Darstellung kann je nach Modell abweichen.

System-LEDs Mit diesen LED-Anzeigen können Sie den Status

Benutzerhandbuch 2-1

verschiedener Computerfunktionen überwachen.
Sie werden in Abschnitt System-LEDs näher
beschrieben.

Linke Seite

Diese Abbildung zeigt die linke Seite des Computers.

Hardware-Überblick

1

1. 19-V-Gleichstromeingang (DC IN) 5. eSATA/USB Combo-Port

2. Lüftungsschlitze 6. HDMI-Ausgang

3. Anschluss für einen externen Monitor 7. Bridge-Media-Steckplatz

4. LAN-Buchse

19-V­Gleichstromeingang

2 3

Linke Seite des Computers

Der Netzadapter wird an diese Buchse
angeschlossen, um den Computer mit Strom zu

4 5 6 7

versorgen und die internen Batterien aufzuladen.
Bitte beachten Sie, dass Sie nur das mit dem
Computer beim Kauf mitgeliefert
Netzadaptermodell verwenden sollten - die
Verwendung eines falschen Netzadapters kann
zu Schäden am Computer führen.

Lüftungsschlitze Die Lüftungsschlitze des verhindern eine

Überhitzung des Prozessors.

Blockieren Sie die Lüftungsschlitze nicht. Achten Sie darauf, dass keine
Metallgegenstände, z. B. Schrauben, Heftklammern und Büroklammern in
die Lüftungsschlitze gelangen. Fremdkörper können einen Kurzschluss
verursachen, wodurch der beschädigt und ein Feuer ausbrechen könnte.

Anschluss für einen
externen Monitor

Über diesen 15-poligen, analogen VGA­Anschluss können Sie einen externen Monitor an
den Computer anschließen.

LAN-Buchse Über diese Buchse können Sie den Computer an

ein LAN anschließen. Unterstützt werden sowohl
Ethernet-LANs mit 10 Megabit/Sekunde
(10BASE-T) als auch Fast Ethernet-LANs mit
100 Megabit/Sekunde (100BASE-TX). Einige
Modelle sind mit Gigabit Ethernet-LAN-Funktion
ausgestattet (1000 Mbit/s, 1000BASE-T).
Nähere Informationen finden Sie in Kapitel4,

Grundlagen der Bedienung.

Benutzerhandbuch 2-2

Hardware-Überblick

■ Schließen Sie nur ein LAN-Kabel an die LAN-Buchse an. Wenn Sie ein

anderes Kabel anschließen, kann es zu Schäden oder Fehlfunktionen
kommen.

■ Schließen Sie das LAN-Kabel nicht an eine Stromversorgung an.

Wenn Sie ein anderes Kabel anschließen, kann es zu Schäden oder
Fehlfunktionen kommen.

eSATA/USB Combo­Port

Ein eSATA/USB-Combo-Anschluss, der dem
USB 2.0-Standard entspricht, befindet sich auf
der linken Seite des Computers. Dieser
Anschluss hat eSATA (External Serial ATA)­Funktion. Einige Modelle sind mit einem
eSATA/USB-Combo-Port ausgestattet.

Achten Sie darauf, dass keine Metallgegenstände, z. B. Schrauben,
Heftklammern und Büroklammern in den eSATA/USB Combo-Port
gelangen. Fremdkörper können einen Kurzschluss verursachen, wodurch
der beschädigt und ein Feuer ausbrechen könnte.

Bitte beachten Sie, dass keine Garantie für den einwandfreien Betrieb
sämtlicher Funktionen aller USB-Geräte übernommen werden kann. Wir
möchten Sie daher darauf hinweisen, dass einige mit einem spezifischen
Gerät verbundene Funktionen möglicherweise nicht richtig funktionieren.

HDMI-Ausgang An den HDMI-Ausgang können Sie ein HDMI-

Kabel (Typ A) anschließen, mit dem Sie Video­und Audiosignale übertragen.

Bridge Media­Steckplatz

In diesen Steckplatz können Sie eine der
folgenden Karten einsetzen: SD™-/SDHC™­/SDXC™-Speicherkarte, miniSD™/microSD™­Karte, Memory Stick

®

(PRO™) und

MultiMediaCard™. Refer to the

Zusatzeinrichtungen section in Chapter 3,
Hardware, Dienstprogramme und Optionen.

Achten Sie darauf, dass keine Metallgegenstände, z.B. Schrauben,
Heftklammern und Büroklammern in den Bridge Media-Steckplatz
gelangen. Fremdkörper können einen Kurzschluss verursachen, wodurch
der beschädigt und ein Feuer ausbrechen könnte.

Benutzerhandbuch 2-3

Rechte Seite

Diese Abbildung zeigt die rechte Seite des Computers.

1. Kopfhörerbuchse 4. Optisches Laufwerk

2. Mikrofonbuchse 5. Schlitz für ein Sicherheitsschloss

3. USB-Anschlüsse (USB 2.0)

Kopfhörerbuchse An die Mini-Kopfhörerbuchse mit einem

Mikrofonbuchse Die 3,5 mm-Mini-Mikrofonbuchse ermöglicht den

Universal Serial Bus
(USB 2.0)-Anschlüsse

Hardware-Überblick

2 43 6

1

Rechte Seite des Computers

Durchmesser von 3,5mm können Sie einen
Stereokopfhörer anschließen.

Anschluss eines Monomikrofons mit
Dreifachleiter-Ministecker.

Zwei USB-Anschlüsse, die dem USB 2.0­Standard entsprechen, befinden sich auf der
rechten Seite des Computers.

Achten Sie darauf, dass keine Metallgegenstände, z. B. Schrauben,
Heftklammern und Büroklammern in die USB-Anschlüsse gelangen.
Fremdkörper können einen Kurzschluss verursachen, wodurch der
beschädigt und ein Feuer ausbrechen könnte.

Bitte beachten Sie, dass keine Garantie für den einwandfreien Betrieb
sämtlicher Funktionen aller USB-Geräte übernommen werden kann. Wir
möchten Sie daher darauf hinweisen, dass einige mit einem spezifischen
Gerät verbundene Funktionen möglicherweise nicht richtig funktionieren.

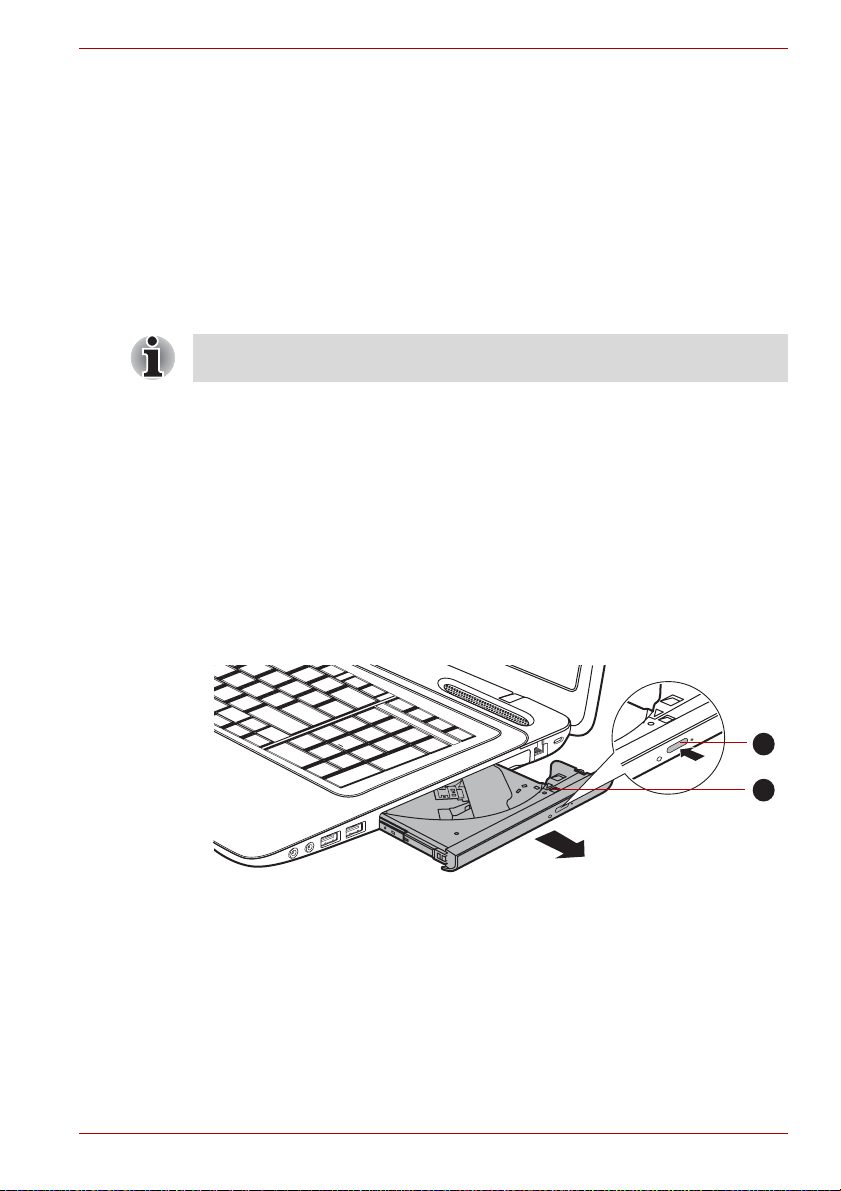

Optisches Laufwerk Der Computer ist mit einem DVD-Super-Multi-

Laufwerk, einem schreibfähigen BD-Laufwerk
oder mit einem BD-Combo-Laufwerk
ausgestattet.

Mit dem Laufwerk können Sie CD/DVD/BD­gestützte Programme ausführen.

Benutzerhandbuch 2-4

Hardware-Überblick

■ Der Anschluss an eine andere Kommunikationsleitung als an eine

analoge Telefonleitung kann zum Ausfall des PC-Systems führen.

■ Schließen Sie das eingebaute Modem nur an normale analoge

Telefonleitungen an.

■ Schließen Sie das eingebaute Modem nicht an eine digitale

Leitung (ISDN) an.

■ Schließen Sie das eingebaute Modem nicht an den

Digitalanschluss eines öffentlichen Telefons oder an eine digitale
Nebenstellenanlage (PBX) an.

■ Schließen Sie das eingebaute Modem nicht an ein

Schlüsseltelefonsystem für Büros an.

■ Computermodem möglichst nicht bei angeschlossenem Telefonkabel

während eines Gewitters verwenden. Andernfalls besteht ein geringes
Risiko eines elektrischen Schlags durch Blitzeinschlag.

Zurück

Schlitz für ein
Sicherheitsschloss

Die folgende Abbildung zeigt die Rückseite des Computers.

Ein Sicherheitskabel kann an diesem Schlitz
befestigt und dann mit einem Schreibtisch oder
einem anderen großen Gegenstand verbunden
werden, um einen Diebstahl des Computers zu
verhindern.

Die Rückseite des Computers

Benutzerhandbuch 2-5

Unterseite

Hardware-Überblick

Diese Abbildung zeigt die Unterseite des Computers. Sie sollten darauf
achten, dass der Bildschirm geschlossen ist, bevor Sie den Computer
herumdrehen, um Schäden zu vermeiden.

1

1. Akkuverriegelung 4. Akkufreigabe

2. Steckplatz für Speichermodul 5. Lüftungsschlitze

3. Akku

Die Unterseite des Computers

3 4

5

2

Akkuverriegelung Schieben Sie diese Verriegelung zur Seite, um

den Akku entfernen zu können.

Sockel für
Speichermodul

Der Sockel für Speichermodule ermöglicht den
Einbau, Austausch und das Entfernen eines
zusätzlichen Speichermoduls.

Lesen Sie dazu den Abschnitt Zusätzliche

Speichermodule in Kapitel 3, Hardware,
Dienstprogramme und Optionen.

Akku Der Akku versorgt den Computer mit Strom,

wenn kein Netzadapter angeschlossen ist.
Nähere Informationen zur Verwendung und zum
Betrieb des Akkus finden Sie in Kapitel 6,

Stromversorgung und Startmodi.

Akku-Freigabe Schieben Sie diese Verriegelung bis zur Position

„Entriegeln“ und halten Sie sie, um den Akku zu
entsichern. Nähere Informationen zum Entfernen
des Akkus finden Sie in Kapitel 6,

Stromversorgung und Startmodi.

Lüftungsschlitze Die Lüftungsschlitze des verhindern eine

Überhitzung des Prozessors.

Benutzerhandbuch 2-6

Blockieren Sie die Lüftungsschlitze nicht. Achten Sie darauf, dass keine
Metallgegenstände, z. B. Schrauben, Heftklammern und Büroklammern in
die Lüftungsschlitze gelangen. Fremdkörper können einen Kurzschluss
verursachen, wodurch der beschädigt und ein Feuer ausbrechen könnte.

Vorderseite mit offenem Bildschirm

Diese Abbildung zeigt den Computer mit geöffnetem Bildschirm. Um den
Bildschirm zu öffnen, klappen Sie ihn auf und stellen Sie einen
angenehmen Neigungswinkel ein.

23

4

1

5

6

Hardware-Überblick

1

7

8

11

7

8

12

9

10

1. Wireless LAN-Antennen (nicht abgebildet) 8. Lautsprecher

2. Webcam 9. Tastatur

3. Webcam-LED 10. Touchpad Ein/Aus-Taste

4. Mikrofon 11. Touchpad

5. Display 12. Touchpad-Klicktasten

6. Ein-/Ausschalttaste 13. Bluetooth-Antenne (nicht abgebildet)

7. LCD-Scharniere

13

Vorderseite des Computers mit geöffnetem Bildschirm

Darstellung kann je nach Modell abweichen.

Wireless LAN­Antennen

Benutzerhandbuch 2-7

Einige Computer dieser Serie sind mit Wireless
LAN-Antennen ausgestattet.

Hardware-Überblick

Webcam Eine Webcam ist ein Gerät, mit dem Sie über

Ihren Computer Video aufzeichnen oder Fotos
aufnehmen können. Sie können es für Video­Chats oder Videokonferenzen einsetzen, wenn
Sie ein Tool wie etwa Windows Live Messenger
verwenden. TOSHIBA Web Camera
Application ermöglicht Ihnen, verschiedene
Videoeffekte auf Ihre Videos oder Fotos
anzuwenden.

Sie aktiviert die Übertragung von Video und die
Verwendung von Video-Chat über das Internet
mit speziellen Anwendungen.

Einige Modelle sind mit eine Webcam
ausgestattet.

Lesen Sie dazu den Abschnitt Webcam in
Kapitel 4, Grundlagen der Bedienung.

Mikrofon Mit einem eingebauten Mikrofon (nicht in allen

Modellen verfügbar) können Sie Sounds für Ihre
Anwendungen importieren und aufnehmen.
Weitere Informationen hierzu finden Sie im
Abschnitt Audiosystem in Kapitel 4, Grundlagen

der Bedienung.

Webcam-LED Die Webcam-LED leuchtet, wenn die Webcam in

Betrieb ist.

Bildschirm Wenn der Computer mit dem Netzadapter

betrieben wird, ist das auf dem internen
Bildschirm angezeigte Bild etwas heller als bei
Akkubetrieb. Der Unterschied bei der Helligkeit
soll bei Akkubetrieb Energie sparen. Nähere
Informationen zur Anzeige des Computers finden
Sie im Abschnitt Grafikadapter und Anzeigemodi
im Anhang B.

Ein/Aus-Taste Drücken Sie auf diese Taste, um den Computer

ein- oder auszuschalten.

LCD-Scharniere Die LCD-Scharniere ermöglichen die

Positionierung des Bildschirms in einer Vielzahl
von angenehmen Betrachtungswinkeln.

Stereolautsprecher Über die Lautsprecher werden der von der

verwendeten Software erzeugte Klang sowie die
vom System erzeugten akustischen
Alarmsignale, zum Beispiel bei niedriger
Akkuladung, ausgegeben.

Benutzerhandbuch 2-8

Hardware-Überblick

Tastatur Der Computer ist mit einer von zwei

verschiedenen Tastaturen ausgestattet: A4­Tastatur mit integrierter numerischer Tastatur,
Cursor-Overlaytasten sowie Tasten und ;
Normaltastatur mit separaten Zifferntasten,
separaten Cursortasten sowie den Tasten
und . Die Tastatur ist mit der erweiterten

®

IBM

-Tastatur kompatibel. Nähere Informationen

finden Sie in Kapitel 5, Tastatur.

Touchpad EIN/AUS­Taste

Touchpad Das Touchpad befindet sich in der

Touchpad-Klicktasten Mit den vor dem Touchpad gelegenen Tasten

Bluetooth-Antenne Einige Modelle dieser Serie sind mit einer

Drücken Sie diese Taste, um das interne
Touchpad zu deaktivieren/zu aktivieren. Der
Status bleibt auch nach dem Wechsel in den
Schlafmodus oder Ruhezustand erhalten.

Handballenauflage und wird zur Steuerung des
Bildschirmzeigers verwendet. Weitere
Informationen finden Sie im Abschnitt Touchpad

verwenden in Kapitel 4, Grundlagen der
Bedienung.

können Sie Menüeinträge auswählen oder Text
und Grafik bearbeiten, nachdem Sie das
gewünschte Objekt mit dem Bildschirmzeiger
markiert haben.

Bluetooth-Antenne ausgestattet.

LEDs

In diesem Abschnitt werden die Anzeigen des Computers beschrieben.

System-LEDs

Die LED-Systemanzeigen neben den Symbolen leuchten auf, wenn der
Computer die spezifischen Operationen ausführt.

System-LEDs

DC IN Die LED DC IN leuchtet normalerweise weiß,

wenn der Computer über den Netzadapter
ordnungsgemäß mit Gleichstrom versorgt wird.
Wenn es jedoch Probleme bei der
Stromversorgung des Computers oder mit dem
Ausgangsstrom des Netzadapters gibt, blinkt
diese LED gelb.

Benutzerhandbuch 2-9

Hardware-Überblick

Energie Die LED Power leuchtet normalerweise weiß,

wenn der Computer eingeschaltet ist. Wenn Sie
den Computer jedoch in den Schlafmodus
schalten, blinkt diese Anzeige gelb – ungefähr
zwei Sekunden lang ein, zwei Sekunden lang
aus – sowohl während das System
heruntergefahren wird als auch während es
ausgeschaltet bleibt.

Akku Die LED Akku zeigt den Ladezustand des Akkus

an: weiß bei vollständig aufgeladenem Akku,
gelb beim Aufladen des Akkus und gelb blinkend
bei niedriger Akkuladung. Nähere Informationen
zu dieser Funktion finden Sie in Kapitel 6,

Stromversorgung und Startmodi.

Festplattenlaufwerk
Optisches Laufwerk

Die LED Festplattenlaufwerk/Optisches
Laufwerk leuchtet weiß, wenn der Computer auf

das integrierte Festplattenlaufwerk, das optische
Laufwerk oder das eSATA-Gerät zugreift.

Bridge Media­Steckplatz

Die LED für den Bridge Media-Steckplatz
leuchtet weiß, wenn der Computer auf den
Bridge Media-Steckplatz zugreift.

Drahtlose
Kommunikation

Die LED für die Drahtlose Kommunikation
leuchtet gelb, wenn die Bluetooth- oder Wireless
LAN-Funktionen aktiviert sind.

Tastatur-LEDs

In der folgenden Abbildung sind die Positionen der Anzeigen CAPS LOCK
und NUM LOCK zu sehen.

2

1

1. CAPS LOCK 2. Numerischer Modus

Tastatur-LEDs

Benutzerhandbuch 2-10

CAPS LOCK Diese Anzeige leuchtet grün, wenn die

NUMERISCHER
MODUS

Optische Laufwerke

Der Computer ist mit einem DVD-Super-Multi-Laufwerk oder mit einem BD­Combo-Laufwerk ausgestattet. Für die Verwendung von CDs/DVDs/BDs
mit einem Durchmesser von 12 cm und 8 cm wird ein serieller ATA­Schnittstellen-Controller eingesetzt. Wenn der Computer auf eine
CD/DVD/BD zugreift, leuchtet eine LED am Laufwerk. Weitere
Informationen zum Einlegen und Herausnehmen von Discs finden Sie im
Abschnitt „Beschreiben von CD/DVD/BD Discs im DVD-Super-Multi­Laufwerk, BD-Combo- oder BD-Schreiblaufwerk'' in Kapitel 4, Grundlagen

der Bedienung.

Regionalcodes für BD-Medien

Blu-ray Discs werden entsprechend den Spezifikationen für drei
Vertriebsgebiete hergestellt. Achten Sie beim Kauf von BD-Filmen darauf,
dass diese für Ihr Laufwerk geeignet sind, da sie sonst nicht
wiedergegeben werden können.

Code Region
A Kanada, USA, Japan, Südostasien, Ostasien,

B Europa, Australien, Neuseeland, Naher Osten,

C China, Indien, Russland, Mongolei, indischer

Hardware-Überblick

Feststelltaste für die Großbuchstaben betätigt
wurde.

Wenn die LED Numerischer Modus leuchtet,
können Sie mit den Zifferntasten der Tastatur
Ziffern eingeben.

Mittelamerika, Südamerika

Afrika

Subkontinent

Regionalcodes für DVD-Laufwerke und -Medien

DVD Super Multi-Laufwerke und die damit verbundenen Speichermedien
werden entsprechend den Spezifikationen für sechs Vertriebsregionen
hergestellt. Achten Sie beim Kauf von DVD-Filmen darauf, dass diese für
Ihr Laufwerk geeignet sind, da sie sonst nicht wiedergegeben werden
können.

Code Region
1 Kanada, USA
2 Japan, Europa, Südafrika, Nahost
3 Südostasien, Ostasien

Benutzerhandbuch 2-11

Hardware-Überblick

Code Region
4 Australien, Neuseeland, Pazifische Inseln,

Mittelamerika, Südamerika, Karibik

5 Russland, Indischer Subkontinent, Afrika,

Nordkorea, Mongolei

6 China

Beschreibbare Discs

Dieser Abschnitt beschreibt die Typen beschreibbarer CDs/DVDs/BDs.
Informieren Sie sich in den Spezifikationen für Ihr Laufwerk über die Disc­Typen, die damit beschrieben werden können. Verwenden Sie TOSHIBA
Disc Creator, um CDs zu beschreiben. Nähere Informationen finden Sie in
Kapitel4, Grundlagen der Bedienung.

CDs

■ CD–Rs lassen sich nur einmal beschreiben. Die aufgezeichneten Daten

können nicht gelöscht oder geändert werden.

■ CD-RWs, darunter Multispeed-CD-RWs, Highspeed-CD-RWs und

Ultraspeed-CD-RWs, können mehrmals beschrieben werden.

DVDs

■ DVD-R, DVD+R, DVD-R (Dual Layer) und DVD+R (Double Layer)

Discs können nur einmal beschrieben werden. Die aufgezeichneten
Daten können nicht gelöscht oder geändert werden.

■ DVD-RWs, DVD+RWs und DVD-RAM-Discs lassen sich mehrmals

beschreiben.

Einige Arten und Formate von DVD-R- (Dual Layer) und DVD+R- (Double
Layer) Discs können möglicherweise nicht gelesen werden.

BDs

■ BD-R, BD-R(DL) Discs können nur einmal beschrieben werden. Die

aufgezeichneten Daten können nicht gelöscht oder geändert werden.

■ BD-RE, BD-RE(DL) Discs können mehrmals beschrieben werden.

Benutzerhandbuch 2-12

Schreibfähiges BD-Laufwerk

Im schreibfähigen BD-Laufwerk können Sie Daten auf beschreibbare
CD/DVD/BD Discs schreiben (brennen) sowie Discs mit einem
Durchmesser von 12 cm oder 8 cm (bei Tray-Modellen) ohne Adapter
verwenden.

Die Lesegeschwindigkeit ist in der Mitte des Datenträgers niedriger und
am äußeren Rand höher.

BD-ROM lesen 6-fach (maximal)
DVD-ROM lesen 8-fach (maximal)
CD-ROM lesen 24-fach (maximal)
BD-R schreiben 6-fach (maximal)
BD-R(DL) schreiben 4fach (maximal)
BD-RE schreiben 2fach (maximal)
BD-RE(DL) schreiben 2fach (maximal)
DVD-R schreiben 8-fach (maximal)
DVD-RW schreiben 6-fach (maximal)
DVD+R schreiben 8-fach (maximal)
DVD+RW schreiben 8-fach (maximal)
DVD-R DL schreiben 4fach (maximal)
DVD+R DL schreiben 4fach (maximal)
DVD-RAM schreiben 5fach (maximal)
CD-R schreiben 24-fach (maximal)
CD-RW schreiben 16-fach (maximal, Ultraspeed-Medien)

Hardware-Überblick

Benutzerhandbuch 2-13

Hardware-Überblick

BD-Combo-Laufwerk

Im BD-Combo-Laufwerk können Sie Daten auf beschreibbare CD/DVD/BD
Discs schreiben (brennen) sowie Discs mit einem Durchmesser von 12 cm
oder 8 cm (bei Tray-Modellen) ohne Adapter verwenden.

Die Lesegeschwindigkeit ist in der Mitte des Datenträgers niedriger und
am äußeren Rand höher.

BD-ROM lesen 6-fach (maximal)
DVD-ROM lesen 8-fach (maximal)
CD-ROM lesen 24-fach (maximal)
DVD-R schreiben 8-fach (maximal)
DVD-RW schreiben 6-fach (maximal)
DVD+R schreiben 8-fach (maximal)
DVD+RW schreiben 4fach (maximal)
DVD-R DL schreiben 4fach (maximal)
DVD+R DL schreiben 4fach (maximal)
DVD-RAM schreiben 5fach (maximal)
CD-R schreiben 24-fach (maximal)
CD-RW schreiben 16-fach (maximal, Ultraspeed-Medien)

DVD-Super-Multi-Laufwerk

Mit dem DVD-Super-Multi-Laufwerksmodul können Sie Daten auf
beschreibbare DVDs und CDs aufnehmen (brennen) sowie CDs und DVDs
mit einem Durchmesser von 12 cm oder 8 cm ohne Adapter verwenden.

Die Lesegeschwindigkeit ist in der Mitte des Datenträgers niedriger und
am äußeren Rand höher.

DVD lesen 8-fach (maximal)
DVD-R schreiben 8-fach (maximal)
DVD-R DL schreiben 6-fach (maximal)
DVD-RW schreiben 6-fach (maximal)
DVD+R schreiben 8-fach (maximal)
DVD+R DL schreiben 6-fach (maximal)
DVD+RW schreiben 8-fach (maximal)
DVD-RAM schreiben 5fach (maximal)
CD lesen 24-fach (maximal)
CD-R schreiben 24-fach (maximal)
CD-RW schreiben 24-fach (maximal, Ultraspeed-Medien)

Benutzerhandbuch 2-14

Netzadapter

Der Netzadapter kann sich automatisch auf eine beliebige Netzspannung
zwischen 90 und 264 Volt und auf eine beliebige Netzfrequenz von 47 oder
63 Hertz einstellen; dadurch kann der Computer praktisch überall auf der
Welt eingesetzt werden. Der Netzadapter wandelt Wechselstrom in
Gleichstrom um und verringert die an den Computer gelieferte Spannung.

Zum Neuaufladen des Akkus schließen Sie einfach den Netzadapter an
eine Steckdose und an den Computer an. Nähere Informationen finden Sie
in Kapitel 6, Stromversorgung und Startmodi.

Hardware-Überblick

Netzadapter mit zwei Kontakten

Netzadapter mit drei Kontakten

■ Je nach Modell wird ein Adapter/Netzkabel mit 2 oder 3 Kontakten mit

dem Computer mitgeliefert.

■ Verwenden Sie keinen 3-zu-2-Kontaktadapter.

■ Das mitgelieferte Netzkabel entspricht den Sicherheitsvorschriften und

Bestimmungen in der Vertriebsregion, in der das Produkt gekauft
wurde, und sollte nicht außerhalb dieser Region verwendet werden.
Wenn Sie den Adapter/Computer in anderen Regionen verwenden
möchten, müssen Sie ein Netzkabel kaufen, das den
Sicherheitsregeln und Bestimmungen in dieser Region entspricht.

Benutzerhandbuch 2-15

Hardware-Überblick

Verwenden Sie stets nur den TOSHIBA-Netzadapter, den Sie mit dem
Computer erhalten haben, oder von TOSHIBA empfohlene Netzadapter,
um Feuergefahr und eine Beschädigung des Computer zu vermeiden. Bei
Verwendung nicht kompatibler Netzadapter kann es zu einem Brand oder
zu einer sonstigen Beschädigung des Computers sowie ernsthaften
Verletzungen kommen. TOSHIBA übernimmt keine Haftung für Schäden,
die durch die Verwendung eines inkompatiblen Netzadapters entstehen.

Benutzerhandbuch 2-16

Hardware, Dienstprogramme und Optionen

Kapitel 3

Hardware, Dienstprogramme und
Optionen

Hardware

In diesem Abschnitt wird die Hardware Ihres Computers beschrieben.
Tatsächliche Spezifikationen hängen vom erworbenen Modell Ihres
Computers ab.

Prozessor

CPU Der Prozessortyp kann je nach Modell

unterschiedlich sein. Um zu überprüfen, welcher
Prozessortyp in Ihrem Modell integriert ist, öffnen
Sie das Dienstprogramm TOSHIBA PC
Diagnose-Tool, indem Sie auf Start  Alle

Programme  TOSHIBA  Dienstprogramme
 PC-Diagnose-Tool klicken.

Rechtliche Hinweise (CPU)

Weitere Informationen zur CPU finden Sie in Anhang G, Rechtliche

Hinweise.

Chipsatz

Mobile Intel® HM55 Express-Chipsatz
Mobile Intel® HM57 Express-Chipsatz.
Mobile Intel
oder
AMD RS880M-Chipsatz

Benutzerhandbuch 3-1

®

PM55 Express-Chipsatz.

Hardware, Dienstprogramme und Optionen

Speicher

Steckplätze In die beiden Speichersockel können

Speichermodule mit 1 GB, 2 GB oder 4 GB
installiert werden, um den Systemspeicher auf
bis zu 8 GB zu erweitern. Dieser Computer kann
mit Speichermodulen mit insgesamt bis zu 8 GB
bestückt werden. Der tatsächlich vom System
verwendbare Speicher ist etwas kleiner als die
Gesamtkapazität der Speichermodule.

Video-RAM Video-RAM ist modellabhängig.

Der Speicher im Grafikadapter eines Computers,
der verwendet wird, um ein im Bitmap-Format
angezeigtes Bild zu speichern. Die Größe des
verfügbaren Video-RAM richtet sich nach dem
Systemspeicher des Computers.

Start  Systemsteuerung  Darstellung und
Personalisierung  Anzeige  Auflösung
anpassen.

Sie können die Größe des Video-RAM
überprüfen, indem Sie im Fenster
„Bildschirmauflösung'' auf die Schaltfläche
Erweiterte Einstellungen klicken.

Rechtliche Hinweise (Systemspeicher)

Weitere Informationen zum Systemspeicher finden Sie in Anhang G,

Rechtliche Hinweise.

Energie

Akku Der Computer wird durch einen

wiederaufladbaren Lithium-Ionen-Akku mit Strom
versorgt.

Rechtliche Hinweise (Akkulebensdauer)

Weitere Informationen zur Akkulebensdauer finden Sie in Anhang G,

Rechtliche Hinweise.

RTC-Akku Der Computer verfügt über einen internen Akku

für die Versorgung der internen Echtzeituhr (Real
Time Clock, RTC) und des Kalenders.

Benutzerhandbuch 3-2

Hardware, Dienstprogramme und Optionen

Netzadapter Der Netzadapter versorgt das System mit Strom

und lädt die Akkus bei schwachem Ladezustand
auf. Er ist mit einem abziehbaren Netzkabel
ausgestattet, dessen Stecker entweder 2 oder
3 Kontakte hat.

Da der Adapter universell ist, kann eine
Netzspannung zwischen 90 und 264 Volt
verwendet werden; der Ausgangsstrom variiert
jedoch von Modell zu Modell. Durch die
Verwendung des falschen Adapters kann der
Computer beschädigt werden. Lesen Sie dazu
den Abschnitt Netzadapter in Kapitel 2,

Hardware-Überblick.

Laufwerke

Festplattenlaufwerk
oder Solid-State-Drive

Der Computer ist mit einem der folgenden
Festplattenlaufwerktypen ausgestattet. Die
Leistung der Festplattenmodelle ist
unterschiedlich.

■ Festplattenlaufwerk

5400rpm

■ 250 GB

■ 320 GB

■ 400 GB

■ 500 GB

■ 640 GB

7200rpm

■ 500 GB

Bitte beachten Sie, dass ein Teil der Festplatten­oder SSD-Gesamtkapazität für
Verwaltungszwecke reserviert ist. Zu einem
späteren Zeitpunkt sind möglicherweise
Festplatten und SSDs anderer Größen
verfügbar.

■ In diesem Handbuch bezieht sich die Bezeichnung „HDD“ oder

„Festplattenlaufwerk“ auch auf das SSD, außer dies ist anders
angegeben.

■ Ein SSD ist ein Speichermedium mit großer Kapazität, dass statt der

Magnetplatte einer Festplatte einen Festspeicher verwendet.

Bei bestimmten, selten auftretenden Bedingungen, beispielsweise
längerer Nichtgebrauch und/oder hohe Temperaturen, kann es beim SSD
zu Datenspeicherungsfehlern kommen.

Benutzerhandbuch 3-3

Hardware, Dienstprogramme und Optionen

Rechtliche Hinweise (Kapazität des Festplattenlaufwerks)

Weitere Informationen zur Kapazität des Festplattenlaufwerk finden Sie in
Anhang G, Rechtliche Hinweise.

Optisches Laufwerk

Laufwerk Eventuell ist eines der folgenden optischen

Laufwerke im Computer vorinstalliert.

■ DVD-Super-Multi-Laufwerk mit Unterstützung

von Double-Layer-Discs

■ Schreibfähiges BD-Laufwerk

■ BD-Combo-Laufwerk

Anzeige

Der integrierte Flüssigkristallbildschirm (Liquid Crystal Display, LCD)
unterstützt hochauflösende Grafik und lässt sich in vielen Neigungswinkeln
einstellen, sodass optimale Lesbarkeit und maximaler Komfort
gewährleistet sind.

Bildschirm 43,9 cm (17.3") TFT LCD-Display, 16 Millionen

Farben, mit der folgenden Auflösung:

■ HD+, 1600 horizontale x 900 vertikale

Pixel

Display Power Saving Technology

Ihr Modell ist möglicherweise mit der Display Power Saving Technology
ausgestattet, mit der sich der Bildkontrast des internen LCD optimieren
lässt, um Energie zu sparen. Diese Funktion kann verwendet werden,
wenn der Computer

■ mit einem Intel®-HM55 oder HM57-Express-Chipset konfiguriert ist

■ im Akkubetrieb läuft

■ nur das eingebaute LCD verwendet

Die Funktion Display Power Saving Technology wird im Intel Graphics and
Media Control Panel aktiviert.

Diese Steuerung erreichen Sie auf mehrere Arten:

■ Klicken Sie auf Start  Systemsteuerung. Wählen Sie unter Ansicht

Große Symbole oder Kleine Symbole, und klicken Sie dann auf
Intel(R) Graphics and Media.

■ Klicken Sie mit der rechten Maustaste auf den Desktop und wählen Sie

Graphics Properties... (Grafikeigenschaften).

Benutzerhandbuch 3-4

Hardware, Dienstprogramme und Optionen

Klicken Sie in der Steuerung auf

1. Power (Energie) und dann auf Power Features (Energiefunktionen).

2. Wählen Sie aus dem Dropdown-Menü Graphics Power Plan Settings
(Grafikenergieplaneinstellungen) die Option On battery (Akkubetrieb),
und aktivieren Sie dann das Kontrollkästchen Display Power Saving
Technology.

Wenn Sie die Bildqualität unter den oben genannten Bedingungen
verbessern möchten, regeln Sie die Einstellung auf Maximum Quality
(Maximale Qualität) oder deaktivieren Sie diese Funktion.

*Bitte besuchen Sie die Website für Ihre Region oder sehen Sie im Katalog

nach, um sich über die Konfiguration Ihres Modells zu informieren.

AMD® Vari-Bright™

Ihr Modell ist möglicherweise mit der AMD® Vari-Bright™-Technologie
ausgestattet, mit der sich der Bildkontrast des eingebauten LCD-Displays
optimieren lässt, um Energie zu sparen. Diese Funktion kann verwendet
werden, wenn der Computer

■ im Akkubetrieb läuft

■ nur das eingebaute LCD verwendet

Die Funktion Vari-Bright™ kann in der Steuerung von Catalyst aktiviert
werden.

Um auf die Steuerung zuzugreifen, klicken Sie auf Start  Alle
Programme  Catalyst Control Center  CCC - Advanced. In dieser
Steuerung gehen Sie wie folgt vor:

1. Klicken Sie oben links auf Graphics (Grafik), und wählen Sie dann aus
dem Dropdown-Menü PowerPlay™.

2. Aktivieren Sie das Kontrollkästchen Enable PowerPlay™
(PowerPlay™ aktivieren), ebenso wie das Kontrollkästchen Enable
Vari-Bright™ (Vari-Bright™ aktivieren).

Wenn Sie die Bildqualität unter den oben genannten Bedingungen
verbessern möchten, regeln Sie die Einstellung auf Maximize Quality
(Maximale Qualität) oder deaktivieren Sie diese Funktion.

Rechtliche Hinweise (LCD)

Weitere Informationen zum LCD finden Sie in Anhang G, Rechtliche

Hinweise.

Grafikadapter Der Grafik-Controller optimiert die

Anzeigeleistung. Nähere Informationen finden
Sie im Abschnitt Grafikadapter und Anzeigemodi
in Anhang B.

Rechtliche Hinweise (Grafikchip, "GPU")

Weitere Informationen zur GPU finden Sie in Anhang G, Rechtliche

Hinweise.

Benutzerhandbuch 3-5

Hardware, Dienstprogramme und Optionen

Ton

Audiosystem Zum integrierten Audiosystem gehören die

internen Lautsprecher und ein internes Mikrofon;
außerdem können ein externes Mikrofon und
Kopfhörer über die entsprechenden Buchsen
angeschlossen werden.

Multimedia

Webcam Eine Webcam ist ein Gerät, mit dem Sie über

Ihren Computer Video aufzeichnen oder Fotos
aufnehmen können. Sie können es für Video­Chats oder Videokonferenzen einsetzen, wenn
Sie ein Tool wie etwa Windows Live Messenger
verwenden. TOSHIBA Web Camera
Application ermöglicht Ihnen, verschiedene
Videoeffekte auf Ihre Videos oder Fotos
anzuwenden.

Lesen Sie dazu den Abschnitt Webcam in
Kapitel4, Grundlagen der Bedienung.

Kommunikation

LAN Der Computer unterstützt Ethernet-LANs

(10 Megabits pro Sekunde, 10BASE-T), Fast
Ethernet-LANs (100 Megabits pro Sekunde,
100BASE-TX) und Gigabit Ethernet-LANs
(1000 Megabits pro Sekunde, 1000BASE-T).

Bluetooth Einige Computer in dieser Serie bieten drahtlose

Bluetooth-Kommunikation, die Kabel zwischen
elektronischen Geräten wie Computern,
Druckern und Mobiltelefonen überflüssig macht.
Wenn diese Funktion aktiviert ist, bietet
Bluetooth eine drahtlose persönliche
Netzwerkumgebung, die schnell und einfach
einzurichten und sicher und vertrauenswürdig ist.

Wireless LAN Einige Modelle dieser Serie verfügen über ein

Wireless LAN-Modul, das mit anderen LAN­Systemen kompatibel ist, welche auf der Direct
Sequence Spread Spectrum/Orthogonal
Frequency Division Multiplexing­Funktechnologie gemäß IEEE 802.11 basieren.

Rechtliche Hinweise (Wireless LAN)

Weitere Informationen zu Wireless LAN finden Sie in Anhang G,

Rechtliche Hinweise.

Benutzerhandbuch 3-6

Besondere Merkmale

Die folgenden Merkmale gibt es entweder nur bei TOSHIBA Computern,
oder es sind Funktionen, die den Umgang mit dem Computer erleichtern.
Rufen Sie die einzelnen Funktionen wie nachstehend beschrieben auf.

*1 Um die Energieoptionen aufzurufen, klicken Sie auf Start 

Systemsteuerung  System und Sicherheit  Energieoptionen.

Hotkeys Hotkeys sind bestimmte Tastenkombinationen,

Automatische
Bildschirmab­schaltung

Automatische
Festplattenab­schaltung

Automatischer
Energiesparmodus/
Ruhezustand

Einschaltpasswort Es stehen zwei Stufen des Passwortschutzes zur

Sofortsperre Eine besondere Hotkey-Funktion sperrt das

Intelligente
Stromversorgung

*1

*1

*1

Hardware, Dienstprogramme und Optionen

die schnelle Änderungen an der
Systemkonfiguration direkt über die Tastatur
ermöglichen, ohne dass ein Systemprogramm
ausgeführt werden muss.

Mit dieser Funktion wird die Stromversorgung
des Computer-LCDs unterbrochen, wenn über
einen festgelegten Zeitraum keine
Tastatureingabe erfolgte. Sobald eine Taste
gedrückt wird, wird die Stromversorgung wieder
hergestellt. Diese können Sie in den
Energieoptionen festlegen.

Mit dieser Funktion wird die Stromversorgung
des Festplattenlaufwerks unterbrochen, wenn
über einen festgelegten Zeitraum nicht darauf
zugegriffen wurde. Sobald das nächste Mal auf
die Festplatte zugegriffen wird, wird die
Stromversorgung wieder hergestellt. Diese
können Sie in den Energieoptionen festlegen.

Mit dieser Funktion wird das System automatisch
im Energiesparmodus oder Ruhezustand
heruntergefahren, wenn über einen festgelegten
Zeitraum keine Eingabe oder Hardwarezugriff
erfolgt. Diese können Sie in den Energieoptionen
festlegen.

Verfügung, um den unbefugten Zugriff auf den
Computer zu verhindern: das Supervisor- und
das Benutzerpasswort.

System automatisch und schützt so Ihre Daten.
Ein Mikroprozessor in der intelligenten

*1

Stromversorgung des Computers prüft den
Ladezustand des Akkus, ermittelt automatisch
die verbleibende Akkukapazität und schützt die
elektronischen Bauteile des Computers auch vor
unzulässigen Betriebsbedingungen wie zum
Beispiel einer Überspannung aus dem
Netzadapter. Diese können Sie in den
Energieoptionen festlegen.

Benutzerhandbuch 3-7

Hardware, Dienstprogramme und Optionen

Energiesparmodus *1Mit dieser Funktion können Sie den Computer so

konfigurieren, dass Akkuenergie gespart wird.
Diese können Sie in den Energieoptionen
festlegen.

LCD-gesteuerte Ein-/
Ausschaltung

*1

Diese Funktion schaltet die Stromzufuhr zum
Computer automatisch ab, wenn der Bildschirm
zugeklappt wird, und wieder ein, wenn der
Bildschirm aufgeklappt wird. Diese können Sie in
den Energieoptionen festlegen.

Automatischer
Ruhezustand bei
Entladung des

*1

Akkus

Reicht der Akkuladezustand für den weiteren
Betrieb nicht mehr aus, wird der Computer
automatisch in den Ruhezustand
heruntergefahren. Diese können Sie in den
Energieoptionen festlegen.

Schutz vor
Überhitzung

*1

Zum Schutz vor Überhitzung verfügt der
Prozessor über einen eingebauten
Temperatursensor, der bei Bedarf einen Lüfter
aktiviert oder die CPU-Taktfrequenz herabsetzt.
Diese können Sie in den Energieoptionen
festlegen.

Wenn die Temperatur des Prozessors trotz der Kühlmaßnahmen zu heiß
wird, schaltet sich das System automatisch ab, um Schäden zu
verhindern. Ungespeicherte Daten gehen verloren.

Ruhezustand Wenn diese Funktion aktiviert ist, können Sie

den Computer ausschalten, ohne die geöffneten
Anwendungen schließen zu müssen. Der Inhalt
des Arbeitsspeichers wird automatisch auf der
Festplatte gespeichert. Wenn Sie den Computer
wieder einschalten, können Sie direkt dort mit
der Arbeit fortfahren, wo Sie sie unterbrochen
haben. Nähere Informationen finden Sie im
Abschnitt Einschalten des Computers in
Kapitel1, Erste Schritte.

Energiesparmodus Wenn Sie Ihre Arbeit unterbrechen müssen,

können Sie diese Funktion verwenden, um den
Computer auszuschalten, ohne die Software zu
beenden. Die Daten werden im Hauptspeicher
des Computers aufrechterhalten, sodass Sie
beim nächsten Einschalten dort mit Ihrer Arbeit
fortfahren können, wo Sie sie unterbrochen
haben.

Benutzerhandbuch 3-8

Hardware, Dienstprogramme und Optionen

USB-Reaktivierungs­funktion

TOSHIBA PC Health
Monitor

Mit dieser Funktion kann der Computer abhängig
von den an die USB-Anschlüsse
angeschlossenen externen Geräten aus dem
Energiesparmodus reaktiviert werden.

Wenn zum Beispiel eine Maus oder eine USB­Tastatur an einen USB-Anschluss
angeschlossen ist, wird der Computer durch
Drücken einer Taste oder Bewegen der Maus
reaktiviert. Die USB-Reaktivierungsfunktion kann
unter Windows 7 mit allen USB-Anschlüssen
verwendet werden.

Die Anwendung TOSHIBA PC Health Monitor
überwacht proaktiv verschiedene
Systemfunktionen, zum Beispiel
Energieverbrauch, Akkuzustand und
Systemkühlung, und informiert Sie über wichtige
Zustände im System. Die Anwendung erkennt
die Seriennummern des Systems und einzelnen
Komponenten und verfolgt bestimmten
Aktivitäten bezüglich ihrer Verwendung.

Lesen Sie dazu Anhang F, TOSHIBA PC Health

Monitor.

TOSHIBA Value Added Package

In diesem Abschnitt werden die TOSHIBA Component-Funktionen
beschrieben, die auf dem Computer vorinstalliert sind.

TOSHIBA Power
Saver

TOSHIBA Zoom­Dienstprogramm

TOSHIBA PC­Diagnose-Tool

TOSHIBA Passwort­Utility

Benutzerhandbuch 3-9

TOSHIBA Power Saver bietet vielfältige
Funktionen für die Energieverwaltung.

Mit diesem Dienstprogramm können Sie
Symbole auf dem Windows Desktop oder den
mit spezifischen unterstützten Anwendungen
verbundenen Zoomfaktor vergrößern oder
verkleinern.

Das TOSHIBA PC-Diagnose-Tool zeigt
grundlegende Informationen zur
Systemkonfiguration an und ermöglicht das
Testen der Funktionalität eines Teils der
integrierten Hardwaregeräte des Computers.

Das TOSHIBA- Passwort-Dienstprogramm
ermöglicht Ihnen die Einrichtung eines
Passworts, um den Zugriff auf den Computer
einzuschränken.

Hardware, Dienstprogramme und Optionen

TOSHIBA Flash Cards TOSHIBA Flash Cards bieten eine schnelle

Möglichkeit zum Ändern bestimmter
Systemfunktionen und zum Starten von
Anwendungen.

■ Hotkey-Funktion

■ TOSHIBA-Dienstprogramm-Startfunktion

HW Setup Mit diesem Dienstprogramm passen Sie die

Hardwareeinstellungen an Ihre Arbeitsweise und
an die verwendeten Peripheriegeräte an.

TOSHIBA
Accessibility

Das Dienstprogramm TOSHIBA Accessibility
unterstützt Benutzer mit eingeschränkten
Bewegungsmöglichkeiten bei der Verwendung
der TOSHIBA Hotkey-Funktionen. Mit diesem
Dienstprogramm können Sie einstellen, dass die
Ta st e FN nach einmaligem Drücken einrastet.
Tastenkombinationen können dann als
Tastenfolge eingegeben werden, d. h. Sie können
FN loslassen und dann eine der Funktionstasten
(F1 ... F12) drücken. Die Taste FN bleibt aktiviert,
bis Sie eine andere Taste drücken.

Dienstprogramme und Anwendungen

Dieser Abschnitt beschreibt die vorinstallierten Dienstprogramme, die mit
dem Computer geliefert werden, und erklärt, wie sie gestartet werden.
Weitere Informationen zum Betrieb der einzelnen Programme finden Sie in
den jeweiligen Onlinehandbüchern, Hilfedateien oder README.TXT­Dateien.

* Abhängig vom erworbenen Modell verfügen Sie möglicherweise nicht über

alle Dienstprogramme oder Anwendungen, die nachfolgend gelistet werden.

TOSHIBA Face
Recognition

TOSHIBA DVD
PLAYER

TOSHIBA Face Recognition verwendet eine
Bibliothek mit Gesichtern, um die
Gesichtsmerkmale von Benutzern zu überprüfen,
wenn sie sich bei Windows anmelden. Wenn die
Überprüfung erfolgreich ist, wird der Benutzer
automatisch bei Windows angemeldet. Der
Anmeldevorgang wird so vereinfacht, da der
Benutzer kein Kennwort eingeben muss.

Diese Software zum Abspielen von DVD-Video
ist im Lieferumfang enthalten.

Die Steuerungen auf dem Bildschirm ähneln
denen eines DVD-Players. Klicken Sie auf

Start  Alle Programme  TOSHIBA DVD
PLAYER  TOSHIBA DVD PLAYER.

Informationen zur Verwendung des TOSHIBA
DVD PLAYER finden Sie in der Hilfedatei.

Je nach Modell.

Benutzerhandbuch 3-10

Hardware, Dienstprogramme und Optionen

■ TOSHIBA DVD PLAYER unterstützt nur die Betriebssysteme

Windows 7 Starter und Home Basic.

■ Auslassen von Einzelbildern, Springen der Audiospur oder

asynchroner Ton und Bild können während der Wiedergabe einiger
DVD-Videotitel auftreten.

■ Schließen Sie den Netzadapter des Computers an, wenn Sie DVD-

Video abspielen. Energiesparfunktionen können die reibungslose
Wiedergabe beeinträchtigen.

■ Wenn der Bildschirm flackert, während Sie eine DVD mit Untertiteln

über Media Player abspielen, verwenden Sie den TOSHIBA DVD
PLAYER oder Media Center für die Wiedergabe der DVD.

Bluetooth Stack for
Windows by Toshiba

Diese Software ermöglicht die Kommunikation
zwischen dem Computer und externen
Bluetooth-Geräten wie Druckern und
Mobiltelefonen.

Bluetooth-Funktionen können nicht bei Modellen verwendet werden, bei
denen Bluetooth nicht installiert ist.

TOSHIBA Assist TOSHIBA Assist ist eine grafische

Benutzeroberfläche für den schnellen Zugriff auf
spezifische Tools, Dienstprogramme und
Anwendungen, die die Verwendung und
Konfiguration des Computers erleichtern.

TOSHIBA ConfigFree TOSHIBA ConfigFree besteht aus mehreren

Dienstprogrammen, die die
Gebrauchsfreundlichkeit und Steuerung von
Kommunikationsgeräten und
Netzwerkverbindungen verbessern, zur
Identifizierung von Kommunikationsproblemen
beitragen und die Erstellung von Profilen
ermöglichen, wenn Sie zwischen verschiedenen
Standorten und Kommunikationsnetzen
wechseln. Um dieses Dienstprogramm
aufzurufen, klicken Sie auf Start  Alle
Programme  TOSHIBA  ConfigFree.

Benutzerhandbuch 3-11

Hardware, Dienstprogramme und Optionen

TOSHIBA eco Utility Dieser PC verfügt über den „Eco-Modus“. In

diesem Modus wird die Leistung einiger Geräte
leicht verringert, um den Stromverbrauch zu
senken. Bei durchgehender Verwendung können
Sie eine messbare Energieersparnis erzielen.
Das Dienstprogramm TOSHIBA eco Utility hilft
Ihnen, die Energieeinsparung zu überwachen,
indem der Echtzeitenergieverbrauch
näherungsweise angezeigt wird. Des Weiteren
werden der akkumulierte Energieverbrauch und
die akkumulierte Energieeinsparung bei
täglicher, wöchentlicher und monatlicher
Verwendung des Eco-Modus näherungsweise
angezeigt. Wenn Sie den Eco-Modus
kontinuierlich verwenden, können Sie die
Energieeinsparung verfolgen.

TOSHIBA Disc
Creator

Sie können CDs und DVDs in verschiedenen
Formaten erstellen, darunter auch Audio-CDs,
die auf einem Standard-CD-Player abgespielt
werden können, sowie Daten-CDs/DVDs, auf
denen Sie Kopien der Dateien und Ordner von
der Festplatte speichern können. Diese Software
kann nur mit Computern mit DVD-Super-Multi­Laufwerk verwendet werden.

Um dieses Dienstprogramm aufzurufen, klicken
Sie auf Start  Alle Programme  TOSHIBA 

CD&DVD-Anwendungen  Disc Creator.

WinDVD BD for
TOSHIBA

Diese Software dient zur Wiedergabe von Blu­ray Discs. Die Steuerungen auf dem Bildschirm
ähneln denen eines DVD-Players. Klicken Sie
auf Start  Alle Programme  Corel  Corel

WinDVD BD.

Dienstprogramm
TOSHIBA HDD/SSD
Alert

Dieses Dienstprogramm verfügt über
Assistentenfunktionen, die den Laufwerk­Betriebsstatus überwachen und die
Systemsicherung ausführen.

Um das Dienstprogramm aufzurufen, klicken Sie
auf Start  Alle Programme  TOSHIBA 
Dienstprogramme  HDD SSD Alert.

Benutzerhandbuch 3-12

Hardware, Dienstprogramme und Optionen

TOSHIBA Service
Station

Windows Mobility
Center

Diese Anwendung ermöglicht, dass der
Computer automatisch nach Updates für
TOSHIBA-Software oder nach anderen
wichtigen Informationen von TOSHIBA, die Ihr
Computersystem und dessen Programme
betreffen, sucht. Wenn diese Anwendung
aktiviert ist, überträgt sie eine begrenzte Menge
von Systeminformationen an unsere Server.
Diese Informationen werden unter strikter
Einhaltung der Regeln und Vorschriften sowie
geltender Datenschutzbestimmungen behandelt.

Um dieses Dienstprogramm aufzurufen, klicken
Sie auf Start  Alle Programme  TOSHIBA 
Dienstprogramme  Service Station.

Mobility Center ist ein Dienstprogramm, mit dem
Sie in einem Fenster Zugriff auf mehrere
Einstellungen für mobile PCs haben.
Standardmäßig sind vom Betriebssystem
höchstens acht Bereiche vordefiniert, zwei
weitere lassen sich dem Mobility Center
hinzufügen.

■ Lock Computer:

Damit kann der Computer gesperrt werden,
ohne dass er ausgeschaltet wird. Dies hat
dieselbe Funktion wie die Auswahl von

Sperren im Start-Menü (klicken Sie auf
Start, zeigen Sie auf das Pfeilsymbol

( ) und wählen Sie dann
Sperren aus dem Menü).

■ TOSHIBA Assist:

Damit lässt sich das Programm TOSHIBA
Assist starten, sofern dies im Computer

installiert ist.

Benutzerhandbuch 3-13

Zusatzeinrichtungen

Durch optionale Geräte können Sie die Leistung Ihres Computers steigern
und den Funktionsumfang erweitern. In diesem Abschnitt wird der
Anschluss oder die Installation der folgenden Geräte beschrieben:

Karten/Speicher

■ Bridge Media-Steckplatz

■ Secure Digital™ (SD)-Karte (SD-Speicherkarte, SDHC-

Speicherkarte, SDXC-Speicherkarte, miniSD-Karte, microSD-Karte)

■ Memory Stick (Memory Stick, Memory Stick PRO)

■ MultiMedia-Karte

■ Zusätzliche Speichermodule

Peripheriegeräte

■ Festplattenlaufwerk

■ Externer Monitor

■ Fernsehen über HDMI

■ USB-Diskettenlaufwerk

■ eSATA

Sonstiges

■ Sicherheitsschloss

Hardware, Dienstprogramme und Optionen

Bridge Media-Steckplatz

Der Computer ist mit einem Bridge Media-Steckplatz für verschiedene
Speichermedien mit unterschiedlicher Speicherkapazität ausgerüstet.
Damit können Sie problemlos Daten von Geräten wie Digitalkameras und
PDAs übertragen.

■ Achten Sie darauf, dass keine Fremdkörper in den Bridge Media-

Steckplatz gelangen. Achten Sie darauf, dass keine Gegenstände aus
Metall, wie z.B. Heft- oder Büroklammern, in das Innere des
Computers oder der Tastatur gelangen. Fremdkörper können einen
Kurzschluss verursachen, wodurch der Computer beschädigt und ein
Feuer ausbrechen könnte.

■ Der Memory Stick Duo ist mit dem Bridge Media-Steckplatz nicht

kompatibel. Setzen Sie keinen Memory Stick Duo in den Steckplatz;
Sie können ihn möglicherweise nicht wieder daraus entfernen. Daten
können verloren gehen oder beschädigt werden, wenn Sie ein nicht
unterstütztes Speichermedium verwenden.

Benutzerhandbuch 3-14

Hardware, Dienstprogramme und Optionen

■ Dieser Bridge-Media-Steckplatz unterstützt folgende Speichermedien.

■ Secure Digital (SD)-Karte (SD-Speicherkarte, SDHC-

Speicherkarte, SDXC-Speicherkarte, miniSD-Karte, microSD­Karte)

■ Memory Stick (Memory Stick, Memory Stick PRO)

■ MultiMediaCard (MMC™)

■ Beachten Sie, dass für die Verwendung von miniSD/microSD-Karten

ein Adapter erforderlich ist.

■ Bitte beachten Sie, dass nicht alle Speichermedien getestet wurden.

Daher kann keine Garantie dafür übernommen werden, dass alle
Speichermedien erwartungsgemäß funktionieren.

■ Der Steckplatz unterstützt keine CF- oder SmartMedia-Karten oder

Magic-Gate-Funktionen.

Secure Digital (SD)-Karte microSD Card-Adapter und microSD Card

USB-Stick, Memory Stick MultiMediaCard (MMC)

Beispiele für Speichermedien

Speichermedium

In diesem Abschnitt finden Sie Informationen zu wichtigen
Sicherheitsmaßnahmen beim Umgang mit Speichermedien.

Hinweise zu SD/SDHC/SDXC-Speicherkarten

SD/SDHC/SDXC-Speicherkarten erfüllen die Anforderungen der SDMI
(Secure Digital Music Initiative), einer Technologie, die das unrechtmäßige
Kopieren oder Wiedergeben digitaler Musik verhindert. Aus diesem Grund
können Sie urheberrechtlich geschütztes Material nicht auf einem anderen
Computer oder einem anderen Gerät wiedergeben oder kopieren. Sie
dürfen urheberrechtlich geschütztes Material nur zum persönlichen
Gebrauch wiedergeben.

Nachstehend finden Sie einige Anhaltspunkte, um SD-Speicherkarten von
SDHC- und SDXC-Speicherkarten zu unterscheiden.

■ SD-, SDHC- und SDXC-Speicherkarten sehen äußerlich gleich aus.

Das Logo auf SD-, SDHC- und SDXC-Speicherkarten unterscheidet
sich jedoch, deshalb sollten Sie beim Kauf besonders auf das Logo
achten.

Benutzerhandbuch 3-15

Hardware, Dienstprogramme und Optionen

■ Das Logo von SD-Speicherkarten: .

■ Das Logo von SDHC-Speicherkarten: .

■ Das Logo von SDXC-Speicherkarten: .

■ SD-Speicherkarten haben eine maximale Kapazität von 2 GB. SDHC-

Speicherkarten haben eine maximale Kapazität von 32 GB.

Kartentyp Kapazitäten

SD 8MB, 16MB, 32MB, 64MB, 128MB, 256MB,

512MB, 1GB, 2GB
SDHC 4 GB, 8 GB, 16 GB, 32 GB
SDXC 64GB

Formatierung von Speichermedien

Neue Speicherkarten sind entsprechend bestimmten Standards formatiert.
Wenn Sie eine Speicherkarte neu formatieren möchten, verwenden Sie ein
Gerät, dass diese Speicherkarte unterstützt.

Formatieren von SD-/SDHC-/SDXC-Speicherkarten

SD-/SDHC-/SDXC-Speicherkarten werden nach bestimmten Standards
formatiert verkauft. Wenn Sie eine SD-/SDHC-/SDXC-Speicherkarte neu
formatieren, formatieren Sie sie mit einem Gerät (zum Beispiel
Digitalkamera oder Digitalplayer), das die SD-/SDHC-/SDXC-Speicherkarte
verwendet, und nicht mit der Formatierungsfunktion von Windows.

Wenn Sie die gesamte SD-Speicherkarte inklusive des geschützten
Bereichs formatieren möchten, verwenden Sie eine Anwendung, die das
Kopierschutzsystem vollständig unterstützt.

Umgang mit Datenträgern

Beachten Sie folgenden Vorsichtsmaßnahmen, wenn Sie Karten
handhaben.

Umgang mit Speicherkarten

■ Bringen Sie den Schreibschutzschalter in die gesicherte Position, wenn

Sie die Aufzeichnung von Daten verhindern möchten.

■ Speicherkarten haben eine begrenzte Lebensdauer, deshalb sollten Sie

wichtige Daten immer sichern.

■ Schreiben Sie nicht auf eine Karte, wenn der Akkuladezustand bereits

schwach ist. Eine zu geringe Spannung kann sich negativ auf die
Schreibgenauigkeit auswirken.

■ Entfernen Sie keine Karte während eines Lese-/Schreibvorgangs.

Benutzerhandbuch 3-16

Hardware, Dienstprogramme und Optionen

Weitere Informationen zur Verwendung von Speicherkarten finden Sie in
der Dokumentation, die Sie mit der Karte erhalten haben

Hinweise zum Schreibschutz

Die folgenden Medien verfügen über die Möglichkeit zum Schreibschutz.

■ SD-Karte (SD-, SDHC- oder SDXC-Speicherkarte)

■ Memory Stick (Memory Stick, Memory Stick PRO)

■ MultiMediaCard (MMC)

Bringen Sie den Schreibschutzschalter in die gesicherte Position, wenn
Sie die Aufzeichnung von Daten verhindern möchten.

Speichermedien einsetzen

Die nachstehenden Anleitungen gelten für alle unterstützten
Speichergeräte. So setzen Sie Speichermedien ein:

1. Halten Sie das Speichermedium so, dass die Kontakte (metallene
Bereiche) nach unten zeigen.

2. Stecken Sie das Speichermedium in den Bridge-Media-Steckplatz an
der Seite des Computers.

3. Drücken Sie das Speichermedium vorsichtig, um eine sichere
Verbindung herzustellen.

1

2

1. Bridge-Media-Steckplatz 2. Speichermedium

Speichermedien einsetzen

Benutzerhandbuch 3-17

Hardware, Dienstprogramme und Optionen

■ Achten Sie darauf, das Speichermedium richtig herum einzusetzen.

Wenn Sie das Speichermedium falsch herum einsetzen, können Sie
es möglicherweise nicht wieder entfernen.

■ Achten Sie beim Einsetzen von Speichermedien darauf, die

metallenen Kontakte nicht zu berühren. Der Speicherbereich könnte
statischer Elektrizität ausgesetzt werden, was zu Datenverlusten
führen kann.

■ Schalten Sie den Computer nicht aus und wechseln Sie nicht in den

Energiesparmodus oder Ruhezustand, während Dateien kopiert
werden, andernfalls können Daten verloren gehen.

Speichermedien entfernen

Die nachstehenden Anleitungen gelten für alle unterstützten
Speichergeräte. So entfernen Sie Speichermedien:

1. Klicken Sie in der Windows-Taskleiste auf das Symbol Hardware
sicher entfernen.

2. Zeigen Sie auf Speichermedium und klicken Sie mit der linken
Touchpad-Klicktaste.

3. Ziehen Sie das Medium vollständig heraus.

1

2

1. Bridge-Media-Steckplatz 2. Speichermedium

Speichermodule entfernen

Benutzerhandbuch 3-18

Hardware, Dienstprogramme und Optionen

■ Die LED des Bridge Media-Steckplatzes darf nicht mehr leuchten,

wenn Sie das Speichermedium entfernen oder den Computer
ausschalten. Wenn Sie das Speichermedium herausnehmen oder den
Computer ausschalten, während er auf das Speichermedium zugreift,
können Sie Daten zerstören oder das Medium beschädigen.

■ Entfernen Sie keine Speichermedien, während sich der Computer im

Energiesparmodus oder Ruhezustand befindet. Das System könnte
instabil werden oder auf dem Speichermedium gespeicherte Daten
könnten verloren gehen.

■ Nehmen Sie miniSD/microSD-Karten nicht ohne den Adapter aus dem

Bridge Media-Steckplatz.

Zusätzliche Speichermodule

Sie können zusätzlichen Speicher im Computer installieren, um den
verfügbaren Systemspeicher zu erhöhen. In diesem Abschnitt wird
beschrieben, wie Sie optionale Speichermodule installieren und entfernen.

■ Legen Sie ein Tuch unter den Computer, um zu verhindern, dass die

Außenseite des Bildschirms verkratzt wird, wenn Sie den Speicher
auswechseln. Verwenden Sie kein Tuch, das statische Elektrizität
erzeugt.

■ Berühren Sie keine anderen internen Bereiche des Computers, wenn

Sie Speichermodule installieren oder entfernen.

■ Setzen Sie die beiden Speichermodule in Sockel A und Sockel B ein.

Der Computer läuft im Zweikanalmodus.
In diesem Modus können Sie effizient auf die Module zugreifen.

■ Verwenden Sie nur von TOSHIBA zugelassene Speichermodule.

■ Installieren oder entfernen Sie ein Speichermodul auf keinen Fall unter

den folgenden Bedingungen.
a. Der Computer ist eingeschaltet.
b. Der Computer wurde entweder im Energiesparmodus oder im

Ruhezustand heruntergefahren.

c. Wakeup-on-LAN ist aktiviert.

■ Achten Sie darauf, keine Schrauben oder Fremdkörper in den

Computer fallen zu lassen. Dies kann zu Fehlfunktionen führen oder
Stromschläge verursachen.

■ Zusätzliche Speichermodule sind elektronische Präzisionsbauteile, die

durch statische Elektrizität unbrauchbar werden können. Leiten Sie
ggf. vorhandene statische Elektrizität von Ihrem Körper ab, bevor Sie
ein zusätzliches Speichermodul anfassen. Dazu genügt es, wenn Sie
einen beliebigen metallenen Gegenstand in Ihrer Nähe mit bloßen
Händen berühren.

Benutzerhandbuch 3-19

Hardware, Dienstprogramme und Optionen

Anmerkung zu Speichermodulfehlern

Wenn Sie ein Speichermodul einbauen, das nicht mit dem Computer
kompatibel ist, blinkt die LED Power (0,5 Sekunden an, 0,5 Sekunden aus)
folgendermaßen;

■ Bei einem Fehler nur in Steckplatz A: wiederholt zweimal gelb, dann

weiß.

■ Bei einem Fehler nur in Steckplatz B: wiederholt gelb, dann zweimal

weiß.

■ Fehler in Steckplätzen A und B: wiederholt zweimal gelb, dann zweimal

weiß.

Schalten Sie den Computer aus und entfernen Sie das inkompatible Modul.

Verwenden Sie einen passenden Kreuzschlitzschraubendreher, um die
Schrauben herauszudrehen und festzuziehen. Ein Schraubendreher der
falschen Größe kann die Schraubenköpfe beschädigen.

Speichermodule einsetzen

Gehen Sie wie nachstehend beschrieben vor, um ein Speichermodul
einzubauen:

1. Fahren Sie den Computer herunter - achten Sie darauf, dass die LED
Power aus ist (siehe Abschnitt Ausschalten des Computers in Kapitel
1, Erste Schritte, falls erforderlich).

2. Entfernen Sie den Netzadapter und alle an den Computer
angeschlossenen Kabel und Peripheriegeräte.

3. Schließen Sie den Bildschirm.

4. Legen Sie den Computer mit der Unterseite nach oben hin und nehmen
Sie den Akku heraus (sehen Sie ggf. im Abschnitt Ersetzen des Akkus
in Kapitel 6, Stromversorgung und Startmodi, nach).

5. Lösen Sie die Schraube, die die Abdeckung des Speichermodulsockels
sichert. Die Schraube ist an der Abdeckung befestigt, damit sie nicht
verloren geht.

Verwenden Sie einen Kreuzschlitzschraubendreher in der passenden
Größe.

6. Fahren Sie mit dem Fingernagel oder einem flachen Gegenstand unter
die Abdeckung und heben Sie sie ab.

Benutzerhandbuch 3-20

Hardware, Dienstprogramme und Optionen

1

2

1. Speichermodulabdeckung 2. Schraube

Speichermodul-Abdeckung entfernen

7. Richten Sie die Kerbe am Speichermodul mit der am Sockel aus und
setzen Sie das Modul vorsichtig in einem 45-Grad-Winkel in den
Sockel, bevor Sie es nach unten drücken, bis die seitlichen Laschen
einrasten.

1

2

3

1. Einkerbung 3. Sockel B

2. Sockel A

Speichermodul einsetzen

■ Achten Sie darauf, dass keine Gegenstände aus Metall, wie z. B. Heft-

oder Büroklammern, in das Innere des Computers gelangen.
Fremdkörper können einen Kurzschluss verursachen, wodurch der
Computer beschädigt und ein Feuer ausbrechen könnte.

■ Berühren Sie die Anschlüsse des Speichermoduls oder des

Computers nicht. Kleine Partikel auf den Anschlüssen können den
Zugriff auf das Speichermodul beeinträchtigen.

Benutzerhandbuch 3-21

Hardware, Dienstprogramme und Optionen

■ Sockel A ist für das erste Speichermodul reserviert. Setzen Sie

Erweiterungsspeicher in Sockel B ein. Wenn nur ein Speichermodul
installiert ist, muss es sich in Sockel A befinden. Auf dem Gehäuse
des Computers sind die Sockel als A bzw. B gekennzeichnet.

■ Richten Sie die Kerben an den Seiten des Speichermoduls mit den

Laschen des Anschlusses aus und setzen Sie das Modul fest in den
Anschluss ein. Lässt sich das Speichermodul nicht problemlos
einsetzen, drücken Sie die Laschen mit der Fingerspitze vorsichtig
nach außen.
Halten Sie das Speichermodul an den Seiten (mit den Einkerbungen)
fest.

8. Setzen Sie die Speichermodul-Abdeckung ein, und sichern Sie sie mit
einer Schraube.

Achten Sie darauf, dass die Speichermodul-Abdeckung fest geschlossen
ist.

1

2

1. Speichermodulabdeckung 2. Schraube

Speichermodulabdeckung einsetzen

9. Setzen Sie den Akku ein. Sehen Sie ggf. in Abschnitt Ersetzen des

Akkus in Kapitel 6, Stromversorgung und Startmodi, nach.

10. Drehen Sie den Computer um.

11. Schalten Sie den Computer ein und überprüfen Sie, ob der zusätzliche
Speicher erkannt wird. Wählen Sie dazu Start  Systemsteuerung 
System und Sicherheit  System.

Entfernen eines Speichermoduls

So entfernen Sie das Speichermodul ein:

1. Fahren Sie den Computer herunter - achten Sie darauf, dass die LED
Power aus ist (siehe Abschnitt Ausschalten des Computers in Kapitel
1, Erste Schritte, falls erforderlich).

2. Entfernen Sie den Netzadapter und alle an den Computer
angeschlossenen Kabel und Peripheriegeräte.

Benutzerhandbuch 3-22

Hardware, Dienstprogramme und Optionen

3. Schließen Sie den Bildschirm.

4. Legen Sie den Computer mit der Unterseite nach oben hin und nehmen
Sie den Akku heraus (sehen Sie ggf. im Abschnitt Ersetzen des Akkus
in Kapitel 6, Stromversorgung und Startmodi, nach).

5. Lösen Sie die Schraube, die die Abdeckung des Speichermodulsockels
sichert. Die Schraube ist an der Abdeckung befestigt, damit sie nicht
verloren geht.

6. Fahren Sie mit dem Fingernagel oder einem flachen Gegenstand unter
die Abdeckung und heben Sie sie ab.

7. Drücken Sie die Klammern vom Modul weg, um es freizugeben. Eine
Seite des Speichermoduls wird etwas nach oben geschoben.

8. Fassen Sie das Modul an den Kanten und nehmen Sie es aus dem
Computer.

■ Nach längerer Verwendung des Computers werden die

Speichermodule und die Schaltkreise neben den Speichermodulen
sehr warm. Lassen Sie die Speichermodule auf Zimmertemperatur
abkühlen, bevor Sie sie ersetzen. Andernfalls können Sie sich leichte
Verbrennungen zuziehen.

■ Berühren Sie die Anschlüsse des Speichermoduls oder des

Computers nicht. Kleine Partikel auf den Anschlüssen können den
Zugriff auf das Speichermodul beeinträchtigen.

1

1. Laschen

Speichermodul entfernen

9. Setzen Sie die Speichermodul-Abdeckung ein, und sichern Sie sie mit
einer Schraube.

Achten Sie darauf, dass die Speichermodul-Abdeckung fest geschlossen
ist.

Benutzerhandbuch 3-23

Hardware, Dienstprogramme und Optionen

10. Setzen Sie den Akku ein. Sehen Sie ggf. in Abschnitt Ersetzen des

Akkus in Kapitel 6, Stromversorgung und Startmodi, nach.

11. Drehen Sie den Computer um.

Externer Monitor

Ein externer analoger Monitor kann an den Anschluss für einen externen
Monitor angeschlossen werden. So schließen Sie den Monitor an:

Monitorkabel anschließen

1. Schalten Sie den Computer aus.

2. Schließen Sie das Monitorkabel an den Anschluss für einen externen
Monitor an und ziehen Sie die Schrauben auf der linken und rechten
Seite des Anschlusses nach Bedarf fest.

1

2

1. Anschluss für einen externen Monitor 2. Monitorkabel

Monitorkabel an den Anschluss für einen externen Monitor anschließen

3. Schalten Sie den externen Monitor ein.

4. Schalten Sie den Computer ein.

Beim Einschalten erkennt der Computer den Monitor automatisch und stellt
fest, ob es sich um einen Farb- oder Monochrom-Monitor handelt. Falls bei
der Darstellung des Bilds auf dem Monitor Probleme auftreten, können Sie
die Hotkeys Fn + F5 verwenden, um die Anzeigeeinstellungen zu ändern.
(Wenn Sie den externen Monitor trennen, bevor Sie den Computer
ausschalten, müssen Sie die Hotkeys Fn + F5 erneut drücken, um auf das
eingebaute LCD umzuschalten.)

Nähere Informationen über die Verwendung der Hotkeys zum Ändern der
Anzeigeeinstellungen finden Sie in Kapitel 5, Tastatur

Trennen Sie den externen Monitor im Energiesparmodus oder
Ruhezustands nicht ab. Schalten Sie den Computer aus, bevor Sie den
externen Monitor abtrennen.

Benutzerhandbuch 3-24

Hardware, Dienstprogramme und Optionen

Wenn der Desktop auf einem externen Analogmonitor angezeigt wird,
erscheint er manchmal in der Mitte des Bildschirms, umgeben von
schwarzen Bereichen.

Lesen Sie in diesem Fall bitte die Dokumentation, die Sie mit dem Monitor
erhalten haben, und stellen Sie den Anzeigemodus auf einen vom
Bildschirm unterstützten Wert ein. Der Desktop wird dann mit dem richtigen
Seitenverhältnis und in einer akzeptablen Größe angezeigt.

HDMI

An den HDMI-Ausgang des Computers kann ein HDMI-Monitor
angeschlossen werden. So schließen Sie den Monitor an:

Da die Funktionsfähigkeit des HDMI-Anschlusses nicht mit allen
Monitoren getestet werden konnte, können einige HDMI-Monitore
möglicherweise nicht verwendet werden. (HDMI=High-Definition
Multimedia Interface)

Verbindung mit dem HDMI-Ausgang

1. Stecken Sie ein Ende des HDMI-Kabels in den HDMI-Ausgang des
HDMI-Geräts.

2. Stecken Sie das andere Ende des HDMI-Kabels in den HDMI­Anschluss des Computers.

1

2

1. HDMI-Ausgang 2. HDMI-Kabel

Verbindung mit dem HDMI-Ausgang

Benutzerhandbuch 3-25

Hardware, Dienstprogramme und Optionen

Sie sollten HDMI-Gerät nur an den Computer anschließen oder davon
trennen, wenn der Computer eingeschaltet ist oder wenn er vollständig
ausgeschaltet ist. Sie sollten dies nicht tun, wenn sich der Computer im
Energiesparmodus oder im Ruhezustand befindet.

■ Wenn Sie ein Fernsehgerät oder einen externen Monitor an den

HDMI-Port anschließen und „HDMI“ als Anzeigeausgabegerät
verwenden:
Wenn Sie das HDMI-Kabel getrennt haben, warten Sie mindestens
5 Sekunden, bevor Sie es wieder anschließen.

■ Wenn Sie ein Fernsehgerät oder einen externen Monitor an den

HDMI-Port anschließen und das Fernsehgerät, den externen Monitor
oder das externe Audiogerät an einen anderen Anschluss
anschließen.
Wenn Sie die Anzeigeausgabe ändern oder das HDMI-Kabel
trennen/erneut anschließen.
Das Audioausgabegerät und das Anzeigeausgabegerät können vom
System automatisch geändert werden.

HD-Format auswählen

So wählen Sie den Anzeigemodus aus:

1. Klicken Sie auf Start und dann auf Systemsteuerung.

2. Klicken Sie auf Darstellung und Personalisierung.

3. Klicken Sie auf Anzeige.

4. Klicken Sie auf Anzeigeeinstellungen ändern.

5. Klicken Sie auf Erweiterte Einstellungen.

6. Klicken Sie auf Alle Modi auflisten.

7. Wählen Sie unter Alle Modi auflisten eine der unten aufgeführten
Optionen aus.

Anzeigemodus unter „Alle Modi auflisten“ HD-Format
1920 x 1080, True Color (32 Bit), 60 Hertz 1080p
1920 x 1080, True Color (32 Bit), 30 Hertz

(Interlaced)
1280 x 720, True Color (32-Bit), 60 Hertz 720p
720 x 576, True Color (32 Bit), 50 Hertz 576p
720 x 480, True Color (32-Bit), 60 Hertz 480p

1080i

Der oben angegebene Anzeigemodus ist der normale HDMI­Anzeigemodus. Die auswählbaren Anzeigemodi unterscheiden sich je
nach HDMI-Monitor.

Benutzerhandbuch 3-26

Hardware, Dienstprogramme und Optionen

USB-Diskettenlaufwerk

Das USB-Diskettenlaufwerk unterstützt 3,5"-Disketten mit einer
Speicherkapazität von 1,44 MB oder 720 KB und wird mit einem USB­Anschluss des Computers verbunden.

1

2

3

1. USB-Anschluss 3. Diskettenlaufwerkschlitz

2. Laufwerkanzeige 4. Entnahmetaste

USB-Diskettenlaufwerk

Diskettenlaufwerk anschließen

Um das Laufwerk an den Computer anzuschließen, stecken Sie den USB­Stecker des Diskettenlaufwerks in den USB-Anschluss des Computers.

Achten Sie darauf, den Stecker richtig am Anschluss auszurichten. Wenn
Sie den Stecker gewaltsam in den Anschluss drücken, könnten Sie die
Kontakte beschädigen.

4

1

2

1. USB -Anschluss 2. USB-Stecker

Diskettenlaufwerk anschließen

Benutzerhandbuch 3-27

Hardware, Dienstprogramme und Optionen

Wenn Sie das USB-Diskettenlaufwerk nach dem Einschalten des
Computers anschließen, dauert es etwa zehn Sekunden, bis der
Computer das Laufwerk erkennt. Innerhalb dieser Zeit sollten Sie das
Laufwerk nicht trennen und wieder anschließen.

USB-Diskettenlaufwerk abtrennen

Wenn Sie das USB-Diskettenlaufwerk nicht mehr benötigen, trennen Sie
es wie nachstehend beschrieben vom Computer:

1. Warten Sie, bis die Laufwerkanzeige erlischt und der Computer nicht
mehr auf das Laufwerk zugreift.

Wenn Sie das USB-Diskettenlaufwerk abtrennen oder den Computer
ausschalten, während das System auf das Laufwerk zugreift, können Sie
Daten verlieren oder die Diskette oder das Laufwerk beschädigen.

2. Klicken Sie in der Taskleiste auf das Symbol

Hardware sicher entfernen

3. Klicken Sie auf das USB-Diskettenlaufwerk, das Sie entfernen möchten.

4. Ziehen Sie den USB-Stecker des Diskettenlaufwerks vorsichtig aus
dem USB-Anschluss des Computers.

eSATA (External Serial ATA)

Ein Gerät mit eSATA-Funktion kann an den eSATA/USB-Combo-Anschluss
am Computer angeschlossen werden.

.

Anschließen des eSATA-Geräts

So schließen Sie ein eSATA-Gerät an:

1. Schließen Sie ein eSATA-Kabel an den eSATA/USB-Combo-Anschluss
an.

Achten Sie darauf, den Stecker richtig am Anschluss auszurichten.
Wenn Sie den Stecker gewaltsam in den Anschluss drücken, könnten Sie
die Kontakte beschädigen.

1

2

1. eSATA/USB Combo-Port 2. eSATA-Kabel

Anschließen eines eSATA-Kabels an den eSATA/USB-Combo-Anschluss

Benutzerhandbuch 3-28

Hardware, Dienstprogramme und Optionen

■ Ein angeschlossenes eSATA-Gerät wird möglicherweise nicht erkannt,

wenn es an den eSATA/USB Combo-Anschluss des Computers
angeschlossen wird, während sich dieser im Energiesparmodus oder
im Ruhezustand befindet. Trennen Sie das eSATA-Gerät in diesem
Fall ab und schließen Sie es erneut an, nachdem Sie den Computer
reaktiviert bzw. eingeschaltet haben.

■ Wenn Sie ein eSATA-Gerät nach dem Einschalten des Computers

anschließen, dauert es etwa zehn Sekunden, bis der Computer das
Laufwerk erkennt.
Innerhalb dieser Zeit sollten Sie das Laufwerk nicht trennen und
wieder anschließen.

Trennen von eSATA-Geräten

Wenn Sie das eSATA-Gerät nicht mehr benötigen, trennen Sie es wie
nachstehend beschrieben vom Computer:

1. Warten Sie, bis die Laufwerkanzeige erlischt und der Computer nicht
mehr auf das eSATA-Gerät zugreift.

Wenn Sie das eSATA-Gerät abtrennen oder den Computer ausschalten,
während das System auf das Laufwerk zugreift, können Sie Daten
verlieren oder das eSATA-Gerät oder das Laufwerk beschädigen.

2. Klicken Sie in der Taskleiste auf das Symbol Hardware sicher
entfernen.

3. Klicken Sie auf das eSATA-Gerät, das Sie entfernen möchten.

4. Ziehen Sie vorsichtig den eSATA/USB-Combo-Stecker des eSATA­Geräts aus dem eSATA/USB-Combo-Anschluss des Computers.

Sicherheitsschloss

Mit Hilfe eines Sicherheitsschlosses können Sie den Computer an einem
Schreibtisch oder einem anderen schweren Gegenstand befestigen, um
den Diebstahl des Geräts zu verhindern. Der Computer verfügt über ein
Sicherheitsschloss auf der Rückseite. Hier können Sie ein Ende der
Seilsicherung anschließen und das andere Ende am Schreibtisch oder
einem ähnlichen Gegenstand sichern. Die für die Befestigung von
Seilsicherungen verwendeten Methoden unterscheiden sich von Produkt
zu Produkt. Nähere Informationen finden Sie in der Anleitung des
jeweiligen Produkts.

Befestigen des Sicherheitsschlosses

So befestigen Sie ein Sicherherheitsseil am Computer:

1. Drehen Sie den Computer so, dass die Rückseite Ihnen zugewandt ist.

2. Richten Sie das Sicherheitsseil an dem dafür vorgesehenen Schlitz aus
und befestigen Sie es.

Benutzerhandbuch 3-29

1. Schlitz für ein Sicherheitsschloss

Optionales Zubehör

Sie können den Computer noch leistungsfähiger und komfortabler in der
Bedienung machen, wenn Sie ihn mit optional erhältlichen Optionen und
Zubehör ausstatten. Die folgende Liste zeigt einige der Artikel, die Sie bei
Ihrem TOSHIBA-Händler erhalten:

Hardware, Dienstprogramme und Optionen

1

Sicherheitsschloss

DDR3-1066 Speicher­Kit

Sie können problemlos Speichermodule mit
1 GB, 2 GB oder 4 GB (DDR3-1066) in den
Computer einbauen.

Universeller
Netzadapter

Wenn Sie den Computer häufig an zwei Orten
benutzen, zum Beispiel zu Hause und im Büro,
haben Sie weniger zu tragen, wenn Sie an
beiden Orten einen Netzadapter bereithalten.

Akku Als Ersatz oder Austausch kann ein zusätzlicher

Akku erworben werden. Nähere Informationen
finden Sie in Kapitel 6, Stromversorgung und

Startmodi.

USB­Diskettenlaufwerk

Das USB-Diskettenlaufwerk unterstützt
Disketten mit einer Speicherkapazität von
1,44 MB oder 720 KB und wird mit einem USB­Anschluss des Computers verbunden. Achten
Sie bei der Verwendung darauf, dass Sie mit
Windows 7 zwar keine 720-KB-Disketten
formatieren, jedoch bereits formatierte Disketten
lesen und beschreiben können.

Sicherheitsschloss Der Computer verfügt über einen Schlitz zur

Befestigung einer Seilsicherung, die zum Schutz
des Computers vor Diebstahl dient.

Benutzerhandbuch 3-30

Grundlagen der Bedienung

In diesem Kapitel werden die wichtigsten Funktionen des Computers
beschrieben. Hier finden Sie auch Hinweise zu Vorsichtsmaßnahmen.

Touchpad verwenden

Legen Sie Ihren Finger auf das Touchpad, und bewegen Sie ihn in die
gewünschte Richtung. Der Bildschirmzeiger folgt Ihren Bewegungen.

1

Grundlagen der Bedienung

Kapitel 4

2

3

1. Touchpad Ein/Aus-Taste* 3. Touchpad-Klicktasten

2. Touchpad

Touchpad und Touchpad-Klicktasten

* Bei einigen Modellen verfügbar

Die zwei Tasten unterhalb des Touchpads entsprechen den beiden Tasten
einer Standardmaus. Drücken Sie die linke Taste, um einen Menüeintrag
auszuwählen oder um ein Text- oder Grafikobjekt zu bearbeiten, auf dem
sich der Zeiger befindet. Drücken Sie auf die rechte Taste, um ein
Kontextmenü oder je nach Software andere Funktionen aufzurufen. Mit der
Touchpad-EIN/AUS-Taste können Sie die Touchpadfunktion aktivieren oder
deaktivieren.

Benutzerhandbuch 4-1

Grundlagen der Bedienung

Sie können auch auf das Touchpad tippen, um Funktionen auszuführen,
für die Sie ansonsten die linke Taste oder eine Standardmaus verwenden
würden.

Klicken: Tippen Sie einmal.
Doppelklicken: Tippen Sie zweimal.
Ziehen und Ablegen: Tippen Sie, um die Elemente auszuwählen, die Sie

bewegen möchten. Lassen Sie Ihren Finger nach dem zweiten Tippen auf
dem Touchpad und verschieben Sie die Elemente dann an ihr neues Ziel.

Touchpad-Gesten

Mit vier praktischen Gesten wird die Bedienung des Systems noch
einfacher und schneller. Im Fenster „Eigenschaften von Maus“ können Sie
diese Funktionen aktivieren oder deaktivieren.

ChiralMotion

Sie können vertikal und horizontal scrollen (einen Bildlauf ausführen). Um
diese Funktionen zu aktivieren, wählen Sie die Kontrollkästchen Vertikalen
Bildlauf aktivieren und Horizontalen Bildlauf aktivieren.
Klicken Sie auf das Fenster oder Element, für das Sie einen Bildlauf
ausführen möchten. Bewegen Sie Ihren Finger am rechten Rand des
Touchpads nach oben oder unten, um vertikal zu scrollen. Bewegen Sie
Ihren Finger am unteren Rand des Touchpads nach links oder rechts, um
horizontal zu scrollen.
Falls das System auf diese Aktionen nicht reagiert, stellen Sie sicher, dass
das entsprechende Kontrollkästchen markiert ist und dass das Fenster
oder Element, auf das Sie geklickt haben, bildlauffähig ist. Gibt es dann
immer noch Probleme, überprüfen Sie die Einstellungen für den
Bildlaufbereich.

Pinch

Die Pinch-Geste bietet in vielen Anwendungen Zoom-Funktionen
(vergrößern oder verkleinern). Sie können damit dieselben Funktionen
ausführen wie mit dem Scrollrad der Maus in standardmäßigen Windows­Anwendungen, die die Zoom-Funktion STRG+Scrollrad unterstützen. Um
die Pinch-Funktion zu aktivieren, markieren Sie das Kontrollkästchen
Pinch aktivieren. So verwenden Sie die Pinch-Geste:

1. Berühren Sie das Touchpad mit zwei Fingern.

2. Spreizen Sie die Finger zum Vergrößern oder bewegen Sie sie näher
zueinander zum Verkleinern. Am besten funktioniert dies, wenn Sie nur
mit den Fingerspitzen arbeiten.

Drehen (ChiralRotate)

Wenn diese Funktion aktiviert ist, können Sie Fotos und andere Objekte
bequem mithilfe von Touchpad-Gesten drehen.

Benutzerhandbuch 4-2

Webcam

Grundlagen der Bedienung

Momentum

Die Momentum-Funktion sorgt für glatte und schnelle trackball-artige
Mausbewegungen. Sie brauchen nur einmal kurz mit dem Finger über das
Touchpad streifen, um den Cursor über den gesamten Bildschirm zu
ziehen. Mit der Momentum-Funktion werden wiederholte Bewegungen und
Verlangsamung, die beim Bewegen des Cursors über längeren Strecken
entstehen, reduziert. Die Bewegungen sind gleitend und natürlich, ähnlich
wie bei der Arbeit mit einem Trackball. Die Momentum-Funktion ist ideal für
Spiele aus den Bereichen RTS (Real Time Strategy), FPS (First Person
Shooter) und RPG (Role Playing Games) geeignet. Die zwei Tasten
unterhalb des Touchpads entsprechen den beiden Tasten einer
Standardmaus. Drücken Sie die linke Taste, um einen Menüeintrag
auszuwählen oder um ein Text- oder Grafikobjekt zu bearbeiten, auf dem
sich der Zeiger befindet. Drücken Sie auf die rechte Taste, um ein
Kontextmenü oder je nach Software andere Funktionen aufzurufen.

Eine Webcam ist ein Gerät, mit dem Sie über Ihren Computer Video
aufzeichnen oder Fotos aufnehmen können. Sie können es für Video­Chats oder Videokonferenzen einsetzen, wenn Sie ein Tool wie etwa

Windows Live Messenger verwenden. TOSHIBA Web Camera
Application ermöglicht Ihnen, verschiedene Videoeffekte auf Ihre Videos

oder Fotos anzuwenden.
Sie aktiviert die Übertragung von Video und die Verwendung von Video-

Chat über das Internet mit speziellen Anwendungen.
Die effektive Pixelanzahl für diese Webcam beträgt 0,3 Millionen

(maximale Fotogröße: 640 × 480 Pixel) oder 1,3 Millionen (maximale
Fotogröße: 1280 × 1024 Pixel).

Einige Modelle sind mit eine Webcam ausgestattet.
Nähere Informationen finden Sie in der Hilfe der Webcam-Anwendung.

1

23

1. Webcam 3. Mikrofon

2. Webcam-LED

Webcam

Benutzerhandbuch 4-3

Grundlagen der Bedienung

■ Halten Sie die Webcam nicht direkt in Richtung der Sonne.

■ Berühren Sie nicht die Linse der Webcam und drücken Sie nicht

darauf. Sie könnten dadurch die Bildqualität beeinträchtigen.
Verwenden Sie ein Brillenputztuch oder ein andere weiches Tuch, falls
die Linse gereinigt werden muss.

■ Wenn Sie die Bildgröße [Size] auf mehr als 800x600 einstellen, wird

eine größere Datenmenge auf die Festplatte geschrieben, was die
reibungslose Aufnahme beeinträchtigen kann.

■ Bei Aufnahmen in schlecht beleuchteten Umgebungen sollten Sie den

Nachtmodus verwenden, um hellere Bilder mit weniger Störungen zu
erhalten.

Verwenden der TOSHIBA Web Camera Application

TOSHIBA Web Camera Application ist so konfiguriert, dass die Software
beim Starten von Windows
starten müssen, wählen Sie Start  Alle Programme  TOSHIBA 
Dienstprogramme  Web Camera Application.

®

7 gestartet wird; wenn Sie die Anwendung neu

1

2

5

6

1. Standbilder aufnehmen 4. Videoaufnahme

2. Vorschaubereich öffnen/schließen 5. Kameraauflösung

3. Aufgenommene Datei löschen 6. Aufnahmeeinstellungen

Verwenden der Software

3

4

Standbild aufnehmen Klicken Sie hier, um ein Standbild aufzunehmen

und eine Vorschau des aufgenommenen Bildes
im Vorschaubereich anzuzeigen.

Vorschaubereich
öffnen/schließen

Klicken Sie hier, um den Vorschaubereich zu
öffnen. Klicken Sie erneut, um den
Vorschaubereich zu schließen.

Benutzerhandbuch 4-4

Grundlagen der Bedienung

Aufgenommene
Datei löschen

Aufnehmen von
Videos

Kameraauflösung Wählen Sie die Auflösung für Vorschau,

Aufnahmeein­stellungen

Wählen Sie eine Miniaturansicht der
aufgenommenen Datei und klicken Sie auf diese
Schaltfläche, um diese Datei von der Festplatte
zu löschen.

Klicken Sie, um die Aufnahme zu starten. Mit
einem weiteren Klicken beenden Sie die
Aufnahme und zeigen im Vorschaubereich eine
Vorschau des Videos an.

Standbilder und Aufnahmen.
Hiermit öffnen Sie das Dialogfeld für die

Aufnahmeeinstellungen.
Wählen Sie auf der Registerkarte Basic den

Speicherort für Fotos und Videos, das
Aufnahmeformat und die Videoqualität.

Verwendung der TOSHIBA Gesichtserkennung

TOSHIBA Face Recognition verwendet eine Bibliothek mit Gesichtern, um
die Gesichtsmerkmale von Benutzern zu überprüfen, wenn sie sich bei
Windows anmelden. Der Anmeldevorgang wird so vereinfacht, da der
Benutzer kein Kennwort eingeben muss.

■ Die TOSHIBA Gesichtserkennung garantiert nicht die korrekte

Identifizierung eines Benutzers. Änderungen am Aussehen des
Registrierten, die nach der Registrierung erfolgen, wie Änderungen
der Frisur, das Tragen einer Kappe oder einer Brille können die
Erkennungsraten beeinflussen.

■ Die TOSHIBA Gesichtserkennung kann fälschlicherweise Gesichter

erkennen, die dem des Registrierten ähnlich sind.

■ Für Hochsicherheitszwecke ist die TOSHIBA Gesichtserkennung kein

geeigneter Ersatz für Windows-Passwörter. Wenn Sicherheit hohe
Priorität hat, sollten Sie die festgelegten Windows-Passwörter zum
Anmelden verwenden.

■ Helle Hintergrundbeleuchtung und/oder Schatten kann verhindern,

dass der Anmeldende korrekt erkannt wird. Melden Sie sich in diesem
Fall mit Ihrem Windows-Passwort an. Wenn die Erkennung eines
Registrierten wiederholt fehlschlägt, suchen Sie in Ihrer
Computerdokumentation nach Möglichkeiten, die Erkennungsleistung
zu verbessern.

■ Die TOSHIBA Gesichtserkennung zeichnet Gesichtsdaten in einem

Protokoll auf, wenn die Gesichtserkennung fehlschlägt. Wenn Sie das
Eigentum an Ihrem Computer übertragen oder ihn entsorgen, sollten
Sie die Anwendung deinstallieren oder alle von der Anwendung
erstellten Protokolle löschen. Nähere Informationen dazu, wie Sie dies
tun, finden Sie in der Hilfedatei.

■ Die TOSHIBA Gesichtserkennung ist nur in Windows 7 verfügbar.

Benutzerhandbuch 4-5

Grundlagen der Bedienung

Wichtige Informationen

Toshiba gewährleistet nicht, dass die Technologie des
Gesichtserkennungs-Dienstprogramms vollkommen sicher oder fehlerfrei
ist. Toshiba garantiert nicht, dass das Gesichtserkennungs­Dienstprogramm immer zuverlässig nicht autorisierte Benutzer aussondert.
Toshiba ist nicht haftbar für Fehlschläge oder Schäden, die sich aus der
Verwendung der Technologie oder Software für die Gesichtserkennung
ergeben.

TOSHIBA SOWIE IHRE PARTNER UND ZULIEFERER SIND NICHT
VERANTWORTLICH FÜR SCHÄDEN ODER VERLUSTE AN BZW. VON
GEWINNEN, EINNAHMEN, PROGRAMMEN, DATEN ODER
WECHSELSPEICHERMEDIEN, DIE SICH AUS DER VERWENDUNG
DES PRODUKTS ERGEBEN, SELBST WENN TOSHIBA ÜBER DIESE
MÖGLICHEN SCHÄDEN ODER VERLUSTE INFORMIERT WURDE.

Registrierung der Gesichtserkennungsdaten

Nehmen Sie für die Gesichtsüberprüfungszwecke ein Bild auf und
registrieren Sie die für das Anmelden benötigten Daten. Um die für die
Anmeldung benötigten Daten zu registrieren, befolgen Sie die folgenden
Schritte:

1. Um dieses Dienstprogramm zu starten, klicken Sie auf Start  Alle
Programme  TOSHIBA  Dienstprogramme  Face Recognition.

■ Der Registrierungs-Bildschirm für einen angemeldeten Benutzer,

der nicht registriert ist, wird angezeigt.

■ Der Management-Bildschirm für einen angemeldeten Benutzer, der

bereits registriert ist, wird angezeigt.

2. Klicken Sie unten links im Management-Bildschirm auf Run as
administrator (Als Administrator ausführen) und klicken Sie dann auf
die Schaltfläche Register (Registrieren). Der Bildschirm Registration
(Aufzeichnung) wird angezeigt.

■ Wenn Sie üben möchten, klicken Sie auf die Schaltfläche Next im

Bildschirm Registration.

■ Wenn Sie nicht üben möchten, klicken Sie auf die Schaltfläche Skip

(Überspringen) im Registrierungs-Bildschirm.

3. Klicken Sie auf Next (Weiter), um die Anleitung zu starten. Befolgen Sie
die Anleitung zum Üben.

■ Klicken Sie auf die Schaltfläche Back, um die Anleitung noch

einmal zu durchlaufen.

4. Klicken Sie auf die Schaltfläche Weiter, um die Bilderfassung zu
starten.
Passen Sie die Position Ihres Gesichts an, sodass es in den Rahmen
für das Gesicht passt.

5. Sobald das Gesicht richtig positioniert ist, beginnt die Aufzeichnung.
Beginnen Sie damit, dass Sie Ihren Kopf leicht nach links und rechts
und dann nach oben und nach unten bewegen.

Benutzerhandbuch 4-6

Grundlagen der Bedienung

6. Die Registrierung ist zuende, wenn Sie Ihren Kopf wiederholt nach
links, nach rechts, nach oben und nach unten bewegt haben.
Wenn die Registrierung erfolgreich ist, wird die folgende Meldung auf
dem Bildschirm angezeigt:
„Registration successful. Now we’ll do the
verification test. Click the Next button.“
Um die Überprüfung durchzuführen, klicken Sie auf die Schaltfläche
Next (Weiter).

7. Führen Sie den Verifizierungstest durch. Blicken Sie auf den Bildschirm
wie bei der Registrierung.

■ Wenn die Registrierung fehlschlägt, klicken Sie auf die Schaltfläche

Back und registrieren Sie sich erneut. Bitte sehen Sie unter Schritt
6 und 4 nach.

8. Wenn die Registrierung erfolgreich ist, klicken Sie auf die Schaltfläche
Next und registrieren Sie ein Konto.

9. Registrieren Sie das Konto. Füllen Sie alle Felder aus.

10. Der Management-Bildschirm wird angezeigt.
Der registrierte Kontoname wird angezeigt. Wenn Sie darauf klicken,
wird das von Ihrem Gesicht aufgenommene Bild links angezeigt.

Löschen der Gesichtserkennungsdaten

Löschen Sie Bilddaten, Kontoinformationen und persönliche
Datensatzdaten, die während der Registrierung erstellt wurden. Um die
Gesichtserkennungsdaten zu löschen, befolgen Sie die folgenden Schritte:

1. Um dieses Dienstprogramm zu starten, klicken Sie auf Start  Alle
Programme  TOSHIBA  Dienstprogramme  Face Recognition.
Der Management-Bildschirm wird angezeigt.

2. Wählen Sie einen der angezeigten Benutzer im Management-
Bildschirm.

3. Klicken Sie auf die Schaltfläche Löschen. Dieser Befehl löscht
die Benutzerdaten. Möchten Sie fortfahren? erscheint auf
dem Bildschirm.

■ Wenn Sie die Daten nicht löschen möchten, klicken Sie auf die

Schaltfläche No und Sie kehren zum Management-Bildschirm
zurück.

■ Wenn Sie auf die Schaltfläche Ja klicken, wird der ausgewählte

Benutzer vom Bildschirm Management gelöscht.

Starten der Hilfedatei

Weitere Informationen zu diesen Dienstprogramm finden Sie in der
Hilfedatei.

1. Um die Hilfedatei zu starten, klicken Sie auf Start  Alle

Programme  TOSHIBA  Dienstprogramme  Face Recognition
Help.

Benutzerhandbuch 4-7

Grundlagen der Bedienung

Windows-Anmeldung über TOSHIBA Gesichtserkennung

Dieser Abschnitt erklärt, wie Sie sich mit der TOSHIBA Gesichtserkennung
bei Windows anmelden. Es gibt zwei Authentifizierungsmethoden.

■ Anmeldebildschirm im 1:N-Modus: Wenn die

Gesichtserkennungskachel standardmäßig ausgewählt ist, können Sie
sich ohne Verwendung von Tastatur und Maus anmelden.

■ 1:1 Mode Login screen: Dieser Modus ist im Wesentlichen der

Gleiche wie der Modus AUTO, aber der Bildschirm Select Account
(Konto auswählen) erscheint vor dem Bildschirm Display Captured
Image (Ausgeschnittenes Bild anzeigen), und Sie müssen das
Benutzerkonto auswählen, um zum Starten des
Authentifizierungsprozesses authentifiziert zu werden.

Anmeldebildschirm im 1:N-Modus

1. Schalten Sie den Computer ein.

2. Der Bildschirm Kacheln auswählen wird angezeigt.

3. Wählen Sie Gesichtserkennung starten ().

4. „Please face to the camera“ (Drehen Sie bitte Ihr Gesicht zur
Kamera) wird angezeigt.

5. Die Verifizierung wird durchgeführt. Wenn die Authentifizierung
erfolgreich ist, werden die in Schritt 4 aufgenommenen Bilddaten
eingeblendet und übereinandergelegt.

■ Wenn während der Authentifizierung ein Fehler auftritt, kehren Sie

zum Bildschirm Kacheln auswählen zurück.

6. Der Windows-Begrüßungsbildschirm wird angezeigt und Sie werden
automatisch bei Windows angemeldet.

Anmeldebildschirm im 1:1-Modus

1. Schalten Sie den Computer ein.

2. Der Bildschirm Kacheln auswählen wird angezeigt.

3. Wählen Sie Gesichtserkennung starten ().

4. Der Bildschirm Konto auswählen wird angezeigt.

5. Wählen Sie das Konto und klicken Sie auf die Schaltfläche mit dem
Pfeil.

6. „Please face to the camera“ (Drehen Sie bitte Ihr Gesicht zur
Kamera) wird angezeigt.

7. Die Verifizierung wird durchgeführt. Wenn die Authentifizierung
erfolgreich ist, werden die Bilddaten aus Schritt 6 eingeblendet und
übereinander angeordnet.

■ Kommt es während der Authentifizierung zu einer Fehlermeldung,

werden Sie zum Bildschirm Select Tiles (Tiles auswählen)
zurückgeführt.

8. Der Windows-Begrüßungsbildschirm wird angezeigt und Sie werden
automatisch bei Windows angemeldet.

Benutzerhandbuch 4-8

■ Wenn die Authentifizierung zwar erfolgreich verläuft, es nachfolgend

bei der Windows-Anmeldung jedoch zu einem
Authentifizierungsfehler kommt, werden Sie aufgefordert, Ihre
Anmeldeinformationen einzugeben.

Verwenden der optischen Laufwerke

Mit dem Laufwerk können Sie CD/DVD/BD-gestützte Programme
ausführen. Sie können CDs/DVDs/BDs mit einem Durchmesser von 12 cm
oder 8 cm ohne Adapter verwenden. Ein serieller ATA-Schnittstellen­Controller wird für den CD/DVD/BD-Betrieb verwendet. Wenn der
Computer auf eine CD/DVD/BD zugreift, leuchtet eine LED am Laufwerk.

Mit der Anwendung DVD-Wiedergabe können Sie DVD-Videos
wiedergeben.

Beachten Sie auch die Vorsichtsmaßnahmen im Abschnitt Beschreiben

von CDs/DVDs/BDs im DVD-Super-Multi-Laufwerk, schreibfähigen BD­Laufwerk oder BD-Combo-Laufwerk beim Schreiben auf CDs/DVDs/BDs,

wenn Sie ein DVD-SuperMulti-Laufwerk, ein schreibfähiges BD-Laufwerk
oder ein BD-Combo-Laufwerk haben.

Einlegen von Discs

So legen Sie CDs/DVDs/BDs in das Laufwerk ein:

1. Wenn der Computer eingeschaltet ist, drücken Sie auf die
Entnahmetaste, um die Laufwerklade etwas zu öffnen.

2. Ziehen Sie vorsichtig an der Lade, um sie vollständig zu öffnen.

Grundlagen der Bedienung

2

1

1. Laufwerklade 2. Entnahmetaste

Entnahmetaste drücken und Laufwerklade öffnen.

3. Legen Sie die CD/DVD/BD mit der beschrifteten Seite nach oben in die
Laufwerklade.

Benutzerhandbuch 4-9

Grundlagen der Bedienung

1

1. Laserlinse

Einlegen einer CD/DVD/BD

Wenn die Lade vollständig geöffnet ist, ragt das Gehäuse des Computers
etwas über den CD/DVD/BD-Einschub hinaus. Deshalb müssen Sie die
CD/DVD/BD beim Einlegen leicht geneigt halten. Prüfen Sie nach dem
Einlegen, ob die CD/DVD/BD flach in der Lade liegt.

■ Berühren Sie nicht die Laserlinse und den umgebenden Bereich; sie

könnte dadurch falsch ausgerichtet werden.

■ Achten Sie darauf, dass keine Fremdkörper in das Laufwerk gelangen.

Prüfen Sie die Oberseite der Lade, insbesondere den Bereich hinter
dem vorderen Rand, um sicherzustellen, dass sich keine Fremdkörper
in der Lade befinden, bevor Sie das Laufwerk schließen.

4. Drücken Sie die CD/DVD/BD in der Mitte vorsichtig nach unten, bis sie
einrastet. Die CD/DVD/BD sollte unterhalb der Nabenoberfläche und
flach in der Lade liegen.

5. Drücken Sie die Lade in der Mitte nach hinten, um sie zu schließen.
Schieben Sie vorsichtig, bis sie einrastet.

Wenn die CD/DVD/BD beim Schließen der Lade nicht korrekt eingelegt
ist, könnte sie beschädigt werden. Außerdem lässt sich die Lade dann
möglicherweise nicht mehr vollständig öffnen, wenn Sie auf die
Entnahmetaste drücken.

Benutzerhandbuch 4-10

Grundlagen der Bedienung

Lade des CD/DVD/BD-Laufwerks schließen

Discs entnehmen

So entnehmen Sie CDs/DVDs/BDs aus dem Laufwerk:

Drücken Sie die Entnahmetaste nicht, wenn der Computer noch auf das
Laufwerk des Datenträgers zugreift. Warten Sie, bis die LED für das
optische Laufwerk nicht mehr leuchtet, bevor Sie die Lade öffnen. Warten
Sie außerdem, bis sich die CD/DVD/BD nicht mehr dreht, bevor Sie sie
herausnehmen.

1. Drücken Sie auf die Entnahmetaste, um die Lade etwas zu öffnen.
Ziehen Sie die Lade dann vorsichtig heraus, bis sie vollständig geöffnet
ist.

Wenn sich die Lade etwas öffnet, warten Sie einen Augenblick, um
sicherzugehen, dass sich die CD/DVD/BD nicht mehr dreht, bevor Sie die
Lade vollständig öffnen.

2. Die CD/DVD/BD ragt leicht über die Seiten der Lade hinaus, sodass Sie
sie leicht greifen können. Nehmen Sie die CD/DVD/BD vorsichtig
heraus.

Benutzerhandbuch 4-11

Grundlagen der Bedienung

Entnahme einer CD/DVD/BD

3. Drücken Sie die Lade in der Mitte nach hinten, um sie zu schließen.
Schieben Sie vorsichtig, bis sie einrastet.

Entnahme einer CD/DVD/BD, wenn sich die Lade nicht öffnet

Wenn der Computer ausgeschaltet ist, lässt sich die Lade nicht mit der
Entnahmetaste öffnen. In diesem Fall können Sie die Lade öffnen, indem
Sie einen dünnen Gegenstand (ca. 15 mm lang) wie etwa eine gerade
gebogene Büroklammer in die Öffnung neben der Entnahmetaste
einführen.

1

1. Entnahmeöffnung

Lade manuell öffnen

Schalten Sie den Computer aus, bevor Sie die Entnahmeöffnung
verwenden. Wenn sich die CD/DVD/BD beim Öffnen der Lade noch dreht,
könnte sie herausfliegen und Verletzungen verursachen.

Benutzerhandbuch 4-12

Grundlagen der Bedienung

Beschreiben von CDs/DVDs/BDs im DVD-Super-Multi­Laufwerk, schreibfähigen BD-Laufwerk oder BD-Combo­Laufwerk

Das in diesen Computer installierte optische Laufwerk kann nicht mehrere
Sitzungen auf DVD-R Dual Layer Disc schreiben. Nachdem einmal auf
eine Disc geschrieben wurde, wird sie abgeschlossen. Nach dem
Abschließen können keine weiteren Daten auf die Disc geschrieben
werden, unabhängig von der belegten Disc-Kapazität.

Mit dem DVD-Super-Multi-Laufwerk, dem schreibfähigen BD-Laufwerk
oder dem BD-Combo-Laufwerk können Sie Daten auf die folgenden
Medien schreiben: CD-R, CD-RW, DVD-R, DVD-R (Dual Layer), DVD-RW,
DVD+R, DVD+R (Double Layer), DVD+RW, DVD-RAM, DVD-R (Dual
Layer) oder BD-R/BD-RE.

Als Schreibsoftware sind TOSHIBA Disc Creator und Corel DVD
MovieFactory im Lieferumfang des Computers enthalten.

Mit Corel DVD MovieFactory lassen sich Dateien im Videoformat
schreiben. TOSHIBA Disc Creator kann zum Schreiben von Daten
verwendet werden.

■ Im Abschnitt Beschreibbare Discs in Kapitel 2 finden Sie nähere

Angaben zu den Arten beschreibbarer CDs/DVDs/BDs, die von
diesem Computer unterstützt werden.

■ Schalten Sie das optische Laufwerk nicht aus, während der Computer

darauf zugreift, da dies zu Datenverlust führen könnte.

■ Mit der Media Center-Option „CD/DVD/BD erstellen“ können Sie nicht

auf CD-R/RW-Discs zugreifen.

■ Um Daten auf CD-R/-RW-Medien zu schreiben, verwenden Sie das

Programm TOSHIBA Disc Creator, das auf dem Computer
vorinstalliert ist.

Beim Schreiben von Informationen auf Medien mithilfe eines optischen
Laufwerks sollten Sie immer sicherstellen, dass der Netzadapter an eine
stromführende Steckdose angeschlossen ist. Wenn Daten geschrieben
werden, während der Computer vom Akku mit Strom versorgt wird, kann
der Schreibvorgang manchmal aufgrund schwacher Akkuleistung
fehlschlagen und Datenverlust kann auftreten.

Wichtiger Hinweis

Bevor Sie vom DVD-Super-Multi-Laufwerk oder BD-Laufwerk unterstützte
Medien beschreiben oder wiederbeschreiben, sollten Sie alle Setup- und
Bedienungshinweise in diesem Abschnitt durchlesen und befolgen.
Andernfalls könnte es bei der Verwendung des DVD-Super-Multi­Laufwerks oder BD-Laufwerks zu Fehlfunktionen kommen, und Sie können
die Discs eventuell nicht erfolgreich beschreiben. So können Sie Daten
verlieren oder das Laufwerk oder Medium beschädigen.

Benutzerhandbuch 4-13

Grundlagen der Bedienung

Wichtige Informationen

TOSHIBA ist für die folgenden Schäden nicht haftbar:

■ Schäden an einer CD-R, CD-RW, DVD-R, DVD-R (Dual Layer), DVD-

RW, DVD+R, DVD+R (Double Layer), DVD+RW, DVD-RAM, BD-R,
BD-R (DL), BD-RE oder BD-RE (DL), die durch das Beschreiben oder
Wiederbeschreiben mit diesem Produkt entstanden sein könnten.

■ Jegliche Veränderungen bzw. Verluste des aufgezeichneten Inhalts der

CD-R, CD-RW, DVD-R, DVD-R (Dual Layer), DVD-RW, DVD+R,
DVD+R (Double Layer), DVD+RW, DVD-RAM, BD-R, BD-R (DL), BD­RE oder BD-RE (DL), die beim Beschreiben bzw. Wiederbeschreiben
mit diesem Produkt auftreten sowie daraus resultierende wirtschaftliche
Verluste oder Unterbrechungen des Geschäftsbetriebs.

■ Schäden, die durch die Verwendung von Geräten oder Software von

Drittherstellern verursacht werden.

Wegen der technischen Einschränkungen bei den aktuellen Laufwerken
zum Beschreiben optischer Medien können qualitativ minderwertige
Datenträger oder Probleme mit den Hardwaregeräten zu unerwarteten
Schreibfehlern führen. Deshalb ist es empfehlenswert, mindestens zwei
Sicherungskopien wichtiger Daten zu erstellen, auf die Sie notfalls
zurückgreifen können.

Vor dem Aufzeichnen

■ Ausgehend von Toshibas Tests zur eingeschränkten Kompatibilität

empfehlen wir die Produkte der folgenden Hersteller von CD-R, CD­RW, DVD-R, DVD-R (Dual Layer), DVD-RW, DVD+R, DVD+R (Double
Layer), DVD+RW, DVD-RAM, BD-R, BD-R (DL), BD-RE oder BD-RE
(DL). Die Qualität der Datenträger kann jedoch die Qualität der
Aufzeichnung beeinflussen. TOSHIBA übernimmt in keinem Fall eine
Garantie für die Funktionstüchtigkeit, Qualität oder Leistung der
Datenträger.

CD-R:

TAIYO YUDEN CO., Ltd.
MITSUBISHI KAGAKU MEDIA CO., LTD.
Hitachi Maxell,Ltd.

CD-RW: (Multispeed und Highspeed)

MITSUBISHI KAGAKU MEDIA CO., LTD.

CD-RW:(Ultra-Speed)

MITSUBISHI KAGAKU MEDIA CO., LTD.

DVD-R:

DVD-Spezifikationen für beschreibbare Discs für die allgemeine
Verwendung Version 2.0

TAIYO YUDEN Co., Ltd. (für 8-fach- und 16-fach-Medien)
MITSUBISHI KAGAKU MEDIA CO., LTD. (für 4-fach-, 8-fach- und 16­fach Medien)
Hitachi Maxell, Ltd. (für 8-fach- und 16-fach-Medien)

Benutzerhandbuch 4-14

Grundlagen der Bedienung

DVD-R (Dual Layer):

MITSUBISHI KAGAKU MEDIA CO., LTD. (für 4-fach- und 8-fach­Medien)

DVD-R für Labelflash:

FUJIFILM CORPORATION (für Medien mit 16-facher
Geschwindigkeit)

DVD+R:

MITSUBISHI KAGAKU MEDIA CO., LTD. (für 8-fach- und 16-fach
Medien)
TAIYO YUDEN Co., Ltd. (für 8-fach- und 16-fach-Medien)

DVD+R (Double Layer):

MITSUBISHI KAGAKU MEDIA CO., LTD. (für 2,4-fach- und 8-fach­Medien)

DVD+R für Labelflash:

FUJIFILM CORPORATION (für Medien mit 16-facher
Geschwindigkeit)

DVD-RW:

DVD-Spezifikationen für beschreibbare Discs für Version 1.1 oder
Version 1.2 Victor Company of Japan, Ltd. (JVC) (für Medien mit 2-, 4­und 6-facher Geschwindigkeit)

MITSUBISHI KAGAKU MEDIA CO., LTD. (für 2-fach-, 4-fach- und 6­fach-Medien)

DVD+RW:

MITSUBISHI KAGAKU MEDIA CO., LTD. (für 2,4-fach-, 4-fach- und 8­fach-Medien)

DVD-RAM: (nur DVD-Super-Multi-Laufwerk)

DVD-Spezifikationen für DVD-RAMs für Version 2.0, Version 2.1
oder Version 2.2

Panasonic Corporation (für 3-fach- und 5-fach-Medien)
Hitachi Maxell, Ltd. (für 3-fach- und 5-fach-Medien)

BD-Combo-Laufwerk

CD-R:

TAIYO YUDEN CO., Ltd.
MITSUBISHI KAGAKU MEDIA CO., LTD.
Hitachi Maxell,Ltd.

CD-RW: (Multispeed und Highspeed)

MITSUBISHI KAGAKU MEDIA CO., LTD.

CD-RW:(Ultra-Speed)

MITSUBISHI KAGAKU MEDIA CO., LTD.

Benutzerhandbuch 4-15

Grundlagen der Bedienung

DVD-R: DVD Spezifikationen für beschreibbare Medien für General
Use Version 2.0)

TAIYO YUDEN Co., Ltd. (für 8-fach- und 16-fach-Medien)
MITSUBISHI KAGAKU MEDIA CO., LTD. (für 4-fach-, 8-fach- und 16­fach Medien)
Hitachi Maxell, Ltd. (für 8-fach- und 16-fach-Medien)

DVD-R für Labelflash:

FUJIFILM CORPORATION (für Medien mit 16-facher
Geschwindigkeit)

DVD+R:

MITSUBISHI KAGAKU MEDIA CO., LTD. (für 8-fach- und 16-fach
Medien)

DVD+R für Labelflash:

FUJIFILM CORPORATION (für Medien mit 16-facher
Geschwindigkeit)

DVD-RW:

DVD-Spezifikationen für beschreibbare Discs für Version 1.1 oder
Version 1.2 Victor Company of Japan, Ltd. (JVC) (für Medien mit 2-, 4­und 6-facher Geschwindigkeit)

MITSUBISHI KAGAKU MEDIA CO., LTD. (für 2-fach-, 4-fach- und 6­fach-Medien)

DVD-RAM: DVD-Spezifikationen für DVD-RAM Disc für Version 2.0,
Version 2.1 oder Version 2.2

Panasonic CO., Ltd. (für 3-fach- und 5-fach-Medien)
Hitachi Maxell, Ltd. (für 3-fach- und 5-fach-Medien)

Schreibfähiges BD-Laufwerk

CD-R:

TAIYO YUDEN CO., Ltd.
MITSUBISHI KAGAKU MEDIA CO., LTD.
Hitachi Maxell,Ltd.

CD-RW: (Multispeed und Highspeed)

MITSUBISHI KAGAKU MEDIA CO., LTD.

CD-RW:(Ultra-Speed)

MITSUBISHI KAGAKU MEDIA CO., LTD.

DVD-R: DVD Spezifikationen für beschreibbare Medien für General
Use Version 2.0)

TAIYO YUDEN Co., Ltd. (für 8-fach- und 16-fach-Medien)
MITSUBISHI KAGAKU MEDIA CO., LTD. (für 4-fach-, 8-fach- und 16­fach Medien)

Benutzerhandbuch 4-16

Grundlagen der Bedienung

DVD-R für Labelflash:

FUJIFILM CORPORATION (für Medien mit 16-facher
Geschwindigkeit)

DVD+R:

MITSUBISHI KAGAKU MEDIA CO., LTD. (für 8-fach- und 16-fach
Medien)

DVD+R für Labelflash:

FUJIFILM CORPORATION (für Medien mit 16-facher
Geschwindigkeit)

DVD-RW:

DVD-Spezifikationen für beschreibbare Discs für Version 1.1 oder
Version 1.2 Victor Company of Japan, Ltd. (JVC) (für Medien mit 2-, 4­und 6-facher Geschwindigkeit)

MITSUBISHI KAGAKU MEDIA CO., LTD. (für 2-fach-, 4-fach- und 6­fach-Medien)

DVD-RAM: DVD-Spezifikationen für DVD-RAM Disc für Version 2.0,
Version 2.1 oder Version 2.2

Panasonic CO., Ltd. (für 3-fach- und 5-fach-Medien)
Hitachi Maxell, Ltd. (für 3-fach- und 5-fach-Medien)

BD-R:

Panasonic CO., LTD.

BD-R(DL):

Panasonic CO., LTD.

BD-RE:

Panasonic CO., LTD.

BD-RE(DL):

Panasonic CO., LTD.

■ Mit dem DVD-Super-Multi-Laufwerk können keine Discs verwendet

werden, die ein schnelleres Schreiben als 16-fach (DVD-R und
DVD+R), 8-fach (DVD-R (Dual Layer), DVD+RW und DVD+R (Double
Layer), 6-fach (DVD-RW), 5-fach (DVD-RAM) zulassen.

■ Einige Arten und Formate von DVD-R- (Dual Layer) und DVD+R-

(Double Layer) Discs können möglicherweise nicht gelesen werden.

■ DVD-RAM-Discs mit einer Kapazität von 2,6 und 5,2 GB können nicht

gelesen und es kann nicht darauf geschrieben werden.

■ Discs, die als DVD-R (Dual Layer) format4 (Layer Jump Recording)

erstellt wurden, können nicht gelesen werden.

■ Bei Verwendung minderwertiger, verschmutzter oder beschädigter

Datenträger können Schreibfehler auftreten. Überprüfen Sie die Medien
vor der Verwendung auf Verschmutzung und Beschädigungen.

Benutzerhandbuch 4-17
