Toshiba RAS-B05CKVG-EE, RAS-B07CKVG-EE, RAS-B10CKVG-EE, RAS-B13CKVG-EE, RAS-B16CKVG-EE User guide

R32 or R410A

OWNER’S MANUAL

ENGLISHENGLISH

ΕΛΛΗΝΙΚΑPУCСКИЙ

AIR CONDITIONER (SPLIT TYPE)

For general public use

Indoor unit

RAS-B05, 07, 10, 13, 16CKVG-EE
RAS-18, 24CKVG-EE

Outdoor unit

RAS-05, 07, 10, 13, 16, 18, 24CAVG-EE

1144180215

PRECAUTIONS FOR SAFETY

Read the precautions in
this manual carefully before
operating the unit.

Warning indications on the air conditioner unit



Warning indication Description

This appliance is fi lled with R32.

CAUTION

BURST HAZARD

Open the service valves
before the operation,
otherwise there might be
the burst.

●

Keep this manual where the operator can easily fi nd it.

●

Read the precautions in this manual carefully before operating the unit.

●

This appliance is intended to be used by expert or trained users in shops, in light

CAUTION

BURST HAZARD

Open the service valves before the operation,
otherwise there might be the burst.

industry and on farms, or for commercial use by lay persons.

●

The precautions described herein are classifi ed as DANGER, WARNING and
CAUTION. They both contain important information regarding safety. Be sure to
observe all precautions without fail.

DANGER

●

Do not install, repair, open or remove the cover. It may expose you to
dangerous voltages. Ask the dealer or the specialist to do this.

●

Turning off the power supply will not prevent potential electric shock.

●

The appliance shall be installed in accordance with national wiring regulation.

●

Means for disconnection from the supply having a contact separation of at least
3 mm in all poles must be incorporated in the fi xed wiring.

●

The appliance must be stored in a room without continuously operating ignition
sources (for example, open fl ames, an operating gas appliance or an operating
electric heater).

●

In order to avoid fi re, explosion or injury, do not operate the unit when harmful
gases (e.g. fl ammable or corrosive) are detected near the unit.

WARNING

●

Do not expose your body directly to cool or warm air for a long time.

●

Do not insert your fi nger or any article into the air inlet/outlet.

●

When an abnormality (burning smell, etc.) occurs, stop the air conditioner and
disconnect the power supply or turn off the breaker.

●

This appliance can be used by children aged from 8 years and above and
persons with reduced physical, sensory or mental capabilities or lack of
experience and knowledge if they have been given supervision or instruction
concerning use of the appliance in a safe way and understand the hazards
involved. Children shall not play with the appliance. Cleaning and user
maintenance shall not be made by children without supervision.

PRECAUTIONS FOR SAFETY

●

This appliance is not intended for use by person (including children) with
reduced physical, sensory or mental capabilities, or lack of experience and
knowledge, unless they have been given supervision or instruction concerning
use of the appliance by a person responsible for their safety.

●

The air conditioner must be installed, maintained, repaired and removed by a
qualifi ed installer or qualifi ed service person. When any of these jobs is to be
done, ask a qualifi ed installer or qualifi ed service person to do them for you.

●

Children should be supervised to ensure that they do not play with the
appliance.

●

Do not use any refrigerant different from the one specifi ed (R32) for complement
or replacement. Otherwise, abnormally high pressure may be generated in the
refrigeration cycle, which may result in a failure or explosion of the product or an
injury to your body.

●

Do not use means to accelerate the defrosting process or to clean, other than
those recommended by the manufacturer.

●

The appliance shall be stored in a room without continuously operating ignition
sources (for example: open fl ames, an operating gas appliance or an operating
electric heater).

●

Be aware that refrigerants may not contain an odour.

●

Do not pierce or burn as the appliance is pressurized. Do not expose the
appliance to heat, fl ames, sparks, or other sources or ignition. Else, it may
explode and cause injury or death.

EN

CAUTION

●

Do not wash the unit with water. It may cause an electric shock.

●

Do not use this air conditioner for other purposes such as preserving food,
breeding animal, etc.

●

Do not step or put anything on the indoor/outdoor unit. It may cause an injury or
damage the unit.

●

Do not touch aluminium fi n because it may cause an injury.

●

Before cleaning the unit, turn off the main switch or the circuit breaker.

●

When the unit won’t be used for a long time, turn off the main switch or the
circuit breaker.

●

It is recommended that maintenance be performed by a specialist when the unit
has been operated for a long time.

●

The manufacturer shall not assume any liability for the damage caused by not
observing the description of this manual.

1

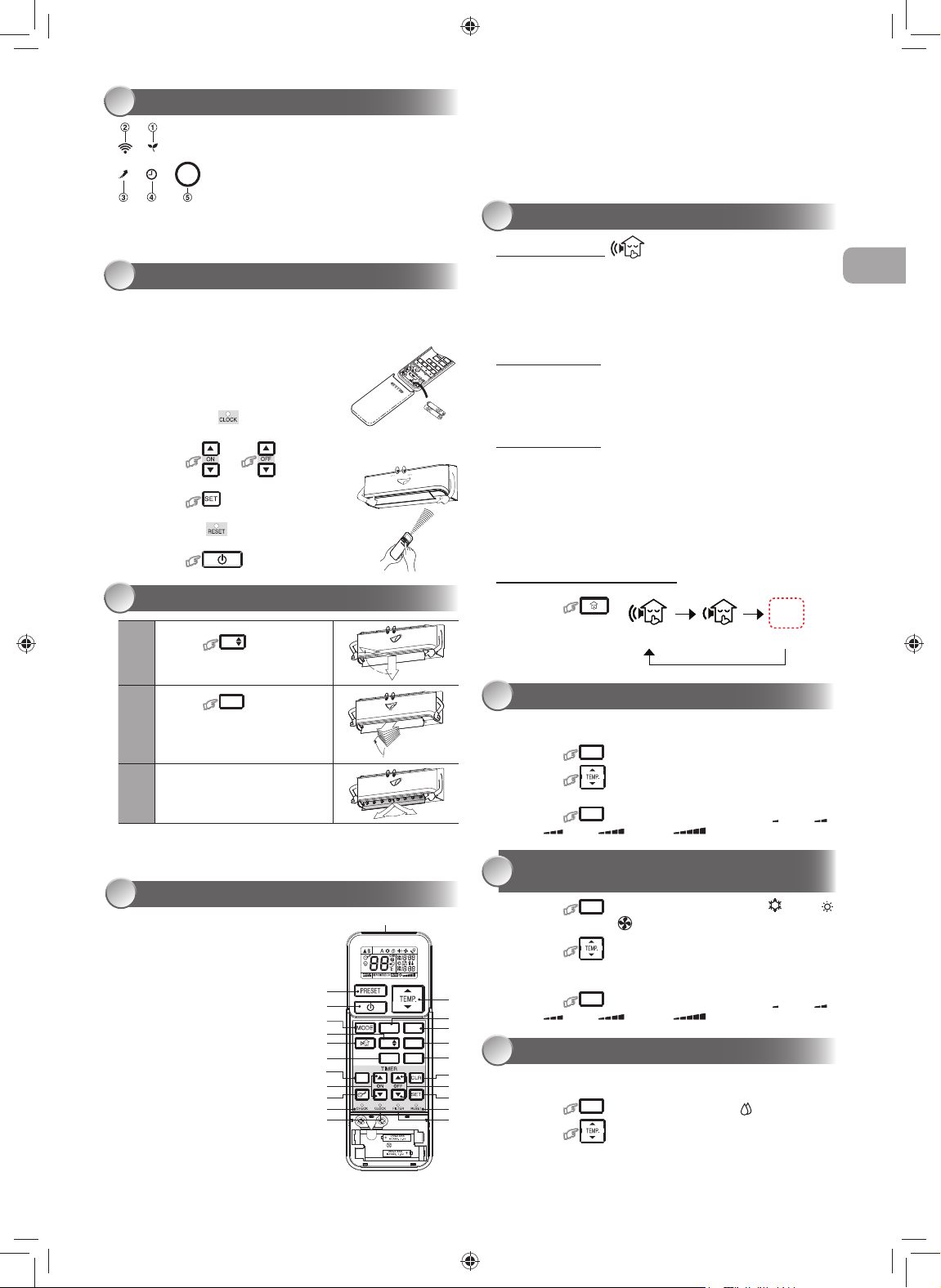

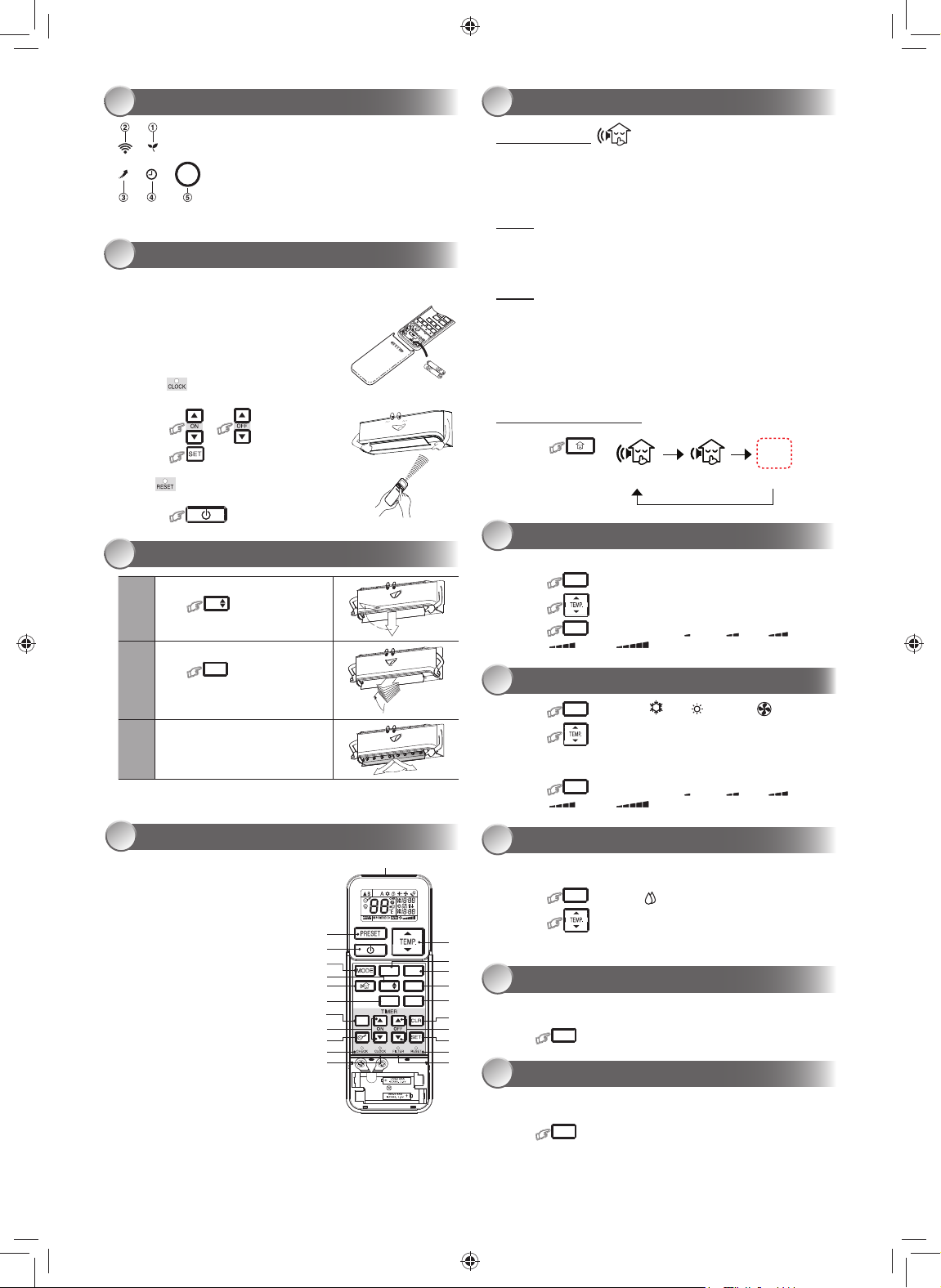

INDOOR UNIT DISPLAY

1

ECO (White)

2

Wi-Fi access (White) w

3

Hi POWER (White)

4

Timer (White)

5

Operation mode (White)

● Display brightness can be adjusted, follow procedure on %.

w Require Wireless LAN connecting adapter which available as accessory.

2

PREPARATION BEFORE USE

Preparing Filters

1. Open the air inlet grille and remove the air fi lters.

2. Attach the fi lters. (see detail in the Installation Manual).

Loading Batteries (when use wireless operation.)

1. Remove the slide cover.

2. Insert 2 new batteries (AAA type)
following the (+) and (–) positions.

Clock Setup

1. Push

2. Press

3. Press

Remote Control Reset

Push

1. Remove the batteries.

2. Press

3. Insert the batteries.

3

1

2

3

Note:

● Do not move the louver manually by others.

● The louver may automation positioning by some operation mode.

4

1

Infrared signal emitter

2

Start/Stop button

3

Mode select button (MODE)

4

Temperature button (TEMP)

5

Fan speed button (FAN)

6

Swing louver button (SWING)

7

Set louver button (FIX)

8

8°C Heating Operation (8°C)

9

On timer button (ON)

!

Off timer button (OFF)

"

Setup button (SET)

#

Clear button (CLR)

$

Memory and Preset button (PRESET)

%

Silent operation button (SILENT)

&

High power button (Hi POWER)

(

Eco button (ECO)

)

Quiet button (QUIET)

~

Comfort sleep button (COMFORT SLEEP)

+

Filter reset button (FILTER)

,

Set clock button (CLOCK)

-

Check button (CHECK)

.

Reset button (RESET)

Note:

● The provided Remote Controller is a wireless type, which also can be

● In wire operation, remote controller will return to initial condition

by tip of the pencil.

If timer indication is fl ashing, go to the next step 2.

or : adjust the time.

: Set the time.

by tip of the pencil or

.

AIR FLOW DIRECTION

),;

Press
the desired vertical direction.

Press
air automatically and press again to
stop.

For horizontal direction, adjust
manually.

: Move the louver in

6:,1*

: Swing the

REMOTE CONTROL

1

$
2
3

7
%

(
8

8°C

9
~

­,

used as a wire. Please see “How to Connect The Remote Controller
for Wired Operation”, located in installation instruction, in case of wired
control is required.

(PRESET, TIMER and CLOCK will return to initial condition)
when user shutdown power supply of Air conditioner.

SWING

FIX

ECO

FAN

QUIET

Hi POWER

5

SILENT OPERATION

SILENT OPERATION ( )

Keep outdoor unit operating silently to ensure either yourself or neighborhood
will have a tight sleep in nighttime. By this feature, the heating capacity will
be optimized to deliver such silent experience. The silent operation can be
selected from one of two purposes (Silent 1 and Silent 2).

There are three setting parameters: Standard level > Silent 1 > Silent 2

Silent 1:

Though operating silently, the Heating (or Cooling) capacity is still prioritized to
ensure having sufficient comfort inside the room.

This setting is a perfect balance between the Heating (or Cooling) capacity
and the Sound level of outdoor unit.

Silent 2:

Compromising the Heating (or Cooling) capacity to the Sound level in any
circumstance where the outdoor unit’s sound level is highly prioritized.

This setting has a purpose to reduce the maximum sound level of outdoor unit
by 4 dB(A).

Note:

● While activating of Silent operation, inadequate heating (or cooling)

capacity may occur.

Silent Operation (Outdoor Unit)

Press

SILENT#1 SILENT#2 None

6

AUTOMATIC OPERATION

To automatically select cooling, heating or fan only operation

1. Press

2. Press : Set the desired temperature. Min. 17°C, Max. 30°C.

3. Press

7

1. Press

2. Press

3. Press

8

For dehumidifi cation, a moderate cooling performance is controlled
automatically.

1. Press

2. Press

Note: Dry mode fan speed is set to Auto only.

4

6
5

9

)
&

To automatically control room temperature and airfl ow for faster cooling or
heating operation (except in DRY and FAN ONLY mode)

#
!
"
.
+

Press

10

To automatically control room temperature to save energy (except in DRY and
FAN ONLY mode)

Press

Note: Cooling operation; the set temperature will increase automatically

02'(

: Select Auto A.

)$1

MED+ or HIGH .

: Select AUTO, LOW , LOW+ , MED ,

COOLING / HEATING / FAN ONLY OPERATION

02'(

: Select Cool , Heat or Fan only .

: Set the desired temperature.

Min. 17°C, Max. 30°C.
Fan Only: No temperature indication

)$1

MED+ or HIGH .

: Select AUTO, LOW , LOW+ , MED ,

DRY OPERATION

02'(

: Select Dry .

: Set the desired temperature. Min. 17°C, Max. 30°C.

Hi POWER OPERATION

+L32:(5

: Start and stop the operation.

ECO OPERATION

ECO

: Start and stop the operation.

1 degree/hour for 2 hours (maximum 2 degrees increase).
For heating operation the set temperature will decrease.

11

8°C OPERATION

1. Press

2. Press to adjust setting temperature from 5°C to 13°C.

Note: 8°C will operate in Heating mode only. If Air conditioner performs in

12

TEMPORARY OPERATION

In case of the misplaced or discharged
remote control

● Pressing the RESET button, the unit

● Operation mode is set on AUTOMATIC

13

TIMER OPERATION

Set the timer when the air conditioner is operating.

1

2

3

Daily timer allows the user to set both the ON & OFF timers and will be
activated on a daily basis.
Setting Daily Timer

1

2

● During the daily timer is activating, both arrows ( , ) are indicated.

Note:

● Keep the remote control in accessible transmission to the indoor unit;

● The setting will be saved for the next same operation.

14

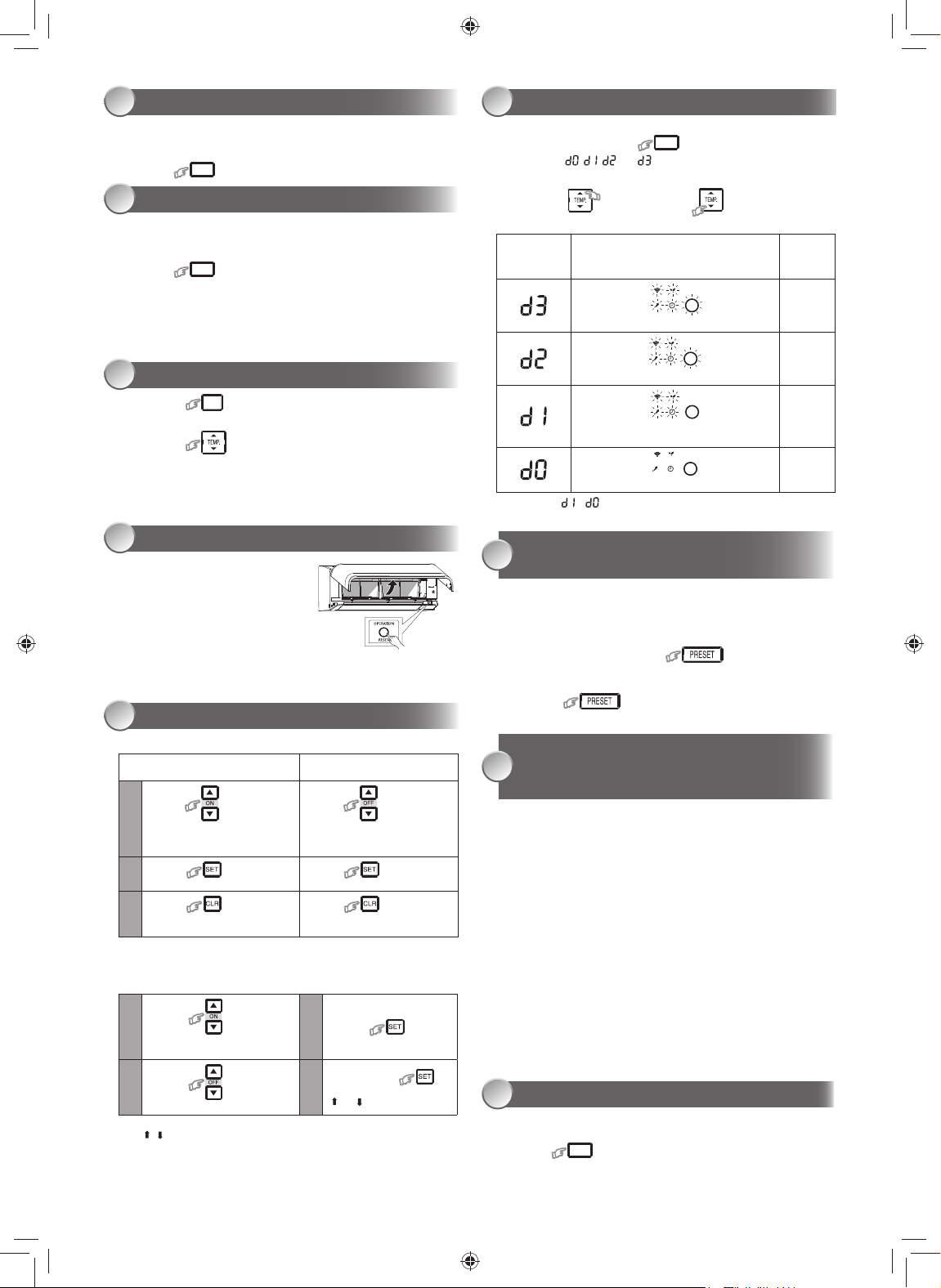

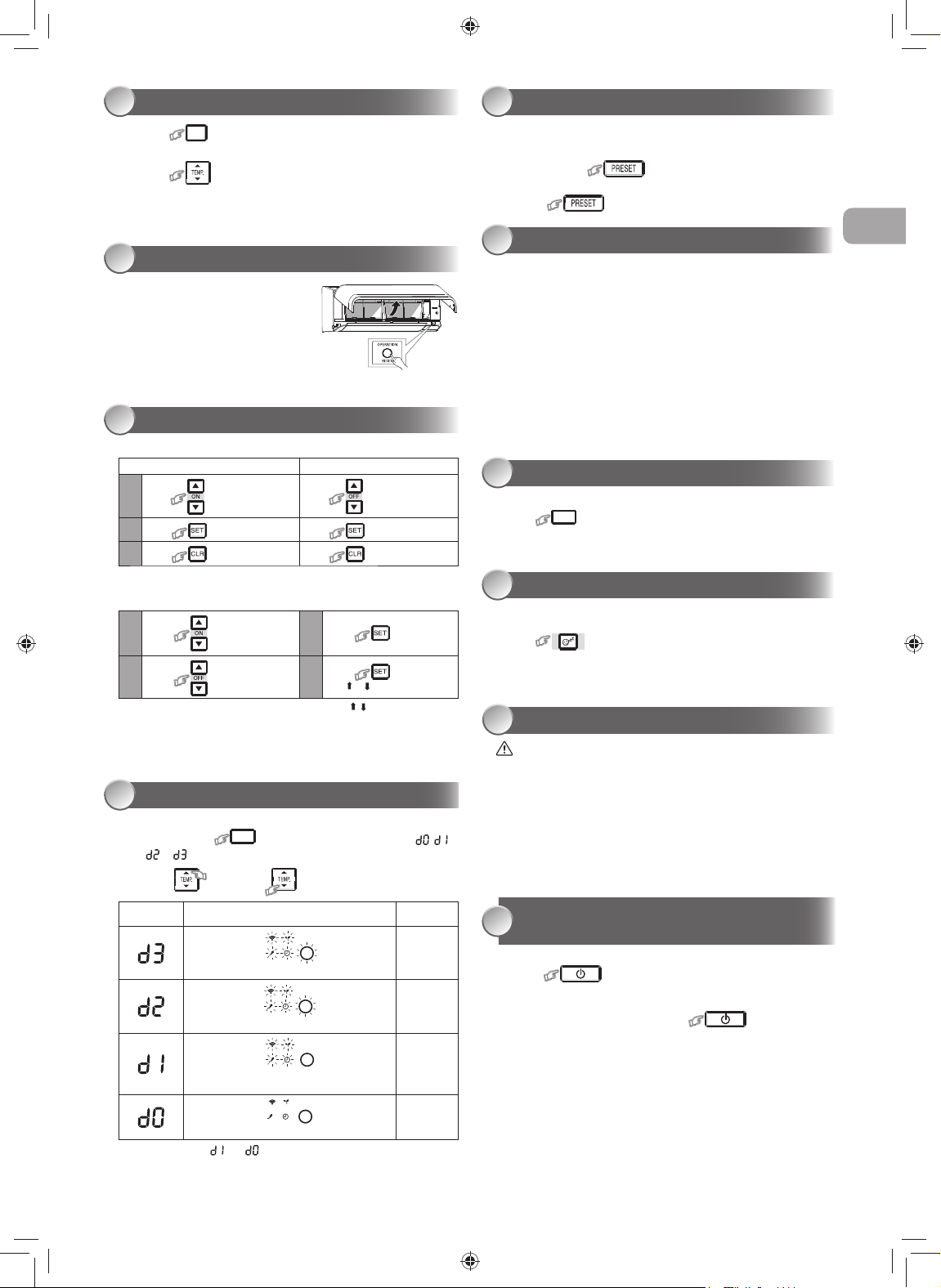

DISPLAY LAMP BRIGHTNESS ADJUSTMENT

To decrease the display lamp brightness or turn it off.

1. Press and hold

2. Press

Remote control

8°C

operation.

cooling operation (including automatic cooling) or dry operation it will
change to heating operating.

can start or stop without using the
remote control.

operation, preset temperature is 24°C
and fan operation is automatic speed.

Press :

Press : Set the timer. Press : Set the timer.

Press : Cancel the timer. Press : Cancel the timer.

Press : Set the ON timer.

Press : Set the OFF timer.

otherwise, the time lag of up to 15 minutes will occur.

or ) is shown on remote control LCD then release the button.

LCD

button to change to 8°C set temperature heating

OPERATION / RESET Button

Setting the ON Timer Setting the OFF Timer

Set the desired ON
timer.

)$1

Rise

or

Decrease

Lamp illuminates full brightness.

Lamp illuminates 50% brightness.

Press : Set the desired OFF

3

4

for 3 seconds until brightness level ( , ,

to adjust brightness in 4 levels.

Operation display Brightness

timer.

Press .

Press button during
the ( or ) mark fl ashing.

100%

50%

15

PRESET OPERATION

Set your preferred operation for future use. The setting will be memorized by
the unit for future operation (except airfl ow direction).

1. Select your preferred operation.

2. Press and hold

The P mark displays.

3. Press : Operate the preset operation.

16

AUTO RESTART FUNCTION SETTING

This product is designed so that, after a power failure, it can restart
automatically in the same operating mode as before the power failure.

Information

The product is shipped with Auto Restart function in the ON position.
Turn it OFF if this function is not required.

How to turn OFF the Auto Restart Function

● Press and hold the [OPERATION] button on the indoor unit for 3 seconds
(3 beep sounds but OPERATION lamp does not blink).

How to turn ON the Auto Restart Function

● Press and hold the [OPERATION] button on the indoor unit for 3 seconds

(3 beep sounds and OPERATION lamp blink 5 time/sec for 5 seconds).

Note:

● In case of ON timer or OFF timer are set, AUTO RESTART OPERATION

does not activate.

17

QUIET OPERATION

To operate at super low fan speed for quiet operation (except in DRY mode)

48,(7

Press

Note: Under certain conditions, QUIET operation may not provide adequate

cooling due to low sound features.

18

COMFORT SLEEP OPERATION

For comfortable sleep, automatically control air fl ow and automatically
turn OFF.

Press

Note: The cooling operation, the set temperature will increase automatically

1 degree/hour for 2 hours (maximum 2 degrees increase).
For heating operation, the set temperature will decrease.

19

MAINTENANCE

Firstly, turn off the circuit breaker.

Indoor Unit and Remote Control

● Clean the indoor unit and the remote control with a wet cloth when

needed.

● No benzine, thinner, polishing powder or chemically-treated duster.

Air fi lters

Clean every 2 weeks.

1. Open the air inlet grille.

2. Remove the air fi lters.

3. Vacuum or wash and then dry them.

4. Reinstall the air fi lters and close the air inlet grille.

SELF CLEANING OPERATION

20

(COOL AND DRY OPERATION ONLY)

To protect bad smell caused by the humidity in the indoor unit.

1. If the
the fan will continue to run for other 30 minutes, then it will turn off
automatically. This will reduce the moisture in the indoor unit.

2. To stop the unit immediately, press the
30 seconds.

: Start and stop the operation.

: Select 1, 3, 5 or 9 hrs for OFF timer operation.

for 3 seconds to memorize the setting.

button is pressed once during “Cool” or “Dry” mode,

more 2 times within

EN

Lamp illuminates 50% brightness and the
operation lamp is turned off.

All lamps are turned off.

● In the examples of and , the lamp illuminates for 5 seconds before

going off.

50%

All turned off

21

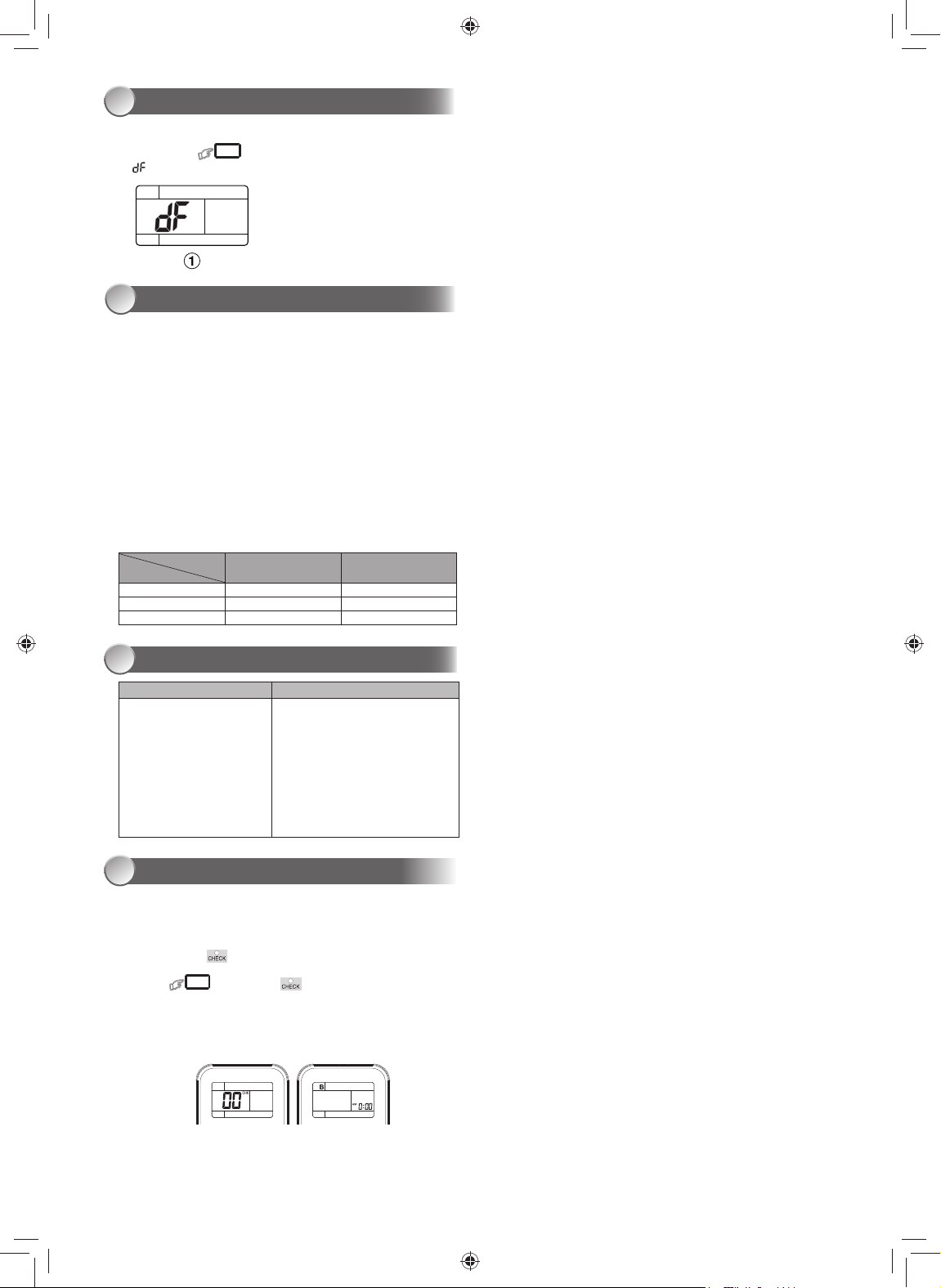

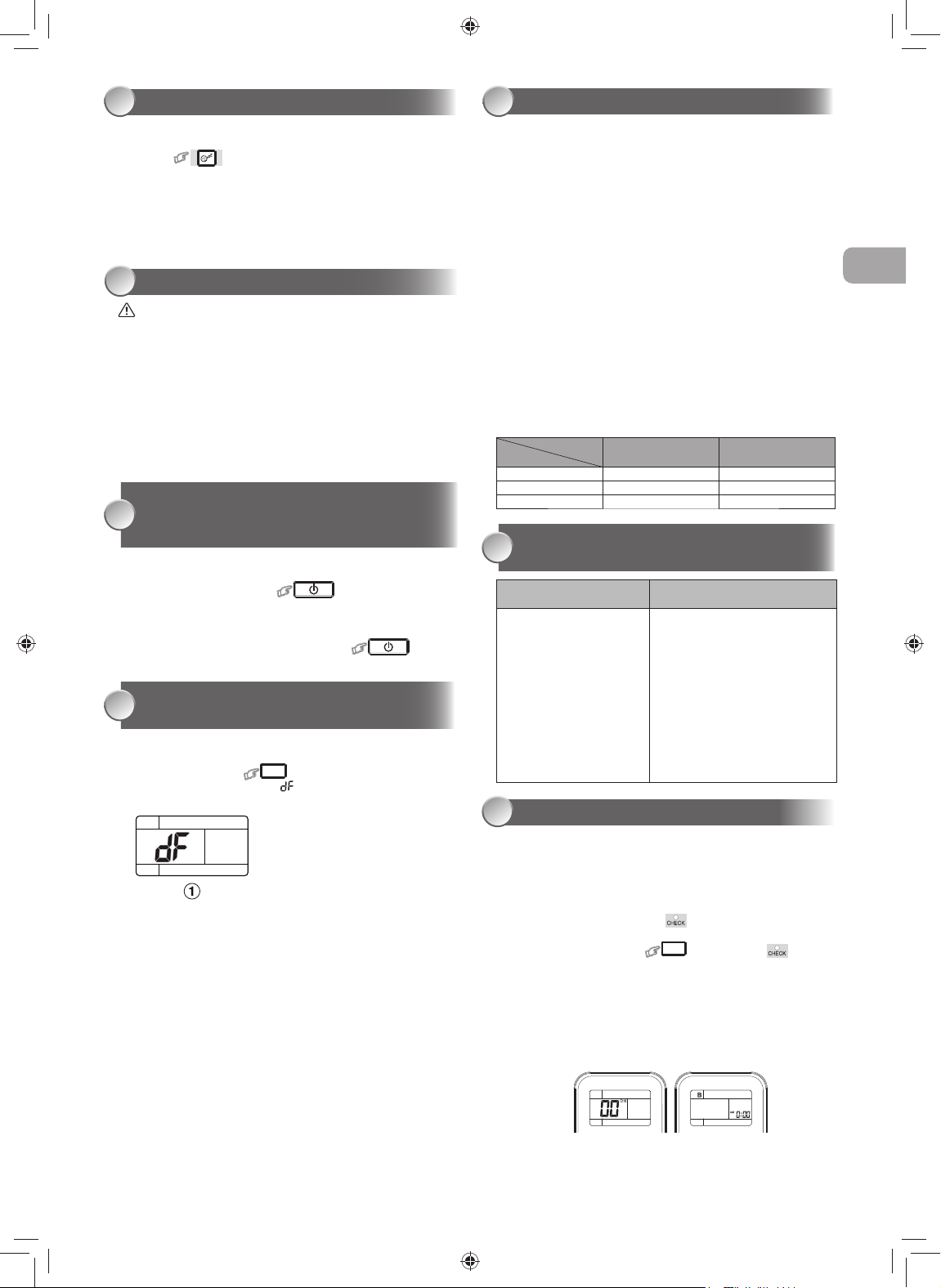

MANUAL DEFROST OPERATION

To defrosting the heat exchanger of the outdoor unit during Heating operation.

SET

Press and hold

[

] as picture 1 for 2 sec.

22

OPERATION AND PERFORMANCE

1. Three-minute protection feature: To prevent the unit from being activated
for 3 minutes when suddenly restarted or switched to ON.

2. Preheating operation: Warm up the unit for 5 minutes before the heating
operation starts.

3. Warm air control: When the room temperature reaches the set
temperature, the fan speed is automatically reduced and the outdoor unit
will stop.

4. Automatic defrosting: Fans will stop during defrost operation.

5. Heating capacity: Heat is absorbed from outdoors and released into
the room. When the outdoor temperature is too low, use another
recommended heating apparatus in combination with the air conditioner.

6. Consideration for accumulated snow: Select the position for outdoor unit
where it will not be subjected to snow drifts, accumulation of leaves or
other seasonal debris.

7. Some minor cracking sound may occur when unit operating.
This is normal because the cracking sound may be caused by
expansion/contraction of plastic.

Note: Item 2 to 6 for Heating model

Air conditioner operating conditions

Operation

Heating –15°C ~ 24°C Less than 28°C

Cooling –15°C ~ 46°C 21°C ~ 32°C

Dry –15°C ~ 46°C 17°C ~ 32°C

: for 5 sec. then remote control display will show

Temp.

Outdoor Temperature Room Temperature

23

TROUBLESHOOTING (CHECK POINT)

The unit does not operate. Cooling or Heating is abnormally low.

● The power main switch is

turned off.

● The circuit breaker is

activated to cut off the power
supply.

● Stoppage of electric current

● ON timer is set.

24

REMOTE CONTROL A-B SELECTION

To separate using of remote control for each indoor unit in case of
2 air conditioners are installed nearly.

Remote Control B Setup.

1. Press RESET button on the indoor unit to turn the air conditioner ON.

2. Point the remote control at the indoor unit.

3. Push and hold
pencil. “00” will be shown on the display. (Picture 1)

4. Press
“00” will disappear and the air conditioner will turn OFF.
The Remote Control B is memorized. (Picture 2)

Note: 1. Repeat above step to reset Remote Control to be A.

2. Remote Control A has not “A” display.

3. Default setting of Remote Control from factory is A.

button on the Remote Control by the tip of the

02'(

during pushing . “B” will show on the display and

● The fi lters are blocked with dust.

● The temperature has been set

improperly.

● The windows or doors are opened.

● The air inlet or outlet of the

outdoor unit is blocked.

● The fan speed is too low.

● The operation mode is FAN or DRY

● POWER SELECTION function is

set 75% or 50% (This function is
depend on remote controller).

12

MЕРЬI БЕЗOПАCHOCTИ

Перед тем, как приступить
к эксплуатации устройства,
внимательно ознакомьтесь с
мерами предосторожности,
представленными в данном
руководстве.

Предупреждающие символы на корпусе кондиционера



Данное устройство заполнено
хладагентом R32.

RU

Предупреждающая

индикация

Описание

ВНИМАНИЕ

CAUTION

BURST HAZARD

Open the service valves
before the operation,
otherwise there might be
the burst.

●

Храните данное руководство в месте, легко доступном для оператора.

●

Перед тем, как приступить к эксплуатации устройства, внимательно ознакомьтесь

ОПАСНОСТЬ РАЗРЫВА

Отсоедините все дистанционные устройства
Перед обслуживанием нужно открыть вентили,
иначе может произойти разрыв.

с мерами предосторожности, представленными в данном руководстве.

●

Данное устройство предназначено для использования специалистом или
обученными в магазине пользователями на объектах легкой промышленности и
на фермах, или для коммерческого использования непрофессионалами.

●

Меры предосторожности, описанные в данном руководстве, классифицируются
на три группы: OПАCHO, ПРЕДУПРЕЖДЕНИЕ и ВНИМАНИЕ. Все они содержат
важную информацию относительно безопасности. Обязательно соблюдайте все
меры предосторожности.

OПАCHO

●

Не выполняйте установку, ремонт, не открывайте и не снимайте крышку. Вы можете
подвергнуться воздействию высокого напряжения. Обратитесь по этому вопросу к
дилеру или специалисту.

●

Oтключение питания не предотвращает опасность поражения электрическим током.

●

Прибор должен устанавливаться в соответствии с действующими внутри страны
правилами электромонтажа.

●

Система электропроводки должна включать прибор отключения от источника питания

c зазором между разомкнутыми контактами не менее 3 мм.

●

Устройство должно храниться в помещении, в котором отсутствуют непрерывно
действующие источники воспламенения (например: источники открытого пламени,
устройство порохового газа, приводящего в действие автоматику, или работающий
электрический нагреватель).

●

Во избежание пожара, взрыва или получения травм не эксплуатируйте устройство
в случае обнаружения рядом с ним опасных газов (напр., огнеопасных или
вызывающих коррозию).

ПРЕДУПРЕЖДЕHИЕ

●

Не подвергайте свой организм воздействию холодного воздушного потока слишком долго.

●

Не вставляйте пальцы или какие-либо предметы в отверстия для входа и вывода
воздуха.

●

При появлении признаков ненормальной работы кондиционера (запах гари и т.д.)
остановите его работу и отсоедините от источника питания или выключите
автоматический выключатель.

MЕРЬI БЕЗOПАCHOCTИ

●

Данное устройство может использоваться детьми 8 лет и старше и лицами с

ограниченными физическими, сенсорными или умственными возможностями или

с недостаточным опытом и знаниями, если они находятся под присмотром или

получили инструкции относительно безопасного использования устройства и осознают

возможные опасности. Дети не должны играть с устройством. Уход и обслуживание,

выполняемые потребителем, не

●

Этот прибор может использоваться людьми (включая детей) с ограниченными

физическими, чувствительными или умственными способностями или лицами,

не обладающими достаточным опытом и знаниями, только под наблюдением

ответственного за их безопасность лица или при условии прохождения инструктажа

по использованию прибора.

●

Этот кондиционер должен устанавливаться, обслуживаться, ремонтироваться

и демонтироваться квалифицированным специалистом по установке или

квалифицированным специалистом по обслуживанию. Каждый раз, когда вам нужно

будет проделать какую-либо из этих операций, обращайтесь к квалифицированному

монтажнику или специалисту по обслуживанию.

●

Дети должны находиться под наблюдением, при этом необходимо гарантировать,

чтобы они не играли с прибором.

●

Не используйте хладагент, отличный от указанного (R32) для комплектации или

замены. Иначе недопустимо высокое давление может образовываться в контуре

охлаждения, что может повлечь за собой неисправность или взрыв изделия или

причинить телесное повреждение.

●

Не используйте другие средства для ускорения процесса размораживания, кроме

рекомендованных производителем.

●

Устройство должно храниться в помещении, в котором отсутствуют непрерывно

действующие источники воспламенения (например: источники открытого пламени,

устройство порохового газа, приводящего в действие автоматику, или работающий

электрический нагреватель).

●

Примите к сведению, что хладагенты могут не иметь запаха.

●

Не протыкайте и не поджигайте, так как устройство находится под давлением.

Не подвергайте устройство воздействию тепла, пламени, искр или других источников

воспламенения. В противном случае оно может взорваться и стать причиной

получения травм или смерти.

должны осуществляться детьми без надзора.

ВНИМАНИЕ

●

Не мойте устройство водой. Это может стать причиной поражения электрическим током.

●

Не используйте этот кондиционер для других целей, например сохранения пищевых

продуктов, разведения животных и т.д.

●

Не вставайте и не кладите ничего на внутренний/наружный блок. Это может нанести

травму и привести к повреждению устройства.

●

Не прикасайтесь к алюминиевым краям, так как это может причинить вам вред.

●

П

еред чисткой устройства выключите выключатель питания или автоматический выключатель.

●

Если устройство не планируется использовать в течение длительного времени,

выключите выключатель питания или автоматический выключатель.

●

В случае эксплуатации устройства в течение длительного периода времени, рекомендуется,

чтобы его техническое обслуживание производилось уполномоченным специалистом.

●

Производитель не принимает на себя обязательства за повреждение, вызванное

несоблюдением описания в данном руководстве.

1

ДИCПЛЕЙ BHУTРЕHНЕГO БЛOКА

1

Лампа ECO (Белый)

2

“Доступ Wi-Fi” (Белый) w

3

Hi POWER (Белый)

4

Таймер (Белый)

5

Режим работы (Белый)

Примечание:

● Поставляемый в комплекте ПДУ беспроводного типа, но также
может использоваться в качестве проводного. Пожалуйста,
обратитесь к разделу инструкции по установке “Как подключить ПДУ
для работы в проводном режиме”, если Вам понадобится проводное
управление.

●Во время работы в проводном режиме ПДУ вернется в исходное
состояние (параметры PRESET, TIMER и CLOCK будут сброшены),

пользователь отключит питание кондиционера воздуха.

когда

● Яркость дисплея можно отрегулировать. Для этого выполните
процедуру на %.

w Требуйте беспроводной соединительный LAN-адаптер, доступный в

качестве дополнительной принадлежности.

2

ПOДГOTOBКА К ИCПOЛЬЗOBАHИЮ

Подготовка фильтров

1. Откройте решетку входа воздуха и снимите воздушные фильтры.

2. Установите фильтры. (подробности см. на Руководство по
Установке).

Установка батареек (при работе в беспроводном режиме.)

1. Снимите сдвигающуюся крышку.

2. Вставьте 2 новые батарейки (типа ААА),
соблюдая полярность (+) и (–).

Установка часов

1.

Нажмите кнопку кончиком карандаша.
Если таймер светится, переходите к шагу 2.

2. Нажмите
время.

3. Нажмите

Установка Пульта Дистанционного Управления

Нажмите кнопку

1. Удалите батарейку.

2. Нажмите

3. Вставьте батарейку.

3

HАПРАBЛЕHИЕ ПOTOКА BOЗДУХА

Нажмите

1

жалюзи в нужном направлении в
вертикальной плоскости.

или : чтобы отрегулировать

: Для установки таймера.

кончиком карандаша или

.

),;

: Для установки

5

БЕСШУМНАЯ РАБОТА

БЕСШУМНАЯ РАБОТА ( )

Используйте режим бесшумной работы, чтобы в ночное время ваш сон
и сон ваших соседей ничего не беспокоило. С помощью данной функции
функция обогрева будет оптимизирована для обеспечения бесшумной
работы. Бесшумная работа доступна в двух режимах (Бесшумный режим
1 и Бесшумный режим 2).

Доступно три параметра настройки: Стандартный уровень > Бесшумный
режим 1 > Бесшумный режим

Бесшумный режим 1:

В данном режиме обогрев (или охлаждение) имеют приоритет над
бесшумной работой для обеспечения комфортной температуры в
комнате.

Данная настройка представляет собой оптимальный баланс между
обогревом (или охлаждением) и уровнем шума наружного блока.

Бесшумный режим 2:

В данном режиме бесшумная работа имеет приоритет над обогревом
(или охлаждением) в тех случаях

уровень шума наружного блока.
Данный режим позволяет уменьшить уровень шума наружного блока на

4 дБ(A).

Примечание:

● При активации бесшумного режима обогрев (или охлаждение) могут
не соответствовать ожиданиям.

бесшумной Работы (Наружный блок)

Нажмите

2

, когда первостепенную важность имеет

БЕСШУМНЫЙ

РЕЖИМ#1

БЕСШУМНЫЙ

РЕЖИМ#2

Нет

RU

Нажмите
автоматического качания

2

направления воздушного потока
и нажмите еще раз остановки
операции.

Oтpeгyлиpyйтe нaпpaвлeниe в

3

гоpизонтaльной плоcкоcти вpyчнyю.

Примечание:

●Не меняйте положение жалюзи вручную другими предметами.

● Жалюзи могут автоматически установиться при включении рабочего
режима.

4

ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

1

Излучатель инфракрасного сигнала
управления

2

Кнопка пуска/остановки

3

Кнопка выбора режима (MODE)

4

Кнопкa тeмпepaтypы (TEMP)

5

Кнопка скорости режима
вентилирования (FAN)

6

Кнопка качания жалюзи (SWING)

7

Кнопка установки жалюзи (FIX)

8

Режим обогрева до 8°C (8°C)

9

Кнопка таймера включения (ON)

!

Кнопка таймера выключения (OFF)

"

Кнопка настройки (SET)

#

Кнопка отмены (CLR)

$

Кнопкa пaмяти и пpeдвapитe
ycтaновок (PRESET)

%

Кнопкa бесшумной работы (SILENT)

&

Кнопка высокой мощности (Hi POWER)

(

Кнопка экономичного режима (ECO)

)

Кнопкa бecшyмного peжимa paботы
(QUIET)

~

Кнопка режима для комфортного сна
(COMFORT SLЕЕР)

+

Кнопка настройки фильтра (FILTER)

,

Кнопка установки времени (CLOCK)

-

Кнопка установки времени (CНECK)

.

Кнопка перезагрузки (RESET)

6:,1*

: Для

льныx

1

$
2
3

7
%

(
8

8°C

9
~

­,

SWING

FIX

ECO

FAN

QUIET

Hi POWER

6

АBTOMАTИЧЕCКИЙ РЕЖИM

Для автоматического выбора режима охлаждения, нагревания или
вентилирования

1. Нажмите

2. Нажмите : Установите требуемую температуру.
Минимум 17°C, Максимум 30°C.

3. Нажмите
MED , MED+ или HIGH .

РАБOTА B РЕЖИMЕ OХЛАЖДЕHИЯ /

7

HАГРЕBАHИЯ / BЕHTИЛИРOBАHИЯ

1. Нажмите
или Вентилирование

2. Нажмите

Минимум 17°C, Максимум 30°C.
Вентилирование: Индикация температуры отсутствует

4

6
5

)
&
#

!
"
.
+

3. Нажмите
MED , MED+ или HIGH .

8

PAБOTA B PEЖИME CУШКИ

При осушении среднее значение холод о производительности
контролируется автоматически.

1. Нажмите

2. Нажмите

Минимум 17°C, Максимум 30°C.

Примечание: Скорость вентилятора в режиме осушения может быть

02'(

: Выберите Авто А.

)$1

: Для выбора значения AUTO, LOW , LOW+ ,

02'(

: Для выбора режима Охлаждение , Нагрев

.

: Установите требуемую температуру.

)$1

: Для выбора значения AUTO, LOW , LOW+ ,

02'(

: Для выбора режима Сушка .

: Установите требуемую температуру.

только “Автоматической”.

9

РЕЖИМ Hi POWER

Для автоматического управления температурой воздуха в помещении и
потоком воздуха для более быстрого охлаждения или обогрева (во всех
режимах, кроме DRY и FAN ONLY)

Нажмите

10

РАБOTА B РЕЖИMЕ ECO

Для автоматического управления температурой воздуха в помещении
для экономии электроэнергии (во всех режимах, кроме ОСУШЕНИЕ и
ВЕНТИЛИРОВАНИЕ)

Нажмите

Примечание: Во время работы в режиме охлаждения настройка

11

8°C РАБОЧИЙ РЕЖИМ

1. Нажмите
режиме 8°C.

2. Нажмите для регулировки настройки температуры от
5°C до 13°C.

Примечание: Температура 8°C используется только в режиме

12

РАБOTА B РЕЖИMАX ТЕМРORАRY

B случае потери пульта ДУ или разрядки
батареек в пульте

● Нажав кнопку RESET, можно баз
помощи пульта ДУ начать или
остановить работу устройства.

● Рабочий режим установлен на
АВТОМАТИЧЕСКУЮ работу,
предустановленная температура
составляет 24°C, а вентилятор
работает в режиме автоматической
скорости.

13

РАБOTА B РЕЖИMЕ TАЙMЕРА

Установку таймера следует производить во время работы кондиционера.

Настройка таймера включения (ON)

1

2

3

Ежедневный таймер позволяет пользователю установить оба
таймера включения и выключения (ON) и активируется (OFF)
ежедневно.
Установка ежедневного таймера

1

2

● Когда активирован ежедневный таймер, отображаются обе стрелки
( , ).

Примечание:

●Пульт ДУ должен находиться на расстоянии, приемлемом для
передачи сигнала на внутренний блок; в противном случае может
иметь место задержка срабатывания длительностью до 15 минут.

●Эта настройка будет сохранена для следующей аналогичной
операции.

+L32:(5

: Для начала и остановки работы.

ECO

: Для начала и остановки работы.

температуры будет увеличиваться автоматически на
1 градус/в час в течение 2 часов; максимальное
увеличение 2 градуса).
Для работы в режиме обогрева настройка температуры
будет уменьшаться.

8°C

для изменения температуры нагревания в

нагревания. Для работы в режиме охлаждения (включая
автоматическое охлаждение) или в режиме осушения
кондиционер переключается в режим нагревания.

Кнопка OPERATION / RESET

Настройка таймера выключения

Нажмите :

Нажмите : Для ycтaновки

Нажмите : Для отмeны

Нажмите : Уcтaновитe

Нажмите : Уcтaновитe

Уcтaновитe
нyжноe вpeмя
тaймepa
включeния

(ON).

тaймepa.

peжимa

тaймepa.

вpeмя тaймepa
включeния

(ON).

вpeмя тaймepa
выключeния.

Нажмите : Уcтaновитe

Нажмите : Для ycтaновки

Нажмите : Для отмeны

3

Нажмите .

Haжмитe кнопкy

4

огдa бyдeт мигaть cимвол
( или ).

(OFF)

нyжноe вpeмя
тaймepa
выключeния

(OFF).

тaймepa.

peжимa
тaймepa.

14

РЕГУЛИРОВКА ЯРКОСТИ ЛАМПЫ ДИСПЛЕЯ

Чтобы уменьшить яркость лампы дисплея или выключить ее.

1. Нажмите и удерживайте

яркости ( , , или ) не появится на ЖК-дисплее пульта ДУ,
а затем отпустите кнопку.

2. Нажмите

яркость на один из 4 уровней.

ЖК-дисплей

пульта

дистанционного

управления

●В примерах и перед выключением лампа горит в течение
5 секунд.

РАБOTА B РЕЖИMЕ

15

ПРЕДBАРИTЕЛЬHЫХ УCTАHOBOК

Установите желаемый режим, которым впоследствии вы можете
воспользоваться. Настройка будет сохранена в памяти устройства для
использовании при последующей работе (за исключением направления
потока воздуха)

1. Выберите желаемый режим.

2. Нажмите и удерживайте кнопку
3 секунд для сохранения настройки.

Отобразится символ P.

3. Нажмите : Для начала работы в режиме

предварительных установок.

Увеличить

Лампа горит с полной яркостью.

Лампа горит с 50% яркостью.

Лампа горит с 50% яркостью, рабочая
лампа выключена.

Все лампы выключены.

)$1

в течение 3 секунд, пока уровень

или

Уменьшить

Рабочий дисплей Яркость

, чтобы установить

выключены

нажатой в течение

100%

50%

50%

Все

УСТАНОВКА ФУНКЦИИ

16

АВТОМАТИЧЕСКОГО ПОВТОРНОГО
ПУСКА

Этот пpодyкт cконcтpyиpовaн тaким обpaзом, что пpи cбоe питaния он
aвтомaтичecки пpоизводит повтоpный пycк и нaчинaeт paботaть в том
peжимe, котоpый был до cбоя питaния.

Информация

Кондиционер имеет функцию Автоматического
ON состоянии.
OFF эту функцию по мере необходимости.

Кaк ВЫКЛЮЧИТЬ (OFF) peжим aвтомaтичecкого повтоpного пycкa

● Нажмите и удерживайте кнопку [OPERATION] на внутреннем блоке
в течение 3 секунд

(устройство издаст 3 звуковых сигнала, а индикатор OРЕRАTION не
будет мигать).

Кaк ВКЛЮЧИТЬ (ON) peжим aвтомaтичecкого повтоp

● Нажмите и удерживайте кнопку [OPERATION] на внутреннем блоке
в течение 3 секунд
(устройство издаст 3 звуковых сигнала, индикатор OРЕRАTION
будет мигать со скоростью 5 раз/в секунду в течение 5 секунд).

Примечание:

● Если установлен таймер ВКЛЮЧЕНИЯ (ON) или ВЫКЛЮЧЕНИЯ
(OFF), режим АBTOMАTИЧЕCКИЙ ПOBTOРHЫЙ ПУCК не
включается.

17

PAБOTA B PEЖИME QUIET (БECШУMHЫЙ)

Для paботы в бecшyмном peжимe c очeнь низкой cкоpоcтью вpaщeния
вeнтиятоpa (кpомe peжимa DRY (cyшкa))

Нажмите

Примечание: В некоторых условиях работа в режиме QUIET

48,(7

: Для начала и остановки работы.

(БЕСШУМНЫЙ) может не обеспечивать достаточного

охлаждения из-за низких звуковых характеристик.

перезапуска в включайте

ного пycкa

18

РАБOTА B РЕЖИMЕ КOMФOРTHЫЙ COH

Для экономии энергии в режиме ожидания автоматический контроль
потока воздуха автоматически OFF.

Нажмите
значения для работы в режиме таймера выключения OFF.

Примечание: Во время работы в режиме охлаждения настройка

19

TЕХHИЧЕCКOЕ OБCЛУЖИBАHИЕ

Сначала выключите автоматический выключатель.

Внутренний блок и пульт ДУ

● Когда потребуется, почистите внутренний блок и пульт ДУ влажной
тканью.

●Не используйте бензин, разбавитель, полировальный порошок или
химически обработанные средства для удаления пыли.

Воздушные фильтры

Чистите каждые 2 недели.

1. Откройте решетку входа воздуха.

2. Снимите воздушные фильтры.

3. Пропылесосьте или промойте и затем высушите их.

4. Прикрепите воздушный фильтр и затем закройте решетку входа
воздуха.

: Для выбора 1, 3, 5 или 9 часов в качестве

температуры будет увеличиваться автоматически на
1 градус/в час в течение 2 часов (максимальное

увеличение 2 градуса).
Для работы в режиме обогрева настройка температуры
будет уменьшаться.

PEЖИM CAMOOЧИCTКИ

20

(ТОЛЬКО РАБОТА В РЕЖИМЕ
ОХЛАЖДЕНИЯ И ОСУШЕНИЯ)

Для предотвращения образования неприятного запаха, вызываемого
влажностью внутри внутреннего блока

1. Если один раз нажать кнопку
или “Сушка”, вентилятор будет продолжать работать в течение
последующих 30 минут, а затем автоматически выключится.
Это снизит влажность во внутреннем блоке.

2. Для моментальной остановки блока нажмите
2 раз в течение 30 секунд.

РАБОТА В РЕЖИМЕ РАЗМОРОЗКИ

21

ВРУЧНУЮ

Для разморозки радиатора отопителя наружного блока при работе в
режиме нагревания.

Нажмите и удерживайте
дисплее пульта ДУ отобразится [

2 секунд.

SET

в режиме “Охлаждение”

более

в течение 5 секунд, после чего на

] , как на рисунке 1, в течение

22

ФУHКЦИИ И ИХ ИCПOЛНЕHИЕ

1. Функция трехминутной защиты: Для предотвращения запуска
устройства в течение 3 минут при немедленном повторном пуске
после работы или при установке выключателя питания в положение

ON (включено).

2. Подготовка к нагреву: Прогрев устройства в течение 5 минут, прежде
чем оно перейдет в режим нагревания.

3. Управление подачей теплого воздуха: Когда температура внутри

помещения достигнет установленной температуры, скорость
режима вентилирования автоматически снижается, и наружный бло к
перестает работать.

4. Автоматическое размораживание: Во время операции
размораживания вентиляторы останавливаются.

5. Нагревательная потенциала: Тепло отбирается снаружи и отдается
в помещение. При слишком низкой наружной температуре
используйте вместе c кондиционером другое рекомендованное
нагревательное оборудование.

6. Замечание относительно накапливающегося снега: Для наружного
блока следует выбирать такое положение, в котором он не будет
подвержен излишним скоплениям снега, листьев или другого
мусора.

7. Во время работы блока возможен незначительный звук
потрескивания.
Это нормально, потому что причиной потрескивающего звука может
быть расширение/сжатие пластика.

Примечание: Пункты со 2 по 6 относятся к модели для нагревания

Условия работы кондиционера

Температура

режим

Нагревание –15°C ~ 24°C Ниже 28°C
Охлаждение –15°C ~ 46°C 21°C ~ 32°C
Сушка –15°C ~ 46°C 17°C ~ 32°C

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

23

(OРИЕHTИРЫ)

Устройство не работает.

● Выключатель питания

находится в положении OFF

(выключено).

● Автоматический

выключатель сработал и
отключил подачу питания.

● Прекращение подачи

электропитания.

● Установлен таймер

включения (ON).

24

ВЫБОР А-В НА ПУЛЬТЕ ДУ

Чтобы обособить использование пульта ДУ для каждого внутреннего
блока в случае, если 2 кондиционера воздуха близко установлены друг
к другу.

Установка параметра В на пульте ДУ

1. Нажмите кнопку RESET на внутреннем блоке, чтобы включить
кондиционер воздуха.

2. Направьте пульт ДУ на внутренний бло к.

3. Нажмите и удерживайте кнопку
карандаша. На дисплее отображается индикация “00”. (Рисунок 1)

4. Удерживая нажатой кнопку
. На дисплее появится значок “B”, а индикация “00” исчезнет, и

кондиционер воздуха выключится.
Параметр B пульта ДУ внесен в память. (Рисунок 2)

Примечание: 1. Повторите вышеуказанные шаги для ере установки

2. Отображение настройки “А” пульта ДУ не

3. Заводской стандартной настройкой пульта ДУ является

Наружная температура Комнатная температура

Чрезвычайно низкая эффективность

охлаждения или нагревания.

● Фильтры заблокированы из-за
высокой степени загрязнения.

● Температура установлена
неправильно.

● Открыты окна или двери.

● Заблокированы отверстия для

входа или выхода воздуха на
наружном блоке.

● Слишком низкая скорость режима
вентилирования.

● Установлен режим FAN или DRY

● Функция ВЫБОРА МОЩНОСТИ
установлена на 75% или 50%.
(Эта функция зависит от пульта ДУ).

на пульте ДУ кончиком

02'(

, нажмите кнопку

пульта ДУ на А.

предусмотрено.

положение A.

RU

12

1144180215
