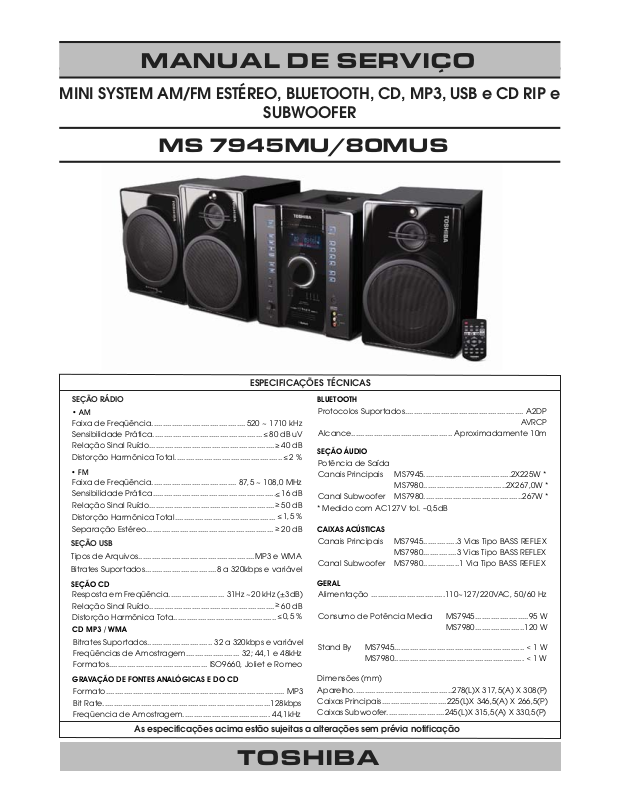

Page 1
MANUAL DE SERVIÇO
MINI SYSTEM AM/FM ESTÉREO, BLUETOOTH, CD, MP3, USB e CD RIP e
SUBWOOFER
MS 7945MU/80MUS
ESPECIFICAÇÕES TÉCNICAS
SEÇÃO RÁDIO
• AM
Faixa de Freqüência.......................................... 520 ~ 1710 kHz
Sensibilidade Prática.................................................
Relação Sinal Ruído........................................................
Distorção Harmônica Total................................................
• FM
Faixa de Freqüência...................................... 87,5 ~ 108,0 MHz
Sensibilidade Prática.......................................................
Relação Sinal Ruído........................................................
Distorção Harmônica Total.............................................
Separação Estéreo.........................................................
SEÇÃO USB
Tipos de Arquivos....................................................MP3 e WMA
Bitrates Suportados................................8 a 320kbps e variável
SEÇÃO CD
Resposta em Freqüência......................... 31Hz ~20 kHz (±3dB)
Relação Sinal Ruído........................................................ 60 dB
Distorção Harmônica Tota..
CD MP3 / WMA
Bitrates Suportados............................. 32 a 320kbps e variável
Freqüências de Amostragem........................ 32; 44,1 e 48kHz
Formatos............................................ ISO9660, Joliet e Romeo
GRAVAÇÃO DE FONTES ANALÓGICAS E DO CD
Formato................................................................................ MP3
Bit Rate...........................................................................128kbps
Freqüencia de Amostragem....................................... 44,1kHz
............................................
80 dB uV
≥
≥
≥
≥
≥
40 dB
16 dB
≥
50 dB
≥
1,5 %
20 dB
≥
0,5 %
As especificações acima estão sujeitas a alterações sem prévia notificação
BLUETOOTH
Protocolos Suportados..................................................... A2DP
AVRCP
Alcance............................................. Aproximadamente 10m
SEÇÃO ÁUDIO
≥
2 %
Potência de Saída
Canais Principais MS7945.......................................2X225W *
MS7980.....................................2X267,0W *
Canal Subwoofer MS7980............................................267W *
* Medido com AC127V tol. –0,5dB
CAIXAS ACÚSTICAS
Canais Principais MS7945...............3 Vias Tipo BASS REFLEX
MS7980...............3 Vias Tipo BASS REFLEX
Canal Subwoofer MS7980................1 Via Tipo BASS REFLEX
GERAL
Alimentação .................................110~127/220VAC, 50/60 Hz
Consumo de Potência Media MS7945........................95 W
MS7980......................120 W
Stand By MS7945.......................................................... 1 W
MS7980.......................................................... 1 W
Dimensões (mm)
Aparelho............................................278(L)X 317,5(A) X 308(P)
Caixas Principais.............................225(L)X 346,5(A) X 266,5(P)
Caixas Subwoofer..........................245(L)X 315,5(A) X 330,5(P)
v
v
TOSHIBA
Page 2
6 - ESQUEMA ELÉTRICO
6.1 PCI Frontal
JACK AUX & USB PCB
JACK H/P & MIC PCB
SW1 PCB
OPEN
SW2 PCB
F2-121
F2-121
F2-121
F2-121
F2-121
02
Page 3
6 - ESQUEMA ELÉTRICO
6.2 PCI CD DSP
ST_12
ST_33
FAN_CNT
TH_PROT
AMP_PD
CD_MUTE
16M
VFD_STB
VFD_CLK
VFD_DOUT
HP_SEN
PWR_FAIL
PWR_ON
BT_CTS
Q'S_DA
4094_CLK
4094_CE
FAN_CHK
TU_CE
TU_CLK
VFD_DO
TU_DA
TU_RST
JOG_UP
JOG_DN
VOL_UP
VOL_DN
STBY_LED
MIC_SEN
RESET
RSD
DDATA
DMCK
DBCK
DLRCK
CD_RW
CD_BUSY
CD_MCK
CD_IO
TDI
TDO
TMS
TCK
CD_SCOR
CD_BCLK
CD_DATA
CD_LRCK
BT_RST
CD_RST
OPEN
CLOSE
NTRST
LMSW
OPCL_SW
RMC
SDA
SCL
DRV_MUTEDRV_MUTE
P_SAVE
VDD33A
SYSRST
VDD33A
VDD33A
VDD33A
BT_RX
BT_TX
ST_KEY
BT_RTS
16M_CNT
MISO
MOSI
BT_TX
BT_RX
BT_CTS
BT_RTS
I2S_SEL
JOG_UP
VOL_UP
SCL
SDA
VFD_STB
VFD_CLK
JOG_DN
VOL_DN
VFD_DOUT
P_SAVE
OPEN
RMC
CLOSE
DDATA
DMCK
DBCK
DLRCK
RTC_DATA
CD_RW
CD_BUSY
CD_MCK
CD_IO
16M_CNT
DRV_MUTE
TDI
VDD12
VDD33
VDD33
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
GP06
GP07
GP08
GP09
GP10
GP11
GP12
GP13
GP14
GP15
GP16
GP17
GP18
GP54
GP55
GP19
GP20
GP56
GP21
GP57
DDATA
VDD33
VSS33
DMCK
DBCK
DLRCK
GP22
GP23
GP24
GP25
GP26
GP27
GP28
TDI
VDD12
VSS12
SPI_CSB
SPI_CLK
SPI_MISO
SPI_MOSI
GND
M_3.3V
CW509
CN2006
AUX_L
AGND
AUX_R
ST_33
BT_RST
BT_RX
BT_CTS
BT_TX
BT_RTS
4094_CE
4094_DA
4094_CLK
CD_MUTE
Q'S_DA
MD0
MD1
MD2
MD3
MD4
MD5
MD6
MD7
LDQM
WEN
CASN
RASN
SDCSN
BA0
BA1
MAD10
MAD0
MAD1
MAD2
MAD3
MM_33
M_33
ST_33
CD_L
AGND
CD_R
L+R
VCC_18
AUX_L
AGND
AUX_R
MM_33
M_5V
SDRAM_VCC
M_5V
L+R
MAIN_1.8V
AUX_L
AGND
AUX_R
MAIN_3.3V
MAIN_5V
GND
GND
+3.3V_STBY
CD_L
AGND
CD_R
MD15
MD14
MD13
MD12
MD11
MD10
MD9
MD8
UDQM
SDCLK
SDCKE
MAD12
MAD11
MAD9
MAD8
MAD7
MAD6
MAD5
MAD4
CS
MISO
M_33
BCLK
DBCK
CD_BCLK
SCOR
SCOR0
CD_SCOR
I2S_SEL
CD_LRCK
DLRCK
LRCK
CD_DATA
SDTO
DATA
ST_33
ST_33
NTRST
SYSRST
M_33
SCK
MOSI
STBY_3.3V
TDI
TMS
TCK
TDO
NTRST
TDI
GND
TMS
TCK
TDO
SYSRST
TU_CE
TU_DA
TU_CLK
AMP_PD
SCK
CS
68EOEN/GP42
71GP04
70GP03
69ECSN
72GP05
113 GP30
110 TMS
111 TCK
112 GP29
109 TDO
TDO
TCK 16M
TMS
SCOR
BCLK
4094_CLK
59SDCLK
60CASN
62WEN
63EAD17/GP37
65EAD19/GP39
64EAD18/GP38
66EAD20/GP40
67EWEN/GP41
118 GP35
116 GP33
117 GP34
115 GP32
114 GP31
RTC_CLK
DATA
CD_RST
LRCK
58VSS33
61GP53
122 GP58
121 NTRST
119 GP36
123 VSS33
120 RESETN
UCLK WEN
4094_CE SDCLK
SYSRST RTC_RST
NTRST CASN
RESET
MIC_SEN
SDCKE
53GP51
54CKE
56GP52
57VDD33
55RASN
128 VSS33
127 VDD33
125 XI
124 TEST
126 XO
XIN
XOUT RASN
UDQM
LDQM
BA1
SDCSN
48UDQM
50GP50
51VDD12
47LDQM
46BA1
49SDCSN
52VSS12
133 PLL3VSS12
131 USBDM
130 USBDP
134 PLL3VDD12
135 PLL2VSS12
132 USBVSS33
129 USBVDD33
USBD+
USBD- 4094_DA
MAD9
MAD8
MAD7
BA0
MAD12
MAD11
MAD10
42AD10
45BA0
44AD12
43AD11
139 ADIN7
136 PLL2VDD12
137 PLL1VSS12
138 PLL1VDD12
PWR_FAIL
MAD5
39AD07
38AD06
41AD09
37AD05
40AD08
TU_RST
SCOR0
TH_PROT
FAN_CNT
PWR_ON
K
VFD_DO
K
HP_SEN
MAD4
MAD3
MAD2
MAD1
MAD0
MD15
MD7
MD14
MD6
MD13
MD5
MD12
MD4
MD11
LMSW
MD3
MD10
MD2
MD9
MD1
MD8
MD0
AD04
36
AD03
35
VSS33
34
VDD33
33
AD02
32
AD01
31
AD00
30
D15
29
D7
28
D14
27
D6
26
D13
25
D5
24
D12
23
D4
22
D11
21
GP49
20
GP48
19
GP02
18
GP47
17
GP46
16
VSS12
15
VDD12
14
D3
13
D10
12
D2
11
D9
10
9
D1
8
D8
7
D0
6
GP01
5
GP00
4
AVSS33
3
AVDD33
2
ADIN0
1
ADIN1
142 ADIN4
143 ADIN3
140 ADIN6
144 ADIN2
141 ADIN5
MODEL_OP
G-EQ
ST_KEY
OPCL_SW
FAN_CHK
BAND_OP MAD6
BAND OPTION
M_5V
VDD33A
RTC_DATA BT_RST
RTC_CLK
MM_33
RTC_RST
VBUS
DM
DP
GND
GND
AUX_R
AGND
AUX_L
ST_12
03
Page 4
6 - ESQUEMA ELÉTRICO
6.3 PCI CD SERVO
SPINDLE+
SPINDLE-
SLED+
SLEDLMSW
GND
FCZ100E-16RS-K
FOCUS-
TRACK+
TRACK-
FOCUS+
LD GND
VCC
VREF
CW501
CN2006
CW503
PD
VR
LD
F
C
B
A
D
E
FAN_CNT
TH_PROT
AMP_PD
CD_MUTE
VFD_STB
VFD_CLK
VFD_DOUT
HP_SENS
PWR_FAIL
PWR_ON
Q'S_DA
4094_CLK
4094_CE
FAN_CHK
TU_CE
TU_CLK
VFD_DO
TU_DA
TU_RST
JOG_UP
JOG_DN
VOL_UP
VOL_DN
STBY_LED
MIC_SEN
RESET
RMC
ST_KEY0
SDA
SCL
P_SAVE
SPINDLE+
SPINDLE-
SLED+
SLED-
LMSW
MM_33
M_5V
REC_R
REC_L
VREF
VREF
TRACK+
TRACK
SPINDLE
TRACK-
FOCUS-
FOCUS+
FOCUS
SLED
SPINDLE+
SPINDLE-
SLED+
SLED-
LMSW
DRV_MUTE
LOAD+
LOAD-
CL_CD
OP_CD
DRV_MUTE
SPINDLE+
TRACK+
TRACK-
SPINDLE-
M_33
SERVO_33
DVDD2
DMCK
DBCK
CD_BCLK
CD_LRCK
CD_DATA
16M
DVDD2
AGND
AVDD2
DLRCKDLRCK
DDATA
VCC_18
M_33
CD_IO
CD_SCOR
CD_RW
CD_BUSY
SDTO
DMCK
RESET
DBCK
DLRCK
CD_MCK
VCC_18
CD_RST
16M
DMCK
DBCK
DLRCK
DDATA
CD_BCLK
CD_LRCK
CD_DATA
CD_SCOR
CD_BUSY
CD_RW
CD_IO
CD_MCK
CD_RST
RSD
CL_CD
OP_CD
LOAD+
LOAD-
MM_33
VDD33A
TU_CLK
TU_DA
TU_CE
TU_RST
SDA
SCL
P_SAVE
PWR_FAIL
PWR_ON
MIC_SEN
HP_SENS
RESET
AGND
REC_L
AGND
REC_R
FAN_CHK
FAN_CNT
AMP_PD
TH_PROT
VFD_DO
VFD_CLK
VFD_STB
VFD_DOUT
RMC
VOL_UP
VOL_DN
JOG_UP
JOG_DN
4094_CLK
Q'S_DA
4094_CE
ST_KEY0
ST_33
MM_33
ST_33
LMSW
CLOSE
OPEN
OPCL_SW
DRV_MUTE
M_33
M_5V
MM_33
CD_MUTE
CD_R
AGND
CD_L
OP_SW
GND
CL_SW
LOAD+
LOAD-
TU_CLK
TU_DA
TU_CE
TU_RST
SDA
SCL
P_SAVE
PWR_FAIL
PWR_ON
MIC_SEN
HP_SEN
RESET
GNDA
REC_L
GNDA
REC_R
FAN_CHK
FAN_CNT
AMP_PD
TH_PROT
VFD_DO
VFD_CLK
VFD_STB
VFD_DATA
GND
GND
RMC
VOL_UP
VOL_DN
JOG_UP
JOG_DN
4094_CLK
Q'S_DATA
4094_CE
ST_KEY
ST_3.3V
MAIN_3.3V
04
Page 5
6 - ESQUEMA ELÉTRICO
6.4 PCI Principal (MS 7945) (Função)
PG05FBESC
PG05FBESC
05
Page 6
6 - ESQUEMA ELÉTRICO
6.5 PCI Principal (MS7945) (AMP)
FROM SHEET 1
RESET OPTION
PG05FBESC
FROM SHEET 1
H/P MUTE OPTION
DC FAN OPTION
06
Page 7
6 - ESQUEMA ELÉTRICO
6.6 PCI Principal (MS7980) (Função)
PG05FBESC
PG05FBESC
07
Page 8
6 - ESQUEMA ELÉTRICO
6.7 PCI Principal (MS7980) (AMP)
FROM SHEET 1
RESET OPTION
PG05FBESC
FROM SHEET 1
H/P MUTE OPTION
DC FAN OPTION
08
Page 9
6 - ESQUEMA ELÉTRICO

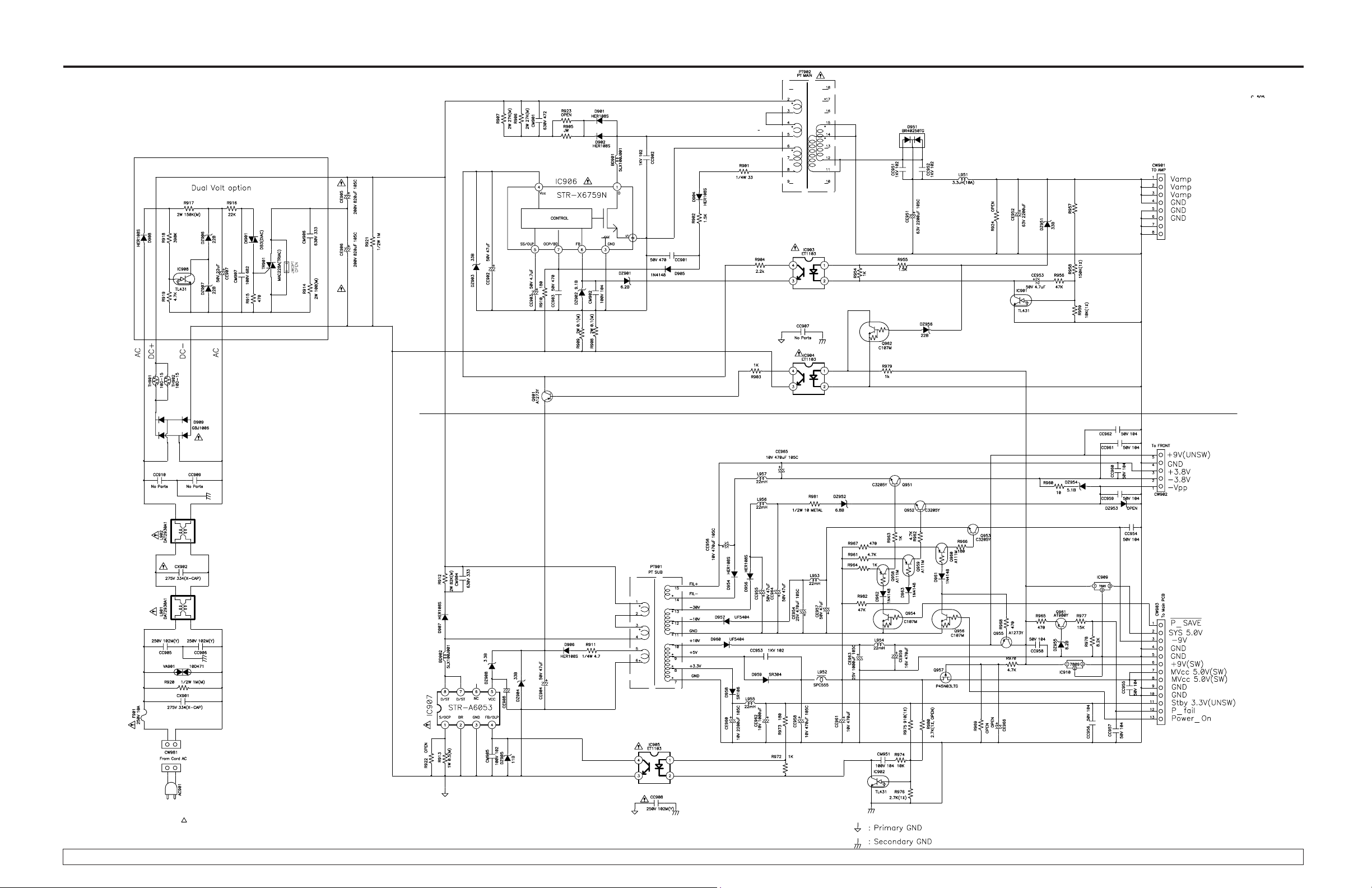

6.8 PCI Fonte
MS7945MU : 22K (1%)
MS7980MUS : 39K (1%)
CUIDADOS
Precauções de segurança a serem seguidos durante manutenção:
1) As partes indicadas com o simbolo são componentes de segurança e devem ser substituidos
somente por componentes originais.
2) Antes de retornar o produto ao consumidor, assegurar que a corrente de fuga e resistencia de
isolação do aparelho esteja dentro das normas de segurança.
!
,
+
CIRCUITO DO PRIMÁRIO: Use sempre transformador isolador durante a manutenção
Nota: Quando verificar as tensões no circuito primário, utilize o terminal terra do primário como
terminal comum
50V 10uF
09
Page 10
MINI SYSTEM AM/FM ESTÉREO, BLUETOOTH, CD, MP3, USB e CD RIP e
SUBWOOFER
MANUAL DE SERVIÇO
MS 7945MU/80MUS
As especificações acima estão sujeitas a alterações sem prévia notificação
TOSHIBA
ESPECIFICAÇÕES TÉCNICAS
SEÇÃO RÁDIO
UÊAM
UÊFM
Faixa de Freqüência...................................... 87,5 ~ 108,0 MHz
16 dB
≥
≥
≥
Relação Sinal Ruído........................................................
Distorção Harmônica Total.............................................
50 dB
Sensibilidade Prática.......................................................
1,5 %
Faixa de Freqüência.......................................... 520 ~ 1710 kHz
80 dB uV
≥
≥
≥
Relação Sinal Ruído........................................................
Distorção Harmônica Total................................................
40 dB
Sensibilidade Prática.................................................
2 %
Separação Estéreo.........................................................
≥
20 dB
SEÇÃO USB
Tipos de Arquivos....................................................MP3 e WMA
Bitrates Suportados................................8 a 320kbps e variável
SEÇÃO CD
Resposta em Freqüência......................... 31Hz ~20 kHz (±3dB)
Distorção Harmônica Tota..
............................................
Relação Sinal Ruído........................................................ 60 dB
CD MP3 / WMA
Bitrates Suportados............................. 32 a 320kbps e variável
Formatos............................................ ISO9660, Joliet e Romeo
Freqüências de Amostragem........................ 32; 44,1 e 48kHz
≥
≥
0,5 %
BLUETOOTH
Protocolos Suportados..................................................... A2DP
Alcance............................................. Aproximadamente 10m
AVRCP
SEÇÃO ÁUDIO
Canais Principais MS7945.......................................2X225W *
Canal Subwoofer MS7980............................................267W *
MS7980.....................................2X267,0W *
* Medido com AC127V tol. –0,5dB
CAIXAS ACÚSTICAS
GERAL
Alimentação .................................110~127/220VAC, 50/60 Hz
Consumo de Potência Media MS7945........................95 W
MS7980......................120 W
Stand By MS7945.......................................................... 1 W
MS7980.......................................................... 1 W
Dimensões (mm)
Aparelho............................................278(L)X 317,5(A) X 308(P)
Caixas Subwoofer..........................245(L)X 315,5(A) X 330,5(P)
Caixas Principais.............................225(L)X 346,5(A) X 266,5(P)
GRAVAÇÃO DE FONTES ANALÓGICAS E DO CD
Formato................................................................................ MP3
Freqüencia de Amostragem....................................... 44,1kHz
Bit Rate...........................................................................128kbps
Potência de Saída
Canais Principais MS7945...............3 Vias Tipo BASS REFLEX
Canal Subwoofer MS7980................1 Via Tipo BASS REFLEX
MS7980...............3 Vias Tipo BASS REFLEX
v
v
Page 11
2 - PRECAUÇÕES DE SEGURANÇA
2.1.) ITENS DE PRECAUÇÃO DE SEGURANÇA:
Antes de retornar o aparelho ao cliente, sempre faça uma checagem dos seguintes itens do
aparelho:
2.1.1.) Certifique-se de que não haja nenhum componente de proteção danificado antes ou
depois do serviço, no aparelho.
2.1.2.) BLINDAGENS PROTETORAS (Capas plásticas, isoladores, termo retrateis, espumas de
borracha, etc.), são colocadas nos aparelhos para proteção do cliente e do técnico. Recoloque ou
substitua essas blindagens protetoras no mesmo local em que foram retiradas, deixando o aparelho
nas condições originais.
2.1.3.) Não manuseie ou permita o manuseio de aparelhos sem que todos os componentes de
proteção estejam corretamente inst
alados e funcionando.
2.2.) ACESSO AO APARELHO:
Certifique-
se que não haja aberturas no gabinete (depois de montado), onde crianças ou adultos
possam ter acesso e tocar em partes “vivas” (energizadas eletricamente), causando choques.
Tomar cuidado para nã
o deixar áreas de ventilação muito largas e não substituir o gabinete ou
partes dele por peças não originais.
2.3.) RESISTÊNCIA DE ISOLAÇÃO
2.3.1.) Desconecte o cabo de força da tomada e curto-circuite seus terminais.
2.3.2.) Ligue a chave power( Liga/Desliga ) do aparelho.
2.3.3.) Meça com megohmetro, a resistência entre os terminais do cabo de força curto-
circuitados e todas as partes metálicas expostas do aparelho, tais como parafusos, antena
telescópica, contato para pilhas, terminal de saída para fones e etc. Se a parte metálica tem retorno
de corrente pelo chassis, devemos encontrar valores entre 1 e 5,2 megohms. Se a parte metálica
não tem retorno de corrente pelo chassi, o instrumento deverá indicar valores muito acima destes.
Se nenhum desses limites for atendido, existe alguma parte metálica em curto-
circuito com o
chassi, podendo provocar choques elétricos, estouros ou até incêndios.
2.4.) COMPONENTES DE SEGURANÇA:
Alguns componentes elétricos e mecânicos possuem características especiais para at
ender à
exigência de segurança, não são identificados apenas por inspeção visual.
Estes componentes não podem ser trocados por similares de maior tensão, potência, ou
dissipação de calor, etc.
Deve se identificar o componente mediante um esquema elétrico ou desenho mecânico
normalizado (que indicará se o componente é ou não de segurança) do aparelho, e assim substituílo. Esta medida evitará danos ao aparelho, ao técnico e ao cliente. Estes componentes estão indicados pelo simbolo
Componentes de segurança estão sendo continuamente revisadas e novas espe
cificações são
divulgadas.
2.5) PRECAUÇÕES DE ASSISTÊNCIA TÉCNICA:
ATENÇÃO:
Antes de efetuar qualquer manutenção mencionado neste Manual de Serviços, leia
e siga o item 1. ITENS DE PRECAUÇÃO DE SEGURANÇA
. NOTA:
Se por qualquer razão haja
conflito ou dúvidas entre PRECAUÇÃO DE ASSISTÊNCIA TÉCNICA e ITENS DE PRECAUÇÃO
DE SEGURANÇA, siga sempre os
ITENS DE PRECAUÇÃO DE SEGURANÇA.
2.5.1.) Desconecte o cabo de força do aparelho da tomada sempre que:
- Remover ou instalar qualquer componente, placa de circuito, módulo ou outro conjunto.
- Desconectar ou conectar qualquer conector do aparelho.
2.5.2.) Ao conectar um instrumento de medição, sempre conecte primeiro o terminal de terra do
instrumento ao terra da placa que será medida. Sempre retire o terminal de terra do instrumento por
último.
2.5.3.) Quando terminar a manutenção de um aparelho, coloque a chave seletora de tensão (se
houver), na posição de 220V.
3
Page 12

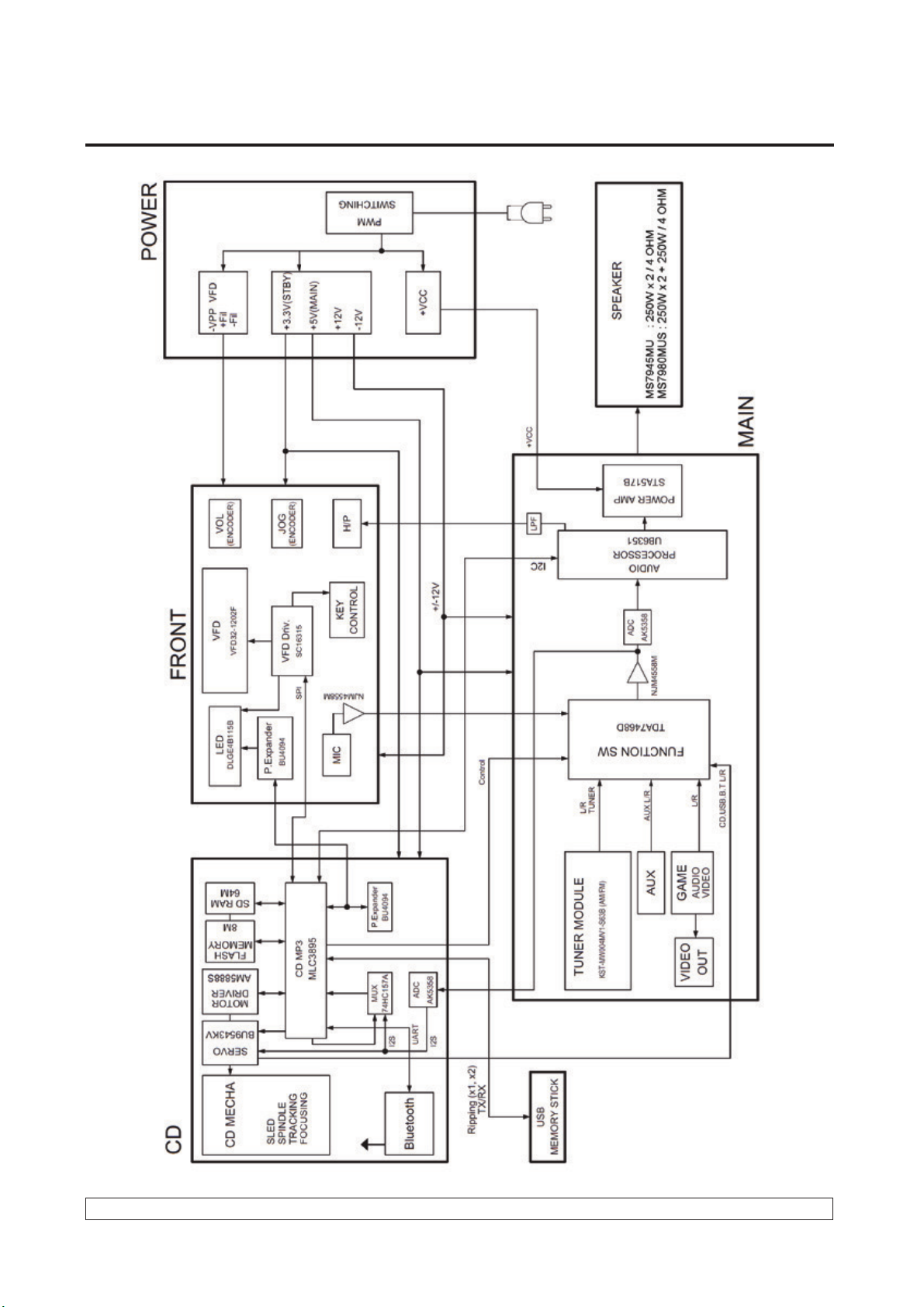

4 - DIAGRAMA DE BLOCOS
6
Page 13
7

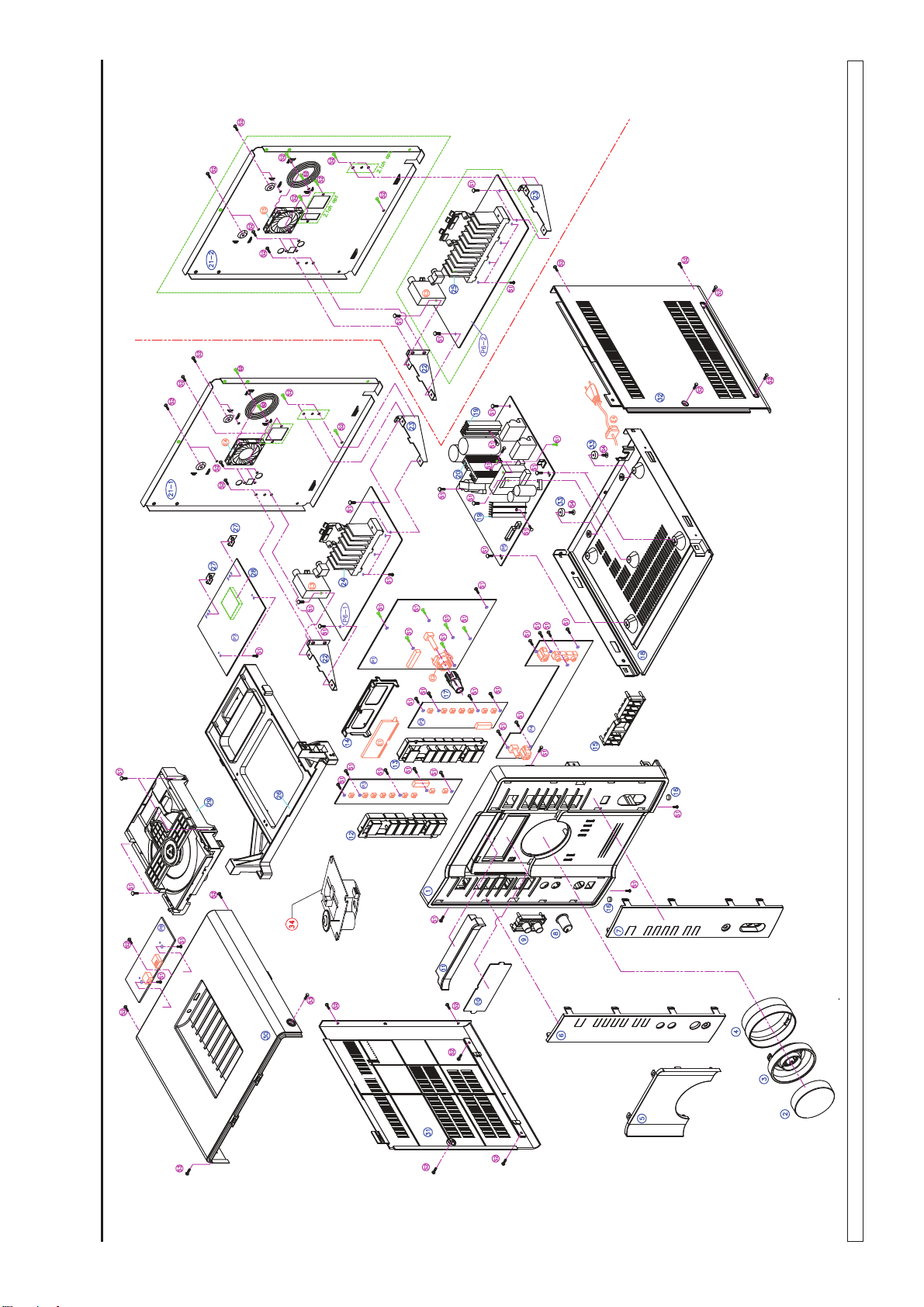

5 - VISTA EXPLODIDA
5.1 Aparelho
34
MS 7980MUS
Page 14
8

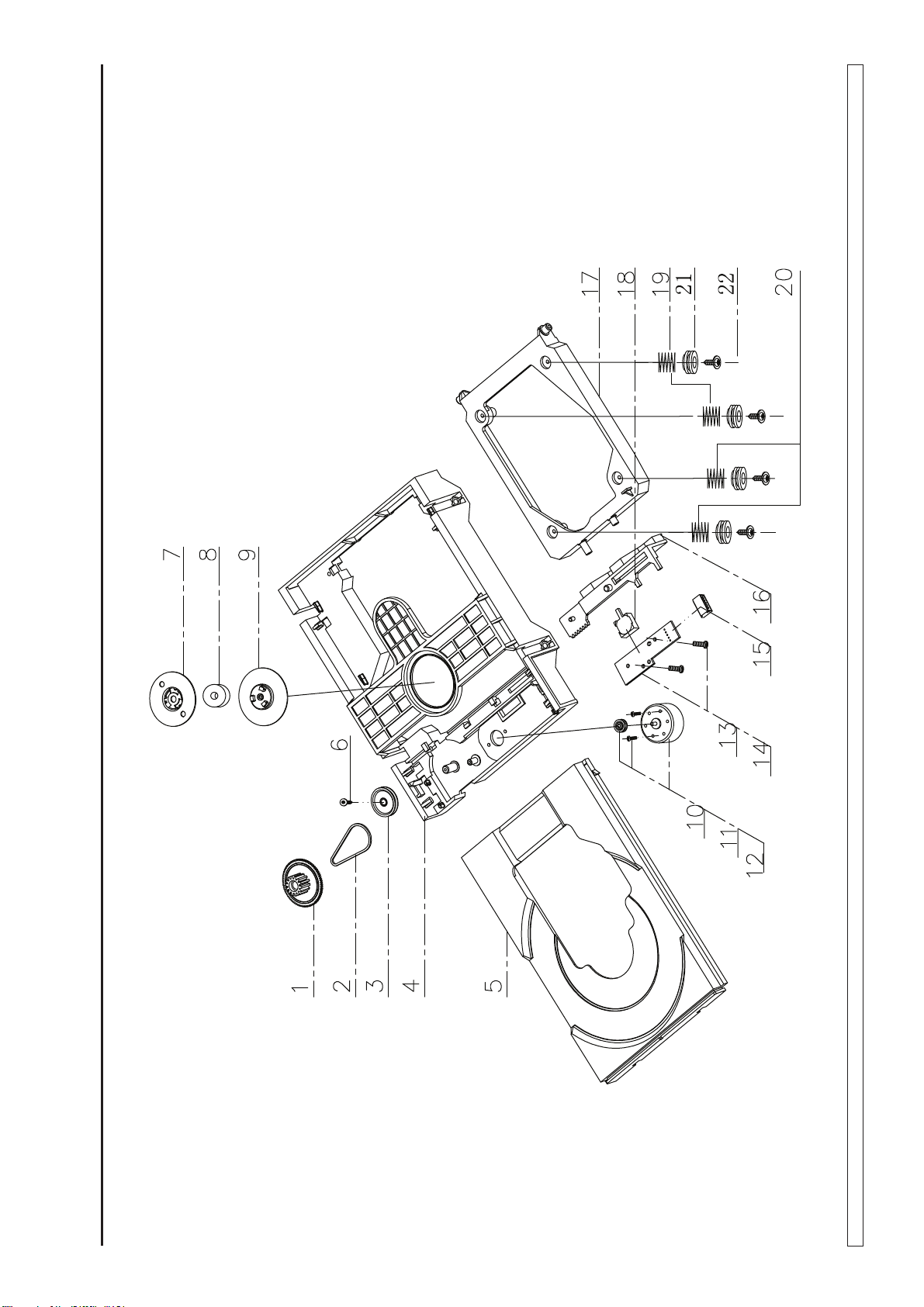

5.2 Mecanismo CD
5 - VISTA EXPLODIDA
Page 15
CXP-9
CXP-8
CXP-7
CXP-12
CXP-6
CXP-10
CXP-11
CXP-5
CXP-4
CXP-3
CXP-2
09
CXP-1
5 - VISTA EXPLODIDA
5.3 Caixa Acústica Principal (MS7945MU e MS7980MUS)
Page 16
CXS-5
CXS-9
CXS-8
10
CXS-7
CXS-3
CXS-4
CXS-2
CXS-1
5 - VISTA EXPLODIDA
5.4 Caixa Acústica Subwoofer (MS 7980MUS Somente)
Page 17
31

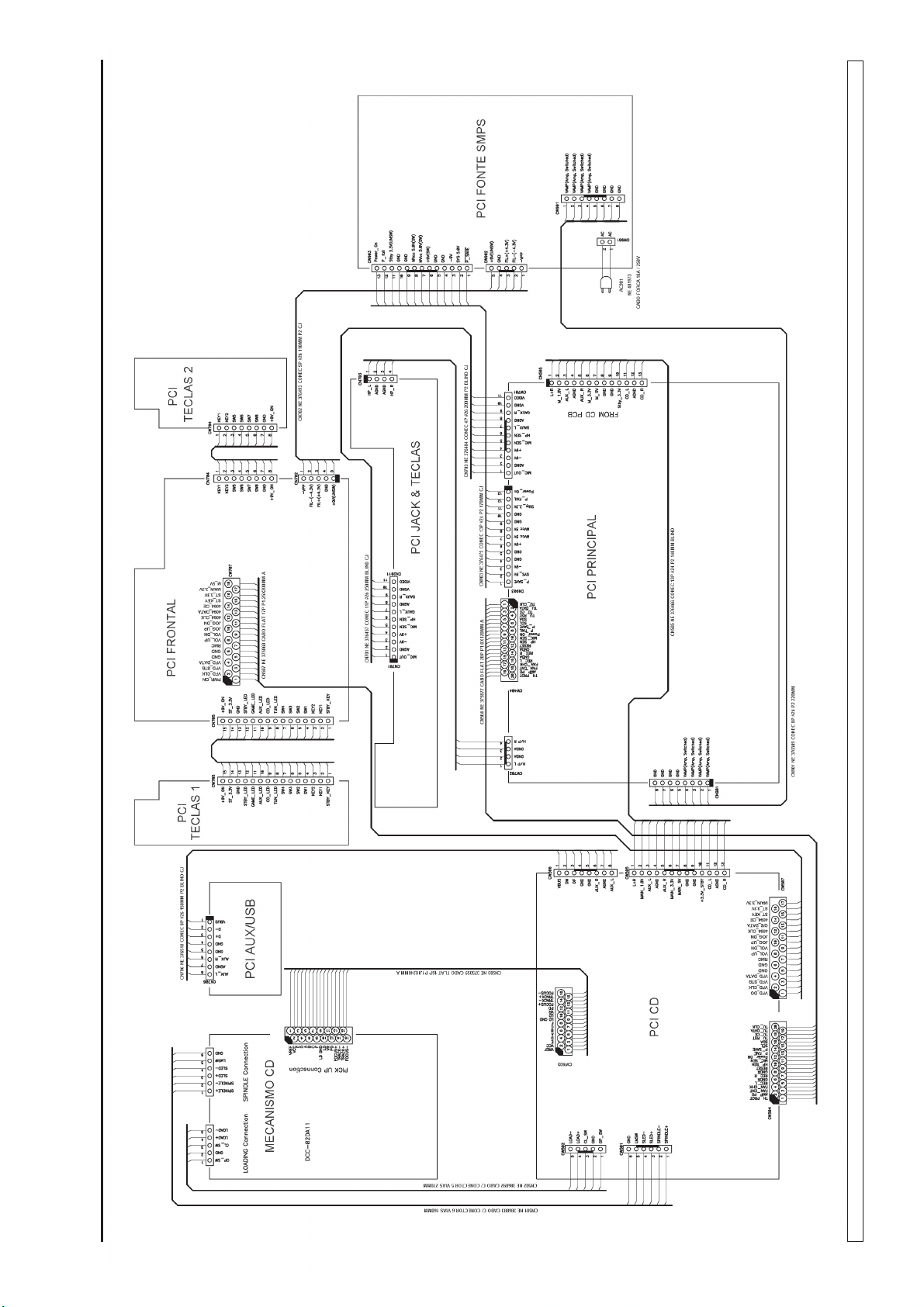

8 - DIAGRAMAÇÃO DE FIAÇÃO
Page 18

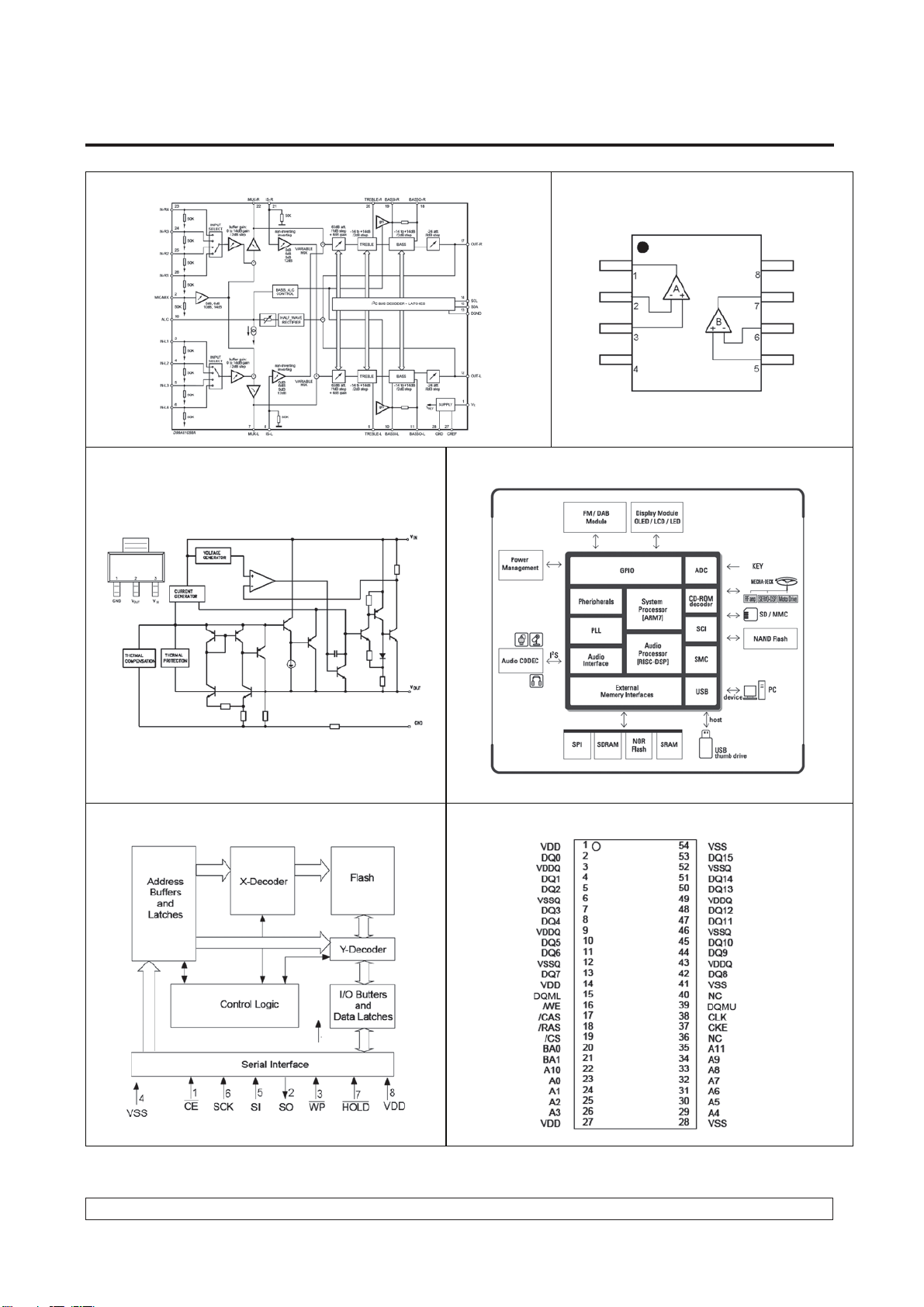

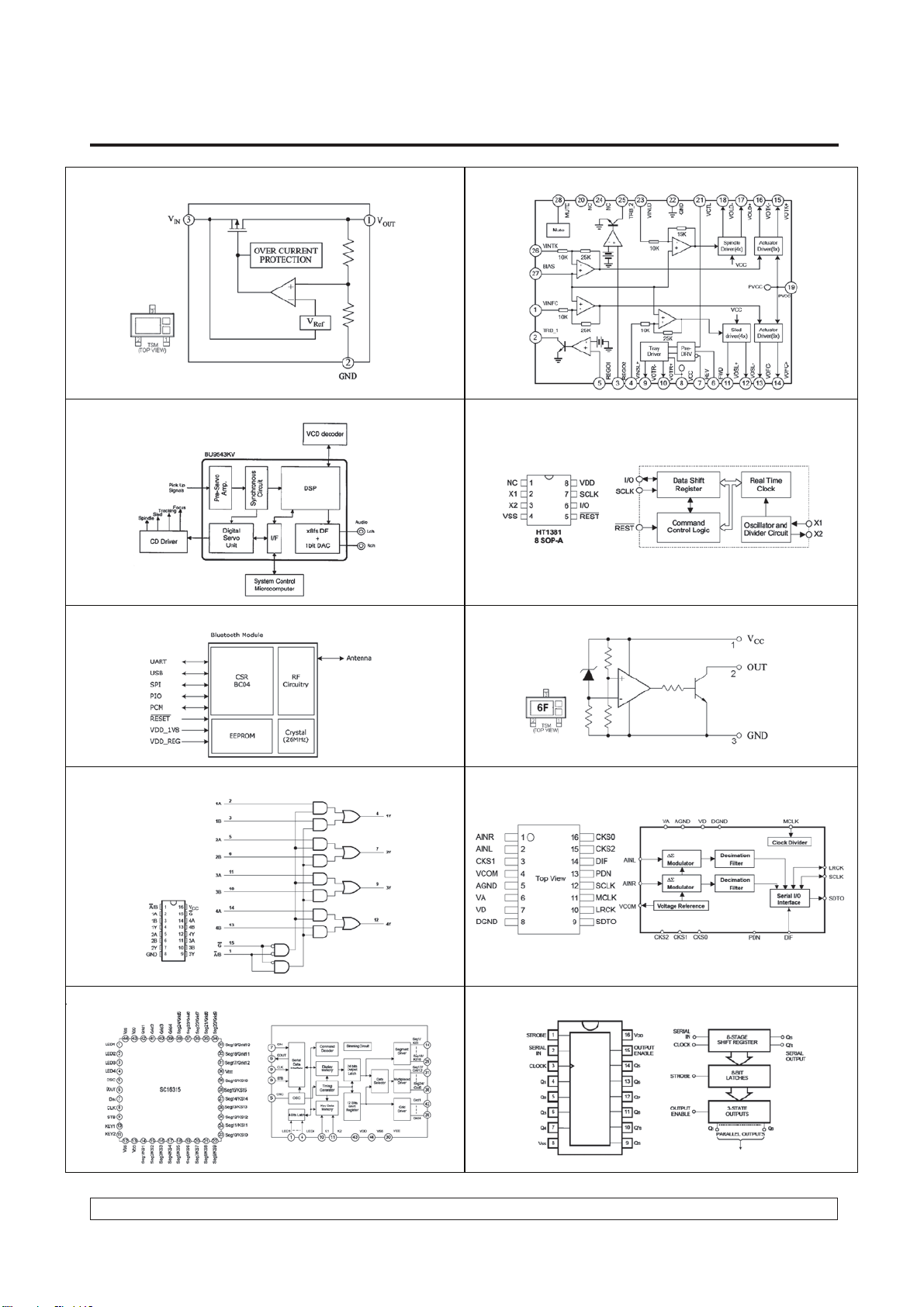

9 - CIRCUITOS INTEGRADOS
376439 CIRC INT TDA7468D SO28 122613 CIRC INT NJM4558M
681284 CIRC INT 1LD1117S33 3,3V TO223
138811 CIRC INT GM117-1.8ST SOT-223
376313 CIRC INT F25L16PA-100PAG SOP8
376386 CIRC INT MLC3895 LQFP144
376288 CIRC INT A3V64S40ETP-G6 TSOP54
32
Page 19
33
9 - CIRCUITOS INTEGRADOS
325814 CIRC INT SA5888 SSOP28
376322 CIRC INT HT1381 RTC SOP8
376331 CIRC INT KIA7029AT SMD
303053 CIRC INT AK5358A TSSOP16
256835 CIRC INT SC16315 620260 CIRC INT BU4094BCF/HCF4094M
Page 20
34

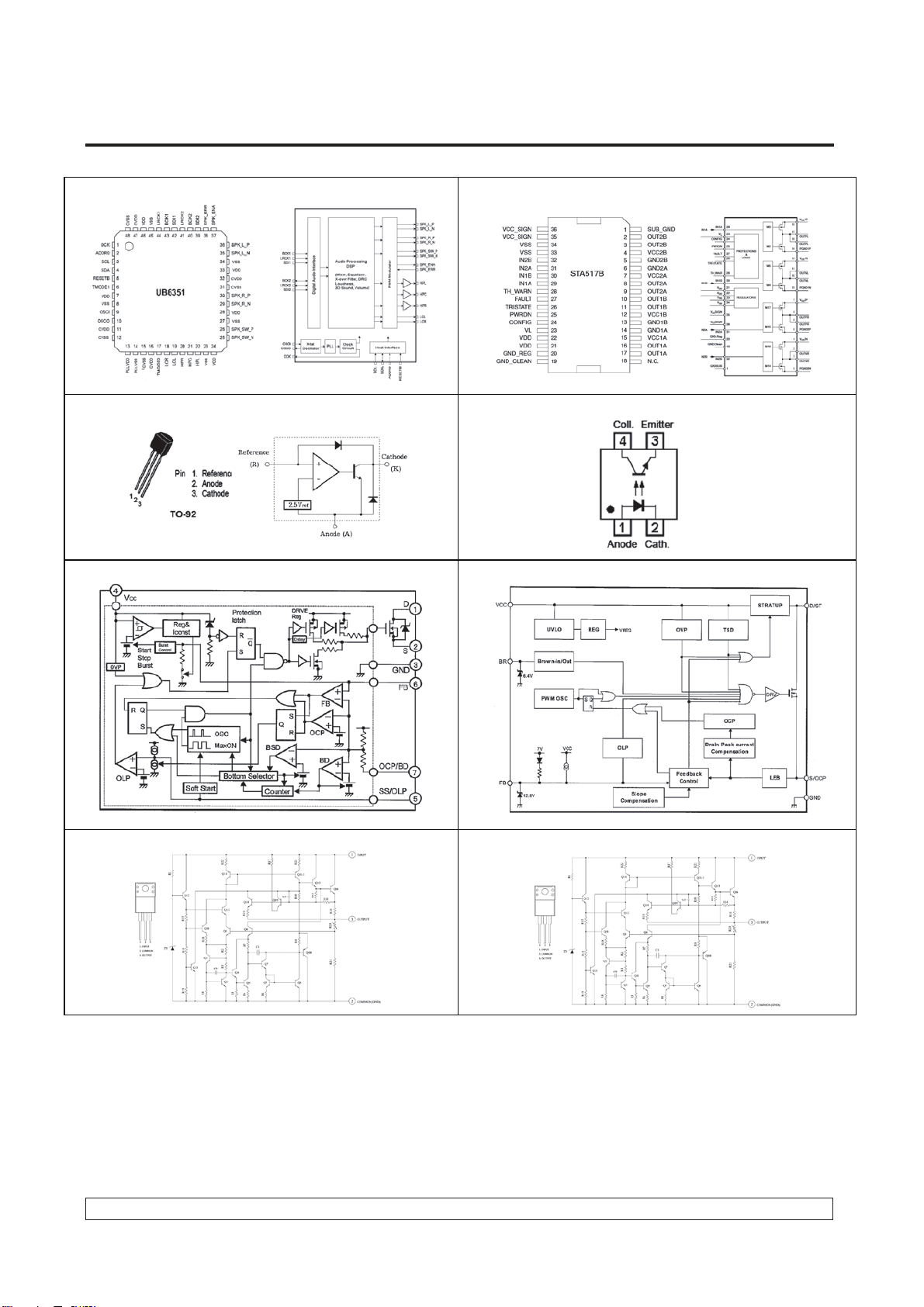

9 - CIRCUITOS INTEGRADOS
376402 CIRC INT STA517B POWERSO36
375715 ACOPLADOR OTICO ET1103 DIP4
-X6759N 376411 CIRC INT STR-A6053M DIP8
386829 CIRC INT KIA7809API(MOLD)
Page 21
35
10 - LISTA DE PEÇAS DE REPOSIÇÃO
Posi ção NE Des crição Modelo
1 37721 4 PAINEL FRONTAL MS7945
MS7845
1 37722 3 PAINEL FRONTAL MS7980
MS7980
2 37734 9 BOTAO VOLUME
3 37735 8 BOTAO JOG
4 37731 2 ORNAMENTO JOG
5 37737 6 VISOR DO DISPLAY
7 37724 1 PAINEL SUB FRONTAL DIR
8 37736 7 BOTAO MIC
8 37723 2 PAINEL SUB FRONTAL ESQ
9 37732 1 TECLA ENC/DEL DE PLASTICO
10 37746 5 FILTRO DO DISPLAY
11 37738 5 ORNAMENTO DECOR CD
12 37739 4 REFLETOR PLASTICO ESQ
13 57969 9 AMORTECEDOR DO PE, AUTO ADES
13 37740
1 REFLETOR PLASTICO DIR
15 37733 0 TECLA EQUALIZ DE PLASTICO
16 67147 3 PE DE BORRACHA
17 22869 8 SUPORTE DO BOTAO VOLUME
18 37730 3 CHASSI INFERIOR METAL
21-1 37728 7 TAMPA TRASEIRA MS7945
MS7845
21-2 37729 6 TAMPA TRASEIRA MS7980
MS7980
22 37742 9 SUPORTE PCI ESQ
23 37743 8 SUPORTE PCI DIR
26
37744 7 SUPORTE MECANISMO CD PLASTICO
27
37741 0 SUPORTE PCI CD
29
32614 5 MECANISMO CARREG CD XWD-8210
30 37725 0 TAMPA SUPERIOR
31 37726 9 TAMPA LATERAL ESQ
3
2 377278 TAMPA LATERAL DIR
34 246785 MECANISMO CD DA11VZ
CN501 38688 3 CABO C/ CONECTOR 6 VIAS 160MM
CN502 38689 2 CABO C/ CONECTOR 5 VIAS 270MM
E4/E5 38690 9 VENTILADOR SP602512 M-03 DC12V
P1 378133 PCI FRONTAL MS7945/80 IMC
CN702 37649 3 CONEC 5P #26 11 0MM P2 CJ
CN704 37656 3 CONEC P/PCI 8P P2.5 MACHO
CN705 37654 5 CONEC P/PCI 15P P2.5 MACHO
CW707 61869 2 CONECTOR PCI 17P INF
FD701 37718 9 DISPLAY VFD 106X40 HNA-11LM09
FR
O10 377456 SUPORTE DO DISPLAY
HD701 29338 6 DIODO CHAV SDS511 SOD323 SMD
HD702 29338 6 DIODO CHAV SDS511 SOD323 SMD
HD703 29338 6 DIODO CHAV SDS511 SOD323 SMD
HD704 29338 6 DIODO CHAV SDS511 SOD323 SMD
HD705 29338 6 DIODO CHAV SDS511 SOD323 SMD
HD706 29338 6 DIODO CHAV SDS511 SOD323 SMD
HD707 29338 6 DIODO CHAV SDS511 SOD323 SMD
HD708 29338 6 DIODO CHAV SDS511 SOD323 SMD
HD709 29338 6 DIODO CHAV SDS511 SOD323 SMD
HD710 29338 6 DIODO CHAV
SDS511 SOD32 3 SMD
HD711 29338 6 DIODO CHAV SDS511 SOD323 SMD
HL704 375 760 BOB BEAD SMB-160808 -F2-12 2012
HQ702 117162 TRANS 2SA2071 SMD
HQ703 117162 TRANS 2SA2071 SMD
HQ704 662571 TRANS KRC107S SMD
HQ723 662571 TRANS KRC107S SMD
HZ703 37675 0 DIOD ZEN UDZS30B 30V 0,2W SMD
IC701 256 835 CIRC INT SC163 15
IC702 620 260 CIRC INT BU409 4BCF/HCF409 4M
LD710 302 697 DIODO LED L-314 UW5W (BC)
LD711 302 697 DIODO LED L-314 UW5W (BC)
LD712 302 697 DIODO LED L-314 UW5W (BC)
LD713 302 697 DIODO LED L-314 UW5W (BC)
RM701 377198 SENSOR REMOTO HM338T-16DW
SW715 134 955 CHAVE TACT
SW716 134 955 CHAVE TACT
SW717 134 955 CHAVE TACT
SW718 134 955 CHAVE TACT
SW719 134 955 CHAVE TACT
SW720 134 955 CHAVE TACT
VR701 117 148 POT RE0123PVB25FINB 1-2-24 PCE
VR702 353 365 CHAVE CODIF ROT EC25-15-01
P2/P3/P4/P8 378936 PCI
TECLAS/JACKS 7945/80 IMC
CF703 37681 2 FILTRO LC CFI 06B 1H 101MF PTH
CN701 37645 7 CONEC 11P #26 250MM BLIND CJ
CN703 37648 4 CONEC 4P #26 20 0MM P2 BLIND CJ
CN706 37651 8 CONEC 8P #26 15 0MM P2 BLIND CJ
CW704 37655 4 CONEC P/PCI 8P P2.5 FEMEA
CW705 37653 6 CONEC P/PCI 11P P2.5 FEMEA
HC760 37574 2 BOB BEAD SMB-160808-F2-12 2012
HD712 29338 6 DIODO CHAV SDS511 SOD323 SMD
HD713 29338 6 DIODO CHAV SDS511 SOD323 SMD
HD714 2933
86 DIODO CHAV SDS511 SOD323 SMD
HD715 29338 6 DIODO CHAV SDS511 SOD323 SMD
HD716 29338 6 DIODO CHAV SDS511 SOD323 SMD
HL701 375 742 BOB BEAD SMB-160808 -F2-12 2012
HL703 375 760 BOBINA BEAD 60R 100MHZ 2012
HL753 375 742 BOB BEAD SMB-160808 -F2-12 2012
HL756 375 742 BOB BEAD SMB-160808 -F2-12 2012
HL757 375 742 BOB BEAD SMB-160808 -F2-12 2012
HL761 375 742 BOB BEAD SMB-160808 -F2-12 2012
HL764 375 742 BOB BEAD SMB-160808 -F2-12 2012
HQ705 662
580 TRANS KRC111S SMD
HQ706 662580 TRANS KRC111S SMD
HQ707 662580 TRANS KRC111S SMD
HQ708 662580 TRANS KRC111S SMD
HQ709 662580 TRANS KRC111S SMD
HQ710 662580 TRANS KRC111S SMD
HQ711 662580 TRANS KRC111S SMD
HQ712 662580 TRANS KRC111S SMD
HQ713 662571 TRANS KRC107S SMD
HQ714 662562 TRANS KRA111S SMD
HQ720 662642 TRANS KTC3875Y SMD
HQ721 662642 TRANS KTC3875Y SMD
HQ722 662642 TRANS KTC3875Y SMD
HR754 14131 7 RES META 0R0 J 1/4W 3216 SMD
HR
755 141317 RES META 0R0 J 1/4W 3216 SMD
HV701 376 705 DIOD TVS PG05FBESC SMD 1.6X0.8
HV702 376 705 DIOD TVS PG05FBESC SMD 1.6X0.8
HV703 376 705 DIOD TVS PG05FBESC SMD 1.6X0.8
HV704 376 705 DIOD TVS PG05FBESC SMD 1.6X0.8
HV705 376 705 DIOD TVS PG05FBESC SMD 1.6X0.8
HV706 376 705 DIOD TVS PG05FBESC SMD 1.6X0.8
HV707 376 705 DIOD TVS PG05FBESC SMD 1.6X0.8
HV708 376 705 DIOD TVS PG05FBESC SMD 1.6X0.8
HV709 376 705 DIOD TVS PG05FBESC SMD 1
.6X0.8
IC703 122 613 CIRC INT NJM4558M
J701 38687 4 TOMADA A/V RCA-308HG(777 D)-06
Posi ção NE Des crição Modelo
Page 22
10 - LISTA DE PEÇAS DE REPOSIÇÃO
Posi ção NE Des crição Modelo
Posi ção NE Des crição Modelo
DZ908 134081 DIODO ZEN 3,3V AT52
J702 32634 1 TOMADA FONE 3,5 EJ-3511
J703 32572 5 TOMADA USB A L USB-103
J704 32635 0 TOMADA FONE 3,5 ST TC38-933-0 1
J705 32635 0 TOMADA FONE 3,5 ST TC38-933-0 1
L702 375804 BOBINA CHOQ AL0510-22 0K-LF
LD701 620 242 DIODO LED SLR33 2VC3F (VM)
LD702 386 856 DIODO LED 3ARB9HE1A VERM/AZUL
LD703 386 856 DIODO LED 3ARB9HE1A VERM/AZUL
LD704 386 856 DIODO LED 3ARB9HE1A VERM/AZUL
LD705 386 856 DIODO LED 3ARB9HE1A VERM/AZUL
LD714 386 856 DIODO LED 3A
LD715 386 856 DIODO LED 3ARB9HE1A VERM/AZUL
LD716 386 856 DIODO LED 3ARB9HE1A VERM/AZUL
LD717 386 856 DIODO LED 3ARB9HE1A VERM/AZUL
LD718 386 856 DIODO LED 3ARB9HE1A VERM/AZUL
LD719 386 856 DIODO LED 3ARB9HE1A VERM/AZUL
LD720 386 856 DIODO LED 3ARB9HE1A VERM/AZUL
LD721 386 856 DIODO LED 3ARB9HE1A VERM/AZUL
LD722 386 856 DIODO LED 3ARB9HE1A VERM/AZUL
LD723 386 856 DIODO LED 3ARB9HE1A VERM/AZUL
SW702 134 955 CHAVE TACT
SW
703 13 4955 CH AVE TACT
SW704 134 955 CHAVE TACT
SW705 134 955 CHAVE TACT
SW706 134 955 CHAVE TACT
SW707 134 955 CHAVE TACT
SW708 134 955 CHAVE TACT
SW709 134 955 CHAVE TACT
SW710 134 955 CHAVE TACT
SW711 134 955 CHAVE TACT
SW712 134 955 CHAVE TACT
SW713 134 955 CHAVE TACT
SW714 134 955 CHAVE TACT
SW721 134 955 CHAVE TACT
SW722 134 955 CHAVE TACT
SW723 134 955 CHAVE TACT
VR703 128 724 POT XV09211NPV20F1-B50 K
P5 37823 1 PCI FONTE MS7945 IMC
P5 378
AC901 401 973 CABO FORCA 10A / 250V
BD901 224 031 BOBINA 3.6PIX6MM 100OHM 100MHZ
BD902 224 031 BOBINA 3.6PIX6MM 100OHM 100MHZ
CC902 59897 2 CAP CERA 102 K 1KV Y5P RT050
CC905 37590 2 CAP CERA 102 K 250V Y-1 P10
CC906 37590 2 CAP CERA 102 K 250V Y-1 P10
CC907 37590 2 CAP CERA 102 K 250V Y-1 P10
CC908 37590 2 CAP CERA 102 K 250V Y-1 P10
CC951 59897 2 CAP CERA 102 K 1KV Y5P RT050
CC952 59897 2 CAP CERA 102 K 1KV Y5P
CC953 59897 2 CAP CERA 102 K 1KV Y5P RT050
CE905 376 144 CAP ELCO 821 M 200V 105G 25X47
CE906 376 144 CAP ELCO 821 M 200V 105G 25X47
CE951 376 091 CAP ELCO 222 M 63V 105G 18X35
CE952 376 091 CAP ELCO 222 M 63V 105G 18X35
CE959 186 809 CAP ELCO 471 M 16V RT050
CE960 376 082 CAP ELCO 222 M 10V 105G 10X20
CE962 602 690 CAP ELCO 102 M 10V RT050
CE963 376 037 CAP ELCO 102 M 25V 105G
CM901 376199 CAP PMET 472 J 630V
311 PCI FONTE MS7980 IMC
RB9HE1A VERM/AZUL
RT050
CM902 116671 CAP PMET 104 J 100V RT050
CM903 376162 CAP PMET 102 J 100V RT050
CM904 376171 CAP PMET 333 J 630V
CM905 376162 CAP PMET 102 J 100V RT050
CM906 376171 CAP PMET 333 J 630V
CM907 376206 CAP PMET 682 J 100V
CM951 116671 CAP PMET 104 J 100V RT050
CW901 22369 3 CONECTOR P/ PCI 8P P=2MM
CW902 19207 1 CONECTOR P/ PCI 5P P=2MM
CW903 37658 1 CONECTOR P/PCI 13P P=2MM
CW981 22393 3 CONECTOR P/ PCI 3P S/ CENTRO
CX901 376 215 CAP SUPR 33
CX902 376 215 CAP SUPR 334 K 275V P15
D901 37666 1 DIOD RET HEC108 1A 1000V A-405
D902 37666 1 DIOD RET HEC108 1A 1000V A-405
D904 37666 1 DIOD RET HEC108 1A 1000V A-405
D905 58029 5 DIODO SIN 1N4148 AT52
D906 37666 1 DIOD RET HEC108 1A 1000V A-405
D907 37666 1 DIOD RET HEC108 1A 1000V A-405
D908 37666 1 DIOD RET HEC108 1A 1000V A-405
D909 25548 0 DIODO PONTE GBJ1006 60 0V 10A
D951 37667 0 DIOD SCH MBR40250TG 40A 250V
D954 376
D956 37666 1 DIOD RET HEC108 1A 1000V A-405
D957 37665 2 DIOD RET 400V 3A DO201AD
D958 37668 9 DIOD SCH SR106 1A 60V DO41
D959 37669 8 DIOD SCH SR304 40 V 3A DO201AD
D960 37665 2 DIOD RET 400V 3A DO201AD
D961 58029 5 DIODO SIN 1N4148 AT52
D962 58029 5 DIODO SIN 1N4148 AT52
D963 58029 5 DIODO SIN 1N4148 AT52
DI901 376 634 DIOD DIAC DB3 32V 2A DO35
DZ901 59497 6 DIODO ZEN MTZ6,2B
DZ902 37674 1 DIOD ZEN MTZ-9.1
DZ903 60579 5 DIODO ZEN MTZJ 33B DO34
DZ904 60579 5 DIODO ZEN MTZJ 33B DO34
DZ905 37671 4 DIOD ZEN MTZ-11V B 0,5W DO34
DZ906 37672 3 DIOD ZEN MTZ-22V B 0,5W DO34
DZ907 37672 3 DIOD ZEN MTZ-22V B 0,5W DO34
DZ951 60579 5 DIODO ZEN MTZJ 33B DO34
DZ952 37673 2 DIOD ZEN MTZ-6.8V B 0,5W DO34
DZ954 64023 9 DIODO ZEN 5,1V 0,5W
DZ955 60581 1 DIODO ZEN MTZJ 8.2B DO34
F901 37683 0 FUSI FILA 10A 250V RETARD
FC901 11677 3 SUPORTE DE FUSIVE
FC902 11677 3 SUPORTE DE FUSIVEL PI5.2-REEL
IC901 223 452 CIRC INT TL431A
IC902 223 452 CIRC INT TL431A
IC903 375 715 ACOPLADOR OTICO ET1103 DIP8
IC904 375 715 ACOPLADOR OTICO ET1103 DIP8
IC905 375 715 ACOPLADOR OTICO ET1103 DIP8
IC906 376 420 CIRC INT STR-X6759N
IC907 376 411 CIRC INT STR-A6053M DIP8
IC908 223 452 CIRC INT TL431A
IC909 376 340 CIRC INT KIA7805AP
IC910
L901 376 821 FILTRO LINHA SQE
L902 376 821 FILTRO LINHA SQE-3535
L951 375 813 BOBINA CHOQ SPC548 3,6UH(10A)
L952 375 822 BOBINA CHOQ SPC555 4,5UH(6A)
661 DIOD RET HEC108 1A 1000V A-405
38682 9 CIRC INT KIA7809API(MOLD)
4 K 275V P15
V B 0,5W DO34
L PI5.2-REEL
-3535
36
Page 23
10 - LISTA DE PEÇAS DE REPOSIÇÃO
Posi ção NE Des crição Modelo
L953 375 788 BOBINA CHOQ 22UH(1A) RAD
L954 375 788 BOBINA CHOQ 22UH(1A) RAD
L955 375 788 BOBINA CHOQ 22UH(1A) RAD
L956 375 788 BOBINA CHOQ 22UH(1A) RAD
L957 375 788 BOBINA CHOQ 22UH(1A) RAD
PT901 377 143 TRAFO FONTE CHAV EER-2828
PT902 377 152 TRAFO FONTE CHAV EER-4942
Q901 581203 TRANS KTA1273Y/966Y/1277 TO92
Q951 600362 TRANS C3205Y/2236 /1862 TO92 50
Q952 600362 TRANS C3205Y/2236 /1862 TO92 50
Q953 600362 TRANS C3205Y/2236 /1862 TO92 5
Q954 58118 7 TRANS KRC107-M/KSR1006 TO92
Q955 581203 TRANS KTA1273Y/966Y/1277 TO92
Q956 581187 TRANS KRC107-M/KSR100 6 TO92
Q957 377170 TRANS P45N3LTG NFET25V45ATO220
Q958 581150 TRANS KRA111-M/KSR2010 TO92
Q959 581150 TRANS KRA111-M/KSR2010 TO92
Q960 581150 TRANS KRA111-M/KSR2010 TO92
Q961 377161 TRANS KTA1980Y/A1266Y/1015Y
R906 37700 9 RES OXID 273 J 2W
R907 37700 9 RES OXID 273 J 2W
R908 37696 5 RES OXID 0R1 J 2W
R909 37696 5 RES OX
R911 37701 8 RES OXID 4R7 J 1/4W
R912 37702 7 RES OXID 823 J 2W
R913 37697 4 RES OXID 0R5 M 1W
R914 37698 3 RES OXID 101 J 2W
R917 37699 2 RES OXID 154 J 2W
R957 37689 4 RES META 223 F 1/6W AT52 MS7945
R957 38697 2 RES META 392 F 1/6W AT52
R958 37688 5 RES META 154 F 1/6W AT52
R959 37686 7 RES META 103 F 1/6W AT52
R975 37692 9 RES META 911 F 1/6W AT52
R976 37690 1 RES META 272 F 1/6W AT52
SMPSD951 38 7034 DISSIPADOR ALUM H=60MM
SMPSIC906 38 7043 DISSIPADOR ALUM H=80MM
SMPS TR901 38703 4 DISSIPADOR ALUM H=60MM
TH901 37710 7 TERMISTOR 10D-15 NTC
TH902 37710 7 TERMISTOR 10D-15 NTC
TR901 37711 6 TIRISTOR TRIAC MAC228A8G TO220
VA901 59848 2 VARISTOR 1NR10D47 1
P6-1 378 160 PCI PRINCIPAL MS7945 IMC
AMPIC 38 7052 DISSIPADOR ALUM L=94
CE407 60269 0 CAP ELCO 102 M 10V RT050
CE802 18680 9 CAP ELCO 471 M 16V RT050
CE811 37604 6 CAP ELCO 102 M 63V 13X25 105
CE812 376 046 CAP ELCO 102 M 63V 13X25 105G
CE818 186 809 CAP ELCO 471 M 16V RT050
CM801 37615 3 CAP PMET 224 J 63V
CM802 37615 3 CAP PMET 224 J 63V
CM803 37618 0 CAP PMET 334 J 100V
CM804 37615 3 CAP PMET 224 J 63V
CM805 376153 CAP PMET 224 J 63V
CM806 376180 CAP PMET 334 J 100V
CN505 37646 6 CONEC 13P #24 P2 140MM BLIND
CN901 37650 9 CONEC 8P #24 P2 22 0MM
CN903 37647 5 CONEC 13P #24 P2 170MM CJ
CW404 37652 7 CONEC P/FFC 20P 52806-2 010
CW701 19205 7 CONECTOR P/ PCI 11P P=2MM
ID 0R1 J 2W
0
MS7980
G
Posi ção NE Des crição Modelo
CW702 19410 8 CONECTOR P/ PCI 4P P=2MM
CW803 60560 6 CONECTOR P/ PCI 2P P=2,5MM
HC801 37670 5 DIOD TVS PG05FBESC SMD 1.6X0.8
HD401 29338 6 DIODO CHAV SDS511 SOD323 SMD
HD801 29338 6 DIODO CHAV SDS511 SOD323 SMD
HD802 29338 6 DIODO CHAV SDS511 SOD323 SMD
HD803 29338 6 DIODO CHAV SDS511 SOD323 SMD
HD804 29338 6 DIODO CHAV SDS511 SOD323 SMD
HD805 29338 6 DIODO CHAV SDS511 SOD323 SMD
HL401 37575 1 BOBINA BEAD 600R 100MHZ 2012
HL801 37
HL802 37575 1 BOBINA BEAD 600R 100MHZ 2012
HL803 37575 1 BOBINA BEAD 600R 100MHZ 2012
HL804 37575 1 BOBINA BEAD 600R 100MHZ 2012
HL805 37575 1 BOBINA BEAD 600R 100MHZ 2012
HL806 375 751 BOBINA BEAD 600R 100 MHZ 2012
HL809 37575 1 BOBINA BEAD 600R 100MHZ 2012
HL810 37575 1 BOBINA BEAD 600R 100MHZ 2012
HL811 37575 1 BOBINA BEAD 600R 100MHZ 2012
HL812 375 751 BOBINA BEAD 600R 100 MHZ 2012
HQ401 22374
HQ402 223746 TRANS 2SK3018 SMD
HQ801 662 571 TRANS KRC107S SMD
HQ802 665 131 TRANS KTA1504S SMD
HQ803 665131 TRANS KTA1504S SMD
HQ804 662571 TRANS KRC107S SMD
HQ809 662562 TRANS KRA111S SMD
HQ810 662580 TRANS KRC111S SMD
HQ811 662562 TRANS KRA111S SMD
HQ812 662571 TRANS KRC107S SMD
HZ401 37670 5 DIOD TVS PG05FBESC SMD 1.6X0.8
HZ402 37670 5 DIOD TVS PG05FBESC SMD 1.6X0.8
HZ801 37676 9 DIOD ZEN UDZS33B 33V 0,2W SMD
1 37643 9 CIRC INT TDA7468D SO28
IC40
IC402 122 613 CIRC INT NJM4558M
IC403 681 284 CIRC INT 1LD1 117S3 3 3,3V TO223
IC801 376 448 CIRC INT UB635 1 QFP48
IC802 303 053 CIRC INT AK5358A TSSOP16
IC803 376 402 CIRC INT STA517B POWERSO36
IC804 376 402 CIRC INT STA517B POWERSO36
IC806 138 811 CIRC INT GM117-1.8ST SOT-223
J401 37713 4 TOMADA RCA 1P AM
J801 37712 5 TOMADA FALANTES 4P VM/PR
L801 37583 1 BOBINA NFER 10UH LPF RAD
L802 37583 1 BOBINA NFER 10U
L803 37583 1 BOBINA NFER 10UH LPF RAD
L804 375 831 BOBINA NFER 10UH LPF RAD
L807 37579 7 BOBINA CHOQ 47UH AXIAL
L808 375 797 BOBINA CHOQ 47UH AXIAL
TU401 38683 8 SINTONIZADOR KST-MW004MV1-S63B
XC801 376 607 CRISTAL 12,288MHZ HC49U
P6-2 378 197 PCI PRINCIPAL MS7980 IMC
AMPIC 37 6787 DISSIPADOR ALUM L=134
CE407 60269 0 CAP ELCO 102 M 10V RT050
CE802 18680 9 CAP ELCO 471 M 16V RT050
CE808 18680 9 CAP ELCO 471 M 16V RT050
CE809 186
CE813 37604 6 CAP ELCO 102 M 63V 13X25 105G
CE814 37604 6 CAP ELCO 102 M 63V 13X25 105G
5751 BOBINA BEAD 600R 100 MHZ 2012
6 TRANS 2SK3018 SMD
H LPF RAD
809 CAP ELCO 471 M 16V RT050
37
Page 24
10 - LISTA DE PEÇAS DE REPOSIÇÃO
Posi ção NE Des crição Modelo
CE817 376 046 CAP ELCO 102 M 63V 13X25 105G
CM801 37615 3 CAP PMET 224 J 63V
CM802 37615 3 CAP PMET 224 J 63V
CM803 37615 3 CAP PMET 224 J 63V
CM804 37615 3 CAP PMET 224 J 63V
CM805 37615 3 CAP PMET 224 J 63V
CM806 376153 CAP PMET 224 J 63V
CM807 37618 0 CAP PMET 334 J 100V
CM808 37618 0 CAP PMET 334 J 100V
CM809 376180 CAP PMET 334 J 100V
CN505 37646 6 CONEC 13P #24 P2 140MM BLIND
CN901 37650 9 CONEC 8P #24 P2 22 0MM
CN903 37647 5 CONEC 1
CW404 37652 7 CONEC P/FFC 20P 52806-2 010
CW701 19205 7 CONECTOR P/ PCI 11P P=2MM
CW702 19410 8 CONECTOR P/ PCI 4P P=2MM
CW803 60560 6 CONECTOR P/ PCI 2P P=2,5MM
HC801 37670 5 DIOD TVS PG05FBESC SMD 1.6X0.8
HD401 29338 6 DIODO CHAV SDS511 SOD323 SMD
HD801 29338 6 DIODO CHAV SDS511 SOD323 SMD
HD802 29338 6 DIODO CHAV SDS511 SOD323 SMD
HD803 29338 6 DIODO CHAV SDS511 SOD323 SMD
HD804 29338 6 DIODO CHAV SDS511 SOD323
HD805 29338 6 DIODO CHAV SDS511 SOD323 SMD
HD806 29338 6 DIODO CHAV SDS511 SOD323 SMD
HL401 37575 1 BOBINA BEAD 600R 100MHZ 2012
HL801 37575 1 BOBINA BEAD 600R 100MHZ 2012
HL802 37575 1 BOBINA BEAD 600R 100MHZ 2012
HL803 37575 1 BOBINA BEAD 600R 100MHZ 2012
HL804 37575 1 BOBINA BEAD 600R 100MHZ 2012
HL805 37575 1 BOBINA BEAD 600R 100MHZ 2012
HL806 375 751 BOBINA BEAD 600R 100 MHZ 2012
HL809 37575 1 BOBINA BEAD 600R 100MHZ 20
HL810 37575 1 BOBINA BEAD 600R 100MHZ 2012
HL811 37575 1 BOBINA BEAD 600R 100MHZ 2012
HL812 375 751 BOBINA BEAD 600R 100 MHZ 2012
HQ401 223746 TRANS 2SK3018 SMD
HQ402 223746 TRANS 2SK3018 SMD
HQ801 662 571 TRANS KRC107S SMD
HQ802 665 131 TRANS KTA1504S SMD
HQ803 665131 TRANS KTA1504S SMD
HQ804 662571 TRANS KRC107S SMD
HQ809 662562 TRANS KRA111S SMD
HQ810 662580 TRANS KRC111S SMD
HQ811 662562 TRANS KRA111S SMD
HQ812 662571 TRANS KRC107
HZ401 37670 5 DIOD TVS PG05FBESC SMD 1.6X0.8
HZ402 37670 5 DIOD TVS PG05FBESC SMD 1.6X0.8
HZ801 37676 9 DIOD ZEN UDZS33B 33V 0,2W SMD
IC401 376 439 CIRC INT TDA7468D SO28
IC402 122 613 CIRC INT NJM4558M
IC403 681 284 CIRC INT 1LD1 117S3 3 3,3V TO223
IC801 376 448 CIRC INT UB635 1 QFP48
IC802 303 053 CIRC INT AK5358A TSSOP16
IC803 376 402 CIRC INT STA517B POWERSO36
IC804 376 402 CIRC INT STA517B POWERSO36
IC805 376 402 CIRC INT STA517B
IC806 138 811 CIRC INT GM117-1.8ST SOT-223
J401 37713 4 TOMADA RCA 1P AM
J801 21714 7 TOMADA PTB-801S1A
3P #24 P2 170 MM CJ
SMD
12
S SMD
POWERSO36
Posi ção NE Des crição Modelo
L801 37583 1 BOBINA NFER 10UH LPF RAD
L802 37583 1 BOBINA NFER 10UH LPF RAD
L803 37583 1 BOBINA NFER 10UH LPF RAD
L804 37583 1 BOBINA NFER 10UH LPF RAD
L805 37583 1 BOBINA NFER 10UH LPF RAD
L806 375 831 BOBINA NFER 10UH LPF RAD
L807 37579 7 BOBINA CHOQ 47UH AXIAL
L808 375 797 BOBINA CHOQ 47UH AXIAL
TU401 38683 8 SINTONIZADOR KST-MW004MV1-S63B
XC801 376 607 CRISTAL 12,288MHZ HC49U
P7 39829 1 PCI CD MS7945 R0070 5 MONT MS7945
P7 39830 8 PCI
ANT501 37572 4 ANTENA BT SMD ODBTPTR7020
CN503 37585 9 CABO FLAT 16P P1.0X240MM A
CN504 37587 7 CABO FLAT 20P P1.0X120MM A
CN507 37586 8 CABO FLAT 17P P1.25X200MM A
CW501 60558 0 CONECTOR P/ PCI 6P P=2MM
CW502 19207 1 CONECTOR P/ PCI 5P P=2MM
CW503 62125 0 CONECTOR P/CABO PLANO 16V P1MM
CW504 37652 7 CONEC P/FFC 20P 52806-2 010
CW505 37658 1 CONECTOR P/PCI 13P P=2MM
CW506 22369 3 CONECTOR P/ PCI 8P P=2MM
CW507 6
HA501 376 858 RES BLOC 33R X4 1/16 1608
HA502 376 858 RES BLOC 33R X4 1/16 1608
HA503 376 858 RES BLOC 33R X4 1/16 1608
HA504 376 858 RES BLOC 33R X4 1/16 1608
HA505 376 858 RES BLOC 33R X4 1/16 1608
HA506 134 090 RES BLOC 101 X4 1/10 1608
HA507 134 090 RES BLOC 101 X4 1/10 1608
HA509 376 849 RES BLOC 33R X4 1/16 1608
HA510 134 090 RES BLOC 101 X4 1/10 1608
HA511 134 090 RES BLOC 101 X4 1/10 1608
HA513 134 090 RES BLOC
HA514 134 090 RES BLOC 101 X4 1/10 1608
HA515 134 090 RES BLOC 101 X4 1/10 1608
HC50P 3 7577 9 BOBINA CHOQ 1N8 SMD 1608
HD501 29338 6 DIODO CHAV SDS511 SOD323 SMD
HD502 29338 6 DIODO CHAV SDS511 SOD323 SMD
HD503 14131 7 RES META 0R0 J 1/4W 3216 SMD
HL501 375 760 BOBINA BEAD 60R 100MHZ 2012
HL502 375 760 BOBINA BEAD 60R 100MHZ 2012
HL503 375 760 BOBINA BEAD 60R 100MHZ 2012
HL504 375 760 BOBINA BEAD 60R 100MHZ 2012
HL505 375 760
HL506 375 760 BOBINA BEAD 60R 100MHZ 2012
HL507 375 760 BOBINA BEAD 60R 100MHZ 2012
HL509 375 760 BOBINA BEAD 60R 100MHZ 2012
HL510 375 760 BOBINA BEAD 60R 100MHZ 2012
HL511 375 760 BOBINA BEAD 60R 100MHZ 2012
HL515 375 760 BOBINA BEAD 60R 100MHZ 2012
HL518 375 760 BOBINA BEAD 60R 100MHZ 2012
HL521 375 760 BOBINA BEAD 60R 100MHZ 2012
HL522 375 760 BOBINA BEAD 60R 100MHZ 2012
HL523 375 760 BOBINA BEAD 60R 100M
HQ502 662642 TRANS KTC3875Y SMD
HQ503 662571 TRANS KRC107S SMD
HQ505 665131 TRANS KTA1504S SMD
HQ508 662642 TRANS KTC3875Y SMD
22491 C ONECTOR P/ CABO FLAT 17P
CD MS7980 R007 05 MONT MS7980
101X4 1/10 1608
BOBINA BEAD 60R 100MHZ 2012
HZ 2012
38
Page 25
10 - LISTA DE PEÇAS DE REPOSIÇÃO
Posi ção NE Des crição Modelo
IC501 376 386 CIRC INT MLC3895 LQFP144
IC502 376 313 CIRC INT F25L16 PA-100PAG SOP8
IC503 376 288 CIRC INT A3V64S40ETP-G6 TSOP54
IC504 376 368 CIRC INT KIC3201 T-12 SMD
IC505 681 284 CIRC INT 1LD1 117S3 3 3,3V TO223
IC506 325 814 CIRC INT SA5888 SSOP28
IC507 376 304 CIRC INT BU954 3KV QFP64
IC509 376 322 CIRC INT HT1381 RTC SOP8
IC511 376 377 CIRC INT MBL0402 BT QFP32
IC512 376 331 CIRC INT KIA7029AT SMD
IC513 376 395 CIRC INT SN74L VC157APWR SS
IC514 303 053 CIRC INT AK5358A TSSOP16
XC501 192 351 CRISTAL 5XE12M000J 12 MHZ
XC502 376 616 CRISTAL 16,9344 HC -49U 15 PF
XC503 580 268 CRISTAL DT-38 32,768KH Z 20PPM
XC504 376 625 CRISTAL 48MHZ 20PPM SMD
CR 38058 5 CONTROLE REMOTO MONT CR4310
10 38183 3 GABINETE SUPERIOR CR
20 38184 2 GABINETE INFERIOR CR
30 38185 1 TAMPA COMPART PILHA CR
40 38192 2 MANTA BORRACHA CR431 0
50 38193 1 PLAQUETA CR4310
60 37947 2 PCI CR 4300
70 38188 8 C
BT- 38190 4 CONTATO NEG CR43XX
BT+ 38189 7 CONTATO POS CR43XX
C1 366538 CAP ELCO 47R 16V (4X8)
D1 379490 DIOD LED IR 5X9 IR940
R1 366547 RES META 154 J 1/8W 2012
U1 381423 CIRC INT 8P9001-863 B-1B /SMD
Y1 38681 0 RESSONADOR 3,64MHZ
ONTATO POS/NEG CR43XX
OP16
Posi ção NE Des crição Modelo
ANT AM 3869 63 ANTENA LOOP AM S0146BL -101
ANT FM 13 3665 ANTENA FM RABICHO 1,2M PR
1
2
3
4
5
10
12
16
17
18
19
20
21
Acessó rios
MECANISMO CD(fig página 8)
34397 4 ENGRENAGEM DUAL 8110
34398 3 CORREIA 26X1,2X1,2 8110
34399 2 ENGRENAGEM POLIA 8110
34400 9 CHASSIS MECA CD 8210
34401 8 GAVETA DO CD 8210
34402 7 POLIA DO MOTOR 8110
34403 6 MOTOR DC RF-300C-1 1440
34404 5 ALAVANCA DESLIZANTE MECA CD 8210
34405 4 SUB CHASSIS MECA CD 8210
34406 3 CHAVE FIM D
34255 5 MOLA ESPIRAL CON 0,55 SUS NI
34254 6 MOLA ESPIRAL CON 0,60 SWC CR
34252 8 AMORTECEDOR 2130/40G
E CURSO 0,1A 12V
CX-P 37548 5 CAIXA ACUSTICA SS7945/80 D/E
C1 379374 CAP ELCO 0R47 100V K 85C BIP
C2 386954 CAP PMET 182 J 100V 85C
CX-P1 380 790 PAINEL FRONTAL SS7945/80 CX01
CX-P2 386 918 ALTO
CX-P3 386 927 ALTO FAL TW 2,5" 6OHMS 250W cx03
CX-P4 385 848 TWEETER PIEZO 20MM COM CABO cx04
CX-P5 387 114 PCI DIVISOR 7945/80 IMC cx05
CX-P6 380 816 SUPORTE ALTO-FALANTE cx06
CX-P7 365 370 GABINETE ACUSTICO DIR/ESQ cx07
CX-P8 131 676 PE DE BORRACHA D10X1.5L cx08
CX-P9 386 981 CABO PAR 2X24BR/PR 2,6M C/TERM cx09
CX-P10 38701 6 GUARN ESPUMA EVA 370X7X1.0 cx10
CX-P11 22689 6 GUARN ESPU
CX-P12 19996 0 GUARN ESPUMA EVA 500X10X1.0 cx12
R1 386945 RES FIO 2R J 2W
CX-SW 37550 0 CAIXA ACUSTICA SW7980
CXS-1 380 843 PAINEL FRONTAL SW7980
CXS-2 386 990 ALTO FAL WO 8" 5OHMS 300W
CXS-3 380 898 SUPORTE ALTO-FALANTE
CXS-4 365 325 GABINETE SUBWOOFER
CXS-5 387 007 CABO PAR 2X22BR/PR 2,43M C/TER
CXS-6 199 960 GUARN ESPUMA EVA 500X10X1.0
CXS-7 186 122 GUARN ESPUMA EVA 7X310X1.0
CXS-8 380 834 GUAR
CXS-9 131 676 PE DE BORRACHA D10X1.5L
FAL WO 7" 5OHMS 250W cx02
MA EVA 220X7X1.0 cx11
N ESPUMA EVA 240X7X1,0
39
Loading...
