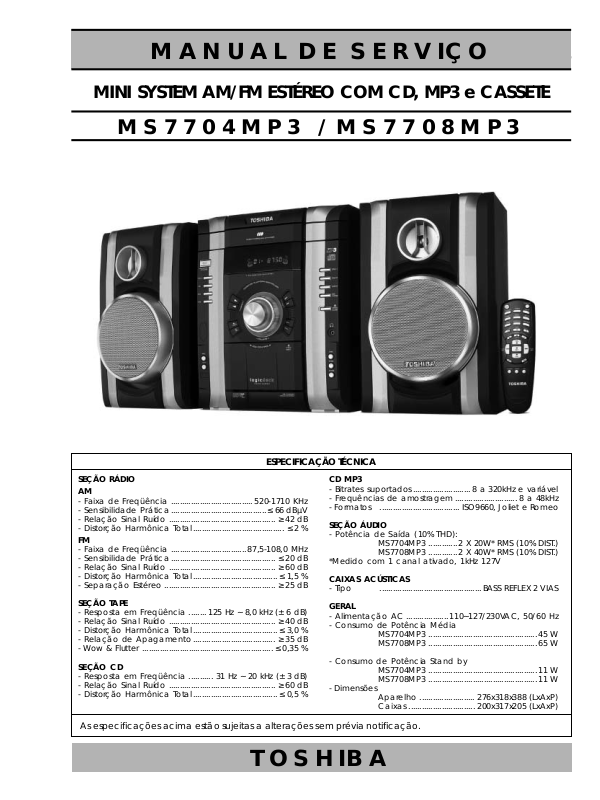

MANUAL DE SERVIÇO
MINI SYSTEM AM/FM ESTÉREO COM CD, MP3 e CASSETE
MS7704MP3 / MS7708MP3
ESPECIFICAÇÃO TÉCNICA
SEÇÃO RÁDIO
AM
- Faixa de Freqüência ..................................... 520-1710 KHz
- Sensibilidade Prática ...........................................≤ 66 dBµV
- Relação Sinal Ruído ................................................ ≥ 42 dB
- Distorção Harmônica Total ......................................... ≤ 2 %
FM
- Faixa de Freqüência ..................................87,5-108,0 MHz
- Sensibilidade Prática ............................................... ≤ 20 dB
- Relação Sinal Ruído ................................................ ≥ 60 dB
- Distorção Harmônica Total ...................................... ≤ 1,5 %
- Separação Estéreo .................................................. ≥ 25 dB
SEÇÃO TAPE
- Resposta em Freqüência ........125 Hz ~ 8,0 kHz (± 6 dB)
- Relação Sinal Ruído ................................................ ≥ 40 dB
- Distorção Harmônica Total ...................................... ≤ 3,0 %
- Relação de Apagamento ..................................... ≥ 35 dB
- Wow & Flutter ...........................................................≤ 0,35 %
SEÇÃO CD
- Resposta em Freqüência ........... 31 Hz ~ 20 kHz (± 3 dB)
- Relação Sinal Ruído ................................................ ≥ 60 dB
- Distorção Harmônica Total ...................................... ≤ 0,5 %
As especificações acima estão sujeitas a alterações sem prévia notificação.
CD MP3
- Bitrates suportados .......................... 8 a 320kHz e variável
- Frequências de amostragem ............................ 8 a 48kHz
- Formatos .................................... ISO9660, Joliet e Romeo
SEÇÃO ÁUDIO
- Potência de Saída (10% THD):
MS7704MP3 ............. 2 X 20W* RMS (10% DIST.)
MS7708MP3 ............. 2 X 40W* RMS (10% DIST.)
*Medido com 1 canal ativado, 1kHz 127V
CAIXAS ACÚSTICAS
- Tipo ..............................................BASS REFLEX 2 VIAS
GERAL
- Alimentação AC ...................110~127/230VAC, 50/60 Hz
- Consumo de Potência Média
MS7704MP3 ................................................. 45 W
MS7708MP3 ................................................. 65 W
- Consumo de Potência Stand by
MS7704MP3 ................................................. 11 W
MS7708MP3 ................................................. 11 W
- Dimensões
Aparelho ......................... 276x318x388 (LxAxP)
Caixas .............................. 200x317x205 (LxAxP)
TOSHIBA
1
1. ÍNDICE
ESPECIFICAÇÕES .............................................................................................................................................................CAPA
1. ÍNDICE ............................................................................................................................................................................... 2
2. PRECAUÇÕES DE SEGURANÇA ....................................................................................................................................... 3
3. LOCALIZAÇÃO DOS CONTROLES.................................................................................................................................... 4
4. VISTAS EXPLODIDAS.......................................................................................................................................................... 6
5. DIAGRAMA DE FIAÇÃO................................................................................................................................................. 10

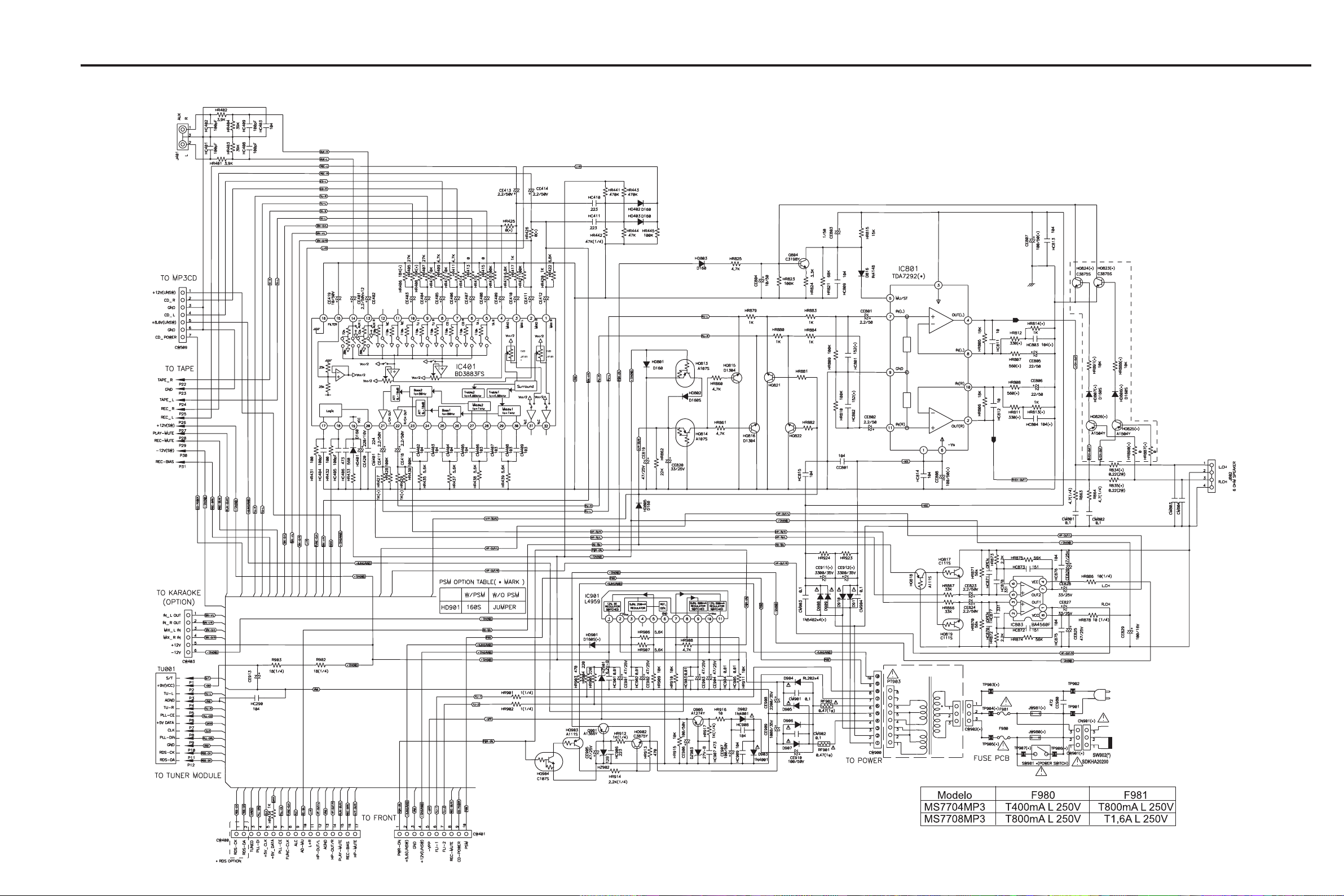

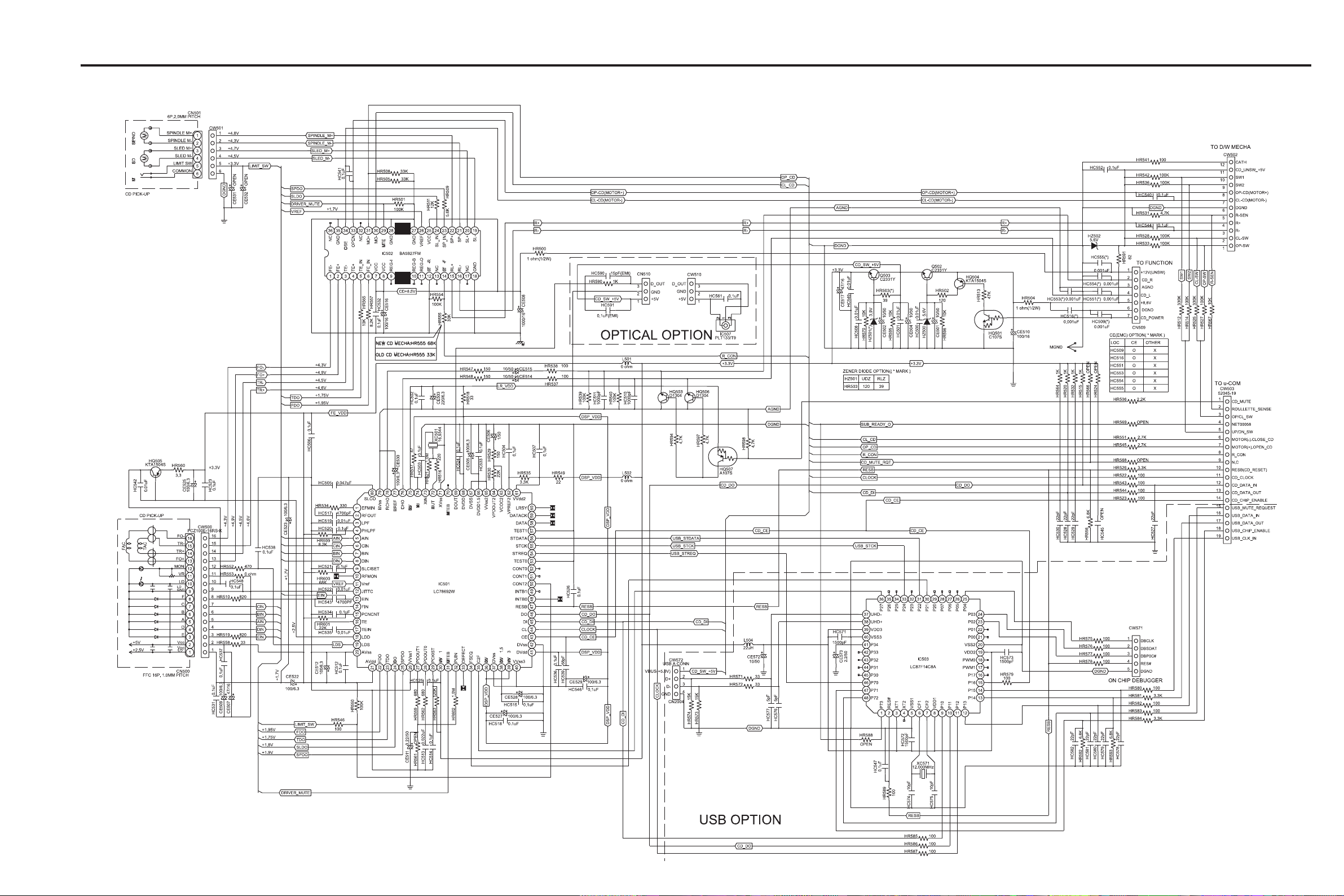

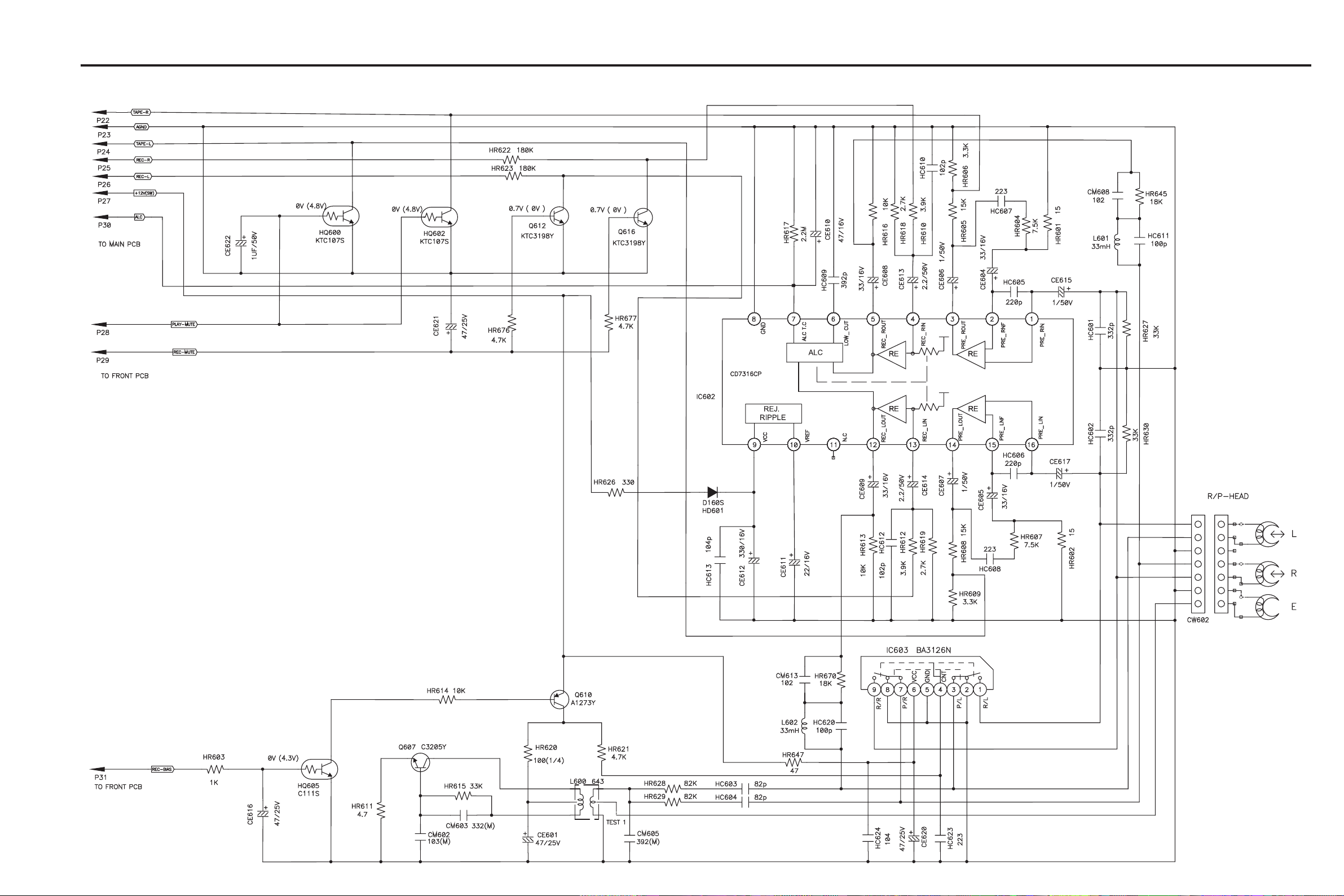

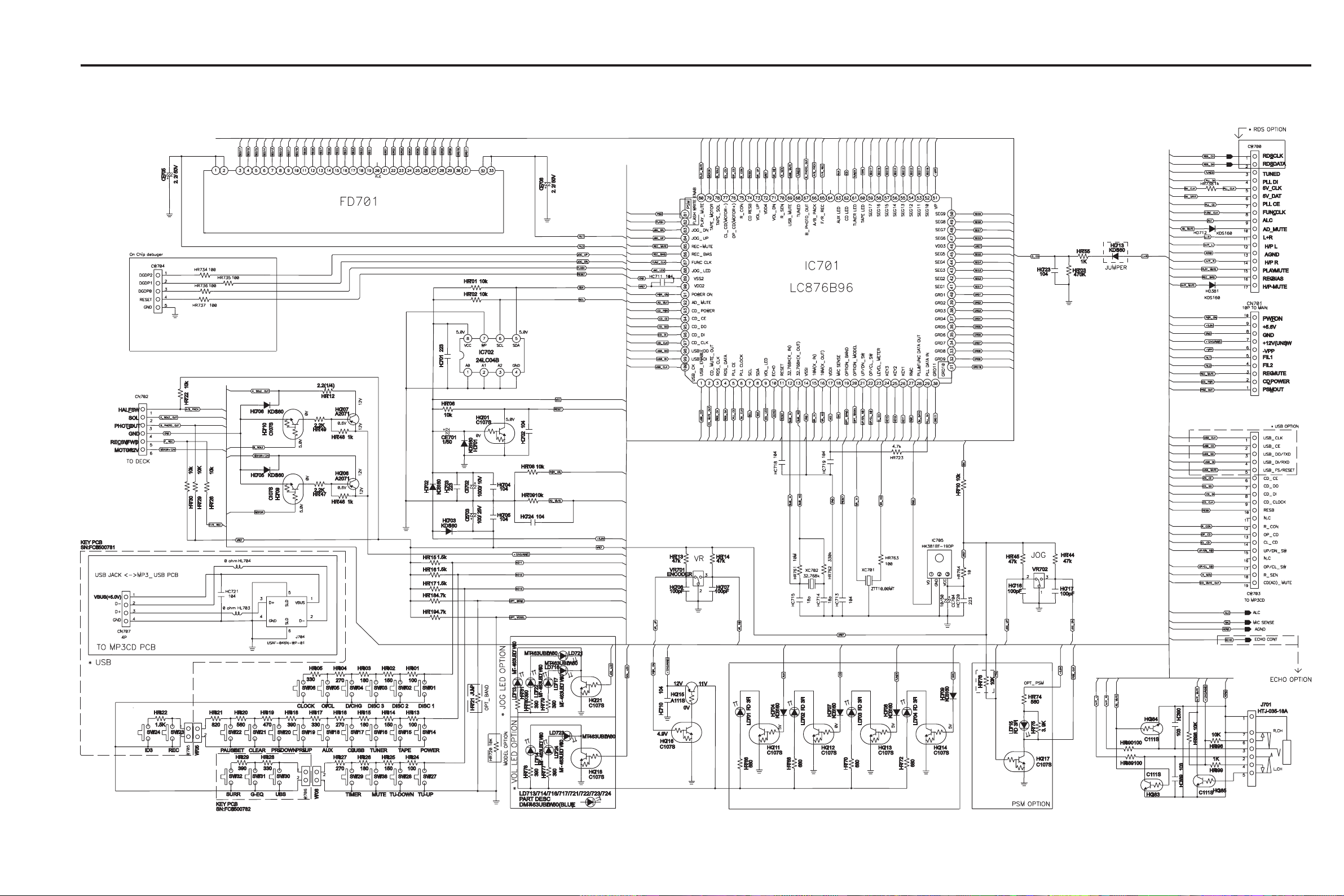

6. ESQUEMAS ELÉTRICOS.................................................................................................................................................... 11

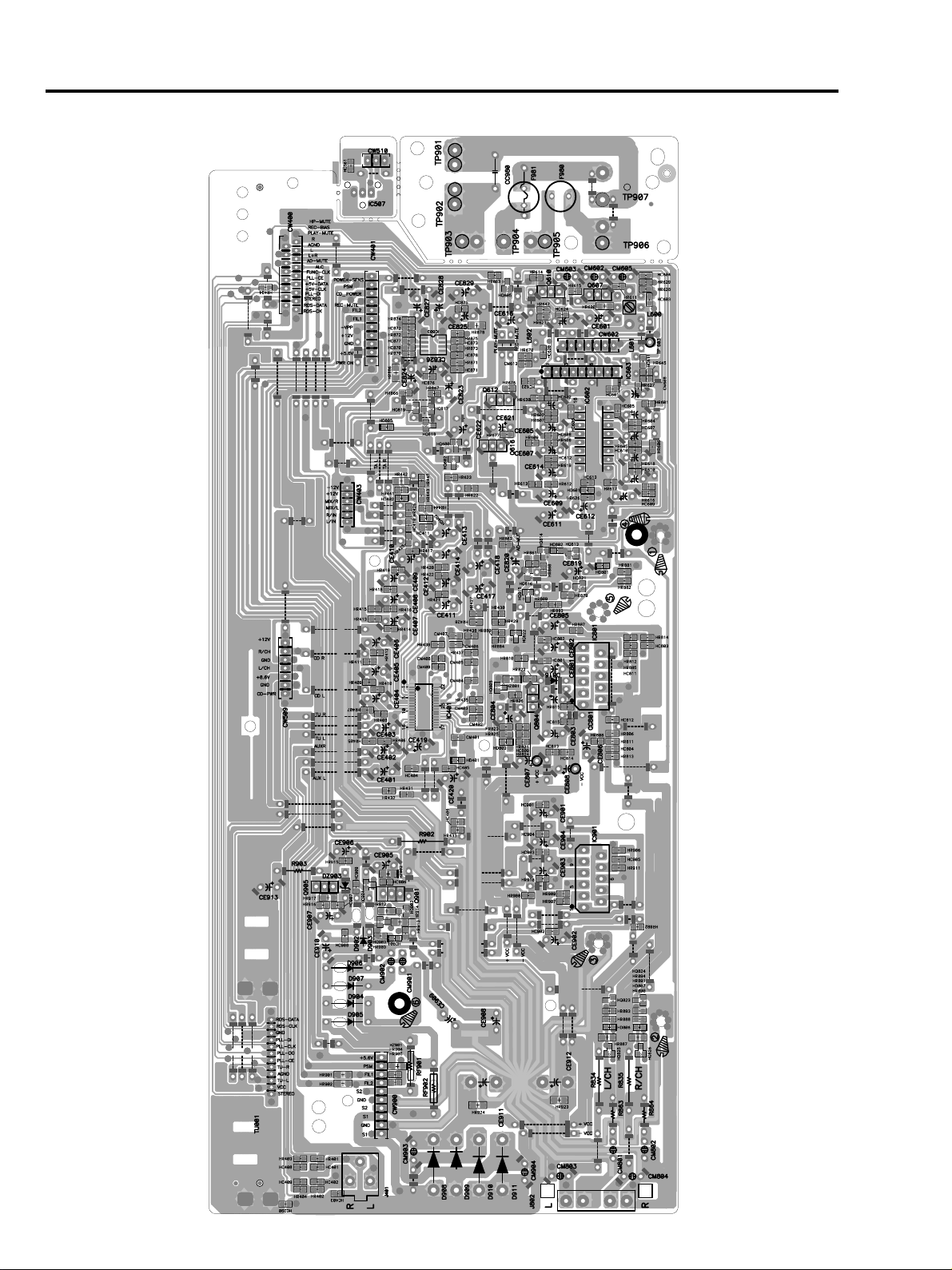

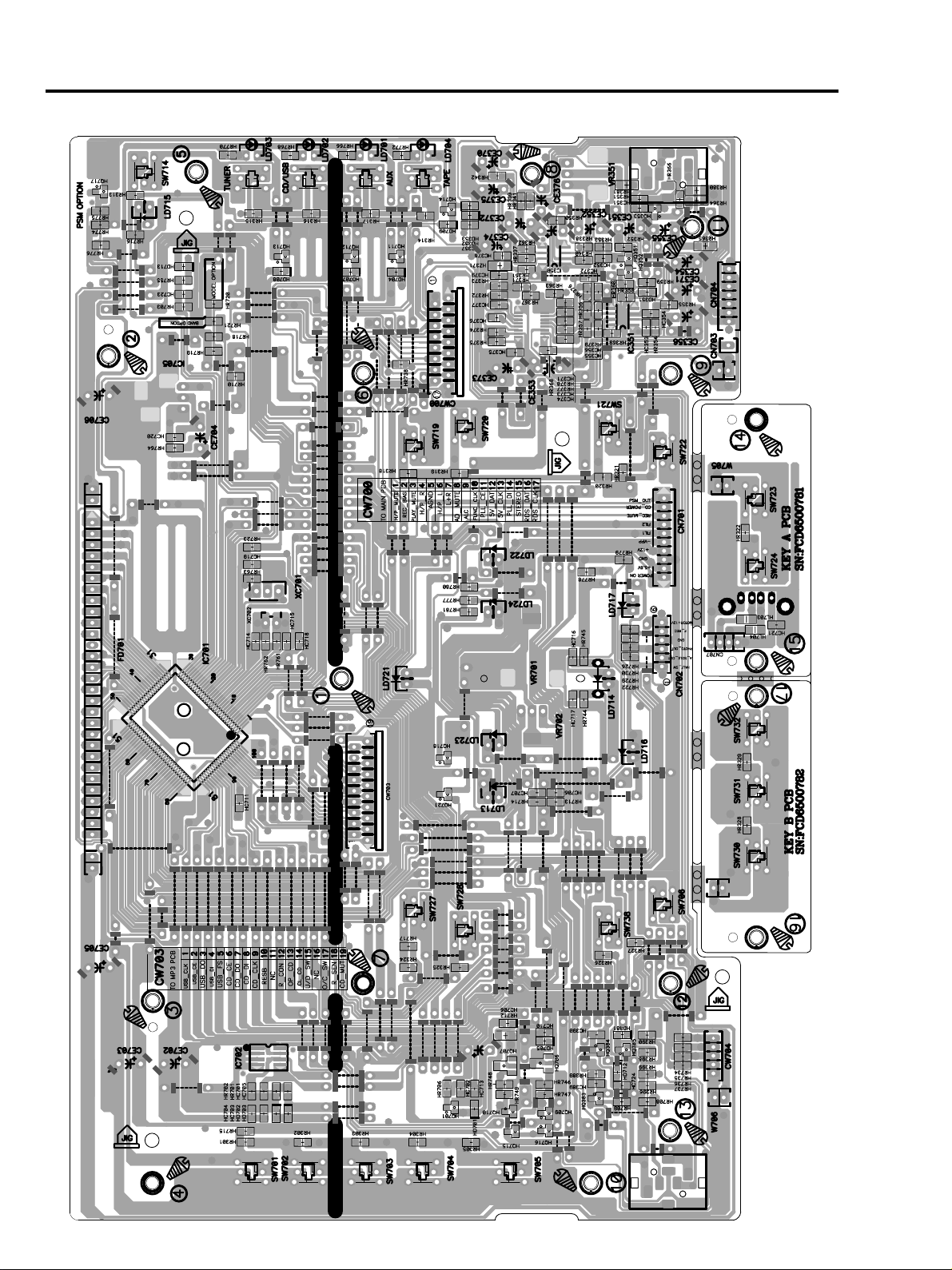

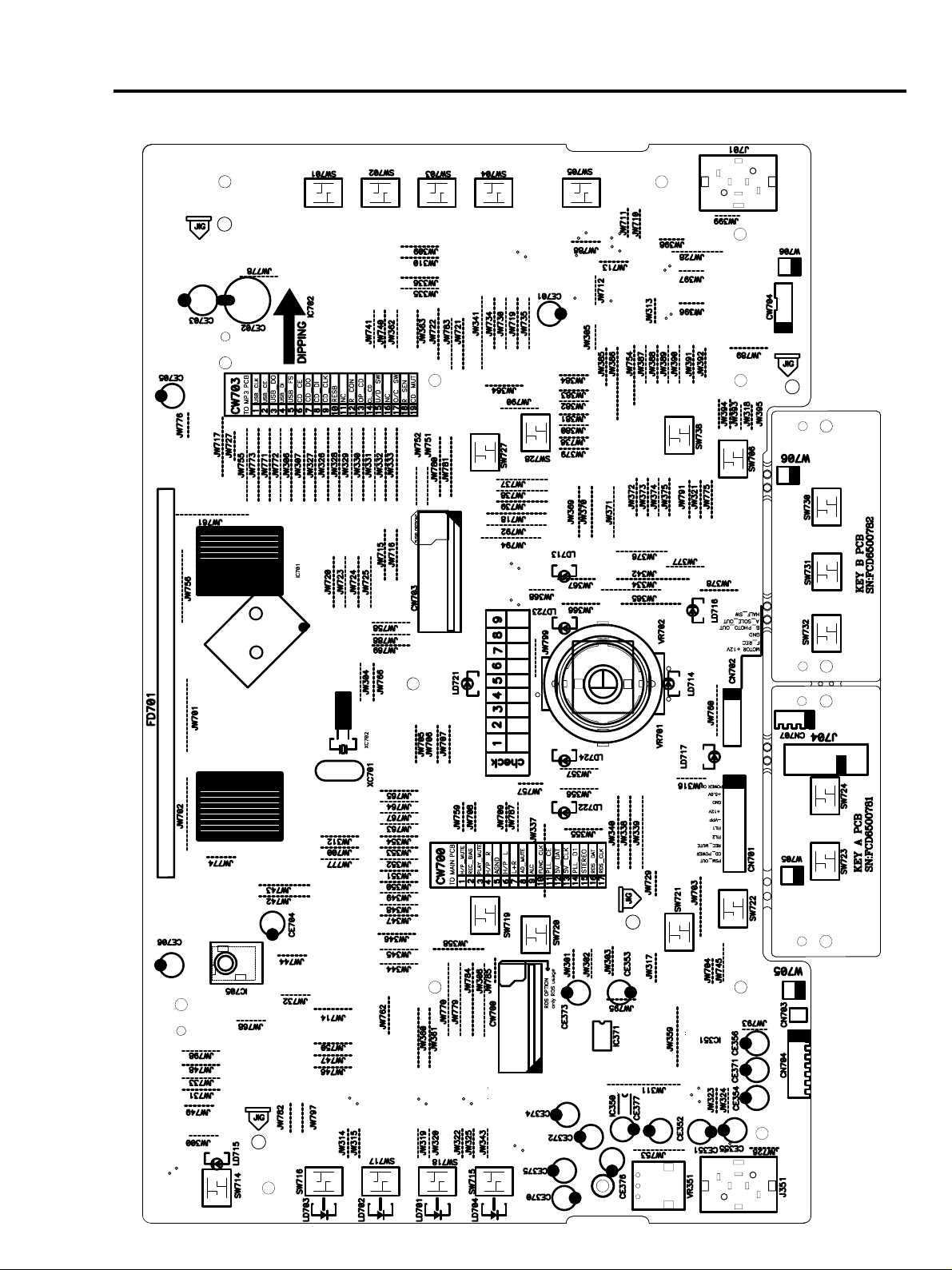

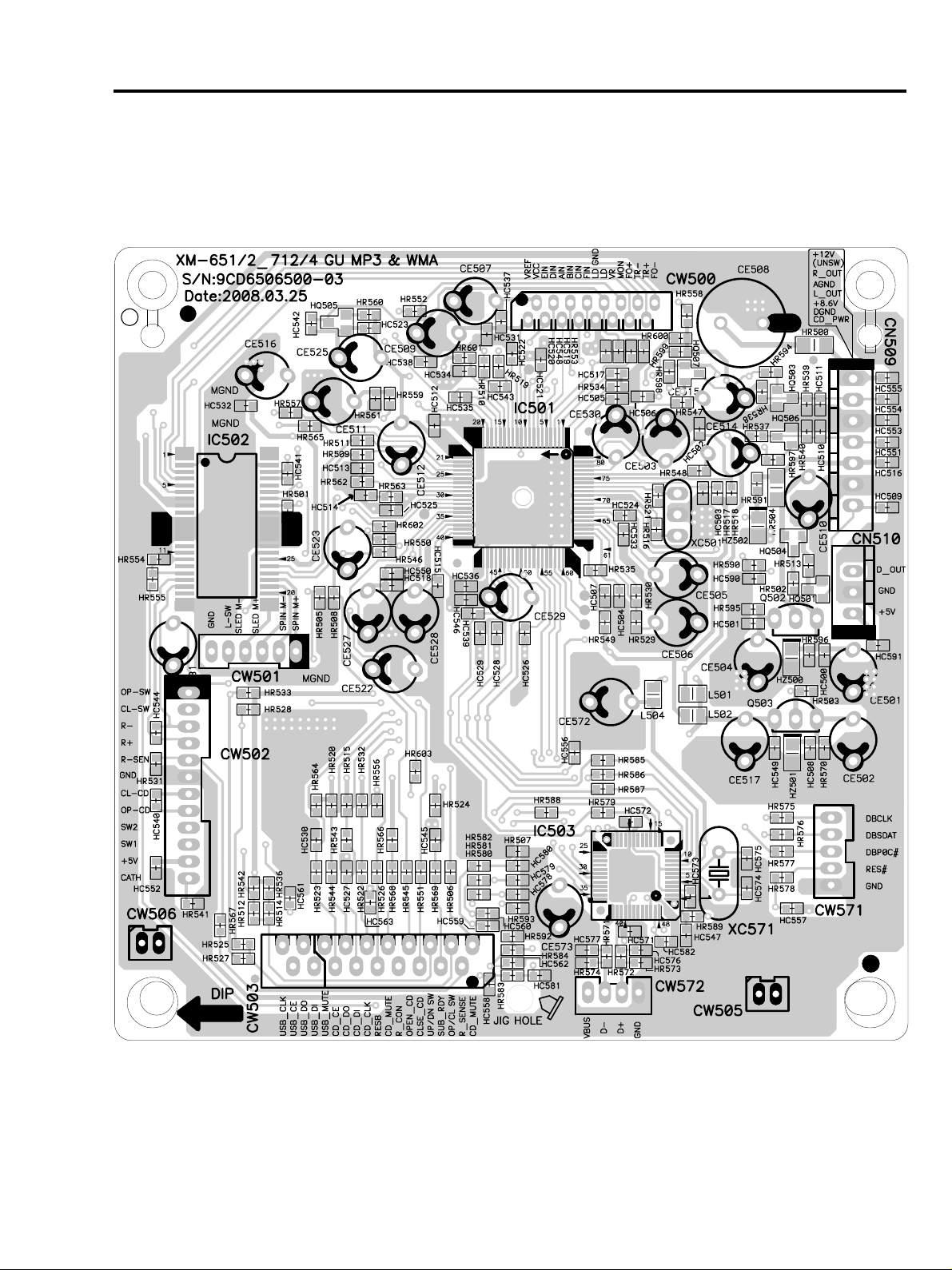

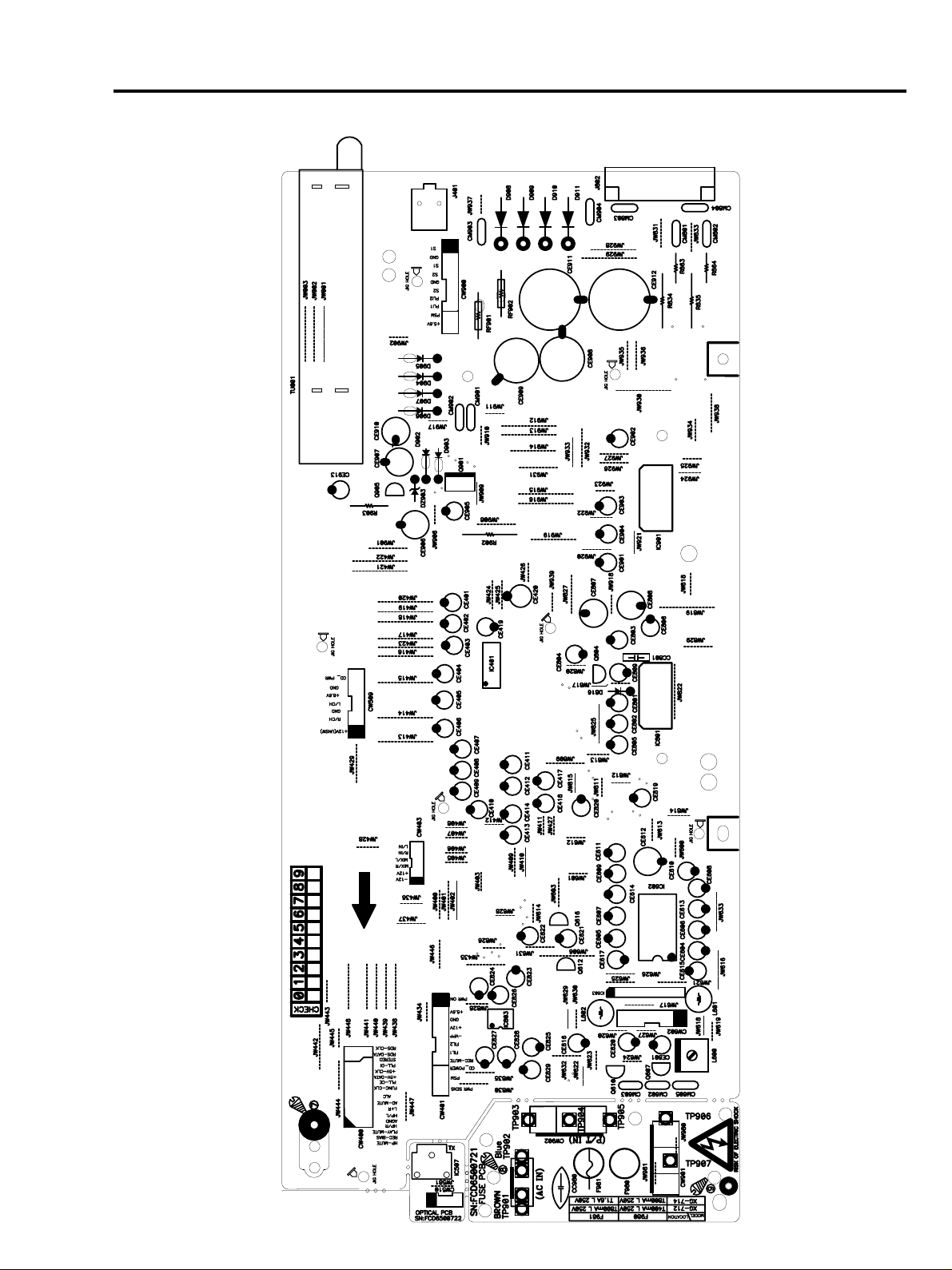

7. LAY OUT DAS PCI´s ......................................................................................................................................................... 15

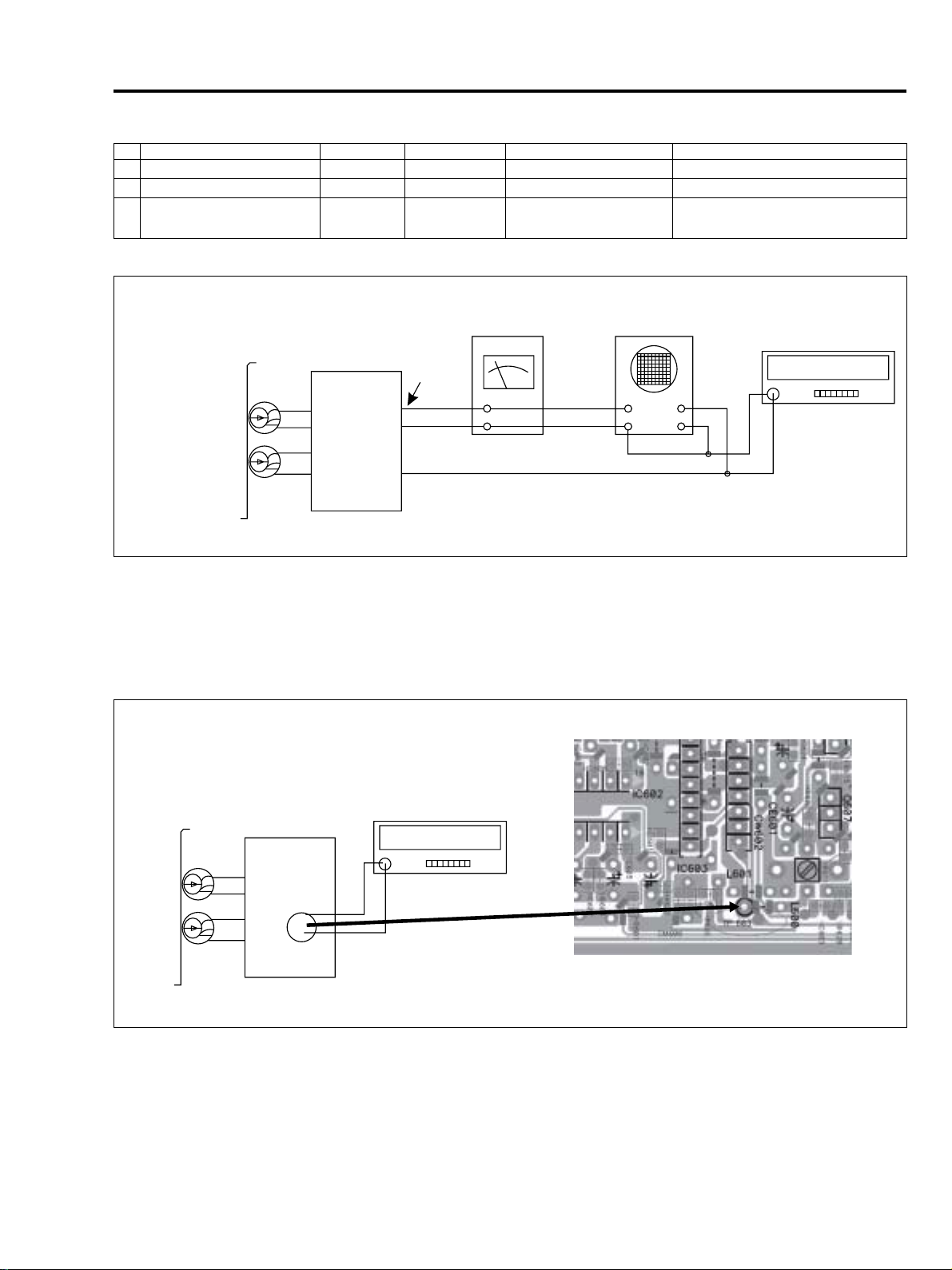

8. CALIBRAÇÃO E AJUSTES ................................................................................................................................................ 21
9. LIST A DE PEÇAS DE REPOSIÇÃO..................................................................................................................................... 22
2
2. PRECAUÇÕES DE SEGURANÇA
2.1.) ITENS DE PRECAUÇÃO DE SEGURANÇA:
Antes de retornar o aparelho ao cliente, sempre faça uma checagem dos seguintes itens do aparelho:
2.1.1.) Certifique-se de que não haja nenhum componente de proteção danificado antes ou depois do
serviço, no aparelho.
2.1.2.) BLINDAGENS PROTETORAS (Capas plásticas, isoladores, termo retrateis, espumas de borracha,
etc.), são colocadas nos aparelhos para proteção do cliente e do técnico. Recoloque ou substitua
essas blindagens protetoras no mesmo local em que foram retiradas, deixando o aparelho nas
condições originais.
2.1.3.) Não manuseie ou permita o manuseio de aparelhos sem que todos os componentes de proteção
estejam corretamente instalados e funcionando.
2.2.) ACESSO AO AP ARELHO:
Certifique-se que não haja aberturas no gabinete (após montado), onde crianças ou adultos possam ter
acesso e tocar em partes “vivas” (energizadas eletricamente), causando choques. Tomar cuidado para não
deixar áreas de ventilação muito largas e não substituir o gabinete ou partes dele pôr peças não originais.
2.3.) RESISTÊNCIA DE ISOLAÇÃO
2.3.1.) Desconecte o cabo de força da tomada e curto-circuite seus terminais.
2.3.2.) Ligue a chave power (Liga/Desliga) do aparelho se houver ou ligue alguma função. Radio por exemplo.
2.3.3.) Meça com megohmetro, a resistência entre os terminais do cabo de força curto-circuitados e todas
as partes metálicas expostas do aparelho, tais como parafusos, antena telescópica, contato
para pilhas, terminal de saída para fones e etc. Se a parte metálica tem retorno de corrente pelo
chassis, devemos encontrar valores entre 1 e 5,2 megohms. Se a parte metálica não tem
retorno de corrente pelo chassis, o instrumento deverá indicar valores muito acima destes.
Se nenhum desses limites for atendido, existe alguma parte metálica em curto-circuito com o chassis,
podendo provocar choques elétricos, estouros ou até incêndios.
2.4.) COMPONENTES DE SEGURANÇA:
Alguns componentes elétricos e mecânicos possuem características especiais relacionados a segurança que não
são obviamente identificados por inspeção visual. Essas características de segurança e proteção podem ficar
comprometidas caso os componentes de reposição forem diferentes do original, mesmo se a especificação
deste possuir maior tensão, potência, dissipação de calor, etc.; o componente a substituí-lo deve ter as mesmas
especificações do componente original. Essa medida evitará danos ao aparelho, ao técnico e ao cliente.
Esses componentes críticos à segurança são indicados no esquema elétrico pelo símbolo
Componentes de segurança estão sendo continuamente revisados e novas especificações são divulgadas.
2.5) PRECAUÇÕES DE ASSISTÊNCIA TÉCNICA:
ATENÇÃO: Antes de efetuar qualquer manutenção mencionado neste Manual de Serviços, leia e siga o item
2.1. ITENS DE PRECAUÇÃO DE SEGURANÇA. NOTA: Se por qualquer razão haja conflito ou dúvidas entre
PRECAUÇÃO DE ASSISTÊNCIA TÉCNICA e ITENS DE PRECAUÇÃO DE SEGURANÇA, siga sempre os ITENS DE
PRECAUÇÃO DE SEGURANÇA.
2.5.1.) Desconecte o cabo de força do aparelho da tomada sempre que:
- Remover ou instalar qualquer componente, placa de circuito, módulo ou outro conjunto.
- Desconectar ou conectar qualquer conector do aparelho.
2.5.2.) Ao conectar um instrumento de medição, sempre conecte primeiro o terminal de terra do instrumento
ao terra da placa que será medida. Sempre retire o terminal de terra do instrumento pôr último.
2.5.3.) Quando terminar a manutenção de um aparelho, coloque a chave seletora de tensão (se houver),
na posição de 220V .
.
3
3. LOCALIZAÇÃO DOS CONTROLES
3.1- P AINEL FRONTAL
25 24
1
2
3
4
5
6
7
23
22
21
20
19
18
8
9
1- Tecla POWER ON/STAND BY
Liga e desliga o aparelho.
2- Tecla TUN
Pressione-a para selecionar o rádio e trocar a faixa de recepção
AM/FM.
3- Tecla CD
Pressione-a para selecionar o CD.
4- Tecla AUX
Pressione-a para selecionar a fonte conectada.
5- Tecla TAPE
Pressione-a para selecionar o tape deck.
6- Tecla PRESET
Para acessar as memórias de emissoras de rádio.
7- Tecla
8- Tecla REC
9- Tecla ID3 (CD MP3)
10- Tecla
11- Controle de VOLUME
12- Botão JOG CONTROL
13- Tecla CLOCK
/CLEAR
Pressione-a para parar a reprodução da fita ou CD.
Pressione-a para iniciar a gravação em fita cassete.
Pressione-a para visualizar o conteúdo dos arquivos MP3 (ID3 Tag).
/ SET
Pressione-a para pausar a reprodução de um CD, para ajuste da
programação do CD, ou entrar no modo de ajuste do relógio.
Gire-o para ajustar o volume.
Modo CD: gire-o para avançar/retroceder faixas do CD.
Modo TUNER: gire-o para selecionar emissoras de rádio memorizadas.
Pressione-a para visualizar a hora no visor do aparelho.
17
16
15
1413121110
14- EJECT
Pressione este ponto para abrir/fechar o compartimento da fita
cassete.
15- Tecla SURR
Liga/desliga o efeito “SURROUND” virtual.
16- Tecla G-EQ
Pressione-as para selecionar as equalizações pré-memorizadas
disponíveis.
17- Tecla UBS
Liga e desliga o reforço nos sons graves.
18- Tomada FONE
Para conexão de fones de ouvido (não fornecido)
19- Tecla MUTE
Pressione-a para deixar o som mudo temporariamente.
20- Tecla OPEN/CLOSE
Pressione-a para abrir ou fechar a bandeja de CDs.
21- Tecla DISC CHANGE
Para trocar os CDs da bandeja.
22- Teclas DISC 1 / DISC 2 / DISC 3
Pressione-as para iniciar a reprodução de um CD específico (DISC 1/
2/3)
23- Gaveta dos CDs
Capacidade para 3 CDs.
24- Teclas TUNE DOWN
Pressione-as para avançar/retroceder rapidamente uma fita ou um
CD. No modo TUNER (Rádio), pressione-as para selecionar emissoras
de rádio manualmente.
25- Tecla PRESET
Para iniciar a reprodução do CD ou fita e acessar as memórias de
emissoras do rádio.
e TUNE UP
4
3. LOCALIZAÇÃO DOS CONTROLES (cont.)
- Controle Remoto
R
P
M
I
T
MO/ST
N
A
ES
R
CLEAR
VOL.
SET
VOL.
FUNCTION
E
R
S
L
E
E
P
M
U
T
E
D
O
M
R
E
P
E
A
T
2
E
T
TUN
28
29
19
30
31
32
7
24
10
SURR
33
9
1
K
13
35
36
26
22
C
O
L
C
D
N
A
B
M
G
P
DISC DIRECT PLAY
13
6
25
11
16
TUN
GEQ
27
34
1- Tecla POWER ON/STAND BY
Liga e desliga o aparelho.
6- Tecla PRESET
Para acessar as memórias de emissoras do rádio.
7- Tecla / CLEAR
Pressione-a para parar a reprodução da fita ou CD.
9- Tecla ID3 (CD MP3)
Pressione-a para visualizar o conteúdo dos arquivos MP3 (ID3 Tag).
10- Tecla II/SET
Pressione-a para pausar a reprodução de um CD, para ajuste da
programação do CD, ou entrar no modo de ajuste do relógio e do
temporizador.
11- Teclas VOLUME
Pressione-as para ajustar o volume.
13- Tecla CLOCK
Pressione-a para visualizar a hora no visor do aparelho.
16- Tecla G-EQ
Pressione-as para selecionar equalizações pré-memorizadas
disponíveis.
19- Tecla MUTE
Pressione-a para deixar o som mudo temporariamente.
22- Teclas DISC 1 / DISC 2 / DISC 3
Pressione-as para iniciar a reprodução de um CD específico (DISC 1/2/3).
24- Teclas TUN
-
Pressione-as para avançar/retroceder rapidamente uma fita ou um
CD. No modo TUNER (Rádio), pressione-as para selecionar emissoras de
rádio manualmente.
25- Tecla PRESET
Para iniciar a reprodução do CD ou fita e acessar as memórias de
emissoras do rádio.
26- Tecla PGM
Para programar faixas do CD.
27- Tecla FOLDER (CD MP3)
Para fazer a procura por diretório (em CD MP3).
28- Tecla FUNCTION
Pressione-a para selecionar a fonte desejada (T APE, TUN, CD, AUX).
29- Tecla SLEEP
Para ajustar o desligamento automático.
30- Tecla MO/ST
Pressione-a para selecionar entre MONO ou ESTÉREO no modo TUNER
(Rádio).
31- Tecla REPEAT
Pressione-a para repetir uma faixa, um ou todos os CDs.
32- Tecla RANDOM
Pressione-a para reproduzir faixas ou todos os CDs aleatoriamente.
33- Tecla UBS/SURR
Liga e desliga o reforço de graves.
Liga e desliga o efeito surround. (Pressione por 2 segundos
aproximadamente.)
34- Tecla INTRO
Para reproduzir alguns segundos do ínicio de cada faixa do disco.
35- Tecla TIMER
Pressione-a para ajustar o Timer (temporizador) e ligar/desligar a
função.
36- Tecla BAND
Pressione-a para selecionar o rádio e trocar a faixa de recepção AM/
FM.
5
4- VISTA EXPLODIDA
4.1- MS7704/08
6
4- VISTA EXPLODIDA (cont.)
4.2- MECANISMO CD
7
4- VISTA EXPLODIDA (cont.)
4.3- MECANISMO CASSETE
8
4- VISTA EXPLODIDA (cont.)

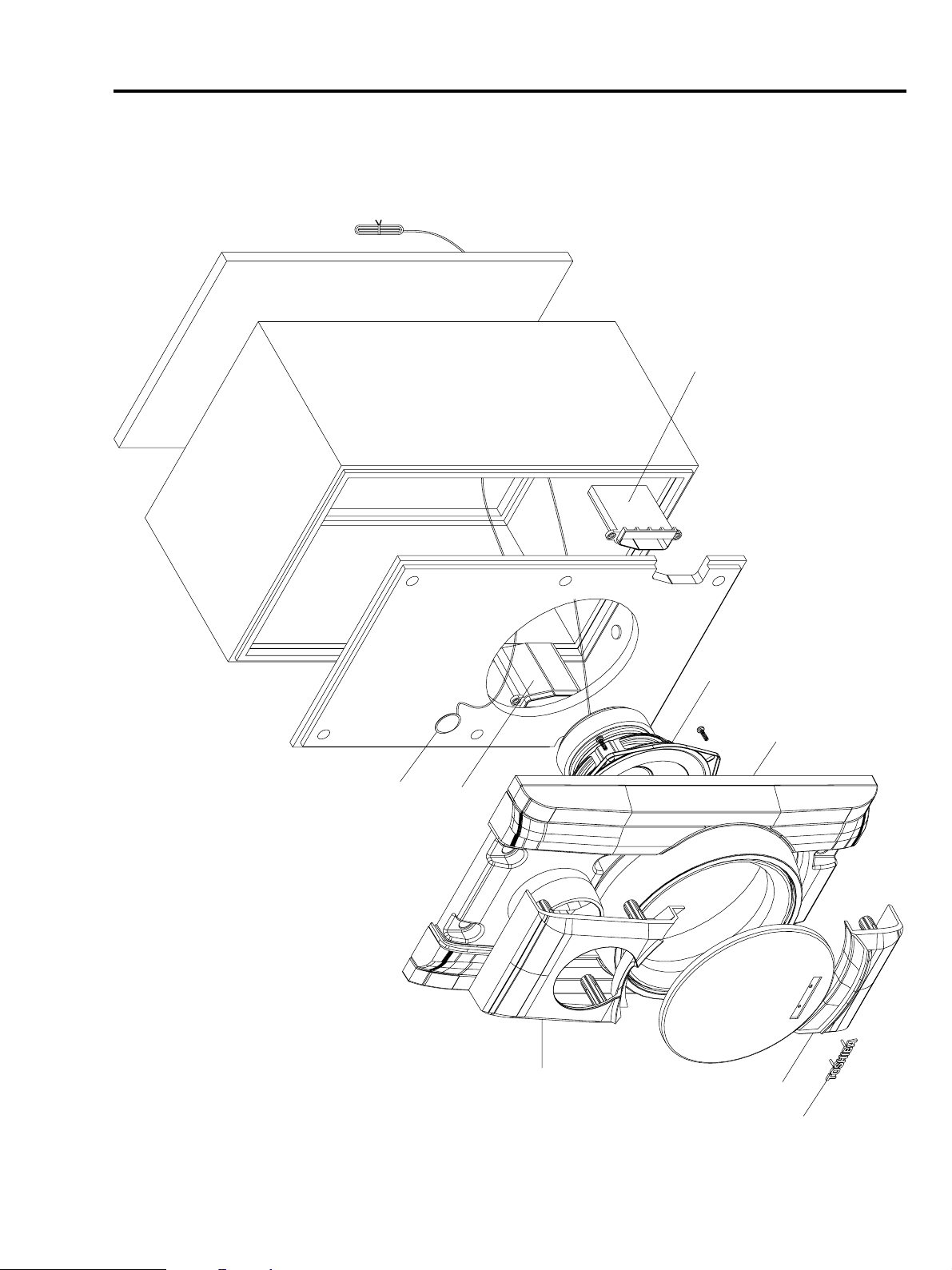

4.4- CAIXA ACÚSTICA
4
6
5
3a
1
2
3b
7
9

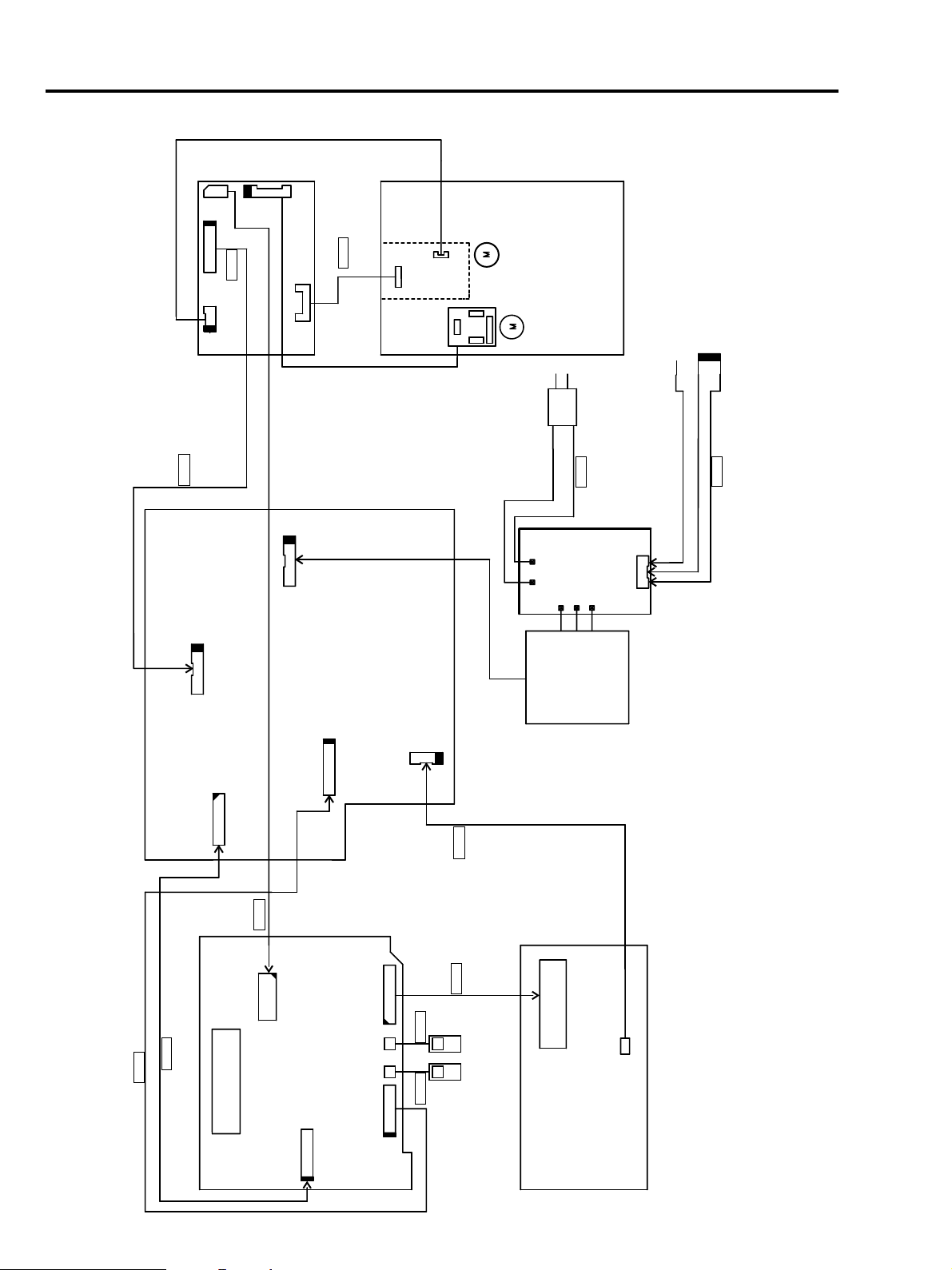

5- DIAGRAMA DE FIAÇÃO
CW502
CW503
CN509

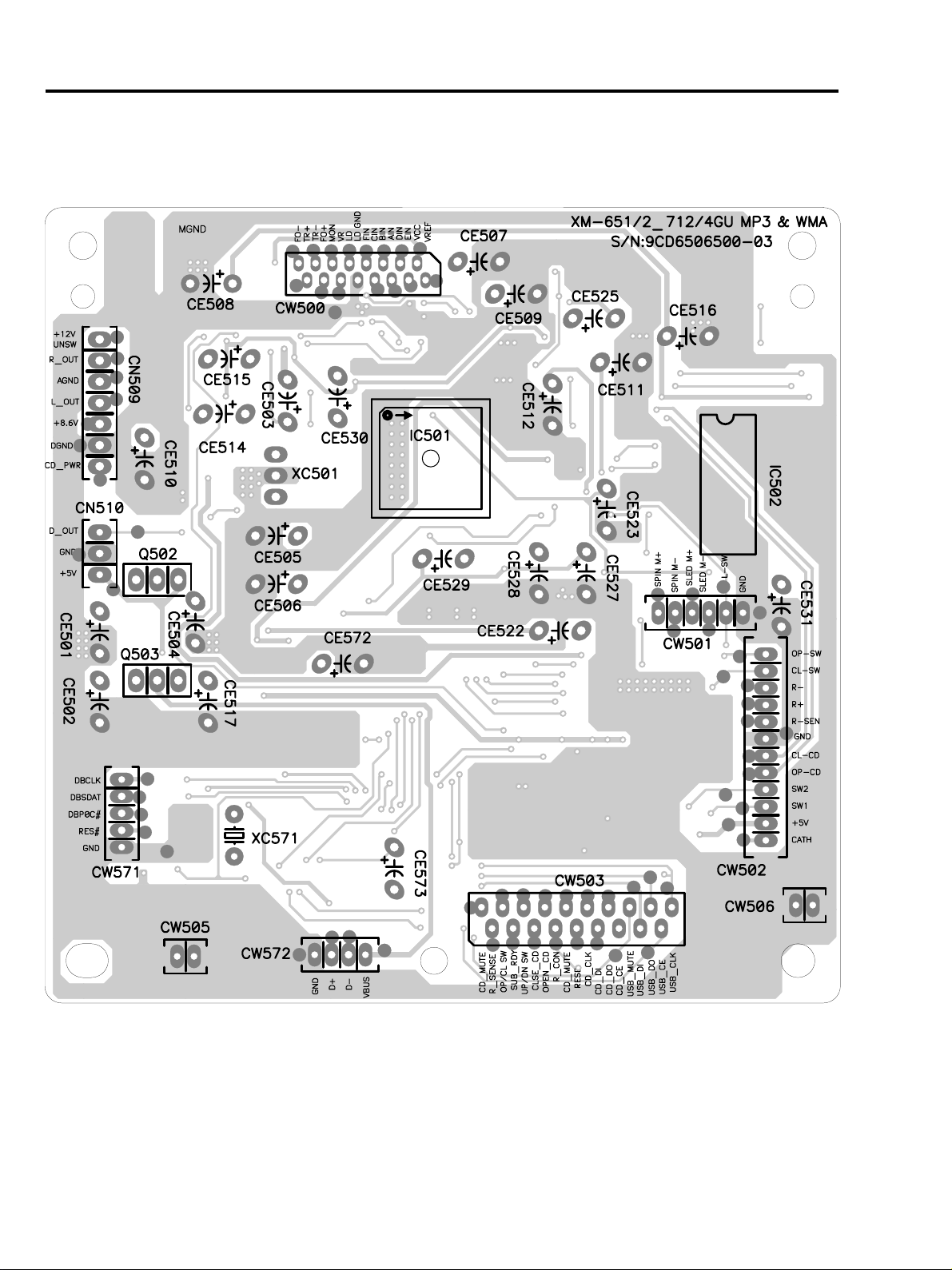

PCI CD MP3
CW501
CW500 (9CD6506500-01)
CN500
(FFC 16V)
12V
Pick-Up
MECANISMO CD
AC 127V
AC 220V
CN509
FCD6500720
PCI PRINCIPAL
CW509
CW400
(7V)
(FFC 15V)
CW900
CW401
(8V)
CW602
(7V)
CN602
CABO AC
CD901
BL
TP902
BR
TP901
BK
WH
TP903
TP904
TP905
DE FORÇA
TRANSFORMADOR
CW901
FUSÍVEIS
PLACA DOS
(FCD6500721)
BR
PT903
SW902
(CHAVE SELETORA DE TENSÃO)
CN901
CN700
(FFC 15V)
CN701 (10V)
FCD6500780
PCI FRONTAL
FD701
DISPLAY VFD
CN703
CW703
CW700
W706
CN702
CN706
CN701 W705
(2V)
(2V)
(6V)
UBS
REC
(W705) (W706)
10
W705 W706
CN702
UBS
REC
CABEÇA MAGNÉTICA
MECANISMO CASSETE
6- ESQUEMAS ELÉTRICOS
6.1- PCI FRONTAL
11
6- ESQUEMAS ELÉTRICOS (cont.)
6.2- PCI PRINCIP AL
12
6- ESQUEMAS ELÉTRICOS (cont.)
6.3- PCI PRINCIP AL - TAPE
13
6- ESQUEMAS ELÉTRICOS (cont.)
6.4- PCI CD
14
7- LAY-OUT DAS PCI´S
7.1- PCI FRONTAL - LADO COMPONENTE
15
7- LAY-OUT DAS PCI´S (cont.)
7.2- PCI FRONTAL - LADO SOLDA
16
7- LAY-OUT DAS PCI´S (cont.)
7.3- PCI PRINCIP AL - LADO COMPONENTE
17
7- LAY-OUT DAS PCI´S (cont.)
7.4- PCI PRINCIP AL - LADO SOLDA
18
7- LAY-OUT DAS PCI´S (cont.)
7.5- PCI CD - LADO COMPONENTES
19
7- LAY-OUT DAS PCI´S (cont.)
7.6- PCI CD - LADO SOLDA
20
8- CALIBRAÇÃO E AJUSTES
8.1- AJUSTES DO CASSETE
Nº ITEM CONEXÃO FITA PONTO DE AJUSTE OBSERVAÇÃO
1 AZIMUTE FIG. 1 10kHz CABEÇA REPROD. MÁXIMA SAÍDA E MESMA FASE
2 VELOCIDADE DA FIT A FIG. 1 3 kHz TRIMPOT DO MOTOR AJUST AR PARA 3 kHz
3 AJUSTE DA FREQUÊNCIA FIG. 2 EM BRANCO L600 AJUSTAR PARA 80kHz ± 500Hz
DE BIAS
Cabeçotes
FITA DE TESTE
MTT-114
Lch
Rch
Modo de
Reprodução
Saída L
Aparelho
Saída R
Saída de
Falantes
Voltímetro
Eletrônico
FIG. 1
Osciloscópio
duplo traço
CH1 CH2
GND
Frequencímetro
8.8.8.8.8.8.8.8.
kHz
Cabeçotes
FITA DE
TESTE
Lch
Rch
MODO DE
GRAVAÇÃO
TP603
PCI Principal
Frequencímetro
8.8.8.8.8.8.8.8.
kHz
FIG. 2
21
9- LISTA DE PEÇAS DE REPOSIÇÃO
MS7704/08
LOC. NE DESCRIÇÃO OBS.
1 228676 PAINEL FRONTAL MS7704 MS7704
1 242384 PAINEL FRONTAL MS7708 MS7708
2 228569 TAMPA CASSETE MS7704 MS7704
2 242348 TAMPA CASSETE MS7708 MS7708
3 228572 ORNAMENTO DECOR T AMP A CD MS7704
3 242357 ORNAMENTO DECOR T AMP A CD MS7708
4 228689 VISOR DO DISPLA Y
5 228658 BOT AO DE VOLUME
6 228545 ORNAMENTO BOT AO VOLUME
7 228607 BOT AO JOG
8 228554 ORNAMENTO JOG
9 228625 TECLA REC
10 228616 TECLA EQ
11 228667 ORNAMENTO LED FUNCOES
12 228596 TECLA DISC CHG
13 228587 TECLA LIGA-DESLIGA
14 228523 ORNAMENTO TECLA PRESET L
15 228536 ORNAMENTO TECLA PRESET R
16 228630 TECLA PRESET R MS7704
16 242366 TECLA PRESET R MS7708
17 228649 TECLA PRESET L MS7704
17 242375 TECLA PRESET L MS7708
18 228698 SUPORTE DO BOTAO VOLUME
19 140822 EMBLEMA TOSHIBA
20 650575 SUPORTE LATERAL
21 138429 ENGRENAGEM AMORTECEDORA
22a 636100 BASE TRA V A CASSETE
22b 636119 TRAVA CASSETE
22c 580375 MOLA DA TAMPA CASS DIR
23 580393 MOLA DA TRAVA DA PORTA CASS
24 579699 AMORTECEDOR DO PE, AUTO ADES
27 231859 MECANISMO CASSETE
28 251457 MECANISMO CD DDC-01(DA11VZ)
29 118673 TAMPA INF PROTETORA MECA CD
30 134986 TAMPA SUPERIOR
31 174279 TAMP A LA TERAL ESQUERDA
32 174260 TAMPA LATERAL DIREIT A
33 174282 TAMPA TRASEIRA C/ GRA VACAO
34-1 201338 CHASSIS INFERIOR 7503 MS7704
34-2 160377 CHASSIS INFERIOR 7506 MS7708
35-1 190781 DISSIPADOR AL T2,0 H82 MS7704
35-2 160493 DISSIPADOR AL T8+T0,7 MS7708
36 160661 PRESILHA METALICA T0,5
37 603065 ISOLADOR E CONDUTOR TERMICO
38 160778 SUPORTE DE PLACA H:12,7 MS7708
39 603038 SUPORTE METALICO DIR/ESQ MS7708
40 580623 PRENDEDOR DO CABO AC MS7708
10-4 246785 UNIDADE ÓTICA
PCI FRONTAL
LOC. NE DESCRIÇÃO OBS.
P1 231608 PCI FRONTAL 7704/08 MONT
CW700/
703
FD701 228475 DISPLA Y HNA-11SS71
HQ706/
707
IC701 228484 CIRC INT LC876B96
IC702 116788 CIRC INT M24C04MN S0P
IC705 662321 CIRC INT HK381BT-DW
J701 116831 CONECTOR HTJ-035-18A
LD701-704 620242 DIODO LED SLR332VC3F (VM)
LD713/
714/716/
717/721724
SW701706/714724/727/
728/730732/738
VR701 117148 POT RE0123PVB25FINB 1-2-24 PCE
VR702 228509 POT EVQV5C00315B
XC701 140804 FILTRO CERA ZTT10.0MT 10MHZ 3P
XC702 218627 CRISTAL C38T 32.768KHZ 20PPM
615711 CONECTOR PCI 15P INF
117162 TRANS 2SA2071 SMD
251698 DIODO LED DMT473URC- (VM)
134955 CHAVE T ACT
PCI PRINCIP AL
LOC. NE DESCRIÇÃO OBS.
P3 231618 PCI PRINC 7704 MONT MS7704
P3 231720 PCI PRINC 7708 MONT MS7708
CW400/
504
CW402 605867 CONECTOR P/ PCI 10P P=2,5MM
CW509/
603
CW901 605705 CONECTOR P/ PCI 8P P=2,5MM
D817 609211 DIODO SIN 1N4148 AT27
D902/904 605778 DIODO RET 1N4002
D904-912 594888 DIODO RET RL203 MS7704
D904-907 594888 DIODO RET RL203 MS7708
D908-912 594897 DIODO RET 1N5403 MS7708
DZ904 160467 DIODO ZEN MTZ-27B DO-34 AT27
HD401403/601/
801-803/
805/381/
701-709/
713
HQ600/
602/904/
701/709714/716/
718/721/
502
HQ605/
817/819/
383-386
HQ813/
814/508
HQ815/
806/503/
507
HQ818/
903/716
HQ903 662643 TRANS KTC3875Y SMD
HZ902 155763 DIODO ZEN 6.2V UDZ6.2B SMD
HZ903 116743 DIODO ZEN 12V UDZ12B SMD
IC402 160383 CIRC INT BD3883FS SSOP-A33
IC603 228323 CIRC INT CD7316CP
IC604 665098 CIRC I NT BA312 6N SIP10
IC802 160396 CIRC INT CD7269CZ MS7704
IC802 160412 CIRC INT TDA7293 MS7708
IC804 116818 CIRC INT BA4560F
IC902 595075 CIRC INT L4960
J402 595110 TOMADA AUXILIAR S-436P
J803 595128 TOMADA CJ-9007-041
L601 595173 BOBINA OSC BIAS SM-10F 5,04 MH
L601/603 605965 BOBINA CHOQ 333 K
Q608 600363 TRANS C3205Y/2236/1862 TO92 51
Q611 581204 TRANS KTA1273Y/966Y TO93
Q612/
616/805
Q902 665114 TRANS KTA1046Y TO220IS
Q906 605840 TRANS KTA1274YRF901/903 640294 RES FUSI R47 J 1W
TU002 160770 SINTONIZADOR KST-ML000MV0-E67T
PCI CD
LOC. NE DESCRIÇÃO OBS.
P7 228360 PCI CD MP3 MONT
CW501 605661 CONECTOR P/ CABO FLAT 16P 90G
CW502 605581 CONECTOR P/ PCI 6P P=2MM
CW503 605600 CONECTOR P/ PCI 12P P=2MM
HQ504/
506
HZ500/503 116761 DIODO ZEN 5.6V UDZ12B SMD
HZ502 155558 DIODO ZEN 3.9V UDZ3.9V SMD
IC502 228412 CIRC INT LC78692NW-LR-UDA-E
IC503 122638 CIRC INT BA5927FM
Q502/504 595235 TRANS KSC2331Y
XC502 665105 CRISTAL OSC CERA 16.93MHZ 3
621484 CONECTOR CABO PLANO 15V P1.26
605956 CONECTOR P/ PCI 7P P=2,5MM
664981 DIODO CHAV KDS160 2012USC SMD
662572 TRANS KRC107S SMD
662581 TRANS KRC111S SMD
662554 TRANS KRA107S SMD
665141 TRANS KTD1304 SMD
662563 TRANS KRA111S SMD
581222 TRANS KTC3198Y/1815Y/C5343TO93
665132 TRANS KTA1504S SMD
22
9- LISTA DE PEÇAS DE REPOSIÇÃO (cont.)
PCI FUSÍVEL
LOC. NE DESCRIÇÃO OBS.
CC981 170982 CAP SUPR 472 M 400V Y5U
CW902 160427 CONECTOR 3P VH-5A 250V 10A
F981 160519 FUSI FILA 400MA 250V RT051 MS7704
F981 160524 FUSI FILA 800MA 250V RT051 MS7708
F982 160524 FUSI FILA 800MA 250V RT051 MS7704
F982 160510 FUSI FILA 1,6A 250V 3,6X11 MS7708
PT904 242094 TRAFO FORCA 127/230V EI66X31 MS7704
PT904 160939 TRAFO FORCA 127/230V EI66X46 MS7708
SW903 134978 CHAVE 1P 2POS ZH-06-02
CAIXA ACÚSTICA (V.vista explodida - pág.9)
LOC. NE DESCRIÇÃO OBS.
231817 CAIXA ACUSTICA SS7704 MS7704
1 276270 ALTO FAL WF 06015 5POL MS7704
1 276289 ALTO FAL WF 06030 5POL MS7708
2 228769 PAINEL FRONT AL SS7704 MS7704
2 242397 PAINEL FRONT AL SS7708 MS7708
3a 251714 ORNAMENTO SUPERIOR SS7704 MS7704
3a 251732 ORNAMENTO SUPERIOR SS7708 MS7708
3b 251723 ORNAMENTO INFERIOR SS7704 MS7704
3b 251741 ORNAMENTO INFERIOR SS7708 MS7708
4 171007 DUTO PLASTICO DIR
5 171016 DUTO PLASTICO ESQ
6 228787 ALTO FAL PIEZO C/ FIACAO
7 140822 EMBLEMA TOSHIBA
231826 CAIXA ACUSTICA SS7708 MS7708
CABOS (V.Diagrama de Fiação - pág.10)
LOC. NE DESCRIÇÃO OBS.
CN500 180066 CABO FLAT FFC 16P P1.0X280MM
CN509 228395 CONECTOR #26 1P/3P 220MM CONJ
CN602 664971 CONECTOR #28 7P 250MM CONJ
CN700 135810 CABO FLAT FFC 15P P1.25X120MM
CN701 228448 CONECTOR #26 10P 130MM CONJ
CN702 228457 CONECTOR #26 6P 80MM CONJ
CN703 186729 CABO PLANO 15P 1,25MM 110MM A
W705/
W706
CD901 603225 CABO FORCA 2X0,75MM2 (DAEWOO)
CN901 161214 CONECTOR 3V 180MM C/CHA VE MONT
ACESSÓRIOS/EMBALAGEM
LOC. NE DESCRIÇÃO OBS.
228466 CONECTOR #26 2P 70MM CONJ
231737 CONTROLE REMOTO MONT CR4250
118726 ANTENA LOOP AM AH42-2001P
133665 ANTENA FM RABICHO 1,2M PR
229553 MANUAL INSTRUÇÃO MS7704/08
232162 CAIXA EMBALAGEM MS7704
240059 CAIXA EMBALAGEM MS7708
227948 CALÇO INFERIOR (POLPA)
227935 CALÇO SUPERIOR (POLPA)
23
SEMP TOSHIBA
A v. João Dias, 2476 - Santo Amaro - São Paulo - SP - Tel.: PABX (0XX11) 5645-2100
NE 744617
24
Abr./08
Loading...
