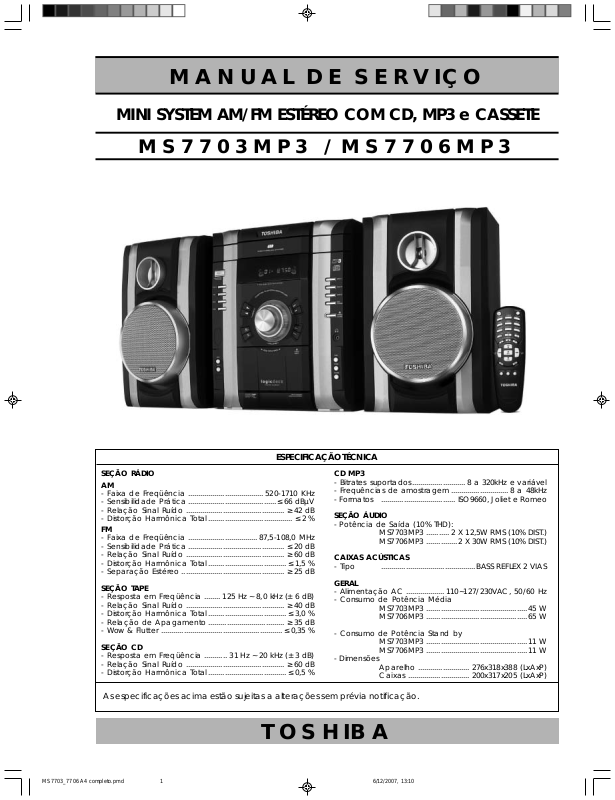

Toshiba MS-7703-MP-3, MS-7706-MP-3 Service manual

MANUAL DE SERVIÇO

MINI SYSTEM AM/FM ESTÉREO COM CD, MP3 e CASSETE

MS7703MP3 / MS7706MP3

ESPECIFICAÇÃO TÉCNICA

SEÇÃO RÁDIO
AM

- Faixa de Freqüência ..................................... 520-1710 KHz

- Sensibilidade Prática ...........................................≤ 66 dBµV

- Relaçã o Sinal Ruído ................................................ ≥ 42 dB

- Distorção Harmônica Total ......................................... ≤ 2 %

FM

- Faixa de Freqüência ..................................87,5-108,0 MHz

- Sensibilidade Prática ............................................... ≤ 20 dB

- Relaçã o Sinal Ruído ................................................ ≥ 60 dB

- Distorção Harmônica Total ...................................... ≤ 1,5 %

- Separação Estéreo .................................................. ≥ 25 dB

SEÇÃO TAPE

- Resposta em Freqüência ........125 Hz ~ 8,0 kHz (± 6 dB)

- Relaçã o Sinal Ruído ................................................ ≥ 40 dB

- Distorção Harmônica Total ...................................... ≤ 3,0 %

- Relação de Apagamento ..................................... ≥ 35 dB

- Wow & Flutter ........................................................... ≤ 0,35 %

SEÇÃO CD

- Resposta em Freqüência ........... 31 Hz ~ 20 kHz (± 3 d B)

- Relaçã o Sinal Ruído ................................................ ≥ 60 dB

- Distorção Harmônica Total ...................................... ≤ 0,5 %

As especificações acima estão sujeitas a alterações sem prévia notificação.

CD MP3

- Bitrates suportados .......................... 8 a 320kHz e variável

- Frequências de amostragem ............................ 8 a 48kHz

- Formato s .................................... ISO9660, Joliet e Romeo

SEÇÃO ÁUDIO

- Potência de Saída (10% THD):

MS7703MP3 ........... 2 X 1 2,5W RM S (10% DI ST.)

MS7706MP3 ............... 2 X 3 0W RMS (10% D IST.)

CAIXAS ACÚSTICAS

- Tip o .............................................. BASS REFLEX 2 VIAS

GERAL

- Alimentação AC ...................110~127/230VAC, 50/60 Hz

- Consumo de Potência Média

MS7703MP3 ................................................. 45 W

MS7706MP3 ................................................. 65 W

- Consumo de Potência Stand by

MS7703MP3 ................................................. 11 W

MS7706MP3 ................................................. 11 W

- Dimensões

Aparelho ......................... 276x318x388 (LxAxP)

Caixas .............................. 200x317x205 (LxAxP)

TOSHIBA

1

1. ÍNDICE

ESPECIFICAÇÕES .............................................................................................................................................................CAPA

1. ÍN DICE ............................................................................................................................................................................... 2

2. PRECAUÇÕES DE SEGURANÇA ....................................................................................................................................... 3

3. LOCALIZAÇÃO DOS CONTROLES .................................................................................................................................... 4

4. VISTAS EXPLODIDAS.......................................................................................................................................................... 6

5. DIAGRAMA DE FIAÇÃO................................................................................................................................................. 10

6. ESQUEMAS ELÉTRICOS.................................................................................................................................................... 11

7. LAY OUT DAS PCI´s ......................................................................................................................................................... 15

8. CALIBRAÇÃO E AJUSTES................................................................................................................................................ 19

9. LIST A DE PEÇAS DE REPOSIÇÃO..................................................................................................................................... 20

2

2. PRECAUÇÕES DE SEGURANÇA

2.1.) ITENS DE PRECAUÇÃO DE SEGURANÇA:

Antes de retornar o aparelho ao cliente, sempre faça uma checagem dos seguintes itens do aparelho:

2.1.1.) Certifique-se de que não haja nenhum componente de proteção danificado antes ou depois do
serviço, no aparelho.

2.1.2.) BLINDAGENS PROTETORAS (Capas plásticas, isoladores, termo retrateis, espumas de borracha,
etc.), são colocadas nos aparelhos para proteção do cliente e do técnico. Recoloque ou substitua
essas blindagens protetoras no mesmo local em que foram retiradas, deixando o aparelho nas

condições originais .

2.1.3.) Não manuseie ou permita o manuseio de aparelhos sem que todos os componentes de proteção
estejam corretamente instalados e funcionando.

2.2.) ACESSO AO AP ARELHO:

Certifique-se que não haja aberturas no gabinete (após montado), onde crianças ou adultos possam ter
acesso e tocar em partes “vivas” (energizadas eletricamente), causando choques. Tomar cuidado para não
deixar áreas de ventilação muito largas e não substituir o gabinete ou partes dele pôr peças não originais.

2.3.) RESISTÊNCIA DE ISOLAÇÃO

2.3.1.) Desconecte o cabo de força da tomada e curto-circuite seus terminais.

2.3.2.) Ligue a chave power (Liga/Desliga) do aparelho se houver ou ligue alguma função. Radio por exemplo.

2.3.3.) Meça com megohmetro, a resistência entre os terminais do cabo de força curto-circuitados e todas

as partes metálicas expostas do aparelho, tais como parafusos, antena telescópica, contato

para pilhas, terminal de saída para fones e etc. Se a parte metálica tem retorno de corrente pelo
chassis, devemos encontrar valores entre 1 e 5,2 megohms. Se a parte metálica não tem
retorno de corrente pelo chassis, o instrumento deverá indicar valores muito acima destes.

Se nenhum desses limites for atendido, existe alguma parte metálica em curto-circuito com o chassis,
podendo provocar choques elétricos, estouros ou até incêndios.

2.4.) COMPONENTES DE SEGURANÇA:

Alguns componentes elétricos e mecânicos possuem características especiais relacionados a segurança que não
são obviamente identificados por inspeção visual. Essas características de segurança e proteção podem ficar
comprometidas caso os componentes de reposição forem diferentes do original, mesmo se a especificação
deste possuir maior tensão, potência, dissipação de calor, etc.; o componente a substituí-lo deve ter as mesmas
especificações do componente original. Essa medida evitará danos ao aparelho, ao técnico e ao cliente.
Esses componentes críticos à segurança são indicados no esquema elétrico pelo símbolo
Componentes de segurança estão sendo continuamente revisados e novas especificações são divulgadas.

2.5) PRECAUÇÕES DE ASSISTÊNCIA TÉCNICA:

ATENÇÃO: Antes de efetuar qualquer manutenção mencionado neste Manual de Serviços, leia e siga o item

2.1. ITENS DE PRECAUÇÃO DE SEGURANÇA. NOTA: Se por qualquer razão haja conflito ou dúvidas entre

PRECAUÇÃO DE ASSISTÊNCIA TÉCNICA e ITENS DE PRECAUÇÃO DE SEGURANÇA, siga sempre os ITENS DE

PRECAUÇÃO DE SEGURANÇA.

2.5.1.) Desconecte o cabo de força do aparelho da tomada sempre que:

- Remover ou instalar qualquer componente, placa de circuito, módulo ou outro conjunto.

- Desconectar ou conectar qualquer conector do aparelho.

2.5.2.) Ao conectar um instrumento de medição, sempre conecte primeiro o terminal de terra do instrumento
ao terra da placa que será medida. Sempre retire o terminal de terra do instrumento pôr último.

2.5.3.) Quando terminar a manutenção de um aparelho, coloque a chave seletora de tensão (se houver),
na posição de 220V .

.

3

3. LOCALIZAÇÃO DOS CONTROLES

3.1- P AINEL FRONTAL

25 24

1

2

3

4

5

6

7

23

22

21

20

19

18

8

9

1- Tecla POWER ON/STAND BY

Liga e desliga o aparelho.

2- Tecla TUN

Pressione-a para selecionar o rádio e trocar a faixa de recepção
AM/FM.

3- Tecla CD

Pressione-a para selecionar o CD.

4- Tecla AUX

Pressione-a para selecionar a fonte conectada.

5- Tecla TAPE

Pressione-a para selecionar o tape deck.

6- Tecla PRESET

Para acessar as memórias de emissoras de rádio.

7- Tecla

8- Tecla REC

9- Tecla ID3 (CD MP3)

10- Tecla

11- Controle de VOLUME

12- Botão JOG CONTROL

13- Tecla CLOCK

/CLEAR

Pressione-a para parar a reprodução da fita ou CD.

Pressione-a para iniciar a gravação em fita cassete.

Pressione-a para visualizar o conteúdo dos arquivos MP3 (ID3 Tag).

/ SET

Pressione-a para pausar a reprodução de um CD, para ajuste da
programação do CD, ou entrar no modo de ajuste do relógio.

Gire-o para ajustar o volume.

Modo CD: gire-o para avançar/retroceder faixas do CD.
Modo TUNER: gire-o para selecionar emissoras de rádio memorizadas.

Pressione-a para visualizar a hora no visor do aparelho.

17

16

15

1413121110

14- EJECT

Pressione este ponto para abrir/fechar o compartimento da fita
cassete.

15- Tecla SURR

Liga/desliga o efeito “SURROUND” virtual.

16- Tecla G-EQ

Pressione-as para selecionar as equalizações pré-memorizadas
disponíveis.

17- Tecla UBS

Liga e desliga o reforço nos sons graves.

18- Tomada FONE

Para conexão de fones de ouvido (não fornecido)

19- Tecla MUTE

Pressione-a para deixar o som mudo temporariamente.

20- Tecla OPEN/CLOSE

Pressione-a para abrir ou fechar a bandeja de CDs.

21- Tecla DISC CHANGE

Para trocar os CDs da bandeja.

22- Teclas DISC 1 / DISC 2 / DISC 3

Pressione-as para iniciar a reprodução de um CD específico (DISC 1/
2/3)

23- Gaveta dos CDs

Capacidade para 3 CDs.

24- Teclas TUNE DOWN

Pressione-as para avançar/retroceder rapidamente uma fita ou um
CD. No modo TUNER (Rádio), pressione-as para selecionar emissoras
de rádio manualmente.

25- Tecla PRESET

Para iniciar a reprodução do CD ou fita e acessar as memórias de
emissoras do rádio.

e TUNE UP

4

3. LOCALIZAÇÃO DOS CONTROLES (cont.)

- Controle Remoto

R

P

M

I

T

MO/ST

N

A

ES

R

CLEAR

VOL.

SET

VOL.

FUNCTION

E

R

S

L

E

E

P

M

U

T

E

D

O

M

R

E

P

E

A

T

2

E

T

TUN

28

29

19
30

31
32

7

24

10

R

R

U

S

33

9

1

K

13
35

36

26
22

C

O

L

C

D

N

A

B

M

G

P

DISC DIRECT PLAY

13

6

25

11

16

TUN

GE

Q

27

34

1- Tecla POWER ON/STAND BY

Liga e desliga o aparelho.

6- Tecla PRESET

Para acessar as memórias de emissoras do rádio.

7- Tecla / CLEAR

Pressione-a para parar a reprodução da fita ou CD.

9- Tecla ID3 (CD MP3)

Pressione-a para visualizar o conteúdo dos arquivos MP3 (ID3 Tag).

10- Tecla II/SET

Pressione-a para pausar a reprodução de um CD, para ajuste da
programação do CD, ou entrar no modo de ajuste do relógio e do
temporizador.

11- Teclas VOLUME

Pressione-as para ajustar o volume.

13- Tecla CLOCK

Pressione-a para visualizar a hora no visor do aparelho.

16- Tecla G-EQ

Pressione-as para selecionar equalizações pré-memorizadas
disponíveis.

19- Tecla MUTE

Pressione-a para deixar o som mudo temporariamente.

22- Teclas DISC 1 / DISC 2 / DISC 3

Pressione-as para iniciar a reprodução de um CD específico (DISC 1/2/

3).

24- Teclas TUN

-

Pressione-as para avançar/retroceder rapidamente uma fita ou um
CD. No modo TUNER (Rádio), pressione-as para selecionar emissoras de
rádio manualmente.

25- Tecla PRESET

Para iniciar a reprodução do CD ou fita e acessar as memórias de
emissoras do rádio.

26- Tecla PGM

Para programar faixas do CD.

27- Tecla FOLDER (CD MP3)

Para fazer a procura por diretório (em CD MP3).

28- Tecla FUNCTION

Pressione-a para selecionar a fonte desejada (TAPE, TUN, CD, AUX).

29- Tecla SLEEP

Para ajustar o desligamento automático.

30- Tecla MO/ST

Pressione-a para selecionar entre MONO ou ESTÉREO no modo TUNER
(Rádio).

31- Tecla REPEAT

Pressione-a para repetir uma faixa, um ou todos os CDs.

32- Tecla RANDOM

Pressione-a para reproduzir faixas ou todos os CDs aleatoriamente.

33- Tecla UBS/SURR

Liga e desliga o reforço de graves.
Liga e desliga o efeito surround. (Pressione por 2 segundos
aproximadamente.)

34- Tecla INTRO

Para reproduzir alguns segundos do ínicio de cada faixa do disco.

35- Tecla TIMER

Pressione-a para ajustar o Timer (temporizador) e ligar/desligar a
função.

36- Tecla BAND

Pressione-a para selecionar o rádio e trocar a faixa de recepção AM/
FM.

5

4- VISTA EXPLODIDA

4.1- MS7703/06

E5

33

S3

S3

S2

E6

35-1

P3

32

34-1

40

35-2

39

39

37

36

38

38

38

P3

MS7706MP3

34-2

MS7703MP3

36

37

P2

30

31

P1

16

15

18

17

14

27

P5

10

20

12

21

22

24

13

28

23

1

11

20

19

1

P6

29

3

4

P4

9

24

8

2

7

6

5

6

4- VISTA EXPLODIDA (cont.)

4.2- MECANISMO CD

7

4- VISTA EXPLODIDA (cont.)

4.3- MECANISMO CASSETE

8

4- VISTA EXPLODIDA (cont.)

4.4- CAIXA ACÚSTICA

4

6

5

3a

1

2

3b

7

9

5- DIAGRAMA DE FIAÇÃO

CW502

CW503

CN509

PCI CD MP3

CW501

CW500 (9CD6506500-01)

CN500

(FFC 16V)

12V

Pick-Up

MECANISMO CD

AC 127V

AC 220V

CN509

FCD6500720

PCI PRINCIPAL

CW509

CW400

(7V)

(FFC 15V)

CW900

CW401

(8V)

CW602

(7V)

CN602

CABO AC

CD901

BL

TP902

BR

TP901

BK

WH

TP903

TP904

TP905

DE FORÇA

TRANSFORMADOR

CW901

FUSÍVEIS

PLACA DOS

(FCD6500721)

BR

PT903

SW902

(CHAVE SELETORA DE TENSÃO)

CN901

CN700

(FFC 15V)

CN701 (10V)

FCD6500780

PCI FRONTAL

FD701

DISPLAY VFD

CN703

CW703

CW700

W706

CN702

CN706

CN701 W705

(2V)

(2V)

(6V)

UBS

REC

(W705) (W706)

10

W705 W706

CN702

UBS

REC

CABEÇA MAGNÉTICA

MECANISMO CASSETE

6- ESQUEMAS ELÉTRICOS

6.1- PCI FRONTAL

11

6- ESQUEMAS ELÉTRICOS (cont.)

6.2- PCI PRINCIP AL

12

6- ESQUEMAS ELÉTRICOS (cont.)

6.3- PCI PRINCIP AL - TAPE

13

6- ESQUEMAS ELÉTRICOS (cont.)

6.4- PCI CD

CN501

6P,2.0MM PITCH

3.3

CE525

FCZ100E-16RS-K

FO-

16

TR-

15

TR+

14

FO+

13

12

VR

11

LD

10

LD
GND

9

F

8

C

7

B

6

A

5

D

4

E

3

Vcc

2
Vcc
1/2

1

CN500

100/6.3

1

2

3

4

5

6

CW500

CW501

1

2

3

4

5

6

+3.3V

0.1uF

HC523

16

15

14

13

12

11

HR553 0 ohm

10

9

8

HR510 820

7

6

5

4

3

HR519 820

2

HR558 33

1

HC537

0.1uF

0.1uF

100/6.3

CE509

HC531

+4.8V

+4.3V

+4.7V

+4.5V

+3.3V

DGND

+4.3V

HC548

0.1uF

47/16

CE507

OPEN

CE531

+4.9V

+4.5V

OPEN

CE532

470HR552

LIMIT_SW

FO-

FO+

TR-

TR+

+4.6V

CIN

BIN

AIN

DIN

EIN

HC538

0.1uF

+1.95V

+1.75V

+1.8V

+1.9V

SPDO

SLDO

DRIVER_MUTE

VREF

TDO

FDO

100/6.3

CE523

+1.7V

+2.5V

CE522

+1.7V

100/6.3

LIMIT_SW

DRIVER_MUTE

FDO

TDO

SLDO

SPDO

SPINDLE_M+

SPINDLE_M-

SLED_M+

SLED_M-

+4.3V

+4.9V

+4.5V

+4.6V

+1.75V

+1.95V

0.1uF

HC506

HC505 0.047uF

HR534 330

HC517 4700pF

HC519 0.01uF

HC520 0.1uF

HR599

8.2K

HC521 0.1uF

HR600

68K

HC522 0.01uF

EIN

HC543 4700PF

HC534 0.1uF

HR601

22K

HC535 0.01uF

CE512

100/6.3

+1.7V

36

1

SPINDLE

SLED

LIMIT

CD PICK-UP

HC542

CD PICK-UP

FAC

+5V

+2.5V

FFC 16P, 1.0MM PITCH

HQ505

KTA1504S

0.01uF

TAC

SPINDLE M+

SPINDLE M-

SLED M+

SLED M-

LIMIT SW

COMMON

HR560

MON

35

NC

FE-

2

FE_VDD

AIN

CIN

BIN

DIN

VREF

LDS

HR546

100

TO D/W MECHA

CW502

CATH

12

CD_UNSW_+5V

11

SW1

10

SW2

9

OP-CD(MOTOR+)

8

CL-CD(MOTOR-)

7

DGND

6

R-SEN

5

R+

4

R-

3

CL-SW

2

OP-SW

1

SW2

R-SEN

CL-SW

OP-SW

10K

100K

330K

HR527

HR525

HR567

TO u-COM

CW503

52045-19
1

CD_MUTE

2

ROULLETTE_SENS E

3

OP/CL_SW

4

NET00058

5

UP/DN_SW

6

MOTOR(-).CLOSE_CD

7

MOTOR(+).OPEN_CD

8

R_CON

9

N.C

10

RESB(CD_RESET)

11

CD_CLOCK

12

CD_DATA_IN

13

CD_DATA_OUT

14

CD_CHIP_ENABLE

15

USB_MUTE_REQUEST

16

USB_DATA_IN

17

USB_DATA_OUT

18

USB_CHIP_ENABLE

19

USB_CLK_IN

HR536 100K

HC540 0.1uF

HR531 4.7K

HC544 0.1uF

HR528 100K

HR533 100K

82

HR591

TO FUNCTION

1

+12V(UNSW)

2

CD_R

3

AGND

4

CD_L

5

+8.6V

6

DGND

7

CD_POWER

CN509

OTHER

CE

O

O

O

O

O

O

CW571

1

DBCLK

2

DBSDAT

3

DBP0C#

4

RES#

5

DGND

HR580 100

HR581 3.3K

HR582 100

HR583 100

HR584 3.3K

DGND

X

X

X

X

X

X

22pF

HC527

100HR541

100KHR542

SW1

330K

100K

HR512

HR514

0.001uFHC553(*)

HC516(*)

0.001uF

HR5321KHR524

HR5641KHR5201KHR515

22pF

22pF

22pF

HC529

HC530

HC528

22pF

HC582

HC552 0.1uF

HZ502

5.6V

HC555(*)

0.001uF

HC509(*)

0.001uF

OPEN

1K

HR566

6.8K

HR556

DGND

6.8K
22pF

HC581

HR592

OPEN

22pF

HC580

0.001uFHC554(*)

0.001uFHC551(*)

CE(EMC) OP TION( * MARK )

LOC

HC509

HC516

HC551

HC553

HC554

HC555

HR506 2.2K

HR569 OPEN

HR551 2.7K

HR545 2.7K

HR568 OPEN

HR526 3.3K

HR522 100

HR543 100

HR544 100

HR523 100

OPEN

HC545

100HR575

100HR576

100HR577

100HR578

ON CHIP DEBUGGER

6.8K

22pF

22pF

HC579

HC578

HR593

HC541

GND

FE+

0.1uF

HC512

HR505 33K

OP-CD(MOTOR+)

CL-CD(MOTOR-)

R+

R-

HC590 15pF(EMI)

HR590 1K

CD_SW_+5V

HC591

0.1uF(EMI)

OPTICAL OPTION

100

100

100K

HR539

HC511

1000pF

DSP_VDD

DSP_VDD

0.1uF

HC526

RESB

CD_DO

CD_DI

CLOCK

CD_CE

DSP_VDD

HC539 68pF

100/6.3CE529

0.1uFHC546

100K

HR540

DSP_VDD

DSP_VDD

L501

0 ohm

L502

0 ohm

HC510

CD_DI

1000pF

CN510

3

2

1

VBUS(+5.0V)

D_OUT

GND

+5V

HQ503
D1304

CW572

USB A CONN

D+

D-

GND

CLOCK

CN2004

CW510

D_OUT

GND

+5V

4.7K

HR594

USB_STDATA

USB_STCK

USB_STREQ

1

2

3

4

3

2

1

HQ506
D1304

HR597

CD_DI

CD_SW_+5V

15K

15K

HR574

HR573

HC561 0.1uF

IC507

PLT133/T9

R_CON

+3.3V

4.7K

HQ507
A107S

CD_DO

HR571 33

HR572 33

L504

22uH

HR598

CE572

GND

REG-B

0.1uF

680

HR559

OPEN

HR561

26

25

VREF

REG-O12RLT - R

11

0.1uF

1.0M

HC503

HR521

73XIN

74

XVdd

28 PDOUT0

27 PDOUT1

0.1uFHC525

680

HR562

0.022uF

HC513

12K

HR511

24

VCC

SL_IN

NC

13

HR554

100K

XC501

72

XOUT

LC78692W

29 PCKIST

120K

HR563

0.1uF

HC514

23

14

HR555

CE503

16.9344

220

HR516

71

XVss

IC501

30 VVdd 1

SP_IN

RLT - F

220/6.3

HR509

5.6K

22

15

33K

70

AMUTEB

31 DMUTEB

20

21

SP-

SP+

RL+

RL-

17

16

HR547 150

HR548 150

0.1uF

HC524

69

68

DOUT

DVDD

32 PUIN

33 DEFECT

1.0M

HR602

19

SL+

NC

18

33

HR518

100/6.3

CE505

67

DVSS

34 FSEQ

SL-

GND

0.1uF

HC533

66

DVDD1.5

35 C2F

LR_VDD

1/50

CE506

HC504

150

HR529

22K

HR530

64

65

63

VVss2

VCOC2

VPDOUT2

DVdd

37 DVss

38 DVdd 1.5

36

CE528 100/6.3

DSP_VDD

CE527 100/6.3

0.1uFHC518

0.1uF

HR535

62

61

VVdd2

LRSY

VPREF2

DATACK

DATA

TEST1

STDATA

STCK

STREQ

TEST0

CONT0

CONT1

CONT2

INTB1

INTB0

RESB

DVss

DVdd

VVss3

40

39 VVdd 3

1ohm(1/2W)

CE508

1000/16

CE51510/50

CE51410/50

3.3K

DO

DI

CL

CE

0.1uFHC515

R+

R-

HR500

HC507

60

59

58

57

56

55

54

53

52

51

50

49

48

47

46

45

44

43

42

41

HR538

HR537

0.1uF

HR549

22

HC536 0.1uF

HR501

100K

32

30

CLOSE

TE-

33

OPEN

TE+

4

HR550

31

NC

MO+

TE_IN

FE_IN9REG-I

5

6

HR565

10K

SLCO

1

EFMIN

2

RFOUT

3

LPF

4

PHLPF

5

AIN

6

CIN

7

BIN

8

DIN

9

SLCISET

RFMON

10

Vref

11

JITTC

12

EIN

13

FIN

14

PCNCNT

15

TE

16

TEIN

17

LDD

18

LDS

19

AVss

20

AVdd

100K

29

28

MO-

GND

MUTE

IC502 BA5927FM

VCC

VCC

7

8

HR557

CE516

HC532

8.2K

0.1uF
100/16

79

78

80

LRVss

RCHO

22 FDO

23 TDO

21

CD+8.5V

100/6.3 CE530

77

LRREF

24 SLDO

76

LCHO

25 SPDO

27

10

HC502

47

HR517

75

LRVdd

26 VVss1

0.22/50

CE511

34

3

HR508 33K

0.1uF

USB OPTION

CD_DO

10/50

DGND

4.7K

CD_CE

RESB

AGND

DGND

5pF

HC577

5pF

HC576

OP_CD

CL_CD

AGND

DGND

CD_SW_+5V

+3.3V

47/16

CE517

ZENER DIODE OPTION(( * MARK)

HZ501

HR503

HC571

1500pF

CE573

0.01uF

HC549

2.2/50

10K

0.01uF

HC508

HR570

UDZ

120

SUB_READY_O

CL_CD

OP_CD

R_CON

CD_MUTE_RQT

RESB

CLOCK

CD_DI

USB_STCK

37 UHD-

38 UHD+

39 VDD3

40 VSS3

41 P34

42 P33

43 P32

44 P31

45 P30

46 P70

47 P71

48 P72

HR588

OPEN

HR503(*)

3.9V

HZ501(*)

Q503
C2331Y

RLZ

39

36

1

HC547

39

10K

10/50

0.01uF

CE502

HC501

HR595

CD_CE

35

P26

P27

RES#

P733XT14XT2

2

0.1uF

100

HR589

10/50

0.01uF

CE504

HC500

+3.3V

CD_CE

32

33

31

P23

P2434P25

P22

IC503

LC87F14C8A

VSS1

CF19P10

5

6

HC572

1500pF

XC571

12.000MHz

10pF

HC574

RESB

HR585 100

HR586 100

HR587 100

OP-CD(MOTOR+)

CL-CD(MOTOR-)

Q502
C2331Y

HR502

120

5.6V
10/50

CE501

HZ500

30

29

28

P21

P20

P07

CF2

VDD1

7

8

HC575 10pF

R+

R-

HQ504
KTA1504S

47K

HQ501
C107S

HC573
1500pF

HR579

100

HR504

1 ohm(1/2W)

CE510
100/16

MGND

RESB

HR513

10K

HR596

CD_DO

27

26

25

P06

P05

P04

24P03

23P02

22P01

21P00

20VSS2

19VDD2

18PWM0

17PWM1

16P17

15P16

14P15

13P14

P11

P12

P13

10

11

12

14

7- LAY-OUT DAS PCI´S

7.1- PCI FRONTAL - LADO COMPONENTE

15

7- LAY-OUT DAS PCI´S (cont.)

7.2- PCI FRONTAL - LADO SOLDA

16

7- LAY-OUT DAS PCI´S (cont.)

7.3- PCI PRINCIP AL - LADO COMPONENTE

17

7- LAY-OUT DAS PCI´S (cont.)

7.4- PCI PRINCIP AL - LADO SOLDA

18

8- CALIBRAÇÃO E AJUSTES

8.1- AJUSTES DO CASSETE
Nº ITEM CONEXÃO FIT A PONTO DE AJUSTE OBSERVAÇÃO

1 AZIMUTE FIG. 1 10kHz CABEÇA REPROD. MÁXIMA SAÍDA E MESMA FASE
2 VELOCIDADE DA FIT A FIG. 1 3 kHz TRIMPOT DO MO TO R AJUST AR PARA 3 kHz
3 AJUSTE DA FREQUÊNCIA FIG. 2 EM BRANCO L600 AJUST AR PARA 80kHz ± 500Hz

DE BIAS

Cabeçotes

FITA DE TESTE
MTT-114

Lch

Rch

Modo de
Reprodução

Saída L

Aparelho

Saída R

Saída de
Falantes

Voltímetro
Eletrônico

FIG. 1

Osciloscópio
duplo traço

CH1 CH2

GND

Frequencímetro

8.8.8.8.8.8.8.8.

kHz

Cabeçotes

FITA DE
TESTE

Lch

Rch

MODO DE
GRAVAÇÃO

TP603

PCI Principal

Frequencímetro

8.8.8.8.8.8.8.8.

kHz

FIG. 2

19

9- LISTA DE PEÇAS DE REPOSIÇÃO

MS7703/06
LOC. NE DESCRIÇÃO OBS.

1 228676 P AINEL F RONT A L MS7703 MS7703
1 242384 P AINEL F RONT A L MS7706 MS7706
2 228569 T AMP A C ASSETE MS7703 MS7703
2 242348 T AMP A C ASSETE MS7706 MS7706
3 228572 ORNAMENTO DECOR T AMP A CD MS7703
3 242357 ORNAMENTO DECOR T AMP A CD MS7706
4 228689 VISOR D O DISPL A Y
5 228658 BOT AO DE VOLUME
6 228545 ORNAMENTO BOT AO VOLUME
7 228607 BOT AO JOG
8 228554 ORNAMENTO JOG
9 228625 TECLA R EC
10 228616 TECLA EQ
11 228667 ORNAMENTO LED FUNCOES
12 228596 TECLA DISC CHG
13 228587 TECLA LIGA-DESLIGA
14 228523 ORNAMENTO TECLA PRESET L
15 228536 ORNAMENTO TECLA PRESET R
16 228630 TECLA PRESET R MS7703
16 242366 TECLA PRESET R MS7706
17 228649 TECLA PRESET L MS7703
17 242375 TECLA PRESET L MS7706
18 228698 SUPORTE DO BOTAO VO LUME
19 140822 EMBLEMA TOSHIBA
20 650575 SUPORTE LAT ERAL
21 138429 ENGRENAGEM AMORTECEDORA
22a 636100 BASE TRA VA CASSETE
22b 636119 TRA VA CASSETE
22c 580375 MOLA DA T AMP A CASS DIR
23 580393 MOLA DA TRA V A DA PORT A CASS
24 579699 AMORTECEDOR DO PE, AUTO ADES
27 231859 MECANISMO CASSETE
28 251457 MECANISMO CD DDC-01(DA11VZ)
29 118673 TAMPA INF PROTETORA MECA CD
30 134986 TAMPA SUPERIOR
31 174279 TAMP A LA TER AL ESQUE RDA
32 174260 TAMP A LA TER AL DIREITA
33 174282 TAMP A TRASE IRA C/ GRAVACAO
34-1 201338 CHAS SIS I NFER IOR 7503 MS7703
34-2 160377 CHAS SIS I NFER IOR 7506 MS7706
35-1 190781 DISSI PA DOR AL T 2,0 H82 MS7703
35-2 160493 DISSIPADOR AL T8+T0,7 MS7706
36 160661 PRESILHA METALICA T0,5
37 603065 ISOLADOR E CONDUTOR TERMICO
38 160778 SUPORTE DE PLACA H: 12,7 MS7706
39 603038 SUPORTE MET ALICO DIR/ESQ MS7706
40 580623 PRENDEDOR DO CABO AC MS7706
10-4 246785 UNIDADE ÓTICA

PCI FRONTAL
LOC. NE DESCRIÇÃO OBS.

P1 231608 PCI FRONTAL 7703/06 MONT
CW700/
703 615711 CONECTOR PCI 15P INF
FD701 228475 DISPLAY HNA-11SS71
HQ706/
707 117162 TRANS 2SA2071 SMD
IC7 01 228484 CIRC INT LC876B96
IC7 02 116788 CIRC INT M 24C0 4MN S0 P
IC7 05 662321 CIRC INT HK381BT-DW
J701 116831 CONECTOR HTJ-035-18A
LD701-704 620242 DIODO LED SLR332VC3F (VM)
LD713/
714/716/
717/721­724 251698 DIODO LED DMT473URC- (VM)
SW701­706/714­724/727/
728/730­732/738 134955 CHAVE T A CT
VR701 117148 POT RE0123PVB25FINB 1-2-24 PCE
VR 70 2 228509 POT EVQV5C00315B
XC7 0 1 140804 FILTRO CERA Z TT10. 0MT 10M HZ 3P
XC7 0 2 218627 CRISTA L C38 T 32. 768KHZ 20PPM

PCI PRINCIP AL
LOC. NE DESCRIÇÃO OBS.

P3 231618 PCI PRIN C 7703 MONT MS7703
P3 231720 PCI PRIN C 7706 MONT MS7706
CW400/
504 621484 CONECTOR C ABO PLAN O 15V P1. 26

PCI PRINCIP AL (cont.)
LOC. NE DESCRIÇÃO OBS.

CW40 2 605867 CONECTOR P / PCI 10P P=2,5MM
CW509/
603 605956 CONECT OR P/ PCI 7P P=2, 5MM
CW90 1 605705 CONECTOR P / PCI 8 P P=2 ,5MM
D817 609211 DIODO SIN 1N4148 AT27
D902/904 605778 DIODO RET 1N4002
D904-912 594888 DIODO RET RL203 MS7703
D904-908 594888 DIODO RET RL203 MS7706
D908-912 594897 DIODO RET 1N5403 MS7706
DZ904 160467 DIODO ZEN MTZ-27B DO-34 A T27
HD401­403/601/
801-803/
805/381/
701-709/
713 664981 DIODO CHA V KDS160 2012USC SMD
HQ600/
602/904/
701/709­714/716/
718/721/
502 662572 TRANS KRC107S SMD
HQ605/
817/819/
383-386 662581 TRANS KRC111S SMD
HQ813/
814/508 662554 TRANS KRA107S SMD
HQ815/
806/503/
507 665141 TRANS KTD1304 SMD
HQ818/
903/716 662563 TRANS KRA111S SMD
HQ90 3 662643 TRANS KTC3875Y SMD
HZ902 155763 DIODO ZEN 6.2V UDZ6.2B SMD
HZ903 116743 DIODO ZEN 12V UDZ12B SMD
IC4 02 160383 CIRC INT BD3883FS SSOP-A33
IC6 03 228323 CIRC INT CD 7316CP
IC6 04 665098 CIRC INT BA3126N SIP10
IC8 02 160396 CIRC INT CD7 269CZ MS7703
IC80 2 160412 CIRC INT TDA7293 MS7706
IC804 116818 CIRC INT BA4560F
IC902 595075 CIRC INT L4960
J402 595110 TOMADA AUXILIAR S-436P
J803 595128 TOMADA CJ-9 007-041
L601 595173 BOBI NA OSC BIAS SM -10F 5, 04 MH
L601/603 605965 BOBINA CHOQ 333 K
Q608 600363 TRANS C3205Y/2236/1862 TO92 51
Q611 581204 TRANS KT A1273Y/966Y TO93
Q612/
616/805 581222 TRANS KTC3198Y/1815Y/C5343TO93
Q902 665114 TRANS K T A1046Y TO220IS
Q906 605840 TRANS KT A1274Y­RF901/903 640294 RES FUSI R47 J 1 W
TU002 160770 SINTON IZADOR K ST-ML00 0MV0-E6 7T

PCI CD
LOC. NE DESCRIÇÃO OBS.

P7 228360 PCI CD MP 3 MONT
CW50 1 605661 CONECTOR P/ CABO FLAT 16P 90G
CW502 605581 CONECTOR P/ PCI 6P P=2MM
CW50 3 605600 CONECTOR P/ PCI 12P P=2MM
HQ504/
506 665132 TRANS KT A 1504S SMD
HZ500/503 116761 DIODO ZEN 5.6V UDZ12B SMD
HZ502 155558 DIODO ZEN 3.9V UD Z3.9V SMD
IC502 228412 CIRC INT LC78692NW-LR-UDA-E
IC5 03 122638 CIRC INT BA5927FM
Q502/504 595235 TRANS KSC2331Y
XC5 0 2 665105 CRISTA L OSC CERA 1 6.93 MHZ 3

20

9- LISTA DE PEÇAS DE REPOSIÇÃO (cont.)

PCI FUSÍVEL
LOC. NE DESCRIÇÃO OBS.

CC9 8 1 170982 CAP SUPR 472 M 400V Y5U
CW90 2 160427 CONECTOR 3P VH-5A 250V 10A
F981 160519 FUSI FILA 400MA 250V RT051 MS7703
F981 160524 FUSI FILA 800MA 250V RT051 MS7706
F982 160524 FUSI FILA 800MA 250V RT051 MS7703
F982 160510 FUSI F ILA 1,6A 250V 3,6X11 MS7706
PT90 4 242094 TRAFO FORCA 127/230V EI66X31 MS7703
PT90 4 160939 TRAFO FORCA 127/230V EI66X46 MS7706
SW90 3 134978 CHA VE 1 P 2POS ZH-06- 02

CAIXA ACÚSTICA (V.vista explodida - pág.9)
LOC. NE DESCRIÇÃO OBS.

231817 CAIXA ACUSTIC A SS7703 MS7703

1 228750 ALTO FAL WF 6R 15W 5POL MS7703
1 228858 ALTO FAL WF 6R 30W 5POL MS7706
2 228769 PAINEL F RONT AL SS7703 MS7703
2 242397 PAINEL F RONT AL SS7706 MS7706
3a 251714 ORNAMENTO SUPERIOR SS7703 MS7703
3a 251732 ORNAMENTO SUPERIOR SS7706 MS7706
3b 251723 ORNAMENTO INFERIOR SS7703 MS7703
3b 251741 ORNAMENTO INFERIOR SS7706 MS7706
4 171007 DUTO PLASTICO DIR 7503/06
5 171016 DUTO PLASTICO ESQ 7503/06
6 228787 ALTO FAL PIEZO C/ FIACAO
7 140822 EMBLEMA TOSHIBA

CABOS (V.Diagrama de Fiação - pág.10)
LOC. NE DESCRIÇÃO OBS.

CN50 0 180066 CABO FLA T F FC 16P P1.0 X280MM
CN509 228395 CONECTOR #26 1P/3P 220MM CONJ
CN602 664971 CONECTOR #28 7P 250MM CONJ
CN70 0 135810 CABO FLA T F FC 15P P1.25X120MM
CN701 228448 CONECTOR #26 10P 130MM CONJ
CN702 228457 CONECTOR #26 6P 80MM CONJ
CN70 3 186729 CABO PLANO 15P 1, 25MM 110MM A
W705/
W706 228466 CONECTOR #26 2P 70MM CONJ
CD90 1 603225 CABO FORCA 2X0,75MM2 (DAEWOO)
CN90 1 161214 CONECTOR 3V 180MM C/CHAVE MONT

ACESSÓRIOS/EMBALAGEM
LOC. NE DESCRIÇÃO OBS.

231826 CAIXA ACUSTIC A SS7706 MS7706

231737 CONTROLE REMOTO MONT CR4250
118726 ANTENA LOOP AM AH42-2001P
133665 ANTENA FM RABICHO 1,2 M PR
229553 MANUAL INSTRUÇÃO MS7703/06
232162 CAIXA EMBALAGEM MS7703
240059 CAIXA EMBALAGEM MS7706
227948 CALÇO INFERIOR (POLP A)
227935 CALÇO SUPERIOR (POLP A)

21

SEMP TOSHIBA

A v. João Dias, 2476 - Santo Amaro - São Paulo - SP - Tel.: PABX (0XX11) 5645-2100

NE 741530

22

Out./07
