MANUAL DE SERVIÇO
HI-FI MINI COMPONENT SYSTEM
MS7310/13 CD
ESPECIFICAÇÃO TÉCNICA
SEÇÃO RÁDIO
AM
- Faixa de Freqüência ..................................... 520-1710 KHz
- Sensibilidade Prática ......................................... ≤ 72 dBmV
- Relação Sinal Ruído ................................................ ≥ 40 dB
- Distorção Harmônica Total ...................................... ≤ 2,0 %
FM
- Faixa de Freqüência ..................................87,5-108,0 MHz
- Sensibilidade Prática ......................................... ≤ 14 dBmV
- Relação Sinal Ruído ................................................ ≥ 60 dB
- Distorção Harmônica Total ...................................... ≤ 1,5 %
- Separação Estéreo .................................................. ≥ 20 dB
SEÇÃO TAPE
- Resposta em Freqüência ....................125-8K Hz (± 6 dB)
- Relação Sinal Ruído ................................................ ≥ 40 dB
- Distorção Harmônica Total ...................................... ≤ 2,0 %
- Relação de Apagamento ..................................... ≥ 40 dB
- Wow & Flutter ........................................................... ≤ 0,35 %
SEÇÃO CD
- Resposta em Freqüência ....................40-20K Hz (± 3 dB)
- Relação Sinal Ruído ................................................ ≥ 55 dB
- Distorção Harmônica Total ...................................... ≤ 1,5 %
As especificações acima estão sujeitas a alterações sem prévia notificação.
SEÇÃO ÁUDIO
- Potência de Saída (10% THD):
MS7310CD ................................... 50 W RMS X 2
MS7313CD ................................... 65 W RMS X 2
- Relação Sinal Ruído ................................................ ≥ 55 dB
- Entrada Auxiliar .....................................................≤ 500 mV
GERAL
- Alimentação AC ...................110~127/230VAC, 50/60 Hz
- Consumo Médio
MS7310CD ................................................. 110 W
MS7313CD ................................................. 130 W
- Dimensões (LxAxP)
- Aparelho .....................................275 X 317 X 415 mm
- Caixa Acústica MS7310CD ......199 X 327 X 244 mm
- Peso (aprox.)
MS7310CD ................................................ 7,0 Kg
MS7313CD ................................................ 8,0 Kg
MS7313CD .....191 X 327 X 273 mm
TOSHIBA
1
1. ÍNDICE
ESPECIFICAÇÕES .............................................................................................................................................................CAPA
1. ÍNDICE ............................................................................................................................................................................. 02
2. PRECAUÇÕES DE SEGURANÇA ..................................................................................................................................... 03
3. LOCALIZAÇÃO DOS CONTROLES.................................................................................................................................. 04
4. CALIBRAÇÃO E AJUSTES................................................................................................................................................ 07
5. DIAGRAMA DE BLOCOS ................................................................................................................................................ 09
6. VISTAS EXPLODIDAS........................................................................................................................................................ 10
7 ESQUEMAS ELÉTRICOS.................................................................................................................................................... 15
8. L AY OUT DAS PCI´S......................................................................................................................................................... 22
9. DIAGRAMA DE FIAÇÃO................................................................................................................................................. 29
10. LISTA DE PEÇAS DE REPOSIÇÃO..................................................................................................................................... 30
2
2. PRECAUÇÕES DE SEGURANÇA
2.1.) ITENS DE PRECAUÇÃO DE SEGURANÇA:
Antes de retornar o aparelho ao cliente, sempre faça uma checagem dos seguintes itens do aparelho:
2.1.1.) Certifique-se de que não haja nenhum componente de proteção danificado antes ou depois do serviço,
no aparelho.
2.1.2.) BLINDAGENS PROTETORAS (Capas plásticas, isoladores, termo retrateis, espumas de borracha, etc.),
são colocadas nos aparelhos para proteção do cliente e do técnico. Recoloque ou substitua essas
blindagens protetoras no mesmo local em que foram retiradas, deixando o aparelho nas condições
originais.
2.1.3.) Não manuseie ou permita o manuseio de aparelhos sem que todos os componentes de proteção
estejam corretamente instalados e funcionando.
2.2.) ACESSO AO APARELHO:
Certifique-se que não haja aberturas no gabinete (após montado), onde crianças ou adultos possam ter
acesso e tocar em partes “vivas” (energizadas eletricamente), causando choques. Tomar cuidado para não
deixar áreas de ventilação muito largas e não substituir o gabinete ou partes dele pôr peças não originais.
2.3.) RESISTÊNCIA DE ISOLAÇÃO
2.3.1.) Desconecte o cabo de força da tomada e curto-circuite seus terminais.
2.3.2.) Ligue a chave power (Liga/Desliga) do aparelho se houver ou ligue alguma função. Radio por exemplo.
2.3.3.) Meça com megohmetro, a resistência entre os terminais do cabo de força curto-circuitados e todas
as partes metálicas expostas do aparelho, tais como parafusos, antena telescópica, contato para
pilhas, terminal de saída para fones e etc. Se a parte metálica tem retorno de corrente pelo chassis,
devemos encontrar valores entre 1 e 5,2 megohms. Se a parte metálica não tem retorno de
corrente pelo chassis, o instrumento deverá indicar valores muito acima destes.
Se nenhum desses limites for atendido, existe alguma parte metálica em curto-circuito com o chassis,
podendo provocar choques elétricos, estouros ou até incêndios.
2.4.) COMPONENTES DE SEGURANÇA:
Alguns componentes elétricos e mecânicos possuem características especiais
relacionados a segurança que não são obviamente identificados por inspeção visual.
Essas características de segurança e proteção podem ficar comprometidas caso os
componentes de reposição forem diferentes do original, mesmo se a especificação deste
possuir maior tensão, potência, dissipação de calor, etc.; o componente a substituí-lo
deve ter as mesmas especificações do componente original. Essa medida evitará danos
ao aparelho, ao técnico e ao cliente.
Esses componentes críticos à segurança são indicados no esquema elétrico pelo símbolo
2.5) PRECAUÇÕES DE ASSISTÊNCIA TÉCNICA:
A TENÇÃO: Antes de efetuar qualquer manutenção mencionado neste Manual de Serviços, leia e siga o item
2.1. ITENS DE PRECAUÇÃO DE SEGURANÇA. NOTA: Se por qualquer razão haja conflito ou dúvidas entre
PRECAUÇÃO DE ASSISTÊNCIA TÉCNICA e ITENS DE PRECAUÇÃO DE SEGURANÇA, siga sempre os ITENS DE
PRECAUÇÃO DE SEGURANÇA.
2.5.1.) Desconecte o cabo de força do aparelho da tomada sempre que:
- Remover ou instalar qualquer componente, placa de circuito, módulo ou outro conjunto.
- Desconectar ou conectar qualquer conector do aparelho.
2.5.2.) Ao conectar um instrumento de medição, sempre conecte primeiro o terminal de terra do instrumento
ao terra da placa que será medida. Sempre retire o terminal de terra do instrumento pôr último.
2.5.3.) Quando terminar a manutenção de um aparelho, coloque a chave seletora de tensão (se houver),
na posição de 220V.
.
3
3. LOCALIZAÇÃO DOS CONTROLES
3.1- VISTA FRONTAL
4
3. LOCALIZAÇÃO DOS CONTROLES (cont.)
3.2- VISTA TRASEIRA
Terminais para conexão
de antena AM
FMANT
AMANT
Terminais para conexão
de antena FM
ANTENNA
FM
Terminais para conexão
AM
de antena AM
TerminaL para conexão
de antena FM
Seletor de
voltagem
3.3- DISPLAY DE FUNÇÕES
110V
220V
R L
SPEAKER
R L
AUX
Tomadas de entrada
auxiliar
Tomadas para conexão
de caixas acústicas
5
3- LOCALIZAÇÃO DOS CONTROLES (cont.)
3.4- CONTROLE REMOTO
6
4- CALIBRAÇÃO E AJUSTES
4.1- AJUSTES DO TAPÉ DECK:
4.1.1 - Ajuste da velocidade (Fig. 1):
a) Reproduzir a fita de 3kHz -10dB (MTT-111) no TAPÉ-2 e ajustar a velocidade através do Trimpot RV641 (PCI
principal) para obter uma freqüência de 2970 ~ 3060Hz e Wow & Flutter,
b) Colocar a fita 3kHz -10dB (MTT-111) no TAPÉ-1 e verificar a freqüência. Deve estar no intervalo de
2970~3060Hz, e Wow & Flutter
c) Com a fita 3kHz -10dB (MTT-111) no TAPÉ-1 e uma fita virgem no TAPÉ-2, gravar em Hi-Speed.
d) Enquanto ocorre a gravação em Hi-Speed, verificar se a freqüência encontra-se entre 5000 Hz e
6200Hz.
4.1.2 - Ajuste de Azimute (Fig. 1):
a) Reproduzir a fita de 10kHz (MTT 114N) no TAPÉ-1 .
b) Ajustar o parafuso de azimute (no cabeçote) (fig. 2) para obter sinais com mesma amplitude e mesma
fase em ambos oscanais;
c) Fixar o parafuso de azimute com adesivo tipo neji lock;
d) Colocar a fita de 10kHz (MTT 114N) no TAPÉ-2 e repetir o item (b) e (c).
4.1.3 - Nível de reprodução (Fig. 1):
a) Reproduza a fita de 1kHz , 0dB (MTT 112B) no TAPÉ-1 e no TAPÉ-2 e verifique a diferença entre os canais,
normal 0dB, limite ± 3dB.
< 0,35 % (Wrms).
< 0,35% Wrms.
4.1.4 - Freqüência de bias:
a) Conectar um frequêncímetro no Capacitor CM641 da PCI principal.
b) Coloque uma fita virgem para gravação no TAPÉ-2 e pressione REC.
c) Através da bobina L641 na PCI principal, ajuste a freqüência para 80kHz ± 0,5 kHz.
FIG. 01
FIG. 02
7
4- CALIBRAÇÃO E AJUSTES (cont.)
4.2.- DESMONTAGEM E MONTAGEM DO MECANISMO CD
Notas:
a) O aparelho deverá estar desligado da rede elétrica antes de iniciar os procedimentos.
b) Para prevenir danos causados por eletricidade estática, uma pulseira anti estática deverá ser utilizada.
4.2.1- Desmontagem da gaveta
a) Curto circuitar os terminais da unidade ótica após desconectar o mecanismo do aparelho
b) Abrir a gaveta do CD (4) girando a engrenagem (3) no sentido horário
c) Puxar a gaveta até que encoste na trava (5) do chassis
d) Desconectar o cabo plano de 5 vias (6) do conector (7)
e) Puxar a gaveta ao mesmo tempo em que se pressiona a trava (5) para liberá-la.
4.2.2- Montagem da gaveta
a) Girar a engrenagem (9) até que a seta coincida com a seta da engrenagem principal (8);
b) Coloque a gaveta do CD (4) pressionando suavemente as travas (5), assegurar que o cabo flat (6)
esteja bem posicionado;
c) Conectar o cabo flat (6) no conector(7).
d) Empurre a gaveta (4) até o seu final de curso;
e) Retire o curto de solda da unidade ótica;
f ) Montar o mecanismo do aparelho.
4.2.3- Desmontagem / Montagem do Chassis do CD(2)
a) Com a gaveta aberta, mecanismo CD para baixo, afrouxar o parafuso (10) e girar a alavanca (11) no
sentido da seta. Com isto, o chassis do CD (2) será liberado. Para montar, posicionar o chassis do CD (2)
no local e girar a alavanca (11) no sentido contrario a seta.
8
5- DIAGRAMA DE BLOCOS
9
6- VISTA EXPLODIDA
6.1. MS7310/13
10
6- VISTA EXPLODIDA (cont.)
6.2. Mecanismo CD
11
6- VISTA EXPLODIDA (cont.)
6.3. Mecanismo Cassete (1/2)
12
6- VISTA EXPLODIDA (cont.)
6.3. Mecanismo Cassete (2/2)
13
6- VISTA EXPLODIDA (cont.)
6.4. Caixa Acústica
14
7- ESQUEMAS ELÉTRICOS
7.1- PCI Frontal
15
7- ESQUEMAS ELÉTRICOS (cont.)
7.2- PCI Principal (TAPE/FUNÇÕES)
16
7- ESQUEMAS ELÉTRICOS (cont.)
7.2.- PCI Principal (CD)
17
7- ESQUEMAS ELÉTRICOS (cont.)
7.2- PCI PRINCIPAL (MP3)
18
7- ESQUEMAS ELÉTRICOS (cont.)
7.2. PCI PRINCIPAL (MIC)
19
7- ESQUEMAS ELÉTRICOS (cont.)
7.3. PCI AMP
20
7- ESQUEMAS ELÉTRICOS (cont.)
7.4. PCI FONTE
21
8- LAY OUT DAS PCI’S
8.1. PCI Frontal (Lado componente)
22
8- LAY OUT DAS PCI’S (cont.)
8.1. PCI Frontal (Lado solda)
23
8- LAY OUT DAS PCI’S (cont.)
8.2. PCI Principal (Lado componente)
24
8- LAY OUT DAS PCI’S (cont.)

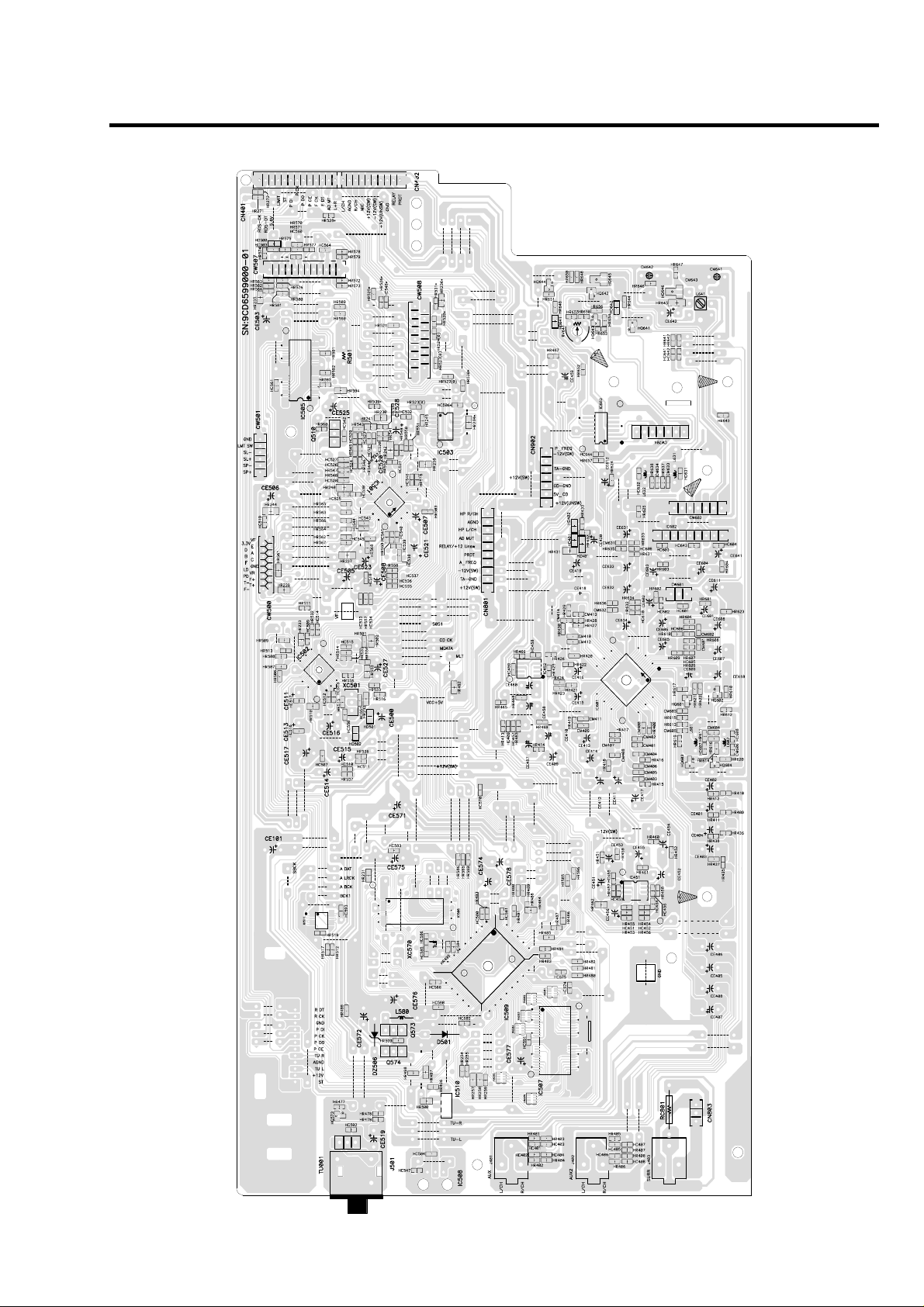

8.2. PCI Principal (Lado solda)
25
8- LAY OUT DAS PCI’S (cont.)

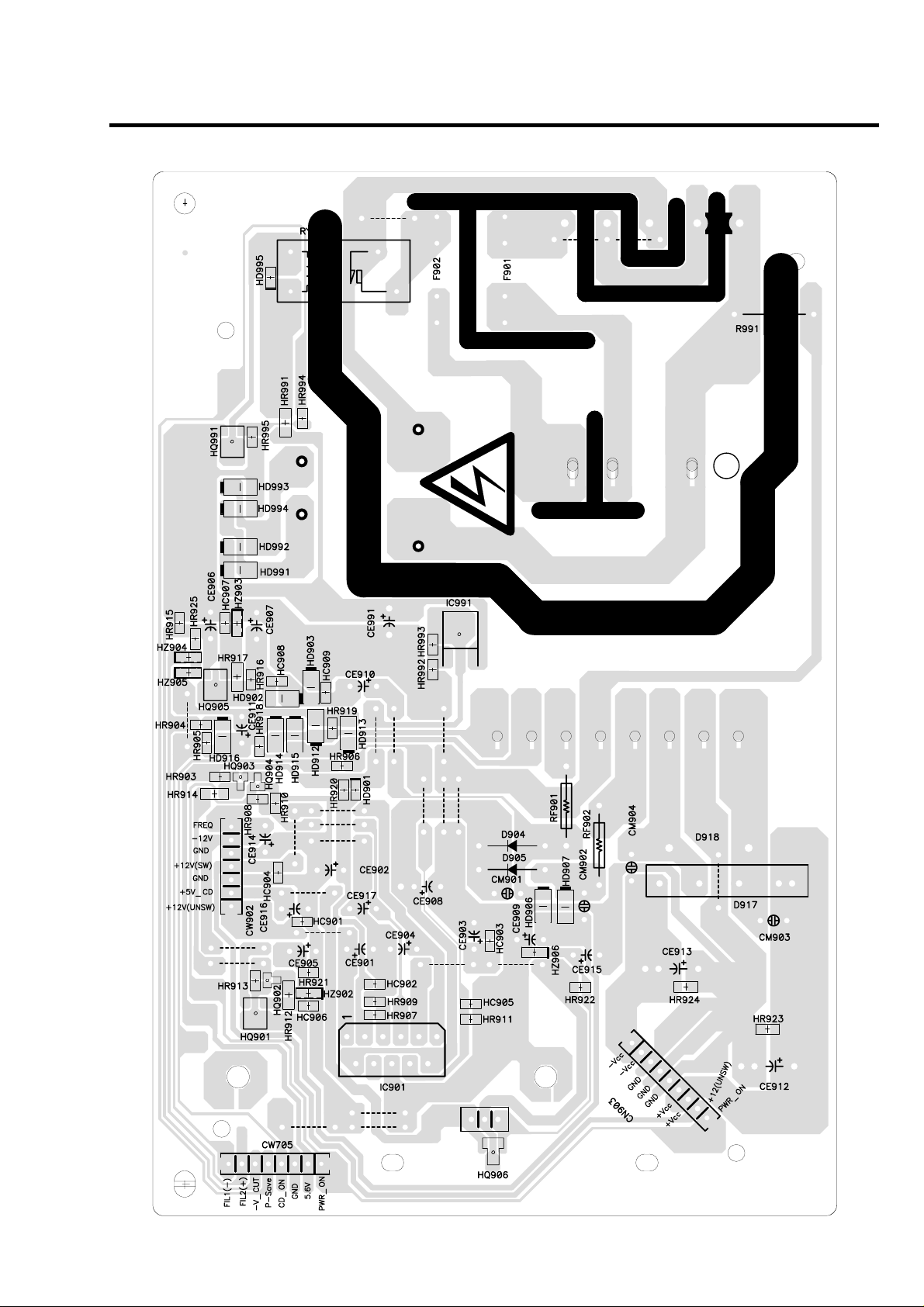

8.3. PCI Fonte (Lado componente)
26
8- LAY OUT DAS PCI’S (cont.)
8.3. PCI Fonte (Lado solda)
27
8- LAY OUT DAS PCI’S (cont.)
8.4. PCI AMP (Lado componente)
28

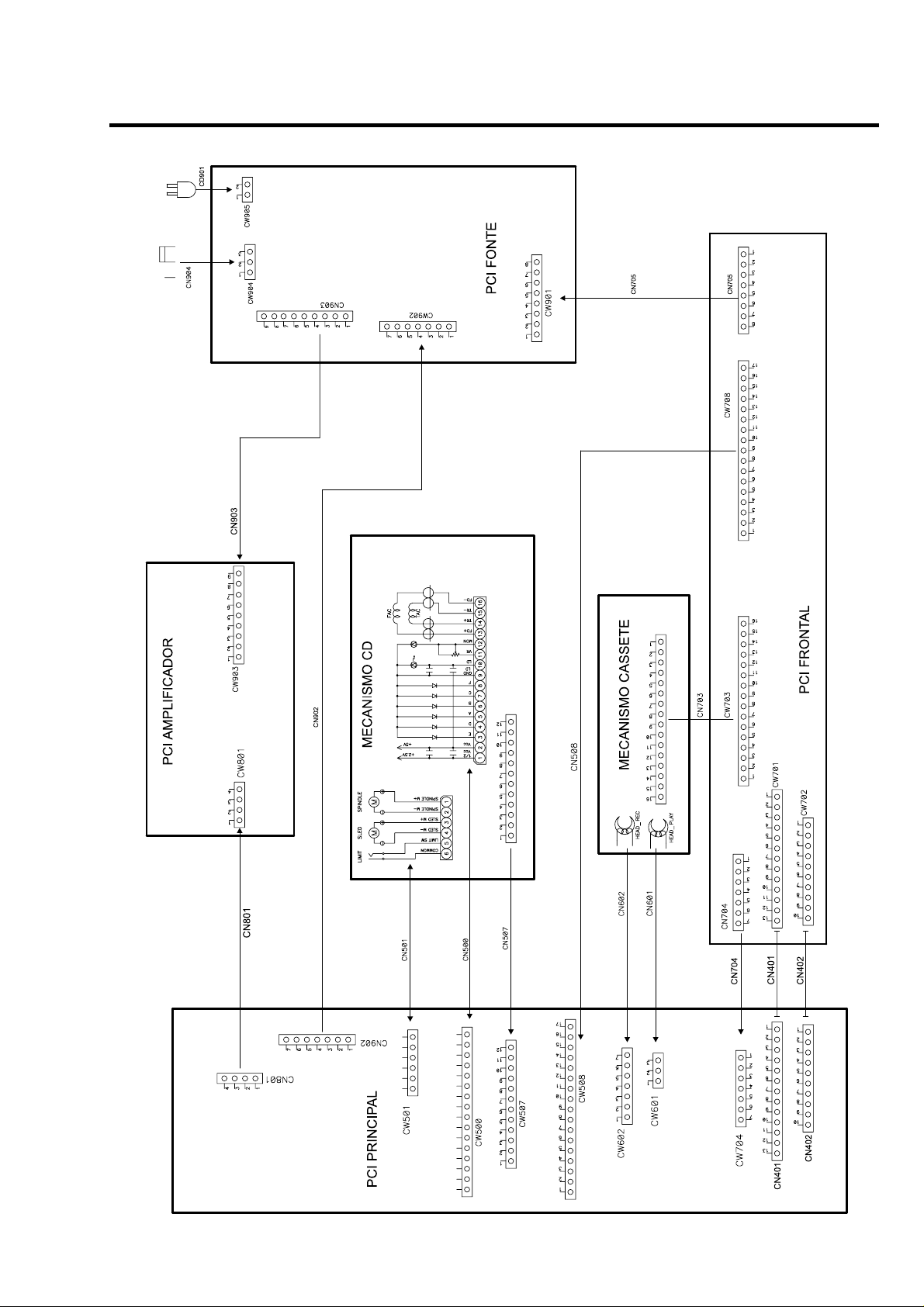

9- DIAGRAMA DE FIAÇÃO
29
10- LISTA DE PEÇAS DE REPOSIÇÃO
MS7310/13 (V. Vista explodida MS7310/13-pág. 10)
LOC. NE DESCRIÇÃO MODELO
1 128902 PAINEL FRONTAL MS7310
1 128911 PAINEL FRONTAL MS7313
2 133638 VISOR DA PORTA CASSETE A
3 133647 VISOR DA PORTA CASSETE B
4 129091 TAMPA DECOR PORTA CASS A
5 129108 TAMPA DECOR PORTA CASS B
6 650557 SUPORTE PORTA “A”
7 650566 SUPORTE PORTA “B”
8 580384 MOLA DA TAMPA CASS ESQ
9 580375 MOLA DA TAMPA CASS DIR
10 129117 PORTA DO CD
11 129073 BOTÃO NIVEL MICROFONE
12 134487 VISOR DISPLAY
13-1 129051 BOTÃO TIPO JOG
13-2 128957 ORNAMENTO BOTÃO JOG
14 134474 BOTÃO VOLUME
15 128948 ORNAMENTO BOTÃO VOLUME
16 128966 ANEL BOTÃO VOLUME
17 128926 PAINEL CONTROLE
18 119468 TECLA LIGA/DESLIGA
19 118811 TECLA DE SELEÇÃO DE CDS
20 128971 ORNAMENTO BOTÕES FUNÇÃO
21 129019 TECLAS FUNÇÕES MS7310
21 129028 TECLAS FUNÇÕES MS7313
22 129037 TECLA TUN/PRESET MS7310
22 129042 TECLA TUN/PRESET MS7313
23 129000 TECLAS CONTROLES
24 118848 EMBLEMA TOSHIBA
25 650575 SUPORTE LATERAL
26 580614 TRAVA TAMPA DO CASSETE
27 580589 ENGRENAGEM AMORTECEDORA
28 579699 AMORTECEDOR DO PÉ, AUTO ADES
29 118673 TAMPA INF PROTETORA MECA CD
30 121142 MECA CASS CWM42FF21F(A/S)+CABO
31 677388 SUPORTE GUIA DE DISPLAY
32 125166 TAMPA SUPERIOR
33 125148 LATERAL ESQUERDA
34 125157 LATERAL DIREITA
35 118691 CHASSI
36 134469 DISSIPADOR ALUMÍNIO FONTE
37-1 128659 DISSIPADOR ALUMÍNIO N50 MS7310
37-2 128668 DISSIPADOR ALUMÍNIO N70 MS7313
38 602869 SUPORTE DE PLACA
39 118708 SUPORTE PCI D
40 132555 GABINETE TRASEIRO C/ IMPRESSÃO MS7310
40 132568 GABINETE TRASEIRO C/ IMPRESSÃO MS7313
41 128935 PELICULA DIFUSORA DE LUZ
PCI FRONTAL
LOC. NE DESCRIÇÃO MODELO
P1 131789 PCI FRONTAL 7310 MONT MS7310
P1 131890 PCI FRONTAL 7313 MONT MS7313
CW701 580231 CONECTOR PCI 13P INF
CW702 580222 CONECTOR PCI 10P INF
CW703 662438 CONECTOR PCI 16P 52492-1620
CW708 640186 CONECTOR PCI 13P
FD701 615686 DISPLAY HNA-11MS26 (MS6526)
HD351-353,
381,701-707, 664980 DIODO CHAV KDS160 2012USC SMD
712,713
HQ351-353,
704
HQ381,382,
385,702,703
HQ383,384 665140 TRANS KTD1304 SMD
HQ387,
711-715 662562 TRANS KRA111S SMD
HQ701,
708-710,716, 662571 TRANS KRC107S SMD
718,720,721
HQ705-707 117162 TRANS 2SA2071 SMD
HQ719 662553 TRANS KRA107S SMD
IC351 122613 CIRC INT NJM4558M
IC381 116817 CIRC INT BA4560F
IC701 128699 CIRC INT M3776AMCH-1B9GP
IC702 116788 CIRC INT M24C04MN S0P
IC704 620260 CIRC INT BU4094BCF
IC705 662321 CIRC INT HK381BT-DW
IC706 128702 CIRC INT PT6315
662642 TRANS KTC3875Y SMD
662580 TRANS KRC111S SMD
PCI FRONTAL (cont.)
LOC. NE DESCRIÇÃO MODELO
J351,701 116831 CONECTOR HTJ-035-18A
LD702,705,
708,711
LD702,705,
708,711
LD703,704,
709,712-714, 128680 DIODO LED GB-224UY2C AM MS7313
716,717
LD703,706,
709,712-714, 128797 DIODO LED MT-463UBD/W60 AZ MS7310
716,717
SW701-706,
708-710,
713-716, 684423 CHAVE TACT
719-725,
728,730
VR351 128724 POT XV09211NPV20F1-B50K
VR701 117148 POT RE0123PVB25FINB 1-2-24 PCE
VR702 128711 POT RE012308PVB25FINB1-2-24PCE
XC701 128733 CRISTAL JWT-16.000-US 20PPM
PCI PRINCIPAL
LOC. NE DESCRIÇÃO MODELO
P2 128895 PCI PRINCIPAL
CN401 594798 CONECTOR 13P 53095-1310
CN402 594814 CONECTOR 10P 53095-1010
CW500 621250 CONECTOR P/CABO PLANO 16V P1MM
CW501 605580 CONECTOR P/ PCI 6P P=2MM
CW507 605599 CONECTOR P/ PCI 12P P=2MM
CW508 640168 CONECTOR P/ CABO FLAT 13P
CW601 605946 CONECTOR P/ PCI 3P P=2,5MM
CW602,704 605955 CONECTOR P/ PCI 7P P=2,5MM
D501 605777 DIODO RET 1N4001
DZ506 134081 DIODO ZEN 3.3V AT52
HA501-506 134090 RES BLOC 101X4 1/10 1608
HD401,402,
500-502, 664980 DIODO CHAV KDS160 2012USC SMD
641,642
HQ601,602 662642 TRANS KTC3875Y SMD
HQ603,604 662580 TRANS KRC111S SMD
HQ641 662553 TRANS KRA107S SMD
HQ642 662580 TRANS KRC111S SMD
HQ643,644 665131 TRANS KTA1504S SMD
HQ645 117162 TRANS 2SA2071 SMD
HQ646 117175 TRANS 2SC5824 SMD
HZ401 122600 DIODO ZEN 5.1V SMD
IC451,452 122613 CIRC INT NJM4558M
IC501 621376 CIRC INT S1L9226 VQFP48
IC502 621385 CIRC INT S5L9290 VQFP48
IC505 122637 CIRC INT BA5927FM
IC506 134101 CIRC INT 1MX29LV040 3.3V
IC507 134110 CIRC INT 1GL4160L16 EDO RAM
IC509 134125 CIRC INT ES3890F DECODER
IC510 681284 CIRC INT 1LD1117S33 3,3V TO223
IC601 122640 CIRC INT BD3401KS2
IC602 665097 CIRC INT BA3126N SIP9
IC603 620260 CIRC INT BU4094BCF
J401 124065 TOMADA RCA S-436P
L580 595136 BOBINA CHOQ 10UH
L601,602,
631,632
L641 595172 BOBINA OSC BIAS SM-10F 5,04 MH
Q510 122659 TRANS KSB564ACY SMD
Q573 134134 TRANS TZTC8050-D TO92
RV641 595270 TRIMPOT 2,2K
TU001 124074 SINTONIZADOR KST-ML000MV0-E66
XC501 134143 CRISTAL HC49U 16.9344MHZ 20PPM
XC570 134156 CRISTAL HC-49/US 27MHZ 30PPM
PCI AMP
LOC. NE DESCRIÇÃO MODELO
P3 131818 PCI AMP 7310 MONT MS7310
P3 131921 PCI AMP 7313 MONT MS7313
CW801 117200 CONECTOR P/ PCI 4P P=2,5MM
CW903 128617 CONECTOR P/ PCI 9P P=2,5MM
D801,802 609210 DIODO SIN 1N4148 AT26
IC801 128597 CIRC INT STK433-060 MS7310
IC801 128608 CIRC INT STK433-070 MS7313
J801 595127 TOMADA CJ-9007-040
Q801,802 605857 TRANS KTD1302Y
128680 DIODO LED GB-224UY2C AM MS7310
128797 DIODO LED MT-463UBD/W60 AZ MS7313
605964 BOBINA CHOQ 333 K RAD
30
10- LISTA DE PEÇAS DE REPOSIÇÃO (cont.)
PCI AMP (cont.)
LOC. NE DESCRIÇÃO MODELO
Q803,804 581150 TRANS KRA111-M/KSR2010 TO92
Q805 581221 TRANS KTC3198Y/1815Y/C5343TO92
PCI FONTE
LOC. NE DESCRIÇÃO MODELO
P4 131854 PCI FONTE 7310 MONT MS7310
P4 131961 PCI FONTE 7313 MONT MS7313
CE908 606017 CAP ELCO 332 M 35V
CE912,913 605759 CAP ELCO 332 M 50V 85G G2P MS7310
CE912,913 681122 CAP ELCO 472 M 50V 85G MS7313
CW705 605704 CONECTOR P/ PCI 8P P=2,5MM
CW902 605955 CONECTOR P/ PCI 7P P=2,5MM
CW904 116693 CONECTOR P/ PCI 5V P=4,0MM
CW905 640177 CONECTOR P/ PCI 3P
D904,905 594887 DIODO RET RL202
D917 605900 DIODO RET KBJ604G 400V 6A
D918 686270 TIRISTOR DE SILICIO D15KE82CA MS7310
D918 686289 TIRISTOR DE SILICIO D15KE91CA MS7313
F901 663160 FUSI FILA 2,5AX250V MF51 MS7310
F901 671348 FUSI FILA TL3,15A 250V MF51 MS7313
F902 606133 FUSI FILA 1.25AX250V S500/GDB MS7310
F902 671375 FUSI FILA TL1.6A 250V MF51 MS7313
FC901-904 116773 SUPORTE DE FUSIVEL PI5.2-REEL
HD901 664980 DIODO CHAV KDS160 2012USC SMD
HD902,903,
906,907
HQ901,905 117162 TRANS 2SA2071 SMD
HQ902 662642 TRANS KTC3875Y SMD
HQ903 662562 TRANS KRA111S SMD
HQ904 662571 TRANS KRC107S SMD
HZ902 664999 DIODO ZEN 1.2V SMD
HZ903 118931 DIODO ZEN 3.0V SMD
HZ904-906 665024 DIODO ZEN 5.6V SMD
IC901 595074 CIRC INT L4959
PT991 129159 TRAFO EI=74X42 127/220V 60/50H MS7310
PT991 129162 TRAFO EI=74X62 127/220V,60/50H MS7313
Q906 129195 TRANS KTD2058Y
RF901,902 640293 RES FUSI R47 J 1W
SW991 117153 CHAVE 1P 2 POS SDKHA20200
MECANISMO CD (V. Vista explodida Mecanismo CD - pág. 11)
LOC. NE DESCRIÇÃO MODELO
12 108127 ENGRENAGEM DO CAME
13 108130 ENGRENAGEM DE TRANSMISSAO
14 108145 POLIA DA ENGRENAGEM
15 108154 ENGRENAGEM PRINCIPAL
16 108163 ENGRENAGEM INTERMEDIARIA
18 108172 ENGRENAGEM DA BANDEJA
80 118717 MECA CD MONT C/ PCI CONEXAO
10 124010 MECANISMO CD CMS-D77SG6F SAMS
10-4 124029 UNIDADE ÓTICA SOH-AD5F
10-5 124038 CABO C/ CONECTOR 6 VIAS 270MM
19 124047 CORREIA DO MECA CD
2-2 622044 CONECTOR P/ PCI 2V L
2-3 621946 ACOPLADOR ÓTICO SG-23FI
2-4 622008 CABO PLANO 5V 150MM 1,25P A
2-5 622053 CONECTOR P/ CABO PLANO 5V L
3-1 123989 MOTOR MECA CD JP20-90K230 JIA
3-2 621964 ENGRENAGEM SEM FIM
3-3 621991 CONECTOR CONJ 2V 45/60 MM
3-4 672560 ENGRENAGEM DO MECANISMO CD
5-2 622017 CONECTOR P/ PCI 12V L
5-3 622026 CONECTOR P/ PCI 5V L
5-4 622035 CONECTOR P/ CABO PLANO 5V
5-5 608159 CHAVE FIM DE CURSO SSCF11P
5-6 123994 CABO C/ CONECTOR 12 VIAS 250MM
6-1 124001 MOTOR MECA CD JQ32-55I560 JIA
6-2 621973 POLIA MOTOR LOAD
6-3 621982 CONECTOR CONJ 5V 190 250MM
6-4 621955 CHAVE SSCF210300
MECANISMO CASSETE (V. Vista explodida Mecanismo Cassete - págs. 12/13)
LOC. NE DESCRIÇÃO MODELO
6 666096 CABECA MAGNÉTICA GRAV/REPROD
7 666103 CABECA MAGNÉTICA REPROD
8 666112 CABECA MAGNÉTICA APAGADORA
14 621893 ROLETE PRESSOR DW
37 666201 SOLENOIDE CAS DW
39 666121 MOTOR SHU2L C/ POLIA
116737 DIODO RET 1SR154-400 4526 SMD
MECANISMO CASSETE (cont.)
LOC. N E DESCRIÇÃO MODELO
41 666149 CORREIA PRINC 0,7X3,8X96 A/S
42 666167 CORREIA PRIN 0,7X3,8X88
43 621848 CORREIA SEC 1,2X1,2X51
50-2 666176 CONECTOR P/CABO PLANO 15V L
50-3 666185 CHAVE DET FITA
50-6 666210 ACOPLADOR ÓTICO RP1352
50-8 666194 CHAVE DE LAMINAS CAS
CAIXA ACÚSTICA (V. Vista explodida Caixa Acústica - pág. 14)
LOC. N E DESCRIÇÃO MODELO
C1 118848 EMBLEMA TOSHIBA
C2 131612 GRADE ALTO FALANTE MS7310
C2 131725 GRADE ALTO FALANTE MS7313
C3 119142 BUCHA BORR D9.0XD7.0X7.5L CZ
C4 134508 PAINEL FRONTAL SS7310 MS7310
C4 134526 PAINEL FRONTAL SS7313 MS7313
C5 131658 ALTO FAL TW PIEZO 30MM C/CABO
C6 131587 ALTO FAL TW 50MM 50W 12OHMS AZ MS7310
C6 131694 ALTO FAL TW 50MM 100W 12OHM AM MS7313
C7 134992 ALTO FAL WO 130MM 50W 6OHMS AZ MS7310
C7 131701 ALTO FAL WO 130MM 65W 6OHMS AM MS7313
C8 131649 CABO PAR 24AWG 3300MM
CABOS (V. Diagrama de Fiação-pág. 29)
LOC. N E DESCRIÇÃO MODELO
CD901 130290 CABO FORÇA 1T1OS2 10A 250V
CN500 118637 CABO FLAT FFC 16P P1.0X350MM
CN501 119887 CONECTOR CONJ 6VIAS 270MM
CN507 123994 CABO C/ CONECTOR 12 VIAS 250MM
CN508 128677 CABO FLAT FFC 13P P1.25X250MM
CN601 625924 CABO BLIND 2V CONECT 3V 250MM
CN602 664971 CONECTOR #28 7P 250MM CONJ
CN703 615702 CABO FLAT FFC 16P P1.25X150MM
CN704 615677 CONECTOR CONJ 7 VIAS 200MM
CN705 116728 CONECTOR CONJ 8V 150MM AWG26
CN801 124056 CONECTOR #26/28 4P 250MM CONJ
CN902 116715 CONECTOR CONJ 7V 300MM AWG22
CN903 129144 CONECTOR AWG26 9V 300MM CONJ
CN904 129171 CONECTOR AWG22 3V 95MM CONJ
ACESSÓRIOS
LOC. N E DESCRIÇÃO MODELO
118726 ANTENA LOOP AM AH42-2001P
133665 ANTENA FM RABICHO 1,2M PR
131989 CONTROLE REMOTO CR4170 MONT
127379 MANUAL INSTRUÇÃO
EMBALAGEM
LOC. N E DESCRIÇÃO MODELO
117521 CAIXA EMBALAGEM MS7310
117558 CALCO INFERIOR
117549 CALCO SUPERIOR
117530 CAIXA EMBALAGEM MS7313
31
SEMP TOSHIBA
Av. João Dias, 2476 - Santo Amaro - São Paulo - SP - Tel.: PABX (0XX11) 5641-2100
NE 734600
32
Rev. A - Ago / 05
Loading...
