Toshiba MS-6526-CD, MS-6531-CD, MS-6538-CD, MS-6539-CD Service manual

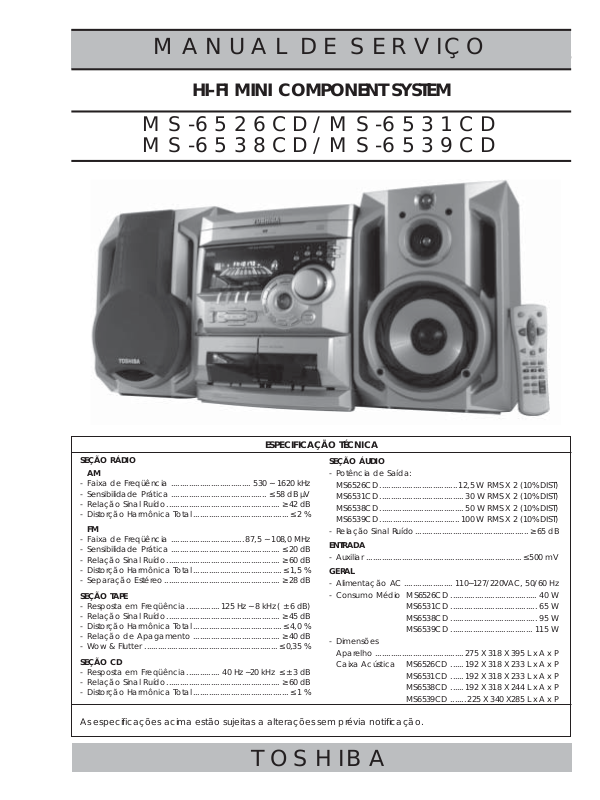

MANUAL DE SERVIÇO

HI-FI MINI COMPONENT SYSTEM

MS-6526CD/MS-6531CD MS-6538CD/MS-6539CD

ESPECIFICAÇÃO TÉCNICA

SEÇÃO RÁDIO

- Faixa de Freqüência .................................... 530 ~ 1620 kHz

- Sensibilidade Prática ........................................... ≤ 58 dB µV

- Relação Sinal Ruído................................................... ≥ 42 dB

- Distorção Harmônica Total........................................... ≤ 2 %

- Faixa de Freqüência .................................87,5 ~ 108,0 MHz

- Sensibilidade Prática ................................................. ≤ 20 dB

- Relação Sinal Ruído................................................... ≥ 60 dB

- Distorção Harmônica Total........................................≤ 1,5 %

- Separação Estéreo .................................................... ≥ 28 dB

SEÇÃO TAPE

- Resposta em Freqüência ...............125 Hz ~ 8 kHz ( ± 6 dB)

- Relação Sinal Ruído................................................... ≥ 45 dB

- Distorção Harmônica Total........................................≤ 4,0 %

- Relação de Apagamento ....................................... ≥ 40 dB

- Wow & Flutter ............................................................≤ 0,35 %

SEÇÃO CD

- Resposta em Freqüência ............... 40 Hz ~20 kHz ≤ ± 3 dB

- Relação Sinal Ruído................................................... ≥ 60 dB

- Distorção Harmônica Total........................................... ≤ 1 %

As especificações acima estão sujeitas a alterações sem prévia notificação.

SEÇÃO ÁUDIO

- Potência de Saída:

MS6526CD ................................... 12,5 W RMS X 2 (10% DIST)

MS6531CD ...................................... 30 W RMS X 2 (10% DIST)

MS6538CD ...................................... 50 W RMS X 2 (10% DIST)

MS6539CD .................................... 100 W RMS X 2 (10% DIST)

- Relação Sinal Ruído................................................... ≥ 65 dB

ENTRADA

- Auxiliar ......................................................................≤ 500 mV

GERAL

- Alimentação AC ...................... 110~127/220VAC, 50/60 Hz

- Consumo Médio MS6526CD ....................................... 40 W

MS6531CD ....................................... 65 W

MS6538CD ....................................... 95 W

MS6539CD ..................................... 115 W

- Dimensões

Aparelho ........................................ 275 X 318 X 395 L x A x P

Caixa Acústica MS6526CD ......192 X 318 X 233 L x A x P

MS6531CD ......192 X 318 X 233 L x A x P

MS6538CD ......192 X 318 X 244 L x A x P

MS6539CD .......225 X 340 X285 L x A x P

TOSHIBA

1. ÍNDICE

Especificações CAPA Índice 2 Precauções de segurança 3 Comandos e Funções MS-6526/31/38/39 - Painel Frontal 4

MS-6526/31/38/39 - Painel Traseiro 5 MS-6526/31/38 - Display 5 MS-6539 - Display 6 MS-6526/31/38/39 - Controle Remoto 6

Calibração e Ajustes MS-6526/31/38/39 - Cassete 7

- Mecanismo CD 8

Diagrama de blocos MS-6526CD 9

MS-6531/38CD 10 MS-6539CD 11

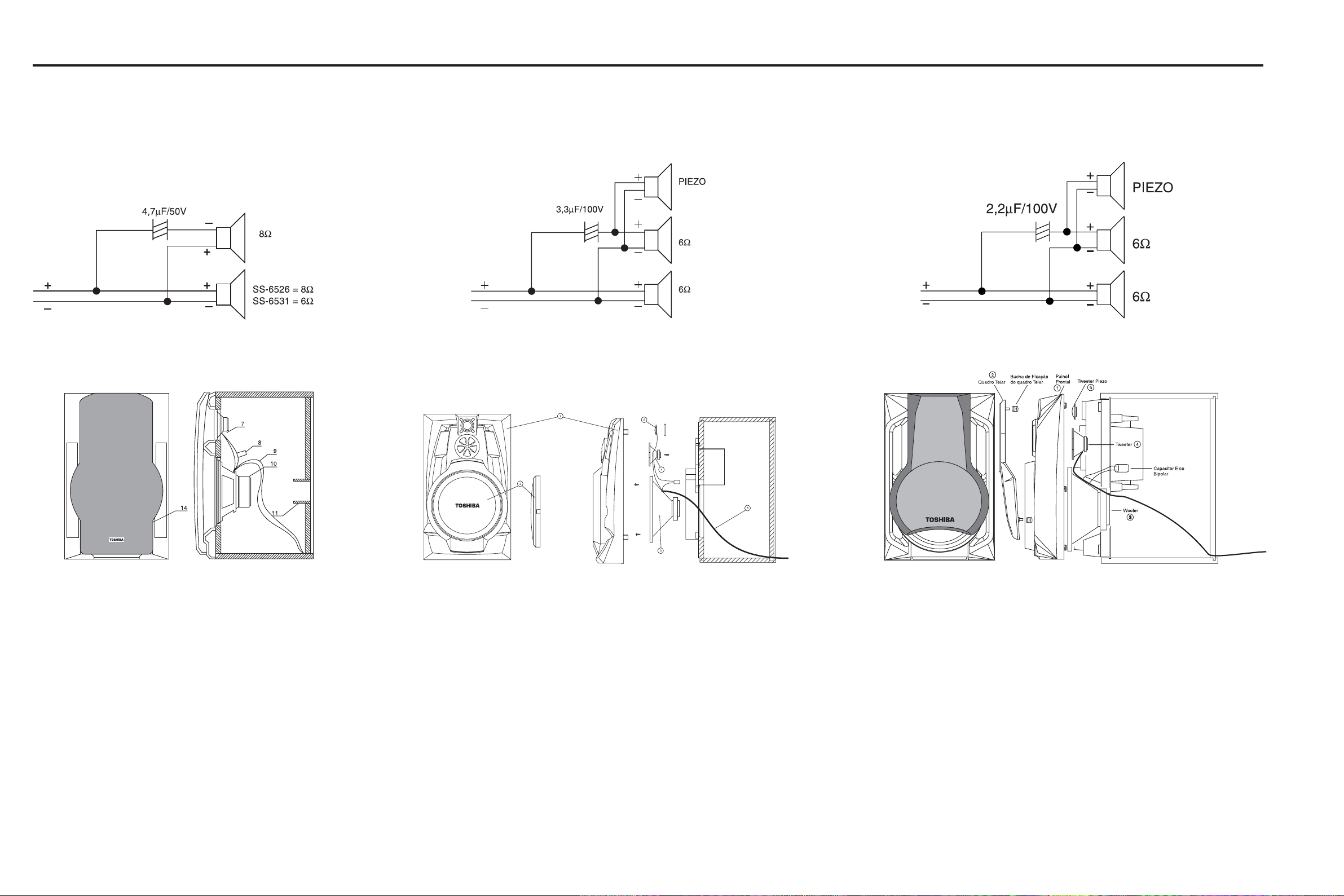

Vistas Explodidas MS-6526/31/38/39 - Aparelho Completo 12

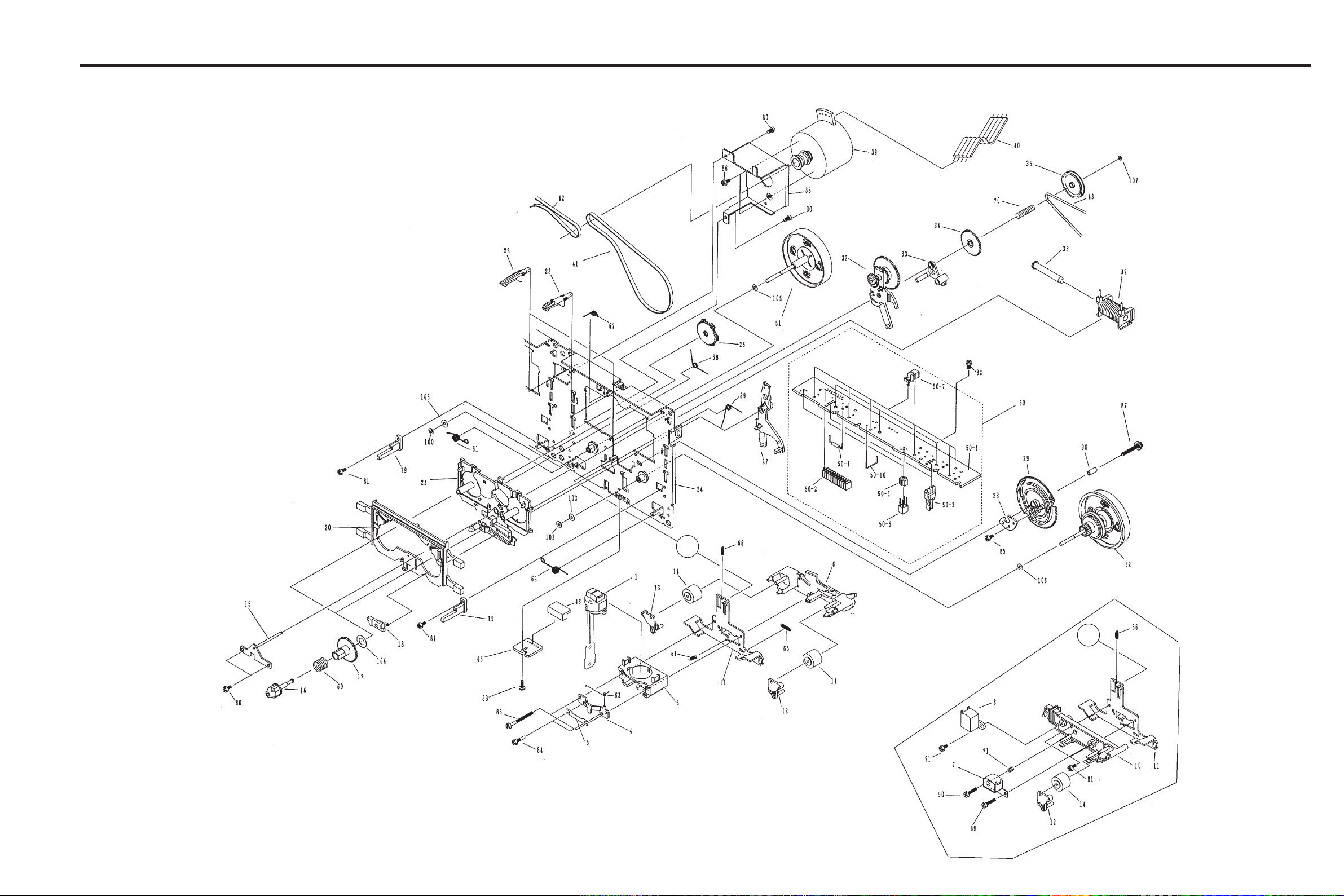

MS-6526/31/38/39 - Mecanismo CD 13 MS-6526/31/38/39 - Mecanismo cassete 1 14 MS-6526/31/38/39 - Mecanismo cassete 2 15 MS-6526CD SS-6526 16 MS-6531CD SS-6531 16 MS-6538CD SS-6538 16 MS-6539CD SS-6539 16

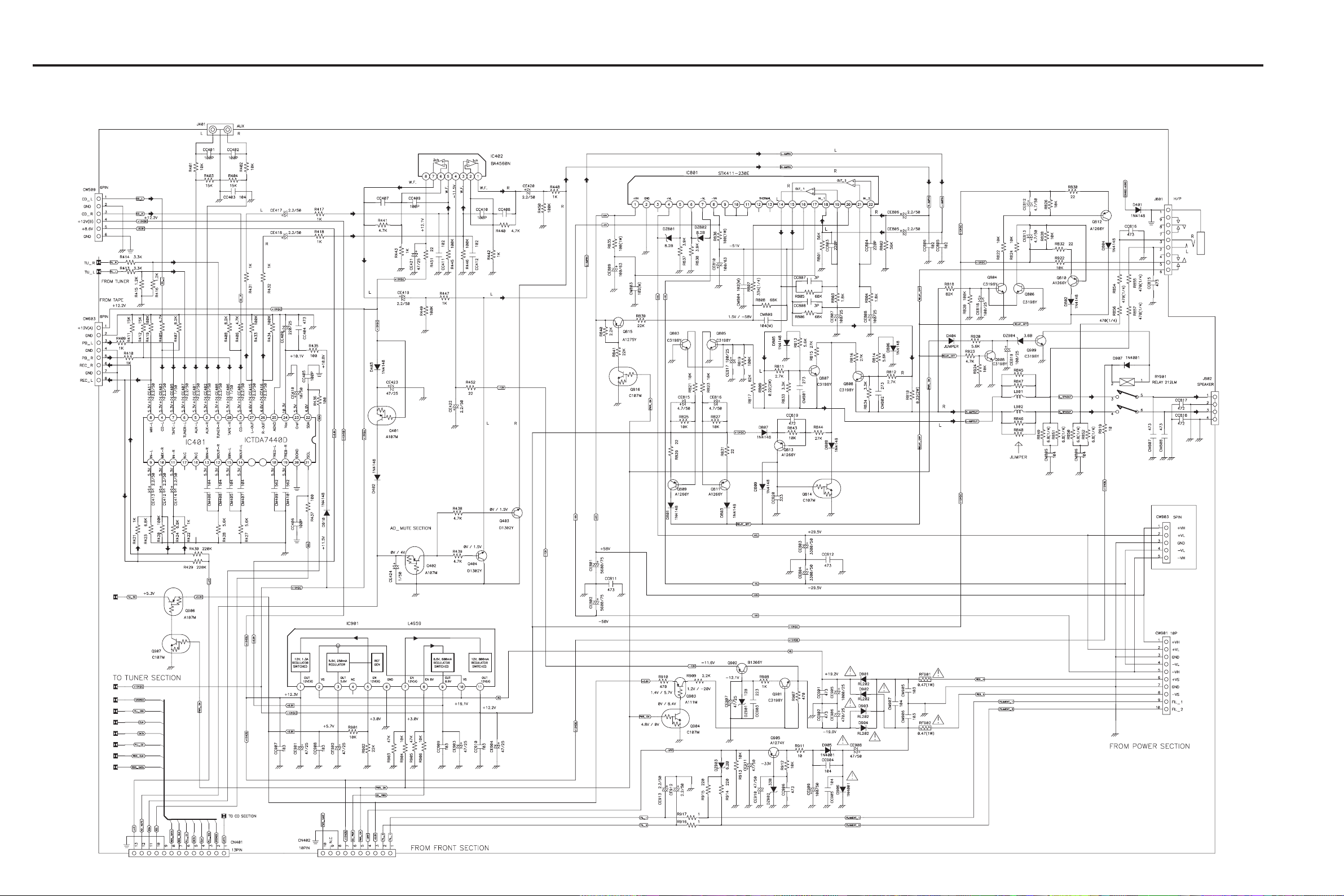

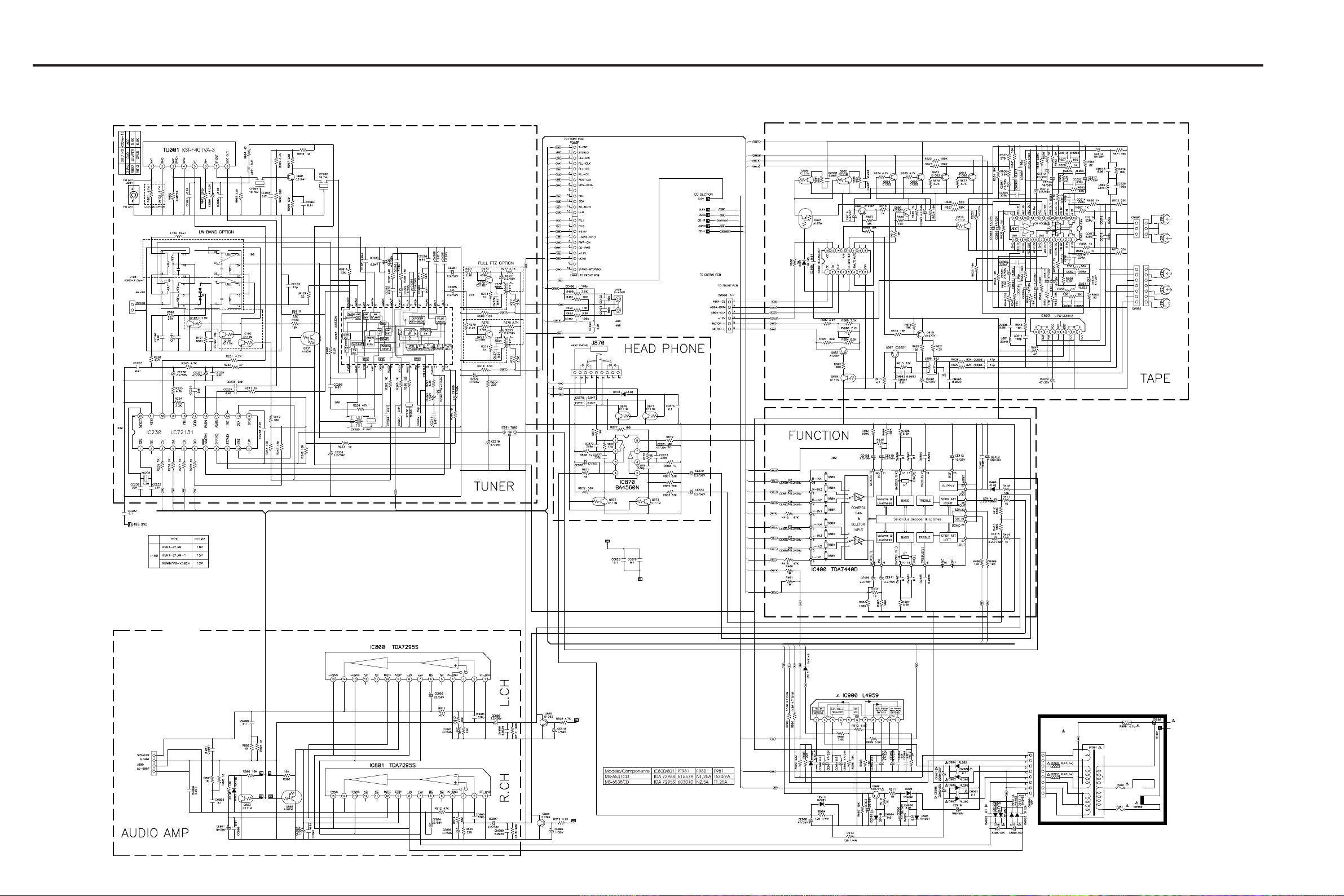

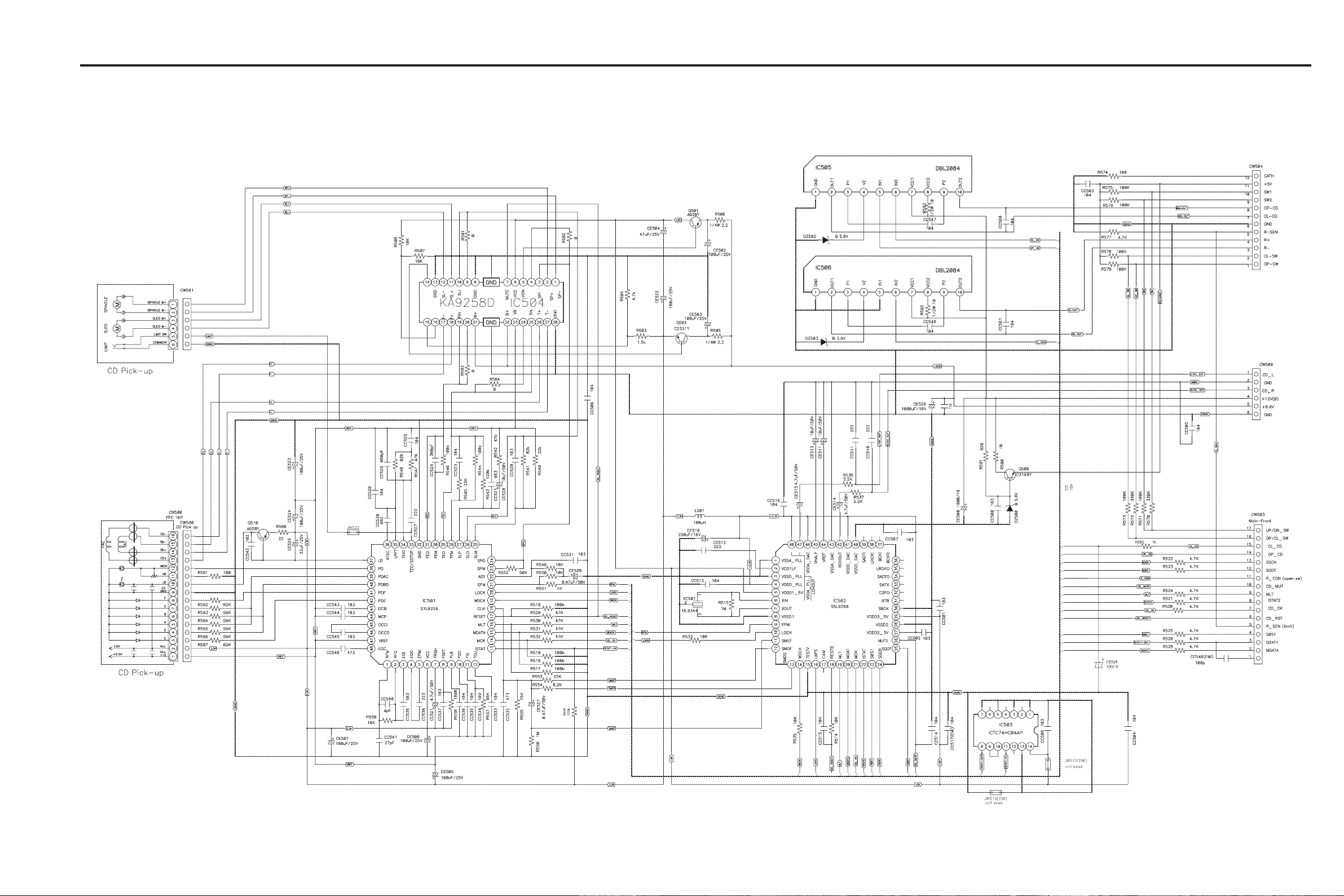

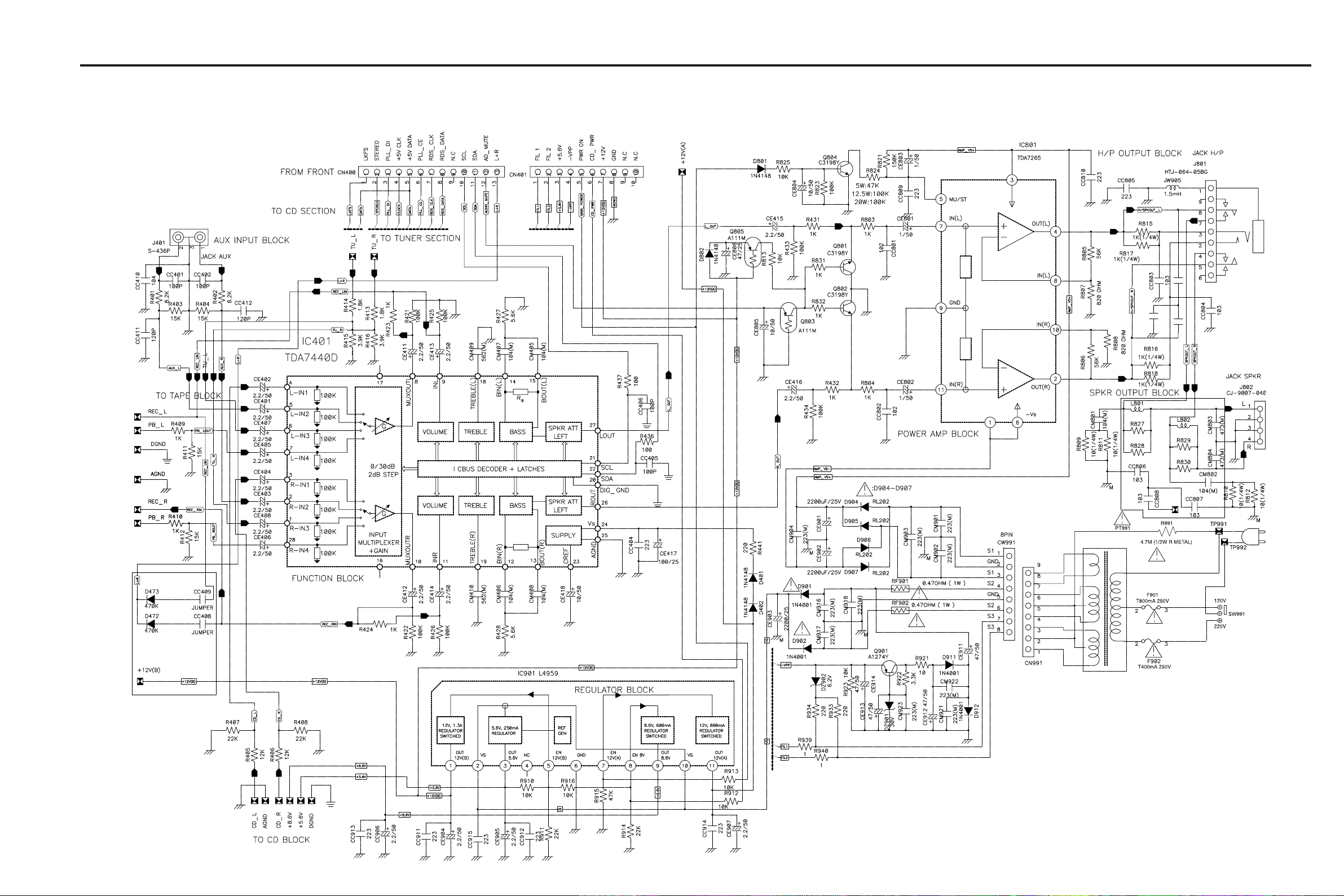

Esquemas Elétricos MS-6526 Principal Amplificador / Fonte 17

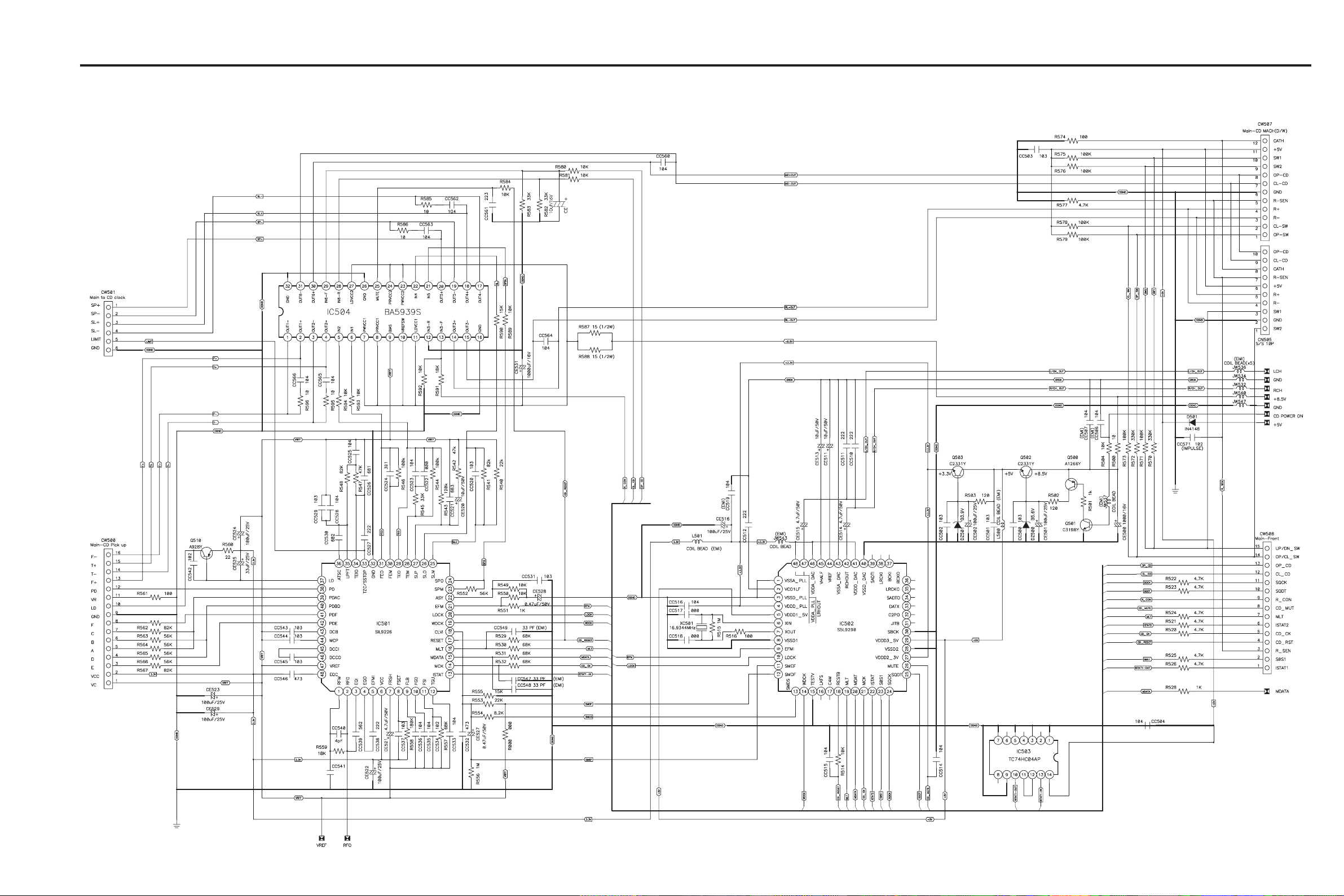

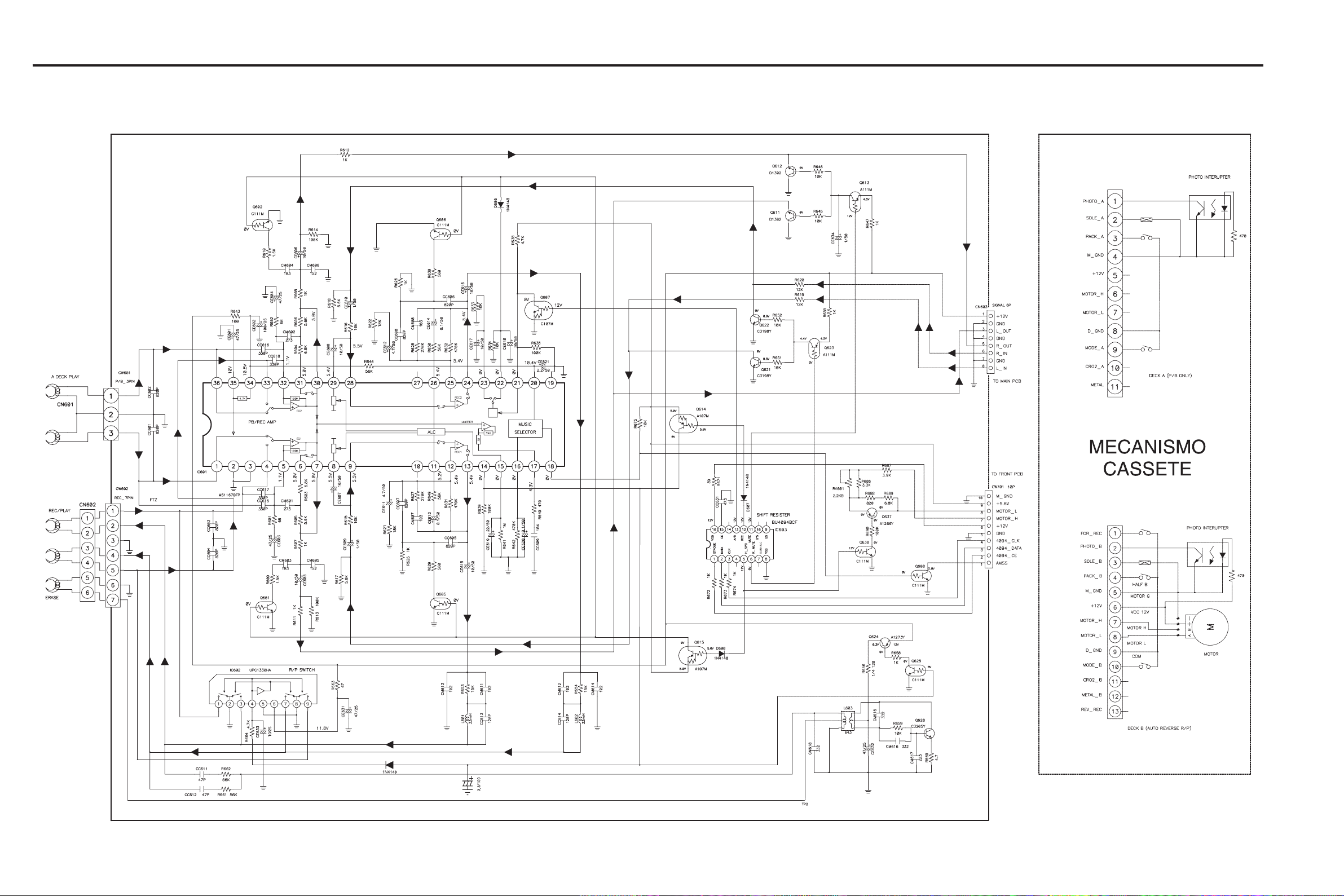

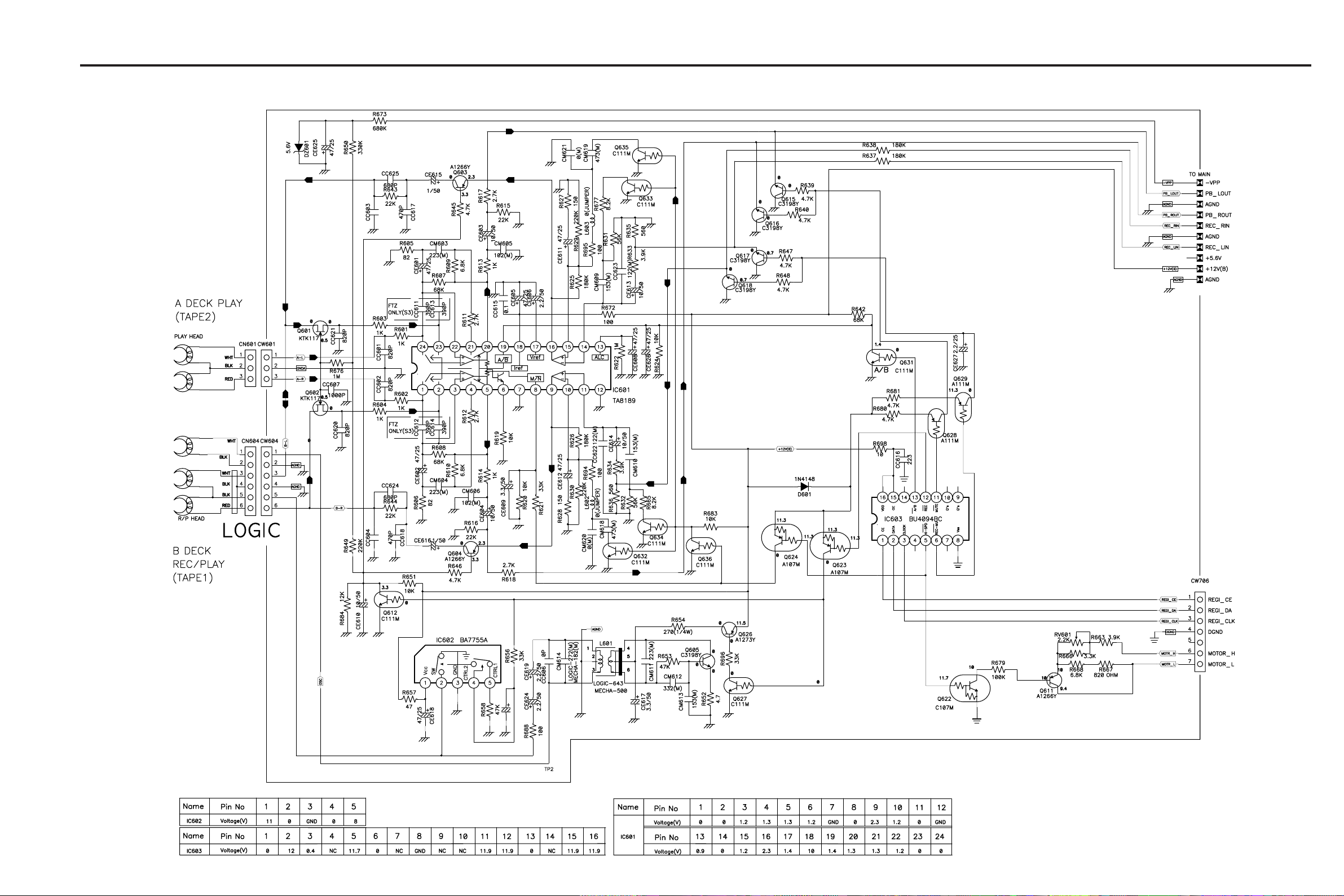

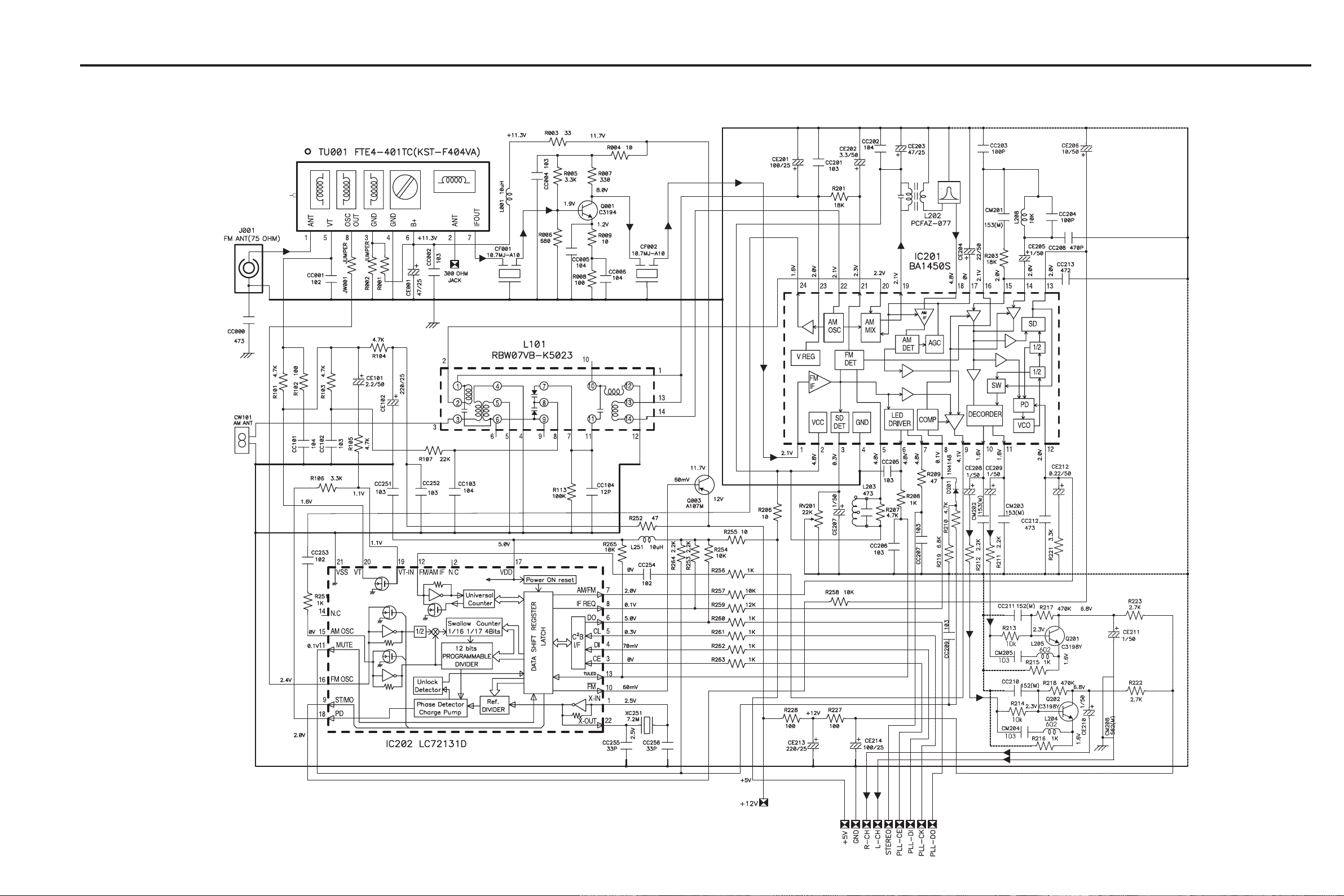

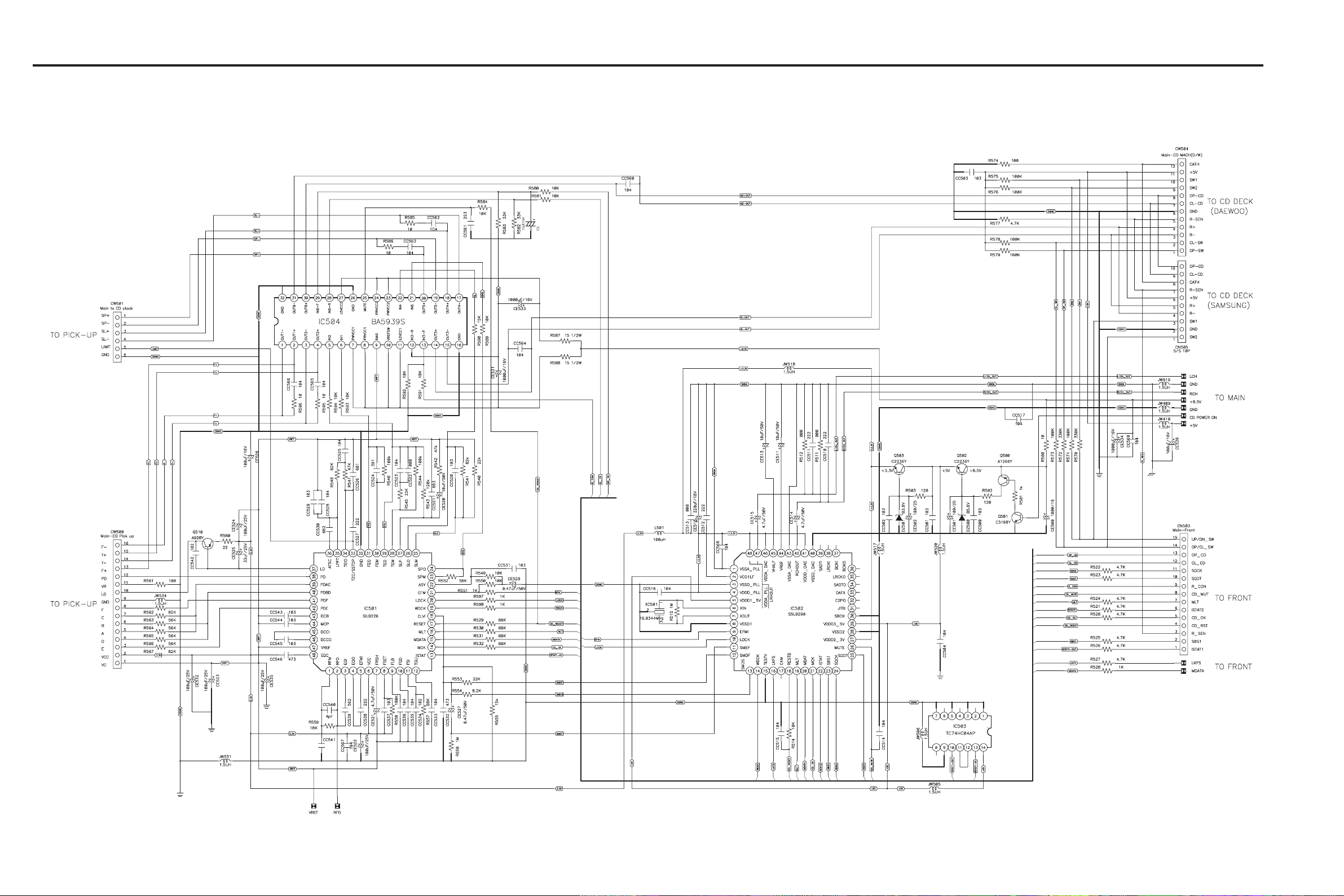

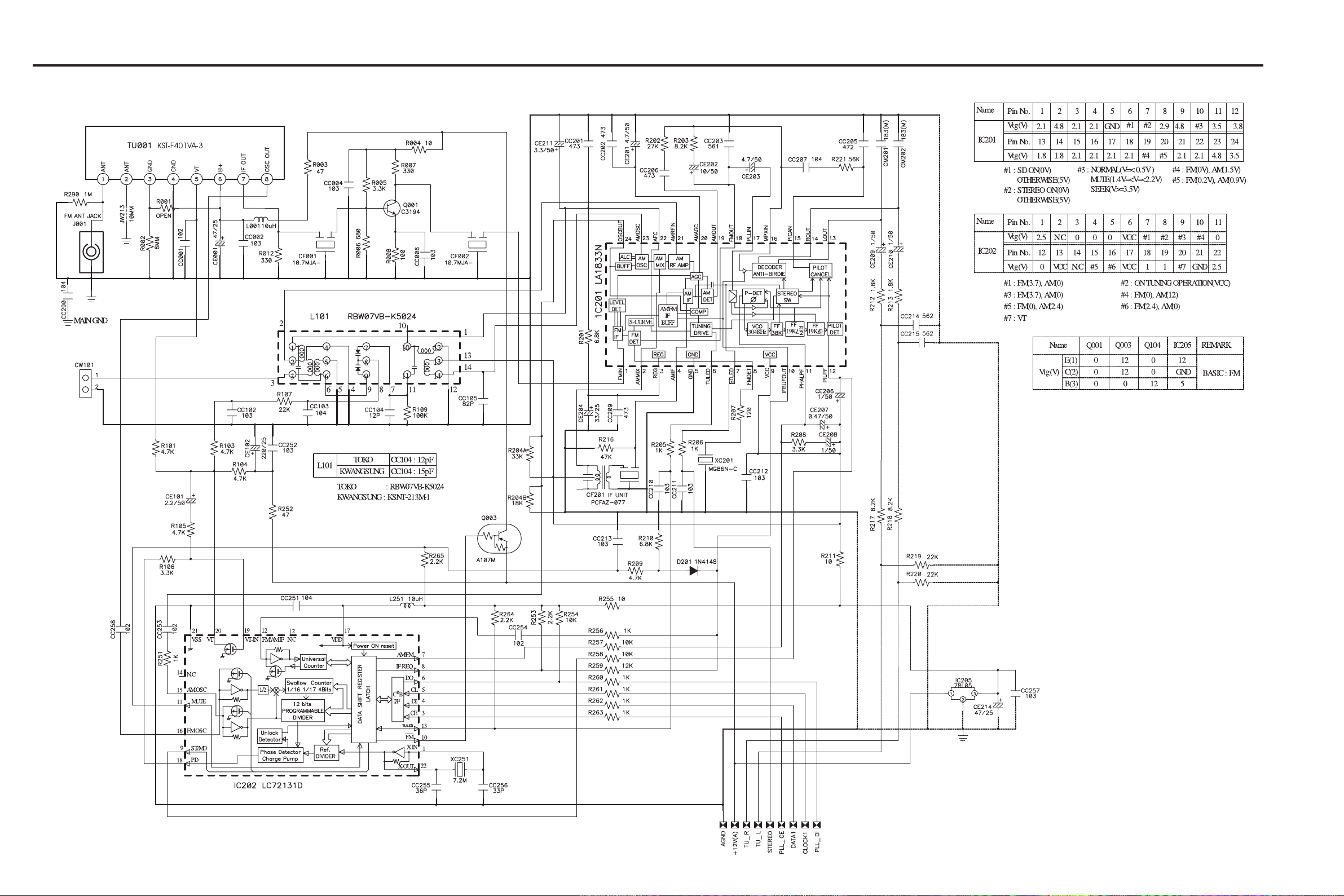

Sintonizador 18 Cassete 19 CD 20

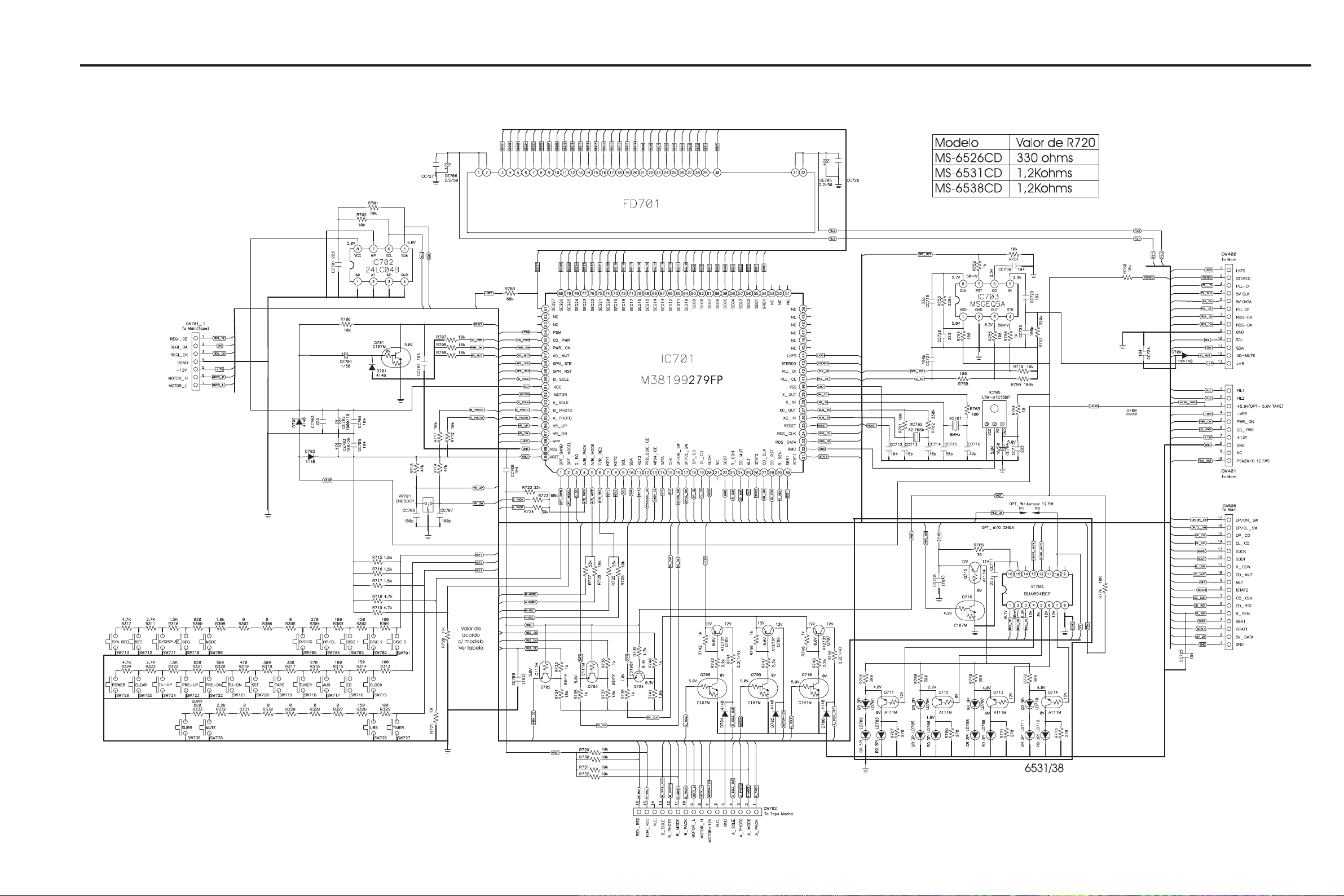

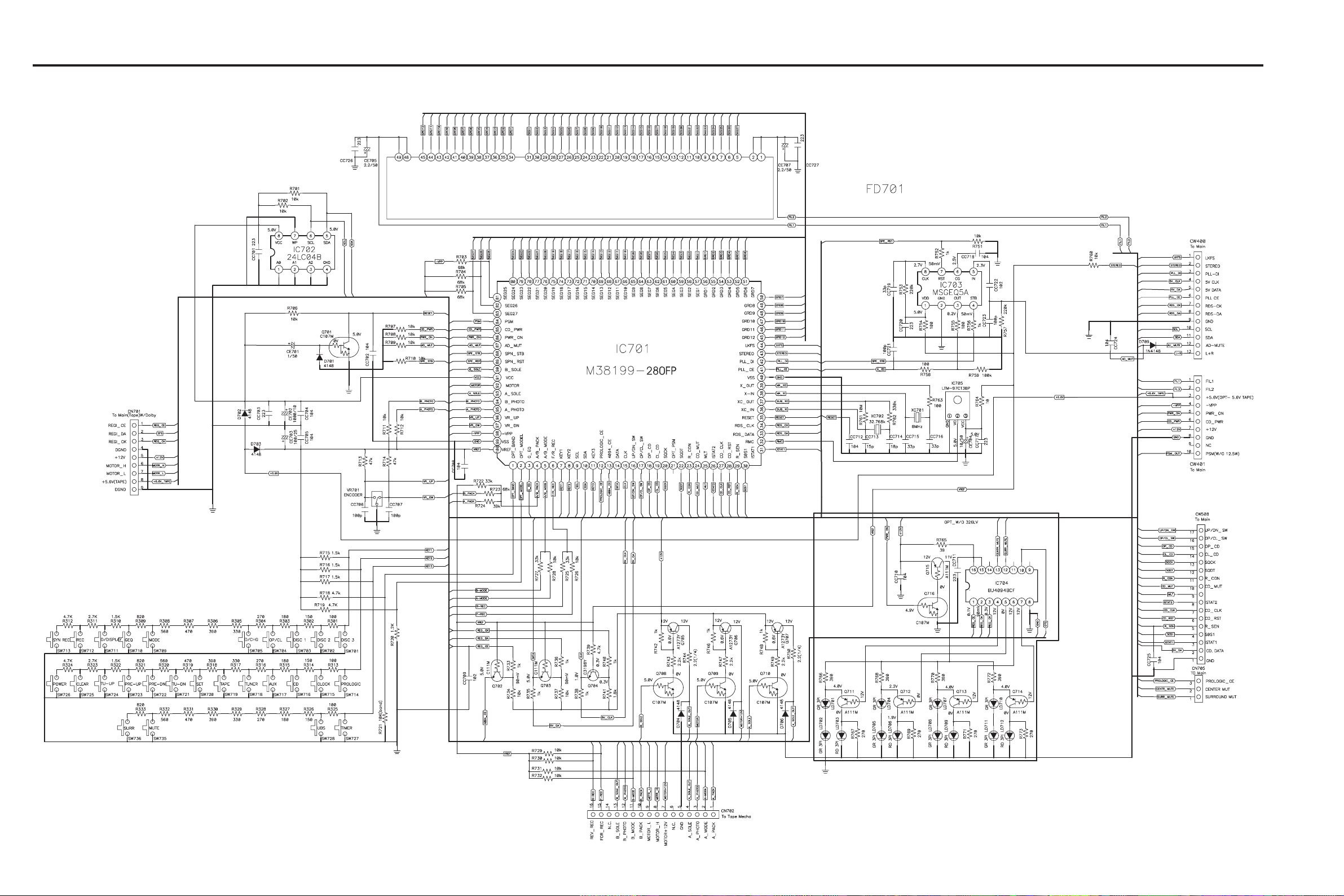

Frontal 21

MS-6531/38 Principal Sint/Cass/Amp/Fonte 22

CD 23

Frontal 21

MS-6539 Principal Amplificador 24

Sintonizador 25 Cassete 26 CD 27 Frontal 28 Fonte 29

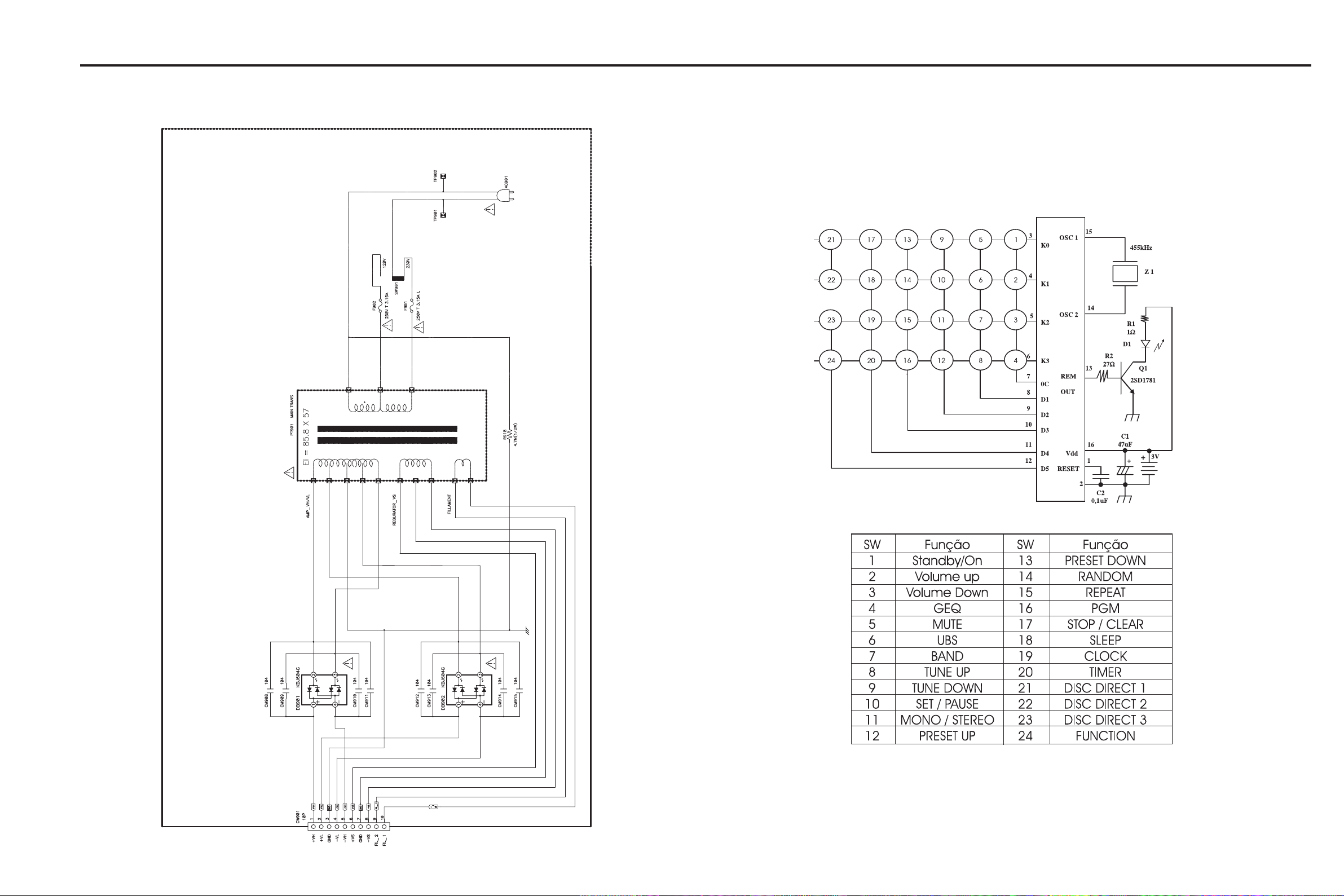

MS-6526/31/38/39 Controle Remoto 29

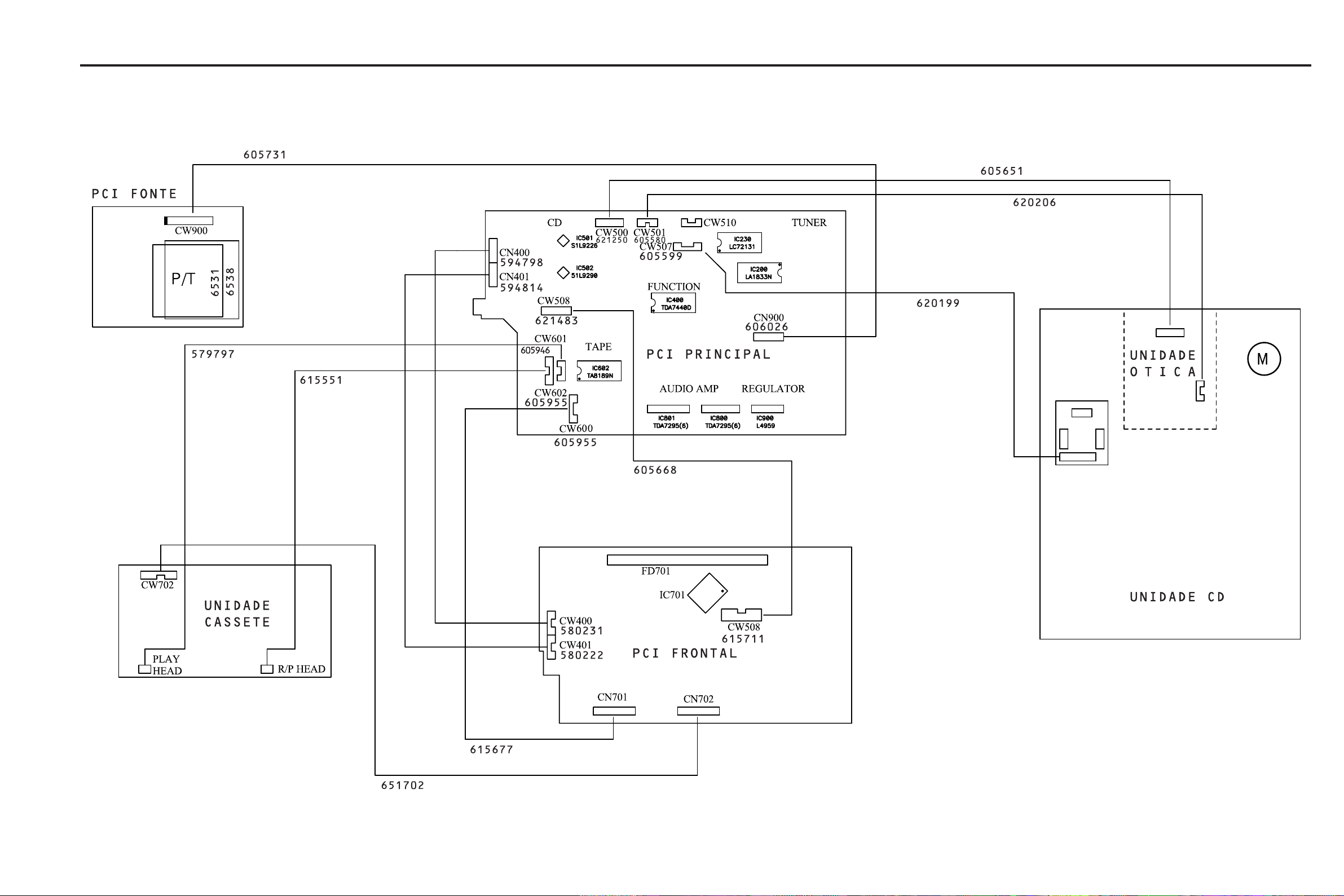

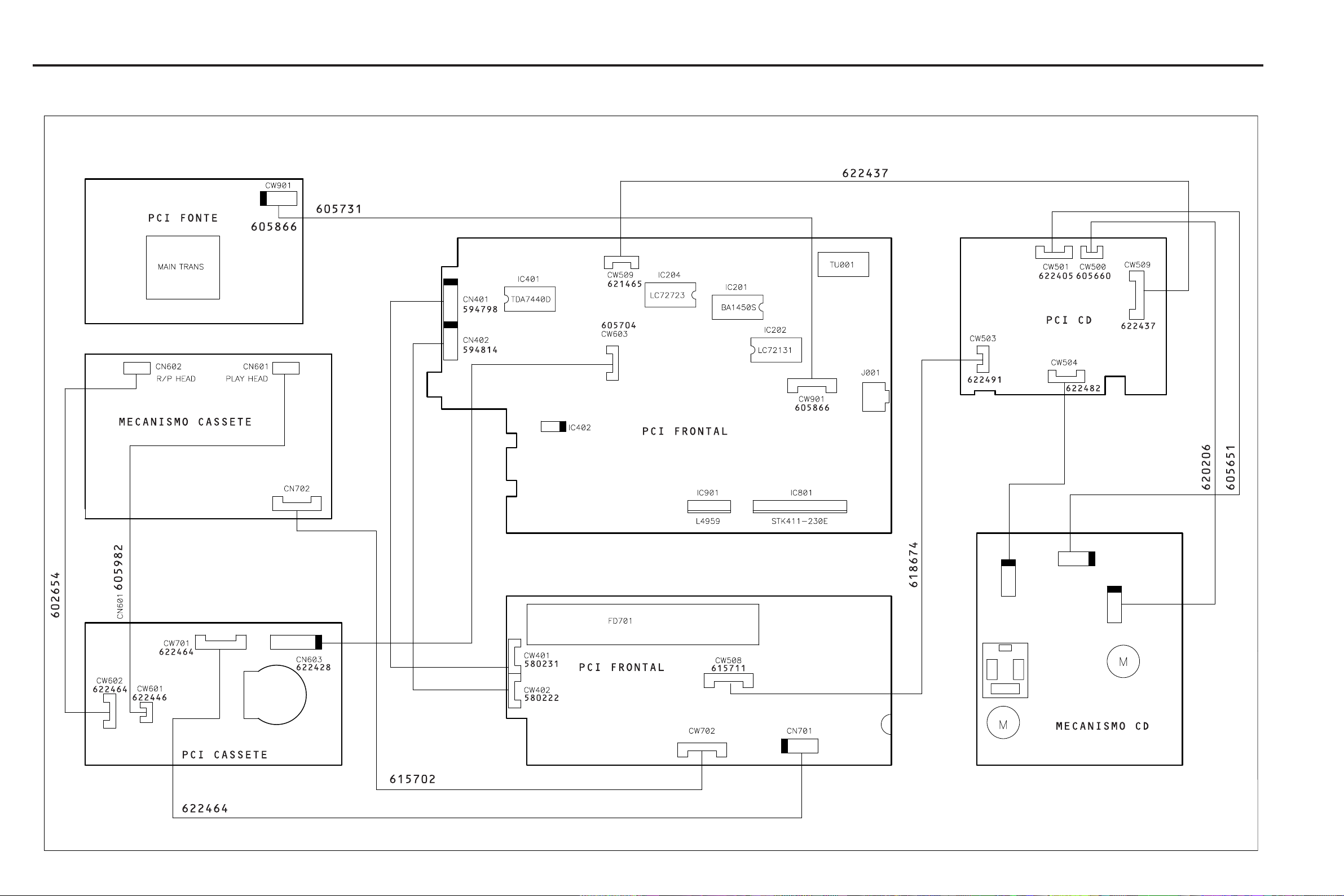

Diagrama de Fiação MS-6526CD 30

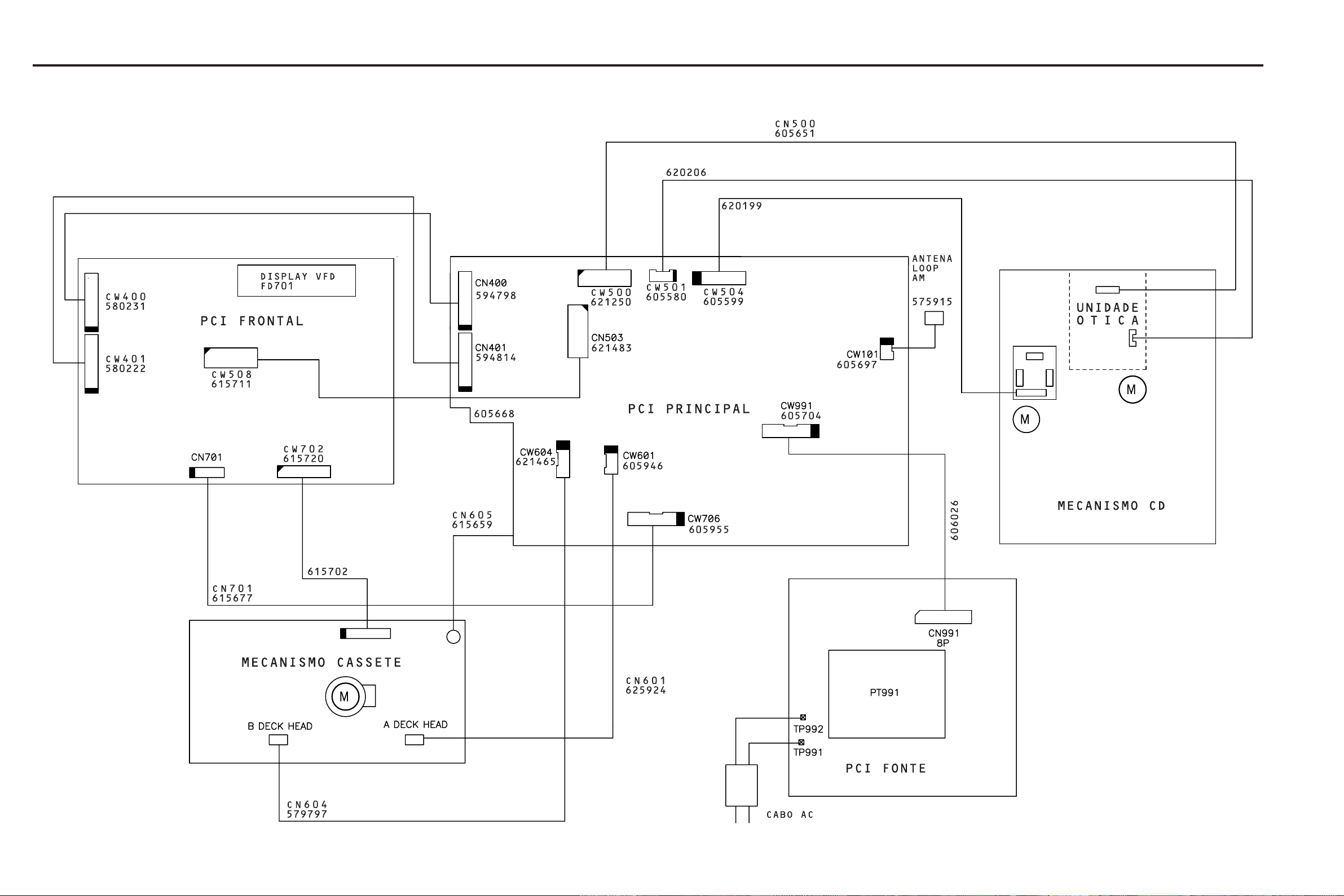

MS-6531/38CD 31 MS-6539CD 32

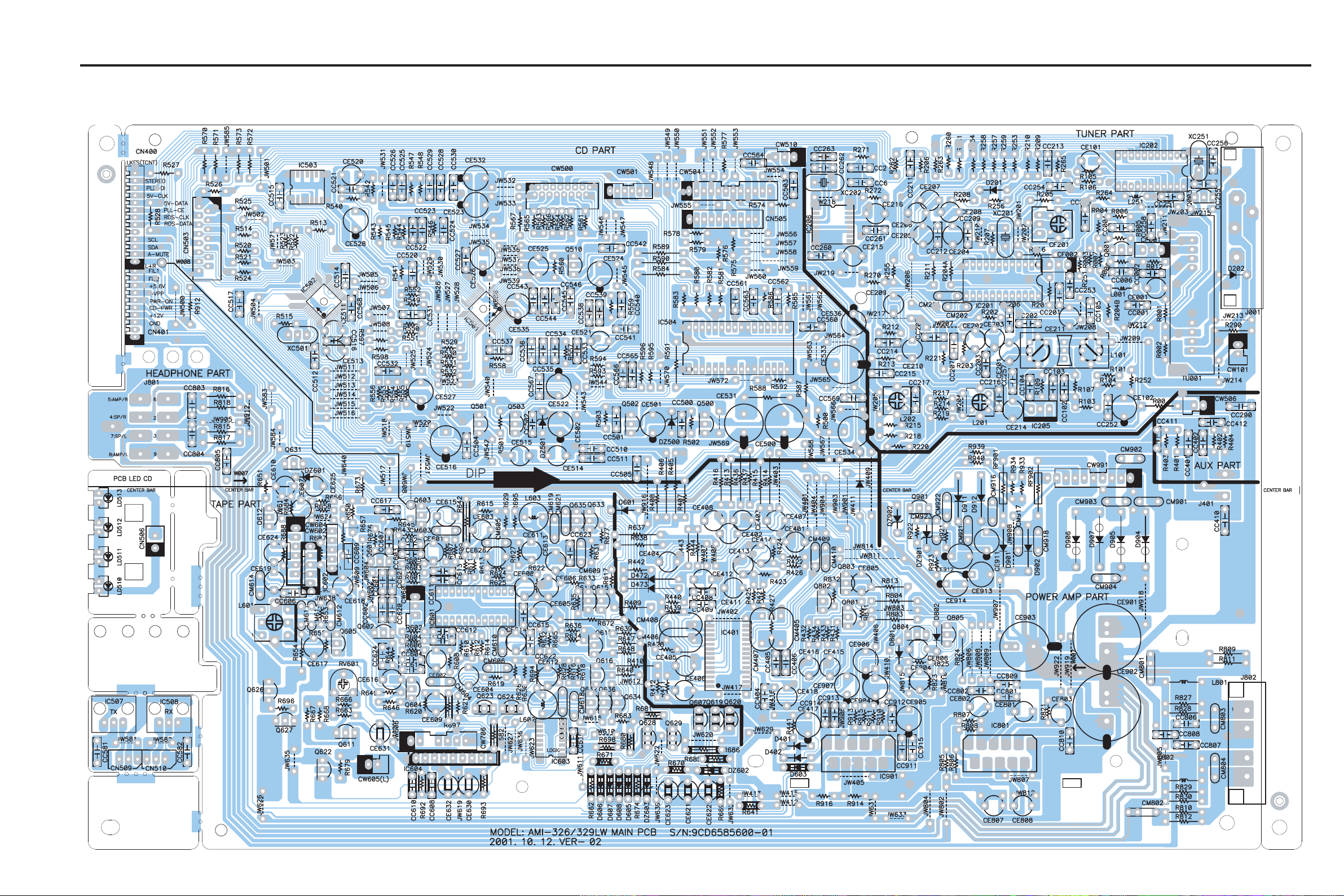

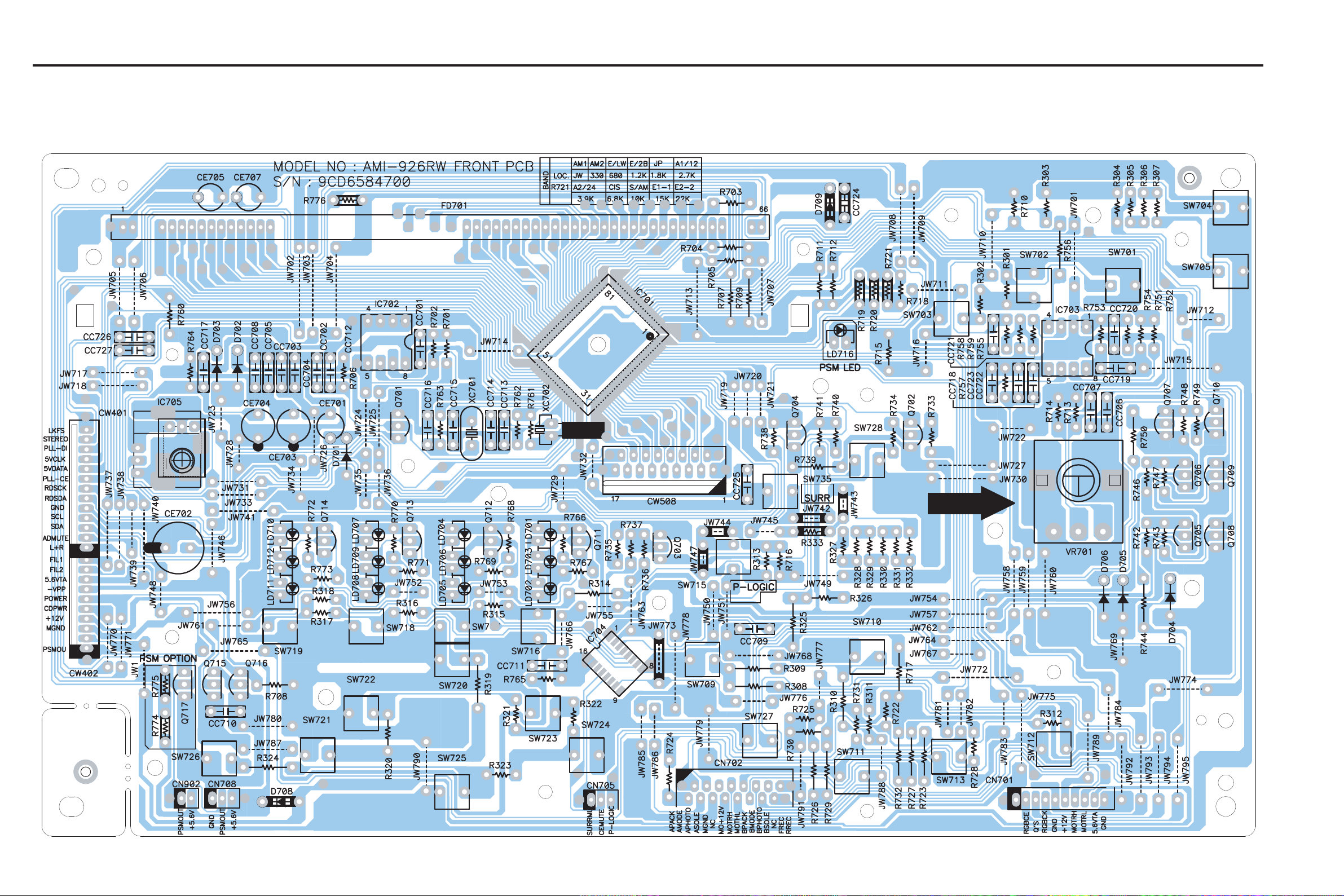

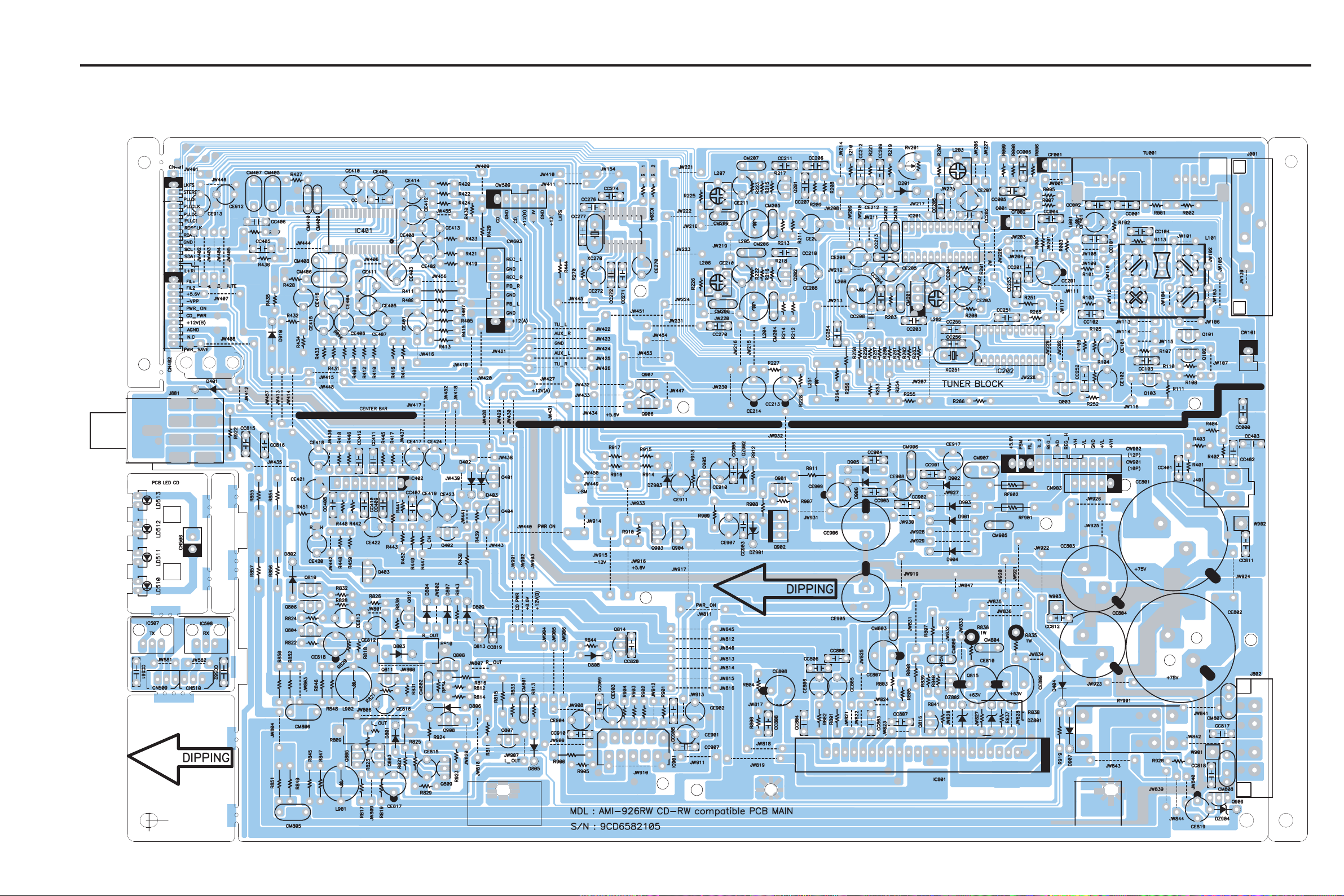

Lay out das PCI´s MS-6526CD - PCI Principal 33

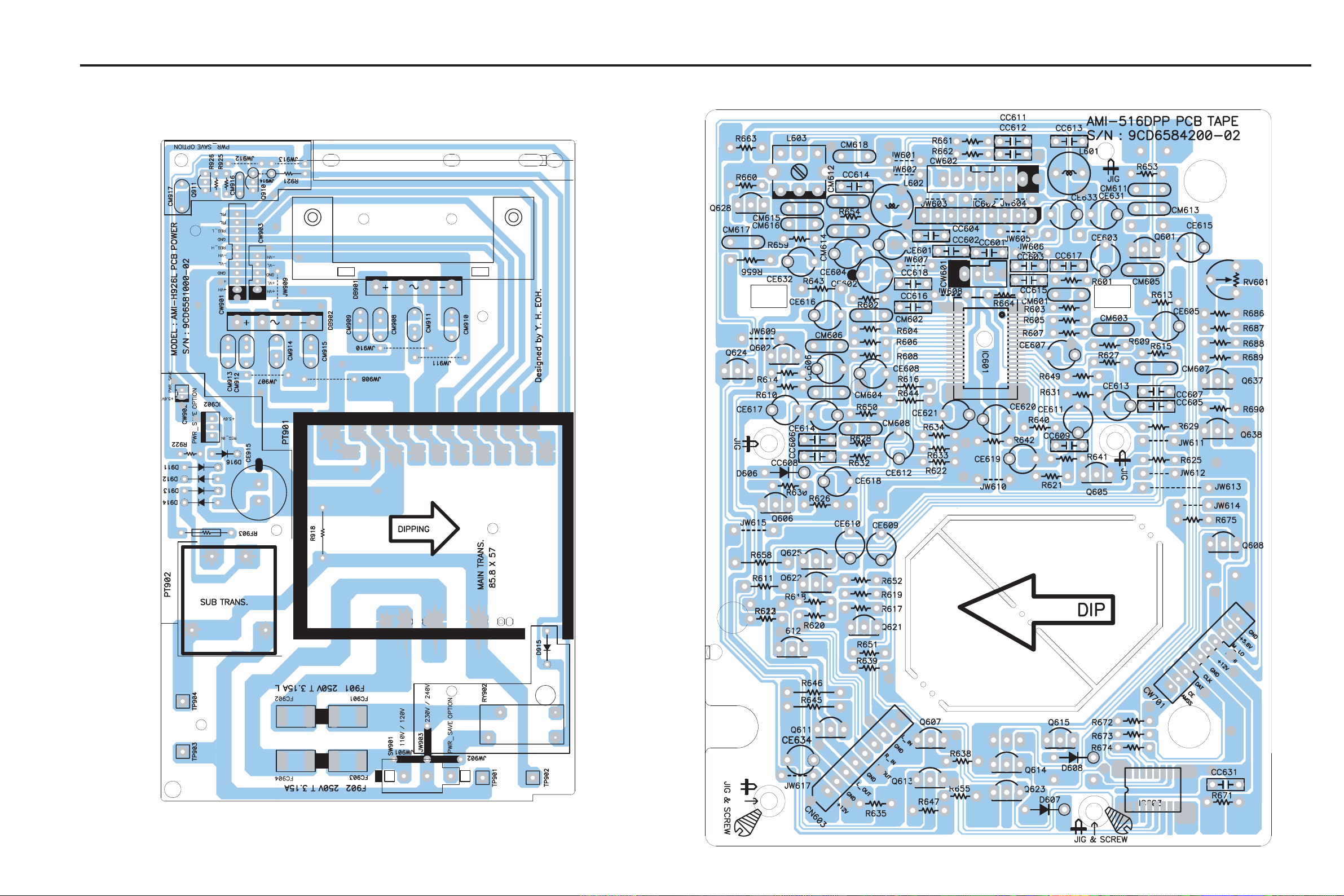

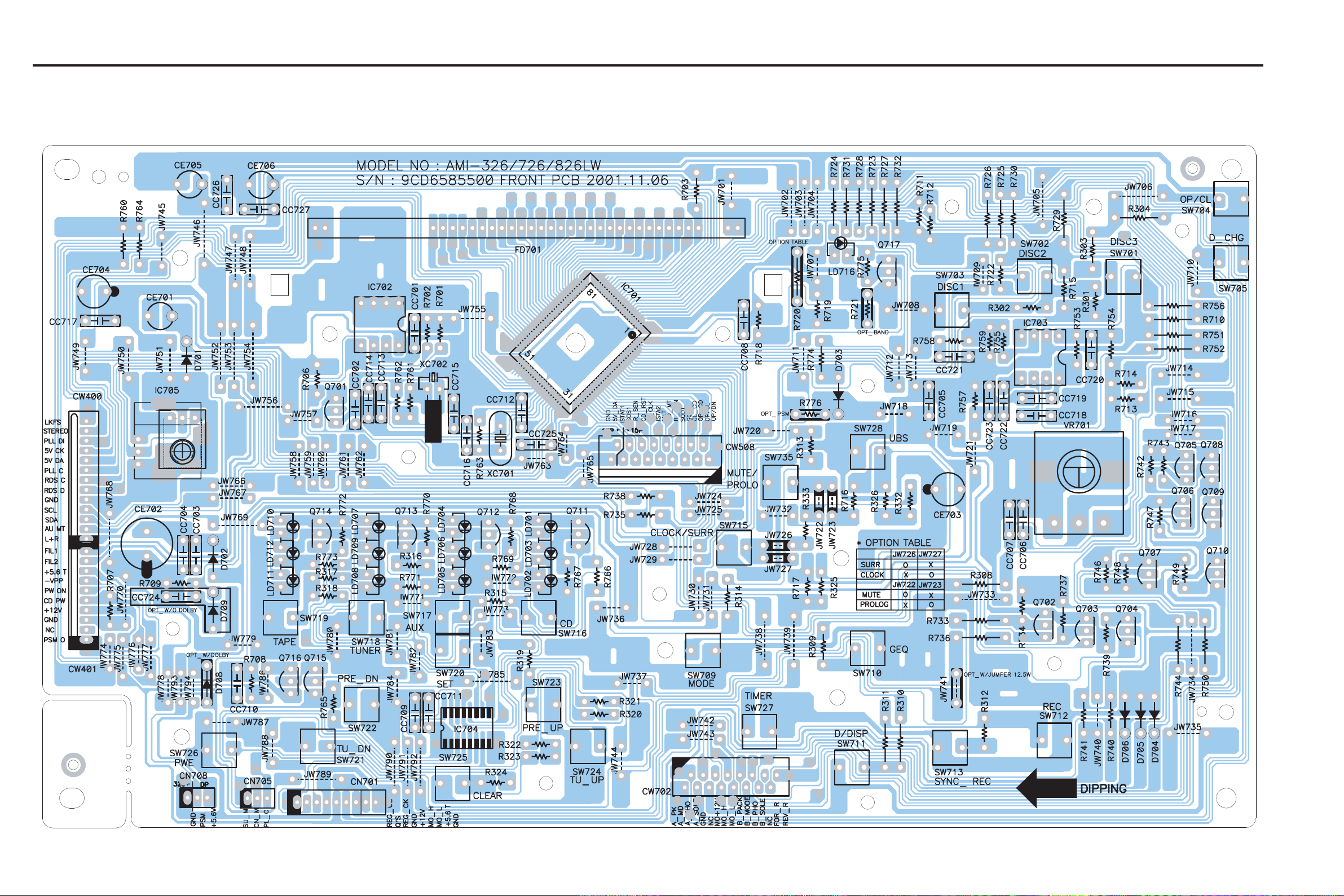

- PCI Frontal 34

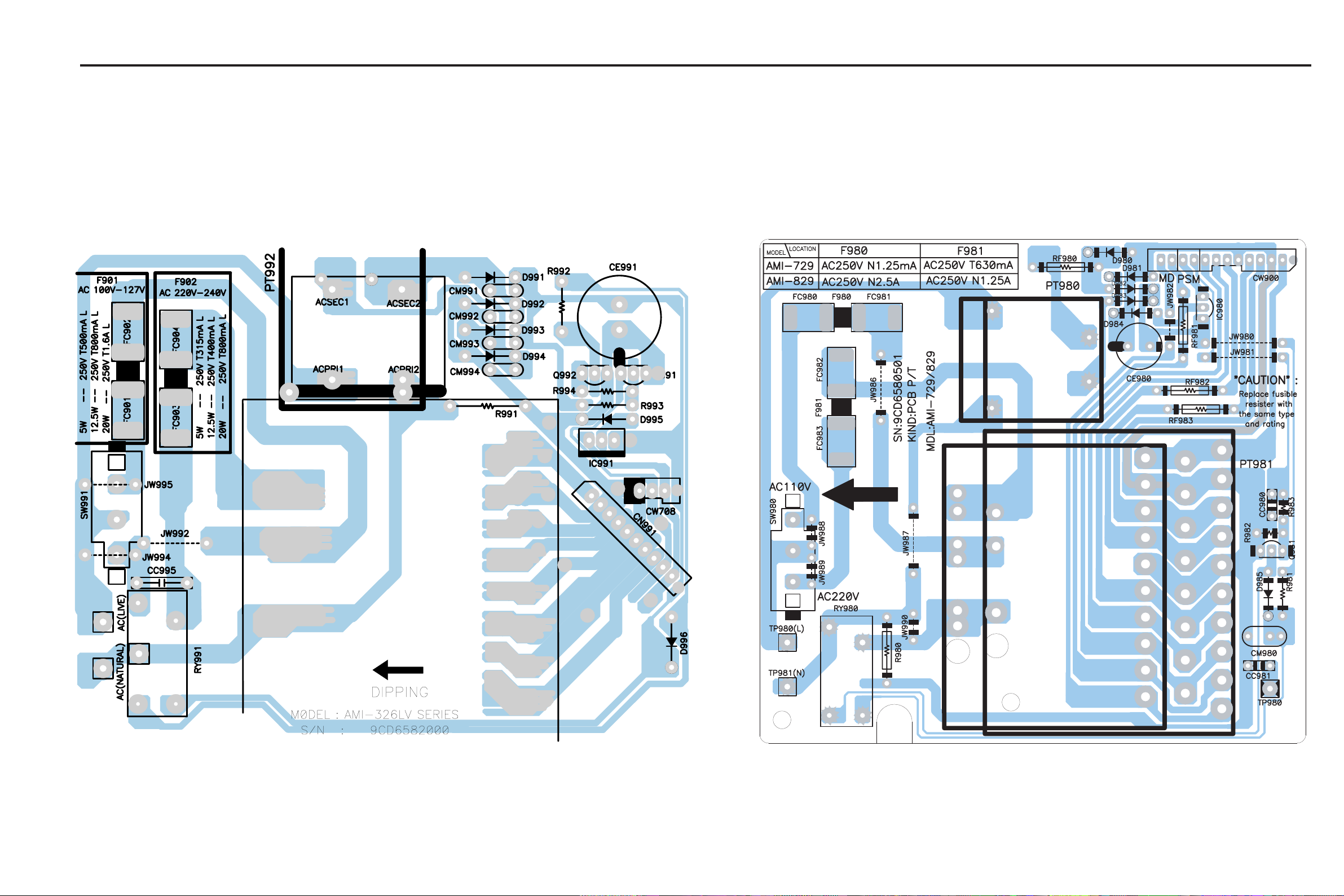

- PCI Fonte 35

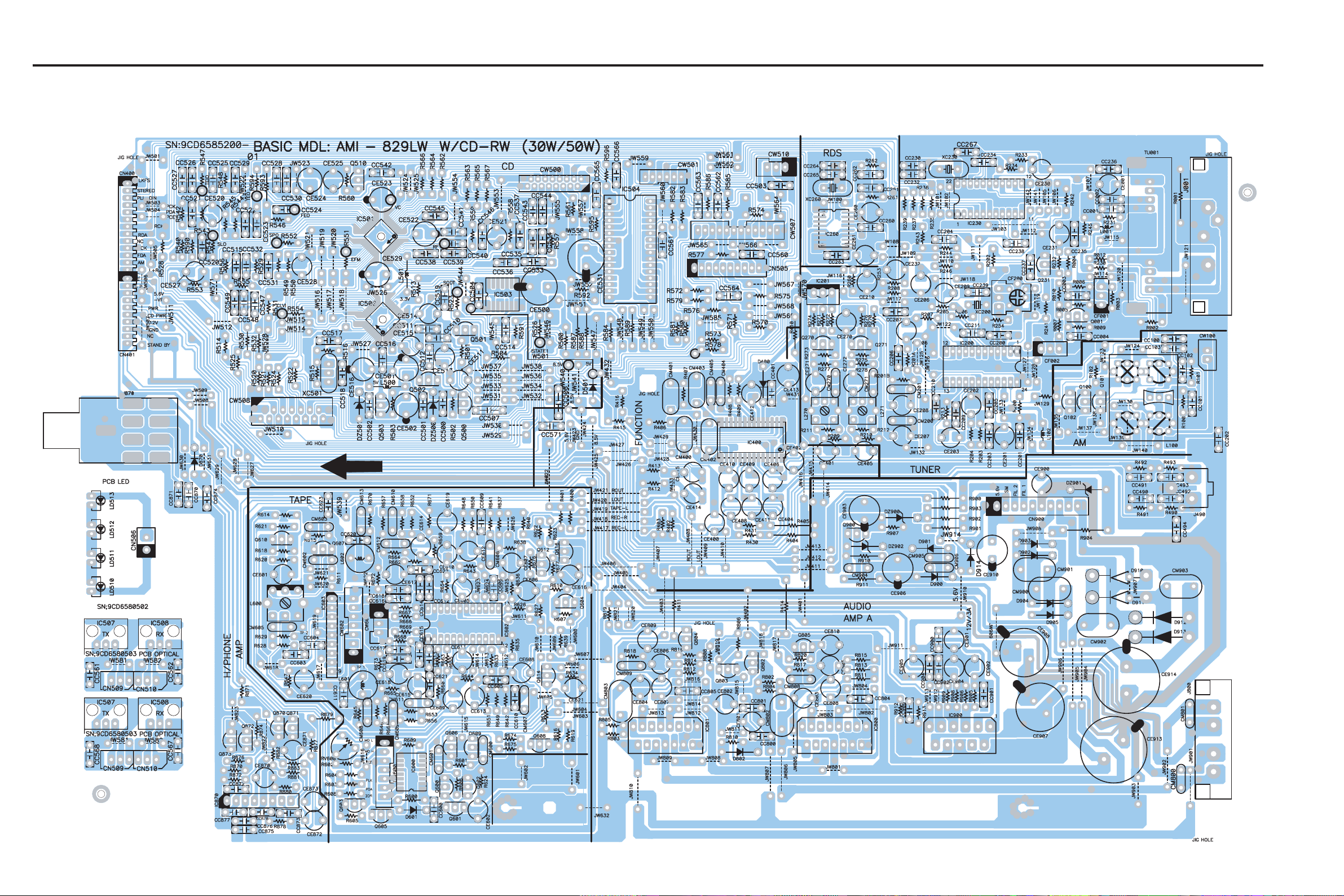

MS-6531/38CD - PCI Principal 36

- PCI Frontal 34

- PCI Fonte 35

MS-6539CD - PCI Principal 37

- PCI Frontal 38

- PCI Fonte 39

- PCI Cassete 39

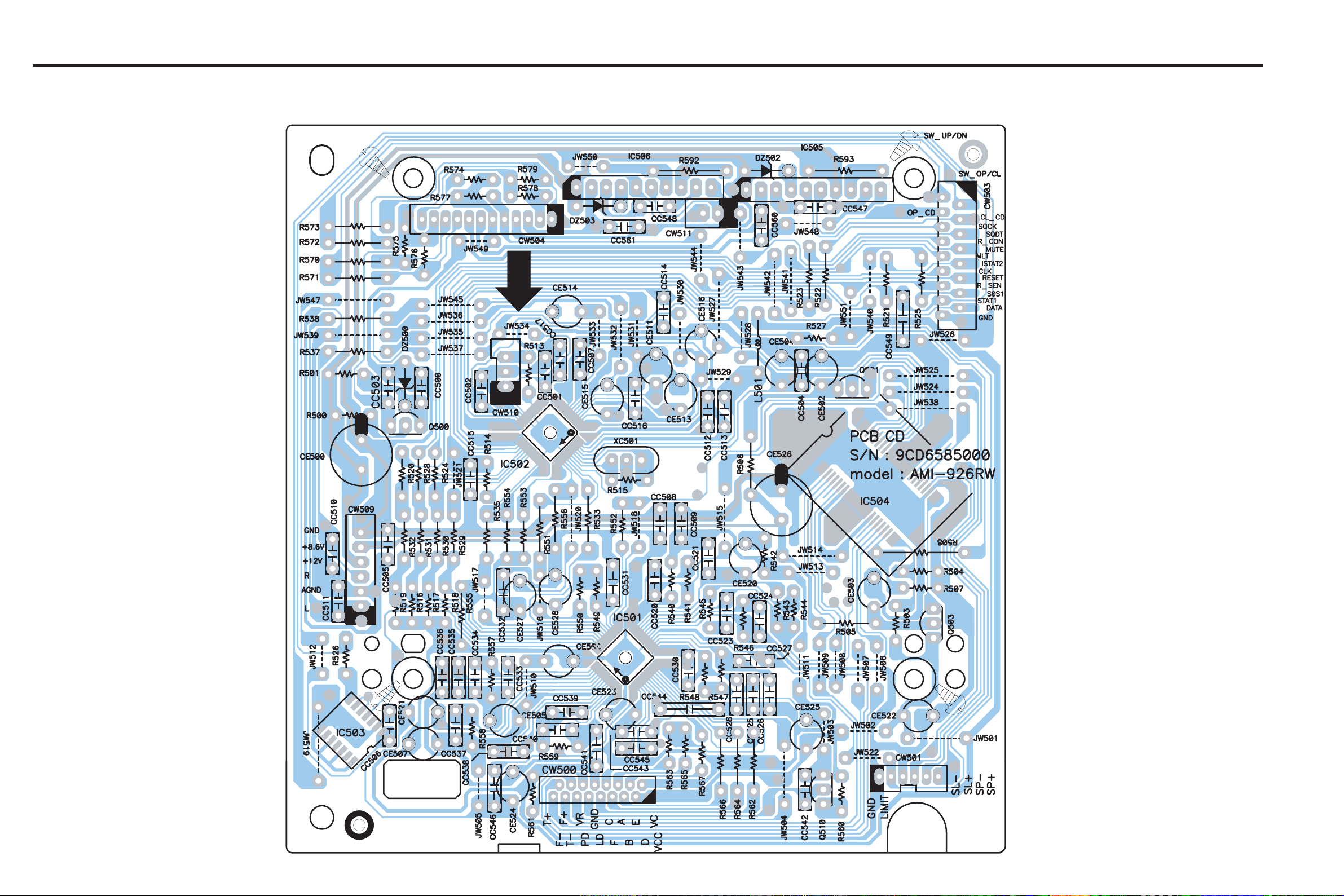

- PCI CD 40

Lista de peças de reposição 41~43

2. PRECAUÇÕES DE SEGURANÇA

2.1.) ITENS DE PRECAUÇÃO DE SEGURANÇA:

Antes de retornar o aparelho ao cliente, sempre faça uma checagem dos seguintes itens do aparelho:

2.1.1.) Certifique-se de que não haja nenhum componente de proteção danificado antes ou depois do serviço, no aparelho.

2.1.2.) BLINDAGENS PROTETORAS (Capas plásticas, isoladores, termo retrateis, espumas de borracha, etc.), são colocadas nos aparelhos para proteção do cliente e do técnico. Recoloque ou substitua essas blindagens pr otetoras no mesmo local em que foram retiradas, deixando o aparelho nas condições originais.

2.1.3.) Não manuseie ou permita o manuseio de aparelhos sem que todos os componentes de proteção estejam corretamente instalados e funcionando.

2.2.) ACESSO AO APARELHO:

Certifique-se que não haja aberturas no gabinete ( após montado ), onde crianças ou adultos possam ter acesso e tocar em partes “vivas”( energizadas eletricamente ), causando choques. Tomar cuidado para não deixar áreas de ventilação muito largas e não substituir o gabinete ou partes dele pôr peças não originais.

2.3.) RESISTÊNCIA DE ISOLAÇÃO

2.3.1.) Desconecte o cabo de força da tomada e curto-circuite seus terminais.

2.3.2.) Ligue a chave power( Liga/Desliga ) do aparelho se houver ou ligue alguma função. Radio por exemplo.

2.3.3.) Meça com megohmetro, a resistência entre os terminais do cabo de força curto-circuitados e todas

as partes metálicas expostas do aparelho, tais como parafusos, antena telescópica, contato para pilhas, terminal de saída para fones e etc. Se a parte metálica tem retor no de corrente pelo chassis, devemos encontrar valor es entre 1 e 5,2 megohms. Se a parte metálica não tem retorno de corrente pelo chassis, o instrumento deverá indicar valores muito acima destes. Se nenhum desses limites for atendido, existe alguma parte metálica em curto-circuito com o chassis, podendo provocar choques elétricos, estouros ou até incêndios.

2.4.) COMPONENTES DE SEGURANÇA:

Alguns componentes elétricos e mecânicos possuem características especiais para atender à exigência de segurança, não são identificados apenas por inspeção visual. Estes componentes não podem ser trocados por similares de maior tensão, potência, ou dissipação de calor, etc. Deve se identificar o componente mediante um esquema elétrico ou desenho mecânico normalizado ( que indicará se o componente é ou não de segurança ) do aparelho, e assim substitui-lo. Esta medida evitará danos ao aparelho, ao técnico e ao cliente. Componentes de segurança estão sendo continuamente revisados e novas especificações são divulgadas.

2.5) PRECAUÇÕES DE ASSISTÊNCIA TÉCNICA:

A TENÇÃO: Antes de efetuar qualquer manutenção mencionado neste Manual de Serviços, leia e siga o item

1. ITENS DE PRECAUÇÃO DE SEGURANÇA. NOTA: Se por qualquer razão haja conflito ou dúvidas entre

PRECAUÇÃO DE ASSISTÊNCIA TÉCNICA e ITENS DE PRECAUÇÃO DE SEGURANÇA, siga sempre os ITENS DE

PRECAUÇÃO DE SEGURANÇA.

2.5.1.) Desconecte o cabo de força do aparelho da tomada sempre que:

- Remover ou instalar qualquer componente, placa de circuito, módulo ou outro conjunto.

- Desconectar ou conectar qualquer conector do aparelho.

2.5.2.) Ao conectar um instrumento de medição, sempre conecte primeiro o terminal de terra do instrumento ao terra da placa que será medida. Sempre retire o terminal de terra do instrumento pôr último.

2.5.3.) Quando terminar a manutenção de um aparelho, coloque a chave seletora de tensão (se houver), na posição de 220V.

3. COMANDOS E FUNÇÕES

3.1- VISTA FRONTAL

1- Tecla CD

Pressione-a para selecionar o CD.

2- Tecla AUX

Pressione-a para selecionar a fonte conectada.

3- Tecla TUNER/BAND

Pressione-a para selecionar o rádio e trocar a faixa de recepção AM/FM.

4- Tecla TAPE 1/2

Pressione-a para selecionar o tape deck e selecionar TAPE 1 ou TAPE 2.

5- Tecla SET

Pressione-a para pausar a reprodução de um disco, para ajuste da programação do CD, ou entrar no modo de ajuste do relógio.

6- Tecla POWER ON/STANDBY

Ligar e desligar o aparelho.

7- Tomada PHONES

Para conexão de fones de ouvido (não fornecido).

8- Tecla TUN DOWN

Pressione-a para retroceder rapidamente uma fita ou disco. No modo TUNER, pressione-a para selecionar estações de rádio.

9- Tecla STOP/CLEAR

Pressione-a para parar a reprodução.

10- EJECT TAPE 1

Pressione-a para colocar ou retirar uma fita.

11- Tecla PRESET

Pressione-a para acessar estações memorizadas. Nos modos CD e TAPE, pressione-a para iniciar a reprodução da fita ou disco.

12- Tecla TUN UP

Pressione-a para avançar rapidamente uma fita ou disco. No modo TUNER, pressione-a para selecionar estações de rádio.

13- Tecla CLOCK

Pressione-a para visualizar o relógio.

14- Tecla MUTE

Permite emudecer o som temporariamente.

15- Tecla UBS

Liga e desliga o reforço nos sons graves.

16- Tecla OPEN/CLOSE

A bandeja de disco é aberta e fechada.

17- Tecla DISC/CHANGE

Para selecionar o disco a ser reproduzido ou para a colocação de um disco na bandeja.

18- Tecla DISC DIRECT PLAY

Pressione-as para iniciar a reprodução de um disco específico.

19- Controle de VOLUME

Usado para ajustar o volume.

20- Tecla GEQ

Pressione-a para selecionar equalizações prémemorizadas.

21- Tecla MODE

Pressione-a para selecionar MONO ou ESTÉREO (somente no modelo MS 6526CD). Pressione-a para selecionar MONO ou ESTÉREO (somente no controle remoto para os modelos MS 6531/38/39CD). Pressione-a para selecionar o modo de reversão de tape (nos modelos MS 6531/38/39CD).

22- Tecla REC

Pressione-a para iniciar a gravação.

23- EJECT TAPE 2

Pressione-a para colocar ou retirar uma fita.

24- Tecla SYNC DUB

Pressione-a para cópias sincronizadas de fita.

25- Tecla DEMO/DISPLAY

Demonstra algumas funções do aparelho.

26- Tecla TIMER

Pressione-a para ajuste do Timer ON/OFF.

3. COMANDOS E FUNÇÕES

3.2- VISTA TRASEIRA

3.3- DISPLAY DE FUNÇÕES

3.3.1- MS-6526/31/38CD

110V

220V

Seletor de voltagem

AC IN ~

FM ANT

AM ANT

AUX

SPEAKER(8 )

Terminais para conexão de antena FM

Terminais para conexão de antena AM

Tomadas de entrada auxiliar

Tomadas para conexão de caixas acústicas

3- COMANDOS E FUNÇÕES

3.3.2- MS-6539CD

3.4- CONTROLE REMOTO

4- CALIBRAÇÃO E AJUSTES

4.1- AJUSTES DO TAPE DECK:

4.1.1 - Ajuste da velocidade (Fig. 1):

a)Reproduzir a fita de 3kHz -10dB (MTT-111) no TAPE-2 e ajustar a velocidade através do Trimpot RV601 (MS-

6526 PCI principal); RV600 ( MS-6531/38CD PCI principal) ou RV601 (MS-6539CD PCI cassete) para obter uma freqüência de 2970 ~ 3060Hz e Wow & Flutter, < 0,35% Wrms.

b) Colocar a fita 3kHz -10dB (MTT-111) no TAPE-1 e verificar a freqüência. Deve estar no intervalo de

2970~3060Hz, e Wow & Flutter < 0,35 % (Wrms). c) Com a fita 3kHz -10dB (MTT -111) no TAPE-1 e uma fita virgem no TAPE-2, gravar em Hi-Speed. d)Enquanto ocorre a gravação em Hi-Speed, verificar se a freqüência encontra-se entre 5000 Hz e 6200Hz.

4.1.2 - Ajuste de Azimute (Fig. 1):

a)Reproduzir a fita de 10kHz (MTT 114N) no TAPE-1 . b)Ajustar o parafuso de azimute para obter sinais com mesma amplitude e mesma fase em ambos os

canais; c) Fixar o parafuso de azimute com adesivo tipo neji lock; d)Colocar a fita de 10kHz (MTT 114N) no TAPE-2 e repetir o item (b) e (c), e) No caso dos modelos MS-6531/38 e 39, colocar a fita no TAPE-2 e em seguida, reproduzindo no sentido

direto (

sinal em ambos os canais, reproduzir a fita no sentido reverso ( ) e ajustar o parafuso esquerdo do

cabeçote para obter a mesma fase e máxima amplitude em ambos os canais; f) Travar os parafusos utilizando cola neji lock.

), ajustar o parafuso direito do cabeçote para obter a mesma fase e máxima amplitude de

4.1.3 - Nível de reprodução (fig. 1):

a) Reproduza a fita de 1kH z , 0dB (MTT 112B) no TAPE-1 e no TAPE-2 e verifique a diferença entre os canais,

normal 0dB, limite ± 3dB.

4.1.4 - Freqüência de bias:

a)Conectar um frequêncímetro no conector CW-602 na PCI principal do MS-6526/31/38CD ou na PCI

Cassete do MS-6539CD, pino 7 (positivo) e pino 6(GND). b)Coloque uma fita virgem para gravação no TAPE-2 e pressione REC.

c) Através da bobina L601 na PCI principal do MS-6526CD ; L600 na PCI Principal do MS-6531/38 ou L603 na

PCI cassete do MS-6539CD ajuste para obter uma freqüência de 80kHz ± 0,5 kHz.

4- CALIBRAÇÃO E AJUSTES

4.2.- DESMONTAGEM E MONTAGEM DO MECANISMO CD

Notas:

a)O aparelho deverá estar desligado da rede elétrica antes de iniciar os procedimentos. b)Para prevenir danos causados por eletricidade estática, uma pulseira anti estática deverá ser utilizada.

4.2.1.- Desmontagem da gaveta

a)Curto circuitar os terminais da unidade ótica após desconectar o mecanismo do aparelho b)Abrir a gaveta do CD (4) girando a engrenagem (3) no sentido horário c) Puxar a gaveta até que encoste na trava (5) do chassis d)Desconectar o cabo plano de 5 vias (6) do conector (7) e) Puxar a gaveta ao mesmo tempo em que se pr essiona a trava (5) para liberá-la.

4.2.2.- Montagem da gaveta

a)Girar a engrenagem (9) até que a seta coincida com a seta da engrenagem principal (8); b)Coloque a gaveta do CD(4) pressionando suavemente as travas (5), assegurar que o cabo flat (6) esteja

bem posicionado; c) Conectar o cabo flat(6) no conector(7). d)Empurre a gaveta (4) até o seu final de curso; e) Retire o curto de solda da unidade ótica; f ) Montar o mecanismo do aparelho.

4.2.3. – Desmontagem / Montagem do Chassis do CD(2)

a)Com a gaveta aberta, mecanismo CD para baixo, afrouxar o parafuso(10) e girar a alavanca (11) no

sentido da seta. Com isto, o chassis do CD(2) será liberado. Para montar, posicionar o chassis do CD(2)

no local e girar a alavanca(11) no sentido contrario a seta.
