Page 1

MANUAL DE SERVIÇO

CD PLAYER COM RADIO FM ESTÉREO

CDP- 6150S / BL & CDP-6170

ESPECIFICAÇÕES TÉCNICAS

SEÇÃO RÁDIO

• FM

Faixa de Freqüência .................................... 87,5~108,0MHz

Sensibilidade Prática ................................................. ≤ 26 dB

Relação Sinal Ruído ................................................... ≥ 35 dB

Distorção Harmônica Total ............................................ ≤ 3%

Separação Estéreo..................................................... ≥ 24 dB

SEÇÃO CD

Resposta em Freqüência ............ 100Hz ~ 20kHz (+/- 4dB)

Relação Sinal Ruído ................................................... ≥ 65 dB

Distorção Harmônica Total ......................................... ≤ 0,5%

SEÇÃO ÁUDIO

Potência de Saída .................... 2 x 12mW RMS (10% DIST.)

• As especificações acima estão sujeitas a alterações sem prévia notificação.

Fones

Tipo................................................................................ Dinâmico

Impedância .......................................................................... 32 Ω

GERAL

Alimentação

AC (c/ Adaptador)..................... 110~127/220VAC, 50/60Hz

DC Adaptador 6V.......................................... 3V (2 pilhas AA)

Consumo de Potência Média ............................................ 2W

Consumo de Potência Stand by .................................... 0,9W

Dimensões.......................................... 140(L) X 29 (A) X 140 (P).

TOSHIBA

Page 2

1- ÍNDICE

Especificações Técnicas ............................................................................................................................................. CAPA

1- Índice ............................................................................................................................................................................ 2

2- Precauções de segurança ....................................................................................................................................... 3

3- Localização dos Controles .......................................................................................................................................4

4- Calibração e Ajustes .................................................................................................................................................. 6

5- Diagrama de blocos ..................................................................................................................................................8

6- Vista Explodida ..........................................................................................................................................................10

7- Diagrama de Fiação ................................................................................................................................................11

8- Esquema Elétrico .......................................................................................................................................................12

9- Lay out das PCI´s - PCI Principal CDP6150 (Lado dos Componentes) .......................................................18

- PCI Principal CDP6150 (Lado da Solda)........................................................................ 19

- PCI Teclado CDP 6150 (Lado dos Componentes) ....................................................... 20

- PCI Teclado CDP6150 (Lado da Solda)......................................................................... 21

- PCI Principal CDP6170 (Lado dos Componentes) ....................................................... 22

- PCI Principal CDP6170 (Lado da Solda)........................................................................ 23

- PCI Teclado CDP 6170 (Lado dos Componentes) ....................................................... 24

- PCI Teclado CDP6170 (Lado da Solda)......................................................................... 25

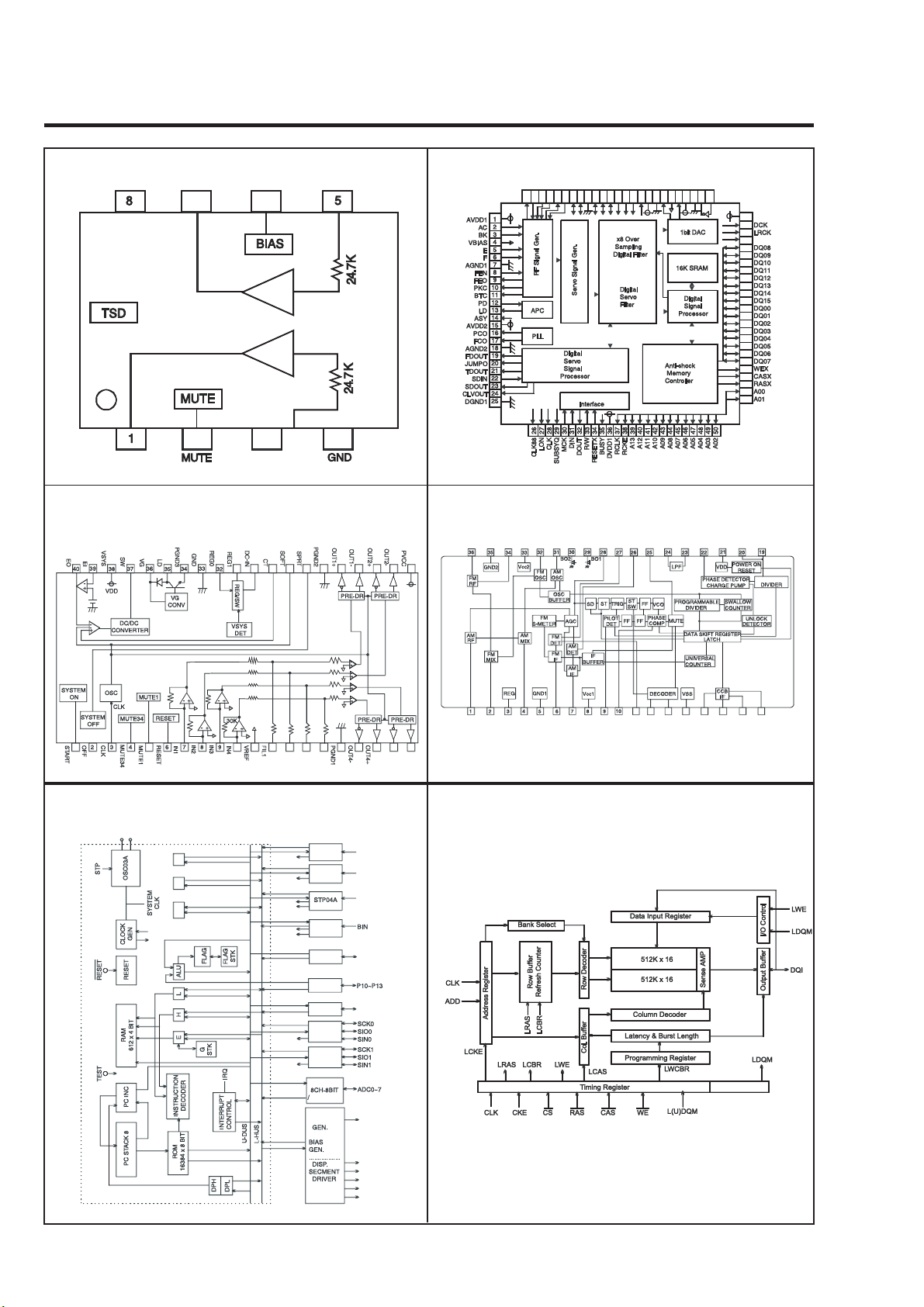

10- Circuitos Integrados ................................................................................................................................................. 26

11- Lista de peças de reposição .................................................................................................................................. 28

CUIDADO ! COMPONENTES SENSÍVEIS A DESCARGAS ELETROSTÁTICAS

Alguns semicondutores (estado sólido) podem ser facilmente danificados pela eletricidade estática. Tais componentes são comumente chamados de “componentes sensíveis eletrostaticamente”

Sensitive Devices - ESD)

chips

semicondutores. As técnicas a seguir devem ser utilizadas para ajudar a reduzir a incidência de danos

aos componentes causados por eletricidade estática.

1. Mantenha o componente em sua embalagem original até o momento de sua utilização. Se necessário armazená-lo de outro modo, acondicione-o exclusivamente em material anti-estático.

2. Prepare uma estação de trabalho anti-estática para manuseio da placa montada e/ou componente

2.1. Disponha de uma manta dissipativa sobre a bancada/mesa de trabalho.

2.2. Providencie uma pulseira para descarga de eletricidade estática disponível no comércio.

2.3. Aterre ambos, manta e pulseira, a uma malha reconhecidamente aterrada.

2.4. Disponha todo o material necessário ao trabalho sobre a manta; minimize os movimentos. No momento em que for manusear a placa/componente, coloque a pulseira.

. Exemplos típicos de

Efetue diariamente a aferição da pulseira.

ESD’s

são os circuitos integrados, transistores de efeito de campo

(Electrostatically

ESD

IMPORTANTE !

Assegure-se de que não haja qualquer potencial que seja aplicado ao chassi ou circuito bem como

retire a pulseira antes de energizar a unidade sob teste/reparo a fim de evitar riscos de choque elétrico.

3. Use somente ferros-de-soldar com a ponta aterrada para soldar ou retirar componentes sensíveis à eletrostática.

4. Não utilize produtos químicos cujo propelente usado seja freon. Eles podem gerar cargas elétricas suficientes para danificar componentes

ESD

Page 3

2- PRECAUÇÕES DE SEGURANÇA

2.1.) ITENS DE PRECAUÇÃO DE SEGURANÇA:

Antes de retornar o aparelho ao cliente, sempre faça uma checagem dos seguintes itens do aparelho:

2.1.1.) Certifique-se de que não haja nenhum componente de proteção danificado antes ou depois do serviço,

no aparelho.

2.1.2.) BLINDAGENS PROTETORAS ( Capas plásticas, isoladores, termo retrateis, espumas de borracha, etc.), são colocadas nos aparelhos para proteção do cliente e do técnico. Recoloque ou substitua essas blindagens protetoras no mesmo local em que foram retiradas, deixando o aparelho nas condições originais.

2.1.3.) Não manuseie ou permita o manuseio de aparelhos sem que todos os componentes de proteção estejam corretamente instalados e funcionando.

2.2.) ACESSO AO APARELHO:

Certifique-se que não haja aberturas no gabinete ( após montado ), onde crianças ou adultos possam ter acesso e tocar em partes “vivas”( energizadas eletricamente ), causando choques. Tomar cuidado para não deixar áreas de ventilação muito largas e não substituir o gabinete ou partes dele por peças não originais.

2.3.) RESISTÊNCIA DE ISOLAÇÃO

2.3.1.) Desconecte o cabo de força da tomada e curto-circuite seus terminais.

2.3.2.) Ligue a chave power( Liga/Desliga ) do aparelho se houver ou ligue alguma função. Radio por exemplo.

2.3.3.) Meça com megohmetro, a resistência entre os terminais do cabo de força curto-circuitados e todas as partes metálicas expostas do aparelho, tais como parafusos, antena telescópica, contato para pilhas, terminal de saída para fones e etc. Se a parte metálica tem retorno de corrente pelo chassis, devemos encontrar valores entre 1 e 5,2 megohms. Se a parte metálica não tem retorno de corrente pelo chassis, o instrumento deverá indicar valores muito acima destes.

Se nenhum desses limites for atendido, existe alguma parte metálica em curto-circuito com o chassis, podendo

provocar choques elétricos, estouros ou até incêndios.

2.4.) COMPONENTES DE SEGURANÇA:

Alguns componentes elétricos e mecânicos possuem características especiais para atender à exigência de

segurança, não são identificados apenas por inspeção visual.

Estes componentes não podem ser trocados por similares de maior tensão, potência, ou dissipação de calor,

etc.

Deve se identificar o componente mediante um esquema elétrico ou desenho mecânico normalizado ( que indicará se o componente é ou não de segurança ) do aparelho, e assim substitui-lo. Esta medida evitará danos ao aparelho, ao técnico e ao cliente.

Componentes de segurança estão sendo continuamente revisados e novas especificações são divulgadas.

2.5) PRECAUÇÕES DE ASSISTÊNCIA TÉCNICA:

ATENÇÃO: Antes de efetuar qualquer manutenção mencionado neste Manual de Serviços, leia e siga o item 1.

ITENS DE PRECAUÇÃO DE SEGURANÇA. NOTA: Se por qualquer razão haja conflito ou dúvidas entre PRECAUÇÃO DE ASSISTÊNCIA TÉCNICA e ITENS DE PRECAUÇÃO DE SEGURANÇA, siga sempre os ITENS DE PRECAUÇÃO DE SEGURANÇA.

2.5.1.) Desconecte o cabo de força do aparelho da tomada sempre que:

- Remover ou instalar qualquer componente, placa de circuito, módulo ou outro conjunto.

- Desconectar ou conectar qualquer conector do aparelho.

2.5.2.) Ao conectar um instrumento de medição, sempre conecte primeiro o terminal de terra do instrumento

ao terra da placa que será medida. Sempre retire o terminal de terra do instrumento por último.

2.5.3.) Quando terminar a manutenção de um aparelho, coloque a chave seletora de tensão ( se houver ), na

posição de 220V.

Page 4

3- LOCALIZAÇÃO DOS CONTROLES

3.1- Modelo CDP6150

Page 5

3- LOCALIZAÇÃO DOS CONTROLES (cont.)

3.2- Modelo CDP6170

Page 6

4- CALIBRAÇÃO E AJUSTE

4.1- Ajustes do rádio (FM) CDP 6150

No. ITEM CONEXÃO FREQ. PONTO DE AJUSTE OBSERVAÇÃO

1 Largura de Faixa TP : VT - TP1 87.5 MHz L804 Ajustar para obter VT= 2V ± 0,3V 2 Rastreio Inferior TP - 2 FM 90 MHz L802 Ajustar para máxima saída 3 Rastreio Superior TP- 2 FM 106MHz C801B Ajustar para máxima saída 4 Após ajuste lacrar bobinas L802 e L804 com cera

Page 7

4- CALIBRAÇÃO E AJUSTE

4.2- Ajustes do rádio (FM) CDP 6170

No. ITEM CONEXÃO FREQ. PONTO DE AJUSTE OBSERVAÇÃO

1 Largura de Faixa TP : VT - TP1 87.5 MHz LT2 Ajustar para obter VT= 2V ± 0,3V 2 Rastreio Inferior TP - 2 FM 90 MHz LT1 Ajustar para máxima saída 3 Rastreio Superior TP- 2 FM 106MHz CT13 Ajustar para máxima saída 4 Após ajuste lacrar bobinas LT1 e LT2 com cera

Page 8

5- DIAGRAMA DE BLOCOS

5.1- Modelo CDP 6150

Page 9

5- DIAGRAMA DE BLOCOS (cont.)

5.2 Modelo CDP6170

Page 10

6- VISTA EXPLODIDA

CDP6150

CDP6170

Page 11

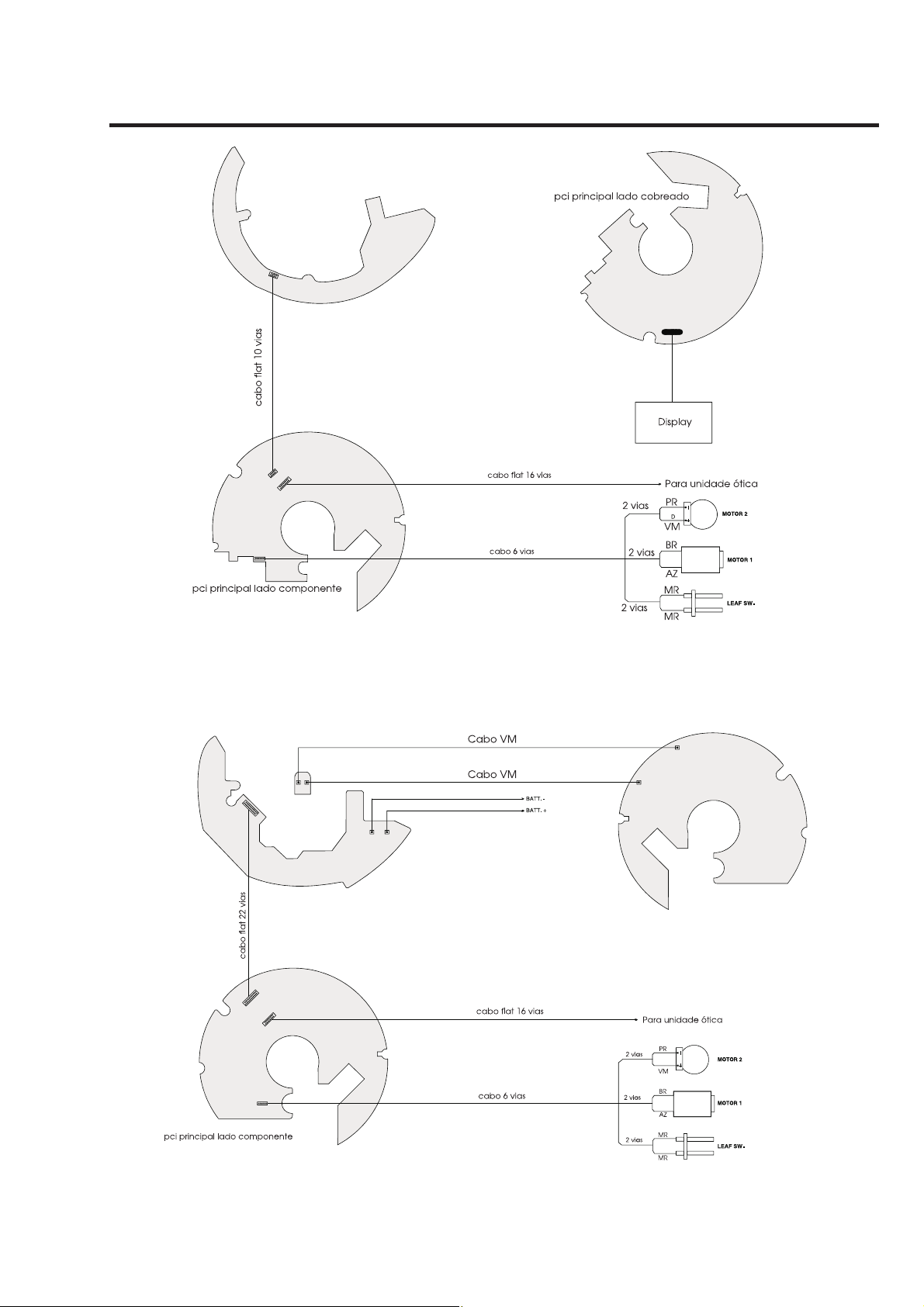

7- DIAGRAMA DE FIAÇÃO

Diagrama de fiação CDP6150

Diagrama de fiação CDP6170

Page 12

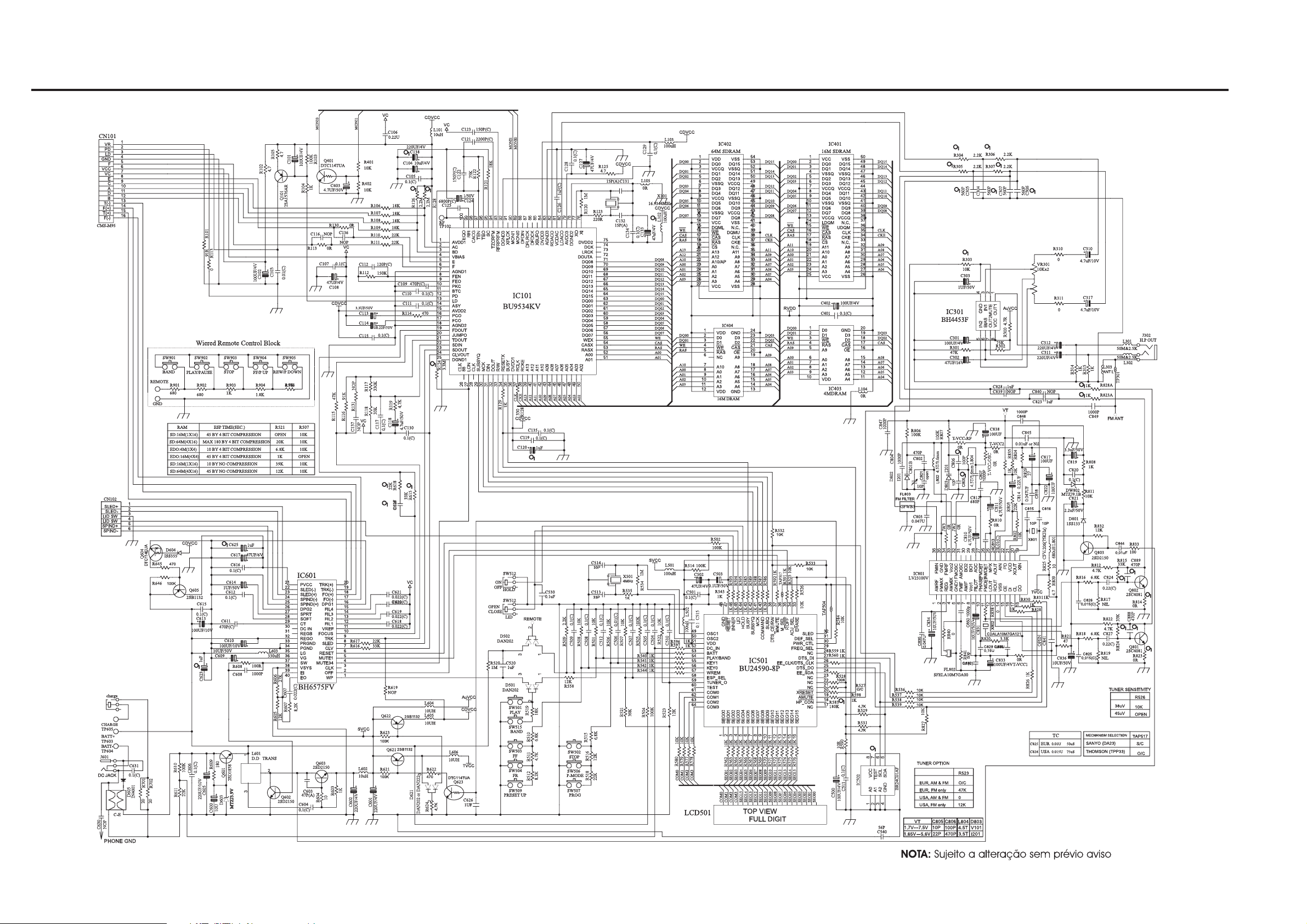

8- ESQUEMA ELÉTRICO

8.1- CDP6150

Page 13

8- ESQUEMA ELÉTRICO (cont.)

8.2- CDP6170 CIRCUITO DO SERVO E FONTE

Page 14

8- ESQUEMA ELÉTRICO (cont.)

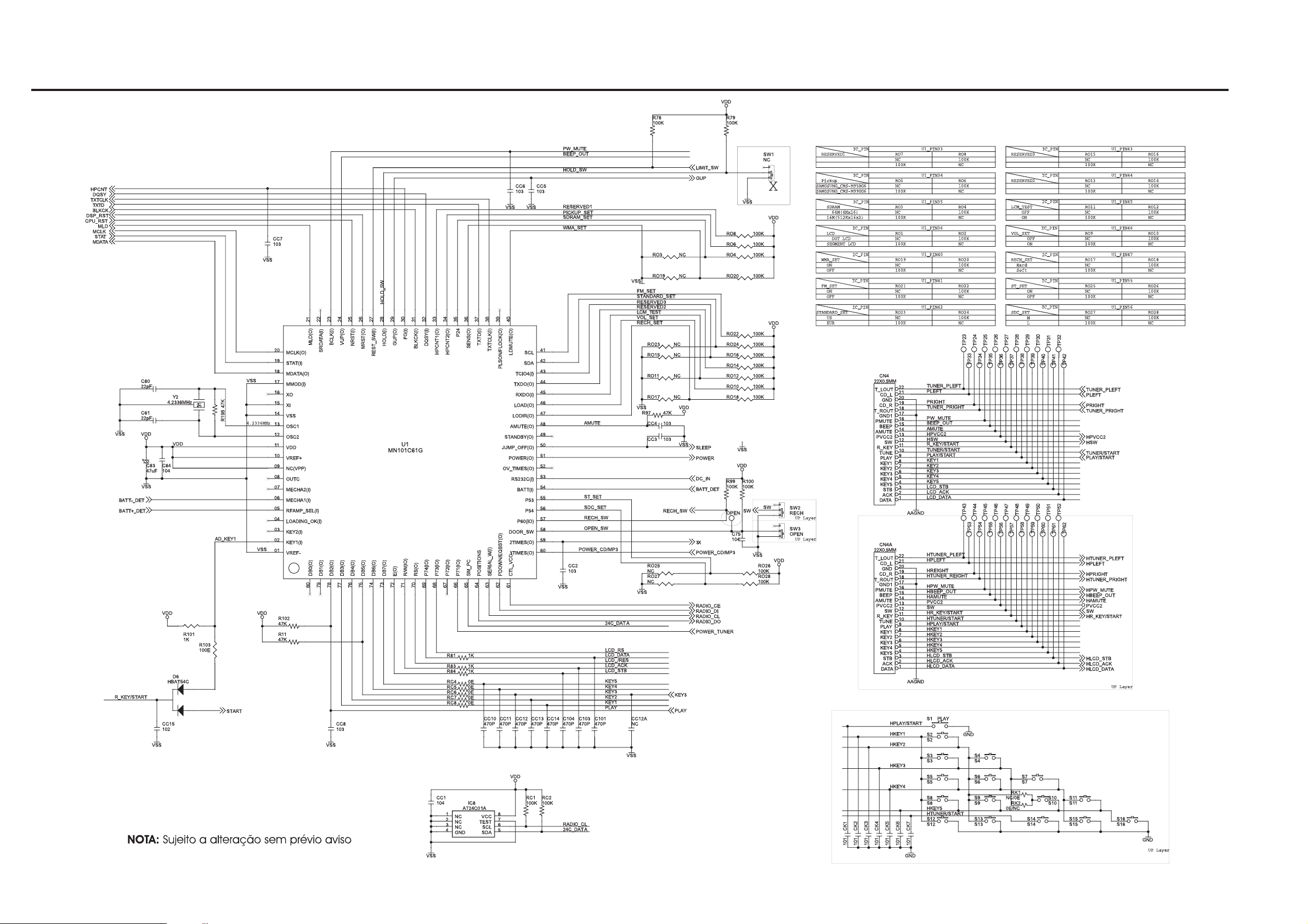

8.3- CDP6170 CIRCUITO DA CPU E MP3 DO CD

Page 15

8- ESQUEMA ELÉTRICO (cont.)

8.4- CDP6170 CIRCUITO DO ÁUDIO

Page 16

8- ESQUEMA ELÉTRICO (cont.)

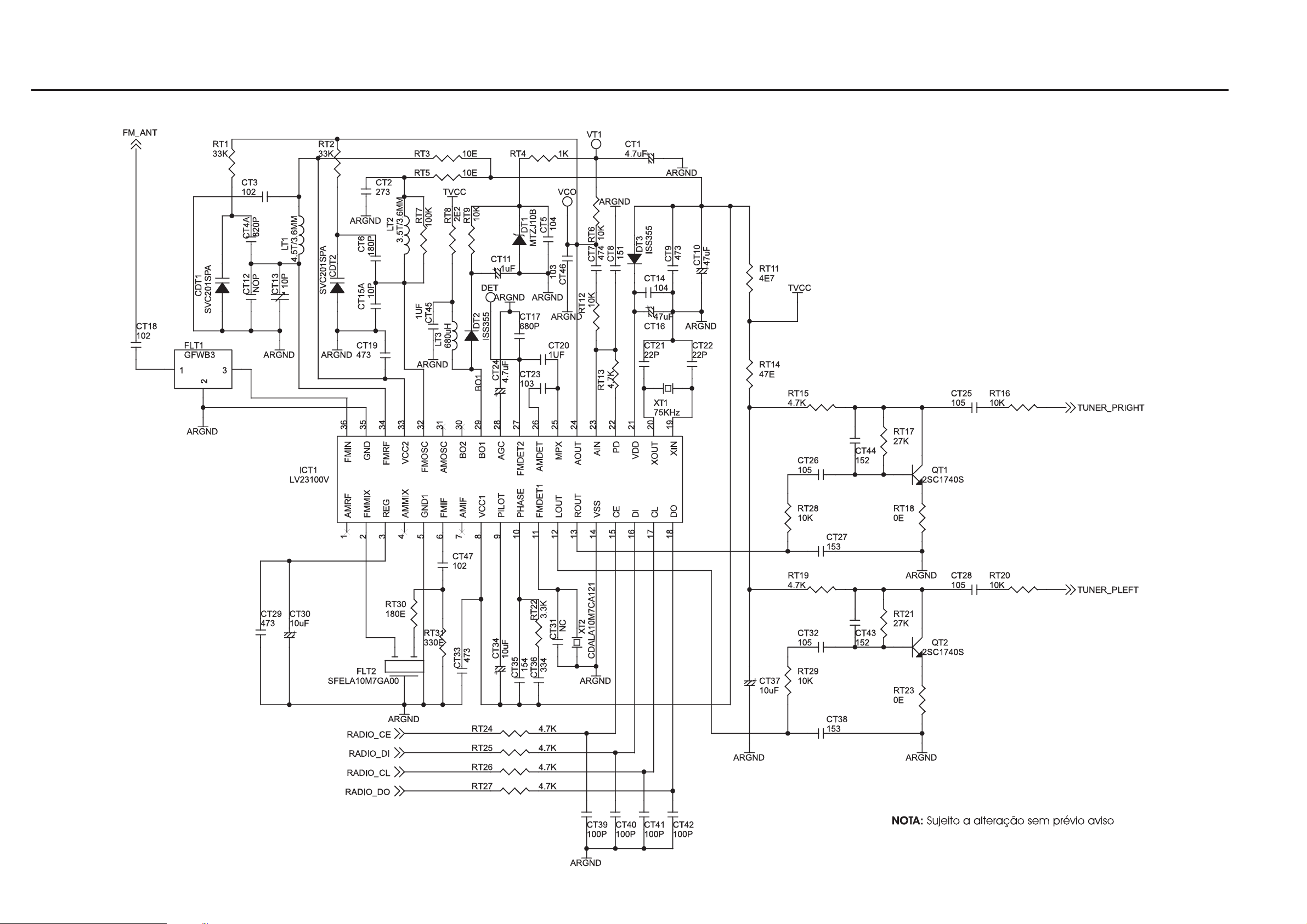

8.5- CDP6170 - CIRCUITO DO RADIO

Page 17

8- ESQUEMA ELÉTRICO (cont.)

8.6- CDP6170 - CIRCUITO DO DISPLAY

Page 18

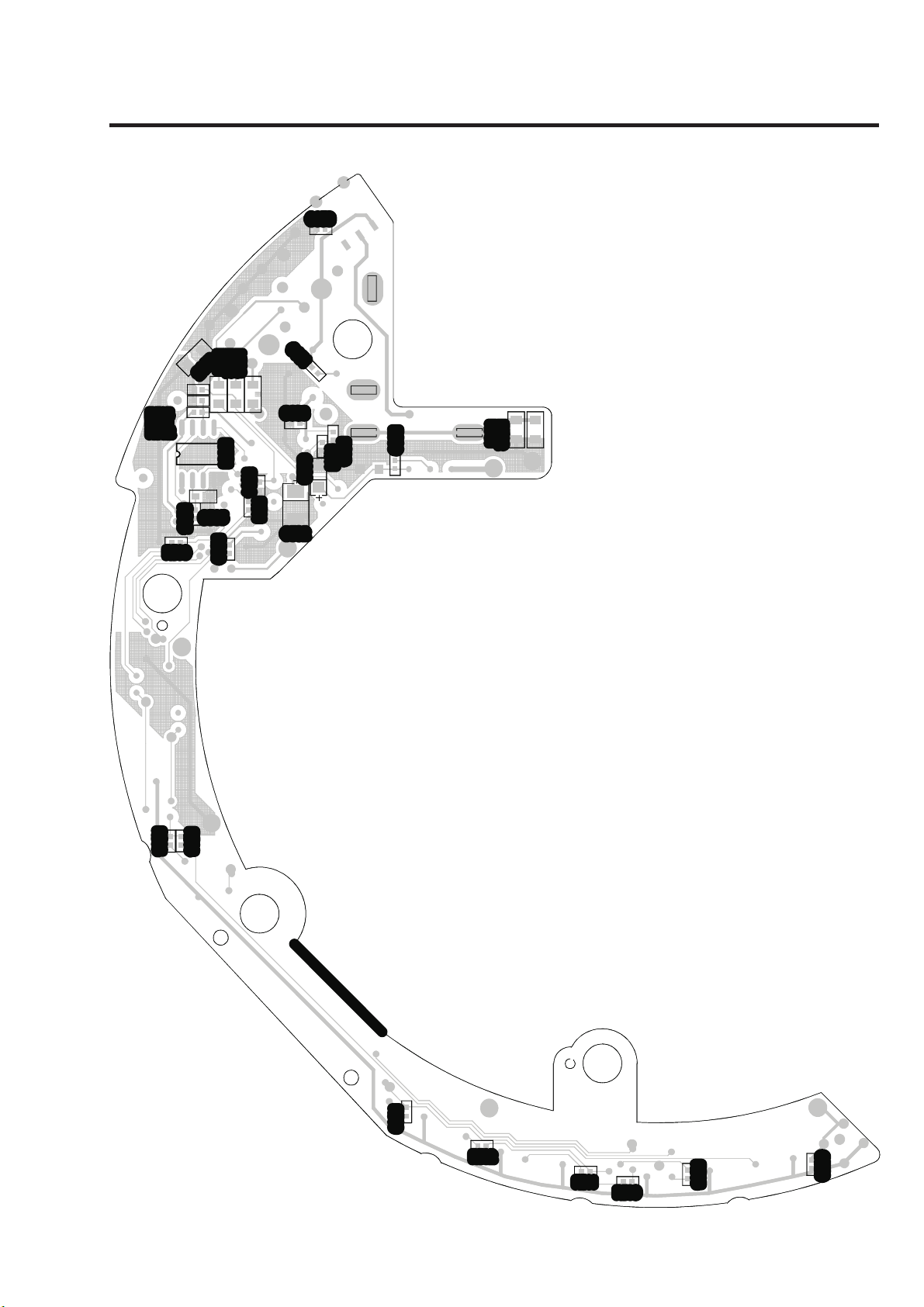

9- LAY-OUT DAS PLACAS DE CIRCUITO IMPRESSO

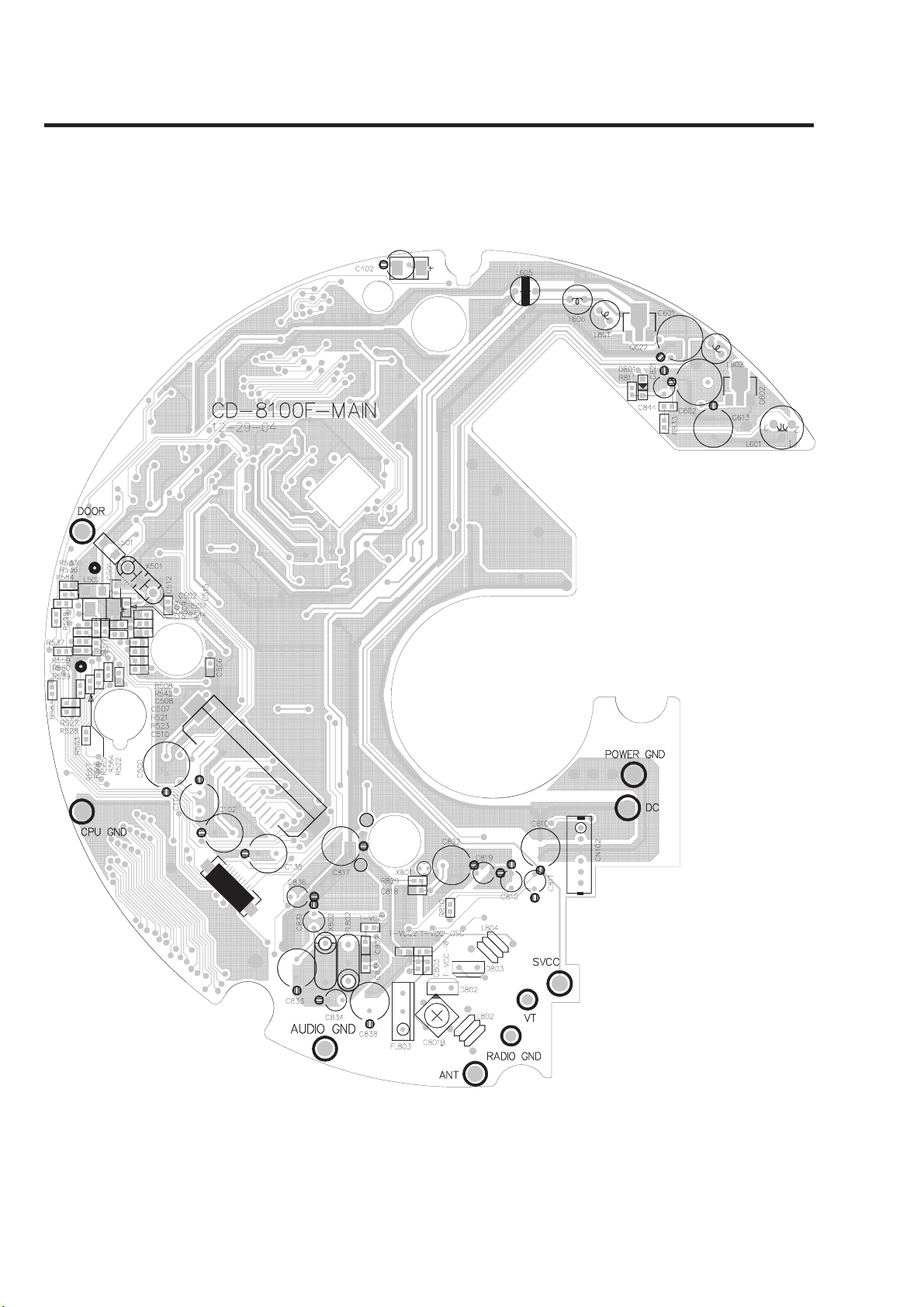

9.1- CDP6150 - PCI Principal (Lado dos componentes)
