Toshiba 32TL868, 40TL868 User manual
TL86* Цифровая серия
Содержание
УСТАНОВКА ТЕЛЕВИЗОРА
Меры предосторожности .................................................................................4
Установка и важная информация ...................................................................5
Пульт дистанционного управления ................................................................8
Вставка батареек и эффективный радиус ............................................8
ПОДКЛЮЧЕНИЕ ТЕЛЕВИЗОРА
Подключение внешнего оборудования ..........................................................9
Подключение устройства HDMI® ...................................................................10
Подключение устройства HDMI ...........................................................10
Подключение компьютера ............................................................................11
Подключение ПК к терминалу RGB/PC ................................................11
Подключение ПК к терминалу HDMI ...................................................11
Подключение к домашней сети ....................................................................12
Проводное подключение телевизора к домашней сети ...................12
Беспроводное подключение телевизора к домашней сети при
наличии Интернет-соединения ......................................................12
Элементы управления и входные соединения ............................................13
Включение ............................................................................................13
Использование системы меню ...........................................................13
Использование регуляторов и подключений телевизора ................ 13
НАСТРОЙКА ТЕЛЕВИЗОРА
Приложение, активизируемое при запуске .................................................14
Быстрая установка ...............................................................................14
Антенна/Кабель/Спутник (при наличии) ............................................15
Установки спутника .............................................................................16
Автоматическая настройка .................................................................18
Ручная настройка ATV ....................................................................................19
Настройка .............................................................................................19
Пропуск .................................................................................................20
Сортировка программ .........................................................................20
Ручная настройка DTV ....................................................................................21
Ручная настройка .................................................................................21
Ручная настройка DVB-C ......................................................................21
Ручная настройка DVB-S ......................................................................21
Настройки DTV ................................................................................................22
Каналы (Антенна/Кабель) ...................................................................22
Каналы (спутник) .................................................................................23
Настройка режима использования ....................................................23
Выключение аналогового режима ..................................................23
Русский
ОРГАНЫ УПРАВЛЕНИЯ И ФУНКЦИИ
Основные элементы управления ..................................................................24
Быстрое меню ......................................................................................24
Выбор каналов ..................................................................................... 24
Отображение времени – только аналоговый режим .................... 24
Стереорежим и передача на двух языках ..........................................24
Использование функций 3D .......................................................................... 25
Просмотр 3D-изображений .................................................................25
Смена режима отображения или выбор формата 3D .......................25
Настройка режима автозапуска ......................................................... 27
Установка 3D PIN-кода .........................................................................27
Настройка параметра 3D оповещение ...............................................27
Настройка параметра “3D блокировка” .............................................28
Настройка параметра “3D Таймер” .................................................... 28
Настройка параметра “Включение 3D таймера” ............................... 28
Отображение пункта 3D Информация ................................................28
Смена левого и правого изображений ............................................... 28
Элементы управления звуком ......................................................................29
Элементы управления громкостью и отключение звука ..................29
Двухканальное звучание ....................................................................29
Баланс ...................................................................................................29
Низкие, высокие .................................................................................. 29
Усиление голоса ...................................................................................29
Динамич. усиление низких частот ......................................................29
Огр. громкости® ...................................................................................29
Регулировка динамического диапазона ............................................29
Смещение уровня громкости ..............................................................30
Настройки наушников ......................................................................... 30
Аудио описание ................................................................................... 30
Просмотр в широкоэкранном режиме ......................................................... 31
Элементы управления изображением .........................................................33
Режим изображения ........................................................................... 33
Параметры изображения ....................................................................33
Сброс .....................................................................................................33
ColourMaster .........................................................................................33
Регулировка основных цветов ........................................................... 34
Цветовая температура ........................................................................ 34
Сенсор автояркости .............................................................................34
Актив.управл.подсветкой ...................................................................34
Уровень черного/белого .....................................................................34
Уменьшение помех MPEG NR ..............................................................34
DNR – цифровое шумоподавление .................................................... 34
Active Vision ..........................................................................................35
Сброс дополнительных настроек изображения ................................35
Автоформат (широкоэкранный) ........................................................ 35
Растяжение 4:3 ..................................................................................... 35
Голуб. экран .........................................................................................35
Положение изображения ....................................................................35
Неподвижное изображение ................................................................35
Использование домашней сети .................................................................... 36
Настройка сети ...............................................................................................37
Беспроводная настройка ....................................................................37
Расширенная настройка сети ..............................................................39
Настройка системы имен доменов ....................................................40
Тест подсоединения сети ....................................................................40
Использование программной клавиатуры ........................................41
2
Использование Toshiba Places .......................................................................41
Использование YouTube™ ..............................................................................42
Использование Hybrid TV Standard (если это доступно) ...............................42
Использование медиаплеера ........................................................................43
Основные операции .............................................................................43

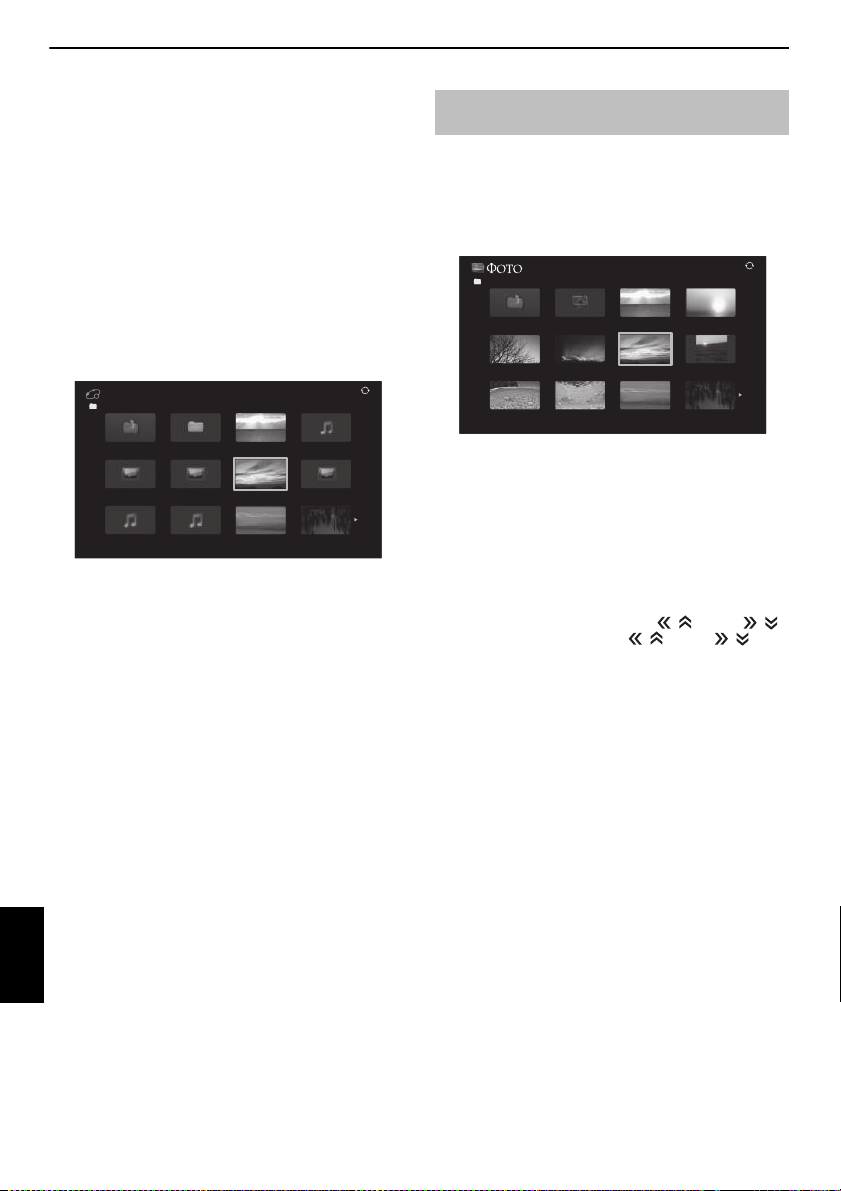

Просмотр файлов фотографий
(на сервере DLNA CERTIFIED™ или устройстве USB) ........................44
Просмотр файлов фильмо в
(на сервере DLNA CERTIFIED™ или устройстве USB) ........................46
Воспроизведение музыкальных файлов
(на сервере DLNA CERTIFIED™ или устройстве USB) ........................48
Прочие функции ............................................................................................. 49
Блокир. панели ....................................................................................49
Таймеры .........................................................................................................50
Программные таймеры – только цифровой режим ...................... 50
Таймер включения ..............................................................................50
Таймер сна ...........................................................................................51
Установки энергосбережения ........................................................................51
Автовыключение .................................................................................51
Откл. питания при отсут. сигнала ........................................................51
Цифровая информация на экране и программа передач ...........................52
Информация ........................................................................................52
Программа ...........................................................................................53
Выбор или поиск жанра .......................................................................53
Настройки цифрового режима – родительский контроль .......................54
Настр. родительск. PIN-кода ...............................................................54
Настройка родительского контроля ...................................................54
Блокировка сети ..................................................................................54
Настройки цифрового режима – параметры канала ................................55
Выбор избранных каналов ..................................................................55
Списки избранных каналов .................................................................55
Пропуск каналов ..................................................................................55
Блокировка каналов ............................................................................55
Настройки цифрового режима – другие функции ....................................56
Субтитры ..............................................................................................56
Языки звуковой дорожки ....................................................................56
Общий интерфейс ................................................................................56
Апгрейд программы и лицензии ..................................................................57
Поиск новых версий программного обеспечения .............................57
Апгрейд через сеть ..............................................................................57
Лицензии прогр. обесп. ....................................................... ................57
Информация о системе и сброс настроек телевизора .................................57
Информация о системе ........................................................................57
Сброс настроек ТВ ................................................................................57
Настройки ПК ..................................................................................................58
Горизонтальное и вертикальное положение .....................................58
Фаза синхросигнала .............................................................................58
Частота синхросигнала ........................................................................58
Сброс .....................................................................................................58
Выбор входа и AV-соединения ......................................................................59
Выбор входа .........................................................................................59
Пропуск внешнего входа .....................................................................59
Маркировка источников входного видеосигнала .............................60
Выход цифрового звука ......................................................................60
СЛУЖБЫ ТЕЛЕТЕКСТА
Службы телетекста ......................................................................................... 61
Выбор режимов ...................................................................................61
Текстовая информация .......................................................................61
Переход по страницам с использованием режима “Авто” ............... 61
Переход по страницам с использованием режима LIST ................... 61
Кнопки управления ............................................................................. 62
УСТРАНЕНИЕ НЕПОЛАДОК
Вопросы и Ответы ........................................................................................ 63
ИНФОРМАЦИЯ
Информация о лицензии ............................................................................... 66
Информация ...................................................................................................68
Характеристики и принадлежности .............................................................. 74
Русский
3
УСТАНОВКА ТЕЛЕВИЗОРА
Меры предосторожности
Данное оборудование разработано и изготовлено в соответствии с
международными стандартами безопасности, однако, как и при
использовании любого другого электрооборудования, для
получения оптимальных результатов во время эксплуатации и
выполнения требований безопасности необходимо соблюдать меры
предосторожности. Ознакомьтесь с приведенной ниже
информацией по безопасности. Это сведения общего характера,
предназначенные для пользователей бытовой электронной
техники, однако не все они могут быть применимы к
приобретенному вами оборудованию.
Циркуляция воздуха
Для обеспечения нормальной вентиляции обеспечьте зазор не
менее 10 см от корпуса телевизора. Тем самым будут
предотвращены перегрев и возможное повреждение телевизора.
Не следует устанавливать телевизор в местах скопления пыли.
Повреждение в результате перегрева
Повреждение может произойти, если телевизор установлен в ме сте
попадания на него прямых солнечных лучей или возле
обогревателя. Следует избегать мест возникновения высокой
температуры или влажности. В месте установки температура не
должна выходить за пределы диапазона 5°C (минимум) - 35°C
(максимум).
Питание от сети переменного тока
Для питания оборудования необходима электросеть 220-240 В
переменного тока с частотой 50/60 Гц. Запрещается подключать
оборудование к источнику постоянного тока или другим источникам
электроснабжения. ОБЯЗАТЕЛЬНЫЕ ТРЕБОВАНИЯ предполагают, что
телевизор не будет установлен на силовом проводе. Используйте
только прилагаемый кабель.
НЕЛЬЗЯ отсоединять сетевой штепсель от данного оборудования,
так как в нем имеется специальный фильтр защиты от радиопомех,
при отключении которого ухудшатся эксплуатационные
характеристики.
ПРИ ВОЗНИКНОВЕНИИ КАКИХ-ЛИБО ТРУДНОСТЕЙ ОБРАТИТЕСЬ К
КВАЛИФИЦИРОВАННОМУ ЭЛЕКТРИКУ.
Обязательные требования
ПРОЧТИТЕ инструкцию по эксплуатации до использования
оборудования.
ВСЕ электрические соединения (включая сетевой штепсель,
удлинители и межсоединения, объединяющие компоненты
оборудования) должны быть правильно выполнены в соответствии
с указаниями производителей. Прежде чем выполнять или
изменять подсоединения, отключите и отсоедините сетевой
штепсель.
Русский
ОБРАТИТЕСЬ к продавцу в случае возникновения вопросов по
установке, эксплуатации или безопасности оборудования.
ПРЕДУПРЕЖДЕНИЕ: Для предотвращения травмы это
приспособление должно быть надежно прикреплено к полу/стене в
соответствии с инструкцией по установке. См. стр. 5.
СОБЛЮДАЙТЕ осторожность при использовании для оборудования
стеклянных панелей и дверец.
НЕ СНИМАЙТЕ СТАЦИОНАРНЫЕ КРЫШКИ, ТАК КАК ОНИ ЗАКРЫВАЮТ
ОПАСНЫЕ КОМПОНЕНТЫ И ДЕТАЛИ ПОД НАПРЯЖЕНИЕМ.
СЕТЕВОЙ ШТЕПСЕЛЬ ИСПОЛЬЗУЕТСЯ КАК РАЗМЫКАЮЩЕЕ УСТРОЙСТВО,
ПОЭТОМУ ОН ДОЛЖЕН БЫТЬ ВСЕГДА ИСПРАВЕН.
Ограничительные требования
НЕ ПЕРЕКРЫВАЙТЕ вентиляционные отверстия оборудования
такими предметами, как газеты, скатерти, шторы и т. п. Перегрев
приведет к повреждению и сокращению срока службы
оборудования.
НЕ ДОПУСКАЙТЕ попадания на оборудование капель или брызг, а
также не помещайте на него предметы, наполненные жидкостью,
например вазы.
НЕ УСТАНАВЛИВАЙТЕ на оборудовании или рядом с ним горячие
предметы или источники открытого огня, например зажженные
свечи или ночные светильники. От высокой температуры может
расплавиться пластик и произойти возгорание.
ПРЕДУПРЕЖДЕНИЕ: Во избежание
возникновения пожара держите свечи и другие
источники открытого огня на расстоянии от
устройства в течение всего периода эксплуатации.
НЕ ИСПОЛЬЗУЙТЕ самодельные подставки и НИКОГДА не
закрепляйте ножки шурупами. Для обеспечения полной
безопасности всегда используйте одобренные производителем
подставки, кронштейны или ножки, а также прилагаемые к ним
детали крепежа, указанные в инструкциях.
НЕ ОСТАВЛЯЙТЕ оборудование включенным в автоматическом
режиме без присмотра, даже если в доку ментации прямо заявлено,
что оно предназначено для работы без присмотра или в режиме
ожидания. Для отключения вытащите штепсель из розетки
(убедитесь в том, что все члены семьи знают, как это де лается). Для
людей с ограниченными возможностями, возможно, потребуется
сделать специальные приспособления.
НЕ СЛЕДУЕТ пользоваться оборудованием, если возникают
сомнения в его работоспособности или если оно каким-то образом
повреждено. Выключите оборудование, отсоединив сетевой
штепсель от розетки, и проконсультируйтесь с продавцом.
ПРЕДУПРЕЖДЕНИЕ – чрезмерное звуковое давление,
создаваемое наушниками, может стать причиной ухудшения слуха.
ПРЕЖДЕ ВСЕГО – НИКОГДА не позволяйте никому, особенно
детям, нажимать на экран или на заднюю часть корпуса или
ударять по ним, проталкивать что-либо в отверстия, щели
или другие прорези в корпусе. Эти действия пр иведут к
повреждению экрана и внутренних компонентов.
НИКОГДА не пользуйтесь оборудованием без инструкц ии
или не по назначению - это позволит обеспечить должную
безопасность.
4
УСТАНОВКА ТЕЛЕВИЗОРА
Прочное соединение (как можно короче)
Фиксатор
Фиксирующий ремешок
Винт
(прилагается)
Фиксирующий ремешок
Зажим ‘P’
Тип подставки может отличаться
в зависимости от модели
Винт
Прокладка (прилагается)
Задняя панель телевизора
Настенный кронштейн
ВНИМАНИЕ: Диаметр и длина винтов отличаются в зависимости от модели ст енного
кронштейна. Использование каких-либо д ругих винтов, отличающихся от указанных винтов,
может привести к неисправности внутренних устройств телев изора или к его падению и т.п.
Установите четыре прокла дки
(прилагаются).
28–32mm
M6 (32TL)
M8 (40TL и 46TL)
Четыре винта
Установка и важная информация
Место установки
Не устанавливайте телевизор в местах, где он будет подверже н
воздействию прямых солнечных лучей и яркого света . Для
комфортного просмотра рекомендуется непрямой приглушенный
свет. Чтобы прямой солнечный свет не попадал на экран, используйте
шторы или жалюзи.
Установите телевизор на ровную, устойчивую поверхность,
которая способна выдержать его вес. Чтобы предотвратить
травмы и обеспечить устойчивое положение этого
телевизора, прикрепите его к ровной пове рхности с
помощью ремешка (при наличии) или к стене с помощью
прочного шнура и прилагаемого P-образного хомута. Либо
закрепите телевизор на ровной поверхности с помощью
прилагаемого крепежного винта.
Панели с ЖК-дисплеем относятся к дисплеям 2-го класса (Classpixel II)
и изготовлены с использованием высокоточных технологий, однако
иногда в изображении на экране могут наблюдаться отсутствующие
элементы или светящиеся точки. Это не является признаком
неисправности.
Устанавливайте телевизор в таком месте, где отсутствует
возможность его повреждения от толчков или ударов другими
предметами, в результате которых экран может быть разбит или
поврежден. Кроме того, убедитесь в том, что отсутствует
возможность попадания мелких предметов в щели и отверстия в
корпусе.
Чистка экрана и корпуса…
Выключите питание телевизора и протрите экран и корпус мягкой сухой тканью. Не рекомендуется использовать какие-либо чистящие
средства или растворители, так как это может повредить экран или корпус.
Использование настенного кронштейна
Используйте настенный кронштейн, соответствующий размер у и весу ЖКтелевизора.
• Установку должны выполнять два человека.
• Для установки настенного монтажного кронштейна стороннего
производителя используйте ПРОКЛАДКИ (прилагается).
1 Отсоедините и уберите все кабели и/или другие сое динительные
разъемы от задней панели телевизора.
2 Осторожно положите устройство передней частью вниз на ровную
мягкую поверхность, например, на одеяло или покрывало.
3 Следуйте инструкциям, прилагаемым к настенному кронштейну. Прежде
чем выполнять какие-либо действия, убедитесь, что подходящие
кронштейны прикреплены к стене и задней панели телевиз ора, как
описано в инструкциях, прилагаемых к настенному кронштейну.
4 Убедитесь, что прилагаемые прокладки установлены между
кронштейном и задней панелью телевизора.
5 Всегда используйте винты, прилагаемые к н астенному кронштейну или
рекомендованные его производителем.
Снятие подставки:
1 Осторожно положите устройство передней частью вниз на плоскую
мягкую поверхность, например, на о деяло или покрывало. Подставка
должна выступать за край этой поверхности.
ПРИМЕЧАНИЕ: Следует соблюдать особую осторожность при снятии
подставки, чтобы не повреди ть панель ЖК-дисплея.
2 Извлеките четыре винта.
3 После извлечения всех четырех винтов, удержи вающих подставку на
месте, снимите подставку с телевизора, сдвинув ее в сторону от
телевизора.
5
Русский
УСТАНОВКА ТЕЛЕВИЗОРА
Использование 3D-очков (не прилагается)
Меры предосторожности во время просмотра 3Dизображений
• Некоторые зрители могут быть подвержены припадкам и
временному ослеплению во время просмотра определенных
мерцающих изображений или вспышек, содержащихся в
некоторых телевизионных 3D-программах или видеоиграх.
Перед использованием функции 3D лица, у которых случались припадки,
потери сознания и другие симптомы, связан ные с эпилепсией, или в семье
которых были случаи заболевания эпилепсией, должны обратиться за
консультацией к врачу.
• Избегайте использования функции 3D в состоянии алкогольного
опьянения.
• Воздержитесь от просмотра 3D-изображений во время болезни
или в болезненном состоянии. При необходимости обратитесь к
врачу.
• Прекратите просмотр и обратитесь к врачу в случае появления
следующих симптомов во время просмотра 3Dвидеоизображений.
Судороги, подергивания глаз или мышц, потеря сознания, искажение
зрения, непроизвольные движения, дезори ентация, напряжение зрения,
тошнота или рвота, головокружение, головные боли.
• В случае зрительного утомления или появления дискомфорта во
время просмотра 3D-видеоизображений снимите 3D-очки и
прекратите просмотр до тех пор, пока симптомы не исчезнут.
• Просмотр 3D-изображений может вызывать головокружение и
(или) дезориентацию у некоторых зрителей.
Во избежание травм не устанавливайте телевизор рядом с открытыми
лестничными колодцами, балконам и, ограждениями.
Избегайте просмотра рядом с предметами, которые можно случайно
разбить.
• Для просмотра 3D-изображений всегда надевайте 3D-очки.
Просмотр 3D-изображений без 3D-очков может привести к напряжению
зрения.
Используйте указанные 3D-очки.
• Во время просмотра 3D-изображений не надевайте 3D-очки под
углом и не ложитесь.
Просмотр лежа или с надетыми под углом очками приведет к потере 3Dэффекта, что может вызвать напряжение зрения.
• Рекомендуется, чтобы глаза зрителя и 3D-очки находились на
одном уровне с экраном.
• Если зритель носит обычные очки или контактные линзы, 3D-очки
следует надевать поверх них.
Просмотр 3D-изображений без прописанных очков ил и контактных линз
может привести к напряжению зрения.
• Прекратите просмотр, если 3D-изображения часто двоятся или 3Dэффект отсутствует.
Продолжительный просмотр может привести к напряжению зрения.
• Из-за возможного влияния на развитие зрительных функций
просмотр 3D-видеоизображений разрешается зрителям в возрасте
Русский
более 6 лет.
Дети и подростки могут быть более подвержены воздействию просмотра
3D-изображений на здоровье, поэтому они должны просматривать 3Dизображения под контролем взрослых, чтобы предотвратить
продолжительный просмотр без перер ывов.
• Продолжительный просмотр телевизора со слишком малого
расстояния может привести к напряжению зрения.
Оптимальным считается расстояние от зрителя до экрана, равное
утроенной высоте экрана, или более.
Примечания относительно ИК связи
• Не перекрывайте ИК датчик 3D-очков на телевизоре посторонними
предметами, помещенными перед датчиком.
• Не закрывайте ИК датчик на 3D-очках наклейками или этикетками.
• Содержите ИК датчик на 3D-очках в чистоте.
• Использование 3D-очков может создавать помехи в работе других
устройств ИК-связи. Другие устройства ИК-связи могут привести к
неправильной работе 3D-очков. Используйте телевизор и 3D-очки
в месте, где они не будут создавать помехи в работе других
устройств или изделий.
Примечания относительно просмотра телевизора
• 3D-эффект и качество изображения могут варьироваться в
зависимости от качества контента и возможностей/
функциональности/настроек устройства отображения.
• Использование рядом с 3D-очками таких устройств, как
мобильный телефон или беспроводное устройство, может
привести к некорректной работе 3D-очков.
• Качество 3D-изображений и надежность устройства не
гарантируется при температуре, выходящей за пределы
следующего диапазона.
- 3D-очки: от 0 до 40 °C
- Телевизор: от 0 до 35 °C
• Использование люминесцентных светильников может приводить
к мерцанию экрана в зависимости от частоты мерцания ламп. В
этом случае уменьшите яркость люминесцентных светильников
или используйте светильники другого типа. Не рекомендуется
смотреть телевизор в темном помещении. Особенно это относится
к детям.
• Правильно надевайте 3D-очки, чтобы добиться требуемого
эффекта от просмотра 3D-изображений.
• После завершения просмотра 3D-изображений на этом телевизоре
снимите 3D-очки, чтобы нормально видеть дисплей других
устройств, например ПК, цифровых часов, калькулятора и т.д.
Информация о соединительном кабеле
• Используйте высокоскоростной и высококачественный кабель
HDMI для подсоединения к телевизору таких поддерживающих
технологию 3D-устройств, как проигрыватель BD или ПК. 3Dизображения могут не отображаться при использовании
стандартного кабеля HDMI.
Если забыт PIN-код 3D:
Используйте главный PIN-код 1276, затем измените его на свой
собственный. Чтобы ввести PIN-код, выберите 3D PIN в меню ПАРАМЕТРЫ
/ 3D Настройка.
6
УСТАНОВКА ТЕЛЕВИЗОРА
Примечание
Функция цифрового приема этого телевизора действует только в странах, перечисленных в разделе “Стpaнa” меню “НАСТРОЙКА”. В
зависимости от страны и региона некоторые функции этого телевизора могут не действовать. Прием будущих дополнительных или
усовершенствованных услуг данным телевизором не может быть гарантирован.
Если статические изображения, создаваемые при вещании 4:3, логотипы идентификации каналов, отображение экранов компьютера,
видеоигры, экранные меню и т.д. остаются на экране телевизора в течение длительного времени, они могут оставить след на экране, поэтому
рекомендуется уменьшать уровни яркости и контрастности.
Длительное, непрерывное отображение изображения формата 4:3 на экране 16:9 может привести к образованию остаточного изображения
кромки на экране 4:3. Это не является дефектом ЖК-дисплея и не является предметом гарантии производителя. Регулярное использование
других режимов размера изображения (например, Super Live) предотвратит образование постоянного остаточного изображения.
ОГОВОРКА ОБ ИСКЛЮЧЕНИИ
Компания Toshiba ни при каких обстоятельс твах не несет ответственности за ущерб или повреждение продукта, вызванные след ующими причинами:
i) пожар;
ii) землетрясение;
iii) случайное повреждение;
iv) намеренно неправильная эксплуатация продукта;
v) эксплуатация продукта в неподх одящих условиях;
vi) ущерб или повреждение продукта, возникшие во время использования его третьими лицами;
vii) любое повреждение или ущерб, возникшие в результате неправильного выполнения или игнорирования владельцем инструкций, приведенных в
руководстве пользователя;
viii) любой ущерб или повреждение, возникшие непосредственно в результате неправильной эксплуата ции или неисправной работы продукта, используемого
вместе с другим присоединенным оборудованием.
Более того, ни при каки х обстоятельствах компания Toshiba не б удет нести ответственность за любой косвенный ущерб или повреждение, включая помимо
прочего упущенную выгоду, приостановку работы, потерю записанных данных, возникшие как при нормальной эксплуатации продукта, так и при неправильно м
его использовании.
7
Русский
УСТАНОВКА ТЕЛЕВИЗОРА
1
2
5
4
8
9
20
17
16
22
11
24
27
26
25
23
21
18
14
19
15
13
12
10
3
6
7
Пульт дистанционного управления
Простая краткая справка по пульту дистанционного управления.
1 Включение/режим ожидания
2 Выбор внешних источников входного сигнала
3 Выбор режима телевизора
4 Для переключения между режимами 2D и 3D
5 Просмотр в широкоэкранном режим е
6
s Стереорежим/передача на двух языках
7 Цифровые субтитры
8 Цифровые кнопки
9 Включение/выключение аудио описания
Русский
10 Возврат к предыдущему каналу
11 Изменение уровня громкости звука телевизора
12 Отображение информации на экране
Доступ к индексной странице в режиме текста
13 Отключение звука телевизора
14 Доступ к экрану Быстрое меню
15 Изменение порядка программ
Смена страниц ТЕЛЕТЕКСТА
16 Доступ к первой странице “TOSHIBA PLACES”
Если сеть не подключена, появится сообщение об ошибке.
17 Доступ к меню “Медиаплеер”
18 Вызов телетекста
19 Доступ к списку аналоговых или цифровых каналов
20 Экранные меню
21 Отображение цифровой программы передач
22 Переход на страницу вверх, вниз, влево или вправо
23 При использовании меню перемещайте курсор на экране стрелками
вверх, вниз, влево или вправо. OK используется для подтверждения
выбора
24 Возврат к предыдущему меню
25 Выход из меню
26 Работа в режиме телевизора:
r Неподвижное
D Аналоговое
отображение времени
Использование программы
передач:
Z –24 часа
z +24 часа
CC –1 страница
cc +1 страница
27 Цветные кнопки: Кнопки управления текстом и интерактивной
службой
Работа в текстовом режиме:
A Отображение скрытого
текста
B Удержание желаемой
страницы
C Увеличение размера
телетекста на экране
D Чтобы временно стереть
текстовый экран
Работа в режиме
воспроизведения:
c
ВОСПРОИЗВЕДЕНИЕ
v
ОСТАНОВКА ВОСПРОИЗВЕДЕ НИЯ
W/w ПАУЗА/ШАГ
Z ПРОПУСК-НАЗАД
CC ПЕРЕМОТКА
cc ПЕРЕМОТКА ВПЕРЕД
z
ПРОПУСК-ПЕРЕМОТКА ВПЕРЕД
Вставка батареек и эффективный радиус
Снимите заднюю крышку,
открывающую доступ к батарейному
отсеку, и вставьте батарейки, соблюдая
полярность. Для данного пульта
дистанционного управления подходят
батарейки типа AA, IEC R6 1,5 В.
Не вставляйте использованную, старую
батарейку вместе с новой, а также не
вставляйте вместе батарейки разных
типов. Разряженные батарейки следует
чтобы не допустить протечки кислоты в батарейный отсек. Утилизацию
батареек следует выполнять в соответствии с инструкциями, указанными на
стр. 67 данного руководства.
Предупреждение: Батарейки не должны подвергаться возде йствию
высокой температуры, источниками которой могут быть солнечный свет,
огонь и т. д.
Эффективность работы пульта дистанционного управления ух удшается при
увеличении расстояния более пяти метров или при внешнем угле 30° от
центра экрана телевизора. Если зона действия уменьш ается из-за
разряженных батареек, замените их.
немедленно извлекать из пульта,
8
ПОДКЛЮЧЕНИЕ ТЕЛЕВИЗОРА
Порт LAN
SCART (EXT 1)
ЦИФРОВОЙ АУДИОВЫХОД
(ОПТИЧЕСКИЙ)
ВХОД HDMI 4
Гнездо для наушников
ВХОДЫ HDMI 1/2/3
КОМПОНЕНТНЫЙ
ВИДЕО/АУДИОВХОД
ВХОД ВИДЕО/АУДИО (Y/L/R)
(EXT 2)
ВХОД RGB/ПК
У
стройство записи на носитель
Антенный кабель
Шнур питания
НА РИСУНКЕ ИЗОБРАЖЕНА МОДЕЛЬ 40TL868.
Спутниковая антенна
тип “F”
Подключение внешнего оборудования
Перед подключением внешнего оборудования выключите все выключатели питания. В случае отсутствия
выключателя отсоедините штепсель от настенной розетки.
Антенные кабели: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Подсоедините антенну к гнезду на за дней панели телевизора.
Если используется декодер и/или устройство записи на носитель, необходимо
подсоединить антенный кабель к телевизору через декодер и/или устройство
записи на носитель.
Спутниковый кабель:. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Подсоедините малошумный блок от спутниковой антенны к гнезду SATELLITE
ANTENNA на телевизоре. Можно принимать четки е сигналы телевидения,
радио, интерактивного телевидения и телевидения высокой четкости.
Кабели SCART: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Подключите разъем IN/OUT устройства записи на носитель к тел евизору.
Подсоедините к телевизору гнездо декодера TV.
Перед запуском функции Автомат. Настройка установите для декодера и
устройства записи на носитель режим ожидания.
Рядом с гнездами COMPONENT VIDEO INPUT находятся гнезда звуковых
сигналов, по которым будут подаваться звуковые сигналы каналов L (Л) и R
(П).
При подключении ВИДЕО/АУДИО-устройств подсоедин ите эти кабели к
гнездам Y/L/R.
Гнездо цифрового аудиовыхода позволяет подсоединять поддерживаемую
систему объемного звучания.
ПРИМЕЧАНИЕ: Этот выход всегда активен.
HDMI® (High-Definition Multimedia Interface - мультимедийный интерфейс
высокой четкости) предназначен для использования с DVD- оборудованием
декодером или электрическим оборудов анием с цифровым аудио- и
видеовыходом. Список поддер живаемых разъемами HDMI форматов
видеосигналов и сигналов ПК приведен на стр.69.
ПРИМЕЧАНИЕ: Несмотря на то, что к данному телевизору можно подключать
оборудование с интерфейсом HDMI, некоторые виды такого оборудования
могут работать некорректно.
Порт LAN используется для подключения телевизора к домашней сети.
На этом телевизоре можно воспроизводить цифровое содержимое,
сохраненное на устройстве DLNA CERTIFIED™ с функциям и сервера.
К разъемам задней панели телевизора можно подключать
разнообразное внешнее оборудование, поэтому по всем видам
подключения дополнительного оборудования необходимо
обращаться к соответствующим руководствам по эксплуатации для
пользователей.
Если телевизор автоматически переключается на внешнее оборудова ние,
нажмите кнопку нужной программы, чтобы вернуться к обычному режиму
просмотра телевизора. Чтобы п ереключиться на внешнее оборудование,
нажмите кнопку
HDMI 1, HDMI 2, HDMI 3, HDMI 4, ПК или ATV.
Если в режиме DTV выбран режим внешнего входа, с гнезда SCART не будут
выводиться видео-/аудиосигналы.
9
p / o и выберите любой из режимов: DTV, EXT 1, EXT 2,
Русский
ПОДКЛЮЧЕНИЕ ТЕЛЕВИЗОРА
Подключение устройства HDMI®
Вход HDMI на телевизоре получает цифровой звук и несжатое цифровое видео с устройства HDMI.
Данное входное гнездо принимает программный материал HDCP (High-Bandwidth Digital-Content Protection - стандарт защиты широкополосных цифровых данных)
в цифровом формате EIA/CEA-861-D–совместимых потребительских электронных устройств (таких как декодер каналов кабельного телевидения или DVDпроигрыватель с выходом HDMI). Для получения информации о форматах видеосигналов см. стр. 69.
ПРИМЕЧАНИЕ: Поддерживаемый аудиоформат: линейный PCM, Dolby Digital (AC-3), частота дискретизации 32/44,1/48 кГц.
Подключение устройства HDMI
Подсоедините кабель HDMI (раз ъем типа A) к терминалу HDMI.
Для обеспечения нормальной работы р екомендуется использовать кабель HDMI с логотипо м HDMI ( ).
• Если соединение HDMI поддерживает сигнал 1080p и (или) телевизор поддерживает частоту регенерации выше 50 Гц, необходимо использовать кабель 2
категории. Обычный кабель HDMI/DVI может некорректно работать с дан ной моделью.
• Кабель HDMI передает как видео-, так и аудиосигнал. Отдельный кабель аналогового аудиосигнала не требуется (см. иллюстрацию).
задняя панель телевизора
Кабель HDMI
Устройство HDMI
Для просмотра видеоизображения с устройства HDMI нажмите кнопку
Русский
o, чтобы выбрать режим HDMI 1, HDMI 2, HDMI 3 или HDMI 4.
10
ПОДКЛЮЧЕНИЕ ТЕЛЕВИЗОРА
Подключение компьютера
С помощью соединения RGB/PC или HDMI на телевизоре можно
отображать дисплей компьютера.
Подключение ПК к терминалу RGB/PC
При подключении ПК к терминалу RGB/PC на телевизоре используйте
аналоговый компьютерный кабель RGB (15-контактный ).
задняя панель телевизора
15-контактный разъем
Mini D-sub
Компьютер
Кабель RGB PC (не
прилагается)
Переходник-преобразо
ватель, если требуется
(не прилагается)
Для использования ПК задайте на нем выходное разре шение для монитора до
подключения компьютера к телевизору. Для получения информации о
форматах сигналов ПК см. стр. 68.
Для отображения оптимального изображ ения воспользуйтесь функцией
настройки ПК (см. стр. 58).
ПРИМЕЧАНИЕ:
• Некоторые модели ПК невозможно подключить к данному телевизору.
• Для компьютеров с совместимым 15-контактным терминалом mini D-sub
переходник не требуется.
• В зависимости от диска DVD и характеристик ПК, на котором
воспроизводится содержимое DVD-Video, некоторые эпизоды могут быть
пропущены или будет невозможна пауза во время про смотра эпизодов под
разными углами.
• По краям экрана могут появиться полосы, или некоторые части
изображения станут невидны. Это не является неисправностью, а вызвано
изменением масштаба изображения в соответствии с на стройками.
• При выборе режима ввода с ПК некоторые функции телевизора будут
недоступны, например Система цветности в меню НАСТРОЙКА.
• Некоторые модели ПК выводят редкие сигналы, которые телевизор может
не распознать (см. стр. 68).
• При подключении определенной модели ПК с редким сигнал ом этот сигнал
может быть распознан некорректно.
Подключение ПК к терминалу HDMI
При подключении ПК к терминалу HDMI на телевизоре используйте
переходной кабель HDMI-DVI.
Если ПК подключается к терминалу HDMI, использу йте кабель HDMI (разъем
типа A).
задняя панель телевизора
Компьютер
Переходный
кабель HDMI-DVI
Для получения информации о ПК и форматах виде осигналов см. стр. 69.
ПРИМЕЧАНИЕ:
• Края изображений могут быть скрыты.
• При подключении определенной модели ПК с редким сигналом этот сигнал
может быть распознан некорректно.
Русский
11
ПОДКЛЮЧЕНИЕ ТЕЛЕВИЗОРА
Модем (при наличии)
Сервер
Маршрутизатор с
концентратором
задняя панель телевизора
Гнездо для кабеля
или телефона
[1] [2]
[2]
[3][2]
Точка доступа
Беспроводной маршрутизатор
для локальных сетей
Модем
Двухдиапазонный
адаптер
беспроводной
локальной сети
компании TOSHIBA
задняя панель телевизора
Компьютер
Подключение к домашней сети
С помощью порта LAN телевизор Toshiba можно подключить к
домашней сети. Эту революционную сетевую развлекательную
систему можно использовать для доступа к фотографиям,
видео- и аудиофайлам, которые хранятся на сервере DLNA
CERTIFIED™, а также воспроизводить или просматривать эти
файлы на телевизоре.
ПРИМЕЧАНИЕ:
• Для подключения к обществен ной сети вне дома рекомендуется
использовать маршрутизатор. В частной сети использу йте устройства DLNA
CERTIFIED™. Подключите этот телевизор к тому же маршрутизатору, к
которому подключены другие из делия DLNA CERTIFIED™ (сервер).
• При использовании концентратора или коммута тора для подключения
телевизора к домашней сети не удастся использовать автоматическую
настройку, и сетевой адрес потребуется настроить вручную. См. стр. 39.
• При использовании маршрутизатора с встроенной поддер жкой протокола
DHCP воспользуйтесь автоматической настройкой. Выполнить настройку
вручную, возможно, не удастся.
• При подключении телевизора к ПК напрямую использу йте перекрестный
сетевой кабель.
Проводное подключение телевизора к
домашней сети
Беспроводное подключение телевизора к
домашней сети при наличии Интернет-
соединения
См. раздел “Беспроводная настройка” на стр. 37.
[1] Коаксиальный или телефонный кабель (в зависимости от типа модема)
[2] Стандартный кабель для локальных сетей
[3] НЕ подсоединяйте кабель от гнезда для телефона непосредственно к порту LAN
Русский
телевизора.
Использование этого двухдиапазонного адаптера
беспроводной локальной сети
• Е сли это устройство будет использоваться в част отном диапазоне от 5,15 ГГц
до 5,35 ГГц, то оно разрешено к использованию только в помещениях.
• Если это устройство будет использоваться для функции 802.11 b/g/n в
частотном диапазоне от 2,454 ГГц до 2,4835 ГГц во Франции, то оно
разрешено к использованию только в помещениях.
• П ри использовании этого устройства вне помещений или в общественных
местах в Италии требуется получить общее разрешение.
• Э то устройство ЗАПРЕЩАЕТСЯ использовать в геогр афической области в
радиусе 20 км от центра Ню-Олесунна (Норвегия).
12
ПОДКЛЮЧЕНИЕ ТЕЛЕВИЗОРА
p / o
НА РИСУНКЕ ИЗОБРАЖЕНА МОДЕЛЬ 40TL868.
ОБЩИЙ ИНТЕРФЕЙС
Общий интерфейс предназначен для модуля
CAM.
Обратитесь к поставщику услуг.
Возможен автоматический запуск обновления
программного обеспечения CI Plus CAM.
В это время будут отменены программы
записи/напоминаний.
Датчик
окружающего
освещения
КРАСНЫЙ СВЕТОДИОД –
Режим ожидания
ЗЕЛЕНЫЙ СВЕТОДИОД –
Питание включено
ОРАНЖЕВЫЙ СВЕТОДИОД – установлен
программный таймер (только цифровой)
Порт USB 1
Медиаплеер
Порт USB 2
Медиаплеер/Адаптер беспроводной локальной
сети USB 2 для подключения к домашней сети
Панель управления
3D ИК-датчик
Элементы управления и входные соединения
К входным гнездам боковой панели телевизора можно подключать разнообразное внешнее оборудование.
Несмотря на то, что все необходимые регулировки телевизора и управление им можно выполнять с помощью пульта
дистанционного управления, для некоторых функций можно пользоваться кнопками на телевизоре.
Включение
Если КРАСНЫЙ СВЕТОДИОД не горит, убедитесь, что сетевой штепсе ль
подключен к источнику питания, и нажмите кнопку 1 на пульте
дистанционного управления. Это может занять несколько секунд. Загорится
ЗЕЛЕНЫЙ СВЕТОДИОД.
Чтобы перевести телевизор в режим ожидания, нажмите кнопку
дистанционного управления. Для просмо тра телевизора снова нажмите
1. Изображение появится через несколько секунд.
кнопку
Экономия энергии:
Рекомендуется использовать телевизор с заводскими настройками.
Заводские настройки ориентирован ы на экономичное использование
энергии.
При отключении от розетки телевизор перестанет потреблять
электроэнергию. Рекомендуется отключать телевизор, если не планируется
его использование в течение длительного времени , например если
пользователь собирается уехать в отпуск.
При уменьшении уровня яркости экрана сниз ится потребление
электроэнергии.
Эффективное использование электроэнергии позволяет снизить
потребление электроэнергии и таким образом сократить р асходы.
ПРИМЕЧАНИЕ: При переключении телевизора в режим ожидания
потребление электроэнергии телевизором будет снижено, но не полностью.
Чтобы отобразить меню, на жмите кнопку MENU на пульте дистанционного
управления.
Меню отобразится в виде списка из пяти разд елов. При выборе любого из
обозначений с помощью кнопок
управления внизу появятся соответствующие параметры.
ПРИМЕЧАНИЕ: В режимах DTV (цифровое телевидение) и ATV (аналоговое
телевидение) вид меню аналогичен; однако некоторые элементы могут быть
недоступны и отображаться серым цветом.
Для использования этого параметра нажмите кнопки
дистанционного управления, чтобы переместиться ввер х или вниз, а затем
нажмите кнопку
Использование системы меню
C или c на пульте дистанционного
C или c, чтобы выбрать нужный параметр.
1 на пульте
B и b на пульте
Использование регуляторов и подключений
телевизора
• Для включения и выключения телевизора нажмите кнопку
• Для изменения громкости нажимайте кнопку + или –.
Кнопки + и – кнопки по умолчанию используются для увеличения/
уменьшения громкости.
• Д ля смены программы нажмите один раз кнопку
u
или U.
кнопку
• Дл я выбора внешнего источника входного сигнала нажмите и удерживайте
p / o, пока не появится окно Входы, а затем нажмите кнопку
кнопку
или
U
для выбора соответствующего источника входного сигнала.
Функция медиаплеера обеспечивает доступ к файлам фотографий, фильмов и
музыки, хранящимся на устройстве USB, подключенном чере з порт USB 1 или
USB 2, или на сетевом устройстве.
ПРИМЕЧАНИЕ: Разъем USB обладает ограниченной функциональностью и
Toshiba не несет ответственности за повреждения постороннего
подключенного оборудования.
Чтобы воспользоваться беспроводной сетью с помощью “Двухдиапазонный
адаптер беспроводной локальной сети WLM-20U2 ко мпании TOSHIBA”,
необходимо использовать разъем USB.
Для правильной работы этой функции необходимо использовать устройство
для беспроводной локальной сети TOSHIBA. Эта функция доступна только при
использовании “Двухдиапазонный адаптер бесп роводной локальной сети
компании TOSHIBA”.
Подробную информацию о подключаемом оборудовании всегда см. в
соответствующем руководстве пользователя.
ПРИМЕЧАНИЕ: Интерактивные видеоигры, которые включают стрельбу с
помощью “оружия” по экранной мишени, могут не функционировать с
данным телевизором.
13
!.
p / o и нажмите
u
Русский
НАСТРОЙКА ТЕЛЕВИЗОРА
Быстрая установка
Страна
Германия
Основной язык субтитров
Нем
Русский
Русский
Русский
Дополн. язык субтитров
Основной язык аудио
Дополнительный язык аудио
AutoView
Нет
Режим AutoView автоматически выполняет
установки изображения для соответствия условиям
окружающего освещения. Вы хотите включить
режим AutoView?
Автомат. Настройка
Состояние Найд.
ATV наст Подождите...
Канал: C7
DTV наст 3% 2
Приложение, активизируемое при запуске
Перед включением телевизора убедитесь, что декодер/
устройство записи на носитель, если это применимо, находится
в режиме ожидания. Для настройки телевизора используйте
кнопки пульта дистанционного управления, описанные на стр. 8.
Быстрая установка
a Нажмите кнопку 1. Появится экран Menu Language (Язык меню).
Этот экран появится при первом включении телевизора , а также
после каждого выбора Повторить попытку.
b Нажмите кнопку BbC c, чтобы выбрать язык меню и нажмите
OK.
c Выделите пункт Страна и нажмите кнопку C или c, чтобы выбрать
его. Телевизор выполнит настройку станций для выбранной страны.
ПРИМЕЧАНИЕ:
• Следующие меню дисплея могу т немного отличаться в
зависимости от выбранной страны.
• Если требуемая страна отсутствует в списке, выберите пункт
Прочие.
d Нажмите OK, отобразится экран Размещение.
Размещение
Для использ. ТВ для показа демонстраций в торговых залах
выберите [Магазин]. Режим [Дом] рекомендуется для
обычного использ.
e Нажмите C или c для выбора Дом или Магазин. Для домашнего
использования выберите Дом.
f Нажмите кнопку OK, после чего появится экран AutoView. Нажмите
кнопку C или c, чтобы выбрать значение Да или Нет.
Дом
g Нажмите кнопку OK. Если отобразится экран Антенна/Кабель/
Спутник, нажмите кнопку B или b, чтобы выбрать значение
Антенна, Кабель или Спутник, а затем нажмите кнопку OK, чтобы
установить флажок ( ).
Антенна/Кабель/Спутник
Антенна
Кабель
Спутник
СЛЕД.
Если в зоне приема не поддерживается сигнал DVB-C, пункт Кабель
не будет отображен.
•При выборе пункта Антенна или Кабель перейдите к шагам 8 -
11.
•При выборе пункта Спутник перейдите к шагу 12.
•Если выбран пункт Антенна (или Кабель) и Спутник, то после
завершения сканирования через пункт Антенна (или Кабель) и
нажатия OK автоматически отобразится начальный экран
Установки спутника.
h Выберите пункт СЛЕД. и нажмите OK. Отобразится экран запуска
Автомат. Настройка, на котором следует выбрать варианты DTV и
ATV, DTV или ATV при их наличии. Используйте
выбрать соответствующий режим.
C или c, чтобы
i Нажмите B или b, чтобы выделить Нач.скан., затем нажмите
OK.
Телевизор начнет поиск имеющихся каналов DTV и/или ATV. На
строке выполнения будет отображаться состояние по иска.
Необходимо подождать, пока телевизор завершит поиск.
По завершении поиска телевизор ав томатически выберет первую
по счету программу.
На экране Автомат. Настройка появится общее число
обнаруженных служб.
ПРИМЕЧАНИЕ: При налич ии нескольких каналов с одним и тем же
номером появится окно подтверждения.
Нажмите кнопку
C или c для выбора одного нужного из них.
j Нажмите C или c для просмотра списка DTV (цифровой канал) или
ATV (аналоговый канал).
Русский
14
НАСТРОЙКА ТЕЛЕВИЗОРА
СпутникNo. Тар. LNB
ASTRA 19.2˚E
Установки спутника
1
4
3
2
11
Ретранслятор : 1/83 (10743 MHz)
Тип тарелки : Фиксированная
Понижение LOF (MHz) : 9600
Повышение LOF (MHz) : 10600
Тип переключения
Нискол.
Питание LNB
Вкл
Сделано
30%
Регулировка
Уровень сигнала
Переход к сохран. позиции
Позиция сохранения
Ретранслятор
1/83 (10743 MHz H)
Регулировка
WE
Переход к 0
Спутник : ASTRA 19.2°E
Размер шага
1
ПРИМЕЧАНИЕ
k Нажмите кнопку B или b для перемещения по списку для выбора
канала, и нажмите кнопку OK для просмотра.
В режиме ATV некоторые области могут принимать дублированные
станции. При этом возможны появление нече ткого изображения
или слабый уровень сигнала, поэтому по рядок станций можно
изменить с помощью функции ATV Ручная Настройка.
ПОМНИТЕ: Нажмите кнопку ТV в любое время для переключения
между режимами ATV или DTV (или режимами DTV Ant TV/Радио/
Текст, DTV Cable TV/Радио/Текст, DTV Sat TV/Радио/Текст при их
наличии).
ПРИМЕЧАНИЕ: Время будет установлено автоматически в
зависимости от передачи, однако его м ожно перевести вперед или
назад с помощью меню Уст. местного времени на экране DTV
уст..
l Выберите пункт СЛЕД. и нажмите кнопку OK. Отобразится экран
Установки спутника. В этом окне можно добавить спутники, на
которые требуется настроиться, и выполнить подробную настройку
каждого из них в отдельности. См. раздел “Установки спутн ика” на
стр. 16.
Если спутниковая антенна неподвижна, экран Регулировка не
отобразится.
Отрегулируйте положение антенны вручную для приема наиболе е
сильного уровня сигнала.
Выделите пункт Сделано и нажмите кнопку OK.
n При успешном выполнении проверки приема отобразится
начальный экран Автомат. Настройка.
Спутник с автомат. настройкой
Спутник
Опция сканирования
Нач.скан.
ASTRA(19.2°E)
Бесплатное вещание
Для параметра Опция сканирования можно установить значение
Бесплатное вещание или Все.
o С помощью кнопки B или b выделите пункт Нач.скан. и нажмите
кнопку OK.
Телевизор начнет поиск имеющихся каналов DVB-S. На строке
выполнения будет отображаться состояние поиска.
По завершении поиска появится на экране Автомат. Настройка
появится общее число обнаруженных служб.
p Нажмите кнопку B или b для перемещения по списку для выбора
канала, и нажмите кнопку OK для просмотра.
В меню Быстрая установка также можно в любой момент войти
из меню НАСТРОЙКА.
Выделите пункт Сделано и нажмите кнопку OK.
m Если установленная спутниковая антенна подвижна, отобразится
следующий экран Регулировка.
С помощью кнопки
нажмите кнопку
наилучшим уровнем сигнала.
С помощью кнопки
сохранения и нажмите кнопку OK, чтобы сохранить положение
антенны. Повторите шаги 12 и 13, если требуется настрои ть другие
спутники.
B или b выделите пункт Регулировка и
C или c, чтобы найти положение антенны с
B или b выделите пункт Позиция
Антенна/Кабель/Спутник (при наличии)
В этом меню можно установить источник входа сигнала радиочастоты.
a Нажмите кнопку MENU / C c, чтобы выделить значок
НАСТРОЙКА.
b Нажмите кнопку b, чтобы выбрать параметр Антенна/Кабель/
Спутник, и нажмите кнопку C или c, чтобы выбрать зна чение
Антенна, Кабель или Спутник.
ПРИМЕЧАНИЕ: При выполн ении попытки изменить значение
параметра Антенна/Кабель/Спутник отобразится
предупреждающее сообщение с запросом PIN-кода (если задан PINкод) или запрос на выполнение функции Автомат. Настройка.
15
Русский
НАСТРОЙКА ТЕЛЕВИЗОРА
Автомат. Настройка
DTV и ATVРежим настройки
DTV
ПрочиеВыбор оператора
Быстрое сканир.Тип сканир.
АвтоНачальная част.
АвтоКонечная част.
АвтоМодуляция
Авто
Скор. передачи символов
АвтоID сети
Нач.скан.
СпутникNo. Тар. LNB
ASTRA 19.2˚E
Установки спутника
1
4
3
2
11
Ретранслятор : 1/83 (10743 MHz)
Тип тарелки : Фиксированная
Понижение LOF (MHz) : 9600
Повышение LOF (MHz) : 10600
Тип переключения
Нискол.
Питание LNB
Вкл
Сделано
c При установке для параметра Антенна/Кабель/Спутник значения
Кабель на экране Автомат. Настройка отобразятся следующие
параметры настройки.
Нажмите
B или b, чтобы выделить параметр, затем C или c,
чтобы выбрать требуемое значение.
За исключением параметров Тип скан ир. и Модуляция в режиме DTV все
следующие параметры имеют 2 режима работы. Первым режимом является
Авто, в котором значения всех параметров устанавливаются системой.
Вторым режимом является Вход, в котором имеется возможность ввода
одного значения вместо предустановленного. Если в текущий момент
отсутствуют настроенные каналы и выбран режим Вход, будут отображены
значения системы по умолчанию. Однако в случае наличия настроенного
канала при выборе параметра будет о тображено значение текущего канала.
Выбор оператора:
Кабельного оператора можно выбирать в зависимости от установки Страна.
DTV Тип сканир.:
Этот параметр определяет, какой тип сканирования будет выполнен:
Быстрое сканир. или Полное сканир..
Быстрое сканир. является упрощенной версией Полное сканир. и занимае т
меньше времени.
DTV Начальная част.:
Это параметр задает частоту, с которой начнется сканиро вание.
DTV Конечная част.:
Это параметр задает частоту, до которой будет выполняться сканирование.
DTV Модуляция:
Выбор одной из пяти настроек квадра турной модуляции.
DTV Скор. передачи символов:
Скорость передачи данных (Кс/с) при сканировании.
Русский
DTV ID сети:
Идентификатор сети, используемый для сканирования. Этот параметр
отображается серым цветом при установке для типа сканирования DTV
значения “Полное сканир.”.
Установки спутника
В меню Настройка системы можно добавить спутники, на которые
требуется настроитьс я, и выполнить подробную н астройку каждого из них в
отдельности.
Добавление спутника.
a Нажмите кнопку MENU / C c, чтобы выделить значок
НАСТРОЙКА.
b Нажмите кнопку b, чтобы выбрать параметр Установки
спутника, и нажмите кнопку OK.
c С помощью кнопки b выделите новую строку, чтобы добавить
другой спутник и нажмите OK.
d Нажимайте b, пока не отобразится подходящий спутник, а затем
нажмите OK.
Удаление спутника:
a В меню Настройки спутника нажмите кнопку B или b, чтобы
выбрать спутник, который нужно удалить.
b Нажмите КРАСНУЮ кнопку. Отобразится окно с запросом на
подтверждение действия.
c С помощью кнопки C или c выберите значение Да, а затем
нажмите OK.
ПРИМЕЧАНИЕ: Позицию № 1 удалить не удастся.
16
НАСТРОЙКА ТЕЛЕВИЗОРА
ASTRA 19.2˚E
111
Установки ретранслятора
1 10743 H
Ча с то та Поляризация Скор. перед. симв. S/ S2
7 10861
8 10876
2 10773
3 10788
4 10817
5 10832
6 10847
H
V
H
V
V
H
V
22000
22000
22000
22000
22000
22000
22000
22000
S
S
S
S
S
S
S
S
Установки ретранслятора
76 12640 V
Ча с то та Поляризация Скор. перед. симв. S /S 2
82 12728
83
77 12662
78 12669
79 12692
80 12699
81 12721
V
H
V
H
V
H
22000
22000
22000
22000
22000
22000
22000
S
S
S
S
S
S
S
83 0 H0S
83 12731 H 22000 S2
Редактирование установок спутника:
a В меню Установки спутника с помощью кнопки B выделите пункт
Тип переключения.
b С помощью кнопки C или c выберите значение Нискол.,
ToneBurst, DiSEqC 2way или DiSEqC 4way для типа переключателя
спутника.
c С помощью кнопки b выделите значение Питание LNB, а затем с
помощью кнопки C или c выберите значение Вкл или Выкл.
Добавление ретранслятора:
a В меню Установки спутника с помощью кнопки B или b
выделите линию, установки которой необходимо отредактировать,
и нажмите OK.
b Нажмите ЗЕЛЕНУЮ кнопку. Отобразится экран Установки
ретранслятора.
c С помощью кнопки B выделите новую строку.
e Выполните редактирование всех необходимых параметров и
нажмите OK.
Удаление ретранслятора:
a В меню Установки ретранслятора с помощью кнопки B или b
выделите строку, которую необходимо удалить.
b Нажмите КРАСНУЮ кнопку.
Редактирование установок ретранслятора:
a В меню Установки ретранслятора с помощью кнопки B или b
выделите строку, которую необходимо отредактировать, и нажмите
OK.
b С помощью кнопки C или c выберите пункт Частота,
Поляризация, Скор. перед. симв. или
S/S2 и установите значение, при необходимости используя
цифровые кнопки.
c Нажмите OK, чтобы сохранить установки.
d Повторите шаги 1 – 3 для других строк.
e Нажмите СИНЮЮ кнопку для завершения редактирования и
возвращения к установкам спутника.
Нажмите ЗЕЛЕНУЮ кнопку для отмены всех произведенных
изменений.
Нажмите ЖЕЛТУЮ кнопку для установки для всех настроек
ретранслятора значений по умолчанию.
Выбор типа тарелки:
a В меню Настройки спутника нажмите кнопку B или b, чтобы
выбрать строку с нужным спутником, а затем нажмите кнопку OK.
d Нажмите OK.
b Нажмите C или c, чтобы выделить пункт Тар. и нажмите
ЗЕЛЕНУЮ кнопку.
Установки тарелки
Тар. : 1
Тип тарелки
Фиксированная
c Нажмите C или c, чтобы выбрать Тип тарелки.
Для параметра Тип тарелки можно выбрать зна чения
Движущаяся или Фиксированная.
17
Русский
НАСТРОЙКА ТЕЛЕВИЗОРА
Установки LNB
Понижение LOF
9750
LNB : 1
Повышение LOF
10600
Автомат. Настройка
DTV и ATV Режим настройки
Нач.скан.
Предыдущие настройки будут утеряны!
Нажм. EXIT, чтобы оставить настройки без изменения.
Автомат. Настройка
Предыдущие настройки будут утеряны! Нажм.
EXIT, чтобы оставить настройки без изменения.
ВсеСпутник
Бесплатное вещаниеОпция поиска
Нач.скан.
Выбор Установки LNB:
a В меню Настройки спутника нажмите кнопку B или b, чтобы
выбрать строку с нужным спутником, а затем нажмите кнопку OK.
b Нажмите C или c, чтобы выделить пункт LNB и нажмите
ЗЕЛЕНУЮ кнопку.
c Нажмите B или b, чтобы выбрать значение Понижение LOF или
Повышение LOF и введите соответствующие частоты.
Автоматическая настройка
ПРИМЕЧАНИЕ: При появлении в вещании новых служб потребуется
перенастроить телевизор, чтобы увидеть их.
При использовании функции Автомат. Настройка телевизор будет
полностью перенастроен, кроме того, ее можно исп ользовать для
обновления списка каналов. Рекомендуется периодически запускать
функцию Автомат. Настройка, чтобы добавлять все новые службы.
Все текущие программы и нас тройки, например заблокированные
программы, при этом будут потеряны.
a Нажмите кнопку MENU / C c, чтобы выделить зн ачок
НАСТРОЙКА.
b Нажмите кнопку b, чтобы выбрать параметр Автомат.
Настройка, и нажмите кнопку OK.
c Настройка на DTV/ATV.
Откроется экран с предупреждением о том, что выбр анные ранее
программы и настройки будут потеряны.
Нажмите
C или c, чтобы выбрать режим DTV и ATV, DTV или ATV
при их наличии, затем выделите Нач.скан. и нажмите OK для
запуска функции Автомат. Настройка.
ПРИМЕЧАНИЕ: При выборе значения “Прочие” в поле Страна
меню НАСТРОЙКА и выборе режима настройки, отличного от DTV,
выберите наиболее подходящую систему вещания ATV ( B/G, I, D/K
или L).
Телевизор начнет поиск всех доступных слу жб DTV и (или) ATV.
Необходимо подождать, пока телевизор завершит поиск.
По завершении поиска на экране Автомат. Настройка отобразятся
обнаруженные службы.
Настройка на спутник:
Откроется экран с предупреждением о том, что выбр анные ранее
программы и настройки будут потеряны.
НАСТРОЙКА
Язык меню Англ
Страна
Антенна/Кабель/Спутник
Установки спутника
Автомат. Настройка
ATV Ручная Настройка
DTV Ручная Настройка
DTV уст.
Германия
Русский
С помощью кнопки
помощью кнопки C или c выберите нужный спутник (No.1 Sat ~
No.4 Sat или Все).
Для параметра Опция поиска можно установить значение
Бесплатное вещание или Все.
Выделите пункт Нач.скан. и нажмите OK для продолжения работы
с параметром Автомат. Настройка.
По завершении поиска на экране Автомат. Настройка отобразятся
обнаруженные службы.
B или b выделите пункт Спутник, а затем с
d Нажмите кнопку B или b для перемещения по списку для выбора
канала, а затем нажмите кнопку OK для просмотра.
18
НАСТРОЙКА ТЕЛЕВИЗОРА
ATV Ручная Настройка
Система
1 A C 2 0 V C R I
123 4 65 7 8 9
НАСТРОЙКА
Язык меню Англ
Страна
Антенна/Кабель/Спутник
Установки спутника
ATV Ручная Настройка
DTV Ручная Настройка
DTV уст.
Автомат. Настройка
Германия
Поз. Канал Станция
ATV Ручная Настройка
1
2
3
4
6
7
8
C2
C7
S10
S40
C22
5
C25
C28
C30
ATV Ручная Настройка
Система
1 A C 2 0 I
ATV Ручная Настройка
Поиск
1 C 2 0 IA
Ручная настройка ATV
Настройка
Телевизор можно настр оить вручную с помощью функции ATV Ручная
Настройка. Например, эту функцию можно использовать, если телевизор не
удается подключить к устройству записи на носитель или декодеру с
помощью кабеля SCART или для настройки на станцию в другой Системе.
C и c для перемещения по экрану и выбора любых параметров
Используйте
функции ATV Ручная Настройка. Затем используйте
настроек.
1 Расположение
номер, который следует нажать на пульте дистанционного управления
для включения канала.
2 Система
специально определена в некоторых регионах.
3 Система цветности
заводскую настройку “Авто” следует изменять только при
возникновении проблем, например, при входном сигнале NTSC с
внешнего источника.
4 Проп
Установите для параметра “Проп” значение “Вкл” (
() для выбранного канала. См. стр. 20.
(
5 Тип сигнала
классификация канала.
6 Канал
номер канала, на котором вещает станция.
7 Поиск
поиск сигнала по диапазонам в том или ином направлении.
8 Ручная точная настройка
используется только при наличии помех/слабого сигнала. См. стр. 63.
9 Станция
обозначение станции. Используйте кнопки
более семи знаков.
Чтобы назначить расположение в телевизоре для д екодера и устройства
записи на носитель, включите декодер, вставьте предварительно записанный
фильм в устройство записи на носитель и нажмите кнопку воспроизведения,
затем выполните ручную настройку.
B или b для изменения
Bb и C c для ввода не
8) или “Выкл”
a В меню НАСТРОЙКА нажмите кнопку b, чтобы выбрать параметр
ATV Ручная Настройка, и нажмите кнопку OK.
b Воспользуйтесь кнопкой B или b, чтобы выбрать нужное
положение. Для устройства запи си на носитель рекомендуется
использовать Поз. 0.
Могут отображаться различные номера Канал.
c Чтобы выбрать, нажмите кнопку OK. В случае пропуска канала,
выбранного для устройства записи на носитель, необходи мо
отменить пропуск перед сохранение м.
d Нажмите кнопку c, чтобы выбрать параметр Система, и нажмите
кнопку B или b для изменения в случае необход имости.
e Затем нажмите c, чтобы выбрать Поиск.
f Нажмите B или b для начала поиска. Начнет мигать обозначение
поиска.
19
Русский
НАСТРОЙКА ТЕЛЕВИЗОРА
ПРИМЕЧАНИЕ
ATV Ручная Настройка
Станция
1 A C 2 0 V C R I
Поз. Канал Станция
ATV Ручная Настройка
1
2
3
4
6
7
8
C2
C7
S10
S40 ABC1
ABC1C22
5
C25
C28
C30
ATV Ручная Настройка
Проп: Вкл
1 A C 2 0 I
g Каждый сигнал будет отображаться на телевизоре, и если это не
устройство записи на носитель, снова нажима йте кнопку B или b
для возобновления поиска.
h Когда устройство записи на носитель будет найдено, нажмите
кнопку c для перехода к пункту Станция. С помощью кнопок B,
b, C и c введите нужные символы, например
Видеомагнитофон.
i Нажмите кнопку OK для сохранения изменений.
j Повторите действие для каждого положения, которое требуется
настроить, или нажмите кнопку BACK для возврата к списку каналов
и выберите следующий номер для настройки.
k По завершении нажмите кнопку EXIT.
В данном телевизоре предусмотрен непосредственный ввод
каналов, если известны их номера.
Выберите экран ATV Ручная Настройка в шаге 3. Введите
Номер положения, Систему, затем используйте C для выбора
стандартных (наземных) каналов или S для выбора кабельных
каналов и номер Канал. Нажмите кнопку OK для сохранения
изменений.
Пропуск
Чтобы исключить некоторые каналы из просмотра, можно пропустить их
положения.
a Выберите ATV Ручная Настройка в меню НАСТРОЙКА.
b С помощью кнопки B или b выделите положение, которое
требуется пропустить, затем нажмите кнопку OK для
подтверждения выбора.
d С помощью кнопки B или b включите параметр Проп.
Нажмите кнопку OK.
Обозначение
положение.
8 на экране указывает на пропущенное
e Нажмите BACK и повторите действия из шага 2 или нажмите EXIT.
Каждое положение следует выбирать отдельно. Для отключения
параметра Проп повторите процедуру для каждого положения.
Пропущенные положения невозможно выбрать с помощью кнопок
U и Pu или элементов управления на телевизоре, однако доступ
P
к ним все же возможен с помощью цифровых кнопок пульта
дистанционного управления.
Сортировка программ
Каналы можно перемещать и сохранять в требуемых положениях.
a Выберите ATV Ручная Настройка в меню НАСТРОЙКА.
b С помощью кнопки B или b выделите в отображаемом списке
канал, который требуется переместить, затем нажмите кнопку c.
ATV Ручная Настройка
Поз. Канал Станция
2
S10
3
C7
4
C40
5
C22
1
C2
6
C25
7
C28
8
C30
ABC1
ABC1
c С помощью кнопки B или b перейдите по списку к
предпочтительной позиции. При выполнении этих де йствий другие
каналы будут смещаться и заполнять освободившееся место.
Русский
c Нажмите c, чтобы выбрать Проп.
d Нажмите кнопку C для сохранения изменения.
При необходимости повторите действие, затем нажмите EXIT.
20
НАСТРОЙКА ТЕЛЕВИЗОРА
DTV Антенна с автомат. настройкой
СЛАБ
Мощный сигнал
Качество
Канал
ХОРОШ
СИЛЬНСРЕДН
13
Частота
506.0MHz
Полоса пропускания
Нач.скан.
8MHz
Поз.Сей ТипНазв.
ABC ONE
Новые каналы - Всего 6
ABC TWO
ABC THREE
ABC NEWS 24
DTV Антенна с автомат. настройкой
2
1
7
40
ABCi
51
DTV Спутник с ручной настройкой
СЛАБ
Мощный сигнал
Качество
Спутник
ПЛОХОЙ
Нач.скан.
СИЛЬНСРЕДН
ASTRA 28.2°E
Ретранслятор
1/83
Частота
10714 MHz
Скор. перед. симв.
22000 KS/s
Поляризация
H
Опция поиска
Бесплатное вещание
Ручная настройка DTV
ПРИМЕЧАНИЕ: Содержание этого меню зависит от входа DTV (Антенна,
Кабель или Спутник), выбранного в текущий момент.
Ручная настройка
Эта функция предназначена для сервисных специалистов, а также может
использоваться для прямого ввода канала, если известен мультиплексный
a Выберите пункт DTV Ручная Настройка в меню НАСТРОЙКА,
затем нажмите кнопку OK.
b Введите номер мультиплексного канала с помощью цифровых
кнопок или используйте C или c для увеличения или уменьш ения
номера.
c Выделите пункт Нач.скан. и нажмите OK. Телевизор автоматически
найдет этот мультиплексный канал.
канал.
Ручная настройка DVB-C
При установке для параметра Антенна/Кабель/Спутник значения Кабель в
меню DTV Ручная настройка отображаются следующие параметры.
Частота – ввод определенной частоты дл я сканирования
Модуляция – выбор одной из пяти настроек квадратурной м одуляции.
Скор. передачи символов – ввод определенной скорости передачи данных
(Кс/с) при ручном сканировании
Выделите пункт Нач.скан. и нажмите OK.
Ручная настройка DVB-S
При установке для параметра Антенна/Кабель/Спутник значения Спутник
элементы меню DTV Спутник с ручной настройкой выглядят следующим
образом.
B или b, чтобы выделить элемент (Спутник, Ретранслятор,
Нажмите
Частота, Скор. перед. симв., Поляризация или Опция поиска) и нажмите
C или c, чтобы выбрать нужный параметр.
Выделите пункт Нач.скан. и нажмите OK.
После обнаружения мультиплексно го канала все каналы, которые в
данный момент отсутствуют в списке каналов, будут добавлены в
список, а информация о канале в верхней части экрана будет
обновлена.
d При необходимости повторите действия. Нажмите EXIT для
завершения.
Русский
21
НАСТРОЙКА ТЕЛЕВИЗОРА
DTV уст.
Каналы
Настр. родительск. PIN-кода
Субтитры и аудио
РОДИТЕЛЬСКИЙ КОНТР
Уст. местного времени
Ci карта
Каналы
№ строки 1/10
1 ABC ONE
2 ABC TWO
Поз. Назв.
7 ABC THREE
30 CABC Channel
40 ABC NEWS 24
51 ABCi
822 AA
823 AC
ABC ONE
Поз.
----
Назв.
Порядок имеющихся каналов будет изменен.
Продолжить?
Да
Настройки DTV
Каналы (Антенна/Кабель)
Порядок каналов можно изменить в соответствии с собственными
a Выберите пункт DTV уст. в меню НАСТРОЙКА, затем нажмите
кнопку OK.
b Выберите пункт Каналы и нажмите OK.
c Для удобства можно перейти к нужному пункту в меню одним из
двух способов.
предпочтениями.
Перем. — Нажмите ЗЕЛЕНУЮ кнопку, чтобы включит ь функцию
Перем. Нажмите кнопку
нужно переместить, и нажмите кнопку OK для проверки.
Если необходимо переместить сразу нескол ько каналов, выберите
другой канал и отметьте его тем же способом. При необходимости
повторите действия.
После того, как все необходимые каналы будут отмечены, нажмите
B или b, чтобы установить указатель в место, куда нужно
кнопку
переместить каналы. Каналы будут размещены выше выделенного
канала. Нажмите ЗЕЛЕНУЮ кнопку, чтоб ы выполнить
перемещение.
Каналы
№ строки 1/10
Поз. Назв.
1 ABC ONE
2 ABC TWO
7 ABC THREE
30 CABC Channel
40 ABC NEWS 24
51 ABCi
822 AA
823 AC
B или b, чтобы выбрать канал, который
Сортировка по номеру позиции — Нажмите ЖЕЛТУЮ
кнопку. Отобразится окно с за просом на подтверждение действия. С
помощью кнопки
C или c выберите Да и нажмите OK.
Переход к стр. № — Нажимайте цифровые кнопки (0-9),
чтобы ввести номер строки, которую нужно выбрать, а затем
нажмите кнопку OK.
Переход по названию — Нажмите CC или cc, чтобы
перейти к следующему имени станции с другой начально й буквой.
Можно также сменить номер позиции опреде ленного канала.
Перенумеровать — Нажмите КРАСНУЮ кнопку, чтобы
сменить номер выделенного канала. Измените номер канала с
помощью цифровых кнопок и нажмите OK. Если номер
положения ввода уже существует, появится окно подтверждения.
Русский
22
НАСТРОЙКА ТЕЛЕВИЗОРА
Каналы
№ строки 3/1200
Спутник
1 DDD 19.2°E
Поз. Станция Спутник
822 AA
823 AC
2AB
3E
801 BBC
802 BB
803 BA
25.6°E
25.6°E
19.2°E
19.2°E
22.5°E
22.5°E
22.5°E
Каналы (спутник)
a Выберите пункт DTV уст. в меню НАСТРОЙКА, затем нажмите
кнопку OK.
b Выберите пункт Каналы и нажмите OK.
Появится список каналов спутника.
c Для удобства можно отредактировать и отсортировать список
каналов.
Переход к стр. № — Нажимайте цифровые кнопки (0-9),
чтобы ввести номер строки, которую нужно выбрать, а затем
нажмите кнопку OK.
Переход к букве станции — Нажмите CC или cc, чтобы
перейти к следующему имени станции с другой начально й буквой.
Переход к спутнику — Нажмите Z или z, чтобы перейти
к следующему каналу на другом спутнике.
Перенумеровать — Аналогично каналам антенны/кабельным
каналам. См. стр. 22.
Перем. — Аналогично каналам антенны/кабельным каналам.
См. стр. 22.
Сортировка по номеру позиции — Нажмите ЖЕЛТУЮ
кнопку. Отобразится окно с зап росом на подтверждение действия. С
помощью кнопки
C или c выберите Да и нажмите OK.
Настройка режима использования
Вы можете выбрать либо режим Дом, либо Магазин. Режим Дом
рекомендуется для домашнего использования. Выберите значение Магазин,
если телевизор используется для демонстрации в магазине и т.д.
a Выберите пункт Размещение в меню НАСТРОЙКА.
b Нажмите C или c для выбора Дом или Магазин.
Выключение
Это цифровой телевизор, в котором интегрированы функции, позволяющие
использовать как цифровые, так и аналоговые службы. Однако в процессе
эксплуатации этого телевизора, вероятнее всего, аналоговые службы будут
отключены, чтобы обеспечит ь использование большего числа новых
цифровых служб.
Эти “отключения” будут происходить во множестве случаев, о которых в
вашем регионе будет сообщено заранее. Рекомендуется в каждом таком
случае выполнять перенастройку телевизора, чтобы воспользоваться
существующими и новыми цифровыми службами в полном объем е.
аналогового
режима
Русский
23
