Toshiba 40RL838R User Manual

RL83* Цифровая серия

Содержание

УСТАНОВКА ТЕЛЕВИЗОРА

Меры предосторожности .................................................................................4

Установка и важная информация ...................................................................5

Пульт дистанционного управления ................................................................6

Вставка батареек и эффективный радиус ............................................6

ПОДКЛЮЧЕНИЕ ТЕЛЕВИЗОРА

Подключение внешнего оборудования ..........................................................7

Подключение устройства HDMI® или DVI ко входу HDMI ...............................8

Подключение устройства HDMI .............................................................8

Подключение устройства DVI ................................................................8

Функция HDMI ARC (Audio Return Channel) ...........................................8

Соединение REGZA-LINK ...................................................................................9

Подключение компьютера ............................................................................10

Подключение ПК к терминалу RGB/PC ................................................10

Подключение ПК к терминалу HDMI ...................................................10

Подключение к домашней сети ....................................................................11

Проводное подключение телевизора к домашней сети ...................11

Беспроводное подключение телевизора к домашней сети при

наличии Интернет-соединения ......................................................11

Элементы управления и входные соединения ............................................12

Включение ............................................................................................12

Использование пульта дистанционного управления ........................12

Использование элементов управления и подключений ...................12

НАСТРОЙКА ТЕЛЕВИЗОРА

Приложение, активизируемое при запуске .................................................13

Быстрая установка ...............................................................................13

Вход ант./каб. (при наличии) ..............................................................14

Автоматическая настройка .................................................................15

Ручная настройка ATV ....................................................................................15

Настройка .............................................................................................15

Пропуск .................................................................................................17

Сортировка программ .........................................................................17

Ручная настройка DTV ....................................................................................18

Ручная настройка .................................................................................18

Ручная настройка DVB-C ......................................................................18

Настройки DTV ................................................................................................18

Каналы ..................................................................................................18

Обновл. канала в режиме ожид. .........................................................19

Набор символов DVB ...........................................................................19

Быстрое сканирование ........................................................................19

Настройка режима использования ....................................................19

Выключение аналогового режима ..................................................19

ОРГАНЫ УПРАВЛЕНИЯ И ФУНКЦИИ

Русский

Основные элементы управления ..................................................................20

Быстрое меню ......................................................................................20

Выбор позиций ....................................................................................20

Отображение времени – только аналоговый режим ....................20

Стереорежим и передача на двух языках ..........................................20

Элементы управления звуком ......................................................................21

Элементы управления громкостью и отключение звука .................. 21

Двухканальное звучание ....................................................................21

Баланс, Низкие и Высокие ...................................................................21

Параметр Окр. звук .............................................................................21

Dolby Volume® ......................................................................................21

Регулировка динамического диапазона ............................................21

Смещение уровня громкости ..............................................................22

Настройки наушников ......................................................................... 22

Аудио описание ................................................................................... 22

Просмотр в широкоэкранном режиме ......................................................... 23

Элементы управления изображением .........................................................25

Режим изображения ...........................................................................25

Параметры изображения ....................................................................25

Сброс .....................................................................................................25

ColourMaster .........................................................................................25

Регулировка основных цветов ........................................................... 26

Цветовая температура ........................................................................ 26

Настройки сенсора автояркости ......................................................... 26

Актив.управл.подсветкой ...................................................................27

Уровень черного/белого .....................................................................27

Статическая гамма ..............................................................................27

Уменьшение помех MPEG NR ..............................................................27

DNR – цифровое шумоподавление .................................................... 27

Resolution+ ..........................................................................................27

Режим кино .......................................................................................... 27

Сброс дополнительных настроек изображения ................................28

Экспертные настройки ........................................................................28

Визуальный контроль .........................................................................29

Автоформат (широкоэкранный) ........................................................ 29

Растяжение 4:3 .....................................................................................29

Положение изображения ....................................................................30

Неподвижное изображение ................................................................30

Голуб. экран .........................................................................................30

Информация об HDMI .......................................................................... 30

Использование домашней сети ....................................................................31

Настройка сети ...............................................................................................32

Беспроводная настройка ....................................................................32

Расширенная настройка сети ..............................................................34

Настройка системы имен доменов ....................................................35

Тест подсоединения сети ....................................................................36

Использование программной клавиатуры .................................................. 36

Настройка функции медиа рендерера ..........................................................37

Установка .............................................................................................37

Медиа рендерер ..................................................................................37

Настройка имени устройства .............................................................. 37

Настройка веб-пароля .........................................................................38

Настройка медиа контроллера ...........................................................38

Настройка максим. громкости ............................................................38

Использование YouTube™ .............................................................................. 39

Использование меню функции ...........................................................39

Использование медиаплеера ........................................................................ 42

Основные операции ............................................................................42

Просмотр файлов фотографий

(на сервере DLNA CERTIFIED™ или устройстве USB) ....................... 44

Просмотр файлов фильмов

(на сервере DLNA CERTIFIED™ или устройстве USB) ....................... 45

Воспроизведение музыкальных файлов

(на сервере DLNA CERTIFIED™ или устройстве USB) ....................... 47

Использование функции Фоторамка ............................................................49

Открытие фоторамки ..........................................................................49

Настройка функций ............................................................................. 49

Прочие функции .............................................................................................51

Блокир. панели ....................................................................................51

Таймеры .........................................................................................................51

Программные таймеры – только цифровой режим ...................... 51

Таймер включения ..............................................................................52

Таймер сна ...........................................................................................52

Установки энергосбережения ........................................................................53

Автовыключение .................................................................................53

Откл. питания при отсут. сигнала ........................................................53

Цифровая информация на экране и программа передач ...........................53

Информация ........................................................................................53

Программа ...........................................................................................54

Выбор или поиск жанра .......................................................................55

Настройки цифрового режима – родительский контроль ..........................55

Настройка PIN-кода .............................................................................55

Настройка родительского контроля ...................................................56

Блокировка сети ..................................................................................56

Настройки цифрового режима – параметры канала ..................................56

Выбор избранных каналов ..................................................................56

Списки избранных каналов .................................................................56

Пропуск каналов ..................................................................................57

Блокировка каналов ............................................................................57

Настройки цифрового режима – другие функции .......................................57

Субтитры ..............................................................................................57

Языки звуковой дорожки ....................................................................57

Общий интерфейс ................................................................................58

Апгрейд программы и лицензии ..................................................................58

Авто апгрейд ........................................................................................58

Поиск новых версий программного обеспечения .............................58

Апгрейд через сеть ..............................................................................59

Лицензии прогр. обесп. ......................................................... ..............59

Информация о системе и сброс настроек телевизора .................................59

Информация о системе ........................................................................59

Сброс настроек ТВ ................................................................................59

Настройки ПК ..................................................................................................60

Горизонтальное и вертикальное положение .....................................60

Фаза синхросигнала .............................................................................60

Частота синхросигнала ........................................................................60

Сброс .....................................................................................................60

Выбор входа и AV-соединения ......................................................................61

Выбор входа .........................................................................................61

Пропуск внешнего входа .....................................................................61

Маркировка источников входного видеосигнала .............................62

Декодирование цвета .........................................................................62

Звук ПК .................................................................................................62

Звук HDMI 3 ..........................................................................................62

Настройки HDMI ...................................................................................63

Выход цифрового звука ......................................................................63

Использование REGZA-LINK ...........................................................................64

Включение REGZA-LINK ........................................................................64

Авто вкл/выкл ТВ .................................................................................64

Ждущий режим ....................................................................................64

Регул. усилителя ..................................................................................64

Тип динамиков ....................................................................................64

Передача сигналов клавиш .................................................................64

Выбор источника входа для функции REGZA-LINK .............................64

Управление устройством воспроизведения REGZA-LINK ..................65

Воспроизведение одним касанием REGZA-LINK ................................65

Режим ожидания системы REGZA-LINK ..............................................65

Управление звуком системы REGZA-LINK ..........................................65

ПК Toshiba, совместимый с REGZA-LINK ..............................................65

СЛУЖБЫ ТЕЛЕТЕКСТА

Службы телетекста .........................................................................................66

Выбор режимов ...................................................................................66

Текстовая информация .......................................................................66

Переход по страницам с использованием режима “Авто” ............... 66

Переход по страницам с использованием режима LIST ................... 66

Кнопки управления ............................................................................. 67

УСТРАНЕНИЕ НЕПОЛАДОК

Вопросы и Ответы ........................................................................................ 68

ИНФОРМАЦИЯ

Информация о лицензии ............................................................................... 71

Информация ...................................................................................................73

Характеристики и принадлежности .............................................................. 76

Русский

УСТАНОВКА ТЕЛЕВИЗОРА

Меры предосторожности

Данное оборудование разработано и изготовлено в соответствии с международными стандартами безопасности, однако, как и при использовании любого другого электрооборудования, для получения оптимальных результатов во время эксплуатации и выполнения требований безопасности необходимо соблюдать меры предосторожности. Ознакомьтесь с приведенной ниже информацией по безопасности. Это сведения общего характера, предназначенные для пользователей бытовой электронной техники, однако не все они могут быть применимы к приобретенному вами оборудованию.

Циркуляция воздуха

Для обеспечения нормальной вентиляции обеспечьте зазор не менее 10 см от корпуса телевизора. Тем самым будут предотвращены перегрев и возможное повреждение телевизора. Не следует устанавливать телевизор в местах скопления пыли.

Повреждение в результате перегрева

Повреждение может произойти, если телевизор установлен в ме сте попадания на него прямых солнечных лучей или возле обогревателя. Следует избегать мест возникновения высокой температуры или влажности. В месте установки температура не должна выходить за пределы диапазона 5°C (минимум) - 35°C (максимум).

Питание от сети переменного тока

Для питания оборудования необходима электросеть 220-240 В переменного тока с частотой 50/60 Гц. Запрещается подключать оборудование к источнику постоянного тока или другим источникам электроснабжения. ОБЯЗАТЕЛЬНЫЕ ТРЕБОВАНИЯ предполагают, что телевизор не будет установлен на силовом проводе. Используйте только прилагаемый кабель. НЕЛЬЗЯ отсоединять сетевой штепсель от данного оборудования, так как в нем имеется специальный фильтр защиты от радиопомех, при отключении которого ухудшатся эксплуатационные характеристики. ПРИ ВОЗНИКНОВЕНИИ КАКИХ-ЛИБО ТРУДНОСТЕЙ ОБРАТИТЕСЬ К КВАЛИФИЦИРОВАННОМУ ЭЛЕКТРИКУ.

Обязательные требования

ПРОЧТИТЕ инструкцию по эксплуатации до использования

оборудования.

ВСЕ электрические соединения (включая сетевой штепсель,

удлинители и межсоединения, объединяющие компоненты оборудования) должны быть правильно выполнены в соответствии с указаниями производителей. Прежде чем выполнять или изменять подсоединения, отключите и отсоедините сетевой штепсель.

Русский

ОБРАТИТЕСЬ к продавцу в случае возникновения вопросов по

установке, эксплуатации или безопасности оборудования. ПРЕДУПРЕЖДЕНИЕ: Для предотвращения травмы это

приспособление должно быть надежно прикреплено к полу/стене в соответствии с инструкцией по установке. См. стр. 5.

СОБЛЮДАЙТЕ осторожность при использовании для оборудования

стеклянных панелей и дверец.

НЕ СНИМАЙТЕ СТАЦИОНАРНЫЕ КРЫШКИ, ТАК КАК ОНИ ЗАКРЫВАЮТ ОПАСНЫЕ КОМПОНЕНТЫ И ДЕТАЛИ ПОД НАПРЯЖЕНИЕМ.

СЕТЕВОЙ ШТЕПСЕЛЬ ИСПОЛЬЗУЕТСЯ КАК РАЗМЫКАЮЩЕЕ УСТРОЙСТВО, ПОЭТОМУ ОН ДОЛЖЕН БЫТЬ ВСЕГДА ИСПРАВЕН.

Ограничительные требования

НЕ ПЕРЕКРЫВАЙТЕ вентиляционные отверстия оборудования

такими предметами, как газеты, скатерти, шторы и т. п. Перегрев приведет к повреждению и сокращению срока службы оборудования.

НЕ ДОПУСКАЙТЕ попадания на оборудование капель или брызг, а

также не помещайте на него предметы, наполненные жидкостью, например вазы.

НЕ УСТАНАВЛИВАЙТЕ на оборудовании или рядом с ним горячие

предметы или источники открытого огня, например зажженные свечи или ночные светильники. От высокой температуры может расплавиться пластик и произойти возгорание.

ПРЕДУПРЕЖДЕНИЕ: Во избежание возникновения пожара держите свечи и другие источники открытого огня на расстоянии от устройства в течение всего периода эксплуа тации.

НЕ ИСПОЛЬЗУЙТЕ самодельные подставки и НИКОГДА не

закрепляйте ножки шурупами. Для обеспечения полной безопасности всегда используйте одобренные производителем подставки, кронштейны или ножки, а также прилагаемые к ним детали крепежа, указанные в инструкциях.

НЕ ОСТАВЛЯЙТЕ оборудование включенным в автоматическом

режиме без присмотра, даже если в доку ментации прямо заявлено, что оно предназначено для работы без присмотра или в режиме ожидания. Для отключения вытащите штепсель из розетки (убедитесь в том, что все члены семьи знают, как это де лается). Для людей с ограниченными возможностями, возможно, потребуется сделать специальные приспособления.

НЕ СЛЕДУЕТ пользоваться оборудованием, если возникают

сомнения в его работоспособности или если оно каким-то образом повреждено. Выключите оборудование, отсоединив сетевой штепсель от розетки, и проконсультируйтесь с продавцом.

ПРЕДУПРЕЖДЕНИЕ – чрезмерное звуковое давление, создаваемое наушниками, может стать причиной ухудшения слуха.

ПРЕЖДЕ ВСЕГО – НИКОГДА не позволяйте никому, особенно детям, нажимать на экран или стучать по нему, а также проталкивать что-либо в отверстия, щели или другие прорези в корпусе.

НИКОГДА не пользуйтесь оборудованием без инструкц ии или не по назначению - это позволит обеспечить должную безопасность.

УСТАНОВКА ТЕЛЕВИЗОРА

Прочное соединение (как можно короче)

Фиксатор

Фиксирующий ремешок

Винт (прилагается)

Фиксирующий ремешок

Зажим ‘P’

Тип подставки может отличаться

в зависимости от модели

Установка и важная информация

Место установки

Не устанавливайте телевизор в местах, где он будет подве ржен воздействию прямых солнечных лучей и яркого света . Для комфортного просмотра рекомендуется непрямой приглушенный свет. Чтобы прямой солнечный свет не попадал на экран, используйте шторы или жалюзи.

Установите телевизор на ровную, устойчивую поверхность, которая способна выдержать его вес. Чтобы предотвратить травмы и обеспечить устойчивое положение этого телевизора, прикрепите его к ровной поверхности с помощью ремешка (при наличии) или к стене с помощью прочного шнура и прилагаемого P-образного хомута. Либо закрепите телевизор на ровной поверхности с помощью прилагаемого крепежного винта.

Панели с ЖК-дисплеем относятся к дисплеям 2-го класса (Classpixel II) и изготовлены с использованием высокоточных технологий, однако иногда в изображении на экране могут наблюдаться отсутствующие элементы или светящиеся точки. Это не является признаком неисправности.

Устанавливайте телевизор в таком месте, где отсутствует возможность его повреждения от толчков или ударов другими предметами, в результате которых экран может быть разбит или поврежден. Кроме того, убедитесь в том, что отсутствует возможность попадания мелких предметов в щели и отверстия в корпусе.

Чистка экрана и корпуса…

Выключите питание телевизора и протрите экран и корпус мягкой сухой тканью. Не рекомендуется использовать какие-либо чистящие средства или растворители, так как это может повредить экран или корпус.

Примечание

Функция цифрового приема этого телевизора действует только в странах, перечисленных в разделе “Стpaнa” меню “НАСТРОЙКА”. В зависимости от страны и региона некоторые функции этого телевизора могут не действовать. Прием будущих дополнител ьных или усовершенствованных услуг данным телевизором не может быть гарантирован.

Если статические изображения, создаваемые при вещании 4:3, логотипы идентификации каналов, отображение экранов компьютера, видеоигры, экранные меню и т.д. остаются на экране телевизора в течение длительного времени, они могут оставить след на экране, поэтому рекомендуется уменьшать уровни яркости и контрастности.

Длительное, непрерывное отображение изображения формата 4:3 на экране 16:9 может привести к образованию остаточного изображения кромки на экране 4:3. Это не является дефектом ЖК-дисплея и не является предметом гарантии производителя. Регулярное использование других режимов размера изображения (например, Super Live) предотвратит образование постоянного остаточного изображения.

ОГОВОРКА ОБ ИСКЛЮЧЕНИИ

Компания Toshiba ни при каких обстоятельс твах не несет ответственности за ущерб или повреждение продукта, вызванные сл едующими причинами: i) Пожар;

ii) Землетрясение; iii) Случайное повреждение; iv) Намеренно неправильная эксплуатация п родукта; v) Эксплуатация продукта в неподходящих условиях; vi) Ущерб или повреждение продукта, возникши е во время использования его третьими лицами; vii) Любое повреждение или ущерб, возникшие в резул ьтате неправильного выполнения или игнорирования владельцем инструкций, приведенных в

руководстве пользователя;

viii) Любой ущерб или повреждение, возникшие непосред ственно в результате неправильной эксплуатации или неисправной работы продукта, используемого

вместе с другим присоединенным оборудованием; Более того, ни при каки х обстоятельствах компания Toshiba не б удет нести ответственность за любой косвенный ущерб или повреждение, включая помимо прочего упущенную выгоду, приостановку работы, потерю записанных данных, возникшие как при нормальной эксплуатации продукта, так и при неправильно м его использовании.

ПРИМЕЧАНИЕ: Если возможно, необходимо использовать сте нной кронштейн или подставку Toshiba.

Русский

УСТАНОВКА ТЕЛЕВИЗОРА

2 3

Пульт дистанционного управления

Простая краткая справка по пульту дистанционного управления.

1 Включение/режим ожидания 2 Выбор внешних источников входного сигнала 3 Выбираемые параметры изображения 4 Просмотр в широкоэкранном режиме 5

s Стереорежим/передача на двух языках

6 Выбор режима телевизора 7 Доступ к списку аналоговых или цифровых канал ов 8 Доступ к меню “Больше информ.” 9 Цифровые кнопки 10 Включение/выключение аудио описания 11 Возврат к предыдущей позиции программы 12 Изменение уровня громкости звука телевизора 13 Отображение информации на экране

Русский

Доступ к индексной странице в режиме текста

14 Отключение звука телевизора 15 Доступ к экрану Быстрое меню 16 Изменение порядка программ

Смена страниц ТЕЛЕТЕКСТА

17 Отображение цифровой программы передач 18 Выход из меню

19 Переход на страницу вверх, вниз, влево или вправо 20 При использовании меню перемещайте курсор на экране стрелками

вверх, вниз, влево или вправо. OK используется для подтверждения выбора

21 Экранные меню 22 Возврат к предыдущему меню 23 Цветные кнопки: Кнопки управления текстом и интерактивной

службой

24 Вызов телетекста 25 Доступ к меню “Медиаплеер” 26 Цифровые субтитры или аналоговые страницы с текстовыми субтитрами

(при наличии)

27 Работа в режиме телевизора:

r Неподвижное


D Аналоговое

отображение времени

Использование программы передач:

Z –24 часа z +24 часа CC –1 страница cc +1 страница

28 Режим REGZA-LINK:

1 Включение/режим ожидания

AUDIO Доступ к меню Аудио SET UP Доступ к меню НАСТРОЙКА

V ИЗВЛЕЧЕНИЕ ДИСКА

ROOT Доступ к Меню загрузки CONTENTS Доступ к Меню содержания TOP Доступ к Топ-меню DVD Доступ к Меню DVD

Работа в текстовом режиме:

A Отображение скрытого

текста

B Удержание желаемой

страницы

C Увеличение размера

телетекста на экране

D Выбор страницы при

просмотре обычного изображения

Работа в режиме воспроизведения:

ВОСПРОИЗВЕДЕНИЕ

ОСТАНОВКА ВОСПРОИЗВЕДЕ НИЯ

W/w ПАУЗА/ШАГ Z ПРОПУСК-НАЗАД CC ПЕРЕМОТКА cc ПЕРЕМОТКА ВПЕРЕД z

ПРОПУСК-ПЕРЕМОТКА ВПЕРЕД

Вставка батареек и эффективный радиус

Снимите заднюю крышку, открывающую доступ к батарейному отсеку, и вставьте батарейки, соблюдая полярность. Для данного пульта дистанционного управления подходят батарейки типа AAA, IEC R03 1,5 В.

Не вставляйте использованную, старую батарейку вместе с новой, а также не вставляйте вместе батарейки разных

немедленно извлекать из пульта, чтобы не допустить протечки кислоты в батарейный отсек. Утилизацию батареек следует выполнять в соответствии с инструкциями, указанными на стр.72 данного руководства.

Предупреждение: Батарейки не должны подвергаться возде йствию высокой температуры, источниками которой могут быть солнечный свет, огонь и т. д.

Эффективность работы пульта дистанционного управления ухудшается при увеличении расстояния более пяти метров или при внешнем угле 30° от центра экрана телевизора. Если зона действия уменьш ается из-за разряженных батареек, замените их .

типов. Разряженные батарейки следует

ПОДКЛЮЧЕНИЕ ТЕЛЕВИЗОРА

Порт LAN

ЦИФРОВОЙ АУДИОВЫХОД

(ОПТИЧЕСКИЙ)

SCART (EXT 1)

АУДИОВХОД ПК/HDMI 3 (для совместного использования)

ВХОД HDMI 4

Гнездо HEADPHONE (для наушников)

ВХОДЫ HDMI 1/2/3

КОМПОНЕНТНЫЙ ВИДЕОВХОД

(EXT 2)

ВХОД RGB/ПК

ВИДЕОВХОД (EXT 3)

Устройство записи на носитель

Антенный кабель

Шнур питания

КРЕПЕЖНАЯ ЛЕНТА

НА РИСУНКЕ ИЗОБРАЖЕНА МОДЕЛЬ 42RL833.

Подключение внешнего оборудования

Перед подключением внешнего оборудования выключите все выключатели питания. В случае отсутствия выключателя отсоедините штепсель от настенной розетки.

Антенные кабели: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Подсоедините антенну к гнезду на за дней панели телевизора. Если используется декодер и/или устройство записи на носитель, необходимо подсоединить антенный кабель к телевизору через декодер и/или устройство записи на носитель.

Кабели SCART: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Подключите разъем IN/OUT устройства записи на носитель к тел евизору. Подсоедините к телевизо ру гнездо декодера ТВ.

Перед запуском функции Автомат. Настройка установите для декодера и устройства записи на носитель режим ожидания.

Рядом с гнездами COMPONENT VIDEO INPUT находятся гнезда звуковых сигналов, по которым будут подаваться звуковые сигналы каналов L (Л) и R (П).

Гнездо цифрового аудиовыхода позволяет подсоединять поддерживаемую систему объемного звучания.

ПРИМЕЧАНИЕ: Этот выход всегда активен.

HDMI® (High-Definition Multimedia Interface - мультимедийный интерфейс высокой четкости) предназначен для использования с DVD- оборудованием декодером или электрическим оборудов анием с цифровым аудио- и видеовыходом.

Список поддерживаемых разъемами HDMI фор матов видеосигналов и сигналов ПК приведен на стр. 74.

ПРИМЕЧАНИЕ: Несмотря на то, что к данному телевизору можно подключать оборудование с интерфейсом HDMI, некоторые виды такого оборудования могут работать некорректно.

Порт LAN используется для подключения телевизора к домашней сети. На этом телевизоре можно воспроизводить цифровое содержимое, сохраненное на устройстве DLNA CERTIFIED™ с функциям и сервера.

К разъемам задней панели телевизора можно подключать разнообразное внешнее оборудование, поэтому по всем видам подключения дополнительного оборудования необходимо обращаться к соответствующим руководствам по эксплуатации для пользователей.

Если телевизор автоматически переключается на внешнее оборудова ние, нажмите кнопку нужной программы, чтобы вернуться к обычному режиму просмотра телевизора. Чтобы п ереключиться на внешнее оборудование, нажмите кнопку HDMI 1, HDMI 2, HDMI 3, HDMI 4, ПК или ATV.

Если в режиме DTV выбран режим внешнего входа, с гнезда SCART не будут выводиться видео-/аудиосигналы.

o и выберите любой из режимов: DTV, EXT 1 , EXT 2, EXT 3,

Русский

ПОДКЛЮЧЕНИЕ ТЕЛЕВИЗОРА

Кабель HDMI

Устройство HDMI

задняя панель телевизора

Усилитель аудио/видео,

поддерживающий ARC

Кабель HDMI

задняя панель телевизора

Подключение устройства HDMI® или DVI ко входу HDMI

Входное гнездо HDMI телевизора принимает цифровой звук и несжатое цифровое видео с устройства HDMI, а также несжатое цифровое видео с устройства DVI (Digital Visual Interface цифровой видеоинтерфейс).

Данное входное гнездо принимает программный материал HDCP (HighBandwidth Digital-Content Protect ion - стандарт защиты широкополосных цифровых данных) в цифровом формате EIA/CEA-861-D–совместимых потребительских электронных устройств (таких как декодер каналов кабельного телевидения или DVD-проигрыватель с выходом HDMI или DVI). Для получения информации о форматах видеосигналов см. стр. 74.

ПРИМЕЧАНИЕ:

• Некоторое оборудование HDMI ранних версий может некорректно работать с новыми телевизорами, поддерживающими HDMI, в связи с принятием нового стандарта. Сначала отключите кабель HDMI и попроб уйте установить для режимов INSTAPORT™ и Включение типа контента значение “Выкл”. Источник с интерфейсом HDMI ранней версии должен нормально работать с телевизором. См. стр. 63.

• Поддерживаемый аудиоформат: линейный PCM, Dolby Digital (AC-3), частота дискретизации 32/44,1/48 кГц.

Подключение устройства HDMI

Подсоедините кабель HDMI (раз ъем типа A) к терминалу HDMI. Для обеспечения нормальной работы рекомендуется использовать кабель

HDMI с логотипом HDMI ( ).

• Если соединение HDMI поддерживает сигнал 1080p и (или) телевизор поддерживает частоту регенерации выше 50 Гц, необходимо использовать кабель 2 категории. Обычный кабель HDMI/DVI может некорректно работать с данной моделью.

• Кабель HDMI передает как вид ео-, так и аудиосигнал. Отдельный кабель аналогового аудиосигнала не требуется (см. иллюстрацию).

• См. раздел “Звук HDMI 3” на стр.62.

[1]

Подключение устройства DVI

Подсоедините переходный кабель HDM I-DVI (разъем HDMI типа A) к терминалу HDMI 3 и аудиокабели к гнезду PC /HDMI 3 (AUDIO) (см. рисунок).

• Рекомендуемая длина кабеля адаптера HDMI-DVI составляет 2 м.

• По переходному кабелю HDMI-DVI передается только видеосигнал.

Необходим отдельный кабель аналогового аудиосигнала.

• См. раздел “Звук HDMI 3” на стр. 62.

задняя панель телевизора

Аудиокабель для подсоединения HDMI к телевизору (не прилагается)

Переходный кабель HDMIDVI

Устройство DVI

ПРИМЕЧАНИЕ:

Для правильного включения и выклю чения устройства HDMI или DVI рекомендуется выполнять следующие действия.

• При включении электронных компонентов сначала включайте телевизор, а затем устройство HDMI или DVI.

• При вы ключении электронных компонентов сначала выключайте устройство HDMI или DVI, а затем телевизор.

Для просмотра видеоизображения с устройства HDMI нажмите кнопку

Русский

чтобы выбрать режим HDMI 1, HDMI 2, HDMI 3 или HDMI 4.

Функция HDMI ARC (Audio Return Channel)

Данная функция позволяет передавать аудиосигнал телевизора на усили тель аудио/видео через кабель HDMI. Нет необходимости подключать кабель от аудиовыхода телевизора к аудиовходу усилителя аудио/видео для воспроизведения звука, переданного от тюнера тел евизора через усилитель аудио/видео.

ПОДКЛЮЧЕНИЕ ТЕЛЕВИЗОРА

Усилитель аудио/видео

Устройство воспроизведения

задняя панель телевизора

Устройство воспроизведения

Соединение REGZA-LINK

При подключении REGZA-LINK-совместимого усилителя аудио/видео или устройства воспроизведения основными функциями подключенных аудио/видеоустройств можно управлять с помощью пульта дистанционного управления, прилагаемого к телевизору. Для ознакомления с разъяснениями, относящимися к настройке и операциям, см. стр.64–65.

Для выполнения изображенных выше подключен ий потребуется три кабеля HDMI.

ПРИМЕЧАНИЕ:

• В сл учае подключения нескольких устройств функция REGZA-LINK мо жет работать некорректно.

• Для о беспечения нормальной работы рекомендуется использовать кабели HDMI с логотипом HDMI ( ).

• Эта функция доступна при раздельном подключении одного ПК и одного усилителя аудио/видео. Однако она может работать неправильно, если ПК подключен через усилитель аудио/видео.

Перед тем как приступить к управлению устройствами:

• После выпо лнения всех изображенных выше подключений настройте меню Настройка REGZA-LINK по своему усмотрению (см. стр. 64).

• Подключенн ые устройства также должны быть настроены. Подробную информацию см. в руководстве по эксплуатации для каждого устройства.

• В соответстви и с требованиями стандарта HDMI для функции REGZA-LINK используется технология CEC.

• Эта функция ограничивается моделями, поддерживающими технологию REGZA-LINK компании Toshiba. Однако компания Toshiba не несет ответственности за такие операции. Для получения подробной информ ации о совместимости см. конкретные инструкции по эксплуа тации.

Русский

ПОДКЛЮЧЕНИЕ ТЕЛЕВИЗОРА

задняя панель телевизора

Аудиокабель для подсоединения ПК к телевизору (не прилагается)

Переходник-преобразо ватель, если требуется (не прилагается)

Кабель RGB PC (не

прилагается)

15-контактный разъем Mini D-sub

Компьютер

Подключение компьютера

С помощью соединения RGB/PC или HDMI на телевизоре можно отображать дисплей компьютера и прослушивать звук через громкоговорители телевизора.

Подключение ПК к терминалу RGB/PC

При подключении ПК к терминалу RGB/PC на телевизоре используйте аналоговый компьютерный кабель RG B (15-контактный) и аудиокабель для ПК, подключаемый к гнездам PC/HDMI 3 (AUDIO). В подменю AV-соединение меню НАСТРОЙКА выберите для параметра Звук PC /HDMI 3 значение ПК.

Для использования ПК задайте на нем выходное разре шение для монитора до подключения компьютера к телевизору. Для получения информации о форматах сигналов ПК см. стр. 73.

Для отображения оптимального изображения воспользуйтесь функцией настройки ПК (см. стр. 60).

ПРИМЕЧАНИЕ:

• Разъем ввода аудиосигналов с ПК на телевизоре используется совместно с разъемом ввода аналоговых аудиосигналов HDMI 3 (см. стр. 62).

• Некоторые модели ПК невозможно подключить к данному телевизору.

• Для компьютеров с совместимым 15-контактным терминалом mini D-sub

переходник не требуется.

• В зависимости от диска DVD и характеристик ПК, на котором воспроизводится содержимое DVD-Video, некоторые эпизоды могут быть пропущены или будет невозможна пауза во время про смотра эпизодов под разными углами.

• По краям экрана могут появиться полосы, или некоторые части

Русский

изображения станут невидны. Это не является неисправностью, а вызвано изменением масштаба изображения в соответствии с на стройками.

• При выборе режима ввода с ПК некоторые функции телевизора будут недоступны, например Система цветности в меню НАСТРОЙКА.

• Некоторые модели ПК выводят редкие сигналы, которые телевизор может не распознать (см. стр. 73).

Подключение ПК к терминалу HDMI

При подключении ПК к терминалу HDMI на телевизоре используйте переходной кабель HDMI-DVI и кабель аналогового аудиосигнала.

Если ПК подключается к терминалу HDMI, использу йте кабель HDMI (разъем типа A). Отдельный кабель аналогового сигнала не требуется.

задняя панель телевизора

Аудиокабель для подсоединения ПК к

телевизору (не прилагается)

Компьютер

Переходный кабель HDMIDVI

Для получения информации о ПК и форматах виде осигналов см. стр. 74.

ПРИМЕЧАНИЕ:

• Края изображений могут быть скрыты.

• При подключении определенной модели ПК с редким сигналом этот сигнал

может быть распознан некорректно.

ПОДКЛЮЧЕНИЕ ТЕЛЕВИЗОРА

Модем (при наличии)

Сервер

Маршрутизатор с концентратором

задняя панель телевизора

Гнездо для кабеля или телефона

[1] [2]

[2]

[3][2]

Подключение к домашней сети

С помощью порта LAN телевизор Toshiba можно подключить к домашней сети. Эту революционную сетевую развлекательную систему можно использовать для доступа к фотографиям, видео- и аудиофайлам, которые хранятся на сервере DLNA CERTIFIED™, а также воспроизводить или просматривать эти файлы на телевизоре.

ПРИМЕЧАНИЕ:

• Д ля подключения к общественной сети вне дома рек омендуется использовать маршрутизатор. В частной сети использу йте устройства DLNA CERTIFIED™.

• При использовании концентратора или коммутатора для подключения телевизора к домашней сети не удастся использовать автоматическую настройку, и сетевой адрес потребуется настроить вручную. См. стр. 35.

• При использовании маршрутизатора с встроенной поддержкой протокола DHCP воспользуйтесь автоматической настройкой. Выполнить настройку вручную, возможно, не удастся.

• При подключении телевизора к ПК напрямую используйте перекрестный сетевой кабель.

Проводное подключение телевизора к

домашней сети

Беспроводное подключение телевизора к

домашней сети при наличии Интернет-

соединения

См. раздел “Беспроводная настройка” на стр. 32.

задняя панель телевизора

Двухдиапазонный адаптер беспроводной локальной сети компании TOSHIBA (не прилагается)

Модем

Компьютер

Точка доступа

Беспроводной маршрутизатор

для локальных сетей

[1] Коаксиальный или телефонный кабель (в зависимости от типа модема)

[2] Стандартный кабель для локальных сетей

[3] НЕ подсоединяйте кабель от гнезда для телефона непосредственно к порту LAN

телевизора.

Русский

ПОДКЛЮЧЕНИЕ ТЕЛЕВИЗОРА

ОБЩИЙ ИНТЕРФЕЙС Общий интерфейс предназначен для модуля доступа к каналу связи (САМ). Обратитесь к поставщику услуг. Возможен автоматический запуск обновления программного обеспечения CI Plus CAM. В это время будут отменены программы записи/напоминаний.

Датчик окружающего освещения

КРАСНЫЙ СВЕТОДИОД – Режим ожидания ЗЕЛЕНЫЙ СВЕТОДИОД – Питание включено

ОРАНЖЕВЫЙ СВЕТОДИОД – установлен программный таймер (только цифровой) КРАСНЫЙ СВЕТОДИОД – активный программный таймер (только цифровой)

Порт USB Медиаплеер / Адаптер беспроводной локальной сети готовый для подключения к домашней сети

Панель управления

НА РИСУНКЕ ИЗОБРАЖЕНА МОДЕЛЬ 42RL833.

Элементы управления и входные соединения

К входным гнездам боковой панели телевизора можно подключать разнообразное внешнее оборудование.

Несмотря на то, что все необходимые регулировки телевизора и управление им можно выполнять с помощью пульта дистанционного управления, для некоторых функций можно пользоваться кнопками на телевизоре.

Включение

Если КРАСНЫЙ СВЕТОДИОД не горит, убедитесь, что сетевой штепсе ль подключен к источнику питания, и нажмите кнопку 1 на пульте дистанционного управления. Это может занять несколько секунд. Загорится ЗЕЛЕНЫЙ СВЕТОДИОД. Чтобы перевести телевизор в режим ожидания, нажмите кнопку дистанционного управления. Для просмо тра телевизора снова нажмите кнопку

1. Изображение появится через несколько секунд.

Экономия энергии:

Рекомендуется использовать телевизор с заводскими настройками. Заводские настройки ориентирован ы на экономичное использование энергии. При отключении от розетки телевизор перестанет потреблять электроэнергию. Рекомендуется отключать телевизор, если не планируется его использование в течение длительного времени , например если пользователь собирается уехать в отпуск. При уменьшении уровня яркости экрана сниз ится потребление электроэнергии. Эффективное использование электроэнергии позволяет снизить потребление электроэнергии и таким образом сократить р асходы.

ПРИМЕЧАНИЕ: При переключении телевизора в режим ожидания потребление электроэнергии телевизором будет снижено, но не полностью.

Использование пульта дистанционного

Русский

Чтобы отобразить меню, н ажмите кнопку MENU на пульте дистанционного управления.

Меню отобразится в виде списка из пяти разд елов. При выборе любого из обозначений с помощью кнопок управления внизу появятся соответствующие параметры.

ПРИМЕЧАНИЕ: В режимах DTV (цифровое телевидение) и ATV (аналоговое телевидение) вид меню аналогичен; однако некоторые элементы могут быть недоступны и отображаться серым цветом.

управления

C или c на пульте дистанционного

1 на пульте

Для использования этого параметра наж мите кнопки дистанционного управления, чтобы переместиться вверх или вниз, а затем нажмите кнопку

C или c, чтобы выбрать нужный параметр. Следуйте инструкциям на

экране. В данном руководстве подробно описаны функции каждого меню.

B и b на пульте

Использование элементов управления и

подключений

Для изменения громкости нажимайте кноп ку – 2 +. Для смены программы нажимайте кнопку Нажимайте кнопку MENU и кнопки

и изображения. Нажмите кнопку MENU для завершения. Функция медиаплеера обеспечивает доступ к файлам фотографий, фильмов и

музыки, хранящимся на устройстве USB, подключенно м через порт USB, или на сетевом устройстве.

ПРИМЕЧАНИЕ: Разъем USB обладает ограниченной функциональностью и Toshiba не несет ответственности за повреждения постороннего подключенного оборудования.

Чтобы воспользоваться беспроводной сетью с помощью “Двухдиапазонный адаптер беспроводной локальной сети WLM-10U2 ко мпании TOSHIBA”, необходимо использовать разъем USB.

Для правильной работы этой функции необходимо использовать устройство для беспроводной локальной сети TOSHIBA. Эта функция доступна только при использовании “Двухдиапазонный адаптер беспро водной локальной сети компании TOSHIBA”.

Для выбора внешних источников входного сигнала нажима йте кнопку пока не будет выбран необходимый источник.

Подробную информацию о подключаемом оборудовании всегда см. в соответствующем руководстве пользователя.

ПРИМЕЧАНИЕ: Интерактивные видеоигры, которые включают стрельбу с помощью “оружия” по экранной мишени, могут не функционировать с данным телевизором.

b p B.

Bb c C для управления опциями звука

НАСТРОЙКА ТЕЛЕВИЗОРА

Быстрая установка

Страна

Россия

Основной язык субтитров

Русский

Русский Русский

Дополн. язык субтитров Основной язык аудио Дополнительный язык аудио

Размещение

Дом

Для использ. ТВ для показа демонстраций в торговых залах выберите [Магазин]. Режим [Дом] рекомендуется для обычного использ.

AutoView

Нет

Режим AutoView автоматически выполняет установки изображения для соответствия условиям окружающего освещения. Вы хотите включить режим AutoView?

Автомат. Настройка

Состояние Найд.

ATV наст Подождите...

Канал: C7

DTV наст 3% 2

Приложение, активизируемое при запуске

Перед включением телевизора переведите декодер и устройство записи в режим ожидания (если это возможно). Для настройки телевизора используйте кнопки пульта дистанционного управления, описанные на стр. 6.

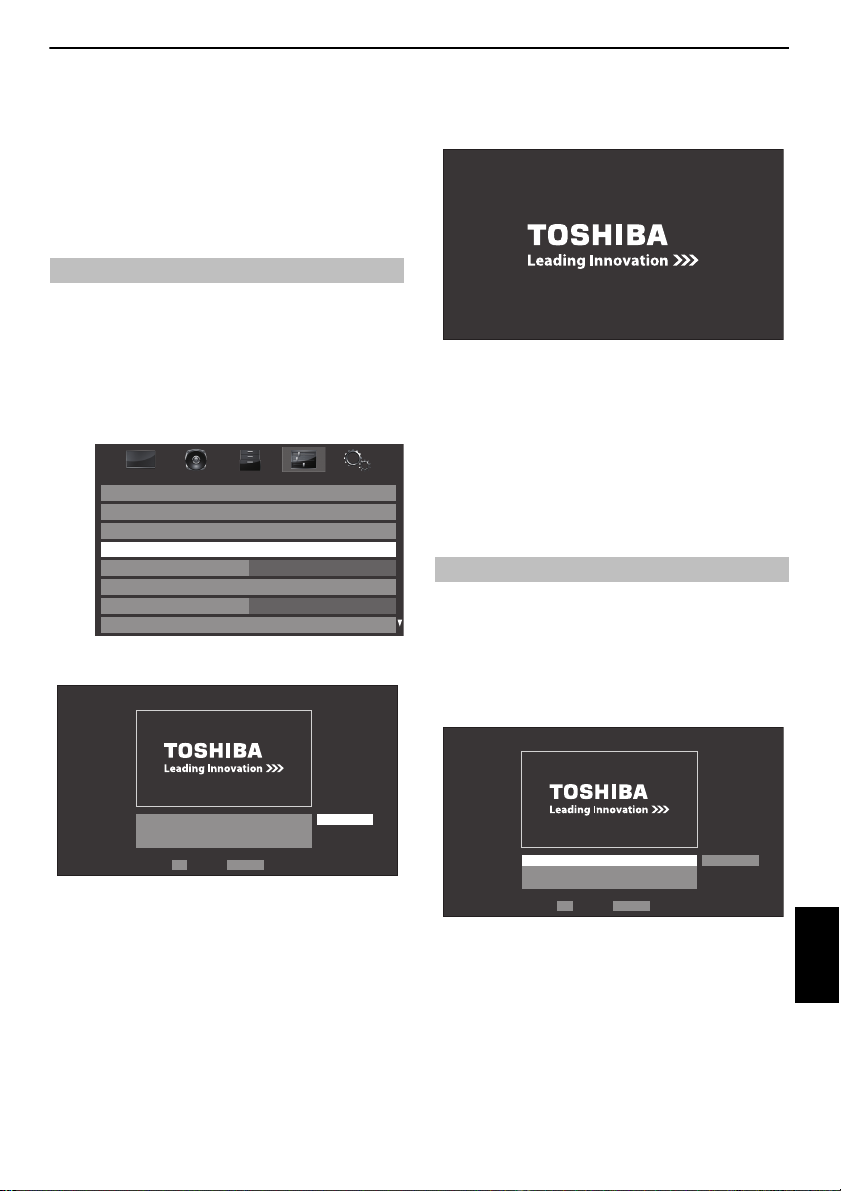

Быстрая установка

a Нажмите кнопку 1. Появится экран Menu Language (Язык меню).

Этот экран появится при первом включении телевизора , а также после каждого выбора Сброс настроек ТВ.

b Нажмите кнопку B, b, C или c, чтобы выбрать язык меню, а

затем нажмите кнопку OK.

c Выделите пункт Страна и выберите страну с помощью кнопок C

или

c. Телевизор выполняет настройку станций для выбранной

страны.

ПРИМЕЧАНИЕ:

• Сле дующие меню дисплея могут немного отличаться в зависимости от выбранной страны.

• Если тре буемая страна отсутствует в списке, выберите пункт Прочие.

d Нажмите OK, отобразится экран Размещение.

g Нажмите кнопку OK, появится экран AutoView, затем нажмите

кнопку

C или c, чтобы выбрать Да или Нет.

h Нажмите кнопку OK. Если появится экран Ант/Кабель, нажмите

кнопку

B или b для выбора опции Антенна или Кабель, а затем

нажмите кнопку OK для установки флажка ( ).

Ант/Кабель

Антенна Кабель

СЛЕД.

i Выберите пункт СЛЕД. и нажмите OK. Отобразится экран запуска

Автомат. Настройка, на котором следует выбрать варианты DTV и ATV, DTV или ATV при их наличии. Используйте

выбрать соответствующий режим.

C или c, чтобы

j Нажмите B или b, чтобы выделить Нач.скан., затем нажмите

OK.

Телевизор начнет поиск доступных каналов DTV и (или) ATV. На строке выполнения будет отображаться состояние поиска.

Необходимо подождать, пока телевизор завершит поиск.

e Нажмите C или c для выбора Дом или Магазин. Для домашнего

использования выберите Дом.

f Нажмите OK. Если в шаге 5 выбрано значение Магазин, появится

окно с подтверждением режима Магазин. При выборе значения Да в этом окне телевизор перейдет к экрану н астройки Авто демо.

По завершении поиска телевизор а втоматически выберет первую по счету программу.

На экране Автомат. Настройка появится общее число обнаруженных служб.

ПРИМЕЧАНИЕ: При налич ии нескольких каналов с одним и тем же номером появится окно подтверждения. Нажмите кнопку

C или c для выбора одного нужного из них.

k Нажмите C или c для просмотра списка DTV (цифровой канал) или

ATV (аналоговый канал).

Русский

НАСТРОЙКА ТЕЛЕВИЗОРА

ПРИМЕЧАНИЕ

Автомат. Настройка

DTV и ATV Режим настройки

DTV

Быстрое сканир.Тип сканир.

АвтоНачальная част. АвтоКонечная част. АвтоМодуляция АвтоСкор. передачи символов АвтоID сети

Нач.скан.

l С помощью кнопки B или b перейдите по списку для выбора

канала, затем нажмите OK для просмотра.

В режиме ATV некоторые области могут принимать дублированные станции. При этом возможны появление нече ткого изображения или слабый уровень сигнала, поэтому по рядок станций можно изменить с помощью функции ATV Ручная Настройка.

ПОМНИТЕ: Нажмите кнопку ТV в любое время для переключения между режимами ATV или DTV (или режимами DTV TВ/DTV Радио/ DTV Текст при их наличии).

ПРИМЕЧАНИЕ: Время будет устанавливаться автоматически в зависимости от передачи, однако его м ожно перевести вперед или назад в меню Уст. местного времени на экране DTV уст..

В меню Быстрая установка можно войти с меню НАСТРОЙКА.

Вход ант./каб. (при наличии)

В этом меню можно установить источник входа сигнала радиочастоты для

кабеля.

a Нажмите MENU и выберите пункт НАСТРОЙКА. b С помощью кнопки b выделите параметр Вход ант./каб., а затем

используйте кнопку

Кабель.

ПРИМЕЧАНИЕ: При выполнении попытки изменить значение

параметра Вход ант./каб. отобразится предупреждающее сообщение с запросом PIN-кода (если задан PIN-код) или запрос на выполнение функции Автомат. Настройка.

C или c для выбора параметра Ант енна или

c При установке для параметра Вход ант./каб. значения Кабель на

экране Автомат. Настройка отобразятся следующие параметры настройки.

Нажмите

B или b, чтобы выделить параметр, затем C или c,

чтобы выбрать требуемое значение.

За исключением параметров Тип сканир. и Модуляция в режиме DTV все следующие параметры имеют 2 режима работы. Первым режимом является Авто, в котором значения всех параметров устанавливаются системой. Вторым режимом является Вход, в котором имеется возможность ввода одного значения вместо предустановленного. Если в текущий момент отсутствуют настроенные каналы и выбран режим Вход, будут отображены значения системы по умолчанию. Однако в случае наличия настроенного канала при выборе параметра будет отобр ажено значение текущего канала.

DTV Тип сканир.:

Этот параметр определяет, какой тип сканирования будет выполнен:

Быстрое сканир. или Полное сканир.. Быстрое сканир. является упрощенной версией Полное сканир. и занимает

меньше времени.

DTV Начальная част.:

Это параметр задает частоту, с которой начнется сканирование.

DTV Конечная част.:

Это параметр задает частоту, до ко торой будет выполняться сканирование.

DTV Модуляция:

Выбор одной из пяти настроек квадратурной мо дуляции.

DTV Скор. передачи символов:

Скорость передачи данных (Кс/с) при сканир овании.

DTV ID сети:

Идентификатор сети, используемый для сканирования. Этот параметр отображается серым цветом при установке для типа сканирования DTV значения “Полное сканир.”.

Русский

НАСТРОЙКА ТЕЛЕВИЗОРА

НАСТРОЙКА

Язык меню Русский Страна Вход ант./каб.

ATV Ручная Настройка DTV Ручная Настройка

Быстрая установка

DTV уст.

Автомат. Настройка

Россия

Антенна

Автомат. Настройка

DTV и ATV Режим настройки

Нач.скан.

Предыдущие настройки будут утеряны! Нажм. EXIT, чтобы оставить настройки без изменения.

ATV Ручная Настройка

Система

1 A C 2 0 V C R

123 4 65 7 8 9

Автоматическая настройка

ПРИМЕЧАНИЕ: При появлении в вещании новых служб потребуется перенастроить телевизор, чтобы увидеть их.

При использовании функции Автомат. Настройка телевизор будет

полностью перенастроен, кроме того, ее можно исп ользовать для

обновления списка каналов. Рекомендуется периодически запускать

функцию Автомат. Настройка, чтобы добавлять все новые службы.

Все текущие программы и нас тройки, например заблокированные

программы, при этом будут потеряны.

a Нажмите MENU и используйте кнопки C и c для выбора меню

НАСТРОЙКА.

Используйте кнопку Настройка. Нажмите OK.

b для выделения пункта Автомат.

b Откроется экран с предупреждением о том, что выбранные ранее

программы и настройки будут потеряны.

Используйте

C или c, чтобы выбрать режим DTV и ATV, DTV или

ATV при их наличии, затем выделите Нач.скан. и нажмите OK для запуска функции Автомат. Настройка.

ПРИМЕЧАНИЕ: При выборе значения “Прочие” в поле Страна

меню НАСТРОЙКА и выборе режима настройки, отличного от DTV, выберите наиболее подходящую систему вещания ATV (B/G, I, D/K или L).

Телевизор начнет поиск всех доступных служб DTV и (или) ATV.

Необходимо подождать, пока телевизор завершит поиск.

По завершении поиска на экране Автомат. Настройка отобразятся обнаруженные службы.

c С помощью кнопки b или B перейдите по списку для выбора

канала, затем нажмите OK для просмотра.

Ручная настройка ATV

Настройка

Телевизор можно настроить вручную с помощью функции ATV Ручная

Настройка. Например, эту функцию можно использовать, если телевизор не

удается подключить к устройству записи на носитель или декодеру с

помощью кабеля SCART ил и для настройки на станцию в другой Систе ме.

Используйте функции ATV Ручная Настройка. Затем и спользуйте настроек.

1 Расположение

2 Система

3 Система цветности

4 Проп

5 Тип сигнала

6 Канал

7 Поиск

8 Ручная точная настройка

9 Станция

Чтобы назначить расположение в телевизоре для д екодера и устройства записи на носитель, включите декодер, вставьте предварительно записанный фильм в устройство записи на носитель и нажм ите кнопку воспроизведения, затем выполните ручную настройку.

C и c для перемещения по экрану и выбор а любых параметров

номер, который следует нажать на пульте дистанционного управления для включения канала.

специально определена в некоторых регионах.

заводскую настройку “Авто” следует изменять только при возникновении проблем, например, при вхо дном сигнале NTSC с внешнего источника.

Установите для параметра “Проп” значение “Вкл” (

() для выбранного канала.

( См. стр. 17.

классификация канала.

номер канала, на котором вещает станция.

поиск сигнала по диапазонам в том или ином направлении.

используется только при наличии помех/слабого сигнала. См. стр. 68.

обозначение станции. Используйте кнопки ввода не более семи знаков.

B или b для изменения

8) или “Выкл”

B или b и C или c для

Русский

НАСТРОЙКА ТЕЛЕВИЗОРА

НАСТРОЙКА

Язык меню Русский Страна Вход ант./каб.

ATV Ручная Настройка

DTV Ручная Настройка

Быстрая установка

DTV уст.

Автомат. Настройка

Россия

Антенна

Поз. Канал Станция

ATV Ручная Настройка

2 3 4

6 7 8

S10

S40 C22

C25 C28 C30

ATV Ручная Настройка

Система

1 A C 2 0

ATV Ручная Настройка

Поиск

1 C 2 0 IA

ПРИМЕЧАНИЕ

ATV Ручная Настройка

Станция

1 A C 2 0 V C R I

a Нажмите MENU и с помощью кнопки C или c выберите меню

НАСТРОЙКА. Используя Настройка и нажмите OK для ее выбора.

b, выделите функцию ATV Ручная

b Используйте B или b для выделения требуемого положения. Для

устройства записи на носитель рекомендуется использовать Поз. 0.

Могут отображаться различные номера Канал.

c Чтобы выбрать, нажмите кнопку OK. В случае пропуска канала,

выбранного для устройства записи на носитель, необходимо отменить пропуск перед сохранением.

g Каждый сигнал будет отображаться на телевизоре, и если это не

устройство записи на носитель, снова нажимайте кно пку для возобновления поиска.

B или b

h Когда устройство записи на носитель будет найдено, нажмите

кнопку

c для перехода к пункту Станция. С пом ощью кнопок B,

b, C и c введите нужные символы, например

Видеомагнитофон.

i Нажмите кнопку OK для сохранения изменений.

j Повторите действие для каждого положения, которое требуется

настроить, или нажмите кнопку RETURN для возврата к списку каналов и выберите следующий номер для настройки.

k По завершении нажмите кнопку EXIT.

В данном телевизоре предусмотрен непосредс твенный ввод каналов, если известны их номера. Выберите экран ATV Ручная Настройка в шаге 3. Введите Номер положения, Систему, затем используйте C для выбора стандартных (наземных) каналов или S для выбора кабельных каналов и номер Канал. Нажмите кнопку OK для сохранения изменений.

d Нажмите c, чтобы выбрать пункт Система, и при необходимости

выполните изменения с помощью кнопки

B или b.

e Затем нажмите c, чтобы выбрать Поиск.

f Нажмите B или b для начала поиска. Начнет мигать обозначение

поиска.

Русский

НАСТРОЙКА ТЕЛЕВИЗОРА

Поз. Канал Станция

ATV Ручная Настройка

2 3 4

6 7 8

S10

S40 ABC1

ABC1C22

C25 C28 C30

ATV Ручная Настройка

Проп: Вкл

1 A C 2 0 D/K

Пропуск

Чтобы исключить некоторые каналы из просмотра, можно пропустить их

положения.

a Выберите ATV Ручная Настройка в меню НАСТРОЙКА.

b С помощью кнопки B или b выделите положение, которое

требуется пропустить, затем нажмите кнопку OK для подтверждения выбора.

c Нажмите c, чтобы выбрать Проп.

d С помощью кнопки B или b включите параметр Проп.

Нажмите кнопку OK.

Обозначение положение.

8 на экране указывает на пропущенное

Сортировка программ

Каналы можно перемещать и сохранять в требуемых положениях.

a Выберите ATV Ручная Настройка в меню НАСТРОЙКА.

b С помощью кнопки B или b выделите в отображаемом списке

канал, который требуется переместить, затем нажмите кнопку

ATV Ручная Настройка

Поз. Канал Станция

S10

C40

C22

C25

C28

C30

ABC1 ABC1

c С помощью кнопки B или b перейдите по списку к

предпочтительной позиции. При выполнении этих действий другие каналы будут смещаться и заполнять освободившееся место.

d Нажмите кнопку C для сохранения изменения.

При необходимости повторите действие, затем нажмите EXIT.

e Нажмите RETURN и повторите действия из шага 2 или нажмите

EXIT.

Каждое положение следует выбирать отдельно. Д ля отключения параметра Проп повторите процедуру для каждого положения.

Пропущенные положения невозможно выбрать с помощью кнопок

U и Pu или элементов управления на телевизор е, однако доступ

к ним все же возможен с помощью цифровых кнопок пульта дистанционного управления.

Русский

НАСТРОЙКА ТЕЛЕВИЗОРА

DTV Ручная Настройка

СЛАБ

Мощный сигнал Качество

Канал

ХОРОШ

Нач.скан.

СИЛЬНСРЕДН

Поз.Сей ТипНазв.

ABC ONE

Новые каналы - Всего 6

ABC TWO ABC THREE ABC NEWS 24

DTV Ручная Настройка

ABCi

Каналы № строки 1/10

ТВ

1 ABC ONE

2 ABC TWO

Поз. Назв.

7 ABC THREE 30 CABC Channel 40 ABC NEWS 24 51 ABCi

822 AA 823 AC

Ручная настройка DTV

ПРИМЕЧАНИЕ: Эта функция изменяется в зависимости от установки параметра Вход ант./каб..

Ручная настройка

Эта функция предназначена для сервисных специалистов, а также может

использоваться для прямого ввода канала, если известен мультиплексный

a Выберите пункт DTV Ручная Настройка в меню НАСТРОЙКА,

затем нажмите кнопку OK.

b Введите номер мультиплексного канала с помощью цифровых

кнопок или используйте номера.

c Выделите пункт Нач.скан. и нажмите OK. Телевизор автоматически

найдет этот мультиплексный канал.

канал.

C или c для увеличения или уменьшения

Настройки DTV

Каналы

Порядок каналов можно изме нить в соответствии с собственными

a Выберите пункт DTV уст. в меню НАСТРОЙКА, затем нажмите

кнопку OK.

b Выберите пункт Каналы и нажмите OK.

DTV уст.

Каналы

Субтитры и аудио Установка PIN-кода

РОДИТЕЛЬСКИЙ КОНТР

Уст. местного времени Обновл. канала в режиме ожид. Набор символов DVB Быстрое сканирование

c Для удобства можно перейти к нужному пункту в меню одним из

двух способов.

предпочтениями.

Выкл

Стандартный

Вкл

После обнаружения мультиплексно го канала все каналы, которые в данный момент отсутствуют в списке каналов, будут добавлены в список, а информация о канале в верхней части экрана будет обновлена.

d При необходимости повторите действия. Нажмите EXIT для

завершения.

Ручная настройка DVB-C

При установке для параметра Вход ант./каб. значения Кабель в меню DTV Ручная Настройка отображаются следующие параметры.

Русский

Частота – ввод определенной частоты для сканирования

Модуляция – выбор одной из пяти настроек квадратурной модуляции.

Скор. передачи символов – ввод определенной скорости передачи данных

(Кс/с) при ручном сканировании

Переход к стр. № — используйте цифровую кнопку (0-9),

чтобы ввести номер строки, которую нужно выбрать, а затем нажмите OK.

Переход по названию — нажмите CC или cc, чтобы

перейти к следующему имени станции с другой начал ьной буквой.

Можно также сменить номер позиции опре деленного канала.

Перенумеровать — нажмите КРАСНУЮ кнопку, чтобы

сменить номер выделенного канала. Измените номер канала с помощью цифровых кнопок и нажмите OK. Если номер положения ввода уже существует, появится окно подтверждения.

Поз.

----

Назв.

ABC ONE

НАСТРОЙКА ТЕЛЕВИЗОРА

Каналы № строки 1/10

ТВ

1 ABC ONE

Поз. Назв.

822 AA 823 AC

2 ABC TWO

7 ABC THREE 30 CABC Channel 40 ABC NEWS 24 51 ABCi

Сортировка Порядок имеющихся каналов будет изменен.

Продолжить?

Да

Тип сортировки Номер

Сортировка

Перем. — нажмите ЗЕЛЕНУЮ кнопку, чтобы включить функцию

Перем. С помощью кнопки

нужно переместить, а затем нажмите OK, чтобы отметить его. Если необходимо переместить сразу несколько каналов, выберите другой канал и отметьте его тем же способом. При необходимости повторите действия. После того, как все необходимые каналы будут отмечены, установите указатель в место, куда нужно переместить каналы, с помощью кнопки выделенного канала. Нажмите ЗЕЛЕНУЮ кнопку, чт обы выполнить перемещение.

B или b выберите канал, который

B или b. Каналы будут размещены выше

Сортировка — нажмите ЖЕЛТУЮ кнопку. Отобразится окно с

запросом на подтверждение действия. С помощью кнопки выберите Да и нажмите OK.

Появится окно с выбором значения параметра Тип сортиров ки.

C или c

Набор символов DVB

Эта функция позволяет вручную выбрать набор символов (Стандартный

= Таблица 0, Западный = Таблица 5 или Латинский алфавит 9),

используемый для кана лов DVB-C или DVB-T.

a Выберите пункт DTV уст. в меню НАСТРОЙКА, затем нажмите

кнопку OK.

b Нажмите b для выбора Набор символов DVB и используйте C

или

c для выбора значения Стандартный, Западный или

Латинский алфавит 9.

Быстрое сканирование

Если информация о вещании в зоне приема DVB-T изменилась, на экране

телевизора отобразится сообщение “Информация о вещании

изменилась. Выполнить повторное сканирование?”. Прочитайте

сообщение на экране. Если не нужно, чтобы телевизор обнаруживал изменения

и уведомлял о повторном сканировании, установите для функции значение

“Выкл”.

a Выберите пункт DTV уст. в меню НАСТРОЙКА, затем нажмите

кнопку OK.

b Нажмите кнопку b для выбора пункта Быстрое сканирование, а

затем с помощью кнопок

Настройка режима использования

Вы можете выбрать либо режим Дом, либо Магазин. Режим Дом

рекомендуется для домашнего использования. Выберите значение Магазин,

если телевизор используется для демонстрации в магазине и т.д.

C или c выберите значение Вкл.

a Выберите пункт Размещение в меню НАСТРОЙКА. b Нажмите C или c для выбора Дом или Магазин.

Нажмите

C или c, чтобы выбрать тип сортировки.

Сортировка A-Z сортировка по имени станции (от A до Z) Номер сортиро вка по номеру позиции

С помощью кнопки нажмите OK.

(числовая последовательность)

b выделите пункт Сортировка, а затем

Обновл. канала в режиме ожид.

Если для параметра Обновл. канала в режиме ожид. установлено значение

Вкл в то время, как телевизор наход ится в режиме ожидания, будет

автоматически выполнена цифровая настройка, после чего будут со хранены

новые каналы.

a Выберите пункт DTV уст. в меню НАСТРОЙКА, затем нажмите

кнопку OK.

b Нажмите b для выбора Обновл. канала в режиме ожид. и

используйте

C или c для выбора значения Вкл.

Выключение аналогового режима

Это цифровой телевизор, в котором интегрированы функции, позволяющие использовать как цифровые, так и аналоговые службы. Однако в процессе эксплуатации этого телевизора, вероятнее всего, аналоговые службы будут отключены, чтобы обеспечит ь использование большего числа новых цифровых служб.

Эти “отключения” будут происходить во множестве случаев, о которых в вашем регионе будет сообщено заранее. Рекомендуется в каждом таком случае выполнять перенастройку телевизора, чтобы воспользоваться существующими и новыми цифровыми службами в полном объем е.

Русский

ОРГАНЫ УПРАВЛЕНИЯ И ФУНКЦИИ

Основные элементы управления

Быстрое меню

Быстрое меню ускоряет доступ к некот орым параметрам, например Режим изображения, Размер карт., Больше информ., Таймер сна и т.д.

Нажмите QUICK, чтобы отобразить Быстрое меню, затем используйте

b для выбора параметра.

или

Быстрое меню

Режим изображения AutoView

Размер карт. Больше информ. Опции канала YouTube Медиаплеер Фоторамка Таймер сна Динамики Громкость наушников Беспроводная информация

ПРИМЕЧАНИЕ: Элементы Быстрого меню зависят от текущего режима.

Пример элемента в Быстром меню

Режим Элемент Быстрого меню Описание

Просмотр ТВ программы или изображений с внешнего входа

При использовании EPG

Медиаплеер (просмотр нескольких изображений, просмотр списка)

Фоторамка ИЗОБРАЖ См. стр. 25.

Русский

Режим изображения См. стр. 25. Размер карт. См. стр. 23. Больше информ. См. стр. 54. Опции канала См. стр. 56. YouTube См. стр. 39. Медиаплеер См. стр. 42. Фоторамка См. стр. 49. Таймер сна См. стр. 52. Динамики См. стр.64. Громкость наушников См. стр. 22. Беспроводная информация См . стр. 34. Цвет жанра См. стр. 55. Обновл. электронной

программы передач/ Заверш. обновл. электронной программы

Сортировка См. стр. 45. Временной интервал См. стр. 44. Повторить См. стр. 44. Информация об устройстве См. стр. 45. Беспроводная информация См . стр. 34.

Размер карт. См. стр. 23.

Super live

00:00

ТВ динамики

См. стр. 54.

Выбор позиций

Для выбора позиции используйте цифровые кнопки на пульте дистанционно го управления.

Позиции можно выбрать с помощью кнопок P

Для отображения на экране информации, например позиции, режима ввода или сигнала стерео/монорежима, нажмите . Для отмены нажмите еще

раз.

U и Pu.

Отображение времени – только

режим

С помощью функции отображения времени на экране можно отобразить

Нажмите кнопку передачи, чтобы просмотреть время, передаваем ое станцией. Оно будет отображаться на экране в течение 5 секунд.

ПРИМЕЧАНИЕ: В некоторых случаях отображение может быть не доступно.

текущее время (служба текста).

D во время просмотра обычной телевизионной

Стереорежим и передача на двух языках

Для программ ATV

Если сигнал передается в стереорежиме или на двух языках, каждый раз при

переключении каналов на экране на несколько секунд будет отображаться

индикация Стерео или Двухканал. Если передача идет не в стереорежиме, на

Стереорежим… Нажмите Моно.

Передача на двух языках… Передача на двух языках осуществляется

крайне редко. В этом случае отобразится индикация Двухканал. Выберите требуемый номер программы, и если появляется индикация Двухканал, нажмите

Для программ DTV

Если сигнал передается в стереорежиме или в ре жиме двойного моно, нажмите s и с помощью кнопок

Отображение режима Нажатие c

Стерео СтереоS Слев S Сп рав

Моно –

Многоканальный –

Если сигнал передается с несколькими языками, на жмите кнопку несколько раз для изменения языка звуковой дорожки (см. раздел “Языки звуковой дорожки” на стр. 57).

экране отобразится индикация Моно.

s, чтобы выбрать значение Стерео или

s, чтобы выбрать значение Язык 1, Язык 2 или Моно.

C и c выберите параметры.

Двойное моно Язык 1

S Язык 2

аналоговый

ОРГАНЫ УПРАВЛЕНИЯ И ФУНКЦИИ

Двухканал

Баланс Дополн. настройки звука

Смещение уровня громкости Аудио описание

Язык 1

Dolby Volume Низкие Регул. динамич. диапазона Выкл

ЗВУК

Элементы управления звуком

Элементы управления громкостью и

Громкость

Настройте громкость с помощью кнопок

Приглушение звука

Нажмите кнопку один раз, чтобы отключить звук. Чтобы включить звук, нажмите еще раз.

Если звуковая дорожка программы или фильма передается на нескольких

языках, с помощью функции ДВУХКАНАЛЬНОГО ЗВУЧАНИЯ можно выбрать

a Нажмите кнопку MENU и с помощью кнопки C или c выберите

меню ЗВУК.

b С помощью кнопки b выделите параметр Двухканал, а затем с

помощью кнопки

отключение звука

y и Y.

Двухканальное звучание

любой из них.

C или c выберите значение Язык 1 или Язык 2.

Параметр Окр. звук

Функции Расширение стерео и Усиление голоса позволяют достичь

потрясающего объемного звучания. Звук телевизора будет более глубоким,

богатым и широким.

a В меню ЗВУК с помощ ью кнопки b выберите пункт Дополн.

настройки звука, затем нажмите кнопку OK.

b Нажмите b, чтобы выделить пункт Расширение стер ео, затем с

помощью кнопок

Дополн. настройки звука

Низкие Высокие

Расширение стерео Вкл

Усиление голоса Вкл

C или c выберите значение Вкл.

0 0

c Нажмите b, чтобы выделить пункт Усиление голоса, затем с

помощью кнопок

Эта функция поддерживает соотве тствующий уровень громкости звука вне

зависимости от прогр амм, каналов или входных источников .

C или c выберите значение Вкл.

Dolby Volume®

a В меню ЗВУК нажмите b, чтобы выделить Dolby Volume. b Нажмите C или c, чтобы выбрать Низкие, Высокие или Выкл.

ПРИМЕЧАНИЕ:

•Параметр D olby Volume влияет на параметры Регул. динамич. диапазона и Выход цифрового звука.

•Если для параметра Регул. динамич. диапазона задано значение Вкл, то эта функция будет отключена.

Баланс, Низкие и Высокие

Доступ к элементам управления звуком можно получить в цифровом и

аналоговом режимах.

a Выберите меню ЗВУК. b Нажмите b, чтобы выделить параметр Баланс, затем с помощью

кнопки

C или c сместите баланс в сторону лев ого или правого

динамика.

Для регулировки низких и высоких частот

a В меню ЗВУК с помощью кнопки b выберите пункт Дополн.

настройки звука, а затем нажмите кнопку OK.

b Нажмите кнопку b, чтобы выделить параметр Низкие или

Высокие, а затем с помощью кнопки

значение.

C или c отрегулируйте

Регулировка динамического диапазона

Эта функция позволяет регул ировать компрессию звука для некот орых

цифровых телевизионных программ (аудиопрограммы в формате MPEG-1 и

MPEG-2 не поддерживаются).

a В меню ЗВУК нажмите b, чтобы выделить пункт Регул. динамич.

диапазона.

b С помощью кнопок C или c выберите значение Вкл или Выкл.

ПРИМЕЧАНИЕ: Эта фу нкция будет отключена, если для параметра Dolby Volume будет задано значение Низкие или Высокие.

Русский

ОРГАНЫ УПРАВЛЕНИЯ И ФУНКЦИИ

0 0

-5

Смещение уровня громкости

ATV

DTV 2 кан.

Внешний вход

Настройки наушников

Громкость наушников

Соединение динамиков

Выкл

Аудио описание

Уровень микширования Выход для подкл. ак. сист.

Выкл

Аудио описание

Вкл

Смещение уровня громкости

Иногда при переключении из 5.1-канального режима DTV в 2 -канальный режим DTV, канал ATV, или при включении внешнего входа происходят значительные

изменения громкости. Эту разницу в уровне громкости можно уменьшить,

используя функцию Смещение уровня громкости.

a Установите уровень громкости , обычно используемый при

просмотре программы в 5.1-канальном режиме DTV.

b Включите внешний вход или канал в 2-канальном режиме DTV или

режиме ATV.

c В меню ЗВУК с помощью кнопки b выберите пункт Смещение

уровня громкости, затем нажмите кнопку OK.

d Нажмите b, чтобы выделить параметр, затем используйте C или

c, чтобы отрегулировать уровень громкости.

ПРИМЕЧАНИЕ:

• Доступные параметры зависят от текущего входного источника. Например, при просмотре программы в 2-канальном режиме DTV доступен только параметр DTV 2 кан., а другие два параметра в меню отображаются серым цветом. Это упрощает настройку в любых условиях.

• Эта функция недоступна во время просмотра программы в 5.1-канальном режиме DTV.

Настройки наушников

Данный параметр используется для настройки параметров вывода звука при

Соединение динамиков

Вкл Звук выводится

Выкл Звук выводится (доступно

подключении наушников.

Наушники Динамики

(доступна регулировка

2 – +).

меню громкости наушников).

Звук отсутствует

Звук выводится (доступна регулировка

2 – +).

Аудио описание

Аудио описание представляет собой дополнительную звуковую дорожку с

комментариями для слабовидящих, помогающую им лучше понять смысл

программы. В заголовке канала при просмотре программы, содержащей

сигнал AD, отобразятся буквы AD. Звук можно будет прослушивать из ТВ

динамиков и в наушниках или т олько в наушниках.

a Выберите пункт Аудио описание в меню ЗВУК и нажмите OK.

b Выделите пункт Аудио описание и нажмите C или c для выбора

значения Вкл.

Кнопка AD на пульте дистанци онного управления может также использоваться для включения или выключения функции Аудио описание.

c Чтобы отрегулировать уровень громкости аудио описания,

выделите пункт Уровень микширования и используйте кнопки

C и c.

d Выделите пункт Выход для подкл. ак. сист., а затем нажмите

кнопку

C или c для выбора значения Вкл или Выкл.

Вкл: вывод звука из динамиков и наушников. Выкл: вывод звука из наушников.

Для получения информации о настройке выводимого в наушниках звука см. раздел “Настройки наушников”.

ПРИМЕЧАНИЕ: Эта функция также примен яется и для звука, выводимого из выходов DIGITAL AUDIO и FIXED AUDIO.

a Выберите пункт Настройки наушников в меню ЗВУК с помощью

b, затем нажмите кнопку OK.

кнопки

b Нажмите b, чтобы выделить пункт Соединение динамиков,

затем с помощью кнопок Выкл.

c При выборе значения Выкл выделите пункт Громкость

наушников и с помощью кнопок

наушников.

Русский

C или c выберите значение Вкл или

C и c отрегулируйте громкость

Просмотр в широкоэкранном режиме

СУБТИТРЫ

SUPER LIVE

С помощью этого параметра изображение

формата 4:3 будет увеличено, чтобы

заполнить весь экран. При этом оно будет

растянуто по горизонтали и по вертикали с

сохранением близких к оригиналу пропорций в

центре изображения. Может наблюдаться

небольшое искажение.

Выберите этот параметр при просмотре

фильмов или видеозаписей с черными полосами по всему периметру экрана, чтобы уменьшить или убрать черные

полосы с экрана за счет увеличения и выбора

изображения без искажений.

КИНОТЕАТР

Если сигнал в формате “letterbox” передается с субтитрами, при выборе этого параметра изображение будет приподнято,

чтобы отображался весь текст.

Выберите этот параметр при просмотре

широкоэкранных DVD, широкоэкранных

видеокассет или программ в формате 16:9 (если

доступно). Вследствие разнообразия широкоэкранных форматов (16:9, 14:9, 20:9 и т.д.) сверху и снизу экрана могут отображаться черные

полосы.

4:3

Выберите этот параметр, чтобы

просмотреть передач и в формате 4:3.

14:9

Выберите этот параметр при получении

сигнала в формате 14:9.

В зависимости от типа передаваемого сигнала программы можно просматривать в различных форматах.

ШИРОКИЙ ЭКРАН

ОРГАНЫ УПРАВЛЕНИЯ И ФУНКЦИИ

Русский

ОРГАНЫ УПРАВЛЕНИЯ И ФУНКЦИИ

Поточечно

ПК НОРМАЛЬНЫЙ

При использовании этого параметра изображение будет

отображаться без каемки экрана, то есть по принципу

WYSIWYG.

Данный параметр доступен только при воспроизведении

сигнала с компьютера, подключенного с помощью

интерфейса HDMI или через разъем самого компьютера.

ПК ШИРОКОФОРМ.

При использовании этого параметра изображение будет

отображаться без каемки экрана и полос по бокам

изображения.

Данный параметр доступен только при воспроизведении

сигнала с компьютера, подключенного с помощью

интерфейса HDMI или через разъем самого компьютера.

При использовании режима “Поточечно” изображение

не будет масштабироваться. В зависимости от

формата входного сигнала изображение будет

отображаться с полосами по бокам и (или) сверху и снизу

экрана (например, источник сигнала VGA).

СОБСТВЕННЫЙ

При использовании этого параметра изображение

будет отображаться без каемки экрана, то есть по

принципу WYSIWYG.

Формат AV Формат ПК

Нажмите кнопку на пульте дистанционного управления, чтобы отобразить список доступных широкоэкранных форматов.

Нажмите эту кнопку несколько раз, чтобы выделить необходимый формат.

Функцию Быстрое меню можно также использовать для выбора значения параметра Размер карт.

Размер карт.

Собственный

Широкий экран

4:3 Super live Кинотеатр

Субтитры 14:9

Использование особых функций для изменения размера отображаемого изображения (то есть изменения соотношения высоты к ширине) с целью публичной демонстрации или извлечени я коммерческой выгоды может рассматрива ться как нарушение закона об авторском пр аве.

Русский

Размер карт.

Поточечно

ПК нормальный

ПК широкоформ.
