Toshiba 32SW9UA Schematic

Page 1
FILE NO. 070-200324

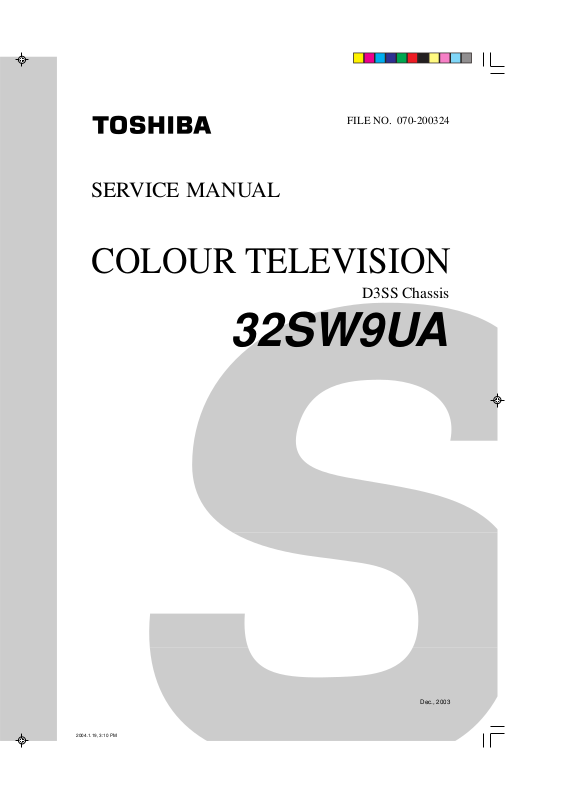

SERVICE MANUAL
COLOUR TELEVISION
D3SS Chassis
32SW9UA
Dec., 2003
Page 2
CHAPTER 1 GENERAL ADJUSTMENTS
SAFETY INSTRUCTIONS ........................................................................................................................................ 3
SET-UP ADJUSTMENT ............................................................................................................................................ 4
SERVICE MODE ...................................................................................................................................................... 6
DESIGN MODE ........................................................................................................................................................ 9
ELECTRICAL ADJUSTMENTS .............................................................................................................................. 10
CIRCUIT CHECK ....................................................................................................................................................17
GENERAL ADJUSTMENTS
CHAPTER 2 SPECIFIC INFORMATIONS
SETTING & ADJUSTING DATA .............................................................................................................................. 18
LOCATION OF CONTROLS ................................................................................................................................... 19
PROGRAMMING CHANNEL MEMORY ................................................................................................................. 21
CHASSIS AND REPLACEMENT PARTS LIST ...................................................................................................... 23
PC BOARDS BOTTOM VIEW................................................................................................................................. 39

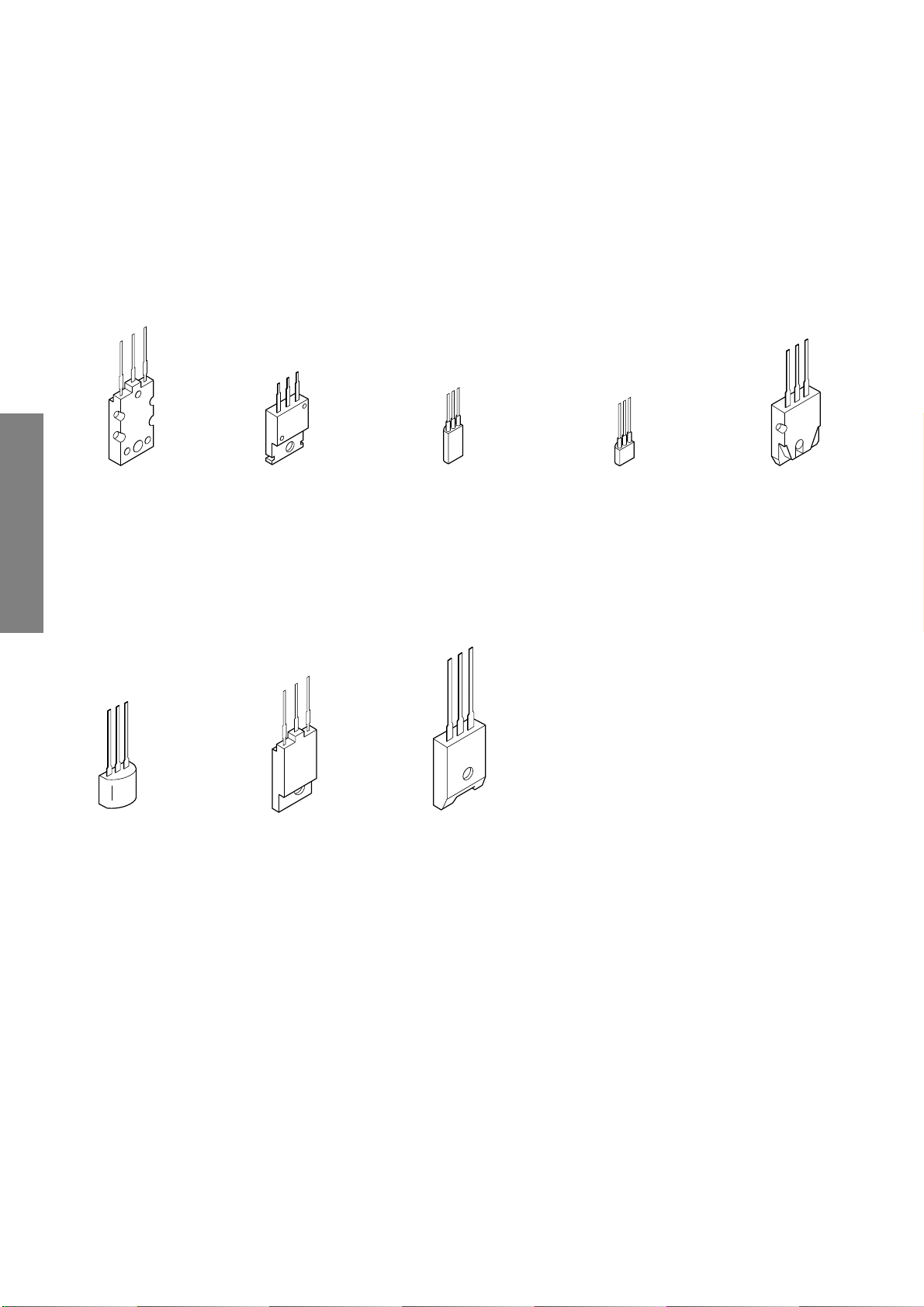

TERMINAL VIEW OF TRANSISTORS ................................................................................................................... 48

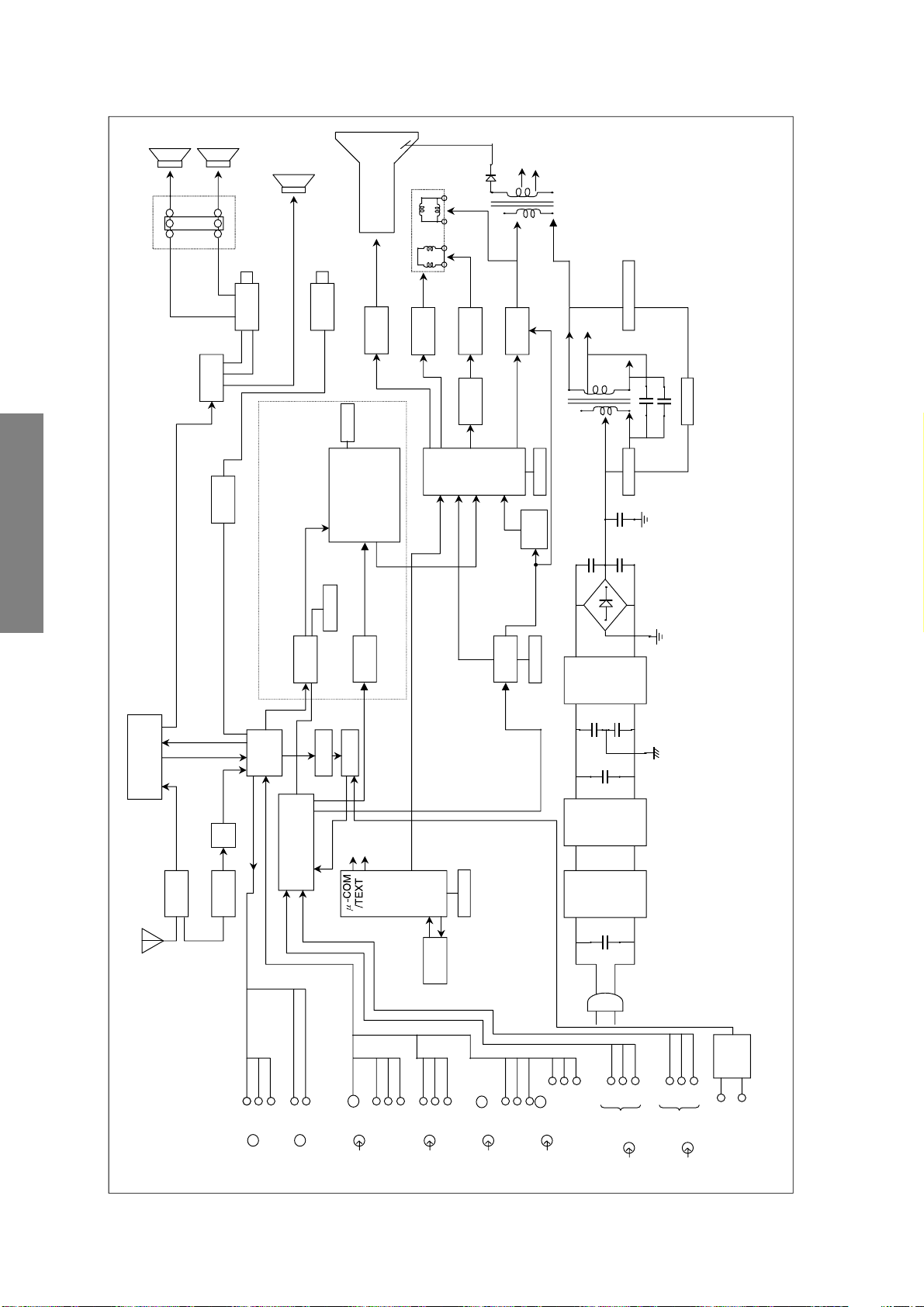

CIRCUIT BLOCK DIAGRAM .................................................................................................................................. 50
TABLE OF CONTENTS
SPECIFIC INFORMATIONS
SPECIFICATIONS .............................................................................................................................................. END
APPENDIX:
CIRCUIT DIAGRAM
Page 3
CHAPTER 1 GENERAL ADJUSTMENTS
SAFETY INSTRUCTIONS
WARNING: BEFORE SERVICING THIS CHASSIS, READ THE “X-RAY RADIATION PRECAUTION”, “SAFETY PRECAU-
TION” AND “PRODUCT SAFETY NOTICE” INSTRUCTIONS BELOW.
X-RAY RADIATION PRECAUTION
1. Excessive high voltage can produce potentially hazardous X-RAY RADIATION. To avoid such hazards, the high volt­age must not be above the specified limit. The nominal value of the high voltage of this receiver is (A) kV at zero beam current (minimum brightness) under a (C) V AC power source. The high voltage must not, under any circumstances, ex­ceed (B) kV.
Refer to table-1 for high voltage (A), (B) & AC voltage (C). (See SETTING & ADJUSTING DATA on page 18)
Each time a receiver requires servicing, the high voltage should be checked following the HIGH VOLTAGE CHECK procedure in this manual. It is recommended that the read­ing of the high voltage be recorded as a part of the service record. It is important to use an accurate and reliable high voltage meter.
SAFETY PRECAUTION
WARNING : Service should not be attempted by anyone unfamiliar with the necessary precautions on this receiver. The following are the necessary precautions to be observed before servicing this chassis.
1. An isolation transformer should be connected in the power line between the receiver and the AC line before any service is performed on the receiver.
2. Always discharge the picture tube anode to the CRT conductive coating before handling the picture tube. The picture tube is highly evacuated and if broken, glass fragments will be violently expelled. Use shatter proof goggles and keep picture tube away from the unprotected body while handling.
3. When replacing a chassis in the cabinet, always be certain that all the protective devices are put back in place, such as; non­metallic control knobs, insulating covers, shields, isolation resistor-capacitor network etc.
2. The only source of X-RAY RADIATION in this TV receiver is the picture tube. For continued X-RAY RADIATION pro­tection, the replacement tube must be exactly the same type tube as specified in the parts list.
3. Some part in this receiver have special safety-related char­acteristics for X-RAY RADIATION protection. For contin­ued safety, parts replacement should be undertaken only after referring to the PRODUCT SAFETY NOTICE below.
GENERAL ADJUSTMENTS
SPECIFIC INFORMATIONS
PRODUCT SAFETY NOTICE
Many electrical and mechanical parts in this chassis have special safety-related characteristics. These characteristics are often passed unnoticed by a visual inspection and the protection afforded by them cannot necessarily be obtained by using replacement components rated for higher voltage, wattage, etc. Replacement parts which have these special safety char­acteristics are identified in this manual and its supplements; electrical components having such features are identified by the international hazard symbols on the schematic diagram and the parts list. Before replacing any of these components, read the parts list in this manual carefully. The use of substitute replacement parts which do not have the same safety characteristics as specified in the parts list may create shock, fire, X-ray radiation or other hazards.
Page 4
WARNING: BEFORE SERVICING THIS CHASSIS, READ THE “X-RAY RADIATION PRECAUTION”, “SAFETY PRECAU-
TION” AND “PRODUCT SAFETY NOTICE” ON PAGE 3 OF SERVICE MANUAL.
SET-UP ADJUSTMENT
■ The following adjustments should be made when a complete realignment is required or a new picture tube is installed. Perform the adjustments in order as follows :
1. Color Purity
2. Convergence
3. White Balance Note: The PURITY/CONVERGENCE MAGNET assembly and rubber wedges need mechanical positioning.
Refer to figure 1.
COLOR PURITY ADUSTMENT
GENERAL ADJUSTMENTS
(1) Let the screen face in the installing direction or toward the east (when it is to be moved), bring up the service mode
screen after demagnetizing (front, left, right, and top) with the degaussing coil, receive white signals by pressing the [TV/VIDEO] button, and then the receiver should be operated for more than 40 minutes.
(2) Perform rough adjustment of the central convergence with the P/C magnet according to the adjustment item.
(3) Receive built-in green signals, loosen set screws on the deflection yoke, remove rubber wedges, and shift the deflec-
tion yoke to toward front.
(4) Move alternately the two 2-pole magnets of the P/C magnets so that the green raster can come to the center of the
screen.
Figure 1.
2-pole purity magnet
(27": Magnet is fixed with deflection yoke.)
SPECIFIC INFORMATIONS
Green Belt
6-pole convergence magnet
Main 4-pole convergence magnet
P/C magnet installing position A MAG-1108 : 37 mm
A
Sub-4-pole convergence magnet
MAG-1113 : 39 mm
(5) Receive built-in red and blue signals, check that there is no inclination of the single color raster toward one side, and if
each color tilts to a great extent, make adjustment with the 2-pole magnet so that the 3 colors will come to the center evenly.
(6) Receive the green raster, shift the deflection yoke from
a foremost position (hitting against the picture tube) to a
Shift deflection yoke
(7) Perform marking of each point
(6)
(8)
on the tape of picture tube
backward position horizontally, stop the deflection yoke at a position where it begins to become a green raster, and perform accurate marking on the picture tube.
(7) Shift the deflection yoke further backward, and perform
Picture tube
CRT-D board
accurate marking at a position where the green raster begins to being luck.
(8) Fix the deflection yoke at a position 60% forward within
the range marked in items (6) and (7) above.
CONVERGENCE ADJUSTMENTS
100 60 0%
Fix the deflection yoke at a position 60% forward from a point between (6) and (7)
P/C Mag
* Adjust the convergence magnet to get vest convergence in the the order to (1) ~ (5).
■ CENTER CONVERGENCE:
(1) Receive the white crosshatch or dot pattern from the service signal generator.
(2) Use the 2 pieces of main 4-pole magnets of P/C magnets, change the open angle, and align the red and blue vertical
lines on the screen center.
(3) Freeze the open angle of the main 4-pole magnets, turn them simultaneously, and align the horizontal lines.
(4) Take the same steps for items (2) and (3) above and align red/blue with green on the screen center using two 6-pole
magnets.
Page 5
(5)Adjust the sub-4-pole magnets only in case there is any deviation of Xv bow-shaped convergence. (To be usually set at
the initial position)
Align both sides with the sub-4-pole magnets and minimize the deviation of blue and red with the main 4-pole magnets.
blue
blue red
red
Main 4-pole magnet
■ CIRCUMFERENCE CONVERGENCE:
Perform correction in the following manner.
*
blue green
red
A
B
blue
green
red
C
(Parts code:23 948 274) TC-S
D
E
F
S N
Blue color or blue mark
Bonded surface
red/blue
red/blue
green
green
6-pole magnet
• Adjust coils and minimize deviation (The 27” unit has coils underneath it)
(Insertion position of correction piece)
D
E
F
*Insert the correction piece between the picture tube and the deflection yoke.
A
B
C
Xv bow-shaped deviation of convergence
blue
red
Sub-4-pole magnet
A
blue
B
green
red
C
(Parts code:23 948 464)
N S
Bonded surface
Transparent
GENERAL ADJUSTMENTS
D
E
SPECIFIC INFORMATIONS
F
Adjust (YHC) and minimize the deviation of YH.
green
Red
blue
green
blue
Red
blue
Red
Adjust (YV) and minimize the deviation of YV.
Red
green
blue
blue
green
Red
Red
blue
green
GH
green
blue
red
green
blue
red
green
Red
green blue
green
green
Red
blue
Red
Red
green
blue
blue
YV YHC
Perform correction by insert-
GH
ing the correction piece into the clearance of terminal board coils of the deflection yoke.
Note:
Perform insertion by turning the metal side to the terminal board side of the deflection yoke.
Page 6
1. ENTERING TO SERVICE MODE
1) Press o button once on Remote Control.
SERVICE MODE
2) Press o button again to keep pressing.
3) While pressing the o button, press MENU button on TV set.
Sound Mute
GENERAL ADJUSTMENTS
2. DISPLAYING THE ADJUSTMENT MENU
1) Press MENU button on TV.
Service mode
S
3. KEY FUNCTION IN THE SERVICE MODE
The following key entry during display of adjustment menu provides special functions.
SPECIFIC INFORMATIONS
A single horizontal line ON/OFF: - / - - button (on Remote) or a button (on TV) Selection of the adjustment items : Channel s/t (on TV or Remote) Change of the data value : Volume ; +/– (on TV or Remote) Adjustment menu mode ON/OFF : MENU button (on TV) Initialization of the memory (QA02) : CALL + Channel button on TV (s) Reset the count of operating protect
circuit to “00”: CALL + Channel button on TV (t)
“RCUT” selection : 1 button “GCUT” selection : 2 button “BCUT” selection : 3 button “CNTX” (or “SCNT”) selection : 4 button “COLC” selection : 5 button “TNTC” selection : 6 button
Self diagnostic display ON/OFF : 9 button
Press
Press
Adjustment mode
Item
Data
Item
Data
(Service mode display)
S
Color thickness correction note: Displayed differently as shown below, de-
pending on the setting of the receiving color system.
CAUTION : Never try to perform initialization unless you have changed the memory IC.
Page 7
4. SELECTING THE ADJUSTING ITEMS
1)Every pressing of CHANNEL s button in the service mode changes the adjustment items in the order of table-2. (t button for reverse order)
Refer to table-2 for preset data of adjustment mode. (See SETTING & ADJUSTING DATA on page 18)
5. ADJUSTING THE DATA
1) Pressing of VOLUME ; +/– button will change the value of data in the range from 00H to FFH. The variable range
depends on the adjusting item.
6. EXIT FROM SERVICE MODE
1) Pressing POWER button to turn off the TV once.
■ INITIALIZATION OF MEMORY DATA OF QA02
After replacing QA02, the following initialization is required.
1. Enter the service mode, then select any register item.
2. Press and hold the CALL button on the Remote, then press the CHANNEL s button on the TV. The initialization of QA02 has been complated.
3. Check the picture carefully. If necessary, adjust any adjustment item above. Perform “Auto search Memory” on the owner’s manual.
CAUTION: Never attempt to initialize the data unless QA02 has been replaced.
GENERAL ADJUSTMENTS
SPECIFIC INFORMATIONS
Page 8
8. SELF DIAGNOSTIC FUNCTION
1) Press “9” button on Remote Control during display of adjustment menu in the service mode. The diagnosis will begin to check if interface among IC’s are executed properly.
2) During diagnosis, the following displays are shown.
Indicated color of mode now selected : Green and Red
    
Self Check
23xxxxxx TIME POWER BUS CONT BLOCK
: 326400 : 000 : OK : UV V1 V2 V3 V4
Indicated color of other modes : White
Green : Normal Red : The microprocessor operates to provide judgement
of no video signal. The red color is still indicated though the signal is input, failure may exist in input signal line including QV01.
GENERAL ADJUSTMENTS
Part number of microprocessor (QA01)Total hour of turn the TV on.Operation number of protecting circuit ----“00” is nor-
mal. When indication is other than “00”, overcurrent apts to flow, and circuit parts may possibly be damaged.
BUS CONT ----“OK” is normal.
When indication shows “Q uuu NG”, the device with the number may possibly be damaged.
BLOCK
UV : TV reception mode V1 : VIDEO 1 input mode (a1) V2 : VIDEO 2 input mode (a2)
SPECIFIC INFORMATIONS
V3 : VIDEO 3 input mode (a3) V4 : VIDEO 4 input mode (a4)
Page 9
1. ENTERING TO DESIGN MODE
1) Select the Service mode.
DESIGN MODE
2) While pressing o(or CALL) button on Remote and press MENU button on TV.
3) Press MENU button on TV.
DS
Press
Press
Item
Data
(Adjustment mode)(Design mode)
D
When QA02 is initialized, items “OPT0”, “OPT1”, “OPT2” and “OPT3” of DESIGN MODE are set to the data of the representative model of this chassis family. Therefore, because ON-SCREEN specification remains in the state of the representative of model. This model is required to reset the data of items “OPT0”, “OPT1”, “OPT2” and “OPT3”.
2. SELECTING THE ADJUSTING ITEMS
Every pressing of CHANNEL t button in the design mode changes the adjustment items in the order of table-3. (s button for reverse order)
Refer to table-3 for data of design mode. (See SETTING & ADJUSTING DATA on page 18)
3. ADJUSTING THE DATA
Pressing of VOLUME s or t button will change the value of data.
GENERAL ADJUSTMENTS
SPECIFIC INFORMATIONS
Page 10
ELECTRICAL ADJUSTMENTS
ITEM ADJUSTMENT PROCEDURE
FOCUS VR ADJ
SUB-BRIGHTNESS (BRTC)
GENERAL ADJUSTMENTS
SPECIFIC INFORMATIONS
Note: Constrict the picture height
until the vertical retrace line appears adjusting the item HIT (HEIGHT).
HORIZONTAL POSITION ADJUSTMENT (HPOS)
VERTICAL POSITION ADJUSTMENT (VPOS)
1. Enter the service mode, then select any register item.
2. Press the TV/VIDEO button on the Remote until the black cross-bar pattern ap­pears on the screen.
3. Adjust the FOCUS control (on T461) for well defined scanning lines on the picture screen.
1. Set CONTRAST to minimum, and BRIGHTNESS to center by adjusting user controls.
2. Set the TV in service mode to get Black cross-bar of inside pattern.
3. Select BRTC (brightness correction), and adjust the ; – /+ button to reduce the value so that white portion of inside pat­tern slightly light.
4. Adjust ; – /+ button to increase the data value of BRTC, and set it just before the difference between the belt of vertical re­trace and the border of black portion of inside pattern is visible. After that, return vertical height and con­trast.
1. Set the TV in service mode, and get black cross-bar signal with VIDEO button on remote hand unit.
2. Select either HPOS (Horizontal pic­ture phase) or VPOS (Vertical picture phase) with CHANNEL s, t buttons, and adjust horizontal or vertical pic­ture position in the center of screen with VOLUME ; – /+ buttons.
Belt of vertical retrace
VERTICAL AMPLITUDE ADJUSTMENT (HIT)
1. Set the TV in service mode, and get black cross-hatch signal with VIDEO button on remote hand unit.
2. Select HIT (Vertical amplitude) with CHANNEL s, t buttons, and adjust vertical amplitude with VOLUME ; – /+ buttons so that vertical am­plitude lacks a little.
3. Adjust vertical amplitude with VOL­UME ; – /+ buttons so that the first bar on cross-hatch signal touches edge of screen.
The first
– 10 –
Page 11
ITEM ADJUSTMENT PROCEDURE
WIDTH
(WID)
E-W PARABOLA
(PARA)
WHITE BALANCE ADJUSTMENT
CUTOFF ADJUSTMENT
•
(RCUT) (GCUT) (BCUT)
DRIVE ADJUSTMENT
•
(GDRV) (BDRV)
1. Call up the adjustment mode display, then select the item WID.
2. Press the ; – /+ button to get the picture so the left and rightedges of raster
begins to lack.
3. Press the ; – /+ button to advance the data by 7 steps. Note : Check the horizontal picture position is correct.
1. Call up the adjustment mode display, then select the item PARA.
2. Press the a button on Remote until the cross-hatch pattern appears on the screen.
3. Press the ; – /+ button to make vertical lines straight as shown below.
1. Set Contrast to 40, and brightness to +20 by picture control.
2. Receive the Black and White pattern.
3. Select RCUT, GCUT and BCUT with CHANNEL s, t buttons, to set individual
values to Initial reference data, and to set GDRV and BDRV to Initial reference data with VOLUME ; – /+ buttons.
4. Press -/- - button on the remote control and rotate Screen VR to get one slight
horizontal line on screen. Note: Every pressing of -/- - button provides Horizontal line picture and Normal picture alternately.
5. Press -/- - button to release horizontal line picture, and select the two other colors
which did not light in the above step with CHANNEL s, t buttons. Then tap VOL­UME ; – /+ buttons so that three colors slightly light in the same level.
GENERAL ADJUSTMENTS
SPECIFIC INFORMATIONS
X To correct white balance in light area,
select GDRV and BDRV with CHANNEL s, t buttons to adjust.
X To correct white balance in dark area,
perform fine adjustment of RCUT, GCUT and BCUT.
Light area check
(to show white)
Dark area check
(to show black)
– 11 –
Page 12
V/C system adjustment
No.
1
ADJUSTING ITEMS
AND POINTS
Cutoff adjustment and white balance adjust­ment
RCUT GCUT BCUT GDRV BDRV
Screen VR
GENERAL ADJUSTMENTS
Sub contrast adjustment
2
(SCNT)
Sub brightness adjust-
3
ment (BRTC)
Sub color adjustment
SPECIFIC INFORMATIONS
4
NTSC (COLC)
ADJUSTMENT PROCEDURE
1) Setting to horizontal alignment, turn the screen VR to stop where the brightness lines are slightly luminous. (Adjustment shall be made so that they look almost white.)
2) Cancel horizontal alignment.
3) Varying R, G and B CUTOFF, make white balance adjustment in the dark area.
4) Adjusting G and B DRIVE, make white balance ad­justment in the bright area.
5) Repeat procedures 3) and 4) if necessary.
Adjustable value: Bright area: 11500K+0.0075uV
(103cd/m
2
)
Dark area: 10500K+0.0105uV
(17cd/m2)
1) Select SCNT in the sub data adjustment mode.
2) With TP-Y, set the amplitude from pedestal level to white peak to 0.70±0.03 V (0-p).
1) Select BRTC in the sub data adjustment mode. Adjust the number of black solid lines to 5±1.5.
1) Select COLC in the sub data adjustment mode.
2) With TP-PB, set the level of color bar to 0.36±0.02 V (p-p).
REMARKS
No outside lighting shall be allowed. Measurement shall be performed at the center of CRT. Receiver shall be in the standard state.
Total white signal Varying the level of input signal, adjust the brightness.
J-2ch sub brightness signal DYNAMIC
J-2ch sub brightness signal DYNAMIC
J-2ch sub brightness signal DYNAMIC
– 12 –
Page 13
V/C system adjustment (Chassis adjusment)
No.
ADJUSTING ITEMS
AND POINTS
Sub color adjustment
5
SECAM (COLS)
DW sub screen contrast
6
adjustment
(PCNT)
DW sub screen color ad-
7
justment
(PCOLC)
DW sub screen color ad-
8
justment
(PCOLS)
ADJUSTMENT PROCEDURE
1) Select COLS in the sub data adjustment mode.
2) With TP-PB, set the level of color bar to 0.54±0.05 V(p-p).
1) Select PCNT in the sub data adjustment mode.
2) With TP-Y, make adjustment so that the amplitude of sub screen (right image) coincides with that of main screen (left image).
1) Select PCOLC in the sub data adjustment mode.
2) With TP-PB, make adjustment so that the amplitude of sub screen (right image) coincides with that of main screen (left image).
1) Select PCOLS in the sub data adjustment mode.
2) With TP-PB, make adjustment so that the amplitude of sub screen (right image) coincides with that of main screen (left image).
REMARKS
E-2ch SECAM color bar signal DYNAMIC
J-2ch for both main and sub screens
Sub brightness signal DYNAMIC
J-2ch for both main and sub screens
Sub brightness signal DYNAMIC
E-2ch for both main and sub screens
SECAM color bar signal DYNAMIC
GENERAL ADJUSTMENTS
SPECIFIC INFORMATIONS
Circuit adjustment (deflection system adjustment procedure)
No.
1
2
3
ADJUSTING ITEMS
AND POINTS
Focus adjustment (1)
Focus VR
Main: T461 Sub: R950
Focus adjustment (2)
R950
Focus adjustment (3)
ADJUSTMENT PROCEDURE
Conditions: E-12ch, Screen size: WIDE, Image mode:
DYNAMIC
Adjustment: After presetting R950 sub VR to the center
of VR, adjust the screen center to the best focus quality with T461 focus VR.
Conditions: E-12ch, Screen size: WIDE, Image mode:
DYNAMIC
Adjustment: With sub focus VR (R950) on CRT drive
board, set the position so as to minimize vertical fly-back lines at corners.
Repeating the above focus adjustment procedures (1) and (2), adjustment so as to obtain the best focus on the entire screen.
– 13 –
Page 14
Horizontal adjustment * Deflection adjustment shall be made from PAL/100 Hz/WIDE mode.
2
20
0
5
5
ADJUSTING ITEMS
AND POINTS
Hori-
zontal
For PAL/100 Hz/WIDE
Horizontal amplitude (WID) Side pin distortion (PARA) Trapezoidal distortion (TRAP) Corner distortion (CNR)
Upper corner distortion
(TCNR)
Lower corner distortion
GENERAL ADJUSTMENTS
(BCNR) CENT distortion (CPAR) Parallelogrammatic distortion (CSAW) Horizontal phase
(HPOS) Note 1: POW/DEF board: P451/ M450 Horizontal screen positional switch
CENT
ADJUSTMENT PROCEDURE
<Adjustment condition>
Horizontal adjusment shall be made using E-12CH Philips pattern and DY­NAMIC image mode.
<Adjustment procedure>
1) Using WID data, reduce the horizontal amplitude until a part of it is dropped out.
2) Using WID data, adjust the horizontal amplitude so that horizontal raster inevitably contacts with CPT mask.
3) Using the following (Note 1) horizontal screen positional switch, adjust the horizon­tal raster position to the center position.
4) Using the horizontal amplitude (WID) and horizontal phase (HPOS), adjust the horizontal amplitude so that the right and left flags are just blinded.
SPECIFIC INFORMATIONS
Right side Left side
Screen position shall be switched by inserting a plug into the above pin.
Horizontal adjustment
ADJUSTING ITEMS
Hori-
zontal
For NTSC WIDE
Upper corner distortion
Lower corner distortion
AND POINTS
Horizontal phase (NHPO) Horizontal amplitude (NWID) Side pin distortion (NPAR) Trapezoidal distortion (NTRA) Corner distortion (NCNR) CENT distortion (NCPAR) Parallelogrammatic distortion (NCSAW)
(NTCNR)
(NBCNR)
The adjustment shall be made so that the right and left flags are just blinded.
5) Using PARA, TRAP, CNR and CPAR (or TCNR, BCNR or CSAW if necessary), adjust the screen distortion.
6) If necessary, make the horizontal amplitude adjustment again.
7) Check the side pin distortion in 4:3 mode. (If necessary, the adjustment shall be made, checking the quality of 4:3 side panel.)
ADJUSTMENT PROCEDURE
* NTSC adjustment shall be made after PAL adjustment.
1) With domestic 13ch, WIDE mode and DYNAMIC, adjust the right and left bars to the fifth center for horizontal phase (NHPO) and horizontal ampli­tude (NWID).
0
25
31
25
0
3 1
30
30
35
325
20
575 300
35
30
30
525 LINE
35
45
30
30
50
1 3
Right and left bars shall be adjusted to the fifth center.
25
30
30
35
31
35
30
30
25
2
2) With domestic 11ch, NPAR, NTRA, NCNR and NCPAR (or NTCNR, NBCNR or NCSAW if necessary), adjust the screen distortion.
3) If necessary, make horizontal amplitude adjustment again.
4) Check the side pin distortion in 4:3 mode. (If necessary, the adjustment shall be made, checking the quality of 4:3 side panel.)
– 14 –
Page 15
Vertical adjustment
2
20
0
5
5
Verti-
cal
ADJUSTING ITEMS
AND POINTS
For PAL WIDE
Vertical amplitude (HIT)
Vertical screen position
(TCNR) Vertical linearity (VLIN)
For NTSC WIDE
Vertical amplitude (NHIT)
Vertical screen position
(NVPO)
ADJUSTMENT PROCEDURE
1) With E-12ch, WIDE mode, DYNAMIC and 100 Hz, adjust the vertical screen posi­tion (VPOS) and amplitude (HIT) as shown in the following figure:
Flags shall just be blinded.
Flags shall just be blinded.
2) With vertical linearity (VLIN), control the upper and lower balances to be optimal.
* NTSC adjustment shall be made after the PAL adjustment.
With domestic 13ch, WIDE mode and DYNAMIC, adjust the vertical screen position (NVPO) and amplitude (NHIT) as shown in the following figure:
The circle of lion shall contact with mask.
GENERAL ADJUSTMENTS
SPECIFIC INFORMATIONS
3 1
0
3
5
3
325
30
30
20
575 300
35
30
525 LINE
25
30
30
35
35
45
50
31
35
30
30
1 3
25
2
0
0
25
25
30
31
30
The twelve center shall be adjusted to the mask.
– 15 –
Page 16
Geomagnetic compensation (chassis adjustment)
ADJUSTING ITEMS
AND POINTS
1
Output voltage control (GMF)
Horizontal adjustment * DQF adjustment shall be made in PAL WIDE mode.
ADJUSTING ITEMS
GENERAL ADJUSTMENTS
Hori-
zontal
AND POINTS
DQF output voltage adjustment
ADJUSTMENT PROCEDURE
Conditions: User control for geomagnetic compensation: 0
Geomagnetic compensation coil: Unconnected
Perform voltage measurement at both ends of RJ06 and adjust the volt­age to the following adjustable value with GMF of data adjustment mode:
0 ± 5V
ADJUSTMENT PROCEDURE
Measure the terminal voltage waveform of test pin (DF terminal) with 100:1 probe and adjust the terminal voltage using L451 (horizontal amplitude coil: TLN2110AD).
Vp-p
SPECIFIC INFORMATIONS
1H
Adjust the above waveform by turning the core of L451 so as to obtain the following voltage:
36": 1350 Vp-p
Note: Because the vertical cycle parabolic waveform is also of superposition, the
above voltage value shall be measured on the waveform.
Adopted signal: PAL E-12ch
– 16 –
Page 17
CIRCUIT CHECK
HIGH VOLTAGE CHECK CAUTION: There is no HIGH VOLTAGE ADJUSTMENT on this chassis. Checking should be done following the steps below.
1. Connect an accurate high voltage meter to the second anode of the picture tube.
2. Turn on the receiver. Set the BRIGHTNESS and CONTRAST controls to minimum (zero beam current).
3. High voltage must be measured below (B) kV.
Refer to table-1 for high voltage (B). (See SETTING & ADJUSTING DATA on page 18)
4. Vary the BRIGHTNESS control to both extremes to be sure the high voltage does not exceed the limit under any conditions.
GENERAL ADJUSTMENTS
SPECIFIC INFORMATIONS
– 17 –
Page 18
CHAPTER 2 SPECIFIC INFORMATIONS
SETTING & ADJUSTING DATA
SAFETY INSTRUCTIONS
HIGH VOLTAGE AT ZERO BEAM: (A) 30.0 kV MAX HIGH VOLTAGE: AC VOLTAGE
GENERAL ADJUSTMENTS
SERVICE MODE
ADJUSTING ITEMS AND DATAS IN THE SERVICE MODE:
32"
(B) 31.1 kV (C) 220~240 V
Table-1
Item Name of adjustment
RCUT GCUT BCUT GDRV BDRV CNTX
SPECIFIC INFORMATIONS
BRTC COLC TNTC COLP COLS SCNT VOLS FVOL NVOL NICL NICH IDL IDH HPOS VPOS HIT VLIN
R CUTOFF (B/W) G CUTOFF (B/W) B CUTOFF (B/W) G DRIVE B DRIVE SUB CONTRAST MAX (4:3 MODE) SUB BRIGHT CEN SUB COLOR CEN NTSC SUB TINT CEN SUB COLOR CEN PAL SUB COLOR CEN SECAM SUB CONTRAST MSP DEM VOLS MSP DEM FVOL MSP DEM NVOL MSP DEM NICL MSP DEM NICH MSP DEM IDL MSP DEM IDH 576i 100Hz V-POSITION HEIGHT V-LINEARITY
Preset
40H 40H 40H 40H 40H 7FH 80H 00H
7AH
03H FCH 4AH
75H
15H 3CH
03H 0AH
90H A0H
35H
80H
34H
12H
Data
←
←
←
←
←
←
←
←
←
←
←
←
←
←
←
←
←
←
←
←
←
←
←
Item Name of adjustment
VPS WID PARA CNR TRAP CPAR TCNR BCNR CSAW NHPO NVPO NHIT NVLI NVPS NWID NPAR NCNR NTRA NCPAR NTCNR NBCNR NCSAW GMF
Table-2
V-SHIFT PICTURE WIDTH E-W PARABOLA E-W CORNER TRAPEZIUM CENT PARABOLA EW TOP CORNER EW BOTTOM CORNER CENTER SAW NTSC H-POSITION NTSC V-POSITION NTSC HEIGHT NTSC V-LINEARITY NTSC V-SHIFT NTSC PICTURE WIDTH NTSC E-W PARABOLA NTSC E-W CORNER NTSC TRAPEZIUM NTSC CENT PARABOLA NTSC TOP CORNER NTSC BOTTOM CORNER NTSC CNETER SAW GEOMAGNETIC
Preset
40H 49H
0DH
14H
3DH
08H 14H 12H 08H
0FH
82H 32H 14H
40H 4FH 0EH
14H 3AH
08H
15H
12H
08H
00H
Data
←
←
←
0FH
←
←
←
←
←
←
←
←
←
←
←
←
0FH
←
←
←
←
←
←
DESIGN MODE
ADJUSTING ITEMS AND DATAS IN THE DESIGN MODE:
Item Name of adjustment Preset Data Data Remarks
OPT0 OPT1 OPT2 OPT3 OPT4 OPT5
OPTION 0 OPTION 1 OPTION 2 OPTION 3 OPTION 4 OPTION 5
34H 80H 00H 00H 00H 00H
Table-3
– 18 –
B4H 00H
←
←
←
←
Page 19
Front
LOCATION OF CONTROLS
On-timer indicator
POWER indicator
GENERAL ADJUSTMENTS
Remote sensor
Behind the door
Push and take out.
Card into the slot
Press here to open the door.
S-VIDEO
VIDEO
a (3) Video 3 input terminals
(3)
L/MONO R
AUDIO
Headphones jacks (ø3.5 mm)
L Main sound l PIP sub-sound
a Input source selection
ENTER
MENU
ENTER
MENU
c Channel position t s
–;+ Volume –+
Menu < >
Menu
POWER switch
Headphones jacks
L : For private listening, connect headphones. The sound from the speakers will be cut off automatically.
To adjust the volume, press the – ; + buttons.
: Use this jack when listening to the sound of the Sub-picture (Picture-in-Picture) and Sub-window. To
l
adjust the volume, press the – ; + buttons.
Back
(1)(
)(
2
)
4
(
MONITOR
)
(
FIXED
)
SPECIFIC INFORMATIONS
S-VIDEO
VIDEO
L/MONO
AUDIO
R
a (1) Video 1 input terminals
a (2) Video 2 input/COMPONENT VIDEO INPUT (HD)
terminals
a (4) Video 4 input/COMPONENT VIDEO INPUT (HD) terminals
– 19 –
COMPONENT VIDEO INPUT
(HD)
Y
PB/ CB/
PR/ CR/
COMPONENT VIDEO INPUT
(HD)
Y AUDIO
B/
P CB/
PR/ CR/
L
Antenna input
R
MONITOR output terminals
FIXED AUDIO output terminals
Page 20
Remote Control
CALL index, initial
GENERAL ADJUSTMENTS
1 or 2 digit channel selection
Selectable picture
SPECIFIC INFORMATIONS
• CH (channel position) st
• Menu
• V
olume
• Menu
Picture size selection
Device switch TV: To control TV VCR: To control VCR DVD: To control DVD
MENU
– +
< >
F
F CALL
Power on/Standby (For Toshiba TV/VCR/DVD only)
21 3
Number buttons (0-9)
54 6
87 9
0
MENU EXIT
DVD
MENU
TV
VCR
DVD
TEXT/TV
CH
ENTER
CH
PIC SIZE
/PIP
STILL
Input source selection (a1 – a4)
Selectable sound
EXIT (On screen display menu/BRIDGE MEDIA Feature only)
ENTER
BRIDGE MEDIA Teletext buttons
• Colored buttons
• F + v, ?, ^, y / X
Double-Window/PIP sound selection
Sound mute
Picture STILL
When in VCR or DVD mode: (For Toshiba VCR/DVD only)
c to EJECT
to REWIND
S to PLAY
to FAST FORWARD
J to PAUSE
to SKIP-REWIND
R to STOP
to SKIP-FORWARD
/PIP
SEARCH
STROBE
SOURCE
– 20 –
/PIP CH
When in TV mode: TEXT/TV selection
mI/II
Stereo/Bilingual selection
/PIP • PIP on/off
• Double-Window on/off
STILL PIP STILL
/PIPCH • PIP channel selection
• Double-Window channel selection
STROBE Multi-Window strobe SEARCH Multi-Window search F
+
r
+
SOURCE • PIP Source selection
F
PIP locate
• Double-Window source selection
Page 21
PROGRAMMING CHANNEL MEMORY
• First, use the Auto tuning feature to preset all the active channels in your area automatically. Then, arrange the preset channels with the Manual tuning feature so that you can tune into only desired channels.
• Use the Channel search operation if desired channels cannot be preset with the Auto tuning or if you would like to preset channels to specific position numbers one by one.
• DO NOT PRESS ANY OTHER BUTTONS WHILE THE SET IS TUNING.
To preset channels (Auto tuning, Manual tuning)
Auto tuning
Select the first program position number you want to
1
start the Auto tuning with the CH st button or the Number buttons.
Press the MENU button, then press the < or > button to display the SET UP menu.
2
Press the or button to select Auto tuning.
3
Press and hold the ENTER button for a several sec-
4
onds to start the automatic search. The search will be­gin for all available stations. Bullet will move along the line as the search progresses. DO NOT PRESS ANY BUTTONS WHILE THE AUTOMATIC SEARCH IS IN PROGRESS. If you make a mistake, simply repeat steps 4 to start again from the beginning.
When the automatic search is complete, the TV will
5
automatically return to the first program position.
Press the CH s or CH t button to view the programmed position.
6
Manual tuning
Press the MENU button, then press the < or > button
1
to display the SET UP menu. Press the or but­ton to select Manual tuning.
Press the ENTER button to display the Manual tuning
2
menu. Press the or button to select the pro­gram position you want to arrange.
Press the ENTER button to display the breakdown
3
menu.
Press the < or > button to select an item, then press the or button to adjust the item as shown be­low.
Manual tuning
Programme
1
B/G
A
A
Store
B
MENU
C
EXIT
Back Watch TV
D
F
E
G
GENERAL ADJUSTMENTS
SPECIFIC INFORMATIONS
H
– 21 –
Page 22
Manual tuning (Continued)
GENERAL ADJUSTMENTS
A. Program position selection B. Sound system C. Color system
A : Automatic P : PAL S : SECAM N4 : NTSC4.43 N3 : NTSC3.58 If the color of a certain channel is abnormal, the automatic color system selection (AUTO) may have malfunctioned, or sound system selection is wrong. In such a case, select another color and/or sound system.
SPECIFIC INFORMATIONS
D. Program position skip selection
Press the position skip option on “ The program position will then be skipped when you select channels will the Ch8 or CH9 button.
” mark will appear beside a program position
“
number when you use the number button on the remote control.
E. Channel search operation
Press the button to search up the band or the button to search down the band. Press the desired channel is displayed. When a station/satellite is found, it will be displayed.
F. Auto Fine Tuning
Press the Tuning option On “ The Auto Fine Tuning feature automatically corrects slight fluctuations when receiving signals. Manual Fine Tuning While the Auto Fine Tuning turn Off “0”, press the
or button until the best possible picture and
sound are obtained.
G. ANT ATT (Antenna attenuator)
Press the option On “ occurs, set the ANT ATT to On.
or button to turn the program
or button repeatedly until your
or button to turn the Auto Fine
or button to turn the ANT ATT
” or Off “ ” when visual interference
” or off “ ”.
” or Off “0”.
H. Station label
Station labels appear under the program position display each time you turn on the TV, select a channel, or press the CALL button.
To change or create station labels:
1) Press the a character for the first space, then press the button.
2) Repeat step 1 to enter the rest of the characters. If you would like a blank space in the label name, you must choose an empty space from the list of characters.
Press the ENTER button to store your settings.
or button repeatedly to select
>
– 22 –
Page 23
CHASSIS AND CABINET REPLACEMENT PARTS LIST
WARNING: BEFORE SERVICING THIS CHASSIS, READ THE “X-RAY RADIATION PRECAUTION”, “SAFETY PRE-
CAUTION” AND “PRODUCT SAFETY NOTICE” ON PAGE 3 OF THIS MANUAL.
CAUTION: The international hazard symbols “ ” in the schematic diagram and the parts list designate components which have special characteristics important for safety and should be replaced only with types identical to those in the original circuit or specified in the parts list. The mounting position of replacements is to be identical with originals. Before replacing any of these components, read carefully the PRODUCT SAFETY NOTICE. Do not degrade the safety of the receiver through improper servicing.
NOTICE:
•
The part number must be used when ordering parts, in order to assist in processing, be sure to include the Model
number and Description.
•
The PC board assembly with * mark is no longer available after the end of the production.
Model : 32SW9UA
Capacitors ............. CD : Ceramic Disk PF : Plastic Film EL : Electrolytic
Resistors ............... CF : Carbon Film CC : Carbon Composition MF : Metal Film
OMF : Oxide Metal Film VR : Variable Resistor FR : Fusible Resistor
(All CD and PF capacitors are ±5%, 50V and all resistors, ±5%, 1/6W unless otherwise noted.)
Location
Parts No. Description
No.
CAPACITORS
C101 24796479 ELECTROLYTIC, 35V 4.7UF M C102 24793221 ELECTROLYTIC, 10V 220UF M C105 24109102 CERAMIC CHIP, 50V B 1000PF K C106 24797100 ELECTROLYTIC, 50V 10UF M C107 24794221 ELECTROIYTIC, 16V 220UF M C108 24793221 ELECTROLYTIC, 10V 220UF M C109 24109103 CERAMIC CHIP, 50V B 0.01UF K C115 24109103 CERAMIC CHIP, 50V B 0.01UF K C121 24794101 ELECTROLYTIC, 16V 100UF M C190 24109103 CERAMIC CHIP, 50V B 0.01UF K C205 24797229 ELECTROLYTIC, 50V 2.2UF M C206 24794220 ELECTROLYTIC, 16V 22UF M C303 24214471 CERAMIC DISC, 500V B 470PF K C307 24082275 PLASTIC FILM CQ922 M 100V 82000PF J C308 24668221 ELECTROLYTIC, 35V 220UF M 3A C309 24212101 CERAMIC DISC, 50V B 100PF K C310 24667102 ELECTROLYTIC, 25V 1000UF M 3A C311 24214152 CERAMIC DISC, 500V B 1500PF K C313 24082057 PLASTIC FILM, 100V 0.22UF J C320 24667221 ELECTROLYTIC, 25V 220UF M 3A C321 24503051 PLASTIC FILM, 63V 0.68UF J C322 24617915 ELECTROLYTIC, 50V 1UF K 3A LI C323 24503049 PLASTIC FILM, 63V 0.47UF J C325 24590223 PLASTIC FILM, 50V 0.022UF J C326 24797010 ELECTROLYTIC, 50V 1UF M C327 24794471 ELECTROLYTIC, 16V 470UF M C331 24667102 ELECTROLYTIC, 25V 1000UF M 3A C332 24503038 PLASTIC FILM, 63V 0.056UF J C333 24212332 CERAMIC DISC, 50V B 3300PF K C362 24591682 PLASTIC FILM, 50V 6800PF J C370 24794100 ELECTROLYTIC, 16V 10UF M C392 24085981 ELEC. NONPOLAR CE04J 16V 10UF
C393 24232103 CERAMIC DISC, 50V F 0.01UF Z C396 24503065 PLASTIC FILM, 1800VH 1800PF H C413 24214392 CERAMIC DISC, 500V B 3900PF K C416 24676330 ELECTROLYTIC, 100V 33UF M 3A C417 24214391 CERAMIC DISC, 500V B 390PF K C418 24667221 ELECTROLYTIC, 25V 220UF M 3A C419 24212102 CERAMIC DISC, 50V B 1000PF K C420 24666101 ELECTROLYTIC, 16V 100UF M 3A
M 11L NP
Location
Parts No. Description
No.
C421 24539104 PLASTIC FILM, 50V 0.1UF J C428 24503191 PLASTIC FILM, 400V 0.13UF J C432 24073057 ELECTROLYTIC, 25V 1000UF M 3A C433 24232103 CERAMIC DISC, 50V F 0.01UF Z C433 24503059 PLASTIC FILM, 1800VH 1000PF H C434 24820113 PLASTIC FILM CQ92 T 630V 11000PF J C436 24503041 PLASTIC FILM , 63V 0.1UF J C439 24503457 PLASTIC FILM CQ92 T 400V 56000PF J C442 24503190 PLASTIC FILM, 400V 0.12UF J C443 24503068 PLASTIC FILM CF92 T 1800VH 2400PF H C444 24503195 PLASTIC FILM, 1800VH 5100PF H C445 24095804 PLASTIC FILM, 400V 0.056UF J C446 24073120 ELECTRPLYTIC, 250V 33UF, 250YXF33M C448 24640908 ELECTROLYTIC, 160V 33UF M 3A LI C449 24667471 ELECTROLYTIC, 25V 470UF M 3A C450 24092341 CERAMIC DISC, 2KV R 470PF K C451 24092341 CERAMIC DISC, 2KV R 470PF K C452 24503193 PLASTIC FILM, 1500VH 1000PF H C453 24503068 PLASTIC FILM CF92 T 1800VH 2400PF H C461 24820123 PLASTIC FILM, 630V 0.012UF J C462 24214471 CERAMIC DISC, 500V B 470PF K C464 24503149 PLASTIC FILM, 250V 3.3UF C465 24590183 PLASTIC FILM, 50V 0.018UF J C466 24679220 ELECTROLYTIC, 250V 22UF M 3A C467 24820123 PLASTIC FILM, 630V 0.012UF J C468 24503040 PLASTIC FILM, 63V 0.082UF J C469 24591821 PLASTIC FILM, 50V 820PF J C470 24794101 ELECTROLYTIC, 16V 100UF M C471 24766479 ELECTROLYTIC, 50V 4.7UF M C472 24539474 PLASTIC FILM, 50V 0.47UF J C473 24073081 ELECTROLYTIC, 50V 1.OUF M 3A C477 24794220 ELECTROLYTIC, 16V 22UF M C482 24109122 CERAMIC CHIP, 50V B 1200PF K C486 24539104 PLASTIC FILM, 50V 0.1UF J C513 24109103 CERAMIC CHIP, 50V B 0.01UF K C520 24503047 PLASTIC FILM, 63V 0.33UF J C530 24206010 ELECTROLYTIC, 50V 1.0UF M 7L 3A C531 24100104 CERAMIC CHIP, 25V F 0.1UF Z C532 24100104 CERAMIC CHIP, 25V F 0.1UF Z C533 24100104 CERAMIC CHIP, 25V F 0.1UF Z C534 24100104 CERAMIC CHIP, 25V F 0.1UF Z C536 24100104 CERAMIC CHIP, 25V F 0.1UF Z
SPECIFIC INFORMATIONS
– 23 –
Page 24
Location
INFORMATIONS
SPECIFIC
SPECIFIC INFORMATIONS
* C801 24503507 PLASTIC FILM, AC275V 0.22UF K * C802 24503507 PLASTIC FILM, AC275V 0.22UF K
Parts No. Description
No.
C537 24100104 CERAMIC CHIP, 25V F 0.1UF Z C543 24100104 CERAMIC CHIP, 25V F 0.1UF Z C544 24100104 CERAMIC CHIP, 25V F 0.1UF Z C545 24100104 CERAMIC CHIP, 25V F 0.1UF Z C547 24109103 CERAMIC CHIP, 50V B 0.01UF K C548 24763101 ELECTROLYTIC, 16V 100UF M C551 24100104 CERAMIC CHIP, 25V F 0.1UF Z C552 24100104 CERAMIC CHIP, 25V F 0.1UF Z C553 24100104 CERAMIC CHIP, 25V F 0.1UF Z C555 24105471 CERAMIC CHIP, 50V CH 470PF J C558 24109103 CERAMIC CHIP, 50V B 0.01UF K C563 24797478 ELECTROLYTIC, 50V 0.47UF M C564 24797229 ELECTROLYTIC, 50V 2.2UF M C565 24797478 ELECTROLYTIC, 50V 0.47UF M C575 24092730 CERAMIC CHIP, 16V B 0.1UF K C582 24761332 ELECTROLYTIC CE04G 6.3V 3300UF M C601 24591102 PLASTIC FILM, 50V 1000PF J C602 24591102 PLASTIC FILM, 50V 1000PF J C603 24073084 ELECTROLYTIC, 50V 4.7UF M 3A C604 24073084 ELECTROLYTIC, 50V 4.7UF M 3A C605 24073052 ELECTROLYTIC, 25V 47UF M 3A C606 24073052 ELECTROLYTIC, 25V 47UF M 3A C607 24503042 PLASTIC FILM, 63V 0.12UF J C608 24503042 PLASTIC FILM, 63V 0.12UF J C609 24073094 ELECTROLYTIC, 50V 1000UF M 3A C610 24073094 ELECTROLYTIC, 50V 1000UF M 3A C611 24073053 ELECTROLYTIC, 25V 100UF M 3A C612 24073084 ELECTROLYTIC, 50V 4.7UF M 3A C613 24794471 ELECTROLYTIC, 16V 470UF M C614 24797010 ELECTROLYTIC, 50V 1UF M C615 24073094 ELECTROLYTIC, 50V 1000UF M 3A C616 24503042 PLASTIC FILM, 63V 0.12UF J C620 24073084 ELECTROLYTIC, 50V 4.7UF M 3A C621 24539104 PLASTIC FILM, 50V 0.1UF J C623 24797100 ELECTROLYTIC, 50V 10UF M C626 24073094 ELECTROLYTIC, 50V 1000UF M 3A C627 24797010 ELECTROLYTIC, 50V 1UF M C628 24794470 ELECTROLYTIC, 16V 47UF M C630 24073052 ELECTROLYTIC, 25V 47UF M 3A C631 24073086 ELECTROLYTIC, 50V 10UF M 3A C632 24073053 ELECTROLYTIC, 25V 100UF M 3A C655 24797101 ELECTROLYTIC, 50V 100UF M C656 24591563 PLASTIC FILM, 50V 0.056UF J C657 24797100 ELECTROLYTIC, 50V 10UF M C658 24797470 ELECTROLYTIC, 50V 47UF M C680 24073094 ELECTROLYTIC, 50V 1000UF M 3A C681 24797010 ELECTROLYTIC, 50V 1UF M C704 24591822 PLASTIC FILM, 50V 8200PF J C705 24232103 CERAMIC DISC, 50V F 0.01UF Z C707 24794470 ELECTROLYTIC, 16V 47UF M C712 24666470 ELECTORLYTIC, 16V 47UF M 3A C713 24709100 ELECTROLYTIC, 200V 10UF M C714 24436101 CERAMIC DISC, 50V SL 100PF J C715 24214472 CERAMIC DISC, 500V B 4700PF K C716 24436101 CERAMIC DISC, 50V SL 100PF J C717 24214472 CERAMIC DISC, 500V B 4700PF K C718 24766470 ELECTROLYTIC, 50V 47UF M C719 24435560 CERAMIC DISC, 500V SL 56PF J C720 24709100 ELECTROLYTIC, 200V 10UF M C721 24797470 ELECTROLYTIC, 50V 47UF M C726 24212102 CERAMIC DISC, 50V B 1000PF K
C805 24092281 CERAMIC DISC, AC250V E 4700PF C806 24092281 CERAMIC DISC, AC250V E 4700PF C807 24539474 PLASTIC FILM, 50V 0.47UF J C808 24668101 ELECTROLYTIC, 35V 100UF M 3A
Location
* C813 24092563 CERAMIC DISC, AC250V B 220PF K * C814 24092563 CERAMIC DISC, AC250V B 220PF K * C815 24092567 CERAMIC DISC, AC250V E 1000PF M
* C874 24503506 PLASTIC FILM, AC275V 0.1UF K * C875 24092563 CERAMIC DISC, AC250V B 220PF K * C876 24092563 CERAMIC DISC, AC250V B 220PF K
Parts No. Description
No.
C809 24539104 PLASTIC FILM, 50V 0.1UF J C810 24073106 400V680UF LLQ2G681MHSET C811 24092567 CERAMIC DISC, AC250V E 1000PF M
C816 24794470 ELECTROLYTIC, 16V 47UF M C817 24092339 CERAMIC DISC, 2KV 330PF K C818 24095931 PLASTIC FILM, 1250VH 2200PF J C819 24676220 ELECTROLYTIC, 100V 22UF M 3A C821 24214471 CERAMIC DISC, 500V B 470PF K C823 24214471 CERAMIC DISC, 500V B 470PF K C825 24539104 PLASTIC FILM, 50V 0.1UF J C829 24212271 CERAMIC DISC, 50V B 270PF K C831 24665470 ELECTROLYTIC, 10V 47UF M 3A C832 24665470 ELECTROLYTIC, 10V 47UF M 3A C833 24669229 ELECTROLYTIC, 50V 2.2UF M 3A C834 24669100 ELECTROLYTIC, 50V 10UF M 3A C835 24666470 ELECTORLYTIC, 16V 47UF M 3A C838 24617040 ELECTROLYTIC, 25V 1000UF M 3D C839 24665222 ELECTROLYTIC CE04Q 10V 2200UF M 3A C840 24668221 ELECTROLYTIC, 35V 220UF M 3A C842 24539104 PLASTIC FILM, 50V 0.1UF J C844 24539104 PLASTIC FILM, 50V 0.1UF J C847 24214331 CERAMIC DISC, 500V B 330PF K C848 24668102 ELECTROLYTIC, 35V 1000UF M 3A C851 24617023 ELECTROLYTIC, 16V 330UF M C852 24665102 ELECTROLYTIC, 10V 1000UF M 3A C853 24591563 PLASTIC FILM, 50V 0.056UF J C855 24214222 CERAMIC DISC, 500V B 2200PF K C856 24212102 CERAMIC DISC, 50V B 1000PF K C858 24666470 ELECTORLYTIC, 16V 47UF M 3A C859 24591103 PLASTIC FILM, 50V 0.01UF J C861 24591104 PLASTIC FILM, 50V 0.1UF J C863 24669222 ELECTROLYTIC, 50V 2200UF M 3A C865 24669222 ELECTROLYTIC, 50V 2200UF M 3A C866 24214331 CERAMIC DISC, 500V B 330PF K C867 24214331 CERAMIC DISC, 500V B 330PF K C868 24092281 CERAMIC DISC, AC250V E 4700PF C869 24086937 ELECTROLYTIC, 450V 120UF M 22D C870 24092281 CERAMIC DISC, AC250V E 4700PF C871 24668470 ELECTROLYTIC, 35V 47UF M 3A C872 24095939 PLASTIC FILM, 1250VH 1000PF J C873 24212122 CERAMIC DISC, 50V B 1200PF K
C877 24212221 CERAMIC DISC, 50V B 220PF K C878 24092339 CERAMIC DISC, 2KV 330PF K C880 24212101 CERAMIC DISC, 50V B 100PF K C884 24086916 ELECTROLYTIC, 160V 330UF M 3D C887 24214471 CERAMIC DISC, 500V B 470PF K C891 24667472 ELECTROLYTIC, 25V 4700UF M 3A C892 24214471 CERAMIC DISC, 500V B 470PF K C893 24092337 CERAMIC DISC, 2KV 220PF K C894 24668471 ELECTROLYTIC, 35V 470UF M 3A C895 24668102 ELECTROLYTIC, 35V 1000UF M 3A C896 24214471 CERAMIC DISC, 500V B 470PF K C897 24667222 ELECTROLYTIC, 25V 2200UF M 3A C898 24667222 ELECTROLYTIC, 25V 2200UF M 3A C899 24214471 CERAMIC DISC, 500V B 470PF K C902 24092349 CERAMIC DISC, 2KV R 2200PF K C903 24436221 CERAMIC DISC, 50V SL 220PF J C905 24436221 CERAMIC DISC, 50V SL 220PF J C907 24436221 CERAMIC DISC, 50V SL 220PF J C909 24679330 ELECTROLYTIC, 250V 33UF M 3A C911 24203100 ELECTORLYTIC, 16V 10UF M 7L 3A
– 24 –
Page 25
Location
Parts No. Description
No.
C913 24763102 ELECTROLYTIC, 16V 1000UF M C914 24092398 CERAMIC DISC, 25V 0.1UF Z,
C918 24092398 CERAMIC DISC, 25V 0.1UF Z,
C919 24092398 CERAMIC DISC, 25V 0.1UF Z,
C920 24436391 CERAMIC DISC, 50V SL 390PF J C921 24436391 CERAMIC DISC, 50V SL 390PF J C922 24436221 CERAMIC DISC, 50V SL 220PF J C931 24214101 CERAMIC DISC, 500V B 100PF K C963 24436561 CERAMIC DISC, 50V SL 560PF J C964 24436331 CERAMIC DISC, 50V SL 330PF J C965 24436331 CERAMIC DISC, 50V SL 330PF J C970 24214103 CERAMIC DISC, 500V B 0.01UF K C2102 24105180 CERAMIC CHIP, 50V CH 18PF J C2103 24105180 CERAMIC CHIP, 50V CH 18PF J C2104 24105180 CERAMIC CHIP, 50V CH 18PF J C2105 24100104 CERAMIC CHIP, 25V F 0.1UF Z C2110 24100104 CERAMIC CHIP, 25V F 0.1UF Z C3100 24667102 ELECTROLYTIC, 25V 1000UF M 3A C4000 24590102 PLASTIC FILM, 50V 1000PF J C4202 24794101 ELECTROLYTIC, 16V 100UF M C4401 24763221 ELECTROLYTIC, 16V 220UF M C4402 24109103 CERAMIC CHIP, 50V B 0.01UF K C4403 24797010 ELECTROLYTIC, 50V 1UF M C4404 24109103 CERAMIC CHIP, 50V B 0.01UF K C4405 24100104 CERAMIC CHIP, 25V F 0.1UF Z C4406 24109103 CERAMIC CHIP, 50V B 0.01UF K C4410 24109122 CERAMIC CHIP, 50V B 1200PF K C4411 24100104 CERAMIC CHIP, 25V F 0.1UF Z C4412 24100104 CERAMIC CHIP, 25V F 0.1UF Z C4413 24794331 ELECTROLYTIC, 16V 330UF M C4414 24109103 CERAMIC CHIP, 50V B 0.01UF K C4415 24109103 CERAMIC CHIP, 50V B 0.01UF K C4416 24797010 ELECTROLYTIC, 50V 1UF M C4422 24085988 ELECTROLYTIC, NONPOLAR, 50V
C4427 24092538 CERAMIC CHIP, 10V F 1UF Z C4460 24092734 CERAMIC CHIP, 16V F 0.22UF Z C4461 24092734 CERAMIC CHIP, 16V F 0.22UF Z C4466 24436100 CERAMIC DISC, 50V SL 10PF C C4690 24591103 PLASTIC FILM, 50V 0.01UF J C4691 24590822 PLASTIC FILM, 50V 8200PF J C5020 24109103 CERAMIC CHIP, 50V B 0.01UF K C5030 24763101 ELECTROLYTIC, 16V 100UF M C5080 24206010 ELECTROLYTIC, 50V 1.0UF M 7L 3A C5090 24763101 ELECTROLYTIC, 16V 100UF M CA68 24794100 ELECTROLYTIC, 16V 10UF M CA69 24100103 CERAMIC CHIP, 50V F 0.01UF Z CA95 24100103 CERAMIC CHIP, 50V F 0.01UF Z CA98 24794220 ELECTROLYTIC, 16V 22UF M CB01 24744470 ELECTROLYTIC, 16V 47UF M CB34 24100104 CERAMIC CHIP, 25V F 0.1UF Z CB35 24100104 CERAMIC CHIP, 25V F 0.1UF Z CB36 24794101 ELECTROLYTIC, 16V 100UF M CB37 24100104 CERAMIC CHIP, 25V F 0.1UF Z CB38 24794101 ELECTROLYTIC, 16V 100UF M CB39 24100104 CERAMIC CHIP, 25V F 0.1UF Z CB40 24092538 CERAMIC CHIP, 10V F 1UF Z CB41 24109222 CERAMIC CHIP, 50V B 2200PF K CB42 24105561 CERAMIC CHIP, 50V CH 560PF J CB43 24109332 CERAMIC CHIP, 50V B 3300PF K CB44 24206100 ELECTROLYTIC, 50V 10UF M 7L 3A CB45 24109222 CERAMIC CHIP, 50V B 2200PF K CB46 24105561 CERAMIC CHIP, 50V CH 560PF J CB47 24109332 CERAMIC CHIP, 50V B 3300PF K
24092398A NI TOOITSU
24092398A NI TOOITSU
24092398A NI TOOITSU
1.0UF M 7L
Location
Parts No. Description
No.
CB90 24100103 CERAMIC CHIP, 50V F 0.01UF Z CC01 24109102 CERAMIC CHIP, 50V B 1000PF K CC02 24109102 CERAMIC CHIP, 50V B 1000PF K CC03 24109102 CERAMIC CHIP, 50V B 1000PF K CC04 24109102 CERAMIC CHIP, 50V B 1000PF K CC05 24109102 CERAMIC CHIP, 50V B 1000PF K CC06 24109102 CERAMIC CHIP, 50V B 1000PF K CC07 24109102 CERAMIC CHIP, 50V B 1000PF K CC08 24109102 CERAMIC CHIP, 50V B 1000PF K CC09 24109102 CERAMIC CHIP, 50V B 1000PF K CC10 24109102 CERAMIC CHIP, 50V B 1000PF K CC11 24212102 CERAMIC DISC, 50V B 1000PF K CC12 24212102 CERAMIC DISC, 50V B 1000PF K CC13 24105330 CERAMIC CHIP, 50V CH 33PF J CC13 24232103 CERAMIC DISC, 50V F 0.01UF Z CC14 24232103 CERAMIC DISC, 50V F 0.01UF Z CC15 24105330 CERAMIC CHIP, 50V CH 33PF J CC15 24232103 CERAMIC DISC, 50V F 0.01UF Z CC16 24590103 PLASTIC FILM, 50V 0.01UF J CC28 24109103 CERAMIC CHIP, 50V B 0.01UF K CC30 24214102 CERAMIC DISC, 500V B 1000PF K CF01 24203101 ELECTROLYTIC, 16V 100UF M 7L 3A CF02 24100104 CERAMIC CHIP, 25V F 0.1UF Z CF03 24100104 CERAMIC CHIP, 25V F 0.1UF Z CF04 24100104 CERAMIC CHIP, 25V F 0.1UF Z CF05 24100104 CERAMIC CHIP, 25V F 0.1UF Z CF06 24201101 ELECTROLYTIC, 6.3V 100UF M 7L 3A CF08 24092538 CERAMIC CHIP, 10V F 1UF Z CF09 24109102 CERAMIC CHIP, 50V B 1000PF K CF10 24092538 CERAMIC CHIP, 10V F 1UF Z CF11 24109102 CERAMIC CHIP, 50V B 1000PF K CF12 24100104 CERAMIC CHIP, 25V F 0.1UF Z CF13 24100104 CERAMIC CHIP, 25V F 0.1UF Z CF14 24100104 CERAMIC CHIP, 25V F 0.1UF Z CF15 24100104 CERAMIC CHIP, 25V F 0.1UF Z CF16 24201101 ELECTROLYTIC, 6.3V 100UF M 7L 3A CF17 24100104 CERAMIC CHIP, 25V F 0.1UF Z CF18 24092538 CERAMIC CHIP, 10V F 1UF Z CF19 24109102 CERAMIC CHIP, 50V B 1000PF K CF20 24105220 CERAMIC CHIP, 50V CH 22PF J CF21 24105220 CERAMIC CHIP, 50V CH 22PF J CF22 24100104 CERAMIC CHIP, 25V F 0.1UF Z CF23 24100104 CERAMIC CHIP, 25V F 0.1UF Z CF24 24100104 CERAMIC CHIP, 25V F 0.1UF Z CF25 24092538 CERAMIC CHIP, 10V F 1UF Z CF26 24109102 CERAMIC CHIP, 50V B 1000PF K CF27 24100104 CERAMIC CHIP, 25V F 0.1UF Z CF28 24100104 CERAMIC CHIP, 25V F 0.1UF Z CF29 24100104 CERAMIC CHIP, 25V F 0.1UF Z CF30 24100104 CERAMIC CHIP, 25V F 0.1UF Z CF31 24100104 CERAMIC CHIP, 25V F 0.1UF Z CF32 24203100 ELECTORLYTIC, 16V 10UF M 7L 3A CF33 24105330 CERAMIC CHIP, 50V CH 33PF J CF34 24092538 CERAMIC CHIP, 10V F 1UF Z CF37 24105680 CERAMIC CHIP, 50V CH 68PF J CF38 24203100 ELECTORLYTIC, 16V 10UF M 7L 3A CF39 24109103 CERAMIC CHIP, 50V B 0.01UF K CF40 24100104 CERAMIC CHIP, 25V F 0.1UF Z CF41 24100104 CERAMIC CHIP, 25V F 0.1UF Z CF42 24100104 CERAMIC CHIP, 25V F 0.1UF Z CF43 24100104 CERAMIC CHIP, 25V F 0.1UF Z CF44 24100104 CERAMIC CHIP, 25V F 0.1UF Z CF45 24100104 CERAMIC CHIP, 25V F 0.1UF Z CF46 24100104 CERAMIC CHIP, 25V F 0.1UF Z CF48 24100104 CERAMIC CHIP, 25V F 0.1UF Z CF49 24000445 CHIP JUMPER, 1608TYPE CF50 24203100 ELECTORLYTIC, 16V 10UF M 7L 3A
SPECIFIC INFORMATIONS
– 25 –
Page 26
Location
SPECIFIC INFORMATIONS
Parts No. Description
No.
CF51 24109102 CERAMIC CHIP, 50V B 1000PF K CF52 24100104 CERAMIC CHIP, 25V F 0.1UF Z CF55 24100104 CERAMIC CHIP, 25V F 0.1UF Z CJ01 24539104 PLASTIC FILM, 50V 0.1UF J CJ02 24666470 ELECTORLYTIC, 16V 47UF M 3A CJ03 24539104 PLASTIC FILM, 50V 0.1UF J CJ04 24666470 ELECTORLYTIC, 16V 47UF M 3A CJ05 24794101 ELECTROLYTIC, 16V 100UF M CR12 24100104 CERAMIC CHIP, 25V F 0.1UF Z CR13 24100104 CERAMIC CHIP, 25V F 0.1UF Z CR14 24100104 CERAMIC CHIP, 25V F 0.1UF Z CR15 24100104 CERAMIC CHIP, 25V F 0.1UF Z CR16 24100104 CERAMIC CHIP, 25V F 0.1UF Z CR17 24100104 CERAMIC CHIP, 25V F 0.1UF Z CS01 24797229 ELECTROLYTIC, 50V 2.2UF M CS02 24797229 ELECTROLYTIC, 50V 2.2UF M CS03 24797229 ELECTROLYTIC, 50V 2.2UF M CS04 24797229 ELECTROLYTIC, 50V 2.2UF M CS05 24797229 ELECTROLYTIC, 50V 2.2UF M CS06 24797229 ELECTROLYTIC, 50V 2.2UF M CS07 24797229 ELECTROLYTIC, 50V 2.2UF M CS08 24797229 ELECTROLYTIC, 50V 2.2UF M CS09 24797229 ELECTROLYTIC, 50V 2.2UF M CS10 24797229 ELECTROLYTIC, 50V 2.2UF M CS13 24794100 ELECTROLYTIC, 16V 10UF M CS14 24794100 ELECTROLYTIC, 16V 10UF M CS18 24794100 ELECTROLYTIC, 16V 10UF M CS19 24794100 ELECTROLYTIC, 16V 10UF M CS20 24797478 ELECTROLYTIC, 50V 0.47UF M CS24 24797229 ELECTROLYTIC, 50V 2.2UF M CV02 24092731 CERAMIC CHIP, 16V B 1UF K CV03 24092731 CERAMIC CHIP, 16V B 1UF K CV04 24100104 CERAMIC CHIP, 25V F 0.1UF Z CV06 24092731 CERAMIC CHIP, 16V B 1UF K CV07 24100104 CERAMIC CHIP, 25V F 0.1UF Z CV08 24794101 ELECTROLYTIC, 16V 100UF M CV09 24092731 CERAMIC CHIP, 16V B 1UF K CV10 24794100 ELECTROLYTIC, 16V 10UF M CV11 24092731 CERAMIC CHIP, 16V B 1UF K CV12 24100104 CERAMIC CHIP, 25V F 0.1UF Z CV14 24092538 CERAMIC CHIP, 10V F 1UF Z CV15 24092538 CERAMIC CHIP, 10V F 1UF Z CV16 24109103 CERAMIC CHIP, 50V B 0.01UF K CV17 24109103 CERAMIC CHIP, 50V B 0.01UF K CV23 24794101 ELECTROLYTIC, 16V 100UF M CV24 24100104 CERAMIC CHIP, 25V F 0.1UF Z CV25 24100104 CERAMIC CHIP, 25V F 0.1UF Z CV26 24100104 CERAMIC CHIP, 25V F 0.1UF Z CV27 24100104 CERAMIC CHIP, 25V F 0.1UF Z CV28 24100104 CERAMIC CHIP, 25V F 0.1UF Z CV29 24100104 CERAMIC CHIP, 25V F 0.1UF Z CV30 24100104 CERAMIC CHIP, 25V F 0.1UF Z CV31 24100104 CERAMIC CHIP, 25V F 0.1UF Z CV32 24794101 ELECTROLYTIC, 16V 100UF M CV33 24794101 ELECTROLYTIC, 16V 100UF M CV35 24073054 ELECTROLYTIC CE04P 25V 220UF M 3A CV38 24212102 CERAMIC DISC, 50V B 1000PF K CV44 24100104 CERAMIC CHIP, 25V F 0.1UF Z CV45 24092731 CERAMIC CHIP, 16V B 1UF K CV46 24092731 CERAMIC CHIP, 16V B 1UF K CV48 24109103 CERAMIC CHIP, 50V B 0.01UF K CV48 24212102 CERAMIC DISC, 50V B 1000PF K CV49 24092731 CERAMIC CHIP, 16V B 1UF K CV50 24092731 CERAMIC CHIP, 16V B 1UF K CV50 24232103 CERAMIC DISC, 50V F 0.01UF Z CV51 24092731 CERAMIC CHIP, 16V B 1UF K CV52 24092731 CERAMIC CHIP, 16V B 1UF K
Location
Parts No. Description
No.
CV53 24092731 CERAMIC CHIP, 16V B 1UF K CV54 24092731 CERAMIC CHIP, 16V B 1UF K CV55 24092731 CERAMIC CHIP, 16V B 1UF K CV56 24092731 CERAMIC CHIP, 16V B 1UF K CV57 24092731 CERAMIC CHIP, 16V B 1UF K CV58 24100104 CERAMIC CHIP, 25V F 0.1UF Z CV64 24794471 ELECTROLYTIC, 16V 470UF M CV65 24794101 ELECTROLYTIC, 16V 100UF M CV66 24100104 CERAMIC CHIP, 25V F 0.1UF Z CX01 24762471 ELECTROLYTIC, 10V 470UF M CY01 24100104 CERAMIC CHIP, 25V F 0.1UF Z CY02 24794101 ELECTROLYTIC, 16V 100UF M CY03 24100104 CERAMIC CHIP, 25V F 0.1UF Z CY04 24109103 CERAMIC CHIP, 50V B 0.01UF K CY05 24092730 CERAMIC CHIP, 16V B 0.1UF K CY06 24100104 CERAMIC CHIP, 25V F 0.1UF Z CY07 24109103 CERAMIC CHIP, 50V B 0.01UF K CY11 24105101 CERAMIC CHIP, 50V CH 100PF J CY17 24206478 ELECTROLYTIC, 50V 0.47UF M 7L 3A CY25 24092730 CERAMIC CHIP, 16V B 0.1UF K CY26 24109103 CERAMIC CHIP, 50V B 0.01UF K CY42 24092730 CERAMIC CHIP, 16V B 0.1UF K CY43 24794101 ELECTROLYTIC, 16V 100UF M CY44 24109103 CERAMIC CHIP, 50V B 0.01UF K CY45 24794101 ELECTROLYTIC, 16V 100UF M CY46 24109103 CERAMIC CHIP, 50V B 0.01UF K CY50 24797479 ELECTROLYTIC, 50V 4.7UF M CY54 24794101 ELECTROLYTIC, 16V 100UF M CY55 24109103 CERAMIC CHIP, 50V B 0.01UF K CY57 24092730 CERAMIC CHIP, 16V B 0.1UF K CY58 24092730 CERAMIC CHIP, 16V B 0.1UF K CY60 24105100 CERAMIC CHIP, 50V CH 10PF D CY61 24092730 CERAMIC CHIP, 16V B 0.1UF K CY62 24092730 CERAMIC CHIP, 16V B 0.1UF K CY65 24092733 CERAMIC CHIP, 50V B 0.022UF K CY66 24797229 ELECTROLYTIC, 50V 2.2UF M CY103 24109103 CERAMIC CHIP, 50V B 0.01UF K CY104 24793101 ELECTROLYTIC, 10V 100UF M CY109 24109103 CERAMIC CHIP, 50V B 0.01UF K CY110 24109103 CERAMIC CHIP, 50V B 0.01UF K CY111 24796479 ELECTROLYTIC, 35V 4.7UF M CY112 24794101 ELECTROLYTIC, 16V 100UF M CY117 24109102 CERAMIC CHIP, 50V B 1000PF K CY604 24794102 ELECTROLYTIC, 16V 1000UF M CY605 24797479 ELECTROLYTIC, 50V 4.7UF M CY606 24797479 ELECTROLYTIC, 50V 4.7UF M CY608 24794101 ELECTROLYTIC, 16V 100UF M CY609 24590822 PLASTIC FILM, 50V 8200PF J CY610 24590273 PLASTIC FILM, 50V 0.027UF J CY614 24590822 PLASTIC FILM, 50V 8200PF J CY615 24590273 PLASTIC FILM, 50V 0.027UF J CY616 24590333 PLASTIC FILM, 50V 0.033UF J CY617 24797100 ELECTROLYTIC, 50V 10UF M CY618 24797479 ELECTROLYTIC, 50V 4.7UF M CY619 24797100 ELECTROLYTIC, 50V 10UF M CY620 24797478 ELECTROLYTIC, 50V 0.47UF M CY621 24085981 ELEC. NONPOLAR CE04J 16V 10UF
M 11L NP
RESISTORS
R101 24011101 CHIP, METAL FILM, 1/20W 100 OHM J R101 24382153 OXIDE METAL FILM, 1W 15K OHM J R102 24011183 CHIP, METAL FILM, 1/20W 18K OHM J R103 24011273 CHIP, METAL FILM, 1/20W 27K OHM J R217 24366103 CARBON FILM, 1/6W 10K OHM J R218 24366183 CARBON FILM, 1/6W 18K OHM J R219 24366273 CARBON FILM, 1/6W 27K OHM J
– 26 –
Page 27
Location
Parts No. Description
No.
R227 24366333 CARBON FILM, 1/6W 33K OHM J R228 24366103 CARBON FILM, 1/6W 10K OHM J R231 24366103 CARBON FILM, 1/6W 10K OHM J R232 24366103 CARBON FILM, 1/6W 10K OHM J R245 24011104 CHIP, METAL FILM, 1/20W 100K OHM J R261 24011103 CHIP, METAL FILM, 1/20W 10K OHM J R262 24011103 CHIP, METAL FILM, 1/20W 10K OHM J R263 24011221 CHIP, METAL FILM, 1/20W 220 OHM J R299 24366103 CARBON FILM, 1/6W 10K OHM J R303 24321109 OXIDE METAL FILM, 1/2W 1 OHM J R305 24322109 OXIDE METAL FILM, 1W 1 OHM J R309 24383271 OXIDE METAL FILM, 2W 270 OHM J R315 24366274 CARBON FILM, 1/6W 270K OHM J R316 24366823 CARBON FILM, 1/6W 82K OHM J R318 24366101 CARBON FILM, 1/6W 100 OHM J R319 24366101 CARBON FILM, 1/6W 100 OHM J R320 24366101 CARBON FILM, 1/6W 100 OHM J R321 24366224 CARBON FILM, 1/6W 220K OHM J R322 24366274 CARBON FILM, 1/6W 270K OHM J R324 24366394 CARBON FILM, 1/6W 390K OHM J R326 24366102 CARBON FILM, 1/6W 1K OHM J R327 24338159 OXIDE METAL FILM, 1W 1.5 OHM J R328 24338159 OXIDE METAL FILM, 1W 1.5 OHM J R329 24366123 CARBON FILM, 1/6W 12K OHM J R330 24552103 OXIDE METAL FILM, 1/2W 10K OHM J R331 24366823 CARBON FILM, 1/6W 82K OHM J R332 24366102 CARBON FILM, 1/6W 1K OHM J R334 24552103 OXIDE METAL FILM, 1/2W 10K OHM J R343 24366103 CARBON FILM, 1/6W 10K OHM J R365 24366331 CARBON FILM, 1/6W 330 OHM J R366 24366911 CARBON FILM, 1/6W 910 OHM J R367 24366242 CARBON FILM, 1/6W 2.4K OHM J R370 24366103 CARBON FILM, 1/6W 10K OHM J R371 24366103 CARBON FILM, 1/6W 10K OHM J R372 24366103 CARBON FILM, 1/6W 10K OHM J R373 24366102 CARBON FILM, 1/6W 1K OHM J R376 24366101 CARBON FILM, 1/6W 100 OHM J R377 24366220 CARBON FILM, 1/6W 22 OHM J R379 24382103 OXIDE METAL FILM, 1W 10K OHM J R380 24946226 CARBON CONPOSITI0N, 1/2W 22M OHM K R381 24366822 CARBON FILM, 1/6W 8.2K OHM J R385 24366104 CARBON FILM, 1/6W 100K OHM J R386 24366223 CARBON FILM, 1/6W 22K OHM J R387 24366222 CARBON FILM, 1/6W 2.2K OHM J R388 24366392 CARBON FILM, 1/6W 3.9K OHM J R405 24553682 OXIDE METAL FILM, 1W 6.8K OHM J R411 24366101 CARBON FILM, 1/6W 100 OHM J R412 24323228 OXIDE METAL FILM, 2W 0.22 OHM J R415 24383271 OXIDE METAL FILM, 2W 270 OHM J R416 24383680 OXIDE METAL FILM, 2W 68 OHM J R416 24381563 OXIDE METAL FILM, 1/2W 56K OHM J R418 24366182 CARBON FILM, 1/6W 1.8K OHM J R424 24366271 CARBON FILM, 1/6W 270 OHM J R425 24552331 OXIDE METAL FILM, 1/2W 330 OHM J R426 24552561 OXIDE METAL FILM, 1/2W 560 OHM J R426 24366182 CARBON FILM, 1/6W 1.8K OHM J R427 24003924 METAL FILM, 1/4W 3.3K OHM J R428 24366561 CARBON FILM, 1/6W 560 OHM J R429 24553100 OXIDE METAL FILM, 1W 10 OHM J R431 24366103 CARBON FILM, 1/6W 10K OHM J R432 24366473 CARBON FILM, 1/6W 47K OHM J R433 24366101 CARBON FILM, 1/6W 100 OHM J R433 24366681 CARBON FILM, 1/6W 680 OHM J R434 24366472 CARBON FILM, 1/6W 4.7K OHM J R435 24366184 CARBON FILM, 1/6W 18OK OHM J R438 24366101 CARBON FILM, 1/6W 100 OHM J R441 24383561 OXIDE METAL FILM, 2W 560 OHM J
Location
Parts No. Description
No.
R442 24011333 CHIP, METAL FILM, 1/20W 33K OHM J R443 24011563 CHIP, METAL FILM, 1/20W 56K OHM J R444 24011563 CHIP, METAL FILM, 1/20W 56K OHM J R445 24011563 CHIP, METAL FILM, 1/20W 56K OHM J R447 24382473 OXIDE METAL FILM, 1W 47K OHM J R448 24321338 OXIDE METAL FILM, 1/2W 0.33 OHM J R460 24366103 CARBON FILM, 1/6W 10K OHM J R461 24366102 CARBON FILM, 1/6W 1K OHM J R462 24366562 CARBON FILM, 1/6W 5.6K OHM J R463 24366473 CARBON FILM, 1/6W 47K OHM J R464 24366101 CARBON FILM, 1/6W 100 OHM J R466 24383220 OXIDE METAL FILM, 2W 22 OHM J R467 24383220 OXIDE METAL FILM, 2W 22 OHM J R469 24366823 CARBON FILM, 1/6W 82K OHM J R470 24339518 OXIDE METAL FILM, 2W 0.51 OHM J R471 24531271 FUSIBLE, 1/2W 270 OHM J R472 24381270 OXIDE METAL FILM, 1/2W 27 OHM J R472 24366101 CARBON FILM, 1/6W 100 OHM J R473 24366183 CARBON FILM, 1/6W 18K OHM J R474 24376393 CARBON FILM, 1/2W 39K OHM J R475 24366912 CARBON FILM, 1/6W 9.1K OHM J R476 24366471 CARBON FILM, 1/6W 470 OHM J R477 24366102 CARBON FILM, 1/6W 1K OHM J R478 24338109 OXIDE METAL FILM, 1W 1 OHM J R479 24531181 FUSIBLE, 1/2W 180 OHM J R480 24366103 CARBON FILM, 1/6W 10K OHM J R483 24011223 CHIP, METAL FILM, 1/20W 22K OHM J R484 24011103 CHIP, METAL FILM, 1/20W 10K OHM J R485 24011103 CHIP, METAL FILM, 1/20W 10K OHM J R486 24011103 CHIP, METAL FILM, 1/20W 10K OHM J R487 24011474 CHIP, METAL FILM, 1/20W 470K OHM J R488 24011154 CHIP, METAL FILM, 1/20W 150K OHM J R489 24366563 CARBON FILM, 1/6W 56K OHM J R490 24366101 CARBON FILM, 1/6W 100 OHM J R491 24366101 CARBON FILM, 1/6W 100 OHM J R492 24366122 CARBON FILM, 1/6W 1.2K OHM J R492 24366472 CARBON FILM, 1/6W 4.7K OHM J R493 24366123 CARBON FILM, 1/6W 12K OHM J R494 24327224 METAL FILM, 1/4W 220K OHM F R496 24382104 OXIDE METAL FILM, 1W 100K OHM J R499 24366682 CARBON FILM, 1/6W 6.8K OHM J R513 24011103 CHIP, METAL FILM, 1/20W 10K OHM J R543 24011102 CHIP, METAL FILM, 1/20W 1K OHM J R548 24011102 CHIP, METAL FILM, 1/20W 1K OHM J R553 24011102 CHIP, METAL FILM, 1/20W 1K OHM J R554 24011101 CHIP, METAL FILM, 1/20W 100 OHM J R555 24011101 CHIP, METAL FILM, 1/20W 100 OHM J R558 24011101 CHIP, METAL FILM, 1/20W 100 OHM J R561 24552181 OXIDE METAL FILM, 1/2W 180 OHM J R569 24011224 CHIP, METAL FILM, 1/20W 220K OHM J R571 24011101 CHIP, METAL FILM, 1/20W 100 OHM J R572 24011222 CHIP, METAL FILM, 1/20W 2.2K OHM J R573 24011101 CHIP, METAL FILM, 1/20W 100 OHM J R574 24011222 CHIP, METAL FILM, 1/20W 2.2K OHM J R575 24011101 CHIP, METAL FILM, 1/20W 100 OHM J R576 24011222 CHIP, METAL FILM, 1/20W 2.2K OHM J R577 24011330 CHIP, METAL FILM, 1/20W 33 OHM J R578 24011330 CHIP, METAL FILM, 1/20W 33 OHM J R579 24011330 CHIP, METAL FILM, 1/20W 33 OHM J R601 24011222 CHIP, METAL FILM, 1/20W 2.2K OHM J R602 24011222 CHIP, METAL FILM, 1/20W 2.2K OHM J R603 24011472 CHIP, METAL FILM, 1/20W 4.7K OHM J R604 24011472 CHIP, METAL FILM, 1/20W 4.7K OHM J R609 24366229 CARBON FILM, 1/6W 2.2 OHM J R610 24011103 CHIP, METAL FILM, 1/20W 10K OHM J R611 24011103 CHIP, METAL FILM, 1/20W 10K OHM J R612 24011103 CHIP, METAL FILM, 1/20W 10K OHM J
SPECIFIC INFORMATIONS
– 27 –
Page 28
Location
SPECIFIC INFORMATIONS
* R801 24004716 METAL GLAZE, 1/2W 2R2M J
* R808 24019503 THERMISTOR, PTC, AC290V 4.5 OHM M
Parts No. Description
No.
R615 24366229 CARBON FILM, 1/6W 2.2 OHM J R618 24366229 CARBON FILM, 1/6W 2.2 OHM J R619 24011122 CHIP, METAL FILM, 1/20W 1.2K OHM J R620 24011102 CHIP, METAL FILM, 1/20W 1K OHM J R621 24011273 CHIP, METAL FILM, 1/20W 27K OHM J R624 24011104 CHIP, METAL FILM, 1/20W 100K OHM J R625 24011223 CHIP, METAL FILM, 1/20W 22K OHM J R626 24011224 CHIP, METAL FILM, 1/20W 220K OHM J R660 24011333 CHIP, METAL FILM, 1/20W 33K OHM J R661 24011103 CHIP, METAL FILM, 1/20W 10K OHM J R661 24552271 OXIDE METAL FILM, 1/2W 270 OHM J R662 24011103 CHIP, METAL FILM, 1/20W 10K OHM J R662 24552271 OXIDE METAL FILM, 1/2W 270 OHM J R663 24011332 CHIP, METAL FILM, 1/20W 3.3K OHM J R664 24011273 CHIP, METAL FILM, 1/20W 27K OHM J R666 24366561 CARBON FILM, 1/6W 560 OHM J R667 24000445 CHIP JUMPER, 1608TYPE R668 24011102 CHIP, METAL FILM, 1/20W 1K OHM J R668 24366223 CARBON FILM, 1/6W 22K OHM J R669 24011102 CHIP, METAL FILM, 1/20W 1K OHM J R669 24366223 CARBON FILM, 1/6W 22K OHM J R670 24011104 CHIP, METAL FILM, 1/20W 100K OHM J R671 24011102 CHIP, METAL FILM, 1/20W 1K OHM J R680 24011104 CHIP, METAL FILM, 1/20W 100K OHM J R681 24011472 CHIP, METAL FILM, 1/20W 4.7K OHM J R683 24011223 CHIP, METAL FILM, 1/20W 22K OHM J R684 24011223 CHIP, METAL FILM, 1/20W 22K OHM J R702 24552221 OXIDE METAL FILM, 1/2W 220 OHM J R709 24366563 CARBON FILM, 1/6W 56K OHM J R713 24366393 CARBON FILM, 1/6W 39K OHM J R715 24366273 CARBON FILM, 1/6W 27K OHM J R716 24366273 CARBON FILM, 1/6W 27K OHM J R717 24366333 CARBON FILM, 1/6W 33K OHM J R718 24366222 CARBON FILM, 1/6W 2.2K OHM J R719 24366101 CARBON FILM, 1/6W 100 OHM J R720 24366102 CARBON FILM, 1/6W 1K OHM J R721 24366101 CARBON FILM, 1/6W 100 OHM J R722 24552471 OXIDE METAL FILM, 1/2W 470 OHM J R723 24366101 CARBON FILM, 1/6W 100 OHM J R724 24366151 CARBON FILM, 1/6W 150 OHM J R725 24366182 CARBON FILM, 1/6W 1.8K OHM J R730 24552100 OXIDE METAL FILM, 1/2W 10 OHM J R731 24552331 OXIDE METAL FILM, 1/2W 330 OHM J R732 24366330 CARBON FILM, 1/6W 33 OHM J R733 24366683 CARBON FILM, 1/6W 68K OHM J R734 24366330 CARBON FILM, 1/6W 33 OHM J R735 24366683 CARBON FILM, 1/6W 68K OHM J R736 24553470 OXIDE METAL FILM, 1W 47 OHM J R737 24366681 CARBON FILM, 1/6W 680 OHM J R738 24366102 CARBON FILM, 1/6W 1K OHM J R739 24366681 CARBON FILM, 1/6W 680 OHM J R740 24553470 OXIDE METAL FILM, 1W 47 OHM J R741 24322229 OXIDE METAL FILM, 1W 2.2 OHM J R742 24322229 OXIDE METAL FILM, 1W 2.2 OHM J R743 24554181 OXIDE METAL FILM, 2W 180 OHM J R744 24366122 CARBON FILM, 1/6W 1.2K OHM J R745 24366122 CARBON FILM, 1/6W 1.2K OHM J
R803 24553683 OXIDE METAL FILM, 1W 68K OHM J R805 24552101 OXIDE METAL FILM, 1/2W 100 OHM J R806 24381223 OXIDE METAL FILM, 1/2W 22K OHM J
R808 24366104 CARBON FILM, 1/6W 100K OHM J R811 24366225 CARBON FILM, 1/6W 2.2M OHM J R812 24568479 CERAMIC COVERED, 7W 4.7 OHM J R813 24007061 CERAMIC COVERED, 2W 1.8 OHM K R814 24366152 CARBON FILM, 1/6W 1.5K OHM J
Location
* R899 24004718 METAL GLAZE, 1/2W 8R2M J
Parts No. Description
No.
R815 24552102 OXIDE METAL FILM, 1/2W 1K OHM J R818 24019460 METAL PLATE, 2W 0.1 OHM J R819 24310829 OXIDE METAL FILM, 1/2W 8.2 OHM J R821 24366101 CARBON FILM, 1/6W 100 OHM J R822 24552103 OXIDE METAL FILM, 1/2W 10K OHM J R823 24381123 OXIDE METAL FILM, 1/2W 12K OHM J R824 24569689 CERAMIC COVERED, 10W 6.8 OHM J R827 24366472 CARBON FILM, 1/6W 4.7K OHM J R828 24366222 CARBON FILM, 1/6W 2.2K OHM J R829 24321338 OXIDE METAL FILM, 1/2W 0.33 OHM J R830 24366471 CARBON FILM, 1/6W 470 OHM J R831 24366471 CARBON FILM, 1/6W 470 OHM J R832 24366472 CARBON FILM, 1/6W 4.7K OHM J R833 24366222 CARBON FILM, 1/6W 2.2K OHM J R842 24552392 OXIDE METAL FILM, 1/2W 3.9K OHM J R843 24366331 CARBON FILM, 1/6W 330 OHM J R843 24366103 CARBON FILM, 1/6W 10K OHM J R844 24366332 CARBON FILM, 1/6W 3.3K OHM J R844 24366102 CARBON FILM, 1/6W 1K OHM J R845 24366472 CARBON FILM, 1/6W 4.7K OHM J R848 24366472 CARBON FILM, 1/6W 4.7K OHM J R851 24366101 CARBON FILM, 1/6W 100 OHM J R852 24366102 CARBON FILM, 1/6W 1K OHM J R853 24366103 CARBON FILM, 1/6W 10K OHM J R854 24366472 CARBON FILM, 1/6W 4.7K OHM J R855 24366472 CARBON FILM, 1/6W 4.7K OHM J R857 24366472 CARBON FILM, 1/6W 4.7K OHM J R858 24366472 CARBON FILM, 1/6W 4.7K OHM J R860 24366102 CARBON FILM, 1/6W 1K OHM J R861 24367273 CARBON FILM, 1/6W 27K OHM G R862 24367562 CARBON FILM, 1/6W 5.6K OHM G R863 24366224 CARBON FILM, 1/6W 220K OHM J R864 24381820 OXIDE METAL FILM, 1/2W 82 OHM J R865 24552102 OXIDE METAL FILM, 1/2W 1K OHM J R866 24366102 CARBON FILM, 1/6W 1K OHM J R869 24322228 OXIDE METAL FILM, 1W 0.22 OHM J R871 24552331 OXIDE METAL FILM, 1/2W 330 OHM J R872 24382683 OXIDE METAL FILM, 1W 68K OHM J R873 24568229 CERAMIC COVERED, 7W 2.2 OHM J R875 24366332 CARBON FILM, 1/6W 3.3K OHM J R876 24366562 CARBON FILM, 1/6W 5.6K OHM J R877 24366682 CARBON FILM, 1/6W 6.8K OHM J R878 24366822 CARBON FILM, 1/6W 8.2K OHM J R880 24552471 OXIDE METAL FILM, 1/2W 470 OHM J R881 24552561 OXIDE METAL FILM, 1/2W 560 OHM J R895 24366333 CARBON FILM, 1/6W 33K OHM J R896 24366562 CARBON FILM, 1/6W 5.6K OHM J R897 24366683 CARBON FILM, 1/6W 68K OHM J
R901 24552101 OXIDE METAL FILM, 1/2W 100 OHM J R902 24552101 OXIDE METAL FILM, 1/2W 100 OHM J R903 24552101 OXIDE METAL FILM, 1/2W 100 OHM J R907 24366560 CARBON FILM, 1/6W 56 OHM J R913 24366560 CARBON FILM, 1/6W 56 OHM J R914 24366471 CARBON FILM, 1/6W 470 OHM J R915 24366100 CARBON FILM, 1/6W 10 OHM J R916 24366330 CARBON FILM, 1/6W 33 OHM J R917 24366271 CARBON FILM, 1/6W 270 OHM J R918 24366330 CARBON FILM, 1/6W 33 OHM J R920 24000884 FUSIBLE, 1W 3 OHM J R921 24366471 CARBON FILM, 1/6W 470 OHM J R922 24366100 CARBON FILM, 1/6W 10 OHM J R924 24366330 CARBON FILM, 1/6W 33 OHM J R925 24366271 CARBON FILM, 1/6W 270 OHM J R928 24366471 CARBON FILM, 1/6W 470 OHM J R929 24366100 CARBON FILM, 1/6W 10 OHM J R930 24366330 CARBON FILM, 1/6W 33 OHM J
– 28 –
Page 29
Location
Parts No. Description
No.
R932 24366332 CARBON FILM, 1/6W 3.3K OHM J R934 24366471 CARBON FILM, 1/6W 470 OHM J R935 24366122 CARBON FILM, 1/6W 1.2K OHM J R937 24366271 CARBON FILM, 1/6W 270 OHM J R940 24366560 CARBON FILM, 1/6W 56 OHM J R942 24366222 CARBON FILM, 1/6W 2.2K OHM J R943 24366222 CARBON FILM, 1/6W 2.2K OHM J R944 24366222 CARBON FILM, 1/6W 2.2K OHM J R945 24366330 CARBON FILM, 1/6W 33 OHM J R946 24366330 CARBON FILM, 1/6W 33 OHM J R950 24060356 VARIABLE, METAL 16B 0.6W 20M OHM M R952 24366222 CARBON FILM, 1/6W 2.2K OHM J R953 24366222 CARBON FILM, 1/6W 2.2K OHM J R954 24366222 CARBON FILM, 1/6W 2.2K OHM J R958 24366101 CARBON FILM, 1/6W 100 OHM J R961 24568472 CERAMIC COVERED, 7W 4.7K OHM J R962 24568472 CERAMIC COVERED, 7W 4.7K OHM J R964 24568472 CERAMIC COVERED, 7W 4.7K OHM J R965 24568472 CERAMIC COVERED, 7W 4.7K OHM J R966 24366331 CARBON FILM, 1/6W 330 OHM J R977 24366681 CARBON FILM, 1/6W 680 OHM J R978 24568472 CERAMIC COVERED, 7W 4.7K OHM J R979 24568472 CERAMIC COVERED, 7W 4.7K OHM J R980 24552102 OXIDE METAL FILM, 1/2W 1K OHM J R981 24552102 OXIDE METAL FILM, 1/2W 1K OHM J R982 24552102 OXIDE METAL FILM, 1/2W 1K OHM J R992 24366150 CARBON FILM, 1/6W 15 OHM J R2020 24011101 CHIP, METAL FILM, 1/20W 100 OHM J R2060 24366221 CARBON FILM, 1/6W 220 OHM J R2104 24011472 CHIP, METAL FILM, 1/20W 4.7K OHM J R2105 24011101 CHIP, METAL FILM, 1/20W 100 OHM J R2106 24011101 CHIP, METAL FILM, 1/20W 100 OHM J R2107 24011101 CHIP, METAL FILM, 1/20W 100 OHM J R2149 24871681 CHIP, 1/8W 680 OHM J R2150 24871681 CHIP, 1/8W 680 OHM J R2151 24871681 CHIP, 1/8W 680 OHM J R2155 24871102 CHIP, METAL FILM, 1/8W 1K OHM J R2156 24871102 CHIP, METAL FILM, 1/8W 1K OHM J R2157 24871102 CHIP, METAL FILM, 1/8W 1K OHM J R2158 24011472 CHIP, METAL FILM, 1/20W 4.7K OHM J R2159 24011562 CHIP, METAL FILM, 1/20W 5.6K OHM J R4111 24019259 FUSIBLE, 1/4W 27 OHM G R4203 24011511 CHIP, METAL FILM, 1/20W 510 OHM J R4204 24011152 CHIP, METAL FILM, 1/20W 1.5K OHM J R4207 24011103 CHIP, METAL FILM, 1/20W 10K OHM J R4209 24011222 CHIP, METAL FILM, 1/20W 2.2K OHM J R4310 24366183 CARBON FILM, 1/6W 18K OHM J R4401 24011472 CHIP, METAL FILM, 1/20W 4.7K OHM J R4403 24011471 CHIP, METAL FILM, 1/20W 470 OHM J R4405 24011102 CHIP, METAL FILM, 1/20W 1K OHM J R4407 24011103 CHIP, METAL FILM, 1/20W 10K OHM J R4408 24011361 CHIP, METAL FILM, 1/20W 360 OHM J R4409 24011472 CHIP, METAL FILM, 1/20W 4.7K OHM J R4410 24366823 CARBON FILM, 1/6W 82K OHM J R4411 24011101 CHIP, METAL FILM, 1/20W 100 OHM J R4412 24011101 CHIP, METAL FILM, 1/20W 100 OHM J R4430 24011622 CHIP, METAL FILM, 1/20W 6.2K OHM J R4461 24011102 CHIP, METAL FILM, 1/20W 1K OHM J R4466 24011102 CHIP, METAL FILM, 1/20W 1K OHM J R4467 24011332 CHIP, METAL FILM, 1/20W 3.3K OHM J R4471 24011223 CHIP, METAL FILM, 1/20W 22K OHM J R4472 24011223 CHIP, METAL FILM, 1/20W 22K OHM J R4473 24011101 CHIP, METAL FILM, 1/20W 100 OHM J R4474 24011101 CHIP, METAL FILM, 1/20W 100 OHM J R4500 24383820 OXIDE FILM, 2W 82. J R4501 24383820 OXIDE FILM, 2W 82. J R4560 24011102 CHIP, METAL FILM, 1/20W 1K OHM J
Location
Parts No. Description
No.
R4562 24011133 CHIP, METAL FILM, 1/20W 13K OHM J R4563 24011752 CHIP, METAL FILM, 1/20W 7.5K OHM J R4690 24366103 CARBON FILM, 1/6W 10K OHM J R4691 24366242 CARBON FILM, 1/6W 2.4K OHM J R4692 24366471 CARBON FILM, 1/6W 470 OHM J R4693 24552331 OXIDE METAL FILM, 1/2W 330 OHM J R4700 24366274 CARBON FILM, 1/6W 270K OHM J R4701 24366474 CARBON FILM, 1/6W 470K OHM J R4703 24366473 CARBON FILM, 1/6W 47K OHM J R4799 24366103 CARBON FILM, 1/6W 10K OHM J R4820 24011103 CHIP, METAL FILM, 1/20W 10K OHM J R4860 24011622 CHIP, METAL FILM, 1/20W 6.2K OHM J R4900 24011274 CHIP, METAL FILM, 1/20W 270K OHM J R5020 24011101 CHIP, METAL FILM, 1/20W 100 OHM J R5030 24011101 CHIP, METAL FILM, 1/20W 100 OHM J R9180 24366470 CARBON FILM, 1/6W 47 OHM J R9240 24366470 CARBON FILM, 1/6W 47 OHM J R9300 24366470 CARBON FILM, 1/6W 47 OHM J R9930 24366101 CARBON FILM, 1/6W 100 OHM J RA33 24011102 CHIP, METAL FILM, 1/20W 1K OHM J RA71 24366683 CARBON FILM, 1/6W 68K OHM J RA72 24366223 CARBON FILM, 1/6W 22K OHM J RA73 24366103 CARBON FILM, 1/6W 10K OHM J RA76 24366103 CARBON FILM, 1/6W 10K OHM J RA83 24011103 CHIP, METAL FILM, 1/20W 10K OHM J RA86 24011103 CHIP, METAL FILM, 1/20W 10K OHM J RA87 24366223 CARBON FILM, 1/6W 22K OHM J RA88 24011472 CHIP, METAL FILM, 1/20W 4.7K OHM J RA98 24011101 CHIP, METAL FILM, 1/20W 100 OHM J RA99 24011101 CHIP, METAL FILM, 1/20W 100 OHM J RA191 24011101 CHIP, METAL FILM, 1/20W 100 OHM J RA192 24011101 CHIP, METAL FILM, 1/20W 100 OHM J RA195 24011101 CHIP, METAL FILM, 1/20W 100 OHM J RB01 24366271 CARBON FILM, 1/6W 270 OHM J RB02 24366221 CARBON FILM, 1/6W 220 OHM J RB04 24366223 CARBON FILM, 1/6W 22K OHM J RB09 24366470 CARBON FILM, 1/6W 47 OHM J RB11 24366103 CARBON FILM, 1/6W 10K OHM J RB20 24366103 CARBON FILM, 1/6W 10K OHM J RB21 24366104 CARBON FILM, 1/6W 100K OHM J RB30 24011222 CHIP, METAL FILM, 1/20W 2.2K OHM J RB31 24011222 CHIP, METAL FILM, 1/20W 2.2K OHM J RB32 24011105 CHIP, METAL FILM, 1/20W 1M OHM J RB33 24011123 CHIP, METAL FILM, 1/20W 12K OHM J RB34 24011392 CHIP, METAL FILM, 1/20W 3.9K OHM J RB35 24011392 CHIP, METAL FILM, 1/20W 3.9K OHM J RB36 24011222 CHIP, METAL FILM, 1/20W 2.2K OHM J RB37 24011331 CHIP, METAL FILM, 1/20W 330 OHM J RB38 24011105 CHIP, METAL FILM, 1/20W 1M OHM J RB39 24011123 CHIP, METAL FILM, 1/20W 12K OHM J RB40 24011392 CHIP, METAL FILM, 1/20W 3.9K OHM J RB41 24011392 CHIP, METAL FILM, 1/20W 3.9K OHM J RB42 24011103 CHIP, METAL FILM, 1/20W 10K OHM J RB43 24011101 CHIP, METAL FILM, 1/20W 100 OHM J RB45 24011222 CHIP, METAL FILM, 1/20W 2.2K OHM J RB46 24011103 CHIP, METAL FILM, 1/20W 10K OHM J RB49 24011331 CHIP, METAL FILM, 1/20W 330 OHM J RB79 24011392 CHIP, METAL FILM, 1/20W 3.9K OHM J RB80 24011392 CHIP, METAL FILM, 1/20W 3.9K OHM J RB81 24011122 CHIP, METAL FILM, 1/20W 1.2K OHM J RB82 24011123 CHIP, METAL FILM, 1/20W 12K OHM J RB83 24011123 CHIP, METAL FILM, 1/20W 12K OHM J RB90 24011392 CHIP, METAL FILM, 1/20W 3.9K OHM J RB91 24011473 CHIP, METAL FILM, 1/20W 47K OHM J RB92 24011271 CHIP, METAL FILM, 1/20W 270 OHM J RB93 24011271 CHIP, METAL FILM, 1/20W 270 OHM J RB94 24011222 CHIP, METAL FILM, 1/20W 2.2K OHM J
SPECIFIC INFORMATIONS
– 29 –
Page 30
Location
SPECIFIC INFORMATIONS
Parts No. Description
No.
RB95 24011222 CHIP, METAL FILM, 1/20W 2.2K OHM J RB96 24011273 CHIP, METAL FILM, 1/20W 27K OHM J RB97 24011273 CHIP, METAL FILM, 1/20W 27K OHM J RB98 24011102 CHIP, METAL FILM, 1/20W 1K OHM J RC01 24011102 CHIP, METAL FILM, 1/20W 1K OHM J RC02 24011102 CHIP, METAL FILM, 1/20W 1K OHM J RC03 24011102 CHIP, METAL FILM, 1/20W 1K OHM J RC04 24011102 CHIP, METAL FILM, 1/20W 1K OHM J RC05 24011102 CHIP, METAL FILM, 1/20W 1K OHM J RC06 24011102 CHIP, METAL FILM, 1/20W 1K OHM J RC07 24011102 CHIP, METAL FILM, 1/20W 1K OHM J RC08 24011102 CHIP, METAL FILM, 1/20W 1K OHM J RC09 24011102 CHIP, METAL FILM, 1/20W 1K OHM J RC10 24011102 CHIP, METAL FILM, 1/20W 1K OHM J RC11 24366102 CARBON FILM, 1/6W 1K OHM J RC12 24366102 CARBON FILM, 1/6W 1K OHM J RF01 24011103 CHIP, METAL FILM, 1/20W 10K OHM J RF02 24011102 CHIP, METAL FILM, 1/20W 1K OHM J RF03 24011101 CHIP, METAL FILM, 1/20W 100 OHM J RF04 24011103 CHIP, METAL FILM, 1/20W 10K OHM J RF05 24011473 CHIP, METAL FILM, 1/20W 47K OHM J RF06 24011473 CHIP, METAL FILM, 1/20W 47K OHM J RF07 24011103 CHIP, METAL FILM, 1/20W 10K OHM J RF08 24011223 CHIP, METAL FILM, 1/20W 22K OHM J RF09 24011223 CHIP, METAL FILM, 1/20W 22K OHM J RF10 24011101 CHIP, METAL FILM, 1/20W 100 OHM J RF11 24011102 CHIP, METAL FILM, 1/20W 1K OHM J RF12 24011471 CHIP, METAL FILM, 1/20W 470 OHM J RF13 24011392 CHIP, METAL FILM, 1/20W 3.9K OHM J RF14 24011471 CHIP, METAL FILM, 1/20W 470 OHM J RF15 24011392 CHIP, METAL FILM, 1/20W 3.9K OHM J RF16 24011471 CHIP, METAL FILM, 1/20W 470 OHM J RF17 24011392 CHIP, METAL FILM, 1/20W 3.9K OHM J RF18 24011222 CHIP, METAL FILM, 1/20W 2.2K OHM J RF19 24011273 CHIP, METAL FILM, 1/20W 27K OHM J RF20 24011683 CHIP, METAL FILM, 1/20W 68K OHM J RF21 24011102 CHIP, METAL FILM, 1/20W 1K OHM J RF22 24011471 CHIP, METAL FILM, 1/20W 470 OHM J RF23 24011101 CHIP, METAL FILM, 1/20W 100 OHM J RF24 24011391 CHIP, METAL FILM, 1/20W 390 OHM J RF25 24011471 CHIP, METAL FILM, 1/20W 470 OHM J RF26 24011331 CHIP, METAL FILM, 1/20W 330 OHM J RF27 24011471 CHIP, METAL FILM, 1/20W 470 OHM J RF28 24019398 CHIP BLOCK, 1/16W P-8 33 OHM J RF29 24019398 CHIP BLOCK, 1/16W P-8 33 OHM J RF30 24019398 CHIP BLOCK, 1/16W P-8 33 OHM J RF31 24011101 CHIP, METAL FILM, 1/20W 100 OHM J RF32 24019398 CHIP BLOCK, 1/16W P-8 33 OHM J RF33 24019398 CHIP BLOCK, 1/16W P-8 33 OHM J RF34 24019398 CHIP BLOCK, 1/16W P-8 33 OHM J RF35 24019398 CHIP BLOCK, 1/16W P-8 33 OHM J RF36 24011101 CHIP, METAL FILM, 1/20W 100 OHM J RF37 24011330 CHIP, METAL FILM, 1/20W 33 OHM J RF38 24011330 CHIP, METAL FILM, 1/20W 33 OHM J RF39 24011330 CHIP, METAL FILM, 1/20W 33 OHM J RF40 24011472 CHIP, METAL FILM, 1/20W 4.7K OHM J RF42 24011682 CHIP, METAL FILM, 1/20W 6.8K OHM J RF43 24011682 CHIP, METAL FILM, 1/20W 6.8K OHM J RF44 24011682 CHIP, METAL FILM, 1/20W 6.8K OHM J RF46 24011224 CHIP, METAL FILM, 1/20W 220K OHM J RF48 24000445 CHIP JUMPER, 1608TYPE RF49 24011103 CHIP, METAL FILM, 1/20W 10K OHM J RF50 24011473 CHIP, METAL FILM, 1/20W 47K OHM J RF51 24011103 CHIP, METAL FILM, 1/20W 10K OHM J RF54 24011102 CHIP, METAL FILM, 1/20W 1K OHM J RF55 24011102 CHIP, METAL FILM, 1/20W 1K OHM J RF57 24011102 CHIP, METAL FILM, 1/20W 1K OHM J
Location
Parts No. Description
No.
RF58 24011102 CHIP, METAL FILM, 1/20W 1K OHM J RF59 24011102 CHIP, METAL FILM, 1/20W 1K OHM J RF60 24011102 CHIP, METAL FILM, 1/20W 1K OHM J RF62 24011102 CHIP, METAL FILM, 1/20W 1K OHM J RF63 24011224 CHIP, METAL FILM, 1/20W 220K OHM J RF64 24011224 CHIP, METAL FILM, 1/20W 220K OHM J RF65 24011224 CHIP, METAL FILM, 1/20W 220K OHM J RF68 24011103 CHIP, METAL FILM, 1/20W 10K OHM J RF69 24011103 CHIP, METAL FILM, 1/20W 10K OHM J RF70 24011103 CHIP, METAL FILM, 1/20W 10K OHM J RF74 24011103 CHIP, METAL FILM, 1/20W 10K OHM J RF75 24011103 CHIP, METAL FILM, 1/20W 10K OHM J RF76 24011103 CHIP, METAL FILM, 1/20W 10K OHM J RF77 24011102 CHIP, METAL FILM, 1/20W 1K OHM J RF78 24011332 CHIP, METAL FILM, 1/20W 3.3K OHM J RF79 24019398 CHIP BLOCK, 1/16W P-8 33 OHM J RF80 24019398 CHIP BLOCK, 1/16W P-8 33 OHM J RF81 24011103 CHIP, METAL FILM, 1/20W 10K OHM J RF82 24011103 CHIP, METAL FILM, 1/20W 10K OHM J RF84 24000445 CHIP JUMPER, 1608TYPE RF87 24011473 CHIP, METAL FILM, 1/20W 47K OHM J RF88 24011222 CHIP, METAL FILM, 1/20W 2.2K OHM J RF89 24011102 CHIP, METAL FILM, 1/20W 1K OHM J RF93 24000445 CHIP JUMPER, 1608TYPE RF94 24011103 CHIP, METAL FILM, 1/20W 10K OHM J RF95 24011103 CHIP, METAL FILM, 1/20W 10K OHM J RF97 24011330 CHIP, METAL FILM, 1/20W 33 OHM J RF98 24011330 CHIP, METAL FILM, 1/20W 33 OHM J RF99 24011330 CHIP, METAL FILM, 1/20W 33 OHM J RF100 24011330 CHIP, METAL FILM, 1/20W 33 OHM J RF101 24011330 CHIP, METAL FILM, 1/20W 33 OHM J RF102 24011330 CHIP, METAL FILM, 1/20W 33 OHM J RF103 24011330 CHIP, METAL FILM, 1/20W 33 OHM J RF104 24011330 CHIP, METAL FILM, 1/20W 33 OHM J RF105 24011330 CHIP, METAL FILM, 1/20W 33 OHM J RF106 24011330 CHIP, METAL FILM, 1/20W 33 OHM J RF107 24011330 CHIP, METAL FILM, 1/20W 33 OHM J RF108 24011330 CHIP, METAL FILM, 1/20W 33 OHM J RF109 24011330 CHIP, METAL FILM, 1/20W 33 OHM J RF110 24011330 CHIP, METAL FILM, 1/20W 33 OHM J RF111 24011330 CHIP, METAL FILM, 1/20W 33 OHM J RF112 24011330 CHIP, METAL FILM, 1/20W 33 OHM J RF114 24011102 CHIP, METAL FILM, 1/20W 1K OHM J RF116 24011101 CHIP, METAL FILM, 1/20W 100 OHM J RF117 24011101 CHIP, METAL FILM, 1/20W 100 OHM J RF118 24011103 CHIP, METAL FILM, 1/20W 10K OHM J RF119 24011102 CHIP, METAL FILM, 1/20W 1K OHM J RF120 24011103 CHIP, METAL FILM, 1/20W 10K OHM J RF121 24011473 CHIP, METAL FILM, 1/20W 47K OHM J RF122 24011103 CHIP, METAL FILM, 1/20W 10K OHM J RF123 24011333 CHIP, METAL FILM, 1/20W 33K OHM J RF124 24011682 CHIP, METAL FILM, 1/20W 6.8K OHM J RF125 24011224 CHIP, METAL FILM, 1/20W 220K OHM J RF129 24011102 CHIP, METAL FILM, 1/20W 1K OHM J RF130 24011333 CHIP, METAL FILM, 1/20W 33K OHM J RF132 24011333 CHIP, METAL FILM, 1/20W 33K OHM J RF133 24011103 CHIP, METAL FILM, 1/20W 10K OHM J RF134 24011103 CHIP, METAL FILM, 1/20W 10K OHM J RF138 24011102 CHIP, METAL FILM, 1/20W 1K OHM J RF147 24011102 CHIP, METAL FILM, 1/20W 1K OHM J RJ01 24000633 METAL FILM, 1/4W 10K OHM F RJ02 24000359 METAL FILM, 1/4W 1.1K OHM F RJ03 24366512 CARBON FILM, 1/6W 5.1K OHM J RJ05 24310159 OXIDE METAL FILM, 1/2W 1.5 OHM J RJ06 24382471 OXIDE METAL FILM, 1W 470 OHM J RJ07 24310109 OXIDE METAL FILM, 1/2W 1 OHM J RJ08 24366102 CARBON FILM, 1/6W 1K OHM J
– 30 –
Page 31
Location
Parts No. Description
No.
RS01 24011562 CHIP, METAL FILM, 1/20W 5.6K OHM J RS02 24011562 CHIP, METAL FILM, 1/20W 5.6K OHM J RS03 24011562 CHIP, METAL FILM, 1/20W 5.6K OHM J RS04 24011562 CHIP, METAL FILM, 1/20W 5.6K OHM J RS05 24011562 CHIP, METAL FILM, 1/20W 5.6K OHM J RS06 24011562 CHIP, METAL FILM, 1/20W 5.6K OHM J RS07 24011562 CHIP, METAL FILM, 1/20W 5.6K OHM J RS08 24011562 CHIP, METAL FILM, 1/20W 5.6K OHM J RS09 24011562 CHIP, METAL FILM, 1/20W 5.6K OHM J RS10 24011562 CHIP, METAL FILM, 1/20W 5.6K OHM J RS11 24011101 CHIP, METAL FILM, 1/20W 100 OHM J RS12 24011101 CHIP, METAL FILM, 1/20W 100 OHM J RS13 24011102 CHIP, METAL FILM, 1/20W 1K OHM J RS14 24011102 CHIP, METAL FILM, 1/20W 1K OHM J RS19 24011101 CHIP, METAL FILM, 1/20W 100 OHM J RS20 24011101 CHIP, METAL FILM, 1/20W 100 OHM J RS21 24011222 CHIP, METAL FILM, 1/20W 2.2K OHM J RS22 24011222 CHIP, METAL FILM, 1/20W 2.2K OHM J RS25 24011104 CHIP, METAL FILM, 1/20W 100K OHM J RS26 24011104 CHIP, METAL FILM, 1/20W 100K OHM J RS29 24011102 CHIP, METAL FILM, 1/20W 1K OHM J RS30 24011102 CHIP, METAL FILM, 1/20W 1K OHM J RS31 24011104 CHIP, METAL FILM, 1/20W 100K OHM J RS32 24011104 CHIP, METAL FILM, 1/20W 100K OHM J RS33 24011223 CHIP, METAL FILM, 1/20W 22K OHM J RS34 24011223 CHIP, METAL FILM, 1/20W 22K OHM J RS40 24011222 CHIP, METAL FILM, 1/20W 2.2K OHM J RS41 24011222 CHIP, METAL FILM, 1/20W 2.2K OHM J RS42 24011101 CHIP, METAL FILM, 1/20W 100 OHM J RS43 24011101 CHIP, METAL FILM, 1/20W 100 OHM J RS49 24011102 CHIP, METAL FILM, 1/20W 1K OHM J RS50 24011102 CHIP, METAL FILM, 1/20W 1K OHM J RS53 24011223 CHIP, METAL FILM, 1/20W 22K OHM J RS54 24011223 CHIP, METAL FILM, 1/20W 22K OHM J RS55 24011103 CHIP, METAL FILM, 1/20W 10K OHM J RS56 24011104 CHIP, METAL FILM, 1/20W 100K OHM J RS58 24011272 CHIP, METAL FILM, 1/20W 2.7K OHM J RV03 24011101 CHIP, METAL FILM, 1/20W 100 OHM J RV04 24011101 CHIP, METAL FILM, 1/20W 100 OHM J RV05 24011222 CHIP, METAL FILM, 1/20W 2.2K OHM J RV06 24011101 CHIP, METAL FILM, 1/20W 100 OHM J RV07 24011473 CHIP, METAL FILM, 1/20W 47K OHM J RV08 24011101 CHIP, METAL FILM, 1/20W 100 OHM J RV09 24011101 CHIP, METAL FILM, 1/20W 100 OHM J RV10 24011101 CHIP, METAL FILM, 1/20W 100 OHM J RV11 24011101 CHIP, METAL FILM, 1/20W 100 OHM J RV12 24011473 CHIP, METAL FILM, 1/20W 47K OHM J RV13 24011473 CHIP, METAL FILM, 1/20W 47K OHM J RV14 24011472 CHIP, METAL FILM, 1/20W 4.7K OHM J RV15 24011472 CHIP, METAL FILM, 1/20W 4.7K OHM J RV19 24552101 OXIDE METAL FILM, 1/2W 100 OHM J RV20 24011101 CHIP, METAL FILM, 1/20W 100 OHM J RV21 24011101 CHIP, METAL FILM, 1/20W 100 OHM J RV22 24011102 CHIP, METAL FILM, 1/20W 1K OHM J RV26 24011272 CHIP, METAL FILM, 1/20W 2.7K OHM J RV27 24011102 CHIP, METAL FILM, 1/20W 1K OHM J RV28 24011102 CHIP, METAL FILM, 1/20W 1K OHM J RV33 24872750 CHIP, METAL FILM, 1/16W 75 OHM J RV37 24872750 CHIP, METAL FILM, 1/16W 75 OHM J RV49 24011101 CHIP, METAL FILM, 1/20W 100 OHM J RV50 24011101 CHIP, METAL FILM, 1/20W 100 OHM J RV51 24011101 CHIP, METAL FILM, 1/20W 100 OHM J RV52 24011101 CHIP, METAL FILM, 1/20W 100 OHM J RV53 24011101 CHIP, METAL FILM, 1/20W 100 OHM J RV54 24011101 CHIP, METAL FILM, 1/20W 100 OHM J RV55 24011101 CHIP, METAL FILM, 1/20W 100 OHM J RV56 24011101 CHIP, METAL FILM, 1/20W 100 OHM J
Location
Parts No. Description
No.
RV57 24011101 CHIP, METAL FILM, 1/20W 100 OHM J RV65 24552101 OXIDE METAL FILM, 1/2W 100 OHM J RV66 24872750 CHIP, METAL FILM, 1/16W 75 OHM J RV67 24366331 CARBON FILM, 1/6W 330 OHM J RV68 24011101 CHIP, METAL FILM, 1/20W 100 OHM J RV69 24011101 CHIP, METAL FILM, 1/20W 100 OHM J RV70 24011101 CHIP, METAL FILM, 1/20W 100 OHM J RV81 24872750 CHIP, METAL FILM, 1/16W 75 OHM J RV85 24366750 CARBON FILM, 1/6W 75 OHM J RV87 24872750 CHIP, METAL FILM, 1/16W 75 OHM J RV87 24366750 CARBON FILM, 1/6W 75 OHM J RV88 24872750 CHIP, METAL FILM, 1/16W 75 OHM J RV89 24872750 CHIP, METAL FILM, 1/16W 75 OHM J RV90 24872750 CHIP, METAL FILM, 1/16W 75 OHM J RV91 24872750 CHIP, METAL FILM, 1/16W 75 OHM J RV92 24011101 CHIP, METAL FILM, 1/20W 100 OHM J RV93 24011182 CHIP, METAL FILM, 1/20W 1.8K OHM J RV94 24011101 CHIP, METAL FILM, 1/20W 100 OHM J RV95 24011182 CHIP, METAL FILM, 1/20W 1.8K OHM J RV96 24011101 CHIP, METAL FILM, 1/20W 100 OHM J RV97 24011182 CHIP, METAL FILM, 1/20W 1.8K OHM J RV98 24011101 CHIP, METAL FILM, 1/20W 100 OHM J RV99 24011182 CHIP, METAL FILM, 1/20W 1.8K OHM J RV100 24011101 CHIP, METAL FILM, 1/20W 100 OHM J RV101 24011182 CHIP, METAL FILM, 1/20W 1.8K OHM J RV102 24011101 CHIP, METAL FILM, 1/20W 100 OHM J RV103 24011182 CHIP, METAL FILM, 1/20W 1.8K OHM J RV104 24011102 CHIP, METAL FILM, 1/20W 1K OHM J RV105 24011102 CHIP, METAL FILM, 1/20W 1K OHM J RV106 24011102 CHIP, METAL FILM, 1/20W 1K OHM J RV110 24011750 CHIP, METAL FILM, 1/20W 75 OHM J RV111 24011750 CHIP, METAL FILM, 1/20W 75 OHM J RV120 24011330 CHIP, METAL FILM, 1/20W 33 OHM J RV121 24011330 CHIP, METAL FILM, 1/20W 33 OHM J RV122 24011330 CHIP, METAL FILM, 1/20W 33 OHM J RV123 24011330 CHIP, METAL FILM, 1/20W 33 OHM J RV124 24011330 CHIP, METAL FILM, 1/20W 33 OHM J RV125 24011330 CHIP, METAL FILM, 1/20W 33 OHM J RX03 24011101 CHIP, METAL FILM, 1/20W 100 OHM J RX04 24011103 CHIP, METAL FILM, 1/20W 10K OHM J RX05 24011102 CHIP, METAL FILM, 1/20W 1K OHM J RY02 24011101 CHIP, METAL FILM, 1/20W 100 OHM J RY04 24011103 CHIP, METAL FILM, 1/20W 10K OHM J RY05 24011272 CHIP, METAL FILM, 1/20W 2.7K OHM J RY06 24011822 CHIP, METAL FILM, 1/20W 8.2K OHM J RY07 24011153 CHIP, METAL FILM, 1/2OW 15K OHM J RY08 24011682 CHIP, METAL FILM, 1/20W 6.8K OHM J RY09 24011101 CHIP, METAL FILM, 1/20W 100 OHM J RY10 24011101 CHIP, METAL FILM, 1/20W 100 OHM J RY11 24011106 METAL FILM CHIP, 1/20W 10M K RY12 24011101 CHIP, METAL FILM, 1/20W 100 OHM J RY13 24011122 CHIP, METAL FILM, 1/20W 1.2K OHM J RY14 24011101 CHIP, METAL FILM, 1/20W 100 OHM J RY15 24011152 CHIP, METAL FILM, 1/20W 1.5K OHM J RY16 24011101 CHIP, METAL FILM, 1/20W 100 OHM J RY17 24011392 CHIP, METAL FILM, 1/20W 3.9K OHM J RY18 24011101 CHIP, METAL FILM, 1/20W 100 OHM J RY19 24011472 CHIP, METAL FILM, 1/20W 4.7K OHM J RY20 24366681 CARBON FILM, 1/6W 680 OHM J RY21 24011152 CHIP, METAL FILM, 1/20W 1.5K OHM J RY22 24011561 CHIP, METAL FILM, 1/20W 560 OHM J RY23 24011332 CHIP, METAL FILM, 1/20W 3.3K OHM J RY24 24011473 CHIP, METAL FILM, 1/20W 47K OHM J RY25 24011473 CHIP, METAL FILM, 1/20W 47K OHM J RY26 24011223 CHIP, METAL FILM, 1/20W 22K OHM J RY30 24011101 CHIP, METAL FILM, 1/20W 100 OHM J RY31 24011101 CHIP, METAL FILM, 1/20W 100 OHM J
SPECIFIC INFORMATIONS
– 31 –
Page 32
Location
SPECIFIC INFORMATIONS
Parts No. Description
No.
RY32 24011101 CHIP, METAL FILM, 1/20W 100 OHM J RY33 24011101 CHIP, METAL FILM, 1/20W 100 OHM J RY34 24011101 CHIP, METAL FILM, 1/20W 100 OHM J RY35 24011101 CHIP, METAL FILM, 1/20W 100 OHM J RY36 24011103 CHIP, METAL FILM, 1/20W 10K OHM J RY37 24011103 CHIP, METAL FILM, 1/20W 10K OHM J RY38 24011222 CHIP, METAL FILM, 1/20W 2.2K OHM J RY39 24011103 CHIP, METAL FILM, 1/20W 10K OHM J RY40 24011103 CHIP, METAL FILM, 1/20W 10K OHM J RY41 24011222 CHIP, METAL FILM, 1/20W 2.2K OHM J RY62 24011273 CHIP, METAL FILM, 1/20W 27K OHM J RY63 24011392 CHIP, METAL FILM, 1/20W 3.9K OHM J RY101 24011101 CHIP, METAL FILM, 1/20W 100 OHM J RY102 24011183 CHIP, METAL FILM, 1/20W 18K OHM J RY103 24011273 CHIP, METAL FILM, 1/20W 27K OHM J RY604 24366102 CARBON FILM, 1/6W 1K OHM J RY605 24366104 CARBON FILM, 1/6W 100K OHM J RY606 24366393 CARBON FILM, 1/6W 39K OHM J RY607 24366153 CARBON FILM, 1/6W 15K OHM J RY608 24366152 CARBON FILM, 1/6W 1.5K OHM J RY609 24366391 CARBON FILM, 1/6W 390 OHM J RY610 24553560 OXIDE METAL FILM, 1W 56 OHM J RY613 24553820 OXIDE METAL FILM, 1W 82 OHM J RY614 24366103 CARBON FILM, 1/6W 10K OHM J RY615 24366223 CARBON FILM, 1/6W 22K OHM J RY616 24366101 CARBON FILM, 1/6W 100 OHM J RY617 24366101 CARBON FILM, 1/6W 100 OHM J RY618 24366101 CARBON FILM, 1/6W 100 OHM J RY619 24366101 CARBON FILM, 1/6W 100 OHM J RY631 24366100 CARBON FILM, 1/6W 10 OHM J RY632 24366100 CARBON FILM, 1/6W 10 OHM J
COILS & TRANSFORMERS
L101 23248296 COIL, CHOKE, TLN3278GH L102 23238720 COIL, PEAKING, TRF4339AJ L103 23238720 COIL, PEAKING, TRF4339AJ L211 23103159 FILTER, EMI, TEM2028AA, 7.5X6.4X8
L212 23103159 FILTER, EMI, TEM2028AA, 7.5X6.4X8
L301 23103894 FILTER, FERRITE BEAD, TEM2011AW L302 23289846 COIL, PEAKING, TRF4101AT L400 23289100 COIL, PEAKING, TRF4100AF L404 23103894 FILTER, FERRITE BEAD, TEM2011AW L405 23103894 FILTER, FERRITE BEAD, TEM2011AW L441 23233033 COIL, HORIZ LINIALTY, TLN2209AT L442 23248302 COIL, CHOKE, TLN3521GH L447 23248333 COIL, CHOKE 16X29H 15MMH, TLN3450AI L450 23248183 COIL, CHOKE, TLN3343AD L451 23233100 COIL, TLN2110AH L461 23248248 COIL, CHOKE, TLN3500AH
* L462 23231320 COIL, DEFLECTION YOKE, TDY632KK
L462A 23993080 METAL SHEET, CONVER REVISION,
L462C 23960101 SILICONE RUBBER, TSE-382 RTV L462E 23006010 FERRITE SHEET, SPOILER POSI L462F 23006011 FERRITE SHEET, SPOILER NEGA L462H 23102507 MAGNET, 1.2X4.5X13 L463 23103894 FILTER, FERRITE BEAD, TEM2011AW L464 23103894 FILTER, FERRITE BEAD, TEM2011AW L491 23248191 COIL, CHOKE, TLN3351AD L499 23103894 FILTER, FERRITE BEAD, TEM2011AW L501 23289470 COIL, PEAKING, TRF4470AF L503 23289470 COIL, PEAKING, TRF4470AF L510 23103159 FILTER, EMI, TEM2028AA, 7.5X6.4X8
60MMH 0.5A
60MMH 0.5A
TCCMXH01K
60MMH 0.5A
Location
* L901 23200553 COIL, DG 0.50CU 60T-2LOOP, TSB-2414AH
Parts No. Description
No.
L511 23103159 FILTER, EMI, TEM2028AA, 7.5X6.4X8
L512 23103146 EMI FILTER, TEM2030AA L513 23103159 FILTER, EMI, TEM2028AA, 7.5X6.4X8
L514 23103146 EMI FILTER, TEM2030AA L515 23103146 EMI FILTER, TEM2030AA L531 23103146 EMI FILTER, TEM2030AA L582 23248288 COIL, CHOKE, TLN3299GH L702 23261974 COIL, FERRITE BEAD, HC5-035 L704 23103894 FILTER, FERRITE BEAD, TEM2011AW L705 23103894 FILTER, FERRITE BEAD, TEM2011AW L706 23237987 COIL, PEAKING, TRF4100AC L811 23103894 FILTER, FERRITE BEAD, TEM2011AW L815 23103894 FILTER, FERRITE BEAD, TEM2011AW L817 23103896 FILTER, FERRITE BEAD 3.5X10X0.8,
L818 23280016 COIL, PEAKING, TRF4100AZ L819 23280016 COIL, PEAKING, TRF4100AZ L820 23103894 FILTER, FERRITE BEAD, TEM2011AW L821 23103894 FILTER, FERRITE BEAD, TEM2011AW L824 23103894 FILTER, FERRITE BEAD, TEM2011AW L834 23280019 COIL, PEAKING, TRF4330AZ L835 23248308 COIL, CHOKE, TLN3503GH L836 23248236 COIL, CHOKE, TLN3441AF L841 23248289 COIL, CHOKE, TLN3312GH L851 23280016 COIL, PEAKING, TRF4100AZ L852 23289843 COIL, PEAKING, TRF4330AT L853 23248338 COIL, CHOKE 8X8.5H 561MMH, TLN3283AI L854 23289840 COIL, PEAKING, TRF4100AT L871 23103894 FILTER, FERRITE BEAD, TEM2011AW L883 23221111 COIL, CHOKE, TRF9253GH L885 23248288 COIL, CHOKE, TLN3299GH L891 23103894 FILTER, FERRITE BEAD, TEM2011AW L892 23103894 FILTER, FERRITE BEAD, TEM2011AW L893 23280016 COIL, PEAKING, TRF4100AZ L894 23103894 FILTER, FERRITE BEAD, TEM2011AW L896 23103894 FILTER, FERRITE BEAD, TEM2011AW L897 23248289 COIL, CHOKE, TLN3312GH
L901 23289838 COIL, PEAKING, TRF44R7AT L902 23289689 COIL, PEAKING, TRF46R8AF L903 23289689 COIL, PEAKING, TRF46R8AF L904 23289689 COIL, PEAKING, TRF46R8AF L905 23289837 COIL, PEAKING 3.30MMHJ, TRF43R3AT L906 23289837 COIL, PEAKING 3.30MMHJ, TRF43R3AT L907 23289837 COIL, PEAKING 3.30MMHJ, TRF43R3AT L908 23237987 COIL, PEAKING, TRF4100AC L911 23289840 COIL, PEAKING, TRF4100AT L916 23289838 COIL, PEAKING, TRF44R7AT L924 23289838 COIL, PEAKING, TRF44R7AT L4401 23289101 COIL, PEAKING, TRF4101AF LB01 23289840 COIL, PEAKING, TRF4100AT LB02 23289840 COIL, PEAKING, TRF4100AT LF01 23103827 INDUCTOR, BEAD, TEM2120M LF02 23103827 INDUCTOR, BEAD, TEM2120M LF03 23103887 INDUCTOR, CHIP BEAD, TEM2130AM LF04 23103887 INDUCTOR, CHIP BEAD, TEM2130AM LF05 23103828 INDUCTOR, BEAD, TEM2121M LF07 23103828 INDUCTOR, BEAD, TEM2121M LF08 23103828 INDUCTOR, BEAD, TEM2121M LF09 23289101 COIL, PEAKING, TRF4101AF LF10 23289100 COIL, PEAKING, TRF4100AF LF11 23103827 INDUCTOR, BEAD, TEM2120M LF21 23103827 INDUCTOR, BEAD, TEM2120M LF23 23103828 INDUCTOR, BEAD, TEM2121M LF26 23103828 INDUCTOR, BEAD, TEM2121M
60MMH 0.5A
60MMH 0.5A
TEM2004AW
– 32 –
Page 33
Location
* T400 23224390 TRANSFORMER, FOCUS, TLN2226AH * T401 23224381 TRANSFORMER, HORIZ DRIVE, TLN1080GH
* T461Z 23236782 TRANSFORMER, HORIZ OUTPUT, SERVICE,
* T801 23211744 COIL, LINE FILTER, TRF3196BT * T802 23211744 COIL, LINE FILTER, TRF3196BT * T803 23211744 COIL, LINE FILTER, TRF3196BT * T804 23217582 TRANSFORMER, CONVERTER, TPW3510AS
Parts No. Description
No.
LF27 23103828 INDUCTOR, BEAD, TEM2121M LF28 23103828 INDUCTOR, BEAD, TEM2121M LF29 23103828 INDUCTOR, BEAD, TEM2121M LF31 23103828 INDUCTOR, BEAD, TEM2121M LF32 23103828 INDUCTOR, BEAD, TEM2121M LF33 23103828 INDUCTOR, BEAD, TEM2121M LF34 23103828 INDUCTOR, BEAD, TEM2121M LF36 23103828 INDUCTOR, BEAD, TEM2121M LF37 23103828 INDUCTOR, BEAD, TEM2121M LF38 23103828 INDUCTOR, BEAD, TEM2121M LF39 23103828 INDUCTOR, BEAD, TEM2121M LF40 23103828 INDUCTOR, BEAD, TEM2121M LF41 23103828 INDUCTOR, BEAD, TEM2121M LF42 23103828 INDUCTOR, BEAD, TEM2121M LF43 23103828 INDUCTOR, BEAD, TEM2121M LF45 23103828 INDUCTOR, BEAD, TEM2121M LF46 23103828 INDUCTOR, BEAD, TEM2121M LF47 23103828 INDUCTOR, BEAD, TEM2121M LF48 23103828 INDUCTOR, BEAD, TEM2121M LF49 23103828 INDUCTOR, BEAD, TEM2121M LF51 23103828 INDUCTOR, BEAD, TEM2121M LF52 23103828 INDUCTOR, BEAD, TEM2121M LF54 23103828 INDUCTOR, BEAD, TEM2121M LF56 23103828 INDUCTOR, BEAD, TEM2121M LF59 23103828 INDUCTOR, BEAD, TEM2121M LF60 23103828 INDUCTOR, BEAD, TEM2121M LF62 23103887 INDUCTOR, CHIP BEAD, TEM2130AM LF63 23103828 INDUCTOR, BEAD, TEM2121M LF90 23103159 FILTER, EMI, TEM2028AA, 7.5X6.4X8
LJ901 23200443 COIL, DG, TASB2406AG LV02 23103159 FILTER, EMI, TEM2028AA, 7.5X6.4X8
LV03 23103159 FILTER, EMI, TEM2028AA, 7.5X6.4X8
LV04 23289840 COIL, PEAKING, TRF4100AT LV05 23289840 COIL, PEAKING, TRF4100AT LV06 23103146 EMI FILTER, TEM2030AA LV07 23103146 EMI FILTER, TEM2030AA LV09 23289840 COIL, PEAKING, TRF4100AT LV10 23289840 COIL, PEAKING, TRF4100AT LV11 23103159 FILTER, EMI, TEM2028AA, 7.5X6.4X8
LV12 23103159 FILTER, EMI, TEM2028AA, 7.5X6.4X8
LV13 23103146 EMI FILTER, TEM2030AA LY01 23103827 INDUCTOR, BEAD, TEM2120M LY02 23103827 INDUCTOR, BEAD, TEM2120M LY03 23289840 COIL, PEAKING, TRF4100AT LY04 23289840 COIL, PEAKING, TRF4100AT LY05 23289840 COIL, PEAKING, TRF4100AT LY06 23289840 COIL, PEAKING, TRF4100AT LY07 23289840 COIL, PEAKING, TRF4100AT LY101 23248312 COIL, CHOKE 9.3X8.5H 330MMH,
LY102 23238720 COIL, PEAKING, TRF4339AJ LY103 23238720 COIL, PEAKING, TRF4339AJ LY104 23238506 COIL, PEAKING, TRF4229AJ
T461C 23960136 ADHESIVE, SILICONE, TSE3843-W
60MMH 0.5A
60MMH 0.5A
60MMH 0.5A
60MMH 0.5A
60MMH 0.5A
TLN3040GH
TFB4201ZD
Location
* T806 23211738 COIL, LINE FILTER, TRF3228AL * T862 23217636 TRANSFORMER, CONVERTER, TPW3509AH
Parts No. Description
No.
SEMICONDUCTORS
Q101 23314292 TRANSISTOR, 2SC4116-Y Q201 23114433 TRANSISTOR, 2SC1815-Y Q220 23114756 TRANSISTOR, 2SC2482 Q301 23319787 IC, LA7833S Q301B 70391356 SCREW, BITTB3X10 SZN Q302 23000711 IC, TA1317AN Q370 23114458 TRANSISTOR, RN1206 Q371 23114433 TRANSISTOR, 2SC1815-Y Q372 23114458 TRANSISTOR, RN1206 Q373 23114433 TRANSISTOR, 2SC1815-Y Q374 23114433 TRANSISTOR, 2SC1815-Y Q390 23114433 TRANSISTOR, 2SC1815-Y Q391 23205079 TRANSISTOR, 2SC4686A Q392 23114425 TRANSISTOR, 2SA1015-Y(TE Q402 23314862 TRANSISTOR, FET, 2SK941 Q404 23205149 TRANSISTOR, 2SC5859(FA) Q404B 70391356 SCREW, BITTB3X10 SZN Q404C 23850638 INSULATOR, TRANSISTOR, AC263 Q408 23114463 TRANSISTOR, RN1201 Q409 23114462 TRANSISTOR, RN1202 Q418 23314141 TRANSISTOR, 2SC3852 Q418B 70391356 SCREW, BITTB3X10 SZN Q420 23314141 TRANSISTOR, 2SC3852 Q420B 70391356 SCREW, BITTB3X10 SZN Q421 23114433 TRANSISTOR, 2SC1815-Y Q424 70114396 TRANSISTOR, 2SC3326B Q430 23314141 TRANSISTOR, 2SC3852 Q430B 70391356 SCREW, BITTB3X10 SZN Q432 23114433 TRANSISTOR, 2SC1815-Y Q434 23205077 TRANSISTOR, FET, 2SK2679 Q438 23205173 TRANSISTOR, FET VDSS=900V, 2SK2700 Q460 23205031 TRANSISTOR, FET, 2SK2920 Q470 23114541 TRANSISTOR, 2SA1320 Q471 23114433 TRANSISTOR, 2SC1815-Y Q472 23114433 TRANSISTOR, 2SC1815-Y Q473 23114425 TRANSISTOR, 2SA1015-Y(TE Q476 23114459 TRANSISTOR, RN1205 Q495 23118952 IC, PHOTO COUPLER, TLP521-1 (FA) Q498 23114458 TRANSISTOR, RN1206 Q499 23205045 TRANSISTOR, 2SA1037AKQ Q510 23009369 IC, TA1360AFG Q537 23314994 TRANSISTOR, 2SA1576A106 Q538 23314994 TRANSISTOR, 2SA1576A106 Q539 23314994 TRANSISTOR, 2SA1576A106 Q601 23000269 IC, TA8216H Q601B 70391356 SCREW, BITTB3X10 SZN Q602 23000269 IC, TA8216H Q602B 70391356 SCREW, BITTB3X10 SZN Q611 23314289 TRANSISTOR, 2SA1586-Y Q616 23314289 TRANSISTOR, 2SA1586-Y Q631 70114396 TRANSISTOR, 2SC3326B Q632 70114396 TRANSISTOR, 2SC3326B Q651 23009624 IC, DUAL OP-AMP DIP 8P, NJM4558D Q681 70114396 TRANSISTOR, 2SC3326B Q682 70114396 TRANSISTOR, 2SC3326B Q705 23114433 TRANSISTOR, 2SC1815-Y Q706 23114433 TRANSISTOR, 2SC1815-Y Q707 23114437 TRANSISTOR, 2SC752GTM-Y Q709 23114433 TRANSISTOR, 2SC1815-Y Q710 23114425 TRANSISTOR, 2SA1015-Y(TE Q711 23314909 TRANSISTOR, 2SA1837 Q712 23314912 TRANSISTOR, 2SC4793 Q719 23114433 TRANSISTOR, 2SC1815-Y
SPECIFIC INFORMATIONS
– 33 –
Page 34
Location
* Q806 23009270 IC, PHOTO COUPLER, PS2581L1(D)
* Q826 23009270 IC, PHOTO COUPLER, PS2581L1(D)
INFORMATIONS
SPECIFIC
SPECIFIC INFORMATIONS
Parts No. Description
No.
Q720 23114433 TRANSISTOR, 2SC1815-Y Q801 23135026 IC, STR-X6469 Q801B 72471082 SCREW, 3X10MM Q801D 23960136 ADHESIVE, SILICONE, TSE3843-W Q802 23314141 TRANSISTOR, 2SC3852 Q803 23135036 IC, STRW6853 Q803B 70391356 SCREW, BITTB3X10 SZN Q804 23114433 TRANSISTOR, 2SC1815-Y Q805 23114433 TRANSISTOR, 2SC1815-Y
Q807 23114433 TRANSISTOR, 2SC1815-Y Q821 23114433 TRANSISTOR, 2SC1815-Y
Q827 23000352 IC, SE125N, LF4 Q830 23314141 TRANSISTOR, 2SC3852 Q830B 70391356 SCREW, BITTB3X10 SZN Q831 23314141 TRANSISTOR, 2SC3852 Q831B 70391356 SCREW, BITTB3X10 SZN Q832 23009239 IC, NJM2396F09 Q832B 70391356 SCREW, BITTB3X10 SZN Q835 23000806 IC, SI-8033SS Q835B 70391356 SCREW, BITTB3X10 SZN Q836 23114433 TRANSISTOR, 2SC1815-Y Q837 23114433 TRANSISTOR, 2SC1815-Y Q840 23009609 IC, SWITCHING REG, SI-8050E Q841 23114433 TRANSISTOR, 2SC1815-Y Q842 23114433 TRANSISTOR, 2SC1815-Y Q855 23114433 TRANSISTOR, 2SC1815-Y Q880 23114425 TRANSISTOR, 2SA1015-Y(TE Q901 23205159 TRANSISTOR, 2SC3942 Q902 23205165 TRANSISTOR, 2SC3950E Q903 23205159 TRANSISTOR, 2SC3942 Q904 23205165 TRANSISTOR, 2SC3950E Q905 23205159 TRANSISTOR, 2SC3942 Q906 23205165 TRANSISTOR, 2SC3950E Q907 23114735 TRANSISTOR, 2SA102-Y(C) Q930 23205158 TRANSISTOR, 2SC3790E Q931 23205156 TRANSISTOR, 2SA1480E Q933 23205158 TRANSISTOR, 2SC3790E Q934 23205156 TRANSISTOR, 2SA1480E Q936 23205158 TRANSISTOR, 2SC3790E Q937 23205156 TRANSISTOR, 2SA1480E Q961 23114433 TRANSISTOR, 2SC1815-Y Q2104 23114425 TRANSISTOR, 2SA1015-Y(TE Q2105 23114425 TRANSISTOR, 2SA1015-Y(TE Q2106 23114425 TRANSISTOR, 2SA1015-Y(TE Q2107 23314994 TRANSISTOR, 2SA1576A106 Q2108 23314994 TRANSISTOR, 2SA1576A106 Q2109 23314994 TRANSISTOR, 2SA1576A106 Q4021 23114433 TRANSISTOR, 2SC1815-Y Q4022 23114425 TRANSISTOR, 2SA1015-Y(TE Q4203 23114497 TRANSISTOR, RN1406 Q4204 23114499 TRANSISTOR, RN1404 Q4460 70114396 TRANSISTOR, 2SC3326B Q4461 70114396 TRANSISTOR, 2SC3326B Q4465 23314994 TRANSISTOR, 2SA1576A106 Q4690 23114433 TRANSISTOR, 2SC1815-Y Q4700 70114396 TRANSISTOR, 2SC3326B QA02 23009649 IC, AT24C64A-10PI QA14 23205045 TRANSISTOR, 2SA1037AKQ QA27 23904896 IC, JLC1562BF QA84 23205014 TRANSISTOR, 2SC4667-O QB02 23114433 TRANSISTOR, 2SC1815-Y QB30 23114433 TRANSISTOR, 2SC1815-Y QB40 23205112 TRANSISTOR, 2SA1980UF-Y( QB41 23205112 TRANSISTOR, 2SA1980UF-Y( QB42 23205112 TRANSISTOR, 2SA1980UF-Y(
Location
Parts No. Description
No.
QB43 23205116 TRANSISTOR, 2SC5343UF-Y(B QB44 23205112 TRANSISTOR, 2SA1980UF-Y( QB45 23205116 TRANSISTOR, 2SC5343UF-Y(B QB81 70114396 TRANSISTOR, 2SC3326B QB82 70114396 TRANSISTOR, 2SC3326B QB83 23314994 TRANSISTOR, 2SA1576A106 QB92 23314993 TRANSISTOR, 2SC4081 Q QB93 23314994 TRANSISTOR, 2SA1576A106 QB94 23314994 TRANSISTOR, 2SA1576A106 QB95 23314994 TRANSISTOR, 2SA1576A106 QB96 23314994 TRANSISTOR, 2SA1576A106 QF01 23009431 IC, SDA6001 B12 QF02 23906770 IC, BA033FP QF03 23000904 IC, REGULATOR +2.5V TO252-3, BA25BC0FP QF04 23009595 IC, IC42S16400-7TT/R QF05 23009291 IC, RESET 4.0V SMP5, BD4740G-TR QF06 23314993 TRANSISTOR, 2SC4081 Q QF07 70114402 TRANSISTOR, 2SC3437-Y QF08 23314993 TRANSISTOR, 2SC4081 Q QF09 23205014 TRANSISTOR, 2SC4667-O QF10 23314558 TRANSISTOR, 2SA1610, Y34 QF11 23314558 TRANSISTOR, 2SA1610, Y34 QF12 23314558 TRANSISTOR, 2SA1610, Y34 QF14 23009501 IC, ROM 512KX16BIT FLASH WR3,
QF15 23314994 TRANSISTOR, 2SA1576A106 QF16 23314993 TRANSISTOR, 2SC4081 Q QF17 23314994 TRANSISTOR, 2SA1576A106 QF18 23314994 TRANSISTOR, 2SA1576A106 QF19 23205014 TRANSISTOR, 2SC4667-O QF24 23205099 TRANSISTOR, FET VDSS=60V, RK7002 QF25 23205099 TRANSISTOR, FET VDSS=60V, RK7002 QF27 23314993 TRANSISTOR, 2SC4081 Q QF30 23205099 TRANSISTOR, FET VDSS=60V, RK7002 QF31 23205099 TRANSISTOR, FET VDSS=60V, RK7002 QF33 23205014 TRANSISTOR, 2SC4667-O QJ02 23000808 IC, LA6500 QS01 23314993 TRANSISTOR, 2SC4081 Q QS02 23314993 TRANSISTOR, 2SC4081 Q QS03 23314993 TRANSISTOR, 2SC4081 Q QS04 23314993 TRANSISTOR, 2SC4081 Q QS05 70114396 TRANSISTOR, 2SC3326B QS06 70114396 TRANSISTOR, 2SC3326B QS07 70114396 TRANSISTOR, 2SC3326B QS08 70114396 TRANSISTOR, 2SC3326B QS09 23114493 TRANSISTOR, RN2404 QV01 23906887 IC, CXA2069Q QV02 23000360 IC, MM1519XQ QV04 23205116 TRANSISTOR, 2SC5343UF-Y(B QV09 23205112 TRANSISTOR, 2SA1980UF-Y( QV12 23114433 TRANSISTOR, 2SC1815-Y QV14 23205116 TRANSISTOR, 2SC5343UF-Y(B QV15 23205116 TRANSISTOR, 2SC5343UF-Y(B QV16 23205116 TRANSISTOR, 2SC5343UF-Y(B QV17 23205116 TRANSISTOR, 2SC5343UF-Y(B QV18 23205116 TRANSISTOR, 2SC5343UF-Y(B QV19 23205116 TRANSISTOR, 2SC5343UF-Y(B QV20 23205116 TRANSISTOR, 2SC5343UF-Y(B QX02 70114396 TRANSISTOR, 2SC3326B QY01 23009303 IC, CMOS MULTI COMB SOP16,
QY02 23009178 IC, TB1274AF(J,FP) QY03 23205112 TRANSISTOR, 2SA1980UF-Y( QY04 23205112 TRANSISTOR, 2SA1980UF-Y( QY05 23205112 TRANSISTOR, 2SA1980UF-Y( QY06 23114433 TRANSISTOR, 2SC1815-Y QY07 23205116 TRANSISTOR, 2SC5343UF-Y(B
X29LV800TMC-90-WR3
TDA9181T/N1,118
– 34 –
Page 35
Location
Parts No. Description
No.
QY08 23205112 TRANSISTOR, 2SA1980UF-Y( QY09 23205116 TRANSISTOR, 2SC5343UF-Y(B QY10 23205112 TRANSISTOR, 2SA1980UF-Y( QY11 23205112 TRANSISTOR, 2SA1980UF-Y( QY12 23205112 TRANSISTOR, 2SA1980UF-Y( QY13 23205014 TRANSISTOR, 2SC4667-O QY14 23205014 TRANSISTOR, 2SC4667-O QY15 23314994 TRANSISTOR, 2SA1576A106 QY101 23314292 TRANSISTOR, 2SC4116-Y QY601 23000548 IC, TA1304N QY602 23114433 TRANSISTOR, 2SC1815-Y QY604 23114623 TRANSISTOR, 2SC2878-A(TEM QY605 23114425 TRANSISTOR, 2SA1015-Y(TE QY606 23114478 TRANSISTOR, RN2004 D101 23316755 DIODE, ZENER, MTZJ33C D120 23316675 DIODE, ZENER, MTZJ6.2B D216 23316688 DIODE, ZENER, MTZJ9.1C D218 23316688 DIODE, ZENER, MTZJ9.1C D220 23316688 DIODE, ZENER, MTZJ9.1C D221 23357037 DIODE, ZENER, UDZS5.6B D222 23357037 DIODE, ZENER, UDZS5.6B D223 23357037 DIODE, ZENER, UDZS5.6B D240 23118859 DIODE, 1SS133 D301 23357366 DIODE, FR105-B5 D302 23357366 DIODE, FR105-B5 D312 23316231 DIODE, 1SS355 D318 23118859 DIODE, 1SS133 D321 23316754 DIODE, ZENER, MTZJ33B D327 23316715 DIODE, ZENER, MTZJ11A D330 23316794 DIODE, SC570A D365 23316678 DIODE, ZENER, MTZJ6.8B D372 23118859 DIODE, 1SS133 D373 23118859 DIODE, 1SS133 D374 23316716 DIODE, ZENER, MTZJ11B D404 23224366 DIODE, FMQ-3GU D406 23357366 DIODE, FR105-B5 D408 23357366 DIODE, FR105-B5 D412 23357366 DIODE, FR105-B5 D413 23118859 DIODE, 1SS133 D414 23357366 DIODE, FR105-B5 D415 23357366 DIODE, FR105-B5 D419 23316716 DIODE, ZENER, MTZJ11B D421 23316680 DIODE, ZENER, MTZJ7.5A D422 23316720 DIODE, ZENER, MTZJ12C D431 23316670 DIODE, ZENER, MTZJ5.1C D432 23316671 DIODE, ZENER, MTZJ5.6A D436 23118859 DIODE, 1SS133 D439 23316690 DIODE, ZENER, MTZJ10B D462 23316725 DIODE, ZENER, MTZJ15B D465 23357366 DIODE, FR105-B5 D466 23316688 DIODE, ZENER, MTZJ9.1C D469 23118859 DIODE, 1SS133 D470 23316720 DIODE, ZENER, MTZJ12C D472 23357366 DIODE, FR105-B5 D475 23316720 DIODE, ZENER, MTZJ12C D476 23118859 DIODE, 1SS133 D485 23316688 DIODE, ZENER, MTZJ9.1C D489 23357171 DIODE, ZENER, UDZSTE-17 9.1B D490 23118859 DIODE, 1SS133 D499 23316231 DIODE, 1SS355 D502 23316231 DIODE, 1SS355 D520 23118641 DIODE, ZENER, RD2.0ESA B2 D530 23316588 DIODE, ZENER, MA8091-M D601 23316231 DIODE, 1SS355 D602 23316231 DIODE, 1SS355 D603 23316231 DIODE, 1SS355 D604 23316231 DIODE, 1SS355
Location
Parts No. Description
No.
D608 23316231 DIODE, 1SS355 D609 23316231 DIODE, 1SS355 D611 23316231 DIODE, 1SS355 D612 23316231 DIODE, 1SS355 D613 23316231 DIODE, 1SS355 D617 23316231 DIODE, 1SS355 D618 23316231 DIODE, 1SS355 D619 23316231 DIODE, 1SS355 D620 23316740 DIODE, ZENER, MTZ J 22D D631 23316231 DIODE, 1SS355 D632 23316231 DIODE, 1SS355 D704 23118859 DIODE, 1SS133 D705 23118859 DIODE, 1SS133 D715 23118859 DIODE, 1SS133 D721 23118859 DIODE, 1SS133 D801 23357041 DIODE, LN6SB60-F05 D801A 23476068 HEAT SINK, ASSEM D801 D801B 72471082 SCREW, 3X10MM D803 23316672 DIODE, ZENER, MTZJ5.6B D804 23316725 DIODE, ZENER, MTZJ15B D805 23357012 DIODE, 1SS244 D806 23357366 DIODE, FR105-B5 D807 23316746 DIODE, ZENER, MTZJ27B D810 23316738 DIODE, ZENER, MTZJ22B D811 23118859 DIODE, 1SS133 D815 23316754 DIODE, ZENER, MTZJ33B D818 23316738 DIODE, ZENER, MTZJ22B D821 23118859 DIODE, 1SS133 D828 23118859 DIODE, 1SS133 D830 23316714 DIODE, RL2Z D831 23316714 DIODE, RL2Z D832 23316672 DIODE, ZENER, MTZJ5.6B D835 23118859 DIODE, 1SS133 D836 23357366 DIODE, FR105-B5 D837 23118859 DIODE, 1SS133 D839 23316672 DIODE, ZENER, MTZJ5.6B D840 23316391 DIODE, D3SB60(4103) D841 23118859 DIODE, 1SS133 D842 23316724 DIODE, ZENER, MTZJ15A D843 23316463 DIODE, RK46 D845 23316672 DIODE, ZENER, MTZJ5.6B D847 23316670 DIODE, ZENER, MTZJ5.1C D848 23316675 DIODE, ZENER, MTZJ6.2B D849 23316686 DIODE, ZENER, MTZJ9.1A D850 23316269 DIODE, AK04 D851 23316678 DIODE, ZENER, MTZJ6.8B D854 23118859 DIODE, 1SS133 D855 23316675 DIODE, ZENER, MTZJ6.2B D872 23316754 DIODE, ZENER, MTZJ33B D883 23316803 DIODE, FMU-G16S D891 23316184 DIODE, FML-G12S D892 23316184 DIODE, FML-G12S D892 23316672 DIODE, ZENER, MTZJ5.6B D893 23316672 DIODE, ZENER, MTZJ5.6B D894 23357366 DIODE, FR105-B5 D896 23316714 DIODE, RL2Z D899 24000656 VARISTOR, TNR15G471K D907 23118859 DIODE, 1SS133 D908 23118859 DIODE, 1SS133 D909 23118859 DIODE, 1SS133 D911 23115337 DIODE, 1S1834 D916 23357012 DIODE, 1SS244 D917 23357012 DIODE, 1SS244 D918 23357012 DIODE, 1SS244 D919 23357012 DIODE, 1SS244 D921 23115337 DIODE, 1S1834 D926 23357012 DIODE, 1SS244
SPECIFIC INFORMATIONS
– 35 –
Page 36
Location
Parts No. Description
No.
D927 23357012 DIODE, 1SS244 D928 23357012 DIODE, 1SS244 D929 23357012 DIODE, 1SS244 D949 23357012 DIODE, 1SS244 D950 23357012 DIODE, 1SS244 D951 23357012 DIODE, 1SS244 D952 23357012 DIODE, 1SS244 D3030 23357366 DIODE, FR105-B5 D4202 23316231 DIODE, 1SS355 D4204 23316538 DIODE, ZENER, MA8033-L, TX DA170 23316575 DIODE, ZENER, MA8062-H DB01 23358564 DIODE, LED, SLR-56VC3FPQ DB01B 23960136 ADHESIVE, SILICONE, TSE3843-W DB02 23358563 DIODE, LED, SLR-56MC3FPQR DB02B 23960136 ADHESIVE, SILICONE, TSE3843-W DB03 23316672 DIODE, ZENER, MTZJ5.6B DB04 23316792 DIODE, SC215 DB05 23118859 DIODE, 1SS133 DV09 23316591 DIODE, ZENER, MA8100-M DY06 23316673 DIODE, ZENER, MTZJ5.6C DY601 23118859 DIODE, 1SS133 DY602 23118859 DIODE, 1SS133 DY603 23316690 DIODE, ZENER, MTZJ10B
MISCELLANEOUS
B102 23974994 BAND, KESSOKU B207 23037312 SCREW, BTBW3X12SZN B212 23845859 HOLDER, WIRE, PVC-C0AT, L=70MM
SPECIFIC INFORMATIONS
B214 23037312 SCREW, BTBW3X12SZN BB05A 23713201 CONNECTOR, PLUG B-B 16P BB05B 23713202 CONNECTOR, SOCKET B-B 16P BB06B 23903022 CONNECTOR, BASE B-B 8P 2.5 JST BB07A 23713201 CONNECTOR, PLUG B-B 16P BB07B 23713202 CONNECTOR, SOCKET B-B 16P BM01 23148071 MODULE, BRIDGE MEDIA, MBMC01 E912 23528016 RUBBER, WEDGE, MEDIUM W10H15L50,
E920 23845564 CLAMPER, ANODE CLAMPER, P17CD39 E940 23965900 TAPE, GLASS-CLOTH, W/ADHESIVE W=18
* F470 23144724 FUSE, CARTRIDGE 5.2X20, 250V 1.25A
F470A 23165433 FUSE HOLDER, 5.2 SOC
* F801 23144720 FUSE, CARTRIDGE 5.2X20, 250V 5.0A
F801A 23165433 FUSE HOLDER, 5.2 SOC
* F802 23144508 FUSE, CARTRIDGE 5.2X20, 250V 4.0A
F802A 23165433 FUSE HOLDER, 5.2 SOC
* F803 23144650 FUSE, CARTRIDGE 5X20, 250V 2.0A
F803A 23165433 FUSE HOLDER, 5.2 SOC G301 23103894 FILTER, FERRITE BEAD, TEM2011AW G400 24946561 CARBON COMPOSITION, 1/2W 560 OHM K G403 24946561 CARBON COMPOSITION, 1/2W 560 OHM K G410 23316731 DIODE, ZENER, MTZJ18B G413 23103894 FILTER, FERRITE BEAD, TEM2011AW G430 23357366 DIODE, FR105-B5 G499 24693122 PLASTIC FILM, 100V 1200PF J G812 23103894 FILTER, FERRITE BEAD, TEM2011AW G837 23103894 FILTER, FERRITE BEAD, TEM2011AW G850 23103894 FILTER, FERRITE BEAD, TEM2011AW G891 23248297 COIL, CHOKE, TLN3481GH G908 24366560 CARBON FILM, 1/6W 56 OHM J G914 23118859 DIODE, 1SS133 G915 23118859 DIODE, 1SS133 G923 24366560 CARBON FILM, 1/6W 56 OHM J G924 23118859 DIODE, 1SS133 G925 23118859 DIODE, 1SS133 G941 24366560 CARBON FILM, 1/6W 56 OHM J G947 23118859 DIODE, 1SS133
TRWMED01T
T=0.18
Location
* P801 23372246 POWER CORD, SAA AC250V 7.5A
Parts No. Description
No.
G948 23118859 DIODE, 1SS133 G951 24366102 CARBON FILM, 1/6W 1K OHM J G966 24366102 CARBON FILM, 1/6W 1K OHM J G9880 24366102 CARBON FILM, 1/6W 1K OHM J GJ72 24000445 CHIP JUMPER, 1608TYPE GJ73 24000445 CHIP JUMPER, 1608TYPE GJ74 24000445 CHIP JUMPER, 1608TYPE GJ75 24000445 CHIP JUMPER, 1608TYPE GJ76 24000445 CHIP JUMPER, 1608TYPE GJ101 24000445 CHIP JUMPER, 1608TYPE GJ110 24000445 CHIP JUMPER, 1608TYPE GJ404 24000445 CHIP JUMPER, 1608TYPE GJ603 24000445 CHIP JUMPER, 1608TYPE GJ604 24000445 CHIP JUMPER, 1608TYPE GJ605 24000445 CHIP JUMPER, 1608TYPE GJ606 24000445 CHIP JUMPER, 1608TYPE GJ611 24000445 CHIP JUMPER, 1608TYPE GR90 24000445 CHIP JUMPER, 1608TYPE GR341 24000445 CHIP JUMPER, 1608TYPE GR541 24000445 CHIP JUMPER, 1608TYPE GR542 24000445 CHIP JUMPER, 1608TYPE GRV01 24000445 CHIP JUMPER, 1608TYPE H002 23148046 IF MODULE, ASIA WOW MSP3410G, MVCS52 HY01A 23379844 CABLE, PHONO PLUG 2C-2V HY02 23148768 MODULE, IF, MVCM34 J301A 23960136 ADHESIVE, SILICONE, TSE3843-W J301B 23960136 ADHESIVE, SILICONE, TSE3843-W J402A 23960136 ADHESIVE, SILICONE, TSE3843-W KB01 23000852 IC, REMOTE PHOTO RECEIVER,
M461A 23192965 ANODE CAP ASSY, TCC5606DT M461B 23509110 CABLE, FOCUS M461C 23509371 CABLE ASSY, SCREEN N724 23965900 TAPE, GLASS-CLOTH, W/ADHESIVE W=18
N728 23960101 SILICONE RUBBER, TSE-382 RTV P104 23368577 CONNECTOR, PLUG, 3P 2.5MM G JST-EH,
P301A 23368577 CONNECTOR, PLUG, 3P 2.5MM G JST-EH,
P301B 23368577 CONNECTOR, PLUG, 3P 2.5MM G JST-EH,
P512A 23367068 CONNECTOR, PLUG 8P, 2.5MM G JST-EH,
P512B 23367068 CONNECTOR, PLUG 8P, 2.5MM G JST-EH,
P611 23368578 CONNECTOR, PLUG 4P, 2.5MM G JST-EH,
P613A 23368580 CONNECTOR, PLUG 6P, 2.5MM G JST-EH,
P613B 23368580 CONNECTOR, PLUG 6P, 2.5MM G JST-EH,
P661 23365500 EARPHON JACK P703A 23368577 CONNECTOR, PLUG, 3P 2.5MM G JST-EH,
P703B 23368577 CONNECTOR, PLUG, 3P 2.5MM G JST-EH,
P704A 23368578 CONNECTOR, PLUG 4P, 2.5MM G JST-EH,
P704B 23368578 CONNECTOR, PLUG 4P, 2.5MM G JST-EH,
P800 23368013 CONNECTOR, PLUG, 2P 11.88MM W VT-JST
P801B 23103839 FERRITE CORE, TFE1012 P806A 23368578 CONNECTOR, PLUG 4P, 2.5MM G JST-EH,
PIC-37043TE2
T=0.18
B3B-EH-F1-TV4
B3B-EH-F1-TV4
B3B-EH-F1-TV4
B8B-EH-F1-TV4
B8B-EH-F1-TV4
B4B-EH-F1-TV4
B6B-EH-F1-TV4
B6B-EH-F1-TV4
B3B-EH-F1-TV4
B3B-EH-F1-TV4
B4B-EH-F1-TV4
B4B-EH-F1-TV4
B4B-EH-F1-TV4
– 36 –
Page 37
Location
* S801 23344481 SWITCH, POWER, AAPY2211
* SR81 23146573 RELAY, DC12V 0.53W, OMR G5PA-1-M * SR82 23146564 RELAY, DC12V, TV5, DG-3 * SR83 23146571 RELAY, DG12D2-0(M), DAIGAE,
* V901A 23903147 SOCKET, ISH46S-E ICE 29MM
Parts No. Description
No.
P806B 23368578 CONNECTOR, PLUG 4P, 2.5MM G JST-EH,
P807A 23368577 CONNECTOR, PLUG, 3P 2.5MM G JST-EH,
P807B 23368577 CONNECTOR, PLUG, 3P 2.5MM G JST-EH,
P808A 23367068 CONNECTOR, PLUG 8P, 2.5MM G JST-EH,
P808B 23367068 CONNECTOR, PLUG 8P, 2.5MM G JST-EH,
P902A 23367068 CONNECTOR, PLUG 8P, 2.5MM G JST-EH,
P902B 23367068 CONNECTOR, PLUG 8P, 2.5MM G JST-EH,
P904A 23367069 CONNECTOR, PLUG, NP 2.5MM G JST-EH,
P904B 23367069 CONNECTOR, PLUG, NP 2.5MM G JST-EH,
P910 23164725 CONNECTOR, PLUG 2P PA02A 23368579 CONNECTOR, PLUG 5P, 2.5MM G JST-EH,
PA02B 23368579 CONNECTOR, PLUG 5P, 2.5MM G JST-EH,
PA03A 23367072 CONNECTOR, PLUG, NP 2.5MM G JST-EH,
PA03B 23367072 CONNECTOR, PLUG, NP 2.5MM G JST-EH,
PB01A 23368580 CONNECTOR, PLUG 6P, 2.5MM G JST-EH,
PB14 23368579 CONNECTOR, PLUG 5P, 2.5MM G JST-EH,
PF01 23023181 PLUG, PLUG 60P TKD PB 236901260B4 PF01 23903176 SOCKET, 60P TKD, 136901160W4 PF02 23368580 CONNECTOR, PLUG 6P, 2.5MM G JST-EH,
PJ901 23368577 CONNECTOR, PLUG, 3P 2.5MM G JST-EH,
PM01 23367068 CONNECTOR, PLUG 8P, 2.5MM G JST-EH,
PV01 23023092 JACK, PIN 1S6P SMK, LAP5120-0204F PV02 23023040 CONNECTOR, JACK, PIN 6P PV03 23023021 CONNECTOR, JACK, PIN 8P PV11A 23368578 CONNECTOR, PLUG 4P, 2.5MM G JST-EH,
PV11B 23368578 CONNECTOR, PLUG 4P, 2.5MM G JST-EH,
PX01 23903176 SOCKET, 60P TKD, 136901160W4 PY02 23148072 SCAN CONVERTER MODUL, G.HYPER,
PY630 23365500 EARPHON JACK
SA01 23145430 SWITCH, PUSH, SKHHLMA010 SA02 23145430 SWITCH, PUSH, SKHHLMA010 SA03 23145430 SWITCH, PUSH, SKHHLMA010 SA04 23145430 SWITCH, PUSH, SKHHLMA010 SA05 23145430 SWITCH, PUSH, SKHHLMA010 SA06 23145430 SWITCH, PUSH, SKHHLMA010 SR42 23146558 RELAY, DC12V SILENT, DJ12D1-O(M)-Q
V901B 23102508 MAGNET, RUBBER MAGNET CHEVRON,
V901M 23102523 MAGNET, CMG29.1VM6TLEAD3P, MAG-1122
B4B-EH-F1-TV4
B3B-EH-F1-TV4
B3B-EH-F1-TV4
B8B-EH-F1-TV4
B8B-EH-F1-TV4
B8B-EH-F1-TV4
B8B-EH-F1-TV4
B9B-EH-F1A
B9B-EH-F1A
B5B-EH-F1-TV4
B5B-EH-F1-TV4
B12B-EH-F1A
B12B-EH-F1A
B6B-EH-F1-TV4
B5B-EH-F1-TV4
B6B-EH-F1-TV4
B3B-EH-F1-TV4
B8B-EH-F1-TV4
B4B-EH-F1-TV4
B4B-EH-F1-TV4
MVPC41
23146570 OMR
MAG4009
Location
Parts No. Description
No.
W661 23351181 SPEAKER, 60X120 12-OHM 10W,
W662 23351181 SPEAKER, 60X120 12-OHM 10W,
W663 23351194 SPEAKER, SPK1392BO X4010 23153721 CERAMIC RESONATOR, 503KHZ X4402 23153721 CERAMIC RESONATOR, 503KHZ XF01 23153552 CRYSTAL RESONATOR, 6MHZ 50PPM
XY01 23153438 CRYSTAL, 16.200 25PPM 25OHM Z301 23110854 COMPOSITE PARTS, TPA6033CH Z401 23140203 SPARK GAP, 2.0-3.0KV C-010,
Z420 23144539 PROTECTOR, 491SERIES, 125V 2A Z430 23144536 PROTECTOR, 491SERIES, 125V 1A Z889 23144543 PROTECTOR, 491SERIES, 125V 5A Z890 23144543 PROTECTOR, 491SERIES, 125V 5A Z891 23144543 PROTECTOR, 491SERIES, 125V 5A Z892 23144543 PROTECTOR, 491SERIES, 125V 5A Z896 23144539 PROTECTOR, 491SERIES, 125V 2A Z897 23144539 PROTECTOR, 491SERIES, 125V 2A
SPK-1423AF
SPK-1423AF
CRYSTAL
AG20PC152F-L3N
PC BOARD ASSEMBLIES
U101 23788830 M2 MAIKON BOARD, PD1291A
*
U901 23761208 CRT-D BOARD, PD1292B
*
U902 23761209 SIGNAL BOARD, PD1293C
*
U903 23788833 POWER BOARD, PD1294A
*
U904 23761210 DEF BOARD, PD1295C
*
U905A 23761211 CONTROL BOARD, PD1429A-1
*
U905B 23761212 LED/RMT BOARD, PD1429A-2
*
PICTURE TUBE
* V901 23324053 PICTURE TUBE, 30VPFWRACDF3FINE,
S76LUZ350X
TUNER
H001 23321415 TUNER, ASIA HYPER FS DEV, TEDE9-710A HY01 23321384 TUNER, ECA321LX2, ASIA MLT IICPLL P-J,
ALPS
ACCESSORIES
K902 23306512 REMOCON HAND UNIT IR, CTV, CT-90170 Y101 23566139 OWNER’S MANUAL, ENGLISH, 32SW9UA
CABINET PARTS
A201 23532157 COVER, FRONT COVER, 32SW9UA A303 23929478 HOLDER, BUTTON A354 23035412 SCREW, BTB4X12 SZN A434 23845856 WIRE CLAMP, POF COAT) L=70MM A509 23929458 PIECE, WASHER T=1.5 ZP50 A510 23929459 PIECE, WASHER T=2.0 ZP50 A511 23929457 PIECE, WASHER T=1.0 ZP50 A512 23929456 PIECE, WASHER T=0.5 ZP50 A525 23037312 SCREW, BTBW3X12SZN A701A 23067389 CARTON, TOP CASE, 32SW9UA A701B 23067388 CARTON, BOTTOM CASE A702A 23946599 PACKING, TOP PACKING A702B 23946600 PACKING, BOTTOM PACKING A703 23531074 PACKING, HOGO SHEET A704 23943618 BAG, POLYETHYLENE A705 23531097 PACKING, PACKING SHEET A902 23428234 DOOR, DOOR PROPER, 32SW9UA A904 23445759 BUTTON, BUTTON POWER, 32SW9UA A910 23037312 SCREW, BTBW3X12SZN
SPECIFIC INFORMATIONS
– 37 –
Page 38
SPECIFIC INFORMATIONS
THIS PAGE IS
INTENTIONALLY LEFT
BLANK.
– 38 –
Page 39

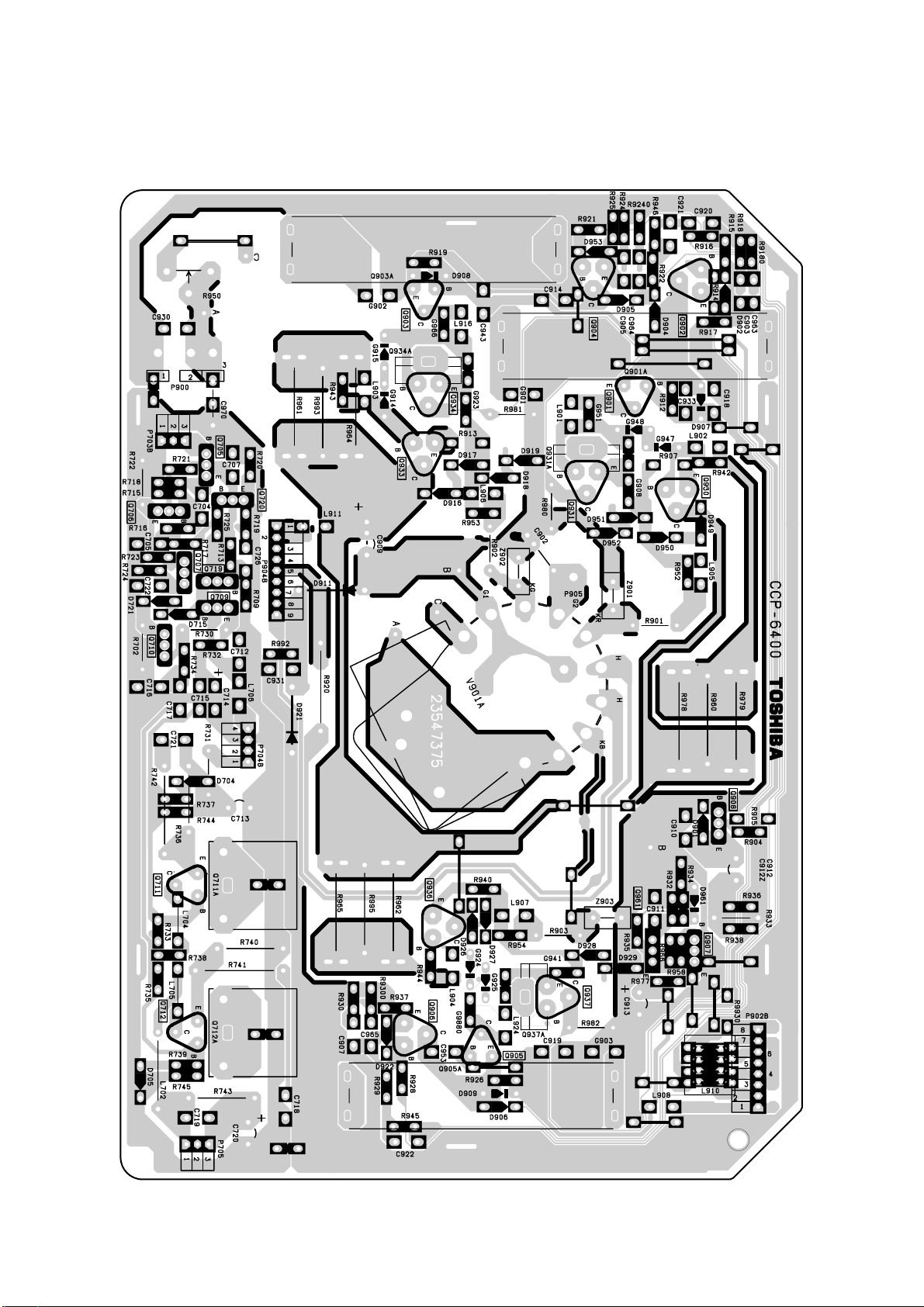

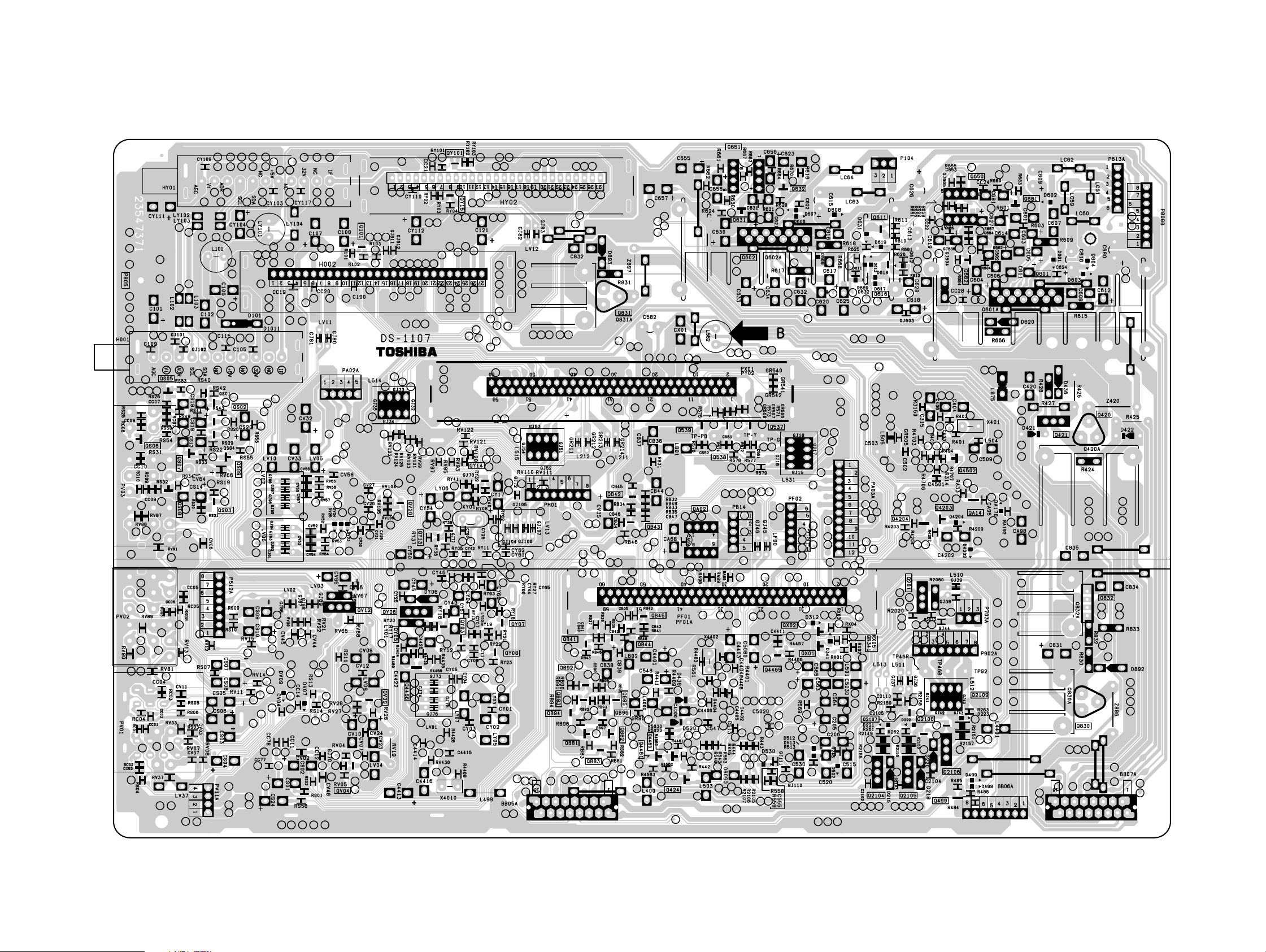

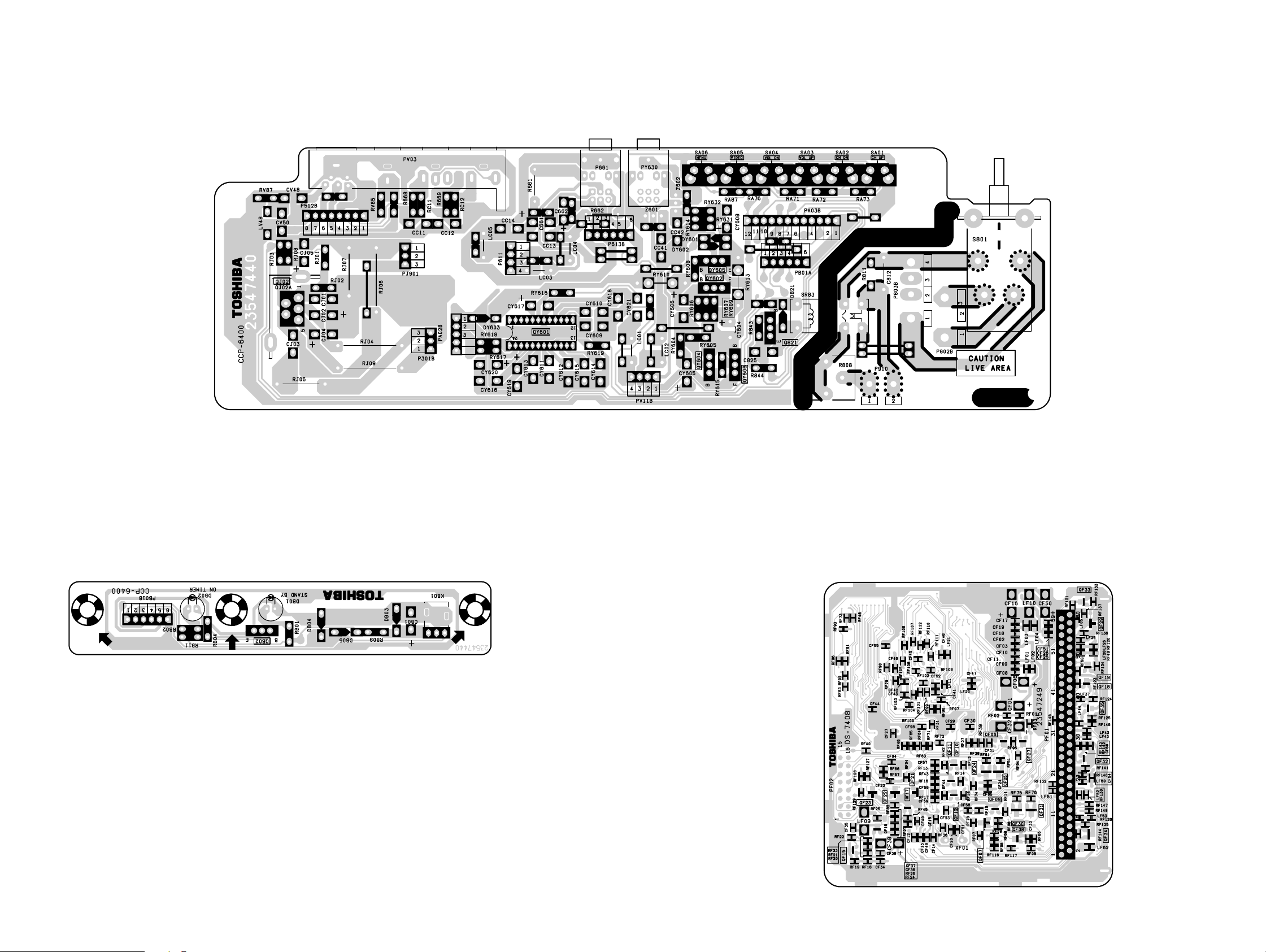

SIGNAL BOARD PD1293C
BOTTOM (FOIL) SIDE
– 39 – – 40 –
Page 40

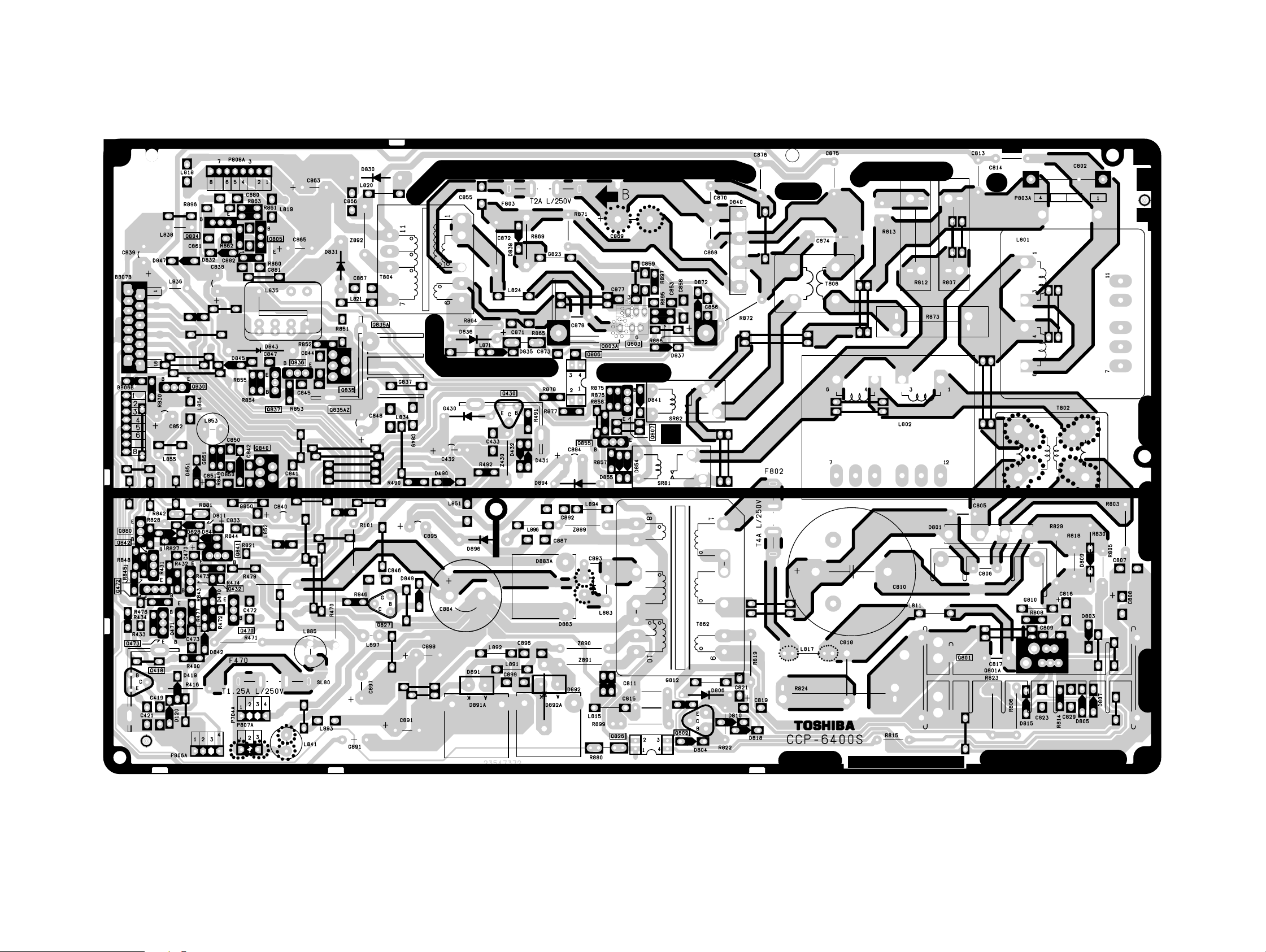

POWER BOARD PD1294A
BOTTOM (FOIL) SIDE
– 41 – – 42 –
Page 41

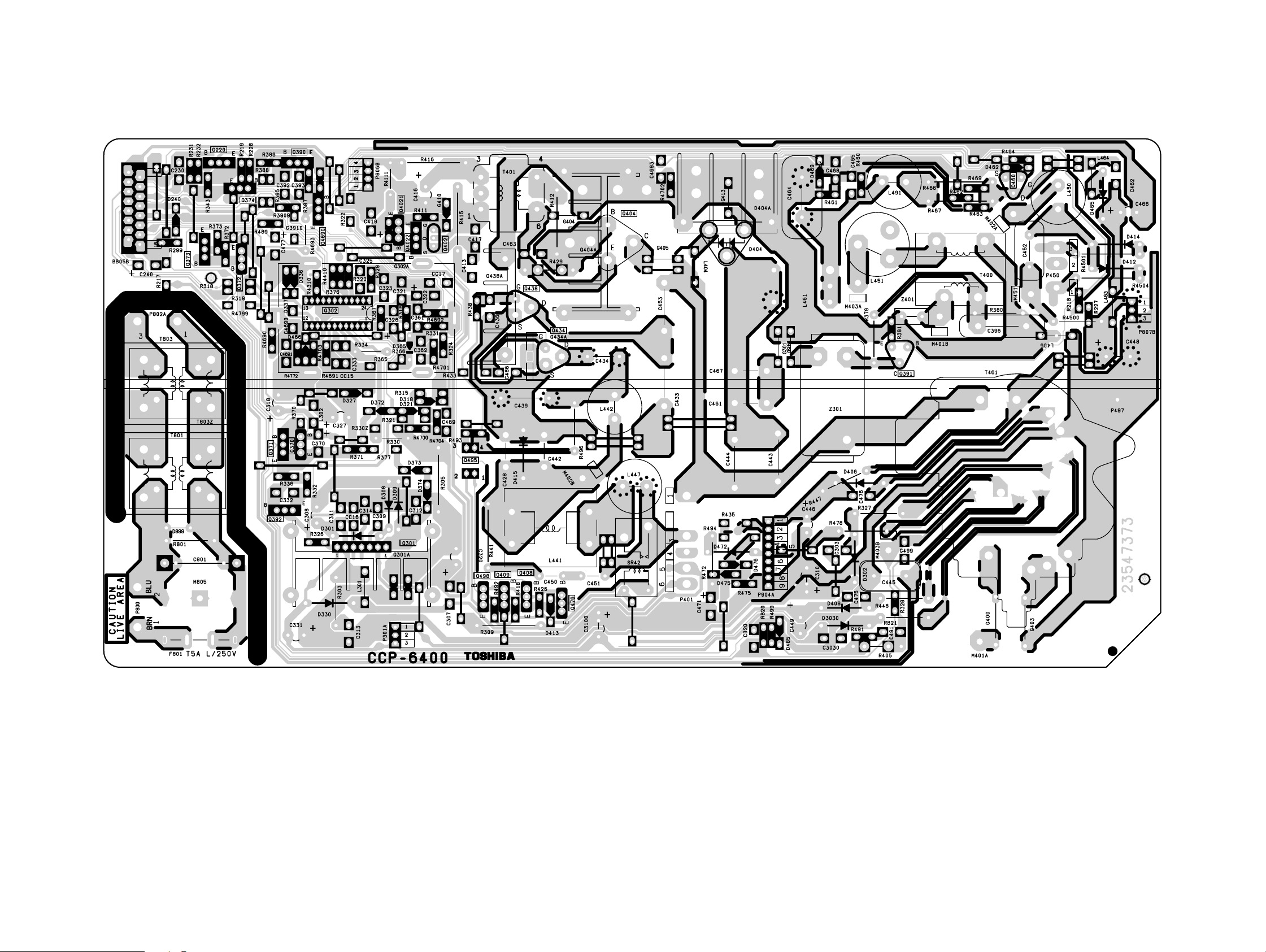

DEF BOARD PD1295C
BOTTOM (FOIL) SIDE
– 43 – – 44 –
Page 42
CONTROL BOARD PD1429A-1
BOTTOM (FOIL) SIDE
LED/RMT BOARD PD1429A-2
BOTTOM (FOIL) SIDE
M2 MAIKON BOARD PD1291A
BOTTOM (FOIL) SIDE
– 45 – – 46 –
Page 43
CRT-D BOARD PD1292B
BOTTOM (FOIL) SIDE
– 47 –
Page 44
TERMINAL VIEW OF TRANSISTORS
2SD2253
(old) 2SC5243
B
C
E
GENERAL ADJUSTMENTS
RN2203
RN2201 RN2004 RN1203 RN1204
SPECIFIC INFORMATIONS
RN2204 RN1205 RN1202 RN1201
B
C
E
2SC3852
2SD1763A 2SC1569 2SC4544 2SA1788 2SA1306 2SA1186A
B
C
E
2SD1554
2SD2253 2SD1556 2SC5143 2SD2553 2SC5570
B
C
E
2SC752GTM
2SC2482 2SC2655 2SC4721P
E
C
B
ON4409
B
C
E
2SC752
2SA562TM 2SA1015 2SC1815 2SC2878 2SC1740S 2SC2120 2SA9335
E
C
B
2SA1788
B
C
E
– 48 –
Page 45

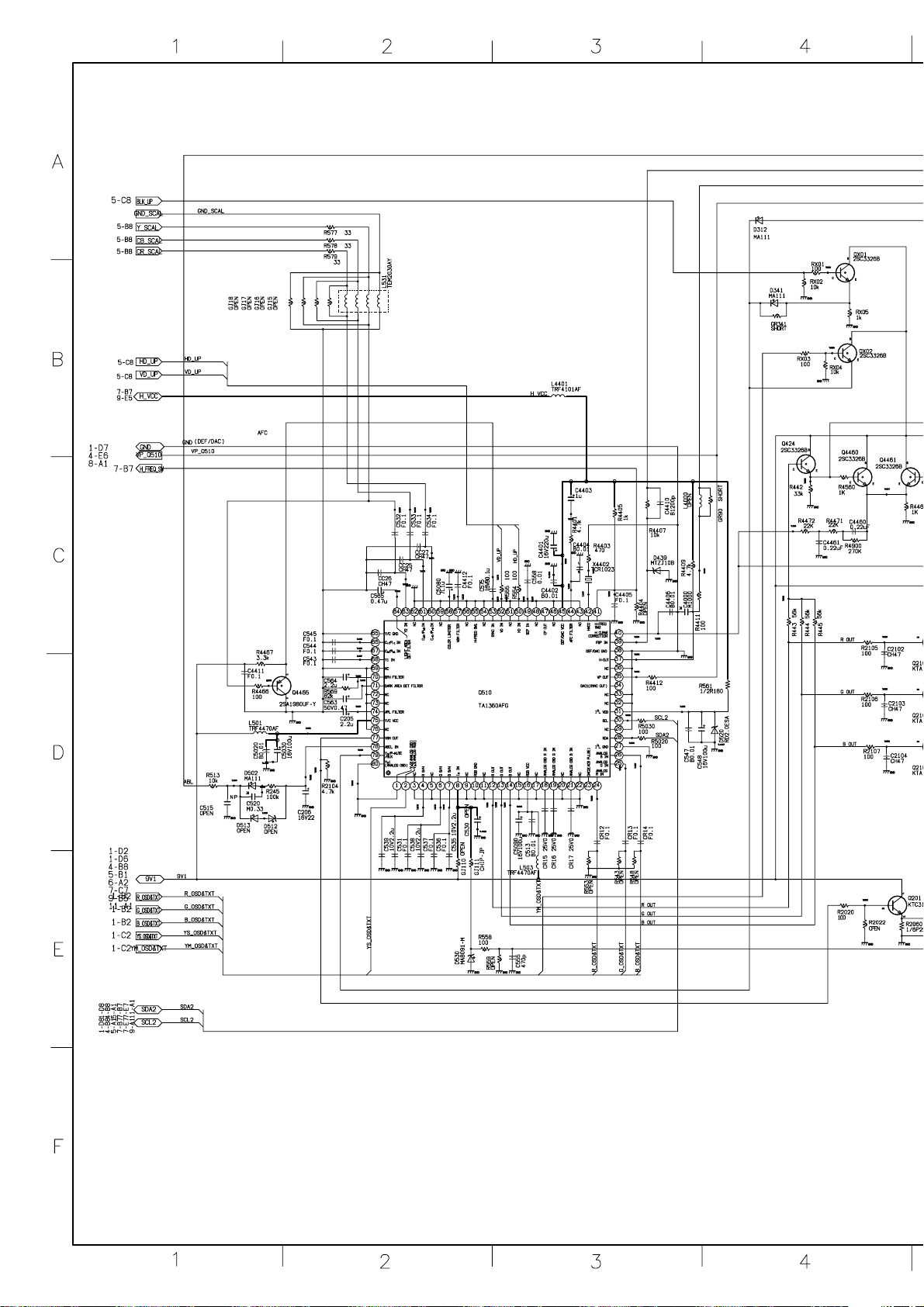

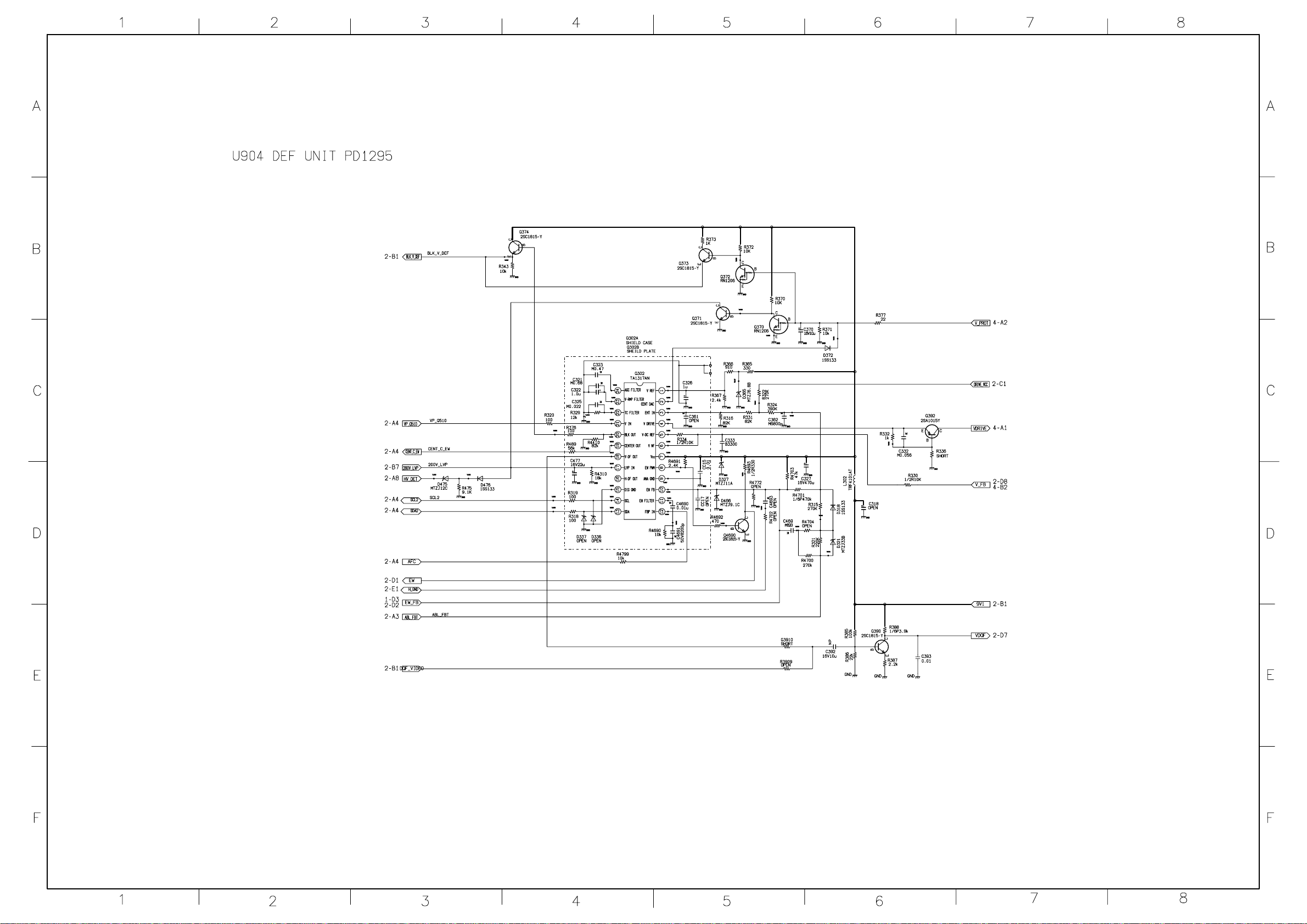

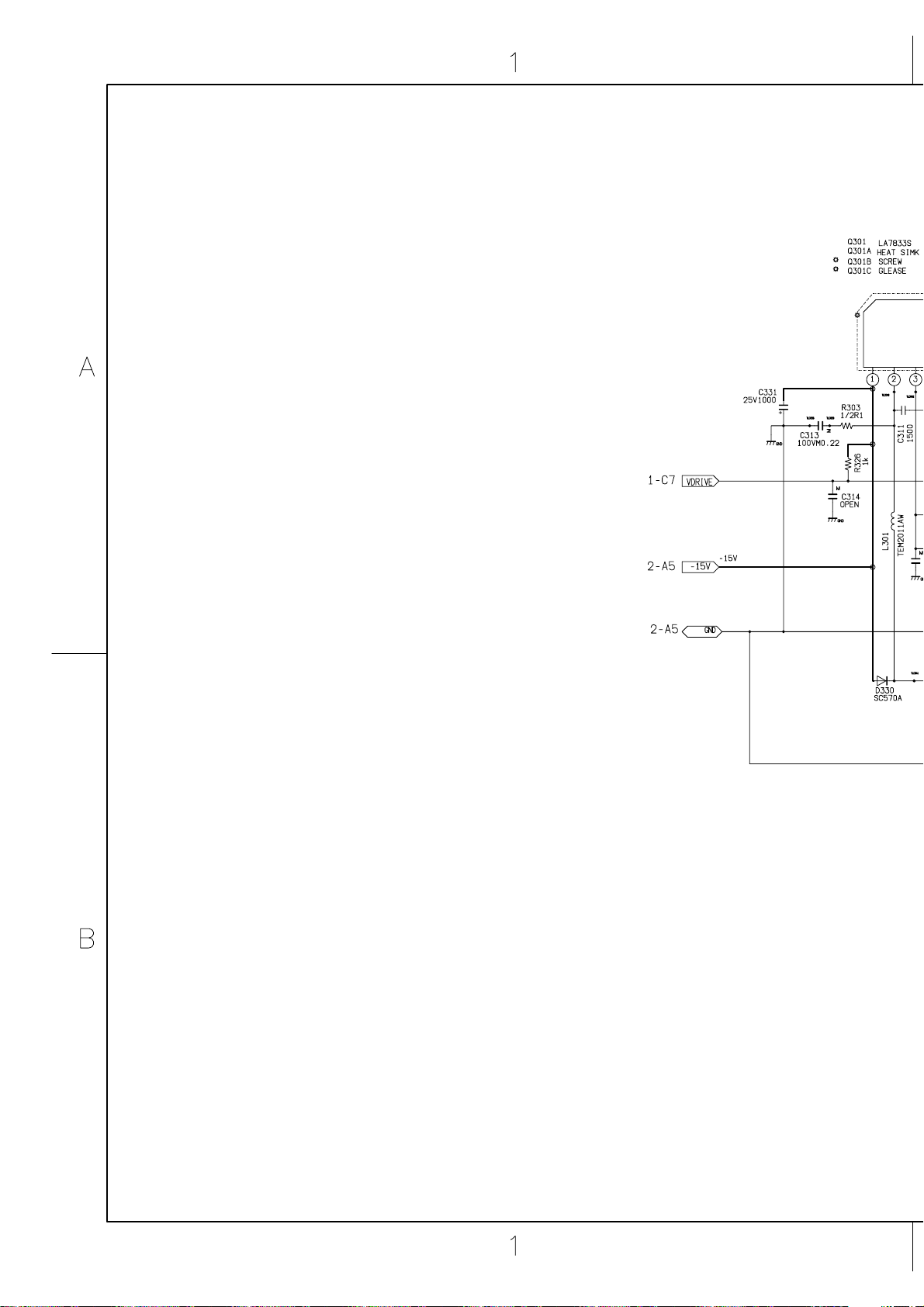

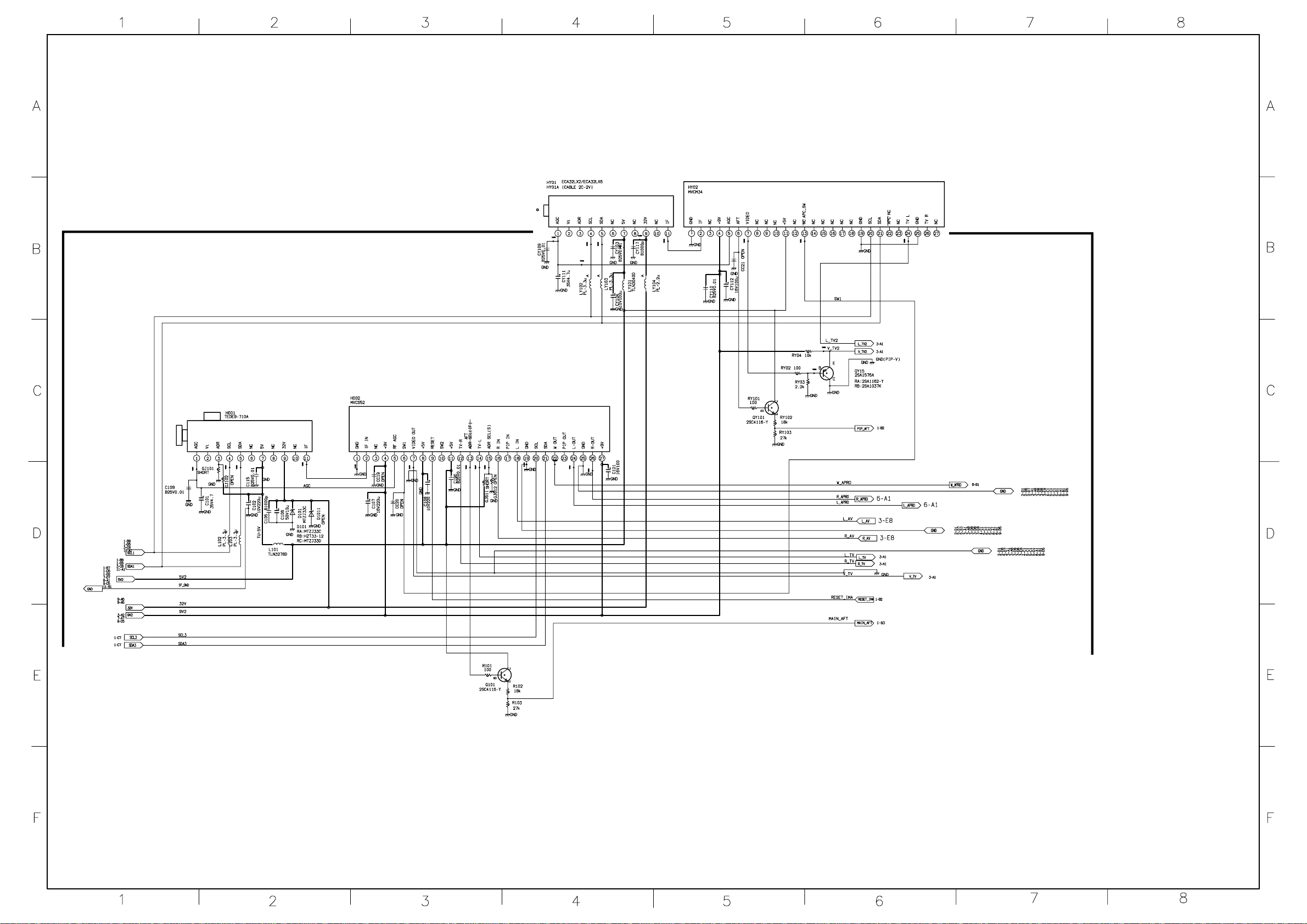

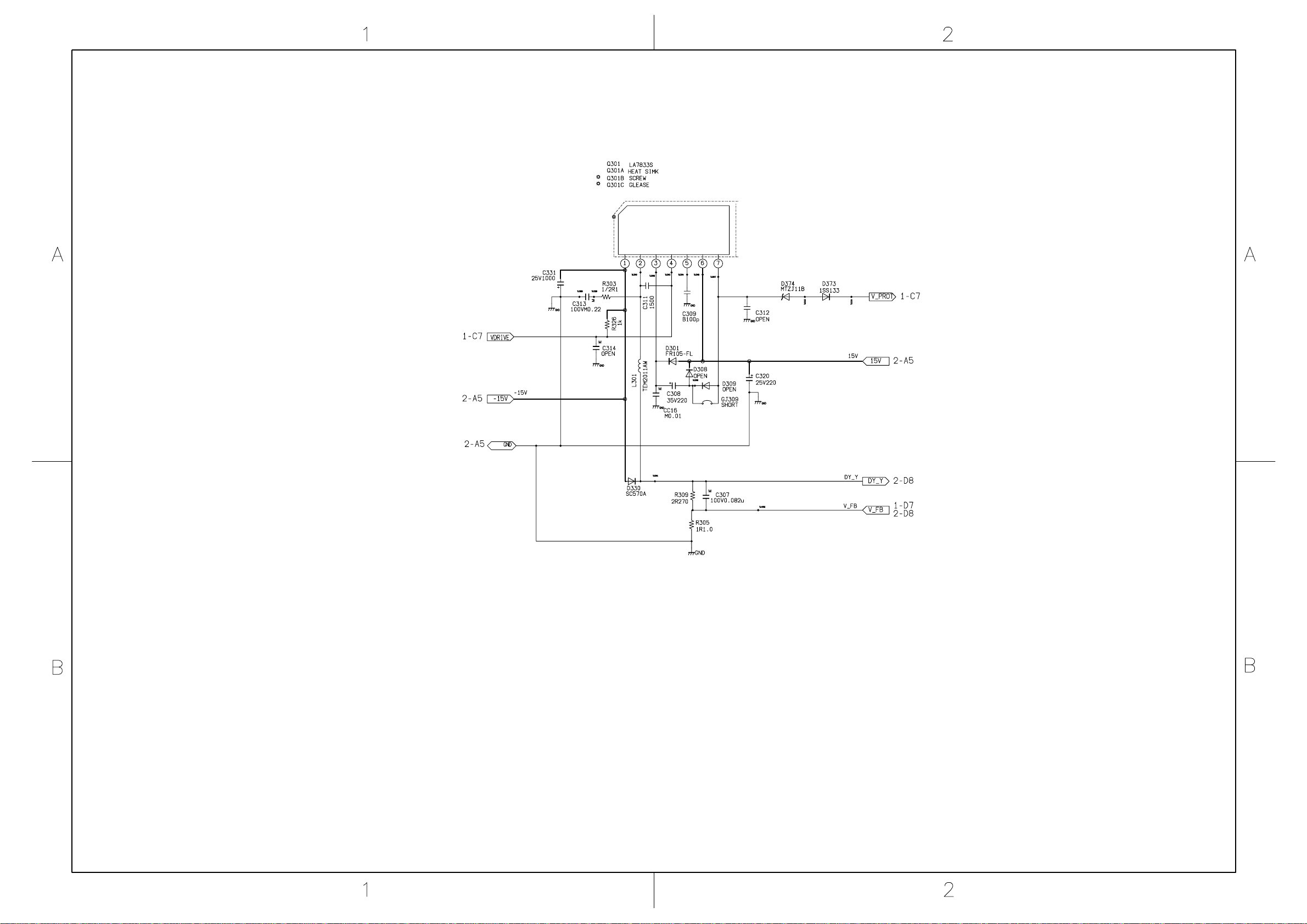

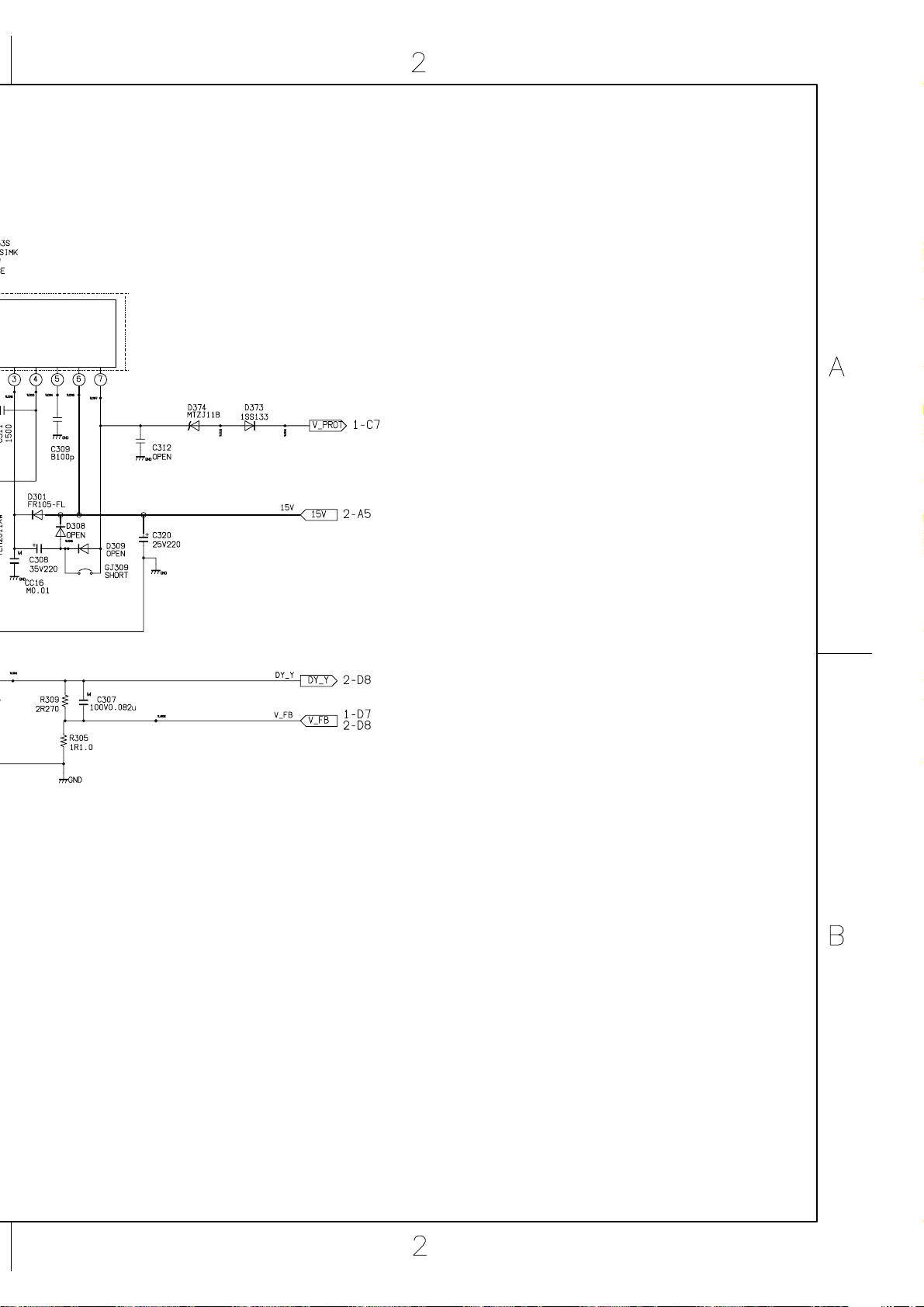

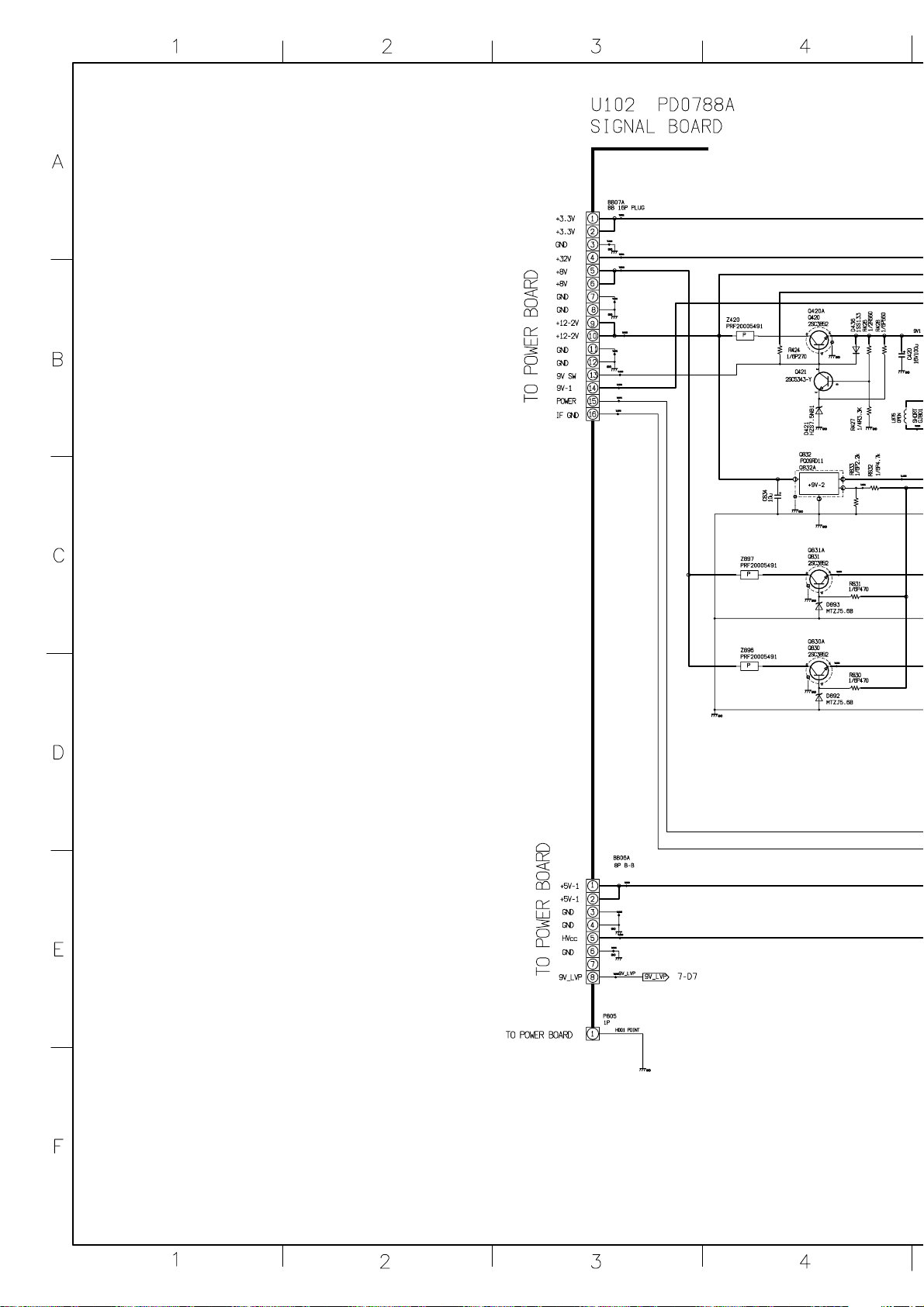

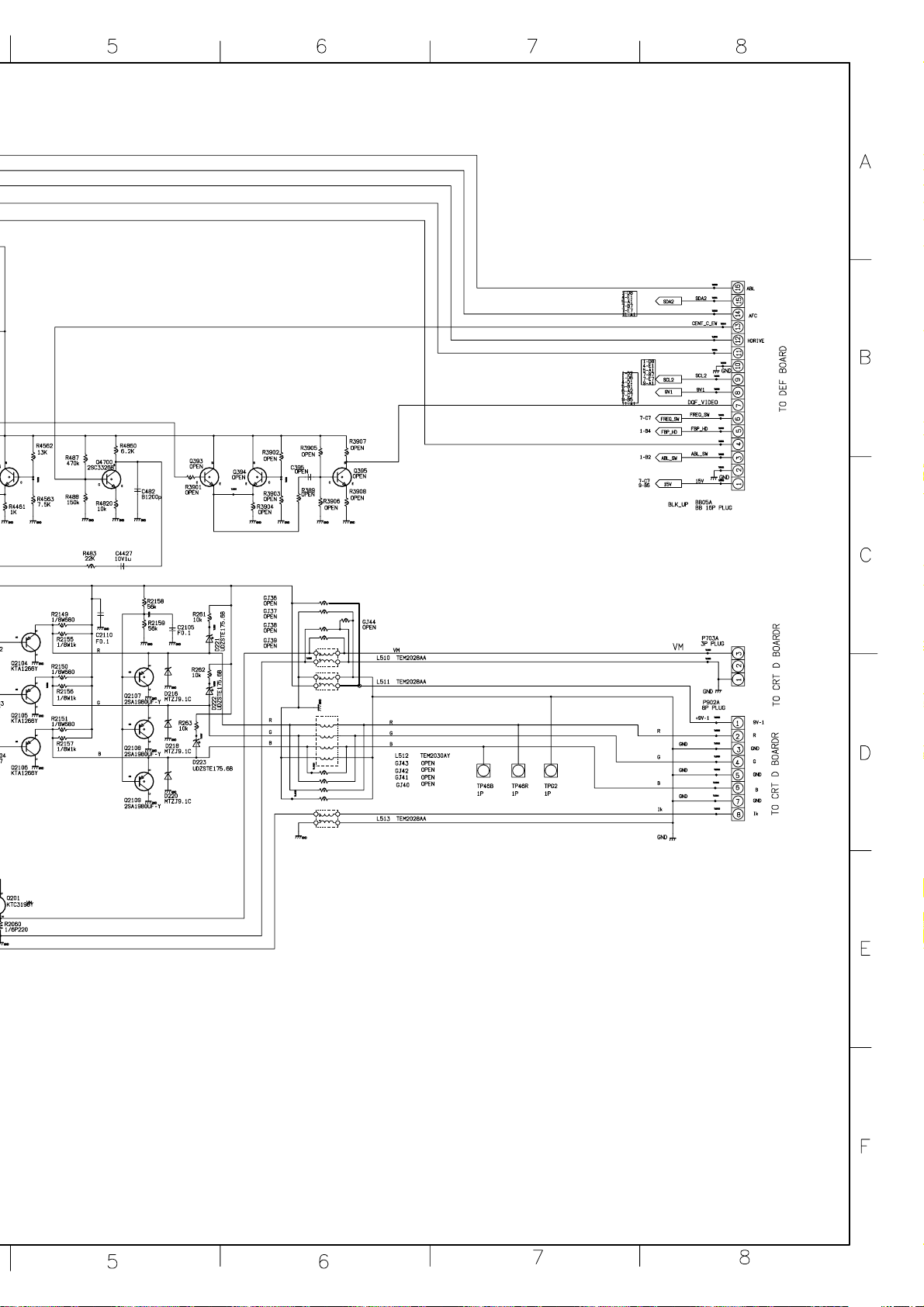

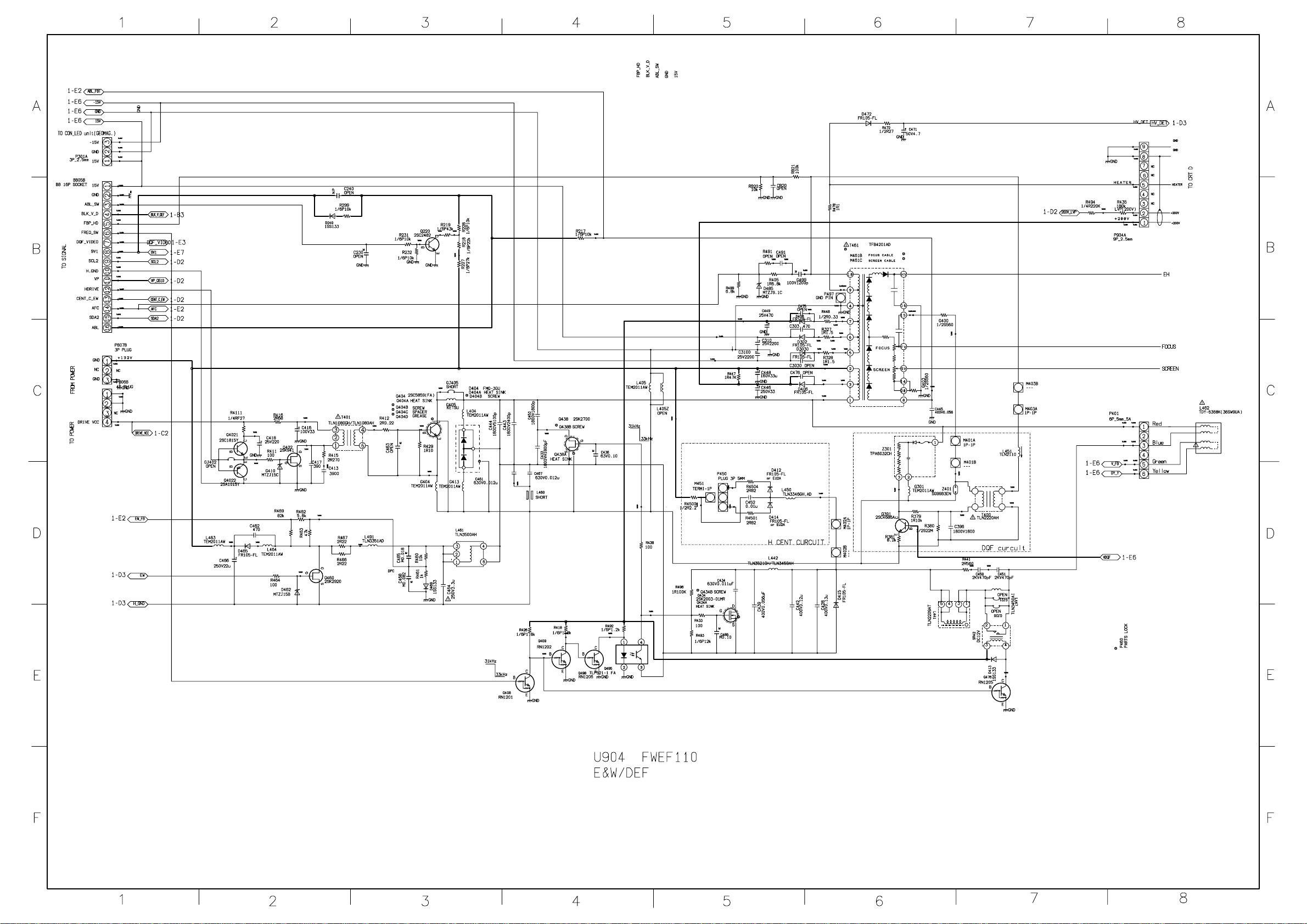

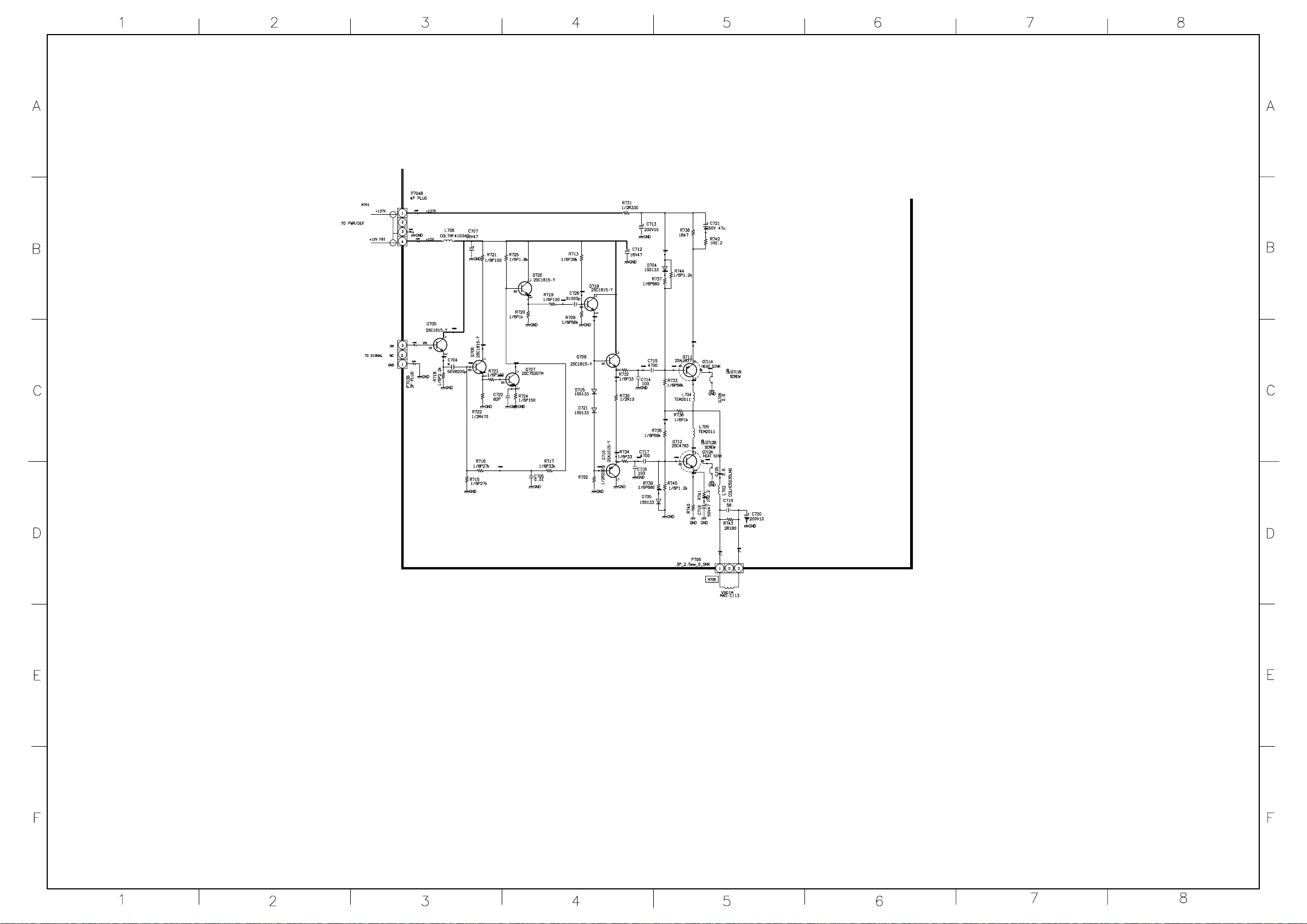

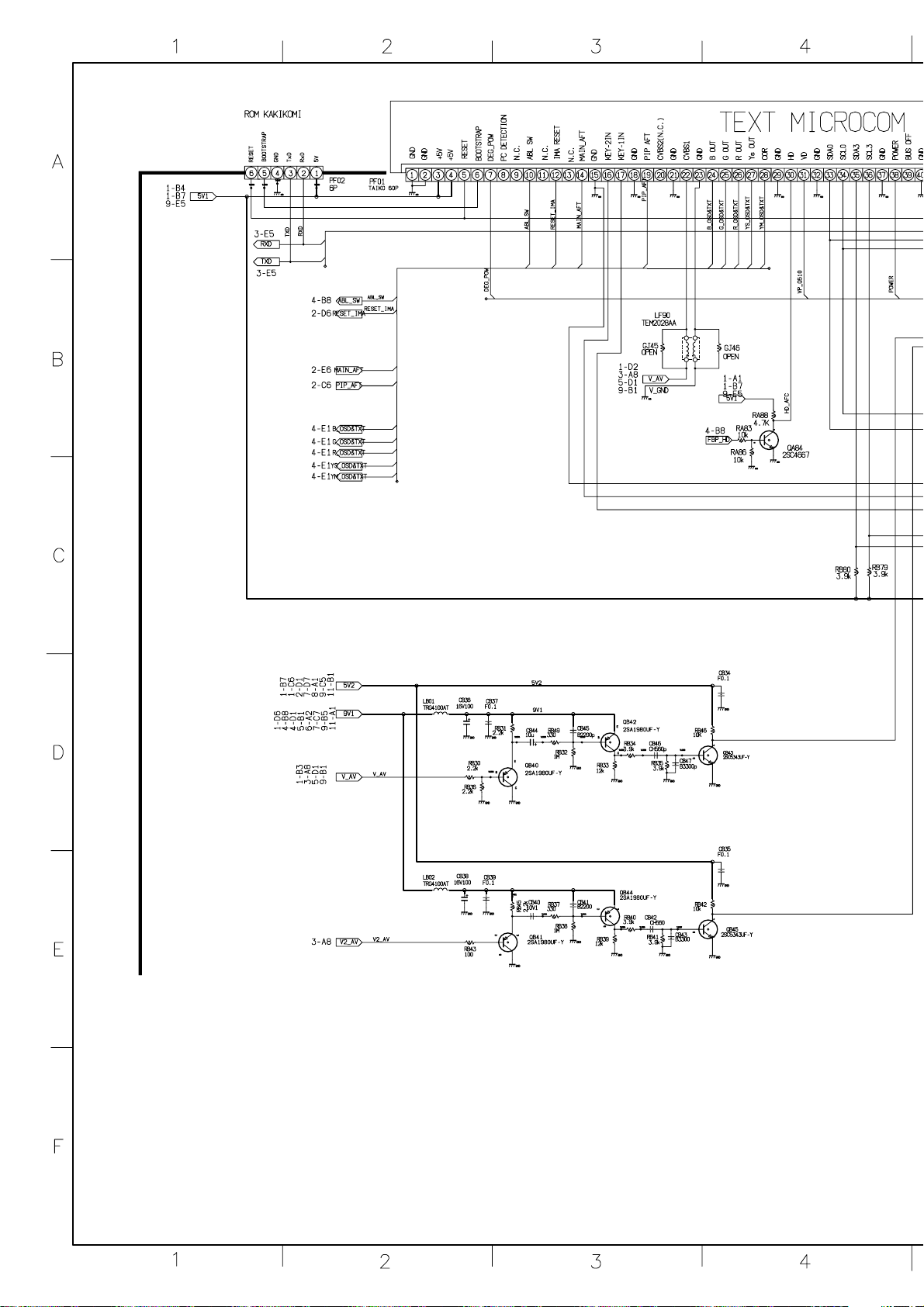

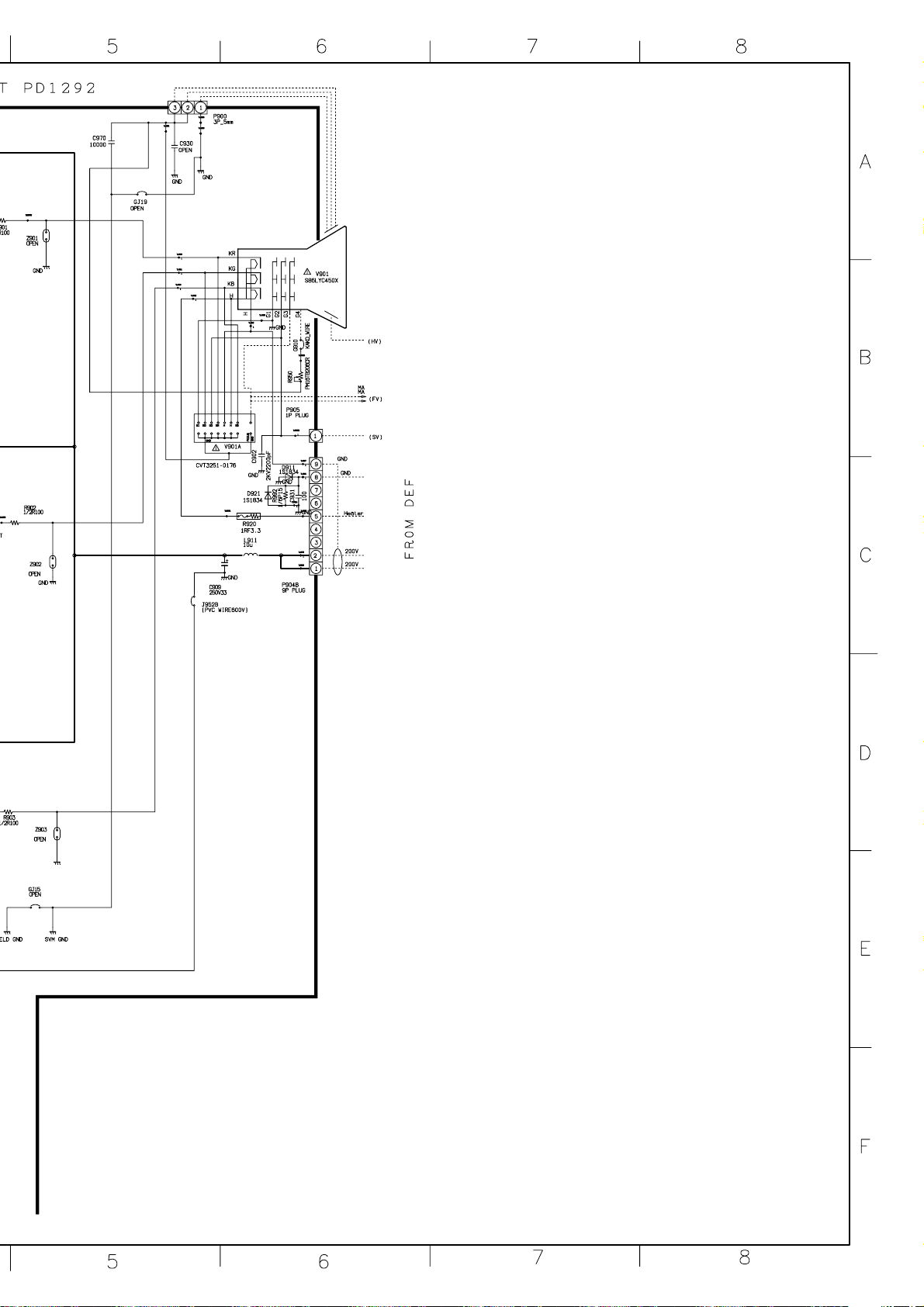

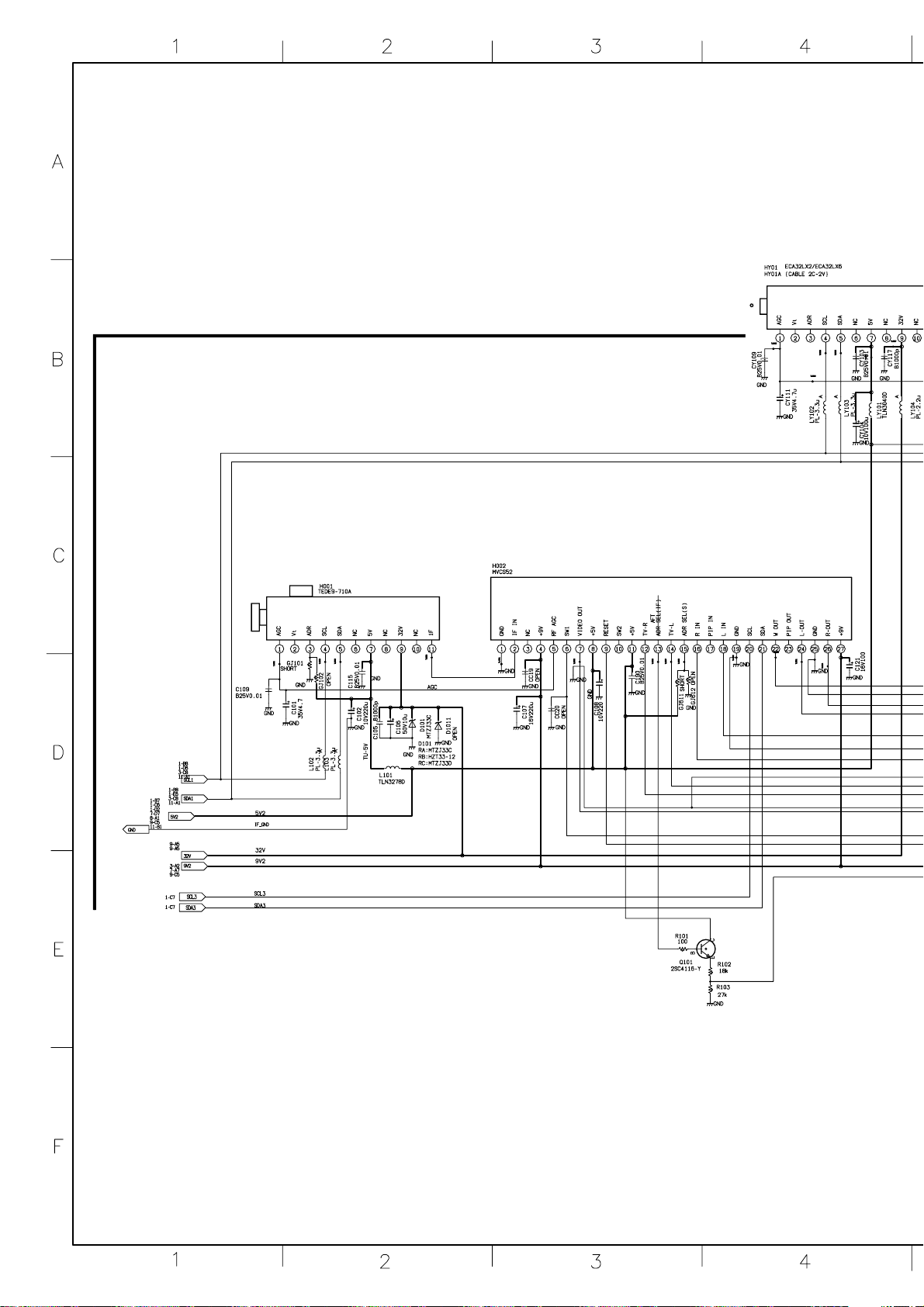

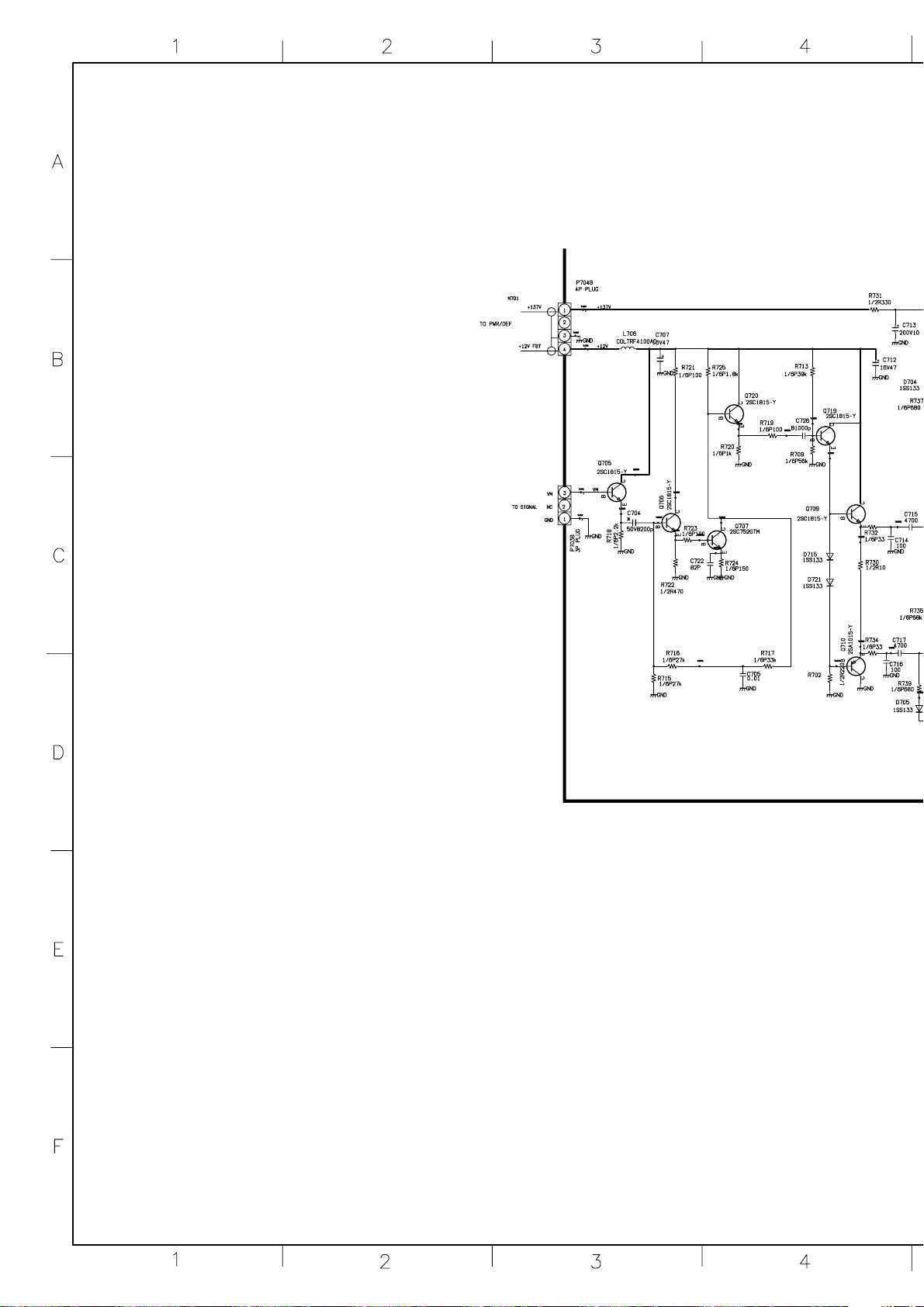

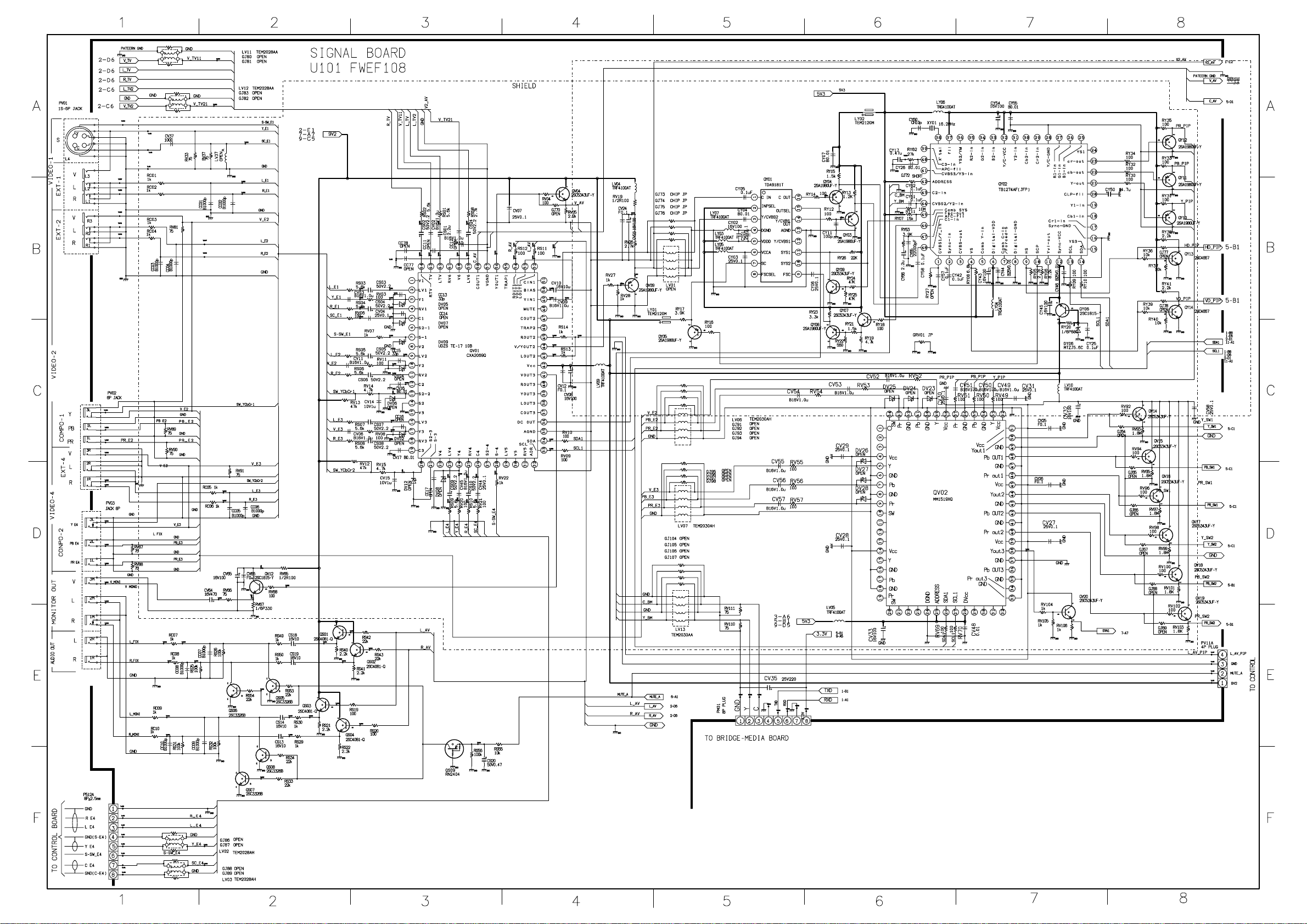

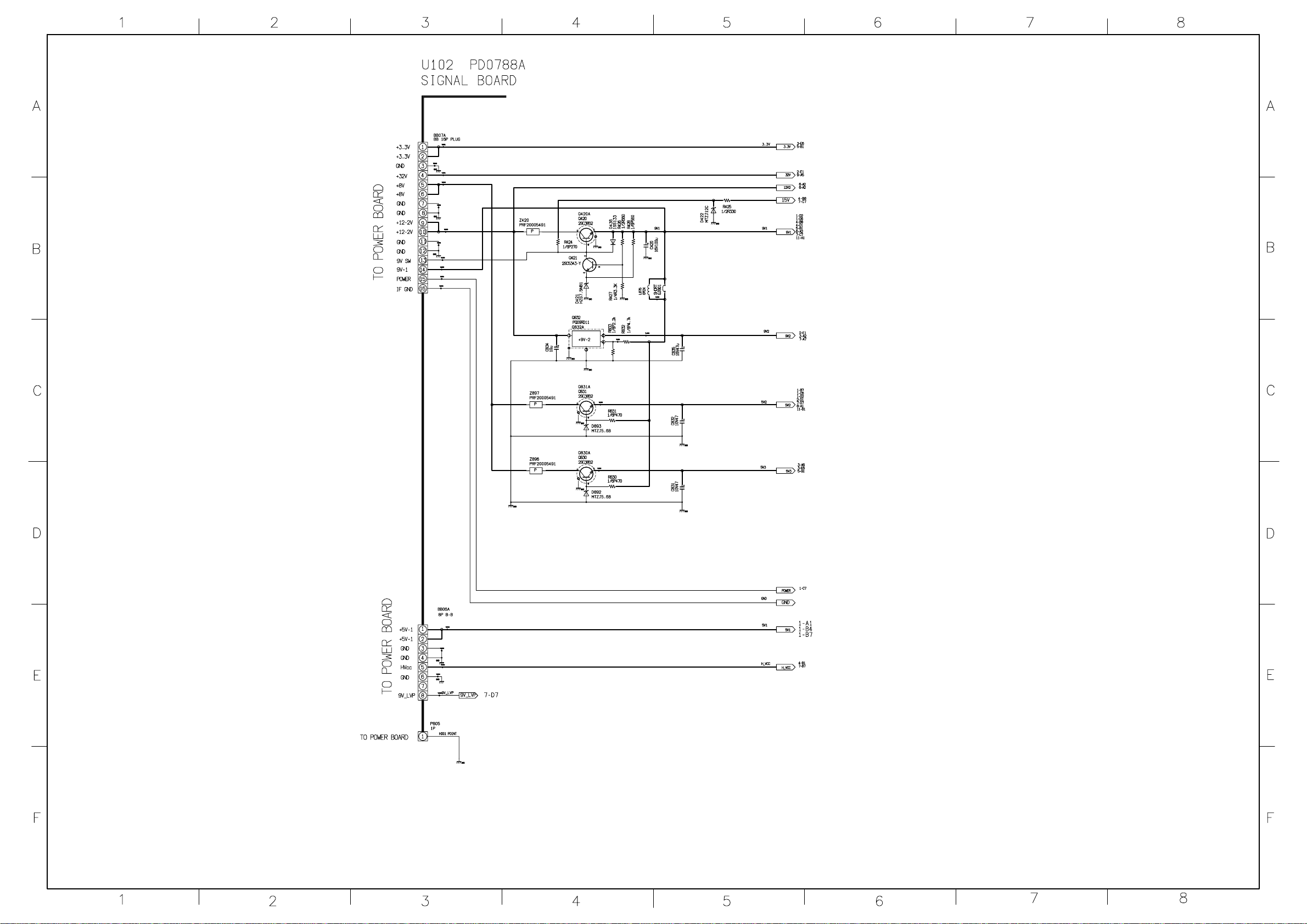

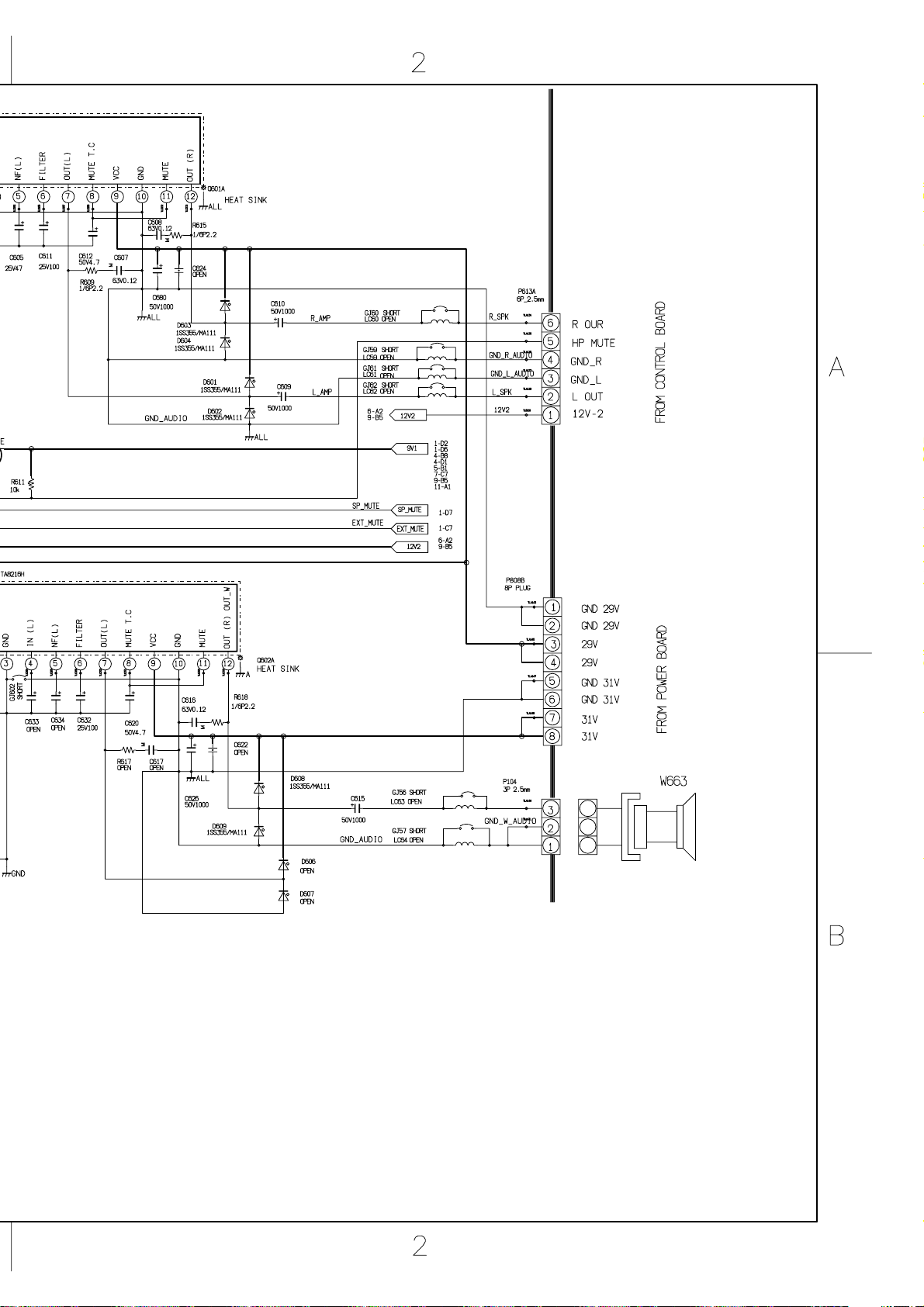

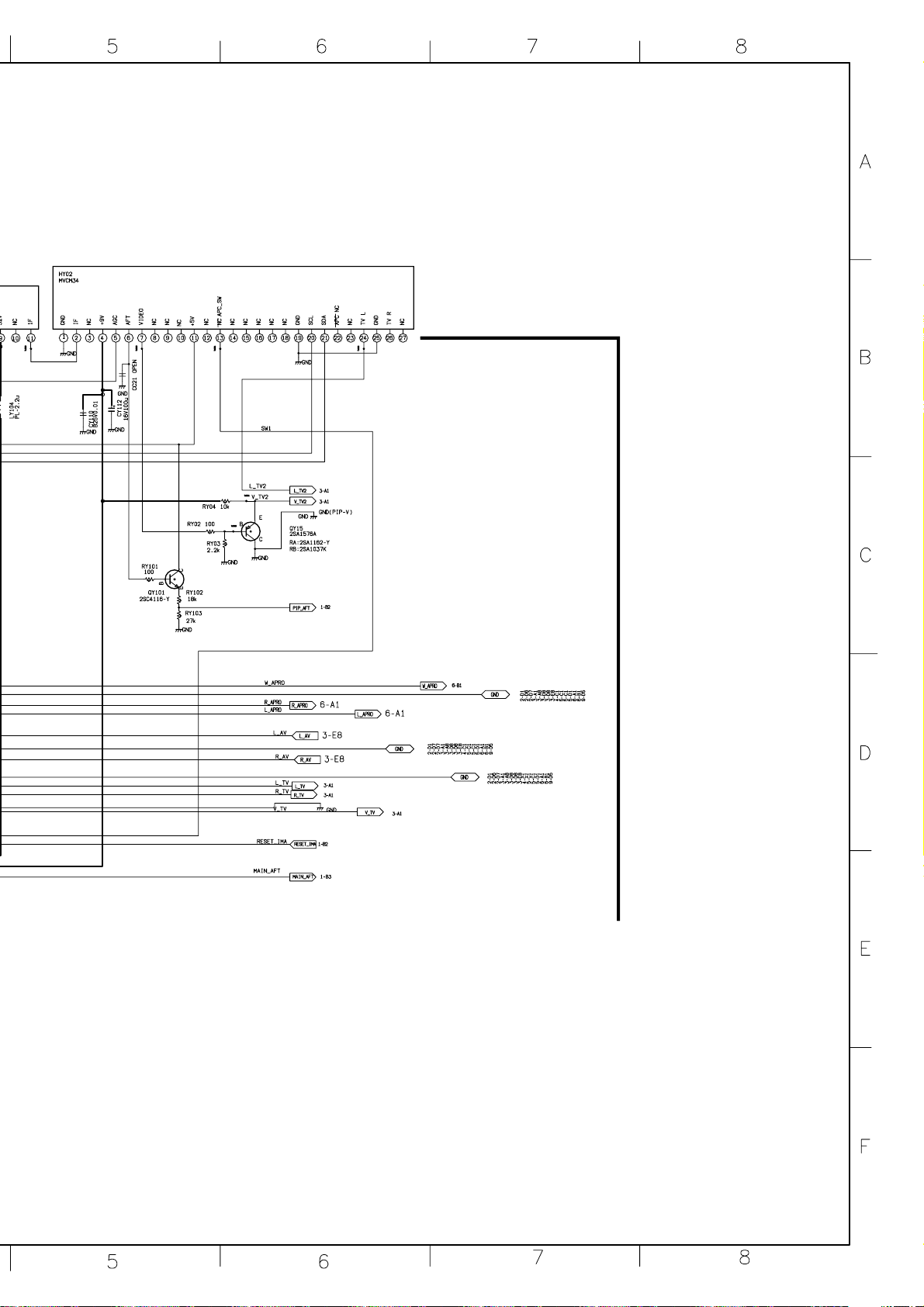

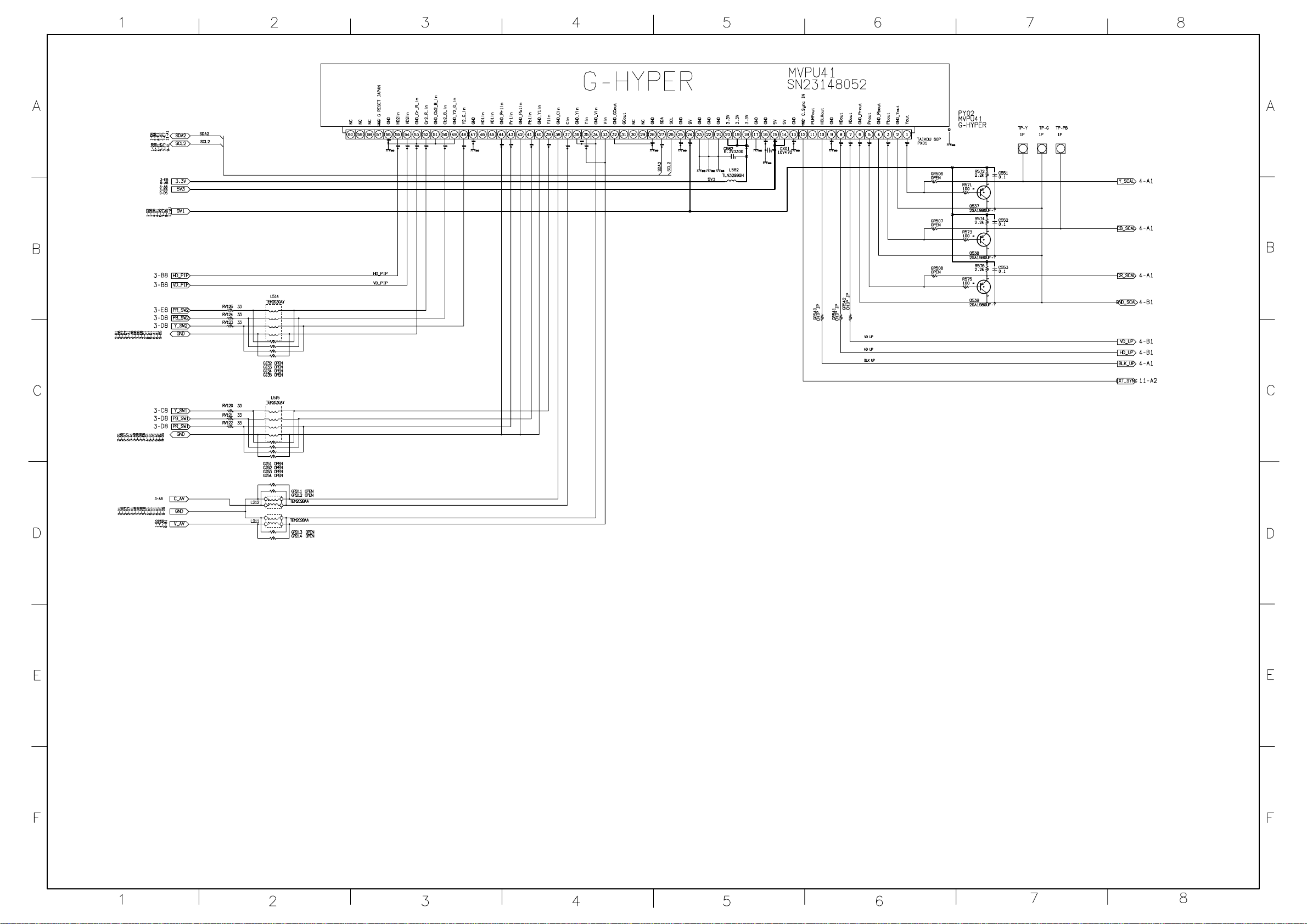

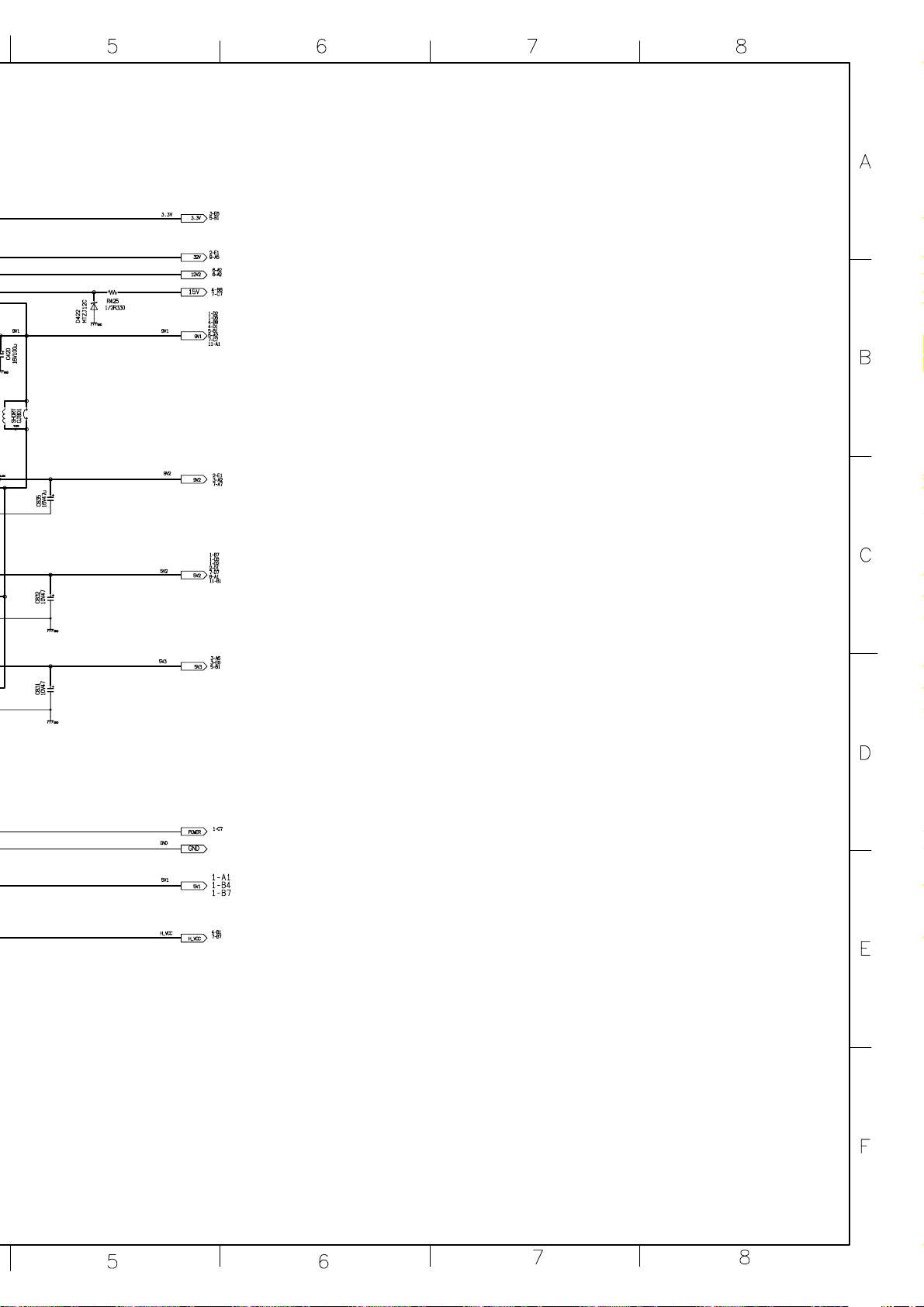

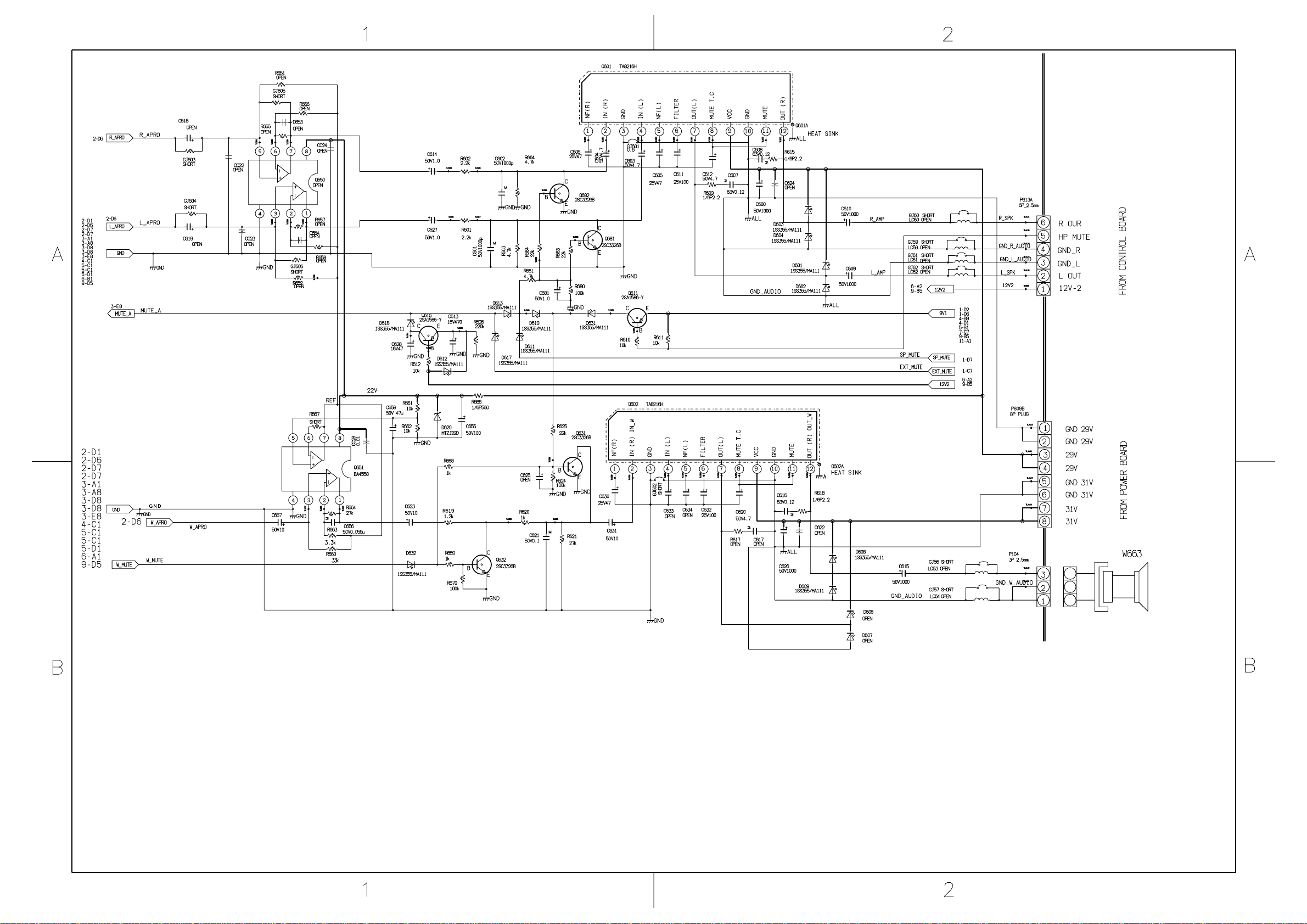

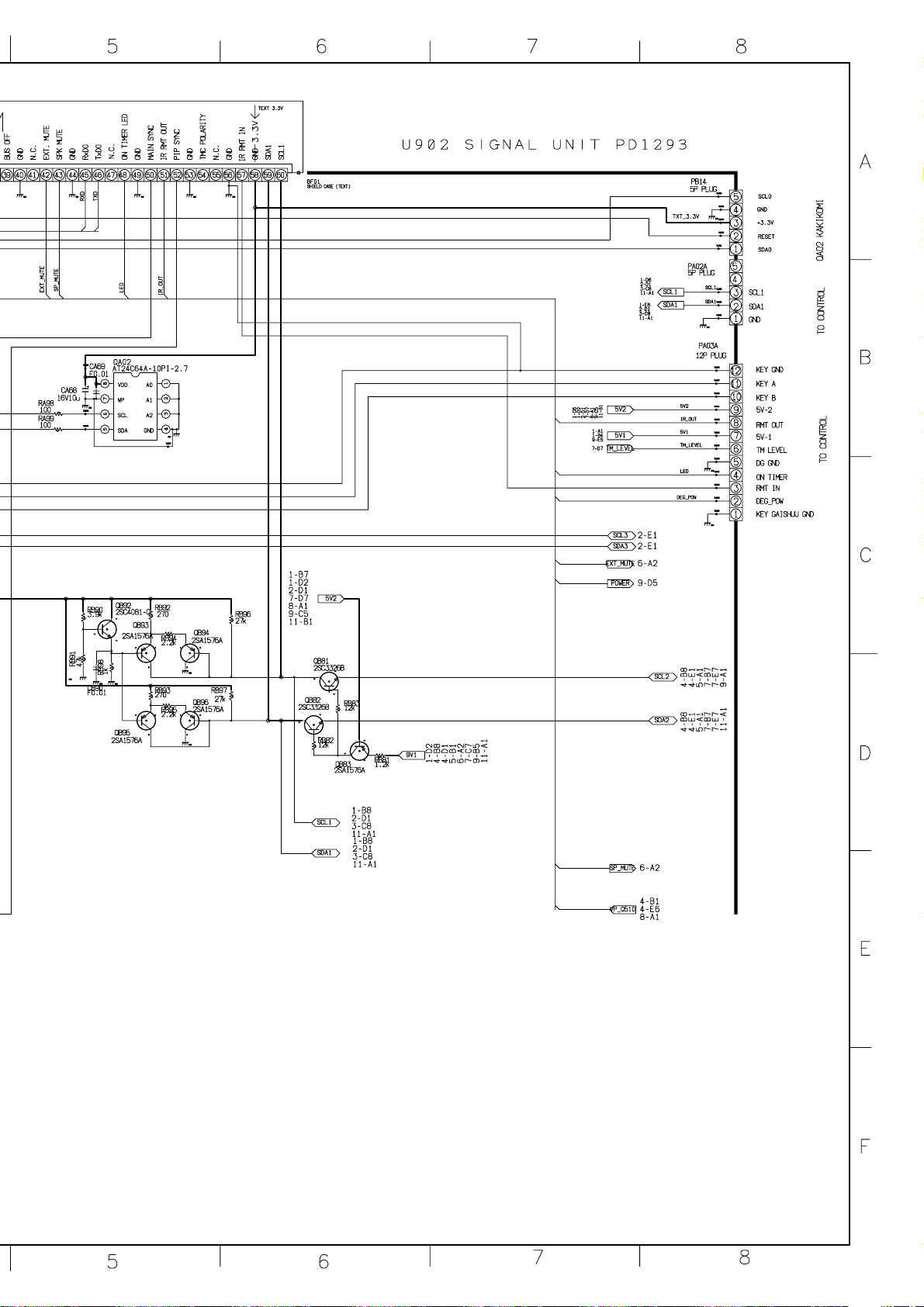

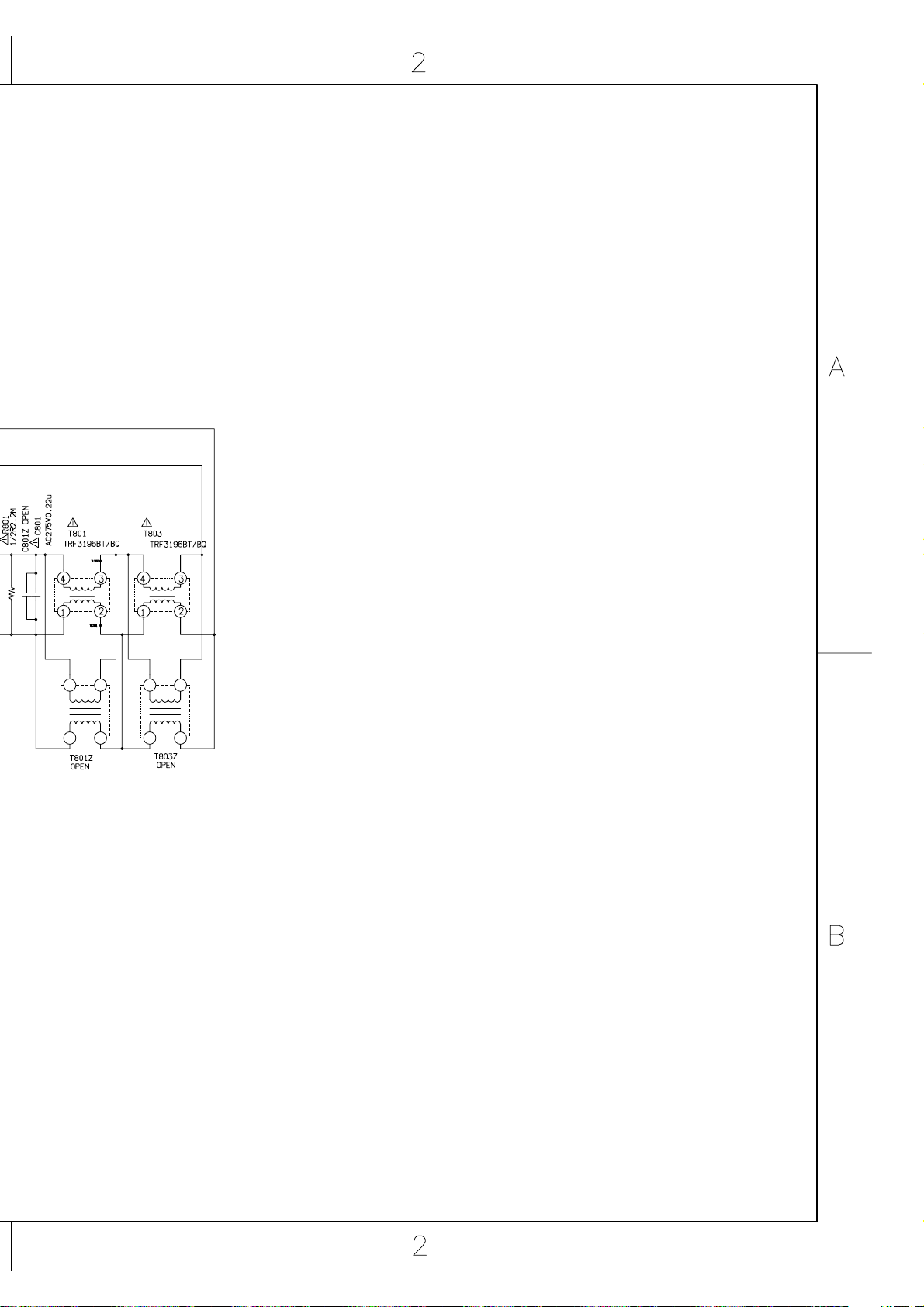

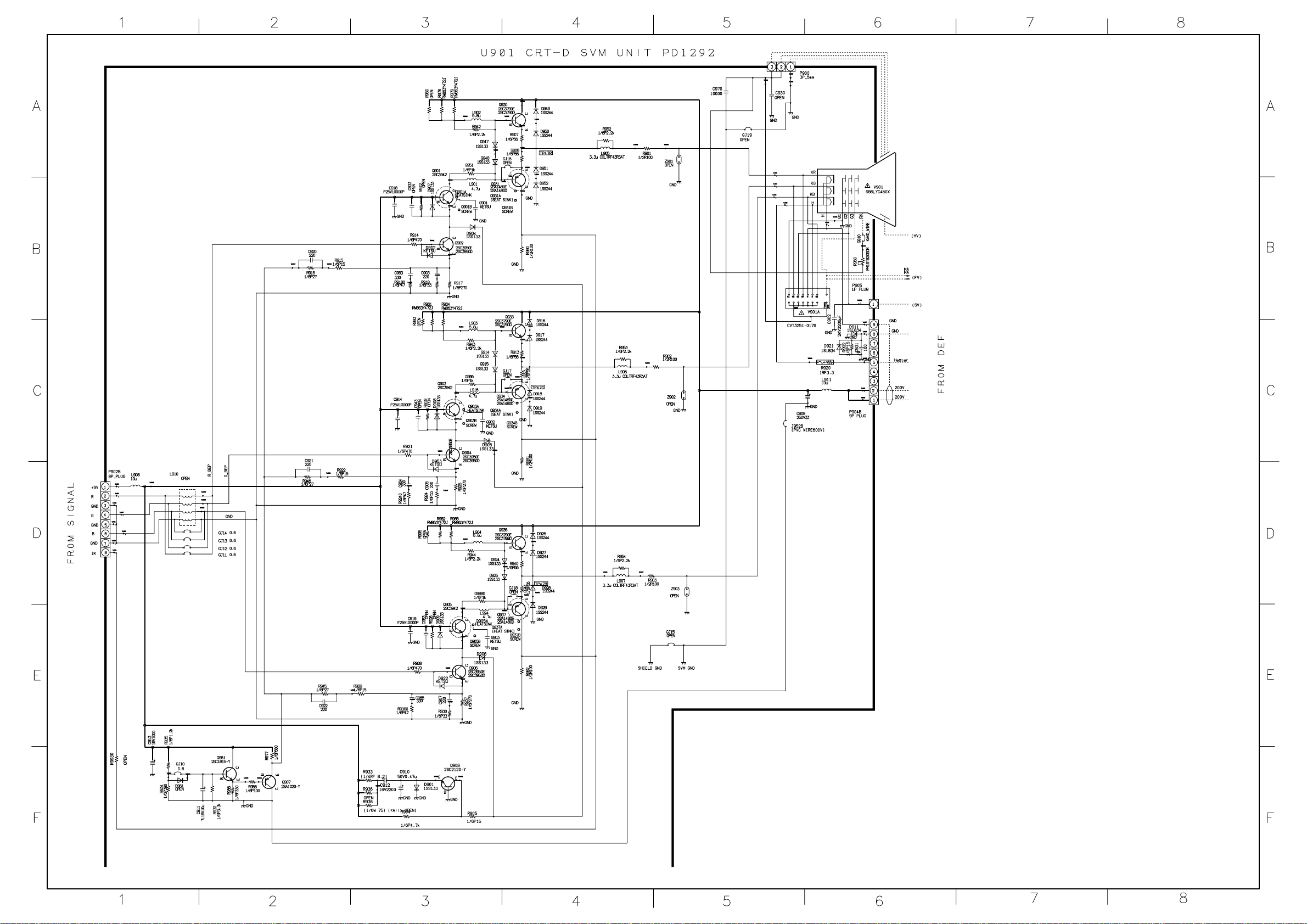

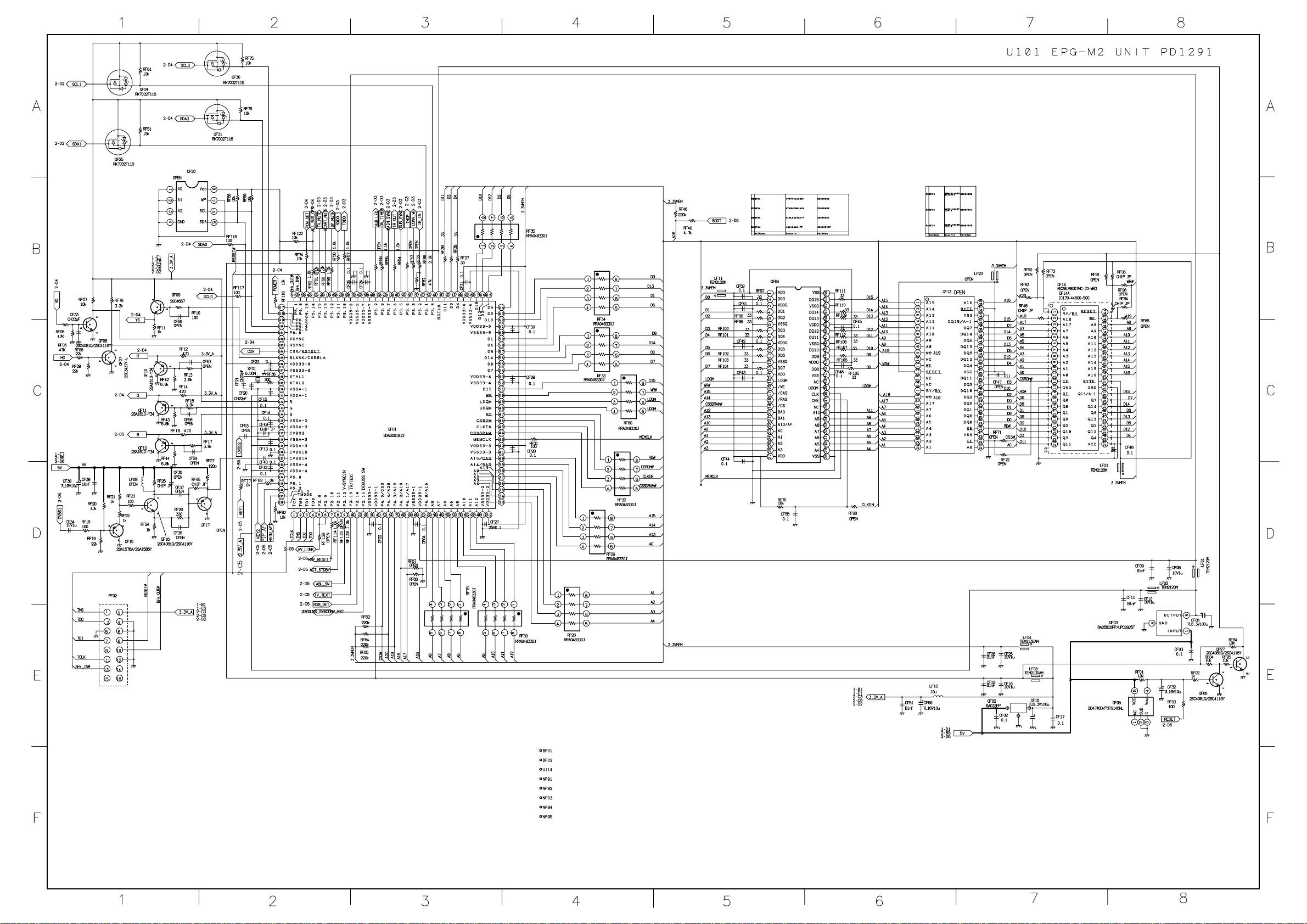

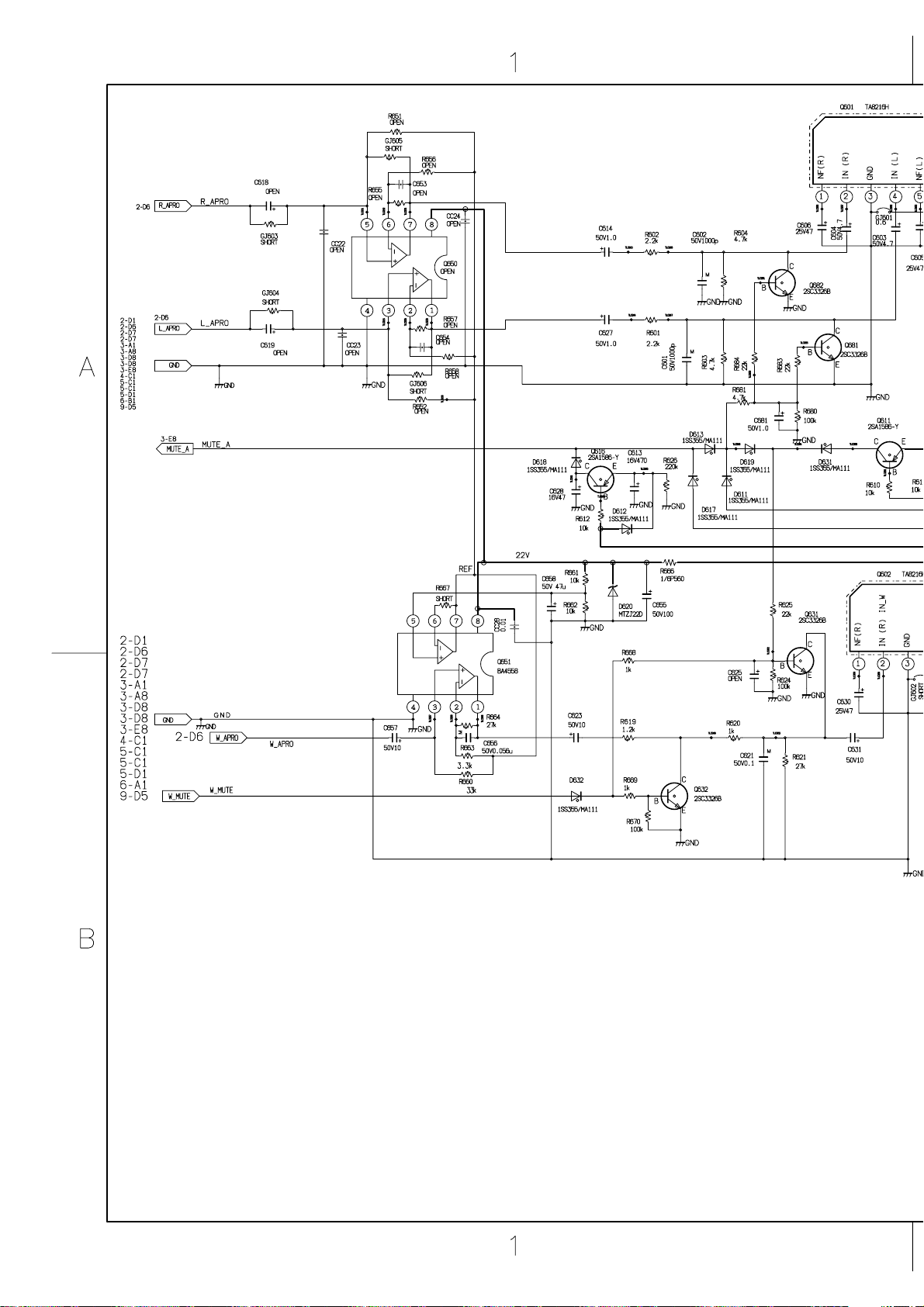

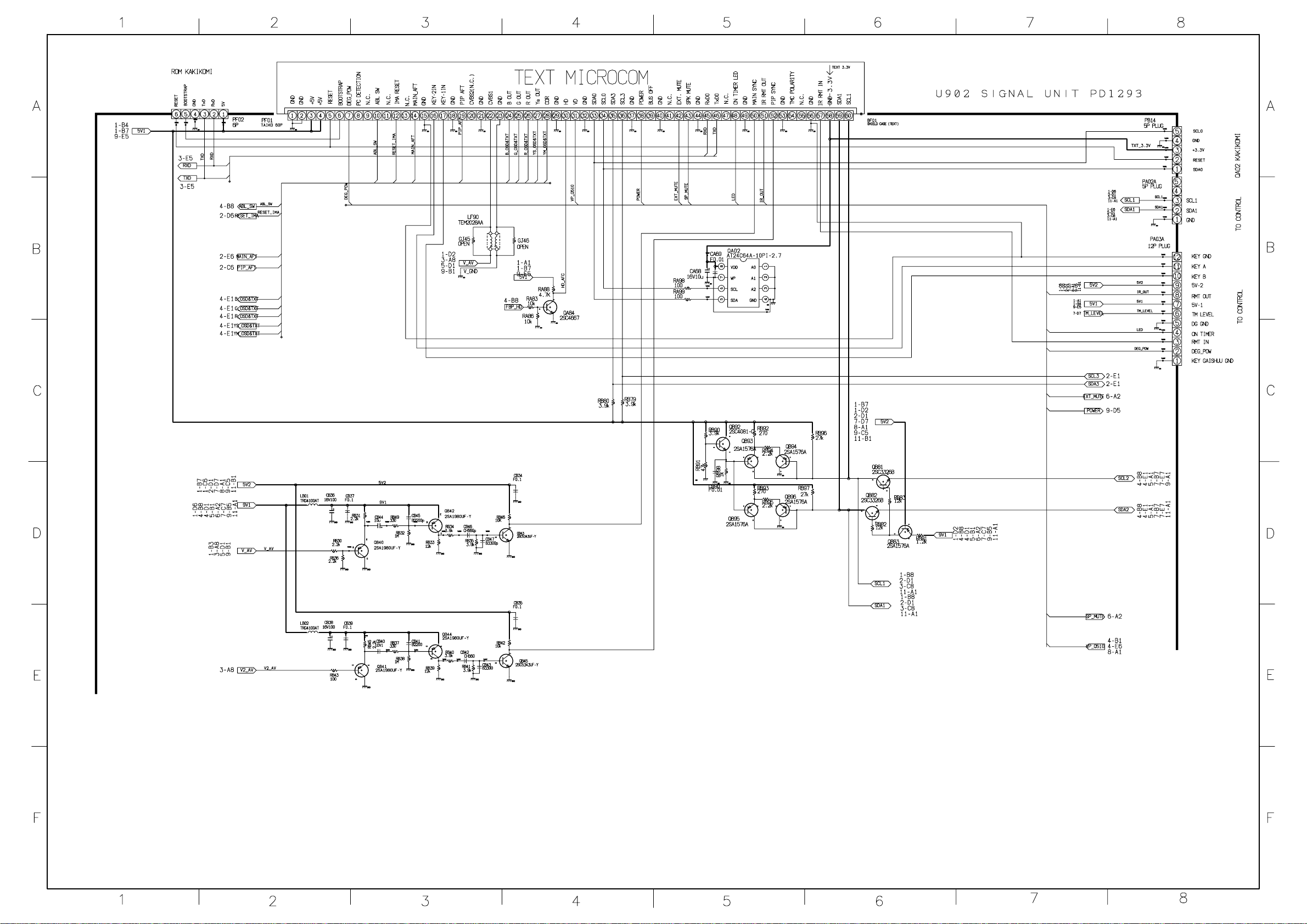

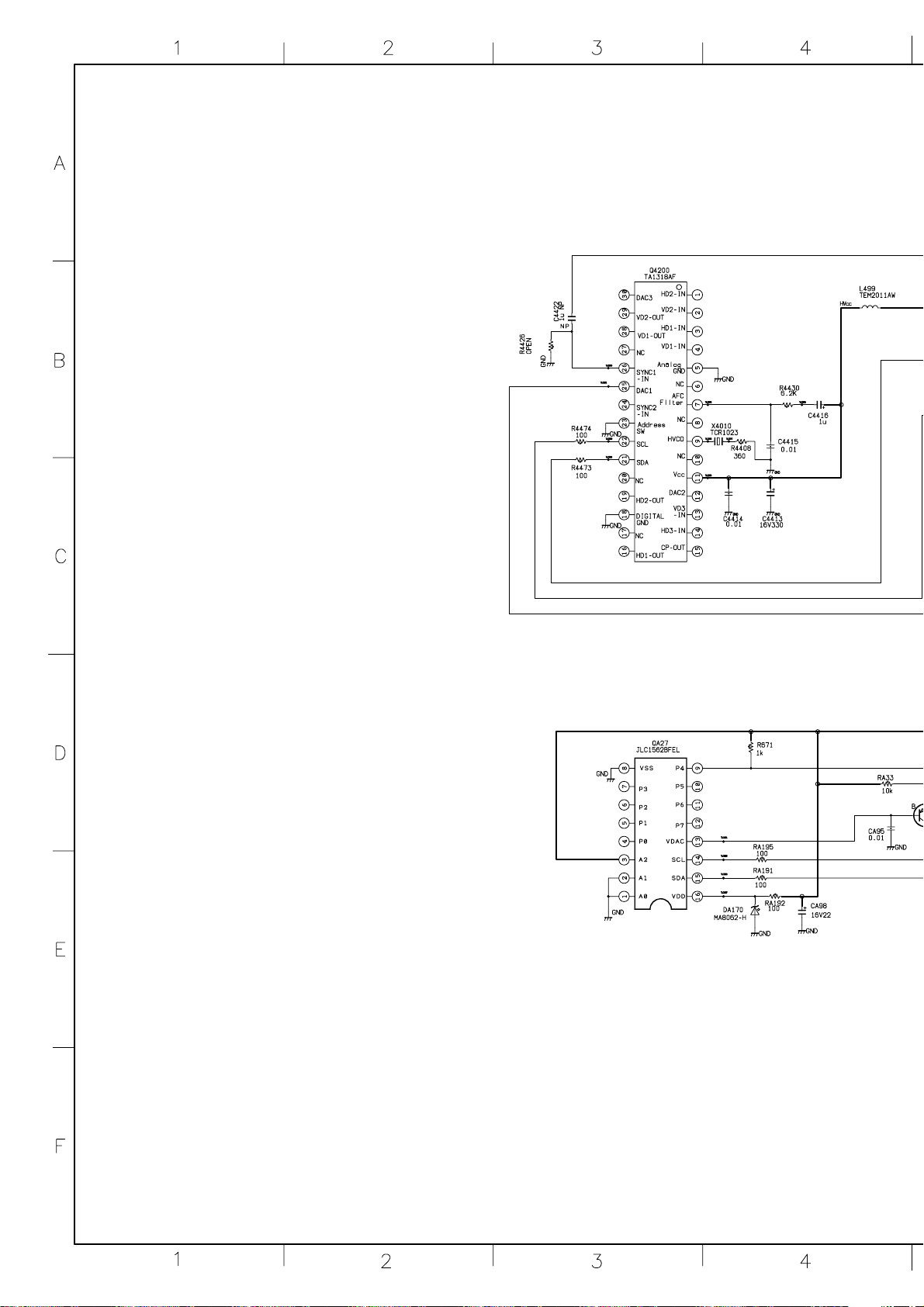

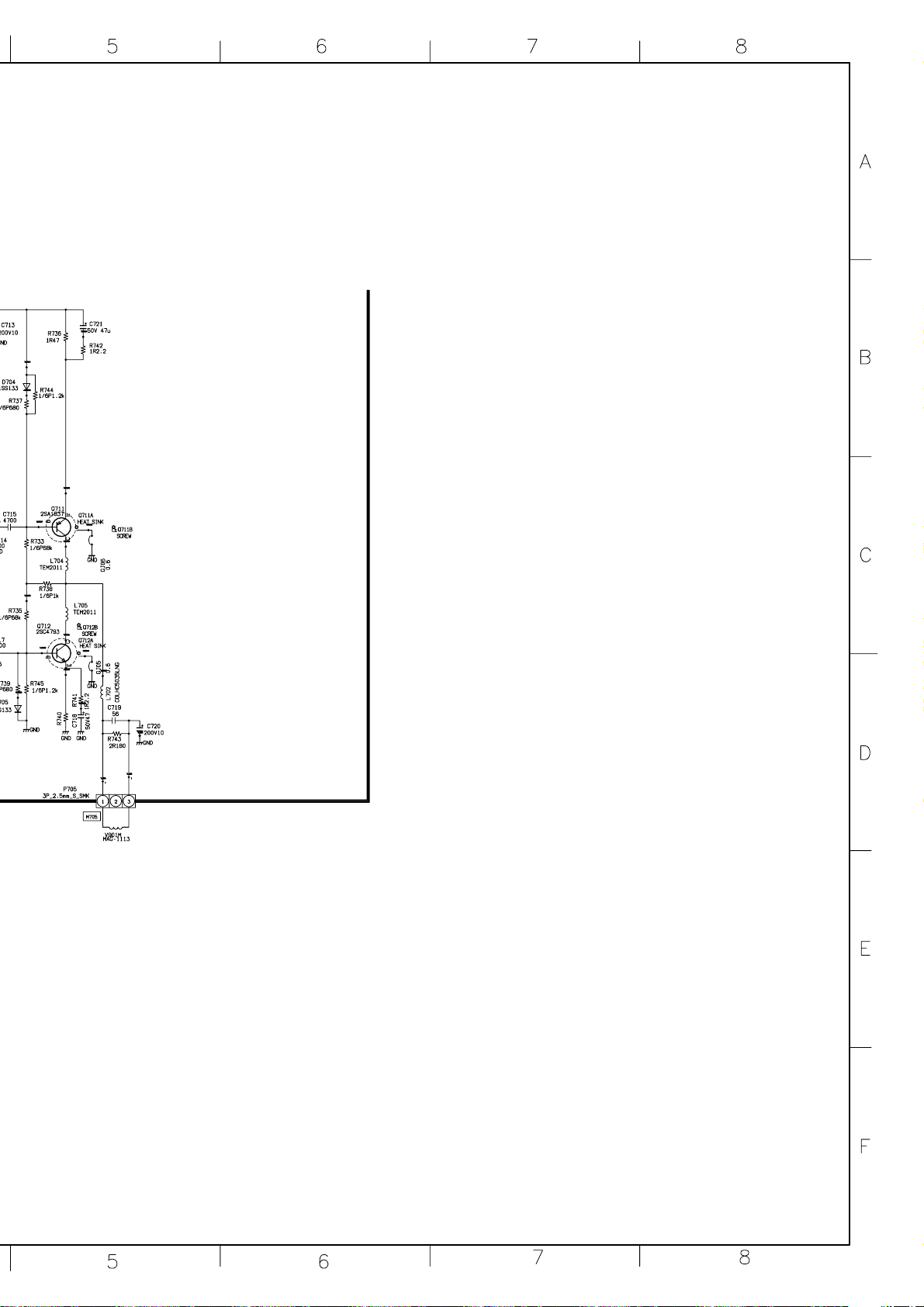

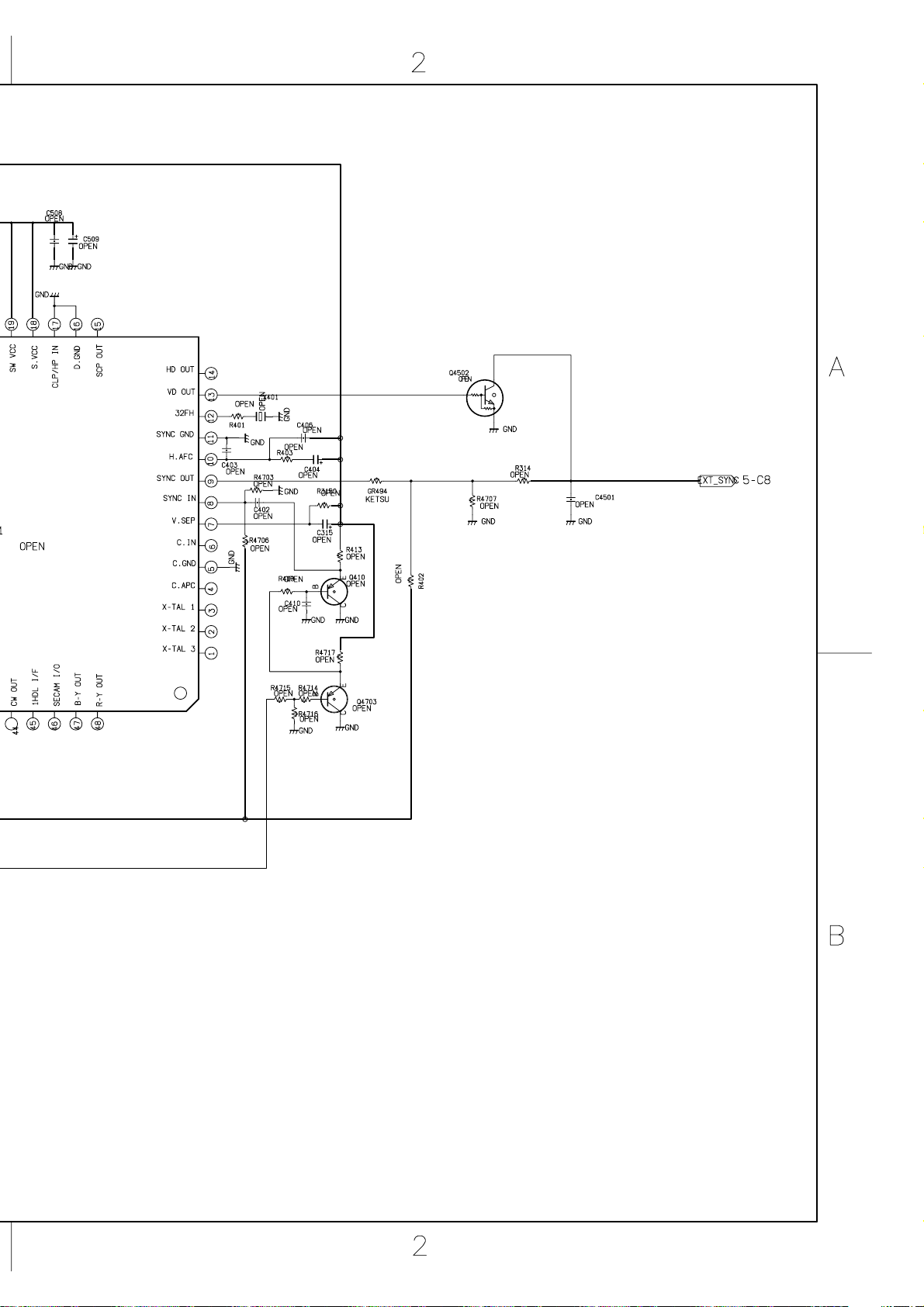

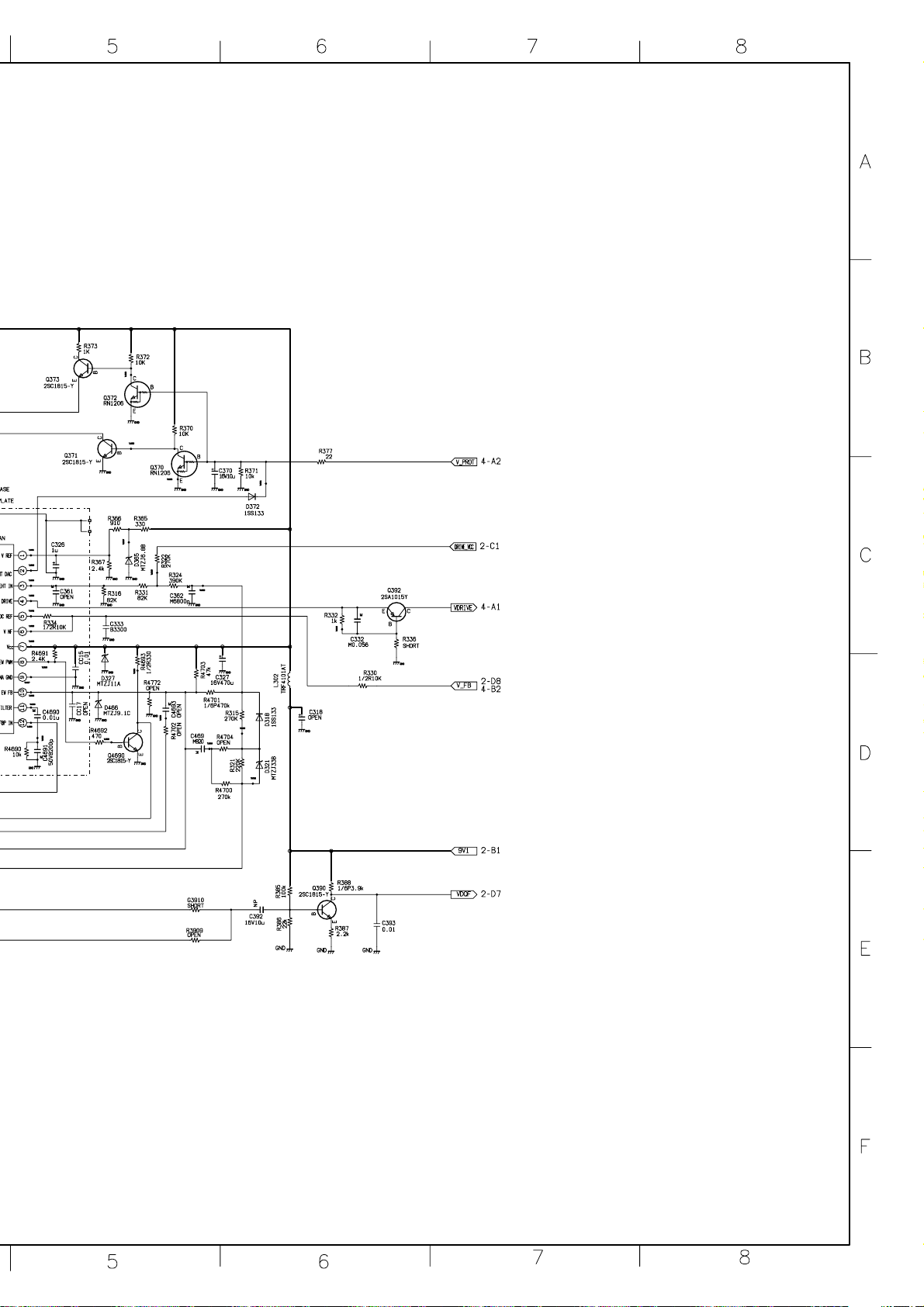

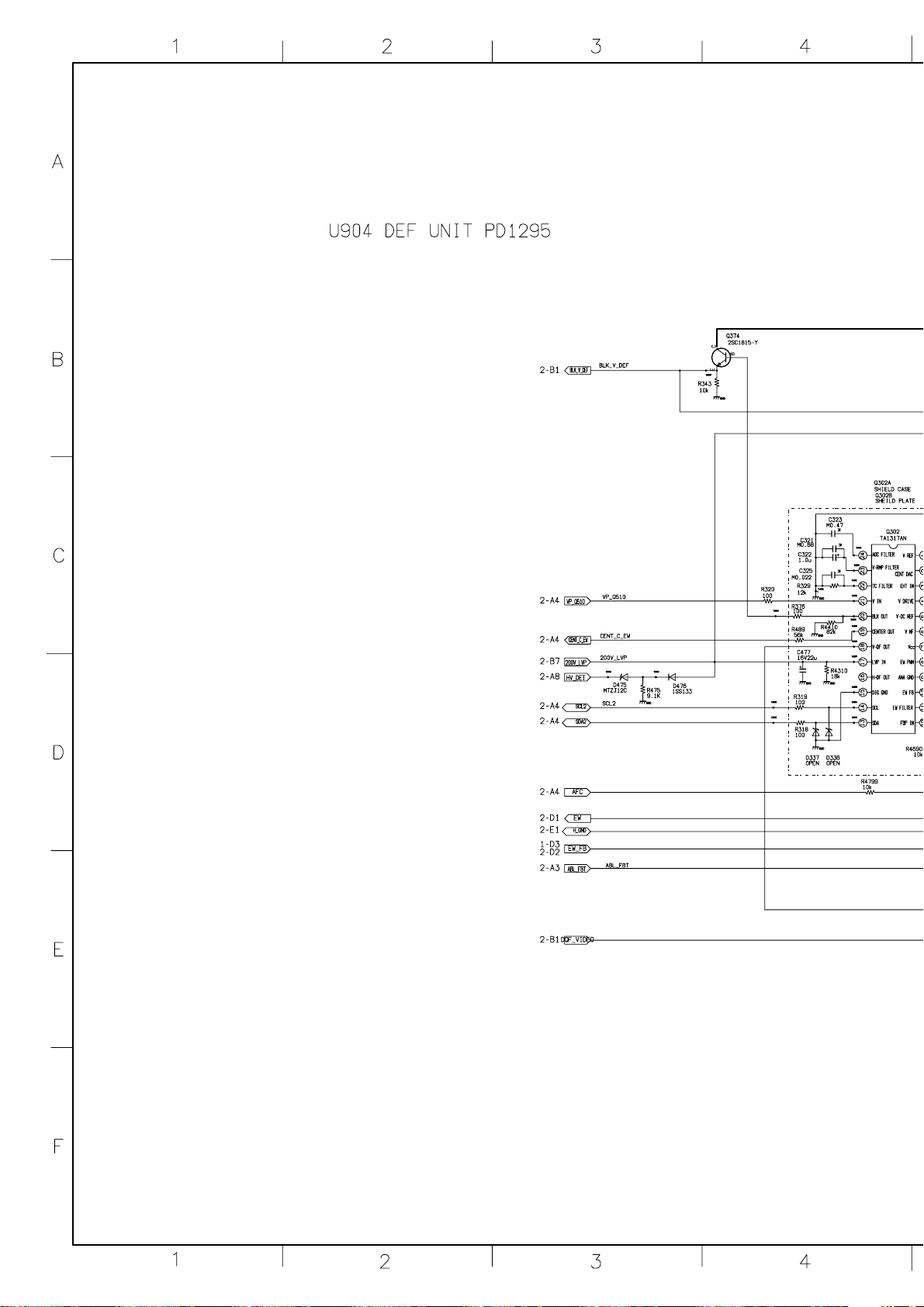

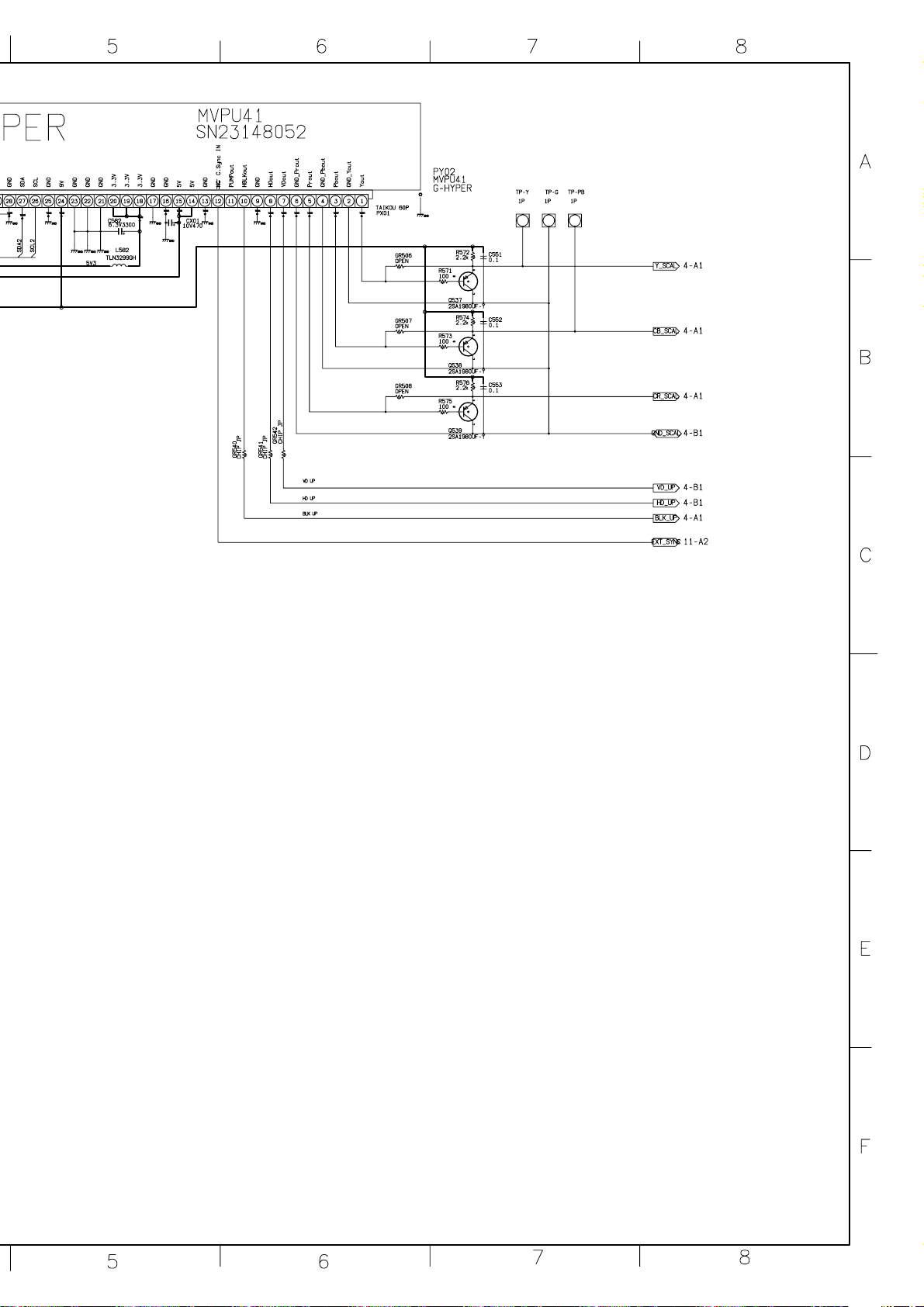

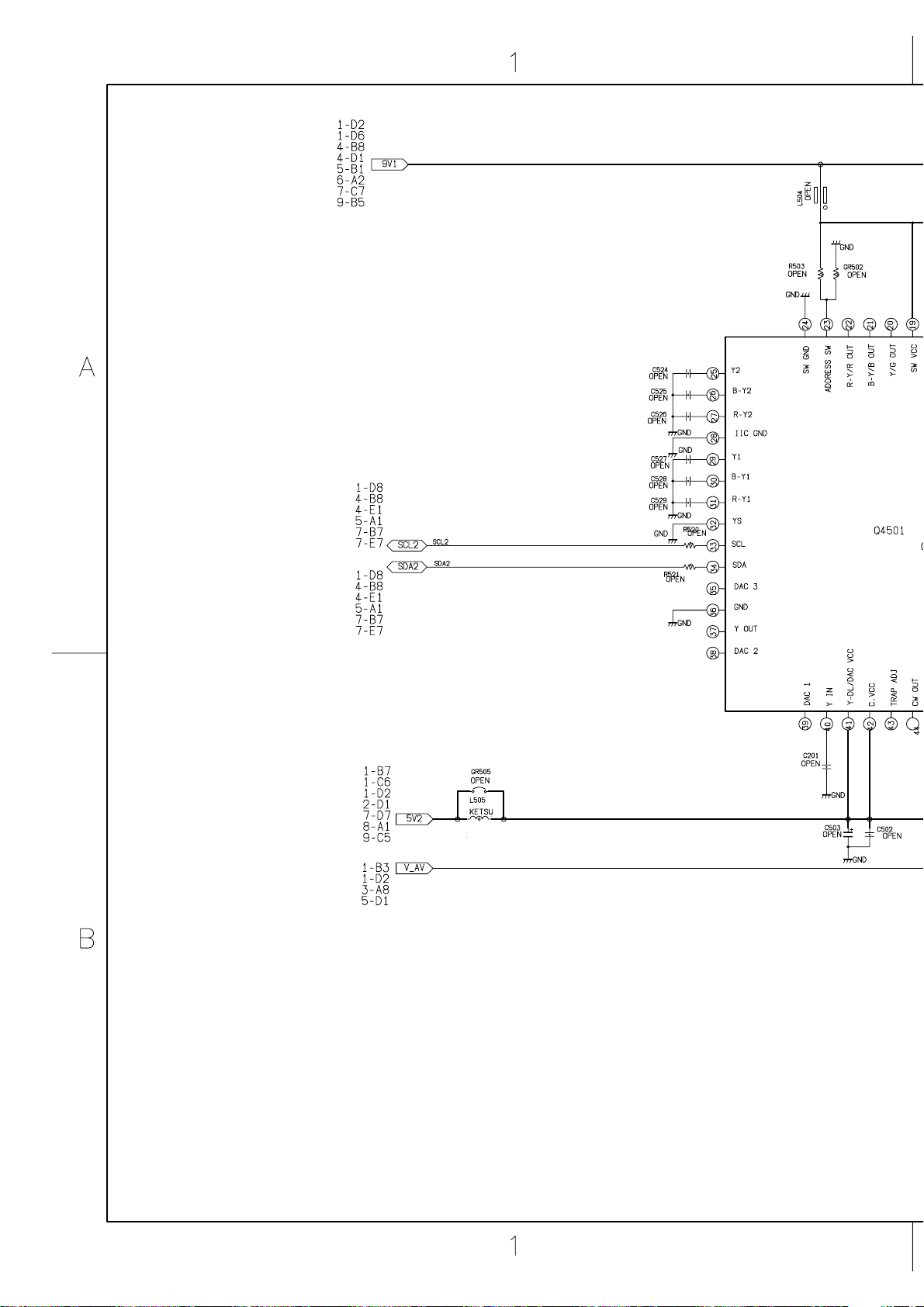

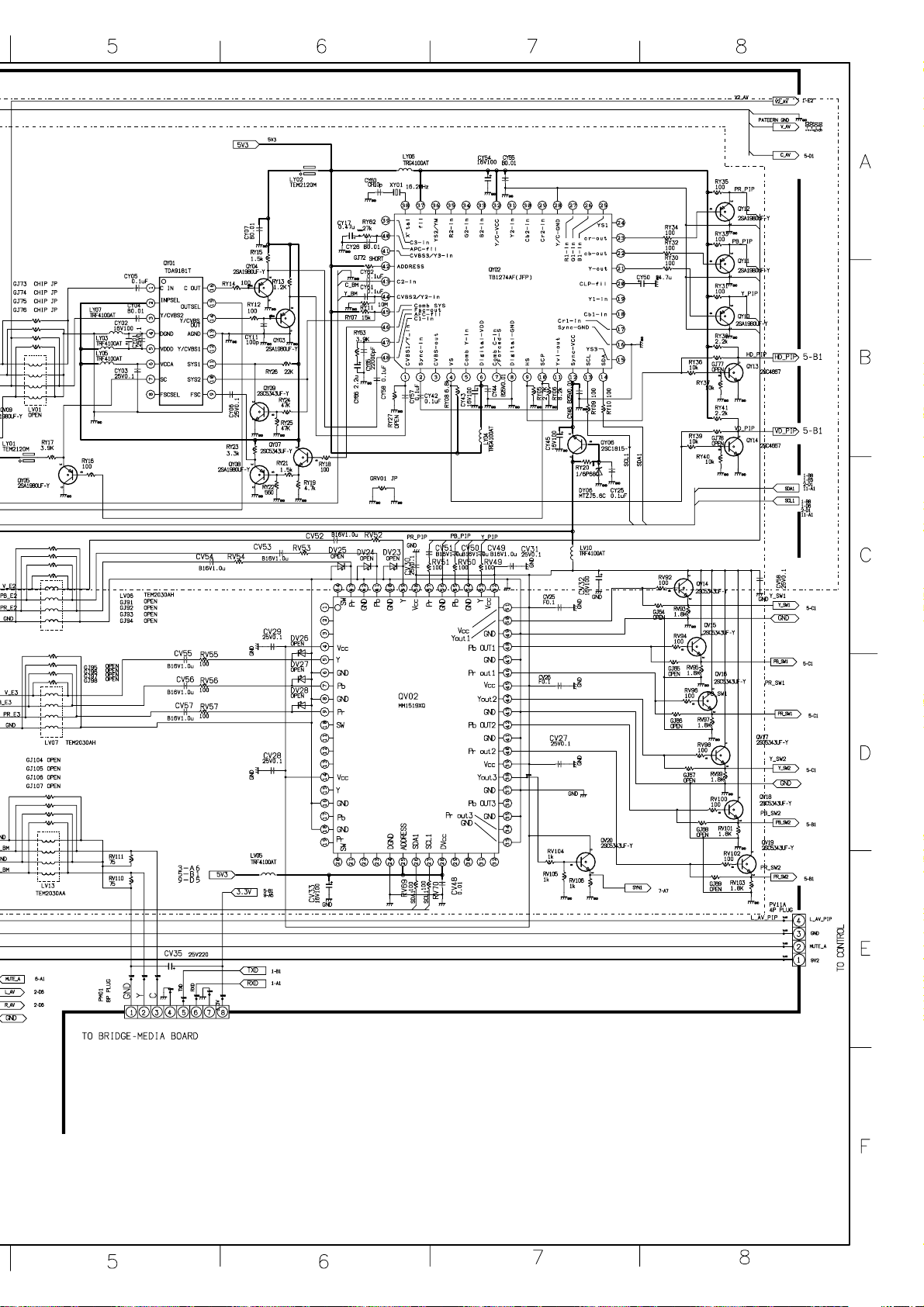

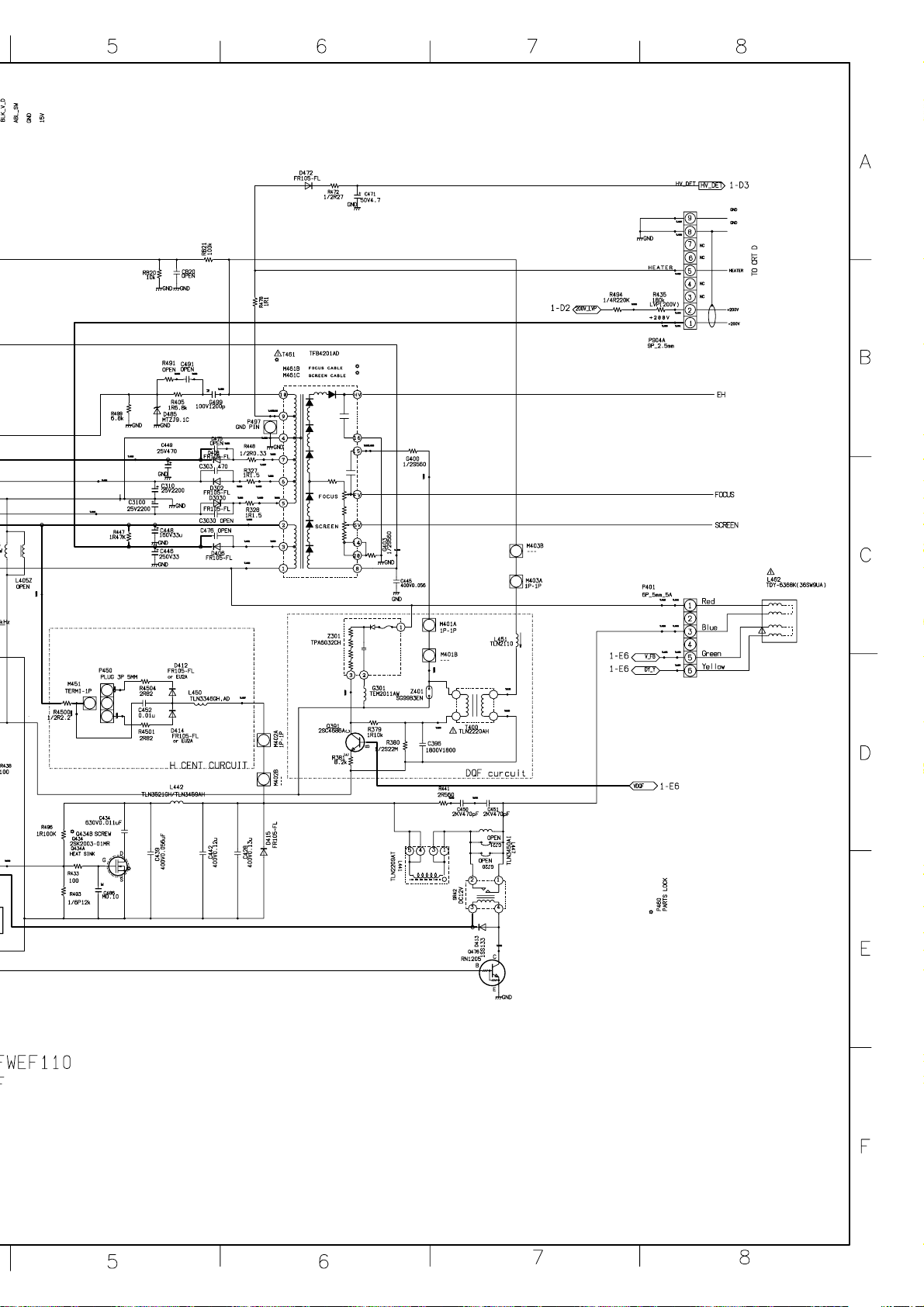

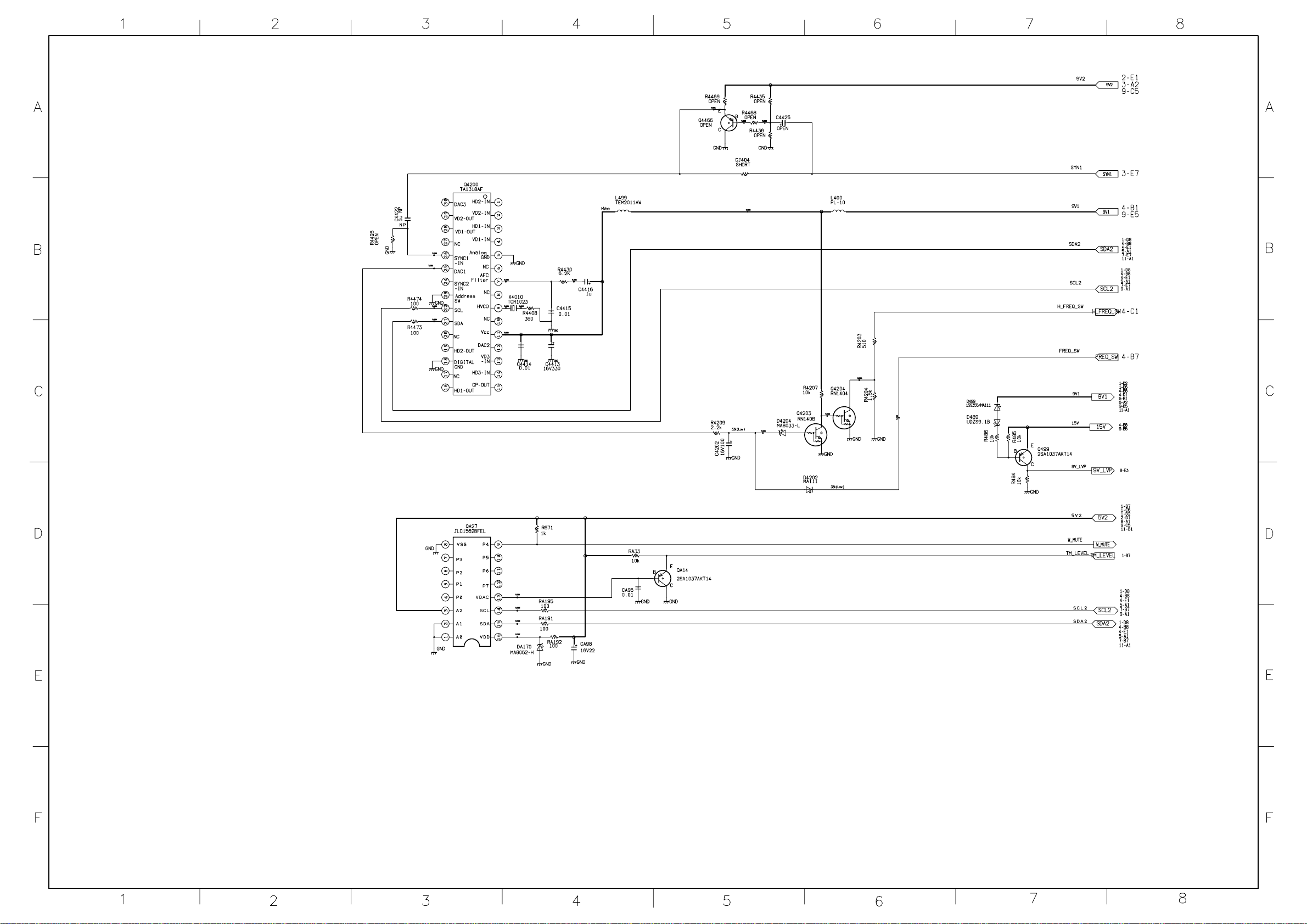

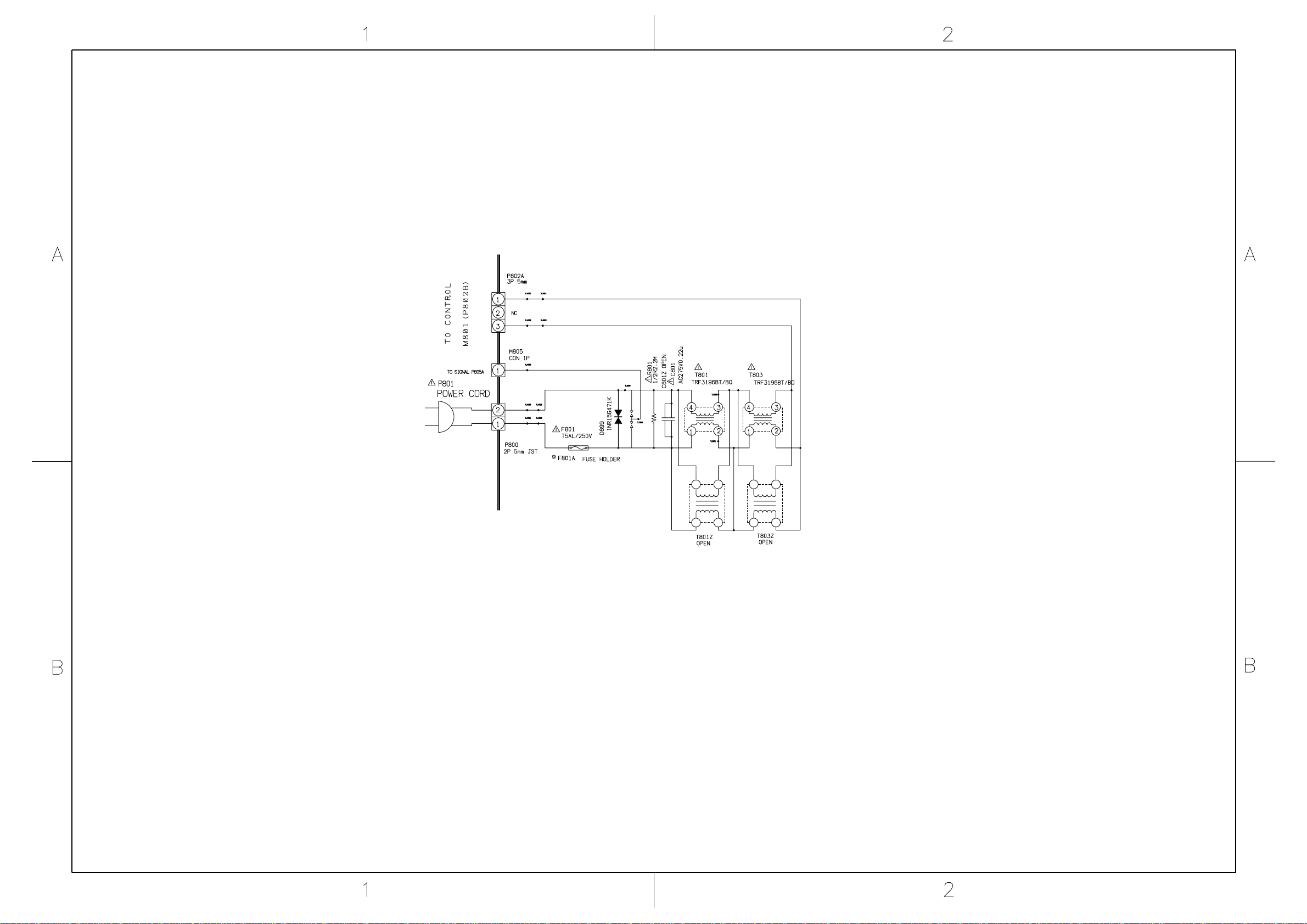

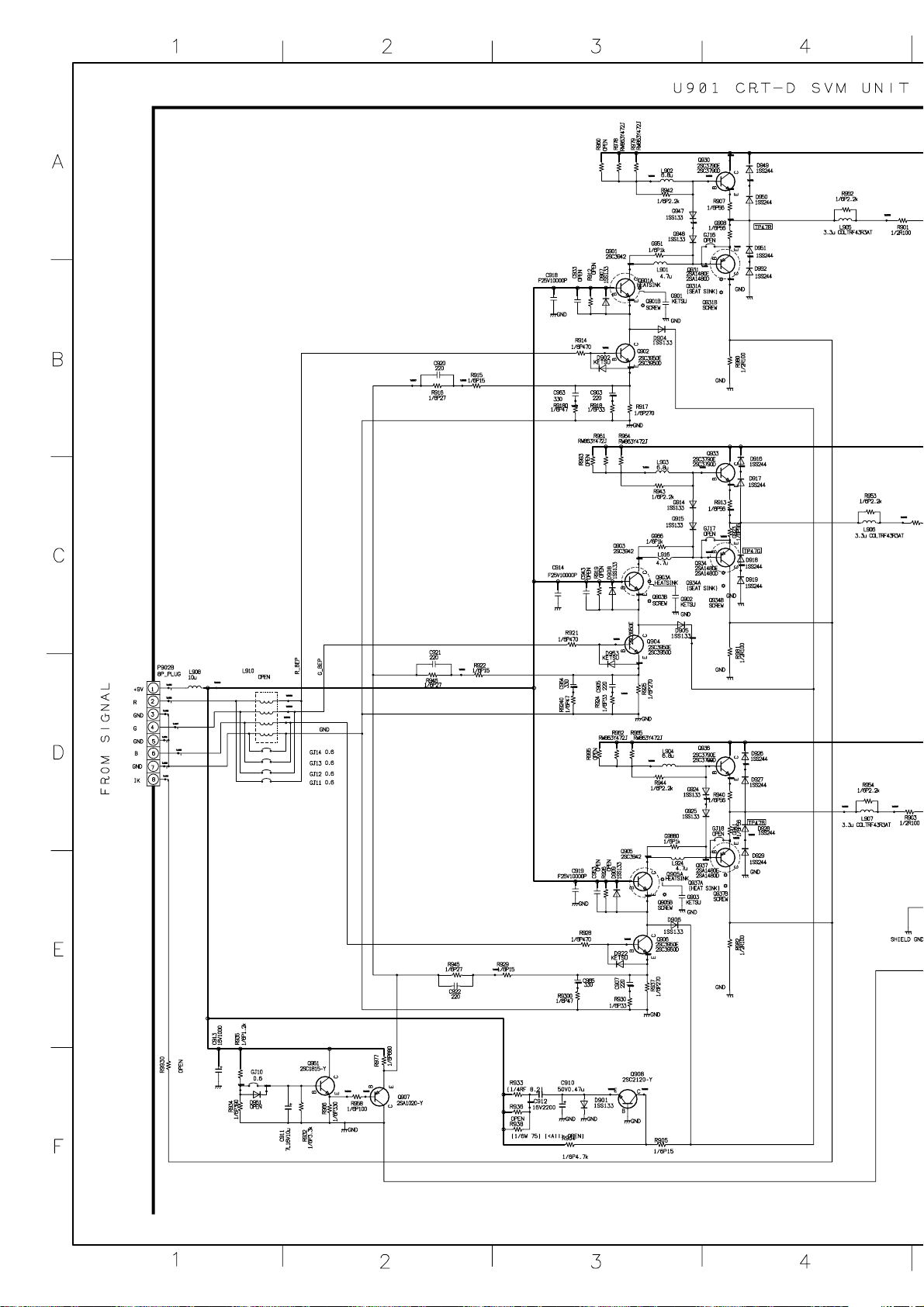

SCHEMATIC DIAGRAM
MODEL : 32SW9UA
WARNING: BEFORE SERVICING THIS CHASSIS, READ THE "X-RAY RADIATION PRECAUTION", "SAFETY PRECAUTION" AND "PRODUCT SAFETY NOTICE" ON THE MANUAL FOR THIS MODEL.
CAUTION: The international hazard symbols "*" in the schematic diagram and the parts list designate components which have special characteristics important for safety and should be replaced only with types identical to those in the original circuit or specified in the parts list. The mounting position of replacements is to be identical with originals. Before replacing any of these components, read carefully the PRODUCT SAFETY NOTICE on the MANUAL for this model. Do not degrade the safety of the receiver through improper servicing.
NOTE:
1. RESISTOR Resistance is shown in ohm [K = 1.000, M = 1.000.000]. All resistors are 1/6W and 5% tolerance carbon resistor, unless otherwise noted as the following marks. 1/2R = Metal or Metal oxide of 1/2 watt 1/2S = Carbon compsistion of 1/2 watt 1RF = Fuse resistor of 1 watt 10W = Cement of 10 watt K = ±10% G = ±2% F = ± 1%
2. CAPACITOR Unless otherwise noted in schematic, all capacitor values less than 1 are expressed in ?F, and the values more than 1 in pF. All capacitors are ceramic 50V, unless otherwise noted as the following marks.
Electolytic capacitor Mylar capacitor
3. The parts indicated with " * " have special characteristics, and should be replaced with identical parts only.
4. Voltages read with DIGITAL MULTI-METER from point indicated to chassing ground, using a color bar signal with all
controls at normal, line voltage 220 volts.
5. Waveforms are taken receiving color bar signal with enough sensitivity.
6. Voltage reading shown are nominal values and may vary ±20% except H.V.
SCHEMATIC DIAGRAM STRUCTURE:
SIGNAL Circuit MICON [ SHEET - 1/9 ] ........ 1/19
DEF Circuit (1/4) [ SHEET - 1/4 ] ...... 10/19
CRT D / SVM Circuit (1/2) [ SHEET - 1/2 ] ...... 14/19
EPG-M2 Circuit (1/2) [ SHEET - 1/2 ] ...... 16/19
POWER Circuit ..................................................................................................... 18/19
LED / CONTROL Circuit ....................................................................................... 19/19
ASIA IF [ SHEET - 2/9 ] ........ 2/19
AV [ SHEET - 3/9 ] ........ 3/19
BEP [ SHEET - 4/9 ] ........ 4/19
G-HYPER&DFS [ SHEET - 5/9 ] ........ 5/19
SOUND [ SHEET - 6/9 ] ........ 6/19
FREQ_DET & EXPANDER [ SHEET - 7/9 ] ........ 7/19
REGU-OUT [ SHEET - 8/9 ] ........ 8/19
(9/9) [ SHEET - 9/9 ] ........ 9/19
E&W / DET [ SHEET - 2/4 ] ...... 11/19
(3/4) [ SHEET - 3/4 ] ...... 12/19
(4/4) [ SHEET - 4/4 ] ...... 13/19
(2/2) [ SHEET - 2/2 ] ...... 15/19
(2/2) [ SHEET - 2/2 ] ...... 17/19
– 49 –
Page 46
H0011
H002
L
Q601,Q602
QY601
HY01 HY02
QV02
QY01
QY02
QX100
4:4:4
OSD
L/R/W R
QV01
V/L/R
Y/Cb/Cr
Y/Cb/Cr-2
L/R
PY02
V/Y/C
V2
PIP-L
MONITOR
L/MONO
WOOFER
OUT R
QZ501
AUDIO R
OUT
QA01
I
2
C BUS
S Q901,903,905
(1) V CRT
R
L/MONO
OSD
QA02
BM01
V VH
(2)
L/MONO
D.Y
R Q302
QX300
Q301
S UX02
(3) V Q404 H.V
(FRONT) L/MONO
R Focus
Screen
V
(4)
L
F. B . T
R
T862
C813
C805
C801
C802 GND
COMPONENT Y
VDEO Cr LOW B Q827
(2) Cb C814 C806
C811
C815
COMPONENT
SD CARD
Smart
Media CARD
Y
VIDEO Cr Q826
(4) Cb
CONVERTERTRANS
+B BOLTAGE
HEAD PHONE
Q4200
TUNER
TUNER
IF
AV SW
COMB
MCD
COMPONENT
SW
MCD
I/P+SCALER
AUDIO
OUT
A-PRO
FREQ.
SW
BackEnd
Proc
(BEP)
Q510
VIDEO
OUT
VSM
V.OUT
H.OUT
E/W
MEMORY
T801
BRIDGE
MEDIA
T803
T802
PHOTO-COUPLER
HYBRID
ERROR AMP.
PIP HEAD PHONE
Freq
DET
X4010
X4402
X500
XA01
ADC
XY501
656
IF
MPX
A-PRO
Y/Cb/Cr-1
GENERAL ADJUSTMENTS
SPECIFIC INFORMATIONS

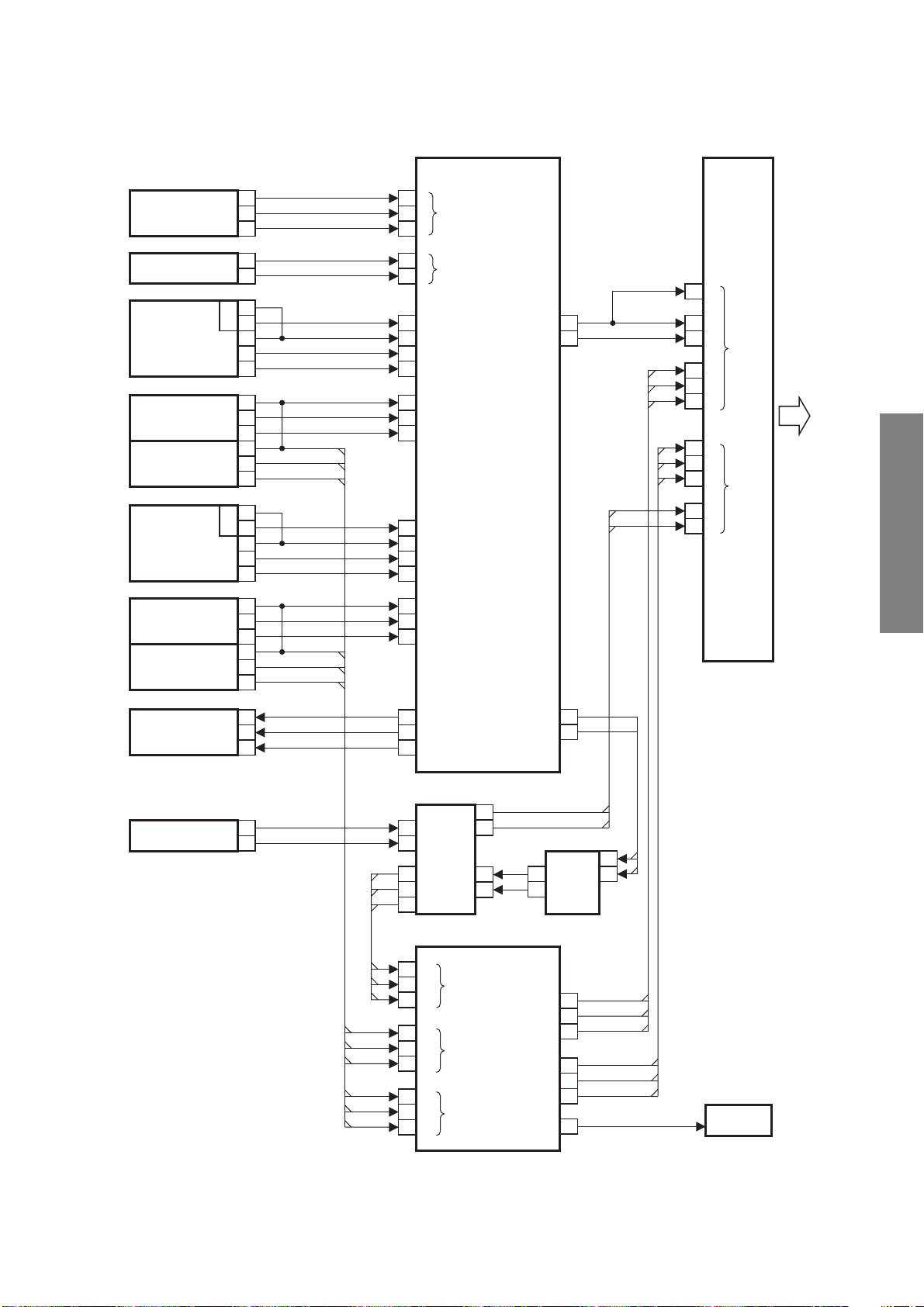

CIRCUIT BLOCK DIAGRAM
– 50 –
Page 47
TUNER/IF (MAIN)

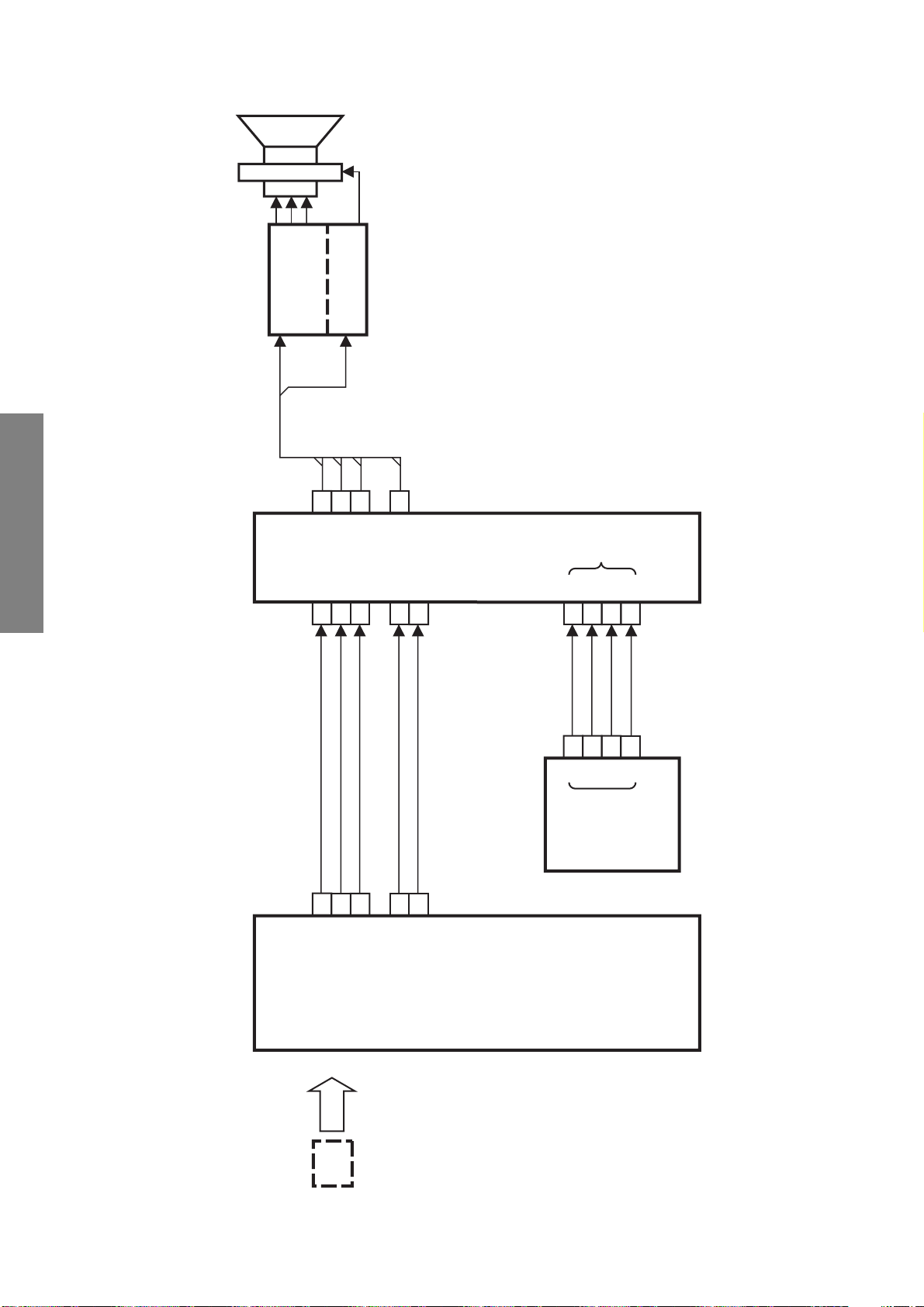

A/V CIRCUIT BLOCK DIAGRAM
QV01(CXA2069Q) PY02
G-HYPER MODULE
V L R
63
V
62
LTV R
64
TUNER/IF (SUB)
EXT-1
EXT-2
COMPONENT 2
(2C)
EXT-3 (FRONT)
EXT-4
COMPONENT 4
(4C)
V L
Y
S
C V L R
V L R Y
Cb
Cr
Y
S
C V L R
V L R Y
Cb
Cr
60
V
TV(SUB)
59
L
5
C V/Y
3
V/Y
2
L
4
R
10
V
9
L
11
R
26
C
24
V/Y
23
L
25
R
17
V
16
L
18
R
33
V
56 58
C
35 37
39 41 43
48 50 52
55 54
Y C
Y Cb Cr
Y Cb Cr
HD VD
B PORT
GENERAL ADJUSTMENTS
BEP
A PORT
SPECIFIC INFORMATIONS
MONITOR OUT
BRIDGE MEDIA
V L R
Y C
V
41
L
52 54
R
QV02(TB1274AF)
44 43
21 22 23
53 55 57
59 61 63
5 7 9
HD VD
V C
Y
V/Y
SUB
2C
4C
48
C
Cb Cr
QV02(MM1519XQ)
Y Cb Cr
Y Cb Cr
Y Cb Cr
SUB-V/Y
9 4
1
44 44
SUB-C
QV01(TDA9181)
V/Y
14
C
16
50
Y
48
Cb
46
Cr
44
Y
42
Cb
40
Cr
38
Y
V/Y
3 1
C
Q4200
SYNC-DET
– 51 –
Page 48
1
3
5
8
7
PY02
A/V
Y
Cb
HD UP
VD UP
Cr
G-HYPER
MODULE
12
13
14
63
61
60
77
50
52
Q510
CRT-D/VM BOARD
CRT
CRT-D
VM
VM
RBG
R
G
VMHD
VD
B
Y
Cb
Cr
BEP
26
25
24
27
24
25
26
2
UF01
R
G
B
Ys
R
G
B
Ys
MICON/TEXT
OSD/TEXT
OSD
/TEXT
GENERAL ADJUSTMENTS
SPECIFIC INFORMATIONS
VIDEO PROCESSING CIRCUIT BLOCK DIAGRAM
– 52 –
Page 49
SPECIFICATIONS
GENERAL ADJUSTMENTS
MODEL
Rated voltage
Power consumption (at g 220 V, 50 Hz)
Dimensions (Width × Depth × Height)
Mass
Picture tube
Television system (Antenna input)
COMPONENT VIDEO INPUT terminals (the signal format)
Color system
Sound output
Accessories
Channel coverage
Special RF signal
32SW9UA
g 220 – 240 V, 50 Hz
210 W
750mm × 540mm × 546mm
xxx kg
Type 32, flat wide finer pitch picture tube 82 cm (dia.) overall picture tube 76 cm (dia.) viewable picture area 102° deflection
System
PAL B/G PAL I PAL D/K SECAM B/G SECAM D/K NTSC M NTSC M
Color system Sound system
NTSC4.43 5.5/6.0/6.5 MHz PAL 60Hz 5.5/6.0/6.5 MHz
480i, 480p, 576i, 576p, 720p (50/60 Hz), 1080i (50/60 Hz)
PAL/SECAM/NTSC4.43/NTSC3.58
MAIN: 10W + 10W (10% THD) SUPER WOOFER: 16W (10% THD)
• Remote control 1 • OWNER'S MANUAL (This book) 1
• Battery (R03, AAA) 2
(CCIR) (UK) (CHINA) (CCIR) (OIRT) (US) (JAPAN)
VHF
2 – 12
— 1 – 12 2 – 12 1 – 12 2 – 13 1 – 12
UHF
21 – 69 21 – 69 13 – 57 21 – 69 21 – 69 14 – 69 13 – 62
CABLE (Channels)
X ~ Z+2, S1 ~ S41 — Z–1 ~ Z–38 X ~ Z+2, S1 ~ S41 X1 ~ X19 A–6 ~ A–1, A ~ W, AA ~ ZZ, AAA, BBB M1 ~ M10, S1 ~ S41
SPECIFIC INFORMATIONS
* Pease refer to owner's manual in details.
– 53 –
– END –
Page 50
DALIAN TOSHIBA TELEVISION CO.,LTD.
8. Anshan Street Dalian Economic & Technical Development Zone, Dalian China
Page 51
SCHEMATIC DIAGRAM
MODEL : 32SW9UA
WARNING: BEFORE SERVICING THIS CHASSIS, READ THE "X-RAY RADIATION PRECAUTION", "SAFETY PRECAUTION" AND "PRODUCT SAFETY NOTICE" ON THE MANUAL FOR THIS MODEL.
CAUTION: The international hazard symbols "*" in the schematic diagram and the parts list designate components which have special characteristics important for safety and should be replaced only with types identical to those in the original circuit or specified in the parts list. The mounting position of replacements is to be identical with originals. Before replacing any of these components, read carefully the PRODUCT SAFETY NOTICE on the MANUAL for this model. Do not degrade the safety of the receiver through improper servicing.
NOTE:
1. RESISTOR Resistance is shown in ohm [K = 1.000, M = 1.000.000]. All resistors are 1/6W and 5% tolerance carbon resistor, unless otherwise noted as the following marks. 1/2R = Metal or Metal oxide of 1/2 watt 1/2S = Carbon compsistion of 1/2 watt 1RF = Fuse resistor of 1 watt 10W = Cement of 10 watt
K = ±10% G = ±2% F = ±1%
2. CAPACITOR Unless otherwise noted in schematic, all capacitor values less than 1 are expressed in ?F, and the values more than 1 in pF. All capacitors are ceramic 50V, unless otherwise noted as the following marks.
Electolytic capacitor Mylar capacitor
3. The parts indicated with " * " have special characteristics, and should be replaced with identical parts only.
4. Voltages read with DIGITAL MULTI-METER from point indicated to chassing ground, using a color bar signal with all
controls at normal, line voltage 220 volts.
5. Waveforms are taken receiving color bar signal with enough sensitivity.
6. Voltage reading shown are nominal values and may vary ±20% except H.V.
SCHEMATIC DIAGRAM STRUCTURE:
SIGNAL Circuit MICON [ SHEET - 1/9 ] ........ 1/19
DEF Circuit (1/4) [ SHEET - 1/4 ] ...... 10/19
CRT D / SVM Circuit (1/2) [ SHEET - 1/2 ] ...... 14/19
EPG-M2 Circuit (1/2) [ SHEET - 1/2 ] ...... 16/19
POWER Circuit ..................................................................................................... 18/19
LED / CONTROL Circuit ....................................................................................... 19/19
ASIA IF [ SHEET - 2/9 ] ........ 2/19
AV [ SHEET - 3/9 ] ........ 3/19
BEP [ SHEET - 4/9 ] ........ 4/19
G-HYPER&DFS [ SHEET - 5/9 ] ........ 5/19
SOUND [ SHEET - 6/9 ] ........ 6/19
FREQ_DET & EXPANDER [ SHEET - 7/9 ] ........ 7/19
REGU-OUT [ SHEET - 8/9 ] ........ 8/19
(9/9) [ SHEET - 9/9 ] ........ 9/19
E&W / DET [ SHEET - 2/4 ] ...... 11/19
(3/4) [ SHEET - 3/4 ] ...... 12/19
(4/4) [ SHEET - 4/4 ] ...... 13/19
(2/2) [ SHEET - 2/2 ] ...... 15/19
(2/2) [ SHEET - 2/2 ] ...... 17/19
– 49 –
Page 52
H0011
H002
L
Q601,Q602
QY601
HY01 HY02
QV02
QY01
QY02
QX100
4:4:4
OSD
L/R/W R
QV01
V/L/R
Y/Cb/Cr
Y/Cb/Cr-2
L/R
PY02
V/Y/C
V2
PIP-L
MONITOR
L/MONO
WOOFER
OUT R
QZ501
AUDIO R
OUT
QA01
I
2
C BUS
S Q901,903,905
(1) V CRT
R
L/MONO
OSD
QA02
BM01
V VH
(2)
L/MONO
D.Y
R Q302
QX300
Q301
S UX02
(3) V Q404 H.V
(FRONT) L/MONO
R Focus
Screen
V
(4)
L
F. B . T
R
T862
C813
C805
C801
C802 GND
COMPONENT Y
VDEO Cr LOW B Q827
(2) Cb C814 C806
C811
C815
COMPONENT
SD CARD
Smart
Media CARD
Y
VIDEO Cr Q826
(4) Cb
CONVERTERTRANS
+B BOLTAGE
HEAD PHONE
Q4200
TUNER
TUNER
IF
AV SW
COMB
MCD
COMPONENT
SW
MCD
I/P+SCALER
AUDIO
OUT
A-PRO
FREQ.
SW
BackEnd
Proc
(BEP)
Q510
VIDEO
OUT
VSM
V.OUT
H.OUT
E/W
MEMORY
T801
BRIDGE
MEDIA
T803
T802
PHOTO-COUPLER
HYBRID
ERROR AMP.
PIP HEAD PHONE
Freq
DET
X4010
X4402
X500
XA01
ADC
XY501
656
IF
MPX
A-PRO
Y/Cb/Cr-1
GENERAL ADJUSTMENTS
SPECIFIC INFORMATIONS
CIRCUIT BLOCK DIAGRAM
– 50 –
Page 53
TUNER/IF (MAIN)
A/V CIRCUIT BLOCK DIAGRAM
QV01(CXA2069Q) PY02
G-HYPER MODULE
V L R
63
V
62
LTV R
64
TUNER/IF (SUB)
EXT-1
EXT-2
COMPONENT 2
(2C)
EXT-3 (FRONT)
EXT-4
COMPONENT 4
(4C)
V L
Y
S
C V L R
V L R Y
Cb
Cr
Y
S
C V L R
V L R Y
Cb
Cr
60
V
TV(SUB)
59
L
5
C V/Y
3
V/Y
2
L
4
R
10
V
9
L
11
R
26
C
24
V/Y
23
L
25
R
17
V
16
L
18
R
33
V
56 58
C
35 37
39 41 43
48 50 52
55 54
Y C
Y Cb Cr
Y Cb Cr
HD VD
B PORT
GENERAL ADJUSTMENTS
BEP
A PORT
SPECIFIC INFORMATIONS
MONITOR OUT
BRIDGE MEDIA
V L R
Y C
V
41
L
52 54
R
QV02(TB1274AF)
44 43
21 22 23
53 55 57
59 61 63
5 7 9
HD VD
V C
Y
V/Y
SUB
2C
4C
48
C
Cb Cr
QV02(MM1519XQ)
Y Cb Cr
Y Cb Cr
Y Cb Cr
SUB-V/Y
9 4
1
44 44
SUB-C
QV01(TDA9181)
V/Y
14
C
16
50
Y
48
Cb
46
Cr
44
Y
42
Cb
40
Cr
38
Y
V/Y
3 1
C
Q4200
SYNC-DET
– 51 –
Page 54
1
3
5
8
7
PY02
A/V
Y
Cb
HD UP
VD UP
Cr
G-HYPER
MODULE
12
13
14
63
61
60
77
50
52
Q510
CRT-D/VM BOARD
CRT
CRT-D
VM
VM
RBG
R
G
VMHD
VD
B
Y
Cb
Cr
BEP
26
25
24
27
24
25
26
2
UF01
R
G
B
Ys
R
G
B
Ys
MICON/TEXT
OSD/TEXT
OSD
/TEXT
GENERAL ADJUSTMENTS
SPECIFIC INFORMATIONS
VIDEO PROCESSING CIRCUIT BLOCK DIAGRAM
– 52 –
Page 55
32SW9UA
SIGNAL - MICON
[SHEET-1/9]
Page 56
Page 57
32SW9UA
SIGNAL - MICON
[SHEET-1/9]
Page 58
32SW9UA
SIGNAL - ASIA IF
[SHEET-2/9]
Page 59
Page 60
32SW9UA
SIGNAL - ASIA IF
[SHEET-2/9]
Page 61
32SW9UA

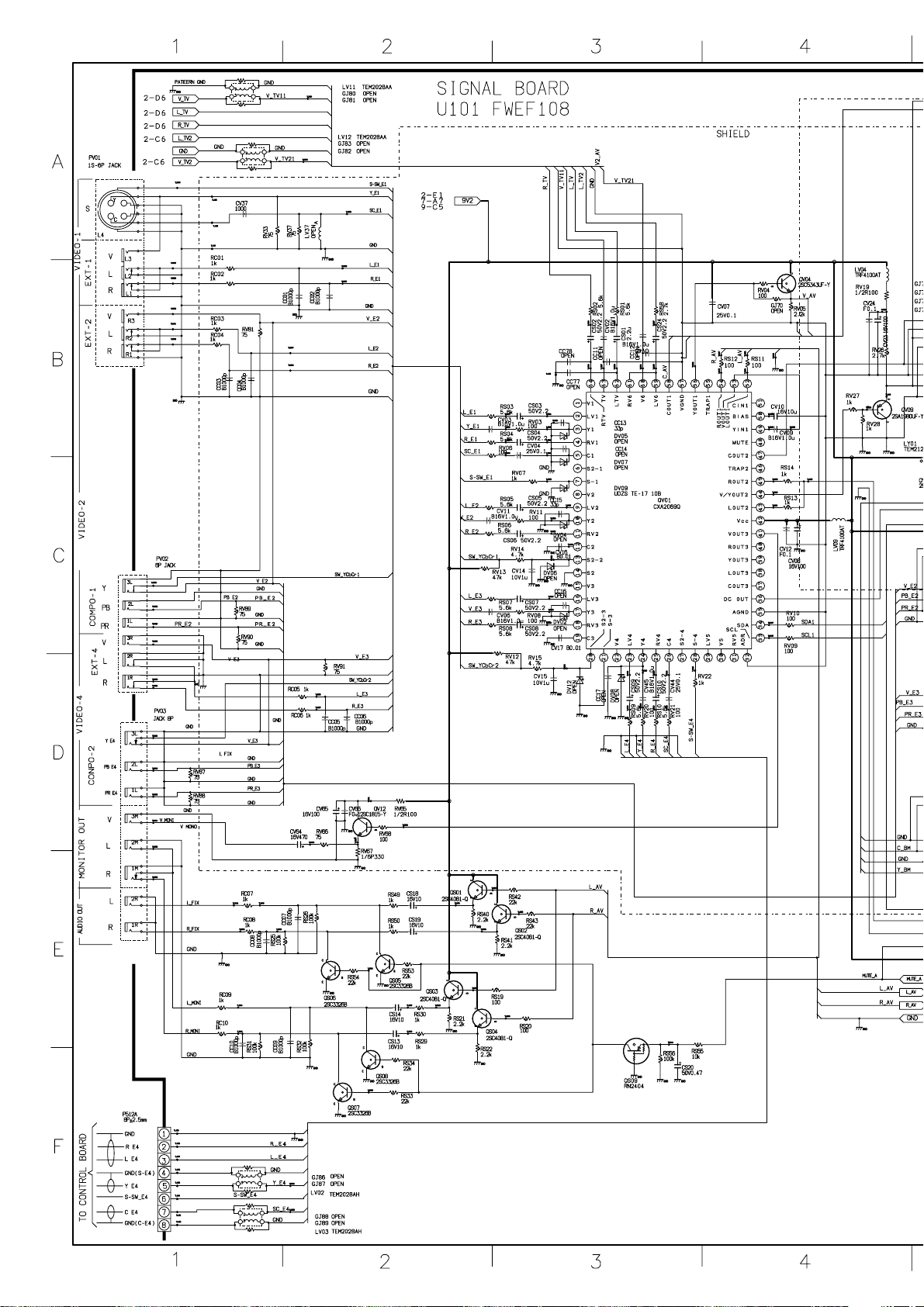

SIGNAL - AV
[SHEET-3/9]
Page 62
Page 63
32SW9UA
SIGNAL - AV
[SHEET-3/9]
Page 64
32SW9UA

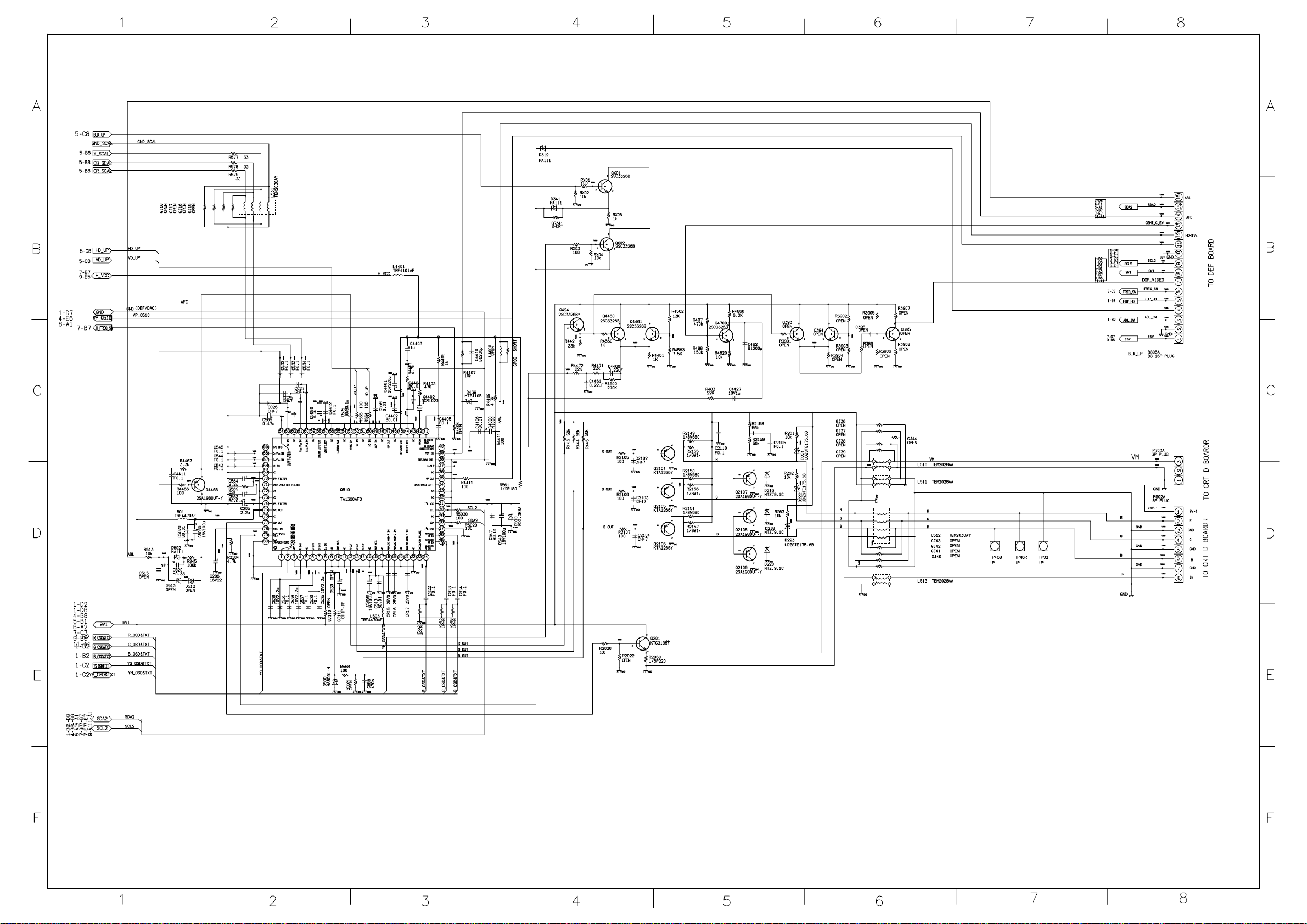

SIGNAL - BEP
[SHEET-4/9]
Page 65
Page 66
32SW9UA
SIGNAL - BEP
[SHEET-4/9]
Page 67
32SW9UA

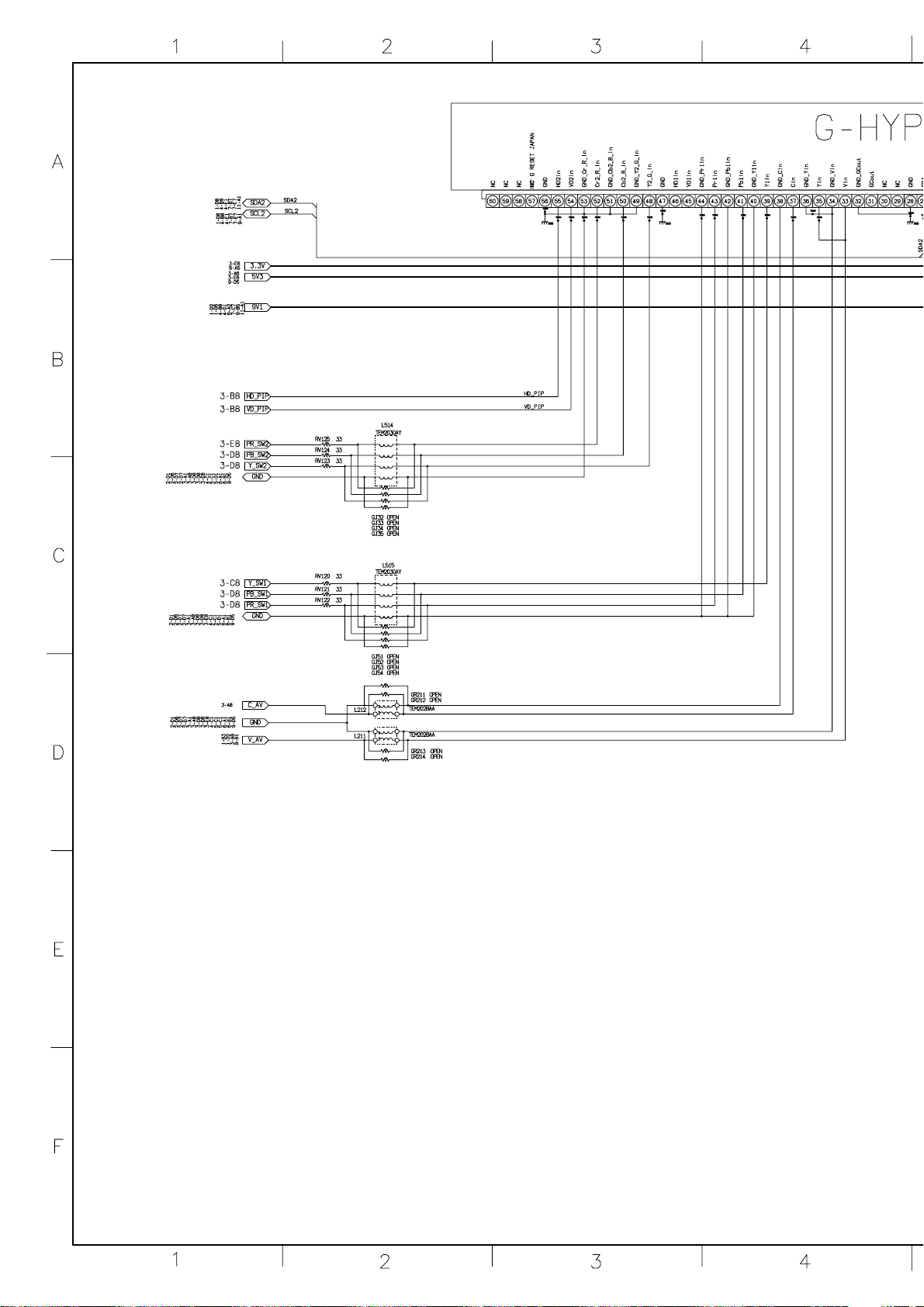

SIGNAL - G-HYPER&DFS
[SHEET-5/9]
Page 68
Page 69
32SW9UA
SIGNAL - G-HYPER&DFS
[SHEET-5/9]
Page 70
32SW9UA
SIGNAL - SOUND
[SHEET-6/9]
Page 71
Page 72
32SW9UA
SIGNAL - SOUND
[SHEET-6/9]
Page 73
32SW9UA

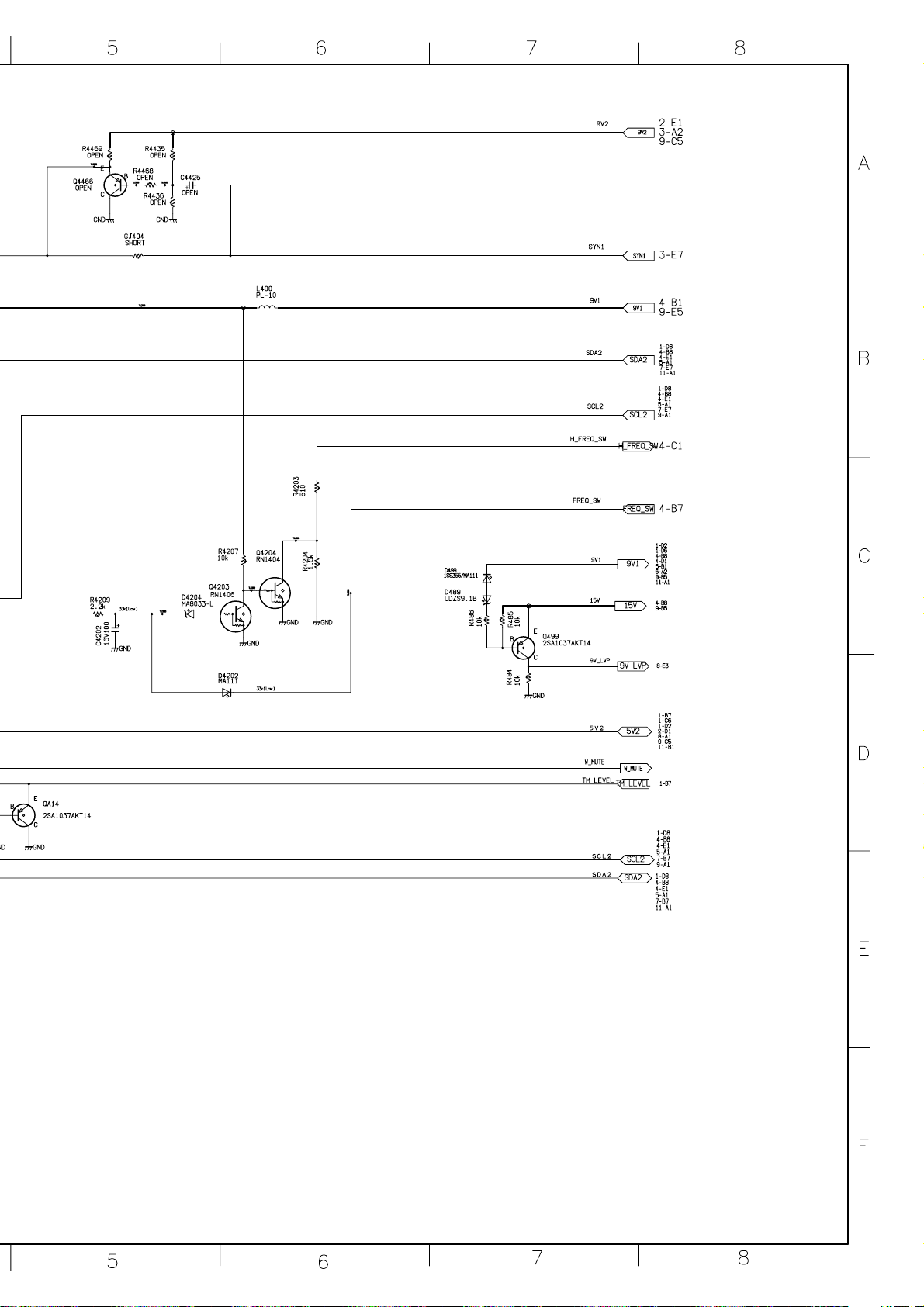

SIGNAL - FREQ_DET & EXPANDER
[SHEET-7/9]
Page 74
Page 75
32SW9UA
SIGNAL - FREQ_DET & EXPANDER
[SHEET-7/9]
Page 76
32SW9UA
SIGNAL - REGU-OUT
[SHEET-8/9]
Page 77
Page 78
32SW9UA
SIGNAL - REGU-OUT
[SHEET-8/9]
Page 79
32SW9UA

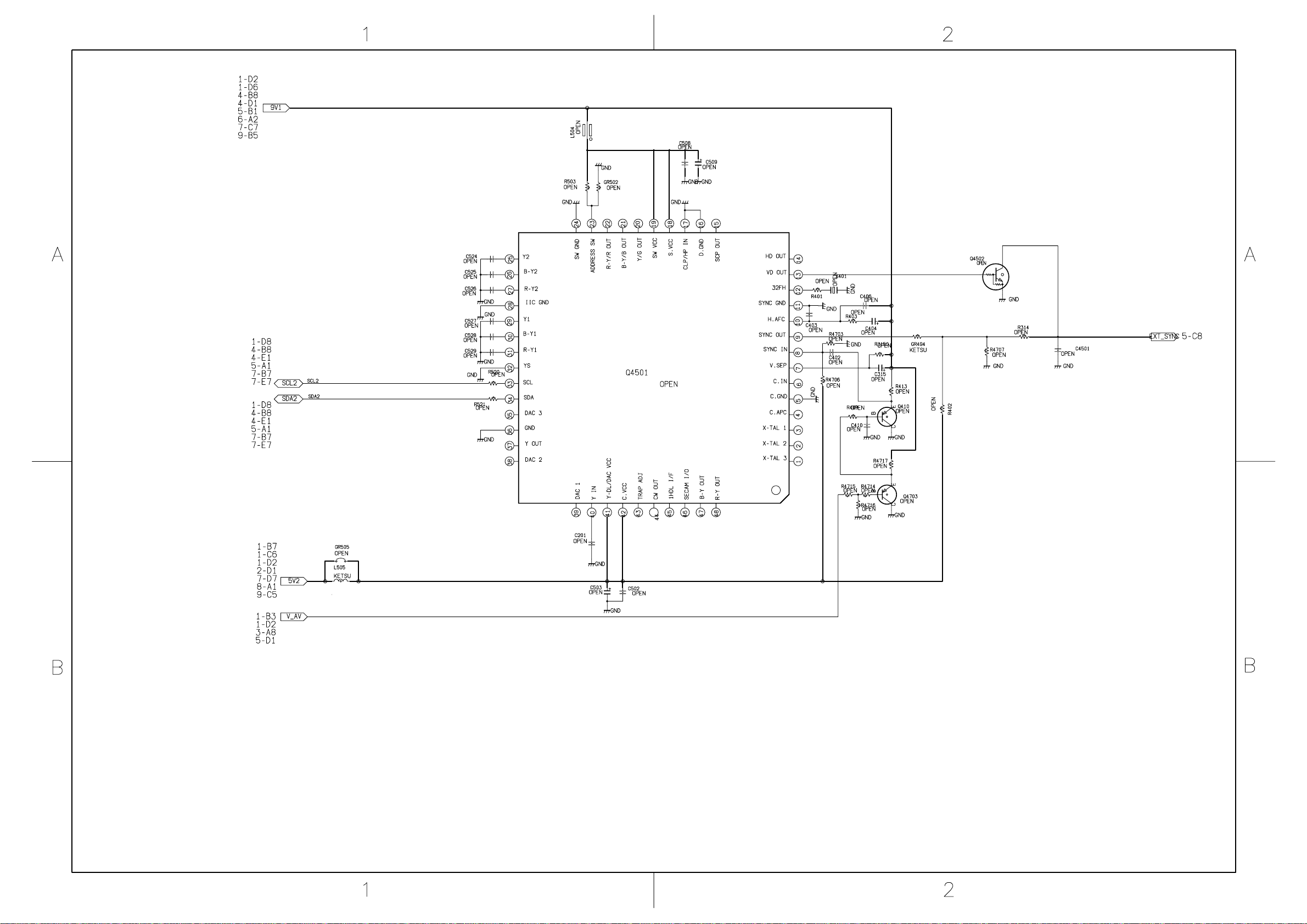

SIGNAL - (9/9)
[SHEET-9/9]
Page 80
Page 81
32SW9UA
SIGNAL - (9/9)
[SHEET-9/9]
Page 82
32SW9UA
DEF - (1/4)
[SHEET-1/4]
Page 83
Page 84
32SW9UA
DEF - (1/4)
[SHEET-1/4]
Page 85
32SW9UA

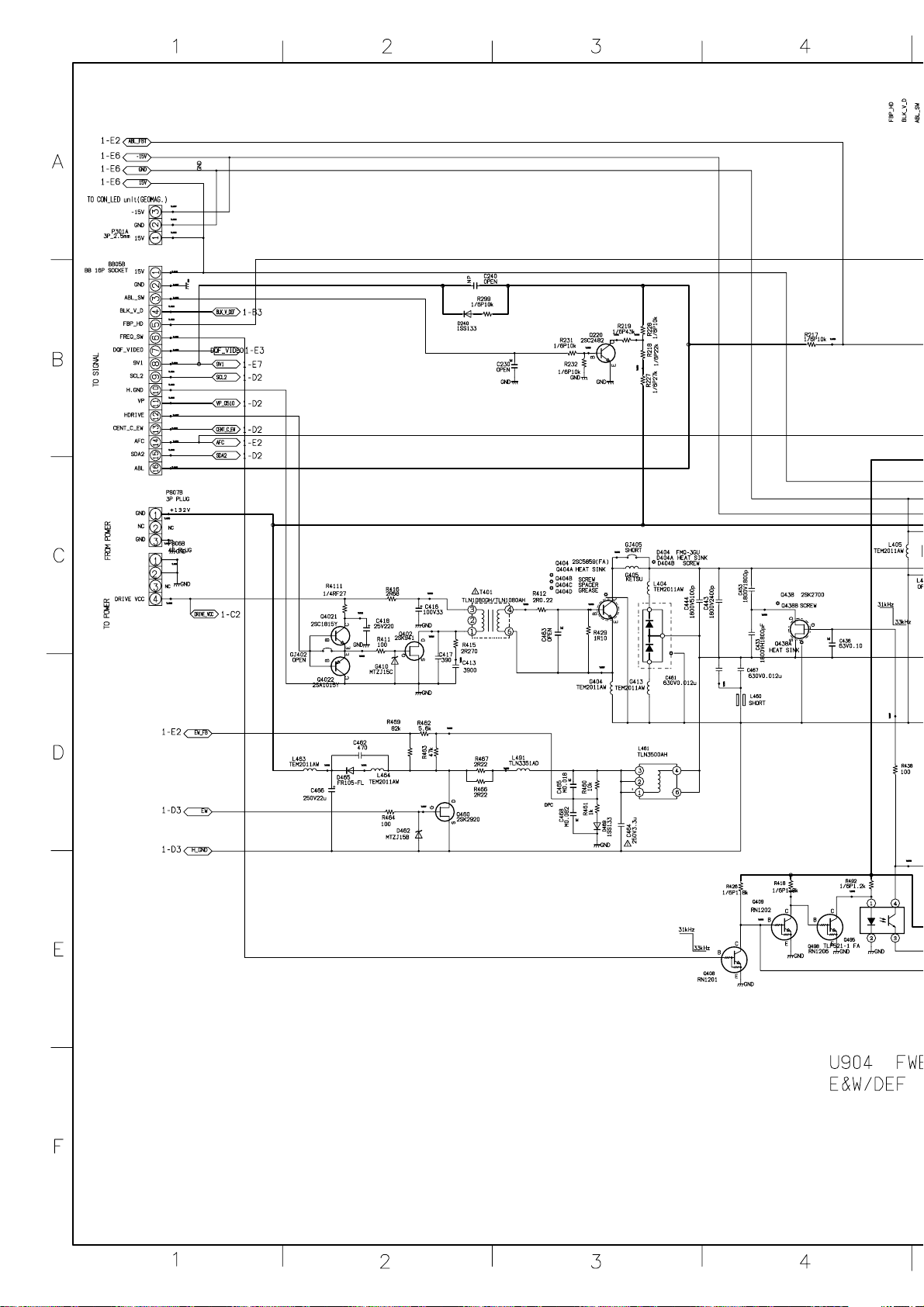

DEF - E&W/DEF
[SHEET-2/4]
Page 86
Page 87
32SW9UA
DEF - E&W/DEF
[SHEET-2/4]
Page 88
32SW9UA

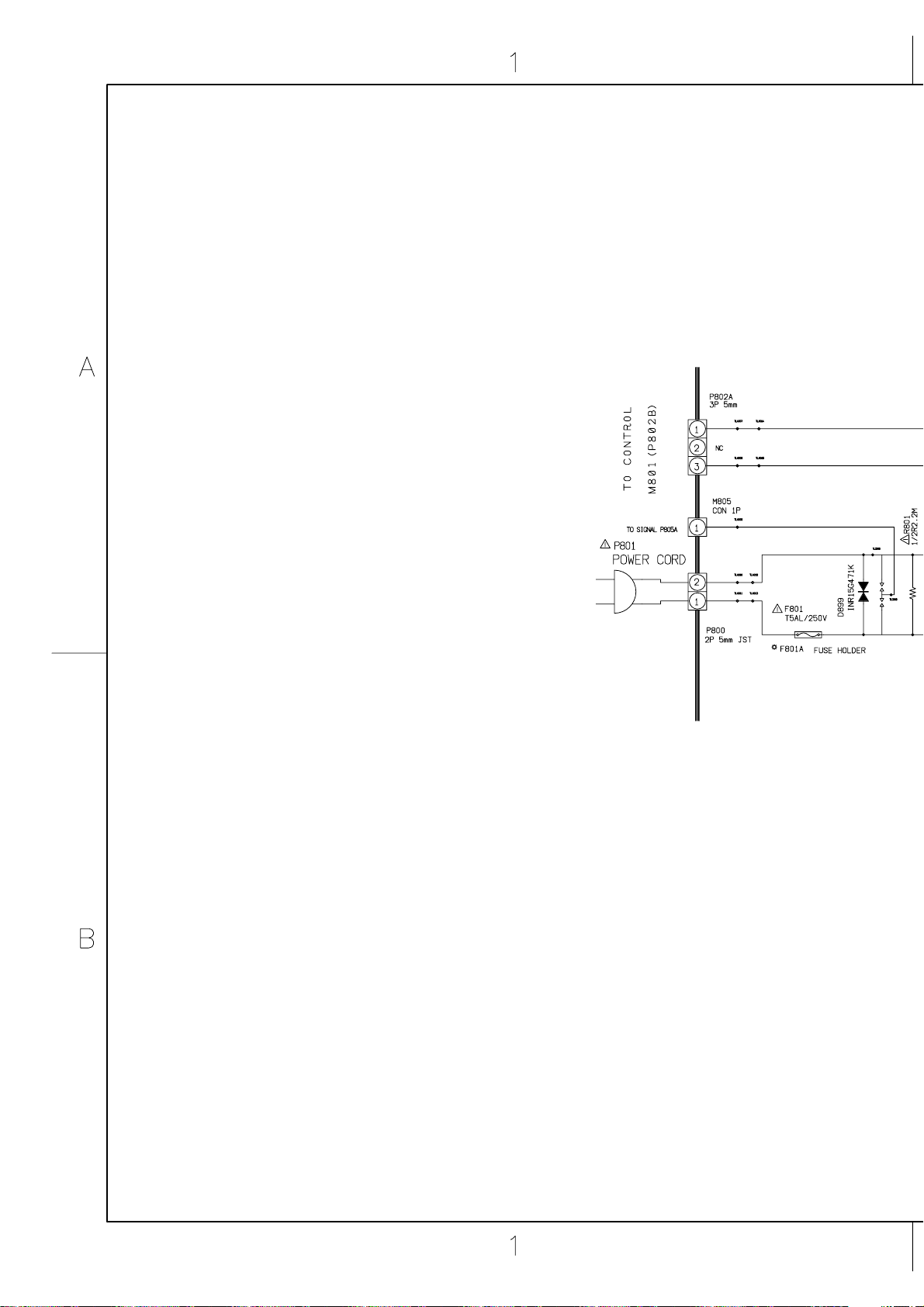

DEF - (3/4) [SHEET-3/4]
Page 89
Page 90
32SW9UA
DEF - (3/4) [SHEET-3/4]
Page 91
32SW9UA
DEF - (4/4) [SHEET-4/4]
Page 92
Page 93
32SW9UA
DEF - (4/4) [SHEET-4/4]
Page 94
32SW9UA
CRT D/SVM - (1/2)
[SHEET-1/2]
Page 95
Page 96
32SW9UA
CRT D/SVM - (1/2)
[SHEET-1/2]
Page 97
32SW9UA
CRT D/SVM - (2/2)
[SHEET-2/2]
Page 98
Page 99
32SW9UA
CRT D/SVM - (2/2)
[SHEET-2/2]
Page 100
32SW9UA
EPG-M2 - (1/2)
[SHEET-1/2]
Loading...
