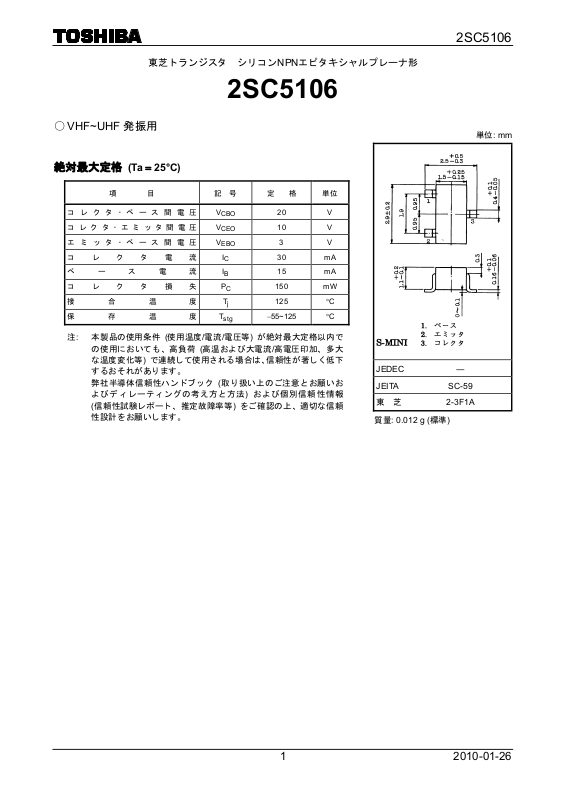

東芝トランジスタ シリコンNPNエピタキシャルプレーナ形

2SC5106

2SC5106

○ VHF~UHF 発振用

絶対最大定格

コレクタ･ベース間電圧 V

コレクタ･エミッタ間電圧 V

エミッタ･ベース間電圧 V

コレクタ電流 I

ベース電流 I

コレクタ損失 P

接合温度 T

保存温度 T

注: 本製品の使用条件 (使用温度/電流/電圧等) が絶対最大定格以内で

の使用においても、高負荷 (高温および大電流/高電圧印加、多大
な温度変化等) で連続して使用される場合は、信頼性が著しく低下
するおそれがあります。
弊社半導体信頼性ハンドブック (取り扱い上のご注意とお願いお
よびディレーティングの考え方と方法) および個別信頼性情報
(信頼性試験レポート、推定故障率等) をご確認の上、適切な信頼
性設計をお願いします。

(Ta = 25°C)

項目 記号 定格 単位

CBO

CEO

EBO

C

B

C

j

stg

20 V

10 V

3 V

30 mA

15 mA

150 mW

125 °C

−55~125 °C

単位: mm

JEDEC ―

JEITA SC-59

東 芝 2-3F1A

質量: 0.012 g (標準)

1

2010-01-26

2SC5106

電気的特性

コレクタしゃ断電流 I

エミッタしゃ断電流 I

直流電流増幅率

トランジション周波数 f

挿入電力利得 ⎪S

コレクタ出力容量 C

帰還容量 C

(Ta = 25°C)

項目 記号 測定条件 最小 標準 最大 単位

Cc･rbb’積 C

CBO

EBO

h

FE

T

21e

ob

re

c･rbb

VCB = 10 V, IE = 0 ⎯ ⎯ 1 μA

VEB = 1 V, IC = 0 ⎯ ⎯ 1 μA

V

= 5 V, IC = 5 mA 80 ⎯ 240 ⎯

(注 1)

CE

VCE = 5 V, IC = 5 mA 4 6 ⎯ GHz

⎪2 VCE = 5 V, IC = 5 mA, f = 1 GHz 7 11 ⎯ dB

VCB = 5 V, IE = 0, f = 1 MHz (注 2)

’ VCB = 5 V, IC = 3 mA, f = 30 MHz ⎯ 6 15 ps

注 1: hFE分類 O: 80~160, Y: 120~240

注 2: Creは 3 端子法でエミッタ端子をブリッジのガード端子に接続して測定する。

現品表示

3

形名

hFE分類

⎯ 0.75 ⎯ pF

⎯ 0.55 0.95 pF

M F O

1 2

2

2010-01-26
