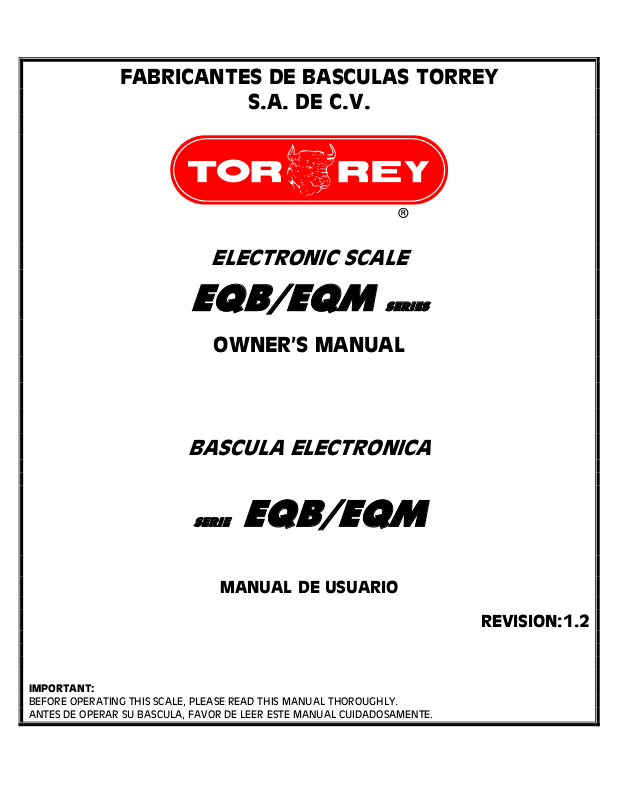

Torrey EQB Series, EQM Series, EQB-50/100, EQM 400/800, EQM 200/400 Owner's Manual [en, es]

FABRICANTES DE BASCULAS TORREY

S.A. DE C.V.

ELECTRONIC SCALE

EQB/EQM

SERIES

OWNER’S MANUAL

BASCULA ELECTRONICA

SERIE

EQB/EQM

MANUAL DE USUARIO

IMPORTANT:

BEFORE OPERATING THIS SCALE, PLEASE READ THIS MANUAL THOROUGHLY.
ANTES DE OPERAR SU BASCULA, FAVOR DE LEER ESTE MANUAL CUIDADOSAMENTE.

REVISION:1.2

I N D E X

PAGE
I.- INTRODUCTION / INTRODUCCION. 1
II.- IMPORTANT WARNINGS / ADVERTENCIAS IMPORTANTES. 2
III.- INSTRUCTIONS FOR INSTALLATION / INSTRUCCIONES DE INSTALACION. 3
IV.- NAME AND LOCALIZATION OF PARTS / NOMBRE Y LOCALIZACION DE PARTES.

• FRONT VIEW / PARTES GENERALES. 4

• KEYBOARD / TECLADO. 5

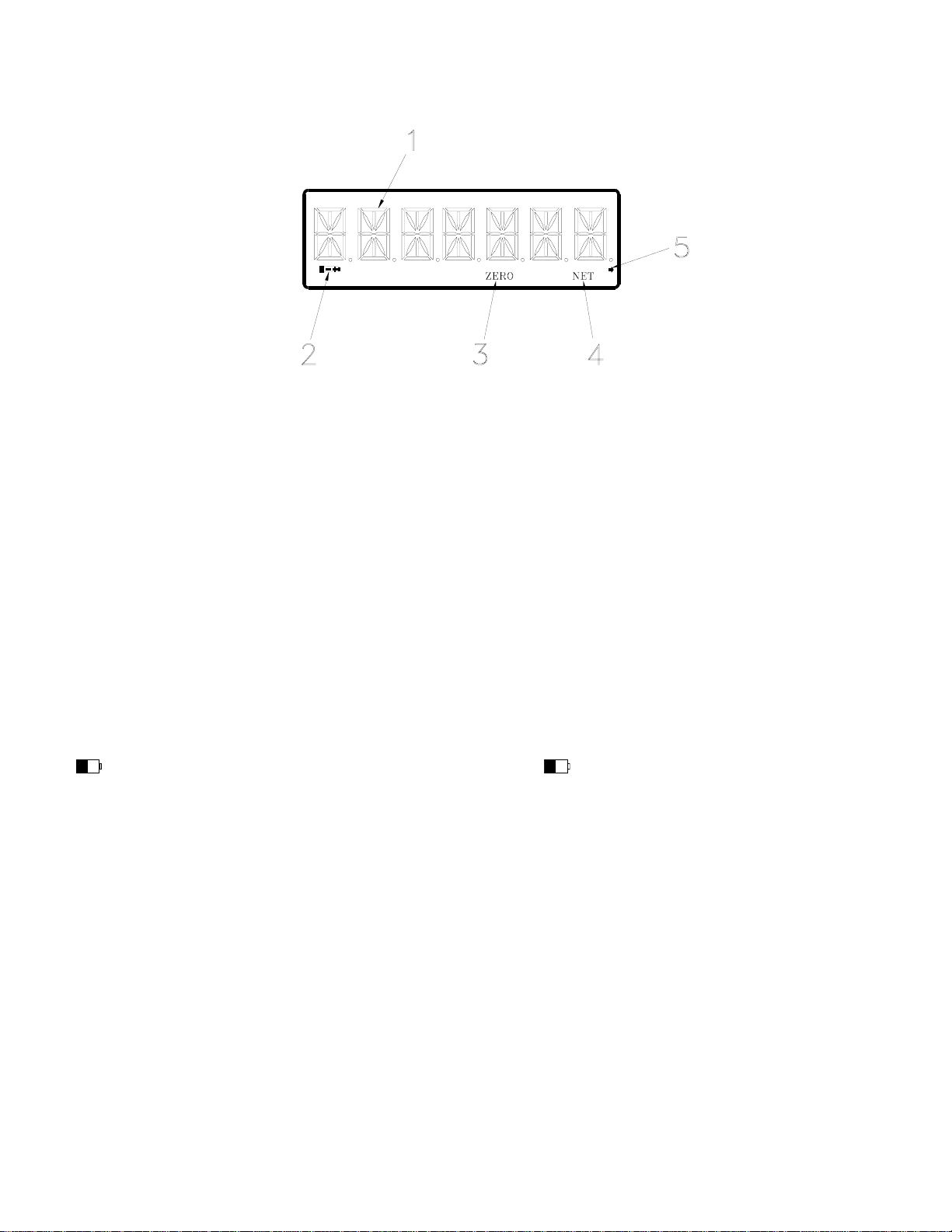

• GENERAL VIEW FINDER (LCD DISPLAY) / VISOR GENERAL . 6

V.- OPERATIONS DESCRIPTION / DESCRIPCION DE OPERACIONES

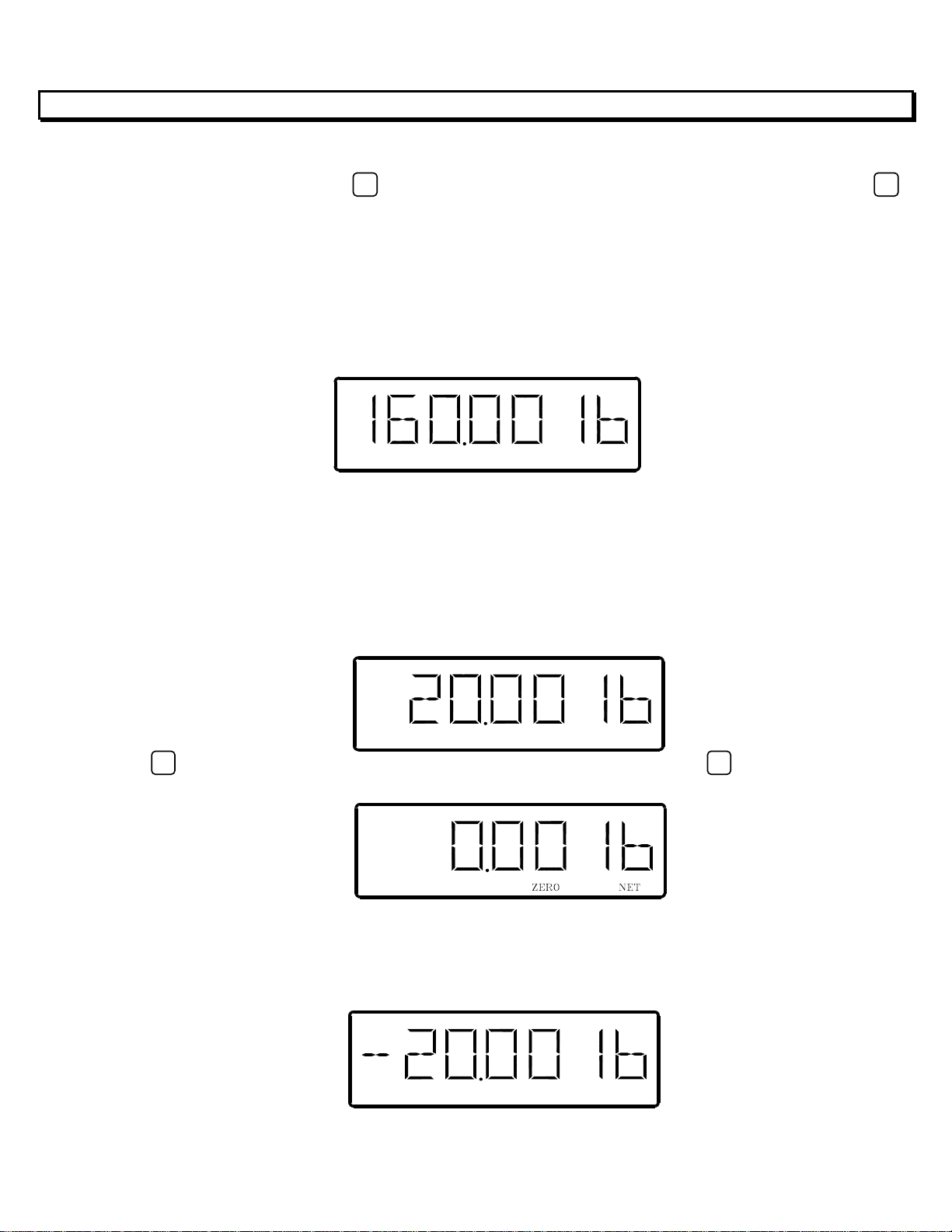

• HOW TO WEIGHT A PRODUCT / COMO PESAR UN PRODUCTO. 7

• USE OF THE "TARE" / COMO USAR LA “TARA”. 7

• USE OF THE

• HOW TO USE THE "REFERENCE TO ZERO" / COMO USAR LA “REFERENCIA A CERO”. 8

• USE OF THE KEY / COMO USAR LA TECLA . 9

• POWER OFF TIMER FUNCTION / FUNCION DE APAGADO AUTOMATICO. 9

• USE OF THE BATTERY / USO DE LA BATERIA. 9

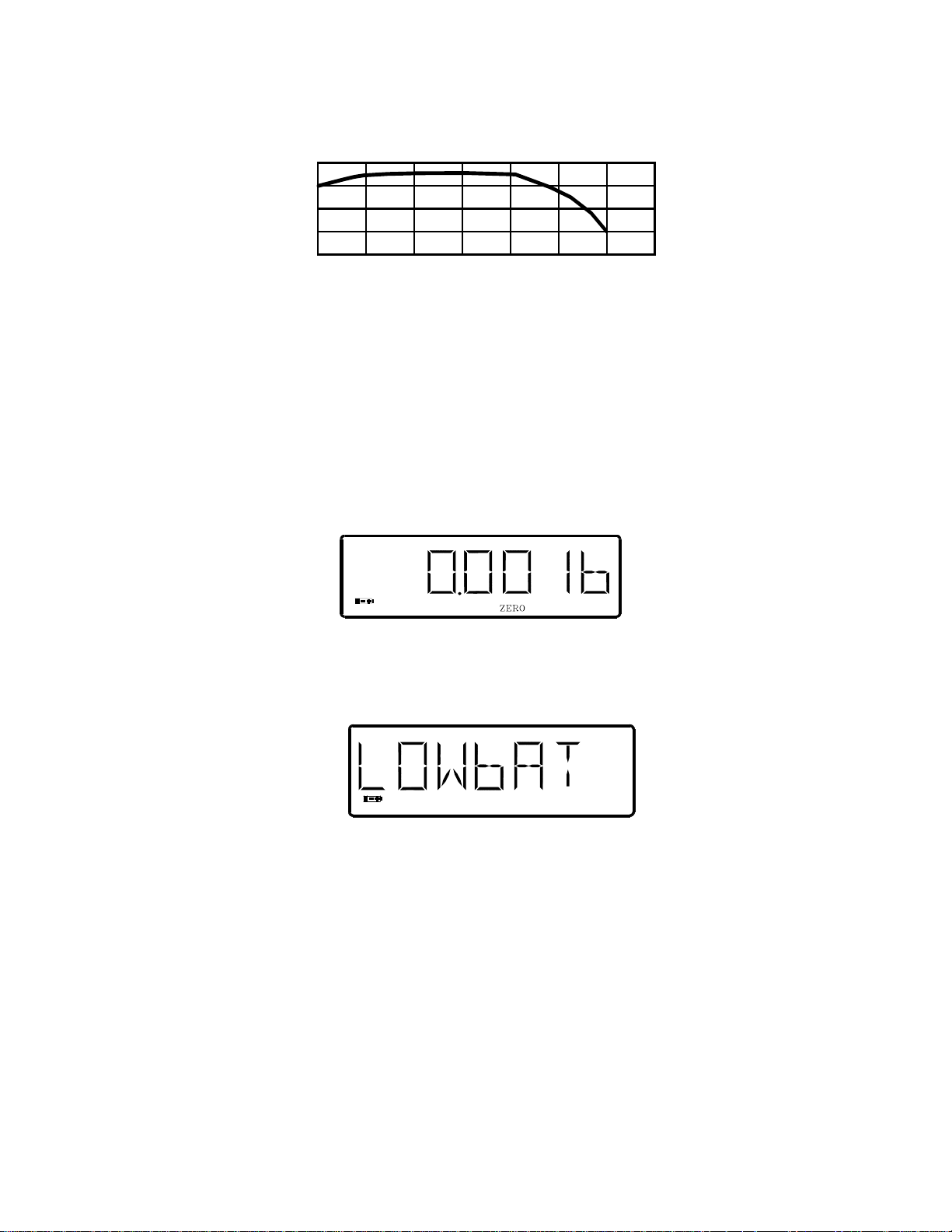

• LOW BATTERY INDICATOR / INDICADOR DE BAJA BATERIA. 10

• CONNECTION TO THE CAR'S CIGARETTE LIGHTER (OPTIONAL) /

CONECTOR PARA EL CARRO (OPCIONAL). 10

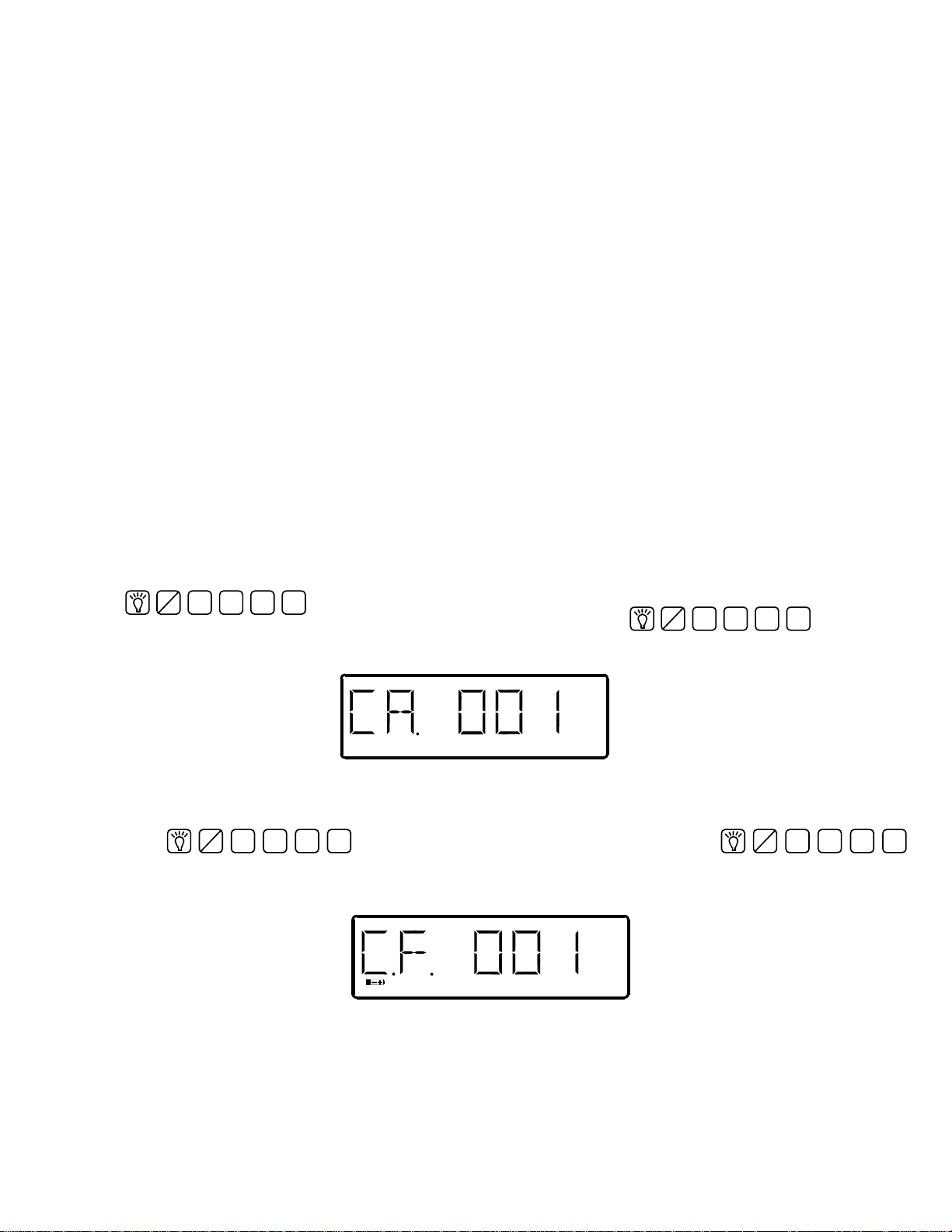

• COUNTERS VERIFICATION FUNCTION / VERIFICACION DE CONTADORES. 10

• HOW TO ACCESS THE COUNTERS / COMO ENTRAR A LOS CONTADORES. 11

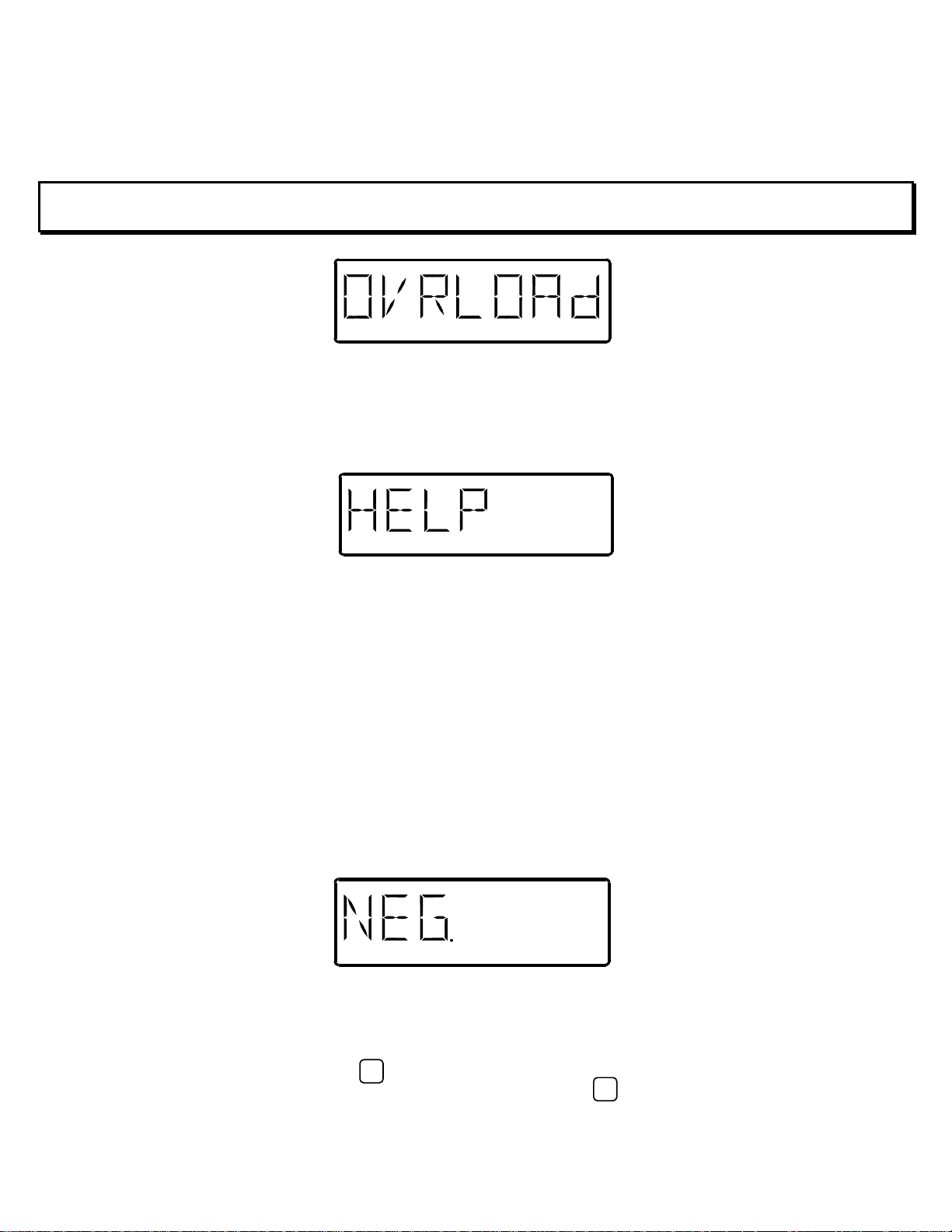

VI.- OTHER IMPORTANT MESSAGES THAT APPEAR ON THE SCALE /
OTROS MENSAJES IMPORTANTES QUE APARECEN EN LA BASCULA. 12
VII.- MAINTENANCE AND CLEANING / MANTENIMIENTO Y LIMPIEZA. 13
VIII.- TROUBLESHOOTING GUIDE/ GUIA PARA LOCALIZACION DE AVERIAS. 14

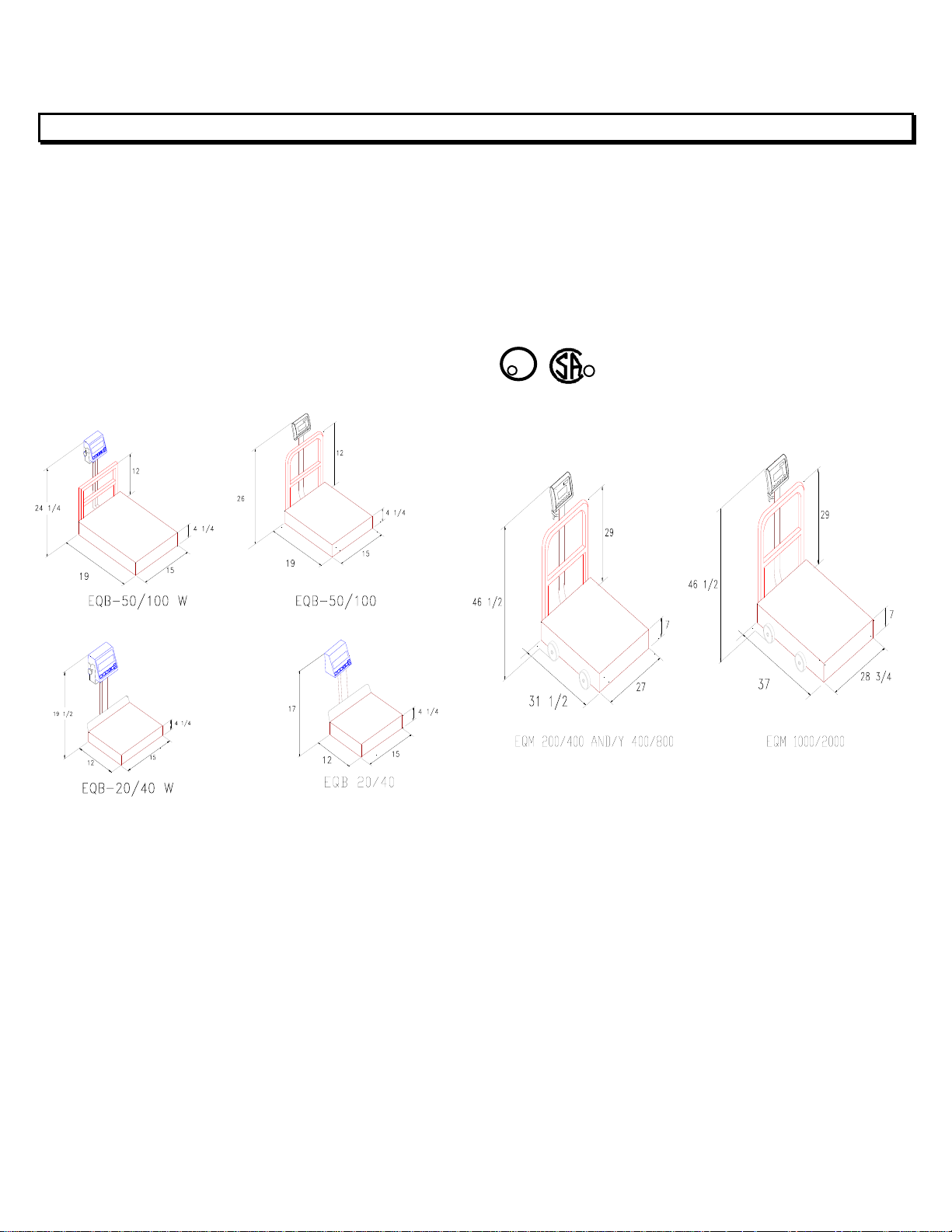

IX.- TECHNICAL SPECIFICATIONS / ESPECIFICACIONES TECNICAS. 15

kg

lb

KEY / COMO USAR LA TECLA

kg

lb

. 8

WARNING

!!DO NOT OPEN ¡¡

RISK OF SHORT CIRCUIT

CAUTION: TO REDUCE THE RISK OF SHORT CIRCUIT IN YOUR

SCALE, DO NOT REMOVE THE COVER OR SUBSTITUTE

ANY OF THE PARTS FOR OTHERS THAT ARE NOT

ORIGINAL. ONLY AUTHORIZED DISTRIBUTOR

WARNING:THE TURRET DISPLAY OF YOUR SCALE SHOULD BE USED ONLY WITH THE PLATFORM INCLUDED, NOT BE INTERCHANGED WITH
ANOTHER. BE SURE THE TURRET DISPLAY HAVE THE SAME SERIAL NUMBER THAT THE PLATFORM, IF THE SERIAL NUMBERS ARE NOT THE
SAME YOUR SCALE WILL NOT OPERATE APPROPRIATELY.
ADVERTENCIA: EL MODULO DE SU BASCULA SOLO DEBE SER USADO CON LA PLATAFORMA INCLUIDA, NO SE DEBE INTERCAMBIAR CON
OTRA. ASEGURESE DE QUE EL MODULO TENGA EL MISMO NUMERO DE SERIE QUE LA PLATAFORMA, SI LOS NUMEROS DE SERIE NO SON
IGUALES SU BASCULA NO FUNCIONARA ADECUADAMENTE.

I.- I N T R O D U C T I O N / I N T R O D U C C I O N

DEAR CUSTOMER:
WE APPRECIATE THAT YOU HAVE CHOSEN THIS

PRODUCT WE ASSURE YOU THAT YOU WILL GET
THE MAXIMUM SATISFACTION OF THE NEW ACQUISITION
FOR YOUR BUSINESS.

WE SUGGEST YOU TO READ CAREFULLY THIS MANUAL
AND MAKE SURE TO KEEP IT AT HAND FOR LATER
CONSULTATIONS.

NOTE: ALL THE EXAMPLES IN THIS MANUAL WERE
PERFORMED IN A EQM-200/400 SCALE MODEL.

ESTIMADO CLIENTE:
LE AGRADECEMOS SU PREFERENCIA, NOSOTROS LE

ASEGURAMOS QUE OBTENDRA LA MAXIMA
SATISFACCION DE SU NUEVA ADQUSICION PARA SU
NEGOCIO.

SUGERIMOS QUE LEA EL MANUAL CUIDADOSAMENTE, Y
ASEGURARSE DE TENERLO A MANO PARA PROXIMAS
CONSULTAS.

NOTA: TODOS LOS EJEMPLOS EN ESTE MANUAL

FUERON DESARROLLADOS EN UNA BASCULA EQM­200/400.

1

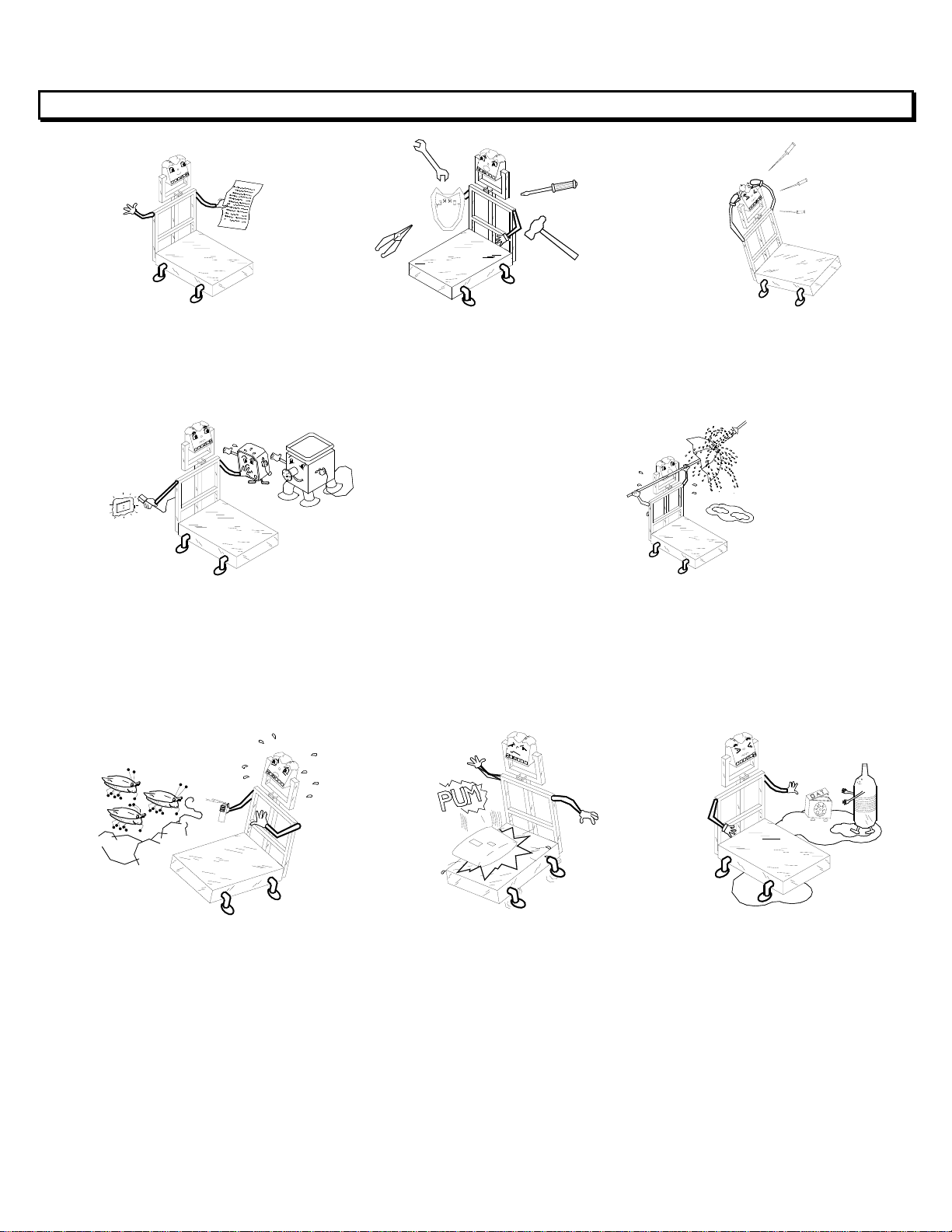

II.- IMPORTANT WARNINGS / ADVERTENCIAS IMPORTANTES

1.- IN CASE YOU HAVE A PROBLEM WITH THE
SCALE, FIRST READ THE WARRANTY
CONDITIONS.

1.- EN CASO DE TENER PROBLEMAS CON LA
BASCULA, PRIMERO LEA LAS CONDICIONES
DE GARANTIA.

4.- USE A VAC OUTLET EXCLUSIVE FOR THE SCALE , AVOIDING
OVERLOAD OR VOLTAGE VARIATIONS.

4.- UTILICE UN CONTACTO EXCLUSIVO PARA LA BASCULA,
EVITANDO ASI, UNA SOBRECARGA O VARIACIONES DE VOLTAJE.

6.- PROTECT THE SCALE FROM INSECTS
(MAINLY FROM ROACHES) THEY CAN
SERIOUSLY DAMAGE ELECTRONIC
COMPONENTS. USE SOLID PRODUCTS
AGAINST ROACHES.

6.- PROTEJA SU BASCULA DE LOS INSECTOS
(PRINCIPALMENTE DE LAS CUCARACHAS)
PUEDEN DAÑAR LOS COMPONENTES
ELECTRONICOS. UTILICE PRODUCTOS
SOLIDOS CONTRA CUCARACHAS.

2.- DO NOT OPEN THE SCALE ON YOUR OWN.
YOUR WARRANTY WILL BE CANCELED.

2.- NO ABRA LA BASCULA POR SU CUENTA.
SU GARANTIA SERA CANCELADA.

7.- DO NOT DROP OR HIT THE SCALE WITH
THE PRODUCT TO BE WEIGHTED BECAUSE
AS TIME GOES BY IT WILL DAMAGE THE
WEIGHT SENSOR.

7.- NO DEJE CAER O GOLPEE LA BASCULA
CON EL PRODUCTO A SER PESADO PORQUE
CON EL PASO DEL TIEMPO LA CELDA DE
CARGA PODRIA DAÑARSE.

5.- “NEVER” WASH THE SCALE USING A FLOW OF WATER (EXCEPT
THE W SERIES). THIS CAN DAMAGE THE ELECTRONIC COMPONENTS.
FOR MORE INFORMATION READ “MAINTENANCE AND CLEANING”
SECTION.

5.- NUNCA LAVE LA BASCULA UTILIZANDO UN CHORRO DE AGUA
(EXCEPTO LA SERIE W ). ESTO PODRIA DAÑAR LOS COMPONENTES
ELECTRONICOS. PARA MAYOR INFORMACION LEA LA SECCION DE
“MANTENIMIENTO Y LIMPIEZA”.

3.- “NEVER” PRESS THE KEYBOARD WITH
OBJECTS SUCH AS PENCILS, PENS,
KNIFES, ETC.

3.- NUNCA PRESIONE EL TECLADO CON
OBJETOS TALES COMO LAPICES, PLUMAS,
NAVAJAS, ETC.

8.- DO NOT USE SOLVENTS OR DETERGENTS
FOR CLEANING ONLY USE DAMP RAG.

8.- NO UTILICE SOLVENTES O DETERGENTES
PARA LA LIMPIEZA SOLAMENTE UTILICE UN
TRAPO HUMEDO.

2

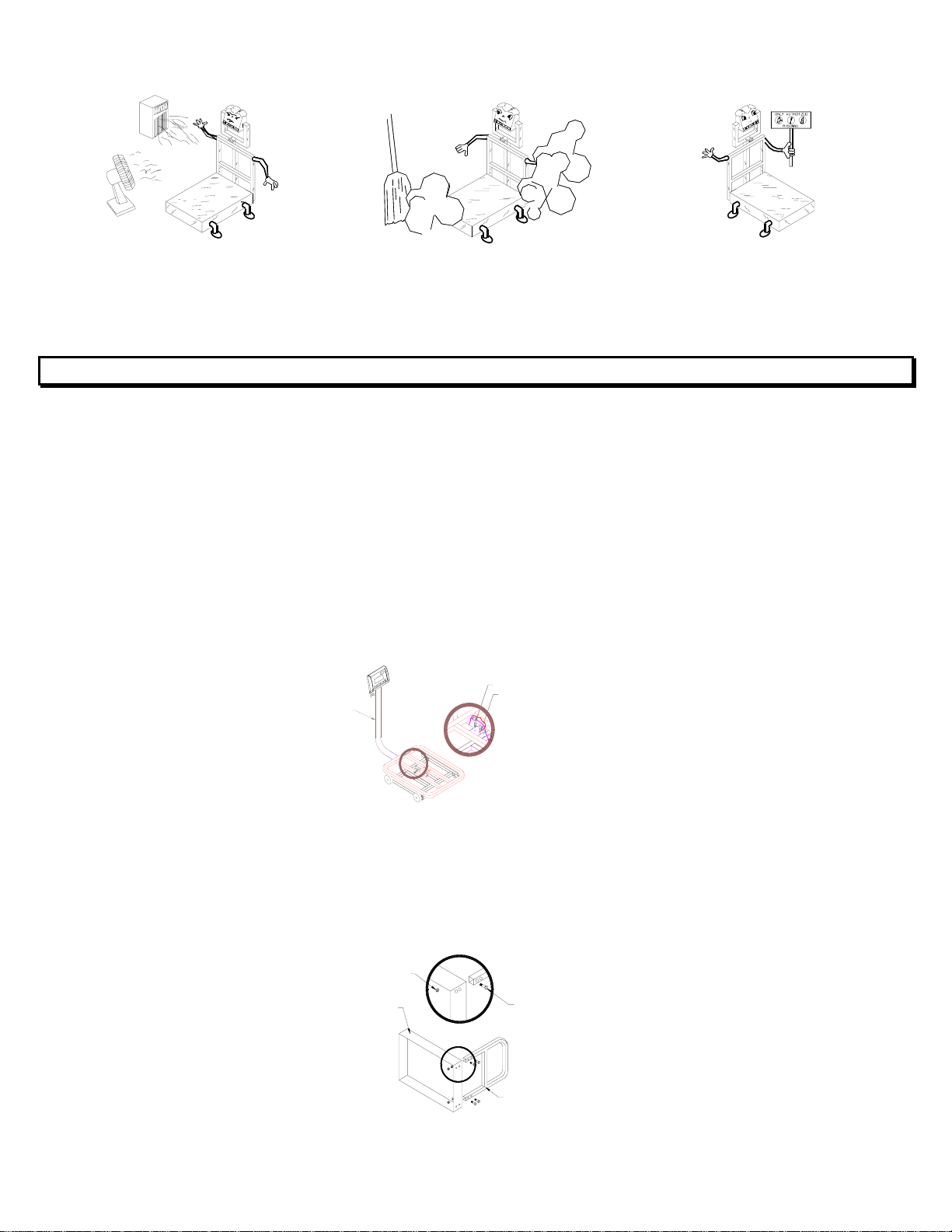

9.- DO NOT PLACE FANS OR HEATERS
DIRECTED TOWARDS THE SCALE.

9.- NO COLOCAR ABANICOS O
CALENTADORES DIRECTAMENTE HACIA LA
BASCULA.

10.- DO NOT PLACE THE SCALE WHERE
THERE IS A LOT OF MOISTURE AND/OR DUST.

10.- NO COLOCAR LA BASCULA EN LUGARES
DONDE HAYA MUCHA HUMEDAD Y/O POLVO.

11.- ONLY AUTORIZED AND QUALIFIED
PERSONNEL SHOULD CHECK AND REPAIR
YOUR SCALE.

11.- SOLAMENTE PERSONAL AUTORIZADO Y
CALIFICADO DEBERA CHECAR Y REPARAR
SU BASCULA.

III.- INSTRUCTION OF INSTALLATION / INSTRUCCIONES DE INSTALACION

1.- UNPACK THE SCALE. 1.- DESEMPAQUE LA BASCULA.

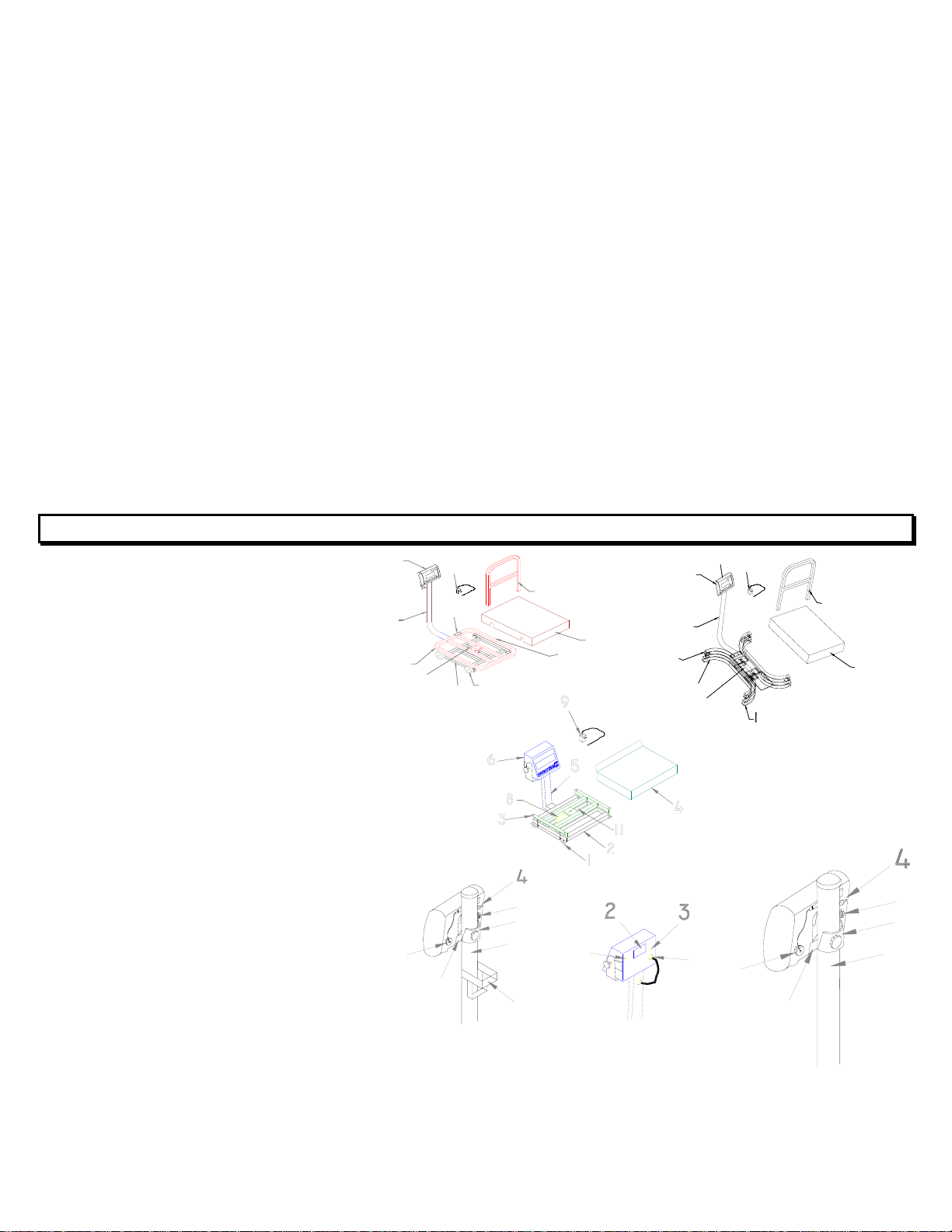

2.- INSTALL THE TURRET, FOLLOW THESE STEPS:

• TAKE AWAY THE PLATE, JUST LIFT IT.

• PLACE THE TURRET (3) AS IN THE FIGURE.

• INSERT THE RING TONGUE (1) INTO THE FRONTAL

SCREW AS IS SHOWN IN THE FIGURE.

• INSERT THE SCREWS (2)(INCLUDED) IN THE HOLES

LIKE IN THE FIGURE.

• TIGHT THE SCREWS WITH A OPEN END WRENCH.

• JOIN THE TWO ENDS OF THE LOAD CELL CONNECTOR.

• PUT INSIDE THE TURRET THE WIRE OF THE LOAD CELL.

2.- INSTALAR LA TORRETA, SEGUIR LOS PASOS:

• QUITE EL PLATO, SOLO LEVANTELO.

• COLOQUE LA TORRETA (3) COMO SE MUESTRA EN LA

FIGURA.

• INSERTE LA TERMINAL DE OJO (1) DENTRO DEL

TORNILLO FRONTAL COMO EN LA FIGURA.

• INSERTE LOS TORNILLOS (2)(INCLUIDOS) EN LOS

AGUJEROS COMO SE MUESTRA EN LA FIGURA.

• APRIETE LOS TORNILLOS CON UNA LLAVE ESPAÑOLA .

• UNIR LOS DOS EXTREMOS DEL CONECTOR DE LA

CELDA DE CARGA.

• PONER DENTRO DE LA TORRETA EL CABLE DE LA

CELDA DE CARGA.

3

3.- INSTALL THE FENCE, FOLLOW THESE STEPS:

• TURN THE PLATE (1) LIKE IN THE FIGURE.

• PLACE THE FENCE (2) .

• INSERT THE SCREWS (3)(INCLUDED) THROUGH THE

HOLES,AND FASTEN THEM WITH THE HEX NUTS (4)
(INCLUDED).

• TIGHT THE SCREWS WITH A OPEN END WRENCH.

• PUT THE PLATE BACK ON THE SCALE.

4

1

2

1

3.- INSTALAR EL BARANDAL, SEGUIR LOS PASOS:

• VOLTE EL PLATO (1) COMO EN EL FIGURA.

• COLOQUE EL BARANDAL (2).

• PASE LOS TORNILLOS (3)(INCLUIDOS) ATRAVES DE

LOS AGUJEROS, Y FIJELOS CON LAS TUERCAS
HEXAGONALES (4)(INCLUIDAS).

• APRIETE LOS TORNILLOS CON UNA LLAVE ESPAÑOLA.

• PONER EL PLATO DE VUELTA A LA BASCULA.

3

2

3

6

4.- PLACE THE SCALE WHERE THERE IS NOT ANY
MOVEMENT OR VIBRATION. MAKE SURE IT IS LEVELED
ADEQUATELY CHECKING THAT THE FOUR LEVELING
BASES ARE SUPPORTING THE SCALE OVER THE
SURFACE WERE IT HAS BEEN PLACED AND IF THE LEVEL
BUBBLE IS CENTRED. TO ADJUST, TIGHTEN OR LOOSEN
THE LEVELING BASES UNTIL THE BUBBLE IS IN THE
CENTER OF THE CIRCLE .( EXCEPT THE EQM MODELS )

5.- CONNECT THE AC/DC POWER SUPPLY TO A 120 V AC

OUTLET (IF YOU USE IT).

6.- TURN THE SCALE ON AND AFTER THE COUNTDOWN

FINISH YOUR SCALE WILL DISPLAY ZEROS AND WILL BE
READY TO USE.

IMPORTANT NOTE: IF YOUR SCALE DISPLAYS "HELP" AFTER YOU FOLLOWED THE
PREVIOUS STEPS AND AFTER THE INITIAL COUNTDOWN, IT MEANS THAT IT WAS
HANDLED ROUGHLY AND/OR GOT HITTED DURING THE SHIPMENT, WHICH CAUSED
IRREVERSIBLE DAMAGE IN ITS OPERATION. CALL YOUR AUTHORIZED DISTRIBUTOR. IS
POSSIBLE THAT THE SCALE DISPLAYS "HELP " WHEN YOU TURN IT ON WITH W EIGHT ON
THE PLATE. WHEN THIS HAPPENS, REMOVE THE WEIGHT AND TURN THE SCALE OFF AND
THEN TURN IT ON.

NOTE: THE SCALE EQB 20/40 (-W) DOES NOT NEED STEPS #
2 AND 3.

4.- COLOQUE LA BASCULA DONDE NO HAYA
MOVIMIENTO O VIBRACION. ASEGURESE QUE ESTE BIEN
NIVELADA CHECANDO QUE LOS CUATRO PIES DE
NIVELACION HAGAN CONTACTO CON LA SUPERFICIE
DONDE HA SIDO COLOCADA Y QUE EL NIVEL DE
BURBUJA ESTE CENTRADO. PARA AJUSTAR, APRIETE O
SUELTE LOS PIES DE NIVELACION HASTA QUE LA
BURBUJA ESTE EN EL CENTRO DEL CIRCULO. ( EXCEPTO
LOS MODELOS EQM )

5.- CONECTE EL ELIMINADOR DE BATERIAS A UN
CONTACTO DE 120 VAC ( SI LO UTILIZA ).

6.-ENCENDER LA BASCULA Y DESPUES QUE EL CONTEO
REGRESIVO TERMINE LA BASCULA PONDRA CEROS EN
EL VISOR Y ESTARA LISTA PARA USARSE.

NOTA IMPORTANTE: SI SU BASCULA PONE EN VISOR “HELP” DESPUES DE QUE
SEGUIR LOS PASOS ANTERIORES Y DESPUES DEL CONTEOREGRESIVO. SIGNIFICA
QUE FUE MANEJADA RUDAMENTE DURANTE SU TRA NSPORTE, LO CUAL CAUSO UN
DAÑO IRREVERSIBLE EN SU OPERACION.LLAME A SU DISTRIBUIDOR AUTORIZADO.
ES POSIBLE QUE LA BASCULA PONGA “HELP” SI ESTA SE PRENDIO CON PESO EN EL
PLATO. CUANDO ESTO SUSEDE, REMUEVA EL PESO Y APAGUE LA BASCULA Y
VUELVA A PRENDERLA.

NOTA: LAS BASCULA EQB 20/40 (-W) NO REQUIERE

REALIZAR LOS PASOS # 2 Y 3.

IV.- NAME AND LOCATION OF PARTS / NOMBRE Y LOCALIZACION DE PIEZAS

FRONT VIEW / PARTES GENERALES

1.- WHEELS/RUEDAS
(LEVELING BASES/PIES DE NIVELACION).

2.- BASE/BASE.

3.- PLATE HOLDER/PORTA PLATO.

4.- PLATE/PLATO

5.- TURRET/TORRETA.

6.- TURRET DISPLAY/MODULO.

7.- PROTECTION FENCE/BARANDAL.

8.- WEIGHT SENSOR/CELDA.

9.- AC/DC POWER SUPPLY/.
ELIMINADOR DE BATERIAS

10.-REGISTER PLATE/.
PLACA DE REGISTRO.

11.-BUBBLE LEVEL/ NIVEL DE BURBUJA

1.- TURRET/TORRETA.

2.- REGISTER PLATE/PLACA DE REGISTRO.

3.- OUTPUT FOR THE INTERFASE (OPTIONAL).
SALIDA DE INTERFASE (OPCIONAL )

4.- JACK INPUT 9 VDC/ JACK ENTRADA DE 9VDC.

5.- INDICATOR HOLDER /SOPORTE DE MODULO

6.- LOAD CELL INPUT/ ENTRADA DE CELDA

7.- AC/DC POWER SUPPLY HOLDER/.
SUJETADOR DEL ELIMINADOR DE BATERIA.

6

5

3

9

7

10

4

11

8

1

2

EQM

3
5

6

1

5

2

7

EQM

EQB 20/40 W

10

6

5

3

2

8

EQB 50/100

EQB 20/40 W

6

9

7

4

3
5

1

2

EQB 50/100

4

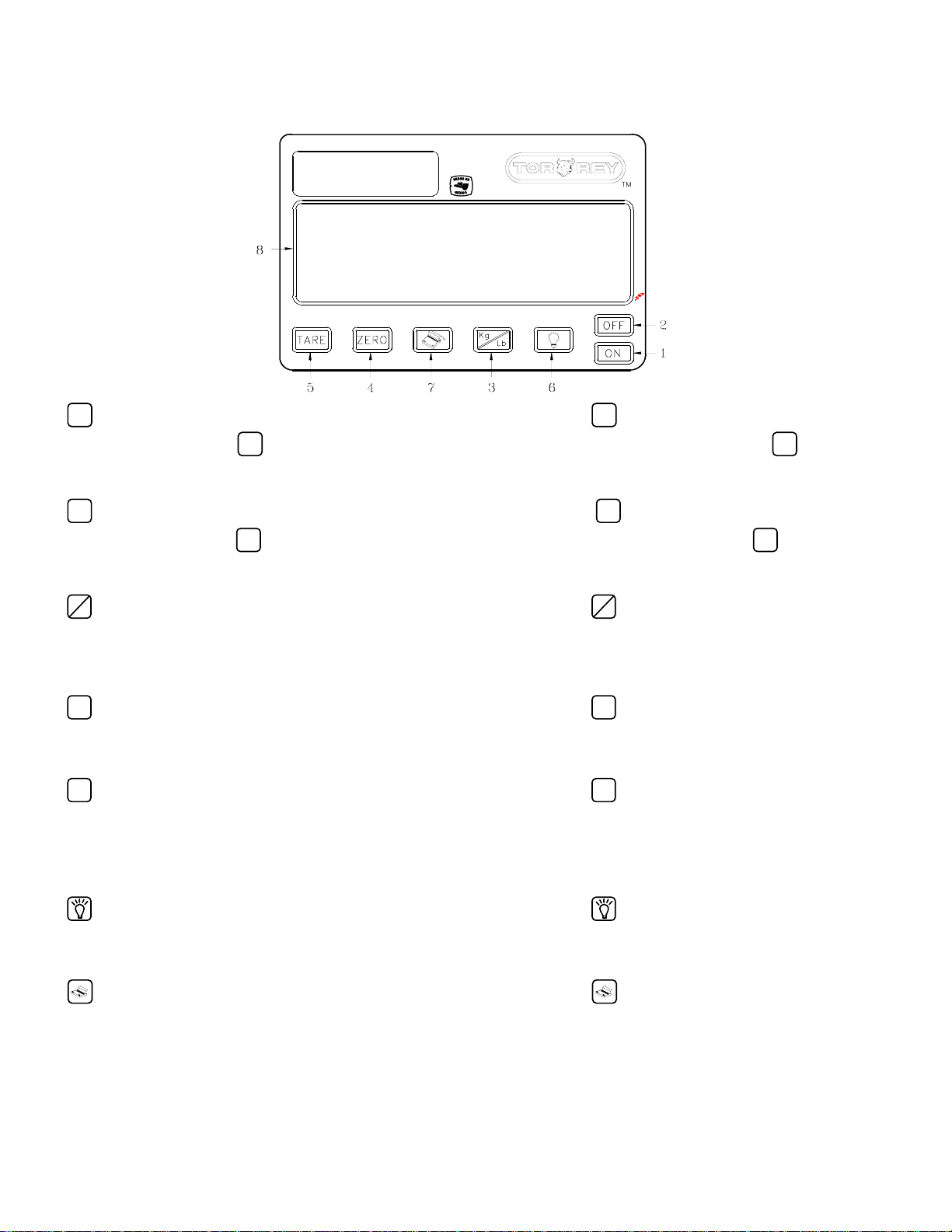

KEYBOARD / TECLADO

ON

1.-

KEY:

WHEN YOU PRESS THE

ON.

ON

KEY THE SCALE TURNS

1.- TECLA

CUANDO PRESIONE LA TECLA

SE PRENDE.

ON

:

ON

LA BASCULA

OFF

2.-

KEY:

WHEN YOU PRESS THE

OFF.

OFF

KEY THE SCALE TURNS

2.- TECLA

OFF

:

CUANDO PRESIONE LA TECLA

APAGA.

OFF

LA BASCULA SE

kg

lb

3.-

KEY:
WHEN YOU PRESS THIS KEY YOU CHANGE THE UNITS
OF THE SCALE FROM KILOGRAMS TO POUNDS AND
VICE VERSA.

3.- TECLA

CUANDO PRESIONE ESTA TECLAS SE CAMBIAN
LAS UNIDADES DE LA BASCULA, DE KILOGRAMOS A
LIBRAS Y VICE VERSA.

ZERO

4.-

KEY:
WHEN YOU PRESS THIS KEY THE SCALE STARTS
WITH ZEROS.

4.- TECLA

CUANDO PRESIONE ESTA TECLA LA BASCULA
EMPIEZA EN CEROS.

TARE

5.-

KEY:
WHEN YOU PRESS THIS KEY YOU ELIMINATE ANY
CONTAINER'S WEIGHT THAT YOU DO NOT WISH TO
CONSIDER DURING A TRANSACTION (FOR EXAMPLE:
BOXES, BAGS, BOTTLES, ETC.).

5.- TECLA

CUANDO PRESIONE ESTA TECLA SE ELIMINA EL
PESO DE CUALQUIER RECIPIENTE QUE NO DESEE
CONSIDERAR DURANTE UNA TRANSACCION ( POR
EJ. CAJAS, BOLSAS, BOTELLAS, ETC. ).

6.-

KEY:
THIS KEY IS USED TO TURN ON AND TURN OFF THE
BACKLIGHT.

6.- TECLA :

ESTA TECLA SIRVE PARA PRENDER Y APAGAR LA
LUZ DEL DISPLAY.

7.-

KEY:
THIS KEY IS USED TO SEND INFORMATION TO A
PRINTER (OPTIONAL).

7.- TECLA

ESTA TECLA ES USADA PARA MANDAR
INFORMACION A UNA IMPRESORA ( OPCIONAL ).

8.- "GENERAL VIEW FINDER":
USED TO INDICATE THE WEIGHT OF THE PRODUCT.

8.- “ VISOR GENERAL ”:
USADO PARA INDICAR EL PESO DEL PRODUCTO.

kg

ZERO

TARE

lb

:

:

:

:

5

GENERAL VIEW FINDER (LCD DISPLAY) / VISOR GENERAL

1.- "ALPHANUMERIC" INDICATOR:
SHOWS THE PRODUCT'S WEIGHT IN POUNDS AND
KILOGRAMS WHEN THIS HAPPENS, THE SYMBOL "kg"
OR "Lb" APPEARS IN THE INDICATOR (1). ,THE
ALPHANUMERIC INDICATOR CAN SHOW THE
FOLLOWING READINGS:

"kg" OR "Lb" IS SHOWN WHEN THE SCALE IS READY TO WEIGHT PRODUCTS.
SE MUESTRA CUANDO LA BASCULA ESTA LISTA PARA PESAR PRODUCTOS.
OVRLOAd IS SHOWN WHEN THERE IS AN OVERWEIGHT ON THE SCALE.
SE MUESTRA CUANDO SE HA EXCEDIDIO LA CAPACIDAD MAXIMA DE LA BASCULA.
NEG. IS SHOWN WHEN THERE IS A NEGATIVE WEIGHT.
SE MUESTRA CUANDO HAY UN PESO NEGATIVO.
LOWbAT. IS SHOWN WHEN THE BATTERY DOES NOT HAVE ENOUGH ENERGY.
SE MUESTRA CUANDO LA BATERIA NO TIENE SUFICIENTE ENERGIA.
HELP IS SHOWN WHEN YOU TURN ON THE SCALE WITH AN EXCESSIVE WEIGHT.
SE MUESTRA CUANDO SE ENCIENDE LA BASCULA CON UN PESO EXCESIVO.
UNLOAd IS SHOWN WHEN THE SCALE IS TURNED ON WITHOUT THE PLATE.
SE MUESTRA CUANDO LA BASCULA SE ENCIENDE SIN EL PLATO.

2.- (
IS SHOWN WHEN THE ENERGY OF THE BATTERY IS
TOO LOW, THIS INDICATOR TURNS ON TO TELL US
THAT IT IS NECESSARY TO RECHARGE IT.

3.- "ZERO" INDICATOR :
THESE REFERENCES TO ZERO INDICATE THAT THE
SCALE IS READY TO START WEIGHTING PRODUCTS.
THE ZERO INDICATOR DISAPPEAR WHEN A LOAD IS
PLACED ON THE SCALE.

4.- "NET" INDICATOR:
INDICATES THAT THE "TARE" FUNCTION HAS BEEN
ACTIVATED. THE READINGS SHOWN CORRESPOND
TO THE NET WEIGHT.

5.- "AC/DC" POWER SUPPLY INDICATOR:
WHEN THE AC/DC POWER SUPPLY IS CONNECTED TO
THE SCALE THIS INDICATOR TURNS ON.

)"LOW BATTERY" INDICATOR:

1.- INDICADOR “ALFANUMERICO”:

MUESTRA EL PESO DEL PRODUCTO EN LIBRAS O
KILOGRAMOS, CUANDO ESTO SUCEDE EL
SIMBOLO “ kg” O “Lb” APARECE EN EL INDICADOR
(1). EL INDICADOR ALFANUMERICO PUEDE
MOSTRAR LOS SIGUIENTES MENSAJES:

2.- (
ES MOSTRADO CUANDO LA ENERGIA DE LA
BATERIA ES BAJA, ESTE SE ENCIENDE PARA
ADVERTIRNOS QUE ES NECESARIO RECARGAR LA
BATERIA.

3.- INDICADOR “CERO”:
ESTA REFERENCIA A CERO INDICA QUE LA
BASCULA ESTA LISTA PARA PESAR PRODUCTOS.
EL INDICADOR DE CERO DESAPARECE CUANDO SE
PONE UNA CARGA EN LA BASCULA.

4.- INDICADOR “TARA”:

INDICA QUE LA FUNCION “TARA” HA SIDO
ACTIVADA. LA LECTURA DE PESO CORRESPONDE
AL PESO NETO.

5.- INDICADOR DE CORRIENTE ALTERNA:

CUANDO EL ELIMINADOR DE BATERIAS ES
CONECTADO SE ENCIENDE ESTE INDICADOR.

) INDICADOR DE BAJA BATERIA:

6

V.- OPERATION'S DESCRIPTION / DESCRIPCION DE OPERACIONES

HOW TO WEIGHT A PRODUCT COMO PESAR UN PRODUCTO

ON

TURN YOUR SCALE ON PRESSING THE

KEY. YOU
WILL SEE THAT A COUNTDOWN SEQUENCE STARTS IN THE
GENERAL VIEW FINDER. AT THE END OF THIS COUNTDOWN
SEQUENCE, THE VIEW FINDER WILL BE IN "ZEROS" . AT
THIS MOMENT THE SCALE IS READY TO WEIGHT.

THEN PLACE THE PRODUCT TO WEIGHT ON THE PLAT E
AND YOU WILL SEE THE WEIGHT IN THE ALPHANUMERIC
INDICATOR. THE "kg" or "Lb" SYMBOL WILL APPEAR IN THE
INDICATOR. FOR EXAMPLE, IF YOU PLACE A PRODUCT
WHOSE WEIGHT IS 160 POUNDS, YOU WILL SEE THE
FOLLOWING:

HOW TO USE THE "TARE"
WHEN YOU WISH TO WEIGHT A PRODUCT IN A

CONTAINER AND YOU DO NOT WANT TO CONSIDER THE
CONTAINER'S WEIGHT DURING THE OPERATION, YOU CAN
USE THE “TARE” FUNCTION. TO USE THIS FUNCTION,
FOLLOW THESE STEPS: SUPPOSE YOU ARE GOING TO
WEIGHT 10 POUNDS OF SOME PRODUCT IN A CONTAINER
THAT WEIGHT 20 POUNDS.

1.- PLACE THE EMPTY CONTAINER ON THE SCALE.

2.- PRESS THE

TARE

KEY. AFTER SOME SECONDS THE VIEW

FINDER WILL DISPLAY:

3.- PUT THE PRODUCT INSIDE THE CONTAINER AND THE
SCALE SHOWS ONLY THE WEIGHT OF THE PRODUCT
WITHOUT THE CONTAINER'S WEIGHT. NOTICE T HAT WHEN
YOU REMOVE THE CONTAINER A NEGATIVE NUMBER
(WEIGHT OF CONTAINER) APPEARS IN THE GENERAL VIEW
FINDER.

ENCIENDA LA BASCULA PRESIONANDO LA TECLA

INICIARA UNA CUENTA REGRESIVA EN EL VISOR
GENERAL. AL TERMINAR ESTA SECUENCIA REGRESIVA
EL VISOR GENERAL ESTA EN CEROS, EN ESTE
MOMENTO LA BASCULA ESTA LISTA PARA PESAR.

LUEGO COLOQUE EL PRODUCTO A PESAR EN EL PLATO
Y VERAS EL PESO EN EL INDICADOR ALFANUMERICO. EL
SIMBOLO “kg” O “Lb” APARECERA EN EL INDICADOR. POR
EJEMPLO: SI SE COLOCA UN PRODUCTO QUE PESA 160
LIBRAS, EL VISOR MOSTRARA:

COMO UTILIZAR LA “TARA”

CUANDO DESEE PESAR UN PRODUCTO EN UN

RECIPIENTE Y NO DESEA CONSIDERAR EL PESO DE
ESTE DURANTE UNA OPERACION, PUEDE UTILIZAR LA
FUNCION DE “TARA”. PARA UTILIZAR ESTA FUNCION
SIGUA ESTOS PASOS: SUPONGAMOS QUE SE VA A
PESAR 10 LIBRAS DE ALGUN PRODUCTO EN UN
RECIPIENTE QUE PESA 20 LIBRAS.

1.- COLOQUE EL RECIPIENTE VACIO SOBRE LA BASCULA.

2.- PRESIONE LA TECLA
SEGUNDOS EL VISOR GENERAL MOSTRARA:

COLOQUE EL PRODUCTO DENTRO DEL RECIPIENTE Y

LA BASCULA MOSTRARA SOLO EL PESO DEL PRODUCTO
SIN EL PESO DEL RECIPIENTE. NOTECE QUE CUANDO SE
REMUEVE EL RECIPIENTE UN NUMERO NEGATIVO (PESO
DEL RECIPIENTE) APARECE EN EL VISOR GENERAL.

TARE

. DESPUES DE VARIOS

ON

.

7

IT IS IMPORTANT TO MENT ION THAT THIS FUNCTION IS
SUBTRACTIVE. FOR EXAMPLE, IF WE HAVE A CONTAINER
THAT WEIGHT 20 POUNDS, THE SCALE WILL ONLY BE ABLE
TO WEIGHT UP TO 20 POUNDS OF PRODUCT TO COMPLET E
THE MAXIMUM CAPACITY ( 40 POUNDS OR 20 KILOGRAMS
IN A EQB-20/40 MODEL).TO CANCEL THE TARE FUNCTION

JUST PRESS THE

TARE

KEY AND THE SCALE WILL RETURN
TO THE NORMAL FUNCTION. THE NET SYMBOL WILL
DISAPPEAR

THE TWO FOLLOWING OBSERVATIONS ARE SPECIALLY
IMPORTANT.

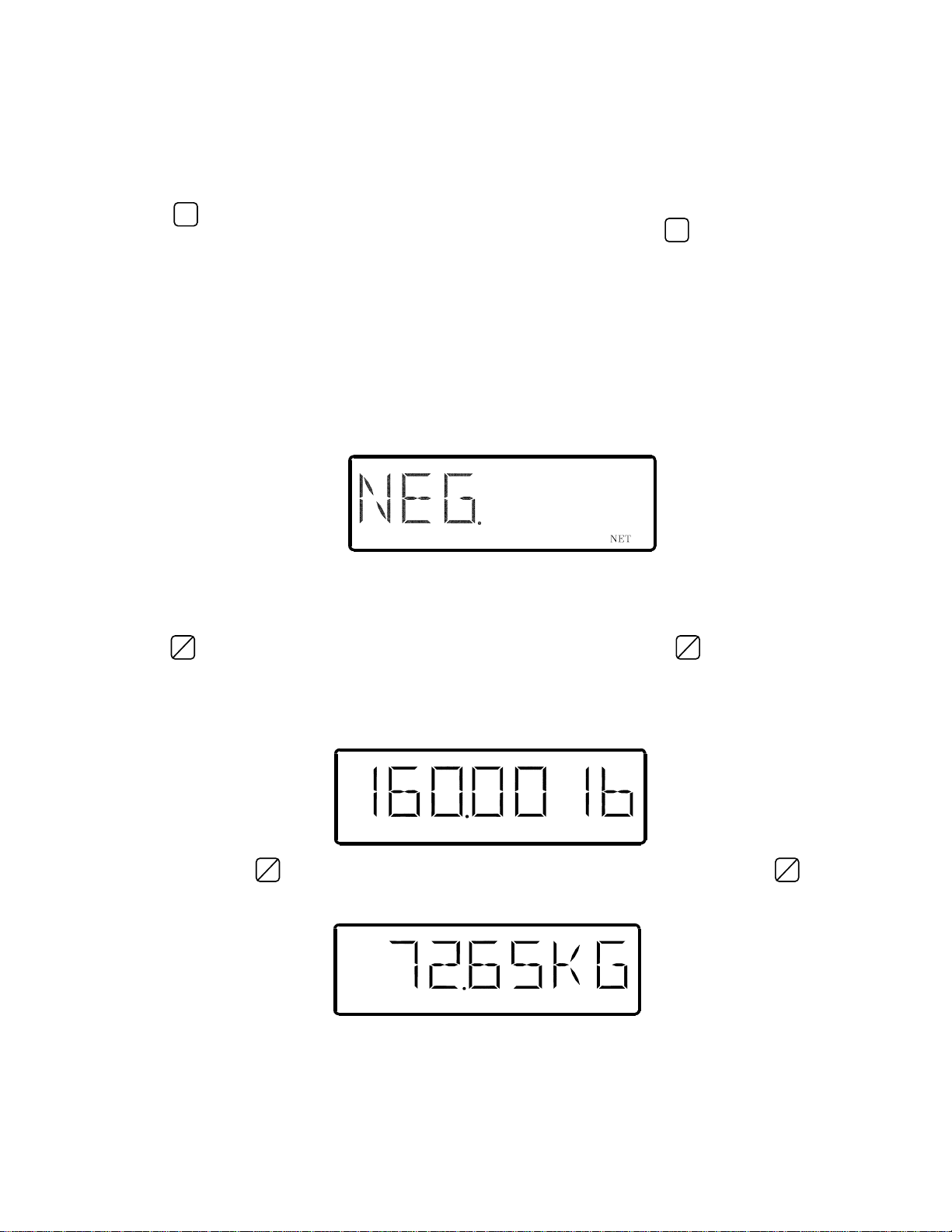

A) WHEN THERE IS NO WEIGHT ON THE SCALE
(CONTAINER) YOU CAN NOT ACTIVATE THE "TARE"
FUNCTION.
B) WHEN A CONTAINER IS "TARED", BUT WHEN YOU
REMOVE IT FROM THE PLATE AND YOU REMOVE A
LARGER WEIGHT THAN THE CONTAINER, (GREASE,
REMAINING OF A PRODUCT, ETC.), OR WHEN THE PLATE IS
SLIGHTLY LIFTED WITH YOUR HAND. "NEG" (NEGATIVE)
WILL APPEAR.

WHEN THIS HAPPENS :
a) LET GO THE PLATE IF YOU ARE HOLDING IT.
b) IF THE ALARM CONTINUE, TURN OFF THE SCALE AND
TURN IT ON AGAIN.

kg

HOW TO USE THE

lb

KEY.

IF THE SCALE IS IN THE “Lb” MODE AND YOU PUT ON THE
SCALE A PRODUCT THAT WEIGHTS 160 POUNDS YOU WILL
SEE THE FOLLOWING IN THE VIEW FINDER

kg

BUT IF YOU PRESS THE

lb

KEY THE SCALE WILL
CHANGE TO kg MODE AND YOU WILL SEE THE FOLLOWING
IN THE VIEW FINDER

NOTE: IF YOU TURN OFF THE SCALE AND IT WAS IN THE kg
MODE, AND YOU TURN ON THE SCALE AGAIN IT WILL
RETURN IN THE kg MODE.

ES IMPORTANTE MENCIONAR QUE ESTA FUNCION ES

SUBSTRACTIVA. POR EJEMPLO: SI TENEMOS UN
RECIPIENTE QUE PESA 20 LIBRAS, LA BASCULA
SOLAMENTE PODRA PESAR HASTA 20 LIBRAS DE
PRODUCTO PARA COMPLETAR LA CAPACIDAD MAXIMA (
40 LIBRAS O 20 KILOGRAMOS EN UN MODELO EQB 20/40
), PARA CANCELAR LA FUNCION DE TARA SOLO

PRESIONE LA TECLA

TARE

Y LA BASCULA RETORNARA A

FUNCION NORMAL. EL SIMBOLO NET DESAPARECERA.
LAS SIGUIENTES DOS OBSERVACIONES SON DE

ESPECIAL IMPORTANCIA:
A) CUANDO NO HAY PESO SOBRE LA BASCULA (
RECIPIENTE ) NO SE PUEDE ACTIVAR LA FUNCION DE
TARA.
B) CUANDO UN RECIPIENTE ES TARADO, Y AL MOMENTO
DE RETIRARLO SE REMUEVE UN PESO MAYOR AL DEL
RECIPIENTE ( GRASA, O RECIDUOS DE PRODUCTO, ETC.
) O CUANDO EL PLATO ES LEVANTADO UN POCO EL
MENSAJE “ NEG” ( NEGATIVO ) APARECERA.

CUANDO ESTO PASA :

a) SUELTE EL PLATO SI LO ESTAS SOSTENIENDO.
b) SI LA ALARMA CONTINUA, APAGUE LA BASCULA Y
VUELVA A ENCENDERLA.

COMO USAR LA TECLA

kg

lb

.

SI LA BASCULA ESTA EN EL MODO “Lb” Y COLOCA

SOBRE LA BASCULA UN PRODUCTO QUE PESA 160
LIBRAS, EN EL VISOR GENERAL SE VERA DE LA
SIGUIENTE MANERA:

PERO SI PRESIONA LA TECLA

kg

lb

LA BASCULA
CAMBIARA AL MODO “kg” Y EL VISOR GENERAL
MOSTRARA LO SIGUIENTE:

NOTA: SI LA BASCULA ES APAGADA Y SE OPERABA EN

EL MODO “kg”, CUANDO SE ENCIENDA LA BASCULA ESTE
VOLVERA EN EL MODO “kg”.

8

HOW TO USE THE "REFERENCE TO ZERO"
IT IS POSSIBLE FOR THE SCALE TO SHOW A NUMBER IN

THE VIEW FINDER WITHOUT HAVING ANY PRODUCT ON
THE PLATE DUE TO VOLTAGE VARIATIONS, ROUGH
HANDLING, OR SOME OTHER FACTOR. WHEN THIS

HAPPENS, SIMPLY PRESS THE
FINDER WILL RETURN TO "ZERO". THE WORD "ZERO" WILL
APPEAR IN THE VIEW FINDER. THIS OPERATION IS
COMMONLY KNOWN AS "RESETTING TO ZERO".

HOW TO USE THE
WHEN YOU DO NOT HAVE ENOUGH LIGHT YOU CAN USE

THE BACKLIGHT TO IMPROVE THE READABILITY OF THE
DATA ON DISPLAY. TO TURN ON AND TURN OFF THE

KEY

ZERO

KEY AND THE VIEW

COMO UTILIZAR LA “REFERENCIA A CERO”.

ES PÒSIBLE QUE LA BASCULA MUESTRE NUMEROS EN

EL VISOR GENERAL SIN TENER ALGUN PRODUCTO EN EL
PLATO, ESTO DEBIDO A VARIACIONES DE VOLTAJE,
MANEJO RUDO, O ALGUN OTRO FACTOR. CUANDO ESTO

SUCEDA SOLO PRESIONE LA TECLA
GENERAL VOLVERA A “CERO” LA PALABRA “ZERO”
APARECERA EN EL VISOR. ESTA OPERACION ES
CONOCIDA COMO “REFERENCIAR A CERO”.

COMO UTILIZAR LA TECLA .

CUANDO NO HAYA SUFICIENTE LUZ SE PUEDE UTILIZAR

LA LUZ DEL DISPLAY PARA MEJORAR LA LECTURA DE
LOS DATOS DEL DISPLAY. PARA ENCENDER Y APAGAR

ZERO

Y EL VISOR

BACKLIGHT JUST PRESS THE
POWER OFF TIMER FUNCTION
THIS FUNCTION IS PERMANENTLY ACT IVATED WHEN THE

SCALE IS ON, AND ONLY WHEN YOU DO NOT HAVE THE
AC/DC POWER SUPPLY CONNECTED TO THE SCALE. WHEN
YOU DO NOT USE THE SCALE FOR A PERIOD OF TIME
APPROXIMATE TO 15 MINUTES, IT WILL AUTOMATICALLY
TURN OFF. TO TURN ON THE SCALE AGAIN, JUST PRESS

ON

THE

THE POWER OFF TIMER FUNCTION PERMIT YOU TO SAVE
ELECTRICITY AND AVOID CONSTANT BATTERY
RECHARGES.

USE OF THE BATTERY
THE SCALE CAN OPERATE WITH AN AC/DC POWER

SUPPLY, OR WITH A BATTERY ( 6 VOLT INCLUDED). THE
BATTERY IS RECHARGEABLE USING THE AC/DC POWER
SUPPLY AND THE PROCEDURE IS THE FOLLOWING.

RECHARGE: TO MAKE THIS OPERATION, JUST CONNECT
THE SCALE TO THE AC/DC POWER SUPPLY FOR A PERIOD
OF TIME APPROXIMATE TO 10 HOURS WITH THE SCALE
TURNED OFF. THE ENERGY STORED IN THE BATTERY
DURING A RECHARGE CAN LAST UP TO 30 HOURS OF
CONTINUOS OPERATION. WHEN YOU RECHARGE THE
BATTERY FOR SOME HOURS, BUT THE BATTERY CAN NOT
GET ENOUGH CHARGE TO TURN ON THE SCALE, THEN YOU
MUST CHANGE THE BATTERY BY A NEW ONE. IN THIS CASE
YOU CAN CONTACT TO YOUR AUTHORIZED DISTRIBUTOR.

KEY

KEY.

LA FUNCION ESTA ACTIVADA PERMANENTEMENTE

LA BASCULA PUEDE OPERAR CON ELIMINADOR DE

LA LUZ DEL DISPLAY SOLO PRESIONE LA TECLA

FUNCION DE PAGADO AUTOMATICO.

CUANDO LA BASCULA ESTA ENCENDIDA SIN EL
ELIMINADOR DE BATERIAS , CUANDO LA BASCULA NO SE
USA DURANTE UN PERIODO APROXIMADO A 15
MINUTOS, AUTOMATICAMENTE SE APAGARA, PARA
ENCENDER LA BASCULA DE NUEVO SOLAMENTE

PRESIONE LA TECLA

ESTA FUNCION DE APAGADO AUTOMATICO PERMITE
AHORRAR ENERGIA Y EVITAR CONSTANTES RECARGAS
DE BATERIA.

USO DE LA BATERIA

BATERIAS O CON BATERIA ( 6 VOLTS INCLUIDA ). LA
BATERIA ES RECARGABLE UTILIZANDO EL ELIMINADOR
DE BATERIAS Y EL PROCEDIMIENTO ES EL SIGUIENTE:

RECARGA: PARA REALIZAR ESTA OPERACION, SOLO
CONECTE EL ELIMINADOR DE BATERIAS A LA BASCULA
DURANTE UN PERIODO DE TIEMPO DE 10 HORAS
APROXIMADAMENTE CON LA BASCULA APAGADA. LA
ENERGIA ALMACENADA EN LA BATERIA DURANTE LA
RECARGA PUEDE DURAR HASTA 30 HORAS DE USO
CONTINUO. CUANDO RECARGUE LA BATERIA POR
ALGUNAS HORAS PERO ESTA NO OBTIENE SUFICIENTE
ENERGIA PARA ENCENDER LA BASCULA, ENTONCES SE
DEBERA DE CAMBIAR LA BATERIA POR UNA NUEVA. EN
ESTE CASO CONTACTE A SU DISTRIBUIDOR
AUTORIZADO.

ON

.

.

9

LIFE TIME OF THE RECHARGEABLE BATTERY

SERVICE LIFE IN RELATION TO CHARGE/DISCHARGE CYCLES

% OF CAPACITY

AVAILABLE

100
80
40

200 400 600 800

CHARGE AND DISCHARGE CYCLES

THE CHARGING CAPACITY OF THE RECHARGEABLE
BATTERY IN THIS SCALE DECREASES ACCORDING TO THE
NUMBER OF CHARGE/DISCHARGE CYCLES,THIS CAUSES
THAT THE SERVICE LIFE IS REDUCED TO 1000 CYCLES.
FOR THIS REASON THE WARRANTY PERIOD FOR THE
BATTERY IS LIMITED TO SIX MONTHS AFTER THE
PURCHASE DATE OF THE SCALE.

"LOW BATTERY" INDICATOR

IF THE BATTERY DOES NOT HAVE ENOUGH ENERGY TO
KEEP THE SCALE OPERATING FOR A LONG TIME, A LOW
BATTERY INDICATOR APPEARS IN THE VIEW FINDER. THIS
IS THE FIRST WARNING SIGNAL INDICATING THAT IT IS
NECESSARY TO RECHARGE THE BATTERY.

EVEN WITH THIS SIGNAL, IT IS POSSIBLE FOR THE SCALE
TO KEEP ON OPERATING FOR A SHORT PERIOD OF TIME
(30 MINUTES), BUT AFTER A SECOND WARNING SIGNAL
APPEARS ("LOW bAt") IN THE VIEW FINDER, THE SCALE
STOPS ITSELF AND DOES NOT RESPOND TO THE
INSTRUCTIONS.

TO ELIMINATE ANY OF THE TWO INDICATORS AND
CONTINUE USING THE SCALE WITHOUT ANY CONCERN,
CONNECT THE AC/DC POWER SUPPLY TO THE SCALE. AND
REMEMBER TO RECHARGE THE BATTERY.

CONNECTION TO THE CAR'S LIGHTER (OPTIONAL)
THIS OPTION PERMITS YOU TO CONNECT YOUR SCALE TO

YOUR CAR'S LIGHTER WHEREVER YOU ARE. THE ONLY
NECESSARY CONDITION IS THAT YOU MUST USE A 12 VOLT
BATTERY. THE CONNECTION TO THE SCALE IS DONE WITH
THE JACK IN WHICH THE AC/DC POWER SUPPLY IS
CONNECTED. THIS CONNECTION FOR CARS IS AN
ACCESSORY NOT INCLUDED WITH THE SCALE.

1000 1200

LA CAPACIDAD DE CARGA DE LA BATERIA RECARGABLE
EN ESTA BASCULA DECRECE DE ACUERDO AL NUMERO
DE CICLOS DE CARGA/DESCARGA, ESTO OCASIONA
QUE LA VIDA DE LA BATERIA SE REDUZCA A 1000
CICLOS. POR ESTA RAZON LA GARANTIA DE LA BATERIA
ES POR SEIS MESES DESPUES DEL DIA DE COMPRA DE
LA BASCULA.

INDICADOR DE BAJA BATERIA

SI LA BATERIA NO TIENE LA SUFICIENTE ENERGIA PARA

SEGUIR OPERANDO POR UN LARGO TIEMPO, UN
INDICADOR DE BAJA BATERIA APARECE EN EL VISOR
GENERAL. ESTA ES LA PRIMERA SEÑAL INDICANDO QUE
ES NECESARIO RECARGAR LA BATERIA.

AUN CON ESTA SEÑAL ES POSIBLE SEGUIR OPERANDO

LA BASCULA POR UN CORTO TIEMPO ( 30 MINUTOS ),
PERO DESPUES DE QUE LA SEGUNDA SEÑAL APARECE (
“LOW bAt” ) EN EL VISOR GENERAL, LA BASCULA SE
BLOQUEA Y NO RESPONDE A LAS INSTRUCCIONES.

PARA ELIMINAR CUALQUIERA DE ESTOS DOS

INDICADORES Y SEGUIR UTILIZANDO LA BASCULA SIN
PREOCUPACION, CONECTE EL ELIMINADOR DE
BATERIAS A LA BASCULA Y RECUERDE DE RECARGAR
LA BATERIA.

CONECTOR PARA EL CARRO ( OPCIONAL )

ESTA OPCION LE PERMITE CONECTAR LA BASCULA AL

ENCENDEDOR DEL CARRO DONDE QUIERA QUE ESTE.
LA UNICA CONDICION ES UTILIZAR UNA BATERIAS DE 12
VOLTS. LA CONECCION A LA BASCULA ES REALIZADA
POR MEDIO DEL JACK AL CUAL SE CONECTA EL
ELIMINADOR DE BATERIAS. ESTE ACCESORIO PARA
CONEXION PARA EL CARRO NO VIENE INCLUIDO CON LA
BASCULA.

10

COUNTERS VERIFICATION FUNCTION

VERIFICACION DE CONTADORES

THE SCALE IS EQUIPPED WITH TWO IMPORTANT
COUNTERS: THE CALIBRATION COUNTER AND THE
COUNTER OF TIMES THAT CONFIGURATION HAS BEEN
CHANGED. THIS COUNTERS MUST BE ACCESSED ONLY BY
OFFICIAL OFFICE OF WEIGHTS AND MEASURES
INSPECTORS. THE CALIBRATION COUNTER SHOWS THE
NUMBER OF TIMES THE SCALE HAS BEEN "RECALIBRATED"
BY A TECHNICIAN. THE COUNTER OF TIMES THAT THE
INTERNAL CONFIGURATION HAS BEEN CHANGED SHOWS
THE NUMBER OF TIMES THAT A TECHNICIAN HAD
RECONFIGURED THE "INTERNAL FUNCTION" IN THE SCALE.
IN BOTH CASES, THE CUSTOMER CAN ONLY CHECK THE
AMOUNT THAT IS DISPLAYED, BUT CAN NOT MAKE ANY
CHANGES.

LA BASCULA ESTA EQUIPADA CON DOS CONTADORES

IMPORTANTES: EL CONTADOR DE CALIBRACIONES Y EL
CONTADOR DE LAS VECES QUE A CAMBIADO LA
CONFIGURACION INTERNA. ESTOS CONTADORES SOLO
PUEDEN SER ACCESADOS POR LOS INSPECTORES DE
LA OFICINA DE PESAS Y MEDIDAS. EL CONTADOR DE
CALIBRACIONES MUESTRA LAS VECES QUE LA BASCULA
A SIDO RECALIBRADA POR UN TECNICO. EL CONTADOR
DE LAS VECES QUE A CAMBIADO LA CONFIGURACION
INTERNA MUESTRA EL NUMERO DE VECES QUE EL
TECNICO HA RECONFIGURADO LA FUNCION INTERNA DE
LA BASCULA. EN AMBOS CASOS, EL CLIENTE SOLO
PUEDE CHECAR LA CANTIDAD QUE ESTA EN EL VISOR,
PERO NO PUEDE EFECTUAR NINGUN CAMBIO.

HOW TO ACCESS THE COUNTERS COMO ENTRAR A LOS CONTADORES.

TO CHECK THE COUNTERS FOLLOW THESE INSTRUCTIONS.
A) CALIBRATION COUNTER.

1.- TURN THE SCALE ON

kg

TARE ZERO ZERO ZERO

2.- PRESS

lb

DURING THE INITIAL
COUNTDOWN. AT THE END OF THE COUNTDOWN THE VIEW
FINDER WILL DISPLAY:

PARA CHECAR LOS CONTADORES SIGA LAS SIGUIENTES

INSTRUCCIONES:
A) CONTADOR DE CALIBRACION.

1.- ENCIENDA LA BASCULA

kg

TARE ZERO ZERO ZERO

2.- PRESIONE

lb

CONTEO REGRESIVO. AL FINAL DEL CONTEO EL VISOR
GENERAL MOSTRARA:

B) COUNTER OF TIMES THAT THE INTERNAL
CONFIGURATION HAS BEEN CHANGED.

1.- TURN THE SCALE ON.

kg

TARE ZERO ZERO TARE

2.- PRESS THE

lb

KEYS DURING
THE INITIAL COUNTDOWN. AT THE END OF THE
COUNTDOWN THE VIEW FINDER WILL DISPLAY:

B) CONTADOR DE LAS VECES QUE LA CONFIGURACION

INTERNA HA SIDO CAMBIADA.

1.- ENCIENDA LA BASCULA.

2.- PRESIONE LAS TECLAS
DURANTE EL CONTEO REGRESIVO. AL FINAL DEL
CONTEO EL VISOR GENERAL MOSTRARA:

IN ANY OF THE TWO CASES, TO GET TO THE NORMAL
OPERATION MODE, JUST TURN OFF THE SCALE AND THEN
TURN IT ON AGAIN. YOUR SCALE LEAVES THE FACTORY
WITH THE NEXT READINGS:
CALIBRATION COUNTER: CA. 001
CONFIGURATION COUNTER: C.F. 001

EN CUALQUIERA DE LOS DOS CASOS, PARA CAMBIAR AL

MODO DE OPERACION NORMAL, SOLO APAGUE LA
BASCULA Y VUELVA A ENCENDERLA. SU BASCULA SALE
DE LA FABRICA CON LAS SIGUIENTE LECTURAS:
CONTADOR DE CALIBRACION CA. 001
CONTADOR DE CONFIGURACION C.F. 001

DURANTE EL

kg

TARE ZERO ZERO TARE

lb

11

VI.-OTHER IMPORTANT MESSAGES THAT APPEAR IN THE SCALE / OTROS MENSAJES

IMPORTANTES QUE APARECEN EN LA BASCULA

THIS MESSAGE INDICATES THAT A WEIGHT THAT
EXCEEDS THE MAXIMUM CAPACITY HAS BEEN
PLACED ON THE SCALE. TO CORRECT THIS, SIMPLY
REMOVE THE OVER WEIGHT.

THIS MESSAGE APPEARS IN TWO DIFFERENT
SITUATIONS:

A) WHEN THE SCALE IS TURNED ON WITH AN
EXCESSIVE WEIGHT ON THE PLATE (OVER 200
KILOGRAMS OR 400 POUNDS FOR AN EQM 200/400
MODEL). TO CORRECT THIS SITUATION REMOVE THE
WEIGHT THAT IS ON THE SCALE, TURN OFF THE
SCALE AND THEN TURN IT ON AGAIN.
B) WHEN THE SCALE WAS HANDLED ROUGHLY
AND/OR GOT HITTED DURING THE SHIPMENT, WHICH
CAUSED IRREVERSIBLE DAMAGES IN THIS
OPERATION. IN THIS CASE CALL YOUR AUTHORIZED
DISTRIBUTOR.

THIS MESSAGE INDICATES A NEGATIVE WEIGHT, THIS
COULD HAPPEN IF YOU LIFT OR REMOVE THE
SCALE'S PLATE. TO CORRECT THIS PUT THE PLATE

ZERO

BACK IN ITS PLACE AND PRESS THE

KEY OR

TURN THE SCALE OFF AND THEN TURN IT ON AGAIN.

ESTE MENSAJE INDICA QUE EL PESO PUESTO EN

ESTE MENSAJE APARECE EN DOS OCASIONES

ESTE MENSAJE INDICA UN PESO NEGATIVO, ESTO

EL PLATO DE LA BASCULA A EXCEDIDO LA
CAPACIDAD MAXIMA. PARA CORREGIR ESTO,
SIMPLEMENTE REMUEVA EL SOBRE PESO.

DIFERENTES:
A) CUANDO LA BASCULA ES ENCENDIDA CON

PESO EXCESIVO SOBRE EL PLATO ( ARRIBA DE 200
KILOGRAMOS O 400 LIBRAS PARA EL MODELO EQM
200/400 ). PARA CORREGIR ESTA SITUACION
REMUEVA EL PESO QUE ESTA EN LA BASCULA,
APAGUELA Y VUELVA A ENCENDERLA.
B) CUANDO LA BASCULA FUE MANEJADA CON
RUDESA Y/O FUE GOLPEADA DURANTE SU
TRASLADO, LO CUAL LE CAUSO UN DAÑO
IRREVERSIBLE EN SU OPERACION. EN ESTOS
CASO LLAME A SU DISTRIBUIDOR AUTORIZADO.

PUEDO SER OCASIONADO SI SE LEVANTA O SE
QUITA EL PLATO DE LA BASCULA. PARA CORREGIR
ESTO PONGA EL PLATO EN SU LUGAR Y PRESIONE

ZERO

LA TECLA

O APAGUE LA BASCULA Y VUELVA A

ENCENDERLA.

12

VII.-MAINTENANCE AND CLEANING / MANTENIMIENTO Y LIMPIEZA

• ONE OF THE GREATEST ADVANTAGES OF
PURCHASING THIS SCALE MODEL IS THAT IT
REQUIRES MINIMUM MAINTENANCE AND IT IS VERY
SIMPLE TO KEEP IT IN FAVORABLE CONDITIONS.

• DO NOT USE A FLOW OF WATER TO CLEAN YOUR
SCALE. USE A DAMP RAG AND CLEAN EACH OF THIS
COMPONENTS DAILY: PLATE, TURRET,KEYBOARD.

• TO REMOVE OIL AND GREASY SUBSTANCES, USE A
DRY AND CLEAN RAG, RUBBING THE DIRTY AREA
SEVERAL TIMES.

• DO NOT USE DETERGENTS NOR CORROSIVE
LIQUIDS WHILE CLEANING.

• DO NOT PLACE THE SCALE WHERE THERE IS A LOT
OF MOISTURE AND/OR DUST.

• WHEN YOU CLEAN THE SCALE MAKE SURE THAT
THERE ARE NOT ANY PAPERS, PIECES OF MEAT, OR
ANY OTHER KIND OF MATERIAL UNDER THE PLATE
OR UNDER THE PLATE-HOLDER THAT COULD
OBSTRUCT THE ADEQUATE OPERATION OF YOUR
SCALE.

• PERIODICALLY CHECK THE JACK (WHERE THE
AC/DC POWER SUPPLY IS INSERTED) TO MAKE SURE
IT IS IN GOOD CONDITION. THAT IS, CHECK THERE
ARE NOT SIGNS OF STROKES OR DETACHMENTS.

• PERIODICALLY CHECK THE AC/DC POWER SUPPLY
TO MAKE SURE THE ENDS ARE IN GOOD CONDITION
AND THAT THE CABLE IS NOT TWISTED OR TANGLED.

• REGULARLY CHECK THE SCALE TO ASSURE IT IS
CORRECTLY LEVELED WITH ITS FOUR WHEELS OR
LEVELI NG BASES WELL SUPPORTED.

• DO NOT EXPOSE YOUR SCALE TO TEMPERATURES
BELOW -10 ºC (14 ºF) OR ABOVE 40 ºC (104 ºF).

• NEVER PRESS THE KEYBOARD WITH OBJECTS
SUCH AS PENCILS, PENS, KNIVES, ETC.

• DO NOT DROP HARD THE PRODUCT TO BE
WEIGHTED ON THE PLATE OF THE SCALE BECAUSE
WITH THE TIME IT COULD DAMAGE THE LOAD CELL.

• UNAS DE LAS GRANDES VENTAJAS DE ADQUIRIR
ESTE MODELO DE BASCULA ES QUE REQUIERE UN
MINIMO DE MANTENIMIENTO Y ES MUY SIMPLE
PARA CONSERVARLA EN UN ESTADO FAVORABLE.

• NO SE USE AGUA A CHORRO PARA LIMPIAR LA
BASCULA .UTILICE UNA FRANELA HUMEDA Y
LIMPIE CADA UNO DE LOS COMPONENTES.
EXCEPTO LAS BASCULAS A PRUEBA DE AGUA (
SERIE W ).

• PARA REMOVER ACEITE Y SUBSTANCIAS
GRASOSAS, UTILIZE UN TRAPO LIMPIO Y SECO,
TALLANDO EL AREA SUCIA VARIAS VECES.

• NO UTILICE DETERGENTES NI LIQUIDOS
CORROSIVOS DURANTE LA LIMPIEZA.

• NO COLOQUE LA BASCULA DONDE HAYA MUCHA
HUMEDAD Y/O POLVO.

• CUANDO LIMPIE LA BASCULA ASEGURESE QUE
NO HAYA PAPELES, PIEZAS DE CARNE, O
CUALQUIER TIPO DE MATERIAL DEBAJO DEL
PLATO O DEL PORTA PLATO QUE PUDIERA
OBSTRUIR LA ADECUADA OPERACION DE LA
BASCULA.

• PERIDICAMENTE REVISE EL JACK ( DONDE SE
CONECTA EL ELIMINADOR DE BATERIAS ) PARA
ASEGURASE QUE SE ENCUENTRE EN BUENAS
CONDICIONES. ESTO ES REVISAR QUE NO SE
HAYA QUEBRADO O SE VEA GOLPEADO.

• PERIODICAMENTE REVISE EL ELIMINADOR DE
BATERIAS PARA ASEGURAESE QUE LOS
EXTREMOS ESTEN EN BUENAS CONDICIONES Y
QUE EL CABLE NO ESTE TORSIDO.

• REVISE REGULARMENTE LA BASCULA PARA
ASEGURARSE QUE ESTE BIEN NIVELADA CON SUS
CUATRO RUEDAS O PIES DE NIVELACION BIEN
SOPORTADOS.

• NO EXPONGA SU BASCULA A TEMPERATURAS
DEBAJO DE -10 ºC (14 ºF) O SUPERIOR A 40 ºC (104
ºF).

• NUNCA PRESIONE EL TECLADO CON OBJETOS
TALES COMO LAPICES, PLUMAS, NAVAJAS, ETC.

• NO DEJE CAER EL PRODUCTO SOBRE EL PLATO
DE LA BASCULA PORQUE CON EL PASO DEL
TIEMPO SE PODRIA DAÑAR LA CELDA DE CARGA.

13

VIII.- TROUBLESHOOTING GUIDE/GUIA PARA LA LOCALIZACION DE AVERIAS

BEFORE YOU CALL FOR SERVICE TO YOUR
AUTHORIZED DISTRIBUTOR BECAUSE OF A
MALFUNCTION IN YOUR SCALE, WE SUGGEST YOU
FIRST CHECK THIS MANUAL AGAIN TO AVOID A
MISUNDERSTANDING OF THE OPERATION AND USE
OF THE FUNCTIONS. IF EVERYTHING IS CORRECT,
THEN TRY TO CORRECT THE PROBLEM ACCORDING
TO THE FOLLOWING LIST SINCE A SIMPLE CHECKUP
OR A SMALL ADJUSTMENT COULD ELIMINATE IT. IF
YOU DO NOT FIND THE PROBLEM, CONTACT YOUR
AUTHORIZED DISTRIBUTOR.

PROBLEM POSSIBLE CAUSE / SOLUTION /

PROBLEMA POSIBLE CAUSA SOLUCION

NO HAY CORRIENTE

IT DOES NOT OPERATES

LA BASCULA NO ENCIENDE EL CABLE DEL ELIMINADOR

BAJA BATERIA CONECTE EL ELIMINADOR DE BATERIA, SI

THE SCALE SHOWS
DIFFERENT WEIGHTS WHEN
THE SAME PRODUCT IS
WEIGHED SEVERAL TIMES.

LA BASCULA MUESTRA
DIFERENTES PESOS
CUANDO SE PESA UN MISMO
PRODUCTO VARIAS VECES.

THE WORD "HELP"
APPEARS IN THE
INDICATOR.

LA PALABRA “HELP”
APARECE EN EL VISOR.

THE WORD " UNLOAd"
APPEARS IN THE
INDICATOR.

LA PALABRA “ UNLOAd “
APARECE EN EL VISOR.

THERE IS NOT ELECTRIC
CURRENT.

ELECTRICA.

AC/DC POWER SUPPLY CABLE
HAS A FALSE CONTACT.

TIENE UN FALSO CONTACTO.

LOW BATTERY

MATERIAL UNDER THE PLATE
HOLDER IS OBSTRUCTING THE
CORRECT MOVEMENT

MATERIAL DEBAJO DEL PORTA
PLATO ESTA OBSTRUYENDO
EL CORRECTO
FUNCIONAMIENTO.

THE SCALE WAS TURNED ON
WITH A BIG WEIGHT ON THE
PLATE

LA BASCULA FUE PRENDIDA
CON UN PESO GRANDE EN EL
PLATO.

THE SCALE WAS TURNED ON
WITH WEIGHT ON THE PLATE
OR WITHOUT THE PLATE.

LA BASCULA FUE PRENDIDA
CON PESO EN EL PLATO O SIN
EL PLATO.

ANTES DE LLAMAR A SU DISTRIBUIDOR

AUTORIZADO PARA SERVICIO POR UN MAL
FUNCIONAMIENTO DE LA BASCULA, LE
SUGERIMOS REVISE EL MANUAL DE NUEVO PARA
DESCARTAR UN MALENTENDIMIENTO DE LA
OPERACION Y USO DE LAS FUNCIONES. SI TODO
ESTA BIEN, ENTONCES TRATE DE ARREGLAR EL
PROBLEMA DE ACUERDO A LA LISTA QUE SE
MUESTRA A CONTINUACION, UN SIMPLE CHEQUEO
O UN PEQUEÑO AJUSTE PODRIA ELIMINARLO.SI NO
ENCONTRO EL PROBLEMA, CONTACTE A SU
DISTRIBUIDOR AUTORIZADO.

WITH A MULTIMETER, CHECK IF THERE IS
ELECTRIC CURRENT IN THE OUTLETS.

CON UN MULTIMETRO, REVISE SI HAY
CORRIENTE ELECTRICA EN EL CONTACTO.

CHECK THAT THE AC/DC POWER SUPPLY
TERMINALS, IF IT IS POSSIBLE, CHECK WITH
ANOTHER AC/DC POWER SUPPLY.

REVISE LAS TERMINALES DEL ELIMINADOR DE
BATERIAS, SI ES POSIBLE, REVISE CON OTRO
ELIMINADOR.

CONNECT THE AC/DC POWER SUPPLY IF THE
SCALE OPERATES, THEN RECHARGE THE
BATTERY

FUNCIONA, ENTONCES RECARGE LA BATERIA.

CHECK THAT THERE ARE NOT MATERIALS
UNDER THE PLATE HOLDER. IF THERE ARE,
REMOVE THEM AND CHECK THE OPERATION
AGAIN

REVISE QUE NO HAYA NINGUN MATERIAL
DEBAJO DEL PORTAPLATO. SI EXISTE,
REMUEVALO Y REVISE LA OPERACION DE
NUEVO.

REMOVE THE WEIGHT AND TURN OFF THE
SCALE AND THEN TURN IT ON AGAIN

REMUEVA EL PESO Y APAGUE LA BASCULA Y
VUELVA A ENCENDERLA.

TURN OFF THE SCALE, TAKE OFF THE WEIGHT
OF THE PLATE OR PUT THE PLATE BACK ON ITS
PLACE AND TURN ON THE SCALE.

APAGUE LA BASCULA ,REMUEVA EL PESO DEL
PLATO O PONGA EL PLATO EN SU LUGAR Y
VUELVA A ENCENDER LA BASCULA.

14

IX.- TECHNICAL SPECIFICATIONS / ESPECIFICACIONES TECNICAS

MODEL EQB-20/40 EQB-50/100 EQM 200/400 EQM 400/800 EQM1000/2000
MAX. CAPACITY 20 kg/40 lb 50 kg/100 lb 200 kg/400 lb 400 kg/800 lb 1000 kg/2000 lb
MIN. DIV. 0.005 kg/0.01 lb 0.01 kg/0.02 lb 0.05 kg/0.1 lb 0.1 kg/0.2 lb 0.2 kg/0.5 lb
MAX. TARE 10.000 kg/20.00 lb 20.00 kg/50.00 lb 99.95 kg/99.90 lb 99.90 kg/99.80 lb 500 kg/999..5 lb

OPERATION TEMPERATURE RANGE/RANGO DE TEMP. DE OPERACION 14 TO 104 ºF ( -10 TO 40 ºC )
STORAGE TEMPERATURE RANGE/ RANGO DE TEMP. DE ALMACENAJE -4 TO 122 ºF ( -20 TO 50 ºC )

AC/DC POWER SUPPLY :

OUTPUT 9 Vd.c. 500 mA.

U

L

APPROVED BY

R

R

F
F

O

N

O

C

O

O
F

g
k

b

l

P
M

I

O
R
E
Z

E
R
A

T

F
F

O

N

O

C

O

O
F

g
k

b
l

P
M
I

O

R
E
Z

E

R
A
T

F
F
O

N

O

O

C

O
F

g
k

b
l

P
M
I

O
R
E
Z

E
R
A
T

NOTE : THIS PRODUCT'S SERIAL NUMBER CAN BE
FOUND ON THE SLAB BEHIND THE TURRET. WE
SUGGEST THAT YOU WRITE DOWN THAT SERIAL
NUMBER AND THE CORRESPONDING MODEL IN THE
FOLLOWING BLANKS AND KEEP THEM AS
PERMANENT PROOF OF YOUR ACQUISITION, TO
HELP IN THE IDENTIFICATION IN CASE OF LOSS OR
FURTHER CONSULTATIONS.

NOTA: EL NUMERO DE SERIE DE ESTE PRODUCTO

PUEDE SER ENCONTRADO EN LA PLACA DE
REGISTRO DETRAS DE LA TORRETA. LE
SUGERIMOS QUE ESCRIBA ESTE NUMERO Y EL
MODELO CORRESPONDIENTE EN LOS SIGUIENTES
ESPACIOS Y TENERLOS COMO UNA PRUEBA DE SU
ADQUISICION Y PARA LA AYUDA DE
IDENTIFICACION EN CASO DE PERDIDA O FUTURAS
CONSULTAS.

DISTRIBUTOR/DISTRIBUIDOR:________________________________________________
ADDRESS/DIRECCION:_______________________________________________________
TELEPHONE/TELEFONO:_____________ DATE OF PURCHASE/DIA DE COMPRA:_____
MODEL/MODELO:_________________ SERIAL NUMBER/NUMERO DE SERIE:_________

15
