Form No. 3327-231
Tosaerba 48 a scarico laterale
Attrezzo per trattore da giardino e tappeto
erboso 260 Series
Modello n. 78269—Serie n. 220000001 e superiori
Manuale dell’operatore
Italian (I)
Indice
Pagina
Introduzione 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Tabella dei pendii 3. . . . . . . . . . . . . . . . . . . . . . . . . .
Adesivi di sicurezza e di istruzione 5. . . . . . . . . . . .
Preparazione 6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Parti sciolte 6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Montaggio del deflettore di sfalcio 6. . . . . . . . . . . .
Montaggio attacchi posteriore e anteriori 7. . . . . . .
Montaggio del tosaerba 8. . . . . . . . . . . . . . . . . . . . .
Regolazione del piatto di taglio all’altezza
di trasporto 9. . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Livellamento laterale del tosaerba 9. . . . . . . . . . . . .
Controllo dell’inclinazione longitudinale
della lama 10. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Funzionamento 10. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Scarico laterale 10. . . . . . . . . . . . . . . . . . . . . . . . . . . .
Azionamento della presa di forza (PDF) 11. . . . . . . .
Uso della leva di sollevamento accessori 11. . . . . . . .
Uso del sollevatore meccanico per accessori 12. . . . .
Regolazione di Dial-A-Height 12. . . . . . . . . . . . . . . .
Regolazione dei rulli antistrappo 12. . . . . . . . . . . . . .
Regolazione delle rotelline di limitazione 12. . . . . . .
Suggerimenti per il taglio dell’erba 13. . . . . . . . . . . .
Manutenzione 14. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Programma di manutenzione raccomandato 14. . . . .
Revisione delle lame di taglio 14. . . . . . . . . . . . . . . .
Ingrassaggio e lubrificazione 17. . . . . . . . . . . . . . . . .
Revisione della cinghia di trasmissione
della lama 17. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Lavaggio del sottoscocca del tosaerba 18. . . . . . . . . .
Rimozione del tosaerba 19. . . . . . . . . . . . . . . . . . . . .
Rimessaggio 20. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Localizzazione guasti 20. . . . . . . . . . . . . . . . . . . . . . . . . .
1
m–1275
Figura 1
1. Posizione del numero di serie e del modello
Scrivete il numero del modello e il numero di serie nello
spazio seguente:
Nº del
modello:
Nº di
serie:
Il presente manuale evidenzia i pericoli potenziali e riporta
messaggi di sicurezza speciali per aiutare voi ed altri ad
evitare infortuni ed anche la morte. Pericolo, Avvertenza, e
Attenzione sono termini utilizzati per identificare il grado
di pericolo. Tuttavia, a prescindere dal livello di
pericolosità, occorre prestare sempre la massima
attenzione.
Pericolo segnala una situazione di estremo pericolo che
provoca infortuni gravi o la morte se non si osservano le
precauzioni raccomandate.
Avvertenza segnala un pericolo che potrebbe provocare
infortuni gravi o la morte se non si osservano le precauzioni
raccomandate.
Attenzione segnala un rischio che potrebbe causare
infortuni lievi o moderati se non si osservano le precauzioni
raccomandate.
Introduzione
Leggete attentamente il presente manuale al fine di
utilizzare e mantenere correttamente il prodotto. Le
informazioni qui riportate aiuteranno voi ed altri ad evitare
infortuni e a non danneggiare il prodotto. Sebbene la Toro
progetti, produca e distribuisca prodotti all’insegna della
sicurezza, voi siete responsabili del corretto utilizzo del
prodotto in condizioni di sicurezza.
Per informazioni in materia di assistenza, ricambi originali
Toro o ulteriori informazioni, rivolgetevi ad un Distributore
Toro autorizzato o ad un Centro Assistenza Toro, ed abbiate
sempre a portata di mano il numero del modello ed il
numero di serie del prodotto. La targa con il numero del
modello ed il numero di serie si trova nella posizione
riportata nella Figura 1.
2001 della The Toro Company
8111 Lyndale Avenue South
Bloomington, MN 55420-1196
Per evidenziare le informazioni vengono utilizzate altre due
parole:
meccanico di particolare importanza, e Nota: evidenzia
informazioni generali di particolare rilevanza.
Importante indica informazioni di carattere
Tutti i diritti sono riservati
Stampato negli USA
2
Tabella dei pendii
ALLINEATE QUESTO BORDO CON UN PIANO VERTICALE
(ALBERO, EDIFICIO, PALO DI UNO STECCATO, PALO ECC.)
PIEGATE LUNGO LA RIGA APPROPRIATA
ESEMPIO:
CONFRONTATE IL
PENDIO CON IL BORDO
PIEGATO.
3
4
Adesivi di sicurezza e di istruzione
Gli adesivi di sicurezza e di istruzione sono chiaramente visibili, e sono affissi accanto a
zone particolarmente pericolose. Sostituite gli adesivi danneggiati o smarriti.
93-7282
1. Spegnete il motore e
togliete la chiave di
accensione prima di
lasciare la macchina.
2. Leggete il
dell’operatore
3. Altezza della ruota
Manuale
93-7317
1. Pericolo di lancio di oggetti. State a distanza di sicurezza dalla
macchina.
2. Pericolo di lancio di oggetti dal tosaerba. Tenete il deflettore
montato.
3. Ferita o smembramento di mano o piede. Restate lontano dalle
parti in movimento.
93-7316
1. Pericolo di lancio di oggetti. State a distanza di sicurezza dalla
macchina.
2. Pericolo di lancio di oggetti dal tosaerba. Tenete il deflettore
montato.
3. Ferita o smembramento di mano o piede. Restate lontano dalle
parti in movimento.
93–7325
1. Motore
5
Preparazione
Nota: Stabilite i lati sinistro e destro della macchina dalla normale posizione di guida.
Parti sciolte
Nota: Fate riferimento alla tabella in calce per identificare le parti utilizzate per l’assemblaggio.
DESCRIZIONE Q.TÀ USO
Deflettore dello sfalcio
Molla
Rondella 1/2 pollice
Coppiglia 3/4 pollice
Rondella di plastica
Boccola di gomma
Dado di bloccaggio 3/8 pollice
Attacco posteriore
Rondella
Coppiglia
Attacchi regolabili
Rondella 1/2 pollice
Coppiglia 1 pollice
Coppiglia a forcina, grande
Rondella 3/4 pollice
Coppiglia a forcina, piccola
Rondella 1/2 pollice
1
1
1
1
2
1
1
1
1
1
2
2
2
2
2
3
3
Montaggio del deflettore di sfalcio
Montaggio attacchi posteriore e anteriori
Montaggio del tosaerba
Manuale dell’operatore 1 Leggete prima dell’utilizzo
Montaggio del deflettore di
sfalcio
1. Inserite l’estremità corta della molla nel forellino del
deflettore di sfalcio (Fig. 2).
2. Collocate la molla e il deflettore di sfalcio sul colonnino
previsto sul retro del piatto di taglio, e fissate con una
rondella (1/2 pollice) e una coppiglia (3/4 pollice)
(Fig. 2).
3. Montate la boccola di gomma e la rondella di plastica
sul colonnino situato sul davanti del tosaerba.
4. Montate il deflettore di sfalcio sul colonnino, e fissatelo
con un’altra rondella di plastica e un controdado
(3/8 pollice) (Fig. 2).
6
1
9
4
8
Montaggio attacchi posteriore
e anteriori
3
7
1. Montate l’attacco posteriore sulla staffa posteriore del
tosaerba, e fissatelo con una rondella (1/2 pollice) e una
coppiglia (Fig. 3).
6
5
m–3141

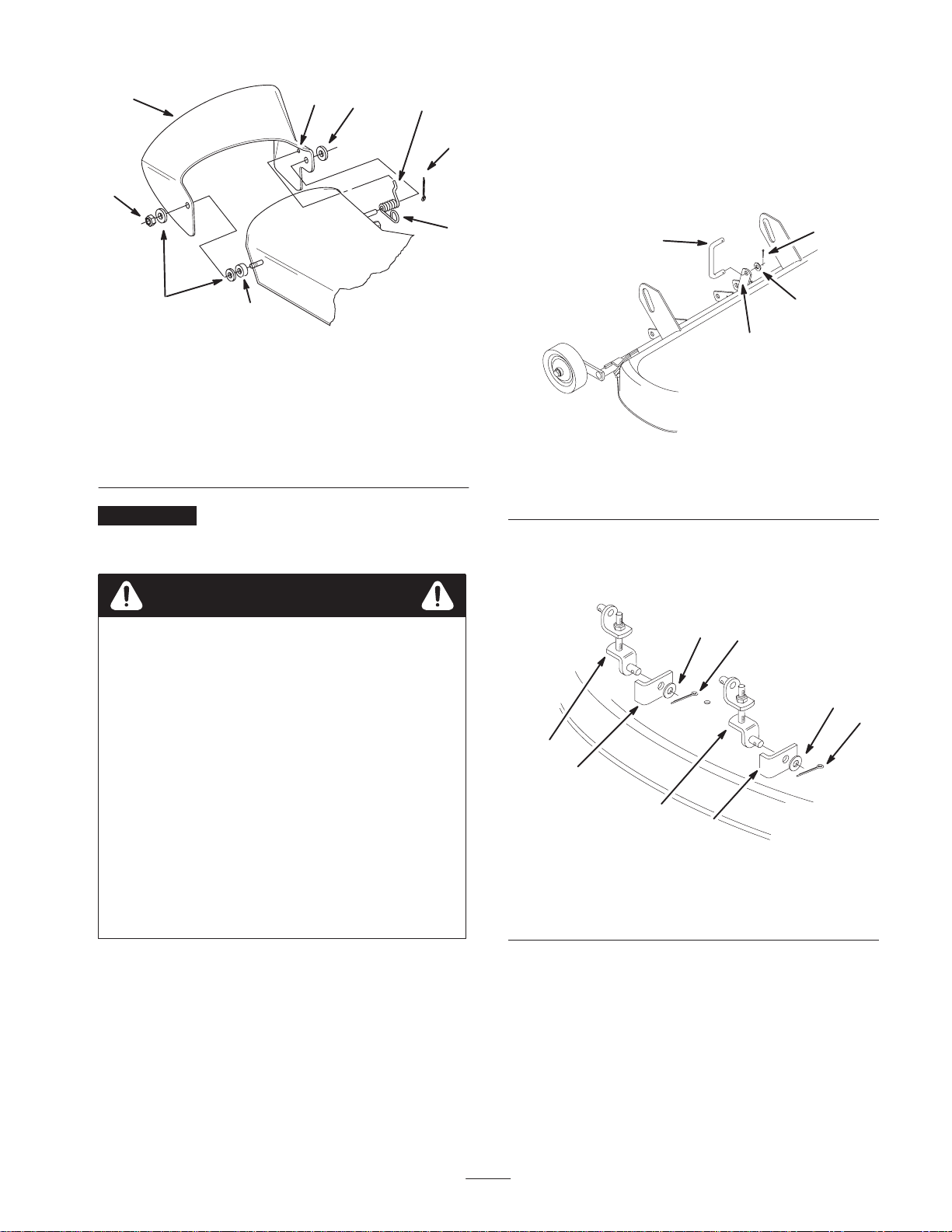

Figura 2
1. Deflettore di sfalcio
2. Molla
3. Coppiglia 3/4 pollice
4. Rondella 1/2 pollice
5. Boccola di gomma
6. Rondella di plastica
7. Dado di bloccaggio
3/8 pollice
8. Estremità corta della
molla
9. Forellino del deflettore di
sfalcio
Importante Lo scivolo di scarico dev’essere caricato a
molla e abbassato. Alzate lo scivolo e verificate che quando
scatta si abbassi completamente.
Avvertenza
Lasciando scoperta l’apertura di scarico si
permette al tosaerba di scagliare oggetti in
direzione dell’operatore o di astanti, e di causare
gravi lesioni. è inoltre possibile venire a contatto
con la lama.
2
1
4
3
2
m-2438
Figura 3
1. Attacco posteriore
2. Staffa
3. Rondella 1/2 pollice
4. Coppiglia
2. Montate gli attacchi regolabili nelle staffe anteriori del
tosaerba, e fissateli opportunamente con rondelle
(1/2 pollice) e coppiglie (Fig. 4).
3
4
3
4
• Non togliete mai il deflettore di sfalcio dal
tosaerba, perché indirizza lo sfalcio verso il
tappeto erboso. Nel caso in cui sia danneggiato,
sostituite immediatamente il deflettore.
• Non infilate mai le mani o i piedi sotto il
tosaerba.
• Non cercate mai di liberare l’area di scarico o le
lame del tosaerba senza aver prima disinnestato
la presa di forza (PDF) e girato la chiave di
accensione in posizione Off. Inoltre, togliete la
chiave e staccate il cappellotto dalle candele.
1
2
1. Attacco regolabile
2. Staffa anteriore del
tosaerba
1
Figura 4
2
3. Rondella 1/2 pollice
4. Coppiglia
m-2437
7
Montaggio del tosaerba
1. Parcheggiate la macchina su una superficie piana,
disinnestate la presa di forza (PDF), innestate il freno di
stazionamento e portate la chiave di accensione in
posizione Off. Togliete la chiave.
2. Girate le ruote anteriori completamente a sinistra ed
alzate completamente la leva di sollevamento accessori
finché non si blocca; vedere Uso della leva di
sollevamento accessori, pag. 11.
3. Infilate il tosaerba sotto il telaio, da destra (Fig. 5) e
allineate le boccole di montaggio posteriori con le
estremità dei bracci di sollevamento.
4. Girate completamente in senso antiorario la manopola
Dial-A-Height, e abbassate la leva di sollevamento
accessori nella posizione di montaggio; vedere
Regolazione di Dial-a-Height, pag. 12.
5. Collocate le boccole di guida posteriori, prima la
sinistra poi la destra, sui bracci di sollevamento, quindi
fate scorrere il piatto di taglio a sinistra finché non è in
posizione. Fissate con le rondelle (3/4 pollice) e le
coppiglie a forcina grandi (Fig. 5).
6. Collegate l’attacco posteriore al dispositivo di
sollevamento accessori utilizzando una rondella
(1/2 pollice) e una coppiglia a forcina piccola (Fig. 5).
76
4
1
3
2
1
2
m-2430

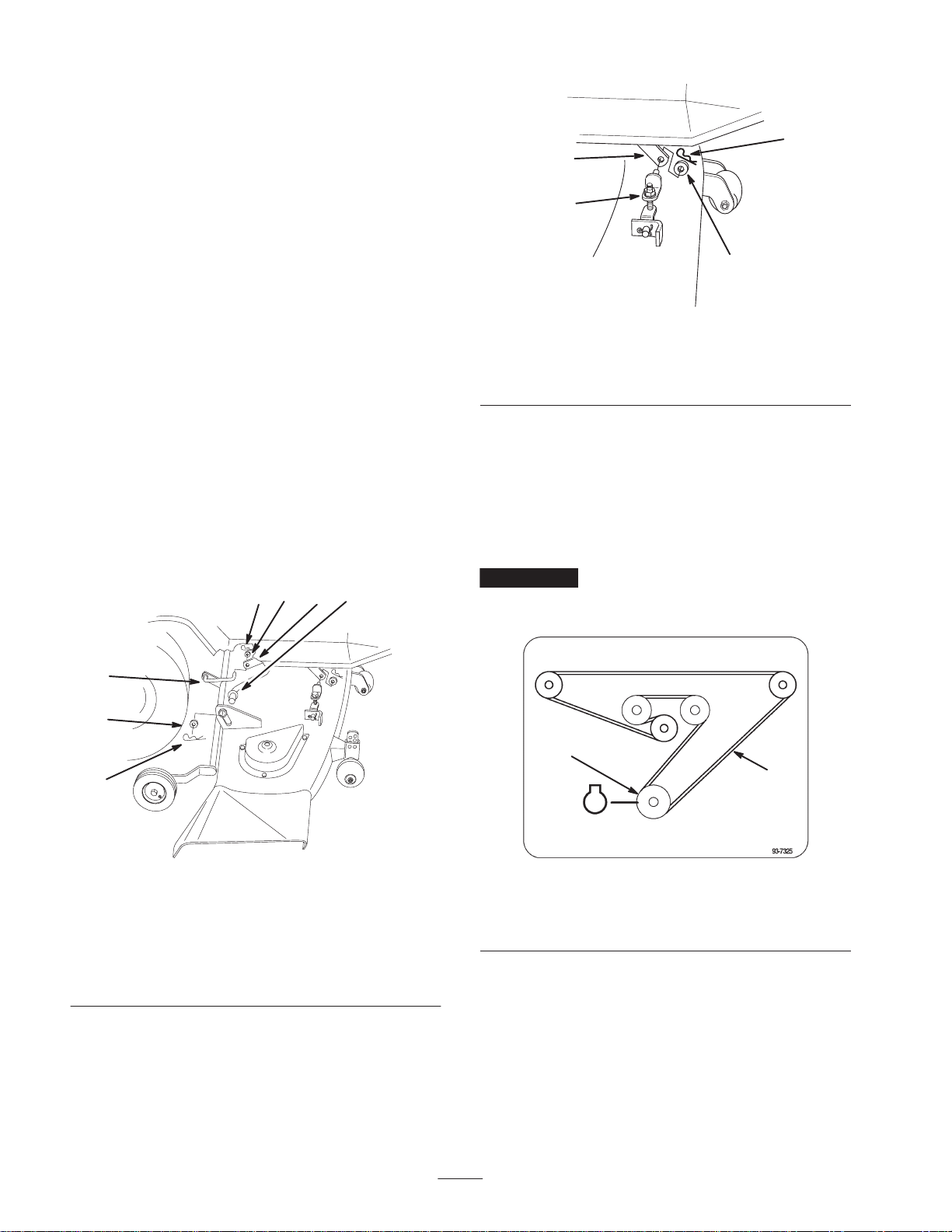

Figura 6
1. Attacco regolabile
2. Braccio di sollevamento
anteriore
3. Rondella 1/2 pollice
4. Coppiglia a forcina,
piccola
8. Tirate la puleggia tendicinghia per allentare la tensione
della cinghia, quindi montate la cinghia di comando del
tosaerba nella gola superiore della puleggia di comando
del motore (Fig. 7).
Nota: Verificate che la cinghia sia correttamente inserita
nelle pulegge del motore e del piatto di taglio, ed attorno
alla puleggia tendicinghia.
Importante Per altezze di taglio molto basse, montate
la cinghia di comando del motore nella gola inferiore della
puleggia del motore.
5
2
3
Figura 5
1. Bracci di sollevamento
2. Rondella 3/4 pollice
3. Coppiglia a forcina,
grande
4. Dispositivo di
sollevamento accessori
5. Attacco posteriore
6. Rondella 1/2 pollice
7. Coppiglia a forcina,
piccola
7. Montate gli attacchi regolabili anteriori ai bracci di
sollevamento anteriori utilizzando rondelle e coppiglie a
forcina piccole (Fig. 6).
2
1
m-2445
Figura 7
Vista dall’alto
1. Cinghia del tosaerba 2. Puleggia del motore
9. Controllate il livello del tosaerba; vedere Livellamento
laterale del tosaerba, pag. 9, o Controllo
dell’inclinazione longitudinale della lama, pag. 10.
10.Alzate completamente la leva di sollevamento accessori
fino a bloccarla, e regolate l’altezza di taglio del
tosaerba; vedere Regolazione del piatto di taglio
all’altezza di trasporto, pag. 9.
8
Regolazione del piatto di taglio
all’altezza di trasporto
L’altezza di trasporto viene impostata in fabbrica e non
deve essere regolata, salvo in caso di contatto fra i
copricinghia ed il poggiapiedi nella posizione sollevata.
1. Regolate girando il dado dell’altezza di trasporto,
(Fig. 8) sul meccanismo di sollevamento, in senso
orario per sollevare il tosaerba, o in senso antiorario per
abbassarlo.
2. Regolate il dado fino ad ottenere un gioco di 2 – 5 mm
fra il copricinghia ed il poggiapiedi sinistro.
1
m–1223

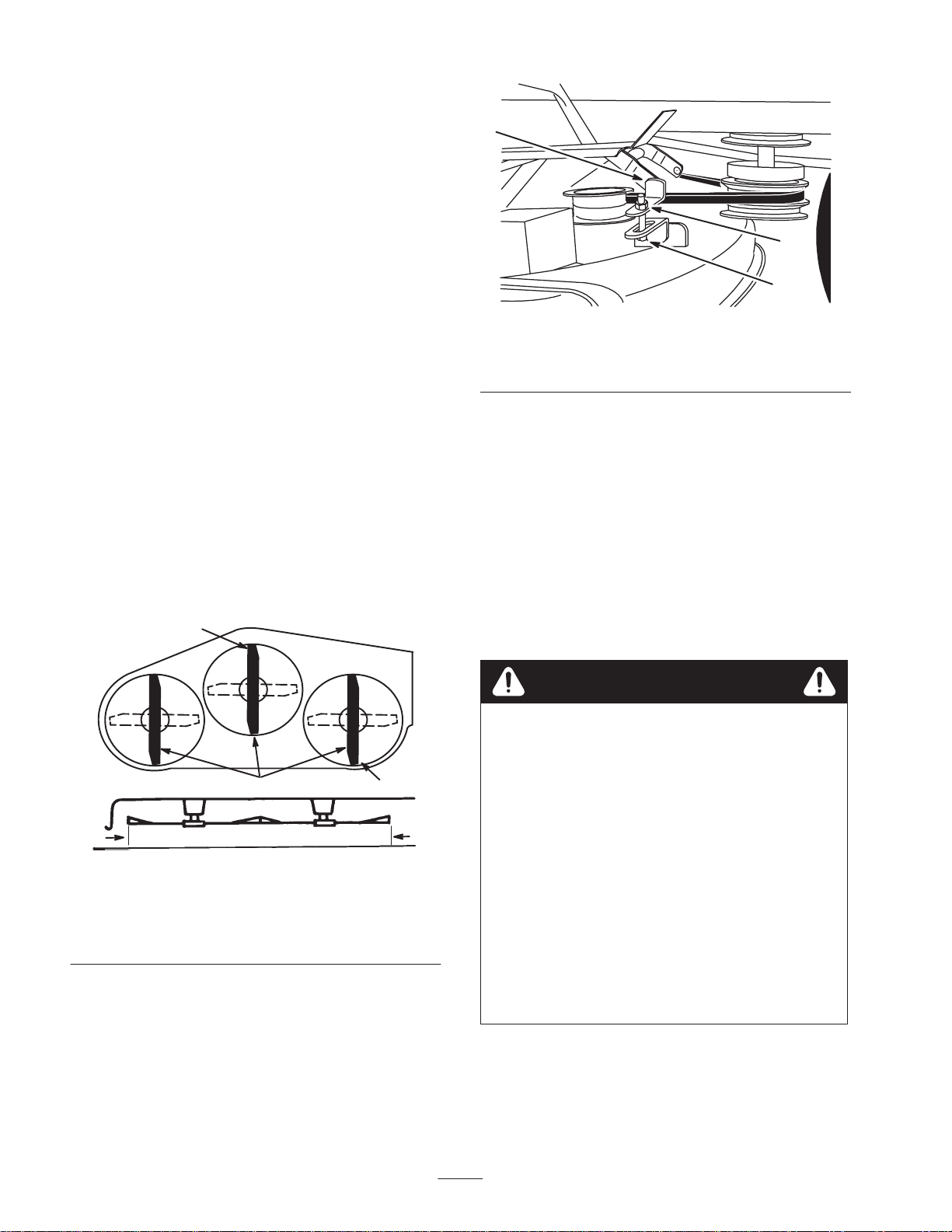

Figura 8
1. Dado
Davanti
2
1
3
Figura 9
1. Lame in posizione laterale
2. Taglienti esterni
4. Allentate il bullone di regolazione da un lato e girate la
staffa di sospensione per alzare o abbassare il tosaerba
(Fig. 10).
5. Al termine della regolazione serrate il bullone e
controllate il livello fra i lati.
Importante Se la staffa di sospensione viene fatta
girare da un lato al termine della regolazione il tosaerba
non è a livello, regolate il lato opposto.
3. Misurare qui
2
m–1078
3
Livellamento laterale del
tosaerba
Le lame del tosaerba devono essere livellate da un lato
all’altro. Il livellamento deve essere controllato ogni volta
che si installa il tosaerba oppure quando il taglio è
irregolare. Prima di livellare il tosaerba, gonfiate i
pneumatici anteriori e posteriori a 85 kPa.
Range di altezze di taglio 70 – 102 mm
Quando l’altezza di taglio è impostata nel range 70 –
102 mm, il tosaerba è sospeso dal trattorino.
1. Parcheggiate la macchina su una superficie piana,
disinnestate la presa di forza (PDF), innestate il freno di
stazionamento e portate la chiave di accensione in
posizione Off. Togliete la chiave.
2. Alzate completamente la leva di sollevamento
accessori, finché non si blocca.
3. Ruotate con cautela le lame da un lato all’altro (Fig. 9).
Misurate la distanza tra i taglienti esterni e la superficie
piatta (Fig. 9). Qualora entrambe le misure non siano
inferiori a 5 mm è necessario regolare; vedere 4 e 6.
1
2
m–1224

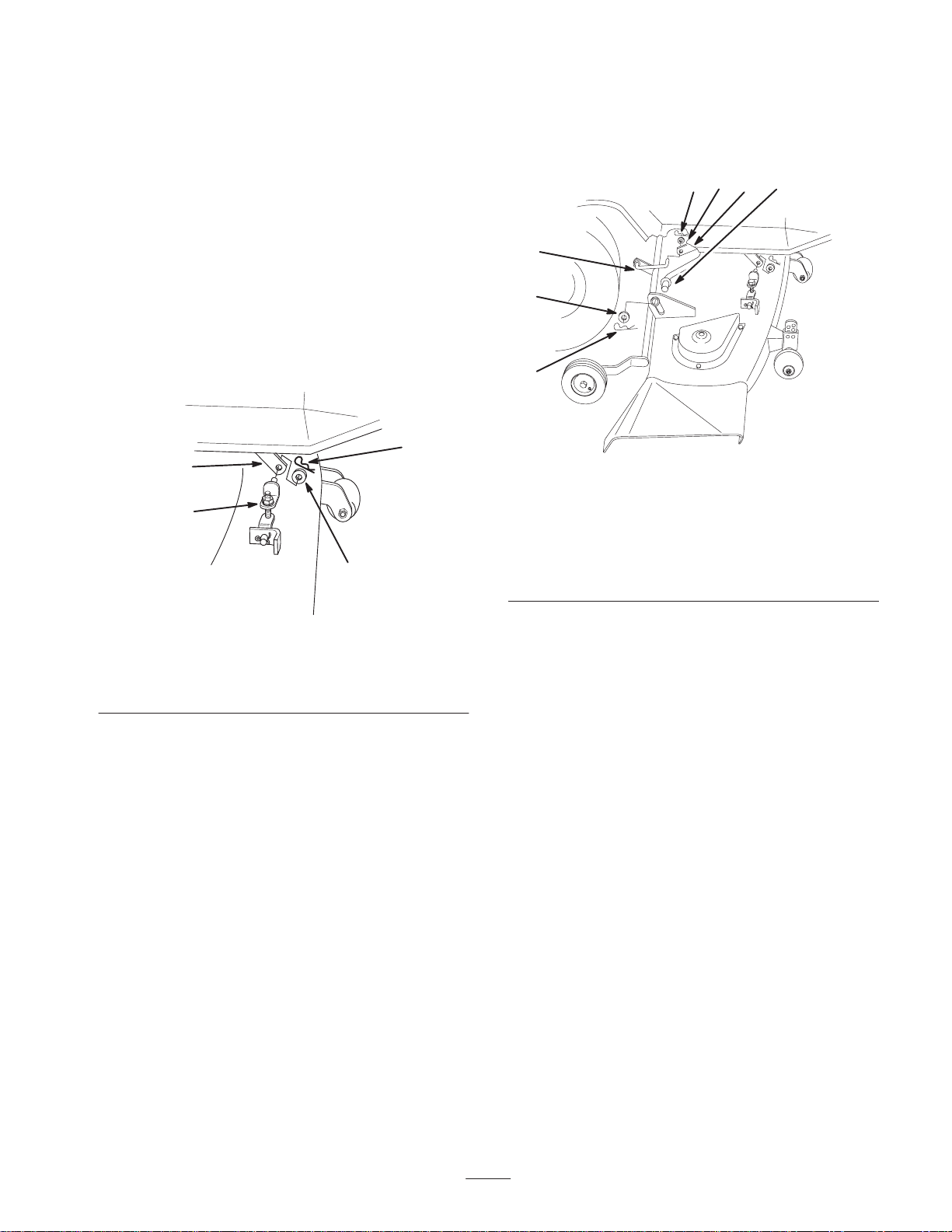

Figura 10
1. Bullone 2. Staffa di sospensione
6. A questo punto controllate l’inclinazione longitudinale
della lama; vedere Controllo dell’inclinazione
longitudinale della lama, pag. 10.
Range di altezze di taglio 19 – 70 mm
Quando l’altezza di taglio è impostata nel range 19 –
70 mm, le ruote limitatrici toccano terra. Non è prevista una
regolazione laterale in questo range di altezze; vedere
Controllo dell’inclinazione longitudinale della lama,
pag. 10.
9
Controllo dell’inclinazione
longitudinale della lama
Controllate l’inclinazione longitudinale della lama ogni
volta che mettete in opera il tosaerba. Prima di controllare
l’inclinazione, gonfiate i pneumatici anteriori e posteriori a
85 kPa. Se la punta della lama anteriore non è inferiore alla
punta della lama posteriore di 9,5 mm o meno, regolate
l’inclinazione della lama come segue.
1. Parcheggiate la macchina su una superficie piana,
disinnestate la presa di forza (PDF), innestate il freno di
stazionamento e portate la chiave di accensione in
posizione Off. Togliete la chiave.
2. Se non avete controllato il livellamento laterale della
lama, controllatelo e regolatelo; vedere Livellamento
laterale del tosaerba, pag. 9.
3. Regolate la manopola Dial-A-Height fino a portare
l’altezza di taglio al centro del range, ed abbassate il
meccanismo di sollevamento.
4. Fate girare con cautela le lame in modo da volgerle
davanti e dietro (Fig. 11).
5. Misurate ai punti A e B da una superficie piana fino al
tagliente delle lame (Fig. 11). Le punte delle lame
devono essere inferiori di 9,5 mm o meno davanti
rispetto a dietro. All’occorrenza regolate l’attacco
regolabile anteriore.
2
Davanti
A
m–1078
1
2
3
m-2452
Figura 12
1. Attacco regolabile
2. Controdado
8. Quando l’inclinazione longitudinale è esatta, serrate il
controdado. Controllate di nuovo il livellamento laterale
del tosaerba; vedere Livellamento laterale del tosaerba,
pag. 9.
3. Bullone
Funzionamento
Nota: Stabilite i lati sinistro e destro della macchina dalla
normale posizione di guida.
Scarico laterale
B
1
4
Figura 11
1. Lama in posizione
longitudinale
2. Misurate la punta della
lama anteriore
6. Per regolare il livellamento longitudinale della lama
allentate il controdado sugli attacchi regolabili anteriori.
(Fig. 12).
7. Fate girare il bullone degli attacchi regolabili anteriori
per modificare il livellamento longitudinale della lama
(Fig. 12).
Nota: Per sollevare la parte anteriore del tosaerba accorciate
gli attacchi regolabili girando il bullone in senso orario.
3. Misurate la punta della
lama posteriore
4. Misurate qui
3
4
Avvertenza
Lasciando scoperta l’apertura di scarico si
permette al tosaerba di scagliare oggetti in
direzione dell’operatore o di astanti, e di causare
gravi lesioni. È inoltre possibile venire a contatto
con la lama.
• Non togliete mai il deflettore di sfalcio dal
tosaerba, perché indirizza lo sfalcio verso il
tappeto erboso. Nel caso in cui sia danneggiato,
sostituite immediatamente il deflettore.
• Non mettete mai le mani o i piedi sotto il
tosaerba.
• Non cercate mai di liberare l’area di scarico o le
lame del tosaerba senza aver prima disinnestato
la presa di forza (PDF) e girato la chiave di
accensione in posizione Off. Inoltre, togliete la
chiave e staccate il cappellotto dalle candele.
1. Il tosaerba è dotato di un deflettore incernierato che
sparge lo sfalcio ai lati e verso il terreno.
10
Azionamento della presa di
Uso della leva di sollevamento
forza (PDF)
La presa di forza (PDF) innesta e disinnesta la corrente
della frizione elettrica.
Quando la chiave di accensione si trova in posizione run (in
moto) o lights (luci) e la presa di forza (PDF) è innestata, la
spia della PDF, nel modulo indicatori, è accesa. La spia
accesa è un’avvertenza; il motorino di avviamento non si
avvia ed occorre disinnestare la PDF prima di scendere.
Innesto della presa di forza
1. Mettete l’acceleratore in posizione Fast.
2. Estraete la presa di forza (PDF) in posizione On
(Fig. 13).
2
1
accessori
La leva di sollevamento accessori (Fig. 14) viene utilizzata
per alzare ed abbassare gli accessori.
Sollevamento accessori
1. Premete il pedale del freno per fermare la macchina.
2. Tirate indietro la leva di sollevamento accessori fin
quando scatta la chiusura. In questa posizione il
meccanismo di sollevamento tiene sollevato
l’accessorio.
Abbassamento accessori
1. Premete i pedali del freno e/o della frizione per fermare
la macchina.
2. Tirate indietro la leva di sollevamento accessori per
rilasciare la pressione del meccanismo di sollevamento,
e premete il pulsante in alto per rilasciare la chiusura.
Spostate in avanti la leva di sollevamento per abbassare
l’accessorio.
2
Figura 13
1. Off-Disinnestato 2. On-Innestato
Disinnesto della presa di forza (PDF)
1. Inserite la presa di forza (PDF) in posizione Off
(Fig. 13).
m–1206
1
1. Leva di sollevamento
2. Pulsante
3. Regolatore dell’altezza
3
5
4
6
m–1205
Figura 14
4. Indicatore
5. Alto
6. Posizione di montaggio
11
Uso del sollevatore meccanico
per accessori
per modificare il punto di arresto. Giratela in senso
orario per aumentare l’altezza dell’accessorio, o in
senso antiorario per ridurla.
Il sollevatore meccanico per accessori (optional su alcuni
modelli) (Fig. 15) viene utilizzato per alzare ed abbassare
gli accessori.
Sollevamento accessori
1. Avviate il motore; vedere Avviamento e arresto del
motore, nel manuale dell’operatore.
2. Spostate l’interruttore di sollevamento verso l’alto per
sollevare il meccanismo di sollevamento accessori
(Fig. 15). L’accessorio viene sollevato e trattenuto in
alto.
Abbassamento accessori
1. Avviate il motore; vedere Avviamento e arresto del
motore, nel manuale dell’operatore.
2. Abbassate l’interruttore di sollevamento per abbassare il
meccanismo di sollevamento accessori (Fig. 15). Il
meccanismo di sollevamento accessori si abbassa.
2
2. L’indicatore del Regolatore dell’altezza Dial-A-Height
(Fig. 14) indica la modifica, dall’alto al basso,
dell’altezza del meccanismo di sollevamento accessori
durante la regolazione.
Regolazione dei rulli
antistrappo
I rulli antistrappo guidano il tosaerba su terreno irregolare
senza strappare il tappeto erboso. Per la maggioranza delle
condizioni devono essere inseriti nel foro inferiore. Per
altezze di taglio di 38 mm o inferiori, spostate i rulli
antiscalpo nel foro superiore.
1. Alzate la leva di sollevamento accessori; vedere
Sollevamento accessori.
2. Togliete la coppiglia a forcina, il bullone e l’albero per
utilizzare un foro diverso (Fig. 16).
3. Selezionate il foro adatto all’altezza di taglio da
utilizzare, e inserite l’asta (Fig. 16).
4. Fissate l’asta con un bullone e la coppiglia.
3
1
m–2266

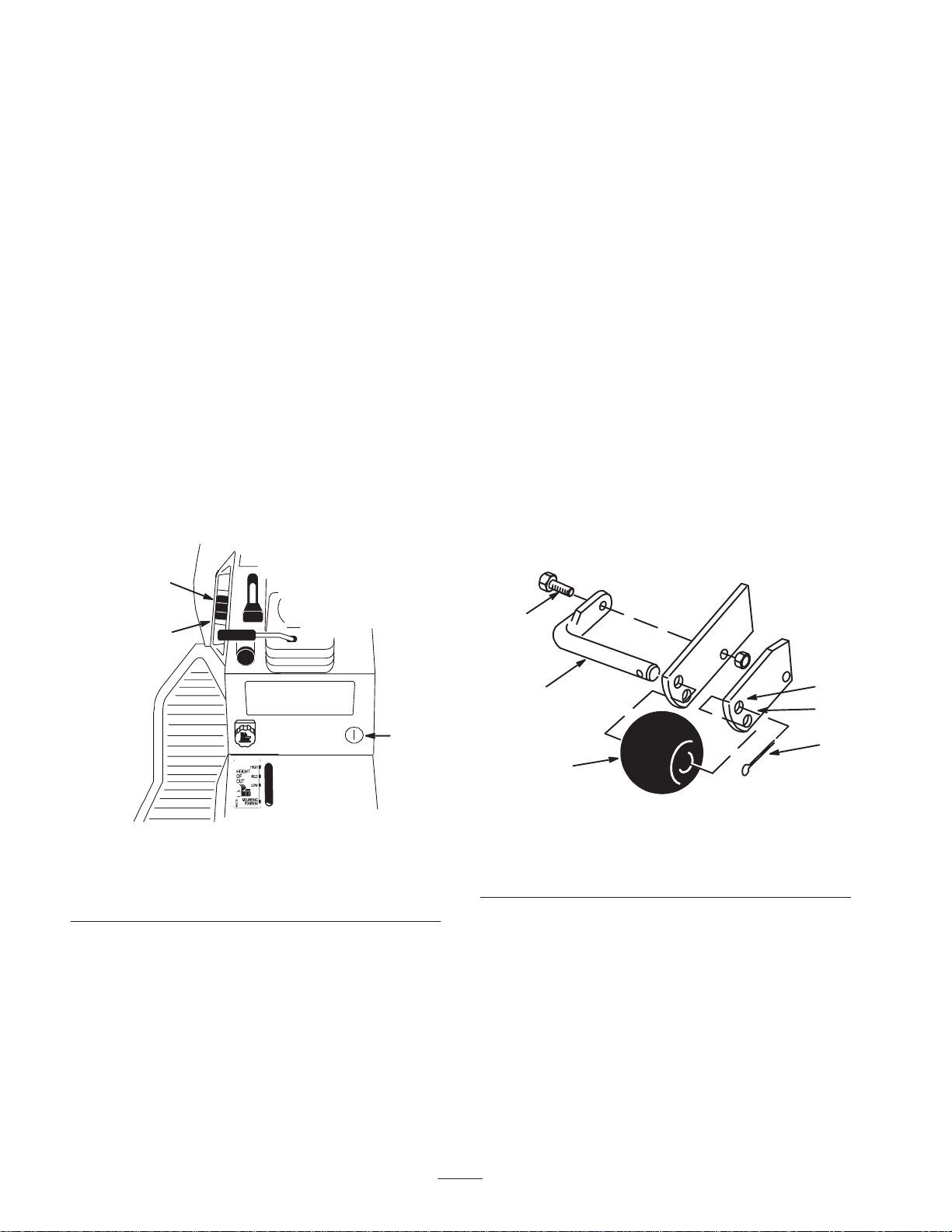

Figura 15
1. Chiave
2. Interruttore di
sollevamento ALZATO
3. Interruttore di
sollevamento
ABBASSATO
Regolazione di Dial-A-Height
Il comando del regolatore dell’altezza Dial-A-Height
(Fig. 14) viene utilizzato per limitare la corsa discendente
dell’accessorio. Girate la manopola Dial-A-Height per
modificare la posizione dell’arresto, in alto o in basso.
1. Alzate la leva di sollevamento accessori; vedere
Sollevamento accessori, pag. 12. Quando l’accessorio è
sollevato, girate la manopola Dial-A-Height (Fig. 14)
3
4
1
m–1220
Figura 16
1. Rullo
2. Coppiglia
3. Bullone
4. Asta
5. Foro superiore
6. Foro inferiore
Regolazione delle rotelline di
limitazione
Le rotelline di limitazione (su alcuni modelli) devono
essere regolate nel foro opportuno per ogni posizione
dell’altezza di taglio.
1. Una volta regolata l’altezza di taglio, alzate la leva di
sollevamento accessori. Vedere Sollevamento accessori.
2. Togliete la coppiglia a forcina e il perno per utilizzare
un foro diverso (Fig. 17).
5
6
2
12
3. Scegliete un foro in modo che la rotellina di regolazione
si trovi ad un minimo di 9,5 mm da terra per l’altezza di
taglio da utilizzare (Fig. 17).
4. Inserite il perno e fissate con la coppiglia a forcina.
5. Ripetete la regolazione sull’altra ruota limitatrice.
2
3
1
m–1233

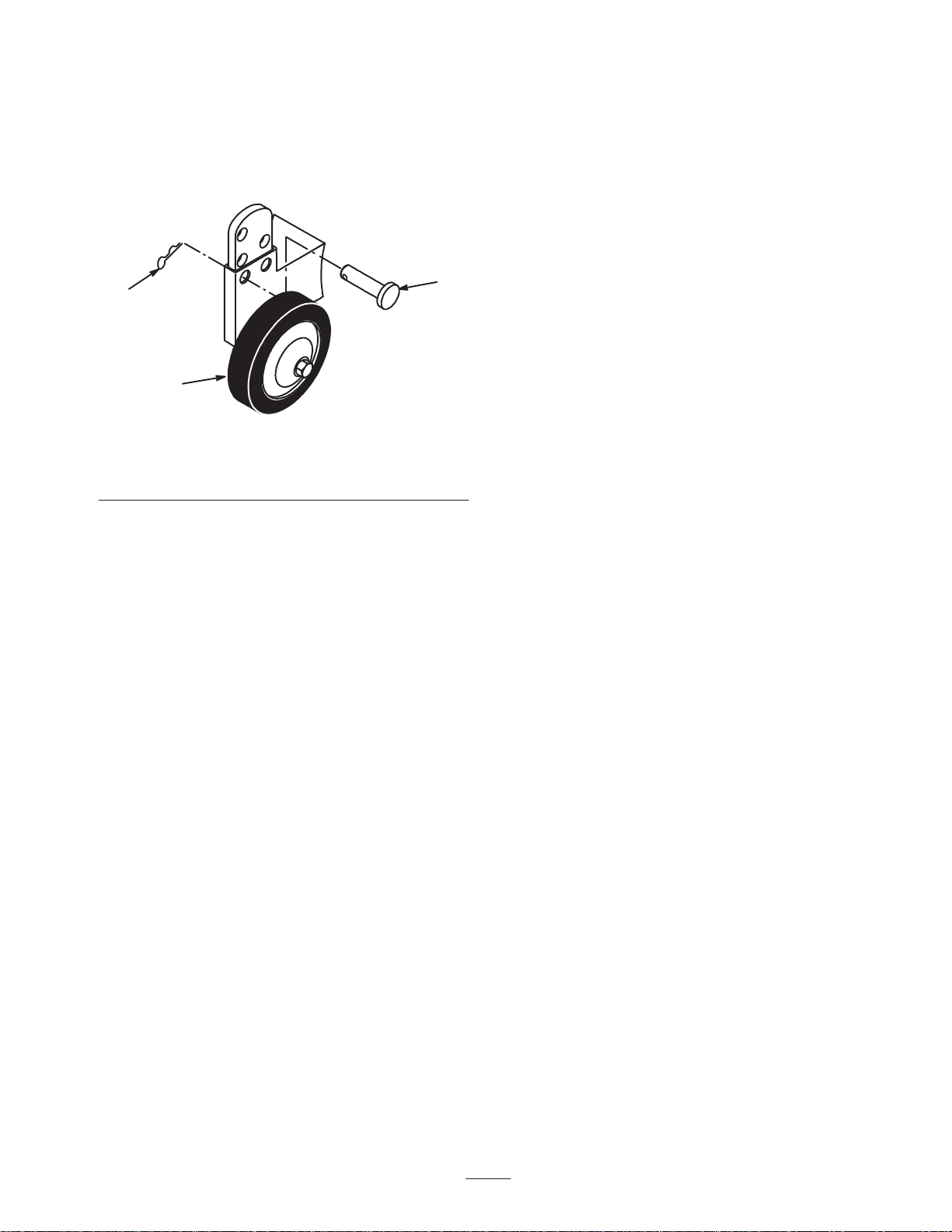

Figura 17
1. Ruota
2. Perno
3. Coppiglia a forcina
Intervalli di taglio corretti
In genere, si raccomanda di tagliare l’erba ogni quattro
giorni. Ricordate: l’erba cresce a ritmi diversi in stagioni
diverse. Per mantenere la stessa altezza di taglio, come
consigliato, tosate più spesso all’inizio della primavera.
Poiché a mezza estate il ritmo di crescita dell’erba rallenta,
tagliate l’erba meno di frequente. Qualora l’erba non sia
stata tagliata per un periodo prolungato, tagliatela prima ad
un’altezza di taglio elevata, e di nuovo due giorni dopo ad
un’altezza di taglio inferiore.
Velocità di taglio
Per migliorare la qualità del taglio scegliete una velocità di
spostamento inferiore.
Evitate di tosare il tappeto erboso troppo
corto
Se la larghezza di taglio del tosaerba è superiore a quella del
tosaerba utilizzato in precedenza, aumentate l’altezza di taglio
per non falciare troppa erba su manti erbosi irregolari.
Suggerimenti per il taglio
dell’erba
Impostazione alta velocità
Per ottenere migliori risultati e garantire la massima
circolazione dell’aria, regolate il motore su Fast. L’aria è
necessaria per tagliare accuratamente lo sfalcio, quindi si
raccomanda di non utilizzare un’altezza di taglio tanto
bassa da circondare completamente il tosaerba da erba non
tagliata. Perché l’aria venga aspirata nel tosaerba, lasciate
sempre un lato del tosaerba lontano dall’erba non tagliata.
Primo taglio del tappeto erboso
Ta gliate l’erba leggermente più alta del normale per evitare
che il tosaerba venga a contatto con le asperità del terreno.
Tuttavia, in genere l’altezza migliore è quella usata in passato.
Qualora l’erba sia più alta di 15 cm, è preferibile praticare due
passate per garantire una migliore qualità di taglio.
Tagliate un terzo del filo d’erba
In genere è preferibile tagliare solamente un terzo circa del
filo d’erba. Si raccomanda di non superare questa altezza, a
meno che l’erba non sia rada, oppure ad autunno inoltrato
quando cresce più lentamente.
Erba alta
Se l’erba è leggermente più alta del normale o è
particolarmente umida, aumentate l’altezza di taglio prima di
tosare. Tagliate nuovamente l’erba all’altezza di taglio normale.
Arresto del tosaerba
Qualora il tosaerba si arresti durante il taglio, sul tappeto
erboso potrebbe depositarsi un mucchio di sfalcio. Per
evitare questo inconveniente:
1. con le lame innestate, portate il tosaerba su un’area già
tagliata;
2. per disperdere lo sfalcio in modo uniforme, aumentate
l’altezza di taglio di una tacca o due procedendo in
marcia avanti con le lame innestate.
Mantenete pulito il sottoscocca del
tosaerba
Eliminate sfalcio e morchia dal sottoscocca del tosaerba
dopo ogni utilizzo. In caso di accumulo di morchia e detriti
all’interno del tosaerba, la qualità di taglio può risultare
insoddisfacente.
Manutenzione della lama
Direzione di tosatura
Alternate la direzione della tosatura per mantenere l’erba
eretta. In tal modo si agevola lo spargimento dello sfalcio
per una migliore decomposizione e fertilizzazione.
Mantenete affilata la lama per l’intera la stagione di taglio,
al fine di evitare lo strappo e la frammentazione dell’erba.
In caso contrario i bordi dell’erba diventano marrone, di
conseguenza l’erba cresce più lentamente ed è più soggetta
a malattie. Ogni 30 giorni controllate che le lame di taglio
siano affilate, e limate eventuali intaccature.
13
Manutenzione
Nota: Stabilite i lati sinistro e destro della macchina dalla normale posizione di guida.
Programma di manutenzione raccomandato
Cadenza di
manutenzione
Ogni utilizzo • Pulizia dell’alloggiamento del tosaerba
5 ore
25 ore
In rimessa
Procedura di manutenzione
• Controllo della lama
• Pulizia dell’alloggiamento del tosaerba
• Controllo della lama
• Controllo della pressione dei pneumatici
• Ingrassaggio del piatto di taglio del tosaerba
• Controllo della lama
• Ingrassaggio del piatto di taglio del tosaerba
• Controllo di crepe/usura delle cinghie
• Pulizia dell’alloggiamento del tosaerba
• Verniciare le superfici usurate
• Controllo della pressione dei pneumatici
Attenzione
Se lasciate la chiave nell’interruttore di accensione, qualcuno potrebbe accidentalmente avviare
il motore e ferire gravemente voi od altre persone.
Prima di eseguire qualsiasi intervento di manutenzione, togliete la chiave dall’interruttore di
accensione e staccate il cappellotto dalle candele, e riponetelo in un luogo sicuro, perché non
tocchi accidentalmente la candela.
Revisione delle lame di taglio
Per garantire una qualità di taglio ottimale, mantenete
affilate le lame. Per maggiore comodità di affilatura e
sostituzione è preferibile disporre di lame di ricambio.
Avvertenza
Le lame consumate o danneggiate possono
spezzarsi e scagliare frammenti in direzione
dell’operatore o di astanti, causando gravi ferite o
anche la morte.
• Controllate le lame ad intervalli regolari, per
accertare che non siano consumate o
danneggiate.
• Se le lame sono consumate o danneggiate,
sostituitele.
Avvertenza
Una lama curva o danneggiata può spezzarsi e
ferire gravemente o uccidere voi o gli astanti.
• Sostituite sempre con una lama nuova le lame
curve o danneggiate.
• Non limate mai la lama, e non create intaccature
aguzze sul tagliente o sulla superficie della lama.
14
Controllo delle lame
1. Rimuovete il tosaerba; vedere Rimozione del tosaerba,
pag. 19.
2. Controllate i taglienti (Fig. 18). Se i taglienti non sono
affilati o presentano intaccature, togliete le lame ed
affilatele; vedere Affilatura delle lame, pag. 15.
5
4
3
3. Controllate le lame, in particolare l’area curva (Fig. 18).
In caso di danni, usura o scanalature nell’area (Fig. 18),
montate immediatamente una nuova lama.
1
2
3
m-151
Figura 18
1. Tagliente
2. Area curva
3. Usura/scanalatura
Rimozione delle lame
2
1
m–5711
Figura 19
1. Dado
2. Rondella piana
3. Lama esterna illustrata
4. Rondella
5. Alberino
Affilatura delle lame
1. Affilate i taglienti da entrambe le estremità della lama
con una lima (Fig. 20). Rispettate l’angolazione
originale. La lama conserva il proprio equilibrio
soltanto se viene rimossa una quantità uguale di
materiale da entrambi i taglienti.
1
Importante Le lame sono previste in due misure: la
lama più corta viene montata nell’alberino centrale, mentre
le due lame più lunghe vanno montate sugli alberini esterni
(Fig. 22).
1. Rimuovete il tosaerba; vedere Rimozione del tosaerba,
pag. 19.
2. Inclinate il tosaerba con cautela.
3. Togliete il dado, la rondella piana, la lama e la rondella
(Fig. 19). In sede di rimozione del bullone, per bloccare
la lama si consiglia di posizionare un blocco di legno tra
la lama ed il tosaerba.
4. Controllate tutte le parti. Sostituitele nel caso in cui
siano difettose o danneggiate.
Figura 20
1. Affilate all’angolazione originale
2. Controllate l’equilibrio della lama posizionandola su un
bilanciatore (Fig. 21). Se la lama rimane in posizione
orizzontale, è bilanciata e può essere utilizzata. In caso
contrario, limate soltanto il retro della lama. Ripetete la
procedura finché la lama non è perfettamente bilanciata.
2
1
Figura 21
1. Lama 2. Bilanciatore
15
Montaggio delle lame
Importante Le lame sono previste in due misure e
formati: la lama più corta viene montata nell’alberino
centrale, mentre le due lame più lunghe vanno montate
sugli alberini esterni (Fig. 23). I diversi formati sono
illustrati nella Fig. 22.
1. Montate la rondella, la lama, la rondella piana e il
bullone della lama (Fig. 24).
Importante Per garantire un taglio corretto, la parte
curva della lama deve essere rivolta verso il lato interno del
tosaerba.
2. Serrate il dado della lama a 109 – 136 Nm.
1
1. Lama esterna
2. Lama centrale
2
Figura 22
Davanti
3
m–5707
3. Angolazione della costa
5
4
3
2
1
m–5711
Figura 24
1. Dado
2. Rondella piana
3. Lama esterna illustrata
4. Rondella
5. Alberino
Nota: Verificate che la lama corta sia montata sull’alberino
centrale.
1
1. Lama lunga,
16-11/32pollici
2
Figura 23
2. Lama corta,
1
m–1078
15-27/32 pollici
16
Ingrassaggio e lubrificazione
Revisione della cinghia di
Cadenza di manutenzione e specifiche
Ingrassate la macchina ogni 25 ore di esercizio oppure ogni
anno, optando per l’intervallo più breve. Lubrificate più di
frequente in ambienti particolarmente polverosi o sabbiosi.
Tipo di grasso: Grasso universale.
Lubrificazione
1. Disinnestate la presa di forza (PDF), innestate il freno
di stazionamento e girate la chiave di accensione in
posizione Off. Togliete la chiave.
2. Pulite i raccordi d’ingrassaggio con un cencio. Togliete
le eventuali tracce di vernice davanti ai raccordi.
3. Collegate al raccordo d’ingrassaggio un ingrassatore a
pressione, e pompate il grasso nei raccordi.
4. Tergete il grasso superfluo.
Punti di ingrassaggio
1. Lubrificate gli alberini della lama, il braccio della
puleggia tendicinghia ed i cuscinetti della ruota
limitatrice (Fig. 25).
trasmissione della lama
Rimozione della cinghia di trasmissione
della lama
1. Rimuovete il tosaerba; vedere Rimozione del tosaerba,
pag. 19.
2. Togliete le viti di montaggio dei carter della puleggia ed
i carter da entrambe le pulegge delle lame (Fig. 26).
3. Togliete la cinghia dalle pulegge (Fig. 26).
Montaggio della cinghia di trasmissione
della lama
1. Montate la nuova cinghia attorno alle pulegge della
lama ed alla puleggia tendicinghia.
2. Montate i carter destro e sinistro delle pulegge con le
viti di montaggio (Fig. 26).
3. Installate il tosaerba; vedere Montaggio del tosaerba,
pag. 8.
2
1
Figura 25
1
1. Carter della puleggia
2. Puleggia tendicinghia
Figura 26
Vista dall’alto
3. Cinghia del tosaerba
3
m–1274
17
Lavaggio del sottoscocca del
tosaerba
Dopo ogni utilizzo, lavate il sottoscocca del tosaerba per
prevenire l’accumulo di sfalcio ed ottenere una migliore
qualità di mulching e dispersione dello sfalcio.
1. Parcheggiate la macchina su una superficie piana e
massiccia, disinnestate la presa di forza (PDF) e portate
la chiave di accensione in posizione Off.
2. Avvitate il raccordo per flessibile all’estremità di un
flessibile da giardino, collegate il raccordo per flessibile
al raccordo di lavaggio del tosaerba, quindi aprite
l’acqua (Fig. 27).
Nota: Applicate una pellicola di vaselina sull’anello
toroidale del raccordo di lavaggio per facilitare
l’accoppiamento e proteggere l’anello stesso.
3. Abbassate il tosaerba all’altezza di taglio minima.
4. Sedetevi sul sedile ed avviate il motore. Inserite la presa
di forza (PDF) e fatela funzionare per uno-tre minuti.
5. Disinnestate la lama, la presa di forza (PDF), e girate la
chiave di accensione in posizione Off. Attendete finché
tutte le parti mobili si siano fermate.
6. Chiudete l’acqua e staccate il raccordo del flessibile dal
raccordo di lavaggio.
Nota: Se dopo il lavaggio il tosaerba non è pulito,
lasciatelo in acqua per 30 minuti, e ripetete l’operazione.
7. Riavviate il tosaerba e fatelo funzionare per uno–tre
minuti per eliminare l’acqua in eccesso.
1
1. Raccordo di lavaggio
2. Giunto
2
Figura 27
3. Flessibile da giardino
m–3439
Avvertenza
Se il raccordo di lavaggio è rotto o mancante, voi
ed altre persone siete esposti al rischio di essere
colpiti da oggetti o di venire a contatto con la lama.
Il contatto con oggetti scagliati o con la lama può
provocare gravi ferite o la morte.
3
• Sostituite immediatamente il raccordo rotto o
mancante prima di riutilizzare il tosaerba.
• Tappate i fori del tosaerba con bulloni e dadi di
bloccaggio.
• Non infilate mai le mani o i piedi sotto il
tosaerba o nelle aperture del tosaerba.
18
Rimozione del tosaerba
1. Parcheggiate la macchina su una superficie piana,
disinnestate la presa di forza (PDF), innestate il freno di
stazionamento e portate la chiave di accensione in
posizione Off. Togliete la chiave.
2. Girate le ruote anteriori completamente a sinistra ed
alzate completamente la leva di sollevamento accessori
finché non si blocca; vedere il Manuale dell’operatore
del trattore.
6. Togliete le coppiglie a forcina e le rondelle dai bracci di
sollevamento posteriori (Fig. 29).
7. Fate scorrere il piatto di taglio a destra, togliendolo dai
bracci di sollevamento posteriori (Fig. 29).
76
1
4
5
3. Togliete la cinghia di comando del tosaerba dalla
puleggia del motore.
4. Togliete le coppiglie a forcina piccole e le rondelle dagli
attacchi regolabili anteriori, e dal braccio di
sollevamento anteriore (Fig. 28).
3
2
1
2
m-2430
Figura 28
1. Attacco regolabile
2. Braccio di sollevamento
anteriore
3. Rondella 1/2 pollice
4. Coppiglia a forcina,
piccola
5. Togliete la coppiglia a forcina piccola e la rondella
dall’attacco di sollevamento posteriore e dal
meccanismo di sollevamento accessori (Fig. 29).
2
3
m-2445
Figura 29
1. Bracci di sollevamento
2. Rondella 3/4 pollice
3. Coppiglia a forcina,
grande
4. Dispositivo di
sollevamento accessori
5. Attacco posteriore
6. Rondella 1/2 pollice
7. Coppiglia a forcina,
piccola
8. Alzate completamente il meccanismo di sollevamento
accessori, finché non si blocca. Girate le ruote anteriori
come opportuno, ed estraete il tosaerba dal lato destro.
Nota: Conservate tutta la bulloneria, rondelle e coppiglie a
forcina per il riutilizzo in sede di montaggio del piatto di
taglio.
19
Rimessaggio
1. Pulite accuratamente da pula e sporcizia le alette esterne
della testata e l’alloggiamento della ventola. Eliminate
sfalcio, morchia e fanghiglia dalle parti esterne della
macchina, in particolare dal motore, dal diaframma di
separazione e da sopra il tosaerba.
4. Controllate le condizioni della cinghia di trasmissione
delle lame.
5. Ingrassate il piatto di taglio; vedere Ingrassaggio e
lubrificazione, pag. 17.
6. Controllate e serrate tutti i bulloni, i dadi e le viti.
Riparate o sostituite le parti difettose o danneggiate.
Importante La macchina può essere lavata con
detergente neutro ed acqua. Non utilizzate lance ad alta
pressione. Non utilizzate una quantità d’acqua eccessiva, in
particolare in prossimità di quadro di comando, luci,
motore e batteria.
2. Lavate il sottoscocca; vedere Lavaggio del sottoscocca
del tosaerba, pag. 18.
3. Controllate le condizioni delle lame; vedere Revisione
delle lame da taglio, pag. 14.
Localizzazione guasti
Problema Possibili cause Rimedi
Vibrazioni anomale.
1. Le lame sono curve o
squilibrate.
2. Il bullone di fissaggio della
lama è allentato.
3. I bulloni di fissaggio del
motore sono allentati.
4. Una delle pulegge del motore,
tendicinghia o della lama è
allentata.
7. Ritoccate tutti i graffi e le superfici metalliche
sverniciate. La vernice può essere ordinata al Centro di
Assistenza autorizzato di zona.
8. Riponete la macchina in una rimessa o in un deposito
pulito ed asciutto. Togliete la chiave dell’interruttore di
avviamento e conservatela in un luogo facile da
ricordare. Coprite la macchina con un telo per
proteggerla e mantenerla pulita.
1. Montate nuove lame di taglio.
2. Serrate il bullone di fissaggio
della lama.
3. Serrate i bulloni di fissaggio
del motore.
4. Serrate la puleggia
interessata.
Le lame non girano.
Altezza di taglio non uniforme.
5. La puleggia del motore è
danneggiata.
1. La cinghia di trasmissione
delle lame è usurata, allentata
o rotta.
2. La cinghia di trasmissione è
uscita dalla puleggia.
1. La pressione dei pneumatici
non è corretta.
2. Il tosaerba non è livellato. 2. Regolate il livellamento
3. Il sottoscocca del tosaerba è
sporco.
5. Rivolgetevi ad un Centro di
Assistenza Autorizzato.
1. Sostituite la cinghia di
trasmissione delle lame.
2. Montate la cinghia di
trasmissione delle lame e
controllate che la puleggia
tendicinghia e le guide della
cinghia siano in posizione
corretta.
1. Gonfiate i pneumatici alla
pressione corretta.
laterale e longitudinale del
tosaerba.
3. Pulite il sottoscocca del
tosaerba.
20
Loading...
