Wheel Horse
132cm-Mähwerk
für Rasenmäher und Gartentraktoren
Modell-Nr. 78253–200000001 & darüber
Nr. 3326–463
Bedienungsanleitung
German (D)
Einleitung
Wir möchten, daß Sie mit Ihrem neuen Produkt
vollständig zufrieden sind. Ihr Vertragshändler ist für
Sie da, wenn Sie Hilfe bei der Wartung, OriginalErsatzteile oder weitergehende Informationen
brauchen.
Wenn Sie sich an Ihren Vertragshändler oder ans
Werk wenden, sollten Sie immer die Modell- und
Seriennummer Ihres Produktes angeben. Diese
Nummern helfen dem Händler bzw. dem
Repräsentanten, exakte Informationen zu Ihrem
speziellen Produkt zu liefern. Sie finden die Platte mit
der Modell- und Seriennummer wie unten gezeigt an
einer bestimmten Stelle am Produkt.
1
Durch das Warnsystem in dieser Anleitung werden
potentielle Gefahren gekennzeichnet und Sicherheitshinweise gegeben, die zur Vermeidung von
Verletzungen oder sogar Tod beitragen sollen.
GEFAHR, WARNUNG und VORSICHT sind Signalwörter, durch die der Grad der Gefahr gekennzeichnet wird. Sie sollten aber ungeachtet des
Gefahrengrades immer sehr vorsichtig sein.
GEFAHR kennzeichnet eine extreme Gefahr, die
schwere Verletzungen oder Tod verursachen kann,
wenn die empfohlenen Vorsichtsmaßnahmen nicht
befolgt werden.
WARNUNG weist auf eine Gefahr hin, die schwere
Verletzungen oder Tod verursachen kann, wenn die
empfohlenen Vorsichtsmaßnahmen nicht befolgt
werden.
VORSICHT weist auf eine Gefahr hin, die kleinere
oder mittelschwere Verletzungen verursachen kann,
wenn die empfohlenen Vorsichtsmaßnahmen nicht
befolgt werden.
1. Modell- und Seriennummernplatte
Tragen Sie die Modell- und Seriennummer Ihres
Produkts bitte hier ein.
Modell-Nr.:
Serien-Nr.:
2371
Es werden noch zwei weitere Wörter verwendet, um
wichtige Informationen hervorzuheben. “Wichtig”
weist auf spezielle technische Informationen hin, und
“Hinweis” hebt allgemeine Informationen hervor, die
besondere Beachtung verdienen.
Die linke und rechte Seite der Maschine wird vom
Sitz in normaler Bedienungsposition aus bestimmt.
Printed in USA
The Toro Company – 1997
Inhalt
Anweisungs- und Warnaufkleber 2. . . . . . . . . . . .
Installation 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Einzelteile 3. . . . . . . . . . . . . . . . . . . . . . . . . .
Vorbereitung des Mähwerks 4. . . . . . . . . . . .
Vorbereitung des Traktors 6. . . . . . . . . . . . .
Einbau des Mähwerks 8. . . . . . . . . . . . . . . .
Einstellung der Transporthöhe 9. . . . . . . . . .
Seitlicher Höhenausgleich des Mähwerks 10. .
Schnittmesserneigung in Längsrichtung 11. .
Ausbau des Mähwerks 12. . . . . . . . . . . . . . . .
Betrieb 13. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Seitenauswurf 13. . . . . . . . . . . . . . . . . . . . . . .
Betrieb des Mähwerks (PTO) 13. . . . . . . . . . .
Absenkhebel 14. . . . . . . . . . . . . . . . . . . . . . . .
Seite
Seite
Hebevorrichtung 14. . . . . . . . . . . . . . . . . . . . .
Einstellung des Dial-A-Height–Reglers 15. . .
Einstellung der Rasenschutzräder 15. . . . . . .
Tips zum Mähen von Gras 15. . . . . . . . . . . . .
Wartung 17. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Wartungsintervalle 17. . . . . . . . . . . . . . . . . . .
Schnittmesser 18. . . . . . . . . . . . . . . . . . . . . . .
Schmieren 20. . . . . . . . . . . . . . . . . . . . . . . . . .
Schnittmesserantriebsriemen 20. . . . . . . . . . .
Mähwerkriemen 21. . . . . . . . . . . . . . . . . . . . .

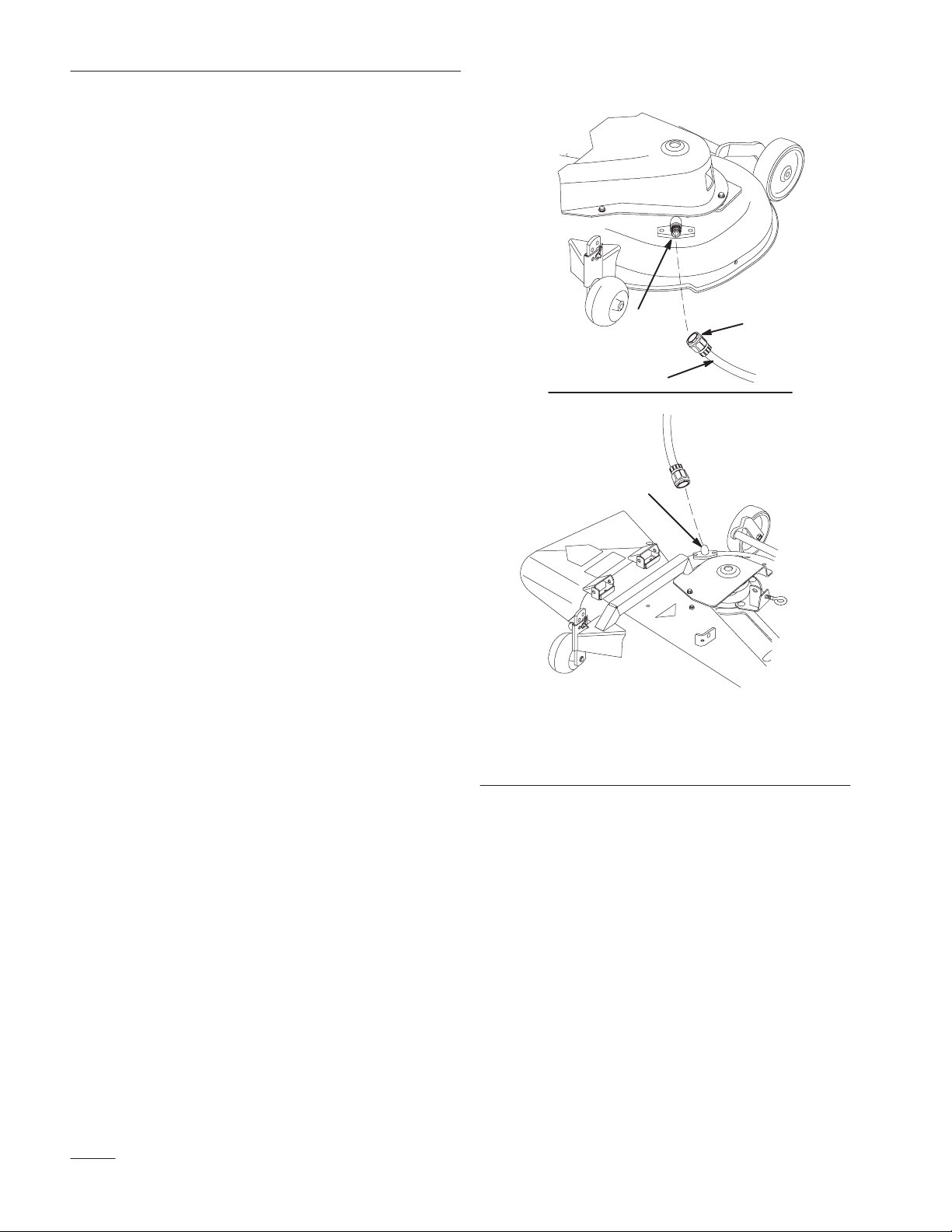

Spülen der Mähwerkunterseite 21. . . . . . . . . .
Lagerung 23. . . . . . . . . . . . . . . . . . . . . . . . . .
Fehlerbehebung 24. . . . . . . . . . . . . . . . . . . . . . . . .
1
Sicherheit
Anweisungs- und Warnaufkleber
Anweisungs- und Warnaufkleber sind für den Anwender gut sichtbar neben
potentiellen Gefahrenbereichen angebracht. Beschädigte oder verlorengegangene
Aufkleber müssen ersetzt werden.
AM GRASABLENKBLECH
(Teilenr. 93–7317)
AN LINKER MÄHWERKSEITE UND AUSWURFKANAL
(Teilenr. 93–7316)
NEBEN RADSTELZEN
(Teilenr. 93–7282)
AN LINKER MÄHWERKSDEITE
(Teilenr. 94–2543)
UNTER GRASABLENKBLECH
(Teilenr. 93–7009)
AN HINTERER MÄHWERKMITTE
(Teilenr. 94–4937)
2
Installation
Einzelteile
Hinweis:In der folgenden Aufstellung sind die
für die Installation erforderlichen Teile
aufgeführt.
BEZEICHNUNG ST. VERWENDUNGSZWECK
Spurrad
Ansatzschraube
Sicherungsmutter 3/8–24 (mit Sicherungsscheibe)
Hinterer Gelenkbügel
Unterlegscheibe 13 mm (1/2”)
Splint 26 mm (1”)
Justiergelenke
Unterlegscheibe
Splint 26 mm (1”)
Grasablenkblech
Feder
Schraube 89 mm (3/8–24 x 3–1/2”)
Sicherungsmutter 3/8–24
Oberer Anschlag 1 Installation des oberen Mähwerkanschlags
Haarnadelsplint 85 mm (3–3/8”)
Unterlegscheibe 19 mm (3/4”)
Gelenkzapfen
2
2
2
1
2
2
2
2
2
1
2
2
2
2
2
1
Installation der Spurräder
Installation des hinteren Gelenkbügels
Installation des vorderen Trägers am
Mähwerk
Installation des Grasablenkblechs
Installation des Mähwerks am Traktor
Haarnadelsplint 65 mm (2–9/16”)
Unterlegscheibe
Bedienungsanleitung
Garantiekarte
Wichtig Wenn Sie eine Zugmaschine des Baujahres
1999 oder älter besitzen und möchten ein
52”-Schneidwerk montieren, müssen Sie zunächst einen
Umrüstsatz einbauen. Diesen beziehen Sie von Ihrem
TORO-Vertragshändler .
3
3
1
Vor Inbetriebnahme lesen
1
3
Installation
Vorbereitung des Mähwerks
1. Die Spurräder an der Außenseite der Arme am
hinteren Gestell anbringen. Der Schmiernippel
am Rad muß nach innen zeigen (Abb. 1).
2. Mit Ansatzschraube und 3/8”-Sicherungsmutter
mit Sicherungsstück innen am Gewinde
befestigen (Abb. 1).
Hinweis:Die Räder einfetten.
4
1
2
3
4
m–4617
Abbildung 2
1. Gelenkbügel
2. Gestellhubarm
3. Unterlegscheibe 1/2”
4. Splint 26 mm (1”)
5
5. Die Justiergelenke so drehen, daß die
Schraubenköpfe oben liegen, und wie gezeigt
zwischen die Bügel an der Mähwerkvorderseite
legen (Abb. 3).
2
3
1
m–4760
Abbildung 1
1. Gestellarm
2. Rad
3. Schmiernippel innen
4. Ansatzschraube
5. Sicherungsmutter 3/8”
(mit Sicherungsstück)
3. Den Gelenkbügel zwischen Mähwerkbügel und
Gestellhubarm installieren (Abb. 2).
4. Mit 1/2”-Unterlegscheiben und 26 mm-Splinten
(1”) befestigen (Abb. 2).
6. Mit 1/2”-Unterlegscheiben und 26 mm-Splinten
(1”) an den Bügeln befestigen (Abb. 3).
1
4
3
1. Justiergelenk
2. Bügel
2
Abbildung 3
3. Unterlegscheibe 1/2”
4. Splint 26 mm (1”)
3
4
m-3285
4
7. Die Federn so in die Bügel am Mähwerk
stecken, daß die Hakenenden über der hinteren
Erhöhung liegen (Abb. 4).
8. Das Grasablenkblech auf die Löcher in den
Bügeln und die geraden Federenden im Platz
unter dem Drehgelenk und über dem
Ablenkblech ausrichten (Abb. 4).
9. Das Grasablenkblech mit 89 mm-Schrauben
(3/8–3-1/2”) am Haltebügel befestigen. Die
Schrauben müssen durch Ablenkblech, Federn
und Haltebügel gehen. Mit 3/8”-Sicherungsmuttern sichern (Abb. 4).
10. Das Grasablenkblech anheben und überprüfen,
ob es federbelastet ist und unbehindert auf untere
Position zurückkehren kann.
Wichtig: Das Grasablenkblech muß in
unterer Position federbelastet sein.
Das Ablenkblech anheben, um zu
überprüfen, ob es in untere Position
zurückschnappt.
6
3
Installation
POTENTIELLE GEFAHR
• Wenn Grasablenkblech, Auswurfkanal-
abdeckung oder Graskorb nicht
angebracht sind, sind die Bedienungsperson und umstehende Personen Kontakt
mit dem Schnittmesser und hochgeschleuderten Gegenständen ausgesetzt.
WAS KANN PASSIEREN
• Kontakt mit dem rotierenden Schnitt-
messer oder hochgeschleuderten Gegenständen führt zu Verletzung oder Tod.
WIE DIE GEFAHR VERMIEDEN
WERDEN KANN
• NIEMALS das Grasablenkblech vom
Mähwerk abnehmen, weil es Material nach
unten auf den Rasen lenkt. Wenn das
Grasablenkblech beschädigt ist, muß es
sofort ausgetauscht werden.
• Niemals Hände oder Füße unter den
Rasenmäher stecken.
• Niemals versuchen, den Auswurfbereich
oder die Schnittmesser zu säubern, ohne
das Mähwerk auszukuppeln und die
Zündung auszuschalten. Außerdem den
Schlüssel abziehen und das Zündkabel von
der Zündkerze abziehen.
5
1. Haltebügel
2. Federhakenende
3. Platz für Feder
4. Grasablenkblech
2
4
1
1783
Abbildung 4
5. Schraube 89 mm
(3/8–3-1/2”)
6. Sicherungsmutter 3/8”
5
Installation
Vorbereitung des Traktors
1. Die Maschine auf einer ebenen Oberfläche
abstellen und die Hebevorrichtung auf
“UNTERE” Position absenken. Siehe “Betrieb:
Hebevorrichtung”, Seite 14.
Hinweis:Den Dial-A-Height-Regler drehen,
damit die Hebevorrichtung in
“OBERE” Position gehen kann.
2. Den Reifendruck auf den empfohlenen Wert
einstellen.
3. Die Transporthöhenmutter so einstellen, daß die
Unterseiten der hinteren Hubarme ca. 188 mm
(7–1/4”) über der Oberfläche liegen (Abb. 5).
1
8. Die Länge der Hubstange einstellen, indem sie in
den Drehzapfen herein- bzw. herausgedreht wird,
so daß das Stangenende gerade in die
Montageöffnung im vorderen Hubarm rutscht
(Abb. 6).
9. Die Hubstange in das Loch schieben und mit
zuvor entfernter Unterlegscheibe und E-Ring
befestigen (Abb. 6).
10. Überprüfen, ob der Anschlag 0–3 mm (0–1/8”)
vom Rahmen weg liegt, wenn die Montage
abgeschlossen ist und sich die Hebevorrichtung
in “OBERER” Position befindet.
5
4
2
1. Transporthöhenmutter
2. Hintere Hubarme
3
Abbildung 5
3. 188 mm (7–1/4”)
m–2399
4. Die Hebevorrichtung ganz hochfahren. Siehe
“Betrieb: Hebevorrichtung”, Seite 14.
5. E-Ring, Unterlegscheibe und Hebevorrichtungs-
gelenk vom vorderen Hubarm abnehmen
(Abb. 6).
6. Den vorderen Hubarm hochhalten, bis der
Anschlag den Rahmen berührt (Abb. 6).
7. Die Hubstange kräftig zurückdrücken, um das
Gestänge anzuheben, und die Position der
Hubstange im Vergleich zur Position der
Montageöffnung überprüfen.
3
1. E-Ring
2. Unterlegscheibe
3. Anschlag am Hubarm
1
2
Abbildung 6
4. Hebevorrichtungsgelenk
5. Drehzapfen
11. Die Kupplungsdrahtklemme vom Traktor-
kabelbaum lösen und die Halteklemme
entfernen (Abb. 8). Mittlere Halteschraube
und Unterlegscheibe entfernen. Dann die
Zweischeibenkupplung aus der Welle schieben
(Abb. 7).
Hinweis:Die mittlere Schraube wurde mit
Gewindekleber installiert. Daher kann
zum Entfernen ein Schlagschrauber
erforderlich sein.
Hinweis:Bei Installation einer Einscheiben-
kupplung die Befestigungselemente
zurücklegen.
m–3398
6
Installation
12. Die Kupplung so positionieren, daß der Draht
zur rechten Vorderseite des Traktors zeigt und
der Punkt im Dreieck im oberen Anschlag liegt.
Den Keil in der Kupplung auf die Keilnut
ausrichten und die Einscheibenkupplung auf die
Welle schieben (Abb. 7). Auf die Gewinde der
zuvor entfernten Befestigungselemente
Gewindekleber geben.
13. Die Schraube mit 75 Nm (55 ft-lbs) anziehen.
2
5
4
3
m–4828
Abbildung 7
1. Einscheibenkupplung–im
Mähdeck enthalten
2. Motor
3. Schraube
4. Unterlegscheibe
5. Kupplungsstecker
6. Oberer Anschlag
14. Halteklemme und Kupplungsstecker wie in
Abbildung 8 gezeigt an der rechten Rahmenseite
installieren. Darauf achten, daß im Steckerkabel
zwischen Kupplung und Halteklemme kein
Durchhang vorhanden ist.
2
4
1
3
m-4633
Abbildung 8
1. Kupplungsstecker
2. Rechte Rahmenseite
3. Halteklemme
4. Rechter Vorderreifen
6
1
15. Den Kupplungsstecker in die Klemme des
Traktorkabelbaums stecken (Abb. 7).
16. Die Schrauben entfernen, mit denen der obere
Anschlag am Traktorrahmen befestigt ist
(Abb. 9).
17. Die J-Klemme, mit der der Ablaßschlauch
befestigt ist, gegen den Rahmen halten und mit
den zuvor entfernten Befestigungselementen
einen neuen langen oberen Anschlag am Rahmen
anbringen (Abb. 9).
2
1
1. Oberer Anschlag (lang)
2. J-Klemme
3. Vorhandene Schrauben
4
Abbildung 9
4. Diese Zunge in den
3
m–4622
Schlitz in der Kupplung
7
Installation
Einbau des Mähwerks
1. Die Maschine auf einer ebenen Oberfläche
abstellen, das Mähwerk auskuppeln, die
Feststellbremse anziehen und die Zündung
ausschalten, um den Motor zu stoppen. Den
Schlüssel abziehen.
2. Die Vorderräder gerade nach vorne richten und
den Absenkhebel auf verriegelte Position
hochziehen; siehe Bedienungsanleitung des
Traktors.
3. Das Mähwerk von der rechten Seite aus unter
den Traktor schieben. Dabei die Vorderräder
nach Bedarf drehen. Die hinteren
Montagebuchsen auf die Enden der Hubarme
ausrichten.
4. Den Dial-a-Height-Knopf bis zum Anschlag im
Gegenuhrzeigersinn drehen und den
Absenkhebel auf Montageposition
herunterlassen; siehe Seite 15, “Betrieb”.
5. Die hinteren Führungsbuchsen – zuerst die linke
Seite, dann die rechte – auf die Hubarme setzen
und dann die linke Mähdeckseite an ihre
Position schieben (Abb. 10).
6. Das Mähdeck mit 3/4”-Unterlegscheiben und
großen Haarnadelsplinten an den hinteren
Hubarmen befestigen (Abb. 10).
7. Die vorderen Justiergelenke mit
1/2”-Unterlegscheibe und einem kleinen
Haarnadelsplint an den vorderen Hubarmen
anbringen (Abb. 10).
6
5
8
7
2
3
Abbildung 10
1. Hubarm
2. 3/4”-Unterlegscheibe
3. Großer Haarnadelsplint
4. Hebevorrichtung
4
1
5. 1/2”-Unterlegscheibe
6. Kleiner Haarnadelsplint
7. Gelenkzapfen
8. Gestellhubarm
POTENTIELLE GEFAHR
• Die Bewegung der Hebevorrichtung kann
Verletzungen verursachen, wenn das
Mähdeck auf die Hubarme ausgerichtet
wird.
WAS KANN PASSIEREN
• Wenn Körperteile zwischen Gestellhubarm
und Hebevorrichtung geraten, können
schwere Verletzungen verursacht werden.
WIE DIE GEFAHR VERMIEDEN
WERDEN KANN
• Nicht die Hände zwischen Gestellhubarm
und Hebevorrichtung stecken, wenn die
Hebevorrichtung an ist.
• Die Zündung ausschalten und den
Schlüssel abziehen, nachdem
Gestellhubarm und Hebevorrichtung
ausgerichtet worden sind.
6
5
M–3644
8. Das hintere Gelenk mit Gelenkzapfen,
1/2”-Unterlegscheibe und kleinem
Haarnadelsplint an der Hebevorrichtung
befestigen (Abb. 10).
8
Installation
Hinweis:Um den Gestellhubarm auf die
Hebevorrichtung auszurichten, den
Motor der Hebevorrichtung zu Hilfe
nehmen. Das Gelenkstück einsetzen,
wenn die Öffnungen ausgerichtet sind.
9. Den Antriebsriemen ziehen und auf die
Motorscheibe drehen (Abb. 11).
Hinweis:Darauf achten, daß der Riemen richtig
in der Motorscheibe und den
Mähdeckscheiben und an der
Führungsrolle sitzt.
10. Die Riemenführung so einstellen, daß der
Abstand zwischen Riemen und Führung 4 mm
(1/8”) beträgt (Abb. 11).
1
Einstellung der Transporthöhe
Nach der Vorbereitung des Traktors, Seite 6, sollte
die Transporthöhe richtig eingestellt sein. Wenn
allerdings die hinteren Haltebügel die Fußraste oder
der obere Anschlag in angehobener Position die
Oberseite des Mähwerks berühren, ist eine
Einstellung erforderlich.
1. Zur Einstellung die Transporthöhenmutter
(Abb. 12) am Hebemechanismus im
Uhrzeigersinn drehen, um das Mähwerk
anzuheben, bzw. im Gegenuhrzeigersinn, um das
Mähwerk abzusenken.
2. Die Mutter so einstellen, daß zwischen den
hinteren Haltebügeln und der Fußraste und dem
oberen Anschlag und dem Mähwerk ein Abstand
von 6 mm (1/4”) vorhanden ist.
4
3
Abbildung 11
Obenansicht
1. Führungsrolle
2. Antriebsriemen
2
3. Motorscheibe
4. 4 mm (1/8”)
11. Das Mähwerkniveau kontrollieren. Siehe
“Seitlicher Höhenausgleich des Mähwerks”,
Seite 10, und “Höhenausgleich des
Schnittmessers in Längsrichtung”, Seite 11.
12. Den Absenkhebel ganz auf verriegelte Position
hochziehen und die Mähdeck-Transporthöhe
einstellen; siehe Seite 9.
1
2418
1223
Abbildung 12
1. Mutter
9
Installation
Seitlicher Höhenausgleich des
Mähwerks
Die Seiten der Schnittmesser müssen auf gleicher
Höhe liegen. Das Schnittmesserniveau jedesmal
kontrollieren, wenn das Mähwerk eingebaut wird
oder wenn eine unebene Schnittfläche auf dem Rasen
bemerkt wird. Bevor der Höhenausgleich des
Mähwerks vorgenommen wird, den Luftdruck in den
Vorder- und Hinterreifen auf 138 kPa (20 psi)
bringen.
Schnitthöhenbereich 76–102 mm (3–4”)
Wenn die Schnitthöhe des Mähwerks auf den
76–102 mm-Bereich (3–4”) eingestellt wird, hängt
das Mähwerk am Traktor.
1. Die Maschine auf einer ebenen Oberfläche
abstellen, das Mähwerk auskuppeln, die
Feststellbremse anziehen und die Zündung
ausschalten, um den Motor zu stoppen. Den
Schlüssel abziehen.
2. Den Absenkhebel ganz auf verriegelte Position
hochziehen.
3. Vorsichtig die Schnittmesser von einer Seite zur
anderen drehen (Abb. 13). Den Abstand
zwischen den äußeren Schneidkanten und der
ebenen Oberfläche messen (Abb. 13). Wenn
beide Meßwerte nicht innerhalb von 5 mm
(3/16”) liegen, ist eine Einstellung erforderlich.
Siehe Schritte 4 und 6.
2
3
Abbildung 13
1. Messer von Seite zu Seite
2. Äußere Schneidkanten
Vor ne
1
3. Hier messen
2
4. Die Einstellschraube an einer Seite lösen und
den Hängebock drehen, um das Mähwerk
anzuheben bzw. abzusenken (Abb. 14).
5. Nach der Einstellung die Schraube festziehen
und den seitlichen Mähwerkausgleich
kontrollieren.
Wichtig: Wenn der Hängebock an einer Seite
bis zum Anschlag gedreht wird und
das Mähwerk nicht eben ist, die
gegenüberliegende Seite einstellen.
1
2
3
10
1224
Abbildung 14
1. Schraube 2. Hängebock
Installation
6. Jetzt die Schnittmesserneigung in Längsrichtung
kontrollieren. Siehe “Schnittmesserneigung in
Längsrichtung”, Seite 11.
Schnitthöhenbereich 38–76 mm (1.5–3”)
Wenn die Schnitthöhe des Mähwerks auf den 38 bis
76 mm-Bereich (1.5–3”) eingestellt wird, berühren
die hinteren Spurräder den Boden. Für diesen
Schnitthöhenbereich wird kein seitlicher
Höhenausgleich durchgeführt, siehe
“Schnittmesserneigung in Längsrichtung”.
Schnittmesserneigung in
Längsrichtung
Die Schnittmesserneigung in Längsrichtung jedesmal
kontrollieren, wenn das Mähwerk installiert wird.
Bevor die Neigung kontrolliert wird, den Luftdruck in
den Vorder- und Hinterreifen auf 138 kPa (20 psi)
einstellen. Wenn die vordere Messerspitze nicht
0–9,5 mm (0–3/8”) tiefer liegt als die hintere
Messerspitze, muß die Schnittmesserneigung wie
folgt eingestellt werden:
1. Die Maschine auf einer ebenen Oberfläche
abstellen, das Mähwerk auskuppeln, die
Feststellbremse anziehen und die Zündung
ausschalten, um den Motor zu stoppen. Den
Schlüssel abziehen.
2. Das Höhenniveau des Schnittmessers von Seite
zu Seite kontrollieren und einstellen, wenn das
noch nicht getan wurde. Siehe “Seitlicher
Höhenausgleich des Mähwerks”, Seite 10.
3. Den Dial-A-Height-Knopf so einstellen, daß die
Schnitthöhe in der Mitte des Bereichs liegt, und
die Hebevorrichtung herunterlassen.
4. Die Schnittmesser vorsichtig so drehen, daß sie
nach vorne und hinten zeigen (Abb. 15).
5. Den Abstand zwischen der Spitze des vorderen
Messers (Abb. 15) und der Spitze des hinteren
Messers zur ebenen Oberfläche messen. Wenn
die vordere Messerspitze nicht 0–9,5 mm
(0–3/8”) tiefer liegt als die hintere Messerspitze,
müssen die vorderen Justiergelenke eingestellt
werden.
2
4
Abbildung 15
1. Schnittmesser von vorne
nach hinten
2. Vordere Messerspitze
messen
Vorne
1
3. Hintere Messerspitze
messen
4. Hier messen
1078
3
6. Zur Einstellung des Schnittmesserniveaus in
Längsrichtung die Gegenmuttern an den
vorderen Justiergelenken lösen (Abb. 16).
7. Die Schraube an den vorderen Justiergelenken
drehen, um das Schnittmesserniveau in
Längsrichtung zu verändern (Abb. 16).
Hinweis:Um die Vorderseite des Mähwerks
anzuheben, die Justiergelenke
verkürzen, indem die Schraube im
Uhrzeigersinn gedreht wird. Beide
Seiten gleichmäßig einstellen.
4
11
Installation
3
4. Haarnadelsplint, Unterlegscheibe und
Gelenkzapfen vom Gestellhubarm und von der
Hebevorrichtung entfernen (Abb. 17).
5. Haarnadelsplint und Unterlegscheibe von den
vorderen Justiergelenken und vom vorderen
Hubarm entfernen (Abb. 17).
1
2
m-3286
Abbildung 16
1. Justiergelenk
2. Gegenmutter
(nicht gezeigt)
3. Schraube
8. Wenn die Neigung in Längsrichtung korrekt ist,
die Gegenmuttern festziehen. Das Höhenniveau
des Schnittmessers von Seite zu Seite erneut
kontrollieren. Siehe “Seitlicher Höhenausgleich
des Mähwerks”, Seite 10.
Ausbau des Mähwerks
1. Die Maschine auf einer ebenen Oberfläche
abstellen, das Mähwerk auskuppeln, die
Feststellbremse anziehen und die Zündung
ausschalten, um den Motor zu stoppen. Den
Schlüssel abziehen.
2. Die Hebevorrichtung anheben, den
Dial-a-Height-Knopf bis zum Anschlag im
Gegenuhrzeigersinn drehen und den
Absenkhebel auf Montageposition
herunterlassen. Siehe Bedienungsanleitung des
Traktors.
3. Den Mähwerkantriebsriemen von der
Motorscheibe entfernen.
6. Haarnadelsplinte und Unterlegscheiben von den
Gestellhubarmen entfernen (Abb. 17).
7. Das Mähdeck nach rechts von den
Gestellhubarmen herunterschieben (Abb. 17).
3
2
5
1
6
7
Abbildung 17
1. Gelenkzapfen
2. Unterlegscheibe 1/2”
3. Kleiner Haarnadelsplint
4. Hebevorrichtung
4
3
1
5. Gestellhubarm
6. Unterlegscheibe 3/4”
7. Großer Haarnadelsplint
8. Vorderes Justiergelenk
2
8
m–3644
8. Die Hebevorrichtung ganz auf verriegelte
Position anheben. Die Vorderräder nach Bedarf
drehen und das Mähwerk zur rechten Seite
herausschieben.
Hinweis:Alle Befestigungsteile,
Unterlegscheiben und Haarnadelsplinte
zur Installation des Mähdecks
zurücklegen.
12
Betrieb
Seitenauswurf
POTENTIELLE GEFAHR
• Wenn Grasablenkblech, Auswurfkanal-
abdeckung oder Graskorb nicht
angebracht sind, sind die Bedienungsperson und umstehende Personen Kontakt
mit dem Schnittmesser und hochgeschleuderten Gegenständen ausgesetzt.
WAS KANN PASSIEREN
• Kontakt mit dem rotierenden Schnitt-
messer oder hochgeschleuderten Gegenständen führt zu Verletzung oder Tod.
WIE DIE GEFAHR VERMIEDEN
WERDEN KANN
• NIEMALS das Grasablenkblech vom
Mähwerk abnehmen, weil es Material nach
unten auf den Rasen lenkt. Wenn das
Grasablenkblech beschädigt ist, muß es
sofort ausgetauscht werden.
• Niemals Hände oder Füße unter den
Rasenmäher stecken.
• Niemals versuchen, den Auswurfbereich
oder die Schnittmesser zu säubern, ohne
das Mähwerk auszukuppeln und die
Zündung auszustellen. Außerdem den
Schlüssel abziehen und die Zündkabel von
den Zündkerzen abziehen.
1. Das Mähwerk hat ein schwenkbares Grasablenk-
blech, das Grasreste zur Seite und nach unten auf
den Rasen verteilt.
Betrieb des Mähwerks (PTO)
Das Mähwerk schaltet den Strom zur Elektrokupplung ein und aus.
Wenn der Zündschlüssel auf Position “RUN” oder
“LIGHTS” steht und das Mähwerk eingekuppelt ist,
leuchtet die Mähwerk-Lampe im Anzeigenmodul auf.
Diese Lampe dient als Erinnerung, daß der Starter
nicht läuft und daß das Mähwerk ausgekuppelt
werden muß, bevor der Motor gestartet werden kann.
Einkuppeln des Mähwerks (PTO)
1. Brems- und/oder Kupplungspedal drücken, um
die Maschine zu stoppen.
2. Das Mähwerk einkuppeln (Position “ON”)
(Abb. 18).
2
1
1206
Abbildung 18
1. Aus - ausgekuppelt 2. An - eingekuppelt
Auskuppeln des Mähwerks (PTO)
1. Brems- und/oder Kupplungspedal drücken, um
die Maschine zu stoppen.
2. Das Mähwerk auskuppeln (Abb. 18).
13
Betrieb
Absenkhebel
Der Absenkhebel (Abb. 19) wird verwendet, um
verschiedene Zusatzvorrichtungen abzusenken und
anzuheben.
Anheben von Zusatzgeräten
1. Das Bremspedal drücken, um die Maschine zu
stoppen.
2. Den Absenkhebel zurückziehen, bis die Sperre
eingreift. In dieser Position wird die
Zusatzvorrichtung in gehobener Position
gehalten.
Absenken von Zusatzgeräten
1. Brems- und/oder Kupplungspedal drücken, um
die Maschine zu stoppen.
2. Den Absenkhebel zurückziehen, um den Druck
in der Hebevorrichtung abzulassen, und den
Knopf oben drücken, um die Sperre zu lösen.
Den Absenkhebel nach vorne schieben, um die
Zusatzvorrichtung herunterzulassen.
Hebevorrichtung
Die Hebevorrichtung (Zusatzausstattung an einigen
Modellen) (Abb. 20) wird zum Heben und Absenken
von Zusatzgeräten verwendet.
Anheben von Zusatzgeräten
1. Den Schlüssel auf Position “ON” oder “RUN”
drehen (Abb. 20).
2. Den Hebevorrichtungsschalter nach oben
schieben, um die Hebevorrichtung nach oben zu
bewegen (Abb. 20). Dadurch wird die Zusatzvorrichtung angehoben.
Absenken von Zusatzgeräten
1. Den Schlüssel auf Position “ON” oder “RUN”
drehen (Abb. 20).
2. Den Hebevorrichtungsschalter nach unten
schieben, um die Hebevorrichtung nach unten zu
bewegen (Abb. 20). Dadurch wird die Zusatzvorrichtung abgesenkt.
2
1
1. Absenkhebel
2. Knopf
3. Dial-A-Height
Abbildung 19
4. Anzeige
5. Hoch
6. Montageposition
2
3
3
5
4
6
1205
1. Schlüssel
2. Hebevorrichtungsschalter
OBEN
Abbildung 20
3. Hebevorrichtungsschalter
UNTEN
1
2266
14
Einstellung des
2
Dial-A-Height-Reglers
Betrieb
Mit dem Dial-A-Height-Regler (Abb. 19) wird die
Abwärtsbewegung der Zusatzvorrichtung
eingeschränkt. Der Dial-A-Height-Knopf wird
gedreht, um den Punkt des Anschlags nach oben oder
unten zu verschieben.
1. Den Absenkhebel nach oben schieben – siehe
“Anheben von Zusatzvorrichtungen”. In
gehobener Position kann der Dial-A-HeightKnopf (Abb. 19) gedreht werden, um die
Anschlagsposition zu verändern. Den Knopf im
Uhrzeigersinn drehen, um die Zusatzvorrichtung
anzuheben, und im Gegenuhrzeigersinn, um die
Zusatzvorrichtung abzusenken.
2. Die Dial-A-Height-Anzeige (Abb. 19) zeigt die
Höhenänderung, während die Einstellung
vorgenommen wird.
Einstellung der
Rasenschutzräder
Die Rasenschutzräder müssen für jede Schnitthöhenposition auf die richtige Lochposition eingestellt
werden.
3
1
1233
Abbildung 21
1. Rad
2. Stift
3. Haarnadelsplint
Tips zum Mähen von Gras
Schnelle Gaseinstellung
Für optimale Mähleistung und maximale Luftzirkulation den Motor schnell laufen lassen. Zur
Verteilung des gemähten Grases wird Luft benötigt.
Darum darf die Schnitthöhe nicht so niedrig
eingestellt werden, daß das Mähwerk vollständig
von ungeschnittenem Gras umgeben ist. Immer
versuchen, eine Seite des Mähwerks von ungeschnittenem Gras frei zu halten, damit Luft in das Mähwerk
gezogen werden kann.
1. Nach Einstellung der Schnitthöhe den
Absenkhebel hochziehen – siehe “Anheben von
Zusatzvorrichtungen”.
2. Haarnadelsplint und Stift entfernen, um die
Lochposition zu verändern (Abb. 21).
3. Eine Lochposition auswählen, durch die das
Rasenschutzrad bei der gerade eingestellten
Schnitthöhe 9,5 mm (3/8”) über dem Boden liegt
(Abb. 21).
4. Den Stift einsetzen und mit dem Haarnadelsplint
sichern.
5. Die Einstellung an den anderen
Rasenschutzrädern wiederholen.
Mähen eines Rasens zum ersten Mal
Das Gras etwas länger lassen als normal, um sicherzustellen, daß das Mähwerk nicht mit Bodenunebenheiten in Berührung kommt. Die in der Vergangenheit
verwendete Schnitthöhe ist aber im allgemeinen die
beste. Wenn Gras geschnitten wird, das über 15 cm
(6”) hoch ist, sollte der Rasen zweimal gemäht
werden, damit eine gute Mähqualität sichergestellt
wird.
1/3 des Grashalms abschneiden
Es ist am besten, nur ca. 1/3 des Grashalms
abzuschneiden. Es wird nicht empfohlen, mehr
abzuschneiden, außer bei spärlichem Graswuchs oder
im Spätherbst, wenn das Gras langsamer wächst.
15
Betrieb
Mährichtung
Die Mährichtung abwechseln, damit das Gras
aufrecht stehen bleibt. Dadurch wird auch das
geschnittene Gras besser verteilt, was wiederum die
Düngung verbessert.
In den richtigen Intervallen mähen
Normalerweise sollte alle 4 Tage gemäht werden. Es
ist aber zu berücksichtigen, daß Gras zu
verschiedenen Zeiten mit unterschiedlicher
Geschwindigkeit wächst. Um dieselbe Schnitthöhe
beizubehalten–was eine empfehlenswerte Praxis ist–
sollte zu Beginn des Frühlings öfter gemäht werden.
Wenn die Wachstumsgeschwindigkeit des Grases im
Sommer abnimmt, kann weniger häufig gemäht
werden. Wenn der Rasen eine Zeitlang nicht gemäht
werden konnte, zuerst bei einer hohen Schnitthöheneinstellung und dann 2 Tage später mit einer
niedrigeren Einstellung noch einmal mähen.
Beim Stoppen
Wenn die Vorwärtsfahrt der Maschine während des
Mähens gestoppt werden muß, kann ein Grasklumpen
auf den Rasen fallen. Um das zu vermeiden:
1. Mit eingekuppeltem Schnittmesser auf einen
bereits gemähten Bereich fahren.
2. Um die Grasreste gleichmäßig zu verteilen, die
Schnitthöhe um eine bis zwei Stufen höher
stellen und mit eingekuppeltem Schnittmesser
weiter vorwärts fahren.
Die Mähwerkunterseite sauber halten
Nach jedem Einsatz Grasreste und Schmutz von der
Unterseite des Mähwerks beseitigen. Wenn sich im
Mähwerk Gras und Schmutz ansammeln,
verschlechtert sich schließlich die Mähqualität.
Wartung der Schnittmesser
Grundgeschwindigkeit
Zur Verbesserung der Schnittqualität bei langsamerer
Grundgeschwindigkeit mähen.
Nicht zu kurz mähen
Wenn die Mähbreite des Mähwerks breiter ist als
beim vorher verwendeten Rasenmäher, sollte die
Schnitthöhe angehoben werden, um sicherzustellen,
daß ein unebener Rasen nicht zu kurz gemäht wird.
Langes Gras
Wenn das Gras Zeit hatte, länger zu wachsen als
normal, oder wenn es sehr feucht ist, sollte die
Schnitthöhe höher gestellt werden als normal und der
Rasen mit dieser Einstellung gemäht werden. Dann
den Rasen mit der niedrigeren, normalen Einstellung
noch einmal mähen.
Während der ganzen Mähsaison für ein scharfes
Schnittmesser sorgen, weil ein scharfes Messer sauber
schneidet, ohne die Grashalme abzureißen oder zu
zerfetzen. Abgerissene Grashalme werden an den
Kanten braun. Dadurch wird das Wachstum
verlangsamt, und die Anfälligkeit des Rasens für
Krankheiten wird erhöht. Alle 30 Tage die Schärfe
der Schnittmesser kontrollieren und eventuelle
Kerben ausfeilen.
16
Wartung
Wartungsintervalle
Jeder
Wartungstätigkeit
Schnittmesser—Kontrolle X X X
Schmierfett—Mähwerkspindeln, Räder X X
Riemen—Auf Abnutzung/Risse hin
prüfen
Mähwerkgehäuse—Reinigung X X X
Abgeblätterte Farbe—streichen X
POTENTIELLE GEFAHR
Einsatz
5 Std. 25 Std. 50 Std.
Vorsaison-
Wartung
• Wenn Sie den Zündschlüssel im
Zündschalter stecken lassen, könnte
jemand anderer den Motor anlassen.
WAS KANN PASSIEREN
• Versehentliches Anlassen des Motors
könnte Sie oder andere anwesende
Personen verletzen.
Notizen
X
WIE DIE GEFAHR VERMIEDEN
WERDEN KANN
• Vor Wartungsarbeiten den Schlüssel aus
dem Zündschloß abziehen und das
Zündkabel von der Zündkerze abziehen.
Außerdem das Kabel zur Seite schieben,
damit es nicht versehentlich die Zündkerze
berührt.
17
Wartung
Schnittmesser
Damit eine optimale Schnittqualität sichergestellt
wird, müssen die Schnittmesser scharf sein. Zum
Schärfen und Austausch sollten Ersatzschnittmesser
bereitgehalten werden.
POTENTIELLE GEFAHR
• Ein abgenutztes oder beschädigtes
Schnittmesser könnte brechen, und
Bruchstücke könnten auf umstehende
Personen oder die Bedienungsperson
geschleudert werden.
WAS KANN PASSIEREN
• Hochgeschleuderte Schnittmesserstücke
können zu schweren Verletzungen oder Tod
führen.
WIE DIE GEFAHR VERMIEDEN
WERDEN KANN
• Das Schnittmesser regelmäßig auf
Verschleiß und Schäden untersuchen. Ein
abgenutztes oder beschädigtes
Schnittmesser sofort austauschen.
1
3
151
1. Schneidkante
2. Gebogener Bereich
2
Abbildung 22
3. Verschleiß/Rillenbildung
Ausbau des Schnittmessers
1. Das Mähwerk ausbauen. Siehe “Ausbau des
Mähwerks”, Seite 12.
2. Den Rasenmäher vorsichtig umdrehen.
3. Schraube, Schnittmessersteife und Schnittmesser
entfernen (Abb. 23). Zwischen Schnittmesser
und Mähwerk kann ein Holzklotz gekeilt
werden, um das Schnittmesser beim Entfernen
der Schraube zu blockieren.
Inspektion der Schnittmesser
1. Das Mähwerk ausbauen. Siehe “Ausbau des
Mähwerks”, Seite 12.
2. Die Schneidkanten untersuchen (Abb. 22). Wenn
die Kanten nicht scharf sind oder Kerben haben,
das Schnittmesser ausbauen und schärfen. Siehe
“Schärfen der Schnittmesser”, Seite 19.
3. Die Schnittmesser untersuchen, insbesondere
den gebogenen Bereich (Abb. 22). Wenn
Schäden, Verschleiß oder Rillenbildung in
diesem Bereich festgestellt werden (Abb. 22),
muß sofort ein neues Schnittmesser installiert
werden.
4. Alle Teile untersuchen. Beschädigte Teile
austauschen.
4
1. Schnittmesser
2. Schnittmessersteife
Abbildung 23
3. Schraube
4. Spindel
1
2
3
m-2376
18
Wartung
Schärfen der Schnittmesser
1. Die Schneidkante an beiden Enden des
Schnittmessers mit einer Feile schärfen
(Abb. 24). Den ursprünglichen Winkel
beibehalten. Das Schnittmesser behält seine
Auswuchtung bei, wenn von beiden
Schneidkanten die gleiche Materialmenge
entfernt wird.
1
Abbildung 24
1. Im ursprünglichen
Winkel schärfen
2. Die Auswuchtung des Schnittmessers auf einer
Messerwaage überprüfen (Abb. 25). Wenn das
Schnittmesser in horizontaler Position bleibt, ist
es ausgewuchtet und kann wiederverwendet
werden. Wenn das Schnittmesser nicht
ausgewuchtet ist, an der Rückseite des Messers
etwas Metall abfeilen. Diesen Vorgang
wiederholen, bis das Messer ausgewuchtet ist.
Einbau der Schnittmesser
1. Schnittmesser, Schnittmessersteife und Schraube
anbringen (Abb. 26).
Wichtig: Der gebogene Teil des Schnitt-
messers muß zur Innenseite des
Mähwerks zeigen.
2. Die Schraube mit 109–136 Nm (80–100 ft-lbs)
anziehen.
4
1. Schnittmesser
2. Schnittmessersteife
Abbildung 26
3. Schraube
4. Spindel
1
2
3
m-2376
2
1
Abbildung 25
1. Schnittmesser 2. Waage
19
Wartung
Schmieren
Wartungsabstände/Genaue Angaben
Das Mähwerk alle 50 Betriebsstunden bzw. einmal
pro Jahr einfetten, je nachdem, welcher Fall zuerst
eintritt. Bei extrem staubigen oder sandigen
Einsatzbedingungen häufiger.
Schmiermitteltyp: Allzweckfett.
Wie geschmiert werden muß
1. Das Mähwerk auskuppeln, die Feststellbremse
anziehen und die Zündung ausschalten, um den
Motor zu stoppen. Den Schlüssel abziehen.
2. Die Schmiernippel mit einem Lappen reinigen.
Eventuelle Farbe von den Enden der Nippel
abkratzen.
3. Eine Fettpresse am Nippel ansetzen und Fett in
die Nippel pumpen.
Schnittmesserantriebsriemen
Ausbau des
Schnittmesserantriebsriemens
1. Das Mähwerk ausbauen. Siehe “Ausbau des
Mähwerks”, Seite 12.
2. Die Halteschrauben der Riemenabdeckungen
und die Riemenabdeckungen von beiden
Schnittmesserriemenscheiben entfernen.
3. Die Führungsrollenfeder lösen und den Riemen
von den Riemenscheiben abnehmen (Abb. 29).
Einbau des Schnittmesserantriebsriemens
1. Den neuen Riemen an den
Schnittmesserriemenscheiben und der
Führungsrolle anbringen (Abb. 28).
4. Überflüssiges Fett abwischen.
Wo geschmiert werden muß
1. Schnittmesserspindeln, Führungsrollenarm und
Spurräder schmieren (Abb. 27).
M–2429
Abbildung 27
m-2415
Abbildung 28
2. Die Spannung der Führungsrollenfeder so
einstellen, daß die Länge zwischen den Haken
140 mm (5–1/2”) beträgt (Abb. 29).
20
Wartung
2
1
2417
Abbildung 29
Obenansicht
1. Führungsrollenfeder 2. 140 mm (5–1/2”)
3. Die linke und rechte Riemenscheibenabdeckung
mit den zuvor entfernten Befestigungsschrauben
anbringen.
4. Das Mähwerk einbauen. Siehe “Einbau des
Mähwerks”, Seite 8.
4. Die Riemenführung so einstellen, daß der
Abstand zwischen Riemen und Führung 4 mm
(1/8”) beträgt (Abb. 30).
3
m-2418
Abbildung 30
1. Linke Riemenscheibenabdeckung
2
2. Mähwerkriemen
3. 4 mm (1/8”)
Spülen der Mähwerkunterseite
1
Mähwerkriemen
Ausbau des Mähwerkriemens
1. Das Mähwerk ausbauen. Siehe “Ausbau des
Mähwerks”, Seite 12.
2. Die Befestigungsschrauben der linken
Riemenscheibenabdeckung und die Abdeckung
entfernen. Den Mähwerkriemen abnehmen
(Abb. 30).
Installation des Mähwerkriemens
1. Den neuen Riemen an der
Schnittmesserriemenscheibe und der
Führungsrolle anbringen.
2. Die linke Riemenscheibenabdeckung mit den
zuvor entfernten Befestigungsschrauben
anbringen (Abb. 30).
3. Das Mähwerk einbauen. Siehe “Einbau des
Mähwerks”, Seite 8.
Nach jedem Einsatz die Mähwerkunterseite spülen,
um Grasansammlungen zu beseitigen, damit das
geschnittene Gras besser auf dem Rasen verteilt
werden kann.
1. Die Maschine auf einer harten ebenen
Oberfläche abstellen, das Mähwerk (PTO)
auskuppeln und den Zündschlüssel auf “STOP”
drehen, um den Motor abzustellen.
2. Eine Schlauchkupplung am Ende des linken
Mähwerk-Spülanschlusses anbringen und das
Wasser hoch aufdrehen (Abb. 31).
Hinweis:Petrolat auf den O-Ring des
Spülanschlusses geben, damit die
Kupplung besser rutscht und der
O-Ring geschützt wird.
3. Das Mähwerk auf die niedrigste Schnitthöhe
absenken.
4. Auf dem Sitz Platz nehmen und den Motor
starten. Das Mähwerk einkuppeln und ein bis
drei Minuten lang laufen lassen.
21
Wartung
5. Das Mähwerk auskuppeln und die Zündung
ausschalten, um den Motor zu stoppen. Warten,
bis alle Teile stillstehen.
6. Den Schlauch am rechten Spülanschluß
anbringen und den Spülvorgang wiederholen.
7. Das Wasser abdrehen und die Schlauchkupplung
vom Spülanschluß abnehmen.
Hinweis:Wenn es nach einem Spülvorgang noch
nicht sauber ist, das Mähwerk
30 Minuten lang naß stehen lassen.
Dann den Vorgang wiederholen.
8. Das Mähwerk noch einmal ein bis drei Minuten
lang laufen lassen, um überschüssiges Wasser zu
beseitigen.
1. Linker Spülanschluß
2. Kupplung
(nicht mitgeliefert)
1
3
4
Abbildung 31
3. Schlauch
4. Rechter Spülanschluß
2
m–3473
22
Lagerung
Wartung
POTENTIELLE GEFAHR
• Bei einem gebrochenen oder fehlenden
Spülanschluß können Sie oder andere
Personen von aufgeworfenen Gegenständen
getroffen werden oder mit dem
Schnittmesser in Berührung kommen.
WAS KANN PASSIEREN
• Aufgeworfene Gegenstände oder
Berührung mit dem Schnittmesser führen
zu Verletzungen oder Tod.
WIE DIE GEFAHR VERMIEDEN
WERDEN KANN
• Ein gebrochener oder fehlender
Spülanschluß muß sofort ausgetauscht
werden, bevor der Rasenmäher erneut
eingesetzt wird.
• Alle Löcher im Rasenmäher mit Schrauben
und Sicherungsmuttern verschließen.
• Niemals Hände oder Füße unter den
Rasenmäher oder durch Öffnungen im
Rasenmäher stecken.
1. Schmutz und Häcksel außen an den
Zylinderkopfrippen des Motors und am
Gebläsegehäuse entfernen. Außerdem
Grasschnitt und Schmutz von den äußeren Teilen
der Maschine, insbesondere von Motor,
Schutzblechen und Mähwerkoberseite entfernen.
Wichtig: Die Maschine kann mit einem
milden Reinigungsmittel und Wasser
gewaschen werden. Kein Wasser
unter hohem Druck verwenden.
Übermäßig viel Wasser vermeiden,
insbesondere in der Nähe von
Bedienungspult, Lampen, Motor
und Batterie.
2. Die Mähwerkunterseite spülen. Siehe “Spülen
der Mähwerkunterseite”, Seite 21.
3. Den Zustand der Schnittmesser kontrollieren.
Siehe “Schnittmesser”, Seite 18.
4. Den Zustand des Schnittmesserantriebsriemens
kontrollieren.
5. Das Mähdeck einfetten. Siehe “Einfetten und
Schmieren”, Seite 20.
6. Alle Bolzen Muttern und Schrauben prüfen und
anziehen. Alle beschädigten oder fehlerhaften
Teile auswechseln.
7. Alle zerkratzten oder abgeblätterten Metall-
flächen streichen. Die Farbe ist bei Ihrem
autorisierten Toro Vertragshändler erhältlich.
8. Die Maschine in einer sauberen, trockenen
Garage oder einem anderen Stauraum lagern.
Den Zündschlüssel vom Zündschalter abziehen
und an einer sicheren Stelle aufbewahren, die
man sich gut merken kann. Die Maschine
abdecken, damit sie geschützt ist und nicht
verstaubt.
23
Fehlerbehebung
gg
PROBLEM MÖGLICHE URSACHEN MASSNAHME
Ungewöhnliche Vibration.
Schnittmesser rotiert nicht.
Ungleichmäßige Schnitthöhe.
1. Schnittmesser verbogen oder
nicht ausgewuchtet.
2. Schnittmesser-Halteschraube
lose.
3. Motorbefestigungsschrauben
locker.
4. Motorriemenscheibe,
Führungsrolle oder
Messerriemenscheibe sind
locker.
5. Motorriemenscheibe ist
beschädigt.
1. Schnittmesser-Antriebsriemen
abgenutzt, lose oder gerissen.
2. Schnittmesser-Antriebsriemen
von der Scheibe gerutscht.
3. Mähwerkriemen abgenutzt,
lose oder gerissen.
1. Falscher Reifendruck. 1. Reifendruck korrigieren.
1. Neue(s) Schnittmesser
installieren.
2. Schnittmesser-Halteschraube
festziehen.
3. Befestigungsschrauben
festziehen.
4. Die zutreffende Laufscheibe
festziehen.
5. Wenden Sie sich an den
Kundendienst.
1. Neuen SchnittmesserAntriebsriemen installieren.
2. Schnittmesser-Antriebsriemen
anbringen und Position von
Führungsrolle und
Riemenführungen kontrollieren.
3. Neuen Mähwerkriemen
installieren.
2. Mähwerk nicht ausgeglichen. 2. Mähwerk seitlich und in
Längsrichtung ausgleichen.
3. Mähwerkunterseite schmutzig. 3. Mähwerkunterseite reinigen.
24
Fehlerbehebung
25
Fehlerbehebung
26
Loading...
