FormNo.3375-633RevA
g019887
TosaerbariderZMaster
®
ProfessionalSerie6000
conapparatoditaglioTURBOFORCE 132cmascaricolaterale
®
da
Registrateilvostroprodottopressowww.T oro.com. Traduzionedell'originale(IT)
*3375-633*A
Questoprodottoèconformeatutteledirettiveeuropee
1
pertinenti;vedereidettaglinellaDichiarazionediConformità (DICO)specicadelprodotto,fornitaaparte.
Nºdelmodello
Questosistemadiaccensioneascintillaèconformealla normacanadeseICES-002.
Introduzione
Questotosaerbaalamerotanticonoperatoreabordo èpensatoperl'utilizzodapartediprivatiodoperatori professionistidelverde.Ilsuoscopoèquelloditagliare l'erbadipratibentenutidicomplessiresidenzialio proprietàcommerciali.Nonèstatoprogettatoper tagliareareecespuglioseoperimpieghiinagricoltura.
Leggeteattentamenteilpresentemanualealnediutilizzare emantenerecorrettamenteilprodottoedevitareinfortunie danni.Voisieteresponsabilidelcorrettoutilizzodelprodotto, all'insegnadellasicurezza.
PotetecontattaredirettamenteTorosuwww .Toro.comper avereinformazionisuprodottieaccessori,ottenereassistenza nellaricercadiunrivenditoreoregistrareilvostroprodotto.
Perassistenza,ricambioriginaliTorooulterioriinformazioni, rivolgeteviaunDistributoreToroautorizzatooadunCentro AssistenzaToro,edabbiatesempreaportatadimanoil numerodelmodelloedilnumerodiseriedelprodotto. Figura1indicalaposizionedelnumerodelmodelloedel numerodiseriesulprodotto.Scriveteinumerineglispazi previsti.
Figura1
1.Targadelnumerodelmodelloedelnumerodiserie
Nºdiserie
Ilsistemadiavvertimentoadottatodalpresentemanuale identicaipericolipotenzialieriportamessaggidisicurezza, identicatidalsimbolodiavvertimento(Figura2),chesegnala unpericoloingradodiprovocareinfortunigraviolamorte senonsiosservanoleprecauzioniraccomandate.
Figura2
1.Simbolodiavvertimento
Perevidenziareleinformazionivengonoutilizzateanchealtre dueparole.Importanteindicainformazionimeccaniche diparticolareimportanza,eNotaevidenziainformazioni generalidiparticolarerilevanza.
Indice
Introduzione.................................................................2
Sicurezza......................................................................4
Normedisicurezza..................................................4
SicurezzadelriderToro............................................5
Pressioneacustica....................................................6
Potenzaacustica......................................................6
Livellodivibrazione(mano-braccio)..........................6
Livellodivibrazione(tuttoilcorpo)............................6
Indicatoredipendenza............................................7

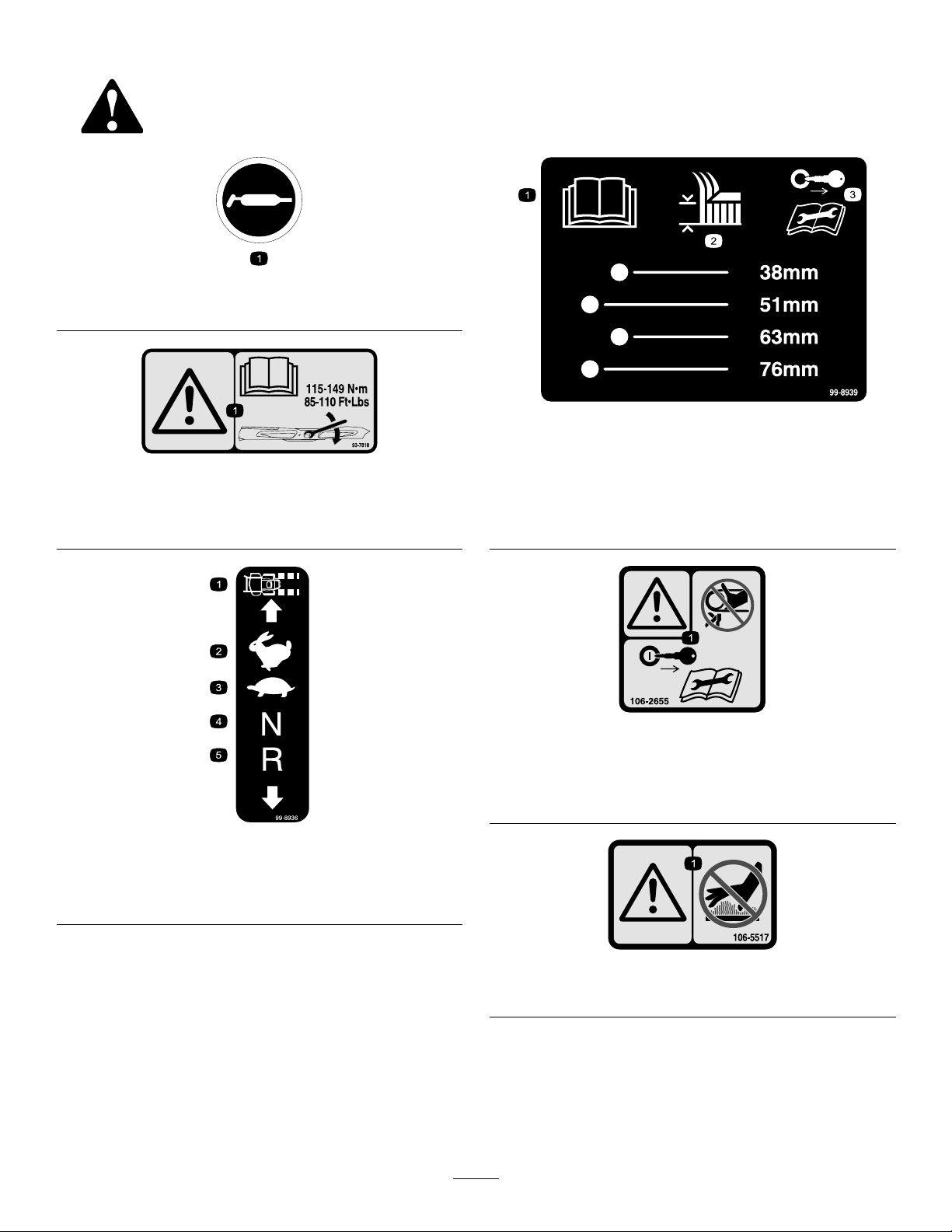

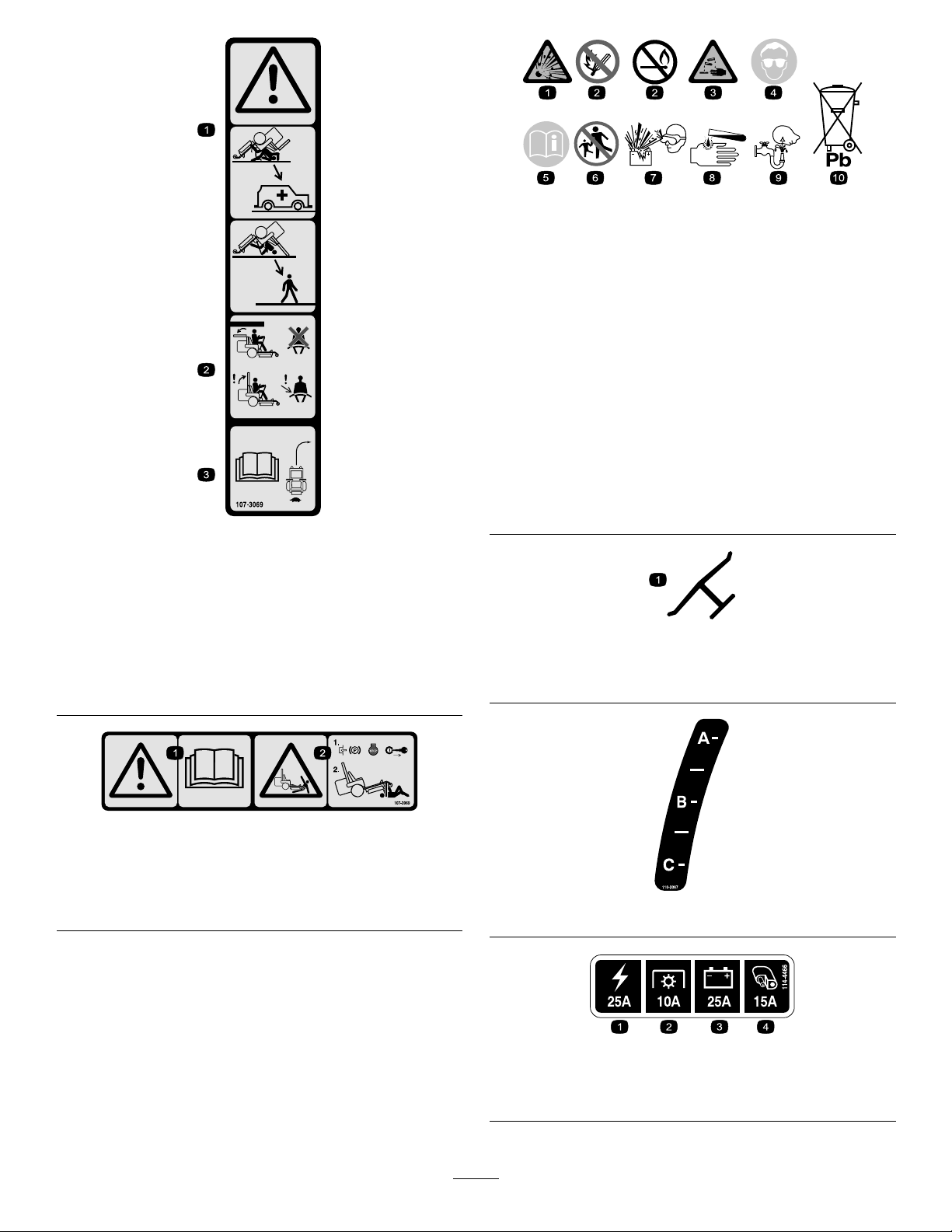

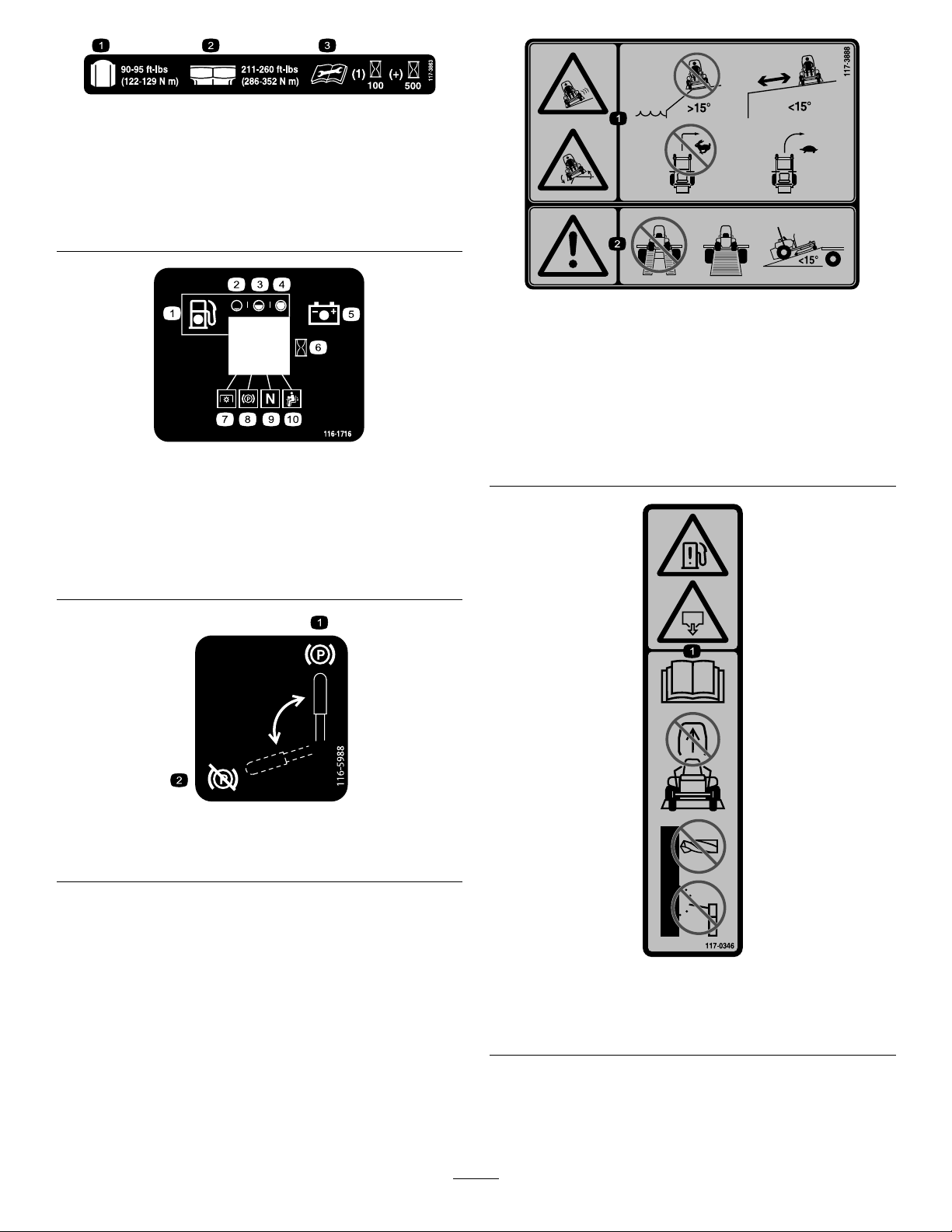

Adesividisicurezzaeinformativi..............................8
Quadrogeneraledelprodotto.........................................14
Comandi..............................................................14
Speciche.............................................................15
Funzionamento............................................................16

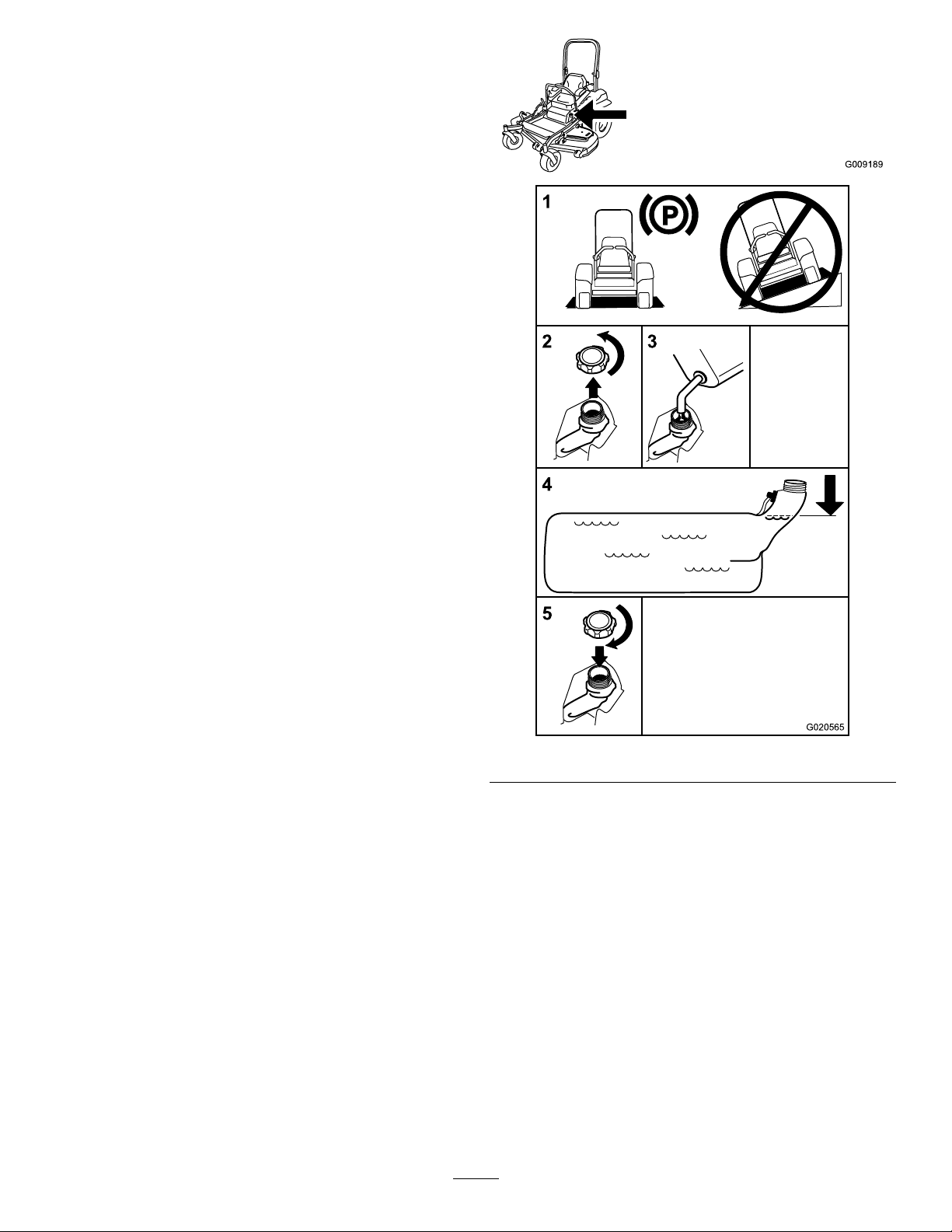

Rifornimentodicarburante......................................16
Controllodellivellodell'oliomotore..........................18
Rodaggiodiunamacchinanuova..............................18
Usodelsistemadiprotezioneantiribaltamento
ROPS................................................................18
Lasicurezzaprimaditutto.......................................19
Innestodelfrenodistazionamento...........................19
Utilizzodelcomandodellelamedeltosaerba
(PDF)...............................................................20
Utilizzodell'acceleratore..........................................20
UtilizzodelloStarter...............................................20
Utilizzodell'interruttorediaccensione.......................21
Utilizzodellavalvoladiintercettazionedel
carburante.........................................................21
Avviamentoespegnimentodelmotore......................21
Sistemadisicurezzaainterblocchi.............................23
Utilizzodelsedile...................................................23
©2013—TheT oro®Company 8111LyndaleAvenueSouth Bloomington,MN55420
Contattateciawww.Toro.com.
2
StampatonegliUSA
Tuttiidirittisonoriservati
Guidainmarciaavantioretromarcia.........................24
Arrestodellamacchina............................................25
Regolazionedell'altezzaditaglio...............................25
Regolazionedeirulliantiscalpo.................................26

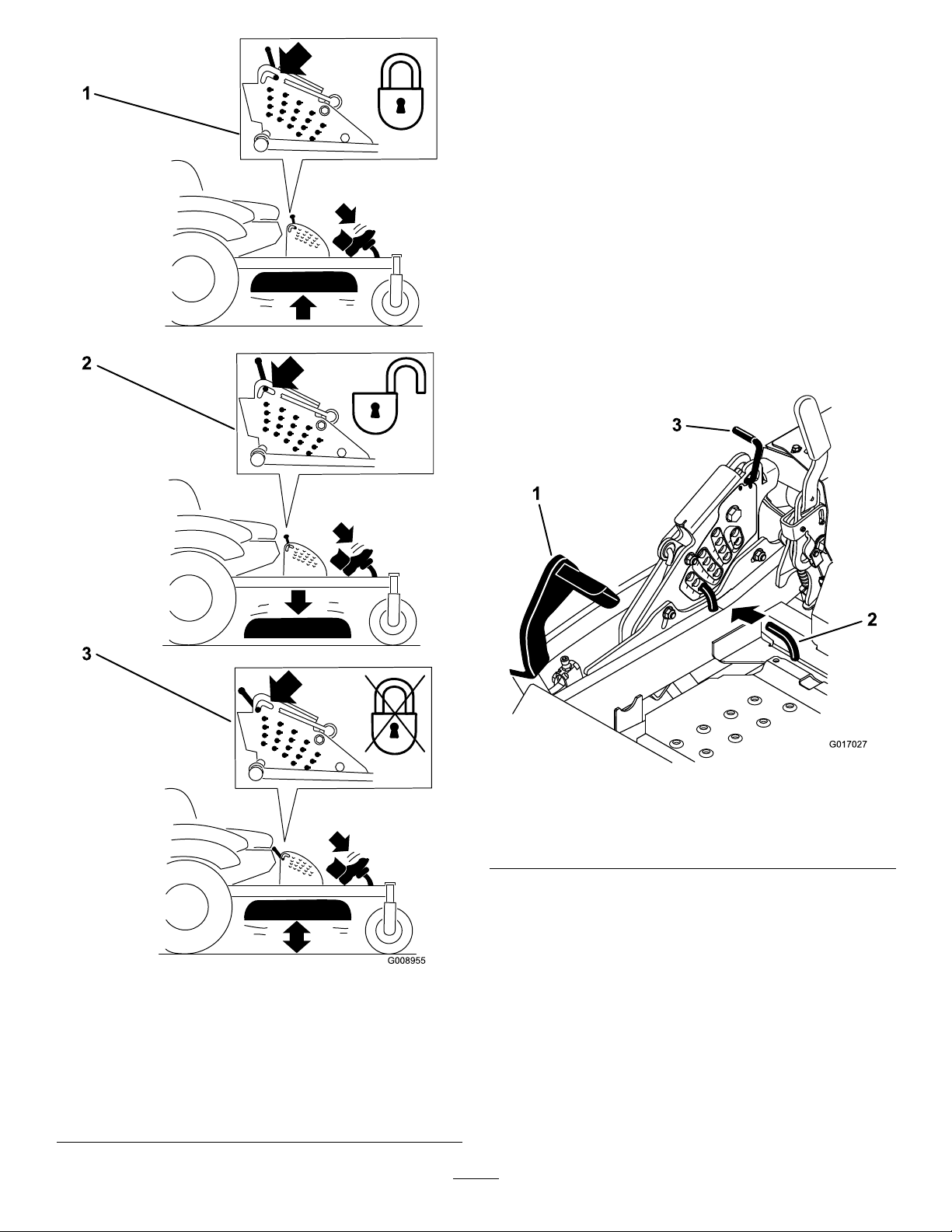

RegolazionedeldeettorediussoBlocchidella
camma..............................................................27
Posizionamentodeldeettorediusso......................27
Utilizzodellevalvoledirilasciodelleruote
motrici..............................................................28
Usodelloscaricolaterale.........................................29
Trasportodellemacchine.........................................29

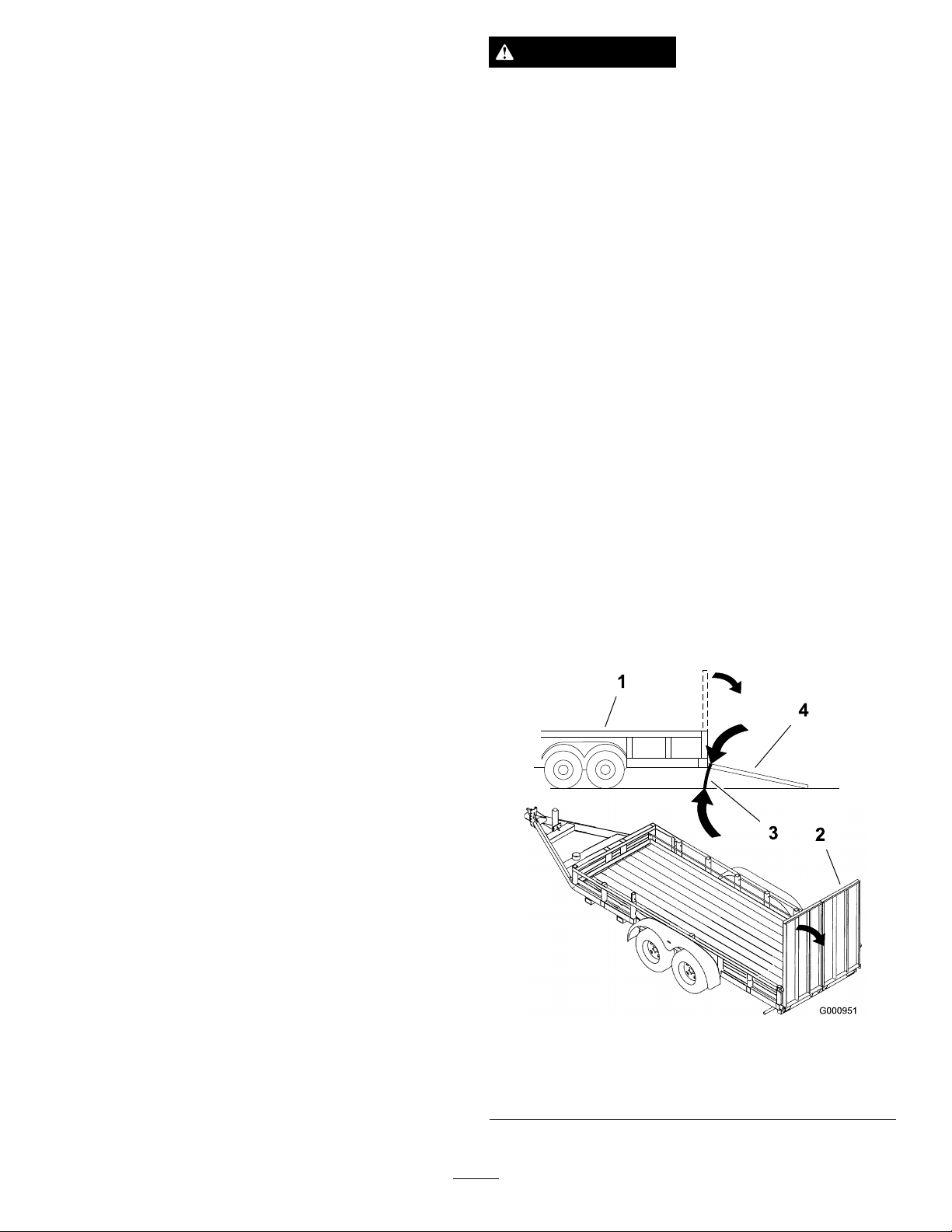

Caricamentodellemacchine.....................................30
UtilizzodelloZStand®...........................................31
Suggerimenti.........................................................32
Manutenzione..............................................................33
Programmadimanutenzioneraccomandato..................33
Lubricazione...........................................................34
Ingrassaggioelubricazione....................................34
Dovelubricareiltosaerba......................................34
Lubricazionedeimozzidellaruota
orientabile..........................................................35
Manutenzionedelmotore...........................................37
Revisionedelltrodell'aria......................................37

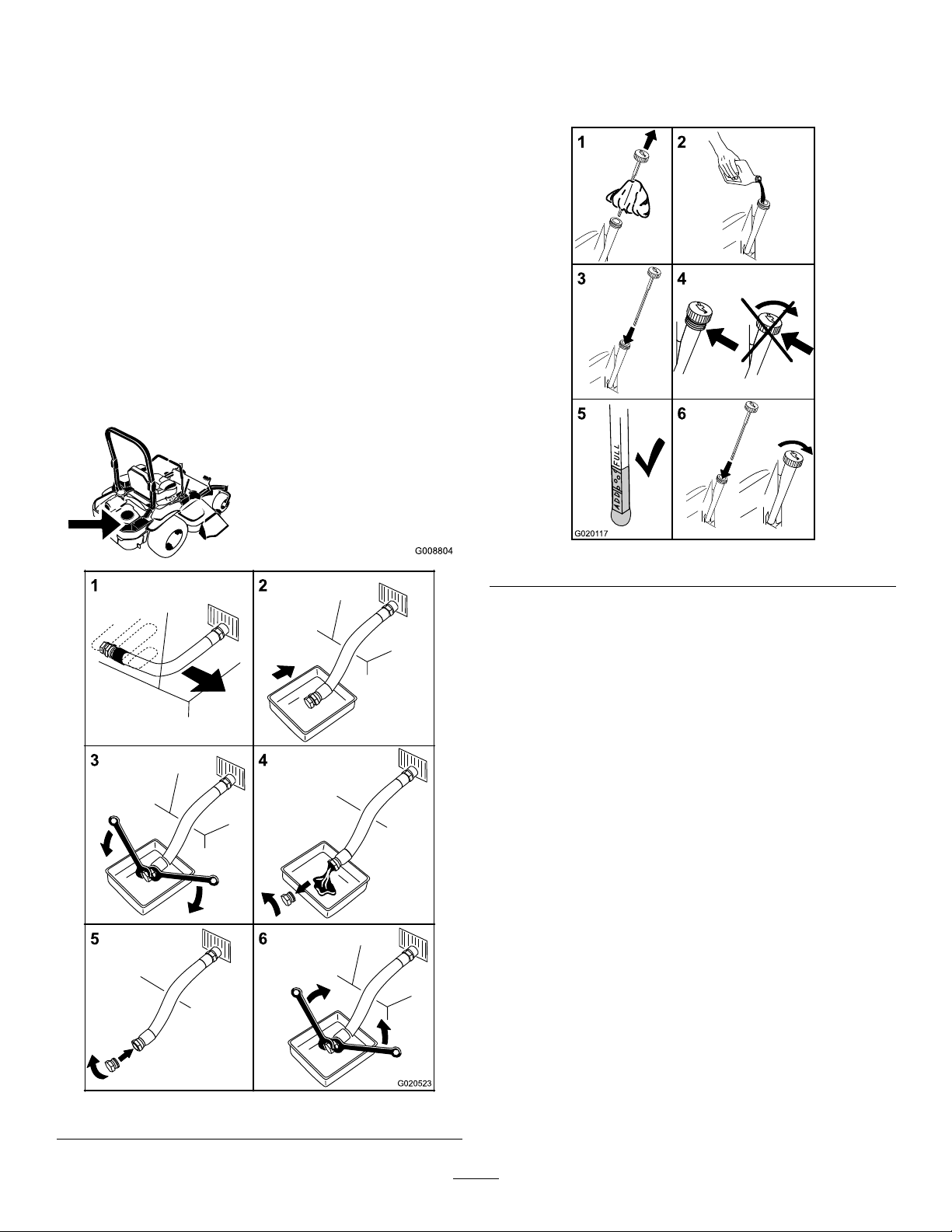

Cambiodell'oliomotore..........................................38
Manutenzionedellacandela.....................................40
Controllodelparascintille(sepresente)......................41
Manutenzionedelsistemadialimentazione...................42
Sostituzionedelltrodelcarburante..........................42
Manutenzionedelserbatoiocarburante......................42
Manutenzionedell'impiantoelettrico............................43
Revisionedellabatteria............................................43
Revisionedeifusibili...............................................44
Manutenzionedelsistemaditrazione...........................45
Messaapuntodell'allineamento................................45
Controllodellapressionedeglipneumatici..................45
Vericadeidadiadalettedelleruote..........................45
Controllodeldadoacoronadelmozzodella
ruota.................................................................45
Regolazionedelcuscinettodelbraccioorientabile
dellaruota..........................................................46
Manutenzionedell'impiantodiraffreddamento..............47
Puliziadellagrigliadelmotoreedelradiatore
dell'olio.............................................................47
Puliziadellealettediraffreddamentoedei
paraammadelmotore........................................47
Vericateepulitelecoperturedell'unità
idraulica.............................................................47
Manutenzionedeifreni..............................................48
Regolazionedelfrenodistazionamento.....................48
Manutenzionedellacinghia.........................................49
Ispezionedellecinghie............................................49
Sostituzionedellacinghiadeltosaerba.......................49
Sostituzionedellacinghiadellapompa
idraulica.............................................................50
Manutenzionedelsistemadicontrolli...........................51
Regolazionedellaposizionedellamanigliadi
comando...........................................................51
Regolazionedellatiranteriadicontrollodel
movimento........................................................52
Regolazionedell'ammortizzatoredicontrollodel
movimento........................................................53
Regolazionedelpernodibloccaggioinfolledel
comandodelmovimento.....................................53
Manutenzionedell'impiantoidraulico...........................54
Revisionedell'impiantoidraulico..............................54
Manutenzionedelpiattoditagliodeltosaerba.................56
Livellamentodelpiattoditagliodeltosaerba...............56

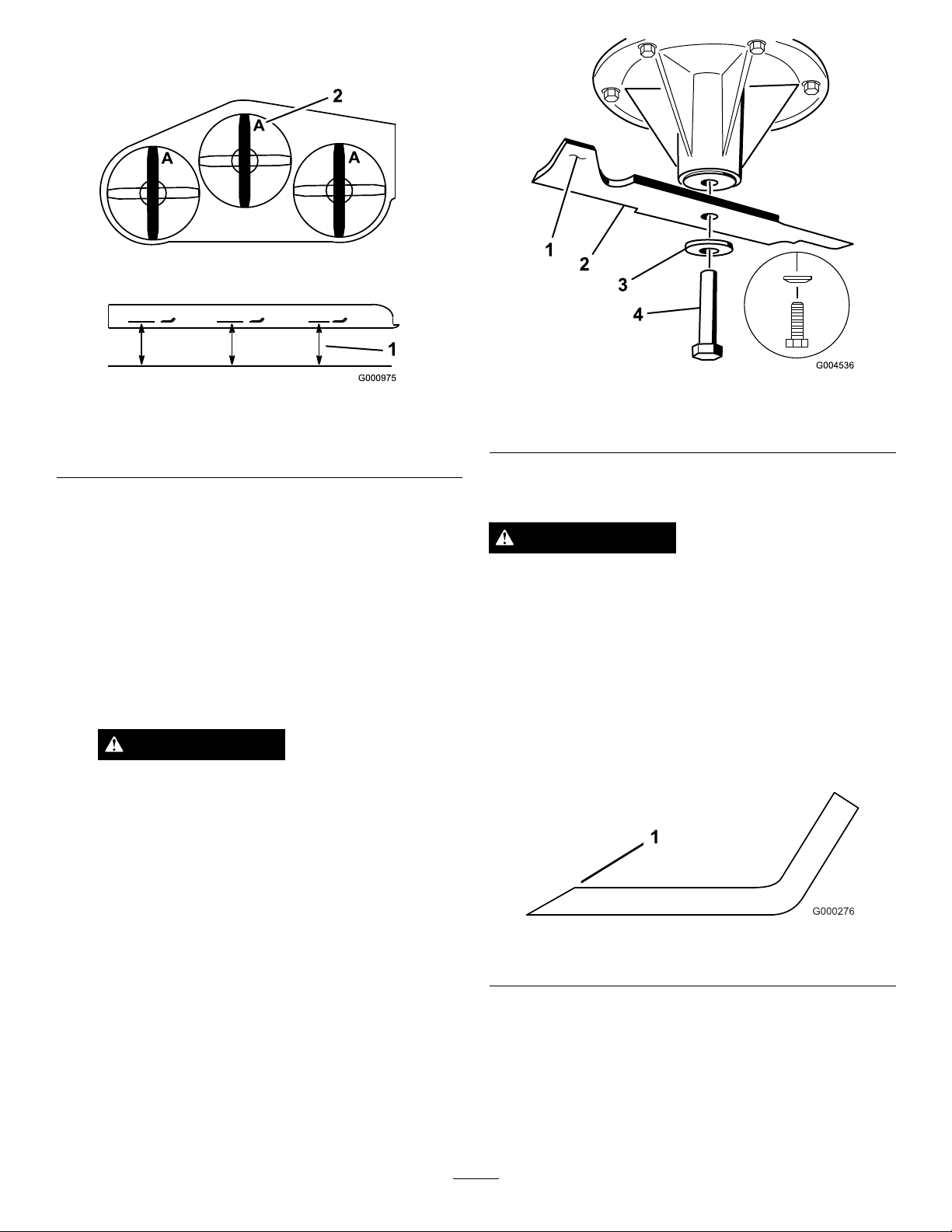

Revisionedellelameditaglio....................................58
Rimozioneeinstallazionedelpiattoditagliodel
tosaerba.............................................................60
Sostituzionedeldeettoredisfalcio..........................61
Manutenzionedellapresadiforza(PDF).......................62
Funzionedellospessoredellafrizione........................62
Manutenzionedelsistemadiprotezione
antiribaltamento(ROPS)......................................64
Controllodellacinturadisicurezza............................64
Controllodellemanopoledelsistemadiprotezione
antiribaltamento(ROPS)......................................64
Pulizia......................................................................65
Puliziadelsottoscocca.............................................65
Smaltimentodeiriuti.............................................65
Rimessaggio.................................................................66
Puliziaerimessaggio...............................................66
Localizzazioneguasti.....................................................67
Schemi........................................................................70
3
Sicurezza
Alladatadiproduzione,questamacchinasoddisfaosupera irequisitidellenormeeuropee.Tuttavia,l'erratoutilizzo omanutenzionedapartedell'operatoreodelproprietario possonoprovocareincidenti.Perridurreilrischiodi infortuni,rispettateleseguentinormedisicurezzae fatesempreattenzionealsimbolodiallarme,cheindica ATTENZIONE,AVVERTENZAoPERICOLO- "normedisicurezza".Ilmancatorispettodelleistruzionipuò provocareinfortuniolamorte.

Normedisicurezza

LeseguentiistruzionisonoconformiallanormaCEN EN836:1997.
Questoprodottoèingradodiamputaremaniepiedi,e discagliareoggetti.Rispettatesempretuttelenormedi sicurezzaperevitaregraviinfortuniolamorte.
Addestramento
Leggeteattentamenteleistruzioni.Prendete
dimestichezzaconicomandieilcorrettoutilizzodelle apparecchiature.
Nonconsentitemail'usodeltosaerbaabambinioa
personechenonabbianoperfettaconoscenzadelle presentiistruzioni.Lenormativelocalipossonoimporre limitiall'etàdell'operatore.
Nontosateinprossimitàdialtrepersone,soprattutto
bambini,odianimalidacompagnia.
Ricordatesemprechel'operatoreoutilizzatoreè
responsabilediincidentiopericolioccorsiadaltre personeoallaloroproprietà.
Nontrasportatepasseggeri.
Tuttiiconducentidevonomirareaottenereuna
formazioneprofessionaleepratica.Taleformazione dovràevidenziare:
lanecessitàdiattenzioneeconcentrazionequandosi
lavorasurider;
ilcontrollodelriderchescivolasuunterrenoin
pendenzanonverràrecuperatoazionandolelevedi controllo.Imotiviprincipalidellaperditadicontrollo sono:
presainsufcientedelleruote,specialmentesu
erbabagnata; ◊velocitàtroppoelevata; ◊azionefrenanteinadeguata; ◊tipodimacchinainadattoalcompitodaeseguire; ◊mancanzadiconsapevolezzadeglieffettidelle
condizionidelterreno,soprattuttodeipendii; ◊trainoedistribuzionedelcaricoerrati.
Preparazione
Indossatepantalonilunghiecalzaturerobustequando
tosate.Nonusatemail'apparecchiaturaapiedinudio insandali.
Ispezionateattentamentel'areaincuideveessereutilizzata
l'apparecchiatura,esgombrateladaoggettichepossano venireraccoltiescagliatidallamacchina.
Avvertenza–ilcarburanteèaltamenteinammabile.
Conservateilcarburanteinappositetaniche. –Fateilpienosoloall'aperto,enonfumateduranteil
rifornimento.
Aggiungeteilcarburanteprimadiavviareilmotore.
Nontoglietemaiiltappodelserbatoio,néaggiungete ilcarburante,amotoreaccesoocaldo.
Sevieneinavvertitamenteversatodelcarburante,
nonavviateilmotore,maallontanatelamacchina dall'areainteressataevitandodigenerareunafonte diaccensione,nchéivaporidelcarburantenonsi sarannodissipati.
Montateconsicurezzaitappideiserbatoidel
carburanteedelletaniche.
Sostituitelemarmittediscaricodifettose.
Primadell'uso,controllatesempreavistachelelame,i
bullonidellelameeilgruppoditagliononsianousurati odanneggiati.Sostituiteinserielameebulloniusuratio danneggiati,permantenereilbilanciamento.
Sumacchinemultilama,ricordatechelarotazionediuna
lamapuòprovocarelarotazioneanchedialtrelame.
Funzionamento
Ilampipossonocausarelesionigraviomorte.Se,mentre
vitrovatesull'areadilavoro,vedetelampiouditetuoni, nonutilizzatelamacchina;cercateinveceunriparo.
Siatevigili,rallentateeprocedeteconcautelaquando
svoltate.Primadicambiaredirezioneguardateindietroe ailati.
Nonazionateilmotoreinunlocalechiusoincuipossano
raccogliersiifumitossicidell'ossidodicarbonio.
Tosatesolamenteallalucedelgiornooconilluminazione
articialeadeguata.
Primadicercarediavviareilmotore,disinseritetuttele
frizionidell'accessorioconlameemetteteilcambioin folle.
Nonusatelamacchinasupendenzesuperioriai15gradi.
Ricordatechenonesistonopendenzesicure.L'utilizzo
supendiierbosirichiedeun'attenzioneparticolare.Per cautelarvidalribaltamento:
-evitatepartenzeefrenatebruscheinpendenza; –-rallentatesuipendii,eprimadiaffrontarebrusche
curve;
-prestateattenzioneaprotuberanzedelterreno,
bucheealtriostacolinascosti;
4
Prestateattenzionequandotrainatedeicarichioutilizzate
attrezzaturepesanti.
-Utilizzatesolamenteipuntidiattaccoprevistiperla
barraditraino.
-Limitatel'entitàdeicarichiaquantopotete
controllareconsicurezza.
-Noncurvatebruscamente.Eseguiteleretromarce
conprudenza.
Prestateattenzionealtrafcoquandoattraversateo
procedeteneipressidiunastrada.
Arrestatelarotazionedellelameprimadiattraversare
supercinonerbose.
Quandoutilizzatedegliaccessori,nondirigetemailo
scaricodelmaterialeversoterzienonconsentitead alcunodiavvicinarsiallamacchinaduranteillavoro.
Nonazionatemailamacchinaconschermioripari
difettosi,osenzaidispositividiprotezionemontati.
Nonmodicatelataraturadelregolatoredelmotoree
nonfatesuperarealmotoreiregimiprevisti.Ilmotore chefunzionaavelocitàeccessivapuòaumentareilrischio diinfortuni.
Primadiscenderedallapostazionediguida:
disinnestatelapresadiforzaeabbassatealsuolo
l'attrezzatura;
metteteilcambioinfolleeinseriteilfrenodi
stazionamento;
spegneteilmotoreetoglietelachiavediaccensione.
Disinseritelatrasmissionedagliaccessori,spegneteil
motoreestaccateilcappellottodallacandela(ocandele), oppuretoglietelachiavediaccensione:
primadipuliregliintasamentiodirimuovere
ostruzionidalcondottodiscarico;
primadicontrollare,pulireoeseguireinterventisul
tosaerba;
dopoavercolpitouncorpoestraneo;ispezionateil
tosaerbaperrilevareeventualidanni,edeffettuatele riparazioninecessarieprimadiriavviarel'accessorio; selamacchinainiziaavibrareinmodoanomalo (controllateimmediatamente).
Disinseritelatrasmissioneagliaccessoridurantei
trasferimentiequandolamacchinanonvieneutilizzata.
Spegneteilmotoreedisinseritelatrasmissione
all'accessorio
primadelrifornimentodicarburante; –primaditogliereilcestodiraccolta; –primadiregolarel'altezza,amenochelaregolazione
nonpossaessereeseguitadallapostazionediguida.
Riducetelaregolazionedell'acceleratoreduranteiltempo
diarrestodelmotoree,seilmotoreèdotatodivalvola diintercettazione,spegnetel'afussodicarburanteal terminedellavoro.
Manutenzioneerimessaggio
Manteneteadeguatamenteserratituttiidadi,ibullonie
leviti,perassicurarvicheleapparecchiaturefunzionino nellemiglioricondizionidisicurezza.
Nonteneteleapparecchiatureconcarburantenel
serbatoioall'internodiedici,doveivaporipossano raggiungereammelibereoscintille.
Lasciateraffreddareilmotoreprimadelrimessaggioal
chiuso.
Perridurreilrischiod'incendio,mantenetemotore,
marmittadiscarico,vanobatteriaezonadiconservazione delcarburanteesentidaerba,foglieedeccessidigrasso.
Controllatefrequentementeilcestodiraccolta,per
vericarnel'usuraoildeterioramento.
Sostituitelepartiusurateodanneggiate,permotividi
sicurezza.
Dovendoscaricareilserbatoiodelcarburante,eseguite
l'operazioneall'aperto.
Sumacchinemultilama,ricordatechelarotazionediuna
lamapuòprovocarelarotazioneanchedialtrelame.
Selamacchinadeveessereparcheggiata,postainrimessa
olasciataincustodita,abbassatealsuologlielementi ditaglio,amenochenonutilizziateundispositivodi bloccaggiomeccanicopositivo.

SicurezzadelriderToro

Laseguentelistacontieneinformazionisullasicurezzamirate aiprodottiToro,odaltreinformazionisullasicurezzanon compresenellanormativaCEN.
Loscaricodelmotorecontieneossidodicarbonio,gas
velenosoinodorechepuòuccidere.Nonfatefunzionare ilmotoreininternioinambienticintati.
Mentreilmotoreèinfunzione,tenetemani,piedi,capelli
edabitisvolazzantiadistanzadall'areadiscaricodegli attrezzi,dallaparteinferioredeltosaerbaedaqualsiasi partemobile.
Nontoccateattrezzatureopartidegliattrezzichepossano
esserecaldeacausadelfunzionamento.Lasciatechesi raffreddinoprimadieseguireinterventidimanutenzione, regolazioneorevisione.
L'acidodellabatteriaèvelenosoepuòustionare.Evitate
cheentriincontattoconlapelle,gliocchiegliabiti. Quandolavoratesuunabatteria,proteggeteilviso,gli occhiegliabiti.
Igasdellabatteriapossonoesplodere;tenetelontano
dallabatteriasigarette,scintilleeamme.
UsatesoltantoricambioriginaliToropergarantireil
mantenimentodeglistandardiniziali.
UtilizzatesoltantoattrezziapprovatidaToro.
Utilizzosupendenze
Nontosatependenzesuperioriai15gradi.
5
Nontosatenelleadiacenzediscarpate,fossati,sponde
ripideoacqua.Seleruotecadonooltreibordidell'areadi lavoro,possonoprovocareilribaltamentodellamacchina ecausaregraviinfortuni,lamorteol'annegamento.
Nontosateinpendenzasel'erbaèbagnata.L'erba
bagnatariducelatrazioneepuòcausareloslittamento, conperditadicontrollo.
Noneffettuateimprovvisicambiamentidivelocitàodi
direzione.
Nelleadiacenzediscarpate,fossati,sponderipideo
acquausateuntosaerbaconoperatoreapiedie/oun decespugliatoreamano.
Rallentatesuipendii,edusatelamassimacautela.
Rimuoveteostacolicomepietre,ramidialberi,ecc.
dall'areadilavoro;L'erbaaltapuònasconderedegli ostacoli.
Fateattenzioneafossati,buche,pietre,declivierialzi
chemodicanol'inclinazionedelsuolo,perchéilterreno accidentatopuòfareribaltarelamacchina.
Evitateavviamentiesobbalziimprovvisiinsalita,perché
iltosaerbapuòribaltarsiall'indietro.
Indiscesa,tenetepresentechelamacchinapotrebbe
perdereaderenza.Ilpesositrasferiscesulleruote anterioriepuòfareslittareleruotemotrici,impedendovi dicontrollarelafrenataelosterzo.
Evitatesempredieseguirepartenzeofermateimprovvise
suunapendenza.Seleruoteperdonoaderenza, disinseritelelameescendetelentamentedallapendenza.
Peraumentarelastabilità,seguiteleraccomandazionidel
produttoresullazavorraosuicontrappesidelleruote.
Prestatelamassimaattenzionequandousatecestidi
raccoltaodaltriaccessori,chepossonoinuiresulla stabilitàdellamacchinaefarviperdereilcontrollo.
Livellodivibrazionerilevatoperlamanosinistra=1.9m/s
Valorediincertezza(K)=1.3m/s
Ivaloririlevatisonostatideterminatiinconformitàconle proceduredenitenellanormaEN836.
2

Livellodivibrazione(tuttoil corpo)

Livellodivibrazionerilevato=1.01m/s
Valorediincertezza(K)=0.51m/s
Ivaloririlevatisonostatideterminatiinconformitàconle proceduredenitenellanormaEN836.
2
2
2

Pressioneacustica

Questaunitàhaunlivellodipressioneacusticaall'orecchio dell'operatoredi92dBA,conunvalorediincertezza(K)di 1dBA.
Illivellodipressioneacusticaèstatodeterminatoin conformitàconleproceduredenitenellanormaEN836.

Potenzaacustica

Questaunitàhaunlivellodipotenzaacusticagarantitodi 105dBA,conunvalorediincertezza(K)di1dBA.
Illivellodipotenzaacusticaèstatodeterminatoinconformità conleproceduredenitenellanormaISO11094.

Livellodivibrazione (mano-braccio)

Livellodivibrazionerilevatoperlamanodestra=2.6m/s
2
6
Indicatoredipendenza
G011841
Figura3
Èpossibilefotocopiarequestapaginaperusopersonale.
1.Lapendenzamassimacheconsentediutilizzarelamacchinainmodosicuroèdi15gradi.Usateilgracodellependenzeper determinarelapendenzadiunterrenoprimadiutilizzarelamacchina.Nonutilizzatequestamacchinasupendenzesuperiori ai15gradi.Ripiegateilgracolungolalineacheindicalapendenzaconsigliata.
2.Allineatequestobordoaunasupercieverticale,comeunalbero,unedicio,ilpalodiunrecinto,ecc.
3.Esempiodicomeconfrontareunapendenzaconilbordoripiegato.
7
Adesividisicurezzaeinformativi
Gliadesividisicurezzaediistruzionesonochiaramentevisibili,esonoafssiaccantoazoneparticolarmente pericolose.Sostituitegliadesividanneggiatiosmarriti.
1.Grasso
58-6520
99-8939
93-7818
1.Avvertenza–LeggetesulManualedell'operatore leistruzioniperserrareilbullone/dadodellalamaa 115–149Nm.
99-8936
1.Velocitàdellamacchina4.Folle
2.Massima5.Retromarcia
3.Minima
1.LeggeteilManuale dell'operatore.
2.Altezzaditaglio
3.Toglietelachiavedi accensioneeleggetele istruzioniprimadieseguire interventidirevisioneo manutenzione.
106-2655
1.Avvertenza–nontoccateenonavvicinateviacinghiein movimento,toglietelachiavediaccensioneeleggete leistruzioniprimadieseguireinterventidirevisioneo manutenzione.
106-5517
1.Avvertenza–nontoccatelasuperciechescotta.
8
Simbolidellabatteria
Sullavostrabatteriasitrovanoalcunidiquestisimboli,
otutti.
107-3069
1.Avvertenza–Quandoilrollbarèabbassato,nonvisono altreprotezioniantiribaltamento.
2.Perevitareinfortuniolamorteacausadiunribaltamento, teneteilrollbarcompletamentealzatoebloccatointale posizione,eallacciatelacinturadisicurezza.Abbassateil rollbarsoltantoquandoèassolutamentenecessario;non allacciatelacinturadisicurezzaseilrollbarèabbassato.
3.LeggeteilManualedell'operatore;guidatepianoecon prudenza.
1.Pericolodiesplosione.6.Tenetegliastantia
2.Vietatofumare,fuocoe ammelibere.
3.Pericolodiustionida liquidocausticoosostanza chimica.
4.Usateocchialidi sicurezza.
5.LeggeteilManuale dell'operatore.
distanzadisicurezza dallabatteria.
7.Usateocchialidi sicurezza.Igasesplosivi possonoaccecaree causarealtrelesioni.
8.L'acidodellabatteriapuò accecareecausaregravi ustioni.
9.Lavateimmediatamente gliocchiconabbondante acquaericorretesubitoal medico.
10.Contienepiombo;non disperdetenell'ambiente.
Marchiodelproduttore
1.Indicachelalamaèspecicatacomeparterealizzatadal produttoredellamacchinaoriginale.
107-3969
1.Avvertenza:leggeteilManualedell'operatore.
2.Pericolodischiacciamentodaltosaerba–innestateilfreno distazionamento,spegneteilmotoreetoglietelachiavedi accensioneprimadilavoraresottoiltosaerba.
110-2067
114-4466
1.Rete,25A3.Ricarica,25A
2.PDF,10A4.Ausiliario,15A
9
110-2068
1.LeggeteilManualedell'operatore.
112-9028
1.Avvertenza–nonavvicinateviallepartiinmovimento; tenetetutteleprotezioniinposizione.
114-4465
1.Intervallodimanutenzione deluidoidraulico–50ore
2.Intervallodimanutenzione dellapressionedegli pneumatici–50ore
3.Intervallodilubricazione –500ore
4.LeggeteilManuale
5.Intervallodilubricazione
dell'operatoreprimadi eseguireinterventidi revisioneomanutenzione
–50ore
114–4470
1.LeggeteilManuale dell'operatore.
2.Altezzaditaglio
115-7445
1.Ingrassatelepuleggeeifuselli
2.Intervallodimanutenzione–50ore
3.Bloccato
4.Sbloccato
1.LeggeteilManuale dell'operatore.
117-3811
2.Olioidraulico
10
117-3863
1.Coppiadiserraggiodeldadoacalottadellaruota (122–129Nm)
2.Dadoaintaglidellaruota(286–352Nm)
3.LeggeteilManualedell'operatoreprimadieseguire qualsiasiinterventodimanutenzione;controllateilserraggio dopoleprime100orediutilizzo,poiogni500ore.
116-1716
1.Carburante6.Contaore
2.Vuoto7.PDF
3.Metà8.Frenodistazionamento
4.Pieno9.Folle
5.Batteria10.Interruttoredipresenza
dell'operatore
117-3888
1.Pericolodislittamentoediribaltamento—nonusatela macchinanelleadiacenzediscarpate,pendenzesuperiori a15gradi,teneteviadistanzadisicurezzadallescarpate supendenzeconmenodi15gradi;quandoguidateadalta velocitànonsterzatemaibruscamente,marallentatee sterzategradualmente.
2.Avvertenza—nonutilizzaterampedoppie,utilizzaterampe singoleperiltrasportodellamacchina;nonutilizzaterampe conun'inclinazionesuperiorea15gradi.
1.Frenodistazionamento– innestato
116-5988
2.Frenodistazionamento– disinnestato
117-0346
1.Pericolodiperditedicarburante–LeggeteilManuale dell'operatore;noncercatedirimuovereilrollbar;non
saldate,forateomodicateilrollbarinalcunmodo.
11
117-3864
1.LeggeteilManuale
dell'operatore.
2.Riempitenoalla basedelbocchettone diriempimento; avvertenza–non riempiteeccessivamenteil serbatoio.
117-3848
1.Pericolodilanciodioggetti–T enetegliastantiadistanza disicurezzadallamacchina.
2.Pericolodilanciodioggettidaltosaerba.Nonutilizzatela macchinasenonèmontatoildeettored'erbatagliata,il coperchiodiscaricooilsistemadiraccolta.
3.Feritaosmembramentodimaniopiedi–tenetevia distanzadallepartiinmovimento.Nonrimuoveteicartere leprotezioni.
1.Starter
2.Massima
3.Regolazionecontinua variabile
120-5898
4.Minima
5.Presadiforza(PDF), comandodellelame
12
114–4468
1.Avvertenza–leggeteilManualedell'operatore.5.Pericolodiperditaditrazioneocontrollo–incasodiperdita
2.Attenzione–nonutilizzatelamacchinasenonsieteaddestrati afarlo.
3.Avvertenza–innestateilfrenodistazionamento,spegneteil motoreetoglietelachiavediaccensione;leggeteleistruzioni primadieseguireinterventidirevisioneomanutenzione.
4.Pericolodioggettiscagliati–spegneteilmotoreeraccogliete idetritiprimadiiniziareatosare;tenetegliastantiadistanza disicurezzadallamacchina,nontoglieteildeettore.
ditrazioneocontrolloinpendenza,ilcomandodellelame (presadiforza)eprocedetelentamente.
6.Pericolodischiacciamento/smembramentodapartedegli astanti-nontrasportatepasseggeri,guardatedavantiein bassoquandoutilizzatelamacchina,guardatedietroein bassoquandofateretromarcia.
7.Pericolodiferitaosmembramentodimaniopiedi–tenetevia distanzadallepartiinmovimentoenonrimuoveteicartere leprotezioni.
13
Quadrogeneraledel
G020562
1
2
3
4
5
6
7
8
9
10
11
25
25
10
15
G008951
1
2
3
4
5
6
prodotto
Comandi
Primadiavviareilmotoreediutilizzarelamacchina, familiarizzatecontuttiicomandi(Figura4eFigura5).
Figura5
Figura4
1.Pedaledisollevamento delpiattodialtezzataglio
2.Bloccoditrasporto8.Tappodelcarburante
3.Levadelfrenodi stazionamento
4.Comandi
5.Levedicontrollodel movimento
6.Rollbar
7.Cinturadisicurezza
9.Scocca
10.Ruotaorientabile
11.ZStand
1.ComandodellaPDF4.Contaore/Displaydel
2.Starter
3.Comando dell'acceleratore
sistemadisicurezzaa interblocchi/Indicatoredi livellodelcarburante
5.Interruttorediaccensione
6.Fusibili
Comandodellelame(PDF)
Utilizzateilcomandodellelame(PDF)perinnestarela frizioneelettricaeguidarelelamedeltosaerba.Alzate l'interruttoreperinnestarelelameerilasciatelo.Per disinnestarelelameabbassateilcomandodellelame(PDF) oppurespostateunalevadicontrollodelmovimentoin posizionedibloccoinfolle.
Starter
Usatelostarterperavviareilmotoreafreddo.Sollevatela manopoladellostarterperinnestarlo.
Comandodell'acceleratore
Ilcomandodell'acceleratorehadueposizioniFasteSlow.
Spialuminosadellabatteria
Quandolachiavediaccensioneèinizialmenteinposizione diMarciaperalcunisecondi,latensionedellabatteriasarà visualizzatanell'areanormalmenteriservataalleore.
Laspiadellabatteriasiaccendequandol'accensioneè inseritaequandolacaricaèinferiorealgiustolivellodi funzionamento(
14
Figura6).
Posizionedibloccoinfolle
Utilizzatelaposizionedibloccoinfolleconilsistema disicurezzaainterblocchiperinnestareedeterminarela posizionedifolle.
Valvoladiintercettazionedel carburante
Primaditrasferirelamacchinaodiriporlainrimessa,chiudete lavalvoladiintercettazionedelcarburante(sottoilsedile).
Figura6
1.Indicatoredilivellodel carburante(barre)
2.Spiadellabatteria5.Spiaridottolivellodi
3.Contaore
4.Simbolidei microinterruttoridi sicurezza
carburante
Indicatoredilivellodelcarburante
L'indicatoredilivellodelcarburanteèsituatoconilcontaore. Lebarredell'indicatoresiaccendonoeindicanoillivello delcarburantequandol'interruttorediaccensioneèacceso (Figura6).
Laspiasiaccendequandoillivellodicarburanteèbasso (quandonelserbatoiorestanocirca3,8litri).
Contaore
Ilcontaoreregistrailnumerodioredifunzionamentodel motore,efunzionaquandoilmotoregira.Utilizzatequesti tempiperlaprogrammazionedellamanutenzioneordinaria (Figura6).
Interruttorediaccensione
Utilizzatel'interruttorediaccensioneperavviareilmotoredel tosaerba;presentatreposizioni:Start,RuneOff.
Attrezzi/accessori
Èdisponibileunagammadiattrezziedaccessoriapprovati daToroperl'impiegoconlamacchina,perottimizzare edampliarelesueapplicazioni.Contattateilvostro CentroAssistenzaoDistributoreautorizzatooandatesu www.Toro.comperavereunelencodituttigliattrezzie accessoriapprovati.
Speciche
Nota:Specicheedisegnosonosoggettiavariazionesenza
preavviso.
Larghezza:
Piattoditaglioda132cm
Senzapiattoditaglio
Deettoresollevato
Deettoreabbassato
Lunghezza:
RollBar-Sollevato
RollBar-Abbassato206cm
Altezza:
RollBar-Sollevato
RollBar-Abbassato119cm
116cm
146cm
172cm
Piattoditaglioda132cm
201cm
179cm
Levedicontrollodelmovimento
Utilizzatelelevedicontrollodelmovimentoperfaremarcia avanti,indietreggiareegirarelamacchinanelladirezione opportuna.
Indicatorideimicrointerruttoridi sicurezza
Sulcontaoresonopresentideisimbolicheindicanoconun triangolonerocheilcomponentemicrointerruttoresitrova nellagiustaposizione(Figura6).
Peso:
ModelloPeso
74923TE540kg
15
Funzionamento
Nota:Stabiliteilatisinistroedestrodellamacchinadalla
normaleposizionediguida.

Rifornimentodicarburante

Perottenererisultatiottimaliutilizzatesolobenzinasenza
piombofrescaepulita,di87opiùottani(metododi classicazione(R+M)/2).
Èaccettabileilcarburanteossigenatoconetanolonoal
10%o15%diMTBEpervolume.
Nonutilizzatemisceledibenzinaconetanolo(come
E15oE85)conetanolosuperioreal10%pervolume. Possonovericarsiproblemidiprestazionie/odannial motorenoncopertidallagaranzia.
Nonutilizzatebenzinacontenentemetanolo.
Nellastagioneinvernale,nonconservateilcarburantenel
serbatoiooneicontenitorisenzautilizzareunapposito stabilizzatore.
Nonaggiungeteolioallabenzina.
PERICOLO
Intalunecondizionilabenzinaèestremamente inammabileedaltamenteesplosiva.Unincendio oun'esplosionepossonoustionarevoiedaltre persone,ecausaredanni.
Fateilpienodicarburanteall'apertosuuna superciepiana,inun'arealiberaeamotore freddo.etergetelabenzinaversata.
Nonriempitemaiilserbatoiodelcarburante all'internodiunrimorchiocintato.
Nonriempitecompletamenteilserbatoio. Riempiteilserbatoionoallabasedelcollodel bocchettone.Lospaziovuotonelserbatoio serveacontenerel'espansionedellabenzina. Uneccessivoriempimentodelserbatoiopuò causarelafuoriuscitadicarburante,dannial motoreoalsistemadicontrollodelleemissioni (sepresente).
PERICOLO
Inalcunecondizioni,duranteilrifornimentoviene rilasciatal'elettricitàstaticache,sprigionandouna scintilla,puòincendiareivaporidibenzina.Un incendiooun'esplosionepossonoustionarevoied altrepersone,ecausaredanni.
Primadelrabbocco,posizionatesemprele tanichedibenzinasulpavimento,lontanodal veicolo.
Nonriempiteletanichedibenzinaall'interno diunveicolooppuresuunautocarrooun rimorchio,inquantoiltappetinodelrimorchioo leparetidiplasticadelcamionpossonoisolare latanicaerallentareladispersionedellecariche elettrostatiche.
Sepossibile,scaricatelamacchinadalcamion odalrimorchioedeffettuateilrifornimentocon leruotesulpavimento.
Qualoraciònonsiapossibile,rabboccate l'apparecchiaturasull'autocarroosulrimorchio medianteunatanicaportatile,anzichéconuna normalepompadelcarburante.
Qualorasianecessarioutilizzareunapompadel carburante,tenetesemprel'ugelloacontatto conilbordodelserbatoiodelcarburanteoppure sull'aperturadellatanicanoalterminedel rifornimento.
AVVERTENZA
Seingerita,labenzinaènocivaomicidiale. L'esposizionealungotermineaivaporidi carburantepuòcausaregravidanniemalattie.
Evitatedirespirarealungoivapori.
Teneteilvisolontanodall'ugelloedall'apertura delserbatoiodibenzinaodelcondizionatore.
Teneteilcarburantelontanodagliocchiedalla pelle.
Nonfumatemaiquandomaneggiatebenzina,e statelontanidaammelibereedadoveifumidi benzinapossanoessereaccesidaunascintilla.
Conservatelabenzinaintanicheomologate, etenetelalontanodallaportatadeibambini. Acquistatebenzinainmododautilizzarlaentro 30giorni.
Nonutilizzatelamacchinasenonèmontato ilcompletoimpiantodiscaricoosenonèin buonecondizionidiservizio.
Usodellostabilizzatore/condizionatore
l'usodiunadditivostabilizzatore/condizionatorenella macchinaoffreiseguentivantaggi:
mantienefrescalabenzinaduranteilrimessaggio(noa
90giorni);incasodirimessaggipiùlunghisiconsigliadi svuotareilserbatoiodelcarburante;
mantienepulitoilmotoredurantel'uso;
eliminaidepositigommosinell'impiantodialimentazione,
chepossonoprovocareproblemidiavviamento.
16
Importante:Nonutilizzateadditivipercarburante
G009189
1
3
G020565
contenentimetanolooetanolo.
Aggiungetelaquantitàdistabilizzatore/condizionatore corretta.
Nota:Lostabilizzatore/condizionatoreèpiùefcace semescolatoabenzinafresca.Perridurrealminimola morchianell'impiantodialimentazione,utilizzatesemprelo stabilizzatore.
Riempimentodelserbatoiodel carburante
Nota:Nonriempitecompletamenteilserbatoio.Riempite
ilserbatoionoallabasedelcollodelbocchettone.Questo spazioconsenteallabenzinadiespandersi.
1.Parcheggiatelamacchinasuterrenopianeggiante.
2.Spegneteilmotoreedinseriteilfrenodistazionamento.
3.Puliteattornoaltappodelserbatoiodelcarburante.
4.Riempiteilserbatoionoallabasedelcollodel bocchettone.Accertatevichenelserbatoiovisia sufcientespaziovuotopercontenerel'espansionedel carburante(
Figura7).
Figura7
17

Controllodellivellodell'olio motore

Primadiavviareilmotoreediutilizzarelamacchina, controllateillivellodell'olionellacoppa;vedere Controllodellivellodell'oliomotore(pagina38).

Rodaggiodiunamacchina nuova

Imotorinuoviraggiungonolapienapotenzadopoqualche tempo.Ipiattiditaglioeletrasmissioni,quandosononuovi, hannounmaggioreattritoeassoggettanoilmotoreadun maggiorecarico.Lemacchinenuovehannobisognodiun rodaggiodi40o50oreprimadisvilupparelapienapotenzae darelamiglioreperformance.

Usodelsistemadiprotezione antiribaltamentoROPS

AVVERTENZA
2.Tirateentrambelemanopoleeruotateledi90gradiin modochenonsianoinnestate(
3.Abbassateilrollbar(Figura8).
Figura8).
Perevitareferiteedanchelamorte,teneteilroll barcompletamentealzatoedallacciatelacintura disicurezza.
Vericatechelaparteposterioredelsedilesia ancorataconl'appositofermo.
AVVERTENZA
Quandoilrollbarèabbassatononvièaltra protezioneantiribaltamento.
Abbassateilrollbarsoltantoseassolutamente necessario.
Nonallacciatelacinturadisicurezzaquando ilrollbarèabbassato.
Guidatelentamenteeconprudenza.
Alzateilrollbarnonappenal'altezzaloconsente eutilizzatelecinturadisicurezza.
Controllateattentamentelospaziolibero superioreprimadipassareconlamacchina sottoqualsiasioggetto(rami,vaniporta,li elettrici)eimpediteneilcontatto.
Figura8
1.ManopolaROPS
2.TiratelamanopolaROPS eruotateladi90gradi.
4.Peralzareilrollbar,sollevateloinposizionedi funzionamento,ruotatelemanopoleinmodochesi spostinoparzialmentenellescanalature(Figura8).
5.Sollevatecompletamenteilrollbarpremendo contemporaneamentelapartesuperioredelroll bareiperniscatterannoinposizionenonappena sarannoallineatiaifori( assicuratevicheentrambiipernisianoinnescati.
3.Rollbarinposizione verticale
4.Rollbarinposizione piegata
Figura8).Premeteilrollbare
Importante:Abbassateilrollbarsoltantose assolutamentenecessario.
Importante:Vericatechelaparteposterioredelsedile siaancorataconl'appositofermo.
1.Perabbassareilrollbar,applicateunapressionein avantisullapartesuperioredelrollbar.
Importante:Tenetesemprelacinturadisicurezza allacciataquandoilrollbarècompletamente alzato.
18

Lasicurezzaprimaditutto

G009027
1
2
Leggetetutteleistruzionieisimbolicontenutinellasezione sullasicurezza.Laconoscenzadiquesteinformazioni potrebbeaiutarevoiegliastantiadevitareinfortuni.
PERICOLO
L'erbabagnataependenzeripidepossonocausare scivolateelaperditadicontrollodeltosaerba.
Seleruotecadonooltreibordidell'areadilavoro, possonoprovocareilribaltamentodellamacchinae causaregraviinfortuni,lamorteol'annegamento.
Quandoilrollbarèabbassato,nonvisonoaltre protezioniantiribaltamento.
Tenetesempreilrollbarcompletamentealzatoe bloccato,edallacciatelacinturadisicurezza.
Leggeteleistruzionieleavvertenzerelativealla protezioneantiribaltamento,edosservatele.
Pernonperderecontrolloedevitareilrischiodi ribaltamento:
nontosatenelleadiacenzediscarpateoacqua;
nonutilizzatesupendenzesuperioriai15gradi;
rallentatesuipendii,edusatelamassima cautela;
evitatecurvebruscheerapidicambiamentidi velocità.
Figura9
1.Zonadisicurezza–usate ildispositivoZMaster inquestaposizione,su pendenzeinferioria15°o suzonepianeggianti.
2.Zonadipericolo– utilizzateuntosaerba aspintae/oun decespugliatoreamano supendiidioltre15gradi, vicinoascarpateeacqua.
3.Acqua
ATTENZIONE
Questamacchinaproducelivelliacusticisuperiori a85dBAalleorecchiedell'operatoreepuòcausare laperditadell'uditoincasodilunghiperiodidi esposizionealrumore.
Quandoutilizzatequestamacchinaindossatela protezioneperl'udito.
Siconsigliadiusareapparecchiaturediprotezioneperocchi, orecchie,piediecapo.
Figura10
1.Indossategliocchialidi protezione
2.Usatelaprotezioneper l'udito

Innestodelfrenodi stazionamento

Innestatesempreilfrenodistazionamentoprimadispegnere olasciareincustoditalamacchina.
19
Innestodelfrenodistazionamento
1
2
G020549
1
2
G020550
G008945
G009174
G008946
AVVERTENZA
Ilfrenodistazionamentopotrebbenontrattenere lamacchinasequestaèparcheggiatasuuna pendenza,epotrebbecausareinfortuniodanni.
Nonparcheggiatesupendenze,amenochenon mettiatesottoleruotedeiceppiodeiblocchi.
Figura11
Rilasciodelfrenodistazionamento
Figura12
Figura13
Disattivazionedelcomandodellelame (PDF)
Figura14

Utilizzodell'acceleratore

Ilcomandodell'acceleratorepuòesserespostatotradue posizioniFasteSlow(Figura15).
Usatesemprelaposizionefast(veloce)quandoattivate l'apparatoditaglioconl'interruttoredicomandodellelame (PDF).

Utilizzodelcomandodelle lamedeltosaerba(PDF)

Ilcomandodellelame(PDF)avviaedarrestalelamedel tosaerbaegliaccessorielettrici.
Figura15
Attivazionedelcomandodellelame (PDF)

UtilizzodelloStarter

Nota:Inserendoilcomandodellelame(PDF)con
l'acceleratoreamedioregimeomenocauserestel'eccessiva usuradellecinghieditrasmissione.
Usatelostarterperavviareilmotoreafreddo.
1.Seilmotoreèfreddo,usatelostarterperavviareil motore.
2.Tiratesulamanopoladellostarterperinnestarelo starterprimadiusarel'interruttorediaccensione (Figura16).
3.Spingetegiùlostarterperdisinnestarlounavolta accesoilmotore(Figura16).
20
G020463
2
Figura16
START
RUN
STOP
G008947
G008948
1
2
1.On2.Off

Utilizzodellavalvoladi intercettazionedelcarburante

Lavalvoladiintercettazionedelcarburanteèposizionata sottoilsedile.Peraccedervispostateinavantiilsedile.
Primaditrasferirelamacchina,eseguireoperazionidi manutenzioneodiriporlainrimessa,chiudetelavalvoladi intercettazionedelcarburante.
Quandoaccendeteilmotore,assicuratevichelavalvoladi intercettazionedelcarburantesiaaperta.

Utilizzodell'interruttoredi accensione

1.Giratelachiavediaccensioneinposizionediavvio (Figura17).Rilasciatelaquandoilmotoresiaccende.
Importante:Nonutilizzateilmotorinodi avviamentoperpiùdi5secondiallavolta.Seil motorenonsiavvia,attendete15secondiprima diriprovare,perconsentireilraffreddamento.La mancataosservanzadiquesteistruzionipuòfare bruciareilmotorinodiavviamento.
Nota:Laprimavoltacheavviateilmotore,dopoavere lasciatol'impiantodialimentazionecompletamente vuoto,occorrerannoprobabilmentealtriciclidi avviamento.
1.On2.Off

Avviamentoespegnimento delmotore

Avviamentodelmotore
1.Alzateilsistemadiprotezioneantiribaltamentoe bloccatelo,sedeteviallapostazionediguidaeallacciate lacinturadisicurezza.
2.Metteteicomandidimovimentoinposizionediblocco infolle.
3.Inseriteilfrenodistazionamento;vedere Innestodelfrenodistazionamento(pagina20).
4.Spostateilcomandodellelame(PDF)inposizioneOff (Figura19).
5.Portatelalevadell'acceleratorealcentrotraleposizioni minimaemassima(SloweFast).
Figura18
Figura17
2.Giratelachiavediaccensioneinposizionestopper spegnereilmotore.
21
1
2
4
G020539
START
RUN
STOP
G008947
Spegnimentodelmotore
1
2
4
G020539
ATTENZIONE
Bambiniedaltrepersonepotrebberoferirsi sedovesserospostareocercarediazionarela macchinaquandoèincustodita.
Toglietesemprelachiavediaccensioneedinseriteil frenodistazionamentoprimadilasciareincustodita lamacchina,ancheperpochiminuti.
Lasciategirareilmotoreallaminima(tartaruga)per60 secondiprimadispegnerel'interruttorediaccensione.
Figura19
6.Giratelachiavediaccensioneinposizionediavvio (Figura17).Rilasciatelaquandoilmotoresiaccende.
Importante:Nonutilizzateilmotorinodi avviamentoperpiùdi5secondiallavolta.Seil motorenonsiavvia,attendete15secondiprima diriprovare,perconsentireilraffreddamento.La mancataosservanzadiquesteistruzionipuòfare bruciareilmotorinodiavviamento.
Nota:Laprimavoltacheavviateilmotore,dopoavere lasciatol'impiantodialimentazionecompletamente vuoto,occorrerannoprobabilmentealtriciclidi avviamento.
Figura21
Importante:V ericatechelavalvoladiintercettazione
delcarburantesiachiusaprimaditrasferireoriporrela macchinainrimessa,perevitareperditedicarburante. Primaditrasferirlainnestateilfrenodistazionamento. Nondimenticateditoglierelachiave,inquantola pompadelcarburantepuòfunzionareefarescaricarela batteria.
Figura20
22
Sistemadisicurezzaa
G009181
1
interblocchi
ATTENZIONE
Segliinterruttoridisicurezzaainterblocchisono scollegatioguasti,lamacchinapuòmuoversi improvvisamenteecausareincidenti.
Nonmanomettetegliinterruttoridisicurezzaa interblocchi.
Controllateognigiornoilfunzionamentodegli interruttoridisicurezzaainterblocchie,prima diazionarelamacchina,sostituitegliinterruttori guasti.
Collaudatesempreilsistemadisicurezzaainterblocchi primadiutilizzarelamacchina.Qualoranonfunzionicome descrittodiseguito,fateloriparareimmediatamentedaun CentroAssistenzaautorizzato.
1.Restandosedutisulsedile,inseriteilfrenodi stazionamentoespostateilcomandodellelame(PDF) inposizioneOn.Provateadavviareilmotore,chenon devegirare.
2.Restandosedutisulsedile,inseriteilfrenodi stazionamentoespostateilcomandodellelame(PDF) inposizioneOff.Spostateunalevadicontrollodel movimento,ascelta,togliendoladallaposizionedi follebloccato.Provateadavviareilmotore,chenon devegirare.Ripeteteconl'altralevadicontrollodel movimento.
Descrizionedelsistemadisicurezzaa interblocchi
Ilsistemadisicurezzaainterblocchièprogettatoper consentirel'avviamentodelmotoreacondizioneche:
ilfrenodistazionamentosiainserito;
ilcomandodellelame(PDF)siadisinnestato.
lelevedicontrollodelmovimentosianoinposizione
follebloccato.
Ilsistemadisicurezzaainterblocchièprogettatoperspegnere ilmotorequandosispostanoicomandidellatrazionementre ilfrenodistazionamentoèinnestatoosel'operatoresialza dalsedilequandolaPDFèinnestata.
Ilcontaorehadeisimboliperavvisarel'utentequandoil componenteainterblocchisitrovanellagiustaposizione. Quandoilcomponentesitrovanellagiustaposizione,nel quadratocorrispondentesiilluminauntriangolo.
3.Sedetevialpostodiguida,inseriteilfrenodi stazionamento,disinseriteilcomandodellelame (PDF)espostatelelevedicontrollodelmovimento inposizionedifollebloccato.Accendeteilmotore. Amotoreacceso,rilasciateilfrenodistazionamento, inseriteilcomandodellelame(PDF)edalzatevi leggermentedalsedile;ilmotoredevespegnersi.
4.Sedetevialpostodiguida,inseriteilfrenodi stazionamento,disinseriteilcomandodellelame (PDF)espostatelelevedicontrollodelmovimento inposizionedifollebloccato.Accendeteilmotore. Mentreilmotoregira,mettetealcentrouncontrollo delmovimentoascelta,espostatelamacchina(avantio indietro);ilmotoredevespegnersi.Ripeteteconl'altra levadicontrollodelmovimento.
5.Sedetevialpostodiguida,disinseriteilfrenodi stazionamento,disinseriteilcomandodellelame (PDF)espostatelelevedicontrollodelmovimento inposizionedifollebloccato.Provateadavviareil motore,chenondevegirare.

Utilizzodelsedile

Figura22
1.Itriangolisiilluminanoquandoicomponentiainterblocchi sitrovanonellagiustaposizione.
Provadelsistemadisicurezzaa interblocchi
Intervallotragliinterventitecnici:Primadiogniutilizzo
oquotidianamente
Posizionamentodelsedile
Ilsedilepuòesserespostatoavantieindietro.Posizionateil sedileinmododapotercontrollarelamacchinaconsicurezza eraggiungerecomodamenteicomandi.
Ilsedilesiregolaspostandodaunlatolalevapersbloccarlo (Figura23).
23
g019754
g019755
g019768
1

Guidainmarciaavantio retromarcia

Ilcomandodell'acceleratoreregolalavelocitàdelmotore, misurataingirialminuto.Metteteilcomandodell'acceleratore inposizioneFastperottenereprestazioniottimali.Tosate sempreconl'acceleratoresullamassima.
ATTENZIONE
Figura23
Sbloccodelsedile
Figura24
1.Chiavistellodelsedile2.Sedile
Modicadellasospensionedelsedile
Ilsedileèregolabilealnediottenereilmigliorecomfort dimarciapossibile.Spostateilsedilenellaposizionepervoi piùconfortevole.
Lamacchinapuògiraremoltorapidamente. L'operatorepuòperdereilcontrollodellamacchina edinfortunarsiodanneggiarelamacchina.
Prestatemoltaattenzionequandosterzate.
Rallentateprimadiprenderecurvestrette.
Utilizzodellelevedicontrollodel movimento
Perspostarlo,giratelamanopolaanteriorenelladirezione opportuna,noadottenereilmigliorecomfort(Figura25).
Figura25
1.Manopoladisospensionedelsedile
Figura26
1.Levadicontrollodel movimento.Posizionedi follebloccato.
2.Posizionecentraledi sbloccaggio
3.Marciaavanti
4.Retromarcia
5.Parteanterioredella macchina
Marciaavanti
Nota:Ilmotoresispegnesespostatelelevedicomando
dellatrazionequandoèinnestatoilfrenodistazionamento. Perfermarvitirateinfollelelevedicontrollodelmovimento.
24
1.Rilasciateilfrenodistazionamento;vedere
G008952
G008953
Rilasciodelfrenodistazionamento(pagina20).
2.Sbloccateleleveportandolealcentro.
3.Perfaremarciaavantispingetelentamenteinavantile levedicontrollodelmovimento(Figura27).
Figura28

Arrestodellamacchina

Figura27
Guidainretromarcia
1.Guardateindietroperaccertarechevisiaunapercorso liberoincuicondurrelamacchinainretromarcia.
Nota:Nonspostateviinretromarciaperlunghe distanze,fateinversioneconlamacchinaemarciate inavanti.
2.Sbloccateleleveportandolealcentro.
3.Perfaremarciaindietrotiratelentamenteindietrole levedicontrollodelmovimento(Figura28).
Perfermarelamacchina,spostateinfollelelevedicontrollo dellatrazioneemetteteleinposizionediblocco,disinnestate lapresadiforza(comandodellelame,PDF)egiratelachiave diaccensioneinposizioneOff.
Innestateilfrenodistazionamentoquando viallontanatedallamacchina;vedere Innestodelfrenodistazionamento(pagina20). Nondimenticateditoglierelachiavediaccensione.
ATTENZIONE
Bambiniedaltrepersonepotrebberoferirsi sedovesserospostareocercarediazionarela macchinaquandoèincustodita.
Toglietesemprelachiavediaccensioneedinseriteil frenodistazionamentoprimadilasciareincustodita lamacchina,ancheperpochiminuti.

Regolazionedell'altezzadi taglio

Utilizzodelbloccoditrasporto
Ilbloccoditrasportohadueposizioniedèutilizzatoconil pedaledisollevamentodelpiattoditaglio.Perlaposizionedi trasportoc'èunaposizionedibloccaggioeunaposizionedi sbloccaggio.Ilbloccoditrasportoèutilizzatoconilpedaledi sollevamentodelpiattoditaglio.Fateriferimentoa
25
Figura29.
Regolazionedelpernodell'altezzadi
1
3
2
G017027
taglio
L’altezzaditaglioèregolabileda25a140mminincrementi di6mmspostandoilpernocontestainforidiversi.
1.Spostateilbloccoditrasportoinposizionediblocco.
2.Premeteilpedaledisollevamentodelpiattoditaglio esollevateilpiattoinposizioneditrasporto(oltrela posizionedell'altezzaditagliodi140mm)(Figura30).
3.Perregolare,ruotateilpernodi90gradietoglieteil pernodallastaffadell'altezzaditaglio(
4.Nellastaffadell'altezzaditagliosceglieteunforo corrispondenteall'altezzarichiesta,edinseriteilperno (Figura30).
5.Premeteilsollevamentodelpiattoditaglio,tirate indietroilbloccoditrasportoeabbassatelentamenteil piattoditaglio.
Figura30).
Figura29
Posizionidibloccoditrasporto
1.Bloccoditrasporto3.Posizionedisblocco— nonbloccailpiattoditaglio inposizioneditrasporto
2.Posizionediblocco—il
piattoditagliosibloccherà inposizioneditrasporto
Figura30
1.Pedaledisollevamento delpiattoditaglio
2.Pernodell'altezzaditaglio
3.Bloccoditrasporto

Regolazionedeirulli antiscalpo

Siconsigliadiregolarel'altezzadeirulliantiscalpoognivolta checambiatel'altezzaditaglio.
1.Disinnestatel'interruttoredicomandodellelame (PDF),spostatelelevedicontrollodelmovimento inposizionedibloccoinfolleeinseriteilfrenodi stazionamento.
2.Primadiscenderedalpostodiguidadell'operatore, spegneteilmotore,toglietelachiavediaccensionee attendetechesiferminotuttelepartiinmovimento.
26
Figura31
1
2 4
G020566
1.Rulloantiscalpo
2.Distanziale5.Bullone
3.Boccola
Figura32
Regolazionedeldeettoredi ussoBlocchidellacamma
Questaproceduraèapplicabilesoloallemacchineconi blocchideldeettorediusso.Alcunimodelliavrannodadie bullonialpostodeiblocchideldeettorediussoepotranno essereregolatiallostessomodo.
Ilussodiscaricodeltosaerbaèregolabilesecondolevarie condizioniditosatura.Posizionateiblocchidellecammeedil deettoreinmododaottenerelamigliorequalitàditaglio.
1.Disinnestatel'interruttoredicomandodellelame (PDF),spostatelelevedicontrollodelmovimento inposizionedibloccoinfolleeinseriteilfrenodi
4.Dadoangiato
stazionamento.
2.Primadiscenderedalpostodiguidadell'operatore, spegneteilmotore,toglietelachiavediaccensionee attendetechesiferminotuttelepartiinmovimento.
3.Perregolareiblocchidellecammealzatelalevae allentateiblocchi(Figura34).
4.Regolateildeettoreeiblocchidellecammenegli intagliperottenereilussodiscaricoopportuno.
5.Spostatelalevasopraperserrareildeettoreeiblocchi dellecamme(
Figura34).
6.Seiblocchidellecammenonbloccanoildeettorein posizione,oseildeettoreètroppostretto,allentatela levaegirateilbloccodellecamme.Regolateilblocco dellecammenoadottenerelapressionedibloccaggio ottimale.
1.Rulloantiscalpo
2.Boccola4.Bullone
1.Dadoangiato
2.Distanziale5.Bullone
3.Boccola
Figura33
3.Dadoangiato
Figura34
1.Sbloccatelaleva3.Posizionateildeettore
2.Girateilbloccodella cammaperaumentare oridurrelapressionedi bloccaggio
4.Rulloantistrappo
4.Levadibloccaggio
Posizionamentodeldeettore diusso
Leseguentiillustrazionisonointeseunicamentecomeguida. Leregolazionivarianoasecondadeltipodierba,deltenore diumiditàedell'altezzadell'erba.
27
Nota:Seilmotoreperdepotenzaelavelocitàdi trasferimentodeltosaerbanonècambiata,apriteildeettore.
PosizioneA
Questaèlaposizionecompletamentearretrata.Siconsigliadi sceglierequestaposizioneneiseguenticasi.
Perfalciareerbacortaeleggera.
Quandol'erbaèasciutta.
Persfalciodidimensioniridotte
Perespellerelosfalciolontanodaltosaerba
Figura37
Utilizzodellevalvoledirilascio
Figura35
PosizioneB
Utilizzatequestaposizioneperlaraccoltadellosfalcio. Allineatelosempreconl'aperturadelsofatore.
Figura36
PosizioneC
Questaèlaposizionecompletamenteaperta.Siconsigliadi sceglierequestaposizioneneiseguenticasi.
Perfalciareerbaaltaetta.
Quandol'erbaèbagnata.
Riduceilconsumoenergeticodelmotore
Consenteunavelocitàditrasportosuperioreincondizioni
pesanti
delleruotemotrici
AVVERTENZA
Lamanipotrebberoimpigliarsineicomponenti rotantisottolascoccadelmotore,provocandoferite gravi.
Spegneteilmotore,toglietelachiaveefatefermare tuttelepartiinmovimentoprimadiaccederealle valvoledirilasciodelleruotemotrici.
AVVERTENZA
Ilmotoreeleunitàidraulichepossonodiventare moltocaldi.Toccandounmotoreounitàidrauliche chescottanosipossonosubiregraviustioni.
Fateraffreddarecompletamenteilmotoreeleunità idraulicheprimadiaccedereallevalvoledirilascio delleruotemotrici.
Questevalvoledirilasciosonoposizionatesulretrodiogni unitàidraulica,sottoilsedile.
Nota:Durantel'utilizzodellamacchinaassicurateviche levalvoledirilasciosianoinposizionecompletamente orizzontaleopotrebberovericarsigravidannialsistema idraulico.
1.DisinnestatelaPDF(comandodellelame)egiratela chiavediaccensioneinposizioneOff.Spostateleleve inposizionedifollebloccato,edinnestateilfrenodi stazionamento.Toglietelachiave.
2.Ruotateverticalmentelelevedellevalvoledirilascioper spingerelemacchina.L'olioidraulicobypassaquindila pompa,consentendoalleruotedigirare(
3.Disinseriteilfrenodistazionamentoprimadispingere.
Figura38).
28
perlegge.Leggeteattentamentetutteleistruzionidisicurezza. Questeinformazionicontribuirannoasalvaguardarel'integrità sicadellavostrapersona,dellavostrafamiglia,dianimali domesticiedieventualiastanti.
AVVERTENZA
Nonguidatesustradeosuperstradesenonavetele lucididirezione,fari,catarifrangentiouncartello diveicololento;ciòèpericolosoepuòcausare incidentieferite.
Nonguidatelamacchinasustradepubblicheo superstrade.
Figura38
1.Inverticaleperspingerela macchina
4.Ruotateorizzontalmentelelevedellevalvoledirilascio perguidarelemacchina(Figura38).
2.Inorizzontaleperguidare lamacchina

Usodelloscaricolaterale

Iltosaerbaèdotatodiundeettoreincernieratochespargelo sfalcioailatieversoilterreno.
PERICOLO
Seildeettoredisfalcio,ilcoperchiodelloscaricoo ilcestodiraccoltacompletononsonomontati,voi edaltrepersonecorreteilrischiodivenireacontatto conlalamaeconoggettiscagliatidaltosaerba.Il contattoconlalama(olame)rotanteeconidetriti scagliatipuòprovocaregraviinfortuniolamorte.
Nontoglietemaiildeettoredisfalciodal tosaerba,perchéindirizzalosfalcioversoil tappetoerboso.Nelcasoincuiildeettoresia danneggiato,sostituiteloimmediatamente.
Pertrasportarelamacchina:
1.Seusateunrimorchio,collegateloalveicolotrainante permezzodicatenedisicurezza.
2.Senecessario,collegateifrenidelrimorchio.
3.Caricatelamacchinasulrimorchioosull'autocarro.
4.Arrestateilmotore,toglietelachiave,innestateilfreno echiudetelavalvoladelcarburante.
5.Utilizzateglianellidiancoraggiometallicisulla macchinaperssaresaldamentelamacchinaal rimorchiooall'autocarropermezzodicinghie,catene, caviocorde(
Figura39).
Noninlatemailemanioipiedisottoil tosaerba.
Noncercatemaidistasarelazonadiscaricoole lamedeltosaerbasenzaaverprimadisinnestato lapresadiforza(comandolame,PDF),girato lachiavediaccensioneinposizioneOffetolto lachiave.
Accertatevicheildeettoredellosfalciosia abbassato.

Trasportodellemacchine

Pertrasportarelamacchinausateuntrailerperservizio pesanteounautocarro.Controllatecheilrimorchio,o l'autocarro,siaprovvistodeifreni,fariedeisegnalirichiesti
Figura39
1.Anellidiancoraggiodell'organoditrazione
29

Caricamentodellemacchine

AVVERTENZA
Prestatelamassimaattenzionequandocaricatelemacchine sutraileroautocarri.Siconsigliadiusareunarampalarga abbastanzadasporgereoltreleruoteposteriori,anziché singolerampeperciascunlatodellamacchina(Figura40).La parteinferioreposterioredeltelaiodellamacchinasporge traleruoteposteriorieservedaarresto,impedendoil ribaltamentoall'indietro.Larampalargafornisceunpiano sucuiimontantidellochâssispossanoappoggiarsinelcaso lamacchinainiziaribaltarsiall'indietro.Qualoranonsia possibileusareunarampalarga,usateunnumerosufcientedi singolerampeinmododasimulareunarampalargacontinua.
Larampadeveessereabbastanzalunga,inmodochegliangoli nonsuperinoi15gradi(Figura40).Conun'inclinazione maggiore,quandoiltosaerbasispostadallarampaal rimorchiooall'autocarro,icomponentideltosaerbapossono impigliarsi.Unamaggioreinclinazionepuòfareribaltarela macchinaall'indietro.Secaricatesuunapendenzaonelle adiacenze,posizionateilrimorchiool'autocarroinmodoche sitrovinodallatoavalledellapendenza,elarampasiestenda insalita.Intalmodoridurretel'inclinazionedellarampa.Il rimorchiool'autocarrodeveessereorizzontaleperquanto possibile.
Importante:Noncercatedigirarelamacchinamentre sitrovasullarampa;potresteperdereilcontrolloefarla caderedaunlatodellarampa.
Evitatediaccelerareall'improvvisoquandoguidatesulla rampa,edirallentareimprovvisamentequandofatemarcia indietrosullarampa.Entrambelemanovrepossonofare ribaltarelamacchinaall'indietro.
Quandosicaricalamacchinasuuntraileroun autocarrosiaumentailrischiodiribaltamento all'indietro,chepuòcausaregraviferiteedanche lamorte.
Prestatelamassimaattenzionequandoguidate lamacchinasuunarampa.
AssicuratevicheilROPSsiainposizionealzata econtemporaneamenteutilizzatelacinturadi sicurezzaduranteilcaricamentodellamacchina. AssicuratevicheilROPSliberilapartesuperiore diunrimorchiochiuso.
Usateunasolarampalarga,nonsingolerampe perciascunlatodellamacchina.
Nelcasononsiapossibileutilizzareun'unica rampalarga,utilizzateunnumerosufcientedi rampepercreareunpianoininterrottopiùlargo dellamacchina.
Nonsuperateunangolodi15gradifralarampa eilsuoloofralarampaeiltrailerol'autocarro.
Nonaccelerateall'improvvisomentreguidatela macchinasullarampa,perchépotresteribaltare all'indietro.
Nonrallentateall'improvvisomentrefatemarcia indietrosullarampa,perchépotresteribaltare all'indietro.
Figura40
1.Rimorchio3.Nonsuperiorea15gradi
2.Rampalarga4.Rampalarga–vista
30
laterale

UtilizzodelloZStand®

LoZStand®sollevalaparteanterioredellamacchinaper consentirelapuliziadeltosaerbaelarimozionedellelame.
AVVERTENZA
Lamacchinapotrebbecaderesuunastantee causaregraviferiteolamorte.
Prestatelamassimacautelaquandoutilizzatela macchinasulloZStand®.
Utilizzatelosoloperlapuliziadeltosaerbaela rimozionedellelame.
NonlasciatelamacchinasulloZStandper lunghiperiodiditempo.
Spegnetesempreilmotore,innestateilfreno distazionamentoetoglietelachiaveprima dieseguireinterventidimanutenzionesul tosaerba.
SaliresulloZStand
Importante:UtilizzateloZStandsuunasupercie
piana.
1.Alzateiltosaerbainposizioneditrasporto.
Figura42
1.ZStand(nell'intaglio)
2.Crepanelmarciapiedeo neltappetoerboso
4.Metteteaterrailpiededelsupportoedappoggiateil dispositivodichiusurasull'alettaorientabile(Figura42).
5.Avviateilmotoreeregolateloamedioregime.
Nota:Perottenererisultatiottimali,appoggiateil piededelsupportonellefessuredelmarciapiedeonel tappetoerboso(Figura42).
6.Guidatesulsupporto.Fermateviquandoildispositivo dichiusuracadesull'alettaesichiude(Figura42).Una voltasulsupporto,innestateilfrenodistazionamento espegneteilmotore.
3.Dispositivodichiusura appoggiatoall'aletta orientabile
2.Toglieteilpernodallastaffa(
Figura41
1.ZStand
2.Pernodellastaffa
3.Staffa
3.Alzateildispositivodichiusura.Portateilpiededel supportosuldavantiespostateilsupportoversola macchina,nell'intaglioinferiore(Figura41eFigura42).
Figura41).
4.Basedell'intaglio
5.Dispositivodichiusura
7.Mettetedellezeppesottoleruotemotrici,obloccatele.
AVVERTENZA
Ilfrenodistazionamentopotrebbe nontrattenerelamacchinasequestaè parcheggiatasulloZStand,epotrebbecausare infortuniodanni.
NonparcheggiatesulloZStand,amenoche leruotenonsianobloccatedazeppeoblocchi.
ScenderedalloZStand
1.Toglietelezeppeoiblocchi.
2.Alzateildispositivodichiusurapersbloccarlo (Figura43).
31
Intervalliditagliocorretti
Inlineadimassimasiraccomandaditagliarel'erbaogni quattrogiorni.L'erbacresceavelocitàdiverseaseconda deiperiodi.Permantenerelastessaaltezzaditaglio,come consigliato,tosatepiùspessoall'iniziodellaprimavera.Poiché amezzaestateilritmodicrescitadell'erbarallenta,tagliate l'erbamenodifrequente.Qualoral'erbanonsiastatatagliata perunperiodoprolungato,tagliatelaprimaadun'altezza ditaglioelevata,edinuovoduegiornidopo,riducendo gradualmentel'altezzaditaglio.
Figura43
1.ZStand
2.Dispositivodichiusura
3.Avviateilmotoreeregolateloamedioregime. Disinnestateilfrenodistazionamento.
4.Scendetedalsupportoguidandolentamenteindietro.
5.Riportateilsupportoinposizionediriposo(
3.Bloccato
4.Sbloccato
Figura41).
Suggerimenti
Impostazionealtavelocità
Perotteneremiglioririsultatiegarantirelamassima circolazionedell'aria,usateilmotoreallamassima.L'ariaè necessariapersminuzzarel'erbatagliata,quindisiraccomanda dinonutilizzareun'altezzaditagliotantobassadacircondare completamenteiltosaerbadaerbanontagliata.Perché l'ariavengaaspirataneltosaerba,lasciatesempreunlatodel tosaerbalontanodall'erbanontagliata.
Primotagliodeltappetoerboso
Velocitàditaglio
Permigliorarelaqualitàdeltaglio,indeterminatecondizioni sceglieteunavelocitàdispostamentoinferiore.
Evitateditosareiltappetoerboso troppocorto
Selalarghezzaditagliodeltosaerbaèsuperioreaquelladel tosaerbautilizzatoinprecedenza,aumentatediunatacca l'altezzaditagliopernonfalciaretroppaerbasumantierbosi irregolari.
Erbaalta
Sel’erbaèleggermentepiùaltadelnormaleoè particolarmenteumida,aumentatel’altezzaditaglioprimadi tosare.Tagliatenuovamentel'erbaall'altezzaditaglionormale.
Arrestodeltosaerba
Qualorailtosaerbasiarrestiduranteiltaglio,sultappeto erbosopotrebbedepositarsiunmucchiodisfalcio.Perevitare questoinconveniente,spostateviconlelameinnestateverso un'areagiàtosata.
Tagliatel'erbaleggermentepiùaltadelnormaleperevitare cheiltosaerbavengaacontattoconleasperitàdelterreno. Tuttavia,ingenerel'altezzamiglioreèquellausatainpassato. Sel'erbaèaltapiùdi15cm,èpreferibilepraticareduepassate pergarantireunamigliorequalitàditaglio.
Tagliateunterzodellod'erba
Ingenereèpreferibiletagliaresolamenteunterzocircadel lod'erba.Siraccomandadinonsuperarequestaaltezza,a menochel'erbanonsiarada,oppureadautunnoinoltrato quandol'erbacrescepiùlentamente.
Direzioneditaglio
Alternateladirezionedellatosaturapermantenerel'erba eretta.Intalmodosiagevolalospargimentodellosfalcioper unamiglioredecomposizioneefertilizzazione.
Mantenetepulitoilsottoscoccadel tosaerba
Eliminatel’erbafalciataelamorchiadalsottoscoccadel tosaerbadopoogniutilizzo.Incasodiaccumulodisfalcioe detritiall’internodeltosaerba,laqualitàditagliopuòrisultare insoddisfacente.
Manutenzionedellalama
Manteneteaflatalalamaperl’interastagioneditaglio,al nedievitarelostrappoelaframmentazionedell'erba. Incasocontrarioibordidell'erbadiventanomarrone,di conseguenzal'erbacrescepiùlentamenteedèpiùsoggettaa malattie.Ognigiornocontrollatechelelamedell'elementodi tagliosianoaflate,echenonsianousurateodanneggiate. All'occorrenza,limateeventualitaccheedaflatelelame. Sostituiteimmediatamentelalamaseèdanneggiataousurata, utilizzandounalamadiricambiooriginaleToro.
32
Manutenzione
Programmadimanutenzioneraccomandato
Cadenzadimanutenzione
Dopoleprime8ore
Dopoleprime100ore
Dopoleprime250ore
Primadiogniutilizzoo
quotidianamente
Dopoogniutilizzo
Ogni50ore
Ogni100ore
Proceduradimanutenzione
•Cambiatel'oliomotore.
•Vericatelacoppiadiserraggiodeidadiadalettedelleruote.
•Regolatelacoppiadeldadoacoronadelmozzodellaruota.
•Vericatelacoppiadiserraggiodeidadiadalettedelleruote
•Controllatelaregolazionedelfrenodistazionamento.
•Cambiateiltriel'olioidraulicoquandosiutilizzaqualsiasitipodiolio.
•Vericatel'impiantodisicurezza.
•Controllateillivellodell'oliomotore.
•Puliziadellagrigliadelmotoreedelradiatoredell'olio.
•Controllateepulitelealettediraffreddamentoelecappottaturedelmotore.
•Vericateepulitelecoperturedell'unitàidraulica.
•Controllatelelamedeltosaerba.
•Controllatelacinturadisicurezza.
•Controllatelemanopoledelsistemadiprotezioneantiribaltamento(ROPS)
•Pulitelascoccadeltosaerba.
•Lubricatelascocca,glialberinieilbracciodirinviodeltosaerba.
•Controllateilparascintille(sepresente).
•Controllatelapressionedeglipneumatici.
•Controllatecrepe/usuradellecinghie.
•Controllateillivellodell'olioidraulico.
•Lubricateipernidisollevamentodelpiattoditaglio.
•Cambiatel'oliomotore.(conmaggiorfrequenzainambientiinquinatiopolverosi)
•Controllateepulitelacandelaeriposizionateallagiustadistanzaglielettrodi.
Ogni200ore
Ogni250ore
Ogni500ore
Ognimese
Ognianno
Ogniannooprimadel
rimessaggio
•Cambiateilltrodell'oliodelmotore.
•Sostituiteilltroprimariodell'aria(ltrodell'ariaperciclipesanti).(piùspessoin ambientipolverosiosabbiosi)
•Controllateilltrodell'ariadisicurezza(ltrodell'ariaperciclipesanti).
•Cambiateiltriel'olioidraulicoquandosiutilizzal'olioMobil®1(piùsoventein ambientisporchiopolverosi).
•Sostituiteilltrodell'ariadisicurezza(ltrodell'ariaperciclipesanti).
•Sostituiteilltrodelcarburante.(conmaggiorfrequenzainambientiinquinatio polverosi).
•Vericatelacoppiadiserraggiodeidadiadalettedelleruote.
•Regolatelacoppiadeldadoacoronadelmozzodellaruota.
•Vericatelacoppiadiserraggiodeidadiadalettedelleruote
•Regolateilcuscinettodelbraccioorientabiledellaruota.
•Controllatelaregolazionedelfrenodistazionamento.
•Cambiateiltriel'olioidraulicoquandosiutilizzal'olioidraulicoT oro®HYPR-OIL™ 500(piùsoventeinambientisporchiopolverosi).
•Controllatelabatteria.
•Ingrassateilbracciodirinviodellacinghiadellapompa.
•Ingrassateibracciorientabilidellaruotaanteriore(conmaggiorfrequenzain ambientiinquinatiopolverosi).
•Ingrassatenuovamenteicuscinettidelleruoteanteriori.(conmaggiorfrequenzain ambientiinquinatiopolverosi).
•Lubricateimozzidelleruoteorientabili
•Verniciatelesupercischeggiate.
•Primadelrimessaggiocontrollategliinterventidimanutenzionesoprariportati.
33
Importante:Perulterioriinterventidimanutenzionesirimandaalmanualeperl'usodelmotore.
G017028
ATTENZIONE
Selasciatelachiavenell'interruttorediaccensione,qualcunopotrebbeaccidentalmenteavviareilmotoree feriregravementevoiodaltrepersone.
Toglietelachiavediaccensioneprimadiogniinterventodimanutenzione.
Lubricazione
Ingrassaggioelubricazione
Lubricatepiùdifrequenteinambientiparticolarmente polverosiosabbiosi.
Tipodigrasso:Grassouniversalen.2abasedilitioo molibdeno.
Lubricazione
1.Disinnestatel'interruttoredicomandodellelame (PDF),spostatelelevedicontrollodelmovimento inposizionedibloccoinfolleeinseriteilfrenodi stazionamento.
2.Primadiscenderedalpostodiguidadell'operatore, spegneteilmotore,toglietelachiavediaccensionee attendetechesiferminotuttelepartiinmovimento.
3.Puliteiraccordid'ingrassaggioconuncencio.Togliete eventualitraccedivernicedavantiall'ingrassatore(o ingrassatori).
4.Collegatealraccordod'ingrassaggiouningrassatorea pressione.Pompatedelgrassonelraccordonchénon iniziaafuoriusciredaicuscinetti.
5.Tergeteilgrassosuperuo.
Puntidilubricazioneconolioleggero ospray
Intervallotragliinterventitecnici:Ogni100ore
Pernidisollevamentodelpiattoditaglio.
Dovelubricareiltosaerba
Intervallotragliinterventitecnici:Ogni50
Ognianno—Ingrassateilbracciodirinviodella cinghiadellapompa.
Ognianno—Ingrassateibracciorientabilidellaruota anteriore(conmaggiorfrequenzainambientiinquinati opolverosi).
Ognianno—Ingrassatenuovamenteicuscinettidelle ruoteanteriori.(conmaggiorfrequenzainambienti inquinatiopolverosi).
Importante:Vericatecheifusellidell'apparatodi tagliovenganoriempitidigrassoognisettimana.
1.Disinnestateilcomandodellelame(PDF),spostatele levedicontrollodelmovimentoinposizionediblocco infolle,edinseriteilfrenodistazionamento.
2.Primadiscenderedalpostodiguidadell'operatore, spegneteilmotore,toglietelachiavediaccensionee attendetechesiferminotuttelepartiinmovimento.
3.Lubricateilpernodellapuleggiatendicinghiadel piattoditaglionchénonfuoriescegrassodallaparte inferiore(Figura45).
4.Lubricateiraccordisullatodei3cuscinettidel mandrinonchéilgrassononfuoriescedalfondo (
Figura45).
Figura44
ore—Lubricatelascocca,glialberinieil bracciodirinviodeltosaerba.
34
G009029
Figura45
Figura47
Lubricazionedeimozzidella
5.Ingrassateilbracciodirinviodellacinghiadi trasmissione(Figura45).
Figura46
6.Toglieteloscodellinoparapolvereeregolateibracci orientabili.Montateloscodellinoparapolvere solodopoaverterminatol'ingrassaggio;vedere Regolazionedelcuscinettodelbraccioorientabiledellaruota(pagina46).
ruotaorientabile
Intervallotragliinterventitecnici:Ognianno
Preparazionedellalubricazionedelle ruoteorientabili
1.Spegneteilmotore,attendetechesiferminotuttele partiinmovimento,toglietelachiaveeinseriteilfreno distazionamento.
2.Sollevatelaparteanterioredellamacchinausandouno deiseguentimetodi:
Martinettoecavallettimetallici.
A.Mettetedellezeppesottoglipneumatici
posteriori.
B.Sollevatelaparteanterioredellamacchina
usandounmartinetto.
C.Supportatelamacchinaconicavalletti.
ZStand
A.Alzatelamacchinaesostene-
telaconloZstand;vedere UtilizzodelloZStand®(pagina31).
B.Mettetedellezeppesottoglipneumatici
posteriori.
7.Toglieteiltappoesagonale.Inlateunraccordo d'ingrassaggionelforo.
8.Pompatedelgrassonelraccordonchénonfuoriesce attornoalcuscinettosuperiore.
9.Toglieteilraccordod'ingrassaggiodalforo.Montateil tappoesagonaleeloscodellinoparapolvere(
Figura47).
Lubricazionedeicuscinettidellaruota orientabile
Importante:Perevitaredanniallaguarnizioneeal
cuscinetto,vericatespessolaregolazionedelcuscinetto facendoruotandolopneumaticoorientabile.Lo pneumaticonondovrebberuotareliberamente(piùdi1o 2giri)oaveregiocolaterale.Selaruotagiraliberamente, regolateilmovimentotorcentesuldadodistanzialeno adavvertireunaleggeraresistenza.Applicateunadesivo bloccalettidopoaverecontrollatoilcuscinetto.
1.Toglietelaruotaorientabiledalleforcelle orientabili.
35
Figura48
1.Protezioneditenuta2.Dadodistanzialecon spianatureperlachiave
Installazionedelleruoteorientabili
1.Installateleprotezioniditenutasulmozzodellaruota
2.Inseritelaruotanellaforcellaorientabile.
3.Installateilbulloneorientabileeserratecompletamente ildado.
4.Abbassatelaparteanterioredellamacchinausandouno deiseguentimetodi:
Martinettoecavallettimetallici.
A.Sollevatelaparteanterioredellamacchina
usandounmartinetto.
B.Toglieteicavallettimetallici.
2.Toglieteleprotezioniditenutadalmozzodellaruota.
3.Toglieteunodeidadidistanzialidalgruppoassenella ruotaorientabile.
Nota:L'adesivobloccalettièstatoapplicatoper bloccareidadidistanzialisull'asse.
4.Toglietel'asse(conl'altrodadodistanzialeancora collegato)dalgrupporuota.
5.Toglieteleguarnizioniecontrollateseicuscinettisono consumatiodanneggiati.
Nota:All'occorrenzasostituiteli.
6.Tamponateicuscinettidigrassouniversale.
7.Inseriteuncuscinettoeunanuovaguarnizionenella ruota.
Nota:Leguarnizionidevonoesseresostituite.
8.Sedalgruppoassesonostatirimossientrambiidadi distanziali(guastioallentati),applicateunadesivo bloccalettiaundadodistanzialeeavvitateloall'asse conlespianatureperlachiaverivolteversol'esterno.
Nota:Nonavvitatecompletamenteildadodistanziale all'estremitàdell'asse.Lasciatecirca3mmdalla supercieesternadeldadodistanzialeall'estremità dell'asseall'internodeldado.
9.Inseritenellaruotaildadoel'asseassemblatisullato conilcuscinettoeunanuovaguarnizione.
10.Conl'estremitàapertadellaruotarivoltaversol'alto, riempitel'areadellaruotaattornoall'assecongrasso universale.
11.Inseriteilsecondocuscinettoeunanuovaguarnizione nellaruota.
12.Applicateunadesivobloccalettialsecondodado distanzialeeinseritelonell'asseconlespianatureperla chiaverivolteversol'esterno.
13.Serrateildadoa8-9Nm,allentateloeserratelo nuovamentea2-3Nm.
C.Abbassatelamacchina. D.Rimuovetelezeppedaglipneumatici
posteriori.
ZStand
A.Rimuovetelezeppedaglipneumatici
posteriori.
B.AbbassatelamacchinadalloZStand;
ScenderedalloZStand(pagina31).
Nota:Assicuratevichel’assenonprotendaoltreuno deidadi.
36
Manutenzionedelmotore
4.Pulitel’internodelcoperchiodelltrodell’ariaconaria compressa.
AVVERTENZA
Ilcontattoconsupercicaldepuòcausareinfortuni.
Tenetemani,piedi,viso,abbigliamentoedaltre partidelcorpolontanodallamarmittaedaaltre supercicalde.
Revisionedelltrodell'aria
Intervallotragliinterventitecnici:Ogni250
ore—Sostituiteilltroprimario dell'aria(ltrodell'ariaperciclipesanti). (piùspessoinambientipolverosio sabbiosi)
Ogni250ore—Controllateilltrodell'ariadisicurezza (ltrodell'ariaperciclipesanti).
Ogni500ore—Sostituiteilltrodell'ariadisicurezza (ltrodell'ariaperciclipesanti).
Nota:Cambiateiltripiùspessoinambientiparticolarmente polverosiosabbiosi.
5.Estraeteconcautelailltroprimariodalcorpodel ltrodell’aria(Figura49).
Nota:Nonurtateilltrocontroilcorpo.
6.Toglieteilltrodisicurezzasoloseintendetesostituirlo.
Importante:Noncercatemaidipulireilltro disicurezza.Seilltrodisicurezzaèsporco,il ltroprimarioèsenz’altrodanneggiato.Sostituite entrambiiltri.
7.Vericateseilltroprimarioèdanneggiato,proiettando unalucefortesull’esternodelltroeguardando l’interno.Ifori,sevenesono,sarannovisibilicome puntiluminosi.Seilltroèdanneggiato,scartatelo.
Revisionedelltroprimario
Seilltroprimarioèsporco,piegatoodanneggiato,
sostituitelo.
Nonpuliteilltroprimario.
Revisionedelltrodisicurezza
Rimozionedeiltri
1.DisinnestatelaPDF ,spostatelelevedicontrollodel movimentoinposizionedibloccoinfolle,edinserite ilfrenodistazionamento.
2.Primadiscenderedalpostodiguidadell'operatore, spegneteilmotore,toglietelachiavediaccensionee attendetechesiferminotuttelepartiinmovimento.
3.Rilasciateidispositividifermodelltrodell’ariae toglieteilcoperchiodalcorpodelltro(
Figura49).
Illtrodisicurezzavasostituito,maipulito.
Importante:Noncercatemaidipulireilltrodi sicurezza.Seilltrodisicurezzaèsporco,illtro primarioèsenz’altrodanneggiato.Sostituiteentrambi iltri.
Montaggiodeiltri
Importante:Perevitaredannialmotore,utilizzatelo
sempretenendomontatientrambiiltridell'ariaedil carter.
1.Primadimontareltrinuovivericatechenonsiano statidanneggiatiduranteiltrasporto.Nonusateltri avariati.
2.Sesostituiteilltrodisicurezza,inseriteloconcautela nelcorpodelltro(Figura49).
3.Montateconcautelailltroprimariosulltrodi sicurezza(Figura49).
Nota:Vericatechesiastatoinseritoafondo, premendosulbordoesternodelltromentrelo inserite.
Figura49
1.Corpodelltrodell’aria4.Coperchiodelltro dell’aria
2.Filtroprimario5.Filtrodisicurezza
3.Dispositivodichiusura
Importante:Nonpremetecontrolaparte morbidainternadelltro.
4.Montateilcoperchiodelltrodell’ariaconillato
contrassegnatoUp(alto)rivoltoinalto,quindissatei dispositividichiusura(Figura49).
37

Cambiodell'oliomotore

G008804
1
2
4
5
7
9
10
G0201 15
Tipodiolio:oliodetergente(APIserviceSG,SH,SJo superiore)
Capienzadellacoppadell'olioconuncambiodelltro, 1,75litrisenzacambiodelltro,1,6litri
Viscosità:Vederelatabellaseguente.
L'oliomotoreToroPremiumèreperibiledalvostro rivenditoreToroautorizzato.
Figura50
Nota:E'ammessol'usodioliosinteticodigrado5W-20
o5W-30,noa4°C.
Nota:Gliolisinteticiassicuranounavviamentomigliorein condizionidifreddointensoaldisottodei-23°C.
Controllodellivellodell'oliomotore
Intervallotragliinterventitecnici:Primadiogniutilizzo
oquotidianamente
Nota:Controllatel'olioamotorefreddo.
AVVERTENZA
Ilcontattoconsupercicaldepuòcausareinfortuni.
Tenetemani,piedi,viso,abbigliamentoedaltre partidelcorpolontanodamarmittaedaltre supercicalde.
Importante:Nonriempiteeccessivamented'olioil carter,opotrestedanneggiareilmotore.Nonfate funzionareilmotoresel'oliononraggiungeilsegnodi bassolivello,perchépotrestedanneggiareilmotore.
Figura51
1.Disinseritelapresadiforza,spostatelelevedicontrollo delmovimentoinposizionedibloccoinfolle,ed inseriteilfrenodistazionamento.
2.Primadiscenderedalpostodiguidadell'operatore, spegneteilmotore,toglietelachiavediaccensionee attendetechesiferminotuttelepartiinmovimento (
Figura51).
38
Cambiodell'oliomotore
G008804
1
2
4 6
G020523
1
2
4
6
G0201 17
Intervallotragliinterventitecnici:Dopoleprime8ore
Ogni100ore(conmaggiorfrequenzainambienti inquinatiopolverosi)
Nota:Consegnatel'oliousatoaduncentrodiraccolta.
1.Avviateilmotoreelasciatelofunzionarepercinque minuti.l'oliocaldodeuisceconmaggiorefacilità.
2.Parcheggiatelamacchinainmodocheillatoposteriore sialeggermentepiùbassorispettoallatoopposto,per garantirel'efussocompletodell'olio.
3.Disinseritelapresadiforza,spostatelelevedicontrollo delmovimentoinposizionedibloccoinfolle,ed inseriteilfrenodistazionamento.
4.Primadiscenderedalpostodiguidadell'operatore, spegneteilmotore,toglietelachiavediaccensionee attendetechesiferminotuttelepartiinmovimento
Figura52).
(
5.Versatelentamentecircal'80%dell'olioindicatonel tubodirifornimentoesempreconcautelarabboccate l'olionecessarioperportarloallataccadiPieno (Figura53).
Figura53
6.Avviateilmotoreeguidateversounazonapianeggiante: Controllatenuovamenteillivellodell'olio.
Cambiodelltrodell'oliomotore
Intervallotragliinterventitecnici:Ogni200ore
Nota:Cambiateilltrodell'oliodelmotorepiùspessoin ambientiparticolarmentesporchiopolverosi.
1.Spurgatel'oliodalmotore;vedere Cambiodell'oliomotore(pagina39).
2.Cambiateilltrodell'oliodelmotore(Figura54).
Figura52
39
G008804
1
2
4
6
3/4
G0201 18

Manutenzionedellacandela

G012432
2 1 2
Intervallotragliinterventitecnici:Ogni100ore Accertatevicheladistanzatraglielettrodicentraleelaterale
siacorrettaprimadimontarelacandela.Utilizzateunachiave percandeleperlarimozioneedilmontaggiodellacandela (ocandele),eduncalibro/spessimetroperilcontrolloela regolazionedelladistanzafraglielettrodi.Senecessario, montateunanuovacandela(onuovecandele).
Tipo:Champion Distanzatraglielettrodi:0,76mm
Rimozionedellacandela
Importante:Glielementidissaggiopresentisui
coperchidiquestamacchinasonoprogettatiinmodo talecherimanganoagganciatiaicoperchidopolaloro rimozione.Allentatedialcunigirituttiglielementi dissaggiosuognicoperchio,cosìcheilcoperchio risultimobilemaancoraagganciato,quindiallentate completamenteglielementidissaggionoaliberare deltuttoilcoperchio.Questaproceduraviimpedirà distaccareaccidentalmentedeltuttoibullonidagli elementidissaggio.
1.Primadiscenderedalpostodiguidadell'operatore, spegneteilmotore,toglietelachiavediaccensionee attendetechesiferminotuttelepartiinmovimento.
2.Disinseritelapresadiforza,spostatelelevedicontrollo delmovimentoinposizionedibloccoinfolle,ed inseriteilfrenodistazionamento.
3.Rimuovetelacoperturadell'unitàidraulicaeirelativi2 bulloni(
®
RC12YCoequivalente
Figura55).
Figura54
Nota:Questaoperazionevigarantisceaccessoalla
candelaanteriore.
Nota:Assicuratevichelaguarnizionedelltro dell'oliotocchiilmotoreepoisianocompletatialtri 3/4digiro.
3.Riempirelacoppadell'olioconolionuovoadatto; vedereCambiodell'oliomotore(pagina39).
1.Coperturadell'unità idraulica
4.Toglietelacandela.
Figura55
2.Allentatequestidue bulloni.
40
G008803
1
2
G020130
Figura56
1
2
G020131
1
2
4
18 ft-lb 22 N-m
G020522
5.Installatelacoperturasinistradell'unitàidraulica (Figura55).
Controllodellacandela
Montaggiodellacandela
Serratela(e)candela(e)a24,4–29,8Nm.
Figura58
Importante:Nonpulitemailacandela(ocandele).
Sostituitesemprelacandela(ocandele)incasodi: patinanerasull'isolatore,elettrodiusurati,pellicola d'oliooppurecrepe.
Sel'isolatoreèmarronechiaroogrigio,ilmotorefunziona correttamente.Unapatinanerasull'isolatoresignicain generecheilltrodell'ariaèsporco.

Controllodelparascintille(se presente)

Intervallotragliinterventitecnici:Ogni50ore
AVVERTENZA
Icomponentichescottanodelsistemadiscarico
Regolateladistanzaa0,76mm.
possonofareincendiareivaporidibenzinaanche dopol'arrestodelmotore.Particellecaldeespulse duranteilfunzionamentodelmotorepossonofare incendiarematerialiinammabili.Unincendiopuò causaredanniallepersoneoallecose.
Noneffettuateilrifornimentoononavviateil motorenchéilparascintillenonsaràinstallato.
Figura57
1.Arrestateilmotore,aspettatechetuttelepartiin movimentosisianofermateetoglietelachiave.Inserite ilfrenodistazionamento.
2.Lasciateraffreddarelamacchina.
3.Senotaterotturedellagrigliaodellesaldature,sostituite ilparascintille.
4.Selagrigliaèintasata,rimuoveteilparascintillee scuoteteleparticellescioltepereliminarle,pulitequindi lagrigliaconunaspazzolametallica(senecessario immergetelanelsolvente).Reinstallareilparascintille sull'uscitadiscarico.
41
Manutenzionedel
G008963
12
3
5.Premeteleestremitàdellefascettestringituboed allontanateledalltro(Figura59).
sistemadialimentazione
Sostituzionedelltrodel carburante
Intervallotragliinterventitecnici:Ogni500ore/Ogni
anno(optandoperl’intervallopiùbreve) (conmaggiorfrequenzainambienti inquinatiopolverosi).
Illtrodelcarburanteèposizionatovicinoalmotore,sullato anterioreoposteriore.
1.DisinnestatelaPDF ,spostatelelevedicontrollodel movimentoinposizionedibloccoinfolle,edinserite ilfrenodistazionamento.
2.Primadiscenderedalpostodiguidadell'operatore, spegneteilmotore,toglietelachiavediaccensionee attendetechesiferminotuttelepartiinmovimento.
3.Lasciateraffreddarelamacchina.
4.Chiudetelavalvoladiintercettazionedelcarburante sottoilsedile(Figura59).
6.Toglieteilltrodaitubidelcarburante.
Importante:Èimportantereinstallareitubidel carburanteessarliconfascetteinplasticacome eranomontatiinoriginepermantenereiltubo dialimentazionelontanodaicomponentiche potrebberodanneggiarlo.
7.Montateunnuovoltroedavvicinatelefascette stringituboalltro(Figura59).
8.Apritelavalvoladiintercettazionedelcarburante.

Manutenzionedelserbatoio carburante

Noncercatedisvuotareilserbatoiodelcarburante.Per losvuotamentodelserbatoiodelcarburanteelarevisione diqualsiasicomponentedell'impiantodialimentazione rivolgeteviunicamenteaunCentroAssistenzaautorizzato.
1.Filtrocarburante3.Tubodialimentazione
2.Fascettastringitubo
Figura59
42
Manutenzione
G008804
1
2
4
+
-
+
-
+
-
G020524
dell'impiantoelettrico

Revisionedellabatteria

Intervallotragliinterventitecnici:Ognimese
AVVERTENZA
CALIFORNIA
Avvertenzanorma"Proposition65"
Ipolidellabatteria,imorsettiegliaccessori
attinenticontengonopiomboerelativi
composti,sostanzechimichechenelloStato
dellaCaliforniasonoconsideratecancerogenee
causadianomaliedellariproduzione.
mani dopo a v er e maneg giato questi componenti.
PERICOLO
L'elettrolitodellabatteriacontieneacidosolforico, velenomortalechepuòcausaregraviustioni.
La v ate le
1.Disinnestateilcomandodellelame(PDF),spostatele levedicontrollodelmovimentoinposizionediblocco infolle,edinseriteilfrenodistazionamento.
2.Primadiscenderedalpostodiguidadell'operatore, spegneteilmotore,toglietelachiavediaccensionee attendetechesiferminotuttelepartiinmovimento.
3.Scollegateprimailcavonegativodellabatteria(nero)dal morsettonegativo(-)(nero)dellabatteria(
4.Slatelaguainarossadalmorsettopositivo(rosso) dellabatteriaetoglieteilcavopositivo(+)(rosso)della batteria(Figura60).
5.Toglieteildadoadalettechessalafascettadella batteria(
6.Toglietelafascetta(Figura60).
7.Toglietelabatteria.
Figura60).
Figura60).
Nonbevetel'elettrolito,enonlasciatechevenga acontattoconlapelle,gliocchiogliindumenti. Indossateocchialidiprotezioneperproteggeregli occhi,eguantidigommaperproteggerelemani.
Rimozionedellabatteria
AVVERTENZA
Imorsettidellabatteriaegliattrezzimetallici possonocrearecortocircuiticontroicomponenti metallici,eprovocarescintille,chepossonofare esplodereigasdellebatterieeprovocareinfortuni.
Insededirimozioneomontaggiodellabatteria, impediteaimorsettiditoccarelepartimetalliche dellamacchina.
Nonlasciatechegliattrezzimetallicicreino cortocircuitifraimorsettidellabatteriaeleparti metallichedellamacchina.
1.Toglieteildadoadalettee lafascetta.
2.Rimuoveteilcavonegativo dellabatteriaprimadi quellopositivo.
Figura60
3.Rimuoveteilcavopositivo dellabatteria.
4.Toglietelabatteria.
AVVERTENZA
Incasodierratopercorsodeicavidellabatteria, lamacchinaedicavipossonoveniredanneggiati, ecausarescintillechepossonofareesplodereigas dellebatterieecausareinfortuni.
Scollegatesempreilcavonegativo(nero)della batteriaprimadiquellopositivo(rosso).
Ricollegatesempreilcavopositivo(rosso)della batteriaprimadiquellonegativo(nero).
Montaggiodellabatteria
1.Posizionatelabatterianelvassoio,conipoliin posizioneoppostaalserbatoioidraulico(Figura60).
2.Montateinnanzituttoilcavopositivo(rosso)della batteriasulmorsettopositivo(+)dellabatteria.
3.Montatequindiilcavonegativo(nero)dellabatteriaed illodimessaaterrasulmorsettonegativo(-)della batteria.
43
4.Fissateicavicon2bulloni,2rondellee2dadidi bloccaggio(Figura60).
fusibiledovetecontrollarechenonvisiauncortocircuitoe cheicomponentifunzioninocorrettamente.
5.Inlatelaguainarossadelmorsettosulpolopositivo (rosso)dellabatteria.
6.Montatelafascettaessatelaconildadoadalette (Figura60).
Ricaricadellabatteria
AVVERTENZA
Durantelaricaricadellabatteriasisviluppanogas esplosivi.
Nonfumatemainelleadiacenzedellabatteria,e tenetelalontanodascintilleeamme.
Importante:Labatteriadeveesseresempre completamentecarica(densitàspecica1,265). Questoaspettoèparticolarmenteimportantepernon danneggiarelabatteriaqualoralatemperaturascenda sotto0°C.
1.Caricatelabatteriaper10o15minutia25-30Ao 30minutia10A.
2.Quandolabatteriaècompletamentecarica,staccateil caricabatteriedallapresaelettricaescollegateicavidi ricaricadaipolidellabatteria(
3.Montatelabatterianellamacchinaecollegateicavi; vedereMontaggiodellabatteria.
Figura61).
1.Ifusibilisonoposizionatisullaconsoledestravicino alsedile(
Figura62).
2.Persostituireunfusibile,eseguitequantosegue:
A.Estraeteilfusibiledanneggiatodallapresa.
B.Inseriteilnuovofusibilenellapresa(
Figura62
1.Accessoriooptional (fusibile15A)
2.Carica(fusibile25A)5.Console
3.PDF(fusibile10A)
4.Principale(fusibile25A)
Figura62).
Nota:Nonusatelamacchinaselabatteriaèscollegata, odanneggeretel'impiantoelettrico.
Figura61
1.Polopositivo
2.Polonegativo
3.Cavodiricaricarosso(+)
4.Cavodiricaricanero(-)

Revisionedeifusibili

l'impiantoelettricoèprotettodafusibili,chenonnecessitano dialcunamanutenzione;tuttavia,nelcasoincuisaltiun
44
Manutenzionedel
g019756
Controllodellapressionedegli
sistemaditrazione

Messaapunto dell'allineamento

1.Disattivateilcomandodellelame(PDF).
2.Portatelamacchinasuun'areaapertaepianeggiante, spostatelelevedicontrollodelmovimentoinposizione difollebloccato.
3.Spostatel'acceleratorealcentrotralamassimaela minima.
4.Spostatecompletamenteinavantientrambeleleve dicontrollodelmovimentonoacheentrambenon giungonoalpuntodiarrestonellafessuraaT.
5.Vericateinchemodoprocedelamacchina.
6.Setendeadestra,allentateibullonieregolatelapiastra dellabattutasinistrasullafessuraaTsinistranchéla macchinanonprocedeinlinearetta.
7.Setendeasinistra,allentateibullonieregolatelapiastra dellabattutadestrasullafessuraaTdestranchéla macchinanonprocedeinlinearetta.
8.Serrateibullonidellapiastradellabattuta.
pneumatici
Intervallotragliinterventitecnici:Ogni50ore/Ogni
mese(optandoperl’intervallopiùbreve)
Mantenetelapressionedell'arianeglipneumaticiposteriorisu 90kPa.Lapressioneirregolaredeipneumaticipuòcausareun taglioirregolare.Perottenerevaloripiùattendibili,controllate ipneumaticiafreddo.
Nota:Leruoteanteriorisonosemi-pneumaticheenon necessitanodialcuncontrollodellapressione.
Figura64
Figura63
Levadicomandosinistrariportata
Vericadeidadiadalettedelle ruote
Vericateeserrateidadiadalettedelleruotea122-129Nm.

Controllodeldadoacorona delmozzodellaruota

Intervallotragliinterventitecnici:Dopoleprime100ore
Ogni500ore
VederelaFigura65persaperequaledadoaintaglièstato montatosull'unità.
Figura65
1.TipoA(nituranera)3.TipoB(zincatogiallo)
2.0,76mm4.6mm
1.Levadicontrollo3.Piastradellabattuta
2.Bullone
TipoA(nituranera):
Serrateildadoaintaglia286–352Nm.
45
Nota:Nonusatel'antigrippaggiosulmozzodellaruota.
TipoB(zincatogiallo):
1.Toglietelacoppigliaescartatela.
2.Serrateildadoacoronaa271Nm.

Regolazionedelcuscinettodel braccioorientabiledellaruota

Intervallotragliinterventitecnici:Ogni500ore/Ogni
anno(optandoperl’intervallopiùbreve)
3.Controllateladistanzatralabasedell'intagliodel dadoeilbordointernodelforo.Devonoessere visibiliduelettiomeno(2,5mm).
Figura66
1.2,5mmmax.2.Nondevonoesserevisibili piùdidueletti(2,5mm).
4.Nelcasoincuisianovisibilipiùdidueletti(2,5 mm),toglieteildadoemontatelarondellatrail mozzoeildado.
5.Serrateildadoacoronaa271Nm.
6.Serratequindiildadonoadallinearelaseriedi intaglisuccessivaconilforoacrocedell'albero. Nonallentateildadoperallinearelascanalatura. Senecessario,serrateallaseriediscanalature successiva.
1.Disinnestatel'interruttoredicomandodellelame (PDF),spostatelelevedicontrollodelmovimento inposizionedibloccoinfolleeinseriteilfrenodi stazionamento.
2.Primadiscenderedalpostodiguidadell'operatore, spegneteilmotore,toglietelachiavediaccensionee attendetechesiferminotuttelepartiinmovimento.
3.Toglieteloscodellinoparapolveredallaruotaorientabile eserrateildadodibloccaggio(
4.Serrateildadodibloccaggionchélerondelleelastiche nonsonopiatte,quindiallentatediunquartodigiroper mettereapuntoilprecaricosuicuscinetti(Figura67).
Importante:Vericatechelerondelleelastiche sianocorrettamentemontate,comeriportatonella Figura67.
5.Montategliscodelliniantipolvere(Figura67).
Figura67).
7.Montateunacoppiglianuova.
Nota:Nonusatel'antigrippaggiosulmozzodella ruota.
1.Rondelleelastiche
2.Dadidibloccaggio
Figura67
3.Scodellinoparapolvere
46
Manutenzione
G008804
Vericateepulitelecoperture
dell'impiantodi raffreddamento

Puliziadellagrigliadelmotore edelradiatoredell'olio

Intervallotragliinterventitecnici:Primadiogniutilizzo
oquotidianamente
Eliminateerba,morchiaedaltridetritiaccumulatisisul radiatoredell'olio(
Figura68).
dell'unitàidraulica
Intervallotragliinterventitecnici:Primadiogniutilizzo
oquotidianamente
Importante:Glielementidissaggiopresentisui coperchidiquestamacchinasonoprogettatiinmodo talecherimanganoagganciatiaicoperchidopolaloro rimozione.Allentatedialcunigirituttiglielementi dissaggiosuognicoperchio,cosìcheilcoperchio risultimobilemaancoraagganciato,quindiallentate completamenteglielementidissaggionoaliberare deltuttoilcoperchio.Questaproceduraviimpedirà distaccareaccidentalmentedeltuttoibullonidagli elementidissaggio.
1.DisinnestatelaPDFeinseriteilfrenodistazionamento.
2.Primadiscenderedalpostodiguidadell'operatore, spegneteilmotore,toglietelachiavediaccensionee attendetechesiferminotuttelepartiinmovimento.
3.Spostateilsedileinavanti.
4.Attendetecheilmotoreel'impiantoidraulicosi raffreddino.
5.Rimuovetesporciziaederbadallecoperturedell'unità idraulica(
Figura69).
Figura68
Primadell'uso,eliminateerba,morchiaedaltridetriti accumulatisisullagrigliadelmotore.Inquestomodo garantireteun'adeguataventilazioneeunacorrettavelocità delmotoreeridurretelapossibilitàdisurriscaldamentoe dannimeccanicialmotore.
Puliziadellealettedi raffreddamentoedei paraammadelmotore.
Intervallotragliinterventitecnici:Primadiogniutilizzo
oquotidianamente
1.DisinnestatelaPDFeinseriteilfrenodistazionamento.
2.Primadiscenderedalpostodiguidadell'operatore, spegneteilmotore,toglietelachiavediaccensionee attendetechesiferminotuttelepartiinmovimento.
3.Rimuovetesporciziaederbadallepartidelmotore.
Figura69
1.Coperturedell'unitàidraulica
47
6.Toglieteilcoperchiettoeilrelativobullonesopraogni
G012434
1
2
astadilivello.Pulitel'areaattornoaogniastadilivello eall'unitàidraulica(Figura70).
Manutenzionedeifreni
7.Regolateilsedile.
1.Coperchietto
Figura70

Regolazionedelfrenodi stazionamento

Intervallotragliinterventitecnici:Dopoleprime100ore
Ogni500oreinseguito
Vericatecheilfrenosiaregolatocorrettamente.Seguite questaproceduradopoleprime100oreoincasodi rimozioneosostituzionediuncomponentedelfreno.
1.Guidatelamacchinasuterrenopianeggiante.
2.Disinnestateilcomandodellelame(PDF),spostatele levedicontrollodelmovimentoinposizionediblocco infolleeinseriteilfrenodistazionamento.
3.Arrestateilmotore,aspettatechetuttelepartiin movimentosisianofermateetoglietelachiave.
4.Sollevatelaparteposterioredellamacchinae sostenetelasucavalletti.
PERICOLO
Imartinettimeccanicioidraulicinonsono
2.Bullone
adattiasostenerelamacchinaepossono causaregraviinfortuni.
Usatecavallettimetallicipersostenerela macchina.
Nonutilizzatemartinettiidraulici.
5.Toglieteglipneumaticiposterioridallamacchina.
6.Toglieteidetritidall'areadelfreno.
7.Ruotatelamanigliadirilasciodelleruote
motriciinposizionedirilascio;vedere Utilizzodellevalvoledirilasciodelleruotemotrici(pagina28).
8.Misuratelalunghezzatotaledellamolladi compressione.Lalunghezzacorrettadeve esserecompresatra 3,8e4,0cm.Selalunghezzadellamollarientrain talerange,nonènecessarialaregolazione.Incaso contrario,passatealpunto9.
9.Trattenetel'estremitàdell'astalettataconun attrezzoeregolateildadodibloccaggioinmodo chelalunghezzadellamollasiacompresatra 3,8e4,0cm(Figura71).
Nota:Nonlasciatecheilcavogirimentreallentate idadi.
48
Manutenzionedella
1
2
G020553
cinghia

Ispezionedellecinghie

Intervallotragliinterventitecnici:Ogni50ore
Selecinghieemettonounsibilomentregirano,lelame scivolanoquandotosatel'erba,ibordisonousuratiper sfregamentoonotatedeisegnidibruciatooincrinature,è segnochelacinghiadeltosaerbaèconsumata.Sostituitela cinghiadeltosaerbasenotateunoqualsiasideisegnisopra riportati.
Figura71
Illustrazionedelfrenosinistro
1.Ancoraggiocavo5.Pinza
2.Posizionedell'astalettata
3.Misura
4.Dadodibloccaggio8.Mozzo
10.Disinnestateilfrenodistazionamento.
11.Giratemanualmenteilmozzodellaruotainentrambe ledirezionirispettoallapinza.
Nota:Accertatevichelapastigliadellapinzanonsiaa contattoconilmozzodellaruota.
12.Senonvièscorrimentotrailmozzoelapinza,ripetete laregolazione(levalvoledirilasciodelleruotemotrici devonoessereinposizionedirilasciosullepompe idrauliche.
13.Dopoaverregolatoifrenisuentrambiilatidel tosaerba,azionatelalevadelfrenoalmenoseivolte perfarsìcheilcavosiposizioninellaguainaenelle linguettedimontaggio.
14.Controllatelalunghezzadellamolla;innestateilfreno distazionamentoeripetetelefasida8a12sela lunghezzanonrientranelrangecorretto.
15.Ruotatelamanigliadirilasciodelleruote motriciinposizioneoperativa;vedere Utilizzodellevalvoledirilasciodelleruotemotrici(pagina28).
6.Molladicompressione
7.Astalettata

Sostituzionedellacinghiadel tosaerba

Importante:Glielementidissaggiopresentisui
coperchidiquestamacchinasonoprogettatiinmodo talecherimanganoagganciatiaicoperchidopolaloro rimozione.Allentatedialcunigirituttiglielementi dissaggiosuognicoperchio,cosìcheilcoperchio risultimobilemaancoraagganciato,quindiallentate completamenteglielementidissaggionoaliberare deltuttoilcoperchio.Questaproceduraviimpedirà distaccareaccidentalmentedeltuttoibullonidagli elementidissaggio.
Selacinghiaemetteunsibilomentregira,lelamescivolano quandotosatel'erba,ibordisonousuratipersfregamento onotatedeisegnidibruciatooincrinature,èsegnochela cinghiadeltosaerbaèconsumata.Sostituitelacinghiadel tosaerbasenotateunoqualsiasideisegnisoprariportati.
1.DisinnestatelaPDF ,spostatelelevedicontrollodel movimentoinposizionedibloccoinfolleeimpostate ilfrenodistazionamento.
2.Primadiscenderedalpostodiguidadell'operatore, spegneteilmotore,toglietelachiavediaccensionee attendetechesiferminotuttelepartiinmovimento.
3.Abbassateiltosaerbaall'altezzaditagliodi76mm.
4.Allentateibullonichessanoicopricinghiaalpiattodi taglioerimuoveteicopricinghia(Figura72).
16.Montateglipneumaticiposteriorieserrateirelativi daditra122e129Nm.
17.Toglieteicavallettimetallici.
1.Allentatequestavite2.Toglieteilparacinghia.
49
Figura72
5.Inseriteuncricchettonelforoquadratodelbracciodi
1
2
G020554
rinvioperallentarelamolladeltenditore(Figura73).
6.Toglietelacinghiadallepuleggedelpiattoditaglio.
7.Toglieteilguidacinghiadalbracciodirinvioamolla mostratoinFigura73.
8.Toglietelacinghiainstallata.
9.Montatelanuovacinghiaattornoallepuleggedel tosaerbaeallapuleggiadellafrizione,sottoilmotore
Figura73).
(
Figura74
1.Puleggiadellafrizione
2.Cinghiadeltosaerba
3.Puleggiatendicinghiaa molla
4.Cricchetto
Figura73
5.Foroquadratonelbraccio dirinvioperilcricchetto
6.Raccordod’ingrassaggio dirinvio
7.Guidacinghia
1.Posizionateilparacinghia
2.Fatescorrereil paracinghiasottoicestidi raccoltalaterali.
3.Serrateilbullone

Sostituzionedellacinghia dellapompaidraulica

1.DisinnestatelaPDFeinseriteilfrenodistazionamento.
2.Primadiscenderedalpostodiguidadell'operatore, spegneteilmotore,toglietelachiavediaccensionee attendetechesiferminotuttelepartiinmovimento.
3.Toglietelacinghiadeltosaerba;vedere Sostituzionedellacinghiadeltosaerba(pagina49).
4.Sollevatelamacchinaesostenetelasucavalletti (Figura75).
10.Montateilguidacinghiasulbracciodirinviomostrato in
Figura73.
11.Conilcricchettonelforoquadrato,montatelamolla deltenditore(Figura73).
Nota:Vericatecheleestremitàdellemollesiano sigillatenellescanalaturediancoraggio.
12.Allineateicopricinghiaallerelativestaffesulpiattodi taglio(Figura74).
13.Serrateibullonideicopricinghiaallentatiallafase (Figura74).
4
50
Figura75
1.Puleggiatendicinghia5.Puleggiasinistradella
2.Puleggiadellafrizione
3.Cinghiadellapompa
4.Puleggiadestradella pompaidraulica
5.Utilizzateuncricchettonelforoquadratodelbracciodi rinvioperrimuoverelamolladeltenditore(
pompaidraulica
6.Foroquadratonelbraccio dirinvio
7.Molladirinvio
Figura75).
Manutenzionedel sistemadicontrolli

Regolazionedellaposizione dellamanigliadicomando

Sonoprevisti2livellidiposizionamentodellelevedi controllo,altoebasso.Rimuoveteibulloniperregolare l'altezzaperl'operatore.
1.DisinnestatelaPDF ,spostatelelevedicontrollodel movimentoinposizionedibloccoinfolle,edinserite ilfrenodistazionamento.
2.Primadiscenderedalpostodiguidadell'operatore, spegneteilmotore,toglietelachiavediaccensionee attendetechesiferminotuttelepartiinmovimento.
3.Allentateibullonieidadidelleangemontatisulle leve(Figura76).
4.Allineatelelevelatitudinalmenteportandoleassiemein folleefatelescorrerenchénonsonoallineate,quindi serrateibulloni(Figura77).
Nota:Seleestremitàdellelevesonoacontatto, vedereRegolazionedelpernodibloccaggioinfolledel comandodelmovimento.
6.Sganciatelamolladeltenditoredaltelaio(
7.Toglietelacinghiadallepuleggemotricidell'unità idraulicaedallapuleggiadelmotore..
8.Montatelanuovacinghiaattornoallapuleggiadel motoreealleduepuleggemotrici.
9.Utilizzateuncricchettonelforoquadratodelbraccio dirinvioperinstallarelamolladeltenditoresultelaio (Figura75).
10.Installatelacinghiadeltosaerba;vedere Sostituzionedellacinghiadeltosaerba(pagina49).
Figura75).
Figura76
1.Bullone3.Levadicontrollo
2.Maniglia4.Dado
51
Figura77
g019757
Regolazionedellatiranteriadi
L'usodelponticellononprevedelapresenza dell'operatoresulsedile.Lanciateilmotoreapieno
regimeerilasciateilfreno.
6.Azionatel'unitàalmeno5minuticonleveditrazione allamassimavelocitàdimarciainavantiperportare l'olioidraulicoallatemperaturaoperativa.
Nota:Lalevadicontrollodelmovimentodeveessere infollequandoregolata.
7.Portatelelevedicontrollodelmovimentoinposizione difolle.Regolatelalunghezzadell'astadicontrollodella pompafacendogirarenelladirezioneopportunaidue dadisull'asta,nchéleruotesispostanoleggermente indietro( movimentoinposizionediretromarciaeapplicateuna leggerapressioneallalevaperconsentireallemolle dell'indicatorediretromarciadiriportareleleveinfolle. Leruotenondevonopiùgirareospostarsileggermente indietro.
Figura78).Spostatelelevedicontrollodel
controllodelmovimento
Letiranteriedicontrollopompasonosituatesuunlatodel serbatoiodelcarburante,sottoilsedile.Ruotatelatiranteria dellapompaconunachiaveda1/2pollicepermetterea puntoleregolazioniinmodochelamacchinanonsimuovain folle.Qualsiasiregolazionedovràessereeseguitaunicamente perilposizionamentoinfolle.
AVVERTENZA
Perconsentirelaregolazionedelcontrollodel movimento,ilmotoredeveessereinfunzioneele ruotemotriciinrotazione.Ilcontattoconpartiin movimentoosupercicaldepuòcausareinfortuni.
Tenetedita,manieabitilontanodallepartirotanti edallesupercicalde.
1.Primadiavviareilmotore,premeteilpedaledel piattoditaglioetoglieteilpernodell'altezzaditaglio. Abbassateilpiattoaterra.
2.Sollevatelaparteposterioredellamacchinae sostenetelaconmartinetti(osupportiequivalenti)a un'altezzasufcientedaconsentirealleruotemotrici digirareliberamente.
3.Toglieteilconnettoreelettricodall'interruttoredi sicurezzadelsedile,postosottoilcuscinoinferioredel sedilestesso.L'interruttorefapartedelgruppodel sedile.
4.Montateprovvisoriamenteunponticellosuimorsetti delconnettoredelcablaggioprincipale.
5.Avviateilmotore.Inseriteilfrenoedestraeteleleve
dicontrollodelmovimentoperavviareilmotore.
Figura78
1.Duedadi
8.Spegnetel'unità.Toglieteilponticellodalconnettore delcablaggiopreassemblatoedinseriteilconnettore nell'interruttoredelsedile.
9.Toglieteicavallettimetallici.
10.Sollevateilpiattoemontateilpernodell'altezzadi taglio.
11.Controllatechelamacchinanonsispostiinfollecon ifrenidistazionamentidisinseriti.
52
Regolazionedell'ammor­tizzatoredicontrollodel movimento
Ilbullonedimontaggiodell'ammortizzatoresuperioreè regolabileinmododaottenereunaresistenzadellalevadi controllodelmovimentopiùidonea.SivedaFigura79perle opzionidimontaggio.
Figura79
Illustrazionedelcontrollodelmovimentodestro
Figura80
1.Dadoangiato2.Controdado
1.Serrateildadodibloccaggioa22,6Nm.Dopoilserraggio,il bullonedevesporgeredall'estremitàdeldadodibloccaggio.
2.Resistenzamassima(sensazionedidurezzamassima)
3.Ammortizzatore
4.Resistenzamedia(sensazionedimediamorbidezza)
5.Resistenzaminima(sensazionedimassimamorbidezza)
Regolazionedelperno dibloccaggioinfolledel comandodelmovimento
Ildadoangiatoèregolabileinmododaottenereuna resistenzadellalevadicontrollodelmovimentopiùidonea nellospostamentoinposizionedibloccaggioinfolle.Siveda Figura80perleopzionidiregolazione.
1.Allentateilcontrodado.
2.Serrateoallentateildadoangiatocomesegue, secondolasensazionedesiderata:
Perunamaggioreresistenza,serrateildado
angiato.
Perunaminoreresistenza,allentateildado
angiato.
3.Serrateilcontrodado.
53
Manutenzione
G015459
H
3
4
dell'impiantoidraulico

Revisionedell'impianto idraulico

Tipodiolioidraulico:olioidraulicoToro 500oMobil
Importante:Usatel'olioindicato.Altriuidipossono danneggiarel'impianto.
Capacitàdioliodell'impiantoidraulico:1,5litriperlato
concambioltro
®
115W-50.
®
HYPR-OIL
Vericadell'olioidraulico
Intervallotragliinterventitecnici:Ogni50
ore—Controllateillivellodell'olio idraulico.
1.Parcheggiatelamacchinasuterrenopianeggiante.
2.DisinnestatelaPDF ,spostatelelevedicontrollodel movimentoinposizionedibloccoinfolleeimpostate ilfrenodistazionamento.
3.Primadiscenderedalpostodiguidadell'operatore, spegneteilmotore,toglietelachiavediaccensionee attendetechesiferminotuttelepartiinmovimento.
4.Attendetecheilmotoreel'impiantoidraulicosi raffreddinoper10minuti.
Nota:Incasodicontrollodell'olioconl'unitàacaldo, illivellodell'oliosull'astarisulteràerrato.
5.Spostateinavantiilsedile.
6.Pulitel'areaattornoall'astadilivellodeiserbatoi dell'impiantoidraulico(
7.Toglieteun'astadilivellodalserbatoioidraulico (Figura81).
8.Tergetel'astadilivelloeinseritelanelserbatoio.
9.Toglietel'astaecontrollatel'estremità(Figura81). Seillivellodell'olioèallataccadiaggiunta,versate lentamentedell'olionelserbatoioidraulicoperportare illivelloallalineadipienooH.
Importante:Nonriempiteeccessivamented'olio l'unitàidraulicainquantopotrestedanneggiarla. Nonazionatelamacchinaconl'oliosottolatacca diaggiunta.
10.Inseritel'astadilivello.
11.Ripetetelaproceduraperl'astadilivelloopposta.
Figura81).
Figura81
Siutilizzerannoentrambeleastedilivellonellamacchina.
1.Pieno3.H–indicaunlivelloelevato
2.Aggiunta4.Posizionidell'astadilivello sottoilsedile
AVVERTENZA
Sel'olioidraulicofuoriescesottopressione, puòpenetrarenellapelleecausarelesioni.
Sel'olioidraulicopenetraaccidentalmente nellapelleènecessariofarloasportare chirurgicamenteentropocheoredaun medicocheabbiadimestichezzacon questotipodiinfortunio,diversamente puòsubentrarelacancrena.
Tenetecorpoemanilontanodaperdite liformiodaugellicheeiettanoolio idraulicopressurizzato.
Usatecartoneocartapercercareperditedi uidoidraulico.
Eliminateconsicurezzalapressione dall'interoimpiantoidraulicoprimadi eseguirequalsiasiinterventosull'impianto.
Vericatechetuttiiessibilidell'olio idraulicosianoinbuonecondizioni,eche tutteleconnessionieiraccordiidraulici sianosaldamenteserrati,primadimettere l'impiantosottopressione.
54
Sostituzionedeiltriedell'olio
G008968
1
2
idraulico
Intervallotragliinterventitecnici:Dopoleprime250
ore—Cambiateiltriel'olioidraulico quandosiutilizzaqualsiasitipodiolio.
Ogni250ore—Cambiateiltriel'olioidraulico quandosiutilizzal'olioMobil
®
1(piùsoventein
ambientisporchiopolverosi). Ogni500ore—Cambiateiltriel'olioidraulico
quandosiutilizzal'olioidraulicoToro
®
HYPR-OIL
500(piùsoventeinambientisporchiopolverosi).
Persostituirel'olioidraulicoènecessariotoglierei ltri.Sostituitelicontemporaneamente.Perindividuare l'olioidoneo,fateriferimentoallerelativespecichein Revisionedell'impiantoidraulico(pagina54).
1.Disinnestatel'interruttoredicomandodellelame (PDF),spostatelelevedicontrollodelmovimento inposizionedibloccoinfolleeinseriteilfrenodi stazionamento.
2.Primadiscenderedalpostodiguidadell'operatore, spegneteilmotore,toglietelachiavediaccensionee attendetechesiferminotuttelepartiinmovimento.
3.Sollevatelamacchinaesostenetelasucavalletti (Figura82).
Figura83
Vistainferioredellamacchina
1.Posizionideiltri
2.Filtroidraulico
6.Spalmateunvelodiolioidraulicosullaguarnizionedi gommadelltrodiricambio(Figura83).
7.Montateilltroidraulicodiricambio.
8.Montatelacinghiasiadeltosaerbasiadellapompa.
Figura82
1.Cavallettimetallici
4.Toglietelacinghiasiadel tosaerbasiadellapompa;vedere Sostituzionedellacinghiadeltosaerba(pagina49)e Sostituzionedellacinghiadellapompaidraulica(pagina50).
Nota:Questafaseconsentediprevenirelafuoriuscita dioliosullecinghie.
9.Rimuoveteicavallettimetallicieabbassatelamacchina Figura82).
(
10.Aggiungetel'olioalserbatoioidraulicoecontrollate eventualifuoriuscite.
11.Pulitel'olioversato.
12.Avviateilmotoreelasciatelofunzionareper2minuti circa,perspurgarel’ariadall’impianto.
13.Spegneteilmotoreevericatechenoncisiano fuoriuscite.
14.Controllateillivelloconl'olioafreddo.
15.All'occorrenzarabboccateilserbatoioidraulicocon altroolio.
Nota:Nonriempitetroppo.
5.Collocateunabacinelladispurgosottoilltro,togliete illtrousatoepulitelasupercie(
Figura83).
55
Manutenzionedelpiatto
1
3
2
G017027
ditagliodeltosaerba

Livellamentodelpiattodi tagliodeltosaerba

Approntamentodellamacchina
Nota:Vericatecheilpiattoditagliodeltosaerbasialivellato
primadiimpostarel'altezzaditaglio.
1.Parcheggiateiltosaerbasuterrenopiano.
2.Disinnestatel'interruttoredicomandodellelame (PDF),spostatelelevedicontrollodelmovimento inposizionedibloccoinfolleeinseriteilfrenodi stazionamento.
3.Primadiscenderedalpostodiguidadell'operatore, spegneteilmotore,toglietelachiavediaccensionee attendetechesiferminotuttelepartiinmovimento.
4.Controllatelapressionedeglipneumaticidelleruote motrici.All'occorrenzaregolatelaa90kPa.
5.Posizionateiltosaerbaall'altezzaditagliodi76mm.
Livellamentodelpiattoditaglio
Preparatelamacchinaperillivellamentodelpiatto,come segue.
1.Parcheggiateiltosaerbasuterrenopiano.
2.Arrestateilmotore,aspettatechetuttelepartiin movimentosisianofermateetoglietelachiave.Inserite ilfrenodistazionamento.
3.Controllatelapressionedeglipneumaticidelleruote motrici.Lapressionedigonaggiocorrettadegli pneumaticiè90kPa.All'occorrenzaregolate.
4.Posizionateilbloccoditrasportoinposizionediblocco.
5.Premetecompletamenteinavantiilpedaledi sollevamentodelpiattoditaglioequest'ultimosi bloccheràinposizioneditrasportoa14cm(
Figura84).
Figura84
1.Pedaledisollevamento delpiattoditaglio
2.Pernodell'altezzaditaglio
6.Inseriteilpernodiregolazionedell'altezzaposizionando l'altezzaditaglioa7,6cm.
7.Rilasciateilbloccoditrasportoinmodocheilpiattodi tagliopossaabbassarsinoall'altezzaimpostata.
8.Sollevateilcaminodiscarico.
Livellateilpiattocomesegue:
1.Suamboilatidelpiattoditaglio,misuratedalla superciepianaall'estremitàanterioredellalama (posizioneA).Lamisuradeveesseredi7,6cm (
Figura85).
3.Bloccoditrasporto
56
Figura85
G012430
1
2
2 1
3 4
1
g017029
3.Seicollegamentidelpiattoditaglioanteriorenonsono statiregolatiinmododafornireun'altezzaditaglio accurata,sipuòutilizzarelaregolazionedaunpunto unicoperottimizzarelaregolazione.
4.Peragiresull'impiantodiregolazionedaunpunto unico,allentatei2bulloniallabasedellapiastra dell'altezzaditaglio.VedereFigura87.
1.L'impostazionecorrettaè di7,6cmsuA
2.e8,3cmsuB.4.MisurateneipuntiAeB
3.Misurateinquestopunto dall'estremitàdellalamaa unasuperciedura.
suamboilati
2.Figura86Metteteapuntoildadodiregolazionesul gruppodisollevamentodelpiattoditaglioanteriore ruotandolocomesegue:
Peraumentarel'altezza,ruotateildadodi
regolazioneinsensoorario;
perridurla,agiteinsensoantiorario.
Figura87
1.Bulloniallabasedellapiastradell'altezzaditaglio.
5.Seilpiattoètroppobasso,serrateilbullonedi regolazionedaunpuntounicoruotandoloinsenso orario.Seilpiattoètroppoalto,allentateilbullonedi regolazionedaunpuntounicoruotandoloinsenso antiorario(Figura88).
Nota:Allentateoserrateilbullonediregolazioneda unpuntounicoquantobastaperspostareibullonidi montaggiodellapiastradell'altezzaditagliodialmeno 1/3dellalunghezzadellacorsadisponibilenellerelative scanalature.Ciòconsentedirecuperarelaregolazione versol'altooversoilbassosuognunodeiquattro collegamentidelpiattoditaglio.
Figura86
1.Dadodiregolazione3.Regolazionedelpiattodi
2.Controdado
taglioposteriore
4.Regolazionedelpiattodi taglioanteriore
57
g017036
Figura88
1.Bullonediregolazionedalpuntounico
6.Serratei2bulloniallabasedellapiastradell'altezzadi taglio(Figura87).Serratea37-45Nm.
Nota:Nellamaggiorpartedeicasi,l'estremitàdella lamaposterioredeveessereregolataa6,4mmpiùin altodeldavanti.
7.Suamboilatidelpiattoditaglio,misuratedalla superciepianaall'estremitàposterioredellalama (posizioneB).Lamisuradeveesseredi8,3cm (Figura85).
PERICOLO
Lelameconsumateodanneggiatepossono spezzarsiescagliareframmentiindirezione dell'operatoreodiastanti,causandograviferiteo anchelamorte.
Controllatelalamaadintervalliregolari,per accertarechenonsiaconsumataodanneggiata.
Selalamaèconsumataodanneggiata, sostituitela.
Primadicontrollareorevisionarele lame
Parcheggiatelamacchinasuterrenopianeggiante,disinnestate ilcomandodellelame(PDF)edinnestateilfrenodi stazionamento.Giratelachiavediaccensioneinposizione OffToglietelachiave.
Controllodellelame
Intervallotragliinterventitecnici:Primadiogniutilizzo
oquotidianamente
1.Controllateitaglienti( sonoaflatiopresentanointaccature,toglietelelame edaflatele;vedereRimozionedellelame(pagina59)e Aflaturadellelame(pagina59).
Figura89).Seitaglientinon
8.Metteteapuntoildadodiregolazionesulgruppodi sollevamentodelpiattoditaglioanterioreruotandolo (Figura86).
Nota:Peraumentarel'altezza,ruotateildadodi regolazioneinsensoorario;perridurla,agiteinsenso antiorario.
9.Misuratenchéiquattrolatisitrovanoall'altezza corretta.
10.Serratetuttiicontrodadisuigruppidelbracciodi sollevamentodelpiattoditaglio.
11.Abbassateilcaminodiscarico.

Revisionedellelameditaglio

Manteneteaflatelelamepertuttalastagioneditaglio, perchélelameaflateeseguonountaglionettosenza strappareoframmentarel’erba.Incasocontrarioibordi dell'erbadiventanomarrone,diconseguenzal'erbacrescepiù lentamenteedèpiùsoggettaamalattie.
Ognigiornocontrollatechelelamedell'elementoditaglio sianoaflate,echenonsianousurateodanneggiate. All'occorrenza,limateeventualitaccheedaflatelelame. Sostituiteimmediatamentelalamaseèdanneggiataousurata, utilizzandounalamadiricambiooriginaleToro.Peragevolare l'aflaturaelasostituzionesiconsigliaditenereunascortadi lamediricambio.
2.Controllatelelame,inparticolarel’areacurva Figura89).Incasodidanni,usuraoscanalature
( nell’area(Figura89),montateimmediatamenteuna nuovalama.
Figura89
1.Tagliente3.Formazionedi
2.Areacurva4.Incrinatura
usura/scanalatura
Controllodellelamecurve
1.Disinnestatel'interruttoredicomandodellelame
(PDF),spostatelelevedicontrollodelmovimento inposizionedibloccoinfolleeinseriteilfrenodi stazionamento.
2.Primadiscenderedalpostodiguidadell'operatore,
spegneteilmotore,toglietelachiavediaccensionee attendetechesiferminotuttelepartiinmovimento.
58
3.Giratelelamenoadisporleinparalleloconla lunghezzadellamacchina(Figura90).
Figura90
1.Misurateinquestopunto dallalamaaunasupercie dura.
4.Misuratedaunpianoorizzontalenoaltaglientedelle
lame,posizioneA,(Figura90).Prendetenotadiquesta misura.
5.Girateinavantileestremitàoppostedellelame.
6.Misuratedaunpianoorizzontalenoaltagliente dellelame,nellamedesimaposizioneriportataalla precedentevoce3.Ladifferenzatralemisurerilevate allevoci3e5nondevesuperarei3mm.Sela differenzadovessesuperarei3mm,lalamaècurva edovetesostituirla;vedereRimozionedellelame,e Montaggiodellelame.
2.PosizioneA
AVVERTENZA
Unalamacurvaodanneggiatapuòspezzarsi eferiregravementeoucciderevoiogliastanti.
Sostituitesempreconunalamanuovale lamecurveodanneggiate.
Figura91
1.Costa
2.Lama4.Bullonedellalama
3.Rondellacurva
Aflaturadellelame
AVVERTENZA
Lescheggecausatedall'aflaturadellalama possonocausaregraviferite.
Durantel'aflaturaindossatel'opportuna protezionedegliocchi.
1.Aflateitaglientidaentrambeleestremitàdellalama conunalima(Figura92).
Nota:Rispettatel'angolazioneoriginale.Lalama conservailproprioequilibriosoltantosevienerimossa unaquantitàugualedimaterialedaentrambiitaglienti.
Nonlimatemailalama,enoncreate intaccatureaguzzesultaglienteosulla superciedellalama.
Rimozionedellelame
Sostituitelelameseurtanounoggettosolidoosesono sbilanciate,usurateopiegate.Perperformanceottimalie conformitàallasicurezza,utilizzatesoltantolamediricambio originaliToro.
1.Tenetel'estremitàdellalamaconuncencioounguanto beneimbottito.
2.Toglieteilbullone,larondellacurvaelalamadall'asse delfusello(Figura91).
Figura92
1.Aflateall’angolazioneoriginale
2.Controllatel’equilibriodellalamaposizionandolasuun bilanciatore(Figura93).Selalamarimaneinposizione orizzontale,èbilanciataepuòessereutilizzata.Sela lamanonèbilanciata,limatedelmetallosoltantodalla costa(Figura91).
Nota:Ripetetelaproceduranchélalamanonè perfettamentebilanciata.
59
Figura93
1.Lama2.Bilanciatore
Montaggiodellelame
1.Montatelalamasull’assedelfusello(Figura94).
Importante:Afnchélalamataglicorrettamente, illatocurvodeveessererivoltoversolaparte superioreinternadeltosaerba.
2.Montateildiscoelasticoeilbullonedellalama. Ilconodeldiscoelasticodeveessererivolto inversolatestadelbullone(Figura94). Serrateilbullonedellalamaa115–150Nm.
Rimozionedelpiattoditagliodel tosaerba
Importante:Primadieffettuarelarevisioneorimuovere
ilpiattoditaglio,sbloccateibraccidelpiattoditaglioa molla.
1.Arrestateilmotore,aspettatechetuttelepartiin movimentosisianofermateetoglietelachiave.Inserite ilfrenodistazionamento.
2.Rimuoveteilpernodiregolazionedell'altezzae abbassateilpiattoditaglioaterra.
3.Inseriteilpernodiregolazionedell'altezzaposizionando l'altezzaditaglioa7,6cm.Ciòconsentedibloccare ibraccidisollevamentodelpiattoditaglionella posizioneinferiorequandoilpiattovienerimossoe l'energiaimmagazzinatanellamolladelpiattostesso vienerilasciata.
4.Toglieteicopricinghia.
5.Rimuoveteibullonichessanoilpianaleallamacchina.
6.Sollevatelabacinellaeinseriteilcricchettonelforo quadratodeltendicinghiadelpiattoditaglio(Figura95).
Figura94
1.Costa
2.Lama4.Bullonedellalama
3.Discoelastico

Rimozioneeinstallazionedel piattoditagliodeltosaerba

AVVERTENZA
Igruppidelbracciodisollevamentodelpianodi tagliohannoimmagazzinatoenergia.Rimuovere ilpiattoditagliosenzarilasciarel'energia immagazzinatapuòcausaregraviferiteomorte.
Nonsmontateilpiattoditagliodaltelaioanteriore senzaliberarel'energiaimmagazzinata.
1.Puleggiadellafrizione
2.Cinghiadeltosaerba
3.Puleggiatendicinghiaa molla
4.Cricchetto
60
Figura95
5.Foroquadratonelbraccio dirinvioperilcricchetto
6.Raccordod’ingrassaggio dirinvio
7.Guidacinghia
7.Ruotateiltendicinghiadelpiattodicaricoinsenso
G020542
1
2
3
orarioetoglietelacinghiadeltosaerba(Figura95).
8.Rimuoveteeconservatelabulloneriasuamboilatidel piattoditagliocomemostratoin(Figura96).
6.Ruotateiltendicinghiadelpiattodicaricoinsenso antiorarioeinstallatelacinghiadeltosaerbaattornoalla puleggiadellafrizione(Figura95).
Importante:Accertatechelacinghiasia posizionatacomeillustratoinFigura97.
Figura97
Figura96
1.Stabilizzatoredestro
2.Montantedelpiattoditaglio(illustrazionedellatodestro)
3.Toglieteildadoeilbullonedispallamentodell'accessoriodi sollevamentodelpiattoditaglioposteriore.
4.Toglieteildadoeilbullonedispallamentodell'accessoriodi sollevamentodelpiattoditaglioanteriore.
9.Sollevateimontantidelpiattoditaglioessateliin posizionedisollevamento.
10.Fatescorrereilpiattoditagliosullatodestrodella macchina.
Montaggiodelpiattoditaglio
1.Inlateilpiattosottolamacchinadallatodestro.
2.Abbassateimontantidelpiattoditaglioeallineateli allerelativestaffe.
Nota:Fissateimontantiinbasso.
3.Allineateiforineimontanticoniforinellestaffedel piatto.
4.Fissateimontantiallestaffeconidadiei bullonidispallamentorimossiallafase8di Rimozionedelpiattoditagliodeltosaerba(pagina60).
1.Puleggiadellafrizione
2.Cinghiadeltosaerba
7.Allineateiforinelpianaleaiforinellamacchinae ssateilpianaleconibullonirimossiallafase Rimozionedelpiattoditagliodeltosaerba(pagina60).
8.Controllateilpiattoperaccertarechesiaalivello; vedereLivellamentodelpiattoditaglio(pagina56).
9.Regolateilpiattodeltosaerbaall'al­tezzaditagliodesiderata;vedere Regolazionedell'altezzaditaglio(pagina25).
3.Puleggiatendicinghiaa molla
5di
Sostituzionedeldeettoredi sfalcio
AVVERTENZA
Lasciandoscopertal’aperturadiscaricosipermette altosaerbadiscagliareoggettiindirezione dell’operatoreodiastanti,edicausaregravilesioni; èinoltrepossibilevenireacontattoconlalama.
Nonutilizzatemaiiltosaerbasenonavetemontato unapiastradicopertura,unapiastradimulching,o undeettoredellosfalcioouncestodiraccolta.
1.Toglieteildadodibloccaggio,ilbullone,lamollaeil distanzialechessanoildeettoreallestaffeorientabili deltosaerba(Figura98).
5.Sollevatelabacinellaeinseriteilcricchettonelforo quadratodeltendicinghiadelpiattoditaglio(Figura95).
61
Figura98
1.Bullone5.Mollamontata
2.Distanziale
3.Dadodibloccaggio7.EstremitàagancioJdella
4.Molla
6.Deettoredisfalcio
molla

Manutenzionedella presadiforza(PDF)

Funzionedellospessoredella frizione

Alcuneunitàdegliultimiannisonostatecostruiteconfrizioni dotatedifrenoconspessore.Quandol'usuradelfreno ètalechelafrizionenonsiinnestapiùcomedovrebbe, poteterimuoverelospessoreperprolungarelavitautiledella frizione.
2.Toglieteildeettoredell’erbatagliataseèdanneggiato oconsumato.
3.Inseriteildistanzialeelamollasuldeettoredell’erba. Collocateun’estremitàJdellamolladietroilbordo dellascocca.
Nota:Vericatecheun'estremitàJdellamollasitrovi dietroilbordodelpiattoditaglioprimadimontareil bullone,comeillustratonellaFigura98.
4.Montateilbulloneeildado.Inlateun'estremitàa gancioJdellamollaattornoaldeettoredellosfalcio (Figura98).
Importante:Ildeettoredellosfalciodeveessere ingradodigirare.Sollevateildeettorenoalla posizionecompletamenteapertaecontrollateche ruotinoallaposizionecompletamenteribassata.
Figura99
1.Indotto
2.Corpomagnetico6.Spessoredi
3.Rotore
4.Bullonedimontaggiodel freno
5.Distanziatoredelfreno
compensazione
7.Giuntodelfreno
Rimozionedellospessoredellafrizione
1.Arrestateilmotore,aspettatechetuttelepartiin movimentosisianofermateetoglietelachiave.Inserite ilfrenodistazionamento.
Nota:Lasciateraffreddaredeltuttolamacchinaprima dieseguireleoperazionicheseguono.
2.Conuncompressored'ariaeliminatetuttiidetriti presentisottoilgiuntodelfrenoeattornoai distanziatori.
62
Figura102
Figura100
3.Vericatelecondizionideicavielettrici,deiconnettori edeimorsetti.Eseguitelapuliziaoleriparazioni necessarie.
4.Vericatechesulconnettoredellafrizionesiapresente unatensionedi12Vquandol'interruttorepresadi forzaèattivato.
5.Misurateiltraferrotrailrotoreel'indotto.Seiltraferro èmaggioredi1mm,procedetenelmodoseguente:
A.Allentateentrambiibullonidimontaggiodel
frenodamezzogiroaungirocompleto,come illustratoinFigura101.
Nota:Nonseparateilgiuntodelfrenodal corpomagnetico/indotto.Ilgiuntodelfrenosiè usuratoadattandosiall'indottoedeveconservare questoadattamentoanchedopolarimozione dellospessore,perpotergarantireun'adeguata coppiafrenante.
1.Spessore
C.Conuntubopneumaticoeliminatetuttiidetriti
presentisottoilgiuntodelfrenoeattornoai distanziatori.
D.Serrateognibullone(M6x1)aunvaloredi
13Nm+/-0,7Nm.
E.Servendovidiunospessimetroconspessore
nominaledi0,010poll.(0,025mm),vericatela presenzadiuntraferrotrailrotoreel'indotto,a entrambiilatidelgiuntodelfreno,comeillustrato.
Nota:Acausadelparticolaremodoincuile supercidelrotoreedell'indottosiusurano (presenzadisporgenzeeavvallamenti),talvoltaè difcilemisurareiltraferrorealetraidueelementi.
Seiltraferroèinferiorea0,010mm,
montatelospessoreeconsultatelasezione Localizzazioneguasti(pagina67).
Seiltraferroèsufciente,passatealcontrollo
disicurezzadescrittoalpuntoF.
Figura101
1.Bullonedimontaggiodelfreno
B.Afferratelalinguettasporgenteconunapinzaad
agooconledita,erimuovetelospessore.
Importante:Nongettatelospessoreno aquandononavetevericatoilcorretto funzionamentodellafrizione.
Figura103
1.Spessimetro
63
1.Spessimetro
F.Eseguiteilseguentecontrollodisicurezza:
i.Sedetevisulsedileedavviateilmotore.
ii.Assicuratevichelelamenonsiattivino
quandol'interruttorepresadiforzaè inattivoelafrizionenonèinnestata.
Figura104

Manutenzionedel sistemadiprotezione antiribaltamento(ROPS)

Controllodellacinturadi sicurezza

Intervallotragliinterventitecnici:Primadiogniutilizzo
oquotidianamente
Controllatechelacinturadisicurezzanonpresentisegni diusuraotagliecheilriavvolgitoreelabbiafunzionino correttamente.Incasodidannoaunacinturadisicurezza, sostituitelaprimadiusarelamacchina.
Controllodellemanopole
Selafrizionenonsidisinnesta,rimontate lospessoreeconsultatelasezione Localizzazioneguasti(pagina67).
iii.Attivateedisattivatel'interruttore
presadiforzadiecivoltediseguito pervericarechelafrizionefunzioni correttamente.Selafrizionenons'innesta correttamente,consultatelasezione Localizzazioneguasti(pagina67).
delsistemadiprotezione antiribaltamento(ROPS)
Intervallotragliinterventitecnici:Primadiogniutilizzo
oquotidianamente
Vericatechelabulloneriadimontaggioelemanopolesiano inbuonecondizionioperative.Assicuratevichelemanopole sianocompletamenteinnestateconROPSinposizione completamentesollevata.Ilcollaresuperioredeltherollbar potrebbedoveresserespintoavantiotiratoindietroafnché entrambelemanopolesiinnestino.
64
Pulizia

Puliziadelsottoscocca

Intervallotragliinterventitecnici:Dopoogniutilizzo
1.Disinnestateilcomandodellelame(PDF),spostatele levedicontrollodelmovimentoinposizionediblocco infolle,edinseriteilfrenodistazionamento.
2.Primadiscenderedalpostodiguidadell'operatore, spegneteilmotore,toglietelachiavediaccensionee attendetechesiferminotuttelepartiinmovimento.
3.Alzateiltosaerbainposizioneditrasporto.
Smaltimentodeiriuti
L’oliomotore,lebatterie,l’olioidraulicoedilrefrigerantedel motoreinquinanol’ambiente.Smaltitelinelpienorispettodei regolamentidelvostrostatoeregionali.
1.ManopolaROPS (posizionebloccata)
2.TiratelamanopolaROPS versol'esternoeruotatela di90gradipermodicare laposizionedelrollbar.
Figura105
3.Rollbarinposizione verticale
4.Rollbarinposizione piegata
65
Rimessaggio

Puliziaerimessaggio

1.Disinnestatelapresadiforza(comandodellelame, PDF),innestateilfrenodistazionamentoegiratela chiavediaccensioneinposizioneOff.Toglietela chiave.
2.Eliminateresiduid'erba,morchiaefanghigliadalle partiesternedellamacchina,inparticolaredalmotoree dall'impiantoidraulico.Eliminatemorchiaesporcizia dall'esternodelcilindrodelmotore,dallealettedella testataedalconvogliatore.
B.Fatefunzionareilmotoreperdistribuire
ilcarburantecondizionatonell'impiantodi alimentazione(5minuti).
C.Arrestateilmotore,lasciateloraffreddare,quindi
svuotateilserbatoiodelcarburante;vedere Manutenzionedelserbatoiocarburante(pagina42).
D.Riavviateilmotoreefatelogirarenchénonsi
spegne.
E.Smaltiteilcarburantenelrispettodell'ambiente.
Riciclateloinconformitàalleleggilocali.
Importante:Nonconservateilcarburante stabilizzato/condizionatoperpiùdi90giorni.
Importante:Lamacchinapuòesserelavatacon detersivoneutroedacqua.Nonutilizzatelance adaltapressione.Nonutilizzateunaquantità d'acquaeccessiva,inparticolareinprossimità dellaplancia,delmotore,dellepompeidraulichee deimotori.
3.Controllateilfreno;vedere Regolazionedelfrenodistazionamento(pagina48).
4.Revisionateilltrodell'aria;vedere Revisionedelltrodell'aria(pagina37).
5.Ingrassatelamacchina;vedere Ingrassaggioelubricazione(pagina34).
6.Cambiateilltrodell'oliodelmotore;fateriferimento a(Cambiodell'oliomotore(pagina39)).
7.Controllatelapressionedeglipneumatici;vedere Controllodellapressionedeglipneumatici(pagina45).
8.Cambiateiltriidraulici;vedere Sostituzionedeiltriedell'olioidraulico(pagina55).
9.Cambiatelabatteria;vedere Ricaricadellabatteria(pagina44).
10.Raschiateidepositidierbaemorchiadalsottoscocca, quindilavateiltosaerbaconunessibiledagiardino.
13.Controllateeserratetuttiibulloni,idadieleviti. Riparateosostituitelepartidanneggiate.
14.Ritoccatetuttiigrafelesupercimetalliche sverniciate.LavernicepuòessereordinataalCentrodi Assistenzaautorizzatodizona.
15.Riponetelamacchinainunarimessaoinundeposito pulitoedasciutto.Toglietelachiavediaccensione eriponetelafuoridellaportatadeibambiniedelle personenonautorizzateall'uso.Copritelamacchina conunteloperproteggerlaemantenerlapulita.
Nota:Dopoillavaggio,fatefunzionarelamacchina conilcontrollodellalama(PDF)innestatoedilmotore alminimosuperioreper2-5minuti.
11.Controllatelecondizionidellelame;vedere Revisionedellelameditaglio(pagina58).
12.Preparatelamacchinaperilrimessaggioincasodi pausediutilizzosuperioria30giorni.Preparatela macchinaperilrimessaggiocomesegue.
A.Aggiungeteunadditivo/stabilizzatoreabasedi
petrolioalcarburantenelserbatoio;osservate leistruzioniperlamiscelazioneriportatedal produttoredellostabilizzatore.Nonutilizzate stabilizzatoriabasedialcool(etanoloometanolo).
Nota:Lostabilizzatore/condizionatoredel carburanteèpiùefcacesevieneutilizzato sempre,insiemeacarburantefresco.
66
Localizzazioneguasti
ProblemaPossibilecausaRimedio
Ilmotorinodiavviamentononsiavvia.
Ilmotorenonsiavvia,hadifcoltàdi avviamentooperdepotenza
1.Ilcomandodellelame(PDF)è innestato.
2.Ilfrenodistazionamentononèinserito.2.Inseriteilfrenodistazionamento.
3.Lelevedicomandononsonoin posizionedibloccoinfolle.
4.L'operatorenonèseduto.
5.Labatteriaèscarica.
6.Icollegamentielettricisonocorrosio allentati.
7.Èbruciatounfusibile.
8.Relèointerruttoredifettosi.8.RivolgeteviaunCentroAssistenza
1.Ilserbatoiodelcarburanteèvuoto.1.Riempiteilserbatoiodelcarburante.
2.Lavalvolad'intercettazionedel carburanteèchiusa.
3.Illivellodell'olionelcarterèscarso.3.Rabboccatelacoppaconolioadatto.
4.L'acceleratorenonèinposizione corretta.
5.Illtrodelcarburanteèsporco.5.Sostituiteilltrodelcarburante.
6.C'èmorchia,acquaocarburante stantionelsistemadialimentazione.
7.Illtrodell'ariaèsporco.7.Puliteosostituitel'elementodelltro
8.L'interruttoredelsedilenonfunziona correttamente.
9.Icollegamentielettricisonocorrosi, allentatiodifettosi.
10
Relèointerruttoredifettosi.10
.
11.Lacandelaèdifettosa.
1.Disinseritel'interruttoredelcomando dellalama(PDF).
3.Vericatechelelevedicomandosiano inposizionedibloccoinfolle.
4.Sedetevisulsedile.
5.Caricatelabatteria.
6.Controllateilcontattodeicollegamenti elettrici.
7.Sostituiteilfusibile.
autorizzato.
2.Apritelavalvoladiintercettazionedel carburante.
4.Accertatechelalevadell’acceleratore siaalcentrotraleposizioniminimae massima.
6.RivolgeteviaunCentroAssistenza autorizzato.
dell'aria.
8.Controllatelaspiadell'interruttoredel sedile.All'occorrenza,sostituiteil sedile.
9.Controllateilcontattodeicollegamenti elettrici.Puliteaccuratamenteimorsetti deiconnettoriconundetergenteadatto aicontattielettrici,applicategrasso dielettricoericollegate.
RivolgeteviaunCentroAssistenza
.
autorizzato.
11.Pulite,regolateosostituitelacandela.
Ilmotoreperdepotenza.
Ilmotoresisurriscalda.
12
Ilcappellottodellecandeleèstaccato.
.
1.Ilmotoreèsottosforzoeccessivo.
2.Illtrodell'ariaèsporco.2.Pulitel'elementodelltrodell'aria.
3.Illivellodell'olionelcarterèscarso.3.Rabboccatelacoppaconolioadatto.
4.Lealettediraffreddamentoeipassaggi perl'ariasottoilconvogliatoresono intasati.
5.Ilforodisatodeltappodelcarburante èintasato.
6.Illtrodelcarburanteèsporco.6.Sostituiteilltrodelcarburante.
7.C'èmorchia,acquaocarburante stantionelsistemadialimentazione.
1.Ilmotoreèsottosforzoeccessivo.
2.Illivellodell'olionelcarterèscarso.2.Rabboccatelacoppaconolioadatto.
3.Lealettediraffreddamentoeipassaggi perl'ariasottoilconvogliatoresono intasati.
12
Controllateilcollegamentodel
.
cappellottodellecandele.
1.Rallentate.
4.Rimuovetel'ostruzionedaalettedi raffreddamentoepassaggiperl'aria.
5.Puliteiltappodelserbatoiocarburante, osostituitelo.
7.RivolgeteviaunCentroAssistenza autorizzato.
1.Rallentate.
3.Rimuovetel'ostruzionedaalettedi raffreddamentoepassaggiperl'aria.
67
ProblemaPossibilecausaRimedio
Iltosaerbatiraversodestraosinistra(con lelevecompletamenteavanti)
Latrazionenonfunziona.
Lamacchinainiziaavibrareinmodo insolito.
1.L'allineamentodeveessereregolato1.Messaapuntodell'allineamento.
2.Lapressionedeglipneumaticidelle ruotemotricinonècorretta.
1.Levalvoledibypassnonsonochiuse bene.
2.Lacinghiadellapompaèusurata, allentataorotta.
3.Lacinghiadellapompaècadutada unapuleggia.
4.Lamolladitensioneèspezzatao manca.
5.Illivellodell'olioidraulicoèbassoo troppocaldo.
1.Lalama(olame)ditaglioèpiegatao sbilanciata.
2.Ilbullonedelsopportodellalamaè allentato.
3.Ibullonidissaggiodelmotoresono allentati.
4.Èallentatalapuleggiadelmotore,la puleggiatendicinghiaolapuleggia dellalama.
5.Lapuleggiadelmotoreèdanneggiata.
6.Unfusellodellalamaèpiegato.6.RivolgeteviaunCentroAssistenza
7.Ilsupportodelmotoreèallentatoo consumato.
2.Regolatelapressionedeglipneumatici delleruotemotrici.
1.Serratelevalvoledibypass.
2.Cambiatelacinghia.
3.Cambiatelacinghia.
4.Sostituitelamolla.
5.Rabboccateilserbatoioconolio idraulicoolasciateloraffreddare.
1.Montateunanuovalama(olame)di taglio.
2.Serrateilbullonedelsupportodella lama.
3.Serrateibullonidissaggiodelmotore.
4.Serratelapuleggiainteressata.
5.RivolgeteviaunCentroAssistenza autorizzato.
autorizzato.
7.RivolgeteviaunCentroAssistenza autorizzato.
L'altezzaditagliodellatosaturarisulta irregolare.
Lelamenongirano.
1.Lalama(olame)nonè(sono)aflata.1.Aflatelalama(olame).
2.Lalama(olame)ditaglioècurva.2.Montateunanuovalama(olame)di
3.Iltosaerbanonèalivello.3.Livellateiltosaerbalongitudinalmente
4.Ilsottoscoccadeltosaerbaèsporco.4.Puliteilsottoscoccadeltosaerba.
5.Lapressionedeipneumaticièerrata.5.Regolatelapressionedeipneumatici.
6.Unfusellodellalamaèpiegato.6.RivolgeteviaunCentroAssistenza
1.Lacinghiadeltosaerbaèusurata, allentataorotta.
2.Lacinghiadell'apparatoditaglioè scivolatadallapuleggia.
3.Lacinghiaditrasmissionedellapompa èusurata,allentataorotta.
4.Lamolladitensioneèspezzatao manca.
taglio.
elatitudinalmente.
autorizzato.
1.Montateunacinghianuova sull’apparatoditaglio.
2.Montatelapuleggiadelpiattoditaglio deltosaerbaecontrollatelaposizione eilfunzionamentodellapuleggia tendicinghia,delbracciodirinvioe dellamolla.
3.Controllatelatensionedellacinghiao montateneunanuova.
4.Sostituitelamolla.
68
ProblemaPossibilecausaRimedio
Lafrizionenonsiinnesta.
1.Èbruciatounfusibile.
2.Latensionedialimentazionedella frizioneèinsufciente.
3.Labobinaèdanneggiata.
4.Lacorrenteelettricaèinadeguata.4.Riparateosostituiteilcavooilsistema
5.Iltraferrotrarotoreeindottoè eccessivo.
1.Sostituiteilfusibile.Vericatela resistenzadellabobina,lacarica dellabatteria,ilsistemadiricarica,i collegamentielettriciedeffettuatele sostituzioninecessarie.
2.Vericatelaresistenzadellabobina, lacaricadellabatteria,ilsistemadi ricarica,icollegamentielettricied effettuatelesostituzioninecessarie.
3.Sostituitelafrizione.
elettricodellafrizione.Puliteicontatti deiconnettori.
5.Rimuovetelospessoreosostituitela frizione.
69
Schemi
G020788
Schemaelettrico(Rev .A)
70
Elencodeidistributoriinternazionali:
Distributore:Paese:Numerodi
AtlantisSuveSulamaSisstemleriLt BalamaPrimaEngineeringEquip.HongKong85221552163 B-RayCorporationCorea CascoSalesCompany
CeresS.A.CostaRica CSSCTurfEquipment(pvt)Ltd.SriLanka CyrilJohnston&Co. EquiverMessico525553995444ParklandProductsLtd.NuovaZelanda6433493760 FemcoS.A.Guatemala G.Y.K.CompanyLtd.Giappone GeomechanikiofAthensGrecia GuandongGoldenStarCina HakoGroundandGardenSvezia HakoGroundandGarden HayterLimited(U.K.) HydroturfInt.CoDubai HydroturfEgyptLLC IrriamcPortogallo351212388260ToroAustraliaAustralia61395807355 IrrigationProductsInt'lPvtLtd.India862283960789T oroEuropeNVBelgio3214562960 JeanHeybroekb.v.PaesiBassi31306394611
Turchia902163448674
Portorico7877888383
IrlandadelNord442890813121
Norvegia4722907760 RegnoUnito441279723444 EmiratiArabiUniti97143479479 Egitto2025194308T-MarktLogisticsLtd.Ungheria3626525500
telefono:
82325512076
5062391138 94112746100
5024423277 81726325861 30109350054 862087651338Riversa 4635100000
Distributore:Paese:Numerodi
MaquiverS.A.Colombia MaruyamaMfg.Co.Inc.Giappone AgrolancKft Mountelda.s.
MunditolS.A. OslingerTurfEquipmentSA OyHakoGroundandGardenAb
PratoVerdeS.p.A. Prochaska&Cie RTCohen2004Ltd.
ScSvendCarlsenA/S SolvertS.A.S. SpyprosStavrinidesLimitedCipro SurgeSystemsIndiaLimited
Ungheria3627539640 Repubblica
Ceca Argentina541148219999 Ecuador59342396970 Finlandia35898700733
Italia390499128128 Austria4312785100 Israele97298617979 Spagna Danimarca4566109200 Francia33130817700
India911292299901
telefono:
5712364079 81332522285
420255704220
34952837500
35722434131
Informativaeuropeasullaprivacy
DatiraccoltidaT oro ToroWarrantyCompany(T oro)rispettalaprivacy .Alnedielaborareireclamiingaranziaecontattarviincasodirichiamodiunprodotto,vichiediamodi comunicarcideterminatidatipersonalidirettamenteotramiteilrivenditoreT oroinlocooToroCompany.
IlsistemadigaranziaToroèinstallatosuserversituatinegliStatiUniti,dovelaleggesullatuteladellaprivacypuòprevedereunaprotezionediversada quelladelvostropaese.
COMUNICANDOCIIVOSTRIDA TIPERSONALIACCONSENTITEALLALOROELABORAZIONECOMEINDICATONELL'INFORMATIV ASULLA PRIVACY .
UtilizzodelleinformazionidapartediT oro Toropuòutilizzareivostridatipersonaliperelaborareireclamiingaranziaecontattarviincasodirichiamodiunprodottoeperqualsiasialtra comunicazione,nonchécondividereivostridaticonconsociate,rivenditoriealtripartnercommercialicollegatiataliattività.Nonvenderemoivostridati personaliadaltreaziende.Ciriserviamoildirittodidivulgareidatipersonaliascopodiconformitàconlalegislazioneapplicabileesurichiestadelle autoritàcompetenti,perilcorrettofunzionamentodelsistemaopertutelarenoistessioglialtriutenti.
Conservazionedeidatipersonali Conserveremoivostridatipersonalinchésarannonecessaripergliscopiprevistialmomentodellalororaccoltainizialeoperaltriscopilegittimi(come laconformitànormativa)oladdoverichiestodallalegislazioneapplicabile.
ImpegnodiT oroallasicurezzadeidatipersonali Adottiamoprecauzioniragionevolialneditutelarelasicurezzadeivostridatipersonali,nonchémisureatteamantenere l'accuratezzaelostatuscorrentedeidatipersonali.
Accessoecorrezionedeidatipersonali Perrivedereocorreggereivostridatipersonali,contattateciviaemailall'indirizzolegal@toro.com.
Legislazioneaustralianarelativaaiconsumatori
Iclientiaustralianipotrannoreperireidettagliconcernentilalegislazioneaustralianarelativaaiconsumatoriall'internodellaconfezioneopressoil concessionarioT oroinloco.
374-0269RevF
LaGaranziaTotaleToro
Attrezzature professionali perilverde(LCE)
Condizionieprodotticoperti
TheToroCompanyelasuaafliata,ToroWarrantyCompany,aisensidi unaccordotralemedesime,garantisconocongiuntamenteall'acquirente originariolariparazionedeiprodottiToroelencatisottoqualoraessi presentasserodifettidimaterialeolavorazione.
Iseguentiperiodiditempovengonoapplicatidalladatadell'acquisto effettuatodall'acquirenteoriginario:
ProdottiPeriododigaranzia
Tosaerba53cm-Usoresidenziale Tosaerba53cm-Usocommerciale1anno Tosaerbaaspintamedi2anni
Motore2anni TosaerbaGrandStand
®
MotoreKawasaki2anni
MotoreKohlerEFI3anni
Telaio
TosaerbaSerieZMaster
®
2000
Motore2anni
Telaio
TosaerbaSerieZMaster
®
3000
Motore2anni
Telaio
TosaerbaZMaster
®
Serie5000e
6000
MotoreKawasaki2anni
MotoreKohler2anni
MotoreKohlerEFI3anni
Telaio
TosaerbaSerieZMaster
®
7000
Motore2anni
Telaio
Tuttiitosaerba
Batteria2anni
Attrezzi2anni
1
"Normaleusoresidenziale"signical’usodelprodottosullottodellavostraabitazione.L’utilizzo inpiùluoghièconsideratousocommercialeedinquestocasovieneapplicatalagaranzia commerciale.
2
AlcunimotorimontatisuiprodottiT oroLCEsonocopertidallagaranziadelproduttore.
3
Asecondadelprimotermineraggiunto.
4
Garanziaavitasultelaio–Seduranteilnormaleutilizzoiltelaioportante–costituitodalleparti saldateleuneallealtrecheformanolastrutturadellamacchinaallaqualesonoassicuratialtri componenti,comeilmotore–siincrinaosirompe,saràriparatoosostituitoingaranziasenza addebitoalclientedialcuncostopermaterialiemanodopera.Idannialtelaiodovutiall'utilizzo delprodottoinmodioperscopiimpropri,eidannioleriparazionidovutiaruggineocorrosione nonsonocoperti.
Lagaranziacopreilcostodeicomponentiedellamanodopera,mentre iltrasportoèacaricodelcliente.
1
2anni
2
5annio1.200ore
Avita(soloperilproprietario originario)
4annio500ore
2
Avita(soloperilproprietario originario)
5annio1.200ore
2
Avita(soloperilproprietario originario)
5annio1.200ore
2 2 2
Avita(soloperilproprietario originario)
4annio1.200ore
2
Avita(soloperilproprietario originario)
3
4
3
4
3
4
3
4
3
4
Istruzioniperottenereilservizioingaranzia
SeritenetecheilvostroprodottoT oropresentidifettidimaterialio lavorazione,osservatelaseguenteprocedura.
1.Perlarevisionedelprodottorivolgetevialrivenditoredizona.Seper qualsiasimotivononriuscitearivolgervialrivenditoredizona,potete richiedereassistenzapressoqualsiasiDistributoreToroautorizzato.
2.Portateilprodottoelaprovad’acquisto(ricevutadivendita)al CentroAssistenza.
3.Seperqualsiasimotivononsietesoddisfattidell’analisiodelservizio delCentroAssistenza,contattatecial:
RLCCustomerCareDepartment ToroWarrantyCompany 811 1LyndaleAvenueSouth Bloomington,MN55420-1196 001-952-948-4650
Vederel'elencodeiDistributoriaccluso.
ResponsabilitàdelProprietario
IlproprietariodeveeseguirelamanutenzionedelProdottoT oroin conformitàalleproceduredimanutenzioneriportatenelManuale dell'operatore.Lamanutenzioneordinariaèavostrocarico,siaessa eseguitadaunconcessionarioodavoistesso.
Articoliecondizioninoncopertidagaranzia
Nonvièaltragaranziaespressatrannelagaranziaspecialesul sistemadicontrollodelleemissioniesulmotoredialcuniprodotti. Quantosegueèesclusodallapresenteespressagaranzia:
Ilcostodegliinterventidimanutenzioneordinariaodielementi
soggettianormaleusuraeconsumo,qualiltri,carburante, lubricanti,partiperlamessaapunto,aflaturalame,regolazione deifreniedellafrizione.
Qualsiasiprodottoopezzomodicatooimpropriamenteutilizzato,e
chedebbaesseresostituitooriparatoacausadinormaleusura,di incidentiomancanzadicorrettamanutenzione.
Leriparazioninecessarieacausadell’usodicarburanteinadatto,
presenzadisostanzeinquinantinelsistemadialimentazioneo mancanzadiun’adeguatapreparazionedelsistemadialimentazione primadipausediutilizzodioltretremesi.
Tutteleriparazionicopertedaquestegaranziedevonoessere
effettuatedaunCentroAssistenzaToroautorizzato,conricambi approvatidaT oro.
Condizionigenerali
L’acquistoècopertodallelegginazionalidiciascunpaese.Lapresente garanzianonlimitaidirittiriservatiall’acquirentedatalileggi.
374-0272RevB
Loading...
