Toro 74920 Operator's Manual [fr]

FormNo.3375-786RevA

Tondeuseàrayondebraquage
nulTITANZX4820ouZX5420

N°demodèle74920—N°desérie313000001etsuivants

N°demodèle74924—N°desérie313000001etsuivants

Enregistrezvotreproduitàwww.T oro.com.
Traductiondutexted'origine(FR)

*3375-786*A

Cettemachineestunetondeuseautoportéeàlamesrotatives

G010228

1

destinéeaugrandpublic.Elleestprincipalementconçuepour
tondrelespelousesrégulièremententretenues.Ellen'estpas
conçuepourcouperlesbroussaillesetautrevégétationsurle
borddesroutesnipourdesutilisationsagricoles.

N°demodèle

N°desérie

Ceproduitestconformeauxdirectiveseuropéennes
pertinentes.Pourtoutdétail,reportez-vousàlaDéclaration
deconformitéspéciqueduproduitfournieséparément.

Introduction

Lisezattentivementcesinformationspourapprendre
commentutiliseretentretenircorrectementvotreproduit,
etéviterdel'endommageroudevousblesser.Vousêtes
responsabledel'utilisationsûreetcorrecteduproduit.

VouspouvezcontacterTorodirectementàwww .Toro.com
pourtoutrenseignementconcernantunproduitouun
accessoire,pourobtenirl'adressed'unconcessionnaireou
pourenregistrervotreproduit.

LorsquevouscontactezundistributeurouunréparateurToro
agréépourl'entretiendevotremachine,pourvousprocurer
despiècesTorod'origineoupourobtenirdesrenseignements
complémentaires,munissez-vousdesnumérosdemodèle
etdesérieduproduit.Figure1indiquel'emplacementdes
numérosdemodèleetdesérieduproduit.Inscrivezles
numérosdansl'espaceréservéàceteffet.

Lesmisesengardedecemanuelsoulignentdesdangers
potentielsetsontsignaléesparlesymboledesécurité
(Figure2),quiindiqueundangerpouvantentraînerdes
blessuresgravesoumortellessilesprécautionsrecommandées
nesontpasrespectées.

Figure2

1.Symboledesécurité

Deuxautrestermessontégalementutiliséspourfairepasser
desinformationsessentielles:Important,pourattirer
l'attentionsurdesinformationsmécaniquesspéciques,et
Remarque,poursignalerdesinformationsd'ordregénéral
méritantuneattentionparticulière.

ATTENTION

Leretraitdepiècesetaccessoiresstandardd'origine
peutmodierlagarantie,lamotricitéetlasécurité
delamachine.L'utilisationdepiècesautresque
despiècesTorod'originepeutcauserdesblessures
gravesoumortelles.Toutemodicationnon
autoriséedumoteur,dusystèmed'alimentation
oudusystèmededégazage,peutcontreveniràla
réglementationEPAetCARB.

Figure1

1.Emplacementdesnumérosdemodèleetdesérie

©2012—TheT oro®Company
8111LyndaleAvenueSouth
Bloomington,MN55420

Remplaceztouteslespièces,ycomprismaisnon
exclusivement,lespneus,courroies,lameset
composantsdusystèmed'alimentation,pardes
piècesT orod'origine.

Pourlesmodèlesdontlapuissancedumoteurestindiquée,
lapuissancebrutedumoteuraétémesuréeenlaboratoire
parleconstructeurdumoteurselonSAEJ1940etdénie
selonJ2723.

Nemodiezpasabusivementlescommandesdumoteur
nileréglagedurégulateurdevitesse,celarisqueraitde
compromettrelefonctionnementsûrdelamachineetde
provoquerdesblessurescorporelles.

Contactez-noussurwww.Toro.com.

2

ImpriméauxÉtats-Unis.

Tousdroitsréservés

Tabledesmatières

Introduction..................................................................2

Sécurité........................................................................4

Consignesdesécuritépourlestondeuses

autoportéesàlamesrotatives.................................4

Consignesdesécurité...............................................4

Informationsconcernantlasécuritédestondeuses

autoportéesToro.................................................5

Modèle74920.........................................................6

Modèle74924.........................................................6

Indicateurdepente.................................................8

Autocollantsdesécuritéetd'instruction.....................9

Vued'ensembleduproduit.............................................15

Commandes.........................................................16

Utilisation....................................................................17

Sécuritéavanttout..................................................17

Utilisationdusystèmedeprotection

antiretournement(ROPS)....................................18

Ajoutdecarburant..................................................18

Contrôleduniveaud'huilemoteur............................20

Utilisationdufreindestationnement.........................20

Utilisationdel'accélérateur......................................21

Utilisationdustarter...............................................21

Utilisationducommutateurd'allumage......................21

Démarrageetarrêtdumoteur..................................22

Fonctionnementdelacommandedeslames

(PDF)...............................................................23

Systèmedesécurité.................................................23

Marcheavantouarrière...........................................24

Arrêtdelamachine.................................................25

Réglagedelahauteurdecoupe.................................25

Réglagedesgaletsanti-scalp.....................................27

Positionnementdusiège..........................................27

Réglagedesleviersdecommandede

déplacement.......................................................27

Pousserlamachineàlamain.....................................27

Conversionduplateaude48poucesàl'éjection

latérale..............................................................28

Conversionduplateaude54poucesàl'éjection

latérale..............................................................29

Utilisationdel'éjectionlatérale.................................31

Conseilsd'utilisation..............................................32

Entretien.....................................................................33

Programmed'entretienrecommandé...........................33

Procéduresavantl'entretien........................................35

Souleverlesiège.....................................................35

Lubrication.............................................................35

Graissagedesroulements........................................35

Entretiendumoteur..................................................36

Entretiendultreàair............................................36

Vidangedel'huilemoteuretremplacementdu

ltreàhuile........................................................36

Entretiendelabougie.............................................38

Nettoyageducircuitderefroidissement.....................39

Entretiendusystèmed'alimentation.............................40

Remplacementdultreàcarburant...........................40

Entretiendusystèmeélectrique...................................41

Entretiendelabatterie............................................41

Entretiendesfusibles..............................................42

Entretiendusystèmed'entraînement............................43

Contrôledelapressiondespneus.............................43

Entretiendusystèmehydraulique................................43

Contrôleduniveaudeliquidehydraulique..................43

Changementdel’huileetdultredusystème

hydraulique........................................................43

Entretienduplateaudecoupe......................................46

Entretiendeslamesdecoupe...................................46

Miseàniveauduplateaudecoupe.............................48

Contrôledescourroies............................................50

Remplacementdelacourroieduplateaude

coupe................................................................50

Déposeduplateaudecoupe.....................................51

Montageduplateaudecoupe...................................51

Remplacementdudéecteurd’herbe.........................52

Nettoyage................................................................53

Lavagedudessousduplateaudecoupe......................53

Éliminationdesdéchets...........................................54

Remisage.....................................................................55

Nettoyageetremisage.............................................55

Dépistagedesdéfauts....................................................56

Schémas......................................................................58

3

Sécurité

◊àunattelageincorrectouàunemauvaise

répartitiondelacharge

Consignesdesécuritépour
lestondeusesautoportéesà
lamesrotatives

Cettemachineestconformeousupérieureauxnormes
européennesenvigueuraumomentdesafabrication.Elle
peutcependantoccasionnerdesaccidentssielleestmal
utiliséeoumalentretenue.Pourréduirelesrisquesd'accidents
etdeblessures,respectezlesconsignesdesécuritéqui
suivent.Teneztoujourscomptedesmisesengardesignalées
parlesymboledesécuritéetlamentionPRUDENCE,
ATTENTIONouDANGER.Nepaslesrespecter,c'est
risquerdevousblesser,parfoismortellement.

Consignesdesécurité

Lesinstructionsquisuiventsontextraitesdelanorme
EN836:1997duCEN.

Ceproduitpeutsectionnerlesmainsoulespiedsetprojeter
desobjets.Respecteztoujourstouteslesconsignesdesécurité
pouréviterdesblessuresgravesoumortelles.

Apprendreàseservirdelamachine

•Lisezattentivementlesinstructions.Familiarisez-vous

aveclescommandesetl'utilisationdelamachine.

•Nelaissezjamaisdesenfants,oudesadultesn'ayantpas

prisconnaissancedecesinstructions,utiliserlatondeuse.
Certaineslégislationsimposentunâgeminimumpour
l'utilisationdecetyped'engin.

•Netondezjamaislorsquedespersonnes,etsurtoutdes

enfantsoudesanimauxfamiliers,setrouventàproximité.

•N'oubliezjamaisquel'utilisateurestresponsabledetout

accidentoudommagecauséauxautrespersonnesetà
leurspossessions.

•Netransportezpasdepassagers.

•Toututilisateuresttenudesuivreuneformation

professionnelleetpratique.Laformationdoitinsister
surlespointssuivants:

–Lanécessitédeconsacrertoutesonattentionàla

conduitelorsqu'onutiliseunetondeuseautoportée.

–l'applicationdufreinnepermetpasderegagner

lecontrôled'unetondeuseautoportéeencasde
problèmesurunepente.Lapertedecontrôleestdue
leplussouvent:

◊aumanqued'adhérencedesroues
׈uneconduitetroprapide
◊àunfreinageinadéquat
◊àuntypedemachinenonadaptéàlatâche
׈l'ignorancedel'importancedelanaturedu

terrain,surtoutsurpente

Avantd'utiliserlamachine

•Porteztoujoursunpantalonetdeschaussuressolides

pourtravailler.Netondezpaspiedsnusouensandales.

•Inspectezsoigneusementlazoneàtondreetenleveztout

objetsusceptibled'êtreprojetéparlamachine.

•Attention–Lecarburantestextrêmementinammable.

–Conservezlecarburantdansunrécipientspécialement

conçuàceteffet.

–Faitestoujourslepleinàl'extérieur,etnefumez

jamaisdurantcetteopération.

–Faiteslepleindecarburantavantdemettrelemoteur

enmarche.N'enlevezjamaislebouchonduréservoir
decarburantetn'ajoutezjamaisdecarburantlorsque
lemoteurtourneouqu'ilestchaud.

–Sivousrenversezducarburant,nemettezpas

lemoteurenmarche.Éloignezlamachineet
éviteztoutesourcepossibled'inammationjusqu'à
dissipationcomplètedesvapeursdecarburant.

–Refermezsoigneusementlesréservoirsetlesbidons

d'essence.

•Remplacezlessilencieuxdéfectueux.

•Avantd'utiliserlamachine,vérieztoujourssileslames,

boulonsdelamesetensemblesdecoupenesontpasusés
ouendommagés.Remplacezlesboulonsetleslames
usésouendommagésparpairespournepasmodier
l'équilibre.

•Attention,surlesmachinesàplusieurslames,larotation

d'unelamepeutentraînerledéplacementdesautreslames.

Utilisation

•Restezvigilant,ralentissezetchangezdedirectionavec

prudence.Regardezderrièrevousetdechaquecôtéavant
dechangerdedirection.

•Nefaitespastournerlemoteurdansunespaceclos

oùlemonoxydedecarbonedangereuxdégagépar
l'échappementrisquedes'accumuler.

•Tondezuniquementàlalumièredujourouavecunbon

éclairagearticiel.

•Avantdemettrelemoteurenmarche,débrayez

l'entraînementdeslamesetmettezlatransmissionau
pointmort.

•N'utilisezpaslamachinesurunepentedeplusde

15degrés.

•Aucunepenten'estabsolumentsansdanger.Le

déplacementsurunepenteherbeusedemandeune
attentionparticulière.Pouréviterquelamachinenese
retourne:

–nevousarrêtezpasetnedémarrezpasbrusquement

enmontéeouendescente;

4

–réduisezvotrevitessesurpenteetlorsquevous

prenezdesviragesserrés;

–méez-vousdesirrégularitésdeterrain,desobstacles,

desornièresetautresdangerscachés;

•Restezprudentlorsquevousremorquezdescharges.

–N'utilisezquelespointsd'attacheagréésdelabarre

deremorquage.

–Netransportezquedeschargespouvantêtre

contrôléesfacilement.

–Neprenezpasdeviragesserrés.Conduisezavec

prudenceenmarchearrière.

•Méez-vousdelacirculationprèsdesroutesetpour

traverser.

•Arrêtezlarotationdeslamesavantdetraverserune

surfacenonherbeuse.

•Lorsquevousutilisezdesaccessoires,nedirigezjamais

l'éjectionversquiquecesoitetnelaissezpersonne
s'approcherdelamachineenmarche.

•N'utilisezjamaisunemachinedontlescapotssont

défectueuxoudontlesprotectionsdesécuriténesont
pasenplace.

•Nemodiezpasleréglagedurégulateuretnefaitespas

tournerlemoteurtropvite,souspeined'accroîtreles
risquesd'accidentsetdeblessurescorporelles.

•Avantdequitterlepostedeconduite:

–désengagezlaprisedeforceetabaissezles

accessoires;

–sélectionnezlepointmortetserrezlefreinde

stationnement;

–coupezlemoteuretenlevezlaclédecontact.

•Débrayezlesaccessoires,coupezlemoteuretdébranchez

lesbougieouenlevezlaclédecontact:.

–avantdedégageroudéboucherl'éjecteur;
–avantd'inspecter,denettoyeroud'effectuertoute

opérationsurlatondeuse;

–aprèsavoirheurtéunobstacle.Recherchezetréparez

lesdégâtséventuelsavantderemettrelamachineen
marcheetd'utiliserlesaccessoires;

–silamachinesemetàvibrerdemanièreinhabituelle

(vériezimmédiatement).

•Désengagezl'entraînementdesaccessoireslorsdu

transportetquandilsneserventpas.

•Coupezlemoteuretdébrayezlesaccessoires:.

–avantderajouterducarburant;
–avantderetirerlebacàherbe;
–avantderéglerlahauteurdecoupe,saufsiceréglage

peutsefairedepuislapositiondeconduite.

•Réduisezl'ouverturedupapillonpendantlamiseàl'arrêt

dumoteuretcoupezl'arrivéedecarburantaprèslatonte
silemoteurestéquipéd'unrobinetdecarburant.

•Lafoudrepeutprovoquerdesblessuresgravesou

mortelles.Sivousobservezlafoudreouquevous

entendezletonnerreàproximité,n'utilisezpaslamachine
etmettez-vousàl'abri.

Entretienetremisage

•Gardeztouslesécrous,boulonsetvistoujoursbienserrés

pourêtresûrdepouvoirutiliserlamachinesansdanger.

•N'entreposezjamaisunemachinedontleréservoir

contientducarburantdansunlocaloùlesvapeurs
risquentderencontreruneammenueouuneétincelle.

•Laissezrefroidirlemoteuravantderangerlamachine

dansunlocalfermé.

•Pourréduirelesrisquesd'incendie,débarrassezlemoteur,

lesilencieux,lebacàbatterieetlelieudestockagede
l'essencedetoutexcèsdegraisse,débrisd'herbeetfeuilles.

•Vériezfréquemmentl'étatetl'usuredubacàherbe.

•Remplacezlespiècesuséesouendommagéespouréviter

lesaccidents.

•Lavidangeduréservoird'essencedoitimpérativement

s'effectueràl'extérieur.

•Abaissezlesdispositifsdecoupelorsquelamachinedoit

êtregarée,remiséeoulaisséesanssurveillance.

Informationsconcernant
lasécuritédestondeuses
autoportéesToro

Lalistesuivantecontientdesinformationsspéciques
concernantlasécuritédesproduitsTorooutouteautre
informationrelativeàlasécuritéqu'ilestimportantde
connaîtreetquin'apparaîtpasdanslesspécicationsdela
normeCEN.

•Lesgazd'échappementcontiennentdumonoxydede

carbone,ungazinodoremortel.Nefaitespastournerle
moteurdansunlocalfermé.

•Gardezmains,pieds,cheveuxetvêtementsamplesà

l'écartdelazoned'éjectiondel'accessoire,dudessous
delamachineetdespiècesmobilesquandlemoteurest
enmarche.

•Netouchezaucunepartiedelamachineoudes

accessoiresjusteaprèsleurarrêt,carellespeuventêtre
trèschaudes.Laissez-lesrefroidiravantd'entreprendre
touteréparation,toutréglageoutoutentretien.

•L'acidedelabatterieesttoxiqueetpeutcauserdes

brûlures.Éviteztoutcontactaveclapeau,lesyeuxet
lesvêtements.Protégez-vouslevisage,lesyeuxetles
vêtementsquandvousmanipulezlabatterie.

•Lesgazdelabatteriesontexplosifs.Gardezla

batterieéloignéedescigarettes,desammesousources
d'étincelles.

•Pourpréserverlesnormesd'origine,n'utilisezquedes

piècesderechangeTorod'origine.

•N'utilisezquedesaccessoiresagréésparToro.

5

Utilisationsurpente

•Netravaillezpassurdespentesdeplusde15degrés.

•Netravaillezpasàproximitédedénivellations,defossés,

debergesescarpéesoud'étenduesd'eau.Ledépassement
desrouesau-dessusd'unedénivellationpeutentraînerle
renversementdelamachineetprovoquerdesblessures
gravesoumortelles(noyade,etc.).

•Netravaillezpassurlespenteslorsquel'herbeesthumide.

Lesconditionsglissantesréduisentlamotricité,cequi
risquedefairedéraperlamachineetd'entraînerlaperte
ducontrôle.

•Nechangezpassoudainementdevitesseoudedirection.

•Utilisezunetondeuseautotractéeet/ouune

débroussailleusemanuelleprèsdesdénivellations,des
fossés,desbergesescarpéesoudesétenduesd'eau.

•Ralentissezetprocédezaveclaplusgrandeprudencesur

lespentes.

•Dégagezlazonedetravaildesobstacleséventuelstels

pierres,branches,etc.,oubalisezlesobstacles.L'herbe
hautepeutmasquerlesaccidentsduterrain.

•Méez-vousdesfosses,trous,rochers,creuxetbossesqui

modientl'angledetravail,carunterrainirrégulierpeut
provoquerleretournementdelamachine.

•Évitezlesdémarragesbrusquesenmontée,carlamachine

risquedebasculerenarrière.

•Tenezcomptedufaitqu'unepertedemotricitépeutse

produireendescente.etqueletransfertdupoidssurles
rouesavantpeutentraînerlepatinagedesrouesmotrices,
etdoncunepertedufreinageetdeladirection.

•Éviteztoujourslesarrêtsoudémarragesbrusquessurune

pente.Silesrouesperdentdeleurmotricité,désengagez
leslamesetredescendezlentementjusqu'aubasdela
pente.

•Suivezlesrecommandationsduconstructeurconcernant

l'utilisationdemassesd'équilibrageoudecontrepoids
pouraméliorerlastabilitédelamachine.

•Redoublezdeprudencequanddesbacsàherbeou

d'autresaccessoiressontmontéssurlamachine.Ils
peuventmodierlastabilitéetentraînerlapertedu
contrôledelamachine.

Utilisationdusystèmedeprotection
antiretournement(ROPS)

•Maintenezl'arceaudesécuritérelevéetbloquédanscette

position,etattachezlaceinturedesécuritépourconduire
lamachine.

•Apprenezàdétacherrapidementlaceinturedesécurité

encasd'urgence.

•N'oubliezpasquelaprotectionanti-retournementest

inexistantelorsquel'arceaudesécuritéestabaissé.

•Examinezlazonedetravailàl'avanceetnerepliezjamais

laprotectionROPSsurlesterrainsenpente,prèsde
fortesdénivellationsoud'étenduesd'eau.

•N'abaissezl'arceaudesécuritéqu'encasd'absolue

nécessité.N'attachezpaslaceinturedesécuritésil'arceau
desécuritéestabaissé.

•Vériezprécisémentlahauteurlibreavantdepassersous

unobstaclequelconque(parex.branches,portes,câbles
électriques,etc.)etévitezdeletoucher.

Modèle74920

Puissanceacoustique

Cettemachineaunniveaudepuissanceacoustiquegaranti
de105dBA,quicomprendunevaleurd'incertitude(K)de
1dBA.

Lapuissanceacoustiqueestdéterminéeenconformitéavec
lesprocéduresénoncéesdanslanormeISO11094.

Pressionacoustique

Cettemachineproduitauniveaudel'oreilledel'utilisateur
unepressionacoustiquede93dBA,quicomprendunevaleur
d'incertitude(K)de1dBA.

Lapuissanceacoustiqueestdéterminéeenconformitéavec
lesprocéduresénoncéesdanslanormeEN836.

Vibrationsauniveaudesmainsetdes
bras

Niveaudevibrationsmesurépourlamaingauche=2,4m/s2

Niveaudevibrationsmesurépourlamaindroite=2,6m/s2

Valeurd'incertitude(K)=1.3m/s2

Lesvaleursmesuréessontdéterminéesenconformitéavec
lesprocéduresénoncéesdanslanormeEN836.

Vibrationsauniveaudetoutlecorps

Niveaudevibrationsmesuré=0,63m/s2

Valeurd'incertitude(K)=0,31m/s2

Lesvaleursmesuréessontdéterminéesenconformitéavec
lesprocéduresénoncéesdanslanormeEN836(tondeuses
autoportéesetàconducteurdebout).

Modèle74924

Puissanceacoustique

Cettemachineaunniveaudepuissanceacoustiquegaranti
de105dBA,quicomprendunevaleurd'incertitude(K)de
1dBA.

Lapuissanceacoustiqueestdéterminéeenconformitéavec
lesprocéduresénoncéesdanslanormeISO11094.

6

Pressionacoustique

Cettemachineproduitauniveaudel'oreilledel'utilisateur
unepressionacoustiquede93dBA,quicomprendunevaleur
d'incertitude(K)de1dBA.

Lapuissanceacoustiqueestdéterminéeenconformitéavec
lesprocéduresénoncéesdanslanormeEN836.

Vibrationsauniveaudesmainsetdes
bras

Niveaudevibrationsmesurépourlamaingauche=3,1m/s2

Niveaudevibrationsmesurépourlamaindroite=2,7m/s2

Valeurd'incertitude(K)=1,5m/s2

Lesvaleursmesuréessontdéterminéesenconformitéavec
lesprocéduresénoncéesdanslanormeEN836.

Vibrationsauniveaudetoutlecorps

Niveaudevibrationsmesuré=0,71m/s2

Valeurd'incertitude(K)=0,35m/s2

Lesvaleursmesuréessontdéterminéesenconformitéavec
lesprocéduresénoncéesdanslanormeEN836(tondeuses
autoportéesetàconducteurdebout).

7

Indicateurdepente

G011841

Figure3

Vouspouvezcopiercettepagepourvotreusagepersonnel.

1.Lamachinepeutêtreutiliséeentoutesécuritésurunepentemaximalede15degrés.Utilisezlegraphiquedemesuredela
pentepourdéterminerledegréd'unepenteavantd'utiliserlamachine.N'utilisezpaslamachinesurdespentesdeplus
de15degrés.Pliezlelongdelalignecorrespondantàlapenterecommandée.

2.Alignezcebordavecunesurfaceverticale(arbre,bâtiment,piquetdeclôture,poteau,etc.).

3.Exempledecomparaisond'unepenteaveclebordreplié.

8

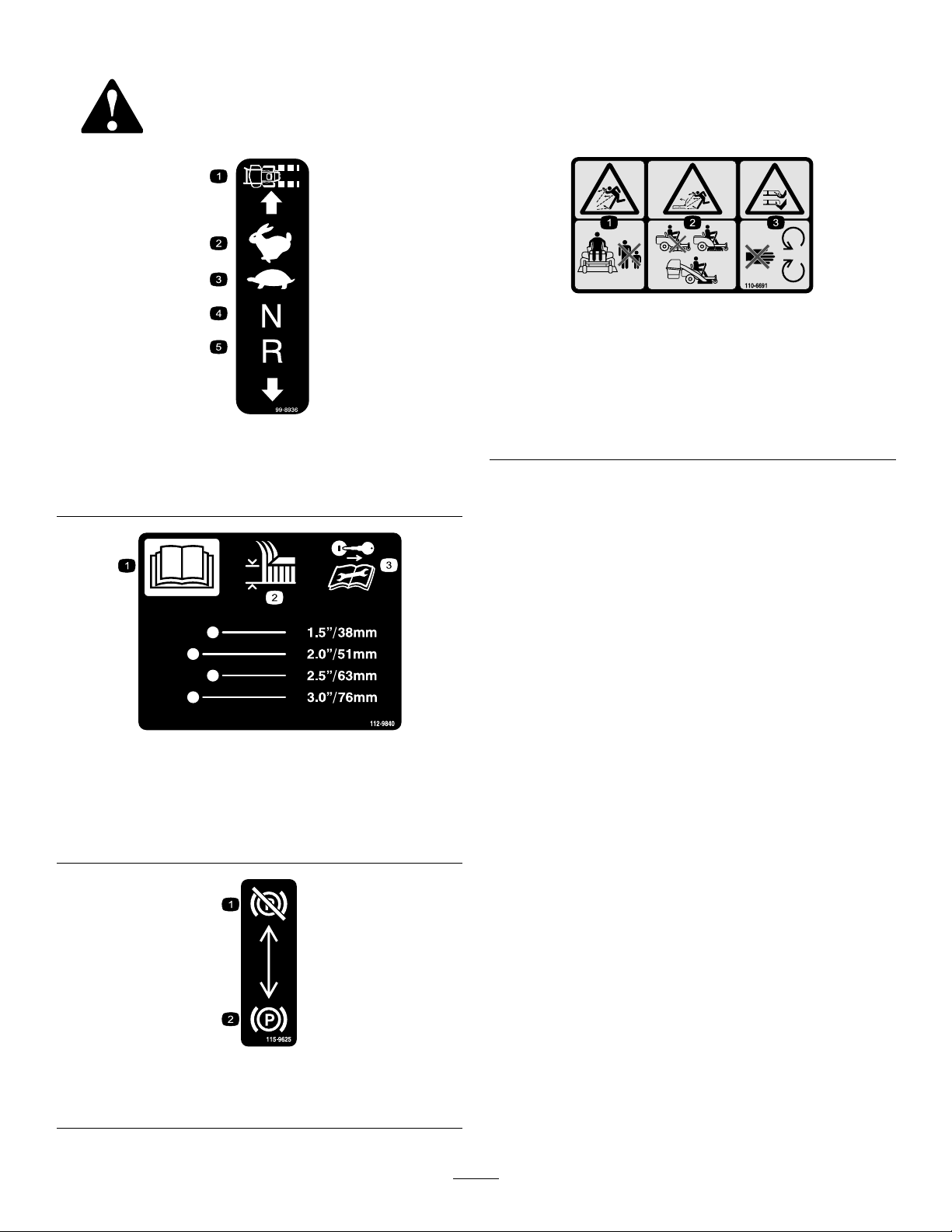

Autocollantsdesécuritéetd'instruction

Desautocollantsdesécuritéetdesinstructionsbienvisiblessontplacésprèsdetouslesendroits
potentiellementdangereux.Remplaceztoutautocollantendommagéoumanquant.

99-8936

1.Vitessedelamachine4.Pointmort

2.Grandevitesse

3.Petitevitesse

5.Marchearrière

110-6691

1.Risquedeprojectiond'objets–tenezlesspectateursà
bonnedistancedelamachine.

2.Risquedeprojectionsparlatondeuse–n'utilisezpasla
machinesansledéecteur,l'obturateurd'éjectionoule
collecteur.

3.Risquedecoupure/mutilationdesmainsoudespieds–ne
vousapprochezpasdespiècesmobiles.

1.LisezleManuelde
l'utilisateur.

2.Hauteurdecoupe

1.Freindestationnement
desserré

112-9840

3.Retirezlaclédecontactet
lisezlesinstructionsavant
deprocéderàl'entretien
ouàdesrévisions.

115-9625

2.Freindestationnement
serré

9

107-3069

1.Attention–n'oubliezpasquelaprotectionanti-retournement
estinexistantelorsquel'arceaudesécuritéestabaissé.

2.Pouréviterdevousblesser,parfoismortellement,envous
retournant,gardezl'arceaudesécuritécomplètement
relevéetbloquéenposition,etattachezvotreceinture
desécurité.N'abaissezl'arceaudesécuritéqu'encas
d'absoluenécessitéetn'attachezpaslaceinturedesécurité
danscecas.

3.LisezleManueldel'utilisateur;conduisezlentementet
prudemment.

115-9644

1.Appuyezsurlapédaleetlevezlelevierdehauteurde
coupepourdéverrouillerlapositionduplateaudecoupe.

2.Hauteurdecoupe

3.Appuyezsurlapédalepourplacezleplateaudecoupeàla
positiondetransport

117-5344

1.Verrouillage

2.LisezleManueldel'utilisateur

10

93-7009

1.Attention–n'utilisezpaslatondeuseavecledéecteur
relevéousansledéecteur.Ledéecteurdoitresteren
place.

2.Risquedecoupure/mutilationdesmainsoudespieds
parlalamedelatondeuse–nevousapprochezpasdes
piècesmobiles.

Symbolesutiliséssurlabatterie

Certainsoutouslessymbolessuivantsgurentsurla

batterie.

Marquedufabricant

1.Identielalamecommepièced'origine.

114-1606

1.Risquedecoincementdanslacourroie–gardeztoutesles
protectionsenplace.

1.Risqued'explosion6.Teneztoutlemondeàune

2.Restezàdistancedes
ammesnuesoudes
étincelles,etnefumez
pas.

3.Liquidecaustique/risque
debrûlurechimique

4.Portezdeslunettesde
protection.

5.LisezleManuelde
l'utilisateur.

distancesufsantedela
batterie.

7.Portezuneprotection
oculaire;lesgazexplosifs
peuventcauserunecécité
etd'autresblessures..

8.L'acidedelabatteriepeut
causerunecécitéoudes
brûluresgraves.

9.Rincezimmédiatement
lesyeuxavecdel'eau
etconsultezunmédecin
rapidement.

10.Contientduplomb–ne
mettezpasaurebut.

1.Prisedeforce(PDF),
commandedeslamessur
certainsmodèles

2.Commandedeslames–
positionEngagée

3.Commandedeslames–
positionDésengagée

4.Starter

115-9632

5.Hautrégime

6.Réglagecontinudurégime

7.Basrégime

1.Positiondesleviersde
dérivationpourutiliserla
machine.

117–1158

2.Positiondesleviersde
dérivationpourpousserla
machine.

117-1194

1.Moteur

11

120-5466

1.Attention–lisezleManueldel'utilisateur.

2.Attention–lisezlesinstructionsavantdeprocéderà
l'entretienouàdesrévisionsdelamachine.Placezlesleviers
dedéplacementenpositiondestationnement(frein),retirez
laclédecontactetdébranchezlabougie.

3.Risquedecoupure/mutilationparlalameetrisquede
coincementparlacourroie–nevousapprochezpasdes
piècesmobilesetgardeztouteslesprotectionsenplace.

4.Attention–n'utilisezpasderampesindividuelles;utilisez
toujoursdesrampesd'uneseulepiècepourtransporterla
machine.

5.Risquedepertedemotricité/contrôlesurlespentes–
désengagezlacommandedeslames(PDF)etredescendez
lentementjusqu'aubasdelapente.

6.Risqued'écrasement/demutilationdepersonnespendantla
marchearrière–netransportezpasdepassagersetvériez
toujourssilavoieestlibrejustederrièrelamachineetsursa
trajectoireavantdefairemarchearrière.

7.Risquedeprojections–tenezlesspectateursàbonne
distancedelamachine,débarrassezlazonedetravaildes
débrisavantd'utiliserlamachineetgardezledéecteuren
place.

8.Risquederenversement–netournezpasàhautevitesse,
n'utilisezpaslamachineprèsdedénivellationsoupentesde
plusde15degrés,netondezpassurdespentesdeplusde
15degrés,etévitezleschangementsbrusquesdedirection
etlesviragesserréssurlespentes.

12

115-9630

1.LisezleManueldel'utilisateuravantdeprocéderàtout
entretien.

2.Vériezleniveaud'huilemoteurtoutesles8heures.5.Vériezlapressiondespneusrouespivotantestoutesles

3.Vériezlapressiondespneusdesrouesmotricestoutesles
25heures

4.Vériezleniveaud'huilehydrauliquetoutesles25heures

25heures

6.Graissezlesrouespivotantestoutesles25heures

119-8983

1.Carburant

2.Réservoirplein3.Réservoiràmoitiéplein4.Réservoirvide

13

119-8986

1.Carburant

2.Réservoirplein3.Réservoiràmoitiéplein4.Réservoirvide

14

Vued'ensembledu

G015763

1

2

3

4

5

6

7

8

9

10

G014766

1

2

3

4

produit

1.Rouemotrice4.Leviersdecommandede

2.Siègeduconducteur

3.Protectionantiretourne­ment(ROPS)

déplacement

5.Freindestationnement

6.Repose-pieds9.Pédalederelevagedu

Figure4

7.Rouepivotanteavant

8.Galetanti-scalp

plateaudecoupeetlevier
dehauteurdecoupe

10.Déecteur

Figure5

1.Plateaudecoupe3.Moteur

2.Rouemotrice

4.Protectionantiretournement(ROPS)abaissé

15

Commandes

g017722

1

2

3

4

5

g020264

1

Avantdemettrelemoteurenmarcheetd'utiliserlamachine,
familiarisez-vousavectouteslescommandes(Figure6).

(PDF)estengagée.Programmezlesentretiensenfonction
dunombred'heuresindiqué(Figure6).

Jaugedecarburant

Leviseurdeniveau,situésouslepostedeconduite,permet
devérierleniveaud'essencedansleréservoir(Figure7)

Figure6

1.Commanded'accélérateur4.Commutateurd'allumage

2.Starter5.Commandedeslames

(PDF)

3.Compteurhoraire

Commutateurd'allumage

Lecommutateurd'allumageatroispositions:Démarrage,
MarcheetContactcoupé.Laclétournejusqu'àlaposition

démarrageetrevientautomatiquementenpositionmarche
lorsqu'elleestrelâchée.Tournezlacléàlapositioncontact
coupépourarrêterlemoteur.Enleveztoujourslacléde
contactavantdequitterlamachinepourévitertoutdémarrage
accidentel(Figure6).

Commanded'accélérateur

Lacommanded'accélérateurpeutêtrerégléeentreles
positionsHautrégimeetBasrégime.Déplacezla
commanded'accélérateurenavantpouraugmenterlerégime
moteuretenarrièrepourleréduire.Lemoteurtourneà
pleinrégimelorsquevousdéplacezlacommandeenavanten
positiondeverrouillage(Figure6).

Figure7

1.Viseurdeniveau

Leviersdecommandededéplacement

Ceslevierssontdescommandesdesmoteursderoues
indépendantssensiblesàlavitesse.Déplacezunlevieren
avantouenarrièrepourfairetournerenavantouenarrière
larouequisetrouvedumêmecôté;lavitessederotation
delaroueestproportionnelleaudéplacementdulevier.
Écartezlesleviersdecommandeversl'extérieur,ducentreà
lapositiondeverrouillageaupointmort,puisdescendezdela
machine(Figure4).Placeztoujourslesleviersdecommande
àlapositiondeverrouillageaupointmortavantd'arrêterla
machineoudelalaissersanssurveillance.

Levierdefreindestationnement

Situésurlecôtégauchedelaconsole(Figure4).Lelevierde
freinengageunfreindestationnementsurlesrouesmotrices.
Tirezlelevierverslehautetl'arrièrepourserrerlefrein.
Poussezlelevierversl'avantetlebaspourdesserrerlefrein.

Starter

Utilisezlestarterpourdémarrerquandlemoteurestfroid.
Tirezsurleboutondestarterpourl'engager.Poussezsurle
boutondustarterpourledésengager.

Commandedeslames(prisedeforce)

Lacommandesdeslames,représentéeparlesymboledela
prisedeforce(PDF),engageetdésengagel'entraînementdes
lames(Figure6).

Compteurhoraire

Lecompteurhorairetotaliselesheuresdefonctionnement
deslames.Ilfonctionnequandlacommandedeslames

Systèmederelevageduplateaude
coupeàpédale

Lesystèmederelevageàpédalepermetàl'utilisateur
d'abaisseretdereleverleplateaudecoupesansquitterle
siège.Lapédalepermetdereleverleplateaubrièvementpour
éviterlesobstaclesoudeleverrouilleràlahauteurdecoupe
laplusélevéeouenpositiondetransport(

Figure4).

Levierdesélectiondehauteurdecoupe

Lelevierdehauteurdecoupefonctionneenassociationavec
lapédalepourverrouillerleplateauàunehauteurdecoupe
spécique.Arrêteztoujourslamachineavantdemodierla
hauteurdecoupe(Figure4).

16

Outilsetaccessoires

Unesélectiond'outilsetd'accessoiresagréésparToroest
disponiblepouraugmenteretaméliorerlescapacitésdela
machine.Contactezvotreconcessionnaire-réparateurou
distributeuragrééourendez-voussurwww.Toro.compour
obtenirunelistedetouslesaccessoiresetoutilsagréés.

Utilisation

Remarque:Lescôtésgaucheetdroitdelamachinesont

déterminésd'aprèslapositiondeconduite.

Sécuritéavanttout

Lisezattentivementtouteslesconsignesdesécuritéetla
signicationdesautocollantsauchapitreSécurité.Tenez-en
comptepouréviterdevousblesseretdeblesserd'autres
personnesoudesanimaux.

DANGER

Letravailsurherbehumideoupentesraidespeut
fairedéraperlamachineetentraînerlapertedu
contrôle.

Ledépassementdesrouesau-dessusd'une
dénivellationpeutentraînerlerenversementde
lamachineetprovoquerdesblessuresgravesou
mortelles(noyade,etc.).

Unepertedemotricitéestunepertedecontrôlede
ladirection.

Pouréviterdeperdrelecontrôledelamachineet
devousretourner:

•Netondezpasàproximitédedénivellationsou
d'étenduesd'eau.

•Netravaillezpassurdespentesdeplusde
15degrés.

•Ralentissezetprocédezaveclaplusgrande
prudencesurlespentes.

•Surlespentes,tondezprogressivementdela
zonelaplusbasseàlazonelaplusélevée.

•Nechangezpassoudainementdedirectionou
devitesse.

•Tournezverslehautpourchangerdedirections
surunepente.Lamotricitéestréduitedans
l'autresens.

•Lesaccessoiresmodientlescaractéristiques
decomportementdelamachine.Redoublezde
prudencelorsquevousutilisezdesaccessoires
aveclamachine.

17

G015033

1

2

3

Figure8

G015034

G015035

1

2

3

2

1.Zonedesécurité–utilisezlamachineici

2.Utilisezunetondeuseautotractéeet/ouune
débroussailleusemanuelleprèsdesdénivellationsetdes
étenduesd'eau.

3.Eau

Utilisationdusystèmede protectionantiretournement (ROPS)

ATTENTION

Pouréviterdevousblesser,parfoismortellement,en
vousretournant,gardezl'arceaudesécuritérelevé
etbloquéenposition,etattachezvotreceinturede
sécurité.

Figure9

Important:Attacheztoujourslaceinturede

sécuritéquandl'arceaudesécuritéestrelevé.

3.Posezlesaxesdeverrouillage.Fixezlesaxesàl'aidede
goupillesfendues(

Figure10).

Figure10

ATTENTION

Laprotectionantiretournementestinexistantesi
l'arceaudesécuritéestabaissé.

•N'abaissezl'arceaudesécuritéqu'encas
d'absoluenécessité.

•N'attachezpaslaceinturedesécuritélorsque
l'arceaudesécuritéestabaissé.

•Conduisezlentementetprudemment.

•Relevezl'arceaudesécuritédèsquepossible.

•Vériezprécisémentlahauteurlibreavantde
passersousunobstaclequelconque(parex.
branches,portes,câblesélectriques,etc.)et
évitezdeletoucher.

Important:N'abaissezl'arceaudesécuritéqu'encas
d'absoluenécessité.

1.Pourreleverl'arceaudesécurité,retirezlesgoupilles
fenduespuislesdeuxaxesdeverrouillage.

2.Relevezl'arceaudesécuritéenpositiond'utilisation

Figure9).

(

1.TroudansleROPS3.Goupillefendue

2.Axedeverrouillage

4.Pourabaisserl'arceaudesécurité,retirezlagoupille
fenduepuisl'axedeverrouillage(Figure10).

5.Descendezl'arceaudesécuritéàlapositionabaissée.

6.Utilisezlesdeuxaxesdeverrouillageetgoupilles
fenduespourxerl'arceau.

Ajoutdecarburant

•Pourassurerlefonctionnementoptimaldelamachine,

utilisezuniquementdel'essencesansplombpropreet
fraîcheavecunindiced'octanede87ouplus(méthode
decalcul(R+M)/2).

•Ducarburantoxygénécontenantjusqu'à10%d'éthanol

ou15%deMTBEparvolumepeutêtreutilisé.

•N'utilisezpasdemélangesd'essenceàl'éthanol(E15ou

E85parexemple)avecplusde10%d'éthanolparvolume.
Celapeutentraînerdesproblèmesdeperformanceset/ou
desdégâtsdumoteurquinesontpascouvertsparla
garantie.

18
