FormNo.3394-332RevA

g027403

TondeuseautoportéeZMaster Professionalsérie5000

avectablierdecoupeàéjectionlatérale TURBOFORCE

N°demodèle74904—N°desérie315000001etsuivants

de122cm(48po)

Enregistrezvotreproduitàwww.T oro.com. Traductiondutexted'origine(FR)

*3394-332*A

ATTENTION

Introduction

CALIFORNIE

Proposition65-Avertissement

Ceproduitcontientuneoudessubstances

chimiquesconsidéréesparl'étatdeCalifornie

commecapablesdeprovoquerdescancers,

desanomaliescongénitalesoud'autres

troublesdelareproduction.

Lesgazd'échappementdeceproduit

contiennentdessubstanceschimiques

considéréesparl'étatdeCaliforniecomme

susceptiblesdeprovoquerdescancers,

desmalformationscongénitalesetautres

troublesdelareproduction.

Cesystèmed'allumageparétincelleestconformeàlanorme canadienneICES-002.

Unpare-étincellesestproposéenoptioncarcertainesrégions etcertainspaysenexigentl'usagesurlemoteurdecette machine.Sivousavezbesoind'unpare-étincelles,contactez votredépositaire-réparateurToroagréé.

Lespare-étincellesTorod'originesonthomologuésparle ServicedesforêtsduMinistèredel'AgriculturedesÉtats-Unis (USDAFS).

Cettetondeuseautoportéeàlamesrotativesestdestinée augrandpublic,auxprofessionnelsetauxutilisateurs temporaires.Elleestprincipalementconçuepourtondre lespelousesentretenuesrégulièrementdesterrainsprivés etcommerciaux.Ellen'estpasconçuepourcouperles broussaillesnipourunusageagricole.

Lisezattentivementcettenoticepourapprendrecomment utiliseretentretenircorrectementvotreproduit,etéviterde l'endommageroudevousblesser.Vousêtesresponsablede l'utilisationsûreetcorrecteduproduit.

VouspouvezcontacterTorodirectementsurlesite www.Toro.compourtoutrenseignementsurlasécuritédes produits,pourvousprocurerdumatérieldeformation, desrenseignementssurlesaccessoires,pourtrouverun dépositaireoupourenregistrervotreproduit.

Pourobtenirdesprestationsdeservice,despièces Torod'origineoudesrenseignementscomplémentaires, munissez-vousdesnumérosdemodèleetdesérieduproduit etcontactezundépositaire-réparateurouleserviceclient Toroagréé.LaFigureFigure1indiquel'emplacementdes numérosdemodèleetdesérieduproduit.Inscrivezles numérosdansl'espaceréservéàceteffet.

Remarque:Vouscommettezuneinfractionàla section4442duCodedesressourcespubliquesdeCalifornie sivousutilisezcettemachinedansunezoneboisée, broussailleuseourecouverted'herbesansl'équiperd'un pare-étincellesenbonétatdemarche,ousansquelemoteur soitbridé,équipéetentretenucorrectementpourprévenirles incendies.D'autresétatsourégionsfédéralespeuventêtre régispardesloissimilaires.

Man uel du pr opriétair e du moteur

titreinformatifconcernantlaréglementationdel'Agence américainepourlaprotectiondel'environnement(EPA) etlaréglementationantipollutiondel'étatdeCalifornie relativeauxsystèmesantipollution,àleurentretienetà leurgarantie.Vouspouvezvousenprocurerunnouvel exemplaireenvousadressantauconstructeurdumoteur.

ci-jointestfournià

Figure1

1.Emplacementdesnumérosdemodèleetdesérie

N°demodèle

N°desérie

Lesmisesengardedecemanuelsoulignentlesdangers potentielsetsontsignaléesparlesymboledesécurité(Figure

2),quiindiqueundangerpouvantentraînerdesblessures

gravesoumortellessilesprécautionsrecommandéesnesont pasrespectées.

Contactez-noussurwww.Toro.com.

ImpriméauxÉtats-Unis.

Tousdroitsréservés

Figure2

1.Symboledesécurité

Cemanuelutilisedeuxtermespourfairepasserdes renseignementsessentiels.Important,pourattirerl'attention surdesrenseignementsmécaniquesspéciquesetRemarque, pourinsistersurdesrenseignementsd'ordregénéralméritant uneattentionparticulière.

Tabledesmatières

Sécurité........................................................................4

Consignesdesécurité...............................................4

SécuritédestondeusesToro......................................6

Indicateurdepente.................................................8

Autocollantsdesécuritéetd'instruction.....................9

Vued'ensembleduproduit.............................................15

Commandes.........................................................15

Caractéristiquestechniques.....................................17

Utilisation....................................................................17

Ajoutdecarburant..................................................17

Contrôleduniveaud'huilemoteur............................19

Rodaged'unemachineneuve...................................19

Utilisationdusystèmeantiretournement

(ROPS).............................................................20

Sécuritéavanttout..................................................21

Utilisationdufreindestationnement.........................21

Fonctionnementdelacommandedeslames

(PDF)...............................................................22

Utilisationdel'accélérateur......................................22

Utilisationdustarter...............................................22

Utilisationducommutateurd'allumage......................23

Utilisationdurobinetd'arrivéedecarburant...............23

Démarrageetarrêtdumoteur..................................23

Utilisationdusystèmedesécurité..............................25

Marcheavantouarrière...........................................25

Arrêtdelamachine.................................................27

Réglagedelahauteurdecoupe.................................27

Réglagedesgaletsanti-scalp.....................................28

Réglagedudéecteurd'éjectionVerrousà

came.................................................................29

Positionnementdudéecteurd'éjection.....................29

Positionnementdusiège..........................................30

Déverrouillagedusiège...........................................30

Changerlasuspensiondusiège.................................30

Utilisationdesvalvesdedéblocagedesroues

motrices............................................................31

Utilisationdel'éjectionlatérale.................................31

Transportdelamachine..........................................32

Chargementdelamachine.......................................32

Conseilsd'utilisation..............................................33

Entretien.....................................................................35

Programmed'entretienrecommandé...........................35

Lubrication.............................................................36

Graissageetlubrication.........................................36

Graissagedesmoyeuxdesrouespivotantes................38

Entretiendumoteur..................................................39

Entretiendultreàair............................................39

Vidangedel'huilemoteur........................................40

Entretiendesbougies..............................................43

Contrôledupare-étincelles(lecaséchéant).................44

Entretiendusystèmed'alimentation.............................45

Entretiendusystèmed'injectionélectronique.............45

Remplacementdultreàcarburantbasse

pression.............................................................45

Entretiendultreàcarburanthautepression..............45

Entretienduréservoirdecarburant...........................45

Entretiendusystèmeélectrique...................................46

Entretiendelabatterie............................................46

Entretiendesfusibles..............................................48

Entretiendusystèmed'entraînement............................48

Contrôledelaceinturedesécurité.............................48

Contrôledesboutonsdusystèmeantiretournement

(ROPS).............................................................48

Réglagedel'alignement...........................................49

Contrôledelapressiondespneus.............................49

Contrôledesécrousderoues....................................49

Contrôledel'écroucrénelédemoyeude

roue..................................................................49

Réglageduroulementdepivotderoue

pivotante...........................................................50

Utilisationdelacaled'embrayage..............................50

Entretiendusystèmederefroidissement.......................52

Nettoyagedelagrilledumoteuretdurefroidisseur

d'huile...............................................................52

Nettoyagedesailettesderefroidissementetdes

carénagesdumoteur...........................................52

Contrôleetnettoyagedescarénagesdel'unité

hydraulique........................................................53

Entretiendesfreins...................................................54

Réglagedufreindestationnement.............................54

Entretiendescourroies..............................................55

Contrôledescourroies............................................55

Remplacementdelacourroiedutablierde

coupe................................................................55

Remplacementdelacourroied'entraînementdela

pompehydraulique.............................................56

Entretiendescommandes..........................................57

Réglagedelapositiondesleviersde

commande.........................................................57

Réglagedelatringleriedecommandede

déplacement.......................................................57

Réglagedel'amortisseurdecommandede

déplacement.......................................................58

Réglagedupivotdeverrouillageaupointmortdes

commandesdedéplacement.................................58

Entretiendusystèmehydraulique................................59

Entretiendusystèmehydraulique.............................59

Entretiendutablierdecoupe.......................................62

Miseàniveaudutablierdecoupe..............................62

Entretiendeslames.................................................64

Retraitdutablierdecoupe.......................................66

Remplacementdudéecteurd'herbe.........................67

Nettoyage................................................................68

Nettoyagedudessousdutablierdecoupe...................68

Éliminationdesdéchets...........................................68

Remisage.....................................................................68

Nettoyageetremisagedelamachine..........................68

Dépistagedesdéfauts....................................................70

Schémas......................................................................74

Sécurité

Cettemachinepeutoccasionnerdesaccidentssielle n'estpasutiliséeouentretenuecorrectement.Pour

réduirelesrisquesd'accidentsetdeblessures,respectezles consignesdesécuritéquisuivent.Teneztoujourscompte desmisesengardesignaléesparlesymboledesécuritéet lamentionPrudence,AttentionouDanger.Nepas

respectercesinstructions,c'estrisquerdevousblesser, parfoismortellement.

Important:Cettemachineestconstruiteenconformité aveclesnormesréglementairespertinentesenvigueur àladatedefabrication.Toutemodicationdecette machinepeutcauserlanonconformitéàcesnormes etauxinstructionsdanscemanueldel'utilisateur. Lesmodicationsdecettemachinenedoiventêtre effectuéesqueparlefabricantouundépositaireT oro agréé.

Ceproduitpeutsectionnerlesmainsoulespieds.Respectez touteslesconsignesdesécuritépouréviterdesblessures gravesoumortelles.

Lepropriétaire/l'utilisateurestresponsabledesdommages matérielsoucorporelsetpeutlesprévenir.

Important:L'ajoutd'accessoiresnonconformes auxspécicationsdel'AmericanNationalStandards Instituteetfabriquéspard'autresconstructeursentraîne lanon-conformitédelamachine.

Consignesdesécurité

Lesinstructionssuivantessontadaptéesdelanorme ANSIB71.4–2012.

Apprendreàseservirdelamachine

•LisezleManueldel'utilisateurettouteautredocumentation

deformation.

Remarque:Ilappartientaupropriétairedelamachine d'expliquerlecontenudumanuelauxpersonnes (utilisateurs,mécaniciens,etc.)quinemaîtrisentpas sufsammentlalanguedanslaquelleilestrédigé.

•Familiarisez-vousaveclemaniementcorrectdumatériel,

lescommandesetlessymbolesdesécurité.

•Lesutilisateursetmécaniciensdoiventtousposséderles

compétencesnécessaires.Lepropriétairedelamachine doitassurerlaformationdesutilisateurs.

•Neconezjamaisl'utilisationoul'entretiendelamachine

àdesenfantsouàdespersonnesnonqualiées.Certaines législationsimposentunâgeminimumpourl'utilisation decetypedemachine.

•Lepropriétaire/l'utilisateurestresponsabledesdommages

matérielsoucorporelsetpeutlesprévenir.

Avantd'utiliserlamachine

•Examinezlazonedetravailpourdéterminerquels

accessoiresetéquipementsvouspermettrontd'exécuter votretâchecorrectementetsansrisque.

Remarque:Utilisezuniquementlesaccessoireset équipementsagréésparlefabricant.

•Portezdesvêtementsappropriés,ycompris:uncasque,

deslunettesdeprotection,deschaussuressolidesà semelleantidérapanteetdesprotecteursd'oreilles.Les cheveuxlongs,lesvêtementsamplesetlesbijouxpeuvent seprendredanslespiècesmobiles.

•Inspectezsoigneusementlazoneoùserautiliséela

machineetenleveztoutobjetpouvantêtreprojetéparla machine.

•Vérieztoujoursquelescommandesdeprésence

del'utilisateur,lescontacteursdesécuritéetles capotsdeprotectionsontenplaceetfonctionnent correctement.N'utilisezpaslamachineencasdemauvais fonctionnement.

Utilisation

•Lafoudrepeutcauserdesblessuresgravesoumortelles.

Sivousvoyezdeséclairsouquevousentendezletonnerre àproximité,n'utilisezpaslamachineetmettez-vousà l'abri.

•Nefaitespastournerlemoteuràl'intérieurd'unlocal

fermé.

•N'utilisezlamachinequesousunbonéclairageet

méez-vousdestrousetautresdangerscachés.

•Assurez-vousquetouslesembrayagessontaupointmort

etquelefreindestationnementestserréavantdemettre lemoteurenmarche.Nemettezlemoteurenmarche qu'àpartirdelapositiond'utilisation.

•Ralentissezetredoublezdeprudencesurlespentes.

Déplacez-voustoujourstransversalementsurlespentes. L'étatdelasurfacedetravailpeutmodierlastabilité delamachine.Soyezprudentlorsquevousutilisezla machineàproximitédedénivellations.

•Ralentissezetsoyezprudentquandvouschangezde

directionetquandvousfaitesdemi-toursurlespentes.

•Nerelevezpasletablierdecoupependantqueleslames

tournent.

•N'utilisezjamaislamachinesansvérierquelecapotde

laprisedeforceetautresprotectionssontsolidement xésenplace.Vériezlaxation,leréglageetle fonctionnementdetouslesverrouillagesdesécurité.

•N'utilisezpaslamachinesiledéecteurd'éjectionest

relevé,déposéoumodié,saufsivousutilisezunbacà herbe.

•Nemodiezpasleréglagedurégulateuretnefaitespas

tournerlemoteuràunrégimeexcessif.

•Arrêtez-voussurunesurfaceplane,débrayeztoutesles

commandes,serrezlefreindestationnement(lecas

échéant)etcoupezlemoteuravantdequitterlaposition d'utilisation,pourquelqueraisonquecesoit,ycompris pourviderlesbacsàherbeoudéboucherl'éjecteur.

•Arrêtezlamachineetexaminezl'étatdeslamessivous

heurtezunobstacleousilamachinevibredemanière inhabituelle.Effectuezlesréparationsnécessairesavant deréutiliserlamachine.

•N'approchezpaslespiedsetlesmainsdutablierdecoupe.

•Avantdefairemarchearrière,vériezquelavoieestlibre

justederrièrelamachineetsursatrajectoire.

•Tenezlespersonnesetlesanimauxàdistancedela

machineenmarche.

•Ralentissezetsoyezprudentquandvouschangezde

directionetquandvoustraversezdesroutesetdes trottoirs.Arrêtezleslamesquandvousnetondezpas.

•Sachezdansquelsenss'effectuel'éjectionetassurez-vous

denepasladirigerversquiquecesoit.

•N'utilisezpaslamachinesousl'emprisedel'alcool,de

droguesoudemédicaments.

•Soyezprudentpourchargerlamachinesuruneremorque

ouunvéhiculeutilitaire,etpourladécharger.

•Soyezprudentàl'approchedetournantssansvisibilité,

debuissons,d'arbresoud'autresobjetssusceptiblesde masquerlavue.

Manipulationsécuritairedescarburants

•Pouréviterdevousblesseroudecauserdesdommages

matériels,manipulezl'essenceavecuneextrêmeprudence. L'essenceestextrêmementinammableetsesvapeurs sontexplosives.

•Éteignezcigarettes,cigares,pipesetautressources

d'étincelles.

•Utilisezexclusivementunbidonàcarburanthomologué.

•N'enlevezpaslebouchonduréservoirdecarburantet

n'ajoutezpasdecarburantquandlemoteurestenmarche.

•Laissezrefroidirlemoteuravantdefairelepleinde

carburant.

•Nefaitespaslepleinduréservoiràl'intérieurd'un

bâtiment.

•Neremisezpaslamachinenilesbidonsdecarburantà

proximitéd'uneammenue,d'unesourced'étincellesou d'uneveilleuse,tellecelled'unchauffe-eauoud'autres appareils.

•Neremplissezpaslesbidonsdecarburantàl'intérieur

d'unvéhiculeousurleplateaud'uneremorquedontle revêtementestenplastique.Poseztoujourslesbidonssur lesol,àl'écartduvéhicule,avantdelesremplir.

•Descendezlamachineduvéhiculeoudelaremorque

avantderemplirleréservoirdecarburant.Sicelan'est paspossible,remplissezleréservoiràl'aided'unbidon,et nondirectementàlapompe.

•Maintenezlepistoletencontactaveclebordduréservoir

oudubidonjusqu'àlanduremplissage.

•N'utilisezpasdedispositifdeverrouillagedupistoleten

positionouverte.

•Siducarburants'estrépandusurvosvêtements,

changez-vousimmédiatement.

•Neremplissezpasexcessivementleréservoirde

carburant.Remettezenplacelebouchonduréservoiret serrez-leàfond.

•Utilisezdesrampesd'uneseulepiècepourchargerla

machinesuruneremorqueouunvéhicule.

•Arrimezsolidementlamachineaumoyendesangles,

chaînes,câblesoucordes.Lessanglesavantetarrière doiventêtredirigéesverslebasetl'extérieurdelamachine.

SécuritédestondeusesToro

Lalistesuivantecontientdesconsignesdesécuritéspéciques auxproduitsToroainsiqued'autresinformationsessentielles.

Entretienetremisage

•Débrayeztouteslescommandes,serrezlefreinde

stationnement,coupezlemoteuretenlevezlacléde contactoudébranchezleldelabougie.Attendezl'arrêt completdetouteslespiècesmobilesavantderégler,de nettoyerouderéparerlamachine.

•Placezlamachinesurunsolplatethorizontal.

•Pouréviterlesrisquesd'incendie,enlevezlesbrinsd'herbe

etautresdébrisquisontaggloméréssurletablierde coupe,lesdispositifsd'entraînement,lessilencieuxetle moteur.

•Nettoyezlescouléeséventuellesd'huileoudecarburant.

•Laissezrefroidirlemoteuravantleremisage.

•Nestockezpaslecarburantprèsd'uneammeetnele

vidangezpasàl'intérieurd'unlocal.

•Neconezpasl'entretiendelamachineàdespersonnes

nonqualiées.

•Utilisezdeschandellespoursoutenirlescomposantsau

besoin.

•Libérezlapressionemmagasinéedanslescomposants

avecprécaution.

•Débranchezlabatterieouleldesbougiesavant

d'entreprendredesréparations.Débrancheztoujours labornenégativedelabatterieavantlabornepositive. Rebrancheztoujourslabornepositiveavantlaborne négative.

•Examineztoujoursleslamesavecprudence.Manipulez

toujoursleslamesavecdesgantsépaisouenles enveloppantdansunchiffon,ettoujoursavecprudence. Remplaceztoujoursleslames;n'essayezjamaisdeles redresseroudelessouder.

•N'approchezjamaislesmainsoulespiedsdespièces

mobiles.Danslamesuredupossible,évitezd'effectuer desréglagessurlamachinemoteurenmarche.

•Mainteneztouteslespiècesenbonétatdemarcheet

touteslesxationsbienserrées.Remplaceztousles autocollantsusésouendommagés.

Transport

•Procédezavecprudencepourchargerlamachinesurune

remorqueouuncamion,ainsiquepourladécharger.

Ceproduitpeutsectionnerlesmainsoulespiedsetprojeter desobjets.Respecteztoujourstouteslesconsignesdesécurité pouréviterdesblessuresgravesoumortelles.

Ceproduitestconçupourcouperetrecyclerl'herbeoupour laramassers'ilestéquipéd'unbacàherbe.Toutautreusage peuts'avérerdangereuxpourl'utilisateuroulespersonnesà proximité.

Consignesgénéralesd'utilisation

•Vériezquepersonnenesetrouvedanslazonedetravail

avantdetondre.Arrêtezlamachinesiquelqu'unentre danslazonedetravail.

•Netouchezaucunepartiedelamachineoudesaccessoires

justeaprèsleurarrêt,carellespeuventêtretrèschaudes. Laissez-lesrefroidiravantd'entreprendreuneréparation, unréglageouunentretiendelamachine.

•UtilisezuniquementdesaccessoiresagréésparToro.

L'utilisationd'accessoiresnonagréésrisqued'annulerla garantie.

•Vériezprécisémentlahauteurlibreavantdepassersous

unobstacle(parex.branches,portes,câblesélectriques, etc.)etévitezdelestoucher.

•Ralentissezavantdetourneretredoublezdeprudence.

•Attentionauxbordures,rochers,racinesouautres

obstructionslorsquevousvoustenezsurlaplate-forme.

•Avantdefairemarchearrière,vériezquelavoieest

librejustederrièrelamachineetsursatrajectoire.Soyez particulièrementprudentlorsquevousfaitesmarche arrière.

•Nemanœuvrezpaslescommandessèchement;

actionnez-lesrégulièrement.

•Pourchargeroudéchargerlamachine,utiliseztoujours

uneramped'uneseulepiècepluslargequelamachine.

•Netransportezpasdepassagers.

•Netransportezjamaisdematérielsurlamachine.

Utilisationsurpente

Lesmanœuvressurpentes,quellesqu'ellessoient,demandent uneattentionparticulière.Netravaillezpassurlespentessur lesquellesvousnevoussentezpasàl'aise.

•Dégagezlazonedetravaildesobstacleséventuelstels

pierres,branches,etc.

•Méez-vousdestrous,ornièresetbosses.

Remarque:L'herbehautepeutmasquerlesaccidents duterrain.

•Restezprudentàproximitédedénivellations,fossésou

berges. Remarque:Lamachinerisquedeseretournersiune

rouepassepar-dessusunedénivellationquelconqueetse retrouvedanslevide,ousiunbords'effondre.

•Soyezparticulièrementprudentquanddesbacsàherbe

oud'autresaccessoiressontmontéssurlamachine. Remarque:Ilspeuventmodierlastabilitédela

machine.

•Déplacez-vousàvitesseréduiteetprogressivementsur

lespentes.

•Nechangezpassoudainementdevitesseoudedirection.

•Tondezlespentestransversalement.

•Netondezpasdepentesdeplusde15degrés.

Utilisationdusystèmeantiretournement(ROPS)

•LesystèmeROPSestundispositifdesécuritéintégréet

efcace.MaintenezlesystèmeROPSrelevéetbloqué danscetteposition,etattachezlaceinturedesécurité pourconduirelamachine.

•N'abaissezlesystèmeROPSqu'encasd'absoluenécessité.

N'attachezpaslaceinturedesécuritésilesystèmeROPS estabaissé.

•Laprotectionantiretournementestinexistantesile

systèmeROPSestabaissé.

•Vériezqu'ilestpossiblededétacherrapidementla

ceinturedesécuritéencasd'urgence.

•Examinezlazonedetravailàl'avanceetnerepliezjamais

lesystèmeROPSlorsquevousvoustrouvezsurune pente,prèsdefortesdénivellationsoud'étenduesd'eau.

•Vériezprécisémentlahauteurlibreavantdepassersous

unobstacle(parex.branches,portes,câblesélectriques, etc.)etévitezdeletoucher.

•MaintenezlesystèmeROPSenbonétatdemarcheen

vériantminutieusementetrégulièrementsonétateten gardanttouteslesxationsbienserrées.

•RemplacezlesystèmeROPSs'ilestendommagé.Ilne

doitpasêtreréparénimodié.

•NeretirezpaslesystèmeROPS.

•ToutemodicationdusystèmeROPSdoitêtreagréée

parlefabricant.

•Gardeztouslesécrousetboulonsbienserrés,en

particulierlesboulonsdexationdeslames.

•Necherchezjamaisàmodierlafonctionprévued'un

dispositifdesécuriténiàréduirelaprotectionqu'ilassure. Vériezrégulièrementqu'ilfonctionnecorrectement.

•Pourprotégeraumieuxvotreinvestissementetmaintenir

lesperformancesoptimalesdevotrematérielToro,vous pouvezcomptersurlespiècesTorod'origine.Pour assureruneexcellenteabilité,Torofournitdespièces derechangeconçuesenfonctiondesspécications techniquesexactesdevotremachine.Pourvotre tranquillitéd'esprit,exigezdespiècesTorod'origine.

•Vériezsouventlefonctionnementdesfreins.Effectuez

lesréglagesetl'entretienéventuellementrequis.

Entretien

•Neremisezpaslamachineoulesbidonsdecarburant

dansunlocaloùsetrouveuneammenue,tellela veilleused'unchauffe-eauoud'unechaudière.

Indicateurdepente

G011841

Figure3

Vouspouvezcopiercettepagepourvotreusagepersonnel.

1.Lamachinepeutêtreutiliséeentoutesécuritésurunepentemaximalede15degrés.Utilisezlegraphiquedemesuredelapente pourdéterminerledegréd'unepenteavantd'utiliserlamachinedessus.N'utilisezpaslamachinesurdespentesdeplus de15degrés.Pliezlelongdelalignecorrespondantàlapenterecommandée.

2.Alignezcebordavecunesurfaceverticale(arbre,bâtiment,piquetdeclôture,poteau,etc.).

3.Exempledecomparaisond'unepenteaveclebordreplié.

Autocollantsdesécuritéetd'instruction

Desautocollantsdesécuritéetdesinstructionsbienvisiblesparl'opérateursontplacésprèsdetousles endroitspotentiellementdangereux.Remplaceztoutautocollantendommagéoumanquant.

58-6520

1.Graisser

93-7818

1.Attention–consultezleManueldel'utilisateurpourserrer correctementlesboulonsetlesécrousdeslamesàun couplede115à149Nm(85à110pi-lb).

106-2655

1.Attention–netouchezpasetnevousapprochezpasdes courroiesenmouvement;enlevezlaclédecontactetlisez lesinstructionsavantdeprocéderàl'entretienouàdes révisions.

106-5517

1.Attention–netouchezpaslasurfacechaude.

99-8936

1.Vitessedelamachine4.Pointmort

2.Grandevitesse

3.Petitevitesse

5.Marchearrière

110-2068

1.LisezleManueldel'utilisateur.

114-4466

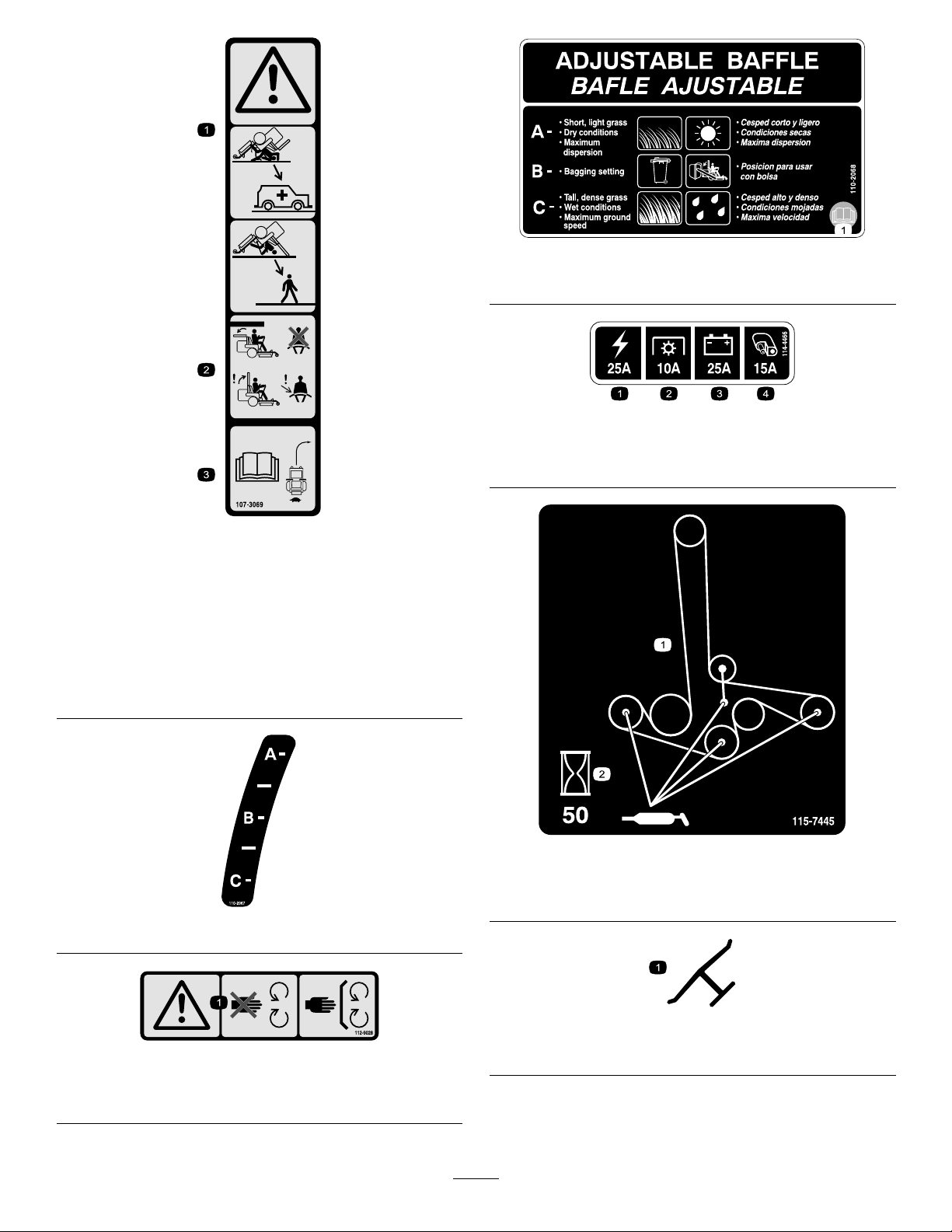

107-3069

1.Attention–n'oubliezpasquelaprotectionanti-retournement estinexistantelorsquel'arceaudesécuritéestabaissé.

2.Pouréviterdevousblesser,parfoismortellement,envous retournant,gardezl'arceaudesécuritérelevéetbloquéen position,etattachezvotreceinturedesécurité.N'abaissez l'arceaudesécuritéqu'encasd'absoluenécessitéet n'attachezpaslaceinturedesécuritédanscecas.

3.LisezleManueldel'utilisateur;conduisezlentementet prudemment.

110-2067

1.Principal–25A

2.PDF–10A4.Auxiliaire–15A

3.Charge–25A

115-7445

1.Graissezlespouliesetlesaxes

2.Intervalled'entretien–50heures

112-9028

1.Attention–nevousapprochezpasdespiècesmobileset gardeztouteslesprotectionsenplace.

Marquedufabricant

1.Identielalamecommepièced'origine.

116-1716

1.Réservoirdecarburant

2.Réservoirvide

3.Réservoiràmoitiéplein8.Freindestationnement

4.Réservoirplein9.Pointmort

5.Batterie

6.Compteurhoraire

7.Prisedeforce(PDF)

10.Commandedeprésence

116-4858

del'utilisateur

117-0346

1.Risquedefuitedecarburant–lisezleManuelde l'utilisateur;n'essayezpasdedéposerl'arceaudesécurité;

l'arceaudesécuriténedoitjamaisêtresoudé,percéou modiédequelquefaçonquecesoit.

116-5988

1.Freindestationnement serré

2.Freindestationnement desserré

116-8726

1.LisezleManueldel'utilisateurpourconnaîtrel'huile hydrauliquerecommandée.

117-3848

1.Risquedeprojectiond'objets–tenezlesspectateursà bonnedistancedelamachine

2.Risquedeprojectiond'objetsparlatondeuse–n'utilisez paslamachinesansledéecteur,l'obturateurd'éjectionou lecollecteurd'herbe.

3.Risquedecoupure/mutilationdesmainsetpieds–Nevous approchezpasdespiècesmobilesetgardeztoutesles protectionsenplace.

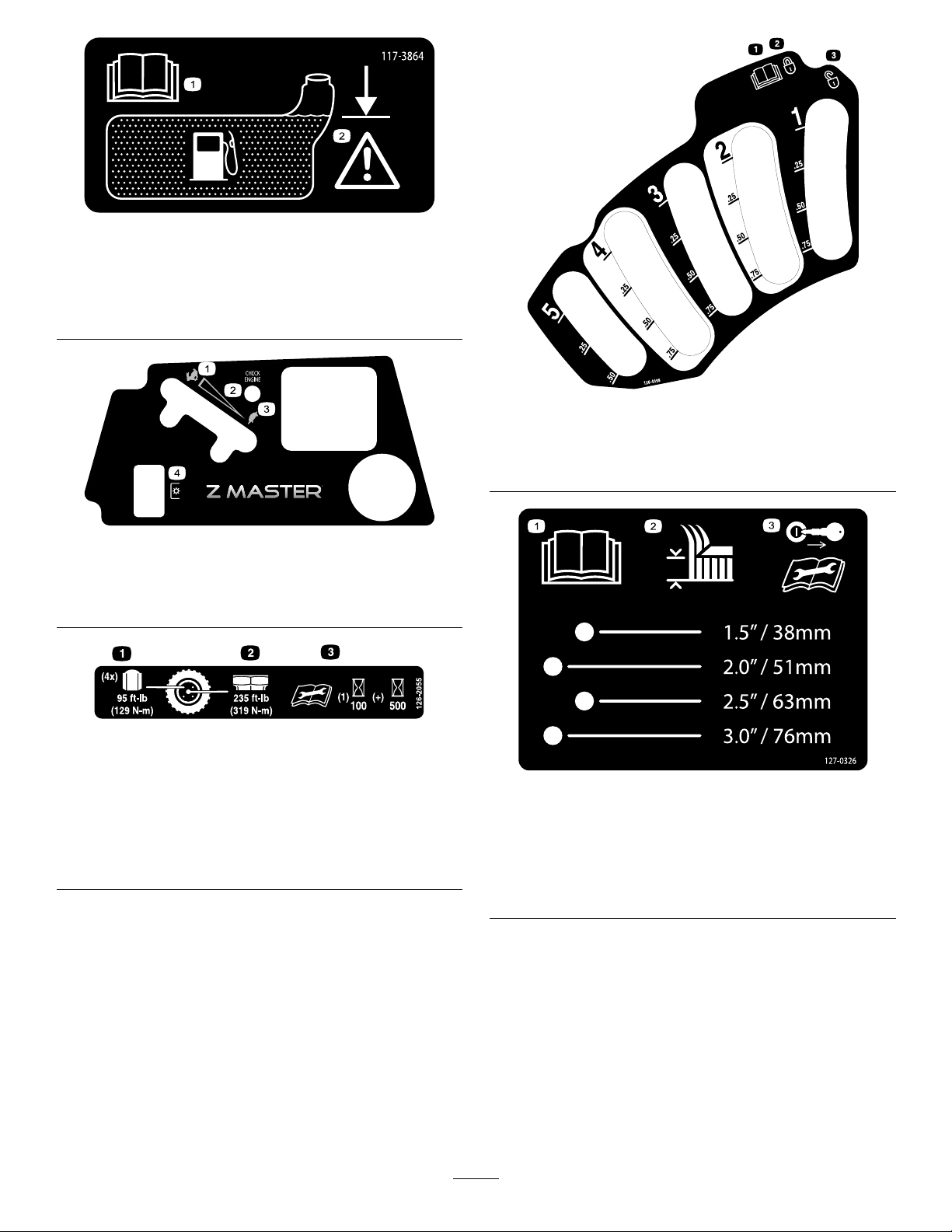

117-3864

1.LisezleManuelde l'utilisateur.

121–7586

1.Hautrégime3.Basrégime

2.Commandederégime variable

2.Remplissezjusqu'àla basedugoulotde remplissage;Attention –Neremplissezpasle réservoirexcessivement.

4.Prisedeforce(PDF)

1.LisezleManuelde l'utilisateur.

2.Verrouillage

126-4398

3.Déverrouillage

126-2055

1.Coupledeserragedesécrousderoues129Nm(95pi-lb) (4x)

2.Coupledeserragedesmoyeuxderoues319Nm(235pi-lb)

3.LisezetcomprenezleManueldel'utilisateuravant d'effectuertoutentretien;vériezlecoupledeserrage aprèsles100premièresheuresdefonctionnement,puis toutesles500heures.

1.LisezleManuelde l'utilisateur.

2.Hauteurdecoupe

127-0326

3.Enlevezlaclédecontact etlisezleManuelde l'utilisateuravantde procéderàdesentretiens oudesrévisions.

Symbolesutiliséssurlabatterie

Certainsoutouslessymbolessuivantsgurentsurla

batterie

1.Risqued'explosion6.Teneztoutlemondeàune

2.Restezàdistancedes ammesnuesoudes étincelles,etnefumez pas.

3.Liquidecaustique/risque debrûlurechimique

4.Portezuneprotection oculaire.

5.LisezleManuelde l'utilisateur.

1.Attention–LisezleManueldel'utilisateur.N’utilisezpas cettemachineàmoinsd’avoirlescompétencesnécessaires. Portezdesprotecteursd'oreilles.

2.Attention–Nevousapprochezpasdespiècesmobileset gardeztouteslesprotectionsenplace.Arrêtezlemoteuret enlevezlacléavantd'effectuerunréglage,defairel'entretien oudenettoyerlamachine.

3.Attention–DésengagezlaPDF,amenezlesleviersde commandededéplacementenpositiondeblocageaupoint mort,serrezlefreindestationnementetcoupezlemoteur avantdequitterlapositiond'utilisation.

distancesufsantedela batterie.

7.Portezuneprotection oculaire;lesgazexplosifs peuventcauserunecécité etd'autresblessures.

8.L'acidedelabatteriepeut causerlacécitéoudes brûluresgraves.

9.Rincezimmédiatement lesyeuxavecdel'eau etconsultezunmédecin rapidement.

10.Contientduplomb–ne mettezpasaurebut.

116-8722

4.Risquedecoupure/mutilationdesmainsetpieds–Nevous approchezpasdespiècesmobilesetgardeztoutesles protectionsenplace.

5.Risquedeprojectiond'objets–Ramassezlesobjets susceptiblesd'êtreprojetésparlatondeuse.N'utilisezpas lamachinesidespersonnesoudesanimauxsetrouventà proximité.Ledéecteurdoittoujoursêtreenplace.

6.Risqued'écrasement/mutilationdepersonnes–Ne transportezpasdepassagersetvérieztoujoursquela voieestlibredevantetderrièrelamachineainsiquesursa trajectoireavantdel'utiliseretdefairemarchearrière.

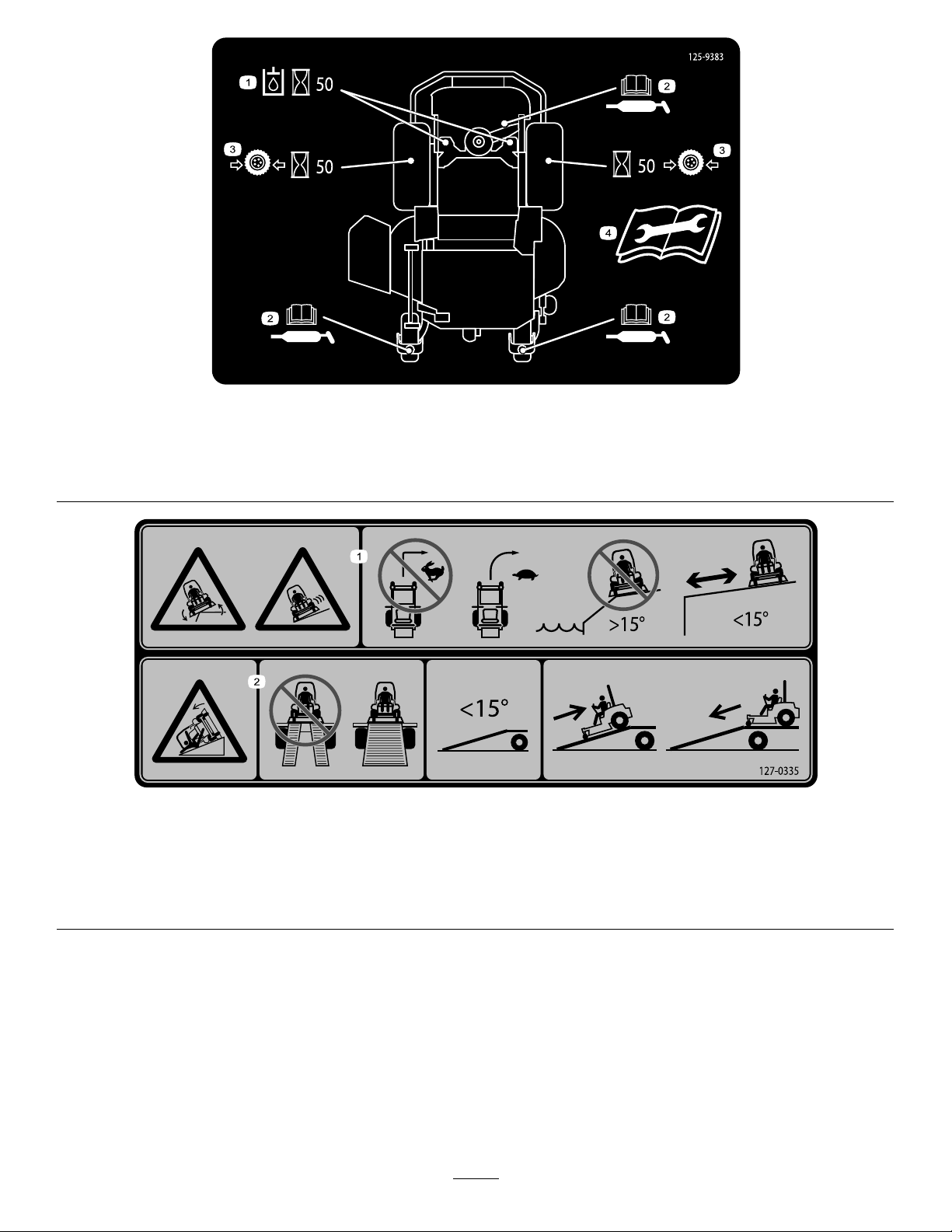

125–9383

1.Contrôlezl'huilehydrauliquetoutesles50heuresde fonctionnement.

2.LisezleManueldel'utilisateurpourtoutrenseignementsur legraissagedelamachine.

1.Risquederenversementsurlespentes–neprenezpasde viragesserrésbrutalement;prenezdesvirageslargesen ralentissant;n'utilisezpaslamachinesurdespentessituées prèsd'uneétendued'eau;n'utilisezpaslamachinesurdes pentesdeplusde15degrés.

3.Contrôlezlapressiondespneustoutesles50heuresde fonctionnement.

4.LisezleManueldel'utilisateuravantdeprocéderàl'entretien ouàdesrévisions.

127–0335

2.Risquederenversementsurlarampe–sivouschargez lamachinesuruneremorque,n'utilisezpasdedoubles rampes;utilisezuneramped'uneseulepiècedelargeur sufsantepourlamachineetprésentantunanglede moinsde15degrés;montezlarampeenmarchearrièreet descendez-laenmarcheavant.

Vued'ensembledu

g027333

g0131 12

ECK

ENG

produit

Figure5

Figure4

1.Pédalederelevagedu tablierdecoupe

2.Verroudetransport

3.Levierdefreinde stationnement

4.Commandes

5.Leviersdecommandede déplacement

6.Arceaudesécurité

7.Ceinturedesécurité

8.Bouchonduréservoirde carburant

9.Tablierdecoupe

10.Rouepivotante

Commandes

Avantdemettrelemoteurenmarcheetd'utiliserlamachine, familiarisez-vousavectouteslescommandes(Figure4et

Figure5).

1.CommandedePDF4.Afchageducompteur

2.Commanded'accélérateur5.Commutateurd'allumage

3.Témoind'anomalie(MIL)

horaire/systèmede sécurité/jaugede carburant

6.Fusibles

Compteurhoraire

Lecompteurhorairetotaliselesheuresdefonctionnementdu moteur.Ilfonctionnequandlemoteurtourne.Programmez lesentretiensenfonctiondunombred'heuresindiqué(Figure

6).

Jaugedecarburant

Lajaugedecarburantestintégréeaucompteurhoraireetles barress'allumentlorsquelecontactestétabli(Figure6).

Letémoins'allumelorsqueleniveaudecarburantestbas (quandilresteenviron3,8l[1gal]dansleréservoir).

Indicateursdusystèmedesécurité

Cesontdessymbolessurlecompteur-horairequiindiquent paruntrianglenoirqueleverroudesécuritéestàlaposition correcte(Figure6).

Témoindechargedelabatterie

SilaclédecontactesttournéeenpositionArrêtquelques secondes,latensiondebatteries'afchedanslazone normalementréservéeauxheuresdefonctionnement.

Letémoindebatteries'allumelorsquelecontactestétabli etquelachargeestinférieureauniveaudefonctionnement correct(Figure6).

Figure6

1.Jaugedecarburant (barres)

2.Témoindelabatterie5.Témoindebasniveaude

3.Compteurhoraire

4.Symbolesdusystèmede sécurité

carburant

Commanded'accélérateur

Robinetd'arrivéedecarburant

Fermezlerobinetd'arrivéedecarburant(souslesiège)avant detransporterouderemiserlamachine.

Témoind'anomaliedumodulede commandeélectronique

Lemoduledecommandeélectronique(ECU)surveille continuellementlefonctionnementdusystèmeEFI.

Letémoind'anomalie(MIL)s'allumeencasdedétectiond'un problèmeoud'uneanomaliedusystème.

Letémoind'anomalieestletémoinrougesituédansla consoledroite.

Siletémoind'anomalies'allume,effectuezlespremiers contrôlesdediagnostic;voirlasectionsurletémoin d'anomaliedansDépistagedesdéfauts(page70).

Sicescontrôlesnecorrigentpasleproblème,unautre diagnosticetunentretienparundépositaire-réparateuragréé sontnécessaires.

Lacommanded'accélérateurpeutêtrerégléeentreles positionsHautrégimeetBasrégime.

Starter

Utilisezlestarterpourdémarrerquandlemoteurestfroid. Tirezsurleboutondestarterpourl'engager.

Commandedeslames(PDF)

Lacommandedeslames(PDF)permetd'engagerl'embrayage électriqueetd'entraînerleslames.Tirezsurlacommande pourengagerleslamespuisrelâchez-la.Pourdésengager leslames,appuyezsurlacommandedeslames(PDF)ou amenezunlevierdecommandededéplacementenposition deverrouillageaupointmort.

Commutateurd'allumage

Ilsertàmettrelemoteurenmarcheeta3positions: Démarrage,ContactetArrêt.

Leviersdecommandededéplacement

Outilsetaccessoires

DenombreuxaccessoiresetoutilsagréésparTorosont disponiblespouramélioreretaugmenterlescapacitésde lamachine.Contactezvotredépositaire-réparateurou distributeuragrééourendez-voussurwww.Toro.compour obtenirunelistedetouslesaccessoiresetoutilsagréés.

Lesleviersdecommandededéplacementpermettentde conduirelamachineenmarcheavant,enmarchearrièreetde tourneràdroiteouàgauche.

Positiondeverrouillageaupointmort

Lapositiondeverrouillageaupointmortestutiliséeavecle systèmedesécuritépourengageretdéterminerlaposition pointmort.

Caractéristiquestechniques

Remarque:Lesspécicationsetlaconceptiondela

machinesontsusceptiblesdemodicationsanspréavis.

Largeur:

Utilisation

Remarque:Lescôtésgaucheetdroitdelamachinesont

déterminésd'aprèslapositiond'utilisationnormale.

Tablierde122cm (48po)

Sanstablierde coupe

Déecteurrelevé137,2cm(54po)156,8cm(61,7po)

Déecteurabaissé161,4cm(63,6po)192,2cm(75,7po)

116,1cm(45,7po)134,6cm(53po)

Tablierde152cm (60po)

Longueur:

Arceaudesécurité relevé

Arceaudesécurité abaissé

Tablierde122cm (48po)

201,2cm(79,2po)211,1cm(83,1po)

205,5cm(80,9po)215,4cm(84,8po)

Tablierde152cm (60po)

Hauteur:

ArceaudesécuritérelevéArceaudesécuritéabaissé

179,1cm(70,5po)118,9cm(46,8po)

Poids:

ModèlePoids

74901

74915

508kg(1120lb)

569kg(1255lb)

Ajoutdecarburant

•Pourassurerlefonctionnementoptimaldelamachine,

utilisezuniquementdel'essencesansplombpropreet fraîche(stockéedepuismoinsd'unmois)ayantunindice d'octanede87ouplus(méthodedecalcul[R+M]/2).

•Éthanol:del'essencecontenantjusqu'à10%

d'éthanol(essence-alcool)ou15%deMTBE(éther méthyltertiobutylique)parvolumepeutêtreutilisée. L'éthanoletleMTBEsontdeuxproduitsdifférents. L'utilisationd'essencecontenant15%d'éthanol(E15)par volumen'estpasagréée.N'utilisezjamaisd'essence contenantplusde10%d'éthanolparvolume,comme E15(quicontient15%d'éthanol),E20(quicontient20% d'éthanol)ouE85(quicontientjusqu'à85%d'éthanol). L'utilisationd'essencenonagrééepeutentraînerdes problèmesdeperformanceset/oudesdommagesau moteurquipeuventnepasêtrecouvertsparlagarantie.

•N'utilisezpasd'essencecontenantduméthanol.

•Nestockezpaslecarburantdansleréservoiroudansdes

bidonsdecarburantpendantl'hiver,àmoinsd'utiliserun stabilisateurdecarburant.

•N'ajoutezpasd'huileàl'essence.

DANGER

Danscertainescirconstances,l'essenceest extrêmementinammableethautementexplosive. Unincendieouuneexplosioncausé(e)parde l'essencepeutvousbrûler,ainsiqued'autres personnes,etcauserdesdommagesmatériels.

•Faiteslepleinduréservoirdecarburantà l'extérieur,dansunendroitbiendégagé,lorsque lemoteurestfroid.Essuyeztouteessence répandue.

•Nefaitesjamaislepleinduréservoirde carburantàl'intérieurd'uneremorquefermée.

•Neremplissezpasleréservoirdecarburant complètement.Versezlaquantitédecarburant vouluedansleréservoirdecarburantjusqu'à cequeleniveausesitueentre6et13mm(1/4 et1/2po)endessousdelabasedugoulotde remplissage.L'espaceau-dessusdoitrestervide pourpermettreàl'essencedesedilater.

•Nefumezjamaisenmanipulantdel'essenceet tenez-vousàl'écartdesammesnuesoudes sourcesd'étincellesquipourraientenammer lesvapeursd'essence.

Danscertainescirconstances,del'électricité statiquepeutseformerlorsduremplissage, produireuneétincelleetenammerlesvapeursde carburant.Unincendieouuneexplosioncausé(e) pardel'essencepeutvousbrûler,ainsiqued'autres personnes,etcauserdesdommagesmatériels.

•Poseztoujourslesbidonsd'essencesurlesol,à l'écartduvéhicule,avantdelesremplir.

•Neremplissezpaslesbidonsd'essenceà l'intérieurd'unvéhiculeousurleplateaud'une remorque,carlamoquetteintérieureoule revêtementenmatièreplastiqueduplateau risqued'isolerlebidonetdefreinerl'élimination del'électricitéstatiqueéventuellementproduite.

•Danslamesuredupossible,descendezla machineduvéhiculeoudelaremorqueet posez-laàterreavantderemplirleréservoirde carburant.

•Sicen'estpaspossible,laissezlamachine danslevéhiculeousurlaremorque,mais remplissezleréservoiràl'aided'unbidon,et nondirectementàlapompe.

•Conservezl'essencedansunrécipient homologuéethorsdeportéedesenfants. N'achetezetnestockezjamaisplusquela quantitéd'essenceconsomméeenunmois.

•N'utilisezpaslamachinesansl'équiperdu systèmed'échappementcompletetenbonétat demarche.

•Encasderemplissageàlapompe,maintenezle pistoletencontactaveclebordduréservoirou dubidonjusqu'àlanduremplissage.

ATTENTION

L'essenceesttoxiquevoiremortelleencas d'ingestion.L'expositionprolongéeauxvapeursde carburantpeutcauserdesblessuresetdesmaladies graves.

•Évitezderespirerlesvapeursdecarburantde façonprolongée.

•N'approchezpaslevisagedupistoletnide l'ouvertureduréservoirdecarburantoudu bidondeconditionneur.

•Éviteztoutcontactaveclapeauetlaveztout liquiderenverséàl'eauetausavon.

Utilisationd'unstabilisateur/conditionneur

Utilisezunadditifstabilisateur/conditionneurdanslamachine pour:

•Quel'essencerestefraîchependantunepériodemaximale

de3mois.Au-delàdecettedurée,ilestrecommandéde vidangerleréservoirdecarburant.

•Nettoyerlemoteurlorsqu'iltourne.

G009189

•Éviterlaformationd'undépôtgommeuxdanslecircuit

d'alimentation,quipourraitentraînerdesproblèmesde démarrage.

Important:N'utilisezpasd'additifscontenantdu méthanoloudel'éthanol.

Ajoutezàl'essenceunequantitéappropriéede stabilisateur/conditionneur.

Remarque:L'efcacitédesstabilisateurs/conditionneursestoptimalelorsqu'ilssontajoutésàdel'essence fraîche.Pourréduirelesrisquesdeformationdedépôts visqueuxdanslecircuitd'alimentation,utiliseztoujours unstabilisateurdansl'essence.

Remplissageduréservoirdecarburant

1.Placezlamachinesurunsolplatethorizontal.

2.Arrêtezlemoteuretserrezlefreindestationnement.

3.Nettoyezlasurfaceautourdubouchonduréservoirde carburantetenlevezlebouchon.Versezdel'essence ordinairesansplombdansleréservoirdecarburant jusqu'àcequeleniveausesitueentre6et13mm (1/4et1/2po)endessousdelabasedugoulotde remplissage(Figure7).

Remarque:L'espaceau-dessusdoitrestervidepour permettreàl'essencedesedilater.Neremplissezpasle réservoirdecarburantcomplètement

Figure7

Contrôleduniveaud'huile moteur

Avantdemettrelemoteurenmarcheetd'utiliserlamachine, vériezleniveaud'huiledanslecarter;voirContrôledu

niveaud'huilemoteur(page40).

Rodaged'unemachineneuve

Lesmoteursneufsdemandentuncertaintempspour développertouteleurpuissance.Lestabliersdecoupeetles systèmesd'entraînementneufsprésententplusdefriction,ce quiaugmentelachargesurlemoteur.Prévoyez40à50heures derodagepourlesmachinesneuvespourleurpermettrede développertouteleurpuissanceetprocurerdesperformances optimales.

Utilisationdusystème antiretournement(ROPS)

ATTENTION

Pouréviterdevousblesser,parfoismortellement, envousretournant:gardezl'arceaudesécurité complètementrelevéetbloquédanscetteposition, etattachezlaceinturedesécurité.

Vériezquelesiègeestxéàlamachine.

ATTENTION

Laprotectionantiretournementestinexistantesi l'arceaudesécuritéestabaissé.

•N'abaissezl'arceaudesécuritéqu'encas d'absoluenécessité.

•N'attachezpaslaceinturedesécuritélorsque l'arceaudesécuritéestabaissé.

•Conduisezlentementetprudemment.

•Relevezl'arceaudesécuritédèsquepossible.

•Vériezprécisémentlahauteurlibreavantde passersousunobstacle(parex.branches, portes,câblesélectriques,etc.)etévitezdele toucher.

1.Pourabaisserl'arceaudesécurité,poussezlapartie supérieuredel'arceauversl'avant.

2.Tirezsurlesdeuxboutonsettournez-lesà90°pour lesdésengager(Figure8).

3.Faitespivoterl'arceaudesécuritéàlapositionabaissée (Figure8).

Figure8

1.BoutondusystèmeROPS

2.Tirezsurlebouton dusystèmeROPSet tournez-lede90degrés.

4.Pourreleverl'arceaudesécuritéàlaposition d'utilisation,tournezlesboutonsdesorteàlesdéplacer partiellementdanslesrainures(Figure8).

5.Redressezl'arceaudesécuritéenpositionrelevéetout enpoussantdessus;lesgoupilless'engagentenposition quandlestroussontenface(Figure8).

Important:Attacheztoujourslaceinturede sécuritéquandl'arceaudesécuritéestrelevé.

6.Appuyezsurl'arceaudesécuritéetvériezquelesdeux goupillessontengagées.

3.Arceaudesécuritérelevé

4.Arceaudesécurité abaissé

Sécuritéavanttout

G009027

Liseztouteslesinstructionsdesécuritéetlasignicationdes symbolesdanslechapitreSécurité.Tenez-encomptepour éviterdevousblesseroudeblesserdespersonnesàproximité.

DANGER

Lamachinepeutdérapersurl'herbehumideou lespentesraides,etvousrisquezd'enperdrele contrôle.

Ledépassementdesrouesau-dessusd'une dénivellationpeutprovoquerlerenversementdela machineetcauserdesblessuresgravesoumortelles (noyade,etc.).

Figure9

N'oubliezpasquelaprotectionantiretournement estinexistantelorsquel'arceaudesécuritéest abaissé.

Gardeztoujoursl'arceaudesécuritérelevéetbloqué enposition,etattachezlaceinturedesécurité.

Lisezetrespectezlesinstructionsetlesmisesen garderelativesàlaprotectionantiretournement.

Pouréviterdeperdrelecontrôledelamachineet devousretourner:

•N'utilisezpaslamachineàproximitéde dénivellationsoud'étenduesd'eau.

•N'utilisezpaslamachinesurdespentesdeplus de15degrés.

•Réduisezvotrevitesseetfaitespreuved'une extrêmeprudencesurlespentes.

•Nechangezpassoudainementdedirectionou devitesse.

1.Zonedesécurité–utilisez leZMastersurlespentes demoinsde15degrésou surlesterrainsplats.

2.Zonedangereuse– utilisezunetondeuse autotractéeet/ouune débroussailleuseàmain surlespentesdeplusde 15degrésainsiqueprès desdénivellationsetdes étenduesd'eau.

3.Eau

PRUDENCE

Cettemachineproduitauniveaudel'oreillede l'utilisateurunniveausonoredeplusde85dBA, susceptibled'entraînerdesdéciencesauditivesen casd'expositionprolongée.

Portezdesprotecteursd'oreillesquandvousutilisez lamachine.

L'usaged'équipementsdeprotectionestpréconisépourles yeux,lesoreilles,lesmains,lespiedsetlatête.

Figure10

1.Portezdeslunettesde protection.

2.Portezdesprotecteurs d'oreilles.

Utilisationdufreinde stationnement

Serreztoujourslefreindestationnementlorsquevousarrêtez lamachineouquevouslalaissezsanssurveillance.

Serragedufreindestationnement

g027334

g027335

G008945

G009174

G008946

ATTENTION

Lefreindestationnementpeutnepasimmobiliser parfaitementlamachinesielleestgaréesurune pente.Lamachinerisquealorsdecauserdes dommagescorporelsoumatériels.

Negarezpaslamachinesurunepente,àmoinsde caleroudebloquerlesroues.

Figure13

Désengagerlacommandedeslames (PDF)

Figure11

Desserragedufreindestationnement

Figure12

Fonctionnementdela commandedeslames(PDF)

Figure14

Utilisationdel'accélérateur

Lacommanded'accélérateurpeutêtredéplacéeentreles positionsHautrégimeetBasrégime(Figure15).

Sélectionneztoujourslapositionhautrégimequandvous mettezletablierdecoupeenmarcheaveclacommandedes lames(PDF).

Figure15

Lacommandedeslames(PDF)permetdedémarreret d'arrêterlarotationdeslamesetdesautresaccessoiresqu'elle entraîne.

Engagerlacommandedeslames(PDF)

Remarque:Lescourroiesd'entraînementsubirontune

usureexcessivesilacommandedeslames(PDF)estengagée alorsquelacommanded'accélérateurestàmi-courseou moins.

Utilisationdustarter

Utilisezlestarterpourdémarrerquandlemoteurestfroid.

1.Utilisezlestarterpourdémarrerlemoteurquandilest froid.

2.Tirezsurleboutondestarterpourengagerlestarter avantd'utiliserlecommutateurd'allumage(Figure16).

3.Poussezsurleboutonpourdésengagerlestarter lorsquelemoteuradémarré(Figure16).

G008959

Figure16

START

RUN

STOP

G008947

G008948

1.Positionenservice2.Positionhorsservice

Utilisationdurobinetd'arrivée decarburant

Lerobinetd'arrivéedecarburantestsituésouslesiège. Avancezlesiègepouryaccéder.

Fermezlerobinetd'arrivéedecarburantpourtransporter, réviserouremiserlamachine.

Vériezquelerobinetd'arrivéedecarburantestouvertavant dedémarrerlemoteur.

Utilisationducommutateur d'allumage

1.Positionouverte

Figure18

2.Positionfermée

1.Tournezlaclédecontactàlapositiondedémarrage (Figure17).

Remarque:Relâchezlacléquandlemoteurdémarre.

Démarrageetarrêtdumoteur

Important:N'actionnezpasledémarreurplus

de5secondesdesuite.Silemoteurnedémarre

Démarragedumoteur

pas,attendez15secondesavantderéessayer.Le démarreurrisquedegrillersivousnerespectez pascesconsignes.

1.RelevezlesystèmeROPSetbloquez-leenposition, asseyez-voussurlesiègeetattachezlaceinturede sécurité.

Remarque:Ledémarragedumoteurnécessitera peut-êtreplusieurstentativesaprèsunepannesèche.

2.Amenezlescommandesdedéplacementenpositionde verrouillageaupointmort.

3.Serrezlefreindestationnement;voirSerragedufrein

destationnement(page22).

4.Placezlacommandedeslames(PDF)enposition désengagée(Figure19).

5.Réglezlacommanded'accélérateuràmi-courseentre lespositionsHautrégimeetBasrégime.

Figure17

2.Tournezlaclédecontactàlapositiond'arrêtpour arrêterlemoteur.

g027336

START

RUN

STOP

G008947

Arrêtdumoteur

g027337

A B

C D

PRUDENCE

Lesenfantsoulespersonnesàproximitérisquent deseblessers'ilsdéplacentouessayentd'utiliser lamachine,lorsquecelle-ciestlaisséesans surveillance.

Retireztoujourslaclédecontactetserrezlefrein destationnementsivouslaissezlamachinesans surveillance,neserait-cequ'uninstant.

Laissezlemoteurtournerauralenti(tortue)pendant60 secondesavantdecouperlecontact.

6.Tournezlaclédecontactàlapositiondedémarrage (Figure20).

Remarque:Relâchezlacléquandlemoteurdémarre.

Important:N'actionnezpasledémarreurplus

de5secondesdesuite.Silemoteurnedémarre pas,attendez15secondesavantderéessayer.Le démarreurrisquedegrillersivousnerespectez pascesconsignes.

Remarque:Ledémarragedumoteurnécessitera peut-êtreplusieurstentativesaprèsunepannesèche.

Figure19

Figure20

Figure21

Important:Pouréviterlesfuitesdecarburant,vériez

quelerobinetd'arrivéedecarburantestbienfermé avantdetransporterouderemiserlamachine.Serrez lefreindestationnementavantdetransporterla machine.N'oubliezpasderetirerlacléducommutateur d'allumage,carlapomped'alimentationpourraitse mettreenmarcheetdéchargerlabatterie.

Utilisationdusystèmede

G009181

sécurité

PRUDENCE

Silescontacteursdesécuritésontdéconnectésou endommagés,lamachinepeutsemettreenmarche inopinémentetcauserdesblessures.

•Nemodiezpasabusivementlescontacteurs desécurité.

•Vériezchaquejourlefonctionnementdes contacteursdesécuritéetremplacezceuxqui sontendommagésavantd'utiliserlamachine.

Principedusystèmedesécurité

Lesystèmedesécuritéestconçupourempêcherledémarrage dumoteur,saufsi:

•Lefreindestationnementestserré.

•Lacommandedeslames(PDF)estdésengagée.

•Lesleviersdecommandededéplacementsontverrouillés

aupointmort.

Lesystèmedesécuritéestégalementconçupourarrêterle moteursivousactionnezlescommandesdedéplacement alorsquelefreindestationnementestserré,ousivousquittez lesiègealorsquelaPDFestengagée.

Lecompteurhorairecomportedessymbolesquiindiquentà l'utilisateurquandlecomposantdeverrouillagedesécuritéest àlapositioncorrecte.Lorsquelecomposantestàlaposition correcte,untriangles'allumedanslecarrécorrespondant.

spéciéci-dessous,faites-leimmédiatementréviserparun dépositaire-réparateuragréé.

1.Asseyez-voussurlesiège,serrezlefreinde stationnementetengagezlacommandedeslames (PDF).Essayezdedémarrerlemoteur;ledémarreur nedoitpasfonctionner.

2.Asseyez-voussurlesiège,serrezlefreinde stationnementetdésengagezlacommandedeslames (PDF).Actionnezl'undesleviersdecommandede déplacement(sortez-ledelapositiondeverrouillage aupointmort).Essayezdedémarrerlemoteur; ledémarreurnedoitpasfonctionner.Répétezla manœuvrepourl'autrelevierdecommande.

3.Asseyez-voussurlesiège,serrezlefreinde stationnement,désengagezlacommandedeslames (PDF)etverrouillezlesleviersdecommandede déplacementaupointmort.Mettezalorslemoteuren marche.Lorsquelemoteurtourne,desserrezlefrein destationnement,engagezlacommandedeslames (PDF)etsoulevez-vouslégèrementdusiège;lemoteur doits'arrêter.

4.Asseyez-voussurlesiège,serrezlefreinde stationnement,désengagezlacommandedeslames (PDF)etverrouillezlesleviersdecommandede déplacementaupointmort.Mettezalorslemoteuren marche.Lorsquelemoteurestenmarche,centrezl'un desleviersdedéplacementetdéplacez-vous(marche avantouarrière);lemoteurdoits'arrêter.Répétez l'opérationpourl'autrelevierdecommande.

5.Asseyez-voussurlesiège,serrezlefreinde stationnement,désengagezlacommandedeslames (PDF)etverrouillezlesleviersdecommandede déplacementaupointmort.Essayezdedémarrerle moteur;ledémarreurnedoitpasfonctionner.

Figure22

1.Lestriangless'allumentlorsquelecomposantde verrouillagedesécuritéestàlapositioncorrecte

Contrôledusystèmedesécurité

Périodicitédesentretiens:Àchaqueutilisationouunefois

parjour

Contrôlezlesystèmedesécuritéavantchaqueutilisationdela machine.Silesystèmedesécuriténefonctionnepascomme

Marcheavantouarrière

Lacommanded'accélérateuragitsurlerégimemoteurqui semesureentours/minute(tr/min).Placezlacommande d'accélérateurenpositionHautrégimepourobtenirdes performancesoptimales.Pourtravailler,placeztoujoursla commanded'accélérateurenpositionHautrégime(pleingaz).

PRUDENCE

Lamachinepeuttournertrèsrapidement.Vous risquezdeperdrelecontrôledelamachineet devousblessergravementoud'endommagerla machine.

•Soyezextrêmementprudentdanslesvirages.

•Ralentissezavantdeprendredesviragesserrés.

Utilisationdesleviersdecommandede

G008952

G008953

déplacement

Figure24

Figure23

1.Levierdecommandede déplacementverrouilléau pointmort

2.Positioncentralede déverrouillage

3.Marcheavant

4.Marchearrière

5.Avantdelamachine

Conduiteenmarcheavant

Remarque:Lemoteurs'arrêtesilesleviersdecommande

dedéplacementsontactionnésalorsquelefreinde stationnementestserré.

Pourarrêterlamachine,tirezlesleviersdecommandeen positionpointmort.

1.Desserrezlefreindestationnement;voirDesserrage

dufreindestationnement(page22).

2.Amenezlesleviersdecommandededéplacementau centre,enpositiondéverrouillée.

3.Pourvousdéplacerenmarcheavant,poussezlentement lesleviersdecommandededéplacementversl'avant (Figure24).

Conduiteenmarchearrière

1.Amenezlesleviersdecommandededéplacementau centre,enpositiondéverrouillée.

2.Pourvousdéplacerenmarchearrière,tirezlentement lesleviersenarrière(Figure25).

Figure25

Arrêtdelamachine

Pourarrêterlamachine,ramenezetverrouillezlesleviersde commandededéplacementaupointmort,désengagezla prisedeforce(commandedeslames)etcoupezlecontact.

Serrezlefreindestationnementavantdelaisserlamachine sanssurveillance;voirSerragedufreindestationnement

(page22).N'oubliezpasd'enleverlacléducommutateur

d'allumage.

PRUDENCE

Lesenfantsoulespersonnesàproximitérisquent deseblessers'ilsdéplacentouessayentd'utiliser lamachine,lorsquecelle-ciestlaisséesans surveillance.

Retireztoujourslaclédecontactetserrezlefrein destationnementsivouslaissezlamachinesans surveillance,neserait-cequ'uninstant.

Réglagedelahauteurde coupe

Utilisationduverroudetransport

Leverroudetransportestutiliséaveclapédalederelevage dutabliereta2positions:unepositiondeverrouillageet unepositiondedéverrouillagepourletransport.Leverrou detransportestutiliséaveclapédalederelevagedutablier (Figure26).

Figure26

Positionsduverroudetransport

1.Verroudetransport

2.Positionverrouillée–dégagezleverroudelaposition verrouillée

3.Positiondedéverrouillage–letablierdecoupen'estpas verrouilléenpositiondetransport

Réglagedelagoupilledehauteurde coupe

Vouspouvezréglerlahauteurdecoupeentre25et140mm (1et5,5po)parpaliersde6mm(1/4po)suivantletroudans lequelvousplacezl'axedechape.

1.Placezleverroudetransportenpositionverrouillée.

2.Appuyezsurlapédalederelevagedutablieravecle piedetrelevezletablierenpositiondetransport(qui estaussilapositiondehauteurdecoupede140mm [5-1/2po]),commemontréàlaFigure27.

3.Pourchangerdehauteurdecoupe,retirezlagoupille fendueetl'axedechapedusupportdehauteurde coupe(Figure27).

4.Placezlagoupilledansletroudusupportcorrespondant àlahauteurdecoupevoulue(Figure27).

2.Avantdequitterlapositiond'utilisation,coupezle moteur,enlevezlaclédecontactetattendezl'arrêt completdetouteslespiècesmobiles.

3.Réglezlesgaletsanti-scalpcommemontréàlaFigure

28,laFigure29etlaFigure30.

5.Appuyezsurlapédalederelevagedutablier,tirezle verroudetransportenarrièreetabaissezlentement letablierdecoupe.

Figure27

Figure28

1.Galetanti-scalp

2.Entretoise5.Boulon

3.Bague

Figure29

1.Galetanti-scalp

2.Bague4.Boulon

4.Écrouàembase

3.Écrouàembase

1.Pédalederelevagede tablier

2.Goupilledehauteurde coupe

3.Verroudetransport

Réglagedesgaletsanti-scalp

Nousvousconseillonsd'ajusterlahauteurdesgaletsanti-scalp chaquefoisquevousmodiezlahauteurdecoupe.

1.Désengagezlacommandedeslames(PDF),amenez lesleviersdecommandededéplacementenposition deverrouillageaupointmortetserrezlefreinde stationnement.

Figure30

Figure31

1.Galetanti-scalp

2.Entretoise5.Boulon

3.Bague

4.Écrouàembase

Réglagedudéecteur d'éjectionVerrousàcame

Cetteprocédureneconcernequelesmachineséquipéesde verrousdedéecteurd'éjection.Certainsmodèlesontdes écrousetboulonsaulieudeverrousdedéecteurs,maisle réglagerestelemême.

Levolumed'éjectiondelamachinepeutêtreréglépour diversesconditionsdetonte.Positionnezlesverrousàcame etledéecteurdemanièreàobtenirlameilleurequalitéde coupepossible.

1.Désengagezlacommandedeslames(PDF),amenez lesleviersdecommandededéplacementenposition deverrouillageaupointmortetserrezlefreinde stationnement.

2.Avantdequitterlapositiond'utilisation,coupezle moteur,enlevezlaclédecontactetattendezl'arrêt completdetouteslespiècesmobiles.

Positionnementdudéecteur d'éjection

Leschiffressuivantsnesontfournisqu'àtitreindicatif.Les réglagesvarientselonletype,l'humiditéetlahauteurde l'herbe.

Remarque:Silemoteurperddelapuissanceetsila tondeusecontinuedesedéplaceràlamêmevitesse,ouvrez ledéecteur.

PositionA

Ils'agitdelapositionarrièremaximale.Ilestconseillé d'utilisercettepositiondanslescassuivants:

•Quandl'herbeestcourteetpeuépaisse

•Quandl'herbeestsèche

•Pourcouperl'herbeplusnement

•Pourpropulserlesbrinsd'herbeplusloin

3.Pourréglerlesverrousàcame,soulevezlelevierpour desserrerleverrou(Figure31).

4.Réglezledéecteuretlesverrousàcamedanslesfentes demanièreàobtenirlevolumed'éjectionquiconvient.

5.Repoussezlelevieràsapositiond'originepourserrer ledéecteuretlesverrous(Figure31).

6.Silesverrousàcamesnebloquentpasledéecteuren positionousiledéecteuresttropserré,desserrezle levierpuistournezleverrouàcame.

Remarque:Réglezleverrouàcamejusqu'à obtentiondelapressiondeverrouillagevoulue.

Figure32

PositionB

Utilisezcettepositionaveclebacàherbe.Alignez-letoujours surl'ouvertureduventilateur.

g019754

Figure35

g019755

g019768

Figure33

PositionC

Ils'agitdelapositionouvertemaximale.Ilestconseillé d'utilisercettepositiondanslescassuivants:

•Quandl'herbeesthauteetdrue

•Quandl'herbeesthumide

•Pourréduirelaconsommationdecarburant

•Pouraugmenterlavitessededéplacementlorsquel'herbe

estlourde

•Cettepositionoffrelesmêmesavantagesqueceuxdela

tondeuseToroSFS.

Déverrouillagedusiège

Figure36

1.Verroudusiège

2.Siège

Changerlasuspensiondu siège

Lesiègepeutêtreréglépouroffrirunconfortoptimal.Réglez lesiègeàlapositionlaplusconfortablepourvous.

Pourcefaire,tournezleboutonavantdansunsensoudans l'autrepourobtenirlapositionlaplusconfortable(Figure37).

Figure34

Positionnementdusiège

Vouspouvezavanceroureculerlesiège.Amenezlesiègeàla positionlaplusconfortablepourvous,etoffrantlemeilleur contrôlepourlaconduite.

Poussezlelevierderéglagesurlecôtépourdébloqueret réglerlesiège(Figure35).

Figure37

1.Boutonderéglagedelasuspensiondusiège

Utilisationdesvalvesde déblocagedesrouesmotrices

ATTENTION

Lesmainspeuventsecoincerdanslescomposants d'entraînementenrotationsituéssousleplancher moteur,etsubirdesblessuresgraves.

Arrêtezlemoteur,enlevezlacléetattendezl'arrêt completdetouteslespiècesmobilesavantd'accéder auxvalvesdedéblocagedesrouesmotrices.

ATTENTION

Lemoteuretlesentraînementshydrauliques peuventdevenirtrèschauds.Vouspouvezvous brûlergravementaucontactdumoteuroudes entraînementshydrauliqueschauds.

Laissezcomplètementrefroidirlemoteuretles entraînementshydrauliquesavantd'accéderaux valvesdedéblocagedesrouesmotrices.

Lesvalvesdedéblocagedesrouesmotricessetrouventà l'arrièredechaqueentraînementhydraulique,souslesiège.

Remarque:Veillezàcequelesvalvesdedéblocagesoient complètementhorizontalesquandvousutilisezlamachine, sinonlesystèmehydrauliquepourraitêtregravement endommagé.

Figure38

1.Positionverticalepour pousserlamachine

4.Tournezlesleviersdesvannesdedéblocageenposition horizontalepourutiliserlamachine(Figure38).

2.Positionhorizontalepour utiliserlamachine

Utilisationdel'éjectionlatérale

Latondeuseestpourvued'undéecteurd'herbepivotantqui permetdedisperserlesdéchetsdetontesurlecôtéetàla surfacedelapelouse.

1.DésengagezlaPDF(commandedeslames),coupezle contact,amenezlesleviersenpositiondeverrouillage aupointmort,serrezlefreindestationnementet enlevezlaclédecontact.

2.Tournezlesleviersdesvannesdedéblocageenposition verticalepourpousserlamachine(Figure38).

Remarque:Celapermetàl'huilehydrauliquede contournerlapompeetauxrouesdetourner.

3.Desserrezlefreindestationnementavantdepousser lamachine.

DANGER

Siledéecteurd'herbe,l'obturateurd'éjection oulebacàherbecompletn'estpasenplacesur lamachine,vous-mêmeoud'autrespersonnes peuventêtretouchésparunelameoudes projectionsdedébris.Leslamesenrotationetles débrisprojetéspeuventoccasionnerdesblessures gravesoumortelles.

•N'enlevezpasledéecteurd'herbedutablier decoupe,saprésenceestnécessairepour dirigerl'herbecoupéesurlapelouse.Sile déecteurd'herbeestendommagé,remplacez-le immédiatement.

•Nemettezjamaislesmainsoulespiedssousle tablierdecoupe.

•N'essayezjamaisdedégagerl'ouverture d'éjectionouleslamessansdésengagerla commandedelames(PDF),couperlecontactet enleverlacléaupréalable.

•Vériezqueledéecteurd'herbeestabaissé.

Transportdelamachine

g027338

g028043

Transportezlamachinesuruneremorquedepoids-lourdou uncamion.Lecamionoularemorquedoitêtreéquipé(e) desfreins,deséclairagesetdelasignalisationexigésparla loi.Lisezattentivementtouteslesinstructionsdesécurité. Tenez-encomptepouréviterdevousblesseretdeblesser d'autrespersonnesoudesanimaux.

Figure40

ATTENTION

Ilestdangereuxdeconduiresurlavoiepublique sansindicateursdedirection,éclairages,réecteurs oupanneau«véhiculelent».Vousrisquezde provoquerunaccidentetdevousblesser.

Neconduisezpaslamachinesurlavoiepublique.

Pourtransporterlamachine:

1.Sivousutilisezuneremorque,attelez-laauvéhicule tracteuretattachezleschaînesdesécurité.

2.Lecaséchéant,raccordezlesfreinsdelaremorque.

3.Chargezlamachinesurlaremorqueoulecamion.

4.Arrêtezlemoteur,enlevezlaclé,serrezlefreinet fermezlerobinetd'arrivéedecarburant.

5.Servez-vousdespointsd'attacheenmétaldelamachine pourarrimersolidementlamachinesurlaremorqueou levéhiculeutilitaireavecdessangles,deschaînes,des câblesoudescordes(Figure39).

1.Montéeenmarchearrière desrampes

Important:N'utilisezpasderampesétroites individuellespourchaquecôtédelamachine.

Larampedoitêtresufsammentlonguepourquel'angle aveclesoln'excèdepas15degrés(Figure41).Surunsol plat,larampedoitêtreaumoinsquatrefoispluslongue quelahauteurdelaremorqueouduplateaudechargement parrapportausol.Sil'angleestsupérieur,lescomposants delamachinepeuventêtrecoincéslorsdutransfertdela machinedelarampeàlaremorqueouaucamion.Lesangles plusimportantspeuventcauserlebasculementoulaperte decontrôledelamachine.Sivousvoustrouvezsurouprès d'unepente,placezlaremorqueoulecamionenavaletla rampeenamont.Celaminimiseral'angledelarampe.

2.Descenteenmarcheavant desrampes

ATTENTION

Lechargementdelamachinesuruneremorqueou uncamionaugmentelerisquedebasculementet doncdeblessuresgravesoumortelles.

•Procédezaveclaplusgrandeprudencelorsque vousmanœuvrezlamachinesurunerampe.

Figure39

1.Pointsd'attachedelamachine

Chargementdelamachine

Soyezextrêmementprudentlorsquevouschargezlamachine suruneremorqueouuncamion,ainsiquepourladécharger. Utilisezuneramped'uneseulepièceetpluslargequela machinepourcetteprocédure.Montezlesrampesenmarche arrièreetdescendez-lesenmarcheavant(Figure40).

•ReleveztoujourslesystèmeROPSetutilisezla ceinturedesécuritépourchargeroudécharger lamachine.Vériezquel'arceaudesécurité peutpassersousletoitd'uneremorquefermée.

•Utilisezuniquementuneramped'uneseule pièce;n'utilisezpasderampesindividuellesde chaquecôtédelamachine.

•L'angleentrelarampeetlesol,ouentrela rampeetlaremorqueoulecamion,nedoitpas dépasser15degrés.

•Larampedoitêtreaumoinsquatrefoisplus longuequelahauteurdelaremorqueoudu plateaudechargementparrapportausol.De lasorte,l'angledelarampenedépasserapas 15degréssurunsolplat.

•Montezlesrampesenmarchearrièreet descendez-lesenmarcheavant.

•Évitezlesaccélérationoudécélérationbrutales lorsquevousconduisezlamachinesurune rampe,carvouspourriezenperdrelecontrôle oulafairebasculer.

g027996

Tonteinitiale

Tondezl'herbelégèrementplushautqued'habitudepour éviterdescalperlesinégalitésduterrain.Lahauteurde coupehabituelleestcependantcellequiconvientlemieuxen général.Silahauteurdel'herbedépasse15cm(6po),vous devrezpeut-êtrevousyreprendreàdeuxfoispourobtenir unrésultatacceptable.

Tontedutiersdelahauteurdel'herbe

L'idéalestdeneraccourcirl'herbequedutiersdesahauteur. Unecoupepluscourteestdéconseillée,àmoinsquel'herbene soitclairsemée,ouenautomnelorsquelapoussecommence àralentir.

Alternancedeladirectiondelatonte

Alternezlesensdespassagespournepascoucherl'herbe. L'alternancepermetaussidemieuxdisperserl'herbecoupée, cequiamélioreladécompositionetlafertilisation.

Fréquencedetonte

Figure41

1.Ramped'uneseulepièce enpositionderangement

2.Vuelatéraledelarampe d'uneseulepièceen positiondechargement

3.15degrésmaximum6.Remorque

4.Larampedoitêtreau moinsquatrefoisplus longuequelahauteurde laremorqueouduplateau dechargementparrapport ausol.

5.H=hauteurdela remorqueouduplateau dechargementparrapport ausol

Conseilsd'utilisation

Utilisationduréglageduhautrégime

Pourobtenirunecirculationd'airmaximaleetdesrésultats optimaux,faitestournerlemoteuràhautrégime.L'air doitpouvoircirculerpourbiencouperl'herbe.Pourcette raison,nesélectionnezpasunehauteurdecoupetropbasse carletablierdecoupeseraitalorscomplètemententouré d'herbehaute.Placez-voustoujoursdesortequ'uncôtédela tondeusesetrouveàl'extérieurdelazonenoncoupée.L'air pourraainsicirculerlibrementdansletablierdecoupe.

Unepelousedoitnormalementêtretonduetousles4jours. Cependant,tenezcomptedufaitquel'herbepousseplusou moinsviteselonl'époque.Aussi,pourconserverunehauteur decouperégulière,cequiestconseillé,tondezplussouvent audébutduprintemps.Réduisezlafréquencedelatonteau milieudel'été,lorsquel'herbepoussemoinsvite.Silapelouse n'apasététonduedepuisuncertaintemps,tondez-laune premièrefoisassezhaut,puisunpeuplusbasdeuxjours plustard.

Réglagedelavitessedecoupe

Ralentissezpouraméliorerlaqualitédelacoupedans certainesconditions.

Éviterunetontetroprase

Silalargeurdecoupedelatondeuseutiliséeestpluslargeque laprécédente,augmentezlahauteurdecoupepournepas raserlesinégalitésdelapelouse.

Tontedel'herbehaute

Sil'herbeestlégèrementplushautequed'habitudeousielle esthumide,utilisezunehauteurdecoupeunpeuplushaute quelanormale.Tondezensuiteànouveaul'herbeàlahauteur decoupeinférieurehabituelle.

Arrêt

Sivousimmobilisezlamachineencoursdetonte,unpaquet d'herbecoupéepeuttombersurlapelouse.Pourévitercela, rendez-vousdansunezonedéjàtondueenlaissantleslames engagées.

Propretédudessousdutablierde coupe

Nettoyezledessousdutablierdecoupeaprèschaque utilisation.Nelaissezpasl'herbeetlaterres'accumulerà l'intérieur,carlaqualitédelatonteniraparensouffrir.

Entretiendelalame

Utilisezunelamebienaiguiséeduranttoutelasaisondecoupe, pourobtenirunecoupenettesansarrachernidéchiqueterles brinsd'herbe.L'herbearrachéeoudéchiquetéebrunitsurles bords,sacroissanceralentitetelledevientplussensibleaux maladies.Vériezchaquejourl'état,l'usureetl'affûtagedes lames.Limezlesentailleséventuellesetaiguisezleslamesau besoin.Remplacezimmédiatementleslamesendommagées ouuséespardeslamesTorod'origine.

Entretien

Programmed'entretienrecommandé

Périodicitéd'entretienProcédured'entretien

Aprèsles8premières

heuresdefonctionnement

Aprèsles100premières

heuresdefonctionnement

Aprèsles250premières

heuresdefonctionnement

Àchaqueutilisationou

unefoisparjour

Toutesles50heures

Toutesles100heures

•Vidangezl'huilemoteur.

•Contrôlezlecoupledeserragedesécrousderoue.

•Vériezlecoupledeserragedel'écroucrénelédumoyeuderoue.

•Vériezleréglagedufreindestationnement.

•Remplacezlesltreshydrauliquesetvidangezl'huilehydrauliquequellequ'ellesoit.

•Vériezlesystèmedesécurité.

•Contrôlezleniveaud'huilemoteur.

•Contrôlezlaceinturedesécurité.

•Contrôlezlesboutonsdusystèmeantiretournement(ROPS).

•Nettoyezlagrilledumoteuretlerefroidisseurd'huile.

•Vériezetnettoyezlescarénagesdel'unitéhydraulique.

•Contrôlezleslames.

•Nettoyezletablierdecoupe.

•Graissezlebrasdelapouliedetensionetlesaxesdutablier.

•Contrôlezlepare-étincelles(lecaséchéant).

•Contrôlezlapressiondespneus.

•Contrôlezl'étatdescourroies(usure/ssures).

•Contrôlezleniveaud'huilehydraulique.

•Graissezlespivotsderelevagedutablierdecoupe.

•Vidangezl'huilemoteur(plusfréquemmentencasdesaletéoupoussière abondantes).

•Nettoyezlerefroidisseurd'huile.

•Vériezetnettoyezlesailettesderefroidissementetlescarénagesdumoteur.

Toutesles150heures

Toutesles200heures

Toutesles250heures

Toutesles300heures

Toutesles500heures

Toutesles600heures

Chaquemois

•Contrôlezlepréltreetlagrilled'entréed'air.

•Remplacezleltreàhuilemoteur.

•Remplacezleltreàcarburant(plusfréquemmentencasdesaletéoupoussière abondantes).

•Sivousutilisezl'huilehydrauliqueMobil®1,remplacezlesltreshydrauliqueset vidangezl'huile(plusfréquemmentsivoustravaillezdansunenvironnementsale oupoussiéreux).

•Remplacezlepréltredultreàair(plusfréquemmentsil'atmosphèreest poussiéreuseousableuse).

•Contrôlezl'élémentintérieurdultreàair.

•Contrôlezetréglezl'écartementdesélectrodes.

•Contrôlezlecoupledeserragedesécrousderoue.

•Vériezlecoupledeserragedel'écroucrénelédumoyeuderoue.

•Réglezleroulementdepivotderouepivotante.

•Vériezleréglagedufreindestationnement.

•Sivousutilisezl'huilehydrauliqueToro®HYPR-OIL™500,remplacezlesltres hydrauliquesetvidangezl'huilehydraulique(plusfréquemmentsivoustravaillez dansunenvironnementsaleoupoussiéreux).

•Remplacezl'élémentintérieurdultreàair.

•Contrôlezlachargedelabatterie.

Périodicitéd'entretienProcédured'entretien

G017050

Unefoisparan

•Graissezlebrasdelapouliedetensiondelacourroiedepompe.

•Graissezlesrouespivotantesavant(plusfréquemmentencasdesaletéou poussièreabondantes).

•Regarnissezlesroulementsdesrouespivotantesavant(plusfréquemmenten casdesaletéoupoussièreabondantes).

•Graissezlesmoyeuxdesrouespivotantes.

Unefoisparanouavant

leremisage

Important:Reportez-vousaumanueldupropriétairedumoteurpourtoutesprocéduresd'entretiensupplémentaires.

•Peignezlessurfacesécaillées.

•Effectueztouteslesprocéduresd'entretienmentionnéesci-dessusavantderemiser lamachine.

PRUDENCE

Sivouslaissezlaclédanslecommutateurd'allumage,quelqu'unpourraitmettrelemoteurenmarche accidentellementetvousblessergravement,ainsiquetoutepersonneàproximité.

Avanttoutentretien,retirezlaclédecontact.

Lubrication

Graissageetlubrication

Lubriezplusfréquemmentsivoustravaillezdansdes conditionstrèspoussiéreusesousableuses.

Typedegraisse:graisseuniversellenº2aulithiumouau molybdène.

1.Désengagezlacommandedeslames(PDF),amenez lesleviersdecommandededéplacementenposition deverrouillageaupointmortetserrezlefreinde stationnement.

Figure42

2.Avantdequitterlapositiond'utilisation,coupezle moteur,enlevezlaclédecontactetattendezl'arrêt completdetouteslespiècesmobiles.

3.Nettoyezlesgraisseursavecunchiffon.

Remarque:Grattezlapeinturequipourraitse trouversurlesgraisseurs.

4.Raccordezunepompeàgraisseaugraisseur.

5.Injectezdelagraissedanslesgraisseursjusqu'àce qu'ellecommenceàsortirdesroulements.

6.Essuyeztoutexcèsdegraisse.

Ajoutd'huilelégèreougraissagepar pulvérisation

Périodicitédesentretiens:Toutesles100heures

Graissezlespivotsderelevagedutablierdecoupe.

Graissagedelatondeuse

G009029

g014942

Périodicitédesentretiens:Toutesles50heures—Graissez

lebrasdelapouliedetensionetlesaxes dutablier.

Unefoisparan—Graissezlebrasdelapouliede tensiondelacourroiedepompe.

Unefoisparan—Graissezlesrouespivotantesavant (plusfréquemmentencasdesaletéoupoussière abondantes).

Unefoisparan—Regarnissezlesroulementsdesroues pivotantesavant(plusfréquemmentencasdesaleté oupoussièreabondantes).

Important:Vériezchaquesemainequelesaxesdu tablierdecoupesontcomplètementgraissés.

1.Désengagezlacommandedeslames(PDF),amenez lesleviersdecommandededéplacementenposition deverrouillageaupointmortetserrezlefreinde stationnement.

2.Avantdequitterlapositiond'utilisation,coupezle moteur,enlevezlaclédecontactetattendezl'arrêt completdetouteslespiècesmobiles.

3.Graissezlepivotdelapouliedetensiondutablier decoupejusqu'àcequelagraisseressorteparlebas (Figure43).

4.Lubriezlesroulementsdes3axesjusqu'àcequela graisseressorte(Figure43).

Figure44

6.Retirezlescapuchonsantipoussièreetréglezlespivots desrouespivotantes.

Remarque:Neremettezpaslescapuchons antipoussièreavantd'avoirterminélegraissage;voir

Réglageduroulementdepivotderouepivotante(page

50).

7.Retirezlebouchonhexagonal.

8.Vissezungraisseurdansl'orice.

9.Injectezdelagraissedanslegraisseurjusqu'àcequ'elle ressorteautourduroulementsupérieur.

Figure43

5.Graissezlebrasdelapouliedetensiondelacourroie d'entraînement(Figure44).

10.Sortezlegraisseurdel'orice.

11.Remettezlebouchonhexagonaletlecapuchon antipoussièreenplace(Figure45).

Figure45

12.Graissezlesroulementsdesrouespivotantes(Figure

45).

Graissagedesmoyeuxdes rouespivotantes

Périodicitédesentretiens:Unefoisparan

1.Coupezlemoteur,attendezl'arrêtcompletdetoutes lespiècesmobiles,enlevezlaclédecontactetserrez lefreindestationnement.

Figure46

1.Protège-joint

2.Écroud'écartementavec méplats

13.Insérezlesecondroulement,assortid'unjointneuf, danslaroue.

14.Appliquezdufrein-letsurleletagedusecondécrou d'écartementetvissez-lesurl'arbrederoue,lesméplats tournésversl'extérieur.

15.Serrezl'écrouàuncouplede8à9Nm(75à80po-lb), desserrez-lepuisresserrez-leàuncouplede2à3Nm (20à25po-lb).

Remarque:Attentionànepasfairedépasserl'arbre derouedel'écrou.

16.Reposezlesprotège-jointssurlemoyeu,puisinsérez larouedanslafourche.

17.Montezleboulonetserrezl'écrouàfond.

Important:Pouréviterlesdommagesaujointetau roulement,vériezsouventleréglageduroulement. Faitestournerlarouepivotante.Ellenedoitpastourner librement(plusde1ou2tours)niprésenterdejeu latéral.Silarouetournelibrement,ajustezl'écrou d'écartementjusqu'àcequevoussentiezunelégère résistance.Appliquezuneautrecouchedefrein-let.

2.Relevezletablierdecoupepourpermettrel'accès.

3.Déposezlarouepivotantedelafourche.

4.Déposezlesprotège-jointsdumoyeuderoue.

5.Retirezl'undesécrousd'écartementdel'arbredela rouepivotante.

Remarque:Dufrein-letaétéappliquépourbloquer lesécrousd'écartementsurl'arbrederoue.

6.Déposezl'arbredelaroue(enlaissantl'autreécrou d'écartementenplace).

7.Faiteslevierpourdéposerlesjoints,etvériezl'étatet l'usuredesroulements;remplacez-lesaubesoin.

8.Garnissezlesroulementsdegraisseuniverselle.

9.Insérez1roulement,assortid'unjointneuf,dansla roue.

Remarque:Vousdevezremplacerlesjoints.

10.Silesdeuxécrousd'écartementontétéretirés(ou sesontdétachés)del'arbrederoue,appliquezdu frein-letsurl'und'entreeuxetvissez-lesurl'arbrede roue,méplatstournésversl'extérieur.

Remarque:Nevissezpascomplètementl'écrou d'écartementauboutdel'arbrederoue.Laissez environ3mm(1/8po)entrelasurfaceextérieurede l'écroud'écartementetl'extrémitédel'arbrederoue dansl'écrou.

11.Insérezl'ensembleécrouetarbrederouedanslaroue, ducôtéroulementetjointneuf.

12.L'extrémitéouvertedelaroueétanttournéeversle haut,garnissezdegraisseuniversellelazoneàl'intérieur delaroueautourdel'arbre.

Entretiendumoteur

g012996

g012997

Entretiendultreàair

Périodicitédesentretiens:Toutesles150heures

Toutesles300heures/Unefoisparan(lapremière échéanceprévalant)—Remplacezlepréltredultreà air(plusfréquemmentsil'atmosphèreestpoussiéreuse ousableuse).

Toutesles300heures—Contrôlezl'élémentintérieur dultreàair.

Toutesles600heures—Remplacezl'élémentintérieur dultreàair.

Remarque:Contrôlezlesélémentsltrantsplus fréquemments'ilyabeaucoupdepoussièreoudesable.

Déposedesélémentsdultreàair

1.DésengagezlaPDF,amenezlesleviersdecommande dedéplacementàlapositiondeverrouillageaupoint mortetserrezlefreindestationnement.

2.Avantdequitterlapositiond'utilisation,coupezle moteur,enlevezlaclédecontactetattendezl'arrêt completdetouteslespiècesmobiles.

3.Ouvrezlesdispositifsdeverrouillagedultreàairet séparezlecouvercled'entréed'airducorpsdultre (Figure47).

4.Nettoyezlecouvercleetlagrilled'entréed'air.

5.Reposezlecouvercled'entréed'airetxez-leavecles verrous(Figure47).

Remarque:Évitezdecognerl'élémentàl'intérieur ducorps.

9.Nedéposezl'élémentintérieurquesivousavez l'intentiondeleremplacer.

Important:N'essayezjamaisdenettoyer l'élémentintérieur.Sil'élémentdesécurité estencrassé,celasigniequelepréltreest endommagé;remplacezlesdeuxéléments ltrants.

Figure48

1.Élémentintérieur

2.Préltre5.Corpsdultreàair

3.Couvercledultreàair

4.Verrou

Figure47

1.Couvercled'entréed'air3.Corpsdultreàair

2.Grilled'entréed'air

6.Ouvrezlesdispositifsdeverrouillagedultreàairet détachezlecouvercleducorpsdultre(Figure48).

7.Nettoyezl'intérieurducouvercledultreàl'air comprimé.

8.Sortezlepréltreducorpsdultreavecprécaution (Figure48).

4.Verrou

10.Vériezl'étatdupréltreenleplaçantdevantune lumièreforte.

Remarque:Lestrouséventuelsapparaîtrontsous formedepointsbrillants.Mettezl'élémentaurebut s'ilestendommagé.

Entretiendupréltre

•Remplacezlepréltres'ilestencrassé,pliéouendommagé.

•Nenettoyezpaslepréltre.

Entretiendel'élémentdesécurité

Remplacezl'élémentdesécurité;ilnedoitjamaisêtrenettoyé.

Important:N'essayezjamaisdenettoyerl'élément desécurité.Sil'élémentdesécuritéestencrassé,cela signiequelepréltreestendommagé.Remplacez alorslesdeuxéléments.

Posedesélémentsltrants

Important:Pournepasendommagerlemoteur,nele

faitesjamaistournersanslesdeuxélémentsltrantset sanslecouvercledultreàair.

1.Sivousmontezdesélémentsltrantsneufs,vériez

g012991

SAE 30

qu'ilsn'ontpassouffertpendantletransport.N'utilisez paslesélémentss'ilssontendommagés.

ATTENTION

Lespiècesbrûlantespeuventcauserdesblessures.

2.Sivousremplacezl'élémentintérieur,insérez-leavec précautiondanslecorpsdultre(Figure48).

3.Placezensuitelepréltresurl'élémentintérieuravec lemêmesoin(Figure48).

Remarque:Vériezquelepréltreestbienengagé enpositionenappuyantsursonbordextérieurlors delapose.

Important:N'appuyezpassurlapartieintérieure soupledultre.

4.Remettezenplaceetverrouillezlecouvercledultreà air(Figure48).

Vidangedel'huilemoteur

Typed'huile:huiledétergente(classedeserviceAPISJ ousupérieure)

Capacitéducarter:1,9L(2ptesaméricaines)avecltre neuf;1,6L(1,7pteaméricaine)avecltreexistant

Viscosité:Voirletableauci-dessous.

Gardezlesmains,lespieds,levisageettouteautre partieducorpsainsiquelesvêtementsàl'écartdu silencieuxetautressurfacesbrûlantes.

Important:Neremplissezpasexcessivementlecarter souspeined'endommagerlemoteur.Nefaitespas tournerlemoteursileniveaud'huileestendessousdu repèreminimumaurisqued'endommagerlemoteur.

1.DésengagezlaPDF,amenezlesleviersdecommande dedéplacementàlapositiondeverrouillageaupoint mortetserrezlefreindestationnement.

2.Avantdequitterlapositiondeconduite,coupezle moteur,enlevezlaclédecontactetattendezl'arrêt completdetouteslespiècesmobiles(Figure50).

Figure49

Remarque:L'utilisationd'huilesynthétique5W-20ou

5W-30estacceptablejusqu'à4°C(40°F).

Remarque:Leshuilessynthétiquesfacilitentledémarrage pardestempératuresextrêmementbassesinférieuresà-23°C (-10°F).

Contrôleduniveaud'huilemoteur

Périodicitédesentretiens:Àchaqueutilisationouunefois

parjour

Remarque:Contrôlezleniveaud'huilequandlemoteur estfroid.

G008804

G027659

I J

2.Garezlamachineenplaçantl'arrièrelégèrementplus

G008804

basquel'avantpourpouvoirévacuertoutel'huile.

3.DésengagezlaPDF,amenezlesleviersdecommande dedéplacementàlapositiondeverrouillageaupoint mortetserrezlefreindestationnement.

4.Avantdequitterlapositiondeconduite,coupezle moteur,enlevezlaclédecontactetattendezl'arrêt completdetouteslespiècesmobiles(Figure51).

Vidangedel'huilemoteur

Périodicitédesentretiens:Aprèsles8premièresheuresde

Toutesles100heures/Unefoisparan(lapremière échéanceprévalant)(plusfréquemmentencasde saletéoupoussièreabondantes).

Remarque:Débarrassez-vousdel'huileusagéedansun centrederecyclage.

1.Démarrezlemoteuretlaissez-letournerpendant 5minutes.

Remarque:Celapermetderéchaufferl'huilequi s'écoulealorsplusfacilement.

Figure50

fonctionnement

Figure51

5.Versezlentementenviron80%del'huilespéciéedans letubederemplissage,puisfaitesl'appointlentement jusqu'àcequeleniveauatteignelerepèremaximum (Full)(Figure52).

g027660

Figure52

G008804

C D

3/4

g027477

6.Démarrezlemoteuretconduisezlamachinejusqu'à unesurfaceplaneethorizontale.

7.Vériezànouveauleniveaud'huile.

Remplacementdultreàhuilemoteur

Périodicitédesentretiens:Toutesles200heures

Remarque:Remplacezleltreàhuilemoteurplussouvent sivoustravaillezdansdesconditionstrèspoussiéreusesou sableuses.

Figure53

1.Vidangezl'huilemoteur;voirVidangedel'huilemoteur

(page41).

2.Remplacezleltreàhuilemoteur(Figure53).

Remarque:Veillezàcequelejointdultreàhuile touchelemoteurpuisvissez-leencorede3/4detour.

3.Remplissezlecartermoteurd'unehuileneuvedutype voulu;voirVidangedel'huilemoteur(page41).

Vidangedel'huilemoteuret remplacementdurefroidisseur d'huile

Périodicitédesentretiens:Toutesles100heures/Unefois

paran(lapremièreéchéanceprévalant)

1.Lerefroidisseurd'huiledoitresterparfaitementpropre. Nettoyezlesailettesavecunebrosse.

2.Retirezlesboulonsdexationdurefroidisseurd'huile surlecarterdumoteur.

3.Nettoyezl'intérieurdurefroidisseurd'huileavecune brosse.

4.Posezlerefroidisseurd'huilesurlecarterdumoteur.

G008804

g01301 1

1 2

Remarque:Vouspourrezensuiteaccéderàlabougie

G008803

g027478

avant.

Figure54

1.Refroidisseurd'huile moteur

2.Boulons

Entretiendesbougies

Périodicitédesentretiens:Toutesles500heures/Une

foisparan(lapremièreéchéance prévalant)—Contrôlezetréglez l'écartementdesélectrodes.

Avantdemonterunebougie,vériezsil'écartemententre l'électrodecentraleetl'électrodelatéraleestcorrect.Utilisez unecléàbougiespourdéposeretreposerlesbougies,etune jauged'épaisseurpourcontrôleretréglerl'écartementdes électrodes.Remplacezlesbougiesaubesoin.

Type:Champion

XC12YC,Champion

outypeéquivalent

Écartementdesélectrodes:0,76mm(0,030po)

Déposedesbougies

Platinum3071

1.Tirezcettelanguette latéralementdanslesens indiquéparlaèche.

2.Dégagezlecarénagede cettelanguetteenletirant danslesensdelaèche.

4.Déposezlesbougies.

Figure55

3.Dégagezlecarénagede cettelanguetteenletirant danslesensdelaèche.

4.Carénage

1.Avantdequitterlapositiond'utilisation,coupezle moteur,enlevezlaclédecontactetattendezl'arrêt completdetouteslespiècesmobiles.

2.DésengagezlaPDF,amenezlesleviersdecommande dedéplacementàlapositiondeverrouillageaupoint mortetserrezlefreindestationnement.

3.Déposezlecapotdel'unitéhydrauliquegauchedans l'ordreindiquéàlaFigure55.

Figure56

5.Montezlecarénagedel'unitéhydrauliquegauche

g027479

(Figure55).

Contrôledesbougies

Important:Remplacezlesbougiesdanslescas

suivants:siellessontrecouvertesd'undépôtnoirou d'unecouchegrasse,silesélectrodessontusées,sielles présententdesssuresousileurréutilisationestsujette àcaution.

Silebecisolantestrecouvertd'unlégerdépôtgrisoubrun,le moteurfonctionnecorrectement.S'ilestrecouvertd'undépôt noir,celasigniegénéralementqueleltreàairestencrassé.

Réglezl'écartementdesélectrodesà0,76mm(0,030po).

Figure57

ATTENTION

Lescomposantschaudsdusystèmed'échappement peuventenammerlesvapeursd'essence,même aprèsl'arrêtdumoteur.Lesparticuleschaudes rejetéesquandlemoteurestenmarchepeuvent enammerlesmatièresinammables.Unincendie peutentraînerdesdommagescorporelsetmatériels.

Nefaitespaslepleindecarburantetnefaitespas tournerlemoteursilepare-étincellesn'estpasen place.

1.Coupezlemoteur,attendezl'arrêtcompletdetoutes lespiècesmobiles,enlevezlaclédecontactetserrez lefreindestationnement.

2.Attendezquelesilencieuxsoitfroid.

3.Sivousconstatezdesssuresdelagrilleoudes soudures,remplacezlepare-étincelles.

4.Sivousconstatezquelagrilleestbouchée,enlevezle pare-étincellesetagitez-lepourdétacherlesparticules, puisnettoyezlagrilleàlabrossemétallique(faites-la tremperdansdusolvantaubesoin).

5.Reposezlepare-étincellessurlasortied'échappement.

Miseenplacedesbougies

Serrezlesbougiesà27Nm(20pi-lb).

Figure58

Contrôledupare-étincelles(le caséchéant)

Périodicitédesentretiens:Toutesles50heures

Entretiendusystème

G008963

12

d'alimentation

ATTENTION

Lescomposantsdusystèmed'alimentationsont soumisàunepressionélevée.L'utilisationde composantsnonconformespeutcauserunepanne dusystèmed'alimentation,unefuitedecarburant etmêmeuneexplosion.

Utilisezuniquementdesconduitesd'alimentation etdesltresàcarburantagréés.

Entretiendusystème d'injectionélectronique

Cettemachineestéquipéed'unsystèmed'injection électronique(EFI)quigèreledébitdecarburantenfonction desconditionsd'utilisation.

Lemoduledecommandeélectronique(ECU)surveille continuellementlefonctionnementdusystèmeEFI.

Letémoind'anomalie(MIL)s'allumeencasdedétection d'unproblèmeoud'uneanomaliedusystème.Letémoin d'anomalieestletémoinrougesituédanslaconsoledroite.

Lorsqueletémoind'anomalieestallumé,effectuezles premierscontrôlesdediagnostic.Voirlasectionsurletémoin d'anomaliesousDépistagedesdéfauts(page70).

Sicescontrôlesnecorrigentpasleproblème,unautre diagnosticetunentretienparundépositaire-réparateuragréé sontnécessaires.

Remplacementdultreà carburantbassepression

Périodicitédesentretiens:Toutesles200heures(plus

fréquemmentencasdesaletéou poussièreabondantes).

Leltreàcarburantestsituéprèsdumoteur,devantou derrière.

1.DésengagezlaPDF,amenezlesleviersdecommande dedéplacementàlapositiondeverrouillageaupoint mortetserrezlefreindestationnement.

2.Avantdequitterlapositiond'utilisation,coupezle moteur,enlevezlaclédecontactetattendezl'arrêt completdetouteslespiècesmobiles.

3.Laissezrefroidirlamachine.

4.Fermezlerobinetd'arrivéedecarburantsouslesiège (Figure59).

Figure59

1.Filtreàcarburant

2.Collier

5.Pincezlesextrémitésdescolliersetfaitesglisserceux-ci pourleséloignerdultre(Figure59).

6.Déposezleltredesconduitesd'alimentation.

7.Posezunltreneufetrapprochezlescolliersde xationdultre(Figure59).

8.Ouvrezlerobinetd'arrivéedecarburant.

Remarque:Ilestimportantderebrancherlesexiblesde carburantetdelesxerauxemplacementsd'origineavec lesattachesenplastiquepourlesmainteniràl'écartdes composantssusceptiblesdelesendommager.

3.Conduited'alimentation

Entretiendultreàcarburant hautepression

Necherchezpasàréparerleltreàcarburanthautepression. Leltrehautepressionestintégréaumoduledepompeà carburant.Leltreàcarburantetlesautrescomposants àl'intérieurdumodulepompeàcarburantnesontpas réparables.Necherchezpasàouvrirlemodulepompeà carburant.

Faitestoujoursremplacerlemoduledepompeà carburantavecleltreàcarburanthautepressionparun dépositaire-réparateuragréé.

Entretienduréservoirde carburant

N'essayezpasdevidangerleréservoirdecarburant.Conez toujourslavidangeduréservoirdecarburantàunréparateur agréé.

Entretiendusystème électrique

Entretiendelabatterie

Périodicitédesentretiens:Chaquemois

ATTENTION

CALIFORNIE

Proposition65-Avertissement

Lesbornes,lescossesdelabatterieetles

accessoiresconnexescontiennentduplombet

descomposésdeplomb.L'étatdeCalifornie

considèrecessubstanceschimiquescomme

étantàl'originedecancersetdetroubles delareproduction.

après a v oir manipulé la batterie.

La v ez-v ous les mains

ATTENTION

S'ilssontmalacheminés,lescâblesdelabatterie peuventsubirdesdommagesouendommagerla machineetproduiredesétincelles.Lesétincelles risquentdeprovoquerl'explosiondesgazdela batterieetdevousblesser.

•Débrancheztoujourslecâblenégatif(noir)dela batterieavantlecâblepositif(rouge).

•Rebrancheztoujourslecâblepositif(rouge)de labatterieavantlecâblenégatif(noir).

1.Désengagezlacommandedeslames(PDF),amenez lesleviersdecommandededéplacementenposition deverrouillageaupointmortetserrezlefreinde stationnement.

2.Avantdequitterlapositiond'utilisation,coupezle moteur,enlevezlaclédecontactetattendezl'arrêt completdetouteslespiècesmobiles.

3.Débranchezlecâblenégatif(noir)delabatteriedela bornenégative(-)delabatterie(Figure60).

DANGER

L'électrolytecontientdel'acidesulfurique,un poisonmortelquicausedegravesbrûlures.

Nebuvezjamaisl'électrolyteetéviteztoutcontact aveclesyeux,lapeauoulesvêtements.Portezdes lunettesdeprotectionetdesgantsencaoutchouc.

Déposedelabatterie

ATTENTION

Lesbornesdelabatterieoulesoutilsenmétal peuventcauserdescourts-circuitsaucontactdes piècesmétalliquesdelamachineetproduiredes étincelles.Lesétincellesrisquentdeprovoquer l'explosiondesgazdelabatterieetdevousblesser.

•Lorsduretraitoudelamiseenplacedela batterie,évitezquelesbornestouchentles partiesmétalliquesdelamachine.

•Évitezdecréerdescourts-circuitsentreles bornesdelabatterieetlespartiesmétalliquesde lamachineavecdesoutilsenmétal.

4.Enlevezlecapuchonrougedelabornepositive(rouge) delabatterieetdébranchezlecâblepositif(+)(Figure

60).

5.Retirezl'écrouàoreillesquixelabarrettedemaintien delabatterie(Figure60).

6.Déposezlabarrettedemaintien(Figure60).

7.Retirezlabatterie.

G008804

Miseenplacedelabatterie

1.Placezlabatteriedanssonsupportentournantles bornesàl'opposéduréservoirhydraulique(Figure60).

2.Branchezlecâblepositif(rouge)delabatterieàla bornepositive(+).

3.Branchezlecâblenégatif(noir)etlecâbledemasseà labornenégative(-)delabatterie.

4.Fixezlescâblesavec2boulons,2rondelleset 2contre-écrous(Figure60).

5.Placezlecapuchonrougesurlabornepositive(rouge) delabatterie.

6.Reposezlabarrettedemaintienetxez-laavecl'écrou àoreilles(Figure60).

Chargedelabatterie

ATTENTION

Labatterieenchargeproduitdesgazsusceptibles d'exploser.

1.Enlevezl'écrouàoreilles etlabarrettedemaintien

2.Débranchezlacâble négatifdelabatterieavant lecâblepositif

Figure60

3.Débranchezlecâble positifdelabatterie

4.Retirezlabatterie

Nefumezjamaisàproximitédelabatterieet gardez-laéloignéedetoutesammesousources d'étincelles.

Important:Gardeztoujourslabatteriechargéeau maximum(densité1,265).Celaestparticulièrement importantpourprévenirladégradationdelabatteriesi latempératuretombeendessousde0ºC(32ºF).

1.Chargezlabatteriependant10à15minutesentre25et 30A,oupendant30minutesà10A.

2.Quandlabatterieestchargéeaumaximum,débranchez lechargeurdelaprise,puisdébranchezleslsdu chargeurdesbornesdelabatterie(Figure61).

3.Placezlabatteriedanslamachineetraccordezles câblesdelabatterie;voirMiseenplacedelabatterie

(page47).

Remarque:N'utilisezpaslamachinesilabatterie n'estpasbranchée,aurisqued'endommagerlecircuit électrique.

1.Bornepositivedela

g020464

batterie

2.Bornenégativedela batterie

Figure61

3.Filrouge(+)duchargeur

4.Filnoir(-)duchargeur

Entretiendusystème d'entraînement

Contrôledelaceinturede sécurité

Périodicitédesentretiens:Àchaqueutilisationouunefois

parjour

Vériezvisuellementquelaceinturedesécuritén'estpas uséenientaillée,etquel'enrouleuretlabouclefonctionnent correctement.Encasdedommages,faiteslesremplacements nécessairesavantd'utiliserlamachine.

Contrôledesboutonsdu systèmeantiretournement (ROPS)

Entretiendesfusibles

Lesystèmeélectriqueestprotégépardesfusibles.Ilne nécessitedoncaucunentretien.Toutefois,siunfusiblegrille, vériezl'étatdelapièceouducircuitetassurez-vousqu'iln'y apasdecourt-circuit.

1.Lesfusiblessontsituéssurlaconsoledroite,prèsdu siège(Figure62).

2.Pourremplacerunfusible,tirezdessuspourl'enlever.

3.Remplacezlefusible(Figure62).

Périodicitédesentretiens:Àchaqueutilisationouunefois

parjour

ATTENTION

Pouréviterdevousblesser,parfoismortellement, envousretournant:gardezl'arceaudesécurité complètementrelevéetbloquédanscetteposition, etattachezlaceinturedesécurité.

Vériezquelesiègeestxéàlamachine.

Vériezquelesxationsetlesboutonssontenbonétat.Les boutonsdoiventêtrecomplètementengagésquandlesystème ROPSestrelevé.Lapartiesupérieuredel'arceaudesécurité doitparfoisêtrepousséeenavantoutiréeenarrièrepour engagercomplètementlesdeuxboutons(Figure63).

Figure62

1.Accessoireenoption– 15A

2.Charge–25A5.Console

3.PDF–10A

4.Principal–25A

Remarque:Lespneusavantsontdutypesemi-pneumatique etnenécessitentpasdecontrôledelapression.

Figure64

Contrôledesécrousderoues

Contrôlezetserrezlesécrousderouesàuncouplede122à 129Nm(90à95pi-lb).

Figure63

1.BoutondusystèmeROPS (positionverrouillée)

2.Sortezleboutondu systèmeROPSet tournez-lede90degrés pourchangerlaposition del'arceaudesécurité.

3.Arceaudesécuritérelevé

4.Arceaudesécurité abaissé

Réglagedel'alignement

VoirRéglagedelapositiondesleviersdecommande(page

57).

Contrôledelapressiondes

Contrôledel'écroucréneléde moyeuderoue

Périodicitédesentretiens:Aprèsles100premièresheures

defonctionnement

Toutesles500heures

Vériezetassurez-vousquelel'écroucréneléestserréàun couplede286à352Nm(211à260pi-lb).

Remarque:N'utilisezpasdeproduitantigrippantsurle moyeuderoue.

pneus

Périodicitédesentretiens:Toutesles50heures/Chaque

mois(lapremièreéchéanceprévalant)

Lespneusarrièredoiventêtregonésà0,90bar(13psi). Lespneusmalgonéspeuventcompromettrelaqualitéet l'uniformitédelacoupe.Contrôlezlapressionlorsqueles pneussontfroidspourobtenirunrésultatplusprécis.

Figure66

Figure65

1.Écroucrénelé

Réglageduroulementdepivot derouepivotante

Périodicitédesentretiens:Toutesles500heures/Unefois

paran(lapremièreéchéanceprévalant)

1.Désengagezlacommandedeslames(PDF),amenez lesleviersdecommandededéplacementenposition deverrouillageaupointmortetserrezlefreinde stationnement.

2.Avantdequitterlapositiond'utilisation,coupezle moteur,enlevezlaclédecontactetattendezl'arrêt completdetouteslespiècesmobiles.

3.Retirezlecapuchonantipoussièredelarouepivotante etserrezlecontre-écrou(Figure66).

1.Rondellesélastiques

2.Contre-écrou

3.Capuchonantipoussière

Utilisationdelacale d'embrayage

Certainsmodèlesplusrécentssontconstruitsavecdes embrayagesquicontiennentunecaledefrein.Lorsque lefreind'embrayageestuséaupointquel'embrayagene s'engageplussystématiquement,vouspouvezretirerlacale pourprolongerlaviedel'embrayage.

4.Continuezdeserrerlecontre-écroujusqu'àcequeles rondellesélastiquessoientaplaties,puisdesserrez-le de1/4detourpourobtenirlapréchargecorrectedes roulements(Figure66).

Important:Veillezàplacerlesrondellesélastiques commemontréàlaFigure66.

5.Remettezlecapuchonantipoussièreenplace(Figure

66).

Figure67

1.Induit

2.Enveloppedechamp

3.Rotor

4.Boulondexationdefrein

5.Entretoisedefrein

6.Caledecorrectionde

7.Pôledefrein

Retraitdelacaled'embrayage

1.Coupezlemoteur,attendezl'arrêtcompletdetoutes lespiècesmobiles,serrezlefreindestationnement etenlevezlaclédecontact;attendezquelamachine

l'entrefer

soitcomplètementrefroidieavantdecommencerla procédure.

2.Soufezdel'aircomprimésouslepôleetautourdes entretoisesdufreinpouréliminertoutdébris.

Figure68

3.Vériezl'étatdescâbles,desconnecteursetdesbornes dufaisceaudecâblage.

Remarque:Faiteslenettoyageoulesréparations nécessaires.

4.Vériezqu'unetensionde12Vestappliquéeau connecteurdel'embrayagequandlaPDFestengagée.

Figure70

1.Cale

C.Soufezdel'aircomprimésouslepôleetautour

desentretoisesdufreinpouréliminertoutdébris.

D.Serrezchaqueboulon(M6x1)à13Nm(10pi-lb)

+/-0,7Nm(0,5pi-lb).

E.Al'aided'unejauged'épaisseurde0,25mm

(0,01po),vériezqu'ilexisteunentreferentrele rotoretlafacedel'induit,dechaquecôtédupôle defrein,commeillustré.

Remarque:Enraisondel'usuredesfacesdu rotoretdel'induit(rugosité),ilestparfoisdifcile demesurerprécisémentl'entrefer.

5.Mesurezl'entreferentrelerotoretl'induit.Sil'entrefer estsupérieurà1mm(0,04po),procédezcommesuit:

A.Desserrezlesboulonsdexationdufreinde1/2

tourà1tour,commemontréci-dessous. Remarque:N'enlevezpaslepôledufreinde

l'enveloppedechamp/l'induit.Lepôledufrein estuséauniveaudel'induit,cequ'ildoitcontinuer defaireaprèsleretraitdelacaleand'assurerun coupledefreinagecorrect.

Figure69

1.Boulondexationdefrein

Figure71

1.Jauged'épaisseur

Figure72

1.Jauged'épaisseur

B.Al'aided'unepinceàbecslongsouavecles

doigts,saisissezlalanguetteetdéposezlacale. Remarque:Nemettezpaslacaleaurebut

tantquevousn'êtespascertainquel'embrayage fonctionnecorrectement.

•Sil'entreferestinférieurà0,25cm(0,01po),

remettezlacaleenplaceetreportez-vousà

Dépistagedesdéfauts(page70).

•Sil'entreferestsufsant,passezaucontrôle

desécuritédel'opérationF.

F.Effectuezlecontrôledesécuritésuivant:

G008804

i.Asseyez-voussurlesiègeetmettezle

moteurenmarche.

ii.Leslamesnedoiventpass'engagerquand

lacommandedePDFestenfoncéeet l'embrayageestdésengagé.

Sil'embrayagenesedésengagepas, remettezlacaleenplaceetreportez-vous àDépistagedesdéfauts(page70).

iii.Engagezetdésengagezlacommandede

PDF10foisdesuitepourvérierque l'embrayagefonctionnecorrectement.

Entretiendusystèmede refroidissement

Nettoyagedelagrilledu moteuretdurefroidisseur d'huile

Périodicitédesentretiens:Àchaqueutilisationouunefois

parjour

Enlevezl'herbe,lessaletésetautresdébriséventuellement accumuléssurlerefroidisseurd'huile(Figure73).

Figure73

Avantchaqueutilisation,enlevezl'herbe,lessaletésetautres débriséventuellementaccumuléssurlagrilledumoteur.Cela permetd'assurerunrefroidissementetunrégimemoteur corrects,etréduitlesrisquesdesurchauffeetdedommages mécaniquesdumoteur(Figure74).

Nettoyagedesailettesde refroidissementetdes carénagesdumoteur

Périodicitédesentretiens:Toutesles100heures/Unefois

paran(lapremièreéchéanceprévalant)

1.DésengagezlaPDFetserrezlefreindestationnement.

2.Avantdequitterlapositiond'utilisation,coupezle moteur,enlevezlaclédecontactetattendezl'arrêt completdetouteslespiècesmobiles.

3.Déposezlagrilled'entréed'air,lelanceuretlecarter duventilateur(Figure74).

4.Débarrassezlespiècesdumoteurdesbrinsd'herbeet desdébrisaccumulés.

5.Remettezlagrilled'entréed'air,lelanceuretlecarter duventilateur(Figure74).

Figure74

1.Carénagedemoteur4.Carterduventilateur

2.Grilled'entréed'airdu moteur

3.Boulon

5.Vis

Contrôleetnettoyage descarénagesdel'unité hydraulique

Périodicitédesentretiens:Àchaqueutilisationouunefois

parjour

1.DésengagezlaPDFetserrezlefreindestationnement.

2.Avantdequitterlapositiond'utilisation,coupezle moteur,enlevezlaclédecontactetattendezl'arrêt completdetouteslespiècesmobiles.

3.Avancezlesiège.

4.Débarrassezlescarénagesdel'unitéhydrauliquede l'herbeetdesdébrisaccumulés(Figure75).

5.Positionnezlesiège.

1.Carénagesdel'unitéhydraulique

Figure75

Entretiendesfreins

Réglagedufreinde stationnement

Périodicitédesentretiens:Aprèsles100premièresheures

defonctionnement

Toutesles500heuresparlasuite

Vériezquelefreinestréglécorrectement.

Remarque:Cetteprocéduredoitêtresuivieaprèsles 100premièresheuresdefonctionnementouchaquefois qu'uncomposantdufreinestdéposéouremplacé.

1.Conduisezlamachinesurunsolplatethorizontal.

2.Désengagezlacommandedeslames(PDF),amenez lesleviersdecommandededéplacementenposition deverrouillageaupointmortetserrezlefreinde stationnement.

3.Coupezlemoteur,attendezl'arrêtcompletdetoutes lespiècesmobilesetenlevezlaclédecontact.

4.Soulevezl'arrièredelamachinesurdeschandelles.

DANGER

Lescricsmécaniquesouhydrauliquespeuvent cédersouslepoidsdelamachineetcauser desblessuresgraves.

•Utilisezdeschandellespoursoutenirla machine.

•N'utilisezpasdecricshydrauliques.

5.Déposezlesrouesarrièredelamachine.

6.Enlevezlesdébriséventuellementprésentsautourdu frein.

7.Tournezlapoignéededéblocagedesrouesmotrices enpositionDébloquée.VoirUtilisationdesvalvesde

déblocagedesrouesmotrices(page31).

8.VériezsiunespaceestvisibleentrelesupportenL etlabutéedetringlerie(Figure76).

Figure76

Côtégauchemontré

1.SupportenL

2.Butéedetringlerie

3.Espace6.Moyeuderoue

9.Desserrezlefreindestationnement;lelevierdoitêtre abaissé.

10.Tournezlemoyeuderoueàlamaindanslesdeuxsens parrapportàl'étrier;lemoyeuderouedoitsedéplacer libremententrel'étrier.

11.L'espaceestnécessairepourpermettreaumoyeude rouedebougerlibrement:

A.Desserrezlefreindestationnement.

B.Détachezetajustezprécisémentlatringlerie

arrière:

4.Tringleriearrière

5.Étrier

•Raccourcissezlatringleriepourcréerun

espace.

•Allongezlatringleriepourpermettreàla

tringleriedebouger.

C.Rattachezlatringleriearrière.

12.Serrezlefreindestationnementetvériezl'espace obtenu.

13.Répétezlesopérations9à13jusqu'àcequ'unespace soitvisibleetquelemoyeuderouetournelibrement.

14.Répétezcetteprocédurepourlefreindel'autrecôté.

15.Tournezlapoignéededéblocagedesrouesmotrices enpositiondemarche.VoirUtilisationdesvalvesde

déblocagedesrouesmotrices(page31).

16.Montezlesrouesarrièreetserrezlesécrousderoues. VoirContrôledesécrousderoues(page49).

17.Retirezleschandelles.

Entretiendescourroies

Contrôledescourroies

Périodicitédesentretiens:Toutesles50heures

Vériezquelescourroiesnemontrentpaslessignesd'usure suivants:grincementpendantlarotation,glissementdes lamespendantlacoupe,bordseflochés,tracesdebrûlureset ssures.Remplacezlacourroiequandelleprésentecegenre deproblèmes.

Remplacementdelacourroie dutablierdecoupe

Lacourroiedutablierdecoupepeutmontrerlessignes d'usuresuivants:grincementpendantlarotation,glissement deslamespendantlacoupe,bordseflochés,tracesde brûluresetssures.Remplacezlacourroiequandelleprésente cegenredeproblèmes.

1.DésengagezlaPDF,amenezlesleviersdecommande dedéplacementàlapositiondeverrouillageaupoint mortetserrezlefreindestationnement.

2.Avantdequitterlapositiond'utilisation,coupezle moteur,enlevezlaclédecontactetattendezl'arrêt completdetouteslespiècesmobiles.

3.Abaissezletablierdecoupeàlahauteurdecoupe 76mm(3po).

4.Retirezlescouverclesdecourroie(Figure77).

Figure78

1.Poulied'embrayage5.Troucarrédanslebrasde

2.Courroiedutablierde coupe

3.Pouliedetensionrappelée parressort

4.Cliquet

lapouliedetensionpour lerochet

6.Graisseurdepouliede tension

7.Guidedecourroie

Figure77

1.Poussezleslanguettes verslebas

2.Déposezlecouverclede courroie

5.Insérezunrochetdansletroucarrédubrasdelapoulie detensionpourdétendreleressortdelapouliede tension(Figure78).

6.Enlevezlacourroiedespouliesdutablierdecoupe.

7.Enlevezleguidedecourroiesituésurlebrasderenvoi rappeléparressort(Figure78).

8.Retirezlacourroieexistante.

9.Acheminezlacourroieneuveautourdespouliesdu tablierdecoupeetdelapoulied'embrayage,sousle moteur(Figure78).

10.Montezleguidedecourroiesurlebrasderenvoi (Figure78).

11.Insérezlerochetdansletroucarréetmontezleressort delapouliedetension(Figure78).

Remarque:Lesextrémitésduressortdoiventêtre engagéesdanslesrainuresd'ancrage.

12.Posezlescouverclesdecourroie(Figure79).

Figure79

1.Positionnezlecouvercle decourroie

2.Glissezlecouverclede courroiesouslesretenues latérales

3.Veillezàpasserla languettesouslaretenue enmétal

Remplacementdelacourroie d'entraînementdelapompe hydraulique

1.DésengagezlaPDFetserrezlefreindestationnement.

2.Avantdequitterlapositiond'utilisation,coupezle moteur,enlevezlaclédecontactetattendezl'arrêt completdetouteslespiècesmobiles.

3.Déposezlacourroiedutablierdecoupe;voir

Remplacementdelacourroiedutablierdecoupe(page

55).

4.Soulevezlamachinesurdeschandelles(Figure80).

Figure80

1.Pouliedetension5.Pouliedepompe

2.Poulied'embrayage6.Troucarrédansbrasde

3.Courroied'entraînement depompe

4.Pouliedepompe hydrauliquedroite

hydrauliquegauche

pouliedetension

7.Ressortdelapouliede tension

5.Insérezunrochetdansletroucarrédubrasdela pouliedetensionpourdéposerleressortdelapoulie detension(Figure80).

6.Décrochezleressortdelapouliedetensionduchâssis (Figure80).

7.Retirezlacourroiedespouliesd'entraînementdel'unité hydrauliqueetdelapouliedumoteur.

8.Placezunecourroieneuveautourdelapouliedu moteuretdes2pouliesd'entraînement.

9.Insérezunrochetdansletroucarrédubrasdela pouliedetensionpourinstallerleressortdelapoulie detensionsurlechâssis(Figure80).

10.Reposezlacourroiedutablierdecoupe;voir

Remplacementdelacourroiedutablierdecoupe(page

55).

Entretiendes commandes

Réglagedelapositiondes leviersdecommande

Lesleviersdecommandeont2positionsderéglage:hauteet basse.Enlevezlesboulonspourréglerlesleviersàlahauteur quiconvientlemieuxàl'utilisateur.

1.DésengagezlaPDF,amenezlesleviersdecommande dedéplacementàlapositiondeverrouillageaupoint mortetserrezlefreindestationnement.

2.Avantdequitterlapositiond'utilisation,coupezle moteur,enlevezlaclédecontactetattendezl'arrêt completdetouteslespiècesmobiles.

3.Desserrezlesboulonsetlesécrousàembasesitués danslesleviers(Figure81).

Figure82

4.Réglezl'alignementavant/arrièredesleviersenles plaçanttousdeuxàlapositionpointmort,puis faites-lescoulisserjusqu'àcequ'ilssoientalignés,et serrezlesboulons(Figure82).

Figure81

1.Boulon3.Levierdecommande

2.Poignée

4.Écrou

5.Silesextrémitésdesleviersserencontrent;voirRéglage

dupivotdeverrouillageaupointmortdescommandes dedéplacement(page58).

6.Répétezlaprocédurepourréglerlesleviersde commande.

Réglagedelatringleriede commandededéplacement

Lestringleriesdecommandedelapompesontsituéesde chaquecôtéduréservoirdecarburant,souslesiège.Tournez latringleriedepompeàl'aided'unecléde13mm(1/2pouce) poureffectuerdesréglagesextrêmementprécisetéviterainsi quelamachinepasseaupointmort.Lesréglagesdoivent seulementêtreeffectuéspourlepositionnementdupoint mort.

ATTENTION

Lemoteurdoitêtreenmarcheetlesrouesmotrices doiventtournerpoureffectuerleréglagedela commandededéplacement.Lespiècesmobileset lessurfacesbrûlantespeuventcauserdesblessures.

N'approchezpaslesdoigts,lesmainsoules vêtementsdespiècesrotativesetdessurfaces chaudes.

1.Avantdemettrelemoteurenmarche,appuyezsurla pédalederelevagedutablieretenlevezlagoupillede hauteurdecoupe.

2.Abaissezletablierausol.

3.Soulevezl'arrièredelamachineetsoutenez-leavecdes chandelles(ouunsupportéquivalent).

Remarque:Soulevezlamachinejusteassezpour

g014943

permettreauxrouesmotricesdetournerlibrement.

4.Débranchezlesconnexionsélectriquesducontacteur desécuritédusiègesituésouslecoussindel'assisedu siège.

Remarque:Lecontacteurestintégréausiège.

5.Brancheztemporairementunlvolantauxbornesdu connecteurdufaisceaudecâblageprincipal.

6.Démarrezlemoteur,faites-letourneràpleinrégime etdesserrezlefrein.

Remarque:Lefreindoitêtreserréetlesleviersde commandededéplacementdoiventêtrepoussés versl'extérieurpourdémarrerlemoteur.Iln'est pasnécessairequel'utilisateursoitassissurle siègecarlelvolantestutilisé.

7.Laisseztournerlemoteur5minutesaumoinsavecles leviersdecommandeenpositiondevitessemaximale enmarcheavantpouramenerl'huilehydrauliqueàla températuredeservice.

Remarque:Lelevierdecommandededéplacement doitêtreaupointmortquandvouseffectuezles réglagesnécessaires.

10.Amenezlesleviersdecommandededéplacement enpositiondemarchearrièreet,toutenappuyant légèrementsurlesleviers,laissezlesressorts d'indicateurdemarchearrièreramenerlesleviersau pointmort.

Remarque:Lesrouesdoivents'arrêterdetournerou tournerlégèrementenarrière.

11.Coupezlemoteur,débranchezlelvolantdufaisceau decâblesetbranchezleconnecteuraucontacteurdu siège.

12.Retirezleschandelles.

13.Relevezletablieretmettezlagoupilledehauteurde coupeenplace.

14.Vériezquelamachinenesedéplacepasaupointmort quandlefreindestationnementestdesserré.

Réglagedel'amortisseurde commandededéplacement

Leboulondexationd'amortisseursupérieurpeutêtre ajustépourréglerlarésistancedesleviersdecommandede déplacement.VoirlesoptionsdemontageàlaFigure84.

8.Amenezlesleviersdecommandededéplacementen positionpointmort.

9.Réglezlalongueurdestigesdepompesentournantles doublesécrousdanslesensvoulujusqu'àcequeles rouestournentlégèrementenmarchearrière(Figure

83).

Figure84

Poignéedecommandedroitemontrée

1.Serrezlecontre-écrouà23Nm(17pi-lb).Leboulonserré nedoitpasdépasserducontre-écrou.

2.Granderésistance(plusferme)

3.Amortisseur

4.Résistancemoyenne

5.Faiblerésistance(molle)

1.Écrousdoubles

Figure83

Réglagedupivotde verrouillageaupointmortdes commandesdedéplacement

L'écrouàembasepeutêtreajustéand'obtenirlarésistance vouluedulevierdecommandededéplacementquandilest

amenéenpositiondeverrouillageaupointmort.Voirles optionsderéglageàlaFigure85.

Entretiendusystème

1.Desserrezl'écroudeblocage.

2.Serrezoudesserrezl'écrouàembaseselonlarésistance voulue.

Remarque:Pouraugmenterlarésistance,serrez l'écrouàembase.

Remarque:Pourréduirelarésistance,desserrez l'écrouàembase.

3.Resserrezl'écroudeblocage.

Figure85

1.Écrouàembase2.Écroudeblocage

hydraulique

Entretiendusystème hydraulique

Typed'huilehydraulique:HuilehydrauliqueToro HYPR-OIL

Important:Utilisezl'huilespéciée.Toutautreliquide estsusceptibled'endommagerlesystème.

Capacitédechaquesystèmehydraulique:1,5L(52oz)

parcôté,avecltreneuf

Contrôleduniveaudeliquide hydraulique

Périodicitédesentretiens:Toutesles50heures—Contrôlez

1.Placezlamachinesurunesurfaceplaneethorizontale.

2.DésengagezlaPDF,amenezlesleviersdecommande

™

500ouMobil

leniveaud'huilehydraulique.

dedéplacementàlapositiondeverrouillageaupoint mortetserrezlefreindestationnement.

115W-50.

3.Avantdequitterlapositiond'utilisation,coupezle moteur,enlevezlaclédecontactetattendezl'arrêt completdetouteslespiècesmobiles.

4.Laissezrefroidirlemoteuretlesystèmehydraulique pendant10minutes.

Remarque:Lajaugedeniveaud'huilen'indiquera pasleniveaucorrectsil'huileestchaude.

5.Avancezlesiège.

6.Nettoyezlasurfaceautourdesjaugesdesréservoirsdu systèmehydraulique(Figure86).

7.Sortezlajaugeduréservoirhydraulique(Figure86).

8.Essuyezlajaugesurunchiffonpuisrevissez-ladans leréservoir.

9.Ressortezlajaugeetexaminezl'extrémité(Figure86).

Important:Neremplissezpasexcessivement lesunitéshydrauliquespouréviterdecauserdes dommages.N'utilisezpaslamachinesileniveau d'huileesten-dessousdurepèreminimum.

10.Sileniveaud'huileestaurepèreminimum,versez lentementlaquantitéd'huilequiconvientdansle réservoirhydrauliquepourfairemonterleniveau jusqu'aurepèremaximum(H).

11.Remettezlajaugeenplace.

12.Répétezlaprocédurepourlajauged'huileopposée.

G015459

Figure86

L'uneoul'autrejauged'huilepeutêtreutiliséedansla

machine

ATTENTION

L'huilehydrauliquequis'échappesous pressionpeuttraverserlapeauetcauserdes blessuresgraves.

•Sidel'huilehydrauliquepénètre souslapeau,elledevraêtreenlevée chirurgicalementdanslesquelquesheures quisuiventparunmédecinconnaissant biencegenredeblessures,pouréviterle risquedegangrène.

•N'approchezpaslesmainsouautres partiesducorpsdesfuitesentrou d'épingleoudesgicleursd'oùsortdu liquidehydrauliquesoushautepression.

•Utilisezunmorceaudepapieroudecarton pourdétecterlesfuites.

•Évacuezavecprécautiontoutelapression dusystèmehydrauliqueavanttoute interventionsurlesystème.

•Vériezl'étatdesexiblesetconduites hydrauliques,ainsiqueleserragede touslesraccordsetbranchementsavant demettrelesystèmehydrauliquesous pression.

1.Niveaumax.

2.Niveaumin.4.Emplacementdesjauges

3.H–signieniveau

maximum

d'huilesouslesiège

Vidangedel'huilehydrauliqueet remplacementdesltreshydrauliques

Périodicitédesentretiens:Aprèsles250premièresheures

defonctionnement—Remplacezles ltreshydrauliquesetvidangezl'huile hydrauliquequellequ'ellesoit.

Toutesles250heures—Sivousutilisezl'huile hydrauliqueMobil hydrauliquesetvidangezl'huile(plusfréquemment sivoustravaillezdansunenvironnementsaleou poussiéreux).

Toutesles500heures—Sivousutilisezl'huile hydrauliqueToro ltreshydrauliquesetvidangezl'huilehydraulique(plus fréquemmentsivoustravaillezdansunenvironnement saleoupoussiéreux).

Lesltresdoiventêtredéposéspourlavidangedel'huile hydraulique.Remplacezlesdeuxenmêmetemps;voir

Entretiendusystèmehydraulique(page59)pourconnaître

l'huilespéciée.

1.Désengagezlacommandedeslames(PDF),amenez lesleviersdecommandededéplacementenposition deverrouillageaupointmortetserrezlefreinde stationnement.

2.Avantdequitterlapositiond'utilisation,coupezle moteur,enlevezlaclédecontactetattendezl'arrêt completdetouteslespiècesmobiles.

1,remplacezlesltres

HYPR-OIL

™

500,remplacezles

3.Soulevezlamachinesurdeschandelles(Figure87).

G008968

6.Appliquezunenecouched'huilehydrauliquesurle jointencaoutchoucdultrederechange(Figure88).

7.Montezleltrehydrauliquederechange.

8.Reposezlacourroied'entraînementdepompeetla courroiedutablierdecoupe.

9.Retirezleschandellesetabaissezlamachine(Figure87).

10.Versezdel'huiledansleréservoirhydrauliqueetvériez qu'iln'yapasdefuite.

11.Nettoyezl'huileéventuellementrépandue.

12.Mettezlemoteurenmarcheetlaissez-letourner environ2minutespourpurgerl'airducircuit.

13.Coupezlemoteuretrecherchezlesfuiteséventuelles.

14.Vériezleniveaud'huileàfroid.

Figure87

1.Chandelles

4.Déposezlacourroiedutablieretlacourroie d'entraînementdelapompe;voirRemplacementdela

courroiedutablierdecoupe(page55)etRemplacement delacourroied'entraînementdelapompehydraulique (page56).

Remarque:Celaéviteradesalirlescourroiesavec l'huile.

5.Placezunbacdevidangesousleltre,retirezleltre usagéetessuyezlasurface(Figure88).

15.Faitesl'appointd'huilehydrauliqueaubesoin.

Remarque:Neremplissezpasexcessivement.

Vuededessousdelamachine

1.Emplacementsdesltres

Figure88

2.Filtrehydraulique

Entretiendutablierde coupe

Miseàniveaudutablierde coupe

Préparationdelamachine

Remarque:Vériezqueletablierdecoupeestdeniveau

avantderéglerlahauteurdecoupe.

1.Placezlatondeusesurunesurfaceplaneethorizontale.

2.Désengagezlacommandedeslames(PDF),amenez lesleviersdecommandededéplacementenposition deverrouillageaupointmortetserrezlefreinde stationnement.

3.Avantdequitterlapositiond'utilisation,coupezle moteur,enlevezlaclédecontactetattendezl'arrêt completdetouteslespiècesmobiles.

4.Vériezlapressiondespneusdesrouesmotrices,

5.Corrigez-laà0,90bar(13psi)aubesoin.

6.Réglezletablierdecoupeàlahauteurde7,6cm(3po).

Miseàniveaudutablierdecoupe

1.Placezlatondeusesurunesurfaceplaneethorizontale.

2.Coupezlemoteur,attendezl'arrêtcompletdetoutes lespiècesmobiles,enlevezlaclédecontactetserrez lefreindestationnement.

3.Contrôlezlapressiondespneusdesrouesmotrices.

Remarque:Lapressioncorrectedespneusavantet arrièreestde0,90bar(13psi).

4.Placezleverroudetransportenpositionde verrouillage.

5.Enfoncezlapédalederelevagedutablierdecoupeau maximumpourverrouillerletablieràlapositionde transportde14cm(5-1/2po)(Figure89).

Figure89

1.Pédalederelevagede tablier

2.Goupilledehauteurde coupe

6.Insérezlagoupillederéglagedelahauteurdecoupeà laposition7,6cm(3po).

7.Relâchezleverroudetransportetlaissezletablier descendreàlahauteurdecoupesélectionnée.

8.Relevezl'éjecteur.

9.Dechaquecôtédutablierdecoupe,mesurezladistance entrelasurfaceplaneetlapointeavantdelalame (positionA),commemontréàlaFigure90.

Remarque:Ladistanceobtenuedoitêtrede7,6cm (3po).

3.Verroudetransport

Figure90

g017036

12.Pourréglerlesystèmemonopoint,desserrezles2 boulonsaubasdelaplaquedehauteurdecoupe (Figure92).

1.7,6cm(3po)enAest correct

2.8,3cm(3-1/4po)enBest correct

3.Pointdemesureentrela pointedelalameetla surfacedure

4.MesurezauxpointsAetB dechaquecôté

10.Lecaséchéant,desserrezl'écrouWhizlocksurlecôté delachapeetl'écroudeblocagesurledessus(Figure

91).

11.Ajustezprécisémentlavisderéglageenlatournant jusqu'àobtentionde7,6cm(3po)dehauteur.

Remarque:Tournezlavisderéglagedanslesens horairepouraugmenterlahauteuretdanslesens antihorairepourladiminuer.

Remarque:Silesbiellettesdetablieravantne disposentpasd'unréglagesufsantpourobtenirune hauteurdecoupeprécise,leréglagemonopointpeut êtreutilisépourobtenirunréglagesupplémentaire.

Figure92

1.Boulonsaubasdelaplaquedehauteurdecoupe

13.Siletablieresttropbas,serrezleboulonderéglage monopointdanslesenshoraire.Siletablieresttrop haut,desserrezleboulonderéglagemonopointdansle sensantihoraire(Figure93).

Remarque:Desserrezouserrezleboulonderéglage monopointpourpouvoirjustedéplacerlesboulonsde montagedelaplaquedehauteurdecouped'aumoins 1/3deleurcoursedanslesfentes.Celapermettrade rattraperunpeuduréglageverslehautetlebaspour les4timoneriesdetabliers.

Figure91

1.ÉcrouWhizlock3.Écroudeblocage

2.Visderéglage

4.Chape

Figure93

1.Boulonderéglagemonopoint

14.Serrezles2boulonsaubasdelaplaquedehauteurde coupe(Figure92).T

Remarque:Généralement,lapointearrièredela lamedoitêtreréglée6,4mm(1/4po)plushautque lapointeavant.

15.Serrezles2boulonsàuncouplede37à45Nm(27 à33pi-lb).

16.Dechaquecôtédutablierdecoupe,mesurezladistance entrelasurfaceplaneetlapointearrièredelalame (positionB),commemontréàlaFigure90.

Remarque:Ladistanceobtenuedoitêtrede8,3cm (3-1/4po)

17.Ajustezprécisémentlavisderéglageenlatournant jusqu'àobtentiond'unehauteurde8,3mm(3-1/4po) (Figure91).

3.Inspectezleslames,surtoutlapartierelevée.

4.Remplacezimmédiatementtoutelamefendue,uséeou quiprésenteuneentaille(Figure94).

Figure94

Tournezl'écrouderéglagedanslesenshorairepour augmenterlahauteuretdanslesensantihorairepour ladiminuer.

18.Mesurezjusqu'àcequeles4côtéssoientàlabonne hauteur.

19.Serreztouslesécrousdeblocagedesbrasderelevage detablierdecoupe.

20.Abaissezl'éjecteur.

Entretiendeslames

Pourunbonrésultat,leslamesdoiventtoujoursêtrebien aiguisées.Ilestutiledeprévoiruneouplusieurslamesde réservepourleremplacementetl'aiguisage.

ATTENTION

Unelameuséeouendommagéepeutsebriseret projeterlemorceaucasséversl'utilisateuroudes personnesàproximité,etleurinigerdesblessures gravesoumortelles.

•Vériezl'étatetl'usuredeslames périodiquement.

•Remplacezleslamesuséesouendommagées.

1.Tranchant

2.Partierelevée4.Fissure

3.Usure/formationd'une entaille

Détectiondeslamesfaussées

1.DésengagezlaPDF,amenezlesleviersdecommande dedéplacementàlapositiondeverrouillageaupoint mortetserrezlefreindestationnement.

2.Avantdequitterlapositiond'utilisation,coupezle moteur,enlevezlaclédecontactetattendezl'arrêt completdetouteslespiècesmobiles.

3.Tournezleslamesdanslesenslongitudinal.

4.Mesurezladistanceentrelasurfaceplaneetletranchant (positionA)deslames(Figure95).

Avantlecontrôleoul'entretiendes lames

Garezlamachinesurunesurfaceplaneethorizontale, désengagezleslamesetserrezlefreindestationnement. Coupezlecontact.Enlevezlacléetdébranchezleldes bougies.

Contrôledeslames

Périodicitédesentretiens:Àchaqueutilisationouunefois

parjour

1.Examinezletranchantdeslames(Figure94).

2.Sileslamesnesontpastranchantesouprésententdes indentations,déposez-lesetaiguisez-les;voirAffûtage

deslames(page65).

Figure95

1.Pointdemesureentrela lameetlesolplat

5.Tournezleslamespourfairepasserlespointesquisont àl'arrièreàl'avant.

6.Mesurezladistanceentrelasurfaceplaneetletranchant deslames,aumêmeendroitqu'àl'opération4ci-dessus.

2.PositionA

Remarque:Lesmesuresobtenuesauxopérations4 et5nedoiventpasdifférerdeplusde3mm(1/8po).

Remarque:Veillezàconserverl'angledecoupe d'origine.

Remarque:Siladifférenceestsupérieureà3mm (1/8po),lalameestfausséeetdoitêtreremplacée.

ATTENTION

Unelamefausséeouendommagéepeutse briseretprojeterlemorceaucassédansvotre directionoucelledepersonnesàproximité,et causerdesblessuresgravesoumortelles.

•Remplaceztoujoursunelamefausséeou endommagéeparuneneuve.

•Necréezpasd'indentationsdanslesbords ouàlasurfacedeslames,parexempleen leslimant.

Déposedeslames

Remplacezleslamessiellesontheurtéunobstacle,etsielles sontdéséquilibréesoufaussées.Pourgarantirunrendement optimaletlasécuritécontinuedelamachine,utiliseztoujours deslamesTorod'origine.Leslamesd'autresconstructeurs peuvententraînerlanon-conformitéauxnormesdesécurité.

1.Tenezlalameparsonextrémitéavecunchiffonou ungantépais.

2.Enlevezdel'axe,leboulon,larondellebombéeetla lame(Figure96).

Remarque:Limezlamêmequantitédemétalsur chacundesdeuxtranchantspournepasdéséquilibrer lalame.

Figure97

1.Aiguiserenconservantl'angled'origine

2.Vériezl'équilibredelalameenlaplaçantsurun équilibreur(Figure98).

Remarque:Silalamerestehorizontale,elleest équilibréeetpeutêtreutilisée.

Figure98

1.Lame

2.Équilibreur

Figure96

1.Partierelevéedelalame3.Rondellebombée

2.Lame4.Boulondelame

Affûtagedeslames

3.Silalameestdéséquilibrée,limezunpeul'extrémitéde lapartierelevéeseulement(Figure96).

4.Répétezcetteprocédurejusqu'àcequelalamesoit équilibrée.

Posedeslames

1.Placezlalamesurl'axe(Figure99).

Important:Pourunecoupecorrecte,lapartie relevéedelalamedoitêtretournéeverslehautet dirigéeversl'intérieurdutablierdecoupe.

2.Mettezenplacelarondelleélastiqueetleboulonde lalame(Figure99).

Remarque:Lecônedelarondelleélastiquedoitêtre dirigéverslatêteduboulon(Figure99).

3.Serrezleboulondelalameàuncouplede115à 150Nm(85à110pi-lb).

1.Aumoyend'unelime,aiguisezlestranchantsauxdeux extrémitésdelalame(Figure97).

Figure99

1.Partierelevéedelalame3.Rondelleélastique

2.Lame4.Boulondelame

Retraitdutablierdecoupe

Avantderéviseroudéposerletablierdecoupe,verrouillez lesbrasrappelésparressort.

ATTENTION

Del'énergieestemmagasinéedanslesbrasde relevagedutablierdecoupe.Desblessuresgraves oumortellespeuventêtrecauséessiletablierest retirésanslibérerl'énergieemmagasinée.

N'essayezpasdeséparerletablierducadreavant sansbloquerl'énergieemmagasinée.

1.Coupezlemoteur,attendezl'arrêtcompletdetoutes lespiècesmobiles,enlevezlaclédecontactetserrez lefreindestationnement.

2.Retirezlagoupillederéglagedelahauteurdecoupeet abaissezletablierausol.

3.Insérezlagoupillederéglagedelahauteurdecoupeà laposition7,6cm(3po).

Remarque:Celabloquelesbrasderelevagedu tablieràlapositionlaplusbassequandletablierest enlevéetl'énergieemmagasinéedansleressortdu tablierestainsilibérée.

Figure100

1.Poulied'embrayage5.Troucarrédanslebrasde

2.Courroiedutablierde coupe

3.Pouliedetensionrappelée parressort

4.Cliquet

lapouliedetensionpour lerochet

6.Graisseurdepouliede tension

7.Guidedecourroie

7.Enlevezetmettezdecôtélesxationsdesdeuxcôtés dutablier(Figure101).

4.Retirezlescouverclesdecourroie.

5.Soulevezlebacdeplancheretinsérezunrochetdans letroucarrédelapouliedetensiondutablier(Figure

100).

6.Tournezlapouliedetensiondanslesenshoraireet déposezlacourroiedutablier(Figure100).

Figure101

g015594

6 2

1.Stabilisateurdroit

2.Bielledetablier(côtédroitreprésenté)

3.Enlevezleboulonàembaseetl'écroudumécanismede relevagedetablierarrière.

4.Enlevezleboulonàembaseetl'écroudumécanismede relevagedetablieravant.

8.Élevezlesbiellesdetablieretxez-lesdanscette position.

9.Sortezletablierparlecôtédroitdelamachine.

Remplacementdudéecteur d'herbe

ATTENTION

Sil'ouvertured'éjectionn'estpasfermée, l'utilisateuroud'autrespersonnespeuventêtre blessésgravementparlesobjetshappésetéjectés parlatondeuse.Uncontactaveclalameest égalementpossible.

Figure102

1.Boulon5.Ressortenplace

2.Entretoise

3.Contre-écrou

4.Ressort

6.Déecteurd'herbe

7.ExtrémitéenJduressort

3.Placezuneentretoiseetunressortsurledéecteur d'herbe.

4.PlacezuneextrémitéduressortenJderrièrelebord dutablier.

Remarque:PrenezsoindeplaceruneextrémitéenJ duressortderrièreleborddutablieravantdemettrele boulonenplace,commemontréàlaFigure102.

5.Remettezleboulonetl'écrouenplace.

6.Accrochezl'extrémitéenJduressortaudéecteur d'herbe(Figure102).

Important:Ledéecteurd'herbedoitpouvoir pivoter.Ouvrezcomplètementledéecteur d'herbeetvériezqu'ilpeuts'abaisser complètement.

N'utilisezpaslatondeusesansl'équiper d'uneplaqued'obturation,d'undéecteurde déchiquetage,d'undéecteurd'herbeoud'unbac deramassage.

1.Retirezlecontre-écrou,leboulon,leressortet l'entretoisequixentledéecteurauxsupportsde pivot(Figure102).

2.Enlevezledéecteurs'ilestendommagéouusé(Figure

102).

Nettoyage

Remisage

Nettoyagedudessousdu tablierdecoupe

Périodicitédesentretiens:Àchaqueutilisationouunefois

parjour

1.Désengagezlacommandedeslames(PDF),amenez lesleviersdecommandededéplacementenposition deverrouillageaupointmortetserrezlefreinde stationnement.

2.Avantdequitterlapositiond'utilisation,coupezle moteur,enlevezlaclédecontactetattendezl'arrêt completdetouteslespiècesmobiles.

3.Relevezletablierdecoupeenpositiondetransport.

Éliminationdesdéchets

L'huilemoteur,lesbatteries,l'huilehydrauliqueetleliquide derefroidissementsontpolluantspourl'environnement. Débarrassez-vousenconformémentàlaréglementation nationaleetlocaleenmatièred'environnement.

Nettoyageetremisagedela machine

1.Désengagezlacommandedeslames(PDF),serrezle freindestationnement,coupezlecontactetenlevez laclé.

2.Débarrassezl'extérieurdelamachine,etsurtoutle moteuretlesystèmehydraulique,desdéchetsd'herbe coupée,dessaletésetdelacrasse.Éliminezlessaletés etlesdébrispouvantsetrouversurlesailettesdela culasseetlecarterduventilateur.

Important:Vouspouvezlaverlamachineavec del'eauetundétergentdoux.N'utilisezpasde nettoyeurhautepression.N'utilisezpastrop d'eau,surtoutprèsdupanneaudecommande,du moteur,despompeshydrauliquesetdesmoteurs électriques.

3.Contrôlezlefrein;voirEntretiendesfreins(page54).

4.Faitesl'entretiendultreàair;voirEntretiendultre

àair(page39).

5.Graissezlamachine;voirGraissageetlubrication

(page36).

6.Vidangezetremplacezl'huilemoteur;voirVidangede

l'huilemoteur(page41).

7.Contrôlezlapressiondespneus;voirContrôledela

pressiondespneus(page49).

8.Remplacezlesltreshydrauliques;voirVidange

del'huilehydrauliqueetremplacementdesltres hydrauliques(page60).

9.Chargezlabatterie;voirEntretiendelabatterie(page

46).

10.Grattezl'herbeetlessaletéséventuellementaccumulées surledessousdutablierdecoupe,puislavez-leau tuyaud'arrosage.

Remarque:Conduisezlamachine,enengageantla commandedeslames(PDF),àpleinrégimependant2 à5minutesaprèsl'avoirlavée.

11.Vériezl'étatdeslames;voirEntretiendeslames(page

64).

12.Sivousnecomptezpasutiliserlamachineavantplus d'unmois,préparez-lacommesuit:

A.Ajoutezunadditifstabilisateur/conditionneurà

basedepétroledansleréservoirdecarburant. Respectezlesproportionsspéciéesparle fabricantdustabilisateur.N'utilisezpasde stabilisateuràbased'alcool(éthanolouméthanol).

Remarque:L'efcacitédesstabilisateurs/conditionneursestoptimalelorsqu'ilssontmélangés àducarburantfraisetsontutilisésdemanière systématique.

B.Faitestournerlemoteurpendant5minutespour

fairecirculerlecarburanttraitédanstoutlecircuit d'alimentation.

C.Arrêtezlemoteur,laissez-lerefroidirpuis

vidangezleréservoirdecarburant;voirEntretien

duréservoirdecarburant(page45).

D.Remettezlemoteurenmarcheetlaissez-letourner

jusqu'àcequ'ils'arrête.

E.Débarrassez-vousducarburantcorrectement.Le

recyclagedoitêtreconformeàlaréglementation localeenmatièred'environnement.

Important:Neconservezpaslecarburant traité/additionnédestabilisateurplusde 3mois.

13.Contrôlezetresserreztouslesboulons,écrousetvis. Réparezouremplaceztoutepièceendommagée.

14.Peigneztouteslessurfacesmétalliqueséraéesou misesànu.Unepeinturepourretouchesestdisponible chezlesdépositaires-réparateursagréés.

15.Rangezlamachinedansunendroitpropreetsec, commeungarageouuneremise.Retirezlaclédu commutateurd'allumageetrangez-laenlieusûr, horsdelaportéedesenfantsoudespersonnesnon autorisées.Couvrezlamachinepourlaprotégeretla garderpropre.

Dépistagedesdéfauts

ProblèmeCausepossible

Letémoind'anomalie(MIL)s'allume.

Ledémarreurnefonctionnepas.

Mesurecorrective

1.Lemoteuresttropchaud.

2.Essencetropvieilledansleréservoir decarburant.

3.Lerobinetd'arrivéedecarburantn'est pascomplètementouvert.

4.Leltreàairestencrassé.4.Nettoyezleltreàairetlepréltre.

5.Labatterieestdéchargée.

6.Desltresàcarburantnonconformes ouencrasséssontutilisés.

7.Lescapteurs,lemoduleélectronique (ECU)etlesinjecteursnesontpas connectéscorrectement.

8.Bassetensiondelabatterie.8.Utilisezunebatteriede12Venbon

9.Unfusibleagrillé.9.Contrôlezetremplacezlesfusibles

1.Lacommandedeslames(PDF)est engagée.

2.Lefreindestationnementn'estpas serré.

3.Lesleviersdecommandede déplacementnesontpasverrouillés aupointmort.

4.Iln'yapersonnesurlesiège.4.Prenezplacesurlesiège.

5.Labatterieestàplat.5.Rechargezlabatterie.

6.Lesconnexionsélectriquessont corrodéesoudesserrées.

7.Lefusibleagrillé.7.Remplacezlefusible.

8.Lerelaisoulecontactestuséou endommagé.

1.Arrêtezlemoteuretlaissez-lerefroidir.

2.Utilisezdel'essencefraîche.

3.Ouvrezlerobinetd'arrivéede carburant.

Remplacezaubesoin.

5.Chargezouremplacezlabatterie.

6.Contactezundépositaire-réparateur agréé.

7.Contactezundépositaire-réparateur agréé.

étatchargéeaumaximum.

fondus.

1.Désengagezlacommandedeslames (PDF).

2.Serrezlefreindestationnement.

3.Verrouillezlesleviersdecommande dedéplacementaupointmort.

6.Contrôlezleboncontactdes connexionsélectriques.

8.Contactezundépositaire-réparateur agréé.

ProblèmeCausepossible

Mesurecorrective

Lemoteurnedémarrepas,démarre difcilementoucale.

1.Leréservoirdecarburantestvide.1.Faiteslepleindecarburant.

2.Lerobinetd'arrivéedecarburantest fermé.

3.Niveaud'huilebasdanslecarter moteur.

4.Lacommanded'accélérateurn'estpas àlabonneposition.

5.Leltreàcarburantestencrassé.5.Remplacezleltreàcarburant.

6.Impuretés,eauoucarburantaltéré danslesystèmed'alimentation.

7.Leltreàairestencrassé.

8.Lecontacteurdesiègenefonctionne pascorrectement.

9.Lesconnexionsélectriques sontcorrodées,desserréesou endommagées.

10.Lerelaisoulecontactestuséou endommagé.

11.Labougieestencrasséeou l'écartementdesélectrodesest incorrect.

12.Leldelabougieestdébranché.12.Vériezlaconnexionduldela

2.Ouvrezlerobinetd'arrivéede carburant.

3.Faitesl'appointd'huile.

4.Placezlacommanded'accélérateur àmi-courseentrelespositionsbas régimeethautrégime.

6.Contactezundépositaire-réparateur agréé.

7.Nettoyezouremplacezl'élémentdu ltreàair.

8.Vériezletémoinducontacteurde siège.Remplacezlesiègeaubesoin.

9.Vériezleboncontactdesconnexions électriques.Nettoyezsoigneusement lesbornesdesconnecteursavec unproduitdenettoyagepour contactsélectriques,appliquezdela graissediélectriqueetbranchezles connecteurscorrectement.

10.Contactezundépositaire-réparateur agréé.

11.Réglezouremplacezlabougie.

bougie.

Lemoteurperddelapuissance.

Lemoteursurchauffe.

(quandleslevierssontcomplètementen avant).

1.Chargeexcessivedumoteur.

2.Leltreàairestencrassé.2.Nettoyezl'élémentdultreàair.

3.Niveaud'huilebasdanslecarter moteur.

4.Lesailettesderefroidissementetles passagesd'airau-dessusdumoteur sontobstrués.

5.Obstructiondel'éventdubouchondu réservoirdecarburant.

6.Leltreàcarburantestencrassé.6.Remplacezleltreàcarburant.

7.Impuretés,eauoucarburantaltéré danslesystèmed'alimentation.

1.Chargeexcessivedumoteur.

2.Niveaud'huilebasdanslecarter moteur.

3.Lesailettesderefroidissementetles passagesd'airau-dessusdumoteur sontobstrués.

1.L'alignementdesrouesdoitêtreréglé.1.Réglezl'alignementdesroues. Lamachinetireàgaucheouàdroite

2.Lespneusdesrouesmotricesnesont pasgonéscorrectement.

1.Réduisezvotrevitesse.

3.Faitesl'appointd'huile.

4.Dégagezlesailettesderefroidissement etlespassagesd'air.

5.Nettoyezouremplacezlebouchondu réservoir.

7.Contactezundépositaire-réparateur agréé.

1.Réduisezvotrevitesse.

2.Faitesl'appointd'huile.

3.Dégagezlesailettesderefroidissement etlespassagesd'air.

2.Gonezlespneusdesrouesmotrices àlapressioncorrecte.

ProblèmeCausepossible

Mesurecorrective

Lamachinenesedéplacepas.

Lamachinevibredemanièreanormale.

Lahauteurdecoupeobtenueest irrégulière.

1.Lesvannesdedérivationnesontpas bienfermées.

2.Lacourroiedepompeestusée, détendueoucassée.

3.Lacourroiedepompeestsortied'une poulie.

4.Leressortdetensionestcasséou manquant.

5.Niveauinsufsantousurchauffede l'huilehydraulique.

1.Lame(s)faussée(s)ou déséquilibrée(s).

2.Leboulondexationdelalameest desserré.

3.Lesboulonsdemontagedumoteur sontdesserrés.

4.Pouliesdemoteur,detensionoude lamesdesserrées.

5.Lapouliedumoteurestendommagée.

6.Axedelamefaussé.6.Contactezundépositaire-réparateur

7.Lesupportmoteurestdesserréouusé.

1.Laouleslamessontémoussées.1.Aiguisezlaouleslames.

2.Lame(s)faussée(s).

3.Letablierdecoupen'estpasde niveau.

4.Ledessousdelatondeuseest encrassé.

5.Pressiondespneusincorrecte.

6.Axedelamefaussé.6.Contactezundépositaire-réparateur

1.Serrezlesvannesdedérivation.

2.Remplacezlacourroie.

3.Remplacezlacourroie.

4.Remplacezleressort.

5.Faitesl'appointoulaissezrefroidir l'huilehydraulique.

1.Remplacezlaouleslames.

2.Serrezleboulondexationdelame.

3.Serrezlesboulonsdemontagedu moteur.

4.Resserrezlapoulievoulue.

5.Contactezundépositaire-réparateur agréé.

agréé.

7.Contactezundépositaire-réparateur agréé.

2.Remplacezlaouleslames.

3.Mettezletablierdecoupedeniveau, transversalementetlongitudinalement.

4.Nettoyezledessousdutablierde coupe.

5.Corrigezlapressiondespneus.

agréé.

Leslamesnetournentpas.

1.Lacourroiedutablierdecoupeest usée,lâcheoucassée.

2.Lacourroiedutablierdecoupeest déchaussée.

3.Lacourroied'entraînementdepompe estusée,détendueoucassée.

4.Leressortdetensionestcasséou manquant.

1.Remplacezlacourroiedutablierde coupe.

2.Replacezlacourroiesurlapouliedu tablierdecoupeetvériezlaposition etlefonctionnementdelapouliede tension,dubrasdetensionetdu ressort.

3.Vériezlatensiondelacourroieou remplacezlacourroie.

4.Remplacezleressort.

ProblèmeCausepossible

Mesurecorrective

L'embrayagenes'engagepas.

1.Lefusibleagrillé.1.Remplacezlefusible.Vériezla

2.Bassetensionàl'embrayage.

3.Labobineestendommagée.3.Remplacezl'embrayage.

4.Alimentationélectriqueinadéquate.4.Réparezouremplacezlecâble

5.L'entreferrotor/induitesttropgrand.

résistancedelabobine,lachargede labatterie,lecircuitdechargeetles connexionsdescâbles;effectuezles remplacementsnécessaires.

2.Vériezlarésistancedelabobine, lachargedelabatterie,lecircuit dechargeetlesconnexionsdes câbles;effectuezlesremplacements nécessaires.

électriqued'embrayageoulesystème électrique.Nettoyezlescontactsdes connecteurs.

5.Retirezlacaleouremplacez l'embrayage.

Schémas

G020788

Schémadecâblage(Rev.A)

Remarques:

LagarantieintégraleToro

Garantielimitée(voirlespériodesdegarantieci-dessous)

Équipements pourentreprises paysagistes(LCE)

Conditionsetproduitscouverts

TheT oroCompanyetsaliale,T oroW arrantyCompany,envertudel'accordpasséentreelles, s'engagentconjointementàréparerlesproduitsT oroci-dessouss'ilsprésententundéfautde fabricationoudematériau.

Duréesdegarantieàpartirdeladated'achatparlepropriétaired'origine:

Produits

Tondeusesde53cm(21po)

•Moteurs

Tondeusesde76cm(30po)

•Moteurs

Tondeusesautotractéesdetaillemoyenne2ans

•Moteurs

TondeusesGrandStand

•Moteurs

•Châssis

TondeusesZMaster

•Moteurs

2000Series

•Châssis

TondeusesZMaster

•Moteurs

3000Series

•Châssis TondeusesZMaster

•Moteurs

5000Series

•Châssis

TondeusesZMaster

•Moteurs

6000Series

•Châssis

TondeusesZMaster

•Moteurs

7000Series

•Châssis

TondeusesZMaster

•Moteurs

8000Series

•Châssis

Touteslestondeuses

•Batterie90jours,piècesetmain-d'œuvre

•Courroiesetpneus

•Accessoires1an

L'usagerésidentieldésignel'utilisationduproduitsurleterrainoùsetrouvevotredomicile. L'utilisationdansplusieurslieuxestconsidéréecommeunusagecommercial,couvertparune garantiecommerciale.

Selonlapremièreéchéance.

Garantieàvieduchâssis–Silechâssisprincipal,quiestconstituédepiècessoudéesensemble pourformerlastructuredutracteuretsurlequelsontxésd'autrescomposants,commelemoteur, sessureouestcassépendantl'utilisationnormale,ilseraréparéouremplacé,auchoixdeT oro, gratuitementdanslecadredelagarantie,piècesetmain-d'œuvrecomprises.Toutedéfaillancedu châssiscauséeparunusageincorrectouabusifettoutedéfaillanceouréparationrequisepour causederouilleoudecorrosionn'estpascouverte.

CertainsmoteursutiliséssurlesproduitsT orosontcouvertsparlagarantieconstructeurdumoteur.

Périodedegarantie

2ans,usagerésidentiel 1an,usagecommercial

Honda–2ans

Kawasaki–3ans

2ans,usagerésidentiel

1an,usagecommercial

Kawasaki–3ans

5ansou1200heures

3ans

Àvie(propriétaired'origineuniquement)

4ansou500heures

3ans

Àvie(propriétaired'origineuniquement)

5ansou1200heures 3ans

Àvie(propriétaired'origineuniquement) 5ansou1200heures

KohlerCommand–2ans

KohlerEFI–3ans

Àvie(propriétaired'origineuniquement)

5ansou1200heures

Kawasaki–3ans

Àvie(propriétaired'origineuniquement)

5ansou1200heures

2ans

Àvie(propriétaired'origineuniquement)

2ansou1200heures

2ans

Àvie(propriétaired'origineuniquement)

1an,piècesseulement

90jours

Commentfaireintervenirlagarantie

SivouspensezquevotreproduitT oroprésenteunvicedematériauoudefabrication,procédez commesuit:

1.Demandezàundépositaire-réparateurT oroagréédeprendreenchargevotreproduit. Pourtrouverledépositaireleplusproche,consultezlesPagesJaunes(sous«T ondeuses àgazon»)ourendez-voussurnotresitewebàwww.Toro.com.Vouspouvezaussiappeler lesnumérosindiquésaupoint3pourconsulternotresystèmepermanentdelocalisation desdépositairesToro.

2.Lorsquevousvousrendezchezledépositaire-réparateur,apportezleproduitetunepreuve d'achat(reçu).Ledépositaire-réparateurdiagnostiqueraleproblèmeetdétermineras'ilest couvertparlagarantie.

3.Si,pouruneraisonquelconque,vousn'êtespassatisfaitdudiagnosticdevotre dépositaire-réparateuroudesconseilsprodigués,n'hésitezpasànouscontacteràl'adresse suivante:

RLCCustomerCareDepartment

ToroWarrantyCompany

811 1LyndaleAvenueSouth

Bloomington,MN55420-1196,États-Unis

888-865-5676(auxÉtats-Unis) 888-865-5691(auCanada)

Responsabilitésdupropriétaire

L'entretiendevotreproduitT orodoitêtreconformeauxprocéduresdécritesdansleManuelde l'utilisateur.Cetentretiencourantestàvosfrais,qu'ilsoiteffectuéparvous-mêmeouparun

dépositaire-réparateur.

Cequelagarantienecouvrepas

Iln'existeaucuneautregarantieexpresse,àpartlagarantiespécialedusystèmeantipollutionetdu moteurpourcertainsproduits.Cettegarantieexpressenecouvrepas:

•Lesfraisnormauxd'entretienetderemplacementdepièces,tellesquelesltres,lecarburant,

leslubriants,lesvidangesd'huile,lesbougies,lesltresàair,l'affûtagedeslames,leslames usées,leréglagedescâbles/delatringlerieouleréglagedesfreinsetdel'embrayage.

•Lesdéfaillancesdecomposantsduesàuneusurenormale

•Lesproduitsoupiècesayantsubidesmodications,demauvaistraitementsouunusage

abusif,etnécessitantunremplacementouuneréparationenraisond'unaccidentoud'un défautd'entretien.

•Lesfraisdepriseàdomicileetdelivraison.

•Lesréparationsoutentativesderéparationparquiconqueautrequ'undépositaire-réparateur

Toroagréé.

•Lesréparationsrequisesenraisondunonrespectdelaprocédurerecommandéerelativeau

carburant(consultezleManueldel'utilisateurpourplusdedétails)

–Ladécontaminationdusystèmed'alimentationn'estpascouverte.

–L'utilisationdecarburanttropancien(vieuxdeplusd'unmois)oudecarburant

contenantplusde10%d'éthanolouplusde15%deMTBE

–L'omissiondelavidangedusystèmed'alimentationavanttoutepériodedenon

utilisationdeplusd’unmois

Conditionsgénérales

Touteslesréparationscouvertesparlesprésentesgarantiesdoiventêtreeffectuéesparun dépositaire-réparateurT oroagréé,àl'aidedepiècesderechangeagrééesparT oro.

TheT oroCompanyetT oroWarrantyCompanydéclinenttouteresponsabilitéencasde dommagessecondairesouindirectsliésàl'utilisationdesproduitsTorocouvertsparcette garantie,notammentquantauxcoûtsetdépensesencouruspourseprocurerunéquipement ouunservicedesubstitutiondurantunepérioderaisonnablepourcausededéfaillanceou d'indisponibilitéenattendantlaréparationsousgarantie.

Touteslesgarantiesimplicitesrelativesàlaqualitémarchande(àsavoirqueleproduitest apteàl'usagecourant)etàl'aptitudeàl'emploi(àsavoirqueleproduitestapteàunusage spécique)sontlimitéesàladuréedelagarantieexpresse.

L'exclusiondelagarantiedesdommagessecondairesouindirects,oulesrestrictions concernantladuréedelagarantieimplicite,nesontpasautoriséesdanscertainsétatset peuventdoncnepass'appliquerdansvotrecas.

Cettegarantievousaccordedesdroitsspéciques,auxquelspeuvents'ajouterd'autresdroits quivarientselonlesétats.

AutrespaysquelesÉtats-UnisetleCanada

PourlesproduitsT oroachetéshorsdesÉtats-UnisouduCanada,demandezàvotredistributeur(dépositaire)T orolapolicedegarantieapplicabledansvotrepays,régionouétat.Si,pouruneraison quelconque,vousn'êtespassatisfaitdesservicesdevotredistributeur,ousivousavezdumalàvousprocurerdesrenseignementsconcernantlagarantie,adressez-vousàl'importateurT oro.En dernierrecours,adressez-vousàToroWarrantyCompany.

Droitsdesconsommateursaustraliens:LesclientsaustralienstrouverontdesrenseignementsconcernantleDroitaustraliendelaconsommationàl'intérieurducartonouauprèsdeleurdépositaire Torolocal.

374-0252RevG

Toro 74904 Operator's Manual [fr]

Specifications and Main Features

Frequently Asked Questions

User Manual

Consignesdesécurité

SécuritédestondeusesToro

Ajoutdecarburant

Contrôleduniveaud'huile moteur

Rodaged'unemachineneuve

Utilisationdusystème antiretournement(ROPS)

Sécuritéavanttout

Utilisationdufreinde stationnement

Fonctionnementdela commandedeslames(PDF)

Utilisationdel'accélérateur

Utilisationdustarter

Utilisationdurobinetd'arrivée decarburant

Utilisationducommutateur d'allumage

Démarrageetarrêtdumoteur

Marcheavantouarrière

Arrêtdelamachine

Réglagedelahauteurde coupe

Réglagedesgaletsanti-scalp

Déverrouillagedusiège

Changerlasuspensiondu siège

Positionnementdusiège

Utilisationdesvalvesde déblocagedesrouesmotrices

Utilisationdel'éjectionlatérale

Transportdelamachine

Chargementdelamachine

Graissagedesmoyeuxdes rouespivotantes

Vidangedel'huilemoteur

Entretiendesbougies

Contrôledupare-étincelles(le caséchéant)

Entretiendusystème d'injectionélectronique

Entretienduréservoirde carburant

Entretiendelabatterie

Contrôledelaceinturede sécurité

Contrôledesboutonsdu systèmeantiretournement (ROPS)

Entretiendesfusibles

Contrôledesécrousderoues

Réglagedel'alignement

Contrôledel'écroucréneléde moyeuderoue

Réglageduroulementdepivot derouepivotante

Utilisationdelacale d'embrayage

Nettoyagedelagrilledu moteuretdurefroidisseur d'huile

Nettoyagedesailettesde refroidissementetdes carénagesdumoteur

Contrôleetnettoyage descarénagesdel'unité hydraulique

Réglagedufreinde stationnement

Contrôledescourroies

Remplacementdelacourroie dutablierdecoupe

Remplacementdelacourroie d'entraînementdelapompe hydraulique

Réglagedelapositiondes leviersdecommande

Réglagedelatringleriede commandededéplacement

Réglagedel'amortisseurde commandededéplacement

Réglagedupivotde verrouillageaupointmortdes commandesdedéplacement

Entretiendusystème hydraulique

Entretiendutablierde coupe

Miseàniveaudutablierde coupe

Entretiendeslames

Retraitdutablierdecoupe

Nettoyagedudessousdu tablierdecoupe

Éliminationdesdéchets

Nettoyageetremisagedela machine
