Toro 74902TE Operator's Manual [sv]

FormNo.3424-733RevA

ÅkgräsklippareiZMaster Professional6000-serien

med122,132eller152cmTURBOFORCE

Modellnr74902TE—Serienr403138033ochhögre Modellnr74919TE—Serienr403227085ochhögre Modellnr74925TE—Serienr403138045ochhögre Modellnr74942TE—Serienr402364843ochhögre Modellnr75969TE—Serienr403100000ochhögre

Registreradinproduktpåwww.T oro.com. Översättningavoriginalet(SV)

*3424-733*A

Produktenuppfyllerallarelevantaeuropeiskadirektiv. Merinformationnnsiproduktensseparataförsäkran omöverensstämmelse.

Brutto-ellernettomoment:Motornsbrutto-eller nettomomentverkstadsbedömdesavmotortillverkaren ienlighetmedSAE(SocietyofAutomotiveEngineers) J1940ellerJ2723.Denhärgräsklipparklassens faktiskamotormomentkommerattvaraavsevärtlägre dådenärkongureradförattuppfyllasäkerhetskrav, utsläppsföreskrifterochfunktionellakrav.

Semotortillverkarensinformationsommedföljer maskinen.

VARNING

KALIFORNIEN

Proposition65Varning

Motoravgasernafråndennaprodukt

innehållerkemikaliersomavden

amerikanskadelstatenKalifornien

ansesorsakacancer,fosterskadoreller

andrafortplantningsskador.

Batteripolerochkabelanslutningarmed

tillbehörinnehållerblyochblyföreningar,

kemikaliersomdenamerikanska

delstatenKalifornienanserkanorsaka

cancerochfortplantningsskador.Tvätta

händernaefterhantering.

Användningavproduktenkanorsaka

kemikalieexponeringsomavden

amerikanskadelstatenKalifornien

ansesorsakacancer,fosterskadoroch

andrafortplantningsskador.

Omdubehöverutbildningsmaterialförsäkerhetoch drift,informationomtillbehör,hjälpmedatthittaen återförsäljareelleromduvillregistreradinprodukt kandukontaktaToroviawww.toro.com.

Användrutkodenellerbesökwww.Toro.comomdu villläsabruksanvisningen,sefullständiginformation omgarantierellerregistreradinprodukt.Dukan ocksåringaosspå1-888-384-9939förattbeattfåen skriftligkopiaavproduktgarantin.

Kontaktaenauktoriseradåterförsäljareeller Toroskundserviceochhaproduktensmodell-och artikelnummertillhandsomduharbehovavservice, Toro-originaldelarellerytterligareinformation.Figur1 visarvarpåproduktenmodell-ochserienumrensitter. Skrivnumrenidettommautrymmet.

Viktigt:Skannarutkodenpåserienummerdekalen

(iförekommandefall)medenmobilenhetföratt fåtillgångtillinformationomgaranti,reservdelar ochannat.

Introduktion

Dennaåkgräsklipparemedroterandeknivarär avseddattanvändasavyrkesföraresomharanlitats förkommersielltarbete.Denärprimärtkonstruerad förattklippagräspåvälunderhållnagräsmattor runtbostäderellerkommersiellaanläggningar. Denärintekonstrueradförattklippasnårellerför jordbruksändamål.

Läsdenhärinformationennogasåattdulärdigatt användaochunderhållaproduktenpårättsättoch förattundvikaperson-ochproduktskador.Duär ansvarigförattproduktenanvändspåettkorrektoch säkertsätt.

Figur1

1.Platsförmodell-ochserienummer

Modellnr

Serienr

Idenhärbruksanvisningenangespotentiellarisker ochallasäkerhetsmeddelandenharmarkeratsmed envarningssymbol(Figur2),somangerfarasom kanledatillallvarligapersonskadorellerdödsfallom föreskrifternainteföljs.

Kontaktaosspåwww.Toro.com.

g233771

TrycktiUSA

Medensamrätt

Figur2

Varningssymbol

Tvåordanvändsocksåidenhärbruksanvisningenför attmarkerainformation.Viktigtangerspeciellteknisk informationochObserveraangerallmäninformation sombörgessärskilduppmärksamhet.

Innehåll

Säkerhet...................................................................4

Allmänsäkerhet..................................................4

Lutningsindikator...............................................5

Säkerhets-ochinstruktionsdekaler....................6

Produktöversikt.......................................................14

Reglage...........................................................14

Specikationer.................................................16

Maskinermedsidoutkast..................................16

Maskinermedbakreutkast...............................17

Förekörning........................................................17

Säkerhetföreanvändning.................................17

Utföradagligtunderhåll.....................................19

Körainennymaskin.........................................19

Användavältskyddet(störtbågen)....................19

Användasäkerhetssystemet............................20

Ställainsätet....................................................21

Lossaspärrentillsätet......................................21

Ändrasätetsfjädring.........................................22

JusteraMyRide™-fjädringssystemet................22

Underarbetetsgång............................................23

Säkerhetunderanvändning..............................23

Sättasigiförarsätet..........................................25

Användaparkeringsbromsen............................25

Användaknivreglagebrytaren

(kraftuttaget).................................................26

Användagasreglaget........................................26

Användachoken..............................................26

Startamotorn....................................................27

Stängaavmotorn.............................................27

Användarörelsereglagespakarna.....................28

Köramaskinen.................................................28

Användasidoutkastet.......................................29

Justeraklipphöjden...........................................29

Justeraantiskalvalsarna...................................30

Justeraantiskalvalsarna...................................31

Justeramedarna..............................................31

Justerautkastarskärmenskamlås....................32

Ställainutkastarskärmen.................................32

Arbetstips........................................................33

Efterkörning........................................................34

Säkerhetefteranvändning................................34

Användabränslekranen....................................34

Användadrivhjulensutlösningsventiler.............34

Transporteramaskinen.....................................35

g000502

AnvändaZStand

Underhåll................................................................39

Rekommenderatunderhåll..................................39

Förberedelserförunderhåll.................................40

Säkerhetvidunderhåll......................................40

Lossaklippdäcketskjol.....................................40

Tabortskyddsplåten.........................................40

Smörjning............................................................41

Smörjamaskinen..............................................41

Tillsättalättoljaellersmörjspray.......................41

Smörjaklippdäcket...........................................42

Smörjasvänghjulsnaven..................................43

Motorunderhåll....................................................44

Motorsäkerhet..................................................44

Servaluftrenaren..............................................44

Servamotoroljan..............................................45

Servatändstiftet...............................................47

Kontrolleragnistsläckaren................................49

Underhållabränslesystemet................................49

Bytautbränsleltret..........................................49

Servabränsletanken.........................................49

Underhållaelsystemet.........................................50

Säkerhetförelsystemet....................................50

Utföraservicepåbatteriet.................................50

Servasäkringarna............................................51

Underhålladrivsystemet......................................52

Kontrollerasäkerhetsbältet...............................52

Kontrollerastörtbågsvreden.............................52

Justeraspårningen...........................................53

Kontrolleradäcktrycket.....................................54

Kontrollerahjulmuttrarna..................................54

Kontrollerahjulnavetsspårmutter.....................54

Justerahjulsvängarmarnaslager......................54

Användakopplingsmellanlägget.......................55

Underhållakylsystemet.......................................57

Rengöramotorltretochmotoroljekyla-

ren.................................................................57

Rengöramotornskylänsarochhöljen.............57

Kontrolleraochrengörahydraulenhetens

höljen............................................................58

Underhållabromsarna.........................................58

Justeraparkeringsbromsen..............................58

Underhållaremmarna..........................................59

Kontrolleraremmarna.......................................59

Bytautklipparremmenförklippdäckmed

sidoutkast......................................................59

Bytautklipparremmenpåklippdäckmed

bakreutkast..................................................60

Bytauthydraulpumpensdrivrem......................62

Underhållastyrsystemet......................................63

Justerareglagetsläge......................................63

Justerarörelsereglagelänken...........................64

Justerarörelsereglagedämparen......................65

Justerasvängtappenförrörelsereglagens

neutrallås......................................................65

Underhållahydraulsystemet................................66

..........................................37

Säkerhetförhydraulsystemet...........................66

Servahydraulsystemet.....................................66

Klippdäcksunderhåll.............................................68

Balanseraklippdäcket......................................68

Servaknivarna.................................................70

Demonteraklippdäcket.....................................72

Bytautgräsriktaren..........................................74

Rengöring...........................................................75

Rengöraunderklippdäcket...............................75

Rengörafjädringssystemet...............................75

Avfallshantering................................................75

Förvaring................................................................75

Säkerförvaring.................................................75

Rengöringochförvaring...................................75

Felsökning..............................................................77

Scheman................................................................80

Säkerhet

Maskinenharutformatsienlighetmed specikationernaiSS-ENISO5395:2013.

Allmänsäkerhet

Maskinenkanslitaavhänderochfötterochkasta omkringföremål.Följalltidallasäkerhetsanvisningar förattundvikaallvarligapersonskador.

Detkanmedförafarafördigochkringståendeom maskinenanvändsiandrasyftenänvadsomavsetts.

•Hållalltidstörtbågenlåstiheltupprättlägeoch

användsäkerhetsbältet.

•Körintemaskineninärhetenavstup,diken,

odbäddar,vattenellerandrafarorelleribackar varslutningöverstiger15grader.

•Läsochsetillattduharförståttinnehålletiden

härbruksanvisningeninnandustartarmotorn.

•Hållhänderochfötterpåavståndfrånmaskinens

rörligadelar.

•Körendastmaskinenomskyddochandra

säkerhetsanordningarsitterpåplatsochfungerar.

•Hållbarnochkringståendepåsäkertavståndfrån

arbetsområdet.Låtaldrigbarnanvändamaskinen.

•Stannamaskinen,stängavmotornochtaut

nyckelninnanduutförservicepå,tankareller rensarmaskinen.

Felaktigtbrukellerunderhållavmaskinenkan ledatillpersonskador.Förattminskariskenför skadorskadualltidföljasäkerhetsanvisningarna ochuppmärksammavarningssymbolen.Symbolen betyderVarförsiktig,VarningellerFara–anvisningom personsäkerhet.Underlåtenhetattföljaanvisningarna kanledatillpersonskadorellerdödsfall.

Vidbehovnnsytterligaresäkerhetsinformationiden härbruksanvisningen.

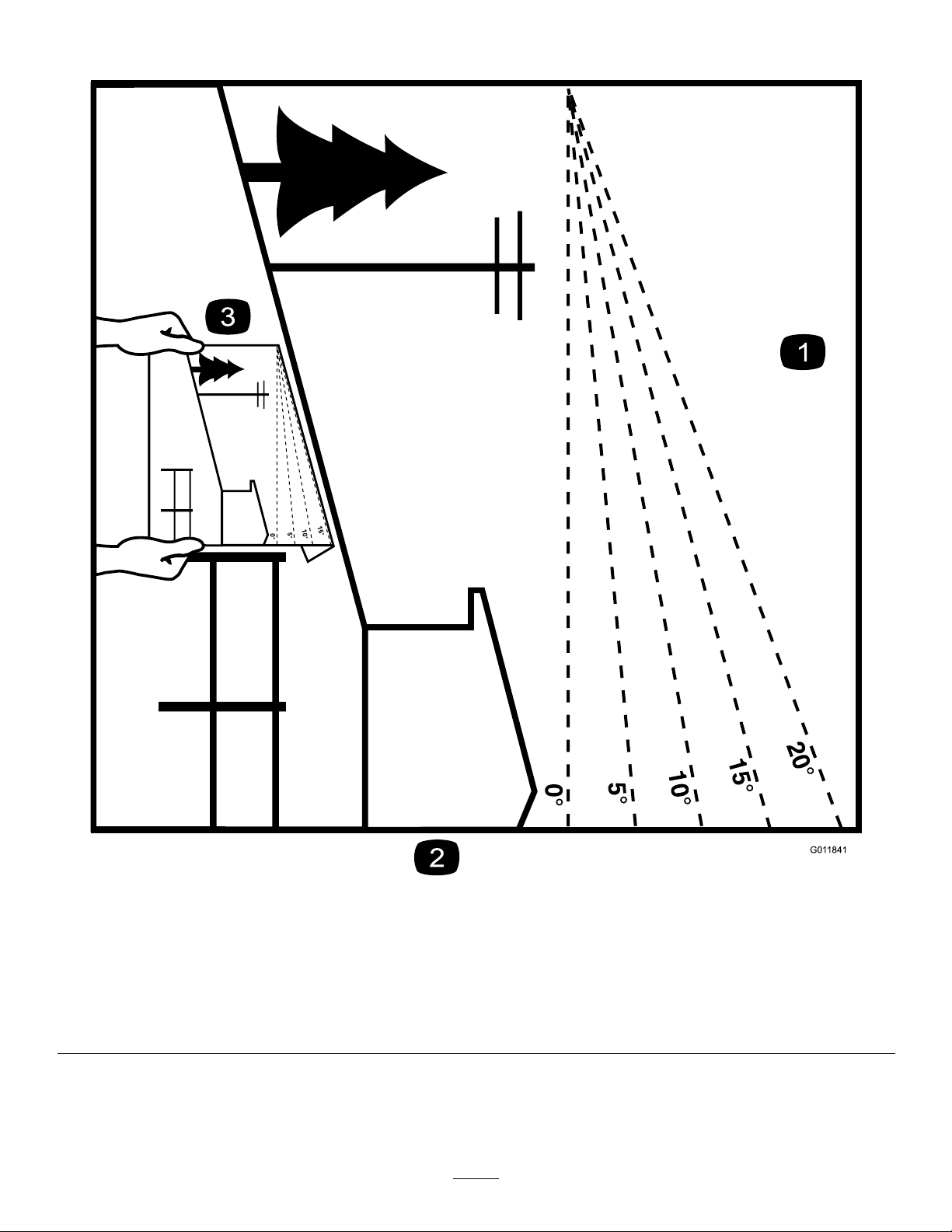

Lutningsindikator

Figur3

Dukankopieradennasidaförpersonligtbruk.

1.Maximallutningförmaskinanvändningisluttningarär15grader.Användlutningsdiagrammetförattbestämmaensluttnings lutninginnandukörisluttningen.Körintedennamaskinisluttningarvarslutningöverstiger15grader.Viklängslinjen förrekommenderadlutning.

2.Riktainkantenefterenlodrätlinjesomettträd,enbyggnad,enstaketstolpeellerliknande.

3.Exempelpåhurdujämförsluttningenmeddenviktakanten

g011841

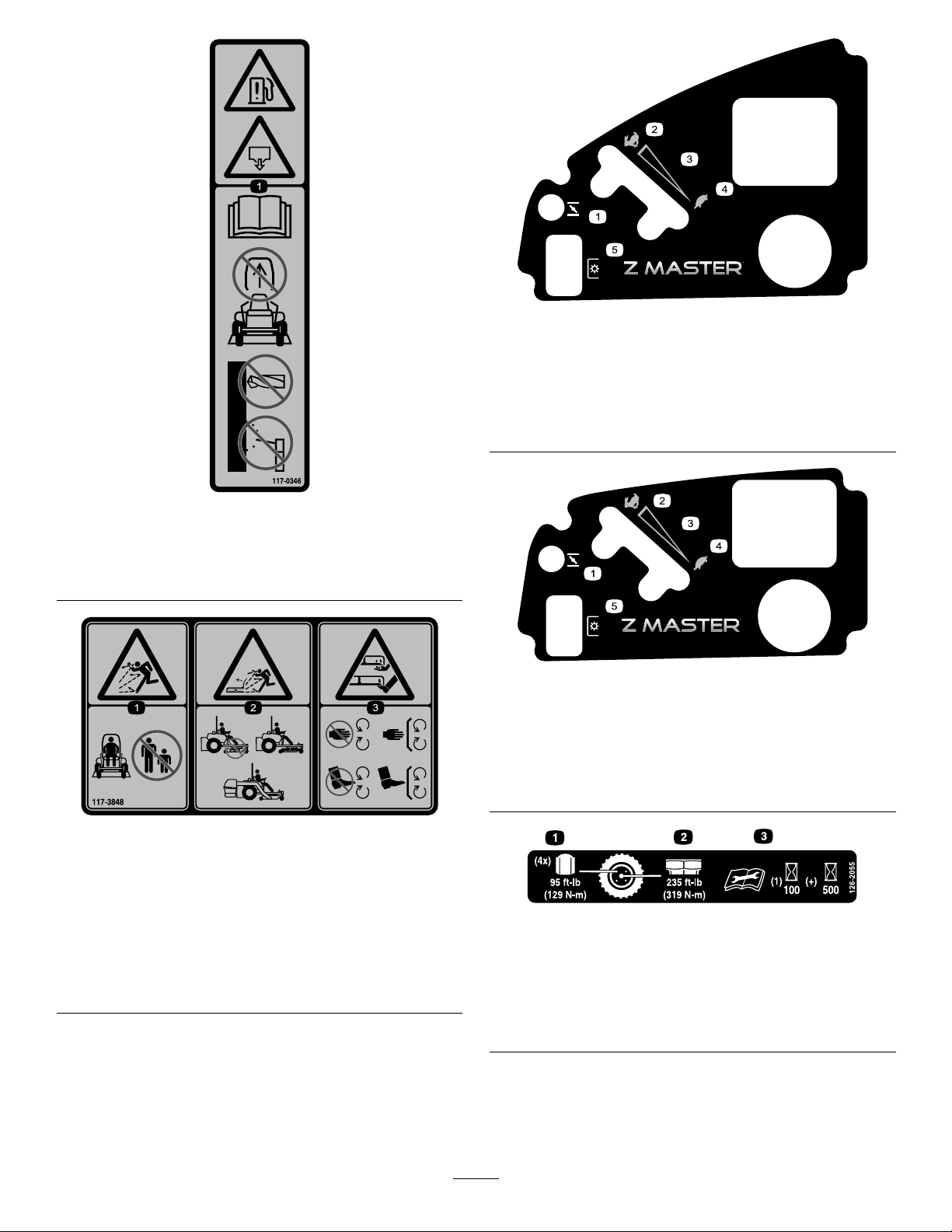

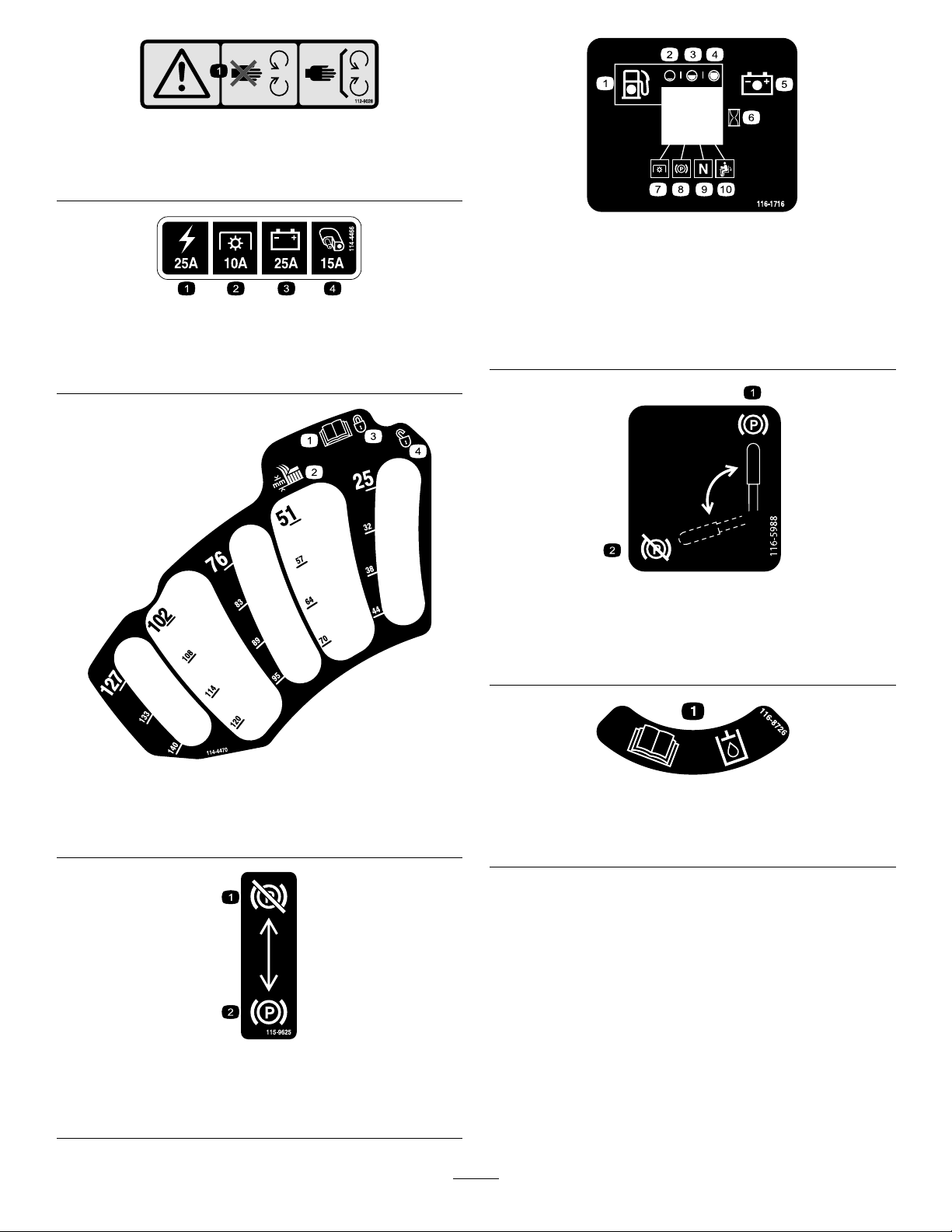

Säkerhets-ochinstruktionsdekaler

Säkerhetsdekalernaochanvisningarnaärfulltsynligaförförarenochnnsnäraallapotentiella farozoner.Ersättdekalersomharskadatsellersaknas.

Batterisymboler

Vissaellersamtligaavdessasymbolernnspådittbatteri

decal93-7818

93-7818

decalbatterysymbols

1.Varning–läsbruksanvisningenföranvisningaromhurdu draråtknivskruven/mutterntill115–149Nm.

1.Explosionsrisk

2.Ingeneld,öppnalågor ellerrökning

3.Brännskaderiskp.g.a. frätandevätskor/kemiska ämnen

4.Användögonskydd.

5.Läsbruksanvisningen.

Tillverkarenslogotyp

1.Visarattknivenärenoriginaldelfrånmaskintillverkaren.

6.Hållkringståendepå säkertavståndfrån batteriet.

7.Användögonskydd; explosivagaserkan orsakablindhetochandra personskador.

8.Batterisyrakanorsaka blindhetellerallvarliga brännskador.

9.Spolaögonenomedelbart medvattenochsök läkarhjälpsnabbt.

10.Innehållerbly–fårinte kastasihushållssoporna.

decal99-8936

99-8936

1.Maskinhastighet4.Neutral

2.Snabbt

decaloemmarkt

3.Långsamt

5.Back

decal106-2655

decal58-6520

58-6520

1.Fett

1.Varning–rörellernärmadiginteremmarsomärirörelse. Tauttändningsnyckelnochläsanvisningarnainnandu

106-2655

utförserviceellerunderhåll.

1.Varning–rörintedenhetaytan.

decal106-5517

106-5517

decal109-6036

109-6036

Endastmaskinermedbakreutkast

1.Läsbruksanvisningen.

2.Tautnyckelnurtändningslåsetochläsanvisningarnainnan duutförserviceellerunderhållpågräsklipparen.

3.Klipphöjd

107-3069

1.Varning–detnnsingetvältskyddnärstörtbågenär nedfälld.

2.Minskariskenförpersonskadorochdödsfallivältolyckor genomatthållastörtbågenuppfälldochlåstsamtanvända säkerhetsbältet.Sänkintenedstörtbågenomdetinteär absolutnödvändigt,ochanvändintesäkerhetsbältetnär störtbågenärnedfälld.

3.Läsbruksanvisningen.Körlångsamtochförsiktigt.

107-3969

1.Varning–läsbruksanvisningen.

2.Riskförkrosskada,klippare–kopplainparkeringsbromsen, stängavmotornochtautnyckelninnanduarbetarunder gräsklipparen.

decal110-2067

110-2067

decal107-3069

decal110-2068

110-2068

1.Läsbruksanvisningen.

decal107-3969

112-9028

1.Varning!Hållavståndtillrörligadelarochsetillattalla skyddsitterpåplats.

114-4466

1.Huvudsäkring(25A)3.Laddare(25A)

2.Kraftuttag(10A)4.Extrauttag(15A)

decal112-9028

decal114-4466

116-1716

1.Bränsle6.Timmätare

2.Tom

3.Halv8.Parkeringsbroms

4.Full9.Neutral

5.Batteri

decal116-1716

7.Kraftuttag

10.Brytareförförarnärvaro

1.Läsbruksanvisningen.

2.Klipphöjd

decal116-5988

116-5988

EndastmaskinerutanMyRide™

1.Parkeringsbroms– inkopplad

decal114-4470

114-4470

2.Parkeringsbroms– urkopplad

decal116-8726

116-8726

3.Låst

4.Olåst

1.Läsibruksanvisningenomdenrekommenderade hydraulvätskan.

EndastmaskinermedMyRide™

1.Parkeringsbroms–frigjord

decal115-9625

115-9625

2.Parkeringsbroms–ilagd

decal120-5897

120-5897

117-0346

1.Riskförbränsleläckage–läsbruksanvisningen.Avlägsna intestörtbågenfrånenhetenochförsökinteattsvetsa, borraellerpåannatsättändrastörtbågen.

decal117-0346

1.ChokeReglage

4.Långsamt

2.Snabbt5.Kraftuttag(PTO), knivreglagebrytare

3.Steglösreglerbar

inställning

120-5898

1.Choke

2.Snabbt5.Kraftuttag(PTO),

3.Steglösreglerbar

inställning

4.Långsamt

knivreglagebrytare

decal120-5898

117-3848

1.Riskförutslungadeföremål–hållkringståendepersoner påbehörigtavståndfrånmaskinen.

2.Riskförutslungadeföremål,gräsklippare–använd intemaskinenutanattgräsriktaren,utkastarluckanoch gräsuppsamlingssystemetärpåplats.

3.Avkapnings-/avslitningsriskförhänderochfötter–håll avståndtillrörligadelarochsetillattallaskyddsitterpå plats.

decal117-3848

decal126-2055

126-2055

1.Hjulmutter,åtdragningsmoment129Nm(4x)

2.Hjulnavsmutter,åtdragningsmoment319Nm

3.Läsochsetillattduförstårbruksanvisningeninnanduutför någotunderhåll.Kontrolleraåtdragningsmomentetefterde första100timmarnaochsedanvar500:etimme.

126-4659

1.Varning–hetremskiva,låtdensvalna.

127-0326

decal126-4659

decal132-5063

132-5063

EndastmaskinermedMyRide™

1.Kamlås2.Kamupplåsning

decal127-0326

1.Läsbruksanvisningen.3.Tautnyckelnur tändningenochläs bruksanvisningeninnan duutförunderhålleller servicepåmaskinen.

2.Klipphöjd

127-6662

Endastklipparemedbakreutkast

decal136-5508

136-5508

1.Remdragning

decal127-6662

1.Obs!Läs

bruksanvisningen.

2.Tabortmutterngenomatt

vridadenmedurs.

3.Lossabultengenomatt vridadenmoturs.

136-5522

Endastmaskinermedbakreutkast

1.Remdragning.Läsbruksanvisningenförinformationom smörjning.

decal136-5522

decal114-4468

114-4468

1.Varning–läsibruksanvisningen.

2.Varning–användintemaskinenomduintehargenomgått förarutbildning.

3.Varning–kopplainparkeringsbromsen,stängavmotorn,ta utnyckelnochläsanvisningarnainnanduutförserviceeller underhåll.

4.Riskförutslungadeföremål–stängavmotornochplockabort eventuelltskräpinnandubörjarklippa.Setillattåskådare stårpåbehörigtavståndfrånmaskinenochhållgräsriktaren påplats.

5.Riskförattdrivningen/kontrollenförlorasisluttningar–om duförlorardrivningen/kontrolleniensluttningkopplarduur knivreglagebrytaren(kraftuttaget)ochkörlångsamtbortfrån sluttningen.

6.Kross-/avslitningsriskförkringstående–skjutsainte passagerare.Tittaframåtochnedåtnärdukörframåtoch tittabakåtochnedåtnärdubackar.

7.Avkapnings-/avslitningsriskförhänderochfötter–håll avståndtillrörligadelarochsetillattallaskyddsitterpåplats.

decal125-9383

125-9383

1.Kontrollerahydraulvätskanvar50:ekörtimme.

2.Läsbruksanvisningenförinformationomsmörjningav maskinen.

3.Kontrolleralufttrycketidäckenvar50:ekörtimme.

4.Läsbruksanvisningeninnanduutförserviceellerunderhåll.

132-0871

Obs:Maskinenhartestatsochuppfyllerbranschstandardenskravpåstatiskstabilitetisidledochilängdriktningochdenhögsta

rekommenderadelutningenangespådekalen.Gåigenominstruktionernaförkörningavmaskinenisluttningaribruksanvisningen samtbeaktaaktuellaförutsättningarförattfastställaommaskinenkananvändasunderdeförhållandensområderpådenplatsduska arbetapåvidenvissdag.Förändringariterrängenkanledatillattmaskinensmanövreringisluttningarförändras.Ommöjligtska klippenheternahållasnedsänktamotmarkennärdukörmaskinenisluttningar.Omklippenheternahöjsvidkörningisluttningarkan maskinenbliostadig.

decal132-0871

1.Varning–läsbruksanvisningen.Användendastmaskinenom duhargenomgåttlämpligutbildning.Användhörselskydd.

2.Riskförattfastnasamtförkapningochavslitning–håll avståndtillrörligadelarochkontrolleraattallaskyddsitter påplats.

3.Riskförkringygandeföremål–hållkringståendepåavstånd.

EndastmaskinermedMyRide™

4.Riskvidbrukavramp–användintetvårampernärdulastar maskinenpåettsläp.Användendastenendarampsomär tillräckligtbredochharenlutningpåmindreän15.Backa uppförrampen(ibackläget)ochkörframåtnedförrampen.

5.Riskförkroppsskador–skjutsaintepassagerareochtitta bakomdignärduklipperibackläget.

6.Vältriskisluttningar–användinteisluttningarnäravattendrag ochkörinteisluttningarvarslutningöverstiger15°

decal132-5067

132-5067

decal133-8062

133-8062

Produktöversikt

Kontrollpanel

g008951

Figur5

Figur4

1.Sidoutkastarriktare8.Bakrestötenhet(endast

2.Däcklyftpedalförklipphöjd9.Säkerhetsbälte

3.Parkeringsbromsspak10.Tanklock

4.Transportlås

5.Reglage

6.Rörelsereglagespakar

7.Störtbåge

maskinermedMyRide™)

11.Klippdäck

12.Svänghjul

13.Främrestötenhet(endast maskinermedMyRide™)

Reglage

Bekantadigmedallareglageinnandustartarmotorn ochkörmaskinen(Figur4ochFigur5).

1.Knivreglagebrytare

g029631

(kraftuttag)

2.Choke

3.Gasreglage6.Säkringar

4.Timmätare/säkerhetsdisplay

5.Tändningslås

Timmätare

Timmätarenregistrerarantalettimmarsommotorn hararbetat.Denäraktivnärmotornärigång.Använd dessatiderförattschemaläggaregelbundetunderhåll (Figur6).

Bränslemätare

Bränslemätarensitteritimmätarenochstaplarna tändsnärtändningslåsetäriPÅ-läget(Figur6).

Lampantändsnärbränslenivånärlåg(ungefär3,8l kvaribränsletanken).

Säkerhetsindikatorer

Detnnssymbolerpåtimmätarensommedhjälpav ensvarttriangelangerattsäkerhetskomponentenär irättläge(Figur6).

Indikatorlampaförbatteri

OmduvridertändningslåsettillKÖRLÄGETinågra sekundervisasbatterispänningendärtimmarna vanligtvisvisas.

Batterilampantändsnärtändningenvridspåochnär laddningenliggerunderkorrektdriftnivå(Figur6).

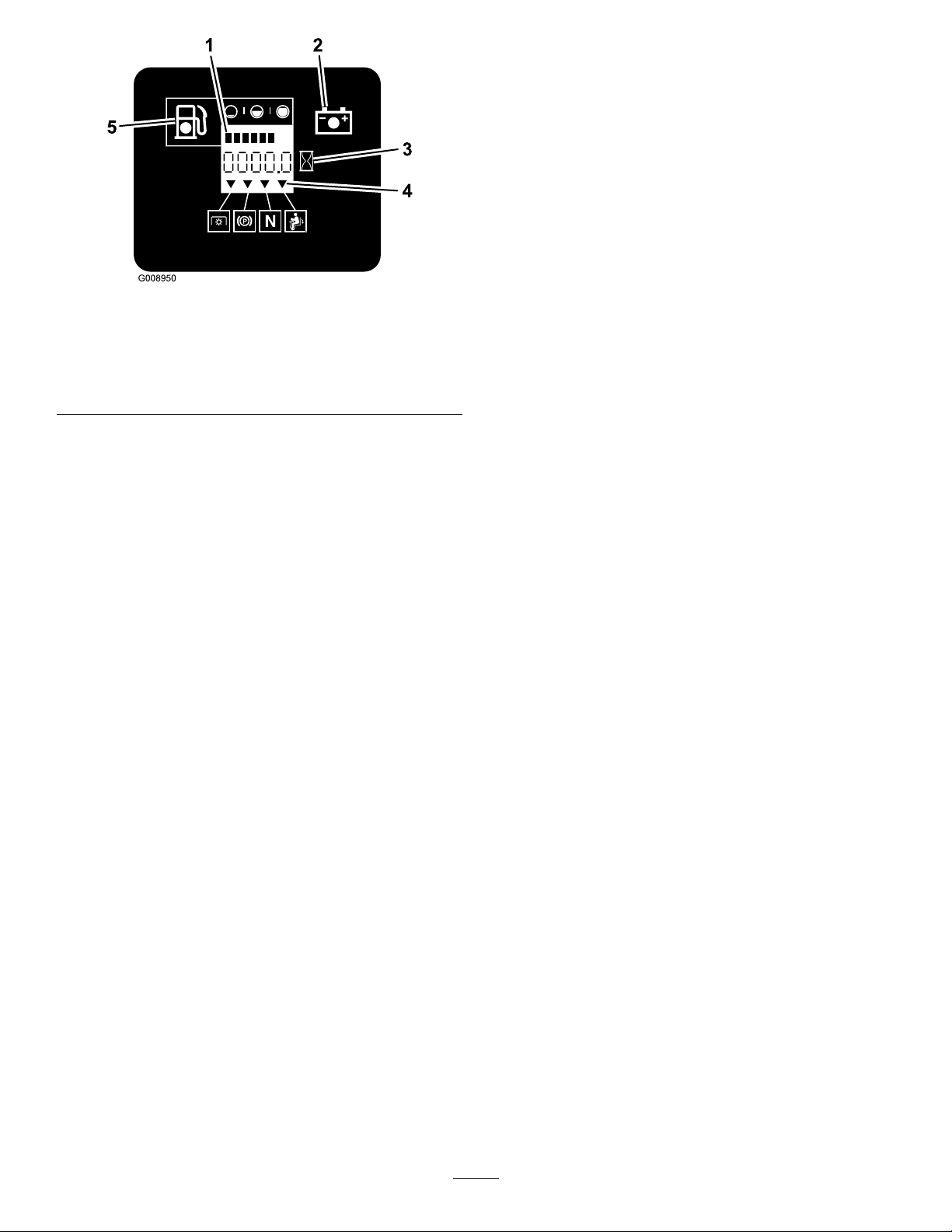

Figur6

1.Säkerhetssymboler4.Säkerhetssymboler

2.Timmätare

3.Batterilampa

5.Varningslampaförlåg bränslenivå

Gasreglage

Gasreglagetstyrmotorhastighetenochharensteglös reglerbarinställningfrånLÅNGSAMTtillSNABBT(Figur

5).

Bränslekran

Stängbränslekranennärduskatransportera maskinenellerställadeniförvaring.SeAnvända

bränslekranen(sida34).

Redskap/tillbehör

DetnnsetturvalavgodkändaToro-redskapoch

-tillbehörsomdukananvändaförattförbättraoch utökamaskinenskapacitet.Kontaktaenauktoriserad serviceverkstadellerToro-återförsäljareellergåtill

g008950

www.T oro.comförattseenlistaöverallagodkända redskapochtillbehör.

Användendastoriginalreservdelarochtillbehör frånT oroförattgaranteraoptimalprestandaoch fortlöpandesäkerhetförprodukten.Detkanvara farligtattanvändareservdelarochtillbehörfrånandra tillverkareochdetkangöraproduktgarantinogiltig.

Chokereglage

Användchokenförattstartaenkallmotor.

Knivreglage(kraftuttag)

Knivreglagebrytarenbetecknasmeden kraftuttagssymbol(PTO)ochkopplarpåoch avströmmentillklipparknivarna(Figur5).

Tändningslås

Tändningslåsetanvändsförattstartaochstängaav motornochhartrelägen:AVSTÄNGTLÄGE,KÖRLÄGE ochSTARTLÄGE.SeStartamotorn(sida27).

Rörelsereglage

Användrörelsereglagespakarnaförattköramaskinen framåtochbakåtochförattsvängaåtolikahåll(Figur

4).

Neutraltlåsläge

AnvänddetNEUTRALALÅSLÄGETtillsammansmed säkerhetssystemetförattaktiveraochfastställa

NEUTRALLÄGET.

Specikationer

Obs:Delarnasmåttochutseendekanändrasutanföregåendemeddelande.

Maskinermedsidoutkast

Bredd

122cmbrettklippdäck132cmbrettklippdäck152cmbrettklippdäck183cmbrettklippdäck

Utanklippdäcket

Gräsriktareuppfälld

Gräsriktarenedfälld

Längd

Störtbågeuppfälld

Störtbågenedfälld

116cm116cm135cm150cm

(46tum)(46tum)(53tum)(59tum)

137cm146cm157cm187cm

(54tum)(58tum)(62tum)(74tum)

161cm172cm192cm222cm

(64tum)(68tum)(76tum)(88tum)

122cmbrettklippdäck132cmbrettklippdäck152cmbrettklippdäck183cmbrettklippdäck

201cm201cm211cm219cm

(79tum)(79tum)(83tum)(86tum)

206cm206cm215cm223cm

(81tum)(81tum)(85tum)(88tum)

Höjd

122cmbrettklippdäck132cmbrettklippdäck152cmbrettklippdäck183cmbrettklippdäck

Störtbågeuppfälld

Störtbågenedfälld

179cm179cm179cm179cm

(71tum)(71tum)(71tum)(71tum)

119cm119cm119cm119cm

(47tum)(47tum)(47tum)(47tum)

Vikt

ModellVikt

74902TE556kg

74919TE537kg

74925TE590kg

75969TE583kg

Maskinermedbakreutkast

Bredd

Utanklippdäcket

Medklippdäcket

152cmbrettklippdäck

135cm

(53tum)

168cm

(66tum)

Körning

Obs:Vänsterochhögersidapåmaskinenärlika

medförarensvänstrarespektivehögrasidavidnormal körning.

Förekörning

Längd

Störtbågeuppfälld

Störtbågenedfälld

Höjd

Störtbågeuppfälld

Störtbågenedfälld

Vikt

ModellVikt

74942TE590kg

152cmbrettklippdäck

222cm

(87tum)

226cm

(89tum)

152cmbrettklippdäck

179cm

(71tum)

119cm

(47tum)

Säkerhetföreanvändning

Allmänsäkerhet

•Låtaldrigbarnellernågonsominteharfått

utbildninganvändaellerutföraunderhållpå maskinen.Lokalaföreskrifterkanbegränsa förarensålder.Detärägarensomansvararföratt utbildaallaförareochmekaniker.

•Lärdighurduanvänderutrustningenpåettsäkert

sättochbekantadigmedmanöverorganoch säkerhetsskyltar.

•Lärdigattstannamaskinenochstängaavmotorn

snabbt.

•Kontrolleraattförarkontroller,säkerhetsbrytare

ochskyddsitterfastochfungerarsomdeska.Kör intemaskinenomdessaintefungerarsomdeska.

•Föreklippningskadualltidkontrolleraattknivarna,

knivskruvarnaochklippenheternaärigott fungerandeskick.Bytutslitnaellerskadadeknivar ochskruvarisatsersåattbalanseringenbibehålls.

•Inspekteraområdetdärmaskinenskaanvändas

ochtabortföremålsommaskinenkanslungaiväg.

•Undersökterrängenförattavgöravadsomär

lämpligutrustningochvilkaredskapellertillbehör someventuelltkrävsförattanvändamaskinenpå ettkorrektochsäkertsätt.

Bränslesäkerhet

•Varmycketförsiktignärduhanterarbränslesåatt

duundvikerpersonskadorochmateriellaskador. Bränsleångorärbrandfarligaochexplosiva.

•Släckallacigaretter,cigarrer,piporochalltannat

sombrinner.

•Användendastengodkändbränsledunk.

•Tainteborttanklocketochfyllaldrigpåbränslei

bränsletankennärmotornärigång.

•Fyllintepåbränsleimaskineninomhus.

•Förvaraintemaskinenellerbränslebehållaren

inärhetenavenöppenlåga,t.ex.näraen varmvattenberedareellernågonannanmaskin.

•Fyllintepådunkarinutiettfordonellerpåett

lastbilsakellersläpmedplastklädsel.Ställalltid dunkarpåmarken,enbitbortfråndittfordonföre påfyllning.

•Tabortutrustningenfrånlastbilenellersläpetoch

fyllpåbränslenärdenstårpåmarken.Fyllhellre påmaskinenfrånendunkänmedmunstycketpå enbensinpumpomdetinteärmöjligtattlastaav maskinenfrånsläpet.

•Körintemaskinenutanatthahelaavgassystemet

påplatsochigottfungerandeskick.

•Setillattbensinpumpensmunstyckehelatiden

harkontaktmedkantenpåbränsletankenseller dunkensöppningtillstankningenärklar.Använd inteenlåsöppningsanordningförmunstycket.

•Bytomedelbartkläderomduråkarspillabränsle

pådem.T orkaupputspilltbränsle.

•Överfyllaldrigbränsletanken.Sättpåtanklocket

ochdraåtdetordentligt.

•Förvarabränsletiengodkänddunkochhållden

utomräckhållfrånbarn.Köpaldrigmerbränsleän vadsomgåråtinomenmånad.

•Fyllintetankenheltfull.Fyllpåbränsleitanken

tillsdetåterstår6till13mmtillpåfyllningsrörets underkant.Dettommautrymmetbehövsför bränsletsexpansion.

–Undvikattandasinbränsleångorunderen

längretid.

–Hållansiktetbortafrånmunstycketoch

bränsletankensöppning.

Användastabiliserare/konditionerare

Enbränslestabiliserare/-konditionerareimaskinenger följandefördelar:

•Hållerbränsletfärsktlängreunderförutsättning

attdetanvändsenligtstabiliserartillverkarens anvisningar.

•Rengörmotornunderkörning.

•Motverkarattgummiliknandebeläggningarbildasi

bränslesystemet,någotsomorsakartrögstart.

Viktigt:Användintebränsletillsatsersom

innehållermetanolelleretanol.

Tillsätträttmängdstabiliserare/konditioneraretill bränslet.

Obs:Enstabiliserare/konditionerarefungerar

sommesteffektivtnärdenblandasmedfärskt bränsle.Användalltidbränslestabiliserareså minimerasriskenföravlagringaribränslesystemet.

Fyllapåbränsletanken

1.Parkeramaskinenpåenplanyta.

2.Kopplainparkeringsbromsen.

3.Stängavmotornochtautnyckeln.

4.Görrentomkringtanklocket.

–Undvikhudkontaktochtvättabortspillmed

tvålochvatten.

Fyllapåbränsle

Rekommenderatbränsle

•Användendastrenochfärsk(ejäldreän30dagar)

blyfribensinmedoktantal87ellerhögreförbästa resultat(klassiceringsmetod[R+M]/2).

•Etanol:Bensinsominnehållerupptill10%etanol

(gasohol)eller15%MTBE(metyl-tertiär-butyleter) baseratpåvolymärgodkänd.EtanolochMTBE ärintesammasak.Bensinmed15%etanol(E15) baseratpåvolymfårinteanvändas.Användinte

bensinsominnehållermerän10%etanol baseratpåvolym,t.ex.E15(innehåller15%

etanol),E20(innehåller20%etanol)ellerE85 (innehållerupptill85%etanol).Användningav ejgodkändbensinkanledatillprestandaproblem och/ellerskadorpåmotornsomeventuelltinte omfattasavgarantin.

•Användintebensinsominnehållermetanol.

5.Fyllbränsletankentillpåfyllningsröretsnedersta del(Figur7).

Obs:Fyllintetankenheltfull.Dettomma

utrymmetbehövsförbränsletsexpansion.

•Förvaraintebränsleibränsletankenellerien

bränsledunkundervinternominteenstabiliserare används.

•Tillförinteoljaibensinen.

Utföradagligtunderhåll

InnanmaskinenstartasvarjedagskaVarje användning/dagligen-procedurernautförassom angesiUnderhåll(sida39).

Körainennymaskin

Dettartidförnyamaskinerattkommauppisinfulla prestanda.Nyaklippdäckochdrivsystemharhögre friktionvilketbelastarmotornytterligare.Räknamed attdettar40till50timmarattkörainnyamaskinerså attdefårfullkraftochoptimalprestanda.

Användavältskyddet (störtbågen)

VARNING

Såhärundvikerduattvälta,vilketkanledatill personskadorochlivsfara:Hållstörtbågen iheltupprättochlåstlägeochanvänd säkerhetsbältet.

Figur7

Kontrolleraattsätetsitterfastordentligtpå maskinen.

g027726

VARNING

Detnnsingetvältskyddomstörtbågenär nedfälld.

•Fällintenedstörtbågenomdetinteär absolutnödvändigt.

•Användintesäkerhetsbältetomstörtbågen ärnedfälld.

•Körlångsamtochförsiktigt.

•Fälluppstörtbågensåsnartsomdetnns tillräckligtmedutrymme.

•Varmycketuppmärksampåutrymmen ovanfördig(dvs.grenar,dörrar,elektriska sladdar)innandukörunderettföremål ochvidrördeminte.

Fällanedstörtbågen

Viktigt:Fällintenedstörtbågenomdetinteär

absolutnödvändigt.

1.Tryckdenövredelenavstörtbågenframåtför attsänkaden.

2.Fälluppstörtbågenheltsamtidigtsomdutrycker pådenövrestörtbågen.Sprintarnasnäpperpå platsnärdeliggerilinjemedhålen(Figur8).

3.Tryckpåstörtbågenochkontrolleraattbåda sprintarnasitterfast.

2.Drautbådarattarnaochvriddem90graderså attdekopplasur(Figur8).

3.Sänknedstörtbågentillnedfälltläge(Figur8).

Användasäkerhetssystemet

VARNING

Omsäkerhetsbrytarnaärfrånkoppladeeller skadadekanmaskinenplötsligtgåigång, vilketkanledatillpersonskador.

•Göringaotillåtnaändringarpå säkerhetsbrytarna.

•Kontrollerasäkerhetsbrytarnasfunktion dagligenochbytuteventuellaskadade brytareinnandukörmaskinen.

Säkerhetssystemetsfunktioner

Säkerhetssystemetärkonstrueratsåattmotorninte kanstartasominte

•parkeringsbromsenärinkopplad

•knivreglagebrytaren(kraftuttaget)ärurkopplad

Figur8

1.Störtbågeniuppfälltläge

2.Vältskyddsvredetispärrat läge

3.Drautvältskyddsvredet.

4.Vridvältskyddsvredet90 grader.

5.Vältskyddsvredeti ospärratläge

6.Störtbågeninedfälltläge

Fällauppstörtbågen

Viktigt:Användalltidsäkerhetsbältetnär

störtbågenäruppfälld.

1.Fälluppstörtbågentillkörlägetochroteravreden såattdedelvisglideriniskårorna(Figur8).

•rörelsereglagenäridetNEUTRALALÅSLÄGET.

Säkerhetssystemetskaocksåstängaavmotornnär rörelsereglagenyttasfråndetNEUTRALALÅSLÄGET närparkeringsbromsenärinkoppladelleromdureser diguppfrånsätetnärkraftuttagetärinkopplat.

Detnnssymbolerpåtimmätarensomvisar omsäkerhetskomponenternaärirättläge.När komponentenärirättlägetändsentriangeli motsvaranderuta.

g228804

g009181

Figur9

1.Trianglarnatändsnärsäkerhetskomponenternaärirättläge

Testasäkerhetssystemet

Ställainsätet

Serviceintervall:Varjeanvändningellerdagligen

Testasäkerhetssystemetförevarjeanvändningstillfälle.Låtenauktoriseradserviceverkstadreparera systemetomedelbartomdetintefungerarenligt nedanståendebeskrivning.

1.Sittpåsätet,draåtparkeringsbromsenoch

KOPPLAINknivreglagebrytaren(kraftuttaget).

Försökattstartamotorn–detskaintegå.

2.Sittpåsätet,kopplainparkeringsbromsenoch

KOPPLAURknivreglagebrytaren(kraftuttaget).

Flyttanågotavrörelsereglagenfråndet

NEUTRALALÅSLÄGET.Försökattstartamotorn

–detskaintegå.Upprepameddenandra reglagespaken.

3.Sittpåsätet,kopplainparkeringsbromsen,

KOPPLAURknivreglagebrytaren(kraftuttaget)

ochförrörelsereglagentilldetNEUTRALA

LÅSLÄGET.Startasedanmotorn.Koppla

urparkeringsbromsen,kopplain knivreglagebrytaren(kraftuttaget)ochres dignågotfrånsätetmedanmotornärigång. Motornskastängasav.

4.Sittpåsätet,kopplainparkeringsbromsen,

KOPPLAURknivreglagebrytaren(kraftuttaget)

ochförrörelsereglagentilldetNEUTRALA

LÅSLÄGET.Startasedanmotorn.Förettav

rörelsereglagenmotmittenochrörpådet (framåtellerbakåt)medanmotornärigång. Motornskastängasav.Upprepasammasakför detandrarörelsereglaget.

Sätetkanyttasframåtochbakåt.Ställinsätetsåatt duharbästkontrollövermaskinenochsitterbekvämt (Figur10).

g019754

Figur10

Lossaspärrentillsätet

MaskinermedMyRide™fjädringssystem

5.Sittpåsätet,kopplaurparkeringsbromsen,

KOPPLAURknivreglagebrytaren(kraftuttaget)och

förrörelsereglagentilldetNEUTRALALÅSLÄGET. Försökattstartamotorn–detskaintegå.

g204507

Figur11

MaskinerutanMyRide™fjädringssystem

Trycksätesspärrenbakåtförattlossasätet(Figur12).

Figur12

1.Sätesspärr2.Säte

JusteraMyRide™fjädringssystemet

Endastmaskinermed MyRide™-fjädringssystem

MyRide™-fjädringssystemetkanjusterassåattdu sitterbekvämtochfårenbehagligåktur.Dukan justeradetvåbakrestötenheternaförattsnabbt ochenkeltbytautfjädringssystemet.Ställin fjädringssystemetidetlägesomdutyckerärmest bekvämt.

g008956

Justeradebakrestötenheterna

Debakrestötenheternasspårharskårorsom referens.Dukanplaceradebakrestötenheternavar somhelstispåret,förutomiskårorna.

Ändrasätetsfjädring

Endastmaskinerutan MyRide™-fjädringssystem

Sätetkanjusterassåattdufårenmjukochbekväm åkning.Ställinsätetidetlägesomdutyckerärmest bekvämt.

Justeragenomattvridarattenienderariktningenför attuppnåbästabekvämlighet(Figur13).

Figur13

1.Fjädringsreglageförsäte

Följandebildvisarlägetförenmjukellerfastkörning ocholikaspärradelägen(Figur14).

g030065

Figur14

1.Fastastläge

2.Mjukastläge

g024881

3.Spärrhakariskårorna

Obs:Kontrolleraattdevänstraochhögrabakre

stötenheternaalltidjusterastillsammalägen.

Justeradebakrestötenheterna(Figur15).

Figur15

Underarbetetsgång

Säkerhetunderanvändning

Allmänsäkerhet

•Ägaren/operatörenkanförebyggaochansvarar

förolyckorsomkangeupphovtillpersonskador

g030024

g030019

ellerskadorpåegendom.

•Användlämpligakläder,somskyddsglasögon,

långbyxor,rejälaochhalkfriaskorsamt hörselskydd.Sättupplångthårochanvändinte lösasmycken.

•Varfulltkoncentreradpåmaskinennärdu

använderden.Deltainteiaktivitetersomkan distraheradig,eftersompersonskadorellerskador påegendomdåkanuppstå.

•Körintemaskinenomduärsjuk,trötteller

påverkadavalkoholellerläkemedel.

•Låtaldrigpassagerareåkapåmaskinenochhåll

kringståendepersonerochhusdjurpåavstånd frånmaskinenunderdrift.

•Användendastmaskinenomduhargodsikt,så

attdukanundvikagroparochdoldafaror.

•Undvikattklippavåttgräs.Försämratgreppkan

göraattmaskinenglider.

•Setillattalladrivenheterärineutralläge,

parkeringsbromsenärinkoppladochattdusitteri förarsätetinnandustartarmotorn.

•Hållhänderochfötterbortafrånklippenheterna.

Hållalltidavståndtillutkastaröppningen.

•Tittabakåtochnedåtinnandubackarförattse

tillattvägenärfri.

•Varförsiktignärdunärmardighörnmedskymd

sikt,buskage,trädellerandraobjektsomkan försämrasikten.

•Klippintegräsetnärastup,dikenellerodbäddar.

Maskinenkanvältaplötsligtometthjulköröveren kantellerkantengermedsig.

•Stannaknivarnanärduinteklippergräs.

•Stannamaskinen,stängavmotorn,tautnyckeln

ochundersökknivarnaomdukörpåettföremål ellerommaskinenvibrerarpåettonormalt sätt.Repareraallaskadorinnandubörjarköra maskinenigen.

•Saktanedochvarförsiktignärdusvängeroch

korsarvägarochtrottoarermedmaskinen.Lämna alltidföreträde.

•Kopplaurdrivningentillklippenheten,stäng

avmotornochtautnyckelninnanduställerin klipphöjden(omduintekanjusteradenfrån förarplatsen).

•Låtaldrigmotorngåiettutrymmedäravgaserinte

kankommaut.

•Lämnaaldrigenmaskinsomärigångutan

uppsikt.

•Innandulämnarförarplatsen(tillexempelför

atttömmagräsuppsamlarnaellerförattrensa utkastaren)skadugöraföljande:

–Stannamaskinenpåettplantunderlag. –Kopplaurkraftuttagetochsänknerredskapen. –Kopplainparkeringsbromsen. –Stängavmotornochtautnyckeln. –Väntatillsallarörligadelarharstannat.

•Användintemaskinennärdetnnsriskför

blixtnedslag.

•Användintemaskinensombogserfordonsåvida

denintehareninstalleraddragkrok.

•Ändraintevarvtalshållarensinställningoch

övervarvaintemotorn.

•Användendasttillbehörochredskapsomhar

godkäntsavToro.

•Dennamaskingerljudnivåervidförarensörasom

överstiger85dBAochkanorsakahörselskador vidlängrearbetspass.

maskinenvälter,vilketkaninnebäralivsfaraeller ledatillallvarligapersonskador.Detärförarensom äransvarigförsäkermanövreringisluttningar. Omdukörmaskineniensluttningmåsteduvara extraförsiktig.Vidtaföljandeåtgärderinnandu användermaskineniensluttning:

–Läsochtatilldigsluttningsanvisningarnai

bruksanvisningenochpåmaskinen.

–Användaenvinkelindikatorförattfastställa

områdetsungefärligalutning.

–Köraldrigibackarvarslutningöverstiger

15grader.

–Utvärderadagligenförhållandenapåplatsen

förattfastställaomsluttningenärsäkerför maskindrift.Användsuntförnuftochett gottomdömenärduutförutvärderingen. Förändringariterrängen,t.ex.fukt,kansnabbt påverkahurmaskinenfungerariensluttning.

•Identierafarornerevidslutetavsluttningen.

Körintemaskinennärastup,diken,odbäddar, vattenellerandrariskfylldaområden.Maskinen kanvältaplötsligtometthjulköröverenkant ellerkantengervika.Hållsäkertavstånd(dubbel maskinbredd)mellanmaskinenochriskfyllda områden.Användenmanuellgräsklippareelleren handtrimmerförattklippagräsidessaområden.

Figur16

1.Användhörselskydd.

Säkerhetförvältskyddssystemet

•Taintebortstörtbågenfrånmaskinen.

•Kontrolleraattsäkerhetsbältetärfastspäntochatt

dukanknäppauppdetsnabbtiennödsituation.

•Användalltidsäkerhetsbältetnärstörtbågenär

uppfälld.

•Varmycketuppmärksampåhindersomkannnas

ovanfördigochvidrördeminte.

•Hållstörtbågenisäkertbruksskickgenomatt

regelbundetinspekteradennogaochkontrollera attdeninteärskadadsamthållaallafästelement åtdragna.

•Bytutstörtbågenomdenärskadad.Reparera

ellerändradeninte.

Säkerhetisluttningar

•Sluttningarärenbetydandefaktorvidolyckorsom

orsakasavattförarenförloratkontrollenelleratt

•Undvikattstarta,stängaavellersvängamed

maskinenisluttningar.Undvikattgöraplötsliga ändringarihastighetellerriktning,svänglångsamt

g229846

ochgradvis.

•Användintemaskinenunderförhållandendärdet

rådertvekanomdragkraft,styrningellerstabilitet. Observeraattomdukörmaskinenpåvåttgräs, tvärsöversluttningarochnedförensluttningkan maskinenförloradragkraft.Omdrivhjulentappar dragkraftkandetledatillattmaskinenglideroch attduförlorarkontrollenöverbromsningoch styrning.Maskinenkanglidaävenomdrivhjulen stoppas.

•Tabortellermärkuthindersomt.ex.diken,hål,

fåror,gupp,stenarellerandradoldafaror.Detkan nnasdoldahinderihögtgräs.Ojämnterrängkan göraattmaskinenvälter.

•Varextraförsiktignärdukörmedtillbehöreller

redskap,t.ex.gräsuppsamlingssystem.Dessa kanändramaskinensstabilitetochledatillatt duförlorarkontrollen.Följanvisningarnaför motvikterna.

•Ommöjligtskadäckethållasnedsänktmotmarken

närdukörisluttningar.Omdäckethöjsvidkörning isluttningarkanmaskinenbliostadig.

Figur17

Användaparkeringsbromsen

Kopplaalltidinparkeringsbromsennärdustannar maskinenellerlämnardenutanuppsikt.

Kopplainparkeringsbromsen

Ställmaskinenpåettplantunderlag.

g221745

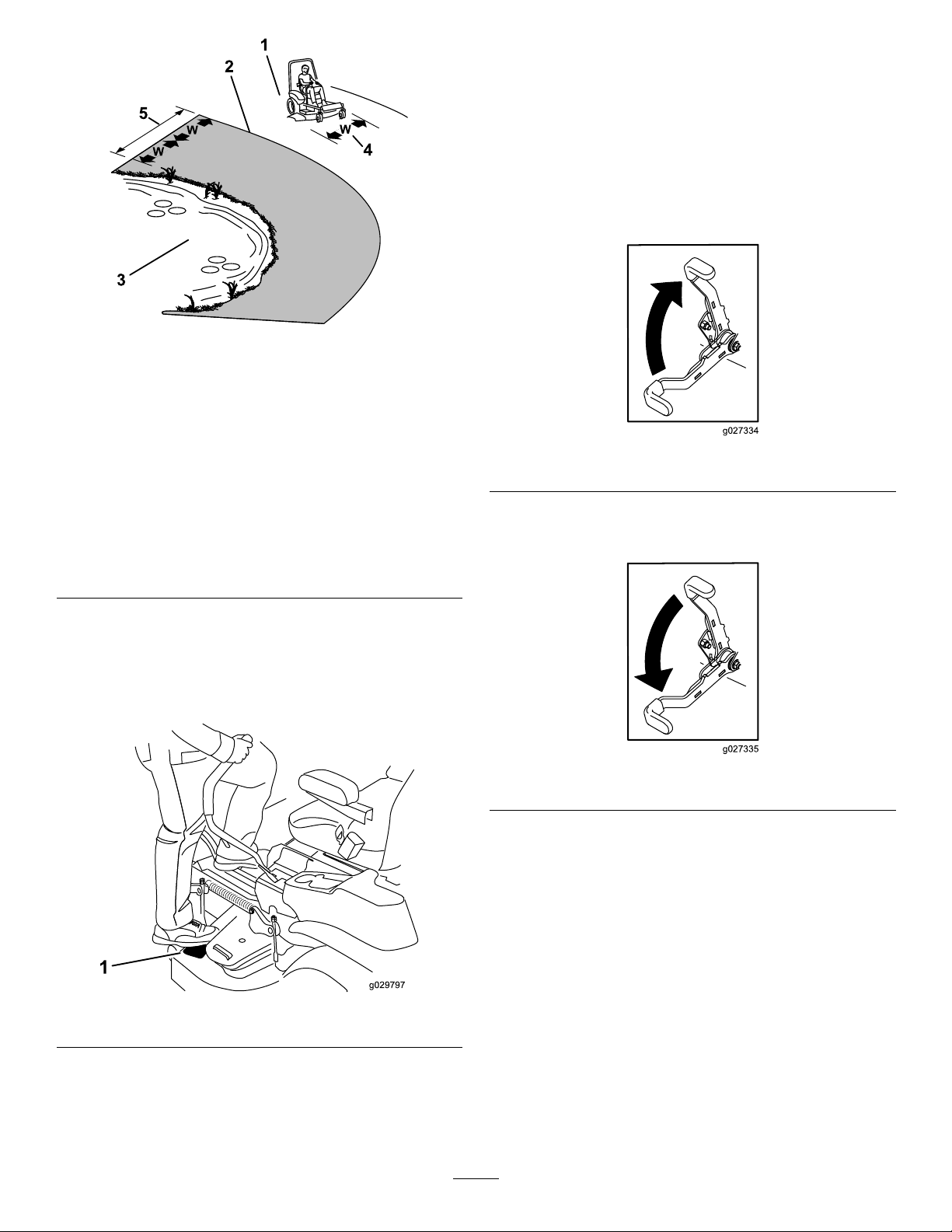

1.Säkraområden–använd

maskinenpåsluttningar medmindreän15graders lutningochpåplana underlag.

2.Farligaområden–använd

enmanuellgräsklippare och/ellerenhandtrimmer påsluttningarvarslutning överstiger15grader,eller inärhetenavstupoch vattendrag.

3.Vattendrag

4.W=maskinensbredd

5.Hållsäkertavstånd (dubbelmaskinbredd) mellanmaskinenoch riskfylldaområden.

Sättasigiförarsätet

Användklippdäcketsomhjälpförattsättadigi förarsätet(Figur18).

g027334

Figur19

Kopplaurparkeringsbromsen

g027335

Figur20

Figur18

g029797

Användaknivreglagebrytaren(kraftuttaget)

Medknivreglagebrytaren(kraftuttaget)startasoch stoppasklipparensknivarocheventuellamotordrivna redskap.

Kopplainknivreglagebrytaren (kraftuttaget)

Obs:Omknivreglagebrytaren(kraftuttaget)

kopplasinmedhalvtgaspådragellermindreslits drivremmarnakraftigt.

Figur21

g008946

Figur23

Användachoken

Användchokenförattstartaenkallmotor.

1.Drauppchokereglagetsåattchokenaktiveras innanduanvändertändningslåset(Figur24).

2.Trycknedchokeknappensåattchoken avaktiverasnärmotornharstartats(Figur24).

g008945

Kopplaurknivreglagebrytaren (kraftuttaget)

Figur22

Användagasreglaget

DukanyttagasreglagetmellandetSNABBAochdet

LÅNGSAMMAläget(Figur23).

AnvändalltiddetSNABBAlägetnärdukopplarin kraftuttaget.

g009174

g008959

Figur24

1.AKTIVERATLÄGE2.INAKTIVERATLÄGE

Startamotorn

Viktigt:Låtintestartmotorngåimerän

5sekunderåtgången.Ommotornintestartar skaduvänta15sekunderinnanduförsöker igen.Omduinteföljerdehäranvisningarnakan startmotornbrännasur.

Obs:Detkantaeraförsökattstartamotornförsta

gångenefterattduharfylltpåmedbränsleietttomt bränslesystem.

Stängaavmotorn

VARFÖRSIKTIG

Barnellerkringståendekanskadasomde yttarellerförsökerköraenmaskinsomhar lämnatsutanuppsikt.

Taalltidutnyckelnochkopplain parkeringsbromsenomdulämnarmaskinen utanuppsikt.

Figur25

g032328

g027337

Figur26

Viktigt:Setillattbränslekranenärstängdinnan

maskinentransporterasellerställsiförvaring, eftersombränsleläckagekanförekomma.Koppla inparkeringsbromsenföretransport.Kontrollera attdutagitutnyckelneftersombränslepumpen annarskangåigångochgöraattbatterietladdar ur.

Användarörelsereglage-

Köraframåt

spakarna

Obs:Motornstängsavomrörelsereglagetyttasnär

parkeringsbromsenäråtdragen.

Stannamaskinengenomattförarörelsereglagentill

NEUTRALLÄGET.

1.Kopplaurparkeringsbromsen.SeKopplaur

parkeringsbromsen(sida25).

2.Förreglagentillmittläget,olåstläge.

3.Körframåtgenomattförsiktigtföra rörelsereglagespakarnaframåt(Figur28).

Figur27

1.Rörelsereglage–

NEUTRALLÅSLÄGE

2.Mittläge,olåst

3.Framåt

4.Bakåt

5.Maskinensfrämredel

Köramaskinen

Drivhjulensvängeroberoendeavvarandraochdrivs avhydraulmotorerpåvarjeaxel.Dukansvängaena sidanbakåtochdenandraframåtsåattmaskinen snurrariställetförattsvänga.Dettagörmaskinen mycketmerlättmanövrerad,mendetkantaetttagatt vänjasigvidrörelserna.

Medgasreglagetstyrsmotornsvarvtalmättirpm(varv perminut).SättgasreglagetidetSNABBAlägetför bästaprestanda.Köralltidmedfullgasvidklippning.

VARNING

Maskinenkanroteraväldigtsnabbt.Dukan förlorakontrollenövermaskinenochorsaka personskadorellerskadorpåmaskinen.

g004532

g008952

Figur28

Körabakåt

1.Förreglagentillmittläget,olåstläge.

2.Backagenomattförsiktigtdrarörelsereglagespakarnabakåt(Figur29).

•Varförsiktigisvängar.

•Saktanedinnandugörskarpasvängar.

Justeraklipphöjden

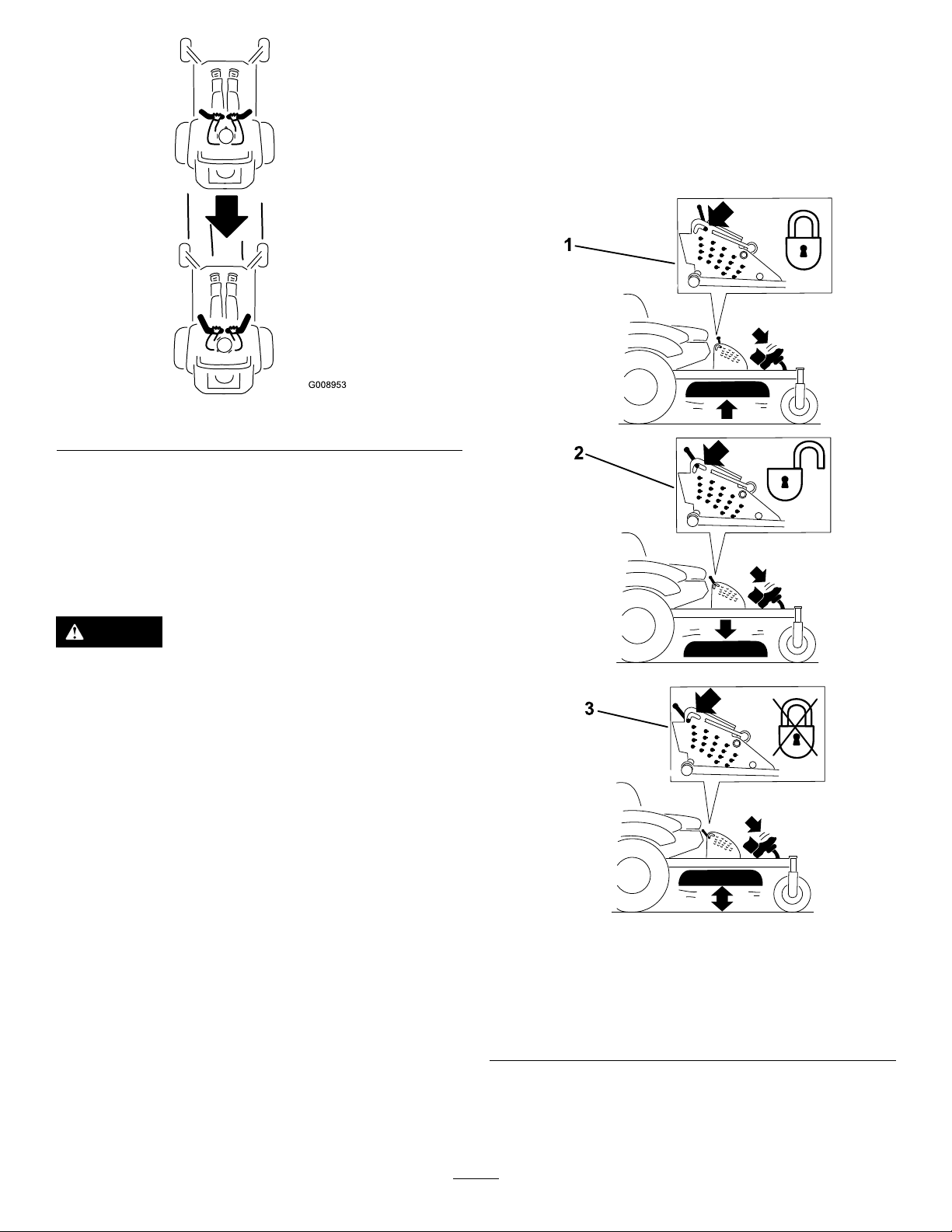

Användatransportlåset

Transportlåsethartvålägenochmanövrerasmed däcklyftpedalen.Klippdäcketstransportlägeharett

LÅSTlägeochettOLÅSTläge(Figur30).

g008953

Figur29

Användasidoutkastet

Endastmaskinermedsidoutkast

Klipparenharenfällbargräsriktaresomspriderutdet klipptagräsetåtsidanochnerigräsmattan.

FARA

Omingengräsriktare,utkastarluckaeller komplettgräsuppsamlareharmonteratskan duochandrakommaikontaktmedknivarna ellerträffasavutslungatskräp.Kontaktmed roterandekniv(ar)ochutslungatskräpkan orsakaskadorellerledatilldödsfall.

•Taaldrigbortgräsriktarenfrånklippdäcket eftersomgräsriktarenriktaravfalletned motgräset.Bytomedelbartutgräsriktaren omdenskadas.

•Föraldriginhändernaellerfötternaunder klippdäcket.

•Försökaldrigattrensautkastaren ellerknivarnautanattförstKOPPLAUR knivreglagebrytaren(kraftuttaget),vrida tändningslåsettilldetAVSTÄNGDAlägetoch sedantautnyckelnurtändningslåset.

•Setillattgräsriktarenärinedfälltläge.

g229103

Figur30

Transportlåsetslägen

1.Transportlåsvred

2.LÅSTläge–Klippdäcketärlåstitransportläget.

3.OLÅSTläge–Klippdäcketärintelåstitransportläget.

Justeraklipphöjdssprinten

Klipphöjdenkanjusterasfrån25till140mmistegom 6mmgenomattsprintbultenyttastillolikahållägen.

1.Förtransportlåsettilldetlåstaläget.

2.Tryckpådäcklyftpedalenmedfotenoch höjklippdäckettilltransportläget(även klipphöjdslägetpå140mm)enligtFigur31.

3.Justerainställningengenomattroterasprinten 90graderochtabortdenfrånklipphöjdsfästet (Figur31).

4.Sättisprintenidethåliklipphöjdsfästetsom passarfördenönskadeklipphöjden(Figur31).

5.Tryckpådäcklyftpedalen,dratransportlåset bakåtochsänksaktanerklippdäcket.

1.Antiskalvals4.Flänsmutter

2.Distansbricka

3.Bussning

g029955

Figur32

5.Skruv

Figur31

1.Däcklyftpedal

2.Klipphöjdssprint

3.Transportlås

Justeraantiskalvalsarna

Förmaskinermedsidoutkast

Justeraantiskalvalsarnashöjdomduändrar klipphöjden.

1.Parkeramaskinenpåenplanyta,koppla urknivreglagebrytarenochkopplain parkeringsbromsen.

2.Stängavmotorn,tautnyckelnochväntatills allarörligadelarharstannatinnandukliverur förarsätet.

3.Justeraantiskalvalsarnapådetsättsomvisasi

Figur32,Figur33ochFigur34.

g029956

Figur33

1.Antiskalvals3.Flänsmutter

2.Bussning

g027343

1.Antiskalvals4.Flänsmutter

2.Distansbricka

3.Bussning

4.Skruv

g029957

Figur34

5.Skruv

Justeraantiskalvalsarna

Förmaskinermedbakreutkast

Varjegångduändrarklipphöjdenbörduävenjustera antiskalvalsarnashöjdinställning.

1.Parkeramaskinenpåenplanyta,koppla urknivreglagebrytarenochkopplain parkeringsbromsen.

2.Stängavmotorn,tautnyckelnochväntatills allarörligadelarharstannatinnandukliverur förarsätet.

3.Justeraantiskalvalsarnapådetsättsomvisasi

Figur35ochFigur36.

g024243

Figur36

1.Flänsmutter3.Bussning

2.Antiskalvals

Figur35

1.Skruv

2.Bussning4.Flänsmutter

3.Antiskalvals

Justeramedarna

Förmaskinermedbakreutkast

Monteramedarnaidetnedrelägetnärduklipperi klipphöjdersomärhögreän64mmochidetövre lägetnärduklipperiklipphöjdersomärlägreän 64mm.

g024242

4.Skruv

Obs:Närmedarnablirslitnaskiftardudemtill

motsattsidapågräsklipparenochvänderpådem. Påsåsättkanduanvändamedarnalängreinnandu byterutdem.

1.Parkeramaskinenpåenplanyta,koppla urknivreglagebrytarenochkopplain parkeringsbromsen.

2.Stängavmotorn,tautnyckelnochväntatills allarörligadelarharstannatinnandukliverur förarsätet.

3.Tabortvagnsbultarnaochmuttrarnafrånvarje mede(Figur37).

Figur37

1.Vagnsbult3.Mutter

2.Mede

4.Flyttamedarnatillönskatlägeochfästdemmed vagnsbultarnaochmuttrarna.

Obs:Användendastdeövrehåleneller

mittenhålenförattjusteramedarna.De nederstahålenanvändsnärdubytersidapåett klippdäck,dådeblirdeöverstahålenpåden andrasidanavklipparen.

5.Draåtvagnsskruvarnaochvagnsmuttrarnapå varjemedetill12,4–14,7Nmförattundvikaatt medenskadas.

6.Lossaspakenochvridpåkamlåsetom kamlåsenintelåserskärmenpåplatsellerom densitterförhårt.

Obs:Justerakamlåsettillsduharuppnått

önskatlåstryck.

g024244

g027727

Figur38

Ställainutkastarskärmen

Förmaskinermedsidoutkast

Deninformationsomföljerskaendastsessomen rekommendation.Vilkajusteringarsombörgöras varierarberoendepågrästyp,fukthaltochgräsets höjd.

Justerautkastarskärmens kamlås

Förmaskinermedsidoutkast

Denhärprocedurengällerendastmaskinermed kamlås.Vissamodellerharmuttrarochskruvari ställetförkamlåsochdekanjusteraspåsammasätt.

Dukanjusterautkastarensskärmförolikatyperav klippförhållanden.Placerakamlåsenochskärmenså attdufårbästaklippkvalitet.

1.Parkeramaskinenpåenplanyta,koppla urknivreglagebrytarenochkopplain parkeringsbromsen.

2.Stängavmotorn,tautnyckelnochväntatills allarörligadelarharstannatinnandukliverur förarsätet.

3.Justerakamlåsengenomattsvängauppspaken förattlossakamlåset(Figur38).

4.Ställinskärmenochkamlåseniskårornaför önskatutkastarläge.

5.Svängtillbakaspakenförattdraåtskärmenoch kamlåsen(Figur38).

Obs:Öppnaskärmenommotorntappareffektoch

gräsklipparenshastighetärdensamma.

LägeA

Dethärlägetär”heltbakåt”.Dethärläget

•kort,lättklipptgräs

•torraförhållanden

•användsförkortaregräsklipp

•kastariväggräsklippetlängrebortfrån

gräsklipparen

g005832

Figur39

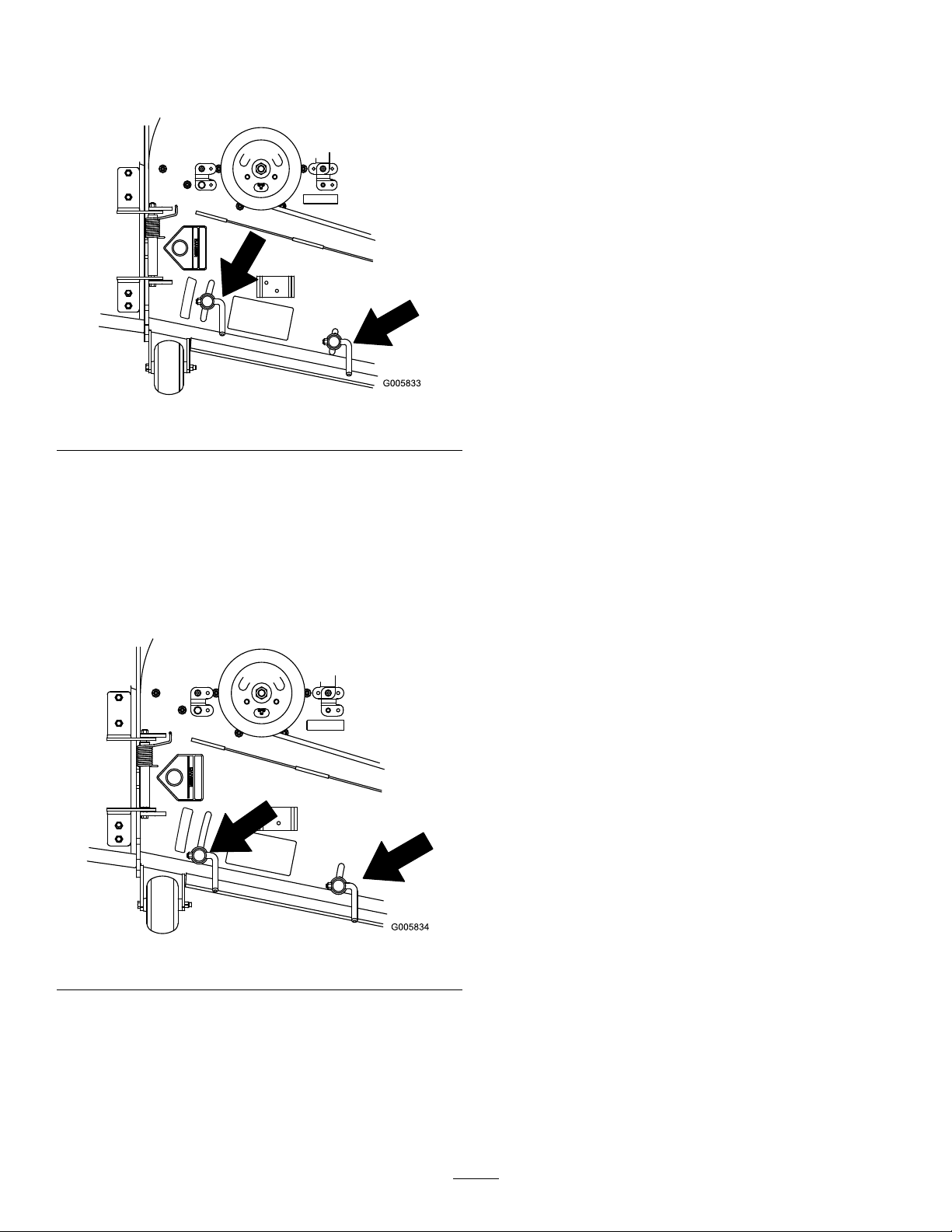

LägeB

Använddethärlägetviduppsamling.Läggdetalltidi linjemedblåsaröppningen.

g005833

Figur40

gräsetordentligt.Ställinteinförlågklipphöjdsåatt klippdäcketheltomgesavoklipptgräs.Försökatt alltidsetillattensidaavklippdäcketärfrittfrånoklippt gräs,vilketmedförattluftkansugasiniklippdäcket.

Klippaengräsmattaförförsta gången

Klippgräsetnågothögreännormaltsåattinte klippdäcketskalperarojämnmark.Denklipphöjdsom använtstidigareärvanligtvisdenbästa.Vidklippning avgrässomärlängreän15cmkandubehövaklippa tvågångerförattfåettacceptabeltklippresultat.

Klippaentredjedelavgrässtrået

Detärbästattbaraklippaavcirkaentredjedelav grässtrået.Meränsårekommenderasbaraomgräset ärglestelleromdetärsentpåhöstendågräsetväxer saktare.

LägeC

Dethärlägetär”heltöppet”.Dethärläget

•långt,tättgräs

•våtaförhållanden

•sänkermotornseffektförbrukning

•tillåterhögrehastighetvidsvåraförhållanden

Figur41

Bytaklippriktningen

Växlaklippriktningföratthållagräsetrakt.Det underlättarocksåfördelningenavdetklipptagräset, vilketförbättrarnedbrytningochgödning.

Klipptillräckligtofta

Gräsväxeriolikataktberoendepåårstiden.För atthållasammalängdpågräsetskamanklippa oftaretidigtpåvåren.Klippmersällannärtillväxten avtarmotmittenavsommaren.Klippmedhögre klipphöjdochklippsedanigeneftertvådagarmed lägreklipphöjdomduintekanklippaunderenlängre tidsperiod.

Användaenlångsammare klipphastighet

Dukankörasaktareförattfåettbättreklippresultat undervissaförhållanden.

Klippinteförkort

g005834

Höjklipphöjdenvidklippningavenojämngräsmatta såattintegräsmattanskalasav.

Arbetstips

Användadetsnabbaläget

KörmotornidetSNABBAlägetförbästaklippningoch maximalluftcirkulation.Detkrävsluftförattklippa

Stannamaskinen

Omdumåstestannamaskinenunderklippningenkan enklumpmedgräsklippfallanerpågräsmattan.Kör tillettområdesomduredanharklipptmedanknivarna ärinkoppladeförattundvikadettaellerkopplabort klippardäcketsamtidigtsomdukörframåt.

Hållaundersidanavklippdäcket ren

Rensabortgräsklippochsmutsfrånundersidanav klippdäcketeftervarjeklippning.Omgräsochsmuts ansamlasinutiklippdäcketblirklippresultatettillslut intetillfredsställande.

Underhållakniven/knivarna

Setillatthållaknivenvassunderklippsäsongen, eftersomenvassknivklipperrentutanattslitaoch ryckaavgrässtråna.Omgräsetslitsochrycksav gulnardetiändarna,vilketminskartillväxtenochökar riskenförsjukdomar.Kontrolleraknivarnaeftervarje användningförattsetillattdeinteärslöa,slitnaeller skadade.Filanedeventuellahackochslipaknivarna omsåbehövs.Omenknivärskadadellerslitenska denbytasutomedelbartmotenoriginalknivfrånToro.

Efterkörning

g008948

Figur42

1.AKTIVERATLÄGE2.INAKTIVERATLÄGE

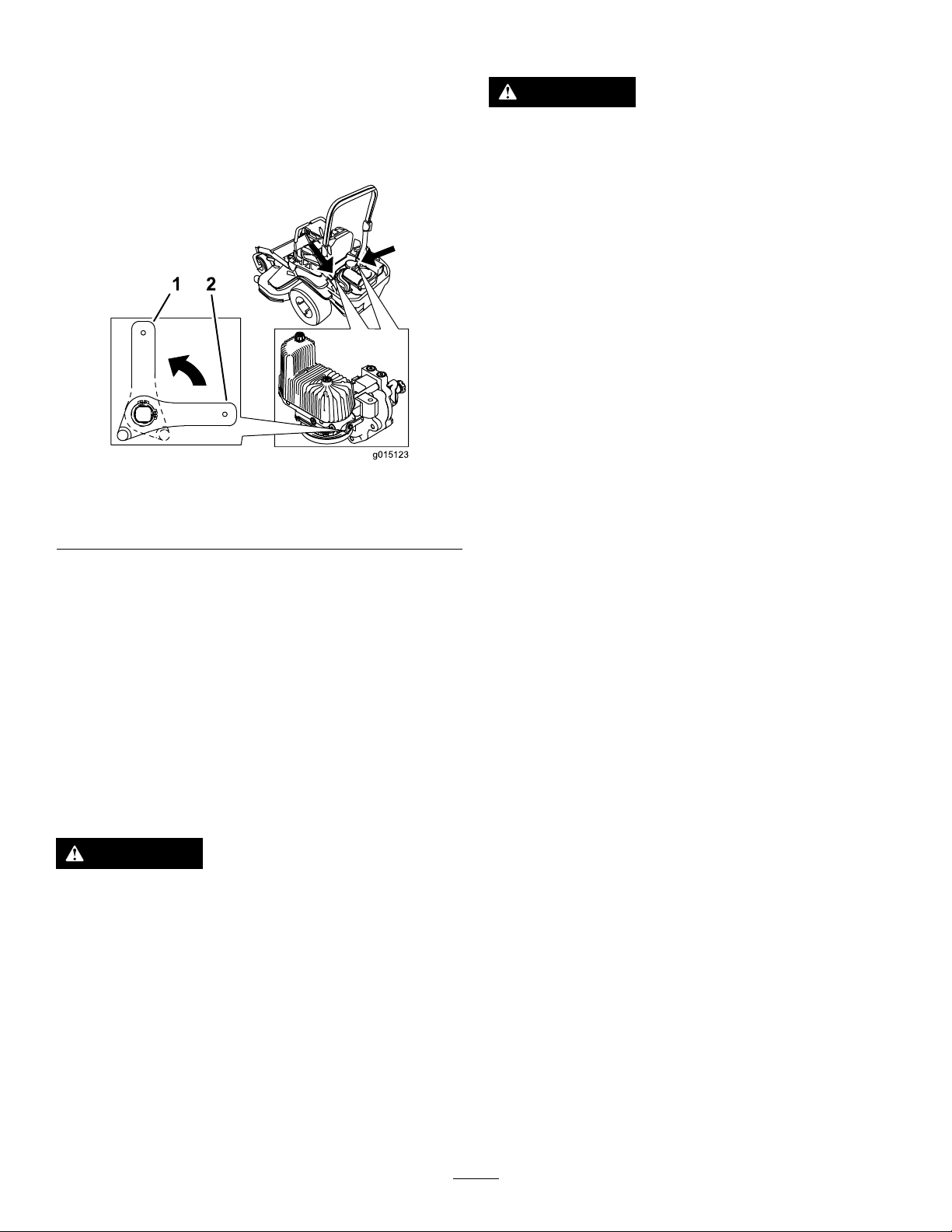

Användadrivhjulens utlösningsventiler

Säkerhetefteranvändning

Allmänsäkerhet

•Tabortgräsochskräpfrånklippenheterna,

ljuddämparnaochmotorrummetförattundvika eldsvåda.T orkauppeventuelltolje-eller bränslespill.

•Stängavbränsletillförselnochtautnyckelnvid

förvaringochtransport.

•Kopplaurredskapetsdrivningnärdutransporterar

maskinenellerinteanvänderden.

•Låtmotornsvalnainnanmaskinenställsundani

ettslutetutrymme.

•Förvaraaldrigmaskinenellerbränslebehållareni

närhetenavenöppenlåga,gnistaellertändlåga, t.ex.påenvarmvattenberedareellernågonannan anordning.

Användabränslekranen

Bränslekranensitterundersätet.Skjutframsätetför attkommaåtden.

Stängbränslekranenvidtransport,underhålloch förvaring.

Kontrolleraattbränslekranenäröppennärmotorn startas.

VARNING

Händerkanfastnaideroterande drivningskomponenternaundermotordäcket, vilketkanorsakaallvarligaskador.

Stängavmotorn,tautnyckelnochväntatills allarörligadelarharstannatinnanduförsöker attkommaåtdrivhjulensutlösningsventiler.

VARNING

Motornochhydrauldrivningsenheternakan blimycketvarma.Omdurörvidenvarm motorellerhydrauldrivningsenhetkandufå allvarligabrännskador.

Låtmotorochhydrauldrivningsenheter svalnaheltinnanduförsökerattkommaåt drivhjulensutlösningsventiler.

Drivhjulensutlösningsventilernnsundersätetpå baksidanavrespektivehydrauldrivningsenhet.

Obs:Kontrolleraattutlösningsventilernaäri

horisontelltlägeinnanduanvändermaskinen. Allvarligaskadorkanannarsuppståpå hydraulsystemet.

1.Parkeramaskinenpåenplanyta,koppla urknivreglagebrytarenochkopplain parkeringsbromsen.

2.Stängavmotorn,tautnyckelnochväntatills allarörligadelarharstannatinnandukliverur förarsätet.

3.Vridutlösningsventilspakarnatilllodrättlägeför attskjutapåmaskinen(Figur43).

Väljaettsläp

Obs:Hydrauloljankandåpasseraförbi

pumpensåatthjulenkanrotera.

4.Kopplaurparkeringsbromseninnanduskjuter påmaskinen.

Figur43

1.Vertikaltförattskjutapå

maskinen

2.Horisontelltförattköra maskinen

VARNING

Ommanlastarpåenmaskinpåettsläpeller enlastbilökarriskenförattvälta,vilketkan orsakaallvarligapersonskadorochinnebära livsfara(Figur44).

•Användendastenfullbreddsramp.Använd inteåtskildaramperförvarsidaav maskinen.

•Kontrolleraattlutningenmellanrampen ochmarken,ellermellanrampenochsläpet ellerlastbilen,inteärstörreän15grader.

•Kontrolleraattrampenärminstfyragånger sålångsomsläpvagns-ellerlastbilsakets höjdfrånmarken.Dettillförsäkraratt rampensvinkelinteöverstiger15grader påplanmark.

g015123

5.Vridutlösningsventilspakarnahorisontelltföratt köramaskinen(Figur43).

Transporteramaskinen

Användensläpvagnellerlastbilförtunglastföratt transporteramaskinen.Användenfullbreddsramp. Setillattallabromsar,lamporochmarkeringarsom krävsenligtlagnnspåsläpvagnenellerlastbilen.Läs allasäkerhetsanvisningarnanoga.Attkännatillden härinformationenkanhjälpadigochkringståendeatt undvikaskador.Kontrolleravilkalokalabestämmelser somgällerförtransportpåsläp.

VARNING

Detärfarligtattkörapågatorellervägarutan blinkers,strålkastareochreexer,ellerutan enskyltförlångsamtgåendefordon,ochdet kanorsakaolyckormedpersonskadorsom följd.

Körintemaskinenpåallmänväg.

1.Omduanvänderensläpvagnskadenkopplas tilldetbogserandefordonetochsäkrasmed säkerhetskedjor.

2.Anslutiförekommandefallsläpvagnsbromsarna ochsläpvagnsbelysningen.

3.Sänknedrampenochsäkerställattvinkeln mellanrampenochmarkeninteärstörreän15 grader(Figur44).

4.Backamaskinenuppförramper(Figur45).

Figur45

g028043

1.Fullbreddsrampiuppfällt läge

2.Fullbreddsrampi lastningsposition,sedd frånsidan

3.Högst15grader

Lastamaskinen

VARNING

Figur44

4.Rampenärminst4gånger

5.H=släpvagns-eller

6.Släp

sålångsomsläpetseller lastbilsaketshöjdfrån marken

lastbilsaketshöjdfrån marken

1.Backamaskinenuppför ramper.

2.Körmaskinenframåt nedförramper.

5.Stängavmotorn,tautnyckelnochkopplain parkeringsbromsen.

6.Bindfastmaskinennäradefrämresvänghjulen ochdenbakrestötdämparenmedremmar, kedjor,kablarellerrep(Figur46).Kontrollera

g027996

vilkalokalabestämmelsersomgällerför transportpåsläp.

Ommanlastarpåenmaskinpåettsläpeller enlastbilökarriskenförattvälta,vilketkan orsakaallvarligapersonskadorochinnebära livsfara.

•Varmycketförsiktigvidkörningpåen ramp.

•Backamaskinenuppförrampenochkör denframåtnedförrampen.

•Undvikplötsligaccelerationeller inbromsningnärdukörmaskinenpåen ramp,eftersomdetkanorsakaattdu tapparkontrollenellertippar.

g027338

Figur46

1.Fästöglor

Lastaavmaskinen

1.Sänknedrampenochsäkerställattvinkeln mellanrampenochmarkeninteärstörreän15 grader(Figur44).

2.Körmaskinenframåtnedförramper(Figur45).

AnvändaZStand

ZStandanvändsföratthöjauppmaskinensfrämre ändesåattdukanrengöraklippenhetenochlossa knivarna.

VARNING

Maskinenkanfallanedpånågonochorsaka allvarligapersonskadorellerdödsfall.

•Varextraförsiktignärduanvänder maskinenpåZStand.

•AnvändZStandendastförattrengöra klippenhetenochlossaknivarna.

•LåtintemaskinenståpåZStandunderen längretid.

•Stängalltidavmotorn,kopplain parkeringsbromsenochtautnyckeln innanduutförunderhållpågräsklipparen.

KöraupppåZStand

Viktigt:AnvändZStandpåenplanyta.

1.Höjuppklippdäckettilltransportläget.

2.Tabortfästpinnen(Figur47).

g001812

Figur48

1.ZStand(placeratispåret)3.Spärrhakenvilarpåden vridbaraiken

2.Fåraiunderlageller

gräsmatta

5.Sättstativetsfotpåmarkenochlåtspärrhaken

vilapådenvridbaraiken(Figur48).

6.Startamotornochlåtdengåpåhalvtgaspådrag.

Obs:Förbästaresultatskadusättastativfoten

ienfåraiunderlagetellerstickaneddeni gräsmattan(Figur48).

7.Körpåmaskinenpåstativet.Stannanär

spärrhakenfallernedöverikenidetlåstaläget (Figur48).

8.Kopplainparkeringsbromsenochstängav

motorn.

9.Kilafastellerblockeradrivhjulen.

Figur47

1.ZStand

2.Fästpinne

3.Fäste

3.Höjspärrhaken.

4.Förstativetsfotutåtochskjutdenmotmaskinen, inispåretsbotten(Figur47ochFigur48).

4.Spåretsbotten

5.Spärrhake

VARNING

Parkeringsbromsenkanskeintekanhålla maskinenparkeradpåZStand.Detta kanorsakapersonskadorellerskadorpå egendom.

ParkeraendastpåZStandomhjulenär fastkiladeellerblockerade.

10.Utförunderhållet.

g001811

KöraavZStand

1.Tabortkilarnaellerblockeringarna.

2.Lyftuppspärrhakenifrittläge(Figur49).

Figur49

g001813

1.ZStand

2.Spärrhake

3.Låstläge

4.Frittläge

3.Startamotornochlåtdengåpåhalvtgaspådrag. Kopplaurparkeringsbromsen.

4.Backasaktanedfrånstativet.

5.Återställstativettillviloläget(Figur47).

Underhåll

Rekommenderatunderhåll

UnderhållsintervallUnderhållsförfarande

Efterdeförsta8timmarna

Efterdeförsta100timmarna

Efterdeförsta250timmarna

Varjeanvändningeller

dagligen

Var50:etimme

Var100:etimme

Var200:etimme

•Bytutmotoroljan.

•Kontrolleraatthjulmuttrarnaäråtdragna.

•Kontrolleraåtdragningsmomentetförhjulnavetsspårmutter.

•Kontrolleraparkeringsbromsensinställning.

•Bythydraulltrenochhydraulvätskanoavsettvilkentypavvätskasomanvänds.

•Kontrollerasäkerhetssystemet.

•Kontrolleraoljenivånimotorn.

•Kontrollerasäkerhetsbältet.

•Kontrollerastörtbågsvreden.

•Rengörmotorltretocholjekylaren.

•Kontrolleraochrengörhydraulenhetenshöljen.

•Kontrolleraknivarna.

•Rengörklippdäcket.

•Rengörfjädringssystemet.

•Kontrolleragnistsläckaren(omsådannns).

•Kontrolleradäcktrycket.

•Kontrolleraattremmarnainteärslitnaellerspruckna.

•Kontrollerahydraulvätskenivån.

•Smörjklippdäcketslyftsvängarmar.

•Bytutmotoroljan(oftareviddammigaellersmutsigaarbetsförhållanden).

•Bytutellerrengörtändstiftetochställinluftgapet.

•Kontrolleraochrengörmotornskylänsarochhöljen.

•FörKawasaki-motorer–bytutmotoroljeltret(oftareviddammigaellersmutsiga arbetsförhållanden).

•FörKohler-motorer–bytutbränsleltret(oftareviddammigaochsmutsiga förhållanden).

Var250:etimme

Var500:etimme

Engångpermånad

Årligenellerföreförvaring

•Bytuthuvudltret(oftareomdetnnsdammellersandiomgivningen).

•Kontrollerasäkerhetsltret.(oftareomdetnnsdammellersandiomgivningen).

•BythydraulltrenochhydraulvätskannärMobil®1-vätskaanvänds(oftarevid dammigaellersmutsigaarbetsförhållanden).

•Bytutsäkerhetsltret.(oftareunderdammigaochsandigaförhållanden).

•FörKawasaki-motorer–bytutbränsleltret(oftareviddammigaochsmutsiga förhållanden).

•Kontrolleraatthjulmuttrarnaäråtdragna.

•Kontrolleraåtdragningsmomentetförhjulnavetsspårmutter.

•Justerahjulsvängarmarnaslager.

•Kontrolleraparkeringsbromsensinställning.

•BythydrauloljeltrenochhydraulvätskannärT oro®HYPR-OIL™500-hydraulvätska används(oftareviddammigaellersmutsigaarbetsförhållanden).

•Kontrollerabatterietsladdning.

•Smörjpumpremmensmellandrevsarm.

•Smörjdefrämrehjulsvängarmarna(oftareviddammigaellersmutsiga

Årligen

arbetsförhållanden).

•Smörjsvänghjuletsfrämrelager(oftareviddammigaellersmutsiga arbetsförhållanden).

•Smörjsvänghjulsnaven.

•Repareralackskador.

•

Kontrolleraallaunderhållsprocedurerilistanovanföreförvaring.

Viktigt:Ytterligareinformationomunderhållsrutinernnsibruksanvisningentillmotorn.

VARFÖRSIKTIG

Omdulämnarnyckelnitändningslåsetkannågonråkastartamotornavmisstagochskadadig ellernågonannanpersonallvarligt.

Tautnyckelnurtändningslåsetinnanduutförnågotunderhåll.

Förberedelserför underhåll

Säkerhetvidunderhåll

•Innandureparerarmaskinenskadugöraföljande:

–Kopplabortdrivenheterna. –Kopplainparkeringsbromsen. –Stängavmotornochtautnyckeln. –Lossatändkabeln.

•Parkeramaskinenpåettjämntunderlag.

•Tabortgräsochskräpfrånklippenheten,

drivhjulen,ljuddämparnaochmotornföratt undvikaeldsvåda.

•Torkauppeventuelltolje-ellerbränslespill.

•Låtinteobehörigapersonerservamaskinen.

•Stöttauppmaskinenoch/ellerdesskomponenter

meddomkrafternärdetbehövs.

•Lättaförsiktigtpåtrycketikomponentermed

upplagradenergi.

•Kopplaifrånbatterietellerdraurtändkabelninnan

duutförnågrareparationer.Lossaminuskabelanslutningenförstochpluskabelanslutningen sist.Återanslutpluskabelanslutningenförstoch minuskabelanslutningensist.

•Varförsiktignärdukontrollerarknivarna.Svep

någotomkringkniven/knivarnaellerbärtjockt vadderadehandskar,ochvarförsiktigvid underhåll.Duskaendastbytautknivarnaochinte rätautellersvetsadem.

Lossaklippdäcketskjol

Lossadennedrebultenpåkjolensåattdenfrigörsoch dufåråtkomsttillklippdäcketsovansida(Figur50). Draåtbultenochsätttillbakakjolennärunderhållet ärslutfört.

Figur50

1.Skruv

2.Kjol

Tabortskyddsplåten

Lossadetvåfrämrebultarnaochtabortskyddsplåten förattkommaåtklipparensremmarochspindlar (Figur51).Monteraskyddsplåtenochdraåtskruvarna närunderhålletharslutförts.

g027945

•Hållhänderochfötterbortafrånrörligadelar.Gör

helstingajusteringarnärmotornärigång.

•Hållalladelarigottbruksskickochsamtliga

fästelementåtdragna,isynnerhetknivskruvarna. Bytutallaslitnaellerskadadedekaler.

•Mixtraaldrigmeddenavseddafunktionenhosen

säkerhetsbrytare,ochreduceraintedetskydden säkerhetsbrytareger.Kontrolleraregelbundetatt säkerhetsbrytarnafungerarsomdeska.

•Kontrolleraparkeringsbromsensfunktionofta.

Justeraochunderhållomsåerfordras.

Figur51

Smörjning

Smörjamaskinen

Smörjoftarevidextremtdammigaellersandiga förhållanden.

Typavfett:litium-ellermolybdenfettnr2

1.Parkeramaskinenpåenplanyta,koppla urknivreglagebrytarenochkopplain parkeringsbromsen.

2.Stängavmotorn,tautnyckelnochväntatills allarörligadelarharstannatinnandukliverur

g027946

förarsätet.

3.Torkaavsmörjnipplarnamedentrasa.

1.Skyddsplåt

2.Skruv

Obs:Skrapaborteventuellfärgfrån

nippelns/nipplarnasframsida.

4.Sättpåenfettsprutapånippeln.

5.Pumpainfettinipplarnatillsdetbörjarträngaut urlagren.

6.Torkabortöverödigtfett.

Tillsättalättoljaeller smörjspray

Serviceintervall:Var100:etimme

Smörjklippdäcketslyftsvängarmar.

g017050

Figur52

Smörjaklippdäcket

Serviceintervall:Årligen—Smörjpumpremmens

mellandrevsarm.

Årligen—Smörjdefrämrehjulsvängarmarna (oftareviddammigaellersmutsiga arbetsförhållanden).

Årligen—Smörjsvänghjuletsfrämrelager(oftare viddammigaellersmutsigaarbetsförhållanden).

1.Parkeramaskinenpåenplanyta,koppla urknivreglagebrytarenochkopplain parkeringsbromsen.

2.Stängavmotorn,tautnyckelnochväntatills allarörligadelarharstannatinnandukliverur förarsätet.

3.Lossapådennedrebultensomsäkrar klippdäcketskjoltillklippdäcket.SeLossa

klippdäcketskjol(sida40).

4.Tabortskyddsplåten.SeT abortskyddsplåten

(sida40).

5.Smörjarmenpåklippdäcketsmellanremskiva tillsfettsipprarutnedtill(Figur53ellerFigur54).

g192516

Figur54

Maskinmedbakreutkast

6.Smörjdrivremmensmellandrevsarmar(Figur

55).

Maskinmedsidoutkast

Figur53

g009030

g185957

Figur55

7.Smörjdäckremmensmellandrevsarmar(endast maskinermedbakreutkast)enligtFigur56.

Figur56

Endastmaskinermedbakreutkast

8.Monteraskyddsplåten.AnvisningarnnsiLossa

klippdäcketskjol(sida40).

9.Draåtskruvensomfästerklippdäcketskjol. AnvisningarnnsiLossaklippdäcketskjol(sida

40).

Smörjasvänghjulsnaven

Serviceintervall:Årligen

1.Parkeramaskinenpåenplanyta,koppla urknivreglagebrytarenochkopplain parkeringsbromsen.

2.Stängavmotorn,tautnyckelnochväntatills allarörligadelarharstannatinnandukliverur förarsätet.

g024207

g006115

Figur58

1.Skyddstätning

2.Distansmuttermed plattjärn

10.Tabortdammkåpanochjusterasvängarmarna.

Obs:Låtdammkåpanvaraavtillssmörjningen

ärklar.

11.Tabortsexkantpluggen.

12.Gängainensmörjnippelihålet.

13.Pumpainfettismörjnippelntillsdetträngerut runtdetövrelagret.

14.T abortsmörjnippelnurhålet.

15.Monterasexkantpluggenochdammkåpan (Figur57).

3.Höjuppgräsklipparensåattdukommeråt.

4.T abortstyrhjuletfrånhjulgafarna.

5.T abortskyddstätningarnafrånhjulnavet.

6.T abortendistansmutterfrånsvänghjuletsaxel.

Obs:Gänglåsningslimharappliceratsföratt

fästadistansmuttrarnapåaxeln.

7.T abortaxeln(meddenandradistansmuttern fortfarandepåplats)frånhjulet.

8.Bändlosstätningarnaochkontrolleraomlagren ärslitnaellerskadade.Bytutdemvidbehov.

9.Fylllagrenmeduniversalfett.

10.Sättiettlagerochennytätningihjulet.

Obs:Bytuttätningarna.

11.Strykpågänglåsningslimpåendistansmutter ochgängapådenpåaxelnmedplattjärnen vändautåtombådadistansmuttrarnasaknas.

Obs:Gängaintepådistansmutternhela

vägentillaxelnsslut.Lämnaca3mmfrån distansmutternsytterkanttillaxelnsändeinuti muttern.

Figur57

16.Smörjsvänghjuletslager(Figur57).

g027339

12.Förindenmonterademutternochaxelnihjulet påsidanmedlagretochdetnyaskyddet.

13.Lägghjuletmeddenöppnasidanvänduppåt, ochfyllområdetinutihjuletruntaxelnmed universalfett.

14.Förindetandralagretochettnyttskyddihjulet.

15.Strykpågänglåsningslimpådenandra distansmutternochgängapådenpåaxelnmed plattjärnenvändautåt.

16.Draåtmutterntill8–9Nm,lossapådenochdra därefteråtdenigentill2–3Nm.

Obs:Kontrolleraattaxelnintestickerutur

någonavmuttrarna.

17.Sättskyddstätningarnaöverhjulnavetoch monterahjuletihjulgaffeln.

Motorunderhåll

Motorsäkerhet

•Stängavmotorninnandukontrolleraroljenivån

ellerfyllerpåoljaivevhuset.

•Hållhänder,fötter,ansikteochandrakroppsdelar

samtkläderpåavståndfrånljuddämparenoch andrahetaytor.

18.Monterastyrhjuletsbultochdraåtmutternhelt.

Viktigt:Kontrolleralagerjusteringenoftaså

attinteskyddetochlagretskadas.Snurrapå styrhjuletsdäck.Däcketskaintesnurrafritt meränetttilltvåvarvochintehellerhanågot spelisidled.Omhjuletsnurrarfrittändrardu distansmutternsåtdragningsmomenttillsdet taremotnågot.Appliceraytterligareettlager gänglåsningslim.

Servaluftrenaren

Serviceintervall:Var250:etimme—Bytuthuvudltret

(oftareomdetnnsdammeller sandiomgivningen).

Var250:etimme—Kontrollerasäkerhetsltret. (oftareomdetnnsdammellersandi omgivningen).

Var500:etimme—Bytutsäkerhetsltret.(oftare underdammigaochsandigaförhållanden).

Obs:Kontrolleraltrenoftareomarbetsförhållandena

ärmycketdammigaellersandiga.

Demonteraltren

1.Parkeramaskinenpåenplanyta,kopplaur knivreglagebrytaren(kraftuttaget)ochkopplain parkeringsbromsen.

2.Stängavmotorn,tautnyckelnochväntatills allarörligadelarharstannatinnandukliverur förarsätet.

3.Lossaspärrhakarnapåluftrenarenochdraav luftrenarkåpanfrånluftrenarhuset(Figur59).

Figur59

1.Luftrenarhus

2.Huvudlter5.Säkerhetslter

3.Spärrhake

4.Rengörluftrenarkåpaninvändigtmedtryckluft.

5.Draförsiktigtuthuvudltreturluftrenarhuset (Figur59).

4.Luftrenarkåpa

Obs:Undvikattknackaltretmotsidanpå

luftrenarhuset.

6.Demonteraendastsäkerhetsltretomduharför avsiktattbytautdet.

Viktigt:Försökinteattrengöra

säkerhetsltret.Omsäkerhetsltretär smutsigtärhuvudltretskadat.Bytutbåda ltren.

7.Kontrolleraomhuvudltretärskadatgenomatt tittailtretochlysamedenkraftiglampapå ltretsutsida.

g001883

Obs:Håliltretsynsdåsomljusapunkter.

Kastaltretomdetärskadat.

Kontrolleraltren

1.Kontrollerasäkerhetsltret.Bytutbåde säkerhetsltretochhuvudltretomdetär smutsigt.

Viktigt:Försökinteattrengöra

säkerhetsltret.Omsäkerhetsltretär smutsigtärhuvudltretskadat.

2.Kontrolleraomhuvudltretärskadatgenom atttittailtretochlysamedenkraftiglampa påltretsutsida.Bytuthuvudltretomdetär smutsigt,böjtellerskadat.

Obs:Håliltretsynssomljusapunkter.Rengör

intehuvudltret.

Monteraltren

Viktigt:Köralltidmotornmedbådeluftlteroch

skyddmonteradeförattundvikamotorskador.

1.Kontrollerasåattinteltrenharskadatsunder transporteninnandumonterarnyalter.

Obs:Användinteettskadatlter.

Servamotoroljan

Motoroljespecikationer

Oljetyp::Renadolja(API-serviceSF ,SG,SH,SJ

ellerSL)

Motoroljekapacitet:

•Modell74902TE,74919TE,75969TE:2litermed

lter,1,8literutanlter

•Modell74925TE,74942TE:2,3litermedlterbyte,

2,1literutanlterbyte

Viskositet:setabellennedan.

2.Omdubyterutdetinreltretskaduförsiktigt skjutaindetilterhuset(Figur59).

3.Skjutförsiktigtinhuvudltretöversäkerhetsltret (Figur59).

Obs:Kontrolleraatthuvudltretsitterordentligt

genomatttryckapådessyttrekantnärdu monterardet.

Viktigt:Tryckintemittpåltretdärdetär

mjukt.

4.Sätttillbakaluftrenarkåpanochsäkra spärrhakarna(Figur59).

g037096

Figur60

Kontrolleraoljenivånimotorn

Serviceintervall:Varjeanvändningellerdagligen

Obs:Kontrolleraoljenivånnärmotornärkall.

Viktigt:Omdufyllerpåförmycketellerförlite

oljaimotornsvevhusochstartarmotornkanden skadas.

1.Parkeramaskinenpåenplanyta,kopplaur knivreglagebrytaren(kraftuttaget)ochkopplain parkeringsbromsen.

2.Stängavmotorn,tautnyckelnochväntatills allarörligadelarharstannatinnandukliverur förarsätet.

Obs:Säkerställattmotornharsvalnatsåatt

oljanharhunnitrinnanedisumpen.

3.Rengörområdetruntoljepåfyllningslocketoch oljestickaninnandutarbortstickansåattsmuts ochgräsklippintehamnarimotorn(Figur61).

Figur62

g027734

Figur61

Bytautmotoroljan

Serviceintervall:Efterdeförsta8timmarna—Bytut

motoroljan.

Var100:etimme—Bytutmotoroljan(oftarevid dammigaellersmutsigaarbetsförhållanden).

1.Parkeramaskinensåatttömningssidanär någotlägreändenmotsattasidan,såattallolja tappasut.

2.Kopplaurknivreglagebrytaren(kraftuttaget)och kopplainparkeringsbromsen.

3.Stängavmotorn,tautnyckelnochväntatills allarörligadelarharstannatinnandukliverur förarsätet.

4.Tömmotornpåolja(Figur62).

g194611

5.Hälllångsamtca80%avdenangivnaoljan ipåfyllningsröretochtillsättlångsamtden resterandeoljantillsdennårmarkeringenFull (Figur63).

Figur63

6.Lämnainspilloljanpåenåtervinningsstation.

Bytautmotoroljeltret

Serviceintervall:Var200:etimme—För

Kawasaki-motorer–bytut motoroljeltret(oftareviddammiga ellersmutsigaarbetsförhållanden).

g008804

g027660

1.Tömmotornpåolja;seBytautmotoroljan(sida

46).

2.Bytutmotoroljeltret(Figur64).

Figur64

Obs:Kontrolleraattoljelterpackningenligger

motmotornochvridsedanoljeltretytterligare ¾varv.

3.Fyllvevhusetmednyoljaavrätttyp,seByta

utmotoroljan(sida46).

Servatändstiftet

Serviceintervall:Var100:etimme

Setillattmellanrummetmellanmitt-och sidoelektrodernaärkorrektinnantändstiftetmonteras. Användentändstiftsnyckelviddemonteringoch monteringavtändstiftetochettbladmåttförkontroll ochjusteringavmellanrummet.Monteravidbehov ettnytttändstift.

Typavtändstift:NGK

Luftgap:0,75mm

BPR4ESellermotsvarande

g027477

Taborttändstiftet

1.Stängavmotorn,tautnyckelnochväntatills allarörligadelarharstannatinnandukliverur förarsätet.

2.Kopplaurkraftuttaget,förrörelsereglagespakarnatilldetNEUTRALALÅSLÄGETochkopplain parkeringsbromsen.

3.T aborthydraulenhetensvänstrahöljeiden ordningsomangesiFigur65.Dukannu kommaåtdetfrämretändstiftet.

g008803

g027478

Figur66

Figur65

1.Drautdennaikåtsidani

pilensriktning

2.Drahöljetavramensiki

pilensriktning

g009922

g009919

3.Drahöljetavramensiki pilensriktning

4.Hölje

5.Monterahydraulenhetenshöljepåvänstersida (Figur65).

Kontrolleratändstiftet

Viktigt:Rengörintetändstiftet/-stiften.Bytalltid

uttändstiftetomdetharensvartbeläggning, slitnaelektroder,enoljelmellersprickor.

Omisolatornärljustbrunellergråfungerarmotorn korrekt.Ensvartbeläggningpåisolatornbetyder vanligenattluftrenarenärsmutsig.

Ställingapettill0,76mm.

g206628

Figur67

4.T aborttändstiftet.

Monteratändstiftet

Figur68

Kontrolleragnistsläckaren

Förmaskinermedgnistsläckare

Serviceintervall:Var50:etimme

VARNING

Varmakomponenteriavgassystemetkan antändabränsleångorävenefterattduhar stängtavmotorn.Varmapartiklarsomblåses utmedanmotornärigångkanantända brännbaramaterial,vilketkanledatillskada påpersonelleregendom.

Underhålla bränslesystemet

Bytautbränsleltret

Serviceintervall:Var200:etimme(oftare

viddammigaochsmutsiga förhållanden).

Var500:etimme/Årligen(beroendepåvilket sominträffarförst)(oftareviddammigaoch smutsigaförhållanden).

Viktigt:Monterabränsleslangarnaochfästdem

medspännbandiplastpåsammasättsomde ursprungligenvarmonterade.Påsåsättundviker duattbränsleslangarnakommerikontaktmed

g027661

komponentersomkanorsakaskadorpådem.

Bränsleltretärplaceratpåvänsterdelavmotorns framsida.

1.Parkeramaskinenpåenplanyta,kopplaur knivreglagebrytaren(kraftuttaget)ochkopplain parkeringsbromsen.

2.Stängavmotorn,tautnyckelnochväntatills allarörligadelarharstannatinnandukliverur förarsätet.

3.Låtmaskinensvalna.

4.Stängbränslekranenundersätet.

5.Bytutbränsleltret(Figur69).

Fyllendastpåbränsleochkörmotornomen gnistsläckarennnsmonterad.

1.Ställmaskinenpåettplantunderlag,kopplaur kraftuttagetochkopplainparkeringsbromsen.

2.Stängavmotorn,tautnyckelnochväntatills allarörligadelarharstannatinnandukliverur förarsätet.

3.Väntatillsljuddämparenharsvalnat.

4.Bytutsläckarenomduupptäckersprickori gallretellersvetspunkterna.

5.Omgallretharblivitigensatttardubortsläckaren ochskakardensåattlösapartiklarramlarbort. Rengörävengallretmedenstålborste(blötlägg vidbehovgallretilösningsmedel).

6.Monterasläckarenpåavgasutloppet.

g008963

Figur69

6.Öppnabränslekranen.

Servabränsletanken

Försökinteatttömmabränsletanken.Låten auktoriseradåterförsäljaretömmabränsletanken

ochservaeventuellaandrakomponenteri bränslesystemet.

Underhållaelsystemet

Säkerhetförelsystemet

•Kopplabortbatterietinnanreparationutförspå

maskinen.Lossaminuskabelanslutningen förstochpluskabelanslutningensist. Återanslutpluskabelanslutningenförstoch minuskabelanslutningensist.

•Laddabatterietiettöppetochvälventilerat

utrymme,påavståndfrångnistorochöppnalågor. Kopplaurladdareninnanbatterietanslutseller kopplasbort.Användskyddskläderochisolerade verktyg.

Utföraservicepåbatteriet

Serviceintervall:Engångpermånad

Demonteringavbatteri

VARNING

Batterietskabelanslutningarellermetalldelar kankortslutasmotmaskinkomponenteri metallochorsakagnistor.Gnistorkanfå batterigasernaattexplodera,vilketkanleda tillpersonskador.

•Vidavlägsnandeellerinstallation avbatterietfårduintelåta batterianslutningarnakommaikontakt mednågraavmaskinensmetalldelar.

•Låtintemetallverktygkortslutasmellan batterianslutningarnaochmaskinens metalldelar.

VARNING

Felaktigborttagningavkablarfrånbatteriet kanorsakagnistor,vilketkanskadamaskinen ochkablarna.Gnistorkanfåbatterigaserna attexplodera,vilketkanledatillpersonskador.

•Lossaalltidbatterietsminuskabel(svart) innandulossarpluskabeln(röd).

•Anslutalltidpluskabeln(röd)innan minuskabeln(svart)ansluts.

1.Parkeramaskinenpåenplanyta,kopplaur knivreglagebrytaren(kraftuttaget)ochkopplain parkeringsbromsen.

2.Stängavmotorn,tautnyckelnochväntatills allarörligadelarharstannatinnandukliverur förarsätet.

3.T abortbatterietenligtFigur70.

Figur71

g000960

Figur70

Laddabatteriet

VARNING

Närbatterietladdasbildasexplosivagaser.

Rökaldrignärabatterietochhålldetborta frångnistorochlågor.

Viktigt:Hållalltidbatterietfulladdat,(specikvikt

1,265).Dettaärsärskiltviktigtförattbatterietinte skaskadasnärtemperaturenunderstiger0°C.

1.T abortbatterietfrånchassit.SeDemontering

avbatteri(sida50).

2.Laddabatterieti10–15minutermed25–30A elleri30minutermed10A.

Obs:Överladdaintebatteriet.

g027728

1.Batterietspluspol(+)3.Röd(+)laddningskabel

2.Batterietsminuspol(−)4.Svart(−)laddningskabel

Monterabatteriet

Obs:Sättibatterietilådanmedanslutningspolerna

mothydraultanken(Figur70).

3.Närbatterietärfulladdatskaladdarenkopplas bortfråneluttagetförst,ochsedanska laddningskablarnalossasfrånbatteripolerna (Figur71).

4.Sättibatterietimaskinenochanslut batterikablarna.SeMonterabatteriet(sida51).

Obs:Körintemaskinenmedbortkopplat

batteri,eftersomdettakanorsakaelektriska skador.

g032526

Figur72

Servasäkringarna

Elsystemetskyddasavsäkringar.Detkräveringet underhåll,menomensäkringgårbörduundersöka komponenten/kretsenförattseomdetharuppstått ettfunktionsfelellerenkortslutning.

Säkringarnasitterpåkonsolentillhögeromsätet (Figur73).

1.Omdubehöverbytautensäkringdrarduutden förattlossaden.

2.Sättiennysäkring(Figur73).

Underhålladrivsystemet

Kontrollerasäkerhetsbältet

Serviceintervall:Varjeanvändningellerdagligen

Seöversäkerhetsbältetförattseomdetärsliteteller trasigtochförattkontrolleraattenhetenochspännet fungerarsomdeska.Bytutsäkerhetsbältetomdet ärskadat.

Kontrollerastörtbågsvre-

Figur73

1.Valfritttillbehör(15A)4.Huvudsäkring(25A)

2.Laddare(25A)

3.Kraftuttag(10A)

5.Konsol

g008966

den

Serviceintervall:Varjeanvändningellerdagligen

VARNING

Såhärundvikerduattvälta,vilketkanledatill personskadorochlivsfara:Hållstörtbågen iheltupprättochlåstlägeochanvänd säkerhetsbältet.

Kontrolleraattsätetsitterfastordentligtpå maskinen.

•Kontrolleraattbådefästelementenochvredenäri

gottbruksskick.

•Setillattvredenärheltåtdragnaochattstörtbågen

äruppfälld.

Obs:Störtbågensövreringkanbehövaskjutas

framåtellerdrasbakåtförattbådavredenskabli heltåtdragna(Figur74ochFigur75).

Justeraspårningen

1.Kopplaurknivreglagebrytaren(kraftuttaget).

2.Körtillettöppetochplantområdeochför rörelsereglagentilldetNEUTRALALÅSLÄGET.

3.Förgasreglagettilllägetmellansnabbtoch långsamt.

4.Förbådarörelsereglagespakarnahelavägen framåttillsdebådanårstoppeniT-skåran.

5.Kontrolleraåtvilkethållmaskinengår.

•Omdengåråthögerlossardupåskruvarna

ochjusterardenvänstrastopplattanbakåti denvänstraT-skårantillsmaskinengårrakt (Figur76).

•Omdengåråtvänsterlossardupå

skruvarnaochjusterardenhögrastopplattan bakåtidenhögraT-skårantillsmaskinen gårrakt(Figur76).

6.Draåtstopplattan(Figur76).

Figur74

1.Störtbågeniuppfälltläge4.Vridstörtbågsvredet90

2.Störtbågsvredetispärrat läge

3.Drautstörtbågsvredetoch vriddet90grader.

grader.

5.Störtbågsvredetiospärrat läge

6.Störtbågeninedfälltläge

Figur75

1.Inkopplad2.Delvisinkopplad–körinte medstörtbågenidetta läge.

g228804

g010153

Figur76

Härvisasvänsterrörelsereglage

g228981

1.Reglage

2.Skruv

3.Stopplatta

Kontrolleradäcktrycket

Serviceintervall:Var50:etimme/Engångpermånad

(beroendepåvilketsominträffar först)

Lufttrycketibådefram-ochbakdäckenskavara 0,9bar.Ojämntlufttryckidäckenkanorsakaojämn klippning.Mättrycketnärdäckenärkallaförattfåen såexaktavläsningsommöjligt.

Figur77

Kontrollerahjulmuttrarna

Kontrollerahjulmuttrarnaochdraåtdemtill 122–129Nm.

Kontrollerahjulnavets spårmutter

Serviceintervall:Efterdeförsta100timmarna

Var500:etimme

Kontrolleraspårmutternsåtdragningsmomentoch säkerställattdetär286−352Nm.

Obs:Användintemonteringssmörjmedelpå

hjulnavet.

g001055

Figur78

1.Spårmutter

g024121

Justerahjulsvängarmarnas lager

Serviceintervall:Var500:etimme/Årligen(beroende

påvilketsominträffarförst)

1.Parkeramaskinenpåenplanyta,kopplaur knivreglagebrytaren(kraftuttaget)ochkopplain parkeringsbromsen.

2.Stängavmotorn,tautnyckelnochväntatills allarörligadelarharstannatinnandukliverur förarsätet.

3.T aavdammkåpanfrånhjuletochdraåt låsmuttern(Figur79).

4.Draåtlåsmutterntillsfjäderbrickornaärplana ochsläppsedanefter¼varvförattfårätt förbelastningpålagren(Figur79).

Viktigt:Kontrolleraattfjäderbrickornahar

monteratskorrektenligtFigur79.

5.Monteradammkåpan(Figur79).

Figur79

Tabortkopplingsmellanlägget

1.Parkeramaskinenpåenplanyta,kopplaur knivreglagebrytaren(kraftuttaget)ochkopplain parkeringsbromsen.

2.Stängavmotorn,tautnyckelnochväntatills allarörligadelarharstannatinnandukliverur förarsätet.

3.Användtryckluftförattblåsabortskräpsom ansamlatsunderbromsstångenochrunt bromsdistanserna(Figur81).

g001297

1.Fjäderbrickor

2.Låsmutter

3.Dammkåpa

Användakopplingsmellanlägget

Inågraavdesenareårsmodellernaharkopplingen ettbromsmellanlägg.Närkopplingsbromsenhar slititsnedsåmycketattdenintelängrekankopplas inordentligtkanmellanläggettasutochkopplingen fortsättaattanvändas.

Figur80

g010868

Figur81

4.Kontrollerakablagets,kontakternasoch anslutningarnasskick.

Obs:Rengörellerreparerademvidbehov.

5.Kontrolleraattspänningenär12Vvid kopplingenskontaktdåkraftuttagetärinkopplat.

6.Mätavståndetmellanrotornochankaret.Om avståndetärstörreän1mmskaduutföra följandesteg:

A.Lossabådabromsmonteringsskruvarnaett

halvttillettheltvarvenligtFigur82.

Obs:Taintebortbromsstångenfrån

fälthöljet/ankaret.Bromsstångenharslitits ochpåsåsättanpassatsefterankaretoch denanpassningenmåstennaskvaräveni fortsättningenefterattmellanlägethartagits bortföratträttbromsmomentskakunna

g010869

garanteras.

1.Ankare5.Bromsdistans

2.Fälthölje

3.Rotor

4.Bromsmonteringsskruv

6.Mellanläggförattskapa mellanrum

7.Bromsstång

Figur84

g010872

Figur82

1.Bromsmonteringsskruv

B.Hålliikenochtabortmellanläggetmeden

näbbtångellerförhand(Figur83).

Obs:Slängintemellanläggetförrän

kopplingenfungerarsomdenska.

Figur83

1.Mellanlägg

g010870

1.Bladmått

g010873

Figur85

1.Bladmått

•Ommellanrummetärmindreän

0,25mmmonterardumellanlägget.Se

Användakopplingsmellanlägget(sida

g010871

55).

•Ommellanrummetärtillräckligtstort

fortsätterdumedsäkerhetskontrolleni stegF.

C.Användtryckluftförattblåsabortskräpsom

haransamlatsunderbromsstångenoch

runtbromsdistanserna. D.Draåtvarjeskruv(M6x1)till12,3–13,7Nm. E.Användett0,25mmtjocktbladmåttför

attkontrolleraattdetnnsettmellanrum

mellanrotornochankaretsframsidapå

bådasidorombromsstångenenligtFigur

84ochFigur85.

Obs:Eftersomrotornochankarets

framsidakanvaranötta(åsarochgropar

harbildats)ärdetiblandsvårtattmäta

mellanrummet.

F.Utförföljandesäkerhetskontroll:

i.Sittpåsätetochstartamotorn.

ii.Kontrolleraattknivarnainte

kopplasinnärknivreglagebrytaren (kraftuttaget)ärAVSTÄNGDoch kopplingenärurkopplad.

Omkopplingenintekopplasur monterardumellanläggetigen.Se

Användakopplingsmellanlägget (sida55).

iii.Kopplainochurknivreglagebrytaren

(kraftuttaget)tiogångeriföljdföratt varasäkerpåattkopplingenfungerar somdenska.

Underhållakylsystemet

Rengöramotornskylänsar ochhöljen

Rengöramotorltretoch motoroljekylaren

Serviceintervall:Varjeanvändningellerdagligen

Tabortallaeventuellaansamlingaravgräs,smuts ellerannatskräpfrånoljekylarenochmotorltret (Figur86).

Figur86

Serviceintervall:Var100:etimme/Årligen(beroende

påvilketsominträffarförst)

1.Parkeramaskinenpåenplanyta,kopplaur knivreglagebrytaren(kraftuttaget)ochkopplain parkeringsbromsen.

2.Stängavmotorn,tautnyckelnochväntatills allarörligadelarharstannatinnandukliverur förarsätet.

3.T abortluftintagsgallret,startsnöretoch äkthuset(Figur87).

4.T abortskräpochgräsfrånmotordelarna.

5.Monteraluftintagsgallret,startsnöretoch äkthuset(Figur87).

g008804

g009191

Tabortallaeventuellaansamlingaravgräs,smuts ellerannatskräpfrånmotorltret.Dettabidrartillatt skapatillräckligkylningochkorrektmotorhastighet samtminskarriskernaföröverhettningochmekaniska skadorpåmotorn(Figur83).

Figur87

1.Motorskydd4.Fläkthus

2.Luftintagsgallerförmotorn

3.Skruv

g004218

5.Skruv

Kontrolleraochrengöra hydraulenhetenshöljen

Underhållabromsarna

Serviceintervall:Varjeanvändningellerdagligen

1.Parkeramaskinenpåenplanyta,kopplaur knivreglagebrytaren(kraftuttaget)ochkopplain parkeringsbromsen.

2.Stängavmotorn,tautnyckelnochväntatills allarörligadelarharstannatinnandukliverur förarsätet.

3.Skjutsätetframåt.

4.T abortskräpochgräsfrånhydraulenhetens höljen(Figur88).

5.Ställinsätet.

Justeraparkeringsbromsen

Serviceintervall:Efterdeförsta100timmarna

Var500:etimmedärefter

Obs:Utfördennaprocedurvidderekommenderade

serviceintervallenellernärenbromskomponenthar tagitsbortellerbyttsut.

1.Parkeramaskinenpåenplanyta,kopplaur knivreglagebrytaren(kraftuttaget)ochkopplain parkeringsbromsen.

2.Stängavmotorn,tautnyckelnochväntatills allarörligadelarharstannatinnandukliverur förarsätet.

3.Höjuppdenbakredelenavmaskinenochstötta uppdenmeddomkrafter.

VARFÖRSIKTIG

Detkanvarafarligtattenbartförlita

g009922

sigpåmekaniskaellerhydrauliska domkrafternärmanhissaruppmaskinen förserviceellerunderhåll.Demekaniska ellerhydrauliskadomkrafternakanske inteklararatthållamaskinenuppeeller kanhafunktionsfelsommedföratt maskinenramlarned,vilketkanorsaka personskador.

1.Hydraulenhetenshöljen

Figur88

Stöttaintemaskinenenbartmed mekaniskaellerhydrauliskadomkrafter. Användlämpligadomkraftereller liknandestöd.

4.T abortbakdäckenfrånmaskinen.

g015117

5.T aborteventuelltskräpfrånbromsområdet.

6.Vridhandtagetförutlösningavdrivhjulettill detöppnaläget.SeAnvändadrivhjulens

utlösningsventiler(sida34).

7.Kontrolleraomdetnnsettsynligtmellanrum mellanL-fästetochlänkstoppet(Figur89).

Underhållaremmarna

Kontrolleraremmarna

Serviceintervall:Var50:etimme

Bytutremmenomdenärsliten.Gnisslandeljudnär remmenroterar,slirandeknivarvidgräsklippning, fransigaremkanter,brännmärkenochsprickorär teckenpåenslitenklipparrem.

Bytautklipparremmenför

Figur89

Vänstersida

1.L-fäste

2.Länkstopp5.Bromsok

3.Mellanrum6.Hjulnav

8.Kopplaurparkeringsbromsen.Spakenskavara nedfälld.

9.Vridhjulnavetförhandåtbådahållenfrån bromsoketsett.Hjulnavetskakunnarörasig frittgenombromsoket.

10.Ommellanrummetbehöverutvidgasellerom hjulnavetinterörsigfrittgörduföljande:

A.Kopplaurparkeringsbromsen. B.Lossaochnjusteradetbakrelänksystemet:

4.Bakrelänksystem

•Kortainlänkarnaförattskapaett

mellanrum.

•Förlänglänkarnasåatthjulnavetkan

rörasigfritt.

g026961

klippdäckmedsidoutkast

1.Parkeramaskinenpåenplanyta,kopplaur knivreglagebrytaren(kraftuttaget)ochkopplain parkeringsbromsen.

2.Stängavmotorn,tautnyckelnochväntatills allarörligadelarharstannatinnandukliverur förarsätet.

3.Sänknedklipparentillenklipphöjdpå76mm.

4.Lossapådennedrebultensomsäkrar klippdäcketskjoltillklippdäcket.SeLossa

klippdäcketskjol(sida40).

5.T abortskyddsplåten.SeT abortskyddsplåten

(sida40).

6.T abortremkåporna(Figur90).

C.Kopplaihopdetbakrelänksystemet.

11.Kopplainparkeringsbromsenochkontrollera mellanrummet.

12.Upprepastegen8–12tillsdukanseett mellanrumochhjulnavetkanroterafritt.

13.Upprepaprocedurenförbromsenpåmotsatt sida.

14.Vridhandtagetförutlösningavdrivhjulet tillkörläget.SeAnvändadrivhjulens

utlösningsventiler(sida34).

15.Monterabakdäckenochdraåthjulmuttrarna,se

Kontrollerahjulmuttrarna(sida54).

16.T abortdomkrafterna.

Figur90

1.Trycknediken

7.Användenspärrhakeidetfyrkantigahåleti mellandrevsarmenförattyttaspänningenfrån mellanremskivfjädern(Figur91).

8.T abortremmenfrånklippdäcksskivorna.

9.T abortremstyrningenpådenfjäderbelastade mellandrevsarmen(Figur91).

10.T abortremmen.

11.Monteraennyremruntklipparremsskivornaoch kopplingsskivanundermotorn(Figur91).

2.Tabortremkåpan

g027729

Figur92

g027730

Figur91

1.Kopplingsskiva

2.Klipparrem6.Mellanremskivans

3.Fjäderbelastad mellanremskiva

4.Spärrhake

5.Fyrkantigthål förspärrhakeni mellandrevsarmen

smörjnippel

7.Remstyrning

12.Monteraremstyrningenpåmellandrevsarmen (Figur91).

13.Användspärrhakenidetfyrkantigahåletföratt monteramellanremskivfjädern(Figur91).

Obs:Setillattfjäderändarnasitteri

förankringsspåren.

14.Sätttillbakaremkåporna(Figur92).

1.Placeraremkåpan

2.Skjutinremkåpanunder sidouppsamlarna

g009038

15.Monteraskyddsplåten.AnvisningarnnsiT a

3.Setillattikenärunder metallregeln

bortskyddsplåten(sida40).

16.Draåtskruvensomfästerklippdäcketskjol. AnvisningarnnsiLossaklippdäcketskjol(sida

40).

Bytautklipparremmenpå klippdäckmedbakreutkast

Bytautremmensomroterar moturs

1.Parkeramaskinenpåenplanyta,kopplaur knivreglagebrytaren(kraftuttaget)ochkopplain parkeringsbromsen.

2.Stängavmotorn,tautnyckelnochväntatills allarörligadelarharstannatinnandukliverur förarsätet.

3.Sänknedklipparentillenklipphöjdpå76mm.

4.Lyftuppfotplattanförattkommaåtdenmittersta remskivan.

5.Lossapådennedrebultensomsäkrar klippdäcketskjoltillklippdäcket.SeLossa

klippdäcketskjol(sida40).

6.T abortskyddsplåten.SeT abortskyddsplåten

(sida40).

7.T abortremmensplastskydd(Figur94).

8.T abortdetrebultarnasomhållerremmens metallskyddpåplatsochavlägsnaskyddet.

1.Mellanremskivfjäder

2.Motursroteranderem

3.Dubbelremskiva

Figur93

4.Mellanremskiva

5.Fyrkantigthål förspärrhakeni mellandrevsarmen

5.T abortskyddsplåten.SeT abortskyddsplåten

(sida40).

6.T abortremkåporna(Figur94).

g027729

Figur94

7.T abortdenmotursroteranderemmen,seByta

utremmensomroterarmoturs(sida60).

8.Användenspärrhakeidetfyrkantigahåleti

g024145

mellandrevsarmenförattminskaspänningenpå mellanremskivfjädern(Figur95).

9.T abortremmenfrånklippdäcksskivornaoch kopplingsskivan.

10.Monteraennyremruntklipparremsskivornaoch kopplingsskivanundermotorn(Figur95).

9.Användenspärrhakeidetfyrkantigahåleti mellandrevsarmenförattyttaspänningenfrån mellanremskivfjädern(Figur93).

10.T abortremmenfrånklippdäcketsremskiva (Figur93).

11.Tabortremmenfråndeövrigaremskivorna (Figur93).

12.Dradennyaremmenruntklippdäckets remskivor.

13.Flyttaspänningenfrånfjäderngenomatt användaspärrhakenidetfyrkantigahåletoch fördennyaremmenruntmellanremskivan (Figur93).

Bytautklipparremmen

1.Parkeramaskinenpåenplanyta,kopplaur knivreglagebrytaren(kraftuttaget)ochkopplain parkeringsbromsen.

2.Stängavmotorn,tautnyckelnochväntatills allarörligadelarharstannatinnandukliverur förarsätet.

3.Sänknedklipparentillenklipphöjdpå76mm.

4.Lossapådennedrebultensomsäkrar klippdäcketskjoltillklippdäcket.SeLossa

klippdäcketskjol(sida40).

Figur95

1.Kopplingsskiva5.Remstyrning

2.Klipparrem6.Fjäderbelastad

3.Fjäderbelastad

mellanremskiva

4.Setillatt

remstyrningsikenligger anmotsvängnavet.

mellanremskiva

7.Fyrkantigthål förspärrhakeni mellandrevsarmen

8.Fjäder

11.Roteraochsetillattremstyrningsikenliggeran motsvängnavet(Figur95).

12.Monteraremmenruntdenfjäderbelastade mellanremskivanmedspärrhakenidet fyrkantigahålet(Figur95).Sättfjäderändarnai förankringsspåren.

13.Sätttillbakaremkåporna(Figur96).

g027730

Figur96

14.Monteraskyddsplåten.AnvisningarnnsiT a

bortskyddsplåten(sida40).

15.Draåtskruvensomfästerklippdäcketskjol.

g009038

AnvisningarnnsiLossaklippdäcketskjol(sida

40).

Bytauthydraulpumpens drivrem

1.Parkeramaskinenpåenplanyta,kopplaur knivreglagebrytaren(kraftuttaget)ochkopplain parkeringsbromsen.

2.Stängavmotorn,tautnyckelnochväntatills allarörligadelarharstannatinnandukliverur förarsätet.

3.T abortklipparremmen.SeBytaut

klipparremmenförklippdäckmedsidoutkast (sida59)ochBytautklipparremmenpå klippdäckmedbakreutkast(sida60).

4.Höjuppmaskinenochstöttauppdenmed domkrafter(Figur97).

Figur97

1.Mellanremskiva5.Hydraulpumpensvänstra

2.Kopplingsskiva

3.Pumpdrivrem

4.Hydraulpumpenshögra remskiva

remskiva

6.Fyrkantigthåli mellandrevsarmen

7.Mellanremskivfjäder

Underhållastyrsystemet

Justerareglagetsläge

Detnnstvåhöjdlägenförrörelsereglagen:högtoch lågt.Tabortskruvarnaförattställainrätthöjdför föraren.

1.Parkeramaskinenpåenplanyta,kopplaur knivreglagebrytaren(kraftuttaget)ochkopplain parkeringsbromsen.

2.Stängavmotorn,tautnyckelnochväntatills allarörligadelarharstannatinnandukliverur förarsätet.

3.Lossaskruvarnaochänsmuttrarnasomär monteradeireglagen(Figur98).

g009039

4.Riktainreglagenifrämre-bakrelägegenom attföraihopdemiNEUTRALLÄGET,skjutadem tillsdeärinriktadeochsedandraåtskruvarna (Figur99).

5.Användenspärrhakeidetfyrkantiga håletimellandrevsarmenföratttabort mellanremskivfjädern(Figur97).

6.Krokaavmellanremskivfjädernfrånramen (Figur97).

7.T abortremmenfrånhydraulenhetensdrivskivor ochmotorremskivan.

8.Monteradennyaremmenruntmotorremskivan ochdetvådrivskivorna.

9.Användenspärrhakeidetfyrkantiga håletimellandrevsarmenförattmontera mellanremskivfjädernpåramen(Figur97).

10.Monteraklipparremmen.SeBytaut

klipparremmenförklippdäckmedsidoutkast (sida59)ochBytautklipparremmenpå klippdäckmedbakreutkast(sida60).

Figur98

1.Skruv

2.Handtag4.Mutter

g009040

3.Reglage

Figur99

5.SeJusterasvängtappenförrörelsereglagens

neutrallås(sida65)omreglagensändarslår

motvarandra.

6.Upprepaförattjusterarörelsereglagen.

5.Höjuppmaskinensbakredelochstöttauppden meddomkrafter(ellerliknandestöd).

Obs:Höjuppmaskinensåattdenärprecisså

högtövermarkenattdrivhjulenkansnurrafritt.

6.T abortelanslutningenfrånsätets säkerhetsbrytare,somnnsundersätets nedredyna.

Obs:Brytarenärendelavsätesenheten.

7.Monteratillfälligtenbygelöverhuvudkablagets anslutningar.

8.Startamotornochkördenpåfullgas.Koppla urbromsen.

Obs:Setillattparkeringsbromsenärinkopplad

ochattrörelsereglagenäridetyttrelägetinnan dustartarmotorn.Dumåsteintesittaisätet.

g009195

9.Körmaskineniminstfemminutermed drivningsspakarnapåfullhastighetförkörning framåtförattfåupphydraulvätskantill driftstemperatur.

Obs:Rörelsereglagenmåstevaraineutralläget

medandugörallanödvändigajusteringar.

10.FörrörelsereglagentillNEUTRALLÄGET.

Justerarörelsereglagelänken

Pumpstyrlänkarnasitterundersätetpåbåda sidornaavmaskinen.Vridslutskruvenmeden ½tum-hylsnyckelförattnjusterainställningarnaså attmaskineninterörsigineutralläget.Eventuella justeringarskaendastgörasförneutralläget.

VARNING

Förattduskakunnautförajusteringarna måstemotornvaraigångochdrivhjulen snurra.Kontaktmedrörligadelarellervarma ytorkanledatillpersonskador.

Hållngrar,händerochkläderbortafrån roterandedelarochvarmaytor.

1.Kopplaurknivreglagebrytaren(kraftuttaget), förrörelsereglagespakarnatilldetNEUTRALA

LÅSLÄGETochkopplainparkeringsbromsen.

11.Justeralängdenpåpumpensreglerstavgenom attvridadedubblamuttrarnapåstavenilämplig riktningtillshjulenstårstillaellerlångsamt kryperbakåt(Figur100).

2.Stängavmotorn,tautnyckelnochväntatills allarörligadelarharstannatinnandukliverur förarsätet.

3.Tryckpådäcklyftpedalenochtabort klipphöjdssprinten.

4.Sänknerdäckettillmarken.

g010187

Figur100

1.Dubblamuttrar

12.FörrörelsereglagentillBACKLÄGET. Tryckförsiktigtpåreglagetochlåt bakåtindikatorfjädrarnaförareglagen tillbakatillneutralläget.

Obs:Hjulenmåsteslutasnurraellerrotera

långsamtbakåt.

13.Stängavmaskinen.

14.T abortbygelnfrånkablagekontaktenochanslut kontaktentillsätesomkopplaren.

15.T abortdomkrafterna.

16.Höjuppdäcketochmonteraklipphöjdssprinten.

17.Kontrolleraattmaskinenintekryperframåti neutrallägetnärparkeringsbromsenärfrigjord.

1.Lossakontramuttern.

2.Draåtellerlossaänsmutterntillönskat motstånd.

•Draåtänsmutternförökatmotstånd.

•Lossaänsmutternförminskatmotstånd.

3.Draåtkontramuttern.

Justerarörelsereglagedämparen

Dukanjusteradenövrefästskruvenpådämparenså attrörelsereglagetfårdetmotståndsomönskas.Se

Figur101fördeolikamonteringsalternativen.

Figur101

Högerrörelsereglage

g008621

Figur102

1.Flänsmutter2.Kontramutter

g008620

1.Draåtlåsmutterntill23Nm.Skruvenskastickaututanför låsmutternnärdenäråtdragen.

2.Störstmotstånd(hårdastkänsla)

3.Dämpare

4.Mellanstortmotstånd(mellanhårdkänsla)

5.Minstmotstånd(mjukastkänsla)

Justerasvängtappenför rörelsereglagensneutrallås

Dukanjusteraänsmutternsåattdufårönskat motståndförrörelsereglagetnärduyttardet tilldetNEUTRALALÅSLÄGET.SeFigur102för justeringsalternativ.

Underhålla

5.Rengörområdetruntoljestickornai hydraulsystemetstankar(Figur103).

hydraulsystemet

Säkerhetförhydraulsystemet

•Sökomedelbartläkareomduträffasavenstråle

hydraulvätskaochvätskanträngerinihuden. Vätskasomträngtinihudenmåsteopererasbort inomnågrafåtimmaravenläkare.

•Setillattallahydrauloljeslangaroch-ledningar

ärigottskickochattallahydraulanslutningar och-kopplingarärordentligtåtdragnainnan hydraulsystemettrycksätts.

•Hållkroppochhänderbortafrånsmåläckoreller

munstyckensomsprutaruthydraulvätskaunder högtryck.

•Användenkartong-ellerpappersbitföratthitta

hydraulläckor.

•Lättapåallttryckihydraulsystemetpåettsäkert

sättinnannågotarbeteutförsihydraulsystemet.

6.T abortenoljestickafrånhydraultanken(Figur

103).

7.T orkaavoljestickanochträinoljestickani tanken.

8.T autoljestickanochtittapåänden(Figur103).

Viktigt:Hällinteiförmycketvätskai

hydraulenheternaeftersomdetkanorsaka skador.Körintemaskinennärvätskenivån ärunderpåfyllningsmarkeringen.

9.Omvätskenivånärvidpåfyllningsmarkeringen hällerdusaktasåmycketvätskaihydraultanken sombehövsförattökanivåntillfullnivåeller H-linjen.

10.Sättioljestickan.

11.Upprepaprocedurenfördenandraoljestickan.

Servahydraulsystemet

Specikationerförhydraulvätskan

Typavhydraulvätska:T oro

500-hydraulvätskaellerMobil

HYPR-OIL

115W-50.

Viktigt:Användangivenvätska.Andravätskor

kanskadahydraulsystemet.

Varjehydraulsystemsoljekapacitet:1,5literper

sidamedlterbyte

Kontrollerahydraulvätskan

Serviceintervall:Var50:etimme—Kontrollera

hydraulvätskenivån.

1.Parkeramaskinenpåenplanyta,kopplaur knivreglagebrytaren(kraftuttaget)ochkopplain parkeringsbromsen.

2.Stängavmotorn,tautnyckelnochväntatills allarörligadelarharstannatinnandukliverur förarsätet.

3.Låtmotornochhydraulsystemetsvalnai 10minuter.

™

Någonavoljestickornaanvändsimaskinen

1.Full

2.Fyllpå

g015459

Figur103

3.H–innebärhögnivå

4.Oljestickornasplacering undersätet

Obs:Oljenivånpåoljestickankommerattvara

felaktigomoljankontrollerasnärmaskinenär varm.

4.Skjutsätetframåt.

Bytauthydraulvätskanoch hydraulltren

Serviceintervall:Efterdeförsta250timmarna—Byt

hydraulltrenochhydraulvätskan oavsettvilkentypavvätskasom används.

Var250:etimme—Bythydraulltrenoch hydraulvätskannärMobil används(oftareviddammigaellersmutsiga arbetsförhållanden).

Var500:etimme—Bythydrauloljeltren ochhydraulvätskannärT oro 500-hydraulvätskaanvänds(oftareviddammiga ellersmutsigaarbetsförhållanden).

Filtrenmåstetasbortinnanhydraulvätskankanbytas. Bytutbådasamtidigt.Oljespecikationernnsi

Specikationerförhydraulvätskan(sida66).

1.Parkeramaskinenpåenplanyta,koppla urknivreglagebrytarenochkopplain parkeringsbromsen.

2.Stängavmotorn,tautnyckelnochväntatills allarörligadelarharstannatinnandukliverur förarsätet.

3.Höjuppmaskinenochstöttauppdenmed domkrafter(Figur104).

1-vätska

HYPR-OIL

5.Sättetttömningstrågunderltret,tabortdet gamlaltretochtorkaytanren(Figur105).

™

g008968

Figur105

Maskinenseddunderifrån

1.Filtrensplaceringar

2.Hydraullter

6.Strykpåetttuntlagerhydraulvätskapå utbytesltretsgummipackning(Figur105).

Figur104

1.Domkrafter

4.T abortbådeklipparremmenoch pumpdrivremmen,seBytautklipparremmen

förklippdäckmedsidoutkast(sida59)eller Bytautklipparremmenpåklippdäckmedbakre utkast(sida60),ochseBytauthydraulpumpens drivrem(sida62).

7.Monteradetnyahydraulltret.

8.Monterapumpdrivremmenochklipparremmen.

9.T abortdomkrafternaochsänknermaskinen (Figur104).

10.Fyllpåvätskaihydraultankenochkontrollera omdetnnsnågraläckor.

11.Torkauppeventuellutspilldvätska.

12.Startamotornochlåtdengåicatvåminuterså attsystemetluftas.

13.Stängavmotornochundersökomdetnns någraläckor.

g008970

14.Kontrolleravätskenivånnärvätskanärkall.

15.Fyllpåvätskaihydraultankenvidbehov.

Obs:Fyllintepåförmycket.

Obs:Påsåsättkommerdetingenoljapå

remmarna.

Klippdäcksunderhåll

Balanseraklippdäcket

Nivelleraklippdäcket

1.Parkeramaskinenpåenplanyta,kopplaur knivreglagebrytaren(kraftuttaget)ochkopplain parkeringsbromsen.

2.Stängavmotorn,tautnyckelnochväntatills allarörligadelarharstannatinnandukliverur förarsätet.

3.Kontrolleradäcktrycketidrivhjulen.Se

Kontrolleradäcktrycket(sida54).

4.Sätttransportlåsetispärrpositionen.

5.Skjutdäcklyftpedalenhelavägenframåtsåatt däcketlåsesitransportlägetpå14cm(Figur

106).

Figur107

1.7,6cmvidpunktAär korrekt

2.8,3cmvidpunktBär korrekt

3.Mäthärfrånknivensspets tilldenhårdaytan

4.MätvidpunkternaAochB påbådasidor

10.Vridpåjustermutternpådetfrämredäckets lyftanordningförattnjustera(Figur108).

Obs:Vridjustermutternmedursförattöka

klipphöjdenochmotursförattminskaden.

Obs:Omlänkarnapådetfrämredäcketinte

kanjusterassåatträttklipphöjduppnås,kan duanvändaenkelpunktsjusteringförytterligare njustering.

g009196

Figur106

1.Däcklyftpedal

2.Klipphöjdssprint

3.Transportlås

6.Förinhöjdjusteringssprinteniklipphöjdsläget på76mm.

7.Frigörtransportlåsetochlåtdäcketsänkasned tillklipphöjden.

8.Höjutkastaren.

9.Mätfråndenplanaytantilldenfrämre knivspetsenpådäcketsbådasidor(positionA) enligtFigur107.

Obs:Avståndetskavara7,6cm.

g027343

g027344

Figur108

1.Justermutter3.Justeringavbakredäcket

2.Kontramutter

4.Justeringavfrämredäcket

11.Lossadetvåskruvarnalängstned påklipphöjdsplattanförattjustera enkelpunktssystemet(Figur109).

Obs:Påmaskinermedbakreutkastfästs

klippdäcketidebakrehålenpåfabriken.Se

Figur110.Vidbehovavytterligarejustering

närdunivellerarklippdäcketkanduanvända defrämrehålen.

dupåenkelpunktjusteringsskruvengenomatt vridadenmoturs(Figur111).

Obs:Lossaellerdraåtenkelpunktjuste-

ringsskruventillräckligtförattkunnaytta fästskruvarnaförklipphöjdsplattanminsten tredjedelavdenlängdsomdekanyttasisina spår.Dettakommerattgevissmöjlighetatt justeraallafyradäcklänkarnauppåtochnedåt.

g017036

Figur111

1.Skruvarlängstnedpåklipphöjdsplattan

Figur109

Figur110

Endastmaskinermedbakreutkast

g027345

1.Enkelpunktjusteringsskruv

13.Draåtdetvåskruvarnasomsitterlängstnerpå klipphöjdsplattan(Figur109).

Obs:Ideestafallskadenbakreknivspetsen

vara6,4mmhögreändenfrämre.

14.Draåtdetvåskruvarnatill37–45Nm.

15.Mätfråndenplanaytantilldenbakre knivspetsenpådäcketsbådasidor(positionB) enligtFigur107.

Obs:Avståndetskavara8,3cm.

16.Finjusteragenomattvridajusteringsskruvenså atthöjdenblir8,3mm(Figur108).

Vridjustermutternmedursförattökaklipphöjden ochmotursförattminskaden.

17.Mätsåattallafyrasidorharrätthöjd.

18.Draåtallamuttrarpådäcketslyftarm.

g025558

19.Sänknedutkastaren.

1.Klippdäck

2.Främrehål

3.Bakrehål

12.Omdäcketärförlågtdrarduåt enkelpunktjusteringsskruvengenomatt vridadenmedurs.Omdäcketärförhögtlossar

Servaknivarna

Förbästaklippresultatskaknivarnahållasvassa.För attkunnaslipaochbytaknivarbekvämtärdetbraatt haextraknivartillhands.

Knivsäkerhet

Enslitenellerskadadknivkangåsönderoch enbitavknivenkanslungasutmotdigeller någonkringstående,vilketkanledatillallvarliga personskadorellerdödsfall.Ommanförsöker repareraenskadadknivkandettaresulteraiatt produktenssäkerhetscertieringupphörattgälla.

•Kontrolleraomknivarnaärslitnaellerskadade

medjämnamellanrum.

•Varförsiktignärdukontrollerarknivarna.Linda

inknivarnainågotellertapådighandskar,och varförsiktignärduservarknivarna.Knivarnafår endastbytasutellerslipas–deskaaldrigrätasut ellersvetsas.

•Varförsiktignärenknivroteraspåmaskinermed

eraknivar,eftersomdenkanfåävenandraknivar attbörjarotera.

Görföljandeinnandukontrollerar ellerservarknivarna

1.Parkeramaskinenpåenplanyta,kopplaur knivreglagebrytaren(kraftuttaget)ochkopplain parkeringsbromsen.

Figur112

1.Egg

2.Böjddel

3.Slitage/spårbildning

4.Spricka

Kontrolleraomknivarnaärböjda

1.Vridknivarnatillsändarnavetterframåtoch bakåt.

2.MätfrånenplanytatillknivenseggvidpunktA påknivarna(Figur113).

g006530

2.Stängavmotorn,tautnyckelnochkopplabort tändkablarnafråntändstiften.

Kontrolleraknivarna

Serviceintervall:Varjeanvändningellerdagligen

1.Kontrolleraeggarna(Figur112).

2.T abortknivenochslipadenomeggarnaärslöa ellerharfåtthack,seServaknivarna(sida70).

3.Kontrolleraknivarna,specielltdenböjdadelen.

4.Monteraomedelbartennyknivomduupptäcker sprickor,slitageellerspårbildningidettaområde (Figur112).

Figur113

1.Mäthär,frånkniventillen hårdyta

3.Roteraknivarnasmotsattaändarframåt.

4.Mätfrånettjämntunderlagtillknivarnaseggvid

sammapunktsomisteg2ovan.

2.PunktA

Obs:Skillnadenmellanmåttenisteg2och4

fårinteöverstiga3mm.

Obs:Omdettamåttöverstiger3mmärkniven

böjdochmåstebytasut.

g000975

Demonteraknivarna

Maskinermedsidoutkast

Bytutknivenomdenstöterietthårtföremålellerom denärobalanseradellerböjd.

1.Hållknivändenmedentrasaellerentjockt vadderadhandske.

2.Avlägsnaknivskruven,denböjdabrickanoch knivenfrånspindelaxeln(Figur114).

g004536

Figur115

Denvänstraochmitterstaspindelnvisas

1.Knivenssegeldel3.Böjdbricka

2.Kniv4.Knivskruv

Figur114

1.Knivenssegeldel3.Böjdbricka

2.Kniv4.Knivskruv

Maskinermedbakreutkast

Viktigt:Denhögraknivenpådethärklippdäcket

roterarmotursochharenvänstergängad knivskruv.

Bytutknivarsomträffarettföremål,ärobalanserade, ellerombladetärböjt.AnvändalltidT oros originalknivarförattförsäkrabästamöjligaprestanda ochävenfortsättningsvishållamaskinensäker.Om duanvänderersättningsknivarfrånandratillverkare kandetresulteraiattmaskineninteuppfyllergällande säkerhetsstandarder.

1.Hållknivändenmedentrasaellerentjockt vadderadhandske.

2.Avlägsnadenvänstraochmitterstaknivskruven, denböjdabrickansamtknivenfrånspindelaxeln (Figur115).

3.Avlägsnadenhögraknivskruven(den vänstergängadeskruven),denböjdabrickan samtknivenfrånspindelaxeln(Figur115).

Obs:Antecknaknivtypenochvarvarjeknivär

monterad.SeFigur116förrättposition.

g004536

g024248

Figur116

Knivarnasplacering

1.Klippdäcketsframkant

2.Högergängade knivskruvar

3.Vanligaknivar

4.Motursroterandekniv

5.Vänstergängadknivskruv

Slipaknivarna

1.Slipaeggarnaibådaändarnaavknivenmed enl(Figur117).

Obs:Behållursprungsvinkeln. Obs:Knivenbehållerbalanseringenomsamma

mängdmaterialavlägsnasfrånbådaeggarna.

Figur117

1.Slipamedursprungligvinkel.

2.Kontrolleraknivensbalansmeden knivbalanserare(Figur118).

Obs:Omknivenstannarkvarietthorisontellt

lägeärdenibalansochkananvändas.

1.Monteradenvänstraknivenochmittkniven, deböjdabrickornasamtknivskruvarnapå spindelaxlarna(Figur115ochFigur116).

Viktigt:Knivensböjdadelmåstealltid

pekauppåtmotklipparensinsidaföratt klippningenskablikorrekt.

Obs:Monteradenböjdabrickanskonmot

bultenshuvud(Figur115).

2.Monteradenhögrakniven,denböjdabrickan samtknivskruven(denvänstergängadeskruven) påspindelaxeln(Figur115ochFigur116).

g000552

3.Draåtknivskruventill115–150Nm.

Demonteraklippdäcket

Låsdefjäderbelastadedäckarmarnainnanduservar ellertarbortklippdäcket.

VARNING

Obs:Omkniveninteärbalanseradkandula

bortlitemetallfrånknivenssegeldel(Figur117).

Figur118

1.Kniv2.Balanserare

3.Upprepaprocedurentillsknivenärbalanserad.

Monteraknivarna

Maskinermedsidoutkast

1.Monteraknivenpåspindelaxeln(Figur114).

Viktigt:Knivensböjdadelmåstealltid

pekauppåtmotklipparensinsidaföratt klippningenskablikorrekt.

2.Monteradenböjdabrickanochknivbulten(Figur

114).

Obs:Monteradenböjdabrickanskonmot

bultenshuvud.

3.Draåtknivskruventill115–150Nm.

Maskinermedbakreutkast

Däcketslyftarmsanordningarlagrarenergi. Omdutarbortdäcketutanattfrigöraden lagradeenerginkandetorsakaallvarliga skadorellerinnebäralivsfara.

Taintebortdäcketfråndenfrämreramenutan

g000553

attsläppautdenlagradeenergin.

1.Parkeramaskinenpåenplanyta,kopplaur knivreglagebrytaren(kraftuttaget)ochkopplain parkeringsbromsen.

2.Stängavmotorn,tautnyckelnochväntatills allarörligadelarharstannatinnandukliverur förarsätet.

3.Förinhöjdjusteringssprinteniklipphöjdsläget på7,6cm.

Obs:Däcketslyftarmarlåsesidenlägsta

positionennärdäckettasbortochdenlagrade energinidäckfjädernfrigörs.

4.T abortremkåporna.

5.Lyftuppfotplattanochförinenspärrhakeidet fyrkantigahåletiklippdäcketsmellandrev(Figur

119ellerFigur120).

6.Vridklippdäcketsmellanskivamedurs,lyft remstyrningsiken(endastmaskinermedbakre utkast)ochtabortklipparremmen(Figur119 ellerFigur120).

Viktigt:Denhögraknivenpådethärklippdäcket

roterarmotursochharenvänstergängad knivskruv.AnvändFigur116förrättplaceringav gräsklipparknivarna.

Maskinermedsidoutkast

Figur119

g009038

g024146

Figur120

Maskinermedbakreutkast

1.Kopplingsskiva

2.Klipparrem6.Mellandrevetssmörjnippel

3.Fjäderbelastad mellanremskiva

4.Spärrhake

5.Fyrkantigthål förspärrhakeni mellandrevsarmen

7.Remstyrning

1.Kopplingsskiva5.Remstyrning

2.Klipparrem6.Fjäderbelastad

3.Fjäderbelastad mellanremskiva

4.Setillatt remstyrningsikenligger anmotsvängnavet.

mellanremskiva

7.Fyrkantigthål förspärrhakeni mellandrevsarmen

8.Fjäder

7.T abortochhållredapåbeslagenpådäckets bådasidorenligtFigur121.

Figur122

g015594

Figur121

1.Högerstabiliserare

2.Däckstötta(härvisashögersida)

3.Tabortansatsskruvenochmuttern.

4.Tabortansatsskruvenochmuttern.

8.Höjuppdäckstöttornaochfästdemiupphöjt läge.

9.Förutdäcketpåmaskinenshögrasida.

Bytautgräsriktaren

Endastmaskinermedsidoutkast

1.Skruv

2.Distansbricka

3.Låsmutter

4.Fjäder

g024670

3.Sättdistansbrickanochfjädernpågräsriktaren.

5.Fjädermonterad

6.Gräsriktare

7.FjädernsJ-formadeände

4.PlaceradenenaavfjädernsJ-formadeändar bakomdäckkanten.

Obs:Kontrolleraattdenenaavfjäderns

J-formadeändarsitterbakomdäckkanteninnan dumonterarskruvenenligtFigur122.

5.Monteraskruvenochmuttern.

6.PlacerafjädernsandraJ-formadeänderunt gräsriktaren(Figur122).

Viktigt:Gräsriktarenmåstekunnarotera.

Lyftuppriktarentilldetheltöppnalägetoch kontrolleraattdenroterarnedhelt.

VARNING

Omutkastaröppningeninteärtäcktkan maskinenslungautföremåliriktningmot förarenellerkringståendeochdärmedorsaka allvarligaskador.Detskulleocksåkunna medförakontaktmedknivarna.

Köraldrigmaskinenutanen mullplåt,enutkastarriktareellerett gräsuppsamlingssystem.

1.T abortlåsmuttern,skruven,fjädernoch distansbrickansomhållerfastgräsriktarenpå tappfästena(Figur122).

2.Demonteradenskadadeellerslitnagräsriktaren (Figur122).

Rengöring

Förvaring

Rengöraunderklippdäcket

Serviceintervall:Varjeanvändningellerdagligen

1.Parkeramaskinenpåenplanyta,kopplaur knivreglagebrytaren(kraftuttaget)ochkopplain parkeringsbromsen.

2.Stängavmotorn,tautnyckelnochväntatills allarörligadelarharstannatinnandukliverur förarsätet.

3.HöjuppklippdäckettillTRANSPORTLÄGET.

Rengörafjädringssystemet

Endastmaskinermed MyRide™-fjädringssystem

Serviceintervall:Varjeanvändningellerdagligen

Användtryckluftförattrengörafjädringssystemet.

Obs:Rengörintestötenheternamedvattenunder

tryck(Figur123).

Säkerförvaring

•Stängavmotorn,tautnyckeln,väntatillsalla

rörligadelarharstannatochlåtmaskinensvalna innandenställsiförvaring.

•Förvaraintemaskinenellerbränsleinärhetenav

öppnalågor,ochtappainteurbränsleinomhus.

•Tautnyckelnochförvaradenpåensäkerplats

utomräckhållförbarn.

Rengöringochförvaring

1.Kopplaurknivreglagebrytaren(kraftuttaget)och kopplainparkeringsbromsen.

2.Stängavmotorn,tautnyckelnochväntatills allarörligadelarharstannatinnandukliverur förarsätet.

3.Avlägsnagräsklipp,smutsochsmörjafrån maskinensutvändigadelar.Varsärskiltnoga medmotornochhydraulsystemet.Rensa bortsmutsochskräpfrånutsidanavmotorns kylänsarochäkthus.

Figur123

Avfallshantering

Motorolja,batterier,hydraulvätskaochkylarvätska förorenarmiljön.Kasseradessaprodukterienlighet medgällandestatligaochlokalaföreskrifter.

Viktigt:Tvättamaskinenmedett

miltrengöringsmedelochvatten. Högtryckstvättaintemaskinen.Undvikatt användaalltförmycketvatten,särskiltnära kontrollpanelen,motorn,hydraulpumparna ochmotorerna.

4.Kontrolleraparkeringsbromsensfunktion.Se

Användaparkeringsbromsen(sida25).

g195820

5.Servaluftrenaren.SeServaluftrenaren(sida

44).

6.Smörjmaskinen;seSmörjning(sida41).

7.Bytoljanivevhuset;seBytautmotoroljan(sida

46).

8.Kontrolleralufttrycketidäcken,seKontrollera

däcktrycket(sida54).

9.Bythydraulltren,seBytauthydraulvätskanoch

hydraulltren(sida67).

10.Laddabatteriet,seLaddabatteriet(sida51).

11.Skrapaborteventuellaansamlingaravgräs ochsmutsfrånklipparensundersida,ochtvätta sedanklipparenmedenträdgårdsslang.

Obs:Körmaskinenmedknivreglagebrytaren

(kraftuttaget)inkoppladochmotornpåhög tomgångunder2till5minutereftertvätt.

12.Kontrolleraknivarnasskick,seServaknivarna

(sida70).

13.Förberedmaskinenförförvaringomdenskastå oanvändiöver30dagar.Förberedmaskinenför förvaringpåföljandesätt:

A.Tillsättenoljebaseradstabiliserare/konditio-

neraretillbränsletitanken.Följtillverkarens blandningsanvisningar.Användinteen alkoholbaseradstabiliserare(etanoleller metanol).

Obs:Enstabiliserare/konditionerare

fungerareffektivastnärdenblandasmed färsktbränsleochalltidanvänds.

B.Körmotornförattfördelastabiliserat

bränsletibränslesystemet(5minuter).

C.Stängavmotorn,låtdensvalnaochtöm

bränsletanken.

D.Startamotornigenochkördentillsden

stannar.

E.Kasserabränsletpålämpligtsätt.Återvinn

bränsleenligtlokalaföreskrifter.

Viktigt:Förvaraintebränslesom

innehållerstabiliserare/konditionerare längreändentidsomrekommenderas avbränslestabiliserarenstillverkare.

14.Lossatändstiftenochkontrolleraderasskick. SeServatändstiftet(sida47).Hällitvå matskedar(30ml)motoroljaitändstiftshåletnär stiftet/stiftenhartagitsbort.Användelstarten förattdraruntmotornochspridaoljaninuti cylindern.Monteratändstiften.Sättintepå tändkabeln.

15.Kontrolleraochdraåtallabultar,muttraroch skruvar.Repareraellerbytutskadadedelar.

16.Målailackskadorochbarametallytor.Färg nnsattköpahosdinnärmasteauktoriserade återförsäljare.

17.Förvaramaskineniettrentochtorrtgarageeller lagerutrymme.T autnyckelnurtändningslåset ochförvaradenutomräckhållförbarnochandra obehörigaanvändare.Täckövermaskinenför attskyddadenochhålladenren.

Felsökning

Problem

Startmotornstartarinte.

Motornstartarinte,ärtrögstartadeller stannarefterenstund.

Möjligaorsaker

1.Knivreglagetståriinkopplatläge.

2.Parkeringsbromsenärurkopplad.2.Kopplainparkeringsbromsen.

3.RörelsereglagenärinteidetNEUTRALA

LÅSLÄGET.

4.Dusitterintepåförarsätet.4.Sittpåförarsätet.

5.Batterietärurladdat.5.Laddabatteriet.

6.Deelektriskaanslutningarnahar korroderatellerlossnat.

7.Ensäkringhargått.

8.Ettreläellerenbrytareärdefekt.

1.Bränsletankenärtom.1.Fyllbränsletanken.

2.Bränslekranenärstängd.

3.Oljenivånivevhusetärlåg.3.Fyllpåoljaivevhuset.

4.Gasreglagetärinteikorrektläge.

5.Detnnssmutsibränsleltret.5.Bytutbränsleltret.

6.Detnnssmuts,vattenellergammalt bränsleibränslesystemet.

7.Luftrenarenärsmutsig.7.Rengörellerbytutluftrenarinsatsen.

8.Sätesbrytarenfungerarintesomden ska.

9.Elanslutningarnaärkorroderade,lösa ellerdefekta.

10.Reläetellerbrytarenärutsliteneller skadad.

11.Tändstiftetärsmutsigtellerharfelaktigt avstånd.

12.Tändkabelnärinteanslutentill tändstiftet.

1.Kopplaurknivreglagebrytaren.

3.Förrörelsereglagenutåttilldet

NEUTRALALÅSLÄGET.

6.Kontrolleraattdeelektriska anslutningarnahargodkontakt.

7.Bytutsäkringen.

8.Kontaktaenauktoriserad återförsäljare.

2.Öppnabränslekranen.

4.Setillattgasreglagetstårimittläget mellandetlångsammaochdetsnabba läget.

6.Kontaktaenauktoriserad återförsäljare.

8.Kontrollerasätesbrytarindikatorn.Byt vidbehovutsätet.

9.Kontrolleraattdeelektriska anslutningarnahargodkontakt. Rengörkabelanslutningarnanoggrant medrengöringsmedelförelkontakter, smörjmedicke-ledandefettochanslut demigen.

10.Kontaktaenauktoriserad återförsäljare.

11.Justeraellerbytuttändstiftet.

12.Kontrolleratändkabelnsanslutningtill tändstiftet.

Åtgärd

Motorntapparkraft.

Motornöverhettas.

1.Motornbelastasförhårt.

2.Luftrenarenärsmutsig.2.Rengörluftrenarinsatsen.

3.Oljenivånivevhusetärlåg.3.Fyllpåoljaivevhuset.

4.Kylänsarnaochluftkanalernaöver motornärigensatta.

5.Ventilationshåletitanklocketär igensatt.

6.Detnnssmutsibränsleltret.6.Bytutbränsleltret.

7.Detnnssmuts,vattenellergammalt bränsleibränslesystemet.

1.Motornbelastasförhårt.

2.Oljenivånivevhusetärlåg.2.Fyllpåoljaivevhuset.

3.Kylänsarnaochluftkanalernaunder motornsäkthusärigensatta.

4.Luftrenarenärsmutsig.4.Rengörellerbytutluftrenarinsatsen.

Detnnssmuts,vattenellergammalt bränsleibränslesystemet.

1.Sänkhastigheten.

4.T abortblockeringenfrånkylänsarna ochluftkanalerna.

5.Rengörellerbytuttanklocket.

7.Kontaktaenauktoriserad återförsäljare.

1.Sänkhastigheten.

3.T aborthindretfrånkylänsarnaoch luftkanalerna.

Kontaktaenauktoriserad

5. återförsäljare.

Problem

Möjligaorsaker

Åtgärd

reglagenriktadeframåt).

Maskinendriverinte.

Maskinenvibrerarpåettonormaltsätt.

1.Spårningenmåstejusteras.1.Justeraspårningen. Maskinendraråtvänsterellerhöger(med

2.Drivhjulenharfeldäcktryck.

1.Överströmningsventilernaärintehelt stängda.

2.Pumpremmenärsliten,löseller skadad.

3.Pumpremmenliggerinterunten remskiva.

4.Mellanremskivansfjäderärtrasigeller saknas.

5.Hydrauloljenivånärlågellersåäroljan förhet.

1.Kniven/knivarnaärböjd(a)eller obalanserad(e).

2.Knivensfästbultärlös.

3.Motornsfästskruvarärlösa.

4.Detnnsenlösmotorremskiva, mellanremskivaellerknivremskiva.

5.Motorremskivanärskadad.5.Kontaktaenauktoriserad

6.Enknivspindelärböjd.6.Kontaktaenauktoriserad

7.Motorfästetärlöstellerslitet.

2.Justeradrivhjulensdäcktryck.

1.Draåtöverströmningsventilerna.

2.Bytutremmen.

3.Bytutremmen.

4.Bytutfjädern.

5.Tillsätthydraulvätskaitankarnaeller

1.Monterany(a)kniv(ar).

2.Draåtknivensfästskruv.

3.Draåtmotornsfästskruvar.

4.Draåtaktuellremskiva.

7.Kontaktaenauktoriserad

låtdensvalna.

återförsäljare.

Klipphöjdenärojämn.

Knivarnaroterarinte.

1.Kniven/knivarnaärinteskarp/skarpa.1.Slipakniven/knivarna.

2.Kniven/knivarnaärböjd(a).

3.Klipparenärintebalanserad.3.Balanseraklipparenslutningisidled

4.Enantiskalvals(iförekommandefall) ärfelaktigtinställd.

5.Klippdäcketsundersidaärsmutsig.5.Rengörklipparensundersida.

6.Däcktrycketärfelaktigt.

7.Enknivspindelärböjd.7.Kontaktaenauktoriserad

1.Klipparremmenärskadad,sliten,lös ellertrasig.

2.Klipparremmenliggerinterunt remskivan.

3.Pumpdrivremmenärsliten,löseller trasig.

4.Mellanremskivansfjäderärtrasigeller saknas.

2.Monteranyaknivar.

ochdenfrämre-bakrelutningen.

4.Justeraantiskalhjuletshöjd.

6.Justeradäcktrycket.

återförsäljare.

1.Monteraennyklipparrem.

2.Monteraklippardäcketsremskiva pådäckskivanochkontrolleraatt mellanremskivan,mellandrevsarmen ochfjädernbennersigirättlägeoch fungerarsomdeska.

3.Kontrolleraremmensspänningeller monteraennyrem.

4.Bytutfjädern.

Problem

Möjligaorsaker

Åtgärd

Kopplingenkopplarintein.

1.Ensäkringhargått.

2.Lågmatarspänningvidkopplingen.2.Kontrolleraspolensmotstånd,

3.Spolenärskadad.

4.Otillräckligströmtillförsel.

5.Förstorluftspaltmellanrotorn/ankaret.

1.Bytutsäkringen.Kontrolleraspolens motstånd,batterietsladdning, laddsystemetochkabelanslutningarna ochbytutkomponenternavidbehov.

batterietsladdning,laddsystemetoch kabelanslutningarnaochbytutdelarna vidbehov .

3.Bytutkopplingen.

4.Repareraellerbytutkopplingensanslutningskabelellerelektriskasystem. Rengöranslutningskontakterna.

5.T abortmellanläggetellerbytut kopplingen.

Scheman

Elschema(Rev.A)

g009180

Anteckningar:

DelstatenKaliforniensProposition65-varningsinformation

Vadärdethärförvarning?

Dukanskeserenprodukttillsalusomharenvarningsetikettenligtföljande:

VARNING:Cancerochfortplantningsskador–www.p65Warnings.ca.gov.

VadärProp65?

Prop65omfattarallaföretagsomärverksammaiKalifornien,somsäljerprodukteriKalifornienellersomtillverkarproduktersomkanskekommeratt säljasiellerförasiniKalifornien.Prop65kräverattKaliforniensguvernörskapubliceraochuppdateraenlistamedkemikaliersomärkändaföratt orsakacancer,fosterskadoroch/ellerandrafortplantningsskador.Listan,somuppdaterasårligen,inkluderarhundratalskemikaliersomåternnsimånga vardagligabruksföremål.SyftetmedProp65ärattinformeraallmänhetenomexponeringavdessakemikalier.

Prop65förbjuderinteförsäljningavproduktersominnehållerdessakemikaliermenkrävervarningarpåallaprodukterochförpackningarsamt alldokumentationöverdessaprodukter.DessutombetyderenProp65-varninginteattenproduktstridermotnågraproduktsäkerhetsstandarder eller-krav.KaliforniensmyndigheterharklargjortattenProp65-varning”inteärdetsammasomettmyndighetsbeslutomattenproduktärsäker ellerosäker”.Mångaavdessakemikalierharanväntsivardagligaprodukteriåratalutandokumenteradfara.Förmerinformation,vänddigtill

https://oag.ca.gov/prop65/faqs-view-all

EnProp65-varningbetyderattettföretagantingenhar(1)utvärderatexponeringsriskenochkommitframtillattdenöverskridernivånför”försumbar nivå”,eller(2)harvaltattgeenvarningbaseratpåvetskapenomförekomstavlistadekemikalierutanattförsökautvärderaexponeringsrisken.

Gällerdennalagöverallt?

Prop65-varningarkrävsendastenligtkalifornisklag.DessavarningarkansesiettstortantalolikasammanhangiKalifornien,inklusivemen intebegränsattillrestauranger,mataffärer,hotell,skolorochsjukhus,ochpåettstortantalolikaprodukter.Dessutomerbjudervissaonline-och postorderföretagProp65-varningarpåsinahemsidorellerisinakataloger.

Hurskiljersigdekaliforniskavarningarnafrånnationellagränser?

Prop65-standarderäroftasträngareännationellaochinternationellastandarder.DetnnsdiversesubstansersomkräverenProp65-varningvid nivåersomärmycketlägreändenationellaåtgärdsgränserna.TillexempelärProp65-standardenförvarningarförbly0,5μg/dag,vilketärbetydligt lägreändenfederalaochinternationellastandarden.

Varförnnsintevarningenpåallaliknandeprodukter?

•ProduktersomsäljsiKalifornienkräverProp65-märkningmedanliknandeproduktersomsäljsnågonannanstansintegördet.

•OmettföretagharvaritinblandatienrättsprocessomProp65ochnårenförlikning,kanförlikningenkrävaattProp65-varningarangesfördess

produkter,medanandraföretagsomtillverkarliknandeprodukterkanskeinteharnågrasådanakrav.

•TillämpningenavProp65ärinkonsekvent.

•FöretagkanväljaattinteatterbjudavarningaromdeharkommitframtillattdeenligtProp65intebehövergöradet.Ävenomenproduktsaknar

varningarbehöverintedetbetydaattproduktenärfrifrånliknandenivåeravdelistadekemikalierna.

VarförinkluderarTorodennavarning?

Toroharvaltattförsekonsumentermedsåmycketinformationsommöjligtsåattdekanfattavälgrundadebeslutomdeprodukterdeköperoch använder.EftersomexponeringsgränskravinteangettsförallalistadekemikaliertillhandahållerToroivissafallvarningarbaseratpåvetskapenom förekomstavenellereraangivnakemikalierutanattförsökautvärderaexponeringsnivån.TrotsattexponeringsriskenfrånTorosprodukterkananses varaförsumbar,ellermedgodmarginalinomgränsernaför”försumbarrisk”,harTorovaltatttillhandahållaProp65-varningarna.Omviintetillhandahåller dessavarningarkanT oroåtalasavdenkaliforniskastaten,elleravprivatpersonersomvillverkställaProp65,vilketkanledatillallvarligapåföljder.

RevA

Toro 74902TE Operator's Manual [sv]

Specifications and Main Features

Frequently Asked Questions

User Manual

Allmänsäkerhet

Maskinermedsidoutkast

Maskinermedbakreutkast

Säkerhetföreanvändning

Allmänsäkerhet

Bränslesäkerhet

Fyllapåbränsle

Utföradagligtunderhåll

Körainennymaskin

Användavältskyddet (störtbågen)

Fällanedstörtbågen

Säkerhetssystemetsfunktioner

Fällauppstörtbågen

Testasäkerhetssystemet

Ställainsätet

Lossaspärrentillsätet

Justeradebakrestötenheterna

Ändrasätetsfjädring

Säkerhetunderanvändning

Allmänsäkerhet

Säkerhetförvältskyddssystemet

Säkerhetisluttningar

Kopplainparkeringsbromsen

Sättasigiförarsätet

Kopplaurparkeringsbromsen

Kopplainknivreglagebrytaren (kraftuttaget)

Användachoken

Kopplaurknivreglagebrytaren (kraftuttaget)

Användagasreglaget

Startamotorn

Stängaavmotorn

Köraframåt

Köramaskinen

Körabakåt

Justeraklipphöjden

Användatransportlåset

Användasidoutkastet

Justeraklipphöjdssprinten

Justeraantiskalvalsarna

Justeraantiskalvalsarna

Justeramedarna

Ställainutkastarskärmen

Justerautkastarskärmens kamlås

LägeA

LägeB

LägeC

Användadrivhjulens utlösningsventiler

Säkerhetefteranvändning

Allmänsäkerhet

Användabränslekranen

Väljaettsläp

Transporteramaskinen

Lastamaskinen

Lastaavmaskinen

KöraupppåZStand

KöraavZStand

Säkerhetvidunderhåll

Lossaklippdäcketskjol

Tabortskyddsplåten

Smörjamaskinen

Tillsättalättoljaeller smörjspray

Smörjaklippdäcket

Smörjasvänghjulsnaven

Motorsäkerhet

Servaluftrenaren

Servamotoroljan

Kontrolleraoljenivånimotorn

Bytautmotoroljan

Servatändstiftet

Taborttändstiftet

Kontrolleratändstiftet

Monteratändstiftet

Kontrolleragnistsläckaren

Servabränsletanken

Säkerhetförelsystemet

Utföraservicepåbatteriet
