FormNo.3425-753RevA

AufsitzerderSerieTimeCutter
HDX4850,X5450,XS4850oder
XS5450

Modellnr.74874—Seriennr.400000000undhöher
Modellnr.74876—Seriennr.400000000undhöher
Modellnr.74886—Seriennr.400000000undhöher
Modellnr.74888—Seriennr.400000000undhöher

®

RegistrierenSieIhrProduktunterwww.T oro.com.
Originaldokuments(DE)

*3425-753*A

DiesesProdukterfülltallerelevanteneuropäischen
Richtlinien;weitereDetailsndenSieinder
produktspezischenKonformitätserklärung(DOC).

Brutto-oderNettodrehmoment:DasBrutto­oderNettodrehmomentdiesesMotorswurdenvom
MotorherstellerimLaborgemäßSAEJ1940oder
J2723ermittelt.DertatsächlicheMotordrehmoment
beidieserKlassederMäheristbeieiner
KongurationzurEinhaltungderSicherheits-,
Emissions-undBetriebsanforderungenwesentlich
geringer.WeitereInformationenndenSieinder
MotorbedienungsanleitungdesHerstellers,diemit
derMaschineausgeliefertwurde.

TechnischeAngabenzuIhremModellndenSieunter
www.T oro.com.

Wichtig:WennSieeineMaschinemiteinem

MotorvonTorofüreinenlängerenZeitraumin
Lagenüber1.500mverwenden,stellenSiesicher,
dassdasKitfürHochlageninstalliertist,damit
derMotordieCARB-bzw.EPA-Abgasvorschriften
einhält.DasHochlagenkitsteigertdie
MotorleistungundverhinderteinVerrußender
Zündkerzen,SchwierigkeitenbeimAnlassendes
MotorsunderhöhteAbgaswerte.KlebenSienach
derInstallationdesKitsdenAufkleberfürdas
HochlagenkitnebendenSeriennummernaufkleber
anderMaschine.WendenSiesichanden
ofziellenVertragshändlervonToro,um
dasrichtigeHochlagenkitunddenrichtigen
HochlagenaufkleberfürIhreMaschinezuerhalten.
AngabenzumörtlichenVertragshändlernden
SieaufderWebsiteunterwww.Toro.comoder
rufenSiedieKundenbetreuungsabteilungunter
denNummernan,dieinderAussagezurGarantie
hinsichtlichderMotorabgasanlageaufgeführt
sind.

EntfernenSiedasKitvomMotorundstellenSie
dieOriginalwerkkongurationdesMotorswieder
her,wennSiedenMotorinLagenunter1.500m
verwenden.VerwendenSieeinenMotormit
HochlagenkitnichtinniedrigenLagen,sonstkann
derMotorüberhitzenundbeschädigtwerden.

WennSienichtsichersind,obdieMaschinefür
einenEinsatzinHochlagenumgerüstetwurde,
suchenSiedenfolgendenAufkleber.

Einführung

DieserAufsitzermitSichelmessernsolltevon
HausbesitzerninPrivatgärtenverwendetwerden.
EristhauptsächlichfürdasMähenvonGrasauf
gepegtenGrünächengedacht.

LesenSiedieseInformationensorgfältigdurch,
umsichmitdemordnungsgemäßenEinsatzund
derWartungdesGerätsvertrautzumachenund
VerletzungenundeineBeschädigungdesGeräts
zuvermeiden.SietragendieVerantwortungfür
einenordnungsgemäßenundsicherenEinsatzdes
Produkts.

BesuchenSieT oro.com,hinsichtlichProduktsicherheit
undSchulungsunterlagen,Zubehörinformationen,
StandorteinesHändlersoderRegistrierungdes
Produkts.

WendenSiesichandenT oro-Vertragshändler
oderKundendienst,wennSieeineServiceleistung,
OriginalersatzteilevonTorooderweitere
Informationenbenötigen.HabenSiedafürdieModell­undSeriennummernderMaschinegriffbereit.InBild1
wirdderStandortderModell-undSeriennummernauf
demProduktangegeben.TragenSiehierdieModell­undSeriennummerndesGerätsein.

Wichtig:ScannenSiemitIhremMobilgerätden

QR-CodeaufdemSeriennummernaufkleber(falls
vorhanden),umaufGarantie-,Ersatzteil-oder
andereProduktinformationenzuzugreifen.

g234368


©2018—TheToro®Company
8111LyndaleAvenueSouth
Bloomington,MN55420

decal127-9363

1.TypenschildmitModell-undSeriennummern

TragenSiehierbittedieModell-undSeriennummern
derMaschineein:

Modellnr.

Seriennr.

2

KontaktierenSieunsunterwww.Toro.com.

Druck:USA

AlleRechtevorbehalten

IndieserAnleitungwerdenzweiBegriffezur
HervorhebungvonInformationenverwendet.Wichtig
weistaufspezielletechnischeInformationenhin,und
HinweishebtallgemeineInformationenhervor,die
IhrebesondereBeachtungverdienen.

Inhalt

Sicherheit..................................................................4

Sicherheitswarnsymbol......................................4

AllgemeineSicherheit.........................................5

Winkelanzeige...................................................6

Sicherheits-undBedienungsschilder.................7

Produktübersicht.....................................................13

Bedienelemente..............................................13

VordemEinsatz..................................................15

SicherheitshinweisevorderInbetrieb-

nahme...........................................................15

VordemStart....................................................15

Kraftstoffsicherheit............................................16

Betanken..........................................................17

TäglicheWartungdurchführen..........................17

EinfahreneinerneuenMaschine......................18

VerwendungderSicherheitsschalter................18

EinstellendesSitzes.........................................19

EinstellenderMyRide™Aufhängung...............19

EinstellenderFahrantriebshebel......................20

UmstellenaufSeitenauswurf............................20

WährenddesEinsatzes.......................................24

HinweisezurSicherheitwährenddes

Betriebs.........................................................24

EinnehmenderBedienerposition......................27

BetätigenderFeststellbremse..........................27

EinkuppelndesZapfwellenantriebsschalters

......................................................................27

AuskuppelndesZapfwellenantriebsschal-

ters................................................................28

EinsetzenderGasbedienung...........................28

EinsetzendesChokes......................................28

VerwendendesZündschlosses........................29

AnlassendesMotors........................................29

AbstellendesMotors........................................30

VerwendenderFahrantriebshebel....................30

FahrenmitderMaschine..................................31

VerwendenderSmartSpeed

Steueranlage................................................32

VerwendenderSmartSpeed

Steueranlage................................................33

VerwendendesSeitenauswurfs.......................34

EinstellenderSchnitthöhe................................34

EinstellenderAntiskalpierrollen........................35

VerwendenvonAnbaugerätenund

Zubehör........................................................35

Betriebshinweise.............................................36

NachdemEinsatz...............................................37

HinweisezurSicherheitnachdem

Betrieb..........................................................37

ManuellesSchiebenderMaschine...................39

Wartung..................................................................40

Wartungssicherheit...........................................40

EmpfohlenerWartungsplan.................................41

VerfahrenvordemAusführenvon

Wartungsarbeiten.........................................42

LösenderMähwerkabdeckung.........................42

™

™

3

WartendesMotors..............................................42

SicherheitshinweisezumMotor........................42

WartendesLuftlters........................................42

WartendesMotoröls.........................................44

WartenderZündkerze......................................47

ReinigendesKühlsystems...............................48

WartenderKraftstoffanlage.................................48

AuswechselndesInline-Kraftstofflters............48

WartenderelektrischenAnlage...........................49

HinweisezurSicherheitderElektroan-

lage...............................................................49

WartenderBatterie...........................................49

WartenderSicherungen...................................51

WartendesAntriebssystems...............................51

PrüfendesReifendrucks..................................51

WartenderRiemen.............................................52

PrüfenderRiemen...........................................52

AustauschendesMähwerk-Treibriemens

......................................................................52

WartendesMähwerks..........................................53

SicherheitshinweisezumMesser......................53

WartenderSchnittmesser................................53

NivellierendesMähwerks.................................56

EntfernendesMähwerks..................................58

EinbauendesMähwerks..................................59

AustauschendesAblenkblechs........................59

Reinigung............................................................61

ReinigenderUnterseitedesMähwerks.............61

ReinigenderAufhängung.................................62

BeseitigungvonAbfällen..................................62

Einlagerung............................................................62

SicherheitbeiderEinlagerung..........................62

ReinigungundEinlagerung..............................62

EinlagerungderBatterie...................................63

Fehlersucheund-behebung...................................64

Schaltbilder.............................................................67

Sicherheit

DieseMaschineerfülltENISO5395:2013.

Sicherheitswarnsymbol

DiesesSicherheitswarnsymbol(Bild3)wirdsowohl
indiesemHandbuchalsauchanderMaschine
verwendet,umwichtigeSicherheitshinweisezu
kennzeichnen,diezurVermeidungvonUnfällen
befolgtwerdenmüssen.

DiesesSymbolbedeutet:ACHTUNG!GEHENSIE

VORSICHTIGVOR!IHRESICHERHEITISTUNS
WICHTIG!

g000502


Sicherheitswarnsymbol

DasSicherheitswarnsymbolbendetsichüberden
Informationen,dieSieaufunsichereHandlungenoder
Situationenaufmerksammachen,gefolgtvondem
WortGEFAHR,WARNUNG,oderVORSICHT.

GEFAHR:Kennzeichneteineunmittelbargefährliche
Situation,die,wennsienichtvermiedenwird,zum

TododerzuschwerenVerletzungenführt.

WARNUNG:Kennzeichneteinepotenziellgefährliche

Situation,die,wennsienichtvermiedenwird,zum
TododerzuschwerenVerletzungenführenkann.

VORSICHT:Kennzeichneteinepotenziellgefährliche
Situation,die,wennsienichtvermiedenwird,zu
leichtenodermittelschwerenVerletzungenführen
kann.

IndieserAnleitungwerdenzweiweitereBegriffezur
HervorhebungvonInformationenverwendet.Wichtig
weistaufspezielletechnischeInformationenhin,und
HinweishebtallgemeineInformationenhervor,die
IhrebesondereBeachtungverdienen.

4

AllgemeineSicherheit

DieseMaschinekannHändeundFüßeamputieren
undGegenständeaufschleudern.Torohatdiesen
Rasenmähersokonstruiertundgetestet,dass
ereinenrelativsicherenBetriebermöglicht;die
NichtbeachtungderSicherheitshinweisekannjedoch
zuVerletzungenoderzumT odführen.

•Lesen,verstehen,undbefolgenSie

alleAnweisungenundWarnhinweise
inderBetriebsanleitungundanderen
Schulungsunterlagen,anderMaschine,amMotor,
undandenAnbaugeräten.AlleBedienerund
Mechanikermüssengeschultsein.Wennder/die
BedieneroderT echnikerdiesesHandbuchnicht
lesenkönnen,liegtesinderVerantwortung
desEigentümers,ihnendiesesMaterial
bereitzustellen;UnterlageninanderenSprachen
könnenaufunsererWebsiteverfügbarsein.

•LassenSiedieMaschinenurvongeschultem,

verantwortungsbewussten,undkörperlichfähigen
Personal,dasmitdersicherenBedienung,den
Bedienelementen,unddenSicherheitszeichen
und-anweisungenvertrautist,bedienen.
LassenSiedieMaschinenievonKindernoder
ungeschultenKräftenbedienenoderwarten.
ÖrtlicheVorschriftenbestimmenu.U.das
MindestaltervonBenutzern.

•SetzenSiedieMaschineNICHTinderNähevon

Abhängen,Gräben,Böschungen,Gewässern,
oderanderenGefahrenstellensowieanHanglagen
miteinemGefällevonmehrals15Gradein.

•HaltenSieHändeundFüßevonbeweglichen

Teilenfern.

•BetreibenSiedieMaschineniemals

mitbeschädigtenSchutzvorrichtungen,
Schutzblechen,oderAbdeckungen.HaltenSie
Schutzvorrichtungen,Schutzbleche,Schalter,und
andereVorrichtungenimmeranihremPlatzundin
einwandfreiemZustand.

•HaltenSiedieMaschinean,stellendenMotor

abundziehenSiedenZündschlüsselab,bevor
SieWartungsarbeitendurchführen,Kraftstoff
nachfüllenoderBlockierungenbeseitigen.

5

Winkelanzeige


SiedürfendieseSeitefürdenpersönlichenGebrauchkopieren.

1.DasmaximaleGefälle,andemSiedieMaschineeinsetzenkönnen,beträgt15Grad.ErmittelnSiemitderGefälletabelledas
GefällederHängevordemEinsatz.SetzenSiedieseMaschinenichtaufHängenein,dieeinGefällevonmehrals15Grad
aufweisen.FaltenSieentlangderentsprechendenLinie,umdemempfohlenenGefällezuentsprechen.

2.FluchtenSiedieseKantemiteinervertikalenOberächeaus(Baum,Gebäude,Zaunpfahl,Pfostenusw.).

3.Beispiel,wieSieGefällemitdergefaltetenKantevergleichen

6

g011841

Sicherheits-undBedienungsschilder

DieSicherheits-undBedienungsaufklebersindgutsichtbar;siebendensichinderNähe
dermöglichenGefahrenbereiche.TauschenSiebeschädigteoderverlorengegangene
Aufkleberaus.

Herstellermarke

1.Gibtan,dassdasMesserTeilderOriginalmaschinedes
Herstellersist.

decalbatterysymbols

Akkusymbole

DasAkkuweisteinigeoderallederfolgendenSymboleauf.

decaloemmarkt

decal117-1 194

117-1194

1.Motor

1.Explosionsgefahr6.HaltenSieUnbeteiligtein

2.VermeidenSieFeuer,
offenesLichtundrauchen
Sienicht

3.Verätzungsgefahr/Verbrennungsgefahr
durchChemikalien

4.TragenSieeine
Schutzbrille.

5.LesenSiedie

Bedienungsanleitung.

einemsicherenAbstand
zurBatterie.

7.TragenSieeine
Schutzbrille;explosive
GasekönnenBlindheit
undandereVerletzungen
verursachen.

8.DieSäureinderBatterie
kannschwerechemische
Verbrennungenund
Blindheitverursachen.

9.SpülenSiedieAugen
sofortmitWasserund
gehenSiesofortzumArzt.

10.Bleihaltig:Nicht
wegwerfen

1.Bypasshebel,
Hebelstellungzum
SchiebenderMaschine

decal121-2989

121-2989

2.Bypasshebel,
HebelstellungzumEinsatz
derMaschine

7

1.Transport:Sperren3.Schnitthöhe

131-3948

2.Transport:Entsperren

1.Gefahrdurch
herausgeschleuderte
Gegenstände:LassenSie
dasAblenkschutzblech
immermontiert.

130-0654

130-0731

2.SchnittgefahranHänden
oderFüßendurch
Mähwerkmesser:
BerührenSiekeine
beweglichenTeilen.

decal130-0654

decal130-0731

decal131-1097

131-1097

1.Ölablass

decal131-3948

131-3948

1.Langsam

2.Abschleppen

3.Schnell

1.LesenSiedie
Bedienungsanleitung.

2.Schnitthöhenauswahl

130-0765

3.ZiehenSiedenSchlüssel
ausdemZündschloss
undlesenSievor
demDurchführenvon
Wartungsarbeitendie
Bedienungsanleitung.

decal130-0765

8

1.Gefahrdurch
herausgeschleuderte
Objekte:Unbeteiligte
müsseneinenAbstandzur
Maschinehalten.

2.Gefahrdurch
herausgeschleuderte
Objektebeiangehobenem
Ablenkblech:SetzenSie
dieMaschinenichtmit
einemoffenenMähwerk
ein,verwendenSieein
Heckfangsystemoderein
Ablenkblech.

decal132-0872

132-0872

3.Amputationsgefahrfür
HändeoderFüße:
BerührenSiekeine
beweglichenTeile.

4.Verfanggefahr:Berühren
Siekeinebeweglichen
TeileundlassenSiealle
Schutzvorrichtungenund
Schutzblechemontiert.

136-4243

1.Schnell

2.Langsam5.Feststellbremseistgelöst

3.Neutral6.Feststellbremseist

4.Rückwärtsgang

aktiviert

decal136-4243

1.PrüfenSieden
Reifendrucknachjeweils
25Betriebsstunden.

2.Motoröl

3.PrüfenSieden
Reifendrucknachjeweils
25Betriebsstunden.

decal136-5596

136-5596

4.PrüfenSieden
Reifendrucknachjeweils
25Betriebsstunden.

5.LesenSiedie

Bedienungsanleitung

vordemDurchführenvon
Wartungsmaßnahmen.

1.Schnell

2.Langsam4.Rückwärtsgang

decal136-4244

136-4244

3.Neutral

1.LesenSiedieBedienungsanleitung,bevorSieder

136-9186

decal136-9186

LadeschaufelGewichthinzufügen.

decal136-4245

136-4245

FürMaschinenmitMyRide™

1.Langsam

2.Transport

3.Schnell

9

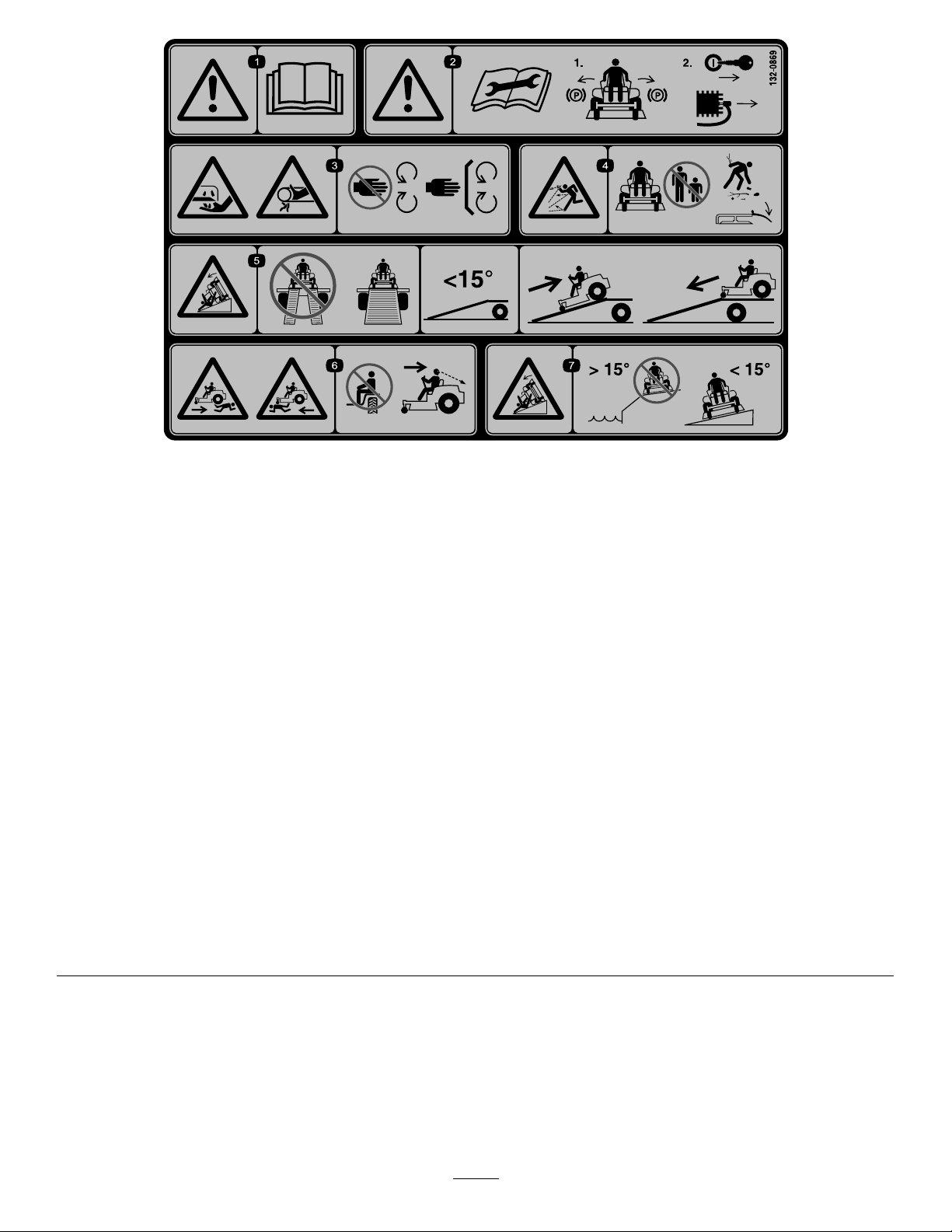

132-0869

Hinweis:DieseMaschineerfülltdiedemIndustriestandardentsprechendenStabilitätstestsderstatischenStandfestigkeitin

Längs-undQuerrichtungmitderaufdemAufkleberangebrachtenempfohlenenMaximalneigung.LesenSiedieAnweisungeninder
BedienungsanleitungfürdenBetriebderMaschineanHanglagenunddieBedingungen,unterdenendieMaschineeingesetztwird,um
zuermitteln,obdieMaschineunterdenBedingungenandiesemT agundandiesemOrtverwendetwerdenkann.Veränderungen
imGeländekönnenzueinerVeränderunginderNeigungfürdenBetriebderMaschineführen.HaltenSiewährenddesBetriebsder
MaschineanHanglagendieSchneideinheitenabgesenkt,sofernmöglich.DasAnhebenderSchneideinheitenbeiMäharbeiten
anHanglagenkannzueinerInstabilitätderMaschineführen.

decal132-0869

1.Warnung:LesenSiedie
Bedienungsanleitung.

2.AktivierenSievor
demBeginnvon
Wartungsarbeitendie
Feststellbremseundziehen
SiedenZündschlüsselund
denKerzensteckerab.

3.SchnittgefahrfürHände
beimSchnittmesserund
GefahrdesEinklemmens
fürHändeamRiemen:
BerührenSiekeine
beweglichenTeileund
nehmenSiekeine
Schutzblechoder
Schutzvorrichtungenab.

4.Gefahrdurch
herausgeschleuderte
Gegenstände:Stellen
Siesicher,dass
Unbeteiligteimmereinen
Sicherheitsabstandzur
Maschineeinhalten,
entfernenSievordem
MähenRückständeaus
demBereichundnehmen
SieniedasAblenkblechab.

5.Umkippgefahrbeider
Rampe:VerwendenSie
beimVerladenaufeinen
Anhängernichtzwei
Rampensondernnur
eineRampe,diefürdie
Maschinebreitgenugist
undeineNeigungunter
15Gradhat;fahrenSie
rückwärtsaufdieRampe
undfahrenSievorwärts
vonderRampe.

6.Verletzungsgefahr:Keine
Passagiere;schauenSie
nachhinten,wennSieim
Rückwärtsgangmähen.

7.KippgefahranHanglagen:
fahrenSienichtanHängen
überoffenenGewässern
undanHanglagenmitmehr
als15GradGefälle.

10

133-9255

Hinweis:DieseMaschineerfülltdiedemIndustriestandardentsprechendenStabilitätstestsderstatischenStandfestigkeitin

Längs-undQuerrichtungmitderaufdemAufkleberangebrachtenempfohlenenMaximalneigung.LesenSiedieAnweisungeninder
BedienungsanleitungfürdenBetriebderMaschineanHanglagenunddieBedingungen,unterdenendieMaschineeingesetztwird,um
zuermitteln,obdieMaschineunterdenBedingungenandiesemT agundandiesemOrtverwendetwerdenkann.Veränderungen
imGeländekönnenzueinerVeränderunginderNeigungfürdenBetriebderMaschineführen.HaltenSiewährenddesBetriebsder
MaschineanHanglagendieSchneideinheitenabgesenkt,sofernmöglich.DasAnhebenderSchneideinheitenbeiMäharbeiten
anHanglagenkannzueinerInstabilitätderMaschineführen.

decal133-9255

1.Warnung:LesenSiedieBedienungsanleitung.5.Kippgefahr:VerwendenSiedieMaschinenichtanHängen
oderinderNäheoffenerGewässerundanHanglagenmit
einemGefällevonmehrals15Grad.

2.GefahrbeiVerwendungderRampe:VerwendenSiebeim

VerladenaufeinenAnhängernichtzweiRampensondern
nureineRampe,diefürdieMaschinebreitgenugistund

6.Schnitt-undQuetschgefahr:BerührenSiekeinebeweglichen
TeileundnehmenSiekeineSchutzvorrichtungenoder
Schutzblecheab.

eineNeigungvonwenigerals15Gradhat;fahrenSiebeim
VerladenrückwärtsaufdieRampeundfahrenSiebeim
EntladenvorwärtsvonderRampe.

3.GefahrdurchherausgeschleuderteGegenstände:StellenSie
sicher,dassUnbeteiligteimmereinenSicherheitsabstand
zurMaschineeinhalten,sammelnSieRückständevordem
EinsatzderMaschineaufundhaltenSiedasAblenkblech

7.Warnung:LesenSievordemDurchführenvon
WartungsarbeitendieBedienungsanleitung,aktivieren
SiedieFeststellbremse,ziehendenSchlüsselundden
Zündkerzensteckerab.

abgesenkt.

4.Verletzungsgefahr:NehmenSiekeinePassagieremit;
schauenSienachhinten,wennSieimRückwärtsgang
mähen.

133-5198

decal133-5198

1.Nockegesperrt2.Nockeentsperrt

11

133-9263

1.Schnell4.Zapfwelle:Ausgekuppelt

2.Langsam

3.Choke

decal133-9263

5.Zapfwelle:Eingekuppelt

12

Produktübersicht

Bedienelemente

MachenSiesichmitallenBedienelementeninBild6
undBild7vertraut,bevorSiedenMotoranlassenund
dieMaschinebedienen.

Armaturenbrett

g188738



1.Mähwerkhubpedal7.Motor

2.Schnitthöhen-Einstellstift

3.Schnitthöhenhebel,
Transportsperre

4.SmartSpeed™Hebel

5.Fahrantriebshebel

6.Bedienelemente12.Feststellbremshebel

g195717

8.Tankdeckel

9.Mähwerk

1.Betriebsstundenzähler4.Zündschloss

2.Gasbedienungshebel5.Zapfwellenantriebsschalter

3.Chokehebel6.12-Volt-Steckdose

Benzinuhr

10.Antiskalpierrollen

11.Laufrad

DieBenzinuhrzeigtdieKraftstoffmengeimTankan
(Bild7).


1.Benzinuhr2.Tankdeckel

Gasbedienungshebel

DieGasbedienungsteuertdieMotordrehzahlund
hateinefortlaufendvariableEinstellungvonSLOW
(LANGSAM)bisFAST(SCHNELL)(Bild6).

13

g238298

Choke

12-Volt-Steckdose

LassenSieeinenkaltenMotormitdemChokean.

Betriebsstundenzähler

DerBetriebsstundenzählerzeichnetdieStunden
auf,diederMotorgelaufenist.Eristbeilaufendem
Motoreingeschaltet.RichtenSieIhreregelmäßigen
WartungsmaßnahmennachdieserAngabe(Bild6).

Fahrantriebshebel

MitdenFahrantriebshebelnfahrenSiedieMaschine
vorwärts,rückwärtsundwenden(Bild5).

ArretierteNeutral-Stellung

SchiebenSiedieFahrantriebshebelvonderMitte
nachaußenindieARRETIERTENEUTRAL-Stellung,
wennSievonderMaschineabsteigen(Bild32).
StellenSiedieFahrantriebshebelimmerindie

ARRETIERTENEUTRAL-Stellung,wennSiedieMaschine

anhaltenoderunbeaufsichtigtlassen.

Feststellbremshebel

MitderSteckdosespeisenSieZubehörmit12Volt
(Bild6).

Wichtig:WennSiedie12-Volt-Steckdosenicht

verwenden,setzenSiedenGummistöpselein,um
eineBeschädigungderSteckdosezuvermeiden.

Zündschloss

DasZündschloss,mitdemderMotorangelassenund
abgestelltwird,hatdreiStellungen:AUS,LAUFund
START.SieheAnlassendesMotors(Seite29).

Zapfwellenantriebsschalter

MitdemZapfwellenantriebsschalter,derdurchein
Zapfwellensymboldargestelltwird,kuppelnSieden
AntriebderMähwerkmessereinoderaus(Bild6).

Schnitthöhenhebel

DerSchnitthöhenhebelfunktioniertmitdemFußpedal
undarretiertdasMähwerkineinerbestimmten
Schnitthöhe.VerstellenSiedieSchnitthöhenur,wenn
dieMaschinenichtfährt(Bild5).

DerFeststellbremshebelbendetsichanderlinken
SeitedesBedienfelds(Bild5).DerBremshebel
aktivierteineFeststellbremseandenAntriebsrädern.

ZiehenSiezumAktivierenderFeststellbremse
denHebelnachoben,biserimArretierungsschlitz
einrastet.

SchiebenSiezumLösenderFeststellbremseden
HebelausdemArretierungsschlitzzusichund
drückenihndannnachunten.

Mähwerkhubpedal

MitdemMähwerkhubpedalkönnenSiedasMähwerk
vomSitzausabsenkenoderanheben.Siekönnen
dasMähwerkkurzmitdemPedalanheben,um
HindernissezuvermeidenoderdasMähwerkinder
höchstenSchnitthöheoderderTransportstellungzu
arretieren(Bild5).

SmartSpeed™Steueranlagenhe-
bel

Anbaugeräte,Zubehör

EinSortimentanvonTorozugelassenen
AnbaugerätenundZubehörwirdfürdieseMaschine
angeboten,umdenFunktionsumfangdesGerätszu
erhöhenundzuerweitern.WendenSiesichaneinen
ofziellenT oro-VertragshändlerodernavigierenSie
aufwww.Toro.comfüreineListederzugelassenen
AnbaugeräteunddesZubehörs.

BesorgenSie,umdieoptimaleLeistungundSicherheit
zugewährleisten,nurToro-Originalersatzteileund

-zubehörteile.ErsatzteileundZubehöranderer
Herstellerkönnengefährlichseinundeine
VerwendungkönntedieGarantieungültigmachen.

DerSmartSpeed™Steueranlagenhebelbendet
sichunterderBedienerposition;mitihmkönnendie
MaschinemitdreiGeschwindigkeiten(Schneiden,
AbschleppenundMähen)einzusetzen(Bild5).

14

Betrieb

Hinweis:BestimmenSiedielinkeundrechteSeite

derMaschineanhandderüblichenEinsatzposition.

VordemEinsatz

desHeckfangsystemsverschleißen,werden
beschädigtundverschlechternsichimLaufeder
Zeit,wasbeweglicheTeilefreilegenkannunddas
AusschleudernvonGegenständenermöglicht.
ÜberprüfenSiehäugaufverschlisseneoder
beschädigteKomponentenundersetzenSiediese
beiBedarfdurchdievomHerstellerempfohlenen
Teile.

Sicherheitshinweisevor
derInbetriebnahme

•BegutachtenSiedasGelände,umdienotwendigen

AnbaugeräteunddasZubehörzubestimmen,
diezurkorrektenundsicherenDurchführungder
Arbeiterforderlichsind.VerwendenSienurvon
Torozugelassene(s)ZubehörundAnbaugeräte.

•InspizierenSiedenArbeitsbereichundentfernen

Steine,Stöcke,Drähte,Knochen,undandere
Fremdkörper.Diesekönnenherausgeschleudert
werdenoderdenBetriebderMaschinestören,und
zuVerletzungendesBedienersoderumstehenden
Personenführen.

•TragenSiegeeignetepersönliche

SchutzausrüstungwieSchutzbrille,festes
rutschfestesSchuhwerk,undGehörschutz.
BindenSielangeHaarezurückundtragenSie
keineloseKleidungundlosenSchmuck,dersich
inbeweglichenT eilenderMaschineverheddern
kann.

ACHTUNG

VordemStart

FüllenSiedenKraftstofftanknurauf,wenn
dieMaschineaufeinerebenenFlächesteht.
WeitereInformationenzumKraftstoffndenSie
unterKraftstoffempfehlungenimAbschnitt
Spezikationen.

VermischenSienieBenzinmitÖl.

FüllenSienichtzuvielindenKraftstofftank.

FüllenSiedenKraftstofftankbiszurUnterseitedes
Einfüllstutzens.IndiesemfreienPlatzimT ankkann
sichBenzinausdehnen.EinÜberfüllenkannzueinem
KraftstoffaustrittodereinerBeschädigungdesMotors
oderderEmissionsanlageführen.

StellenSiesicher,dassSiedieBedienelemente,
ihrePosition,ihreFunktionen,undihre
Sicherheitsanforderungenverstehen.

LesenSiedenAbschnittWartungundführenSie
allenotwendigenInspektions-undWartungsschritte
durch.

DerGeräuschpegeldieserMaschine
beträgtamOhrdesBedienersmehrals
85dBA,unddieskannbeieinemlängeren
EinsatzGehörschädenverursachen.

TragenSiewährenddesArbeitseinsatzes
derMaschineeinenGehörschutz.

•PrüfenSie,obdieSitzkontaktschalter,

Sicherheitsschalter,undSchutzblechevorhanden
sindundeinwandfreifunktionieren.NehmenSie
dieMaschinenurinBetrieb,wenndieserichtig
funktioniert.

•BetreibenSiedenMähernicht,wennsich

Personen,insbesondereKinderoderHaustiere,in
derNäheaufhalten.StoppenSiedieMaschine
unddas/dieAnbaugerät(e),wennjemandden
Bereichbetritt.

•BetreibenSiedieMaschinenichtohnedasge-

samteGrasauffangsystem,Auswurfablenkblech,
oderandereSicherheitseinrichtungenanOrtund
Stelle,undineinwandfreiemZustand.DieBauteile

15

Kraftstoffsicherheit

GEFAHR

PassenSiebeimUmgangmitKraftstoffbesonders
auf.

GEFAHR

UnterbestimmtenBedingungenistBenzin
extremleichtentammbarunddieDämpfe
sindexplosiv.

FeueroderExplosionendurchBenzin
könnenVerbrennungenoderSachschäden
verursachen.

•FüllenSiedenKraftstofftankimFreienauf
ebenerFlächeauf,wennderMotorkaltist.
WischenSieverschüttetesBenzinauf.

•FüllenoderentleerenSiedenKraftstofftank
derMaschinenieingeschlossenen
RäumenoderaufAnhängern.

•FüllenSiedenKraftstofftanknichtganz
auf.FüllenSiedenKraftstofftankbiszur
UnterseitedesEinfüllstutzens.Indiesem
freienPlatzimTankkannsichBenzin
ausdehnen.EinÜberfüllenkannzueinem
KraftstoffaustrittodereinerBeschädigung
desMotorsoderderEmissionsanlage
führen.

•RauchenSieniebeimUmgangmit
Benzinundhaltendiesesvonoffenen
FlammenundBereichenfern,indenen
BenzindämpfedurchFunkenentzündet
werdenkönnten.

•BewahrenSieBenzinin
vorschriftsmäßigenKanisternauf.
DieKanistersolltennichtfürKinder
zugänglichsein.

•BetankenSiedieMaschine,bevorSieden
Motoranlassen.EntfernenSienieden
TankdeckeloderfüllenKraftstoffein,wenn
derMotorläuftodernochheißist.

•WennKraftstoffverschüttetwird,
versuchenSienichtdenMotorzu
starten.VerlassenSiedenBereich
derVerschüttungundhaltenSie
jeglicheZündquellenfern,bissichdie
Kraftstoffdämpfeaufgelösthaben.

•SetzenSiedasGerätnichtohnevollständig
montiertesundbetriebsbereites
Auspuffsystemein.

UntergewissenBedingungenkannbeim
AuftankenstatischeElektrizitätfreigesetzt
werdenundzueinerFunkenbildungführen,
welchedieBenzindämpfeentzündet.Feuer
undExplosionendurchBenzinkönnen
PersonenverletzenundSachschäden
verursachen.

•StellenSieBenzinkanistervordem
AuffüllenimmervomFahrzeugentferntauf
denBoden.

•FüllenSiedenBenzinkanisternichtin
einemFahrzeugoderaufeinerLadeäche
bzw.einemAnhänger,weilTeppicheim
FahrzeugundPlastikverkleidungenauf
LadeächendenKanisterisolierenund
denAbbauvonstatischenLadungen
verlangsamenkönnen.

•NehmenSie,soweitdurchführbar,Geräte
mitBenzinmotorvonderLadeächebzw.
vomAnhängerundstellenSiesiezum
AuffüllenmitdenRädernaufdenBoden.

•BetankenSie,fallsdiesnichtmöglichist,
diebetreffendenGeräteaufderLadeäche
bzw.demAnhängervoneinemtragbaren
KanisterundnichtvoneinerZapfsäuleaus.

•HaltenSie,wennSievoneinerZapfsäule
austankenmüssen,denEinfüllstutzen
immerinKontaktmitdemRanddes
Kraftstofftanksbzw.derKanisteröffnung,
bisderTankvorgangabgeschlossenist.
VerwendenSiekeinenDüsenverschluss.

WARNUNG:

BenzinwirktbeiEinnahmeschädlichoder
sogartödlich.EinlängererKontaktmit
denDämpfenhatinLabortierenKrebs
verursacht.Unvorsichtigkeitkannzu
schwerenVerletzungenoderKrankheit
führen.

•VermeidenSiedaslangfristigeEinatmen
vonBenzindünsten.

•HaltenSiedasGesichtvom
EinfüllstutzenunddemBenzintank
oderBeimischöffnungenfern.

•VermeidenSieeinenAugen-und
Hautkontakt.

•SaugenSieKraftstoffniemalsmitdem
Mundan!

16

UmFeuerzuverhindern:

•HaltenSieMotorundMotorraumfreivonGras,

Laub,überschüssigemFett,oderÖlundanderen
Ablagerungen,diesichindiesenBereichen
ansammelnkönnen.

•WischenSieverschüttetesÖloderverschütteten

Kraftstoffauf,undwerfenSiemitKraftstoff
getränkteRückständeweg.

•LassenSiedieMaschineabkühlen,bevorSie

dieMaschineineinemgeschlossenenRaum
abstellen.NichtinderNähevonFlammenoder
geschlossenenRäumenlagern,indenenoffene
KontrollleuchtenoderHeizgerätevorhandensind.

Betanken

EmpfohlenerKraftstoff

•DiebestenErgebnisseerhaltenSie,wennSie

sauberes,frisches(wenigerals30Tagealtes),
bleifreiesBenzinmiteinerMindestoktanzahlvon
87(R+M)/2verwenden.

Betanken

1.ParkenSiedieMaschineaufeinerebenen
Fläche.

2.AktivierenSiedieFeststellbremse.

3.StellenSiedenMotorabundziehenSieden
Zündschlüsselab.

4.ReinigenSiedenBereichumdenT ankdeckel.

5.FüllenSiedenKraftstofftank,bisdieBenzinuhr
anderVoll-Markierungliegt(Bild8).

Hinweis:FüllenSiedenKraftstofftanknicht

ganzauf.DerverbleibendeRaumimTankistfür
dieAusdehnungdesKraftstoffeserforderlich.

•Ethanol:Kraftstoffmit10%Ethanoloder15%

MTBE(Methyl-tertiär-butylether)(Volumenanteil)
istauchgeeignet.EthanolundMTBEsind
dasGleiche.Kraftstoffmit15%Ethanol(E15)
(Volumenanteil)istnichtzulässig.VerwendenSie

niemalsBenzin,dasausmehrals10%Ethanol
(Volumenanteil)wieE15(aus15%Ethanol),

E20(aus20%Ethanol)oderE85(ausbiszu
85%Ethanol)besteht.DieVerwendungvonnicht
zulässigemBenzinkannzuLeistungsproblemen
und/oderMotorschädenführen,dieggf.nichtvon
derGarantieabgedecktsind.

•VerwendenSiekeinmethanolhaltigesBenzin.

•LagernSiekeinenKraftstoffimKraftstofftankoder

inKraftstoffbehälternüberdenWinter,wennSie
keinenKraftstoffstabilisatorverwenden.

•VermischenSienieBenzinmitÖl.

VerwendeneinesKraftstoffstabi­lisators

VerwendenSiestetseinenKraftstoffstabilisator/Kon­ditioniererinderMaschine,umdenKraftstofflänger
frischzuhalten,wennergemäßdenAnweisungen
desKraftstoffstabilisatorherstellersverwendetwird.

Wichtig:VerwendenSiekeineZusätze,die

MethanoloderEthanolenthalten.

g197123


TäglicheWartung
durchführen

FührenSievordemtäglichenAnlassenderMaschine
dieSchritteaus,dievorjederVerwendungbzw.
täglichfälligsind,dieinWartung(Seite40)aufgeführt
sind.

GebenSiedieMengedesKraftstoffstabilisatorsbzw.

-konditionierersindenfrischenKraftstoff,wievom
HerstellerdesKraftstoffstabilisatorsvorgeschrieben.

17

Einfahreneinerneuen
Maschine

EinneuerMotorbrauchtetwasZeit,bevorerdie
ganzeLeistungerbringt.NeueMähwerkeund
AntriebssystemehabeneinehöhereReibungund
belastendenMotormehr.DieEinfahrzeitfürneue
Maschinenbeträgtungefähr40bis50Stunden.
DanacherbringtderMotordieganzeLeistungund
bestePerformance.

Verwendungder
Sicherheitsschalter

WARNUNG:

WenndieSicherheitsschalterabgeklemmt
oderbeschädigtsind,kanndieMaschine
unerwartetaktiviertwerdenundVerletzungen
verursachen.

•AndenSicherheitsschalterndürfenkeine
Veränderungenvorgenommenwerden.

•PrüfenSiedieFunktionder
Sicherheitsschaltertäglichundtauschen
SiealledefektenSchaltervordemEinsatz
derMaschineaus.

VersuchenSie,denMotoranzulassen.Der
Motordarfnichtstarten.

2.SetzenSiesichaufdenSitz,aktivieren
dieFeststellbremseundstellenden
ZapfwellenantriebsschalterindieAUS-Stellung.
SchiebenSieeinenderFahrantriebshebelaus
derARRETIERTENNEUTRAL-Stellung.Versuchen
Sie,denMotoranzulassen.DerMotordarfsich
dannnichtdrehen.WiederholenSiedieSchritte
fürdenanderenSchaltbügel.

3.SetzenSiesichaufdenSitz,aktivierendie
Feststellbremse,stellendenZapfwellenan­triebsschalterindieAUS-Stellungundschieben
dieFahrantriebshebelindieARRETIERTE
NEUTRAL-Stellung.LassenSiedenMotor
an.LösenSiebeilaufendemMotordie
Feststellbremse,aktivierendenZapfwellenan­triebsschalterundstehenetwasvomSitzauf;
derMotorsollteabgestelltwerden.

4.SetzenSiesichaufdenSitz,aktivierendie
Feststellbremse,stellendenZapfwellenan­triebsschalterindieAUS-Stellungundschieben
dieFahrantriebshebelindieARRETIERTE
NEUTRAL-Stellung.LassenSiedenMotoran.
ZentrierenSiebeilaufendemMotoreinender
Fahrantriebshebelundbewegenihnvorwärts
oderrückwärts;derMotorsollteabgeschaltet
werden.WiederholenSiedieSchrittefürden
anderenFahrantriebshebel.

FunktionderSicherheitsschalter

DieSicherheitsschalterverhinderndasAnlassendes
Motors,außerinfolgendenSituationen:

•DerZapfwellenantriebsschalteristausgekuppelt.

•DieFahrantriebshebelsindinderARRETIERTEN

NEUTRAL-Stellung.

•DieFeststellbremseistaktiviert.

DieSicherheitsschalterstellenauchdenMotorab,
wenndieFahrantriebshebelnichtinderARRETIERTEN
NEUTRAL-StellungsindundSievomSitzaufstehen.

TestenderSicherheitsschalter

Wartungsintervall:BeijederVerwendungoder

täglich

TestenSiedieSicherheitsschaltervorjedem
EinsatzderMaschine.LassenSie,wenn
dieSicherheitsschalternichtwienachstehend
beschriebenfunktionieren,dieseunverzüglichvon
einemVertragshändlerreparieren.

5.SetzenSiesichaufdenSitz,lösendieFeststell­bremse,stellendenZapfwellenantriebsschalter
indieAUS-StellungundschiebendieFahran­triebshebelindieARRETIERTENEUTRAL-Stellung.
VersuchenSie,denMotoranzulassen.Der
Motordarfnichtstarten.

1.SetzenSiesichaufdenSitz,aktivieren
dieFeststellbremseundstellenden
ZapfwellenantriebsschalterindieEIN-Stellung.

18

EinstellendesSitzes

EinstellenderMyRide™

DerSitzkannnachvorneundhintengeschoben
werden.StellenSiedenSitzsoein,dassSiedie
Maschineoptimalsteuernkönnenundkomfortabel
sitzen(Bild9).


Aufhängung

DieMyRide™Aufhängungpasstsichanundbietet
eingleichmäßigesundkomfortablesFahrverhalten.
SiekönnendiezweihinterenStoßdämpfereinstellen,
umdasFederungssystemschnellundeinfach
zuändern.StellenSiedieAufhängungaufdie
bequemsteStellungein.

Einstellenderhinteren
Stoßdämpfer

DieSchlitzefürdiehinterenStoßdämpferhaben
ArretierungsstellungenalsBezug.Diehinteren
StoßdämpferkönnenüberallimSchlitz(nichtnurin
denArretierungsstellungen)positioniertwerden.

ImfolgendenBildwirddieStellungfüreinweiches
oderhartesFahrverhaltenunddieunterschiedlichen
Arretierungsstellungenabgebildet(Bild10).

g027632


1.HärtesteStellung

2.WeichesteStellung

3.Arretierungeninden
Schlitzen

Hinweis:StellenSiesicher,dassderlinkeund

rechteStoßdämpferimmergleicheingestelltsind.

g195744

19

StellenSiediehinterenStoßdämpferein(Bild11).

Einstellender
Fahrantriebshebel

EinstellenderHöhe

DieHöhederFahrantriebshebelkannfürden
optimalenBedienerkomfortnachobenoderunten
angepasstwerden(Bild12).

g195746

g027252



EinstellenderNeigung

SiekönnendieFahrantriebshebelfürdenoptimalen
Bedienerkomfortnachvorneoderhintenverstellt
werden.

1.LösenSiedieobereSchraube,mitderder
SchalthebelanderSteuerarmwellebefestigtist.

2.LösenSiedieuntereSchraubeetwas,sodass
derSchalthebelsichnachvorneodernach
hintendrehenlässt(Bild12).

3.ZiehenSiebeideSchraubenfest,umden
SchalthebelinderneuenStellungzuarretieren.

4.WiederholenSiedieEinstellungsschrittefürden
anderenSchalthebel.

Umstellenauf
Seitenauswurf

g195745

DasMähwerkunddieSchnittmesser,diemitdieser
Maschineausgeliefertwurden,sindfüroptimales
MulchenundSeitenauswurfentworfen.

MontierenSiedieBefestigungenindenselben
LöchernimMähwerk,vondenenSiesievorher
entfernthaben.Diesstelltsicher,dasskeineLöcher
offensind,wenndasMähwerkeingesetztwird.

20

WARNUNG:

UnverstopfteÖffnungeninderMaschine
setzenSieundandereeinerVerletzungsgefahr
durchherausgeschleuderteRückstände
aus,dieschwereVerletzungenverursachen
können.

•VerwendenSiedieMaschinenur,wenn
alleBefestigungenindenLöchernim
Mähwerkgehäuseeingesetztsind.

•SetzenSiedieBefestigungsteileindie
Befestigungslöcherein,wennSiedas
Mulchablenkblechabnehmen.

Maschinenmit122-cm-Mähwerken

1.ParkenSiedieMaschineaufeiner
ebenenFläche,kuppelnSieden
Zapfwellenantriebsschalterausundaktivieren
SiedieFeststellbremse.

2.StellenSievordemVerlassender
BedienungspositiondenMotorab,ziehenden
Schlüsselabundwarten,bisallebeweglichen
TeilezumStillstandgekommensind.

3.NehmenSiedasMähwerkab,sieheEntfernen

desMähwerks(Seite58).

4.EntfernenSiediezweiSicherungsmuttern
(5/16"),mitdenendiegeschweißtenStreben
deslinkenAblenkblechsobenamMähwerk
inderMitteundlinksvonderMittelstellung
befestigtsind(Bild13).

6.EntfernenSiedaslinkeAblenkblechvom
Mähwerk,wieinBild13abgebildet.

7.EntfernenSiediezweiSchlossschrauben
(5/16"x¾")undzweiSicherungsmuttern(5/16"),
mitdenendasmontierterechteAblenkblech
unddieSchutzvorrichtungdesAblenkblechsam
Mähwerkbefestigtsind(Bild14).


1.Schlossschraube

(5/16"x¾")

2.Sicherungsmutter(5/16")4.Schutzvorrichtungdes

3.RechtesAblenkblech

Ablenkblechs

8.EntfernenSiediezweiSicherungsmuttern
(5/16"),mitdenendiegeschweißtenStreben
desrechtenAblenkblechsobenamMähwerk
inderMitteundrechtsvonderMittelstellung
befestigtsind(Bild15).

Hinweis:EntfernenSiedasrechteAblenkblech

vomMähwerk.

g191136


1.Sicherungsmutter(5/16")

2.Schlossschraube
(5/16"x¾")

3.LinkesAblenkblech

4.BringenSiedie
Befestigungenandieser
Stellean.

5.EntfernenSiedieSchlossschraubeunddie
SicherungsmutteranderSeitenwanddes
Mähwerks,diedaslinkeAblenkblecham
Mähwerkbefestigen.

g011 149

g010704


1.Sicherungsmutter(5/16")3.GeschweißteStreben
(rechtesAblenkblech)

2.RechtesAblenkblech

9.SuchenSiedasVersatzablenkblechindenlosen

TeilenundentfernenSiedieBefestigungenin

21
