Toro 74875 Operator's Manual [hu]

FormNo.3449-554RevA

Titan

®

X4850,X5450,XS4850és

XS5450típusúfűnyírótraktor

Modellsz.74875—Sorszám400000000ésettőlfelfelé
Modellsz.74878—Sorszám400000000ésettőlfelfelé
Modellsz.74890—Sorszám400000000ésettőlfelfelé
Modellsz.74898—Sorszám400000000ésettőlfelfelé

Regisztráljonakövetkezőcímen:www.Toro.com.
Azeredetidokumentumfordítása(HU)

*3449-554*

Atermékmegfelelmindenvonatkozóeurópai
irányelvnek;arészletekértkérjük,olvassaela
különállótermékspecikusmegfelelőséginyilatkozatot
(DOC).

Bruttóvagynettónyomaték:Amotorbruttóvagy
nettóforgatónyomatékátlaboratóriumbanállapította
megagyártóazSAEJ1940vagyJ2723szabvány
szerint.Abiztonsági,károsanyag-kibocsátási
ésüzemeltetésikövetelményekteljesítése
érdekébenamotorténylegesnyomatékaebbena
fűnyíróosztálybanjelentősenkisebb.Olvassaela
motorgyártóáltalagéphezmellékeltinformációkat.

Akonkrétgéptípusműszakiadataiawww.Toro.com
címentalálhatókmeg.

g297254

Ábra1

1.Típus-éssorozatszám-címke

Bevezetés

Ezaforgókésesfűnyírótraktorlakóingatlanok
tulajdonosaiszámárakészült,házikerti
alkalmazáshoz.Elsősorbanjólkarbantartott
gyepenvégzettfűnyírásratervezték.Aterméknem
rendeltetésszerűhasználataÖnreésaközelben
tartózkodókranézveegyarántveszélyeslehet.

Gondosanolvassaeleztatájékoztatót,hogya
termékmegfelelőüzemeltetésétéskarbantartását
elsajátítvaelkerüljeasérüléseket,valamintatermék
károsodását.Önfelelősatermékmegfelelőés
biztonságosüzemeltetéséért.

Awww.Toro.comwebhelyentovábbiinformációk
istalálhatók,példáulmunkavédelmitanácsok,
oktatóanyagok,tartozékokrólszólóinformációk,
segítségmárkakereskedéskereséséhez,valaminta
termékregisztrációisittvégezhetőel.

Haszervizre,eredetiT oro-alkatrészekrevagytovábbi
információkravanszüksége,forduljonhivatalos
márkaszervizhezvagyaT oro-ügyfélszolgálathoz,
éstartsakéznélterméketípus-éssorozatszámát.
AzÁbra1jelziatípusszámésgyáriszámhelyéta
terméken.Írjaaszámokatamegfelelőhelyre.

Fontos:Olvassabemobileszközesegítségével

asorozatszámottartalmazócímkén
találhatóQR-kódot(havan),éselérhetia
garanciális,azalkatrészekrevonatkozóésmás
termékinformációkat.

Írjaaterméktípus-éssorozatszámátazalábbihelyre:

Modellsz.

Sorszám

Ezakézikönyv2szóthasználazinformáció
kiemelésére.AFontosszóspeciálisműszaki
információkrahívjafelagyelmet,aMegjegyzésszó
különgyelemreérdemesáltalánosinformációkat
emelki.

Ezakézikönyvbenésagépenismegtalálható
biztonságigyelmeztetőjelzés(Ábra2)fontos
biztonságiüzenetetjelöl,amelyetabalesetek
elkerüléseérdekébenkövetnikell.Eztajelzést
aVeszély,aFigyelmeztetésvagyaFigyelem
kifejezésköveti.

•Veszély:olyanközvetlenülveszélyeshelyzetet

jelöl,amelyhaláltvagysúlyosszemélyisérülést
eredményez,hanemsikerülelkerülni.

•Figyelmeztetés:olyanpotenciálisanveszélyes

helyzetetjelöl,amelyhaláltvagysúlyosszemélyi
sérülésteredményezhet,hanemsikerülelkerülni.

•Figyelem:olyanpotenciálisanveszélyeshelyzetet

jelöl,amelyenyhébbvagymérsékeltszemélyi
sérüléstokozhat,hanemsikerülelkerülni.

©2022—TheToro®Company
8111LyndaleAvenueSouth
Bloomington,MN55420

1.Biztonságigyelmeztetőjelzés

Lépjenvelünkkapcsolatbaazalábbicímen:www.Toro.com.

2

sa-black

Ábra2

Nyomtatáshelye:USA

Mindenjogfenntartva

Tartalom

Biztonság..................................................................4

Általánosmunkavédelmielőírások.....................4

Dőlésszögjelző..................................................5

Biztonságiéstájékoztatócímkék.......................6

Termékáttekintés....................................................12

Kezelőelemek..................................................13

Műszakiadatok................................................14

Működtetéselőtt..................................................14

Használatelőttimunkavédelmi

előírások.......................................................14

Tankolás...........................................................15

Napikarbantartáselvégzése............................16

Újgépbejáratása.............................................16

Abiztonságireteszelőrendszer

használata....................................................16

Azülésbeállítása.............................................17

AMyRide™felfüggesztésirendszer

beállítása......................................................17

Ahaladásvezérlőkarokbeállítása....................18

Átállításoldalsókidobásúműködésre...............19

Működtetésközben.............................................22

Munkaközbenbetartandómunkavédelmi

előírások.......................................................22

Akezelőihelyelfoglalása..................................24

Arögzítőfékműködtetése.................................24

Akéskapcsoló(TLT)bekapcsolása..................25

Akéskapcsoló(TLT)kikapcsolása....................25

Agázkarhasználata.........................................25

Ahidegindítógombhasználata........................26

Agyújtáskapcsolóhasználata..........................26

Amotorbeindítása...........................................27

Amotorleállítása..............................................27

Ahaladásvezérlőkarokhasználata..................27

Közlekedésagéppel........................................28

Azoldalsókidobáshasználata..........................29

Avágásmagasságbeállítása............................29

Alenyesésellenivédelemreszolgálógörgők

beállítása......................................................29

Üzemeltetésitanácsok.....................................30

Működtetésután..................................................31

Ahasználatotkövetőenbetartandó

munkavédelmielőírások...............................31

Agéptisztítása.................................................31

Agéptolásaemberierővel...............................31

Agépszállítása................................................32

Karbantartás...........................................................34

Biztonságitudnivalókkarbantartáskor..............34

Ajánlottkarbantartásiütemterv(ek)......................35

Karbantartáselőttiintézkedések..........................36

Anyíróasztalfüggönyénekleoldása.................36

Motorkarbantartása............................................36

Amotorralkapcsolatosmunkavédelmi

előírások.......................................................36

Alégszűrőszervizelése....................................36

Amotorolajszervizelése...................................37

Agyújtógyertyaszervizelése............................39

Aventilátorháztisztítása...................................40

Üzemanyagrendszerkarbantartása....................41

Azátfolyóüzemanyagszűrőcseréje.................41

Elektromosberendezéskarbantartása................42

Avillamosrendszerrelkapcsolatos

munkavédelmielőírások...............................42

Azakkumulátorszervizelése............................42

Abiztosítékokszervizelése...............................44

Hajtóműrendszerkarbantartása..........................44

Agumiabroncsoknyomásának

ellenőrzése...................................................44

Ékszíjakkarbantartása........................................45

Azékszíjakellenőrzése....................................45

Anyíróasztalékszíjánakcseréje.......................45

Afűnyírókarbantartása........................................46

Késekkelkapcsolatosóvintézkedések..............46

Avágókésekszervizelése................................46

Anyíróasztalszintezése...................................49

Anyíróasztaleltávolítása..................................51

Anyíróasztalfelszerelése.................................51

Afűterelőlapcseréje........................................52

Tisztítás...............................................................53

Afelfüggesztésirendszertisztítása...................53

Ahulladékelhelyezése.....................................53

Tárolás....................................................................54

Biztonságostárolás..........................................54

Tisztításéstárolás............................................54

Azakkumulátortárolása...................................55

Hibakereséséselhárítás.........................................56

Kapcsolásivázlat....................................................59

3

Biztonság

AgéptervezéseazENISO5395:2013szabvány
alapjántörtént.

Általánosmunkavédelmi
előírások

Ezaterméklevághatjaakezétésalábát,továbbá
tárgyakatdobhatki.Asúlyos,akárvégzetesszemélyi
sérülésekelkerüléseérdekébenmindigkövessea
biztonságiutasításokat.

•Amotorbeindításaelőttolvassaelésértelmezze

aKezelőikézikönyvtartalmát.

•Gondoskodjonarról,hogyagépetgyermekvagy

nézelődőneközelíthessemeg.

•Neengedje,hogygyermekekvagyoktatásban

nemrészesültszemélyeküzemeltessékvagy
szervizeljékagépet.Csakolyanszemélyek
dolgozhatnakvele,akikfelelősek,képzettek,
ismerikazutasításokatészikailagisképesek
működtetnivagyszervizelniagépet.

•Nehasználjaagépetszakadékok,árkok,töltések,

vizekésegyébveszélyekközelében,illetve
15°-nálmeredekebblejtőkön.

•Tartsatávolkezétéslábátagépmozgó

alkatrészeitől.

•Nehasználjaagépet,haavédőburkolatok,a

biztonságikapcsolókésazegyébvédőelemek
nincsenekahelyükön,ésnemműködnek.

•Állítsaleamotort,vegyekiazindítókulcsot,és

várjameg,amígazösszesmozgóalkatrész
megáll,csakezutánhagyjaelakezelőülést.
Hagyjalehűlniagépet,mielőttszervizelési,
beállítási,tankolási,tisztításivagytárolási
munkábakezdrajta.

4

Dőlésszögjelző

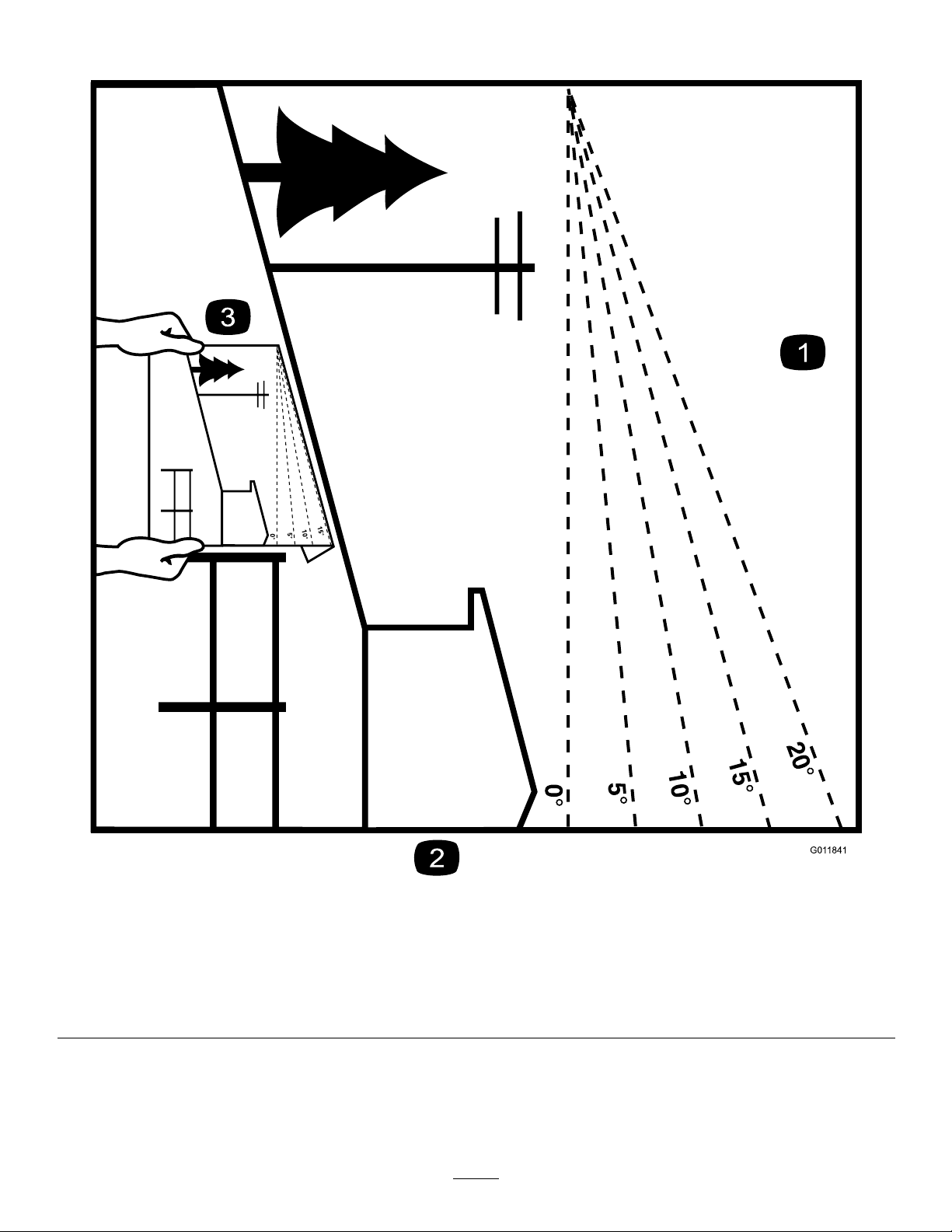

Ábra3

Ezazoldalszemélyeshasználatralemásolható.

1.Amaximálislejtőszög,amelyenagéppeldolgoznilehet,15°.Amunkamegkezdéseelőttalejtőtáblázatsegítségévelállapítsa
megalejtőszögét.Nehasználjaagépet15°-nálmeredekebblejtőn.Hajtsabealapotajavasoltlejtésnekmegfelelővonalnál.

2.Igazítsaeztazéletegyfüggőlegesfelülethez,példáulfatörzshöz,épülethez,kerítésoszlophozstb.

3.Példaalejtőésabehajtottélösszehasonlítására

5

g011841

Biztonságiéstájékoztatócímkék

Abiztonságragyelmeztetőmatricákésutasításokakezelőáltaljólláthatóan,apotenciálisan
veszélyeshelyekmelletttalálhatók.Asérültvagyhiányzómatricátcserélje,illetvepótolja.

Gyártóijelölés

1.Ezajelzésmutatjameg,hogyakésagéperedeti
gyártójátólszármazóalkatrész.

Azakkumulátorralkapcsolatosjelzések

Ajelzéseknémelyikevagymindegyikemegtalálhatóaz

akkumulátoron.

decaloemmarkt

decal117-1 194

decalbatterysymbols

1.Azékszíjelvezetése2.Motor

117-1194

1.Robbanásveszély6.Tartsatávolaz

2.Tilosatűzésanyíltláng
használata,valaminta
dohányzás

3.Maróhatású
folyadék/vegyiégés
veszélye

4.Viseljenvédőszemüveget.

5.OlvassaelaKezelői
kézikönyvet.

akkumulátortólaközelben
lévőket.

7.Viseljenvédőszemüveget.
Arobbanásveszélyes
gázokvakságotésegyéb
sérüléseketokozhatnak.

8.Azakkumulátorsav
vakságotvagysúlyos
égésisérüléseketokozhat.

9.Öblítsekiazonnala
szemét,éskérjengyorsan
orvosisegítséget.

10.Ólmottartalmaz;nedobja
aszemétbe

1.Megkerülőszelepek
karjánakhelyzeteagép
tolásához

decal121-2989b

121-2989

2.Megkerülőszelepek
karjánakhelyzeteagép
használatához

6

decal130-0731

130-0731

1.Figyelmeztetés–repülő
tárgyakokoztaveszély,
fűnyíró;tartsaahelyéna
fűterelőlapot.

1.OlvassaelaKezelői
kézikönyvet.

2.Avágásmagasság
kiválasztása

2.Kézvagylábelvágásának
veszélye,fűnyírókés–
maradjontávolamozgó
alkatrészektől.

decal136-4243

136-4243

1.Gyors

2.Lassú

3.Üresfokozat

decal130-0765

4.Hátramenet

5.Rögzítőfékkiengedve

6.Rögzítőfékbehúzva

130-0765

3.Akarbantartás
megkezdéseelőttvegyeki
azindítókulcsot.

1.Gyors

2.Lassú4.Hátramenet

136-4244

3.Üresfokozat

decal136-4244

1.Repülőtárgyakokozta
veszély–tartsatávola
géptőlanézelődőket.

2.Repülőtárgyakokozta
veszély,felhajtott
terelőlemez–ne
használjaagépetnyitott
nyíróasztallal.Használjon
fűgyűjtőrendszertvagy
terelőlemezt.

132-0872

3.Kézvagylábsérülésének
veszélye–maradjontávol
amozgóalkatrészektől.

4.Beakadásveszély–
nenyúljonamozgó
alkatrészekközelébe;
tartsaazösszes
védőelemetahelyén.

decal132-0872

136-5596

1.Ellenőrizzea
gumiabroncsoknyomását
25üzemóránként.

2.Motorolaj

3.Ellenőrizzea
gumiabroncsoknyomását
25üzemóránként.

4.Ellenőrizzea
gumiabroncsoknyomását
25üzemóránként.

5.OlvassaelaKezelői
kézikönyvetakarbantartás
megkezdéseelőtt.

A138-2456számúfeliratbelevanöntveaz
üzemanyagtartályfalába.

7

decal136-5596

decal138-2456

138-2456

1.OlvassaelaKezelői
kézikönyvet.

2.Tankoláskorparkoljalea
gépetsíktalajon.

3.Netöltsetúlaz
üzemanyagtartályt.

1.Vágásmagasság(milliméterben)

decal140-3493

140-3493

8

A132-0869.számúcímkecsakMyRidefunkcióvalrendelkezőgépekentalálhatómeg.

132-0869

Megjegyzés:Agépacímkénjavasoltmaximálislejtésmellettmegfelelazipariszabványústabilitásiteszteknekastatikus

oldalirányúéshosszantivizsgálatokban.AgéplejtősterületekentörténőhasználataelőttfeltétlenülolvassaelaKezelőikézikönyv
utasításait,majdellenőrizzeakörülményeket,hogyeldönthesse,végezhet-emunkátagéppelazadottnaponéshelyen.Aterep
változásávalmegváltozhatnakagéplejtőnvalóüzemeltetésénekkörülményeiis.

decal132-0869

1.Figyelmeztetés–olvassael
aKezelőikézikönyvet.

2.Figyelmeztetés–olvassa
elaKezelőikézikönyveta
karbantartásmegkezdése
előtt;húzzabea
rögzítőféket,vegyeki
azindítókulcsotésvegyele
agyertyapipát.

3.Kézel-éslevágásának
aveszélye,fűnyírókés;
beakadásveszély,ékszíj
–neérjenamozgó
alkatrészekhez,mindig
legyenahelyénminden
védőburkolatésegyéb
védőelem.

4.Repülőtárgyakokozta
veszély–tartsatávola
járókelőket;szedjeössze
ahulladékotamunka
megkezdéseelőtt;tartsaa
helyénafűterelőlapot.

5.Felborulásveszély–ne
kettősrámpánhajtsonfel
azutánfutóra;használjon
egyetlen,kellőenszéles
rámpátagéphez;a
rámpadőlésszögelegyen
kisebb15°-nál;hajtsonfel
hátramenetbenarámpán
éselőremenetbenhajtson
lerajta.

6.Gázolásveszély–ne
szállítsonutast;tolatáskor
nézzenhátra.

A133-5198.számúcímkecsakMyRidefunkcióvalrendelkezőgépekentalálhatómeg.

7.Felborulásveszély–
nehasználjaagépet
suvadásokközelébenés
15°-nálnagyobbszögű
lejtőn;csak15°-nálkisebb
szögűlejtőnműködtesse.

133-5198

1.Körhagyórögzítése2.Körhagyóoldása

9

decal133-5198

decal139-7473

139-7473

1.Gyors

2.Lassú5.TLT–bekapcsolás

3.Hidegindítás

4.TLT–kikapcsolás

10

A140-3451.számúcímkecsakMyRidefunkciónélküligépekentalálhatómeg.

140-3451

Megjegyzés:Agépacímkénjavasoltmaximálislejtésmellettmegfelelazipariszabványústabilitásiteszteknekastatikus

oldalirányúéshosszantivizsgálatokban.AgéplejtősterületekentörténőhasználataelőttfeltétlenülolvassaelaKezelőikézikönyv
utasításait,majdellenőrizzeakörülményeket,hogyeldönthesse,végezhet-emunkátagéppelazadottnaponéshelyen.Aterep
változásávalmegváltozhatnakagéplejtőnvalóüzemeltetésénekkörülményeiis.

decal140-3451

1.Figyelmeztetés–olvassaelaKezelőikézikönyvet.5.Felborulásveszély–nehasználjaagépetsuvadások

2.Figyelmeztetés–olvassaelaKezelőikézikönyveta
karbantartásmegkezdéseelőtt;állítsaahaladástvezérlő
karokatparkoláshelyzetbe,vegyekiazindítókulcsotés
vegyeleagyertyapipát.

3.Gázolásveszély–neszállítsonutast;tolatáskornézzenhátra.7.Felborulásveszély–nekettősrámpánhajtsonfelaz

4.Repülőtárgyakokoztaveszély–tartsatávolajárókelőket;
szedjeösszeahulladékotamunkamegkezdéseelőtt;tartsa
ahelyénafűterelőlapot.

közelébenés15°-nálnagyobbszögűlejtőn;csak15°-nál
kisebbszögűlejtőnműködtesse.

6.Kézel-éslevágásánakaveszélye,fűnyírókés;
beakadásveszély,ékszíj–neérjenamozgóalkatrészekhez,
mindiglegyenahelyénmindenvédőburkolatésegyéb
védőelem.

utánfutóra;használjonegyetlen,kellőenszélesrámpáta
géphez;arámpadőlésszögelegyenkisebbmint15°;hajtson
felhátramenetbenarámpánéselőremenetbenhajtsonle
rajta.

11

Termékáttekintés

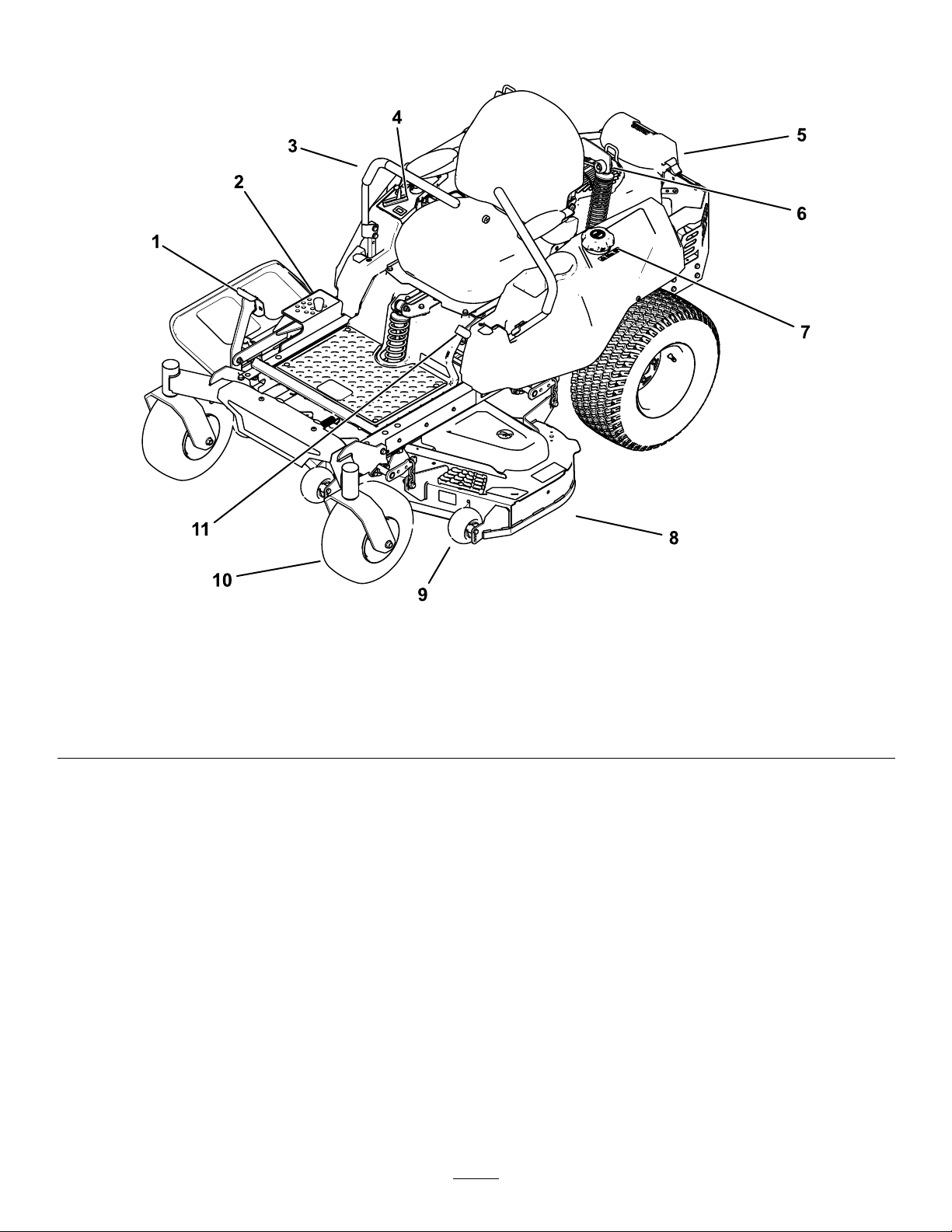

Ábra4

1.Nyíróasztal-emelőpedál5.Motor9.Lenyesésellenivédelemgörgője

2.Vágásmagasságcsap

3.Haladásvezérlőkar7.Tanksapka

4.Vezérlés8.Nyíróasztal

6.MyRide™felfüggesztésirendszer
(csakMyRide-gépekesetén)

10.Önbeállókerék

11.Rögzítőfékkar

g335095

12

Kezelőelemek

Amotorbeindításaésagépműködtetéseelőtt
ismerkedjenmegazösszeskezelőszervvel.

Hidegindítógomb

Ahidegindítógombahidegmotorbeindítására
szolgál(Ábra5).

Kezelőpanel

Ábra5

1.Üzemóra-számláló

2.Gázkar

3.Hidegindítógomb

4.Gyújtáskapcsoló

5.Késkapcsoló
(mellékhajtás)

Üzemanyag-szintjelző

Azüzemanyag-szintjelzőazüzemanyagtartályban
(Ábra6)levőüzemanyagmennyiségétjelzi.

Üzemóra-számláló

Azüzemóra-számlálóamotorműködésbentöltött
idejétrögzíti.Akkorműködik,amikoramotorjár.
Arajtamegjelenőértékalapjánkellütemeznia
rendszereskarbantartást(Ábra5).

Haladásvezérlőkarok

Ahaladásvezérlőkaroksegítségévelvezethetőa
gépelőre,hátrafelé,illetveezekkellehetelfordulni
valamelyikirányba(Ábra4).

g297595

Semleges-reteszelthelyzet

Mielőttelhagyjaagépet,állítsaahaladásvezérlő
karokatközéphelyzetbőlkifelé,aSEMLEGES-

RETESZELThelyzetbe(Ábra33).Állítsaa

haladásvezérlőkarokatmindigSEMLEGES-RETESZELT
helyzetbe,hamegállagéppel,vagyőrizetlenülhagyja
azt.

Rögzítőfékkar

Arögzítőfékkarakonzolbaloldalántalálható(Ábra

4).Akarahajtókerekekenléptetiműködésbea

rögzítőféket.

Ábra6

1.Üzemanyag-szintjelző

2.Tanksapka

Gázkar

Agázkaramotorfordulatszámánakszabályozására
szolgál,ésfokozatmentesenállíthatóaLASSÚésa
GYORShelyzetközött(Ábra5).

Arögzítőfékbehúzásáhozhúzzafelfeléakart,amíg
megnemakadazakasztónyílásban.

Arögzítőfékkiengedéséhezakartfelfeléésmaga
feléhúzvaakasszakiareteszelőnyílásból,majd
nyomjale.

Pedálosfűnyíróasztal-emelő
rendszer

Apedálosfűnyíróasztal-emelőrendszersegítségével
akezelőülésbenülveváltoztathatjaanyíróasztal
magasságát.Apedállalrövididőreismegemelhetia
nyíróasztaltazakadályokkikerüléséhez(Ábra4).

g335098

Gyújtáskapcsoló

Amotorbeindításáraésleállításáraszolgáló
gyújtáskapcsoló3helyzetbeállítható:OFF(Leállítás),
RUN(Gyújtás)ésSTART(Indítás)(Ábra5).

Késkapcsoló(mellékhajtás)

Amellékhajtás(TLT)jelzésselrendelkező
késkapcsolóvalkapcsolhatóbeéskiafűnyírókések
meghajtása(Ábra5).

13

Vágásmagasságcsap

Avágásmagasságcsapapedállalbeállított
vágásmagasságbanrögzítianyíróasztalt.A
vágásmagasságotcsakagépállóhelyzetében
módosítsa(Ábra4).

Üzemeltetés

Megjegyzés:Agépjobbésbaloldalátnormál

üzemeltetésihelyzetbenhatározzameg.

Munkagépekéstartozékok

AgéphezaT oroáltaljóváhagyottmunkagépek
éstartozékokszélesválasztékakapható,amelyek
javítjákésbővítikagépképességeit.Ajóváhagyott
tartozékokésadaptereklistájáértforduljonhivatalos
márkaszervizhez,hivatalosToro-forgalmazóhoz,vagy
látogassonelawww.Toro.comwebhelyre.

Azoptimálisteljesítményésagépfolyamatos
tanúsítottbiztonságaérdekébencsakeredeti
Toro-pótalkatrészeketés-tartozékokathasználjon.
Amásáltalgyártottpótalkatrészekéstartozékok
használataveszélyeslehet,ésemellettajótállástis
érvénytelenítheti.

Műszakiadatok

Aműszakiadatokésakialakításokkülönértesítés
nélkülváltozhatnak.

122cm-es
nyíróasztal

Vágásszélesség122cm137cm

Szélességlehajtott
fűterelőlappal

Szélesség
felhajtottfűterelő
lappal

Hossz206cm206cm

Magasság122cm122cm

Tömeg(MyRide
funkciónélküli
gépek)

Tömeg(MyRide
funkcióval
rendelkezőgépek)

163cm178cm

140cm155cm

337kg344kg

356kg363kg

137cm-es
nyíróasztal

Működtetéselőtt

Használatelőtti
munkavédelmielőírások

Általánosmunkavédelmielőírások

•Neengedje,hogygyermekekvagyoktatásban

nemrészesültszemélyeküzemeltessékvagy
szervizeljékagépet.Ahelyiszabályozás
korlátozhatjaakezelőéletkorát.Azösszes
kezelőésszerelőképzéséértatulajdonostartozik
felelősséggel.

•Vizsgáljaátaterületet,aholagépethasználni

fogja,éstávolítsonelonnanmindenolyantárgyat,
amelyzavarhatjaamunkát,vagyamelyetagép
eldobhat.

•Ismerkedjenmegaberendezésbiztonságos

üzemeltetésével,akezelőszervekkelésa
biztonságijelzésekkel.

•Győződjönmegarról,hogyakezelőijelenlét-

kapcsolókat,abiztonságikapcsolókatésa
védőelemeketfelszerelték,ésmegfelelően
működnek.Neüzemeltesseagépet,csakhaezek
megfelelőenműködnek.

•Állítsaleamotort,vegyekiazindítókulcsot,és

várjameg,amígazösszesmozgóalkatrész
megáll,csakezutánhagyjaelakezelőülést.
Hagyjalehűlniagépet,mielőttszervizelési,
beállítási,tankolási,tisztításivagytárolási
munkábakezdrajta.

•Afűnyírásmegkezdéseelőttgyőződjönmegarról,

hogyanyíróegységekmegfelelőenműködnek.

•Nézzeátaterepetamegfelelőfelszerelés,

valamintagépmegfelelőésbiztonságos
üzemeltetéséhezszükségestartozékokés
adapterekmeghatározásához.

•Viseljenmegfelelőöltözéket,beleértvea

védőszemüveget,ahosszúszárúnadrágot,a
megfelelő,csúszásgátlólábbelitésahallásvédelmi
eszköztis.Hosszúhajátkössehátra,ésne
viseljenlazaruházatotvagyékszert.

•Neszállítsonutastagépen.

•Tartsaajárókelőketésháziállatokataműködő

géptőltávol.Havalakiaterületrelép,állítsalea
gépetésmunkaeszközeit.

•Csakakkorműködtesseagépet,haa

védőburkolatokésazegyébvédőelemek,például

14

aterelőlemezek,valamintateljesfűgyűjtő
rendszerahelyükönvannak,ésmegfelelően
működnek.Szükségeseténcseréljeleakopott
vagysérültalkatrészeket.

befejeződik.Nehasználjontöltőpisztolyzáró-nyitó
eszközt.

•Haüzemanyagkerültaruhájára,azonnalöltözzön

át.

Azüzemanyaggalkapcsolatos
óvintézkedések

•Azüzemanyagrendkívülgyúlékonyés

robbanásveszélyes.Azüzemanyagokoztatűz
vagyrobbanásmegégethetiÖntvagymásokat,és
anyagikárokatokozhat.

–Annakmegakadályozásaérdekében,

hogyastatikusfeltöltődésbegyújtsaaz
üzemanyagot,vegyeleagépetateherautóról
vagyazutánfutóról,ésmindenfélejárműtől
távol,aföldöntankoljameg.Haeznem
valósíthatómeg,helyezzenegyhordozható
üzemanyagtartálytmindenfélejárműtőltávola
földre,töltsefelaztüzemanyaggal,majdabból
tankoljamegagépetatöltőpisztolyhasználata
helyett.

–Atankolástkültéren,vízszintestalajon,nyílt

területenvégezze,amikoramotorhideg.
Töröljefelakiömlöttüzemanyagot.

–Nekezeljenüzemanyagotdohányzásközben

vagynyíltlángésszikrákközelében.

–Járóvagymelegmotornálnevegyelea

tanksapkát,ésnetankoljon.

–Haazüzemanyagkiömlött,nekíséreljemeg

beindítaniamotort.Kerüljegyújtóforrás
létrehozását,amígazüzemanyagteljesenel
nempárolgott.

–Üzemanyagotcsakjóváhagyott

üzemanyagtartálybantároljon,gyerekek
számáranemhozzáférhetőhelyen.

•Azüzemanyaglenyelésesérüléstvagyhalált

okozhat.Agőzökbelégzésehosszabbtávon
súlyossérüléstésmegbetegedéstokozhat.

•Netöltsetúlazüzemanyagtartályt.Helyezze

visszaatanksapkát,ésbiztonságosanhúzzameg.

•Tisztítsaleafüvetésatörmeléketa

nyíróegységről,valamintatűzveszélymegelőzése
érdekébenahangtompítóról,ahajtásokról,a
fűgyűjtőrőlésamotortérből.T akarítsafela
kiömlöttolajatvagyüzemanyagot.

Tankolás

Javasoltüzemanyag

Típus

Minimálisoktánszám

Etanol

MetanolNincs

MTBE(metil-tercier-butil-éter)

Olaj

Csaktiszta,friss(30napnálnemrégebbi),megbízható
forrásbólszármazóüzemanyagothasználjon.

Stabilizáló-/kondicionálóanyag
használata

Azüzemanyaghosszanfrissentartásaérdekében
töltsönagépbeüzemanyag-stabilizáló/-kondicionáló
anyagotazadalékanyaggyártójánakutasításaszerint.

Fontos:Nehasználjonmetanoltvagyetanolt

tartalmazóüzemanyag-adalékot.

Ólommentesbenzin

87(USA)vagy91(kísérleti
oktánszám;azUSA-nkívül)

Legfeljebb10térfogatszázalék

Kevesebbmint15
térfogatszázalék

Nekeverjenolajataz
üzemanyaghoz.

–Kerüljeazüzemanyaggőzeinektartós

belégzését.

–T artsatávolarcátéskezeitafúvókátólésaz

üzemanyag-betöltőnyílástól.

–Azüzemanyagszemtőlésbőrtőltávoltartandó.

•Netároljaagépetvagyazüzemanyagtartályt

olyanhelyen,aholnyíltláng,szikravagyőrláng
fordulelő,mintpéldáulvízmelegítőkönvagymás
eszközökön.

•Csakakkorműködtesseagépet,haateljes

kipufogórendszerahelyénvan,ésteljesen
üzemképes.

•Tartsaatöltőpisztolytabenzintankvagy-tartály

széléhezérintvemindaddig,mígatankolás

Töltsönafrissüzemanyaghozstabilizátor/kondicioná­lótazüzemanyag-stabilizátorgyártójánakutasításai
szerint.

Tankolás

1.Parkoljaleagépetsíktalajon.

2.Húzzabearögzítőféket.

3.Állítsaleamotort,ésvegyekiazindítókulcsot.

4.Tisztítsamegatanksapkakörüliterületet.

5.Töltsönbeannyiüzemanyagot,hogyaz
üzemanyag-szintjelzőteletankotmutasson
(Ábra7).Netöltseteljesenteleaz
üzemanyagtartályt.

15

Ábra7

Abiztonságireteszelőrend­szerhasználata

FIGYELMEZTETÉS

Abiztonságireteszelőkapcsolóklekötése
vagykárosodásaeseténagépváratlanul
működnikezdhet,amivelszemélyisérülést
okozhat.

•Nebolygassaareteszelőkapcsolókat.

•Ellenőrizzenapontaareteszelőkapcsolók
működését,cseréljekiakárosodott
kapcsolókat,mielőttműködtetnikezdenéa
gépet.

Abiztonságireteszelőrendszer
működésénekmegértése

Abiztonságireteszelőrendszerazalábbifeltételek
teljesüléseeseténengediamotorbeindítását:

•Akéskapcsoló(TLT)kivankapcsolva.

g197123

•AhaladásvezérlőkarokSEMLEGES-RETESZEL T

helyzetbenvannak.

•Arögzítőfékbevanhúzva.

Napikarbantartás
elvégzése

Mielőttelkezdenéanapimunkátagéppel,végezze
elamindenhasználatelőtti/napiellenőrzéseket,
amelyekfelsorolásáértlásd:Karbantartás(oldal34).

Újgépbejáratása

Azújmotorbizonyosidőelteltévelérielateljes
teljesítményét.Anyíróasztalokéshajtásrendszerek
belsősúrlódásaújállapotukbannagyobb,ami
többletterheléstróamotorra.Hagyjon40–50
órabejáratásiidőtazújgépnek,hogyaztán
csúcsteljesítményenműködhessen.

Abiztonságireteszelőrendszerakkorisleállítja
amotort,haahaladásvezérlőkarokatkimozdítja
SEMLEGES-RETESZELThelyzetből,majdfelemelkedika
kezelőülésből.

Abiztonságireteszelőrendszer
működésénekellenőrzése

Szolgáltatásszünet:Mindenegyeshasználatelőtt,

vagynaponta

Agépmindenhasználataelőttellenőrizzea
biztonságireteszelőrendszerműködését.Haa
biztonságireteszelőrendszernemazalábbismertetett
módonműködik,azonnaljavíttassameghivatalos
márkaszervizben.

1.Üljönbeazülésbe,húzzabearögzítőféket
ésállítsaakéskapcsolót(TLT)BEKAPCSOLT
helyzetbe.Próbáljamegbeindítaniamotort;az
indítózásnemtörténhetmeg.

2.Üljönbeazülésbe,húzzabearögzítőféketés
állítsaakéskapcsolót(TLT)KIKAPCSOL T
helyzetbe.Mozdítsaelvalamelyik
haladásvezérlőkart(SEMLEGES-RETESZELT
helyzetbőlkimozdítva).Próbáljamegbeindítani
amotort;azindítózásnemtörténhetmeg.
Ismételjemegeztamásikhaladásvezérlőkarral
is.

3.Üljönbeazülésbe,húzzabearögzítőféket,
állítsaakéskapcsolót(TLT)KIKAPCSOL T

16

helyzetbe,majdállítsaSEMLEGES-RETESZEL T
helyzetbeahaladásvezérlőkarokat.Indítsa
beamotort.Járómotormellettengedjekia
rögzítőféket,kapcsoljabeakéskapcsolót(TLT),
majdemelkedjenelkisséazülésből;amotornak
lekellállnia.

4.Üljönbeazülésbe,húzzabearögzítőféket,
állítsaakéskapcsolót(TLT)KIKAPCSOL T
helyzetbe,majdállítsaSEMLEGES-RETESZEL T
helyzetbeahaladásvezérlőkarokat.Indítsabe
amotort.Járómotormelletthúzzaközépreaz
egyikhaladásvezérlőkart,majdtoljaelőrevagy
húzzahátra;amotornaklekellállnia.Ismételje
megeztamásikhaladásvezérlőkarralis.

5.Üljönbeazülésbe,engedjekiarögzítőféket,
állítsaakéskapcsolót(TLT)KIKAPCSOL T
helyzetbe,majdállítsaSEMLEGES-RETESZEL T
helyzetbeahaladásvezérlőkarokat.Próbálja
megbeindítaniamotort;azindítózásnem
történhetmeg.

Azülésbeállítása

AMyRide™felfüggesztési
rendszerbeállítása

CsakMyRidefunkcióval
rendelkezőgépeknél

AMyRide™felfüggesztésirendszerzökkenőmentes,
kényelmeshaladástbiztosít.Ahátsórugók
beállításávalgyorsanéskönnyenátállíthatóa
felfüggesztésirendszer.Állítsaabbaahelyzetbea
felfüggesztésirendszert,aholalegkényelmesebb
(Ábra9ésÁbra10).

Ahátsórugókviszonyításkéntreteszelőhelyzetekkel
rendelkeznek.Ahátsórugókbárhovabeállíthatóka
résben,nemcsakareteszelőhelyzetekbe.

Azalábbiábránalágyésamerevrugózásivéghelyzet
ésakülönbözőreteszelőhelyzetekláthatók(Ábra9).

Azüléselőreéshátraeltolható.Állítsabeazülést
úgy,hogyaleghatékonyabbanirányíthassaagépet,
ésalegkényelmesebblegyenatesthelyzete(Ábra8).

Ábra8

g195744

Ábra9

1.Merevrugózás3.Arésreteszelőhelyzetei

2.Lágyrugózás

Megjegyzés:Ügyeljenrá,hogyabalésajobboldali

rugómindigazonoshelyzetbenlegyen.

g027632

17

Ahaladásvezérlőkarok
beállítása

Amagasságbeállítása

Ahaladásvezérlőkarokmagasságaállíthatóa
maximáliskényelemérdekében(Ábra11).

g335104

g333847

Ábra11

Ábra10

Adőlésszögbeállítása

AhaladásvezérlőkarokazÖnkényelmeérdekében
előre-éshátradönthetők.

1.Lazítsamegavezérlőkartatengelyéhezrögzítő
felsőcsavart.

2.Lazítsamegazalsócsavartannyira,hogya
vezérlőkartelőre-vagyhátrabillenthesse.

g195745

g333846

Ábra12

3.Acsavarokatmeghúzvarögzítseavezérlőkart
azújhelyzetében.

4.Ismételjemegabeállítástamásikvezérlőkarnál.

18
