Toro 74874 Operator's Manual [sv]

FormNo.3433-661RevA

Titan

X4850-,X5450-,XS4850-

ochXS5450-åkgräsklippare

Modellnr74874—Serienr400000000ochhögre Modellnr74877—Serienr400000000ochhögre Modellnr74887—Serienr400000000ochhögre Modellnr74889—Serienr400000000ochhögre

Registreradinproduktpåwww.T oro.com. Översättningavoriginalet(SV)

*3433-661*A

Produktenuppfyllerallarelevantaeuropeiskadirektiv. Merinformationnnsiproduktensseparataförsäkran omöverensstämmelse.

Brutto-ellernettomoment:Motornsbrutto-eller nettomomentverkstadsbedömdesavmotortillverkaren ienlighetmedSAE(SocietyofAutomotiveEngineers) J1940ellerJ2723.Denhärgräsklipparklassens faktiskamotormomentkommerattvaraavsevärt lägredådenärkongureradförattuppfylla säkerhetskrav,utsläppsföreskrifterochfunktionella krav.Semotortillverkarensinformationsommedföljer maskinen.

Specikationernafördinmodellnnspå www.T oro.com.

Viktigt:Omduanvänderenmaskinmed

Toro-motorpåhögrehöjdän1500munder enlängreperiod,skadumonterasatsen förhögahöjdersåattmotornuppfyller CARB-/EPA-bestämmelsernaföravgaser.Satsen förhögahöjderökarmotornsprestandaoch förhindrarsamtidigtföroreningavtändstiften, trögstartochökadeutsläpp.Närduhar monteratsatsenförhögahöjderskadufästa satsensetikettbredvidserienummerdekalenpå maskinen.Kontaktaenauktoriseradåterförsäljare förattinförskaffarättsatsförhögahöjder ochtillhörandedekalförmaskinen.Duhittar återförsäljaresomnnsinärhetenavdigpåvår webbplatswww.Toro.comellergenomattkontakta Toroskundtjänstpådenummersomangesi garantiförklaringenomkontrollavemission.

Tabortsatsenfrånmotornochåterställmotorn tilldessursprungligafabrikskongurationnär motornkörspålägrehöjdän1500m.Körinteen motorsomharkonverteratsföranvändningpå höghöjdpålägrehöjd.Dåkanmotornöverhettas ochskadas.

Omduärosäkerpåommaskinenharkonverterats föranvändningpåhöghöjdkanduletaefter följandeetikett.

Introduktion

Dennaåkgräsklipparemedroterandeknivaräravsedd attanvändasavprivatkunderibostadsområden.Den ärhuvudsakligenkonstrueradförattklippagräspå välunderhållnagräsmattor.Denärinteavseddföratt klippasnår,gräsochannatlängsmedmotorvägen ellerförjordbruksändamål.

Läsdenhärinformationennogasåattdulärdigatt användaochunderhållaproduktenpårättsättoch förattundvikaperson-ochproduktskador.Duär ansvarigförattproduktenanvändspåettkorrektoch säkertsätt.

Besökwww.Toro.comförmerinformation,inklusive säkerhetsråd,utbildningsmaterial,informationom tillbehör,hjälpmedatthittaenåterförsäljareellerför attregistreradinprodukt.

Kontaktaenauktoriseradåterförsäljareeller Toroskundserviceochhaproduktensmodell-och artikelnummertillhandsomduharbehovavservice, Toro-originaldelarellerytterligareinformation.Figur1 visarvarpåproduktenmodell-ochserienumrensitter. Skrivnumrenidettommautrymmet.

Viktigt:Skannarutkodenpåserienummerdekalen

(iförekommandefall)medenmobilenhetföratt fåtillgångtillinformationomgaranti,reservdelar ochannat.

decal127-9363

Figur1

1.Modell-ochserienummerplåt

Antecknaproduktensmodell-ochserienummerhär nedanförsåärdelättaatthitta:

Modellnr

Serienr

Kontaktaosspåwww.Toro.com.

g297254

TrycktiUSA

Medensamrätt

Varningssymbolen(Figur2)visasbådeidenhär bruksanvisningenochpåmaskinenförattidentiera viktigasäkerhetsmeddelandensomdumåstefölja förattundvikaolyckor.Denhärsymbolenvisas tillsammansmedordetFara,VarningellerVar försiktig.

•Fara:angerenöverhängandefarasomkommer

attledatillallvarligapersonskadorochinnebär livsfaraomdeninteundviks.

•Varning:angerenpotentielltfarligsituationsom

kanledatillallvarligapersonskadorochinnebära livsfaraomdeninteundviks.

•Varförsiktig:angerenpotentielltfarlig

situationsomkanledatilllättaellermedelsvåra personskador.

Figur2

1.Varningssymbol

Tvåandrabeteckningaranvändsförattmarkera informationidennabruksanvisning.Viktigt angerspecielltekniskinformationochObservera angerallmäninformationsombörgessärskild uppmärksamhet.

Innehåll

Säkerhet...................................................................4

Allmänsäkerhet..................................................4

Lutningsindikator...............................................5

Säkerhets-ochinstruktionsdekaler....................6

Produktöversikt........................................................11

Reglage............................................................11

Specikationer.................................................13

Förekörning........................................................13

Säkerhetföreanvändning.................................13

Fyllapåbränsle................................................14

Utföradagligtunderhåll.....................................15

Körainennymaskin.........................................15

Användasäkerhetssystemet............................15

Ställainsätet....................................................16

JusteraMyRide™-fjädringssystemet................16

Övergåtillsidoutkast........................................17

Underarbetetsgång............................................21

Säkerhetunderanvändning..............................21

Sättasigiförarsätet..........................................23

Användaparkeringsbromsen............................23

Kopplainknivreglagebrytaren

(kraftuttaget).................................................23

Kopplaurknivreglagebrytaren

(kraftuttaget).................................................24

Användagasreglaget........................................24

Användachoken...............................................24

Användatändningslåset...................................24

Startamotorn....................................................25

Stängaavmotorn.............................................25

Användarörelsereglagespakarna.....................25

Köramaskinen.................................................26

Användasidoutkastaren...................................27

Justeraklipphöjden...........................................27

Justeraantiskalpvalsarna.................................27

Arbetstips........................................................28

Efterkörning........................................................28

Säkerhetefteranvändning................................28

Skjutamaskinenförhand.................................28

Transporteramaskinen.....................................29

Underhåll................................................................31

Säkerhetvidunderhåll......................................31

Rekommenderatunderhåll..................................31

Förberedelserförunderhåll.................................33

sa-black

Lossaklippdäcketskjol.....................................33

Motorunderhåll....................................................33

Motorsäkerhet..................................................33

Servaluftrenaren..............................................33

Servamotoroljan..............................................35

Utförservicepåtändstiftet................................37

Rengörakylsystemet........................................38

Underhållabränslesystemet................................39

Bytautdetinbyggdabränsleltret.....................39

Underhållaelsystemet.........................................40

Säkerhetförelsystemet....................................40

Utföraservicepåbatteriet.................................40

Servasäkringarna............................................41

Underhålladrivsystemet......................................42

Kontrolleradäcktrycket.....................................42

Underhållaremmarna..........................................42

Kontrolleraremmarna.......................................42

Bytautklipparremmen......................................42

Underhåll..............................................................43

Knivsäkerhet.....................................................43

Servaknivarna.................................................43

Balanseraklippdäcket......................................46

Demonteraklippdäcket.....................................47

Monteraklippdäcket.........................................48

Bytautgräsriktaren..........................................48

Rengöring...........................................................50

Rengörafjädringssystemet...............................50

Avfallshantering................................................50

Förvaring................................................................50

Säkerförvaring.................................................50

Rengöringochförvaring...................................50

Förvarabatteriet...............................................51

Felsökning..............................................................52

Scheman................................................................54

Säkerhet

Maskinenharutformatsienlighetmed specikationernaiSS-ENISO5395:2013.

Allmänsäkerhet

Maskinenkanslitaavhänderochfötterochkasta omkringföremål.Följalltidallasäkerhetsanvisningar förattundvikaallvarligapersonskador.

•Läsochsetillattduharförståttinnehålletiden

härbruksanvisningeninnandustartarmotorn.

•Hållkringståendeochbarnpåavstånd.

•Låtintebarnellernågonsomintehargenomgått

utbildninganvändaellerutföraunderhållpå maskinen.Maskinenskaendastanvändasav personersomäransvariga,utbildade,införstådda medanvisningarnaochfysisktkapablaatt användaellerutföraservicepåmaskinen.

•Körintemaskineninärhetenavstup,diken,

odbäddar,vattenellerandrafarorelleribackar varslutningöverstiger15grader.

•Hållhänderochfötterpåavståndfrånmaskinens

rörligadelar.

•Körendastmaskinenomskydd,säkerhetsbrytare

ochandrasäkerhetsanordningarsitterpåplats ochfungerar.

•Stängavmotorn,tautnyckelnochväntatills

allarörligadelarharstannatinnandukliverur förarsätet.Låtmaskinensvalnainnanduutför service,justerar,tankar,rengörellerställerden iförvar.

Lutningsindikator

Figur4

Dukankopieradennasidaförpersonligtbruk.

1.Maximallutningförmaskinanvändningisluttningarär15grader.Användlutningsdiagrammetförattbestämmaensluttnings lutninginnandukörisluttningen.Körintedennamaskinisluttningarvarslutningöverstiger15grader.Viklängslinjen förrekommenderadlutning.

2.Riktainkantenefterenlodrätlinjesomettträd,enbyggnad,enstaketstolpeellerliknande.

3.Exempelpåhurdujämförsluttningenmeddenviktakanten

g011841

Säkerhets-ochinstruktionsdekaler

Säkerhetsdekalernaochanvisningarnaärfulltsynligaförförarenochnnsnäraallapotentiella farozoner.Ersättdekalersomharskadatsellersaknas.

Tillverkarenslogotyp

1.Märketvisarattknivenärenoriginaldelfrån maskintillverkaren.

Batterisymboler

Vissaellersamtligaavdessasymbolernnspåbatteriet.

1.Explosionsrisk

2.Ingeneld,öppnalågor ellerrökning

3.Brännskaderiskp.g.a. frätandevätskor/kemiska ämnen

4.Användögonskydd.

5.Läsbruksanvisningen.

6.Hållkringståendepå avståndfrånbatteriet.

7.Användögonskydd; explosivagaserkan orsakablindhetochandra personskador.

8.Batterisyrakanorsaka blindhetellerallvarliga brännskador.

9.Spolaögonenomedelbart medvattenochsök läkarhjälpsnabbt.

10.Innehållerbly–fårinte kastasihushållssoporna.

decaloemmarkt

decal117-1 194

decalbatterysymbols

1.Remdragning

2.Motor

117-1194

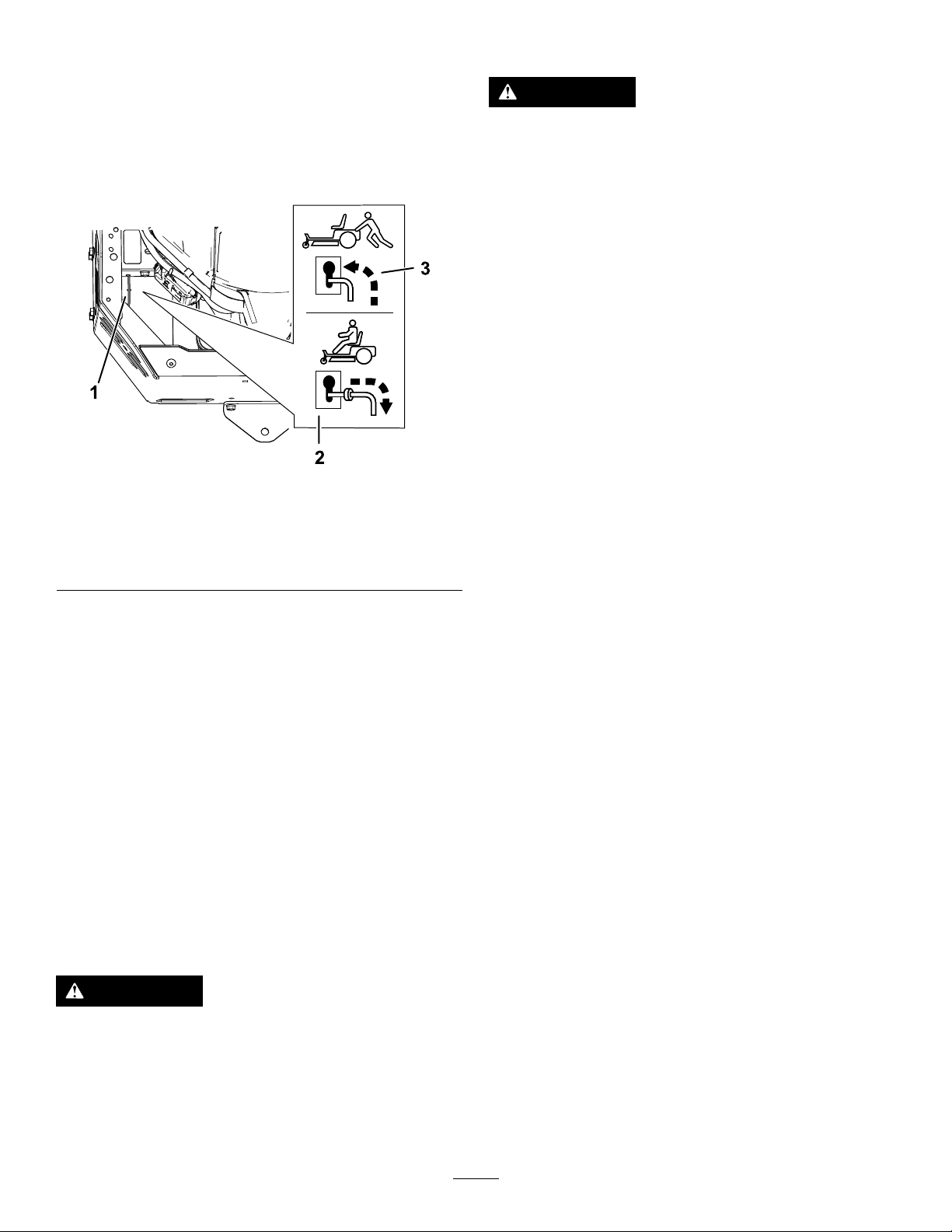

1.Förbikopplingsreglage, lägeförattskjuta maskinen

1.Varning!Riskför utslungadeföremål.Håll gräsriktarskyddetpåplats.

decal121-2989

121-2989

2.Förbikopplingsreglage, lägeförattanvända maskinen

decal130-0731

130-0731

2.Avkapningsriskförhänder ochfötter,gräsklipparkniv –hållavståndtillrörliga delar.

decal136-4243

136-4243

130-0765

1.Läsbruksanvisningen.3.Tautnyckelninnandu utförunderhåll.

2.Valavklipphöjd

131-1097

1.Oljetömning

decal130-0765

decal131-1097

1.Snabbt

2.Långsamt

3.Neutral6.Parkeringsbromsen

1.Snabbt

2.Långsamt

4.Back

5.Parkeringsbromsenhar lossats

åtdragen

decal136-4244

136-4244

3.Neutral

4.Back

1.Riskförutslungade föremål–hållkringstående påbehörigtavståndfrån maskinen.

2.Riskförutslungade föremål,upphöjdskärm –användintemaskinen medöppetdäck,utan användenuppsamlare ellerskärm.

132-0872

3.Riskförskärskadorpå händerochfötter–håll avståndtillrörligadelar.

4.Riskförattfastna–håll avståndtillrörligadelar ochkontrolleraattalla skyddsitterpåplats.

decal132-0872

1.Kontrolleralufttrycketi däckenvar25:ekörtimma.

2.Motorolja5.Läsbruksanvisningen

3.Kontrolleralufttrycketi däckenvar25:ekörtimma.

decal136-5596

136-5596

4.Kontrolleralufttrycketi däckenvar25:ekörtimma.

innanduutförunderhåll.

decal138-2456

138-2456

1.Läsbruksanvisningen.

2.Parkeramaskinenpåett plantunderlagnärdufyller påbränsletanken.

3.Fyllintepåförmycketi bränsletanken.

decal140-3493

140-3493

1.Klipphöjd(millimeter)

139-7473

1.Snabbt4.Kraftuttag–kopplaur

2.Långsamt

5.Kraftuttag–kopplain

3.Choke

decal139-7473

Dekalen132-0869ärendastavseddförmaskiner medMyRide.

132-0869

Obs:Maskinenhartestatsochuppfyllerbranschstandardenskravpåstatiskstabilitetisidledochilängdriktning,ochdenhögsta

rekommenderadelutningenangespådekalen.Gåigenominstruktionernaförkörningavmaskinenisluttningaribruksanvisningen ochbeaktaaktuellaförutsättningarförattfastställaommaskinenkananvändasunderdeförhållandensomförnärvaranderåderpå arbetsplatsen.Förändringariterrängenkanledatillattmaskinensmanövreringisluttningarförändras.

decal132-0869

1.Varning–läs bruksanvisningen.

2.Varning–läs bruksanvisningeninnan duutförunderhåll.Koppla inparkeringsbromsen,ta utnyckelnochkopplaur tändstiftet.

3.Avkapnings-/avslitningsrisk

4.Riskförkringygande

Dekalen133-5198ärendastavseddförmaskiner medMyRide.

förhändervid gräsklipparkniven.Risk förattfastnairemmen– hållavståndtillrörligadelar ochsetillattallaskydd sitterpåplats.

föremål–hållkringstående påavstånd.Plockaupp skräpinnandukörochse tillattgräsriktarskyddetär påplats.

5.Vältrisk–användinte tvårampernärdulastar maskinenpåettsläp. Användenrampsomär tillräckligtbredförmaskinen ochsomintelutarmerän 15grader.Backauppför rampennärdulastar maskinenochkörframåt nedförrampennärdulastar av.

6.Riskföröverkörning– skjutsaintepassagerare ochtittabakomdignärdu klipperibackläget.

7.Vältrisk–användinte maskinennärastupeller påsluttningarsomlutar merän15grader.Använd endastpåsluttningarsom lutarmindreän15grader.

1.Kamlås2.Kamupplåsning

Dekalen140-3451ärendastavseddförmaskiner utanMyRide.

decal133-5198

133-5198

140-3451

Obs:Maskinenhartestatsochuppfyllerbranschstandardenskravpåstatiskstabilitetisidledochilängdriktning,ochdenhögsta

1.Varning–läsbruksanvisningen.

2.Varning–läsbruksanvisningeninnanduutförunderhåll.För drivreglagentillparkeringsläget,tautnyckelnochkopplaur tändkabeln.

3.Riskföröverkörning–skjutsaintepassagerareochtitta bakomdignärdubackar.

4.Riskförkringygandeföremål–hållkringståendepå avstånd.Plockauppskräpinnanduklipperochsetillatt gräsriktarskyddetärpåplats.

5.Vältrisk–användintemaskinennärastupellerpåsluttningar somlutarmerän15grader,ochkörtvärsöversluttningar somlutarmindreän15grader.

6.Avkapningsriskförhändervidgräsklipparkniven.Riskföratt fastnairemmen–hållavståndtillrörligadelarochsetillatt allaskyddsitterpåplats.

7.Vältrisk–användintetvårampernärdulastarmaskinenpå ettsläp.Användenrampsomärtillräckligtbredförmaskinen ochsomintelutarmerän15grader.Backauppförrampen ochkörframåtnedförrampen.

decal140-3451

Produktöversikt

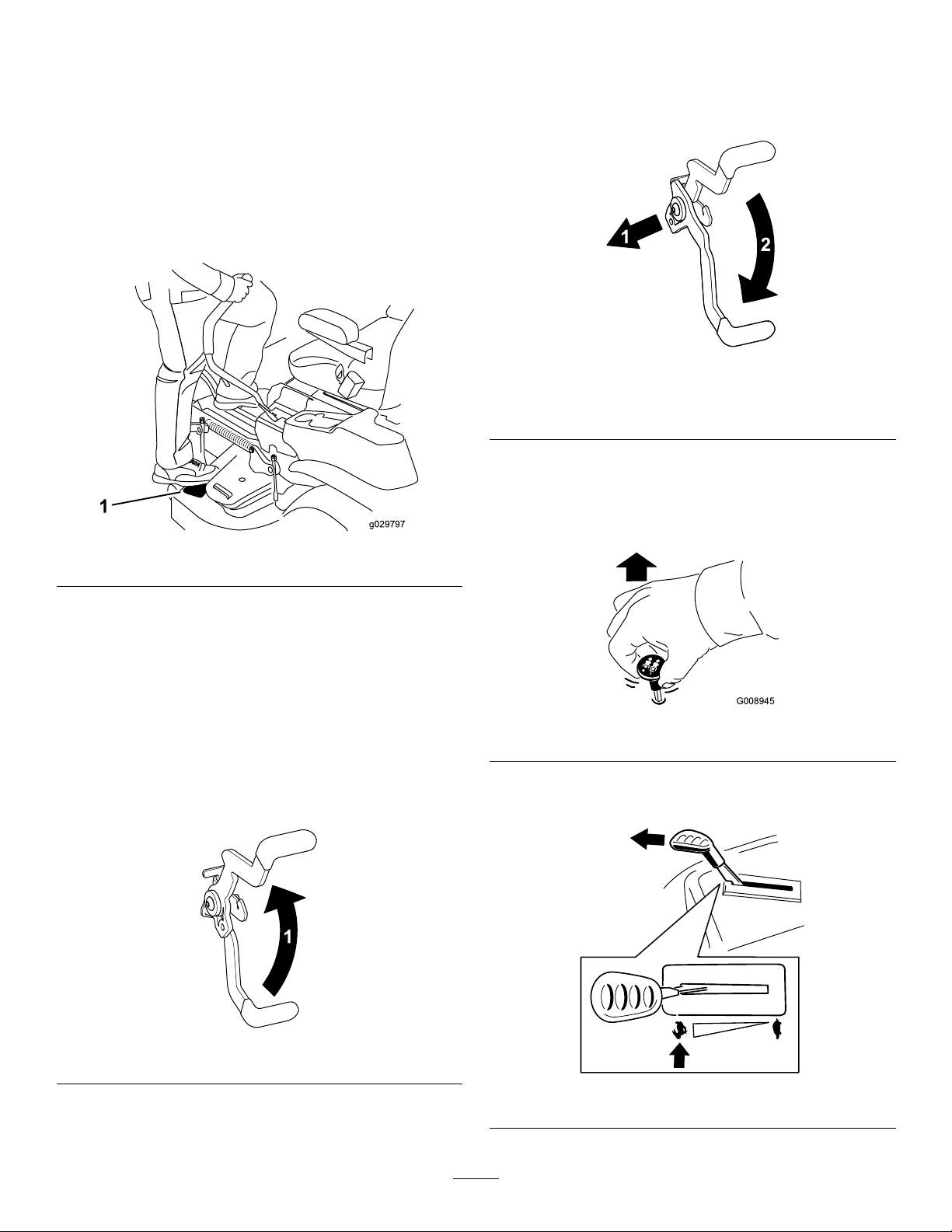

1.Däcklyftpedal

2.Klipphöjdssprint

3.Rörelsereglagespak6.Tanklock

4.Reglage7.Klippdäck10.Parkeringsbromsspak

5.Motor8.Antiskalpvals

Reglage

BekantadigmedallareglageiFigur6ochFigur7 innandustartarmotornochkörmaskinen.

g303937

Figur5

11.MyRide™-fjädringssystem (endastförMyRidemaskiner)

9.Svänghjul

Kontrollpanel

g297595

Figur6

1.Timmätare

2.Gasreglage

3.Choke

4.Tändningslås

5.Knivreglagebrytare (kraftuttag)

Bränslemätare

Parkeringsbromsspak

Bränslemätarenvisarhurmycketbränslesomnnsi tanken(Figur7).

g238298

Figur7

1.Bränslemätare2.Tanklock

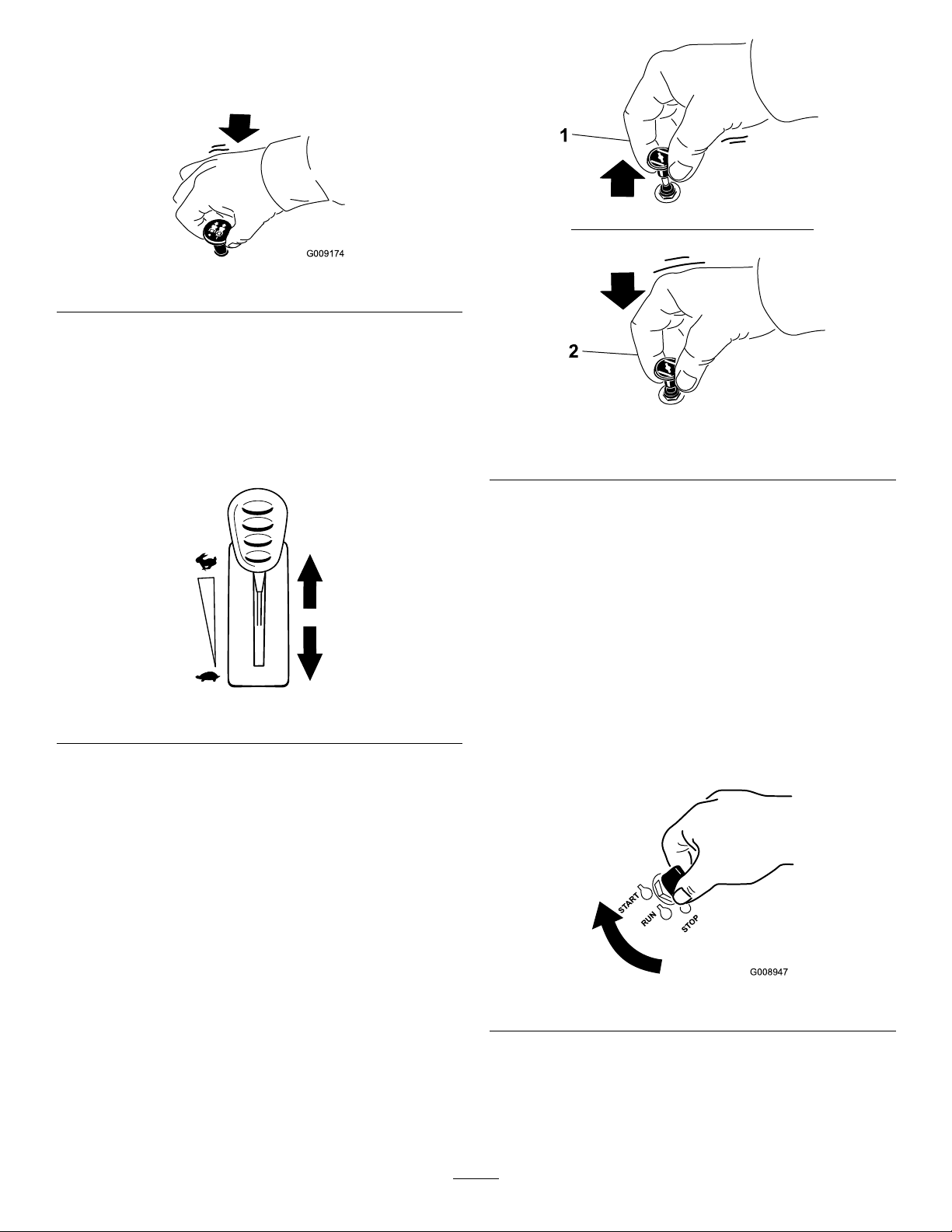

Gasreglage

Gasreglagetstyrmotorhastighetenochharensteglös reglerbarinställningfrånLÅNGSAMTtillSNABBT(Figur

6).

Parkeringsbromsspakensitterpåkonsolens vänstrasida(Figur5).Bromsspakenaktiverar parkeringsbromsenpådrivhjulen.

Läggiparkeringsbromsengenomattdraspaken uppåttillsdenhamnariskåran.

Lossaparkeringsbromsengenomattföraspakenur skåranochsedanmotdig.Trycksedannedden.

Fotpedalstyrtdäcklyftsystem

Tackvaredetfotpedalstyrdadäcklyftsystemetkan duhöjaochsänkadäcketfrånförarplatsen.Dukan användafotpedalenförattsnabbtlyftadäcketoch undvikahinder(Figur5).

Tändningslås

Tändningslåsetanvändsförattstartaochstängaav motornochhartrelägen:AVSTÄNGTLÄGE,KÖRLÄGE ochSTARTLÄGE(Figur6).SeStartamotorn(sida25).

Knivreglage(kraftuttag)

Knivreglagebrytarenbetecknasmeden kraftuttagssymbol(PTO)ochkopplarpåoch avströmmentillklipparknivarna(Figur6).

Choke

Användchokenförattstartaenkallmotor(Figur6).

Timmätare

Timmätarenregistrerarantalettimmarsommotorn hararbetat.Denäraktivnärmotornärigång.Använd dessatiderförattschemaläggaregelbundetunderhåll (Figur6).

Rörelsereglage

Användrörelsereglagespakarnaförattköramaskinen framåtochbakåtochförattsvängaåtolikahåll(Figur

5).

Neutraltlåsläge

Förrörelsereglagespakarnautåtfrånmittentill

NEUTRALLÅSLÄGETnärduskaklivaurmaskinen

(Figur32).Sättalltidrörelsereglagespakarnai

NEUTRALLÅSLÄGETnärdustannarmaskineneller

lämnardenutanuppsikt.

Klipphöjdssprint

Klipphöjdssprintenfungerartillsammansmed fotpedalenförattlåsaklippdäcketienvissklipphöjd. Justeraendastklipphöjdennärmaskinenstårstilla (Figur5).

Redskap/tillbehör

DetnnsetturvalavgodkändaT oro-redskapoch

-tillbehörsomdukananvändaförattförbättraoch utökamaskinenskapacitet.Kontaktaenauktoriserad serviceverkstadellerT oro-återförsäljareellergåtill www.T oro.comförattseenlistaöverallagodkända redskapochtillbehör.

Användendastoriginalreservdelarochtillbehör frånToroförattgaranteraoptimalprestandaoch fortlöpandesäkerhetförprodukten.Detkanvara farligtattanvändareservdelarochtillbehörfrånandra tillverkareochdetkangöraproduktgarantinogiltig.

Specikationer

Delarnasmåttochutseendekanändrasutan föregåendemeddelande.

Klippdäckpå 122cm

Klippbredd122cm137cm152cm

Breddmed riktarennedåt

Breddmed riktaren upphöjd

Längd206cm206cm206cm

Höjd122cm122cm122cm

Vikt356kg363kg370kg

163cm178cm193cm

140cm155cm170cm

Klippdäckpå 137cm

Klippdäckpå 152cm

Körning

Obs:Vänsterochhögersidapåmaskinenärlika

medförarensvänstrarespektivehögrasidavidnormal körning.

Förekörning

Säkerhetföreanvändning

Allmänsäkerhet

•Låtintebarnellernågonsomintehargenomgått

utbildninganvändaellerutföraunderhållpå maskinen.Lokalaföreskrifterkanbegränsa förarensålder.Detärägarensomansvararföratt utbildaallaförareochmekaniker.

•Inspekteraområdetdärmaskinenskaanvändas

ochtabortföremålsomkanstöraanvändningen avmaskinenellersommaskinenkanslungaiväg.

•Lärdighurduanvänderutrustningenpåett

säkertsättochbekantadigmedförarreglageoch säkerhetsskyltar.

•Kontrolleraattförarkontroller,säkerhetsbrytare

ochskyddsitterfastochfungerarsomdeska.Kör intemaskinenomdessaintefungerarsomdeska.

•Stängavmotorn,tautnyckelnochväntatills

allarörligadelarharstannatinnandukliverur förarsätet.Låtmaskinensvalnainnanduutför service,justerar,tankar,rengörellerställerden iförvar.

•Föreklippningskadukontrolleraattklippenheterna

fungerarsomdeska.

•Undersökterrängenförattavgöravadsomär

lämpligutrustningochvilkaredskapellertillbehör someventuelltkrävsförattanvändamaskinenpå ettkorrektochsäkertsätt.

•Användlämpligakläder,inklusiveögonskydd,

långbyxor,rejälaochhalkfriaskorsamt hörselskydd.Sättupplångthårochanvändinte hängandesmyckenellerlöstsittandekläder.

•Skjutsaintepassagerarepåmaskinen.

•Hållkringståendeochhusdjurpåavståndfrån

maskinenunderdrift.Stoppamaskinenoch redskapenomnågonkommerinärhetenav arbetsområdet.

•Användendastmaskinenomallaskyddoch

säkerhetsanordningar,somgräsriktareochhela gräsuppsamlaren,sitterpåplatsochfungerarsom deska.Bytutslitnadelarvidbehov.

Bränslesäkerhet

•Bränsleärextremtbrandfarligtochmycket

explosivt.Brandellerexplosionibränslekan orsakabrännskadorochmateriellaskador.

–Förhindraattstatiskelektricitetantänder

bränsletgenomattställabränsledunken och/ellermaskinendirektpåmarkenföre påfyllning,inteiettfordonellerovanpåett föremål.

–Fyllpåbränsletankenutomhuspåenplanyta

påenöppenplatsnärmotornärkall.T orka upputspilltbränsle.

–Hanteraintebränslenärdurökerellerbenner

diginärhetenavenöppenlågaellergnistor.

–Tainteborttanklocketochfyllaldrigpåbränsle

ibränsletankennärmotornärigångellervarm.

–Omduharspilltbränsleskaduintestarta

motorn.Undvikattorsakagnistortills bränsleångornaharskingrats.

–Förvarabränsletiengodkänddunkochhåll

denutomräckhållfrånbarn.

•Bränsleärskadligtellerdödligtomdetförtärs.

Längreexponeringförbränsleångorkanorsaka allvarligaskadorochsjukdom.

–Undvikattandasinbränsleångorunderen

längretid.

–Hållhänderochansiktebortafrånmunstycket

ochbränsletankensöppning.

–Hållbränslebortafrånögonochhud.

•Förvaraintemaskinenellerbränslebehållaren

inärhetenavenöppenlåga,t.ex.näraen varmvattenberedareellernågonannanmaskin.

•Fyllintepådunkarinutiettfordonellerpåett

lastbilsakellersläpmedplastklädsel.Ställalltid dunkarpåmarkenenbitbortfrånfordonetföre påfyllning.

•Tabortutrustningenfrånlastbilenellersläpetoch

fyllpåbränslenärdenstårpåmarken.Fyllhellre påmaskinenfrånendunkänfrånmunstycketpå enbensinpumpomdetinteärmöjligtattlastaav utrustningen.

•Körintemaskinenutanatthahelaavgassystemet

påplatsochigottfungerandeskick.

•Setillattbensinpumpensmunstyckehelatiden

harkontaktmedkantenpåbränsletankenseller dunkensöppningtillstankningenärklar.Använd inteenlåsöppningsanordningförmunstycket.

•Bytomedelbartkläderomduråkarspillabränsle

pådem.

•Fyllintepåbränsletankenförmycket.Sättpå

tanklocketochdraåtdetordentligt.

•Tabortgräsochskräpfrånklippenheten,

ljuddämparen,drivhjulen,gräsuppsamlarenoch

motorrummetförattundvikaeldsvåda.Torkaupp eventuelltolje-ellerbränslespill.

Fyllapåbränsle

Rekommenderatbränsle

•Användendastrenochfärsk(ejäldreän30dagar)

blyfribensinmedoktantal87ellerhögreförbästa resultat(klassiceringsmetod[R+M]/2).

•Etanol:Bensinsominnehållerupptill10%etanol

(gasohol)eller15%MTBE(metyl-tertiär-butyleter) baseratpåvolymärgodkänd.EtanolochMTBE ärintesammasak.Bensinmed15%etanol(E15) baseratpåvolymfårinteanvändas.Användinte

bensinsominnehållermerän10%etanol baseratpåvolym,t.ex.E15(innehåller15%

etanol),E20(innehåller20%etanol)ellerE85 (innehållerupptill85%etanol).Användningav ejgodkändbensinkanledatillprestandaproblem och/ellerskadorpåmotornsomeventuelltinte omfattasavgarantin.

•Användintebensinsominnehållermetanol.

•Förvaraintebränsleibränsletankenellerien

bränsledunkundervinternominteenstabiliserare används.

•Tillförinteoljaibensinen.

Användastabiliserare/konditionerare

Användbränslestabiliserare/konditionerareimaskinen såattbränsletförblirfärsktlängre.Följtillverkarens anvisningar.

Viktigt:Användintebränsletillsatsersom

innehållermetanolelleretanol.

Tillsättdenmängdbränslestabiliserare/konditionerare somtillverkarenuppgertillfärsktbränsle.

Fyllabränsletanken

1.Parkeramaskinenpåenplanyta.

2.Kopplainparkeringsbromsen.

3.Stängavmotornochtautnyckeln.

4.Görrentomkringtanklocket.

5.Fyllbränsletankentillsdunårbränslemätarens markeringförfulltank(Figur8).

Obs:Fyllintetankenheltfull.Dettomma

utrymmetbehövsförbränsletsexpansion.

Användasäkerhetssystemet

VARNING

Omsäkerhetsbrytarnaärfrånkoppladeeller skadadekanmaskinenplötsligtgåigång, vilketkanledatillpersonskador.

•Göringaotillåtnaändringarpå säkerhetsbrytarna.

•Kontrollerasäkerhetsbrytarnasfunktion dagligenochbytuteventuellaskadade brytareinnandukörmaskinen.

Säkerhetssystemetsfunktioner

Säkerhetssystemetärkonstrueratsåattmotorninte kanstartasominte

•knivreglagebrytaren(kraftuttaget)ärurkopplad

•rörelsereglagenäridetNEUTRALALÅSLÄGET.

•Parkeringsbromsenäråtdragen.

Figur8

Utföradagligtunderhåll

InnanmaskinenstartasvarjedagskaVarje användning/dagligen-procedurernautförassom angesiUnderhåll(sida31).

Körainennymaskin

Dettartidförnyamaskinerattkommauppisinfulla prestanda.Nyaklippdäckochdrivsystemharhögre friktionvilketbelastarmotornytterligare.Räknamed attdettar40till50timmarattkörainnyamaskinerså attdefårfullkraftochoptimalprestanda.

g197123

Säkerhetssystemetharocksåkonstrueratssåatt motornstängsavomdureserdiguppfrånsätetnär reglagespakarnainteäridetNEUTRALALÅSLÄGET.

Testasäkerhetssystemet

Serviceintervall:Varjeanvändningellerdagligen

Testasäkerhetssystemetförevarjeanvändningstillfälle.Låtenauktoriseradserviceverkstadreparera systemetomedelbartomdetintefungerarenligt nedanståendebeskrivning.

1.Sittpåsätet,draåtparkeringsbromsenoch

KOPPLAINknivreglagebrytaren(kraftuttaget).

Försökattstartamotorn–denskaintedrasrunt.

2.Sittpåsätet,draåtparkeringsbromsenoch

KOPPLAURknivreglagebrytaren(kraftuttaget).

Flyttanågotavrörelsereglagen(fråndet

NEUTRALALÅSLÄGET).Försökstartamotorn–

denskaintedrasrunt.Upprepasammasak meddetandrareglaget.

3.Sittpåsätet,draåtparkeringsbromsen,KOPPLA

URknivreglagebrytaren(kraftuttaget)ochför

rörelsereglagentilldetNEUTRALALÅSLÄGET. Startamotorn.Frigörparkeringsbromsen, kopplainknivreglagebrytaren(kraftuttaget)och resdignågotfrånsätetmedanmotornärigång. Motornskastängasav.

4.Sittpåsätet,draåtparkeringsbromsen,KOPPLA

URknivreglagebrytaren(kraftuttaget)ochför

rörelsereglagentilldetNEUTRALALÅSLÄGET. Startamotorn.Förettavrörelsereglagen motmittenochrördetframåtellerbakåt medanmotornärigång.Motornskastängas

av.Upprepasammasakmeddetandra rörelsereglaget.

5.Sittpåsätet,frigörparkeringsbromsen,KOPPLA

URknivreglagebrytaren(kraftuttaget)ochför

rörelsereglagentilldetNEUTRALALÅSLÄGET. Försökattstartamotorn–denskaintedrasrunt.

Ställainsätet

Sätetkanyttasframåtochbakåt.Ställinsätetsåatt duharbästkontrollövermaskinenochsitterbekvämt (Figur9).

JusteraMyRide™fjädringssystemet

EndastmaskinermedMyRide

MyRide™-fjädringssystemetkanjusterassåattdu sitterbekvämtochfårenbehagligåktur.Dukan justeradebakrefjädrarnaförattsnabbtochenkelt bytautfjädringssystemet.Ställinfjädringssystemet idetlägesomdutyckerärmestbekvämt(Figur10 ochFigur11).

Spårenfördebakrefjädrarnaharspärradelägensom vägledning.Dukanplaceradebakrefjädrarnavar somhelstispåret,intebaraispärrlägena.

Följandebildvisarlägetförenmjukellerfastkörning ocholikaspärradelägen(Figur10).

Figur9

g027632

g195744

Figur10

1.Fastastläge

2.Mjukastläge

3.Spärrhakariskårorna

Obs:Kontrolleraattdevänstraochhögrafjädrarna

alltidjusterastillsammaläge.

Monterafästelementenidehåliklippdäcketsomde ursprungligensatti.Påsåsättkanduvarasäkerpå attingahåläröppnanärduanvänderklippdäcket.

VARNING

Omdetnnsöppnahålimaskinenriskerar duochandrapersonerattträffasavutslungat skräpochfåallvarligapersonskador.

g195746

•Köraldrigmaskinenomintefästelement harmonteratsisamtligahåliklipparkåpan.

•Monterafästelementenimonteringshålen närdutarbortmullningsskärmen.

Maskinermed122cmbreda klippdäck

1.Parkeramaskinenpåenplanyta,koppla urknivreglagebrytarenochkopplain parkeringsbromsen.

2.Stängavmotorn,tautnyckelnochväntatills allarörligadelarharstannatinnandukliverur förarsätet.

Figur11

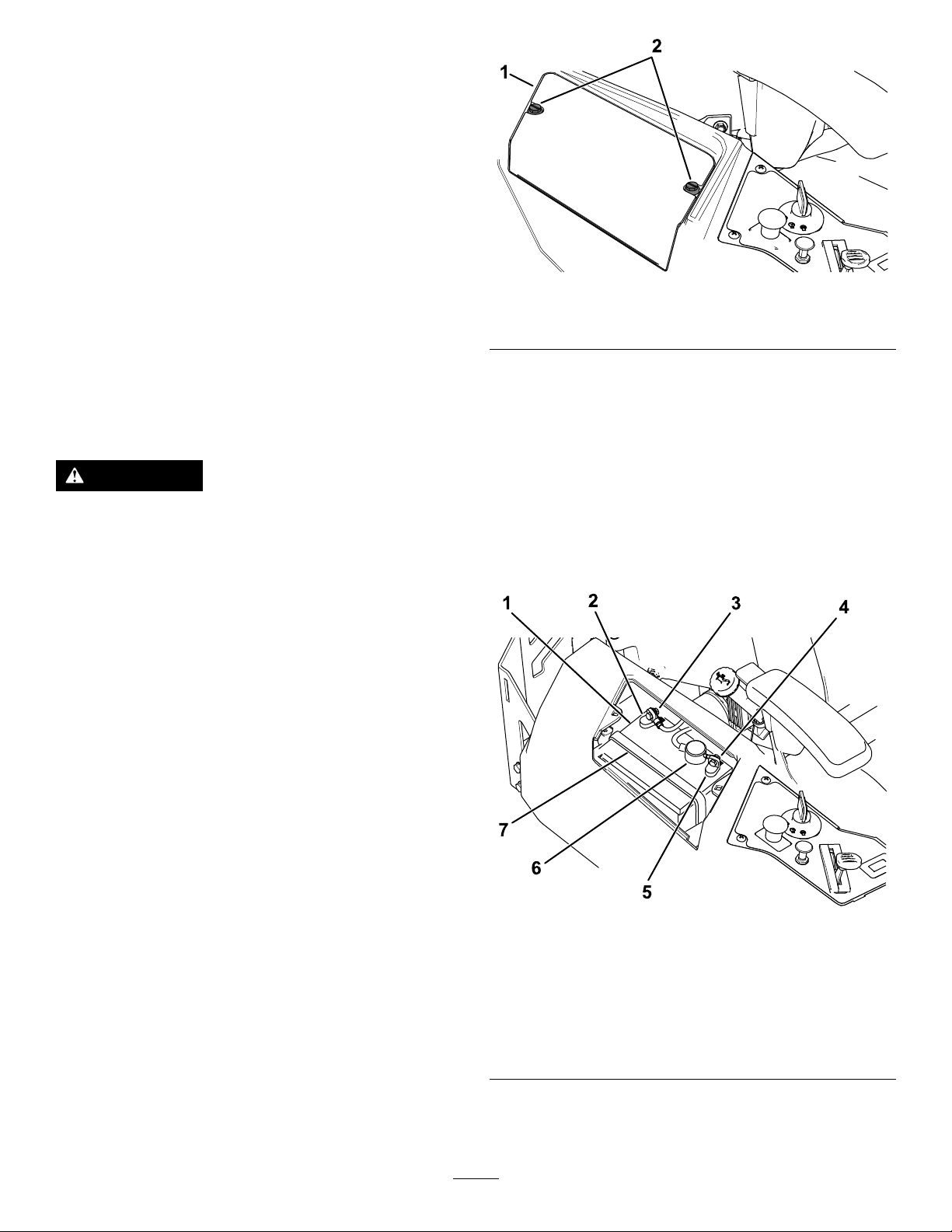

3.Tabortklippdäcket.SeDemonteraklippdäcket

(sida47).

4.Lossadetvålåsmuttrarna(5/16tum)somsitter pådenvänstraskärmenssvetsadetappar ovanpåklippdäcketimittenochtillvänsterom mitten(Figur12).

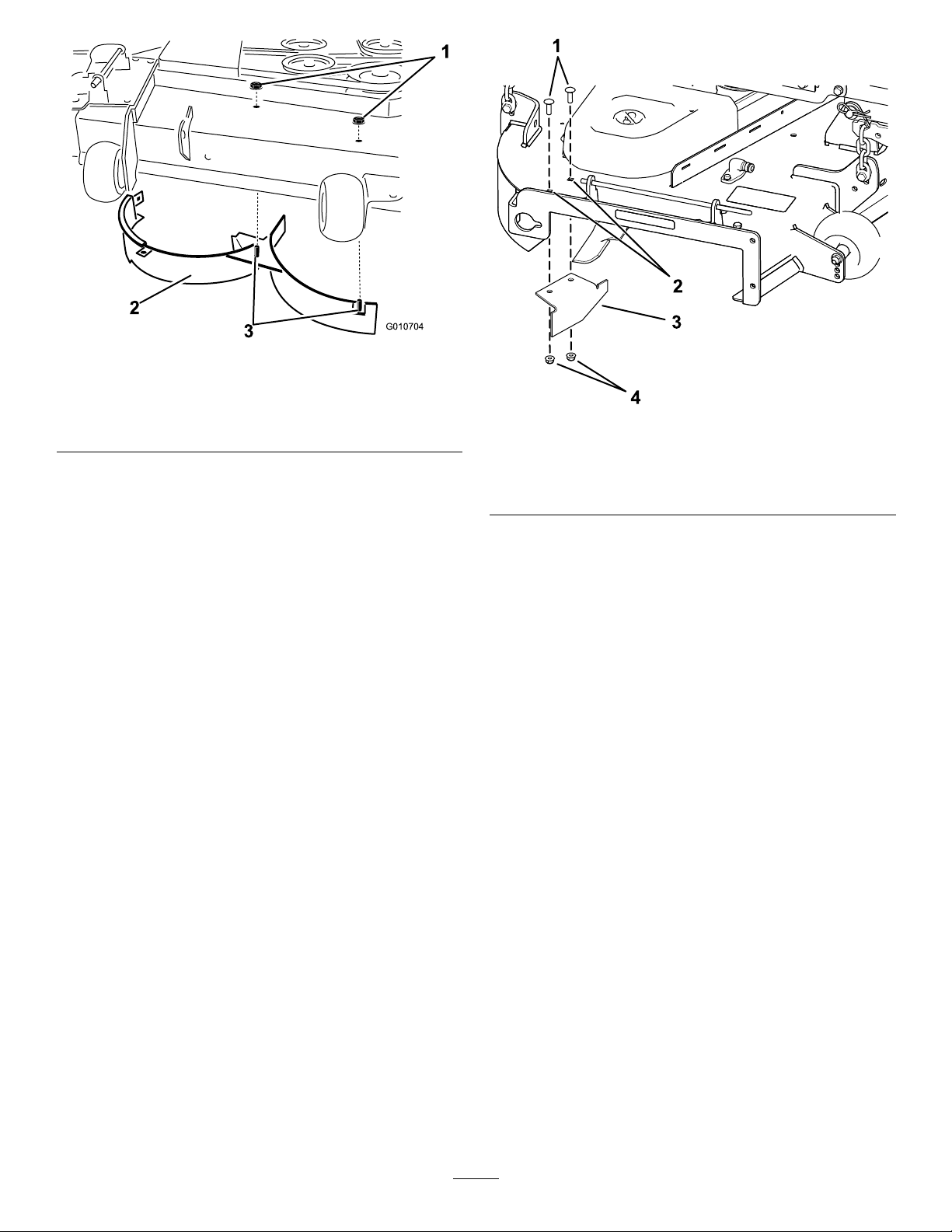

g011 149

Figur12

1.Låsmutter(5/16tum)

g195745

2.Vagnskruv(5/16x¾tum)4.Monterafästelementen

3.Vänsterskärm

här.

Övergåtillsidoutkast

Detklippdäckochdeklipparknivarsomlevererasmed denhärmaskinenharutformatsföroptimalmullning ochsidoutkast.

5.Lossadenvagnskruvochlåsmutterpå klippdäcketssidasomfästerdenvänstra skärmenviddäcket.

6.T abortdenvänstraskärmenfrånklippdäcket enligtFigur12.

7.T abortdetvåvagnsskruvar(5/16x3/4tum) ochlåsmuttrar(5/16tum)somfästerden

monteradehögraskärmenochskärmskyddet vidklippdäcket(Figur13).

Figur13

g191136

1.Vagnskruv(5/16x¾tum)

2.Låsmutter(5/16tum)

3.Högerskärm

4.Skärmskydd

8.T abortdetvålåsmuttrarna(5/16tum)somsitter pådenhögraskärmenssvetsadetapparovanpå klippdäcketimittenochtillhögerommitten (Figur14).

Obs:Tabortdenhögraskärmenfrån

klippdäcket.

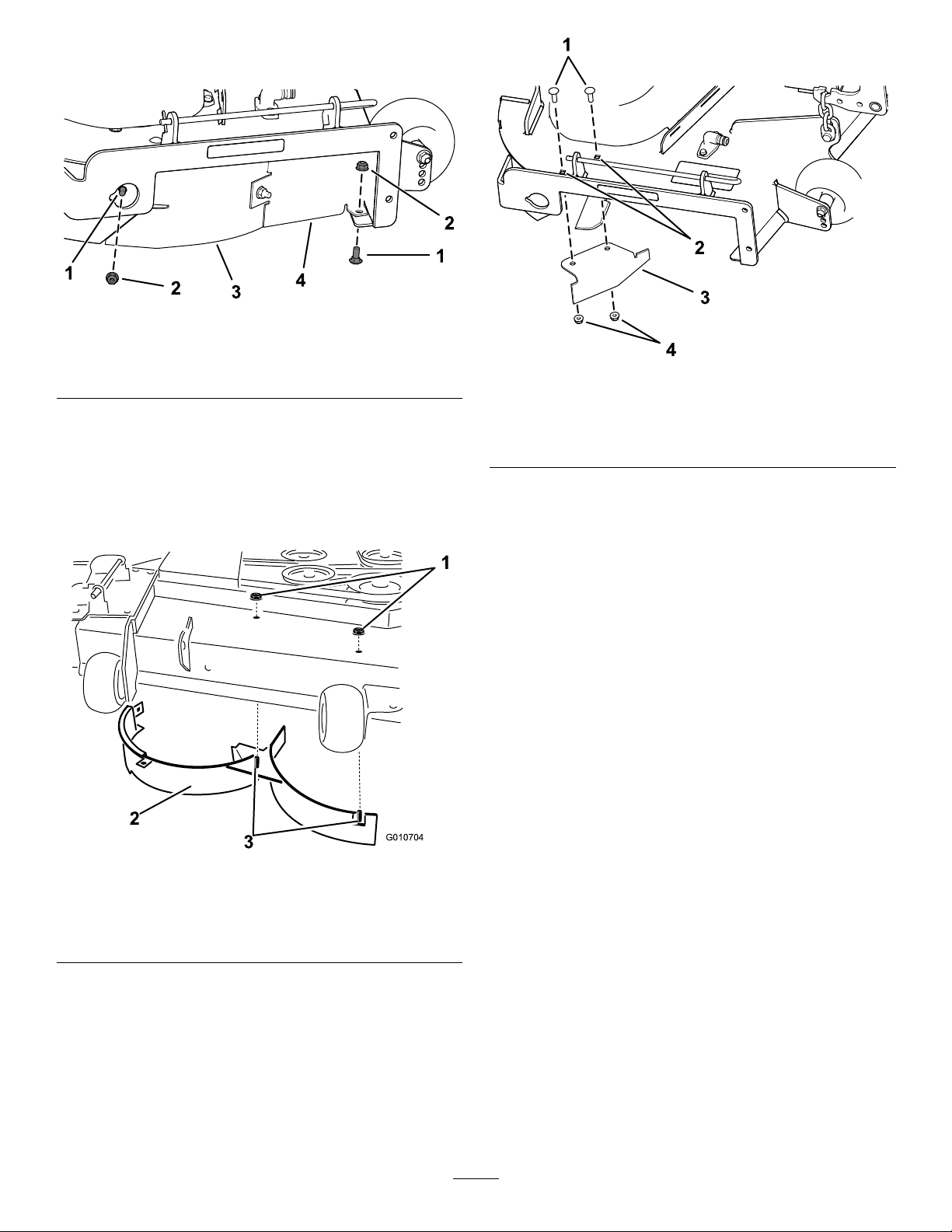

Figur15

1.Vagnsskruvar(bentliga)3.Kantskärm(lös)

2.Avlastningsplattansbakre hål

4.Låsmuttrar(bentliga)

10.Monteraskärmenvidklippdäckets sidoutkastaröppning.

11.Använddeborttagnafästelementenförattfästa kantskärmenviddäcket.

12.Monteraklippdäcket.SeMonteraklippdäcket

(sida48).

Maskinermed137cmbreda klippdäck

1.Parkeramaskinenpåenplanyta,koppla urknivreglagebrytarenochkopplain parkeringsbromsen.

2.Stängavmotorn,tautnyckelnochväntatills allarörligadelarharstannatinnandukliverur förarsätet.

g190734

Figur14

1.Låsmutter(5/16tum)

2.Högerskärm

3.Svetsadetappar(höger skärm)

9.Letaredapåkantskärmenipåsenmed lösadelarochtabortfästelementenfrån avlastningsplattansbakrehål(Figur15).

g010704

3.T abortklippdäcket.SeDemonteraklippdäcket

(sida47).

4.T abortdetrelåsmuttrarna(5/16tum)som sitterpådenvänstraskärmenssvetsadetappar ovanpåklippdäcketimitten,tillvänsterom mittenochtillvänster(Figur16).

Figur16

g011 149

1.Låsmutter(5/16tum)

2.Vagnskruv(5/16x¾tum)4.Monterafästelementen

3.Vänsterskärm

här.

5.T abortdenvagnsskruvochlåsmutterpå klippdäcketssidasomfästerdenvänstra skärmenviddäcket(Figur16).

6.T abortdenvänstraskärmenfrånklippdäcket (Figur16).

7.Letaredapådetvåskruvarnablanddelösa delarnaochanvänddebentligalåsmuttrarna ochmonteradessafästelementovanpå klippdäcketihålensomvisasiFigur16,föratt förhindraattskräpslungasomkring.

Obs:Monteraskruvenfråndäcketsundersida

ochfästmedenbentliglåsmutterfrån ovansidan.

8.Lossavagnskruven(5/16x3/4tum)och låsmuttern(5/16tum)somfästerskärmenvid klippdäcketpåklippdäcketsbakrevägg(Figur

17).

Figur17

1.Låsmuttrar– avlastningsplattans framsida(monteraefteratt duhartagitbortskärmen)

2.Sexkantsskruv– klippdäcketsfrämrehål (monteraefterattduhar tagitbortskärmen)

3.Låsmutter–klippdäckets främrehål(montera efterattduhartagitbort skärmen)

4.Vagnskruvar– avlastningsplattans framsida(monteraefteratt duhartagitbortskärmen)

5.Skärmskydd–137cm

6.Låsmutter(5/16tum)

7.Vagnskruv(5/16x¾tum)

9.Letaredapåskärmskyddetvidsidoutkastaröpp-

ningensframkant(Figur17).

10.Lossadefästelementsomfästerskärmskyddet ochdenhögraskärmenvidklippdäcket(Figur

17).

g190737

däck

Obs:T abortskärmskyddetochsparaalla

fästelement.

11.Lossadetvålåsmuttrarna(5/16tum)somsitter pådenhögraskärmenssvetsadetapparovanpå klippdäcketimittenochtillhögerommitten (Figur18).

Figur18

g010704

1.Låsmutter(5/16tum)

2.Högerskärm

3.Svetsadetappar(höger skärm)

12.T abortvagnskruvenochlåsmutternsomhåller fastdenhögraskärmenhögstupppådäcket ochtabortdenhögraskärmenfrånklippdäcket (Figur18).

13.Monteradefästelementsomdutogborttidigare iavlastningsplattansfrämrehålochdäckets främstahål(Figur17).

14.Hittakantskärmenipåsenmedlösadelar,ta bortfästelementenfrånavlastningsplattans bakrehålochmonteraskärmenvidklippdäckets sidoutkastaröppning(Figur19).

Figur19

1.Vagnsskruvar3.Kantskärm

2.Avlastningsplattansbakre hål

4.Låsmuttrar

15.Använddeborttagnafästelementenförattfästa kantskärmenviddäcket.

16.Monteraklippdäcket.SeMonteraklippdäcket

(sida48).

g190735

Underarbetetsgång

Säkerhetunderanvändning

Allmänsäkerhet

•Ägaren/operatörenkanförebyggaochansvarar

förolyckorsomkangeupphovtillpersonskador ellerskadorpåegendom.

•Varfulltkoncentreradpåmaskinennärdu

använderden.Deltainteiaktivitetersomkan distraheradig,eftersompersonskadorellerskador påegendomdåkanuppstå.

•Körintemaskinenomduärsjuk,trötteller

påverkadavalkoholellerläkemedel.

•Kontaktmedknivenkanorsakaallvarliga

personskador.Stängavmotorn,tautnyckeln ochväntatillsallarörligadelarharstannatinnan dukliverurförarsätet.Närduvridernyckeln tilllägetAVskamotornstängasavochkniven stanna.Omdeintestannarslutardugenastatt användamaskinenochkontaktarenauktoriserad återförsäljare.

•Användendastmaskinennärsiktenoch

väderförhållandenaärgoda.Användinte maskinennärdetnnsriskförblixtnedslag.

•Hållhänderochfötterbortafrånklippenheterna.

Hållavståndtillutkastaröppningen.

•Klippinteomsidoutkastarluckanäröppen,har

tagitsbortellermodieratssåvidaduinteanvänder ettgräsuppsamlingssystemellerenmullningssats somsitterpåplatsochfungerarkorrekt.

•Klippinteunderbackningomdetinteärabsolut

nödvändigt.Tittaalltidnedåtochbakomdiginnan dukörmaskinenbakåt.

•Varextraförsiktiginärhetenavskymdahörn,

buskage,trädellerandraföremålsomkan försämrasikten.

•Stannaknivarnanärduinteklippergräs.

•Omdukörpånågotföremålellerommaskinen

börjarvibreraskaduomedelbartstängaav motorn,tautnyckeln(iförekommandefall)och väntatillsallarörligadelarharstannatinnandu kontrollerarommaskinenharskadats.Reparera allaskadorinnandubörjarköramaskinenigen.

•Saktanedochvarförsiktignärdusvängeroch

korsarvägarochtrottoarermedmaskinen.Lämna alltidföreträde.

•Görföljandeinnandulämnarförarplatsen:

–Parkeramaskinenpåettplantunderlag. –Kopplaurkraftuttagetochsänknerredskapen. –Kopplainparkeringsbromsen. –Stängavmotornochtautnyckeln.

–Väntatillsallarörligadelarharstannat.

•Körendastmotornivälventileradeutrymmen.

Avgaserinnehållerkoloxid,vilketärdödligtom detandasin.

•Lämnaaldrigenmaskinsomärigångutan

uppsikt.

•Anslutendastbogseringsutrustningtillmaskinen

viadraganordningen.

•Användendastmaskinenomallaskyddoch

säkerhetsanordningar,somgräsriktareochhela gräsuppsamlaren,sitterpåplatsochfungerar somdeska.Bytutslitnadelarvidbehov. Användendastmaskinenomallaskyddoch säkerhetsanordningar,somgräsriktareochhela gräsuppsamlaren,sitterpåplatsochfungerarsom deska.Bytutslitnadelarvidbehov.

•Användendasttillbehörochredskapsomhar

godkäntsavToro.

•Dennamaskingerljudnivåervidförarensörasom

överstiger85dBAochkanorsakahörselskador vidlängrearbetspass.

g229846

Figur20

1.Användhörselskydd.

•T abortgräsochskräpfrånklippenheten,

drivhjulen,ljuddämparnaochmotornföratt undvikaeldsvåda.

•Startamotornmedfötternalångtbortfrånkniven.

•Höjaldriguppklippdäcketnärknivarnarörsig.

•Vändklipparensåattgräsklippetinteträffar

kringståendeunderklippningen.Riktaintedet utkastadematerialetmotenväggellernågotannat hindereftersomdetkankastastillbakamotdig.

•Stannaknivarna,saktanermaskinenochvar

försiktignärdukorsarandraytorängräseller närdutransporterarmaskinentillochfrån arbetsområdet.

•Ändraintemotornsvarvtalshållareochövervarva

intemotorn.

•Barnintresserarsigoftaförmaskinenoch

klippningen.Förutsättaldrigattettbarnförblirpå denplatsdärdusågdetsenast.

•Hållbarnpåsäkertavståndfrånarbetsområdet

ochunderenansvarsfullvuxensuppsyn(inte förarens).

•Varuppmärksamochstängavmaskinenombarn

kommerinärhetenavarbetsområdet.

•Innandubackarellersvängermedmaskinenska

dutittaeftersåattdetintennsnågrasmåbarn omkringdig.

•Låtintebarnåkapåmaskinen.Detgällerävennär

kniveninterörsig.Barnkanramlaavochskadas allvarligtellerhindradigfrånattanvändamaskinen påettsäkertsätt.Barnsomharfåttåkamedförut kandykauppiarbetsområdetutanförvarningoch bliöverkördaellerpåbackadeavdensomklipper.

Säkerhetisluttningar

•Sluttningarärenbetydandefaktorvidolyckorsom

orsakasavattförarenförloratkontrollenelleratt maskinenvälter,vilketkaninnebäralivsfaraeller ledatillallvarligapersonskador.Detärförarensom äransvarigförsäkermanövreringisluttningar. Omdukörmaskineniensluttningmåsteduvara extraförsiktig.Vidtaföljandeåtgärderinnandu användermaskineniensluttning:

–Läsochtatilldigsluttningsanvisningarnai

bruksanvisningenochpåmaskinen.

–Användaenvinkelindikatorförattfastställa

områdetsungefärligalutning.

–Köraldrigibackarvarslutningöverstiger

15grader.

–Utvärderadagligenförhållandenapåplatsen

förattfastställaomsluttningenärsäkerför maskindrift.Användsuntförnuftochett gottomdömenärduutförutvärderingen. Förändringariterrängen,t.ex.fukt,kansnabbt påverkahurmaskinenfungerariensluttning.

•Identierafarornerevidslutetavsluttningen.

Körintemaskinennärastup,diken,odbäddar, vattenellerandrariskfylldaområden.Maskinen kanvältaplötsligtometthjulköröverenkant ellerkantengervika.Hållsäkertavstånd(dubbel maskinbredd)mellanmaskinenochriskfyllda områden.Användenmanuellgräsklippareelleren handtrimmerförattklippagräsidessaområden.

•Undvikattstarta,stängaavellersvängamed

maskinenisluttningar.Undvikattgöraplötsliga ändringarihastighetellerriktning,svänglångsamt ochgradvis.

•Användintemaskinenunderförhållandendärdet

rådertvekanomdragkraft,styrningellerstabilitet. Observeraattomdukörmaskinenpåvåttgräs, tvärsöversluttningarochnedförensluttningkan maskinenförloradragkraft.Omdrivhjulentappar dragkraftkandetledatillattmaskinenglideroch attduförlorarkontrollenöverbromsningoch styrning.Maskinenkanglidaävenomdrivhjulen stoppas.

•T abortellermärkuthindersomt.ex.diken,hål,

fåror,gupp,stenarellerandradoldafaror.Detkan nnasdoldahinderihögtgräs.Ojämnterrängkan göraattmaskinenvälter.

•Varextraförsiktignärdukörmedtillbehöreller

redskap,t.ex.gräsuppsamlingssystem.Dessa kanändramaskinensstabilitetochledatillatt duförlorarkontrollen.Följanvisningarnaför motvikterna.

•Ommöjligtskadäckethållasnedsänktmotmarken

närdukörisluttningar.Omklippdäckethöjsvid körningisluttningarkanmaskinenbliinstabil.

g22911 1

Figur21

1.Säkraområden–använd maskinenpåsluttningar medmindreän15graders lutningochpåplana underlag.

2.Farligaområden–använd enmanuellgräsklippare och/ellerenhandtrimmer påsluttningarvarslutning överstiger15graderoch inärhetenavstupoch vattendrag.

3.Vattendrag

4.W=maskinensbredd

5.Hållettsäkertavstånd (dubbeltsåbrettsom maskinen)mellan maskinenocheventuella faror.

Säkerbogsering

•Anslutintenågonbogseringsutrustningannatän

tilldraganordningen.

•Användintemaskinensombogserfordonsåvida

denintehareninstalleraddragkrok.

•Överskridinteviktgränsernaförutrustningsom

bogserassamtbogseringisluttningar.Denvikt sombogserasfårinteöverskridamaskinensoch förarenssammanlagdavikt.

•Låtaldrigbarnellernågonannanpersonkommai

närhetenavutrustningensombogseras.

•Isluttningarkandenbogseradeutrustningens

viktgöraattdrivningengårförloradochdärmed ökariskenförattdenvälterochförattdutappar kontrollen.Minskadenviktsombogserasoch saktaned.

•Stoppsträckankanökameddenbogserade

lastensvikt.Kördärföralltidlångsamtochberäkna extralångstoppsträcka.

•Görstorasvängarsåattredskapetintekrockar

medmaskinen.

Sättasigiförarsätet

Användklippdäcketsomhjälpförattsättadigi förarsätet(Figur22).

Kopplaurparkeringsbromsen

Lossaparkeringsbromsengenomattföraspaken urskåranochsedanmotdig.Trycksedannedden (Figur24).

g188777

Figur24

Figur22

Användaparkeringsbromsen

Kopplaalltidinparkeringsbromsennärdustannar maskinenellerlämnardenutanuppsikt.

Kopplainparkeringsbromsen

Ställmaskinenpåettplantunderlag.

1.Förparkeringsbromsenur skåranochsedanmotdig.

2.Tryckned parkeringsbromsen.

Kopplainknivreglagebry-

g029797

taren(kraftuttaget)

g008945

Figur25

Obs:HaalltidgasreglagetidetSNABBAlägetnärdu

kopplarinknivarna(Figur26).

Figur23

g188778

g295538

Figur26

Kopplaurknivreglagebrytaren(kraftuttaget)

g009174

Figur27

Användagasreglaget

DukanyttagasreglagetmellandetSNABBAochdet

LÅNGSAMMAläget(Figur28).

AnvändalltiddetSNABBAlägetnärdukopplarin kraftuttaget.

Figur28

Användachoken

Användchokenförattstartaenkallmotor.

g295540

Figur29

1.AKTIVERATLÄGE2.INAKTIVERATLÄGE

Användatändningslåset

1.VridnyckelntillSTARTLÄGET(Figur30).

Obs:Släppnyckelnnärmotornstartar.

Viktigt:Låtintestartmotorngåimerän

5sekunderåtgången.Ommotorninte startarskaduvänta10sekunderinnan

g295539

duförsökerigen.Omduinteföljerdehär anvisningarnakanstartmotornbrännasur.

Obs:Detkankrävaseraförsökattstarta

motornomdustartardenförstagångenefteratt bränslesystemethartömtsheltpåbränsle.

1.Drauppchokereglagetsåattchokenkopplasin innanduanvändertändningslåset(Figur29).

Obs:Kontrolleraattchokenharkopplatsin

ordentligt.Dukanbehövalyftapåreglagetnär duanvändertändningslåset.

2.Kopplaurchokengenomatttryckaneddennär motornharstartats(Figur29).

g008947

Figur30

2.VridnyckelntillSTOPPLÄGETförattstängaav motorn.

Startamotorn

VARFÖRSIKTIG

Obs:Envarmellerhetmotorbehövereventuelltinte

chokas.

Viktigt:Låtintestartmotorngåimerän

5sekunderåtgången.Omstartmotorngårimer än5sekunderkandenskadas.Ommotorninte startarväntardu10sekunderinnanduanvänder startmotornigen.

Barnellerkringståendekanskadasomde yttarellerförsökerköraenmaskinsomhar lämnatsutanuppsikt.

Taalltidutnyckelnochkopplain parkeringsbromsennärdulämnarmaskinen utanuppsikt.

Användarörelsereglagespakarna

Figur31

Stängaavmotorn

1.Kopplaurknivarnagenomattföraknivreglaget tilllägetAV(Figur27).

2.Kopplainparkeringsbromsen.

3.FörgasreglagettilllägetSNABBT.

4.VridtändningsnyckelntilllägetAVochtaut nyckeln.

c:\data\documentum\checkout\g004532

Figur32

g297307

1.Rörelsereglage–

NEUTRALLÅSLÄGE

2.Mittläge,olåst

3.Framåt

4.Bakåt

5.Maskinensfrämredel

Köramaskinen

Drivhjulensvängeroberoendeavvarandraochdrivs avhydraulmotorerpåvarjeaxel.Dukansvängaena sidanbakåtochdenandraframåtsåattmaskinen snurrariställetförattsvänga.Dettagörmaskinen mycketmerlättmanövrerad,mendetkantaetttagatt vänjasigvidrörelserna.

Medgasreglagetstyrsmotornsvarvtalmättirpm(varv perminut).SättgasreglagetidetSNABBAlägetför bästaprestanda.Köralltidmedfullgasvidklippning.

VARNING

Maskinenkanroteraväldigtsnabbt.Dukan förlorakontrollenövermaskinenochorsaka personskadorellerskadorpåmaskinen.

•Varförsiktigisvängar.

•Saktanedinnandugörskarpasvängar.

Köraframåt

Obs:Motornstängsavomrörelsereglagetyttasnär

parkeringsbromsenäråtdragen.

Stannamaskinengenomattförarörelsereglagentill

NEUTRALLÄGET.

1.Kopplaurparkeringsbromsen.SeKopplaur

parkeringsbromsen(sida23).

2.Förreglagentillmittläget,olåstläge.

3.Körframåtgenomattförsiktigtföra rörelsereglagespakarnaframåt(Figur33).

g008952

Figur33

Körabakåt

1.Förreglagentillmittläget,olåstläge.

2.Backagenomattförsiktigtdrarörelsereglagespakarnabakåt(Figur34).

g008953

Figur34

Användasidoutkastaren

Klipparenharenfällbargräsriktaresomspriderutdet klipptagräsetåtsidanochnerigräsmattan.

FARA

Omingengräsriktare,utkastarluckaeller komplettgräsuppsamlareharmonteratskan duochandrakommaikontaktmedknivarna ellerträffasavutslungatskräp.Kontaktmed roterandekniv(ar)ochutslungatskräpkan orsakaskadorellerledatilldödsfall.

•Taaldrigbortgräsriktarenfrånklippdäcket eftersomgräsriktarenriktaravfalletned motgräset.Bytomedelbartutgräsriktaren omdenskadas.

•Föraldriginhändernaellerfötternaunder klippdäcket.

•Försökaldrigattrensautkastaren ellerknivarnautanattförstKOPPLAUR knivreglagebrytaren(kraftuttaget),vrida tändningslåsettilldetAVSTÄNGDAlägetoch sedantautnyckelnurtändningslåset.

•Setillattgräsriktarenärinedfälltläge.

g297360

Figur35

1.Däcklyftpedal3.Stift

2.Klipphöjder

Justeraantiskalpvalsarna

Varjegångduändrarklipphöjdenskaduävenjustera antiskalprullarnashöjdinställning.

Justeraklipphöjden

Maskinenärutrustadmedettfotpedalstyrt däcklyftsystem.Dukananvändafotpedalenföratt snabbtlyftadäcketochundvikahindersamtföratt höjauppdäcket.

Dukanjusteraklipphöjdenmellan38och114mm istegom6mmgenomattyttaklipphöjdssprinten tillolikahål.

1.Tryckpådäcklyftpedalenmedfotenföratthöja uppklippdäcket.

2.Justerainställningengenomatttautsprintenur klipphöjdsfästet(Figur35).

3.Sättisprintenidethåliklipphöjdssystemetsom motsvarardenönskadeklipphöjden(Figur35).

4.Sänkdäcketsaktatillsspakenkommerikontakt medsprinten.

Obs:Justeraantiskalpvalsarnasåattdeintevidrör

markenvidnormalklippningpåplanaytor.

1.Parkeramaskinenpåenplanyta,koppla urknivreglagebrytarenochkoppla inparkeringsbromsen.SeKopplain

parkeringsbromsen(sida23).

2.Stängavmotorn,tautnyckelnochväntatills allarörligadelarharstannatinnandukliverur förarsätet.

3.JusteraantiskalpvalsarnaenligtFigur36.

g301976

Figur36

1.Antiskalpvals4.Flänsmutter

2.Distansbricka5.Bult

3.Bussning

Arbetstips

Användadetsnabbaläget

tillettområdesomduredanharklipptmedanknivarna ärinkoppladeförattundvikadettaellerkopplabort klippardäcketsamtidigtsomdukörframåt.

KörmotornidetSNABBAlägetförbästaklippningoch maximalluftcirkulation.Detkrävsluftförattklippa gräsetordentligt.Ställinteinförlågklipphöjdsåatt klippdäcketheltomgesavoklipptgräs.Försökatt alltidsetillattensidaavklippdäcketärfrittfrånoklippt gräs,vilketmedförattluftkansugasiniklippdäcket.

Klippaengräsmattaförförsta gången

Klippgräsetnågothögreännormaltsåattinte klippdäcketskalperarojämnmark.Denklipphöjdsom använtstidigareärvanligtvisdenbästa.Vidklippning avgrässomärlängreän15cmkandubehövaklippa tvågångerförattfåettacceptabeltklippresultat.

Klippaentredjedelavgrässtrået

Detärbästattbaraklippaavcirkaentredjedelav grässtrået.Meränsårekommenderasbaraomgräset ärglestelleromdetärsentpåhöstendågräsetväxer saktare.

Bytaklippriktningen

Hållaundersidanavklippdäcket ren

Rensabortgräsklippochsmutsfrånundersidanav klippdäcketeftervarjeklippning.Omgräsochsmuts ansamlasinutiklippdäcketblirklippresultatettillslut intetillfredsställande.

Underhållakniven/knivarna

Setillatthållaknivenvassunderklippsäsongen, eftersomenvassknivklipperrentutanattslitaoch ryckaavgrässtråna.Omgräsetslitsochrycksav gulnardetiändarna,vilketminskartillväxtenochökar riskenförsjukdomar.Kontrolleraknivarnaeftervarje användningförattsetillattdeinteärslöa,slitnaeller skadade.Filanedeventuellahackochslipaknivarna omsåbehövs.Omenknivärskadadellerslitenska denbytasutomedelbartmotenoriginalknivfrånT oro.

Efterkörning

Säkerhetefteranvändning

Växlaklippriktningföratthållagräsetrakt.Det underlättarocksåfördelningenavdetklipptagräset, vilketförbättrarnedbrytningochgödning.

Klipptillräckligtofta

Gräsväxeriolikataktberoendepåårstiden.För atthållasammalängdpågräsetskamanklippa oftaretidigtpåvåren.Klippmersällannärtillväxten avtarmotmittenavsommaren.Klippmedhögre klipphöjdochklippsedanigeneftertvådagarmed lägreklipphöjdomduintekanklippaunderenlängre tidsperiod.

Användaenlångsammare klipphastighet

Dukankörasaktareförattfåettbättreklippresultat undervissaförhållanden.

Klippinteförkort

Höjklipphöjdenvidklippningavenojämngräsmatta såattintegräsmattanskalasav.

Stannamaskinen

Omdumåstestannamaskinenunderklippningenkan enklumpmedgräsklippfallanerpågräsmattan.Kör

Allmänsäkerhet

•Stängavmotorn,tautnyckelnochväntatills

allarörligadelarharstannatinnandukliverur förarsätet.Låtmaskinensvalnainnanduutför service,justerar,tankar,rengörellerställerden iförvar.

•T abortgräsochskräpfrånklippenheten,

ljuddämparen,drivhjulen,gräsuppsamlarenoch motorrummetförattundvikaeldsvåda.Torkaupp eventuelltolje-ellerbränslespill.

•Stängavbränsletillförselnochtautnyckelnvid

förvaringochtransport.

Skjutamaskinenförhand

Viktigt:Skjutalltidmaskinenförhand.Bogsera

intemaskinendåbogseringkanledatillattden skadas.

Skjutamaskinenframåt

1.Parkeramaskinenpåenplanyta,koppla urknivreglagebrytarenochkopplain parkeringsbromsen.

2.Stängavmotorn,tautnyckelnochväntatills allarörligadelarharstannatinnandukliverur förarsätet.

3.Lokaliseraförbikopplingsspakarnapåramenpå bådasidoravmotorn.

4.Förförbikopplingsreglagenframåtgenom nyckelhåletochnedåtförattlåsadempåplats (Figur37).

Obs:Gördettaförallareglage.

5.Lossaparkeringsbromsen.

Figur37

Väljaettsläp

VARNING

Ommanlastarpåenmaskinpåettsläpeller enlastbilökarriskenförattvälta,vilketkan orsakaallvarligapersonskadorochinnebära livsfara(Figur38).

•Användendastenfullbreddsramp.Använd inteåtskildaramperförvarsidaav maskinen.

•Kontrolleraattlutningenmellanrampen ochmarken,ellermellanrampenochsläpet ellerlastbilen,inteärstörreän15grader.

•Kontrolleraattrampenärminstfyragånger sålångsomsläpvagns-ellerlastbilsakets höjdfrånmarken.Dettillförsäkraratt rampensvinkelinteöverstiger15grader påplanmark.

g298692

1.Placeringav förbikopplingsreglage

2.Reglagelägeföratt användamaskinen

6.Kopplainparkeringsbromsennärduärklar.

3.Reglagelägeförattskjuta maskinen

Användamaskinen

Förförbikopplingsreglagenbakåtgenomnyckelhålet ochnedåtförattlåsadempåplatsenligtFigur37.

Obs:Gördettaförallareglage.

Transporteramaskinen

Användensläpvagnellerlastbilförtunglastföratt transporteramaskinen.Användenfullbreddsramp. Setillattallabromsar,lamporochmarkeringarsom krävsenligtlagnnspåsläpvagnenellerlastbilen.Läs allasäkerhetsanvisningarnanoga.Attkännatillden härinformationenkanhjälpadigochkringståendeatt undvikaskador.Kontrolleravilkalokalabestämmelser somgällerförtransportpåsläp.

VARNING

Detärfarligtattkörapågatorellervägarutan blinkers,strålkastareochreexer,ellerutan enskyltförlångsamtgåendefordon,ochdet kanorsakaolyckormedpersonskadorsom följd.

Körintemaskinenpåallmänväg.

1.Omduanvänderensläpvagnskadenkopplas tilldetbogserandefordonetochsäkrasmed säkerhetskedjor.

2.Anslutiförekommandefallsläpvagnsbromsarna ochsläpvagnsbelysningen.

3.Sänknedrampenochsäkerställattvinkeln mellanrampenochmarkeninteärstörreän15 grader(Figur38).

4.Backamaskinenuppförramper(Figur39).

Figur39

g027995

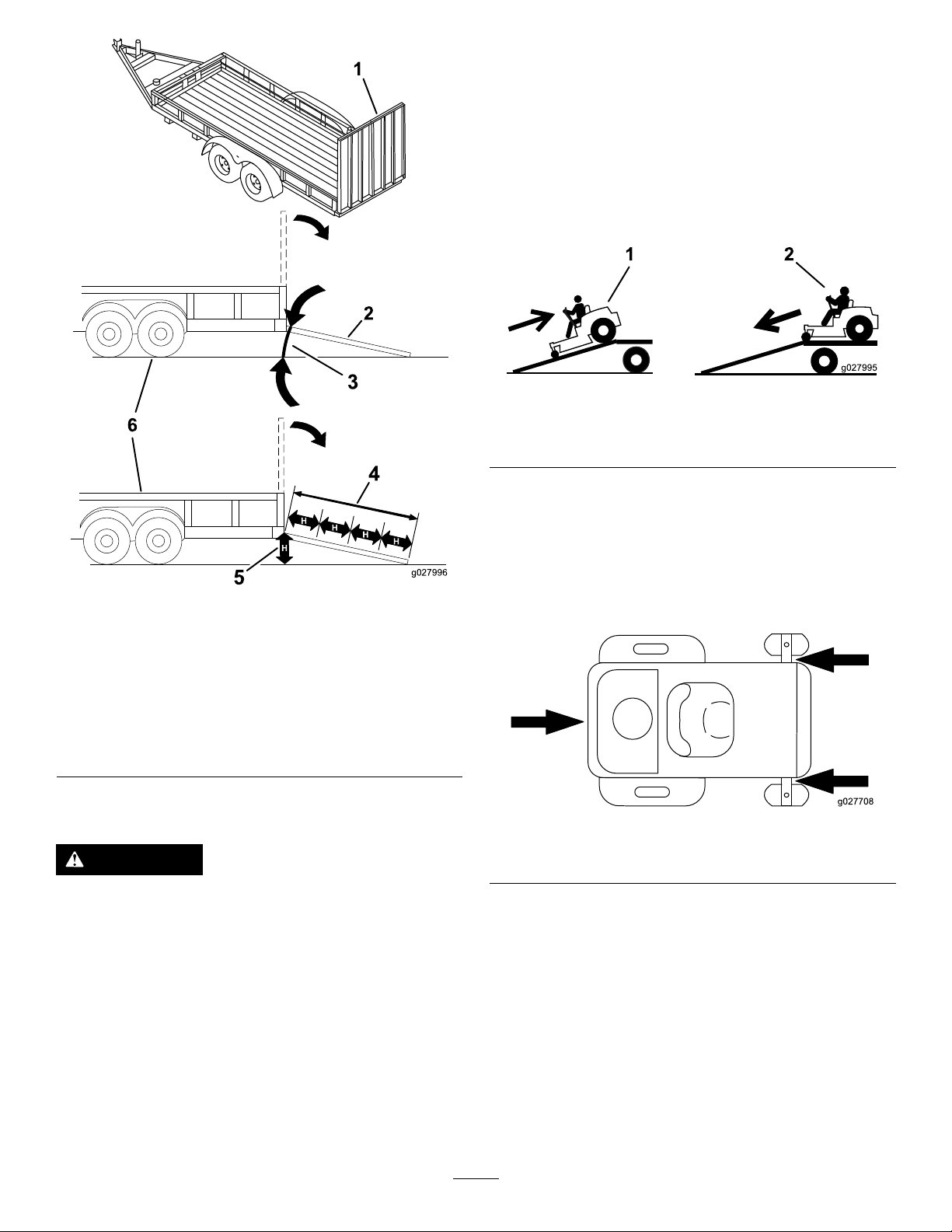

1.Fullbreddsrampiuppfällt läge

2.Fullbreddsrampi lastningsposition,sedd frånsidan

3.Högst15grader

Lastamaskinen

VARNING

Figur38

4.Rampenärminst4gånger

5.H=släpvagns-eller

6.Släp

sålångsomsläpetseller lastbilsaketshöjdfrån marken

lastbilsaketshöjdfrån marken

1.Backamaskinenuppför ramper.

2.Körmaskinenframåt nedförramper.

5.Stängavmotorn,tautnyckelnochkopplain parkeringsbromsen.

6.Bindfastmaskinennäradefrämresvänghjulen ochdenbakrestötdämparenmedremmar, kedjor,kablarellerrep(Figur40).Kontrollera

g027996

vilkalokalabestämmelsersomgällerför transportpåsläp.

g027708

Figur40

1.Fästöglor

Ommanlastarpåenmaskinpåettsläpeller enlastbilökarriskenförattvälta,vilketkan orsakaallvarligapersonskadorochinnebära livsfara.

•Varmycketförsiktigvidkörningpåen ramp.

•Backamaskinenuppförrampenochkör denframåtnedförrampen.

•Undvikplötsligaccelerationeller inbromsningnärdukörmaskinenpåen ramp,eftersomdetkanorsakaattdu tapparkontrollenellertippar.

Lastaavmaskinen

1.Sänknedrampenochsäkerställattvinkeln mellanrampenochmarkeninteärstörreän15 grader(Figur38).

2.Körmaskinenframåtnedförramper(Figur39).

Underhåll

Obs:Vänsterochhögersidapåmaskinenmotsvararförarensvänstrarespektivehögrasidavidnormalkörning.

Säkerhetvidunderhåll

•Omdulämnarnyckelnitändningslåsetkannågon

råkastartamotornavmisstagochskadadigeller någonannanpersonallvarligt.Tautnyckelnur tändningslåsetinnanduutförnågotunderhåll.

•Innandukliverurförarsätetskadugöraföljande:

–Ställmaskinenpåettplantunderlag. –Kopplabortdrivenheterna. –Kopplainparkeringsbromsen. –Stängavmotornochtautnyckeln. –Låtmaskinenskomponentersvalnainnandu

utförunderhåll.

•Låtinteobehörigapersonerservamaskinen.

•Hållhänderochfötterbortafrånrörligadelaroch

hetaytor.Görhelstingajusteringarnärmotorn ärigång.

•Lättaförsiktigtpåtrycketikomponentermed

lagradenergi.

•Kontrolleraparkeringsbromsensfunktionofta.

Justeraochutförunderhållomsåerfordras.

•Mixtraaldrigmedsäkerhetsbrytarna.Kontrollera

regelbundetattsäkerhetsbrytarnafungerarsom deska.

•T abortgräsochskräpfrånklippenheten,

ljuddämparen,drivhjulen,gräsuppsamlarenoch motorrummetförattundvikaeldsvåda.

•T orkauppoljaellerbränslesomharspilltsutoch

tabortskräpsomhardränktsinibränsle.

•Förlitadigintepåattetthydraulsystemeller

mekaniskadomkrafterskastöttauppmaskinen. Stöttamaskinenmedpallbockarnärduhöjerupp den.

•Hållalladelarigottbruksskickochsamtliga

fästelementåtdragna,isynnerhetknivens fästelement.Bytutallaslitnaellerskadade dekaler.

•Kopplabortbatterietinnanreparationutförspå

maskinen.Lossaminuskabelanslutningen förstochpluskabelanslutningensist. Återanslutpluskabelanslutningenförstoch minuskabelanslutningensist.

•AnvändendastTorosoriginalreservdelaroch

tillbehörförattsäkerställaoptimalprestanda. Detkanvarafarligtattanvändareservdelaroch tillbehörfrånandratillverkareochdetkangöra produktgarantinogiltig.

Rekommenderatunderhåll

UnderhållsintervallUnderhållsförfarande

Efterdeförsta5timmarna

Varjeanvändningeller

dagligen

Var25:etimme

Var100:etimme

Var200:etimme

•Bytmotoroljanocholjeltret.

•Kontrollerasäkerhetssystemet.

•Kontrolleraomdetnnsnågrasmutsiga,lösaellerskadadedelariluftrenaren.

•Kontrolleraoljenivånimotorn.

•Rengörmotornsluftintagsgaller.

•Kontrolleraknivarna.

•Kontrolleraattgräsriktareninteärskadad.

•Rengörluftrenarensskumplastinsats(oftareviddammigaochsmutsiga förhållanden).

•Kontrolleradäcktrycket.

•Kontrolleraattremmarnainteärslitnaellerspruckna.

•

Bytutluftrenarensskumplastinsats(oftareviddammigaochsmutsigaförhållanden).

•Rengörluftrenarenspappersinsats(oftareviddammigaellersmutsigaförhållanden).

•Kontrolleraochrengörkylänsarnaochinsidanavmotorhöljena.

•Bytmotoroljaocholjelter(oftareviddammigaellersmutsigaarbetsförhållanden).

•Kontrolleratändstiftet/tändstiften.

•Kontrolleradetinbyggdabränsleltret.

•Bytutluftrenarenspappersinsats(oftareviddammigaellersmutsigaförhållanden).

•Sätttillbakatändstiftet/tändstiften.

•Bytutdetinbyggdabränsleltret.

UnderhållsintervallUnderhållsförfarande

Var300:etimme

Föreförvaring

•Kontrolleraochjusteraventilspelet.Kontaktaenauktoriseradåterförsäljare.

•Laddabatterietochlossabatterikablarna.

•Utförallaunderhållsprocedurerilistanovanföreförvaring.

•Målaieventuellalackskador.

VARFÖRSIKTIG

Omdulämnarnyckelnitändningslåsetkannågonråkastartamotornavmisstagochskadadig ellernågonannanpersonallvarligt.

Stängavmotornochtautnyckelnurlåsetinnanduutförnågotunderhåll.

Förberedelserför underhåll

Motorunderhåll

Motorsäkerhet

Lossaklippdäcketskjol

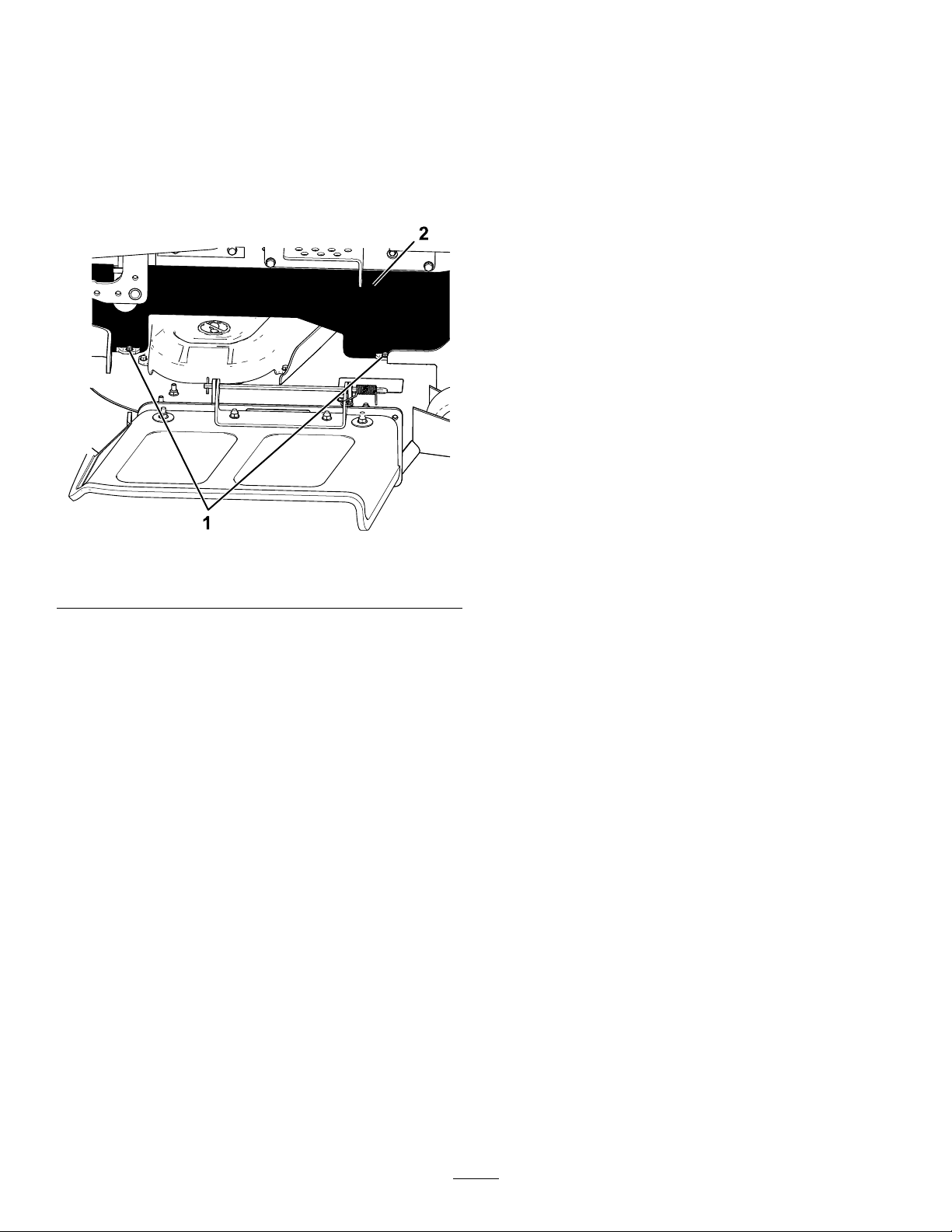

Lossadetvånedreskruvarnapåkjolenförattfå åtkomsttillklippdäcketsovansida(Figur41).

Figur41

1.Nedrebult2.Kjol

Obs:Draalltidåtbultarnaigenförattmonterakjolen

efterunderhåll.

•Hållhänder,fötter,ansikteochandrakroppsdelar

samtkläderpåavståndfrånljuddämparenoch andrahetaytor.Låtmotorkomponentersvalna innanduutförunderhåll.

•Ändraintemotornsvarvtalshållareochövervarva

intemotorn.

Servaluftrenaren

Serviceintervall:Varjeanvändningellerdagligen

Obs:Utförservicepåluftrenarenoftare(mednågra

timmarsmellanrum)vidextremtdammigaochsandiga arbetsförhållanden.

Tautskumplast-och pappersinsatserna

1.Parkeramaskinenpåenplanyta,kopplaur

g303960

knivreglagebrytaren(kraftuttaget)ochkopplain parkeringsbromsen.

2.Stängavmotorn,tautnyckelnochväntatills allarörligadelarharstannatinnandukliverur förarsätet.

3.Görrentomkringluftrenarensåattintesmuts fallernedimotornochorsakarskador.

4.Lyftkåpanochvridluftrenarenuturmotorn (Figur42).

Servaluftrenarensskumplastinsats

Serviceintervall:Var25:etimme/Engångper

månad(beroendepåvilket sominträffarförst)—Rengör luftrenarensskumplastinsats (oftareviddammigaochsmutsiga förhållanden).

Var100:etimme/Årligen(beroendepåvilket

g027800

sominträffarförst)—Bytutluftrenarens skumplastinsats(oftareviddammigaoch smutsigaförhållanden).

1.Tvättaskumplastinsatsenmedytandetvåloch varmtvatten.Sköljordentligtnärdenärren.

2.T orkainsatsengenomattkramadenienren trasa.

Viktigt:Bytutskumplastinsatsenomden

ärtrasigellersliten.

Servaluftrenarenspappersinsats

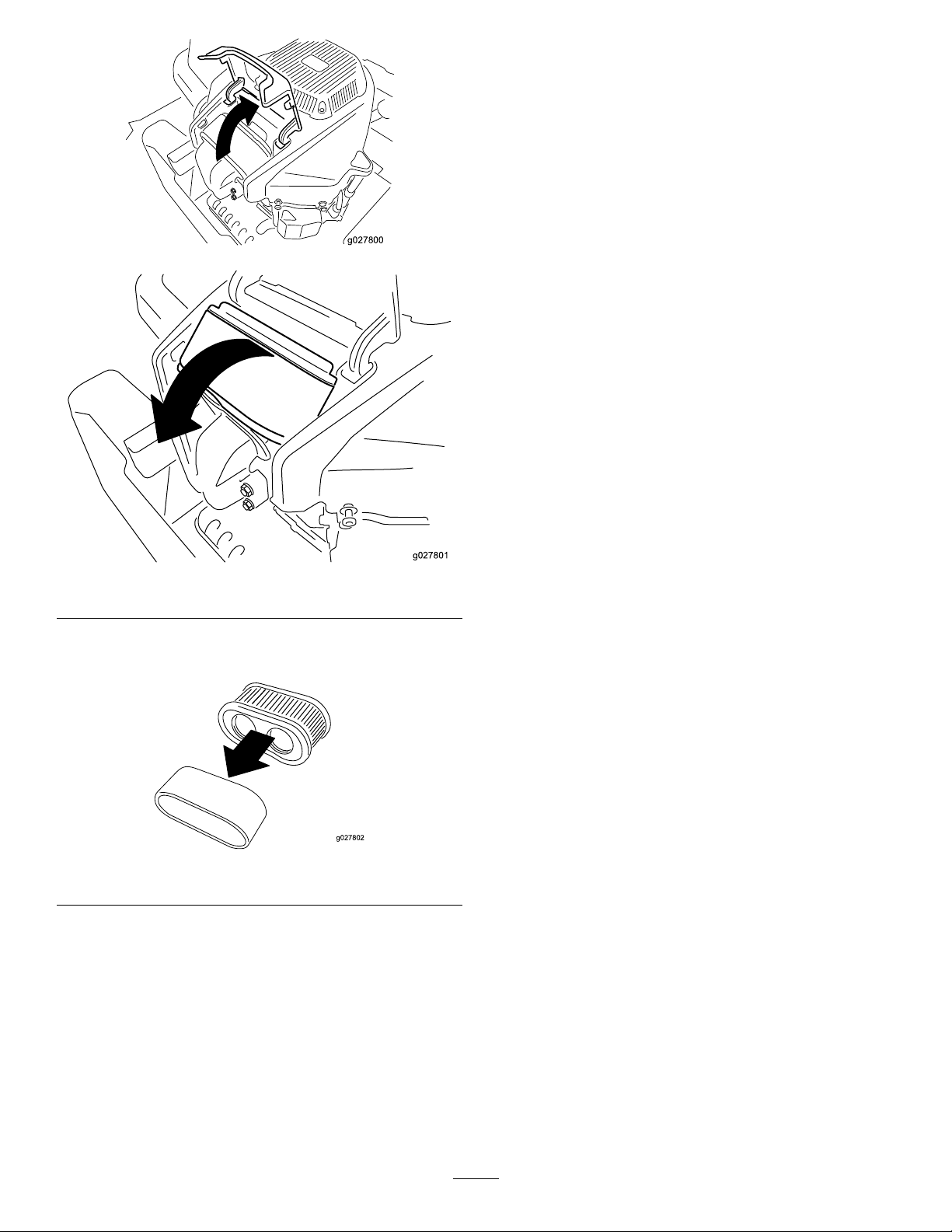

5.Delapåskumplast-ochpappersinsatserna (Figur43).

Figur42

Figur43

Serviceintervall:Var100:etimme—Rengör

luftrenarenspappersinsats(oftare viddammigaellersmutsiga

g027801

förhållanden).

Var200:etimme—Bytutluftrenarens pappersinsats(oftareviddammigaeller smutsigaförhållanden).

1.Rengörpappersinsatsengenomattknacka försiktigtpådenförattfåbortdamm.

Obs:Ompappersinsatsenärmycketsmutsig

bördenbytasutmotenny.

2.Inspekteraochletaeftersprickor,oljebeläggning ellerskadorpågummitätningen.

3.Bytutpappersinsatsenomdenärskadad.

Viktigt:Rengörintepappersltret.

g027802

Monteraluftrenaren

1.Monteraskumplastinsatsenöver pappersinsatsen.

Obs:Varförsiktigsåattduinteskadar

insatserna.

2.Riktaltretshålinmotgrenröretsportar.

3.Vridltretnedikammarenochfästdetordentligt motgrenröret(Figur44).

Kontrolleraoljenivånimotorn

Serviceintervall:Varjeanvändningellerdagligen

Obs:Kontrolleraoljenivånnärmotornärkall.

Viktigt:Omdufyllerpåförmycketellerförlite

oljaimotornsvevhusochstartarmotornkanden skadas.

1.Parkeramaskinenpåenplanyta,kopplaur knivreglagebrytaren(kraftuttaget)ochkopplain parkeringsbromsen.

2.Stängavmotorn,tautnyckelnochväntatills allarörligadelarharstannatinnandukliverur förarsätet.

Obs:Säkerställattmotornharsvalnatsåatt

oljanharhunnitrinnanedisumpen.

3.Rengörområdetruntoljepåfyllningslocketoch oljestickaninnandutarbortstickansåattsmuts ochgräsklippintehamnarimotorn(Figur46).

Figur44

4.Stängpanelen.

Servamotoroljan

Motoroljespecikationer

Oljetyp:Renadolja(APIserviceSF,SG,SH,SJeller

SL)

Vevhusetskapacitet:2,4litermedoljelter Viskositet:Setabellennedan.

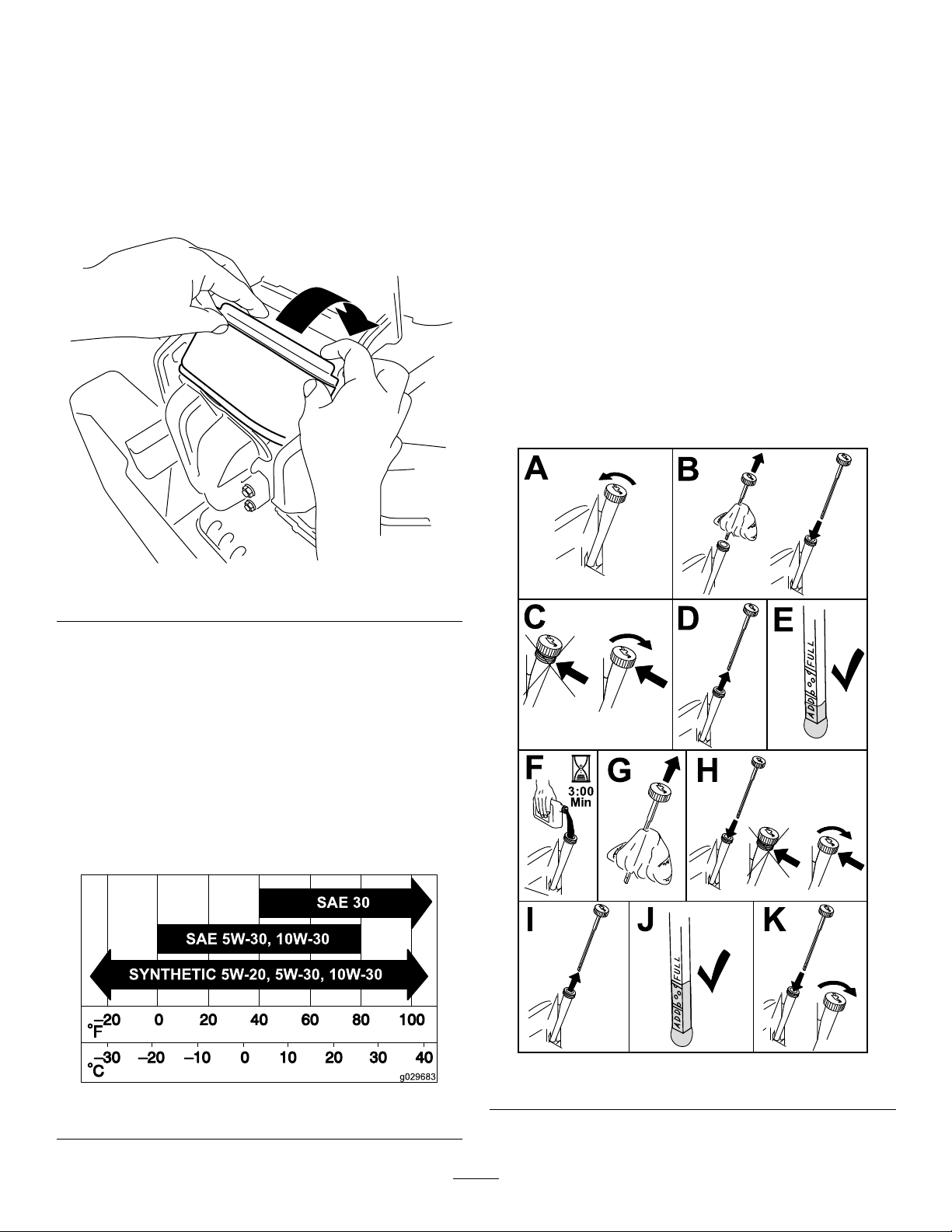

g228022

Figur45

g235263

Figur46

g029683

Bytamotoroljanocholjeltret

Serviceintervall:Efterdeförsta5timmarna/Efterden

förstamånaden(beroendepåvilket sominträffarförst)—Bytmotoroljan ocholjeltret.

—Bytmotoroljaocholjelter(oftarevid dammigaellersmutsigaarbetsförhållanden).

1.Parkeramaskinenpåettjämntunderlagföratt försäkraattoljantömshelt.

2.Kopplaurknivreglagebrytaren(kraftuttaget)och kopplainparkeringsbromsen.

3.Stängavmotorn,tautnyckelnochväntatills allarörligadelarharstannatinnandukliverur förarsätet.

4.Tömmotornpåolja.

g027799

g029570

Figur47

5.Bytutmotoroljeltret(Figur48).

Obs:Kontrolleraattoljelterpackningenligger

motmotornochvridsedanltretytterligare¾ varv.

g235264

Figur49

Figur48

6.Hälllångsamtca80%avdenangivnaoljani påfyllningsröretochtillsättlångsamtytterligare oljatillsdennårmarkeringenFull(Figur49).

7.Lämnainspilloljanpåenåtervinningsstation.

Utförservicepåtändstiftet

Serviceintervall:—Kontrolleratändstiftet/tändstiften.

g027477

—Sätttillbakatändstiftet/tändstiften.

Setillattmellanrummetmellanmitt-och sidoelektrodernaärkorrektinnantändstiftetmonteras. Användentändstiftsnyckelviddemonteringoch monteringavtändstiftetochettbladmåttförkontroll ochjusteringavmellanrummet.Monteravidbehov ettnytttändstift.

Typ:Champion

RN9YCellerNGK

BPR6ES

Luftgap:0,76mm

Taborttändstiftet

1.Parkeramaskinenpåenplanyta,kopplaur knivreglagebrytaren(kraftuttaget)ochkopplain parkeringsbromsen.

2.Stängavmotorn,tautnyckelnochväntatills allarörligadelarharstannatinnandukliverur förarsätet.

3.Rengörområdetruntstiftetsbassåattsmuts ochskräpintehamnarimotorn.

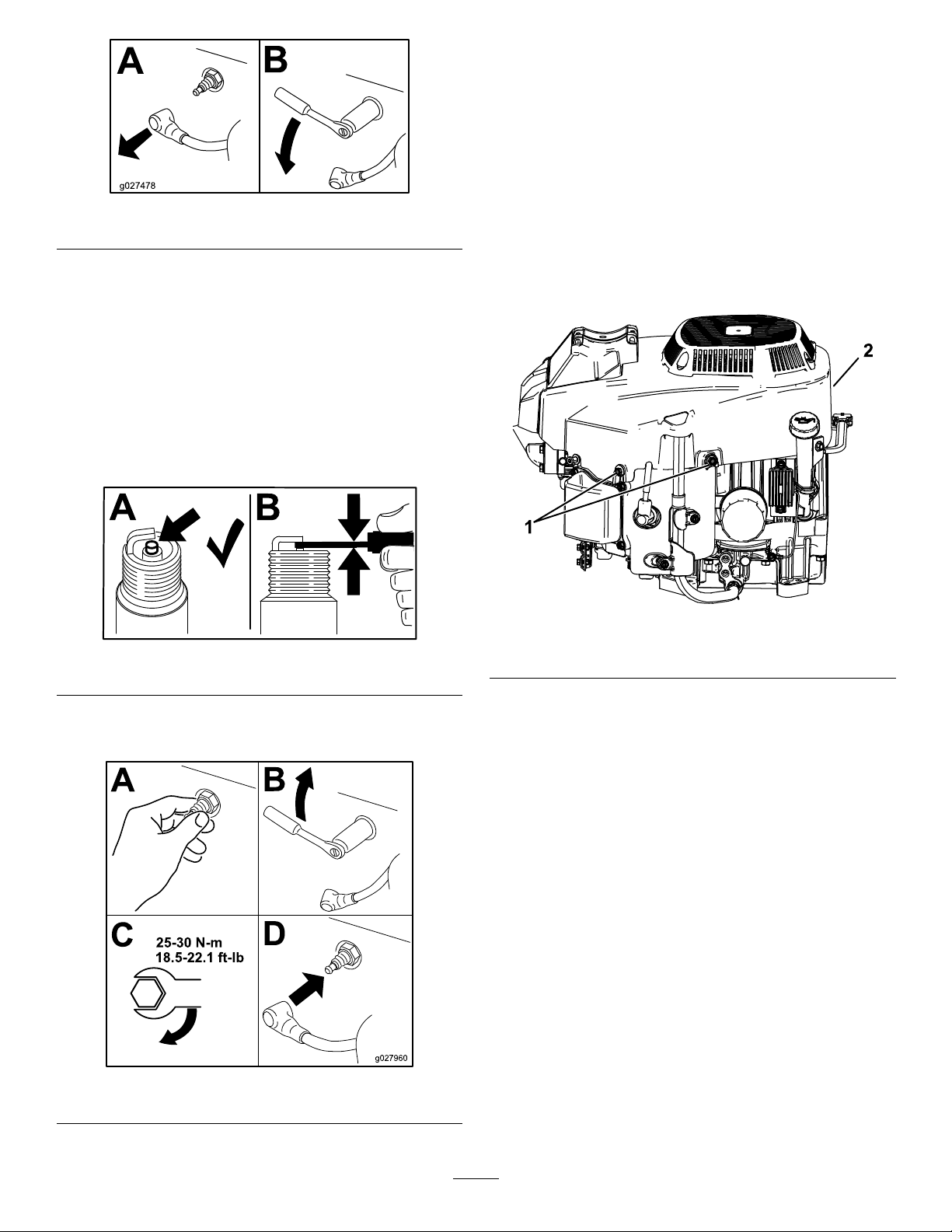

4.T aborttändstiftet(Figur50).

Figur50

Kontrolleratändstiftet

Viktigt:Rengörintetändstiftet/-stiften.Bytalltid

uttändstiftetomdetharensvartbeläggning, slitnaelektroder,enoljelmellersprickor.

Omisolatornärljustbrunellergråfungerarmotorn korrekt.Ensvartbeläggningpåisolatornbetyder vanligenattluftrenarenärsmutsig.

Ställingapettill0,76mm.

Rengörakylsystemet

Serviceintervall:Var100:etimme

1.Parkeramaskinenpåenplanyta,kopplaur knivreglagebrytaren(kraftuttaget)ochkopplain parkeringsbromsen.

2.Stängavmotorn,tautnyckelnochväntatills

g027478

allarörligadelarharstannatinnandukliverur förarsätet.

3.T abortluftltretfrånmotorn.

4.Lossaskruvarnaochtabortäkthuset(Figur

53).

g298763

Figur53

Figur51

g206628

1.Skruv

2.Fläkthus

5.Monteraluftltretpålterbasenförattförhindra attskräpkommeriniluftintaget.

Monteratändstiftet

6.Avlägsnaskräpochgräsfråndelarna.

7.T abortluftltretochmonteraäkthuset.Draåt skruvarnatill8,8Nm.

8.Monteraluftltret.

Figur52

g027960

Underhålla bränslesystemet

FARA

Undervissaförhållandenärbränsleextremt brandfarligtochmycketexplosivt.Brandeller explosionibränslekanorsakabrännskador ochmateriellaskador.

Merinformationomförsiktighetsåtgärder rörandebränslehanteringnnsi

Bränslesäkerhet(sida14).

Bytautdetinbyggda bränsleltret

Serviceintervall:—Kontrolleradetinbyggda

bränsleltret.

—Bytutdetinbyggdabränsleltret.

Sättaldrigtillbakaettsmutsigtlterefteratthatagit bortdetfrånbränsleslangen.

1.Parkeramaskinenpåenplanyta,kopplaur knivreglagebrytaren(kraftuttaget)ochkopplain parkeringsbromsen.

2.Stängavmotorn,tautnyckelnochväntatills allarörligadelarharstannatinnandukliverur förarsätet.

g027939

3.Bytutltret(Figur54).

Obs:Observera:Kontrolleraattmarkeringarna

påltretföljerbränsletsödesriktning.

g033082

Figur54

Underhållaelsystemet

Säkerhetförelsystemet

•Kopplabortbatterietinnanreparationutförspå

maskinen.Lossaminuskabelanslutningen förstochpluskabelanslutningensist. Återanslutpluskabelanslutningenförstoch minuskabelanslutningensist.

•Laddabatterietiettöppetochvälventilerat

utrymme,påavståndfrångnistorochöppnalågor. Kopplaurladdareninnanbatterietanslutseller kopplasbort.Användskyddskläderochisolerade verktyg.

g297596

Figur55

1.Batterikåpa

2.Fästelement

Utföraservicepåbatteriet

Demonteringavbatteri

VARNING

Felaktigborttagningavkablarfrånbatteriet kanorsakagnistor,vilketkanskadamaskinen ochkablarna.Gnistorkanfåbatterigaserna attexplodera,vilketkanledatillpersonskador.

•Lossaalltidbatterietsminuskabel(svart) innandulossarpluskabeln(röd).

•Anslutalltidpluskabeln(röd)innandu ansluterminuskabeln(svart).

1.Parkeramaskinenpåenplanyta,kopplaur knivreglagebrytaren(kraftuttaget)ochkopplain parkeringsbromsen.

2.Stängavmotorn,tautnyckelnochväntatills allarörligadelarharstannatinnandukliverur förarsätet.

4.Lossadenjordademinuskabeln(svart)från batteripolen(Figur56).

Obs:Sparaallafästelement.

5.Drauppgummihöljetpåpluskabeln(röd).

6.Lossapluskabeln(röd)frånbatteripolen(Figur

56).

Obs:Sparaallafästelement.

7.T abortbatterietslåsfäste(Figur56)ochlyftut batterieturbatterilådan.

3.Vriddetvåfästelementenpåbatterilocket motsolsettkvartsvarvförattlossademochta bortbatterikåpan(Figur55).

1.Batteri

2.Batterietsminuspol(−)

3.Skruv,brickaochmutter tillbatterietsminuspol(−)

4.Skruv,brickaochmutter tillbatterietspluspol(+)

g297597

Figur56

5.Batterietspluspol(+)

6.Anslutningssko

7.Batterilåsfäste

Laddabatteriet

Serviceintervall:Föreförvaring—Laddabatterietoch

lossabatterikablarna.

1.T abortbatterietfrånchassit.SeDemontering

avbatteri(sida40).

Servasäkringarna

Elsystemetskyddasavsäkringar.Denkräveringet underhåll,menomensäkringgårbördudock undersökakomponenten/kretsenförfunktionsfeleller kortslutning.

2.Laddabatterietiminstentimmevid6–10A.

Obs:Överladdaintebatteriet.

3.Närbatterietärfulladdatskaladdarenkopplas bortfråneluttagetförst,ochsedanska laddningskablarnalossasfrånbatteripolerna (Figur57).

Figur57

1.Batterietspluspol(+)3.Röd(+)laddningskabel

2.Batterietsminuspol(−)4.Svart(−)laddningskabel

Typavsäkring:

•Huvudsäkring–F1(15A,atsäkring)

•Laddningskrets–F2(25A,atsäkring)

Bytuthuvudsäkringen(15A)genomattsträckain handenikonsolenssidoöppningochtabortden.Sätt iennysäkring(15A)(Figur58).

g000538

g297599

Figur58

1.Huvudsäkring(15A)

2.Öppningpåkonsolen

Monterabatteriet

1.Placerabatterietilådan(Figur56).

2.Anslutpluskabeln(röd)tillbatterietspluspol(+) meddefästelementsomtogsborttidigare.

3.Anslutminuskabelntillbatterietsminuspol(–) meddefästelementsomdutogborttidigare.

4.Träpådenrödaanslutningsskonpåbatteriets pluspol(röd).

5.Fästbatterietmedlåsfästet(Figur56).

6.Monterabatterikåpangenomatttryckanedoch vridadetvåfästelementenmedurs(Figur55).

Bytutladdningskretsenssäkring(25A)genomattleta redapåsäkringentillvänsterombatterietochtabort den.Sättiennysäkring(25A)(Figur59).

g297598

Figur59

1.Laddningskrets(25A)

Underhålladrivsystemet

Underhållaremmarna

Kontrolleradäcktrycket

Serviceintervall:Var25:etimme—Kontrollera

däcktrycket.

Hålllufttrycketifram-ochbakdäckenenligt specikationerna.Ojämntlufttryckidäckenkan orsakaojämnklippning.Kontrolleratrycketvid ventilskaftet(Figur60).Mättrycketnärdäckenär kallaförattfåensåexaktavläsningsommöjligt.

Pumpauppdefrämresvänghjulentill103kPa.

Pumpauppdebakredrivhjulentill0,9bar.

Figur60

1.Ventilskaft

Kontrolleraremmarna

Serviceintervall:Var25:etimme—Kontrollera

attremmarnainteärslitnaeller spruckna.

Bytutremmenomdenärsliten.Gnisslandeljudnär remmenroterar,slirandeknivarvidgräsklippning, fransigaremkanter,brännmärkenochsprickorär teckenpåenslitenklipparrem.

Bytautklipparremmen

Gnisslandeljudnärremmenroterar,slirandeknivar vidgräsklippning,fransigaremkanter,brännmärken ochsprickorärteckenpåenslitenklipparrem. Bytutklipparremmenomnågotavdessatillstånd förekommer.

1.Parkeramaskinenpåenplanyta,kopplaur knivreglagebrytaren(kraftuttaget)ochkopplain

g000554

parkeringsbromsen.

2.Stängavmotorn,tautnyckelnochväntatills allarörligadelarharstannatinnandukliverur förarsätet.

3.Sänkklipparentillenklipphöjdpå76mm.

4.T abortklippdäcketskjolenligtLossa

klippdäcketskjol(sida33).

5.Lossadetvåskruvarnaförvarjeremkåpa,men taintebortdem.

6.Skjutavkåpantillsdengårfrifrånskruvarna ochlyftdenuppåtochutåtföratttabortden.

7.Användettfjäderborttagningsverktyg (Toro-artikelnr92-5771)ochtabort mellanremskivfjädernfråndäcktappenför attlättapåmellanremskivansspänning(Figur

61).

Figur61

1.Fjäderborttagningsverktyg (Toro-artikelnr92-5771)

2.Mellandrevetsfjäder

3.Däcktapp

8.Sänkklipparentilldenlägstaklipphöjdenoch

förinklipphöjdssprintenilåslägetfördenlägsta klipphöjden.

9.T abortremmenfrånklippremskivornaochta

bortdenbentligaremmen.

10.Monteraennyremruntklipparremsskivornaoch kopplingsskivanundermotorn(Figur61).

4.Remskivearm

5.Klipparrem

Underhåll

Knivsäkerhet

•Kontrolleraomknivarnaärslitnaellerskadade

medjämnamellanrum.

•Varförsiktignärdukontrollerarknivarna.Linda

inknivarnainågotellertapådighandskar,och varförsiktignärduservarknivarna.Knivarnafår endastbytasutellerslipas–deskaaldrigrätasut ellersvetsas.

•Varförsiktigvidhanteringavmaskinermedera

knivar,eftersomenroterandeknivkanfåandra knivarattrotera.

g009806

•Bytutslitnaellerskadadeknivarochskruvari

satsersåattbalanseringenbibehålls.

Servaknivarna

Förbästaklippresultatskaknivarnahållasvassa.Ha extraknivartillhandsförattlättkunnaslipaochbyta utdem.

Görföljandeinnandukontrollerar ellerservarknivarna

1.Parkeramaskinenpåenplanyta,kopplaur knivreglagebrytaren(kraftuttaget)ochkopplain parkeringsbromsen.

VARNING

Fjädernärspändnärdenärmonterad ochkanorsakapersonskador.

Varförsiktignärdutarlossremmen.

11.Användettfjäderborttagningsverktyg (Toro-artikelnr92-5771)ochmontera mellanremskivfjädernpådäcktappenföratt ökamellanremskivansochklipparremmens spänning(Figur61).

12.Säkerställattremmensitterordentligtkringalla remskivorna.

13.Monteraremkåpornagenomattfästakåpornas hakarimotsvarandeskårorpådäckfästetoch kontrolleraattdesittersäkert.

14.Vridkåpanmotdäcketochskjutskårornaunder deskruvarsomlossatstillsdesitterfast.

15.Draåtskruvarnaförattfästakåpanpådäcket.

16.MonteraklippdäcketskjolenligtLossa

klippdäcketskjol(sida33).

2.Stängavmotorn,tautnyckelnochkopplabort tändkablarnafråntändstiften.

Kontrolleraknivarna

Serviceintervall:Varjeanvändningellerdagligen

1.Kontrolleraeggarna(Figur62).

2.T abortknivenochslipadenomeggarnaärslöa ellerharfåtthack,seSlipaknivarna(sida45).

3.Kontrolleraknivarna,specielltdenböjdadelen.

4.Monteraomedelbartennyknivomduupptäcker sprickor,slitageellerspårbildningidettaområde (Figur62).

Figur62

g006530

1.Egg

2.Böjddel

3.Slitage/spårbildning

4.Spricka

Kontrolleraomknivarnaärböjda

Obs:Maskinenmåsteståpåenplanytanärföljande

procedurutförs.

1.Höjklippdäckettilldethögstaklippläget.

2.Bärtjockavadderadehandskarellerannat lämpligthandskyddochroteralångsamtkniven tillettlägesåattdukanmätaavståndet mellanknivseggenochdetplanaunderlagsom maskinenstårpå(Figur63).

Figur63

g014973

Figur64

1.Kniv(imätposition)

2.Planyta

3.Uppmättavståndmellanknivochyta(A)

4.Roterasammakniv180gradersåattden motsattaskäreggennuärisammaläge(Figur

65).

g014974

Figur65

1.Kniv(densidasommättestidigare)

2.Mätläget(denpositionsomanvändestidigare)

g014972

3.Denmotsattasidanavknivenyttastillmätläget

1.Däck3.Kniv

2.Spindelhus

3.Mätfrånknivspetsentilldenplanaytan(Figur

64).

5.Mätfrånknivspetsentilldenplanaytan(Figur

66).

Obs:Skillnadenbörintevaramerstörreän

3mm.

Figur66

1.Motsattknivsegg(imätläge)

2.Planyta

3.Detandrauppmättaavståendetmellanknivochyta(B)

A.OmskillnadenmellanAochBärstörreän

3mmskaknivenbytasutmotenny.Se

Demonteraknivarna(sida45)ochMontera knivarna(sida46).

Obs:Omenböjdknivbytsutmotenny,

menskillnadenfortfarandeärstörreän 3mm,kanknivspindelnvaraböjd.Kontakta enauktoriseradåterförsäljareförservice.

B.Omskillnadenliggerinomdegodkända

värdenagårduvidaretillnästakniv.

g014973

g010341

Figur67

1.Knivenssegeldel3.Böjdbricka

2.Kniv4.Knivskruv

Slipaknivarna

1.Slipaeggarnaibådaändarnaavknivenmeden l(Figur68).

Obs:Behållursprungsvinkeln.

6.Upprepaprocedurenpåsamtligaknivar.

Demonteraknivarna

Bytutknivarnaomdeslårietthårtföremålellerom knivenärobalanseradellerböjd.

1.Hållknivändenmedentrasaellerentjockt vadderadhandske.

2.Avlägsnaknivskruven,denböjdabrickanoch knivenfrånspindelaxeln(Figur67).

Obs:Knivenbehållerbalanseringenomsamma

mängdmaterialavlägsnasfrånbådaeggarna.

g000552

Figur68

1.Slipamedursprungligvinkel.

2.Kontrolleraknivensbalansmeden knivbalanserare(Figur69).

Obs:Omknivenstannarkvarietthorisontellt

lägeärdenibalansochkananvändas.

Obs:Omkniveninteärbalanseradkandula

bortlitemetallfrånknivenssegeldel(Figur68).

g000553

Figur69

1.Kniv2.Balanserare

3.Upprepaprocedurentillsknivenärbalanserad.

Monteraknivarna

1.Monteraknivenpåspindelaxeln(Figur67).

Viktigt:Knivensböjdadelmåstealltidpeka

uppåt,motgräsklipparensinsida,föratt klippningenskablirätt.

2.Monteradenböjdabrickan(denkupadesidan motkniven)ochknivskruven(Figur67).

3.Draåtknivskruventill135–150N·m.

Kontrolleralutningenisidled

1.Parkeramaskinenpåenplanyta,kopplaur knivreglagebrytaren(kraftuttaget)ochkopplain parkeringsbromsen.

2.Stängavmotorn,tautnyckelnochväntatills allarörligadelarharstannatinnandukliverur förarsätet.

3.Ställinklipphöjdentill76mm.

4.Vridförsiktigtpåknivarnasåattdepekaråt sammahåll.

5.Mätmellandeyttreknivseggarnaochdenplana ytan(Figur71).

Obs:Omintebådamåttenärinom5mmkrävs

enjustering.SeBalanseraklippdäcket(sida46).

Figur70

1.Knivenssegeldel3.Böjdbricka

2.Kniv4.Knivskruv

Balanseraklippdäcket

Kontrolleraattklippdäcketärplantnärdumonterar klipparenelleromdumärkerattdingräsmattablir ojämntklippt.

Kontrolleraattklippdäcketsknivarinteärböjdainnan balanseringochtabortochbytutallaböjdaknivar. SeKontrolleraomknivarnaärböjda(sida44)innan dufortsätter.

Ställinklippdäcketslutningisidledinnandujusterar denfrämre-bakrelutningen.

Krav:

•Maskinenmåsteståpåenplanyta.

•Alladäckmåsteharätttryck.SeKontrollera

däcktrycket(sida42).

g229303

Figur71

g010341

1.Knivarnaärparallella

2.Yttreknivseggar

3.Mätfrånknivspetsentill denplanaytanhär.

Kontrolleradenfrämre-bakre knivlutningen

Kontrolleraknivensfrämreochbakrelutningvarje gångdumonterarklipparen.Omklipparensfrämre delärmerän7,9mmlägreänklipparensbakredel skadujusteraknivenslutning.

1.Parkeramaskinenpåenplanyta,kopplaur knivreglagebrytaren(kraftuttaget)ochkopplain parkeringsbromsen.

2.Stängavmotorn,tautnyckelnochväntatills allarörligadelarharstannatinnandukliverur förarsätet.

3.Ställinklipphöjdentill76mm.

4.Roteraförsiktigtknivarnasåattdeärriktade framåt-bakåt(Figur72).

5.Mätfråndenfrämreknivensspetstilldenplana ytan,ochfråndenbakreknivensspetstillden planaytan(Figur72).

Obs:Omdenfrämreknivensspetsinteär

1,6–7,9mmlägreändenbakreknivensspets skadufortsättatillprocedurenBalansera

klippdäcket(sida47).

Figur72

5.Lossajusterskruvarnaiallafyrahörnensåatt däcketvilarsäkertmotsamtligafyrablock(Figur

74).

g229304

1.Knivarframåt-bakåt3.Mätfrånknivspetsentill denplanaytanhär.

2.Yttreknivseggar

Balanseraklippdäcket

1.Ställinantiskalpvalsarnaideöverstahåleneller

tabortdemheltnärduutfördenhärproceduren. SeJusteraantiskalpvalsarna(sida27).

2.Ställinklipphöjdsreglagetpåläget76mm.Se

Justeraklipphöjden(sida27).

3.Läggtvåklossar,varochenmedentjocklekpå

6,6cm,undervarsidaavklippdäcketsframkant, meninteunderantiskalpvalsensfästen(Figur

73).

4.Läggtvåklossar,varochenmedentjocklekpå

7,3cm,underklippdäckskjolensbakkant,enpå varsidaavklippdäcket(Figur73).

Figur74

1.Däcklyftarm

2.Kedja4.Justerskruv

3.Krok

6.Kontrolleraattdetnnsspänningpåallafyra kedjorna(Figur74).

7.Draåtdefyrajusterskruvarna(Figur74).

8.Kontrolleraattklossarnasittersäkertunder däckkjolenochattskruvarnaäråtdragna.

9.Verieraattdäcketärivåggenomatt kontrolleradäcketslutningisidledochknivarnas främre-bakrelutning.Upprepavidbehov procedurenförattbalanseradäcket.

Demonteraklippdäcket

1.Parkeramaskinenpåenplanyta,kopplaur knivreglagebrytaren(kraftuttaget)ochkopplain parkeringsbromsen.

g297515

1.Träkloss–6,6cmtjock3.Framkant

2.Träkloss–7,3cmtjock

Figur73

2.Stängavmotorn,tautnyckelnochkopplabort tändkablarnafråntändstiften.

3.Sänkklipparentillenklipphöjdpå76mm.

4.Lossadetvånedreskruvarnasomfäster klippdäcketskjolvidklippdäcket.SeLossa

klippdäcketskjol(sida33).

g297501

5.T abortklipparremmenfrånmotorremskivan.Se (Bytautklipparremmen(sida42)).

6.T aborthårnålssprintenochbrickansomfäster länkpinnentillramenochdäcket,ochtabort länkstången(Figur75).

Monteraklippdäcket

1.Parkeramaskinenpåenplanyta,kopplaur knivreglagebrytaren(kraftuttaget)ochkopplain parkeringsbromsen.

2.Stängavmotorn,tautnyckelnochkopplabort tändkablarnafråntändstiften.

3.Skjutinklipparenundermaskinen.

4.Sänknerklipphöjdsreglagettilllägstaklipphöjd.

5.Sättklipphöjdsprintenilåslägetfördenlägsta klipphöjden.

g297517

Figur75

1.Länkpinne

2.Bricka

3.Hårnålssprint

6.Lyftuppklippardäcketsbakredelochfäst kedjornapådebakrelyftarmarna(Figur76)

7.Fästdefrämrekedjornapådefrämrelyftarmarna (Figur76).

7.Minskaspänningenfrånklippdäcketgenomatt lyftauppdet.

8.T abortkedjornafrånkrokarnapå däcklyftarmarna(Figur76).

Figur76

1.Däcklyftarm

2.Kedja4.Justerskruv

3.Krok

8.Monteradenlångalänkstångengenom ramstagetochdäcket.

9.Fästlänkpinnenmedhårnålssprintarnaoch brickornasomtogsborttidigare(Figur75).

10.Monteraklipparremmenpåmotorremskivan.Se

Bytautklipparremmen(sida42).

11.Draåtdetvånedreskruvarnasomhållerfast klippdäcketskjolvidklippdäcket.SeLossa

klippdäcketskjol(sida33).

Bytautgräsriktaren

Serviceintervall:Varjeanvändningeller

dagligen—Kontrolleraatt gräsriktareninteärskadad.

VARNING

Omutkastaröppningeninteärtäcktkan maskinenslungautföremåliriktningmot förarenellerkringståendeochdärmedorsaka

g297515

allvarligaskador.Detskulleocksåkunna medförakontaktmedknivarna.

Köraldrigmaskinenutanen mullplåt,enutkastarriktareellerett gräsuppsamlingssystem.

9.Höjklipphöjdentilltransportläget.

10.T abortremmenfrånkopplingsskivanpåmotorn.

11.Drautklipparenfrånmaskinensundersida.

Obs:Sparaalladelarförframtidamontering.

1.T abortsaxpinnenfrånstångensände(Figur77).

2.Lossafjädernfrånspåretiriktarfästetochskjut utstångenurdesvetsadedäckfästena,fjädern ochutkastarriktaren(Figur77).

Figur78

g297573

Figur77

1.Stång

2.Gräsriktare5.Saxpinne

3.Fjäder

4.Däckfästen

6.Fjädersommonteratspå stången

3.Demonteradenskadadeellerslitnagräsriktaren.

4.Placeradennyautkastargräsriktarenmed fästenasändarmellandesvetsadefästenapå däcketenligtFigur78.

5.Monterafjädernpåstångensrakaände.

6.SättfjädernpåstångenenligtFigur78såattden kortarefjäderändenkommerframunderstången innanböjenochöverstångenefterböjen.

7.Lyftuppfjädernsögleändeochplaceradeni gräsriktarfästetsspår(Figur78).

1.Stångenochfjädernhar monterats

g302010

2.Fjädernsögleändehar placeratsiutkastarfästets spår

3.Stångenskortaändehar förtsbakomklipparfästet

4.Denkortaändenhållsfast avklipparfästet

8.Fäststång-ochfjäderenhetengenomattvrida densåattstångenskortaändeplacerasbakom detfrämrefästetsomsvetsatsfastpådäcket (Figur78).

Viktigt:Gräsriktarenmåstevara

fjäderupphängdinedåtriktatläge.Lyftupp riktarenförattkontrolleraattdensnäpper nerheltisittläge.

9.Monterasaxpinnenpåstångensände(Figur77).

Rengöring

Förvaring

Rengörafjädringssystemet

EndastMyRide-maskiner

Obs:Rengörintestötenheternamedvattenunder

tryck(Figur79).

Figur79

Avfallshantering

Motorolja,batterier,hydraulvätskaochkylarvätska förorenarmiljön.Kasseradessaprodukterienlighet medgällandestatligaochlokalaföreskrifter.

Säkerförvaring

•Stängavmotorn,tautnyckelnochväntatills

allarörligadelarharstannatinnandukliverur förarsätet.Låtmaskinensvalnainnanduutför service,justerar,rengörellerställerdeniförvar.

•Förvaravarkenmaskinenellerbränsleinärheten

avöppnalågor,ochtappainteurbränsleinomhus ellerinutienslutensläpvagn.

•Förvaraintemaskinenellerbränslebehållareni

närhetenavenöppenlåga,gnistaellertändlåga, t.ex.näraenvarmvattenberedareellerannan utrustning.

g030538

Rengöringochförvaring

1.Kopplaurknivreglagebrytaren(kraftuttaget)och kopplainparkeringsbromsen.

2.Stängavmotorn,tautnyckelnochväntatills allarörligadelarharstannatinnandukliverur förarsätet.

3.Avlägsnagräsklipp,smutsochsmörjafrån maskinensutvändigadelar.Varsärskiltnoga medmotornochhydraulsystemet.Rensa bortsmutsochskräpfrånutsidanavmotorns kylänsarochäkthus.

Viktigt:Tvättamaskinenmedett

miltrengöringsmedelochvatten. Högtryckstvättaintemaskinen.Undvikatt användaalltförmycketvatten,särskiltnära kontrollpanelen,motorn,hydraulpumparna ochmotorerna.

4.Kontrolleraparkeringsbromsensfunktion.Se

Användaparkeringsbromsen(sida23).

5.Servaluftrenaren.SeServaluftrenaren(sida

33).

6.Bytoljanivevhuset;seBytamotoroljanoch

oljeltret(sida36).

7.Kontrolleralufttrycketidäcken,seKontrollera

däcktrycket(sida42).

8.Laddabatteriet,seLaddabatteriet(sida41).

9.Skrapaborteventuellaansamlingaravgräs ochsmutsfrånklipparensundersida,ochtvätta sedanmaskinenmedenträdgårdsslang.

Obs:Körmaskinenmedknivreglagebrytaren

(kraftuttaget)inkoppladochmotornpåhög tomgångunder2till5minutereftertvätt.

10.Kontrolleraknivarnasskick,seServaknivarna

(sida43).

11.Förberedmaskinenförförvaringomdenskastå oanvändiöver30dagar.Förberedmaskinenför förvaringpåföljandesätt:

A.Tillsättbränslestabiliserare/konditionerare

tillfärsktbränsleitanken.Följ blandningsanvisningarnafrån bränslestabiliserarenstillverkare.Använd inteenalkoholbaseradstabiliserare(etanol ellermetanol).

Förvarabatteriet

1.Laddabatteriethelt.

2.Låtbatterietvilai24timmarochkontrollera sedanbatterietsspänning.

Obs:Upprepasteg1och2ombatteriets

spänningärlägreän12,6V.

3.Kopplabortkablarnafrånbatteriet.

B.Körmotornförattfördelastabiliserat

bränsletibränslesystemet(5minuter).

C.Stängavmotorn,låtdensvalnaochtöm

bränsletanken.

D.Startamotornochkördentillsdenstängs

av.

E.Kasserabränsletpålämpligtsätt.Återvinn

bränsleenligtlokalaföreskrifter.

Viktigt:Förvaraintebränslesom

innehållerstabiliserare/konditionerare längreändentidsomrekommenderas avbränslestabiliserarenstillverkare.

12.Lossatändstiftenochkontrolleraderasskick.Se

Utförservicepåtändstiftet(sida37).Hällitvå

matskedar(30ml)motoroljaitändstiftshåletnär stiftet/stiftenhartagitsbort.Användelstarten förattdraruntmotornochspridaoljaninuti cylindern.Monteratändstiften.Sättintepå tändkabeln.

13.Kontrolleraochdraåtallabultar,muttraroch skruvar.Repareraellerbytutskadadedelar.

4.Kontrolleraspänningenregelbundetföratt säkerställaattdenliggerpå12,4Vellerhögre.

Obs:Upprepasteg1och2ombatteriets

spänningärlägreän12,4V.

Rådförbatteriförvaring

•Förvarabatterietiupprättlägeiettsvaltochtorrt

utrymme.

•Staplaintebatteriernadirektovanpåvarandra,

såvidadeinteliggeriförpackningar.

•Staplaintemeräntrebatterierpåvarandra

(endasttvåomdetärkommersiellabatterier).

•T estavåtabatteriervarfjärdetillsjättemånadoch

laddademvidbehov.

•T estaochladdaalltidbatterietinnandumonterar

det.

14.Målailackskadorochbarametallytor.Färg nnsattköpahosdinnärmasteauktoriserade återförsäljare.

15.Förvaramaskineniettrentochtorrtgarageeller lagerutrymme.Tautnyckelnurtändningslåset ochförvaradenutomräckhållförbarnochandra obehörigaanvändare.Täckövermaskinenför attskyddadenochhålladenren.

Felsökning

Problem

Bränsletankenuppvisarteckenpåkollaps ellermaskinenuppvisaroftateckenpåatt denhållerpåattfåbränslestopp.

Motornöverhettas.

Startmotornstartarinte.

Motornstartarinte,ärtrögstartadeller stannarefterenstund.

Möjligaorsaker

1.Luftrenarenspappersinsatsärigensatt.

1.Motornbelastasförhårt.

2.Oljenivånivevhusetärlåg.2.Fyllpåoljaivevhuset.

3.Kylänsarnaochluftkanalernaunder motornsäkthusärigensatta.

4.Luftrenarenärsmutsig.4.Rengörellerbytutluftrenarinsatsen.

5.Detnnssmuts,vattenellergammalt bränsleibränslesystemet.

1.Knivreglagetståriinkopplatläge.

2.RörelsereglagenärinteidetNEUTRALA

LÅSLÄGET.

3.Batterietärurladdat.3.Laddabatteriet.

4.Deelektriskaanslutningarnahar korroderatellerlossnat.

5.Ensäkringhargått.

6.Ettreläellerenbrytareärdefekt.

1.Bränsletankenärtom.1.Fyllbränsletanken.

2.Choken(iförekommandefall)ärinte igång.

3.Luftrenarenärsmutsig.3.Rengörellerbytutluftrenarinsatsen.

4.Tändkabeln/-kablarnaärlös(a)eller urkopplad(e).

5.Tändstiftet/-stiftenäranfrätt(a), skadat(skadade)elleravståndetär felaktigtinställt.

6.Detnnssmutsibränsleltret.6.Bytutbränsleltret.

7.Detnnssmuts,vattenellergammalt bränsleibränslesystemet.

8.Bränslesystemetinnehållerfelaktigt bränsle.

9.Oljenivånivevhusetärlåg.9.Fyllpåoljaivevhuset.

1.Rengörpappersinsatsen.

1.Sänkhastigheten.

3.T aborthindretfrånkylänsarnaoch luftkanalerna.

5.Kontaktaenauktoriserad återförsäljare.

1.Kopplaurknivreglagebrytaren.

2.Förrörelsereglagespakarnautåttilldet

NEUTRALALÅSLÄGET.

4.Kontrolleraattdeelektriska anslutningarnahargodkontakt.

5.Bytutsäkringen.

6.Kontaktaenauktoriserad återförsäljare.

2.FörchokereglagettilllägetPÅ.

4.Sättpåtändkabeln/-kablarnapå tändstiftet.

5.Monteraettnytttändstift(nyatändstift) medkorrektavstånd.

7.Kontaktaenauktoriserad återförsäljare.

8.Tömtankenochbytutbränsletmot rätttyp.

Åtgärd

Motorntapparkraft.

1.Motornbelastasförhårt.

2.Luftrenarenärsmutsig.2.Rengörluftrenarinsatsen.

3.Oljenivånivevhusetärlåg.3.Fyllpåoljaivevhuset.

4.Kylänsarnaochluftkanalernaunder motornsäkthusärigensatta.

5.Tändstiftet/-stiftenäranfrätt(a), skadat(skadade)elleravståndetär felaktigtinställt.

6.Bränsletankensventilärblockerad.6.Kontaktaenauktoriserad

7.Detnnssmutsibränsleltret.7.Bytutbränsleltret.

Detnnssmuts,vattenellergammalt bränsleibränslesystemet.

Bränslesystemetinnehållerfelaktigt

9. bränsle.

1.Sänkhastigheten.

4.T aborthindretfrånkylänsarnaoch luftkanalerna.

5.Monteraettnytttändstift(nyatändstift) medkorrektavstånd.

återförsäljare.

8.Kontaktaenauktoriserad återförsäljare.

9.Kontaktaenauktoriserad återförsäljare.

Problem

Möjligaorsaker

Åtgärd

Maskinendriverinte.

Maskinenvibrerarpåettonormaltsätt.

Klipphöjdenärojämn.

1.Överströmningsventilernaäröppna.

2.Drivremmarnaärslitna,lösaeller trasiga.

3.Drivremmarnaharlossnatfrån remskivorna.

4.Misslyckadtransmission.4.Kontaktaenauktoriserad

1.Kniven/knivarnaärböjd(a)eller obalanserad(e).

2.Knivensfästbultärlös.

3.Motornsfästskruvarärlösa.

4.Detnnsenlösmotorremskiva, mellanremskivaellerknivremskiva.

5.Motorremskivanärskadad.5.Kontaktaenauktoriserad

6.Enknivspindelärböjd.6.Kontaktaenauktoriserad

7.Motorfästetärlöstellerslitet.

1.Kniven/knivarnaärinteskarp/skarpa.1.Slipakniven/knivarna.

2.Kniven/knivarnaärböjd(a).

3.Klipparenärintebalanserad.3.Balanseraklipparenslutningisidled

4.Enantiskalpvals(iförekommandefall) ärfelaktigtinställd.

5.Klippdäcketsundersidaärsmutsig.5.Rengörklipparensundersida.

6.Däcktrycketärfelaktigt.

7.Enknivspindelärböjd.7.Kontaktaenauktoriserad

1.Stängbogserventilerna.

2.Kontaktaenauktoriserad återförsäljare.

3.Kontaktaenauktoriserad återförsäljare.

återförsäljare.

1.Monterany(a)kniv(ar).

2.Draåtknivensfästskruv.

3.Draåtmotornsfästskruvar.

4.Draåtaktuellremskiva.

återförsäljare.

7.Kontaktaenauktoriserad återförsäljare.

2.Monteranyaknivar.

ochdenfrämre-bakrelutningen.

4.Justeraantiskalphjuletshöjd.

6.Justeradäcktrycket.

återförsäljare.

Knivarnaroterarinte.

1.Drivremmenärsliten,lösellerskadad.1.Monteraennydrivrem.

2.Drivremmenharlossnatfrån remskivan.

3.Kraftuttagsbrytareneller kraftuttagskopplingenärtrasig.

4.Klipparremmenärsliten,lös,eller trasig.

2.Monteradrivremmenochkontrollera justeringsaxlarnaochremstyrningarna förrättposition.

3.Kontaktaenauktoriserad återförsäljare.

4.Monteraennyklipparrem.

Scheman

Elschema—137-7002(Rev.A)

g297640

Anteckningar:

Europeisktsekretessmeddelande

DeuppgiftersomTororegistrerar ToroWarrantyCompany(T oro)respekterardinintegritet.Förattkunnabehandladinagarantianspråkochkontaktadigihändelseavattenproduktmåste återkallasbervidigattuppgevissapersonuppgifter,antingendirektellerviadinlokalaToro-återförsäljare.

TorosgarantisystemkörspåservrarsomnnsiUSAdärsekretesslagarnakanskeintegersammaskyddsomidittland.

GENOMATTUPPGEDINAPERSONUPPGIFTERFÖROSSSAMTYCKERDUTILLATTDEBEHANDLASSÅSOMBESKRIVSIDETHÄR SEKRETESSMEDDELANDET.

SåhäranvänderToroinformationen Torokananvändadinapersonuppgifterförattbehandlagarantianspråkochförattkontaktadigihändelseavattenproduktåterkallas.T orokan vidarebefordrauppgifternatillsinadotterbolag,återförsäljareellerandraaffärspartnerisambandmednågonavdessaaktiviteter.Visäljerintedina personuppgiftertillnågotannatföretag.Viförbehållerossrättenattvidarebefordrapersonuppgifterisyfteattefterlevatillämpligalagarochuppfylla förfrågningarfrånvederbörligamyndigheter,administrerasystempårättsättellerförvåregenellerandraanvändaressäkerhet.

Såhärsparasdinapersonuppgifter Visparardinapersonuppgiftersålängevibehöverdemfördesyftendeursprungligenregistreradesför,avandralegitimaskäl(t.ex.förattfölja föreskrifter)ellersålängesomkrävsenligttillämpliglag.

Torosengagemangförattskyddadinapersonuppgifter Vividtarskäligaförsiktighetsåtgärderförattskyddadinapersonuppgifter .Vividtarocksååtgärderförattbibehållapersonuppgifternasaktuellastatusså attdeärkorrekta.

Åtkomsttillochkorrigeringavpersonuppgifter Omduvillgranskaellerkorrigeradinapersonuppgifterkandukontaktaossviae-postpålegal@toro.com.

KonsumenträttiAustralien

AustraliensiskakunderhittarinformationrörandeaustraliensiskkonsumenträttinutiförpackningenellerhosdenlokalaToro-återförsäljaren.

374-0282RevC

Toro 74874 Operator's Manual [sv]

Specifications and Main Features

Frequently Asked Questions

User Manual
