FormNo.3419-555RevA

TimeCutter

HDX4850enX5450

zitmaaier

Modelnr.:74864—Serienr.:402000000enhoger Modelnr.:74865—Serienr.:402000000enhoger

Registreeruwproductopwww.T oro.com. Vertalingvandeoorspronkelijketekst(NL)

*3419-555*A

DitproductvoldoetaanallerelevanteEuropese richtlijnen;zievoordetailsdeaparteproductspecieke conformiteitsverklaring.

Bruto-ennettokoppel

Debruto-ennettokoppelvandezemotorisdoor demotorfabrikantinlaboratoriumomstandigheden gemetenvolgensstandaardJ1940ofJ2723vande SocietyofAutomotiveEngineers(SAE).Omdatbijde conguratierekeningisgehoudenmetdeveiligheids-, emissie-engebruiksvoorschriften,zaldemotorvan dittypemaaiersindepraktijkveelminderkoppel hebben.

WAARSCHUWING

Standaardgemonteerdeoorspronkelijke onderdelenenaccessoiresverwijderenkan eeninvloedhebbenopdegarantie,tractieen veiligheidvandemachine.Niet-origineleT oro onderdelengebruikenkanernstigletselof dedoodtotgevolghebben.Ongeoorloofde wijzigingenaanbrengenaandemotorof hetbrandstof-ofventilatiesysteemkaneen inbreukzijnopvoorschriften.

Vervangalleonderdelen,inclusiefmaarniet beperkttot:banden,riemen,messenen onderdelenvanhetbrandstofsysteemdoor origineleT oroonderdelen.

Ganaarwww.Toro.comomdespecicatiesvanuw maaierteraadplegen.

Belangrijk:AlsueenmachinemeteenToro

motorgedurendeeenononderbrokenperiode boven1.500mgebruikt,moetuervoorzorgen datdesetvoorgrotehoogteisgemonteerd zodatdemotorvoldoetaandeCARB-en EPA-emissierichtlijnen.Desetvoorgrote hoogtevergrootdemotorprestatiesenvoorkomt vervuilingvandebougie,moeilijkstartenen grotereemissies.Zodraudesethebtgemonteerd, dientuhetlabelvoorgrotehoogteopde machinetebevestigennaastdestickermethet serienummer.Neemcontactopmeteenerkende Toroservicedealeromdegeschiktesetvoor grotehoogteenhetlabelvoorgrotehoogtevoor uwmachineteverkrijgen.Omeendealerinuw buurttevinden,kuntukijkenoponzewebsite www.Toro.comofcontactopnemenmetonzeToro CustomerCareDepartementophetnummerdat isopgegevenindegarantieverklaringvoorhet emissiecontrolesysteem.

Verwijderdesetvandemotorenzetdemotor terugnaarzijnoriginelefabrieksinstellingalsu demotorgebruiktonder1.500m.Gebruikgeen motordiegeschiktisgemaaktvoorgebruikop

grotehoogteoplagerehoogtes;anderskande motoroververhitrakenenwordenbeschadigd.

Indienunietzekerbentofuwmachinegeschikt isgemaaktvoorgebruikopgrotehoogte,moetu zoekennaarhetvolgendelabel.

decal127-9363

Inleiding

Dezezitmaaiermetdraaiendemessenisbedoeld voorgebruikdoorparticuliereninresidentiële toepassingen.Demachineisvoornamelijkontworpen voorhetmaaienvangrasopgoedonderhouden gazons.Demachineisnietontworpenvoorhet maaienvanlagestruiken,hetmaaienvangrasen anderebegroeiinglangsdesnelweg,ofvoorgebruik indelandbouw.

Leesdezeinformatiezorgvuldigdoor,zodatuweet hoeudemachineopdejuistewijzemoetgebruiken enonderhoudenenomschadeaandemachineen letseltevoorkomen.Ubentverantwoordelijkvoorhet juisteenveiligegebruikvandemachine.

NeemrechtstreekscontactopmetT orovia www.toro.comvoortrainingsmaterialenover productveiligheiden-bediening,informatieover accessoires,omeenverdelertezoekenofomuw productrechtstreeksteregistreren.

Alsuservice,origineleToroonderdelenofaanvullende informatienodighebt,kuntucontactopnemenmet eenerkendeservicedealerofmetdeklantenservice vanT oro.Udienthierbijaltijdhetmodelnummeren hetserienummervanhetproducttevermelden.De locatievanhetplaatjemethetmodelnummeren hetserienummervanhetproductisaangegevenop

Figuur1.Ukuntdenummersnotereninderuimte

hieronder.

Belangrijk:Ukuntmetuwmobielapparaatde

QR-codeophetplaatjemethetserienummer (indienaanwezig)scannenomtoegangte krijgentotdegarantie,onderdelenenandere productinformatie.

Ukuntcontactmetonsopnemenopwww.Toro.com.

Allerechtenvoorbehouden

GedruktindeVS

Figuur1

1.Plaatjemetmodelnummerenserienummer

Ukunthetmodelnummerenhetserienummernoteren inderuimtehieronder:

Modelnr.:

Serienr.:

Dezehandleidingwijstuopmogelijkegevaren enbevatveiligheidswaarschuwingendieukunt herkennenaanhetwaarschuwingspictogram(Figuur

2),datwijstopeengevaardaternstigletselofdedood

kanveroorzakenindienunalaatdevoorgeschreven maatregelentetreffen.

Figuur2

Waarschuwingssymbool

Erwordenindezehandleidingtweewoordengebruikt omuwaandachtopbijzondereinformatietevestigen. Belangrijkattendeertuopbijzonderetechnische informatieenOpmerkingduidtalgemeneinformatie aandiebijzondereaandachtverdient.

Inhoud

Veiligheid..................................................................4

Algemeneveiligheid...........................................4

Hellingsindicator................................................5

Veiligheids-eninstructiestickers........................6

Algemeenoverzichtvandemachine........................11

Bedieningsorganen...........................................11

Voorgebruik........................................................13

Veiligheidsinstructiesvoorafgaandaanhet

werk..............................................................13

Brandstofbijvullen............................................13

g234368

g000502

Dagelijksonderhouduitvoeren.........................14

Eennieuwemachineinrijden............................14

Hetveiligheidssysteemgebruiken....................15

Bestuurdersstoelinstellen................................15

Rijhendelsafstellen..........................................16

Tijdensgebruik....................................................16

Veiligheidtijdenshetwerk.................................16

Parkeerremgebruiken......................................18

Demesschakelaar(aftakas)bedienen..............19

Degashendelbedienen....................................19

Dechokebedienen...........................................19

Startenvandemotor........................................20

Demotorafzetten.............................................20

Derijhendelsgebruiken....................................21

Metdemachinerijden.......................................21

HetSmartSpeed

besturingssysteem

gebruiken......................................................22

Zijafvoergebruiken...........................................22

Demaaihoogteinstellen...................................23

Antiscalpeerrollenafstellen...............................24

Zijuitworpgebruiken.........................................24

Werktuigenenaccessoiresgebruiken..............27

Tipsvoorbedieningengebruik.........................28

Nagebruik...........................................................28

Veiligheidnahetwerk.......................................28

Machinemetdehandduwen............................29

Demachinetransporteren................................29

Onderhoud..............................................................32

Aanbevolenonderhoudsschema.........................32

Proceduresvoorafgaandeaanonderhoud...........33

Veiligheidbijonderhoud....................................33

Deafdekkingvanhetmaaidek

losmaken......................................................33

Onderhoudmotor................................................34

Veiligheidvandemotor.....................................34

Onderhoudvanhetluchtlter............................34

Motorolieverversen..........................................35

Onderhoudvandebougie................................38

Hetkoelsysteemreinigen.................................39

Onderhoudbrandstofsysteem.............................40

Brandstofltervandeslangvervangen.............40

Onderhoudelektrischsysteem............................41

Veiligheidvanhetelektrischsysteem................41

Onderhoudvandeaccu....................................41

Onderhoudvandezekeringen..........................42

Onderhoudaandrijfsysteem................................43

Bandenspanningcontroleren............................43

Onderhoudriemen..............................................43

Riemencontroleren..........................................43

Drijfriemvanmaaidekvervangen.....................43

Onderhoudvanhetmaaimachine.........................45

Onderhoudvandemaaimessen.......................45

Maaidekhorizontaalstellen..............................48

Maaidekverwijderen.........................................49

Hetmaaidekmonteren.....................................50

Grasgeleidervervangen...................................51

Reiniging.............................................................52

Onderkantvanmaaimachinewassen...............52

Afvalafvoeren..................................................53

Stalling....................................................................53

Veiligheidtijdensopslag...................................53

Reinigenenopslaan.........................................53

Opslagvandeaccu..........................................54

Problemen,oorzaakenremedie.............................55

Schema's................................................................57

Veiligheid

Dezemachineisontworpeninovereenstemmingmet deEN-normISO5395:2013.

Algemeneveiligheid

Ditproductkanhandenofvoetenafsnijden envoorwerpenuitwerpen.Volgaltijdalle veiligheidsinstructiesopomernstigletselte voorkomen.

Ditproductgebruikenvooranderedoeleindendanhet bedoeldegebruikkangevaarlijkzijnvooruofvoor omstanders.

•Gebruikdemachinenietindebuurtvansteile

hellingen,greppels,oevers,waterofandere gevaren,ofophellingensteilerdan15graden.

•LeesdezeGebruikershandleidingenzorgervoor

datudezebegrijptvoordatudemotorstart.

•Houdhandenenvoetenuitdebuurtvande

bewegendeonderdelenvandemachine.

•Gebruikdemachineenkelalsdenodigeschermen

enanderebeveiligingsmiddelenaanwezigzijnen naarbehorenwerken.

•Laatgeenkinderenofomstandershetwerkgebied

betreden.Laatkinderennooitdemachine bedienen.

•Schakeldemachineendemotoruitvoordatu

onderhoudswerkzaamhedenuitvoert,bijtanktof demachinevrijmaakt.

Onjuistgebruikofonderhoudvandezemachine kanletseltotgevolghebben.Omhetrisicoop letseltevermijden,dientuzichaandevolgende veiligheidsinstructiestehoudenenaltijdophet veiligheidssymboolteletten,datbetekentVoorzichtig, WaarschuwingofGevaar–instructievoorpersoonlijke veiligheid.Niet-nalevingvandezeinstructieskan leidentotlichamelijkofdodelijkletsel.

Uvindtbijkomendeveiligheidsinformatieopde betreffendeplaatsenindezehandleiding.

Hellingsindicator

Figuur4

Dezepaginamagwordengekopieerdvoorpersoonlijkgebruik.

1.Demaximalehellingshoekwaarbijudemachinemaggebruikenis15graden.Gebruikhethellingsschemaomdehellingshoek tebepalenvoordatudemachinebedient.Gebruikdemachinenietophellingenvanmeerdan15graden.Langsde betreffendelijnvandeaanbevolenhellingshoekvouwen.

2.Lijndezeranduitmeteenverticaaloppervlak,bijvoorbeeldeenboom,gebouwofhek.

3.Voorbeeldvanhetvergelijkenvandehellingshoekmetdegevouwenrand

g011841

Veiligheids-eninstructiestickers

Veiligheidsstickersenveiligheidsinstructieszijngemakkelijkzichtbaarvoordebestuurderen bevindenzichbijplaatsenwaargevaarkanontstaan.Vervangallebeschadigdeofverdwenen stickers.

Merktekenvanfabrikant

1.GeeftaandathetmesonderdeelvaneenorigineleToro maaimachineis.

Symbolenopaccu

Sommigeofallesymbolenstaanopdeaccu.

decaloemmarkt

decal117-1 194

decalbatterysymbols

1.Motor

117-1194

1.Risicovanexplosie6.Houdomstandersopeen

2.Nietroken.Geenopen vuurofvonken

3.Risicovanbijtende vloeistof/chemische brandwonden

4.Draagoogbescherming.

5.Leesde Gebruikershandleiding.

veiligeafstandvande accu.

7.Draagoogbescherming; explosievegassenkunnen blindheidenanderletsel veroorzaken.

8.Accuzuurkanblindheid ofernstigebrandwonden veroorzaken.

9.Ogendirectmetwater spoelenensnelarts raadplegen.

10.Bevatlood;niet weggooien

1.Omloophendel,hendelin duwstand

decal121-2989

121-2989

2.Omloophendel,hendelin gebruiksstand

decal131-1097

131-3948

131-1097

1.Aftapplug

decal130-0654

130-0654

1.Transportvergrendeling aan

2.Transportvergrendelinguit

1.Waarschuwing– Machinekanvoorwerpen uitwerpen;zorgervoordat degrasgeleideropzijn plaatszit.

1.Leesde Gebruikershandleiding.

2.Maaihoogteselectie

3.Maaihoogte

130-0731

2.Handenofvoetenkunnen wordengesnedendoor hetmaaimes–Blijfuit debuurtvanbewegende onderdelen.

130-0765

3.Neemhetsleuteltjeuitde contactschakelaarenlees deGebruikershandleiding voordatuonderhoud uitvoert.

decal130-0731

decal130-0765

1.Langzaam

2.Bijhetslepen

1.Demachinekan voorwerpenuitwerpen –Houdomstandersuitde buurtvandemachine.

2.Demaaierkanvoorwerpen uitwerpen,geopende uitwerpplaat–Gebruik demachinenietmeteen openmaaidek;gebruik eengrasvangerofeen uitwerpplaat.

decal131-3948

131-3948

3.Snel

decal132-0872

132-0872

3.Handenofvoetenkunnen wordengesneden–Blijfuit debuurtvanbewegende onderdelen.

4.Risicoomgegrepente worden–Blijfuitdebuurt vanbewegendedelenen houdallebeschermende delenophunplaats.

decal136-9186

136-9186

1.LeesdeGebruikershandleidingvoordatugewichttoevoegt aandebak.

decal136-4243

136-4243

1.Snel

4.Achteruit

2.Langzaam5.Handremvrijgesteld

3.Neutraalstand6.Handremingeschakeld

136-4244

1.Snel

2.Langzaam4.Achteruit

3.Neutraalstand

decal136-4244

1.Controleerde bandenspanningom de25bedrijfsuren.

2.Motorolie

3.Controleerde bandenspanningom de25bedrijfsuren.

decal136-5596

136-5596

4.Controleerde bandenspanningom de25bedrijfsuren.

5.LeesdeGebruikers- handleidingvoordatu onderhoudswerkzaamhedenuitvoert.

133-9255

Opmerking:Dezemachinevoldoetaandetestsdiedestatischebreedte-enlengtestabiliteitmetenendiestandaardzijninde

sector.Demaximaleaanbevolenhellingshoekwordtvermeldopdesticker.Raadpleegdeinstructiesvoorgebruikvandemachineop hellingenindeGebruikershandleidingendeomstandighedenwaarinudemachinezougebruikenomnategaanofudemachineop eenbepaaldedagenophetterreininkwestiekuntgebruiken.Veranderingeninhetterreinkunnentotgevolghebbendatdemachine andersreageertophellingen.Laatdemaai-eenhedenindienmogelijkneeropdegrondwanneerudemachineopeenhellinggebruikt. Alsudemaai-eenhedenomhoogbrengtophellingen,kandemachineonstabielworden.

decal133-9255

1.Waarschuwing–LeesdeGebruikershandleiding.

2.Risicobijhetgebruikvanoprijplaten–gebruikgeendubbele oprijplaatbijhetladenopeenaanhanger;gebruikéénenkele oprijplaatdiebreedgenoegisvoordemachineendieeen hellingshoekheeftvanminderdan15graden;rijachteruitde oprijplaatopenrijvooruitdeoprijplaataf.

3.Demachinekanvoorwerpenuitwerpen–houdomstanders opeenveiligeafstandvandemachineenverwijdervuil voordatugaatmaaien;laathetgeleiderschermomlaagzitten.

4.Risicooplichamelijkletsel–vervoergeenpassagiers;kijk achteromalsuachteruitmaait.

5.Kantelgevaar–gebruikdemachinenietophellingeninde buurtvanwaterofophellingenvanmeerdan15graden.

6.Gevaaropsnijwondenenbeknelling–houafstandtot bewegendedelen;laatallebeveiligingenophunplaats.

7.Waarschuwing–voordatuonderhouduitvoertaande machine,moetudeGebruikershandleidinglezen;trekde handremop,verwijderhetsleuteltjeenmaakdedradenvan debougielos.

133-9263

1.Snel4.Aftakasuitgeschakeld

2.Langzaam

3.Choke

decal133-9263

5.Aftakasingeschakeld

Algemeenoverzicht vandemachine

Bedieningsorganen

Zorgervoordatuvertrouwdbentmetalle bedieningsorganeninFiguur6enFiguur7voordatu demotorstartendemachinegebruikt.

Bedieningspaneel

g188738

Figuur6

1.Maaidekpedaal

2.Penvoordemaaihoogte

3.Maaihoogtehendel/transportvergrendeling

4.SmartSpeed™hendel

5.Rijhendel

6.Bedieningsorganen

7.Motor

8.Brandstoftankdop

9.Maaidek

10.Antiscalpeerrol

11.Zwenkwiel

12.Parkeerremhendel

Figuur5

1.Urenteller

2.Gashendel5.Aftakasschakelaar

3.Chokeknop

g188739

4.Contactschakelaar

6.12Vaansluitpunt

Brandstofmeter

Debrandstofmetergeeftaanhoeveelbrandstoferin detankzit(Figuur7).

Figuur7

1.Brandstofmeter

Gashendel

Degashendelregelthetmotortoerentalenzorgtvoor eencontinuverstelbareregelingvanLANGZAAMtot SNEL(Figuur5).

g188776

Chokeknop

12Vaansluitpunt

Gebruikdechokeknopomeenkoudemotortestarten.

Urenteller

Deurentellerregistreerthetaantalurendatde motorinbedrijfisgeweest.Deurentellerwerktals demotorloopt.Gebruikdezetijdenomregelmatig onderhoudswerkzaamhedenteplannen(Figuur6).

Rijhendels

Derijhendelswordengebruiktomdemotorvooruiten achteruittelatenrijdenenombochtennaarlinksof naarrechtstemaken(Figuur5).

Vergrendeldeneutraalstand

Zetderijhendelsvanuithetmiddennaarbuitennaar deVERGRENDELDENEUTRAALST ANDwanneerude machineverlaat(Figuur21).Zetderijhendelsaltijdin deVERGRENDELDENEUTRAALSTANDalsudemachine stoptofonbeheerdachterlaat.

Parkeerremhendel

Deparkeerremhendelbevindtzichlinksvande bedieningseenheid(Figuur5).Metderemhendel wordendeaandrijfwielengeblokkeerddoorde parkeerrem.

Hetaansluitpuntdientomaccessoiresvan12Vvan stroomtevoorzien(Figuur6).

Belangrijk:Wanneeruhet12Vaansluitpuntniet

gebruikt,brengdanderubberenplugaanomte voorkomendathetaansluitpuntbeschadigdraakt.

Contactschakelaar

Decontactschakelaar,waarmeeudemotorstarten afzet,heeft3standen:UIT,LOPENenST ART.Zie

Startenvandemotor(bladz.20).

Maaimesschakelaar(aftakas,PTO)

Metdemaaimesschakelaar,aangeduidmethet aftakassymbool(PTO),schakeltudeaandrijvingnaar demaaimessenaanofuit(Figuur6).

Maaihoogtehendel

Demaaihoogtehendelkanincombinatiemethet voetpedaalwordengebruiktomhetmaaidekopeen speciekemaaihoogtetevergrendelen.Stelde maaihoogtealleeninalsdemachinenietrijdt(Figuur

5).

Werktuigen/accessoires

Omdeparkeerreminwerkingtestellen,moetude hendelomhoogtrekkentothijvergrendeldwordtin deinkeping.

Omdeparkeerremuitteschakelen,moetudehendel uitdeinkepingnaarutoetrekken,envervolgensnaar benedenduwen.

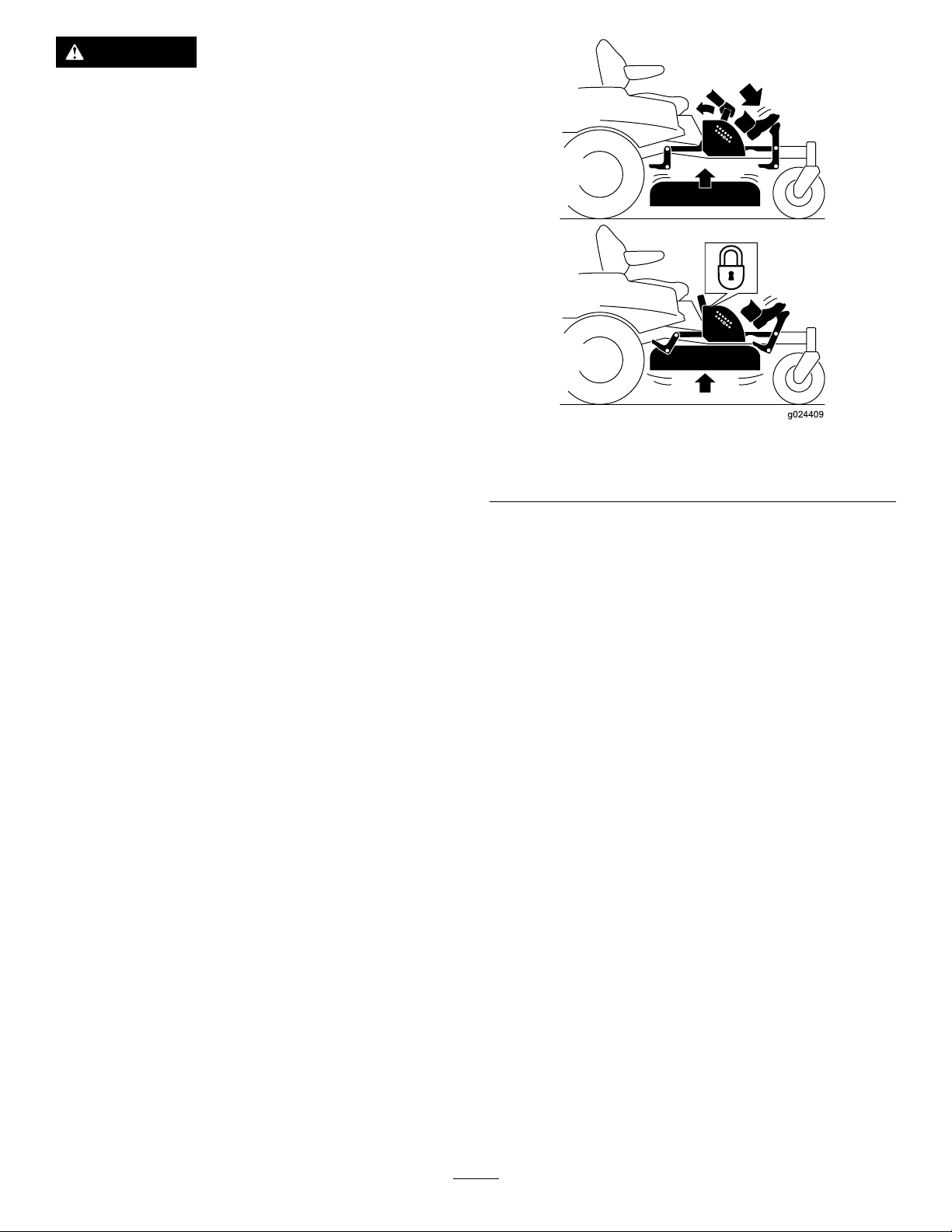

Maaidekhefsysteemmet voetpedaal

Methetvoetbediendemaaidekhefsysteemkande gebruikerhetmaaidekomhoogenomlaagbrengen vanuitdebestuurdersstoel.Ukunthetvoetpedaal gebruikenomhetmaaidekkortomhoogtebrengen omobstakelsteontwijkenofomhetmaaidekin dehoogstemaaihoogtestandoftransportstandte vergrendelen(Figuur5).

SmartSpeed™bedieningssys- teem

DehendelvanhetSmartSpeed™systeembevindt zichonderdebestuurdersstoelengeeftudekeuzeuit driesnelheidsbereiken:trimmen,slepenenmaaien (Figuur5).

EenselectievandoorT orogoedgekeurdewerktuigen enaccessoiresisverkrijgbaarvoorgebruikmetde machineomdemogelijkhedendaarvanteverbeteren enuittebreiden.Neemcontactopmeteenerkende servicedealerofdistributeurofbezoekwww.T oro.com vooreenlijstvanallegoedgekeurdewerktuigenen accessoires.

OrigineleonderdelenvanT orozijndebestewaarborg vanuwinvesteringenhetoptimaleprestatievermogen vanuwT oromaaimachine.Omdebetrouwbaarheid teverzekerenlevertT ororeserve-onderdelendie volledigvoldoenaandetechnischespecicatiesvan onzemachines.KiesvoorzekerheidorigineleT oro onderdelen.

Gebruiksaanwijzing

Opmerking:Bepaalvanuitdenormale

bedieningspositiedelinker-enrechterzijdevande machine.

Voorgebruik

Veiligheidsinstructies voorafgaandaanhetwerk

Algemeneveiligheid

•Laatkinderenofpersonendiegeeninstructie

hebbenontvangen,demachinenooitgebruikenof onderhoudswerkzaamhedendaaraanverrichten. Plaatselijkevoorschriftenkunnennadereeisen stellenaandeleeftijdvandegenediemetde machinewerkt.Deeigenaarisverantwoordelijk voordeinstructievanallebestuurdersentechnici.

•Zorgervoordatuvertrouwdraaktmetde

bedieningsorganenendeveiligheidssymbolen,en weethoeudemachineveiligkuntgebruiken.

•Zorgervoordatuweethoeudemachineende

motorsnelkuntstoppen.

•Controleerofdedodemansknoppen,de

veiligheidsschakelaarsendeveiligheidsschermen zijnbevestigdennaarbehorenwerken.Gebruik demachineuitsluitendalsdezenaarbehoren werkt.

•Controleervoordatubeginttemaaienaltijdde

machineomzekertezijndatdemessen,de mesboutenenhetmaaimechanismeingoede staatzijn.Vervangversletenofbeschadigde messenenboutenaltijdalscompletesetomeen goedebalanstebehouden.

•Inspecteerhetterreinwaaropudemachine

gaatgebruikenenverwijdervoorwerpendiede machinekanuitwerpen.

•Inspecteerhetterreinomnategaanwelke

accessoiresenwerktuigennodigzijnomde machineveiligengoedtegebruiken.

Brandstofveiligheid

•Weesuiterstvoorzichtigbijhetomgaanmet

benzineompersoonlijkletselenmateriëleschade tevoorkomen.Brandstofdampenzijnontvlambaar enexplosief.

•Doofallesigaretten,sigaren,pijpenenandere

ontstekingsbronnen.

•Gebruikuitsluitendeengoedgekeurdvatofblik

voordebrandstof.

•Wanneerdemotorlooptofheetis,magude

brandstofdopnietverwijderenofgeenbrandstof toevoegen.

•Vuldemachinenietbinneneengebouwbijmet

brandstof.

•Slademachineendebrandstofhoudernietop

opplaatsenwaaropenvlammen,vonkenof waakvlammen(b.v .vaneenboilerofandere toestellen)aanwezigkunnenzijn.

•Vulbrandstofvatennietineenvoertuig,

vrachtwagenofopeenaanhangermetkunststof beplating.Plaatsvatendieuwiltvullenaltijdopde grond,uitdebuurtvanuwvoertuig.

•Laaddemachineuitdevrachtwagenofaanhanger

envuldezebijmetbrandstofwanneerzeop degrondstaat.Alsditnietmogelijkis,vuldan brandstofbijmeteendraagbaarvatinplaatsvan meteenvulpistoolvaneenpomp.

•Gebruikdemachineuitsluitendalshetcomplete

uitlaatsysteemisgemonteerdennaarbehoren werkt.

•Houdhetvulpistoolincontactmetderandvande

benzinetankofhetvattothettankenvoltooidis. Gebruikgeenvergrendelingvoorhetvulpistool.

•Alsubrandstofmorstopuwkledingdientuzich

onmiddellijkomtekleden.Eventueelgemorste brandstofopnemen.

•Doedebrandstoftanknooittevol.Plaatsde

brandstofdopterugenmaakhemstevigvast.

•Brandstofineengoedgekeurdvatofblikenbuiten

bereikvankinderenbewaren.Koopnooitmeer benzinedanuin30dagenkuntopmaken.

•Vuldebrandstoftankniethelemaal.Vulde

brandstoftanktotdathetpeil6mmtot13mmvan deonderkantvandevulbuisstaat.Dezegeeftde brandstofindetankruimteomuittezetten.

–Voorkomdatudampenlangetijdinademt.

–Houduwgezichtuitdebuurtvanhetvulpistool

endeopeningvandebrandstoftank.

–Vermijdcontactmetdehuid;spoelgemorste

vloeistofafmetwaterenzeep.

Brandstofbijvullen

Aanbevolenbrandstof

•Gebruikvoordebesteresultatenuitsluitend

schone,verse(minderdan30dagenoud), loodvrijebenzinemeteenoctaangetalvan87of hoger(indelingsmethode(R+M)/2).

•Ethanol:benzinemetmaximaal10vol.%ethanol

of15vol.%MTBE(methyltertiairebutylether)is geschikt.EthanolenMTBEzijnverschillende

stoffen.Benzinemet15%ethanol(E15)per volumeisnietgoedgekeurdvoorgebruik.Gebruik

nooitbenzinediemeerdan10%ethanolper volumebevat,zoalsE15(bevat15%ethanol),

E20(bevat20%ethanol),ofE85(bevattot85% ethanol).Hetgebruikvanniet-goedgekeurde benzinekanleidentotverminderdeprestaties en/ofmotorschadediemogelijknietgedektwordt doordegarantie.

•Geenbenzinegebruikendiemethanolbevat.

•Tijdensdewintergeenbrandstofbewaren

indebrandstoftankofinvaten,tenzijueen brandstofstabilisatorgebruikt.

•Mengnooitoliedoorbenzine.

Gebruikvanstabilizer/conditioner

Gebruikvanstabilizer/conditionerindemachinebiedt devolgendevoordelen:

•Houdtdebrandstofversgedurendestalling

van90dagenofminder(laatdebrandstoftank leeglopenalsudemachinelangerdan90dagen stalt).

•Houdtdemotortijdenshetgebruikschoon.

g197123

Figuur8

•Voorkomtharsachtigeafzettingeninhet

brandstofsysteem,dietotstartproblemenkunnen leiden

Belangrijk:Gebruiknooitbrandstofadditieven

diemethanolofethanolbevatten.

Voegdejuistehoeveelheidstabilizer/conditioner aandebrandstoftoe.

Opmerking:Stabilizer/conditionerwerkt

hetbestalsdezemetversebenzinewordt gemengd.Gebruikaltijdstabilizer/conditioner omhetrisicovanharsachtigeafzettingeninhet brandstofsysteemzokleinmogelijktehouden.

Brandstoftankvullen

1.Parkeerdemachineopeenhorizontaal oppervlak.

2.Steldeparkeerreminwerking.

3.Zetdemotorafenhaalhetsleuteltjeuithet contact.

4.Reinighetgebiedronddedopvande brandstoftank.

Dagelijksonderhoud uitvoeren

Voerelkedag,voordatudemachinestart,de dagelijkseproceduresuitbeschreveninOnderhoud

(bladz.32).

Eennieuwemachine inrijden

Eennieuwemotorheefttijdnodigomvolvermogen teontwikkelen.Maai-eenhedenenaandrijfsystemen hebbenmeerwrijvingalszijnieuwzijn,waardoor demotorextrawordtbelast.Houderrekeningmee dateennieuwemachineeeninrijperiodevan40 tot50bedrijfsurennodigheeftomvolvermogente ontwikkelenvoordebesteprestaties.

5.Vuldebrandstoftanktotdebrandstofmeterde vol-markeringbereikt(Figuur8).

Opmerking:Vuldebrandstoftankniet

helemaalvol.Ditgeeftdebrandstofindetank ruimteomuittezetten.

Hetveiligheidssysteem gebruiken

NEUTRAALSTAND.Startdemotor.Laatdemotor lopenenzetdeparkeerremvrij,schakelde messchakelaar(aftakas)inenkomietsovereind uitdebestuurdersstoel.Demotormoetafslaan.

WAARSCHUWING

Niet-aangeslotenofbeschadigde interlockschakelaarskunnenonverwachte gevolgenhebbenopdewerkingvan demachine.Ditkanlichamelijkletsel veroorzaken.

•Laatdeinterlockschakelaarsongemoeid.

•Controleerelkedagdewerkingvan deinterlockschakelaarsenvervang beschadigdeschakelaarsvoordatude machineweeringebruikneemt.

Werkingvanhetveiligheidssysteem

Hetveiligheidssysteemisbedoeldomstartenvande motoralleenmogelijktemakenwanneer:

•demesschakelaar(aftakas)isuitgeschakeld;

•derijhendelsindevergrendeldeNEUTRAALST AND

staan;

4.Neemplaatsopdestoel,steldeparkeerremin werking,schakeldemesschakelaar(aftakas)

UITenzetderijhendelsindevergrendelde

NEUTRAALSTAND.Startdemotor.Alsdemotor loopt,centreertueenvanbeiderijhendelsen beweegtudezevooruitofachteruit.Demotor moetafslaan.Herhaalditvoordeandere rijhendel.

5.Neemplaatsopdestoel,zetdeparkeerrem vrij,schakeldemesschakelaar(aftakas)

UITenzetderijhendelsindevergrendelde

NEUTRAALSTAND.Probeerdemotortestarten; demotormagnunietgaandraaien.

Bestuurdersstoelinstellen

Ukuntdestoelnaarvorenennaarachteren verschuiven.Destandvandestoelmoetzozijn datudemachinehetbestkuntbedienenendatu comfortabelzit(Figuur9).

•deparkeerreminwerkingisgesteld.

Hetveiligheidssysteemzorgtookdatdemotorwordt gestoptwanneerderijhendelsnietindevergrendelde NEUTRAALSTANDstaanenudebestuurdersstoel verlaat.

Hetveiligheidssysteemtesten

Onderhoudsinterval:Bijelkgebruikofdagelijks

Controleerdewerkingvanhetveiligheidssysteem telkensvoordatudemachineingebruikneemt.Als hetveiligheidssysteemnietwerktzoalshieronder wordtbeschreven,moetuhetdirectlatenrepareren dooreenerkendeservicedealer.

1.Neemplaatsopdestoel,steldeparkeerremin werkingenschakeldemesschakelaar(aftakas)

IN.Probeerdemotortestarten;demotormag

nunietgaandraaien.

2.Neemplaatsopdestoel,steldeparkeerremin werkingenschakeldemesschakelaar(aftakas)

UIT.Beweegeenvanbeiderijhendels(uitde

vergrendeldeNEUTRAALST AND).Probeerde motortestarten;demotormagnunietgaan draaien.Beweegnudeandererijhendel.

g027632

Figuur9

3.Neemplaatsopdestoel,steldeparkeerrem inwerking,schakeldemesschakelaarUIT enzetderijhendelsindevergrendelde

Rijhendelsafstellen

Tijdensgebruik

Dehoogteinstellen

Ukuntderijhendelshogeroflagerafstellen,voor meercomfort(Figuur10).

Figuur10

Hoekvanrijhendelsverstellen

Ukuntdehoekvanderijhendelsnaarvorenof achterenafstellen,voormeercomfort.

1.Verwijderdebovensteboutwaarmeede rijhendelisbevestigdaandeschachtvande bedieningsarm.

2.Draaideondersteboutlostotdatuderijhendels naarvorenofnaarachterenkuntbewegen (Figuur10).

3.Draaidemoerenaanomderijhendelvastte zettenindenieuwestand.

4.Stelvervolgensookdeandererijhendelaf.

Veiligheidtijdenshetwerk

Algemeneveiligheid

•Deeigenaar/gebruikerisverantwoordelijkvoor

ongelukkendiepersoonlijkletselofmateriële schadekunnenveroorzaken,enhijdientzulke ongelukkentevoorkomen.

•Draaggeschiktekleding,zoalseenveiligheidsbril,

langebroek,gripvaste,stevigeschoenenen gehoorbescherming.Draaglanghaarnietlosen draaggeenjuwelen.

•Gebruikdemachinenietalsuziek,moeofonder

deinvloedvanalcoholofdrugsbent.

•Vervoernooitpassagiersopdemachineenhoud

omstandersenhuisdierenwegvandemachine

g027252

terwijldezewordtgebruikt.

•Gebruikdemachineuitsluitendbijeengoede

zichtbaarheidzodatukuilenenverborgengevaren kuntvermijden.

•Gebruikdemachinenietopnatgras.Alsdewielen

hungripverliezen,kandemachinegaanglijden.

•Controleerofalleaandrijvingenindeneutraalstand

zijn,deparkeerreminwerkingisgesteldenu zichindebestuurderspositiebevindtvoordatude motorstart.

•Houduwhandenenvoetenuitdebuurtvan

demaaidekken.Blijfaltijduitdebuurtvande afvoeropening.

•Kijkachteromenomlaagvoordatuachteruitrijdt

omerzekervantezijndatdewegvrijis.

•Weesvoorzichtigbijhetnaderenvanblinde

hoeken,struiken,bomen,enandereobjectendie uwzichtkunnenbelemmeren.

•Maainietindebuurtvansteilehellingen,greppels

ofdijken.Demachinekanplotselingomslaanals eenwieloverderandkomt,ofalsderandinstort.

•Stopdemaaimessenalsunietdaadwerkelijk

maait.

•Stopdemachineencontroleerdemaaimessen

alsueenvreemdvoorwerpheeftgeraaktofals demachineabnormaalbeginttetrillen.Voeralle noodzakelijkereparatiesuitvoordatudemachine weeringebruikneemt.

•Verminderuwsnelheidenweesvoorzichtig

alsueenbochtmaaktofwegenenvoetpaden oversteektmetdemachine.Verleenaltijd voorrang.

•Schakeldeaandrijvingvandemaai-eenheid

uitenstopdemotorvoordatudemaaihoogte wijzigt(tenzijudezekuntaanpassenvanuitde bestuurderspositie).

•Laatdemotornooitlopenineenruimtewaar

uitlaatgassenzichkunnenverzamelen.

•Alsudemachineverlaat,laatdezedanniet

draaien.

•Doehetvolgendevoordatudebestuurderspositie

verlaat(inclusiefhetlegenvandegrasvangersof deblokkerenvanhetkanaal):

–Parkeerdemachineopeenhorizontaal

oppervlak.

–Schakeldeaftakasuitenlaatdewerktuigen

zakken. –Steldeparkeerreminwerking. –Zetdemotorafenhaalhetsleuteltjeuithet

contact. –Wachttotdatallebewegendeonderdelentot

stilstandzijngekomen.

•Gebruikdemachinenietalshetkanbliksemen.

•Gebruikdemachineenkelalssleepvoertuigalsze

voorzienisvaneentrekhaak.

•Veranderdesnelheidvandetoerenregelaarniet

enlaatdemotorhetmaximaletoerentalniet overschrijden.

•GebruikalleendoorT orogoedgekeurde

accessoiresenwerktuigen.

•Dezemachinesteltdegebruikerblootaan

geluidsniveausvanmeerdan85dBA.Bij langdurigeblootstellingkanditleidentot gehoorbeschadiging.

–Gebruikeenhellingsindicatoromde

hellingshoekbijbenaderingtebepalen.

–Gebruikdemaaimachinenooitophellingen

vanmeerdan15graden.

–Onderzoekdetoestandvanhetwerkgebied

opdiedagomtebepalenofdemachine veiligkanwordengebruiktopdehelling. Gebruikuwgezondverstandenuw beoordelingsvermogenwanneerudit onderzoekuitvoert.Veranderingeninhet terrein,zoalsdevochtigheidsgraad,kunnen snelvaninvloedzijnopdemanierwaaropde machinereageertopeenhelling.

•Spoorgevarenonderaandehellingop.Gebruik

demachinenietindebuurtvansteilehellingen, greppels,oevers,waterofanderegevaarlijke punten.Demachinekanplotselingomslaan alseenwieloverderandkomtofalsderand instort.Houdeenveiligeafstand(tweemaalde breedtevandemachine)tussendemachineen landschapselementendiegevaarlijkkunnenzijn. Gebruikeenloopmaaierofeenhandtrimmerom grastemaaienopdezeplaatsen.

•Vermijdstarten,stoppenofbochtenmakenop

hellingen.Vermijdplotseveranderingenvan snelheidofrichting;verandertraagengeleidelijk vanrichting.

•Gebruikeenmachinenietinomstandigheden

waarbijutwijfeltovertractie,sturenofstabiliteit. Denkeraandatdemachinetractiekanverliezen doordatubergafwaarts,opnatgrasofdwarsop eenhellingmaait.Alsdeaandrijfwielentractie verliezen,kunnenzegaanslippenenkuntu nietmeerremmenofsturen.Demachinekan schuiven,zelfsalsdeaandrijfwielennietdraaien.

Figuur11

1.Draaggehoorbescherming.

Demachineveiliggebruikenop hellingen

•Hetmaaienophellingeniseenbelangrijke

factorbijongelukkenwaarbijdecontroleoverde machinewordtverlorenofdezeomkantelt.Dit kanernstigofdodelijkletselveroorzaken.De bestuurderisverantwoordelijkvooreenveilig gebruikvandemachineophellingen.Gebruik vandemachineophellingenvereistaltijdextra voorzichtigheid.Doehetvolgendevoordatude machineopeenhellinggaatgebruiken:

–Leesdeinstructiesvoorgebruikopeenhelling

indehandleidingenopdemachine,enzorg

datudezeinstructiesbegrijpt.

g229846

•Verwijderofletopobstakelsalssloten,gaten,

geulen,hobbels,stenenofandereverborgen gevaren.Inhooggraszijnobstakelsniet altijdzichtbaar.Demachinekanomslaanop oneffenhedeninhetterrein.

•Weesextravoorzichtigwanneerudemachine

gebruiktmetaccessoiresofwerktuigenzoals grasopvangsystemen.Dezekunnendemachine minderstabielmaken,waardoorudecontroleover demachinekuntverliezen.Volgdeinstructies voorgebruikvancontragewichtenop.

•Laathetmaaidekindienmogelijkneeropdegrond

wanneerudemachineopeenhellinggebruikt. Alsuhetmaaidekomhoogbrengtophellingen, kandemachineonstabielworden.

•Eenrolbeugelmettweestangenisalsaccessoire

beschikbaarvoordemachine.Derolbeugel wordtaanbevolenvoorhetmaaiendichtbijsteile hellingen,waterensteileoeverswaarbijde machinezoukunnenomkantelen.Neemcontact

opmeteenerkendeservicedealervoormeer informatie.

Figuur12

1.Veiligezone–Gebruik demachineindezezone ophellingenvanminder dan15gradenofvlakke gebieden.

2.Gevarenzone–Gebruik eenloopmaaieren/ofeen handtrimmerophellingen vanmeerdan15graden enindebuurtvansteile hellingenofwater.

3.Water

4.W=breedtevande machine

5.Houdeenveiligeafstand (tweemaaldebreedte vandemachine) tussendemachineen landschapselementendie gevaarlijkkunnenzijn.

Parkeerremgebruiken

Steldeparkeerremaltijdinwerkingwanneerude machinestoptofdezeonbeheerdachterlaat.

Dehandreminschakelen

Parkeerdemachineopeenhorizontaaloppervlak.

g22911 1

g188778

Figuur13

Dehandremuitschakelen

Omdeparkeerremuitteschakelen,moetudehendel uitdeinkepingnaarutoetrekken,envervolgensnaar benedenduwen(Figuur14).

Veiligheidtijdenshetslepen

•Bevestigmateriaaldatwordtgesleept,uitsluitend

aanhetsleeppunt.

•Volgdeaanwijzingvandefabrikantop

metbetrekkingtotdegewichtslimietvoor sleepwerktuigenenslepenophellingen.Het gesleeptegewichtmagniethogerzijndanhet totalegewichtvandemachine,bestuurderen ballast.Gebruiktegengewichtenofwielgewichten zoalsaangegevenophetwerktuigofinde Gebruikershandleidingvanhetsleepvoertuig.

•Laatkinderenofanderepersonennooitindebuurt

komenvanhetgesleeptewerktuig.

•Opeenhellingkanhetgewichtvaneengesleept

werktuigertoeleidendatdewielenhungrip verliezen,eenhogerrisicoopomslaan,en verliesvandecontroleoverdemachinedoor debestuurderVerminderhetsleepgewichten verminderuwsnelheid.

•Hoezwaardereengesleeptelast,hoelangerde

stopafstandwordt.Rijlangzaamenzorgvoor voldoendeafstandomtestoppen.

•Maakgrotebochtenomervoortezorgendathet

werktuigdemachinenietraakt.

1.Drukdeparkeerremuitde inkepingennaarutoe.

g188777

Figuur14

2.Duwdeparkeerremnaar beneden.

Demesschakelaar(aftakas)

Degashendelbedienen

bedienen

Demesschakelaar(aftakas)startenstoptde maaimesseneneventuelebekrachtigdewerktuigen.

Messchakelaar(aftakas) inschakelen

Figuur15

Opmerking:Umoetdemaaimessenaltijd

inschakelenmetdegashendelopSNEL(Figuur16).

Degashendelheefttweestanden:SNELenLANGZAAM (Figuur18).

GebruikaltijddestandSNELwanneerudeaftakas inschakelt.

g187517

g008945

Figuur18

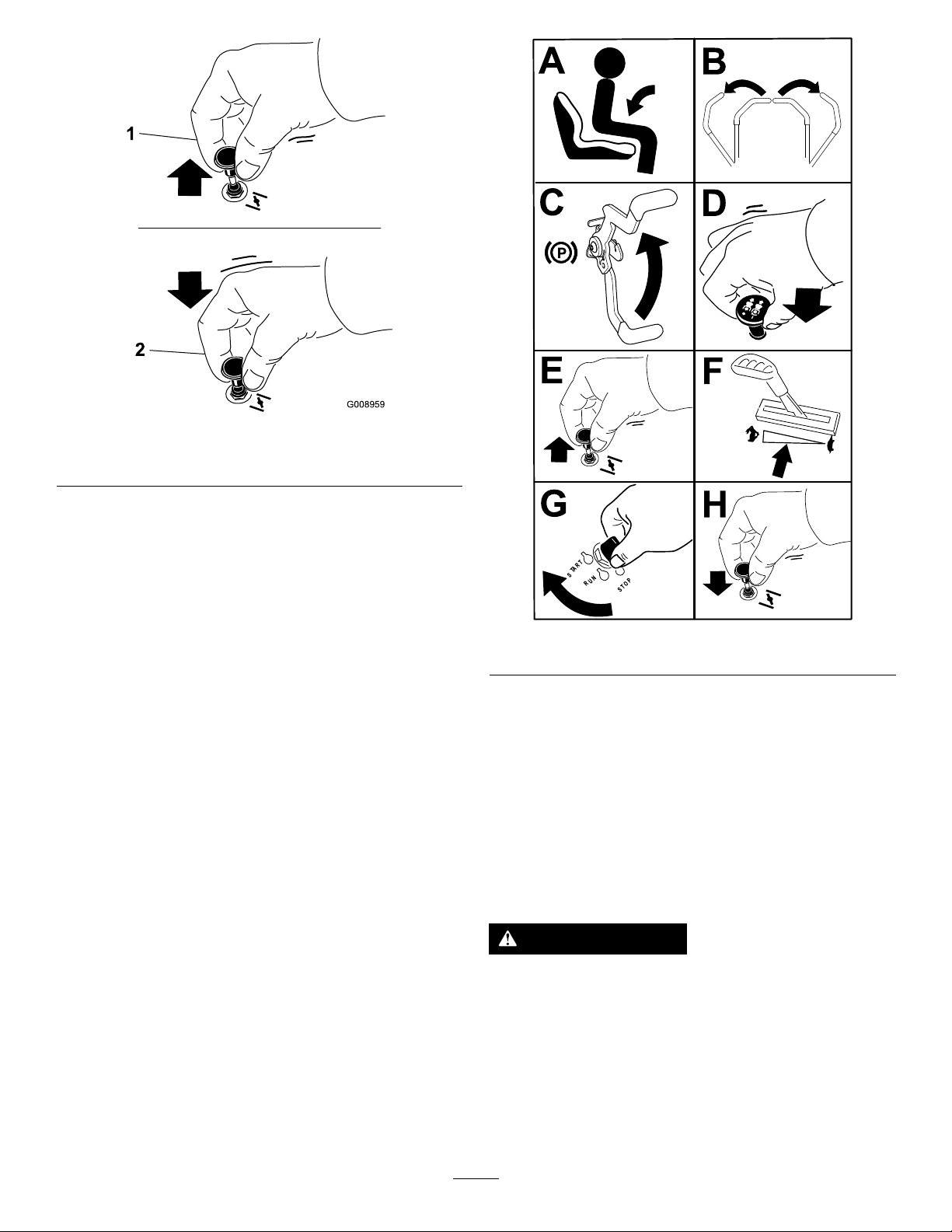

Dechokebedienen

Gebruikdechokeomeenkoudemotortestarten.

Messchakelaar(aftakas) uitschakelen

1.Trekdeknopvandechokeomhoogomdeze inteschakelenvoordatudecontactschakelaar inschakelt(Figuur19).

Opmerking:Zorgervoordatudechoke

volledighebtingeschakeld.Hetzoukunnen datudeknopomhoogmoethoudenalsuhet sleuteltjegebruikt.

2.Drukdechokeomlaagomdezeweeruitte schakelennadatdemotorisgestart(Figuur19).

g187516

Figuur16

Figuur17

g009174

Figuur19

1.AAN2.UIT

Startenvandemotor

Opmerking:Alsdemotorwarmofheetis,hoeftu

dechokeniettegebruiken.

g008959

Belangrijk:Steldestartmotortelkensnietlanger

dan5secondeninwerking.Alsudestartmotor langerdan5secondeninwerkingstelt,kan dezewordenbeschadigd.Alsdemotornietwil starten,moetu10secondenwachtenvoordatu destartmotoropnieuwinwerkingstelt.

g189354

Figuur20

Demotorafzetten

1.Schakeldemaaimessenuitdoorde aftakasschakelaaropUITtezetten(Figuur19).

2.Schakeldeparkeerremin;zieDehandrem

inschakelen(bladz.18).

3.ZetdegashendelopSNEL.

4.DraaihetsleuteltjeopUITenverwijderhet sleuteltje.

VOORZICHTIG

Kinderenofomstanderskunnenletsel oplopenalszijdemachineverplaatsenof proberentebedienenterwijldezeonbeheerd staat.

Verwijderaltijdhetsleuteltjeenstelde parkeerreminwerkingwanneerudemachine onbeheerdachterlaat.

Derijhendelsgebruiken

WAARSCHUWING

Demachinekanzeersnelronddraaien.De bestuurderkandecontroleoverdemachine verliezen.Ditkanleidentotlichamelijkletsel enschadeaandemachine.

•Weesvoorzichtigalsueenbochtmaakt.

•Verminderdesnelheidvandemachine voordatueenscherpebochtmaakt.

Vooruitrijden

Opmerking:Demotorslaatafalsude

tractiebedieningbeweegtterwijldeparkeerremin werkingisgesteld.

Omdemachinetestoppen,duwtuderijhendelsnaar deNEUTRAAL-stand.

1.Schakeldeparkeerremuit;zieDehandrem

uitschakelen(bladz.18).

2.Zetdehendelsindemiddelste,ontgrendelde stand.

3.Omvooruitterijden,duwtuderijhendels langzaamnaarvoren(Figuur22).

c:\data\documentum\checkout\g004532

Figuur21

1.Rijhendel–vergrendelde NEUTRAALSTAND

2.Centraleontgrendelde stand

3.Vooruit

4.Achteruit

5.Voorkantvandemachine

Metdemachinerijden

Deaandrijfwielendraaienonafhankelijkenworden aangedrevendoorhydraulischemotorenopelkeas.U kuntdewielenaandeenezijdeachteruitlatendraaien entegelijkdieaandeanderezijdevooruit,waardoor demachineomzijnasdraaitinplaatsvaneenbocht temaken.Zoisdemachineveelwendbaarder,maar hetkanwattijdvergeneerugewendbentaande manierwaaropdemachinebeweegt.

Metdegashendelregeltudesnelheidvandemotor, oftewelhettoerental(inomwentelingenperminuut). ZetdegashendelopSNELomdebesteprestatieste verkrijgen.Laatdemotortijdenshetmaaienaltijdvol gasdraaien.

g008952

Figuur22

Achteruitrijden

1.Zetdehendelsindemiddelste,ontgrendelde stand.

2.Omachteruitterijden,trektuderijhendels langzaamnaarachteren(Figuur23).

Watvolgt,isuitsluitendbedoeldals gebruiksaanbeveling.Deinstellingisafhankelijkvan degrassoort,hetvochtgehalteendehoogtevanhet gras.

Figuur23

HetSmartSpeed

besturingssysteem gebruiken

DehendelvanhetSmartSpeed bevindtzichrechtsvandebestuurdersstoel(Figuur

24)engeeftudekeuzeuitdriesnelheidsbereiken:

trimmen,slepenenmaaien.

besturingssyteem

Aanbevolen gebruik:

ParkerenX

Zwaar,nat gras

InstructieX

Maaisel opvangen

MulchenX

Normaal maaien

Metde

g008953

machine rijden

Trimmen

Slepen

Maaien

Trimmen

Ditisdelaagstesnelheid.Dezesnelheidwordt aanbevolenvoordevolgendegevallen:

•Parkeren

•Zwaar,natgrasmaaien

•Instructie

Slepen

Ditisdemiddelstesnelheid.Dezesnelheidwordt aanbevolenvoordevolgendegevallen:

Figuur24

1.SmartSpeedhendel

Omvansnelheidteveranderen,gaatualsvolgtte werk:

1.Zetderijhendelsinneutraalendannaarbuiten indevergrendeldeNEUTRAALSTAND.

2.Schakeldeaftakasuit.

3.Zetdehendelindegewenstestand.

•Maaiselopvangen

•Mulchen

Maaien

Ditisdehoogstesnelheid.Dezesnelheidwordt aanbevolenvoordevolgendegevallen:

•Normaalmaaien

•Metdemachinerijden

g197125

Zijafvoergebruiken

Hetmaaidekisuitgerustmeteenscharnierende grasgeleider,diehetmaaiselzijwaartsenomlaag naarhetgazonafvoert.

GEVAAR

Alsdegrasgeleider,afsluitervandeafvoer ofdegrasvangernietopdejuisteplaats zijngemonteerd,kunnenuofanderen inaanrakingkomenmethetmaaimesof uitgeworpenvoorwerpen.Contactmet hetdraaiendemaaimesenuitgeworpen voorwerpenkanlichamelijkofdodelijkletsel veroorzaken.

•Verwijderdegrasgeleidernooitvanhet maaidekomdathiermeehetmaaisel wordtafgevoerdnaarhetgazon.Een beschadigdegrasgeleidermoetdirect wordenvervangen.

•Steeknooituwhandenofvoetenonderhet maaidek.

•Probeernooithetafvoersysteemofde maaimessentereinigenzondereerstde messchakelaar(aftakas)UITteschakelen, hetcontactsleuteltjeopUITtedraaienen hetsleuteltjeuithetcontacttenemen.

•Controleerofdegrasgeleideromlaagstaat.

Demaaihoogteinstellen

Demachineisuitgerustmeteenmaaidekhefsysteem metvoetpedaal.Ukunthetvoetpedaalgebruikenom hetmaaidekkortomhoogtebrengenomobstakels teontwijkenofomhetmaaidekindehoogste maaihoogtestandoftransportstandtevergrendelen. Ukuntdemaaihoogtehendelincombinatiemet hetvoetpedaalgebruikenomhetmaaidekopeen speciekemaaihoogtetevergrendelen.

Hetmaaidekhefsysteemmet voetpedaalgebruiken

•Drukhetpedaalvanhetmaaidekhefsysteeminom

hetmaaidekomhoogtebrengen.Blijfhetpedaal indrukkentotdathetmaaidekindetransportstand vergrendeldwordt(Figuur25).

•Traphetpedaalvoormaaidekliftinentrekde

hendelvandetransportstandnaarachterenomde transportvergrendelingvrijtezetten(Figuur25).

g024409

Figuur25

Transportstand

Demaaihoogteinstellen

Ukuntdemaaihoogteinstellenvan38tot1 14mm instappenvan6mmdoordemaaihoogtepenin verschillendeopeningenteplaatsen.

1.Traphetmaaidekpedaalinenbrenghetmaaidek omhoogtotdetransportstand(ditistevensde maaihoogtestandvan114mm),zieFiguur26.

2.Omdemaaihoogteintestellen,verwijdertude penuitdemaaihoogtebeugel(Figuur26).

3.Kiesdeopeninginhetmaaihoogtesysteem dieovereenkomtmetdegewenste maaihoogtestand,ensteekdaarinde pen(Figuur26).

4.Traphetpedaalvoormaaidekliftinen trekdehendelnaarachterenomde transportvergrendelingvrijtezetten(Figuur25).

5.Brenghetmaaideklangzaamomlaagtotde hendelcontactmaaktmetdepen.

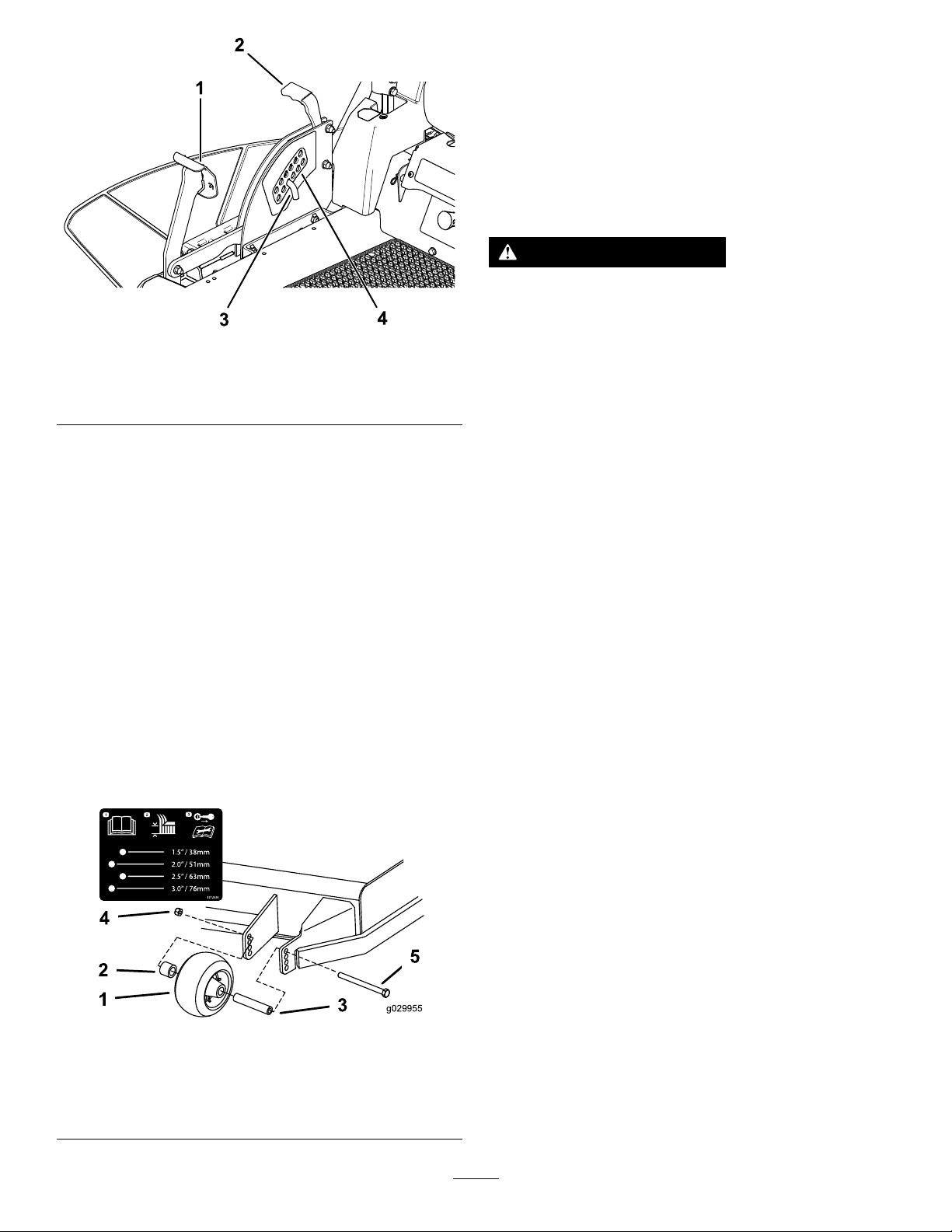

Figuur26

1.Maaidekpedaal3.Pen

2.Handgreep4.Maaihoogtestanden

Antiscalpeerrollenafstellen

Zijuitworpgebruiken

Hetmaaidekendemaaimessendiewordengeleverd metdemachinezijnontworpenomoptimalemulchenzijuitworpprestatiesteleveren.

Plaatsdebevestigingenindezelfdeopeningeninhet maaidekalswaardezeoorspronkelijkuitverwijderd zijn.Hierdoorvoorkomtudateropeningenniet afgedektzijnwanneeruhetmaaidekgebruikt.

WAARSCHUWING

Hetmaaidekkanvoorwerpenuitwerpenuit niet-afgedichteopeningen,waardooruen

g188850

anderenletselkunnenoplopen.

•Gebruikdemachinenooitzonderdatalle openingeninhetmaaikastzijnafgedicht metboutenenmoeren.

•Zorgervoordaterboutenenmoerenzijn gemonteerdindemontageopeningenals demulchplaatisverwijderd.

Alsudemaaihoogtewijzigt,steldandehoogtevan deantiscalpeerrollenin.

Opmerking:Steldeantiscalpeerrollenzoafdatze

degrondnietrakenopnormale,vlakkemaaiterreinen.

1.Parkeerdemachineopeenhorizontaal oppervlak,schakeldemesschakelaaruiten steldeparkeerreminwerking;zieDehandrem

inschakelen(bladz.18).

2.Zetdemotoraf,verwijderhetcontactsleuteltje enwachttotdatallebewegendeonderdelen totstilstandzijngekomenvoordatude bestuurderspositieverlaat.

3.Steldeantiscalpeerrollenafzoalswordtgetoond inFiguur27.

Machinesmeteenmaaidekvan 122cm

1.Parkeerdemachineopeenhorizontaal oppervlak,schakeldeaftakasuitenstelde parkeerreminwerking.

2.Zetdemotoraf,verwijderhetcontactsleuteltje enwachttotdatallebewegendeonderdelen totstilstandzijngekomenvoordatude bestuurderspositieverlaat.

3.Verwijderhetmaaidek;zieMaaidekverwijderen

(bladz.49).

4.Verwijderde2borgmoeren(5/16")dieaande gelastestuttenvandelinkerplaatbevestigdzijn bovenophetmaaidekinhetmiddenenlinks ervan(Figuur28).

1.Antiscalpeerrol4.Flensmoer

2.Afstandsstuk

3.Lagerbus

g029955

Figuur27

5.Bout

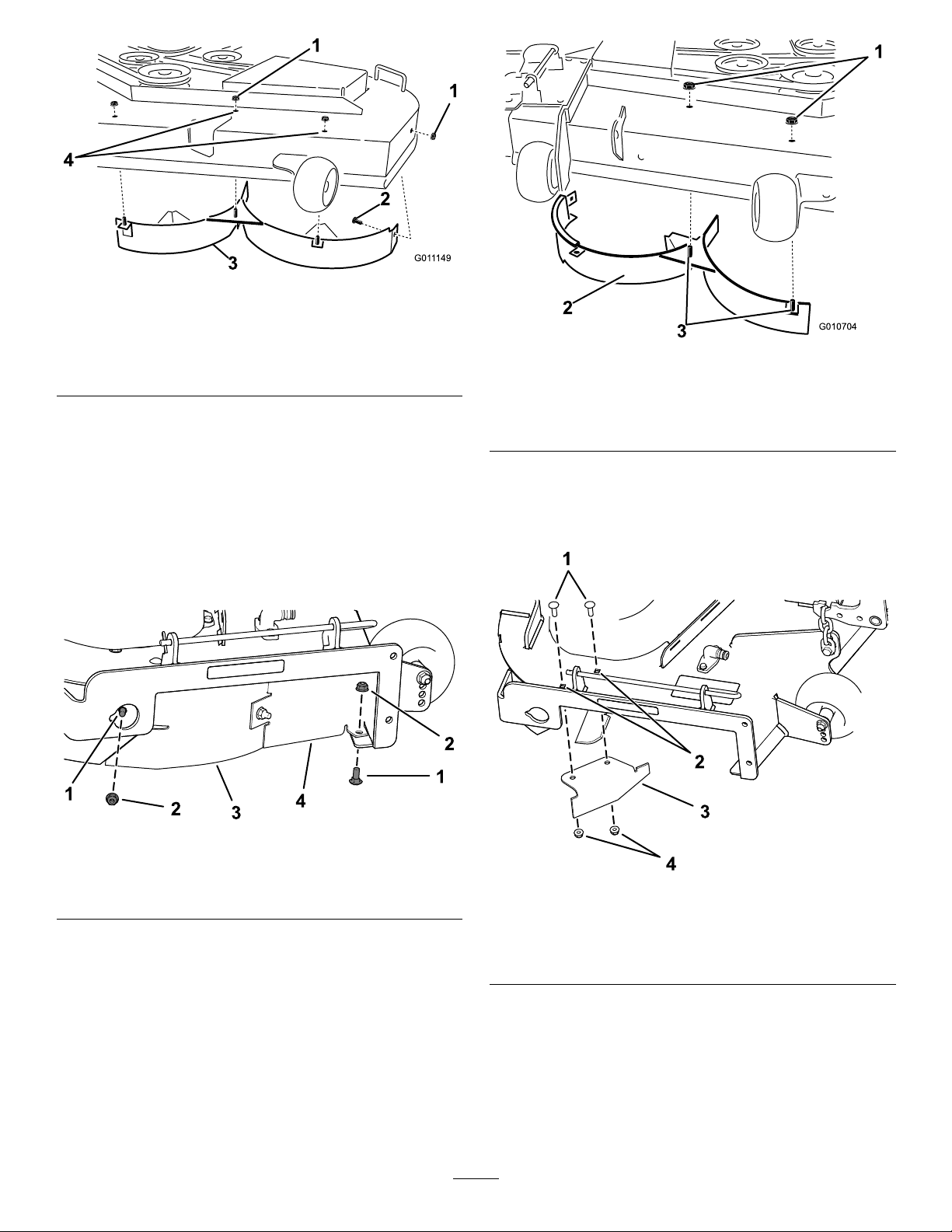

Figuur28

g011 149

1.Borgmoer(5/16")

2.Slotbout(5/16"x¾")

3.Linkerschot

4.Monteerhet bevestigingsmateriaal hier.

5.Verwijderdeslotboutenborgmoervande zijwandvanhetmaaidekwaarmeedelinkerplaat bevestigdisaanhetmaaidek.

6.Verwijderhetlinkerschotvanhetmaaidekzoals getoondinFiguur28.

7.Verwijderde2slotbouten(5/16"x¾")en2 borgmoeren(5/16")waarmeedegemonteerde rechterplaatendebeschermplaatbevestigdzijn aanhetmaaidek(Figuur29).

g010704

Figuur30

1.Borgmoer(5/16")3.Gelastestutten (rechterschot)

2.Rechterplaat

9.Zoekdekeerplaatindezakmet

losseonderdelenenverwijderhet bevestigingsmateriaaluitdeachterste openingenvandegeleiderplaat(Figuur31).

Figuur29

1.Slotbout(5/16"x¾")

2.Borgmoer(5/16")

3.Rechterplaat

4.Beschermplaat

8.Verwijderde2borgmoeren(5/16")waarmeede gelastestuttenvanderechterplaatbevestigd zijnbovenophetmaaidekinhetmiddenen rechtservan(Figuur30).

Opmerking:Verwijderhetrechterschotvan

hetmaaidek.

g191136

g190734

Figuur31

1.Aanwezigeslotbouten

2.Achtersteopeningeninde geleiderplaat

3.Keerplaat(los)

4.Oudeborgmoeren

10.Plaatshetschotbijdezijafvoeropeningophet maaidek.

11.Gebruikhetverwijderdebevestigingsmateriaal omdekeerplaataanhetmaaidektebevestigen.

12.Monteerhetmaaidek;zieHetmaaidekmonteren

(bladz.50).

Machinesmeteenmaaidekvan 137cm

1.Parkeerdemachineopeenhorizontaal oppervlak,schakeldeaftakasuitenstelde parkeerreminwerking.

2.Zetdemotoraf,verwijderhetcontactsleuteltje enwachttotdatallebewegendeonderdelen totstilstandzijngekomenvoordatude bestuurderspositieverlaat.

3.Verwijderhetmaaidek;zieMaaidekverwijderen

(bladz.49).

4.Verwijderde3borgmoeren(5/16")dieaande gelastestuttenvandelinkerplaatbevestigdzijn bovenophetmaaidekinhetmidden,linkservan enuiterstlinks(Figuur32).

g190737

Figuur33

Figuur32

1.Borgmoer(5/16")

2.Slotbout(5/16"x¾")

3.Linkerschot

4.Monteerhet bevestigingsmateriaal hier.

5.Verwijderdeslotboutenborgmoervande zijwandvanhetmaaidekwaarmeedelinkerplaat bevestigdisaanhetmaaidek(Figuur32).

6.Verwijderdelinkerplaatvanhetmaaidek(Figuur

32).

1.Borgmoeren–voorkant geleiderplaat(monteren nadatudeplaathebt verwijderd)

2.Zeskantbout–voorste openinginmaaidek (monterennadatude plaathebtverwijderd)

3.Borgmoer–voorste openinginmaaidek (monterennadatude plaathebtverwijderd)

g011 149

4.Slotbouten–voorkant geleiderplaat(monteren nadatudeplaathebt verwijderd)

5.Beschermplaat– maaidekkenvan137cm

6.Borgmoer(5/16")

7.Slotbout(5/16"x¾")

9.Bijdevoorsterandvandezijuitworp-opening bevindtzicheenbeschermplaat(Figuur33).

10.Verwijderhetbevestigingsmateriaalwaarmee debeschermplaatenhetrechterschotaanhet maaidekzijnbevestigd(Figuur33).

Opmerking:Verwijderdebeschermplaaten

bewaarhetbevestigingsmateriaal.

7.Zoekde2boutenindelosseonderdelenen gebruikdeaanwezigeborgmoerenomde bevestigingenindeopeningentemonteren; zieFiguur32.Ditvoorkomtrondvliegende voorwerpen.

Opmerking:Monteerdeboutnaarboven

wijzenddoordeonderkantvanhetmaaideken gebruikeenbestaandeborgmoeromlangsde bovenkantteborgen.

8.Verwijderdeslotbout(5/16"x3/4inch)en borgmoer(5/16inch)aandeachterwandvan hetmaaidekwaarmeedeplaataanhetmaaidek bevestigdis(Figuur33).

11.Verwijderde2borgmoeren(5/16")dieaande gelastestuttenvanderechterplaatbevestigd zijnbovenophetmaaidekinhetmiddenen rechtservan(Figuur34).

Figuur34

g010704

1.Borgmoer(5/16")3.Gelastestutten (rechterschot)

2.Rechterplaat

12.Verwijderdeslotboutenborgmoerwaarmeede rechterplaataandebovenkantvanhetmaaidek isbevestigdenverwijderhetrechterschotvan hetmaaidek(Figuur34).

13.Plaatsheteerderverwijderdebevestigingsmateriaalterugindevoorsteopeningenvan degeleiderplaatendevoorsteopeninginhet maaidek(Figuur33).

14.Zoekdekeerplaatindezakmetlosse onderdelen,verwijderhetbevestigingsmateriaal uitdeachtersteopeningenvandegeleiderplaat, enmonteerhetschotopdezijafvoeropening vanhetmaaidek(Figuur35).

Figuur35

1.Slotbouten

2.Achtersteopeningeninde geleiderplaat

3.Keerplaat

4.Borgmoeren

15.Gebruikhetverwijderdebevestigingsmateriaal omdekeerplaataanhetmaaidektebevestigen.

16.Monteerhetmaaidek;zieHetmaaidekmonteren

(bladz.50).

Werktuigenenaccessoires gebruiken

GebruikuitsluitenddoorT orogoedgekeurde werktuigenenaccessoires.

Alsueenbakbevestigtaanhetmotorscherm,maak debakdanvastmeteenband.

Belangrijk:Hetgewichtvandebakheeftinvloed

opdestabiliteitvandemachine.Alsuineen bakdiebevestigdisaanhetmotorschermeen grotergewichtlaadtdanhetgewichtvermeldinde onderstaandetabel,moetuuwmachineuitrusten metdeBaksteunset.

g190735

NeemcontactopmeteenerkendeT oro-servicedealer.

ModelMaximaalgewichtperbak

Maaidekvan122cm1,1kg

Maaidekvan152cm

zonderdeBaksteunset

4.5kg(10lb)

Tipsvoorbedieningen gebruik

Gebruikvandesnel-standvande gashendel

Vooreenoptimaalmaairesultaateneenmaximale luchtcirculatiemoetudegashendelopSNELzetten. Omhetgrasgoedtemaaienisluchtnodig;zet demaaihoogtedusniettelaagenzorgervoordat hetmaaidekniethelemaaldoorongemaaidgrasis omgeven.Probeeraltijdéénzijkantvanhetmaaidek vrijvanongemaaidgrastehouden,zodatluchtinhet maaidekkanwordengezogen.

Wanneerueengazonvoorde eerstekeermaait

Laathetgrasietslangerdannormaalomte voorkomendatoneffenhedeninhetgrasvolledig wordenweggemaaid.Inhetalgemeenkanhetbest devoorheengebruiktemaaihoogtewordengekozen. Alsugrasvanmeerdan15cmlanggaatmaaien, kuntuhetbestintweekeermaaienomeengoed maairesultaatteverkrijgen.

Eenlageremaaisnelheid gebruiken

Omdemaairesultatenteverbeteren,moetuin bepaaldeomstandighedenbijeenlagererijsnelheid maaien.

Grasniettekortafmaaien

Wanneeruoponeffenhedenmaait,moetude maaihoogtehogerzettenomeengolvendgazonte voorkomen.

Demachinestoppen

Alsudemachinetijdenshetmaaienmoetstoppen, kanereenkluitmaaiselopuwgazonachterblijven. Omdittevoorkomenkuntunaareenreedsgemaaid oppervlakgaanmetdemesseningeschakeld,ofu kunthetmaaidekuitschakelenterwijluvooruitgaat.

Onderkantvanhetmaaidek schoonhouden

Verwijdernaelkgebruikmaaiselenvuilvande onderkantvanhetmaaidek.Alszichgrasenvuilin hetmaaidekophopen,leidtdatuiteindelijktoteen onbevredigendmaairesultaat.

Eénderdevandelengtevanhet grasafmaaien

Aanbevolenwordtnietmeerdanongeveeréénderde vandelengtevanhetgrasaftemaaien.Meer afmaaienwordtafgeraden,tenzijhetgrasdunis,ofin delateherfst,wanneerhetgraslangzamergroeit.

Maairichtingafwisselen

Maaiafwisselendinverschillenderichtingen,zodat hetgrasrechtopblijftstaan.Ditzorgtookvooreen betereverspreidingvanhetmaaisel,watdevertering enbemestingtengoedekomt.

Metdejuisteregelmaatmaaien

Hettempowaarmeehetgrasgroeit,varieertper jaargetijde.Omdezelfdemaaihoogtetebehouden, moetuinhetvroegevoorjaarvakermaaien.Alsde groeisnelheidindezomerafneemt,maaituminder vaak.Alsulangeretijdniethebtkunnenmaaien, maaitueerstopeenhogemaaihoogte.Maai2dagen lateropeenlageremaaihoogte.

Onderhoudvandemaaimessen

Zorggedurendehethelemaaiseizoenvooreen scherpmaaimes.Eenscherpmessnijdthetgras goedafzonderhettescheurenoftekwetsen. Doorscheurenenkwetsenwordthetgrasbruin aanderanden,waardoorhetlangzamergroeiten gevoeligerisvoorziekten.Controleernaelkgebruik ofdemaaimessenscherpzijnenofzeversletenof beschadigdzijn.Vijlregelmatigkerveneninkepingen wegenslijpdemessenindienditnodigis.Alseen mesbeschadigdofversletenis,moetuditonmiddellijk vervangendooreenorigineelToromes.

Nagebruik

Veiligheidnahetwerk

Algemeneveiligheid

•Verwijdergrasenvuilvandemaai-eenheden,

degeluiddempersenhetmotorcompartiment ombrandtevoorkomen.Veeggemorsteolieen brandstofop.

•Zorgervoordatdebrandstofafsluitklepisgesloten

voordatudemachinestaltoftransporteert.

•Schakeldeaandrijvingvanhetwerktuiguitalsu

demachinetransporteertofnietgebruikt.

•Laatdemotorafkoelenvoordatudemachinein

eenafgeslotenruimtestalt.

•Staldemachineofhetbrandstofvatnooitinde

buurtvaneenopenvuur,vonkenofeenwaakvlam zoalsdievaneenboilerofeenanderapparaat.

Machinemetdehand duwen

Belangrijk:Umoetdemachinealtijdmetdehand

duwen.Sleepdemachineniet:ditkanschade veroorzaken.

Dezemachineisuitgerustmeteenelektrisch remmechanisme.Omdemachineteduwen,moethet contactsleuteltjeindestandLOPENstaan.Deaccu moetgeladenzijnenwerkenomdeelektrischerem uitteschakelen.

Demachineduwen

1.Locatievande omloophendels

2.Standvanhendelvoorhet gebruikvanmachine

g188854

Figuur36

3.Standvanhendelvoorhet duwenvanmachine

1.Parkeerdemachineopeenhorizontaal oppervlak,schakeldeaftakasuitenstelde parkeerreminwerking.

2.Zetdemotoraf,verwijderhetcontactsleuteltje enwachttotdatallebewegendeonderdelen totstilstandzijngekomenvoordatude bestuurderspositieverlaat.

3.Zoekdeomloophendelsophetframeaanbeide kantenvandemachine.

4.Zetdeomloophendelsnaarvorendoorhet "sleutelgat"endannaarbenedenomzevast tezetten(Figuur36).

Opmerking:Doeditmetelkehendel.

5.DraaihetcontactsleuteltjeopAanenschakel deparkeerremuit.

Opmerking:Startdemachineniet.

6.Alsuklaarbent,dientuhetcontactsleuteltje opnieuwnaarSTOPdraaienomtevoorkomen datdeaccuontlaadt.

Gebruikvandemachine

Zetdeomloophendelsnaarachterendoorhetspiegat endannaarbenedenomzevasttezettenzoalswordt getoondinFiguur36.

Opmerking:Doeditmetelkehendel.

Demachinetransporteren

Gebruikeenaanhangerofvrachtwagenvoorzwaar vervoeromdemachinetetransporteren.Gebruik altijdeenoprijplaatoverdevolledigebreedte. Zorgervoordatdeaanhangerofvrachtwagenis voorzienvanallebenodigderemmen,verlichting enaanduidingendiewettelijkvereistzijn.Lees aandachtigalleveiligheidsinstructies.Metbehulpvan dezeinformatiekuntuvoorkomendatomstandersof uzelfletseloplopen.Raadpleegdelokalevereisten inzakeaanhangwagensendebevestigingvan machines.

WAARSCHUWING

Rijdenopdewegzonderrichtingaanwijzers, verlichting,reectorenofeenbordmetde aanduiding'Langzaamrijdendvoertuig'is gevaarlijkenkanleidentotongelukkendie lichamelijkletselveroorzaken.

Rijdnietmetdemachineopdeopenbareweg.

Eenaanhangerkiezen

WAARSCHUWING

Alseenmachinewordtgeladenopeen aanhangerofeenvrachtwagen,wordtde kansvergrootdatdemachinekantelt.Dit kanernstiglichamelijkletselofdedood veroorzaken(Figuur37).

•Gebruikéénoprijplaatoverdevolledige breedte.Gebruikgeenafzonderlijke oprijplatenvoorelkekantvandemachine.

•Zorgervoordatdehoekvandeoprijplaat endegrondofvandeoprijplaatende aanhangerofvrachtwagennietgroteris dan15graden.

•Zorgervoordatdeoprijplaatminstens 4keerzolangisalsdeafstandvande laadbakvandevrachtwagenofaanhanger totdegrond.Hierdoorisdehoekdiede oprijplaatmaaktnietgroterdan15graden opeenvlakkeondergrond.

1.Oprijplaatovervolledige breedteinopslagstand.

2.Zijaanzichtvanoprijplaat overvolledigebreedtein laadstand

3.Nietgroterdan15graden6.Aanhanger

g027996

Figuur37

4.Dehellingbaanisminstens 4keerzolangals deafstandvande aanhangwagenofde laadbaktotdegrond

5.H=Afstandvan delaadbakvande vrachtwagenofaanhanger totdegrond.

Demachineladen

WAARSCHUWING

Alseenmachinewordtgeladenopeen aanhangerofeenvrachtwagen,wordtde kansvergrootdatdemachinekantelt.Dit kanernstiglichamelijkletselofdedood veroorzaken.

•Gazeervoorzichtigtewerkalsueen machineeenhellingbaanop-/afrijdt.

•Rijdemachineachteruitopdeoprijplaat enrijervooruitaf.

g027708

Figuur39

1.Bindogen

•Umagnietabruptversnellenofvertragen alsudemachineeenhellingbaanopofafrijdt,omdatandersdemachinekan kantelenofudecontroleoverdemachine kuntverliezen.

1.Alsueenaanhangergebruikt,bevestig dezedanaanhetsleepvoertuigensluitde veiligheidskettingenaan.

2.Sluitindienvantoepassingderemmenen verlichtingvandeaanhangeraan.

3.Laatdeoprijplaatzakken;zorgdatde hellingshoekvandeoprijplaattenopzichtevan degrondnietgroterisdan15graden(Figuur

37).

4.Rijdemachineachteruitopdeoprijplaat(Figuur

38).

Demachinevandeaanhanger rijden

1.Laatdeoprijplaatzakken;zorgdatde hellingshoekvandeoprijplaattenopzichtevan degrondnietgroterisdan15graden(Figuur

37).

2.Rijdemachinevooruitdeoprijplaataf(Figuur

38).

Figuur38

1.Rijdemachineachteruit opdeoprijplaat.

5.Zetdemotoraf,verwijderhetsleuteltjeenstel

deparkeerreminwerking.

6.Zetdemachinevastbijdevoorstezwenkwielen

endeachterbumper;gebruikhierbij spanbanden,kettingen,kabelsoftouwen (Figuur39).Raadpleegdelokalevereisten inzakedebevestigingvanmachines.

2.Rijdemachinevooruitde oprijplaataf.

g027995

Onderhoud

Opmerking:Bepaalvanuitdenormalebedieningspositiedelinker-enrechterzijdevandemachine.

Aanbevolenonderhoudsschema

OnderhoudsintervalOnderhoudsprocedure

Nadeeerste5bedrijfsuren

Bijelkgebruikofdagelijks

Naelkgebruik

Omde25bedrijfsuren

Omde100bedrijfsuren

Omde200bedrijfsuren

•Motorolieverversenenltervervangen.

•Controleerhetveiligheidssysteem(interlock).

•Controleerhetluchtlteropvuile,losseofbeschadigdeonderdelen.

•Oliepeilcontroleren.

•Luchtinlaatroosterreinigen.

•Controleerdemaaimessen.

•Controleerdegrasgeleideropschade.

•Maaikastreinigen.

•Hetschuimelementvanhetluchtlterreinigen(vakerinstofge,vuile omstandigheden).

•Bandenspanningcontroleren.

•Alleriemenopslijtageenscheurtjescontroleren.

•Hetschuimelementvanhetluchtltervervangen(vakerinstofge,vuile omstandigheden).

•Hetpapierelementvanhetluchtlterreinigen(vakeralsdemachinewordtgebruikt instofgeofvuileomstandigheden).

•Motorolieverversenenolieltervervangen(ditmoetvakergebeurenalsdemachine wordtgebruiktinstofgeofvuileomstandigheden).

•Controleerdebougie(s).

•Controleerhetbrandstofltervandeslang.

•Hetpapierelementvanhetluchtltervervangen(vakeralsdemachinewordt gebruiktinstofgeofvuileomstandigheden).

•Debougie(s)vervangen.

•Brandstofltervandeslangvervangen.

•Accuopladenenaccukabelsloskoppelen.

Vóórdestalling

•Voorafgaandeaandestallingmoetenallebovengenoemdeonderhoudsprocedures wordenuitgevoerd.

•Beschadigdeoppervlakkenbijwerken.

VOORZICHTIG

Alsuhetsleuteltjeinhetcontactlaat,bestaatdekansdatiemanddemotorperongelukstart waardooruenandereomstandersernstigletselkunnenoplopen.

Verwijderhetsleuteltjeuithetcontactvoordatuonderhoudswerkzaamhedenuitvoertaande machine.

Procedures

beschermingbiedt.Controleerregelmatigofze goedwerken.

voorafgaandeaan onderhoud

Veiligheidbijonderhoud

•Doehetvolgendevoordatudemachinegaat

repareren:

–Schakeldeaandrijvingenuit.

–Steldeparkeerreminwerking.

–Zetdemotorafenhaalhetsleuteltjeuithet

contact.

–Maakdebougiekabelslos.

•Parkeerdemachineopeenhorizontaaloppervlak.

•Verwijdergrasenvuilvanhetmaaidek,de

aandrijvingen,degeluiddempersendemotorom brandtevoorkomen.

•Veeggemorsteolieenbrandstofop.

•Laatpersoneeldatnietbekendismetde

instructies,nooitonderhoudswerkzaamhedenaan demachineuitvoeren.

•Omdebesteprestatiesteverkrijgenener

zekervantezijndatdemachinealtijdveilig kanwordengebruikt,moetutervervanging uitsluitendorigineleToroonderdelenen accessoiresgebruiken.Gebruiktervervanging nooitonderdelenenaccessoiresvanandere fabrikanten,omdatditgevaarlijkkanzijn.Ditkan ertoeleidendatdegarantieophetproductkomt tevervallen.

•Controleerdewerkingvandeparkeerrem

regelmatig.Indiennodigmoetudezeafstellenen eenonderhoudsbeurtgeven.

Deafdekkingvanhet maaideklosmaken

Maakde2ondersteboutenvandeafdekkinglos omtoegangteverkrijgentotdebovenkantvanhet maaidek(Figuur40).

•Plaatsdemachineen/ofonderdelenervanop

assteunenindienditnodigis.

•Haalvoorzichtigdedrukvanonderdelenmet

opgeslagenenergie.

•Maakdeaccukabellosofverwijderdebougiekabel

voordatureparatiewerkzaamhedengaat verrichtenMaakeerstdeminpoolvandeacculos endaarnadepluspool.Sluiteerstdepluspoolvan deaccuaanendaarnademinpool.

•Weesvoorzichtigalsudemessencontroleert.

Omwikkeldemaaimessenofdraaghandschoenen meteendikkevoeringenweesvoorzichtigalsu eronderhoudswerkzaamhedenaanverricht.De maaimessenmogenalleenwordenvervangen, probeerzenooitrechttemakenoferaante lassen.

•Houduwhandenenvoetenuitdebuurtvan

bewegendeonderdelen.Stelindienmogelijkde machinenietafterwijldemotorloopt.

•Zorgervoordatalleonderdeleningoedestaat

verkerenenallebevestigingselementenstevig vastzitten,inhetbijzonderdebevestigingen vandemaaimessen.Vervangversletenof beschadigdestickers.

g027794

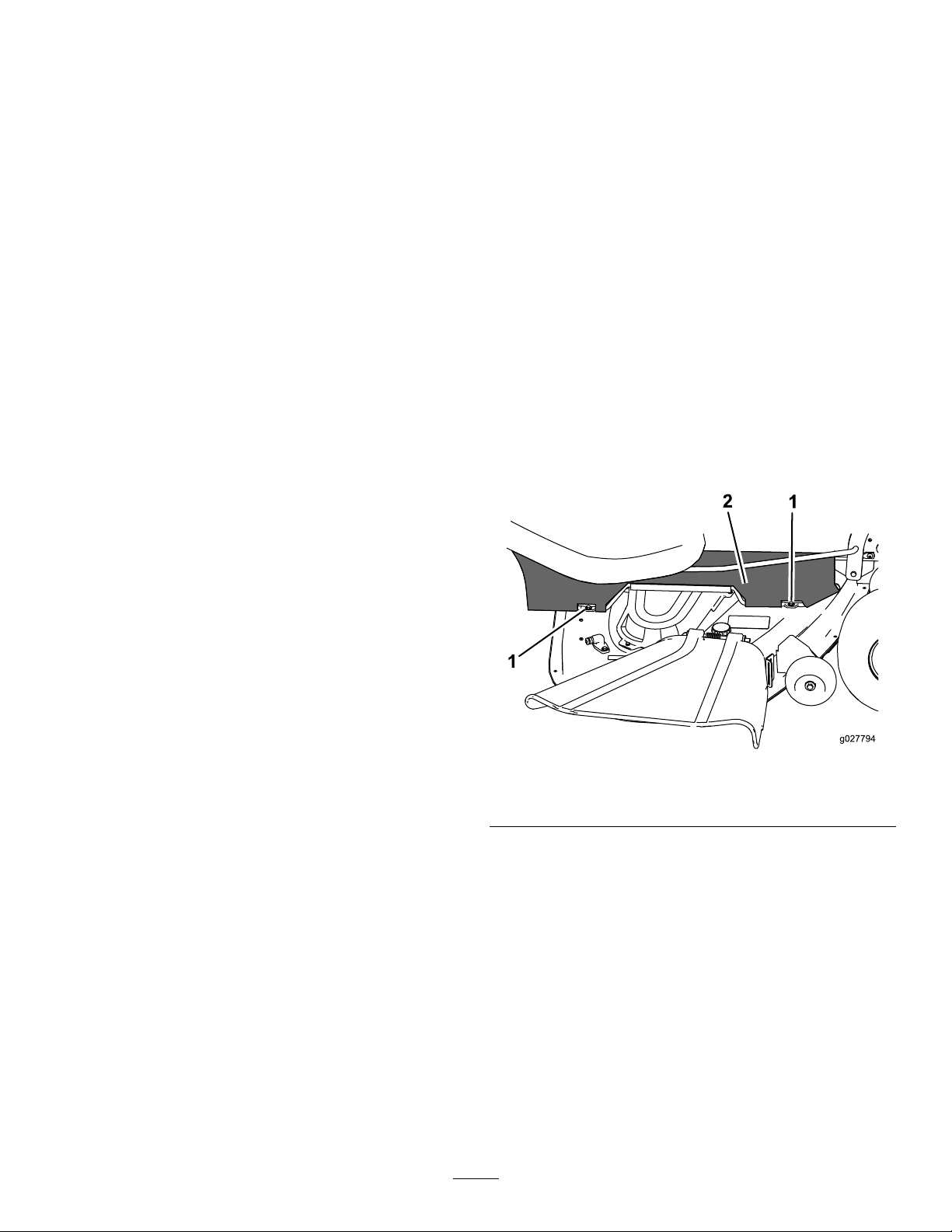

Figuur40

1.Onderstebout2.Afdekking

Opmerking:Draaideboutenaltijd

vastomdeafdekkingtebevestigenna onderhoudswerkzaamheden.

•Doenooitietswatdefunctievaneen

veiligheidsvoorzieningbelemmertofwatervoor zorgtdateenveiligheidsvoorzieningminder

Onderhoudmotor

Veiligheidvandemotor

•Umoetdemotorafzettenvoordatuhetoliepeil

controleertofhetcarterbijvultmetolie.

•Houduwkleding,gezicht,handen,voeten

enanderelichaamsdelenuitdebuurtvande geluiddemperenandereheteoppervlakken.

Onderhoudvanhet luchtlter

Onderhoudsinterval:Bijelkgebruikofdagelijks

Opmerking:Hetluchtltermoetvakereen

onderhoudsbeurtkrijgen(omdepaaruren)alsde machinewordtgebruiktinbuitengewoonstofgeof zanderigeomstandigheden.

Schuim-enpapierelement

g027800

verwijderen

1.Parkeerdemachineopeenhorizontaal oppervlak,schakeldeaftakasuitenstelde parkeerreminwerking.

2.Zetdemotoraf,verwijderhetcontactsleuteltje enwachttotdatallebewegendeonderdelen totstilstandzijngekomenvoordatude bestuurderspositieverlaat.

3.Maakdeomgevingvanhetluchtlterdeksel schoonomtevoorkomendatvuilindemotor komtenschadeveroorzaakt.

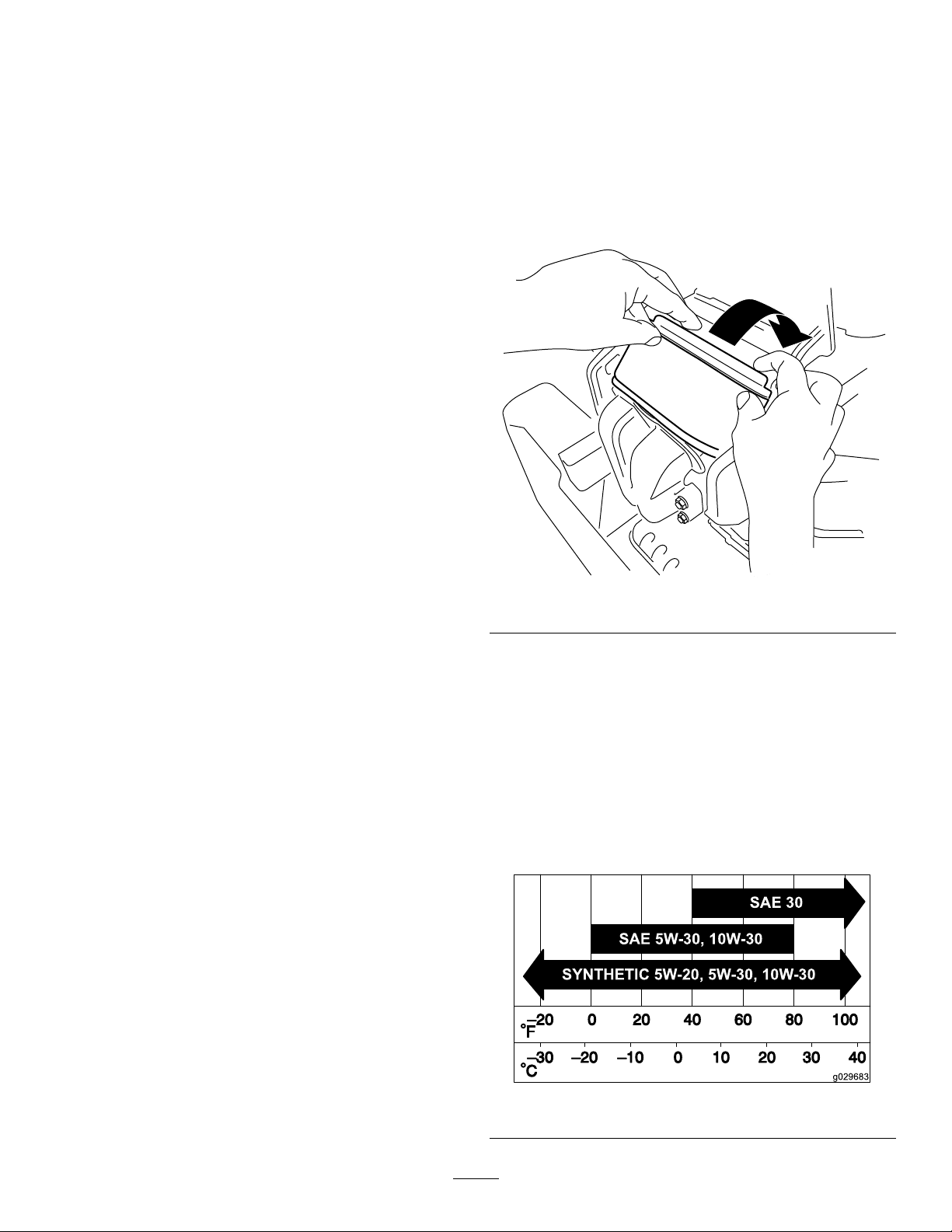

4.Tilhetdekselopendraaihetluchtlteruitde motor(Figuur41).

g027801

Figuur41

5.Scheidhetschuim-enpapierelement(Figuur

42).

g027802

Figuur42

Hetschuimelementvanhet luchtltereenonderhoudsbeurt geven

Onderhoudsinterval:Omde25bedrijfsuren/Maan-

delijks(houdhierbijdekortste periodeaan)—Hetschuimelement vanhetluchtlterreinigen(vakerin stofge,vuileomstandigheden).

Omde100bedrijfsuren/Jaarlijks(houdhierbij dekortsteperiodeaan)—Hetschuimelement vanhetluchtltervervangen(vakerinstofge, vuileomstandigheden).

1.Washetschuimlterinwarmwatermetvloeibare zeep.Alshetelementschoonis,moetuhet grondiguitspoelen.

2.Schuimlterineenschonedoekwikkelenen droogknijpen.

Belangrijk:Vervanghetschuimelementals

hetgescheurdofversletenis.

Hetluchtltermonteren

1.Monteerhetschuimelementophet papierelement.

Opmerking:Voorkombeschadigingvande

elementen.

2.Lijndegateninhetlteruitmetdeopeningen vanhetverdeelstuk.

3.Kantelhetlteromlaagindekamerendrukhet tegenhetverdeelstukaan(Figuur43).

Papierelementvanhetluchtlter onderhoudsbeurtgeven

Onderhoudsinterval:Omde100bedrijfsuren—Het

papierelementvanhetluchtlter reinigen(vakeralsdemachine wordtgebruiktinstofgeofvuile omstandigheden).

Omde200bedrijfsuren—Hetpapierelement vanhetluchtltervervangen(vakeralsde machinewordtgebruiktinstofgeofvuile omstandigheden).

1.Reinighetpapierelementdoorervoorzichtigop tekloppenenhetstofteverwijderen.

Opmerking:Alshetpapierelementzeer

vuilis,vervanghetdandooreennieuwe papierelement.

2.Controleerhetlteropscheuren,eenvettig oppervlakofbeschadigingvanderubberen afdichting.

3.Vervanghetpapierelementalshetis beschadigd.

g228022

Figuur43

4.Sluitdemotorkap.

Motorolieverversen

Motorolietype

Typeolie:Reinigingsolie(APIonderhoudsclassicatie

SF,SG,SH,SJofSL)

Carterinhoud:2,4litermetolielter

Viscositeit:zieonderstaandetabel.

Belangrijk:Umaghetpapierlterniet

reinigen.

g029683

Figuur44

Hetmotoroliepeilcontroleren

Onderhoudsinterval:Bijelkgebruikofdagelijks

Opmerking:Controleerhetoliepeilalsdemotor

koudis.

Belangrijk:Alserteveelofteweinigoliezitin

hetcartervandemotorenulaatdemotortoch draaien,kuntudezebeschadigen.

1.Parkeerdemachineopeenhorizontaal oppervlak,schakeldeaftakasuitenstelde parkeerreminwerking.

2.Zetdemotoraf,verwijderhetcontactsleuteltje enwachttotdatallebewegendeonderdelen totstilstandzijngekomenvoordatude bestuurderspositieverlaat.

Opmerking:Zorgdatdemotoruitgeschakeld

iszodatdeolietijdheeftgekregenomwegte lopennaardeopvangbak.

3.Omtevoorkomendatervuil,maaisel,enz.in demotorterechtkomt,moetudeomgeving vandevuldop/peilstokreinigenvoordatudeze verwijdert(Figuur45).

Figuur45

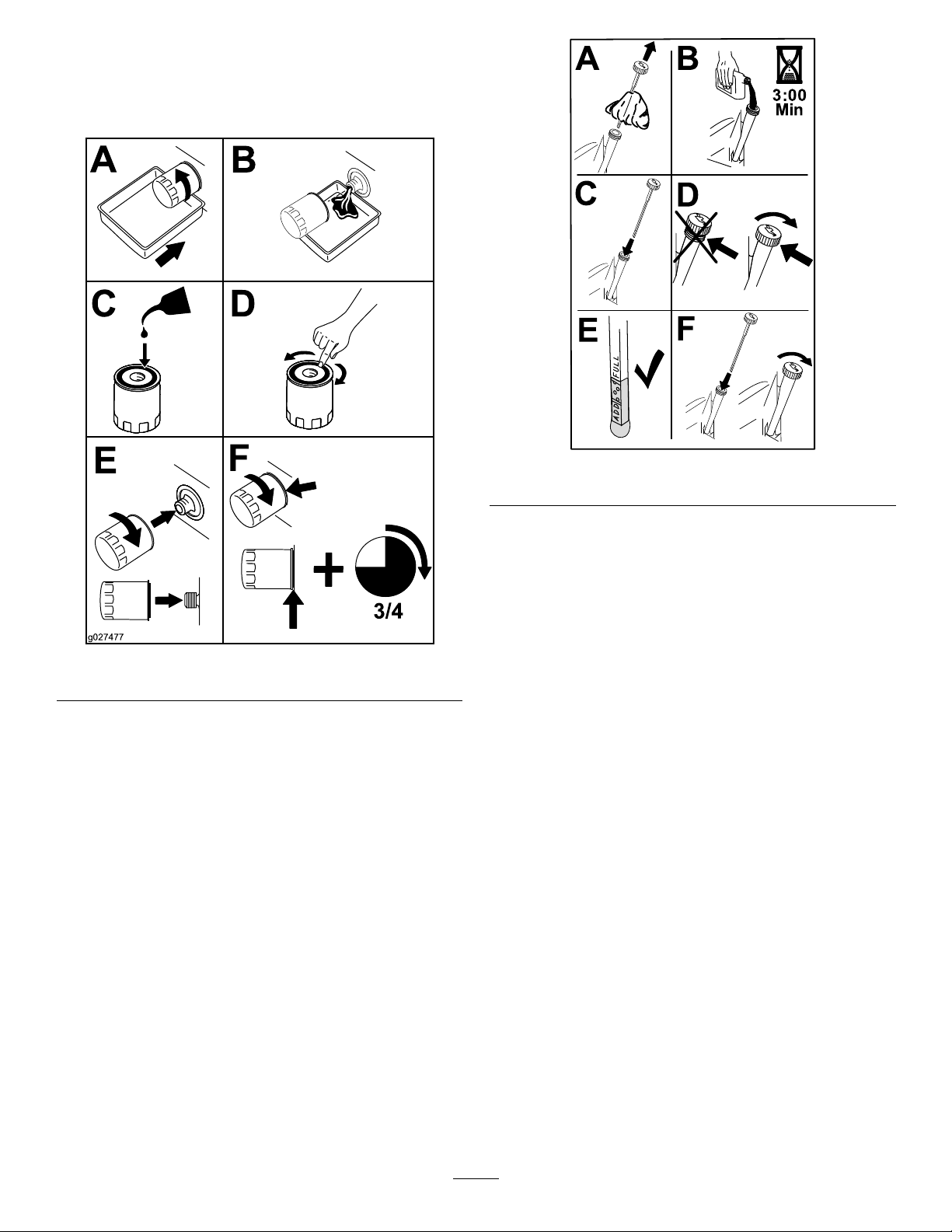

Motorolieverversenenolielter vervangen

Onderhoudsinterval:Nadeeerste5bedrijfsuren/Na

deeerstemaand(houdhierbijde kortsteperiodeaan)—Motorolie verversenenltervervangen.

Omde100bedrijfsuren/Jaarlijks(houdhierbij dekortsteperiodeaan)—Motorolieverversen enolieltervervangen(ditmoetvakergebeuren alsdemachinewordtgebruiktinstofgeofvuile omstandigheden).

1.Parkeerdemachineopeenhorizontaal oppervlakzodatalleolievolledigkanworden afgetapt.

2.Schakeldemesschakelaar(aftakas)uitenstel deparkeerreminwerking.

g235263

3.Zetdemotoraf,verwijderhetcontactsleuteltje enwachttotdatallebewegendeonderdelen

totstilstandzijngekomenvoordatude bestuurderspositieverlaat.

4.Laatdeolieuitdemotorlopen.

g027799

g029570

Figuur46

5.Vervanghetmotorolielter(Figuur47).

Opmerking:Controleerofdepakkingvanhet

olieltercontactmaaktmetdemotorendraaide lternog¾slagextravast.

g235264

Figuur48

Figuur47

6.Gietlangzaamongeveer80%vande gespeciceerdeolieindevulbuisenvoeg langzaamderestvandeolietoetothetpeilde markeringVolbereikt(Figuur48).

7.Geefdeafgewerkteolieafbijeen inzamelcentrum.

Onderhoudvandebougie

g027477

Onderhoudsinterval:Omde100bedrijfsuren/Jaar-

lijks(houdhierbijdekortsteperiode aan)—Controleerdebougie(s).

Omde200bedrijfsuren/Omde2jaar(houd hierbijdekortsteperiodeaan)—Debougie(s) vervangen.

Controleerofdeelektrodenafstandtussendecentrale elektrode-endemassa-elektrodecorrectisvoordatu debougiemonteert.Gebruikeenbougiesleutelvoor het(de)monterenvandebougieeneenvoelermaat omdeelektrodenafstandtemetenenaftestellen. Monteereennieuwebougieindienditnodigis.

Type:Champion

RN9YCofNGK

BPR6ES

Elektrodenafstand:0,76mm

Bougieverwijderen

1.Parkeerdemachineopeenhorizontaal oppervlak,schakeldeaftakasuitenstelde parkeerreminwerking.

2.Zetdemotoraf,verwijderhetcontactsleuteltje enwachttotdatallebewegendeonderdelen totstilstandzijngekomenvoordatude bestuurderspositieverlaat.

3.Maakdeomgevingvandeonderkantvande bougieschoonomtevoorkomendatervuilen rommelindemotorterechtkomt.

4.Verwijderdebougie(Figuur49).

Figuur49

Bougiemonteren

g027478

Bougiecontroleren

Belangrijk:Maakdebougie(s)nietschoon.

Verwijdereenbougiealtijdalsdeze:eenzwarte laagheeft,alsdeelektrodenversletenzijn,alser eenvettigelaagopligtofalsdebougiescheuren vertoont.

Alsdeisolatorlichtbruinofgrijsis,werktdemotor naarbehoren.Eenzwartelaagopdeisolatorduidt meestalopeenvuilluchtlter.

Steldeafstandinop0,75mm.

Figuur50

g027960

Figuur51

Hetkoelsysteemreinigen

1.Parkeerdemachineopeenhorizontaal oppervlak,schakeldeaftakasuitenstelde parkeerreminwerking.

2.Zetdemotoraf,verwijderhetcontactsleuteltje enwachttotdatallebewegendeonderdelen totstilstandzijngekomenvoordatude bestuurderspositieverlaat.

3.Verwijderdeluchtltervandemotor.

4.Verwijderhetmotorscherm.

5.Omtevoorkomendatvuilindeluchtinlaatkomt, plaatsdeluchtlteropdelterbasis.

g206628

6.Verwijdervuilengrasvandeonderdelen.

7.Verwijderdeluchtlterenplaatshet motorscherm.

8.Deluchtltermonteren.

Onderhoud brandstofsysteem

GEVAAR

Inbepaaldeomstandighedenisbrandstof uiterstontvlambaarenzeerexplosief.Brand ofexplosievanbrandstofkanbrandwonden bijuofanderenenmateriëleschade veroorzaken.

•Verrichtonderhoudswerkzaamhedenin verbandmethetbrandstofsysteemalsde motorkoudis.Doeditbuitenopeenopen terrein.Eventueelgemorstebrandstof opnemen.

•Rooknooitalsubenzineaftaptenblijf uitdebuurtvanopenvuurofalsdekans bestaatdatbenzinedampendooreenvonk kunnenontbranden.

Brandstofltervandeslang vervangen

Onderhoudsinterval:Omde100bedrijfsuren/Jaar-

lijks(houdhierbijdekortsteperiode aan)—Controleerhetbrandstoflter vandeslang.

g027939

Omde200bedrijfsuren/Omde2jaar(houd hierbijdekortsteperiodeaan)—Brandstoflter vandeslangvervangen.

Naverwijderingmagunooiteenvuillteropnieuw aandebrandstofslangmonteren.

1.Parkeerdemachineopeenhorizontaal oppervlak,schakeldeaftakasuitenstelde parkeerreminwerking.

2.Zetdemotoraf,verwijderhetcontactsleuteltje enwachttotdatallebewegendeonderdelen totstilstandzijngekomenvoordatude bestuurderspositieverlaat.

3.Filtervervangen(Figuur52).

Opmerking:Opmerking:zorgervoordatde

markeringenophetlterderichtingvande brandstofstroomvolgen.

g033082

Figuur52

Onderhoudelektrisch systeem

Veiligheidvanhet elektrischsysteem

•Koppeldeaccuafvoordatureparatiesaande

machineverricht.Maakeerstdeminpoolvande acculosendaarnadepluspool.Bevestigeerstde pluspoolvandeaccuendaarnademinpool.

•Laaddeaccuopineenopen,goedgeventileerde

ruimte,uitdebuurtvanvonkenenopenvuur.Haal deopladeruithetstopcontactvoordatudeaccu aan-ofloskoppelt.Draagbeschermendekleding engebruikgeïsoleerdgereedschap.

g190587

Figuur53

1.Accudeksel2.Bevestigingen

4.Maakdeminkabel(zwart)losvandeaccupool (Figuur54).

Onderhoudvandeaccu

Verwijderenvandeaccu

WAARSCHUWING

Deaccukabelsonjuistafkoppelenkanschade aandemachineendekabelstotgevolg hebbenenvonkenveroorzaken.Hierdoor kunnenaccugassentotontplofngkomenen lichamelijkletselveroorzaken.

•Maakaltijddeminkabel(zwart)vandeaccu losvoordatudepluskabel(rood)losmaakt.

•Sluitaltijddepluskabel(rood)vandeaccu aanvoordatudeminkabel(zwart)aansluit.

1.Parkeerdemachineopeenhorizontaal oppervlak,schakeldeaftakasuitenstelde parkeerreminwerking.

2.Zetdemotoraf,verwijderhetcontactsleuteltje enwachttotdatallebewegendeonderdelen totstilstandzijngekomenvoordatude bestuurderspositieverlaat.

Opmerking:Bewaarallebevestigingsmidde-

len.

5.Schuifhetrubberenkapjevandepluskabel (rood)overdekabel.

6.Maakdepluskabel(rood)losvandeaccupool (Figuur54).

Opmerking:Bewaarallebevestigingsmidde-

len.

7.Verwijderdebevestigingsbandvandeaccu (Figuur54)entildeaccuuitdeaccubak.

3.Draaide2bevestigingenophetaccudekseleen kwartslaglinksomenverwijderhetaccudeksel (Figuur53).

Figuur54

1.Accu

2.Minpool(–)vandeaccu6.Stofkapjevandeaccupool

3.Bout,ringenmoervoorde minpool(–)vandeaccu

4.Bout,ringenmoervoorde pluspool(+)vandeaccu

5.Pluspool(+)vandeaccu

7.Bevestigingvanaccu

g188903

Accuopladen

Onderhoudsinterval:Vóórdestalling—Accuopladen

enaccukabelsloskoppelen.

1.Verwijderdeaccuvanhetchassis;raadpleeg

Verwijderenvandeaccu(bladz.41).

2.Laaddeaccugedurendeminstenseenuurop bij6tot10A.

Onderhoudvande zekeringen

Deelektrischeinstallatieisbeveiligddoormiddel vanzekeringen.Dezebehoevengeenonderhoud. Alsereenzekeringisdoorgebrand,moetuechter hetonderdeelofcircuitcontrolerenopdefectenof kortsluiting.

Opmerking:Deaccunietteveropladen.

3.Zodradeaccuvolledigisopgeladen,haalt udeacculaderuithetstopcontactenmaakt uvervolgensdeoplaadkabelslosvande accuklemmen(Figuur55).

Figuur55

1.Pluspool(+)vandeaccu3.Rode(+)oplaadkabel

2.Minpool(–)vandeaccu4.Zwarte(–)oplaadkabel

Accuplaatsen

Zekeringtype:

•Hoofdleiding–F1(15A,steekzekering)

•Laadcircuit–F2(25A,steekzekering)

Dehoofdzekering(15A)vervangendoetulangs deopeningindezijkantvandebedieningseenheid. Trekdezekeringeruitenmonteereennieuwe15A zekering(Figuur56).

g000538

g190588

Figuur56

1.Hoofdzekering(15A)2.Openingin bedieningseenheid

1.Plaatsdeaccuindebak(Figuur54).

2.Gebruikdeeerderverwijderdebevestigingsmiddelenomdepluskabel(rood)opdepluspool(+) vandeaccuaantesluiten.

3.Gebruikdeeerderverwijderdebevestigingsmiddelenomdeminkabelopdeminpool(–)vande accuaantesluiten.

4.Schuifhetrodestofkapjevoordeaccupoolop depluspool(rood)vandeaccu.

5.Zetdeaccuvastmetdebevestigingsband (Figuur54).

6.Monteerhetaccudekseldoorhetnaarbeneden tedrukkenende2bevestigingenrechtsomvast temaken(Figuur53).

Dezekeringvanhetlaadcircuit(25A)vervangen doetudoordezekeringlinksvandeaccutezoeken. Trekdezekeringeruitenmonteereennieuwe25A zekering(Figuur57).

g190589

Figuur57

1.Laadcircuit(25A)

Onderhoud

Onderhoudriemen

aandrijfsysteem

Riemencontroleren

Bandenspanning controleren

Onderhoudsinterval:Omde25bedrijfsu-

ren—Bandenspanningcontroleren.

Zorgervoordatdevoor-enachterbandende voorgeschrevenspanninghebben.Eenongelijke bandenspanningkanleidentotonregelmatige maairesultaten.Controleerdebandenspanningbijhet ventiel(Figuur58).Debandenspanningkanhetbest bijkoudebandenwordengecontroleerd.

Kijknaardeaanbevolenmaximaledrukvande bandenfabrikantopdezijkantvandebandenvande zwenkwielen.

Pompdebandenvandevoorstezwenkwielenoptot 1,03bar.

Pompdebandenvandeachteraandrijfwielenoptot 0,90bar.

Onderhoudsinterval:Omde25bedrijfsuren—Alle

riemenopslijtageenscheurtjes controleren.

Vervangderiemalsdezeversletenis.Eenaantal indicatiesvaneenversletenriem:eengierend geluidtijdenshetdraaienvanderiem,demessen dieslippentijdenshetmaaien,gerafelderandenen schroeiplekkenenscheurenopderiem.

Drijfriemvanmaaidek vervangen

Eenaantalindicatiesvaneenversletenriem:een gierendgeluidtijdenshetdraaienvanderiem, messendieslippentijdenshetmaaien,gerafelde randenenschroeiplekkenenscheurenopderiem. Vervangderiemalsudezezakenconstateert.

1.Parkeerdemachineopeenhorizontaal oppervlak,schakeldeaftakasuitenstelde parkeerreminwerking.

2.Zetdemotoraf,verwijderhetcontactsleuteltje enwachttotdatallebewegendeonderdelen totstilstandzijngekomenvoordatude bestuurderspositieverlaat.

3.Laathetmaaidekzakkentoteenmaaihoogte van76mm.

g000554

Figuur58

1.Ventiel

4.Verwijderdeafdekkingvanhetmaaidek;zieDe

afdekkingvanhetmaaideklosmaken(bladz.

33).

5.Voorelkeriemkapdraaitude2boutenlos,

maarverwijderdezeniet.

6.Schuifdekaptotdezeloskomtvandebouten. Tildekapopennaarbuitenomteverwijderen.

7.Verwijderhetvloerdeelzodatubijdespanpoelie kunt.

8.Gebruikeenveerverwijderaar(T oro onderdeelnummer92-5771)enverwijderde spanpoelieveervandemaaidekstangomde spanningopdespanpoelieteverwijderen (Figuur59).

Figuur59

17.Monteerdeafdekkingvanhetmaaidek;zieDe

afdekkingvanhetmaaideklosmaken(bladz.

33).

g009806

1.Veerverwijderaar(Toro onderdeelnummer 92-5771)

2.Spanpoelieveer5.Aandrijfriemvanmaaidek

3.Maaidekstang

4.Armvanspanpoelie

9.Laathetmaaidektotdelaagstemaaihoogte

zakkenenplaatsdemaaihoogtepeninde vergrendelstandvoordelaagstemaaistand.

10.Verwijderderiemvandepoeliesvanhet maaidekenverwijderdeaanwezigeriem.

11.Bevestigdenieuweriemronddepoeliesvan hetmaaidekendekoppelingspoelieonderde motor(Figuur59).

WAARSCHUWING

Deveerisonderspanninggemonteerd enkanlichamelijkletselveroorzaken.

Weesvoorzichtigalsuderiemverwijdert.

12.Gebruikeenveerverwijderaar(T oro onderdeelnummer92-5771)enplaatsde spanpoelieveerterugopdemaaidekstangom spanningopdespanpoelieenriemtezetten (Figuur59).

13.Controleerofderiemzichgoedopallepoelies bevindt.

14.Omderiemkappentemonteren,plaatstu delipjesvandekapindedaartoebestemde openingenvandemaaidekbeugel.Zorgdatze vastzitten.

15.Draaidekapnaarhetmaaidekenschuifde gleuvenonderdelosseboutentotzevastzitten.

16.Draaideboutenvastomdekapaanhet maaidektebevestigen.

Onderhoudvanhet maaimachine

Onderhoudvande maaimessen

Omeengoedmaairesultaatteverkrijgen,moetu demaaimessenscherphouden.Omhetslijpenen vervangentevergemakkelijken,ishethandigextra messeninvoorraadtehebben.

Veiligheidvandemessen

Eenversletenofbeschadigdmeskanbrekenen eenstukvanhetmeskanwordenuitgeworpeninde richtingvandebestuurderofomstandersenernstig lichamelijkofdodelijkletseltoebrengen.Indienu eenbeschadigdmesprobeertterepareren,kande veiligheidscerticatievanhetproductvervallen.

•Controleeropgezettetijdendemaaimessenop

slijtageofbeschadigingen.

•Weesvoorzichtigalsudemessencontroleert.

Omwikkeldemaaimessenofdraag handschoenenenweesvoorzichtigalsu onderhoudswerkzaamhedenaandemaaimessen verricht.Demaaimessenmogenalleenworden vervangenofgeslepen,probeerzenooitrechtte makenoferaantelassen.

•Letopdatbijmachinesmetmeerderemaaimessen

anderemessenkunnengaandraaiendoordatu 1mesdraait.

g006530

Figuur60

1.Snijrand3.Slijtage/groefvorming

2.Gebogendeel4.Scheur

Controleopkrommemessen

Opmerking:Demachinemoetopeenegaal

oppervlakstaanvoordevolgendeprocedure.

1.Zethetmaaidekopdehoogstemaaipositie.

2.Trekdikkehandschoenenofandereadequate handbeschermingaanendraailangzaamhet mesineenstanddiemetingmogelijkmaaktvan deafstandtussendemaairandenhetegale oppervlakwaaropdemachinestaat(Figuur61).

Vóórcontroleenonderhoudvan demaaimessen

1.Parkeerdemachineopeenhorizontaal oppervlak,schakeldeaftakasuitenstelde parkeerreminwerking.

2.Zetdemotoraf,verwijderhetsleuteltjeenmaak debougiekabelslos.

Demaaimessencontroleren

Onderhoudsinterval:Bijelkgebruikofdagelijks

1.Controleerdesnijranden(Figuur60).

2.Alsderandennietscherpzijnofbramen vertonen,moetuhetmaaimesverwijderenen slijpen;zieDemaaimessenslijpen(bladz.47).

3.Controleerdemessen,inhetbijzonderhet gebogendeel.

4.Alsuscheuren,slijtageofgroefvormingindit deelconstateert,moetudirecteennieuwmes monteren(Figuur60).

g014972

Figuur61

1.Maaidek3.Mes

2.Asbehuizing

3.Meetdeafstandtussenhetuiteindevanhetmes endevlakkeondergrond(Figuur62).

Figuur62

g014973

Figuur64

1.Mes,inmeetstand

2.Vlakkeondergrond

3.Gemetenafstandtussenmesendeondergrond(A)

4.Draaihetzelfdemes180graden,zodatde maairandaandeanderekantnuindezelfde standstaat(Figuur63).

Figuur63

1.Mes,eerdergemetenkant

2.Eerdergebruiktemeetstand

3.Anderekantvanmesdieinmeetstandwordtgebracht

1.Mesaananderezijde,inmeetstand

2.Vlakkeondergrond

3.Tweedegemetenafstandtussenmesenoppervlak(B)

A.AlshetverschiltussenAenBgroterisdan

3mm,vervangdanhetmesdooreennieuw mes;zieMaaimessenverwijderen(bladz.

47)enMaaimessenmonteren(bladz.47).

Opmerking:Alseenkrommesis

vervangendooreennieuwmesende afstandnogaltijdgroterisdan3mm,dan ishetmogelijkdatdemesasverbogen is.Neemcontactopmeteenerkende onderhoudsdealervoorservice.

B.Gaalshetverschilbinnendegrenzenligt

doormethetvolgendemes.

g014974

6.Herhaaldezeprocedureopelkmes.

5.Meetdeafstandtussenhetuiteindevanhetmes endevlakkeondergrond(Figuur64).

Opmerking:Despelingmagnietmeerdan

3mmbedragen.

Maaimessenverwijderen

Vervangmessendieeenvastvoorwerphebben geraaktofuitbalansofkromzijn.

1.Pakhetuiteindevanhetmesvastmeteendoek ofeendikkehandschoen.

Opmerking:Alshetmesnietinbalansis,

moetuwatmetaalafvijlenvanhetuiteindevan devleugel(Figuur66).

2.Verwijderdemesbout,deklemringenhetmes vandespilas(Figuur65).

Figuur65

1.Vleugelvanhetmes3.Klemring

2.Mes4.Mesbout

g000553

Figuur67

1.Mes2.Mesbalans

3.Herhaalditindiennodigtotdathetmesinbalans is.

Maaimessenmonteren

1.Monteerhetmesopdeas(Figuur65).

Belangrijk:Hetgebogendeelvanhetmes

moetnaardebinnenzijdevandemaaikast wijzenomeengoedemaaikwaliteitte garanderen.

2.Monteerdeklemring(hollekantnaarhetmes toe)endemesbout(Figuur65).

3.Draaidemesboutvastmeteentorsievan135

g010341

tot150N·m.

Demaaimessenslijpen

1.Gebruikeenvijlomdesnijrandenaanbeide uiteindenvanhetmesteslijpen(Figuur66).

Opmerking:Houddaarbijdeoorspronkelijke

hoekinstand.

Opmerking:Hetmesblijftinbalansalsuvan

beidesnijrandendezelfdehoeveelheidmateriaal verwijdert.

Figuur66

1.Onderoorspronkelijkehoekslijpen.

2.Controleerdebalansvanhetmesmeteen mesbalans(Figuur67).

Opmerking:Alshetmeshorizontaalblijft,is

hetinbalansengeschiktvoorgebruik.

g004536

Figuur68

g000552

1.Vleugelvanhetmes3.Klemring

2.Mes4.Mesbout

Maaidekhorizontaalstellen

Controleerofhetmaaidekhorizontaalstaattelkens wanneerudemaaierinstalleertofwanneerueen ongelijkemaaiplekinuwgrasziet.

Voordatuhetmaaidekhorizontaalafsteltmoetu eerstcontrolerenoferverbogenmaaimessenzijn, eneventueelverbogenmaaimessenverwijderenen vervangen;leesOnderhoudvandemaaimessen

(bladz.45)voordatuditdoet.

Stelhetmaaidekeerstlinks/rechtshorizontaal,endan kuntuvoor/achterafstellen.

Eisen:

•Demachinemoetopeenegaalvlakstaan.

Schuinstandvanhetmaaidek (lengterichting)controleren

Controleerdeschuinstandvanhetmaaidektelkens wanneeruditmonteert.Alsdevoorkantvan demaaiermeerdan7,9mmlagerstaatdande achterkantvandemaaier,moetudeschuinstandvan hetmaaimesinstellen.

1.Parkeerdemachineopeenhorizontaal oppervlak,schakeldeaftakasuitenstelde parkeerreminwerking.

2.Zetdemotoraf,verwijderhetcontactsleuteltje enwachttotdatallebewegendeonderdelen totstilstandzijngekomenvoordatude bestuurderspositieverlaat.

•Allebandenmoetendejuistespanninghebben,

zieBandenspanningcontroleren(bladz.43).

Controlerenofdemaaimessen horizontaalstaan

1.Parkeerdemachineopeenhorizontaal oppervlak,schakeldeaftakasuitenstelde parkeerreminwerking.

2.Zetdemotoraf,verwijderhetcontactsleuteltje enwachttotdatallebewegendeonderdelen totstilstandzijngekomenvoordatude bestuurderspositieverlaat.

3.Draaihetmaaimesvoorzichtigindwarsrichting horizontaal.

4.Meetdeafstandtussendebuitenstesnijranden endevlakkeondergrond(Figuur69).

Opmerking:Alsbeideafstandengroterzijn

dan5mm,moetendezewordenbijgesteld;zie

Maaidekhorizontaalstellen(bladz.49).

3.Draaidemessenvoorzichtigrond,totdatzein delengterichtingwijzen(Figuur70).

4.Meetdeafstandtussenderandvanzowelhet voorstemesalsderandvanhetachterstemes tothethorizontaleoppervlak(Figuur70).

Opmerking:Alsderandvanhetvoorstemes

niet1,6tot7,9mmlagerstaatdanderand vanhetachterstemes,gaverdermetMaaidek

horizontaalstellen(bladz.49).

g229304

Figuur70

1.Maaimessenevenwijdig

2.Buitenstesnijranden

Figuur69

3.Meetvanafhetuiteinde vanhetmestothetplatte oppervlakhier.

1.Messeninlengterichting

2.Buitenstesnijranden

g229303

3.Meetvanafhetuiteinde vanhetmestothetplatte oppervlakhier.

Maaidekhorizontaalstellen

1.Hiervoormoetudeantiscalpeerrolleninde bovensteopeningenzettenofzegeheel verwijderen;zieAntiscalpeerrollenafstellen

(bladz.24).

2.Zetdemaaihoogtehendelindestandvan 76mm;zieDemaaihoogteinstellen(bladz.23).

3.Plaats2blokjesmeteendiktevan6,6cm onderelkekantvandevoorsterandvanhet maaidek,maarnietonderdebeugelsvande antiscalpeerrollen(Figuur71).

4.Plaats2blokjesmeteendiktevan7,3cmonder deachtersterandvandemaaikast,éénblokje aanelkekantvanhetmaaidek(Figuur71).

g024313

Figuur72

Figuur71

1.Houtenblok,6,6cmdik3.Voorsterand

2.Houtenblok,7,3cmdik

5.Draaidestelbouteninde4hoekenlos,zodathet maaidekstevigopalle4blokjesrust(Figuur72).

1.Hefarmvanmaaidek

2.Ketting

3.Haak

4.Stelbout

6.Zorgervoordatde4kettingengespannenzijn (Figuur72).

7.Draaide4stelboutenvast(Figuur72).

8.Zorgervoordatdeblokjesstevigonderde

g024428

randvanhetmaaidekzittenendatallebouten vastgedraaidzijn.

9.Controleerofhetmaaidekhorizontaalstaatdoor zoweldehorizontaalstandalsdeschuinstand vanhetmaaidektecontroleren.Herhaalindien nodigdeprocedurevoorhethorizontaalstellen.

Maaidekverwijderen

1.Parkeerdemachineopeenhorizontaal oppervlak,schakeldeaftakasuitenstelde parkeerreminwerking.

2.Zetdemotoraf,verwijderhetsleuteltjeenmaak debougiekabelslos.

3.Laathetmaaidekzakkentoteenmaaihoogte van76mm.

4.Draaide2ondersteboutenloswaarmeede afdekkingvanhetmaaidekisbevestigdaanhet maaidek;zieDeafdekkingvanhetmaaidek

losmaken(bladz.33).

5.Verwijderdemaaierriemvandemotorpoelie; raadpleegDrijfriemvanmaaidekvervangen

(bladz.43).

6.VerwijderdeR-penenderingwaarmeede draaipenisbevestigdaanhetframeenhet maaidek,enverwijderdeverbindingsstang (Figuur73).

Figuur73

1.Draaipen3.R-pen

2.Ring

7.Tilhetmaaidekopomdespanningvanhet maaidektehalen.

8.Verwijderdekettingenvandehakenopde hefarmenvanhetmaaidek(Figuur74).

Hetmaaidekmonteren

1.Parkeerdemachineopeenhorizontaal oppervlak,schakeldeaftakasuitenstelde parkeerreminwerking.

2.Zetdemotoraf,verwijderhetsleuteltjeenmaak debougiekabelslos.

3.Schuifhetmaaidekonderdemachine.

4.Zetdemaaihoogtehendelindelaagstestand.

g028276

5.Plaatsdemaaihoogtepenindevergrendelstand voordelaagstemaaistand.

6.Tildeachterzijdevanhetmaaidekopen bevestigdekettingenaandeachterste hefarmen(Figuur74).

7.Bevestigdevoorstekettingenaandevoorste hefarmen(Figuur74).

8.Monteerdelangeverbindingsstangdoorde framehangerenhetmaaidek.

9.BevestigdedraaipenmetdeR-pennenende ringendieueerderverwijderdhebt(Figuur73).

10.Monteerdemaaierriemopdemotorpoelie; raadpleegstapHetmaaidekmonteren(bladz.

50).

Figuur74

1.Hefarmvanmaaidek

2.Ketting

3.Haak

4.Stelbout

9.Steldemaaihoogteinopdetransportstand.

10.Verwijderderiemvandekoppelingspoelievan demotor.

11.Schuifhetmaaidekwegvanonderdemachine.

11.Draaide2ondersteboutenvastwaarmeede afdekkingvanhetmaaidekisbevestigdaanhet maaidek;zieDeafdekkingvanhetmaaidek

losmaken(bladz.33).

g024313

Opmerking:Bewaaralleonderdelenvoor

lateremontage.

Grasgeleidervervangen

Onderhoudsinterval:Bijelkgebruikof

dagelijks—Controleerde grasgeleideropschade.

WAARSCHUWING

Alsdeuitworpopeningnietafgedektis,kan demachinevoorwerpenuitwerpennaaru ofnaaromstanders;ditkanernstigletsel veroorzaken.Daarnaastkuntuookincontact komenmethetmes.

Gebruikdemachinenooitzondermulchplaat, grasgeleiderofgrasvanger.

Controleervóórelkgebruikdegrasgeleiderop schade.Vervangvóórgebruikbeschadigde lterelementen.

1.Verwijderdeborgpen(Figuur75).

2.Koppeldeveerlosvandeinkepinginde geleiderbeugelenschuifdestanguitdegelaste maaidekbeugels,veerengrasgeleider(Figuur

75).

5.Plaatsdeveerophetrechteuiteindevande stang.

6.Plaatsdeveeropdestangzoalsgetoondin

Figuur76.Doeditzo,dathetkorteuiteindemet

deveeronderdestangvoordebochtuitkomt enoverdestanggaatalsdezeterugkomtuitde bocht

7.Brenghetuiteindevandeveermetdelus omhoogenbevestigindeinkepingopdebeugel vandegeleider(Figuur76).

Figuur75

1.Stang

2.Borgpen5.Maaidekbeugels

3.Grasgeleider

4.Veer

6.Veeroverdestang

3.Verwijdereenbeschadigdeofversleten grasgeleider.

4.Plaatsdenieuwegrasgeleidermetde beugeluiteindentussendegelastebeugelop hetmaaidekzoalsgetoondinFiguur76.

g017618

Figuur76

1.Stangenveergeplaatst3.Stang(kortuiteinde)

2.Uiteindevandeveermet lusgeplaatstindeinkeping indegeleiderbeugel

achtermaaibeugel geplaatst

4.Kortuiteinde,bevestigd metmaaibeugel.

8.Bevestigdestandenveerdoordezezote buigendathetkorteuiteindevandestang

g190642

achterdevoorstebeugelophetmaaidekzit (Figuur76).

Belangrijk:Degrasgeleidermoetonder

veerspanningomlaagwordengehouden.Til degrasgeleideromhoogomtecontroleren ofdezevolledigomlaagklapt.

9.Monteerdepen(Figuur75).

Reiniging

Onderkantvan maaimachinewassen

Onderhoudsinterval:Naelkgebruik—Maaikast

reinigen.

Belangrijk:Ukunthetvoertuigmeteenmild

reinigingsmiddelenwaterwassen.Wasde machinenooitmeteenhogedrukreiniger.Gebruik nietteveelwater,vooralnietindebuurtvanhet bedieningspaneel,onderdestoelenrondde motor,dehydraulischepompenendemotors.

Nadatudemaaimachineheeftgebruikt,moetu deonderkantvanhetmaaidektelkenswassenom tevoorkomendaterzichgrasverzamelt.Hierdoor wordtgrasbeterjngemaaktenhetmaaiselbeter verstrooid.

1.Parkeerdemachineopeenhorizontaal oppervlak,schakeldeaftakasuitenstelde parkeerreminwerking.

2.Zetdemotoraf,verwijderhetcontactsleuteltje enwachttotdatallebewegendeonderdelen totstilstandzijngekomenvoordatude bestuurderspositieverlaat.

3.Bevestigdeslangkoppelingaande wasaansluitingvandemaaimachineendraaide waterkraanhelemaalopen(Figuur77).

Opmerking:SmeervaselineopdeO-ring

vandewasaansluitingomdekoppeling gemakkelijkertebevestigenendeO-ringte beschermen.

Figuur77

1.Wasaansluitinglocatiesop maaidekkenvan137cm

2.Wasaansluitinglocatiesop maaidekkenvan122cm

3.Wasaansluiting

4.Zethetmaaidekindelaagstemaaistand.

5.Neemplaatsopdebestuurdersstoelenstart

demotor.

6.Schakeldeaftakasinenlaatdemachineéén

totdrieminutenlopen.

7.Zetdeaftakasschakelaar(aftakas)uit,stopde

motor,verwijderhetsleuteltjeuithetcontacten wachttotdatallebewegendedelentotstilstand zijngekomen.

8.Draaidekraandichtenmaakdesnelkoppeling

losvandewasaansluiting.

4.O-ring

5.Slang

Opmerking:Alsdemaaimachinenaeen

wasbeurtnietschoonis,moetudeze30minuten lateninweken.Herhaaldaarnadezeprocedure.

g003934

9.Laatdemotoropnieuwééntotdrieminuten

lopenomhetovertolligwaterteverwijderen.

WAARSCHUWING

Eengebrokenofontbrekende wasaansluitingkanvoorwerpen uitwerpenofcontactmethetmaaimes veroorzaken,waardooruenanderen letselkunnenoplopen.Contactmeteen maaimesofuitgeworpenvoorwerpen kanernstiglichamelijkofdodelijkletsel veroorzaken.

•Eengebrokenofontbrekende wasaansluitingmoetdirectworden vervangen,voordatudemachine opnieuwgebruikt.

•Steeknooituwhandenofvoeten onderdemaaierofdooropeningenin demachine.

Stalling

Veiligheidtijdensopslag

•Laatdemotorafkoelenvoordatudemachine

opslaat.

•Umagdemachineofbrandstofnietopslaanin

denabijheidvaneenopenvuurofbinnenshuis brandstofaftappen.

Reinigenenopslaan

1.Schakeldemesschakelaar(aftakas)uitenstel deparkeerreminwerking.

2.Zetdemotoraf,verwijderhetcontactsleuteltje enwachttotdatallebewegendeonderdelen totstilstandzijngekomenvoordatude bestuurderspositieverlaat.

Afvalafvoeren

Motorolie,accu's,hydraulischevloeistofen motorkoelvloeistofverontreinigenhetmilieu.Verwijder dezestoffenvolgensdeplaatselijkevoorschriften.

3.Maaisel,vuilenvetvandebuitenkantvande gehelemachineverwijderen,metnamevande motorenhethydraulischesysteem.Vuilenkaf vandebuitenkantvandecilinder,dekoelribben vandecilinderkopenhetventilatorbehuizing verwijderen.

Belangrijk:Ukuntdemachinemeteenmild

reinigingsmiddelenwaterwassen.Wasde machinenooitmeteenhogedrukreiniger. Gebruiknietteveelwater,vooralnietinde buurtvanhetbedieningspaneel,demotor, dehydraulischepompenendeaccu.

4.Controleerdewerkingvandeparkeerrem;zie

Parkeerremgebruiken(bladz.18).

5.Geefhetluchtltereenonderhoudsbeurt;zie

Onderhoudvanhetluchtlter(bladz.34).

6.Verversdeolieinhetcarter;zieMotorolie

verversenenolieltervervangen(bladz.36).

7.Controleerdebandenspanning;zie

Bandenspanningcontroleren(bladz.43).

8.Laaddeaccuop;zieAccuopladen(bladz.42).

9.Schraapdikaangekoektgrasenvuilvan deonderkantvandemaaimachine.Spoel vervolgensdemachineschoonmeteen tuinslang.

Opmerking:Laatdemachinelopenmetde

aftakasingeschakeldendemotorophoog stationairgedurende2tot5minutennahet wassen.

10.Controleerdestaatvandemaaimessen; raadpleegOnderhoudvandemaaimessen

(bladz.45).

11.Wanneerdemachinelangerdan30dagenniet wordtgebruikt,moetdezewordenvoorbereidop

stalling.Demachinewordtalsvolgtvoorbereid opstalling:

A.Voegeenstabilizer/conditionerop

aardoliebasistoeaandebrandstofinde tank.Volgdemengvoorschriftenvande fabrikantvandestabilizerop.Gebruik geenstabilizeropalcoholbasis(ethanolof methanol).

Opmerking:Stabilizer/conditionerwerkt

hetbestalshetmetversebrandstofwordt gemengdenaltijdwordtgebruikt.

Opslagvandeaccu

1.Laaddeaccuvolledigop.

2.Laatdeaccu24uurongemoeidencontroleer dandespanningvandeaccu.

Opmerking:Indiendeaccuspanninglageris

dan12,6V,moetustappen1en2herhalen.

3.Koppeldekabelslosvandeaccu.

4.Controleerregelmatigdespanningenzorgdat diealtijdminstens12,4Vis.

B.Laatdemotorvijfminutenlopen

omdestabilizer/conditionerdoorhet brandstofsysteemteverspreiden.

C.Zetdemotoraf,laatdezeafkoelenenlaat

debrandstoftankleeglopen.

D.Motoropnieuwstartenenlatenlopentotdat

dezeafslaat.

E.Umoetbrandstofopdejuistewijze

afvoeren.Voerdebrandstofafvolgensde plaatselijkgeldendevoorschriften.

Belangrijk:Brandstofwaaraan

stabilizer/conditioneristoegevoegd,niet langerdan90dagenbewaren.

12.Verwijderdebougie(s)encontroleerdestaat ervan;zieOnderhoudvandebougie(bladz.

38).Nadatdebougie(s)uitdecilinderis(zijn)

verwijderd,gietu30ml(2eetlepels)motorolie indebougie-opening.Gebruikdestartmotor omdemotortelatendraaienenzodeolieover decilinderwandteverspreiden.Monteerde bougie(s).Debougiekabelnietopdebougie(s) drukken.

Opmerking:Indiendeaccuspanninglageris

dan12,4V,moetustappen1en2herhalen.

Tipsvoorhetbewarenvandeaccu

•Bewaardeaccurechtopineenkoele,droge

omgeving.

•Bewaaraccu'snietopelkaar,tenzijzeineendoos

zitten.

•Stapelnietmeerdan3accu'sopelkaar(of2als

hetomaccu'svoorprofessioneelgebruikgaat).

•Testeennatteaccuomde4tot6maandenen

laaddeaccuindiennodig.

•Testenlaaddeaccualtijdopvoormontage.

13.Controleerallebouten,schroevenenmoeren endraaidezevast.Repareerofvervang beschadigdedelen.

14.Werkallekrassenenbeschadigingenvandelak bij.Bijwerklakisverkrijgbaarbijeenerkende servicedealer.

15.Staldemachineineenschone,drogegarage ofopslagruimte.Verwijderhetsleuteltjeuithet contactenbewaarhetbuitenhetbereikvan kinderenenonbevoegdepersonen.Dekde machineafomdezetebeschermenenschoon tehouden.

Problemen,oorzaakenremedie

ProbleemMogelijkeoorzaakRemedie

Debrandstoftankisingedeuktofde machineraaktregelmatigzonder brandstof.

Demotorraaktoververhit.

Destartmotorslaatnietaan.

Demotorstartniet,startmoeilijkofslaat af.

1.Hetpapierelementvanhetluchtlter isverstopt.

1.Demotoristezwaarbelast.1.Derijsnelheidverminderen.

2.Hetoliepeilinhetcarteristelaag.2.Hetcarterbijvullenmetolie.

3.Dekoelribbenenluchtkanalenonder deventilatorbehuizingvandemotor zijnverstopt.

4.Hetluchtlterisvuil.4.Hetluchtlterelementreinigenof

5.Vuil,waterofoudebrandstofinhet brandstofsysteem.

1.Deaftakasisingeschakeld.1.Schakeldeaftakasuit.

2.Derijhendelsstaannietinde

VERGRENDELDENEUTRAALSTAND.

3.Deaccuisleeg.3.Accuopladen.

4.Deelektrischeaansluitingenzijn gecorrodeerdofzittenlos.

5.Eenvandezekeringenisdoorgebrand.5.Dezekeringvervangen.

6.Eenvanderelaisofschakelaarsis defect.

1.Debrandstoftankisleeg.1.Debrandstoftankvullen.

2.Dechoke(indienaanwezig)staatniet aan.

3.Hetluchtlterisvuil.

4.Debougiekabel(s)zit(ten)losofis (zijn)nietaangesloten.

5.Debougie(s)is(zijn)aangetast,vuil, ofdeelektrodenafstandisnietcorrect afgesteld.

6.Erzitvuilinhetbrandstoflter.6.Brandstofltervervangen.

7.Vuil,waterofoudebrandstofin brandstofsysteem.

8.Verkeerdebrandstofindetank.

9.Hetoliepeilinhetcarteristelaag.9.Hetcarterbijvullenmetolie.

1.Reinighetpapierelement.

3.Dekoelribbenenluchtkanalen ontstoppen.

vervangen.

5.Neemcontactopmeteenerkende ServiceDealer.

2.Zetderijhendelsnaarbuiteninde vergrendeldeNEUTRAALSTAND.

4.Controleerofdeelektrische aansluitingengoedcontactmaken.

6.Neemcontactopmeteenerkende servicedealer.

2.ZetdechokehendelindeAAN-stand.

3.Reinigofvervanghet luchtlterelement.

4.Debougiekabel(s)opdebougie monteren.

5.Nieuwebougie(s)meteencorrect afgesteldeelektrodenafstand monteren.

7.Neemcontactopmeteenerkende servicedealer.

8.Brandstoftankaftappenenvullenmet hetjuistetypebrandstof.

Demotorverliestvermogen.

1.Demotoristezwaarbelast.1.Derijsnelheidverminderen.

2.Hetluchtlterisvuil.2.Reinighetluchtlterelement.

3.Hetoliepeilinhetcarteristelaag.3.Hetcarterbijvullenmetolie.

4.Dekoelribbenenluchtkanalenonder deventilatorbehuizingvandemotor zijnverstopt.

5.Debougie(s)is(zijn)aangetast,vuil, ofdeelektrodenafstandisnietcorrect afgesteld.

Deontluchtingvandebrandstoftank isverstopt.

7.Erzitvuilinhetbrandstoflter.7.Brandstofltervervangen.

Vuil,waterofoudebrandstofinhet brandstofsysteem.

9.Verkeerdebrandstofindetank.

4.Dekoelribbenenluchtkanalen ontstoppen.

5.Nieuwebougie(s)meteencorrect afgesteldeelektrodenafstand monteren.

6.Neemcontactopmeteenerkende servicedealer.

8.Neemcontactopmeteenerkende servicedealer.

Brandstoftankaftappenenvullenmet hetjuistetypebrandstof.

ProbleemMogelijkeoorzaakRemedie

Demachinedrijftnietaan.

Demachinetriltabnormaal.

Demaaihoogteisongelijk.

1.Deomloopkleppenzijnopen.

2.Detractieriemenzijnversleten,losof stuk.

3.Detractieriemenzittennietopde poelies.

4.Detransmissieisuitgevallen.4.Neemcontactopmeteenerkende

1.Hetmaaimes(demaaimessen)is(zijn) verbogenofnietinbalans.

2.Debevestigingsboutvanhetmaaimes zitlos.

3.Debevestigingsboutenvandemotor zittenlos.

4.Demotorpoelie,spanpoelieof mespoeliezitlos.

5.Demotorpoelieisbeschadigd.5.Neemcontactopmeteenerkende

6.Mesasverbogen.6.Neemcontactopmeteenerkende

7.Demotorophangplaatzitlosofis versleten.

1.Maaimes(sen)bot.1.Mes(sen)slijpen.

2.Maaimes(sen)verbogenofnietin balans.

3.Hetmaaidekstaatniethorizontaal.3.Maaidekhorizontaalstelleneninde

4.Eenantiscalpeerwiel(indienaanwezig) isnietcorrectafgesteld.

5.Deonderkantvanhetmaaidekisvuil.5.Reinigdeonderkantvanhetmaaidek.

6.Debandenspanningisnietcorrect.6.Bandenopjuistespanningbrengen.

7.Mesasverbogen.7.Neemcontactopmeteenerkende

1.Sluitdesleepkleppen.

2.Neemcontactopmeteenerkende servicedealer.

3.Neemcontactopmeteenerkende servicedealer.

servicedealer.

1.Nieuwemaaimes(sen)monteren.

2.Debevestigingsboutvanhetmaaimes vastdraaien.

3.Debevestigingsboutenvandemotor vastdraaien.

4.Desbetreffendepoelievastzetten.

servicedealer.

7.Neemcontactopmeteenerkende servicedealer.

2.Nieuwemaaimes(sen)monteren.

correcteschuinstandstellen.

4.Hoogtevanantiscalpeerwielafstellen.

servicedealer.

Messendraaienniet.

1.Detractieriemisversleten,losofstuk.1.Eennieuwedrijfriemmonteren.

2.Dedrijfriemzitnietopdepoelie.2.Drijfriemmonterenenassenen

3.Deschakelaarvandeaftakas(PTO)of deaftakkoppelingisdefect.

4.Dedrijfriemvanhetmaaidekis versleten,losofstuk.

riemgeleidersopjuistestand controleren.

3.Neemcontactopmeteenerkende servicedealer.

4.Eennieuwedrijfriemmonteren.

Schema's

Installatieschema(Rev.A)

g203461

Opmerkingen:

PrivacyverklaringvoorEuropa

DeinformatiedieT oroverzamelt ToroWarrantyCompany(T oro)respecteertuwprivacy.Omuwaanspraakopgarantietebehandelenencontactmetuoptenemeninhetgevalvaneen terugroepactievragenwijombepaaldepersoonlijkeinformatie,hetzijdirectofviauwlokaleT orodealer.

HetT orogarantiesysteemwordtgehostopserversindeVerenigdeStaten,waardeprivacywetmogelijknietdezelfdebeschermingbiedtalsinuwland.

DOORUWPERSOONLIJKEGEGEVENSMETONSTEDELENSTEMTUINMETDEVERWERKINGVANUWPERSOONLIJKEGEGEVENS ZOALSBESCHREVENINDEZEPRIV ACYVERKLARING.

HoeT oroinformatiegebruikt Torokanuwpersoonsgegevensgebruikenomuwaanspraakopgarantietebehandelen,contactmetuoptenemeninhetgevalvaneenterugroepactie, ofvooreenanderdoeleindewaarvanweuopdehoogtebrengen.Torokanuwinformatiedelenmetzijnafdelingen,verdelersofanderezakenpartnersin verbandmetdezeactiviteiten.Weverkopenuwpersoonsgegevensnietaananderebedrijven.Webehoudenonshetrechtvoorompersoonsgegevenste delenteneindetevoldoenaangeldendewettenenverzoekenvandeaangewezenautoriteiten,opdatwijonzesystemennaarbehorenkunnengebruiken ofmethetoogoponzeeigenbeschermingofdievananderegebruikers.

Behoudvanuwpersoonlijkegegevens Wijbewarenuwpersoonlijkegegevenszolangalsdatnodigisvoordedoeleindenwaarvoorzeoorspronkelijkwerdenverzameldofvoorandere legitiemedoeleinden(zoalsnalevingvanvoorschriften),ofzolangalsvereistisdoordevantoepassingzijndewet.

Torostreefternaaromuwpersoonlijkegegevenstebeschermen Wijnemenredelijkemaatregelenomuwpersoonlijkegegevenstebeschermen.Weproberenbovendiendenauwkeurigheidengeldigheidvan persoonlijkegegevenstewaarborgen.

Toegangtotenaanpassingvanuwpersoonlijkegegevens Alsutoegangwensttotuwpersoonlijkegegevensofdezewiltaanpassen,gelievedaneene-mailtesturennaarlegal@toro.com.

Australischeconsumentenwet

AustralischeklantenkunnenvoorinformatieoverdeAustralischeconsumentenwet(AustralianConsumerLaw)terechtbijdelokaleTorodealerofze kunnendezeinformatieindedoosvinden.

374-0282RevC

Toro 74864 Operator's Manual [nl]

Specifications and Main Features

Frequently Asked Questions

User Manual

Algemeneveiligheid

Veiligheidsinstructies voorafgaandaanhetwerk

Algemeneveiligheid

Brandstofveiligheid

Brandstofbijvullen

Aanbevolenbrandstof

Gebruikvanstabilizer/conditioner

Brandstoftankvullen

Dagelijksonderhoud uitvoeren

Eennieuwemachine inrijden

Hetveiligheidssysteem gebruiken

Bestuurdersstoelinstellen

Hetveiligheidssysteemtesten

Rijhendelsafstellen

Dehoogteinstellen

Hoekvanrijhendelsverstellen

Veiligheidtijdenshetwerk

Algemeneveiligheid

Demachineveiliggebruikenop hellingen

Parkeerremgebruiken

Dehandreminschakelen

Dehandremuitschakelen

Veiligheidtijdenshetslepen

Degashendelbedienen

Messchakelaar(aftakas) inschakelen

Dechokebedienen

Messchakelaar(aftakas) uitschakelen

Startenvandemotor

Demotorafzetten

Derijhendelsgebruiken

Vooruitrijden

Metdemachinerijden

Achteruitrijden

Zijafvoergebruiken

Demaaihoogteinstellen

Hetmaaidekhefsysteemmet voetpedaalgebruiken

Demaaihoogteinstellen

Antiscalpeerrollenafstellen

Zijuitworpgebruiken

Machinesmeteenmaaidekvan 122cm

Machinesmeteenmaaidekvan 137cm

Werktuigenenaccessoires gebruiken

Veiligheidnahetwerk

Algemeneveiligheid

Machinemetdehand duwen

Demachineduwen

Gebruikvandemachine

Demachinetransporteren

Eenaanhangerkiezen

Demachineladen

Demachinevandeaanhanger rijden

Veiligheidbijonderhoud

Deafdekkingvanhet maaideklosmaken

Veiligheidvandemotor

Motorolieverversen

Motorolietype

Hetmotoroliepeilcontroleren

Onderhoudvandebougie

Bougieverwijderen

Bougiemonteren

Bougiecontroleren

Hetkoelsysteemreinigen

Veiligheidvanhet elektrischsysteem

Onderhoudvandeaccu

Verwijderenvandeaccu

Accuopladen

Onderhoudvande zekeringen

Accuplaatsen

Riemencontroleren

Bandenspanning controleren

Drijfriemvanmaaidek vervangen

Onderhoudvanhet maaimachine

Onderhoudvande maaimessen

Veiligheidvandemessen

Controleopkrommemessen

Vóórcontroleenonderhoudvan demaaimessen
