Toro 74820 Operator's Manual [es]

FormNo.3360-952RevA

G010283

Cortacéspedconconductorde
radioceroTITAN

Nºdemodelo74820—Nºdeserie290000001ysuperiores

®

ZX5000

PararegistrarsuproductooparadescargarunManualdeloperadorounCatálogodepiezassincargoalguno,vaya
awww.Toro.com.

Traduccióndeloriginal(ES)

Advertencia

G009950

G010228

1

CALIFORNIA

AdvertenciadelaPropuesta65

Losgasesdeescapedeesteproductocontienen
productosquímicosqueelEstadodeCalifornia

sabequecausancáncer,defectoscongénitos

uotrospeligrosparalareproducción.

Importante:Estemotornoestáequipadocon
unsilenciadorconparachispas.Esunainfracción
delalegislacióndeCalifornia(CaliforniaPublic
ResourceCodeSection4442)lautilizaciónola
operacióndelmotorencualquierterrenodebosque,
monteoterrenocubiertodehierba.Otrosestados
ozonasfederalespuedentenerunalegislación
similar.

Estesistemadeencendidoporchispacumplelanorma
canadienseICES-002.

númerosdemodeloyserieenelproducto.Escribalos
númerosenelespacioprovisto.

Man ual del pr opietario del motor

El

adjunto
ofreceinformaciónsobrelasnormasdelaU .S.
EnvironmentalProtectionAgency(EPA)ydela
CaliforniaEmissionControlRegulationsobre
sistemasdeemisiones,mantenimientoygarantía.
Puedesolicitarseunmanualnuevoalfabricante
delmotor.

Enloscasosenqueseindicalapotenciaencvdel
motor,lapotenciabrutadelmotorfuecalculadaenel
laboratorioporelfabricantedelmotor,conarregloalo
estipuladoenSAEJ1940.Debidoaqueelmotorestá
conguradoparacumplirlosrequisitosdeseguridad,
emisionesyoperación,supotenciarealenestetipode
cortacéspedserásignicativamentemenor.

Introducción

Leaestemanualdetenidamenteparaaprenderautilizar
ymantenercorrectamentesuproducto,yparaevitar
lesionesydañosalproducto.Ustedeselresponsablede
operarelproductodeformacorrectaysegura.

Figura1

1.Ubicacióndelosnúmerosdemodeloydeserie

Nºdemodelo

Nºdeserie

Estemanualidenticapeligrospotencialesycontiene
mensajesdeseguridadidenticadosporelsímbolode
alertadeseguridad(Figura2),queseñalaunpeligroque
puedecausarlesionesgravesolamuertesiustedno
siguelasprecaucionesrecomendadas.

Figura2

1.Símbolodealertadeseguridad

UstedpuedeponerseencontactodirectamenteconToro
enwww.Toro.comsideseainformaciónsobreproductos
yaccesorios,osinecesitalocalizarundistribuidoro
registrarsuproducto.

Cuandonecesiteasistenciatécnica,piezasgenuinasToro
oinformaciónadicional,póngaseencontactoconun
ServicioTécnicoAutorizadooconAsistenciaalCliente
Toro,ytengaamanolosnúmerosdemodeloyserie
desuproducto.Figura1identicalaubicacióndelos

©2009—TheT oro®Company
8111LyndaleAvenueSouth
Bloomington,MN55420

Estemanualutilizadospalabrasmáspararesaltar
información.Importantellamalaatenciónsobre
informaciónmecánicaespecial,yNotaresalta
informacióngeneralquemereceunaatenciónespecial.

Póngaseencontactoconnosotrosenwww.T oro.com.

2

Reservadostodoslosderechos

ImpresoenEE.UU.

Contenido

Introducción................................................................2

Seguridad.....................................................................4

Prácticasdeoperaciónsegura................................4

SeguridadparacortacéspedesTorocon

conductor.........................................................6

Diagramadependientes.......................................7

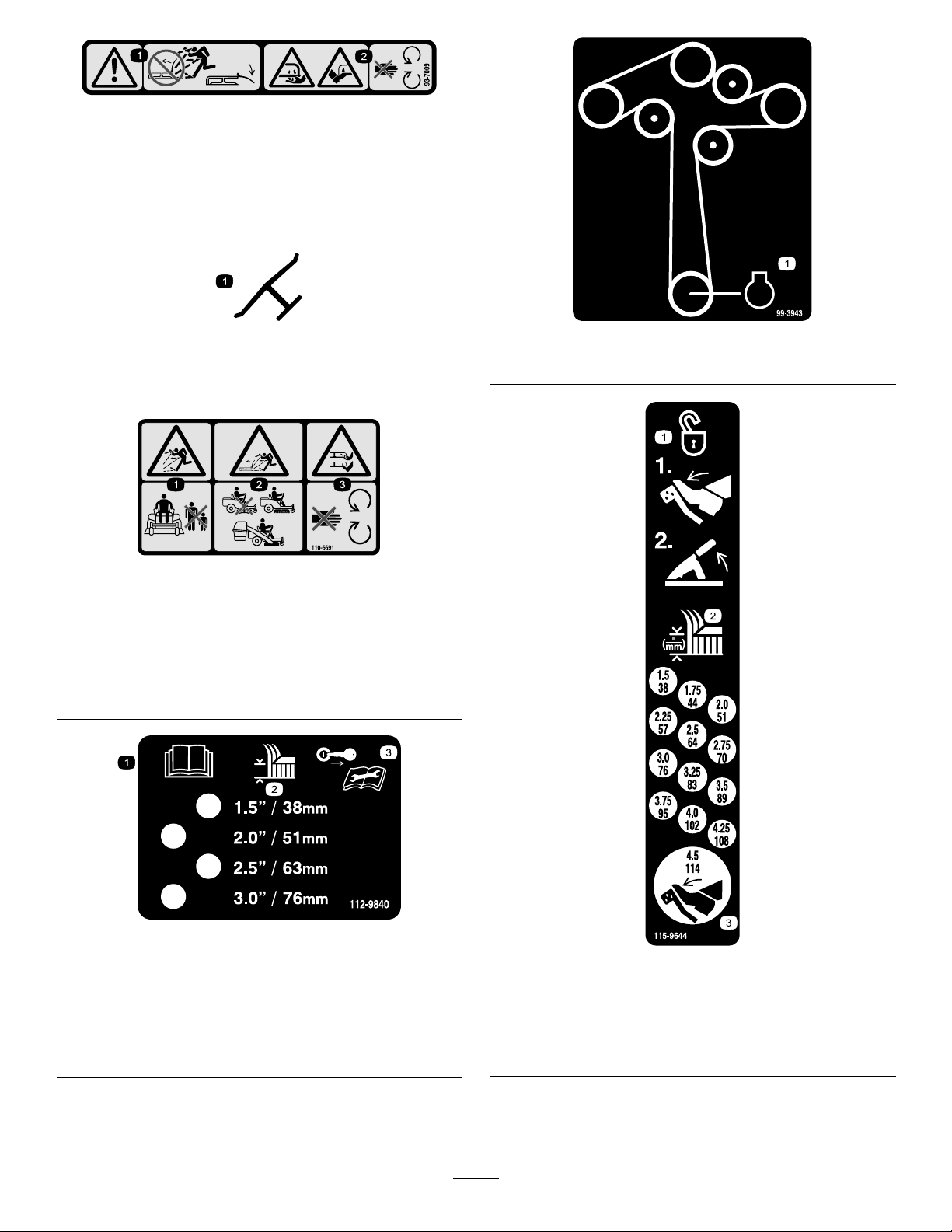

Pegatinasdeseguridadeinstrucciones...................8

Elproducto................................................................12

Controles...........................................................13

Operación..................................................................14

Primerolaseguridad...........................................14

Cómoañadircombustible...................................15

Vericacióndelniveldeaceitedelmotor.............17

Operacióndelfrenodeestacionamiento..............17

Usodelacelerador..............................................17

Usodelestárter..................................................17

Usodelallavedecontacto..................................18

Arranqueyparadadelmotor...............................18

Usodelmandodecontroldelascuchillas............19

Elsistemadeinterruptoresdeseguridad..............20

Conducciónhaciaadelanteyhaciaatrás...............20

Paradadelamáquina..........................................22

Ajustedelaalturadecorte..................................22

Ajustedelosrodillosprotectoresdel

césped............................................................23

Colocacióndelasiento........................................23

Modicacióndelasuspensióndelasiento............24

Ajustedelaspalancasdecontrolde

movimiento....................................................24

Empujarlamáquinaamano................................25

Usodeladescargalateral....................................25

Consejosdeoperación........................................25

Mantenimiento...........................................................27

Calendariorecomendadodemantenimiento............27

Procedimientospreviosalmantenimiento...............29

Cómolevantarelasiento.....................................29

Cómoretirarlachapadesuelo.............................29

Lubricación............................................................29

Engrasadodeloscojinetes..................................29

Mantenimientodelmotor.......................................30

Mantenimientodellimpiadordeaire...................30

Mantenimientodelaceitedemotor.....................31

Mantenimientodelabujía...................................33

Limpiezadelacarcasadelsoplador.....................34

Mantenimientodelsistemadecombustible.............34

Cómocambiarelltrodecombustible................34

Mantenimientodelsistemaeléctrico........................35

Mantenimientodelabatería................................35

Mantenimientodelosfusibles.............................36

Mantenimientodelsistemadetransmisión..............37

Comprobacióndelapresióndelos

neumáticos.....................................................37

Mantenimientodelsistemahidráulico.....................38

ComprobacióndelNiveldeAceite

Hidráulico......................................................38

Cambiodelltrodelsistemahidráulicoyel

aceite..............................................................38

Mantenimientodelaplataformadel

cortacésped....................................................40

Mantenimientodelascuchillasdecorte...............40

Nivelacióndelaplataformadecorte....................42

Inspeccióndelascorreas....................................44

Cómocambiarlacorreadelcortacésped..............44

Cómoretirarelcortacésped................................45

Cómoinstalarelcortacésped..............................46

Cambiodeldeectordehierba............................46

Limpieza................................................................47

Cómolavarlosbajosdelcortacésped...................47

Eliminaciónderesiduos......................................47

Almacenamiento........................................................48

Limpiezayalmacenamiento................................48

Solucióndeproblemas...............................................49

Esquemas...................................................................51

3

Seguridad

Estamáquinacumpleosuperalasespecicaciones
delanormaANSIB71.1-2003vigentesenel
momentodelafabricación.Sinembargo,eluso
omantenimientoindebidoporpartedelusuario
opropietariopuedecausarlesiones.Parareducir
elriesgodelesiones,cumplaestasinstrucciones
deseguridadyprestesiempreatenciónalsímbolo
dealertadeseguridad,quesignicaCUIDADO,
ADVERTENCIAoPELIGRO–"instrucciónde
seguridadpersonal".Elincumplimientodeestas
instruccionespuededarlugaralesionespersonales
einclusolamuerte.

Prácticasdeoperaciónsegura

Lassiguientesinstruccionesprovienendelanorma
ANSIB71.1-2003.

Esteproductoescapazdeamputarmanosypies
ydelanzarobjetosalaire.Sigasiempretodaslas
instruccionesdeseguridadconelndeevitarlesiones
corporalesgraveseinclusolamuerte.

Operacióngeneral

•Lea,comprendaysigatodaslasinstruccionesdel
manualdeloperadorylascolocadasenlamáquina
antesdearrancarla.

•Nocoloquelasmanosolospiescercadelaspiezas
rotativasodebajodelamáquina.Manténgasealejado
delconductodedescargaentodomomento.

•Sólopermitaqueutilicenestamáquinaadultos
responsablesyfamiliarizadosconlasinstrucciones.

•Noutilicelamáquinasintenercolocadoy
funcionandoundeector,unatapadedescargaoel
sistemaderecogidadehierbacompleto.

•Estéalerta,vayamásdespacioyextremelas
precaucionesenlosgiros.Miredetrásyalladoantes
decambiardedirección.

•Nodejenuncadesatendidalamáquinasiestá
funcionando.Siempredesconectelascuchillas,
pongaelfrenodeestacionamiento,pareelmotor,y
retirelallaveantesdebajarsedelamáquina.

•Desconectelascuchillascuandolamáquinano
estésegando.Pareelmotoryesperehastaquese
detengancompletamentetodosloscomponentes
antesdelimpiarlamáquina,retirarelrecogedoro
desatascarelconductodedescarga.

•Utilicelamáquinasolamenteconluznaturalocon
unabuenailuminaciónarticial.

•Nooperelamáquinabajolainuenciadedrogaso
alcohol.

•Vigileeltrácocuandoestécercadeunacalleo
carreteraocuandocruceuna.

•Extremelasprecaucionesalcargarodescargarla
máquinaen/desdeunremolqueouncamión.

•Siempreutiliceprotecciónocularmientrasusael
cortacésped.

•Losdatosindicanqueenungranporcentaje
delesionesrelacionadasconcortacéspedescon
conductorestáninvolucradosoperadoresconedades
de60añosomás.Estosoperadoresdebenevaluar
sucapacidadparamanejarelcortacéspedcon
conductorconsucienteseguridadparaprotegersea
símismosyaotraspersonasdelesionesgraves.

•Despejelazonadeobjetostalescomopiedras,
juguetes,alambres,etc.,quepodríanserrecogidosy
arrojadosporlacuchilla.

•Asegúresedequenohayaotraspersonasenlazona
antesdesegar.Parelamáquinasialguienentraen
lazona.

•Nuncatransportepasajeros.

•Nocorteelcéspedenmarchaatrásamenosquesea
absolutamentenecesario.Antesdedesplazarsehacia
atrásymientraslohace,miresiemprehaciaabajoy
detrásdeusted.

•Sepaelsentidodedescargadelcortacéspedyno
orienteladescargahacianadie.Evitedescargar
materialcontraunapareduotraobstrucción.El
materialpodríarebotarhaciaeloperador.Parela(s)
cuchilla(s)alcruzarsuperciesdegrava.

•Siempresigalasrecomendacionesrespectoapesos
deruedasocontrapesos.

Operaciónenpendientes

Laspendientessonunadelasprincipalescausas
deaccidentesporpérdidadecontrolyvuelcos,que
puedencausarlesionesgravesolamuerte.Entodas
laspendientesycuestassenecesitateneruncuidado
especial.Siustednopuedesubirlacuestaenmarcha
atrás,onosesientecómodoenella,nolasiegue.

•Nosiegueenpendientesocuestasdemásde
15grados.

•Estéalertaazanjas,hoyos,rocas,ondulacionesy
pendientesquecambianelángulodeoperación,
puestoqueelterrenoirregularpodríavolcarla
máquina.

4

•Seleccioneunavelocidadsobreelterrenobajapara
quenotengaquepararmientrasestáenlapendiente.

•Nosiegueenpendientessilahierbaestámojada.Las
condicionesdeslizantesreducenlatracciónypueden
hacerquelamáquinapatineyqueustedpierdael
control.

•Mantengasiemprelosmotoresderuedaengranados
albajarporunapendiente.

•Reduzcalavelocidadyextremelasprecaucionesen
cuestasopendientes.

•Nohagacambiosbruscosdevelocidadode
dirección.

•Retireoseñalecualquierobstáculo,comopor
ejemplopiedras,ramasdeárboles,etc.,delazonade
siega.Lahierbaaltapuedeocultarobstáculos.

•Evitearrancarrepentinamentealsegarcuestaarriba,
porqueelcortacéspedpodríavolcarhaciaatrás.

•Sepaquepodríaperdertracciónalbajarcuestas.La
transferenciadepesoalasruedasdelanteraspuede
hacerquepatinenlasruedasmotrices,causandouna
pérdidadefrenadoodedirección.

•Evitesiemprearrancaropararrepentinamente
enunacuestaopendiente.Silasruedaspierden
tracción,desengranelascuchillasybajelacuesta
lentamente.

•Extremelasprecaucionescuandoutiliceel
recogehierbasuotrosaccesorios.Éstospueden
cambiarlaestabilidaddelamáquinaycausarpérdidas
decontrol.

•Nointenteestabilizarlamáquinaponiendoelpie
enelsuelo.

•Nosieguecercadeterraplenes,zanjas,taludes
empinadosoagua.Siunaruedapasaporelbordede
unterraplénounazanja,puedecausarunvuelco,
quepuededarlugaralesionesgravesolamuerte.

•Utiliceuncortacéspeddirigidoy/ounadesbrozadora
manualcercadeterraplenes,zanjas,taludes
empinadosoagua.

•Antesdeirhaciaatrásocambiardesentido,y
mientraslohace,mirehaciaatrás,haciaabajoyhacia
losladosporsihubieraniñospequeños.

•Nolleveniñosenlamáquina,inclusosilascuchillas
estándesconectadas.Puedencaerseysufrirgraves
lesiones,ointerferirconlaoperaciónseguradela
máquina.

•Cualquierniñoquehayasidotransportadoenel
pasadopuedeaparecerdeprontoenlazonade
trabajobuscandootropaseo,ypuedeserarrollado
porelcortacésped,inclusoenmarchaatrás.

•Nuncapermitaalosniñosutilizarlamáquina.

•Extremelaprecauciónalacercarseaesquinasciegas,
arbustos,árboles,elextremodeunavallauotros
objetosquepuedandicultarlavisión.

Remolcado

Estádisponibleunkitdeengancheparaestamáquina,
quepuedeobtenerseatravésdeunDistribuidor
autorizadoToro.Noremolquesinhaberinstaladoeste
enganchehomologado.Lassiguientesdirectricesson
aplicablescuandoseremolcaconelkitdeenganche
homologadoinstalado.

•Remolqueúnicamentesilamáquinatieneun
enganchediseñadoparaelremolcado.Enganche
elequipoaremolcarúnicamenteenelpuntode
enganche.

•Sigalasrecomendacionesdelfabricantesobrelos
límitesdepesodelosequiposremolcadosysobre
remolcarenpendientes.

•Nodejequesubanniñosuotraspersonasenlos
equiposremolcados.

•Enlaspendientes,elpesodelequiporemolcado
puedecausarunapérdidadetracciónydecontrol.

•Conduzcalentamenteydejeunadistanciadeparada
mayor.

Mantenimiento

Niños

Puedenocurriraccidentestrágicossieloperadornoestá
alertaalapresenciadeniños.Amenudolosniñosse
sientenatraídosporlamáquinaylaactividaddesegar.
Nosuponganuncaquelosniñosvanapermanecerenel
últimolugarenquelosvio.

•Mantengaalosniñosalejadosdelazonadesiegay
bajolaatentamiradadeunadultoresponsableque
noseaeloperador.

•Estéalertayparelamáquinasientranniñosenla
zona.

Manejosegurodelagasolina:
Paraevitarlesionespersonalesodañosmateriales,

extremelasprecaucionesalmanejarlagasolinayotros
combustibles.Soninamablesysusvaporesson
explosivos.

•Apaguecualquiercigarrillo,cigarro,pipauotra
fuentedeignición.

•Utilicesolamenteunrecipientehomologado.

•Noretirenuncaeltapóndecombustibleniañada
combustibleconelmotorenmarcha.Dejequese
enfríeelmotorantesderepostarcombustible.

5

•Norepostenuncalamáquinaenunrecintocerrado.

•Noguardenuncalamaquinaounrecipientede
combustibledentrodeunediciocercadeunallama
desnuda,porejemplo,cercadeuncalentadorde
aguaounacaldera.

•Nollenenuncalosrecipientesdentrodeunvehículo
osobrelaplataformadeuncamiónoremolquecon
forrodeplástico.Coloquesiemprelosrecipientes
degasolinaenelsuelo,lejosdelvehículo,antesde
llenarlos.

haciaelexterior.Compruebefrecuentemente
loscomponentesysustitúyalosconlaspiezas
recomendadasporelfabricantecuandoseanecesario.

•Lascuchillasdelcortacéspedestánaladasypueden
cortarle.Envuelvala(s)cuchilla(s)olleveguantes,
yextremelasprecaucionesalrealizartareasde
mantenimiento.

•Compruebefrecuentementeelcorrecto
funcionamientodelosfrenos.Ajústelosyrealiceel
mantenimientodelosmismoscuandoseanecesario.

•Retireunequipoconmotordegasolinadelcamión
odelremolqueyrepósteloenelsuelo.Siestono
esposible,reposteelequipodesdeunrecipiente
portátil,envezdeusarunsurtidoroboquilla
dosicadoradegasolina.

•Mantengalaboquillaencontactoconelbordedel
depósitodecombustibleoeloriciodelrecipiente
entodomomentohastaqueterminederepostar.No
utilicedispositivosquemantenganabiertalaboquilla.

•Sisederramacombustiblesobresuropa,cámbiese
deropainmediatamente.

•Nuncallenedemasiadoeldepósitodecombustible.
Vuelvaacolocareltapóndegasolinayapriételo
rmemente.

Mantenimientogeneral:

•Nohagafuncionarnuncalamáquinaenunlugar
cerrado.Losgasesdeescapedelmotorcontienen
monóxidodecarbono,queesunvenenoinodoro
quepuedematarle.

•Mantengarmementeapretadoslospernosylas
tuercas,sobretodolospernosdeacoplamientodelas
cuchillas.Mantengaelequipoenbuenascondiciones
defuncionamiento.

•Nomanipulenuncalosdispositivosdeseguridad.
Comprueberegularmentequefuncionan
correctamente.

•Mantengalamáquinalibredeacumulacionesde
hierba,hojasyotrosresiduos.Limpiecualquier
derramedeaceiteocombustibleyretirecualquier
residuoempapadoencombustible.Dejequese
enfríelamáquinaantesdealmacenarla.

•Pareeinspeccioneelequiposigolpeaunobjeto.Si
esnecesario,repárelaantesdearrancardenuevo.

•Nuncahagaajustesoreparacionesconelmotoren
marcha.

•Loscomponentesdelrecogehierbasestánsujetos
adesgaste,dañosydeterioro,ypodríanquedar
expuestaslaspiezasmóvilesyarrojarseobjetos

•Repareosustituyalaspegatinasdeseguridade
instruccionescuandoseanecesario.

•UtilicesolamentepiezasderepuestogenuinasToro
paraasegurarquesemantenganlosnivelesdecalidad
originales.

Seguridadparacortacéspedes
Toroconconductor

Lasiguientelistacontieneinformaciónespecícapara
productosTorouotrainformaciónsobreseguridadque
usteddebesaberquenoestáincluidaenlanormaANSI.

•Pareelmotor,desconecteloscablesdelasbujías
yretirelallaveantesderealizarcualquierrevisión,
reparación,mantenimientooajuste.

•Cuandoelmotorestéenmarcha,mantengalas
manos,lospies,elpeloylaropasueltaalejadosde
lazonadedescargadelosaccesorios,losbajosdel
cortacéspedylaspiezasenmovimiento.

•Notoqueningúnequipoopiezaquepueda
estarcalientedebidoalaoperación.Dejequese
enfríenantesderealizarcualquieroperaciónde
mantenimiento,ajusteorevisión.

•Elácidodelabateríaesvenenosoypuedecausar
quemaduras.Eviteelcontactoconlapiel,losojosy
laropa.Protéjaselacara,losojosylaropacuando
trabajeconunabatería.

•Losgasesdelabateríapuedenexplotar.Mantenga
alejadosdelabateríacigarrillos,chispasyllamas.

•Utilicesolamenteaccesorioshomologadospor
Toro.Lagarantíapuedequedaranuladasiseutilizan
accesoriosnoautorizados.

•Paracargarlamáquinaenunremolqueocamión,
utiliceúnicamenteunasolarampadeancho
completo.Elángulodelarampanodebesuperar
los15grados.

Nota:Losladosderechoeizquierdodelamáquina
sedeterminandesdelaposiciónnormaldeloperador.

6

Diagramadependientes7Pegatinasdeseguridade
instrucciones

Laspegatinasdeseguridadeinstruccionesestánalavistadeloperadoryestánubicadascercade
cualquierzonadepeligropotencial.Sustituyacualquierpegatinaqueestédañadaoquefalte.

99-8936

1.Velocidaddelamáquina4.Puntomuerto

2.Rápido5.Marchaatrás

3.Lento

1.Posicióndelapalanca
dedesvíoparaoperarla
máquina

117-1158

2.Posicióndelapalancade
desvíoparaempujarla
máquina

115-9625

1.Frenodeestacionamiento
–quitado

2.Frenodeestacionamiento
–puesto

1.Tomadefuerza(PTO),
Mandodecontrolde
lascuchillasenalgunos
modelos

2.Mandodecontroldelas
cuchillas–Engranado

3.Mandodecontroldelas
cuchillas–Desengranado

4.Estárter

115-9631

5.Rápido

6.Ajustevariablecontinuo

7.Lento

114-1606

1.Peligrodeenredamiento,correa–mantengacolocados
todoslosprotectores.

8

93-7009

1.Advertencia–nohagafuncionarelcortacéspedcon
eldeectorelevadooretirado;mantengacolocadoel
deector.

2.Peligrodecorte/desmembramientodemanoopieporla
cuchilladelcortacésped–noseacerquealaspiezasen
movimiento.

Marcadelfabricante

1.Indicaquelacuchillahasidoidenticadacomopiezadel
fabricanteoriginaldelamáquina.

110-6691

1.Peligrodeobjetosarrojados–mantengaaotraspersonas
aunadistanciaprudencialdelamáquina.

2.Peligrodeobjetosarrojados,cortacésped–nohaga
funcionarelcortacéspedsinqueestécolocadoeldeector,
latapadedescargaoelsistemaderecogidadehierba.

3.Peligrodecorte/desmembramientodemanoopie–nose
acerquealaspiezasenmovimiento.

99-3943

1.Motor

1.LeaelManualdel
operador.

2.Alturadecorte

112-9840

3.Retirelallavedecontacto
ylealasinstrucciones
antesderealizar
cualquieroperaciónde
mantenimientooajustea
lamáquina.

115-9644

1.Piseelpedalylevantelapalancadeajustedelaalturade
corteparadesbloquearlaplataforma.

2.Alturadecorte

3.Piseelpedalparamoverlaplataformaalaposiciónde
transporte

9

Símbolosdelabatería

Algunosdeestossímbolos,otodosellos,estánenla

batería

1.Riesgodeexplosión6.Mantengaaotras

2.Nofume,mantenga
alejadodelfuegoydelas
llamasdesnudas.

3.Líquidocáustico/peligro
dequemaduraquímica

4.Lleveprotecciónocular.9.Enjuaguelosojos

5.LeaelManualdel

operador.

personasaunadistancia
prudencialdelabatería.

7.Lleveprotecciónocular;
losgasesexplosivos
puedencausarcegueray
otraslesiones.

8.Elácidodelabatería
puedecausarceguerao
quemadurasgraves.

inmediatamenteconagua
ybusquerápidamente
ayudamédica.

10.Contieneplomo;notirara
labasura.

109-8965

1.Advertencia–leaelManualdeloperador.

2.Lealasinstruccionesantesderealizarcualquiertareademantenimiento;pongaelfrenodeestacionamiento,retirelallave
decontactoydesconecteelcabledelabujía.

3.Peligrodeobjetosarrojados–mantengaaotraspersonasaunadistanciaprudencialdelamáquinayrecojatodoresiduo
antesdeoperar;mantengacolocadoeldeector.

4.Peligrodepérdidadetracción/control,pendientes-encasodepérdidadetracción/controlenunapendiente,desengraneelmando
decontroldelascuchillas(tomadefuerza),salgalentamentedelapendiente.

5.Peligrodevuelco–evitegirosrepentinosycerradosencuestas,siegueatravésúnicamenteenpendientesdemenosde15grados,
manténgaseaunadistanciaprudentedelagua,ynosieguecuestaarribaocuestaabajoenpendientesdemásde15grados.

6.Peligrodecorte/desmembramientodemanoopieporlacuchilladelcortacésped–noseacerquealaspiezasenmovimiento.

7.Peligrodeaplastamiento/desmembramientodeotraspersonas,conducciónenmarchaatrás-nollevepasajeros,mirehaciaatrás
yhaciaabajomientrasconduzcaenmarchaatrás.

10

115-9630

1.LeaelManualdeloperadorantesderealizarcualquiertarea
demantenimiento.

2.Compruebeelaceitedelmotorcada8horas.5.Compruebelapresióndelosneumáticosdelasruedas

3.Compruebelapresióndelosneumáticosdelasruedas
motricescada25horas

4.Compruebeelaceitehidráulicocada25horas

giratoriascada25horas

6.Lubriquelasruedasgiratoriascada25horas

115-9626

1.Combustible

2.Lleno3.Mediolleno4.Vacío

11

Elproducto

G010281

1

2

3

4

5

6

7

8

9

10

G010282

1

2

3

4

5

6

Figura3

1.Palancasdecontrolde
movimiento

2.Asientodeloperador5.Reposapiés

3.Frenodeestacionamiento6.Ruedagiratoriadelantera9.Pedaldeelevacióndela

4.Indicadordecombustible7.Rodilloprotectordelcésped10.Paneldecontrol

8.Deector

plataforma/alturadecorte

Figura4

5.Protectordelmotor

1.Tapóndeldepósitodecombustible

2.Plataformadecorte

3.Oriciodelavado

4.Ruedamotriz6.Motor

12

Controles

G009918

1

2

3

4

G010016

G010077

1

Familiarícesecontodosloscontrolesantesdeponeren
marchaelmotorytrabajarconlamáquina(Figura5).

Figura5

1.Controldel
acelerador/estárter

2.Contadordehoras

3.Llavedecontacto

4.Mandodecontroldelas
cuchillas(PTO)

5.Fusibles

Indicadordecombustible

Lamirilladecombustiblesituadadebajodelpuesto
deloperadorpuedeutilizarseparavericarelnivelde
gasolinaeneldepósito(Figura6).

Interruptordeencendido

Lallavedecontactotienetresposiciones:Arranque,
MarchayDesconectado.Lallavepuedegirarse

aArranque,ysevolveráaMarchaalsoltarse.Gire
lallavealaposicióndeDesconectadoparapararel
motor;noobstante,siempreretirelallavealdejarla
máquinadesatendidaparaevitarqueelmotorarranque
accidentalmente(Figura5).

ControldelAcelerador/Estárter

Elaceleradoryelestárterestáncombinadosenunasola
palancadecontrol.Elcontroldelaceleradorpuede
moverseentrelasposicionesdeRápidoyLento.
Accioneelestártermoviendolapalancamásalládel
ajusteRápidohastaquehagatope(Figura5).

Mandodecontroldelascuchillas
(tomadefuerza)

Elmandodecontroldelascuchillas,representado
porunsímbolodetomadefuerza(PTO),engranay
desengranalatransmisióndepotenciaalascuchillasdel
cortacésped(Figura5).

Contadordehoras

Elcontadordehorasregistraelnúmerodehorasde
operacióndelascuchillas.Funcionacuandoelmando
decontroldelascuchillas(PTO)estáengranado.Utilice
elrecuentodehorasparaprogramarelmantenimiento
regular(Figura5).

Figura6

1.Mirilladecombustible

Palancasdecontroldemovimiento

Laspalancasdecontroldemovimientosoncontroles
sensiblesalavelocidadquecontrolanmotoresderueda
independientes.Elmoverunapalancahaciaadelante
ohaciaatráshacegirarhaciaadelanteohaciaatrásla
ruedadelmismolado;lavelocidaddelasruedases
proporcionalalmovimientodelaspalancas.Desplace
laspalancasdecontrolhaciafueradesdelaposición
debloqueo/puntomuertoalaposicióndeaparcado
ybájesedelamáquina(Figura3).Pongasiemprelas
palancasdecontroldemovimientoenposiciónde
bloqueo/puntomuertocuandoparelamáquinao
cuandoladejedesatendida.

Posicióndebloqueo/puntomuerto

Laposicióndebloqueo/puntomuertoseutilizajunto
conelsistemadeinterruptoresdeseguridadpara
engranarydesengranarlascuchillasdelcortacéspedy
paradeterminarlaposicióndepuntomuerto.

Sistemadepedaldeelevacióndela
plataforma

Elsistemadepedaldeelevacióndelaplataforma
permitealoperadorelevarybajarlaplataformadesdeel

13

asiento.Eloperadorpuedeutilizarelpedalparaelevarla
plataformabrevementeandeevitarobstáculos,opara
bloquearlaplataformaenlaposicióndealturadecorte
másalta,odetransporte(Figura3).

Operación

Nota:Losladosderechoeizquierdodelamáquinase

determinandesdelaposiciónnormaldeloperador.

Palancadeajustedealturadecorte

Lapalancadeajustedelaalturadecortefunciona
conjuntamenteconelpedalparabloquearlaplataforma
aunaalturadecortedeterminada.Ajustelaaltura
decortesolamentecuandolamáquinaestédetenida
(Figura3).

Accesorios

Estádisponibleunaseleccióndeaccesorios
homologadosporToroquesepuedenutilizarconla
máquinaandepotenciaryaumentarsusprestaciones.
PóngaseencontactoconsuDistribuidorAutorizado
Toroovisitewww .Toro.comparaobtenerunalistade
todoslosaccesorioshomologados.

Primerolaseguridad

Lerogamosleacuidadosamentetodaslasinstrucciones
ypegatinasdelaseccióndeseguridad.Estainformación
puedeayudarleaevitarlesionesaloperador,asu
familia,asusanimalesdomésticosoapersonasquese
encuentrenenlasproximidades.

Elsegarsobrehierbamojadaoenpendientes
escarpadaspuedehacerquelamáquinapatine
yqueustedpierdaelcontrol.

Siunaruedapasaporelbordedeunterrapléno
unazanja,puedecausarunvuelco,quepuede
darlugaralesionesgravesolamuerte.

Unapérdidadetracciónesunapérdidade
controldeladirección.

Paraevitarlapérdidadecontrolylaposibilidad
deunvuelco:

•Nosieguecercadeterraplenesoagua.

•Nosiegueenpendientesocuestasdemás
de15grados.

•Reduzcalavelocidadyextremelas
precaucionesencuestasopendientes.

•Alsegarenpendientes,vayapocoapoco
desdeabajohacialaszonassuperioresde
lapendiente.

•Evitecambiosbruscosdevelocidadode
dirección.

•Alcambiardesentidoenunapendiente,gire
haciaarriba.Sigirahaciaabajo,sereduce
latracción.

•Losaccesoriosmodicanlascaracterísticas
demanejodelamáquina.Extremelas
precaucionessiutilizaaccesoriosconla
máquina.

14

Figura7

1.Zonasegura-utilicelamáquinaaquí

2.Utiliceuncortacéspeddirigidoy/ounadesbrozadora
manualcercadeterraplenesoagua.

3.Agua

Cómoañadircombustible

Utilicegasolinanormalsinplomoadecuadapara
automóviles(de85octanoscomomínimo).Sepuede
utilizargasolinanormalconplomosilagasolinanormal
sinplomonoestuvieradisponible.

Importante:Nuncausemetanologasolinaque
contengametanolporquesepodríanproducir
dañosenelsistemadecombustible.Nomezcle
aceiteconlagasolina.

Importante:Algunoscombustibles,llamados
gasolinaoxigenadaoreformulada,sonmezclas
degasolinaconalcoholesoéteres.Elusode
cantidadesexcesivasdeestasmezclaspuededañar
elsistemadecombustibleocausarproblemas
derendimiento.Siseproducensíntomasde
funcionamientoindeseable,utilicegasolinaconun
porcentajemenordealcoholoéter.

Enciertascondicioneslagasolinaes
extremadamenteinamableyaltamente
explosiva.Unincendioounaexplosión
provocadosporlagasolinapuedecausarle
quemadurasaustedyaotraspersonasasícomo
dañosmateriales.

•Lleneeldepósitodecombustibleenel
exterior,enunazonaabiertayconelmotor
frío.Limpielagasolinaderramada.

•Nollenenuncaeldepósitodecombustible
dentrodeunremolquecerrado.

•Nollenecompletamenteeldepósitode
combustible.Añadagasolinaaldepósitode
combustiblehastaqueelnivelestéentre6
y13mm(1/4y1/2pulg.)pordebajodel
extremoinferiordelcuellodellenado.Este
espaciovacíoeneldepósitopermitirála
dilatacióndelagasolina.

•Nofumenuncamientrasmanejagasolinay
manténgasealejadodellamasdesnudasode
lugaresdondeunachispapudierainamar
losvaporesdegasolina.

•Almacenelagasolinaenunrecipiente
homologadoymanténgalafueradelalcance
delosniños.Nocomprenuncagasolina
paramásde30díasdeconsumonormal.

•Noutilicelamáquinaamenosqueesté
instaladounsistemacompletodeescapeen
buenascondicionesdefuncionamiento.

15

Endeterminadascondicionesduranteel

G010016

G010077

1

repostaje,puedetenerlugarunadescargade
electricidadestática,produciendounachispa
quepuedeprenderlosvaporesdelagasolina.
Unincendioounaexplosiónprovocadosporla
gasolinapuedecausarlequemadurasaustedy
aotraspersonasasícomodañosmateriales.

•Coloquesiemprelosrecipientesdegasolina
enelsuelo,lejosdelvehículoqueestá
repostando.

•Nollenelosrecipientesdegasolinadentro
deunvehículo,camiónoremolqueyaque
lasalfombrasolosrevestimientosdeplástico
delinteriordelosremolquespodríanaislar
elrecipienteyretrasarlapérdidadelacarga
estática.

•Cuandoseaposible,retireelequipoa
repostardelcamiónoremolqueyreposte
conlasruedasdelequiposobreelsuelo.

•Siestonoesposible,reposteelequiposobre
elcamiónoremolquedesdeunrecipiente
portátil,envezdeusarunsurtidorde
gasolina.

•Mantienelagasolinafrescaduranteunperíodo
dealmacenamientode90díasomenos.Paraun
almacenamientomáslargo,serecomiendadrenarel
depósitodecombustible.

•Limpiaelmotorduranteelfuncionamiento.

•Eliminalaformacióndedepósitospegajosos,con
aspectodebarniz,enelsistemadecombustible,que
puedendicultarelarranque.

Importante:Noutiliceaditivosdecombustible
quecontenganmetanoloetanol.

Agreguelacantidadadecuadadeestabilizador/acondi­cionadoralagasolina.

Nota:Unestabilizador/acondicionadorde
combustibleesmásecazcuandosemezclacon
gasolinafresca.Parareduciralmínimolosdepósitosde
barnizenelsistemadecombustible,utilicesiempreun
estabilizadordecombustible.

Indicadordecombustible

Utilicelamirilladecombustiblesituadadebajodel
puestodeloperadorparavericarelniveldegasolina
antesdellenareldepósito(Figura8).

•Siesimprescindibleelusodeunsurtidor,
mantengalaboquillaencontactoconel
bordedeldepósitodecombustibleola
aberturadelrecipienteentodomomento
hastaqueterminederepostar.

Lagasolinaesdañinaomortalsiesingerida.
Laexposiciónalargoplazoalosvaporespuede
causarlesionesyenfermedadesgraves.

•Evitelarespiraciónprolongadadelos
vapores.

•Mantengalacaraalejadadelaboquillayde
laaberturadeldepósitodecombustibleo
acondicionador.

•Mantengaalejadalagasolinadelosojosy
lapiel.

Usodelestabilizador/acondicionador

Useunestabilizador/acondicionadorenlamáquina
paraconseguirlosbeneciossiguientes:

Figura8

1.Mirilladecombustible

Cómollenareldepósitode
combustible

Nota:Nollenecompletamenteeldepósitode

combustible,paradejarsitioparalaexpansióndela
gasolina.

16
