FormNo.3449-849RevA

TimeCutter

MX4275T-ochMX

5075T-åkgräsklippare

Modellnr74691—Serienr400000000ochhögre Modellnr74695—Serienr400000000ochhögre

Registreradinproduktpåwww.T oro.com. Översättningavoriginalet(SV)

*3449-849*

Produktenuppfyllerallarelevantaeuropeiskadirektiv. Merinformationnnsiproduktensseparataförsäkran omöverensstämmelse.

Brutto-ellernettomoment:Motornsbrutto-eller nettomomentverkstadsbedömdesavmotortillverkaren ienlighetmedSAE(SocietyofAutomotiveEngineers) J1940ellerJ2723.Denhärgräsklipparklassens faktiskamotormomentkommerattvaraavsevärt lägredådenärkongureradförattuppfylla säkerhetskrav,utsläppsföreskrifterochfunktionella krav.Semotortillverkarensinformationsommedföljer maskinen.

Specikationernafördinmodellnnspå

www.T oro.com.

Denbifogadebruksanvisningentillmotorn tillhandahållsförinformationomdenamerikanska miljömyndighetenEPA:s(USEnvironmental ProtectionAgency)ochKalifornienslagstiftningom utsläppskontrollföremissionssystem,underhålloch garanti.Extrabruksanvisningarkanbeställasfrån motortillverkaren.

g297763

Figur1

Undersätet

1.Platsförmodell-ochserienummer

Antecknaproduktensmodell-ochserienummerhär nedanförsåärdelättaatthitta:

Modellnr

Introduktion

Dennaåkgräsklipparemedroterandeknivaräravsedd attanvändasavprivatkunderibostadsområden.Den ärhuvudsakligenkonstrueradförattklippagräspå välunderhållnagräsmattor.Detkanmedförafaraför digochkringståendeommaskinenanvändsiandra syftenänvadsomavsetts.

Läsdenhärinformationennogasåattdulärdigatt användaochunderhållaproduktenpårättsättoch förattundvikaperson-ochproduktskador.Duär ansvarigförattproduktenanvändspåettkorrektoch säkertsätt.

Besökwww.T oro.comomdubehöver utbildningsmaterialförsäkerhetochdrift, informationomtillbehör,hjälpmedatthittaen återförsäljareelleromduvillregistreradinprodukt.

Kontaktaenauktoriseradåterförsäljareeller Toroskundserviceochhaproduktensmodell-och artikelnummertillhandsomduharbehovavservice, Toro-originaldelarellerytterligareinformation.Figur1 visarvarpåproduktenmodell-ochserienumrensitter. Skrivnumrenidettommautrymmet.

Viktigt:Skannarutkodenpåserienummerdekalen

(iförekommandefall)medenmobilenhetföratt fåtillgångtillinformationomgaranti,reservdelar ochannat.

Serienr

Tvåordanvändsocksåidenhärbruksanvisningenför attmarkerainformation.Viktigtangerspeciellteknisk informationochObserveraangerallmäninformation sombörgessärskilduppmärksamhet.

Varningssymbolen(Figur2)visasbådeidenhär bruksanvisningenochpåmaskinenförattidentiera viktigasäkerhetsmeddelandensomdumåstefölja förattundvikaolyckor.Denhärsymbolenvisas tillsammansmedordetFara,VarningellerVar försiktig.

•Fara:angerenöverhängandefarasomkommer

attledatillallvarligapersonskadorochinnebär livsfaraomdeninteundviks.

•Varning:angerenpotentielltfarligsituationsom

kanledatillallvarligapersonskadorochinnebära livsfaraomdeninteundviks.

•Varförsiktig:angerenpotentielltfarlig

situationsomkanledatilllättaellermedelsvåra personskador.

sa-black

Figur2

1.Varningssymbol

Kontaktaosspåwww.Toro.com.

TrycktiUSA

Medensamrätt

Innehåll

Säkerhet...................................................................4

Allmänsäkerhet..................................................4

Lutningsindikator...............................................5

Säkerhets-ochinstruktionsdekaler....................6

Produktöversikt........................................................11

Reglage...........................................................12

Förekörning........................................................13

Säkerhetföreanvändning.................................13

Fyllapåbränsle................................................14

Utföradagligtunderhåll.....................................15

Körainennymaskin.........................................15

Användasäkerhetssystemet............................15

Ställainsätet....................................................16

JusteraMyRide®-fjädringssystemet.................16

Justerarörelsereglagespakarna.......................16

Övergåtillsidoutkast........................................17

Underarbetetsgång............................................19

Säkerhetunderanvändning..............................19

Användaknivreglagebrytaren

(kraftuttaget).................................................21

Användagasreglaget........................................22

Användachoken...............................................22

Startamotorn....................................................22

Stängaavmotorn.............................................23

Användarörelsereglagespakarna.....................23

Köramaskinen.................................................23

AnvändaSmartSpeed

Användasidoutkastaren...................................25

Justeraklipphöjden...........................................25

Justeraantiskalpvalsarna.................................26

Arbetstips........................................................26

Efterkörning........................................................27

Säkerhetefteranvändning................................27

Rengöramaskinen...........................................27

Skjutamaskinenförhand.................................27

Transporteramaskinen.....................................28

Underhåll................................................................31

Säkerhetvidunderhåll......................................31

Rekommenderatunderhåll..................................32

Förberedelserförunderhåll.................................33

Lossaklippdäcketskjol.....................................33

Höjamaskinen..................................................33

Smörjning............................................................34

Smörjalagren...................................................34

Motorunderhåll....................................................34

Motorsäkerhet..................................................34

Servaluftrenaren..............................................34

Servamotoroljan..............................................35

Utförservicepåtändstiftet................................37

Rengöraäkthuset...........................................38

Underhållabränslesystemet................................39

Bytautdetinbyggdabränsleltret.....................39

Underhållaelsystemet.........................................40

Säkerhetförelsystemet....................................40

Utföraservicepåbatteriet.................................40

Servasäkringarna............................................41

-styrsystemet.............24

Underhålladrivsystemet......................................42

Kontrolleradäcktrycket.....................................42

Frikopplaelbromsen.........................................42

Justeraspårningen...........................................42

Underhållaremmarna..........................................43

Kontrolleraremmarna.......................................43

Bytautklipparremmen......................................43

Underhåll..............................................................45

Knivsäkerhet.....................................................45

Servaknivarna.................................................45

Balanseraklippdäcket......................................48

Demonteraklippdäcket.....................................51

Monteraklippdäcket.........................................51

Bytautgräsriktaren..........................................52

Rengöring...........................................................53

Tvättaklippdäcketsundersida..........................53

Avfallshantering................................................53

Förvaring................................................................54

Säkerförvaring.................................................54

Rengöringochförvaring...................................54

Förvarabatteriet...............................................55

Felsökning..............................................................56

Scheman................................................................58

Säkerhet

Maskinenharutformatsienlighetmed specikationernaiSS-ENISO5395.

Allmänsäkerhet

Maskinenkanslitaavhänderochfötterochkasta omkringföremål.Följalltidallasäkerhetsanvisningar förattförhindraallvarligapersonskadorellerdödsfall.

•Läsochsetillattduharförståttinnehålletiden

härbruksanvisningeninnandustartarmotorn.

•Hållkringståendeochbarnpåavstånd.

•Låtintebarnellernågonsomintehargenomgått

utbildninganvändaellerutföraunderhållpå maskinen.Maskinenskaendastanvändasav personersomäransvariga,utbildade,införstådda medanvisningarnaochfysisktkapablaatt användaellerutföraservicepåmaskinen.

•Körintemaskineninärhetenavstup,diken,

odbäddar,vattenellerandrafarorelleribackar varslutningöverstiger15grader.

•Hållhänderochfötterpåavståndfrånmaskinens

rörligadelar.

•Körendastmaskinenomskydd,säkerhetsbrytare

ochandrasäkerhetsanordningarsitterpåplats ochfungerar.

•Stängavmotorn,tautnyckelnochväntatills

allarörligadelarharstannatinnandukliverur förarsätet.Låtmaskinensvalnainnanduutför service,justerar,tankar,rengörellerställerden iförvar.

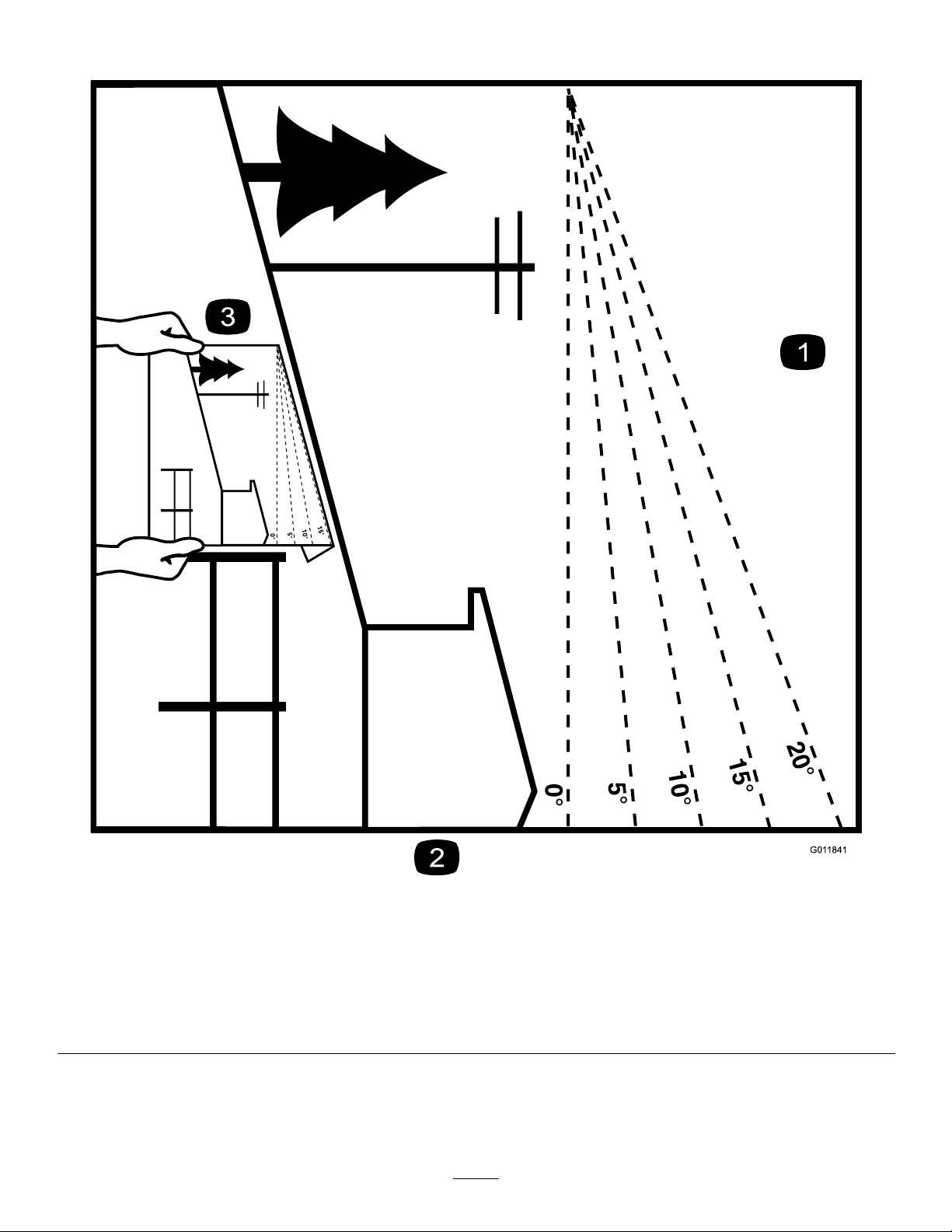

Lutningsindikator

Figur3

Dukankopieradennasidaförpersonligtbruk.

1.Maximallutningförmaskinanvändningisluttningarär15grader.Användlutningsdiagrammetförattbestämmaensluttnings lutninginnandukörisluttningen.Körintedennamaskinisluttningarvarslutningöverstiger15grader.Viklängslinjen förrekommenderadlutning.

2.Riktainkantenefterenlodrätlinjesomettträd,enbyggnad,enstaketstolpeellerliknande.

3.Exempelpåhurdujämförsluttningenmeddenviktakanten

g011841

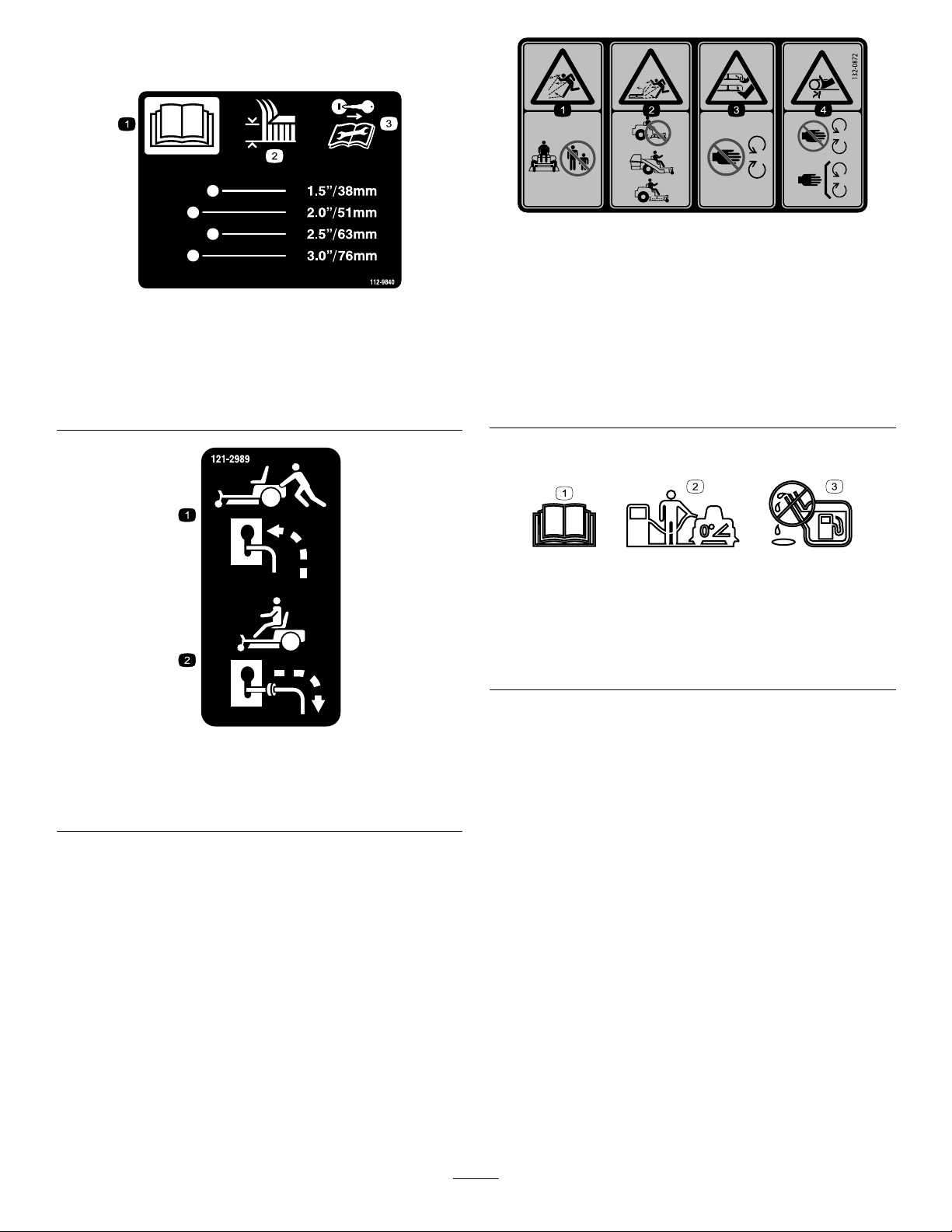

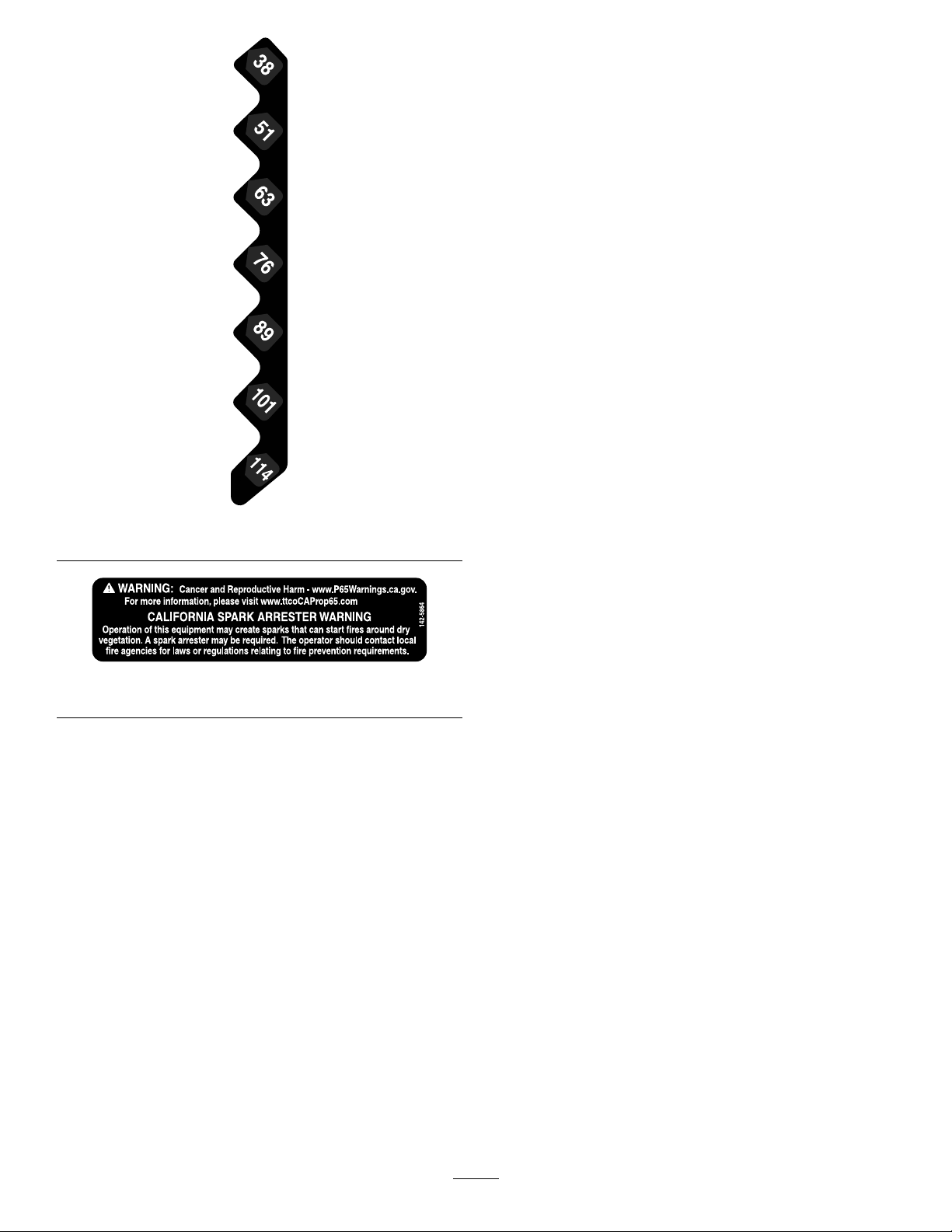

Säkerhets-ochinstruktionsdekaler

Säkerhetsdekalernaochanvisningarnaärfulltsynligaförförarenochnnsnäraallapotentiella farozoner.Ersättdekalersomharskadatsellersaknas.

Batterisymboler

Vissaellersamtligaavdessasymbolernnspåbatteriet.

Dekal99-3943ärendastförmodellermed127cm bredaklippdäck.

decalbatterysymbols

1.Explosionsrisk

2.Ingeneld,öppnalågor ellerrökning

3.Brännskaderiskp.g.a. frätandevätskor/kemiska ämnen

4.Användögonskydd.

5.Läsbruksanvisningen.

6.Hållkringståendepå avståndfrånbatteriet.

7.Användögonskydd; explosivagaserkan orsakablindhetochandra personskador.

8.Batterisyrakanorsaka blindhetellerallvarliga brännskador.

9.Spolaögonenomedelbart medvattenochsök läkarhjälpsnabbt.

10.Innehållerbly–fårinte kastasihushållssoporna.

Tillverkarenslogotyp

1.Märketvisarattknivenärenoriginaldelfrån maskintillverkaren.

decal99-3943

99-3943

1.Remdragning

2.Motor

Dekal105-7015ärendastförmodellermed107cm bredaklippdäck.

decaloemmarkt

93-7009

1.Varning–körintegräsklipparenmedgräsriktarenupplyft ellerborttagen;hållgräsriktarenpåplats.

2.Avkapnings-/avslitningsriskförhänderochfötter, gräsklipparkniv–hålldigpåavståndfrånrörligadelar.

decal93-7009

decal105-7015

105-7015

1.Remdragning

Dekal112-9840ärendastförmodellermed127cm bredaklippdäck.

decal132-0872

132-0872

1.Läsbruksanvisningen.3.Taurtändningsnyckeln

2.Klipphöjd

1.Riskförutslungade föremål–hållkringstående

decal112-9840

112-9840

påbehörigtavståndfrån maskinen.

2.Riskförutslungade

ochläsinstruktionerna innanduutförserviceeller underhåll.

föremål,upphöjdriktare –användintemaskinen medöppetdäck,utan användenuppsamlare

3.Riskförskärskadorpå händerochfötter–håll avståndtillrörligadelar.

4.Riskförattfastna–håll avståndtillrörligadelar ochkontrolleraattalla skyddsitterpåplats.

ellerriktare.

Dekal138-6074äringjutenpåbränsletanken.

decal138-2456

138-6074

1.Läsbruksanvisningen.

2.Parkeramaskinenpåett plantunderlagnärdufyller påbränsletanken.

3.Fyllintepåförmycketi bränsletanken.

1.Förbikopplingsreglage, lägeförattskjuta maskinen

decal121-2989b

121-2989

2.Förbikopplingsreglage, lägeförattanvända maskinen

139-2388

1.Långsamt

2.Transport

Dekal139-2391ärförmodellerutanentimmätare.

decal139-2394

139-2394

1.Drivreglage4.Neutral

2.Snabbt

3.Långsamt

decal139-2388

3.Snabbt

1.Parkeringsbroms4.Neutral

2.Snabbt

3.Långsamt

5.Back

6.Parkeringsbroms

decal139-2395

139-2395

5.Back

6.Drivreglage

decal139-2397

139-2397

decal139-2391

139-2391

1.Snabbt

2.Långsamt

decal140-2748

140-2748

decal142-5864

142-5864

132-0869

Obs:Maskinenhartestatsochuppfyllerbranschstandardenskravpåstatiskstabilitetisidledochilängdriktning,ochdenhögsta

rekommenderadelutningenangespådekalen.Gåigenominstruktionernaförkörningavmaskinenisluttningaribruksanvisningen ochbeaktaaktuellaförutsättningarförattfastställaommaskinenkananvändasunderdeförhållandensomförnärvaranderåderpå arbetsplatsen.Förändringariterrängenkanledatillattmaskinensmanövreringisluttningarförändras.

decal132-0869

1.Varning–läs bruksanvisningen.

2.Varning–läs bruksanvisningeninnan duutförunderhåll.Koppla inparkeringsbromsen,ta utnyckelnochkopplaur tändstiftet.

3.Avkapnings-/avslitningsrisk förhändervid gräsklipparkniven.Risk förattfastnairemmen– hållavståndtillrörligadelar ochsetillattallaskydd sitterpåplats.

4.Riskförkringygande föremål–hållkringstående påavstånd.Plockaupp skräpinnandukörochse tillattgräsriktarskyddetär påplats.

5.Vältrisk–användinte tvårampernärdulastar maskinenpåettsläp. Användenrampsomär tillräckligtbredförmaskinen ochsomintelutarmerän 15grader.Backauppför rampennärdulastar maskinenochkörframåt nedförrampennärdulastar av.

6.Riskföröverkörning– skjutsaintepassagerare ochtittabakomdignärdu klipperibackläget.

7.Vältrisk–användinte maskinennärastupeller påsluttningarsomlutar merän15grader.Använd endastpåsluttningarsom lutarmindreän15grader.

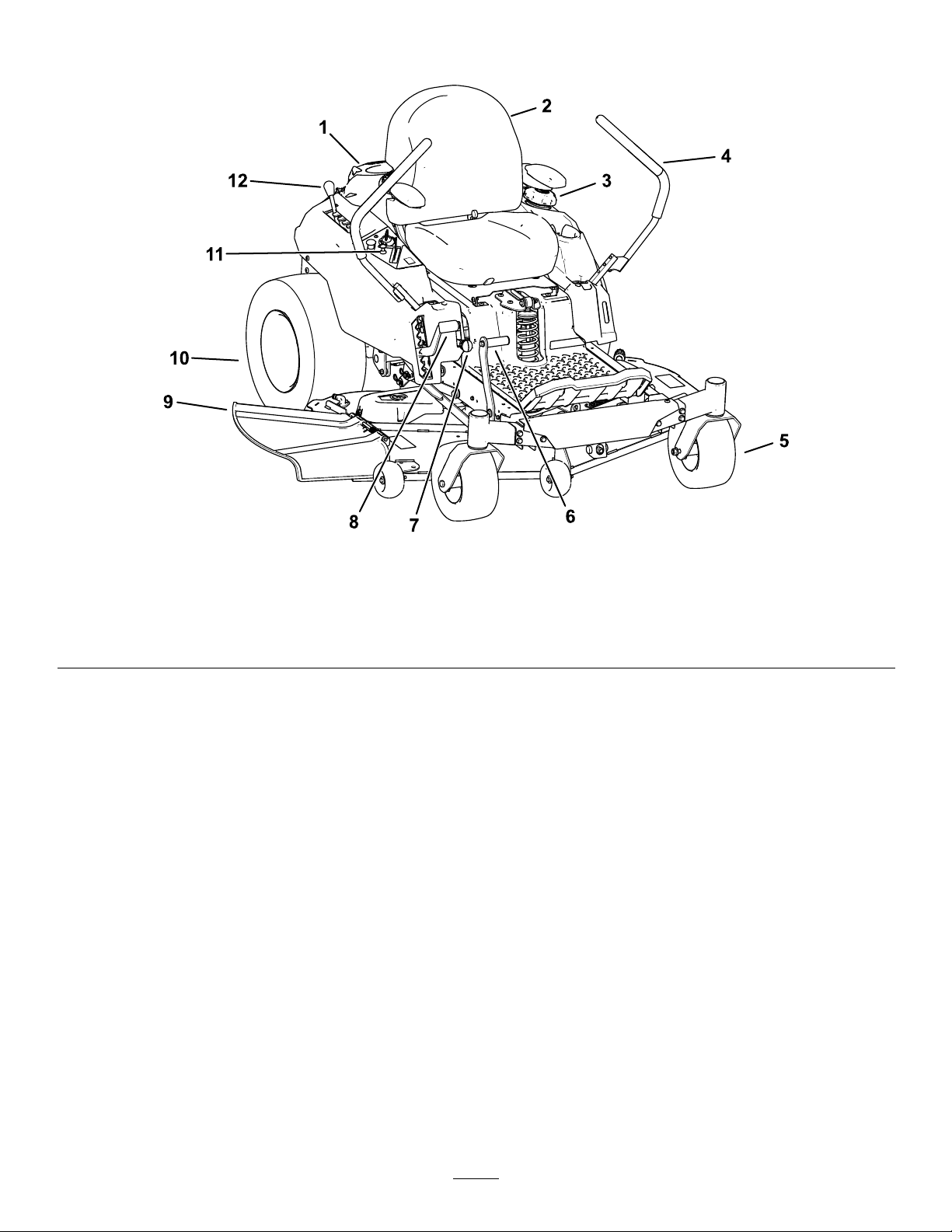

Produktöversikt

Figur4

1.Motor4.Rörelsereglagespakar

2.Förarsäte5.Främresvänghjul8.Klipphöjdsreglage11.Kontrollpanel

3.Tanklock

6.Klippdäcketslyftpedal (endastvissamodeller)

7.SmartSpeed™-spak

9.Gräsriktare

g367815

10.Bakredrivhjul

12.MyRide™-justeringsspak

Reglage

Parkeringsläge

Bekantadigmedallareglageinnandustartarmotorn ochanvändermaskinen.

Kontrollpanel

Figur5

1.Gasreglage

2.Choke

3.Knivreglagebrytare (kraftuttag)

4.Tändningslås

Förattkopplaindenelektriskabromsennär duskaklivaurmaskinen(Figur24)fördu rörelsereglagespakarnautåtfrånmittentill

PARKERINGSLÄGET.Sättalltidrörelsereglagespakarna

iPARKERINGSLÄGETnärdustannarmaskineneller lämnardenutanuppsikt.

MyRide®-justeringsspak

AnvändMyRide®-justeringsspakenförattjustera sätesfjädringen(Figur4).

SmartSpeed™-styrsystemspak

SmartSpeed™-styrsystemspaken,somsitter nedanförförarsätet,gerdigmöjlighetattväljamellan trehastighetsintervallsommaskinenkankörasi–

g293303

kant,bogseringochklippning(Figur4).

Bränslefönster

Dukananvändabränslefönstretpåmaskinens vänstrasidaförattverieraattdetnnsbränslei tanken(Figur6).

Tändningslås

Tändningslåsetsomanvändsförattstartaochstänga avmotornhartrelägen:AVSTÄNGTLÄGE,KÖRLÄGE ochSTARTLÄGE(Figur5).

Gasreglage

Gasreglagetstyrmotorhastighetenochharensteglös reglerbarinställningfrånLÅNGSAMTtillSNABBT(Figur

5).

Choke

Användchokenförattstartaenkallmotor(Figur5).

Knivreglage(kraftuttag)

Knivreglagebrytarenbetecknasmeden kraftuttagssymbol(PTO)ochkopplarpåoch avströmmentillklipparknivarna(Figur5).

Rörelsereglage

g292100

Figur6

1.Bränslefönster

Användrörelsereglagespakarnaförattköramaskinen framåtochbakåtochförattsvängaåtolikahåll(Figur

4).

Klipphöjdsreglage

Användklipphöjdsreglagetföratthöjaochsänka klippdäcketfrånförarplatsen.Flyttareglagetuppåt (motdig)omduvillhöjaklippdäcketfrånmarken,eller yttareglagetnedåt(bortfråndig)omduvillsänka klippdäcketmotmarken.Justeraendastklipphöjden närmaskinenstårstilla(Figur4).

Fotpedalstyrtdäcklyftsystem

Körning

Obs:Vänsterochhögersidapåmaskinenärlika

medförarensvänstrarespektivehögrasidavidnormal körning.

Förekörning

Endastvissamodeller

Klippdäcketsfotpedalstyrdalyftsystemgördetmöjligt atthöjaochsänkaklippdäcketfrånförarplatsen.Du kananvändafotpedalenochtillfälligthöjaklippdäcket förattundvikahinderellergöradetlättareattjustera klipphöjden(Figur4).

Redskap/tillbehör

DetnnsetturvalavgodkändaT oro-redskapoch

-tillbehörsomdukananvändaförattförbättraoch utökamaskinenskapacitet.Kontaktaenauktoriserad serviceverkstadellerT oro-återförsäljareellergåtill www.T oro.comförattseenlistaöverallagodkända redskapochtillbehör.

Användendastoriginalreservdelarochtillbehör frånToroförattgaranteraoptimalprestandaoch fortlöpandesäkerhetförprodukten.Detkanvara farligtattanvändareservdelarochtillbehörfrånandra tillverkareochdetkangöraproduktgarantinogiltig.

Säkerhetföreanvändning

Allmänsäkerhet

•Låtintebarnellernågonsomintehargenomgått

utbildninganvändaellerutföraunderhållpå maskinen.Lokalaföreskrifterkanbegränsa förarensålder.Detärägarensomansvararföratt utbildaallaförareochmekaniker.

•Inspekteraområdetdärmaskinenskaanvändas

ochtabortföremålsomkanstöraanvändningen avmaskinenellersommaskinenkanslungaiväg.

•Lärdighurduanvänderutrustningenpåett

säkertsättochbekantadigmedförarreglageoch säkerhetsskyltar.

•Kontrolleraattförarkontroller,säkerhetsbrytare

ochskyddsitterfastochfungerarsomdeska.Kör intemaskinenomdessaintefungerarsomdeska.

•Stängavmotorn,tautnyckelnochväntatills

allarörligadelarharstannatinnandukliverur förarsätet.Låtmaskinensvalnainnanduutför service,justerar,tankar,rengörellerställerden iförvar.

•Föreklippningskadukontrolleraattklippenheterna

fungerarsomdeska.

•Undersökterrängenförattavgöravadsomär

lämpligutrustningochvilkaredskapellertillbehör someventuelltkrävsförattanvändamaskinenpå ettkorrektochsäkertsätt.

•Användlämpligakläder,inklusiveögonskydd,

långbyxor,rejälaochhalkfriaskorsamt hörselskydd.Sättupplångthårochanvändinte hängandesmyckenellerlöstsittandekläder.

•Skjutsaintepassagerarepåmaskinen.

•Hållkringståendeochhusdjurpåavståndfrån

maskinenunderdrift.Stoppamaskinenoch redskapenomnågonkommerinärhetenav arbetsområdet.

•Användendastmaskinenomallaskyddoch

säkerhetsanordningar,somgräsriktareochhela gräsuppsamlaren,sitterpåplatsochfungerarsom deska.Bytutslitnadelarvidbehov.

Bränslesäkerhet

•Bränsleärextremtbrandfarligtochmycket

explosivt.Brandellerexplosionibränslekan orsakabrännskadorochmateriellaskador.

–Förattförhindraattstatiskelektricitetantänder

bränsletskadutanermaskinenfråntrucken ellersläpvagnenochtankadenpåmarkenpå avståndfrånandrafordon.Omdettainteär möjligtplacerarduenbärbarbränslebehållare påmarken,påavståndfrånandrafordon, ochfyllerden.Tankasedanmaskinenfrån bränslebehållareniställetförfrånettmunstycke påbränslepumpen.

–Fyllpåbränsletankenutomhuspåenplanyta

påenöppenplatsnärmotornärkall.T orka upputspilltbränsle.

–Hanteraintebränslenärdurökerellerbenner

diginärhetenavenöppenlågaellergnistor.

–Tainteborttanklocketochfyllaldrigpåbränsle

ibränsletankennärmotornärigångellervarm.

–Omduharspilltbränsleskaduintestarta

motorn.Undvikattorsakagnistortills bränsleångornaharskingrats.

–Förvarabränsletiengodkänddunkochhåll

denutomräckhållfrånbarn.

•Bränsleärskadligtellerdödligtomdetförtärs.

Längreexponeringförbränsleångorkanorsaka allvarligaskadorochsjukdom.

Fyllapåbränsle

Rekommenderatbränsle

Typ

Lägstaoktantal

EtanolHögst10volymprocent

MetanolIngen

MTBE(metyl-tert-butyleter)

OljaTillförintetillbränslet

Användendastrent,färskt(intemerän30dagar gammalt)bränslefrånenanseddkälla.

Användastabiliserare/konditionerare

Användbränslestabiliserare/konditionerareimaskinen såattbränsletförblirfärsktlängre.Följtillverkarens anvisningar.

Viktigt:Användintebränsletillsatsersom

innehållermetanolelleretanol.

Tillsättdenmängdbränslestabiliserare/konditionerare somtillverkarenuppgertillfärsktbränsle.

Blyfribensin

87(USA)eller91 (researchoktan;utanför USA)

Mindreän15volymprocent

–Undvikattandasinbränsleångorunderen

längretid.

–Hållhänderochansiktebortafrånmunstycket

ochbränsletankensöppning.

–Hållbränslebortafrånögonochhud.

•Förvaraintemaskinenellerbränslebehållareni

närhetenavenöppenlåga,gnistaellertändlåga, t.ex.näraenvarmvattenberedareellerannan utrustning.

•Körintemaskinenutanatthahelaavgassystemet

påplatsochigottfungerandeskick.

•Setillattbensinpumpensmunstyckehelatiden

harkontaktmedkantenpåbränsletankenseller dunkensöppningtillstankningenärklar.Använd inteenlåsöppningsanordningförmunstycket.

•Bytomedelbartkläderomduråkarspillabränsle

pådem.

•Fyllintepåbränsletankenförmycket.Sättpå

tanklocketochdraåtdetordentligt.

•Tabortgräsochskräpfrånklippenheten,

ljuddämparen,drivhjulen,gräsuppsamlarenoch motorrummetförattundvikaeldsvåda.Torkaupp eventuelltolje-ellerbränslespill.

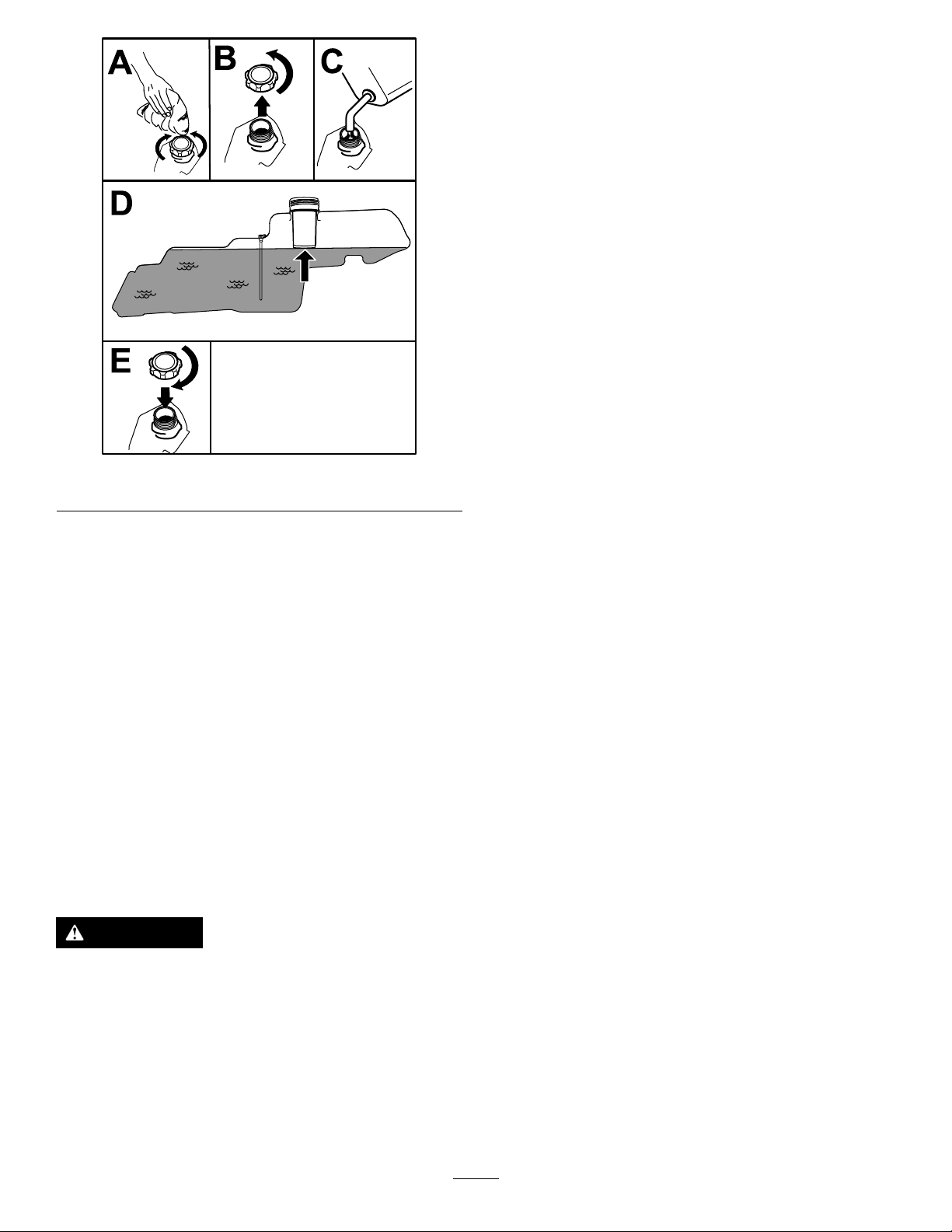

Fyllabränsletanken

1.Parkeramaskinenpåenplanyta.

2.Förrörelsereglagespakarnautåttill

PARKERINGSLÄGET.

3.Stängavmotornochtautnyckeln.

4.Görrentomkringtanklocket.

5.Fyllbränsletankentillpåfyllningsröretsnedersta del(Figur7).Fyllintetankenhelt.

Figur7

Utföradagligtunderhåll

InnanmaskinenstartasvarjedagskaVarje användning/dagligen-procedurernautförassom angesiUnderhåll(sida31).

Säkerhetssystemetsfunktioner

Säkerhetssystemetärkonstrueratsåattmotorninte kanstartasominte

•knivreglagebrytaren(kraftuttaget)ärurkopplad

•RörelsereglagespakarnaäriPARKERINGSLÄGET.

Säkerhetssystemetharocksåkonstrueratssåatt motornstängsavomdureserdiguppfrånsätetnär reglagespakarnainteäriPARKERINGSLÄGET.

Testasäkerhetssystemet

Testasäkerhetssystemetförevarjeanvändningstillfälle.Låtenauktoriseradserviceverkstadreparera systemetomedelbartomdetintefungerarenligt nedanståendebeskrivning.

1.Sättdigpåsätet,förrörelsereglagespakarna tillPARKERINGSLÄGETochförsedan knivreglagebrytarentilllägetPÅ.Försök

g293796

attstartamotorn–denskaintedrasrunt.

2.Sättdigpåsätetochförknivreglagebrytarentill lägetAV.Enavrörelsereglagespakarnaförstill mittläget,dvs.detolåstaläget.Försökstarta motorn–denskaintedrasrunt.Görlikadant meddenandrarörelsereglagespaken.

3.Sättdigpåsätet,förknivreglagebrytarentill lägetAVochlåsrörelsereglagespakarnai

PARKERINGSLÄGET.Startamotorn.Aktivera

knivreglagebrytarenochresdignågotfrånsätet medanmotorngår.Motornskastängasav.

Körainennymaskin

Dettartidförnyamaskinerattkommauppisinfulla prestanda.Nyaklippdäckochdrivsystemharhögre friktionvilketbelastarmotornytterligare.Räknamed attdettar40till50timmarattkörainnyamaskinerså attdefårfullkraftochoptimalprestanda.

Användasäkerhetssystemet

VARNING

Omsäkerhetsbrytarnaärfrånkoppladeeller skadadekanmaskinenplötsligtgåigång, vilketkanledatillpersonskador.

•Göringaotillåtnaändringarpå säkerhetsbrytarna.

•Kontrollerasäkerhetsbrytarnasfunktion dagligenochbytuteventuellaskadade brytareinnandukörmaskinen.

4.Sättdigpåsätet,förknivreglagebrytaren tilllägetAVochlåsrörelsereglagespakarna iPARKERINGSLÄGET.Startamotorn.För rörelsereglagespakarnatilldetolåstamittläget medanmotornärigång.Resdigsedannågot frånsätet.Motornskastängasav.

Ställainsätet

Sätetkanyttasframåtochbakåt.Ställinsätetså attduharbästkontrollövermaskinenochsitter bekvämt(Figur8).

g292102

Figur9

Figur8

JusteraMyRide®fjädringssystemet

MyRide®-fjädringssystemetkanjusterasförattgöra körningenmjukareochbekvämare.Fjädringens justeringsskårorharlägesspärrarsomindikerarett intervallfrånmjuktillhårdkörning(Figur9).

1.Parkeramaskinenpåenplanyta, kopplaurknivreglagebrytarenoch förrörelsereglagespakarnautåttill

PARKERINGSLÄGET.

2.Stängavmotorn,tautnyckelnochväntatills allarörligadelarharstannatinnandukliverur förarsätet.

1.MyRide-justeringsspak

2.Mjukarefjädring

g027632

3.Hårdarefjädring

Justerarörelsereglagespakarna

Justerahöjden

Dukanhöjaellersänkarörelsereglagespakarnaför maximalkomfort(Figur10).

3.Klivavmaskinen.

4.Närdustårpåmaskinenshögrasidafördu justeringsspakenåtvänstermotsymbolen–för enmjukarefjädring.

Förjusteringsspakenåthögermotsymbolen+ förenhårdarefjädring.

g333847

Figur10

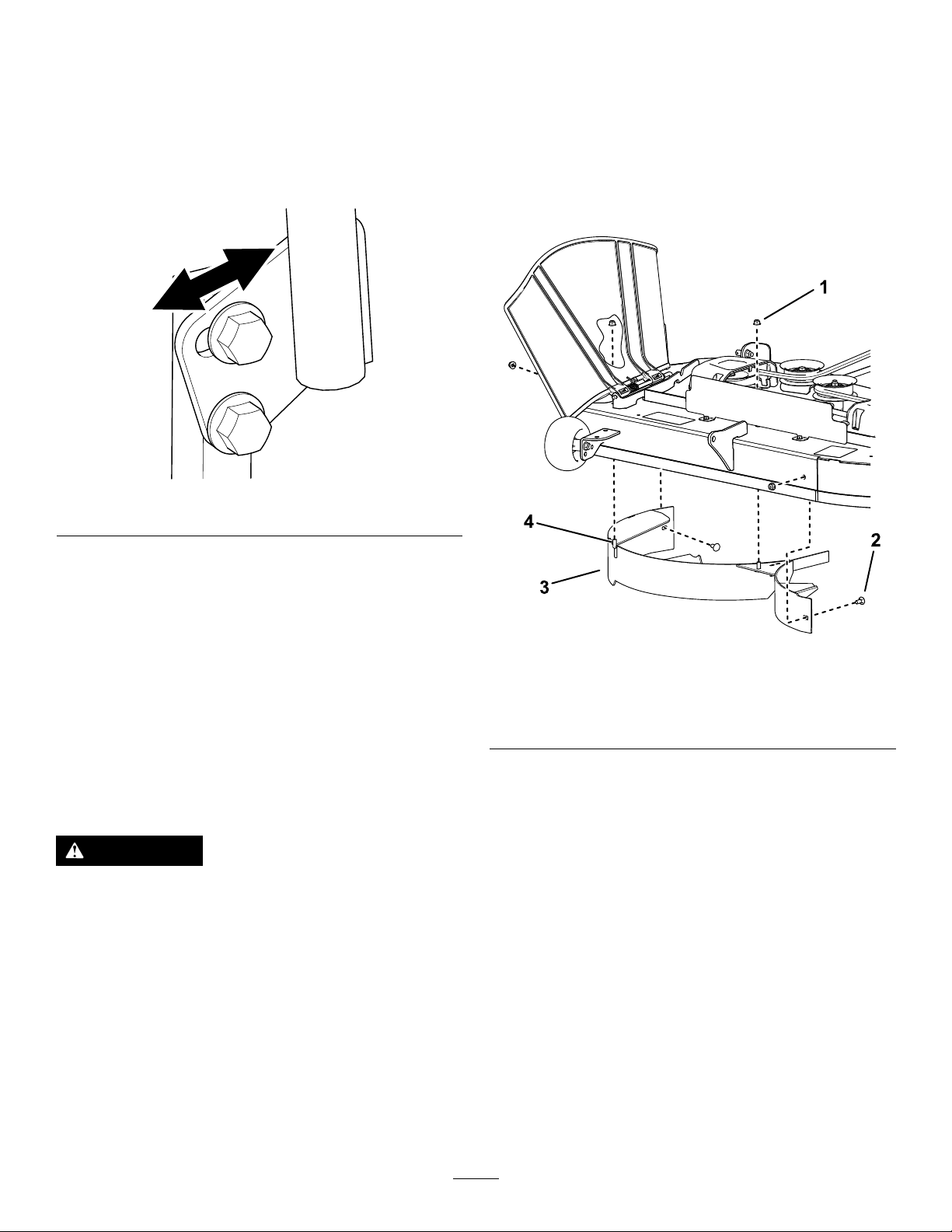

Justeralutningen

Dukanjusterarörelsereglagespakarnaframåteller bakåtsåattdetblirbekvämtfördig.

1.Lossadenövreskruvensomfäster reglagespakenvidreglagearmen.

2.Lossadennedreskruvensåpassmycketattdu kansvängareglagespakenframåtochbakåt.

Figur11

förrörelsereglagespakarnautåttill

PARKERINGSLÄGET.

2.Stängavmotorn,tautnyckelnochväntatills allarörligadelarharstannatinnandukliverur förarsätet.

3.Tabortklippdäcket.SeDemonteraklippdäcket

(sida51).

4.Tabortdetvålåsmuttrarna(5/16tum)från skärmenssvetsadetappar(Figur12).

g333846

3.Draåtbådaskruvarnaförattfästaspakenidet nyaläget.

4.Görlikadantmeddenandrareglagespaken.

Övergåtillsidoutkast

Detklippdäckochdeklipparknivarsomlevererasmed denhärmaskinenharutformatsföroptimalmullning ochsidoutkast.

Monterafästelementenfrånpåsenmedlösa reservdelaridetommahålennärduhartagitbort återvinningsskärmarna.Påsåsättkanduvarasäker påattingahåläröppnanärduanvänderklippdäcket.

VARNING

Omdetnnsöppnahålimaskinenriskerar duochandrapersonerattträffasavutslungat skräpochfåallvarligapersonskador.

•Köraldrigmaskinenomintefästelement harmonteratsisamtligahåliklipparkåpan.

•Monterafästelementenimonteringshålen närdutarbortmullningsskärmen.

Figur12

1.Låsmutter–5/16tum(4)

2.Vagnsskruv–5/16x¾tum (2)

5.Tabortdetvåvagnsskruvarnaochtvå

låsmuttrarnasomfästerskärmenvidklippdäcket ochtabortskärmen(Figur12)

6.Letaredapådetvåskruvarnablanddelösa

delarnaochanvänddebentligalåsmuttrarna ochmonteradessafästelementihålenavsedda fördesvetsadetapparna(Figur12),föratt förhindraattskräpslungasomkring.

3.Skärm

4.Svetsadtapp(2)

Obs:Monteraskruvenfråndäcketsundersida

ochfästmedenbentliglåsmutterfrån ovansidan.

7.Monteraklippdäcket.SeMonteraklippdäcket

(sida51).

g296990

Maskinermed107cmbreda klippdäck

1.Parkeramaskinenpåenplanyta, kopplaurknivreglagebrytarenoch

Maskinermed127cmbreda klippdäck

1.Parkeramaskinenpåenplanyta, kopplaurknivreglagebrytarenoch

förrörelsereglagespakarnautåttill

PARKERINGSLÄGET.

2.Stängavmotorn,tautnyckelnochväntatills allarörligadelarharstannatinnandukliverur förarsätet.

3.Tabortklippdäcket.SeDemonteraklippdäcket

(sida51).

4.Tabortdetrelåsmuttrarna(5/16tum)frånden högraskärmenssvetsadetappar(Figur13).

g297021

Figur14

Figur13

1.Låsmutter–5/16tum(4)

2.Högerskärm

3.Vagnsskruv–5/16x¾tum

4.Svetsadtapp(3)

5.Tabortdetvåvagnsskruvarnaochtvå låsmuttrarnasomfästerdenhögraskärmenvid däcketochtabortskärmen(Figur13).

6.Letaredapådetreskruvarnablanddelösa delarnaochanvänddebentligalåsmuttrarna ochmonteradessafästelementihålenavsedda fördesvetsadetapparna(Figur13),föratt förhindraattskräpslungasomkring.

1.Låsmutter–5/16tum(3)

2.Vänsterskärm

3.Svetsadtapp(2)

4.Vagnsskruv–5/16x¾tum

8.Tabortvagnsskruvenochlåsmutternsomfäster denvänstraskärmenviddäcketochtabort skärmen(Figur14).

9.Letaredapådetvåskruvarnablanddelösa delarnaochanvänddebentligalåsmuttrarna ochmonteradessafästelementovanpå

g297022

klippdäcketihålensomvisasiFigur14,föratt förhindraattskräpslungasomkring.

Obs:Monteraskruvenfråndäcketsundersida

ochfästmedenbentliglåsmutterfrån ovansidan.

10.Tabortmutternfrångräsriktarstångenunder klippdäcket(Figur15).

Obs:Monteraskruvenfråndäcketsundersida

ochfästmedenbentliglåsmutterfrån ovansidan.

7.Tabortdetvålåsmuttrarna(5/16tum)frånden vänstraskärmenssvetsadetappar(Figur14).

Figur15

1.Gräsriktare

2.Gräsriktarstång

11.Användmutternförattmonterakantskärmenpå gräsriktarstången,medhjälpavdetyttrehåleti skärmen(Figur15).

12.Monteraklippdäcket.SeMonteraklippdäcket

(sida51).

3.Mutter

4.Kantskärm

•Hållhänderochfötterbortafrånklippenheterna.

Hållavståndtillutkastaröppningen.

•Klippinteomgräsriktarenäruppfälld,hartagits

bortellermodieratssåvidaduinteanvänderett gräsuppsamlingssystemellerenmullningssats somärmonteradochfungerarkorrekt.

•Klippinteunderbackningomdetinteärabsolut

nödvändigt.Tittaalltidnedåtochbakomdiginnan dukörmaskinenbakåt.

•Varextraförsiktiginärhetenavskymdahörn,

buskage,trädellerandraföremålsomkan försämrasikten.

•Stannaknivarnanärduinteklippergräs.

•Omdukörpånågotföremålellerommaskinen

g297046

börjarvibreraskaduomedelbartstängaav motorn,tautnyckeln(iförekommandefall)och väntatillsallarörligadelarharstannatinnandu kontrollerarommaskinenharskadats.Reparera allaskadorinnandubörjarköramaskinenigen.

•Saktanedochvarförsiktignärdusvängeroch

korsarvägarochtrottoarermedmaskinen.Lämna alltidföreträde.

•Görföljandeinnandulämnarförarplatsen:

–Ställmaskinenpåettplantunderlag. –Kopplaurkraftuttagetochsänknerredskapen.

Underarbetetsgång

Säkerhetunderanvändning

Allmänsäkerhet

•Ägaren/operatörenkanförebyggaolyckorsamt

ansvararförolyckorsomkangeupphovtill personskadorellerskadorpåegendom.

•Varfulltkoncentreradpåmaskinennärdu

använderden.Deltainteiaktivitetersomkan distraheradig,eftersompersonskadorellerskador påegendomdåkanuppstå.

•Körintemaskinenomduärsjuk,trötteller

påverkadavalkoholellerläkemedel.

•Kontaktmedknivenkanorsakaallvarliga

personskador.Stängavmotorn,tautnyckeln ochväntatillsallarörligadelarharstannatinnan dukliverurförarsätet.Närduvridernyckeln tilllägetAVskamotornstängasavochkniven stanna.Omdeintestannarslutardugenastatt användamaskinenochkontaktarenauktoriserad återförsäljare.

•Användendastmaskinennärsiktenoch

väderförhållandenaärgoda.Användinte maskinennärdetnnsriskförblixtnedslag.

–Kopplainparkeringsbromsen. –Stängavmotornochtautnyckeln. –Väntatillsallarörligadelarharstannat.

•Körendastmotornivälventileradeutrymmen.

Avgaserinnehållerkoloxid,vilketärdödligtom detandasin.

•Lämnaaldrigenmaskinsomärigångutan

uppsikt.

•Anslutendastbogseringsutrustningtillmaskinen

viadraganordningen.

•Användendastmaskinenomallaskyddoch

säkerhetsanordningar,somgräsriktareochhela gräsuppsamlaren,sitterpåplatsochfungerarsom deska.Bytutslitnadelarvidbehov.

•Användendasttillbehörochredskapsomhar

godkäntsavToro.

•Dennamaskingerljudnivåervidförarensörasom

överstiger85dBAochkanorsakahörselskador vidlängrearbetspass.

–Användaenvinkelindikatorförattfastställa

områdetsungefärligalutning.

–Köraldrigibackarvarslutningöverstiger

15grader.

Figur16

1.Användhörselskydd.

•Tabortgräsochskräpfrånklippenheten,

drivhjulen,ljuddämparnaochmotornföratt undvikaeldsvåda.

•Startamotornmedfötternalångtbortfrånkniven.

•Vändklipparensåattgräsklippetinteträffar

kringståendeunderklippningen.Riktaintedet utkastadematerialetmotenväggellernågotannat hindereftersomdetkankastastillbakamotdig.

•Stannaknivarna,saktanermaskinenochvar

försiktignärdukorsarandraytorängräseller närdutransporterarmaskinentillochfrån arbetsområdet.

•Ändraintemotornsvarvtalshållareochövervarva

intemotorn.

•Barnintresserarsigoftaförmaskinenoch

klippningen.Förutsättaldrigattettbarnförblirpå denplatsdärdusågdetsenast.

•Hållbarnpåsäkertavståndfrånarbetsområdet

ochunderenansvarsfullvuxensuppsyn(inte förarens).

•Varuppmärksamochstängavmaskinenombarn

kommerinärhetenavarbetsområdet.

•Innandubackarellersvängermedmaskinenska

dutittaeftersåattdetintennsnågrasmåbarn omkringdig.

•Låtintebarnåkapåmaskinen.Detgällerävennär

kniveninterörsig.Barnkanramlaavochskadas allvarligtellerhindradigfrånattanvändamaskinen påettsäkertsätt.Barnsomharfåttåkamedförut kandykauppiarbetsområdetutanförvarningoch bliöverkördaellerpåbackadeavdensomklipper.

Säkerhetisluttningar

g229846

–Utvärderadagligenförhållandenapåplatsen

förattfastställaomsluttningenärsäkerför maskindrift.Användsuntförnuftochett gottomdömenärduutförutvärderingen. Förändringariterrängen,t.ex.fukt,kansnabbt påverkahurmaskinenfungerariensluttning.

•Identierafarornerevidslutetavsluttningen.

Körintemaskinennärastup,diken,odbäddar, vattenellerandrariskfylldaområden.Maskinen kanvältaplötsligtometthjulköröverenkant ellerkantengervika.Hållsäkertavstånd(dubbel maskinbredd)mellanmaskinenochriskfyllda områden.Användenmanuellgräsklippareelleren handtrimmerförattklippagräsidessaområden.

•Undvikattstarta,stängaavellersvängamed

maskinenisluttningar.Undvikattgöraplötsliga ändringarihastighetellerriktning,svänglångsamt ochgradvis.

•Användintemaskinenunderförhållandendärdet

rådertvekanomdragkraft,styrningellerstabilitet. Observeraattomdukörmaskinenpåvåttgräs, tvärsöversluttningarochnedförensluttningkan maskinenförloradragkraft.Omdrivhjulentappar dragkraftkandetledatillattmaskinenglideroch attduförlorarkontrollenöverbromsningoch styrning.Maskinenkanglidaävenomdrivhjulen stoppas.

•Tabortellermärkuthindersomt.ex.diken,hål,

fåror,gupp,stenarellerandradoldafaror.Detkan nnasdoldahinderihögtgräs.Ojämnterrängkan göraattmaskinenvälter.

•Varextraförsiktignärdukörmedtillbehöreller

redskap,t.ex.gräsuppsamlingssystem.Dessa kanändramaskinensstabilitetochledatillatt duförlorarkontrollen.Följanvisningarnaför motvikterna.

•Ommöjligtskadäckethållasnedsänktmotmarken

närdukörisluttningar.Omklippdäckethöjsvid körningisluttningarkanmaskinenbliinstabil.

•Sluttningarärenbetydandefaktorvidolyckorsom

orsakasavattförarenförloratkontrollenelleratt maskinenvälter,vilketkaninnebäralivsfaraeller ledatillallvarligapersonskador.Detärförarensom äransvarigförsäkermanövreringisluttningar. Omdukörmaskineniensluttningmåsteduvara extraförsiktig.Vidtaföljandeåtgärderinnandu användermaskineniensluttning:

–Läsochtatilldigsluttningsanvisningarnai

bruksanvisningenochpåmaskinen.

Figur17

Användaknivreglagebrytaren(kraftuttaget)

Medknivreglagebrytaren(kraftuttaget)startasoch stoppasklipparensknivarocheventuellamotordrivna redskap.

Kopplainknivreglagebrytaren (kraftuttaget)

g22911 1

1.Säkraområden–använd maskinenpåsluttningar medmindreän15graders lutningochpåplana underlag.

2.Farligaområden–använd enmanuellgräsklippare och/ellerenhandtrimmer påsluttningarvarslutning överstiger15graderoch inärhetenavstupoch vattendrag.

3.Vattendrag

4.W=maskinensbredd

5.Hållsäkertavstånd (dubbelmaskinbredd) mellanmaskinenoch riskfylldaområden.

Säkerbogsering

•Anslutintenågonbogseringsutrustningannatän

tilldraganordningen.

•Användintemaskinensombogserfordonsåvida

denintehareninstalleraddragkrok.

•Överskridinteviktgränsernaförutrustningsom

bogserassamtbogseringisluttningar.Denvikt sombogserasfårinteöverskridamaskinensoch förarenssammanlagdavikt.

g008945

Figur18

Obs:HaalltidgasreglagetidetSNABBAlägetnärdu

kopplarinknivarna(Figur19).

g295538

Figur19

•Låtaldrigbarnellernågonannanpersonkommai

närhetenavutrustningensombogseras.

•Isluttningarkandenbogseradeutrustningens

viktgöraattdrivningengårförloradochdärmed ökariskenförattdenvälterochförattdutappar kontrollen.Minskadenviktsombogserasoch saktaned.

•Stoppsträckankanökameddenbogserade

lastensvikt.Kördärföralltidlångsamtochberäkna extralångstoppsträcka.

•Görstorasvängarsåattredskapetintekrockar

medmaskinen.

Kopplaurknivreglagebrytaren (kraftuttaget)

g009174

Figur20

Användagasreglaget

Startamotorn

DukanyttagasreglagetmellandetSNABBAochdet

LÅNGSAMMAläget(Figur21).

AnvändalltiddetSNABBAlägetnärdukopplarin kraftuttaget.

Figur21

Användachoken

Användchokenförattstartaenkallmotor.

Obs:Envarmellerhetmotorbehövereventuelltinte

chokas.

Viktigt:Låtintestartmotorngåimerän

5sekunderåtgången.Omstartmotorngårimer än5sekunderkandenskadas.Ommotorninte startarväntardu10sekunderinnanduanvänder startmotornigen.

g295539

1.Drauppchokereglagetsåattchokenkopplasin innanduanvändertändningslåset(Figur22).

Obs:Kontrolleraattchokenharkopplatsin

ordentligt.Dukanbehövalyftapåreglagetnär duanvändertändningslåset.

2.Kopplaurchokengenomatttryckaneddennär motornharstartats(Figur22).

g295541

Figur23

Figur22

1.AKTIVERATLÄGE2.INAKTIVERATLÄGE

g295540

Stängaavmotorn

Köramaskinen

1.Kopplaurknivarnagenomattföra knivreglagebrytarentillA V-LÄGET.

2.Förrörelsereglagespakarnautåttill

PARKERINGSLÄGET.

3.Flyttagasreglagettilllägetmellanhalvtochfullt gaspådrag.

4.VridtändningsnyckelntilllägetAVochtaut nyckeln.

VARFÖRSIKTIG

Barnellerkringståendekanskadasomde yttarellerförsökerköraenmaskinsomhar lämnatsutanuppsikt.

Taalltidutnyckelnochkopplain parkeringsbromsennärdulämnarmaskinen utanuppsikt.

Användarörelsereglagespakarna

Drivhjulensvängeroberoendeavvarandraochdrivs avhydraulmotorerpåvarjeaxel.Dukansvängaena sidanbakåtochdenandraframåtsåattmaskinen snurrariställetförattsvänga.Dettagörmaskinen mycketmerlättmanövrerad,mendetkantaetttagatt vänjasigvidrörelserna.

Medgasreglagetstyrsmotornsvarvtalmättirpm(varv perminut).SättgasreglagetidetSNABBAlägetför bästaprestanda.Köralltidmedfullgasvidklippning.

VARNING

Maskinenkanroteraväldigtsnabbt.Dukan förlorakontrollenövermaskinenochorsaka personskadorellerskadorpåmaskinen.

•Varförsiktigisvängar.

•Saktanedinnandugörskarpasvängar.

Köraframåt

Obs:Varalltidförsiktignärdusvänger.

1.Förreglagentillmittläget,olåstläge.

2.Körframåtgenomattförsiktigtföra rörelsereglagespakarnaframåt(Figur25).

Figur25

g008952

1.Rörelsereglagespak–

PARKERINGSLÄGET

2.Mittläge,olåst

3.Framåt

g004532

Figur24

4.Bakåt

5.Maskinensfrämredel

Körabakåt

Obs:Varförsiktignärdubackarochsvänger.

1.Förreglagentillmittläget,olåstläge.

2.Backagenomattförsiktigtdrarörelsereglagespakarnabakåt(Figur26).

Såhärändrarduhastigheten:

1.Förrörelsereglagespakarnatillneutrallägetoch utåttillPARKERINGSLÄGET.

2.Kopplaurknivreglagebrytaren.

3.Justeraspakentillönskatläge.

Deninformationsomföljerskaendastsessomen rekommendation.Vilkajusteringarsombörgöras varierarberoendepågrästyp,fukthaltochgräsets höjd.

Figur26

AnvändaSmart Speed

SmartSpeed nedanförförarsätet(Figur27),gerförarenmöjlighet attväljamellantrehastighetsintervallsommaskinen kankörasi–kant,bogseringochklippning.

-styrsystemet

-styrsystemspaken,somsitter

Lämplig användning:

ParkeringX

Tungt,vått gräs

UtbildningX

Trimningav gräs

UppsamlingX

MullningX

Bogseringav redskap

g008953

Normal klippning

Flytta maskinen

KantBogseringKlippning

Kant

Dethärärdenlångsammastehastigheten. Hastighetenpassartillföljande:

•Parkering

•Klippningavtungt,våttgräs

•Utbildning

•Trimningavgräs

1.SmartSpeed-spak

Figur27

Bogsering

Dethärärmellanhastigheten.Hastighetenpassartill följande:

•Uppsamling

•Mullning

•Bogseringavredskap

Klippning

Dethärärdensnabbastehastigheten.Hastigheten

g293338

passartillföljande:

•Normalklippning

•Flyttamaskinen

Användasidoutkastaren

Justeraklipphöjden

Klipparenharenfällbargräsriktaresomspriderutdet klipptagräsetåtsidanochnerigräsmattan.

FARA

Omingengräsriktare,utkastarluckaeller komplettgräsuppsamlareharmonteratskan duochandrakommaikontaktmedknivarna ellerträffasavutslungatskräp.Kontaktmed roterandekniv(ar)ochutslungatskräpkan orsakaskadorellerledatilldödsfall.

•Taaldrigbortgräsriktarenfrånklippdäcket eftersomgräsriktarenriktaravfalletned motgräset.Bytomedelbartutgräsriktaren omdenskadas.

•Föraldriginhändernaellerfötternaunder klippdäcket.

•Försökaldrigattrensautkastaren ellerknivarnautanattförstKOPPLAUR knivreglagebrytaren(kraftuttaget),vrida tändningslåsettilldetAVSTÄNGDAlägetoch sedantautnyckelnurtändningslåset.

Obs:Transportlägetärdenhögstaklipphöjden

(114mm).SeFigur28.

Dukanjusteraklipphöjdenmellan38och114mm istegom13mm.Klipphöjdenstyrsmedreglagettill högeromförarsätet(Figur28).

•Setillattgräsriktarenärinedfälltläge.

g296586

Figur28

Justeraantiskalpvalsarna

Maskinermed127cmbreda klippdäck

Maskinermed107cmbreda klippdäck

Varjegångduändrarklipphöjdenskaduävenjustera antiskalprullarnashöjdinställning.

Obs:Justeraantiskalpvalsarnasåattdeintevidrör

markenvidnormalklippningpåplanaytor.

1.Parkeramaskinenpåenplanyta, kopplaurknivreglagebrytarenoch förrörelsereglagespakarnautåttill

PARKERINGSLÄGET.

2.Stängavmotorn,tautnyckelnochväntatills allarörligadelarharstannatinnandukliverur förarsätet.

3.Justeraantiskalpvalsarnatillnågotavföljande lägen:

•Övrehålet–använddethärlägetnär

klippdäcketärinställdpåklipphöjderpå 63mmellerlägre(Figur29).

•Nedrehålet–använddethärlägetnär

klippdäcketärinställtpåklipphöjderpå 76mmellerhögre(Figur29).

Varjegångduändrarklipphöjdenskaduävenjustera antiskalprullarnashöjdinställning.

Obs:Justeraantiskalpvalsarnasåattdeintevidrör

markenvidnormalklippningpåplanaytor.

1.Parkeramaskinenpåenplanyta, kopplaurknivreglagebrytarenoch förrörelsereglagespakarnautåttill

PARKERINGSLÄGET.

2.Stängavmotorn,tautnyckelnochväntatills allarörligadelarharstannatinnandukliverur förarsätet.

3.Justeraantiskalpvalsarna(Figur30)såattde motsvararnärmasteklipphöjd.

1.Antiskalpvals

2.Nedrehålet–klippdäcket ärinställtpåklipphöjder på76mmellerhögre.

3.Flänsmutter

Figur29

4.Övrehålet–klippdäcket ärinställtpåklipphöjder på63mmellerlägre

5.Bult

g010233

Figur30

1.Antiskalpvals3.Flänsmutter

2.Bult

g019929

Arbetstips

4.Hålavstånd

Maximeraluftcirkulationen

KörmotornidetSNABBAlägetförbästaklippningoch maximalluftcirkulation.Detkrävsluftförattklippa gräsetordentligt.Ställinteinförlågklipphöjdsåatt klippdäcketheltomgesavoklipptgräs.Försökatt alltidsetillattensidaavklippdäcketärfrittfrånoklippt gräs,vilketmedförattluftkansugasiniklippdäcket.

Klippaengräsmattaförförsta gången

Klippgräsetnågothögreännormaltsåattinte klippdäcketskalperarojämnmark.Denklipphöjdsom använtstidigareärvanligtvisdenbästa.Vidklippning avgrässomärlängreän15cmkandubehövaklippa tvågångerförattfåettacceptabeltklippresultat.

Klippaentredjedelavgrässtrået

Detärbästattbaraklippaavcirkaentredjedelav grässtrået.Meränsårekommenderasbaraomgräset ärglestelleromdetärsentpåhöstendågräsetväxer saktare.

denbytasutomedelbartmotenoriginalknivfrånT oro. SeServaknivarna(sida45).

Efterkörning

Bytaklippriktningen

Växlaklippriktningföratthållagräsetrakt.Det underlättarocksåfördelningenavdetklipptagräset, vilketförbättrarnedbrytningochgödning.

Klipptillräckligtofta

Gräsväxeriolikataktberoendepåårstiden.För atthållasammalängdpågräsetskamanklippa oftaretidigtpåvåren.Klippmersällannärtillväxten avtarmotmittenavsommaren.Klippmedhögre klipphöjdochklippsedanigeneftertvådagarmed lägreklipphöjdomduintekanklippaunderenlängre tidsperiod.

Klippningilångsammahastigheter

Undervissaförhållandenkanklippningilångsam markhastighetförbättraklippkvaliteten.

Klippinteförkort

Höjklipphöjdenvidklippningavenojämngräsmatta såattintegräsmattanskalasav.

Stannamaskinen

Omdumåstestannamaskinenunderklippningenkan enklumpmedgräsklippfallanerpågräsmattan.Kör tillettområdesomduredanharklipptmedanknivarna ärinkoppladeförattundvikadettaellerkopplabort klippardäcketsamtidigtsomdukörframåt.

Säkerhetefteranvändning

Allmänsäkerhet

•Stängavmotorn,tautnyckelnochväntatills

allarörligadelarharstannatinnandukliverur förarsätet.Låtmaskinensvalnainnanduutför service,justerar,tankar,rengörellerställerden iförvar.

•Tabortgräsochskräpfrånklippenheten,

ljuddämparen,drivhjulen,gräsuppsamlarenoch motorrummetförattundvikaeldsvåda.Torkaupp eventuelltolje-ellerbränslespill.

•Tautnyckelnföretransportochförvaring.

Rengöramaskinen

Serviceintervall:Eftervarjeanvändning

Viktigt:Dukantvättamaskinenmedettmilt

rengöringsmedelochvatten.Högtryckstvätta intemaskinen.Undvikattanvändaalltförmycket vatten,särskiltnärakontrollpanelen,under sätetsamtkringmotorn,hydraulpumparnaoch motorerna.

1.Parkeramaskinenpåenplanyta, kopplaurknivreglagebrytarenoch förrörelsereglagespakarnautåttill

PARKERINGSLÄGET.

2.Stängavmotornochväntatillsallarörligadelar harstannatinnandulämnarförarplatsen.

Hållaundersidanavklippdäcket ren

Rensabortgräsklippochsmutsfrånundersidanav klippdäcketeftervarjeklippning.Omgräsochsmuts ansamlasinutiklippdäcketblirklippresultatettillslut intetillfredsställande.

Underhållakniven/knivarna

Setillatthållaknivenvassunderklippsäsongen, eftersomenvassknivklipperrentutanattslitaoch ryckaavgrässtråna.Omgräsetslitsochrycksav gulnardetiändarna,vilketminskartillväxtenochökar riskenförsjukdomar.Kontrolleraknivarnaeftervarje användningförattsetillattdeinteärslöa,slitnaeller skadade.Filanedeventuellahackochslipaknivarna omsåbehövs.Omenknivärskadadellerslitenska

3.Rensabortgräsochskräpfrånklippenheten, ljuddämparen,drivhjulen,gräsuppsamlarenoch motorn.

Obs:Informationomhurduanvänder

klippdäcketstvättkopplingnnsiTvätta

klippdäcketsundersida(sida53).

Skjutamaskinenförhand

Maskinenharenelbromsmekanism,ochföratt maskinenskakunnaskjutasmåstenyckelnvarai lägetKÖR.Batterietmåstevaraladdatochfungerande förattelbromsenskakopplasur.

1.Parkeramaskinenpåenplanyta, kopplaurknivreglagebrytarenoch förrörelsereglagespakarnautåttill

PARKERINGSLÄGET.

2.Stängavmotornochväntatillsallarörligadelar harstannatinnandulämnarförarplatsen.

3.Lokaliseraförbikopplingsspakarnapåramenpå bådasidoravmotorn.

4.Förbådaförbikopplingsspakarnaframåtgenom detavlångahåletochnedåtförattlåsadempå plats(Figur31).

VARNING

Vidkontaktmedhetaytorkan personskadoruppstå.

Hållhänder,fötter,ansikteochandra kroppsdelarsamtkläderpåavståndfrån motorn,ljuddämparenochandraheta ytor.

5.VridtändningsnyckelntillKÖRLÄGETochkoppla urparkeringsbromsengenomattföraen rörelsereglagespakuturPARKERINGSLÄGET.

Obs:Startaintemaskinen.

6.Flyttamaskinenefterbehov.

Viktigt:Skjutalltidmaskinenförhand.

Bogseraintemaskinendåbogseringkan ledatillattdenskadas.

7.Förrörelsereglagespakarnautåttill

PARKERINGSLÄGET.

8.VridnyckelntillAV-LÄGETochtautdenföratt undvikaattbatterietladdasur.

9.Förbådaförbikopplingsspakarnabakåtoch nedåtgenomdetavlångahåletförattlåsadem påplats.

VARNING

Maskinenkanoavsiktligtrörasigom förbikopplingsspakarnaärlåstaframåti håletochskadadigellerkringstående.

Låsförbikopplingsspakarnabakåtnärdu haryttatmaskinen.

Transporteramaskinen

Användensläpvagnellerlastbilförtunglastföratt transporteramaskinen.Användenfullbreddsramp. Setillattallabromsar,lamporochmarkeringarsom krävsenligtlagnnspåsläpvagnenellerlastbilen.Läs allasäkerhetsanvisningarnanoga.Attkännatillden härinformationenkanhjälpadigochkringståendeatt undvikaskador.Kontrolleravilkalokalabestämmelser somgällerförtransportpåsläp.

VARNING

Detärfarligtattkörapågatorellervägarutan blinkers,strålkastareochreexer,ellerutan enskyltförlångsamtgåendefordon,ochdet kanorsakaolyckormedpersonskadorsom följd.

Körintemaskinenpåallmänväg.

1.Placeringav förbikopplingsreglage

2.Reglagelägeföratt användamaskinen

g333873

Figur31

3.Reglagelägeförattskjuta maskinen

Väljaettsläp

VARNING

Ommanlastarpåenmaskinpåettsläpeller enlastbilökarriskenförattvälta,vilketkan orsakaallvarligapersonskadorochinnebära livsfara(Figur32).

•Användendastenfullbreddsramp.Använd inteåtskildaramperförvarsidaav maskinen.

•Kontrolleraattlutningenmellanrampen ochmarken,ellermellanrampenochsläpet ellerlastbilen,inteärstörreän15grader.

•Kontrolleraattrampenärminstfyragånger sålångsomsläpvagns-ellerlastbilsakets höjdfrånmarken.Dettillförsäkraratt rampensvinkelinteöverstiger15grader påplanmark.

Figur32

1.Fullbreddsrampiuppfällt läge

2.Fullbreddsrampi lastningsposition,sedd frånsidan

3.Högst15grader

4.Rampenärminst4gånger sålångsomsläpetseller lastbilsaketshöjdfrån marken

5.H=släpvagns-eller lastbilsaketshöjdfrån marken

6.Släp

Lastamaskinen

VARNING

Ommanlastarpåenmaskinpåettsläpeller enlastbilökarriskenförattvälta,vilketkan orsakaallvarligapersonskadorochinnebära livsfara.

•Varmycketförsiktigvidkörningpåen ramp.

•Backamaskinenuppförrampenochkör denframåtnedförrampen.

g027996

•Undvikplötsligaccelerationeller inbromsningnärdukörmaskinenpåen ramp,eftersomdetkanorsakaattdu tapparkontrollenellertippar.

1.Omduanvänderensläpvagnskadenkopplas tilldetbogserandefordonetochsäkrasmed säkerhetskedjor.

2.Anslutiförekommandefallsläpvagnsbromsarna ochsläpvagnsbelysningen.

3.Sänknedrampenochsäkerställattvinkeln mellanrampenochmarkeninteärstörreän 15grader(Figur32).

4.Backamaskinenuppförramper(Figur33).

Figur33

g027995

1.Backamaskinenuppför

ramper.

2.Körmaskinenframåt nedförramper.

5.Stängavmotorn,tautnyckelnoch förrörelsereglagespakarnautåttill

PARKERINGSLÄGET.

6.Bindfastmaskinennäradefrämresvänghjulen ochdenbakreramenmedremmar,kedjor, kablarellerrep(Figur34).Kontrolleravilka lokalabestämmelsersomgällerförtransportpå släp.

Figur34

1.Fästpunkter

g027708

Lastaavmaskinen

1.Sänknedrampenochsäkerställattvinkeln mellanrampenochmarkeninteärstörreän 15grader(Figur32).

2.Körmaskinenframåtnedförramper(Figur33).

Underhåll

Obs:Vänsterochhögersidapåmaskinenmotsvararförarensvänstrarespektivehögrasidavidnormalkörning.

Säkerhetvidunderhåll

•Omdulämnarnyckelnitändningslåsetkannågon

råkastartamotornavmisstagochskadadigeller någonannanpersonallvarligt.Tautnyckelnur tändningslåsetinnanduutförnågotunderhåll.

•Innandukliverurförarsätetskadugöraföljande:

–Ställmaskinenpåettplantunderlag. –Kopplabortdrivenheterna. –Kopplainparkeringsbromsen. –Stängavmotornochtautnyckeln. –Låtmaskinenskomponentersvalnainnandu

utförunderhåll.

•Låtinteobehörigapersonerservamaskinen.

•Hållhänderochfötterbortafrånrörligadelaroch

hetaytor.Görhelstingajusteringarnärmotorn ärigång.

•Lättaförsiktigtpåtrycketikomponentermed

lagradenergi.

•Kontrolleraparkeringsbromsensfunktionofta.

Justeraochutförunderhållomsåerfordras.

•Mixtraaldrigmedsäkerhetsbrytarna.Kontrollera

regelbundetattsäkerhetsbrytarnafungerarsom deska.

•Tabortgräsochskräpfrånklippenheten,

ljuddämparen,drivhjulen,gräsuppsamlarenoch motorrummetförattundvikaeldsvåda.

•Torkauppoljaellerbränslesomharspilltsutoch

tabortskräpsomhardränktsinibränsle.

•Förlitadigintepåattetthydraulsystemeller

mekaniskadomkrafterskastöttauppmaskinen. Stöttamaskinenmedpallbockarnärduhöjerupp den.

•Hållalladelarigottbruksskickochsamtliga

fästelementåtdragna,isynnerhetknivens fästelement.Bytutallaslitnaellerskadade dekaler.

•Kopplabortkabelnfrånbatterietsminuspolinnan

dureparerarmaskinen.

•AnvändendastT orosoriginalreservdelaroch

tillbehörförattsäkerställaoptimalprestanda. Detkanvarafarligtattanvändareservdelaroch tillbehörfrånandratillverkareochdetkangöra produktgarantinogiltig.

Rekommenderatunderhåll

UnderhållsintervallUnderhållsförfarande

Varjeanvändningeller

dagligen

Eftervarjeanvändning

Var25:etimme

Var100:etimme

•Kontrollerasäkerhetssystemet.

•Kontrolleraoljenivånimotorn.

•Kontrolleraknivarna.

•Kontrolleraattgräsriktareninteärskadad.

•Rensabortgräsochskräpfrånklippenheten,ljuddämparen,drivhjulen, gräsuppsamlarenochmotorn.

•Rengörklippdäckskåpan.

•Smörjsvänghjulslagren(oftarevidförhållandenmedsandigmark).

•Rengörluftrenarensskumplastinsats(oftareviddammigaochsmutsiga förhållanden).

•Kontrolleradäcktrycket.

•Kontrolleraattremmarnainteärslitnaellerspruckna.

•Bytutluftrenarensskumplastinsats(oftareviddammigaochsmutsigaförhållanden).

•Avlägsnaochrengöräkthusetochallaeventuellaövrigakylarhöljen(oftareunder mycketdammigaochsmutsigaförhållanden).

•Bytutdetinbyggdabränsleltret.

Var100:etimmeeller

årligenberoendepåvilket

sominträffarförst

Var200:etimme

Föreförvaring

•Bytutluftrenarenspappersinsats(oftareviddammigaellersmutsigaförhållanden).

•Bytmotoroljaocholjelter(oftareviddammigaellersmutsigaarbetsförhållanden).

•Kontrolleratändstiftet/tändstiften.

•Sätttillbakatändstiftet/tändstiften.

•Laddabatterietochlossabatterikablarna.

•Utförallaunderhållsprocedurerilistanovanföreförvaring.

•Målaieventuellalackskador.

Viktigt:Ytterligareinformationomunderhållsrutinernnsibruksanvisningentillmotorn.

VARFÖRSIKTIG

Omdulämnarnyckelnitändningslåsetkannågonråkastartamotornavmisstagochskadadig ellernågonannanpersonallvarligt.

Stängavmotornochtautnyckelnurlåsetinnanduutförnågotunderhåll.

Förberedelserför

Höjamaskinen

underhåll

Lossaklippdäcketskjol

Lossadetvånedreskruvarnapåkjolenförattfå åtkomsttillklippdäcketsovansida(Figur35).

Figur35

Användpallbockarförattstöttauppmaskinennärdu höjerden.

VARNING

Omdustöttaruppmaskinenpådetnedre ljuddämparskyddet(Figur36)kandetgå sönderochmaskinenfallaned,såattduoch kringståendeskadas.

Användintedetnedreljuddämparskyddetför attlyftaellerstöttauppmaskinen.

g295619

1.Nedrebult2.Kjol

Obs:Draalltidåtbultarnaigenförattmonterakjolen

efterunderhåll.

g299647

Figur36

1.Nedreljuddämparskydd

Smörjning

Motorunderhåll

Smörjalagren

Serviceintervall:Var25:etimme—Smörj

svänghjulslagren(oftarevid förhållandenmedsandigmark).

Typavfett:litiumfettnr2

1.Parkeramaskinenpåenplanyta, kopplaurknivreglagebrytarenoch förrörelsereglagespakarnautåttill

PARKERINGSLÄGET.

2.Stängavmotorn,tautnyckelnochväntatills allarörligadelarharstannatinnandukliverur förarsätet.

3.T orkaavsmörjnipplarna(Figur37)medentrasa.

Obs:Skrapaaveventuellfärgfrånnipplarnas

framändar.

Motorsäkerhet

•Hållhänder,fötter,ansikteochandrakroppsdelar

samtkläderpåavståndfrånljuddämparenoch övrigahetaytor.Låtmotorkomponentersvalna innanduutförunderhåll.

•Ändraintemotornsvarvtalshållareochövervarva

intemotorn.

Servaluftrenaren

Serviceintervall:Var25:etimme—Rengör

luftrenarensskumplastinsats (oftareviddammigaochsmutsiga förhållanden).

Var100:etimme—Bytutluftrenarens skumplastinsats(oftareviddammigaoch smutsigaförhållanden).

Obs:Utförservicepåluftrenarenoftare(mednågra

timmarsmellanrum)vidextremtdammigaochsandiga arbetsförhållanden.

Figur37

1.Främresvänghjul

4.Sättpåenfettsprutapåvarjenippel(Figur37).

5.Pumpainfettinipplarnatillsdetbörjarträngaut urlagren.

6.T orkabortöverödigtfett.

Tautskumplast-och pappersinsatserna

1.Parkeramaskinenpåenplanyta, kopplaurknivreglagebrytarenoch

g032432

förrörelsereglagespakarnautåttill

PARKERINGSLÄGET.

2.Stängavmotorn,tautnyckelnochväntatills allarörligadelarharstannatinnandukliverur förarsätet.

3.Görrentomkringluftrenarensåattintesmuts fallernedimotornochorsakarskador.

4.Vridspärrhakarnautåtochtabortkåpanföratt kommaåtluftrenarinsatserna.

Servaluftrenarenspappersinsats

Serviceintervall:Var100:etimmeellerårligen

beroendepåvilketsominträffar först—Bytutluftrenarens pappersinsats(oftareviddammiga ellersmutsigaförhållanden).

1.Rengörpappersinsatsengenomattknacka försiktigtpådenförattfåbortdamm.

Obs:Ompappersinsatsenärmycketsmutsig

bördenbytasutmotenny.

Figur38

1.Spärrhake3.Luftrenarinsatser

2.Motor

5.Separeraskumplast-ochpappersinsatserna (Figur39).

1.Pappersinsats

4.Luftrenarensbas

Figur39

2.Skumplastinsats

Utföraservicepåskumplastinsatsen

1.Tvättaskumplastinsatsenmedytandetvåloch varmtvatten.Sköljordentligtnärdenärren.

2.T orkainsatsengenomattkramadenienren trasa.

g333875

2.Inspekteraochletaeftersprickor,oljebeläggning ellerskadorpågummitätningen.

3.Bytutpappersinsatsenomdenärskadad.

Viktigt:Rengörintepappersltret.

Monteraluftrenaren

1.Monteraskumplastinsatsensförrenareöver pappersinsatsen.

Obs:Varförsiktigsåattduinteskadar

insatserna.

2.Monteraluftrenarinsatsernapåluftrenarensbas.

3.Monterakåpanochfästdetmedspärrhakarna

g333887

(Figur38).

Servamotoroljan

Specikationerförmotoroljan

Oljetyp:Renandeolja(inklusivesyntetisk)av

API-klassiceringSJellerhögre

Vevhusetskapacitet:1,9litermedoljelter

Viskositet:Setabellennedan.

Viktigt:Bytutskumplastinsatsenomden

ärtrasigellersliten.

3.Smörjskumplastinsatsenlättmednymotorolja ochtryckutallöverödigolja.

g017552

Figur40

Kontrolleraoljenivånimotorn

Bytamotoroljanocholjeltret

Serviceintervall:Varjeanvändningellerdagligen

Obs:Kontrolleraoljenivånnärmotornärkall.

Viktigt:Omdufyllerpåförmycketellerförlite

oljaimotornsvevhusochstartarmotornkanden skadas.

1.Parkeramaskinenpåenplanyta, kopplaurknivreglagebrytarenoch förrörelsereglagespakarnautåttill

PARKERINGSLÄGET.

2.Stängavmotorn,tautnyckelnochväntatills allarörligadelarharstannatinnandukliverur förarsätet.

Obs:Säkerställattmotornharsvalnatsåatt

oljanharhunnitrinnanedisumpen.

3.Rengörområdetruntoljepåfyllningslocketoch oljestickaninnandutarbortstickansåattsmuts ochgräsklippintehamnarimotorn(Figur41).

Serviceintervall:Var100:etimmeellerårligen

beroendepåvilketsominträffar först—Bytmotoroljaocholjelter (oftareviddammigaellersmutsiga arbetsförhållanden).

1.Parkeramaskinenpåettjämntunderlagföratt försäkraattoljantömshelt.

2.Kopplaurknivreglagebrytarenoch förrörelsereglagespakarnautåttill

PARKERINGSLÄGET.

3.Stängavmotorn,tautnyckelnochväntatills allarörligadelarharstannatinnandukliverur förarsätet.

4.Tömmotornpåolja(Figur42).

Figur41

g225280

Figur42

5.Bytutmotoroljeltret(Figur43).

g365791

Obs:Kontrolleraattoljelterpackningenligger

motmotornochvridsedanltretytterligare¾ varv.

Figur43

g365790

Figur44

7.Lämnainspilloljanpåenåtervinningsstation.

g027477

Utförservicepåtändstiftet

6.Hälllångsamtca80%avdenangivnaoljani påfyllningsröretochtillsättlångsamtytterligare oljatillsdennårmarkeringenFull(Figur44).

Serviceintervall:Var100:etimmeellerårligen

beroendepåvilketsom inträffarförst—Kontrollera tändstiftet/tändstiften.

Var200:etimme/Vartannatår(beroende påvilketsominträffarförst)—Sätttillbaka tändstiftet/tändstiften.

Setillattmellanrummetmellanmitt-och sidoelektrodernaärkorrektinnantändstiftetmonteras. Användentändstiftsnyckelviddemonteringoch monteringavtändstiftetochettbladmåttförkontroll ochjusteringavmellanrummet.Monteravidbehov ettnytttändstift.

Typ:Champion

XC12YC

Luftgap:0,76mm

Taborttändstiftet

1.Parkeramaskinenpåenplanyta, kopplaurknivreglagebrytarenoch förrörelsereglagespakarnautåttill

PARKERINGSLÄGET.

2.Stängavmotorn,tautnyckelnochväntatills allarörligadelarharstannatinnandukliverur förarsätet.Låtmotornsvalna.

3.Rengörområdetruntstiftetsbassåattsmuts ochskräpintehamnarimotorn.

4.T aborttändstiftet(Figur45).

Figur45

Monteratändstiftet

g027478

Kontrolleratändstiftet

Viktigt:Rengörintetändstiftet/-stiften.Bytalltid

uttändstiftetomdetharensvartbeläggning, slitnaelektroder,enoljelmellersprickor.

Omisolatornärljustbrunellergråfungerarmotorn korrekt.Ensvartbeläggningpåisolatornbetyder vanligenattluftrenarenärsmutsig.

Ställingapettill0,76mm.

Figur46

g027480

Figur47

Rengöraäkthuset

Serviceintervall:Var100:etimme/Årligen(beroende

påvilketsominträffarförst)

Varnogamedattalltidhållagrässkärmen,kylänsarna ochmotornsövrigayttreytorrenasåattkylningen fungerarsomdenska.

Rengörkylänsarnaochyttreytorvidbehov.Varnoga medattsättatillbakakylarhöljena.Draåtäkthusets skruvartillettmomentpå7,5Nm.

g206628

Viktigt:Omdukörmotornmedettblockerat

gräsgaller,medsmutsigaellerigensattakylänsar och/ellermedkylarhöljenaborttagna,kommer motornattskadastillföljdavöverhettning.

Underhålla bränslesystemet

FARA

Undervissaförhållandenärbränsleextremt brandfarligtochmycketexplosivt.Brandeller explosionibränslekanorsakabrännskador ochmateriellaskador.

Merinformationomförsiktighetsåtgärder rörandebränslehanteringnnsi

Bränslesäkerhet(sida14).

Bytautdetinbyggda bränsleltret

Serviceintervall:Var100:etimme—Bytutdet

inbyggdabränsleltret.

Sättaldrigtillbakaettsmutsigtlterefteratthatagit bortdetfrånbränsleslangen.

1.Parkeramaskinenpåenplanyta, kopplaurknivreglagebrytarenoch förrörelsereglagespakarnautåttill

PARKERINGSLÄGET.

g365941

2.Stängavmotorn,tautnyckelnochväntatills allarörligadelarharstannatinnandukliverur förarsätet.Låtmotornsvalna.

3.Bytutltret(Figur48).

Obs:Säkerställattpilenförödesriktningenpå

ersättningsltretpekarmotmotorn.

g027518

Figur48

Underhållaelsystemet

Säkerhetförelsystemet

•Kopplabortkabelnfrånbatterietsminuspolinnan

dureparerarmaskinen.

VARNING

Felaktigborttagningavkablarfrån batterietkanorsakagnistor,vilketkan skadamaskinenochkablarna.Gnistor kanfåbatterigasernaattexplodera,vilket kanledatillpersonskador.

•Laddabatterietiettöppetochvälventilerat

utrymme,påavståndfrångnistorochöppnalågor. Kopplaurladdareninnanbatterietanslutseller kopplasbort.Användskyddskläderochisolerade verktyg.

Utföraservicepåbatteriet

Demonteringavbatteri

VARNING

Batteripolernaellerverktygavmetall kankortslutasmotmaskinkomponenteri metallochorsakagnistor.Gnistorkanfå batterigasernaattexplodera,vilketkanleda tillpersonskador.

•Vidavlägsnandeellerinstallation avbatterietfårduintelåta batterianslutningarnakommaikontakt mednågraavmaskinensmetalldelar.

•Lossaalltidbatterietsminuskabel (svart)innandulossarpluskabeln (röd).

•Anslutalltidpluskabeln(röd)innandu ansluterminuskabeln(svart).

5.Draavgummihöljetfrånpluskabeln(röd).

6.Lossapluskabeln(röd)frånbatteripolen(Figur

49).

Obs:Sparaallafästelement.

7.T abortbatterietslåsfäste(Figur49)ochlyftut batterieturbatterilådan.

•Låtintemetallverktygkortslutasmellan batterianslutningarnaochmaskinens metalldelar.

1.Parkeramaskinenpåenplanyta, kopplaurknivreglagebrytarenoch förrörelsereglagespakarnautåttill

PARKERINGSLÄGET.

2.Stängavmotorn,tautnyckelnochväntatills allarörligadelarharstannatinnandukliverur förarsätet.

3.Höjuppsätetförattkommaåtbatteriet.

4.Lossadenjordademinuskabeln(svart)från batteripolen(Figur49).

Obs:Sparaallafästelement.

1.Batteri

2.Batterietspluspol(+)

3.Skruv,brickaochmutter

4.Anslutningssko

g293472

Figur49

5.Batterietsminuspol(−)

6.Vingmutter,brickaoch skruv

7.Batterilåsfäste

Laddabatteriet

Serviceintervall:Föreförvaring—Laddabatterietoch

lossabatterikablarna.

1.T abortbatterietfrånchassit.SeDemontering

avbatteri(sida40).

Servasäkringarna

Elsystemetskyddasavsäkringar.Denkräveringet underhåll,menomensäkringgårbördudock undersökakomponenten/kretsenförfunktionsfeleller kortslutning.

2.Laddabatterietiminstentimmevid6–10A.

Obs:Överladdaintebatteriet.

3.Närbatterietärfulladdatskaladdarenkopplas bortfråneluttagetförst,ochsedanska laddningskablarnalossasfrånbatteripolerna (Figur50).

Figur50

1.Batterietspluspol(+)3.Röd(+)laddningskabel

2.Batterietsminuspol(−)4.Svart(−)laddningskabel

Typavsäkring:

•Huvudsäkring–F1(25A,atsäkring)

•Laddningskrets–F2(15A,atsäkring)

1.Parkeramaskinenpåenplanyta, kopplaurknivreglagebrytarenoch förrörelsereglagespakarnautåttill

PARKERINGSLÄGET.

2.Stängavmotorn,tautnyckelnochväntatills allarörligadelarharstannatinnandukliverur förarsätet.

3.Höjuppsätetförattkommaåtsäkringarna.

4.Omdubehöverbytaensäkringdrarduidenför attlossaden(Figur51).

g000538

Monterabatteriet

1.Placerabatterietilådan(Figur49).

2.Anslutpluskabeln(röd)tillbatterietspluspol(+) meddefästelementsomtogsborttidigare.

3.Anslutminuskabelntillbatterietsminuspol(–) meddefästelementsomdutogborttidigare.

4.Träpådenrödaanslutningsskonpåbatteriets pluspol(röd).

5.Fästbatterietmedlåsfästet(Figur49).

6.Sänknedsätet.

g293931

Figur51

1.Laddningskrets(15A)2.Huvudsäkring(25A)

5.Sänknedsätet.

Underhålladrivsystemet

Kontrolleradäcktrycket

Serviceintervall:Var25:etimme—Kontrollera

däcktrycket.

Hålllufttrycketifram-ochbakdäckenenligt specikationerna.Ojämntlufttryckidäckenkan orsakaojämnklippning.Kontrolleratrycketvid ventilskaftet(Figur52).Mättrycketnärdäckenär kallaförattfåensåexaktavläsningsommöjligt.

Pumpauppdetfrämresvänghjuletsdäcktill2,06bar ellerdettrycksomangespåsidoväggen–väljdet trycksomärlägst.

g294417

Figur53

1.Bromsenslänkarmpåelbromsstyrenheten

2.Vänsterbakdäck

Pumpauppdebakredrivhjulentill0,9bar.

Figur52

1.Ventilskaft

Frikopplaelbromsen

Dukankopplaurelbromsenmanuelltgenomattvrida länkarmarnaframåt.Närelbromsenärströmsatt återställsbromsen.

1.VridtändningsnyckelntillAV-LÄGETochtaut nyckeln.

2.Kopplalossbatteriet.

3.Lossade2skruvarnasomsäkrarklippdäckets kjoltillklippdäcket.SeLossaklippdäcketskjol

(sida33).

4.Letarättpåelbromsensaxeldärbromsens länkarmarharanslutits(Figur53).

5.Vridaxelnframåtförattfrikopplabromsenenligt

Figur53.

Justeraspårningen

Ommaskinendraråtenasidannärdukörframåtmed fullhastighetöverenplan,jämnytaskadujustera spårningen.

Ommaskinendraråtvänsterjusterarduhöger rörelsereglage.Ommaskinendraråthögerjusterar duvänsterrörelsereglage.

g000554

Obs:Dukanendastjusteraspårningenförkörning

framåt.

1.Parkeramaskinenpåenplanyta, kopplaurknivreglagebrytarenoch förrörelsereglagespakarnautåttill

PARKERINGSLÄGET.

2.Stängavmotorn,tautnyckelnochväntatills allarörligadelarharstannatinnandukliverur förarsätet.

3.Letaredapåskruvenförspårningsjusteringi närhetenavrörelsereglagespakenpådensida sombehöverjusteras(Figur54).

Obs:Höjuppsätetförattlättarekommaåt

justerskruven.

4.Roteraskruvenförattminskahastighetenför hjulet.

Obs:Vridskruvenlitegrannförattgöramindre

justeringar.

6.Vridaxelnbakåtochanslutbatterietefterattdu haryttatmaskinen.

7.Draåtdetvånedreskruvarnasomsäkrar klippdäcketskjoltillklippdäcket.Anvisningar nnsiLossaklippdäcketskjol(sida33).

Figur54

1.Bult

5.Startamaskinenochkörframåtöverenplan, jämnytamedrörelsereglagespakarnaframåt sålångtdetgårförattkontrolleraommaskinen spårarrakt.Upprepaprocedurenefterbehov.

Underhållaremmarna

Kontrolleraremmarna

Serviceintervall:Var25:etimme—Kontrollera

attremmarnainteärslitnaeller spruckna.

Bytutremmenomdenärsliten.Gnisslandeljudnär remmenroterar,slirandeknivarvidgräsklippning, fransigaremkanter,brännmärkenochsprickorär teckenpåenslitenklipparrem.

Bytautklipparremmen

Gnisslandeljudnärremmenroterar,slirandeknivar vidgräsklippning,fransigaremkanter,brännmärken ochsprickorärteckenpåenslitenklipparrem. Bytutklipparremmenomnågotavdessatillstånd förekommer.

1.Parkeramaskinenpåenplanyta, kopplaurknivreglagebrytarenoch

g294926

förrörelsereglagespakarnautåttill

PARKERINGSLÄGET.

2.Stängavmotorn,tautnyckelnochväntatills allarörligadelarharstannatinnandukliverur förarsätet.

3.Ställinklipphöjdenpådetlägstaklippläget (38mm).

4.Lossade2skruvarnasomsäkrarklippdäckets kjoltillklippdäcket.SeLossaklippdäcketskjol

(sida33).

5.Lossaskruvenochtryckintappenpåkåpanför atttabortremskivekåporna(Figur55).

Figur55

1.Kåpa

2.Tapp

6.Förklippdäckmedtreknivarlossardumuttern somfästerkabelslangenpåmellanremskivan (Figur56).

3.Skruv

g296848

Figur56

g336421

1.Trådenhet

2.Mutter

3.Mellanremskiva

7.Användettfjäderborttagningsverktyg (Toro-artikelnr92-5771)ochtabort mellanremskivansfjäderfråndäckkroken såattspänningenpåmellanremskivanminskas, ochrullaavremmenfrånskivorna(Figur57eller

Figur58).

VARNING

Fjädernärspändnärdenärmonterad ochkanorsakapersonskador.

Varförsiktignärdutarlossremmen.

g298025

Figur57

Klippdäckmedtvåknivar

1.Mellanremskiva4.Fjäder

2.Klipparrem5.Motorremskiva

3.Utvändigremskiva6.Fjäderborttagningsverktyg

Figur58

Klippdäckmedtreknivar

1.Mellanremskiva4.Fjäder

2.Klipparrem5.Motorremskiva

3.Utvändigremskiva6.Fjäderborttagningsverktyg

8.Dradetnyabältetruntmotorremskivanoch klippremskivorna(Figur57ellerFigur58).

g298026

9.Användettfjäderborttagningsverktyg (Toro-artikelnr92-5771)ochmontera mellanremskivansfjäderpådäckkrokenså attmellanremskivansochklipparremmens spänningökar(Figur57ellerFigur58).

10.Förklippdäckmedtreknivardrarduåtmuttern somfästerkabelslangenpåmellanremskivan.

Obs:Placerakabelslangenmot

mellandrevsarmenenligtFigur56.

11.Monteraremskivekåporna.

12.Draåtdetvånedreskruvarnasomsäkrar klippdäcketskjoltillklippdäcket.Anvisningar nnsiLossaklippdäcketskjol(sida33).

Underhåll

Knivsäkerhet

•Kontrolleraomknivarnaärslitnaellerskadade

medjämnamellanrum.

•Varförsiktignärdukontrollerarknivarna.Linda

inknivarnainågotellertapådighandskar,och varförsiktignärduservarknivarna.Knivarnafår endastbytasutellerslipas–deskaaldrigrätasut ellersvetsas.

•Varförsiktigvidhanteringavmaskinermedera

knivar,eftersomenroterandeknivkanfåandra knivarattrotera.

•Bytutslitnaellerskadadeknivarochskruvari

satsersåattbalanseringenbibehålls.

Servaknivarna

Förbästaklippresultatskaknivarnahållasvassa.Ha extraknivartillhandsförattlättkunnaslipaochbyta utdem.

Görföljandeinnandukontrollerar ellerservarknivarna

1.Parkeramaskinenpåenplanyta, kopplaurknivreglagebrytarenoch förrörelsereglagespakarnautåttill

PARKERINGSLÄGET.

2.Stängavmotorn,tautnyckelnochkopplabort tändkablarnafråntändstiften.

Kontrolleraknivarna

Serviceintervall:Varjeanvändningellerdagligen

1.Kontrolleraeggarna(Figur59).

2.T abortknivenochslipadenomeggarnaärslöa ellerharfåtthack,seSlipaknivarna(sida47).

3.Kontrolleraknivarna,specielltdenböjdadelen.

4.Monteraomedelbartennyknivomduupptäcker sprickor,slitageellerspårbildningidettaområde (Figur59).

Figur59

g006530

1.Egg

2.Böjddel

3.Slitage/spårbildning

4.Spricka

Kontrolleraomknivarnaärböjda

Obs:Maskinenmåsteståpåenplanytanärföljande

procedurutförs.

1.Höjklippdäckettilldethögstaklippläget.

2.Bärtjockavadderadehandskarellerannat lämpligthandskyddochroteralångsamtkniven tillettlägesåattdukanmätaavståndet mellanknivseggenochdetplanaunderlagsom maskinenstårpå(Figur60).

Figur60

g014973

Figur61

1.Kniv(imätposition)

2.Planyta

3.Uppmättavståndmellanknivochyta(A)

4.Roterasammakniv180gradersåattden motsattaskäreggennuärisammaläge(Figur

62).

g014974

Figur62

1.Kniv(densidasommättestidigare)

2.Mätläget(denpositionsomanvändestidigare)

g014972

3.Denmotsattasidanavknivenyttastillmätläget

1.Däck3.Kniv

2.Spindelhus

3.Mätfrånknivspetsentilldenplanaytan(Figur

61).

5.Mätfrånknivspetsentilldenplanaytan(Figur

63).

Obs:Skillnadenbörintevaramerstörreän

3mm.

Figur63

1.Motsattknivsegg(imätläge)

2.Planyta

3.Detandrauppmättaavståendetmellanknivochyta(B)

A.OmskillnadenmellanAochBärstörreän

3mmskaknivenbytasutmotenny.Se

Demonteraknivarna(sida47)ochMontera knivarna(sida47).

Obs:Omenböjdknivbytsutmotenny,

menskillnadenfortfarandeärstörreän 3mm,kanknivspindelnvaraböjd.Kontakta enauktoriseradåterförsäljareförservice.

B.Omskillnadenliggerinomdegodkända

värdenagårduvidaretillnästakniv.

6.Upprepaprocedurenpåsamtligaknivar.

g014973

g027833

Figur64

1.Knivenssegeldel3.Böjdbricka

2.Kniv4.Knivskruv

Slipaknivarna

1.Slipaeggarnaibådaändarnaavknivenmeden l(Figur65).

Obs:Behållursprungsvinkeln. Obs:Knivenbehållerbalanseringenomsamma

mängdmaterialavlägsnasfrånbådaeggarna.

Demonteraknivarna

Bytutknivarnaomdeslårietthårtföremålellerom knivenärobalanseradellerböjd.

1.Hållknivändenmedentrasaellerentjockt vadderadhandske.

2.Avlägsnaknivskruven,denböjdabrickanoch knivenfrånspindelaxeln(Figur64).

g000552

Figur65

1.Slipamedursprungligvinkel.

2.Kontrolleraknivensbalansmeden knivbalanserare(Figur66).

Obs:Omknivenstannarkvarietthorisontellt

lägeärdenibalansochkananvändas.

Obs:Omkniveninteärbalanseradkandula

bortlitemetallfrånknivenssegeldel(Figur65).

g000553

Figur66

1.Kniv2.Balanserare

3.Upprepaprocedurentillsknivenärbalanserad.

Monteraknivarna

1.Monteraknivenpåspindelaxeln(Figur64).

Viktigt:Knivensböjdadelmåstealltidpeka

uppåt,motgräsklipparensinsida,föratt klippningenskablirätt.

2.Monteradenböjdabrickan(denkupadesidan motkniven)ochknivskruven(Figur64).

3.Draåtknivskruventill81–108Nm.

Balanseraklippdäcket

Kontrolleraattklippdäcketärplantnärdumonterar klipparenelleromdumärkerattdingräsmattablir ojämntklippt.

Kontrolleraattklippdäcketsknivarinteärböjdainnan balansering.T abortochbytutallaböjdaknivar.Läs

Servaknivarna(sida45)innandufortsätter.

Ställinklippdäcketslutningisidledinnandujusterar denfrämre-bakrelutningen.

Krav:

•Maskinenmåsteståpåenplanyta.

•Alladäckmåsteharätttryck.SeKontrollera

däcktrycket(sida42).

1.Knivarnaärparallella

2.Yttreknivseggar

g294044

Figur67

Klippdäckmedtvåknivar

3.Mätfrånknivspetsentill denplanaytanhär.

Kontrolleralutningenisidled

1.Parkeramaskinenpåenplanyta,koppla urknivreglagebrytaren(kraftuttaget) ochförrörelsereglagespakarnautåttill

PARKERINGSLÄGET.

2.Stängavmotorn,tautnyckelnochväntatills allarörligadelarharstannatinnandukliverur förarsätet.

3.Ställinklipphöjdentill76mm.

4.Vridförsiktigtpåknivarnasåattdepekaråt sammahåll.

5.Mätmellandeyttreknivseggarnaochdenplana ytan(Figur67ochFigur68).

Obs:Omintebådamåttenärinom5mmkrävs

enjustering.SeBalanseraisidled(sida49).

Figur68

Klippdäckmedtreknivar

1.Knivarnaärparallella

2.Yttreknivseggar

3.Mätfrånknivspetsentill denplanaytanhär.

Kontrolleradenfrämre-bakre knivlutningen

Kontrolleraknivensfrämreochbakrelutningvarje gångdumonterarklipparen.Omklipparensfrämre delärmerän7,9mmlägreänklipparensbakredel skadujusteraknivenslutning.

1.Parkeramaskinenpåenplanyta,koppla urknivreglagebrytaren(kraftuttaget) ochförrörelsereglagespakarnautåttill

PARKERINGSLÄGET.

g296913

2.Stängavmotorn,tautnyckelnochväntatills allarörligadelarharstannatinnandukliverur förarsätet.

3.Ställinklipphöjdentill76mm.

4.Roteraförsiktigtknivarnasåattdeärriktade framåt-bakåt(Figur69).

5.Mätfråndenfrämreknivensspetstilldenplana ytan,ochfråndenbakreknivensspetstillden planaytan(Figur69ellerFigur70).

Obs:Omdenfrämreknivensspetsinte

är1,6–7,9mmlägreändenbakreknivens spetsskadufortsättatillprocedurenJustera

främre-bakreknivlutningen(sida50).

2.Ställinantiskalpvalsarnaideöverstahåleneller tabortdemheltnärduutfördenhärproceduren. SeJusteraantiskalpvalsarna(sida26).

3.Ställinklipphöjdsreglagetpåläget76mm.Se

Justeraklipphöjden(sida25).

4.Läggtvåklossar,varochenmedentjocklekpå 6,6cm,undervarsidaavklippdäcketsframkant, meninteunderantiskalvalsensfästen(Figur71 ellerFigur72).

5.Läggtvåklossar,varochenmedentjocklekpå 7,3cm,underklippdäckskjolensbakkant,enpå varsidaavklippdäcket(Figur71ellerFigur72).

Figur69

Klippdäckmedtvåknivar

1.Knivarframåt-bakåt3.Mätfrånknivspetsentill denplanaytanhär.

2.Yttreknivseggar

Figur70

Klippdäckmedtreknivar

g294046

g298027

Figur71

Klippdäckmedtvåknivar

1.Träkloss–6,6cmtjock2.Träkloss–7,3cmtjock

g296914

1.Knivarframåt-bakåt3.Mätfrånknivspetsentill denplanaytanhär.

2.Yttreknivseggar

Balanseraisidled

1.Föryttadigtillmaskinensvänstrasida.

Figur74

g294195

Figur72

Klippdäckmedtreknivar

1.Träkloss–6,6cmtjock2.Träkloss–7,3cmtjock

6.T aborthårnålssprintenochbrickanfrånden

lägrelyftarmenstapp(Figur73).

g298028

8.Installerabrickanochhårnålssprinten(Figur74).

9.Upprepasteg6till8påklipparensandrasida.

10.Kontrolleralutningenisidledigen.Upprepa procedurentillsmåttenärkorrekta.

11.Fortsättattsäkerställaattklippdäcketäri balansgenomattkontrolleradenfrämre-bakre knivlutningen.SeKontrolleradenfrämre-bakre

knivlutningen(sida48).

Justerafrämre-bakre knivlutningen

1.Vridpåjusteringsmutternframtillpåklipparen (Figur75).

Figur73

1.Klipphöjdsplatta3.Bricka

2.Hårnålssprint

7.Vridklipphöjdsplattantillettannathålsåattden stöderklippdäcketsviktnärduharinstallerat plattan(Figur74).

g294197

g294471

Figur75

1.Justeringsstång

2.Justeringsblock

3.Justeringsmutter

2.Draåtjusteringsmutternföratthöjadenfrämre delenavklippdäcket.

3.Lossapåjusteringsmutternförattsänkaden främredelenavklippdäcket.

4.Kontrolleradenfrämre-bakreknivlutningenigen efterjusteringen.Fortsättattjusteramutterntills denfrämreknivspetsenbennersig1,6–7,9mm lägreändenbakreknivspetsen.SeKontrollera

denfrämre-bakreknivlutningen(sida48).

5.Närdenfrämre-bakreknivlutningenärkorrekt skadukontrolleraklippdäcketslutningisidled igen.SeBalanseraisidled(sida49).

Demonteraklippdäcket

1.Parkeramaskinenpåenplanyta,koppla urknivreglagebrytaren(kraftuttaget) ochförrörelsereglagespakarnautåttill

PARKERINGSLÄGET.

2.Stängavmotorn,tautnyckelnochväntatills allarörligadelarharstannatinnandukliverur förarsätet.

3.Sänknerklipphöjdsreglagettilllägstaklipphöjd.

4.Lossade2skruvarnasomsäkrarklippdäckets kjoltillklippdäcket.SeLossaklippdäcketskjol

(sida33).

5.T aborthårnålssprintenfråndenfrämre stödstångenochtabortstångenfråndäckfästet (Figur76).

7.T abortbrickanochhårnålssprintenfrån däcksprintenpåenasidanavmaskinen(Figur

77).

Figur77

1.Lyftarm

2.Hårnålssprint

3.Bricka

8.T abortlyftarmenfråndäcksprinten(Figur77).

g295768

1.Främrestödstång

Figur76

9.Upprepasteg7och8förmaskinensandrasida.

10.Skjutklipparenbakåtförattavlägsna klipparremmenfrånmotorremskivan.

11.Drautklipparenfrånmaskinensundersida.

Obs:Sparaalladelarförframtidamontering.

Monteraklippdäcket

1.Parkeramaskinenpåenplanyta,koppla urknivreglagebrytaren(kraftuttaget) ochförrörelsereglagespakarnautåttill

PARKERINGSLÄGET.

2.Stängavmotorn,tautnyckelnochväntatills allarörligadelarharstannatinnandukliverur förarsätet.

3.Skjutinklipparenundermaskinen.

4.Sänknerklipphöjdsreglagettilllägstaklipphöjd.

g014635

2.Däckfäste

5.Lyftdenbakredelenavklippdäcketochmontera lyftarmenpådäcksprintenpåenasidanav maskinen(Figur77).

6.Sänkförsiktigtnerklipparensfronttillmarken.

6.Installeralyftarmenmedhjälpavbrickanoch hårnålssprinten(Figur77).

7.Upprepasteg5och6förmaskinensandrasida.

8.Fästdenfrämrestödstångenvidklippardäcket medhårnålssprintenochsprintbulten(Figur76).

9.Monteraklipparremmenpåmotorremskivan.Se

Bytautklipparremmen(sida43).

10.Draåtdetvånedreskruvarnasomfäster klippdäcketskjolvidklippdäcket.SeLossa

klippdäcketskjol(sida33).

Bytautgräsriktaren

Serviceintervall:Varjeanvändningeller

dagligen—Kontrolleraatt gräsriktareninteärskadad.

3.Demonteradenskadadeellerslitnagräsriktaren ochskärmen.

4.Installeradennyagräsriktarenochskärmen (Figur78).

5.Skjutstången(denrakaänden)genom gräsriktarensbakrevridpunktochskärmen.

6.Sättfjädernpåstångenmedtrådändarnanedåt ochmellangräsriktarensvridpunkter.

7.Skjutstångengenomskärmenochgräsriktarens andravridpunkt(Figur78).

8.Placerastångenframförgräsriktarenidetkorta avståndsstycketpådäcket.

9.Fäststångensbakreändeiklipparenmeden mutter(⅜tum)enligtFigur78.

VARNING

Omutkastaröppningeninteärtäcktkan maskinenslungautföremåliriktningmot förarenellerkringståendeochdärmedorsaka allvarligaskador.Detskulleocksåkunna medförakontaktmedknivarna.

Användintemaskinenominte gräsriktaren,utkastarluckaneller gräsuppsamlingssystemetsitterpå plats.

1.Avlägsnamuttern(⅜tum)frånstångenunder klipparen(Figur78).

Viktigt:Gräsriktarenmåstevara

fjäderupphängdinedåtriktatläge.Lyftupp riktarenförattkontrolleraattdensnäpperpå platsidetnedåtriktadeläget.

Figur78

1.Klippdäck

2.Skärm

3.Gräsriktare7.Mutter(⅜tum)

4.Gräsriktarensvridpunkt

2.Skjututstångenfråndetkortaavståndsstycket, fjädern,skärmenochgräsriktaren(Figur78).

5.Stång

6.Fjäder

8.Kortavståndsstycke

g296957

Rengöring

7.Kopplaurknivreglagebrytaren,stängavmotorn, tautnyckelnochväntatillsallarörligadelarhar stannat.

Tvättaklippdäckets undersida

Serviceintervall:Eftervarjeanvändning

Viktigt:Dukantvättamaskinenmedettmilt

rengöringsmedelochvatten.Högtryckstvätta intemaskinen.Undvikattanvändaalltförmycket vatten,särskiltnärakontrollpanelen,under sätetsamtkringmotorn,hydraulpumparnaoch motorerna.

Tvättaklippdäcketsundersidaeftervarjeanvändning förattförhindraattgrässamlaspåundersidan.På såsättförbättrasuppsamlingenochspridningenav gräsklippet.

1.Parkeramaskinenpåenplanyta,koppla urknivreglagebrytaren(kraftuttaget) ochförrörelsereglagespakarnautåttill

PARKERINGSLÄGET.

2.Stängavmotorn,tautnyckelnochväntatills allarörligadelarharstannatinnandukliverur förarsätet.

3.Anslutslangkopplingentillklipparens tvättkopplingochvridpåvattnetordentligt(Figur

79).

Obs:Smörjintvättkopplingenso-ringmed

vaselinförattkopplingenskaglidapålättare ochskyddao-ringen.

8.Stängavvattnetochavlägsnakopplingenfrån tvättkopplingen.

Obs:Läggklippareniblöti30minuterom

deninteärrenefterentvätt.Upprepadärefter proceduren.

9.Körklipparenigenientilltreminuterföratt avlägsnaöverödigtvatten.

VARNING

Omtvättkopplingenärtrasigellersaknas kanduochandraträffasavutslungade föremålellerkommaikontaktmed kniven.Kontaktmedenknivellerett kringygandeföremålkanorsakaskador ochinnebäralivsfara.

•Ersättomedelbarttvättkopplingen omdenärtrasigellersaknasinnan maskinenkörsigen.

•Stoppaaldriginhändernaeller fötternaunderklipparenellergenom hålimaskinen.

Avfallshantering

Motorolja,batterier,hydraulvätskaochkylarvätska förorenarmiljön.Kasseradessaprodukterienlighet medgällandestatligaochlokalaföreskrifter.

Figur79

1.Tvättkoppling

2.Slang

4.Sänkklipparentilllägstaklipphöjd.

5.Sättdigpåsätetochstartamotorn.

6.Kopplainknivreglagetochlåtklipparengåien tilltreminuter.

3.O-ring

4.Koppling

g020098

Förvaring

Säkerförvaring

•Stängavmotorn,tautnyckelnochväntatills

allarörligadelarharstannatinnandukliverur förarsätet.Låtmaskinensvalnainnanduutför service,justerar,rengörellerställerdeniförvar.

•Förvaravarkenmaskinenellerbränsleinärheten

avöppnalågor,ochtappainteurbränsleinomhus ellerinutienslutensläpvagn.

•Förvaraintemaskinenellerbränslebehållareni

närhetenavenöppenlåga,gnistaellertändlåga, t.ex.näraenvarmvattenberedareellerannan utrustning.

Rengöringochförvaring

11.Kontrolleraknivarnasskick,seServaknivarna

(sida45).

12.Förberedmaskinenförförvaringomdenskastå oanvändiöver30dagar.Förberedmaskinenför förvaringpåföljandesätt:

A.Tillsättbränslestabiliserare/konditionerare

tillfärsktbränsleitanken.Följ blandningsanvisningarnafrån bränslestabiliserarenstillverkare.Använd inteenalkoholbaseradstabiliserare(etanol ellermetanol).

B.Körmotornförattfördelastabiliserat

bränsletibränslesystemet(5minuter).

C.Stängavmotorn,låtdensvalnaochtöm

bränsletanken.

D.Startamotornochkördentillsdenstängs

av.

1.Kopplaurknivreglagebrytaren(kraftuttaget)och kopplainparkeringsbromsen.

2.Stängavmotorn,tautnyckelnochväntatills allarörligadelarharstannatinnandukliverur förarsätet.

3.Avlägsnagräsklipp,smutsochsmörjafrån maskinensutvändigadelar.Varsärskiltnoga medmotornochhydraulsystemet.Rensa bortsmutsochskräpfrånutsidanavmotorns kylänsarochäkthus.

Viktigt:Tvättamaskinenmedett

miltrengöringsmedelochvatten. Högtryckstvättaintemaskinen.Undvikatt användaalltförmycketvatten,särskiltnära kontrollpanelen,motorn,hydraulpumparna ochmotorerna.

4.Kontrolleraparkeringsbromsensfunktion.Se

Parkeringsläge(sida12).

5.Servaluftrenaren.SeServaluftrenaren(sida

34).

6.Bytoljanivevhuset;seBytamotoroljanoch

oljeltret(sida36).

7.Kontrolleralufttrycketidäcken,seKontrollera

däcktrycket(sida42).

E.Kasserabränsletpålämpligtsätt.Återvinn

bränsleenligtlokalaföreskrifter.

Viktigt:Förvaraintebränslesom

innehållerstabiliserare/konditionerare längreändentidsomrekommenderas avbränslestabiliserarenstillverkare.

13.Lossatändstiftenochkontrolleraderasskick.Se

Utförservicepåtändstiftet(sida37).Hällitvå

matskedar(30ml)motoroljaitändstiftshåletnär stiftet/stiftenhartagitsbort.Användelstarten förattdraruntmotornochspridaoljaninuti cylindern.Monteratändstiften.Sättintepå tändkabeln.

14.Kontrolleraochdraåtallabultar,muttraroch skruvar.Repareraellerbytutskadadedelar.

15.Målailackskadorochbarametallytor.Färg nnsattköpahosdinnärmasteauktoriserade återförsäljare.

16.Förvaramaskineniettrentochtorrtgarageeller lagerutrymme.Tautnyckelnurtändningslåset ochförvaradenutomräckhållförbarnochandra obehörigaanvändare.Täckövermaskinenför attskyddadenochhålladenren.

8.Laddabatteriet,seLaddabatteriet(sida41).

9.Ommaskinenförvarasmedettinstalleratbatteri skadukopplabortminuskabeln(svart)från batteriet.

10.Skrapaborteventuellaansamlingaravgräs ochsmutsfrånklipparensundersida,ochtvätta sedanmaskinenmedenträdgårdsslang.

Obs:Körmaskinenmedknivreglagebrytaren

(kraftuttaget)inkoppladochmotornpåhög tomgångunder2till5minutereftertvätt.

Förvarabatteriet

1.Laddabatteriethelt.

2.Låtbatterietvilai24timmarochkontrollera sedanbatterietsspänning.

Obs:Upprepasteg1och2ombatteriets

spänningärlägreän12,6V.

3.Kopplabortkablarnafrånbatteriet.

4.Kontrolleraspänningenregelbundetföratt säkerställaattdenliggerpå12,4Vellerhögre.

Obs:Upprepasteg1och2ombatteriets

spänningärlägreän12,4V.

Rådförbatteriförvaring

Görföljandeomduförvararbatterietutanför maskinen:

•Förvarabatterietiupprättlägeiettsvaltochtorrt

utrymme.

•Staplaintebatteriernadirektovanpåvarandra,

såvidadeinteliggeriförpackningar.

•Staplaintemeräntrebatterierpåvarandra

(endasttvåomdetärkommersiellabatterier).

•Testavåtabatteriervarfjärdetillsjättemånadoch

laddademvidbehov.

•Testaochladdaalltidbatterietinnandumonterar

det.

Felsökning

Problem

Bränsletankenuppvisarteckenpåkollaps ellermaskinenuppvisaroftateckenpåatt denhållerpåattfåbränslestopp.

Motornöverhettas.

Startmotornstartarinte.

Motornstartarinte,ärtrögstartadeller stannarefterenstund.

Möjligaorsaker

1.Luftrenarenspappersinsatsärigensatt.

1.Motornbelastasförhårt.

2.Oljenivånivevhusetärlåg.2.Fyllpåoljaivevhuset.

3.Kylänsarnaochluftkanalernaunder motornsäkthusärigensatta.

4.Luftrenarenärsmutsig.4.Rengörellerbytutluftrenarinsatsen.

5.Detnnssmuts,vattenellergammalt bränsleibränslesystemet.

1.Knivreglagetståriinkopplatläge.

2.Rörelsereglagespakarnaärintei

PARKERINGSLÄGET.

3.Batterietärurladdat.3.Laddabatteriet.

4.Deelektriskaanslutningarnahar korroderatellerlossnat.

5.Ensäkringhargått.

6.Ettreläellerenbrytareärdefekt.

1.Bränsletankenärtom.1.Fyllbränsletanken.

2.Choken(iförekommandefall)ärinte igång.

3.Luftrenarenärsmutsig.3.Rengörellerbytutluftrenarinsatsen.

4.Tändkabeln/-kablarnaärlös(a)eller urkopplad(e).

5.Tändstiftet/-stiftenäranfrätt(a), skadat(skadade)elleravståndetär felaktigtinställt.

6.Detnnssmutsibränsleltret.6.Bytutbränsleltret.

7.Detnnssmuts,vattenellergammalt bränsleibränslesystemet.

8.Bränslesystemetinnehållerfelaktigt bränsle.

9.Oljenivånivevhusetärlåg.9.Fyllpåoljaivevhuset.

1.Rengörpappersinsatsen.

1.Sänkhastigheten.

3.T aborthindretfrånkylänsarnaoch luftkanalerna.

5.Kontaktaenauktoriserad återförsäljare.

1.Kopplaurknivreglagebrytaren.

2.Förrörelsereglagespakarnautåttill

PARKERINGSLÄGET.

4.Kontrolleraattdeelektriska anslutningarnahargodkontakt.

5.Bytutsäkringen.

6.Kontaktaenauktoriserad återförsäljare.

2.FörchokereglagettilllägetPÅ.

4.Sättpåtändkabeln/-kablarnapå tändstiftet.

5.Monteraettnytttändstift(nyatändstift) medkorrektavstånd.

7.Kontaktaenauktoriserad återförsäljare.

8.Tömtankenochbytutbränsletmot rätttyp.

Åtgärd

Motorntapparkraft.

1.Motornbelastasförhårt.

2.Luftrenarenärsmutsig.2.Rengörluftrenarinsatsen.

3.Oljenivånivevhusetärlåg.3.Fyllpåoljaivevhuset.

4.Kylänsarnaochluftkanalernaunder motornsäkthusärigensatta.

5.Tändstiftet/-stiftenäranfrätt(a), skadat(skadade)elleravståndetär felaktigtinställt.

6.Bränsletankensventilärblockerad.6.Kontaktaenauktoriserad

7.Detnnssmutsibränsleltret.7.Bytutbränsleltret.

Detnnssmuts,vattenellergammalt bränsleibränslesystemet.

Bränslesystemetinnehållerfelaktigt

9. bränsle.

1.Sänkhastigheten.

4.T aborthindretfrånkylänsarnaoch luftkanalerna.

5.Monteraettnytttändstift(nyatändstift) medkorrektavstånd.

återförsäljare.

8.Kontaktaenauktoriserad återförsäljare.

9.Kontaktaenauktoriserad återförsäljare.

Problem

Möjligaorsaker

Åtgärd

Maskinendriverinte.

Maskinenvibrerarpåettonormaltsätt.

Klipphöjdenärojämn.

1.Överströmningsventilernaäröppna.

2.Drivremmarnaärslitna,lösaeller trasiga.

3.Drivremmarnaharlossnatfrån remskivorna.

4.Misslyckadtransmission.4.Kontaktaenauktoriserad

1.Kniven/knivarnaärböjd(a)eller obalanserad(e).

2.Knivensfästbultärlös.

3.Motornsfästskruvarärlösa.

4.Detnnsenlösmotorremskiva, mellanremskivaellerknivremskiva.

5.Motorremskivanärskadad.5.Kontaktaenauktoriserad

6.Enknivspindelärböjd.6.Kontaktaenauktoriserad

7.Motorfästetärlöstellerslitet.

1.Kniven/knivarnaärinteskarp/skarpa.1.Slipakniven/knivarna.

2.Kniven/knivarnaärböjd(a).

3.Klipparenärintebalanserad.3.Balanseraklipparenslutningisidled

4.Enantiskalpvals(iförekommandefall) ärfelaktigtinställd.

5.Klippdäcketsundersidaärsmutsig.5.Rengörklipparensundersida.

6.Däcktrycketärfelaktigt.

7.Enknivspindelärböjd.7.Kontaktaenauktoriserad

1.Stängbogserventilerna.

2.Kontaktaenauktoriserad återförsäljare.

3.Kontaktaenauktoriserad återförsäljare.

återförsäljare.

1.Monterany(a)kniv(ar).

2.Draåtknivensfästskruv.

3.Draåtmotornsfästskruvar.

4.Draåtaktuellremskiva.

återförsäljare.

7.Kontaktaenauktoriserad återförsäljare.

2.Monteranyaknivar.

ochdenfrämre-bakrelutningen.

4.Justeraantiskalphjuletshöjd.

6.Justeradäcktrycket.

återförsäljare.

Knivarnaroterarinte.

1.Drivremmenärsliten,lösellerskadad.1.Monteraennydrivrem.

2.Drivremmenharlossnatfrån remskivan.

3.Kraftuttagsbrytareneller kraftuttagskopplingenärtrasig.

4.Klipparremmenärsliten,lös,eller trasig.

2.Monteradrivremmenochkontrollera justeringsaxlarnaochremstyrningarna förrättposition.

3.Kontaktaenauktoriserad återförsäljare.

4.Monteraennyklipparrem.

Scheman

Elschema139-2356(Rev.A)

g307974

Anteckningar:

IntegritetsmeddelandeförEES/STORBRITANNIEN

Torosbrukavdinapersonuppgifter

TheToroCompany(”Toro”)respekterardinintegritet.Isambandmeddinaköpavvåraprodukterkanvisamlainvissapersonuppgifteromdig,antingen direktfråndigellerviadinlokalaT oro-återförsäljare.T oroanvänderdessauppgiftertillattutförasinaavtalsenligaskyldigheter(t.ex.registreradingaranti, behandladinagarantianspråkellerkontaktadigihändelseavattenproduktmåsteåterkallas)ochföratttillfredsställalegitimaaffärsändamål(t.ex.mäta kundnöjdhet,förbättravåraprodukterellertillhandahållaproduktinformationsomkanvaraavintressefördig).T orokanvidarebefordrauppgifterna tillsinadotterbolag,återförsäljareellerandraaffärspartnerisambandmednågonavdessaaktiviteter.Vikanävenvidarebefordrapersonuppgifteri defallsomlagenkräverdetellerisambandmedförsäljning,köpellerfusionavettföretag.Visäljerintedinapersonuppgifterimarknadsföringssyfte tillnågotannatföretag.

Kvarhållandeavpersonuppgifter

Torokvarhållerdinapersonuppgiftersålängedeärrelevantaförovannämndasyftenochienlighetmedgällandelagstiftning.Kontaktalegal@toro.com förytterligareinformationomtillämpligaperioderförkvarhållande.

Torossäkerhetsengagemang

DinapersonuppgifterkankommaattbehandlasiUSAellerinågotannatlandsomkanhamindrestriktadataskyddslagaränlandetdärduär bofast.Idefallsomviöverföruppgifterfrånlandetdärduärbosattvidtarvilagstadgadeåtgärderföratttillförsäkraattdinauppgifterskyddasoch behandlaskondentiellt.

Åtkomstochkorrigering

Dukanägarättattkorrigeraellergranskadinapersonuppgiftersamtnekaellerbegränsabehandlingenavdinadata.Omduönskargöradetskadu kontaktaossviae-postpålegal@toro.com.OmduharfrågorrörandedetsättpåvilketToroharhanteratdinauppgifter,uppmanarvidigattdiskuteradet direktmedoss.Observeraattpersonersomärbosattaieuropeiskaharrättattlämnainklagomåltillavseddmyndighetfördataskydd.

374-0282RevC

Toro 74691 Operator's Manual [sv]

Specifications and Main Features

Frequently Asked Questions

User Manual
