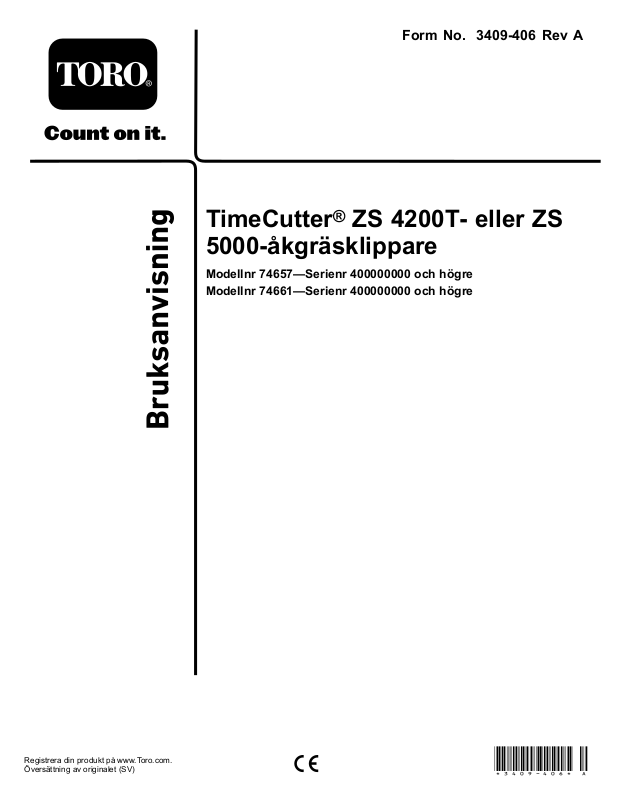

Toro 74657 Operator's Manual [sv]

FormNo.3409-406RevA

TimeCutter

®

ZS4200T-ellerZS

5000-åkgräsklippare

Modellnr74657—Serienr400000000ochhögre
Modellnr74661—Serienr400000000ochhögre

Registreradinproduktpåwww.T oro.com.
Översättningavoriginalet(SV)

*3409-406*A

Produktenuppfyllerallarelevantaeuropeiskadirektiv.Mer
informationnnsiproduktensseparataförsäkranom
överensstämmelse.

Totalahästkrafter

Motornstotalaellernettoeffektverkstadsbedömdes
avmotortillverkarenienlighetmedSAE(Societyof
AutomotiveEngineers)J1940.Denhärgräsklipparklassens
faktiskamotormomentkommerattvaraavsevärtlägre
dådenärkongureradförattuppfyllasäkerhetskrav,
utsläppsföreskrifterochfunktionellakrav.

Gåinpåwww .Toro.comomduvillsespecikationernaför
dingräsklipparmodell.

Viktigt:OmduanvänderenmaskinmedToro-motor
påhögrehöjdän1500munderenlängreperiod,skadu
monterasatsenförhögahöjdersåattmotornuppfyller
CARB-/EPA-bestämmelsernaföravgaser.Satsenför
högahöjderökarmotornsprestandaochförhindrar
samtidigtföroreningavtändstiften,trögstartochökade
utsläpp.Närduharmonteratsatsenförhögahöjderska
dufästasatsensetikettbredvidserienummerdekalenpå
maskinen.KontaktaenauktoriseradToro-återförsäljare
förattinförskaffarättsatsförhögahöjderochtillhörande
etikettförmaskinen.Duhittaråterförsäljaresomnns
inärhetenavdigpåvårwebbplatswww.Toro.comeller
genomattkontaktaToroskundtjänstpådenummersom
angesigarantiförklaringenomkontrollavemission.

Tabortsatsenfrånmotornochåterställmotorntill
dessursprungligafabrikskongurationnärmotornkörs
pålägrehöjdän1500m.Körinteenmotorsomhar
konverteratsföranvändningpåhöghöjdpålägrehöjd.
Dåkanmotornöverhettasochskadas.

Omduärosäkerpåommaskinenharkonverteratsför
användningpåhöghöjdkanduletaefterföljandeetikett
(Figur3).

Introduktion

Maskinenärenåkgräsklipparemedroterandeknivarsom
äravseddattanvändasavprivatkunderibostadsområden.
Denärhuvudsakligenkonstrueradförattklippagräs
påvälunderhållnagräsmattor.Detärinteavsettföratt
klippasnår,gräsochannatlängsmedmotorvägenellerför
jordbruksändamål.

Läsdenhärinformationennogasåattdulärdigattanvända
ochunderhållaproduktenpårättsättochförattundvika
person-ochproduktskador.Duäransvarigförattprodukten
användspåettkorrektochsäkertsätt.

Omdubehöverutbildningsmaterialförsäkerhetochdrift,
informationomtillbehör,hjälpmedatthittaenåterförsäljare
elleromduvillregistreradinproduktkandukontaktaToro
viawww .toro.com.

KontaktaenauktoriseradåterförsäljareellerToros
kundserviceochhaproduktensmodell-ochartikelnummer
tillhandsomduharbehovavservice,Toro-originaldelar
ellerytterligareinformation.Figur1visarvarpåprodukten
modell-ochserienumrensitter.Skrivinnumrenidettomma
utrymmet.

g188142

Figur1

Undersätet

©2016—TheToro®Company
8111LyndaleAvenueSouth
Bloomington,MN55420

Figur3

decal127-9363

1.Modell-ochserienummerplåt

Antecknaproduktensmodell-ochserienummerhärnedanför
såärdelättaatthitta:

Modellnr

Serienr

Idenhärbruksanvisningenangespotentiellariskerochalla
säkerhetsmeddelandenharmarkeratsmedenvarningssymbol
(Figur2),somangerfarasomkanledatillallvarliga
personskadorellerdödsfallomföreskrifternainteföljs.

Kontaktaosspåwww.Toro.com.

2

TrycktiUSA

Medensamrätt

Figur2

1.Varningssymbol

Tvåordanvändsocksåidenhärbruksanvisningenför
attmarkerainformation.Viktigtangerspeciellteknisk
informationochObserveraangerallmäninformationsom
börgessärskilduppmärksamhet.

Innehåll

Säkerhet........................................................................4

Allmänsäkerhet......................................................4

Lutningsindikator...................................................5

Säkerhets-ochinstruktionsdekaler............................6

Produktöversikt............................................................12

Reglage................................................................12

Förekörning.............................................................13

Säkerhetföreanvändning........................................13

Rekommenderatbränsle..........................................14

Användastabiliserare/konditionerare........................14

Fyllapåbränsletanken.............................................14

Kontrolleraoljenivånimotorn.................................15

Körainennymaskin..............................................15

Säkerhetenfrämst...................................................15

Användasäkerhetssystemet......................................16

Ställainsätet..........................................................16

Justerarörelsereglagespakarna..................................16

Övergåtillsidoutkast..............................................17

Underarbetetsgång...................................................19

Säkerhetunderanvändning......................................19

Användaknivreglagebrytaren(kraftuttaget)................20

Användagasreglaget...............................................20

Användachoken....................................................21

Användatändningslåset...........................................21

Startaochstängaavmotorn.....................................21

Användarörelsereglagespakarna...............................22

Köramaskinen.......................................................22

Stannamaskinen....................................................24

Justeraklipphöjden.................................................24

Justeraantiskalvalsarna............................................24

Användasidoutkastaren..........................................25

Arbetstips.............................................................25

Efterkörning............................................................26

Säkerhetefteranvändning........................................26

Skjutamaskinenförhand........................................26

Transporteramaskinen............................................26

Lastamaskinen......................................................27

Underhåll.....................................................................29

Rekommenderatunderhåll..........................................29

Förberedelserförunderhåll.........................................30

Underhållochförvaring..........................................30

Höjauppsätet........................................................30

Lossaklippdäcketskjol............................................30

Smörjning................................................................31

g000502

Smörjalagren.........................................................31

Motorunderhåll.........................................................31

Motorsäkerhet.......................................................31

Servaluftrenaren....................................................31

Servamotoroljan....................................................32

Servatändstiftet.....................................................35

Rengörakylsystemet...............................................36

Underhållabränslesystemet........................................36

Bytautdetinbyggdabränsleltret.............................36

Underhållaelsystemet................................................37

Säkerhetförelsystemet............................................37

Serviceavbatteriet..................................................37

Servasäkringarna...................................................38

Underhålladrivsystemet.............................................39

Kontrolleradäcktrycket...........................................39

Frikopplaelbromsen...............................................40

Underhåll..................................................................40

Servaknivarna.......................................................40

Balanseraklippdäcket..............................................43

Demonteraklippdäcket...........................................44

Monteraklippdäcket...............................................45

Bytautgräsriktaren.................................................45

Underhållaklipparremmen..........................................46

Kontrolleraremmarna............................................46

Bytautklipparremmen............................................46

Rengöring................................................................48

Tvättaklipparensundersida.....................................48

Förvaring.....................................................................49

Rengöringochförvaring..........................................49

Felsökning...................................................................50

Scheman......................................................................52

3

Säkerhet

Maskinenharutformatsienlighetmedspecikationernai
SS-ENISO5395:2013.

Allmänsäkerhet

Maskinenkanslitaavhänderochfötterochkastaomkring
föremål.Följalltidallasäkerhetsanvisningarförattundvika
allvarligapersonskador.

Detkanmedförafarafördigochkringståendeommaskinen
användsiandrasyftenänvadsomavsetts.

•Läsochsetillattduharförståttinnehålletidenhär

bruksanvisningeninnandustartarmotorn.Setillattalla
somanvänderdenhärproduktenförstårvarningarnaoch
vethurproduktenskaanvändas.

•Hållhänderochfötterpåavståndfrånmaskinensrörliga

delar.

•Körendastmaskinenomskyddochandra

säkerhetsanordningarsitterpåplatsochfungerar.

•Hållavståndtillutkastaröppningen.Hållkringståendepå

säkertavståndfrånmaskinen.

•Hållbarnpåsäkertavståndfrånarbetsområdet.Låtaldrig

barnanvändamaskinen.

•Stannamaskinenochstängavmotorninnanduutför

servicepå,tankarellerrensarmaskinen.

Felaktigtbrukellerunderhållavmaskinenkanledatill
personskador.Förattminskariskenförskadorskadu
alltidföljasäkerhetsanvisningarnaochuppmärksamma
varningssymbolen.SymbolenbetyderVarförsiktig,Varning
ellerFara–anvisningompersonsäkerhet.Underlåtenhetatt
följaanvisningarnakanledatillpersonskadorellerdödsfall.

Duhittarmersäkerhetsinformationirespektiveavsnitti
dennabruksanvisning.

4

Lutningsindikator

G011841

Figur4

Dennasidafårkopierasförpersonligtbruk.

1.Maximallutningförsäkermaskinanvändningisluttningarär15grader.Användlutningsdiagrammetförattbestämmaen
sluttningslutninginnandukörisluttningen.Körintedennamaskinisluttningarvarslutningöverstiger15grader.Viklängs
linjenförrekommenderadlutning.

2.Riktainkantenefterenlodrätlinjesomettträd,enbyggnad,enstaketstolpeellerliknande.

3.Exempelpåhurdujämförsluttningenmeddenviktakanten

5

g011841

Säkerhets-ochinstruktionsdekaler

Säkerhetsdekalernaochanvisningarnaärfulltsynligaförförarenochnnsnäraallapotentiellafarozoner.
Ersättdekalersomharskadatsellersaknas.

93-7009

1.Varning–körintegräsklipparenmedgräsriktarenupplyft
ellerborttagen;hållgräsriktarenpåplats.

2.Avkapnings-/avslitningsriskförhänderochfötter,
gräsklipparkniv–hålldigpåavståndfrånrörligadelar.

Tillverkarenslogotyp

1.Visarattknivenärenoriginaldelfrånmaskintillverkaren.

decal93-7009

decaloemmarkt

decal105-7015

105-7015

Modellermed107cmbredadäck

decal106-8717

106-8717

1.Läsinstruktionernainnanduutförserviceellerunderhåll.

2.Kontrolleralufttrycketidäckenvar25:ekörtimme.

3.Smörjvar25:ekörtimme.

4.Motor

decal99-3943

99-3943

Modellermed127cmbredadäck

1.Motor

6

112-9840

Modellermed127cmbredadäck

decal112-9840

1.Läsbruksanvisningen.3.Taurtändningsnyckeln

2.Klipphöjd

119-8814

1.Parkeringsläge4.Neutral

2.Snabbt

3.Långsamt

ochläsinstruktionerna
innanduutförserviceeller
underhåll.

5.Back

decal119-8814

decal120-5469

120-5469

Modellermed107cmbredadäck

1.Klipphöjd

119-8815

1.Parkeringsläge4.Neutral

2.Snabbt

3.Långsamt

decal119-8815

5.Back

decal120-5470

120-5470

Modellermed127cmbredadäck

1.Klipphöjd

7

131-3948

Batterisymboler

Vissaellersamtligaavdessasymbolernnspåbatteriet.

decalbatterysymbols

1.Förbikopplingsreglage,

1.Oljetömning

lägeförattskjuta
maskinen

1.Explosionsrisk

6.Hållkringståendepå
säkertavståndfrån
batteriet.

2.Ingeneld,öppnalågor

decal121-2989b

ellerrökning

121-2989

7.Användögonskydd;
explosivagaserkan
orsakablindhetochandra
personskador.

2.Förbikopplingsreglage,
lägeförattanvända
maskinen

3.Brännskaderiskp.g.a.
frätandevätskor/kemiska
ämnen

4.Användögonskydd.

8.Batterisyrakanorsaka
blindhetellerallvarliga
brännskador.

9.Spolaögonenomedelbart
medvattenochsök
läkarhjälpsnabbt.

5.Läsbruksanvisningen.

10.Innehållerbly;fårinte
kastasihushållssoporna.

decal131-1097

131-1097

decal132-0872

132-0872

1.Riskförutslungade
föremål–hållkringstående
påbehörigtavståndfrån

3.Riskförskärskadorpå
händerochfötter–håll
avståndtillrörligadelar.

maskinen.

2.Riskförutslungade
föremål,upphöjdskärm
–användintemaskinen
medöppetdäck,utan

4.Riskförattfastna–håll
avståndtillrörligadelar
ochkontrolleraattalla
skyddsitterpåplats.

användenuppsamlare
ellerskärm.

decal131-3948

131-3948

1.Långsamt

2.Bogsera

3.Snabbt

8

121-0772

Modellermed107cmbredadäck

1.Snabbt4.Choke

2.Steglösreglerbarinställning5.Kraftuttag,knivreglagebrytare

3.Långsamt

decal121-0772

9

121-0773

Modellermed127cmbredadäck

1.Snabbt4.Choke

2.Steglösreglerbarinställning5.Kraftuttag,knivreglagebrytare

3.Långsamt

decal121-0773

10

decal132-0869

132-0869

1.Varning–läs
bruksanvisningen.

2.Varning–draåt
parkeringsbromsen,ta
urnyckelnochkopplabort
tändstiftskablarnainnandu
utförunderhåll.

3.Avkapningsriskför
händerna,gräsklipparkniv;
riskförklämskadorpå
händerna,rem–håll
händerochfötterbortafrån
rörligadelarochsetillatt
allaskyddsitterpåplats.

4.Riskförutslungadeföremål
–hållkringståendepå
behörigtavståndfrån
maskinen.Tabort
skräpfrånområdet
innanduklipperochha
gräsriktarskyddetnedfällt.

5.Riskförrampvältning–
användintetvåramper
närdulastarmaskinenpå
ettsläp.Användendast
enendarampsomär
tillräckligtbredochhar
enlutningpåmindreän
15grader.Backauppför
rampen(ibackläget)och
körframåtnedförrampen.

6.Riskförkroppsskador–
ingapassagerare.Titta
bakomdignärduklipperi
backläget.

7.Vältriskisluttningar–
användinteisluttningar
näravattendragochkör
inteisluttningarvarslutning
överstiger15grader.

11

Produktöversikt

Figur5

1.Klipphöjdsreglage5.Klippdäck9.Tanklock13.Bakredrivhjul

2.Rörelsereglagespakar6.Antiskalvals10.Motor14.Motorskydd

3.Förarsäte7.Främresvänghjul11.Kontrollpanel

4.SmartSpeed™-spak

8.Fotstöd

12.Gräsriktare

g027829

Reglage

BekantadigmedallareglageiFigur5ochFigur6innandu
startarmotornochkörmaskinen.

Figur6

Kontrollpanel

1.Gasreglage

2.Choke

3.Knivreglagebrytare
(kraftuttag)

4.Tändningslås

Tändningslås

Användtändningslåsetförattstartaklipparensmotor.Det
hartrelägen:STARTA,KÖRochAV.

Chokereglage

Användchokenförattstartaenkallmotor.Drachokereglaget
uppåtförattkopplaindet.Tryckchokereglagetnedåtföratt
kopplaurdet(Figur6).

Gasreglage

Gasreglagetstyrmotorhastighetenochharensteglös
reglerbarinställningfrånLÅNGSAMTtillSNABBT(Figur6).

Knivreglage(kraftuttag)

Knivreglagebrytarenbetecknasmedenkraftuttagssymbol

g032603

(PTO)ochkopplarpåochavströmmentillklipparknivarna
(Figur6).

12

Rörelsereglagespakar

G014521

1

Användrörelsereglagespakarnaförattköramaskinenframåt
ochbakåtochförattsvängaåtolikahåll.

Parkeringsläge

Förrörelsereglagespakarnautåtfrånmittentill

PARKERINGSLÄGETnärduskaklivaurmaskinen(Figur5).

SättalltidrörelsereglagespakarnaiPARKERINGSLÄGETnärdu
stannarmaskinenellerlämnardenutanuppsikt.

SmartSpeed™-styrsystemspak

SmartSpeed™-styrsystemspaken,somsitternedanför
förarsätet,gerdigmöjlighetattväljamellantre
hastighetsintervallsommaskinenkankörasi–kant,bogsering
ochklippning(Figur5).

Bränslefönster

Dukananvändabränslefönstretpåmaskinensvänstrasida
förattverieraattdetnnsbränsleitanken(Figur7).

Körning

Obs:Vänsterochhögersidapåmaskinenärlikamed

förarensvänstrarespektivehögrasidavidnormalkörning.

Förekörning

Säkerhetföreanvändning

Allmänsäkerhet

•Låtaldrigbarnellernågonsominteharfåttutbildning

användaellerutföraunderhållpåmaskinen.Lokala
föreskrifterkanbegränsaförarensålder.Detärägaren
somansvararförattutbildaallaförareochmekaniker.

•Lärdighurduanvänderutrustningenpåettsäkertsätt

ochbekantadigmedmanöverorganochsäkerhetsskyltar.

•Lärdigattstannamaskinenochmotornsnabbt.

•Kontrolleraattförarkontroller,säkerhetsbrytareoch

skyddsitterfastochfungerarsomdeska.Körinte
maskinenomdessaintefungerarsomdeska.

•Föreklippningskadualltidkontrolleraattknivarna,

knivskruvarnaochklippenheternaärigottfungerande
skick.Bytutslitnaellerskadadeknivarochskruvari
satsersåattbalanseringenbibehålls.

•Inspekteraområdetdärmaskinenskaanvändasochta

bortföremålsommaskinenkanslungaiväg.

•Undersökterrängenförattavgöravadsomärlämplig

utrustningochvilkaredskapellertillbehörsomeventuellt
krävsförattanvändamaskinenpåettkorrektochsäkert
sätt.

Figur7

1.Bränslefönster

Klipphöjdsreglage

Användklipphöjdsreglagetföratthöjaochsänkaklippdäcket
frånförarplatsen.Flyttareglagetuppåt(motdig)omduvill
höjaklippdäcketfrånmarken,elleryttareglagetnedåt(bort
fråndig)omduvillsänkaklippdäcketmotmarken.Justera
endastklipphöjdennärmaskinenstårstilla(Figur5).

Redskap/tillbehör

DetnnsetturvalavgodkändaToro-redskapoch-tillbehör
somdukananvändaförattförbättraochutökamaskinens
kapacitet.Kontaktaenauktoriseradserviceverkstadeller
återförsäljareellergåtillwww.Toro.comförattseenlistaöver
allagodkändaredskapochtillbehör.

g014521

Bränslesäkerhet

•Varmycketförsiktignärduhanterarbränslesåatt

duundvikerpersonskadorochmateriellaskador.
Bränsleångorärbrandfarligaochexplosiva.

•Släckallacigaretter,cigarrer,piporochallaandra

antändningskällor.

•Användendastengodkändbränsledunk.

•Tainteborttanklocketochfyllaldrigpåbränslei

bränsletankennärmotornärigång.

•Fyllintepåbränsleimaskineninomhus.

•Förvaraintemaskinenellerbränslebehållareninärheten

avenöppenlåga,t.ex.näraenvarmvattenberedareeller
någonannanmaskin.

•Fyllintepådunkarinutiettfordonellerpåettlastbilsak

ellersläpmedplastklädsel.Ställalltiddunkarpåmarken,
enbitbortfråndittfordonförepåfyllning.

•Tabortutrustningenfrånlastbilenellersläpetochfyllpå

bränslenärdenstårpåmarken.Fyllhellrepåmaskinen
frånendunkänmedmunstycketpåenbensinpumpom
detinteärmöjligtattlastaavmaskinenfrånsläpet.

13

•Körintemaskinenutanatthahelaavgassystemetpåplats

g027243

A

B

E

D

C

ochigottfungerandeskick.

•Setillattbensinpumpensmunstyckehelatidenhar

kontaktmedkantenpåbränsletankensellerdunkens
öppningtillstankningenärklar.Användinteen
låsöppningsanordningförmunstycket.

•Bytomedelbartkläderomduråkarspillabränslepådem.

Torkaupputspilltbränsle.

•Överfyllaldrigbränsletanken.Sättpåtanklocketochdra

åtdetordentligt.

•Förvarabränsletiengodkänddunkochhålldenutom

räckhållfrånbarn.Köpaldrigmerbränsleänvadsom
gåråtinomenmånad.

•Fyllintetankenheltfull.Fyllpåbränsleitankentillsdet

återstår6till13mmtillpåfyllningsröretsunderkant.Det
tommautrymmetbehövsförbränsletsexpansion.

–Undvikattandasinbränsleångorunderenlängretid.

–Hållansiktetbortafrånmunstycketoch

bränsletankensöppning.

Användastabiliserare/kondi­tionerare

Enbränslestabiliserare/-konditionerareimaskinenger
följandefördelar:

•Bränsletförblirfärsktvidförvaringiupptill90dagar

(tappaurbränsletankenommaskinenskaförvarasimer
äni90dagar).

•Rengörmotornunderkörning.

•Motverkarattgummiliknandebeläggningarbildasi

bränslesystemet,någotsomorsakartrögstart.

Viktigt:Användintebränsletillsatsersominnehåller
metanolelleretanol.

Tillsätträttmängdstabiliserare/konditioneraretill
bränslet.

Obs:Enstabiliserare/konditionerarefungerarsom
mesteffektivtnärdenblandasmedfärsktbränsle.
Användalltidbränslestabiliseraresåminimerasriskenför
avlagringaribränslesystemet.

–Undvikhudkontaktochtvättabortspillmedtvåloch

vatten.

Rekommenderatbränsle

•Användendastrenochfärsk(ejäldreän30dagar)blyfri

bensinmedoktantal87ellerhögreförbästaresultat
(klassiceringsmetod[R+M]/2).

•Etanol:Bensinsominnehållerupptill10%etanol

(gasohol)eller15%MTBE(metyl-tertiär-butyleter)
baseratpåvolymärgodkänd.EtanolochMTBEär
intesammasak.Bensinmed15%etanol(E15)baserat
påvolymfårinteanvändas.Användintebensinsom
innehållermerän10%etanolbaseratpåvolym,t.ex.
E15(innehåller15%etanol),E20(innehåller20%etanol)
ellerE85(innehållerupptill85%etanol).Användning
avejgodkändbensinkanledatillprestandaproblem
och/ellerskadorpåmotornsomeventuelltinteomfattas
avgarantin.

•Användintebensinsominnehållermetanol.

•Förvaraintebränsleibränsletankenellerienbränsledunk

undervinternominteenstabiliserareanvänds.

Fyllapåbränsletanken

1.Parkeramaskinenpåettplantunderlag.

2.Stängavmotornochläggiparkeringsbromsen.

3.Görrentomkringtanklocket.

4.Fyllbränsletankentillpåfyllningsröretsnederstadel
(Figur8).

Obs:Fyllintetankenheltfull.Dettommautrymmet
behövsförbränsletsexpansion.

•Tillförinteoljaibensinen.

g027243

Figur8

14

Kontrolleraoljenivånimotorn

G009027

1

2

Innandustartarmotornochanvändermaskinenskadu
kontrolleravevhusetsoljenivå;seKontrolleraoljenivåni

motorn(sida32).

Körainennymaskin

Dettartidförnyamaskinerattkommauppisinfulla
prestanda.Nyaklippdäckochdrivsystemharhögrefriktion
vilketbelastarmotornytterligare.Räknamedattdettar40
till50timmarattkörainnyamaskinersåattdefårfullkraft
ochoptimalprestanda.

Säkerhetenfrämst

Läsallasäkerhetsanvisningarochsymboleriavsnittetom
säkerhet.Attkännatilldennainformationkanhjälpadigoch
kringståendeattundvikaskada.

FARA

Körningpåvåttgräselleribrantasluttningarkan
orsakaslirningellerattduförlorarkontrollen.

•Körinteibackarvarslutningöverstiger
15grader.

•Minskahastighetenochvarytterstförsiktigpå
sluttningar.

•Körintemaskinennäravattendrag.

FARA

Hjulsomglideröverenkantkanorsakavältolyckor
vilketkanresulteraiallvarligaskador,dödsfalleller
drunkning.

Figur9

1.Säkerzon–använd
maskinenpåsluttningar
medmindreän15graders
lutningochpåplana
underlag.

2.Farligaområden–använd
enmanuellgräsklippare
och/ellerenhandtrimmer
påsluttningarbrantareän
15grader,ellerinärheten
avstupochvattendrag.

3.Vattendrag

VARFÖRSIKTIG

Dennamaskingerljudnivåervidförarensörasom
överstiger85dBAochkanorsakahörselskadorvid
längrearbetspass.

Användhörselskyddnärdukördennamaskin.

Användskyddsutrustningförögonen,öronen,händerna,
fötternaochhuvudet.

g000513

Körintemaskinennärastup.

g009027

Figur10

1.Användögonskydd.2.Användhörselskydd.

15

Användasäkerhetssystemet

g027249

B

C

A

g027252

B

A

VARNING

Omsäkerhetsbrytarnaärfrånkoppladeeller
skadadekanmaskinenplötsligtgåigång,vilketkan
ledatillpersonskador.

•Göringaotillåtnaändringarpå
säkerhetsbrytarna.

•Kontrollerasäkerhetsbrytarnasfunktion
dagligenochbytuteventuellaskadadebrytare
innandukörmaskinen.

Säkerhetssystemetsfunktioner

Säkerhetssystemetärkonstrueratsåattmotornintekan
startasominte

•knivreglagebrytaren(kraftuttaget)ärurkopplad

•RörelsereglagespakarnaäriPARKERINGSLÄGET.

Ställainsätet

Säkerhetssystemetharocksåkonstrueratssåattmotorn
stängsavomdureserdiguppfrånsätetnärreglagespakarna
inteäriPARKERINGSLÄGET.

Testasäkerhetssystemet

Testasäkerhetssystemetförevarjeanvändningstillfälle.Låten
auktoriseradserviceverkstadreparerasystemetomedelbart
omdetintefungerarenligtnedanståendebeskrivning.

1.Sättdigpåsätet,förrörelsereglagespakarnatill

PARKERINGSLÄGETochförsedanknivreglagebrytaren

tilllägetPÅ.Försökattstartamotorn–denskainte
drasrunt.

2.Sättdigpåsätetochförknivreglagebrytarentillläget
AV.Enavrörelsereglagespakarnaförstillmittläget,
dvs.detolåstaläget.Försökstartamotorn–den
skaintedrasrunt.Görlikadantmeddenandra
rörelsereglagespaken.

3.Sättdigpåsätet,förknivreglagebrytarentilllägetAV
ochlåsrörelsereglagespakarnaiPARKERINGSLÄGET.
Startamotorn.Aktiveraknivreglagebrytarenochres
dignågotfrånsätetmedanmotorngår.Motornska
stängasav.

g027249

Figur11

Justerarörelsereglagespa­karna

Justerahöjden

Dukanhöjaellersänkarörelsereglagespakarnaförmaximal
komfort(Figur12).

4.Sättdigpåsätet,förknivreglagebrytarentilllägetAV
ochlåsrörelsereglagespakarnaiPARKERINGSLÄGET.
Startamotorn.Förrörelsereglagespakarnatilldet
olåstamittlägetochkopplainknivreglagebrytaren
medanmotornärigång.Resdigsedannågotfrånsätet.
Motornskastängasav .

g027252

Figur12

16

Justeralutningen

G009660

1

2

3

4

5

G005667

1

2

3

4.Tabortutkastarluckan.

Dukanjusterarörelsereglagespakarnaframåtellerbakåtså
attdetblirbekvämtfördig.

1.Lossadenövreskruvensomfästerreglagespakenvid
reglagearmen.

2.Lossadennedreskruvensåpassmycketattdukan
svängareglagespakenframåtochbakåt(Figur12).

3.Draåtbådaskruvarnaförattfästaspakenidetnya
läget.

4.Görlikadantmeddenandrareglagespaken.

Övergåtillsidoutkast

Endastmaskinermed107cmbreda
klippdäck

Detklippdäckochdeklipparknivarsomlevererasmed
denhärmaskinenharutformatsföroptimalmullningoch
sidoutkastning.

Demonterautkastarluckanförsidoutkast

1.Parkeramaskinenpåenplanytaochkopplaur
knivreglaget.

2.Kontrolleraattparkeringsbromsenärilagd,stängav
motorn,tautnyckelnochväntatillsallarörligadelar
harstannatinnandulämnarförarplatsen.

3.Tabortdetvåskruvarnaochmuttrarnasomhållerfast
utkastarluckanpåklipparen(Figur13).

5.Lyftuppgräsriktarenochlokaliseralåsmutternpå
gräsriktarensvridbarastång.

6.Tabortdenbentligalågamuttern(⅜tum).

7.Monterakantskärmenpådensynligavridbarastången
(Figur14).

Obs:Använddenbentligalågamuttern(⅜tum)för
attfästaskärmenpågräsklipparen.

Obs:Kantskärmenlevereradestillsammansmed
maskinenblanddelösadelarna.

g005667

Figur14

1.Vridbarstång3.Bentliglågmutter
(3/8tum)

2.Kantskärm(levererades

medmaskinen)

Figur13

1.Hattmutter(¼tum)

2.Utkastarlucka5.Tabortluckan.

3.Skruv(¼x2½tum)

4.Vridluckanuppåt.

8.Draåtfästelementettill7–9N∙m.

9.Sänknedgräsriktarenöverutkastaröppningen

Viktigt:Kontrolleraattklipparenharen
gångjärnsupphängdgräsriktaresomfördelardet
klipptagräsetåtsidanochnedigräsmattandå
maskinenbennersigiutkastarläge.

Monterautkastarluckanförmullning

1.Parkeramaskinenpåenplanytaochkopplaur
knivreglaget.

2.Kontrolleraattparkeringsbromsenärilagd,stängav
motorn,tautnyckelnochväntatillsallarörligadelar
harstannatinnandulämnarförarplatsen.

3.Tabortkantskärmenfrånklippdäcket(Figur14).

g009660

4.Lyftuppgräsriktarenochträikarnapåovansidanav
utkastarluckanundergräsriktarenshållarstång.

5.Vridnerutkastarluckanöveröppningenochpåden
undrekantenpåklipparen(Figur15).

17

Figur16

g005655

Figur15

1.Utkastarlucka

2.Hattmutter(1/4tum)

3.Skruv(1/4x21/2tum)

6.Fästutkastarluckanpådennedrekantenpåklipparen
medtvåskruvar(1/4x21/2tum)ochtvåhattmuttrar
(1/4tum)ienlighetmedFigur15.

Obs:Drainteåtmuttrarnaförhårteftersomdetkan
göraluckanskevochförorsakakontaktmedkniven.

1.Ratt

2.Böjdbricka

3.Skärmtappensvägini
klipparen

5.Taborthögerskärmochsänknedgräsriktarenöver
utkastaröppningen,såsomdetvisasiFigur16och

Figur17.

g005652

Endastmaskinermed127cmbreda
klippdäck

Detklippdäckochdeklipparknivarsomlevererasmed
denhärmaskinenharutformatsföroptimalmullningoch
sidoutkastning.

Demonteradenhögraskärmenförsidoutkast

1.Parkeramaskinenpåenplanytaochkopplaur
knivreglaget.

2.Kontrolleraattparkeringsbromsenärilagd,stängav
motorn,tautnyckelnochväntatillsallarörligadelar
harstannatinnandulämnarförarplatsen.

3.Tabortdenhögraklipparkniven.SeDemontera

knivarna(sida42).

4.Tabortdetvåvredenochdeböjdabrickornasom
fästerdenhögraskärmenpåklipparen(Figur16).

g024261

Figur17

1.Högerskärm3.Utkastaröppning

2.Böjdbrickaochvred

6.Monterafästelementenihålenöverstpåklipparenför
attförhindraattskräpslungasomkring.

18

VARNING

G015321

1

2

3

Omdetnnsöppnahåliklipparenriskerar
duochandrapersonerattträffasavutslungat
skräpsomkanorsakaallvarligapersonskador.

•Köraldrigklipparenutanattfästelement
harmonteratsiallahåligräsklipparkåpan.

•Monterafästelementenimonteringshålen
närdutarbortmullningsskärmen.

5.Förhögerskärmunderklippardäcketochfästdenmed
tvåvredochböjdabrickor(böjdasidanmotklipparen)
ienlighetmedFigur16ochFigur17.

Viktigt:Säkerställattikenlängsttillhögerpå
högerskärmbennersigutanförklipparenochär
ilinjemedklipparväggen.

6.Monteradenhögraklipparkniven.SeMonteraknivarna

(sida42).

7.Monteradenhögraklipparkniven.SeMonteraknivarna

(sida42).

8.Lyftuppgräsriktaren.Monteratvåskruvar(5/16x
3/4tum)idetvåhålenlängsdäckutskärningen.

9.Monterakantskärmenpåklippdäcket(Figur18).

Obs:Fästskärmenpåklippdäcketmedhjälpavdetvå
låsmuttrarna(5/16tum).

Obs:Kantskärmenlevereradestillsammansmed
maskinenblanddelösadelarna.

Figur18

1.Skruv(5/16x3/4tum)

2.Kantskärm

3.Låsmutter(5/16tum)

Underarbetetsgång

Säkerhetunderanvändning

Allmänsäkerhet

•Ägaren/operatörenkanförebyggaochansvararför

olyckorsomkangeupphovtillpersonskadorellerskador
påegendom.

•Användlämpligakläder,inklusiveögonskydd,halkfria

ochordentligaskorsamthörselskydd.Sättupplångthår
ochanvändintesmycken.

•Körintemaskinenomduärsjuk,tröttellerpåverkadav

alkoholellerläkemedel.

•Låtaldrigpassagerareåkapåmaskinenochhåll

kringståendepersonerochhusdjurpåavståndfrån
maskinenunderdrift.

•Användendastmaskinenomduhargodsikt,såattdu

kanundvikagroparochdoldafaror.

g015321

•Undvikattklippavåttgräs.Försämratgreppkangöraatt

maskinenglider.

•Setillattalladrivenheterärineutralläge,

parkeringsbromsenärilagdochattdusitteri
förarsätetinnandustartarmotorn.

10.Draåtfästelemententill7–9Nm.

11.Sänknedgräsriktarenöverutkastaröppningen.

Viktigt:Kontrolleraattklipparenharen
gångjärnsupphängdgräsriktaresomfördelardet
klipptagräsetåtsidanochnedigräsmattandå
maskinenbennersigiutkastarläge.

•Hållhänderochfötterbortafrånklippenheterna.Håll

alltidavståndtillutkastaröppningen.

•Tittabakåtochnedåtinnandubackarförattsetillatt

vägenärfri.

•Varförsiktignärdunärmardighörnmedskymdsikt,

buskage,trädellerandraobjektsomkanförsämrasikten.

•Klippintegräsetnärastup,dikenellerodbäddar.

Monteradenhögraskärmenförmullning

1.Parkeramaskinenpåenplanytaochkopplaur
knivreglaget.

2.Kontrolleraattparkeringsbromsenärilagd,stängav
motorn,tautnyckelnochväntatillsallarörligadelar
harstannatinnandulämnarförarplatsen.

3.Tabortkantskärmenfrånklippdäcket(Figur18).

4.Tabortdenhögraklipparkniven.SeDemontera

knivarna(sida42).

19

Maskinenkanvältaplötsligtometthjulköröverenkant
ellerkantengermedsig.

•Stannaknivarnanärduinteklippergräs.

•Stannamaskinenochundersökknivarnaomdukörpåett

föremålellerommaskinenvibrerarpåettonormaltsätt.
Repareraallaskadorinnandubörjarköramaskinenigen.

•Saktanedochvarförsiktignärdusvängerochkorsar

vägarochtrottoarermedmaskinen.Lämnaalltid
företräde.

•Kopplaurdrivningentillklippenhetenochstängav

G008945

G009174

motorninnanduställerinklipphöjden(omduintekan
justeradenfrånförarplatsen).

•Låtaldrigmotorngåiettutrymmedäravgaserintekan

kommaut.

•Lämnaaldrigenmaskinsomärigångutanuppsikt.

•Innandulämnarförarplatsen(tillexempelföratttömma

gräsuppsamlarnaellerförattrensautkastaren)skadu
göraföljande:

–Stannamaskinenpåettplantunderlag.
–Kopplaurkraftuttagetochsänknedredskapen.
–Draåtparkeringsbromsen.
–Stängavmotornochtautnyckeln.
–Väntatillsallarörligadelarharstannat.

•Användintemaskinennärdetnnsriskförblixtnedslag.

•Användintemaskinensombogserfordon.

•Ändraintevarvtalshållarensinställningochövervarva

intemotorn.

•Användendasttillbehörochredskapsomhargodkänts

avToro.

Obs:HaalltidgasreglagetidetSNABBAlägetnärdukopplar
inknivarna(Figur20).

g187516

Figur20

Kopplaurknivreglagebrytaren
(kraftuttaget)

Säkerhetpåsluttningar

•Saktanedmaskinenochvarextraförsiktigisluttningar.

Körraktuppochnedisluttningar.Gräsförhållandena
kanpåverkamaskinensstabilitet.

•Undvikattsvängamedmaskinenisluttningar.Omdu

måstesvängasågördetommöjligtlångsamtochgradvis
nedför.

•Svängintemaskinentvärt.Varförsiktignärdubackar

maskinen.

•Varextraförsiktignärdukörmaskinenmedredskap–de

kanpåverkamaskinensstabilitet.

Användaknivreglagebrytaren (kraftuttaget)

Medknivreglagebrytaren(kraftuttaget)startasochstoppas
klipparensknivarocheventuellamotordrivnaredskap.

Kopplainknivreglagebrytaren
(kraftuttaget)

g009174

Figur21

Användagasreglaget

DukanyttagasreglagetmellandetSNABBAochdet

LÅNGSAMMAläget(Figur22).

AnvändalltiddetSNABBAlägetnärdustartarklippdäcket
medknivreglagebrytaren(kraftuttaget).

g187517

Figur22

g008945

Figur19

20

Användachoken

G008959

1

2

START

RUN

STOP

G008947

Användchokenförattstartaenkallmotor.

1.Ommotornärkallskaduanvändachokennärdu
startarden.

2.Drauppchokereglagetsåattchokenaktiverasinnandu
användertändningslåset(Figur23).

Obs:Kontrolleraattchokenharkopplatsin
ordentligt.Dukanbehövalyftapåreglagetnärdu
användertändningslåset.

3.Kopplaurchokengenomatttryckaneddennär
motornharstartats(Figur23).

g008947

Figur24

2.VridtändningsnyckelntillSTOPPLÄGETförattstänga
avmotorn.

Startaochstängaavmotorn

Startamotorn

Obs:Envarmellerhetmotorbehövereventuelltinte

chokas.

Viktigt:Låtintestartmotorngåimerän5sekunder
åtgången.Omstartmotorngårimerän5sekunder
kandenskadas.Ommotornintestartarväntardu
10sekunderinnanduanvänderstartmotornigen.

g008959

Figur23

1.På-läge

2.Av-läge

Användatändningslåset

1.VridtändningsnyckelntillSTARTLÄGET(Figur24).

Obs:Släppnyckelnnärmotornstartar.

Viktigt:Låtintestartmotorngåimerän

femsekunderåtgången.Ommotornintestartar
skaduvänta15sekunderinnanduförsöker
igen.Omduinteföljerdehäranvisningarnakan
startmotornbrännasur.

Obs:Detkankrävaseraförsökattstartamotornom
dustartardenförstagångenefterattbränslesystemet
hartömtsheltpåbränsle.

21

g027581

B

C

D

E

A

G

F

Användarörelsereglagespa­karna

Figur25

Stängaavmotorn

1.Kopplaurknivarnagenomattföraknivreglagettill
lägetA V(Figur23).

2.FörgasreglagettilldetSNABBAläget.

3.VridtändningsnyckelntilllägetAVochtautnyckeln.

g004532

Figur26

1.Rörelsereglagespak–

PARKERINGSLÄGET

g027581

2.Mittläge,olåst

3.Framåt

4.Bakåt

5.Maskinensfrämredel

Köramaskinen

Drivhjulensvängeroberoendeavvarandraochdrivsav
hydraulmotorerpåvarjeaxel.Dukansvängaenasidanbakåt
ochdenandraframåtsåattmaskinensnurrariställetföratt
svänga.Dettagörmaskinenmycketmerlättmanövrerad,men
detkantaenstundattvänjassigvidrörelserna.

Medgasreglagetstyrsmotornsvarvtalmättirpm(varv
perminut).SättgasreglagetidetSNABBAlägetförbästa
prestanda.Köralltidmedfullgasvidklippning.

VARNING

Maskinenkanroteraväldigtsnabbt.Dukanförlora
kontrollenövermaskinenochorsakapersonskador
ellerskadorpåmaskinen.

•Varförsiktigisvängar.

•Saktanedinnandugörskarpasvängar.

Köraframåt

Obs:Varförsiktignärdubackarochsvänger.

22

1.Förreglagentillmittläget,olåstläge.

G008952

G008953

2.Körframåtgenomattförsiktigtföra
rörelsereglagespakarnaframåt(Figur27).

Figur27

trehastighetsintervallsommaskinenkankörasi–kant,
bogseringochklippning.

g027625

Figur29

1.SmartSpeed-spak

Såhärändrarduhastigheten:

1.Förrörelsereglagespakarnatillneutrallägetochutåttill

g008952

PARKERINGSLÄGET.

2.Kopplaurknivreglagebrytaren.

Körabakåt

1.Förreglagentillmittläget,olåstläge.

2.Backagenomattförsiktigtdrarörelsereglagespakarna
bakåt(Figur28).

Figur28

3.Justeraspakentillönskatläge.

Deninformationsomföljerskaendastsessomen
rekommendation.Vilkajusteringarsombörgörasvarierar
beroendepågrästyp,fukthaltochgräsetshöjd.

Lämplig
användning:

ParkeringX

Tungt,vått
gräs

UtbildningX

UppsamlingX

MullningX

Normal
klippning

TransportX

KantBogseringKlippning

X

X

Kant

Dethärärdenlångsammastehastigheten.Hastighetenpassar
tillföljande:

•Parkering

•Klippningavtungt,våttgräs

g008953

•Utbildning

Bogsering

AnvändaSmartSpeed

SmartSpeed

TM

-styrsystemspaken,somsitternedanför

TM

-styrsystemet

förarsätet(Figur29),gerförarenmöjlighetattväljamellan

Dethärärmellanhastigheten.Hastighetenpassartillföljande:

•Uppsamling

•Mullning

Klippning

23

Dethärärdensnabbastehastigheten.Hastighetenpassar

g019929

1

2

3

4

5

tillföljande:

•Normalklippning

•Transporteramaskinen

Stannamaskinen

Stängavmaskinengenomattförarörelsereglagespakarna
tillNEUTRALLÄGETochutåttillP ARKERINGSLÄGET,och
kopplaurknivreglagebrytaren.Kontrolleraattgasenäri

DETSNABBALÄGETochvridtändningsnyckelntillAV.Ta

utnyckelnurtändningslåset.

VARNING

Barnellerandrakringståendekanskadasomde
yttarpåellerförsökerattköraklipparenomden
harlämnatsutanuppsikt.

Taalltidurtändningsnyckelnochförgasreglagen
utåttillPARKERINGSLÄGETnärdulämnarmaskinen
utantillsyn,ävenomdetbaraärinågraminuter.

Justeraklipphöjden

Justeraantiskalvalsarna

Maskinermed107cmbredaklippdäck

Varjegångduändrarklipphöjdenskaduävenjustera
antiskalrullarnashöjdinställning.

Obs:Justeraantiskalvalsarnasåattdeintevidrörmarkenvid
normalklippningpåplanaytor.

1.Parkeramaskinenpåenplanytaochkopplaur
knivreglaget.

2.Kontrolleraattparkeringsbromsenärilagd,stängav
motorn,tautnyckelnochväntatillsallarörligadelar
harstannatinnandulämnarförarplatsen.

3.Justeraantiskalvalsarnatillnågotavföljandelägen:

•Övrehålet–använddethärlägetnärklippdäcket

ärinställtpåklipphöjderpå63mmellerlägre
(Figur31).

•Nedrehålet–använddethärlägetnärklippdäcket

ärinställtpåklipphöjderpå76mmellerhögre
(Figur31).

Obs:Transportlägetärdenhögstaklipphöjden(115mm).
SeFigur30.

Figur31

1.Antiskalvals

2.Nedrehålet–klippdäcket
ärinställtpåklipphöjder
på76mmellerhögre

3.Flänsmutter

4.Övrehålet–klippdäcket
ärinställtpåklipphöjder
på63mmellerlägre

5.Bult

Maskinermed127cmbredaklippdäck

Varjegångduändrarklipphöjdenskaduävenjustera
antiskalrullarnashöjdinställning.

Obs:Justeraantiskalvalsarnasåattdeintevidrörmarkenvid
normalklippningpåplanaytor.

g019929

1.Parkeramaskinenpåenplanytaochkopplaur
knivreglaget.

g027697

Figur30

2.Kontrolleraattparkeringsbromsenärilagd,stängav
motorn,tautnyckelnochväntatillsallarörligadelar
harstannatinnandulämnarförarplatsen.

3.Justeraantiskalvalsarna(Figur32)såattdemotsvarar
närmasteklipphöjd.

24

G010233

1

2

3

4

ärvanligtvisdenbästa.Vidklippningavgrässomärlängre
än15cmkandubehövaklippatvågångerförattfåett
acceptabeltklippresultat.

Klippaentredjedelavgrässtrået

Detärbästattbaraklippaavcirkaentredjedelavgrässtrået.
Meränsårekommenderasbaraomgräsetärglestelleromdet
ärsentpåhöstendågräsetväxersaktare.

Figur32

1.Antiskalvals3.Flänsmutter

2.Bult

4.Hålavstånd

Användasidoutkastaren

Klipparenharenfällbargräsriktaresomspriderutdetklippta
gräsetåtsidanochnerigräsmattan.

FARA

Omingengräsriktare,utkastarluckaellerkomplett
gräsuppsamlareharmonteratskanduochandra
kommaikontaktmedknivarnaellerträffasav
utslungatskräp.Kontaktmedroterandekniv(ar)
ochutslungatskräpkanorsakaskadoreller
innebäralivsfara.

•Taaldrigbortgräsriktarenfrånklipparen
eftersomdenriktaravfalletnedmotgräset.Byt
omedelbartutgräsriktarenomdenskadas.

•Föraldriginhändernaellerfötternaunder
klipparen.

•Försökaldrigattrensautkastarenellerknivarna
utanattförstKOPPLAURknivreglagebrytaren
(kraftuttaget)ochvridatändningsnyckelntilldet

AVSTÄNGDAlägetochtautden.

•Setillattgräsriktarenärinedfälltläge.

g010233

Bytaklippriktningen

Växlaklippriktningföratthållagräsetrakt.Detunderlättar
ocksåfördelningenavdetklipptagräset,vilketförbättrar
nedbrytningenochgödningen.

Klipptillräckligtofta

Gräsväxeriolikataktberoendepåårstiden.Föratthålla
sammalängdpågräsetskamanklippaoftaretidigtpåvåren.
Klippmersällannärtillväxtenavtarmotmittenavsommaren.
Klippmedhögreklipphöjdochklippsedanigeneftertvå
dagarmedlägreklipphöjdomduintekanklippaunderen
längretidsperiod.

Användaenlångsammare
klipphastighet

Dukankörasaktareförattfåettbättreklippresultatunder
vissaförhållanden.

Klippinteförkort

Höjklipphöjdenvidklippningavenojämngräsmattasåatt
integräsmattanskalasav.

Stannamaskinen

Omdumåstestannamaskinenunderklippningenkan
enklumpmedgräsklippfallanerpågräsmattan.Kör
tillettområdesomduredanharklipptmedanknivarna
ärinkoppladeförattundvikadettaellerkopplabort
klippardäcketsamtidigtsomdukörframåt.

Arbetstips

Användadetsnabbaläget

KörmotornidetSNABBAlägetförbästaklippningoch
maximalluftcirkulation.Detkrävsluftförattklippagräset
ordentligt.Ställinteinförlågklipphöjdsåattklipparenhelt
omgesavoklipptgräs.Försökattalltidsetillattensidaav
klipparenärfrifrånoklipptgräs,vilketmedförattluftkan
sugasiniklipparen.

Klippaengräsmattaförförstagången

Klippgräsetnågotlängreännormaltsåattinteklipparen
skalperarojämnmark.Denklipphöjdsomanväntstidigare

Hållundersidanavklipparenren

Rensabortgräsklippochsmutsfrånundersidanavklipparen
eftervarjeklippning.Omgräsochsmutsansamlasinuti
klipparenblirklippresultatettillslutintetillfredsställande.

Underhållakniven/knivarna

Setillatthållaknivenvassunderklippsäsongen,eftersomen
vassknivklipperrentutanattslitaochryckaavgrässtråna.
Omgräsetslitsochrycksavgulnardetiändarna,vilket
minskartillväxtenochökarriskenförsjukdomar.Kontrollera
knivarnaeftervarjeanvändningförattsetillattdeinteär
slöa,slitnaellerskadade.Filanedeventuellahackochslipa

25

knivarnaomsåbehövs.Omenknivärskadadellerslitenska

g017303

1 2

3

denbytasutomedelbartmotenoriginalknivfrånToro.

Efterkörning

Säkerhetefteranvändning

Allmänsäkerhet

•Tabortgräsochskräpfrånklippenheterna,ljuddämparna

ochmotorrummetförattundvikaeldsvåda.Torkaupp
eventuelltolje-ellerbränslespill.

•Stängavbränsletillförselnpåmaskinenvidförvaringoch

transport.

•Kopplaurredskapetsdrivningnärdutransporterar

maskinenellerinteanvänderden.

•Användramperifullbreddnärdulastarmaskinenpåen

släpvagnellerlastbil.

•Bindfastmaskinensåattdensittersäkertmed

spännband,kedjor,vajrarellerrep.Bådedefrämreoch
bakrespännremmarnaskavarariktadenedåtochutfrån
maskinen.

•Låtmotornsvalnainnanmaskinenställsundaniettslutet

utrymme.

•Stängavbränsletillförselnpåmaskinenvidförvaringoch

transport.

•Förvaraaldrigmaskinenellerbränslebehållareninärheten

avenöppenlåga,gnistaellertändlåga,t.ex.påen
varmvattenberedareellernågonannananordning.

Skjutamaskinenförhand

Viktigt:Skjutalltidmaskinenförhand.Bogseraaldrig

maskinen,eftersomdethydrauliskadrivsystemetkan
skadas.

Obs:Startaintemaskinen.
Obs:Nukanduskjutamaskinenförhand.

Figur33

1.Placeringav
förbikopplingsreglage

2.Reglagelägeföratt
användamaskinen

6.VridnyckelntillSTOPPLÄGETnärduärfärdigföratt
undvikaattbatterietladdasur.

Obs:Ommaskineninterörsigkanskeelbromsen
fortfarandeärinkopplad.Kopplaurelbromsenvidbehov.Se

Frikopplaelbromsen(sida40).

3.Reglagelägeförattskjuta
maskinen

Användamaskinen

Förförbikopplingsreglagenbakåtgenomnyckelhåletoch
nedåtförattlåsadempåplatsenligtFigur33.

Obs:Gördettaförallareglage.

g017303

Maskinenharenelbromsmekanism.Skjutmaskinenframåt
genomattvridatändningsnyckelntillKÖRLÄGET.Batteriet
måstevarauppladdatochfungerandeförattelbromsenska
kopplasur.

Skjutamaskinenframåt

1.Parkeramaskinenpåenplanytaochkopplaur
knivreglaget.

2.FörrörelsereglagespakarnautåttillPARKERINGSLÄGET,
stängavmotornochväntatillsallarörligadelarhar
stannatinnandukliverurförarsätet.

3.Lokaliseraförbikopplingsspakarnapåramenpåbåda
sidoravmotorn.

4.Förförbikopplingsreglagenframåtgenomnyckelhålet
ochnedåtförattlåsadempåplats(Figur33).

Obs:Gördettaförallareglage.

5.FörrörelsereglagespakarnainåttillNEUTRALLÄGET
ochvridtändningsnyckelntillKÖRLÄGET.

Transporteramaskinen

Användensläpvagnellerlastbilförtunglastföratt
transporteramaskinen.Kontrolleraattsläpvagneneller
lastbilenärutrustadmedallabromsar,lamporochmarkeringar
somkrävsenligtlag.Läsallasäkerhetsanvisningarnanoga.
Riskenförattdu,dinfamilj,dinahusdjurellerkringstående
skadasminskaromdukännertilldennainformation.

VARNING

Detärfarligtattkörapågatorellervägarutan
blinkers,strålkastareochreexer,ellerutanenskylt
förlångsamtgåendefordon,ochdetkanorsaka
olyckormedpersonskadorsomföljd.

Körintemaskinenpåallmänväg.

1.Omduanvänderensläpvagnskadenkopplastilldet
bogserandefordonetochsäkrasmedsäkerhetskedjor.

2.Anslutsläpvagnsbromsarnaomtillämpligt.

26

3.Lastamaskinenpåsläpvagnenellerlastbilen.

4.Stängavmotorn,tautnyckeln,draåt
parkeringsbromsenochstängbränslekranen.

5.Bindfastmaskinennäradefrämresvänghjulenoch
denbakrestötdämparen(Figur34).

Figur34

Lastamaskinen

Varmycketförsiktigtnärdulastarpåelleravmaskinerpå
ettsläpellerenlastbil.Användenfullbreddsrampsomär
bredareänmaskinenfördenhärproceduren.Backauppför
rampenochkörframåtnedförrampen(Figur35).

VARNING

Ommanlastarpåenmaskinpåettsläpelleren
lastbilökarriskenförattvälta,vilketkanorsaka
allvarligapersonskadorochinnebäralivsfara(Figur

37).

•Varmycketförsiktigvidkörningpåenramp.

•Användendastenfullbreddsramp.Användinte
åtskildaramperförvarsidaavmaskinen.

•Kontrolleraattlutningenmellanrampenoch
marken,ellermellanrampenochsläpeteller
lastbilen,inteärstörreän15grader.

•Kontrolleraattrampenärminstfyragångerså

g027708

långsomsläpvagns-ellerlastbilsaketshöjd
frånmarken.Dettillförsäkrarattrampensvinkel
inteöverstiger15graderpåplanmark.

•Backauppförramperochkörframåtnedför
ramper.

•Undvikplötsligaccelerationellerinbromsning
närdukörmaskinenpåenramp,eftersomdet
kanorsakaattdutapparkontrollenellertippar.

Figur35

1.Backamaskinenuppför
rampen.

Viktigt:Användintesmala,åtskildaramperför
maskinensbådasidor.

2.Körmaskinenframåt
nedförramper.

g027995

27

g027996

5

1

2

6

Figur36

g027996

1.Fullbreddsrampiuppfällt
läge

2.Fullbreddsrampi
lastningsposition,sedd
frånsidan

3.Högst15grader

4.Rampenärminst4gånger
sålångsomsläpetseller
lastbilsaketshöjdfrån
marken

5.H=släpvagns-eller
lastbilsaketshöjdfrån
marken

6.Släp

28

Underhåll

Obs:Vänsterochhögersidapåmaskinenärlikamedförarensvänstrarespektivehögrasidavidnormalkörning.

Rekommenderatunderhåll

UnderhållsintervallUnderhållsförfarande

Efterdeförsta5timmarna

Varjeanvändningeller

dagligen

Eftervarjeanvändning

Var25:etimme

Var100:etimme

Var200:etimme

Föreförvaring

•Bytutmotoroljan.

•Kontrollerasäkerhetssystemet.

•Kontrolleraomdetnnsnågrasmutsiga,lösaellerskadadedelariluftrenaren.

•Kontrolleraoljenivånimotorn.

•Rengörluftintagsgallret.

•Kontrolleraknivarna.

•Kontrolleraattgräsriktareninteärskadad.

•Rengörklippardäckkåpan.

•Smörjallasmörjpunkter.

•Rengörluftrenarensskumplastinsats(oftareviddammigaochsmutsiga
förhållanden).

•Kontrolleradäcktrycket.

•Kontrolleraattremmarnainteärslitnaellerspruckna.

•Bytutluftrenarensskumplastinsats(oftareviddammigaochsmutsigaförhållanden).

•Servaluftrenarenspappersinsats(oftareviddammigaochsmutsigaförhållanden).

•Bytutmotoroljan(oftareviddammigaochsmutsigaförhållanden).

•Bytoljeltret(oftareviddammigaochsmutsigaförhållanden).

•Kontrolleratändstiftet(-stiften).

•Kontrolleradetinbyggdabränsleltret.

•Bytutluftrenarenspappersinsats(oftareviddammigaochsmutsigaförhållanden).

•Sätttillbakatändstiftet/tändstiften.

•Bytutdetinbyggdabränsleltret.

•Laddabatterietochlossabatterikablarna.

•Utförallaunderhållsprocedurerilistanovanföreförvaring.

•Målaieventuellalackskador.

VARFÖRSIKTIG

Omdulämnarnyckelnitändningslåsetkannågonråkastartamotornavmisstagochskadadigeller
någonannanpersonallvarligt.

Tautnyckelnurlåsetochlossatändkabelnfråntändstiftetinnanduutförnågotunderhåll.Förkabelnåt
sidansåattdeninteoavsiktligtkommerikontaktmedtändstiftet.

29

Förberedelserför

Höjauppsätet

underhåll

Underhållochförvaring

•Innandureparerarmaskinenskadugöraföljande:

–Kopplabortdrivenheterna.

–Draåtparkeringsbromsen.

–Stängavmotornochtautnyckeln.

–Lossatändkabeln.

•Parkeramaskinenpåettjämntunderlag.

•Tabortgräsochskräpfrånklippenheten,drivhjulen,

ljuddämparnaochmotornförattundvikaeldsvåda.

•Torkauppeventuelltolje-ellerbränslespill.

•Låtmotornsvalnaföreförvaringavmaskinen.

•Förvaraintemaskinenellerbränsleinärhetenavöppna

lågor,ochtappainteurbränsleinomhus.

•Låtinteobehörigapersonerservamaskinen.

•Stöttauppmaskinenoch/ellerdesskomponentermed

domkrafternärdetbehövs.

Kontrolleraattrörelsereglagespakarnaärlåstai

PARKERINGSLÄGETochförsätetframåt.

Genomatthöjasätetkommerduåtföljandekomponenter:

•Serienummerplåt

•Servicedekal

•Sätesjusteringsskruvar

•Bränslelter

•Batteriochbatterikablar

Lossaklippdäcketskjol

Lossadetvånedreskruvarnapåkjolenförattfååtkomsttill
klippdäcketsovansida(Figur37).

•Lättaförsiktigtpåtrycketikomponentermedupplagrad

energi.

•Kopplaifrånbatterietellerdraurtändkabelninnandu

utförnågrareparationer.Lossaminuskabelanslutningen
förstochpluskabelanslutningensist.Återanslut
pluskabelanslutningenförstochminuskabelanslutningen
sist.

•Varförsiktignärdukontrollerarknivarna.Svepnågot

omkringkniven/knivarnaellerbärtjocktvadderade
handskar,ochvarförsiktigvidunderhåll.Duskaendast
bytautknivarnaochinterätautellersvetsadem.

•Hållhänderochfötterbortafrånrörligadelar.Görhelst

ingajusteringarnärmotornärigång.

•Hållalladelarigottbruksskickochsamtligafästelement

åtdragna,isynnerhetknivskruvarna.Bytutallaslitnaeller
skadadedekaler.

•Mixtraaldrigmeddenavseddafunktionenhosen

säkerhetsbrytare,ochreduceraintedetskydden
säkerhetsbrytareger.Kontrolleraregelbundetatt
säkerhetsbrytarnafungerarsomdeska.

•Användendastoriginalreservdelarochtillbehörfrån

Toroförattgaranteraoptimalprestandaochfortlöpande
säkerhetförprodukten.Detkanvarafarligtattanvända
reservdelarochtillbehörfrånandratillverkareochdet
kangöraproduktgarantinogiltig.

g027794

Figur37

1.Nedrebult2.Kjol

Obs:Draalltidåtbultarnaigenförattmonterakjolenefter
underhåll.

•Kontrolleraparkeringsbromsensfunktionofta.Justera

ochunderhållomsåerfordras.

30

Smörjning

g027800

g027801

Motorunderhåll

Smörjalagren

Serviceintervall:Var25:etimme—Smörjallasmörjpunkter.

Typavfett:Litiumfettnr2

1.Parkeramaskinenpåettplantunderlagochkopplaur
knivreglaget.

2.FörrörelsereglagespakarnautåttillPARKERINGSLÄGET,
stängavmotorn,tautnyckelnochväntatillsallarörliga
delarharstannatinnandukliverurförarsätet.

3.Torkaavsmörjnipplarna(Figur38ochFigur39)med
entrasa.

Obs:Skrapaborteventuellfärgpå
nippelns/nipplarnasframsida.

Motorsäkerhet

Stängavmotorninnandukontrolleraroljenivånellerfyller
påoljaivevhuset.

Servaluftrenaren

Serviceintervall:Varjeanvändningellerdagligen

Obs:Utförservicepåluftrenarenoftare(mednågra
timmarsmellanrum)vidextremtdammigaochsandiga
arbetsförhållanden.

Tabortinsatserna

1.Parkeramaskinenpåenplanytaochkopplaur
knivreglaget(PTO).

2.Läggiparkeringsbromsen,stannamotorn,tautnyckeln
ochväntatillsallarörligadelarharstannatinnandu
lämnarförarplatsen.

3.Görrentomkringluftrenarensåattintesmutsfaller
nedimotornochorsakarskador.

4.Lyftkåpanochvridluftrenarenuturmotorn(Figur40).

Figur38

1.Främresvänghjul

Figur39

Påundersidanavsätetssittdel

1.Läsinstruktionernainnan
duutförserviceeller
underhåll..

2.Kontrolleralufttrycketi
däckenvar25:ekörtimma.

3.Smörjvar25:ekörtimme.

4.Motor

4.Sättenfettsprutapåvarjenippel(Figur38ochFigur

39).

5.Pumpainfettinipplarnatillsdetbörjarträngautur
lagren.

g032432

g027800

decal106-8717

g027801

Figur40

31

5.Tabortskumplastinsatsenfrånpappersinsatsen(Figur

g027802

SAE 5W -30, 10W -30

SAE 30

SYNTHETIC 5W -20, 5W -30, 10W -30

g029683

41).

Figur41

Utföraservicepåskumplastinsatsen

Serviceintervall:Var25:etimme/Engångper

månad(beroendepåvilketsom
inträffarförst)—Rengörluftrenarens
skumplastinsats(oftareviddammigaoch
smutsigaförhållanden).

Var100:etimme/Årligen(beroendepåvilketsom
inträffarförst)—Bytutluftrenarensskumplastinsats
(oftareviddammigaochsmutsigaförhållanden).

Tvättaskumplastinsatsenmedvattenochbytutdenomden
ärskadad.

Servamotoroljan

Oljetyp:Renadolja(APIserviceSF,SG,SH,SJellerSL)

Vevhusvolym:2,4litermedlter

Viskositet:Setabellennedan.

g027802

g029683

Figur42

Kontrolleraoljenivånimotorn

Serviceintervall:Varjeanvändningellerdagligen

Obs:Kontrolleraoljenivånnärmotornärkall.

VARNING

Utföraservicepåpappersinsatsen

Serviceintervall:Var100:etimme/Årligen(beroende

påvilketsominträffarförst)—Serva
luftrenarenspappersinsats(oftarevid
dammigaochsmutsigaförhållanden).

Var200:etimme/Vartannatår(beroendepåvilketsom
inträffarförst)—Bytutluftrenarenspappersinsats
(oftareviddammigaochsmutsigaförhållanden).

1.Knackainsatsenlättmotettplantunderlagsåattdamm
ochsmutslossnar.

2.Kontrolleraattinsatseninteärsprucken,att
gummitätningenintehargåttsöndersamtattdetinte
nnsnågonoljebeläggningpåinsatsen.

Viktigt:Blåsinterentpappersinsatsenmed
tryckluftellervätska,t.ex.lösningsmedel,bensin
ellerfotogen.Bytutinsatsenomdenärskadad
ellerintekanrengörasordentligt.

Vidkontaktmedhetaytorkanpersonskadoruppstå.

Hållhänder,fötter,ansikteochandrakroppsdelar
samtkläderpåavståndfrånljuddämparenoch
andrahetaytor.

Viktigt:Omdufyllerpåförmycketellerförliteoljai
motornsvevhusochstartarmotornkandenskadas.

1.Parkeramaskinenpåplanmark,kopplaurknivreglaget,
stängavmotorn,draåtparkeringsbromsenochtaut
nyckeln.

2.Säkerställattmotornäravstängd,stårpåettjämnt
underlagochharsvalnatsåattoljanharhunnitrinna
nedisumpen.

3.Rengörområdetruntoljepåfyllningslocketoch
oljestickaninnandutarbortstickansåattsmutsoch
gräsklippintehamnarimotorn(Figur43).

4.Stängavmotorn,tautnyckelnochväntatillsalla
rörligadelarharstannatinnandukliverurförarsätet.

32

B

A

C

D

E

G029368

F

G H

I J K

Bytamotoroljanocholjeltret

Serviceintervall:Efterdeförsta5timmarna/Efterden

förstamånaden(beroendepåvilketsom
inträffarförst)—Bytutmotoroljan.

Var100:etimme/Årligen(beroendepåvilketsom
inträffarförst)—Bytutmotoroljan(oftarevid
dammigaochsmutsigaförhållanden).

Var100:etimme/Årligen(beroendepåvilketsom
inträffarförst)—Bytoljeltret(oftareviddammiga
ochsmutsigaförhållanden).

Obs:Bytmotoroljeltretoftarevidmycketdammigaeller
sandigaarbetsförhållanden.

Obs:Kasseraspilloljanpåenåtervinningsstation.

1.Parkeramaskinenpåettjämntunderlagförattförsäkra
attoljantömshelt.

2.Kopplaurkraftuttagetochkontrolleraatt
parkeringsbromsenärilagd.

3.Stängavmotorn,tautnyckelnochväntatillsalla
rörligadelarharstannatinnandukliverurförarsätet.

4.Tappaurmotoroljan.

g029368

Figur43

33

g027799

g027799

A

B

C

g027823

D

B

A

C D

E

F

3/4

g027477

g027477

Figur45

6.Hälllångsamtcirka80procentavdenangivnaoljani
påfyllningsröretochtillsättlångsamtytterligareoljatills
dennårmarkeringenFull(Figur46).

5.Bytutmotoroljeltret(Figur45).

Obs:Kontrolleraattoljelterpackningenliggermot
motornochvridsedanltretytterligare3/4varv.

Figur44

g027823

34

B

A

C

D

E

F

g027660

Figur46

B

A

g027478

B

A

g027479

Taborttändstiftet

1.Kopplaurkraftuttagetochförrörelsereglagespakarna
tillPARKERINGSLÄGET.

2.Stängavmotorn,tautnyckelnochväntatillsalla
rörligadelarharstannatinnandukliverurförarsätet.

g027478

Figur47

Obs:Eftersomnedsänkningenrunttändstiftetär

sådjup,gårdetlättastattblåsarenthålrummetmed
tryckluft.Detgårlättastattnåtändstiftetnäräkthuset
tasbortförrengöring.

g027660

Kontrolleratändstiftet

Servatändstiftet

Serviceintervall:Var100:etimme/Årligen(beroendepå

vilketsominträffarförst)—Kontrollera
tändstiftet(-stiften).

Var200:etimme/Vartannatår(beroendepåvilketsom
inträffarförst)—Sätttillbakatändstiftet/tändstiften.

Setillattluftgapetmellanmitt-ochsidoelektrodernaärrätt
innantändstiftetmonteras.Användentändstiftsnyckelvid
demonteringochmonteringochettbladmåttförkontrolloch
justeringavmellanrummet.Monteravidbehovnyatändstift.

Typ:Champion

Luftgap:0,76mm

®

RN9YCellerNGK

®

BPR6ES

Viktigt:Rengörintetändstiftet/-stiften.Bytalltid
uttändstiftetomdetharensvartbeläggning,slitna
elektroder,enoljelmellersprickor.

Omisolatornärljustbrunellergråfungerarmotornkorrekt.
Ensvartbeläggningpåisolatornbetydervanligenatt
luftrenarenärsmutsig.

Ställingapettill0,76mm.

g027479

Figur48

35

Monteratändstiftet

B

A

25-30 N-m

18.5-22.1 ft-lb

g027960

C

D

Draåttändstiftet/-stiftentill25–30N·m.

Figur49

Rengörakylsystemet

Tabortgräsochskräpfrånluftintagsgallretförevarje
användningstillfälle.

1.Kopplaurknivreglagebrytarenochför
rörelsereglagespakarnatillPARKERINGSLÄGET.

2.Stängavmotorn,tautnyckelnochväntatillsalla
rörligadelarharstannatinnandukliverurförarsätet.

3.Tabortluftltretfrånmotorn.

4.Tabortmotorhöljet.

5.Monteraluftltretpålterbasenförattförhindraatt
skräpkommeriniluftintaget.

Underhålla
bränslesystemet

FARA

Undervissaförhållandenärbränsleextremt
brandfarligtochmycketexplosivt.Brandeller
explosionibränslekanorsakabrännskadoroch
materiellaskador.

•Utförbränslerelateratunderhållnärmotornär
kall.Gördetutomhuspåenöppenplats.Torka
uppeventuelltutspilltbränsle.

•Rökaldrignärdutömmerutbränsleoch
hålldigbortafrånöppeneldellerplatserdär
bränsleångornakanantändasavgnistor.

g027960

Bytautdetinbyggda
bränsleltret

Serviceintervall:Var100:etimme/Årligen(beroendepå

vilketsominträffarförst)—Kontrollera
detinbyggdabränsleltret.

Var200:etimme/Vartannatår(beroendepåvilketsom
inträffarförst)—Bytutdetinbyggdabränsleltret.

Sättaldrigtillbakaettsmutsigtlteromdethartagitsbort
frånbränsleslangen.

1.Parkeramaskinenpåenplanytaochkopplaur
knivreglaget.

2.Kontrolleraattbromsenärilagd,stannamotorn,ta
utnyckelnochväntatillsallarörligadelarharstannat
innandukliverutfrånförarplatsen.

6.Avlägsnaskräpochgräsfråndelarna.

7.Tabortluftltretochmonteramotorhöljet.

8.Monteraluftltret.

36

g027939

Underhållaelsystemet

Säkerhetförelsystemet

•Kopplabortbatterietinnanreparationutförs

påmaskinen.Lossaminuskabelanslutningen

g027939

förstochpluskabelanslutningensist.Återanslut
pluskabelanslutningenförstochminuskabelanslutningen
sist.

•Laddabatterietiettöppetochvälventileratutrymme,på

avståndfrångnistorochöppnalågor.Kopplaurladdaren
innanbatterietanslutsellerkopplasbort.Använd
skyddskläderochisoleradeverktyg.

VARNING

KALIFORNIEN

Proposition65Varning

Batteripoler,kabelanslutningarochtillbehör

tilldessainnehållerblyochblykomponenter:

kemikaliersomstatenKalifornienanserorsaka

cancerochfortplantningsskador.Tvätta

händernanärduharhanteratbatteriet.

Figur50

Serviceavbatteriet

Demonteringavbatteri

VARNING

g033082

Batterietskabelanslutningarellermetalldelarkan
kortslutasmotmaskinkomponenterimetalloch
orsakagnistor.Gnistorkanfåbatterigasernaatt
explodera,vilketkanledatillpersonskador.

•Vidavlägsnandeellerinstallationavbatteriet
fårduintelåtabatterianslutningarnakommai
kontaktmednågraavmaskinensmetalldelar.

•Låtintemetallverktygkortslutasmellan
batterianslutningarnaochmaskinens
metalldelar.

1.Parkeramaskinenpåettplantunderlagochkopplaur
knivreglaget.

2.FörrörelsereglagespakarnautåttillPARKERINGSLÄGET,
stängavmotorn,tautnyckelnochväntatillsallarörliga
delarharstannatinnandukliverurförarsätet.

3.Höjuppsätetförattkommaåtbatteriet.

4.Lossadenjordademinuskabeln(svart)frånbatteripolen
(Figur51).

Obs:Sparaallafästelement.

37

VARNING

G005072

1

2

3

4

5

6

7

Felaktigdragningavbatterikablarnakan
skadamaskinenochkablarnasamtorsaka
gnistor.Gnistorkanfåbatterigasernaatt
explodera,vilketkanledatillpersonskador.

•Lossaalltidbatterietsminuskabel(svart)
innandulossarpluskabeln(röd).

•Anslutalltidpluskabeln(röd)innandu
ansluterminuskabeln(svart).

5.Drauppgummihöljetpåpluskabeln(röd).

6.Lossapluskabeln(röd)frånbatteripolen(Figur51).

Obs:Sparaallafästelement.

7.Tabortbatterietslåsfäste(Figur51)ochlyftutbatteriet
urbatterilådan.

Laddabatteriet

Serviceintervall:Föreförvaring—Laddabatterietochlossa

batterikablarna.

1.Tabortbatterietfrånchassit.SeDemonteringav

batteri(sida37).

2.Laddabatterietiminstentimmevid6–10A.
Obs:Överladdaintebatteriet.

3.Närbatterietärfulladdatskaladdarenkopplasbort
fråneluttagetförst,ochsedanskaladdningskablarna
lossasfrånbatteripolerna(Figur52).

g000538

Figur52

1.Batteri

2.Batterietspluspol(+)

3.Skruv,brickaochmutter

4.Anslutningssko

1.Batterietspluspol(+)3.Röd(+)laddningskabel

2.Batterietsminuspol(−)4.Svart(−)laddningskabel

Monterabatteriet

1.Placerabatterietilådan(Figur51).

2.Anslutpluskabeln(röd)tillbatterietspluspol(+)med
defästelementsomtogsborttidigare.

3.Anslutminuskabelntillbatterietsminuspol(–)medde

g005072

Figur51

5.Batterietsminuspol(−)

6.Vingmutter,brickaoch
skruv

7.Batterilåsfäste

fästelementsomdutogborttidigare.

4.Träpådenrödaanslutningsskonpåbatterietspluspol
(röd).

5.Fästbatterietmedlåsfästet(Figur51).

6.Sänknedsätet.

Servasäkringarna

Elsystemetskyddasavsäkringar.Denkräveringet
underhåll,menomensäkringgårbördudockundersöka
komponenten/kretsenförfunktionsfelellerkortslutning.

Typavsäkring:

•Huvudsäkring–F1(30A,atsäkring)

•Laddningskrets–F2(25A,atsäkring)

1.Tabortskruvarnasomhållerfastkontrollpanelenpå
maskinen.

Obs:Sparaallafästelement.

2.Lyftuppkontrollpanelensåattdukommeråt
huvudkablagetochsäkringsblocket(Figur53).

38

3.Bytutensäkringgenomattdrautden(Figur53).

30

25

30

25

G014921

2

1

Figur53

1.Huvudsäkring(30A)2.Laddningskrets(25A)

4.Sätttillbakakontrollpanelenpådessplats.

Obs:Använddeskruvarsomdutogborttidigareför
attfästapanelenpåmaskinen.

Underhålladrivsystemet

Kontrolleradäcktrycket

Serviceintervall:Var25:etimme—Kontrolleradäcktrycket.

Hålllufttrycketifram-ochbakdäckenenligtspecikationerna.
Ojämntlufttryckidäckenkanorsakaojämnklippning.
Kontrolleratrycketvidventilskaftet(Figur54).Mättrycket
närdäckenärkallaförattfåensåexaktavläsningsommöjligt.

Sedetmaximitrycksomföreslåsavdäcktillverkarenpåsidan
avsvänghjulen.

Pumpauppdebakredrivhjulentill0,9bar.

g014921

g000554

Figur54

1.Ventilskaft

39

Frikopplaelbromsen

Dukankopplaurelbromsenmanuelltgenomattvrida
länkarmarnaframåt.Närelbromsenärströmsattåterställs
bromsen.

1.VridtändningsnyckelntilllägetAVellerkopplabort
batteriet.

2.Letarättpåelbromsensaxeldärbromsenslänkarmar
haranslutits(Figur55).

Underhåll

Servaknivarna

Förbästaklippresultatskaknivarnahållasvassa.Ha
extraknivartillhandsförattlättkunnaslipaochbytautdem.

Knivsäkerhet

3.Vridaxelnframåtförattfrikopplabromsen.

Figur55

1.Bromsenslänkarmpåelbromsstyrenheten

2.Vänsterbakdäck

Enslitenellerskadadknivkangåsönderochenbitavkniven
kanslungasutmotdigellernågonkringstående,vilketkan
innebäralivsfaraellerledatillallvarligapersonskador.Om
manförsökerrepareraenskadadknivkandettaresulteraiatt
produktenssäkerhetscertieringupphörattgälla.

•Kontrolleraomknivarnaärslitnaellerskadademed

jämnamellanrum.

•Varförsiktignärdukontrollerarknivarna.Lindain

knivarnainågotellertapådighandskar,ochvarförsiktig
närduservarknivarna.Knivarnafårendastbytasuteller
slipas–deskaaldrigrätasutellersvetsas.

•Varförsiktignärenknivroteraspåmaskinermedera

knivar,eftersomdenkanfåävenandraknivarattbörja
rotera.

g027911

Görföljandeinnandukontrollerareller
servarknivarna

1.Parkeramaskinenpåenplanyta,kopplaur
knivreglagebrytaren(kraftuttaget)ochför
rörelsereglagespakarnautåttillPARKERINGSLÄGET.

2.Stängavmotorn,tautnyckelnochkopplabort
tändkablarnafråntändstiften.

Kontrolleraknivarna

Serviceintervall:Varjeanvändningellerdagligen

1.Kontrolleraeggarna(Figur56).

2.Tabortknivenochslipadenomeggarnaärslöaeller
harfåtthack,seSlipaknivarna(sida42).

3.Kontrolleraknivarna,specielltdenböjdadelen.

4.Monteraomedelbartennyknivomduupptäcker
sprickor,slitageellerspårbildningidettaområde(Figur

56).

40

Figur56

G014972

1

2

3

G014973

1

2

3

G014974

1

2

3

g006530

1.Egg

2.Böjddel

3.Slitage/spårbildning

4.Spricka

Kontrolleraomknivarnaärböjda

Obs:Maskinenmåsteståpåenplanytanärföljande

procedurutförs.

1.Höjklippdäckettilldethögstaklippläget.

2.Bärtjockavadderadehandskarellerannatlämpligt
handskyddochroteralångsamtkniventillettlägesom
gördetmöjligtattmätaavståndetmellanknivseggen
ochdenplanaytasommaskinenstårpå(Figur57).

Figur57

g014973

Figur58

1.Kniv(imätposition)

2.Planyta

3.Uppmättavståndmellanknivochyta(A)

4.Roterasammakniv180gradersåattdenmotsatta
skäreggennuärisammaläge(Figur59).

g014974

Figur59

1.Kniv(densidasommättestidigare)

2.Mätläget(denpositionsomanvändestidigare)

g014972

3.Denmotsattasidanavknivenyttastillmätläget

1.Däck3.Kniv

2.Spindelhus

5.Mätfrånknivspetsentilldenplanaytan(Figur60).

Obs:Skillnadenbörintevaramerstörreän3mm.

3.Mätfrånknivspetsentilldenplanaytan(Figur58).

41

G014973

1

2

3

Figur60

G027833

1.Motsattknivsegg(imätläge)

2.Planyta

3.Detandrauppmättaavståendetmellanknivochyta(B)

A.OmskillnadenmellanAochBärstörreän3mm

skaknivenbytasutmotenny.SeDemontera

knivarna(sida42)ochMonteraknivarna(sida42).

Obs:Omenböjdknivbytsutmotenny,men
skillnadenfortfarandeärstörreän3mm,kan
knivspindelnvaraböjd.Kontaktaenauktoriserad
Toro-återförsäljareförservice.

B.Omskillnadenliggerinomdegodkändavärdena

gårduvidaretillnästakniv.

6.Upprepaprocedurenpåsamtligaknivar.

g014973

g027833

Figur61

1.Knivenssegeldel3.Böjdbricka

2.Kniv4.Knivskruv

Slipaknivarna

1.Slipaeggarnaibådaändarnaavknivenmedenl
(Figur62).

Obs:Behållursprungsvinkeln.
Obs:Knivenbehållerbalanseringenomsamma

mängdmaterialavlägsnasfrånbådaeggarna.

Demonteraknivarna

Knivarnamåstebytasutomdukörpåetthårtföremål,
omknivenäriobalanselleromknivenärböjd.Använd
alltidTorosoriginalknivarförattsäkerställabästamöjliga
prestandaochävenfortsättningsvishållamaskinensäker.
Omduanvänderersättningsknivarfrånandratillverkare
kandetresulteraiattmaskineninteuppfyllergällande
säkerhetsstandarder.

1.Hållknivändenmedentrasaellerentjocktvadderad
handske.

2.Avlägsnaknivskruven,denböjdabrickanochkniven
frånspindelaxeln(Figur61).

g000552

Figur62

1.Slipamedursprungligvinkel.

2.Kontrolleraknivensbalansmedenknivbalanserare
(Figur63).

Obs:Omknivenstannarkvarietthorisontelltlägeär
denibalansochkananvändas.

Obs:Omkniveninteärbalanseradkandulabort
litemetallfrånknivenssegeldel(Figur62).

g000553

Figur63

1.Kniv2.Balanserare

3.Upprepaprocedurentillsknivenärbalanserad.

Monteraknivarna

1.Monteraknivenpåspindelaxeln(Figur61).

42

Viktigt:Knivensböjdadelmåstealltidpekauppåt,

G009682

1

2

2

3

3

4

4

G005278

1

2

2

3

3

4

4

motgräsklipparensinsida,förattklippningenska
blirätt.

2.Monteradenböjdabrickan(denkupadesidanmot
kniven)ochknivskruven(Figur61).

3.Draåtknivskruventill47–88N∙m.

Balanseraklippdäcket

Kontrolleraattklippdäcketärplantnärdumonterarklipparen
elleromdumärkerattdingräsmattablirojämntklippt.

Kontrolleraattklippdäcketsknivarinteärböjdainnan
balansering.Tabortochbytutallaböjdaknivar.Läs

Kontrolleraomknivarnaärböjda(sida41)innandufortsätter.

Ställinklippdäcketslutningisidledinnandujusterarden
främre-bakrelutningen.

Krav:

•Maskinenmåsteståpåenplanyta.

•Alladäckmåsteharätttryck.SeKontrolleradäcktrycket

(sida39).

Figur65

Klippdäckmedtreknivar

1.Knivarnaärparallella3.Yttreknivseggar

2.Knivenssegeldel

4.Mätfrånknivspetsentill
denplanaytanhär.

5.Mätmellandeyttreknivseggarnaochdenplanaytan
(Figur64ochFigur65).

Obs:Omintebådamåttenärinom5mmkrävsen
justering.Fortsättmeddennaprocedur.

g005278

Balanseringisidled

1.Parkeramaskinenpåettplantunderlagochkopplaur
knivreglaget.

2.FörrörelsereglagespakarnautåttillPARKERINGSLÄGET,
stängavmotorn,tautnyckelnochväntatillsallarörliga
delarharstannatinnandukliverurförarsätet.

3.Förklipphöjdsreglagettilldetmellerstaläget.

4.Roteraförsiktigtknivarnasåattallaärparallella(Figur

64ochFigur65).

6.Föryttadigtillmaskinensvänstrasida.

7.Lossasidolåsmuttern.

8.Höjellersänkklipparensvänstrasidagenomattvrida
pådenbakremuttern(Figur66).

Obs:Vriddenbakremutternmedursföratthöja
klippdäcketochmotursförattsänkadet.(Figur66).

1.Knivarnaärparallella3.Yttreknivseggar

2.Knivenssegeldel

Figur64

Klippdäckmedtvåknivar

4.Mätfrånknivspetsentill
denplanaytanhär.

g009682

1.Hållarfäste

2.Sidolåsmutter

Figur66

3.Bakremutter

9.Kontrollerajusteringarnaisidledigen.Upprepa
procedurentillsmåttenärkorrekta.

43

g027588

10.Fortsättattsäkerställaattklippdäcketäribalansgenom

G009658

1

2

2

G009659

1

2

3

2

3

G014634

1

2

3

attkontrolleradenfrämre-bakreknivlutningen.Se

Justerafrämre-bakreknivlutningen(sida44).

Justerafrämre-bakreknivlutningen

Kontrolleraknivensfrämre-bakrelutningvarjegångdu
monterarklippaggregatet.Omklipparensfrämredelärmer
än7,9mmlägreänklipparensbakredeljusterarduknivens
lutningpåföljandesätt:

1.Parkeramaskinenpåettplantunderlagochkopplaur
knivreglaget.

2.FörrörelsereglagespakarnautåttillPARKERINGSLÄGET,
stängavmotorn,tautnyckelnochväntatillsallarörliga
delarharstannatinnandukliverurförarsätet.

3.Förklipphöjdsreglagettilldetmellerstaläget.

Obs:Kontrolleraochjusterainställningenav
knivnivånisidledomduinteharkontrolleratdenna
inställning.SeBalanseringisidled(sida43).

4.Roteraknivarnaförsiktigtsåattdeärriktade
framåt-bakåt(Figur67ochFigur68).

5.Mätfråndenfrämreknivensspetstilldenplanaytan,
ochfråndenbakreknivensspetstilldenplanaytan
(Figur67ochFigur68).

Obs:Omdenfrämreknivensspetsinteär1,6–7,9mm
lägreändenbakreknivensspetsskadujusteraden
främrelåsmuttern.

6.Vridpåjusteringsmutternframtillpåklipparenföratt
justeraknivensfrämre-bakrelutning(Figur69).

Figur67

Klippdäckmedtvåknivar

1.Knivarframåt-bakåt

2.Mätfrånknivspetsentilldenplanaytanhär.

g014634

Figur69

1.Justeringsstång3.Låsmutter

2.Justeringsblock

7.Draåtjusteringsmutternföratthöjaklipparensfront.

g009658

8.Lossapåjusteringsmutternförattsänkaklipparens
front.

9.Närjusteringenärgjordskadukontrolleraden
främre-bakrelutningenigenochfortsättaattjustera
mutterntillsdenfrämreknivensspetsbennersig
1,6–7,9mmlägreändenbakreknivensspets(Figur67
ochFigur68).

10.Närdenfrämre-bakrelutningenärkorrektska
dukontrolleraklipparenslutningisidledigen.Se

Balanseringisidled(sida43).

Demonteraklippdäcket

1.Parkeramaskinenpåettplantunderlagochkopplaur
knivreglaget.

Figur68

1.Knivarframåt-bakåt3.Mätfrånknivspetsentill

2.Yttreknivseggar

Klippdäckmedtreknivar

denplanaytanhär.

2.FörrörelsereglagespakarnautåttillPARKERINGSLÄGET,

g009659

stängavmotorn,tautnyckelnochväntatillsallarörliga
delarharstannatinnandukliverurförarsätet.

3.Sänknerklipphöjdsreglagettilllägstaklipphöjd.

4.Lossade2skruvarnasomsäkrarklippdäcketskjoltill
klippdäcket.SeLossaklippdäcketskjol(sida30).

5.Taborthårnålssprintenfråndenfrämrestödstången
ochtabortstångenfråndäckfästet(Figur70).

44

G014635

1

2

3

Figur70

2

2

3

G005077

1

2

2

3

1.Främrestödstång

2.Låsmutter

3.Däckfäste

6.Sänkförsiktigtnerklipparensfronttillmarken.

7.Lyftklipparenochhållarfästenasåattdegårfriafrån
denbakrelyftstångenochsänkförsiktigtnedklipparen
tillmarken(Figur71).

Monteraklippdäcket

1.Parkeramaskinenpåettplantunderlagochkopplaur
knivreglaget.

2.FörrörelsereglagespakarnautåttillPARKERINGSLÄGET,
stängavmotorn,tautnyckelnochväntatillsallarörliga
delarharstannatinnandukliverurförarsätet.

3.Skjutinklipparenundermaskinen.

4.Sänknerklipphöjdsreglagettilllägstaklipphöjd.

5.Lyftuppklippardäcketsbakredelochförhållarfästena
överdenbakrelyftstången(Figur71).

6.Fästdenfrämrestödstångenvidklippardäcketmed
hårnålssprintenochsprintbulten(Figur70).

7.Monteraklipparremmenpåmotorremskivan.SeByta

utklipparremmen(sida46).

8.Draåtdetvånedreskruvarnasomsäkrarklippdäckets
kjoltillklippdäcket.AnvisningarnnsiLossa

klippdäcketskjol(sida30).

g014635

Bytautgräsriktaren

Serviceintervall:Varjeanvändningellerdagli-

gen—Kontrolleraattgräsriktaren
inteärskadad.

VARNING

Omutkastaröppningeninteärtäcktkan
gräsklipparenslungautföremåliriktningmot
förarenellerkringståendeochdärmedorsaka
allvarligaskador.Detskulleocksåkunna
medförakontaktmedknivarna.Användinte
maskinenomintegräsriktaren,utkastarluckaneller
gräsuppsamlingssystemetsitterpåplats.

Användintemaskinenomintegräsriktaren,
utkastarluckanellergräsuppsamlingssystemetsitter
påplats.

Kontrolleraattgräsriktareninteärskadadförevarje
användning.Bytutskadadedelarföreanvändning.

1.Avlägsnamuttern(3/8tum)frånstångenunder
klipparen(Figur72).

g005077

Figur71

1.Klippdäck

2.Hållarfäste

8.Skjutklipparenbakåtförattavlägsnaklipparremmen
frånmotorremskivan.

9.Drautklipparenfrånmaskinensundersida.
Obs:Sparaalladelarförframtidamontering.

3.Bakrelyftstång

45

G005192

1

2

3

4

5

6

7

Underhålla klipparremmen

Kontrolleraremmarna

Serviceintervall:Var25:etimme—Kontrolleraattremmarna

inteärslitnaellerspruckna.

Setillattremmarnainteärspruckna,harfransigakanter,
brännmärkenellerandraskador.Bytutskadaderemmar.

Bytautklipparremmen

Figur72

1.Klippdäck5.Fjäder

2.Gräsriktare6.Mutter(3/8tum)

3.Gräsriktarfäste

4.Stång

2.Skjututstångenfråndetkortaavståndsstycket,fjädern
ochgräsriktaren(Figur72).

3.Demonteradenskadadeellerslitnagräsriktaren.

4.Bytutgräsriktaren(Figur72).

5.Skjutstången(denrakaänden)genomgräsriktarens
bakrefäste.

6.Sättfjädernpåstången,medändkablarnanedåt,mellan
gräsriktarensfästen.

7.Skjutstångengenomdetandragräsriktarfästet(Figur

72).

8.Placerastångenframförgräsriktarenidetkorta
avståndsstycketpådäcket.

9.Fäststångensbakreändeiklippaggregatetmeden
mutter(3/8tum)enligtFigur72.

7.Kortavståndsstycke

g005192

Tjutnärremmenroterar,slirandeknivarvidgräsklippning,
fransigaremkanter,brännmärkenochsprickorärteckenpåen
slitenklipparrem.Bytutklipparremmenomnågotavdessa
tillstånduppkommer.

1.Parkeramaskinenpåettplantunderlagochkopplaur
knivreglaget.

2.FörrörelsereglagespakarnautåttillPARKERINGSLÄGET,
stängavmotorn,tautnyckelnochväntatillsallarörliga
delarharstannatinnandukliverurförarsätet.

3.Ställinklipphöjdenpådetlägstaklippläget(38mm).

4.Tabortremskivekåporna(Figur73).

Figur73

1.Kåpa

2.Skruv

g032555

Viktigt:Gräsriktarenmåstevarafjäderupphängd
inedåtriktatläge.Lyftuppriktarenföratt
kontrolleraattdensnäppernerheltisittläge.

5.Lossade2skruvarnasomsäkrarklippdäcketskjoltill
klippdäcket.SeLossaklippdäcketskjol(sida30).

6.Användettfjäderborttagningsverktyg(Toro-artikelnr
92-5771)ochtabortmellanremskivansfjäderfrån
däckkrokensåattspänningenpåmellanremskivan
minskas,ochrullaavremmenfrånskivorna(Figur74
ochFigur75).

VARNING

Fjädernärspändnärdenärmonteradochkan
orsakapersonskador.

Varförsiktignärdutarlossremmen.

46

G014930

1

2

3

3

4

5

1

2

3

3

4

5

6

4

Figur74

G014931

1

2

3

3

4

5

6

Klippdäckmedtvåknivar

1.Mellanremskiva4.Fjäder

2.Klipparrem5.Motorremskiva

3.Utvändigremskiva6.Fjäderborttagningsverktyg

8.Användettfjäderborttagningsverktygochmontera
fjäderntillmellanremskivanpådäckkrokensåatt
mellanremskivansochklipparremmensspänningökar
(Figur74ochFigur75).

9.Draåtdetvånedreskruvarnasomsäkrarklippdäckets
kjoltillklippdäcket.AnvisningarnnsiLossa

klippdäcketskjol(sida30).

10.Monteraremskivekåporna.

g014930

1.Mellanremskiva4.Fjäder

2.Klipparrem5.Motorremskiva

3.Utvändigremskiva6.Fjäderborttagningsverktyg

7.Dradennyaremmenruntmotorremskivanoch
klipparremskivorna(Figur75).

Figur75

Klippdäckmedtreknivar

g014931

47

Rengöring

Obs:Läggklippareniblöti30minuteromdeninte
ärrenefterentvätt.Upprepadärefterproceduren.

Tvättaklipparensundersida

Serviceintervall:Eftervarjeanvändning—Rengör

klippardäckkåpan.

Viktigt:Dukantvättamaskinenmedettmilt
rengöringsmedelochvatten.Högtryckstvättainte
maskinen.Undvikattanvändaalltförmycketvatten,
särskiltnärakontrollpanelen,undersätetsamtkring
motorn,hydraulpumparnaochmotorerna.

Tvättaklipparensundersidaeftervarjeanvändningföratt
förhindraattgrässamlaspåundersidan.Påsåsättförbättras
uppsamlingenochspridningenavgräsklippet.

1.Parkeramaskinenpåettplantunderlagochkopplaur
knivreglaget.

2.FörrörelsereglagespakarnautåttillPARKERINGSLÄGET,
stängavmotorn,tautnyckelnochväntatillsallarörliga
delarharstannatinnandukliverurförarsätet.

3.Anslutslangkopplingentillklipparenstvättkoppling
ochvridpåvattnetordentligt(Figur76).

Obs:Smörjintvättkopplingenso-ringmedvaselinför
attkopplingenskaglidapålättareochskyddao-ringen.

9.Körklipparenigenientilltreminuterförattavlägsna
överödigtvatten.

VARNING

Omtvättkopplingenärtrasigellersaknaskan
duochandraträffasavutslungadeföremål
ellerkommaikontaktmedkniven.Kontakt
medenknivellerettkringygandeföremål
kanorsakaskadorochinnebäralivsfara.

•Ersättomedelbarttvättkopplingenomden
ärtrasigellersaknasinnanklipparenkörs
igen.

•Stoppaaldriginhändernaellerfötterna
underklipparenellergenomhålikåpan.

Figur76

1.Tvättkoppling

2.Slang

4.Sänkklipparentilllägstaklipphöjd.

5.Sättdigpåsätetochstartamotorn.

6.Kopplainknivreglagetochlåtklipparengåientilltre
minuter.

7.Kopplaurknivreglaget,stängavmotorn,taut
tändningsnyckelnochväntatillsallarörligadelarhar
stannat.

8.Stängavvattnetochavlägsnakopplingenfrån
tvättkopplingen.

3.O-ring

4.Koppling

g003934

48

Förvaring

Rengöringochförvaring

1.Kopplaurknivreglagebrytare,förrörelsereglagespa­karnautåttillPARKERINGSLÄGET,stängavmotornoch
tautnyckeln.

2.Avlägsnagräsklipp,smutsochsmörjafrånmaskinens
utvändigadelar,särskiltmotorn.Rensabortsmutsoch
skräpfrånutsidanavmotornskylänsarochäkthus.

Viktigt:Tvättamaskinenmedettmilt
rengöringsmedelochvatten.Högtryckstvättainte
maskinen.Undvikattanvändaalltförmycket
vatten,särskiltnärakontrollpanelen,under
sätetsamtkringmotorn,hydraulpumparnaoch
motorerna.

3.Servaluftrenaren;seServaluftrenaren(sida31).

4.Smörjmaskinen;seSmörjning(sida31).

5.Bytmotoroljanocholjeltret;seBytamotoroljanoch

oljeltret(sida33).

6.Kontrolleralufttrycketidäcken,seKontrollera

däcktrycket(sida39).

tagitsbort.Användelstartenförattdraruntmotorn
ochspridaoljaninuticylindern.Monteratändstiften.
Sättintepåtändkabeln.

11.Rengöreventuellsmutsochbeläggningfrånklipparens
överdel.

12.Skrapaborteventuellaansamlingaravgräsochsmuts
frånklipparensundersida,ochtvättasedanklipparen
medenträdgårdsslang.

13.Kontrolleradriv-ochklipparremmarnastillstånd.

14.Kontrolleraochdraåtallabultar,muttrarochskruvar.
Repareraellerbytututslitnaochskadadedelar.

15.Målailackskadorochbarametallytor.Färgnnsatt
köpahosdinnärmasteauktoriseradeåterförsäljare.

16.Förvaramaskineniettrentochtorrtgarageeller
lagerutrymme.Taurnyckelnurtändningslåsetochlägg
dendärdukommerihågattdulagtden.Täcköver
maskinenförattskyddadenochhålladenren.

7.Laddabatteriet;seLaddabatteriet(sida38).

8.Kontrolleraknivarnasskick,seServaknivarna(sida40).

9.Förberedmaskinenförförvaringomdenskastå
oanvändiöver30dagar.Förberedmaskinenför
förvaringpåföljandesätt.

A.Fyllpåoljebaseradbränslestabiliserare/kon-

ditioneraretillbränsletitanken.Följ
blandningsanvisningarnafråntillverkaren.
Användinteenalkoholbaseradstabiliserare
(etanolellermetanol).

Obs:Enstabiliserare/konditionerarefungerar
effektivastnärdenblandasmedfärsktbränsleoch
alltidanvänds.

B.Körmotornsåattdetstabiliseradebränslet

fördelasibränslesystemet(5minuter).

C.Stängavmotorn,låtdensvalnaochtöm

bränsletanken.

D.Startamotornigenochkördentillsdenstannar.

E.Startaochkörmotorntillsdenintelängregår.

F.Kasserabränsletpålämpligtsätt.Återvinnenligt

lokalaföreskrifter.

Viktigt:Förvaraintebränslemed
stabiliserare/konditionerareimerän
90dagar.

10.Taurtändstiftet/-stiftenochkontrolleradess/deras
skick.SeServatändstiftet(sida35).Hällitvåmatskedar
(30ml)motoroljaitändstiftshåletnärstiftet/stiftenhar

49

Felsökning

Problem

Motornöverhettas.

Startmotornstartarinte.

Motornstartarinte,ärtrögstartadeller
stannarefterenstund.

Möjligaorsaker

1.Motornbelastasförhårt.

2.Oljenivånivevhusetärlåg.2.Fyllpåoljaivevhuset.

3.Kylänsarnaochluftkanalernaunder
motornsäkthusärigensatta.

4.Luftrenarenärsmutsig.4.Rengörellerbytutluftrenarinsatsen.

5.Detnnssmuts,vattenellergammalt
bränsleibränslesystemet.

1.Knivreglagetståriinkopplatläge.

2.Rörelsereglagespakarnaärintei

PARKERINGSLÄGET.

3.Batterietärurladdat.3.Laddabatteriet.

4.Deelektriskaanslutningarnahar
korroderatellerlossnat.

5.Ensäkringhargått.

6.Ettreläellerenbrytareärdefekt.

1.Bränsletankenärtom.1.Fyllbränsletanken.

2.Chokenärinteigång.2.FörchokentillPå.

3.Luftrenarenärsmutsig.3.Rengörellerbytutluftrenarinsatsen.

4.Tändkabeln/-kablarnaärlös(a)eller
urkopplad(e).

5.Tändstiftet/-stiftenäranfrätt(a),
skadat(skadade)elleravståndetär
felaktigtinställt.

6.Detnnssmutsibränsleltret.6.Bytutbränsleltret.

7.Detnnssmuts,vattenellergammalt
bränsleibränslesystemet.

8.Bränslesystemetinnehållerfelaktigt
bränsle.

9.Oljenivånivevhusetärlåg.9.Fyllpåoljaivevhuset.

1.Sänkhastigheten.

3.Taborthindretfrånkylänsarnaoch
luftkanalerna.

5.Kontaktaenauktoriserad
återförsäljare.

1.Förknivreglagettillurkopplatläge.

2.Förrörelsereglagespakarnautåttill

PARKERINGSLÄGET.

4.Kontrolleraattdeelektriska
anslutningarnahargodkontakt.

5.Bytutsäkringen.

6.Kontaktaenauktoriserad
återförsäljare.

4.Sättpåtändkabeln/-kablarnapå
tändstiftet.

5.Monteraettnytttändstift(nyatändstift)
medkorrektavstånd.

7.Kontaktaenauktoriserad
återförsäljare.

8.Tömtankenochbytutbränsletmot
rätttyp.

Åtgärd

Maskinendriverinte.

Detvibreraronormalt.

1.Överströmningsventilernaäröppna.

2.Drivremmarnaärslitna,lösaeller
trasiga.

3.Drivremmarnaharlossnatfrån
remskivorna.

4.Misslyckadtransmission.4.Kontaktaenauktoriserad

1.Motornsfästskruvarärlösa.

2.Detnnsenlösmotorremskiva,
mellanremskivaellerknivremskiva.

3.Motorremskivanärskadad.3.Kontaktaenauktoriserad

4.Kniven/knivarnaärböjd(a)eller
obalanserad(e).

5.Enfästskruvförenknivärlös.

6.Enknivspindelärböjd.6.Kontaktaenauktoriserad

1.Stängbogserventilerna.

2.Kontaktaenauktoriserad

3.Kontaktaenauktoriserad

1.Draåtmotornsfästskruvar.

2.Draåtaktuellremskiva.

4.Monteranyaknivar.

5.Draåtknivensfästskruv.

återförsäljare.

återförsäljare.

återförsäljare.

återförsäljare.

återförsäljare.

50

Problem

Möjligaorsaker

Åtgärd

Klipphöjdenärojämn.

Knivarnaroterarinte.

1.Kniven/knivarnaärinteskarp/skarpa.1.Slipakniven/knivarna.

2.Kniven/knivarnaärböjd(a).

3.Klipparenärintebalanserad.3.Balanseraklipparenslutningisidled

4.Ettantiskalhjulärfelaktigtinställt.

5.Klipparensundersidaärsmutsig.5.Rengörklipparensundersida.

6.Däcktrycketärfelaktigt.

7.Enknivspindelärböjd.7.Kontaktaenauktoriserad

1.Drivremmenärsliten,lösellerskadad.1.Monteraennydrivrem.

2.Drivremmenharlossnatfrån
remskivan.

3.Kraftuttagsbrytaren(PTO)eller
kraftuttagskopplingenärtrasig.

4.Klipparremmenärsliten,lös,eller
trasig.

2.Monteranyaknivar.

ochdenfrämre-bakrelutningen.

4.Justeraantiskalhjuletshöjd.

6.Justeradäcktrycket.

återförsäljare.

2.Monteradrivremmenochkontrollera
justeringsaxlarnaochremstyrningarna
förrättposition.

3.Kontaktaenauktoriserad
återförsäljare.

4.Monteraennyklipparrem.

51

Scheman

Elschema(Rev.A)

52

g028022

Anteckningar:

Anteckningar:

Europeisktsekretessmeddelande

DeuppgiftersomTororegistrerar
ToroWarrantyCompany(T oro)respekterardinintegritet.Förattkunnabehandladinagarantianspråkochkontaktadigihändelseavattenproduktmåste
återkallasbervidigattuppgevissapersonuppgifter,antingendirektellerviadinlokalaToro-återförsäljare.

TorosgarantisystemkörspåservrarsomnnsiUSAdärsekretesslagarnakanskeintegersammaskyddsomidittland.

GENOMATTUPPGEDINAPERSONUPPGIFTERFÖROSSSAMTYCKERDUTILLATTDEBEHANDLASSÅSOMBESKRIVSIDETHÄR
SEKRETESSMEDDELANDET.

SåhäranvänderToroinformationen
Torokananvändadinapersonuppgifterförattbehandlagarantianspråkochförattkontaktadigihändelseavattenproduktåterkallas.T orokan
vidarebefordrauppgifternatillsinadotterbolag,återförsäljareellerandraaffärspartnerisambandmednågonavdessaaktiviteter.Visäljerintedina
personuppgiftertillnågotannatföretag.Viförbehållerossrättenattvidarebefordrapersonuppgifterisyfteattefterlevatillämpligalagarochuppfylla
förfrågningarfrånvederbörligamyndigheter,administrerasystempårättsättellerförvåregenellerandraanvändaressäkerhet.

Såhärsparasdinapersonuppgifter
Visparardinapersonuppgiftersålängevibehöverdemfördesyftendeursprungligenregistreradesför,avandralegitimaskäl(t.ex.förattfölja
föreskrifter)ellersålängesomkrävsenligttillämpliglag.

Torosengagemangförattskyddadinapersonuppgifter
Vividtarskäligaförsiktighetsåtgärderförattskyddadinapersonuppgifter .Vividtarocksååtgärderförattbibehållapersonuppgifternasaktuellastatusså
attdeärkorrekta.

Åtkomsttillochkorrigeringavpersonuppgifter
Omduvillgranskaellerkorrigeradinapersonuppgifterkandukontaktaossviae-postpå[e-mail].

KonsumenträttiAustralien

AustraliensiskakunderhittarinformationrörandeaustraliensiskkonsumenträttinutiförpackningenellerhosdenlokalaToro-återförsäljaren.

374-0282RevC

Torosgaranti

Produkterförprivatbruk

och

TorosGTS-startgaranti

Felochproduktersomomfattas

ToroCompanyochdessdotterbolagT oroWarrantyCompanygaranterar
gemensamt,ochienlighetmedettavtaldememellan,attreparera
denToro-produktsomangesnedanommaterial-ellertillverkningsfel
förekommerelleromToroGTS-motorn(GuaranteedtoStart)intestartar
närduhardragitisnöret1–2gånger,förutsattattdetrutinunderhållsom
krävsenligtbruksanvisningenharutförts.

Följandetidsperiodergällerfråndetursprungligainköpsdatumet:

Produkter

Garantiperiod

Manuellmotordrivenklippare

•Gjutetdäck

Femårsprivatbruk

2

90dagarskommersielltbruk

—Motor

—Batteri

•StåldäckTvåårsprivatbruk

FemårsGTS-garanti,
privatbruk

Tvåår

3

2

30dagarskommersielltbruk

—Motor

TimeMaster-klippare

TvåårsGTS-garanti,
privatbruk

Treårsprivatbruk

3

2

90dagarskommersielltbruk

•Motor

•Batteri

Elektriskahandhållnaprodukter
ochmanuellamotordrivnaklippare

TreårsGTS-garanti,
privatbruk

3

Tvåår
Tvåårsprivatbruk

2

Ingengarantiförkommersielltbruk

Allaåkmaskinernedan

•Motor

•Batteri

•Redskap

DH-åkgräsklippareTvåårsprivatbruk

Semotortillverkarensgaranti
Tvåårsprivatbruk
Tvåårsprivatbruk

2

2

2

30dagarskommersielltbruk

XLS-åkgräsklippareTreårsprivatbruk

2

30dagarskommersielltbruk

TimeCutter

Treårsprivatbruk

2

30dagarskommersielltbruk

1

MedursprungligköpareavsesdenpersonsomursprungligenköpteT oro-produkten.

2

Med”privatbruk”avsesbrukavproduktenihemmet.Omproduktenanvändspåeränettställe

räknasdetsomkommersielltbrukochdågällergarantinförkommersielltbruk.

3

ToroGTS-startgarantingällerintenärproduktenanvändskommersiellt.

4

VissamotorersomanvändsiT oro-produkterharengarantifrånmotortillverkaren.

Garantinupphörattgällaomtimmätarenkopplasfrån,ändrasellervisar
teckenpåattnågonharförsöktattmanipuleraden.

Ägarensansvar

DumåsteunderhållaT oro-produktenenligtdeunderhållsrutinersom
beskrivsibruksanvisningen.Sådantrutinunderhållbekostasavdig,oavsett
omdetutförsavenåterförsäljareelleravdigsjälv.

Anvisningarförgarantiservice

Följanvisningarnanedanomdutrorattdetnnsnågotmaterial-eller
tillverkningsfelpådinToro-produkt:

1.Kontaktadinförsäljningsrepresentantförattordnaproduktservice.
Omduavnågonanledningintekankontaktadinrepresentantkandu
iställetkontaktaenToro-auktoriseradåterförsäljareförattfåservice
där.Besökhttp://www.toro.com/en-us/locator/pages/default.aspxför
atthittaenToro-återförsäljarenäradig.

2.T amedproduktenochinköpsbeviset(kvittot)tillåterförsäljaren.Om
duavnågonanledningärmissnöjdmeddinåterförsäljaresanalys
ellermeddenhjälpdufårärduvälkommenattkontaktaosspå
följandeadress:

ToroWarrantyCompany
ToroCustomerCareDepartment,RLCDivision
811 1LyndaleAvenueSouth
Bloomington,MN55420-1196
001–952–948–4707

Produkterochfelsominteomfattas

Ingenannanuttryckliggarantigesförutomettsärskiltemissionssystems­skyddochmotorgarantiskyddförvissaprodukter.Dennauttryckligagaranti
omfattarinteföljande:

•Kostnaderförregelbundetunderhållrörandeserviceochreservdelar,

exempelvislter,bränsle,smörjmedel,byteavolja,tändstift,luftlter,
knivslipningellerslitnablad,inställningavkabel/länkage,bromsoch
koppling.

4

•Komponentersomgårsönderpågrundavnormaltslitage.

•Allaprodukterellerdelarsomharändrats,använtsfelaktigt,

försummatsellersommåstebytasutellerrepareraspågrundav
olyckshändelseellerbristpåunderhåll.

•Hämtnings-ochleveransavgifter.

•Reparationerellerförsöktillreparationersominteutförsaven

auktoriseradToro-återförsäljare.

•Reparationersomblirnödvändigatillföljdavunderlåtenhetattfölja

anvisningarnaförbränslehantering(sebruksanvisningenförmer
information).

–Borttagningavföroreningarfrånbränslesystemetomfattasej.

–Användningavgammaltbränsle(äldreänenmånad)ellerbränsle

sominnehållermerän10%etanolellermerän15%MTBE.

–Underlåtenhetatttömmabränslesystemetinnanklipparenstår

oanvändlängreänenmånad.

•Reparationerellerjusteringarisyfteattåtgärdastartproblemp.g.a.

följande:

–Underlåtenhetattföljalämpligaunderhållsrutinerelleranvisningar

förbränslehantering.

–Falldåenroterandeklipparknivhargåttemotettobjekt.

•Särskildadriftsförhållandendådukanbehövadraeräntvågångeri

snöretförattstarta:

–Förstagångenduskastartamaskinenefterattdenharstått

oanvändundermeräntremånaderellerståttiförvaring.

–Startikyligtemperatursomt.ex.vidtidigvårellersenhöst.

–Olämpligastartrutiner–omduharproblemattstartaenheten

kontrollerarduattduanvänderrättstartrutineribruksanvisningen.
Detkansparainettonödigtbesökhosenauktoriserad
Toro-återförsäljare.

Allmännavillkor

Köparensrättigheterreglerasavdenationellalagarsomgällerirespektive
land.Derättigheterköparenharidessalagarbegränsasintegenomdenna
garanti.

374-0268RevJ
