DH 200
Plentraktor
Modellnr. 74571 – 250000001 og oppover
Form No. 3352-902
Brukerhåndbok
Registrer ditt produkt på www.Toro.com
Oversettelse av originalen (NO)
Innhold
Innledning 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Sikkerhet 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Forsiktighetsregler ved bruk av plentraktor
med rotasjonsgressklipper 3. . . . . . . . . . . . . . . . . .
Sikkerhet ved bruk av Toro-plentraktor 5. . . . . . . . .
Lydtrykk 5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Lydstyrke 5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Vibrasjon 5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Skråningsskjema 7. . . . . . . . . . . . . . . . . . . . . . . . . .
Sikkerhets- og instruksjonsmerker 9. . . . . . . . . . . . .
Bensin og olje 12. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Anbefalt bensin 12. . . . . . . . . . . . . . . . . . . . . . . . . . .
Bruk av stabiliserings/kondisjoneringsmiddel 12. . . .
Fylling av drivstofftank 12. . . . . . . . . . . . . . . . . . . . .
Kontrollere motoroljenivået 12. . . . . . . . . . . . . . . . . .
Bruk 13. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Kontroller 13. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Bruke parkeringsbremsen 13. . . . . . . . . . . . . . . . . . . .
Justering av sete 13. . . . . . . . . . . . . . . . . . . . . . . . . . .
Bruk av knivkontroll (kraftuttak) 14. . . . . . . . . . . . . .
Varsellampe for gressoppsamler 14. . . . . . . . . . . . . .
Stille inn høyden 14. . . . . . . . . . . . . . . . . . . . . . . . . .
Justere utløpsskjermen 15. . . . . . . . . . . . . . . . . . . . . .
Justere gressklipperjusteringshjulene 15. . . . . . . . . . .
Starte motoren 15. . . . . . . . . . . . . . . . . . . . . . . . . . . .
Stoppe motoren 16. . . . . . . . . . . . . . . . . . . . . . . . . . .
Bruke sikkerhetssperresystemet 16. . . . . . . . . . . . . . .
Teste sikkerhetssperresystemet 18. . . . . . . . . . . . . . .
Skyve plentraktoren manuelt 18. . . . . . . . . . . . . . . . .
Kjøre plentraktoren forover eller i revers 19. . . . . . .
Stoppe plentraktoren 19. . . . . . . . . . . . . . . . . . . . . . .
Bruke automatisk oppsamling 19. . . . . . . . . . . . . . . .
Tømme gressoppsamleren 20. . . . . . . . . . . . . . . . . . .
Tauetilbehør 20. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Brukstips 20. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Vedlikehold 21. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Anbefalt vedlikeholdsplan 21. . . . . . . . . . . . . . . . . . .
Kontrollere motoroljen 22. . . . . . . . . . . . . . . . . . . . . .
Overhale bremsen 23. . . . . . . . . . . . . . . . . . . . . . . . . .
Kontrollere trykket i dekkene 23. . . . . . . . . . . . . . . .
Smøre plentraktoren 23. . . . . . . . . . . . . . . . . . . . . . . .
Skifte sikringen 25. . . . . . . . . . . . . . . . . . . . . . . . . . .
Vedlikeholde batteriet 25. . . . . . . . . . . . . . . . . . . . . . .
Overhale tennpluggen 27. . . . . . . . . . . . . . . . . . . . . .
Tømme drivstofftanken 28. . . . . . . . . . . . . . . . . . . . .
Skifte drivstoffilteret 28. . . . . . . . . . . . . . . . . . . . . . .
Side
Side
Overhale luftrenseren 29. . . . . . . . . . . . . . . . . . . . . . .
Overhale knivbladene 30. . . . . . . . . . . . . . . . . . . . . . .
Demontere gressklipperen 31. . . . . . . . . . . . . . . . . . .
Montere gressklipperen 32. . . . . . . . . . . . . . . . . . . . .
Montere knivbladets drivrem 32. . . . . . . . . . . . . . . . .
Justere kabelstaget for høydejustering 32. . . . . . . . . .
Overhale gressoppsamleren 33. . . . . . . . . . . . . . . . . .
Rengjøre og lagre plentraktoren 34. . . . . . . . . . . . . . .
Feilsøking 35. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Innledning
Les denne håndboken nøye, slik at du lærer å bruke og
vedlikeholde produktet på riktig måte. Informasjonen i
denne håndboken kan hjelpe deg og andre med å unngå
person- og produktskader. Selv om Toro utformer og
produserer sikre produkter, har du selv ansvaret for at
produktet brukes på en forsvarlig og riktig måte.
Du kan kontakte Toro direkte på www.Toro.com for
informasjon om produkter og tilbehør, hjelp til å finne en
forhandler eller for å registrere produktet ditt.
Hvis maskinen må repareres eller du trenger originale Torodeler eller mer informasjon, kan du kontakte et autorisert
forhandlerverksted eller Toros kundeserviceavdeling. Ha
modell- og serienummer for hånden når du tar kontakt. På
figur 1 vises plasseringen av modell- og serienumrene på
produktet.
1
m-1856
Figur 1
1. Plassering av modell- og serienummer
Noter produktets modell- og serienummer nedenfor:
Modellnr.
Serienr.
W 2004 – The Toro Company
8111 Lyndale Avenue South
Bloomington, MN 55420-1196, USA
Kontakt oss på www.Toro.com
Med enerett
2
Trykt i USA
Denne håndboken gjør deg oppmerksom på potensielle
farer, og den inneholder spesielle sikkerhetsmeldinger som
hjelper deg og andre med å unngå personskader og
dødsfall. Fare, Advarsel og Forsiktig er ord som brukes for
å identifisere ulike farenivåer. Vær imidlertid svært
forsiktig uansett farerisiko.
Fare varsler om en svært farlig situasjon, som vil føre til
alvorlige skader eller dødsfall hvis du ikke følger de
anbefalte sikkerhetstiltakene.
Advarsel varsler om en fare som kan føre til alvorlige
skader eller dødsfall hvis du ikke følger de anbefalte
sikkerhetstiltakene.
• Ta aldri med passasjerer.
• Alle førere bør selv sørge for at de får profesjonell
opplæring. En slik opplæring bør legge vekt på:
– Hvor nødvendig forsiktighet og konsentrasjon er når
man kjører en gressklipper.
– At man ikke får kontroll over en gressklipper som
sklir i en bakke ved å bremse. De vanligste årsakene
til at man mister kontroll over maskinen er:
• for dårlig bakkegrep,
• for høy hastighet,
Forsiktig varsler om en fare som kan føre til mindre
alvorlige skader hvis du ikke følger de anbefalte
sikkerhetstiltakene.
I håndboken brukes også to andre ord til å vektlegge
informasjon.
vektlegger generell informasjon som du bør være spesielt
oppmerksom på.
Viktig angir teknisk informasjon og Obs:
Sikkerhet
Forsiktighetsregler ved bruk av
plentraktor med
rotasjonsgressklipper
Les håndboken slik at du forstår innholdet før du
bruker plentraktoren.
Dette er et sikkerhetsvarselsymbol. Det brukes for å
varsle deg om mulige farer for personskade. Følg alle
sikkerhetsmeldinger som følger dette symbolet for å
unngå alvorlige skader eller dødsulykker.
Instruksene som følger, er tatt fra CEN-standard EN
836:1997.
Dette produktet kan amputere hender og føtter og slynge
gjenstander opp i luften. Følg alltid alle sikkerhetsinstruksjoner for å unngå alvorlige skader eller dødsulykker.
Opplæring
• Les grundig gjennom bruksanvisningen. Gjør deg kjent
med kontrollene og hvordan utstyret skal brukes.
• Barn eller personer som ikke har lest denne
brukerhåndboken, må ikke bruke gressklipperen.
Undersøk evt. aldersgrense for bruk av dette utstyret.
• Du må aldri klippe hvis andre personer, spesielt barn,
eller dyr befinner seg i nærheten.
• Husk at føreren eller brukeren har ansvaret hvis andre
personer eller deres eiendom utsettes for ulykker eller
farer.
• utilstrekkelig bremsing,
• at denne spesielle maskintypen ikke passer til
arbeidet,
• at det er ikke tatt hensyn til bakkeforhold,
spesielt skråninger eller
• feil kupling eller fordeling av belastning.
Forberedelser
• Når du klipper, må du alltid ha på deg kraftig fottøy og
langbukser. Ikke bruk maskinen uten sko eller med åpne
sandaler.
• Foreta en grundig inspeksjon der maskinen skal brukes,
og fjern alle gjenstander som kan slenges opp i luften.
• Advarsel – Bensin er svært brannfarlig.
– Drivstoff må lagres på kanner som er spesiallaget
for dette formålet.
– Fyll kun drivstoff utendørs, og ikke røyk mens du
fyller.
– Fyll på drivstoff før du starter motoren. Ta aldri
lokket av drivstofftanken eller fyll drivstoff mens
motoren går eller er varm.
– Hvis du søler drivstoff, må du ikke prøve å starte
motoren. Flytt maskinen bort fra området hvor du
sølte drivstoffet, og unngå alt som kan antennes til
all drivstoffdamp er forsvunnet.
– Sett lokkene godt fast på alle drivstofftanker og
-kanner.
• Skift ut defekte lyddempere.
• Før bruk må du alltid sjekke at knivene, knivboltene og
klippeenheten er i orden, og fri for skader og slitasje.
Skadde eller slitte kniver og bolter må skiftes ut i sett
for å opprettholde balansen.
• Vær forsiktig hvis maskinen har flere kniver, da resten
av knivene kan begynne å rotere når den ene kniven
roterer.
3
Bruk
• Motoren må ikke brukes på et lukket sted der giftig
kullos kan samle seg.
• Gressklipperen må bare brukes i dagslys eller der det er
god kunstig belysning.
• Før du forsøker å starte motoren, må du kople ut alle
knivkoplinger og sette motoren i fri.
• Må ikke brukes i skråninger som er brattere enn
–5_ når du klipper på tvers av skråninger,
–10_ når du klipper i oppoverbakke,
–15_ når du klipper i nedoverbakke.
• Husk at ingen skråninger er trygge. Vær ekstra forsiktig
når du kjører i skråninger med gress. Slik unngår du at
maskinen velter:
– Unngå å bråstoppe eller starte med mye gass i
oppover- eller nedoverbakker.
– Koble inn clutchen sakte og hold alltid maskinen i
gir, spesielt i nedoverbakker.
– Kjør sakte i skråninger og når du svinger skarpt.
– Vær oppmerksom på ujevnheter, hull og andre
skjulte farer i terrenget.
– Klipp aldri på tvers av skråninger hvis ikke
gressklipperen er beregnet til det.
• Vær forsiktig under sleping av last eller ved bruk av
tungt utstyr.
– Bruk kun de godkjente koblingene til slepeutstyr.
– Begrens lasten til en vekt som du har full kontroll
over.
– Unngå brå svinger. Vær forsiktig når du rygger.
– Bruk motvekt(er) eller hjulvekter når
instruksjonsboken anbefaler det.
• Se opp for trafikk når du krysser eller er i nærheten av
veier.
• Pass alltid på at materialet ikke blåses ut mot personer i
nærheten når utstyret brukes. La heller aldri noen
oppholde seg i nærheten mens maskinen er i gang.
• Maskinen må ikke brukes hvis verneinnretningene er
defekte, eller uten at sikkerhetsanordningene sitter på
plass.
• Innstillingen av motorregulatoren må ikke forandres, og
motoren må ikke ruses. Hvis motoren går med for høyt
turtall, øker faren for at det skjer en ulykke.
• Før du forlater førerens plass:
– Koble ut kraftoverføringen, og senk utstyret ned.
– Skift til fri, og sett på parkeringsbremsen.
– Stopp motoren, og ta ut nøkkelen.
• Kople ut drivkraften til alt utstyr, stopp motoren og ta
av tennpluggledningen(e) eller ta ut tenningsnøkkelen
– før du fjerner blokkeringer eller rensker
utløpssjakten,
– før gressklipperen sjekkes, rengjøres eller arbeides
med eller
– etter at gressklipperen har kjørt på en gjenstand.
Undersøk om gressklipperen ble skadet, og reparer
den før du starter og bruker utstyret igjen,
– eller hvis maskinen vibrerer unormalt mye. Den bør
da undersøkes øyeblikkelig.
• Koble ut drivkraften til utstyret under transport eller når
maskinen ikke er i bruk.
• Stopp motoren, og koble ut drivkraften til utstyret:
– før du fyller drivstoff,
– før du tar av gressoppsamleren og
– før du justerer høyden hvis ikke justeringene kan
gjøres fra førerens plass.
• Reduser gassen når du vil stoppe motoren. Hvis
motoren har en stengingsventil, skal drivstofftilførselen
skrus av når du er ferdig med å klippe.
• Stopp knivene før du kjører på flater uten gress.
4
Vedlikehold og oppbevaring
• Sørg for at alle mutrer, bolter og skruer er stramme, for
å være sikker på at utstyret er i god stand og trygt å
bruke.
• Utstyr med drivstoff på tanken må aldri oppbevares
innendørs, dersom det er mulighet for at bensindamp
kan komme i kontakt med åpne flammer eller gnister.
• La motoren bli kald før maskinen settes på et lukket
sted.
Sikkerhet ved bruk av
Toro-plentraktor
Listen nedenfor inneholder sikkerhetsinformasjon som
gjelder spesielt for Toro-produkter, og som ikke er med i
CEN-standarden.
Bruk kun tilbehør godkjent av Toro. Garantien kan bli
ugyldig hvis du bruker tilbehør eller reservedeler som ikke
er godkjente.
• Unngå brannfare ved å holde motoren, lyddemperen,
batterirommet og området der bensin oppbevares, fritt
for gress, løv og for mye fett.
• Kontroller gressoppsamleren regelmessig, og se etter
skader eller slitasje.
• Skift alltid ut deler med skader eller slitasje for
sikkerhets skyld.
• Hvis du må tømme drivstofftanken, skal dette gjøres
utendørs.
• Vær forsiktig hvis maskinen har flere kniver, da resten
av knivene kan begynne å rotere når den ene kniven
roterer.
• Når maskinen skal parkeres, settes bort eller stå uten
tilsyn, må kniven senkes hvis det ikke er brukt en
mekanisk lås.
Lydtrykk
Denne maskinen har et maksimalt lydtrykksnivå på 79 dBA
ved operatørens øre, basert på måling av identiske maskiner
i henhold til direktiv 98/37/EF.
Lydstyrke
Denne maskinen har et garantert lydstyrkenivå på 100 dBA,
basert på måling av identiske maskiner i henhold til
direktiv 2000/14/EF.
Vibrasjon
Denne maskinen overskrider ikke hånd-/arm-vibrasjonsnivået på 3,6 m/s
henhold til direktiv 98/37/EF.
Denne maskinen overskrider ikke kroppsvibrasjonsnivået
på 1,1 m/s
henhold til direktiv 98/37/EF.
2
, basert på måling av identiske maskiner i
2
, basert på måling av identiske maskiner i
5
6
Skråningsskjema
RETT DENNE KANTEN ETTER EN VERTIKAL OVERFLATE
(ET TRE, BYGNING, GJERDE, STOLPE ETC)
FOLD LANGS PASSENDE LINJE
EKSEMPEL:
SAMMENLIGNE SKRÅNING
MED DEN
SAMMENFOLDETE
KANTEN
7
8

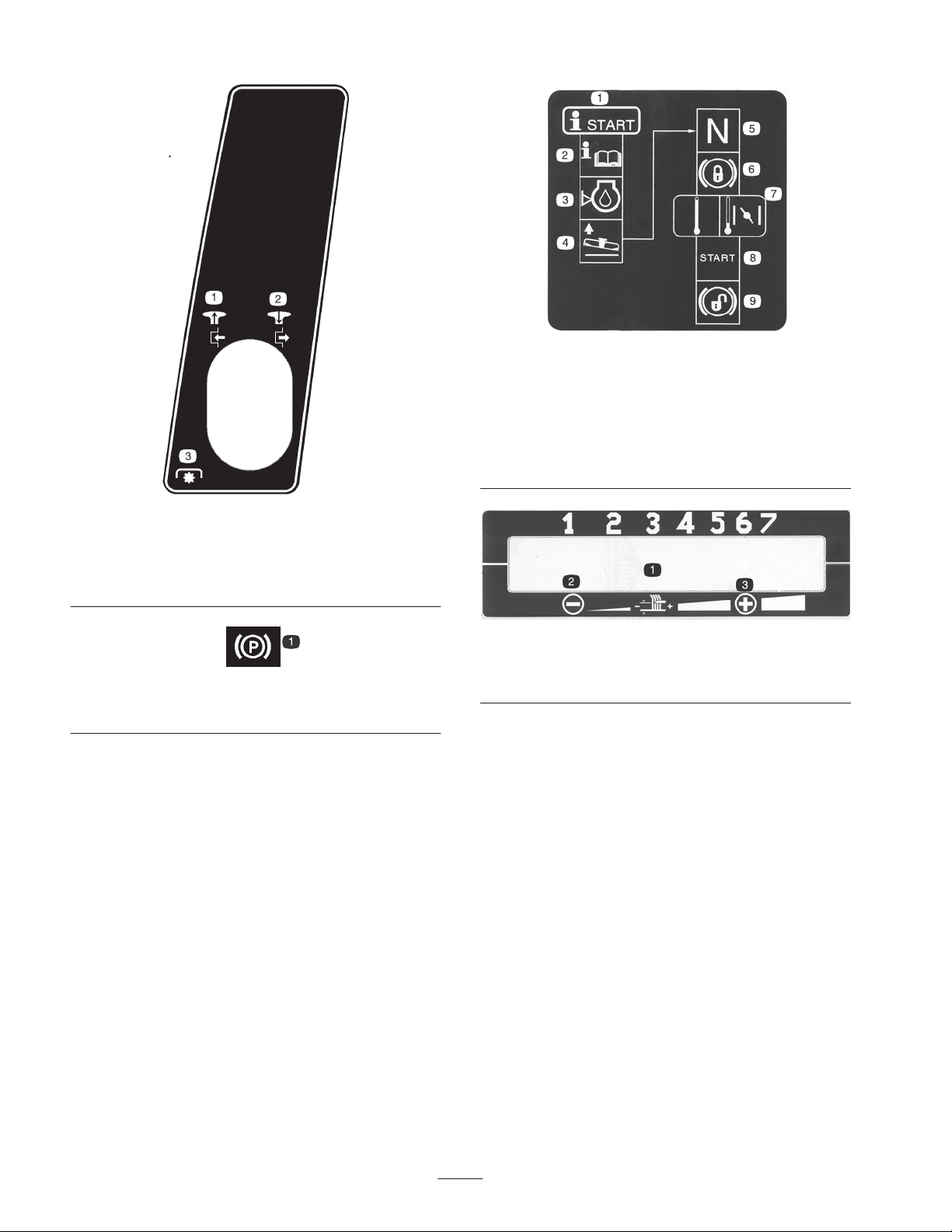

Sikkerhets- og instruksjonsmerker
Sikkerhetsmerker og -instruksjoner er lett synlige for føreren, og er plassert i nærheten av
alle områder som representerer en potensiell fare. Bytt ut alle merker som er ødelagte eller
forsvunnet.
93-7276
1. Eksplosjonsfare – bruk
vernebriller.
2. Fare for etsende
væsker/kjemisk
brannskade – skyll med
vann hvis du må utføre
førstehjelp.
3. Brannfare – ingen bål,
åpne flammer eller
røyking.
4. Giftfare – hold barn på
trygg avstand fra batteriet.
93-7824
1. Fare for at gjenstander slynges gjennom luften – hold trygg
avstand fra maskinen.
2. Fare for at gjenstander slynges gjennom luften – hold
avlederen på plass.
3. Fare for å kutte hender og føtter – hold trygg avstand fra
bevegelige deler.
104-2853
1. Øk utslippsåpningen når
du klipper langt, vått
gress.
2. Reduser utslippsåpningen
når du klipper kort, tørt
gress.
104-2903
1. Advarsel, fare for å velte – ikke kjør på tvers av bakker med en
helling på mer enn 5 grader, opp bakker med en helling på mer
enn 10 grader eller ned bakker med en helling på mer enn
15 grader.
2. Advarsel – les i brukerhåndboken.
3. Fare for at gjenstander slynges gjennom luften, gressklipper –
hold trygg avstand fra maskinen.
4. Fare for kutting/lemlesting av hender og føtter, gressklipperkniv
– koble fra tennpluggkabelen og les instruksjonene før du
utfører service eller vedlikehold; hold avstand fra bevegelige
deler.
5. Fare for at kniven kan påføre andre i nærheten kutt/lemlesting
– hold alle på trygg avstand fra maskinen.
99-5340
1. KeyChoice – vri for å klippe i revers.
9
1. Trekk knotten ut for å
starte kraftuttaket.
2. Trykk knotten inn for å
stanse kraftuttaket.
1. Parkeringsbrems
104-3235
3. Kraftuttak (PTO)
104-3237
104-3238
1. Startprosedyre
2. Les brukerhåndboken.
3. Kontroller motoroljenivået.
4. Hev gressklipperen.
5. Sett plentraktoren i fri.
6. Lås parkeringsbremsen.
104-3239 og 104-3240
1. Klippehøyde
2. Redusere
7. Hvis motoren er kald, flytt
gasskontrollspaken til
choke.
8. Start motoren.
9. Lås opp
parkeringsbremsen.
3. Øke
10
1. Fremover
2. Vedvarende variabel
hastighet
3. Fri
1. Trykk inn spaken for å
kjøre plentraktoren.
104-3241
4. Sakte
5. Hurtig
6. Revers
104-3243
2. Dra ut spaken for å dytte
plentraktoren.
1. Reversklipping innkoplet.
2. Tøm gressoppsamleren.
107-2220
3. Kraftuttak (PTO)
106-8552
1. Samle opp gresset 2. Resirkuler
1. Choke
2. Hurtig
3. Kontinuerlig regulerbar
innstilling
107-8920
4. Sakte
5. Motor – stopp
6. På
7. Motor – start
11
Bensin og olje
Anbefalt bensin
Bruk vanlig blyfri bilbensin (minimum 85 oktan). Du kan
bruke vanlig blyholdig bensin hvis vanlig blyfri bensin ikke
er tilgjengelig.
Viktig Bruk aldri metanol, bensin som inneholder
metanol, eller gasohol som inneholder mer enn 10 %
etanol, da dette kan skade motorens drivstoffsystem.
Bensinen må ikke blandes med olje.
Bruk av stabiliserings-/
kondisjoneringsmiddel
Bruk et stabiliserings-/kondisjoneringsmiddel i
plentraktoren. Dette gir deg følgende fordeler:
• Det holder bensinen fersk i en lagringsperiode på opp til
90 dager. For lengre lagringsperioder må drivstofftanken
tømmes.
• Det renser motoren mens den går.
• Det forhindrer at det dannes gummiliknende avleiringer
i drivstoffsystemet, som forårsaker startvansker.
Fare
Bensin er meget brannfarlig, og under visse
forhold svært eksplosivt. Brann eller eksplosjon
forårsaket av bensin kan påføre deg og andre
brannskader samt ødelegge eiendom.
• Fyll opp drivstofftanken utendørs på et åpent
område når motoren er nedkjølt. Tørk opp
eventuelt bensinsøl.
• Tanken må ikke fylles helt opp. Fyll bensin på
tanken til nivået når opp til 6 til 13 mm under
åpningen av påfyllingshalsen. Dette tomrommet
i tanken gir bensinen plass til å utvide seg.
• Røyk aldri når du håndterer bensin, og hold deg
borte fra åpne flammer eller steder der
bensingass kan antennes av gnister.
• Bensin må oppbevares på en godkjent kanne,
utenfor barns rekkevidde.
• Kjøp aldri mer bensin enn til 30-dagers forbruk.
• Sett alltid bensinkannen på bakken i god
avstand fra kjøretøyet før du fyller bensin.
• Ikke fyll opp bensinkannen inne i et kjøretøy
eller på en lastebil eller tilhenger, fordi tepper
eller presenninger kan isolere kannen og hemme
utladning av eventuell statisk elektrisitet.
• Bensindrevet utstyr må, der det lar seg gjøre, tas
ut av lastebilen eller tilhengeren og fylles med
bensin mens det har hjulene på bakken.
• Hvis dette ikke lar seg gjøre, fyller du utstyret
på lastebilen eller tilhengeren, men fra en
bensinkanne, ikke fra munnstykket på en
bensinpumpe.
• Hvis du må fylle bensin direkte fra munnstykket
på en bensinpumpe, skal munnstykket hele
tiden være i kontakt med kanten på drivstofftanken eller kannens åpning, helt til påfyllingen
er fullført.
Viktig Ikke bruk tilsettingsmidler som inneholder
metanol eller etanol i drivstoffet.
Bland riktig mengde stabiliserings-/kondisjoneringsmiddel
i bensinen.
Obs: Stabiliserings-/kondisjoneringsmidler er mest
effektive når de blandes med fersk bensin. Bruk alltid
stabiliseringsmiddel i bensinen for å beskytte mot
lakkavleiringer i drivstoffsystemet.
Fylling av drivstofftank
1. Stopp motoren, og vent til alle bevegelige deler har
stoppet.
2. Sett på parkeringsbremsen.
3. Rengjør rundt, og ta av lokket på drivstofftanken
4. Fyll blyfri bensin på tanken helt til nivået når opp til
6 til 13 mm under bunnen av påfyllingshalsen. Tanken
må ikke fylles helt opp.
Obs: Dette tomrommet i tanken gir bensinen plass til å
utvide seg.
5. Skru bensinlokket godt på igjen.
6. Tørk opp eventuelt bensinsøl.
Kontrollere motoroljenivået
Før du starter motoren og bruker plentraktoren, må du
sjekke oljenivået i veivhuset. Se Kontrollere oljenivået på
side 22.
12
Bruk
Obs: Hva som er høyre og venstre side på plentraktoren
bestemmes fra normal arbeidsstilling.
Kontroller
Gjør deg kjent med alle kontroller (fig. 2) før du starter
motoren og bruker plentraktoren.
6
2
Bruke parkeringsbremsen
Parkeringsbremsen må alltid settes på når du stopper eller
forlater maskinen.
Sette på parkeringsbremsen
1. Trykk inn bremsepedalen (fig. 2), og hold den inne.
2. Drei parkeringsbremshendelen (fig. 2) mot klokken, og
ta foten gradvis av bremsepedalen.
Obs: Pedalen skal da holde seg nede (i låst stilling).
5
4
3
9
1. Tenning
2. Gasskontroll/chokespak
3. Bremsepedal
4. Parkeringsbremsspak
5. Knivkontrolls
(kraftuttak)-knott
Figur 2
6. Åpne panseret
7. Gasspedal, fremover
8. Gasspedal, revers
9. Samle-opp-automatisk-sp
ak
1
m-4937b
Frigjøre parkeringsbremsen
7
8
1. Trykk inn bremsepedalen (fig. 2).
Obs: Dette vil frigjøre parkeringsbremsespaken.
2. Slipp bremsepedalen gradvis opp.
Justering av sete
Setet kan beveges både forover og bakover. Juster setet til
en stilling som er behagelig for deg, og som gir deg best
mulig kontroll over plentraktoren.
1. Løft setet og løsne justeringsknottene (fig. 3).
1
Figur 3
1. Justeringsknotter
2. Flytt setet til ønsket stilling, og trekk til knottene.
13
m-4841
Bruk av knivkontroll
Varsellampe for gressoppsamler
(kraftuttak)
Spaken for knivkontrollen (kraftuttaket) slår drivkraften til
knivene av og på.
Kople inn knivene
1. Trykk inn bremsepedalen for å stoppe plentraktoren.
2. Trekk spaken for knivkontroll (kraftuttak) til innkoplet
posisjon (fig. 4).
2
3
1
Når gressoppsamleren må tømmes, tennes varsellampen
(fig. 5) og varsellyd høres.
Viktig For å forhindre at utløpsluken blir tilstoppet,
kople fra knivene (kraftuttak) når varsellampen og -lyden
kommer på.
Stille inn høyden
Spaken for justering av klippehøyde brukes til å løfte og
senke gressklipperen til ønsket klippehøyde. Klippehøyden
kan stilles i sju forskjellige stillinger fra 25 til 102 mm.
Trekk eller skyv på klippehøydespaken for å justere
klippehøyden, og sett den i ønsket stilling (fig. 6).
1
Figur 4
1. Knivkontroll (kraftuttak)
2. Tilkoplet
Obs: Knivkontrolls (kraftuttak)-lampen på dashbordet
tennes når du kopler til knivene (kraftuttak) som vist i
figur 5.
1. Varsellampe for
gressoppsamler
3. Frakoplet
1
Figur 5
2. Lampe for knivkontroll
(kraftuttak)
2
Kople fra knivene
1. Trykk inn bremsepedalen for å stoppe plentraktoren.
Figur 6
1. Spak for justering av klippehøyden
Viktig Du må stille inn klippehøydespaken i den
høyeste posisjonen (7) når du vil transportere plentraktoren
av plenen for å forhindre skade på bladene.
2. Skyv spaken for knivkontroll (kraftuttak) til frakoplet
posisjon (fig. 4).
14
Justere utløpsskjermen
Starte motoren
Utløpsskjermen endrer størrelsen på utløpsåpningen for å
hjelpe til med driften av posefyllerindikatoren.
1. Fjern gressoppsamleren. Se Fjerne gressoppsamleren på
side 33.
2. Løsne de to mutrene på klippeforholdsplaten og skyv
platen opp hvis du klipper kort, tørt gress eller ned hvis
du klipper langt, vått gress (fig. 7).
1
2
m-4934
Figur 7
1. Plate 2. Muttere
3. Trekk til mutrene.
4. Installer gressoppsamleren. Se Installere
gressoppsamleren på side 33.
1. Åpne drivstoffavstengingsventilen som finnes mellom
drivstofftanken og motoren (fig. 9).
1
Figur 9
1. Drivstoffavstengingsventil
Obs: Håndtaket på kranen bør stå i samme retning som
drivstoffsslangen.
2. Sitt på setet.
3. Sett på parkeringsbremsen. Se Sette på parkerings-
bremsen side 13.
Obs: Motoren starter ikke hvis du ikke setter på
parkeringsbremsen eller trykker bremsepedalen helt inn.
4. Kople fra knivene (kraftuttak). Se figur 10.
Justere
gressklipperjusteringshjulene
Gressklipperen har fremre justeringshjul som styrer den
over ujevnt terreng. Gressklipperhjulene må alltid være i
det nedre (laveste) hullet i hjulbraketten (fig. 8).
1
Figur 8
1. Hjul 2. Nederste hull
2
2
3
1
Figur 10
1. Knivkontrolls
(kraftuttak)-knott
Obs: Motoren starter ikke hvis bladene (kraftuttaket) er
koplet til.
5. Når man starter en kald motor, flytt gasskontrollspaken
til choke-posisjon (fig. 10).
Obs: For å starte en varm motor, flytt gasskontrollspaken
til hurtig-posisjon.
2. Tilkoplet
3. Frakoplet
15
6. Flytt gasskontrollspaken til sakte-posisjon (fig. 11).
4
2
3
Bruke sikkerhetssperresystemet
Forsiktig
Hvis sikkerhetssperrebryterne blir frakoplet eller
skadet, kan det hende at maskinen opptrer
uforutsigbart, og forårsaker personskader.
1
67
5
Figur 11
1. Gasskontrollspak
2. Hurtig
3. Sakte
4. Choke
7. Drei tenningsnøkkelen med klokken, og hold den i
start-posisjon (fig. 11). Slipp nøkkelen straks motoren
starter.
Viktig Hvis motoren ikke starter etter 15 sekunder med
kontinuerlig forsøk på starte, vri tenningsnøkkelen til
av-stillingen og la startmotoren kjøles ned i 2 minutter. Se
Feilsøking på side 35.
8. Etter at motoren har startet, flytter du gasspaken sakte
til hurtig-stillingen (fig. 11).
5. Start
6. På
7. Av
• Ikke rør sperrebryterne.
• Kontroller sperrebryterne daglig, og bytt ut
ødelagte brytere før du bruker plentraktoren.
• Bytt ut bryterne annethvert år, uansett om de
fungerer eller ikke.
Forstå sikkerhetssperresystemet
Sikkerhetssperresystemet er konstruert slik at det forhindrer
motoren i å starte, hvis du ikke:
• Sitter på setet.
• Har trykt inn bremsepedalen.
• Spaken for knivkontroll (kraftuttak) er i frakoplet
stilling.
• Trekkpedalen står i fri.
Sikkerhetssperresystemet stopper motoren hvis du reiser
deg fra setet og trekkontrollpedalen ikke står i fri,
parkeringsbremsen ikke er på eller knivkontroll
(kraftuttak)-spaken er i tilkoplet posisjon.
Sikkerhetssperresystemet er konstruert slik at det stopper
gressklipperen hvis:
Stoppe motoren
1. Flytt gasspaken til sakte-stillingen (fig. 11).
Viktig For å forhindre ettertenning og skade på motoren,
ikke flytt gasskontrollspaken til choke- eller hurtig-posisjon
for å stanse motoren.
2. Skru av tenningen (fig. 11).
Obs: La motoren gå på tomgang en liten stund før du slår
av tenningen (av-posisjon) hvis den har arbeidet hardt eller
er varm. Dette lar motoren avkjøle seg før du stanser den.
Du kan stoppe motoren i nødstillfelle ved å skru
tenningsnøkkelen til av-posisjon.
• du skifter til revers når knivene (kraftuttaket) er
innkoblet, eller
• du fjerner posen eller slipper ut gresset.
16
Stille inn KeyChoice)-bryteren for å
bruke gressklipperen i revers
En sperrefunksjon på plentraktoren hindrer kraftuttaket i å
tre i funksjon under rygging. Hvis du setter plentraktoren i
revers med knivbladene (kraftuttaket) innkoplet (dvs. med
knivene eller annet tilbehør i gang), vil motoren stoppe.
Bruk kun gressklipperen i revers hvis det er helt
nødvendig.
Hvis du må bruke knivene (kraftuttaket) under rygging, må du
slå av sperrefunksjonen ved hjelp av KeyChoice-bryteren,
som er plassert i nærheten av setebraketten (fig. 12).
1. Tilkople knivene (kraftuttaket).
2. Sett KeyChoice-nøkkelen i bryteren (fig. 12).
3. Vri KeyChoice-nøkkelen.
En rød lampe på frontkonsollen (fig. 13) vil komme på,
og dette indikerer at sperren er frakoplet.
1
Figur 13
1. Bruk-i-revers-lampe
4. Bruk plentraktoren i revers og fullfør oppgaven.
5. Kople fra knivene (kraftuttaket) for å aktivere sperren.
1
Figur 12
1. KeyChoice-bryter
Fare
Det er fare for at du kan rygge over et barn eller
andre personer mens knivene eller annet tilbehør
er innkoplet. Dette kan forårsake alvorlige skader
eller dødsulykker.
• Bruk kun gressklipperen i revers hvis det er helt
nødvendig.
• Sett kun i KeyChoice-nøkkelen hvis det er helt
nødvendig.
• Ha alltid overblikk bakover og nedover før du
rygger med plentraktoren.
• Bruk kun KeyChoice-nøkkelen hvis du er helt
sikker på at barn eller andre personer ikke vil
komme inn på området hvor du klipper.
• Vær svært oppmerksom etter at du har
deaktivert sperren, fordi motorstøyen kan føre
til at du ikke legger merke til et barn eller andre
personer på området hvor du arbeider.
• Når du forlater gressklipperen uten tilsyn, må
du alltid ta ut både tennings- og KeyChoicenøklene og oppbevare dem på et trygt sted
utilgjengelig for barn eller uautoriserte brukere.
6. Ta ut KeyChoice-nøkkelen, og oppbevar den på et trygt
mĆ4916
sted utilgjengelig for barn.
17
Teste sikkerhetssperresystemet
Forsiktig
Hvis sikkerhetssperrebryterne blir frakoplet eller
skadet, kan det hende at maskinen opptrer
uforutsigbart, og forårsaker personskader.
• Ikke rør sperrebryterne.
• Kontroller sperrebryterne daglig, og bytt ut
ødelagte brytere før du bruker plentraktoren.
Skyve plentraktoren manuelt
Viktig Du må alltid skyve plentraktoren manuelt. Tau
aldri plentraktoren fordi dette kan føre til skade på
transakselen.
For å skyve plentraktoren
1. Parker plentraktoren på en jevn flate.
2. Kople fra knivene (kraftuttak).
3. Sett på parkeringsbremsen.
Sikkerhetssperresystemet må testes hver gang plentraktoren
skal brukes. Hvis sikkerhetssperresystemet ikke fungerer
slik som beskrevet nedefor, må du be et autorisert
forhandlerverksted om å reparere det omgående. Sitt på
setet mens du utfører følgende tester:
1. Sett på parkeringsbremsen, flytt knivkontrollen
(kraftuttaket) til tilkoplet posisjon, og vri
tenningsnøkkelen til start: Startmotoren skal ikke gå
rundt.
2. Flytt knivkontroll (kraftuttak)-knotten til frakoplet
posisjon, frigjør parkeringsbremsen og vri
tenningsnøkkelen til start: Startmotoren skal ikke gå
rundt.
3. Sett på parkeringsbremsen, flytt knivkontroll
(kraftuttaket)-knotten til frakoplet stilling, og start
motoren. Frigjør parkeringsbremsen mens motoren går,
og løft deg litt opp fra setet. Motoren skal stoppe.
4. Flytt knivkontroll (kraftuttak)-knotten til frakoplet
posisjon, sett trekkontrollpedalen i fri og start motoren.
Mens motoren går flytter du knivkontrollspaken
(kraftuttak) til innkoplet stilling og setter
trekkontrollpedalen i revers: Motoren skal stoppe.
5. Flytt knivkontrollknotten (kraftuttak) til frakoplet
posisjon og sett trekkontrollpedalen i fri. Start motoren,
flytt spaken for knivkontroll (kraftuttak) til tilkoplet
posisjon, vri Key Choice-nøkkelen og slipp den.
Varsellampen for rygging skal tennes.
6. Flytt spaken for knivkontroll (kraftuttak) til frakoplet
posisjon: Varsellampen for rygging slås av.
4. Stopp motoren, og vent til alle bevegelige deler har
stoppet.
5. Ta ut tenningsnøkkelen.
6. Fjern gressoppsamleren. Se Fjerne gressoppsamleren på
side 33.
7. Trekk ut drivkontrollen som finnes bak på plentraktoren
til dytt-posisjon.
8. Frigjør parkeringsbremsen.
Obs: Drivkraftsystemet frakoples, slik at hjulene kan
rulle fritt (fig. 14).
1
2
mĆ4933
Figur 14
1. Posisjon for bruk 2. Posisjon for skyving
Bruke plentraktoren
1. Sett på parkeringsbremsen.
2. Dytt drivkontrollen til bruksposisjonen (fig. 14) for å
kople til drivsystemet.
Obs: Maskinen kjører ikke hvis ikke drivkontrollen står
i posisjon for bruk.
3. Installer gressoppsamleren. Se Installere
gressoppsamleren på side 33.
18
Kjøre plentraktoren forover
Stoppe plentraktoren
eller i revers
Gasskontrollen regulerer omdreiningstallet (omdreininger
per minutt). Sett gassen i hurtig posisjon for best ytelse.
For å kjøre forover:
1. Frigjør parkeringsbremsen. Se Frigjøre parkerings-
bremsen på side 13.
2. Plasser foten på trekkontrollpedalen og legg sakte press
på pedalen for å kjøre fremover (fig. 15).
2
1
Figur 15
1. Trekkontrollpedal 2. Gasspedal, revers
Obs: For å øke farten, press trekkontrollpedalen ned.
Hvis du vil redusere farten, reduserer du trykket på
trekkontrollpedalen.
1. Slipp trekkontrollpedalen eller reversgasspedalen.
2. Kople fra knivene (kraftuttak).
Skru av tenningen.
3. Sett også på parkeringsbremsen hvis maskinen skal stå
uten tilsyn. Se Sette på parkeringsbremsen på side 13.
Obs: Ta nøklene ut av tennings- og KeyChoice-bryterne.
Forsiktig
Barn og andre personer kan skades hvis de flytter
på seg eller prøver å kjøre plentraktoren uten
oppsyn.
Ta alltid ut tennings- og KeyChoice-nøklene og sett
på parkeringsbremsen når du forlater plentraktoren,
selv om det bare er for noen få minutter.
Bruke automatisk oppsamling
Du kan aktivere eller deaktivere funksjonen automatisk
oppsamling mens plentraktoren klipper eller er stanset.
Hvis du samler opp gress som er høyt og tykt, hev
klippehøyden og klipp med lavere hastighet.
1. Flytt spaken for automatisk oppsamling (fig. 2)
fremover for å samle opp gresset.
For å kjøre bakover:
1. Frigjør parkeringsbremsen. Se Frigjøre parkerings-
bremsen på side 13.
2. Plasser foten på reversgasspedalen og legg sakte press
på pedalen for å kjøre bakover (fig. 15).
Obs: For å øke farten, press trekkontrollpedalen ned.
Hvis du vil redusere farten, reduserer du trykket på
reversgasspedalen.
Viktig Frigjør alltid parkeringsbremsen før du beveger
på trekkontrollpedalen eller reversgasspedalen for å unngå
skader på drivverket.
Viktig For å forhindre skade på gressklipperen, sett
alltid gressklipperen i den høyeste klippeposisjonen når du
kjører plentraktoren av plenen.
2. Flytt spaken for automatisk oppsamling bakover for
ikke å samle opp gresset og resirkulere det.
19
Tømme gressoppsamleren
Brukstips
Når varsellampen for samleren lyser (fig. 5) og varsellyden
høres, er gressoppsamleren full og må tømmes.
Viktig For å forhindre at utløpsluken blir tilstoppet,
kople fra knivene (kraftuttak) når varsellyden høres.
1. Kople fra knivene (kraftuttaket) og flytt gassen til
posisjonen sakte.
2. Trekk ut teleskopspaken for tømming og dytt den frem
og ned for å tømme gressoppsamleren (fig. 16).
Figur 16
1. Dra opp 2. Dytt fremover og ned
3. Trekk tømmingsspaken sakte oppover for å sette
gressoppsamleren tilbake i driftsposisjon.
Tauetilbehør
Plentraktoren er utstyrt for tauetilbehør med en
maksimumsvekt på 150 kg.
1. Fjern gressoppsamleren. Se Fjerne gressoppsamleren på
side 33.
2. Monter tilbehøret på tauingskoblingen som finnes lavt
på den lavre delen av plentraktoren (fig. 17).
• Motoren gir best ytelse når du kjører den på høyeste
hastighet. Luft er nødvendig for at gresset skal klippes
grundig. Klippehøyden må derfor ikke være for lav, og
gressklipperen skal heller ikke være omkranset av
uklippet gress. Hold alltid den ene siden av
gressklipperen unna uklippet gress. Luften vil da kunne
trekkes inn i gressklipperen.
• Klipp gresset litt lengre enn vanlig for å sikre at
gressklipperen ikke klipper ujevnheter i plenen. Når du
klipper gress som er lengre enn 15 cm, bør du klippe
plenen to ganger for å være sikker på å få et bra resultat.
• Det er best å bare klippe 1/3 av gressets lengde. Ikke
klipp mer, bortsett fra hvis gresset er glissent eller det er
sent på høsten, og gresset vokser saktere.
• Dersom du veksler på klipperetningen, holder gresset
seg oppreist. Det bidrar også til å spre det klipte gresset,
noe som gir bedre nedbryting og gjødsling.
• Gress vokser med varierende hastighet til forskjellige
tider på året. For å opprettholde samme klippehøyde,
som er god praksis, må du klippe gresset oftere tidlig på
våren. Midt på sommeren begynner det å vokse saktere,
derfor trenger du ikke å klippe det så ofte da.
• Hvis gresset er lenger enn normalt, eller hvis det er
veldig fuktig, må klippehøyden justeres høyere. Etter å
ha klippet gresset én gang med høy klippehøyde,
justerer du klippehøyden ned til normal igjen, og
klipper én gang til.
• Hvis maskinen må stoppes under klipping, kan det ligge
igjen en klase med klippet gress på plenen. Dette
unngår du slik:
– Kople til knivene og flytt til en tidligere klippet del
av plenen.
– For å spre det klipte gresset jevnt, løfter du
gressklipperen en eller to klippehøyder mens du
kjører fremover med knivene innkoplet.
• Bruk rengjøringsåpningen til å fjerne gressrester og
smuss fra gressklipperens underside etter at du har brukt
den. Hvis det er et tykt belegg av gress og smuss under
gressklipperen, vil klipperesultatet bli dårlig.
1. Tauingskobling
Figur 17
• Sørg for å holde knivene skarpe gjennom hele
klippesesongen. Skarpe blader klipper gresset rett over
uten å rive eller trevle opp gresstråene. Gress som er
blitt slitt av eller frynset, vil få brune kanter som vil
1
20
sinke veksten og øke sykdomsfaren. Sjekk at kniven er
skarp nok hver 30. dag, og slip bort eventuelle hakk.
Vedlikehold
Obs: Hva som er høyre og venstre side på plentraktoren bestemmes fra normal arbeidsstilling.
Anbefalt vedlikeholdsplan
Vedlikeholdsintervall Vedlikeholdsprosedyre
Etter de 5 første timene • Skift motoroljen.
Etter de 20 første
timene
Etter hver bruk
Hver 25. driftstime
Hver 50. driftstime
Hver 100. driftstime
Før lagring
• Kontroller justeringen av klippeenhetens drivrem.
• Kontroller motoroljenivået.
• Kontroller sikkerhetssystemet.
• Rengjør gressklipperhuset.
• Kontroller batteriets elektrolyttnivå.
• Kontroller trykket i dekkene.
• Kontroller knivene.
• Kontroller bremsene.
• Smør chassiset.
• Overhal skumluftfilteret.
• Rengjør utsiden på motoren.
• Skift motoroljen.
• Juster drivremmen for kniven.
• Overhal papirluftfilteret.
• Kontroller tennpluggen.
• Bytt ut drivstoffilteret.
• Utfør alle vedlikeholdsprosedyrene oppført ovenfor.
• Kontroller remmene for slitasje/sprekker.
• Tøm drivstofftanken.
• Lakker avskallede overflater.
• Lad opp batteriet og kople fra kablene.
2
2
1
2
1
Bytt motorolje oftere under forhold med tyngre belastning eller i høyere temperaturer.
2
Utfør denne prosedyren oftere under skitne og støvete arbeidsforhold.
Viktig Hvis du vil ha mer informasjon om vedlikeholdsprosedyrer, ser du i brukerhåndboken for motoren.
Forsiktig
Dersom du lar nøkkelen stå i tenningsbryteren, kan noen tilfeldigvis starte motoren, noe som kan
påføre deg eller andre personer alvorlige skader.
Ta nøkkelen ut av tenningen, og koble ledningen fra tennpluggen før du utfører vedlikehold.
Legg kabelen til side, slik at den ikke kan komme i kontakt med tennpluggen ved et uhell.
21
Kontrollere motoroljen
Kontroller oljenivået daglig eller etter hver bruk.
Skift oljen etter de 5 første driftstimene og deretter hver
50. driftstime.
Obs: Bytt oljen oftere når driftsforholdene er svært støvete
eller sandete.
Oljetype: Renseolje (API-klassifikasjon SF, SG, SH, SJ
eller høyere).
8. Skru løs peilestaven, og tørk av metallenden (fig. 18).
9. Skru peilestaven helt inn i røret (fig. 18).
10. Skru peilestaven ut igjen, og se på metallenden. Hvis
oljenivået er lavt, heller du sakte akkurat nok olje i
påfyllingsrøret til at nivået når opp til full-merket på
peilestaven.
Viktig Ikke start motoren hvis du fyller på for mye olje,
da dette kan skade motoren.
Veivhuset har en kapasitet på: 1,7 l med filter eller 1,4 l
uten filter.
Viskositet: Se tabellen nedenfor.
BRUK FØLGENDE SAE-OLJER MED VISKOSITET
–200 20406080100
°
F
–30°–20 –10 0 10 20 30 40
C
Kontrollere oljenivået
1. Parker plentraktoren på en jevn flate.
2. Kople fra knivene (kraftuttak).
3. Sett på parkeringsbremsen.
4. Stopp motoren, og vent til alle bevegelige deler har stoppet.
5. Ta ut tenningsnøkkelen.
Skifte olje
1. Start motoren, og la den gå i fem minutter.
Obs: Oljen vil da varmes opp slik at den flyter lettere.
2. Parker plentraktoren slik at siden der du tapper, står litt
lavere enn motsatte side, for å være sikker på at all oljen
tømmes ut.
3. Kople fra knivene (kraftuttak).
4. Sett på parkeringsbremsen.
5. Stopp motoren, og vent til alle bevegelige deler har stoppet.
6. Ta ut tenningsnøkkelen.
7. Tre tappeslangen over tappeventilen.
8. Sett et fat under tappeslangen.
9. Snu på oljetappeventilen slik at oljen tømmes (fig. 19).
2
1
6. Åpne panseret.
7. Rengjør rundt peilestaven (fig. 18) slik at det ikke kan
komme smuss som kan skade motoren, ned i
påfyllingshullet.
1
3
4
2
m-1868
Figur 18
1. Peilestav
2. Metallende
3. Påfyllingsrør
4. Oljetappeventil
m-6438
Figur 19
1. Oljetappeventil 2. Oljetapperør
10. Steng tappeventilen når all oljen er tømt ut.
11. Fjern tappeslangen (fig. 19).
1
Obs: Resirkuler den brukte oljen på korrekt måte.
12. Rengjør rundt peilestaven og ta av lokket (fig. 18).
13. Hell sakte ca. 80 % av motoroljen ned i påfyllingsrøret
(fig. 18). Les Kontrollere motoroljen på side 22.
14. Kontroller oljenivået slik det står beskrevet under
Kontrollere oljenivået side 22.
15. Fyll sakte på mer olje til den når opp til full-merket.
22
Overhale bremsen
Kontrollere trykket i dekkene
Bremsen sitter på høyre side av bakakselen, innenfor
dekket på bakhjulet (fig. 20).
1
Figur 20
1. Bremsejusteringsmutter
Hvis plentraktoren bruker mer enn 1 meter på å stoppe ved
høye hastigheter på det høyeste giret, juster bremsen.
Kontrollere bremsen
1. Parker plentraktoren på en jevn flate.
Oppretthold et lufttrykk på 120 kPa i forhjulene og på
100 kPa i bakhjulene. Sjekk trykket ved ventilstammen
(fig. 21) etter hver 25. driftstime eller én gang i året,
avhengig av hva som kommer først. Sjekk dekkene når de
er kalde, for å få en mest mulig nøyaktig avlesning av
trykket.
1
m-1872
Figur 21
1. Ventilstamme
Smøre plentraktoren
Plentraktoren skal smøres med et universalsmørefett etter
hver 25. driftstime eller én gang i året, avhengig av hva
som kommer først. Den må smøres oftere hvis den brukes
på steder med mye støv eller sand.
2. Kople fra knivene (kraftuttak).
3. Sett på parkeringsbremsen.
4. Stopp motoren, og vent til alle bevegelige deler har stoppet.
5. Ta ut tenningsnøkkelen.
6. Dra ut drivkontrollen til posisjonen for skyving (fig. 14).
7. Hvis bakhjulene låser seg og sklir når du skyver
plentraktoren forover, er det ikke nødvendig å justere
bremsen. Hvis hjulene ruller og låser seg, juster
bremsen. Se Justere bremsen nedenfor.
Justere bremsen
1. Kontroller bremsen før du justerer den. Se Kontrollere
bremsen over.
2. Påse at drivkontrollen er i posisjonen for bruk (fig. 14)
og at parkeringsbremsen er på.
3. Skru bremsejusteringsmutteren med klokken inntil du
ikke kan dytte plentraktoren (fig. 20).
4. Frigjør parkeringsbremsen og påse at bakhjulene ruller
fritt når du dytter plentraktoren. Hvis de ikke ruller fritt,
skru bremsejusteringsmutteren mot klokken akkurat
nok til at du kan dytte plentraktoren.
Smøre plentraktoren
1. Kople fra knivene (kraftuttak).
2. Sett på parkeringsbremsen.
3. Stopp motoren, og vent til alle bevegelige deler har
stoppet.
4. Ta ut tenningsnøkkelen.
5. Tørk av smøreniplene med en fille. Skrap eventuell
maling av fremsiden av anordningene.
6. Sett en fettsprøyte på hver smørenippel og pump inn
smørefett.
7. Tørk opp overflødig fett.
5. Sjekk bremsefunksjonen igjen. Se Kontrollere bremsen
over.
23
Smørepunkter
Figur 22
Smøremiddelliste
Punkt Navn Antall Intervall (timer) Smøremiddel
1 Forhjul – smørenipler 2 25 Fett
2 Styrekuleledd 4 50 Olje
3 Styresegmentmekanisme 1 50 Fett
4 Styremekanisme med tannhjul 1 25 Fett
5 Kulelager for rattstang 1 50 Olje
6 Kulelager for rattstang 1 50 Olje
7 Bevegelsesspak – smørenipler 1 50 Fett
8
9 Kuleledd for bevegelseskoplinger 4 50 Olje
10 Bremsepedalnav 2 50 Olje
11 Parkeringsbremsring 1 50 Olje
12 Kulelager for styring 1 25 Fett
13
Akselkopling til å løfte
gressklipperhuset
Venstre og høyre spindel –
smørenipler
1 50 Olje
2 25 Fett
14 Hengselsplinter for gressklipperhus 6 Ved fjerning Fett
15 Svingbolt for frontaksel 2 Ved fjerning Fett
16 Svingbolt for frontaksel 2 25 Fett
24
Skifte sikringen
Demontere batteriet
Det elektriske systemet er beskyttet av sikringer. De er
plassert under panseret, i nærheten av drivstoffstanken
(fig. 23). Hvis en sikring går, kontroller om det er
kortslutning i en av ledningene.
4
1
2
3
4
Figur 23
1. Hoved/batteri
2. Sperre, elektrisk clutch og
fartskontroll
3. Varsellyd for full pose
4. Ekstra sikring
Sikringen skiftes ved at du trekker den opp av sokkelen.
Skyv den ned for å sette den i.
• Hoved/batteri – 15 A
• Sperre, elektrisk clutch og fartskontroll – 10 A
• Varsellyd for full pose – 5 A
m-4986
Advarsel
Batteripolene eller metallverktøy kan kortslutte
mot metallkomponenter og forårsake gnister.
Gnistene kan føre til at batterigassene eksploderer,
noe som kan forårsake personskade.
• Når du fjerner eller monterer batteriet, må du
passe på at batteripolene ikke kommer i kontakt
med metalldeler på gressklipperen.
• La ikke metallverktøy kortslutte mellom
batteripolene og metalldeler på gressklipperen.
1. Kople fra knivene (kraftuttak).
2. Sett på parkeringsbremsen.
3. Stopp motoren, og vent til alle bevegelige deler har
stoppet.
4. Ta ut tenningsnøkkelen.
5. Tipp setet forover slik at du ser batteriet.
6. Løft gummidekselet opp fra den negative (svarte)
kabelen.
7. Ta den negative (svarte) jordkabelen av batteripolen
(fig. 24).
2
Vedlikeholde batteriet
Sjekk elektrolyttnivået i batteriet hver gang maskinen skal
brukes. Batteriet må alltid holdes rent og fulladet. Bruk et
tørkepapir til å rengjøre batteriet og batterikassen. Hvis
batteriklemmene er korroderte, må de rengjøres med en
oppløsning av fire deler vann og én del natron. Smør litt
fett på batteriklemmene for å beskytte dem mot korrosjon.
Batterispenning og strømstyrke: 12 volt, 190 kaldstartstrøm
1
3
1. Negativ kabel (svart)
2. Positiv kabel (rød)
Figur 24
3. Holdestang
25
Advarsel
Fare
Feilaktig ruting av batterikabler kan skade
gressklipperen og kablene samt forårsake gnister.
Gnistene kan føre til at batterigassene eksploderer,
noe som kan forårsake personskade.
• Ta alltid av den negative (svarte) batterikabelen
før du tar av den positive (røde) kabelen.
• Koble alltid til den positive (røde)
batterikabelen før du setter på den negative
(svarte) kabelen.
8. Løft gummidekselet opp fra den positive (røde)
kabelen.
9. Ta den positive (røde) kabelen av batteripolen (fig. 24).
10. Fjern batteriholdestangen (fig. 24).
11. Fjern batteriet fra understellet.
Montere batteriet
1. Plasser batteriet i chassiset med batteripolene mot
plentraktorens front (fig. 24).
2. Fest batteriet i chassiset med holdestangen (fig. 24).
3. Bruk bolten og vingemutteren til å feste den positive
(røde) kabelen til den positive (+) batteripolen (fig. 24).
Sett gummihetten på batteripolen.
Elektrolytten i batteriet inneholder svovelsyre, en
dødelig gift som også kan forårsake alvorlige
brannskader.
• Ikke drikk elektrolytt, og unngå kontakt med
hud, øyne og klær. Bruk vernebriller for å
beskytte øynene og gummihansker for å
beskytte hendene.
• Fyll batteriet i nærheten av rent vann, som kan
brukes til å skylle huden.
Fylle vann på batteriet
Det beste tidspunktet å fylle destillert vann på batteriet er
like før plentraktoren skal brukes. Vannet vil da bli godt
blandet med elektrolyttoppløsningen.
1. Rengjør toppen av batteriet med et tørkepapir.
2. Ta av påfyllingslokkene (fig. 25).
3. Hell sakte i destillert vann i hver battericelle til nivået
når opp til den nedre delen av røret (fig. 25).
Viktig Ikke fyll for mye på batteriet. Elektrolytt
(svovelsyre) kan forårsake betydelig korrosjon og skade på
chassiset.
4. Sett på påfyllingslokkene igjen.
4. Bruk bolten og vingemutteren til å feste den negative
(svarte) kabelen til den negative (–) batteripolen
(fig. 24). Sett gummihetten på batteripolen.
Kontroller batteriets elektrolyttnivå
1. Tipp setet forover slik at du ser batteriet.
2. Fjern påfyllingslokkene. Hvis elektrolytten ikke når opp
til den nedre delen av røret (fig. 25), må du tilsette den
nødvendige mengden destillert vann. Se Fylle vann på
batteriet på side 26.
1
2
1. Påfyllingslokk
2. Nedre del av røret
Figur 25
3. Plater
3
1262
Lade opp batteriet
Advarsel
Når batteriet lades, utvikles det gasser som kan
eksplodere.
Røyk aldri i nærheten av batteriet, og hold gnister
og åpen ild borte fra batteriet.
Viktig Du må ha alltid la batteriet være fullt oppladet
(egenvekt på 1 260), særlig når temperaturen er under 0°C
for å forhindre skade på batteriet.
1. Ta batteriet ut av chassiset. Se Fjerne batteriet på side 25.
2. Kontroller elektrolyttnivået slik det er beskrevet under
Kontrollere elektrolytt i batteriet på side 26.
3. Ta påfyllingslokkene av batteriet og koble en 2 A
batterilader til batteripolene.
4. Lad opp batteriet med en hastighet på 2 A eller mindre i
4 timer (12 volt). Batteriet må ikke overopplades.
5. Når batteriet er ferdig oppladet, sett på påfyllingslokkene.
6. Monter batteriet i chassiset. Se Montere batteriet på side 26.
26
Overhale tennpluggen
Kontroller tennpluggen etter hver 25. driftstime. Sett inn en
ny Champion RC12YC-tennplugg (eller tilsvarende) etter
hver 100. driftstime. Pass på at elektrodeavstanden
(avstanden mellom elektroden på midten og elektroden på
siden) er 0,76 mm før pluggen settes inn. Tennpluggen
monteres/demonteres ved hjelp av en tennpluggnøkkel, og
elektrodeavstanden justeres ved hjelp av et spesialverktøy
eller følerblad.
Demontere tennpluggen
1. Kople fra knivene (kraftuttak).
Kontrollere tennpluggen
1. Se på midten av tennpluggen (fig. 27). Hvis du ser en
lysebrun eller grå farge på isolatoren, fungerer motoren
som den skal. Et svart belegg på isolatoren betyr som
regel at luftrenseren er skitten.
2
1
3
0,76 mm
2. Sett på parkeringsbremsen.
3. Stopp motoren, og vent til alle bevegelige deler har
stoppet.
4. Ta ut tenningsnøkkelen.
5. Åpne panseret.
6. Kople kabelen fra tennpluggen (fig. 26).
1
2
Figur 26
1. Tennplugg 2. Tennpluggkabel
m–6419
m-1870
Figur 27
1. Elektrodeisolator i midten
2. Elektrode på siden
3. Elektrodeavstand (ikke
måltegning)
Viktig Ikke rens tennpluggen. Den må alltid skiftes ut
når den har et svart belegg, slitte elektroder, et tynt belegg
av olje eller sprekker.
2. Kontroller avstanden mellom midtre og sideelektroder
(fig. 27), og bøy sideelektroden, dersom avstanden ikke
er riktig.
Montere tennpluggen
1. Monter tennpluggen og metallskiven. Pass på at
elektrodeavstanden er riktig innstilt.
2. Stram til tennpluggen med et moment på 20,4 Nm.
3. Kople kabelen til tennpluggen (fig. 26).
4. Lukk panseret.
7. Rengjør rundt tennpluggen for å unngå at partikler faller
ned i motoren og forårsaker eventuell skade.
8. Ta ut tennpluggen og metallskiven (fig. 26).
27
Tømme drivstofftanken
Tøm drivstofftanken når du ikke kommer til å bruke
plentraktoren på mer enn 30 dager.
8. Dra bensinslangen av drivstoffilteret (fig. 28).
9. Åpne drivstoffavstengingsventilen og la bensinen
tømmes ned i en godkjent drivstoffkanne eller et
tappefat.
Fare
Bensin er meget brannfarlig, og under visse
forhold svært eksplosivt. Brann eller eksplosjon
forårsaket av bensin kan påføre deg og andre
brannskader samt ødelegge eiendom.
• Tøm bensinen ut av tanken når motoren er kald.
Dette skal gjøres utendørs på et åpent sted. Tørk
opp eventuelt bensinsøl.
• Du må aldri røyke når du tømmer bensin, og du
må holde deg unna åpen ild eller steder der en
gnist kan antenne bensindamp.
1. Parker plentraktoren slik at venstre side foran står litt
lavere enn høyre side, for å være sikker på at
drivstofftanken tømmes helt.
2. Kople fra knivene (kraftuttak).
3. Sett på parkeringsbremsen.
4. Stopp motoren, og vent til alle bevegelige deler har
stoppet.
5. Ta ut tenningsnøkkelen.
Obs: Dette er det beste tidspunktet å montere et nytt
drivstoffilter ettersom drivstofftanken er tom.
10. Sett bensinslangen på drivstoffilteret.
11. Skyv slangeklemmen nært opptil drivstoffilteret for å
feste bensinslangen (fig. 28).
Skifte drivstoffilteret
Drivstoffilteret skal skiftes ut hver 100. driftstime eller én
gang i året, avhengig av hva som inntreffer først. Det beste
tidspunktet å skifte drivstoffilter på (fig. 28) er når
drivstofftanken er tom. Et skittent drivstoffilter som er tatt
av bensinslangen, må aldri monteres på nytt.
1. Parker plentraktoren på en jevn flate.
2. Kople fra knivene (kraftuttak).
3. Sett på parkeringsbremsen.
4. Stopp motoren, og vent til alle bevegelige deler har
stoppet.
5. Ta ut tenningsnøkkelen.
6. Lukk drivstoffavstengningsventilen (fig. 29).
6. Steng drivstoffavstengingsventilen som er plassert
under fremre del av drivstofftanken.
7. Løsne på drivstoffilterets slangeklemme og skyv den
opp i bensinslangen, bort fra drivstoffilteret (fig. 28).
Figur 28
1. Slangeklemme
2. Bensinslange
3. Drivstoffilter
1
2
1
1. Drivstoffavstengingsventil
7. Klem sammen endene på slangeklemmene, og skyv
dem bort fra det gamle filteret (fig. 28).
3
8. Fjern det gamle drivstoffilteret fra drivstoffslangen.
9. Monter et nytt drivstoffilter, og skyv slangeklemmene
nær opptil det.
10. Åpne drivstoffavstengingsventilen.
Figur 29
28
Overhale luftrenseren
Rengjør og smør skumelementet etter hver 25. driftstime.
Papirelementet skal skiftes ut hver 100. driftstime eller én
gang i året, avhengig av hva som inntreffer først.
4. Skyv skumelementet og papirelementet forsiktig fra
viftehuset (fig. 31).
1
Obs: Luftrenseren må renses oftere hvis plentraktoren er
utsatt for mye støv og sand.
1. Parker plentraktoren på en jevn flate.
2. Kople fra knivene (kraftuttak).
3. Sett på parkeringsbremsen.
4. Stopp motoren, og vent til alle bevegelige deler har
stoppet.
5. Ta ut tenningsnøkkelen.
Ta ut skumelementet og papirelementet
1. Rengjør rundt luftrenseren for å unngå at det kommer
partikler i motoren som kan forårsake skade.
2. Trekk opp luftrenserdekselspaken og roter den mot
motoren (fig. 30).
2
2
6
4
5
3
Figur 31
1. Papirelement
2. Skumelement
1
3. Luftrenserdeksel
4. Tapp
5. Slisse
6. Viftehus
Rengjøre skumelementet og papirelementet
Figur 30
1. Luftrenserdeksel 2. Luftrenserdekselspak
3. Fjern luftrenserdekslet.
Skumelement
1. Vask skumelementet i flytende såpe og varmt vann og
skyll det grundig.
2. Tørk elementet ved å klemme det i en ren klut.
Obs: Du må ikke smøre skumelementet med olje.
Viktig Skumelementet må skiftes ut hvis det er skader
eller slitasje på det.
Papirelement
1. Dunk papirelementet forsiktig mot et flatt underlag for å
fjerne støv og smuss.
2. Undersøk om elementet har skader, et oljet belegg eller
om gummitetningen er skadet.
Viktig Papirelementet må aldri rengjøres med trykkluft
eller væsker slik som løsningsmidler, bensin eller parafin.
Skift ut papirelementet hvis det er skadet, eller hvis det
ikke kan gjøres skikkelig rent.
29
Montere skum- og papirelementetene
Undersøke knivbladene
Viktig For å unngå at motoren skades, må alltid hele
luftrenseren, komplett med skumelement og papirelement,
sitte på plass under bruk.
1. Plasser skumelementet og papirelementet inn i
viftehuset.
Obs: Påse at gummitetningen ligger flatt mot luftfilterets
bunn.
2. Rett inn tappene på luftrenserdekslet i forhold til
slissene til viftehuset (fig. 31). Heng håndtaket på
dekslet, og trykk ned håndtaket for å låse dekslet på
plass.
Overhale knivbladene
Toros oksehorn-logo er et registrert varemerke for Toro
Company. Den identifiserer delen den vises på som en
original Toro-enhet. Logoen, som kan ses nedenfor, vises
på originale Toro-kniver.
Obs: Angi hva som er høyre og venstre side på maskinen
ved å stå i normal arbeidsstilling.
Sørg for å få best mulig klipperesultat ved å holde knivene
skarpe. For å kunne bytte ut blader når de ikke lenger er
skarpe nok, bør du ha knivblader i reserve.
1. Demonter gressklipperen. Se Demontere gressklipperen
på side 31.
2. Undersøk kniveggene (fig. 32). Hvis kniven er sløv,
eller hvis det er hakk i den, må den tas av og slipes. Se
Slipe knivene på side 31.
1
2
3
5
4
6
7
m-6,557a
Figur 32
1. Bladdriv
2. Skjærbolt (2)
3. Knivblad
4. Buet knivegg
5. Avstandsstykke
6. Spenneskive
7. Bolt
3. Undersøk knivbladene, spesielt buen (fig. 32). Hvis du
oppdager slitasje eller skade på dette området, monter
nye knivblader øyeblikkelig.
4. Hvis skjæreboltene er ødelagt, skift dem ut øyeblikkelig
(fig. 32).
Viktig Hvis skjæreboltene er ødelagt, kan klipper-
remmen være ødelagt. Undersøk remmen. Se Justere
bladdrivremmen på side 32.
Fare
Slitte eller skadde knivblader kan brekke, og en
del av kniven kan slynges ut mot føreren eller
andre og føre til alvorlige personskader eller en
dødsulykke.
• Undersøk knivbladene regelmessig for slitasje
eller skade.
• Skift ut slitte eller skadde blader.
Demontere knivbladene
1. Demonter gressklipperen. Se Demontere
gressklipperen, side 31.
2. Legg gressklipperen forsiktig over på siden.
3. Fjern boltene, avstandsstykkene og knivbladene
(fig. 32). Sett en trekloss mellom hvert knivblad og
gressklipperen for å holde kniven fast mens du tar ut
hver bolt.
Obs: Det høyre bladet har venstregjengede bolter.
4. Undersøk alle delene; erstatt skadde eller ødelagte deler.
30
Slipe knivbladene
1. Bruk en fil til å slipe eggen i begge ender av kniven
(fig. 33). Oppretthold den originale vinkelen. Kniven
holdes balansert hvis du sliper like mye på begge
kniveggene.
Demontere gressklipperen
1. Parker plentraktoren på en jevn flate.
2. Kople fra knivene (kraftuttak).
3. Sett på parkeringsbremsen.
1
m-1854
Figur 33
1. Slip kniven i original vinkel.
2. Sjekk knivens balanse ved å legge den på en
balanseringsinnretning (fig. 34). Hvis kniven holder seg
i horisontal stilling, har den riktig balanse og kan
brukes. Hvis kniven ikke er i balanse, files litt av
metallet på baksiden bort. Fortsett med dette helt til
hvert knivblad er balansert.
1
2
m-1855
Figur 34
1. Knivblad 2. Balanseringsinnretning
Montere knivbladene
4. Stopp motoren, og vent til alle bevegelige deler har stoppet.
5. Ta ut tenningsnøkkelen.
6. Kople ledningen fra tennpluggen.
7. Sett klippehøyden til den laveste posisjonen.
8. Trekk inn ledearmen og fjern V-remmen fra rullen (fig. 36).
3
1
2
8
5
9
6
7
4
1. Monter boltene, avstandsstykkene og knivbladene (fig. 32).
Viktig Buen på kniveggen må vende mot innsiden av
gressklipperen for å sikre riktig klipping.
2. Plasser knivbladene i en vinkel på 90 grader til
hverandre (fig. 35).
Figur 35
3. Stram til knivboltene med et moment på 50 Nm.
10
Figur 36
1. Lederull og lederullarm
2. V-rem
3. Tilkoplingsfjær
4. Bakre hårnålsklips
5. Bakre pinner
6. Fremre hårnålsklips
7. Fremre pinne
8. Motorremskive
9. V-rem
10. Fremre-forhjulsmutre,
M12
11. Automatisk oppsamling,
(ikke vist)
Obs: Automatisk oppsamling vises ikke av hensyn til
tegningens tydelighet.
9. Kople fjæren fra tilkoplingsspaken (fig. 36).
10. Frigjør gressklipperen fra utløpet ved å løfte det av de
to sveisede pinnene og trekke utløpet bakover ca.
10 cm. Sikre utløpet for å forhindre at det faller ned.
11. Fjern hårnålsklipsen fra de to bakre pinnene og fjern
pinnene (fig. 36).
Obs: Du kan komme til å trenge en nebbtang for å
trekke ut den andre pinnen.
12. Fjern hårnålsklipsen fra de to fremre pinnene og fjern
pinnen (fig. 36).
31
13. Ta V-remmen av motorremskiven (fig. 36).
14. Skyv gressklipperen frem fra under plentraktoren.
Montere gressklipperen
Reverser prosedyren for Demontere gressklipperen på side 31.
Montere knivbladets drivrem
Juster knivbladets drivrem etter de 20 første driftstimene og
deretter hver 50. driftstime.
1. Demonter gressklipperen. Se Demontere gressklipperen
på side 31.
Obs: Du må fjerne gressklipperen for å justere
knivbladets drivrem på korrekt måte.
2. Fjern V-remmen og lederullarmen (fig. 36).
3. Fjern remdekslet.
4. Løsne de to sekskantmutrene på lederullen (fig. 37).
2
1
Justere kabelstaget for
høydejustering
Knivens hellingsvinkel på langs må sjekkes hver
100. driftstime eller hver gang gressklipperen monteres.
Før du kontrollerer hellingsvinkelen, fyll luft slik at trykket
i dekkene er på anbefalt nivå. Se Kontrollere trykket i
dekkene på side 23. Hvis den fremre delen av gressklipperen ikke er innenfor 4 til 11 mm lavere enn den bakre
delen av gressklipperen, tilpass knivbladets hellingsvinkel.
1. Parker plentraktoren på en jevn flate.
2. Kople fra knivene (kraftuttak).
3. Sett på parkeringsbremsen.
4. Stopp motoren, og vent til alle bevegelige deler har
stoppet.
5. Ta ut tenningsnøkkelen.
6. Kople ledningen fra tennpluggen.
7. Flytt den laveste pinnen på den fremre
justeringsfjæringen til den laveste posisjonen av de
gjengende hullene ved å justere de to mutrene (M12) på
forhjulsopphenget (fig. 36).
8. Sett klippehøydespaken til posisjon 1.
3
1. Sekskantmutre
2. Gressklipperrem
3. M10-mutter
5. Juster M10-mutteren inntil beltet beveger seg 5 mm
med en kraft på 30 N (fig. 37).
6. Roter remmen 3 omdreininger.
7. Kontroller remmens spenning, og juster den om
nødvendig.
8. Stram de to sekskantmutrene på lederullen.
5
Figur 37
Sett ovenifra
4. 30 N-kraft
5. 5 mm
4
Obs: Gressklipperens fremre justeringshjul må hvile på
bakken.
9. Tilpass M8-låsemutteren på slutten av høydejusteringsstangen inntil stangen er litt i spenn (fig. 38).
2
1
m-4935
Figur 38
1. M8-låsemutter 2. Høydejusteringsstang
9. Monter gressklipperen. Se Montere gressklipperen på
side 32.
32
Overhale gressoppsamleren
Fjerne gressoppsamleren
1. Bruk begge hendene for å tippe gressoppsamleren
fremover (fig. 39).
Figur 39
2. Skyv forsiktig innretningene bakover av
støttebrakettene.
Rengjøre gressoppsamleren og utløpet
Hvis hullene på gressoppsamlerposen blir tilstoppet med
skitt og gress eller hvis sensoren for full pose er skitten,
rengjør oppsamleren.
1. Kople fra knivene (kraftuttak).
2. Sett på parkeringsbremsen.
3. Stopp motoren, og vent til alle bevegelige deler har
stoppet.
4. Ta ut tenningsnøkkelen.
5. Fjern gressoppsamleren. Se Fjerne gressoppsamleren på
side 33.
6. Rengjør oppsamlerposen med trykkvann.
7. Tørk området rundt sensoren for full pose.
8. Påse at automatisk oppsamling er i oppsamlingsmodus og
rengjør innsiden av utløpet helt frem til gressklipperen.
9. Installer gressoppsamleren. Se Installere
gressoppsamleren på side 33.
Obs: La posen tørke helt før den monteres på plass.
Montere gressoppsamleren
1. Løft gressoppsamleren med begge hender.
2. Tipp oppsamleren fremover omtrent 40 grader og skyv
den på de to støttebrakettene på bakenden av
plentraktoren (fig. 39).
Obs: Påse at pilen på toppen av gressoppsamleren peker
samme vei som pilene på plentraktoren. Gressklipperen vil
ikke fungere når ikke gressoppsamleren er på plass.
33
Rengjøre og lagre plentraktoren
1. Kople fra knivene (kraftuttak).
2. Sett på parkeringsbremsen.
3. Stopp motoren, og vent til alle bevegelige deler har
stoppet.
4. Ta ut tenningsnøkkelen.
5. Fjern gressoppsamleren og rengjør den. Se
Gressoppsamler på side 33.
6. Rengjør hele plentraktoren utvendig, spesielt motoren,
og fjern gressrester, smuss osv. Fjern utvendige
gressrester og smuss på motorens sylindertoppribber og
viftehus.
Viktig Du kan vaske plentraktoren med skånsomt
vaskemiddel og vann. Bruk ikke trykkvæsker til å rengjøre
plentraktoren. Trykkvæsker kan skade det elektriske
systemet og vaske bort nødvendig fett fra friksjonspunktene. Unngå å bruke for mye vann, spesielt nær
dashbordet, lampene, motoren og batteriet.
7. Sjekk bremsen. Se Bremser på side 23.
8. Overhal luftrenseren. Se Overhale luftrenseren på
side 29.
9. Smør chassiset. Se Smøre plentraktoren på side 23.
10. Bytt motorolje og filter. Se Kontrollere motoroljen på
side 22.
11. Kontroller trykket i dekkene. Se Kontrollere trykket i
dekkene på side 23.
12. Hvis plentraktoren skal lagres i mer enn 30 dager, må
den behandles på følgende måte:
A. Bland et stabiliserings-/kondisjoneringsmiddel med
petroleumsbase i drivstoffet på tanken ved å følge
instruksene fra produsenten av stabiliseringsmiddelet. Stabiliseringsmidler med alkoholbase
(etanol eller metanol) må ikke brukes.
C. Stopp motoren, la den avkjøles og tøm drivstoff-
tanken. Se Tømme drivstofftanken på side 28.
D. Start motoren, og kjør den til den stopper.
E. Bruk choken eller fyll opp forgasseren.
F. Start motoren, og la den gå til den ikke starter mer.
G. Resirkuler brukt olje i samsvar med lokale forskrifter.
H. Steng drivstoffavstengingsventilen.
Viktig Bensin som inneholder et stabiliserings-/
kondisjoneringsmiddel, må ikke oppbevares i mer enn
90 dager.
13. Ta av og undersøk tennpluggen. Se Overhale
tennpluggen på side 27. Når tennpluggene er tatt ut,
heller du to spiseskjeer med olje i tennplugghullet. Bruk
den elektriske starteren til å starte motoren og fordele
oljen på innsiden av sylinderen. Sett tennpluggen
tilbake på plass, men kople ikke kabelen til pluggen.
14. Kople fra den negative batterikabelen. Rengjør batteriet
og batteripolene. Kontroller elektrolyttnivået og lad det
helt opp. Se Vedlikeholde batteriet på side 25. Ikke la
den negative batterikabelen være koplet til batteriet
under lagring.
Viktig Batteriet må være full-ladet for å unngå at det
fryser og skades ved temperaturer under 0 °C. Du kan lagre
et fulladet batteri gjennom hele vinteren uten å lade på nytt.
15. Sjekk og stram til alle bolter, mutrer og skruer. Alle
slitte eller skadde deler må repareres eller skiftes ut.
16. Fjern riper og avskalling og mal over bare
metalloverflater med lakk som fås kjøpt hos autoriserte
forhandlerverksteder.
17. Plentraktoren må oppbevares rent og tørt i en garasje
eller på et lager. Ta ut tennings- og KeyChoice-nøklene
fra gressklipperen, og oppbevar dem på et sted det er
lett å huske. Legg en presenning over plentraktoren for
å beskytte den og holde den ren.
Obs: Et stabiliserings/kondisjoneringsmiddel er mest
effektivt når det blandes med fersk bensin og brukes til
enhver tid.
B. Kjør motoren i 5 minutter for å fordele bensinen
med tilsettingsmidlet i drivstoffsystemet.
34
Feilsøking
pp
Problem Mulige årsaker Løsning
Startmotoren kjører ikke.
Motoren overopphetes.
Plentraktoren kjører ikke.
1. Knivkontrollen (kraftoverføring)
er innkoplet.
2. Parkeringsbremsen er ikke på. 2. Sett på parkeringsbremsen.
3. Batteriet er flatt. 3. Lad opp batteriet.
4. De elektriske forbindelsene er
korroderte eller løse.
5. En sikring har gått. 5. Bytt ut sikringen.
6. Et relé eller en bryter er skadd. 6. Kontakt et autorisert
1. For stor motorbelastning. 1. Reduser bakkehastigheten.
2. Oljenivået i veivhuset er lavt. 2. Tilsett olje til veivhuset.
3. Kjøleribbene og luftpassasjene
under motorviftehuset er
tilstoppet.
1. Drivkontrollen er i posisjonen
for skyving.
2. Trekkremmen er slitt, løs eller
ødelagt.
3. Trekkremmen har kommet av
lederullen.
1. Flytt spaken for knivkontroll
(kraftuttak) til frakoplet
posisjon.
4. Kontroller at de elektriske
forbindelsene har god kontakt.
forhandlerverksted.
3. Fjern hindringen i kjøleribbene
og luftpassasjene.
1. Flytt drivkontrollen til
posisjonen for bruk.
2. Kontakt et autorisert
forhandlerverksted.
3. Kontakt et autorisert
forhandlerverksted.
Motoren vil ikke starte, er
vanskelig å starte eller går ikke.
1. Føreren sitter ikke på plass. 1. Sett deg på setet.
2. Drivstofftanken er tom. 2. Fyll drivstofftanken med bensin.
3. Luftrenseren er skitten. 3. Rengjør eller bytt ut
luftrenserelementet.
4. Tennpluggledningen er løs eller
ikke tilkoblet.
5. En tennplugg er ripet eller
sprukket, eller åpningen er feil.
6. Choken er ikke lukket. 6. Juster gasskabelen.
7. Det er smuss på drivstoffilteret. 7. Bytt ut drivstoffilteret.
8. Tomgangshastigheten er for lav
eller blandingen er feil.
9. Det er smuss, vann eller
gammel bensin i drivstoffsystemet.
10.Drivstoffavstengingsventilen er
stengt.
4. Monter ledningen til
tennpluggen.
5. Monter en ny tennplugg med
korrekt åpning.
8. Juster tomgangshastigheten og
tomgangsblandingen.
9. Kontakt et autorisert
forhandlerverksted.
10.Åpne drivstoffavstengingsventilen.
35
Problem LøsningMulige årsaker
pp y j
Motoren mister kraft.
Det er unormal vibrasjon.
1. For stor motorbelastning. 1. Reduser bakkehastigheten.
2. Luftrenseren er skitten. 2. Rengjør luftrenserelementet.
3. Oljenivået i veivhuset er lavt. 3. Tilsett olje til veivhuset.
4. Kjøleribbene og luftpassasjene
under motorviftehuset er
tilstoppet.
5. Tennpluggen er ripet eller
sprukket, eller åpningen er feil.
6. Utluftingshullet i bensinlokket er
tilstoppet.
7. Det er smuss på drivstoffilteret. 7. Bytt ut drivstoffilteret.
8. Det er smuss, vann eller
gammel bensin i
drivstoffsystemet.
1. Knivene er bøyd eller
ubalanserte.
2. Knivmonteringsboltene er løse. 2. Stram til knivmonteringsbolten.
3. Monteringsboltene i motoren er
løse.
4. En motorremskive, lederull eller
knivremskive er løs.
4. Fjern hindringen i kjøleribbene
og luftpassasjene.
5. Monter en ny tennplugg med
korrekt åpning.
6. Rengjør eller skift ut
bensinlokket.
8. Kontakt et autorisert
forhandlerverksted.
1. Monter et nytt knivblad.
3. Trekk til monteringsboltene.
4. Stram til den aktuelle skiven.
Knivene roterer ikke.
Klippehøyden er ujevn.
5. Motorremskiven er ødelagt. 5. Kontakt et autorisert
forhandlerverksted.
6. Knivens drivrem er skadet. 6. Monter en ny drivrem for
kniven.
1. Knivens drivrem er slitt, løs
eller ødelagt.
2. Knivens drivrem er kommet av
lederullen.
3. Gressoppsamleren er ikke på
plass.
1. Trykket i dekkene er feil. 1. Still inn trykket i dekkene.
2. Gressklipperen er ikke rettet
opp.
3. Gressklipperens underside er
skitten.
4. Knivmonteringsboltene er løse. 4. Stram til knivmonteringsbolten.
5. Spenningen i drivremmen er
feil.
1. Monter en ny drivrem for
kniven.
2. Monter knivens drivrem og
juster det for korrekt spenning.
3. Monter gressoppsamleren.
2. Juster kabelstaget for
høydejusteringen.
3. Rengjør gressklipperens
underside.
5. Juster drivremmen for kniven.
36
Loading...
