FormNo.3431-883RevA

GrandStand

-gressklipper

Med91cmTURBOFORCE medbakutslipp

Modellnr.74540TE—Serienr.400000000ogoppover

-klippeenhet

Registrerdittproduktpåwww.T oro.com. Oversettelseavoriginalen(NO)

*3431-883*A

Detteprodukteterisamsvarmedalle relevanteeuropeiskedirektiver.Seeget samsvarserklæringsskjemaforproduktetfordetaljert informasjon.

Semotorprodusentensinformasjonsomfølgermed maskinen.

Innledning

Denneplentraktorenmedroterendeknivererberegnet påbrukavprofesjonelle,innleideoperatører.Den erhovedsakeligberegnetpååklippegresspågodt vedlikeholdteplenerpåprivateellerkommersielle eiendommer.Hvisdubrukerdetteproduktettilandre formålenndeterberegnetpå,kanduutsettedegselv ellerandreforfare.

g276640

Figur1

1.Plasseringavmodell-ogserienummer

Lesdennehåndbokennøye,slikatdulæreråbruke ogvedlikeholdeproduktetpåriktigmåteogunngår person-ellerproduktskade.Duharansvarforåbruke produktetpåenriktigogsikkermåte.

Gåtilwww.Toro.comformerinformasjon,inkludert sikkerhetstips,opplæringsmaterialeoginformasjon omtilbehør,hjelptilånneenforhandlerellerforå registrereproduktetditt.

Hvismaskinenmårepareresellerdutrenger originaleToro-delerellermerinformasjon,kandu kontakteetautorisertforhandlerverkstedellerT oros kundeserviceavdeling.Hamodell-ogserienummer forhåndennårdutarkontakt.Figur1identiserer plasseringenavmodell-ogserienummerpåproduktet. Skrivinnnumreneidetommefeltene.

Viktig:DukanskanneQR-kodenpå

serienummermerket(hvisdetnnes)medden mobileenhetenforåfåtilgangtilgarantien,deler ogannenproduktinformasjon.

Modellnr.

Serienr.

Dennebrukerhåndbokenidentiserermulige farer,ogmarkerersikkerhetsbeskjedergjennom sikkerhetsvarslingssymbolet(Figur2)somvarslerom enfaresomkanføretilalvorligeskaderellerdødsfall hvisduikkefølgerdeanbefalteforholdsreglene.

g000502

Figur2

1.Sikkerhetsvarselssymbol

Itilleggbrukestoordforåutheveinformasjon.Viktig gjøroppmerksompåspesiellmekaniskinformasjon ogObshenvisertilgenerellinformasjonsomerverdt åhuske.

Kontaktosspåwww.Toro.com.

TryktiUSA

Medenerett

Innhold

Sikkerhet...................................................................4

Generellsikkerhet..............................................4

Sikkerhets-oginstruksjonsmerker.....................4

Oversiktoverproduktet.............................................8

Kontroller...........................................................8

Spesikasjoner..................................................9

Tilbehør..............................................................9

Førbruk...............................................................10

Sikkerhetførbruk.............................................10

Fylledrivstoff....................................................10

Utføredagligvedlikehold...................................11

Kjøreinnetnyttkjøretøy....................................11

Brukesikkerhetssperresystemet.......................11

Underbruk..........................................................12

Sikkerhetunderdrift..........................................12

Brukeparkeringsbremsen................................13

Brukekraftuttaket.............................................13

Brukegassen...................................................14

Brukechoken...................................................14

Bruketenningsbryteren....................................15

Startemotoren..................................................15

Slåavmotoren.................................................16

Brukeplattformen.............................................16

Kjøreforoverellerirevers.................................17

Justereklippehøyden.......................................18

Brukevekter.....................................................18

Etterbruk.............................................................19

Sikkerhetetterbruk..........................................19

Brukedrivstoffavstengingsventilen...................19

Skyvemaskinenforhånd..................................20

Transporteremaskinen.....................................20

Vedlikehold.............................................................22

Sikkerhetvedvedlikehold.................................22

Anbefaltvedlikeholdsplan....................................23

Forberedelseforvedlikehold...............................24

Hevegressklipperenfortilgang.........................24

Frigjøreputenfortilgangbak............................25

Fjerneremdekslene..........................................26

Fjerneklippeenhetensverneplater....................26

Smøring..............................................................27

Smøremaskinen..............................................27

Smøredefremrestyresvingarmene..................27

Smørestyrehjulnavene.....................................28

Vedlikeholdavmotor...........................................29

Motorsikkerhet..................................................29

Overhaleluftrenseren.......................................29

Kontrolleremotoroljen......................................30

Overhaletennpluggen......................................32

Kontrolleregnistfangeren.................................33

Vedlikeholdavdrivstoffsystem.............................33

Tømmedrivstofftanken.....................................33

Skiftedrivstoflteret..........................................34

Vedlikeholdavelektrisksystem...........................34

Sikkerhetforelektrisksystem...........................34

Vedlikeholdebatteriet.......................................34

Vedlikeholdesikringene....................................36

Vedlikeholdavdrivsystem...................................37

Justeresporingen............................................37

Justerenærbryteren.........................................37

Kontrolleretrykketidekkene.............................38

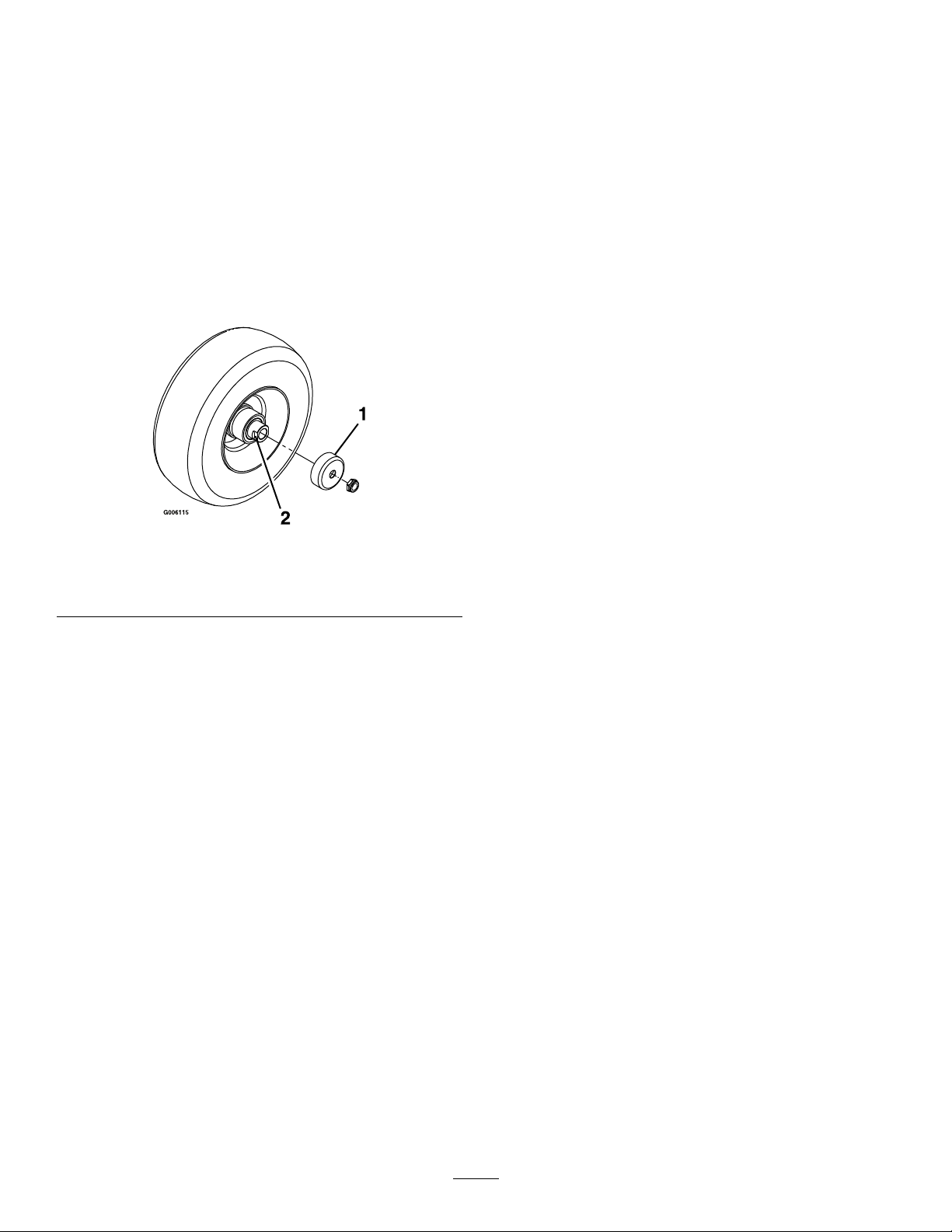

Justerestyrehjulslageret...................................39

Justeredenelektriskeclutchen.........................39

Vedlikeholdavkjølesystem.................................40

Rengjøreluftinntaksskjermen...........................40

Rengjørekjølesystemet....................................40

Vedlikeholdavbremser.......................................41

Kontrollereparkeringsbremsen........................41

Kontrollerebremseklaring.................................41

Justerebremsene.............................................42

Vedlikeholdavremmer........................................42

Kontrollerebeltene...........................................42

Skifteklipperemmen.........................................42

Skiftepumpedrivremmen..................................43

Vedlikeholdavkontrollsystem.............................44

Justerehøyrebevegelseskontrollspak..............44

Justerenøytralstillingforbevegelseskon-

trollspakene..................................................45

Vedlikeholdavhydraulisksystem........................46

Sikkerhetforhydraulikksystem.........................46

Spesikasjonerforhydraulikksystem................46

Kontrollerehydraulikkoljen...............................46

Skiftehydrauliskolje.........................................46

Skifteutdethydrauliskelteret.........................47

Tømmedethydrauliskesystemet.....................48

Kontrollerehydraulikkslangene........................48

Vedlikeholdavklippeenhet...................................49

Overhalegressklipperknivene..........................49

Retteoppklippeenheten...................................51

Rengjøring..........................................................55

Rengjøreunderklippeenhet.............................55

Rengjørebakhjulsmotorer................................55

Avhendingavavfall...........................................55

Lagring....................................................................55

Lagringssikkerhet.............................................55

Rengjøringoglagring.......................................55

Feilsøking...............................................................57

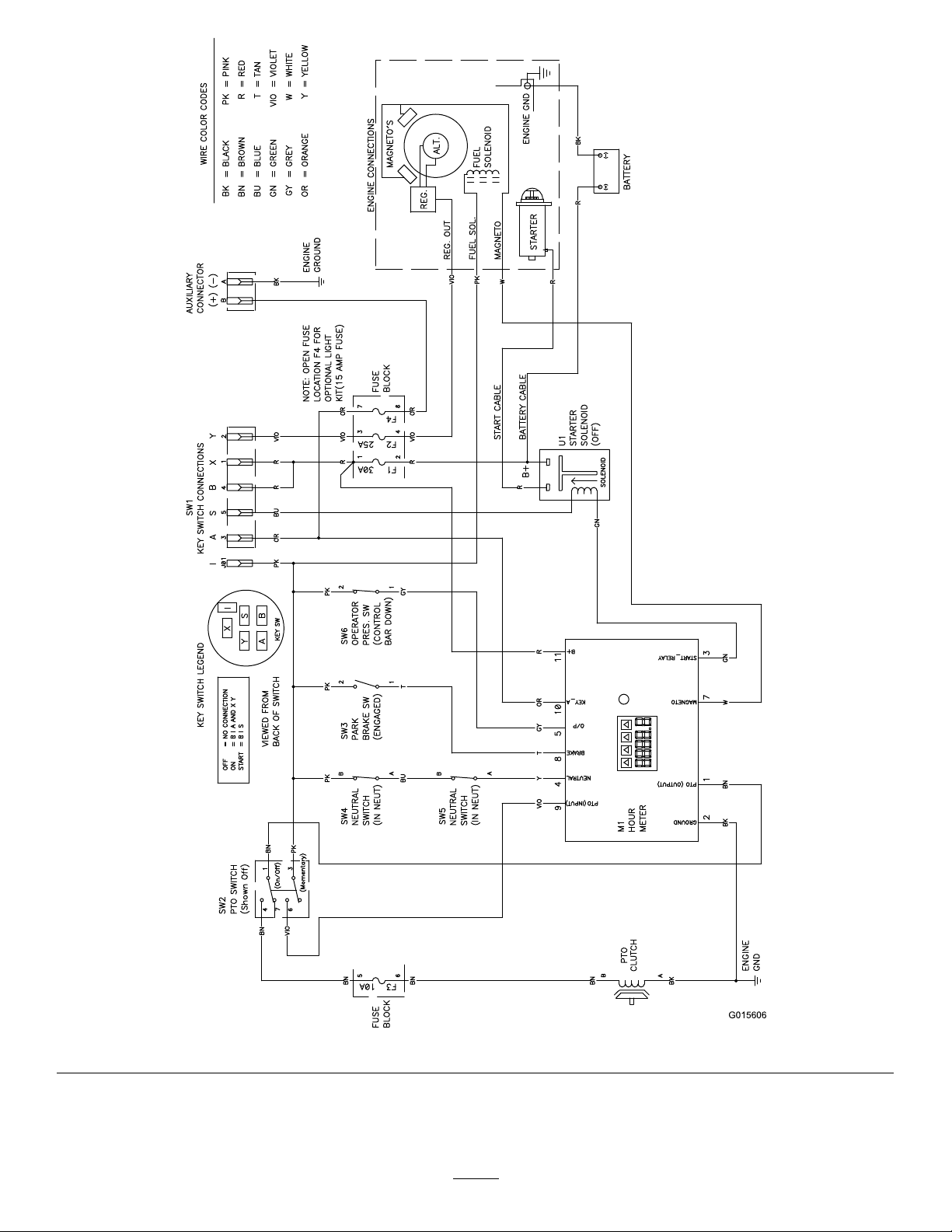

Skjemaer................................................................59

Sikkerhet

DennemaskinenerlagetihenholdtilENISO-standard

5395.

Generellsikkerhet

Detteproduktetkanamputerehenderogføtterog slyngegjenstanderoppiluften.Følgalltidalle sikkerhetsinstruksjonerforåunngåalvorligeskader.

•Lesogforståinnholdetidennebrukerhåndboken

førdustartermotoren.

•Holdhenderogføtterbortefraroterendedelerpå

maskinen.

•Brukaldrimaskinenutenatalleverneplaterog

andresikkerhetsanordningersitterpåplassog fungerersomtiltenkt.

Sikkerhets-oginstruksjonsmerker

Sikkerhetsmerkeroginstruksjonererlettsynligeforførerenogerplassertinærhetenav alleområdersomrepresentererenpotensiellfare.Byttutallemerkersomerødelagteeller mangler.

•Holdavstandfrautslippsåpningen.

•Holdandrepersoner,spesieltsmåbarn,bortefra

arbeidsområdet.Barnskalikkebrukemaskinen. Maskinenskalkunbrukesavansvarligepersoner somharopplæring,erkjentmedinstruksjonene ogerfysiskistandtilåbrukeden.

•Stoppmaskinen,slåavmotorenogtautnøkkelen

førduutførerservice,fyllerdrivstoffpåellerfjerner materialeframaskinen.

Feilaktigbrukogvedlikeholdavmaskinenkanføretil personskade.Foråreduseremulighetenforskader børdufølgedissesikkerhetsinstruksjoneneogalltid væreoppmerksompåsikkerhetsalarmsymbolet (

)sombetyrForsiktig,AdvarselellerFare –personsikkerhetsinstruks.Hvisikkedisse instruksjonenetashensyntil,kandetføretilalvorlige personskaderellerdødsfall.

Batterisymboler

Noenavelleralledissesymbolenennespådittbatteri.

1.Eksplosjonsfare

2.Ingenbål,åpneammer ellerrøyk

3.Kaustiskvæske/farefor brannsår

4.Brukvernebriller.

5.Lesbrukerhåndboken.

Produsentensmerke

1.Angiromkniveneridentisertsomendelfradenoriginale maskinprodusenten.

6.Holdandrepåavstand.

7.Brukvernebriller– eksplosivegasserkan forårsakeblindhetog andreskader.

8.Batterisyrekanforårsake alvorligebrannskader.

9.Skyllstraksøynenemed vannogsøklegehjelp.

10.Inneholderbly–måikke kastes.

decal93-7818

93-7818

decalbatterysymbols

decaloemmarkt

1.Advarsel–lesbrukerhåndbokenforinstruksjoneromå strammetilknivboltenog-mutterentil115–149Nm.

decal106-5517

106-5517

1.Advarsel–ikkerørdenvarmeoveraten.

decal116-8775

decal115-4186

115-4186

1.Lesbrukerhåndboken.2.Advarsel–fylltilbunnen

1.Intervall

116-8775

avpåfyllingshalsen.Ikke overfylltanken.

2.Kraftuttak

3.Parkeringsbrems

4.Fri

5.Dødmannsbryter

6.Batteri

decal115-4212

115-4212

1.Hydraulikkvæskenivå

3.Advarsel–ikkerørden varmeoveraten.

2.Lesbrukerhåndboken.

116-8772

1.Tilbehør,15A3.Lading,25A

2.Kraftuttak,10A

4.Hovedsikring,30A

decal139-5559

139-5559

1.Remføring

decal116-8772

decal119-1854

119-1854

1.Justeringsknottfortrekkdrivhastighet.

1.Klippehøyde

1.Fareforatgjenstander slyngesgjennomluften –holdandrepågod avstand.

2.Fareforåkutte/lemleste henderogføtter. Gressklipperblad– holdtryggavstandfra bevegeligedeler.

119-2317

139-5557

3.Viklingsfare,rem–hold

decal119-2317

decal139-5557

degbortefrabevegelige deler,beholdalleskyddog verneplaterpåplass.

133-4665

1.Fareforåvelte–ikkekjøroppognediskråningersom erbrattereenn10°,ikkekjørpåtversiskråningersomer brattereenn15°.

139-5560

1.Lesbrukerhåndboken førduutfører vedlikeholdsarbeid.

2.Sjekktrykketidrivhjulet hver50.time.

3.Smørhver50.driftstime.

4.Smørstyrehjulethver500. driftstime.

5.Sjekkmotoroljenetterhver

8.driftstime.

6.Kontroller hydraulikkvæskenhver

50.driftstime.

decal133-4665

decal139-5560

1.Trekkfunksjonskontroll3.Sakte

2.Hurtig4.Fri

decal117-0454

117-0454

5.Revers7.Dødmannsbryter

6.Kraftuttak–frakoble

decal125-4679

125–4679

1.Parkeringsbrems–frakoblet

2.Parkeringsbrems–tilkoblet

3.Kraftuttak–aktivert

4.Kraftuttak–frakoblet

5.Motorhastighet

6.Sakte

7.Kontinuerligregulerbarinnstilling

8.Hurtig

139-5556

1.Advarsel–lesbrukerhåndboken.5.Fareforatgjenstanderslyngesgjennomluften–holdandre

2.Advarsel–fåopplæringførmaskinenbrukes.6.Advarsel–settpåparkeringsbremsen,slåavmotoren,og

3.Advarsel–brukhørselsvern.

4.Fareforåkutte/lemlestehenderogføtter,gressklipperkniv– holdtryggavstandfrabevegeligedelerogholdalleskydd ogvernpåplass.

pågodavstand.

tauttenningsnøkkelenførduforlatermaskinenellerutfører vedlikehold.

7.Fareforåveltepårampen–unngåbrukavdobbeltramper nårdulastermaskinenpåentilhenger.Brukalltidenenkelt rampesomerbrednokformaskinen,ryggopppårampenog kjørfremoveravden.

8.Fareforåvelte–ikkebrukmaskineninærhetenavbratte kanterellervann,holdmaskinenunnabrattekanter.

decal139-5556

Oversiktover produktet

Kontroller

Gjørdegkjentmedallekontrollerførdustarter motorenogbrukermaskinen.

Kontrollpanel

g277381

Figur3

1.Batteri

2.Motor

3.Drivstofftank

4.Kontrollpanel9.Klippeenhet

5.Bevegelseskontrollspaker10.Fremrestyrehjul

6.Operatørpute

7.Plattform(nedfeltposisjon)

8.Hydraulikktank

1.Drivstofokk

2.Klippehøydespak

3.Kraftuttaksbryter

4.Høyrebevegelseskontrollspak

5.Venstrebevegelseskontrollspak

6.Parkeringsbremsespak

g020529

Figur4

7.Timeteller

8.Choke-kontroll

9.Nøkkelbryter

10.Drivstoffmåler

11.Gasskontroll

Timeteller

Nøkkelbryter

Timemålerenregistrererantallettimersommotoren harværtibruk.Denerigangnårmotorenerigang. Bruktideneforåplanleggevanligvedlikehold(Figur

5).

Figur5

1.Sikkerhetssperresymboler

2.Batterilys

3.Timeteller

Drivstoffmåler

Drivstoffmålerenerplassertøverst,midtpåtanken (Figur4).

Sikkerhetssperreindikatorer

Symbolerpåtimetellerenindikerermedetsvart triangelatsperrekomponenteneririktigposisjon (Figur5).

Tenningsbryterensombrukestilåstarteogstoppe motoren,hartrestillinger:AV,KJØRogSTART.Se

Bruketenningsbryteren(side15).

Bevegelseskontrollspaker

Brukbevegelseskontrollspakenetilåkjøremaskinen fremover,ryggeogsvingeialleretninger(Figur4).

Drivstoffavstengingsventil

Stengdrivstoffvelgerventilenførdutransporterereller

g009467

lagrermaskinen.SeBrukedrivstoffavstengingsven-

tilen(side19).

Spesikasjoner

Merk:Spesikasjonerogkonstruksjonkanforandres

utenvarsel.

Klippebredde91cm

Bredde97cm

Lengdemedplattformned

Lengdemedoppreistplattform

Høyde122cm

Vekt352kg

188cm

155cm

Batteriindikatorlys

HvisduvrirtenningsnøkkelentilPÅ-stillingeninoen fåsekunder,visesbatterispenningeniområdethvor klokkeslettetvanligvisvises.

BatterilysetslårsegpånårtenningenerslåttPÅog nårladenivåeterunderriktigbruksnivå(Figur5).

Gasskontroll

Gassenkontrollerermotorhastighetenogdenharen kontinuerligvariabelinnstillingfraSAKTEtilHURTIG (Figur4).

Chokekontroll

Brukchokekontrollenforåstarteenkaldmotor.Dra ichokekontrollenforåaktivereden.Trykknedpå chokekontrollenforådeaktivereden.

Kraftuttaksbryter

Brukkraftuttaksbryterenforåkoblegressklipperknivene(Figur4)tilogfra.SeBrukekraftuttaket(side

13).

Tilbehør

EtutvalgavT oro-godkjenttilbehørsomkanbrukes sammenmedmaskinenforåforbedreogutvide densfunksjonerertilgjengelig.T akontaktmeden autorisertserviceforhandlerellerToro-forhandler,eller gåtilwww.Toro.comforåfåenlisteovergodkjent tilbehørogutstyr.

Foråoppnåoptimalytelseogholdemaskinen isikkerhetsgodkjentstandbrukerdubareekte Toro-reservedelerog-tilbehør.Reservedelerog tilbehørsomerlagetavandreprodusenterkanvære farlige,ogdekanderforføretilatgarantienblir ugyldig.

Bruk

Førbruk

Sikkerhetførbruk

Generellsikkerhet

•Ikkelabarn,ellerpersonersomikkeeropplært

kjøreellerutførevedlikeholdpåmaskinen.Detkan hendeatlokaleforskriftersetterenaldersgrense forbruk.Eiereneransvarligforopplæringavalle operatørerogmekanikere.

•Gjørdegkjentmedsikkerbrukavutstyret,

driftskontrolleneogsikkerhetssymbolene.

•Lærdegåstansemaskinenogslåavmotoren

raskt.

•Kontrolleratdødmannskontrollene,

sikkerhetsbryterneogverneplateneer montertogfungererpåkorrektmåte.Ikkebruk maskinenhvisdisseikkefungerersomdeskal.

•Førduklipper,mådualltidundersøkemaskinenfor

åsikreatknivene,knivbolteneogklippeenhetene erigodstand.

•Undersøkområdetderduskalbrukemaskinen,

ogfjernallegjenstandersomkanslyngesutav maskinen.

•Vurderterrengetforåavgjøredetpassende

utstyretogeventuelttilbehørsomernødvendigfor åbrukemaskinenkorrektogsikkert.

Drivstoffsikkerhet

•Drivstoffersværtbrannfarligogeksplosivt.

Brannellereksplosjonforårsaketavdrivstoffkan påføredegogandrebrannskadersamtødelegge eiendom.

–Nårdufyllertanken,mådrivstoffkannen

og/ellermaskinenværeplassertdirektepå bakkenogikkeietkjøretøyellerpåen gjenstand,foråhindreatstatiskelektrisitet antennerdrivstoffet.

–Fylloppdrivstofftankenutendørspåetåpent

områdenårmotorenernedkjølt.Tørkopp eventueltdrivstoffsøl.

–Ikkehåndterdrivstoffnårdurøykerellereri

nærhetenavåpenildellergnister.

–Ikketalokketavdrivstofftankenellerfyllpå

drivstofftankenmensmotorengårellerervarm.

–Ikkeprøvåstartemotorenhvisduhar

søltdrivstoff.Unngåantenningskildertilall drivstoffdamperforsvunnet.

–Drivstoffmåoppbevarespåengodkjentkanne,

utenforbarnsrekkevidde.

•Drivstoffkanføretilskaderellerdødsfallhvisdet

svelges.Hvisduutsettesfordampfradrivstoff overlengretid,kandetteføretilalvorligskadeog sykdom.

–Unngåinnåndingavdampfradrivstoffover

lengretid.

–Holdhendeneogansiktetunnadysenog

drivstofftankåpningen.

–Holddrivstoffetunnaøyneoghud.

•Oppbevaraldrimaskinenellerbensinkannenhvor

deteråpenild,gnistellerkontrollampesompåen varmtvannstankellerandreapparater.

•Ikkefylloppkannerinneienmaskin,påenlastebil

ellerpåentilhengermedplastfôring.Settalltid beholderepåbakken,vekkfrakjøretøyet,nårdet fyllespå.

•Fjernutstyretfralastebilenellertilhengeren,ogfyll

pådrivstoffmensdeterpåbakken.Hvisdetteikke larseggjøre,fylldrivstofffraenbærbarkannei stedetfordirektefraendrivstoffpumpe.

•Ikkebrukmaskinenutenatheleeksossystemeter

påplassogifungerendetilstand.

•Påfyllingstutenmåværeikontaktmedkantenpå

drivstofftankenellerkannensåpningheletiden, helttilduerferdigmedåfylle.Ikkebrukutstyrfor låsingavmunnstykketiåpenstilling.

•Hvisdusølerdrivstoffpåklærnedine,byttklær

umiddelbart.Tørkoppeventueltdrivstoffsøl.

•Aldrifyllformyeidrivstofftanken.Settpåigjen

lokketpådrivstofftankenogstramgodttil.

Fylledrivstoff

Anbefaltdrivstoff

•Forbestresultatbørdukunbrukeren,fersk

(mindreenn30dagergammel)ogblyfri bensinmedoktankvalitetpå87ellerhøyere (vurderingsmetode(R+M)/2).

•Etanol:Bensinmedopptil10%etanol(alkohol-

bensin)eller15%MTBE(metyltertiærbutyleter) ivolumerakseptabelt.EtanologMTBEerikke detsamme.Bensinmed15%etanol(E15)i volumerikkegodkjentforbruk.Ikkebrukbensin sominneholdermerenn10%etanolivolum, somf.eks.E15(inneholder15%etanol),E20 (inneholder20%etanol)ellerE85(inneholder opptil85%etanol).Brukavbensinsomikke ergodkjentkanforårsakeproblemerog/eller motorskadesomkanskjeikkedekkesavgaranti.

•Ikkebrukmetanolholdigbensin.

•Ikkeoppbevardrivstoffidrivstofftankenelleri

drivstoffbeholdereovervinteren,medmindredu brukerdrivstoffstabilisator.

•Ikkeblandoljeidrivstoffet.

Brukesikkerhetssperresystemet

ADVARSEL

Brukestabiliserings/kondisjoneringsmiddel

Brukdrivstoffstabiliserings-/kondisjoneringsmiddel imaskinenforåholdedrivstoffetfersktlenger underbruk,somanvistavprodusentenfor drivstoffstabiliseringsmiddelet.

Viktig:Ikkebruktilsettingsmidlersominneholder

metanolelleretanolidrivstoffet.

Tilsettmengdendrivstoffstabiliserings/kondisjoneringsmiddelifersktdrivstoffsomanvistav produsentenfordrivstoffstabiliseringsmiddelet.

Fylledrivstofftanken

1.Parkermaskinenpåenjevnate,koblefra kraftuttaket,yttbevegelseskontrollspakene tilNØYTRAL,LÅSTstilling,ogaktiver parkeringsbremsen.

2.Førduforlaterførerplassenmåduslåav motoren,tautnøkkelenogventetilalle bevegeligedelerstårstille.

3.Rengjørrundtlokketpådrivstofftankenogtadet av.

Hvissikkerhetssperrebryternefrakobleseller ødelegges,kanmaskinenfungereuventetog forårsakepersonskader.

•Ikkerørsperrebryterne.

•Kontrollersperrebryternedaglig,ogbyttut ødelagtebrytereførdubrukermaskinen.

Forståsikkerhetssperresystemet

Sikkerhetssperresystemeterkonstruertslikatdet forhindrerkraftuttaketiåstartehvisduikkegjørettav følgendetrinn:

•Setthøyrebevegelseskontrollspaktilmidtstilt,

ulåststilling.

•SettekraftuttaksbryterentilPÅ-stillingen.

Sikkerhetssperresystemeterkonstruertslikat detstopperknivene/tilbehørethvisdubeveger ellerfrigjørbeggebevegelseskontrollspakeneinn iNØYTRAL,LÅSTstilling.

Timetellerenharsymbolersomvarslerbrukeren nårhveravsperrekomponenteneeririktigstilling. Nårkomponenteneririktigstilling,lyserettriangel oppitilsvarendefelt(Figur6).

4.Fylldrivstoffpåtankentilnivåetnåropptil bunnenavpåfyllingshalsen.

Merk:Drivstofftankenmåikkefyllesheltopp.

Dettetomrommetitankengirbensinenplasstil åutvideseg.

5.Festdrivstofftanklokketordentlig.Tørkopp eventueltdrivstoffsøl.

Utføredagligvedlikehold

Førdustartermaskinenhverdag,måduutføre prosedyreneforhverbruk/dagligeprosedyrer,som angittiVedlikehold(side22).

Kjøreinnetnyttkjøretøy

Nyemotorertrengertidtilåutviklefullstyrke. Klippeenheterogdrivverkharhøyerefriksjonnårde ernye,somførertilekstrabelastningpåmotoren. Beregn40til50timersinnkjøringstidslikatnye maskinerkanutviklefullstyrkeogbestmuligytelse.

g009472

Figur6

1.Trianglerlyseroppnårsperrekomponenteneeririktig stilling.

Testesikkerhetssperresystemet

Serviceintervall:Forhverbrukellerdaglig

Sikkerhetssperresystemetmåtesteshvergang maskinenskalbrukes.

Merk:Hvissystemetikkefungerersliksombeskrevet

nedenunder,mådubeetautorisertforhandlerverksted omårepareredetomgående.

1.Startmotoren.SeStartemotoren(side15).

2.Setthøyrebevegelseskontrollspaktilmidtstilt, ulåststilling.

Merk:Knivene/tilbehøretskalstoppeog

motorenskalstoppe.

3.Startmotorenogfrigjørparkeringsbremsen.

4.Setthøyrebevegelseskontrollspaktilmidtstilt, ulåststilling.

5.Fortsettåholdebevegelseskontrollspaken imidtstilling(ulåststilling),draopp kraftuttakbryterenogfrigjørbryteren.

Merk:Clutchenogknivene/tilbehøretskal

koblesinn.

6.Flyttellerfrigjørhøyrebevegelseskontrollspaktil

NØYTRAL,LÅSTstilling.

Merk:Knivene/tilbehøretskalstoppeårotere,

ogmotorenskalfortsetteågå.

7.Skyvkraftuttaksbryterenned,ogsetthøyre bevegelseskontrollspaktilmidtstilt,ulåststilling.

8.Fortsettåholdebevegelseskontrollspaken imidtstilling(ulåststilling),draopp kraftuttakbryterenogfrigjørbryteren.

Merk:Clutchenogknivene/tilbehøretskal

koblesinn.

9.SettkraftuttaksbrytereniAV-stillingen.

Merk:Knivene/tilbehøretskalstoppe.

10.Mensmotorengår,drakraftuttaksbryteren oppogfrigjørdenutenåholdedenhøyre bevegelseskontrollspakenimidtstilling(ulåst stilling).

Merk:Knivene/tilbehøretskalikkekoblesinn.

Underbruk

Sikkerhetunderdrift

Generellsikkerhet

•Eieren/brukerenkanforhindreogeransvarligfor

ulykkersomkanforårsakepersonskadereller materielleskader.

•Hapådegpassendeklær,inkludertvernebriller,

vernebukser,sklisikkertogkraftigfottøyog hørselsvern.Settopplangthår,ikkebruk løstsittendeklærellerfritthengendesmykker.

•Væralltidfokusertpåoppgavennårdubruker

maskinen.Ikkedeltaiaktivitetersomforårsaker distraksjoner,dadettekanføretilpersonskade ellermateriellskade.

•Ikkebrukmaskinennårduersyk,tretteller

påvirketavalkoholellerandrerusmidler.

•Haaldrimedpassasjererpåmaskinen,oghold

menneskerogkjæledyrborteframaskinenunder drift.

•Maskinenskalkunbrukesunderforholdmedgod

siktogegnedeværforhold.Ikkebrukmaskinen hvisdeterfareforlynnedslag.

•Våttgressellerløvkanføretilalvorligpersonskade

hvisdumisterfotfestetogkommerikontaktmed kniven.Unngåklippingivåteforhold.

•Påseatalledrivverkstårinøytralstilling,at

parkeringsbremseneraktivertogatdueri førerposisjonførdustartermotoren.

•Sørgforåhagodtfotfestevedbrukavdenne

maskinen,spesieltnårdurygger.

•Holdhendeneogføttenebortefraklippeenhetene.

Holddegunnaåpningenpåutløpssjaktentil enhvertid.

•Sebak-ognedoverførdurygger,slikatduikke

kjørerpånoen.

•Værspesieltforsiktignårdunærmerdeghjørner,

busker,trærellerandreobjektersomkanhindre siktendin.

•Stoppknivenenårduikkeklipper.

•Stoppmaskinen,tanøkkelenogventtilalle

bevegeligedelerharstansetførduundersøker klippeenhetenellertilbehøret,hvisduhartruffet gjenstanderellerhvismaskinenbegynneråvibrere unormalt.Foretaallenødvendigereparasjonerfør dugjenopptarbruk.

•Kjørsakte,ogværforsiktignårdusvingerog

krysserveierogfortaumedmaskinen.Overhold alltidvikeplikten.

•Kobleutklippeenhetenogslåavmotorenførdu

justererklippehøyden(medmindredukanjustere denfradriftsstillingen).

•Kjørmotorenkunigodtventilerteområder.

Eksoseninneholderkarbonmonoksid,somer dødeligvedinnånding.

•Laaldrimaskinenståutentilsynnårdenerigang.

•Førduforlaterførersetet(inkludertforåtømme

gressoppsamlereneellerrensesjakten),gjør følgende:

–Parkermaskinenpåenjevnate.

–Deaktiverkraftuttaket. –Settpåparkeringsbremsen. –Slåavmotorenogtauttenningsnøkkelen. –Venttilallebevegeligedelerharstanset.

•Stengavmaskinen,ogkobleutdrivkraftentil

klippeenheteneifølgendesituasjoner:

–førdufyllerdrivstoff –førdufjernereventuelletilstoppinger –førdusjekker,rengjørogvedlikeholder

klippeenheten

–etteratduhartruffetengjenstandellerhvis

detoppstårunormalvibrasjon.Undersøkom klippeenhetenbleskadet,ogreparerdenfør dustarteroppogbrukermaskinen

–Gjørfølgendeførduforlaterførersetet

•Ikkebrukmaskinentiltauing.

•Brukbareutstyrogtilbehørsomergodkjentav

TheToro®Company.

Sikkerhetiskråninger

•Skråningererenledendeårsaktiltapavkontroll

ogvelting.Dettekanføretilalvorligeskadereller dødsfall.Dueransvarligfortryggdriftiskråninger. Brukavmaskineniskråningerkreverekstra forsiktighet.Førdubrukermaskinenienskråning, mådugjørefølgende:

–Lesogforståinstruksjoneneforbruki

skråningeridennebrukerhåndbokenogpå maskinen.

–Vurderforholdenepåstedetpådagenforå

avgjøreomdetertrygtåbrukemaskineni skråningen.Brukalltidsunnfornuftoggod dømmekraftnårduutførerdennekontrollen. Endringeriterrenget,somforeksempel fuktighet,kanpåvirkebrukenavmaskineni skråninger.

•Kjørpåtversavskråninger,aldrioppoverog

nedover.Unngåbrukisværtbratteellervåte skråninger.

•Identiserfarervedbunnenavskråningen.

Maskinenmåikkebrukesvedkantergrøfter,voller, vannellerandrefarer.Maskinenkanveltehviset hjulgåroverkantenellerhviskantengiretter.Hold ensikkeravstand(togangermaskinensbredde) mellommaskinenogeventuellefarer.Bruken skyvegressklipperellerethåndholdtverktøyi disseområdene.

•Ikkestart,stoppellersvingmaskineniskråninger.

Ikkeforetabråendringerihastighetellerretning. Svingforsiktigoggradvis.

•Enmaskinhvortrekkraften,styringeneller

stabiliteteneritvil,skalikkebrukesundernoen

omstendigheter.Væroppmerksompåatmaskinen kandenbegynneåglidersomdenbrukespåvått gress,påtversavskråningerellerinedoverbakker. Hvisdrivhjulenemistertaket,kandetføretilat maskinensklirogatbremse-ogstyringsevnen reduseres.Maskinenkangliselvomdrivhjulene erstanset.

•Fjernellermarkerhindringersomgrøfter,hull,

hjulspor,ujevnheter,steinerellerandreskjulte objekter.Gjenstanderkanliggeskjultihøytgress. Maskinenkanvelteiujevntterreng.

•Værsværtforsiktignårdubrukermaskinen

medekstrautstyrellertilbehør.Dissekanendre maskinensstabilitetogføretiltapavkontroll.Følg anvisningeneformotvekter.

•Hvisdumisterkontrollovermaskinen,stigavog

vekkframaskinenskjøreretning.

Brukeparkeringsbremsen

Parkeringsbremsenmåalltidsettespånårdu stopperellerforlatermaskinen.Kontrollerat parkeringsbremsenfungerersomdenskalførhvert bruk.

Hvisparkeringsbremsenikkeholdermaskinensikkert påplass,mådenjusteres.SeJusterebremsene

(side42).

Trekkparkeringsbremsespakenbakoverforåaktivere den(Figur7).

Skyvparkeringsbremsespakenforoverforå deaktivereden.

Figur7

1.Parkeringsbrems– tilkoblet

2.Parkeringsbrems– frakoblet

Brukekraftuttaket

Brukkraftuttaksbryterensammenmed bevegelseskontrollspakeneforåaktivereog deaktiveregressklipperkniverellerstrømdrevet tilbehør.

g009465

Kobletilkraftuttaksbryter

Figur8

Koblefrakraftuttaksbryter

Figur9ogFigur10visertomåteråkoblefra

kraftuttaketpå.

g008946

Figur11

Brukechoken

Brukchokentilåstarteenkaldmotor.

g216326

1.Draoppchokeknappenforåkobletilchokenfør dubrukertenningsbryteren(Figur12).

2.Dranedchokeknottenforåkoblechokenfranår motorenharstartet(Figur12).

Figur9

Figur10

Brukegassen

DukanyttegasskontrollenmellomHURTIG-og LANGSOM-stillingene(Figur11).

BrukalltidHURTIG-stillingennårduaktiverer kraftuttaket.

g009174

g008959

Figur12

1.PÅ-stilling2.AV-stilling

g012895

Bruketenningsbryteren

Startemotoren

Viktig:Ikkeholdtenningsnøkkelenvridd

rundtimerennfemsekunderomgangen. Hvismotorenikkevilstarte,vent15sekunder mellomstartforsøkene.Hvisduikkefølgerdisse instruksjonene,kanstartmotorenbliødelagt.

Merk:Detkanhendedumågjentasyklusenforå

startemotorennårdustarterdenførstegangetter atduharfyltetfullstendigtomtdrivstoffsystemmed drivstoff.

Figur13

Viktig:Ikkeholdtenningsnøkkelenvridd

rundtimerennfemsekunderomgangen. Hvismotorenikkevilstarte,vent15sekunder mellomstartforsøkene.Hvisduikkefølgerdisse instruksjonene,kanstartmotorenbliødelagt.

Merk:Envarmmotortrengerkanskjeikkechoke.

Merk:Detkanhendedumågjentasyklusenforå

startemotorennårdustarterdenførstegangetter atduharfyltetfullstendigtomtdrivstoffsystemmed drivstoff.

g031239

Figur14

g031281

g277435

Figur15

Slåavmotoren

FORSIKTIG

Barnogandrepersonerkanskadeshvisde ytterpåellerprøveråkjøremaskinenuten oppsyn.

Taalltidutnøkkelenogsettpå parkeringsbremsennårduforlater førerstillingen.

Brukeplattformen

Dukanbrukemaskinenmedplattformeniheveteller senketstilling.Hvilkenstillingsomskalbrukes,er opptildeg.

ADVARSEL

Førerplattformenertungogkanforårsake personskadernårduheverellersenkerden. Senkoghevoperatørensplattformforsiktig, daplutseligfallkanpåføredegskade.

Lamotorengåpåtomgangmedlavgass(skilpadde)i 60sekunderførduvrisnøkkelbryterentilAV-posisjon.

•Plasserikkehendeneellerngrenei plattformtappområdetvedsenkingeller hevingavførerplattformen.

•Passpåatplattformenstøttesnårdudrar låsestiftenut.

•Kontrolleratlåsensikrerplattformennår denløftesopp.Dradentettoppmotputen slikatlåsestiftensitterfast.

•Holdandrepåavstandframaskinennårdu heverellersenkerplattformen.

Brukemaskinenmedoppreist plattform

Kjørmaskinenmedoppreistplattformunderfølgende forhold:

•Brukemaskineninærhetenavbrattekanter

•Brukemaskinenpåsmåområdernårdenerfor

stor

•Områdermedlavthengendegrenerellerhindringer

•Dulastermaskinenfortransport

•Dukjøreroppbakker

Figur16

Viktig:Kontrolleratdrivstoffavstengingsventilen

erstengtførdutransportererelleroppbevarer maskinen,dadetkanoppstådrivstofekkasje.Før duoppbevarermaskinen,koblefratennpluggen(e) foråhindreatdenstartervedetuhell.

g032587

Foråheveplattformendrardubaksidenav plattformenoppslikatlåsestiftenogknottenlåserden påplass.Dradentettoppmotputenslikatlåsestiften sitterfast.

Brukemaskinenmedplattformen ned

Kjørmaskinenmedsenketplattformunderfølgende forhold:

•Brukemaskinenideesteområder

•Kjørepåtversavbakker

•Dukjørernedbakker

Foråsenkeplattformenskyverduplattformen fremovermotputenforåfrigjørepressetpå låsestiften,deretterdrarduutknottenogsenker plattformen(Figur17).

1.Oppreistplattform

2.Plattformned

Figur17

3.Trekkknottenutforå frigjøreplattformen.

g020531

g277434

1.Frontstang4.Høyrebevegelseskontroll-

2.Venstrebevegelseskontrollspak

3.Bakstang

Figur18

spak

5.HøyrebevegelseskontrollspakiNØYTRAL,LÅST stilling

Kjøreforoverellerirevers

Gasskontrollenregulereromdreiningstallet(o/min –omdreiningerperminutt).Settgasskontrolleni

HURTIG-stillingenforbestytelse.

FORSIKTIG

Maskinenkanroteresværthurtigogdukan mistekontrollovermaskinen,noesomkan skadebådedegogmaskinen.

Reduserhastighetenførduforetarskarpe svinger.

Kjørefremover

1.Koblefraparkeringsbremsen.SeBruke

parkeringsbremsen(side13).

2.Setthøyrebevegelseskontrollspaktilmidtstilt, ulåststilling.

3.Flytthastighetskontrollspakentilønsket hastighet.

4.Skyvbevegelseskontrollspakenelangsomt fremover(Figur19).

Merk:Motorenstanserdersomen

bevegelseskontrollspakbevegesmens parkeringsbremsenerpå.

Merk:Jolengredubevegertrekkontrollspakene

ienavretningene,destoraskerebeveger maskinensegidenretningen.

Merk:Settbevegelseskontrollspakenetilbake

tilFRIforåstanse.

Figur19

2.Dreipinnen90graderogtadenutav klippehøydebraketten.

3.Velgdethulletiklippehøydebrakettensom svarertilønsketklippehøyde,ogsettinnpinnen (Figur21).

4.Skyvknappentiltoppenogsenk klippehøydespakentilstiften(Figur21).

g273674

g020532

Figur21

Kjørebakover

1.Setthøyrebevegelseskontrollspaktilmidtstilt, ulåststilling.

2.Drabevegelseskontrollspakenelangsomt bakover(Figur20).

Figur20

1.Klippehøydehull3.Klippehøydespak

2.Klippehøydestang

Brukevekter

•Montervekterforåforbedrebalansen.Dukan

leggetilellerfjernevekterforoptimalytelseunder ulikeklippeforholdogetteregnepreferanser.

•Leggtilellerfjernénvektomgangentilduoppnår

ønskethåndteringogbalanse.

•Sebrukerhåndbokenforanbefaltevektertil

tilbehøret.

Merk:Kontaktetautorisertforhandlerverkstedforå

bestilleetvektsett.

ADVARSEL

Storevektforandringerkanpåvirke

g273673

håndteringenogbrukenavmaskinen.Dette kanmedførealvorligeskaderfordegeller andre.

Justereklippehøyden

Klippehøydenkanjusteresfra25til127mmitrinn på6mm.

1.Settklippehøydespakentiltransportposisjon (heltopp).

•Foretakunsmåvektjusteringeromgangen.

•Vurdergressklipperenetterhvertvektbytte foråsikreatdukanbrukemaskinentrygt.

Etterbruk

Brukedrivstoffavstengingsventilen

Sikkerhetetterbruk

Generellsikkerhet

•Slåalltidavmotoren,tautnøkkelen,venttilalle

bevegeligedelerharstoppet,oglamaskinenkjøle segnedførdujusterer,utførerservicepå,rengjør ellersettermaskinentiloppbevaring.

•Fjerngressogruskfraklippeenhetene,drivverk,

lyddemperneogmotorrommetforåunngåatdet begynneråbrenne.Tørkoppeventueltolje-eller drivstoffsøl.

•Stengdrivstofftilførselenføroppbevaringeller

transportavmaskinen.

•Koblefrakraftuttaketnårdutransporterereller

ikkebrukermaskinen.

•Oppbevaraldrimaskinenellerbensinkannenhvor

deteråpenild,gnistellerkontrollampesompåen varmtvannstankellerandreapparater.

•Brukenbredrampenårdulastermaskinenpåen

tilhengerellerlastebil.

Lukkbensinkranenvedtransport,vedlikeholdog oppbevaring(Figur22).

Passpåatdrivstoffavstengingsventileneråpennår dustartermotoren.

g277457

•Festmaskinengodtmedstropper,kjetting,kabel

ellertau.Bådedefremreogbakrestroppenemå ledesnedoverogutoverframaskinen.

g008948

Figur22

1.PÅ-stilling2.AV-stilling

Skyvemaskinenforhånd

Omløpsventilenegjøratdukanskyvemaskinenfor håndutenatmotorengår.

8.Stramventilenetil12til15NN∙m.

Transporteremaskinen

Viktig:Skyvalltidmaskinenforhånd.Ikke

taumaskinen,dadettekanføretilskadepå hydraulikken.

Viktig:Startellerbrukikkemaskinenmedåpne

omløpsventiler.Dettekanforårsakeskadepå systemet.

1.Koblefrakraftuttaket,yttbevegelseskontrollspakenetildenNØYTRALELÅSESTILLINGENog settpåparkeringsbremsen.

2.Senkklippeenhetentildenlavesteklippehøyden.

Merk:Dettevilgitilgangtilomløpsventilene.

3.Åpneomløpsventilenpåbeggepumpenevedå vridemmotklokkenéntiltoganger(Figur23).

Merk:Dettefårhydraulikkvæskentilåpassere

gjennompumpene,oghjulenetilårulle.

Merk:Roteromløpsventilenemaksimumto

gangerslikatventilenikkefallerutavskroget ogforårsakervæskelekkasje.

Brukenkraftigtilhengerellerlastebilforåtransportere maskinen.Brukenrampemedfullbredde.Sikre attilhengerenellerlastebilenharallenødvendige bremser,lysogmarkeringersomkrevesvedlov. Lesallesikkerhetsinstruksjonenenøye.Kunnskap omdettekanforhindrepersonskader.Selokale bestemmelserforkravtiltilhengerogfesting.

ADVARSEL

Detåkjøreitrakkenutenblinklys,lys, reekserellermerkingforsaktegående kjøretøyerfarligogkanføretilulykker,som igjenforårsakerpersonskader.

Ikkebrukmaskinenpåoffentligeveier.

Velgeentilhenger

ADVARSEL

Lastingavmaskinenpåentilhengereller lastebiløkermulighetenforatdenvelterog kanføretilalvorligskaderellerdødsulykker (Figur24).

Figur23

1.Omløpsventilforpumpe

4.Koblefraparkeringsbremsen.

5.Skyvmaskinentilønsketsted.

•Brukenrampemedfullbredde.Ikke brukindividuelleramperforhversideav maskinen.

•Påseatrampenerminstregangersålang somhøydentiltilhengerenellerlasteplanet iforholdtilbakken.

g012680

6.Settpåparkeringsbremsen.

7.Lukkomløpsventilene,menikkefestdemfor hardt.

5.Ryggmaskinenopppårampen(Figur25).

Figur25

g031405

Figur24

1.Rampemedfullbreddei

oppbevaringsposisjon

2.Rampenerminst4

gangersålangsom høydentiltilhengereneller lasteplanetiforholdtil bakken.

3.H=høydenpåtilhengeren ellerlasteplanetiforhold tilbakken

4.Lastebil

Lastemaskinen

ADVARSEL

Lastingavmaskinenpåentilhengereller lastebiløkermulighetenforatdenvelterog kanføretilalvorligskaderellerdødsulykker.

1.Ryggmaskinenopppå rampen.

2.Skyvmaskinennedfra rampen.

6.Stoppmotoren,tautnøkkelenogsettpå parkeringsbremsen.

7.Festmaskinennærdefremrestyrehjulene ogdenbakrestøtfangerenmedstropper,

g229507

kjettinger,kablerellertau(Figur26).Selokale bestemmelserforkravomfesting.

g277456

Figur26

1.Festebøyler

•Værsværtforsiktignårdukjørermaskinen påenrampe.

•Ryggmaskinenopprampen,ogskyvden fremovernedrampen.

•Unngåplutseligakselerasjoneller bremsingmensdukjørermaskinenpåen rampedadetkanføretiltapavkontroll ellerensituasjondermaskinenvelter.

1.Hvisdubrukerentilhenger,kobledentil tauekjøretøyetogsettpåsikkerhetskjettingene.

2.Kobletiltilhengerbremseneoglysene,hvis aktuelt.

3.Senkrampen(Figur24).

4.Hevplattformen.

Viktig:Holdplattformenoppevedlastingog

lossingavmaskinen.

Vedlikehold

Merk:Fastslåhvasomerhøyreogvenstresidepåmaskinen,vedåståinormalarbeidsstilling.

FORSIKTIG

Dersomdulartenningsnøkkelenståibryteren,kannoenstartemotorenutenatdetertilsiktet, noesomkanpåføredegellerpersonerinærhetenalvorligeskader.

Fjerntenningsnøkkelenførdubegynnermedeventueltvedlikeholdsarbeid.

Sikkerhetvedvedlikehold

•Førdujusterer,rengjør,utførerservicepåeller

forlatermaskinen,mådugjørefølgende:

–Parkermaskinenpåenjevnate. –Koblefradrivverket. –Settpåparkeringsbremsen. –Slåavmotorenogtauttenningsnøkkelen. –Venttilallebevegeligedelerharstanset. –Lamaskinenkjølesegnedførduutfører

vedlikehold.

•Ikkelapersonerutenopplæringvedlikeholdeeller

repareremaskinen.

•Holdhendeneogføttenebortefrabevegelige

deler.Dumåaldriforetajusteringermensmotoren gårhvisdukanunngådet.

•Værforsiktignårduslipperuttrykketikomponenter

medlagretenergi.

•Kontrollerregelmessigatparkeringsbremsen

virker.Justerogvedlikeholdbremsenetterbehov.

•Ikketuklemedsikkerhetsenhetene.Kontroller

regelmessigatdevirkertilfredsstillende.

•Fjerngressogruskfraklippeenhetene,drivverk,

lyddemperneogmotorenforåunngåatdet begynneråbrenne.Tørkoppeventueltolje-eller drivstoffsøl.

•Kontrollergressoppsamlingskomponentene

regelmessig,ogskiftdemutnårdeerslitteeller skadde.

•Ikkestolpåhydraulikksystemetforåstøtte

maskinen.Støttoppmaskinenmedjekkstøtternår duarbeiderunderden.

•Holdalledeleneigodstand,ogmaskindeleneog

hydraulikkoblingenetette.Skiftutslitte,skadde ellermanglendedelerogmerker.Sørgforatalle festerergodttilstrammet,foråværesikkerpåat maskinenertryggåbruke.

•Foråoppnåoptimalytelseogholdemaskinen

isikkerhetsgodkjentstandbrukerdubareekte Toro-reservedelerog-tilbehør.Reservedelerog tilbehørsomerlagetavandreprodusenterkan værefarlige,ogdekanderforføretilatgarantien blirugyldig.

Anbefaltvedlikeholdsplan

VedlikeholdsintervallVedlikeholdsprosedyre

Etterde8førstetimene

Forhverbrukellerdaglig

•Skiftmotoroljen.

•Kontrollerenivåetpåhydraulikkoljen.

•Skifthydraulikklteret.

•Sjekksikkerhetssperresystemet.

•Sjekkmotoroljenivået.

•Rengjørluftinntaksskjermen(oftereunderskitneogstøvetearbeidsforhold).

•Kontrollerparkeringsbremsen.

•Kontrollerbremseklaringen.

•Undersøkknivene.

•Rengjørunderklippeenheten.

•Fjernruskfrabakhjulmotorene.

Hver100.driftstime

Hver200.driftstime

Hver250.driftstime

Hver300.driftstime

Hver500.driftstime

Hver25.driftstime

Hver50.driftstime

•Rensskumluftlteret(oftereistøveteellerskitnearbeidsforhold).

•Smørklippeenhetenslederullarmer(oftereunderskitneogstøvetearbeidsforhold).

•Smørforbindelsesleddforløfting(oftereunderskitneogstøvetearbeidsforhold).

•Kontrollergnistfangeren(hvisutstyrtmeddette).

•Kontrollertrykketidekkene.

•Kontrollerenivåetpåhydraulikkoljen.

•Rensluftlteretpåpapirelementet(oftereistøveteellerskitneomgivelser).

•Skiftmotoroljen.

•Kontroller,rengjørogjustertennpluggen.

•Kontrollerbatteriet.

•Kontrollerdenelektriskeclutchen.

•Kontrollerogrengjørmotorenskjøleribberogdeksler(oftereunderskitneogstøvete arbeidsforhold).

•Kontrollerklipperemmen(e).

•Kontrollerpumpedrivremmen.

•Kontrollerhydraulikkslangene.

•Skiftutluftlteretpåpapirelementet(oftereistøveteellerskitneomgivelser).

•Skiftmotoroljelteret.

•SkifthydraulikkvæskennårdubenytterMobil®1-olje.

•Kontrollerogjusterventilklaringen.Dratiletautorisertforhandlerverksted.

•Justerstyrehjulslageret.

•SkifthydraulikkvæskennårdubenytterT oro®HYPR-OIL™500-hydraulikkvæske.

•Skifthydraulikklteret.

Hver800.driftstime

Førlagring

Årlig

•Byttutdrivstoflteret.

•Lakkeravskalledeoverater.

•Utførallevedlikeholdsprosedyrenenevntovenforføroppbevaring.

•Smørdefremrestyresvingarmene(ofterevedbrukistøveteellerskitneomgivelser).

•Smørstyrehjulnavene.

•Sjekkknivbolteneogdebuedeskivene.Skiftuthvisskadet.

Viktig:Seeierhåndbokenformotorenformerinformasjonomvedlikeholdsprosedyrer.

Forberedelsefor vedlikehold

Hevegressklipperenfor tilgang

Denfremredelenavgressklipperenkanhevesog støttesopp-nedfortilgangundermaskinenved vedlikehold.

1.Parkermaskinenpåenjevnoverate,koblefra kraftuttaket,ogsettpåparkeringsbremsen.

2.Førduforlaterførerplassenmåduslåav motoren,tautnøkkelenogventetilalle bevegeligedelerstårstille.

3.Hevplattformen.SeBrukeplattformen(side16).

4.Fjernbatteriet.SeFjernebatteriet(side34).

g012597

Figur27

1.Vingemutter

2.Batterideksel5.Batteri

3.Negativ(-)batterikabel

4.Positiv(+)batterikabel

g012681

Figur28

1.Lokk3.Hydraulikktank

2.Plastbit

7.Med2personer,hevdenfremredelenav gressklipperenslikatdenhvilerpådrivhjulene ogplattformenioppfeltstilling(Figur29).

8.Utførev.vedlikeholdpåmaskinen.

9.Med2personer,senkdenfremredelenav gressklipperentilbakken.

10.Fjernplastenunderlokketpådenhydrauliske tanken(Figur28).

11.Monterbatterietimaskinen(Figur27).

5.Tømdrivstoffetutavdrivstofftanken.SeTømme

drivstofftanken(side33).

6.Fjernlokketpådenhydraulisketankenog plasserenplastbitoveråpningen,ogmonterdet hydrauliskelokket(Figur28).

Merk:Davilhydraulikktankenforseglesslikat

lekkasjerforhindres.

Frigjøreputenfortilgang bak

Dukanfrigjøreputenforåfåtilgangpåbaksidenav maskinenvedvedlikeholdellerjusteringer.

1.Senkplattformen.

2.Fjernhårnålssplintenepåhversideavputen.

3.Førdestoreskivenemedplasthylserpå innsiden.

4.Fjernputenogsenkdentilplattformen.

g279050

5.Utførev.vedlikeholdellerjusteringerpå maskinen.

6.Hevputenogskyvdeninnpåboltenepåbegge sideravmaskinen(Figur30).

7.Skyvdestoreplasthylseneinniputebraketten ogsettdemfastmedenhårnålssplintpinne (Figur30).

g277482

Figur29

1.Fjernbatteriet.

2.Medtopersoner,løft denfremredelenav gressklipperen(passpåat plattformenvenderopp)

g032596

Figur30

Fjerneremdekslene

Fjerneklippeenhetens

Gjennomførprosedyrenimotsattrekkefølgeforå monteredeksleneigjen.

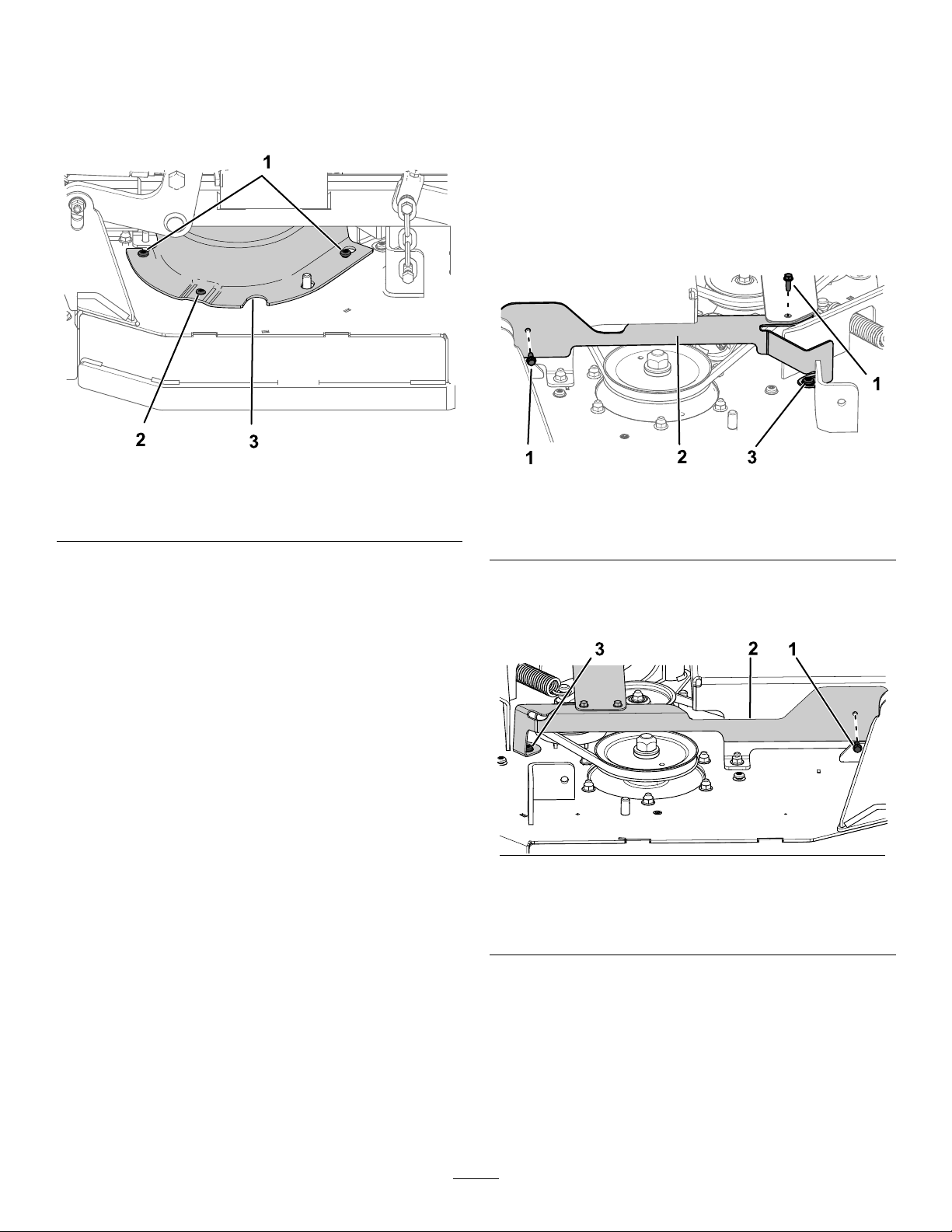

1.Løsnedetoskulderbolteneogskruen(Figur31).

Figur31

1.Skulderbolt

2.Skrue

3.Remdeksel

verneplater

Gjennomførprosedyrenimotsattrekkefølgeforå montereverneplateneigjen.

1.Fjerneremdekslene.SeFjerneremdekslene

(side26).

2.Påhøyresideavmaskinen,fjern skivehodeboltene(¼x¾tomme)ogløsne skulderbolten(Figur32).Fjernverneplaten.

g277768

g277769

Figur32

1.Skivehodebolt3.Skulderbolt

2.Høyreklippeenhetsvern

2.Fjerndekslet.

3.Påvenstresideavmaskinen,fjern skivehodeboltenogløsneskulderbolten.Fjern verneplaten.

g277917

Figur33

1.Skivehodebolt3.Skulderbolt

2.Venstreklippeenhetsvern

Smøring

Smøremaskinen

Serviceintervall:Hver50.driftstime—Smør

klippeenhetenslederullarmer (oftereunderskitneogstøvete arbeidsforhold).

Hver50.driftstime—Smørforbindelsesledd forløfting(oftereunderskitneogstøvete arbeidsforhold).

Smørefett:litium-ellermolybdensmørefett

1.Parkermaskinenpåenjevnoverate,koblefra kraftuttaket,ogsettpåparkeringsbremsen.

2.Førduforlaterførerplassenmåduslåav motoren,tautnøkkelenogventetilalle bevegeligedelerstårstille.

3.Tørkavsmøreniplenemedenlle.

Merk:Skrapeventuellmalingavforsidenav

festeanordningene.

4.Settenfettsprøytepåanordningen.

5.Påførsmørefettismøreniplenetildettyterut avlagrene.

6.Tørkoppoverødigfett.

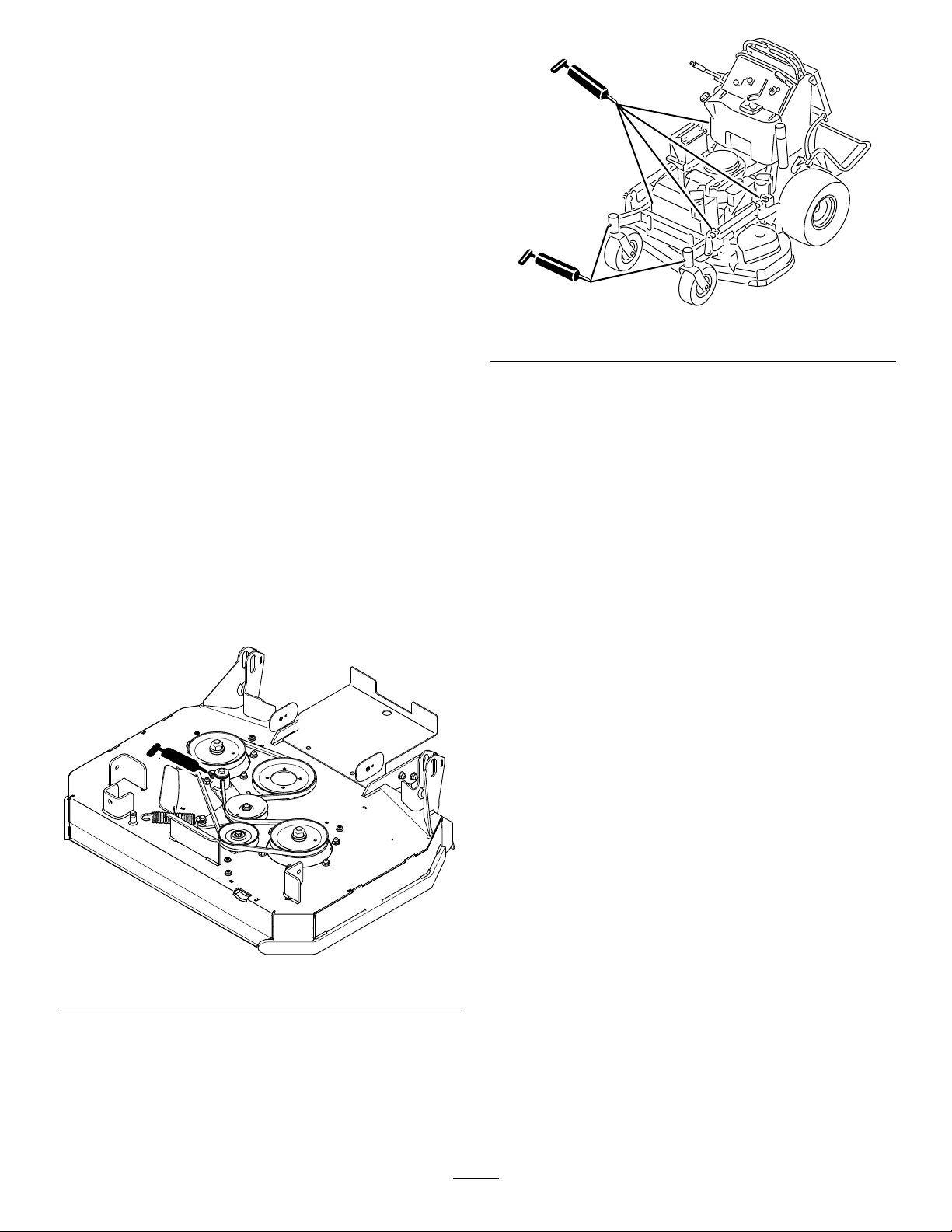

BrukFigur34ogFigur35forånnesmørepunktene.

g277524

Figur35

Smøredefremre styresvingarmene

Serviceintervall:Årlig

Smørefett:litium-ellermolybdensmørefett

1.Fjernstøvkoppenogjusterstyrehjulene.Se

Justerestyrehjulslageret(side39).

Merk:Ikkesettpåigjenstøvhettenførduhar

smurtstyrehjulene.

2.Fjernkontrollpluggen.

3.Skruensmørenippel(¼tomme–28koniske gjenger)innihullet.

4.Pumpfettinnismørenippelentildetyterut rundttopplageret.

Figur34

5.Fjernsmørenippelenfrahullet.

6.Settpåplasssekskantpluggenogstøvdekslet.

g277525

Smørestyrehjulnavene

Serviceintervall:Årlig

Smørefett:litium-ellermolybdensmørefett

1.Parkermaskinenpåenjevnoverate,koblefra kraftuttaket,ogsettpåparkeringsbremsen.

2.Førduforlaterførerplassenmåduslåav motoren,tautnøkkelenogventetilalle bevegeligedelerstårstille.

3.Fjernstyrehjuletfrastyrehjulsgaene.

4.Fjernbeskyttelsespakningenefrahjulnavet (Figur36).

Figur36

1.Beskyttelsespakning2.Avstandsmuttermed

anleggforskrunøkkel

11.Fyllområdetinneihjuletrundtakselenfulltmed universalsmørefettmensdenåpneendenpå hjuletvenderopp.

12.Settdetandrelageretogdennyepakningenpå hjulet.

13.Brukgjengeforseglingslimpådenandre avstandsmutterenoggjengdeninnpåakselen medanleggeneforskrunøkkelenvendtutover.

14.Trekktilmutterenmedetmomentpå8–9N∙m, løsnemutterenogtrekkdentiligjenmedet momentpå2–3N∙m.

Merk:Passpåatakselenikkestikkerutlengre

ennnoenavmutrene.

15.Settpåigjenbeskyttelsespakningeneover hjulnavetogsetthjuletinnpåstyrehjulsgaffelen.

16.Settpåigjenstyrehjulsboltenogstramtil mutterenhelt.

Viktig:Kontrollerlagerjusteringenoftevedå

snurrepåstyrehjuletforåforhindreskadepå pakningoglager.Hjuletskalikkesnurrefritt(mer ennenellertoomdreininger)ellervisetegntil

g006115

sideslark.Hvishjuletsnurrerheltfritt,mådu justeremomentetpåavstandsmutterentildetblir littmotstand,ogpåføregjengeforseglingslim.

5.Fjernenavstandsmutterfraakselenheteni styrehjulet.

Merk:Deterbruktgjengeforseglingslimforå

låseavstandsmutrenetilakselen.Fjernakselen (meddenandreavstandsmutterenfortsatt montertpåden)frahjulenheten.

6.Lirkutpakningene,ogseetterslitasjeeller skadepålagrene.Byttutvedbehov.

7.Fylllagrenemedetuniversalsmøremiddel.

8.Settettlagerogénnypakninginnihjulet.

Merk:Dumåskifteutpakningene.

9.Hvisbeggeavstandsmutternepåakselenheten erfjernet(ellerharløsnet),mådubruke gjengeforseglingslimpåénavstandsmutter oggjengedenpåakselenmedanleggenefor skrunøkkelenvendtutover.

Merk:Ikkeskruavstandsmutterenheltinnpå

endenavakselen.Ladetværeigjenca.3mm fraavstandsmutterensytreoveratetilendenav akseleninneimutteren.

10.Settdensammenmonterteboltenogakselen innpåhjuletpådensidenavhjulethvordennye pakningenoglageretstår.

Vedlikeholdavmotor

Rengjøreskumluftlteret

Serviceintervall:Hver25.driftstime

Motorsikkerhet

•Slåavmotorenførdusjekkeroljenellertilsetter

oljetilveivhuset.

•Holdhender,føtter,ansiktet,klærogandre

kroppsdelerbortefralyddemperenogandre varmeoverater.

Overhaleluftrenseren

Undersøkskum-ogpapirelementeneogerstattdem hvisdeerskadetellersværtskitne.

Viktig:Dumåikkesmøreskum-eller

papirelementetmedolje.

Tautskum-ogpapirelementene

1.Parkermaskinenpåenjevnoverate,koblefra kraftuttaket,ogsettpåparkeringsbremsen.

2.Førduforlaterførerplassenmåduslåav motoren,tautnøkkelenogventetilalle bevegeligedelerstårstille.

3.Rengjørrundtluftlteretforåunngåatdet kommerpartiklerimotorensomkanforårsake skade(Figur37).

4.Løsnedekselknotteneogfjernluftrenserdekselet (Figur37).

5.Løsneslangeklemmenogfjernluftrenserenheten(Figur37).

6.Draforsiktigskumelementetavpapirelementet (Figur37).

1.Vaskskumelementetiytendesåpeogvarmt vann.Nårelementeterrent,mådetskylles grundig.

2.Tørkelementetvedåklemmedetienrenklut.

Viktig:Skumelementetmåskiftesuthvis

deterskaderellerslitasjepådet.

Overhalepapirluftlteret

Serviceintervall:Hver100.driftstime—Rens

luftlteretpåpapirelementet(oftere istøveteellerskitneomgivelser).

Hver200.driftstime—Skiftutluftlteretpå papirelementet(oftereistøveteellerskitne omgivelser).

1.Rengjørpapirelementetvedådunkedetforsiktig slikatstøvetfallerav.

Merk:Hvispapirelementeterveldigskittent,

kanduerstattedetmedetnytt.

2.Undersøkomelementetharskader,etoljet beleggelleromgummitetningenerskadet.

3.Papirelementetmåskiftesuthvisdeterskadet.

Viktig:Ikkerengjørpapirlteret.

Montereskum-ogpapirelementene

Viktig:Foråunngåatmotorenskades,måalltid

heleluftrenseren,komplettmedskumelementog papirelement,sittepåplassunderbruk.

1.Deksel3.Papirelement

2.Slangeklemme4.Skumelement

1.Skyvforsiktigskumelementetopppå papirelementet(Figur37).

2.Settluftrenserenpåluftrenserbaseneller

-slangen,ogfestden(Figur37).

3.Settluftlterdekseletpåplassogskrufast dekselknotten(Figur37).

g012619

Figur37

Kontrolleremotoroljen

Motoroljespesikasjoner

Oljetype:Renseolje(API-serviceklassiseringeller

høyere)

Motoroljekapasitet:1,7lmedlteret,1,5luten lteret

Viskositet:Setabellennedenfor:

Figur38

Kontrolleremotoroljenivået

g277606

g004216

Serviceintervall:Forhverbrukellerdaglig

Merk:Sjekkoljennårmotorenerkald.

ADVARSEL

Kontaktmedvarmeoveraterkanføretil personskader.

Holdhender,føtter,ansiktet,klærogandre kroppsdelerbortefralyddemperenogandre varmeoverater.

Viktig:Veivhusetmåikkeoverfyllesmedolje,da

dettekanskademotoren.Kjørikkemotorenmed oljenivåetunderlavmerket,dadettekanføretil skadepåmotoren.

1.Parkermaskinenpåenjevnoverate,koblefra kraftuttaket,ogsettpåparkeringsbremsen.

2.Førduforlaterførerplassenmåduslåav motoren,tautnøkkelenogventetilalle bevegeligedelerstårstille.

3.Kontrollermotoroljenivået,somvisti(Figur39).

g194611

Figur39

Skiftemotorolje

Serviceintervall:Etterde8førstetimene

Hver100.driftstime

Merk:Dengamleoljenmåkasseresellergjenvinnes

ihenholdtillokaleforskrifter.

1.Parkermaskinenslikatdensidenhvordutapper stårlittlavereennmotsattside,foråværesikker påatallbensinentømmesut.

2.Koblefrakraftuttaket,yttbevegelseskontrollspakenetildenNØYTRALELÅSESTILLINGENog settpåparkeringsbremsen.

3.Førduforlaterførerplassenmåduslåav motoren,tautnøkkelenogventetilalle bevegeligedelerstårstille.

4.SkiftmotoroljensomvistiFigur40.

g194610

Figur41

Figur40

6.Startmotorenogkjørtiletattområde.

g277606

7.Kontrolleroljenivåetpånytt.

Skiftemotoroljelteret

Serviceintervall:Hver200.driftstime

Merk:Byttutmotoroljelteretofterenår

driftsforholdeneersværtstøveteellersandete.

1.Tappoljeframotoren.SeSkiftemotorolje(side

31).

2.Skiftmotoroljelteret(Figur42).

g032598

5.Slålangsomtcirka80%avdenspesiserte oljennedipåfyllingsrøret,ogtilførsakteresten avoljentildennårFull-merket(Figur41).

Luftgap:0,75mm

Fjernetennpluggen

1.Parkermaskinenpåenjevnoverate,koblefra kraftuttaket,ogsettpåparkeringsbremsen.

g277606

2.Førduforlaterførerplassenmåduslåav motoren,tautnøkkelenogventetilalle bevegeligedelerstårstille.

3.FjerntennpluggensomvistiFigur43.

g277607

g027478

Figur43

Figur42

Merk:Passpåatoljelterpakningenberører

motoren,ogdreideretterlteretenekstra3/4 omdreining.

3.Fyllpånyoljeavriktigsortiveivhuset.Se

Motoroljespesikasjoner(side30).

Overhaletennpluggen

Serviceintervall:Hver100.driftstime

Påseatelektrodeavstanden(avstandenmellom elektrodenpåmidtenogelektrodenpåsiden)er korrektførtennpluggensettesinn.

Tennpluggen(e)monteres/demonteresvedhjelpav entennpluggnøkkel,ogelektrodeavstandenjusteres vedhjelpavetspesialverktøy/følerblad.Monterny(e) tennplugg(er)dersomdeternødvendig.

Sjekketennpluggen

g027477

Viktig:Ikkerenstennpluggen(e).Kontrolleralltid

tennpluggennårdenharetsvartbelegg,slitte elektroder,etoljebeleggellersprekker.

Hvisduserenlysebrunellergråfargepåisolatoren, fungerermotorensomdenskal.Etsvartbeleggpå isolatorenbetyrsomregelatluftltereterskittent.

Stillavstandentil0,76mm.

g027479

Figur44

Type:NGK®BPR4ESellertilsvarende

Monteretennpluggen

Kontrolleregnistfangeren

Formaskinermedgnistfanger

Serviceintervall:Hver50.driftstime

Figur45

Vedlikeholdav drivstoffsystem

Tømmedrivstofftanken

Merk:Brukenhevertpumpeåtømmedrivstoff

fratanken.Dukankjøpeenhevertpumpeien jernvareforretning.

FARE

Undervisseforholderdrivstoffermeget brannfarligogsværteksplosivt.Branneller eksplosjonforårsaketavdrivstoffkanpåføre degogandrebrannskadersamtødelegge

g027661

eiendom.

•Utføreventueltdrivstofftilknyttet vedlikeholdnårmotorenerkald.Detteskal gjøresutendørspåetåpentsted.Tørkopp eventueltdrivstoffsøl.

•Dumåaldrirøykenårdutømmerdrivstoff, ogdumåholdedegunnaåpenild ellerstederderengnistkanantenne drivstoffdamp.

ADVARSEL

Varmeeksosanleggkomponenterkanantenne drivstoffdamp,selvetteratmotorener slåttav.Varmepartiklersomkommerut fraeksosanleggetmensmotorengår,kan antennebrennbarematerialerogforårsake personskaderellerskaderpåeiendom.

Ikkefyllbensinellerkjørmotorenutenatdet ermontertengnistfanger.

1.Parkermaskinenpåenjevnoverate,koblefra kraftuttaket,ogsettpåparkeringsbremsen.

2.Førduforlaterførerplassenmåduslåav motoren,tautnøkkelenogventetilalle bevegeligedelerstårstille.

3.Venttillyddemperenharblittnedkjølt.

4.Hvisdusersprekkeriskjermeneller sveiseskjøtene,byttutgnistfangeren.

5.Hvisskjermenertilstoppet,mådufjerne gnistfangeren,risteløspartiklerfragnistfangeren ogrengjøreskjermenmedenstålbørste(bløt oppskjermenmedløsningsmiddelvedbehov).

6.Settgnistfangerenpåeksosåpningenigjen.

1.Parkermaskinenpåenjevnoverate,koblefra kraftuttaket,ogsettpåparkeringsbremsen.

2.Førduforlaterførerplassenmåduslåav motoren,tautnøkkelenogventetilalle bevegeligedelerstårstille.

3.Rengjørrundtdrivstofokketforåhindreatdet kommerruskinnidrivstofftanken(Figur46).

4.Taavdrivstofokket.

5.Settenhevertpumpeinnidrivstofftanken.

6.Brukhevertpumpentilåtømmedrivstoffetuti enrenbensinkanne(Figur46).

7.Tørkoppeventueltdrivstoffsøl.

g277622

Figur46

1.Drivstofokk

Skiftedrivstoflteret

Vedlikeholdavelektrisk

Serviceintervall:Hver800.driftstime/Årlig(avhengig

avhvasomkommerførst)

Etskittentltersomertattavdrivstoffslangen,må aldrimonterespånytt.

Merk:Tørkoppeventueltdrivstoffsøl.

1.Parkermaskinenpåenjevnoverate,koblefra kraftuttaket,ogsettpåparkeringsbremsen.

2.Førduforlaterførerplassenmåduslåav motoren,tautnøkkelenogventetilalle bevegeligedelerstårstille.

3.Stengdrivstoffavstengingsventilen.SeBruke

drivstoffavstengingsventilen(side19).

4.SkiftutdrivstoflteretsomvistiFigur47.

system

Sikkerhetforelektrisk system

•Koblefrabatteriet,ellertaledningenav

tennpluggen,førduforetarreparasjoner.Koble kabelenfradennegativepolenførst,ogkoble deretterdenandrekabelenfradenpositivepolen. Kobletildenpositivepolenførstogdennegative polensist.

•Ladoppbatterietpåetåpentstedmedgod

ventilasjonogbortefragnisterelleråpenild.Koble laderenfrastrømuttaketførdukoblerdentileller frabatteriet.Hapådegbeskyttelsesklærogbruk verktøysomerisolert.

Vedlikeholdebatteriet

Serviceintervall:Hver100.driftstime

Batterietmåalltidholdesrentogfulladet.Bruk papirhåndklærtilårengjørebatterikassen.Hvis batteriklemmeneerkorroderte,måderengjøresmed enoppløsningavredelervannogéndelnatron. Smørlittfettpåbatteriklemmeneforåbeskyttedem motkorrosjon.

Figur47

Spenning:12V

Fjernebatteriet

1.Parkermaskinenpåenjevnoverate,koblefra kraftuttaket,ogsettpåparkeringsbremsen.

2.Førduforlaterførerplassenmåduslåav motoren,tautnøkkelenogventetilalle bevegeligedelerstårstille.

3.Fjernbatteriet,somvistiFigur48.

g033082

Ladebatteriet

ADVARSEL

Nårbatterietlades,utviklesdetgassersom kaneksplodere.

Røykaldriinærhetenavbatteriet,oghold gnisterogåpenildbortefrabatteriet.

Viktig:Holdalltidbatterietfulladet(1,265

egenvekt)foråforhindrebatteriskadenår temperaturenerunder0°C.

1.Fjernbatterietfrachassiset,seFjernebatteriet

(side34).

2.Kontrollerelektrolyttnivåetibatteriet.

3.Påseatpåfyllingslokkeneermontertpåbatteriet.

4.Ladoppbatterieti1timepå25til30A,elleri 6timerpå4til6A.

5.Nårbatterieterheltoppladet,koblerduladeren frastrømuttaket,ogderetterladerledningenefra batteripolene(Figur49).

Figur48

6.Monterbatterietimaskinenogkobletil batterikabelen.SeInstallerebatteriet(side36).

Merk:Kjørikkemaskinenmedbatteriet

frakoblet,dadettekanføretilelektriskskade.

g273408

g000538

Figur49

1.Positivbatteripol

2.Negativbatteripol

3.Rød(+)laderledning

4.Svart(–)laderledning

Installerebatteriet

Vedlikeholdesikringene

Monterfjæren,somvistiFigur50.

Detelektriskesystemeterbeskyttetavsikringer. Detkreverikkevedlikehold.Hvisensikringryker, kontrolleromdeterfunksjonsfeilellerkortslutningi enkomponentellerkrets.

1.Parkermaskinenpåenjevnoverate,koblefra kraftuttaket,ogsettpåparkeringsbremsen.

2.Førduforlaterførerplassenmåduslåav motoren,tautnøkkelenogventetilalle bevegeligedelerstårstille.

3.Fjernoperatørputenfrabaksidenavmaskinen.

4.Trekkutsikringenogskiftdenut(Figur51).

5.Monteroperatørputen.

Figur50

g032599

Figur51

1.Sikringforvalgfritttilbehør

(15A)

2.Sikringforkraftuttak(10A)4.Hovedsikring(30A)

g273407

3.Ladesikring(25A)

Vedlikeholdav drivsystem

Justeresporingen

Hvisduskyverbeggebevegelseskontrollspakenelike langtfremoverogmaskinentrekkertilénside,juster sporingenpåfølgendemåte.

1.Parkermaskinenpåenjevnoverate,koblefra kraftuttaket,ogsettpåparkeringsbremsen.

2.Førduforlaterførerplassenmåduslåav motoren,tautnøkkelenogventetilalle bevegeligedelerstårstille.

3.Fjernputenfrabaksidenavmaskinen.

4.Roterhøyrekabeljusteringforåposisjonere høyrebevegelseskontrollspakimidtenav kontrollpaneletsnøytrale,låstestilling(Figur53).

g017848

Figur53

1.Venstrekabeljustering3.Høyrekabeljustering

2.Kabelsperre

Figur52

1.Venstrebevegelseskon-

trollspak

2.Høyrebevegelseskontroll-

spak

5.Roterdenvenstrekabeljusteringenslikat hastighetforvenstrehjultilsvarertidligereinnstilt hastighetforhøyrehjul.

6.Justeretkvarttrinnomgangentilmaskinen sporerrett.

3.NØYTRAL,LÅSTstilling

4.Tilpasskontrollspakenepå langs.

Merk:Justerkunvenstrekabel,slikat

hastighetenpåvenstrehjultilsvarerhastigheten påhøyrehjul.Ikkejusterhastighetfor høyrehjul,dadettevilposisjonerehøyre bevegelseskontrollspakutenformidtenav nøytral,låststillingpåkontrollpanelet.

7.Kontrolleratdensporerskikkelig.

Merk:Hvisduikkefårstartpåmaskinenetter

åhajustertsporingen,mådukontrollereat nærbrytermåletsamsvarermedboltensomer festettilbevegelseskontrollspaken.SeJustere

nærbryteren(side37).

g015241

8.Gjentakabeljusteringenetilsporingenerkorrekt.

9.Kontrolleratmaskinenikkebevegersegfrafri nårparkeringsbremseneerdeaktivert.

Viktig:Roterikkekoblingenforlangt,dadette

kanfåmaskinentilåbevegesegifri.

Justerenærbryteren

Brukdenneprosedyrenhvisduikkefårstartpå maskinenetterjusteringavsporingen.

1.Påseatboltensomerfestettilbevegelseskontrollspakensamsvarermednærbrytermålet (Figur54).

2.Hvisnødvendig,kanduløsnebolteneogjustere nærbryterentilmåletsamsvarermedboltensom erfestettilbevegelseskontrollspaken(Figur54).

3.Kontrolleravstandenmellomboltenog nærbryteren.Denmåværemellom0,51til 1,02mm,somvisti(Figur54).

4.Hvisdumåjustere,løsnerdulåsemutterenog justererboltentilriktigavstand.

5.Stramlåsemutterenetteråhajustertbolten (Figur54).

6.Rengjørsikkerhetssperresystemetførdutar maskinenibruk.

Kontrolleretrykketi dekkene

Serviceintervall:Hver50.driftstime/éngang

månedlig(avhengigavhvasom kommerførst)

Opprettholdetlufttrykkpå0,83til0,97bari bakhjulene.

Viktig:Forskjelligtrykkihjulenekanføretilujevn

klipping.

Merk:Forhjulenehardelvisluftfyltedekksomikke

trengerjusteringavlufttrykk.

c:\data\documentum\checkout\g015609

Figur54

1.Nærbrytermål

2.Nærbryter5.0,51to1,02mm

3.Bolterogmutre

4.Boltfestettil bevegelseskontrollspaken

6.Låsemutter

g001055

Figur55

Justerestyrehjulslageret

Justeredenelektriske

Serviceintervall:Hver500.driftstime/Årlig(avhengig

avhvasomkommerførst)

1.Parkermaskinenpåenjevnoverate,koblefra kraftuttaket,ogsettpåparkeringsbremsen.

2.Førduforlaterførerplassenmåduslåav motoren,tautnøkkelenogventetilalle bevegeligedelerstårstille.

3.Fjernstøvhettenfrastyringenogtrekktil låsemutteren(Figur56).

4.Trekktillåsemuttereninntilfjærskiveneerate oggåderettertilbake1/4omdreiningforåstille forbelastningenpålagrenekorrekt(Figur56).

Viktig:Påseatfjærskiveneermontert

korrektslikdetvisesiFigur56.

5.Settpåstøvhetten(Figur56).

clutchen

Serviceintervall:Hver100.driftstime—Kontroller

denelektriskeclutchen.

Dukanjustereclutchenforåsikreriktiginnkoblingav klippeenhetenoggodbremsing.

1.Parkermaskinenpåenjevnoverate,koblefra kraftuttaket,ogsettpåparkeringsbremsen.

2.Førduforlaterførerplassenmåduslåav motoren,tautnøkkelenogventetilalle bevegeligedelerstårstille.

3.Settet0,4–0,5mmfølerbladgjennomen kontrollslissepåsidenavenheten.

Merk:Påseatdetermellomarmaturenog

rotorensfriksjonsoverater.

Merk:Mellomrommetmåværeminst0,4mm

ogikkemerenn0,5mm.

4.Hvisdumåjustere,brukerduetfølerblad på0,4mmtilåstilleinnhveravdetre slisseplasseringene.

5.Stramlåsemutrenetilfølerbladetsitterfast,men erløstnoktilatdetbevegerseglettiluftgapet (Figur57).

6.Gjentadettefordegjenværendeslissene.

7.Kontrollerehverslisseigjen,oggjørsmå justeringertilfølerbladetsittermellomrotorenog armaturenmedsværtlitenkontaktmellomdem.

g001297

Figur56

1.Fjærskiver

2.Låsemutter

3.Støvhette

g009482

Figur57

1.Justeringsmutter3.Følerblad

2.Slisse

Vedlikeholdav kjølesystem

Rengjøreluftinntaksskjermen

Serviceintervall:Forhverbrukellerdaglig

Førbrukfjernerdueventuelloppsamlingavgress, skittellerannetruskfrasylinderenogsylinderhodets kjøleribber,luftinntaksskjermenisvinghjulsendenog forgasserregulatorensspakerogkoblinger.Dette vilbidratiltilstrekkeligkjølingavmotorenogriktig motorhastighet,ogvilreduseremulighetenfor overopphetingellermekaniskskadepåmotoren.

Rengjørekjølesystemet

Serviceintervall:Hver100.driftstime—Kontroller

ogrengjørmotorenskjøleribber ogdeksler(oftereunderskitneog støvetearbeidsforhold).

1.Parkermaskinenpåenjevnoverate,koblefra kraftuttaket,ogsettpåparkeringsbremsen.

2.Førduforlaterførerplassenmåduslåav motoren,tautnøkkelenogventetilalle bevegeligedelerstårstille.

3.Fjernluftinntaksskjermenogviftehuset(Figur

58).

4.Fjernruskoggressframotordelene.

5.Monterluftinntaksskjermenogviftehuset(Figur

58).

Figur58

1.Skydd4.Viftehus

2.Luftinntaksskjermfor motor

3.Bolt

g017626

5.Skrue

Vedlikeholdavbremser

Kontrollereparkeringsbremsen

Serviceintervall:Forhverbrukellerdaglig

Kontrollerbremsenepåbådeenjevnateogien skråningførbruk.

Parkeringsbremsenmåalltidsettespånårdustopper ellerforlatermaskinen.Hvisparkeringsbremsenikke holdermaskinensikkertpåplass,mådenjusteres.

1.Koblefrakraftuttaket,ogsettpå parkeringsbremsen

2.Førduforlaterførerplassenmåduslåav motoren,tautnøkkelenogventetilalle bevegeligedelerstårstille.

3.Koblefraparkeringsbremsen.

4.Aktiverbremsespakenogsikreatmaskinenikke bevegerseg.

Figur59

1.Dekk3.Klaringmellom3og6mm

2.Bremsestang

4.Måldenminsteklaringen mellomstangogdekk.

g277633

5.Justerbremsenhvisnødvendig.

Kontrollerebremseklaring

Serviceintervall:Forhverbrukellerdaglig

Viktig:Sørgforatmaskinenstårpåenjevn

overatenårdukontrollererogjustererbremsen.

1.Parkermaskinenpåenjevnoverate,koblefra kraftuttaket,ogsettpåparkeringsbremsen.

2.Førduforlaterførerplassenmåduslåav motoren,tautnøkkelenogventetilalle bevegeligedelerstårstille.

3.Kontrollertrykketidekkene.SeKontrollere

trykketidekkene(side38).

4.Koblefraparkeringsbremsen.SeBruke

parkeringsbremsen(side13).

5.Målavstandenmellombremsestangenog dekketpåhversidenårbremsenerfrigjort.

6.Nårdubrukersidenmedminstklaring,kontroller atavstandenermellom3og6mm,somvisti

Figur59.SeiJusterebremsene(side42)hvis

avstandenikkeerriktig.

Justerebremsene

1.Parkermaskinenpåenjevnoverate,koblefra kraftuttaket,ogsettpåparkeringsbremsen.

2.Førduforlaterførerplassenmåduslåav motoren,tautnøkkelenogventetilalle bevegeligedelerstårstille.

3.Koblefraparkeringsbremsen.

4.Foråjusterebremsenfjernerduringstiftenog hårnålssplintenfradennedrebremsespakenog krysshodet(Figur60).

5.Justerkrysshodet(Figur59).

Merk:Avstandenmellombremsestangenog

dekketmåværemellom3og6mm.

Vedlikeholdavremmer

Kontrollerebeltene

Serviceintervall:Hver100.driftstime—Kontroller

klipperemmen(e).

Kontrolleratremmenikkeharsprekker,frynsete kanter,brennmerker,slitasje,tegnpåoveroppheting ellerandreskader.

Tegnpåatgressklipperremmenerslitterhvining nårremmenroterer,kniveneglippernårduklipper gresset,frynsetekanter,brennmerkerogsprekker. Skiftremmenhvisduoppdagernoenavdisse tegnene.

Merk:Foråstrammebremsenrotererdu

stangenoppover.Foråløsnebremsenvrirdu stangennedover.

6.Sjekkbremsefunksjonenigjen.SeKontrollere

parkeringsbremsen(side41).

7.Festkrysshodettildennedrebremsespaken medsplittpinnenoghårnålssplinten(Figur60).

Skifteklipperemmen

Viktig:Festenepåmaskinensdekslerer

utformetforåsittepådekseletnårdekseleter fjernet.Løsneallefestenepåhvertdekselnoen omdreininger,slikatdekseletsitterløsere,men ikkeerheltløst,oggåsåtilbakeogløsnedem heltslikatdekseletløsner.Detteforhindreratdu stripperboltenefraholderne.

1.Parkermaskinenpåenjevnoverate,koblefra kraftuttaket,ogsettpåparkeringsbremsen.

2.Førduforlaterførerplassenmåduslåav motoren,tautnøkkelenogventetilalle bevegeligedelerstårstille.

3.Fjernremdeksleneogklippeenhetensvern. SeFjerneremdekslene(side26)ogFjerne

klippeenhetensverneplater(side26).

4.Fjernfjærenfraankeretpålederullarmen(Figur

61).

g013291

Figur60

1.Stang

2.Splittpinne

3.Nedrebremsespak

4.Hårnålssplint

g277791

Figur61

1.Clutchremskive

2.Fjærbelastetlederull4.Fjær

3.Rem

5.Fjerndenslitteklipperremmen(Figur61).

6.Monterdennyeklipperremmenrundt clutchremskiven,klippeenhetensremskiverog lederullen(Figur61).

7.Monterfjærenpåankeretpålederullarmen (Figur61).

8.Monterverneneogremdekselene.SeFjerne

klippeenhetensverneplater(side26)ogFjerne remdekslene(side26).

Skiftepumpedrivremmen

Serviceintervall:Hver100.driftstime—Kontroller

pumpedrivremmen.

1.Parkermaskinenpåenjevnoverate,koblefra kraftuttaket,ogsettpåparkeringsbremsen.

2.Førduforlaterførerplassenmåduslåav motoren,tautnøkkelenogventetilalle bevegeligedelerstårstille.

3.Fjernklipperemmen.SeSkifteklipperemmen

(side42).

4.Vippmaskinen.SeHevegressklipperenfor

tilgang(side24).

5.Fjerndetobolteneogtoskivenesomfester pumpedrivremsskyddet(Figur62).Fjern skyddet.

Figur62

1.Boltogskive2.Pumpedrivremsskydd

g015402

Figur63

1.Hydrauliskepumper

2.Lederull5.Pumpedrivrem

3.Clutchremskive6.Skulderbolt,mutterog

4.Clutchholder

skive

7.Fjernpumpedrivremmen(Figur63).

g279094

8.Leggdennyeremmenrundtclutchenogde2 remskivene.

9.Monterfjærenpåskulderboltenogskiven,og kobletilmotorenhetenmedmutteren(Figur63).

6.Fjernskulderbolten,mutterenogskivenfra motorenhetenogdentilkobledefjæren(Figur

63).

10.Monterpumpedrivremsskyddetmeddeto bolteneogtoskivenedufjernettidligere.

11.Senkmaskinennedidriftsstillingigjen.

12.Monterklipperemmen.SeSkifteklipperemmen

(side42).

Vedlikeholdav kontrollsystem

Justerehøyre bevegelseskontrollspak

Hvisbevegelseskontrollspakeneikkestårpålinje vannrett,justerhøyrebevegelseskontrollspak.

Merk:Fådemtilåståpålinjevannrettførdu

tilpasserdempålangs.

1.Parkermaskinenpåenjevnoverate,koblefra kraftuttaket,ogsettpåparkeringsbremsen.

2.Førduforlaterførerplassenmåduslåav motoren,tautnøkkelenogventetilalle bevegeligedelerstårstille.

3.Skyvdenhøyrebevegelseskontrollspakenned utavNØYTRAL,LÅSTstilling(Figur64).

4.Kontrolleromdenhøyrebevegelseskontrollspakenstårpåvannrettlinjemeddenvenstre bevegelseskontrollspaken(Figur64).

g024053

Figur65

1.Kam2.Mutter

7.Justerkammentildenstårpålinjemedvenstre bevegelseskontrollspak,ogstrammutterenpå kammen.

Figur64

1.Venstrebevegelseskontrollspak

2.HøyrebevegelseskontrollspakiNØYTRAL,LÅST stilling

3.Kontrolleratdestårpå vannrettlinjeher.

4.Høyrebevegelseskontrollspak

Merk:Foråjusterehøyrebevegelseskontroll-

spakvannrett,justerkammen.

5.Fjernputenfrabaksidenavmaskinen.

6.Løsnemutterensomholderkammen(Figur65).

Merk:Nårduytterkammenmedurviseren(i

denvertikalestillingen),senkeshåndtaket,og hvisduytterdenmoturviseren(idenvertikale stillingen),heveshåndtaket.

Viktig:Påseatdenatedelenavkammen

ikkegåroverenvertikalstilling(høyreeller venstre),ellerskandupåføreskadepå

g009436

bryteren.

Justerenøytralstillingfor bevegelseskontrollspakene

Viktig:Passpåatsporingenerriktignårduhar

justertbevegelseskontrollspakene(Figur66).

Merk:Fådemtilåståpålinjevannrettførdu

tilpasserdempålangs.

Hvisbevegelseskontrollspakeneikkestårpålinjepå langs,ellerhvisdenhøyrekontrollspakenikkeerlett åyttetilNØYTRALLÅSESTILLING,justerspakenetil nøytralstilling.

1.Nårduerferdigmedvannretttilpasning, kontrollertilpasningpålangsvedåforsiktig skyvebevegelseskontrollspakeneforoverforå fjerneslakkeniforbindelsenforkontrollspakene (Figur66).

6.Monterkabelsperrenpåkabeljusteringsmuttereneforåfestejusteringen(Figur67).

g017848

Figur67

Figur66

1.Venstrebevegelseskontrollspak

2.Høyrebevegelseskontrollspak

3.NØYTRALLÅSESTILLING

4.Tilpassbevegelseskontrollspakenepålangs.

2.Sørgforathøyrebevegelsesspakbevegerseg letttilNØYTRAL,LÅSTstilling.

Merk:Vrikabeljusteringenmedklokkenfor

åyttebevegelseskontrollspakenforover. Vrikabeljusteringenmotklokkenforåytte bevegelseskontrollspakenbakover.

3.Roterkabeljusteringenpåhøyresideetter behov.

Merk:Justerkabeljusteringenetkvarttrinnom

gangen.

1.Venstrekabeljustering3.Høyrekabeljustering

2.Kabelsperre

g012706

4.Etterathøyrebevegelseskontrollspakyttes iNØYTRAL,LÅSTstilling,justererduvenstre bevegelseskontrollspakslikatdenstårpålinje medhøyrebevegelseskontrollspak.

5.Kontrolleratdensporerskikkelig.SeJustere

sporingen(side37).

Vedlikeholdav hydraulisksystem

Sikkerhetforhydraulikksystem

•Oppsøklegehjelpøyeblikkelighvisoljekommeri

direktekontaktmedhuden.Innsprøytetvæskemå fjerneskirurgiskinnenfåtimeravenlege.

•Kontrolleratallehydraulikkslangerogledninger

erigodstand,ogatallehydrauliskekoblingerog beslagertette,førdethydrauliskesystemetsettes undertrykk.

•Holdkroppoghenderbortefrahullellerdysersom

sprøyteruthydrauliskoljeunderhøyttrykk.

•Brukkartongellerpapirtilånnelekkasjer.

•Førduutførervedlikeholdellerreparasjonerpå

dethydrauliskesystemet,måduforsiktigslippe utalttrykket.

Spesikasjonerfor hydraulikksystem

Hydraulikkvæsketype:T oro

500-hydraulikkvæskeellerMobil motorolje.

Væskekapasitetforhydraulikksystem:2,0l

HYPR-OIL

115W-50syntetisk

™

Figur68

1.Lokk

2.Skjerm

4.Talokketavpåfyllingshalsen(Figur68).

3.Oljenivå,kald—full

4.Oljenivå,varm—full

Merk:Sepåinnsidenforåkontrollereoljenivået

ibeholderen.

5.Helloljeibeholderentildennårnivået"cold" påskjermen.

6.Kjørmaskinenpåtomgangi15minutterforå slippeuteventuellluftavsystemetogvarme oppvæsken.

7.Førduforlaterførerplassen,måduslåav motoren,tautnøkkelenogventetilalle bevegeligedelerstårstille.

8.Kontrollervæskenivåetmensoljenervarm. Hvisnødvendig,helloljeibeholderentildenstår mellomvarmtogkaldt.

g012005

Viktig:Brukdenangittevæsken.Andrevæsker

kanskadesystemet.

Kontrollerehydraulikkoljen

Serviceintervall:Etterde8førstetimene

Hver50.driftstime

Merk:Skjermenpåinnsidenavtankenhartonivåer,

avhengigavomoljenervarmellerkald.

1.Parkermaskinenpåenjevnoverate,koblefra kraftuttaket,ogsettpåparkeringsbremsen.

2.Førduforlaterførerplassenmåduslåav motoren,tautnøkkelenogventetilalle bevegeligedelerstårstille.

3.Rengjørrundtlokketogpåfyllingshalsenpå tankenforhydrauliskolje(Figur68).

Merk:Oljenivåetskalværeundernivået”hot”

påskjermennårvæskenervarm(Figur68).

9.Monterlokketpåpåfyllingshalsen.

Skiftehydrauliskolje

Serviceintervall:Hver250.driftstime—Skift

hydraulikkvæskennårdubenytter

Mobil

Hver500.driftstime—Skifthydraulikkvæsken nårdubenytterToro 500-hydraulikkvæske.

ADVARSEL

Varmhydrauliskvæskekanføretilalvorlige brannskader.

Ladenhydrauliskevæskenavkjøleseg førduutførereventueltvedlikeholdpådet hydrauliskesystemet.

1.Parkermaskinenpåenjevnoverate,koblefra kraftuttaket,ogsettpåparkeringsbremsen.

1-olje.

HYPR-OIL

™

2.Førduforlaterførerplassenmåduslåav motoren,tautnøkkelenogventetilalle bevegeligedelerstårstille.

3.Fjernlokketpåhydraulikktanken.

4.Finnfremrehydraulikkslangeunder hydraulikktankenogplasserettappefatunder tanken(Figur69).

5.Løsneslangeklemmenogførdennedoverpå slangen.

6.Fjernfremrehydraulikkslangeoglaoljenrenne utavtanken.

Hver500.driftstime/Årlig(avhengigavhvasom kommerførst)

ADVARSEL

Varmhydrauliskvæskekanføretilalvorlige brannskader.

Ladenhydrauliskevæskenavkjøleseg førduutførereventueltvedlikeholdpådet hydrauliskesystemet.

1.Parkermaskinenpåenjevnoverate,koblefra kraftuttaket,ogsettpåparkeringsbremsen.

2.Førduforlaterførerplassenmåduslåav motoren,tautnøkkelenogventetilalle bevegeligedelerstårstille.

3.Finnlteretogplasserettappefatunderlteret (Figur70).

Figur69

1.Hydraulikktank3.Fremrehydraulikkslange

2.Hydraulikklter

7.Skifthydraulikklteret,seSkifteutdet

hydrauliskelteret(side47).

8.Koblehydraulikkslangentilundertanken.

9.Helloljeitankentildennårnivået"cold"på skjermen.

Viktig:Brukspesisertoljeellertilsvarende.

Andrevæskerkanskadesystemet.

10.Monterhydraulikktanklokket.

11.Startmotoren,ogladengåiomtrenttominutter foråblåseluftutfrasystemet.

12.Stoppmotorenogkontrolleromdetnnes lekkasjer.

Merk:SeTømmedethydrauliskesystemet

(side48)hvisénellerbeggehjuleneikkekjører.

13.Kontrolleroljenivåetogfyllpåoljehvis nødvendig.

g012575

g012576

Figur70

1.Hydraulikktank

4.Fjerndetbruktelteret,ogtørkav lteradapterenspakningsatetildener ren(Figur71).

5.Påførettyntlagmedhydrauliskvæskepå gummipakningenpådetnyelteret.

6.Monterdetnyehydrauliskelteretpå lteradapteren.

7.Dreioljelteretmedklokkentilgummipakningen kommerikontaktmedlteradapteren,ogtrekktil lteretmedytterligere½omdreining(Figur71).

2.Hydraulikklter

Viktig:Ikkefyllpåformye.

Skifteutdethydrauliske lteret

Serviceintervall:Etterde8førstetimene

1.Hydraulisklter

2.Pakning

Figur71

Tømmedethydrauliske systemet

Trekksystemettappesautomatisk.Detkanimidlertid værenødvendigåtappesystemethvisvæskenskiftes elleretteratdetharblittutførtarbeidpåsystemet.

1.Parkermaskinenpåenjevnoverate,koblefra kraftuttaket,ogsettpåparkeringsbremsen.

2.Førduforlaterførerplassenmåduslåav motoren,tautnøkkelenogventetilalle

g001043

3.Adapter

bevegeligedelerstårstille.

3.Hevbaksidenavmaskinenpåjekkstøttersom erhøyenoktilåhevedrivhjulenefrabakken.

4.Startmotorenogyttgasskontrollentil tomgangsposisjon.

8.Tørkoppvæskesomeventueltblesølt.

9.Kontrollervæskenibeholderen,ogtilførvæske itankentildennårnivået"cold"påskjermeni tanken.

Viktig:Brukspesisertoljeellertilsvarende.

Andrevæskerkanskadesystemet.

10.Startmotoren,ogladengåiomtrenttominutter foråblåseluftutfrasystemet.

11.Stoppmotorenogkontrolleromdetnnes lekkasjer.

Merk:Hvisettellerbeggehjuleneikke

vilbevegeseg,seTømmedethydrauliske

systemet(side48).

12.Kontrollervæskenivået,ogfyllpåmervæske hvisdeternødvendig.

Viktig:Ikkefyllpåformye.

Merk:Hvisdrivhjuletikkegårrundt,hjelpmed

utblåsingenavsystemetvedåforsiktigrotere hjuletfremover.

5.Kontrollerdethydrauliskevæskenivåetnårdet gårnedogfyllpåoljesomnødvendigforå opprettholdekorrektnivå.

6.Gjentaprosedyrenpåmotsatthjul.

Kontrollerehydraulikkslangene

Serviceintervall:Hver100.driftstime

Kontrollerehydraulikkslangerforlekkasjer,løsefester, knekk,løsemonteringsstøtter,slitasjeellerforringelse pågrunnavværforholdellerkjemikalier.Foreta eventuellereparasjonerførdubrukermaskinen.

Merk:Holdområdenerundtdethydrauliskesystemet

rentforoppsamlingavfremmedlegemer.

Merk:Hvisduutviderdriftstidenvedhøytemperatur

ivarmtværkandetføretilatslangerogtetninger blirslitt.Inspiserofterevedvarmtvær,ogskift hydraulikkvæskeoglteroftere.

Vedlikeholdav klippeenhet

Overhalegressklipperknivene

Sørgforåfåbestmuligklipperesultatvedåholde kniveneskarpe.Foråkunnebytteutknivblader nårdeikkelengererskarpenok,børduhaekstra knivbladertilgjengelig.

Knivsikkerhet

Enslittellerskadetknivkanbrekke,ogendelav knivenkanslyngesutmotdegellerandreogføretil alvorligepersonskaderellerendødsulykke.

•Inspiserkniveneregelmessigforslitasjeeller

skade.

•Værforsiktignårdukontrollererknivene.Legg

noerundtkniveneellerbrukhansker,ogvær sværtforsiktignårduhåndtererknivene.Bare skiftutellerslipknivene.Dumåaldriretteeller sveisedem.

•Undersøkalltidmaskinenforåsikreatknivene

ogknivbolteneerfriforslitasjeogskade.Skadde ellerslitteknivbladerogboltermåskiftesutisett foråopprettholdebalansen.

•Værforsiktighvismaskinenharereknivblader,

darestenavknivenekanbegynneåroterenårdet eneknivbladetroteres.

Figur72

1.Knivegg

2.Knivbue

3.Slitasje/hulldannelse

4.Sprekk

Sjekkeomenkniverbøyd

1.Roterknivenetilendenevenderfremoverog bakover.

2.Målfraenjevnoveratetilkniveggen,posisjon A,påkniven(Figur73).

g006530

Førduinspisererelleroverhaler knivene

1.Parkermaskinenpåenjevnoverate,koblefra kraftuttaket,ogsettpåparkeringsbremsen.

2.Slåavmotoren,tautnøkkelen,ogkoble tennpluggkablenefratennpluggene.

Inspisereknivene

Serviceintervall:Forhverbrukellerdaglig

1.Undersøkkniveggene(Figur72).

2.Hvisknivenersløvellerhvisdeterhakkiden, mådentasavogslipes.SeSlipeknivbladene

(side50).

3.Undersøkknivbladene,spesieltbuen.

4.Hvisdunnersprekker,slitasjeellerserat detbegynnerådannessporidennedelenav kniven,mådenskiftesutøyeblikkelig(Figur72).

Figur73

1.Målhererfraknivtilhard overate

3.Roterdenmotsatteendenavknivenfremover.

4.Målfraenjevnoveratetilkniveggenisamme

posisjonsomitrinn2ovenfor.

2.PosisjonA

Merk:Forskjellenmellomavstandenitrinn2

og3måikkeværeover3mm.

Merk:Hvisdettemåletoverskrider3mm,

erstatterdukniven.

g277688

ADVARSEL

Enknivsomerbøydellerødelagtkan brekkeogforårsakealvorligskadepå degellerandreinærheten.

•Byttalltidutbøydeellerødelagte kniver.

•Dumåikkeleellerlageskarpehakki kantenelleroveratenpåkniven.

g000552

Figur75

1.Slipknivenioriginalvinkel.

2.Sjekkknivensbalansevedåleggedenpåen balanseringsinnretning(Figur76).

Fjerneknivbladene

Byttutknivenhvisdentrefferenhardgjenstand,erute avbalanseellererbøyd.Forbestmuligytelseogfor åholdemaskinenisikkerhetsgodkjentstandbruker dubareekteT oro-reservekniver.Hvisdubruker reservedelerfraandreprodusenter,kandetværei uoverensstemmelsemedsikkerhetsstandardene.

1.Holdknivendenmedenlleellerentykkhanske.

2.Fjernknivbolten,bueskivenogknivenfra spindelakselen(Figur74).

Merk:Hvisknivenholdersegihorisontal

stilling,hardenriktigbalanseogkanbrukes.

Merk:Hvisknivenikkeeribalanse,lerdu

bortlittavmetalletpåendenavvingeområdet (Figur75).

g000553

Figur76

1.Kniv2.Balanseringsinnretning

3.Fortsettmeddettehelttilknivenerbalansert.

Montereknivbladene

Serviceintervall:Årlig

1.Inspiserknivboltenforskaddegjenger.Skiftut boltenogbueskivenomnødvendig.

2.Monterknivenpåspindelakselen(Figur77).

Figur74

1.Vingeområdetpåkniven

2.Kniv4.Knivbolt

3.Bueskive

Slipeknivbladene

1.Brukenltilåslipeeggenibeggeenderav kniven(Figur75).

Merk:Opprettholddenopprinneligevinkelen.

Merk:Knivenopprettholderbalansenhvislike

myematerialefjernesfrabeggekniveggene.

Viktig:Buenpåknivenmåvendeoppover

motinnsidenavklippeenheten,foråsikre riktigklipping.

3.Monterbueskivenogknivbolten(Figur77).

g004536

Merk:Bueskivekonusenmåinstalleresmot

bolthodet(Figur77).

4.Trekktilknivboltentil115–150Nm.

Figur77

2.Løsnelåsemutterneveddenfremresvivelen (Figur78).

3.Bruklåsemutternetilåjusterelengdenpå gjengestangenforåoppnåkorrektavstand.

4.Stramlåsemutterneveddenfremresvivelen (Figur78).

g004536

1.Vingeområdetpåkniven

2.Kniv4.Knivbolt

3.Bueskive

Retteoppklippeenheten

Klargjøremaskinen

Sjekkatklippeenhetenerivaterhvergangdu montererklippeenhetenellerduseratplenenblir klippetujevnt.

Rettoppklippeenhetenpåtversførdujusterer hellingsvinkelpålangs.

1.Parkermaskinenpåenjevnoverate,koblefra kraftuttaket,ogsettpåparkeringsbremsen.

2.Slåavmotoren,tautnøkkelen,ogkoble tennpluggkablenefratennpluggene.

3.Kontrollerdekktrykketpåbeggedrivdekkene. SeKontrolleretrykketidekkene(side38).

4.Klippeenhetenmåsjekkesforbøydekniver. Eventuellebøydeknivermåfjernesogskiftesut. SeOverhalegressklipperknivene(side49).

5.Senkklippeenhetentilenklippehøydepå 76mm.

Figur78

1.Målherpåmidten avsvivelmutrene(fra midten-til-midten).

2.Svivellåsemuttere7.Låsemutter

3.Fremresvivelmutter

4.Fremrekjede

5.Bakrefeste

5.Kontrolleravstandenmellomkrysshodet

ogklippeenhetshengerensarmvedhvert krysshode.

g277713

6.Justeringsbolt

8.Stang

9.Øvrekjedebolt

Kontrollereavstanderpåsvivelen ogstangen

1.Kontrolleravstandenmellomsvivelmutrene vedåmålepåmidtenavmutrene(lengdefra midten-til-midten)påhvergjengestang(Figur

78).

Merk:Påseatlengdener49,5cmfor

91cmklippeenheter,og43,7cmfor102cm klippeenheter.

Merk:Avstandenmåvære11mm,somvist

iFigur79.

6.Hvisdeternødvendigmedjustering,kandu løsnedenøvrekjedebolten(Figur79).

7.Løsnelåsemutterenogjusterjusteringsbolten foråoppnådenkorrekteavstandensomvist iFigur79.

8.Stramlåsemutterenogdenøvrekjedebolten.

Figur80

g277687

Figur79

1.Justeringsbolt4.Klippeenhetshengerarm

2.Låsemutter5.Avstandenmåvære

3.Stang

11mm.

6.Øvrekjedebolt

Justerehøyreklippeenhets stigningenpålangs

1.Plasserdenhøyreknivenpålangs(Figur80).

2.MåldenhøyreknivenvedC-plasseringen,fra enjevnoveratetilknivveggenpåknivspissen, ognoterdennemålingen(Figur80).

3.MåldenhøyreknivenvedD-plasseringen,fra enjevnoveratetilknivveggenpåknivspissen, ognoterdennemålingen(Figur80).

1.Målherfratuppenav kniventildenjevne overaten.

g277712

Tilpasseklippeenhetensbakside

2.MålvedCogD.

1.Plasserdevenstreoghøyreknivenepålangs.

2.MåldenvenstreknivenvedB-plasseringen,fra

enjevnoveratetilknivveggenpåknivspissen, ognoterdennemålingen(Figur81).

3.MåldenhøyreknivenvedD-plasseringen,fra

enjevnoveratetilknivveggenpåknivspissen, ognoterdennemålingen(Figur81).

Merk:MåletvedplasseringBmåværeinnen

3mmframåletvedplasseringD(Figur81). Dersomdeeksjonenikkeerkorrekt,gåtil følgendetrinn.

4.Løsnelåsemutterneveddenvenstrefremre

svivelen(Figur78).

5.Brukdevenstrelåsemutternetilåjustere

lengdenpådenvenstregjengestangen,til plasseringBerlikplasseringD.

Merk:Gressklipperknivenskalvære6–10mm

laverevedplasseringCennvedplasseringD (Figur80).Dersomdeeksjonenikkeerkorrekt, gåtilfølgendetrinn.

4.Løsnelåsemutterneveddenhøyreogvenstre fremresvivelen(Figur78).

5.Brukhøyrelåsemuttertilåjusterelengdenpå høyregjengestangforåoppnåstigningpålangs på6–10mm.

6.Stramlåsemutterneveddenhøyreogvenstre fremresvivelen(Figur78).

6.Stramlåsemutterneveddenvenstrefremre svivelen(Figur78).

1.Målherfratuppenav kniventildenjevne overaten.

Figur81

2.TamålvedBogD

g277690

Figur82

1.Målherfratuppenav kniventildenjevne overaten.

2.MålvedAogC.

g277689

Nivellereklippeenhetensfremside

1.Plasserdevenstreoghøyreknivenepålangs.

2.Inspiserdefremrekjedene,ogpåseathvert kjedeharspenning.

Merk:Hvisenavkjedeneerløse,juster

gjengestangenmeddenløsekjedenforå spennedennekjeden.

3.MåldenvenstreknivenvedA-plasseringen,fra enjevnoveratetilknivveggenpåknivspissen, ognoterdennemålingen(Figur82).

4.MåldenhøyreknivenvedC-plasseringen,fra enjevnoveratetilknivveggenpåknivspissen, ognoterdennemålingen(Figur82).

Merk:MålingenmellomplasseringAogC

måværeinnenfor3mm.Dersomdetikkeer korrekt,gåtilfølgendetrinn.

5.Løsnedeøvrekjedeboltene(Figur78).

6.Løsnelåsemutternepåhvertkrysshode(Figur

78).

7.Justerjusteringsbolteneikrysshodene,ved plasseringAogCforåoppnåkorrekthøyde (Figur82).

8.Stramlåsemutterneogdeøvrekjedeboltene (Figur78).

Tilpasseklippehøyde

1.Senkgressklipperentilenklippehøydepå 76mm.

2.Plasserdenhøyreknivenpålangs(Figur80).

3.MåldenhøyreknivenvedC-plasseringen,fra enjevnoveratetilknivveggenpåknivspissen, ognoterdennemålingen(Figur82).

Merk:MålingenvedplasseringCmåvære

innenfor3mmfraklippehøydenpå76mm. Dersomdeeksjonenikkeerkorrekt,gåtil følgendetrinn.

4.Løselåsemutreneibeggeenderav spennmutteren(Figur83).

Merk:Endenpåspennmutterenmedetspor

harvenstregjenger(Figur83).

5.Justerspennmutterenforåheveellersenke klippehøydenforåfå76mmvedplasseringen C.

6.Løselåsemutreneibeggeenderog spennmutteren.

7.Kontrollerogpåseatklippeenhetensløftespak låseritransportstilling.

Merk:Hvisdenikkelåsesitransportstilling,

justerspennmutterentildengjørdette.

8.Stramlåsemutrene.

Figur84

g277711

Figur83

1.Låsemutter

2.Spennmutter

3.Sporsomindikerer venstregjenger

Justerekompresjonsfjæren

Merk:Nårdujustererkompresjonsfjæren,vildet

endrehvormyeavklippeenhetensomvilyteog hvortungtdeteråløfteklippeenhetennårdubruker klippehøydespaken.

•Merfjærkompresjongjøratdutrengermindre

løftekraftpåspakenogvilgjøreatklippeenheten ytermer.

•Mindrefjærkompresjongjøratdutrengermer

løftekraftpåspakenogvilgjøreatklippeenheten ytermindre.

1.Hevklippehøydespakenoglåsi transportposisjon.

g277714

1.25,7cmfor102cm klippeenheterog28,2cm for91cmklippeenheter

2.Fjærenslåsemutter

3.Fremremutre

4.Kompresjonsfjær

5.Gjentaprosedyrenpåmotsattkompresjonsfjær.

2.Kontrollerlengdenpåkompresjonsfjæren.

Merk:Nominelllengdeer28,2cmfor

91cmklippeenheterog25,7cmfor102cm klippeenheter(Figur84).

3.Justerdenneavstandenvedåløsne låsemutterenforfjærenogvedåskrumutteren foranhverfjær(Figur84).

4.Låsmutterenistillingvedåtrekketilfjærens låsemutter(Figur84).

Rengjøring

Lagring

Rengjøreunderklippeenhet

Serviceintervall:Forhverbrukellerdaglig

Fjernoppsamlingavgressunderenhetensunderside hverdag.

1.Parkermaskinenpåenjevnate,koblefra kraftuttaket,yttbevegelseskontrollspakene tilNØYTRAL,LÅSTstilling,ogaktiver parkeringsbremsen.

2.Førduforlaterførerplassenmåduslåav motoren,tautnøkkelenogventetilalle bevegeligedelerstårstille.

3.Hevfremsidenavmaskinenogbrukjekkstøtter tilåstøttegressklipperen.

Rengjørebakhjulsmotorer

Serviceintervall:Forhverbrukellerdaglig

1.Parkermaskinenpåenjevnate,koblefra kraftuttaket,yttbevegelseskontrollspakene tilNØYTRAL,LÅSTstilling,ogaktiver parkeringsbremsen.

2.Førduforlaterførerplassenmåduslåav motoren,tautnøkkelenogventetilalle bevegeligedelerstårstille.

3.Hevførerplattformenforåfåtilgangtil bakhjulmotorene.

Lagringssikkerhet

•Lamotorenblikaldførlagringavmaskinen.

•Ikkeoppbevarmaskinenellerdrivstoffinærheten

avammerellertappavdrivstoffinnendørs.

Rengjøringoglagring

Serviceintervall:Førlagring

Førlagring

1.Koblefrakraftuttaket,aktiverparkeringsbremsen,slåavmotoren,ogtautnøkkelen.

2.Rengjørhelemaskinenutvendig,spesielt motoren,ogfjerngressrester,smussosv.

Viktig:Dukanvaskemaskinenmed

skånsomtvaskemiddelogvann.Maskinen måikketrykkvaskes.Unngåoverdreven brukavvann,spesieltnærdrivverketog motoren.Trykkvaskingkantvingesmussog vanninniviktigedeler,sliksomspindellagre ogelektriskebrytere.

3.Fjernutvendigegressresterogsmusspå motorenssylindertoppribberogviftehus.

4.Sjekkbremsen.SeKontrollereparkeringsbrem-

sen(side41).

5.Vedlikeholdluftrenseren,seOverhale

luftrenseren(side29).

6.Smøremaskinen.SeSmøring(side27).

Avhendingavavfall

Motorolje,batterier,hydraulikkvæskeog motorkjølemiddelerforurensendeformiljøet.Avhend disseihenholdtilnasjonaleellerlokaleregelverk.

7.Byttemotorolje,seKontrolleremotoroljen(side

30).

8.Kontrollertrykketidekkene.SeKontrollere

trykketidekkene(side38).

9.Utførfølgendetrinnvedlangvarigoppbevaring: A.Tilsettdrivstoffstabiliserings-

/kondisjoneringsmiddelidrivstoffetpå tankensomanvistavprodusentenfor drivstoffstabiliseringsmiddelet.

B.Kjørmotorenifemminutterforåfordeledet

behandlededrivstoffetidrivstoffsystemet.

C.Dumåentenslåavmotoren,ladenbli

kaldogtømmedrivstofftanken,ellerkjøre motorentildenstopper.SeTømme

drivstofftanken(side33).

D.Startmotorenigjenogkjørdentilden

stopper.Gjentamedchokeaktivert(hvis aktuelt)tilmotorenikkestarter.

E.Kasserdrivstoffkorrekt.Resirkulerdeti

henholdtillokaleforskrifter.

Viktig:Ikkeoppbevardrivstoff

sominneholderstabiliserings/kondisjoneringsmiddel,lengerenn anbefaltavprodusentenavmiddelet.

10.Tauttennpluggen(e)ogsjekktilstanden.Se

Overhaletennpluggen(side32).

11.Nårtennpluggen(e)erfjernetframotoren,hell 15ml(tospiseskjeer)medmotoroljeinnihvert tennplugghull,ogvedhjelpavstarterenla motorentanoentørningerforåfordeleoljen inneisylinderen.

12.Setttennpluggentilbakepåplass,menkoble ikkekabelentiltennpluggen(e).

13.Kontrollerogstramallefester.Reparerellerbytt utalleskaddeellermanglendedeler.

14.Maloverriperellerbaremetalloverater medlakksomfåskjøpthosautoriserte forhandlerverksteder.

15.Maskinenmåoppbevaresrentogtørtien garasjeellerpåetlager.Tanøkkelenutav tenningenogleggdenpåetstedderduvilnne denigjen.Leggenpresenningovermaskinen foråbeskyttedenogholdedenren.

Feilsøking

Problem

Motorenvilikkestarte,ervanskeligå starteellergårikke.

Motorenmisterkraft.

Muligårsak

1.Drivstofftankenertomeller avstengningsventilenerlukket.

2.Chokekontrollenerikkeaktivert.

3.T ennpluggkabelenerløsellerfrakoblet.

4.Entennpluggerripetellersprukket, elleråpningenerfeil.

5.Luftrenserenerskitten.5.Overhalluftrenserelementet.

6.Detersmusspådrivstoflteret.

7.Detersmuss,vannellergammelt drivstoffidrivstoffsystemet.

8.Avstandenmellomsikkerhetssperrebryterneerikkeriktig.

1.Forstormotorbelastning.1.Reduserbakkehastigheten.

2.Luftrenserenerskitten.2.Overhalluftrenserelementet.

3.Oljenivåetiveivhuseterlavt.

4.Kjøleribbeneogluftpassasjeneunder motorviftehusetertilstoppet.

5.Entennpluggerripetellersprukket, elleråpningenerfeil.

6.Utluftingshulletidrivstofokketer tilstoppet.

7.Detersmusspådrivstoflteret.

8.Detersmuss,vannellergammelt drivstoffidrivstoffsystemet.

Løsning

1.Fylldrivstofftankenmedbensin,og åpneventilen

2.Aktiverchokekontrollen.

3.Settledningenpåtennpluggen.

4.Monterennytennpluggmedkorrekt åpning.

6.Byttutdrivstoflteret.

7.Kontaktetautorisertforhandlerverksted.

8.Kontaktetautorisertforhandlerverksted.

3.Tilsettoljetilveivhuset.

4.Fjernhindringenikjøleribbeneog luftpassasjene.

5.Monterennytennpluggmedkorrekt åpning.

6.Rengjørellerskiftutdrivstofokket.

7.Byttutdrivstoflteret.

8.Kontaktetautorisertforhandlerverksted.

Motorenoveropphetes.

Maskinenkjørerikke.

Deterunormalvibrasjon.

1.Forstormotorbelastning.1.Reduserbakkehastigheten.

2.Oljenivåetiveivhuseterlavt.

3.Kjøleribbeneogluftpassasjeneunder motorviftehusetertilstoppet.

1.Nivåetavhydrauliskoljeerlavt.1.Fyllpåhydraulikkvæskeitanken.

2.Deterluftihydraulikksystemet.

3.Enpumpedrivremsklir.

4.Enpumpedrivremsblindfjærmangler.

5.Omløpsventileneforpumpeneråpne.

1.Gressklipperkniven(e)erbøyd(e)eller ubalansert(e).

2.Enknivmonteringsbolterløs.

3.Monteringsbolteneimotorenerløse.3.Trekktilmonteringsbolteneimotoren.

4.Enmotorremskive,lederulleller knivremskiveerløs.

5.Enmotorremskiveerskadet.

6.Enknivspindelerbøyd.

2.Tilsettoljetilveivhuset.

3.Fjernhindringenikjøleribbeneog luftpassasjene.

2.T appluftenutavdethydrauliske systemet.

3.Skiftpumpedrivremmen.

4.Skiftblindfjærenpåpumpedrivremmen.

5.Stramomløpsventilene.Stramtil 12-15N∙m.

1.Monterny(e)kniv(er).

2.Stramtilknivmonteringsbolten.

4.Stramtildenaktuelleskiven.

5.Kontaktetautorisertforhandlerverksted.

Kontaktetautorisertforhandlerverksted.

Problem

Muligårsak

Løsning

Klippehøydenerujevn.

Knivenerotererikke.

1.Kniven(e)ersløv(e).1.Slipkniven(e).

2.Gressklipperkniven(e)erbøyd(e).2.Monterny(e)kniv(er).

3.Klippeenhetenerikkerettetopp.

4.Klippeenhetsstigningenerfeil.

5.Klippeenhetensundersideerskitten.5.Rengjørklippeenhetensunderside.

6.Trykketidekkeneerfeil.

7.Enknivspindelerbøyd.

1.Enpumpedrivremerslitt,løseller ødelagt.

2.Enpumpedrivremsitterikkepå lederullen.

3.Engressklipperremerslitt,løseller ødelagt.

4.Engressklipperremsitterikkepå remskiven.

5.Enledefjærerbrukketellermangler.5.Skiftutfjæren.

6.Denelektriskeclutchenerfeiljustert.

7.Clutchkoblingenellerledningener skadet.

8.Denelektriskeclutchenerskadet.

9.Sikkerhetssperresystemethindrer kniveneiårotere.

10.Kraftuttaksbryterenvirkerikkesom denskal.

3.Rettoppklippeenhetenpåtvers.

4.Justerstigningenpålangs.

6.Justertrykketidekkene.

7.Kontaktetautorisertforhandlerverksted.

1.Kontrollerremmensspenning.

2.Monternydrivrem,ogkontroller justeringsaksleneogremførernefor korrektstilling.

3.Monterenyklipperrem.

4.Monterremskivenogkontrollerat lederullen,lederullarmenogfjæren bennersegikorrektstillingog fungerersomdeskal.

6.Justerclutchenselektrodeavstand.

7.Kontaktetautorisertforhandlerverksted.

8.Kontaktetautorisertforhandlerverksted.

9.Kontaktetautorisertforhandlerverksted.

10.Kontaktetautorisertforhandlerverksted.

Skjemaer

Hydraulikkskjema(Rev.A)

g009494

Elektronikkskjema(Rev.A)

g015606

Notat:

PersonvernerklæringforEØS/Storbritannia

SlikbrukerToropersonopplysningenedine

ToroCompany(«Toro»)respektererdittpersonvern.Nårdukjøpervåreprodukter,kanvisamleinnpersonopplysningeromdeg,entendirektefradeg ellerviadenlokaleT oro-avdelingeneller-forhandleren.T orobrukerdisseopplysningeneforåinnfrikontraktsfestedeforpliktelser–sliksomåregistrere garantiendin,behandlegarantikravetdittellerkontaktedegitilfelleenprodukttilbakekalling–ogtillegitimeforretningsformål–sliksomåmåle kundetilfredshet,forbedreproduktenevåreogutstyredegmedproduktinformasjonsomkanværeavinteresse.T orokandelepersonopplysningene dinemedvåredatterselskaper,forhandlereellerandreforretningspartnereiforbindelsemeddisseaktivitetene.Vikanogsåoppgipersonopplysninger nårdettekrevesunderlovenelleriforbindelsemedsalg,kjøpellersammenslåingavenvirksomhet.Vivilikkeselgepersonopplysningenedinetil andreselskaperformarkedsføringsformål.

Bevaringavpersonopplysninger

Torovilbevaredinepersonopplysningersålengesomdeterrelevantfordeovennevnteformåleneogisamsvarmedlovfestedekrav .Hvisduvilhamer informasjonomgjeldendebevaringsperioder,kandukontaktelegal@toro.com.

Torosforpliktelsetilsikkerhet

PersonopplysningenedinekanbehandlesiUSAelleretannetlandsomkanhamindrestrengepersonvernloverennlandetduerbosatti.Når vioverføreropplysningenedineutenforlandetduerbosatti,vilviiverksettelovfestede,påbudtetiltakforåsikreatdeterpåplassskikkeligevern sombeskytteropplysningenedineogsikreratdebehandlessikkert.

Tilgangogkorrigering

Dukanharettentilåkorrigereellergjennomgåpersonopplysningenedineellermotsettedegellerbegrensebehandlingenavopplysningenedine.Forå gjøredettemådukontakteosspåe-postpålegal@toro.com.HvisduharbekymringeromhvordanToroharbehandletpersonopplysningenedine, oppfordrervidegtilåtadetteoppdirektemedoss.VæroppmerksompåatbosatteiEuropaharrettentilåklagetildetlokaledatatilsynet.

374-0282RevC

Toro 74540TE Operator's Manual [no]

Specifications and Main Features

Frequently Asked Questions

User Manual
