Toro 74534 Operator's Manual [fr]

FormNo.3376-398RevB

g020526

TondeuseGrandStand

AvectablierdecoupeTURBOFORCE
ou102cm(36ou40pouces)

N°demodèle74534—N°desérie313000001etsuivants

N°demodèle74536—N°desérie313000001etsuivants

N°demodèle79534—N°desérie313000001etsuivants

N°demodèle79536—N°desérie313000001etsuivants

®

®

de91

Enregistrezvotreproduitàwww.T oro.com.
Traductiondutexted'origine(FR)

*3376-398*B

ATTENTION

g020527

1

CALIFORNIE

Proposition65-Avertissement

Ceproduitcontientuneoudessubstances

chimiquesconsidéréesparl'étatdeCalifornie

commecapablesdeprovoquerdescancers,

desanomaliescongénitalesoud'autres

troublesdelareproduction.

Lesgazd'échappementdeceproduit

contiennentdessubstanceschimiques

considéréesparl'étatdeCaliforniecomme

susceptiblesdeprovoquerdescancers,

desmalformationscongénitalesetautres

troublesdelareproduction.

Cesystèmed'allumageparétincelleestconformeàlanorme
canadienneICES-002.

Important:Lemoteurdecettemachinen'estpas
équipéd'unsilencieuxavecpare-étincelles.L'utilisation
decettemachinedansunezoneboisée,broussailleuse
ourecouverted'herbeconstitueuneinfractionàla
section4442duCodedesressourcespubliquesde
Californie(CPRC).Certainsautresétatsourégions
fédéralespeuventêtrerégispardesloissimilaires.

Man uel du pr opriétair e du moteur

Le
titreinformatifconcernantlaréglementationdel'Agence
américainepourlaprotectiondel'environnement(EPA)
etlaréglementationantipollutiondel'étatdeCalifornie
relativeauxsystèmesantipollution,àleurentretienetà
leurgarantie.Vouspouvezvousenprocurerunnouvel
exemplaireenvousadressantauconstructeurdumoteur.

ci-jointestfournià

Lorsquevouscontactezundépositaire-réparateuragrééoule
serviceaprès-venteToropourl'entretiendevotremachine,
pourvousprocurerdespiècesTorod'origineoupourobtenir
desrenseignementscomplémentaires,munissez-vousdes
numérosdemodèleetdesérieduproduit.
l'emplacementdesnumérosdemodèleetdesérieduproduit.
Inscrivezlesnumérosdansl'espaceréservéàceteffet.

Figure1

1.Emplacementdesnumérosdemodèleetdesérie

N°demodèle

N°desérie

Lesmisesengardedecemanuelsignalentdesdangers
potentielsetsontsignaléesparlesmentionssuivantes:

Figure1indique

•Dangersignaleunrisquetrèsélevéquientraînera

inévitablementdesblessuresgravesoumortelles,siles
précautionsrecommandéesnesontpasrespectées.

Introduction

Cettetondeuseautoportéeàlamesrotativesestdestinée
augrandpublic,auxprofessionnelsetauxutilisateurs
temporaires.Elleestprincipalementconçuepourtondre
lespelousesentretenuesrégulièrementdesterrains
privésetcommerciaux.Ellen'estpasconçuepour
couperlesbroussaillesnipourunusageagricole.

Lisezattentivementcesinformationspourapprendre
commentutiliseretentretenircorrectementvotreproduit,
etéviterdel'endommageroudevousblesser.Vousêtes
responsabledel'utilisationsûreetcorrecteduproduit.

VouspouvezcontacterTorodirectementàwww.Toro.com
pourtoutrenseignementconcernantunproduitouun
accessoire,pourobtenirl'adressed'undépositaireoupour
enregistrervotreproduit.

©2013—TheToro®Company
8111LyndaleAvenueSouth
Bloomington,MN55420

•Attentionsignaleundangersusceptibled'entraîner

desblessuresgraves,voiremortelles,silesprécautions
recommandéesnesontpasrespectées.

•Prudencesignaleundangerpouvantentraînerdes

blessureslégèresoumodéréessilesprécautions
recommandéesnesontpasrespectées.

Cemanuelutiliseégalementdeuxautrestermespour
mettreenvaleurdesinformations.Important,pourattirer
l'attentionsurdesinformationsmécaniquesspéciqueset
Remarque,pourinsistersurdesinformationsd'ordregénéral
méritantuneattentionparticulière.

Contactez-noussurwww.Toro.com.

2

ImpriméauxÉtats-Unis.

Tousdroitsréservés

Tabledesmatières

Introduction..................................................................2

Sécurité........................................................................4

Consignesdesécurité...............................................4

SécuritédestondeusesToro......................................5

Indicateurdepente.................................................7

Autocollantsdesécuritéetd'instruction.....................8

Vued'ensembleduproduit.............................................12

Commandes.........................................................12

Caractéristiquestechniques.....................................13

Utilisation....................................................................14

Ajoutdecarburant..................................................14

Contrôleduniveaud'huilemoteur............................16

Rodaged'unemachineneuve...................................16

Sécuritéavanttout..................................................16

Utilisationdufreindestationnement.........................16

Fonctionnementdelacommandedeslames

(PDF)...............................................................17

Utilisationdel'accélérateur......................................17

Utilisationdustarter...............................................17

Utilisationducommutateurd'allumage......................18

Utilisationdurobinetd'arrivéedecarburant...............18

Démarrageetarrêtdumoteur..................................18

Systèmedesécurité.................................................19

Utilisationdelaplate-forme.....................................20

Marcheavantouarrière...........................................21

Arrêtdelamachine.................................................22

Pousserlamachineàlamain.....................................22

Transportdelamachine..........................................23

Chargementdelamachinepourletransport...............23

Éjectionlatéraleoudéchiquetagedel'herbe................24

Réglagedelahauteurdecoupe.................................24

Réglagedudéecteurd'éjection................................25

Positionnementdudéecteurd'éjection.....................25

Utilisationdecontrepoids........................................26

Entretien.....................................................................27

Programmed'entretienrecommandé...........................27

Procéduresavantl'entretien........................................28

Souleverlatondeusepourpermettrel'accès................28

Dégagementducoussinpourpermettrel'accèspar

l'arrière..............................................................29

Lubrication.............................................................30

Procéduredegraissage............................................30

Graissagedelamachine...........................................30

Graissagedespivotsdesrouespivotantes

avant.................................................................30

Graissagedesmoyeuxdesrouespivotantes................31

Entretiendumoteur..................................................32

Entretiendultreàair............................................32

Vidangeetremplacementdel'huilemoteur................32

Entretiendelabougie.............................................35

Entretiendusystèmed'alimentation.............................36

Vidangeduréservoirdecarburant.............................36

Entretiendultreàcarburant...................................37

Entretiendusystèmeélectrique...................................38

Entretiendelabatterie............................................38

Entretiendesfusibles..............................................39

Entretiendusystèmed'entraînement............................40

Réglagedel'alignement...........................................40

Contrôledelapressiondespneus.............................41

Réglageduroulementdepivotderoue

pivotante...........................................................41

Réglagedel'embrayageélectrique.............................42

Entretiendusystèmederefroidissement.......................43

Nettoyagedelagrilled'entréed'air............................43

Nettoyageducircuitderefroidissement.....................43

Entretiendesfreins...................................................44

Entretiendufrein...................................................44

Entretiendescourroies..............................................45

Contrôledescourroies............................................45

Remplacementdelacourroiedetablierdecoupe

surlestondeusesde91cm(36pouces)...................45

Remplacementdescourroiesdetablierdecoupe

surlestondeusesde102cm(40pouces).................46

Remplacementdelacourroied'entraînementdes

pompes.............................................................47

Entretiendescommandes..........................................48

Réglagedelapositiondesleviersdecommandede

déplacement.......................................................48

Entretiendusystèmehydraulique................................50

Entretiendusystèmehydraulique.............................50

Entretiendutablierdecoupe.......................................54

Entretiendeslames.................................................54

Miseàniveaudutablierdecoupe..............................55

Remplacementdudéecteurd'herbe.........................59

Nettoyage................................................................60

Nettoyagedudessousdutablierdecoupe...................60

Éliminationdesdéchets...........................................60

Remisage.....................................................................60

Nettoyageetremisage.............................................60

Dépistagedesdéfauts....................................................62

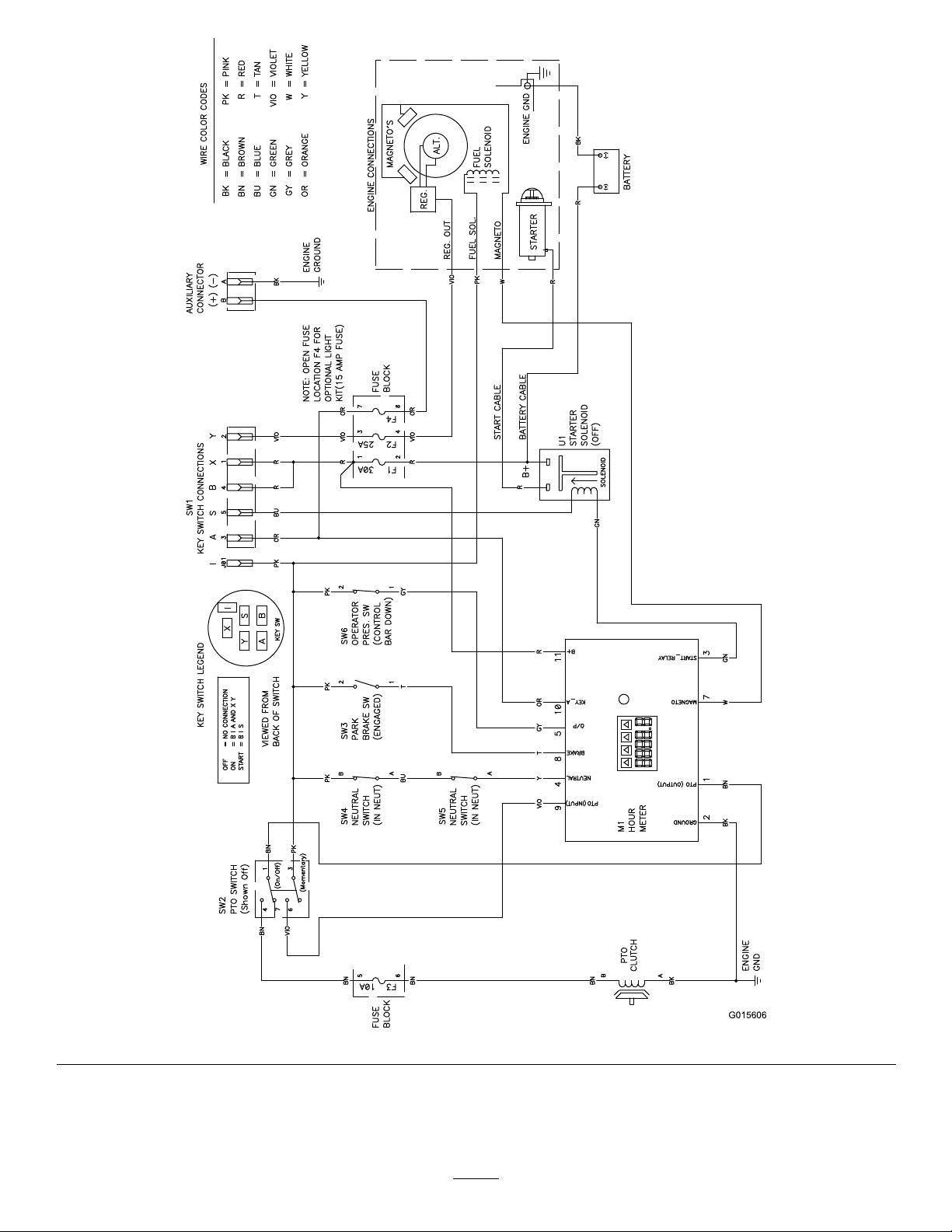

Schémas......................................................................64

3

Sécurité

Remarque:L'ajoutd'accessoiresnonconformes

auxspécicationsdel'AmericanNationalStandards
Instituteetfabriquéspard'autresconstructeursentraînela
non-conformitédelamachine.

Cettemachinepeutoccasionnerdesaccidentssiellen'estpas
utiliséeouentretenuecorrectement.Pourréduirelesrisques
d'accidentsetdeblessures,respectezlesconsignesdesécurité
quisuivent.Teneztoujourscomptedesmisesengarde

•Soyezparticulièrementprudentlorsquevousmanipulez

uncarburantquelqu'ilsoit,enraisondeson
inammabilitéetdurisqued'explosiondesvapeursqu'il
dégage.

–N'utilisezquedesrécipientshomologués.
–Neretirezjamaislebouchonduréservoiretn'ajoutez

jamaisdecarburantquandlemoteurestenmarche.
Laissezrefroidirlemoteuravantdefaireleplein.Ne
fumezpas.

–Nefaitesjamaislepleinetnevidangezjamaisle

réservoirdecarburantàl'intérieur.

signaléesparlesymboledesécurité
Prudence,AttentionouDanger.Nepaslesrespecter,c'est
risquerdevousblesser,parfoismortellement.

etlamention

Consignesdesécurité

LesinstructionssuivantessontissuesdelanormeANSI
B71.4-2004.

Apprendreàseservirdelamachine

•Lisezlemanueldel'utilisateurettouteautre

documentationdeformation.Ilappartientaupropriétaire
delamachined'expliquerlecontenudumanuelaux
personnes(utilisateurs,mécaniciens,etc.)quine
maîtrisentpassufsammentlalanguedanslaquelleilest
rédigé.

•Familiarisez-vousaveclemaniementcorrectdumatériel,

lescommandesetlessymbolesdesécurité.

•Lesutilisateursetmécaniciensdoiventtousposséderles

compétencesnécessaires.Lepropriétairedelamachine
doitassurerlaformationdesutilisateurs.

•Neconezjamaisl'utilisationoul'entretiendelamachine

àdesenfantsoudespersonnesnonqualiées.Certaines
législationsimposentunâgeminimumpourl'utilisation
decetypedemachine.

•Lepropriétaire/l'utilisateurestresponsabledesdommages

matérielsoucorporelsetpeutlesprévenir.

•Vérieztoujoursquelescommandesdeprésence

del'utilisateur,lescontacteursdesécuritéetles
capotsdeprotectionsontenplaceetfonctionnent
correctement.N'utilisezpaslamachineencasdemauvais
fonctionnement.

Utilisation

•Lafoudrepeutprovoquerdesblessuresgravesou

mortelles.Sivousvoyezdeséclairsouquevousentendez
letonnerreàproximité,n'utilisezpaslamachineet
mettez-vousàl'abri.

•Nefaitesjamaistournerlemoteurdansunlocalfermé.

•N'utilisezlamachinequesousunbonéclairageet

méez-vousdestrousetautresdangerscachés.

•Vériezquetouslesembrayagessontaupointmortet

quelefreindestationnementestserréavantdemettrele
moteurenmarche.Lemoteurnedoitêtremisenmarche
quedepuislapositiondeconduite.

•Veillezànepasperdrel'équilibrequandvousutilisezla

machine,surtoutenmarchearrière.Marchez,necourez
pas!Netravaillezjamaissurdel'herbehumide,vous
pourriezglisser.

•Ralentissezetredoublezdeprudencesurlespentes.

Déplacez-voustoujourstransversalementsurlespentes.
L'étatdelasurfacedetravailpeutmodierlastabilité
delamachine.Soyezprudentlorsquevoustravaillezà
proximitédedénivellations.

Avantd'utiliserlamachine

•Examinezlazonedetravailpourdéterminerquels

accessoiresetéquipementsvouspermettrontd'exécuter
votretâchecorrectementetsansdanger.Utilisez
uniquementlesaccessoiresetéquipementsagréésparle
fabricant.

•Portezdesvêtementsappropriés,ycomprisuncasque,

deslunettesdeprotectionetdesprotège-oreilles.Les
cheveuxlongs,lesvêtementsamplesetlesbijouxpeuvent
seprendredanslespiècesmobiles.

•Examinezlazonedetravailetenleveztoutobjet

susceptibled'êtreprojetéparlamachine(pierres,jouets,
câbles,etc.).

•Ralentissezetsoyezprudentquandvouschangezde

directionetquandvousfaitesdemi-toursurlespentes.

•Nerelevezjamaisletablierdecoupequandleslames

tournent.

•N'utilisezjamaislamachinesansvérierquelescapots

delaprisedeforceetautresprotectionsontsolidement
xésenplace.Vériezlaxation,leréglageetle
fonctionnementdetouslesverrouillagesdesécurité.

•N'utilisezjamaislamachinesiledéecteurdel'éjecteur

estrelevé,déposéoumodié,saufsivousutilisezun
bacàherbe.

•Nemodiezpasleréglagedurégulateuretnefaitespas

tournerlemoteuràunrégimeexcessif.

4

•Arrêtez-voussurunesurfaceplane,débrayeztoutesles

commandes,serrezlefreindestationnement(lecas
échéant)etarrêtezlemoteuravantdequitterlepostede
conduite,pourquelqueraisonquecesoit,ycomprispour
viderlesbacsàherbeoudéboucherl'éjecteur.

•Arrêtezlamachineetexaminezl'étatdeslamessivous

heurtezunobstacleousilamachinevibredemanière
inhabituelle.Effectuezlesréparationsnécessairesavant
deréutiliserlamachine.

•N'approchezpaslespiedsetlesmainsdutablierdecoupe.

•Avantdefairemarchearrière,vériezquelavoieestlibre

justederrièrelamachineetsursatrajectoire.

•Tenezlespersonnesetlesanimauxàdistance.

•Ralentissezetsoyezprudentpourchangerdedirection

ainsiquepourtraverserdesroutesetdestrottoirs.Arrêtez
leslamesquandvousnetondezpas.

•Sachezdansquelsenss'effectuel'éjectionetfaitesen

sortequ'ellenesoitdirigéeverspersonne.

•N'utilisezpaslamachinesousl'emprisedel'alcool,de

droguesoudemédicaments.

•Soyezprudentpourchargerlamachinesuruneremorque

ouunvéhiculeutilitaire,etpourladécharger.

•Soyezprudentàl'approchedetournantssansvisibilité,

debuissons,d'arbresoud'autresobjetssusceptiblesde
masquerlavue.

•Lafoudrepeutprovoquerdesblessuresgravesou

mortelles.Sivousvoyezdeséclairsouquevousentendez
letonnerreàproximité,n'utilisezpaslamachineet
mettez-vousàl'abri.

Entretienetremisage

•Débrayeztouteslescommandes,serrezlefreinde

stationnement,arrêtezlemoteuretenlevezlacléde
contactoudébranchezleldelabougie.Attendezl'arrêt
completdetouteslespiècesmobilesavantderégler,de
nettoyerouderéparerlamachine.

•Enlevezlesbrinsd'herbeetautresdébrisquisont

aggloméréssurletablierdecoupe,lesdispositifs
d'entraînement,lessilencieuxetlemoteurpouréviter
lesrisquesd'incendie.Nettoyezlescouléeséventuelles
d'huileoudecarburant.

•Laissezrefroidirlemoteuravantderemiserlamachine

àl'écartdetouteamme.

•Fermezlerobinetd'arrivéedecarburantavantderemiser

oudetransporterlamachine.Nestockezpaslecarburant
prèsd'uneammeetnelevidangezpasàl'intérieurd'un
local.

•Garezlamachinesurunsolplatethorizontal.Serrezle

freindestationnement.Neconezjamaisl'entretiendela
machineàdespersonnesnonqualiées.

•Utilisezdeschandellespoursoutenirlescomposants

lorsquecelaestnécessaire.

•Libérezlapressionemmagasinéedanslescomposants

avecprécaution.

•Débranchezlabatterieouleldelabougieavant

d'entreprendredesréparations.Débrancheztoujours
labornenégativedelabatterieavantlabornepositive.
Rebrancheztoujourslabornepositiveavantlaborne
négative.

•Examinezleslamesavecprécaution.Manipuleztoujours

leslamesavecdesgantsouenlesenveloppantdansun
chiffon,ettoujoursavecprudence.Remplaceztoujours
leslamesdéfectueuses.N'essayezjamaisdelesredresser
oudelessouder.

•N'approchezjamaislesmainsoulespiedsdespièces

mobiles.Danslamesuredupossible,évitezd'effectuer
desréglagessurlamachinemoteurenmarche.

•Mainteneztouteslespiècesenbonétatdemarcheet

touteslesxationsbienserrées.Remplaceztousles
autocollantsusésouendommagés.

SécuritédestondeusesToro

Lalistesuivantecontientdesconsignesdesécuritéspéciques
auxproduitsToroainsiqued'autresinformationsessentielles.

Ceproduitpeutsectionnerlesmainsoulespiedsetprojeter
desobjets.Respecteztoujourstouteslesconsignesdesécurité
pouréviterdesblessuresgravesoumortelles.

Ceproduitestconçupourcouperetrecyclerl'herbeoupour
laramassers'ilestéquipéd'unbacàherbe.Toutautreusage
peuts'avérerdangereuxpourl'utilisateuroulespersonnesà
proximité.

Consignesgénéralesd'utilisation

•Vériezquepersonnenesetrouvedanslazonedetravail

avantdecommencer.Arrêtezlamachinesiquelqu'un
entredanslazonedetravail.

•Netouchezaucunepartiedelamachineoudesaccessoires

justeaprèsleurarrêt,carellespeuventêtretrèschaudes.
Laissez-lesrefroidiravantd'entreprendredesréparations,
desréglagesoudesentretiens.

•N'utilisezquedesaccessoiresagréésparToro.L'utilisation

d'accessoiresnonagréésrisqued'annulerlagarantie.

•Vériezprécisémentlahauteurlibreavantdepassersous

unobstaclequelconque(parex.branches,portes,câbles
électriques,etc.)etévitezdeletoucher.

•Ralentissezavantdetourneretredoublezdeprudence.

•Attentionauxbordures,rochers,racinesouautres

obstructionslorsquevousvoustenezsurlaplate-forme.

•Avantdefairemarchearrière,vériezquelavoieest

librejustederrièrelamachineetsursatrajectoire.Soyez
particulièrementprudentlorsquevousfaitesmarche
arrière.

•Nemanœuvrezjamaislescommandessèchement;

actionnez-lesrégulièrement.

•Pourchargeroudéchargerlamachine,utiliseztoujours

uneramped'uneseulepiècepluslargequelamachine.

5

•Netransportezjamaisdepassagers.

•Netransportezjamaisdebidonsnid'équipementssurla

machine.

Utilisationsurpente

Lesmanœuvressurpentes,quellesqu'ellessoient,demandent
uneattentionparticulière.Netravaillezpassurlespentessur
lesquellesvousnevoussentezpasàl'aise.

•Dégagezlazonedetravaildesobstacleséventuelstels

pierres,branches,etc.

•Méez-vousdestrous,ornièresetbosses.L'herbehaute

peutmasquerlesaccidentsduterrain.

•Restezprudentàproximitédedénivellations,fossésou

berges.Lamachinerisquedeseretournersiuneroue
passepar-dessusunedénivellationquelconqueetse
retrouvedanslevide,ousiunbords'effondre.

•Soyezparticulièrementprudentquanddesbacsàherbe

oud'autresaccessoiressontmontéssurlamachine.Ils
peuventmodierlastabilitédelamachine.

•Déplacez-vousàvitesseréduiteetprogressivementsur

lespentes.Nechangezpassoudainementdevitesseou
dedirection.

•Tondezlespentestransversalement.

•Netravaillezpassurdespentesdeplusde20degrés.

Entretien

•Neremisezjamaislamachineoulesbidonsdecarburant

dansunlocaloùsetrouveuneammenue,tellela
veilleused'unchauffe-eauoud'unechaudière.

•Gardeztouslesécrousetboulonsbienserrés,en

particulierlesboulonsdexationdeslames.Maintenezle
matérielenbonétatdemarche.

•N'enlevezetnemodiezjamaislesdispositifsdesécurité.

Vériezlefonctionnementdessystèmesdesécuritéavant
chaqueutilisation.

•Pourpréserverlesnormesd'origine,n'utilisezquedes

piècesderechanged'origine.

•Vériezsouventlefonctionnementdesfreins.Effectuez

lesréglagesetl'entretienéventuellementrequis.

6

Indicateurdepente

G011841

Figure2

Vouspouvezcopiercettepagepourvotreusagepersonnel.

1.Lamachinepeutêtreutiliséeentoutesécuritésurunepentemaximalede20degrés.Utilisezlegraphiquedemesuredela
pentepourdéterminerledegréd'unepenteavantd'utiliserlamachine.N'utilisezpaslamachinesurdespentesdeplus
de20degrés.Pliezlelongdelalignecorrespondantàlapenterecommandée.

2.Alignezcebordavecunesurfaceverticale(arbre,bâtiment,piquetdeclôture,poteau,etc.).

3.Exempledecomparaisond'unepenteaveclebordreplié.

7

Autocollantsdesécuritéetd'instruction

Desautocollantsdesécuritéetdesinstructionsbienvisiblessontplacésprèsdetouslesendroits
potentiellementdangereux.Remplaceztoutautocollantendommagéoumanquant.

Marquedufabricant

93-7818

1.Attention–consultezleManueldel'utilisateurpourserrer
correctementlesboulonsetlesécrousdeslamesàun
couplede115à149Nm(85à110lb-pi).

Symbolesutiliséssurlabatterie

Certainsoutouslessymbolessuivantsgurentsurla

batterie

1.Risqued'explosion6.Teneztoutlemondeàune

2.Restezàdistancedes
ammesnuesoudes
étincelles,etnefumez
pas.

3.Liquidecaustique/risque
debrûlurechimique

4.Portezuneprotection
oculaire

5.LisezleManuelde
l'utilisateur.

distancesufsantedela
batterie.

7.Portezuneprotection
oculaire;lesgazexplosifs
peuventcauserunecécité
etd'autresblessures.

8.L'acidedelabatteriepeut
causerlacécitéoudes
brûluresgraves.

9.Rincezimmédiatement
lesyeuxavecdel'eau
etconsultezunmédecin
rapidement.

10.Contientduplomb–ne
mettezpasaurebut.

1.Identielalamecommepièced'origine.

110-2067

115-4186

1.Intervalle

2.Prisedeforce(PDF)

3.Freindestationnement

4.Pointmort

5.Commandedeprésencedel'utilisateur

6.Batterie

106-5517

1.Attention–Netouchezpaslasurfacechaude.

8

115-4212

1.Niveaud'huilehydraulique3.Attention–netouchezpas
lasurfacechaude.

2.LisezleManuelde

l'utilisateur.

116-3267

119-0185

119-0186

Tablierdecoupede91cm(36pouces)

116-3290

1.Trajetdelacourroie

9

1.Trajetdelacourroie

119-2317

1.Hauteurdecoupe(enpouces)

119-0187

Tablierdecoupede102cm(40pouces)

121–6049

119-0217

1.Attention–arrêtezlemoteur,nevousapprochezpasdes

piècesmobilesetlaisseztouslesdéecteursetcapotsen
place.

119-1854

1.Boutonderéglagedelavitessededéplacement

1.Risquedeprojections
d'objets–nelaissez
approcherpersonnedela
machine.

2.Risquedeprojection
d'objetsparlatondeuse–
n'utilisezpaslamachine
sanslescapotsoules
protections.

3.Risquede
coupure/mutilationdes
mainsoudespiedspar
lalamedelatondeuse–
n'approchezpaslesmains
despiècesmobiles.

10

117-0454

0

00

00

1.Commandede
déplacement.

2.Grandevitesse

3.Petitevitesse5.Marchearrière

4.Pointmort

6.Prisedeforce(PDF)

7.Commandedeprésence
del'utilisateur

désengagée

117–3626

1.Attention–lisezleManueldel'utilisateur.5.Risquedeprojectiond'objets–tenezlesspectateursàbonne

2.Attention–n’utilisezpascettemachineàmoinsd’avoirles
compétencesnécessaires.

3.Risquedeprojections–gardezledéecteurenplace7.Attention–serrezlefreindestationnementetarrêtezle

4.Risquedecoupure/mutilationdesmainsetpieds–nevous
approchezpasdespiècesmobilesetgardeztoutesles
protectionsenplace.

distancedelamachine.

6.Attention—serrezlefreindestationnement,arrêtezle
moteuretdébranchezlabougieavantdeprocéderàtout
entretiendelamachine.

moteuravantdequitterlamachine.

8.Risquedepatinage,depertedecontrôle–n'utilisezpasla
machineprèsdedénivellationsoud'étenduesd'eau,etne
vousapprochezpasdesdénivellations.

125–4679

1.Freindestationnementdesserré5.Régimemoteur

2.Freindestationnementserré6.Basrégime

3.PDFengagée7.Réglagedevitessecontinu

4.PDFdésengagée8.Hautrégime

11

Vued'ensembledu

G020528

7

8

9

10

11

1

7

2

8

3

9

4

10

5

11

6

G020529

produit

Figure4

Figure3

1.Éjecteurlatéral

2.Batterie

3.Moteur9.Réservoirhydraulique

4.Réservoirdecarburant10.Tablierdecoupe

5.Commandes

6.Leviersdecommandede
déplacement

7.Coussindel'utilisateur

8.Plate-forme(abaissée)

11.Rouepivotanteavant

Commandes

Avantdemettrelemoteurenmarcheetd'utiliserlamachine,
familiarisez-vousavectouteslescommandes(Figure4).

1.Bouchonduréservoirde
carburant

2.Levierdesélectionde
hauteurdecoupe

3.Commandedeslames
(PDF)

4.Levierdecommandede
déplacementdroit

5.Levierdecommandede
déplacementgauche

6.Levierdefreinde
stationnement

7.Compteurhoraire

8.Starter

9.Commutateurd'allumage

10.Jaugedecarburant

11.Commanded'accélérateur

Compteurhoraire

Lecompteurhorairetotaliselesheuresdefonctionnementdu
moteur.Ilfonctionnequandlemoteurtourne.Programmez
lesentretiensenfonctiondunombred'heuresindiqué(Figure

5).

Jaugedecarburant

Lajaugedecarburantestsituéeenhautetaucentredu
réservoir(Figure4).

Indicateursdusystèmedesécurité

Lestrianglesnoirssurlecompteurhoraireindiquentquel
verroudesécuritéestàlapositioncorrecte(Figure5).

Témoindebatterie

SilaclédecontactesttournéeenpositionContactpendant
quelquessecondes,latensiondebatteries'afchedanslazone
normalementréservéeauxheuresdefonctionnement.

Letémoindebatteries'allumelorsquelecontactestétabli
etquelachargeestinférieureauniveaudefonctionnement
correct(

12

Figure5).

distributeuragrééouvisitezwww.Toro.compourobtenirune
listedetouslesaccessoiresetoutilsagréés.

Caractéristiquestechniques

Remarque:Lesspécicationsetlaconceptiondela

machinesontsusceptiblesdemodicationssanspréavis.

Tabliersdecoupede91cm(36pouces):

Figure5

1.Symbolesdusystèmede
sécurité

2.Témoindelabatterie

3.Compteurhoraire

Commanded'accélérateur

Lacommanded'accélérateurpeutêtrerégléeentreles
positionsHautrégimeetBasrégime.

Starter

Utilisezlestarterpourdémarrerquandlemoteurestfroid.

Commandedeslames(PDF)

Lacommandedeslames(PDF)permetd'engagerl'embrayage
électriqueetd'entraînerleslamesquandlelevierde
commandededéplacementdroitestplacéaucentreen
positiondéverrouillée.Tirezsurlacommandepourengager
leslamesetrelâchez-la.Pourdésengagerleslames,appuyez
surlacommandedeslames(PDF)oudéplacezourelâchez
lelevierdecommandededéplacementdroitenpositionde
verrouillageaupointmort.

Largeuravecdéecteurbaissé131,1cm(51,62po)

Longueurplate-formeabaissée188cm(74po)

Longueurplate-formerelevée155cm(61po)

Hauteur

Poids

Tabliersdecoupede102cm(40po):

Largeuravecdéecteurbaissé141,6cm(55,75po)

Longueurplate-formeabaissée177,8cm(70po)

Longueurplate-formerelevée144,8cm(57po)

Hauteur

Poids

121,9cm(48po)

343kg(756lb)

121,9cm(48po)

350,6kg(773lb)

Commutateurd'allumage

Ilsertàmettrelemoteurenmarcheetatroispositions:arrêt
(Off),contact(Run)etdémarrage(Start).

Leviersdecommandededéplacement

Lesleviersdecommandededéplacementpermettentde
conduirelamachineenmarcheavant,enmarchearrièreetde
tourneràdroiteouàgauche.

Robinetd'arrivéedecarburant

Fermezlerobinetd'arrivéedecarburant(situéderrière
lecoussindel'utilisateur,ducôtédroitduréservoirde
carburant)avantdetransporterouderemiserlamachine.

Outilsetaccessoires

Unesélectiond'outilsetaccessoiresagréésparToroest
disponiblepouraugmenteretaméliorerlescapacitésde
lamachine.Contactezvotredépositaire-réparateurou

13

Utilisation

Ajoutdecarburant

•Pourobtenirdesperformancesoptimalesdelamachine,

utilisezdel'essencesansplombpropreetfraîcheavec
unindiced'octanede87ouplus(méthodedecalcul
(R+M)/2).

•L'utilisationdecarburantoxygénécontenantjusqu'à10%

d'éthanolou15%deMTBEparvolumeesttolérée.

•N'utilisezpasdemélangesd'essenceàl'éthanol(E15ou

E85parexemple)avecplusde10%d'éthanolparvolume.
Celapeutentraînerdesproblèmesdeperformances
et/oudesdommagesaumoteurquipeuventnepasêtre
couvertsparlagarantie.

•N'utilisezpasd'essencecontenantduméthanol.

•Nestockezpaslecarburantdansleréservoiroudansdes

bidonsdecarburantpendantl'hiveràmoinsd'utiliserun
stabilisateurdecarburant.

•N'ajoutezpasd'huileàl'essence.

DANGER

Danscertainescirconstances,l'essenceest
extrêmementinammableethautementexplosive.
Unincendieouuneexplosioncausé(e)parde
l'essencepeutvousbrûler,ainsiqued'autres
personnes,etcauserdesdommagesmatériels.

•Faiteslepleinduréservoiràl'extérieursur
unsolplatethorizontal,dansunendroitbien
dégagéetlorsquelemoteurestfroid.Essuyez
touteessencerépandue.

•Nefaitesjamaislepleinduréservoirde
carburantàl'intérieurd'uneremorquefermée.

•Neremplissezpasleréservoirdecarburant
complètement.Remplissezleréservoir
decarburantjusqu'aubasdugoulotde
remplissage.L'espaceau-dessusdoitrester
videpourpermettreàl'essencedesedilater.
Neremplissezpasexcessivementpournepas
causerdefuitedecarburantoudedommages
aumoteurouausystèmeantipollution(sivotre
machineenestéquipée).

•Nefumezjamaisenmanipulantdel'essenceet
tenez-vousàl'écartdesammesnuesoudes
sourcesd'étincellesquipourraientenammer
lesvapeursd'essence.

•Conservezl'essencedansunrécipient
homologuéethorsdelaportéedesenfants.
N'achetezetnestockezjamaisplusquela
quantitéd'essenceconsomméeenunmois.

•N'utilisezpaslamachinesansl'équiperdu
systèmed'échappementcompletetenbonétat
demarche.

14

DANGER

Danscertainescirconstances,del'électricité
statiquepeutseformerlorsduravitaillement,
produireuneétincelleetenammerlesvapeurs
d'essence.Unincendieouuneexplosioncausé(e)
pardel'essencepeutvousbrûler,ainsiqued'autres
personnes,etcauserdesdommagesmatériels.

•Poseztoujourslesbidonsd'essencesurlesol,à
l'écartduvéhicule,avantdelesremplir.

•Neremplissezpaslesbidonsd'essenceà
l'intérieurd'unvéhiculeousurleplateaud'une
remorque,carlamoquetteintérieureoule
revêtementenmatièreplastiqueduplateau
risqued'isolerlebidonetdefreinerl'élimination
del'électricitéstatiqueéventuellementproduite.

•Nettoyerlemoteurlorsqu'iltourne.

•Éviterlaformationd'undépôtgommeuxdanslecircuit

d'alimentation,quipourraitentraînerdesproblèmesde
démarrage.

Important:N'utilisezpasd'additifscontenantdu
méthanoloudel'éthanol.

Ajoutezàl'essenceunequantitéappropriéede
stabilisateur/conditionneur.

Remarque:L'efcacitédesstabilisateurs/condition­neursestoptimalelorsqu'ilssontajoutésàdel'essence
fraîche.Pourréduirelesrisquesdeformationdedépôts
visqueuxdanslecircuitd'alimentation,utiliseztoujours
unstabilisateurdansl'essence.

Remplissageduréservoirdecarburant

•Danslamesuredupossible,descendezla
machineduvéhiculeoudelaremorqueet
posez-laàterreavantderemplirleréservoirde
carburant.

•Sicen'estpaspossible,laissezlamachine
danslevéhiculeousurlaremorque,mais
remplissezleréservoiràl'aided'unbidon,et
nondirectementàlapompe.

•Encasderemplissageàlapompe,maintenezle
pistoletencontactaveclebordduréservoirou
dubidonjusqu'àlanduravitaillement.

ATTENTION

L'essenceesttoxiquevoiremortelleencas
d'ingestion.L'expositionprolongéeauxvapeursde
carburantpeutcauserdesblessuresetdesmaladies
graves.

•Évitezderespirerlesvapeursdecarburantde
façonprolongée.

Remarque:Neremplissezpasleréservoirdecarburant
complètement.Remplissezleréservoirdecarburantjusqu'au
basdugoulotderemplissage.L'espaceau-dessusdoitrester
videpourpermettreàl'essencedesedilater.

1.Garezlamachinesurunsolplatethorizontal.

2.Arrêtezlemoteuretserrezlefreindestationnement.

3.Nettoyezlasurfaceautourdubouchonduréservoir
decarburant.

4.Remplissezleréservoirdecarburantjusqu'aubasdu
goulotderemplissage.L'espaceau-dessusdoitrester
videpourpermettreàl'essencedesedilater(

Figure6).

•N'approchezpaslevisagedupistoletnide
l'ouvertureduréservoirdecarburantoude
conditionneur.

•N'approchezpasl'essencedesyeuxetdela
peau.

Utilisationd'unstabilisateur/condition­neur

Utilisezunadditifstabilisateur/conditionneurdanslamachine
pour:

•Quel'essencerestefraîchependantunepériodemaximale

de90jours.Au-delàdecettedurée,ilestrecommandéde
vidangerleréservoirdecarburant.

15

g020863

2

4

3

G012565

1

5

Sécuritéavanttout

Lisezattentivementtouteslesinstructionsdesécuritéetla
signicationdesautocollantsduchapitreSécurité.Tenez-en
comptepouréviterdevousblesseroudeblesserdes
personnesàproximité.

L'usaged'équipementsdeprotectionestpréconisépourles
yeux,lesoreilles,lespiedsetlatête.

PRUDENCE

Cettemachineproduitauniveaudel'oreillede
l'utilisateurunniveausonoredeplusde85dBA,
susceptibled'entraînerdesdéciencesauditivesen
casd'expositionprolongée.

Portezdesprotecteursd'oreillesquandvousutilisez
lamachine.

Utilisationdufreinde stationnement

Serreztoujourslefreindestationnementlorsquevousarrêtez
lamachineouquevouslalaissezsanssurveillance.Avant
chaqueutilisation,vériezlefonctionnementdufreinde
stationnement.

Figure6

Contrôleduniveaud'huile moteur

Avantdemettrelemoteurenmarcheetd'utiliserlamachine,
vériezleniveaud'huiledanslecartermoteur;voirContrôle
duniveaud'huilesousEntretiendumoteur.

Remarque:Lescôtésgaucheetdroitdelamachinesont
déterminésd'aprèslapositiondeconduite.

Rodaged'unemachineneuve

Lesmoteursneufsdemandentuncertaintempspour
développertouteleurpuissance.Lestabliersdecoupeetles
systèmesd'entraînementneufsprésententplusdefriction,ce
quiaugmentelachargesurlemoteur.Prévoyez40à50heures
derodagepourlesmachinesneuvespourleurpermettrede
développertouteleurpuissanceetprocurerdesperformances
optimales.

Silefreindestationnementnerestepasserrécorrectement,
réglez-le.Reportez-vousàEntretiendufrein(page44).

PRUDENCE

Lesenfantsoulespersonnesàproximitérisquent
deseblessers'ilsdéplacentouessayentd'utiliser
lamachine,lorsquecelle-ciestlaisséesans
surveillance.

Retireztoujourslaclédecontactetserrezlefrein
destationnementsivouslaissezlamachinesans
surveillance,neserait-cequ'uninstant.

16

Serragedufreindestationnement

g012781

g012782

g012895

G008946

Tirezlelevierdefreindestationnementenarrièreenposition
serrée(Figure7).

Figure7

Figure9

•Placezlesleviersdecommandededéplacementaupoint

mortetdéplacezlelevierdecommandedroitenposition
deverrouillageaupointmort.

1.Freindestationnement
serré

2.Freindestationnement
desserré

Desserragedufreindestationnement

Poussezlelevierdefreindestationnementenavant.

Fonctionnementdela commandedeslames(PDF)

Lacommandedeslames(PDF)estutiliséeconjointement
aveclelevierdecommandededéplacementdroitpour
engageretdésengagerleslamesdutablierdecoupe.

Engagementdeslames(PDF)

1.Pourengagerleslamesdutablierdecoupe,placezle
levierdecommandededéplacementdroitaucentre
enpositiondéverrouillée.

2.Tirezlacommandedeslames(PDF)etrelâchez-latout
enmaintenantlelevierdecommandededéplacement
droitaucentreenpositiondéverrouillée.

Figure10

Utilisationdel'accélérateur

Lacommanded'accélérateurpeutêtrerégléeentreles
positionsHautrégimeetBasrégime(Figure11).

SélectionneztoujourslapositionRapidequandvousmettez
letablierdecoupeenmarcheaveclacommandedeslames
(PDF).

Figure8

Désengagementdeslames(PDF)

Lesdeuxoptionssuivantespermettentdedésengagerles
lamesdutablierdecoupe.

•Appuyezsurlacommandedeslames(PDF)pour

sélectionnerlapositionarrêt.

Figure11

Utilisationdustarter

Utilisezlestarterpourdémarrerquandlemoteurestfroid.

1.Utilisezlestarterpourdémarrerlemoteurquandilest
froid.

2.Tirezsurleboutondestarterpourengagerlestarter
avantd'utiliserlecommutateurd'allumage(

3.Poussezsurleboutonpourdésengagerlestarter
lorsquelemoteuradémarré(Figure12).

17

Figure12).

G008959

1

2

Figure12

START

RUN

STOP

G008947

g020864

G008948

1

2

1.Enservice2.Horsservice

Utilisationdurobinetd'arrivée decarburant

Lerobinetd'arrivéedecarburantsetrouvederrièrelecoussin
del'utilisateur,ducôtédroit.

Fermezlerobinetd'arrivéedecarburantpourtransporter,
réviserouremiserlamachine(Figure14).

Vériezquelerobinetd'arrivéedecarburantestouvertavant
dedémarrerlemoteur.

Utilisationducommutateur d'allumage

1.Tournezlaclédecontactàlapositiondedémarrage
(Figure13).Relâchezlacléquandlemoteurdémarre.

Important:N'actionnezpasledémarreurplus
de5secondesdesuite.Silemoteurnedémarre
pas,attendez15secondesavantderéessayer.Le
démarreurrisquedegrillersivousnerespectez
pascesconsignes.

1.Ouvert

Figure14

2.Fermé

Remarque:Ledémarragedumoteurnécessitera
peut-êtreplusieurstentativesaprèsunepannesèche.

Démarrageetarrêtdumoteur

Démarragedumoteur

1.Connectezlesbougies.

2.Ouvrezlerobinetd'arrivéedecarburant.

3.Placezlelevierdecommandededéplacementdroiten

Figure13

positiondeverrouillagedupointmort.

4.Serrezlefreindestationnement;voirSerragedufrein
destationnement.

5.Placezlacommandedeslames(PDF)enposition

2.TournezlaclédecontactenpositionArrêtpourarrêter

lemoteur.

désengagée.

6.Réglezlacommanded'accélérateuràmi-courseentre
lespositionsbasrégimeethautrégime.

Remarque:L'usagedustartern'estgénéralementpas
requissilemoteurestchaud.

18

Figure15

START

RUN

STOP

G008947

7.Tournezlaclédecontactàlapositiondedémarrage
(Figure13).Relâchezlacléquandlemoteurdémarre.

Important:N'actionnezpasledémarreurplus
de5secondesdesuite.Silemoteurnedémarre
pas,attendez15secondesavantderéessayer.Le
démarreurrisquedegrillersivousnerespectez
pascesconsignes.

Remarque:Ledémarragedumoteurnécessitera
peut-êtreplusieurstentativesaprèsunepannesèche.

Laissezlemoteurtournerauralenti(tortue)pendant60
secondesavantdecouperlecontact.

Figure17

Figure16

1.Arrêt3.Démarrage

2.Contact

Arrêtdumoteur

PRUDENCE

Lesenfantsoulespersonnesàproximitérisquent
deseblessers'ilsdéplacentouessayentd'utiliserle
tracteur,lorsquecelui-ciestlaissésanssurveillance.

Retireztoujourslaclédecontactetserrezlefrein
destationnementsivouslaissezlamachinesans
surveillance,neserait-cequ'uninstant.

Important:Vériezquelerobinetd'arrivéede
carburantestbienferméavantdetransporteroude
remiserlamachine,pouréviterlesfuitesdecarburant.
Avantderemiserlamachine,débranchezleldelaou
desbougiespourévitertoutdémarrageaccidentel.

Systèmedesécurité

PRUDENCE

Silescontacteursdesécuritésontdéconnectésou
endommagés,lamachinepeutsemettreenmarche
inopinémentetcauserdesblessures.

•Nemodiezpasabusivementlescontacteurs
desécurité.

•Vériezchaquejourlefonctionnementdes
contacteursdesécuritéetremplacezceuxqui
sontendommagésavantd'utiliserlamachine.

Principedusystèmedesécurité

Lesystèmedesécuritéestconçupourempêcherlarotation
deslames,saufsi:

19

•Lelevierdecommandededéplacementdroitestabaissé

aucentre,enpositiondéverrouillée.

•Lacommandedeslames(PDF)esttiréeenposition

engagée.
Lesystèmedesécuritéestconçupourarrêterleslames

sivousdéplacezourelâchezlelevierdecommandede
déplacementdroitenpositiondeverrouillageaupoint
mort.

Lecompteurhorairecomportedessymbolesqui
indiquentàl'utilisateurquandlecomposantde
verrouillagedesécuritéestàlapositioncorrecte.Lorsque
lecomposantestàlapositioncorrecte,untriangle
s'allumedanslecarrécorrespondant.

Figure18

1.Lestriangless'allumentlorsquelecomposantde
verrouillagedesécuritéestàlapositioncorrecte

8.Déplacezourelâchezlelevierdecommandede
déplacementdroitenpositiondeverrouillagedupoint
mort.Leslamesdoivents'arrêterdetournermais

paslemoteur.

9.Appuyezsurlacommandesdeslames(PDF)etplacez
lelevierdecommandededéplacementdroitaucentre,
enpositiondéverrouillée.

10.Maintenezlelevierdecommandededéplacement
droitaucentreenpositiondéverrouilléeettirezpuis
relâchezlacommandedeslames(PDF).L'embrayage
doits'engageretleslamesdoiventsemettreàtourner.

11.Appuyezsurlacommandedeslames(PDF)pour
sélectionnerlapositionarrêt.Leslamesdoivent

s'arrêterdetourner.

12.Moteurenmarche,tirezlacommandedeslames
(PDF)etrelâchez-latoutenmaintenantlelevierde
commandededéplacementdroitaucentre,enposition
déverrouillée.Leslamesnedoiventpastourner.

ATTENTION

Laplate-formedeconduiteestlourdeetpeutcauser
desblessuresens'abaissantouserelevant.La
plate-formepeuts'abaisserbrutalementsiellen'est
passoutenuequandlagoupilledeverrouillageest
enlevée.

Contrôledusystèmedesécurité

Périodicitédesentretiens:Àchaqueutilisationouunefois

parjour

Contrôlezlesystèmedesécuritéavantchaqueutilisationdela
machine.

Remarque:Silesystèmedesécuriténefonctionnepas
commespéciéci-dessous,faites-leimmédiatementréviser
parundépositaire-réparateuragréé.

1.Mettezlemoteurenmarche;voirDémarrageetarrêt
dumoteur.

2.Serrezlefreindestationnement.

3.Placezlelevierdecommandededéplacementdroit
aucentre,enpositiondéverrouillée.Leslamesne

doiventpastourner.

4.Amenezlesleviersdecommandededéplacementen
avant.Lemoteurdoits'arrêter.

5.Mettezlemoteurenmarcheetdesserrezlefreinde
stationnement.

6.Placezlelevierdecommandededéplacementdroitau
centre,enpositiondéverrouillée.

7.Maintenezlelevierdecommandededéplacement
droitaucentreenpositiondéverrouilléeettirezpuis
relâchezlacommandedeslames(PDF).L'embrayage
doits'engageretleslamesdoiventsemettreàtourner.

•Neplacezpaslesmainsnilesdoigtsdansla
zonedepivotementdelaplate-formelorsqu'elle
serelèveous'abaisse.

•Soutenezlaplate-formequandlagoupillede
verrouillageestretirée.

•Veillezàverrouillerlaplate-formelorsqu'elle
estenpositionrelevée.Poussez-lafermement
contrelecoussinpourquelagoupillede
verrouillages'enclencheenplace.

•Nelaissezpersonnes'approcherpendantquela
plate'formes'élèveous'abaisse.

Utilisationdelaplate-forme

Lamachinepeutêtreutiliséeplate-formerelevéeouabaissée
selonlapréférencedel'utilisateur.

Utilisationdelamachineplate-forme
relevée

Ilestpréférabledereleverlaplate-formedanslescassuivants:

•Pourtondreprèsdedénivellations

•Pourtondredepetitessurfacespourlesquelleslamachine

esttroplongue

•Dansleszonesprésentantdesobstaclesensurplomb

(branchesd'arbres,etc.)

20

•Chargementdelamachinepourletransport

g020804

G020531

4

5

1

2

3

2 4

•Pourmonterdespentes

performancesoptimales.Pourtravailler,placeztoujoursla
commanded'accélérateurenpositionhautrégime(pleingaz).

Pourreleverlaplate-forme,tirezl'arrièreverslehaut
pourbloquerenplacelagoupilledeverrouillage.Poussez
fermementlaplate-formecontrelecoussinpourquela
goupilledeverrouillages'enclencheenplace.

Utilisationdelamachineplate-forme
abaissée

Ilestpréférabled'abaisserlaplate-formedanslescassuivants:

•Pourtondredanslaplupartdescas

•Pourtraverserdespentes

•Pourdescendredespentes

Pourabaisserlaplate-forme,appuyez-lacontrelecoussin
pourdélesterlagoupilledeverrouillage,puistirezsurle
boutonetabaissezlaplate-forme.Vousdevezretenirla
plate-formequandvousdébloquezleverrou.

PRUDENCE

Cettemachinepeuttournertrèsrapidement.Vous
risquezdeperdrelecontrôledelamachineet
devousblessergravementoud'endommagerla
machine.

Ralentissezavantdeprendredesviragesserrés.

Conduiteenmarcheavant

1.Desserrezlefreindestationnement;voirDesserrage
dufreindestationnementàlasectionUtilisation.

2.Pourvousdéplacerenmarcheavant,amenezlelevier
decommandededéplacementdroitaucentre,en
positiondéverrouillée.

Figure19

1.Plate-formerelevée

2.Plate-formeabaissée

3.Tirezsurleboutonpour
débloquerlaplate-forme

Marcheavantouarrière

Lacommanded'accélérateuragitsurlerégimemoteurqui
semesureentours/minute(tr/min).Placezlacommande
d'accélérateurenpositionhautrégimepourobtenirdes

1.Barrederéférenceavant

2.Levierdecommande
gauche

3.Barrederéférencearrière

3.Poussezlesleviersdecommandededéplacement
lentementenavant(Figure21).

Remarque:Lemoteurs'arrêtesivousdéplacezun
levierdecommandealorsquelefreindestationnement
estserré.

21

Figure20

4.Levierdecommandedroit

5.Levierdecommandedroit
enpositiondeverrouillage
aupointmort
