Toro 74460 Operator's Manual [fr]

FormNo.3405-606RevE

TondeuseautoportéeTITAN
séries1500,2000,ou2500de
122cm(48po),132cm(52po)ou
152cm(60po)

N°demodèle74450—N°desérie400010798etsuivants
N°demodèle74451—N°desérie400010798etsuivants
N°demodèle74452—N°desérie400010798etsuivants
N°demodèle74460—N°desérie400010798etsuivants
N°demodèle74461—N°desérie400010798etsuivants
N°demodèle74462—N°desérie400010798etsuivants
N°demodèle74463—N°desérie400010798etsuivants
N°demodèle74470—N°desérie400010798etsuivants
N°demodèle74471—N°desérie400010798etsuivants
N°demodèle74472—N°desérie400010798etsuivants
N°demodèle78450—N°desérie400010798etsuivants

®

HD

Enregistrezvotreproduitàwww.T oro.com.
Traductiondutexted'origine(FR)

*3405-606*E

ATTENTION

CALIFORNIE

Proposition65-Avertissement

Ceproduitcontientuneoudes

substanceschimiquesconsidéréespar

l'étatdeCaliforniecommecausede

cancers,malformationscongénitaleset

autrestroublesdelareproduction.

Lesgazd'échappementdumoteurde

ceproduitcontiennentdessubstances

chimiquesconsidéréesparl'étatde

Californiecommecausedecancers,

malformationscongénitalesetautres

troublesdelareproduction.

Cesystèmed'allumageparétincelleestconformeà
lanormecanadienneICES-002.

Vouscommettezuneinfractionàlasection4442ou
4443duCodedesressourcespubliquesdeCalifornie
sivousutilisezcettemachinedansunezoneboisée,
broussailleuseourecouverted'herbe,àmoinsde
l'équiperd'unpare-étincellesenbonétat,telque
dénidanslasection4442,ousansquelemoteur
soitconstruit,équipéetentretenucorrectementpour
prévenirlesincendies.

Unpare-étincellesestproposéenoptioncarcertaines
régionsetcertainspaysenexigentl'usagesurle
moteurdecettemachine.Sivousavezbesoind'un
pare-étincelles,contactezvotredépositaire-réparateur
Toroagréé.

Lespare-étincellesTorod'originesonthomologués
parleServicedesforêtsdudépartementde
l'AgriculturedesÉtats-Unis(USDAFS).

Pourtouslesmodèlesnonéquipésd'unmoteur
Toro,reportez-vousaumanuelduconstructeurdu
moteurfourniaveclamachine.

Lapuissancenominaleindiquéeparle
constructeurdumoteurestconformeaux
normesd'essaiSAEetauxnormesdepuissance
brute/nette(J1940,J1995,J1349).

Important:Sivousutilisezunemachineéquipée

d'unmoteurToroàplusde1500m(5000pi)
d'altitudedemanièrecontinue,vériezquelekit
hautealtitudeaétémontépourquelemoteur
répondeauxnormesantipollutionCARB/EPA.Le
kitpourhautealtitudeaccroîtlesperformances
dumoteurtoutenprévenantl'encrassement
desbougies,lesdifcultésdedémarrageet
l'augmentationdesémissionspolluantes.Après
avoirinstallélekit,apposezl'étiquetterelativeà
l'utilisationàhautealtitudesurlamachine,près
del'autocollantdunumérodesérie.Contactez
undépositaire-réparateurToroagréépourvous
procurerlekitpourhautealtitudeetl'étiquette
associéepourvotremachine.Pourtrouverle
dépositaireleplusproche,consulteznotresite
webàwww.Toro.comoucontactezleservice
clientdeToroau(x)numéro(s)indiqué(s)dans
votreDéclarationdegarantiedeconformitéàla
réglementationantipollution.

Déposezlekitdumoteuretrétablissezla
congurationd'originedumoteursivousdevez
utiliserlamachineendessousde1500m
(5000pi).Silemoteuraétéconvertipourl'usage
àhautealtitude,nelefaitespastourneràplus
bassealtitude,aurisquedelefairesurchaufferet
del'endommager.

Encasdedouteconcernantlaconversionde
votremachinepourl'usageàhautealtitude,
consultezl'étiquettesuivant(Figure3).

ATTENTION

Leretraitdepiècesetd'accessoiresstandard
d'originepeutmodierlagarantie,lamotricité
etlasécuritédelamachine.L'utilisation
depiècesautresquedespiècesToro
d'originepeutcauserdesblessuresgravesou
mortelles.Toutemodicationnonautorisée
dumoteur,dusystèmed'alimentationou
demiseàl'airlibrepeutcontreveniràla
réglementationEPAetCARB.

Remplaceztouteslespièces,ycomprismais
nonexclusivement,lespneus,courroies,
lamesetsystèmed'alimentation,pardes
piècesTorod'origine.

©2018—TheToro®Company
8111LyndaleAvenueSouth
Bloomington,MN55420

decal127-9363

Figure3

Contactez-noussurwww.Toro.com.

2

ImpriméauxÉtats-Unis

Tousdroitsréservés

Introduction

Cettetondeuseautoportéeàlamesrotativesest
destinéeaugrandpublic,auxprofessionnelsetaux
utilisateurstemporaires.Elleestprincipalement
conçuepourtondrelespelousesentretenues
régulièrementdesterrainsprivésetcommerciaux.
Ellen'estpasconçuepourcouperlesbroussaillesni
pourunusageagricole.

Lisezattentivementcettenoticepourapprendre
commentutiliseretentretenircorrectementvotre
produit,etéviterdel'endommageroudevousblesser.
Vousêtesresponsabledel'utilisationsûreetcorrecte
duproduit.

VouspouvezcontacterTorodirectementsur
www.T oro.compourtoutdocumentdeformation
àlasécuritéetàl'utilisationdesproduits,pour
toutrenseignementconcernantunproduitouun
accessoire,pourobtenirl'adressedesdépositairesou
pourenregistrervotreproduit.

Pourobtenirdesprestationsdeservice,des
piècesT orod'origineoudesrenseignements
complémentaires,munissez-vousdesnuméros
demodèleetdesérieduproduitetcontactezun
dépositaire-réparateurouleserviceclientToroagréé.
LaFigure1indiquel'emplacementdesnumérosde
modèleetdesérieduproduit.Inscrivezlesnuméros
dansl'espaceréservéàceteffet.

g036742

Figure1

1.Emplacementdesnumérosdemodèleetdesérie

N°demodèle

N°desérie

Lesmisesengardedecemanuelsoulignentdes
dangerspotentielsetsontsignaléesparlesymbole
desécurité(Figure2),quiindiqueundangerpouvant
entraînerdesblessuresgravesoumortellessiles
précautionsrecommandéesnesontpasrespectées.

g000502

Figure2

1.Symboledesécurité

Cemanuelutilisedeuxtermespourfairepasser
desrenseignementsessentiels.Important,pour
attirerl'attentionsurdesrenseignementsmécaniques
spéciques,etRemarque,poursoulignerune
informationd'ordregénéralméritantuneattention
particulière.

Tabledesmatières

Sécurité....................................................................5

Consignesdesécuritégénérales........................5

Indicateurdepente............................................6

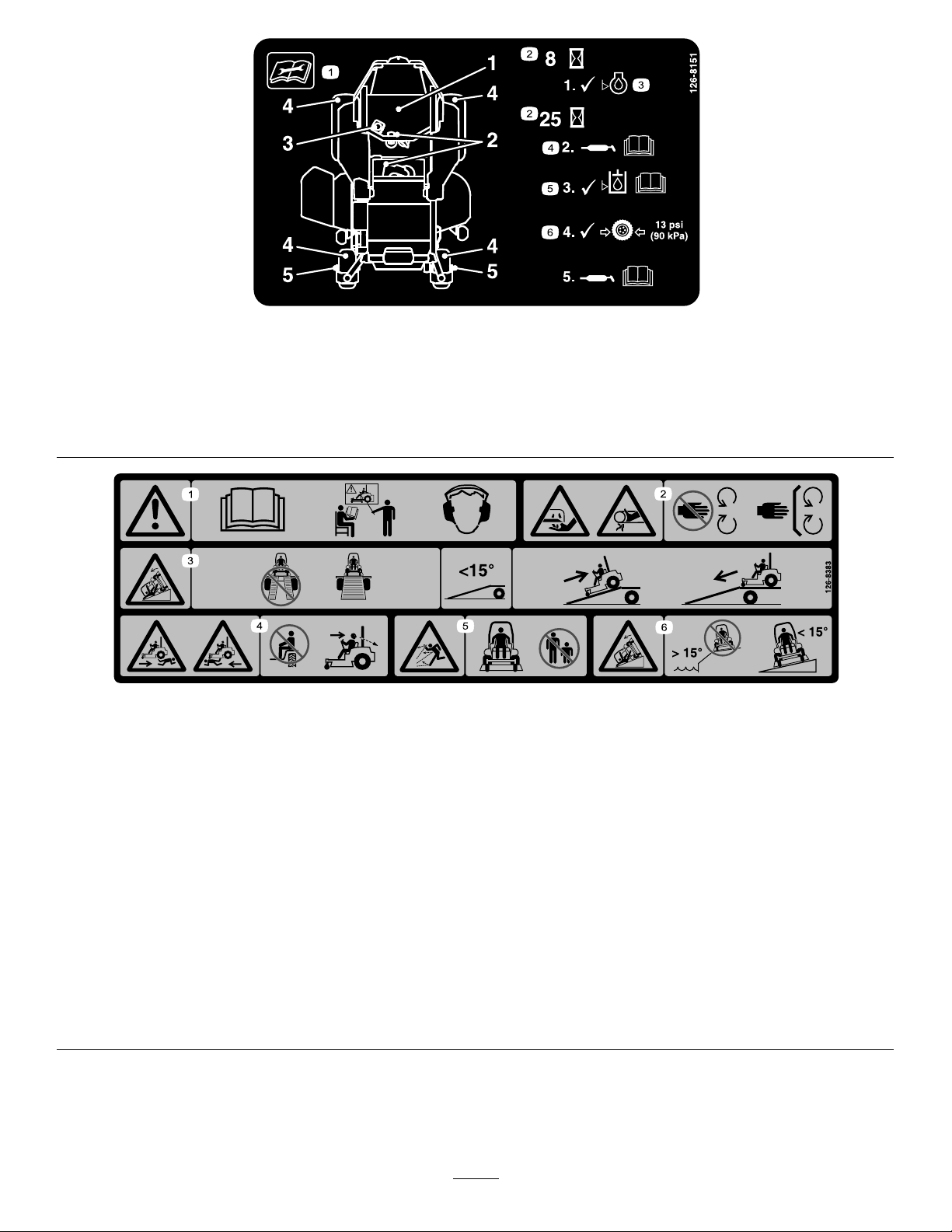

Autocollantsdesécuritéetd'instruction..............7

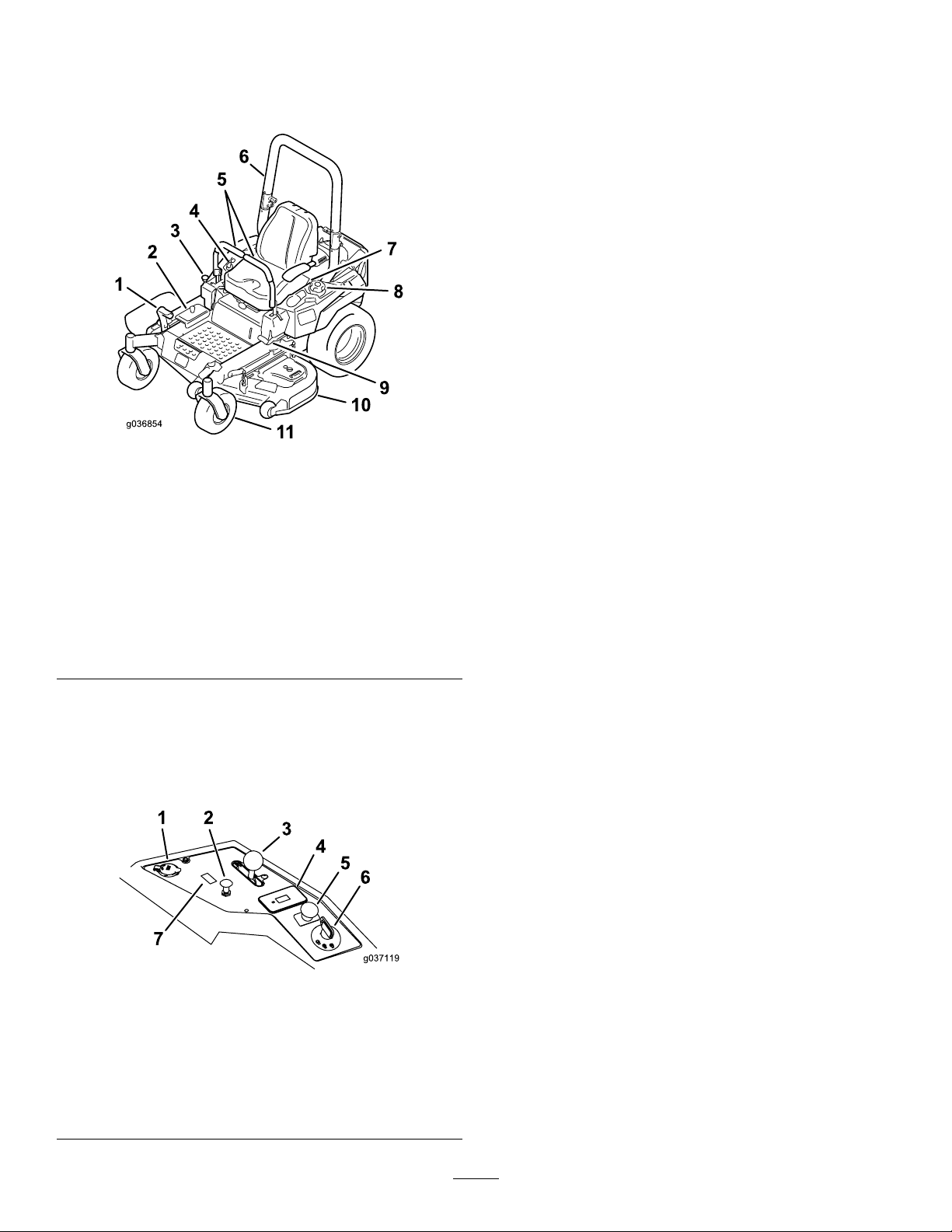

Vued'ensembleduproduit......................................14

Commandes....................................................14

Caractéristiquestechniques............................16

Avantl'utilisation..................................................17

Consignesdesécuritéavantl'utilisation............17

Carburantrecommandé....................................18

Utilisationd'unstabilisateur/condition-

neur...............................................................18

Remplissageduréservoirdecarburant.............18

Contrôleduniveaud'huilemoteur.....................19

Utilisationdusystèmeantiretournement

(ROPS).........................................................19

Sécuritéavanttout............................................19

Utilisationdusystèmedesécurité.....................21

Positionnementdusiège..................................21

Changerlasuspensiondusiège.......................22

Rodaged'unemachineneuve..........................22

Utilisationdesoutilsetaccessoires...................22

Pendantl'utilisation.............................................22

Consignesdesécuritépendant

l'utilisation.....................................................22

Utilisationdufreindestationnement.................24

Fonctionnementdelacommandedeslames

(PDF)............................................................24

Utilisationdel'accélérateur...............................24

Utilisationdustarter..........................................25

Utilisationducommutateurd'allumage.............25

Démarragedumoteur.......................................25

Arrêtdumoteur.................................................26

Conduiteenmarcheavantouarrière................27

Réglagedelahauteurdecoupe.......................29

Réglagedesgaletsanti-scalp...........................30

Réglagedespare-chocslatéraux.....................30

Arrêtdelamachine...........................................31

Utilisationdel'éjectionlatérale..........................31

Conseilsd'utilisation........................................31

3

Aprèsl'utilisation.................................................32

Consignesdesécuritéaprèsl'utilisation............32

Utilisationdurobinetd'arrivéede

carburant.......................................................33

Utilisationdesvalvesdedéblocagedes

rouesmotrices..............................................33

Transportdelamachine...................................34

Chargementdelamachine...............................34

Entretien.................................................................37

Programmed'entretienrecommandé..................37

Procéduresavantl'entretien................................39

Entretienetremisage........................................39

Lubrication.........................................................40

Graissagedelamachine..................................40

Graissagedesmoyeuxdesroues

pivotantes.....................................................40

Entretiendumoteur.............................................42

Sécuritédumoteur...........................................42

Entretiend'unmoteurKawasaki
Entretiend'unmoteurKohler

®

......................42

®

...........................47

Entretiend'unmoteurToro................................51

Contrôledupare-étincelles...............................56

Remplacementdultred'entréed'air

antipollution...................................................57

Entretiendusystèmed'alimentation....................57

Remplacementdultreàcarburant..................57

Entretienduréservoirdecarburant...................58

Entretiendusystèmeélectrique...........................58

Consignesdesécuritérelativesausystème

électrique......................................................58

Entretiendelabatterie......................................58

Entretiendesfusibles.......................................60

Entretiendusystèmed'entraînement..................61

Contrôledelaceinturedesécurité....................61

Contrôledesboutonsdusystème

antiretournement(ROPS).............................61

Réglagedel'alignement...................................62

Contrôledelapressiondespneus....................62

Contrôledesécrousderoues...........................62

Entretiendusystèmederefroidissement.............63

Nettoyagedelagrilledumoteur........................63

Entretiendesfreins.............................................63

Réglagedufreindestationnement...................63

Entretiendescourroies........................................65

Contrôledescourroies......................................65

Remplacementdelacourroiedutablierde

coupeàéjectionlatérale...............................65

Remplacementdelacourroiedestabliersde

coupeàéjectionlatérale...............................67

Remplacementdelacourroied'entraînement

delapompehydraulique...............................68

Entretiendescommandes...................................69

Réglagedelapositiondesleviersde

commande....................................................69

Réglagedelatringleriedecommandede

déplacement.................................................70

Entretiendusystèmehydraulique........................71

Consignesdesécuritérelativesausystème

hydraulique...................................................71

Entretiendusystèmehydraulique.....................71

Vidangeduliquidehydrauliqueet

remplacementdesltresdusystème

hydraulique...................................................72

Entretiendutablierdecoupe................................74

Miseàniveaudutablierdecoupe.....................74

Entretiendeslames..........................................76

Retraitdutablierdecoupe................................79

Remplacementdudéecteurd'herbe...............80

Nettoyage............................................................81

Nettoyagedudessousdutablierde

coupe............................................................81

Éliminationdesdéchets....................................81

Remisage...............................................................81

Nettoyageetremisage......................................81

Dépistagedesdéfauts............................................83

Schémas.................................................................86

4

Sécurité

Cettemachineestconçueenconformitéavecla
normeANSIB71.4-2012.

Consignesdesécurité générales

Ceproduitpeutsectionnerlesmainsoulespieds
etprojeterdesobjets.Respecteztoujourstoutes
lesconsignesdesécuritépouréviterdesblessures
graves.

L'utilisationdeceproduitàd'autresnsquecellequi
estprévuepeutêtredangereusepourl'utilisateuret
lespersonnesàproximité.

•Vousdevezlireetcomprendrelecontenude

cemanueldel'utilisateuravantdedémarrerle
moteur.Assurez-vousquetouslesutilisateurs
deceproduitenconnaissentlemaniementet
comprennentlesmisesengarde.

•N'approchezpaslesmainsoulespiedsdes

composantsmobilesdelamachine.

•N'utilisezpaslamachinesitouslescapotset

autresdispositifsdeprotectionappropriésnesont
pasenplaceetenbonétatdemarche.

•Nevoustenezpasdevantl'ouvertured'éjection.

Teneztoutlemondeàunedistancesufsantede
lamachine.

•N'admettezpaslesenfantsdanslazonedetravail.

N'autorisezjamaisunenfantàutiliserlamachine.

•Arrêtezlamachineetcoupezlemoteuravantde

fairel'entretien,defairelepleindecarburantou
dedéboucherlamachine.

L'usageoul'entretienincorrectdecettemachinepeut
occasionnerdesaccidents.Pourréduirelesrisques
d'accidentsetdeblessures,respectezlesconsignes
desécuritéquisuivent.Teneztoujourscomptedes
misesengardesignaléesparlesymboledesécurité
etlamentionPrudence,AttentionouDanger.Lenon
respectdesinstructionspeutentraînerdesblessures
gravesoumortelles.

Voustrouverezd'autresconsignesdesécuritédans
lesdiversessectionsdecemanuel.

5

Indicateurdepente

Figure4

Vouspouvezcopiercettepagepourvotreusagepersonnel.

1.Vouspouvezutiliserlamachineentoutesécuritésurunepentemaximalede15degrés.Avantd'utiliserlamachinesurune
pente,utilisezlegraphiquedemesurepourdéterminerledegrédelapente.N'utilisezpaslamachinesurdespentesdeplus
de15degrés.Pliezlelongdelalignecorrespondantàlapenterecommandée.

2.Alignezcebordsurunesurfaceverticale(arbre,bâtiment,piquetdeclôture,poteau,etc.).

3.Exempledecomparaisond'unepenteaveclebordreplié

6

g011841

Autocollantsdesécuritéetd'instruction

Desautocollantsdesécuritéetdesinstructionsbienvisiblesparl'opérateursontplacésprès
detouslesendroitspotentiellementdangereux.Remplaceztoutautocollantendommagé
oumanquant.

Marquedufabricant

1.Identielalamecommepièced'origine.

93-7818

1.Attention–consultezleManueldel'utilisateurpourserrer
correctementlesboulonsetlesécrousdeslamesàun
couplede115à149N·m(85à110pi-lb).

decaloemmarkt

decal93-7818

106-5517

1.Attention–netouchezpaslasurfacechaude.

decal106-5517

decal107-3069

107-3069

1.Attention–n'oubliezpasquelaprotectionantiretournement
estinexistantelorsquel'arceaudesécuritéestabaissé.

2.Pouréviterdevousblesser,parfoismortellement,envous
retournant,gardezl'arceaudesécuritérelevéetbloquéen
position,etattachezvotreceinturedesécurité.N'abaissez
l'arceaudesécuritéqu'encasd'absoluenécessitéet
n'attachezpaslaceinturedesécuritédanscecas.

3.Lisezlemanueldel'utilisateur;conduisezlentementet
prudemment.

decal109-6014

109-6014

7

109-6035

Tondeusesàéjectionlatéralesérie2500seulement

decal112-9028

112-9028

1.Attention–nevousapprochezpasdespiècesmobileset
gardeztouteslesprotectionsenplace.

decal109-6035

decal115-9625

115-9625

109-6036

Tondeusesàéjectionarrièreseulement

1.LisezleManueldel'utilisateur.

2.Retirezlaclédecontactetlisezlesinstructionsavantde
procéderàl'entretienouàdesrévisions.

3.Hauteurdecoupe

decal109-6036

1.Freindestationnement
desserré

2.Freindestationnement
serré

Afcheurdemessages

1.Heure4.Pointmort

2.Prisedeforce(PDF)5.Contacteurdeprésence

3.Freindestationnement6.Batterie

del'opérateur

decalhourmessagedisplay-116-5610

112-3858

Tondeusesàéjectionlatéraleséries1500et2000

seulement

1.LisezleManuelde
l'utilisateur.

2.Lisezlesinstructionsavant
deprocéderàl'entretien
ouàdesrévisions.

3.Enlevezlaclédecontact
avantderéglerlahauteur
decoupe.

4.Réglagesdehauteurde
coupe

decal112-3858

8

116-8588

1.LisezleManueldel'utilisateur.

2.Tournezleboutondedéblocagedetransmissionpour
desserrer,faitescoulisserleboutonetresserrez-le.

3.Poussezlamachine.

decal116-8588

decal117-3848

117-3848

1.Risquedeprojectiond'objets–tenezlesspectateursà
bonnedistancedelamachine.

2.Risquedeprojectionsparletablierdecoupe–n'utilisez
paslamachinesansledéecteur,lecouvercled'éjection
oulesystèmederamassage.

3.Risquedecoupure/mutilationdesmainsetdespieds–ne
vousapprochezpasdespiècesmobilesetgardeztoutes
lesprotectionsenplace.

117-1194

Tondeusesàéjectionlatéraleséries1500et2000

seulement

1.Moteur

117-2718

decal117-1 194

decal117-2718

decal126-0768

126-0768

Tondeusesàéjectionarrièreseulement

decal126-4363

126-4363

1.Risquedesectionnementdesdoigtsparleventilateuret
risquedecoincementparlacourroie.Coupezlemoteur
etenlevezlacléavantd'effectuerunréglage,defaire
l'entretienoudenettoyerlamachine.

9

decal126-8161

126-8161

1.Hauteurdecoupe

1.LisezleManuelde
l'utilisateur.

2.Faitescoulisserlesiège

3.Appuyezsurleverrou
pourdébloquerlesiège

4.Basculezlesiège

versl'avant

decal126-4784

126-4784

1.Lisezlemanuelde
l'utilisateur

126-9939

2.Remplissezjusqu'àla
basedugoulotde

decal126-9939

remplissage;Attention
–neremplissezpasle
réservoirexcessivement

1.Risquedeprojections
d'objets–tenezles
spectateursàbonne
distancedelamachine.

126-6599

Tondeusesàéjectionarrière

2.Risquede
coupure/sectionnement
desmainsetdespieds
–nevousapprochez
pasdespiècesmobiles
etgardeztoutesles
protectionsenplace.

decal126-6599

Tondeusesàéjectionlatéralesérie2500seulement

1.LisezleManuelde
l'utilisateur.

2.Hauteurdecoupe

10

decal127-0326

127-0326

3.Enlevezlaclédecontact
etlisezleManuelde
l'utilisateuravantde
procéderàdesentretiens
oudesrévisions.

127-6662

Tondeusesàéjectionarrièreseulement

decal127-6662

decal131-1097

131-1097

MoteursT oroseulement

1.Vidanged'huile

1.Attention–lisezleManuel
del'utilisateur.

2.Enlevezl'écrouenle
tournantdanslesens
horaire.

3.Enlevezleboulonenle
tournantdanslesens
antihoraire.

136-1305

1.Hautrégime

2.Réglagevariablecontinu

3.Basrégime6.Prisedecourant

4.Starter

5.Projecteurdetravail(option)

11

decal136-1305

SymbolesdecommandedePDF

1.PDFdésengagée2.PDFengagée

decalptosymbols

decalmotioncntrlrh-126-6183

Commandededéplacementdroite

decaltransportlock

Verroudetransport

1.Hauteurdecoupe2.Tirerpourdébloquerle
verroudetransport

decalmotioncntrllh-126-6194

Commandededéplacementgauche

1.Vitessedelamachine4.Pointmort

2.Grandevitesse

3.Bassevitesse

5.Marchearrière

1.Vitessedelamachine4.Pointmort

2.Grandevitesse

5.Marchearrière

3.Bassevitesse

decalbatterysymbols

Symbolesutiliséssurlabatterie

Certainsoutouslessymbolessuivantsgurentsurla

batterie.

1.Risqued'explosion6.Teneztoutlemondeàune

2.Restezàdistancedes
ammesnuesoudes
étincelles,etnefumezpas

3.Liquidecaustique/risque
debrûlurechimique

4.Portezdeslunettesde
protection.

5.LisezleManuelde
l'utilisateur.

distancesufsantedela
batterie.

7.Portezuneprotection
oculaire;lesgazexplosifs
peuventcauserlacécité
etd'autresblessures.

8.L'acidedelabatteriepeut
causerlacécitéoudes
brûluresgraves.

9.Rincezimmédiatement
lesyeuxavecdel'eau
etconsultezunmédecin
rapidement.

10.Contientduplomb–ne
mettezpasaurebut

12

decal126-8151

126-8151

1.Lisezlesinstructionsavantdeprocéderàl'entretienouàdes
révisions

2.Périodicité

4.Reportez-vousauManueldel'utilisateurpourlesconsignes
degraissage.

5.Vériezleniveaudeliquidehydrauliqueetreportez-vousau
manueldel'utilisateurpourplusdeprécisions.

3.Contrôlezleniveaud'huile6.Contrôlezlapressiondespneus

126-8383

ModèlessansMyRideseulement

Remarque:Cettemachineestconformeautestdestabilitéstandarddel'industriepourlesessaisdestabilitéstatiquelatéraleet

longitudinaleparrapportàlapentemaximalerecommandée,indiquéesurl'autocollant.Consultezlesinstructionsrelativesàl'utilisation
delamachinesurlespentesdansleManueldel'utilisateur,etvériezsilesconditionsd'utilisationetl’étatdusiteactuelsvous
permettentd’utiliserlamachine.Lesvariationsdeterrainpeuventmodierlefonctionnementdelamachinesurlespentes.Dansla
mesuredupossible,laissezlesunitésdecoupeabaisséesausolquandvousconduisezlamachinesurdespentes.Sivouslevezles
unitésdecoupealorsquelamachinesedéplacesurunepente,ellepeutdevenirinstable.

decal126-8383

1.Attention–lisezleManueldel'utilisateur;n'utilisezpascette
machineàmoinsd'avoirlescompétencesnécessaires;portez
desprotecteursd'oreilles.

2.Risquedecoupure,mutilationetcoincement–n'approchez
paslesmainsdespiècesmobiles;gardeztoutesles
protectionsenplace.

3.Risquesurlarampe–lorsquevouschargezlamachinesur
uneremorque,n'utilisezpasderampesdoubles;utilisez
toujoursuneramped'uneseulepiècesufsammentlarge
pourlamachineetoffrantunepentedemoinsde15°;montez
larampeenmarchearrièreetdescendez-laenmarcheavant.

4.Risquedeblessure–netransportezpasdepassagers;
regardezderrière-vousquandvoustondezenmarchearrière.

5.Risquedeprojectionsd'objets–n'admettezpersonnedans
lepérimètredetravail.

6.Risquederenversementsurlespentes–n'utilisezpasla
machinesurdespentessituéesprèsd'uneétendued'eau,ni
surdespentesdeplusde15°.

13

Vued'ensembledu
produit

Figure5

1.Pédaledelevagedu
tablierdecoupe

2.Positionsdehauteurde
coupe

3.Verroudetransport

4.Commandes

5.Leviersdecommandede
déplacement

6.Arceaudesécurité

7.Ceinturedesécurité

8.Bouchonduréservoirde
carburant

9.Levierdefreinde
stationnement

10.Tablierdecoupe

11.Rouepivotante

Compteurhoraire

Lecompteurhorairetotaliselesheuresde
fonctionnementdumoteur.Ilfonctionnequandle
moteurtourne.Programmezlesentretiensréguliers
enfonctiondunombred'heuresindiqué(Figure6).

Commanded'accélérateur

Lacommanded'accélérateurpeutêtrerégléeentre
lespositionsHautrégimeetBasrégime.

Starter

Utilisezlestarterpourdémarrerquandlemoteurest
froid.Tirezsurleboutondestarterpourl'engager.

Commandedeslames(PDF)

Utilisezlacommandedeslames(PDF)pourengager

g036854

l'embrayageélectriqueetentraînerleslames.Tirez
surlacommandepourengagerleslamespuis
relâchez-la.Pourdésengagerleslames,appuyez
surlacommandedeslames(PDF)ouamenezun
levierdecommandededéplacementenpositionde

VERROUILLAGEAUPOINTMORT.

Commutateurd'allumage

Ilsertàmettrelemoteurenmarcheeta3positions:
DÉMARRAGE,,CONTACTetARRÊT.

Commandes

Avantdemettrelemoteurenmarcheetd'utiliser
lamachine,familiarisez-vousavectoutesles
commandes(Figure5etFigure6).

Figure6

1.Prisedecourant

2.Starter6.Commutateurd'allumage

3.Commanded'accélérateur

4.Compteurhoraire

5.CommandedePDF

7.Emplacement
d'interrupteurpourkit
d'éclairageenoption

Leviersdecommandede
déplacement

Lesleviersdecommandededéplacementpermettent
deconduirelamachineenmarcheavant,enmarche
arrièreetdetourneràdroiteouàgauche.

Positiondeverrouillageaupoint
mort

UtilisezlapositiondeVERROUILLAGEAUPOINT

MORTaveclesystèmedesécuritépourengageret

déterminerlapositionPOINTMORT.

g037119

Robinetd'arrivéedecarburant

Fermezlerobinetd'arrivéedecarburant(sousle
siège)avantdetransporterouderemiserlamachine.

Outilsetaccessoires

Unesélectiond'outilsetaccessoiresagrééspar
Toroestdisponiblepouraugmenteretaméliorer

14

lescapacitésdelamachine.Pourobtenirlaliste
detouslesaccessoiresetoutilsagréés,contactez
votredépositaire-réparateuroudistributeuragrééou
rendez-voussurlesitewww.Toro.com.

15

Caractéristiquestechniques

Remarque:Lesspécicationsetlaconceptiondelamachinepeuventfairel'objetdemodicationssans

préavis.

Largeur:tondeusesavectabliersdecoupeàéjectionlatérale

Tablierde122cm(48po)Tablierde132cm(52po)Tablierde152cm(60po)

Sanstablierdecoupe121cm(47½po)124cm(49po)133cm(52po)

Déecteurrelevé133cm(53po)144cm(56¾po)161cm(63½po)

Déecteurabaissé160cm(63¼po)171cm(67¼po)191cm(75¼po)

Largeur:tondeusesavectabliersdecoupeàéjectionarrière

Tablierde152cm(60po)

Sanstablierdecoupe133cm(52po)

Avectablierdecoupe

Longueur:tondeusesavectabliersdecoupeàéjectionlatérale

Tablierde122cm(48po)Tablierde132cm(52po)Tablierde152cm(60po)

Longueur

208cm(82po)208cm(82po)209cm(83po)

Longueur:tondeusesavectabliersdecoupeàéjectionarrière

168cm(66po)

Tablierde152cm(60po)

Avectablierdecoupe

215cm(84½po)

Hauteur

ArceaudesécuritérelevéArceaudesécuritéabaissé

179cm(70½po)125cm(49po)

Poids

MachinesPoids

Tablierdecoupeàéjectionlatéralede122cm(48po)385à425kg(849à937lb)

Tablierdecoupeàéjectionlatéralede132cm(52po)391à434kg(862à957lb)

Tablierdecoupeàéjectionlatéralede152cm(60po)409à456kg(901à1006lb)

Tablierdecoupeàéjectionarrièrede152cm(60po)459kg(1012lb)

16

Utilisation

Remarque:Lescôtésgaucheetdroitdelamachine

sontdéterminésd'aprèslapositiond'utilisation
normale.

Avantl'utilisation

•N'enlevezpaslebouchonduréservoirde

carburantetn'ajoutezpasdecarburantquandle
moteurtourneouestencorechaud.

•Nefaitespaslepleinduréservoirdansunlocal

fermé.

•Neremisezpaslamachinenilesbidonsde

carburantàproximitéd'uneammenue,d'une
sourced'étincellesoud'uneveilleuse,tellecelle
d'unchauffe-eauoud'autresappareils.

Consignesdesécurité avantl'utilisation

Consignesdesécuritégénérales

•Neconezjamaisl'utilisationoul'entretiendela

machineàdesenfantsouàdespersonnesnon
qualiées.Certaineslégislationsimposentunâge
minimumpourl'utilisationdecetypedemachine.
Lepropriétairedelamachinedoitassurerla
formationdetouslesutilisateursetmécaniciens.

•Familiarisez-vousaveclemaniementcorrectdu

matériel,lescommandesetlessymbolesde
sécurité.

•Apprenezàarrêterlamachineetlemoteur

rapidement.

•Vérieztoujoursquelescommandesdeprésence

del'utilisateur,lescontacteursdesécuritéetles
capotsdeprotectionsontenplaceetfonctionnent
correctement.N'utilisezpaslamachineencasde
mauvaisfonctionnement.

•Avantdetondre,vérieztoujoursqueleslames,

lesboulonsdelameetlesensemblesdecoupe
sontenbonétatdemarche.Remplacezles
boulonsetleslamesusésouendommagéspar
pairespournepasmodierl'équilibre.

•Inspectezlazonedetravailetenleveztoutobjet

pouvantêtreprojetéparlamachine.

•Examinezlazonedetravailpourdéterminerquels

accessoiresetéquipementssontnécessairespour
utiliserlamachinecorrectementetsansrisque.

Consignesdesécuritérelativesau carburant

•Pouréviterdevousblesseroudecauserdes

dommagesmatériels,manipulezlecarburantavec
uneextrêmeprudence.Lesvapeursdecarburant
sontinammablesetexplosives.

•Éteignezcigarettes,cigares,pipesetautres

sourcesd'étincelles.

•Neremplissezpaslesbidonsdecarburantà

l'intérieurd'unvéhiculeousurleplateaud'une
remorquedontlerevêtementestenplastique.
Poseztoujourslesbidonssurlesol,àl'écartdu
véhicule,avantdelesremplir.

•Descendezlamachineduvéhiculeoudela

remorqueetposez-laàterreavantderemplirle
réservoirdecarburant.Sicelan'estpaspossible,
laissezlamachinedanslevéhiculeousurla
remorque,maisremplissezleréservoiràl'aide
d'unbidon,etnondirectementàlapompe.

•N'utilisezpaslamachinesiellen'estpaséquipée

dusystèmed'échappementcompletetenbonétat
demarche.

•Maintenezlepistoletencontactavecleborddu

réservoiroudubidonjusqu'àlanduremplissage.
N'utilisezpasdedispositifdeverrouillagedu
pistoletenpositionouverte.

•Siducarburants'estrépandusurvosvêtements,

changez-vousimmédiatement.Essuyeztoute
essencerépandue.

•Neremplissezjamaisexcessivementleréservoir

decarburant.Remettezlebouchonduréservoir
decarburantenplaceetserrez-lesolidement.

•Conservezl'essencedansunrécipienthomologué

ethorsdelaportéedesenfants.N'achetezetne
stockezjamaisplusquelaquantitéd'essence
consomméeenunmois.

•Neremplissezpascomplètementleréservoirde

carburant.Versezlaquantitédecarburantvoulue
dansleréservoirdecarburantjusqu'àcequele
niveausesitueentre6et13mm(0,25et0,50po)
endessousdelabasedugoulotderemplissage.
L'espaceau-dessusdoitrestervidepourpermettre
àl'essencedesedilater.

–Évitezderespirerlesvapeursdecarburantde

façonprolongée.

–N'approchezpaslevisagedupistoletoude

l'ouvertureduréservoirdecarburant.

–Éviteztoutcontactaveclapeauetlaveztout

liquiderenverséàl'eauetausavon.

•Utilisezexclusivementunbidonàcarburant

homologué.

17

Carburantrecommandé

Remplissageduréservoir

•Pourassurerlefonctionnementoptimaldela

machine,utilisezuniquementdel'essencesans
plombpropreetfraîche(stockéedepuismoins
d'unmois)ayantunindiced'octanede87ouplus
(méthodedecalcul[R+M]/2).

•Éthanol:del'essencecontenantjusqu'à10%

d'éthanol(essence-alcool)ou15%deMTBE
(étherméthyltertiobutylique)parvolumepeutêtre
utiliséeàlarigueur.L'éthanoletleMTBEsont
deuxproduitsdifférents.L'utilisationd'essence
contenant15%d'éthanol(E15)parvolume
n'estpasagréée.N'utilisezjamaisd'essence
contenantplusde10%d'éthanolparvolume,
commeE15(quicontient15%d'éthanol),E20
(quicontient20%d'éthanol)ouE85(quicontient
jusqu'à85%d'éthanol).L'utilisationd'essence
nonagrééepeutentraînerdesproblèmesde
performanceset/oudesdommagesaumoteurqui
peuventnepasêtrecouvertsparlagarantie.

•N'utilisezpasd'essencecontenantduméthanol.

•Nestockezpaslecarburantdansleréservoirou

dansdesbidonsdecarburantpendantl'hiver,à
moinsd'utiliserunstabilisateurdecarburant.

decarburant

Remarque:Neremplissezpascomplètementle

réservoirdecarburant.Remplissezleréservoirde
carburantjusqu'aubasdugoulotderemplissage.
L'espaceau-dessusdoitrestervidepourpermettre
àl'essencedesedilater.

1.Garezlamachinesurunsolplatethorizontal.

2.Arrêtezlemoteuretserrezlefreinde
stationnement.

3.Nettoyezlasurfaceautourdubouchondu
réservoirdecarburant.

4.Remplissezleréservoirdecarburantjusqu'au
basdugoulotderemplissage.

5.L'espaceau-dessusdoitrestervidepour
permettreàl'essencedesedilater(Figure7).

•N'ajoutezpasd'huileàl'essence.

Utilisationd'un stabilisateur/conditionneur

Utilisezunadditifstabilisateur/conditionneurdansla
machinepour:

•Quel'essencerestefraîchependantunepériode

maximalede90jours.Au-delàdecettedurée,
ilestrecommandédevidangerleréservoirde
carburant.

•Nettoyerlemoteurlorsqu'iltourne.

•Éviterlaformationd'undépôtgommeuxdansle

circuitd'alimentation,quipourraitentraînerdes
problèmesdedémarrage.

Important:N'utilisezpasd'additifscontenant

duméthanoloudel'éthanol.

Ajoutezàl'essencelaquantitécorrectede
stabilisateur/conditionneur.

Remarque:L'efcacitédesstabilisateurs/condi-

tionneursestoptimalelorsqu'ilssontajoutésà
del'essencefraîche.Pourréduirelesrisques
deformationdedépôtsvisqueuxdanslecircuit
d'alimentation,utiliseztoujoursunstabilisateur
dansl'essence.

g036751

Figure7

18

Contrôleduniveaud'huile moteur

Avantdemettrelemoteurenmarcheetd'utiliser
lamachine,vériezleniveaud'huiledanslecarter
moteur.PourlesmoteursKawasaki,voirEntretien

d'unmoteurKawasaki

Kohler,voirEntretiend'unmoteurKohler
etpourlesmoteursT oro,voirEntretiend'unmoteur

Toro(page51).

®

(page42),pourlesmoteurs

®

(page47),

Utilisationdusystème antiretournement(ROPS)

ATTENTION

Pouréviterdevousblesser,parfois
mortellement,envousretournant:gardez
l'arceaudesécuritécomplètementrelevéet
bloquédanscetteposition,etattachezla
ceinturedesécurité.

Vériezquelesiègeestxéàlamachine.

ATTENTION

Laprotectionantiretournementestinexistante
sil'arceaudesécuritéestabaissé.

•N'abaissezl'arceaudesécuritéqu'encas
d'absoluenécessité.

•N'attachezpaslaceinturedesécurité
lorsquel'arceaudesécuritéestabaissé.

•Conduisezlentementetprudemment.

•Relevezl'arceaudesécuritédèsque
possible.

•Vériezprécisémentlahauteurlibre
avantdepassersousunobstacle(parex.
branches,portes,câblesélectriques,etc.)
etévitezdeletoucher.

Important:Vériezquelesiègeestxéàla

machine.

Figure8

1.Arceaudesécuritérelevé4.Tournezleboutondu

2.BoutondusystèmeROPS
enpositionverrouillée

3.Tirezsurleboutondu
systèmeROPS.

4.Pouréleverl'arceaudesécurité,levez-leà

lapositiond'utilisationettournezlesboutons
desorteàlesdéplacerpartiellementdansles
rainures(Figure8).

5.Redressezcomplètementl'arceaudesécurité

toutenpoussantsurlapartiesupérieure;les
goupilless'engagentenpositionquandlestrous
sontenface(Figure8).

6.Appuyezsurl'arceaudesécuritéetvériezque

lesdeuxgoupillessontengagées.

systèmeROPSde90
degrés.

5.BoutondusystèmeROPS
enpositiondéverrouillée

6.Arceaudesécurité
abaissé

Important:Attacheztoujourslaceinturede

sécuritéquandl'arceaudesécuritéestrelevé.

g036746

1.Pourabaisserl'arceaudesécurité,poussezla
partiesupérieuredel'arceauversl'avant.

2.Tirezsurlesdeuxboutonsettournez-lesà
90degréspourlesdésengager(Figure8).

3.Faitespivoterl'arceaudesécuritéàlaposition
abaissée(Figure8).

Sécuritéavanttout

Liseztouteslesinstructionsdesécuritéetla
signicationdessymbolesdanslechapitreSécurité.
Tenez-encomptepouréviterdevousblesseroude
blesserdespersonnesàproximité.

19

DANGER

Letravailsurherbehumideoupentesraides
peutfairedéraperlamachineetentraînerla
perteducontrôle.

•N'utilisezpaslamachinesurdespentes
deplusde15degrés.

•Ralentissezetprocédezaveclaplus
grandeprudencesurlespentes.

•N'utilisezpaslamachineprèsd'étendues
d'eau.

DANGER

Ledépassementdesrouesau-dessusd'une
dénivellationpeutentraînerlerenversement
delamachineetprovoquerdesblessures
gravesoumortelles(noyade,etc.).

N'utilisezpaslamachineprèsde
dénivellations.

DANGER

L'utilisationdelamachineavecl'arceaude
sécuritéabaissépeutentraînerdesblessures
gravesoumortellesencasderetournement
delamachine.

Gardeztoujoursl'arceaudesécurité
complètementrelevéetbloquéenposition,et
attachezlaceinturedesécurité.

Figure9

1.Zonedesécurité–utiliser
lamachineicisurles
pentesdemoinsde
15degrésousurles
terrainsplats.

2.Zonedangereuse–
utiliserunetondeuse
autotractéeet/ouune
débroussailleuseàmain
surlespentesdeplusde
15degrésainsiqueprès
desdénivellationsetdes
étenduesd'eau.

3.Eau

PRUDENCE

Cettemachineproduitauniveaudel'oreille
del'utilisateurunniveausonoredeplus
de85dBA,susceptibled'entraînerdes
déciencesauditivesencasd'exposition
prolongée.

g000963

Portezdesprotecteursd'oreillesquandvous
utilisezlamachine.

L'usaged'équipementsdeprotectionestpréconisé
pourlesyeux,lesoreilles,lesmains,lespiedsetla
tête.

Figure10

1.Portezuneprotection
oculaire.

20

2.Portezdesprotecteurs
d'oreilles.

g009027

Utilisationdusystèmede sécurité

PRUDENCE

Silescontacteursdesécuritésont
déconnectésouendommagés,lamachine
peutsemettreenmarcheinopinémentet
causerdesblessures.

•Nemodiezpasabusivementles
contacteursdesécurité.

•Vériezchaquejourlefonctionnementdes
contacteursdesécuritéetremplacezceux
quisontendommagésavantd'utiliserla
machine.

Principedusystèmedesécurité

Lesystèmedesécuritéestconçupourempêcherle
démarragedumoteur,saufsi:

•Lefreindestationnementestserré.

•Lacommandedeslames(PDF)estdésengagée.

•Lesleviersdecommandededéplacementsonten

positiondeVERROUILLAGEAUPOINTMORT.

3.Asseyez-voussurlesiège,serrezlefreinde
stationnement,placezlacommandedeslames
(PDF)enpositionDÉSENGAGÉEetamenezl'un
desleviersdecommandededéplacementà
lapositiondeVERROUILLAGEAUPOINTMORT.
Démarrezlemoteur.Lorsquelemoteurtourne,
desserrezlefreindestationnement,engagezla
commandedeslames(PDF)etsoulevez-vous
légèrementdusiège;lemoteurdoits'arrêter.

4.Asseyez-voussurlesiège,serrezlefreinde
stationnement,placezlacommandedeslames
(PDF)enpositionDÉSENGAGÉEetamenezl'un
desleviersdecommandededéplacementà
lapositiondeVERROUILLAGEAUPOINTMORT.
Démarrezlemoteur.Lorsquelemoteuresten
marche,centrezl'undesleviersdecommande
déplacementetdéplacez-leenavantouen
arrière;lemoteurdoits'arrêter.Répétezla
procédurepourl'autrelevierdecommandede
déplacement.

5.Asseyez-voussurlesiège,desserrezlefreinde
stationnement,placezlacommandedeslames
(PDF)enpositionDÉSENGAGÉEetamenezl'un
desleviersdecommandededéplacementà
lapositiondeVERROUILLAGEAUPOINTMORT.
Essayezdedémarrerlemoteur;ledémarreur
nedoitpasfonctionner.

Lesystèmedesécuritéestégalementconçupour
couperlemoteursivoussortezlescommandesde
déplacementdelapositiondeverrouillagealorsque
lefreindestationnementestserré,ousivousquittez
lesiègealorsquelaPDFestengagée.

Contrôledusystèmedesécurité

Périodicitédesentretiens:Àchaqueutilisationou

unefoisparjour

Contrôlezlesystèmedesécuritéavantchaque
utilisationdelamachine.Silesystèmedesécuriténe
fonctionnepascommespéciéci-dessous,faites-le
immédiatementréviserparundépositaire-réparateur
agréé.

1.Asseyez-voussurlesiège,serrezlefreinde
stationnementetamenezlacommandedes
lames(PDF)enpositionENGAGÉE.Essayezde
démarrerlemoteur;ledémarreurnedoitpas
fonctionner.

2.Asseyez-voussurlesiège,serrezlefreinde
stationnementetamenezlacommandedes
lames(PDF)enpositionDÉSENGAGÉE.Actionnez
l'undesleviersdecommandededéplacement
(sortez-ledelapositiondeverrouillageauPOINT

MORT).Essayezdedémarrerlemoteur;le

démarreurnedoitpasfonctionner.Répétezla
manœuvrepourl'autrelevierdecommande.

Positionnementdusiège

Vouspouvezavanceroureculerlesiège(Figure11).
Amenezlesiègeàlapositionlaplusconfortablepour
vous,etoffrantlemeilleurcontrôlepourlaconduite.

g028272

Figure11

21

Changerlasuspensiondu siège

Lesiègepeutêtreréglépouroffrirunconfortoptimal.
Réglezlesiègeàlapositionlaplusconfortablepour
vous.

Pourcefaire,tournezleboutonavantdansun
sensoudansl'autrepourobtenirlapositionlaplus
confortable(Figure12).

g037417

Figure13

1.Ajouterunkitmassesavantsi2kitsdemontage
d'accessoireouplussontinstallésàcesemplacements.

Figure12

1.Boutonderéglagedelasuspensiondusiège

Rodaged'unemachine neuve

Lesmoteursneufsdemandentuncertaintemps
pourdéveloppertouteleurpuissance.Lestabliers
decoupeetlessystèmesd'entraînementneufs
présententplusdefriction,cequiaugmentelacharge
surlemoteur.Prévoyez40à50heuresderodage
pourlesmachinesneuvespourleurpermettrede
développertouteleurpuissanceetprocurerdes
performancesoptimales.

Utilisationdesoutilset accessoires

Utilisezuniquementdesoutilsetaccessoiresagréés
parToro.

Sivousajoutezplusieurskitsdemontaged'accessoire
(kitpourgodetoukitsupportuniverselparexemple)
àl'undes4emplacementsindiquésàlaFigure13,
vousdevezmonterunkitmassesavant.Contactez
votredépositaire-réparateuragréépourvousprocurer
lekitmassesavant.

g024881

Pendantl'utilisation

Consignesdesécurité pendantl'utilisation

Consignesdesécuritégénérales

•Lepropriétaire/l'utilisateurestresponsabledes

accidentspouvantentraînerdesdommages
corporelsetmatérielsetpeutlesprévenir.

•Portezdesvêtementsappropriés,ycompris

uneprotectionoculaire,deschaussuressolides
àsemelleantidérapanteetdesprotecteurs
d'oreilles.Sivoscheveuxsontlongs,attachez-les;
neportezpasdebijoux.

•N'utilisezpaslamachinesivousêtesmaladeou

fatigué,nisousl'emprisedel'alcool,dedrogues
oudemédicaments.

•Netransportezjamaisdepassagerssurla

machineettenezlesenfantsetlesanimaux
domestiquesàl'écartdelazonedetravail.

•N'utilisezlamachinequesilavisibilitéestbonne

pouréviterlestrousouautresdangerscachés.

•Évitezdetondrequandl'herbeesthumide,carla

pertedemotricitépeutfairedéraperlamachine.

•Assurez-vousquetouslesembrayagessontau

pointmort,quelefreindestationnementestserré
etquevousêtesauposted'utilisationavantde
mettrelemoteurenmarche.

•N'approchezpaslespiedsetlesmainsdesunités

decoupe.Nevoustenezjamaisdevantl'ouverture
d'éjection.

22

•Avantdefairemarchearrière,vériezquela

voieestlibrejustederrièrelamachineetsursa
trajectoire.

•Faitespreuvedeprudenceàl'approchede

tournantssansvisibilité,debuissons,d'arbresou
d'autresobjetssusceptiblesdegênerlavue.

•Netondezpasàproximitédefortesdénivellations,

defossésoudeberges.Lamachinepourrait
seretournerbrusquementsiunerouepasse
par-dessusunedénivellationquelconqueetse
retrouvedanslevide,ousiunbords'effondre.

•Arrêteztoujoursleslamesquandvousnetondez

pas.

•Arrêtezlamachineetvériezl'étatdeslames

sivousheurtezunobstacleousilamachine
vibredemanièreinhabituelle.Effectueztoutes
lesréparationsnécessairesavantderéutiliserla
machine.

•Ralentissezetfaitespreuvedeprudencequand

vouschangezdedirection,ainsiquepourtraverser
desroutesetdestrottoirsaveclamachine.Cédez
toujourslapriorité.

•Débrayezl'accessoireetcoupezlemoteuravant

deréglerlahauteurdecoupe(àmoinsdepouvoir
lefairedepuislepostedeconduite).

•Nefaitesjamaistournerlemoteurdansunlocalne

permettantpasd'évacuerlesgazd'échappement.

•Nelaissezjamaislamachineenmarchesans

surveillance.

•Avantdequitterleposted'utilisation(ycompris

pourviderlesbacsderamassageoupour
déboucherlagoulotte),effectuezlaprocédure
suivante:

–Arrêtezlamachinesurunsolplatethorizontal.
–Désengagezlaprisedeforceetabaissezles

accessoires.
–Serrezlefreindestationnement.
–Coupezlemoteuretenlevezlaclédecontact.
–Attendezl'arrêtcompletdetouteslespièces

mobiles.

•N'utilisezpaslamachinesilafoudremenace.

•N'utilisezpaslamachinepourtracterquoique

cesoit.

•Nemodiezpasleréglagedurégulateuretne

faitespastournerlemoteuràunrégimeexcessif.

•Utilisezuniquementdesaccessoiresetoutils

agréésparToro.

Systèmedeprotection antiretournement(ROPS)– Sécurité

•NeretirezpaslesystèmeROPSdelamachine.

•Attachezbienlaceinturedesécuritéetapprenez

àladétacherrapidementencasd'urgence.

•Attacheztoujourslaceinturedesécuritéquand

l'arceaudesécuritéestrelevé.

•Vériezsoigneusementoùsetrouventles

obstaclesenhauteuretnelestouchezpas.

•MaintenezlesystèmeROPSenbonétaten

vériantminutieusementetrégulièrements'ilest
endommagéetenmaintenanttouteslesxations
bienserrées.

•RemplacezlesystèmeROPSs'ilestendommagé.

Neleréparezpasetnelemodiezpas.

Consignesdesécuritésurles pentes

•Établissezvospropresprocéduresetrèglesà

appliquerpourutiliserlamachinesurdespentes.
Cesprocéduresdoiventcomprendreuneétude
dusitevisantàidentierlespentessurlesquelles
lamachinepeutêtreutiliséesansrisque.Faites
toujourspreuvedebonsensetdediscernement
quandvousréalisezcetteétude.

•Lespentesaugmententsignicativementles

risquesdepertedecontrôleetdebasculement
delamachinepouvantentraînerdesaccidents
gravesoumortels.L'utilisationdelamachinesur
unepente,quellequ'ellesoit,exigederedoubler
deprudence.

•Réduisezlavitessededéplacementdelamachine

surlespentes.

•N'utilisezpaslamachinesurlespentessur

lesquellesvousnevoussentezpasàl'aise.

•Méez-vousdestrous,ornières,bosses,rochers

ouautresobstaclescachés.carlesirrégularités
duterrainrisquentdeprovoquerleretournement
delamachine.L'herbehautepeutmasquerles
accidentsduterrain.

•Choisissezunevitesseréduitepournepasavoirà

vousarrêterouàchangerdevitessequandvous
travaillezsurunepente.

•Lamachinepeutseretourneravantquelesroues

perdentdeleurmotricité.

•Évitezd'utiliserlamachinesurdel'herbehumide.

Lesrouespeuventperdredeleurmotricité,même
silesfreinssontdisponiblesetopérationnels.

•Évitezdedémarrer,devousarrêteroudetourner

surunepente.

•Déplacez-vousàvitesseréduiteet

progressivementsurlespentes.Nechangezpas
subitementlavitesseouladirectiondelamachine.

•N'utilisezpaslamachineprèsdedénivellations,

fossés,bergesouétenduesd'eau.Lamachine
pourraitseretournerbrusquementsiuneroue
passepar-dessusunedénivellationquelconqueet

23

seretrouvedanslevide,ousiunbords'effondre.
Établissezunezonedesécuritéentrelamachine
ettoutdangerpotentiel(2largeursdemachine).

Utilisationdufreinde stationnement

Serreztoujourslefreindestationnementlorsque
vousarrêtezlamachineouquevouslalaissezsans
surveillance.

Fonctionnementdela commandedeslames (PDF)

Lacommandedeslames(PDF)permetdedémarrer
etd'arrêterlarotationdeslamesetdesautres
accessoiresqu'elleentraîne.

Engagerlacommandedeslames (PDF)

Serragedufreindestationnement

ATTENTION

Lefreindestationnementpeutnepas
immobiliserparfaitementlamachinesielle
estgaréesurunepente.Lamachinerisque
alorsdecauserdesdommagescorporelsou
matériels.

Negarezpaslamachinesurunepente,à
moinsdecaleroudebloquerlesroues.

Figure14

Remarque:Lescourroiesd'entraînementsubissent

uneusureexcessivesilacommandedeslames(PDF)
estengagéealorsquelacommanded'accélérateur
estàmi-courseoumoins.

g008945

Figure16

Désengagerlacommandedes lames(PDF)

g036754

Desserragedufreinde stationnement

Figure15

g009174

Figure17

Utilisationdel'accélérateur

Vouspouvezdéplacerlacommanded'accélérateur
entrelespositionsHAUTRÉGIMEetBASRÉGIME(Figure

18).

g036755

SélectionneztoujourslapositionHAUTRÉGIMEquand
vousmettezletablierdecoupeenmarcheavecla
commandedeslames(PDF).

24

Figure18

Utilisationdustarter

Utilisezlestarterpourdémarrerquandlemoteurest
froid.

1.Utilisezlestarterpourdémarrerlemoteurquand
ilestfroid.

2.Tirezsurleboutondestarterpourengager
lestarteravantd'utiliserlecommutateur
d'allumage(Figure19).

3.Poussezsurleboutonpourdésengagerle
starterlorsquelemoteuradémarré(Figure19).

Important:N'actionnezpasledémarreur

plusde5secondesdesuite.Silemoteurne
démarrepas,attendez15secondesavantde
faireunenouvelletentative.Ledémarreur
risquedegrillersivousnerespectezpas
cesconsignes.

Remarque:Vousdevrezpeut-êtrevous

g008946

faireplusieurstentativespourdémarrerle
moteurlapremièrefoisaprèsquelesystème
d'alimentationsoitrestéentièrementvide.

g008947

Figure20

2.TournezlaclédecontactenpositionARRÊT
pourcouperlemoteur.

Figure19

1.PositionENSERVICE2.PositionHORSSERVICE

Utilisationducommutateur

Démarragedumoteur

1.Relevezl'arceaudesécuritéetbloquez-leen
position,asseyez-voussurlesiègeetattachez
laceinturedesécurité.

2.Amenezlescommandesdedéplacementen
positiondeVERROUILLAGEAUPOINTMORT.

3.Serrezlefreindestationnement;voirSerrage

dufreindestationnement(page24).

4.Placezlacommandedeslames(PDF)en
positionDÉSENGAGÉE(Figure17).

5.Réglezlacommanded'accélérateuràmi-course
entrelespositionsBASRÉGIMEetHAUTRÉGIME.

g008959

d'allumage

1.Tournezlaclédecontactàlapositionde

DÉMARRAGE(Figure20).

Remarque:Relâchezlacléquandlemoteur

démarre.

25

Figure21

g008947

Figure22

1.Arrêt3.Démarrage

2.Contact

Arrêtdumoteur

Remarque:Reportez-vousàlaFigure40pour

déterminerquelmoteurestmontésurlamachine.

PRUDENCE

Lesenfantsoulespersonnesàproximité

g036838

risquentdeseblessers'ilsdéplacentou
essayentd'utiliserlamachine,lorsquecelle-ci
estlaisséesanssurveillance.

6.Tournezlaclédecontactàlapositionde

DÉMARRAGE(Figure22).

Remarque:Relâchezlacléquandlemoteur

démarre.

Important:N'actionnezpasledémarreur

plusde5secondesdesuite.Silemoteurne
démarrepas,attendez15secondesavantde
faireunenouvelletentative.Ledémarreur
risquedegrillersivousnerespectezpas
cesconsignes.

Remarque:Vousdevrezpeut-êtrevous

faireplusieurstentativespourdémarrerle
moteurlapremièrefoisaprèsquelesystème
d'alimentationsoitrestéentièrementvide.

Retireztoujourslaclédecontactetserrez
lefreindestationnementsivouslaissezla
machinesanssurveillance,neserait-cequ'un
instant.

ArrêtdesmoteursKawasakiet Kohler

Laissezlemoteurtournerauralentipendant
60secondesavantdecouperlecontact.

26

Figure23

g036839

Figure24

g037049

Important:Pouréviterlesfuitesdecarburant,

vériezquelerobinetd'arrivéedecarburantest
bienferméavantdetransporterouderemiserla
machine.Serrezlefreindestationnementavant
detransporterlamachine.N'oubliezpasd'enlever
laclédecontact,carlapompeàcarburantpourrait
semettreenmarcheetdéchargerlabatterie.

ArrêtdesmoteursToro

Remarque:Placezlacommanded'accélérateuren

positionHAUTRÉGIMEavantdecouperlemoteur.

Important:Pouréviterlesfuitesdecarburant,

vériezquelerobinetd'arrivéedecarburantest
bienferméavantdetransporterouderemiserla
machine.Serrezlefreindestationnementavant
detransporterlamachine.N'oubliezpasd'enlever
laclédecontact,carlapompeàcarburantpourrait
semettreenmarcheetdéchargerlabatterie.

Conduiteenmarcheavant ouarrière

Lacommanded'accélérateuragitsurlerégime
moteurquisemesureentours/minute(tr/min).Placez
lacommanded'accélérateurenpositionHAUTRÉGIME
pourobtenirdesperformancesoptimales.Pour
travailler,placeztoujourslacommanded'accélérateur
enpositionhautrégime(pleingaz).

27

PRUDENCE

Lamachinepeuttournertrèsrapidement.
Vousrisquezdeperdrelecontrôlede
lamachineetdeblesserquelqu'unou
d'endommagerlamachine.

•Soyezextrêmementprudentdansles
virages.

•Ralentissezavantdeprendredesvirages
serrés.

Utilisationdesleviersde commandededéplacement

1.Desserrezlefreindestationnement;voir

Desserragedufreindestationnement(page24).

2.Amenezlesleviersdecommandede
déplacementaucentre,enposition
déverrouillée.

3.Pourvousdéplacerenmarcheavant,poussez
lentementlesleviersdecommandede
déplacementversl'avant(Figure26).

c:\data\documentum\checkout\g004532

Figure25

1.Levierdecommandede
déplacementenposition
deVERROUILLAGEAUPOINT

MORT

2.Positioncentralede
déverrouillage

3.Marcheavant

4.Marchearrière

5.Avantdelamachine

Conduiteenmarcheavant

Remarque:Lemoteurs'arrêtesivousactionnez

lesleviersdecommandededéplacementalorsque
lefreindestationnementestserré.

g008952

Figure26

Conduiteenmarchearrière

1.Amenezlesleviersdecommandede
déplacementaucentre,enposition
déverrouillée.

2.Pourvousdéplacerenmarchearrière,tirez
lentementlesleviersenarrière(Figure27).

Pourarrêterlamachine,tirezlesleviersdecommande
dedéplacementenpositionPOINTMORT.

28
