FormNo.3449-135RevA

Tosaerbaconoperatoreabordo da122cmSerie2000HDXRD

Nºdelmodello74456TE—Nºdiserie410020000esuperiori

Registrateilvostroprodottopressowww.T oro.com. Traduzionedell'originale(IT)

*3449-135*

Questoprodottoèconformeatutteledirettiveeuropee pertinenti.Perinformazionidettagliatevederela DichiarazionediConformità(DICO)specicadel prodotto,fornitaaparte.

Fateriferimentoalleinformazionifornitedal proprietariodelmotoreinsiemeallamacchina.

Forzalordaonetta:Laforzalordaonettadiquesto motoreèstatavalutatainlaboratoriodalproduttore delmotoreinconformitàallanormaSAE(Society ofAutomotiveEngineers)J1940oJ2723.La congurazionerispondenteairequisitidisicurezza, emissioniefunzionamentocomportaunasensibile riduzionedellacoppiaeffettivadelmotorediquesta classeditosaerba.Fateriferimentoalleinformazioni fornitedalproduttoredelmotoreforniteinsiemealla macchina.

Introduzione

Questotosaerbaalamerotanticonoperatorea bordoèpensatoperl'utilizzodapartedioperatori professionistidelverde.Ilsuoscopoèquello ditagliarel'erbadipratibentenutidicomplessi residenzialioproprietàcommerciali.L'utilizzodi questoprodottoperscopinonconformiallefunzioni percuièstatoconcepitopuòesserepericolosoper voiegliastanti.

Leggeteattentamenteilpresentemanualealne diutilizzareemantenerecorrettamenteilprodotto edevitareinfortuniedanni.Voisieteresponsabili delcorrettoutilizzodelprodotto,all'insegnadella sicurezza.

Visitateilsitowww.Toro.comperriceveremateriali diformazionesullasicurezzaeilfunzionamentodei prodotti,avereinformazionisugliaccessori,ottenere assistenzanellaricercadiunrivenditoreoregistrareil vostroprodotto.

Perassistenza,ricambioriginaliT orooulteriori informazioni,rivolgeteviaunDistributoreToro autorizzatooadunCentroAssistenzaT oroedabbiate sempreaportatadimanoilnumerodelmodelloed ilnumerodiseriedelprodotto.LaFigura1indica laposizionedelnumerodelmodelloedelnumero diseriesulprodotto.Scriveteinumerineglispazi previsti.

g233855

Figura1

Nºdelmodello

Nºdiserie

Perevidenziareleinformazionivengonoutilizzatedue parole.Importanteindicainformazionimeccanichedi particolareimportanzaeNotaevidenziainformazioni generalidiparticolarerilevanza.

Ilsimbolodiavvisodisicurezza(Figura2)comparesia inquestomanualesiasullamacchinaperrichiamare lavostraattenzionesuimportantimessaggidi sicurezzadicuidovreteseguireleindicazioniper evitareincidenti.Questosimboloverràaccompagnato dalleparolePericolo,AvvertenzaoAttenzione.

•Pericoloindicaunasituazionedipericolo

imminenteche,senonevitata,determinalamorte ograviinfortuni.

•Avvertenzaindicaunasituazionedipericolo

potenzialeche,senonevitata,potrebbe determinarelamorteograviinfortuni.

•Attenzioneindicaunasituazionedipericolo

potenzialeche,senonevitata,potrebbe determinarelamorteolieviinfortuni.

sa-black

Figura2

Simbolodiavvisodisicurezza

Importante:Conilvostrodispositivomobile,

potetescansionareilcodiceQRsull'adesivodel numerodiserie(seindotazione)peraccedere ainformazionisugaranzia,ricambiealtre informazionisuiprodotti.

Contattateciawww.Toro.com.

StampatonegliUSA

Tuttiidirittisonoriservati

Indice

Sicurezza..................................................................4

Requisitigeneralidisicurezza............................4

Indicatoredipendenza.......................................5

Adesividisicurezzaeinformativi........................6

Quadrogeneraledelprodotto.................................12

Comandi..........................................................12

Speciche........................................................14

Attrezzi/accessori.............................................14

Primadell’uso......................................................15

Sicurezzaprimadelfunzionamento..................15

Rifornimentodicarburante...............................16

Manutenzionegiornaliera.................................17

Rodaggiodiunamacchinanuova.....................17

Usodelsistemadiprotezione

antiribaltamentoROPS.................................17

Usodelsistemadimicrointerruttoridi

sicurezza.......................................................18

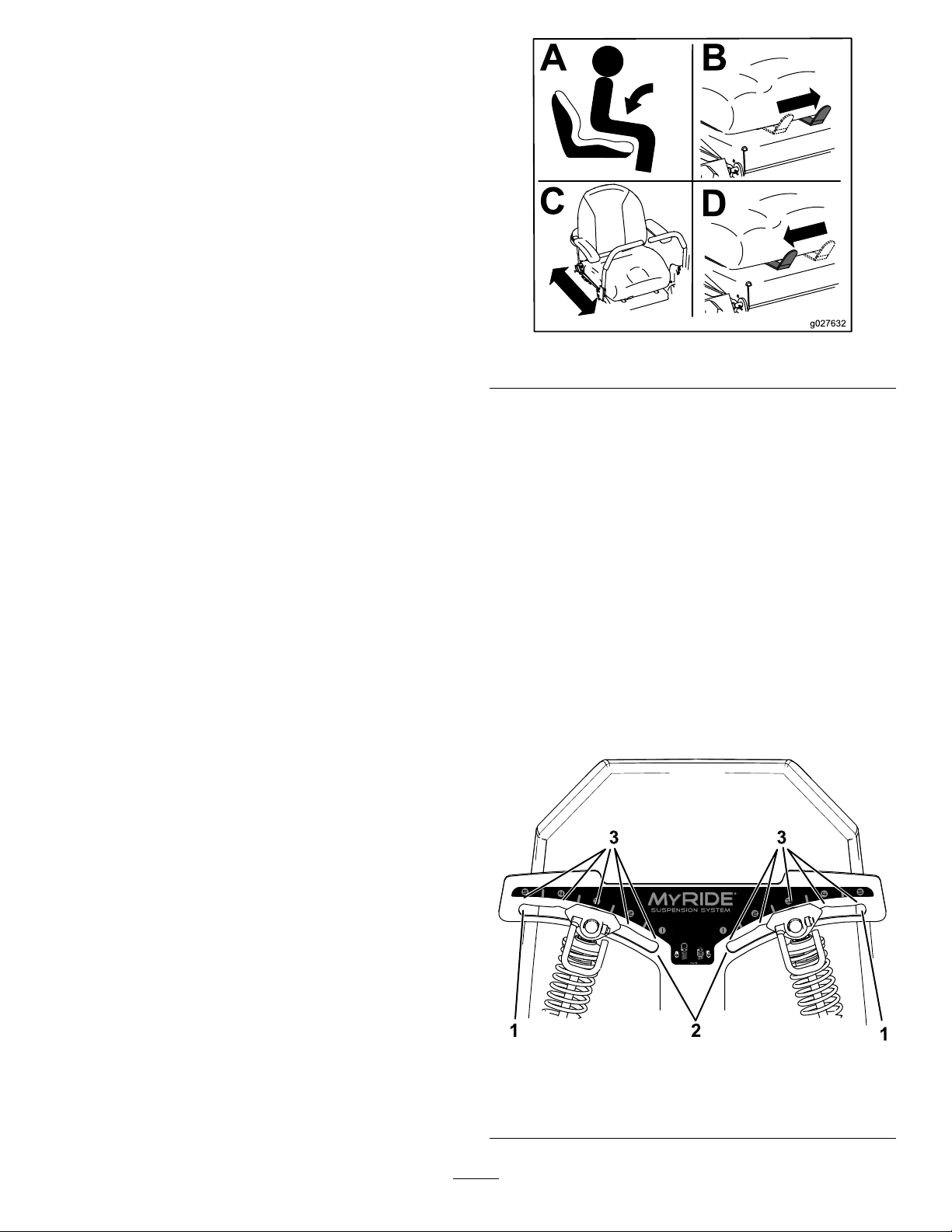

Posizionamentodelsedile................................19

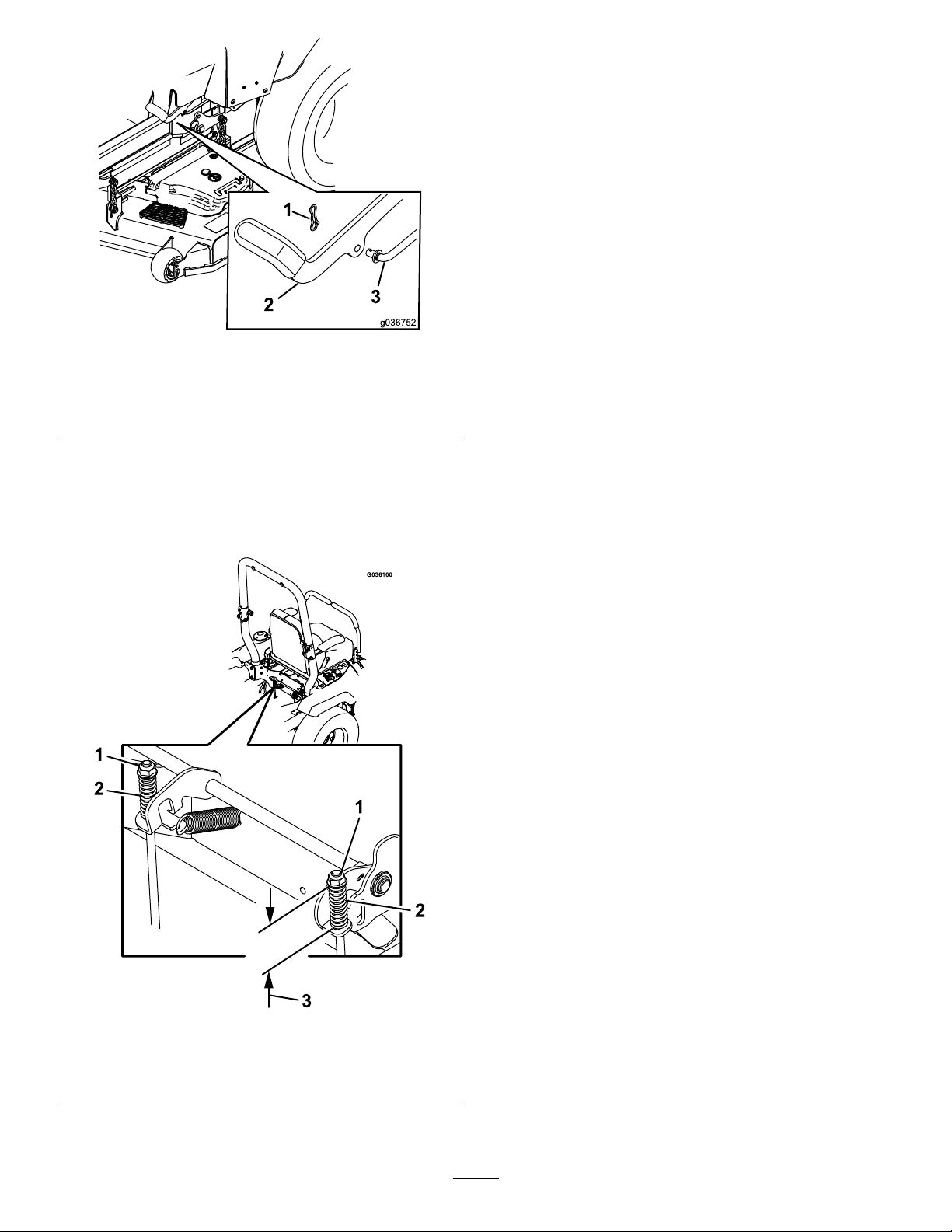

Regolazionedeigruppiammortizzatori

posteriori.......................................................19

Utilizzodiattrezzieaccessori...........................20

Durantel’uso.......................................................20

Sicurezzaduranteilfunzionamento..................20

Ingressonellapostazionedell'operatore...........23

Azionamentodelfrenodistaziona-

mento............................................................23

Utilizzodelcomandodellelamedeltosaerba

(PDF)............................................................23

Utilizzodell'acceleratore...................................24

Utilizzodellostarter..........................................24

Avviamentodelmotore.....................................24

Spegnimentodelmotore...................................25

Utilizzodellelevedicomandodel

movimento....................................................26

Guidadellamacchina.......................................26

Regolazionedell'altezzaditaglio......................27

Regolazionedeirulliantistrappo.......................28

Suggerimenti...................................................28

Dopol’uso...........................................................29

Sicurezzadopoilfunzionamento......................29

Utilizzodellavalvoladiintercettazionedel

carburante.....................................................30

Utilizzodellevalvoledirilasciodelleruote

motrici...........................................................30

Trasportodellamacchina..................................31

Manutenzione.........................................................34

Sicurezzainfasedimanutenzione....................34

Programmadimanutenzioneraccoman-

dato..............................................................34

Procedurepre-manutenzione..............................35

Rilasciodellacortinadelpiattoditaglio.............35

Rimozionedellaprotezioneinlamiera...............36

Lubricazione......................................................36

Ingrassaggiodellamacchina............................36

Manutenzionedelmotore....................................37

Sicurezzadelmotore........................................37

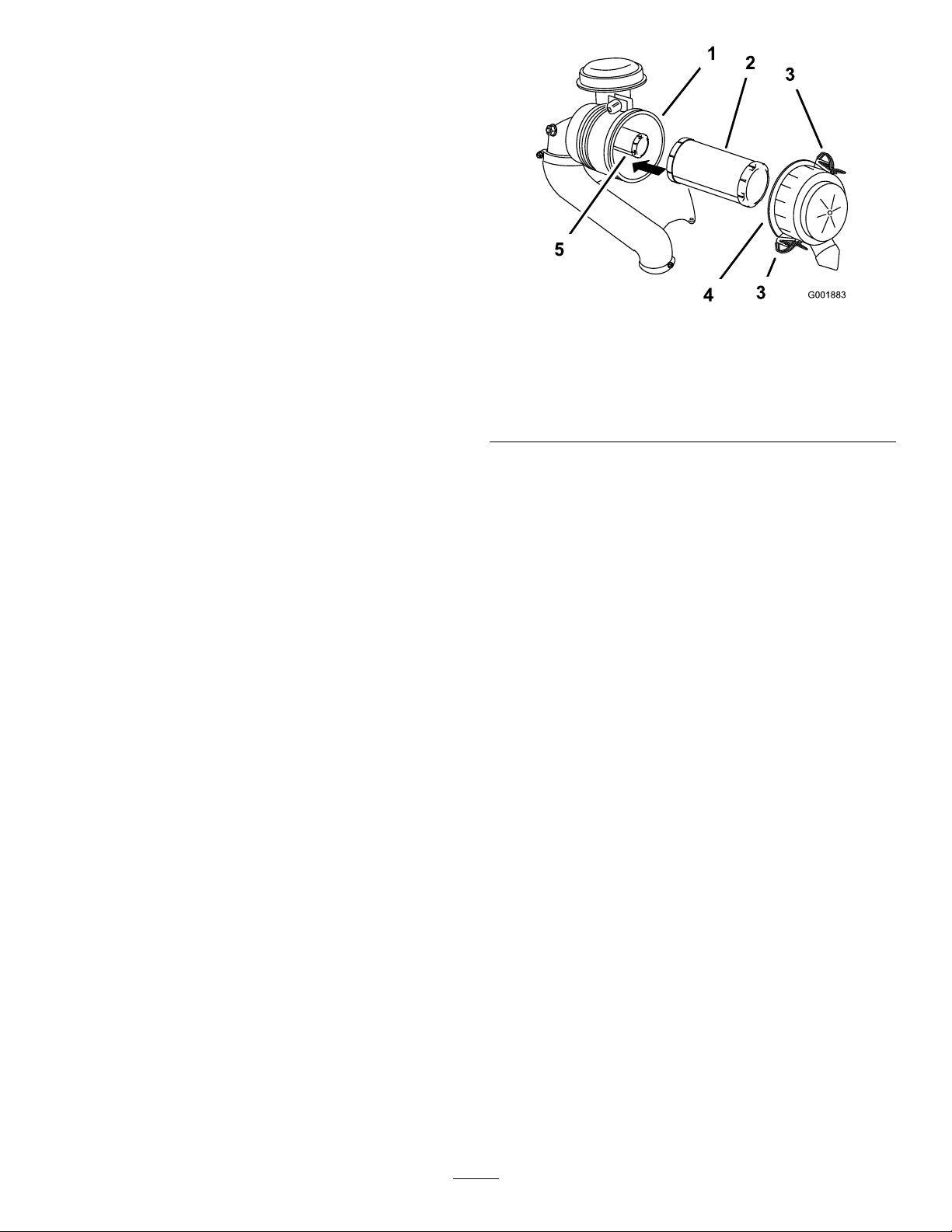

Revisionedelltrodell'aria...............................37

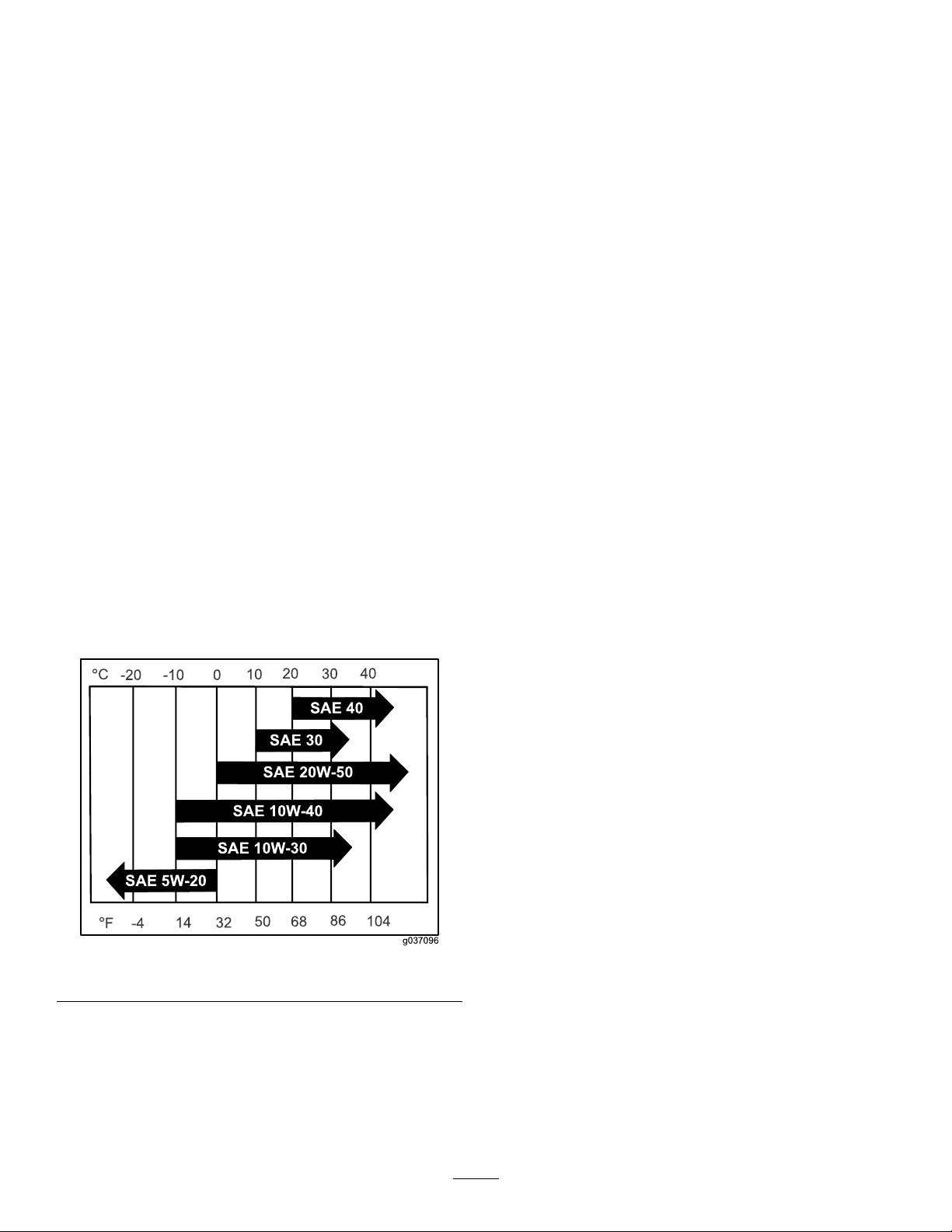

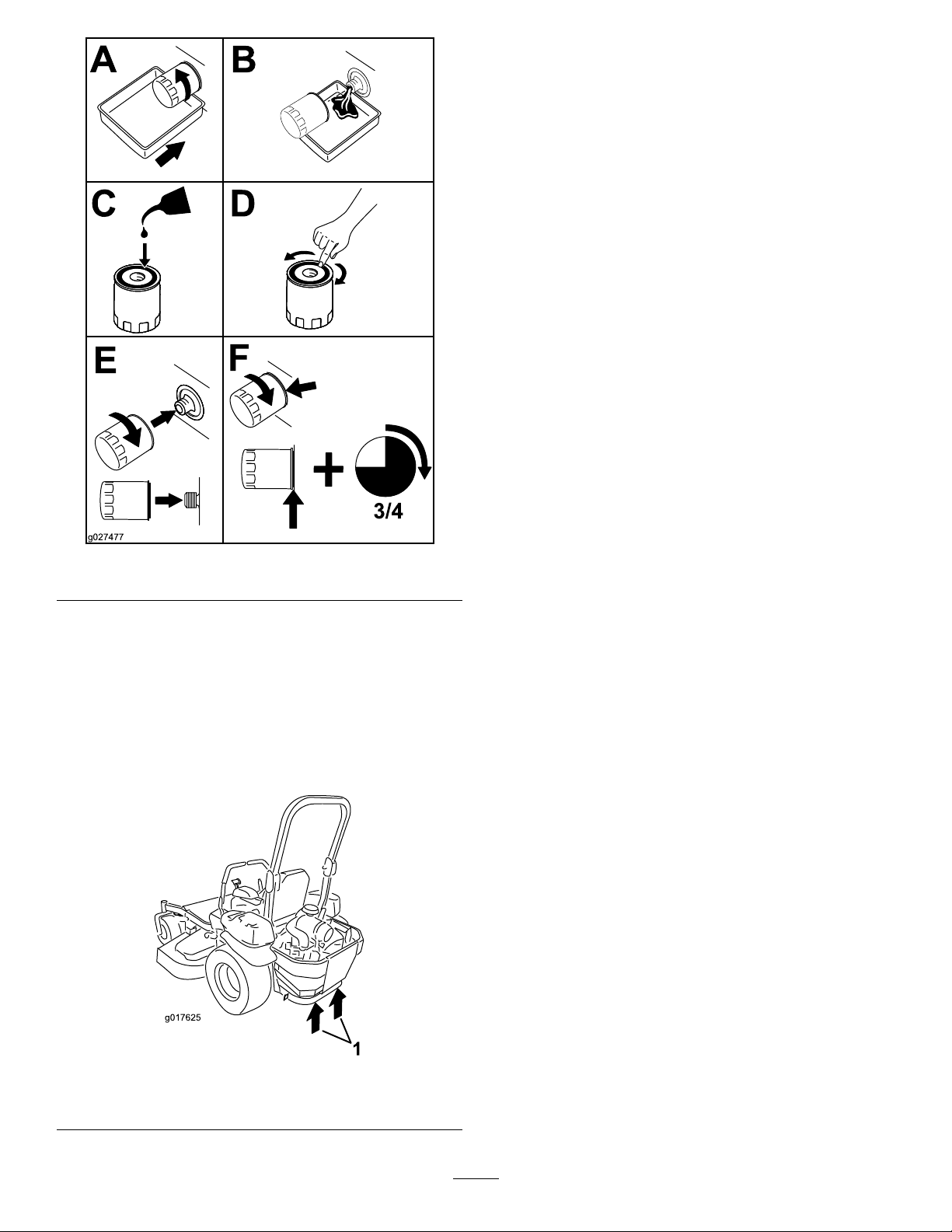

Cambiodell’oliomotore....................................38

Manutenzionedella/ecandela/e.......................40

Puliziadell'impiantodiraffreddamento..............41

Puliziadellagrigliadelmotore...........................41

Controllodelparascintille..................................42

Sostituzionedelltrodellapresa

d'aria-emissioni.............................................42

Manutenzionedelsistemadialimenta-

zione............................................................43

Sostituzionedelltrocarburante.......................43

Manutenzionedelserbatoiocarburante............43

Manutenzionedell'impiantoelettrico....................44

Sicurezzadell'impiantoelettrico........................44

Revisionedellabatteria....................................44

Revisionedeifusibili.........................................46

Manutenzionedelsistemaditrazione..................46

Controllodellacinturadisicurezza....................46

Controllodellemanopoledelrollbar.................46

Messaapuntodell'allineamento.......................47

Controllodellapressionedegli

pneumatici....................................................48

Vericadeidadiadalettedelleruote.................48

Manutenzionedeifreni........................................48

Regolazionedelfrenodistazionamento...........48

Manutenzionedellacinghia.................................50

Ispezionedellecinghie.....................................50

Sostituzionedellacinghiadeltosaerba.............50

Sostituzionedellacinghiadiazionamento

dellapompaidraulica....................................51

Manutenzionedelsistemadicontrolli..................52

Regolazionedellaposizionedell'impugna-

turadicomando............................................52

Regolazionedellatiranteriadicontrollodel

movimento....................................................52

Manutenzionedell'impiantoidraulico...................54

Sicurezzadell'impiantoidraulico.......................54

Specichedeluidoidraulico............................54

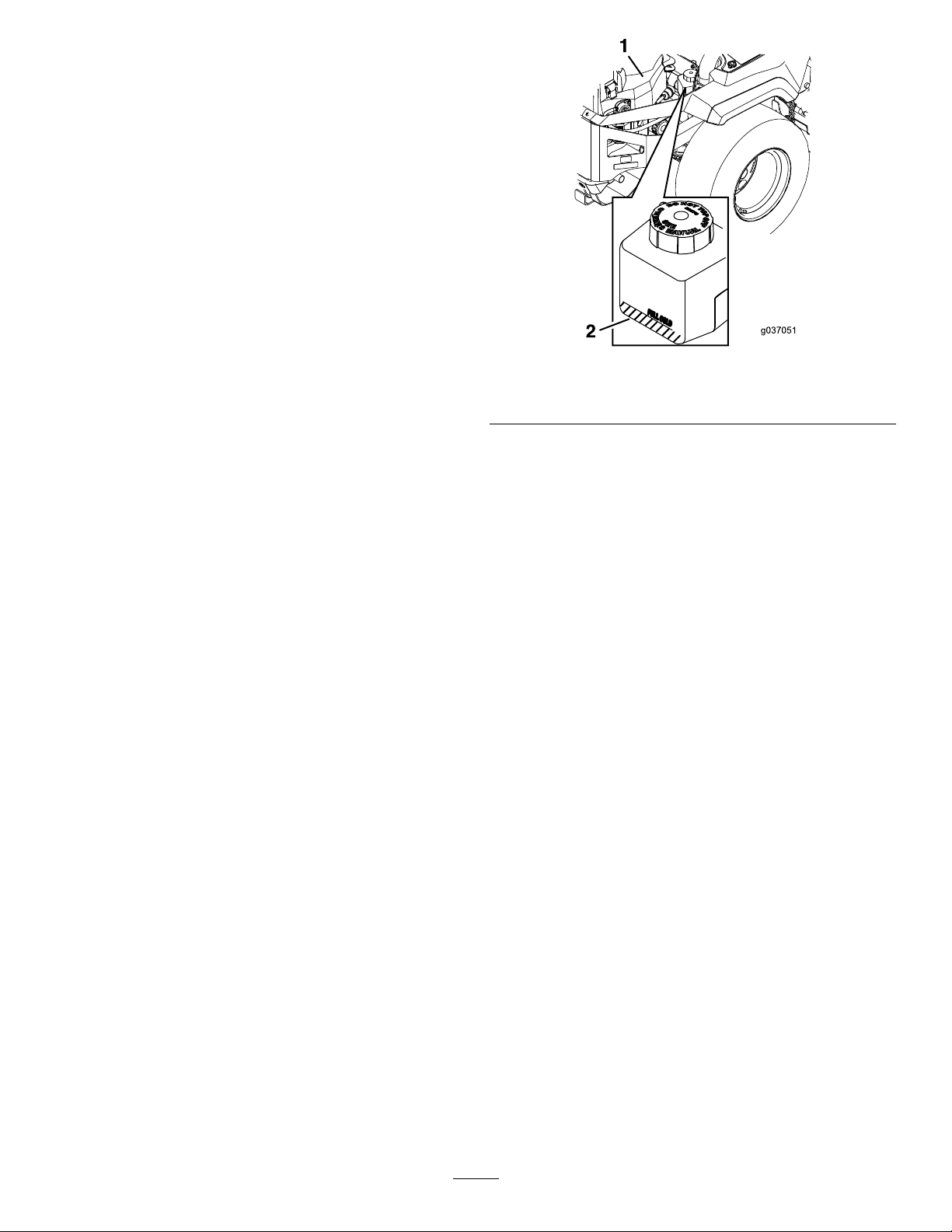

Controllodellivellodeluidoidraulico...............54

Cambiodeluidoidraulicoedeiltri..................54

Spurgodell'impiantoidraulico...........................56

Manutenzionedelpiattoditaglio..........................57

Sicurezzadellelame.........................................57

Revisionedellelameditaglio............................57

Regolazionedellivellamentolateralee

dell'inclinazionedellalama............................58

Rimozionedelpiattoditagliodel

tosaerba........................................................61

Pulizia.................................................................62

Puliziadelpiattoditaglio...................................62

Puliziadelsistemadisospensione....................62

Smaltimentoriuti.............................................62

Rimessaggio...........................................................62

Sicurezzainfasedirimessaggio.......................62

Puliziaerimessaggio........................................62

Localizzazioneguasti..............................................64

Schemi....................................................................67

Sicurezza

Questamacchinaèstataprogettatainconformitàcon ENISO5395.

Requisitigeneralidi sicurezza

Questoprodottoèingradodiamputaremaniepiedi, ediscagliareoggetti.Rispettatesempretuttele normedisicurezzaperevitaregraviinfortunipersonali olamorte.

•Leggeteecomprendeteilcontenutodiquesto

Manualedell'operatoreprimadiavviareilmotore.

•Tenentegliastantieibambiniadistanza.

•Nonlasciatechebambiniopersonenon

addestrateutilizzinooeffettuinointerventidi manutenzionesullamacchina.Consentite l'utilizzodellamacchinael'esecuzionediinterventi dimanutenzionesudiessasoloapersone responsabili,addestrate,cheabbianofamiliarità conleistruzioniesicamentecapaci.

•Tenetesempreilrollbarcompletamentealzatoe

bloccato,edallacciatelacinturadisicurezza.

•Nonutilizzatelamacchinainprossimitàdi

scarpate,fossi,terrapienioinpresenzadiacqua oaltripericoli,oppuresuterreniconpendenza superiorea15°.

•Noninlatelemanioipiediaccantoallepartiin

movimentodellamacchina.

•Nonutilizzatelamacchinasenzachetuttigli

schermi,imicrointerruttorieglialtridispositividi protezionesianoinsedeefunzionanti.

•Spegneteilmotore,rimuovetelachiavee

attendetel’arrestodituttelepartiinmovimento primadilasciarelaposizionedell’operatore. Lasciateraffreddarelamacchinaprimadieseguire interventidiriparazione,diregolazione,di rifornimentoedipuliziaodirimessarla.

Indicatoredipendenza

Figura3

Potetecopiarequestapagineperusopersonale.

1.Lapendenzamassimacheconsentediutilizzarelamacchinaèdi15gradi.Usateilgracodellependenzeperdeterminarela pendenzadiunterrenoprimadiutilizzarelamacchina.Nonutilizzatequestamacchinasupendenzesuperioriai15gradi. Ripiegateilgracolungolalineacheindicalapendenzaconsigliata.

2.Allineatequestobordoaunasupercieverticale,comeunalbero,unedicio,ilpalodiunrecinto,ecc.

3.Esempiodicomeconfrontareunapendenzaconilbordoripiegato

g011841

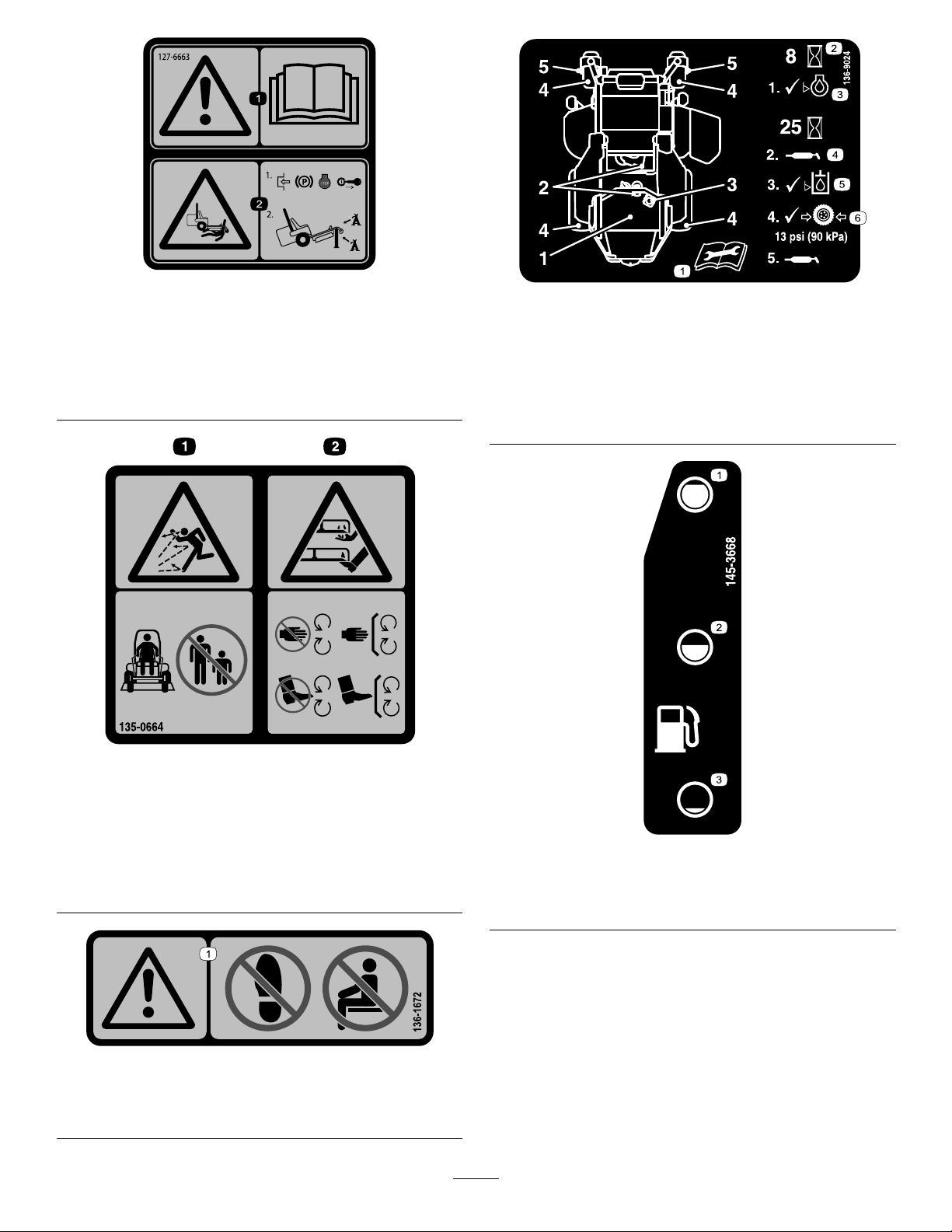

Adesividisicurezzaeinformativi

Gliadesividisicurezzaediistruzionisonochiaramentevisibiliesonoafssiaccantoazone particolarmentepericolose.Sostituitegliadesividanneggiatiosmarriti.

Marchiodelproduttore

1.Indicachelalamaèspecicatacomeparterealizzatadal produttoredellamacchinaoriginale.

Simbolidellabatteria

Sullavostrabatteriasitrovanoalcunidiquestisimboli,

otutti.

decaloemmarkt

decal106-5517

106-5517

1.Avvertenza–nontoccatelasuperciecalda.

decalbatterysymbols

1.Pericolodiesplosione.6.Tenetelontanogliastanti

2.Vietatofumare,fuocoe ammelibere

3.Pericolodiustionida liquidocausticoosostanza chimica.

4.Usateocchialidi sicurezza.

5.LeggeteilManuale dell'operatore.

dallabatteria.

7.Indossateprotezioniper gliocchi;igasesplosivi possonocausarececitàe altriinfortuni.

8.L'acidodellabatteriapuò accecareecausaregravi ustioni.

9.Lavateimmediatamente gliocchiconabbondante acquaericorretesubitoal medico.

10.Contienepiombo;non disperdetenell'ambiente

93-7818

1.Avvertenza–leistruzioniperilserraggiodelbulloneedel dadodellalamaaunvalorecompresotra115e149N∙m sonoriportatenelManualedell'operatore.

decal93-7818

decal107-3069

107-3069

1.Avvertenza–quandoilrollbarèabbassato,nonvisono altreprotezioniantiribaltamento.

2.Perevitareinfortuniolamorteacausadiunribaltamento, teneteilrollbarcompletamentealzatoebloccatointale posizione,eallacciatelacinturadisicurezza.Abbassate ilrollbarsoloquandoèstrettamentenecessario,enon allacciatelacinturadisicurezzaquandoilrollbarè abbassato.

3.LeggeteilManualedell’operatore;guidatepianoecon prudenza.

decal112-3858

112-3858

1.LeggeteilManuale

3.Rimuovetelachiaveprima

dell'operatore.

2.LeggeteilManuale

4.Impostazionidell'altezza dell’operatoreprimadi eseguireinterventidi manutenzione.

112-9028

1.Avvertenza–teneteviadistanzadallepartiinmovimento; nonrimuoveteleprotezionieglischermi.

diregolarel'altezzadi taglio.

ditaglio

decal116-8588

116-8588

1.LeggeteilManualedell'operatore.

2.Ruotatelamanopoladirilasciodellatrazioneperallentarla, fatescorrerelamanopolaeserratela.

3.Spingetelamacchina.

decal112-9028

116-5610

1.Contaore

2.Presadiforza(PDF)

3.Frenodistazionamento6.Batteria

4.Folle

5.Interruttoredirilevamento dellapresenza dell'operatore

decal116-5610

decal117-1 194

117-1194

1.Percorsodellacinghia2.Motore

126-4363

1.Pericolodiamputazione/smembramentoeaggrovigliamento –ventolaecinghia.Spegneteilmotoreetoglietelachiave primadieffettuareinterventidiregolazione,manutenzione opuliziasullamacchina.

decal126-4363

decal126-8172

126-8172

1.Altezzaditaglio

1.Frenodistazionamento disinnestato

2.Frenodistazionamento innestato

decal126-9939

126-9939

1.LeggeteilManuale dell'operatore.

decal126-7816

2.Rabboccatenoalfondo delcollodelbocchettone; avvertenza–nonriempite eccessivamenteil serbatoio.

126-7816

1.Avvertenza–leggeteil Manualedell'operatore.

decal127-6663

127-6663

decal136-9024

136-9024

2.Pericolodischiacciamento –inseriteilfrenodi stazionamento,spegnete ilmotoreetoglietela chiave;sostenetela macchinaconcavalletti.

1.LeggeteilManuale

4.Puntodiingrassaggio dell'operatoreprima dieffettuarela manutenzione.

2.Oredifunzionamento5.Livellodeluidoidraulico

3.Livellodell’oliomotore.6.Pressionepneumatici

135-0664

1.Pericolodilanciodioggetti –tenetegliastantia distanzadisicurezza.

136-1672

1.Avvertenza–nonmetteteilpiede;nontrasportate passeggeri.

2.Pericolodi taglio/smembramento dimaniepiedi–tenetevi adistanzadalleparti inmovimento.Non rimuoveteicarterele protezioni.

decal135-0664

decal145-3668

145-3668

1.Carburante–pieno3.Carburante–vuoto

2.Carburante–50%

decal136-1672

decal137-9240

137-9240

1.Starter

2.Lucedalavoro4.Minima

SimboliinterruttorePDF

1.PDF-disinnestate2.PDF-innestate

3.Massima

decalmotioncntrllh-126-6194

Controllomovimentosinistro

1.Velocitàdellamacchina4.Folle

2.Massima5.Retromarcia

3.Minima

decalptosymbols

1.Altezzaditaglio

decaltransportlock

Bloccoditrasporto

2.Sollevatepersbloccareil bloccoditrasporto.

decalmotioncntrlrh-126-6183

Controllomovimentodestro

1.Velocitàdellamacchina4.Folle

2.Massima5.Retromarcia

3.Minima

decal136-1720

136-1720

1.Bloccodellacamma

2.Sbloccodellacamma

132-0871

Nota:Questamacchinaèconformealtestdistabilitàdellostandarddisettoreneiteststaticilateralielongitudinaliconla

massimainclinazioneraccomandataindicatasull'adesivo.ConsultateleistruzionidiutilizzodellamacchinainpendenzanelManuale dell'operatoreelecondizioniincuilamacchinavieneutilizzataalnedideterminaresepoteteutilizzarelamacchinanellecondizioni

diunparticolaregiornoesuunparticolaresito.Icambiamentidelterrenopossonodeterminareuncambiamentodelfunzionamento inpendenzadellamacchina.

1.Avvertenza–leggeteilManualedell'operatore;tuttigli operatoridevonoessereaddestratiprimadiutilizzarela macchina;indossateprotezioniperl’udito.

2.Pericoloditaglio/smembramentodellamano–tenetevia distanzadallepartiinmovimento;tenetetutteleprotezioni eglischermimontati.

3.Pericolodilanciodioggetti–tenetegliastantiadistanzadi sicurezza.

4.Pericolodiribaltamento–perilcaricamentosurimorchionon usateduerampe,usateunasolarampaabbastanzalargada contenerelamacchina;lapendenzadellarampadeveessere inferiorea15°;salitesullarampainretromarciaescendete dallarampainmarciaavanti.

5.Pericolodiinvestirepersone–nontrasportatepasseggeri; guardateindietroquandoprocedeteinretromarcia.

6.Pericolodiribaltamento–nonutilizzatelamacchinain prossimitàdiscarpateosupendenzesuperioria15°; utilizzatelasolosupendenzeinferioria15°.

decal132-0871

Quadrogeneraledel prodotto

Comandi

Primadiavviareilmotoreediutilizzarelamacchina, familiarizzatecontuttiicomandi.

Plancia

g271171

Figura5

1.Pedaledisollevamento delpiattodialtezzataglio

2.Posizionidell'altezzadi taglio

3.Bloccoditrasporto

4.Comandi

5.Levedicontrollodel movimento

6.Rollbar

Figura4

7.Gruppoammortizzatore

8.Tappodelcarburante

9.Levadelfrenodi

10.Piattoditaglio

11.Ruotaorientabile

1.Posizioneperlapresa elettricaopzionale

2.Comandodellostarter

3.Comando dell'acceleratore

4.Contaore

g327985

Interruttoreachiave

5.Comandodellelame (presadiforza)

6.Interruttoreachiave

7.Posizionedell'interruttore perilkitlucioptional

L'interruttoreachiave,utilizzatoperavviaree spegnereilmotore,ha3posizioni:SPEGNIMENTO, FUNZIONAMENTOeAVVIAMENTO.VedereAvviamento

delmotore(pagina24).

stazionamento

Comandodellostarter

Usateilcomandodellostarterperavviareilmotore afreddo.

Comandodell'acceleratore

L’acceleratorecontrollailregimemotoreevanta unaregolazionecontinuavariabiledallaposizionedi MINIMAaquelladiMASSIMA(Figura5).

Comandodellelame(presadi

Spialuminosadellabatteria

forza)

Ilcomandodellelame,rappresentatodalsimbolo dellapresadiforza(PDF),innestaedisinnesta l'alimentazioneallelamedeltosaerba(Figura5).

Contaore

Ilcontaoreregistrailnumerodioredifunzionamento delmotore,efunzionaquandoilmotoregira. Utilizzatequestitempiperlaprogrammazionedella manutenzioneordinaria(Figura6).

Figura6

1.Simbolidei microinterruttoridi sicurezza

2.Contaore

3.Spiadellabatteria

Segiratel’interruttoreachiaveinposizione diACCENSIONEperalcunisecondi,latensione dellabatteriavienevisualizzatanell'areaincui generalmentevengonovisualizzateleore.

Laspiadellabatteriasiaccendequandol'interruttore achiaveèaccesoequandolacaricaèinferioreal giustolivellodifunzionamento(Figura6).

Levedicontrollodelmovimento

Utilizzatelelevedicomandodelmovimentoperfare marciaavanti,indietreggiareegirarelamacchina nelladirezioneopportuna(Figura4).

Posizionedibloccoinfolle

Spostatelelevedicomandodelmovimentoverso l'esterno,nellaposizionediBLOCCOINFOLLEquando scendetedallamacchina(Figura25).Quandofermate lamacchinaolalasciateincustodita,mettetesempre lelevedicomandodelmovimentoinposizionedi BLOCCOINFOLLE.

g187133

Levadelfrenodistazionamento

Ognivoltachespegneteilmotore,inseriteilfrenodi stazionamentoperevitarelospostamentoinvolontario dellamacchina.

Indicatorideimicrointerruttoridi sicurezza

Sulcontaoresonopresentideisimbolicheindicano, permezzodiuntriangolonero,cheilcomponente microinterruttoreèposizionatocorrettamente(Figura

6).

Valvoladiintercettazionedel carburante

Chiudetelavalvoladiintercettazionedelcarburante duranteiltrasportooilrimessaggiodella macchina;fateriferimentoaUtilizzodellavalvoladi

intercettazionedelcarburante(pagina30).

Speciche

Nota:Specicheedisegnosonosoggettiavariazionesenzapreavviso.

Larghezza

Senzascoccadeltosaerba

Conpiattoditaglio

121cm

125cm

Lunghezza

Lunghezza208cm

Altezza

RollBar–Sollevato

179cm125cm

RollBar–Abbassato

Peso

Conserbatoiodelcarburantepieno

Senzacarburante

450kg

430kg

Attrezzi/accessori

ÈdisponibileunagammadiattrezziedaccessoriapprovatidaT oroperl'impiegoconlamacchina,per ottimizzareedampliarelesueapplicazioni.RichiedetelalistadegliattrezziedaccessoriapprovatiadunCentro AssistenzaTorooadunDistributoreautorizzati,oppurevisitatewww.Toro.com

Pergarantireprestazioniottimaliemanteneresemprelamacchinainconformitàallenormedisicurezza, utilizzateesclusivamentericambieaccessorioriginaliToro.Ricambieaccessoridialtriproduttoripotrebbero risultarepericolosieilloroimpiegopotrebbefardecaderelagaranziadelprodotto.

Funzionamento

Spegnetelamacchinael'attrezzo(oattrezzi)se qualcunoentranell'area.

Nota:Stabiliteilatisinistroedestrodellamacchina

rispettoallanormaleposizionediguida.

Primadell’uso

Sicurezzaprimadel funzionamento

Requisitigeneralidisicurezza

•Nonlasciatechebambiniopersonenon

addestrateutilizzinooeffettuinointerventidi manutenzionesullamacchina.Lenormativelocali possonoimporrelimitiall'etàdell'operatore.Il proprietarioèresponsabiledell'addestramentodi tuttiglioperatorieimeccanici.

•Ispezionatel'areadoveutilizzeretelamacchinae

rimuovetetuttiglioggettichepossonointerferire conilfunzionamentodellamacchinaochela macchinapotrebbescagliare.

•Familiarizzateconilsicurofunzionamento

dell'apparecchiatura,deicomandidell'operatoree degliadesividisicurezza.

•Vericatecheicomandidipresenzadell'operatore,

imicrointerruttorieleprotezionisianossatie funzionanticorrettamente.Senonfunzionano correttamente,nonazionatelamacchina.

•Nonazionatelamacchinasetutteleprotezioni

eidispositividisicurezza,comeideettori, nonsonoinsedeeperfettamentefunzionanti. Sostituiteicomponentiusuratiodeterioratiquando necessario.

Avvertimentisull'utilizzodel carburante

•Ilcarburanteèestremamenteinammabileed

altamenteesplosivo.Unincendiooun’esplosione causatidalcarburantepossonoustionarevoied altrepersoneeprovocaredanni.

–Perprevenireunacaricaelettrostatica

dall’accensionedelcarburante,rimuovete lamacchinadalcarrelloodalrimorchioed effettuateilrifornimentoaterra,adistanza datuttiiveicoli.Sequestononèpossibile, posizionateuncontenitoredicarburante portatileaterra,adistanzadatuttiiveicoli, eriempitelo;quindieffettuateilrifornimento dellamacchinadalcontenitoredicarburante piuttostochedaunugellodierogazionedi carburante.

–Fateilpienodicarburanteall'apertosuuna

superciepiana,inun'arealiberaeamotore freddo.T ergeteilcarburanteversato.

–Nonmaneggiateilcarburantequandofumate

onelleadiacenzediunaammaliberaodi scintille.

•Spegneteilmotore,rimuovetelachiavee

•Primadellatosatura,ispezionatesemprela

macchinaperaccertarvicheigruppiditagliosiano inbuonecondizionidifunzionamento.

•Valutateilterrenoperdeterminarel'attrezzatura

appropriataedeventualiattrezzioaccessori necessariperilfunzionamentocorrettoesicuro dellamacchina.

•Indossateunabbigliamentoidoneo,comprendente

occhialidiprotezione,pantalonilunghi,scarpe robusteeantiscivoloeprotezioniperleorecchie. Legateicapellilunghienonindossateindumenti larghiogioiellipendenti.

•Nontrasportatepasseggerisullamacchina.

•Tenetegliastantieglianimalidomesticiadistanza

dallamacchinaduranteilsuofunzionamento.

–Nonrimuoveteiltappodelcarburantené

rabboccateilcarburantenelserbatoiomentreil motoreèinfunzioneoècaldo.

–Sedelcarburantedovessefuoriuscire,non

tentatediavviareilmotore.Evitatedicreare unafontediignizionenoaquandoivaporidi carburantenonsarannoevaporati.

–Conservateilcarburanteintanicheapprovate,

etenetelolontanodallaportatadeibambini.

•Seingerito,ilcarburanteènocivoomicidiale.

L'esposizionealungotermineaivaporidi carburantepuòcausaregravidanniemalattie.

–Evitatedirespirarealungoivapori. –Tenetemanievisoadistanzadall'ugelloe

dall'aperturadelserbatoiodelcarburante.

–Teneteilcarburantelontanodagliocchiedalla

pelle.

•Nondepositatelamacchinaolatanicadel

carburanteinpresenzadiammelibere,scintille

ospie,comevicinoaunoscaldabagnooaltre apparecchiature.

•Nonutilizzatelamacchinasenonèmontato

l'impiantodiscaricocompletoosenonèinbuone condizionidiservizio.

•Tenetesemprel'ugellodellapompadelcarburante

acontattoconilbordodelserbatoiodelcarburante oconilforodellatanicanchénonsiastato completatoilrifornimento.Nonutilizzateun dispositivodiaperturadelbloccopompa.

•Sevisietesporcatigliindumenticonilcarburante,

cambiateviimmediatamente.

•Nonriempitetroppoilserbatoiodelcarburante.

Riposizionateiltappodelcarburanteeserratea fondo.

•Rimuoveteerbaedetritidall'apparatoditaglio,

dallamarmitta,dalletrasmissioniedalvano motorepercontribuireapreveniregliincendi. Tergetel'oliooilcarburanteversati.

Rifornimentodicarburante

•mantienepulitoilmotoredurantel'uso;

•eliminaidepositigommosinell'impiantodi

alimentazione,chepossonoprovocareproblemi diavviamento.

Importante:Nonutilizzateadditiviper

carburantecontenentimetanolooetanolo.

Aggiungetelaquantitàcorrettadi stabilizzatore/additivodelcarburanteal carburante.

Nota:Lostabilizzatore/additivoèpiùefcace

semescolatoacarburantefresco.Perridurreal minimolamorchianell'impiantodialimentazione, utilizzatesemprelostabilizzatore.

Riempimentodelserbatoiodel carburante

1.Parcheggiatelamacchinasuterreno pianeggiante.

2.Inseriteilfrenodistazionamento.

3.Spegneteilmotoreetoglietelachiave.

Carburanteraccomandato

•Perottenererisultatiottimaliutilizzatesolobenzina

senzapiombofresca(conmenodi30giorni)e pulita,di87opiùottani(metododiclassicazione (R+M)/2).

•Etanolo:Èaccettabilelabenzinaconetanolono

al10%(nafta)o15%diMTBE(metil-ter-butil-etere) pervolume.L'etanoloel'MTBEnonsonolastessa cosa.Nonèconsentitol'utilizzodibenzinaconil 15%dietanolo(E15)pervolume.Nonutilizzate

benzinaconetanolosuperioreal10%per volume,comeE15(contieneetanoloal15%),E20

(contieneetanoloal20%)oE85(contieneetanolo noall'85%).L'utilizzodibenzinanonconsentita puòcausareproblemidiprestazionie/odannial motorenoncopertidallagaranzia.

•Nonutilizzatebenzinacontenentemetanolo.

•Nellastagioneinvernale,nonconservateil

carburantenelserbatoiooneicontenitori senzautilizzareunappositostabilizzatore.

•Nonaggiungeteolioallabenzina.

4.Puliteattornoaltappodelserbatoiodel carburante.

5.Riempiteilserbatoionoallabasedelcollodel bocchettone(Figura7).

Nota:Nonriempitecompletamenteil

serbatoio.Lospazioconsentiràl'espansionedel carburante.

Usodellostabilizzatore/additivo

L’usodiunadditivostabilizzatore/additivonella macchinaoffreiseguentivantaggi:

•Mantienefrescopiùalungoilcarburantequando

utilizzatosecondoleistruzionidelproduttoredello stabilizzatore;

Usodelsistemadi protezioneantiribaltamento ROPS

AVVERTENZA

Perevitarelesioniodecessodovutia ribaltamento,teneteilrollbarcompletamente sollevatoinposizionedibloccoeutilizzatela cinturadisicurezza.

Assicuratevicheilsedilesiassatoalla macchina.

AVVERTENZA

Quandoilrollbarèabbassatononvièaltra protezioneantiribaltamento.

•Abbassateilrollbarsoltantose assolutamentenecessario.

•Nonallacciatelacinturadisicurezza quandoilrollbarèabbassato.

Figura7

Manutenzionegiornaliera

Ognigiorno,primadiavviarelamacchina,effettuate leprocedureOgniutilizzo/Giornaliereelencatein

Manutenzione(pagina34).

Rodaggiodiunamacchina nuova

Imotorinuoviraggiungonolapienapotenzadopo qualchetempo.Ipiattiditaglioeletrasmissioni, quandosononuovi,hannounmaggioreattritoe assoggettanoilmotoreadunmaggiorecarico.Le macchinenuovehannobisognodiunrodaggiodi40 o50oreprimadisvilupparelapienapotenzaedare lamiglioreperformance.

•Guidatelentamenteeconprudenza.

g036751

•Alzateilrollbarnonappenal’altezzalo consente.

•Controllateattentamentelospaziolibero superioreprimadipassareconlamacchina sottoqualsiasioggetto(rami,vaniporta, lielettrici)eimpediteneilcontatto.

Abbassamentodelrollbar

Importante:Abbassateilrollbarsoltantose

assolutamentenecessario.

1.Perabbassareilrollbar,applicateunapressione inavantisullapartesuperioredelrollbar.

2.Tirateentrambelemanopoleeruotateledi90 gradiinmodochenonsianoinnestate(Figura

8).

3.Abbassateilrollbar(Figura8).

Figura8

1.Rollbarinposizione verticale

2.ManopoladelROPSin posizionediblocco

3.Estraetelamanopoladel ROPS.

4.Ruotatelamanopoladel ROPSdi90gradi.

5.ManopoladelROPSin posizionedisblocco

6.Rollbarinposizione piegata

Sollevamentodelrollbar

Importante:Allacciatesemprelacinturadi

sicurezzaquandoilrollbarèalzato.

1.Sollevateilrollbarnellaposizioneoperativae ruotatelemanopoleinmodochesispostino parzialmentenellescanalature(Figura8).

Usodelsistemadi microinterruttoridi sicurezza

AVVERTENZA

Seimicrointerruttoridisicurezzasono scollegatioguasti,lamacchinapuòmuoversi improvvisamenteecausarelesionipersonali.

•Nonmanometteteimicrointerruttoridi sicurezza.

•Ognigiorno,controllateilfunzionamento deimicrointerruttori,eprimadiazionarela macchinasostituitegliinterruttoriguasti.

Comprensionedelsistemadi microinterruttoridisicurezza

Ilsistemadimicrointerruttoridisicurezzaèprogettato perimpedirel'avviamentodelmotoreamenochenon siverichiquantosegue:

g036746

•ilfrenodistazionamentosiainserito;

•ilcomandodellelame(PDF)siadisinnestato;

•Lelevedicomandodelmovimentosianoin

posizionediBLOCCOINFOLLE.

Ilsistemadimicrointerruttoridisicurezzaèprogettato perspegnereilmotorequandosispostanolelevedi controllodelmovimentodallaposizionediBLOCCOIN

FOLLEmentreilfrenodistazionamentoèinseritoose

l’operatoresialzadalsedilequandolaPTOèinserita.

Ilcontaorehadegliindicatoriperavvisarel'utente quandoilcomponenteainterblocchisitrovanella giustaposizione.Quandoilcomponenteèin posizionecorretta,unindicatorevienevisualizzato sulloschermo.

2.Sollevatecompletamenteilrollbarpremendo contemporaneamentelapartesuperioredelroll barinmodocheiperniscattinoinposizionenon appenasarannoallineatiaifori(Figura8).

3.Premeteilrollbareassicuratevicheentrambii pernisianoinnescati.

g187670

Figura9

1.Gliindicatorivengonovisualizzatiquandoicomponentia interblocchisitrovanonellagiustaposizione.

Collaudodelsistemadi microinterruttoridisicurezza

Intervallotragliinterventitecnici:Primadiogni

utilizzooquotidianamente

Collaudatesempreilsistemadimicrointerruttoridi sicurezzaprimadiutilizzarelamacchina.Qualora nonfunzionicomedescrittodiseguito,fateloriparare immediatamentedaunCentroAssistenzaautorizzato.

1.Restandosedutisulsedile,innestateilfrenodi stazionamentoespostateilcomandodellelame (PDF)inposizionediACCENSIONE.Provatead avviareilmotore:nondeveavviarsi.

2.Restandosedutisulsedile,innestateilfreno distazionamentoespostateilcomandodelle lame(PDF)inposizionediSPEGNIMENTO. Spostateunalevadicomandodelmovimento,a scelta,togliendoladallaposizionediBLOCCOIN

FOLLE.Provateadavviareilmotore:nondeve

avviarsi.Ripeteteconl'altralevadicontrollodel movimento.

3.Sedetevialpostodiguida,inseriteilfrenodi stazionamento,spostateilcomandodellelame (PDF)inposizionediSPENTOespostatele levedicomandodelmovimentoinposizione diBLOCCOINFOLLE.Accendeteilmotore. Conilmotoreacceso,disinseriteilfrenodi stazionamento,inseritel'interruttoredicomando dellelame(PDF)ealzatevileggermentedal sedile:ilmotoredovrebbespegnersi.

4.Sedetevialpostodiguida,inseriteilfrenodi stazionamento,spostateilcomandodellelame (PDF)inposizionediSPENTOespostatele levedicomandodelmovimentoinposizionedi BLOCCOINFOLLE.Accendeteilmotore.Mentre ilmotoregira,metteteinposizionecentraleun controllodelmovimentoascelta,espostate lamacchina(avantioindietro);ilmotoredeve spegnersi.Ripeteteconl'altrocontrollodel movimento.

g027632

Figura10

Regolazionedeigruppi ammortizzatoriposteriori

IlsistemadisospensioneMyRide™èregolabileal nediottenereilmigliorecomfortdimarciapossibile. Poteteregolarei2gruppiammortizzatoriposteriori percambiareinmodosempliceerapidoilsistemadi sospensioni.Posizionateilsistemadisospensione nellaposizionepervoipiùconfortevole.

Lescanalatureperigruppiammortizzatoriposteriori hannoposizionidifermocomeriferimento.Potete posizionareigruppiammortizzatoriposterioriovunque nellascanalatura,nonsolonelleposizionidifermo.Il seguentegracoillustralaposizioneperunaguida morbidaorigidaelediverseposizionidifermo(Figura

11).

5.Sedetevialpostodiguida,disinseriteilfreno distazionamento,spostateilcomandodelle lame(PDF)inposizionediSPENTOespostatele levedicomandodelmovimentoinposizionedi BLOCCOINFOLLE.Provateadavviareilmotore: nondeveavviarsi.

Posizionamentodelsedile

Ilsedilepuòesserespostatoavantieindietro. Posizionateilsedileinmododapotercontrollarela macchinaconsicurezzaeraggiungerecomodamente icomandi(Figura10).

g227753

Figura11

1.Posizionepiùrigida3.Ferminellescanalature

2.Posizionepiùmorbida

Nota:Assicuratevicheigruppiammortizzatori

posteriorisinistroedestrosianosempreregolatinelle stesseposizioni.

Utilizzodiattrezzie accessori

Regolazionedeigruppiammortizzatoriposteriori (Figura12).

UtilizzatesoloattrezzieaccessoriapprovatidaToro.

Sevieneaggiuntopiùdi1kitdisupportoaccessorio (ovvero,kitcestodiraccoltaokitsupportouniversale) inqualsiasidei4puntiindicatinellaFigura13, aggiungeteunkitzavorraanteriore.Contattate uncentroassistenzaautorizzatoperilkitzavorra anteriore.

g329642

g037417

Figura13

1.Aggiungeteunkitzavorraanteriorequandosonomontati2 opiùkitdisupportoaccessoriinquesteposizioni.

Durantel’uso

Sicurezzaduranteil funzionamento

Requisitigeneralidisicurezza

•Ilproprietario/operatorepuòimpedireedè

responsabilediincidentichepossanocausare infortunipersonaliodanniallaproprietà.

•Prestatelamassimaattenzionementreutilizzate

lamacchina.Nonsvolgetenessunaattivitàche vipossadistrarre;incasocontrariopotrebbero vericarsiinfortuniodanni.

•Nonutilizzatelamacchinasesietemalati,stanchi

osesietesottol'effettodialcolodroga.

Figura12

•Ilcontattoconlalamapuòcausaregravilesioni.

g227751

Spegneteilmotore,rimuovetelachiavee attendetel’arrestodituttelepartiinmovimento primadilasciarelaposizionedifunzionamento. GirandolachiaveinposizionediSPEGNIMENTOil

motoredovrebbespegnersielalamafermarsi. Incasocontrario,smettetesubitodiusarela macchinaerivolgeteviaunCentroAssistenza autorizzato.

•Utilizzatelamacchinasoloincondizionidi

buonavisibilitàemeteoidoneo.Nonutilizzatela macchinasec'èrischiodifulmini.

•Tenetemaniepiediadistanzadagliapparatidi

taglio.Restatelontanidall'aperturadiscarico.

•Questamacchinaproducelivelliacusticisuperiori

a85dBAalleorecchiedell'operatore,epuò causarelaperditadell'uditoincasodilunghi periodidiesposizionealrumore.

•Nontosateinretromarciaamenochenonsia

assolutamentenecessario.Guardatesemprein bassoedietroprimadiazionarelamacchinain retromarcia.

•Prestateestremacautelaquandoviavvicinatea

curvecieche,cespugli,alberioaltrioggettiche possanoimpedirelavista.

•Fermatelelameognivoltachenonstate

effettuandolatosatura.

•Selamacchinacolpisceunoggettooiniziaa

vibrare,spegneteimmediatamenteilmotore, rimuovetelachiave(seindotazione)eattendete l’arrestodituttelepartiinmovimentoprimadi vericarelapresenzadidannisullamacchina. Eseguitetuttelenecessarieriparazioniprimadi riprenderel'attività.

•Rallentateefateattenzionequandoeseguite

curveoattraversatestradeemarciapiediconla macchina.Datesemprelaprecedenza.

•Primadiabbandonarelaposizionediguida,

seguiteleseguentiistruzioni:

–Parcheggiatelamacchinasuterreno

pianeggiante.

–Disinnestatelapresadiforzaeabbassateal

suolol'attrezzatura. –Inseriteilfrenodistazionamento. –Spegneteilmotoreetoglietelachiave. –Attendetenchétuttelepartimobilisisiano

fermate.

•Azionateilmotoresoloinareebenventilate.I

gasdiscaricopossonoconteneremonossidodi carbonio,cheèletaleseinalato.

•Nonlasciateincustoditalamacchinainfunzione.

•Agganciateallamacchinagliaccessoritrainati

soltantonelpuntodiattacco.

•Nonazionatelamacchinasetutteleprotezioni

eidispositividisicurezza,comeideettori, nonsonoinsedeeperfettamentefunzionanti. Sostituiteicomponentiusuratiodeterioratiquando necessario.

g229846

Figura14

1.Usateprotezioniperleorecchie.

•Puliteerbaedetritidagliapparatiditaglio,

trasmissioni,marmitteevanimotoreper contribuireapreveniregliincendi.

•Avviateilmotoretenendoilpiedebenlontano

dallelame.

•Siateconsapevolidelpercorsodiscaricodel

tosaerbaeindirizzateloscaricolontanodaglialtri. Evitatediscaricarematerialecontrounaparete ounostacolo,poichéilmaterialepuòrimbalzare indietroversodivoi.

•Arrestatelelame,rallentateefateattenzione

seattraversatesupercidiversedall'erbao trasportatelamacchinaavantieindietrodalla zonadilavoro.

•Noncambiatelavelocitàdelregolatoredelmotore

enonfategirareilmotoreaunavelocitàeccessiva.

•Ibambinisonospessoattiratidallamacchinae

dall'attivitàditosatura.Nondatemaiperscontato cheibambinirimanganodoveliavetevistiper l'ultimavolta.

•Teneteibambiniadistanzadall'areadilavoro

esottol'attentasorveglianzadiunadulto responsabilechenonsial'operatore.

•Stateinguardiaespegnetelamacchinaseun

bambinoentranell'areadilavoro.

•Primadifaremarciaindietroodisvoltare,guardate

ingiùetuttointornopercontrollarechenonvi sianobambini.

•Nontrasportatebambinisullamacchina,anche

quandolelamenonstannotagliando.Ibambini potrebberocadereeferirsigravementeoppure impedireavoidiusarelamacchinaincondizioni disicurezza.Ibambinicheinpassatosono statitrasportatisullamacchinapossonoapparire all'improvvisonell'areadilavoroedessereinvestiti otravoltiinretromarciadallamacchina.

•Usateunicamenteaccessorieattrezziapprovati

daT oro.

Sistemadiprotezione antiribaltamento(ROPS)– Sicurezza

•IlROPSèundispositivodisicurezza

fondamentale.Nonrimuovetealcunodei componentidelROPSdallamacchina.

•Vericatechelacinturadisicurezzasiaallacciata

echepossaessereslacciatarapidamenteincaso diemergenza.

•Teneteilrollbarcompletamentealzatoebloccato

eallacciatesemprelacinturadisicurezzaquando èsollevato.

•Vericateconcural’eventualepresenzadioggetti

sopraelevatiprimadipassaresottodiessienon entrateciincontatto.

•SostituiteicomponentidelROPSdanneggiati.

Noneffettuateriparazioniomodiche.

•Quandoilrollbarèabbassatononvisonoaltre

protezioniantiribaltamento.

•Seleruotecadonodabordi,arginiripidio

nell’acquapuòvericarsiunribaltamentoconi pericolidilesioniemortecheneconseguono.

•Nonindossatelacinturadisicurezzaquandoilroll

barèabbassato.

•Abbassateilrollbarsoltantoseassolutamente

necessario;sollevatelononappenaglispazilo permettono.

•Incasodiribaltamento,portatelamacchinaaun

Centroassistenzaautorizzatoperl’ispezionedel ROPS.

•Utilizzatesoltantoaccessorieattrezziapprovati

daT oroperilROPS.

–Valutatelecondizionidelsitodellagiornata

perdeterminareselapendenzaèsicuraper l'utilizzodellamacchina.Basatevisubuon sensoegiudizioquandoeffettuatequesta valutazione.Icambiamentidelterreno,come l'umidità,possonodeterminareunrapido cambiamentodelfunzionamentoinpendenza dellamacchina.

•Individuateipericoliallabasedellapendenza.

Nonutilizzatelamacchinainprossimitàdi scarpate,fossi,terrapienioinpresenzadiacqua oaltripericoli.Lamacchinapotrebberibaltarsi improvvisamentenelcasoincuiunaruotane superiilbordooseilbordodovessecrollare. Manteneteladistanzadisicurezza(doppiarispetto allalarghezzadellamacchina)tralamacchina eilpericolo.Utilizzateunamacchinaaspintao undecespugliatoremanualepertosarel'erbain questezone.

•Evitatediavviare,arrestareosterzareconla

macchinainpendenza.Evitatedicambiare bruscamentelavelocitàoladirezione;sterzatein modolentoegraduale.

•Nonazionatelamacchinaincondizioniincui

trazione,sterzaggioostabilitàpossonoessere compromessi.Siateconsapevolidelfatto chel'utilizzodellamacchinasuerbabagnata, trasversalmentesupendenzeoindiscesapuò causareunaperditaditrazionedellamacchina. Laperditaditrazionedelleruotemotricipuò comportareunoslittamentoeunaperditadi capacitàfrenanteesterzante.Lamacchina potrebbeslittareancheseleruotesonoferme.

•Rimuoveteosegnalategliostacoli,comefossati,

buche,solchi,dossi,rocceoaltripericolinascosti. L'erbaaltapuònasconderedegliostacoli.Il terrenoaccidentatopuòribaltarelamacchina.

Sicurezzainpendenza

•Lependenzesonounimportantefattoreche

inuiscesugliincidenticausatidaperdita dicontrolloeribaltamento,chepossono comportaregraviinfortuniolamorte.L’operatore èresponsabiledelfunzionamentosicuroin pendenza.L'utilizzodellamacchinasuqualsiasi pendenzarichiedeunlivellosuperioredi attenzione.Primadiutilizzarelamacchinasuuna pendenza,effettuateleseguentiprocedure:

–Rivedeteecomprendeteleistruzioniperle

pendenzenelmanualeesullamacchina. –Utilizzateunindicatored'angoloper

determinarel'angoloapprossimativodella

pendenzadell'area. –Nonutilizzatemailamacchinasupendenze

superioria15°.

•Prestateulterioreattenzionedurantel'utilizzocon

accessorioattrezzichepossonoinuiresulla stabilitàdellamacchinaefarviperdereilcontrollo. Seguiteleistruzionipericontrappesi.

•Sepossibile,teneteilpiattoditaglioabbassatoa

terradurantel'utilizzoinpendenza.Ilsollevamento delpiattoditagliodurantel'utilizzoinpendenza puòcausarel'instabilitàdellamacchina.

Figura15

Azionamentodelfrenodi stazionamento

Innestatesempreilfrenodistazionamentoquando spegneteolasciateincustoditalamacchina.

Innestodelfrenodistazionamento

Parcheggiatelamacchinasuterrenopianeggiante.

g221745

1.Zonadisicurezza–qui utilizzatelamacchinasu pendenzeinferioria15°o inzonepianeggianti.

2.Zonadipericolo– utilizzateuntosaerba aspintae/oun decespugliatoreamano supendenzesuperioria 15°evicinoascarpateo acqua.

3.Acqua

4.W=larghezzadella macchina

5.Manteneteladistanza disicurezza(doppia rispettoallalarghezza dellamacchina)trala macchinaeilpericolo.

Ingressonellapostazione dell'operatore

Utilizzateilpiattoditagliocomegradinoperaccedere allapostazionedell’operatore(Figura16).

g036754

Figura17

Disinnestodelfrenodi stazionamento

1.Appoggiateilpiedequi.

Figura16

g192635

Figura18

g029797

Utilizzodelcomandodelle lamedeltosaerba(PDF)

Ilcomandodellelame(PDF)avviaedarrestalelame deltosaerbaegliaccessorielettrici.

Inserimentodelcomandodelle (PDF)

Nota:Inserendoilcomandodellelame(PDF)con

l'acceleratoreamedioregimeomenocausereste l'eccessivausuradellecinghieditrasmissione.

Figura19

Disinserimentodelcomandodelle (PDF)

1.Tirateversol'altolamanopoladellostarterper avviarloprimadiutilizzarel'interruttoreachiave (Figura22).

2.Spingetegiùlamanopoladellostarterper disinnestarlounavoltaaccesoilmotore(Figura

22).

g008945

Figura20

Utilizzodell'acceleratore

Potetespostareilcomandodell'acceleratoretrale posizioniMASSIMAeMINIMA(Figura21).

UtilizzatesemprelaposizioneMASSIMAdurante l'innestodellaPDF .

Figura21

g008959

Figura22

1.PosizionediACCENSIONE

g009174

2.PosizionediSPEGNIMENTO

Avviamentodelmotore

Nota:Conilmotoretiepidoocaldononèsempre

necessariostrozzarel'afussodell'aria.

Importante:Nonutilizzateilmotorinodi

avviamentoperpiùdi5secondiallavolta. L'utilizzodelmotorinodiavviamentoperoltre 5secondipuòdanneggiarlo.Seilmotorenon siavvia,attendete10secondiprimadiutilizzare nuovamenteilmotorinodiavviamento.

g008946

Utilizzodellostarter

Usatelostarterperavviareilmotoreafreddo.

Figura23

Spegnimentodelmotore

ATTENZIONE

Bambiniedaltrepersonepotrebberoferirsise dovesserospostareocercarediazionarela macchinaquandoèincustodita.

Toglietesemprelachiaveeinseriteilfrenodi stazionamentoprimadilasciareincustodita lamacchina.

g227548

Figura24

g036839

Importante:Vericatechelavalvola

d'intercettazionedelcarburantesiachiusaprima ditrasferirelamacchinaodelrimessaggio, perevitareperditedicarburante.Primadel trasportoinnestateilfrenodistazionamento. Nondimenticateditoglierelachiave,inquanto lapompadelcarburantepuòfunzionareefare scaricarelabatteria.

Utilizzodellelevedi

AVVERTENZA

comandodelmovimento

Lamacchinapuògiraremoltorapidamente. Poteteperdereilcontrollodellamacchinae infortunarviodanneggiarelamacchina.

•Prestatemoltaattenzionequandosterzate.

•Rallentateprimadiprenderecurvestrette.

Guidainmarciaavanti

Nota:Ilmotoresispegnequandospostateilpedale

dicontrollodellatrazioneconilfrenodistazionamento inserito.

Perspegnerelamacchina,tiratelelevedicomando dellavelocitàinposizionediFOLLE.

1.Disinseriteilfrenodistazionamento.

2.Sbloccatelelevedicomandodelmovimento portandolealcentro.

3.Perfaremarciaavantispingetelentamentein avantilelevedicomandodelmovimento(Figura

26).

Figura25

1.Levedicomandodel movimento–posizionedi

BLOCCOINFOLLE

2.Posizionecentraledi sbloccaggio

3.Marciaavanti

4.Retromarcia

5.Parteanterioredella macchina

Guidadellamacchina

Leruotemotricigiranoinmodoindipendente, alimentatedamotoriidraulicisuciascunassale. Potetegirareunlatoinretromarciamentrel'altroin marciaavanti,facendoinmodochelamacchina girisusestessa,anzichécurvare.Ciòmigliora notevolmentelamanovrabilitàdellamacchinamapuò richiedereunperiododiadattamentoalmodoincui simuove.

Ilcomandodell'acceleratoreregolailregimedel motore,misuratoingirialminuto.Posizionateil comandodell'acceleratoreinposizioneMASSIMAper ottenereprestazioniottimali.Tosatesemprecon l'acceleratoresullamassima.

g004532

g008952

Figura26

Guidareinretromarcia

1.Sbloccatelelevedicomandodelmovimento portandolealcentro.

2.Perfaremarciaindietrotiratelentamenteindietro lelevedicomandodelmovimento(Figura27).

Figura27

Regolazionedell'altezzadi taglio

Utilizzodelbloccoditrasporto

Ilbloccoditrasportoha2posizioniedèutilizzato conilpedaledisollevamentodelpiattoditaglio. Perlaposizioneditrasportodelpiattoditaglioc'è unaposizionediBLOCCAGGIOeunaposizionedi

SBLOCCAGGIO(Figura28).

g008953

g037050

Figura28

Posizionidibloccoditrasporto

1.Bloccodi

trasportoManopola

2.PosizionediBLOCCAGGIO

–ilpiattoditagliosiblocca inposizioneditrasporto.

3.PosizionediSBLOCCAGGIO –ilpiattoditaglionon sibloccainposizionedi trasporto.

Regolazionedelpernodell'altezza ditaglio

Regolatel'altezzaditaglioda38a127mmcon incrementidi6mmspostandoilpernodell'altezzadi taglionellediverseposizionidelforo.

1.Spostateilbloccoditrasportoinposizionedi

BLOCCO.

2.Premetesulpedaledisollevamentodelpiattoe sollevateilpiattodeltosaerbainposizionedi

TRASPORTO(anchelaposizionedell'altezzadi taglioda127mm)comemostratoinFigura29.

3.Toglieteilpernodallastaffadell'altezzaditaglio (Figura29).

4.Nellastaffadell'altezzaditagliosceglieteunforo corrispondenteall'altezzarichiestaeinseriteil perno(Figura29).

5.Premetesulsollevamentodelpiatto,tiratela manopoladelbloccoditrasportoeabbassate lentamenteilpiattodeltosaerba.

g321510

Figura30

Figura29

1.Pedaledisollevamento

delpiattoditaglio

2.Foridell'altezzaditaglio4.Bloccodi

3.Spinadell'altezzaditaglio

trasportoManopola

Regolazionedeirulli

1.Dadoangiato

2.Bullone5.Distanziale

3.Boccola

g327983

1.Dadoangiato

2.Bullone5.Distanziale

3.Boccola

4.Rulloantistrappo

g036848

Figura31

4.Rulloantistrappo

antistrappo

Ognivoltachecambiatel'altezzaditaglio,regolate anchel'altezzadeirulliantistrappo.

Nota:Regolateirulliantistrappoinmodochenon

tocchinoilterrenoinareeditosaturapiatteenormali.

1.Parcheggiatelamacchinasuunasupercie pianeggiante,disinnestatel'interruttoredi comandodellelameeinseriteilfrenodi stazionamento.

2.Primadiscenderedallapostazionediguida spegneteilmotore,toglietelachiavedi accensioneeattendetechesiferminotuttele partiinmovimento.

3.Regolateirulliantistrappocomeillustratonella

Figura30enellaFigura31.

Suggerimenti

Utilizzodell'impostazionealta velocità

Perotteneremiglioririsultatiegarantirelamassima circolazionedell'aria,regolateilmotoreinposizione MASSIMA.Pertagliareaccuratamentelosfalcioè necessarial'aria,quindinonimpostatel'altezzadi taglioaunlivellotalmentebassodacircondare totalmenteilpiattoditaglioconerbanontagliata. Cercatesemprediavereunlatodelpiattoditaglio liberodaerbanontagliata,permettendoall'ariadi essereaspirataall'internodelpiattoditaglio.

Primotagliodeltappetoerboso

Tagliatel'erbaaunalunghezzaleggermentesuperiore alnormale,pergarantirechel'altezzaditagliodel piattononstrappiilterrenoquandononèregolare. Tuttavia,ingenerel'altezzamiglioreèquellausatain passato.Sel'erbaèaltapiùdi15cm,èpreferibile praticareduepassatepergarantireunamigliore qualitàditaglio.

Tagliodiunterzodellod'erba

Ingenereèpreferibiletagliaresolamenteunterzo circadellod'erba.Siraccomandadinonsuperare questaaltezza,amenochel’erbanonsiarada, oppureadautunnoinoltratoquandol’erbacrescepiù lentamente.

mucchiodisfalcio.Perevitarequestoinconveniente, spostateviconlelameinnestateversoun'areagià tosataoppurearrestateilpiattoditagliomentre avanzate.

Mantenimentodellapuliziadella parteinferioredelpiattoditaglio

Eliminatelosfalcioelasporciziadallaparteinferiore delpiattoditagliodopoogniutilizzo.Incasodi accumulodierbaesporciziaall'internodelpiatto ditaglio,laqualitàditagliotenderàadiventare insoddisfacente.

Mantenimentodellalama(odelle lame)

Direzioneditosaturaalternata

Alternateladirezionedellatosaturapermantenere l'erbaeretta.Intalmodosiagevolalospargimento dellosfalcio,perunamiglioredecomposizionee fertilizzazione.

Intervalliditagliocorretti

L'erbacrescearitmidiversiinmomentidiversi dell'anno.Permantenerelastessaaltezzaditaglio, tosatepiùspessoall'iniziodellaprimavera.Poiché amezzaestateilritmodicrescitadell'erbarallenta, tagliatel'erbamenodifrequente.Qualoral'erbanon siastatatagliataperunperiodoprolungato,tagliatela primaaun'altezzaditaglioelevata,edinuovo2giorni dopo,riducendogradualmentel'altezzaditaglio.

Utilizzodiunavelocitàditaglio inferiore

Permigliorarelaqualitàdeltaglio,indeterminate condizionisceglieteunavelocitàdispostamento inferiore.

Comeevitareditosare eccessivamenteiltappeto erboso

Durantelatosaturaditappetoerbosodisomogeneo, alzatel'altezzaditaglioperevitarestrappisulmanto erboso.

Manteneteaflatalalamaperl’interastagionedi taglio,alnedievitarelostrappoelaframmentazione dell'erba.Incasocontrarioibordidell'erbadiventano marrone,diconseguenzal'erbacrescepiùlentamente edèpiùsoggettaamalattie.Dopoogniutilizzo controllatechelelamesianoaflateenonpresentino danniosegnidiusura.All'occorrenza,limateeventuali taccheedaflatelelame.Sostituiteimmediatamente lalamaseèdanneggiataousurata,utilizzandouna lamadiricambiooriginaleT oro.

Dopol’uso

Sicurezzadopoil funzionamento

Requisitigeneralidisicurezza

•Inseriteilfrenodistazionamento,spegneteil

motore,toglietelachiaveeattendetechetutte lepartiinmovimentosiferminoprimadilasciare laposizionedell'operatore.Lasciateraffreddare lamacchinaprimadieseguireinterventidi riparazione,diregolazione,dirifornimentoedi puliziaodirimessarla.

•Rimuoveteerbaedetritidall'apparatoditaglio,

dallamarmitta,dalletrasmissioniedalvano motorepercontribuireapreveniregliincendi. Tergetel'oliooilcarburanteversati.

•Chiudeteilcarburanteetoglietelachiaveprimadi

rimessareotrasferirelamacchina.

Arrestodellamacchina

Sesiarrestalamarciaavantidellamacchinadurante latosatura,sultappetoerbosopotrebbedepositarsiun

Utilizzodellavalvola

AVVERTENZA

diintercettazionedel carburante

Primaditrasferirelamacchina,eseguireoperazioni dimanutenzioneodiriporlainrimessa,chiudetela valvoladiintercettazionedelcarburante(Figura32).

Quandoaccendeteilmotore,assicuratevichela valvoladiintercettazionedelcarburantesiaaperta.

Ilmotoreeleunitàidraulichepossono diventaremoltocaldi.Toccandounmotore ounitàidraulichechescottanosipossono subiregraviustioni.

Lasciatecheilmotoreeleunitàdi trasmissioneidraulicasiraffreddino completamenteprimadiaccedereallevalvole dirilasciodelleruotemotrici.

Levalvoledirilasciodelleruotemotricisonosituate suilatisinistroedestrosottoalpiattodelmotore.

1.Parcheggiatelamacchinasuunasupercie pianeggiante,disinnestatel'interruttoredi comandodellelameeinseriteilfrenodi stazionamento.

g036849

2.Primadiscenderedallapostazionediguida spegneteilmotore,toglietelachiavedi accensioneeattendetechesiferminotuttele partiinmovimento.

3.Individuatelelevedibypassdietroilsedile,in basso,suilatisinistroedestrodeltelaio.

Figura32

1.PosizionediACCENSIONE

2.PosizionediSPEGNIMENTO

Utilizzodellevalvoledi rilasciodelleruotemotrici

AVVERTENZA

Lamanipotrebberoimpigliarsinei componentirotantisottolascoccadel motore,provocandoferitegravi.

4.Perspingerelamacchina,spostateentrambela manopoledibypassall'indietroebloccatelein posizione(Figura33).

5.Disinseriteilfrenodistazionamentoprimadi spingerelamacchina.

g008948

Spegneteilmotore,toglietelachiavee lasciatechetuttelepartimobilisifermino primadiaccedereallevalvoledirilasciodelle ruotemotrici.

Figura33

1.Parteanterioredellamacchina

2.Ruotatelamanopoladirilasciodibypassinsensoantiorario perallentarla.

3.Posizionedellalevaperazionarelamacchina

4.Tiratelalevainquestadirezioneperspingerelamacchina.

5.Posizionedellalevaperspingerelamacchina

6.Ruotatelamanopoladirilasciodibypassinsensoorario perserrare.

7.Motore

8.Rilasciatelaleva

AVVERTENZA

Nonguidatesustradeosuperstradesenon avetelelucididirezione,fari,catarifrangenti ouncartellodiveicololento;ciòèpericoloso epuòcausareincidentieferite.

Nonguidatelamacchinasustradepubbliche osuperstrade.

Selezionediunrimorchio

AVVERTENZA

Quandosicaricalamacchinasuuntrailer ounautocarrosiaumentailrischiodi ribaltamento,chepuòcausaregraviferiteed anchelamorte(Figura34).

•Usatesolounarampadilarghezza massima,nonsingolerampeperciascun

g035062

latodellamacchina.

•Nonsuperateunangolodi15gradifrala rampaeilsuoloofralarampaeiltrailero l'autocarro.

•Assicuratevichelalunghezzadellarampa siapariadalmeno4voltel'altezzadel rimorchioodelpianaledell'autocarroda terra.Ciògarantiràchel'angolodella rampanonsuperii15gradisuterreno pianeggiante.

6.Perazionarelamacchina,spostatelemanopole dibypasssuAVANTIebloccateleinposizione (Figura33).

Trasportodellamacchina

Pertrasportarelamacchinausateunrimorchioper serviziopesanteounautocarro.Utilizzateunarampa dilarghezzamassima.Controllatecheilrimorchio, ol'autocarro,siaprovvistodeifreni,delleluciedei segnalirichiestiperlegge.Leggeteattentamentetutte leistruzionidisicurezza.Laconoscenzadiqueste informazionipotrebbeaiutarevoiegliastantiad evitareinfortuni.Fateriferimentoallevostreordinanze localiperirequisitidiancoraggioedelrimorchio.

Caricodellamacchina

AVVERTENZA

Quandosicaricalamacchinasuuntrailer ounautocarrosiaumentailrischiodi ribaltamento,chepuòcausaregraviferiteed anchelamorte.

•Prestatelamassimaattenzionequando guidatelamacchinasuunarampa.

•Risaliteinretromarcialerampeescendete dallerampeinmarciaavanti.

•Evitateaccelerazioniodecelerazioni improvvisementreguidatelamacchinasu unarampa,dalmomentochepotrebbero causareunaperditadicontrollooil ribaltamento.

1.Seusateunrimorchio,collegateloalveicolo trainantepermezzodicatenedisicurezza.

2.Sedelcaso,collegateifrenielelucidel rimorchio.

1.Rampaallamassima larghezzainposizione chiusa.

2.Vistalateraledellarampa allamassimalarghezzain posizionedicaricamento.

3.Nonsuperiorea15gradi6.Rimorchio

Figura34

4.Larampaèpariad

5.H=altezzadell'autocarro

almeno4voltel'altezza delrimorchioodelpianale dell'autocarrodaterra.

orimorchioalterreno

3.Abbassatelarampa,assicurandoviche l'angolazionetralarampaeilterrenononsuperi 15gradi(Figura34).

g027996

4.Risaliteinretromarcialarampa(Figura35).

Figura35

1.Risaliteinretromarciala

rampa.

2.Scendetedallarampain marciaavanti.

g028043

5.Spegneteilmotore,toglietelachiaveeinseriteil frenodistazionamento.

6.Ancoratelamacchinainprossimitàdelleruote orientabilianterioriedeltelaioposteriorecon cinghie,catene,caviocorde(Figura36).Fate riferimentoairegolamentilocaliperirequisitidi ancoraggio.

Figura36

1.Puntidiancoraggio

Scaricodellamacchina

1.Abbassatelarampa,assicurandoviche l'angolazionetralarampaeilterrenononsuperi 15gradi(Figura34).

2.Scendetedallarampainmarciaavanti(Figura

35).

g327987

Manutenzione

Sicurezzainfasedi manutenzione

•Selasciatelachiavenell'interruttore,qualcuno

potrebbeaccidentalmenteavviareilmotoree feriregravementevoiodaltrepersone.Toglietela chiavedall'interruttoreprimadieseguirequalsiasi interventodimanutenzione.

•Primadiabbandonarelaposizionedell’operatore,

seguiteleseguentiistruzioni:

–Parcheggiatelamacchinasuterreno

pianeggiante.

–Disinnestateletrasmissioni.

•Scaricateconcautelalapressionedaicomponenti

chehannoaccumulatoenergia.

•Vericatedifrequenteilfunzionamentodelfreno

distazionamento.Regolateloedeffettuatela manutenzionecomeprescritto.

•Nonmanometteteidispositividisicurezza.

Controllateneilfunzionamentoadintervalli regolari.

•Rimuoveteerbaedetritidall'apparatoditaglio,

dallamarmitta,dalletrasmissioniedalvano motoreperpreveniregliincendi.

•Tergetel'oliooilcarburanteversatoeasportatei

detritiimbevutidicarburante.

•Nonfateafdamentosuicricidrauliciomeccanici

persostenerelamacchina;sostenetelacon

cavallettiognivoltachelasollevate. –Inseriteilfrenodistazionamento. –Spegneteilmotoreetoglietelachiave. –Lasciatecheicomponentidellamacchinasi

raffreddinoprimadieffettuarelamanutenzione.

•Nonlasciatechepersonalenonaddestratoeffettui

interventidimanutenzionesullamacchina.

•Tenetemaniepiediadistanzadallepartiin

movimentoodallesupercicalde.Sepossibile, noneseguiteregolazionimentreilmotoreèin funzione.

Programmadimanutenzioneraccomandato

Cadenzadimanutenzione

Dopoleprime75ore

Primadiogniutilizzoo

quotidianamente

Proceduradimanutenzione

•Sostituiteuidoeltridelsistemaidraulico.

•Controllateilsistemamicrointerruttoridisicurezza.

•Controllateillivellodell'oliomotore.

•Pulitelagrigliadellapresad'aria.

•Pulitelagrigliadelmotoreel'areaattornoalmotorestesso.

•Puliteattornoalsistemadiscaricodelmotore.

•Controllodellacinturadisicurezza.

•Controllatelemanopoledelrollbar.

•Controllateillivellodeluidoidrauliconelserbatoiodiespansione.

•Controllatelelame.

•Puliziadelpiattoditaglio.

•Mantenetetuttiicomponentiinbuonecondizioni

operativeetuttalabulloneriaserrata,soprattutto

ibullonidissaggiodellelame.Sostituitetuttigli

adesiviconsumatiodanneggiati.

•Scollegateilcavodalterminalenegativodella

batteriaprimadiripararelamacchina.

•Pergarantireprestazioniottimali,utilizzate

esclusivamentericambieaccessorioriginaliToro.

Ricambieaccessoridialtriproduttoripotrebbero

risultarepericolosieilloroimpiegopotrebbefar

decaderelagaranziadelprodotto.

Ogni25ore

Ogni50ore

Ogni100ore

Ogni200ore

•Ingrassategliassalidellaruotaorientabileanteriore.(conmaggiorfrequenzain ambientiinquinatiopolverosi).

•Ingrassateilpernodirinviopompa.

•Controllateilparascintille(sepresente).

•Controllodellapressionedeglipneumatici.

•Controllatecrepe/usuradellecinghie.

•Cambiatel'oliomotore(conmaggiorfrequenzainambientiinquinatiopolverosi).

•Sostituiteopuliteeregolatelacandela.

•Cambiateilltrodell'oliodelmotore(conmaggiorfrequenzainambientiinquinati opolverosi).

Cadenzadimanutenzione

Ogni250ore

Ogni500ore

Proceduradimanutenzione

•Sostituiteilltroprimariodell'aria(conmaggiorfrequenzainambientiinquinati opolverosi).

•Controllateilltrodisicurezzadell'aria(conmaggiorfrequenzainambientiinquinati opolverosi).

•Dopolasostituzioneiniziale,cambiateiltridell'impiantoidraulicoeiluidoquando utilizzateiluidoMobil115W50.(Cambiateloconmaggiorfrequenzainambienti inquinatiopolverosi)

•Sostituiteilltrodisicurezzadell’aria(conmaggiorfrequenzainambientiinquinati opolverosi).

•Sostituzionedelltrodellapresad'aria-emissioni

•Sostituiteilltrodelcarburante(piùspessoinambientisporchiopolverosi).

•Controllatelaregolazionedelfrenodistazionamento.

•Dopolasostituzioneiniziale,cambiateiltridell'impiantoidraulicoeiluidoquando utilizzateiluidoToro®HYPR-OIL™500.(Cambiateloconmaggiorfrequenzain ambientiinquinatiopolverosi)

Ognimese

Ogniannooprimadel

rimessaggio

•Controllatelacaricadellabatteria.

•Verniciatelesupercischeggiate.

•Primadelrimessaggiocontrollategliinterventidimanutenzionesoprariportati.

Importante:Perulterioriinterventidimanutenzionesirimandaalmanualed’usodelmotore.

ATTENZIONE

Selasciatelachiavenell'interruttore,qualcunopotrebbeaccidentalmenteavviareilmotoree feriregravementevoiodaltrepersone.

Spegneteilmotoreetoglietelachiavedall'interruttoreprimadieseguirequalsiasiinterventodi manutenzione.

Procedurepremanutenzione

Rilasciodellacortinadel piattoditaglio

Allentateilbullonesopralacortinaperrilasciarela cortinadelpiattodeltosaerbaeaccedereallaparte superioredellostesso(Figura37).Serrateilbullone dopolamanutenzionepermontarelacortina.

g193016

Figura37

1.Bullone

2.Cortina

Rimozionedellaprotezione inlamiera

Lubricazione

Allentatei4bullonierimuovetelaprotezionein lamieraperottenereaccessoallecinghieeaimandrini deltosaerba(Figura38).Unavoltaeffettuatala manutenzione,montatelaprotezioneinlamierae serrateibulloni.

Ingrassaggiodella macchina

Intervallotragliinterventitecnici:Ogni25

ore—Ingrassategliassalidella ruotaorientabileanteriore.(con maggiorfrequenzainambienti inquinatiopolverosi).

Ogni50ore—Ingrassateilpernodirinvio pompa.

Ingrassatelamacchinapiùspessoinambienti inquinatiopolverosi.

Tipodigrasso:grasson.2allitioomolibdeno

1.Parcheggiatelamacchinasuunasupercie pianeggiante,disinnestatel'interruttoredi comandodellelameeinseriteilfrenodi stazionamento;fateriferimentoaInnestodel

frenodistazionamento(pagina23).

2.Primadiscenderedallapostazionediguida spegneteilmotore,toglietelachiavedi accensioneeattendetechesiarrestinotuttele partiinmovimento.

Figura38

1.Protezioneinlamiera2.Bullone

3.Puliteiraccordid’ingrassaggioconuncencio.

g192921

Nota:Raschiateviaeventualevernicedalla

parteanterioredel/iraccordo/i.

4.Ingrassateilpernodellapuleggiadirinvio pompacon1o2pompedelgrasso(Figura39)

5.Ingrassategliassalidellaruotaorientabile anteriore(Figura39).

g188563

Figura39

1.Pernodirinviopompa2.Assaledellaruota

6.Tergeteilgrassosuperuo.

orientabile

Manutenzionedelmotore

Sicurezzadelmotore

•Tenetemani,piedi,viso,altrepartidelcorpo

eabbigliamentolontanodallamarmittaealtre supercicalde.Lasciatecheicomponenti delmotoresiraffreddinoprimadieffettuarela manutenzione.

•Noncambiatelavelocitàdelregolatoredelmotore

enonfategirareilmotoreaunavelocitàeccessiva.

Revisionedelltrodell'aria

Intervallotragliinterventitecnici:Ogni250

ore—Sostituiteilltroprimario dell'aria(conmaggiorfrequenzain ambientiinquinatiopolverosi).

Ogni250ore—Controllateilltrodisicurezza dell'aria(conmaggiorfrequenzainambienti inquinatiopolverosi).

Ogni500ore—Sostituiteilltrodisicurezza dell’aria(conmaggiorfrequenzainambienti inquinatiopolverosi).

Nota:Revisionateilltrodell’ariapiùdifrequentein

ambientimoltoinquinatiopolverosi.

Rimozionedeiltri

1.Parcheggiatelamacchinasuunasupercie pianeggiante,disinnestatel'interruttoredi comandodellelame(PDF)einseriteilfrenodi stazionamento.

2.Primadiscenderedallapostazionediguida spegneteilmotore,toglietelachiavedi accensioneeattendetechesiarrestinotuttele partiinmovimento.

3.Rilasciateidispositividifermodelltrodell’aria etoglieteilcoperchiodalcorpodelltro(Figura

40).

g001883

Figura40

1.Corpodelltrodell’aria4.Coperchiodelltro dell'aria

2.Filtroprimario5.Filtrodisicurezza

3.Dispositivodichiusura

4.Pulitel'internodelcoperchiodelltrodell'aria

conariacompressa.

5.Estraeteconcautelailltroprimariodalcorpo

delltrodell'aria(Figura40).

Nota:Nonurtateilltrocontroilcorpo.

6.Toglieteilltrodisicurezzasolopersostituirlo.

Ispezionedeiltri

1.Ispezionateilltrodisicurezza.Seèsporco,

sostituitesiailltrodisicurezzasiaquello primario.

Importante:Noncercatedipulireilltrodi

sicurezza.Seilltrodisicurezzaèsporco,il ltroprimarioèsenz’altrodanneggiato.

2.Vericateseilltroprimarioèdanneggiato,

proiettandounalucefortesull'esternodelltroe guardandol'interno.Seilltroprimarioèsporco, piegatoodanneggiato,sostituitelo.

Nota:Ifori,sevenesono,sarannovisibili

comepuntiluminosi.Nonpuliteilltroprimario.

Montaggiodeiltri

Importante:Perevitaredannialmotore,

utilizzatelosempretenendomontatientrambii ltridell'ariaedilcarter.

1.Primadimontareltrinuovivericatechenon

sianostatidanneggiatiduranteiltrasporto.

Nota:Nonusateltridanneggiati.

2.Sesostituiteilltrointerno,inseriteloconcautela

nelcorpodelltro(Figura40).

3.Montateconcautelailltroprimariosulltrodi sicurezza(Figura40).

Nota:Vericatecheilltroprimariosiastato

inseritoafondo,premendosulbordoesterno mentreloinserite.

Importante:Nonpremetecontrolaparte

morbidainternadelltro.

4.Montateilcoperchiodelltrodell'ariaechiudete ifermi(Figura40).

Cambiodell’oliomotore

Intervallotragliinterventitecnici:Primadiogni

utilizzooquotidianamente

Ogni100ore(conmaggiorfrequenzain ambientiinquinatiopolverosi).

Ogni200ore—Cambiateilltrodell'oliodel motore(conmaggiorfrequenzainambienti inquinatiopolverosi).

Specichedell'oliomotore

Controllodellivellodell'olio motore

Nota:Controllatel'olioamotorefreddo.

Importante:Seriempitetroppootroppopoco

lacoppadell'oliodelmotoreconolioemettete infunzioneilmotore,potrestecausaredannial motore.

1.Parcheggiatelamacchinasuunasupercie pianeggiante,disinnestatel'interruttoredi comandodellelame(PDF)einseriteilfrenodi stazionamento.

2.Primadiscenderedallapostazionediguida spegneteilmotore,toglietelachiavedi accensioneeattendetechesiarrestinotuttele partiinmovimento.

Nota:Assicuratevicheilmotoresiafreddo,in

modochel'olioabbiaavutoiltemponecessario perspurgarenelpozzetto.

3.Perevitaremorchia,residuid'erba,ecc.nel motore,pulitel'areaattornoaltappoeall'astadi livellodell'olioprimadellarimozione(Figura42).

Tipodiolio:Oliodetergente(APIserviceSF ,SG, SH,SJoSL)

Capienzacarter:1,8litrisenzaltrodell’olio;2,1litri conltrodell’olio.

Viscosità:Vederelatabellaseguente.

Figura41

g037096

Nota:Sebbeneunoliomotore10W-40siaconsigliato

perlamaggiorpartedellecondizioni,potrebbeessere necessariocambiarelaviscositàdell’olioperadattarsi allecondizioniatmosferiche.L’utilizzodiunolio motore20W-50atemperatureambientalipiùaltepuò ridurreilconsumodell’olio.

Figura43

g027734

Figura42

Cambiodell'oliomotore

Nota:Consegnatel'oliousatoaduncentrodi

raccolta.

1.Avviateilmotoreelasciatelofunzionareper 5minuti.

Nota:L'oliocaldosispurgaconmaggiore

facilità.

2.Parcheggiatelamacchinainmodocheillato dispurgosialeggermentepiùbassorispettoal latoopposto,pergarantirel'efussocompleto dell'olio.

3.Disinnestatel’interruttoredicomandodellelame (PDF)einnestateilfrenodistazionamento.

4.Spegneteilmotore,rimuovetelachiavee attendetel’arrestodituttelepartiinmovimento primadilasciarelaposizionedifunzionamento.

g235263

6.Versatelentamentecircal'80%dell'olioindicato neltubodirifornimentoesempreconcautela rabboccatel'olionecessarioperportarloalla taccadiPieno(Figura44).

5.Spurgatel'oliodalmotore(Figura43).

Figura44

7.Avviateilmotoreeguidateversounazona pianeggiante:

8.Controllatenuovamenteillivellodell'olio.

g027660

g027477

Figura45

Cambiodelltrodell'oliomotore

1.Spurgatel'oliodalmotore;vedereCambio

dell'oliomotore(pagina39).

2.Cambiateilltrodell'oliodelmotore(Figura45).

Nota:Assicuratevichelaguarnizionedelltro

dell'oliotocchiilmotoreepoiruotatelodialtri ¾digiro.

3.Riempirelacoppadell'olioconolionuovoadatto; vedereSpecichedell'oliomotore(pagina38).

Manutenzionedella/e candela/e

Intervallotragliinterventitecnici:Ogni100ore

Primadimontarelacandelaaccertatevichela distanzatraglielettrodicentralielateralisiacorretta. Utilizzateunachiavepercandeleperlarimozione eilmontaggiodellacandela,eduncalibroouno spessimetroperilcontrolloelaregolazionedella distanzafraglielettrodi.Senecessario,montateuna nuovacandela.

Tipodicandela:NGK

Distanzatraglielettrodi:0,76mm

BPR4ESoequivalente

Rimozionedella/dellecandela/e

1.Parcheggiatelamacchinasuunasupercie pianeggiante,disinnestatel'interruttoredi

comandodellelame(PDF)einseriteilfrenodi stazionamento.

2.Primadiscenderedallapostazionediguida spegneteilmotore,toglietelachiavedi accensioneeattendetechesiarrestinotuttele partiinmovimento.

3.Pulitel'areaattornoallabasedellacandelaper teneredetritiesporcolontanodalmotore.

4.Individuateerimuovetela/ecandela/e,come illustratonellaFigura46.

Montaggiodellacandela(o candele)

Figura46

Vericadella/ecandela/e

Importante:Nonpulitela(e)candela(e).Sostituite

semprelacandela(ocandele)incasodipatina nerasull'isolatore,elettrodiusurati,pellicola d'oliooppurecrepe.

Sel'isolatoreèmarronechiaroogrigio,ilmotore funzionacorrettamente.Unapatinanerasull'isolatore signicaingenerecheilltrodell'ariaèsporco.

Regolateladistanzaa0,76mm.

g036857

Figura48

g027960

Puliziadell'impiantodi raffreddamento

g027478

1.Parcheggiatelamacchinasuunasupercie pianeggiante,disinnestatel'interruttoredi comandodellelame(PDF)einseriteilfrenodi stazionamento.

2.Primadiscenderedallapostazionediguida spegneteilmotore,toglietelachiavedi accensioneeattendetechesiarrestinotuttele partiinmovimento.

3.Rimuoveteilltrodell'ariadalmotore.

4.Toglieteilriparodelmotore.

5.Perevitarel'ingressodidetritinellapresad'aria, montateilltrodell'ariasullarelativabase.

6.Rimuovetesporciziaederbadaglielementi.

7.Rimuoveteilltrodell'ariaemontateilriparodel motore.

8.Montateilltrodell'aria.

Figura47

Puliziadellagrigliadel motore

Intervallotragliinterventitecnici:Primadiogni

g206628

Primadiogniutilizzooquotidianamente

Primadiogniutilizzo,rimuoveteeventualiaccumuli dierba,sporcooquant'altrodagrigliadelmotore, scaricodelmotoreeareaattornoalmotorestesso. Inquestomodogarantireteun'adeguataventilazione

utilizzooquotidianamente

eunacorrettavelocitàdelmotoreeridurretela possibilitàdisurriscaldamentoedannimeccanicial motore.

Controllodelparascintille

Permacchineconparascintille

Intervallotragliinterventitecnici:Ogni50ore

AVVERTENZA

Icomponenticaldidelsistemadiscarico potrebberoincendiareivaporidicarburante anchedopolospegnimentodelmotore. Particellecaldeespulseduranteil funzionamentodelmotorepossono fareincendiareimaterialiinammabili, determinandolesionipersonaliodannialla proprietà.

Noneffettuateilrifornimentoononavviate ilmotorenchéilparascintillenonsarà installato.

3.Rimuoveteilltrodaltubodisato.

4.Inseriteilnuovoltroall'estremitàdeltubodi sato.

1.Parcheggiatelamacchinasuunasupercie pianeggiante,disinnestatelaPDFeinseriteil frenodistazionamento.

2.Primadiscenderedallapostazionediguida spegneteilmotore,toglietelachiavedi accensioneeattendetechesiferminotuttele partiinmovimento.

3.Aspettatechelamarmittasiraffreddi.

4.Serilevaterotturedellagrigliaodellesaldature, sostituiteilparascintille.

5.Selagrigliaèintasata,rimuoveteilparascintille, scuoteteleparticellescioltepereliminarlee pulitelagrigliaconunaspazzolametallica(se necessarioimmergetelagriglianelsolvente).

6.Installateilparascintillesull'uscitadiscarico.

Sostituzionedelltrodella presad'aria-emissioni

Intervallotragliinterventitecnici:Ogni500ore

1.Parcheggiatelamacchinasuunasupercie pianeggiante,disinnestatel'interruttoredi comandodellelame(PDF)einseriteilfrenodi stazionamento.

2.Primadiscenderedallapostazionediguida spegneteilmotore,toglietelachiavedi accensioneeattendetechesiferminotuttele partiinmovimento.

Manutenzionedel sistemadialimentazione

PERICOLO

Indeterminatecondizioni,ilcarburanteè estremamenteinammabileedaltamente esplosivo.Unincendiooun’esplosione causatidalcarburantepossonoustionarevoi edaltrepersoneeprovocaredanni.

FateriferimentoaAvvertimentisull'utilizzo

delcarburante(pagina15)perunelenco

completodiprecauzionirelativealcarburante.

Sostituzionedelltro carburante

Intervallotragliinterventitecnici:Ogni500

ore/Ognianno(optandoper l’intervallopiùbreve)(piùspessoin ambientisporchiopolverosi).

Importante:Installateitubidelcarburantee

ssateliconfascetteinplasticacomeerano montatiinoriginepermantenereiltubodi alimentazionelontanodaicomponentiche potrebberodanneggiarlo.

Illtrodelcarburanteèsituatovicinoalmotoresul latoanterioresinistrodelmotore.

1.Parcheggiatelamacchinasuunasupercie pianeggiante,disinnestatel'interruttoredi comandodellelame(PDF)einseriteilfrenodi stazionamento.

2.Primadiscenderedallapostazionediguida spegneteilmotore,toglietelachiavedi accensioneeattendetechesiarrestinotuttele partiinmovimento.

3.Lasciateraffreddarelamacchina.

4.Chiudetelavalvoladiintercettazionedel carburantesottoilsedile.

5.Sostituiteilltrodelcarburante(Figura49).

Nota:Assicuratevicheicontrassegnisul

ltroseguanoladirezionediscorrimentodel carburante.

g033082

Figura49

6.Apritelavalvoladiintercettazionedel carburante.

Manutenzionedelserbatoio carburante

Noncercatedisvuotareilserbatoiodelcarburante. Perlosvuotamentodelserbatoiodelcarburantee larevisionediqualsiasicomponentedell'impiantodi alimentazionerivolgeteviunicamenteaunCentro Assistenzaautorizzato.

Manutenzione dell'impiantoelettrico

Sicurezzadell'impianto elettrico

•Scollegateilcavodalterminalenegativodella

batteriaprimadiripararelamacchina.

•Caricatelabatteriainun'areaapertaeben

ventilata,lontanodascintilleeamme.Togliete laspinadelcaricabatterieprimadicollegareo scollegarelabatteria.Indossateindumentidi protezioneeutilizzateattrezziisolati.

Revisionedellabatteria

Intervallotragliinterventitecnici:Ognimese

Rimozionedellabatteria

2.Primadiscenderedallapostazionediguida spegneteilmotore,toglietelachiavedi accensioneeattendetechesiarrestinotuttele partiinmovimento.

3.Rimuovetelabatteriacomeillustratonella

Figura50.

g036853

AVVERTENZA

Imorsettidellabatteriaegliattrezzimetallici possonocrearecortocircuiticontroi componentimetallici,eprovocarescintille, chepossonofareesplodereigasdelle batterieeprovocareinfortuni.

•Insededirimozioneomontaggiodella batteria,impediteaimorsettiditoccarele partimetallichedellamacchina.

•Nonlasciatechegliattrezzimetallicicreino cortocircuitifraimorsettidellabatteriaele partimetallichedellamacchina.

AVVERTENZA

Unarimozionenoncorrettadeicavidalla batteriapuòcausaredanniamacchinae cavi,causandoscintille.chepossonofare esplodereigasdellebatterieeprovocare infortuni.

•Scollegatesempreilcavonegativo(nero) dellabatteriaprimadiquellopositivo (rosso).

•Collegatesempreilcavopositivo(rosso) dellabatteriaprimadiquellonegativo (nero).

1.Parcheggiatelamacchinasuunasupercie pianeggiante,disinnestatel'interruttoredi comandodellelame(PDF)einseriteilfrenodi stazionamento.

g036855

Figura50

Ricaricadellabatteria

AVVERTENZA

Durantelaricaricadellabatteriasisviluppano gasesplosivi.

Nonfumatemainelleadiacenzedellabatteria, etenetescintilleeammelontanodalla batteria.

Importante:Labatteriadeveesseresempre

completamentecarica(densitàspecica1,265). Questoaspettoèparticolarmenteimportanteper nondanneggiarelabatteriaqualoralatemperatura scendasotto0℃ ℃℃.

1.Toglietelabatteriadaltelaio;vedereRimozione

dellabatteria(pagina44).

2.Caricatelabatteriaper10–15minutia25–30A oper30minutia10A.

Nota:Nonsovraccaricatela.

3.Quandolabatteriaècompletamentecarica, staccateilcaricabatteriedallapresaelettricae scollegateicavidiricaricadaipolidellabatteria (Figura51).

4.Montatelabatterianellamacchinaecollegate icavi;vedereMontaggiodellabatteria(pagina

45).

Nota:Nonusatelamacchinaselabatteriaè

scollegata,odanneggeretel’impiantoelettrico.

Montaggiodellabatteria

1.Posizionatelabatterianelvassoio,conipoliin posizioneoppostaalserbatoioidraulico(Figura

50).

2.Montateilcavopositivo(rosso)dellabatteriasul morsettopositivo(+)dellabatteria.

3.Montatequindiilcavonegativo(nero)della batteriaedillodimessaaterrasulmorsetto negativo(-)dellabatteria.

Nota:PerlemacchineMyRide,assicuratevi

cheilcavoditerranonsfreghicontroilbraccio ditrascinamentool'ammortizzatoreinferiore (Figura53).

Figura51

1.Polopositivo(+)3.Cavodiricaricarosso(+)

2.Polonegativo(-)4.Cavodiricaricanero(-)

g000960

g236732

Figura52

1.Assicuratevicheilcavo

diterranonsfreghicontro l'ammortizzatoreinferiore.

2.Assicuratevicheilcavodi

terranonsfreghicontroil braccioditrascinamento.

3.Cavoditerra

4.Fissateicavicon2bulloni,2rondellee2dadidi bloccaggio(Figura50).

5.Inlatelaguainarossadelmorsettosulmorsetto positivo(rosso)dellabatteria.

6.Fissatelabatteriaconlafascettaingomma (Figura50).

Revisionedeifusibili

Manutenzionedel

L'impiantoelettricoèprotettodafusibili,Non richiedemanutenzione;tuttavia,seunfusibilesalta, vericateilcomponenteeilcircuitoperescludereun malfunzionamentoouncortocircuito.

Ifusibilisonoposizionatisullaconsolledidestravicino alsedile(Figura53).

1.Persostituireunfusibile,tirateloedestraetelo dall'attacco.

2.Montateunfusibilenuovo(Figura53).

sistemaditrazione

Controllodellacinturadi sicurezza

Intervallotragliinterventitecnici:Primadiogni

utilizzooquotidianamente

Ispezionatelacinturadisicurezzavericandochenon presentisegnidiusuraotagliecheilriavvolgitore elabbiafunzioninocorrettamente.Selacinturadi sicurezzaèdanneggiata,sostituitela.

Controllodellemanopole delrollbar

Intervallotragliinterventitecnici:Primadiogni

utilizzooquotidianamente

AVVERTENZA

1.Coperchiofusibili

2.Portafusibili

Figura53

Perevitarelesioniodecessodovutia

g036858

3.Valvoladiintercettazione delcarburante

ribaltamento,teneteilrollbarcompletamente sollevatoinposizionedibloccoeutilizzatela cinturadisicurezza.

Assicuratevicheilsedilesiassatoalla macchina.

•Vericatechelabulloneriadimontaggioele

manopolesianoinbuonecondizionioperative.

•Assicuratevichelemanopolesiano

completamenteinnestateconilrollbarin posizionesollevata.

Nota:Puòesserenecessariospingereavantio

tirareindietroilcollaresuperioredelrollbarper inserirecompletamenteentrambelemanopole (Figura54eFigura55).

1.Rollbarinposizione verticale

2.Manopoladelrollbarin posizionediblocco

3.Estraetelamanopoladel rollbareruotateladi90 gradi.

Figura54

4.Ruotatelamanopoladel rollbardi90gradi.

5.Manopoladelrollbarin posizionedisblocco

6.Rollbarinposizione piegata

Messaapunto dell'allineamento

1.Disattivateilcomandodellelame(PDF).

2.Portatelamacchinasuun'areaapertae pianeggianteespostatelelevedicontrollodel movimentoinposizionediBLOCCOINFOLLE.

3.Portatel'acceleratorealcentrotraleposizioni VELOCEeLENTO.

4.Spostateinavantientrambelelevedicontrollo delmovimentonoacheentrambenon giungonoalpuntodiarrestonellafessuraaT.

5.Vericatedachepartetiralamacchina.

6.Selamacchinapuntaadestra,inseriteuna chiaveesagonaleda3/16"nelforodiaccesso delpannellodicoperturaanterioredestroe ruotatelavitedipuntamentoinsensoorarioo antiorarioperregolarelacorsadellaleva(Figura

56).

7.Selamacchinapuntaasinistra,inseriteuna chiaveesagonaleda3/16"nelforodiaccesso delpannellodicoperturaanterioredestroe

g036746

ruotatelavitedipuntamentoinsensoorarioo antiorarioperregolarelacorsadellaleva(Figura

56).

8.Azionatelamacchinaecontrollatel'intero puntamentoavanti.

9.Ripetetelaregolazionenoaottenere l'allineamentodesiderato.

Figura55

1.Innestato2.Innestoparziale–non azionateilrollbarin questaposizione.

g034593

g035859

Figura56

Levadicontrollodestramostrata

1.Forodiaccessosul pannellodicopertura anteriore

2.Vitedipuntamento

Controllodellapressione deglipneumatici

Manutenzionedeifreni

Intervallotragliinterventitecnici:Ogni50ore/Ogni

mese(optandoperl’intervallopiù breve)

Mantenetelapressionedell’arianeglipneumatici anteriorieposterioria0,9bar.Lapressioneirregolare deglipneumaticipuòcausareuntaglioirregolare.Per ottenerevaloripiùattendibili,controllateglipneumatici afreddo.

Figura57

Regolazionedelfrenodi stazionamento

Intervallotragliinterventitecnici:Ogni500ore

Nota:Eseguitequestaproceduraognivoltache

rimuoveteosostituiteuncomponentedelfreno.

1.Parcheggiatelamacchinasuunasupercie

pianeggiante,disinnestatel'interruttoredi comandodellelame(PDF)einseriteilfrenodi stazionamento.

2.Primadiscenderedallapostazionediguida

spegneteilmotore,toglietelachiavedi accensioneeattendetechesiferminotuttele partiinmovimento.

3.Conguratelamacchinaperlaspintaamano.

VedereUtilizzodellevalvoledirilasciodelle

ruotemotrici(pagina30).

g001055

4.Sollevatelaparteposterioredellamacchinae

sostenetelasucavalletti.

AVVERTENZA

Vericadeidadiadalette delleruote

Vericateeserrateidadiadalettedelleruotea 122–136N∙m.

Afdarsiunicamenteaicavalletti meccanicioidraulicipersupportare unamacchinasollevataperl'assistenza olamanutenzionepuòessere pericoloso,dalmomentocheicavalletti potrebberononfornireunsupporto sufcienteopotrebberononfunzionare correttamente,facendocaderela macchinaecausandopossibiligravi lesioni.

Nonutilizzateunicamentebinde meccanicheoidraulichepersollevarela macchina.Utilizzatecavallettiidoneio supportiequivalenti.

5.Inseriteodisinseriteilfrenodiriparazionee

controllateognipneumaticoditrazioneper accertarecheognifrenosiinseriscaesi disinserisca.

6.Pereventualiregolazioni,disinnestateilfreno

distazionamento.Rimuovetelacoppiglia dall'alberodicollegamentodelfreno(Figura58).

Figura58

1.Coppiglia

2.Frenodistazionamento

3.Alberodicollegamentodel freno

7.Controllateentrambelelunghezzedellamolla comemostratoinFigura59Qualorasirenda necessariaunaregolazione,ruotateildado superioreinsensoorarioperaccorciarelamolla einsensoantiorarioperallungarla.

8.Spingetelalevadelfrenodistazionamento completamenteinavantieinbasso.

9.Ruotatel'alberodicollegamentodelfrenoin modochel'estremitàsiaallineataconilforo nellaleva.

•Accorciateilcollegamentoruotandoinsenso

orario.

•Allungateilcollegamentoruotandoinsenso

antiorario.

10.Inseritel'alberodicollegamentodelfrenonel forodelfrenodistazionamentoessateconla coppiglia.Ripetetelostep5edeventualmente regolate.

g036752

11.Completatalaregolazione,rimuoveteicavalletti oisupportiequivalentieabbassatelamacchina.

12.Posizionatelamacchinainposizionedi

FUNZIONAMENTO.VedereUtilizzodellevalvoledi

rilasciodelleruotemotrici(pagina30).

Figura59

1.Dadosuperiore3.44mm

2.Molla

g036100

Manutenzionedella cinghia

Ispezionedellecinghie

Intervallotragliinterventitecnici:Ogni50ore

Selacinghiaèusurata,sostituitela.Isegnidiuna cinghiausurataincludonostridiodurantelarotazione dellacinghia,slittamentodellelameduranteiltaglio dell’erba,bordislacciati,segnidibruciaturae spaccaturesullacinghia.

Sostituzionedellacinghia deltosaerba

AVVERTENZA

Lamollavienemontatasottotensione,epuò causaregraviferite.

Prestatelamassimaattenzionequando toglietelacinghia.

1.Parcheggiatelamacchinasuunasupercie pianeggiante,disinnestatel'interruttoredi comandodellelame(PDF)einseriteilfrenodi stazionamento.

2.Primadiscenderedallapostazionediguida spegneteilmotore,toglietelachiavedi accensioneeattendetechesiarrestinotuttele partiinmovimento.

3.Abbassateiltosaerbaall'altezzaditagliodi 76mm.

4.Rilasciatelacortinadelpiattoditaglioe rimuoveteprotezioneinlamiera;fateriferimento aRilasciodellacortinadelpiattoditaglio(pagina

35)eaRimozionedellaprotezioneinlamiera (pagina36).

5.Allentatecompletamenteibullonichessanoi copricinghiaetoglieteli(Figura60).

molladirinviodalganciodelpiattoditaglioper eliminarelatensionedallapuleggiatendicinghia (Figura61).

Figura61

1.Cinghiadeltosaerba

2.Puleggiatendicinghia4.Utensileperrimozione

7.Toglietelacinghiadallapuleggiadelpiattodi taglio.

8.Montatelanuovacinghiaattornoallepulegge deltosaerba(Figura61).

9.Montatelamolladirinviosulpernodelpiatto (Figura61).

10.Montateicopricinghiaeserrateilbulloni(Figura

62).

3.Molla

molla

g327986

Figura60

6.Servendovidiunattrezzoperlarimozione dellemolle(n.cat.Toro92-5771),sganciatela

g027729

Sostituzionedellacinghia diazionamentodella

6.Staccatelamolladitensionedalpernodi ancoraggio(Figura64).

7.Rimuovetelacinghiaesistentedallepulegge diazionamentodellapompaidraulicaedalla puleggiadelmotore.

8.Installatelanuovacinghiaattornoallapuleggia delmotoreealle2puleggedellapompa idraulica(Figura64).

g027730

Figura62

pompaidraulica

1.Parcheggiatelamacchinasuunasupercie pianeggiante,disinnestatel'interruttoredi comandodellelame(PDF)einseriteilfrenodi stazionamento.

2.Primadiscenderedallapostazionediguida spegneteilmotore,toglietelachiavedi accensioneeattendetechesiarrestinotuttele partiinmovimento.

3.Rimuovetelacinghiadeltosaerba;vedere

Sostituzionedellacinghiadeltosaerba(pagina

50).

4.Sollevatelamacchinaesostenetelasucavalletti.

5.Toglietel'arrestodellafrizione(Figura63).

Figura64

1.Puleggiatendicinghia

2.Pernodiancoraggiodella molladitensione

3.Puleggiadelmotore6.Puleggiasinistradella

4.Cinghiaditrasmissione dellapompa

5.Puleggiadestradella pompaidraulica

pompaidraulica

9.Montatel'arrestodellafrizione(Figura63).

10.Installatelacinghiadeltosaerba;vedere

Manutenzionedellacinghia(pagina50).

g036859

1.Arrestodellafrizione

g036860

Figura63

Manutenzionedel sistemadicontrolli

Regolazionedella posizionedell'impugnatura dicomando

Regolazionedell'inclinazione

1.Parcheggiatelamacchinasuunasupercie pianeggiante,disinnestatel'interruttoredi comandodellelame(PDF)einseriteilfrenodi stazionamento.

2.Primadiscenderedallapostazionediguida spegneteilmotore,toglietelachiavedi accensioneeattendetechesiarrestinotuttele partiinmovimento.

Seleestremitàdellelevesonoacontatto,vedere

Regolazionedellatiranteriadicontrollodelmovimento (pagina52).

Regolazionedell'altezza

Peruncomfortottimale,èpossibileregolarelelevedi controllodelmovimentopiùinaltoopiùinbasso.

1.Parcheggiatelamacchinasuunasupercie pianeggiante,disinnestatel'interruttoredi comandodellelame(PDF)einseriteilfrenodi stazionamento.

2.Primadiscenderedallapostazionediguida spegneteilmotore,toglietelachiavedi accensioneeattendetechesiarrestinotuttele partiinmovimento.

3.Rimuovetelaferramentachessalalevadi controlloall'alberodelbracciodicontrollo.

3.Allentateilbullonesuperiorechessalalevadi controlloall'alberodelbracciodicontrollo.

4.Allentateilbulloneinferioreappenaasufcienza perruotarelalevadicontrolloinavantio all'indietro.Serrateentrambiibulloniperssare ilcontrollonellanuovaposizione.

5.Ripetetelaregolazionesullalevadicomando opposta.

Figura65

1.Bulloni3.Levadicontrollo

2.Foroscanalato4.Alberodelbracciodi controllo

4.Spostatelalevadicomandonellaseriedifori

successiva.Fissatelalevaconlaferramenta.

5.Ripetetelaregolazionesullalevadicomando

opposta.

g009195

Figura66

Regolazionedellatiranteria dicontrollodelmovimento

g035858

Situatisottociascunlatodellamacchina,sottoil sedile,sitrovanoitirantidicontrollodellapompa. Ruotandoildadoterminaleconunachiaveabrugola profonda½"èpossibileperfezionarelaregolazione,in modochelamacchinanonsispostiinfolle.Qualsiasi regolazionedovràessereeseguitaunicamenteperil posizionamentoinfolle.

AVVERTENZA

Ilmotoredeveessereinfunzioneeleruote motricidevonogirare,inmodochesia possibileeffettuarequesteregolazioni.Il contattoconpartiinmovimentoosuperci caldepuòcausareinfortuni.

Tenetedita,manieabitilontanodalleparti rotantiedallesupercicalde.

1.Parcheggiatelamacchinasuunasupercie

pianeggiante,disinnestatel'interruttoredi comandodellelame(PDF)einseriteilfrenodi stazionamento.

2.Primadiscenderedallapostazionediguida

spegneteilmotore,toglietelachiavedi accensioneeattendetechesiarrestinotuttele partiinmovimento.

3.Spingeteilpedaledisollevamentodelpiattodi

taglio,rimuoveteilpernodell'altezzaditaglioe abbassateaterrailpiattoditaglio

inmodocheleruotesispostinoleggermentein retromarcia(Figura67).

4.Sollevatelaparteposterioredellamacchina

esostenetelaconicavalletti(osupporti equivalenti)aun'altezzasufcienteaconsentire alleruotemotricidiruotareliberamente.

5.Toglieteilconnettoreelettricodall'interruttore

disicurezzadelsedile,postosottoilcuscino inferioredelsedilestesso.

Nota:L'interruttorefapartedelgruppodel

sedile.

6.Montateprovvisoriamenteunponticellosui

morsettidelconnettoredelcablaggioprincipale.

7.Avviateilmotore,lasciateloinfunzioneapieno

regimeedisinseriteilfrenodistazionamento.

Nota:Primadiavviareilmotore,assicuratevi

cheilfrenodistazionamentosiainseritoe chelelevedicomandodelmovimentosiano all'esterno.Nondoveteesseresulsedile.

8.Lasciateinfunzionelamacchinaperalmeno5

minuticonlelevediazionamentoallamassima velocitàdimarciainavantiperportarel'olio idraulicoallatemperaturaoperativa.

Nota:Lelevedicomandodelmovimento

devonoessereinfollequandoeffettuate eventualiregolazioni.

9.Portatelelevedicomandodelmovimentoin

posizionediFOLLE.

10.Controllateeaccertatechelealettedellapiastra dicontrollosianoacontattoconlepiastredi ritornoinfollesulleunitàidrauliche.

Figura67

1.Dado

2.Piastradistazionamento5.Alettedicontrattoconla

3.Piastradicontrollo

4.Piastradiritornoinfolle

piastradiritornoinfolle

12.Spostatelelevedicontrollodelmovimentoin posizionediRETROMARCIAeapplicandouna leggerapressioneallalevaconsentiteallemolle dell'indicatorediretromarciadiriportareleleve infolle.

Nota:Leruotedevonosmetterediruotareo

procedereleggermenteinmarciaindietro.

Nota:Puòesserenecessariorimuoverela

coperturadelcontrollodelmovimentoper acquisirel'accesso.

13.Spegnetelamacchina.

14.Toglieteilponticellodalconnettoredelcablaggio preassemblatoedinseriteilconnettore nell'interruttoredelsedile.

15.Toglieteicavalletti.

16.Sollevateilpiattoditaglioeinstallateilperno dell'altezzaditaglio.

17.Vericateeassicuratevichelamacchina nonprocedaquandoèinfolleconilfrenodi stazionamentodisinserito.

g036753

11.Regolatelelunghezzedelleastedicontrollo pomparuotandoildadonelladirezioneidonea,

Manutenzione dell'impiantoidraulico

Sicurezzadell'impianto idraulico

•Seiluidovieneiniettatonellapelle,rivolgetevi

immediatamenteadunmedico.Iluidoidraulico penetratosottolapelledeveessereasportatoda unmedicoentropocheore.

•Vericatechetuttiitubieiessibilidell'olio

idraulicosianoinbuonecondizioniechetuttele connessionieiraccordiidraulicisianosaldamente serrati,primadimetterel'impiantosottopressione.

•Tenetecorpoemanilontanodaperditeliformio

daugellicheeiettanouidoidraulicopressurizzato.

•Usatecartoneocartapercercareperditediuido

idraulico.

•Eliminateconsicurezzalapressionedall'intero

impiantoidraulicoprimadieseguirequalsiasi interventosull'impianto.

Specichedeluido idraulico

Tipodiuidoidraulico:uidoidraulicoT oro

HYPR-OIL

™

500odolioMobil115W-50.

Importante:UsateIluidospecicato.Altriuidi

potrebberodanneggiarel'impiantoidraulico.

Capacitàdell'impiantoidraulico(conltririmossi):

4,45litri

Figura68

1.Motore

2.Serbatoiodiespansione

Cambiodeluidoidraulico edeiltri

Intervallotragliinterventitecnici:Dopoleprime

75ore—Sostituiteuidoeltridel sistemaidraulico.

Ogni250ore—Dopolasostituzioneiniziale, cambiateiltridell'impiantoidraulicoeiluido quandoutilizzateiluidoMobil115W50. (Cambiateloconmaggiorfrequenzainambienti inquinatiopolverosi)

Ogni500ore—Dopolasostituzioneiniziale, cambiateiltridell'impiantoidraulicoeiluido quandoutilizzateiluidoToro

500.(Cambiateloconmaggiorfrequenzain ambientiinquinatiopolverosi)

HYPR-OIL

g037051

™

Controllodellivellodel uidoidraulico

Intervallotragliinterventitecnici:Primadiogni

utilizzooquotidianamente

1.Lasciateraffreddareiluidoidraulico. Controllateillivellodell'olioquandoiluidoè freddo.

2.Controllateilserbatoiodiespansioneed eventualmenteaggiungeteuidoidraulicoToro HYPR-OIL

™

500allalineaFULLCOLD.

Persostituireiluidoidraulicoènecessariotoglierei ltri.Sostituiteentrambicontemporaneamente;fate riferimentoaSpecichedeluidoidraulico(pagina

54)perlespecichedeluido.

Spurgateeventualearianell'impiantounavolta montatiinuoviltrieaggiungeteiluido.Vedere

Spurgodell'impiantoidraulico(pagina56).Ripeteteil

processodispurgonoaquandoiluidononrimane nellalineaFULLCOLDnelserbatoiodopolospurgo.

L'esecuzionescorrettadiquestaprocedura puòcausaredanniirreversibilialsistemadella

trasmissione.

Rimozionedeiltridell'impianto idraulico

1.Parcheggiatelamacchinasuunasupercie pianeggiante,disinnestatel'interruttoredi

comandodellelame(PDF)einseriteilfrenodi stazionamento.

2.Primadiscenderedallapostazionediguida spegneteilmotore,toglietelachiavedi accensioneeattendetechesiarrestinotuttele partiinmovimento.

3.Lasciateraffreddareilmotore.

2.Ruotateilltroinsensoorarionoaquandola guarnizioneingommanonvieneacontattocon l’adattatore,quindiserrateilltrodi¾digiroo di1girocompleto.

3.Ripeteteperilltroopposto.

4.Montatelaprotezione,precedentemente rimossa,suogniltro.

4.Individuateilltroeleprotezionisuognisistema ditrasmissione(Figura69).

5.Rimuovetele3viticoncuièssatalaprotezione delltro(Figura69).

Figura69

Illustrazionedellatodestro

1.Trasmissione4.Viti

2.Filtro

3.Protezionedelltro

5.Tappodisato

6.Puliteattentamentel’areaattornoailtri.

Importante:Nonfateentraresporcizia

nell'impiantoidraulicopoichépotrebbe contaminarsi.

5.Fissateleprotezionideiltriconle3viti.

6.Primadiaggiungereiluido,vericatechei tappidisatosianostatirimossi.

7.Versatelentamenteiluidospecicato attraversoilserbatoiodiespansionenoa quandoiluidononfuoriesceda1deiforidel tappodisato.

8.Installateiltappodisato.

9.Serratelacandelaa20N∙m.

10.Continuateadaggiungereiluidonelserbatoio diespansionenoaquandononescedal forodeltappodisatorestantesullaseconda trasmissione.

11.Installateiltappodisatoopposto.

12.Serratelacandelaa20N∙m.

13.Continuateadaggiungereuidoattraversoil

g017444

serbatoiodiespansionenoaquandonon raggiungelalineaFULLCOLDnelserbatoiodi espansione.

14.PassateaSpurgodell'impiantoidraulico(pagina

56).

Importante:Lamancataesecuzionedella

proceduradiSpurgodell'impiantoidraulico dopolasostituzionedeiltriidraulicie deluidopuòcausaredanniirreparabilial sistemaditrasmissionedeltransaxle.

7.Posizionateunabacinelladispurgosottoil ltroperraccogliereiluidochespurgaquando vengonorimossiltroetappidisato.

8.Individuateerimuoveteiltappodisatodaogni trasmissione

9.Svitateilltroperrimuoverloelasciatespurgare iluidodall'impiantoditrasmissione.

10.Ripetetequestaoperazioneperentrambiiltri.

Montaggiodeiltridell'impianto idraulico

1.Applicateunostratosottilediuidoidraulico sullasuperciedellaguarnizioneingommadi ciascunltro.

2.Avviateilmotoreespostateinavantiil comandodell’acceleratoreinposizionemediae disinnestateilfrenodistazionamento.

A.Spostatelelevebypassnellaposizione

dispintadellamacchina.Conlavalvola diby-passapertaeilmotoreinfunzione, spostatelentamentelelevedicontrollodel movimentoavantieindietro5o6volte.

B.Spostateleleveby-passnellaposizionedi

funzionamentodellamacchina.

C.Conlavalvoladiby-passchiusaeilmotore

infunzione,spostatelentamentelelevedi controllodelmovimentoavantieindietro5 o6volte.

D.Spegneteilmotoreecontrollateillivello

deluidonelserbatoiodiespansione. Aggiungeteiluidospecicatonoa quandononraggiungelalineaFULLCOLD nelserbatoiodiespansione.

3.Ripeteteilpunto2noaeliminare completamentel’ariadall’impianto.

Figura70

Spurgodell'impianto idraulico

1.Sollevatelaparteposterioredellamacchinae sostenetelaconcavalletti(osupportiequivalenti) aun'altezzasufcientedaconsentirealleruote motricidigirareliberamente.

Nota:Quandol’assetransaxlefunzionaalivelli

dirumorositànormali,sispostaliberamente

g027477

avantieindietroavelocitànormali,alloraè svuotato.

4.Controllateun'ultimavoltaillivellodeluidonel serbatoiodiespansione.Aggiungeteiluido specicatonoaquandononraggiungelalinea FULLCOLDnelserbatoiodiespansione.

g017625

Figura71

1.Puntidisollevamento

Manutenzionedelpiatto ditaglio

Sicurezzadellelame

•Controllatelelameadintervalliregolari,per

accertarechenonsianoconsumateodanneggiate.

•Prestatelamassimaattenzionequandocontrollate

lelame.Durantegliinterventidimanutenzione, avvolgetelelameoindossateguantiadattiallo scopoefateattenzione.Sostituiteoaflatesolole lame;nonraddrizzatelenésaldatele.

•Sumacchinemultilama,ricordatechelarotazione

diunalamapuòprovocarelarotazioneanchedi altrelame.

•Sostituiteinserielameebulloniusuratio

danneggiati,permantenereilbilanciamento.

Revisionedellelamedi

Figura72

1.Tagliente

2.Areacurva4.Incrinatura

3.Usura/scanalatura

Controllodellelamecurve

1.Giratelelamenoadisporleinparalleloconla lunghezzadellamacchina.

2.Misuratedaunpianoorizzontalenoaltagliente dellelame,posizioneA,(Figura73).

g006530

taglio

Primadicontrollareorevisionare lelame

1.Parcheggiatelamacchinasuunasupercie pianeggiante,disinnestatel'interruttoredi comandodellelame(PDF)einseriteilfrenodi stazionamento.

2.Spegneteilmotore,toglietelachiavee scollegateicappellottidallecandele.

Controllodellelame

Intervallotragliinterventitecnici:Primadiogni

utilizzooquotidianamente

1.Controllateitaglienti(Figura72).

2.Seitaglientinonsonoaflatiopresentano intaccature,toglietelalamaedaflatela;vedere

Aflaturadellelame(pagina58).

3.Controllatelelame,inparticolarel'areacurva.

4.Senotateincrinature,usuraoscanalaturein questazona,montateimmediatamenteuna nuovalama(Figura72).

Figura73

1.Misurateinquestopunto dallalamaaunasupercie dura.

3.Girateinavantileestremitàoppostedellelame.

4.Misuratedaunpianoorizzontalenoaltagliente

dellelame,nellamedesimaposizioneriportata allaprecedentevoce2.

2.PosizioneA

Nota:Ladifferenzatralemisurerilevatealle

voci2e3nondevesuperarei3mm.

g000975

Nota:Sequestadifferenzasuperai3mm,

sostituitelalama.

AVVERTENZA

Unalamacurvaodanneggiatapuò spezzarsieferiregravementevoiogli astanti.

•Sostituitesempreconunalamanuova lelamecurveodanneggiate.

•Nonlimatelalamaenoncreate intaccatureaguzzesultaglienteo sullasuperciedellalama.

Rimozionedellelame

g000552

Figura75

1.Aflateall'angolazioneoriginale.

2.Controllatel’equilibriodellalamaposizionandola suunbilanciatore(Figura76).

Nota:Selalamarimaneinposizione

orizzontale,èbilanciataepuòessereutilizzata.

Sostituitelelamesecolpisconounoggettosolido,se sonosbilanciateopiegate.

1.Tenetel'alberodelmandrinoconunachiave.

2.Toglieteilbullone,larondellacurvaelalama dall'assedelfusello(Figura74).

Figura74

1.Costa

2.Lama5.Alberodelmandrino

3.Rondellacurva

4.Bullonedellalama

Nota:Selalamanonèbilanciata,limatedel

metallosoltantodallacosta(Figura75).

g000553

Figura76

1.Lama2.Bilanciatore

3.Ripetetelaproceduranchélalamanonè perfettamentebilanciata.

Montaggiodellelame

1.Montatelalamasull'assedelmandrino(Figura

74).

Importante:Afnchélalamatagli

correttamente,illatocurvodeveessere rivoltoversolapartesuperioreinternadel tosaerba.

2.Montatelarondellacurvaeilbullonedellalama (Figura74).

g017443

Nota:Montateilconodellarondellacurva

versolatestadelbullone.

3.Serrateilbullonedellalamatra115e149N∙m.

Aflaturadellelame

1.Aflateitaglientidaentrambeleestremitàdella lamaconunalima(Figura75).

Nota:Rispettatel’angolazioneoriginale.

Nota:Lalamaconservailproprioequilibrio

soltantosevienerimossaunaquantitàugualedi materialedaentrambiitaglienti.

Regolazionedel livellamentolateralee dell'inclinazionedellalama

Illivellamentodelpiattoditagliodeveessere controllatoognivoltachesimetteinoperailtosaerba oppurequandoiltaglioèirregolare.

Vericateilpiattoditaglioperescluderelamepiegate primadellivellamentoerimuoveteesostituite eventualilamepiegate;fateriferimentoaControllo

dellelamecurve(pagina57)primadiproseguire.

Livellateilpiattoditaglioprimainsensolaterale;poi poteteregolarel'inclinazioneinsensolongitudinale.

Requisiti:

•Lamacchinadeveessereposizionatasuuna

superciepianeggiante.

•Glipneumaticidevonoesseretuttie

opportunamentegonati;fateriferimentoa

Controllodellapressionedeglipneumatici(pagina

48).

1.Parcheggiatelamacchinasuunasupercie pianeggiante,disinnestatel'interruttoredi comandodellelame(PDF)einseriteilfrenodi stazionamento.

2.Primadiscenderedallapostazionediguida spegneteilmotore,toglietelachiavedi accensioneeattendetechesiarrestinotuttele partiinmovimento.

3.Controllatelapressionedeglipneumaticidelle ruotemotrici;vedereControllodellapressione

deglipneumatici(pagina48).

4.Posizionateilpiattodeltosaerbainposizione dibloccoditrasporto.

g329616

5.Ruotateconcautelalelamedaunlatoall'altro.

6.Misuratetralapuntadellalamaelasupercie piana(Figura77).Seentrambelemisurazioni nonrientranonei5mm,regolateillivellamento; continuatelaprocedura.

g229305

Figura77

1.Lameinposizionelaterale3.Misuratequidallapunta dellalamaallasupercie piana.

2.Puntadellalama

7.Controllateillivellodellalamaindirezione

longitudinale(Figura78).Accertatechela puntadellalamaanterioresiapiùbassadella puntadellalamaposterioremostratanella tabelladell'angolodispogliaedell'altezzadel blocco.Pereventualiregolazioni,continuatela procedura.

1.Lameinposizione longitudinale

2.Puntadellalama

Figura78

3.Misuratequidallapunta dellalamaallasupercie piana.

g329619

Figura79

Vistadalbasso

1.Blocchiposteriori–78mm3.Blocchianteriori–73mm

2.Saldature

g329631

8.Impostateirullianti-strapposuiforisuperiori orimuovetelicompletamenteperquesta regolazione.

9.Posizionatei2blocchi(vederelatabella dell'angolodispogliaedell'altezzadelblocco) sottoilbordoposterioredellafaldadelpiattodi taglio;1suognilatodelpiattoditaglio(Figura

79).

10.Regolatelalevadell’altezzaditagliosulla posizionedi76mm.

11.Posizionatei2blocchisottoognilatodelbordo anterioredelpiatto,manonsottolestaffeole saldaturedelrulloanti-strappo.

Tabelladell'angolodispogliaedell'altezzadel blocco

AltezzadeiblocchiAngolodispoglia

Blocchianteriori–73mm

6,4mm

Blocchiposteriori–78mm

12.Ruotateconcautelalelamedaunlatoall’altro (Figura79).

13.Allentateicontrodadi(Figura80)sui4spigolie accertatecheilpiattoditagliosiaposizionatoin sicurezzasui4blocchi.

14.Eliminatel'eventualeimbandodallestaffe delpiattoeaccertatechelalevaapedaledi sollevamentodelpiattosiaspintacontroilfermo.

15.Serratei4controdadi.

Figura81

1.Rimuovetedadiebullonidaqui.

2.Rimuovetedadiebullonidaqui.

g036866

Figura80

1.Controdadi3.Supportodisospensione

2.Bracciodisollevamento delpiattoditaglio

delpiattoditaglio

4.Catena

16.Controllatecheiblocchisiinseriscano perfettamentesottolafaldadelpiattoditaglioe cheibullonidissaggiosianoserrati.

17.Continuatealivellareilpiattocontrollando l'inclinazionelongitudinaledellalama.

18.Controllateillivellamentodellelameed eventualmenteripetetelaproceduradi livellamentodelpiatto.

Rimozionedelpiattodi tagliodeltosaerba

1.Parcheggiatelamacchinasuunasupercie pianeggiante,disinnestatel'interruttoredi comandodellelame(PDF)einseriteilfrenodi stazionamento.

g035851

8.Fatescorrereilpiattoditagliosullatodestro dellamacchina.

2.Spegneteilmotore,toglietelachiavee scollegateicappellottidallecandele.

3.Inseriteilpernodiregolazionedell'altezza posizionandol'altezzaditaglioa7,6cm.

4.Toglieteicopricinghia.

5.Allentateilrinviodelpiattodeltosaerba erimuovetelacinghiadeltosaerba;fate riferimentoaManutenzionedellacinghia(pagina

50).

6.Rimuovetedadiebullonidallaparteanteriore dellapiastrasottoilpoggiapiedi.

7.Rimuoveteeconservatedadiebullonisuambo ilatidellamacchina(Figura81).

Pulizia

Rimessaggio

Puliziadelpiattoditaglio

Intervallotragliinterventitecnici:Primadiogni

utilizzooquotidianamente

1.Parcheggiatelamacchinasuunasupercie pianeggiante,disinnestatel'interruttoredi comandodellelame(PDF)einseriteilfrenodi stazionamento.

2.Primadiscenderedallapostazionediguida spegneteilmotore,toglietelachiavedi accensioneeattendetechesiarrestinotuttele partiinmovimento.

3.Sollevateilpiattoditaglioallaposizionedi TRASFERIMENTO

Puliziadelsistemadi sospensione

Utilizzateariacompressaperpulireilsistemadi sospensione.

Nota:Nonpuliteigruppiammortizzatoreconacqua

sottopressione(Figura82).

Sicurezzainfasedi rimessaggio

•Spegneteilmotore,rimuovetelachiavee

attendetel’arrestodituttelepartiinmovimento primadilasciarelaposizionedell’operatore. Lasciateraffreddarelamacchinaprimadieseguire interventidiregolazione,dimanutenzione,di puliziaodirimessarla.

•Nonrimessatelamacchinaenonriforniteladi

carburanteaccantoalleamme;nonspurgate ilcarburantealchiusooppureinunrimorchio chiuso.

•Nondepositatelamacchinaolatanicadel

carburanteinpresenzadiammelibere,scintille ospie,comevicinoaunoscaldabagnooaltre apparecchiature.

Puliziaerimessaggio

1.Disinnestatel'interruttoredicomandodellelame (PDF)einseriteilfrenodistazionamento.

2.Primadiscenderedallapostazionediguida spegneteilmotore,toglietelachiavedi accensioneeattendetechesiarrestinotuttele partiinmovimento.

Figura82

Smaltimentoriuti

L'oliomotore,lebatterie,iluidoidraulicoed ilrefrigerantedelmotoreinquinanol'ambiente. Smaltitelinelpienorispettodeiregolamentidelvostro statoeregionali.

3.Eliminateresiduid'erba,morchiaefanghiglia dallepartiesternedellamacchina,inparticolare dalmotoreedall'impiantoidraulico.Eliminate morchiaesporciziadall'esternodelcilindro delmotore,dallealettedellatestataedal convogliatore.

g195820

Importante:Lamacchinapuòesserelavata

condetersivoneutroedacqua.Nonutilizzate lanceadaltapressione.Nonutilizzateuna quantitàd'acquaeccessiva,inparticolarein prossimitàdellaplancia,delmotore,delle pompeidraulicheedeimotori.

4.Vericateilfunzionamentodelfrenodi stazionamento;fateriferimentoaRegolazione

delfrenodistazionamento(pagina48).

5.Revisionateilltrodell'aria;vedereRevisione

delltrodell'aria(pagina37).

6.Ingrassatelamacchina;vedereLubricazione

(pagina36).

7.Cambiatel’oliodelcarter;vedereCambio

dell’oliomotore(pagina38).

8.Controllatelapressionedeglipneumatici;vedere

Controllodellapressionedeglipneumatici (pagina48).

9.Cambiateiltriidraulici;vedereCambiodel

uidoidraulicoedeiltri(pagina54).

10.Cambiatelabatteria;vedereRicaricadella

batteria(pagina44).

11.Raschiateidepositidierbaemorchiadal sottoscocca,quindilavateiltosaerbaconun essibiledagiardino.

Nota:Dopoillavaggio,fatefunzionarela

macchinaconilcontrollodellalama(PDF) innestatoedilmotorealminimosuperioreper 2–5minuti.

12.Controllatelecondizionidellelame;vedere

Revisionedellelameditaglio(pagina57).

13.Preparatelamacchinaperilrimessaggioin casodipausediutilizzosuperioria30giorni. Preparatelamacchinaperilrimessaggiocome segue.

A.Aggiungeteunostabilizzatore/additivoa

basedipetrolioalcarburantenelserbatoio. osservateleistruzioniperlamiscelazione riportatedalproduttoredellostabilizzatore. Nonutilizzarestabilizzatoriabasedialcol (etanoloometanolo).

16.Ritoccatetuttiigrafelesupercimetalliche sverniciate.Lavernicepuòessereordinataal CentrodiAssistenzaautorizzatodizona.

17.Riponetelamacchinainunarimessaoinun depositopulitoedasciutto.Toglietelachiave dall'interruttoreetenetelafuoridallaportatadei bambiniodialtriutentinonautorizzati.Coprite lamacchinaconunteloperproteggerlae mantenerlapulita.

Nota:Lostabilizzatore/additivodel

carburanteèpiùefcacesevieneutilizzato sempreinsiemeacarburantefresco.

B.Lasciateinfunzioneilmotoreperdistribuire

ilcarburantecondizionatoattraverso l'impiantodelcarburanteper5minuti.

C.Spegneteilmotore,lasciateloraffreddaree

spurgateiserbatoicarburante.

D.Avviateilmotoreefatelogirarenchénon

sispegne.

E.Smaltiteilcarburantenelrispetto

dell'ambiente.Riciclateilcarburantenel rispettodelleleggilocali.

Importante:Nonstoccateilcarburante

contenentestabilizzatore/additivopiù alungodelladurataraccomandatadal produttoredellostabilizzatore.

14.Rimuoveteevericatelecondizionidella/e candela/e;fateriferimentoaManutenzione

della/ecandela/e(pagina40).Conlacandela(o

candele)staccatadalmotore,versate30ml(2 cucchiaiate)d'oliomotorenelforodellacandela. Attivateilmotorinodiavviamentoelettrico perdistribuirel'olionelcilindro.Installatela/e candela/e.Nonmontateilcappellottosulla candela(ocandele).

15.Controllateeserratetuttiibulloni,idadieleviti. Riparateosostituitelepartidanneggiate.

Localizzazioneguasti

ProblemaPossibilecausaRimedio

Ilmotoresisurriscalda.

Ilmotorinodiavviamentononsiavvia.

Ilmotorenonsiavvia,hadifcoltàdi avviamentooperdepotenza.

1.Ilmotoreèsottosforzoeccessivo.

2.Illivellodell'olionelcarterèscarso.2.Rabboccatelacoppaconolioadatto.

3.Lealettediraffreddamentoeipassaggi perl'ariasottoilconvogliatoresono intasati.

4.Illtrodell'ariaèsporco.4.Puliteosostituitel’elementodelltro

5.C'èmorchia,acquaocarburante stantionelsistemadialimentazione.

1.Ilcomandodellelameèinnestato.1.Disinnestateilcomandodellelame.

2.Ilfrenodistazionamentoèdisinnestato.2.Inseriteilfrenodistazionamento.

3.Lelevedicomandodelmovimentonon sonoposizionediBLOCCOINFOLLE.

4.Nonsietesedutisulsedile dell'operatore.

5.Labatteriaèscarica.5.Ricaricatelabatteria.

6.Icollegamentielettricisonocorrosio allentati.

7.Èbruciatounfusibile.

8.Relèointerruttoredifettoso.8.RivolgeteviaunCentroAssistenza

1.Ilserbatoiodelcarburanteèvuoto.1.Riempiteilserbatoiodelcarburante.

2.Lavalvolad'intercettazionedel carburanteèchiusa.

3.Illivellodell'olionelcarterèscarso.3.Rabboccatelacoppaconolioadatto.

4.L'acceleratorenonèinposizione corretta.

5.Illtrodelcarburanteèsporco.5.Sostituiteilltrodelcarburante.

6.C'èmorchia,acquaocarburante stantionelsistemadialimentazione.

7.Illtrodell'ariaèsporco.

8.L'interruttoredelsedilenonfunziona correttamente.

9.Icollegamentielettricisonocorrosi, allentatiodanneggiati.

10.Relèointerruttoreusuratoo danneggiato.

11.Lacandelaèsporcaoladistanzatra glielettrodièerrata.

12.Ilcappellottodellecandeleèstaccato.

1.Rallentate.

3.Rimuovetel'ostruzionedaalettedi raffreddamentoecondottidell'aria.

dell’aria.

5.RivolgeteviaunCentroAssistenza autorizzato.

3.Spostatelelevedicomandodel movimentoversol'esternoinposizione diBLOCCOINFOLLE.

4.Sedetevisulsediledell'operatore.

6.Controllateilcontattodeicollegamenti elettrici.

7.Sostituiteilfusibile.

autorizzato.

2.Apritelavalvoladiintercettazionedel carburante.

4.Assicuratevicheilcomando dell'acceleratoresitroviametà traleposizionidiMINIMAeMASSIMA.

6.RivolgeteviaunCentroAssistenza autorizzato.

7.Puliteosostituitel'elementodelltro dell'aria.

8.Controllatelaspiadell'interruttore delsedile.All'occorrenzasostituiteil sedile.

9.Controllateilcontattodeicollegamenti elettrici.Puliteaccuratamente imorsettideiconnettoriconun detergenteadattoaicontattielettrici, applicategrassodielettricoe ripristinateicollegamenticorretti.

10.RivolgeteviaunCentroAssistenza autorizzato.

11.Regolateosostituitelacandela.

12.Controllateilcollegamentodel cappellottodellecandele.

ProblemaPossibilecausaRimedio

Ilmotoreperdepotenza.

(conlelevedicontrollodelmovimento completamenteavanti).

Latrazionenonfunziona.

1.Ilmotoreèsottosforzoeccessivo.

2.Illtrodell'ariaèsporco.2.Pulitel’elementodelltrodell’aria.

3.Illivellodell'olionelcarterèscarso.3.Rabboccatelacoppaconolioadatto.

4.Lealettediraffreddamentoeipassaggi perl'ariasottoilconvogliatoresono intasati.

5.Ilforodisatodeltappodelcarburante èintasato.

6.Illtrodelcarburanteèsporco.6.Sostituiteilltrodelcarburante.

7.C'èmorchia,acquaocarburante stantionelsistemadialimentazione.

1.L'allineamentodeveessereregolato1.Messaapuntodell'allineamento. Lamacchinatiraversodestraosinistra

2.Lapressionedeglipneumaticidelle ruotemotricinonècorretta.

1.Levalvoledibypassnonsonostagne.

2.Lacinghiadellapompaèusurata, allentataorotta.

3.Lacinghiadellapompaècadutada unapuleggia.

4.Lamolladeltendicinghiaèspezzata omanca.

5.Illivellodeluidoidraulicoèbassoo troppocaldo.

1.Rallentate.

4.Rimuovetel’ostruzionedaalettedi raffreddamentoecondottidell’aria.

5.Puliteiltappodelserbatoiocarburante, osostituitelo.

7.RivolgeteviaunCentroAssistenza autorizzato.

2.Regolatelapressionedeglipneumatici delleruotemotrici.

1.Serratelevalvoledibypass

2.Cambiatelacinghia.

3.Cambiatelacinghia.

4.Sostituitelamolla.

5.Aggiungeteuidoidrauliconeiserbatoi olasciateloraffreddare.

Lamacchinainiziaavibrareinmodo insolito.

L’altezzaditaglioèirregolare.

1.Lalama(olame)ditaglioèpiegatao sbilanciata.

2.Ilbullonedelsopportodellalamaè allentato.

3.Ibullonidelsopportodelmotoresono allentati.

4.Èallentatalapuleggiadelmotore,la puleggiatendicinghiaolapuleggia dellalama.

5.Lapuleggiadelmotoreèdanneggiata.

6.Unfusellodellalamaèpiegato.

7.Ilsupportodelmotoreèallentatoo consumato.

1.Lalama(olame)nonèaflata.1.Aflatelalama(olelame).

2.Lalama(olame)ditaglioè/sono piegata/e.

3.Iltosaerbanonèalivello.3.Livellateiltosaerbalongitudinalmente

4.Unrulloantistrappo(sepresente)non èimpostatocorrettamente.

Ilsottoscoccadelpiattoditaglioè

5. sporco.

Lapressionedeglipneumaticièerrata.

7.Unfusellodellalamaèpiegato.

1.Montateunanuovalama(olame)di taglio.

2.Serrateilbullonedelsupportodella lama.

3.Serrateibullonidelsupportodel motore.

4.Serratelapuleggiainteressata.

5.RivolgeteviaunCentroAssistenza autorizzato.

6.RivolgeteviaunCentroAssistenza autorizzato.

7.RivolgeteviaunCentroAssistenza autorizzato.

2.Montateunanuovalama(olame)di taglio.

elatitudinalmente.

4.Regolatel'altezzadellaruota antistrappo.

Lavatelaparteinferioredelpiattodi taglio

Regolatelapressionedeglipneumatici.

7.RivolgeteviaunCentroAssistenza autorizzato.

ProblemaPossibilecausaRimedio

Lelamenongirano.

Lafrizionenonsiinnesta.

1.Lacinghiaditrasmissioneèusurata, allentataorotta.

2.Lacinghiaditrasmissioneèscivolata dallapuleggia.

3.L'interruttoredellapresadiforza(PDF) olafrizionedellaPDFsonoguasti.

4.Lacinghiadellapuleggiaèusurata, allentataorotta.

1.Èbruciatounfusibile.

2.Latensionedialimentazionedella frizioneèinsufciente.

3.Labobinaèdanneggiata.

4.Lacorrenteelettricaèinadeguata.4.Riparateosostituiteilcavooilsistema

5.Iltraferrotrarotoreeindottoè eccessivo.

1.Montateunanuovacinghiadi trasmissione.

2.Montatelacinghiaditrasmissionee controllatecheifusellidiregolazione eleguidedellacinghiasianoin posizionecorretta.

3.RivolgeteviaunCentroAssistenza autorizzato.

4.Montateunanuovacinghiadella puleggia.

1.Sostituiteilfusibile.Vericatela resistenzadellabobina,lacarica dellabatteria,ilsistemadiricarica,i collegamentielettriciedeffettuatele sostituzioninecessarie.

2.Vericatelaresistenzadellabobina, lacaricadellabatteria,ilsistemadi ricarica,icollegamentielettricied effettuatelesostituzioninecessarie.

3.Sostituitelafrizione.

elettricodellafrizione.Puliteicontatti deiconnettori.

5.Rimuovetelospessoreosostituitela frizione.

Schemi

Schemaelettrico(Rev.A)

g037072

InformativasullaprivacySEE/RegnoUnito

UtilizzodellevostreinformazionipersonalidapartediToro

TheToroCompany(“Toro”)rispettalavostraprivacy.Quandoacquistateinostriprodotti,possiamoraccoglieredeterminateinformazionipersonalisudi voi,direttamentedavoiotramitelavostraaziendaodistributoreT oro.Toroutilizzaquesteinformazioniperadempiereaipropriobblighicontrattuali,come registrarelavostragaranzia,elaborarelavostrarichiestaingaranziaocontattarviincasodiunrichiamodiprodotto,epernalitàaziendalilegittime, comevalutarelasoddisfazionedeiclienti,migliorareinostriprodottiofornirviinformazionisuprodottichepotrebberoesseredivostrointeresse.T oro puòcondividereivostridaticonlenostreconsociate,afliate,rivenditoriealtripartnercommercialicollegatiataliattività.Inoltre,possiamodivulgare leinformazionipersonalioverichiestoaisensidellaleggeoinrelazioneallavendita,acquistoofusionediun'attività.Nonvenderemomailevostre informazionipersonalianessun'altrasocietàascopidimarketing.

Conservazionedellevostreinformazionipersonali

Toroconserveràlevostreinformazionipersonalipertuttoiltempopertinenteallenalitàdicuisopraeinconformitàconirequisitinormativi.Permaggiori informazionisuiperiodidiconservazionedeidatiapplicabili,contattatelegal@toro.com.

L'impegnodiT oroperlasicurezza

LevostreinformazionipersonalipossonoessereelaboratenegliStatiUnitioinaltripaesiincuipossonoessereinvigoreleggisullaprotezionedei datimenorigorosediquelledelvostropaesediresidenza.Ogniqualvoltatrasferiamolevostreinformazionialdifuoridelvostropaesediresidenza, adotteremotuttelemisurerichiesteperleggealnedigarantirel'implementazionedelleopportunetuteleperproteggerelevostreinformazionie assicurarcichevenganotrattateinsicurezza.

Accessoecorrezione

Èvostrodirittocorreggereoriesaminareivostridatipersonali,oppureriutareolimitareiltrattamentodeivostridati.Atalescopo,contattateciviaemail all'indirizzolegal@toro.com.IncasodiperplessitàinrelazionealmodoincuiT orogestiscelevostreinformazioni,viinvitiamoaparlarnedirettamentecon noi.TenetepresentecheiresidentieuropeihannodirittoasporgerereclamopressolapropriaAutoritàdiprotezionedeidati.

374-0282RevC

Toro 74456TE Operator's Manual [it]

Specifications and Main Features

Frequently Asked Questions

User Manual
