Toro 74450 Operator's Manual [es]

FormNo.3424-595RevA

Cortacéspedconconductorde 122cm,132cmo152cm(48", 52"o60")TITAN

Nºdemodelo74450—Nºdeserie403350048ysuperiores Nºdemodelo74451—Nºdeserie403350824ysuperiores Nºdemodelo74452—Nºdeserie403350941ysuperiores Nºdemodelo74463—Nºdeserie403351024ysuperiores Nºdemodelo74465—Nºdeserie403350972ysuperiores Nºdemodelo74466—Nºdeserie403197564ysuperiores Nºdemodelo74467—Nºdeserie403349925ysuperiores Nºdemodelo74470—Nºdeserie403351044ysuperiores Nºdemodelo74471—Nºdeserie402320000ysuperiores Nºdemodelo74472—Nºdeserie403351084ysuperiores Nºdemodelo78450—Nºdeserie403062674ysuperiores Nºdemodelo78472—Nºdeserie402310369ysuperiores

HDSerie1500

Registresuproductoenwww.T oro.com. Traduccióndeloriginal(ES)

*3424-595*A

Elusoolaoperacióndelmotorencualquierterreno forestal,demonteocubiertodehierbaamenosque elmotorestéequipadoconparachispas(conforme aladenicióndelasección4442)mantenidoen buenascondicionesdefuncionamiento,oqueel motorhayasidofabricado,equipadoymantenido paralaprevencióndeincendios,constituyeuna infraccióndelalegislacióndeCalifornia(California PublicResourceCodeSection4442o4443).

Parbrutooneto:elparbrutoonetodeestemotor fuecalculadaporelfabricantedelmotorconarreglo aloestipuladoeneldocumentoJ1940oJ2723de laSocietyofAutomotiveEngineers(Sociedadde IngenierosdelAutomóvil-SAE).Debidoaqueel motorestáconguradoparacumplirlosrequisitosde seguridad,emisionesyoperación,supotenciareal enestetipodecortacéspedserásignicativamente menor.SielmotornoesdeToro,consultela informacióndelfabricantedelmotorincluidaconla máquina.

Importante:Siutilizaráunmáquinaconmotor

Toroaunaalturasuperiora1500m(5000pies) porunperiodoprolongado,asegúresedeque elkitdegranaltitudsehayainstaladodemodo queelmotorcumplaconlasnormativasde emisionesCARB/EPA.Elkitdegranaltitud aumentaelrendimientodelmotormientrasque previenelasuciedaddelabujía,ladicultadde arranqueylasemisionesaumentadas.Unavez quehayainstaladoelkit,coloquelaetiquetade granaltitudalladodelapegatinadenúmero deserieenlamáquina.Póngaseencontacto concualquierdistribuidorautorizadodeToro paraobtenerelkitdegranaltitudadecuadoyla etiquetadegranaltitudparasumáquina.Para localizarundistribuidorcercadeusted,visite nuestrapáginawebwww.T oro.comollamea nuestroDepartamentodeAtenciónalCliente (ToroCustomerCareDepartment)alosnúmeros queseencuentranensuDeclaracióndeGarantía deControldeEmisiones.

Retireelkitdelmotoryrestablezcaelmotor asuconguracióndefábricaoriginalcuando seutilicepordebajode1500m(5000pies).No opereenaltitudesinferioresunmotorquehasido transformadoparasuusoenaltitudeselevadas; delocontrario,podríasobrecalentarydañarel motor.

Sinoestásegurodesumáquinahasido transformadaparasuusoenaltitudeselevadas, consultelasiguienteetiqueta(Figura4).

decal127-9363

Figura4

ADVERTENCIA

CALIFORNIA

AdvertenciadelaPropuesta65

Losgasesdeescapedeesteproducto

contienenproductosquímicosqueel

EstadodeCaliforniasabequecausan

cáncer,defectoscongénitosuotros

peligrosparalareproducción.

Losbornes,terminalesyotrosaccesorios

delabateríacontienenplomoy

compuestosdeplomo,productos

químicosreconocidosporelEstadode

Californiacomocausantesdecáncery

dañosreproductivos.Láveselasmanos

despuésdemanejarelmaterial.

Elusodeesteproductopuedeprovocarla

exposiciónasustanciasquímicasqueel

EstadodeCaliforniaconsideracausantes

decáncer,defectoscongénitosuotros

trastornosdelsistemareproductor.

Introducción

Estecortacéspeddeasientodecuchillasrotativas estádiseñadoparaserusadoporoperadores profesionalescontratados.Estádiseñado principalmenteparasegarcéspedbienmantenido enzonasverdesresidencialesocomerciales.No estádiseñadoparacortarmalezaoparaaplicaciones agrícolas.

Leaestemanualdetenidamenteparaaprendera utilizarymantenercorrectamentesuproducto,y paraevitarlesionesydañosalproducto.Ustedesel responsabledeoperarelproductodeformacorrecta ysegura.

PuedeponerseencontactoconTorodirectamente enwww.Toro.comsideseamaterialesdeformación yseguridadoinformaciónsobreaccesorios,para localizarundistribuidoropararegistrarsuproducto.

Póngaseencontactoconnosotrosenwww.T oro.com.

Reservadostodoslosderechos

ImpresoenEE.UU.

Cuandonecesiteasistenciatécnica,piezasgenuinas Torooinformaciónadicional,póngaseencontacto conunDistribuidordeServicioAutorizadoocon AsistenciaalClienteToro,ytengaamanolos númerosdemodeloyseriedesuproducto.La

Figura1olaFigura2identicanlaubicacióndelos

númerosdemodeloyserieenelproducto.Escriba losnúmerosenelespacioprovisto.

Importante:Consudispositivomóvil,puede

escanearelcódigoQR(ensucaso)delapegatina delnúmerodeserieparaaccederainformación sobrelagarantía,laspiezas,yotrainformación sobreelproducto.

Figura1

MáquinassinMyRide

1.Ubicacióndelosnúmerosdemodeloydeserie

Figura2

MáquinasconMyRide

Nºdemodelo

Nºdeserie

Estemanualidenticapeligrospotencialesycontiene mensajesdeseguridadidenticadosporelsímbolo dealertadeseguridad(Figura3),queseñalaun

peligroquepuedecausarlesionesgravesolamuerte siustednosiguelasprecaucionesrecomendadas.

g000502

Figura3

Símbolodealertadeseguridad

Estemanualutiliza2palabraspararesaltar información.Importantellamalaatenciónsobre informaciónmecánicaespecial,yNotaresalta informacióngeneralquemereceunaatención especial.

Contenido

Seguridad.................................................................5

Seguridadgeneral..............................................5

Indicadordependientes.....................................6

g233854

g233855

Pegatinasdeseguridadeinstrucciones.............7

Elproducto..............................................................17

Controles.........................................................17

Especicaciones..............................................19

Antesdelfuncionamiento....................................20

Seguridadantesdeluso...................................20

Cómoañadircombustible.................................20

Mantenimientodiario........................................21

Rodajedeunamáquinanueva.........................21

Usodelsistemadeprotecciónantivuelco

(ROPS).........................................................22

Usodelsistemadeinterruptoresde

seguridad......................................................23

Colocacióndelasiento......................................24

Cómoajustarlasuspensióndelasiento............24

Ajustedelsistemadesuspensión

MyRide™......................................................24

Usodeaperosyaccesorios..............................25

Duranteelfuncionamiento...................................25

Seguridadduranteeluso..................................25

Accesoalpuestodeloperador..........................27

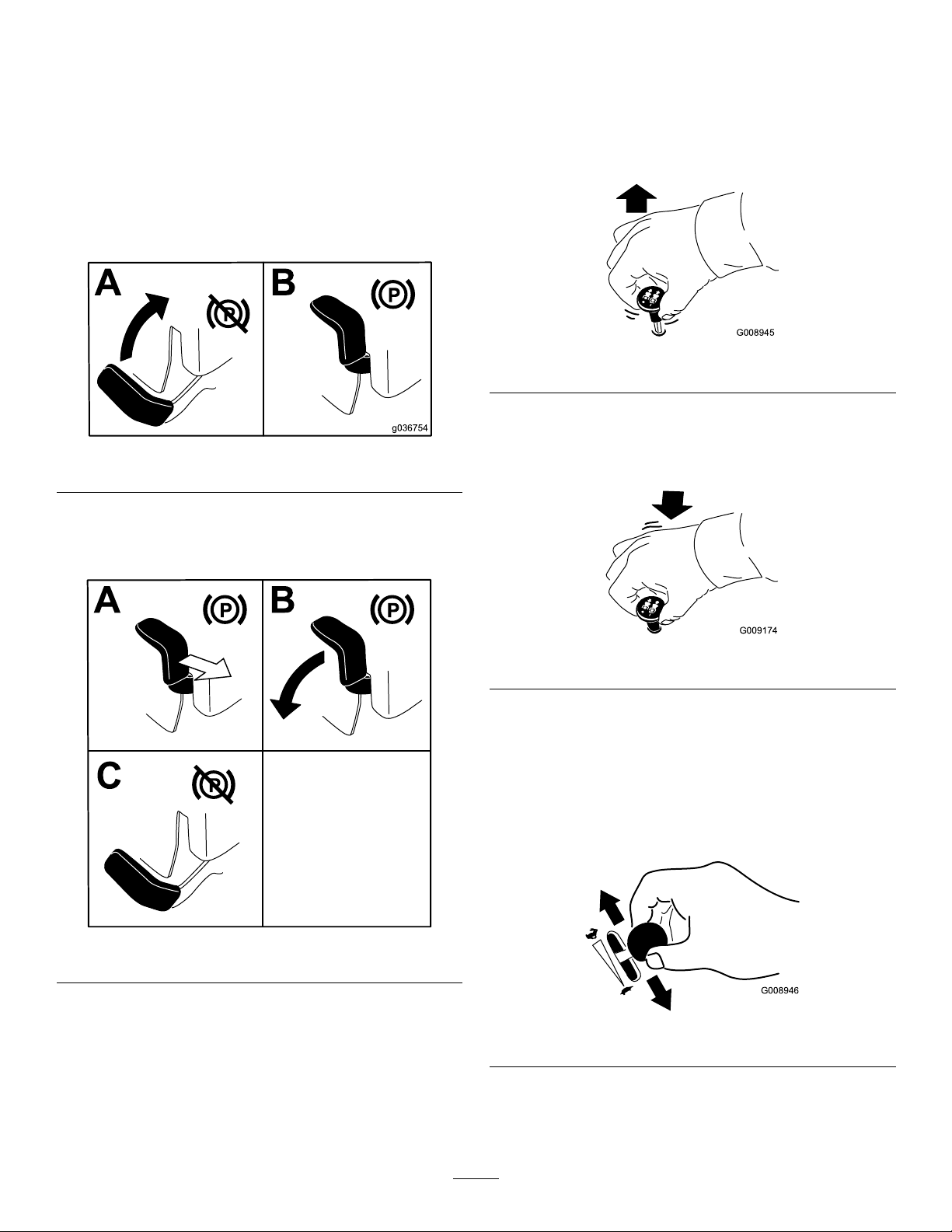

Utilizacióndelfrenodeestacionamiento...........28

Usodelmandodecontroldelascuchillas

(TDF)............................................................28

Usodelacelerador...........................................28

Usodelestárter...............................................29

Cómoarrancarelmotor....................................29

Apagadodelmotor...........................................30

Usodelaspalancasdecontrolde

movimiento...................................................31

Conduccióndelamáquina...............................31

Ajustedelaalturadecorte................................33

Ajustedelosrodillosprotectoresdel

césped..........................................................33

Ajustedelosparachoqueslaterales..................34

Usodeladescargalateral................................35

Consejosdeoperación....................................35

Despuésdelfuncionamiento...............................36

Seguridaddespuésdeluso..............................36

Usodelaválvuladecierrede

combustible...................................................36

Usodelasválvulasdedesvíodelasruedas

motrices........................................................36

Transportedelamáquina.................................37

Mantenimiento........................................................40

Calendariorecomendadodemanteni-

miento..........................................................40

Procedimientospreviosalmantenimiento...........41

Seguridadenelmantenimiento........................41

Lubricación..........................................................42

Engrasadodelamáquina.................................42

Lubricacióndeloscubosdelasruedas

giratorias.......................................................43

Mantenimientodelmotor.....................................44

Identicacióndelmotor.....................................44

Seguridaddelmotor.........................................44

MantenimientodeunmotorKawasaki MantenimientodeunmotorKohler

.............44

..................49

MantenimientodeunmotorT oro.......................54

Inspeccióndelparachispas..............................60

Cambiodelltrodeentradade

aire/emisiones...............................................60

Mantenimientodelsistemadecombusti-

ble................................................................61

Cómocambiarelltrodecombustible...............61

Mantenimientodeldepósitode

combustible...................................................61

Mantenimientodelsistemaeléctrico....................62

Seguridaddelsistemaeléctrico........................62

Mantenimientodelabatería.............................62

Mantenimientodelosfusibles...........................64

Mantenimientodelsistemadetransmi-

sión..............................................................64

Comprobacióndelcinturónde

seguridad......................................................64

Comprobacióndelospomosdelabarra

antivuelco......................................................64

Ajustedeladirección........................................65

Comprobacióndelapresióndelos

neumáticos...................................................66

Comprobacióndelastuercasdelas

ruedas...........................................................66

Mantenimientodelsistemaderefrigera-

ción..............................................................67

Limpiezadelarejilladelmotor..........................67

Mantenimientodelosfrenos................................67

Ajustedelfrenodeestacionamiento.................67

Mantenimientodelascorreas..............................69

Inspeccióndelascorreas.................................69

Cómocambiarlacorreadelcortacésped

encarcasasdecortededescarga

lateral............................................................69

Sustitucióndelacorreadelcortacésped

encarcasasdecortededescarga

trasera...........................................................71

Sustitucióndelacorreadetransmisióndela

bombahidráulica...........................................72

Mantenimientodelsistemadecontrol..................73

Ajustedelaposicióndelaspalancasde

control...........................................................73

Ajustedelosacoplamientosdecontrolde

movimiento...................................................74

Mantenimientodelsistemahidráulico..................76

Seguridaddelsistemahidráulico......................76

Mantenimientodelsistemahidráulico...............76

Mantenimientodelacarcasadecorte..................78

Mantenimientodelascuchillasde

corte..............................................................78

Nivelacióndelacarcasadecorte......................82

RetirarlaCarcasadelCortacésped..................84

Cambiodeldeectordehierba.........................84

Limpieza..............................................................85

Limpiezadelosbajosdelacarcasade

corte..............................................................85

Limpiezadelsistemadesuspensión.................85

Eliminaciónderesiduos....................................85

Almacenamiento.....................................................86

Seguridadduranteelalmacenamiento.............86

Limpiezayalmacenamiento.............................86

Solucióndeproblemas...........................................88

Esquemas...............................................................91

Seguridad

Estamáquinahasidodiseñadaconarregloalo estipuladoenlanormaANSIB71.4-2012.

Seguridadgeneral

Esteproductoescapazdeamputarmanosypies ydelanzarobjetosalaire.Sigasiempretodas lasinstruccionesdeseguridadconelndeevitar lesionespersonalesgraves.

Elusodeesteproductoparaotrospropósitosque losprevistospodríaserpeligrosoparaustedypara otraspersonas.

•Mantengasiemprelabarraantivuelcoenla

posicióndetotalmenteelevadaybloqueada,y utiliceelcinturóndeseguridad.

•Noutilicelamáquinacercadeterraplenes,fosas,

taludes,agua,uotrospeligros,oenpendientes demásde15grados.

•Leaycomprendaelcontenidodeestemanualdel

operadorantesdearrancarelmotor.

•Nocoloquelasmanosolospiescercadelos

componentesenmovimientodelamáquina.

•Nohagafuncionarlamáquinasinqueestén

colocadosyenbuenascondicionesde funcionamientotodoslosprotectoresyotros dispositivosdeseguridad.

•Mantengaalejadosalosniñosyaotraspersonas

delazonadetrabajo.Nuncapermitaalosniños utilizarlamáquina.

•Parelamáquina,apagueelmotoryretirela

llaveantesderealizartareasdemantenimientoo repostaje,yantesdeeliminarobstruccionesen lamáquina.

Elusoomantenimientoincorrectodeestamáquina puedecausarlesiones.Parareducirelpeligrode lesiones,cumplaestasinstruccionesdeseguridad ypresteatenciónsiemprealsímbolodealertade seguridad( Peligro–instrucciónrelativaalaseguridadpersonal. Elincumplimientodeestasinstruccionespuededar lugaralesionespersonaleseinclusolamuerte.

Puedeencontrarinformacióndeseguridadadicional entodoestemanual,enlasseccionespertinentes.

),quesignicaCuidado,Advertenciao

Indicadordependientes

Figura5

Puedecopiarestapáginaparasuusopersonal.

1.Lapendientemáximaenlaquepuedeutilizarlamáquinaesde15grados.UtiliceelDiagramadependientesparadeterminarel ángulodeunapendienteantesdeproseguir.Noutiliceestamáquinaenpendientesdemásde15grados.Dobleporlalínea correspondientealapendienterecomendada.

2.Alineeestebordeconunasupercievertical(árbol,edicio,elpostedeunavalla,etc.).

3.Ejemplodecómocompararlapendienteconelbordedoblado

g011841

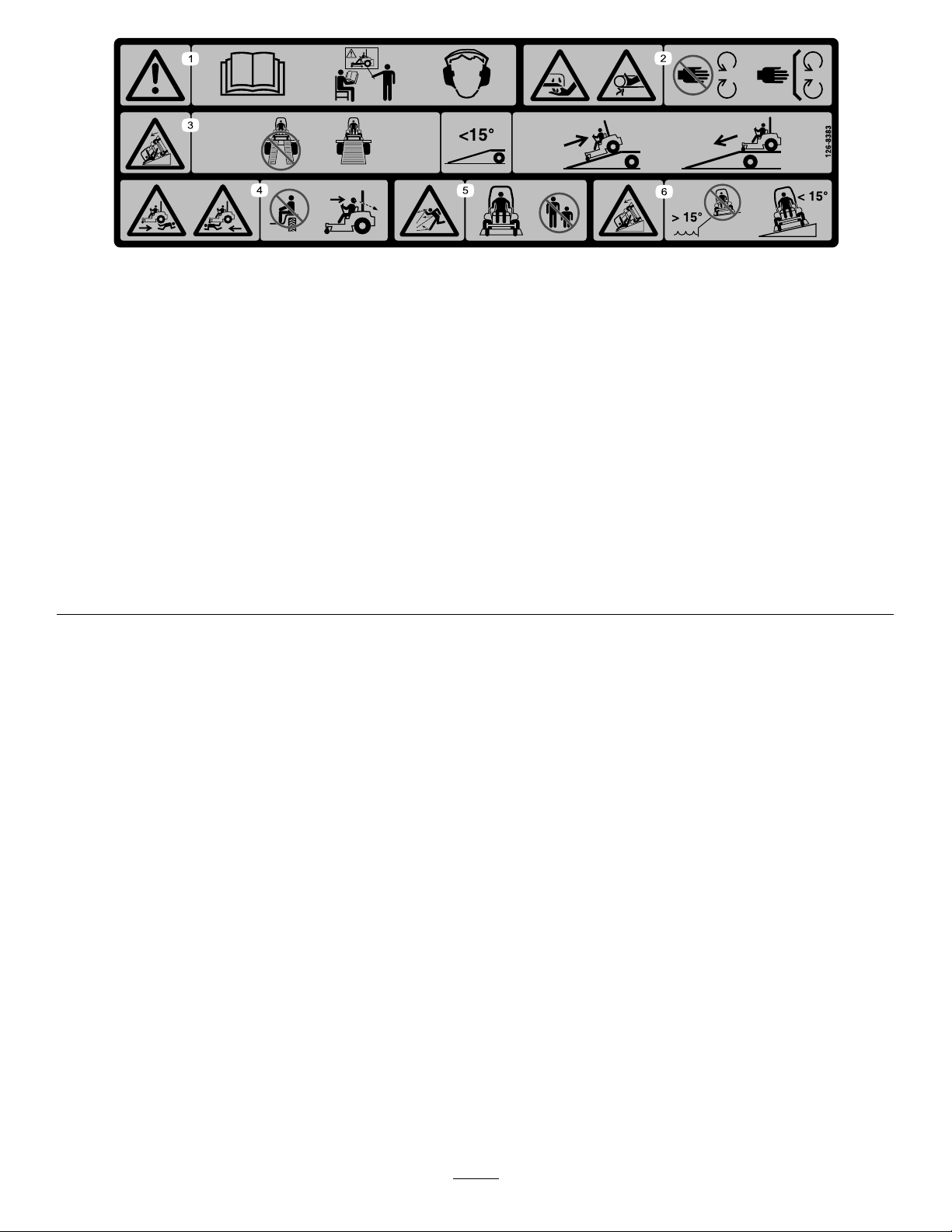

Pegatinasdeseguridadeinstrucciones

Laspegatinasdeseguridadeinstruccionesestánalavistadeloperadoryestánubicadas cercadecualquierzonadepeligropotencial.Sustituyacualquierpegatinaqueestédañadao quefalte.

Marcadelfabricante

1.Indicaquelacuchillahasidoidenticadacomopiezadel fabricanteoriginaldelamáquina.

Símbolosdelabatería

Algunosdeestossímbolos,otodosellos,estánensu

batería.

decaloemmarkt

decal106-5517

106-5517

1.Advertencia–notoquelasuperciecaliente.

decalbatterysymbols

1.Riesgodeexplosión6.Mantengaaotras

2.Nofume,mantenga alejadodelfuegoydelas llamasdesnudas

3.Líquidocáustico/peligro dequemaduraquímica

4.Lleveprotecciónocular..9.Enjuaguelosojos

5.Leaelmanualdel

operador.

personasaunadistancia prudencialdelabatería.

7.Lleveprotecciónocular; losgasesexplosivos puedencausarcegueray otraslesiones.

8.Elácidodelabatería puedecausarceguerao quemadurasgraves.

inmediatamenteconagua ybusquerápidamente ayudamédica.

10.Contieneplomo;notirara labasura

93-7818

1.Advertencia–lealasinstruccionesparaapretar elperno/tuercadelacuchillaa115–149N·m (85–110pies-libra)queguranenelManualdeloperador.

decal93-7818

decal107-3069

107-3069

1.Advertencia–nohayproteccióncontravuelcoscuandola barraantivuelcoestábajada.

2.Paraevitarlesionesolamuertedebidoaunvuelco accidental,mantengalabarraantivuelcoenposición totalmenteelevadaybloqueada,ylleveelcinturónde seguridad.Bajelabarraantivuelcosolocuandosea absolutamentenecesario;nolleveelcinturóndeseguridad cuandolabarraantivuelcoestábajada.

3.Leaelmanualdeloperador;conduzcalentamenteycon cuidado.

decal109-6014

109-6014

112-3858

decal112-3858

MáquinasSerie1500y2000dedescargalateral

únicamente

109-6035

MáquinasSerie2500dedescargalateralúnicamente

decal109-6035

1.LeaelManualdel

3.Retirelallaveantesde

operador.

2.Lealasinstrucciones

4.Ajustesdealturadecorte. antesderealizar cualquieroperaciónde mantenimientooajuste.

112-9028

1.Advertencia–noseacerquealaspiezasenmovimiento; mantengacolocadostodoslosprotectores.

ajustarlaalturadecorte.

decal112-9028

109-6036

Máquinasdedescargatraseraúnicamente

1.LeaelManualdeloperador.

2.Retirelallaveylealasinstruccionesantesderealizar cualquieroperacióndemantenimientooajusteala máquina.

3.Alturadecorte

decal109-6036

decal115-9625

115-9625

1.Frenodeestacionamiento –quitado

2.Frenodeestacionamiento –puesto

decal116-5610

116-5610

1.Contadordehoras

2.Tomadefuerza(TDF)

3.Frenodeestacionamiento6.Batería

116-8588

4.Puntomuerto

5.Interruptordepresencia deloperador

decal117-1 194

117-1194

MáquinasSerie1500y2000dedescargalateral

únicamente

1.Motor

decal133-8062

133-8062

decal116-8588

1.LeaelManualdeloperador.

2.Gireelpomodeliberacióndelatransmisiónparaaojarlo, desliceelpomo,yapriételodenuevo.

3.Empujelamáquina

decal117-3848

117-3848

1.Peligrodeobjetosarrojados–mantengaaotraspersonas aunadistanciaprudencialdelamáquina.

2.Peligrodeobjetosarrojados,cortacésped–nohaga funcionarelcortacéspedsinqueestécolocadoeldeector, latapadedescargaoelsistemaderecogidadehierba.

3.Peligrodecorteodesmembramientodemanoopie–nose acerquealaspiezasenmovimiento;mantengacolocados todoslosprotectores.

126-0768

Unidadesdedescargatraseraúnicamente

126-4363

1.Peligrodecorte/desmembramiento,ventilador,y enredamiento,correa.Apagueelmotoryretirelallave antesdeajustar,mantenerolimpiarlamáquina.

decal126-0768

decal126-4784

126-4784

1.Alturadecorte

decal126-4363

Unidadesdedescargatrasera

1.Peligrodeobjetos arrojados–mantenga aotraspersonasauna distanciaprudencialdela máquina.

decal126-6599

126-6599

2.Peligrodecorteo desmembramientode mano–noseacerquea laspiezasenmovimiento; mantengacolocados todoslosprotectores.

decal126-8161

126-8161

1.LeaelManualdel

operador.

2.Desliceelasientohacia adelante

1.LeaelManualdel operador.

126-9939

3.Presioneelenganche haciaabajopara desbloquearelasiento

4.Gireelasiento

2.Llenehastalaparte inferiordelcuellode llenado;advertencia– nollenedemasiadoel depósito.

decal126-9939

Cortacéspedesdedescargatraseraúnicamente

1.Atención–leaelManual deloperador.

2.Retirelatuercagirándola enelsentidodelasagujas delreloj.

decal127-6662

127-6662

3.Retireelpernogirándolo enelsentidocontrarioa lasagujasdereloj.

127-0326

MáquinasSerie2500dedescargalateralúnicamente

1.LeaelManualdel operador.

2.Alturadecorte

decal131-1097

131-1097

MotoresT oroúnicamente

1.Tapóndevaciadodeaceite

decal127-0326

3.Retirelallaveyleael

Manualdeloperador

antesderealizartareasde mantenimientoorevisarla máquina.

SímbolosdelmandodelaTDF

1.TDF-desactivar2.TDF-activar

decalptosymbols

136-8992

MáquinasconMyRidesolamente

1.Combustible–lleno3.Combustible–vacío

2.Combustible–50%

136-9024

1.LeaelManualdel operadorantesde

realizarcualquiertareade mantenimiento.

2.Horasdeoperación

3.Niveldeaceitedelmotor6.Presióndelosneumáticos

4.Puntodeengrase

5.Niveldeuidohidráulico

decal136-8992

decal136-9024

decaltransportlock

Bloqueodetransporte

1.Alturadecorte2.Tirehaciaarribapara desbloquearelbloqueode transporte.

decalmotioncntrllh-126-6194

Controldemovimientoizquierdo

1.Velocidaddelamáquina4.Puntomuerto

2.Rápido5.Haciaatrás

3.Lento

Controldemovimientoderecho

1.Velocidaddelamáquina4.Puntomuerto

2.Rápido5.Haciaatrás

3.Lento

decalmotioncntrlrh-126-6183

decal126-8151

126-8151

1.Lealasinstruccionesantesderealizarcualquieroperaciónde mantenimientooajusteenlamáquina.

2.Intervalodetiempo

4.ConsultelasinstruccionesdeengrasadoenelManualdel

operador.

5.Compruebeelniveldeuidohidráulicoyconsultelasdemás instruccionesdelManualdeloperador.

3.Compruebeelniveldeaceite.6.Compruebelapresióndelosneumáticos.

decal126-8383

126-8383

MáquinassinMyRidesolamente

Nota:Estamáquinacumplelapruebadeestabilidadestándardelaindustriaenlaspruebasestáticaslateralesylongitudinalesconla

pendientemáximarecomendadaindicadaenlapegatina.ReviselasinstruccionesdelManualdeloperadorsobrelaoperacióndela máquinaenpendientes,ycompruebelascondicionesenlasquesevaautilizarlamáquinaparadeterminarsilamáquinapuede utilizarseenlascondicionesreinantesenundíayunlugardeterminados.Loscambiosdeterrenopuedennecesitaruncambioenel mododeoperacióndelamáquinaenpendientes.Siesposible,mantengalasunidadesdecortebajadasalsuelomientrasutilicela máquinaenpendientes.Elevarlasunidadesdecortemientrassetrabajaenpendientespuedehacerquelamáquinapierdaestabilidad.

1.Advertencia–leaelManualdeloperador;noutiliceesta máquinaamenosquehayarecibidoformaciónensumanejo; lleveprotecciónauditiva.

2.Peligrodecorte,desmembramientoyenredamiento– mantengalasmanosalejadasdelaspiezasenmovimiento; mantengacolocadostodoslosprotectoresydefensas.

3.Peligro,rampa–alcargarlamáquinaenunremolque,no utilicedosrampasindividuales;utiliceúnicamenteunasola rampaconsucienteanchuraparalamáquina,yconuna pendientedemenosde15°;subalarampaenmarchaatrásy bajelarampaconduciendohaciaadelante.

4.Peligrodelesionespersonales–notransportepasajeros; mirehaciaatrásmientrassiegueenmarchaatrás.

5.Peligrodeobjetosarrojados–mantengaalejadasaotras personas.

6.Peligrodevuelcoenpendientes–noutilizarenpendientes cercadelagua;noutilizarenpendientesdemásde15°.

136-1305

1.Rápido4.Estárter

2.Ajustevariablecontinuo

3.Lento

decal136-1305

5.Focodetrabajo(opcional)

6.Enchufeeléctrico

decal132-0871

132-0871

MáquinasconMyRidesolamente

Nota:Estamáquinacumplelapruebadeestabilidadestándardelaindustriaenlaspruebasestáticaslateralesylongitudinalesconla

1.Advertencia–leaelManualdeloperador;noutiliceesta máquinaamenosquehayarecibidoformaciónensumanejo; lleveprotecciónauditiva.

4.Peligro,rampa—alcargarlamáquinaenunremolque,no utilicedosrampasindividuales;utiliceúnicamenteunasola rampaconsucienteanchuraparalamáquina,yconuna pendientedemenosde15°;subalarampaenmarchaatrásy bajelarampaconduciendohaciaadelante.

2.Peligrodecorte,desmembramientoyenredamiento— mantengalasmanosalejadasdelaspiezasenmovimiento;

5.Peligrodelesionespersonales–notransportepasajeros; mirehaciaatrásmientrassiegueenmarchaatrás.

mantengacolocadostodoslosprotectoresydefensas.

3.Peligrodeobjetosarrojados–mantengaalejadasaotras personas.

6.Peligrodevuelcoenpendientes–noutilizarenpendientes cercadelagua;noutilizarenpendientesdemásde15°.

136-1720

1.Bloqueodeleva2.Desbloqueodeleva

decal136-1720

Elproducto

Paneldecontrol

g037119

Figura7

Figura6

1.Pedaldeelevacióndela alturadecorte

2.Posicionesdealturade corte

3.Bloqueodetransporte9.Tapóndecombustible

4.Controles10.Palancadelfrenode

5.Palancasdecontrolde movimiento

6.Barraantivuelco12.Ruedagiratoria

7.Conjuntodeamortiguador (máquinasconMyRide solamente)

8.Cinturóndeseguridad

estacionamiento

11.Carcasadecorte

Controles

Familiarícesecontodosloscontrolesantesdeponer enmarchaelmotorytrabajarconlamáquina(Figura

6yFigura7).

1.Conectoreléctrico

2.Controldelestárter

3.Controldelacelerador

4.Contadordehoras

g227688

5.Mandodecontroldelas cuchillas(tomadefuerza)

6.Llavedecontacto

7.Posicióndelmandopara kitdeiluminaciónopcional

Interruptordeencendido

Elinterruptordeencendido,queseutilizapara arrancaryapagarelmotor,tienetresposiciones: PARADA,MARCHAyARRANQUE.ConsulteCómo

arrancarelmotor(página29).

Controldelestárter

Utiliceelcontroldelestárterparaponerenmarcha elmotorenfrío.

Controldelacelerador

Elaceleradorcontrolalavelocidaddelmotorytiene unajustevariablecontinuodeLENTOaRÁPIDO(Figura

7).

Mandodecontroldelascuchillas (tomadefuerza)

Elmandodecontroldelascuchillas,representado porunsímbolodetomadefuerza(TDF),engranay desengranalatransmisióndepotenciaalascuchillas delcortacésped(Figura7).

Contadordehoras

Elcontadordehorasregistraelnúmerodehorasde operacióndelamáquina.Funcionacuandoelmotor estáenmarcha.Utiliceelrecuentodehoraspara programarelmantenimientoregular(Figura8).

Indicadoresdelosinterruptores

Aperos/Accesorios

deseguridad

Hayunaseriedesímbolosenelcontadordehoras, queindicanconuntriángulonegrosielcomponente deseguridadestáenlaposicióncorrecta(Figura8).

Indicadordelabatería

Sisegiralallavedecontactoalaposiciónde CONECTADOduranteunossegundos,semostrarála tensióndelabateríaenlazonadondenormalmente semuestranlashorasdeuso.

Laluzdelabateríaseenciendealaccionarselallave decontacto,ycuandolacargaestápordebajodel nivelcorrectodeoperaciónFigura8.

Estádisponibleunaseleccióndeaperosyaccesorios homologadosporT oroquesepuedenutilizarcon lamáquinaandepotenciaryaumentarsus prestaciones.PóngaseencontactoconsuServicio TécnicoAutorizadooconsudistribuidorautorizado Toro,ovisitewww.Toro.comparaobtenerunalistade todoslosaperosyaccesorioshomologados.

Paraasegurarunrendimientoóptimoymantener lacerticacióndeseguridaddelamáquina,utilice solamentepiezasyaccesoriosgenuinosT oro.Las piezasderepuestoyaccesoriosdeotrosfabricantes podríanserpeligrosos,ysuusopodríainvalidarla garantíadelproducto.

Figura8

1.Símbolosdelos interruptoresdeseguridad

2.Contadordehoras

3.Indicadordelabatería

Palancasdecontrolde movimiento

Laspalancasdecontroldemovimientoseutilizan paraconducirlamáquinahaciaadelante,haciaatrás ygirarlaenambossentidos(Figura7).

Posicióndebloqueo/puntomuerto

LaposicióndeBLOQUEO/PUNTOMUERTOseutiliza juntoconelsistemadeinterruptoresdeseguridad paraengranarydeterminarlaposicióndePUNTO

MUERTO.

Válvuladecierredecombustible

g187133

Cierrelaválvuladecierredecombustibleantesde transportaroalmacenarlamáquina;consulteUsode

laválvuladecierredecombustible(página36).

Especicaciones

Nota:Lasespecicacionesydiseñosestánsujetosamodicaciónsinprevioaviso.

Ancho:máquinasconcarcasasdecortededescargalateral

Carcasade122cm(48")Carcasade132cm(52")Carcasade152cm(60")

Sincarcasadecorte121cm(47½")124cm(49")133cm(52")

Deectorelevado133cm(53")144cm(56¾")161cm(63½")

Deectorbajado160cm(63¼")171cm(67¼")191cm(75¼")

Ancho:máquinasconcarcasasdecortededescargatrasera

Carcasade152cm(60")

Sincarcasadecorte133cm(52")

Concarcasadecorte168cm(66")

Longitud:máquinasconcarcasasdecortededescargalateral

Carcasade122cm(48")Carcasade132cm(52")Carcasade152cm(60")

Longitud

Longitud:máquinasconcarcasasdecortededescargatrasera

208cm(82")208cm(82")209cm(83")

Carcasade152cm(60")

Concarcasadecorte215cm(84½")

Altura

Barraantivuelco–elevadaBarraantivuelco–bajada

179cm(70½")125cm(49")

Peso

MáquinasPeso

Máquinasdedescargalateralde122cm(48")385a425kg(849a937libras)

Máquinasdedescargalateralde132cm(52")391a434kg(862a957libras)

Máquinasdedescargalateralde152cm(60")409a456kg(901a1006libras)

Máquinasdedescargatraserade152cm(60")459kg(1,012libras)

Operación

Nota:Losladosderechoeizquierdodelamáquina

sedeterminandesdelaposiciónnormaldeloperador.

Antesdel funcionamiento

Seguridadantesdeluso

Seguridadgeneral

•Nodejenuncaquelamáquinaseautilizadao

reparadaporniñosoporpersonasquenohayan recibidolaformaciónadecuadaalrespecto.La normativalocalpuedeimponerlímitessobrela edaddeloperador.Elpropietarioesresponsable deproporcionarformaciónatodoslosoperadores ymecánicos.

•Familiaríceseconlaoperaciónseguradelequipo,

loscontrolesdeloperadorylasseñalesde seguridad.

•Sepacómopararrápidamentelamáquinayel

motor.

•Compruebequeloscontrolesdepresenciadel

operador,losinterruptoresdeseguridadylos protectoresestáninstaladosyquefuncionan correctamente.Noutilicelamáquinasino funcionancorrectamente.

•Antesdesegar,inspeccionesiemprelamáquina

paraasegurarsedequelascuchillas,lospernos delascuchillasylosconjuntosdecorteestánen buenascondicionesdeuso.Sustituyacuchillas opernosgastadosodañadosenconjuntos completosparanodesequilibrarlamáquina.

•Inspeccioneeláreadondesevaautilizarla

máquinayretirecualquierobjetoquelamáquina podríalanzaralaire.

•Evalúeelterrenoparadeterminarcuálessonlos

equiposyaperosoaccesoriosapropiadosque serequierenparaoperarlamáquinademanera adecuadaysegura.

Seguridad–Combustible

•Paraevitarlesionespersonalesodaños

materiales,extremelasprecaucionesalmanejar elcombustible.Losvaporesdecombustibleson inamablesyexplosivos.

•Apaguecualquiercigarrillo,cigarro,pipauotra

fuentedeignición.

•Utilicesolamenteunrecipientedecombustible

homologado.

•Noretireeltapóndecombustibleniañada

combustiblealdepósitodecombustiblesielmotor estáenmarchaoestácaliente.

•Norepostecombustibledentrodeunedicio.

•Noguardelamáquinaounrecipientede

combustibleenunlugardondepudierahaber unallamadesnuda,chispasounallamapiloto, porejemploenuncalentadordeaguauotro electrodoméstico.

•Nollenelosrecipientesdentrodeunvehículo

osobrelaplataformadeuncamiónoremolque conunforrodeplástico.Coloquesiemprelos recipientesdegasolinaenelsuelo,lejosdel vehículo,antesdellenarlos.

•Retireelequipodelcamiónodelremolquey

repóstelomientrasseencuentrasobreelsuelo.Si estonoesposible,repóstelousandounrecipiente portátil,envezdeusarunsurtidordecombustible conboquilla.

•Noutilicelamáquinaamenosqueestéinstalado

unsistemacompletodeescapeenbuenas condicionesdefuncionamiento.

•Mantengalaboquillaencontactoconelbordedel

depósitodecombustibleoeloriciodelrecipiente entodomomentohastaqueterminederepostar. Noutilicedispositivosquemantenganabiertala boquilla.

•Sisederramacombustiblesobresuropa,

cámbiesederopainmediatamente.Limpie cualquiercombustiblederramado.

•Nuncallenedemasiadoeldepósitode

combustible.Vuelvaacolocareltapónde combustibleyapriételormemente.

•Almaceneelcombustibleenunrecipiente

homologadoymanténgalofueradelalcancede losniños.Nocomprenuncacarburanteparamás de30díasdeconsumonormal.

•Nollenecompletamenteeldepósitode

combustible.Añadacombustiblealdepósitode combustiblehastaqueelnivelalcancede6a 13mm(¼"a½")pordebajodelaparteinferior delcuellodellenado.Esteespaciovacíoenel depósitopermitiráladilatacióndelcombustible.

–Evitelarespiraciónprolongadadelosvapores. –Mantengalacaraalejadadelaboquillaydela

aberturadeldepósitodecombustible.

–Eviteelcontactoconlapiel;laveelproducto

derramadoconaguayjabón.

Cómoañadircombustible

Combustiblerecomendado

•Paraobtenerlosmejoresresultados,utilice

solamentegasolinafresca(compradahacemenos

de30días),sinplomo,de87omásoctanos (métododecálculo(R+M)/2).

•Etanol:Esaceptableelusodegasolinaconhasta

el10%deetanol(gasohol)oel15%deMTBE (étermetiltert-butílico)porvolumen.Eletanoly elMTBEnosonlomismo.Noestáautorizado elusodegasolinaconel15%deetanol(E15) porvolumen.Noutilicenuncagasolinaque contengamásdel10%deetanolporvolumen, comoporejemplolaE15(contieneel15%de etanol),laE20(contieneel20%deetanol)ola E85(contienehastael85%deetanol).Elusode gasolinanoautorizadapuedecausarproblemas derendimientoodañosenelmotorquepueden noestarcubiertosbajolagarantía.

•Noutilicegasolinaquecontengametanol.

•Noguardecombustibleeneldepósitode

combustibleoenrecipientesdecombustible duranteelinviernoamenosquehayaañadidoun estabilizador.

•Noañadaaceitealagasolina.

Usodelestabilizador/acondicio-

5.Lleneeldepósitodecombustiblehastalaparte inferiordelcuellodellenado(Figura9).

Nota:Nollenecompletamenteeldepósitode

combustible.Elespaciovacíoeneldepósito permitiráladilatacióndelagasolina.

nador

Useunestabilizador/acondicionadorenlamáquina paraobtenerlassiguientesventajas:

•Mantieneelcombustiblefrescodurantemás

tiemposisesiguenlasindicacionesdelfabricante delestabilizadordecombustible

•Limpiaelmotorduranteelfuncionamiento.

•Eliminalaformacióndedepósitospegajosos,con

aspectodebarniz,enelsistemadecombustible, quepuedendicultarelarranque.

Importante:Noutiliceaditivosdecombustible

quecontenganmetanoloetanol.

Agreguelacantidadadecuadade estabilizador/acondicionadordecombustibleal combustible.

Nota:Unestabilizador/acondicionadorde

combustibleesmásecazcuandosemezclacon combustiblefresco.Parareduciralmínimolos depósitosdebarnizenelsistemadecombustible, utilicesiempreunestabilizadordecombustible.

Cómollenareldepósitode combustible

1.Aparquelamáquinaenunasupercienivelada.

2.Pongaelfrenodeestacionamiento.

3.Apagueelmotoryretirelallave.

4.Limpiealrededordeltapóndeldepósitode combustible.

g036751

Figura9

Mantenimientodiario

Cadadía,antesdearrancarlamáquina,sigalos procedimientosmarcadoscomo"Cadauso/Adiario" enlasecciónMantenimiento(página40).

Rodajedeunamáquina nueva

Losmotoresnuevosnecesitantiempoparadesarrollar todasupotencia.Lafriccióngeneradaporlas carcasasylossistemasdepropulsióndelos cortacéspedesesmayorcuandoéstossonnuevos, loquesuponeunacargaadicionalparaelmotor.Las máquinasnuevasnecesitanunperiododerodajede 40–50horasparadesarrollarlamáximapotenciayel mejorrendimiento.

Usodelsistemade protecciónantivuelco (ROPS)

ADVERTENCIA

Paraevitarlesionesolamuerteencasode unvuelco,mantengalabarraantivuelcoen posicióntotalmenteelevadaybloqueada,y utiliceelcinturóndeseguridad.

Asegúresedequeelasientoestásujetoala máquina.

ADVERTENCIA

Nohayproteccióncontravuelcoscuandola barraantivuelcoestábajada.

•Bajelabarraantivuelcoúnicamente cuandoseaimprescindible.

•Nouseelcinturóndeseguridadsilabarra antivuelcoestábajada.

•Conduzcalentamenteyconcuidado.

•Elevelabarraantivuelcotanprontocomo hayaespaciosuciente.

•Compruebecuidadosamentequehay espaciosucienteantesdeconducir pordebajodecualquierobjetoenalto (porejemplo,ramas,portales,cables eléctricos)ynoentreencontactocon ellos.

Bajadadelabarraantivuelco

Importante:Bajelabarraantivuelcoúnicamente

cuandoseaimprescindible.

1.Parabajarlabarraanti-vuelco,presionehacia adelantelapartesuperiordelabarra.

2.Tiredeambospomoshaciafueraygírelos90 gradosparadesengranarlos(Figura10).

3.Bajelabarraantivuelco(Figura10).

Figura10

1.Barraantivuelcoen posiciónvertical

2.PomodelROPSen posicióndeenganche

3.TireelpomodelROPS haciafuera.

4.GireelpomodelROPS90 grados.

5.PomodelROPSen posicióndedesenganche

6.Barraantivuelcoen posicióndeplegado

Elevacióndelabarraantivuelco

Importante:Utilicesiempreelcinturónde

seguridadcuandolabarraantivuelcoestáenla posiciónelevada.

1.Elevelabarraanti-vuelcoalaposicióndetrabajo ygirelospomoshastaqueseintroduzcan parcialmenteenlasranuras(Figura10).

2.Elevelabarraantivuelcoalaposiciónvertical, presionandosobrelapartesuperiordela misma;lasclavijasencajaránencuantose alineenconlosoricios(Figura10).

3.Presionesobrelabarraparaasegurarsedeque lasclavijashanquedadoencajadas.

g036746

Usodelsistemade interruptoresdeseguridad

ADVERTENCIA

Silosinterruptoresdeseguridadestán desconectadosodañados,lamáquinapodría ponerseenmarchainesperadamenteycausar lesionespersonales.

•Nomanipulelosinterruptoresde seguridad.

•Compruebelaoperacióndelos interruptoresdeseguridadcadadía,y sustituyacualquierinterruptordañado antesdeoperarlamáquina.

Elsistemadeinterruptoresde seguridad

Elsistemadeinterruptoresdeseguridadhasido diseñadoparaimpedirqueelmotorarranque,a menosque:

•Elmandodecontroldelascuchillas(TDF)está

desengranado.

•Laspalancasdecontroldemovimientoesténen

laposicióndeBLOQUEO/PUNTOMUERTO.

•Elfrenodeestacionamientoestépuesto.

Elsistemadeinterruptoresdeseguridadtambiénestá diseñadoparadetenerelmotorcuandosemuevan loscontrolesdetraccióndesdelaposicióndebloqueo conelfrenodeestacionamientoaccionado,osiusted selevantadelasientocuandolaTDFestáengranada.

Elcontadordehorastieneunaseriedesímbolosque indicansielcomponentedeseguridadestáenla posicióncorrecta.Cuandoelcomponenteestáen laposicióncorrecta,seenciendeuntriánguloenel recuadrocorrespondiente.

Comprobacióndelsistemade interruptoresdeseguridad

Intervalodemantenimiento:Cadavezqueseutilice

odiariamente

Veriqueelsistemadeinterruptoresdeseguridad cadavezquevayaautilizarlamáquina.Siel sistemanofuncionadelaformaquesedescribe acontinuación,póngaseencontactoconun ServicioTécnicoAutorizadoparaqueloreparen inmediatamente.

1.Siénteseenelasiento,pongaelfrenode estacionamientoymuevaelmandodecontrol delascuchillas(TDF)aENGRANADO.Intente arrancarelmotor;elmotornodebearrancar.

2.Siénteseenelasiento,pongaelfrenode estacionamientoymuevaelmandodecontrol delascuchillas(TDF)aDESENGRANADO. Muevacualquieradelaspalancasdecontrol demovimiento(fueradelaposiciónde

BLOQUEO/PUNTOMUERTO).Intentearrancarel

motor;elmotornodebearrancar.Repitaconla otrapalancadecontrol.

3.Siénteseenelasiento,pongaelfrenode estacionamiento,muevaelmandodecontrolde lascuchillas(TDF)aDESENGRANADOymueva laspalancasdecontroldemovimientoala posicióndeBLOQUEO/PUNTOMUERTO.Arranque elmotor.Conelmotorenmarcha,quiteel frenodeestacionamiento,engraneelmando decontroldelascuchillas(TDF)ylevánteseun pocodelasiento;elmotordebepararse.

4.Siénteseenelasiento,pongaelfrenode estacionamiento,muevaelmandodecontrol delascuchillas(TDF)aDESENGRANADOy muevalaspalancasdecontroldemovimiento alaposicióndeBLOQUEO/PUNTOMUERTO. Arranqueelmotor.Conelmotorenmarcha, pongacualquieradelaspalancasdecontrolde movimientoenlaposicióncentralymuévala haciaadelanteohaciaatrás;elmotordebe pararse.Repitaparalaotrapalancadecontrol demovimiento.

Figura11

1.Lostriángulosseenciendencuandoloscomponentesdel sistemadeseguridadestánenlaposicióncorrecta.

5.Siénteseenelasiento,quiteelfrenode estacionamiento,muevaelmandodecontrolde lascuchillas(TDF)aDESENGRANADOymueva laspalancasdecontroldemovimientoala posicióndeBLOQUEO/PUNTOMUERTO.Intente arrancarelmotor;elmotornodebearrancar.

g187670

Colocacióndelasiento

Ajustedelsistemade

Elasientopuedemoversehaciaadelanteyhacia atrás(Figura12).Coloqueelasientoenlaposición quelepermitacontrolarmejorlamáquinayenlaque estémáscómodo.

Figura12

AsientoparamáquinasconMyRideilustrado.

suspensiónMyRide™

ElsistemadesuspensiónMyRide™seajustapara brindarunaconducciónseamássuaveycómoda.El ajustedelos2conjuntosdechoquetraserosesel ajustemásfácilyrápidoparaelcambiodelsistema desuspensión.Coloqueelsistemadesuspensión dondelequedemáscómodo.

Ajustedelosconjuntosde amortiguadortraseros

Lasranurasparalosconjuntosdechoquetraseros tienenposicionesdepalancasdebloqueopara lesdereferencia.Losconjuntosdeamortiguador traserospuedencolocarseencualquierlugardela ranura,nosoloenlasmuescasdeposicionamiento.

Elsiguientegrácomuestralaposiciónparauna

g027632

conducciónblandayrmeylasdiferentesposiciones delaspalancasdebloqueo(Figura14).

Cómoajustarlasuspensión delasiento

Máquinassinsistemade suspensiónMyRide™solamente

Elasientopuedeajustarseparaquelaconducción seamássuaveycómoda.Coloqueelasientoenla posiciónmáscómodaparausted.

Paraajustarlo,gireelpomosituadoenlaparte delanteraencualquiersentidohastaencontrarla posiciónmáscómoda(Figura13).

Figura14

1.Posiciónmásrme

2.Posiciónmásblanda

3.Palancasdebloqueoen lasranuras

Nota:Asegúresedequelosconjuntosdechoque

traserosizquierdosyderechossiempreseajusten enlasmismasposiciones.

g227753

1.Pomodelasuspensióndelasiento

g024881

Figura13

Ajustelosconjuntosdechoquetraseros(Figura15).

Usodeaperosyaccesorios

Utilicesolamenteaperosyaccesorioshomologados porT oro.

Siseañadenunoomáskitsdemontajedeaccesorios (esdecir,kitdecubookitdemontajeuniversal) encualquieradelas4ubicacionesmostradasenla

Figura16,añadaunkitdecontrapesodelantero.

PóngaseencontactoconsuServicioTécnico Autorizadoparaadquirirelkitdepesodelantero.

g227752

Figura15

g037417

Figura16

1.Agregueunkitdepesodelanterocuandoseinstalen2o máskitsdemontajedeaccesoriosenestasposiciones.

Duranteel funcionamiento

Seguridadduranteeluso

Seguridadgeneral

•Elpropietario/operadorpuedeprevenir,yes

responsabledecualquieraccidentequepueda provocarlesionespersonalesodañosmateriales.

•Lleveropaadecuada,incluyendoprotección

ocular,pantalónlargo,calzadoresistentey antideslizante,yprotecciónauricular.Sitieneel pelolargo,recójaseloynollevejoyasobisutería sueltas.

g227751

•Dediquetodasuatenciónalmanejodela

máquina.Norealiceningunaactividadque pudieradistraerle;delocontrario,pueden producirselesionesodañosmateriales.

•Noutilicelamáquinasiestáenfermo,cansado,o

bajolainuenciadealcoholodrogas.

•Nuncatrasladepasajerosenlamáquinay

mantengaaotraspersonasymascotasalejadas delamáquinamientrasestéfuncionando.

•Utilicelamáquinaúnicamenteconbuena

visibilidadparaevitaragujerosopeligrosocultos.

•Evitesegarhierbamojada.Unatracciónreducida

podríahacerquelamáquinasedeslice.

•Antesdearrancarelmotor,asegúresedeque

todaslastransmisionesestánenpuntomuerto, queelfrenodeestacionamientoestápuestoyque ustedseencuentraenelpuestodeloperador.

•Mantengalasmanosylospiesalejadosdelas

unidadesdecorte.Manténgasealejadodel conductodedescargaentodomomento.

•Mirehaciaatrásyhaciaabajoantesdeponer

marchaatrásparaasegurarsedequeelcamino estádespejado.

•Tengacuidadoalacercarseaesquinasciegas,

arbustos,árbolesuotrosobjetosquepuedan dicultarsuvisión.

•Nosieguecercadeterraplenes,fosasotaludes.

Lamáquinapodríavolcarrepentinamentesiuna ruedapasaporelborde,osisesocavaelborde.

•Parelascuchillassiemprequenoestésegando.

•Parelamáquina,apagueelmotor,retirelallavee

inspeccionelascuchillasdespuésdegolpearun objetoosiseproduceunavibraciónanormalenla máquina.Hagatodaslasreparacionesnecesarias antesdevolverautilizarlamáquina.

•Vayamásdespacioytengacuidadoalgiraryal

cruzarcallesyacerasconlamáquina.Cedael pasosiempre.

•Desengranelatransmisióndelaunidaddecorte,

apagueelmotoryretirelallaveantesdeajustar laalturadecorte(amenosquepuedaajustarla desdelaposicióndeloperador).

•Nuncahagafuncionarunmotordondehayagases

deescapeencerrados.

•Nodejenuncadesatendidalamáquinasiestá

funcionando.

•Antesdeabandonarelpuestodeloperador(vaciar

losreceptoresydestaparelconducto),hagalo siguiente:

–Parelamáquinaenunasupercienivelada. –DesengranelaTDFybajelosaccesorios. –Pongaelfrenodeestacionamiento. –Apagueelmotoryretirelallave. –Espereaquesedetengantodaslaspiezasen

movimiento.

•Nohagafuncionarlamáquinacuandohayriesgo

detormentaseléctricas.

•Noutilicelamáquinacomovehículoderemolque

amenosquetengaunengancheinstalado.

•Nocambielavelocidaddelreguladornihaga

funcionarelmotoraunavelocidadexcesiva.

•Utilicesolamenteaccesoriosyaperos

homologadosporToro.

•Estamáquinaproducenivelessonorosque

superanlos85dBAeneloídodeloperador,y puedencausarpérdidasauditivasconperíodos extendidosdeexposición.

g229846

Figura17

1.Lleveprotecciónauditiva.

Seguridaddelsistemade protecciónantivuelco(ROPS)

•Noretirelabarraantivuelcodelamáquina.

•Asegúresedequeelcinturóndeseguridadesté

enganchadoydequepuedadesabrocharse rápidamenteencasodeemergencia.

•Usesiempresucinturóndeseguridadcuandola

barraantivuelcoestásubida.

•Veriqueconatenciónsihayobstruccionesenalto

yeviteelcontactoconellas.

•Mantengalabarraantivuelcoencondiciones

segurasdefuncionamiento,inspeccionándola periódicamenteenbuscadedañosymanteniendo bienapretadostodoslosherrajesdemontaje.

•Silabarraantivuelcoestádañada,cámbiela.No

lareparenilacambie.

Seguridadenpendientes

•Laspendientessonunadelasprincipalescausas

deaccidentesporpérdidadecontrolyvuelcos, quepuedencausarlesionesgravesolamuerte.El operadoresresponsabledelaseguridadcuando trabajaenpendientes.Elusodelamáquinaen cualquierpendienteexigeuncuidadoespecial. Antesdeusarlamáquinaenunapendiente,haga losiguiente:

–Leaycomprendalasinstruccionessobre

pendientesdelmanualylasqueestán colocadasenlamáquina.

–Utiliceunindicadordeánguloparadeterminar

lainclinaciónaproximadadelazona.

–Noutilicelamáquinanuncaenpendientesde

másde15grados.

–Evalúelascondicionesdellugardetrabajo

paradeterminarsiessegurotrabajaren lapendienteconlamáquina.Utiliceel

sentidocomúnyelbuenjuicioalrealizareste evaluación.Cualquiercambioqueseproduzca enelterreno,comoporejemplouncambiode humedad,puedeafectarrápidamentealuso delamáquinaenunapendiente.

•Identiquecualquierobstáculosituadoenlabase

delapendiente.Noutilicelamáquinacercade terraplenes,fosas,taludes,agua,uotrospeligros. Lamáquinapodríavolcarrepentinamentesiuna ruedapasaporelbordedeunterraplénofosa,o sisesocavauntalud.Mantengaunadistancia prudente(eldobledelaanchuradelamáquina) entrelamáquinaycualquierpeligro.Utiliceuna máquinadirigidaounadesbrozadoramanualpara segarlahierbaenestaszonas.

•Evitearrancar,pararogirarlamáquinaencuestas

opendientes.Evitehacercambiosbruscosde velocidadodedirección;girepocoapoco,ya bajavelocidad.

•Noutilicelamáquinaencondicionesquepuedan

comprometerlatracción,ladirecciónola estabilidaddelamáquina.Tengaencuentaque conducirenhierbamojada,atravesarpendientes empinadas,obajarcuestaspuedehacerquela máquinapierdatracción.Latransferenciadepeso alasruedasdelanteraspuedehacerquepatinela máquina,conpérdidadefrenadoydecontrolde dirección.Lamáquinapuededeslizarseincluso conlasruedasmotricesinmovilizadas.

•Retireoseñalecualquierobstáculo,comozanjas,

baches,surcos,montículos,rocasuotrospeligros ocultos.Lahierbaaltapuedeocultarobstáculos. Unterrenoirregularpuedehacerquelamáquina vuelque.

Figura18

1.Zonasegura–utilice lamáquinaaquíen pendientesdemenosde 15gradosozonasplanas.

2.Zonadepeligro–utilice uncortacéspeddirigido y/ounadesbrozadora manualenpendientesde másde15grados,ycerca deterraplenesoagua.

3.Agua

4.W=anchuradela máquina

5.Mantengaunadistancia prudente(eldobledela anchuradelamáquina) entrelamáquinay cualquierpeligro.

Accesoalpuestodel operador

Utilicelacarcasadecortecomoescalónparasubirse alpuestodeloperador(Figura19).

g221745

•Extremelasprecaucionesaltrabajarcon

accesoriosoaperos,comoporejemplosistemas derecogidadehierba.Éstospuedenafectara laestabilidaddelamáquinaycausarpérdidas decontrol.Sigalasinstruccionessobrelos contrapesos.

•Siesposible,mantengalacarcasabajadaalsuelo

mientrastrabajeenpendientes.Laelevacióndela carcasamientrassetrabajaenpendientespuede hacerquelamáquinapierdaestabilidad.

g029797

Figura19

Utilizacióndelfrenode estacionamiento

Pongasiempreelfrenodeestacionamientocuando parelamáquinaocuandoladejedesatendida.

Activacióndelfrenode estacionamiento

Aparquelamáquinaenunasupercienivelada.

Cómoengranarelmandode controldelascuchillas(TDF)

Nota:Elusodelmandodecontroldelascuchillas

(TDF)conelaceleradorenlaposiciónintermediao menosproduciráundesgasteexcesivoenlascorreas detransmisión.

g008945

Figura22

Figura20

Desactivacióndelfrenode estacionamiento

g036754

Cómodesengranarelmandode controldelascuchillas(TDF)

g009174

Figura23

Usodelacelerador

Puedemoverelcontroldelaceleradorentrelas posicionesdeRÁPIDOyLENTO(Figura24).

UtilicesiemprelaposicióndeRÁPIDOparaengranar laTDF .

Figura21

Usodelmandodecontrol delascuchillas(TDF)

Elmandodecontroldelascuchillas(TDF)arranca ydetienelascuchillasdelcortacéspedycualquier accesorioconectado.

g192635

g008946

Figura24

Usodelestárter

Cómoarrancarelmotor

Utiliceelestárterparaponerenmarchaelmotoren frío.

1.Tirehaciaarribadelmandoparaengranar elestárterantesdeusarelinterruptorde encendido(Figura25).

2.Presionehaciaabajoelpomodelestárterpara desactivarelestárterdespuésdearrancarel motor(Figura25).

Nota:Sielmotorestácaliente,puedenoser

necesariousarelestárter.

Importante:Noactiveelmotordearranque

durantemásde5segundoscadavez.Sise accionaelmotordearranquedurantemásde5 segundosseguidos,puededañarse.Sielmotor noarranca,espere10segundosantesdeutilizar elmotordearranquedenuevo.

Figura25

1.PosicióndeACTIV ADO2.PosicióndeDESACTIVADO

g008959

g227548

Figura26

Apagadodelmotor

CómopararunmotorKohler

Nota:ConsulteFigura45paraconocerquémotor

tieneusted.

CUIDADO

Losniñosuotraspersonaspodríanresultar lesionadossimuevenointentanoperarla máquinamientrasestádesatendida.

Retiresiemprelallaveypongaelfrenode estacionamientocuandodejelamáquinasin supervisión.

ComopararunmotorKawasaki

Dejeelmotorenralentíavelocidadbajadurante 60segundosantesdegirarelinterruptordeencendido aDesconectado.

Dejeelmotorenralentíavelocidadmediadurante 60segundosantesdegirarelinterruptora Desconectado.

Figura27

Importante:Asegúresedequelaválvuladecierre

decombustibleestácerradaantesdetransportar oalmacenarlamáquinaparaevitarfugasde combustible.Pongaelfrenodeestacionamiento antesdetransportarlamáquina.Retirelallave puestoquelabombadecombustiblepuede funcionaryhacerquelabateríapierdasucarga.

g231028

Figura28

Importante:Asegúresedequelaválvuladecierre

g036839

ApagadodemotoresToro

Usodelaspalancasde

Nota:Asegúresedequeelaceleradorestáenla

posicióndeRÁPIDOantesdepararelmotor.

controldemovimiento

Figura29

Importante:Asegúresedequelaválvuladecierre

c:\data\documentum\checkout\g004532

Figura30

g037049

1.Palancadecontrolde movimiento–posiciónde

BLOQUEO/PUNTOMUERTO

2.Posicióncentralde desbloqueo

3.Haciaadelante

4.Haciaatrás

5.Partedelanteradela máquina

Conduccióndelamáquina

Lasruedasmotricesgirandemaneraindependiente, impulsadaspormotoreshidráulicosencadaeje.Un ladopuedegirarhaciaatrásmientrasqueelotro ladogirahaciaadelante,haciendoquelamáquina rotesobresuejeenlugardetrazarunacurva.Esto mejoramucholamaniobrabilidaddelamáquina,pero puedesernecesariounperiododeadaptaciónsino estáfamiliarizadoconestesistema.

Elcontroldelaceleradorregulalavelocidaddel motorenrpm(revolucionesporminuto).Pongael aceleradorenposiciónRÁPIDOparaconseguirel mejorrendimiento.Sieguesiempreconelacelerador enposiciónrápido.

ADVERTENCIA

Lamáquinapuedegirarmuyrápidamente. Ustedpuedeperderelcontroldelamáquina ycausarlesionespersonalesodañosala máquina.

•Extremelasprecaucionesalgirar.

•Reduzcalavelocidaddelamáquinaantes dehacergiroscerrados.

Conducciónhaciaadelante

Nota:Elmotorseparasiustedmueveelcontrolde

tracciónconelfrenodeestacionamientopuesto.

Paradetenerlamáquina,tiredelaspalancasde controldemovimientoalaposicióndePUNTOMUERTO.

1.Quiteelfrenodeestacionamiento;consulte

Desactivacióndelfrenodeestacionamiento (página28).

2.Muevalaspalancasalaposicióncentralde desbloqueo.

Conducciónhaciaatrás

1.Muevalaspalancasalaposicióncentral, desbloqueadas.

2.Parairhaciaatrás,tirelentamentedelas palancasdecontroldemovimientohaciaatrás (Figura32).

3.Parairhaciaadelante,empujelentamente laspalancasdecontroldemovimientohacia adelante(Figura31).

g008953

Figura32

Figura31

g008952

Ajustedelaalturadecorte

Ajustedelpasadordealturade corte

Usodelbloqueodetransporte

Elbloqueodetransportetienedosposicionesyse utilizaconjuntamenteconelpedaldeelevaciónde lacarcasa.HayunaposicióndeBLOQUEADOyuna posicióndeDESBLOQUEADOparaeltransportedela carcasadecorte(Figura33).

Ajustelaalturadecortede38a127mm(de1½"a5") enincrementosde6mm(¼")colocandoelpasador dealturadecorteendiferentestaladros.

1.Muevaelbloqueodetransportealaposición deBLOQUEADO.

2.Piseelpedaldeelevacióndelacarcasayeleve lacarcasaalaposicióndeTRANSPORTE(que estambiénlaposicióndeAlturadecortede 127mmo5")comosemuestraenFigura34.

3.Retireelpasadordelsoportedealturadecorte (Figura34).

4.Seleccioneeltaladrodelsoportedealtura decortequecorrespondealaalturadecorte deseada,einserteelpasador(Figura34).

5.Piseelpedaldeelevacióndelacarcasa,tire haciaarribaelpomodebloqueodetransportey bajelentamentelacarcasadecorte.

Posicionesdelbloqueodetransporte

1.Pomodebloqueode transporte

2.POSICIÓNDEBLOQUEO– lacarcasadecortese bloqueaenlaposiciónde transporte.

Figura33

3.POSICIÓNDE

DESBLOQUEADO–la

carcasadecortenose bloqueaenlaposiciónde transporte.

g036745

Figura34

1.Pedaldeelevacióndela carcasa

2.Taladrosdealturadecorte4.Pomodebloqueode

g037050

3.Pasadordeselecciónde laalturadecorte

transporte

Ajustedelosrodillos protectoresdelcésped

Cadavezqueustedcambielaalturadecorte,ajuste tambiénlaalturadelosrodillosprotectoresdel césped.

Nota:Ajustelosrodillosprotectoresdelcéspedpara

quelosrodillosnotoquenelsueloenzonasdesiega llanasynormales.

1.Aparquelamáquinaenunasupercienivelada, desengraneelmandodecontroldelascuchillas

ypongaelfrenodeestacionamiento;consulte

Activacióndelfrenodeestacionamiento(página

28).

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Ajustelosrodillosprotectoresdelcéspedcomo semuestraenlaFigura35olaFigura36.

Figura35

CarcasadecorteSerie2500ilustrada

1.Rodilloprotectordel

césped

2.Espaciador5.Perno

3.Buje

4.Tuercaconarandela prensada

Ajustedelosparachoques laterales

Máquinasdedescargatrasera solamente

Instalelosparachoqueslateralesenlostaladros superiorescuandoutilicealturasdecortedemás de64mm(2½"),yenlostaladroscentralescuando utilicealturasdecortedemenosde64mm(2½").

Nota:Cuandolosparachoquessedesgasten,

páselosalladoopuestodelcortacéspedydelos vuelta.Estolepermiteusarlosparachoquesdurante mástiempoantesdecambiarlos.

1.Aparquelamáquinaenunasupercienivelada, desengraneelmandodecontroldelascuchillas ypongaelfrenodeestacionamiento;consulte

Activacióndelfrenodeestacionamiento(página

28).

g038079

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Eleveelcortacéspedalaposicióndetransporte.

4.Retirelospernosylastuercasdecada parachoques(Figura37).

CarcasadecorteSerie1500y2000ilustrada

1.Tuercaconarandela prensada

2.Perno5.Espaciador

3.Casquillo

Figura36

4.Rodilloprotectordel

g035120

g036848

césped

1.Perno(3)3.Tuerca(3)

2.Tope

5.Muevacadaparachoquesalaposicióndeseada

Figura37

yfíjelosconlospernosylastuercas.

Nota:Utiliceúnicamentelosconjuntos

superiorycentraldetaladrosparaajustarlos parachoques.Lostaladrosinferioresseutilizan alcambiarlospatinesdelado,yentoncesse conviertenenlostaladrossuperioresenelotro ladodelcortacésped.

Usodeladescargalateral

Elcortacéspedcuentaconundeectordehierba abisagradoquedispersalosrecortesdehierbaaun ladoyhaciaabajo,haciaelcésped.

PELIGRO

Silamáquinanotienecorrectamente montadoundeectordehierba,unatapade descargaounrecogedorcompleto,ustedy otraspersonasestánexpuestosacontacto conlascuchillasyaresiduoslanzadosalaire. Elcontactoconlascuchillasdelcortacésped enrotaciónyconlosresiduoslanzadosal airecausarálesionesomuerte.

•Noretirenuncaeldeectordehierbade lacarcasadecorteporqueeldeector dehierbadirigeelmaterialhaciaabajo, alcésped.Sieldeectordehierba sedeterioraalgunavez,sustitúyalo inmediatamente.

•Nocoloquenuncalasmanosolospies debajodelacarcasadelcortacésped.

•Nointentenuncadespejarlazonade descargaolascuchillasdelcortacésped sinantesmoverelmandodecontrol delascuchillas(TDF)alaposiciónde DESENGRANADO,girarelinterruptorde encendidoaDESCONECTADOyretirarla llavedelinterruptordeencendido.

•Compruebequeeldeectordehierbaestá bajado.

preferiblecortarelcéspeddosvecesparaasegurar unacalidaddecorteaceptable.

Corteunterciodelahojadehierba

Esmejorcortarsolamenteuntercioaproximadamente delahojadehierba.Noserecomiendacortarmás,a menosquelahierbaseaescasaoalnaldelotoño, cuandolahierbacrecemásdespacio.

Alternanciadeladirecciónde corte

Alterneladireccióndecorteparamantenerlahierba erguida.Deestaformatambiénseayudaadispersar mejorlosrecortessobreelcéspedyseconseguirá unamejordescomposiciónyfertilización.

Sieguealosintervaloscorrectos

Lahierbacreceavelocidadesdiferentesendiferentes épocasdelaño.Paramantenerlamismaalturade corte,corteelcéspedconmásfrecuenciadurante laprimavera.Amedidaqueavanzaelverano,la velocidaddecrecimientodelahierbadecrece,por ellodebecortarseconmenorfrecuencia.Sinopuede segarduranteunperíododetiempoprolongado, siegueprimeroconunaalturadecortealtay,después dedosdías,vuelvaasegarconunajustemásbajo.

Usodeunavelocidadmenorde corte

Paramejorarlacalidaddecorte,utiliceunavelocidad deavancemásbajaendeterminadascondiciones.

Consejosdeoperación

Usodelajusterápidodel acelerador

Paraaumentaralmáximolacalidaddecorteyla circulacióndeaire,opereelmotorenlaposiciónde RÁPIDO.Serequiereaireparacortarbienlahierba,así quenopongalaalturadecortetanbajacomopara rodeartotalmentelacarcasadecortedehierbasin cortar.Tratesiempredetenerunladodelacarcasa decortelibredehierbasincortar,parapermitirla entradadeaireenlacarcasa.

Cortaruncéspedporprimeravez

Cortelahierbaalgomáslargadelohabitualpara asegurarquelaalturadecortedelacarcasadecorte nodeje“calvas”enterrenosdesiguales.Sinembargo, laalturadecorteutilizadahabitualmentesueleserla mejor.Silahierbatienemásde15cm(6")dealto,es

Evitecortardemasiadobajo

Alcortarcéspeddealturairregular,elevelaalturade corteparaevitararrancarelcésped.

Cómopararlamáquina

Siesnecesariodetenerelavancedelamáquina mientrassecortaelcésped,esposiblequecaigaun montónderecortessobreelcésped.Paraevitaresto, diríjaseconlascuchillasengranadasaunazonadel céspedqueyahayasidosegada,odesengranela carcasadecortealdesplazarsehaciaadelante.

Limpiezadelaparteinferiordela carcasadecorte

Limpielosrecortesylasuciedaddelosbajosde lacarcasadecortedespuésdecadauso.Sise acumulanhierbaysuciedadenelinteriordela

carcasadecorte,lacalidaddelcortellegaráaser insatisfactoria.

Mantenimientodela(s)cuchilla(s)

Mantengalascuchillasaladasdurantetodala temporadadecorte,yaqueunacuchillaaladacorta limpiamenteysinrasgarodeshilacharlashojasde hierba.Siserasganosedeshilachan,losbordesde lashojassesecarán,locualretardarásucrecimiento yfavorecerálaaparicióndeenfermedades. Compruebedespuésdecadausoquelascuchillas estánbienaladasyquenoestándesgastadaso dañadas.Eliminecualquiermellaconunalima,y alelascuchillassiesnecesario.Siunacuchillaestá desgastadaodeteriorada,sustitúyalainmediatamente porunacuchillanuevagenuinaT oro.

Despuésdel funcionamiento

Seguridaddespuésdeluso

g036849

g008948

Figura38

1.POSICIÓNDEABIERTO2.PosicióndeDESACTIVADO

Seguridadgeneral

•Limpielahierbaylosresiduosdelasunidadesde

corte,lossilenciadoresyelcompartimientodel motorparaayudaraprevenirincendios.Limpie cualquieraceiteocombustiblederramado.

•Cierreelcombustibleyretirelallaveantesde

almacenarotransportarlamáquina.

•Desconectelatransmisiónalosaccesorios

siemprequetransportelamáquinaonovayaa utilizarla.

•Espereaqueseenfríeelmotorantesdeguardar

lamáquinaenunrecintocerrado.

•Noguardenuncalamáquinaounrecipientede

combustibleenunlugardondepudierahaber unallamadesnuda,chispasounallamapiloto, porejemploenuncalentadordeaguauotro electrodoméstico.

Usodelaválvuladecierre decombustible

Cierrelaválvuladecierredecombustibleduranteel transporte,elmantenimientoyelalmacenamiento (Figura38).

Asegúresedequelaválvuladecierredelcombustible estáabiertaantesdearrancarelmotor.

Usodelasválvulasde desvíodelasruedas motrices

ADVERTENCIA

Lasmanospuedenenredarseenlos componentesgiratoriosdelatransmisión, debajodelacarcasadelmotor,loquepodría darlugaralesionesgraves.

Pareelmotor,retirelallaveyespereaque sedetengantodaslaspiezasmóvilesantes deaccederalasválvulasdeliberacióndelas ruedasmotrices.

ADVERTENCIA

Elmotorylastransmisioneshidráulicas puedenalcanzartemperaturasmuyaltas. Elcontactoconunmotorcalienteouna transmisiónhidráulicacalientepuedecausar quemadurasgraves.

Dejequeseenfríentotalmenteelmotorylas transmisioneshidráulicasantesdeacceder alasválvulasdeliberacióndelasruedas motrices.

Lasválvulasdeliberacióndelasruedasmotrices estánsituadasenlosladosderechoeizquierdo, debajodelacarcasadelmotor.

1.Aparquelamáquinaenunasupercienivelada, desengraneelmandodecontroldelascuchillas ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Localicelaspalancasdedesvíodetrásdel asiento,enlosladosizquierdoyderechodel bastidor.

4.Paraempujarlamáquina,muevaambospomos dedesvíohaciaatrásparabloquearlosenesa posición(Figura39).

5.Desengraneelfrenodeestacionamientoantes deempujarlamáquina.

Transportedelamáquina

Utiliceunremolqueparacargaspesadasouncamión paratransportarlamáquina.Utiliceunarampade anchocompleto.Asegúresedequeelremolqueo elcamióntengatodoslosfrenosytodaslaslucesy señalizacionesrequeridosporlaley.Porfavor,lea cuidadosamentetodaslasinstruccionesdeseguridad. Elconocerestainformaciónpuedeayudaraevitarle lesionesaustedoaotraspersonas.Consulteenla normativalocallosrequisitosaplicablesalremolque yalsistemadeamarre.

ADVERTENCIA

Conducirenunacalleocarreterasinseñales degiro,luces,marcasreectantesoun indicadordevehículolentoespeligrosoy puedesercausadeaccidentesquepueden provocarlesionespersonales.

Noconduzcalamáquinaenunacalleo carreterapública.

Figura39

1.Partedelanteradelamáquina

2.Gireelpomodeliberaciónenelsentidocontrarioalas

agujasdelrelojparaaojarlos.

3.Posicióndelapalancaparaoperarlamáquina

4.Tiredelapalancaenestadirecciónparaempujarla

máquina.

5.Posicióndelapalancaparaempujarlamáquina

6.Gireelpomodeliberaciónenelsentidodelasagujasdel

relojparaajustarlo.

7.Motor

8.Palancadeliberación

Seleccióndeunremolque

ADVERTENCIA

Elcargarlamáquinaenunremolqueoun camiónaumentalaposibilidaddeunvuelco ypodríacausarlesionesgravesolamuerte (Figura40).

•Utiliceúnicamenteunarampadeancho completo;noutilicerampasindividuales paracadaladodelamáquina.

•Nosupereunángulode15gradosentre larampayelsuelo,oentrelarampayel remolqueocamión.

g035062

•Asegúresedequelarampatieneuna longituddealmenoscuatroveceslaaltura delaplataformadelremolqueodelcamión sobreelsuelo.Deestaformaseasegura queelángulodelarampanosuperelos 15gradosenterrenollano.

6.Parahacerfuncionarlamáquina,muevaambos pomosdedesvíoalaposicióndeADELANTEy bloquéelosenesaposición(Figura39).

Cómocargarlamáquina

ADVERTENCIA

Elcargarlamáquinaenunremolqueoun camiónaumentalaposibilidaddeunvuelcoy podríacausarlesionesgravesolamuerte.

•Extremelasprecaucionesalhacer funcionarlamáquinaenunarampa.

•Subalamáquinaporlarampaenmarcha atrásybajelamáquinaporlarampa conduciendohaciaadelante.

•Eviteacelerarodesacelerarbruscamente alconducirlamáquinaenunarampa, porqueestopodríaprovocarunvuelcoo unapérdidadecontrol.

1.Siutilizaunremolque,conécteloalvehículoque loarrastrayconectelascadenasdeseguridad.

2.Ensucaso,conectelosfrenosylaslucesdel remolque.

1.Rampadeancho completoenposición dealmacenamiento

2.Vistalateraldeunarampa deanchocompletoenla posicióndelacarga

3.Nomásde15grados6.Remolque

Figura40

4.Lalongituddelarampa esalmenos4veces mayorquelaalturade laplataformadelcamión odelremolquesobreel suelo.

5.H=alturadelaplataforma delremolqueodelcamión sobreelsuelo.

3.Bajelarampa,asegurándosedequeel ánguloentrelarampayelsuelonosuperalos 15grados(Figura40).

4.Subalamáquinaporlarampaenmarchaatrás

g027996

(Figura41).

1.Subalamáquinaporla

rampaenmarchaatrás.

g028043

Figura41

2.Bajelamáquinaporla rampaconduciendohacia adelante.

5.Apagueelmotor,retirelallaveypongaelfreno deestacionamiento.

6.Amarrelamáquinajuntoalasruedasgiratorias delanterasyelguardabarrostraserocon correas,cadenas,cablesocuerdas(Figura

42).Consultelanormativalocalrespectoalos

requisitosdeamarre.

Figura42

1.Puntosdeamarre

Cómodescargarlamáquina

1.Bajelarampa,asegurándosedequeel ánguloentrelarampayelsuelonosuperalos 15grados(Figura40).

2.Bajelamáquinaporlarampaconduciendo haciaadelante(Figura41).

g231449

Mantenimiento

Calendariorecomendadodemantenimiento

Intervalodemanteni-

mientoyservicio

Despuésdelasprimeras

5horas

Despuésdelasprimeras

75horas

Cadavezqueseutilice

odiariamente

Cada25horas

Procedimientodemantenimiento

•ParamotoresToro,cambieelaceitedelmotoryelltro.

•Cambielosltrosyeluidodelsistemahidráulico.

•Compruebeelsistemadeinterruptoresdeseguridad.

•ParamotoresKawasaki,compruebeelniveldeaceitedelmotor.

•ParamotoresKohler,compruebequeellimpiadordeairenotienepiezassucias, sueltasodañadas.

•ParamotoresKohler,compruebeelniveldeaceitedelmotor.

•Limpielacarcasadelsoplador(másamenudoencondicionesdepolvoosuciedad).

•ParamotoresToro,compruebeelniveldeaceitedelmotor.

•Limpielarejilladelaentradadeaire.

•Compruebeelcinturóndeseguridad.

•Compruebelospomosdelabarraantivuelco.

•Limpielarejilladelmotoryeláreaalrededordelmotor.

•Limpiealrededordelsistemadeescapedelmotor.

•Compruebeelniveldeuidohidráulicodeldepósitodeexpansión.

•Inspeccionelascuchillas

•Limpielacarcasadecorte.

•Limpieelsistemadesuspensión.

•Engraselosejesdelasruedasgiratoriasdelanteras.(másamenudoencondiciones demuchopolvoosuciedad).

•ParamotoresKohler,reviseoreemplaceelelementodegomaespumadellimpiador deaire(másamenudoencondicionesdemuchopolvoosuciedad).

•MotoresToroconlimpiadordeaireestándar–limpieelelementodeespumadel limpiadordeaire(másamenudoencondicionesdemuchopolvoosuciedad).

Cada50horas

Cada100horas

Cada200horas

•Engraseelpivotetensordelabomba.

•Compruebeelparachispas(siestáinstalado).

•Compruebelapresióndelosneumáticos.

•Compruebequelascorreasnoestándesgastadasniagrietadas.

•ParamotoresKawasaki,cambieelaceitedelmotor(másamenudoencondiciones demuchopolvoosuciedad).

•ParamotoresKawasaki,reemplaceolimpieyajustelabujía.

•ParamotoresKohler,reemplaceelelementodepapeldellimpiadordeaire(mása menudoencondicionesdemuchopolvoosuciedad).

•ParamotoresKohler,cambieelaceitedelmotoryelltrodeaceitedelmotor.

•ParamotoresKohlen,limpielasaletasderefrigeración(másamenudoen condicionesdepolvoosuciedad).

•MotoresT oroconlimpiadordeaireestándar–cambieelelementodeespumadel limpiadordeaire(másamenudoencondicionesdemuchopolvoosuciedad).

•MotoresToroconlimpiadordeaireestándar–reviseelelementodepapeldel limpiadordeaire(másamenudoencondicionesdemuchopolvoosuciedad).

•ParamotoresToro,cambieelaceitedelmotoryelltrodeaceite(másamenudoen condicionesdemuchopolvoosuciedad).

•ParamotoresT oro,compruebelasbujías.

•ParamotoresKawasaki,cambieelltrodeaceitedelmotor(másamenudoen condicionesdemuchopolvoosuciedad).

•ParamotoresKohler,compruebelasbujías.

•MotoresToroconlimpiadordeaireestándar–cambieelelementodepapeldel limpiadordeaire(másamenudoencondicionesdemuchopolvoosuciedad).

•ParamotoresT oro,reemplacelasbujías.

Intervalodemanteni-

mientoyservicio

Cada250horas

Procedimientodemantenimiento

•ParamotoresKawasaki,cambieelltrodeaireprimario(másamenudoen condicionesdemuchopolvooarena).

•ParamotoresKawasaki,compruebeelltrodeairedeseguridad(másamenudoen condicionesdemuchopolvooarena).

•MotoresT oroconlimpiadordeairedeserviciopesado–cambieelltrodeaire(más amenudoencondicionesdemuchopolvooarena).

•Luegodelcambioinicial,cambielosltrosyeluidodelsistemahidráulicosiutiliza uidoMobil115W50(cámbielosmásamenudoencondicionesdemuchopolvo osuciedad).

Cada300horas

Cada500horas

Cadames

Cadaaño

Cadaañooantesdel

almacenamiento

•ParamotoresKawasaki,compruebeyajustelaholguradelasválvulas.Póngaseen contactoconelServicioTécnicoAutorizado.

•ParamotoresKawasaki,reemplaceelltrodeairedeseguridad(másamenudoen condicionesdemuchopolvooarena).

•ParamotoresKohler,compruebeyajustelaholguradelasválvulas.Póngaseen contactoconelServicioTécnicoAutorizado.

•ParamotoresKohler,reemplacelasbujías.

•Cambieelltrodeentradadeaire/emisiones.

•Cambieelltrodecombustible(másamenudoencondicionesdemuchopolvo osuciedad).

•Compruebeelajustedelfrenodeestacionamiento.

•Despuésdelcambioinicial–cambielosltrosyeluidodelsistemahidráulicosi utilizauidoToro®HYPROIL™500(cámbielosmásamenudoencondiciones severas).

•Compruebelacargadelabatería.

•ParamáquinasSerie2500,lubriqueloscubosdelasruedasgiratorias.

•Pintecualquiersuperciedesconchada.

•Realicetodoslosprocedimientosdemantenimientoarribacitadosantesdel almacenamiento.

Importante:Consultelosdemásprocedimientosdemantenimientodelmanualdelpropietariodel

motor.

CUIDADO

Sidejalallaveenelinterruptor,alguienpodríaarrancarelmotoraccidentalmenteycausar lesionesgravesaustedoaotraspersonas.

Apagueelmotoryretirelallavedelinterruptorantesderealizarcualquieroperaciónde mantenimiento.

Procedimientosprevios almantenimiento

•Limpielahierbaylosresiduosdelaunidadde

corte,lastransmisiones,lossilenciadoresyel motorparaprevenirincendios.

•Limpiecualquieraceiteocombustiblederramado.

Seguridadenel

•Nopermitaquepersonasquenohayanrecibido

formaciónrealicenmantenimientoenlamáquina.

mantenimiento

•Antesderepararlamáquina,hagalosiguiente:

–Desengranelastransmisiones. –Pongaelfrenodeestacionamiento. –Apagueelmotoryretirelallave. –Desconecteelcabledelabujía.

•Aparquelamáquinaenunasupercienivelada.

•Utilicesoportesjosparaapoyarlamáquinay/o

suscomponentescuandoseanecesario.

•Alivieconcuidadolatensióndeaquellos

componentesquetenganenergíaalmacenada.

•Desconectelabateríaoretireelcabledelabujía

antesdeefectuarunareparación.Desconecte primeroelterminalnegativoyluegoelpositivo.

Conecteprimeroelpositivoyluegoelterminal negativo.

•Tengacuidadoalcomprobarlascuchillas.

Envuelvala(s)cuchilla(s)olleveguantesgruesos, yextremelasprecaucionesalrealizartareasde mantenimiento.Cambielascuchillasúnicamente; nolasenderecenilassueldenunca.

•Mantengalasmanosylospiesalejadosdelas

piezasenmovimiento.Siesposible,nohaga ajustesmientraselmotorestáfuncionando.

•Mantengatodaslaspiezasenbuenascondiciones

deusoytodoslosherrajesbienapretados, especialmentelospernosdejacióndecuchillas. Sustituyacualquierpegatinadesgastadao deteriorada.

•Nointereranuncaconlafuncionalidadprevista

deundispositivodeseguridad,nireduzcala protecciónproporcionadaporundispositivo deseguridad.Comprueberegularmenteque funcionancorrectamente.

•Utilicesolamentepiezasderepuestogenuinasde

Toro.

Lubricación

Engrasadodelamáquina

Intervalodemantenimiento:Cada25

horas—Engraselosejesde lasruedasgiratoriasdelanteras. (másamenudoencondicionesde muchopolvoosuciedad).

Cada50horas—Engraseelpivotetensorde labomba.

Tipodegrasa:GrasadelitioNº2ograsade molibdeno

1.Aparquelamáquinaenunasupercienivelada, desengraneelmandodecontroldelascuchillas ypongaelfrenodeestacionamiento;consulte

Activacióndelfrenodeestacionamiento(página

28).

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

•Compruebefrecuentementeelfuncionamiento

delfrenodeestacionamiento.Ajústelosyrealice elmantenimientodelosmismoscuandosea necesario.

3.Limpieconuntrapolospuntosdeengrase.

Nota:Raspelapinturaquepudierahaber

sobrelospuntosdeengrase.

4.Engraseelpivotedelapoleatensoradela bombaconunaodosaplicacionesdegrasa (Figura43).

5.Engraselosejesdelasruedasgiratorias delanteras(Figura43).

g188563

Figura43

1.Pivotetensordelabomba2.Ejedelaruedagiratoria

6.Limpiecualquierexcesodegrasa.

Lubricacióndeloscubos delasruedasgiratorias

MáquinasSerie2500únicamente

Intervalodemantenimiento:Cadaaño—Para

máquinasSerie2500,lubriquelos cubosdelasruedasgiratorias.

1.Aparquelamáquinaenunasupercienivelada, desengraneelmandodecontroldelascuchillas ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Retirelaruedagiratoriadelahorquilla.

espaciadorayenrósquelaenelejeconlos segmentosplanoshaciafuera.

Nota:Noenrosquelatuercaespaciadora

completamenteenelextremodeleje.Dejeun espaciode3mm(⅛")aproximadamenteentre lasupercieexteriordelatuercaespaciadoray elextremodeleje,dentrodelatuerca).

11.Introduzcaelejeconlatuercamontadaenla rueda,enelladoquecontieneelreténnuevo yelcojinete.

12.Conlacaraabiertadelaruedahaciaarriba, lleneelinteriordelaruedaalrededordelejecon grasadepropósitogeneral.

13.Introduzcaelsegundocojineteyunreténnuevo enlarueda.

4.Retirelosprotectoresdelosretenesdelbuje delarueda(Figura44).

Figura44

1.Protectordelretén2.Tuercaespaciadoracon

segmentosplanosparala llaveinglesa

5.Retireunatuercaespaciadoradelejedela ruedagiratoria.

Nota:Lastuercasespaciadorasllevanjador

deroscasparapegarlasaleje.

14.Apliqueadhesivoderoscasalasegundatuerca espaciadorayenrósquelasobreelejeconlos segmentosplanoshaciafuera.

15.Aprietelatuercaa8–9N·m(75–80pulgadaslibra),aójela,luegoapriételaa2–3N·m (20–25pulgadas-libra).

Nota:Asegúresedequeelejenosobresalede

ningunadelastuercas.

16.Instalelosretenessobreelcubodelaruedae introduzcalaruedaenlahorquilla.

g006115

17.Instaleelpernodelaruedayaprietelatuerca deltodo.

Importante:Paraevitarquesedañenelcojinete

yelretén,compruebeelajustedelcojinetea menudo.Girelarueda.Laruedanodebegirar libremente(másde1–2vueltas),nitenerholgura lateral.Silaruedagiralibremente,ajusteel aprietedelatuercaespaciadorahastaquequede ligeramentefrenada.Apliqueotracapadejador deroscas.

6.Retireeleje(conlaotratuercaespaciadoraaún montadaenelmismo)delconjuntodelarueda.

7.Retirelosreteneshaciendopalanca,e inspeccioneloscojinetesenbuscadeseñales dedesgasteodaños;sustitúyalossies necesario.

8.Lleneloscojinetescongrasadepropósito general.

9.Introduzcauncojineteyunreténnuevoenla rueda.

Nota:Cambielasjuntas.

10.Sisehanretirado(osisehansoltado)ambas tuercasespaciadorasdelconjuntodeleje, apliqueunjadorderoscasaunatuerca

Mantenimientodelmotor

Identicacióndelmotor

Useelsiguientegrácoparaidenticarelmotorqueustedtieneypasaralasecciónqueseindicaa continuaciónpararealizartareasdemantenimiento(Figura45).

Figura45

1.MotorKawasaki3.MotorToroconlimpiadordeaireestándar

2.MotorKohler4.MotorToroconlimpiadordeairedeserviciopesado

g231391

•ParaelmantenimientodemotoresKawasaki,consulteMantenimientodeunmotorKawasaki

•ParaelmantenimientodemotoresKohler,consulteMantenimientodeunmotorKohler

•ParaelmantenimientodemotoresToro,consulteMantenimientodeunmotorToro(página54).

Seguridaddelmotor

•Pareelmotorantesdecomprobarelaceiteo

añadiraceitealcárter.

•Mantengalasmanos,lospies,lacara,laropa

yotraspartesdelcuerpoalejadosdeltubode escapeydeotrassuperciescalientes.

Mantenimientodeunmotor Kawasaki

Estasecciónseutilizaúnicamenteparamáquinas conmotoresKawasaki.Sisumotorseveigualal motorquesemuestraenFigura46,entoncesusted tieneunmotorKawasaki.

Importante:Consultelosprocedimientos

adicionalesdemantenimientodelmanualdel propietariodelmotor.

(página49).

(página44).

Figura46

Mantenimientodellimpiadorde

g036714

1.Carcasadellimpiadorde aire

2.Filtroprimario5.Filtrodeseguridad

3.Cierre

Figura47

4.Tapadellimpiadordeaire

g001883

aire

Intervalodemantenimiento:Cada250horas—Para

motoresKawasaki,cambieelltro deaireprimario(másamenudo encondicionesdemuchopolvoo arena).

Cada250horas—ParamotoresKawasaki, compruebeelltrodeairedeseguridad(más amenudoencondicionesdemuchopolvoo arena).

Cada500horas—ParamotoresKawasaki, reemplaceelltrodeairedeseguridad(más amenudoencondicionesdemuchopolvoo arena).

Nota:Compruebelosltrosconmásfrecuenciaen

condicionesdefuncionamientodemuchopolvoo arena.

Cómoretirarlosltros

1.Aparquelamáquinaenunasupercienivelada, desengraneelmandodecontroldelascuchillas (TDF)ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Abraloscierresdellimpiadordeaireytirede latapadelaentradadeaireparasepararladel cuerpodellimpiadordeaire(Figura47).

4.Limpieelinteriordelatapadellimpiadordeaire conairecomprimido.

5.Extraigaconcuidadoelltroprimariodela carcasadellimpiadordeaire(Figura47).

Nota:Evitegolpearelltrocontraelladode

lacarcasa.

6.Retireelltrodeseguridadúnicamentepara cambiarla.

Importante:Nointentelimpiarelltro

deseguridad.Sielltrodeseguridad estásucio,entonceselltroprimarioestá dañado.Cambieambosltros.

7.Inspeccioneelltroprimariomirandodentro delmismomientrasdirigeunaluzpotenteal exteriordelltro.

Nota:Losagujerosdelltroapareceránen

formadepuntosluminosos.Sielltroestá dañado,deséchelo.

Inspeccióndelosltros

1.Inspeccioneelltrodeseguridad.Siestásucio, cambietantoelltroprimariocomoelltrode seguridad.

Importante:Nointentelimpiarelltro

deseguridad.Sielltrodeseguridad estásucio,entonceselltroprimarioestá dañado.

2.Inspeccioneelltroprimariomirandodentrodel mismomientrasdirigeunaluzpotentealexterior delltro.Sielltroprimarioestásucio,doblado odañado,cámbielo.

Nota:Losagujerosdelltroapareceránen

formadepuntosluminosos.Nolimpieelltro primario.

Instalacióndelosltros

Importante:Paraevitardañarelmotor,nohaga

funcionarnuncaelmotorsinqueesténinstalados ambosltrosdeaireylatapa.

1.Siestáinstalandoltrosnuevos,compruebe cadaltroparaasegurarsedequenohasufrido dañosduranteeltransporte.

Nota:Noutiliceunltrodañado.

2.Sivaacambiarelltrointerno,deslícelo cuidadosamenteenelcuerpodelltro(Figura

47).

3.Deslicecuidadosamenteelltroprimariopor encimadelltrodeseguridad(Figura47).

Nota:Asegúresedequeelltroprimario

estábienasentadoempujandosobreelborde exteriormientrasloinstala.

Importante:Noempujesobrelazona

blandainteriordelltro.

4.Instalelatapadellimpiadordeaireyjelos cierres(Figura47).

Mantenimientodelaceitedel motor

Especicacionesdeaceitedelmotor

Tipodeaceite:Aceitedetergente(ServicioAPISF,

SG,SH,SJoSL)

Capacidaddelcárter:1.8litros(61onzasuidas) sinltrodeaceite;2.1litros(71onzasuidas)con ltrodeaceite

Viscosidad:Consultelatablasiguiente.

g037096

Figura48

Nota:Sibienserecomiendaaceitedemotor

10W-40enlamayoríadeloscasos,esposibleque necesitecambiarlaviscosidaddelaceitesegúnlas condicionesclimáticas.Elusodeaceitedemotor 20W-50entemperaturasambientesuperiorespuede reducirelconsumodeaceite.

Comprobacióndelniveldeaceitedelmotor

Intervalodemantenimiento:Cadavezqueseutilice

odiariamente

Nota:Compruebeelaceiteconelmotorfrío.

Importante:Sisobrecargaonollenalosuciente

elcárterdelmotorconaceite,podríadañarseel motoralponerseenmarcha.

1.Aparquelamáquinaenunasupercienivelada, desengraneelmandodecontroldelascuchillas (TDF)ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

Nota:Asegúresedequeelmotorestáfrío,y

queelaceitehatenidotiempoparadrenarse alcárter.

3.Paraquenoentresuciedad,recortesdehierba, uotrosresiduosenelmotor,limpielazona alrededordeltapóndellenado/varilladeaceite antesderetirarlo(Figura49).

2.Aparquelamáquinademaneraqueelladode drenajeestéligeramentemásbajoqueellado opuestoparaasegurarqueelaceitesedrene completamente.

3.Desengraneelmandodecontroldelascuchillas (TDF)ypongaelfrenodeestacionamiento.

g036856

detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

5.Dreneelaceitedelmotor(Figura50).

g036856

4.Pareelmotor,retirelallaveyespereaquese

Figura49

Cómocambiarelaceitedelmotor

Intervalodemantenimiento:Cada100horas(más

amenudoencondicionesdemucho polvoosuciedad).

Nota:Elimineelaceiteusadoenuncentrode

reciclaje.

1.Arranqueelmotorydéjelofuncionardurante5 minutos.

Nota:Deestaforma,elaceitesecalentaráy

serámásfácildrenarlo.

g029368

g027734

Figura50

6.Viertalentamenteun80%aproximadamentedel aceiteespecicadoporeltubodellenado,luego añadalentamenteelrestodelaceitehastaque lleguealamarcadeLleno(Figura51).

Figura51

Sustitucióndelltrodeaceitedelmotor

Intervalodemantenimiento:Cada200horas—Para

motoresKawasaki,cambieelltro deaceitedelmotor(másamenudo encondicionesdemuchopolvoo suciedad).

1.Dreneelaceitedelmotor;consulteCómo

cambiarelaceitedelmotor(página47).

2.Sustituyaelltrodeaceitedelmotor(Figura52).

g036856

g027660

7.Arranqueelmotoryconduzcahastaunazona llana.

8.Compruebeelniveldeaceiteotravez.

g027477

Figura52

Nota:Asegúresedequelajuntadelltrode

aceitetocaelmotor,luegoaprieteelltrode aceite¾devueltamás.

3.Lleneelcárterconeltipocorrectodeaceite nuevo;consulteMantenimientodelaceitedel

motor(página46).

Mantenimientodelabujía

Intervalodemantenimiento:Cada100horas

Asegúresedequeladistanciaentreloselectrodos centralylateralescorrectaantesdeinstalarlabujía. Utiliceunallaveparabujíasparadesmontareinstalar labujíayunagalgadeespesores/herramientade separacióndeelectrodosparacomprobaryajustarla distanciaentrelosmismos.Instaleunabujíanueva siesnecesario.

TipodebujíaNGK Distanciaentreelectrodos:0.76mm(0.03")

BPR4ESoequivalente

Ajusteladistanciaa0.75mm(0.03").

g206628

Figura54

Desmontajedelabujía

1.Aparquelamáquinaenunasupercienivelada, desengraneelmandodecontroldelascuchillas (TDF)ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Limpielazonaalrededordelabasedela(s) bujía(s)paraquenocaigasuciedadenelmotor.

4.Localiceyretirela(s)bujía(s),comosemuestra enlaFigura53.

Instalacióndelabujía

g027661

Figura55

g036857

Mantenimientodeunmotor

Figura53

Inspeccióndelabujía

Importante:Nolimpiela(s)bujía(s).Cambie

siemprelasbujíassitienenunrevestimiento negro,electrodosdesgastados,unapelícula aceitosaogrietas.

Siseobservauncolorgrisomarrónclaroenel aislante,elmotorestáfuncionandocorrectamente.Si elaislanteaparecedecolornegro,signicaqueel limpiadordeaireestásucio.

Kohler

Estasecciónseutilizaúnicamenteparamáquinas conmotoresKohler.Sisumotorseveigualalmotor

g027478

quesemuestraenFigura56,entoncesustedtiene unmotorKohler.

Importante:Consultelosprocedimientos

adicionalesdemantenimientodelmanualdel propietariodelmotor.

Figura56

Mantenimientodellimpiadorde aire

2.Retirelatapaparateneraccesoaloselementos dellimpiadordeaire(Figura57).

g036713

g028105

Figura57

1.Tapadellimpiadordeaire2.Enganchedellimpiador

deaire

Intervalodemantenimiento:Cadavezquese

utiliceodiariamente—Paramotores Kohler,compruebequeellimpiador deairenotienepiezassucias, sueltasodañadas.

Cada25horas—ParamotoresKohler,revise oreemplaceelelementodegomaespuma dellimpiadordeaire(másamenudoen condicionesdemuchopolvoosuciedad).

Cada100horas—ParamotoresKohler, reemplaceelelementodepapeldellimpiador deaire(másamenudoencondicionesde muchopolvoosuciedad).

Estemotorestáequipadoconunelemento dellimpiadordeairerecambiable,depapely gomaespumadealtadensidad.Compruebeel limpiadordeairecadadíaoantesdearrancarel motor.Compruebequenohaysuciedadyresiduos acumuladosalrededordelsistemadellimpiadorde aire.Mantengalimpiaestazona.Compruebetambién quenohaycomponentessueltosodañados.Cambie cualquiercomponentedellimpiadordeairequeesté dobladoodañado.

Nota:Laoperacióndelmotorconcomponentesdel

limpiadordeairesueltosodañadospodríadejarque pasaraairesinltraralmotor,causandodesgaste prematuroyfalla.

3.Retireloselementosdegomaespumayde papel(Figura58).

4.Separeelelementodegomaespumadel elementodepapel(Figura58).

g028106

Figura58

1.Tapadellimpiadordeaire3.Elementodepapel

2.Elementode

gomaespuma

Mantenimientodelelementodegomaespuma

1.Laveelelementodegomaespumaconjabón líquidoyaguatemplada.Cuandoelelemento estélimpio,enjuáguelobien.

Nota:Realiceelmantenimientodellimpiadordeaire

másamenudoencondicionesdepolvoosuciedad.

Desmontajedeloselementos

1.Girelosengancheshaciafuera.

2.Sequeelelementoapretándoloconunpaño limpio.

Importante:Sustituyaelelementode

gomaespumasiestárotoodesgastado.

Mantenimientodelelementodepapel

1.Golpeesuavementeelelementodepapelpara eliminarsuciedad.

Nota:Nolaveelelementodepapelniutilice

aireapresión,porqueestodañaráelelemento.

Nota:Sielelementoestásucio,dobladoo

dañado,cámbielo.Manejeconcuidadoel elementonuevo;nolousesilassupercies sellantesestándobladasodañadas.

2.Limpielabasedellimpiadordeairesegúnsea necesarioyveriquesuestado.

Importante:Sisobrecargaonollenalosuciente

elcárterdelmotorconaceite,podríadañarseel motoralponerseenmarcha.

1.Aparquelamáquinaenunasupercienivelada, desengraneelmandodecontroldelascuchillas (TDF)ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

Nota:Asegúresedequeelmotorestáfrío,y

queelaceitehatenidotiempoparadrenarse alcárter.

Instalacióndeloselementos

1.Instaleelelementodegomaespumasobreel elementodepapel.

2.Instaleloselementosenlabasedellimpiador deaire(Figura58).

3.Instalelatapaysujételaconlosenganches (Figura57).

Mantenimientodelaceitedel motor

Especicacionesdelaceitedelmotor

Tipodeaceite:Aceitedetergente(ServicioAPISJ

osuperior) Capacidaddelcárter:1.9litros(64onzas)conel

ltrodeaceite Viscosidad:Consultelatablasiguiente.

3.Paraquenoentresuciedad,recortesdehierba, etc.,enelmotor,limpielazonaalrededordel tapóndellenado/varilladeaceiteantesde retirarlo(Figura49).

Figura59

Comprobacióndelniveldeaceitedelmotor

Intervalodemantenimiento:Cadavezqueseutilice

odiariamente

Nota:Compruebeelaceiteconelmotorfrío.

g027515

Figura60

g017552

Cambiodelaceitedemotorydelltrode aceitedelmotor

Intervalodemantenimiento:Cada100horas—Para

motoresKohler,cambieelaceitedel motoryelltrodeaceitedelmotor.

Nota:Eltapóndevaciadoestásujetoalamanguera

devaciado.

1.Aparquelamáquinademaneraqueelladode drenajeestéligeramentemásbajoqueellado opuestoparaasegurarqueelaceitesedrene completamente.

2.Desengraneelmandodecontroldelascuchillas (TDF)ypongaelfrenodeestacionamiento.

3.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

4.Dreneelaceitedelmotor.

Figura61

5.Aprieteeltapóna14N·m(125pulgadas-libra).

g028127

Figura62

6.Viertalentamenteun80%aproximadamentedel aceiteespecicadoporeltubodellenado,luego añadalentamenteelrestodelaceitehastaque

g027934

lleguealamarcadeLleno(Figura63).

Figura64

Inspeccióndelabujía

Importante:Nolimpiela(s)bujía(s).Cambie

siemprelasbujíassitienenunrevestimiento negro,electrodosdesgastados,unapelícula aceitosaogrietas.

Siseobservauncolorgrisomarrónclaroenel aislante,elmotorestáfuncionandocorrectamente.Si elaislanteaparecedecolornegro,signicaqueel limpiadordeaireestásucio.

g027478

Figura63

7.Elimineelaceiteusadoenuncentrodereciclaje.

Mantenimientodelabujía

Intervalodemantenimiento:Cada200horas—Para

motoresKohler,compruebelas bujías.

Cada500horas—ParamotoresKohler, reemplacelasbujías.

LabujíacumplelanormativaRFI;puedeutilizar tambiénunabujíaequivalente.

Tipo:ChampionXC12YC

Distanciaentreelectrodos:0.76mm(0.03")

Desmontajedelabujía

1.Aparquelamáquinaenunasupercienivelada, desengraneelmandodecontroldelascuchillas (TDF)ypongaelfrenodeestacionamiento.

g027517

Ajusteladistanciaa0.76mm(0.03").

g206628

Figura65

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Limpielazonaalrededordelabasedelabujía paraquenocaigasuciedadenelmotor.

4.Retirelabujía(Figura64).

Instalacióndelabujía

g231404

Figura67

Figura66

Limpiezadelacarcasadel soplador

Cada100horas/Cadaaño(loqueocurra primero)—ParamotoresKohlen,limpielas aletasderefrigeración(másamenudoen condicionesdepolvoosuciedad).

Paraasegurarunarefrigeracióncorrecta,asegúrese demantenerlimpiasentodomomentolarejilla,las aletasderefrigeración,yotrassuperciesexternas delmotor.

ParamotoresKohler,retirelacarcasadelsoplador ycualquierotracubiertaderefrigeración.Limpie lasaletasderefrigeraciónylassuperciesexternas segúnseanecesario.Asegúresedequelascubiertas derefrigeraciónestáninstaladas.

Importante:Laoperacióndelmotorconlarejilla

bloqueada,lasaletasderefrigeraciónsuciaso atascadas,osinlastapasdeventilacióndañaráel motordebidoalsobrecalentamiento.

Mantenimientodeunmotor Toro

Estasecciónseutilizaúnicamenteparamáquinas conmotoresToro.Sisumotorseveigualaunode losdosmotoresquesemuestranenlaFigura67, entoncestieneunmotorT oro.

1.Limpiadordeaireestándar2.Limpiadordeairede serviciopesado

Mantenimientodellimpiadorde

g028109

aire

Motoresconlimpiadordeaireestándar

Intervalodemantenimiento:Cada25

horas/Cadames(loqueocurra primero)—MotoresTorocon limpiadordeaireestándar– limpieelelementodeespumadel limpiadordeaire(másamenudo encondicionesdemuchopolvoo suciedad).

Cada100horas/Cadaaño(loqueocurra primero)—MotoresToroconlimpiadordeaire estándar–cambieelelementodeespuma dellimpiadordeaire(másamenudoen condicionesdemuchopolvoosuciedad).

Cada100horas/Cadaaño(loqueocurra primero)—MotoresT oroconlimpiadorde aireestándar–reviseelelementodepapel dellimpiadordeaire(másamenudoen condicionesdemuchopolvoosuciedad).

Cada200horas/Cada2años(loqueocurra primero)—MotoresT oroconlimpiadorde aireestándar–cambieelelementodepapel dellimpiadordeaire(másamenudoen condicionesdemuchopolvoosuciedad).

Cómoretirarloselementosdegomaespuma ypapel

1.Aparquelamáquinaenunasupercienivelada,

desengraneelmandodecontroldelascuchillas (TDF)ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese

detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Limpiealrededordelatapadellimpiadordeaire

paraevitarquelasuciedadpenetreenelmotor ycausedaños.

4.Retirelatapaygireellimpiadordeairepara retirarlodelmotor(Figura68).

Mantenimientodelelementodepapel

1.Golpeesuavementeelelementodepapelpara eliminarsuciedad.

Nota:Nolaveelelementodepapelniutilice

aireapresión,porqueestodañaráelelemento.

Nota:Sielelementoestásucio,dobladoo

dañado,cámbielo.Manejeconcuidadoel elementonuevo;nolousesilassupercies sellantesestándobladasodañadas.

2.Limpielabasedellimpiadordeairesegúnsea necesarioyveriquesuestado.

g027800

Instalacióndellimpiadordeaire

1.Instaleelltrodeespumasobreelltrodepapel.

Nota:Asegúresedenodañarloselementos.

2.Alineelostaladrosdelltroconlosoriciosdel distribuidor.

3.Introduzcaelltroenlacámara,girándolo paraasentarlocorrectamentecontraelcolector (Figura70).

Figura68

5.Separeloselementosdegomaespumaypapel (Figura69).

Figura69

Mantenimientodelelementodegomaespuma

1.Laveelelementodegomaespumaconjabón líquidoyaguatemplada.Cuandoelelemento estélimpio,enjuáguelobien.

2.Sequeelelementoapretándoloconunpaño limpio.

Importante:Sustituyaelelementode

gomaespumasiestárotoodesgastado.

g027801

g228022

Figura70

g027802

4.Cierrelatapa.

Mantenimientodellimpiadorde aire

Motoresconlimpiadordeairedeservicio pesado

Intervalodemantenimiento:Cada250

horas—MotoresToroconlimpiador deairedeserviciopesado–cambie elltrodeaire(másamenudo

encondicionesdemuchopolvoo arena).

Nota:Compruebelosltrosconmásfrecuenciaen

condicionesdefuncionamientodemuchopolvoo arena.

Cómoretirarlosltros

1.Aparquelamáquinaenunasupercienivelada, desengraneelmandodecontroldelascuchillas (TDF)ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Abraloscierresdellimpiadordeaireytirede latapadelaentradadeaireparasepararladel cuerpodellimpiadordeaire(Figura72).

Instalacióndelosltros

Importante:Paraevitardañarelmotor,nohaga

funcionarnuncaelmotorsinqueesténinstalados elltrodeaireylatapa.

1.Siestáinstalandounltronuevo,compruebe elltroparaasegurarsedequenohasufrido dañosduranteeltransporte.

Nota:Noutiliceunltrodañado.

2.Introduzcaelltroconcuidadoenlacarcasadel limpiadordeaire(Figura72).

Nota:Asegúresedequeelltroestábien

asentadoempujandosobreelbordeexterior mientrasloinstala.

Importante:Noempujesobrelazona

blandainteriordelltro.

3.Instalelatapadellimpiadordeaireyjelos cierres(Figura72).

Mantenimientodelaceitedel motor

Figura71

1.Carcasadellimpiadorde aire

2.Adaptadordel4.Tapadellimpiadordeaire

4.Limpieelinteriordelatapadellimpiadordeaire

conairecomprimido.

5.Extraigaconcuidadoelltrodelcuerpodel

limpiadordeaire(Figura72).

3.Cierre

Nota:Evitegolpearelltrocontraelladode

lacarcasa.

Inspeccióndelltro

Inspeccioneelltromirandodentrodelmismo mientrasdirigeunaluzpotentealexteriordelltro.Si elltroestásucio,dobladoodañado,cámbielo.

Nota:Losagujerosdelltroapareceránenformade

puntosluminosos.Nolimpieelltro.

Especicacionesdeaceitedelmotor

Tipodeaceite:Aceitedetergente(ServicioAPISF,

SG,SH,SJoSL) Capacidaddelcárter:2.4litros(81onzasuidas)

conltrodeaceite Viscosidad:Consultelatablasiguiente.

g230914

g029683

Figura72

Comprobacióndelniveldeaceitedelmotor

Intervalodemantenimiento:Cadavezqueseutilice

odiariamente—ParamotoresToro, compruebeelniveldeaceitedel motor.

Nota:Compruebeelaceiteconelmotorfrío.

Importante:Sisobrecargaonollenalosuciente

elcárterdelmotorconaceite,podríadañarseel motoralponerseenmarcha.

1.Aparquelamáquinaenunasupercienivelada,

desengraneelmandodecontroldelascuchillas (TDF)ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese

detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

Nota:Asegúresedequeelmotorestáfrío,y

queelaceitehatenidotiempoparadrenarse alcárter.

3.Paraquenoentresuciedad,recortesdehierba,

etc.,enelmotor,limpielazonaalrededordel tapóndellenado/varilladeaceiteantesde retirarlo(Figura49).

Cambiodelaceitedelmotorydelltrode aceite

Intervalodemantenimiento:Despuésdelas

primeras5horas/Despuésdel primermes(loqueocurra primero)—ParamotoresToro, cambieelaceitedelmotoryelltro.

Cada100horas/Cadaaño(loqueocurra primero)—ParamotoresT oro,cambieelaceite delmotoryelltrodeaceite(másamenudoen condicionesdemuchopolvoosuciedad).

Nota:Elimineelaceiteusadoenuncentrode

reciclaje.

1.Aparquelamáquinaenunasupercienivelada paraasegurarsedequeelaceitedrenepor completo.

2.Desengraneelmandodecontroldelascuchillas (TDF)ypongaelfrenodeestacionamiento.

3.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

4.Dreneelaceitedelmotor(Figura74).

Figura73

g029368

5.Sustituyaelltrodeaceitedelmotor(Figura75).

Nota:Asegúresedequelajuntadelltrode

aceitetocaelmotor,luegoaprieteelltro¾de vueltamás.

g027799

Figura74

g027477

Figura75

6.Viertalentamenteun80%aproximadamentedel aceiteespecicadoporeltubodellenado,luego añadalentamenteelrestodelaceitehastaque lleguealamarcadeLleno(Figura76).

g029570

Figura76

Mantenimientodelabujía

Intervalodemantenimiento:Cada100horas/Cada

año(loqueocurraprimero)—Para motoresToro,compruebelasbujías.

Cada200horas/Cada2años(loqueocurra primero)—ParamotoresToro,reemplacelas bujías.

g027478

Figura77

Inspeccióndelabujía

Importante:Nolimpiela(s)bujía(s).Cambie

siemprelasbujíassitienenunrevestimiento negro,electrodosdesgastados,unapelícula aceitosaogrietas.

Siseobservauncolorgrisomarrónclaroenel aislante,elmotorestáfuncionandocorrectamente.Si

g193530

elaislanteaparecedecolornegro,signicaqueel limpiadordeaireestásucio.

Ajusteladistanciaa0.76mm(0.03").

g206628

Figura78

Tipo:Champion

RN9YCoNGK

BPR6ES

Distanciaentreelectrodos:0.76mm(0.03")

Desmontajedelabujía

1.Aparquelamáquinaenunasupercienivelada, desengraneelmandodecontroldelascuchillas (TDF)ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Limpielazonaalrededordelabasedelabujía paraquenocaigasuciedadenelmotor.

4.Retirelabujía(Figura64).

Instalacióndelabujía

Figura79

Limpiezadelsistemade refrigeración

1.Aparquelamáquinaenunasupercienivelada, desengraneelmandodecontroldelascuchillas (TDF)ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Retireelltrodeairedelmotor.

4.Retirelacubiertadelmotor.

5.Paraevitarqueseintroduzcanresiduosenla entradadeaire,instaleelltrodeaireenla basedelltro.

6.Limpiecualquierhierbayresiduodetodaslas piezas.

7.Retireelltrodeaireeinstalelacubiertadel motor.

8.Instaleelltrodeaire.

Inspeccióndelparachispas

ADVERTENCIA

Loscomponentescalientesdelsistemade escapepuedenincendiarlosvaporesdel combustible,inclusodespuésdequese apagueelmotor.Laspartículascalientes expulsadasdurantelaoperacióndelmotor puedenincendiarmaterialesinamables, dandolugaralesionespersonalesodaños materiales.

Norepostecombustiblenipongaenmarcha elmotorsielparachispasnoestáinstalado.

1.Aparquelamáquinaenunasupercienivelada, desengranelaTDFypongaelfrenode estacionamiento.

2.Pareelmotor,retirelallaveyespereaquese

g027960

detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Espereaqueseenfríeelsilenciador.

4.Siobservaroturasenlarejillaoenlas soldaduras,sustituyaelparachispas.

5.Silarejillaestáatascada,retireelparachispas ysacudalarejillaparaeliminarpartículas sueltas,luegolímpielaconuncepillodealambre (sumérjalaendisolventesiesnecesario).

6.Instaleelparachispasenlasalidadeltubode escape.

Cambiodelltrodeentrada deaire/emisiones

Intervalodemantenimiento:Cada500horas

1.Aparquelamáquinaenunasupercienivelada, desengraneelmandodecontroldelascuchillas (TDF)ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Desmonteelltrodelamangueradeventilación.

4.Inserteunnuevoltroenelextremodela mangueradeventilación.

Paramáquinasconun parachispas

Intervalodemantenimiento:Cada50horas

Mantenimientodel sistemadecombustible

PELIGRO

Enciertascondiciones,elcombustiblees extremadamenteinamableyaltamente explosivo.Unincendioounaexplosión provocadosporelcombustiblepuede causarlequemadurasaustedyaotras personasasícomodañosmateriales.

•Realicecualquiertipodemantenimiento relacionadoconelsistemadecombustible conelmotorfrío.Realiceestaoperación enunáreaabierta.Limpiecualquier combustiblederramado.

•Nofumenuncamientrasdrenael combustibleymanténgasealejadode llamasdesnudasodelugaresdondeuna chispapudierainamarlosvaporesde gasolina.

Cómocambiarelltrode combustible

Intervalodemantenimiento:Cada500horas/Cada

año(loqueocurraprimero)(mása menudoencondicionesdemucho polvoosuciedad).

Importante:Instalelostubosdecombustible

ysujételosconbridasdeplásticodelamisma maneraqueestabanalsalirdelafábrica,para mantenerlostubosdecombustiblealejadosde componentesquepodríandañarlostubos.

Elltrodecombustibleestásituadocercadelmotor enlapartedelanteraizquierdadelmotor.

1.Aparquelamáquinaenunasupercienivelada, desengraneelmandodecontroldelascuchillas (TDF)ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Dejequelamáquinaseenfríe.

g029685

Figura80

FiltrodemotorKohlerilustrado

5.Abralaválvuladecierredelcombustible.

Mantenimientodeldepósito decombustible

Nointentevaciareldepósitodecombustible. Asegúresedequeelvaciadodeldepósitode combustibleyelmantenimientodecualquier componentedelsistemadecombustiblesearealizado porunServicioTécnicoAutorizado.

4.Cierrelaválvuladecierredecombustible, situadadebajodelasiento(Figura80).

Mantenimientodel sistemaeléctrico

Seguridaddelsistema eléctrico

ADVERTENCIA

Unadesconexiónincorrectadelos cablesdelabateríapodríadañarla máquinayloscables,causandochispas. Laschispaspodríanhacerexplotarlos gasesdelabatería,causandolesiones personales.

•Desconectelabateríaantesderepararla

máquina.Desconecteprimeroelterminalnegativo yluegoelpositivo.Conecteprimeroelpositivoy luegoelterminalnegativo.

•Carguelabateríaenunazonaabiertaybien

ventilada,lejosdechispasyllamas.Desenchufe elcargadorantesdeconectarodesconectar labatería.Lleveropaprotectorayutilice herramientasaisladas.

Mantenimientodelabatería

Intervalodemantenimiento:Cadames

Cómoretirarlabatería

ADVERTENCIA

Losbornesdelabateríaounaherramienta metálicapodríanhacercortocircuitosientran encontactoconloscomponentesmetálicos delamáquina,causandochispas.Las chispaspodríanhacerexplotarlosgasesde labatería,causandolesionespersonales.

•Desconectesiempreelcablenegativo (negro)delabateríaantesde desconectarelcablepositivo(rojo).

•Conectesiempreelcablepositivo (rojo)delabateríaantesdeconectar elcablenegativo(negro).

4.Retirelacubiertadegomadelcablepositivo (rojo).

5.Desconecteelcablepositivo(rojo)delbornede labatería(Figura81).

Nota:Guardetodoslosherrajes.

6.Retirelacorreadegoma(Figura81).

7.Retirelabatería.

g036853

•Alretirarocolocarlabatería,nodejeque losbornestoquenningunapartemetálica delamáquina.

•Nodejequelasherramientasmetálicas hagancortocircuitoentrelosbornesde labateríaylaspartesmetálicasdela máquina.

1.Aparquelamáquinaenunasupercienivelada, desengraneelmandodecontroldelascuchillas (TDF)ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Desconecteelcablenegativodetierra(negro) delbornedelabatería(Figura81).

Nota:Guardetodoslosherrajes.

g036855

Figura81

Cómocargarlabatería

ADVERTENCIA

Elprocesodecargadelabateríaproduce gasesquepuedenexplotar.

Nuncafumecercadelabatería,ymantenga alejadosdelabateríachispasyllamas.

Instalacióndelabatería

1.Coloquelabateríaenlabandeja,conlosbornes frentealdepósitodeaceitehidráulico(Figura

81).

2.Conecteprimeroelcablepositivo(rojo)alborne positivo(+)delabatería.

3.Conecteelcablenegativo(negro)yelcablede tierraalbornenegativo(–)delabatería.

Importante:Mantengasiemprelabatería

completamentecargada(densidadespecícade

1.265).Estoesespecialmenteimportantepara evitardañosalabateríacuandolatemperatura estápordebajodelos0ºC(32°F).

1.Retirelabateríadelchasis;consulteCómo

retirarlabatería(página62).

2.Carguelabateríadurante10a15minutosa entre25Ay30A,odurante30minutosa10A.

Nota:Nosobrecarguelabatería.

3.Cuandolabateríaestécompletamente cargada,desconecteelcargadordelatomade electricidad,luegodesconecteloscablesdel cargadordelosbornesdelabatería(Figura82).

4.Instalelabateríaenlamáquinayconectelos cablesdelabatería;consulteInstalacióndela

batería(página63).

Nota:Nohagafuncionarlamáquinaconla

bateríadesconectada;puedecausardañosal sistemaeléctrico.

Nota:EnmáquinasMyRide,asegúresede

queelcabledetierranorozacontraelbrazo arrastradonicontraelsoporteinferiordel amortiguador(Figura84).

Figura83

1.Asegúresedequeelcable detierranorozacontra elsoporteinferiordel amortiguador.

2.Asegúresedequeelcable detierranorozacontrael brazoarrastrado.

3.Cabledetierra

g236732

1.Bornepositivo(+)dela batería

2.Bornenegativo(–)dela batería

4.Fijeloscablescon2pernos,2arandelas,y 2contratuercas(Figura81).

5.Desliceelprotectordebornerojosobreelborne positivo(+)delabatería.

6.Fijelabateríaconlacorreadegoma(Figura81).

g000960

Figura82

3.Cablerojo(+)delcargador

4.Cablenegro(-)del cargador

Mantenimientodelos

Mantenimientodel

fusibles

Elsistemaeléctricoestáprotegidoconfusibles.No requieremantenimiento;noobstante,sisefundeun fusible,compruebequenohayaveríanicortocircuito enelcomponente/circuito.

Losfusiblesestánsituadosenlaconsoladela derecha,juntoalasiento(Figura84).

1.Paracambiarunfusible,tiredelmismopara retirarlo.

2.Instaleunfusiblenuevo(Figura84).

sistemadetransmisión

Comprobacióndelcinturón deseguridad

Intervalodemantenimiento:Cadavezqueseutilice

odiariamente

Inspeccioneelcinturóndeseguridadenbusca deseñalesdedesgasteocortes,ycompruebeel funcionamientodelretractorydelahebilla.Sustituya elcinturóndeseguridadsiestádañado.

Comprobacióndelos pomosdelabarra antivuelco

Intervalodemantenimiento:Cadavezqueseutilice

odiariamente

ADVERTENCIA

Paraevitarlesionesolamuerteencasode

g036858

Figura84

1.Cubrefusibles

2.Portafusibles

3.Válvuladecierrede combustible

unvuelco,mantengalabarraantivuelcoen posicióntotalmenteelevadaybloqueada,y utiliceelcinturóndeseguridad.

Asegúresedequeelasientoestásujetoala máquina.

•Compruebequetantolosherrajesdemontaje

comolospomosestánenbuenascondiciones deuso.

•Asegúresedequelospomosestáncompletamente

bloqueadoscuandolabarraantivuelcoestá subida.

Nota:Puedesernecesarioempujarhacia

adelanteotirarhaciaatrásdelapartesuperior delabarraantivuelcoparaquesebloqueen completamenteambospomos(Figura85yFigura

86).

Ajustedeladirección

1.Desengraneelmandodecontroldelascuchillas (TDF).

2.Conduzcahaciaunlugarllanayabierta,y muevalaspalancasdecontroldemovimientoa laposicióndeBLOQUEO/PUNTOMUERTO.

3.Pongalapalancadelaceleradorenunpunto intermedioentrelasposicionesdeLENTOy RÁPIDO.

4.Muevaambaspalancasdecontrolde movimientohaciaadelantehastaquetoquenlos topesenlaranuraenT.

5.Compruebehaciaquéladosedesvíala máquina.

6.Silamáquinasedesvíahacialaderecha, inserteunallavehexagonalde3/16"através deltaladrodeaccesoenelpaneldelacubierta delanteraderecha,ygireeltornillodedirección enelsentidodelasagujasdelrelojoensentido contrarioalasagujasdelrelojparaajustarel desplazamientodelapalanca(Figura87).

1.Barraantivuelcoen posiciónvertical

2.Pomodelabarra antivuelcoenlaposición debloqueado

3.Tirehaciafueradelpomo delabarraantivuelcoy gírelo90grados.

Figura85

4.Gireelpomodelabarra

5.Pomodelabarra

6.Barraantivuelcoen

antivuelco90grados.

antivuelcoenlaposición dedesbloqueado

posicióndeplegado

g036746

7.Silamáquinasedesvíahacialaizquierda, inserteunallavehexagonalde3/16"através deltaladrodeaccesoenelpaneldelacubierta delanteraderecha,ygireeltornillodedirección enelsentidodelasagujasdelrelojoensentido contrarioalasagujasdelrelojparaajustarel desplazamientodelapalanca(Figura87).

8.Conduzcalamáquinaycompruebeladirección totalhaciaadelante.

9.Repitaelajustehastaalcanzarladirección deseada.

Figura86

1.Engranado2.Parcialmenteengranado– noutilicelamáquinacon labarraantivuelcoenesta posición.

g034593

Figura87

Palancadecontroldeladerechailustrada

Comprobacióndelas tuercasdelasruedas

Compruebelatorsióndelastuercasdelasruedasy apriételasa122–136N·m(90–100pies-libra).

g035859

1.Taladrodeaccesoen

paneldelacubierta delantera

2.Tornillodedirección

Comprobacióndela presióndelosneumáticos

Intervalodemantenimiento:Cada50horas/Cada

mes(loqueocurraprimero)

Mantengalapresióndelosneumáticosdelanteros ytraserosa0.9bar(13psi).Unapresióndesigual enlosneumáticospuedehacerqueelcortesea desigual.Laslecturasdepresiónsonmásexactas cuandolosneumáticosestánfríos.

Figura88

g001055

Mantenimientodel

Mantenimientodelos

sistemaderefrigeración

Limpiezadelarejilladel motor

Intervalodemantenimiento:Cadavezqueseutilice

odiariamente

Cadavezqueseutiliceodiariamente

Antesdecadauso,eliminecualquieracumulaciónde hierba,suciedaduotrosresiduosdelarejilladelmotor, delsistemadeescapedelmotorydeláreaalrededor delmotor.Estoayudaaasegurarunarefrigeración adecuadayunavelocidaddemotorcorrecta,y reducelaposibilidaddesobrecalentamientoydaños mecánicosalmotor.

frenos

Ajustedelfrenode estacionamiento

Intervalodemantenimiento:Cada500horas

Nota:Realiceesteprocedimientocuandoretireo

cambieuncomponentedelfreno.

1.Aparquelamáquinaenunasupercienivelada, desengraneelmandodecontroldelascuchillas (TDF)ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Preparelamáquinaparaserempujadaamano. ConsulteUsodelasválvulasdedesvíodelas

ruedasmotrices(página36).

4.Levantelapartetraseradelamáquinayapóyela sobregatosjos.

ADVERTENCIA

Podríaserpeligrosoconarúnicamente engatosmecánicosohidráulicospara apoyarlamáquinaenaltopararealizar tareasdemantenimientooreparación, porquelosgatospuedennoproporcionar sucienteapoyo,opuedenfallarydejar caerlamáquina,provocandoposibles lesionesgraves.

Noconfíeúnicamenteengatos mecánicosohidráulicosparaapoyarla máquina.Utilicesoportesjosuotro mediodesustentaciónequivalente.

5.Pongayquiteelfrenodeestacionamientoy compruebecadaneumáticoparaasegurarsede quecadafrenopuedaponerseyquitarse.

6.Siesnecesariounajuste,quiteelfrenode estacionamiento.Retireelpasadordelejedel acoplamientodelfreno(Figura89).

Figura89

1.Pasador3.Ejedelacoplamientodel freno

2.Frenodeestacionamiento

7.Compruebelalongituddeambosmuellescomo

semuestraenFigura90.Siserequiereun ajuste,girelatuercasuperiorenelsentidode lasagujasdelrelojparaacortarelmuelleyen elsentidocontrarioalasagujasdelrelojpara alargarlo.

8.Empujelapalancadelfrenodeestacionamiento completamentehaciaadelanteyabajo.

9.Gireelejedelacoplamientodelfrenohastaque elextremoquedealineadoconeltaladrodela palanca.

•Acorteelacoplamientogirándoloenel

sentidodelasagujasdelreloj.

•Alargueelacoplamientogirándoloenel

sentidocontrarioalasagujasdelreloj.

10.Introduzcaelejedelacoplamientodelfreno eneltaladrodelfrenodeestacionamientoy fíjeloconelpasador.Repitaelpaso5yrealice ajustessiesnecesario.

g036752

11.Cuandohayacompletadolosajustes,retirelos soportesjososoporteequivalenteybajela máquina.

12.Pongalamáquinaenlaposiciónde FUNCIONAMIENTO.ConsulteUsodelasválvulas

dedesvíodelasruedasmotrices(página36).

1.Tuercasuperior

2.Muelle

g036100

Figura90

3.44mm(1¾")

Mantenimientodelas correas

Inspeccióndelascorreas

Intervalodemantenimiento:Cada50horas

Cambielacorreasiestádesgastada.Lasseñalesde unacorreadesgastadaincluyenchirridoscuandola correaestáenmovimiento,patinajedelascuchillas durantelasiega,bordesdeshilachados,omarcasde quemadurasogrietas.

Cómocambiarlacorreadel cortacéspedencarcasas decortededescargalateral

1.Aparquelamáquinaenunasupercienivelada, desengraneelmandodecontroldelascuchillas (TDF)ypongaelfrenodeestacionamiento.

7.Paselacorreanuevaalrededordelaspoleas delcortacéspedydelapoleadelembrague, debajodelmotor(Figura92oFigura94).

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Bajeelcortacéspedalaalturadecortede 76mm(3").

4.Retirelascubiertasdelacorrea(Figura91).

Figura91

5.Quitelatensióndelmuelledelapoleatensora tensadaconmuelle.ConsulteFigura93o

Figura94.

Nota:ParacarcasasdecorteSerie1500y

2000,uselaherramientapararetirarmuelles (PiezaToroNº92–5771)paraquitarelmuelle delespárragodelacarcasadecorte(Figura93).

g036861

Figura92

CarcasasdecorteSerie1500y2000

1.Poleadelembrague3.Poleatensoratensada

2.Correadelcortacésped

g027729

conmuelle

4.Muelle

Nota:ParacarcasasdecorteSerie2500,utilice

unallavedecarracaeneltaladrocuadradodel brazotensorparaaliviarlatensióndelmuelle tensor(Figura94).

6.Retirelacorreadelaspoleasdelacarcasade corteydelapoleadelembrague.

Figura93

CarcasasdecorteSerie1500y2000

g028279

1.Herramientaparala

retiradademuelles(Pieza ToroNº92-5771)

2.Muelletensor

3.Espárragodelacarcasa

decorte

4.Brazodelapoleatensora

5.Correadelcortacésped

Figura94

CarcasasdecorteSerie2500

1.Poleadelembrague4.Llavedecarraca

2.Correadelcortacésped

3.Poleatensoratensada conmuelle

5.Taladrocuadradodel brazotensorparalallave decarraca

8.Instaleelmuelletensor(Figura92oFigura94).

Nota:Asientelosextremosdelmuelleenlas

ranurasdeanclaje.

9.Instalelascubiertasdelacorrea(Figura95).

g036865

g027730

Figura95

Sustitucióndelacorreadel cortacéspedencarcasasde cortededescargatrasera

Cambiodelacorrea contrarrotativa

1.Aparquelamáquinaenunasupercienivelada, desengraneelmandodecontroldelascuchillas (TDF)ypongaelfrenodeestacionamiento.

8.Retirelacorreadelapoleadelacarcasade corte(Figura96).

9.Retirelacorreadelaspoleasrestantes(Figura

96).

10.Paselacorreanuevaalrededordelaspoleas delcortacésped.

11.Utilizandolallavedecarracaeneltaladro cuadrado,alivielatensióndelmuelleycoloque lacorreanuevaalrededordelapoleatensora (Figura96).

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Bajeelcortacéspedalaposicióndealturade cortede76mm(3").

4.Levantelachapadesueloparateneracceso alapoleacentral.

5.Retirelacubiertadeplásticodelacorrea(Figura

97).

6.Retirelos3pernosquesujetanlacubierta metálicadelacorrea,yretirelacubierta metálicadelacorrea.

Cómocambiarlacorreadel cortacésped

1.Aparquelamáquinaenunasupercienivelada, desengraneelmandodecontroldelascuchillas (TDF)ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Bajeelcortacéspedalaposicióndealturade cortede76mm(3").

4.Retirelascubiertasdelacorrea(Figura97).

g027729

Figura97

Figura96

1.Muelletensor4.Poleatensora

2.Correacontrarrotativa

3.Poleadoble

7.Utiliceunallavedecarracaeneltaladro cuadradodelbrazotensorparaaliviarlatensión delmuelletensor(Figura96).

5.Taladrocuadradodel brazotensorparalallave decarraca

5.Retirelacorreacontrarrotativa;consulteCambio

delacorreacontrarrotativa(página71).

6.Utiliceunallavedecarracaeneltaladro cuadradodelbrazotensorparaaliviarlatensión delmuelletensor(Figura98).

7.Retirelacorreadelaspoleasdelacarcasade corteydelapoleadelembrague.

g024145

8.Paselacorreanuevaalrededordelaspoleas delcortacéspedydelapoleadelembrague, debajodelmotor(Figura98).

1.Correadelcortacésped

2.Poleatensoratensada conmuelle

Figura98

3.Taladrocuadradodel

4.Correacontrarrotativa

brazotensorparalallave decarraca

Sustitucióndelacorreade transmisióndelabomba hidráulica

1.Aparquelamáquinaenunasupercienivelada, desengraneelmandodecontroldelascuchillas (TDF)ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Retirelacorreadelcortacésped;consulteCómo

g036863

cambiarlacorreadelcortacéspedencarcasas decortededescargalateral(página69)o Sustitucióndelacorreadelcortacéspeden carcasasdecortededescargatrasera(página

71).

4.Levantelamáquinayapóyelasobregatosjos (Figura101).

9.Asegúresedequelapestañadelaguíadela correaentraencontactoconelbujepivotante (Figura98).

10.Utilizandolallavedecarracaeneltaladro cuadrado,instalelacorreaalrededordela poleatensoratensadaconmuelle(Figura98). Asientelosextremosdelmuelleenlasranuras deanclaje.

11.Instalelacorreacontrarrotativa;consulte

Cambiodelacorreacontrarrotativa(página71).

12.Instalelascubiertasdelacorrea(Figura99).

5.Retireeltopedelembrague(Figura100).

g036860

Figura100

1.Topedelembrague

6.Retireelmuelletensordelespárrago(Figura

101).

7.Retirelacorreaexistentedelaspoleasde transmisióndelabombahidráulicaydelapolea delmotor.

Figura99

8.Instalelacorreanuevaalrededordelapoleadel motorydelas2poleasdelabombahidráulica (Figura101).

g027730

Mantenimientodel sistemadecontrol

Ajustedelaposicióndelas palancasdecontrol

Silosextremosdelaspalancaschocanentresí, consulteAjustedelosacoplamientosdecontrolde

movimiento(página74).

Ajustedelaaltura

Figura101

1.Poleatensora

2.Clavijadelmuelletensor

3.Poleadelmotor6.Poleadelabomba

9.Instaleeltopedelembrague(Figura100).

10.Instalelacorreadelcortacésped;consulte

Mantenimientodelascorreas(página69).

4.Correadetransmisiónde labomba

5.Poleadelabomba hidráulicaderecha

hidráulicaizquierda

g036859

Laspalancasdecontroldemovimientopuedenser ajustadashaciaarribaohaciaabajoparaquesu manejoseamáscómodo.

1.Desengraneelmandodecontroldelascuchillas (TDF),pongalaspalancasdecontrolde movimientoenlaposicióndeBLOQUEO/PUNTO

MUERTO,ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Retirelosherrajesquejanlapalancadecontrol albrazodelapalanca.

Figura102

1.Pernos3.Palancadecontrol

2.Taladroranurado4.Brazodelapalanca

4.Muevalapalancaaljuegodetaladrossiguiente. Fijelapalancaconlosherrajes.

5.Repitaelajusteconlaotrapalancadecontrol.

g035858

Ajustedelainclinación

1.Desengraneelmandodecontroldelascuchillas (TDF),pongalaspalancasdecontrolde movimientoenlaposicióndeBLOQUEO/PUNTO

MUERTO,ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Aojeelpernosuperiorquejalapalancade controlalbrazodelapalanca.

4.Aojeelpernoinferiorlosucienteparapoder desplazarhaciaadelanteohaciaatrásla palancadecontrol.Aprieteambospernospara jarelcontrolenlaposiciónnueva.

5.Repitaelajusteconlaotrapalancadecontrol.

Ajustedelos acoplamientosdecontrol demovimiento

Losacoplamientosdecontroldelasbombasestán situadosencadaladodelamáquina,debajodel asiento.Girelatuercadelextremoconunallavede ½"parahacerajustesnosandequelamáquina nosedesplaceenpuntomuerto.Cualquierajuste deberealizarseúnicamenteparalaposicióndepunto muerto.

ADVERTENCIA

Elmotordebeestarenmarchaylasruedas motricesdebenestargirandoparapoder realizarlosajustes.Elcontactoconpiezas enmovimientoosuperciescalientespuede causarlesionespersonales.

Mantengaalejadosdeloscomponentes rotativosydelasuperciescalienteslos dedos,lasmanosylaropa.

Figura103

1.Desengraneelmandodecontroldelascuchillas (TDF),pongalaspalancasdecontrolde movimientoenlaposicióndeBLOQUEO/PUNTO

MUERTO,ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Presioneelpedaldeelevacióndelacarcasa yretireelpasadordealturadecorte.Bajela carcasaalsuelo.

g009195

4.Levantelapartetraseradelamáquinay apóyelasobregatosjosaunaalturasuciente parapermitirquelasruedasmotricesgiren libremente.

5.Retirelaconexióneléctricadelinterruptorde seguridaddelasiento,situadodebajodelcojín delasiento.

Nota:Elinterruptorformapartedelconjunto

delasiento.

6.Provisionalmente,instaleunpuenteentrelos terminalesdelconectordelarnésprincipal.

7.Arranqueelmotor,hágalofuncionara suvelocidadmáximayquiteelfrenode estacionamiento.

Nota:Antesdearrancarelmotor,asegúrese

dequeelfrenodeestacionamientoestápuesto yquelaspalancasdecontroldemovimiento estánhaciafuera.Noesnecesarioqueesté sentadoenelasiento.

8.Hagafuncionarlamáquinadurantealmenos 5minutosconlaspalancasenlaposiciónde velocidadmáximahaciaadelanteparaqueel uidohidráulicoalcancesutemperaturanormal deoperación.

Nota:Laspalancasdecontroldemovimiento

debenestarenpuntomuertomientrasse realizanajustes.

9.Pongalaspalancasdecontroldemovimiento enlaposicióndepuntoMUERTO.

10.Compruebeyasegúresedequelaslengüetas delaplacadecontroltoquenlasplacaspara regresarapuntomuertoenlasunidades hidráulicas.

11.Ajustelalongituddelasvarillasdecontrolde lasbombasgirandolatuercaenelsentido apropiado,hastaquelasruedassemuevan ligeramenteenmarchaatrás(verFigura104).

12.Muevalaspalancasdecontroldemovimientoa laposicióndeMARCHAATRÁSy,aplicandouna ligerapresiónalapalanca,dejequelosmuelles demarchaatrásdevuelvanlaspalancasapunto muerto.

Nota:Lasruedasdebendejardegiraro

moversemuylentamenteenmarchaatrás.

Nota:Puedequitarlacubiertadecontrolde

movimientoparateneracceso.

Figura104

1.Tuerca4.Placapararegresara

2.Chapaja

3.Chapadecontrol

puntomuerto

5.Lengüetasquetocanla placapararegresara puntomuerto

13.Parelamáquina.

14.Retireelpuentedelarnésdecablesyenchufe elconectorenelinterruptordelasiento.

15.Retirelossoportes.

16.Elevelacarcasadecorteeinstaleelpasador dealturadecorte.

17.Compruebequelamáquinanosedesplazaen puntomuertoconelfrenodeestacionamiento quitado.

g036753

Mantenimientodel sistemahidráulico

Seguridaddelsistema hidráulico

•Busqueatenciónmédicainmediatamentesiel

uidohidráulicopenetraenlapiel.Eluido inyectadodebeserextraídoquirúrgicamentepor unmédicodentrodepocashoras.

•Asegúresedequetodoslostubosylasmangueras

deuidohidráulicoestánenbuenascondiciones, yquetodoslosacoplamientosyaccesoriosdel sistemahidráulicoestánapretadosantesde aplicarpresiónalsistemahidráulico.

•Mantengaelcuerpoylasmanosalejadosde

fugaspequeñasoboquillasqueexpulsanuido hidráulicoaaltapresión.

•Utiliceuncartónounpapelparabuscarfugas

hidráulicas.

•Aliviedemaneraseguratodapresiónenel

sistemahidráulicoantesderealizartrabajoalguno enelsistemahidráulico.

Mantenimientodelsistema hidráulico

Especicacióndeluido hidráulico

Tipodeuidohidráulico:FluidohidráulicoT oro

HYPR-OIL

™

500(preferido)oaceiteMobil115W-50.

g037051

Figura105

1.Motor2.Depósitodeexpansión

Cambiodelosltrosydeluido delsistemahidráulico

Intervalodemantenimiento:Despuésdelas

primeras75horas—Cambielos ltrosyeluidodelsistema hidráulico.

Cada500horas—Despuésdelcambioinicial –cambielosltrosyeluidodelsistema hidráulicosiutilizauidoToro 500(cámbielosmásamenudoencondiciones severas).

Cada250horas—Luegodelcambioinicial, cambielosltrosyeluidodelsistema

hidráulicosiutilizauidoMobil115W50 (cámbielosmásamenudoencondicionesde muchopolvoosuciedad).

HYPROIL

™

Importante:Utiliceeluidoespecicado.Otros

uidospodríancausardañosenelsistema.

Capacidaddelsistemahidráulico(conlosltros retirados):4.45litros(150onzasuidas)

Comprobacióndelniveldeaceite hidráulico

Intervalodemantenimiento:Cadavezqueseutilice

odiariamente

1.Dejequeeluidohidráulicoseenfríe. Compruebeelniveldeaceiteconeluidofrío.

2.Compruebeeldepósitodeexpansióny,si esnecesario,añadauidohidráulicoToro HYPR-OIL

™

500hastalalíneaFULLCOLD.

Cambielosltrosyeluidoalmismotiempo.No vuelvaausareluido.Purgueelairedelsistema despuésdeinstalarlosltrosnuevosyañadiruido. ConsultePurgadelsistemahidráulico(página78).

Repitaelprocesodepurgahastaqueeluido permanezcaenlalíneaFULLCOLDdeldepósito despuésdelapurga.Sinoserealizacorrectamente

esteprocedimiento,puedenproducirsedaños irreparablesenelsistemadetraccióndeltranseje.

Retiradadelosltrosdelsistemahidráulico

1.Aparquelamáquinaenunasupercienivelada, desengraneelmandodecontroldelascuchillas (TDF)ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Dejequeelmotorseenfríe.

4.Localiceelltroylosprotectoresdecada sistemadetraccióndeltranseje(Figura106).

5.Retirelos3tornillosquesujetanelprotectordel ltro,yretireelprotector(Figura106).

Figura106

Ladoderecho

1.Transmisióndeltranseje

2.Adaptadordel5.Tapóndeventilación

3.Protectordelltro

4.Tornillos

6.Compruebequelostaponesdeventilaciónhan sidoretiradosantesdeañadiruido.

7.Viertalentamenteuidodeltipoespecicadoen eldepósitodeexpansiónhastaquesalgauido deunodelosoriciosdeventilación.

8.Coloqueeltapóndeventilación.

9.Aprietelabujíaa20N·m(15pies-libra).

10.Sigaañadiendouidoatravésdeldepósitode expansiónhastaqueeluidosalgadelotro oriciodeventilacióndelsegundotransmisión.

11.Coloqueelotrotapóndeventilación.

12.Aprietelabujíaa20N·m(15pies-libra).

13.Sigaañadiendouidoatravésdeldepósitode expansiónhastaquelleguealalíneaFULLCOLD deldepósitodeexpansión.

14.VayaalpasoPurgadelsistemahidráulico

(página78).

g017444

Importante:Sinoserealizacorrectamente

elprocedimientodePurgadelsistema hidráulicodespuésdecambiarlosltros

hidráulicosyeluido,puedenproducirse dañosirreparablesenelsistemadetracción deltranseje.

6.Limpiecuidadosamentelazonaalrededorde losltros.

Importante:Nopermitaqueentresuciedad

enelsistemahidráulicoporquelopuede contaminar.

7.Coloqueunrecipientedevaciadodebajodel ltropararecogereluidoquesaledelltroal retirarseelltroylostaponesdeventilación.

8.Localiceyretireeltapóndeventilacióndecada transmisión..

9.Desenrosqueelltro,retíreloydejequese vacíeeluidodelsistemadetransmisión.

10.Repitaesteprocedimientoenambosltros.

Instalacióndelosltrosdelsistemahidráulico

1.Apliqueunacapanadeuidohidráulicoala superciedelajuntadegomadecadaltro.

2.Gireelltroensentidohorariohastaquelajunta degomaentreencontactoconeladaptadordel ltro,luegoaprieteelltroentretrescuartosde vueltayunavueltacompletamás.

3.Hagalomismoenelotroltro.

4.Instalelosprotectoresdeltrosobrecadaltro queretiróanteriormente.

5.Utilicelos3tornillosparasujetarlosprotectores delosltros.

g027477

Figura107

Purgadelsistemahidráulico

1.Levantelapartetraseradelamáquinayapóyela sobregatosjos(uotrosoporteequivalente) aunaalturasucienteparapermitirquelas ruedasmotricesgirenlibremente.

Figura108

1.Puntosdeapoyo

2.Arranqueelmotor,muevaelcontroldel aceleradorhaciaadelantealaposición intermediayquiteelfrenodeestacionamiento.

A.Muevalaspalancasdedesvíoalaposición

deempujarlamáquina.Conlasválvulas dedesvíoabiertasyelmotorenmarcha, muevalentamentelaspalancasdecontrol demovimientohaciaadelanteyhaciaatrás 5o6veces.

Mantenimientodela carcasadecorte

Mantenimientodelas cuchillasdecorte

Paragarantizarunacalidaddecortesuperior, mantengaaladaslascuchillas.Paraqueelaladoy lasustituciónseanmáscómodos,conserveunstock decuchillasderepuesto.

Seguridaddelascuchillas

Unacuchilladesgastadaodañadapuederomperse,y untrozodelacuchillapodríaserarrojadohaciausted uotrapersona,provocandolesionespersonales gravesolamuerte.Cualquierintentodereparar

g017625

unacuchilladañadapuedeanularlacerticaciónde seguridaddelproducto.

•Inspeccioneperiódicamentelascuchillas,para

asegurarsedequenoestándesgastadasni dañadas.

•Tengacuidadoalcomprobarlascuchillas.

Envuelvalascuchillasolleveguantes,yextreme lasprecaucionesalrealizarelmantenimientode lascuchillas.Soloreemplaceoalelascuchillas; nolasenderecenilassueldenunca.

•Enmáquinasconmúltiplescuchillas,tenga

cuidadopuestoquegirarunacuchillapuedehacer quegirenotrascuchillas.

B.Muevalaspalancasdedesvíoalaposición

deoperacióndelamáquina.

C.Conlaválvuladedesvíocerradayelmotor

enmarcha,muevalentamentelapalanca decontrolhaciaadelanteyhaciaatrás5 o6veces.

D.Pareelmotoryveriqueelniveldeuido

deldepósitodeexpansión.Añadauidodel tipoespecicadohastaquelleguealalínea FULLCOLDdeldepósitodeexpansión.

3.Repitaelpaso2hastaquehayapurgadotodo elairedelsistema.

Nota:Sieltransejefuncionaconunnivelde

ruidonormal,ysedesplazahaciaadelante yhaciaatrásaunavelocidadnormal,está purgado.

4.Veriqueunavezmáselniveldeuidodel depósitodeexpansión.Añadauidodeltipo especicadohastaquelleguealalíneaFULL COLDdeldepósitodeexpansión.

Antesdeinspeccionarorealizar mantenimientoenlascuchillas

1.Aparquelamáquinaenunasupercienivelada, desengraneelmandodecontroldelascuchillas (TDF)ypongaelfrenodeestacionamiento.

2.Apagueelmotor,retirelallaveydesconectelos cablesdelasbujías.

Inspeccióndelascuchillas

Intervalodemantenimiento:Cadavezqueseutilice

odiariamente

1.Inspeccioneloslosdecorte(Figura109).

2.Siloslosestánromosotienenmuescas,retire lacuchillayafílela;consulteAladodelas

cuchillas(página81).

3.Inspeccionelascuchillas,especialmenteenla partecurva.

4.Siobservasuras,desgasteolaformaciónde unaranuraenestazona,instaledeinmediato unacuchillanueva(Figura109).

Figura109

g006530

1.Filodecorte3.Formaciónde

2.Partecurva

ranura/desgaste

4.Grieta

Vericacióndelarectilinealidad delascuchillas

Nota:Lamáquinadebeestarsobreunasupercie

niveladapararealizarelprocedimientosiguiente.

1.Elevelacarcasadecortealaalturadecorte másalta.

2.Llevandoguantesfuertementeacolchados uotrotipodeprotecciónapropiadaparalas manos,girelacuchillalentamentehastauna posiciónquepermitamedirladistanciaentreel lodecorteylasupercieniveladaenlaque descansalamáquina(Figura110).

g014973

Figura111

1.Cuchilla(posicionadaparalamedición)

2.Supercienivelada

3.Distanciamedidaentrelacuchillaylasupercie(A)

4.Girelamismacuchilla180gradosdemanera queelotroextremoestéenlamismaposición (Figura112).

g014974

Figura112

1.Cuchilla(ladomedidoanteriormente)

2.Medición(mismaposiciónqueantes)

3.Ladoopuestodelacuchillapasandoalaposiciónde

medición

Figura110

1.Carcasa3.Cuchilla

2.Alojamientodeleje

3.Midadesdelapuntadelacuchillahastala supercieplana(Figura111).

5.Midadesdelapuntadelacuchillahastala

g014972

supercieplana(Figura113).

Nota:Ladiferencianodebesersuperiora

3mm(⅛").

Figura113

1.Filoopuestodelacuchilla(posicionadaparalamedición)

2.Supercienivelada

3.Segundadistanciamedidaentrecuchillaysupercie(B)

g014973

A.SiladiferenciaentreAyBesdemásde

3mm(⅛"),sustituyalacuchillaporuna cuchillanueva;consulteSustitucióndelas

cuchillasencarcasasdecortededescarga lateral(página80)oSustitucióndelas cuchillasencarcasasdecortededescarga trasera(página80).

Nota:Sicambiaunacuchilladobladapor

unanueva,yladimensiónobtenidasigue siendodemásde3mm(⅛"),elejedela cuchillapodríaestardoblado.Póngase encontactoconsuServicioTécnico Autorizadoparaquereviselamáquina.

B.Siladiferenciaestádentrodeloslímites,

pasealacuchillasiguiente.

6.Repitaesteprocedimientoconcadacuchilla.

Sustitucióndelascuchillasen carcasasdecortededescarga lateral

Figura114

1.Veladelacuchilla4.Pernodelacuchilla

2.Cuchilla

3.Arandelacurva

5.Eje

Instalacióndelascuchillasparacarcasasde cortededescargalateral

1.Instalelacuchillaeneleje(Figura114).

Importante:Lapartecurvadelacuchilla

debeapuntarhaciaarriba,haciaelinterior delcortacéspedparaaseguraruncorte correcto.

2.Instalelaarandelacurvayelpernodelacuchilla (Figura114).

Nota:Instalelaarandelacurvaconelcono

hacialacabezadelperno.

3.Aprieteelpernodelacuchillaa115–150N·m (85a110pies-libra).

g017443

Retiradadelascuchillasencarcasasdecorte dedescargalateral

Cambielascuchillassihangolpeadounobjetosólido osiunacuchillaestádesequilibradaodoblada.

1.Sujeteelejeconunallave.

2.Retiredelejeelpernodelacuchilla,laarandela curvaylacuchilla(Figura114).

Sustitucióndelascuchillasen carcasasdecortededescarga trasera

Desmontajedelascuchillasparacarcasasde cortededescargatrasera

Cambielascuchillassihangolpeadounobjetosólido, osiestándesequilibradasodobladas.

1.Sujeteelextremodelacuchillausandountrapo ounguantegrueso.

2.Retiredelejeelpernodelascuchillasizquierda ycentral,laarandelacurvaylacuchilla(Figura

115).

3.Retiredelejeelpernodelacuchilladerecha (pernoconroscaaizquierdas),laarandela curvaylacuchilla(Figura116).

Nota:Anoteeltipoyellugardeinstalación

decadacuchilla.ConsulteenFigura116las posicionescorrectas.

3.Aprietelospernosdelascuchillasa 115–150N·m(85a110pies-libra);consulte

Figura116.

Figura115

Ejescentraleizquierdoilustrados

1.Veladelacuchilla4.Pernodelacuchilla

2.Cuchilla

3.Arandelacurva

5.Eje

Instalacióndelascuchillasparacarcasasde cortededescargatrasera

Importante:Lacuchilladerechadeestacarcasa

decorteescontrarrotativaeincorporaunperno conroscaaizquierdas.ConsulteenFigura

116laubicacióncorrectadelascuchillasdel

cortacésped.

1.Instalelascuchillasizquierdaycentral,las arandelascurvasylospernosdelascuchillas enlosejes(Figura115yFigura116).

Nota:Lapartecurvadelacuchilladebe

apuntarhaciaarriba,haciaelinteriordel cortacéspedparaaseguraruncortecorrecto.

g017443

g024248

Figura116

1.Partedelanteradela carcasadecorte

2.Pernosdecuchillacon roscaaderechas

3.Cuchillasestándar

4.Cuchillacontrarrotativa

5.Pernodecuchillacon roscaaizquierdas

Aladodelascuchillas

1.Utiliceunalimaparaalarellodecorteen ambosextremosdelacuchilla(Figura117).

Nota:Mantengaelángulooriginal.

Nota:Lacuchillapermaneceequilibradasise

retiralamismacantidaddematerialdeambos bordesdecorte.

Nota:Asegúresedequeelconodelaarandela

curvaestéorientadohacialacabezadelperno (Figura115).

2.Instalelacuchilladerecha,laarandelacurva yelpernodelacuchilla(pernoconroscaa izquierdas)eneleje(Figura115yFigura116).

g000552

Figura117

1.Aleconelángulooriginal..

2.Veriqueelequilibriodelacuchillacolocándola sobreunequilibradordecuchillas(Figura118).

Nota:Silacuchillasemantienehorizontal,está

equilibradaypuedeutilizarse.

5.Girecuidadosamentelascuchillasensentido longitudinal.

Nota:Silacuchillanoestáequilibrada,rebaje

algoelmetalenlapartedelavelasolamente conunalima(Figura117).

Figura118

1.Cuchilla

2.Equilibrador

3.Repitaesteprocedimientohastaquelacuchilla estéequilibrada.

Nivelacióndelacarcasade corte

Compruebequelacarcasadecorteestánivelada cadavezqueinstaleelcortacéspedocuandoobserve uncortedesigualenelcésped.

Esnecesariocomprobarquelascuchillasnoestán dobladasantesdenivelarlacarcasa,yretirey sustituyacualquiercuchillaqueestédoblada;consulte

Mantenimientodelascuchillasdecorte(página78)

antesdecontinuar.

6.Midaentrelapuntadelacuchillayla supercieplana(Figura119).Sihayuna diferenciademásde5mm(3/16")entreambas dimensiones,ajustelanivelación,ysigacon esteprocedimiento.

g000553

g229303

Niveleelcortacéspedlateralmenteprimero,luego puedeajustarlainclinaciónlongitudinal.

Requisitos:

•Lamáquinadebeestarsobreunasupercie

nivelada.

•Todoslosneumáticosdebenestarcorrectamente

inados;consulteComprobacióndelapresiónde

losneumáticos(página66).

Ajustedelanivelaciónlateralyde lainclinacióndelascuchillas

1.Aparquelamáquinaenunasupercienivelada, desengraneelmandodecontroldelascuchillas (TDF)ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Compruebelapresióndelosneumáticosdelas ruedasmotrices.ConsulteComprobacióndela

presióndelosneumáticos(página66).

Figura119

1.Cuchillasenposición perpendicularala máquina

2.Puntadelacuchilla

3.Midaaquíladistancia entrelapuntadela cuchillaylasupercie plana.

7.Compruebeelnivellongitudinaldelacuchilla (Figura120).Asegúresedequelapuntade lacuchilladelanteraestámásabajoquela puntadelacuchillatrasera,comosemuestra enAlturadebloqueysoporte.Siesnecesario realizarajustes,sigaconesteprocedimiento.

g229305

4.Llevelacarcasadecortealaposiciónde Bloqueodetransporte.

Alturadebloqueysoporte(cont'd.)

Figura120

1.Cuchillashaciaadelantey

haciaatrás

2.Puntadelacuchilla

3.Midaaquíladistancia entrelapuntadela cuchillaylasupercie plana.

8.Ajustelosrodillosprotectoresdelcéspedenlos taladrossuperioresoretíreloscompletamente paraesteajuste.

9.Coloquedosbloques(consultelatabla siguiente)debajodelbordetraserodelfaldón delacarcasadecorte,unoencadaladodela carcasa(Figura121).

Tamaño delaplataforma

Todaslas carcasas decorte

Alturadelbloque

7.3cm(2.87")4.8a6.4mm(3/16"a¼")

Soporte

12.Girecuidadosamentelascuchillascolocándolas

g229304

perpendicularmentealsentidodeavancedela máquina(Figura119).

13.Aojelascontratuercas(Figura122)enlas cuatroesquinasyasegúresedequelacarcasa decortequedebienasentadasobreloscuatro bloques.

14.Eliminelaholguradelosganchosdelacarcasa yasegúresedequeelpedaldeelevacióndela carcasaseempujehastaeltope.

15.Aprietelas4contratuercas.

10.Pongalapalancadeajustedealturadecorte enlaposiciónde76mm(3").

11.Coloque2bloquesdebajodecadaladodel bordedelanterodelacarcasa,peronodebajo delossoportesdelosrodillosprotectoresdel céspedosoldaduras.

Figura121

Vistadesdeabajo

1.Bloque:7.3cm(2.87")2.Soldaduras

g035851

Figura122

1.Contratuercas

2.Brazodeelevacióndela carcasa

g038090

16.Asegúresedequelosbloquesestánajustados

3.Pletinadesuspensiónde lacarcasa

4.Cadena

debajodelfaldóndelacarcasayquetodoslos pernosdejaciónestánbienapretados

17.Siganivelandolacarcasacomprobandola inclinaciónlongitudinaldelascuchillas.

Alturadebloqueysoporte

18.Compruebelanivelacióndelascuchillasyrepita elprocedimientodenivelacióndelacarcasasi esnecesario.

RetirarlaCarcasadel Cortacésped

1.Aparquelamáquinaenunasupercienivelada, desengraneelmandodecontroldelascuchillas (TDF)ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Bajelapalancadeajustedelaalturadecortea laposiciónmásbaja.

4.Retirelachavetadelavarilladesoporte delanterayretirelavarilladelsoportedela carcasa(Figura123).

g005077

Figura124

Figura123

1.Varilladesujeción

delantera

2.Contratuerca

5.Bajecuidadosamentelapartedelanteradela carcasadecortealsuelo.

6.Elevelacarcasadecorteysepareéstaylas pletinasdesuspensióndelavarilladeelevación trasera;luegobajeelcortacéspedconcuidado alsuelo(Figura124).

3.Soportedelacarcasa

1.Carcasadecorte

2.Pletinadesuspensión

7.Deslicelacarcasadecortehaciaatráspara retirarlacorreadelcortacéspeddelapoleadel motor.

8.Retirelacarcasadecortededebajodela máquina.

3.Varilladeelevacióntrasera

Nota:Guardetodaslaspiezaspara

instalacionesfuturas.

Cambiodeldeectorde hierba

Máquinasdedescargalateral

g005076

solamente

ADVERTENCIA

Sielhuecodedescargasedejadestapado,la máquinapodríaarrojarobjetoshaciausted ohaciaotraspersonasycausarlesiones graves.Tambiénpodríaproducirseun contactoconlacuchilla.

Noutilicenuncalamáquinasinhaber instaladounaplacademulching,undeector dedescargaounsistemaderecogidade hierba.

1.Retirelacontratuerca,elperno,elmuelley elespaciadorquesujetaneldeectoralos soportesdepivote(Figura125).

2.Retireeldeectordehierbadañadoo desgastado(Figura125).

Limpieza

Limpiezadelosbajosdela carcasadecorte

Intervalodemantenimiento:Cadavezqueseutilice

odiariamente

1.Aparquelamáquinaenunasupercienivelada, desengraneelmandodecontroldelascuchillas (TDF)ypongaelfrenodeestacionamiento.

Figura125

1.Perno5.Muelleinstalado

2.Espaciador

3.Contratuerca

4.Muelle

3.Coloqueelespaciadoryelmuelleeneldeector dehierba.

4.ColoqueunextremoenJdelmuelledetrásdel rebordedelacarcasa.

6.Deectordehierba

7.ExtremoenJdelmuelle

Nota:Asegúresedecolocarunextremoen

Jdelmuelledetrásdelrebordedelacarcasa antesdeinstalarelperno,comosemuestraen laFigura125.

5.Instaleelpernoylatuerca.

6.ColoqueunextremoenJdelmuellealrededor deldeectordehierba(Figura125).

Importante:Eldeectordehierbadebe

podergirar.Levanteeldeectorhastaque estétotalmenteabierto,yasegúresedeque girehastacerrarseporcompleto.

g015594

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Elevelacarcasadecortealaposiciónde TRANSPORTE.

Limpiezadelsistemade suspensión

Intervalodemantenimiento:Cadavezqueseutilice

odiariamente

Utiliceairecomprimidoparalimpiarelsistemade suspensión.

Nota:Nolimpielosconjuntosdechoqueconaguaa

presión(Figura126).

Figura126

Eliminaciónderesiduos

Elaceitedemotor,lasbaterías,eluidohidráulico yelrefrigerantedelmotorsoncontaminantes medioambientales.Elimínelosdeacuerdoconla normativaestatalylocal.

g195820

Almacenamiento

11.Rasquecualquieracumulaciónimportantede hierbaysuciedaddelosbajosdelcortacésped, luegoláveloconunamangueradejardín.

Seguridadduranteel almacenamiento

•Apagueelmotor,retirelallave,espereaque

sedetengantodaslaspiezasenmovimientoy dejequeelmotorseenfríeantesdeguardarla máquina.

•Noalmacenelamáquinaoelcombustiblecerca

deunallama,ynodreneelcombustibledentro deunedicio.

•Retirelallaveyguárdelaenunlugarseguro,fuera

delalcancedelosniños.

Limpiezayalmacenamiento

1.Desengraneelmandodecontroldelascuchillas (TDF)yaccioneelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Retirelosrecortesdehierba,lasuciedady lamugredelaspiezasexternasdetodala máquina,especialmenteelmotoryelsistema hidráulico.Limpielasuciedadylabrozadela parteexteriordelalojamientodelasaletasdela culatadecilindrosdelmotorydelsoplador.

Nota:Hagafuncionarlamáquinaconelmando

decontroldelascuchillas(TDF)engranadoy elmotorenralentíaltodurante2a5minutos despuésdellavado.

12.Compruebelacondicióndelascuchillas; consulteMantenimientodelascuchillasdecorte

(página78).

13.Preparelamáquinaparasualmacenamiento cuandonolavayaautilizardurantemás de30días.Preparelamáquinaparael almacenamientodelamanerasiguiente:

A.Agregueunestabilizador/acondicionador

abasedepetróleoalcombustibledel depósito.Sigalasinstruccionesdemezcla delfabricantedelestabilizador.Nouseun estabilizadorabasedealcohol(etanolo metanol).

Nota:Unestabilizador/acondicionador

decombustibleesmásecazcuandose mezclaconcombustiblefrescoyseutiliza entodomomento.

B.Hagafuncionarelmotorparadistribuirel

combustibleconacondicionadorportodoel sistemadecombustibledurante5minutos.

C.Pareelmotor,dejequeseenfríeydreneel

depósitodecombustible.

Importante:Lamáquinapuedelavarse

conundetergentesuaveyagua.Nolavela máquinaapresión.Eviteelusoexcesivo deagua,especialmentecercadelpanelde control,elmotor,lasbombashidráulicasy losmotoreseléctricos.

4.Compruebeelfuncionamientodelfrenode estacionamiento;consulteAjustedelfrenode

estacionamiento(página67).

5.Reviseellimpiadordeaire;consulte

Mantenimientodelmotor(página44).

6.Engraselamáquina;consulteLubricación

(página42).

7.Cambieelaceitedelcárter;consulte

Mantenimientodelmotor(página44).

8.Compruebelapresióndelosneumáticos; consulteComprobacióndelapresióndelos

neumáticos(página66).

9.Cambielosltroshidráulicos;consulteCambio

delosltrosydeluidodelsistemahidráulico (página76).

10.Carguelabatería;consulteCómocargarla

batería(página63).

D.Arranqueelmotoryhágalofuncionarhasta

quesepare.

E.Desecheelcombustibleadecuadamente.

Recicleelcombustiblesegúnlanormativa local.

Importante:Noguardecombustibleque

contengaestabilizador/acondicionador durantemástiempoqueelrecomendado porelfabricantedelestabilizadorde combustible.

14.Retirela(s)bujía(s)yveriquesucondición; consulteMantenimientodelmotor(página44). Conla(s)bujía(s)retirada(s)delmotor,vierta30 ml(2cucharadassoperas)deaceitedemotor eneloriciodelabujía.Utiliceelmotorde arranqueparahacergirarelmotorydistribuirel aceitedentrodelcilindro.Instalela(s)bujía(s). Noinstaleloscablesenla(s)bujía(s).

15.Reviseyaprietetodoslospernos,tuercasy tornillos.Repareosustituyacualquierpieza dañada.

16.Pintelassuperciesqueesténarañadaso dondeestévisibleelmetal.Puedeadquirirla pinturaensuServicioTécnicoAutorizado.

17.Guardelamáquinaenungarajeoalmacénseco ylimpio.Retirelallavedelinterruptoryguárdela fueradelalcancedeniñosuotrosusuariosno autorizados.Cubralamáquinaparaprotegerla yparaconservarlalimpia.

Solucióndeproblemas

ProblemaPosiblecausa

Elmotorsesobrecalienta.

Elmotordearranquenoseengrana.

Elmotornoarranca,arrancacon dicultad,onosiguefuncionando.

Accióncorrectora

1.Lacargadelmotoresexcesiva.1.Reduzcalavelocidadsobreelterreno.

2.Elniveldeaceiteenelcárterestábajo.2.Añadaaceitealcárter.

3.Lasaletasderefrigeraciónylos conductosdeairesituadosdebajodel alojamientodelsopladordelmotor estánobstruidos.

4.Ellimpiadordeaireestásucio.4.Limpieocambieelelementodel

5.Haysuciedad,aguaocombustible viejoenelsistemadecombustible.

1.Elmandodecontroldelascuchillas estáengranado.

2.Laspalancasdecontrolde movimientonoestánenlaposiciónde

BLOQUEO/PUNTOMUERTO.

3.Labateríaestádescargada.

4.Lasconexioneseléctricasestán corroídasosueltas.

5.Unfusibleestafundido.5.Cambieelfusible.

6.Unreléointerruptorestádañado.

1.Eldepósitodecombustibleestávacío.1.Lleneeldepósitodecombustible.

2.Laválvuladecierredecombustible estácerrada.

3.Elniveldeaceiteenelcárterestábajo.3.Añadaaceitealcárter.

4.Elaceleradornoestáenlaposición correcta.

5.Elltrodecombustibleestásucio.5.Cambieelltrodecombustible.

6.Haysuciedad,aguaocombustible viejoenelsistemadecombustible.

7.Ellimpiadordeaireestásucio.7.Limpieocambieelelementodel

8.Elinterruptordelasientonofunciona correctamente.

9.Lasconexioneseléctricasestán corroídas,sueltasodañadas.

Elreléointerruptorestádañadoo

desgastado.

11.Labujíaestásuciaoladistanciaentre electrodosesincorrecta.

12.Elcabledelabujíanoestáconectado.

3.Eliminelaobstruccióndelasaletas derefrigeraciónydelosconductosde aire.

limpiadordeaire.

5.PóngaseencontactoconelServicio TécnicoAutorizado.

1.Desengraneelmandodecontrolde lascuchillas.

2.Muevalaspalancasdecontrolde movimientohaciafueraalaposición deBLOQUEO/PUNTOMUERTO.

3.Carguelabatería.

4.Veriquequehaybuencontactoenlas conexioneseléctricas.

6.PóngaseencontactoconelServicio TécnicoAutorizado.

2.Abralaválvuladecierredel combustible.

4.Asegúresedequeelcontroldel aceleradorestáenelpuntointermedio entrelasposicionesdeLentoyRápido.

6.PóngaseencontactoconelServicio TécnicoAutorizado.

limpiadordeaire.

8.Compruebeelindicadordelinterruptor delasiento.Cambieelasientosies necesario.

9.Veriquequehaybuencontactoen lasconexioneseléctricas.Limpielos terminalesdeconexiónafondocon limpiadorparacontactoseléctricos, apliquegrasadieléctricayrealicelas conexionesapropiadas.

10.PóngaseencontactoconelServicio TécnicoAutorizado.

11.Ajusteocambielabujía.

12.Compruebelaconexióndelcablede labujía.

ProblemaPosiblecausa

Accióncorrectora

Elmotorpierdepotencia.

laizquierda(conlaspalancastotalmente haciaadelante)

Noesposibleconducirlamáquina.

1.Lacargadelmotoresexcesiva.1.Reduzcalavelocidadsobreelterreno.

2.Ellimpiadordeaireestásucio.2.Limpieelelementodellimpiadorde

3.Elniveldeaceiteenelcárterestábajo.3.Añadaaceitealcárter.

4.Lasaletasderefrigeraciónylos conductosdeairesituadosporencima delmotorestánobstruidos.

5.Eloriciodeventilacióndeltapón deldepósitodecombustibleestá bloqueado.

6.Elltrodecombustibleestásucio.6.Cambieelltrodecombustible.

7.Haysuciedad,aguaocombustible viejoenelsistemadecombustible.

1.Esnecesarioajustarladirección1.Ajusteladirección. Elcortacéspedsedesvíaaladerechaoa

2.Lapresióndelosneumáticosdelas ruedasmotricesnoeslacorrecta.

1.Lasválvulasdedesvíonoestábien cerradas.

2.Lacorreadelabombaestá desgastada,sueltaorota.

3.Lacorreadelabombasehasalidode unapolea.

4.Elmuelletensorestárotoofalta.4.Cambieelmuelle.

5.Elniveldeuidohidráulicoesbajooel uidoestádemasiadocaliente.

aire.

4.Eliminelaobstruccióndelasaletas derefrigeraciónydelosconductosde aire.

5.Limpieosustituyaeltapóndeldepósito decombustible.

7.PóngaseencontactoconelServicio TécnicoAutorizado.

2.Ajustelapresióndelosneumáticosde lasruedasmotrices.

1.Aprietelasválvulasdedesvío.

2.Cambielacorrea.

3.Cambielacorrea.

5.Añadauidohidráulicoalosdepósitos odejequeseenfríe.

Lamáquinavibrademaneraanormal.

Laalturadecortenoeshomogénea.

1.La(s)cuchilla(s)decorteestá(n) doblada(s)odesequilibrada(s).

2.Elpernodemontajedelacuchillaestá suelto.

3.Lospernosdemontajedelmotorestán sueltos.

4.Lapoleadelmotor,lapoleatensorao lapoleadelascuchillasestásuelta.

5.Lapoleadelmotorestádañada.

6.Elejedelacuchillaestádoblado.

7.Elsoportedelmotorestásueltooroto.

1.La(s)cuchilla(s)noestá(n)alada(s).1.Alela(s)cuchilla(s).

2.Unadela(s)cuchilla(s)decorteestá(n) doblada(s).

3.Elcortacéspednoestánivelado.3.Niveleelcortacéspedlateraly

4.Unodelosrodillosprotectores delcésped(ensucaso)noestá correctamenteajustado.

5.Losbajosdelacarcasadecorteestán sucios.

Lapresióndelosneumáticoses

6. incorrecta.

7.Elejedeunacuchillaestádoblado.

1.Instalecuchilla(s)nueva(s).

2.Aprieteelpernodemontajedela cuchilla.

3.Aprietelospernosdemontajedel motor.

4.Aprietelapoleacorrespondiente.

5.PóngaseencontactoconelServicio TécnicoAutorizado.

6.PóngaseencontactoconelServicio TécnicoAutorizado.

7.PóngaseencontactoconelServicio TécnicoAutorizado.

2.Instalecuchilla(s)nueva(s).

longitudinalmente.

4.Ajustelaalturadelaruedaprotectora delcésped.

5.Limpielosbajosdelacarcasade corte.

Ajustelapresióndelosneumáticos.

7.PóngaseencontactoconelServicio TécnicoAutorizado.

ProblemaPosiblecausa

Accióncorrectora

Lascuchillasnogiran.

Elembraguenoseengrana.

1.Lacorreadetransmisiónestá desgastada,sueltaorota.

2.Lacorreadetransmisiónsehasalido delapolea.

3.Elinterruptordelatomadefuerza (TDF)oelembraguedelaTDFestá defectuoso.

4.Lacorreadelcortacéspedestá desgastada,sueltaorota.

1.Elfusibleestafundido.1.Cambieelfusible.Compruebela

2.Nollegasucientevoltajealembrague.2.Compruebelaresistenciadelabobina,

3.Labobinaestádañada.

4.Lacorrienteesinsuciente.

5.Elespacioentreelrotoryelinducido esdemasiadogrande.

1.Instaleunanuevacorreade transmisión.

2.Instalelacorreadetransmisióny veriquelaposicióncorrectadelos ejesdeajusteydelasguíasdela correa.

3.PóngaseencontactoconelServicio TécnicoAutorizado.

4.Instaleunanuevacorreade cortacésped.

resistenciadelabobina,lacargade labatería,elsistemadecargaylas conexionesdelcableado,ycambie componentessiesnecesario.

lacargadelabatería,elsistemade cargaylasconexionesdelcableado,y cambiepiezassiesnecesario.

3.Cambieelembrague.

4.Repareocambieelcabledel embragueoelsistemaeléctrico. Limpieloscontactosdelosconectores.

5.Retireelsuplementoosustituyael embrague.

Esquemas

Diagramadecableado–MotoresToro(Rev .A)

g018479

Diagramadecableado–MotoresKohler(Rev.A)

g036151

Diagramadecableado–MotoresKawasaki(Rev.A)

g037072

Notas:

InformaciónsobrelasAdvertenciasdelaProposición65deCalifornia

¿Quésignicaestaadvertencia?

Puedeverunproductoalaventaquellevaunaetiquetadeadvertenciacomolasiguiente:

ADVERTENCIA:Cáncerydañosreproductivos—www.p65Warnings.ca.gov.

¿QuéeslaProposición65?

LaProposición65afectaacualquierempresaquetengapresenciaenCalifornia,quevendaproductosenCalifornia,oquefabriqueproductosque podríanserintroducidosovendidosenCalifornia.EstaleyexigequeelGobernadordeCaliforniamantengaypubliqueunalistadesustanciasquímicas identicadascomocausantesdecáncer,defectosdenacimientoy/uotrosdañosreproductivos.Lalista,queseactualizaanualmente,incluyecientos deproductosquímicosqueseencuentranenmuchosartículosdeusodiario.ElpropósitodelaProposición65esinformaralpúblicosobrela exposiciónaestosproductosquímicos.

LaProposición65noprohíbelaventadeproductosquecontenganestosproductosquímicos,sinoquerequierelapresenciadeadvertencias enelproducto,elenvaseyladocumentaciónsuministradaconelproducto.Además,unaadvertenciadelaProposición65nosignicaqueel productocontravenganingunanormaorequisitodeseguridad.Dehecho,elgobiernodeCaliforniahaaclaradoqueunaadvertenciabajola Proposición65"noeslomismoqueunadecisiónlegalsobrela'seguridad'ola'inseguridad'deunproducto".Muchosdeestosproductosquímicos hansidoutilizadosduranteañosenproductosdeusodiariosinquesehayanproducidodañosdocumentados.Paraobtenermásinformación, visitehttps://oag.ca.gov/prop65/faqs-view-all.

UnaadvertenciadelaProposición65signicaqueunaempresa(1)haevaluadolaexposiciónyhaconcluidoquesuperaelnivelde"sinriesgo signicativo";o(2)haoptadoporproporcionarunaadvertenciabasándoseensusconocimientosrespectoalapresenciadeunproductoquímicodelos incluidosenlalista,sinintentarevaluarlaexposición.

¿Estaleyesaplicableentodaspartes?

LasadvertenciasdelaProposición65sólosonobligatoriasbajolalegislacióndeCalifornia.EstasadvertenciassevenportodaCaliforniaenunagran variedaddeentornos,incluyendoentreotrosrestaurantes,tiendasdealimentación,hoteles,escuelasyhospitales,yenunaampliavariedaddeproductos. Además,algunosminoristasdeInternetydelaventaporcorreoincluyenadvertenciasdelaProposición65ensussitiosweboensuscatálogos.

¿QuédiferenciahayentrelasadvertenciasdeCaliforniayloslímitesfederales?

LasnormasdelaProposición65sonamenudomásexigentesquelasnormasfederalesointernacionales.V ariassustanciasrequierenunaadvertencia bajolaProposición65anivelesmuyinferioresaloslímitesfederales.Porejemplo,elnivelexigidoporlaProposición65paralasadvertenciassobreel plomoesde0.5μg/día,queesmuyinferioraloqueexigenlasnormasfederaleseinternacionales.

¿Porquénollevanlaadvertenciatodoslosproductossimilares?

•LosproductosvendidosenCaliforniadebenllevaretiquetasbajolaProposición65,mientrasqueotrosproductossimilaresquesevendenen

otroslugaresnolasnecesitan.

•UnaempresapuedeestarobligadaaincluiradvertenciasdeProposición65ensusproductoscomocondicióndeunacuerdotrasunprocedimiento

legalrelacionadoconlaProposición65,perootrasempresasquefabricanproductossimilaresnotienennecesariamentelamismaobligación.

•LaaplicacióndelaProposición65noesuniforme.

•AlgunasempresaspuedenoptarpornoproporcionaradvertenciasporqueconcluyenquenoestánobligadasahacerlobajolaProposición65;la

faltadeadvertenciasenunproductonosignicaqueelproductoestélibredelosproductosquímicosincluidosenlalistaanivelessimilares.

¿PorquéincluyeToroestaadvertencia?

Torohaoptadoporproporcionaralosconsumidoreslamayorcantidadposibledeinformaciónparaquepuedatomardecisionesinformadassobrelos productosquecomprayutiliza.T oroproporcionaadvertenciasenciertoscasosbasándoseensusconocimientossobrelapresenciadeunoomás productosquímicosdelalista,sinevaluarelniveldeexposición,puestoquelalistanoincluyelímitesdeexposiciónparatodoslosproductosquímicos quecontiene.AunquelaexposiciónqueprovocanlosproductosT oropuedeserinsignicante,oestardentrodeloslímitesdelacategoría"sinriesgo signicativo",TorohaoptadoporproporcionarlasadvertenciasdelaProposición65porsimpleprecaución.Además,siToronoproporcionaraestas advertencias,podríaserdemandadaporelEstadodeCaliforniaoporparticularesbajolaProposición65,yestarsujetaaimportantessanciones.

RevA

Toro 74450 Operator's Manual [es]

Specifications and Main Features

Frequently Asked Questions

User Manual

Seguridadgeneral

Seguridadantesdeluso

Seguridadgeneral

Seguridad–Combustible

Cómoañadircombustible

Combustiblerecomendado

Cómollenareldepósitode combustible

Mantenimientodiario

Rodajedeunamáquina nueva

Usodelsistemade protecciónantivuelco (ROPS)

Bajadadelabarraantivuelco

Elevacióndelabarraantivuelco

Usodelsistemade interruptoresdeseguridad

Elsistemadeinterruptoresde seguridad

Comprobacióndelsistemade interruptoresdeseguridad

Colocacióndelasiento

Ajustedelosconjuntosde amortiguadortraseros

Cómoajustarlasuspensión delasiento

Usodeaperosyaccesorios

Seguridadduranteeluso

Seguridadgeneral

Seguridaddelsistemade protecciónantivuelco(ROPS)

Seguridadenpendientes

Accesoalpuestodel operador

Utilizacióndelfrenode estacionamiento

Activacióndelfrenode estacionamiento

Cómoengranarelmandode controldelascuchillas(TDF)

Desactivacióndelfrenode estacionamiento

Cómodesengranarelmandode controldelascuchillas(TDF)

Usodelacelerador

Usodelmandodecontrol delascuchillas(TDF)

Usodelestárter

Cómoarrancarelmotor

Apagadodelmotor

CómopararunmotorKohler

ComopararunmotorKawasaki

ApagadodemotoresToro

Conduccióndelamáquina

Conducciónhaciaadelante

Conducciónhaciaatrás

Ajustedelaalturadecorte

Ajustedelpasadordealturade corte

Usodelbloqueodetransporte

Ajustedelosrodillos protectoresdelcésped

Ajustedelosparachoques laterales

Usodeladescargalateral

Seguridaddespuésdeluso

Seguridadgeneral

Usodelaválvuladecierre decombustible

Usodelasválvulasde desvíodelasruedas motrices

Transportedelamáquina

Seleccióndeunremolque

Cómocargarlamáquina

Cómodescargarlamáquina

Engrasadodelamáquina

Lubricacióndeloscubos delasruedasgiratorias

Seguridaddelmotor

Mantenimientodelaceitedel motor

Mantenimientodelabujía

Mantenimientodellimpiadorde aire

Mantenimientodelaceitedel motor

Mantenimientodelabujía

Limpiezadelacarcasadel soplador

Mantenimientodeunmotor Toro

Mantenimientodellimpiadorde aire

Mantenimientodelaceitedel motor

Mantenimientodelabujía

Limpiezadelsistemade refrigeración

Inspeccióndelparachispas

Mantenimientodeldepósito decombustible

Seguridaddelsistema eléctrico

Mantenimientodelabatería

Cómoretirarlabatería

Cómocargarlabatería

Instalacióndelabatería

Comprobacióndelcinturón deseguridad
