Form No. 3357 -689 Rev A
Z Master Z528, con plataforma
de descarga lateral de galga 7
de 52 ó 60 pulgadas
Nº de modelo 74237 —Nº Serie 270000001 y superiores
Nº de modelo 74237CP —Nº Serie 270000001 y superiores
Nº de modelo 74238 —Nº Serie 270000001 y superiores
Nº de modelo 74238CP —Nº Serie 270000001 y superiores
Registre su producto en www.Toro.com Traducción del original (ES)
Advertencia
CALIFORNIA
Pr opuesta 65
T he engine exhaust fr om this pr oduct
contains chemicals kno wn to the State of
Calif or nia to cause cancer , bir th defects, or
other r epr oducti v e har m.
Importante: T his engine is not equipped
with a spar k ar r ester muf fler . It is a
violation of Calif or nia Public R esource Code
Section 4442 to use or operate the engine
on an y f or est -co v er ed, br ush -co v er ed, or
g rass -co v er ed land. Other states or federal
ar eas may ha v e similar la ws.
Figura 1
1. Ubicación de los números de modelo y de serie
T his spark ignition system complies with Canadian
ICES -002
T he enclosed Engine Owner’ s Man ual is
supplied f or inf or mation r egarding the US
En vir onmental Pr otection Agency (EP A) and
the Calif or nia Emission Contr ol R egulation of
emission systems, maintenance, and w ar ranty .
R eplacements may be order ed thr ough the
engine man uf actur er .
Introducción
Lea este man ual detenidamente para aprender a
utilizar y mantener cor rectamente su producto , y
para evitar lesiones y daños al producto . Usted es
el responsable de operar el producto de for ma
cor recta y segura.
Usted puede ponerse en contacto directamente
con T oro en www .T oro .com si desea infor mación
sobre productos y accesorios , o si necesita localizar
un distribuidor o registrar su producto .
Nº de modelo
Nº de serie
Este man ual identifica pelig ros potenciales y
contiene mensajes de seguridad identificados por
el símbolo de aler ta de seguridad ( Figura 2 ), que
señala un pelig ro que puede causar lesiones g ra v es
o la m uer te si usted no sigue las precauciones
recomendadas .
Figura 2
1. Símbolo de alerta de seguridad
Este man ual utiliza dos palabras más para resaltar
infor mación. Impor tante llama la atención sobre
infor mación mecánica especial, y Nota resalta
infor mación g eneral que merece una atención
especial.
Cuando necesite asistencia técnica, piezas g en uinas
T oro o infor mación adicional, póng ase en
contacto con un Ser vicio Técnico A utorizado o
con Asistencia al Cliente T oro , y teng a a mano
los números de modelo y serie de su producto .
Figura 1 identifica la ubicación de los números
de modelo y serie en el producto . Escriba los
números en el espacio pro visto .
© 2006—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
Contenido
Introducción . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Seguridad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Prácticas de operación segura . . . . . . . . . . . . . . . 5
Diag rama de pendientes . . . . . . . . . . . . . . . . . . . . . . . 8
P eg atinas de seguridad e
instr ucciones . . . . . . . . . . . . . . . . . . . . . . 9
El producto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Controles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Operación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Póngase en contacto con nosotros en www.Toro.com.
2
Reservados todos los derechos
Impreso en EE.UU.
Cómo añadir combustible . . . . . . . . . . . . . . . . . . 15
V erificación del ni v el de aceite del
motor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Uso del sistema de protección
anti -vuelco (R OPS) . . . . . . . . . . . . 17
Primero la Seguridad . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Operación del freno de
estacionamiento . . . . . . . . . . . . . . . . 19
Ar ranque y parada del motor . . . . . . . . . . . . . . 20
Operación de la toma de fuerza
(PTO) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
El sistema de inter r uptores de
seguridad . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Conducción hacia adelante y hacia
atrás . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
P arada de la máquina . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Ajuste de la resistencia de la palanca
de control . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Ajuste de la altura de cor te . . . . . . . . . . . . . . . . . . 24
Ajuste de los rodillos protectores
del césped . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Colocación del asiento . . . . . . . . . . . . . . . . . . . . . . . 25
Deseng anc he del asiento . . . . . . . . . . . . . . . . . . . . 26
Empujar la máquina a mano . . . . . . . . . . . . . . . 26
Uso de la descarg a lateral . . . . . . . . . . . . . . . . . . . . 26
R odaje de una máquina n uev a . . . . . . . . . . . . . 27
T ranspor te de las máquinas . . . . . . . . . . . . . . . . 27
Cómo carg ar la máquina . . . . . . . . . . . . . . . . . . . . 27
Consejos de operación . . . . . . . . . . . . . . . . . . . . . . . 28
Mantenimiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Calendario recomendado de
mantenimiento . . . . . . . . . . . . . . . . . . . . . . . . . 30
Lubricación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Eng rase y lubricación . . . . . . . . . . . . . . . . . . . . . . . . . 31
Mantenimiento del motor . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Mantenimiento del limpiador de
aire . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Mantenimiento del aceite de
motor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Mantenimiento de la bujía . . . . . . . . . . . . . . . . . . 35
Mantenimiento del sistema de
combustible . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
Cómo cambiar el filtro de
combustible . . . . . . . . . . . . . . . . . . . . . . . 36
Drenaje del de pósito de
combustible . . . . . . . . . . . . . . . . . . . . . . . 36
Mantenimiento del sistema
eléctrico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
Mantenimiento de la batería . . . . . . . . . . . . . . . 37
Mantenimiento de los fusibles . . . . . . . . . . . . 39
Mantenimiento del sistema de
transmisión . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
Ajuste de la dirección . . . . . . . . . . . . . . . . . . . . . . . . . 40
Comprobación de la presión de los
neumáticos . . . . . . . . . . . . . . . . . . . . . . . . 40
Comprobación de la tuerca
almenada del cubo de la
r ueda . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
Ajuste del cojinete del pi v ote de las
r uedas giratorias . . . . . . . . . . . . . . . . 41
Mantenimiento del sistema de
refrig eración . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
Limpieza de la rejilla del motor y del
enfriador de aceite . . . . . . . . . . . . . . 42
Limpieza de las aletas del
motor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
Mantenimiento de los frenos . . . . . . . . . . . . . . . . . . . . . . 42
Ajuste del freno de
estacionamiento . . . . . . . . . . . . . . . . 42
Mantenimiento de las cor reas . . . . . . . . . . . . . . . . . . . . . 43
Cómo cambiar la cor rea del
cor tacésped . . . . . . . . . . . . . . . . . . . . . . . 43
Ajuste de la tensión de la cor rea del
cor tacésped . . . . . . . . . . . . . . . . . . . . . . . 43
Cambio de la cor rea de transmisión
de la bomba . . . . . . . . . . . . . . . . . . . . . . . 45
Mantenimiento del sistema de
control . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45
Ajuste de la posición de punto
m uer to del manillar . . . . . . . . . . . . 45
Inter r uptor de inclinación de
mercurio . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46
Mantenimiento del sistema
hidráulico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47
Comprobación del aceite
hidráulico . . . . . . . . . . . . . . . . . . . . . . . . . . 47
Cambio del filtro de aceite
hidráulico y del
aceite . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48
Purg a del sistema hidráulico . . . . . . . . . . . . . . . 49
Comprobación de los manguitos
hidráulicos . . . . . . . . . . . . . . . . . . . . . . . . . 49
Ajuste de punto m uer to de la
bomba hidráulica . . . . . . . . . . . . . . . 49
Mantenimiento de la platafor ma del
cor tacésped . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51
Ni v elación del cor tacésped en tres
puntos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51
Mantenimiento de las cuc hillas de
cor te . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53
Cambio del deflector de hierba . . . . . . . . . . . 56
3
Limpieza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56
Limpieza de los bajos de la
platafor ma . . . . . . . . . . . . . . . . . . . . . . . . . 56
Eliminación de residuos . . . . . . . . . . . . . . . . . . . . . 57
Almacenamiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58
Solución de problemas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60
Esquemas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64
4
Seguridad
El uso o mantenimiento indebido por par te del
operador o el propietario puede causar lesiones .
P ara reducir el riesg o potencial de lesiones ,
cumpla estas instr ucciones de seguridad y preste
siempre atención al símbolo de aler ta, que significa
CUID ADO , AD VER TENCIA o PELIGR O –
“instr ucción relati v a a la seguridad personal” El
incumplimiento de estas instr ucciones puede dar
lug ar a lesiones personales e incluso la m uer te .
Este producto es capaz de amputar manos y pies
y de lanzar objetos al aire . Sig a siempre todas las
instr ucciones de seguridad con el fin de evitar
lesiones cor porales g ra v es e incluso la m uer te .
Este producto está diseñado para cor tar y reciclar
hierba, o , cuando está equipado con una bolsa
de recor tes , para recog er la hierba cor tada. Si se
utiliza para cualquier otro propósito , podría ser
pelig roso para el usuario y para otras personas .
Prácticas de operación
segura
Las siguientes instr ucciones pro vienen de la nor ma
ANSI B71.4 -2004.
Preparación
• Ev alúe el ter reno para deter minar los
accesorios y aperos necesarios para realizar
el trabajo de manera cor recta y segura.
Utilice solamente los accesorios y aperos
homolog ados por el fabricante .
• Llev e ropa adecuada, incluyendo casco , g afas
de seguridad y protección auricular . El pelo
larg o y las prendas o jo yas sueltas pueden
enredarse en piezas en mo vimiento .
• Inspeccione el área donde se v a a utilizar el
equipo y retire todos los objetos , como por
ejemplo piedras , juguetes y alambres , que
puedan ser ar rojados por la máquina.
• Extreme las precauciones cuando maneje
g asolina y otros combustibles . Son inflamables
y sus v apores son explosi v os .
– Utilice solamente un recipiente
homolog ado .
– No añada ni drene n unca el combustible
dentro de un edificio .
– No retire n unca el tapón de combustible
ni añada combustible con el motor en
marc ha. Deje que se enfríe el motor antes
de re postar combustible . No fume .
Formación
• Lea el Man ual del operador y otros materiales
de for mación. Si el operador o el mecánico
no saben leer el idioma de este man ual, es
responsabilidad del propietario explicarles este
material.
• F amiliarícese con la operación segura del
equipo , los controles del operador y las señales
de seguridad.
• T odos los operadores y mecánicos deben
recibir una for mación adecuada. El propietario
es responsable de proporcionar for mación a
los usuarios .
• No deje n unca que el equipo sea utilizado
o mantenido por niños o por personas que
no ha yan recibido la for mación adecuada al
respecto . La nor mati v a local puede imponer
límites sobre la edad del operador .
• El propietario/usuario puede prev enir , y es
responsable de , los accidentes o lesiones
sufridos por él mismo , o por otras personas o
bienes .
• Compr uebe que los controles de presencia
del operador , los inter r uptores de seguridad y
los protectores de seguridad están colocados
y que funcionan cor rectamente . No opere la
máquina si no funcionan cor rectamente .
Operación
• No hag a funcionar n unca el motor en un lug ar
cer rado .
• Utilice el equipo únicamente con buena luz,
alejándose de agujeros y pelig ros ocultos .
• Asegúrese de que todas las transmisiones están
en punto m uer to y que el freno de mano está
puesto antes de ar rancar el motor . Ar ranque
el motor únicamente desde el puesto del
operador . Utilice los cinturones de seguridad.
• No elev e n unca la platafor ma si las cuc hillas
están en mo vimiento .
• No utilice n unca la máquina si no están
colocados fir memente el protector de la toma
de fuerza y otros protectores . Asegúrese de
que todos los sistemas de inter r uptores de
5
seguridad están conectados , cor rectamente
ajustados y que funcionan cor rectamente .
• No utilice la máquina n unca con el deflector
de descarg a elev ado , retirado o modificado , a
menos que utilice un recog edor .
• No cambie los ajustes del regulador del motor
ni hag a funcionar el motor a una v elocidad
ex cesi v a.
• Antes de abandonar el puesto del operador
por cualquier razón, incluso para v aciar el
recog edor o desatascar el conducto , pare la
máquina en un lug ar llano , baje los accesorios ,
deseng rane las transmisiones , pong a el freno
de estacionamiento y pare el motor .
• P are el equipo e inspeccione las cuc hillas
después de g olpear cualquier objeto o si se
produce una vibración anor mal. Hag a las
re paraciones necesarias antes de v olv er a
utilizar la máquina.
• Manteng a las manos y los pies alejados de las
unidades de cor te .
• No llev e n unca pasajeros , y manteng a alejados
a animales domésticos y a otras personas .
• Esté aler ta, v a ya más despacio y extreme las
precauciones en los giros . Mire detrás y al lado
antes de cambiar de dirección.
• V a ya más despacio y teng a cuidado al cr uzar
calles y aceras . P are las cuc hillas si no está
seg ando .
• Se pa el sentido de descarg a del cor tacésped y
no oriente la descarg a hacia nadie .
• No hag a funcionar el cor tacésped bajo la
influencia de drog as o alcohol.
• Extreme las precauciones al carg ar o descarg ar
la máquina en/desde un remolque o un
camión.
• T eng a cuidado al acercarse a esquinas cieg as ,
arbustos , árboles u otros objetos que puedan
dificultar la visión.
• No siegue en pendientes si la hierba está
mojada. Las condiciones deslizantes reducen la
tracción y pueden hacer que la máquina patine
y que usted pierda el control.
• No hag a cambios br uscos de v elocidad o de
dirección.
• Utilice un cor tacésped dirigido y/o una
desbrozadora man ual cerca de ter raplenes ,
zanjas , taludes empinados o agua.
• R eduzca la v elocidad y extreme las precauciones
en cuestas o pendientes .
• R etire o señale cualquier obstáculo , como por
ejemplo piedras , ramas de árboles , etc ., de la
zona de sieg a. La hierba alta puede ocultar
obstáculos .
• Esté aler ta a zanjas , ho y os , rocas , ondulaciones
y pendientes que cambian el ángulo de
operación, puesto que el ter reno ir regular
podría v olcar la máquina.
• Evite ar rancar re pentinamente al seg ar cuesta
ar riba, por que el cor tacésped podría v olcar
hacia atrás .
• Se pa que podría perder tracción al bajar
cuestas . La transferencia de peso a las r uedas
delanteras puede hacer que patinen las r uedas
motrices , causando una pérdida de frenado o
de dirección.
• Evite siempre ar rancar o parar re pentinamente
en una cuesta o pendiente . Si las r uedas
pierden tracción, deseng rane las cuc hillas y
baje la cuesta lentamente .
• P ara mejorar la estabilidad, sig a las
instr ucciones del fabricante en cuanto a pesos
en las r uedas o contrapesos .
• Extreme las precauciones cuando utilice el
recog ehierbas u otros accesorios . Éstos pueden
cambiar la estabilidad de la máquina y causar
pérdidas de control.
Operación en pendientes
• No siegue en pendientes o cuestas de más de
15 g rados .
• No siegue cerca de ter raplenes , zanjas , taludes
empinados o agua. Si una r ueda pasa por el
borde de un ter raplén o una zanja, puede
causar un vuelco , que puede dar lug ar a lesiones
g ra v es o la m uer te .
Uso del sistema de protección
anti -vuelco (ROPS)
• Manteng a la bar ra anti vuelco en posición
elev ada y bloqueada y utilice el cinturón de
seguridad cuando maneje la máquina.
• Asegúrese de que el cinturón de seguridad
puede ser desabroc hado rápidamente en caso
de una emerg encia.
6
• Se pa que no ha y protección contra vuelcos
cuando la bar ra anti vuelco está bajada.
cuc hillas únicamente . No las enderece ni las
suelde n unca.
• Compr uebe la zona a seg ar y no baje n unca
el R OPS en zonas donde existan pendientes ,
taludes o agua.
• Baje la bar ra anti vuelco únicamente cuando
sea imprescindible . No llev e el cinturón de
seguridad con la bar ra anti vuelco bajada.
• Compr uebe cuidadosamente que ha y espacio
suficiente antes de conducir por debajo de
cualquier objeto en alto (por ejemplo , ramas ,
por tales , cables eléctricos) y no entre en
contacto con ellos .
Mantenimiento y almacenamiento
• Deseng rane las transmisiones , baje el accesorio ,
pong a el freno de estacionamiento , pare el
motor y retire la lla v e o desconecte el cable
de la bujía. Espere a que se deteng a todo
mo vimiento antes de ajustar , limpiar o re parar .
• Limpie la hierba y los residuos de las unidades
de cor te , las transmisiones , los silenciadores
y el motor para prev enir incendios . Limpie
cualquier aceite o combustible der ramado .
• Manteng a las manos y los pies alejados de las
piezas en mo vimiento . Si es posible , no hag a
ajustes mientras el motor está funcionando .
• Cargue las baterías en una zona abier ta y bien
v entilada, lejos de c hispas y llamas . Desenc hufe
el carg ador antes de conectarlo o desconectarlo
a la batería. Llev e ropa protectora y utilice
her ramientas aisladas .
• Manteng a todas las piezas en buenas
condiciones de funcionamiento , y todos los
her rajes bien apretados . Sustituya cualquier
peg atina desg astada o deteriorada.
• Utilice solamente accesorios autorizados por
T oro . La g arantía puede quedar an ulada si se
utilizan accesorios no autorizados .
• Espere a que se enfríe el motor antes de
guardar el cor tacésped, y no lo guarde cerca
de una llama.
• Cier re el combustible antes de almacenar o
transpor tar el cor tacésped. No almacene el
combustible cerca de una llama, y no lo drene
dentro de un edificio .
• Apar que la máquina en una superficie ni v elada.
No per mita jamás que la máquina sea revisada
o re parada por personal no debidamente
for mado .
• Utilice sopor tes fijos para apo yar los
componentes cuando sea necesario .
• Ali vie con cuidado la tensión de aquellos
componentes que teng an energía almacenada.
• Desconecte la batería o retire el cable de la
bujía antes de efectuar re paración alguna.
Desconecte primero el ter minal neg ati v o y
lueg o el positi v o . V uelv a a conectar primero el
ter minal positi v o y lueg o el neg ati v o .
• T eng a cuidado al revisar las cuc hillas . En vuelv a
la(s) cuc hilla(s) o llev e guantes , y extreme
las precauciones al manejarlas . Cambie las
7
Diagrama de pendientes8Pegatinas de seguridad e
instrucciones
Las peg atinas de seguridad e instr ucciones están a la vista del operador y están ubicadas
cerca de cualquier zona de pelig ro potencial. Sustituya cualquier peg atina que esté
dañada o que falte .
1 -403005
54 -9220
1 -523552
58 -6520
1. Grasa
1 -633462
66 -1340
1 -643339
68 -8340
9
1. Advertencia – lleve protección auditiva.
98 -4387
98 -5954
103 -5881
107 -1621
105 -7798
107 -1857
107 -1613
10
107 -1864
107 -1860
107 -2102
107 -1861
11
107 -2112
108 -5278
1. Lea el Manual del operador .
Símbolos de la batería
Algunos de estos símbolos, o todos ellos, están en
su batería
1. Riesgo de explosión
2. No fume, mantenga
alejado del fuego y de las
llamas desnudas.
3. Líquido cáustico/peligro de
quemadura química
4. Lleve protección ocular 9. Enjuague los ojos
5. Lea el Manual del operador.
6. Mantenga a otras personas
a una distancia prudencial
de la batería.
7. Lleve protección ocular; los
gases explosivos pueden
causar ceguera y otras
lesiones.
8. El ácido de la batería
puede causar ceguera o
quemaduras graves.
inmediatamente con agua
y busque rápidamente
ayuda médica.
10. Contiene plomo; no tirar a
la basura.
1. Motor—parar
2. Motor—marcha
3. Motor – arrancar
4. Rápido
110 -5731
5. Ajuste variable continuo
6. Lento
7. Toma de fuerza (PTO)
Marca del fabricante
1. Indica que la cuchilla ha sido identicada como pieza del
fabricante original de la máquina.
12
106 -7492
106 -9989
107 -8076
1. Rápido
2. Lento 3. Punto muerto
4. Marcha atrás
13

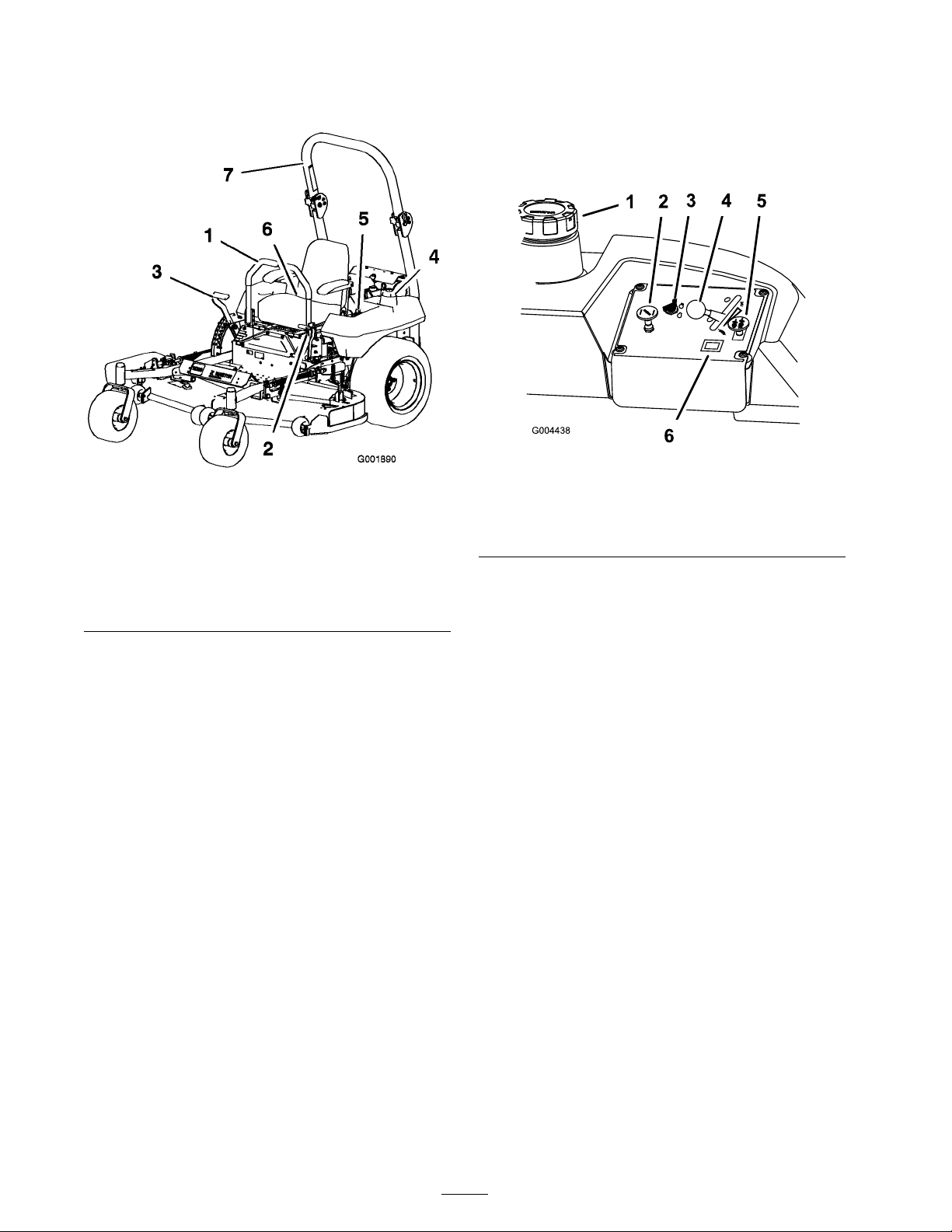

El producto
1. Palanca de control de
movimiento
2. Palanca del freno de
estacionamiento
3. Palanca de ajuste de altura
de corte
4. Tapón del depósito de
combustible (ambos lados)
Figura 3
5. Controles
6. Cinturón de seguridad
7. Barra anti -vuelco
Controles
F amiliarícese con todos los controles antes de
poner en marc ha el motor y trabajar con la
máquina ( Figura 3 y Figura 4 ).
Figura 4
1. Tapón del depósito de
combustible
2. Estárter
3. Llave de contacto 6. Contador de horas
Contador de horas
4. Acelerador
5. Toma de fuerza (PTO)
El contador de horas registra el número de horas
de operación de la máquina. Funciona cuando
el motor está en marc ha. Utilice el recuento de
horas para prog ramar el mantenimiento regular
( Figura 4 ).
14
Operación
Nota: Los lados derec ho e izquierdo de la
máquina se deter minan desde la posición nor mal
del operador .
Cómo añadir combustible
Utilice g asolina nor mal sin plomo adecuada para
automóviles (de 85 octanos como mínimo). Se
puede utilizar g asolina nor mal con plomo si la
g asolina nor mal sin plomo no estuviera disponible .
Importante: Nunca use metanol, gasolina
que contenga metanol o gasohol con más de
10% etanol porque se podrían pr oducir daños
en el sistema de combustible del motor . No
mez cle aceite con la gasolina.
En cier tas condiciones la gasolina es
extr emadamente inflama ble y altamente
explosi v a. Un incendio o una explosión
pr o v ocados por la gasolina puede causar le
quemaduras a usted y a otras per sonas así
como daños materiales.
• Llene el depósito de combustible
en el exterior , en una z ona a bier ta y
con el motor frío. Limpie la gasolina
der ramada.
• No llene n unca el depósito de
combustible dentr o de un r emolque
cer rado.
• No llene completamente el depósito de
combustible. Añada gasolina al depósito
de combustible hasta que el ni v el esté
entr e 6 y 13 mm (1/4 y 1/2 pulg .) por
de bajo del extr emo inferior del cuello
de llenado. Este espacio v acío en el
depósito per mitirá la dilatación de la
gasolina.
• No fume n unca mientras maneja
gasolina y manténgase alejado de llamas
desn udas o de lugar es donde una chispa
pudiera inflamar los v apor es de gasolina.
• Almacene la gasolina en un r ecipiente
homolo gado y manténgala fuera del
alcance de los niños. No compr e n unca
gasolina para más de 30 días de consumo
nor mal.
• No utilice la máquina a menos que
esté instalado un sistema completo
de escape en buenas condiciones de
funcionamiento.
15
Uso del estabilizador/acondicionador
En deter minadas condiciones durante el
r epostaje, puede tener lugar una descarga
de electricidad estática, pr oduciendo una
chispa que puede pr ender los v apor es de
la gasolina. Un incendio o una explosión
pr o v ocados por la gasolina puede causar le
quemaduras a usted y a otras per sonas así
como daños materiales.
• Coloque siempr e los r ecipientes de
gasolina en el suelo, lejos del v ehículo
que está r epostando.
• No llene los r ecipientes de gasolina
dentr o de un v ehículo, camión o
r emolque y a que las alf ombras o los
r ev estimientos de plástico del interior de
los r emolques podrían aislar el r ecipiente
y r etrasar la pérdida de la carga estática.
• Cuando sea posible, r etir e el equipo a
r epostar del camión o r emolque y r eposte
con las r uedas del equipo sobr e el suelo.
Use un estabilizador/acondicionador en la
máquina para conseguir los beneficios siguientes:
• Mantiene la g asolina fresca durante un período
de almacenamiento de 90 días o menos . P ara
un almacenamiento más larg o , se recomienda
drenar el de pósito de combustible .
• Limpia el motor durante el funcionamiento;
• Elimina la for mación de de pósitos peg ajosos ,
con aspecto de bar niz, en el sistema de
combustible , que pueden dificultar el ar ranque .
Importante: No utilice aditi v os de
combustible que contengan metanol o etanol.
Ag regue la cantidad adecuada de
estabilizador/acondicionador a la g asolina
Nota: Un estabilizador/acondicionador de
combustible es más eficaz cuando se mezcla
con g asolina fresca. P ara reducir al mínimo los
de pósitos de bar niz en el sistema de combustible ,
utilice siempre un estabilizador de combustible .
• Si esto no es posible, r eposte el equipo
sobr e el camión o r emolque desde un
r ecipiente por tátil, en v ez de usar un
sur tidor de gasolina.
• Si es impr escindible el uso de un sur tidor ,
mantenga la boquilla en contacto con el
borde del depósito de combustible o la
a ber tura del r ecipiente en todo momento
hasta que ter mine de r epostar .
La gasolina es dañina o mor tal si es ingerida.
La exposición a largo plaz o a los v apor es
puede causar lesiones y enfer medades
g ra v es.
• Evite la r espiración pr olongada de los
v apor es.
• Mantenga la cara alejada de la boquilla
y de la a ber tura del depósito de
combustible o acondicionador .
• Mantenga alejada la gasolina de los ojos
y la piel.
Cómo llenar el depósito de
combustible
1. P are el motor y pong a el freno de
estacionamiento .
2. Limpie la zona alrededor del tapón de cada
de pósito de combustible y retire el tapón.
3. Añada g asolina nor mal sin plomo a ambos
de pósitos de combustible hasta que el ni v el
esté entre 6 y 13 mm (1/4 y 1/2 pulg .) por
debajo de la par te inferior del cuello de llenado .
Este espacio v acío per mitirá la dilatación de la
g asolina. No llene totalmente los de pósitos de
combustible .
4. Coloque fir memente los tapones de los
de pósitos de combustible .
5. Limpie la g asolina der ramada.
Vericación del nivel de
aceite del motor
Antes de ar rancar el motor y utilizar la máquina,
v erifique el ni v el de aceite del cár ter del
motor; consulte V erificación del ni v el de aceite ,
página Mantenimiento del motor , página 32 .
16
Uso del sistema de
protección anti -vuelco
(ROPS)
P ara evitar lesiones o la muer te en caso de
un vuelco: mantenga la bar ra anti -vuelco
en posición elev ada y bloqueada y utilice el
cinturón de seguridad.
Asegúr ese de que la par te trasera del asiento
está bloqueada con el cier r e del asiento.
No hay pr otección contra vuelcos cuando la
bar ra anti -vuelco está bajada.
• Baje la bar ra anti -vuelco únicamente
cuando sea impr escindible.
Figura 5
1. Posición de bajada
completa
2. Posición de bajada con el
ensacador instalado
Importante: Asegúr ese de que la par te
trasera del asiento está bloqueada con el
cier r e del asiento.
• No llev e el cinturón de seguridad cuando
la bar ra anti -vuelco está bajada.
• Conduz ca lentamente y con cuidado.
• Elev e la bar ra anti -vuelco tan pr onto
como hay a espacio suficiente.
• Compr ue be cuidadosamente que hay
espacio suficiente antes de conducir
por de bajo de cualquier objeto en alto
(por ejemplo, ramas, por tales, ca bles
eléctricos) y no entr e en contacto con
ellos.
Importante: Baje la bar ra anti -vuelco
únicamente cuando sea impr escindible.
1. P ara bajar la bar ra anti -vuelco , afloje los pomos
delanteros ( Figura 7 ).
2. R etire los pasadores de hor quilla y retire los
dos pasadores ( Figura 6 ).
3. Coloque la bar ra anti vuelco en la posición de
bajada. Ha y dos posiciones de bajada. V ea las
posiciones en Figura 5 .
5. P ara elev ar la bar ra anti -vuelco , retire los
pasadores de hor quilla y retire los dos
pasadores ( Figura 6 ).
6. Elev e la bar ra anti -vuelco a la posición v er tical,
instale los dos pasadores y fíjelos con los
pasadores de hor quilla ( Figura 6 ).
Importante: Utilice siempr e el cinturón
de seguridad cuando la bar ra anti -vuelco
está en la posición elev ada.
4. Instale los dos pasadores y fíjelos con los
pasadores de hor quilla ( Figura 6 ).
17
Figura 6
1. Barra anti -vuelco 3. Pasador
2. Posición de elevada 4. Pasador de horquilla
Importante: Apriete los pomos
delanter os contra los extr emos de la bar ra
anti -vuelco central ( Figura 7 ).
La operación sobr e hierba mojada o en
pendientes escar padas puede hacer que
la máquina patine y que usted pierda el
contr ol.
Si una r ueda pasa por el borde de un
ter raplén o una zanja, puede causar un
vuelco, que puede dar lugar a lesiones
g ra v es o la muer te.
No hay pr otección contra vuelcos cuando la
bar ra anti -vuelco está bajada.
Mantenga siempr e la bar ra anti -vuelco en
posición elev ada y bloqueada y utilice el
cinturón de seguridad.
Lea y obser v e las instr ucciones y
adv er tencias sobr e pr otección contra
vuelcos.
P ara evitar la pérdida de contr ol y la
posibilidad de un vuelco:
• No oper e cerca de ter raplenes o a gua.
• No oper e en pendientes o cuestas de
más de 15 g rados.
• R eduz ca la v elocidad y extr eme las
pr ecauciones en cuestas o pendientes.
Figura 7
1. Pomo delantero
Primero la Seguridad
Le rog amos lea todas las instr ucciones y símbolos
relati v os a la seguridad en la sección de seguridad.
El conocer esta infor mación puede a yudar a
evitarle lesiones a usted o a otras personas .
• Evite cambios br uscos de v elocidad o de
dir ección.
18
1. Zona segura – utilice
el Z Master aquí en
pendientes de menos
de 15 grados o zonas
planas.
2. Utilice un cortacésped
dirigido y/o una
desbrozadora manual
cerca de terraplenes o
agua.
Figura 8
Operación del freno de
estacionamiento
P ong a siempre el freno de estacionamiento cuando
pare la máquina o cuando la deje desatendida.
Aplicación del freno de estacionamiento
1. Muev a las palancas de control de mo vimiento
hacia fuera ( Figura 16 ) a la posición de
bloqueo/punto m uer to .
2. Tire de la palanca del freno de estacionamiento
hacia ar riba y hacia atrás para poner dic ho
freno ( Figura 10 ). La palanca del freno de
3. Agua
estacionamiento debe per manecer fir memente
en esa posición.
El fr eno de estacionamiento puede no
sujetar la máquina si está aparcada en
una pendiente, y pueden pr oducir se
lesiones per sonales o daños materiales.
Esta máquina pr oduce ni v eles sonor os que
superan los 85 dB A en el oído del operador ,
que pueden causar pérdidas auditi v as en
caso de periodos extendidos de exposición.
Llev e pr otección auditi v a mientras opera
esta máquina.
Se recomienda el uso de equipos de protección
para los ojos , los oídos , los pies y la cabeza.
Figura 9
1. Advertencia – lleve protección auditiva
No aparque en pendientes sin bloquear
las r uedas.
Liberación del freno de estacionamiento
Empuje hacia adelante y hacia abajo la palanca del
freno de estacionamiento para quitar dic ho freno
( Figura 10 ). El freno de estacionamiento queda
quitado y la palanca descansará en el tope del freno .
19
Figura 10
1. Freno de estacionamiento
– PUESTO
2. Freno de estacionamiento
– QUITADO
3. Tope del freno
Arranque y parada del
motor
4. Si el motor está frío , m uev a el control del
estár ter a la posición de ar ranque antes de
ar rancarlo ( Figura 12 ).
Nota: Si el motor está caliente , puede no ser
necesario usar el estár ter . Después de que el
motor ar ranque , m uev a el control del estár ter a
la posición de Marc ha.
Figura 12
1. Estárter – Cerrado 2. Estárter – Abierto
Cómo arrancar el motor
1. Siéntese en el asiento y m uev a los controles de
mo vimiento a la posición de bloqueo/punto
m uer to .
2. P ong a el freno de estacionamiento; consulte
Aplicación del freno de estacionamiento .
3. Muev a la toma de fuerza (PTO) a la posición
Deseng ranada ( Figura 11 ).
5. Si el motor está frío , m uev a el control del
acelerador a la posición de Rápido antes de
ar rancarlo ( Figura 13 ).
Figura 13
1. Acelerador – rápido 2. Acelerador – lento
1. Toma de fuerza –
Engranada
Figura 11
2. Toma de fuerza –
Desengranada
6. Gire la lla v e de contacto a la posición de
Ar ranque ( Figura 14 ). Cuando el motor
ar ranque , suelte la lla v e .
20
Importante: No acti v e el motor de
ar ranque durante más de 10 segundos cada
v ez. Si el motor no ar ranca, deje que se
enfríe durante 30 segundos entr e intentos.
Si no se siguen estas instr ucciones, puede
quemar se el motor de ar ranque.
Figura 14
1. Desconectado
2. Marcha
3. Arranque
7. Después de que el motor ar ranque , abra el
estár ter ( Figura 12 ). Si el motor se cala o
funciona ir regular mente , vuelv a a colocar el
estár ter en Cer rado durante unos segundos ,
lueg o m uev a la palanca del acelerador al ajuste
deseado . R e pita este procedimiento tantas
v eces como sea necesario .
Cómo parar el motor
Importante: Asegúr ese de que la válvula
de cier r e de combustible está cer rada antes
de transpor tar o almacenar la máquina;
si no, puede ha ber fugas de combustible.
P onga el fr eno de estacionamiento antes
de transpor tar la máquina. Asegúr ese de
r etirar la lla v e puesto que la bomba de
combustible puede funcionar y hacer que
la batería pierda su carga.
Los niños u otras per sonas podrían
r esultar lesionados si muev en o intentan
conducir el tractor mientras está
desatendido.
R etir e siempr e la lla v e de contacto
y ponga el fr eno de estacionamiento
cuando deje la máquina sin super visión,
aunque sea por unos pocos min utos.
Operación de la toma de
fuerza (PTO)
El mando de la toma de fuerza (PTO) acciona y
detiene las cuc hillas del cor tacésped y cualquier
accesorio conectado .
1. P ong a la toma de fuerza en deseng ranada
( Figura 11 ).
2. P ong a la palanca del acelerador en un punto
inter medio entre las posiciones lento y rápido
( Figura 13 ).
3. Deje funcionar el motor en ralentí durante
60 segundos .
4. Gire la lla v e de contacto a la posición de P arada
y retire la lla v e ( Figura 14 ).
5. Cier re la válvula de cier re del
combustible antes de transpor tar
o almacenar la máquina. Consulte
Mantenimiento del sistema de combustible ,
página 36 .
Cómo engranar la toma de fuerza
1. Si el motor está frío , déjelo calentar durante
5 - 10 min utos antes de eng ranar la toma de
fuerza.
2. Estando sentado en el asiento , deje de empujar
las palancas de control de tracción y colóquelas
en posición de punto m uer to .
3. P ong a el acelerador en la posición Rápido .
Nota: Si eng rana la PTO con el acelerador
en la posición inter media o menos , habrá un
desg aste ex cesi v o en las cor reas de transmisión.
4. Tire del mando de la toma de fuerza (PTO)
para eng ranarla ( Figura 15 ).
21
Figura 15
1. Toma de fuerza –
Engranada
2. Toma de fuerza –
Desengranada
Cómo desengranar la toma de fuerza
P ara deseng ranarla, empuje el mando de la toma
de fuerza (PTO) a la posición Deseng ranada
( Figura 15 ).
El sistema de interruptores
de seguridad
Si los inter r uptor es de seguridad son
desconectados o están dañados, la máquina
podría poner se en marcha inesperadamente,
causando lesiones per sonales.
• No manipule los inter r uptor es de
seguridad.
• Compr ue be la operación de los
inter r uptor es de seguridad cada día, y
sustituy a cualquier inter r uptor dañado
antes de operar la máquina.
• La toma de fuerza (PTO) esté deseng ranada.
• Las palancas de control de mo vimiento estén
en posición de punto m uer to/bloqueo .
El sistema de inter r uptores de seguridad también
está diseñado para detener el motor cuando se
m uev an los controles de tracción desde la posición
de bloqueo con el freno de estacionamiento
puesto , o si usted se lev anta del asiento cuando la
toma de fuerza está eng ranada.
Comprobación del sistema de
interruptores de seguridad
V erifique el sistema de inter r uptores de seguridad
cada v ez que v a ya a utilizar la máquina. Si el
sistema no funciona de la for ma que se describe
a contin uación, póng ase en contacto con un
Ser vicio Técnico A utorizado para que lo re paren
inmediatamente .
1. Siéntese en el asiento , pong a el freno de
estacionamiento y pong a la toma de fuerza en
eng ranada. Intente ar rancar el motor; el motor
no debe ar rancar .
2. Siéntese en el asiento , pong a el freno de
estacionamiento y pong a la toma de fuerza
en deseng ranada. Muev a cualquiera de las
palancas de control de mo vimiento (fuera de la
posición de bloqueo/punto m uer to). Intente
ar rancar el motor; el motor no debe ar rancar .
R e pita con la otra palanca de control.
3. Estando sentado en el asiento , pong a el freno
de estacionamiento , m uev a el mando de la
toma de fuerza a deseng ranada y pong a las
palancas de control de mo vimiento en posición
de bloqueo/punto m uer to . Ahora ar ranque
el motor . Con el motor en marc ha, quite el
freno de estacionamiento , eng rane la PTO y
levántese un poco del asiento; el motor debe
pararse .
En qué consiste el sistema de
interruptores de seguridad
El sistema de inter r uptores de seguridad ha sido
diseñado para impedir que el motor ar ranque , a
menos que:
• Usted esté sentado en el asiento de la máquina.
• El freno de estacionamiento esté puesto .
4. Estando sentado en el asiento , pong a el
freno de estacionamiento , m uev a el mando
de la toma de fuerza a deseng ranada y pong a
las palancas de control de mo vimiento en
posición de bloqueo/punto m uer to . Ahora
ar ranque el motor . Con el motor en marc ha,
pong a cualquiera de las palancas de control
de mo vimiento en posición central y m uév ala
22
(hacia adelante o hacia atrás); el motor debe
pararse . R e pita con la otra palanca de control.
5. Estando sentado en el asiento , quite el freno
de estacionamiento , m uev a el mando de la
toma de fuerza a deseng ranada y pong a las
palancas de control de mo vimiento en posición
de bloqueo/punto m uer to . Intente ar rancar el
motor; el motor no debe ar rancar .
Conducción hacia adelante
y hacia atrás
El control del acelerador regula la v elocidad del
motor en r pm (rev oluciones por min uto). P ong a
el acelerador en posición Rápido para conseguir
el mejor rendimiento . Siegue siempre con el
acelerador en posición rápido .
La máquina puede girar muy rápidamente.
El operador puede perder el contr ol de la
máquina y causar lesiones per sonales o
daños a la máquina.
P ara detenerse , tire de las palancas de control
de mo vimiento a la posición de punto m uer to .
• Extr eme las pr ecauciones al girar .
• R eduz ca la v elocidad de la máquina
antes de hacer gir os cer rados.
Conducción hacia adelante
1. Quite el freno de estacionamiento; consulte
Cómo quitar el freno de estacionamiento .
2. Muev a las palancas a la posición
central/desbloqueo .
3. P ara ir hacia adelante , empuje lentamente
las palancas de control de mo vimiento hacia
adelante ( Figura 16 ).
Nota: El motor se parará si se m uev en las
palancas de control de tracción con el freno de
estacionamiento puesto .
P ara ir recto , aplique la misma presión a ambas
palancas de control de mo vimiento ( Figura 16 ).
P ara girar , m uev a la palanca de control de
mo vimiento hacia punto m uer to en el sentido
en el que desea girar ( Figura 16 ).
Figura 16
1. Palanca de control de
movimiento – posición de
bloqueo/punto muerto
2. Posición central/desbloqueo
3. Hacia adelante
4. Hacia atrás
Conducción hacia atrás
1. Muev a las palancas a la posición
central/desbloqueo .
2. P ara ir hacia atrás , tire lentamente de las
palancas de control de mo vimiento hacia atrás
( Figura 16 ).
P ara ir recto , aplique la misma presión a ambas
palancas de control de mo vimiento ( Figura 16 ).
P ara girar , deje de empujar la palanca de
control de mo vimiento del lado al que desea
girar ( Figura 16 ).
P ara detenerse , empuje las palancas de control
de mo vimiento a la posición de punto m uer to .
Cuanto más m uev a las palancas de control
de mo vimiento en cualquier sentido , más
rápidamente se desplazará la máquina en ese
sentido .
Parada de la máquina
P ara detener la máquina, pong a las palancas
de control de mo vimiento en punto m uer to y
23
m uév alas a la posición de bloqueo , deseng rane la
toma de fuerza (PTO) y gire la lla v e de contacto a
desconectado .
P ong a el freno de estacionamiento si v a a dejar
la máquina desatendida; consulte Cómo poner el
freno de estacionamiento . R ecuerde retirar la lla v e
de contacto .
Los niños u otras per sonas podrían r esultar
lesionados si muev en o intentan conducir el
tractor mientras está desatendido.
R etir e siempr e la lla v e de contacto y ponga
el fr eno de estacionamiento cuando deje la
máquina sin super visión, aunque sea por
unos pocos min utos.
(1/4 pulg .) colocando el pasador en diferentes
posiciones .
1. Lev ante la palanca de ajuste de la altura de
cor te a la posición de transpor te (que es
también la posición de altura de cor te de
127 mm [5 pulg .]) ( Figura 18 ).
Ajuste de la resistencia de la
palanca de control
El per no de montaje superior del amor tiguador
puede ajustarse para obtener la resistencia deseada
en la palanca de control de mo vimiento . Consulte
las opciones de montaje en Figura 17 .
Apriete la bujía a 22,6 Nm (200 pies -libra).
Figura 17
1. Amortiguador 4. Resistencia media, tacto
2. Soporte de control de
movimiento
3. Mayor resistencia, tacto
más rme
medio
5. Menor resistencia, tacto
más blando
Ajuste de la altura de corte
La altura de cor te se ajusta desde 38 a 127 mm
(1 -1/2 a 5 pulg .) en incrementos de 6 mm
Figura 18
1. Palanca de ajuste de altura
de corte
2. Pasador
2. P ara ajustarla, retire el pasador del sopor te de
altura de cor te ( Figura 18 ).
3. Seleccione un taladro del sopor te de altura
de cor te que cor responda a la altura de cor te
deseada, e inser te el pasador ( Figura 18 ).
4. Muev a la palanca a la altura seleccionada.
Ajuste de los rodillos
protectores del césped
Se recomienda que cada v ez que usted cambie
la altura de cor te , ajuste también la altura de los
rodillos protectores del césped.
Ajuste del rodillo exterior
1. Deseng rane la toma de fuerza, pong a
las palancas de control en posición de
bloqueo/punto m uer to , y pong a el freno de
estacionamiento .
2. P are el motor , retire la lla v e y espere a que se
deteng an todas las piezas en mo vimiento antes
de abandonar el puesto del operador .
3. Después de ajustar la altura de cor te , retire la
tuerca con arandela prensada, el casquillo , el
espaciador y el per no ( Figura 19 ).
24
Figura 19
1. Rodillo exterior
2. Espaciador
3. Casquillo
4. Perno
5. Tuerca
4. Seleccione el taladro que hará que el rodillo
exterior esté lo más próximo posible a la altura
de cor te deseada ( Figura 19 ).
5. Instale el rodillo exterior , el casquillo , el
espaciador , el per no y la tuerca ( Figura 19 ).
6. Apriete el per no a 54–61 Nm (40–45 pies -libra).
Ajuste de los rodillos centrales
1. Deseng rane la toma de fuerza, pong a
las palancas de control en posición de
bloqueo/punto m uer to , y pong a el freno de
estacionamiento .
2. P are el motor , retire la lla v e y espere a que se
deteng an todas las piezas en mo vimiento antes
de abandonar el puesto del operador .
3. Después de ajustar la altura de cor te , retire la
tuerca con arandela prensada, el casquillo y el
per no ( Figura 20 ).
Figura 20
1. Rodillo exterior
2. Espaciador
3. Casquillo
4. Perno
5. Tuerca
4. Seleccione el taladro que hará que los rodillos
centrales estén lo más próximos posible a la
altura de cor te deseada ( Figura 20 ).
Nota: No ajuste los rodillos para que
sopor ten la carcasa del cor tacésped.
5. Instale los rodillos centrales , el casquillo , el
espaciador , el per no y la tuerca ( Figura 20 ).
6. Apriete el per no a 54–61 Nm (40–45 pies -libra).
Colocación del asiento
El asiento puede mo v erse hacia adelante y hacia
atrás . Coloque el asiento en la posición que le
per mita controlar mejor la máquina y en la que
esté más cómodo .
Importante: Muev a la palanca lateralmente
para desbloquear el asiento ( Figura 21 ).
Desplace el asiento hasta la posición deseada y
suelte la palanca para bloquear el asiento en esa
posición.
25
Figura 21
1. Palanca de ajuste
Desenganche del asiento
Empuje hacia atrás el eng anc he del asiento para
deseng anc har éste . Esto le per mitirá acceder a
la par te de la máquina que queda por debajo del
asiento ( Figura 22 ).
las palancas a la posición de bloqueo/punto
m uer to y pong a el freno de estacionamiento .
R etire la lla v e .
2. Gire las válvulas de desvío una vuelta en el
sentido contrario a las agujas del reloj para
empujar la máquina. Esto per mite que el aceite
hidráulico se desvíe alrededor de la bomba,
dejando que las r uedas giren ( Figura 23 ).
Importante: No gir e las válvulas de
desvío más de 1 vuelta. Esto impide que las
válvulas se salgan de la carcasa, dejando
escapar el aceite.
Figura 22
1. Enganche del asiento
2. Tapón de combustible
3. Asiento
Empujar la máquina a mano
Importante: Empuje siempr e la máquina
a mano. No r emolque n unca la máquina
porque podrían pr oducir se daños en el sistema
hidráulico.
Para empujar la máquina
1. Deseng rane la toma de fuerza (PTO), y gire
la lla v e de contacto a desconectado . Muev a
Figura 23
1. Válvula de desvío 2. Depósito hidráulico
3. Quite el freno de estacionamiento antes de
empujar la máquina.
Para volver a conducir la máquina
Gire las válvulas de desvío una vuelta en el sentido
de las agujas del reloj para conducir la máquina
( Figura 23 ).
Nota: No apriete demasiado las válvulas de
desvío .
La máquina no funcionará a menos que las válvulas
de desvío estén giradas hacia dentro .
Uso de la descarga lateral
El cor tacésped cuenta con un deflector de hierba
abisag rado que dispersa los recor tes de hierba a un
lado y hacia abajo al césped.
26
• Bloquee el freno y las r uedas .
Sin el deflector de hierba, la tapa de descarga
o el r eco gedor completo adecuadamente
montado, usted y otras per sonas están
expuestos a contacto con las cuchillas y a
r esiduos lanzados al air e. El contacto con
las cuchillas del cor tacésped en r otación
y con los r esiduos lanzados al air e causará
lesiones o muer te.
• No r etir e n unca el deflector de hierba del
cor tacésped porque el deflector de hierba
dirige el material hacia a bajo al césped.
Si el deflector de hierba se deteriora
alguna v ez, sustitúy alo inmediatamente.
• No coloque n unca las manos o los pies
de bajo del cor tacésped.
• No intente n unca despejar la z ona de
descarga o las cuchillas del cor tacésped
sin mo v er la toma de fuerza a
Deseng ranada, girar la lla v e de contacto
a Desconectado y r etirar la lla v e.
• Compr ue be que el deflector de hierba
está bajado.
Rodaje de una máquina
nueva
Los motores n uev os necesitan tiempo para
desar rollar toda su potencia. La fricción g enerada
por las platafor mas y los sistemas de propulsión
de los cor tacéspedes es ma y or cuando éstos son
n uev os , lo que supone una carg a adicional para el
motor . Las máquinas n uev as necesitan un periodo
de rodaje de 40 - 50 horas para desar rollar la
máxima potencia y el mejor rendimiento .
• Sujete la máquina fir memente al remolque o al
camión con cadenas , cor reas , cables o cuerdas .
Importante: No utilice las palancas de
contr ol de mo vimiento como puntos de
amar r e de la máquina.
• Fije el remolque al v ehículo que lo ar rastra con
cadenas de seguridad.
Conducir en una calle o car r etera
sin señales de gir o, luces, marcas
r eflectantes o un indicador de v ehículo
lento es pelig r oso y puede ser causa de
accidentes que pueden pr o v ocar lesiones
per sonales.
No conduz ca la máquina en una calle o
car r etera pública.
Cómo cargar la máquina
Extreme las precauciones al carg ar la unidad en un
remolque o camión. Se recomienda el uso de una
sola rampa lo suficientemente anc ha como para
sobresalir a cada lado de las r uedas traseras , en
lug ar de rampas indi viduales para cada lado de la
unidad ( Figura 24 ). La sección trasera inferior del
bastidor del tractor se extiende hacia atrás entre las
r uedas traseras , y sir v e de tope para evitar vuelcos
hacia atrás . El disponer de una sola rampa anc ha
proporciona una superficie de contacto para el
bastidor si la unidad empieza a v olcarse hacia atrás .
Si no es posible utilizar una sola rampa, utilice
suficientes rampas indi viduales para sim ular una
sola rampa contin ua en todo su anc ho .
Transporte de las máquinas
Utilice un remolque para carg as pesadas o un
camión para transpor tar la máquina. Asegúrese
de que el remolque o el camión tiene todas las
luces y señalizaciones requeridas por la ley . P or
fa v or , lea cuidadosamente todas las instr ucciones
de seguridad. Esta infor mación puede a yudarle
a evitar lesiones al operador , a su familia, a
sus animales domésticos o a personas que se
encuentren en las pro ximidades .
P ara transpor tar la máquina:
La rampa debe tener una longitud suficiente , de
manera que el ángulo no supere los 15 g rados
( Figura 24 ). Un ángulo ma y or puede hacer que los
componentes del cor tacésped se atasquen cuando
la unidad se desplaza desde la rampa al remolque
o camión. Un ángulo ma y or puede hacer también
que la unidad se vuelque hacia atrás . Si se carg a en
o cerca de una pendiente , coloque el remolque o
el camión de tal for ma que esté pendiente abajo ,
con la rampa extendida pendiente ar riba. Esto
minimiza el ángulo de la rampa. El remolque o el
camión debe estar lo más horizontal posible .
27
Importante: No intente girar la unidad
mientras está en la rampa; usted puede perder
el contr ol y salir se del lado de la rampa.
Evite acelerar br uscamente mientras sube la
rampa, y reducir br uscamente la v elocidad al bajar
la rampa en marc ha atrás . Ambas maniobras
pueden hacer que la unidad se vuelque hacia atrás .
El cargar la unidad en un r emolque o un
camión aumenta la posibilidad de un vuelco
hacia atrás y podría causar lesiones g ra v es
o la muer te.
• Extr eme las pr ecauciones al hacer
funcionar la unidad en una rampa.
• Utilice siempr e una sola rampa de ancho
completo; No utilice rampas indi viduales
para cada lado de la unidad.
• Si es impr escindible utilizar rampas
indi viduales, utilice suficientes como
para cr ear una superficie contin ua más
ancha que la unidad.
• No super e un ángulo de 15 g rados entr e
la rampa y el suelo, o entr e la rampa y el
r emolque o camión.
• Evite acelerar br uscamente al subir la
unidad por la rampa para evitar vuelcos
hacia atrás.
• Evite r educir br uscamente la v elocidad al
bajar la unidad por la rampa en marcha
atrás para evitar vuelcos hacia atrás.
Figura 24
1. Remolque 3. No más de 15 grados
2. Rampa de ancho completo 4. Rampa de ancho completo
– vista lateral
Consejos de operación
Ajuste rápido del acelerador
P ara aumentar al máximo la calidad de cor te y la
circulación de aire , opere el motor a v elocidad
rápida. Se requiere aire para cor tar bien la hierba,
así que no pong a la altura de cor te tan baja como
para rodear totalmente el cor tacésped de hierba
sin cor tar . T rate siempre de tener un lado del
cor tacésped libre de hierba sin cor tar , para per mitir
la entrada de aire en la máquina.
Cortar un césped por primera vez
Cor te la hierba alg o más larg a de lo habitual para
asegurar que la altura de cor te del cor tacésped no
deje "calv as" en ter renos desiguales . Sin embarg o ,
la altura de cor te utilizada habitualmente suele ser
la mejor . Al cor tar hierba de más de 15 cm (6 pulg .)
de alto , suele ser preferible cor tar el césped dos
v eces para asegurar una calidad de cor te ace ptable .
Corte 1/3 de la hoja de hierba
Es mejor cor tar solamente un tercio
apro ximadamente de la hoja de hierba. No
se recomienda cor tar más , a menos que la hierba
sea escasa o al final del otoño , cuando la hierba
crece más despacio .
28
Dirección de corte
Alter ne la dirección de cor te para mantener la
hierba erguida. De esta for ma también se a yuda
a dispersar mejor los recor tes sobre el césped
y se conseguirá una mejor descomposición y
fer tilización.
Mantenga limpia la parte inferior del
cortacésped
Limpie los recor tes y la suciedad de los bajos del
cor tacésped después de cada uso . Si la hierba
y la suciedad se acum ulan en el interior del
cor tacésped, se deteriorará la calidad del cor te .
Corte la hierba a los intervalos
correctos
En g eneral, cor te la hierba cada cuatro días . P ero
recuerde , la hierba crece a v elocidades distintas
según las temporadas . P or ello , para mantener la
misma altura de cor te , lo cual está recomendado ,
cor te el césped con más frecuencia durante la
prima v era. A medida que a v anza el v erano , la
v elocidad de crecimiento de la hierba decrece ,
por ello debe cor tarse con menor frecuencia. Si
no puede cor tar la hierba durante un período
prolong ado , cor te primero con una altura de cor te
alta y , después de dos días , vuelv a a cor tar con un
ajuste más bajo .
Velocidad de corte
P ara mejorar la calidad de cor te , utilice
una v elocidad sobre el ter reno más baja en
deter minadas condiciones .
Evite cortar demasiado la hierba
Mantenimiento de las cuchillas
Manteng a las cuc hillas afiladas durante toda la
temporada de cor te , ya que una cuc hilla afilada
cor ta limpiamente y sin rasg ar o deshilac har las
hojas de hierba. Si se rasg an o se deshilac han, los
bordes de las hojas se secarán, lo cual retardará
su crecimiento y fa v orecerá la aparición de
enfer medades . Compr uebe cada día que las
cuc hillas de cor te están afiladas y que no están
desg astadas o dañadas . Elimine cualquier mella
con una lima, y afile las cuc hillas si es necesario .
Si una cuc hilla está desg astada o deteriorada,
sustitúyala inmediatamente por una cuc hilla n uev a
g en uina TOR O .
Si la anc hura de cor te del cor tacésped es ma y or
que la del cor tacésped que usó anterior mente ,
elev e la altura de cor te para asegurarse de no cor tar
demasiado un césped desigual.
Hierba alta
Si se deja crecer la hierba más de lo habitual, o si
ésta contiene un g rado de humedad elev ado , utilice
una altura de cor te ma y or de lo nor mal y cor te la
hierba con este ajuste . Después vuelv a a cor tar la
hierba utilizando el ajuste habitual.
Al detenerse
Si es necesario detener el a v ance de la máquina
mientras se cor ta el césped, es posible que caig a un
montón de recor tes sobre el césped. P ara evitar
esto , diríjase a una zona del césped que ha ya sido
seg ada, con las cuc hillas eng ranadas .
29
Mantenimiento
Calendario recomendado de mantenimiento
Intervalo de
mantenimiento y
servicio
Procedimiento de mantenimiento
Después de las 8
primeras horas
Después de las 25
primeras horas
Cada vez que se utilice
o diariamente
Cada 25 horas
Cada 50 horas
Cada 100 horas
Cada 150 horas
Cada 200 horas
Cada 250 horas
• Cambie el aceite del motor.
• Compruebe el aceite hidráulico.
• Cambie el ltro hidráulico y el aceite.
• Compruebe el sistema de interruptores de seguridad.
• Compruebe el aceite del motor.
• Compruebe las cuchillas del cortacésped.
• Limpie la plataforma del cortacésped
• Compruebe el aceite hidráulico.
• Engrase los cojinetes del cortacésped.
• Compruebe la presión de los neumáticos.
• Compruebe la correa de transmisión de la bomba.
• Cambie el aceite del motor.
• Compruebe la bujía.
• Limpie el cilindro del motor y las aletas de refrigeración de la culata
• Compruebe los manguitos hidráulicos.
• Lubrique la máquina con aceite ligero.
• Cambie el ltro de aceite del motor.
• Cambie el ltro de combustible.
• Cambie el ltro de aire primario (con más frecuencia en condiciones de
mucho polvo o arena).
Cada 500 horas
Cada 600 horas
Cada año
• Compruebe la tuerca almenada del cubo de la rueda.
• Ajuste del cojinete del pivote de las ruedas giratorias.
• Cambie el ltro de aire de seguridad (con más frecuencia en condiciones
de mucho polvo o arena).
• Engrase los pivotes de las ruedas giratorias delanteras (más a menudo en
condiciones de mucho polvo o suciedad).
• Cambie el ltro hidráulico y el aceite.
Importante: Consulte en el man ual del operador del motor pr ocedimientos adicionales
de mantenimiento.
Si deja la lla v e en el inter r uptor de encendido, alguien podría ar rancar el motor accidentalmente
y causar lesiones g ra v es a usted o a otras per sonas.
R etir e la lla v e de contacto y desconecte los ca bles de las bujías antes de r ealizar cualquier
operación de mantenimiento. Apar te el ca ble para evitar su contacto accidental con la bujía.
30
Lubricación
Engrase y lubricación
Lubrique la máquina en los inter v alos indicados
en la peg atina Guía de r ef er encia de mantenimiento
( Figura 25 ). Eng rase con más frecuencia si la zona
de trabajo tiene m uc ho polv o o arena.
Tipo de g rasa: Grasa de propósito g eneral.
Cómo engrasar
1. Deseng rane la toma de fuerza, pong a las
palancas de control de mo vimiento en posición
de bloqueo/punto m uer to y pong a el freno de
estacionamiento .
2. P are el motor , retire la lla v e y espere a que se
deteng an todas las piezas en mo vimiento antes
de abandonar el puesto del operador .
3. Limpie con un trapo los puntos de eng rase .
Asegúrese de rascar cualquier pintura que
hubiera sobre los puntos de eng rase .
4. Conecte una pistola de eng rasar al punto de
eng rase . Bombee g rasa hasta que empiece a
rezumar g rasa de los cojinetes .
5. Limpie cualquier ex ceso de g rasa.
Lubricación de los pivotes de las
ruedas giratorias delanteras
Lubrique los pi v otes de las r uedas giratorias
delanteras una v ez al año .
1. R etire el tapón anti -polv o y ajuste los pi v otes
de las r uedas . No coloque el tapón hasta
que ter mine de eng rasar . Consulte Ajuste del
cojinete del pi v ote de las r uedas giratorias en
Mantenimiento del sistema de transmisión ,
página 40 .
2. R etire el tapón hexag onal. Enrosque un
adaptador de eng rase en el punto de eng rase .
3. Bombee g rasa por el adaptador hasta que
rezume por el cojinete superior .
4. R etire el adaptador de eng rase del punto de
eng rase . V uelv a a colocar el tapón hexag onal y
la tapa.
Dónde engrasar
Lubrique los puntos de eng rase según lo indicado
en la peg atina Guía de referencia de mantenimiento
( Figura 25 ).
Figura 25
Dónde lubricar con aceite ligero o
lubricante en spray
Lubrique la máquina en las zonas siguientes con
lubricante en spra y o aceite lig ero . Lubrique cada
150 horas .
• Acti v ador del inter r uptor del asiento .
• Pi v ote de la palanca del freno .
• Casquillos de la v arilla del freno .
• Casquillos de bronce del control de
mo vimiento .
Engrasado de los cojinetes
Lubrique la máquina de cor te después de cada
50 horas de funcionamiento . Eng rase usando
g rasa de litio de propósito g eneral Nº 2 o g rasa
de molibdeno .
1. Deseng rane la toma de fuerza, pong a
las palancas de control en posición de
bloqueo/punto m uer to , y pong a el freno de
estacionamiento .
2. P are el motor , retire la lla v e y espere a que se
deteng an todas las piezas en mo vimiento antes
de abandonar el puesto del operador .
3. Eng rase los puntos de eng rase de los cojinetes
de los tres ejes (Fig . 38).
31
Figura 26
4. Eng rase el pi v ote de la polea tensora (Fig . 38).
y cause daños . Abra los cier res del limpiador
de aire y tire de la tapa del limpiador de aire
para se pararla de la carcasa del limpiador de
aire ( Figura 27 ).
4. Limpie el interior de la tapa del limpiador de
aire con aire comprimido ( Figura 27 ).
5. Extraig a con cuidado el filtro primario del
cuer po del limpiador de aire ( Figura 27 ). Evite
g olpear el filtro contra el lado de la carcasa.
6. R etire el filtro de seguridad únicamente si
piensa cambiarlo . No intente n unca limpiar el
filtro de seguridad. Si el filtro de seguridad está
sucio , el filtro primario está dañado y usted
debe cambiar ambos filtros .
7. Inspeccione el filtro primario mirando dentro
del mismo mientras dirig e una luz potente al
exterior del filtro . Cualquier agujero del filtro
aparecerá en for ma de punto luminoso . Si el
filtro está dañado , deséc helo .
Mantenimiento del
motor
Mantenimiento del
limpiador de aire
R evise los elementos del limpiador de aire de la
siguiente manera:
Filtro primario: Cambie cada 250 horas de
operación o más a men udo en condiciones de
m uc ho polv o .
Filtro de seguridad: Cambie cada 600 horas de
funcionamiento .
Nota: R evise el filtro con ma y or frecuencia (cada
pocas horas) en condiciones de m uc ho polv o o
arena.
Cómo retirar los ltros
1. Deseng rane la toma de fuerza, pong a las
palancas de control de mo vimiento en posición
de bloqueo/punto m uer to y pong a el freno de
estacionamiento .
2. P are el motor , retire la lla v e y espere a que se
deteng an todas las piezas en mo vimiento antes
de abandonar el puesto del operador .
3. Limpie alrededor del limpiador de aire de
for ma que la suciedad no penetre en el motor
Figura 27
1. Carcasa del ltro de aire 4. Tapa del limpiador de aire
2. Filtro de seguridad 5. Enganche
3. Filtro primario
Mantenimiento del ltro de aire
primario
No limpie el filtro primario . Cámbielo cada
250 horas de funcionamiento .
Mantenimiento del ltro de aire de
seguridad
Cámbielo cada 600 horas de funcionamiento .
Importante: No intente n unca limpiar el
filtr o de seguridad. Si el filtr o de seguridad
está sucio, el filtr o primario está dañado y
usted de be cambiar ambos filtr os.
32
Instalación de los ltros
Importante: P ara evitar dañar el motor , no
ha ga funcionar n unca el motor sin que estén
instalados ambos filtr os de air e y la tapa.
1. Si está instalando filtros n uev os , compr uebe
cada filtro para asegurarse de que no ha sufrido
daños durante el transpor te . No utilice un
filtro dañado . ( Figura 27 ).
2. Si v a a cambiar el filtro de seguridad, deslícelo
cuidadosamente en el cuer po del filtro
( Figura 27 ).
3. Deslice cuidadosamente el filtro primario por
encima del filtro de seguridad ( Figura 27 ).
Asegúrese de que está bien asentado
empujando sobre el borde exterior del filtro
mientras lo instala.
Nota: No empuje sobre la zona blanda
interior del filtro .
4. Instale la tapa del limpiador de aire con el lado
que llev a la palabra UP hacia ar riba, y fije los
cier res ( Figura 27 ).
Mantenimiento del aceite
de motor
Cambie el aceite de motor :
• Después de las primeras 8 horas de operación.
• Después de cada 100 horas de operación
Tipo de aceite: Aceite deterg ente (ser vicio API
SF , SG , SH o SJ)
Figura 28
Vericación del nivel de aceite del
motor
Nota: Compr uebe el aceite con el motor frío .
1. Deseng rane la toma de fuerza, pong a las
palancas de control de mo vimiento en posición
de bloqueo/punto m uer to y pong a el freno de
estacionamiento .
2. P are el motor , retire la lla v e y espere a que se
deteng an todas las piezas en mo vimiento antes
de abandonar el puesto del operador .
3. Limpie alrededor de la v arilla de aceite
( Figura 29 ) para que no pueda caer suciedad
en el motor .
Capacidad del cár ter : si se cambia el filtro , 1,7 l
(57 onzas); si no se cambia el filtro , 1,4 l (47 onzas)
V iscosidad: Consulte la tabla siguiente .
Figura 29
1. Extremo de la varilla 3. Tapón de llenado
2. Varilla
33
4. R etire la v arilla de aceite y limpie el extremo
metálico ( Figura 29 ).
5. Introduzca la v arilla a fondo en el motor .
R etire la v arilla y obser v e el extremo metálico
( Figura 29 ). Si el ni v el de aceite es bajo , vier ta
lentamente sólo la cantidad de aceite suficiente
para que el ni v el llegue a la marca Lleno .
Importante: No llene ex cesi v amente
el cár ter de aceite y a que podría dañar el
motor . No ha ga funcionar el motor si el
ni v el de aceite está por de bajo de la marca
Bajo porque podría dañar el motor .
Cómo cambiar el aceite
1. Ar ranque el motor y déjelo funcionar durante
cinco min utos . De esta for ma, el aceite se
calentará y será más fácil drenarlo .
2. Apar que la máquina de manera que el lado de
drenaje esté lig eramente más bajo que el lado
opuesto para asegurar que el aceite se drene
completamente .
3. Deseng rane la toma de fuerza y pong a el freno
de estacionamiento .
4. P are el motor , retire la lla v e y espere a que se
deteng an todas las piezas en mo vimiento antes
de abandonar el puesto del operador .
5. Deslice el tubo de v aciado sobre la válvula de
v aciado de aceite .
Figura 30
1. Válvula de vaciado de
aceite
2. Manguito de vaciado de
aceite
9. Vier ta lentamente un 80% apro ximadamente
de la cantidad especificada de aceite por el tubo
de llenado ( Figura 29 ).
10. Compr uebe el ni v el de aceite; consulte
V erificación del ni v el de aceite del motor .
11. Añada lentamente el aceite adicional hasta que
llegue a la marca Full .
6. Coloque un recipiente debajo del tubo de
v aciado . Gire la válvula de v aciado para que se
drene el aceite ( Figura 30 ).
7. Cuando el aceite se ha ya drenado
completamente , cier re la válvula de
v aciado .
8. R etire el tubo de v aciado ( Figura 30 ).
Nota: Elimine el aceite usado en un centro
de reciclaje .
Cómo cambiar el ltro de aceite del
motor
Lueg o , cambie el filtro de aceite cada 200 horas
de funcionamiento .
Nota: Cambie el filtro de aceite con más
frecuencia si la zona de operaciones tiene m uc ho
polv o o arena.
1. Drene el aceite del motor; consulte Cómo
cambiar el aceite del motor .
2. R etire el filtro usado y limpie con un paño la
superficie de la junta del adaptador del filtro
( Figura 31 ).
34
Figura 31
1. Filtro de aceite de motor
3. Vier ta aceite n uev o del tipo cor recto por el
orificio central del filtro de aceite n uev o . Deje
de v er ter cuando el aceite llegue a la par te
inferior de la rosca. Espere uno o dos min utos
para que el material del filtro absorba el aceite .
4. Aplique una capa fina de aceite n uev o a la junta
de g oma del filtro n uev o ( Figura 32 ).
5. Instale el filtro de aceite n uev o en el adaptador
del filtro . Gire el filtro en el sentido de las
agujas del reloj hasta que la junta de g oma entre
en contacto con el adaptador del filtro , lueg o
apriete el filtro 1/2 de vuelta más ( Figura 32 ).
bujías para desmontar e instalar la(s) bujía(s) y una
g alg a de espesores/her ramienta para electrodos
para comprobar y ajustar el espacio entre los
mismos . Instale una bujía n uev a si es necesario .
• Tipo: NGK
®
BPR4ES o equi v alente
• Hueco entre electrodos: 0,75 mm (0,030 pulg .)
Desmontaje de la bujía
1. Deseng rane la toma de fuerza, pong a las
palancas de control de mo vimiento en posición
de bloqueo/punto m uer to y pong a el freno de
estacionamiento .
2. P are el motor , retire la lla v e y espere a que se
deteng an todas las piezas en mo vimiento antes
de abandonar el puesto del operador .
3. R etire el/los cable(s) de la(s) bujía(s)
( Figura 33 ). Ahora limpie alrededor de la(s)
bujía(s) para evitar que entre suciedad en el
motor , lo que podría dañarlo .
4. R etire la bujía y la arandela de metal.
Figura 32
1. Filtro de aceite 3. Adaptador
2. Junta
6. Llene el cár ter con el tipo cor recto de aceite
n uev o; consulte Cambio del aceite .
Mantenimiento de la bujía
Compr uebe la(s) bujía(s) cada 100 horas de
funcionamiento . Antes de instalar la bujía,
asegúrese de que la distancia entre los electrodos
central y lateral es cor recta. Utilice una lla v e de
Figura 33
1. Cable de la bujía
2. Bujía
Inspección de la bujía
1. Mire la par te central de la(s) bujía(s) ( Figura 34 ).
Si se obser v a un color g ris o mar rón claro
en el aislante , el motor está funcionando
cor rectamente . Si el aislante aparece de color
neg ro , significa que el limpiador de aire está
sucio .
Importante: No limpie n unca la(s)
bujía(s). Cambie siempr e la(s) bujía(s)
si tiene(n): un r ev estimiento neg r o, los
electr odos desgastados, una película
aceitosa o g rietas.
35
Figura 34
1. Aislante del electrodo
central
2. Electrodo lateral
3. Hueco entre electrodos (no
a escala)
2. Compr uebe la se paración entre los electrodos
central y lateral ( Figura 34 ). Si la distancia no es
cor recta, doble el electrodo lateral ( Figura 34 ).
Instalación de la bujía
1. Instale la(s) bujía(s). Compr uebe que la
distancia entre los electrodos es cor recta.
2. Apriete la(s) bujía(s) a 22 Nm (16 pies -libra).
3. Conecte el/los cable(s) a la(s) bujía(s)
( Figura 33 ).
Mantenimiento del
Figura 35
1. Filtro 3. Válvula de cierre del
combustible
2. Abrazadera
5. Apriete los extremos de las abrazaderas y
deslícelas por el tubo alejándolas del filtro
( Figura 35 ).
6. Desmonte el filtro de los tubos de combustible .
7. Instale un filtro n uev o y acer que las abrazaderas
al filtro para sujetar el tubo de combustible
( Figura 35 ).
8. Limpie cualquier combustible der ramado .
9. Abra la válvula de cier re de combustible .
sistema de combustible
Cómo cambiar el ltro de
combustible
Cambie el filtro de combustible cada 200 horas de
operación o una v ez al año , lo que ocur ra primero .
No instale n unca un filtro sucio que ha ya sido
desmontado del tubo de combustible .
1. Deseng rane la toma de fuerza, pong a las
palancas de control de mo vimiento en posición
de bloqueo/punto m uer to y pong a el freno de
estacionamiento .
2. P are el motor , retire la lla v e y espere a que se
deteng an todas las piezas en mo vimiento antes
de abandonar el puesto del operador .
3. Deje que el motor se enfríe .
4. Cier re la válvula de cier re de combustible
( Figura 35 ).
Drenaje del depósito de
combustible
En cier tas condiciones la gasolina es
extr emadamente inflama ble y altamente
explosi v a. Un incendio o una explosión
pr o v ocados por la gasolina puede causar le
quemaduras a usted y a otras per sonas así
como daños materiales.
• Dr ene la gasolina del depósito cuando el
motor esté frío. R ealice esta operación
en un ár ea a bier ta. Limpie la gasolina
der ramada.
• No fume n unca mientras dr ena la
gasolina y manténgase alejado de llamas
desn udas o de lugar es donde una chispa
pudiera inflamar los v apor es de gasolina.
1. Deseng rane la toma de fuerza, pong a las
palancas de control de mo vimiento en posición
36
de bloqueo/punto m uer to y pong a el freno de
estacionamiento .
2. P are el motor , retire la lla v e y espere a que se
deteng an todas las piezas en mo vimiento antes
de abandonar el puesto del operador .
Mantenimiento del
sistema eléctrico
Mantenimiento de la batería
3. Cier re la válvula de cier re de combustible
( Figura 36 ).
Figura 36
1. Filtro 3. Abrazadera
2. Válvula de cierre del
combustible
4. Afloje la abrazadera que está cerca del filtro de
combustible y deslícela por el tubo , alejándola
del filtro ( Figura 36 ).
Advertencia
CALIFORNIA
Pr opuesta 65
Batter y posts, ter minals, and r elated
accessories contain lead and lead
compounds, chemicals kno wn to the State of
Calif or nia to cause cancer and r epr oducti v e
har m. W ash hands after handling .
El electr olito de la batería contiene ácido
sulfúrico, que es un v eneno mor tal y causa
quemaduras g ra v es.
No be ba electr olito y evite el contacto con
la piel, los ojos y la r opa. Llev e gaf as de
seguridad para pr oteger sus ojos, y guantes
de goma para pr oteger sus manos.
Cómo retirar la batería
5. R etire el tubo de combustible del filtro
( Figura 36 ). Abra la válvula de cier re del
combustible y deje que la g asolina se drene en
un recipiente .
Nota: Éste es el momento más adecuado
para instalar un n uev o filtro de combustible ,
por que el de pósito de combustible está v acío .
6. Instale el tubo de combustible en el filtro de
combustible . Acer que la abrazadera al filtro de
combustible para fijar el tubo de combustible
( Figura 36 ).
Los bor nes de la batería o una her ramienta
metálica podrían hacer cor tocircuito si
entran en contacto con los componentes
metálicos de la máquina, causando chispas.
Las chispas podrían hacer explotar los gases
de la batería, causando lesiones per sonales.
• Al r etirar o colocar la batería, no deje
que los bor nes toquen ninguna par te
metálica de la máquina.
• No deje que las her ramientas metálicas
ha gan cor tocircuito entr e los bor nes de
la batería y las par tes metálicas de la
máquina.
37
Un enr utado incor r ecto de los ca bles de la
batería podría dañar la máquina y los ca bles,
causando chispas. Las chispas podrían
hacer explotar los gases de la batería,
causando lesiones per sonales.
• Desconecte siempr e el ca ble negati v o
(neg r o) de la batería antes de desconectar
el ca ble positi v o (r ojo).
• Conecte siempr e el ca ble positi v o (r ojo)
de la batería antes de conectar el ca ble
negati v o (neg r o).
1. Deseng rane la toma de fuerza, pong a
las palancas de control en posición de
bloqueo/punto m uer to , y pong a el freno de
estacionamiento .
2. P are el motor , retire la lla v e y espere a que se
deteng an todas las piezas en mo vimiento antes
de abandonar el puesto del operador .
3. Deseng anc he el asiento y levántelo .
4. Primero desconecte el cable neg ati v o de la
batería y el cable de tier ra del bor ne neg ati v o
(–) de la batería ( Figura 37 ).
5. R etire la cubier ta de g oma roja del bor ne
positi v o (rojo) de la batería. Lueg o retire el
cable positi v o (rojo) de la batería ( Figura 37 ).
Figura 37
1. Batería
2. Cubierta del borne
3. Cable positivo de la batería 9. Brida de la batería
4. Cable negativo de la batería
5. Cable de tierra
6. Perno (1/4 x 3/4 pulg.)
7. Arandela (1/4 inch)
8. Contratuerca (1/4 inch)
10. Pernos en J
11. Tuerca de orejeta (1/4 inch)
6. R etire ambas tuercas de orejeta (1/4 inc h) que
fijan la brida de la batería ( Figura 37 ).
7. R etire la batería.
Instalación de la batería
1. Coloque la batería en la bandeja, con los
bor nes hacia el motor ( Figura 37 ).
2. Conecte primero el cable positi v o (rojo) al
bor ne positi v o (+) de la batería.
3. Lueg o conecte el cable neg ati v o y el cable de
tier ra al bor ne neg ati v o (–) de la batería.
4. Sujete los cables con 2 per nos (1/4 x
3/4 pulg adas), 2 arandelas (1/4 inc h), y
2 contratuercas (1/4 inc h) ( Figura 37 ).
5. Deslice la cubier ta de g oma roja sobre el bor ne
positi v o (rojo) de la batería.
6. Fije la batería con per nos en J , una brida de
sujeción y 2 arandelas (1/4 inc h), y 2 tuercas de
orejeta (1/4 inc h) ( Figura 37 ).
38
Cómo cargar la batería
Mantenimiento de los
fusibles
El pr oceso de carga de la batería pr oduce
gases que pueden explotar .
No fume n unca cerca de la batería, y
mantenga alejados de la batería chispas y
llamas.
Importante: Mantenga siempr e la batería
completamente cargada (densidad de 1,265).
Esto es especialmente impor tante para evitar
daños a la batería cuando la temperatura está
por de bajo de los 0°C (32°F).
1. R etire la batería del c hasis .
2. Cargue la batería durante 10 a 15 min utos a
25 a 30 amperios , o durante 30 min utos a 4 a
6 amperios .
3. Cuando la batería esté completamente
carg ada, desconecte el carg ador de la toma de
electricidad, lueg o desconecte los cables del
carg ador de los bor nes de la batería (Fig . 67).
El sistema eléctrico está protegido con fusibles .
No requiere mantenimiento; no obstante , si se
funde un fusible , compr uebe que no ha y a v ería ni
cor tocircuito en el componente/circuito .
Los fusible son:
• Principal F1 – 30 amperios , tipo c hapa
• Alter nador F2 – 25 amperios , tipo c hapa
1. Deseng anc he el asiento y levántelo para tener
acceso al por tafusibles ( Figura 39 ).
Figura 39
1. Principal F1 – 30 amperios 2. Alternador F2 – 25
amperios
Figura 38
4. Instale la batería en el tractor y conecte los
cables de la batería; consulte Cómo instalar la
batería.
Nota: No hag a funcionar la máquina con la
batería desconectada; puede causar daños al
sistema eléctrico .
2. P ara cambiar un fusible , tire del mismo para
retirarlo .
3. Instale un fusible n uev o ( Figura 39 ).
39
Mantenimiento del
sistema de transmisión
Ajuste de la dirección
Nota: Deter mine the left and right sides of the
mac hine from the nor mal operating position.
La bomba de la derec ha tiene un pomo que sir v e
para ajustar la dirección.
Importante: Ajuste el punto muer to del
manillar y el punto muer to de la bomba
hidráulica antes de ajustar la dir ección.
Consulte Ajuste del manillar para punto
muer to y Ajuste del punto muer to de la bomba
hidráulica.
Figura 40
1. Varilla de la bomba 3. Pomo de ajuste
2. Gire en este sentido para
que la máquina vaya a la
izquierda
4. Gire en este sentido para
que la máquina vaya a la
derecha
1. Empuje ambas palancas de control la misma
distancia hacia adelante .
2. Compr uebe si la máquina se desvía a un lado
u otro . Si lo hace , pare la máquina y pong a el
freno de estacionamiento .
3. Deseng anc he el asiento y levántelo para tener
acceso al pomo de ajuste .
4. Ajuste la dirección de la siguiente manera
( Figura 40 ):
• P ara que la máquina v a ya a la derec ha,
gire el pomo hacia el lado derec ho de la
máquina.
• P ara que la máquina v a ya a la izquierda,
gire el pomo hacia el lado izquierdo de la
máquina.
5. R e pita el ajuste hasta que la máquina no se
desvíe .
Comprobación de la presión
de los neumáticos
V erifique la presión en la válvula cada 50 horas
de operación o cada mes , lo que ocur ra primero
( Figura 41 ).
Manteng a la presión de los neumáticos delanteros
y traseros a 90 kP a (13 psi). Una presión desigual
en los neumáticos puede hacer que el cor te sea
desigual. Las lecturas de presión son más exactas
cuando los neumáticos están fríos .
Figura 41
40
Comprobación de la tuerca
Ajuste del cojinete del pivote
almenada del cubo de la
rueda
Compr uebe después de cada 500 horas de
funcionamiento
La tuerca almenada debe apretarse a 170 Nm
(125 pies -libra).
1. Deseng rane la toma de fuerza, pong a las
palancas de control de mo vimiento en posición
de bloqueo/punto m uer to y pong a el freno de
estacionamiento .
2. P are el motor , retire la lla v e y espere a que se
deteng an todas las piezas en mo vimiento antes
de abandonar el puesto del operador .
3. R etire el pasador .
4. Apriete la tuerca almenada a 170 Nm
(125 pies -libra) ( Figura 42 ).
de las ruedas giratorias
Compr uebe después de cada 500 horas de
operación o antes del almacenamiento , lo que
ocur ra primero .
1. Deseng rane la toma de fuerza, pong a las
palancas de control de mo vimiento en posición
de bloqueo/punto m uer to y pong a el freno de
estacionamiento .
2. P are el motor , retire la lla v e y espere a que se
deteng an todas las piezas en mo vimiento antes
de abandonar el puesto del operador .
3. R etire el tapón anti -polv o de la r ueda giratoria
y apriete la contratuerca ( Figura 43 ).
Figura 42
1. Tuerca almenada 3. Taladro en el eje roscado
2. Dos hilos o menos de la
rosca visibles
4. Arandela (si es necesaria)
5. Compr uebe la distancia desde el fondo de la
ran ura de la tuerca hasta el borde interior del
taladro . Debe haber dos hilos o menos de la
rosca visibles ( Figura 42 ).
6. Si se v en más de dos hilos de la rosca, retire
la tuerca y coloque una arandela entre el cubo
y la tuerca.
7. Apriete la tuerca almenada a 170 Nm
( Figura 42 ).
8. Apriete la tuerca hasta que el siguiente conjunto
de ran uras esté alineado con el taladro del eje
( Figura 42 ).
9. V uelv a a colocar el pasador .
Figura 43
1. Arandelas de muelle 3. Tapón anti -polvo
2. Contratuerca
4. Apriete la contratuerca hasta que las arandelas
de m uelle estén planas , lueg o afloje 1/4 de
vuelta para establecer la pre -carg a cor recta de
los cojinetes ( Figura 43 ).
Importante: Asegúr ese de que las
arandelas de muelle están cor r ectamente
instaladas, según muestra Figura 43 .
5. Coloque el tapón anti -polv o ( Figura 43 ).
41
Mantenimiento del
sistema de refrigeración
Limpieza de la rejilla del
motor y del enfriador de
aceite
Antes de cada uso , compr uebe y limpie la rejilla
del motor y el enfriador de aceite . R etire cualquier
acum ulación de hierba, suciedad y otros residuos
de la rejilla del enfriador de aceite y de la rejilla del
motor ( Figura 44 y Figura 45 ).
Figura 45
Mantenimiento de los
frenos
Ajuste del freno de
estacionamiento
Compr uebe que el freno de estacionamiento está
cor rectamente ajustado .
Figura 44
1. Enfriador de aceite
Limpieza de las aletas del
motor
Cada 100 horas limpie el cilindro del motor y
las aletas de refrig eración de la culata. Limpie
también alrededor del carburador , las palancas de
regulación y el acoplamiento . Esto asegurará una
refrig eración adecuada a las bombas hidráulicas ,
a los motores eléctricos y al motor , y reducirá
la posibilidad de sobrecalentamiento y daños
mecánicos .
1. R etire la cubier ta del motor .
2. Limpie las aletas de refrig eración del motor .
3. Instale la cubier ta del motor .
1. Baje la palanca de freno (freno quitado).
2. Mida la longitud del m uelle .
La medida debe ser de 70 mm (2 -3/4 pulg .)
entre las arandelas ( Figura 46 ).
Figura 46
1. Palanca de freno 4. Collar en la varilla del freno
2. Muelle (70 mm/2 3/4 pulg.)
3. Tuercas de ajuste 6. Contratuerca y horquilla
3. Si es necesario un ajuste , afloje la contratuerca
que está debajo del m uelle y apriete la tuerca
que está directamente debajo de la hor quilla
( Figura 46 ). Gire la tuerca hasta obtener la
medida cor recta. Apriete las dos tuercas juntas
y re pita en el otro lado de la unidad.
5. 5 -7 mm (3/16 -1/4 pulg.)
42
4. Gire las tuercas en el sentido de las agujas del
reloj para acor tar el m uelle y en el sentido
contrario a las agujas del reloj para alarg ar el
m uelle .
5. Muev a la palanca del freno de estacionamiento
hacia ar riba (freno puesto).
6. Mida la distancia entre el m uñón y el collar de
la v arilla de freno .
La medida debe ser de 5 -7 mm (3/16 -1/4 pulg .)
( Figura 46 ).
7. Si es necesario un ajuste , afloje la contratuerca
que está justo por debajo de la hor quilla. Gire
la v arilla inferior hasta obtener la medida
cor recta ( Figura 46 ). Apriete la contratuerca
junto a la hor quilla
Mantenimiento de las
correas
la cor rea, el conjunto del brazo tensor trasero y
el embrague ( Figura 47 ).
8. Instale la guía de la cor rea en la polea trasera
izquierda con una arandela y una tuerca.
Nota: Compr uebe que la cor rea no está
demasiado retorcida entre una polea y otra.
Asegúrese de que no sobre pase lo especificado
en Figura 47 .
Cómo cambiar la correa del
cortacésped
Si ha y c hir ridos cuando la cor rea está en
mo vimiento , si las cuc hillas patinan durante la
sieg a, si los bordes de la cor rea están deshilac hados ,
o si tiene marcas de quemaduras o g rietas , la cor rea
del cor tacésped está desg astada. Cambie la cor rea
si obser v a cualquiera de estas condiciones .
1. Deseng rane la toma de fuerza, pong a
las palancas de control en posición de
bloqueo/punto m uer to , y pong a el freno de
estacionamiento .
2. P are el motor , retire la lla v e y espere a que se
deteng an todas las piezas en mo vimiento antes
de abandonar el puesto del operador .
3. R etire las cubier tas de la cor rea.
4. Afloje la tuerca que fija la c hapa de la polea
tensora y desplace la c hapa para ali viar la
tensión de la cor rea sobre la polea tensora
( Figura 47 ).
5. R etire la tuerca, la arandela y la guía de la cor rea
de la polea trasera izquierda.
6. R etire la cor rea del cor tacésped de las guías de
la cor rea y retire la cor rea ( Figura 47 ).
Figura 47
1. Embrague 6. Polea tensora del
2. Correa del cortacésped 7. Guía de la correa instalada
3. 1/4 de giro de la correa
4. Guía de la correa 9. Arandela
5. Polea del eje del
cortacésped
cortacésped
8. Tuerca
10. Polea trasera izquierda
9. Ajuste la tensión de la cor rea; consulte Ajuste
de la tensión de la cor rea del cor tacésped.
10. Instale las cubier tas de la cor rea y cier re los
eng anc hes .
Ajuste de la tensión de la
correa del cortacésped
1. Deseng rane la toma de fuerza, pong a
las palancas de control en posición de
bloqueo/punto m uer to , y pong a el freno de
estacionamiento .
7. Instale la n uev a cor rea del cor tacésped
alrededor de las poleas de los ejes del
cor tacésped, la polea tensora, por las guías de
2. P are el motor , retire la lla v e y espere a que se
deteng an todas las piezas en mo vimiento antes
de abandonar el puesto del operador .
43
3. Elev e el cor tacésped a la posición de transpor te .
Importante: Compr ue be que la cor r ea
no está demasiado r etorcida entr e una
polea y otra. Asegúr ese de que no
sobr epase lo especificado en Figura 47 .
Importante: Compr ue be que la cor r ea
está instalada en las guías de cor r ea
delantera y trasera ( Figura 48 ).
4. Compr uebe la tensión de la cor rea. El per no
central de la polea tensora tensada con m uelle
debe estar cerca del taladro de alineación
superior del sopor te izquierdo ( Figura 48 ).
Figura 48
1. Perno central 3. Soporte izquierdo
2. Taladro de alineación 4. Polea tensora tensada con
muelle
Figura 49
1. Llave de carraca con
extensión corta
2. Chapa de la polea tensora
con taladro cuadrado
9. Compr uebe la distancia entre el tope de cauc ho
y el brazo de la polea tensora tensada con
m uelle una v ez apretada la c hapa de la polea
tensora. Debe estar a una distancia de 0 a 6 mm
(0 a 1/4 pulg .) del tope de cauc ho ( Figura 50 ).
5. Si es necesario realizar un ajuste , afloje la c hapa
de la polea tensora para ajustarla ( Figura 49 ).
6. Introduzca una lla v e de car raca en el taladro
cuadrado de la c hapa de la polea tensora del
cor tacésped para ajustar la tensión ( Figura 49 ).
7. P ara aumentar la tensión de la cor rea, gire la
lla v e de car raca para desplazar el brazo de la
polea tensora fija hasta que note una ma y or
resistencia y la polea tensora tensada con
m uelle deje de mo v erse ( Figura 49 ).
Nota: No aumente la tensión de la cor rea
más allá del punto en que deja de mo v erse el
brazo de la polea tensora fija.
8. Manteniendo la tensión de la cor rea, apriete los
per nos que fijan la c hapa de la polea tensora
( Figura 49 ).
Figura 50
1. Polea tensora tensada con
muelle
2. Taladro de alineación
superior
3. Espacio de 0 a 6 mm (0 a
1/4 pulg.)
4. Brazo de la polea tensora
5. Correa
6. Tope de caucho
10. Ajuste la tensión de la cor rea y de la c hapa
de la polea tensora, si es necesario , y apriete
fir memente todos los her rajes ( Figura 49 ).
11. Si la c hapa de la polea tensora lleg a al final de
la ran ura de ajuste y se requiere tensar aún más
la cor rea, un pequeño ajuste a la polea tensora
44
fija del lado derec ho per mite ajustar más la
tensión de la cor rea ( Figura 51 ).
Figura 51
1. Polea tensora ja 2. Ranura de ajuste
Cambio de la correa de
transmisión de la bomba
Compr uebe que la cor rea de transmisión de
la bomba no está desg astada después de cada
50 horas de operación.
1. Tire hacia abajo de la polea tensora tensada
con m uelle , y retire la cor rea de tracción de
las poleas del motor y de la bomba hidráulica
( Figura 52 ). R etire la cor rea de entre las poleas .
Mantenimiento del
sistema de control
Ajuste de la posición de
punto muerto del manillar
Si las palancas de control de mo vimiento no
están alineadas , o si no se desplazan fácilmente a
la m uesca de la consola, es necesario ajustarlas .
Ajuste por se parado cada palanca, m uelle y v arilla.
Nota: Las palancas de control de mo vimiento
deben estar cor rectamente instaladas . Consulte
Instalación de las palancas de control de
mo vimiento en las instr ucciones de pre paración.
1. Deseng rane la toma de fuerza, pong a las
palancas de control de mo vimiento en posición
de bloqueo/punto m uer to y pong a el freno de
estacionamiento .
2. P are el motor , retire la lla v e y espere a que se
deteng an todas las piezas en mo vimiento antes
de abandonar el puesto del operador .
3. Deseng anc he el asiento e incline el asiento
hacia adelante .
4. Empiece con la palanca de control de
mo vimiento de la derec ha o de la izquierda.
5. Muev a la palanca a la posición de punto
m uer to , pero no bloqueada ( Figura 53 ).
Figura 52
2. Instale la cor rea n uev a alrededor de las poleas
del motor y de la bomba hidráulica ( Figura 52 ).
3. Tire hacia abajo de la polea tensora y alinéela
debajo de la cor rea de tracción. Libere la
presión en la polea tensora tensada con m uelle
( Figura 52 ).
Figura 53
1. Posición de bloqueo/punto
muerto
2. Palanca de control
6. Tire hacia atrás de la palanca hasta que el
pasador (en el brazo debajo del eje pi v otante)
entre en contacto con el extremo de la
45
3. Posición de punto muerto
ran ura (empezando justo a tensar el m uelle)
( Figura 53 ).
7. Compr uebe la posición de la palanca de
control con relación a la m uesca de la consola
( Figura 53 ). Debe estar centrada para que la
palanca pueda girar hacia fuera a la posición de
bloqueo/punto m uer to .
8. Si es necesario un ajuste , afloje la tuerca y la
contratuerca contra la hor quilla ( Figura 54 ).
Interruptor de inclinación
de mercurio
El inter r uptor de inclinación de esta unidad
contiene mercurio , un material pelig roso . El
mercurio se v aporiza a temperatura ambiente si no
está dentro de un recipiente sellado . Los v apores
son dañinos . El mercurio puede ser absorbido a
tra vés de la piel. No intente abrir o re parar este
inter r uptor .
9. Aplique una lig era presión hacia atrás en
la palanca de control de mo vimiento , gire
la cabeza del per no de ajuste en el sentido
apropiado hasta que la palanca de control
esté centrada en posición de bloqueo/punto
m uer to ( Figura 54 ).
Nota: Si mantiene una presión hacia atrás
sobre la palanca, el pasador se mantendrá en el
extremo de la ran ura y el per no de ajuste podrá
desplazar la palanca a la posición apropiada.
10. Apriete la tuerca y la contratuerca ( Figura 54 ).
11. R e pita en el otro lado de la máquina.
El cuer po , her méticamente sellado , contiene una
cantidad m uy pequeña de mercurio . El inter r uptor
de acero es , a su v ez, encapsulado en épo xi duro
en una carcasa de plástico . Es poco probable
que el mercurio se escape jamás del recipiente .
Estos inter r uptores económicos , fiables y de alto
rendimiento son reciclables .
El mercurio es un compuesto impor tante y
beneficioso , pero su manejo y eliminación
requieren precauciones especiales . Cuando es
utilizado y g estionado cor rectamente , el mercurio
no supone una amenaza ni para las personas ni
para el medio ambiente . Esta infor mación es
presentada a los usuarios para que se pan que estos
inter r uptores contienen mercurio , y puedan aplicar
prácticas de eliminación seguras cuando estos
dispositi v os se a v eríen o lleguen al final de su vida
útil.
Eliminación del interruptor de
inclinación de mercurio
Figura 54
1. Pasador en la ranura 7. Muelle
2. Tuerca de la horquilla 8. Eje de giro
3. Perno de ajuste 9. Horquilla
4. Varilla de la bomba
5. Tuercas dobles 11. Articulación esférica
6. Contratuerca
10. Contratuerca
V arios estados han aprobado leyes sobre la
eliminación de dispositi v os que contienen
mercurio . En todos los demás estados , es
aconsejable seguir prácticas similares . Las leyes
dicen que estos dispositi v os contienen mercurio ,
y que no deben tirarse a la basura hasta que el
mercurio ha ya sido extraído y reutilizado , reciclado
o g estionado de otra manera para asegurar que no
se incor pore a los residuos sólidos ni se filtre al
agua. Las prácticas de g estión y eliminación deben
ser las contenidas en la legislación local, estatal o
federal cor respondiente .
Devuelv a el inter r uptor a su distribuidor T oro
si está a v eriado y es necesario cambiarlo , o si la
unidad que contiene el inter r uptor ya no funciona
y se v a a eliminar . Si el inter r uptor está dañado
o roto , extreme las precauciones al manejarlo .
Solicite instr ucciones a su autoridad local de
g estión de residuos o a Asistencia al Cliente T oro .
46
El mercurio que contiene el inter r uptor
de inclinación es tóxico, y la exposición al
mercurio puede causar enfer medad g ra v e.
• No intente n unca a brir o r eparar el
inter r uptor de inclinación.
• Evite el contacto con el mercurio.
Mantenimiento del
sistema hidráulico
Figura 55
1. Tapón
2. Tabique 4. Nivel de aceite caliente –
3. Nivel de aceite frío – lleno
lleno
Comprobación del aceite
hidráulico
Compr uebe el ni v el de aceite hidráulico:
• Antes de ar rancar el motor por primera v ez.
• Después de las primeras 8 horas de operación.
• Cada 25 horas de operación
Tipo de Aceite: Aceite de motor sintético Mobil 1
15W -50 o aceite sintético equi v alente .
Importante: Utilice el aceite especificado
o un aceite equi v alente. Otr os aceites podrían
causar daños en el sistema.
Capacidad de aceite del sistema hidráulico: 2,0 l
(67 onzas)
Nota: Ha y dos maneras de comprobar el aceite
hidráulico . Una cuando el aceite está caliente y
otra cuando el aceite está frío . El tabique que está
dentro del de pósito tiene dos ni v eles , para aceite
caliente y para aceite frío .
3. R etire el tapón del cuello de llenado . Mire
dentro para v er si ha y aceite en el de pósito
( Figura 55 ).
4. Si no ha y aceite , añada aceite al de pósito hasta
que llegue al ni v el frío del tabique .
5. Hag a funcionar la máquina a ralentí bajo
durante 15 min utos para purg ar el aire del
sistema y calentar el aceite . Consulte Ar ranque
y parada del motor en Operación , página 15 .
6. V uelv a a comprobar el ni v el mientras el aceite
está caliente . El aceite debe quedar entre frío
y caliente .
7. Si es necesario , añada aceite al de pósito de
aceite hidráulico .
Nota: El ni v el de aceite debe lleg ar a la par te
superior del ni v el caliente del tabique cuando
el aceite está caliente ( Figura 55 ).
8. Coloque el tapón en el cuello de llenado .
1. Coloque la máquina en una superficie ni v elada
y pong a el freno de estacionamiento .
2. Limpie alrededor del cuello de llenado del
de pósito de aceite hidráulico ( Figura 55 ).
47
Las fugas de aceite hidráulico bajo
pr esión pueden penetrar en la piel y
causar lesiones.
• Cualquier aceite hidráulico in y ectado
bajo la piel de be ser eliminado
quirúrgicamente en pocas horas por
un médico f amiliarizado con este
tipo de lesión. Si no, puede causar
gang r ena.
• Mantenga el cuer po y las manos
alejados de las fugas de aceite
hidráulico de pequeños taladr os, o
de boquillas que expulsan aceite
hidráulico a alta pr esión.
• Utilice un car tón o un papel para
buscar fugas hidráulicas.
• Ali vie de manera segura toda pr esión
en el sistema hidráulico antes de
r ealizar tra bajo alguno en el sistema
hidráulico.
Importante: No utilice un filtr o de
aceite para automóviles, o puede causar
g ra v es daños al sistema hidráulico.
3. Coloque un recipiente bajo el filtro , retire el
filtro usado y limpie con un paño la superficie
de la junta del adaptador del filtro ( Figura 56 ).
Figura 56
1. Filtro hidráulico
4. Aplique una capa fina de aceite hidráulico a la
junta de g oma sobre el filtro n uev o ( Figura 57 ).
• Asegúr ese de que todos los tubos
y manguitos hidráulicos están en
buenas condiciones, y que todas las
conexiones y accesorios del sistema
hidráulico están apr etados antes de
aplicar pr esión al sistema hidráulico.
Cambio del ltro de aceite
hidráulico y del aceite
Cambie el filtro hidráulico:
• Después de las primeras 25 horas de operación.
• Cambie cada año después de las primeras
25 horas de funcionamiento .
Utilice el filtro de v erano por encima de los 0°C
(32°F)
Utilice el filtro de in vier no por debajo de los 0°C
(32°F)
1. Deseng rane la toma de fuerza, pong a las
palancas de control de mo vimiento en posición
de bloqueo/punto m uer to y pong a el freno de
estacionamiento .
2. P are el motor , retire la lla v e y espere a que se
deteng an todas las piezas en mo vimiento antes
de abandonar el puesto del operador .
Figura 57
1. Filtro hidráulico 3. Adaptador
2. Junta
5. Instale el filtro hidráulico n uev o en el adaptador
del filtro . No apriete .
6. Llene el de pósito de aceite hidráulico con aceite
hidráulico hasta que éste rebose por encima del
filtro , gire el filtro en el sentido de las agujas
del reloj hasta que la junta de g oma entre en
contacto con el adaptador del filtro , lueg o
apriete el filtro media vuelta más ( Figura 57 ).
7. Limpie cualquier aceite der ramado .
8. Añada aceite hasta que llegue al ni v el ‘frío’ del
tabique del de pósito de aceite hidráulico .
9. Ar ranque el motor y déjelo funcionar durante
unos dos min utos para purg ar el aire del
48
sistema. P are el motor y compr uebe que no
ha y fug as . Si una o ambas r uedas no giran,
consulte Purg a del sistema hidráulico .
10. V uelv a a comprobar el ni v el mientras el aceite
está caliente . El aceite debe quedar entre frío
y caliente .
11. Si es necesario , añada aceite al de pósito de
aceite hidráulico . No llene demasiado .
Las fugas de aceite hidráulico bajo pr esión
pueden penetrar en la piel y causar lesiones.
• Cualquier aceite hidráulico in y ectado
bajo la piel de be ser eliminado
quirúrgicamente en pocas horas por un
médico f amiliarizado con este tipo de
lesión. Si no, puede causar gang r ena.
Purga del sistema hidráulico
El sistema de tracción se purg a automáticamente;
no obstante , puede ser necesario purg ar el sistema
si se cambia el aceite o después de realizar
mantenimiento en el sistema.
1. Elev e la par te trasera de la máquina de manera
que las r uedas no toquen el suelo , y apo ye la
máquina con sopor tes .
2. Ar ranque el motor y déjelo funcionar a
v elocidad de ralentí bajo . Eng rane la palanca y
la tracción en un lado y gire la r ueda a mano .
3. Cuando la r ueda empiece a girar sola,
manténg ala eng ranada hasta que gire
ininter r umpidamente . (mínimo 2 min utos)
4. Compr uebe el ni v el de aceite hidráulico , y
añada aceite según sea necesario para mantener
el ni v el cor recto .
5. R e pita este procedimiento en la otra r ueda.
Comprobación de los
manguitos hidráulicos
• Mantenga el cuer po y las manos alejados
de las fugas de aceite hidráulico de
pequeños taladr os, o de boquillas que
expulsan aceite hidráulico a alta pr esión.
• Utilice un car tón o un papel para buscar
fugas hidráulicas.
• Ali vie de manera segura toda pr esión en
el sistema hidráulico antes de r ealizar
tra bajo alguno en el sistema hidráulico.
• Asegúr ese de que todos los tubos y
manguitos hidráulicos están en buenas
condiciones, y que todas las conexiones
y accesorios del sistema hidráulico están
apr etados antes de aplicar pr esión al
sistema hidráulico.
Ajuste de punto muerto de
la bomba hidráulica
Nota: Ajuste primero el punto m uer to de las
palancas . Este ajuste debe ser cor recto antes de
realizar el siguiente .
Después de cada 100 horas de operación,
compr uebe que los manguitos hidráulicos no
tienen fug as o conexiones sueltas , que no están
doblados , que los montajes no están sueltos , y
que no ha y desg aste o deterioro causado por
ag entes ambientales o químicos . Hag a todas las
re paraciones necesarias antes de operar la máquina.
Nota: Manteng a las zonas alrededor del sistema
hidráulico limpias de acum ulaciones de hierba y
residuos .
Los gatos mecánicos o hidráulicos pueden
no a guantar el peso de la máquina y dar
lugar a lesiones g ra v es.
• Utilice sopor tes fijos para apoy ar la
máquina.
• No utilice gatos hidráulicos.
49
El motor de be estar en marcha para r ealizar
el ajuste del contr ol de mo vimiento. El
contacto con piezas en mo vimiento o
superficies calientes puede causar lesiones
per sonales.
Mantenga las manos, los pies, la cara, la
r opa y otras par tes del cuer po alejados de
las piezas en mo vimiento, el tubo de escape
y otras superficies calientes.
Este ajuste debe realizarse con las r uedas motrices
girando .
1. Elev e el bastidor y apo ye la máquina en
sopor tes para que las r uedas motrices puedan
mo v erse libremente .
2. Deseng anc he el asiento , incline el asiento hacia
adelante y desconecte el conector eléctrico del
inter r uptor de seguridad del asiento .
3. Instale un puente pr o visionalmente sobre los
ter minales del conector del ar nés de cableado .
4. Deslice el asiento hacia adelante , desconecte la
v arilla de sopor te e incline el asiento totalmente
hacia adelante .
Ajuste de la posición de punto muerto
de la bomba hidráulica derecha
1. Ar ranque el motor , m uev a el acelerador a
la posición inter media y quite el freno de
estacionamiento . Consulte Ar ranque y parada
del motor en Operación , página 15 .
Nota: La palanca de control de mo vimiento
debe estar en punto m uer to mientras se
realizan ajustes .
Figura 58
1. Pomo de ajuste 3. Perno de ajuste
2. Varilla de la bomba 4. Horquilla
3. Muev a la palanca de control de mo vimiento
hacia adelante y hacia atrás , y lueg o a punto
m uer to otra v ez. La r ueda debe dejar de girar o
mo v erse m uy lentamente en marc ha atrás .
4. P ong a el acelerador en la posición rápido .
Asegúrese de que la r ueda per manece
estacionaria o se m uev e lentamente en marc ha
atrás; ajuste si es necesario .
Ajuste de la posición de punto muerto
de la bomba hidráulica izquierda
1. Afloje las contratuercas de la ar ticulación
esférica de la v arilla de control de la bomba
( Figura 59 ).
2. Ajuste la longitud de la v arilla de la bomba
girando el pomo , en el sentido apropiado , hasta
que la r ueda quede estacionaria o se m uev a
m uy lentamente en marc ha atrás ( Figura 58 ).
50
Figura 59
1. Pasador en la ranura 7. Muelle
2. Tuerca de la horquilla 8. Eje de giro
3. Perno de ajuste 9. Horquilla
4. Varilla de la bomba
5. Tuercas dobles 11. Articulación esférica
6. Contratuerca
10. Contratuerca
El sistema eléctrico no r ealizará
cor r ectamente la desconexión de
seguridad con el puente instalado.
• R etir e el puente del conector del
ar nés de ca bles y enchufe el conector
en el inter r uptor del asiento cuando
se ter mine el ajuste.
• No ha ga funcionar n unca esta
unidad con el puente instalado y el
inter r uptor del asiento an ulado.
7. Después de ajustar ambas bombas , pare el
motor .
8. R etire el puente del conector del ar nés de
cables y enc hufe el conector en el inter r uptor
del asiento .
9. V uelv a a instalar la v arilla de sopor te y baje el
asiento .
10. R etire los sopor tes .
2. Ar ranque el motor , m uev a el acelerador a
la posición inter media y quite el freno de
estacionamiento . Consulte Ar ranque y parada
del motor en Operación , página 15 .
Nota: La palanca de control de mo vimiento
debe estar en punto m uer to mientras se
realizan ajustes .
Nota: La tuerca delantera de la v arilla tiene
rosca a izquierdas .
3. Ajuste la longitud de la v arilla de la bomba
girando las tuercas dobles de la v arilla, en el
sentido apropiado , hasta que la r ueda quede
estacionaria o se m uev a m uy lentamente en
marc ha atrás ( Figura 59 ).
4. Muev a la palanca de control de mo vimiento
hacia adelante y hacia atrás , y lueg o a punto
m uer to otra v ez. La r ueda debe dejar de girar o
mo v erse m uy lentamente en marc ha atrás .
5. P ong a el acelerador en la posición rápido .
Asegúrese de que la r ueda per manece
estacionaria o se m uev e lentamente en marc ha
atrás; ajuste si es necesario .
6. Apriete las contratuercas de las ar ticulaciones
esféricas ( Figura 59 ).
Mantenimiento de
la plataforma del
cortacésped
Nivelación del cortacésped
en tres puntos
Importante: Sólo es necesario ni v elar el
cor tacésped en tr es puntos.
Preparación de la máquina
1. Coloque el cor tacésped en una superficie plana.
2. Deseng rane la toma de fuerza, pong a las
palancas de control de mo vimiento en posición
de bloqueo/punto m uer to y pong a el freno de
estacionamiento .
3. P are el motor , retire la lla v e y espere a que se
deteng an todas las piezas en mo vimiento antes
de abandonar el puesto del operador .
4. Compr uebe la presión de los cuatro
neumáticos . Si es necesario , ajústela a 90 kP a
(13 psi)
51
5. Baje el cor tacésped a la posición de altura de
cor te de 76 mm (3 pulg .).
6. Inspeccione las cuatro cadenas . Las cadenas
deben estar tensadas .
Nota: Las cadenas traseras deben ajustarse
en el extremo superior de la ran ura, en el punto
de sujeción al cor tacésped.
• Si una de las cadenas traseras está
destensada, baje (afloje) el brazo de sopor te
delantero del mismo lado . Consulte
Ajuste de la inclinación longitudinal del
cor tacésped.
• Si una de las cadenas delanteras está
destensada, elev e (apriete) el brazo de
sopor te delantero de dic ha cadena.
Consulte Ajuste de la inclinación
longitudinal del cor tacésped.
Nivelación lateral del cortacésped
1. Coloque la cuc hilla der echa en posición
longitudinal ( Figura 60 ).
5. Mida la cuc hilla izquierda en la posición C
( Figura 60 ) desde una superficie ni v elada hasta
el filo de cor te del extremo de la cuc hilla.
6. Anote esta medida. Esta medida debe ser de
79 a 82 mm (3 -1/8 a 3 -1/4 pulg .).
7. Si las medidas realizadas en las posiciones B
o C no son cor rectas , afloje el per no que fija
la cadena trasera al brazo de sopor te trasero
( Figura 61 ).
Figura 60
1. Mida aquí desde la cuchilla
hasta una supercie dura
2. Mida en los puntos B y C
2. Mida la cuc hilla derec ha en la posición B desde
una superficie ni v elada hasta el filo de cor te del
extremo de la cuc hilla ( Figura 60 ).
3. Anote esta medida. Esta medida debe ser de
79 a 82 mm (3 -1/2 a 3 -1/4 pulg .).
Figura 61
1. Cadena trasera 5. Perno de ajuste
2. Brazo de soporte trasero 6. Pivote delantero
3. Perno
4. Contratuerca
7. Brazo de soporte delantero
8. Afloje la contratuerca situada debajo del brazo
de sopor te trasero y ajuste el per no de ajuste
hasta obtener una medida de 79 a 82 mm
(3 -1/8 a 3 -1/4 pulg .) ( Figura 61 ).
Nota: Se recomienda ajustar en la misma
distancia ambos lados del cor tacésped.
9. Apriete la contratuerca situada debajo del
brazo de sopor te trasero y apriete el per no que
fija la cadena al brazo de sopor te trasero .
10. Ajuste el lado opuesto si es necesario .
Ajuste de la inclinación longitudinal
del cortacésped
1. Coloque la cuc hilla der echa en posición
longitudinal ( Figura 62 ).
4. Coloque la cuc hilla izquierda en posición
longitudinal ( Figura 60 ).
52
Figura 62
1. Mida aquí desde la cuchilla
hasta una supercie dura
2. Mida en los puntos A y B
2. Mida la cuc hilla derec ha en la posición A desde
una superficie ni v elada hasta el filo de cor te del
extremo de la cuc hilla ( Figura 62 ).
Ajuste del muelle de compresión
1. Elev e la palanca de elev ación del cor tacésped a
la posición de transpor te .
2. Compr uebe la distancia entre las dos
arandelas g randes , que debe ser de 28,2 cm
(11 -1/8 pulg .) para platafor mas de cor tacésped
de 52 pulg adas , o 26,7 cm (10 -1/2 pulg .) para
platafor mas de cor tacésped de 60 pulg adas
( Figura 63 ).
3. Anote esta medida.
4. Mida la cuc hilla derec ha en la posición B desde
una superficie ni v elada hasta el filo de cor te del
extremo de la cuc hilla ( Figura 62 ).
5. Anote esta medida.
6. La cuc hilla del cor tacésped debe estar entre
6 y 10 mm (1/4 y 3/8 pulg .) más baja en la
posición A que en la posición B ( Figura 62 ). Si
no es cor recta la distancia, continúe con los
pasos siguientes .
Nota: Ambos pi v otes delanteros deben
ajustarse en la misma cantidad para mantener
una tensión equi v alente en todas las cadenas .
7. Afloje las contratuercas de pi v ote delantero ,
en la par te delantera de los pi v otes derec ho e
izquierdo , apro ximadamente 13 mm (1/2 pulg .)
( Figura 61 ).
8. Ajuste las tuercas de elev ación en el lado
izquierdo y derec ho de la máquina hasta
obtener 6 a 10 mm (1/4 a 3/8 pulg .) menos en
la par te delantera en A que en la par te trasera,
en B ( Figura 61 ).
9. Apriete ambas contratuercas de pi v ote contra
el pi v ote delantero para fijar la altura.
Figura 63
1. 28,2 cm (11 -1/8 pulg.)
entre las arandelas
grandes para plataformas
de cortacésped de
52 pulgadas
2. Tuerca delantera 7. Brazo de soporte delantero
3. Contratuerca elástica 8. Arandela grande
4. Pivote delantero
5. Contratuerca de pivote
6. Tuerca de elevación
9. 26,7 cm (10 -1/2 pulg.)
entre las arandelas
grandes para plataformas
de cortacésped de
60 pulgadas
3. Ajuste esta distancia aflojando la contratuerca
elástica y girando la tuerca que está delante de
cada m uelle ( Figura 63 ). Gire la tuerca en el
sentido de las agujas del reloj para acor tar el
m uelle y en el sentido contrario a las agujas del
reloj para alarg ar el m uelle .
4. Fije la tuerca en la posición deseada apretando
la contratuerca elástica ( Figura 63 ).
Mantenimiento de las
cuchillas de corte
10. Asegúrese de que las cadenas están tensadas
igualmente y vuelv a a ajustar si es necesario .
Manteng a las cuc hillas afiladas durante toda la
temporada de cor te , ya que una cuc hilla afilada
53
cor ta limpiamente y sin rasg ar o deshilac har las
hojas de hierba. Si se rasg an o se deshilac han, los
bordes de las hojas se secarán, lo cual retardará
su crecimiento y fa v orecerá la aparición de
enfer medades .
Compr uebe cada día que las cuc hillas de cor te
están afiladas y que no están desg astadas o
dañadas . Elimine cualquier mella con una
lima, y afile las cuc hillas si es necesario . Si una
cuc hilla está desg astada o deteriorada, sustitúyala
inmediatamente por una cuc hilla n uev a g en uina
T oro . P ara que el afilado y la sustitución sean más
cómodos , puede desear tener un stoc k de cuc hillas
de re puesto .
Figura 64
1. Filo de corte 3. Formación de
ranura/desgaste
2. Parte curva
Una cuchilla desgastada o dañada puede
r omper se, y un tr oz o de la cuchilla podría
ser ar r ojado a la z ona donde está el operador
u otra per sona, pr o v ocando lesiones
per sonales g ra v es o la muer te.
• Inspeccione periódicamente las
cuchillas, para asegurar se de que no
están desgastadas ni dañadas.
• Sustituy a cualquier cuchilla desgastada
o dañada.
Inspeccione y compr uebe las cuc hillas cada
8 horas .
Antes de inspeccionar o realizar
mantenimiento en las cuchillas
1. Apar que la máquina en una superficie ni v elada,
deseng rane la toma de fuerza (PTO) y pong a
el freno de estacionamiento .
2. Gire la lla v e de contacto a la posición
Desconectado y retire la lla v e .
2. Inspeccione las cuc hillas , especialmente la
par te cur v a ( Figura 64 ).
Si obser v a daños , desg aste o la for mación de
una ran ura en esta zona ( Figura 64 ), instale
inmediatamente una cuc hilla n uev a.
Vericación de la rectilinealidad de
las cuchillas
1. Gire las cuc hillas hasta que los extremos
estén orientados hacia adelante y hacia atrás
( Figura 65 ). Mida desde una superficie ni v elada
hasta el filo de cor te , posición A , de las
cuc hillas ( Figura 65 ). Anote esta dimensión.
3. Desconecte lo(s) cable(s) de la(s) bujía(s).
Inspección de las cuchillas
1. Inspeccione los filos de cor te ( Figura 64 ).
Si los bordes no están afilados o tienen
m uescas , retire las cuc hillas y afílelas . Consulte
Afilado de las cuc hillas .
1. Mida aquí desde la cuchilla
54
Figura 65
2. Posición A
hasta una supercie dura
2. Gire hacia adelante los otros extremos de las
cuc hillas .
3. Mida desde una superficie ni v elada hasta el filo
de cor te de las cuc hillas en la misma posición
que en el paso 1 ar riba.
La diferencia entre las dimensiones obtenidas
en los pasos 1 y 2 no debe superar los 3 mm
(1/8 pulg .). Si esta dimensión es de más de
3 mm (1/8 pulg .), la cuc hilla está doblada y
debe cambiarse; consulte Cómo retirar las
cuc hillas , y Cómo instalar las cuc hillas .
Una cuchilla doblada o dañada podría
r omper se y podría causar g ra v es lesiones
o la muer te a usted o a otras per sonas.
• Siempr e sustituy a una cuchilla
doblada o dañada por una cuchilla
n uev a.
Alado de las cuchillas
Mientras se afilan las cuchillas, es posible
que salgan despedidos tr oz os de las mismas,
causando lesiones g ra v es.
Llev e pr otección ocular adecuada mientras
afila las cuchillas.
1. Utilice una lima para afilar el filo de cor te en
ambos extremos de la cuc hilla ( Figura 66 ).
Manteng a el ángulo original. La cuc hilla
per manece equilibrada si se retira la misma
cantidad de material de ambos bordes de cor te .
• Nunca lime ni cr ee muescas afiladas
en los bordes o en la superficie de la
cuchilla.
Cómo retirar las cuchillas
Las cuc hillas deben cambiarse si han g olpeado un
objeto sólido , si están desequilibradas o si están
dobladas . P ara asegurar un rendimiento óptimo
y el contin uado cumplimiento de las nor mas
de seguridad de la máquina, utilice cuc hillas
de re puesto g en uinas T oro . Las cuc hillas de
re puesto de otros fabricantes pueden hacer que se
incumplan las nor mas de seguridad.
El contacto con una cuchilla afilada puede
causar g ra v es lesiones.
Llev e guantes, o en vuelv a los bordes
cor tantes de la cuchilla con un trapo.
1. Sujete el extremo de la cuc hilla usando un
trapo o un guante g r ueso .
2. R etire del eje el per no de la cuc hilla, la arandela
de m uelle y la cuc hilla ( Figura 68 ).
Figura 66
1. Ale con el ángulo original
2. V erifique el equilibrio de la cuc hilla colocándola
sobre un equilibrador de cuc hillas ( Figura 67 ).
Si la cuc hilla se mantiene horizontal, está
equilibrada y puede utilizarse . Si la cuc hilla
no está equilibrada, rebaje alg o el metal en la
par te de la v ela solamente ( Figura 68 ). R e pita
este procedimiento hasta que la cuc hilla esté
equilibrada.
Figura 67
1. Cuchilla 2. Equilibrador
Cómo instalar las cuchillas
1. Instale la cuc hilla en el eje ( Figura 68 ).
Importante: La par te cur v a de la
cuchilla de be apuntar hacia ar riba, hacia el
interior del cor tacésped para asegurar un
cor te cor r ecto.
2. Instale la arandela de m uelle y el per no de la
cuc hilla. El cono de la arandela de m uelle
55
debe estar orientado hacia la cabeza del per no
( Figura 68 ).
Figura 68
1. Vela de la cuchilla 4. Perno de la cuchilla
2. Cuchilla 5. Cono hacia la cabeza del
perno
3. Arandela de muelle
3. Apriete el per no de la cuc hilla a 115 -150 Nm
(85 -110 pies -libra).
Figura 69
1. Perno
2. Espaciador 6. Deector de hierba
3. Contratuerca
4. Muelle 8. Extremo del muelle con
5. Muelle instalado
7. Coloque detrás del reborde
de la plataforma antes de
instalar el perno
gancho
Cambio del deector de
hierba
Si el hueco de descarga se deja destapado
el cor tacésped podría ar r ojar objetos hacia
el operador o hacia otras per sonas y causar
lesiones g ra v es. T ambién podría pr oducir se
un contacto con la cuchilla.
• No oper e n unca el cor tacésped sin tener
instalado una tapa, una placa de picado
o un conducto de hierba y bolsa de
r ecor tes.
• Compr ue be que el deflector de hierba
está bajado.
1. R etire la contratuerca, el per no , el m uelle y
el espaciador que sujetan el deflector a los
sopor tes de pi v ote ( Figura 69 ).
2. R etire el deflector de hierba dañado o
desg astado .
3. Instale el per no y la tuerca
4. Coloque el extremo en J del m uelle alrededor
del deflector de hierba ( Figura 69 ).
Importante: El deflector de hierba
de be poder bajar a su posición. Lev ante
el deflector para v erificar que puede bajar
del todo.
Limpieza
Limpieza de los bajos de la
plataforma
R etire a diario cualquier acum ulación de hierba de
los bajos del cor tacésped.
1. Deseng rane la toma de fuerza, pong a las
palancas de control de mo vimiento en posición
de bloqueo/punto m uer to y pong a el freno de
estacionamiento .
2. P are el motor , retire la lla v e y espere a que se
deteng an todas las piezas en mo vimiento antes
de abandonar el puesto del operador .
3. Elev e el cor tacésped a la posición de transpor te .
56
Eliminación de residuos
El aceite de motor , las baterías , el aceite hidráulico
y el refrig erante del motor son contaminantes
medioambientales . Elimínelos de acuerdo con la
nor mati v a estatal y local.
57
Almacenamiento
1. Deseng rane la toma de fuerza (PTO), pong a
el freno de estacionamiento y gire la lla v e de
contacto a Desconectado . R etire el cable de
la bujía. R etire la lla v e .
2. R etire los recor tes de hierba, la suciedad y
la m ug re de las piezas exter nas de toda la
máquina, especialmente el motor y el sistema
hidráulico . Limpie la suciedad y la broza de la
par te exterior del alojamiento de las aletas de la
culata de cilindros del motor y del soplador .
Importante: La máquina puede la v ar se
con un detergente sua v e y a gua. No la v e la
máquina a pr esión. Evite el uso ex cesi v o
de a gua, especialmente cerca del panel de
contr ol, el motor , las bombas hidráulicas y
los motor es eléctricos.
3. R evise el limpiador de aire; consulte
Mantenimiento del limpiador de aire en
Mantenimiento del motor , página 32 .
4. Eng rase y lubrique la máquina; consulte
Eng rase y lubricación en Lubricación ,
página 31 .
5. Cambie el aceite del cár ter; consulte
Mantenimiento del aceite del motor en
Mantenimiento del motor , página 32 .
6. Cambie el filtro hidráulico; consulte
Mantenimiento del sistema hidráulico en
Mantenimiento del sistema hidráulico ,
página 47 .
7. Compr uebe la presión de los
neumáticos; consulte Comprobación
de la presión de los neumáticos en
Mantenimiento del sistema de transmisión ,
página 40 .
8. Cargue la batería; consulte Mantenimiento de la
batería en Mantenimiento del sistema eléctrico ,
página 37 .
9. Rasque cualquier acum ulación impor tante de
hierba y suciedad de los bajos del cor tacésped,
lueg o láv elo con una manguera de jardín.
Nota: Hag a funcionar la máquina con la
toma de fuerza eng ranada y el motor en ralentí
alto durante 2 a 5 min utos después del la v ado .
10. Compr uebe la condición de las cuc hillas .
Consulte Mantenimiento de las cuc hillas de
cor te .
11. Pre pare la máquina para su almacenamiento
cuando no la v a ya a utilizar durante 30 días .
Pre pare la máquina para el almacenamiento de
la manera siguiente:
A. Ag regue un estabilizador/acondicionador
a base de petróleo al combustible del
de pósito . Sig a las instr ucciones de mezcla
del fabricante del estabilizador . No use un
estabilizador a base de alcohol (etanol o
metanol).
Nota: Un estabilizador/acondicionador
de combustible es más eficaz cuando se
mezcla con g asolina fresca y se utiliza en
todo momento .
B . Hag a funcionar el motor para distribuir el
combustible con acondicionador por todo
el sistema de combustible (5 min utos).
C . P are el motor , espere a que se
enfríe y v acíe el de pósito de
combustible; consulte Mantenimiento
del de pósito de combustible
Mantenimiento del sistema de combustible ,
página 36 .
D . V uelv a a ar rancar el motor y hág alo
funcionar hasta que se pare .
E. Accione el estár ter . Ar ranque el motor
y déjelo funcionar hasta que no vuelv a a
ar rancar .
F . Desec he el combustible adecuadamente .
R ecicle obser v ando la nor mati v a local.
Importante: No guarde la gasolina con
esta bilizador/acondicionador durante más
de 90 días.
12. R etire la(s) bujía(s) y v erifique su condición;
consulte Mantenimiento de la bujía, en
Mantenimiento del motor , página 32 . Con
la(s) bujía(s) retirada(s) del motor , vier ta dos
cuc haradas soperas de aceite de motor en el
agujero de la bujía. Ahora, utilice el motor de
ar ranque para hacer girar el motor y distribuir
el aceite dentro del cilindro . Instale la(s)
bujía(s). No instale los cables en la(s) bujía(s).
13. R evise y apriete todos los per nos , tuercas
y tor nillos . R e pare o sustituya las piezas
defectuosas o dañadas .
58
14. Pinte las superficies que estén arañadas o
donde esté visible el metal. Puede adquirir la
pintura en su Ser vicio Técnico A utorizado .
15. Guarde la máquina en un g araje o almacén seco
y limpio . R etire la lla v e de contacto y guárdela
fuera del alcance de niños u otros usuarios no
autorizados . Cubra la máquina para proteg erla
y para conser v arla limpia.
59
Solución de problemas
Problema
El motor de arranque no
hace girar el motor.
El motor no arranca, le
cuesta arrancar, o no sigue
funcionando.
Posible causa
1. El control de las cuchillas
(PTO) está engranado.
2. El freno de
estacionamiento no
está puesto.
3. El operador no está
sentado.
4. La batería está
descargada.
5. Las conexiones eléctricas
están corroídas o sueltas.
6. Hay un fusible fundido. 6. Sustituya el fusible.
7. Hay un relé o interruptor
defectuoso.
1. El depósito de
combustible está vacío.
Acción correctora
1. Ponga el control de
las cuchillas (PTO) en
desengranado.
2. Ponga el freno de
estacionamiento.
3. Siéntese en el asiento.
4. Cargue la batería.
5. Verique que hay
buen contacto en las
conexiones eléctricas.
7. Póngase en contacto
con el Servicio Técnico
Autorizado.
1. Llene el depósito
de combustible con
combustible.
2. El limpiador de aire está
sucio.
3. Suciedad en el ltro de
combustible.
4. Hay suciedad, agua o
combustible viejo en el
sistema de combustible.
2. Limpie o cambie el ltro
del limpiador de aire.
3. Cambie el ltro de
combustible.
4. Póngase en contacto
con el Servicio Técnico
Autorizado.
60
Problema
Posible causa
Acción correctora
El motor pierde potencia.
El motor se calienta
demasiado.
1. La carga del motor es
excesiva.
2. El limpiador de aire está
sucio.
3. El nivel de aceite del
cárter es bajo.
4. Las aletas de
refrigeración y los
conductos de aire
debajo del motor están
obstruidos.
5. El oricio de ventilación
del tapón del depósito
de combustible está
obstruido.
6. Suciedad en el ltro de
combustible.
7. Hay suciedad, agua o
combustible viejo en el
sistema de combustible.
1. La carga del motor es
excesiva.
1. Reduzca la velocidad
sobre el terreno.
2. Limpie el ltro del
limpiador de aire.
3. Añada aceite al cárter.
4. Elimine la obstrucción de
las aletas de refrigeración
y de los conductos de
aire.
5. Limpie o sustituya el
tapón del depósito de
combustible.
6. Cambie el ltro de
combustible.
7. Póngase en contacto
con el Servicio Técnico
Autorizado.
1. Reduzca la velocidad
sobre el terreno.
La máquina no avanza.
2. El nivel de aceite del
cárter es bajo.
3. Las aletas de
refrigeración y los
conductos de aire
debajo del motor están
obstruidos.
1. La válvula de desvío no
está bien cerrada.
2. La correa de transmisión
o la de la bomba está
desgastada, suelta o
rota.
3. La correa de transmisión
o la de la bomba se ha
salido de una polea.
4. El muelle del brazo
tensor falta o está roto.
5. El nivel de aceite
hidráulico es bajo, o
el aceite está demasiado
caliente.
2. Añada aceite al cárter.
3. Elimine la obstrucción de
las aletas de refrigeración
y de los conductos de
aire.
1. Apriete la válvula de
desvío.
2. Cambie la correa.
3. Cambie la correa.
4. Cambie el muelle.
5. Añada aceite hidráulico
al depósito o deje que se
enfríe.
61
Problema
Posible causa
Acción correctora
Vibraciones anormales.
Altura de corte desigual.
1. La(s) cuchilla(s) de corte
1. Instale cuchilla(s)
está(n) doblada(s) o
desequilibrada(s).
2. El perno de montaje de
2. Apriete el perno de
la cuchilla está suelto.
3. Los pernos de montaje
3. Apriete los pernos de
del motor están sueltos.
4. La polea del motor, la
4. Apriete la polea
polea tensora o la polea
de las cuchillas está
suelta.
5. La polea del motor está
5. Póngase en contacto
dañada.
6. El eje de la cuchilla está
6. Póngase en contacto
doblado.
7. El soporte del motor está
7. Póngase en contacto
suelto o desgastado.
1. Cuchilla(s) no alada(s). 1. Ale la(s) cuchilla(s).
nueva(s).
montaje de la cuchilla.
montaje del motor.
correspondiente.
con el Servicio Técnico
Autorizado.
con el Servicio Técnico
Autorizado.
con el Servicio Técnico
Autorizado.
2. Cuchilla(s) de corte
doblada(s).
3. El cortacésped no está
nivelado.
4. Los bajos del
cortacésped están sucios.
5. La presión de los
neumáticos no es la
correcta.
6. El eje de la cuchilla está
doblado.
2. Instale cuchilla(s)
nueva(s).
3. Nivele el
cortacésped lateral y
longitudinalmente.
4. Limpie los bajos del
cortacésped.
5. Ajuste la presión de los
neumáticos.
6. Póngase en contacto
con el Servicio Técnico
Autorizado.
62
Problema
Posible causa
Acción correctora
Las cuchillas no giran.
1. La correa de transmisión
está desgastada, suelta o
rota.
2. La correa de transmisión
se ha salido de la polea.
3. La correa de la
plataforma está
desgastada, suelta o
rota.
4. La correa de la
plataforma se ha salido
de la polea.
5. El muelle del brazo
tensor falta o está roto.
1. Compruebe la tensión
de la correa.
2. Instale la correa de
transmisión y verique
la posición correcta de
los ejes de ajuste y de las
guías de la correa.
3. Instale una nueva correa
de plataforma.
4. Instale la polea de la
plataforma y compruebe
la posición y el
funcionamiento de la
polea tensora, el brazo
tensor y el muelle.
5. Cambie el muelle.
63
Esquemas
Diagrama de cableado (Rev. A)
64
Declaración de garantía de control de emi-
siones evaporativas
Declaración de garantía de control de emisiones evaporativas de
California – Sus derechos y obligaciones bajo la garantía
Introducción
La Junta de Recursos del Aire de California (California Air Resources Board) y The Toro® Company tienen mucho gusto en explicar
la garantía del sistema de control de emisiones evaporativas de su equipo del año 2006. En California, los equipos nuevos que
utilizan pequeños motores para uso fuera de la vía pública deben ser diseñados, fabricados y equipados según la estricta normativa
anticontaminación del Estado. The Toro® Company debe garantizar el sistema de control de emisiones evaporativas de su equipo
durante dos años, siempre que su equipo no haya estado sometido a uso incorrecto, negligencia o mantenimiento inapropiado.
Su sistema de control de emisiones evaporativas puede incluir piezas tales como: tubos de combustible, herrajes para tubos de
combustible y abrazaderas.
Cobertura de garantía del fabricante:
Este sistema de control de emisiones evaporativas esta garantizado durante dos años. Si cualquier pieza de su equipo relacionada con
emisiones evaporativas está defectuosa, la pieza será reparada o sustituida por The Toro® Company.
Responsabilidades del propietario bajo la garantía:
• Como propietario del equipo, usted es responsable de la realización del mantenimiento requerido relacionado en su Manual del
operador. The Toro® Company recomienda que usted guarde todos los recibos relacionados con el mantenimiento de su equipo,
pero The Toro® Company no puede negarle cobertura bajo la garantía únicamente por falta de recibos.
• Como propietario del equipo, usted debe saber que The Toro® Company puede negarle cobertura bajo la garantía si las piezas
cubiertas por la garantía de emisiones han fallado debido a abuso, negligencia, mantenimiento inapropiado o modicaciones no
autorizadas.
• Usted es responsable de llevar su equipo a un Servicio Técnico Autorizado tan pronto como se produzca un problema. Las
reparaciones bajo garantía deben completarse en un plazo razonable, que no superará los treinta (30) días. Si usted tiene alguna
pregunta sobre la cobertura de la garantía, póngase en contacto con The Toro® Company en el 1 -952–948–4027 o llámenos al
teléfono gratuito que gura en su Declaración de garantía Toro.
Defectos – Requisitos de la garantía:
1. El periodo de la garantía empieza en la fecha en que el motor o el equipo es entregado a un comprador nal.
2. Cobertura de la Garantía general de emisiones evaporativas. Respecto a las piezas cubiertas por la garantía de emisiones, al
comprador último y a cualquier propietario posterior se le debe garantizar que el sistema de control de emisiones evaporativas, en
el momento de su instalación:
A. Estaba diseñado, fabricado y equipado para cumplir toda la normativa aplicable; y
B. Estaba libre de defectos en materiales y mano de obra que pudieran provocar el fallo de una pieza garantizada en un periodo
de dos años.
3. La garantía sobre piezas relacionadas con emisiones evaporativas será interpretada de la siguiente manera:
A. Cualquier pieza garantizada cuya sustitución como parte del mantenimiento necesario no está prevista en las instrucciones
escritas debe estar garantizada por el periodo de garantía de dos años. Si una pieza de las descritas falla durante el periodo
de cobertura de garantía, debe ser reparada o sustituida por The Toro® Company. Cualquier pieza de las descritas que sea
reparada o sustituida bajo la garantía debe quedar garantizada durante un periodo no inferior al periodo de garantía restante.
B. Cualquier pieza garantizada que tenga prevista en las instrucciones escritas únicamente la inspección regular debe estar
garantizada por el periodo de garantía de dos años. Cualquier instrucción similar a “reparar o sustituir según sea necesario”
en dichas instrucciones escritas no reducirá el periodo de cobertura de la garantía. Cualquier pieza de las descritas que sea
reparada o sustituida bajo garantía debe quedar garantizada durante un periodo no inferior al periodo de garantía restante.
C. Cualquier pieza garantizada cuya sustitución está prevista como mantenimiento necesario en las instrucciones escritas debe
estar garantizada durante el periodo de tiempo restante hasta la primera sustitución programada de dicha pieza. Si la pieza
falla durante el periodo de cobertura de garantía, la pieza debe ser reparada o sustituida por The Toro® Company. Cualquier
pieza de las descritas que sea reparada o sustituida bajo garantía debe quedar garantizada durante un periodo no inferior al
periodo de tiempo restante hasta la primera sustitución programada de dicha pieza.
D. La reparación o sustitución de cualquier pieza garantizada bajo las provisiones de garantía de este apartado debe ser realizada
sin coste para el propietario en un Servicio Técnico Autorizado.
E. No obstante las provisiones de la subsección (D) anterior, los servicios o reparaciones realizados bajo la garantía deben ser
prestados o realizados en un Servicio Técnico Autorizado.
F. No se hará ningún cargo al propietario por trabajos de diagnóstico que lleven a la determinación de que una pieza garantizada
está defectuosa, si los trabajos de diagnóstico se realizan en un Servicio Técnico Autorizado.
G. Durante todo el periodo de garantía de dos años del sistema de control de emisiones evaporativas, The Toro® Company debe
mantener un suministro de piezas garantizadas suciente para satisfacer la demanda prevista de dichas piezas.
H. Para la realización de cualquier tarea de mantenimiento o reparación bajo la garantía, deben utilizarse piezas de repuesto
homologadas por el fabricante, y éstas deben proporcionarse sin coste para el propietario. Dicho uso no reducirá las
obligaciones de The Toro® Company bajo la garantía.
I. El uso de piezas añadidas o modicadas puede constituir razón suciente para la negación de una reclamación bajo la garantía
hecha con arreglo a este apartado. The Toro® Company no será responsable bajo este Apartado de cubrir fallos de piezas
garantizadas causados por el uso de piezas añadidas o modicadas.
J. The Toro® Company proporcionará cualesquier documentos que describan los procedimientos o las políticas de garantía
en el plazo de cinco días laborables si la Junta de Recursos del Aire los solicita.
374 -0115 Rev A
Declaración de garantía de control de emi-
Declaración de garantía de control de emisiones evaporativas de
California – Sus derechos y obligaciones bajo la garantía
Lista de piezas cubiertas por la garantía de emisiones:
La lista siguiente incluye las piezas cubiertas bajo esta garantía:
• Tubos de combustible
• Herrajes de los tubos de combustible
• Abrazaderas
siones evaporativas
374 -0115 Rev A
LCE
La garantía Toro de cobertura total
Una garantía limitada
Condiciones y productos cubiertos
The Toro® Company y su aliado, Toro Warranty Company, bajo
un acuerdo entre sí, prometen conjuntamente reparar cualquiera
de los productos Toro relacionados si tiene defectos de materiales
o mano de obra.
Esta garantía es aplicable a:
• Cortacéspedes dirigidos de tamaño medio ProLine y
accesorios
• Z Master Mid -Mount ZRT y accesorios
• Z Master Outfront ZRT y accesorios
• Groundsmaster 120 OFRs y Accesorios
Los siguientes plazos son aplicables desde la fecha de la compra.
Componentes
Motores
Sistemas hidráulicos
Bastidor de la unidad de tracción
Bastidor de tiro
Carcasas de plataformas
Ejes de plataformas
Embragues Serie Z500
Resto de componentes
Esta garantía incluye el coste de piezas y mano de obra, pero
usted debe pagar los costes de transporte.
A l g u n o s m o t o r e s u s a d o s e n l o s p r o d u c t o s T o r o L C E e s t á n g a r a n t i z a d o s p o r e l f a b r i c a n t e
d e l m o t o r .
Instrucciones para obtener asistencia bajo la
garantía
Si usted cree que su producto Toro tiene un defecto de materiales
o de mano de obra, siga este procedimiento:
1. Póngase en contacto con cualquier Distribuidor Autorizado
o Distribuidor Master Service de Toro para concertar
el mantenimiento en sus instalaciones. Para localizar
un distribuidor cercano, visite nuestra página web:
www.Toro.com . También puede llamar al teléfono
gratuito del Departamento de Asistencia al Cliente Toro
al 888 -577 -7466 (clientes de EE.UU.) o al 877 -484 -9255
(clientes de Canadá).
2. Lleve el producto y su prueba de compra (recibo o factura de
venta) al Distribuidor.
Si por alguna razón usted no está satisfecho con el análisis del
Distribuidor o con la asistencia recibida, póngase en contacto con
nosotros en la dirección siguiente:
Responsabilidades del propietario
Usted debe mantener su producto Toro siguiendo los
procedimientos de mantenimiento descritos en el Manual del
operador. Dicho mantenimiento rutinario, sea realizado por un
distribuidor o por usted mismo, es por cuenta de usted.
Periodo de
garantía
2 años
2 años
2 años
2 años
2 años
3 años piezas
2 años mano de obra
2 años
Elementos y condiciones no cubiertos
No hay otra garantía expresa salvo la cobertura especial de
sistemas de emisión en algunos productos. Esta garantía expresa
no cubre:
• El coste del mantenimiento regular o de las piezas, tales como
ltros, combustible, lubricantes, piezas de puesta a punto,
alado de cuchillas, ajustes de frenos y embragues.
• Cualquier producto o pieza que haya sido modicado
o mal utilizado o que haya necesitado ser sustituido o
reparado debido a desgaste normal, accidente o falta de
mantenimiento adecuado.
• Las reparaciones necesarias debidas al uso del combustible
incorrecto, contaminantes en el sistema de combustible o
falta de preparación adecuada del sistema de combustible
antes de cualquier periodo de inactividad de más de tres
meses.
• Costes de recogida y entrega.
Todas las reparaciones cubiertas por esta garantía deben ser
realizadas por un Servicio Técnico Toro Autorizado usando piezas
de repuesto homologadas por Toro.
Condiciones generales
La reparación por un Distribuidor Autorizado Toro es su único
remedio bajo esta garantía.
1 año
Ni The Toro® Company ni Toro Warranty Company son
responsables de daños indirectos, incidentales o consecuentes
en conexión con el uso de los Productos Toro cubiertos por esta
garantía, incluyendo cualquier coste o gasto por la provisión de
equipos de sustitución o servicio durante periodos razonables
de mal funcionamiento o no utilización hasta la terminación de
reparaciones bajo esta garantía.
Algunos estados no permiten exclusiones de daños incidentales o
consecuentes, ni limitaciones sobre la duración de una garantía
implícita, de manera que las exclusiones y limitaciones arriba
citadas pueden no serle aplicables a usted.
Toda garantía implícita de mercantibilidad (que el producto es
adecuado para el uso normal) y adecuación a un uso determinado
(que el producto es adecuado para un propósito determinado) se
limitan a la duración de la garantía expresa.
Esta garantía le otorga a usted derechos legales especícos; es
posible que usted tenga otros derechos que varían de un estado
a otro.
Departamento de Atención al Cliente LCB
Toro Warranty Company
8111 Lyndale Avenue South
Bloomington, MN 55420 -1196
888 -577 -7466 (clientes de EE.UU.)
877 -484 -9255 (clientes de Canadá)
Países fuera de Estados Unidos o Canadá
Los clientes que compraron productos Toro exportados de los Estados Unidos o Canadá deben ponerse en contacto con su Distribuidor
Toro para obtener pólizas de garantía para su país, provincia o estado. Si por cualquier razón usted no está satisfecho con el servicio
ofrecido por su Distribuidor, o si tiene dicultad en obtener información sobre la garantía, póngase en contacto con el importador
Toro. Si fallan todos los demás recursos, puede ponerse en contacto con nosotros en Toro Warranty Company.
374 -0120 Rev A
Loading...
