Form No. 3351–647 Rev A
Z153
Z Master med 132 cm SFS sidoutkastare
Modellnr 74167TE – Serienr 240000001 och upp
Bruksanvisning
Registrera din produkt på www.Toro.com
Översättning av originalet (S)
Detta tändningssystem överensstämmer med
bestämmelserna i kanadensiska ICES-002.
Förvara denna för motorn avsedda bruksanvisning
tillsammans med din enhet. Byt ut denna bruksanvisning
omedelbart om den skulle skadas eller bli oläslig. En extra
bruksanvisning kan direktbeställas från motortillverkaren.
Innehåll
Sida
Introduktion 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Säkerhet 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Säker körning med åkbar gräsklippare
med roterande knivar 3. . . . . . . . . . . . . . . . . . . . . .
Säker körning 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Åksäkerhet för Toro åkgräsklippare 5. . . . . . . . . . . .
Ljudtrycksnivå 6. . . . . . . . . . . . . . . . . . . . . . . . . . . .
Ljudstyrka 6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Vibrationsnivå 6. . . . . . . . . . . . . . . . . . . . . . . . . . . .
Lutningsdiagram 7. . . . . . . . . . . . . . . . . . . . . . . . . .

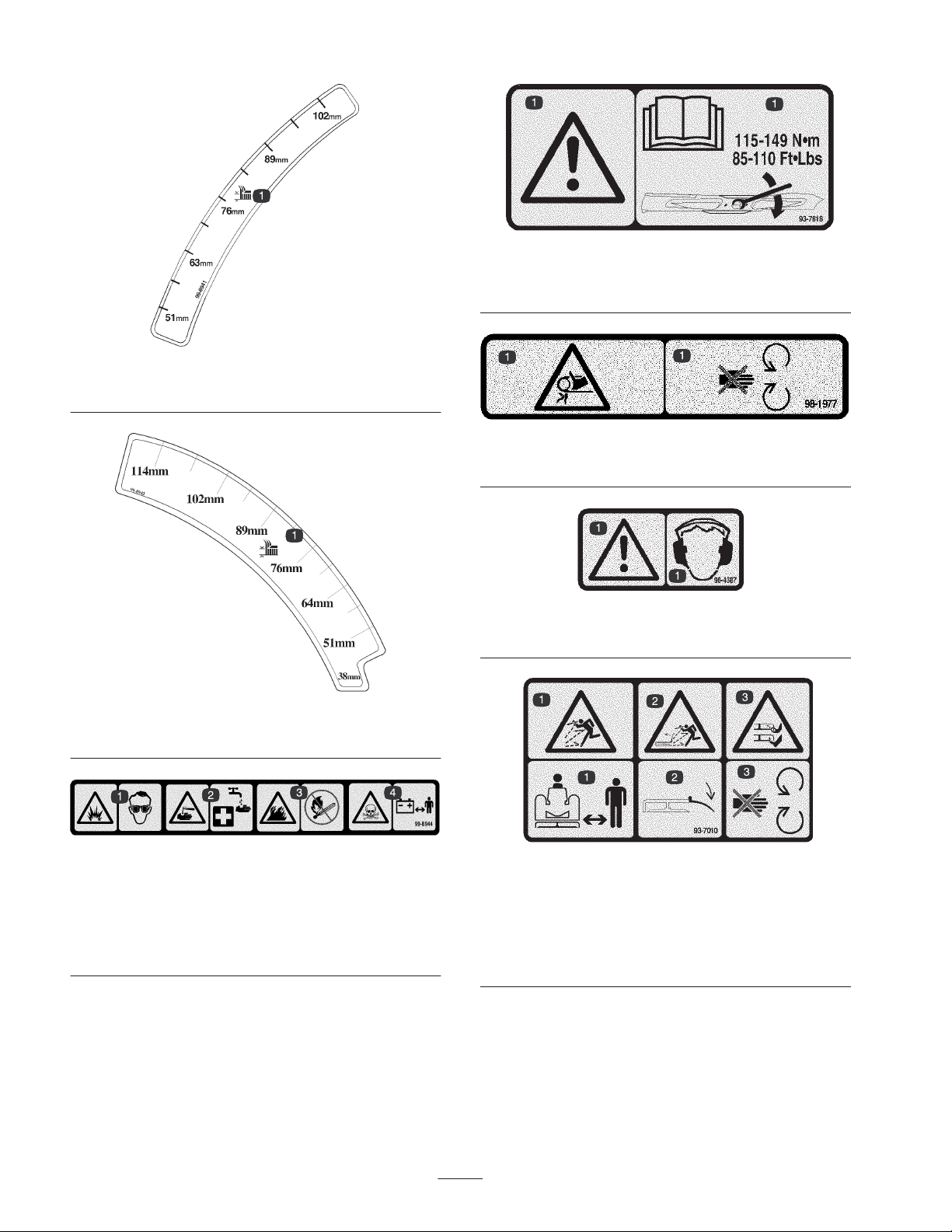

Säkerhets- och instruktionsdekaler 9. . . . . . . . . . . .
Bensin och olja 14. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Rekommenderad bensin 14. . . . . . . . . . . . . . . . . . . . .
Använda bränslestabiliserare/konditionerare 14. . . . .
Fylla på bränsletanken 14. . . . . . . . . . . . . . . . . . . . . .
Kontrollera oljenivån i motorn 14. . . . . . . . . . . . . . . .
Körning 15. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Använda ROPS-systemet
(Rollover Protection System – störtbåge) 15. . . . . .
Säkerheten främst 16. . . . . . . . . . . . . . . . . . . . . . . . . .
Reglage 17. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Använda parkeringsbromsen 17. . . . . . . . . . . . . . . . .
Starta och stänga av motorn 18. . . . . . . . . . . . . . . . . .
Använda kraftuttaget (PTO) 18. . . . . . . . . . . . . . . . . .
Säkerhetssystem 19. . . . . . . . . . . . . . . . . . . . . . . . . . .
Köra framåt och bakåt 19. . . . . . . . . . . . . . . . . . . . . .
Stanna maskinen 20. . . . . . . . . . . . . . . . . . . . . . . . . . .
Justera klipphöjden 20. . . . . . . . . . . . . . . . . . . . . . . . .
Justera antiskalvalsarna 20. . . . . . . . . . . . . . . . . . . . .
Sida
Montera och demontera skärmarna 21. . . . . . . . . . . .
Ställa in sätet 23. . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Skjuta maskinen för hand 23. . . . . . . . . . . . . . . . . . . .
Använda sidoutkastaren 23. . . . . . . . . . . . . . . . . . . . .
Transportera maskinen 24. . . . . . . . . . . . . . . . . . . . . .
Lasta maskiner 24. . . . . . . . . . . . . . . . . . . . . . . . . . . .
Gräsklippningstips 25. . . . . . . . . . . . . . . . . . . . . . . . .
Underhåll 26. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Rekommenderat underhåll 26. . . . . . . . . . . . . . . . . . .
Serva knivbladen 27. . . . . . . . . . . . . . . . . . . . . . . . . .
Rengöra kylsystemet 29. . . . . . . . . . . . . . . . . . . . . . .
Serva luftrenaren 29. . . . . . . . . . . . . . . . . . . . . . . . . .
Serva motoroljan 30. . . . . . . . . . . . . . . . . . . . . . . . . .
Serva tändstiften 31. . . . . . . . . . . . . . . . . . . . . . . . . . .
Byta ut bränslefiltret 32. . . . . . . . . . . . . . . . . . . . . . . .
Tömma bränsletanken 33. . . . . . . . . . . . . . . . . . . . . .
Smörjning och infettning 33. . . . . . . . . . . . . . . . . . . .
Kontrollera däcktrycket 34. . . . . . . . . . . . . . . . . . . . .
Serva hydraulsystemet 35. . . . . . . . . . . . . . . . . . . . . .
Avfallshantering 37. . . . . . . . . . . . . . . . . . . . . . . . . . .
Justera handtagets neutralläge 37. . . . . . . . . . . . . . . .
Ställa in hydraulpumpens neutralläge 38. . . . . . . . . .
Justera spårningen 39. . . . . . . . . . . . . . . . . . . . . . . . .
Justeria hjulsvängarmarnas lager 39. . . . . . . . . . . . . .
Kontrollera hjulnavets spårmutter 40. . . . . . . . . . . . .
Balansera klipparen i tre lägen 40. . . . . . . . . . . . . . . .
Justera skjutarmarna 42. . . . . . . . . . . . . . . . . . . . . . . .
Rengöra under klipparen 42. . . . . . . . . . . . . . . . . . . .
Inspektera remmarna 42. . . . . . . . . . . . . . . . . . . . . . .
Byta klipparremmen 43. . . . . . . . . . . . . . . . . . . . . . . .
Byta ut pumpdrivremmen 43. . . . . . . . . . . . . . . . . . .
Justera parkeringsbromsen 44. . . . . . . . . . . . . . . . . . .
Serva säkringarna 44. . . . . . . . . . . . . . . . . . . . . . . . . .
Serva batteriet 44. . . . . . . . . . . . . . . . . . . . . . . . . . . .
Byta gräsriktaren 47. . . . . . . . . . . . . . . . . . . . . . . . . .
Elschema 48. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Rengöring och förvaring 49. . . . . . . . . . . . . . . . . . . .
Felsökning 50. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2003 – The Toro Company
8111 Lyndale Avenue South
Bloomington, MN 55420-1196
Kontakta oss på www.Toro.com
Med ensamrätt
2
Tryckt i USA
Introduktion
Försiktighet anger fara som kan leda till mindre eller
medelsvår personskada om föreskrifterna inte följs.
Läs bruksanvisningen noga så att du lär dig att använda och
underhålla produkten på rätt sätt. Informationen i bruksanvisningen hjälper dig och andra att undvika personskador
och skador på produkten. Även om Toro konstruerar och
bygger säkra produkter så är det du som ansvarar för att
produkten används på ett bra och säkert sätt.
Kontakta en auktoriserad återförsäljare eller Toros
kundservice och ha produktens modell- och serienummer
till hands om du har behov av service, Toro originaldelar
eller ytterligare information. illustrates the location of the
model and serial numbers on the product.Figur 1 visar var
du finner produktens modell- och serienummer..
1
m–3648
Figur 1
1. Plats för modell- och serienummer
Två andra ord används också för att markera information.
Viktigt ger läsaren speciell mekanisk information och
Observera: betonar allmän information som bör ges
särskild uppmärksamhet.
Säkerhet
Säker körning med åkbar
gräsklippare med roterande
knivar
Maskinen uppfyller eller överträffar europeiska
standarder vid tidpunkten när den tillverkas. Felaktig
användning eller felaktigt underhåll från förarens eller
ägarens sida kan leda till personskador. För att minska
risken för skador ska dessa säkerhetsanvisningar följas
och symbolen
FÖRSIKTIGHET, VARNING, eller FARA – ”anvisning
för personsäkerhet”. Följs inte anvisningarna kan detta
leda till personskador eller dödsfall.
Säker körning
alltid uppmärksammas, vilken betyder
Anteckna produktens modell- och serienummer här
nedanför så är de lätta att hitta:
Modellnr:
Serienr:
I bruksanvisningen används särskilda säkerhetsmeddelanden
för att ange eventuella risker och hjälpa dig och andra att
undvika personskador och i värsta fall dödsfall. Fara,
Varning och Försiktighet är nyckelord som används för att
ange risknivå. Var ytterst försiktig oavsett risknivå.
Fara anger stor fara som leder till allvarlig personskada
eller dödsfall om de försiktighetsåtgärder som
rekommenderas inte följs.
Varning anger fara som kan leda till allvarlig personskada
eller dödsfall om föreskrifterna inte följs.
Följande anvisningar härrör från CEN-standard
EN 836:1997.
Maskinen kan slita av händer och fötter och slunga omkring
föremål. Följ alltid alla säkerhetsanvisningar för att
förhindra allvarliga skador eller dödsfall.
Utbildning
• Läs instruktionerna noga. Bekanta dig med reglagen
och hur maskinen ska användas.
• Låt aldrig barn eller personer som inte känner till
anvisningarna köra gräsklipparen. Lokala föreskrifter
kan begränsa förarens ålder.
• Klipp aldrig om människor, särskilt barn, eller
sällskapsdjur befinner sig i närheten.
• Kom ihåg att föraren är ansvarig för olyckor och risker
som andra människor och deras ägodelar utsätts för.
3
• Kör inte passagerare.
• Alla förare ska skaffa sig praktisk utbildning av en
yrkesmänniska. Utbildningen ska särskilt framhålla:
– nödvändigheten av försiktighet och koncentration
vid körning av åkmaskiner,
– att kontrollen över en åkmaskin som glider på en
slänt inte kan återfås genom att använda
reglagehandtagen. Huvudanledningarna till att man
förlorar kontrollen är:
• otillräckligt däckgrepp, speciellt på vått gräs,
• för hög hastighet,
• otillräcklig inbromsning,
• att maskintypen är olämplig för uppgiften,
• omedvetenhet om markbetingelsernas betydelse,
särskilt i slänter, samt
• felaktig inställning och lastfördelning.
Körning
• Var uppmärksam, sänk farten och var försiktig när du
svänger. Titta bakåt och åt sidan innan du ändrar
körriktning.
• Kör inte motorn i ett slutet utrymme där farlig koloxid
kan ansamlas.
• Klipp endast i dagsljus eller i bra belysning.
• Koppla ur klippaggregatet och lägg i neutralläget innan
motorn startas.
• Kör inte i backar vars lutning överstiger 15 grader.
• Kom ihåg att det inte finns några säkra lutningar.
Körning på grässlänter kräver särskild försiktighet.
Undvik att välta genom att:
– inte starta och stanna tvärt vid körning i upp- och
nedförslut,
– köra långsamt i backar och vid snäva svängar,
– se upp för gupp, gropar och andra dolda faror.
Förberedelser
• Använd alltid ordentliga skor och långbyxor vid
klippning. Kör inte maskinen barfota eller i sandaler.
• Inspektera området där maskinen ska köras ordentligt
och avlägsna föremål som kan slungas omkring av
maskinen.
• Varning – Bränsle är mycket brandfarligt.
– Förvara bränsle i dunkar avsedda för ändamålet.
– Fyll bara på bränsle utomhus och rök inte vid
påfyllning.
– Fyll på bränsle innan motorn startas. Avlägsna
aldrig bränsletankens lock och fyll inte på bränsle
medan motorn är igång eller när motorn är varm.
– Om du spiller bränsle ska du inte försöka starta
motorn utan flytta maskinen från spillet och undvika
att skapa några gnistor tills bensinångorna har
skingrats.
– Sätt tillbaka locken på tank och dunkar ordentligt.
• Byt ut trasiga ljuddämpare.
• Kontrollera före körning att knivar, knivbultar och
klippaggregat inte är slitna eller skadade. Byt ut slitna
eller skadade knivar och bultar i satser så att
balanseringen bibehålls.
• Var försiktig vid bogsering av tunga laster och vid
användning av tunga redskap.
– Använd endast godkända dragkrokar och fästen.
– Begränsa lasterna till sådana som du kan kontrollera
säkert.
– Sväng inte tvärt. Var försiktig vid backning.
• Se upp för trafik vid vägar och vid korsning av väg.
• Stanna knivarna innan ytor andra än gräs korsas.
• Rikta aldrig utkastet mot kringstående när redskap
kopplats till och låt ingen komma i närheten av
maskinen när den är igång.
• Kör aldrig gräsklipparen med skadade skydd eller om
skydden inte sitter på plats.
• Ändra inte inställningarna för motorns varvtalshållare
och övervarva inte motorn. Om motorn körs med för
högt varvtal kan riskerna för personskador öka.
• Innan du lämnar förarsätet:
– koppla ur kraftuttaget och sänk ner redskapen,
– lägg i neutralläget och dra åt parkeringsbromsen,
samt
– stäng av motorn och ta ur tändningsnyckeln.
• Var försiktig när en kniv roteras på maskiner med flera
knivar, eftersom de andra knivarna kan rotera med.
4
• Koppla ur redskapsdrivningen, stäng av motorn och
lossa tändkabeln (kablarna) eller ta ur
tändningsnyckeln.
Åksäkerhet för Toro
åkgräsklippare
– innan utkastaren rensas,
– före kontroll, rengöring och arbete på klipparen,
– när något föremål har blivit påkört. Inspektera om
klipparen har skadats och reparera innan den startas
och körs igen,
– om maskinen börjar vibrera onormalt, (kontrollera
omedelbart).
• Koppla ur drivningen av redskapen vid transport och
när maskinen inte används.
• Stäng av motorn och koppla ur redskapsdrivningen
– före bränslepåfyllning,
– innan gräsuppsamlaren tas bort,
– innan klipphöjden justeras om den inte kan ställas in
från förarplatsen.
• Minska gasen när motorn ska stannas och stäng av
bränsletillförseln efter klippningen om motorn är
försedd med en bränslekran.
Underhåll och förvaring
Nedan finns säkerhetsinformation som gäller specifikt för
Toro-produkter, eller annan säkerhetsinformation som inte
täcks av CEN-standarden.
• Motoravgaser innehåller koloxid som är ett luktfritt och
dödligt gift. Kör inte motorn inomhus eller i ett slutet
utrymme.
• Håll händer, fötter, hår och löst sittande kläder borta
från området kring utkastaren, klipparens undersida och
rörliga delar när motorn är igång.
• Rör inte de delar på utrustningen eller redskapen som
kan vara varma från arbetet. Låt dem svalna innan du
försöker utföra underhåll, justering eller service.
• Batterisyra är giftig och kan orsaka brännskador.
Undvik kontakt med hud, ögon och kläder. Skydda
ansikte, ögon och kläder när du arbetar med ett batteri.
• Batterigaser kan explodera. Håll cigarretter, gnistor och
eld borta från batteriet.
• Använd endast originalreservdelar från Toro för att
upprätthålla originalstandard.
• Använd endast redskap godkända av Toro. Garantin kan
ogiltigförklaras om ej godkända redskap har använts.
• Håll samtliga muttrar, bultar och skruvar åtdragna så att
maskinen är i säkert bruksskick.
• Förvara aldrig maskinen med bränsle i tanken i en
byggnad där bensinångor kan antändas av en öppen låga
eller gnista.
• Låt motorn svalna innan maskinen ställs undan i ett
slutet utrymme.
• Håll motorn, ljuddämparen, batterifacket och
förvaringsutrymmet för bränsle fria från gräs, löv eller
överbliven olja för att minska brandrisken.
• Kontrollera gräsuppsamlaren regelbundet och se efter
om den är sliten eller trasig.
• Byt ut slitna och skadade delar av säkerhetsskäl.
• Om bränsletanken måste tömmas ska detta göras
utomhus.
• Var försiktig när en kniv roteras på maskiner med flera
knivar, eftersom de andra knivarna kan rotera med.
• Sänk ner klippaggregatet om det inte kan låsas
mekaniskt när maskinen parkeras, ställs undan eller
lämnas utan uppsikt.
Arbete i sluttningar
• Klipp inte i backar vars lutning överstiger 15 grader.
• Klipp inte gräs nära stup, diken, branta flodbäddar eller
vatten. Hjul som glider över en kant kan orsaka
vältolyckor vilket kan resultera i allvarliga skador,
dödsfall eller drunkning.
• Klipp inte på sluttningar om gräset är blött. Hala
förhållanden minskar drivkraften och kan orsaka
slirning och förlust av kontrollen.
• Gör inga plötsliga svängar eller hastighetsändringar.
• Använd en manuell gräsklippare och/eller en
handtrimmer nära stup, diken, branta flodbäddar eller
vatten.
• Minska hastigheten och var ytterst försiktig i
sluttningar.
• Ta bort eller märk ut hinder som t.ex. stenar och grenar i
klippområdet. Det kan finnas hinder i högt gräs.
• Se upp för diken, hål, stenar, gropar och andra
ojämnheter som ändrar drivvinkeln eftersom ojämn
terräng kan välta maskinen.
5
• Undvik plötsliga starter vid klippning i motlut eftersom
klipparen kan välta bakåt.
• Tänk på att drivkraften kan förloras vid klippning i
medlut. Överföring av tyngdpunkten till framhjulen kan
göra att drivhjulen slirar och att det inte går att bromsa
och styra.
Ljudtrycksnivå
Maskinen ger en maximal ljudtrycksnivå vid förarens öra
på 87 dB(A), grundat på mätningar på identiska maskiner
enligt direktiv 98/37/EG.
• Undvik alltid plötsliga starter och stopp på lutande
underlag. Om däcken förlorar drivningen kopplar du ur
knivarna och fortsätter långsamt bort från sluttningen.
• Följ tillverkarens rekommendationer för hjulvikter eller
motvikter för att förbättra stabiliteten.
• Var extra försiktig med gräsuppsamlare och andra
tillbehör. Dessa kan ändra maskinens stabilitet och
orsaka förlust av kontrollen.
Ljudstyrka
Maskinen ger en garanterad ljudstyrka på 105 dB(A),
grundat på mätningar på identiska maskiner enligt direktiv
2000/14/EG.
Vibrationsnivå
Maskinen ger en hand-/armvibration som inte överstiger
2
3,9 m/s
direktiv 98/37/EG.
Maskinen ger en helkroppsvibration som inte överstiger
0,1 m/s
direktiv 98/37/EG.
, grundat på mätningar på identiska maskiner enligt
2
, grundat på mätningar på identiska maskiner enligt
6
Lutningsdiagram
BRINGA DENNA KANT I LINJE MED ETT LODRÄTT FÖREMÅL
(TRÄD, BYGGNAD, STAKETPOST, PÅLE ELLER LIKNANDE)
VIK LÄNGST ÖNSKAD LINJE
EXEMPEL: JÄMFÖR
LUTNINGEN MED DEN
VIKTA KANTEN.
7
8
Säkerhets- och instruktionsdekaler
Säkerhetsdekaler och säkerhetsinstruktioner är fullt synliga för föraren och finns nära alla
potentiella farozoner. Dekaler som skadats eller försvunnit ska bytas ut eller ersättas.
99-3943
1. Motor
1. Läs
bruksanvisningen.
2. Klipphöjd
99-8939
3. Ta ut tändningsnyckeln
och läs instruktionerna
innan du utför service
eller underhåll.
1. Maskinhastighet
2. Snabbt
3. Sakta
1. Bränsletanken till höger är
öppen
2. Bränsletanken är stängd
99-8936
99-8937
4. Neutralläge
5. Back
3. Bränsletanken till vänster
är öppen
105-6183
1. Läs
bruksanvisningen.
2. Rotera överströmningsventilen utåt för att skjuta maskinen.
3. Rotera överströmningsventilen inåt för att driva maskinen.
4. Använd en skiftnyckel för att rotera överströmningsventilen.
9
1. Klipphöjd
99-8941
93-7818
1. Varning – läs
drar åt knivbulten/muttern till 115–149 Nm.
bruksanvisningen
för anvisningar om hur man
98-1977
1. Risk för att fastna, rem – håll avstånd till rörliga delar.
98-4387
1. Varning – bär hörselskydd.
1. Klipphöjd
1. Explosionsrisk – använd
ögonskydd.
2. Fara för frätande vätskor/
kemikalier – spola med
vatten som första
hjälpeninsats.
99-8942
99-8944
3. Brandrisk – ingen eld,
öppna lågor eller rökning.
4. Förgiftningsrisk – håll
barn på avstånd från
batteriet.
93-7010
1. Risk för utslungade föremål – håll dig på behörigt avstånd till
maskinen.
2. Risk för utslungade föremål från gräsklipparen – håll
gräsriktaren på plats.
3. Avkapnings-/avslitningsrisk för händer och fötter – håll avstånd
från rörliga delar.
10
93-7824
1. Risk för utslungade föremål – håll dig på behörigt avstånd från
maskinen.
2. Risk för utslungade föremål från gräsklipparen – håll
gräsriktaren på plats.
3. Avkapnings-/avslitningsrisk för händer och fötter – håll avstånd
från rörliga delar.
93-7828
1. Fara för kringkastade föremål vad det gäller klipparen – kör inte
gräsklipparen med gräsriktaren upplyft eller borttagen, håll
gräsriktaren på plats.
2. Avkapnings-/avslitningsrisk för händer och fötter,
gräsklipparkniv – håll avstånd till rörliga delar.
107-1866
1. Gör så här för att inte tappa kontrollen, slira eller välta – kör
inte maskinen nära stup, på lutningar som är kraftigare än
15 grader, eller nära vatten; håll säkerhetsavstånd till stup;
sväng inte kraftigt när du kör snabbt. Sänk i stället hastigheten
och sväng gradvis. Om störtbågen är uppfälld ska bälte
användas. Om störtbågen är nedfälld ska du inte använda
bältet.
106-5517
1. Varning – rör inte den heta ytan.
Batterisymboler
En del eller samtliga av dessa symboler finns på ditt
batteri.
1. Explosionsrisk
2. Ingen eld, öppna lågor
eller rökning.
3. Brännskaderisk av
frätande vätskor/kemiska
ämnen.
4. Använd ögonskydd.
5. Läs
bruksanvisningen.
6. Håll kringstående på
säkert avstånd från
batteriet.
7. Använd ögonskydd;
explosiva gaser kan
orsaka blindhet och andra
skador.
8. Batterisyra kan orsaka
blindhet eller allvarliga
brännskador.
9. Spola ögonen omedelbart
med vatten och sök
läkarhjälp snabbt.
10. Innehåller bly; får inte
kastas i hushållssoporna.
107-2131
1. Hydrauloljenivå 2. Varning – rör inte den
heta ytan.
11
1. Varning – om du inte
använder säkerhetsbältet
i samband med en
överrullningsolycka då
störtbågen inte är
uppfälld, kommer du att
skadas eller kanske till
och med dödas. Om
störtbågen är uppfälld i
samband med en
överrullningsolycka då du
använder säkerhetsbältet,
kan det hända att du
undkommer oskadad.
107-3069
2. Sänk ner störtbågen och
3. Läs
använd inte
säkerhetsbältet när du
ska klippa under hinder.
Fäll upp störtbågen och
använd säkerhetsbältet i
alla andra situationer.
bruksanvisningen
Sakta ner och sväng
gradvis.
.
1. Läs instruktionerna innan
du utför service eller
underhåll.
2. Hydrauloljenivå
107-8443
3. Motor
4. Däcktryck
5. Timintervall
6. Fett
12
1. Koppla ur
2. Parkeringsbroms
3. Koppla in
4. Varning – läs
bruksanvisningen;
inte receptbelagd medicin
eller andra droger (inkl.
alkohol). Se till att du får
utbildning och använd
hörselskydd. Ställ rörelsereglagen i neutralläget, dra
åt handbromsen och ta ut
tändningsnyckeln innan du
lämnar maskinen.
använd
5. Kraftuttag (PTO)
6. Motor – stäng av
7. Motor – kör
8. Motor – starta
9. Choke
10. Läs
bruksanvisningen.
11. Snabbt
106-6590
12. Steglös reglerbar inställning
13. Sakta
14. Risk för utslungade föremål
– håll kringstående på
behörigt avstånd från
maskinen och kontrollera att
gräsriktaren sitter rätt.
15. Risk för kapning/avslitning,
klippblad – låt aldrig
passagerare åka med, och
håll kringstående på
avstånd.
16. Avkapnings-/avslitningsrisk
för händer och fötter,
gräsklipparkniv – håll
avstånd till rörliga delar.
13
Bensin och olja
Varning
Rekommenderad bensin
Använd BLYFRI regularbensin för fordon (minst 85 oktan).
Blyad regularbensin kan användas om blyfri regularbensin
inte finns att få.
Viktigt Använd aldrig metanol, bensin som innehåller
metanol eller gasohol som innehåller mer än 10 % etanol
eftersom bränslesystemet kan skadas. Blanda inte olja i
bensinen.
Fara
Under vissa omständigheter är bensin extremt
lättantändligt och högexplosivt. Brand eller
explosion i bensin kan orsaka brännskador och
materiella skador.
• Fyll tanken på en öppen plats utomhus och när
motorn är kall. Torka upp utspilld bensin.
• Fyll aldrig på bränsletanken i en sluten
släpvagn.
• Fyll inte tanken helt full. Fyll bränsletanken
med bensin tills nivån ligger mellan 6 och
13 mm under påfyllningsrörets nedersta del. Det
tomma utrymmet behövs för bensinens
expansion.
• Rök aldrig när du handskas med bensin och håll
dig borta från öppen eld eller platser där
bensinångor kan antändas av gnistor.
• Förvara bensin i en godkänd dunk och håll den
utom räckhåll för barn. Köp aldrig mer bensin
än vad som går åt på en månad.
• Ställ alltid bensindunkar på marken en bit bort
från ditt fordon före påfyllning.
• Fyll inte på bensindunkar inne i ett fordon eller
på lastbilsflak eller släp, eftersom plastmattor
och liknande kan isolera dunken och förlänga
urladdningstiden för statisk elektricitet.
• Lasta av bensindrivna maskiner från lastbilen
eller släpet om så är praktiskt möjligt och fyll
på bensin när maskinen står på marken.
• Fyll på maskinen från en dunk hellre än med
munstycket på en bensinpump om det inte är
möjligt att lasta av maskinen från lastbilen eller
släpet.
• Håll hela tiden kontakt mellan munstycket på
bensinpumpen och kanten på tank- eller
dunköppningen tills tankningen är klar om
tankning måste ske från bensinpump.
• Kör inte utan att ha hela avgassystemet på plats
och i gott fungerande skick.
Bensin är skadligt eller dödligt om det förtärs.
Längre exponering för bensinångor kan orsaka
allvarliga skador och sjukdom.
• Undvik att andas in bensinångor under längre
tid.
• Håll ansiktet borta från munstycket och
bränsletanken eller stabilisatoröppningen.
• Håll bensin borta från ögon och hud.
Använda bränslestabiliserare/
konditionerare
Använd en bränslestabiliserare/-konditionerare i maskinen
för att få följande fördelar:
• Håller bensinen färsk vid förvaring upp till tre månader.
För längre förvaring rekommenderas att bränsletanken
töms.
• Rengör motorn under körning.
• Motverkar att gummiliknande beläggningar bildas i
bränslesystemet, vilket orsakar trög start.
Viktigt Använd inte bränsletillsatser som innehåller
metanol eller etanol.
Tillsätt rätt mängd stabiliserare/konditionerare till bensinen.
Observera: En stabiliserare/konditionerare fungerar
effektivast när den blandas med färsk bensin. Använd alltid
bränslestabiliserare så minimeras risken för avlagringar i
bränslesystemet.
Fylla på bränsletanken
1. Stäng av motorn och dra åt parkeringsbromsen.
2. Gör rent omkring tanklocken och ta bort dem. Fyll de
båda bränsletankarna med blyfri regularbensin tills
nivån ligger mellan 6 och 13 mm under påfyllningsrörets nedersta del. Det tomma utrymmet behövs för
bensinens expansion. Fyll inte tanken helt full.
3. Sätt tillbaka tanklocken ordentligt. Torka upp eventuellt
utspilld bensin.
Kontrollera oljenivån i motorn
Innan du startar motorn och använder maskinen, kontrollera
vevhusets oljenivå; se Kontrollera oljenivån, sidan 30.
14
Körning
Observera: Vänster och höger sida på maskinen är lika
med användarens vänstra respektive högra sida vid normal
körning.
Använda ROPS-systemet
(Rollover Protection System –
störtbåge)
Varning
2
1
m–6836
Figur 2
1. Helt nedfällt läge 2. Nedfällt läge med
uppsamlare monterad
Undvik personskador och dödsfall p.g.a. vältning:
håll störtbågen i upprätt låst läge och använd
säkerhetsbältet.
Kontrollera att sätets bakre del är låst med
säkerhetsspärren.
Varning
Det finns inget vältskydd om störtbågen är
nedfälld.
• Fäll inte ner störtbågen om det inte är absolut
nödvändigt.
• Använd inte säkerhetsbältet om störtbågen är
nedfälld.
• Kör långsamt och försiktigt.
• Fäll upp störtbågen så snart som det finns
tillräckligt utrymme.
• Var mycket uppmärksam på utrymmen ovanför
dig (d.v.s. grenar, dörrar, elektriska sladdar)
innan du kör under ett föremål och vidrör dem
inte.
Viktigt Använd alltid säkerhetsbältet när störtbågen är
uppfälld.
Viktigt Kontrollera att sätets bakre del är låst med
säkerhetsspärren.
5. Fäll upp störtbågen genom att ta loss hårnålssprintarna
och ta bort de två tapparna (fig. 3).
6. Fäll upp störtbågen till upprätt läge, sätt in de två
tapparna och spärra dem med hårnålssprintarna (fig. 3).
1
2
3
Viktigt Fäll inte ner störtbågen om det inte är absolut
nödvändigt.
1. Fäll ner störtbågen genom att lossa de främre handtagen
(fig. 4).
2. Ta loss hårnålssprintarna och ta bort de två tapparna
(fig. 3).
3. Fäll ner störtbågen till nedfällt läge. Det finns två
nedfällda lägen. Se figur 2 om du vill se lägena.
4. Sätt tillbaka de två tapparna och säkra dem med
hårnålssprintar (fig. 3).
4
1. Störtbåge
2. Uppfällt läge
15
m–6893
Figur 3
3. Tapp
4. Hårnålssprint
7. Dra åt de främre handtagen mot centrum av störtbågens
ändar (fig. 3).
2
1
1
m–6897
Figur 4
1. Främre handtag
Säkerheten främst
Läs alla säkerhetsanvisningar och symboler i avsnittet om
säkerhet. Att känna till denna information kan hjälpa dig
och kringstående att undvika skada.
Fara
Körning på vått gräs eller i branta sluttningar kan
orsaka slirning eller förlust av kontrollen.
Hjul som glider över en kant kan orsaka
vältolyckor vilket kan resultera i allvarliga skador,
dödsfall eller drunkning.
Det finns inget vältskydd när störtbågen är nere.
Håll alltid störtbågen i upprätt låst läge och
använd säkerhetsbältet.
Läs och följ anvisningarna och varningarna som
rör vältning.
3
m–6478
Figur 5
1. Säker zon – använd Z Master här på lutningar som är mindre
än 15 grader, och på plana ytor.
2. Använd en manuell gräsklippare och/eller handtrimmer nära
stup och vattendrag.
3. Vatten
Vi rekommenderar användning av skyddsutrustning, t.ex.
skyddsglasögon, hörselskydd, skyddsskor och hjälm.
Försiktighet
Denna maskin ger ljudnivåer vid förarens öra som
överstiger 85 dBA och kan orsaka hörselskador
vid längre arbetspass.
Använd hörselskydd när du kör denna maskin.
Gör så här för att undvika att förlora kontrollen
och välta klipparen:
• Använd inte maskinen nära stup eller
vattendrag.
• Kör inte i backar vars lutning överstiger
15 grader.
• Minska hastigheten och var ytterst försiktig i
sluttningar.
• Undvik att svänga plötsligt och att ändra
hastighet snabbt.
• Kör aldrig maskinen på vått gräs.
Figur 6
1. Varning – bär hörselskydd.
16
Loading...
